Отопительная система — достаточно сложная конструкция, в процессе функционирования которой возникает много разных нюансов, которыми не стоит пренебрегать. Монтаж системы отопления должен быть выполнен с четким соблюдением правил, ведь каждый элемент выполняет определенную функцию. Не установив какую-то деталь, можно получить неэффективный и некачественный обогрев жилища. В данной статье мастер сантехник постарается ответить на вопросы: что такое байпас в системе отопления? Для чего он нужен? В чем заключаются его функции и принцип работы?Устройство и принцип работы
Режим байпас, что же это такое? Ответ в самом названии: перевод слова bypass с английского языка означает «резервный путь», «обход».
В действительности, байпас в системе отопления — это важная и неотъемлемая деталь (перемычка в виде отрезка трубы), которая предназначена для возможности регулировать подачу теплоносителя в радиаторы с высокой точностью.
При помощи такого приспособления, вода, циркулирующая по трубам, имеет дополнительный путь для обхода батареи. За границами байпаса монтируются вспомогательные вентили. Если их закрыть, то отопление продолжит функционировать, а перекрытая батарея будет находиться в свободном доступе для пользователей или специалистов в случае проведения технического обслуживания, профилактики или ремонтных работ.
Обратите внимание! Соблюдая все ГОСТы, имеющее непосредственное отношение к системе отопления, вы будете не только обеспечены хорошей работой всех узлов, но и обезопасите себя от получения штрафов за несоблюдение правил и требований.
Разберемся подробнее как работает байпас и какое значение имеет для отопления.
Данный механизм устанавливается на радиаторе между входом и выходом и выполняет ряд положительных функций:
- поддерживает оптимальный уровень температуры и контролирует расход жидкости;
- позволит осуществлять профилактику или замену радиатора, не приостанавливая работу системы отопления;
- позволяет уменьшить количество расходуемого теплоносителя;
- повышает производительность всей системы возрастет.
Обратите внимание! Особое внимание следует уделить крану байпаса. Он может быть как штоковым, так и шаровым. Но главное, чтобы он был надежным.
Виды
Выделяют следующие разновидности байпаса:

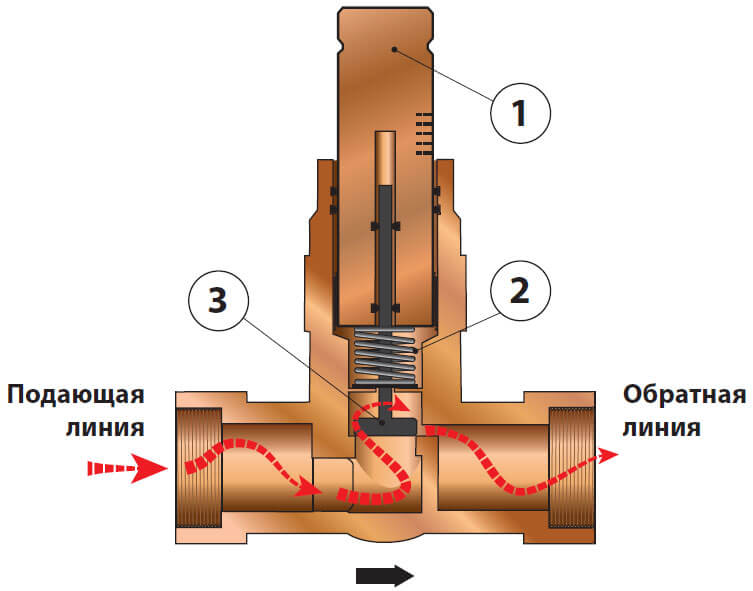

- Байпас на отопление с обратным клапаном — это абсолютно автоматическая система, которая обычно монтируется на насосе. Принцип функционирования основан на том, что избыточное давление, создаваемое насосом, открывает клапан для того, чтобы по нему мог проходить теплоноситель. Если отключить насос, клапан также закроется.
Обратите внимание! Следует быть очень внимательными с данным приспособлением, т.к. любое загрязнение на клапане может стать причиной его поломки.
- Байпас без вспомогательного оборудования — это система, в которой процесс регулировки подачи теплоносителя осуществляется вручную.
Видео
В сюжете — Что такое байпас, как он работает, где применяется.
Установка байпаса для радиаторов отопления
Разобравшись с тем, что такое байпас и какое его предназначение, можно перейти к монтажным работам.
Изначально нужно произвести расчеты и приобрести все нужные комплектующие. Материал, из которого изготовлены трубы, должен быть идентичным материалу основной магистрали. Что касаемо диаметра регулятора, то он должен быть меньших габаритов, чем сечение главного трубопровода.
Чтобы произвести качественный монтаж, специалисты рекомендуют:
- Для запорной арматуры выбирать шаровые краны. Благодаря им вы сможете надежно перекрыть подачу теплоносителя.
- Нежелательно устанавливать смесительный клапан. В обычной разводке он не будет выполнять полезных функций.
- Для однотрубных систем отопления обязательно нужно устанавливать регулирующий механизм.
Этот отрезок делится на две равные части и в него монтируется шаровой кран. Если вы используете полипропиленовые трубы, то необходимо произвести гидравлическую опрессовку. В ветку подачи и обратки надо врезать тройники и вмонтировать перемычку. Для того, чтобы в случае необходимости, производить замену радиатора, при этом не сливая всю систему, на вход и выход байпаса следует установить шаровые краны.После проведения всех вышеописанных манипуляций, остается заполнить трубы теплоносителем.
Именно таким образом осуществляется установка радиатора с байпасом.
Видео
В сюжете — Байпас для радиаторов
Байпас для циркуляционного насоса
В первую очередь стоит упомянуть о том, что устанавливать насос на байпасе целесообразно только в системе, приспособленной под самотечное течение воды. Обязательно должен быть оборудован разгонный коллектор, а диаметры всех труб должны соответствовать нормам. В подобной магистрали циркуляционный насос применяется для того, чтобы сделать ее более эффективной.
Если отопительная система принудительная, то она не сможет работать во время отключения электричества или в случае повреждения или поломки насоса. Поэтому в подобных условиях монтируется циркуляционный насос без байпаса.
Байпас для циркуляционного насоса выполняет функции, подобные тем, что для радиаторов. Различаются они лишь в монтаже:
- Насосный узел монтируется на самом байпасе.
- Обязательно вместе с насосом используется обратный клапан.
В процессе функционирования насоса образуется разряжение перед обратным клапаном, которое закрывает его и не позволяет воде циркулировать по прямому отрезку магистрального трубопровода.
Когда насос выключен, давление в магистральной трубе открывает обратный клапан, тем самым образует свободный доступ теплоносителя.
Обратите внимание! В отопительных системах автономного типа установка насоса на байпас является обязательным требованием.
Стабилизатор напряжения с байпасом
Если вы хотите иметь источник бесперебойного питания, который будет надежно функционировать на протяжении длительного времени, то обязательно стоит уделить внимание на стабилизатор с байпасом.

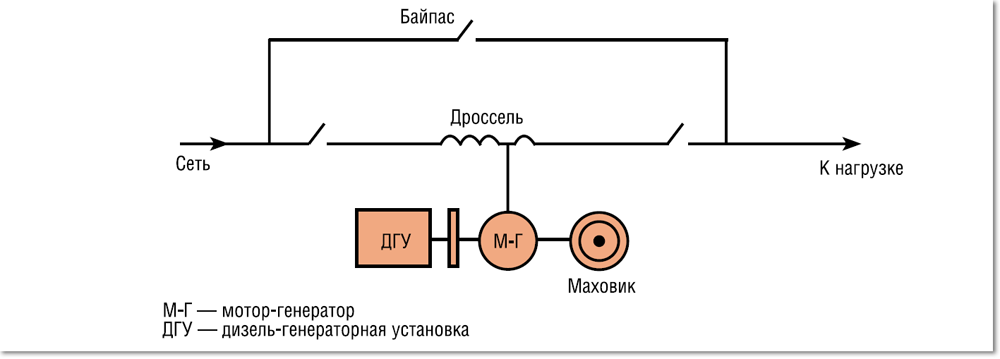

Что же такое байпас в стабилизаторе напряжение и какие функции выполняет эта деталь?
Стоит отметить, что режим ба пас в источнике бесперебойного питания играет очень важную роль и является его неотъемлемой составляющей.
Он сконструирован из электронного (статического) и механического (ручного) байпаса. Благодаря такой конструкции можно переводить нагрузку с инвертора ИБП на байпас и обратно. При этом напряжение меняться не будет.
Основное назначение байпаса в ИБП заключается в следующем:
- Он позволяет включать и выключать стабилизатор во время проведения профилактических и ремонтных работ. При этом приемники будут продолжать получать энергию и процесс их функционирования не прекратится.
- В случае коротких замыканий или каких-либо неполадок, нагрузку с инвертора сразу можно перевести на байпас.
Байпас для полотенцесушителя
Байпас для полотенцесушителя — перемычка, благодаря которой осуществляется процесс циркуляции воды в обход полотенцесушителя.
Сегодня такую значимую деталь как байпас монтируют практически на все приборы отопления, полотенцесушитель — не исключение.
Осуществив установку байпаса для полотенцесушителя, вы сможете контролировать и регулировать температуру с помощью кранов, которые монтируются перед полотенцесушителем. Вместо кранов могут применяться и автоматические термоголовки.
Обратите внимание! На полотенцесушитель, который подключен через байпас, рекомендуется установить краны. Они будут ограничивать количество воды, идущее через полотенцесушитель и регулировать температуру жидкости.
Если не установлен байпас, то и краны не стоит перекрывать, иначе вы обесточите всю магистраль.
Подводя итог, стоит еще раз отметить, что байпас является важной составляющей для отопительных приборов.
Источник
http://santekhnik-moskva.blogspot.com/2018/03/bajpas.html
Что такое байпас и в каких случаях он необходим
Водоснабжение частного дома На чтение 6 мин.
Просмотров 161k.
Для чего нужен байпас
Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.
В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления.
По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.
Монтаж байпаса
Монтаж перемычки
Монтаж перемычки требует
соблюдения определенных правил:- по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
- установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
- если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.
Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.
Установка циркуляционного насоса
В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.
Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса.
Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.
Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации.
Нагнетающее устройство состоит из:
- различных колец
- уплотнителей
- манжетов из резины
Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.
Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней.
Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?
Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.
Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком.
Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.
Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля.
Они бывают двух видов:
- с запорным устройством в виде шара
- с подвижным штоком
Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.
Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации.
В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.
Установка запорного устройства
В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную.
При установке обратного клапана перекрытие магистрали будет происходить автоматически.
Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.
Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.
Что такое бапайс в системе водоснабжения и для чего он нужен
Наверняка каждый из нас сталкивался с вышеуказанным термином. В этой статье мы ответим на следующие вопросы:
- «Что такое байпас»?
- «Для чего нужен байпас»?
- «Как производится установка байпаса»?
- «Автоматический байпас – что это?».
Общее значение слова является очень расплывчатым и неточным, поэтому, когда вы употребляете этот термин в своей речи, необходимо уточнять сферу применения и принцип работы.
Области использования байпаса

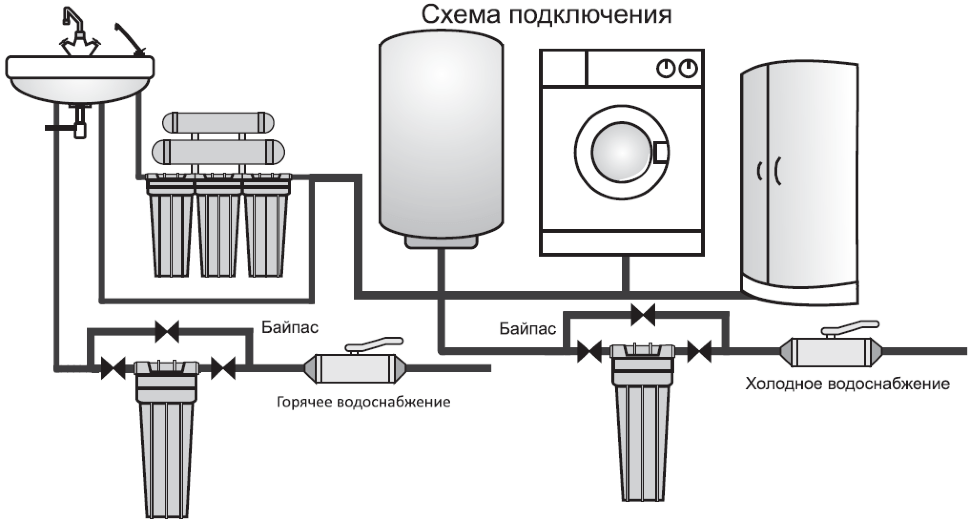

- В первом случае прибор используется в системе водоснабжения. Как правило, данное устройство применяется либо при монтаже циркуляционного насоса, предназначение последнего заключается в повышении давления в системе (в этом случае установка устройства своими руками является обязательной), либо при монтаже всевозможных счетчиков и других приборов учета. В водопроводных системах клапан выполняет только одну функцию – это обводная магистраль.
- Байпас в водной системе отопления – это специальное устройство, которое позволяет с очень большой точностью производить регулировку подачи воды в радиаторные батареи. От этой детали зависит очень многое. Каждому из нас неприятно находиться в помещении, где либо слишком холодно, либо слишком жарко. Клапан, в свою очередь, решает эту значительную проблему, делая ваше нахождение в комнате комфортным и приятным. Прибор создает приятный микроклимат и позволяет избежать резких перепадов температур.
От этой детали зависит очень многое. Каждому из нас неприятно находиться в помещении, где либо слишком холодно, либо слишком жарко. Клапан, в свою очередь, решает эту значительную проблему, делая ваше нахождение в комнате комфортным и приятным. Прибор создает приятный микроклимат и позволяет избежать резких перепадов температур.Устройство байпаса и принцип его работы
Простейшая данная деталь конструкционной системы представляет собой небольшой кусок трубы, в виде перемычки. Однако полноценный клапан должен иметь, как минимум, три крана для подачи воды, так как при отсутствии хотя бы одного из них прибор не сможет работать, как задумано. Устанавливается данное устройство между прямой и обратной проводкой обычного радиатора отопления.
Эта трубка с запорной арматурой располагается параллельно основной ветке и, таким образом, через нее перетекает жидкость, не затрагивая основное сантехническое устройство. У клапана есть всего две основные задачи.
Первая из них – это, как уже было сказано выше, контроль подачи горячей воды, а вторая – обеспечение непрерывной работы трубопровода в момент ремонта основного устройства.
Поперечный диаметр регулирующего прибора должен быть на один калибр меньше, чем диаметр труб, которые используют для подводки. Обычно для изготовления байпаса используют трубу размером в полдюйма.
Виды байпаса
Итак, сразу же нужно отметить, что все модели данного устройства по их признакам можно разделить на две большие группы. Каждая из них имеет свои характеристики, которые будут существенно влиять на принцип работы радиаторных батарей или системы водоснабжения.
- К первой группе относятся устройства с обратным клапаном. Как правило, такие приборы используются для циркуляционных насосов. Данный байпас работает не постоянно, а когда это необходимо. Работа происходит следующим образом: после включения насоса, клапан автоматически открывается, вследствие переизбытка давления, а затем начинает пропускать горячую воду или другой носитель тепла. После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.
- Ко второму типу относятся приборы без клапана. Такой тип обеспечит проведение реконструкции или ремонта без отключения всей отопительной системы.
После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.Установка байпаса своими руками
Монтаж своими руками такого устройства, как байпас, является очень простым процессом, он не потребует от вас большого опыта и наличия широкого ассортимента инструментов – достаточно иметь лишь базовый комплект.
Для того, чтобы правильно установить регулирующий прибор своими руками, необходимо посмотреть простейшие схемы устройства отопительной системы такого же типа, куда вы хотите устанавливать прибор, и никаких сложностей не возникнет. По большому счету, регулирующий клапан для других сантехнических приборов монтируется и собирается примерно таким же образом, как и клапан для циркуляционного насоса.
Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого его функциональное назначение и качество работы не изменяется. Мы рассмотрели термин «байпас», перечислили области его применения, и примерно описали процесс его установки.
Что такое байпас
Байпас (байпасный обвод) – это резервный трубопровод, служащий для перенаправления протока теплоносителя в обход (либо параллельно) определенного участка отопительной магистрали.
Как правило, на участке с байпасом устанавливается определенное оборудование. В данном обзоре рассмотрена комбинация из батареи отопления и байпаса в однотрубной системе отопления.
Принцип работы и функции байпаса
Принцип работы байпасного узла заключается в следующем:
- Как только температура воздуха в помещении поднимается до комфортного уровня и в дальнейшем перегреве нет необходимости, вы перекрываете вентили на входе и выходе из батареи (терморегулятор, запорный кран), и горячая вода по байпасу проходит мимо радиатора, давая возможность лучше прогреться последующим радиаторам в доме.
Установка байпаса целесообразна только при однотрубной системе.
- В связке с терморегулятором, который замедляет движение теплоносителя, байпас позволяет избыточную часть теплоносителя быстро и беспрепятственно перенаправить обратно в стояк системы, и далее — к следующим радиаторам отопления.
- В связке с отсечными кранами позволяет демонтировать радиатор без остановки потока в системе.
- Функция балансировки заключается в отводе излишнего теплоносителя, и дальнейшем его эффективном перераспределении по всей системе.
Рекомендации по монтажу байпаса
При установке байпаса необходимо соблюдать определенные правила:
- Диаметр байпаса должен быть меньше основной трубы на один калибр. Иначе по законам гидравлики весь теплоноситель будет течь по пути наименьшего сопротивления мимо радиатора отопления. К примеру, если подводка имеет ∅ ¾ дюйма, то для байпаса нужно применить ∅ ½ дюйма.
- Устанавливать байпас нужно как можно ближе к батарее отопления и, соответственно, дальше от стояка.
- На стадии проектирования решите, насколько автоматизированным должен быть процесс управления радиатором отопления. В соответствии с этим в дальнейшем используйте запорные краны или терморегуляторы.
- Нужно учитывать, что после установки байпаса теплоносителя в радиатор будет поступать на 30-35% меньше, а теплоотдача снизится на 10 — 15%. С учетом этого нужно подбирать типоразмер нового радиатора.
- Не рекомендуется устанавливать запорный кран на самом байпасе. Это особенно актуально в многоквартирных домах, когда по неосмотрительности, перекрыв этот кран и краны на радиаторе, вы останавливаете поток теплоносителя во всей системе.
Схемы монтажа байпаса в системе отопления
Установка байпаса на батарею отопления должна производиться с выполнением условий по диаметрам труб в узле, подбором оптимального места и правильной компоновки. С учетом возможности случайного перекрытия основного контура отопления, не допустимо наличие запорной арматуры на участке от стояка до самого байпаса и на самом байпасе.
Схематически узел байпаса в системе однотрубного отопления представлен в следующей таблице:
| Схема монтажа байпаса при диагональном, нижнем и боковом подключении в однотрубной системе отопления. ДУ1 – диаметр условного прохода трубы стояка отопления. ДУ2 – диаметр труб подводки к радиатору (от тройника до радиатора отопления). Данный диаметр должен быть на один размер меньше диаметра трубы стояка. ДУ3 – диаметр байпаса. Он на один размер меньше труб подводки и на два размера меньше трубы стояка. | |
Более детально все компоненты, входящие в узел байпаса, рассмотрены в двух следующих схемах. Они являются распространенными, но стоит отметить о наличие иных вариантов исполнения — с использованием металлопластиковой трубы с опрессовкой фитингов или готового байпаса, с уже нанесенными резьбовыми участками.
Первая схема — байпасный узел радиатора, выполненный из полипропиленовых труб с напаянными фитингами:
| 1) Труба контура отопления (стояк). | |
| 2) Резьбовой фитинг для перехода с металлической трубы на полипропиленовую. | |
| 3) Участок трубы, которым будет задаваться расстояние от оси стояка до байпаса. | |
| 4) Тройники, разделяющие поток на трубу подводки и на байпас. | |
| 5) Участок подводки к радиатору. | |
| 6) Перемычка-байпас. | |
| 7) Фитинги для перехода со сварных соединений полипропилена на резьбовые (металлические). | |
| 8) Штуцеры, вкручиваемые в радиатор, для соединения с накидными гайками (американками). | |
| 9) Накидная гайка (американка) | |
| 10) Терморегулятор. | |
| 11) Запорный кран. |
Используя металлические трубы, монтаж байпаса можно производить как при помощи сварки, так и с применением деталей с резьбовыми соединениями (краны, тройники, переходники).
| Сантехнический комплект металлических изделий для обвязки радиатора с установкой байпаса. |
Выбор варианта исполнения байпаса в связке с радиатором отопления зависит конкретной системы и наличия требуемых расходников. Так, если вся система смонтирована с использованием полипропиленовых труб, то разумным и простым решением будет выполнить байпас из тех же материалов. В случае же с металлическим стояком можно для байпаса использовать как металлические трубы, так и полипропиленовые, металлопластиковые (при желании).
Видео по теме
Краткий итог: устанавливая байпас, отнесите его от стояка ближе к радиатору отопления; исключите наличие запорного крана на байпасе; подбирайте нужные фитинги и диаметры для труб в узле.
Что такое байпас в системе отопления, и для чего нужна эта перемычка?
Байпас установленСегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.
Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.
По сути, байпас — это обычная перемычка, небольшой отрезок трубы.
Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.
Это нужно для нескольких целей:
- Для регулировки количества горячей воды в батареях.
- Обеспечения функционирования энергозависимых систем.
- Повышения эффективности самой простой однотрубной системы отопления.
Как работает байпас в конкретном варианте?
Регулировка горячей воды в батареях
При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.
Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления. А это очень важно, особенно зимой.
com/embed/WBFqxw11N04″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Обеспечение функционирования отопления при возникновении перебоев с электричеством
Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»
Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.
Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю.
Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.
Восстановление однотрубного отопления
Модуль с краномСегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.
Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:
- Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
- Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
- Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.
Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат.
Как установка байпаса влияет на энергозатраты
Тот, кто пожелает установить у себя байпас, сделав его частью отопительной системы, увидит, что расходы на работу энергоносителя заметно уменьшатся.
На что обратить вниманиеВ системе автономного отопления описываемое устройство помогает контролировать объем теплоносителя, уменьшать или увеличивать его эффективность на треть.
А это, в свою очередь, увеличивает или снижает эффективность теплоотдачи установленных приборов отопления примерно на 10%. В реальной жизни подобные цифры довольно ощутимы. А все потому, что никогда нет переизбытка тепла.
Если параметры отопительных приборов подобраны с учетом существующих нормативов, то запас их эффективности с использованием байпаса увеличивается на 15%. Как видите, байпас становится универсальным рычагом, позволяющим создавать комфортные условия в зимнее время. При этом счета на коммунальные услуги заметно уменьшаются.
Заключение по теме
К сожалению, не все обыватели устанавливают байпасы, когда проводят монтаж отопления своими руками. Многие считают, что это не самая необходимая часть. Но нередко приходится сталкиваться с проблемой неожиданного ремонта радиаторов. И вот тут-то байпас очень пригодится. Если его нет, то приходится отключать отопительный котел, сливать весь теплоноситель и только после этого проводить ремонт. После окончания всех работ и установки отремонтированного радиатора надо заполнить систему теплоносителем и довести его до необходимой температуры.
Это слишком долго, поэтому дом быстро остынет. С байпасом этого бы не произошло. Надо только открыть шаровой кран на нем и закрыть два отсекающих вентиля на отопительной батарее. Теперь радиатор можно снимать и ремонтировать, а отопление так и будет работать в штатном режиме.
Байпас в системе отопления — что это такое и для чего он нужен?
Байпас это резервный путь, а точнее, обводной трубопровод, для движения жидкости в системе отопления, предназначенный для использования во внештатных ситуациях. Именно установка байпаса позволяет без лишних проблем менять радиаторы отопления в работающих отопительных системах, переводить систему на естественную циркуляцию теплоносителя при отключении циркуляционного насоса (разумеется, это возможно лишь там, где подобный переход предусмотрен проектом) и поддерживать ее в рабочем состоянии при выходе из строя отдельных приборов отопления.
Где применяют байпас и как он устроен?
В частных домах байпасы широко используются в однотрубных системах отопления и при установке циркуляционных насосов.
В двухтрубных системах отопления потребности в байпасе нет, но его могут использовать для перестраховки.
Байпас представляет собой обычную трубу, соединяющую подающий и обратный трубопровод и установленную перед тем прибором отопления или устройством, работу которого он должен будет дублировать в случае аварийной ситуации.
Байпас может быть дополнен запорной арматурой, а может просто представлять собой кусок трубы меньшего диаметра по сравнению с диаметром подающего и обратного трубопровода.
Расчет прост: труба меньшего диаметра имеет большое гидравлическое сопротивление по сравнению с обычными трубами и прибором отопления. При открытых вентилях на радиаторе (в положении включен) теплоноситель движется по пути меньшего сопротивления и поступает в прибор отопления или в циркуляционный насос.
При необходимости отключить прибор отопления, не нарушая работы системы отопления в целом, достаточно перекрыть запорную арматуру.
Для движения теплоносителя остается один путь – байпас. В этом случае высокое гидравлическое сопротивление байпаса уже не является серьезным препятствием для движения теплоносителя, ведь иных путей для его движения просто не остается.
В том случае, если диаметр байпаса равен диаметру подающего и обратного трубопровода, его обязательно дополняют запорной арматурой. При нормальной работе отопительной системы и при отсутствии потребности в байпасе его просто перекрывают, исключая возможность движения жидкости по обводной трубе.
Дело в том, что при равных диаметрах труб на байпасе и основном трубопроводе и его расположении перед прибором отопления теплоноситель пойдет не в радиатор, а в байпас, в результате чего прибор отопления не сможет работать.
Байпас для циркуляционного насоса
Байпас широко используется при установке циркуляционного насоса, но в этом случае он представляет собой отвод трубы с врезкой в две точки, расположенные на некотором расстоянии друг от друга.
Если в случае с радиаторами байпас является обводным резервным трубопроводом, выполняющим функцию запасного пути для движения теплоносителя при возникновении аварийных ситуаций, то монтаж циркуляционного насоса выполняется на байпасной линии, а резервным является прямой участок трубопровода.
При неработающем циркуляционном насосе прямой участок трубопровода обладает меньшим гидравлическим сопротивлением и именно его выбирает теплоноситель, движущийся в системе отопления.
При включенном циркуляционном насосе на входе в него создается разрежение, а на выходе, напротив, избыточное давление, благодаря чему жидкость меняет направление движения и поступает во входной патрубок циркуляционного насоса, а не в прямой участок трубопровода.
При установке циркуляционного насоса на байпасной линии перед ним и после него обязательно устанавливается запорная арматура, но делается это не для управления направлением движения жидкости, а для обеспечения работ по замене и обслуживанию циркуляционного насоса.
Как видите, байпас является необходимым элементом отопительной системы, обеспечивающим ее бесперебойную работу в случае возникновения аварийной ситуации. Увы, иногда по незнанию некоторые граждане отказываются от установки байпасных линий, что может привести к нарушению циркуляции теплоносителя и неэффективной работе отопительной системы в целом.
Байпас в системе отопления | Частный дом
Байпас в системе отопления — отрезок трубопровода, который установлен параллельно регулирующей и запорной арматуре.Основные элементы конструкции и деталей байпаса: 1 — циркуляционный насос; 2 — фильтр грубой очистки; 3 — запорные краны; 4 — запорный кран на байпасе.
Байпас в системе отопления
На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания.
По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном [4], между двумя подключениями линии циркуляционного насоса.
Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.
Обратный клапан в отоплении
Обратный клапан в отоплении можно установить на байпасе вместо крана [4]. Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т.
д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.
Установка байпаса
Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.
Диаметр условного прохода (Ду) устройства линии байпаса такой же, как и у обратной магистрали и составляет 40 — 50 мм, а диаметр труб врезки циркуляционного насоса [1] с запорными кранами [3] и фильтром [2] соответствует Ду насоса. Примерный вариант схемы установки ручного байпаса на (Рис 1). Фильтр грубой очистки ставится только перед насосом, по направлению движения воды. Все краны, на случай поломки, лучше укомплектовать фитингами разборного типа. Очень удобно во время установки устройства байпаса в систему отопления, применение Американок (Фото 1), которые позволят быстро и без особых проблем провести ремонтные работы.
Для запорной арматуры эффективнее применять шаровые краны, а не вентиля.
Для работы отопления с естественной циркуляцией кран [4] должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны [3] открыты, кран [4] закрыт и включен насос.
Байпас радиатора
Байпас радиатора (схема на Рис 2 и Рис 3) устанавливается в однотрубной системе, между подводящей и обратной трубой подключения прибора к отопления. В первую очередь он предназначен для регулирования нагрева каждого в отдельности прибора обогрева, при помощи терморегулирующих или запорных кранов [6] и отлаживания циркуляции теплоносителя краном [5]. Во вторых, для проведение ремонтных работ с радиатором без отключения и слива системы отопления. Для этого открывается до конца кран [5] и после этого перекрываются краны [6]. Чтобы другие приборы отопления на этом стояке (выше или ниже отключенного) дальше продолжали нормально функционировать, правильно диаметр байпаса радиатора сделать таким же как и диаметр стояка.
Смотрите видео. Такие же схемы актуальны и при монтаже полотенцесушителя.
Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.
Байпасные насосные системы
: что они собой представляют и на что способны? — MWI Pumps
Байпасные системы обычно используются на временной основе. Они позволяют выполнять работу путем перекачивания жидкости (сточных вод, мусора, воды и т. Д.) Вокруг строительной или рабочей зоны, не останавливая нормальный поток жидкости.
С точки зрения непрофессионала, байпас можно назвать изменением маршрута перекачки, перекачиванием или отводом жидкости.
Какие бывают типы байпасных систем?Существует три различных типа байпасных систем.К ним относятся открытые системы, закрытые системы и комбинированные системы.
Открытая система включает всасывание из источников, открытых для воздуха, и перекачку в области, которые также открыты для воздуха, например, перекачивание из одного люка в другой.
Закрытая система противоположна открытой и включает перекачку из закрытого источника в другую закрытую зону. Оба обычно находятся под давлением, как при перекачке из линии под давлением в другую линию под давлением, например, силовую магистраль.
Наконец, комбинированная система включает всасывание из открытой системы и закачку в закрытую систему. Это гарантирует, что обратное давление переживается в конце напорной линии системы.
Каковы возможности потока в байпасной системе?Байпасные насосные системы должны быть спроектированы и собраны для работы с максимальной пропускной способностью. Это сводит к минимуму перерывы в обслуживании клиентов в системах водоснабжения и газоснабжения. Он также поддерживает поток труб в канализационных системах.
Для систем водоснабжения байпасная система должна пропускать объем с заданным давлением. Для гравитационных приложений система должна иметь возможность перекачивать восходящий поток и выпускать его в люк ниже по потоку.
В любом применении системы байпаса воды или канализации должны обладать перекачивающей способностью для обработки потока с помощью аварийных резервных насосов для мусора, чтобы гарантировать отсутствие перебоев в существующих услугах.
Где я могу найти байпасные насосные системы и другие временные водяные насосы?Два наиболее распространенных типа водяных насосов, используемых для временного байпаса, включают погружные насосы (с электрическим и гидравлическим приводом) и самовсасывающие центробежные насосы.Независимо от того, какой тип временных байпасных водяных насосов вы ищете, у MWI Pumps есть все, что вам нужно, а также трубопроводы, клапаны, коллекторы и опыт для выполнения работы.
MWI предлагает в аренду насосы для сточных вод, насосы с линейным валом, осевые насосы, насосы смешанного потока и многое другое. Чтобы узнать больше об аренде насосов и услугах водяных насосов, включая обслуживание на месте, ремонт насосов, круглосуточные аварийные службы и многое другое, свяжитесь с MWI Pumps сегодня по телефону 954-426-1500.
Система байпаса турбины — Система сброса пара турбины
Система байпаса турбины — Система сброса пара турбины
Система байпаса турбины (TBS) или система сброса пара турбины обеспечивает эксплуатационную гибкость, так что установка может принимать определенные изменения нагрузки без нарушения системы пароснабжения атомной электростанции (NSSS).Функция байпасной системы турбины состоит в том, чтобы отводить избыточную энергию из системы теплоносителя реактора путем сброса заявленного процента от номинального основного потока пара непосредственно в главные конденсаторы , то есть посредством в обход турбины . Это тепло отводится в конденсатор через клапаны сброса пара. Мощность системы зависит от конкретной конструкции установки, но может составлять около 40-50% от номинальной выработки пара. Клапаны сброса пара автоматически открываются при внезапном снижении нагрузки турбогенератора или отключении турбины, что вызывает повышение давления в системе.
Фактически, байпасная система турбины обычно корректирует давление в системе блока преобразования энергии. Например, во время снижения нагрузки турбины (например, из-за отказа 1/3 конденсатных насосов) система автоматического управления реактором не может снизить тепловую мощность реактора так быстро, как должна уменьшаться мощность турбины. В этих условиях возникает дисбаланс мощности (NSSS / турбина-генератор), при котором мощность реактора превышает нагрузку вторичной системы (т.е. к теплоносителю реактора добавляется больше тепла, чем отводится вторичной обмоткой через парогенераторы).Этот дисбаланс мощности приводит к увеличению давления внутри парогенераторов, что приводит к повышению температуры теплоносителя реактора. Поскольку температура на входе в ядро ограничена, байпасная система турбины предназначена для установления баланса между первичным контуром и вторичным контуром, который ограничивает это нежелательное повышение температуры.
TBS — это , а не система безопасности , потому что она не требуется для безопасного отключения, так как предохранительные и предохранительные клапаны работают в аварийных условиях.
Не требуется, чтобы байпасная система турбины работала как теплоотвод для предотвращения или смягчения постулируемых аварий. Отказ TBS во время снижения нагрузки или отключения турбины может привести к срабатыванию предохранительных клапанов и, возможно, предохранительных клапанов.
См. Также: NUREG-0800, Стандартный план рассмотрения отчетов по анализу безопасности атомных электростанций: LWR Edition
Система байпаса турбины также используется в режиме контроля давления во время охлаждения, нагрева и запуска установки.Например, перед синхронизацией генератора с сетью реактор должен работать в « режиме мощности » (например, при 30% номинальной мощности), в то время как производство пара направляется в конденсатор. Перепускные клапаны турбины закрываются автоматически, когда пар поступает в турбину.
Система байпаса турбины — схема| Bio-Console ® / PBS ® | ||
|---|---|---|
| Вся система включает регулятор скорости насоса Bio-Console 560, датчик потока, аварийный ручной привод модели 150, блок внешнего привода 540T, шкаф PBS, узел регулируемого рычага, смеситель воздуха / кислорода Sechrist ® , комплект регулятора / шланга и ACT PLUS ® | ||
| Автоматическая система таймера коагуляции | ||
Total Bio-Console1. 5 Система Включает базовую консоль 560 1.5 Bio-Console с удаленным ЖК-дисплеем, датчик потока TX50 для взрослых, аварийный ручной кран модели 150, внешний приводной блок 540T с креплением на стойке и монтажными кронштейнами для дисплея и TX | ||
| Total Bio-Console1.5 System Включает базовую 560 1.5 Bio-Console с удаленным ЖК-дисплеем, датчик потока TX50 для взрослых, аварийный ручной кран модели 150, внешний привод 540T с опорой на стойку и монтажными кронштейнами для дисплея и TX | ||
| Система Bio-Console 560 Вся система включает контроллер скорости насоса Bio-Console 560 с удаленным ЖК-экраном, датчик потока TX50, аварийный ручной кран модели 150 и внешний приводной блок 540T с опорой на стойку и монтажными кронштейнами для дисплея и TX | ||
| Обновление систем безопасности и аксессуары (Обновление системы безопасности для Bio-Console 560) Полная установка систем безопасности, включая детектор пузырьков, датчики верхнего и нижнего уровня и артериальный автоматический зажим (без стоимости обращения в службу поддержки) | ||
| Номер заказа | Описание | |
| ACS500 | Комплект системы автокрепа: включает удаленный контроллер зажима трубки, интерфейсный кабель автокрепа, линию подачи воздуха в автоклип, держатель на стойке ACMPM, выносной зажим трубки, адаптер RTC и держатель RTC. | |
| Bio-Console 560 Автономный регулятор скорости насоса с удаленным ЖК-экраном и монтажными кронштейнами для дисплея | ||
| 560A | Двигатель центробежного насоса AFFINITY ™ CP | |
| 95120-003 | Внешний привод 540T с опорой на столб для BPX-80 / BP-50 | |
| 95183-001 | Аварийный ручной кран, модель 150 | |
| HC150A | Аварийный ручной кран для центробежного насоса Affinity CP | |
| HCS150 | Подставка с ручным приводом | |
| 95184-001 | TX50 Датчик потока для взрослых | |
| 95185-001 | TX50P Датчик потока для педиатрии | |
| 95155-001 | 202P-1 Шкаф из древесно-слоистого пластика PBS® с одним полюсом и универсальной лампой | |
| 95156 | 211 Регулируемый рычаг в сборе | |
| 95157 | 212 Sechrist ® Смеситель воздуха / кислорода | |
| 95160-001 | 214 Шланг регулятора кислорода (продается только в комплекте со шлангом регулятора воздуха) | |
| 95160-002 | 214 Шланг регулятора воздуха (продается только в комплекте со шлангом регулятора кислорода) | |
| ACT100 | ACT PLUS ® Автоматическая система таймера коагуляции | |
| RTC100 | Зажим для выносной трубки | |
| RTCMA | Переходник для выносного зажима трубки | |
| ACM100 | Интерфейсный модуль автокрепа | |
| ACM200 | Интерфейсный кабель автокрепа | |
| ACM300 | Линия подачи воздуха для автоклава | |
| RTC200 | Держатель, TX50, выносной зажим для трубки | |
| ACMPM | Крепление на опоре модуля автоклава | |
| BD38 | Кабель детектора пузырьков, для взрослых | |
| BD14 | Кабель детектора пузырьков, педиатрический | |
| LS100 | Датчик уровня | |
| LST | Лента датчика уровня | |
| Дополнительное оборудование | ||
| 95155-003 | 202P-1 Деревянный ламинат PBS ® Шкаф с одним полюсом | |
| 95155-004 | 202P-2 Шкаф из древесно-слоистого пластика PBS с двумя полюсами | |
| 95177-003 | 202S-1 Шкаф PBS из нержавеющей стали с однополюсным узлом и регулируемым рычагом | |
| 95177-004 | 202S-2 Шкаф PBS из нержавеющей стали с двумя полюсами и регулируемым рычагом в сборе | |
| 95162-001 | Универсальная лампа 215 с трансформатором | |
| 95162-002 | 215 Универсальная лампа без трансформатора | |
| 95106 | 201 Внешняя платформа Bio-Cart ™ | |
| Приводное оборудование | ||
| 95120-001 | Внешний привод 540T с опорой на столб | |
| 95125 | 203 Прикроватное крепление | |
| Другое оборудование | ||
| 95106 | Платформа Bio-Cart | |
| 205 Крепление на столб для 540T | ||
Понимание байпасной фильтрации моторного масла
Оправдывает ли масляный фильтр вашего двигателя ваши ожидания? Вы вообще знаете, как работает ваш фильтр? Большинство людей этого не делают, а если бы и сделали, то были бы потрясены..png)
Некоторые из лучших на рынке полнопоточных фильтров для двигателей работают с эффективностью улавливания 50 процентов при размере частиц 10 микрон и выше. Это коэффициент бета 2 для тех из вас, кто ведет счет, и они считаются «хорошими» с точки зрения полнопоточной фильтрации двигателя. Для сравнения, коэффициент бета 1000 будет считаться «хорошим» с точки зрения промышленной гидравлической фильтрации. Почему такая разница в производительности? Следующие факторы способствуют расхождению:
Физический размер
Фильтры моторного масла, зачастую ограниченные физическими размерами, относительно малы по сравнению с их промышленными аналогами.Этот небольшой размер соответствует меньшей площади поверхности фильтрующего материала, через которую проходит смазка.
| 65% | профессионалов в области смазки используют байпасные системы фильтрации на своих предприятиях, согласно недавнему опросу на сайте machinerylubrication. com |
Перепад давления
Перепад давления — это изменение давления со стороны входа на выход фильтра.Если перепад давления слишком высок, открывается клапан, позволяя маслу проходить через фильтр. Все масляные фильтры или головки двигателя оснащены перепускным клапаном. Этот клапан необходим для того, чтобы в двигателе не было недостатка масла, так как фильтр забивается мусором.
Расход
В большинстве конструкций двигателей масло должно проходить через фильтр, прежде чем попадет в компоненты двигателя. Следовательно, фильтр должен выдерживать 100 процентов расхода, необходимого для питания движущихся компонентов двигателя.
Размер пор носителя
Размер пор среды является основным фактором, определяющим, насколько эффективно и насколько мелкие частицы может удалить фильтр.
Когда эти факторы сочетаются, возникает проблема. Физический размер обычно ограничен конструкцией. Фильтр не может быть слишком большим из-за всех остальных компонентов, которые мы пытаемся разместить под капотом.
Скорость потока должна быть достаточно высокой для подачи всех смазываемых компонентов. Это означает, что нельзя делать поры слишком маленькими, иначе это увеличит перепад давления и байпасный клапан откроется, что фактически сделает фильтр бесполезным.
Есть несколько способов решить эту проблему. Войдите в обходную фильтрацию. Системы байпасной фильтрации отбирают от 5 до 10 процентов потока, который пошел бы на питание двигателя, и пропускают его через сверхэффективный фильтр и обратно в отстойник.
Благодаря байпасной фильтрации скорость потока может быть значительно снижена, что позволяет уменьшить размер пор при сохранении нормального перепада давления. В результате в поддон возвращается гораздо более чистое масло.Более мелкая суспензия сажи и полярные нерастворимые вещества, которые не контролируются полнопоточным фильтром, теперь могут быть удалены из системы. В сочетании с полнопоточным фильтром байпасная фильтрация обеспечивает преимущества более низкой скорости износа, меньшего расхода масла, более высокой эффективности сгорания и более длительного срока службы масла.
В тематическом исследовании, проведенном General Motors и опубликованном Обществом автомобильных инженеров (SAE), было определено, что срок службы двигателя может быть увеличен в восемь раз при использовании 5-микронной фильтрации по сравнению сстандартная 40-микронная фильтрация.
Очевидно, что более чистое масло лучше для надежности двигателя. Есть старая пословица, что масло не изнашивается; он просто пачкается. Хотя есть некоторая обоснованность идеи о том, что более грязное масло «стареет» быстрее, чем чистое масло, моторное масло будет иметь ограниченный срок службы. Со временем его нужно будет изменить, независимо от того, насколько чистым вы его держите.
Хотя это правда, что система может удалить большую часть взвешенной сажи, мусора и грязи, масло и присадки все еще разлагаются за счет окисления и нитрования.Истощение этих присадок в конечном итоге станет причиной замены масла. Система должна замедлить скорость этого истощения, но не может его устранить. Кислоты, топливо и охлаждающая жидкость — это лишь некоторые из загрязнителей, с которыми не может справиться байпасная фильтрация. Они тоже могут сократить срок службы масла.
Если вы покупаете одну из этих систем, очень важно, чтобы вы сделали свою домашнюю работу. Не все системы обхода одинаковы, и существует множество маркетинговых материалов, которые заставят вас полностью запутаться.Имейте в виду, что, хотя отзывы могут показаться впечатляющими, они не являются научным доказательством. Убедитесь, что производитель прошел испытания по стандартам SAE и ISO, чтобы подтвердить свои заявления.
При правильной установке и обслуживании байпасная система может дать большие преимущества. Просто убедитесь, что задали все правильные вопросы и твердо усвоите концепцию, прежде чем выбирать систему.
.
Так вы думаете, что можете обойти
Что такое обход канализации?
При обрушении канализационных сетей или необходимости ремонта их необходимо перекрыть, оставив поврежденную трубу чистой для замены или замены футеровки.
Насосы перенаправляют сточные воды во время восстановления.
Байпасная перекачка — это система насосов, шлангов и труб, которые используются для отвода потока от участка трубы, который ремонтируется, заменяется или восстанавливается. Насосы необходимы для временного отвода жидкости из одного источника в другой.
Временные байпасные системы включают открытые системы, включающие всасывание из источников, открытых в атмосферу, с перекачкой в другие открытые источники; закрытые системы, отводящие отсос от закрытого источника с давлением к другому закрытому источнику; или комбинированная система, принимающая всасывание из открытой системы, такой как колодец, и закачивание в закрытую систему, такую как силовая магистраль.
Возможные причины
Муниципальные и частные канализационные системы находятся в постоянном ремонте и техническом обслуживании.
Байпасы могут быть вызваны авариями, такими как выход из строя насосов или разрыв труб.
Иногда операторы сточных вод могут быть вынуждены обходить дорогу, если им приходится останавливать оборудование для аварийного ремонта, и нет реального способа изменить маршрут или удержать сточные воды.
Сильные дожди, быстрое таяние снега или наводнение также могут вызвать обход, когда в канализационную систему попадает больше воды, чем она способна двигаться (перегрузка системы).В этом случае байпас иногда используется как «предохранительный клапан», чтобы сточные воды не попадали в дома.
Системы сбора сточных вод требуют периодического обслуживания и ремонта, а также периодической замены. Канализация приходит в негодность из-за внутренних и внешних сил. Внутренние силы включают коррозию коронки и воздействие коррозионных или абразивных материалов, содержащихся в сточных водах (например, промышленных отходов). Внешние силы включают в себя покрывающую толщу (например, почву и движение), плавучесть грунтовых вод, морозное пучение, проникновение корнями окружающих деревьев и дифференциальную осадку почвы.
Выполнение байпасов
Насосная компания может выступать в качестве субподрядчика не только для поставки насосного оборудования; он может заниматься проектированием, настройкой, мониторингом и установкой, предоставляя специальные инженерные знания для каждого проекта и, таким образом, полную байпасную насосную систему. Большему количеству муниципалитетов и клиентов не хватает рабочих для выполнения этих проектов, и они ищут компании-насосные компании, которые могли бы предоставить больше, чем просто аренду и продажу оборудования.
Ниже приведены некоторые основные принципы обхода сточных вод, которые следует учитывать при оценке всех проектов обхода сточных вод.Для успешного обхода необходимо выполнить несколько необходимых шагов.
- Дизайн.
- Расчеты статической подъемной силы, потерь на трение и скорости потока
- Размеры байпасного насоса, производительность, количество каждого типоразмера, которое должно быть на месте, и хороший поставщик
- Размер, длина, материал, место и способ установки для всасывающего и напорного трубопровода
- План выгрузки вниз по потоку
- Требования к оборудованию и настройки — рассмотрите возможность использования телефонных дозвонщиков / систем мониторинга; системы автоматического пуска / останова, предназначенные для контроля уровня поступающей жидкости и инициирования запуска / остановки насосов при необходимости; температурные требования; коллекторы; способы заглушки канализации; и особые запросы.
- Оцените и определите объем работы, включая количество людей, необходимых для установки.
- Предоставьте соответствующие документы и подробные планы.
- Проведите рабочую прогулку с суперинтендантом или ответственным лицом.
- Проверить логистику / постановку; метод контроля шума для каждого насоса; ландшафтные барьеры; правила техники безопасности; разрешительные и нормативные требования; дорожные переходы; источники питания, дизельное или электрическое оборудование.
- Настройка задания.
- Настройка насосов, сварка труб, напорный и всасывающий шланг
- Администрирование тестирования системы
- Мониторинг места работы.
- Нарушения, связанные с разливом сточных вод, являются серьезной проблемой, и поставщик перепуска канализации должен принять все меры для предотвращения.
Поддержка успеха В связи с множеством задач и технических решений рекомендуется, чтобы с самого начала проекта строительства байпаса канализации был привлечен представитель байпаса, специализирующийся на проектировании, оценке и настройке.
Выше перечислены предметы первой необходимости для завершения обхода канализации. Основы многочисленны, и при этом не учитываются многие другие часто встречающиеся переменные.
Для действительно успешного обхода канализации требуется профессионал, обладающий опытом и знаниями, который знает советы и рекомендации, которые необходимо знать при выполнении инженерных работ, таких как обход канализации.
(PDF) Выбор байпасной системы паровой турбины
Международная конференция 2019 г. по новой энергии и энергетическим системам будущего
IOP Conf.Серия: Наука о Земле и окружающей среде 354 (2019) 012066
IOP Publishing
doi: 10.1088 / 1755-1315 / 354/1/012066
5
5. Проектирование байпасной системы для некоторых установок в Китае
В Ультра-сверхкритический блок мощностью 2–1000 МВт электростанции China Huadian Corporation Zouxian, паровая турбина
произведена Dongfang steam turbine co., Ltd., а режим запуска блока — запуск цилиндра высокого давления
, с одним -ступенчатый байпас большой мощности, пропускная способность которого составляет 25% BMCR.
Байпасная система
имеет функции запуска, восстановления рабочего вещества, быстрого открытия при отключении паровой турбины
.
В сверхсверхкритическом блоке мощностью 2–1000 МВт электростанции China Huaneng Group Yuhuan паровая турбина
производится компанией Shanghai turbine co., Ltd., и установка может быть запущена совместно с высотой
и. баллоны промежуточного давления. Двухступенчатая последовательная байпасная система высокого и низкого давления —
, а пропускная способность байпаса составляет 35% BMCR.Байпасная система имеет следующие функции: запуск
, защита подогревателя, отслеживание давления основного пара, восстановление рабочего вещества, быстрое открытие
при отключении паровой турбины [9].
В сверхкритическом блоке мощностью 2600 МВт электростанции China Resources Fuyang паровая турбина
производства Dongfang steam turbine co., Ltd., режим запуска блока — запуск цилиндра среднего давления
, а принимается двухступенчатая система байпаса высокого и низкого давления.
Производительность байпаса
составляет 35% BMCR для байпаса высокого давления и 40% BMCR для байпаса низкого давления. Байпасная система
имеет следующие функции: запуск, защита подогревателя, отслеживание давления основного пара
, восстановление рабочего вещества, быстрое открытие при отключении паровой турбины.
В сверхсверхкритическом блоке мощностью 2600 МВт электростанции China Huaneng Group Yingkou паровая турбина
производится компанией Harbin Steam turbine co., Ltd., а установка
может запускаться совместно цилиндрами высокого и среднего давления. Принимается одноступенчатый большой байпас, и пропускная способность байпаса
составляет 30% BMCR. Байпасная система имеет функции запуска, восстановления рабочего вещества
, быстрого открытия при отключении паровой турбины.
В сверхкритическом блоке 2660 МВт второй электростанции China Huaneng Group Shidongkou
паровая турбина производится BBC Switzerland с четырьмя цилиндрами и четырьмя выхлопами,
и байпасной системой с тремя клапанами
BMCR, пропускная способность байпасной системы высокого давления составляет 100%, а пропускная способность байпасной системы низкого давления составляет 60% BMCR.
Байпасная система имеет следующие
функций: запуск, защита подогревателя, отслеживание давления основного пара, быстрое открытие при срабатывании паровой турбины
, предохранительный клапан и быстрое отключение и т. Д. [10].
В сверхсверхкритическом блоке мощностью 2–1000 МВт проекта Фазы iii электростанции Вайгаоцяо паровая турбина
производится компанией Shanghai turbine co., Ltd., и блок может быть запущен совместно на высоте
и цилиндры промежуточного давления, а также принята система перепуска с тремя клапанами, пропускная способность системы перепуска высокого давления
составляет 100% BMCR, а пропускная способность системы перепуска низкого давления составляет 65%
BMCR.Байпасная система имеет следующие функции: запуск, защита подогревателя, отслеживание давления основного пара
, быстрое открытие при срабатывании паровой турбины, предохранительный клапан и быстрое восстановление и т. Д.
6. Заключение
При выборе турбины Обводной системы необходимо активизировать исследования по выбору турбины и котла
, с учетом как технических, так и экономических факторов, а также режима работы агрегата
, нагрузочных характеристик и потерь ресурса.
При выборе байпасной системы
следует учитывать безопасность, экономичность, надежность и гибкость пуска, останова и эксплуатации агрегата [11].
Ссылки
[1] Чжан Дж. Х. и Линь Q. 2017. Исследование функции и функции байпасной системы турбины
Archit. Engin. Technol. Управление дизайном. 5 4816
[2] Zhao Q 2008 Размер байпаса паровой турбины сверхсверхкритических блоков мощностью 1000 МВт Therm. Turb. 37
78-9
[3] Zhu YQ 1998 Функциональный анализ системы байпаса паровой турбины улучшенного типа 300 МВт
энергоблоки Electric Power 6 40-2
[4] Zhang ZB 2017 Исследование выбора байпаса турбины Сверхсверхкритические блоки мощностью 1000 МВт на ТЭС
Engin.Technol. 23 109
Новичок в MPI: Что такое «обход операционной системы»?
Термин «обход операционной системы» (или «обход ОС») обычно используется в разговорах о MPI и HPC; обычно это то, что считается обязательным для достижения хорошей производительности со многими приложениями MPI.
Но что это? И если это хорошо для производительности, почему не все приложения используют обход ОС?
Обычная модель доступа к сетевому оборудованию (например, сетевым интерфейсным картам или сетевым адаптерам) — это выполнение вызовов API пользовательского пространства, таких как вызовы сокетов TCP, включая bind (2), connect (2), accept (2), read (2) , напишите (2) и т. д.- которые затем попадают в операционную систему. В конце концов, вызывается драйвер устройства, который знает, как взаимодействовать с конкретным оборудованием NIC, присутствующим в компьютере.
Это хорошо зарекомендовавшая себя модель, в которой почти все приложения работают вне высокопроизводительных вычислений.
Есть (по крайней мере) две большие причины, по которым приложения HPC предпочли бы не использовать эту модель:
- Попадание в ловушку ядра, обход всего сетевого программного стека ОС и, в конечном итоге, попадание в конкретный драйвер устройства… «медленно.«Я говорю« медленно »в кавычках, потому что на самом деле он не медленный — он отлично работает для 99,99999% приложений в мире. Но приложения HPC, которым требуется сверхнизкая задержка для коротких сетевых сообщений, видят время, добавленное этими действиями, и думают: «Мы можем всего этого избежать».
- Хотя спектр требований от всей экосистемы высокопроизводительных вычислений довольно велик, многие приложения высокопроизводительных вычислений имеют некоторые общие характеристики. Например: одно выполняемое задание HPC не требует взаимодействия с широким спектром оборудования, ему не нужно взаимодействовать через глобальную сеть, обычно оно взаимодействует только с небольшим количеством одноранговых узлов и т. Д.Вкратце: можно сделать много предположений о том, что типичное приложение HPC будет делать , а не , поэтому большая часть обработки в сетевом стеке общего назначения ОС не нужна.
Но приложения HPC, которым требуется сверхнизкая задержка для коротких сетевых сообщений, видят время, добавленное этими действиями, и думают: «Мы можем всего этого избежать». Другими словами: специализированный характер приложений HPC устраняет необходимость в универсальном сетевом поведении, тем самым позволяя использовать более мелкие, узкоспециализированные и чрезвычайно эффективные сетевые стеки (которые ограничены определенным набором предположений).
Эти программные стеки живут в библиотеках промежуточного программного обеспечения пользовательского пространства (таких как MPI) и поэтому могут предоставлять приложениям HPC чрезвычайно высокие уровни производительности сетевого ввода-вывода.Поскольку эти библиотеки напрямую взаимодействуют с оборудованием NIC, они эффективно переносят миниатюрные специализированные «драйверы устройств» в пространство пользователя.
В качестве «драйвера устройства» пользовательского пространства такие библиотеки напрямую вводят сетевой трафик в аппаратные ресурсы сетевой карты. Аналогичным образом высокопроизводительные сетевые адаптеры обычно могут направлять входящий трафик MPI непосредственно в целевой процесс MPI. Значение: нет необходимости направлять входящий трафик в конечный целевой процесс MPI в программном обеспечении (что будет медленнее).
Такой обход сетевого стека ОС может привести к чрезвычайно низкой задержке для коротких сообщений, что может быть ключевым фактором в общей производительности HPC-приложения (помните: многим HPC-приложениям необходимо часто обмениваться короткими сообщениями).
Следует отметить, что описанный здесь прирост производительности определенно имеет свою цену: потерю гибкости.
Например, современные библиотеки MPI имеют тенденцию делать предположения о возможности полностью использовать ядра ЦП для вращения ресурсов сетевого оборудования для проверки прогресса. Это отлично подходит для приложений HPC, где будет только один процесс на ядро ЦП, но было бы ужасно вне этих предположений (например, в виртуализированной среде с сильно превышенным количеством подписок).
Кроме того, уровень взаимодействия протоколов проводов обычно довольно низок: например, отдельный процесс в выполняемом задании MPI обычно предполагает, что все его узлы используют один и тот же проводной протокол. Он может даже предположить, что все его одноранговые узлы используют сетевые адаптеры от одного и того же производителя — возможно, даже одного и того же уровня прошивки.
Такие предположения приводят к упрощению критических для производительности путей кода, что помогает еще больше сократить время ожидания коротких сообщений.
