Водоотвод с крыши — 77 фото и основные правила установки системы

С помощью водоотводных систем можно избавляться от скопившейся воды, защищая тем самым кровлю, а также стены и фундамент от изменений, которые провоцирует влажность. Используя современное оборудование, можно собрать систему водоотвода самостоятельно, не тратя при этом баснословные деньги.

Из чего состоит водосточная система

Система водоотвода крыши состоит из нескольких элементов:

• желоба для слива
• трубы
• детали крепежа

Однако, для невысоких строений в один этаж водоотвод может и не понадобится, если у здания скатная крыша, т.к. маленькое расстояние от карниза до земли не позволяет стене дома намокнуть.

Если же строение высотой больше одного этажа, то установка водоотливов просто необходима.

Такую систему водоотвода с крыши можно изготовить своими руками, приобретя уже готовый набор, который потребуется только собрать. Их можно купить у компаний, занимающихся кровлей или строительными материалами.

Чаще всего водоотводы изготовлены из оцинкованной стали или пластика, но бывают и медные или алюминиевые.

Очень важным является правильный монтаж – каждая ошибка это риск, ведущий к протечкам кровли. Например, талая вода, которая будет застаиваться из-за разуклонки кровли, способна перемерзнуть и разорвать материал, что способствует попаданию влаги в слой утеплителя.

Особенности монтажа водоотвода

Труба, воронка, соединительный элемент – всё это части системы водоотвода. Для того чтобы организовать отвод воды с крыши, используют только два сценария установки системы – с помощью наружного или внутреннего водостока. В этой статье можно посмотреть фото водоотвода с крыши.

Самостоятельно будет гораздо легче собрать внешний водоотвод. При его устройстве уклон крыши делают от центра к краям, и в углах парапета устанавливают сточные отверстия.

Однако самым распространённым вариантом установки водоотвода является внутренняя установка с электрическим обогревом воронок.

Выбирая этот вариант, нужно учитывать два главных факторов:

• разуклонка крыши должна быть спроектирована так, чтобы вода стекала в отливы для крыши и поступала именно к воронкам;
• сами воронки должны быть установлены с использованием гидроизоляции и жёстко прикреплены.

Кроме того, чтобы старания были не напрасны, лучше всего, кроме основной воронки, вмонтировать пару дополнительных. Это поможет сделать водоотвод воды с крыши более эффективным.

Существуют следующие виды воронок:

• плоские — для кровли, используемой как терраса;
• покрытые сеточкой, защищающей воронку от попадания в неё листьев и мусора.

Обратите внимание, что воронки, имеющие плоскую поверхность, нужно постоянно очищать от мусора, налипшего снега, льда, грязи.

Линейный водоотвод

В водоотвод входит и система дренажа, препятствующая образованию луж и грязи вокруг постройки. Если всё правильно оборудовано, то фундамент дома будет надёжно защищён от губительного влияния воды.

Кроме того, с помощью дренажа, можно избавиться от попадания сырости в подвал.

Системы дренажа бывают двух видов – закрытая и открытая. Первая делается из труб, которые прокладывают на глубине, вторая же делается из желобов, спрятанных под дренажной решёткой.

Своими руками смонтировать открытую систему легче, так как меньше потребуется земляных работ. Желоба будут выполнять роль водоотвода.

Материалом, из которого они изготовлены, может выступать как бетон, так и полимербетон или тот же пластик. Желоба укладываются в специально подготовленную траншею в один уровень с землёй, после чего накрываются сверху декоративной решёткой.

Также не стоит забывать, что линейный водоотвод требует периодической очистки. Для этого декоративная или защитная решётка снимается.

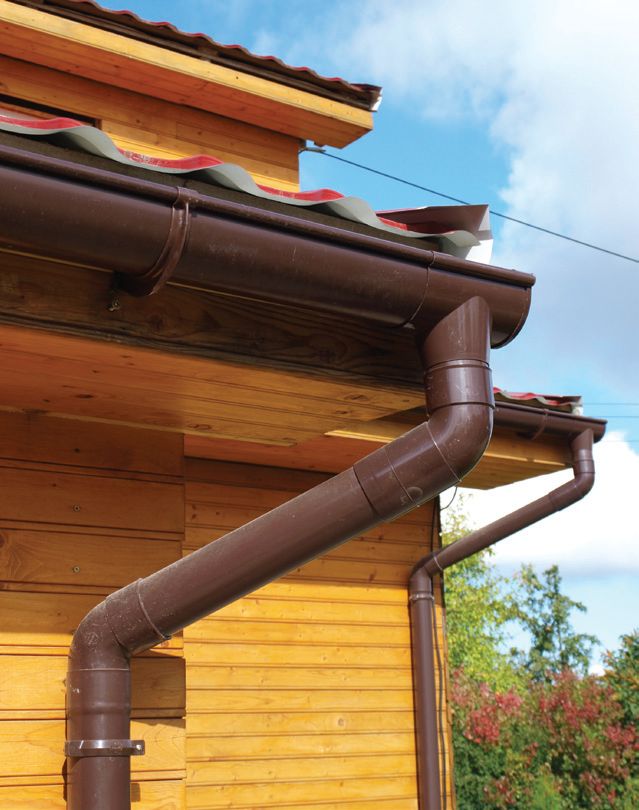

Фото водоотвода с крыши

Водоотвод с кровли: внутренний, наружный, виды желобов

• Типы систем водоотведения
• Желоб – важнейший элемент системы
• Настенный желоб
• Подвесной
• Сборка конструкции
• Виды желобов: материал и форма сечения
• Система слива

При таянии снега и особенно при обильных дождях, как нельзя остро, встанет проблема отведения воды с кровли, поскольку ее избыток рано или поздно приведет к нарушению целостности конструкции дома, вплоть до фундамента. На современном рынке нет недостатка готовых систем такого рода. Чтобы они эффективно функционировали достаточно лишь правильно соединить элементы между собой.

Типы систем водоотведения ↑

Система водоотвода с кровли бывает внутренней и наружной. В основе выбора системы лежат такие параметры, как температурный режим помещений, профиль и конструкция покрытия, протяженность скатов и количество выпадающих осадков в регионе строительства.

Внутренний водоотвод с кровли предполагает расположение труб внутри здания, как правило, в некотором отдалении от стен. Он состоит из водоприемных воронок, отводных труб, стояков и выпуска. Если он грамотно установлен, то будет эффективно работать как при положительной внешней температуре, так и отрицательной. Внутренний водоотвод считается наиболее надежным вариантом удаления воды с кровель, так как положительная температура в отапливаемом строении практически исключает риск замерзания воды в стояках. Чаще всего отвод воды из такой системы выполняется в наружную сеть канализации, дождевой или общесплавной.

Наружный водоотвод с кровли, в свою очередь, подразделяют на:

• неорганизованный – в этих системах отвод воды осуществляется по свесам карниза;
• организованный – обеспечивает сброс стекающей воды через желоба к наружным водосточным трубам.

Первый вариант имеет ряд недостатков, из-за которых их предусматривают довольно редко. В частности, при подобной организации стока воды стены могут увлажняться, что приводит к снижению их теплотехнических качеств и долговечности, а образующиеся на карнизах наледи вызывают разрушение кровли.

В случае организованного водоотвода минусы такого типа проявляются в значительно меньшей мере, тем не менее, вода в желобах и сливных трубах не должна замерзать, иначе вся система окажется под угрозой выхода из строя. Поэтому, если не предусмотрена установка системы антиобледенения водостоков, организованный наружный водоотвод больше подойдет для тех климатических зон, где вода в наружных элементах системы не будет замерзать. В любую систему наружного водоотвода входят подвесные и горизонтальные настенные желоба, вертикальных сливных труб и сливов, через которые вертикальные элементы водосточки соединяются с горизонтальными.

Желоб – важнейший элемент системы ↑

Настенный желоб ↑

Хотя этот элемент и называют настенным, на самом деле он располагается с самого края ската, совсем близко к карнизному свесу. По конструкции это невысокие бортики в 15–20 см, которые выступают в качестве водного барьера. Лотки устанавливают под углом к свесу так, чтобы два из них, сходящиеся на самом низком уровне, нависали прямо над воронкой сливной трубы.

Когда вода стекает с крыши, она ударяется в бортик и устремляется затем по пути наименьшего сопротивления, то есть в сторону воронки.

В условиях очень редких дождей угол наклона бывает незначительный – всего пару миллиметров на погонный метр желоба. Оптимальным считается угол в 15⁰ – при любом количестве выпавших осадков они не будут перехлестывать через барьер. К тому же подобная конструкция препятствует образованию сосулек и обвальному сходу снега с кровли, что, несомненно, является преимуществом. Крепеж одного лотка к другому осуществляют разными способами – двойным лежачим фальцем или клеем в зависимости от материала. К монтажу настенных желобов приступают после покрытия карнизных свесов.

Подвесной ↑

В отличие от настенного, дождевой (подвесной) желоб крепят прямо под свесом крыши и настолько плотно, чтобы набравшая некоторую скорость вода с кровли не лилась под лоток. На весу он удерживается обычно специальными крюками из металла, им придается форма, соответствующая лотку.

Кронштейны, если они вынесены за верхний край стены, крепят к стропилам либо к лобовой доске, которая находится под свесом.

В первом случае прогибы кронштейнов отличаются и увеличиваются по мере приближения к месту расположения водосточных труб, как правило, к углам здания. При креплении к ветровой доске крепежные элементы просто располагают на разных уровнях, чтобы обеспечить требуемый уклон.

Угол наклона желоба в системе водостока зависит от интенсивности осадков, выпадающих в год.

Желоб, вообще говоря, не должен нигде прерываться, даже над воронкой. При монтаже в этом месте прорезают такое отверстие, чтобы его пропускной способности хватило не дать воде скопиться при большом напоре.

Расчет желобов

Обычная длина – три-четыре метра. Необходимое их количество рассчитывают, исходя из периметра крыши. Далее, проводят расчет дополнительных аксессуаров:

• соединители – по одному на два лотка;
• крюки – по одному на каждые 60 см его длины;
• заглушки – для каждой конечной конструкции.

Сборка конструкции ↑

Лотки соединяют специальными элементами, в верхней части которых имеются захваты. Именно в них и закрепляются края желоба. Угловые соединения выполняют через специальные элементы под внешний и внутренний угол, то есть желоба в этих местах можно уже не распиливать и избежать лишних стыков. На участках длиной больше 18 м вместо стандартного соединения используют расширительный, по обе стороны от которого монтируют кронштейны под водосток.

Виды желобов: материал и форма сечения ↑

Могут отличаться по форме в сечении. Например,

• полукруглые – универсальные, их можно использовать для любой крыши, и в силу этого они самые популярные. Специальная форма краев лотка обеспечивает жесткость элемента и устойчивость к механическим нагрузкам.
• полуэллиптические – благодаря большой пропускной способности, отлично подходят для больших площадей крыш.

Различают их и по материалу изготовления. Отметим несколько самых распространенных вариантов.

Пластиковые. В процессе производства их покрывают акриловым или диоксид титановым слоем, повышающим их устойчивость к атмосферным воздействиям. Пластик,как правило, прокрашивают в массе, поэтому небольшие дефекты, скажем, царапины, которые со временем могут появиться на поверхности изделия малозаметны. Монтаж водостока выполняют посредством защелок, соединительных муфт, снабженных с резиновыми прокладками, или склеивания.

Стальные. Это оцинкованные изделия, покрытые полимерным материалом, невосприимчивым к коррозии, механическому воздействию и выцветанию. Широкая цветовая палитра позволяет с легкостью подбирать водосток под цвет фасада или кровли. Соединение выполняется с использованием замков или скоб, оснащенных защелками с прокладками из резины. Установку облегчают кронштейны и держатели, имеющие защелкивающуюся конструкцию.

Алюминиевые. Обычно их покрывают лаком или окрашивают в различные цвета и обеспечивают таким образом антикоррозийную защиту. Соединяют элементы системы путем заклепывания, затем уплотняют стыки силиконом, специальной пастой или клеем для алюминия.

Система слива ↑

Понятно, что стекающая с крыши вода в конечном итоге сливается через трубы, но каким образом она туда попадает? Лотки и трубы соединяются друг с другом через своеобразный переходник – воронку. Вариантов конструкций такой детали несколько:

• наклонная с горловиной, расположенной под углом;
• регулируемая наклонная, положение горловины можно менять произвольно;
• с расширительными функциями, с теми же функциями, что и аналогичный соединительный элемент.

Снизу к ее патрубку присоединяют обычную трубу с расширителем или колено, которое может обеспечить поворот на 45⁰, 60⁰ или 75⁰. Переходный элемент может состоять и из двух колен, каждый из них можно сгибать под требуемым углом.

В середине сток можно снабдить тройником для разветвления. Нижняя часть водостока может переходить в

• простой слив, который обеспечивает наконечник с отверстием;
• коллектор, в этом случае монтируют насадку с тем же диаметром, что и точечный водосборник.

© 2022 stylekrov.ru

Какую систему водоотвода с крыши следует использовать?

Когда вы покупаете дом, вы смотрите на крышу, систему вентиляции и кондиционирования и фундамент. Возможно, вы не смотрите на типы систем водоотведения с крыши для вашего дома. Однако то, как ваш дом отвод воды с крыши так же важен, как и сама крыша. Если крыша не отводит дождь или снег должным образом, это может привести к эрозии и повреждению фундамента, а также к протечкам крыши . Если вы беспокоитесь о своей водосточной системе, есть несколько вариантов, которые вы можете попробовать. Здесь вы найдете дополнительную информацию о водосточных системах для жилых и коммерческих помещений, а также о том, какая водосточная система может подойти вам лучше всего.

Что такое водосточные системы с крыш?

Системы водоотвода с крыши используются для отвода воды и мусора с крыши во время дождя и снега. Возможно, вы слышали, что дренажные системы называются водосточными желобами с крыши, и это одно и то же. Нужна ли вам водосточная система для вашего дома или коммерческая водосточная система с крыши, они работают одинаково.

Система состоит из разных частей. Во-первых, в системе есть водосточная труба на крыше, по которой вода направляется в одно или несколько мест на крыше. Затем вам нужен способ спустить воду и мусор на землю. Вот где водосточная труба пригодится, потому что водосточная труба направляет воду на землю, где она может быть поглощена землей.

Типы водосточных систем с крыши

Водосточная система с крыши

Первое, о чем вам нужно подумать, когда вы думаете о водоотводной системе с крыши, это тип вашей крыши. Существует четыре основных типа водосточных систем , которые используются в строительстве:

• Плоские крыши
• Шатровые крыши
• Мансардные крыши
• Двускатные крыши

Плоские крыши районах и в коммерческой недвижимости.

Коммерческие и домашние 9Водосточные системы 0003 для плоских крыш очень важны, потому что с плоских крыш труднее всего сливать воду, так как они не имеют уклона. Для плоской крыши существует три типа воронки. Если у вас есть коммерческое здание, вы можете использовать внутреннюю дренажную систему. Трубы для дренажа будут расположены внутри здания, а не снаружи. Внутренние водостоки идеально подходят для больших коммерческих зданий с плоской крышей. В некоторых домах с плоской крышей и коммерческих зданиях используются шпигаты, которые представляют собой отверстия по бокам стены. Шпигаты соединены с водосточной трубой или водосточной системой, чтобы отвести воду от здания.

Что насчет желобов? Могу ли я использовать водосточную систему?

Водосточные желоба используются в некоторых коммерческих зданиях, чаще всего они используются при строительстве крыш домов. Водосточные желоба могут использоваться с различными типами водосточных систем крыш, такими как плоские, мансардные, двускатные и четырехскатные крыши. Желоб также можно назвать токопроводящей трубой. Водосточные желоба используются при установке водостока с крыши для отвода дождевой воды от вашего дома или коммерческой недвижимости.

Желоб очень похож на корыто, которое можно увидеть на ферме для кормления скота. Он узкий и для многих крыш является идеальной системой отвода дождевой воды с крыши. Если ваша крыша полностью плоская, например, большая коммерческая крыша, вы можете использовать другой тип коммерческого водостока. Если ваша крыша имеет какой-либо уклон, водосточная система будет работать на вашей крыше, независимо от того, есть ли у вас коммерческая недвижимость или жилая недвижимость.

Водосточные желоба являются наиболее распространенной формой водосточных систем с крыш, но вы должны быть осторожны, если решите использовать водосточную систему. Водосточные желоба необходимо обслуживать, чтобы они работали должным образом. Насколько хорошо работает водосточная система, зависит от того, из чего сделаны желоба и как они обслуживаются. Желоба могут быть изготовлены из алюминия, винила или оцинкованной стали.

Какой тип водосточной системы лучше всего подходит для моей собственности?

Существует три основных типа материалов водосточных желобов, используемых в водосточной системе. Винил был очень популярным выбором в последние годы. Это очень экономичный выбор. Винил легкий, и части винилового водосточного желоба могут соединяться вместе для легкой установки. Виниловые желоба бывают разных цветов, поэтому вы можете настроить внешний вид своего дома. Тем не менее, винил не всегда хорошо работает в местах с суровыми климатическими условиями.0003 зимы и месяцы холодных температур. Если виниловый сайдинг не установлен должным образом, вы также можете столкнуться с водой, которая скапливается на участках вашей крыши и по бокам вашего имущества, что никогда не бывает хорошо.

Алюминиевые желоба

Вы также можете подумать об алюминиевых желобах. Алюминий бывает только одного цвета, но его можно окрасить в цвет отделки вашего дома. Алюминий не так прост в установке, как винил, но не слишком сложен. Многие алюминиевые водосточные желоба бесшовные, что придает вашему дому или имуществу единообразный вид. Тем не менее, алюминиевые желоба легко сгибаются или вмятины, поэтому они подходят не для каждого дома. Убедитесь, что вы выбираете первичный алюминий, а не переработанный алюминий, потому что он более высокого качества и прочнее, чем переработанный алюминий.

Водосточные желоба из нержавеющей стали

Водосточные желоба из нержавеющей стали являются еще одним вариантом. Они чрезвычайно прочны и не ржавеют, что делает их отличным выбором как для коммерческих зданий, так и для домов, если вы не хотите заменять их через несколько лет. Тем не менее, водосточные желоба из нержавеющей стали могут быть дорогими, и если у вас есть крыша большого дома или коммерческой недвижимости, которая нуждается в водосточной системе, вы заплатите намного больше за водосточный желоб из нержавеющей стали, чем за виниловые или алюминиевые водосточные желоба.

Независимо от того, какую водосточную систему вы используете, вы должны убедиться, что она установлена ​​правильно. Если вы можете, вы можете выбрать бесшовную водосточную систему, так как вода с меньшей вероятностью просочится и нанесет вред вашей крыше. Кроме того, вы должны убедиться, что ваши водосточные желоба регулярно очищаются, чтобы мусор не накапливался и не приводил к разливу дождевой воды по вашей водосточной системе. Это противоречит цели водосточной системы крыши.

Со временем, без надлежащей очистки и обслуживания даже самая лучшая водосточная система выйдет из строя. Каждая водосточная система имеет свои плюсы и минусы, поэтому обязательно подумайте над тем, чтобы выбрать идеальную систему для вашего дома или бизнеса. Если вам нужен профессиональный кровельщик для установки вашей новой дренажной системы, позвоните в нашу команду по телефону Все этапы кровли и строительства  сегодня.

Последние сообщения

• Внутренние признаки повреждения крыши

• Преимущества кровли из EPDM

• Влияет ли металлическая крыша на Wi-Fi?

Что такое водосточная система?

Водосточная система и компоненты крыши

Защита вашего дома невероятно важна, и часть вашего дома, которая может защитить ваш дом больше всего, — это кровельная система. Крыша гарантирует, что внешние элементы и суровая погода не повредят внутреннюю часть вашего дома. Несмотря на то, что кровельная система очень прочная и способна выдержать многое, во время дождя или даже снега воде нужно куда-то стекать с крыши. Когда на крыше остается какая-либо влага, это может привести к таким повреждениям, как протечки крыши или рост плесени. Чтобы этого не произошло, хорошей идеей будет инвестировать в водосточные системы.

Но что такое водосточная система? Водосточная система – это система, устанавливаемая на крыше для отвода воды и мусора с крыши . Многие спрашивают: «Как называются водостоки?» и их просто называют водосточными системами крыши. Дренажная система начинается на линии крыши, а затем у вас есть дренаж крыши на землю. Компоненты, которые вам нужны для водосточной системы крыши, — это водосточная система и водосточная труба. Благодаря совместной работе этих двух компонентов вода может быть легко удалена из вашей кровельной системы.

Что делают водосточные желоба?

Когда речь заходит о кровельных водосточных системах и желобах, люди обычно думают, что это разные системы; на самом деле это не так. Водосточная система является компонентом водосточной системы крыши, которая позволяет воде, веткам, листьям и другому мусору собираться с крыши и стекать к водосточной трубе и на землю . Вода с крыши стекает в водосточную систему, которая представляет собой длинный кусок материала, установленный вдоль края линии крыши. Затем вода будет течь по желобу, а затем направляться к водосточной трубе, где она будет впитываться в землю.

В некоторых домах не требуется водосточная система — для домов, расположенных в засушливом климате, или домов, расположенных под уклоном. Однако, если у вас много дождей, а ваш дом был построен на довольно ровном участке, вам нужна надлежащая система водостока с крыши, включающая водосточный желоб. Водосточный желоб не только поможет собрать воду с вашей крыши, но также защитит ваш ландшафт от эрозии почвы и фундамент вашего дома от растрескивания.

Как установить водосточную систему

Установить водосточную систему довольно просто, если у вас есть необходимые инструменты и материалы. Многие спрашивают: «Куда уходит водосточная система?» В зависимости от того, какой тип крыши у вас есть, определите, где будет установлена ​​водосточная система. Если у вас плоская крыша, водосток будет установлен на фактическую крышу, а затем водосток будет соединен вместе. Для крыш с небольшим уклоном вода будет просто стекать в водосточную систему. Другой вопрос, который задают в отношении установки систем водостока с крыши: «Как вы определяете размер водостока?» Все будет зависеть от размера крыши. Вот шаги, чтобы установить дренаж крыши.

• Чистая крыша : Вам нужно очистить линию крыши/облицовку, чтобы водосточная система имела чистое место для установки.
• План размещения : Это включает в себя планирование того, где желоба будут выровнены по линии крыши и где должны быть установлены водосточные трубы.
• Подвесные желоба : Когда вы знаете, где будут проходить желоба, и обрезаете желоба до нужного размера, можно устанавливать желоба.
• Установка водосточных желобов : После установки желобов можно установить водосточные трубы.

Очистка водосточной системы

Как чистить водосточные системы

Для правильной работы водосточной системы ее необходимо время от времени чистить. Самое большое, что может случиться, если дренажная система не очищена, — это засоры. Желоба и водосточные трубы могут забиваться листьями, ветками и другим мусором, который может скапливаться в желобе и водосточных трубах. Когда есть засоры, это может привести к переливу воды на крышу и стороны желоба. Слишком большое количество воды на крыше может привести к протечкам крыши, а вода, перетекающая через крышу, может повредить газон и фундамент. Очистить водосточные желоба и водосточную трубу очень просто. Все, что вам нужно, это мешок для мусора, перчатки, защитные очки, лестница и пластиковый совок.
