Соединение utp кабеля между собой: Соединение витой пары между собой: наращивание и ремонт

Содержание

Соединение витой пары между собой: наращивание и ремонт



Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Разделы статьи

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому.

Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами.  Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.



Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с.

При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Скрутка витой пары между собой

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.



Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.



Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Клеммники: Соединение слаботочных цепей на CS-CS.

Net: Лаборатория Электрошамана

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.



Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Правила соединения двух интернет проводов

Скручивание

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.



Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
  2. https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
  3. https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
  4. https://led-set. ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)

Муфта rj 45 для витой пары. Соединение витой пары между собой — наращивание и ремонт

для соединения витой пары через разъемы RJ-45

Продается поштучно 25 руб от 1шт и только за наличный расчет.

Краткое описание и область применения проходника RJ45- RJ45

Проходной адаптер (проходник) 8P8C RJ45-RJ45 для неэкранированной витой пары UTP cat5e .

Используется для соединения двух 8-ми жильных компьютерных кабелей. С его помощью можно легко и быстро соединить оборванную компьютерную или телефонную линию или удлинить существующий кабель. При этом качество сигнала кабеля останется практически на том же уровне.

Соединенные кабели остаются надежно зафиксированными, что исключает потерю контакта. Благодаря компактным разъемам проходник легко поместиться где угодно и не будет мешать при укладке кабеля. Соединение происходит через разъем 8Р8С с помощью коннектора RJ-45. Коннектор RJ серии применяется при прокладке компьютерных и интернет сетей на базе витой пары.

Проходной адаптер относится к пассивному сетевому оборудованию и используется внутри помещения.

Технические характеристики проходника RJ45- RJ45

Материал — пластик.

Цвет — белый.

Совместим с разъёмами RJ-45 и RJ-11.

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.


Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.


Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.


Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

Скрутка витой пары между собой.

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.


Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.


Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.


На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.


Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…


Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Любое интернет-соединение так или иначе содержит в своей физической конструкции витую пару. Именно по ней передаётся та информация, с которой взаимодействует пользователь — сообщения, веб-страницы или видео. В этой статье будут рассмотрены соединители витой пары RJ-45, а также подробно описаны схемы разметки, способы и стандарты подключения.

Кабель

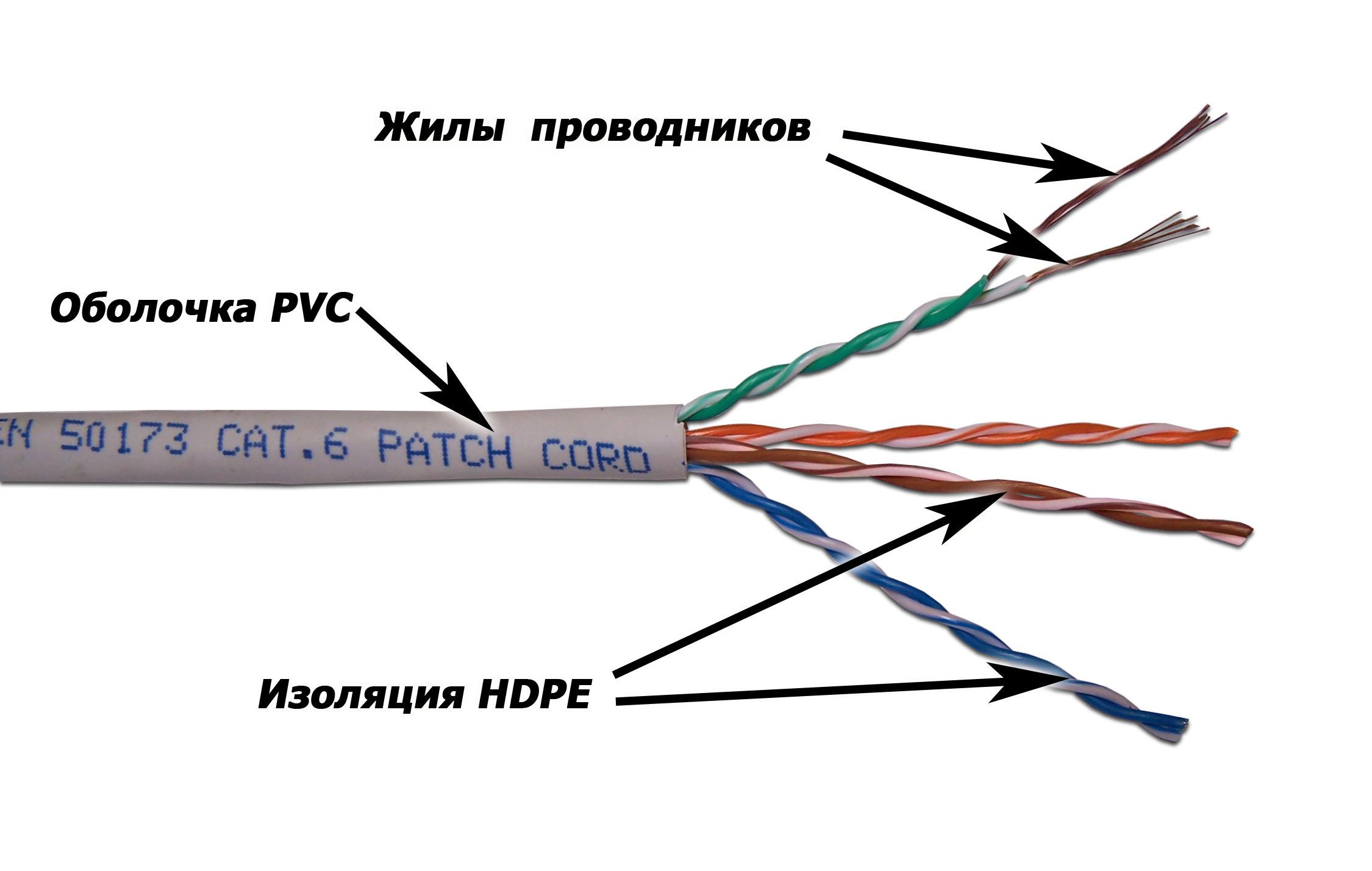

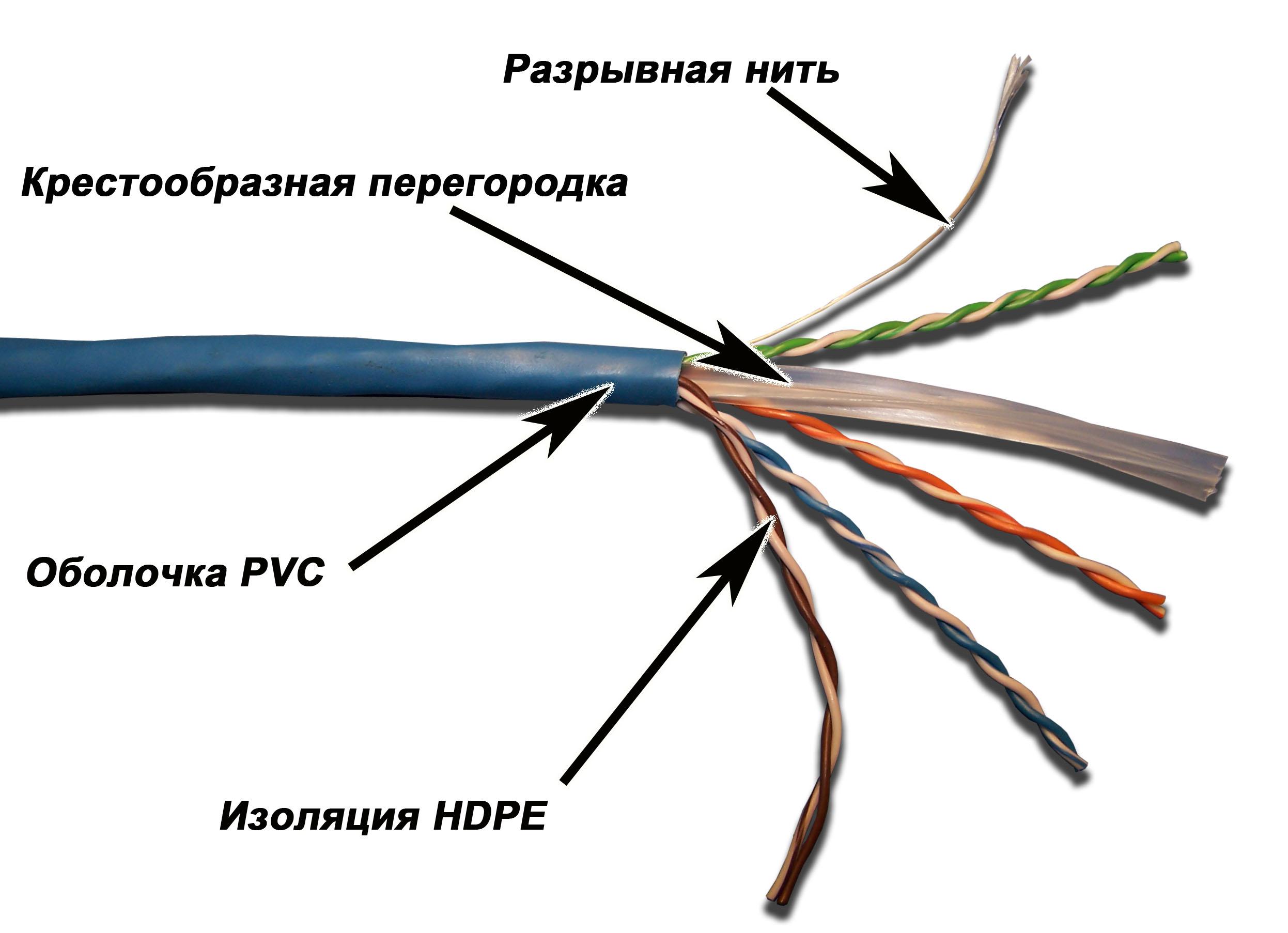

Витая пара представляет собой несколько пар медных проводников, изолированных друг от друга. Обычно встречается 8 штук (или 4 пары), реже — 4 (2 пары). Цветовая гамма жёстко стандартизирована для всех видов витой пары. Для этого кабеля есть ограничение — при соединении расстояние не может превышать 100 метров между двумя узлами. Чтобы увеличить этот параметр, нужно пересмотреть топологию сети и распределить узлы по-другому или же использовать специальные сетевые концентраторы.

Витая пара имеет несколько разновидностей:

  • UTP. Самая распространённая. Представляет собой простые пары проводников в пластиковой оплётке.

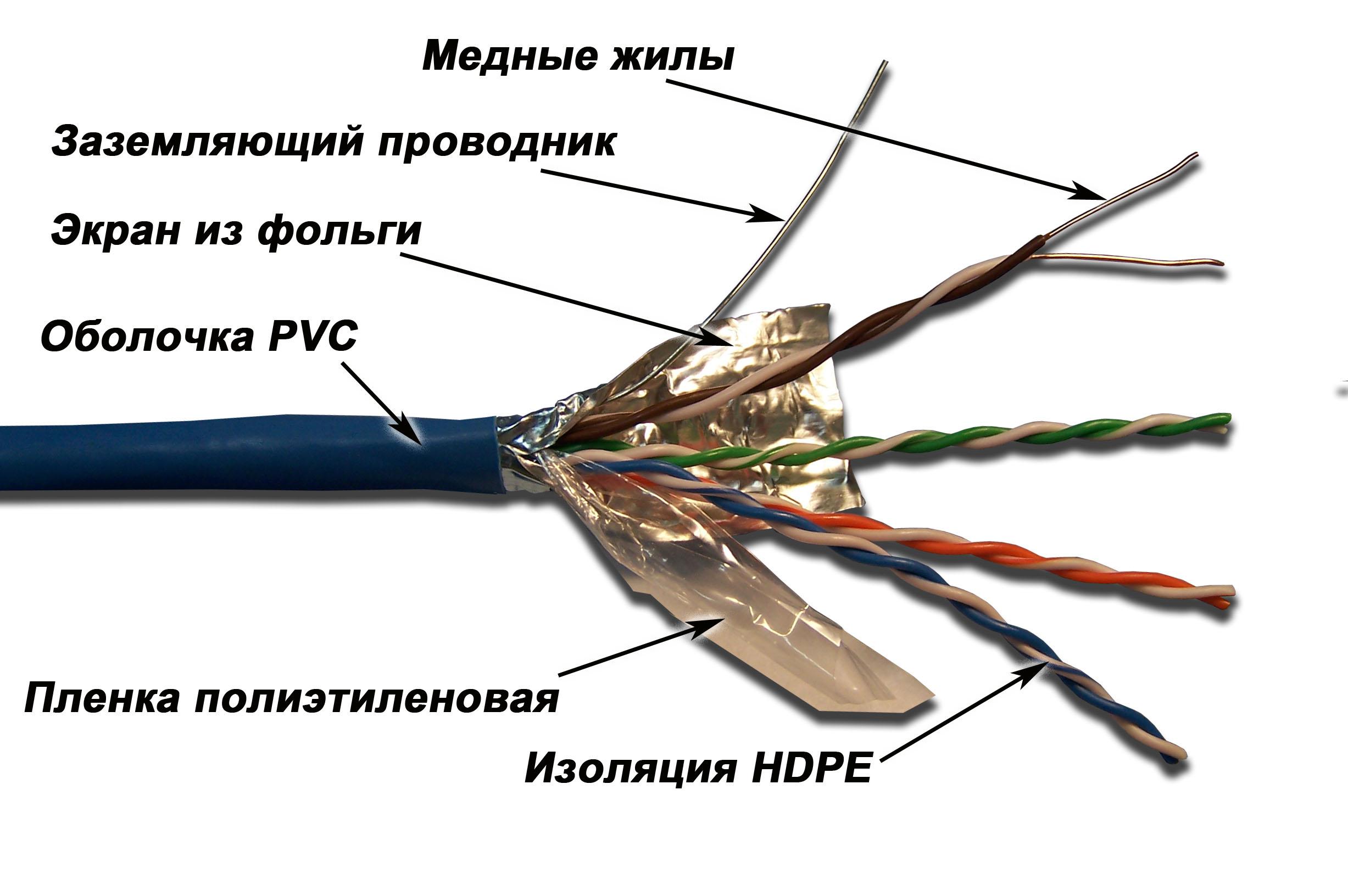

  • F/UTP. Все проводники окружены одним общим для всех экраном из фольги.
  • STP. В этом виде каждая отдельная пара имеет свою защищённую оплётку и общий сеточный экран.
  • S/FTP. Обладает медным экраном, а также каждая отдельная пара в своей фольгированной обмотке.

Соединитель витой пары

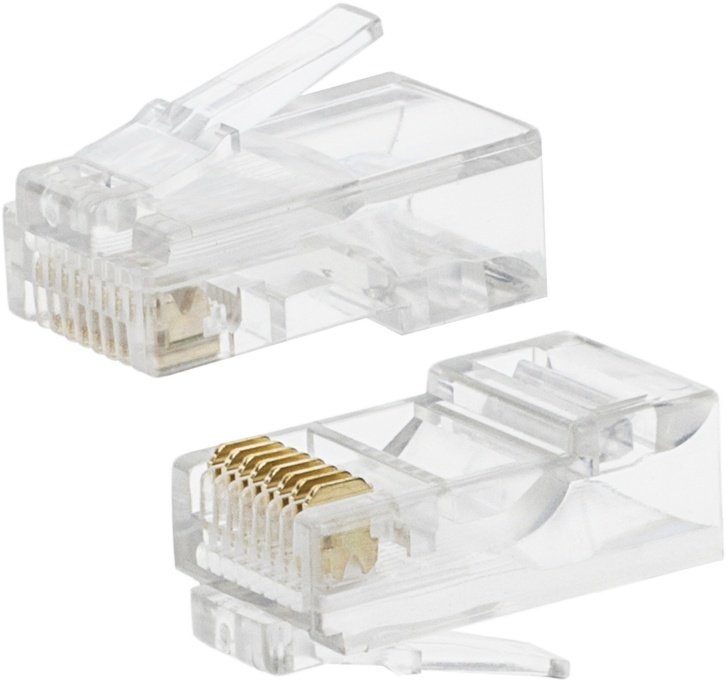

Для создания надёжных подключений используются разъёмы из серии RJ. Расшифровывается эта короткая аббревиатура как Registered Jack. Это переводится как «зарегистрированный разъём». Он впервые был создан компанией Bell в 1975 году с целью приведения используемых разъёмов к общему знаменателю.

Вся серия данных коннекторов так или иначе связана с подключением к сетям. Например, для соединения телефонной трубки к аппарату применяется четерыхпроводный RJ9.

Используемый в качестве соединителя витых пар RJ-45, к слову сказать, делится на два вида — стандартный RJ-45 и RJ-45S. Первый применяется для создания локальных сетей, а второй служит для подключения модемов.

На самом деле прижившийся в России термин RJ-45 называется так ошибочно, так как схож внешне с RJ-45S, в котором используется четыре провода. Однако название прочно закрепилось за разъёмом для локальной сети, поэтому в этой статье также будет использоваться именно эта аббревиатура.

Внешний вид

Корпус соединителя витой пары RJ-45 выполнен из Реже встречается экранированная версия с оболочкой из специального металла. Новый коннектор имеет внутри восемь ножек, которые находятся в «заряженном» состоянии. При проведении обжима они прижимаются к проводам, «вгрызаясь» в них и образуя надёжное крепление и соединение.

Методики обжима

Каждый экземпляр витой пары имеет четыре цвета. В паре имеется проводник, залитый сплошным цветом, и перемешанный с белым. Палитра такова — бело-оранжевый и оранжевый, бело-зеленый и зеленый, бело-синий и синий, бело-коричневый и коричневый.

В зависимости от параметров подключения устройств, используются различные варианты расцветки. То есть на одном конце кабеля должен быть один рисунок, на втором — другой или же один и тот же, что и будет показано далее.

Например, при соединении компьютера и концентратора должна быть соблюдена такая цветовая разметка:

  1. Бело-оранжевый — бело-оранжевый.
  2. Оранжевый — оранжевый.
  3. Бело-зеленый — бело-зеленый.
  4. Синий — синий.
  5. Бело-синий — бело-синий.
  6. Зеленый — зеленый.
  7. Бело-коричневый — бело-коричневый.
  8. Коричневый — коричневый.

То есть цвет в цвет. А в том случае, если нужно соединить два компьютера или концентратора, используется особая которая в обиходе называется «кросс»:

Как видно, многие цвета всего лишь немного поменяли свое расположение. Коричневые и синие пары остались на своих местах, а оранжевые и зеленые поменялись.

Кстати, многие современные устройства научились определять размещение пар автоматически, что, несомненно, удобно при создании больших сетей.

Проходной коннектор

Иногда в процессе эксплуатации локальной сети поверхность кабеля может быть нарушена и требуется его каким-либо образом починить. Для этого существует соединитель витой пары RJ-45 «мама-мама». Он представляет собой пластиковый корпус с двумя разъёмами, схожими с теми, которые размещены на системном блоке или в ноутбуке. Для починки повреждённого кабеля потребуется обжать его с двух концов согласно описанным цветовым схемам. Затем подключить их к соединителю витой пары RJ-45 «мама-мама». Довольно удобный и простой способ быстро восстановить сеть без замены всего кабеля. Кстати, есть и второе название для этого соединителя витой пары — джойнер. По сути, это всего лишь именно компонент, соединяющий два однообразных вида разъёмов.

Тип разъёма Krone

Krone — это компания, которая задала тон и создала свой тип разъёма с одноимённым названием. В основном этот термин используется для обозначения розеток со специальным механизмом соединения. Хотя в каталоге компании имеется и набор соединителей витой пары Krone.

Инструмент для обжима витой пары

Для построения локальных сетей используются специальные приборы и инструменты. В частности, для работы с соединителем для кабеля витая пара применяется кримпер. В обиходе его могут также называть просто «обжимом» или «обжимкой».

Этот инструмент внешне напоминает клещи. Один конец их закреплён. Второй представляет собой ручки для совершения силового воздействия. Между ними могут присутствовать несколько посадочных мест для коннекторов, в зависимости от конструкции. Также в комплекте иногда есть специальное лезвие для обрезки и зачистки проводов.

После обжатия кабеля появляется необходимость быстро проверить, правильно ли расставлены провода. Для этого есть особый вид инструмента — специальные тестеры, позволяющие в режиме реального времени узнать о наличии контакта.

Процесс обжима

Для подключения сетевого соединения понадобится: соединитель для кабеля витая пара кат. 5е или любой другой, сам кабель необходимой длины и кримпер.

В зависимости от целей соединения, нужно сначала выбрать цветовую схему. Затем надо позаботиться о том, чтобы снять изоляцию. Для этого на «обжиме» имеется специальное место для этой процедуры в виде отверстия. В него вставляется кабель, зажимается и проворачивается по кругу. Должны остаться только пары. Теперь их надо вручную расплести с каждой стороны и собрать в соответствии с цветовой схемой.

Ножом на инструменте надо обрезать излишки проводов, примерно до одного сантиметра. Теперь настало время соединителя. Удобнее всего держать его защёлкой вверх. Нужно вставить пары в специальные пазы до упора. На этом моменте стоит убедиться в том, что схема цветов соответствует необходимой.

Когда все готово, провода находятся в коннекторе и размещены правильно, настало время произвести обжим. Для этого он устанавливается в посадочное место кримпера и с силой сжимаются ручки. При этом медные контакты врежутся в провода и образуют надёжное соединение.

Данную процедуру нужно провести с обоих концов кабеля.

Что делать, если под рукой нет особого инструмента?

Покупать дорогостоящий кримпер ради одного-двух обжимов невыгодно. Но в ситуациях, когда нужно срочно соединить кабель, выход есть. Для этого понадобится простая отвёртка.

Как и в ситуации с кримпером, сначала нужно определиться с цветовой схемой, а также с помощью ножа зачистить кабель. По аналогии, провода вставляются в коннектор.

Теперь отвёрткой нужно сильно и, самое главное, аккуратно нажать на контакты. В итоге они должны быть немного утоплены относительно корпуса. Последним аккуратно вдавливается пластмассовый фиксатор кабеля. Такой способ может не получиться с первого раза. К тому же контакты могут прижаться не до конца, но если другого выхода нет, то придётся потренироваться до успешного обжима.

Стоит отметить, что промышленность не стоит на месте, и на рынке уже имеются соединители витой пары, не требующие особого инструмента. Выглядят они как обычный коннектор с двумя раскрывающимися панелями. Под ними размещены гнезда, в которые вставляются провода. После защёлкивания коннектор автоматически обожмётся. Интересный и простой способ создать сеть без инструментов. Единственное, что нужно сделать — это вручную снять оплётку.

Заключение

В мире соединителей витой пары или коннекторов присутствует много различных решений. Какие-то являются универсальными, какие-то жёстко определены стандартами. В любом случае их основная цель — создание стабильного соединения между кабелем и разъёмом.

Несмотря на повсеместное использование беспроводных сетей, соединители витой пары все так же актуальны и по сей день. Ведь до маршрутизатора интернет провести как-то всё же надо. Поэтому витая пара и все её дополнительные элементы ещё долго будут оставаться в тренде.

Как нарастить удлинить utp кабель витая пара Интернет

Неоднократно сталкивался с необходимостью удлинения кабеля витых пар линий Ethernet. Причин может быть несколько. При прокладке новой линии кончился кабель в бухте, и не хватило несколько метров до точки подключения, кабель был поврежден в подъезде при выполнении ремонтных работ, при перестановке компьютера не хватило длины кабеля.

Есть три варианта решения проблемы.
1. Выполнить разъемное соединение с использованием розетки и вилки RJ45.
2. Скрутить одноцветные провода между собой, как делают телефонисты.
3. Соединить провода пайкой.

Первый вариант самый простой и не требует высокой квалификации от исполнителя. Но ему присущи недостатки:
– необходимость специальных клещей для опрессовки,
– отсутствие герметичности соединения и в случае попадания влаги, нестабильность контакта.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Способы соединения проводников (проводов и кабелей)

При планировании замены электропроводки квартиры один из наиболее важных вопросов – это выбор способа соединения проводников. От качества выполненного контактного соединения проводников зависит срок службы монтированной электропроводки. В данной статье рассмотрим наиболее распространенные способы соединения проводников, а также их основные преимущества и недостатки. Рассмотрим скрутку, как наиболее распространенный и доступный способ соединения проводников. Простота и доступность данного способа заключается в том, что для соединения проводников не нужно дополнительных элементов. Бытует ошибочное мнение о том, что скрутка может обеспечить надежный контакт. Это мнение основано преимущественно на опыте электриков, монтирующих проводку в советское время. Скрутка проводов В те времена, то есть 20-30 лет назад, нагрузка бытовых электроприборов была сравнительно невелика. Поэтому соединение проводников, выполненное скруткой, служило достаточно продолжительное время. С каждым годом количество и мощность бытовых электроприборов, используемых в быту, увеличивается. Это приводит к тому, что монтируемая 20-30 лет назад проводка выходит из строя. При этом наиболее «слабыми местами» являются контактные соединения, выполненные скрутками. Повреждение скруток обусловлено окислением проводников и ослаблению их сжатия между собой, что в конечном итоге приводит к значительному увеличению переходного сопротивления. В данном случае при протекании тока нагрузки через скрутку происходит ее нагрев, что в конечном итоге приводит к оплавлению изоляции и повреждению электропроводки. Можно сделать вывод, что скрутка не обеспечивает достаточной надежности контактного соединения проводников. Поэтому согласно современным требованиям к монтажу электропроводки не рекомендуется соединять проводники скруткой. Скрутку можно рассматривать, как начальный этап при соединении проводников методом пайки, опрессовки или сварки. Пайка – это один из наиболее надежных способов соединения проводников. Данный способ актуален при необходимости соединения медных жил проводов и кабелей. Недостаток данного способа соединения проводников – относительная трудоемкость процесса. Данный недостаток несущественный, так как компенсируется надежным контактным соединением проводников, не ухудшающимся со временем. Пайка проводов Следующий способ соединения проводников – сварка. Суть данного способа заключается в сварке предварительно скрученных проводников. Сварка производится угольным электродом при помощи сварочного аппарата небольшой мощности. Сварка проводов Данный способ соединения можно назвать наиболее надежным, так как при сварке соединяемые проводники превращаются в монолитное соединение. Сопротивление в месте соединения проводников равно нулю. Обычная скрутка является слабым местом электропроводки и при протекания тока нагрузки она нагревается в первую очередь. В то время как сваренная скрутка будет нагреваться в последнюю очередь, так как ее диаметр больше сечения соединяемых проводников. Единственный недостаток данного способа соединения – это необходимость наличия сварочного аппарата и практических навыков сварки проводов. Следующий способ – соединение проводов опрессовкой. Для соединения опрессовкой зачищенные проводники предварительно скручивают и одевают на полученную скрутку гильзу соответствующего диаметра. Затем гильза обжимается в нескольких местах (в зависимости от типа гильзы) специальным инструментом. Опресовка проводов Данный способ соединения проводников достаточно прост в исполнении и не требует наличия у человека, выполняющего электромонтажные работы, особых навыков. Контактное соединение проводников, выполненное опрессовкой, не уступает по качеству вышеприведенным способам соединения – сварке и пайке, а благодаря простоте и сравнительно невысокой трудоемкости работ, пользуется большей популярностью. Проблему ослабевания контакта при соединении проводников скруткой можно решить при помощи соединительных самоизолирующих зажимов (СИЗ). Зажимы данного типа представляют собой пластиковый корпус, в который помещена пружина конической формы. Колпачок СИЗ накручивается на скрутку проводников, прижимая скрученные проводники. Колпачек для скрутки проводов СИЗ Он препятствует ослаблению зажима скрученных проводников. Кроме того, самоизолирующий зажим выступает в роли изоляции полученного контактного соединения, а также осуществляет его защиту от негативного воздействия пыли и влаги. Для соединения проводников также можно использовать клеммники. Современный ассортимент предлагает большое количество клеммников разного типа. Клеммник (под винт) для соединения проводов Одни из наиболее популярных – клеммники Wago. Основное преимущество данных соединительных устройств – безвинтовой способ соединения проводников. Если в случае использования винтовых клеммников есть вероятность недостаточного или чрезмерного зажатия проводников, то в случае использования клемм Wago данная проблема отсутствует. Конструктивно данные клеммы выполнены таким образом, что контактируемая поверхность клемм прижимается к подключаемым проводникам с оптимальным усилием. То есть с таким усилием, при котором обеспечивается хороший контакт и не пережимаются проводники. Соединение проводов с помощью клемм Wago Проведение электромонтажных работ с использованием клемм Wago в качестве соединительных устройств значительно снижает их трудоемкость. Процесс подключения происходит достаточно быстро, без необходимости использования дополнительного инструмента. Еще одно преимущество клеммников Wago заключается в их компактности. То есть их можно использовать практически повсеместно, в частности в местах, где ограничено свободное место. В заключении следует отметить, что отсутствие возможности соединения проводников вышеприведенными способами – это не проблема. При необходимости соединение проводников можно выполнить обычным винтовым соединением. Для соединения проводников данным способом необходимо найти винт, гайку, несколько шайб и гровер. Впоследствии соединение проводников изолируются несколькими слоями изоляционной ленты или термоусадочной трубкой.

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) — используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

FAQ по сетям и сетевым адаптерам

Вопрос: Как правильно обжимать кабель «витая пара»?
Ответ: Кабель UTP(unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие и 3 и 6 — приемные. Цветовые маркировки — на рисунке.

Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?
В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии 40-60 м обжатый не по стандарту кабель может оказаться непригодным для использования.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).
В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Если в «витой паре» используется только 4 провода, зачем там еще 4?
Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

Какие бывают спецификации Ethernet и в чем различия между ними?
Различий много (например, среда передачи, необходимость в использовании дополнительного оборудования и т. д.), но главный критерий — пропускная способность, о которой, кстати, говорит цифра в начале маркировки:

Пропускная способность
10 Мбит/с (Ethernet)100 Мбит/с (Fast Ethernet)1000 Мбит/с (Gigabit Ethernet)
10Base-5100Base-TX1000Base-T
10Base-2100Base-T41000Base-SX
10Base-T100Base-FX1000Base-CX
  1000Base-LX

Чем 10Base-T отличается от 10Base-2
10Base-T использует в качестве среды передачи кабель «витая пара» (UTP), топологию «звезда» (компьютеры подключаются независимо один от другого), и работает в полнодуплексном режиме. Для соединения рабочих станций на базе 10Base-T необходимо дополнительное устройство — концентратор (hub) или коммутатор (switch).
10Base-2 (в народе именуется «коаксиал») в качестве среды передачи использует коаксиальный кабель, имеет шинную топологию (рабочие станции подключаются последовательно), работает в полудуплексном режиме — в один и тот же момент времени передавать данные в сети может только один компьютер. Для соединения дополнительное оборудование не требуется.

Сколько компьютеров можно подключить, используя «коаксиал»?
Не более 30 в одном сегменте

Можно ли соединить два компьютера по USB?
Можно, только для этого потребуется специальный USB кабель (обычный не подойдет). Но вряд ли это оптимальное решение — кабель дорогой, редкий (ввиду отсутствия спроса), для обмена данными потребуется вешать дополнительные дрова и софт. Т.е. компьютеры вы объедините, но это будет не сеть, а, скорее, нечто вроде NULL-модемного соединения.

Можно ли по витой паре соединить 2 компьютере без хаба?
Можно. Рабочие станции соединяются между собой UTP-кабелем, обжатым по системе cross-over. Один из разъемов обжимается стандартно, второй обжимается с заменой ведущих и ведомых проводов (1 и 2 на первом обжимаются на 3 и 6 второго, и 3 и 6 первого обжимается на 1 и 2 второго). См. рис

Чем отличается хаб от свича?
Hub является широковещательным повторителем. Когда одна станция обращается к другой, сигнал доходит до всех станций в сети, вследствие чего трафик растет пропорционально количеству станций, передающих информацию в момент времени. Если сеть 100 Мбит/с, то 3 активные станции поровну разделят трафик между собой. Switch работает как коммутатор, соединяя в один момент времени только станции «общающиеся» между собой. К остальным станциям в сети сигнал не распространяется. В результате этого общий трафик не нагружается, и каждая станция может передавать/принимать данные на максимальной скорости.

Правда ли, что если использовать свич в локальной сети с сервером, то каждая станция будет иметь к серверу доступ на максимальной скорости?
Нет, это не так. Использование свича целесообразно, когда рабочие станции в больших количествах обмениваются информацией между собой. В случае, если информация лежит централизованно на одном сервере, трафик будет распределяться пропорционально количеству одновременно обращающихся станций. В этой ситуации преимуществ использования свича практически нет, с таким же успехом можно использовать и хаб.

Какие инструменты необходимы для обжима кабелей? Как они выглядят?
Для обжима достаточно одного инструмента — обжимки. Обычно в ее состав входит и пресс, и приспособление для очистки проводника от изоляции. Выглядит «обжимка» примерно так:

Как обжать концы витой пары, если нет обжимного инструмента?
Контакты разъема утапливаются до упора тонкой отверткой. Однако, так поступать не рекомендуется, большой процент брака.

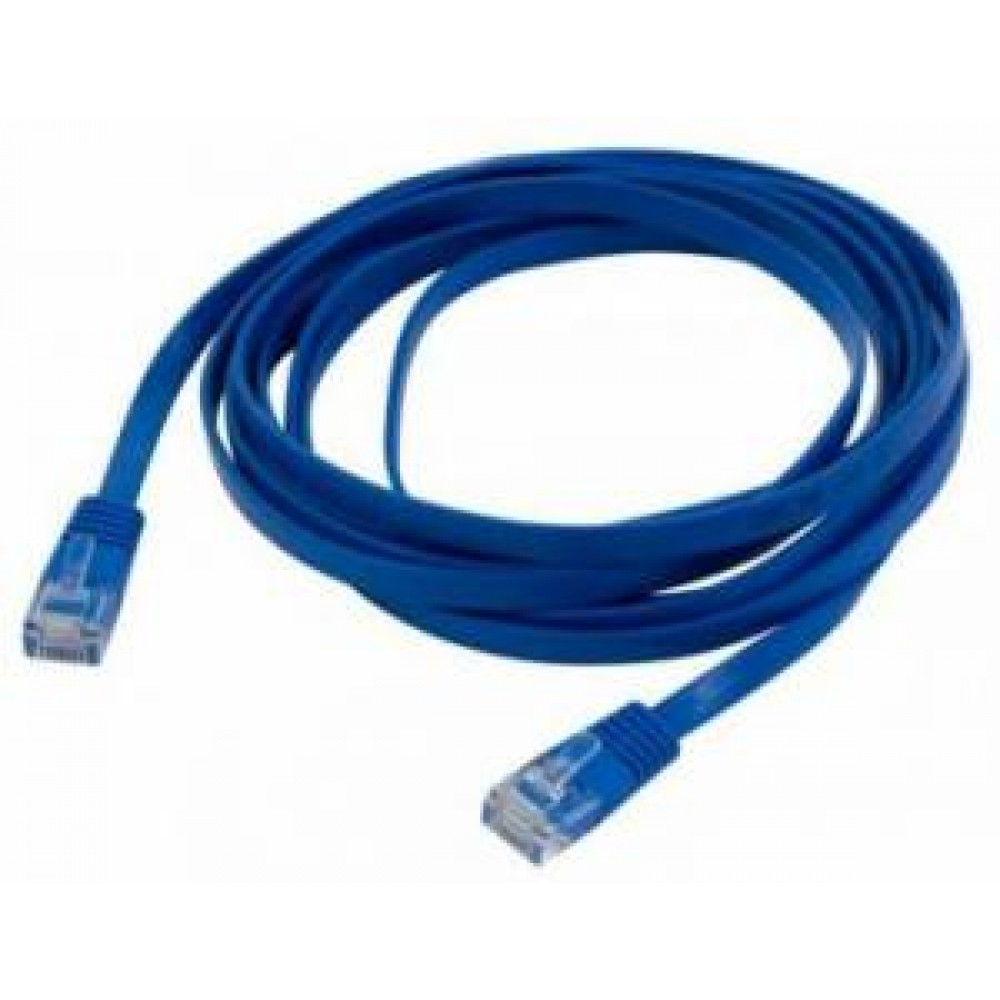

Что такое патч-корд?
Это спорный вопрос. Некоторые считают, что любой соединительный кабель с разъемами — это патч-корд. Однако в кругу сетевиков принято специальное определение. Патч-корд — это соединительный кабель витой пары, имеющий повышенную гибкость, обычно небольшой длинны (2-5 м). Ввиду своих свойств стоит дороже, чем обычный кабель.

У меня от хаба до ноутбука расстояние 1,5 метра. Обычную витую пару использовать неудобно — гибкость не та. Купил удлинитель из мягкого набора проводов (похож на жилу, которая идет от материнской платы к жесткому диску) с коннекторами — он не работает, хотя я его прозванивал — все контакты в порядке. Что может быть?
Они-то прозваниваются, но есть одно «но»… Прозвоните контакты 1,2,3,6 между собой. Скорее всего, какие-нибудь два из них имеют замыкание

Что такое «терминатор»?
Это разъем, вставляемый в Т-образный коннектор, который используется в 10Base-2 (или «коаксиал»). Он представляет собой колпачок с впаянным между центральным и внешним контактами резистором. Сопротивление резистора должно равняться волновому сопротивлению кабеля. К примеру, для 10Base-2 эта величина составляет 50 Ом.

У меня на материнской плате есть и ISA, и PCI слоты. Подскажите, какую лучше плату поставить?
Безусловно, PCI. Во первых, ISA уже отжила свой век. Во вторых, 100 Мбитных плат под ISA не существует, поскольку шина ISA не может обеспечить необходимую пропускную способность.

У меня сеть из нескольких компьютеров. На некоторых стоит хорошая интеловая карточка 100 Мбит полным дуплексом, а некоторые старые RTL 10 Мбит! Можно ли в настройках карты использовать параметр full duplex, и как это отобразится на производительности сети?
Если сетевые адаптеры, хаб поддерживают full duplex — почему бы и нет?! Но, скорее всего, старые карточки его не поддерживают.

Что такое МАС адрес и где он используется?
MAC(media access control)-адрес — это аппаратный адрес, который уникален для каждой сетевой платы. Сам по себе он является 48-битной последовательностью, разбитой на 6 октетов. Как правило, записывается в шестнадцатеричной форме как шесть байт, разделенные двоеточием — например, 11:22:33:4A:FF:01. Первые три из них являются кодом производителя, что зачастую позволяет подтвердить подлинность изделия. Используется в различных коммутационных сетевых процессах. Например, коммутаторы и мосты для идентификации компьютера в сети считывают именно MAC — адрес

Я никогда не видел, как выглядит витая пара. На что она похожа и как ее отличить от других? (чтобы мне не подсунули не то, что надо).
Витая пара имеет 4 пары проводов, каждая из них одного цвета (коричневый, оранжевый, зеленый, синий). Один их проводов каждой в паре сплошного цвета, другой с белой полоской (-ками). См рис.

Если в «витой паре» используется только 4 провода, зачем там еще 4? А можно ли эти оставшиеся 4 использовать для подключения другого ПК?
Довольно интересное решение 😉 В принципе, можно, поскольку физическое соединение будет присутствовать. Но, во-первых, две пары рабочих станций будут соединены независимо друг от друга, каждая по системе cross-over. Во-вторых, за счет расплетения пар из общей связки значительно понизится помехоустойчивость. Помехи также будут наводить в проводниках сигналы от разных пар компьютеров, за счет близости расположения. Посему, на глаз можно сказать, что система работать будет, но длинна кабеля не должна превышать 5-7 м.

Мы с соседями по лестничной площадке хотели бы объединиться в одну локальную сеть. Как дешевле всего сделать? Нам так, чтоб, в основном, игрушки гонять.
Тогда оптимальным вариантом для вас будет 10Base-2, т.е. коаксиал. Ввиду того, что этот стандарт устарел и для офисных задач его производительности уже порой недостаточно, многие апгрейдят его на витую пару. Поэтому, «коакисальный» сетевой адаптер на коаксиал, если поискать, можно найти за 10 гривен и менее. Кабель также недорогой. И главное, благодаря шинной топологии, не требуется дополнительного оборудования, что серьезно сокращает расходы.

Если у нас компьютеры в сети, и у меня нет принтера, могу ли я печатать через сеть на принтер сотрудника?
Да, можете. Для этого надо установить принтер: Пуск -> Настройка -> Принтеры -> Установка принтера. Когда мастер спросит: устанавливать локальный или сетевой принтер, ставьте значок на «сетевой». После в сетевом окружении найдите интересующий вас принтер. В различных версиях Windows эта процедура внешне слегка различается. Но это возможно только в том случае, если к принтеру на компьютере сотрудника открыт общий доступ.

У меня в сетевом адаптере есть два разъема: на витую пару и на коаксиал. Можно ли одновременно использовать оба разъема?
Самый краткий ответ — нельзя.

Как можно объединить две сети — «коаксиал» и витую пару?
Это сделать довольно легко — главное располагать нужными средствами 😉 Практически у всех производителей сетевого оборудования (например, 3Com, Surecom, D-link, Compex и т. д.) есть бюджетные модели концентраторов, способных объединить сети разных спецификаций. Вот на рисунке, например, 8-портовый хаб Compex, имеющий в своем «арсенале» как гнезда под разъемы RJ-45 (витая пара), так и BNC-разъем под коаксиал (справа сверху).

У меня дорогая брендовая материнская плата со встроенным RAID-контроллером. Не могу установить нормально сетевую карту. Причем на других компьютерах она работает. Может она ей не подходит?
Не в этом дело. Тут имеет место конфликт прерываний материнским платам со встроенным RAID-контроллером. Одно IRQ пытаются занять и RAID-контроллер, и LAN-адаптер. В БИОСе проставьте для LAN любое другое свободное IRQ. Конфликты также могут быть при большом количестве других on-board устройств.

Что вообще можно сказать об измерении скорости работы сети? Какие-то приборы (как они выглядят, можно ли где-то приобрести, можно ли собрать самому), что представляют из себя тестеры сети (принцип работы)?
Приборы такие есть, причем с разнообразной функциональностью: от определения замыкания и наличия контакта до комплексной диагностики с выявлением проблемы. Принцип работы таков: задающий генератор частот посылает в кабель периодические сигналы с различной частотой, амплитудой и формой сигнала. По тому, «что осталось» от него на другом конце кабеля, производится диагностика. Наиболее «продвинутые» приборы могут вообще раскладывать сигнал на составляющие гармоники, выделяя паразитные. Например, прибор выделил четкую составляющую с частотой 50 Гц (или 60 в США). Вывод — на кабель воздействует электромагнитное поле от кабеля или трансформатора с 220В. Сложного ничего нет. Однако, ввиду того, что приборы узкоспециализированные, выпускаются они либо мелкосерийно, либо под заказ. Стоимость их очень высока — от 100 $ (самый простой и дешевый) до 20-30 тыс. $ Далеко не каждый украинский провайдер в состоянии приобрести такие приборы.

Я обжал кабель витой пары, но по-моему, неправильно — компьютер к сети не подключается. Как проверить, правильно ли я обжал?
Проверить можно двумя способами — тестером (прозвонить каждый провод) или непосредственно подключив кабель к сетевой карте и хабу (свичу). Во втором случае, если кабель обжат правильно и исправен, на сетевой карте и на хабе должны светиться сигнальные светодиоды, соответствующие порту хаба.

У меня компьютер не подключается к сети. Как определить, неисправен кабель, сетевая карта, глючные драйвера или еще что нибудь?
Насчет глючных драйверов — это в «диспетчер устройств». Если нет конфликтов, значит устройство работает нормально. Если все ОК, тогда:

  • проверьте, светятся ли сигнальные светодиоды, как на хабе, так и на карте;
  • проверьте надежность соединения — может, отломался фиксатор на разъеме;
  • попробуйте включить кабель в другой порт хаба;
  • если есть запасной, заведомо исправный кабель, попробуйте им соеденить;
  • попробуйте вставить сетевую карту в другой слот на материнской плате;
  • попробуйте заменить, если есть возможность, замените сетевую карту на заведомо исправную и проверьте соединение.

Можно ли в один сервер вставить две сетевые карты, чтобы повысить пропускную способность сети?
Можно. Только увеличить пропускную способность не получится — такая комбинация может быть использована, только когда две подсети используют один сервер. Т.е. сервер выступает шлюзом между двумя подсетями. По крайней мере, в так в Windows ( про Unix, Novell и др. не гарантирую)

Я соединил два хаба, но почему-то компьютеры с разных хабов не видят друг друга в сети. Что я сделал неправильно?
В современных хабах есть специальный порт (обычно возле первого порта), который называется uplink. При использовании обычного стандартно обжатого кабеля один из разъемов подключается в этот порт, другой подключается в любой обычный порт другого хаба. Если в хабе нет специального uplink -порта (дешевые модели начального уровня), возможно с боку есть переключатель uplink/normal, который распространяется на первый порт. Если же и переключателя такого нет, тогда хабы соеденяются через любые порты, но кабелем cross-over (каким соединяются между собой два компьютера, см. рис.).

У меня стоит на работе сеть на хабе с файловым сервером на W2K Server. В один день доступ к нему стал конкретно тормозить, причем чем дальше, тем больше. Не знаю что делать. С рабочей станции доступ на другую станцию быстрый, а к серверу — ужас. Может, сервер перевесить?
Нет, не спешите. Скорее всего, вышел из строя порт, к которому подключен сервер. Проверить это легко — вставьте кабель сервера в любой другой свободный порт. Для уверенности вставьте в порт, на котором висит одна из описанных Вами рабочая станция. Также могла выйти из строя сетевая карта.

В сети три компа. На двух ХР, на третьей — МЕ. Одна из машин ХР имеет выход в интернет. Все три машины выходят в сеть. С ХР можно зайти на все машины. А вот при выходе из МЕ в сеть — выходит сообщение, что сеть недоступна. Но как она может быть недоступна, если Интернет и Старкрафт работают? Установлен протокол TCP/IP. Протоколы удалял и ставил заново. Помогите советом.
Скорее всего, в конфигурации сетевого адаптера у вас стоит «Автоматическое определение IP-адреса». Попробуйте прописать на всех трех вручную, например 192.168.0.(1,2:255). Маска подсети 255.255.255.0

При установке новой сетевой карточки программа установки драйверов выдает сообщение, что это версия PCI RSET , она не поддерживает Non-PCI системы. Хотя старая карточка работает. В чем здесь может быть проблема?
Скорее всего, придется переустановить Windows. При инсталляции оборудования и его драйверов в реестре прописывается много параметров, которые могут влиять на работу другого оборудования. Из реестра эти параметры, при удалении старой и установке новой сетевой карты, естественно, не удаляются.

У меня стоит WinXP на всех компьютерах в сети и все работают с 1с Предприятием 7.7. Периодически программа зависает, непонятно почему. Я думаю, может быть это потому, что WinXP ломаный и 1С тоже.
Это не к нам. По поводу кряков просьба обращаться в местное представительство Microsoft и 1С 🙂

Еще вопросы? Пишите…
Автор: Евгений Бобруйко, 14.V.2002
Источник: www.composter.kiev.ua

Сетевой интернет кабель связи — провод для соединения в сеть LAN

При прокладке локальной сети в жилом или коммерческом помещении используют современные интернет кабели. По ним осуществляют передачу сигнала. Так организуют высокоскоростной интернет и спутниковую связь. Данный элемент имеет свои особенности, которые нужно учитывать.

В нашем интернет-магазине предлагается купить провод или кабель для внешней проводки сетевого скоростного интернета по приемлемой цене за метр.

Разновидности проводов

Существует два типа кабеля – FTP и UTP. Они не являются взаимозаменяемыми.

  • Витая пара UTP – это простая кабельная продукция, ее не экранируют. Провод используют преимущественно для наружной, в том числе воздушной прокладки телефонной сети, также применяют для подключения компьютера к роутеру или модему, осуществления ДСЛ соединения.
  • Сетевой кабель FTP отличается наличием общего экранирующего покрытия фольгой, при этом отдельное покрытие каждой пары не применяется. Продукция предназначена для монтажа телефонных линий и компьютерных сетей.

Если существует высокий риск повреждения кабеля и возможны помехи для прохождения сигналов (уличное использование), применяют провод FTP. Главным отличием FTP является наличие дополнительного слоя экранирующей пленки и специального дренажного проводника. В результате провод не такой плоский и менее гибкий.

В нашей компании предлагается приобрести кабель для организации проводного широкополосного доступа в интернет. При износе LAN (Лан)-кабеля для интернета или поломке Ethernet коннектора у нас можно заказать новые элементы, а также инструмент, чтобы соединить прямые отрезки кабеля, уплотнить ввод, подготовить провод для двустороннего подключения.

Соединение проводов разного цвета осуществляют по схеме

Предлагаем приобрести контрольный, бронированный медный и алюминиевый кабель, а также коробки по демократичной стоимости. Провода реализуются в бухтах, продажа осуществляется с доставкой по адресу. Цену удобно уточнить в прайс-листе.

Прямые кабели

и кроссоверные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами. Сетевой кабель состоит из четырехжильного кабеля, состоящего из жил типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы. Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор.Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Кроссовер Кабель

Перекрестный кабель — это тип CAT 5, в котором на одном конце используется конфигурация T568A, а на другом конце — конфигурация T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов.Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet. Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ ОТЛИЧИЯ:

  • Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение является взаимно однозначным.
  • Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
  • Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер — сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

  • Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
  • Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
  • Он позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
  • Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другой — через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля — компьютер-компьютер Маршрутизатор на маршрутизатор

Вот приложение, в котором следует использовать перекрестный кабель:

  • Он может подключать компьютер к компьютеру без коммутатора или концентратора.
  • Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
  • Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
  • Соединяет два компьютера напрямую.
  • Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямо через Кроссовер
Прямой кабель представляет собой тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы. Перекрестный кабель — это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец — конфигурации T568B.
Это один из наиболее часто используемых форматов сетевых кабелей. Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора. Вы можете подключить его к LAN-порту маршрутизатора к обычному порту коммутатора или концентратора
Прямой кабель соединяет компьютер с портом LAN кабельного или DSL-модема. Перекрестный кабель подключается к порту LAN маршрутизатора с обычным портом коммутатора / концентратора.
Вам следует использовать прямой кабель, если вы хотите соединить два устройства разных типов. Вам следует использовать перекрестный кабель, если вы хотите подключить два устройства одного типа.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема. Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств. В то время как перекрестные кабели в основном используются для подключения подобных устройств.
Прямой или кроссоверный кабель

, какой выбрать?

Выбор сетевого кабеля должен зависеть от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите выключатель .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля , и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

СТУПИЦА ПЕРЕКЛЮЧАТЕЛЬ МАРШРУТИЗАТОР ПК
Ступица Кроссовер Кроссовер Прямой Прямой
Переключатель Кроссовер Кроссовер Прямой Прямой
Маршрутизатор Прямой Прямой Кроссовер Кроссовер
ПК Прямой Прямой Кроссовер Кроссовер

Прямой и перекрестный кабель

Кабели Ethernet

могут быть прямыми или перекрестными. Прямой проход является наиболее распространенным типом и используется для подключения компьютеров к концентраторам или коммутаторам. Скорее всего, это то, что вы найдете, когда пойдете в местный компьютерный магазин и купите соединительный кабель. Перекрестный кабель Ethernet чаще используется для подключения компьютера к компьютеру, и его может быть немного сложнее найти, поскольку они используются не так часто, как прямой кабель Ethernet. Тогда в чем разница между прямым и перекрестным кабелем? Прочтите этот пост, чтобы найти ответ.

T568A и T568B Стандартная схема подключения
Разъем RJ45 представляет собой модульный 8-позиционный 8-контактный разъем, используемый для оконечной нагрузки соединительного кабеля Cat5e или кабеля Cat6. Распиновка — это определенное расположение проводов, определяющее, как должен быть завершен разъем. Существует два стандарта, признанных ANSI, TIA и EIA для прокладки кабелей Ethernet. Первый — это стандарт проводки T568A, а второй — T568B. T568B превзошел 568A и рассматривается как стандартная схема подключения для структурированных кабелей на основе витой пары.Если вы не уверены, что использовать, выберите 568B.

Прямой и перекрестный кабель

Что такое прямой кабель?

Прямой кабель — это тип кабеля витой пары, который используется в локальных сетях для подключения компьютера к сетевому концентратору, например маршрутизатору. Этот тип кабеля также иногда называют патч-кабелем и является альтернативой беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал.На прямом кабеле контакты разводки совпадают. Для прямого кабеля используется один стандарт проводки: на обоих концах используется стандарт проводки T568A или на обоих концах используется стандарт проводки T568B. На следующем рисунке показан прямой кабель, оба конца которого подключены в соответствии со стандартом T568B.

Что такое кроссоверный кабель?
Перекрестный кабель Ethernet — это тип кабеля Ethernet, который используется для прямого соединения вычислительных устройств. В отличие от прямого кабеля, перекрестный кабель RJ45 использует два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.Внутренняя разводка перекрестных кабелей Ethernet меняет местами передачу и прием сигналов. Чаще всего он используется для подключения двух устройств одного типа: например, два компьютера (через контроллер сетевого интерфейса) или два коммутатора друг к другу.

Прямой или кроссоверный кабель, какой выбрать?
Прямой или перекрестный кабель, какой выбрать? Обычно прямые кабели используются в основном для подключения разнородных устройств. А перекрестные кабели используются для подключения одинаковых устройств.
Используйте прямой кабель Ethernet для следующих кабелей:

  • Переключиться на роутер
  • Переключиться на ПК или сервер
  • Концентратор к ПК или серверу

Используйте перекрестные кабели для следующих кабелей:

  • Переключиться на переключатель
  • Переключиться на хаб
  • От концентратора к концентратору
  • Маршрутизатор к маршрутизатору
  • Порт Ethernet маршрутизатора к ПК NIC
  • ПК к ПК

Заключение по прямому и перекрестному кабелю

Прямой и перекрестный кабели подключаются по-разному. Один простой способ узнать, что у вас есть, — это посмотреть на порядок цветных проводов внутри разъема RJ45. Если порядок расположения проводов на обоих концах одинаковый, значит, у вас прямой кабель. Если нет, то, скорее всего, это перекрестный кабель или неправильно подключен. В настоящее время прямой кабель намного более популярен, чем перекрестный, и широко используется людьми. FS.COM предоставляет полный спектр кабелей Ethernet Cat5e, Cat6, Cat6a и Cat7 с различными вариантами длины и цветов.Ищите соединительные кабели Ethernet, просто приходите на FS.COM!

Статьи по теме: Типы кабелей Ethernet
— Cat5e, Cat6, Cat6a и Cat7 Патч-кабель
и перекрестный кабель: в чем разница?
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6

Прямой и перекрестный кабель

В этом руководстве подробно объясняется, как сделать перекрестный кабель и прямой кабель с примерами изображений. Узнайте, как кабель UTP передает данные между двумя узлами или конечными устройствами.

Прежде чем мы узнаем, как сделать прямой или кросс-кабель, давайте разберемся, как кабель UTP передает данные.

Как работает кабель UTP?

В кабеле UTP для передачи и приема данных используются электронные сигналы. Кабель UTP соединяет два узла. При передаче данных один узел отправляет данные, а другой узел получает эти данные. Сетевая карта узла-отправителя преобразует поток данных в электронные сигналы и помещает их в медный провод кабеля UTP.Сетевая карта узла-получателя считывает эти сигналы из провода и преобразует их обратно в поток данных.

Давайте разберемся с этим процессом немного подробнее.

Электронные сигналы или электрические токи протекают в цепи. В электрической цепи используются два провода. Первое провод используется для переноса электронов или тока от источника к нагрузке. Второй провод используется для замыкания цепи. между нагрузкой и источником. Когда электроны или ток проходят через нагрузку, нагрузка выполняет свои функции.

Рассмотрим простой пример. Допустим, у нас есть светодиодная лампочка, два провода и аккумулятор. Чтобы зажечь эту лампочку, подключаем ее от аккумулятор с помощью проводов. Подключаем положительную и отрицательную стороны аккумулятора к лампочке по отдельности. На следующем изображении показан этот пример.

Такой же механизм используется в кабеле UTP для передачи данных. Два провода кабеля UTP образуют электрическую цепь между узлами.

В этой цепи: —

  • Сетевая карта узла, который отправляет данные, работает как источник.
  • Сетевая карта узла, который получает данные, работает как нагрузка.
  • Первый провод передает ток от узла-отправителя к узлу-получателю.
  • Второй провод замыкает электрическую цепь.

На следующем изображении показано, как строится электрическая цепь между узлами отправителя и получателя.

После того, как электрическая цепь построена, как передающий, так и принимающий узлы используют эту электрическую цепь для передачи данных.

Конечные устройства, обычно ПК или серверы, хранят и обрабатывают данные в цифровом или двоичном формате. Для передачи двоичных данных через электрическую цепь NIC узлов отправителя и получателя используют схему кодирования.

Схема кодирования — это язык, который понимают обе сетевые карты. В схеме кодирования Узел-отправитель изменяет электрический сигнал с течением времени, а узел-получатель интерпретирует эти изменения как двоичные данные.

Например, чтобы передать двоичную цифру 0, сетевая карта узла-отправителя понижает напряжение до более низкое напряжение в середине интервала 1/10 000 000 секунды.Сетевая карта приемного узла обнаруживает это изменение и интерпретирует его как двоичную цифру 0. Точно так же, чтобы передать двоичную цифру 1, сетевая карта узел-отправитель поднимает напряжение до более высокого напряжения.

Ток в электрической цепи всегда течет в одном направлении; от источника до нагрузки. По этой причине, только узел-отправитель (источник) может отправлять свои данные узлу-получателю (загрузка). Если узел-получатель хочет отправить свои данные, он должен создать свою собственную схему.

На следующем изображении показано, как оба узла создают и используют свои цепи для передачи данных.

Таким образом, для двусторонней передачи данных требуются две электрические цепи. Чтобы создать две электрические цепи, требуется четыре провода. В следующем разделе мы поймем, какие провода кабеля UTP используются в электрической цепи между узлами.

Кабель UTP

Кабель UTP состоит из 8 проводов. Эти провода сгруппированы в четыре пары. Каждая пара состоит из двух скрученных проводов. Первый провод имеет одно пластиковое покрытие с цветовой кодировкой, а другой провод имеет пластиковое покрытие того же цвета с белыми полосами.Например, для пары коричневых проводов покрытие одного провода полностью коричневое, а покрытие другого провода — коричнево-белые полосы.

На следующем изображении показан кабель UTP.

Почему провода скручены?

Когда электрический ток проходит по медному проводу, он создает электромагнитные помехи (EMI). EMI мешает электрическим сигналам в соседних проводах, включая провода в том же кабеле. Это известно как перекрестный разговор.Скручивание проводов попарно устраняет эффект перекрестных помех.

Разъем RJ-45 (кабель UTP)

И сетевой адаптер, и порт коммутатора имеют восьмиконтактный слот. Чтобы соединить эти контакты с проводами кабеля UTP, используется разъем, известный как разъем RJ-45. Разъем RJ-45 имеет восемь физических положений, известных как положения контактов или просто контакты, в который можно вставить восемь проводов кабеля UTP. Эти контакты создают место, где концы медных проводов могут соприкасаться с контактами. сетевого адаптера или порта коммутатора.

На следующем изображении показан разъем RJ-45.

Изготовление кабеля UTP

Сетевая карта использует контакты 1 и 2 для передачи данных. Для приема данных он использует контакты 3 и 6. Переключатель работает наоборот. Он принимает данные на контакты 1 и 2 и передает данные с контактов 3 и 6. В зависимости от типа конечных устройств, кабель UTP может быть изготовлен двумя способами. Первый тип кабеля, известный как прямой кабель, соединяет два разных типа оконечных устройств; например ПК для переключения.Второй тип кабеля, известный как перекрестный кабель, подключает два конечных устройства одного типа, например ПК к ПК или Switch to Switch.

Давайте подробно разберемся, как сделать оба типа кабеля.

Прямой кабель Ethernet

В этом кабеле провода расположены в одинаковом положении на обоих концах. Провод на контакте 1 на одном конце кабеля соединяет к контакту 1 на другом конце кабеля. Провод на контакте 2 подключается к контакту 2 на другом конце кабеля; и так далее.

В следующей таблице перечислены положения проводов прямого кабеля с обеих сторон.

Сторона A Сторона B
Зеленый Белый Зеленый Белый
Зеленый Зеленый
Оранжевый Белый Оранжевый Белый
Синий Синий
Синий Белый Синий Белый
Оранжевый Оранжевый
Коричневый Белый Коричневый Белый
Коричневый Коричневый

На следующем изображении показан прямой кабель.

Прямой кабель используется для подключения следующих устройств.

  • ПК к коммутатору
  • ПК на концентратор
  • Маршрутизатор
  • на коммутатор
  • Переключиться на сервер
  • от концентратора к серверу

Перекрестный кабель Ethernet

В этом кабеле передающие контакты одной стороны соединяются с приемными контактами другой стороны.

Провод на контакте 1 на одном конце кабеля подключается к контакту 3 на другом конце кабеля.Провод на выводе 2 соединяет к контакту 6 на другом конце кабеля. Остальные провода подключаются в одинаковых положениях на обоих концах.

В следующей таблице перечислены положения проводов перекрестного кабеля с обеих сторон.

Сторона A Сторона B
Зеленый Белый Оранжевый Белый
Зеленый Оранжевый
Оранжевый Белый Зеленый Белый
Синий Синий
Синий Белый Синий Белый
Оранжевый Зеленый
Коричневый Белый Коричневый Белый
Коричневый Коричневый

На следующем изображении показан перекрестный кабель.

Перекрестный кабель используется для подключения следующих устройств.

  • Два компьютера
  • Два концентратора
  • Концентратор к свичу
  • Кабельный модем к роутеру
  • Два интерфейса маршрутизатора

Вот и все для этого руководства. Если вам нравится это руководство, не забудьте поделиться им с друзьями через свою любимую социальную платформу.

Прямые кабели UTP

В этой статье рассматривается общеизвестный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначения номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, так как они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1. Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно подключать их.

Кабельная разводка — это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многочасовых разочарований и поиска неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP. Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», оканчивающегося распиновкой USOC, используемой для телефонов. Штекерный соединитель на конце патч-корда называется «вилкой», а розетка настенной розетки — «розеткой».

Рис. 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четыре витых пары проводов.На рисунке показаны пары и цветовой код , который они имеют. Как видите, на f наши пары имеют маркировку:

.

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы. В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. На нем также показан кабель CAT5e со снятой изоляцией и обозначены четыре витые пары :



Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для разных приложений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами.Стандартный разъем называется «RJ-45» и аналогичен стандартному модульному телефонному разъему RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание. Имейте в виду, что схемы подключения, о которых мы будем говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см).Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений. Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»).Единственная разница между двумя стандартами — это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, тогда как Т-568Б является приемлемой альтернативой. Однако большая часть имеющегося в наличии оборудования и кабелей для передачи данных, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует обратить особое внимание на то, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре.Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7). Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B


В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6.T568B Схема распиновки, цветовой код, пары и их функциональность

Настенная розетка может быть подключена в другой последовательности, потому что внутри розетки провода часто перекрещиваются. Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в штекере RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

Рис. 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Конфигурация распиновки, цветовой код, пары и их функции


На диаграмме ниже показано сравнение 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля — это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 ПК (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными распиновками.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда останутся неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru разводка выводов кабеля и схемы подключения для стандартов T568A и T568B . Мы исследовали пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и jack .

Next — Перекрестный кабель CAT5 UTP или обратная связь с сетевым кабелем

Перекрестный кабель

— обзор

Сводка

Для подготовки к начальной настройке устройства Nokia вам понадобится рабочая станция, ноутбук или терминал с поддержкой VT100 что вы можете напрямую подключиться к Nokia с помощью консольного кабеля или, возможно, косвенно (через концентратор или коммутатор) через стандартное соединение Ethernet.Если вы настраиваете устройство Nokia с использованием метода DHCP, вам потребуется только стандартное соединение Ethernet. Nokia поставляет последовательный кабель DB-9 со всеми своими устройствами. Этот кабель позволяет подключать консоль от правильно настроенных клиентов. Если у вас нет одного из кабелей Nokia, вы всегда можете использовать стандартный нуль-модемный кабель для последовательного подключения. Вы можете напрямую подключить перекрестный кабель от вашей рабочей станции к любому порту Ethernet на вашем устройстве Nokia, или вы можете косвенно подключить прямой кабель от вашей рабочей станции к концентратору или коммутатору, а оттуда к устройству через другой прямой кабель.

Стандартная процедура установки состоит из пяти этапов. Вы должны включить устройство и войти в диспетчер загрузки, начать процесс установки, ответить на вопросы конфигурации, перезагрузить устройство и затем продолжить начальные шаги настройки.

Два доступных метода начальной настройки выполняют процедуру либо автоматически, с использованием встроенного DHCP-клиента, либо вручную, используя консольное (прямое последовательное) соединение.Если в вашей сети есть DHCP-сервер, вы можете настроить его для предоставления вашему устройству Nokia имени хоста, IP-адреса и информации о маршруте по умолчанию, необходимой для первоначальной настройки. При использовании метода настройки консольного подключения необходимо указать имя хоста, пароль, интерфейс конфигурации, IP-адрес интерфейса, сетевую маску интерфейса и IP-адрес маршрутизатора по умолчанию. При желании можно также указать параметры конфигурации интерфейса, такие как скорость и дуплекс, параметры VLAN для интерфейса конфигурации и новую строку сообщества SNMP.

После завершения начальной настройки вы можете продолжить расширенную настройку с помощью командной строки, через SSH или Telnet или с помощью веб-браузера и интерфейса Nokia Network Voyager. Служба SSH включена, а служба Telnet отключена по умолчанию из соображений безопасности после новой установки. Однако вы можете включить службу Telnet с помощью интерфейса CLISH или Nokia Network Voyager.

Как и в случае с любым другим программным обеспечением, здесь могут быть некоторые предостережения или предупреждения, которые следует изучить перед тем, как приступить к процессу обновления.Nokia IPSO не является исключением и имеет некоторые проблемы, о которых следует знать, прежде чем приступить к обновлению. Вы можете использовать Nokia Network Voyager для обновления образа IPSO или использовать интерфейс командной строки. Если вы решили перенести образ IPSO на устройство Nokia вручную, вы можете использовать команду newimage для обновления из интерфейса командной строки. На некоторых устройствах установка образа может занять некоторое время. Команда newimage может отображать сообщение «Настройка нового изображения…» в течение нескольких минут без каких-либо других признаков активности.

Прямые и кроссоверные кабели: в чем разница?

Сравнение прямого и перекрестного кабелей довольно просто, если вы ознакомитесь с основами их использования. Мы хотели бы разбить эти различия более детально, чтобы каждый мог понять, почему эти два кабеля необходимо использовать в разных ситуациях.

В этой статье рассматриваются термины, которые вам необходимо знать, что такое прямой кабель, что такое перекрестный кабель, сравниваются два типа кабеля и когда вам следует нанять помощь.

Создание сети для бизнеса может быть простым с парой хостов в сети, но как только вы начнете добавлять серверы, коммутаторы, устройства резервного копирования, устройства безопасности и многое другое, вам может потребоваться нанять профессионала.

Термины, которые необходимо знать

Основные термины, которые мы рассмотрим, — это соединители, контакты, хосты и провода. Для пояснения, разъемы всегда закрывают разъемы RJ45. Вы можете найти разъем RJ45 в большинстве компьютерных магазинов или местных супермаркетов.

Контакты — это слоты внутри разъемов RJ45, куда можно поместить провода и протолкнуть их вниз, чтобы зафиксировать их.Для правильной работы контакты должны быть проколоты с правильной последовательностью проводов.

Хосты — это любое устройство в сети. Это касается компьютеров, маршрутизаторов, коммутаторов, концентраторов и других устройств. Хост — это устройство любого типа в сети, которое взаимодействует с другими устройствами в сети.

Когда подведены провода, это будут различные провода, составляющие кабель категории 5. В кабеле cat5 8 разных проводов, и все они будут подключаться в разной последовательности для каждого типа кабеля.

Что такое прямой кабель

Прямой кабель — это кабель Ethernet, который соединяет провода внутри него один к одному с обеих сторон. Это означает, что первый провод подключается к первому контакту обоих разъемов, второй провод подключается к второму контакту обоих разъемов и так далее.

Набор цветных проводов конфигурируется в следующем порядке: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Они располагаются в порядке от слота под штифт один до слота под штифт восемь.

Провода идут от кабеля cat5 и могут быть назначены по разным схемам для достижения разных результатов с кабелем Ethernet. Эти кабели всегда используются для подключения устройств друг к другу.

Прямой кабель некоторые профессионалы также называют соединительным кабелем, а прямые кабели являются наиболее распространенным используемым кабелем Ethernet.

Что такое перекрестный кабель

Перекрестный кабель также является кабелем Ethernet. Разница между прямым кабелем в том, что у него другая последовательность проводов между разъемами.

При использовании перекрестного кабеля конфигурация проводов несколько усложняется. С разъемом Ethernet есть 8-контактные разъемы на каждой стороне кабеля.

Провода будут организованы в следующем порядке: первый контакт на стороне A подключается к третьему контакту на стороне B, второй контакт на стороне A подключается к шестому контакту на стороне B, третий контакт на стороне A соединяет первый контакт на стороне B, контакт четыре на стороне A подключаются к контакту семь на стороне B, контакт пять на стороне A подключается к контакту восемь на стороне B, контакт шесть на стороне A подключается к контакту два на стороне B, контакт семь на стороне A подключается к контакту четыре на стороне B , а восьмой контакт на стороне A соединяется с пятым контактом на стороне B.

Есть также набор цветных проводов, которые входят в каждое гнездо для контактов. Таким образом сплетенные штыревые соединения создают систему, в которой провода перекрывают друг друга. Перекрестный кабель также использует кабель cat5.

Цвет от первого до восьмого контакта будет следующим: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. В Интернете есть различные схемы, если вы хотите создать свои собственные кабели Ethernet после покупки кабеля CAT5.

Прямой vs.Перекрестные кабели

Помимо конфигурации проводов, между ними есть ряд различий. Сравнивать прямые и перекрестные кабели довольно просто, а настройка разъемов, как правило, является самой сложной частью.

Общее практическое правило, когда дело доходит до сравнения этих двух типов проводки, заключается в том, что прямые кабели используются для разнородных устройств, а перекрестные кабели используются для аналогичных устройств.

Прямые кабели будут использоваться для подключения различных типов хостов друг к другу. Это означает, что всякий раз, когда вы подключаете компьютер к маршрутизатору, маршрутизатор к коммутатору и т. Д., Вам придется использовать прямой кабель для связи хостов друг с другом.

Перекрестный кабель подходит для других ситуаций, когда вы подключаете устройства одного типа друг к другу. Это очень часто используется для подключения компьютеров друг к другу, когда беспроводной Интернет не был таким надежным или если люди не хотели полагаться на беспроводной Интернет для соединения своих компьютеров.

Если вы не знаете, какой у вас провод, просто посмотрите на разъемы на каждой стороне кабеля и посмотрите, совпадают ли цветные провода или перекрещиваются. Разъемы RJ45 сквозные, поэтому вы всегда можете проверить, с каким типом кабеля вы работаете.

Если что-то не работает после подключения, к счастью, ничего страшного не произойдет. Единственным побочным эффектом использования кабеля неправильного типа является то, что хосты, которые вы подключаете, не подключаются. На этом этапе просто попробуйте другой тип кабеля, и он, скорее всего, сработает!

Когда лучше нанять специалиста?

Наем ИТ-специалиста — никогда не плохая идея.Существует множество ИТ-компаний, которым вы можете оказать постоянную или разовую поддержку, чтобы решить проблему, на которой вы застряли.

Создание сети с нуля, обеспечение защиты ваших данных и проверка наличия избыточности чрезвычайно важны. С учетом того, в каком направлении развивались технологии за последние пару десятилетий, практически необходимо проконсультироваться со специалистом для разработки бизнес-плана в области ИТ.

Если у вас возникнут проблемы с прокладкой кабелей, например, когда кабели не подключаются, вы, скорее всего, захотите обратиться к профессионалу.

Цены на эти виды услуг могут отличаться. У некоторых предприятий есть модель ежемесячной подписки, единовременные платежи или годовые контракты, с которыми вы можете согласиться. Подавляющее большинство ИТ-профессионалов готовы обсудить, что лучше всего подходит для вашего размера бизнеса, и есть множество статей, посвященных затратам.

Цены для ИТ-специалистов

Цены могут сильно различаться в зависимости от вашего региона и размера вашего бизнеса. Скорее всего, есть местные ресурсы, чтобы выяснить, какие могут быть цены.Обзвонить бизнес тоже никогда не помешает. Большинство ИТ-специалистов рады обсудить с вами дела!

Короче говоря, вы, скорее всего, заплатите от 50 до 100 долларов за час работы плюс стоимость оборудования для одноразовой работы.

При ежемесячных контрактах с ИТ-специалистом они, скорее всего, будут выставлять счет за каждое устройство в вашей сети. Поначалу это может показаться более дорогим, но если что-то сломается, вы обычно сэкономите много денег. Стоимость, которую вы здесь видите, составляет от 50 до 300 долларов за пользователя или за устройство.

Цены снижаются с увеличением количества пользователей или устройств, поэтому наибольший вклад в широкий спектр вносит объем услуг, которые могут вам понадобиться. Чем больше людей или больше устройств, тем меньше затраты на пользователя или устройство.

Если вы согласитесь на годовой контракт, вы, скорее всего, получите еще большую скидку, потому что вы берете на себя более длительный период гарантированных денег для другого бизнеса. В этих случаях вы увидите от 30 до 200 долларов за пользователя.

Независимо от вашего выбора, найм ИТ-специалиста может значительно упростить вам задачу, так что вы сможете сосредоточиться на своем бизнесе, а не на том, куда идет провод.

Keep It Simple

Знание разницы между прямыми и перекрестными кабелями — это первый шаг к пониманию сетей и способов взаимодействия устройств.

Если вы убрали что-нибудь из этой статьи, то должно быть так, что прямые кабели используются для разных типов устройств, а перекрестные кабели используются для аналогичных типов устройств.

Если вы когда-нибудь задумываетесь о технологиях, не бойтесь нанять профессионала. Некоторые люди могут быть искренне заинтересованы во всех существующих технологиях, и для этих людей мы рекомендуем вам прочитать некоторые из наших статей!

Наша цель — помочь предприятиям добиться успеха и разобраться в сложностях современного бизнеса. Если вам нужна помощь, не стесняйтесь обращаться к нам в любое время и в любом месте. Мы здесь, чтобы помочь!

Вам нужен перекрестный кабель?

Если вы хотите соединить два компьютера напрямую через их порты Ethernet, вы можете использовать нечто, называемое перекрестным кабелем, но, возможно, вам и не придется.

Перекрестный кабель соединяет выход одного конца кабеля со входом другого. Если бы вы использовали коммутатор или концентратор Ethernet, перекресток произошел бы внутри этого устройства.Однако, если вы не хотите беспокоиться о представлении этого внешнего устройства с его требованиями к питанию, вы можете использовать перекрестный кабель. Другой вариант использования кабеля — соединение двух концентраторов.

Термин «перекрестный кабель» является немного общим, но в целом он относится к медным кабелям Ethernet с витой парой. Таким образом, это будет включать кабели категорий 5, 5E и 6. «Обычная» версия — это прямой кабель, но кроссовер обеспечивает переход от входа к выходу.

Эти кабели можно купить, но вы также можете сделать один из них самостоятельно. Сайты, подобные этому, объясняют, как подключить провода внутри кабеля к правильным выводам на разъемах RJ-45 для выполнения кроссовера.

На этом сайте разъясняется, как настроить два компьютера под управлением Windows 98 и более поздних версий, чтобы они разговаривали друг с другом после подключения перекрестного кабеля.

Теперь необходимость в перекрестных кабелях отпала за счет более современного оборудования. Gigabit Ethernet был создан с помощью широко используемой опции под названием Auto-MDIX (автоматический переход интерфейса в зависимости от среды).Эта технология определяет, нужен ли вам перекрестный кабель или прямой кабель, и автоматически настраивает сетевую карту соответствующим образом.

Благодаря этой технологии, если вы используете Gigabit Ethernet, есть вероятность, что вы сможете подключить свои ПК или концентраторы с помощью обычных прямых кабелей, а сетевые карты на обоих концах обнаружат кабель и соответствующим образом отрегулируют.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
