Старые выключатели света: Советские выключатели для скрытой проводки

Содержание

виды электрических выключателей для разных типов освещения, их размеры, отличия, современные образцы или старого формата, круглые и маленькие

Включатель – это коммутационный аппарат, который способен оперативно включать и отключать как отдельные электрические цепи, так и домашнее или профессиональное оборудование. Выключатель – аппарат у которого минимум два фиксированных положения – включить и выключить, способный изменить это положение под действием внешних сил. Различаются по способу коммутации, типу включения выключения, по назначению.

Выключатель: целевое предназначение

Назначение выключателя – коммутация нагрузки в электросетях напряжением 220 В. Классический выключатель не способен отключать токи короткого замыкания из-за отсутствия в конструкции устройства для гашения дуги (это уже другой вид устройств – автоматические выключатели).

Выключатели изготавливаются для внутреннего и открытого монтажа. В быту используются для включения и выключения освещения.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост. Недостаток приборов с пружинным контактом – важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки.

Способ установки выключателя

По монтажу выделяют внешние (накладные) и внутренние выключатели. Внешние выключатели устанавливаются для открытой проводки или при невозможности установки внутреннего выключателя. Закрепляются на стене или другой ровной поверхности.

Преимущества:

  • простотой монтаж;
  • надежность;
  • функциональность.

Внутренние выключатели утоплены в стену, используются для скрытого монтажа. В настоящее время этот тип выключателей – популярный для квартир и домов. Монтаж сложнее, чем для накладных устройств, но внешний вид более эстетичен.

Степень защиты корпуса

Материал, из которого выполнен корпус устройства, напрямую зависит от условий эксплуатации. В электрике используется маркировка IP, которая характеризует защищенность устройства от влаги и пыли. Код состоит из букв IP и двух цифр от 0 до 6 или 8 (для защиты от влаги). Первая цифра указывает пылезащищенность, вторая – влагозащищенность. Приборы из нулевой группы не защищены от попадания пыли или влаги, а приборы со степенью 6 и выше работают даже в помещениях с высоким уровнем пыли или воды.

Учитывая эту маркировку, следует правильно подбирать выключатели для разных помещений.

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы – срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Какой лучше выбрать: советы

Критерии выбора:

  1. Материал, из которого изготовлен продукт. Мягкий дешевый пластик быстро ломается, царапается при первой установке. Лучше использовать прочный пластик.
  2. Маркировка и фирма-производитель. Перед выбором прибора надо знать, в каких условиях он будет использоваться, и с учетом этого смотреть маркировку. Если на упаковке меток нет –  товар подделка, которую лучше не покупать.
  3. Желательно посмотреть внутреннюю конструкцию, проверить зажимы, винтики, пластины,  отсутствие царапин и поломок.
  4. Хороший продукт не будет вонять дешевым пластиком.
  5. Количество составляющих частей, способ крепления. Некачественное устройство будет практически монолитным без дополнительных фиксаторов.
  6. Наличие инструкции по монтажу и сборке.
  7. Должны быть указаны номинальные значения тока и напряжения. Товар без маркировки лучше не приобретать.

Закрытого типа круглый

Закрытый выключатель используется там, где проводка проходит в стене и подготовлено место для монтажа. Выбирая круглый выключатель, важно обращать внимание на степень влаго- и пылезащищенности.

Встроенный маленький (утопленного типа)

Используются при скрытой проводке. Основной вид выключателей в офисах, жилых помещениях. Перед покупкой желательно проверить подвижность клавиш.

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать  устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из  самозатухающего пластика, что улучшает безопасность выключателя.

АВВ

Шведский производитель, лидер электроустановочных приб

поэтапное описание процесса как поменять выключатель.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки.  Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

  1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
  2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
  3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

    • снятие клавиш с использованием отвертки;

  • снятие декоративной накладной рамки;
  • выкручивание фиксирующих к подрозетнику шурупы;

  • изъятие освободившейся внутренности выключателя с проводами;
  • отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

  1. Место работы должно быть обязательно обесточено;
  2. Проверяем целостность изоляции на проводах;
  3. Подготавливаем новый выключатель к монтажу;
  4. Подгоняем необходимую длину проводов;
  5. В случае необходимости зачищаем провода от изоляции;
  6. Подсоединяем провода к выключателю;
  7. Проверяем качество затяжки контактов;
  8. Еще раз проверяем правильность собранной схемы;
  9. Устанавливаем внутренности выключателя в подрозетник;
  10. Выставляем выключатель по уровню;
  11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
  12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

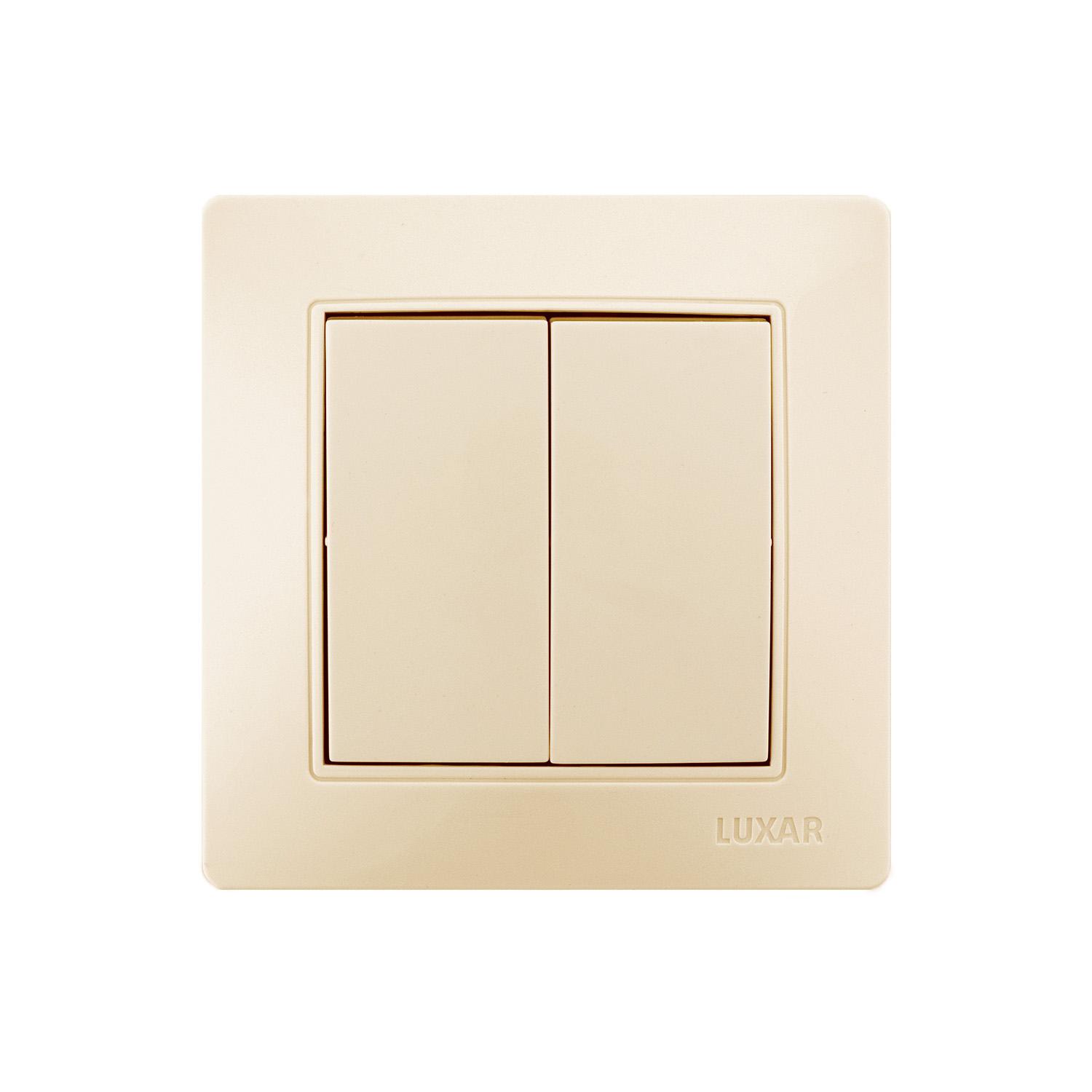

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже сенсорного устройства необходимо выполнять ряд следующих действий:

  • отключение электрики;
  • демонтаж старого оборудования;
  • снятие верхней части панели;
  • подключение проводов согласно соответствию клемм;
  • установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

  • Звуковой выключатель, который ставится вместо простого выключателя;
  • Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить.  Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Подробная инструкция как поменять выключатель

Наверняка случалось делая ремонт столкнуться с  проблемой как поменять выключатель. Дело вроде не хитрое, но



страшно, электричество все-таки,  вдруг не получиться разобраться с проводами. Ну и непонятно,  что куда подключать и  к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель.

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.



Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого указатель напряжения, инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться  контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении "выключено". Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия,  для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отв

Одноклавишный выключатель света принцип работы устройство схема

Одноклавишный выключатель света – это коммутационное устройство управления освещением,
конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.   Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания. Не оборудовандугогасительными камерами, в следствии чего не предназначен для больших токовых нагрузок. Одноклавишный выключатель света является одним из самым распространенных и известных элементов освещения. Из всех коммутационных устройств, применяемых для управления светом, данный вид выключателя, является самым простым по конструкции и подключению. Убедиться в этом вы можете, ознакомившись с данной статьей. Здесь, мы детально разберем конструкцию одноклавишного выключателя, принцип его работы, а также ознакомимся с его принципиальной схемой подключения.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

  • наружные;
  • внутренние;
  • модульные;
  • влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Принцип работы одноклавишного выключателя света

Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.

Рисунок 1. Принцип работы выключателя света

На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.

Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение "включено", второе "выключено". При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

На представленном выше рисунке, клавиша находиться в положении "отключено", контакт разомкнут, фаза не подается на светильник, лампа не горит.

Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено".

Рисунок 2. Принцип работы выключателя света



Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.

Соответственно, если клавишу выключателя перевести в положение «выключено", цепь разомкнётся, и лампа погаснет.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение "отключено".
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя "включено" и "выключено".

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления - привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.



Схема подключения одноклавишного выключателя

На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.

Ознакомиться с пошаговым руководством по монтажу и подключению схемы одноклавишного выключателя можно в статье, схема подключения выключателя света, подробная пошаговая инструкция.



Подключение выключателя света: 3 по 1 схеме

Вспоминаю далекие школьные годы: на уроке труда весь наш восьмой класс привлекли к практическим работам по установке розеток и выключателей в строящейся пятиэтажке, которую сейчас называют хрущевкой.

Преподаватель завел всех в одну комнату, показал встроенные подрозетники, торчащие из них два провода и объяснил, в чем состоит схема подключения выключателя света с одной клавишей (других тогда не было) и розетки.

С тех пор прошло более полувека, но те простые знания и навыки до сих пор остаются актуальными, хотя конструкция этих электрических аппаратов претерпела довольно сильные изменения.

Содержание статьи

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

  1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
  2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше.

Что следует учитывать для обеспечения максимальной электрической безопасности человека при работе с приборами освещения

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

  1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
  2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
  3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

  1. саморезами через проушины;
  2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Чем отличаются конструкции современных механических выключателей и как их правильно монтировать

Если отбросить вопросы дизайна и экономии материалов, то сейчас одноклавишный выключатель выделяется улучшенными электрическими характеристиками, заявленными производителем, и чуть меньшими габаритами.

Если раньше силовой контакт создавался на 6 ампер нагрузки, то на большинстве сегодняшних корпусов уже проставляется цифра 10А.

Кроме того, во многие модели встроена подсветка, облегчающая пользование светильниками в темное время суток.

Как работает подсветка и в каких случаях она не уместна

Схема подключения подсветки довольно проста. Она выполнена обычно светодиодом или неоновой лампочкой с токоограничивающим резистором. Вся цепочка смонтирована параллельно силовому контакту.

При отключении основного светильника силовым контактом ток очень небольшой величины идет через резистор и вызывает свечение индикатора. Подача же питания на основной источник света шунтирует цепочку подсветки.

Как работает подсветка выключателя

Подсветка создается для удобства работы с лампами накаливания. Энергосберегающие люминесцентные и светодиодные светильники в большинстве случаев не приспособлены для такого режима.

Конструкция обычного драйвера питания светодиодных и энергосберегающих ламп реагирует на ток подсветки и вызывает неприятные для глаза моргания при выключенном свете. Более подробно этот вопрос изложен в конце специальной статьи «Почему светодиодная лампа мигает».

Поэтому в отдельных случаях имеет смысл избавиться от подсветки и заранее изъять ее схему из корпуса блока.

Правила подключения современного одноклавишного выключателя за 5 шагов

Шаг №1. Забота о собственном здоровье и личной безопасности

Снимаем питание с участка схемы, на котором нам предстоит работать. Отключаем автоматы или пробки с предохранителями.

Здесь же проверяем отсутствие напряжения на рабочем месте и принимаем меры против его несанкционированной подачи.

Шаг №2. Вызвание состояния проводов, подведенных в подрозетник

Один из них должен подавать потенциал фазы от распределительной коробки, а второй — обеспечивать электрическую связь со светильниками.

Когда у мастера имеется опыт работы под напряжением, то допустимо проверить эти вопросы индикатором или вольтметром. Для этих целей подходит любой цифровой мультиметр.

Шаг №3. Распаковка выключателя, снятие верхней крышки

Для работы надо представлять устройство нашего изделия. Показываю его состав на примере модели с двумя клавишами.

Обычно для любых конструкций с одной, двумя или тремя клавишами существует простое правило: надо всунуть в зазор между клавишей и корпусом тонкое лезвие отвертки или ножа и выдавить им аккуратно верхнюю крышку из обжимного крепления.

На отдельных моделях корпусов имеются специальные тонкие пазы. Часть одноклавишных крышек можно вообще снять и установить пальцами без использования металлического инструмента.

После отделения крышки с блока наступает очередь декоративной рамки и проставки.

Шаг №4. Монтаж в стену

К зажимам коммутационного блока подключают провода и одним из двух способов закрепляют его в подрозетнике.

На смонтированный корпус устанавливают снятые с него детали и небольшим усилием руки вдавливают снятые крышки клавиш.

Шаг №5. Проверка под нагрузкой

Этот завершающий этап следует выполнять при полной уверенности, что защитные автоматы работоспособны и отключат случайно возникшее короткое замыкание. Подумайте еще раз о собственной безопасности.

Личные впечатления от монтажа одноклавишного выключателя компании Bylectrica серии «Стиль: где ошибка?

Внешний вид этого электрического изделия довольно привлекательный как с лицевой, так и с тыльной стороны. Подсветка оригинально вписана в крышку корпуса.

Коммутационные нагрузки заявлены на 10 ампер, рабочее напряжение — 250 вольт.

После извлечения корпуса из упаковочного пакета у меня сразу начались проблемы со снятием крышки. Вначале осмотрел ее со всех сторон, потом попытался отделить пальцами: безуспешно.

Взял нож и сделал попытку выдавить крышку клавиши вверх: не поддается.

Приложил довольно большое усилие, но безрезультатно. Превышать нагрузку не стал, чтобы не повредить пластиковые детали. После этого стал искать инструкцию, но, кроме записи, что монтаж должен выполнять обученный специалист, ничего не нашел.

Стал рассматривать корпус со всех сторон и заметил две пары пластиковых защелок.

Вывел их из зацепления и разобрал корпус.

Внутри на крышке увидел все вставленные механические детали переключателя. Причем шляпки винтов клемм спрятаны, наружу торчат только концы резьбовой части. Корпус коммутационного блока вообще пустой. А должно быть все наоборот.

Контактная группа, осуществляющая коммутации и разрыв цепи, выглядит внушительно.

Встроенный в клавишу пластиковый рычаг кнопки делает съемную крышку неразборной. В него вставлен подпружиненный механизм, управляющий переключением контакта. На фото я его извлек.

Если бы я при разборке корпуса ножом увеличил усилие вытягивания клавиши, то этот узел был бы выломан.

Дальше мне пришлось полагаться на собственную интуицию и навыки релейщика, дабы привести этот одноклавишный выключатель в рабочее состояние.

Обозначил по своему все составные детали, входящие в конструкцию модуля.

Показываю последовательность их сборки в единый корпус коммутационного блока. Вначале устанавливается неподвижный контакт.

Затем наступает очередь подвижного контакта. При этом его надо заводить специальной кромкой в паз корпуса. Дальше пинцетом проверяю замыкание и размыкание контактной группы, их ход и совмещение центров.

Третьим шагом идет установка блока подсветки. Ее нижняя перемычка должна плотно лечь на плоскость нижнего неподвижного контакта.

Верхняя контактная пластина подсветки будет подключаться при снятии питания со светильника латунным мостиком.

Дальше остается подключить провода к клеммам на корпусе и закрепить коммутационный блок в подрозетнике.

Когда эта работа закончена, надеваем верхнюю крышку. Обращаем внимание, чтобы подпружиненный механизм попал на центральную часть контактной пластины. Проверяем переключением клавиши.

Крышку вдавливаем в корпус до упора, чтобы захлопнулись боковые защелки. Когда они войдут в зацепление, то демонтаж выключателя без повреждения верхней крышки или коммутационного блока проблематичен.

Здесь у меня вопрос к читателям. Как считаете? Я неправильно описал работу этой конструкции или она действительно сделана с ошибками?

Вот такую интересную продукцию я встретил у компании Bylectrica серии «Стиль». Ее явно перестанут покупать электромонтажники после первого знакомства и попытки монтажа.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

  1. прилагаемого пульта брелка;
  2. и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Как заменить выключателя света в квартире с одной, двумя кнопками?

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши.

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Источник: https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

  • Выключатели света выполняются из прочных материалов высокого качества.
  • Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.
  • Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

  • отключить подачу электроэнергии;
  • удаление клавиш при помощи отвертки;
  • снятие внешней декоративной панели;
  • откручивание винтов, на которых крепится выключатель;
  • удаление выключателя из коробки;
  • отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

  • скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
  • открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

  1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
  2. Проверить наличие света в других комнатах.
  3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

  • возгорание электропроводки;
  • поломка светильников;
  • быстрый выход из строя самого выключателя;
  • короткое замыкание;
  • поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами.

Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов.

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Источник: https://elektrika.expert/vykljuchateli/zamena-vykljuchatelja-sveta.html

Инструкция, как легко поменять выключатель своими руками

Когда наступает момент замены выключателя, многие впадают в ступор и не знают что делать. Страх получить удар током или что-то сделать неправильно в такой ситуации понятен.

Но эти страхи возникают просто от того, что данная ситуация для Вас новая и с этим Вы еще не сталкивались.

Можно, конечно, вызвать электрика, но, во первых это не так сложно сделать своими руками, а во вторых электрика, в большинстве случаев придется ждать дольше, чем устранить неполадку своими руками.

Что нужно знать про замену?

Несмотря на то, что этот процесс достаточно несложный, при замене выключателя света своими руками необходимо соблюдать определенные меры предосторожности. Самое главное, что необходимо знать при замене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Виды

Проведем классификацию выключателей по нескольким признакам:

  • по способу крепления;
  • по количеству клавиш;
  • по конструкции;
  • по конструкции клемм для крепления концов проводки;
  • по принципу включения.
  1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
    • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
    • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
  2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
    • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
    • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
    • В трехрожковом выключателе соответственно три электрических цепи.
  3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
    • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
    • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
  4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
    • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
    • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
    • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
    • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
    • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
    • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
    • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

  1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
  2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
  3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
  4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
  5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
  6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
  7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
  8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

  1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
  2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
  3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
  4. Теперь необходимо открутить крепежные винты.
  5. После этого можно будет вытащить выключатель из подрозетника.
  6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

    Совет

    Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

  7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

  1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
  2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
  3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник: https://okcomfort.com/elektrika/vikluchateli/kak-pomenyat.html

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать.

Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение.

Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов.

При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2.

Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Источник: https://YaElectrik.ru/elektroprovodka/kak-pomenyat-vyklyuchatel

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

  • Выключатель для замены старого:
  • Крестовая или плоская отвертка;
  • Небольшие плоскогубцы;
  • Индикаторная отвёртка.
  1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
  2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
  3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
  4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
  5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Источник: https://hozayindoma.ru/remont/kak-pomenyat-vyklyuchatel-esli-ty-ne-elektrik.html

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования. Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

  • Возгорание проводки в распределительном щитке и стенах;
  • Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
  • Короткое замыкание;
  • Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

  1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
  2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

  1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
  2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

  • С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
  • Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/zamena-vyklyuchatelya-sveta-v-kvartire.html

Старый выключатель света | Etsy

Старый выключатель света | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и для улучшения работы нашего сайта. Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы вам было удобнее работать, например:

  • основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в учетную запись
  • с запоминанием учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персонализированный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • , показ релевантной целевой рекламы на Etsy
  • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные настройки
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать некорректно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированная реклама
  • , чтобы ограничить количество показов рекламы
  • , чтобы понять использование через Google Analytics
  • , чтобы понять, как вы попали на Etsy
  • , чтобы продавцы понимали свою аудиторию и могли предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Отказ не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

( 233 результатов, с рекламой Учить больше Продавцы, которые хотят расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты рекламы, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше.)

Как заменить выключатель света

  1. Дом и сад
  2. Обустройство дома
  3. Освещение
  4. Как заменить выключатель света

Если выключатель света не работает, его следует заменить.Большинство современных переключателей имеют винтовые клеммы на каждой стороне, а также могут иметь отверстия сзади для подключения конца провода. Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Вы можете легко ослабить винты на боковой стороне устройства с помощью стандартной отвертки (поворачивая против часовой стрелки), но вытащить провода из задней части устройства может быть сложно. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставлен провод, и надавите на него, когда вы освободите провод.Если вставить лезвие отвертки в прорезь, вы ослабите захват вставленного провода. Вот описания проводов и их место:

  • Белый (нейтральный) провод подключается к серебряному винту, или вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

  • Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства на той же стороне, что и латунный винт. Этот провод иногда бывает красным.

  • Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Если на корпусе переключателя есть тиснение «Вкл.» И «Выкл.», И это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить этот переключатель, выполните следующие действия:

  1. Выключите питание переключателя на главном автоматическом выключателе или панели предохранителей.

  2. Отвинтите и снимите пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь не работает.

  3. Выкрутите выключатель из распределительной коробки и вытащите его с присоединенными проводами.

    К переключателю будут подключены два или три провода: входящий провод под напряжением, он черный; обратный провод, несущий нагрузку на приспособление, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого или неизолированного цвета. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к переключателю.

    Вы можете найти белый провод с черной лентой, подключенный к переключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не нейтральный.

  4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических разъемов.

    Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отключать все провода сразу и, возможно, запутаться, открутите и подключите по одному проводу за раз.

  5. Присоедините первый откручиваемый провод к винту того же цвета на новом переключателе, что и на старом; проделайте то же самое со вторым.

    Чтобы подключить провод к клемме, снимите примерно 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев. Петля должна охватывать не менее двух третей, но не более трех четвертей длины винта клеммы. Зацепите проволоку за винт по часовой стрелке, чтобы при затягивании винта отверткой усилие затягивающего винта по часовой стрелке заставляло петлю крепче наматывать винт.

  6. Осторожно вставьте новый выключатель в электрическую коробку и привинтите его.

  7. Прикрутите пластину переключателя и включите питание.

настенных плит выключателя света в старом стиле для старых домов 1950-х, 1960-х, 1970-х годов

Репродукция старых пластин выключателя света 1950-х, 1960-х, 1970-х годов и старинных крышек розеток, которые были сняты с производства оригинальным производителем, но изготовлены по индивидуальному заказу Kyle Switch Plates.Найдите снятые с производства, винтажные или средние века настенные крышки для кнопочных переключателей, электрических двуплексных розеток Sierra, тройных розеток, маленьких кулисных переключателей или диммеров с узким тумблером. Также покупайте специализированные пластины переключателя низкого напряжения или крышки кнопочного переключателя.

Ищете старые накладки на выключатель света для старинной системы освещения, но не видите то, что вам нужно выше? Возможно, вы ищете пластины выключателя света низкого напряжения или настенные пластины с кнопками.

Крышки переключателей света низкого напряжения

В системах освещения низкого напряжения используются реле для понижения сетевого напряжения до более безопасного и экономичного уровня. Переключатели и настенные панели выглядят странно и часто уложены несколькими квадратными или прямоугольными кнопками на одной крышке. Если вы не знаете, есть ли у вас система низкого напряжения или какой она марки, мы рекомендуем проверить, как определить систему освещения низкого напряжения. Существует множество версий и большой выбор замен, поэтому обязательно просмотрите фотографии, чтобы увидеть, соответствует ли одна из них стенным пластинам в вашей установке.

Переключатели освещения низковольтных магазинов


Крышки кнопочного переключателя света

Еще одна отличительная старинная система освещения установлена ​​в старых домах рубежа веков. На пластинах кнопочных переключателей есть две круглые ручки, которые выступают примерно на 1/2 дюйма из крышки светильника. Удобство в использовании, кнопки воспроизведения снова набирают популярность, поскольку они сохраняют свою уникальность и добавляют современные удобства, такие как диммеры или 4-позиционные переключатели .Если вы хотите добавить винтажного очарования к старому дому, кнопочные выключатели света - отличный выбор, поскольку они не требуют специальной проводки и просты в установке.

Плиты настенного переключателя кнопки магазина

Лучшее соотношение цены и качества выключатель света den - Выгодные предложения на выключатель света den от глобальных продавцов выключателей света den

Отличные новости !!! Вы находитесь в нужном месте для выключателя света в деннике.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот выключатель света на верхнем этаже в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели выключатель света в кабинете на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в правильности выключателя света и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести den light switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Старый выключатель с лучшим соотношением цены и качества - Отличные предложения на старый выключатель от глобальных продавцов старых выключателей

Отличные новости !!! Вы попали в нужное место для старого выключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот старый выключатель верхнего света вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой старый выключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в старом свете выключателя и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести старый выключатель света по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Выключатели света | Электропроводка

Если вы ищете в Интернете по запросу 2-позиционные переключатели / переключатели и 3-х позиционные швы / переключатели , результаты могут быть очень запутанными для непрофессионала в зависимости от того, находитесь ли вы на веб-сайте США или Великобритании.Это потому, что используется очень разная терминология.

Этот сайт используется в Великобритании. Итак, в интересах посетителей из Великобритании, ведущих поиск в Интернете, и посетителей из Америки, надеюсь, следующее поможет прояснить это:

Переключатели

Рис.1: 2-ходовой переключатель (Великобритания) 3-ходовой переключатель (США)


UK
- Итак, это (Рис. 1) то, что мы называем двухпозиционным переключателем : когда вы переключаете его в одну сторону (в положение 1), терминал COM подключается к терминалу L1.Когда вы переключаете его в другую «сторону» (выкл. Или положение 2), клемма COM подключается к клемме L2.

Если вы описываете этот переключатель электрику или поставщику электрооборудования, вы должны называть его однопозиционный двухсторонний выключатель света , и они точно поймут, что вы имеете в виду (см. Группы и способы).

US - Как ни странно, наши друзья через пруд называют этот переключатель трехпозиционным переключателем, потому что он имеет 3 контакта.

Generic - если вы спросите кого-нибудь из области электроники, они, вероятно, описали бы этот переключатель как однополюсный, двухпозиционный (SPDT) переключатель , на мой взгляд, более полезное описание, поскольку это означает то же самое в Великобритания и США.Хороший электрик понимает эту терминологию, но исторически они редко ее используют.

Рис.2: Промежуточный или перекрестный переключатель (Великобритания) 4-позиционный переключатель (США)


UK
- итак, это (рис. 2) - это то, что мы называем промежуточным переключателем , так называемым, потому что он используется «между» двумя двухпозиционными переключателями для достижения трехстороннего переключения (поясняется ниже в разделе многостороннее переключение) . Иногда кроссовер называют по понятным причинам.

Если вы описываете этот выключатель электрику или поставщику электрооборудования, вы должны называть его 1-местный промежуточный выключатель света , и они точно поймут, что вы имеете в виду.

US - в Америке этот переключатель называют четырехпозиционным переключателем , потому что он имеет 4 контакта.

Generic - Двухполюсный переключатель двойного действия (DPDT) .

Многосторонняя коммутация

Теперь, когда мы понимаем различную терминологию, используемую для фактических переключателей, легко понять, почему разные схемы переключения также упоминаются с использованием разной терминологии.

Сценарий 1: у нас есть 1 свет, который можно включать и выключать с помощью двух разных выключателей: -

UK - мы бы назвали это двухстороннее переключение .Почему? ну, непрофессионал, вероятно, использует эту терминологию, потому что используются 2 переключателя, а электрик, потому что для этого используются два двухпозиционных переключателя . В любом случае, мы оба говорим об одном и том же.

US - Это будет называться трехсторонним переключением, потому что оно использует то, что они называли бы двухсторонним переключателем.

Сценарий 2: у нас есть 1 свет, который можно включать и выключать с помощью трех разных выключателей: -

UK - мы бы назвали это 3-стороннее переключение , ну, непрофессионал определенно будет (из-за трех переключателей), а электрик предположит, что это то, что имеется в виду, но может также называть его 2-ходовое плюс промежуточное переключение .

US - это будет называться 4-х позиционным переключением, потому что в нем используется то, что они называют 4-х позиционным переключателем (то, что мы в Великобритании называем промежуточным или кроссовером).


Теги: 2-х позиционное переключение (Великобритания), 3-х позиционное переключение (Великобритания), 3-х позиционное переключение (США), 4-х позиционное переключение (США), электрические переключатели

Нет, это не пост о какой-то хитрой программе Росс Кемп 🙂 Здесь мы попытаемся прояснить тему, которая вызывает большую путаницу у вас, подающих надежды Д.И.Я. типы…

Одинарная группа, 2 пути, Тройная группа, 1 линия, 2 группы, 1 линия, бла-д-бла-де-бла. Так что, черт возьми, все это значит? Не паникуйте, друзья мои, это на самом деле довольно просто (хотя вы бы не подумали, если бы читали многие популярные блоги D.I.Y).

Забудьте о «ПУТИ» сначала сконцентрируйтесь на «БАНДАХ»

Итак, представьте себе группу как один простой переключатель. Если на вашем переключателе света есть одна «кнопка переключения», то это одинарный (или 1) групповой переключатель.Если на нем есть две «кнопки переключения», то это двойной (или 2) групповой переключатель. и т.д. и т.п.

переключатель одинарный

Выключатель двойной

Тройной переключатель

Рад, что мы разобрались?

"БАНДЫ" - это просто, так что же их "ПУТИ"

Что касается выключателей (или групп) света, то они могут быть только одним из двух; односторонний переключатель или двусторонний переключатель, конец.

Механизм одностороннего выключателя света

Односторонний переключатель имеет две клеммы, это самая простая из коммутационных схем.он либо включен, либо выключен, вот и все. Когда он находится в положении «ON», терминал COM подключен к терминалу L1 (пусть будет свет!). Когда он выключен, клемма COM ни к чему не подключена, и (переключатель разомкнут) ток через переключатель не течет.

Двусторонний механизм переключения света

Двухпозиционный переключатель имеет три клеммы, это немного сложнее (хоть немного полезнее), чем односторонний. Когда он находится в положении «ON» (положение 1), клемма COM подключена к клемме L1.Но когда он выключен (положение 2), ток отводится от L1 к клемме L2. Это то, что мы используем в схемах, когда хотим иметь возможность включать и выключать один свет с помощью двух разных переключателей (см. Схемы двустороннего переключения освещения).

Итак, в порядке небольшой доработки

Переключатель одинарный

Если у нас есть переключатель с одной «кнопкой переключения» (1 группа), он может иметь механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

1 / Одиночный переключатель GANG one WAY или

2 / одинарный двухпозиционный переключатель

Лицевая панель с двойным переключателем

Если у нас есть переключатель с двумя «кнопками переключения» (2 группы), он может иметь механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

1 / A Double GANG one WAY переключатель или

2 / A Двухпозиционный двухпозиционный переключатель

И так далее и тому подобное, Простаки, вы поняли (надеюсь), я уже в постели ...


Теги: выключатели электрические, шайка, путь

В одностороннем переключателе света есть две клеммы.Когда переключатель включен, обе клеммы соединены вместе.

Обычно эти клеммы имеют маркировку COM и L1 (иногда L1 и L2). Хотя технически не имеет значения, каким образом вы подключаете провода, лучше придерживаться соглашения и подключать постоянное напряжение (от источника питания) к COM, а коммутируемое напряжение (от лампы) к L1.

Это наиболее распространенный тип переключателя, который используется там, где светом управляют с помощью одного переключателя (хотя вы часто увидите, что используется двухпозиционный переключатель с одной неиспользуемой клеммой).

Переключатель одинарный

Односторонний выключатель света на одну группу

Механизм переключения

Механизм одностороннего выключателя света

Это довольно очевидно, но когда переключатель включен, клеммы COM и L1 соединяются вместе. Когда "выключено", они не работают.


Теги: 1 группа, 1 контакт, электрические выключатели, выключатель света

Двусторонний выключатель света имеет три контакта и очень похож на односторонний выключатель, но теперь можно использовать и положение «выключено».

Коммутаторы некоторых марок могут иметь немного другую маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Этот тип переключателя используется, когда два переключателя управляют одним и тем же светом, например, наверху и внизу лестницы. Вы можете использовать его как односторонний переключатель, используя только клеммы COM и L1.

Переключатель одинарный

Двухпозиционный переключатель света на одну группу

Механизм переключения

Двусторонний механизм переключения света

В положении 1 (когда переключатель находится в нижнем или «включенном» положении) COM и L1 соединены вместе (как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Между L1 и L2 никогда не бывает соединения.


Теги: 1 группа, 2-х позиционный, 2-х позиционный переключатель, выключатель света, двусторонний переключатель. Электрические переключатели

В наши дни это не так много, поскольку многие производители выпускают только двухпозиционные двухпозиционные переключатели света, которые служат той же цели (вы просто не используете третий терминал L2 на каждой группе), однако я подумал, что мы включим это на случай, если вам попадется одна!

По сути, это всего два односторонних переключателя на одной лицевой панели

Лицевая панель переключателя двойная

Рис. 2: Односторонний переключатель света с двумя перемычками

Механизм переключения

Механизм одностороннего выключателя света

Каждая из групп (или переключателей) на рис. 2 (их две) работает следующим образом: когда переключатель включен, клеммы COM и L1 соединяются вместе.Когда "выключено", COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 1-канальный, 2-местный, выключатель света

Этот переключатель представляет собой в основном два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей освещения могут иметь немного другую маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель переключателя двойная

Рис. 2: Двухпозиционный переключатель света на два направления

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) на рис. 2 (их две) работает следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.

Чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, они работают так же, как описано выше, но контакты клемм находятся в разных положениях. Вы можете увидеть следующее:

двухпозиционный переключатель двухпозиционного переключателя света, вариант 1

двухпозиционный переключатель двухстороннего света, вариант 2


Теги: 2 группы, 2-х позиционный, 2-х позиционный переключатель, электрические переключатели, выключатель света, двухпозиционный переключатель

Этот формат выключателя света имеет три незаметных выключателя на одной лицевой панели.По сути, это три однопозиционных переключателя на одной лицевой панели.

Единственное место, где вы могли бы использовать такого зверя, - это если у вас есть три светильника (или набора светильников) в одной комнате, каждый из которых управляется одним из отдельных переключателей. Такое расположение не является обычным явлением, вы, скорее всего, найдете используемый трехпозиционный двухпозиционный переключатель (он будет выполнять ту же работу, но у вас будут запасные терминалы L2 на каждой группе, которые вам не понадобятся).

Тройной выключатель

Рис. 2: Односторонний переключатель света тройной группы

Механизм переключения

Механизм одностороннего выключателя света

Каждая из групп (или переключателей) на рис. 2 (их три) работает следующим образом: когда переключатель находится в положении «включено», клеммы COM и L1 соединяются вместе.Когда "выключено", COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 1-канальный, 3-местный, электрические выключатели, выключатель света

Этот формат выключателя света имеет три незаметных выключателя на одной лицевой панели. В основном это три двухпозиционных переключателя на одной лицевой панели.

Тройной выключатель

Рис. 2: Двухпозиционный переключатель света с тройным блоком

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) выше на рис. 2 (их три) работают следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Нет никаких соединений между тремя группами на рис. 2. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 2-ходовой, 2-ходовой переключатель, 3-местный, электрические переключатели, выключатель света, двухпозиционный переключатель

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется вместе с двумя двусторонними выключателями света для достижения этого

Переключатель одинарный

Промежуточный выключатель света одинарный

Механизм включения света

Механизм промежуточного выключателя света

Есть четыре терминала, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.


Теги: электрические переключатели, промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется для этого вместе с двумя двухсторонними выключателями света. Фактически это два одинарных промежуточных переключателя на одной лицевой панели.

Лицевая панель переключателя двойная

Рис. 2: Двойной промежуточный выключатель света

Механизм включения света

Рис. 3: Механизм промежуточного выключателя света

Каждая из групп (или переключателей) на рис. 2 (их две) работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.


Теги: 2 группы, 2 контакта, электрические переключатели, промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
