Устройство смесителя для кухни: как устроен кухонный смеситель?

Знать устройство смесителя будет нелишним, даже если все сантехники местного ЖЭУ – ваши знакомые и за услуги денег не берут. Неприятная поломка или течь может случиться в любой момент, и меры придется принимать незамедлительно. Здесь-то и придут на помощь знания о внутреннем устройстве кухонного крана. Даже некоторые отличия в конструкции вас не испугают, потому как принцип работы современных смесителей примерно одинаков. Разница ощущается, только если вместо нового «однорукого» крана у вас по-прежнему стоит обычный двухвентильный. Его мы рассмотрим в первую очередь.

Двухвентильный смеситель

Наиболее простая конструкция, представляющая собой корпус с двумя кранами (горячей и холодной воды) и расположенным между ними изливом. Обычно проблемы с такими смесителями возникают в одном из узлов, но приводить в порядок придется оба. Несмотря на незатейливость, в ремонте эта техника нуждается чаще всего.

Устройство смесителя для кухни:

1. Корпус с одним нижним и тремя верхними выходами.
2. Нижнее крепление с прижимной гайкой и шпилькой с резьбой.
3. Носик крана (излив), может иметь на конце сетку-аэратор.
4. Пара вентильных или возвратно-поступательных кранов с ручками.
5. В нижней части корпуса располагается фасонная втулка с двумя гнездами – к ним подключаются шланги холодной и горячей воды.

О запирающих кранах вентильных смесителей стоит поговорить подробнее, поскольку они являются основным рабочим узлом всей конструкции. В старых моделях советского производства использовались простейшие червячные буксы – при закручивании маховика соединенный с ним шток выдвигался или утапливался в корпус. Приведенный им в движение внутренний стержень с резьбой, соответственно, отпускал/прижимал нижнюю часть крана с резиновым уплотнителем на конце. В результате поток воды увеличивался либо уменьшался.

Если для максимального напора приходится делать несколько полных поворотов ручки, значит, в вашем кухонном смесителе установлены именно червячные кран-буксы. Дисковые керамические узлы имеют меньший ход маховика (90°) и чаще встречаются в импортных моделях. Здесь уже за подачу отвечают специальные спаренные кольца, но в движение их приводит тот же шток. Поток регулируется совмещением отверстий в керамических пластинах – каждое из них выполняется в форме полукруга.

Полуоборотные буксы более долговечны, но весьма требовательны к качеству воды. Их использование предполагает как минимум механическую фильтрацию жидкости на входе.

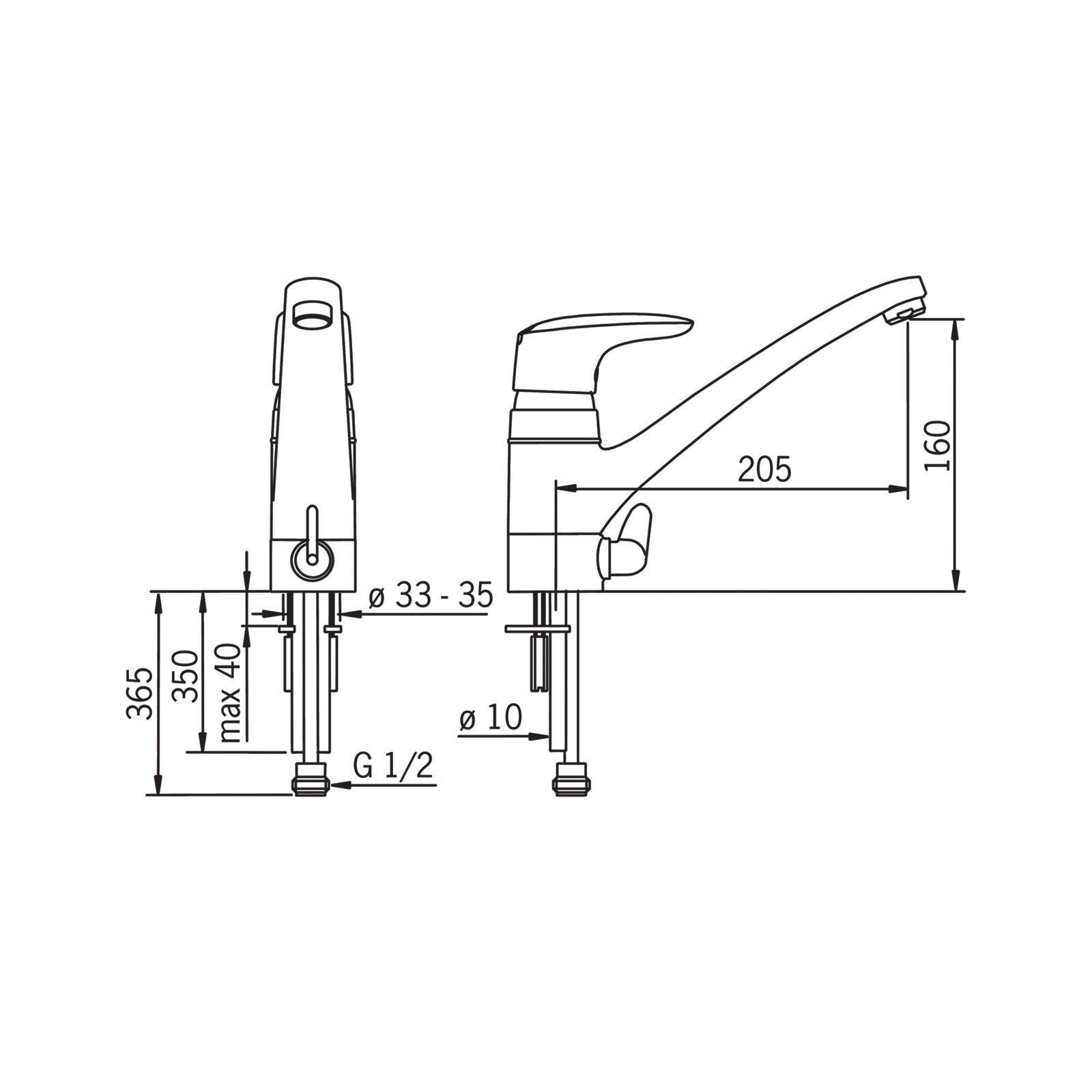

Однорычажный смеситель

На сегодня это самая популярная разновидность кранов для кухни: компактная, надежная и удобная. Управлять работой смесителя можно с помощью одной единственной лапки. Поворот вправо-влево регулирует горячий и холодный потоки, поступающие в излив, а напор изменяется вертикальным движением ручки. Чтобы понять, почему так происходит, разберем устройство однорычажного смесителя.

Здесь уже не используются буксы, а за работу отвечает специальный картридж. Основной его элемент – керамический или пластиковый шарик с рычажком, который соединяется с регулирующей ручкой на кране. Внутри он полый и имеет три рабочих отверстия: для совмещения с подающими трубами холодной и горячей воды, а также выход на излив. При повороте джойстика боковые отверстия шара в большей или меньшей степени открывают проход потокам разной температуры. То же самое происходит при движении рычага вверх-вниз. Но здесь уже выход совмещается с просветом в кране. В некоторых моделях этот узел заменен парой ограничивающих пластин, работающих по аналогичному принципу.

Чтобы добраться до шарового картриджа, достаточно снять декоративную заглушку с джойстика, вытащить крепление и после этого просто снять лапку. Сразу под ней окажется прижимная гайка под защитным кожухом в форме широкого конуса. Ее нужно открутить, вынуть пластиковое кольцо и резиновый уплотнитель – теперь картридж легко извлечь из смесителя. Носик крана посажен на резьбу, но нередко можно встретить модель шарового смесителя (обычно предназначенного для умывальника), где он является единым целым с корпусом. Впрочем, снимать его вам незачем.

Современные кухонные смесители для большей функциональности могут иметь дополнительные элементы:

• Второй излив – для питьевой воды, пропущенной через систему фильтров.

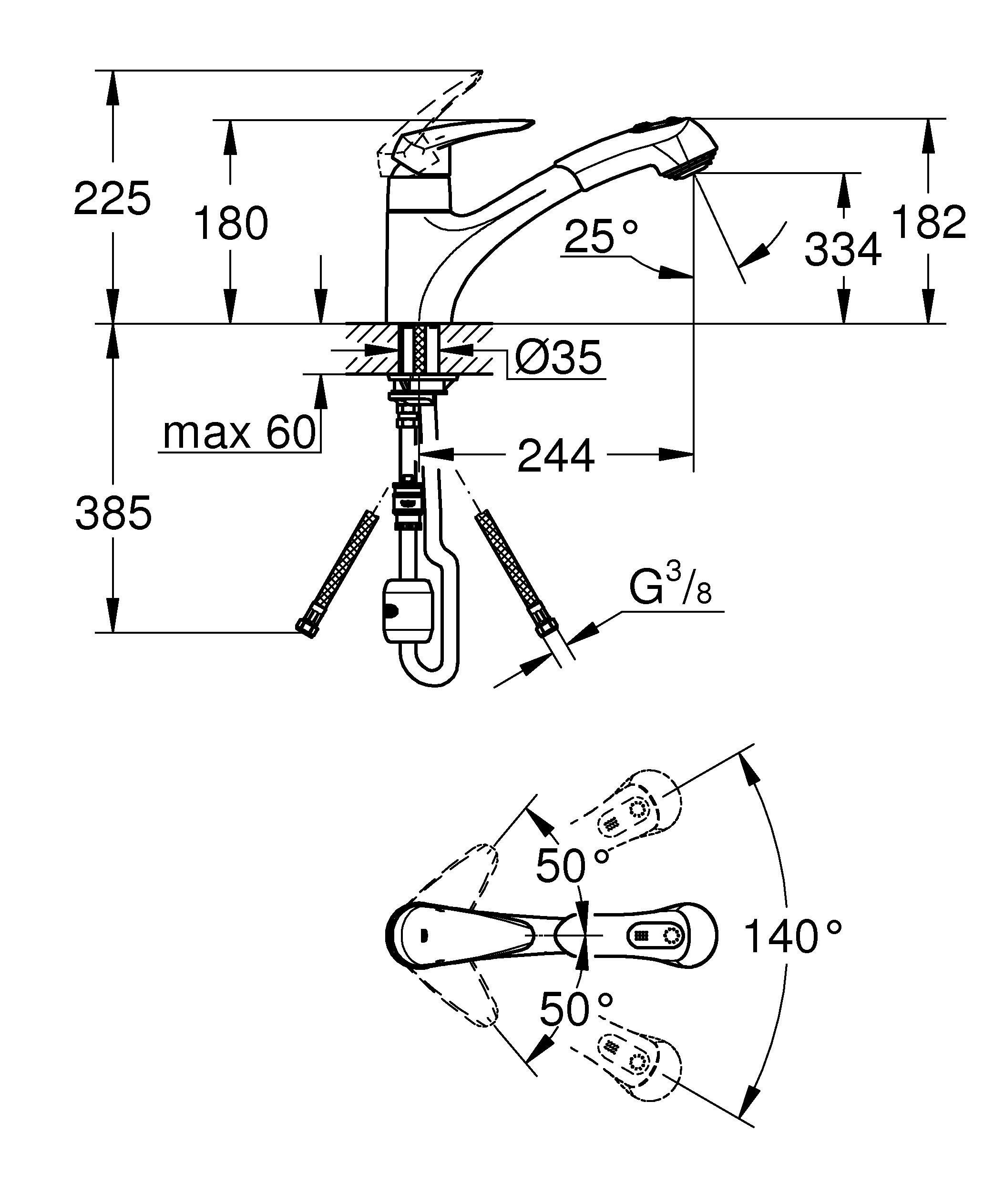

• Выдвижной шланг с лейкой, работающей в двух режимах – душ (для мытья фруктов) или сплошная струя.
• Собственный встроенный фильтр механической очистки.
• Декоративная подсветка потока (чаще встречается в китайских моделях).

Эти узлы делают применение смесителя более удобным, но не особо усложняют его конструкцию. Вся запорная арматура, размещенная в корпусе, работает одинаково, независимо от дополнительного оснащения.

Устройство смесителя: однорычажного и шарового, ремонт

Для регулировки потока воды и её температуры в ванной используются специальные приспособления. Устройство смесителя для ванной с душем может быть двухрычажным, однорычажным и комбинированным.

Двухрычажный смеситель

Устройство крана смесителя с двумя контрольными рычагами представляет собой совмещение двух кранов-буксов, которые контролируют напор и помогают осуществлять соединение горячей и холодной воды до нужной температуры. Они до недавнего времени являлись самыми популярными вариантами подобного приспособления. Представлены моделями Damixa (Дамикса), Lemen и Alveus Mura-PS.

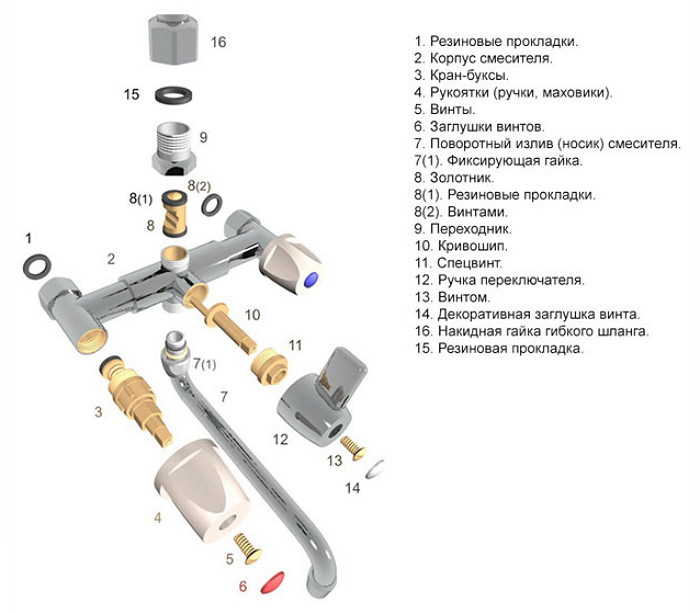

Фото — схема двухрычажного

К каждому крану в смесителе подводится трубка с горячим или холодным водоотведением, соответственно. При включении вентиля, жидкость начинает поступать в смесительную трубку, из которой течет вода необходимой силы. Излив, из которого льется жидкость, также оснащается специальным распылителем, в зависимости от формы которого варьируется тип струи. Она может быть распыленной на несколько потоков. Сейчас очень часто китайские смесители оснащаются подсветкой, которая позволяет придать ванной комнате привлекательности и интересного дизайна.

Однорычажный вариант может быть оснащен вентилями, работающими по принципу ограничивающих пластин, или специальными кранами, у которых шариковый принцип действия.

Достоинства двухрычажного смесителя:

1. Низкая цена. Сравнительно с прочими моделями этих приспособлений, вариант с двумя буксами наиболее дешевый;
2. Высокие показатели долговечности;
3. Разнообразие стилей. У рычажного смесителя этого типа может быть множество стилистических вариаций: ретро, кантри, модерн и многие другие.

Но у таких кранов есть определенные

недостатки:

1. Буксы быстро изнашиваются, из-за чего начинают протекать. Если быть точными, то изнашиваются не сами распределительные краны, а прокладки;
2. Потребность работы в хороших условиях. Из-за плохого качества воды у двухвального смесителя часто забиваются носики аэратора, в котором смешивается горячая и холодная вода.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

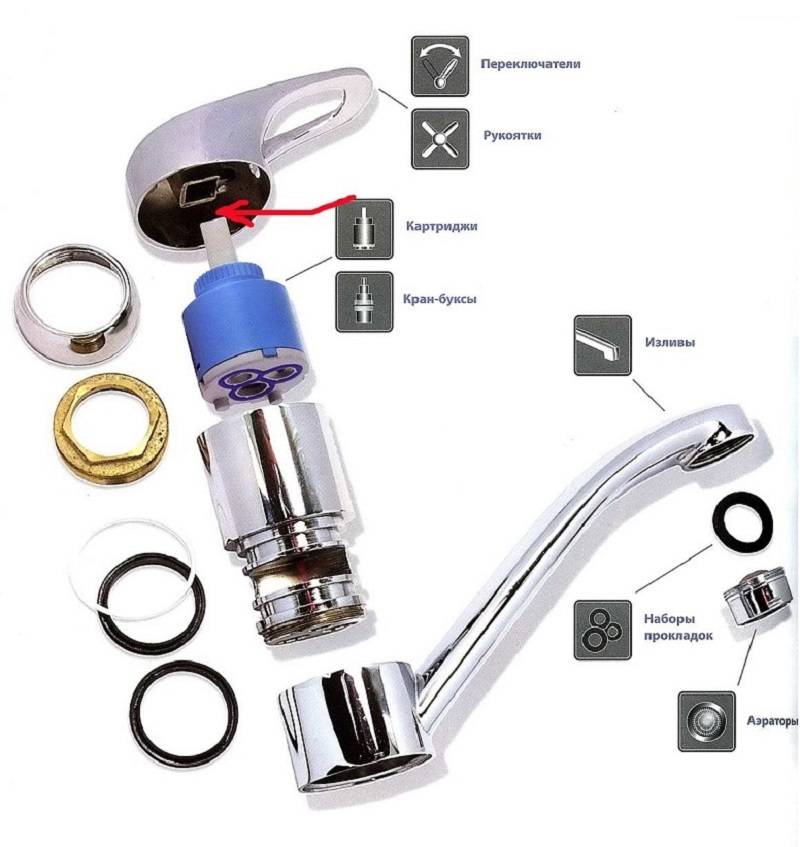

Фото — устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

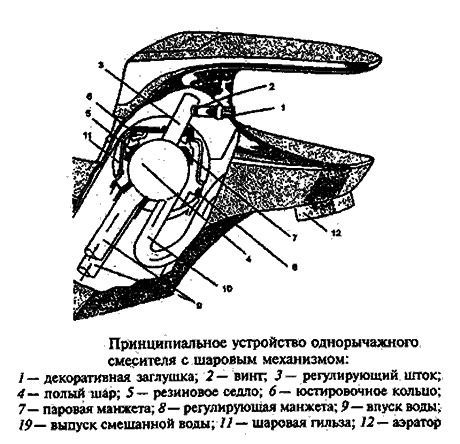

Фото — шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото — принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото — вариант с керамическими пластинами

Видео по теме:
[relatedYouTubeVideos max=»3″]

Термостатический кран

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

1. Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
2. При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
3. В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Возможны различные варианты крепления – на стене, на месте старого крана или в других местах ванной комнаты и кухни.

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами. Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации.

Ремонт смесителей

Несмотря на прочность устройства большинства современных моделей к механическим и прочим повреждениям, все же часто у смесителя кухни и ванной комнаты начинает протекать вода – это говорит, что необходим ремонт.

Фото — схема устройства для ремонта

Рассмотрим, как производится ремонт кухонного смесителя Grohe двухрычажного устройства:

1. Наиболее часто причиной протечки становится изношенность прокладки водяного гусака. Поэтому для починки крана в большинстве случаев достаточно просто поменять её;
2. Нужно открутить прижимную гайку при помощи разводного ключа;
3. Снять гусак, у места излива Вы увидите старую прокладку, которую нужно убрать, а на её место установить новую. Нужно отметить, что внутреннее давление в смесителе зачастую очень высокое, поэтому на всю резьбу рекомендуем накрутить специальную ленту ФМУ;
4. Установите поверх старого гусака прижимную гайку и аккуратно закрутите её. Не сильно пережимайте крепление, иначе можно сорвать резьбу.

Разборка не занимает получаса, но если Вы не уверены в своих силах, то лучше пригласить для ремонта профессионального сантехника. Помимо этого рекомендуем проводить регулярное техническое обслуживание кранов – подкручивать их и при возможности закрывать резьбу ФМУ.

Читайте также:

Канализационные трубы для наружной канализации

Устройство водопроводного крана

Как починить кран на кухне и ванне

Как делать ремонт шарового крана

Устройство смесителя для ванной: с душем, двухвентильные, однорычажные

Смеситель является неотъемлемой частью любой ванной комнаты. Однако его еще необходимо выбрать. Нельзя тыкать в первый попавшийся кран пальцем и заявлять, что именно он будет установлен в санузле. Чтобы разобраться в правильности решения, следует сперва изучить устройство всех видов смесителей.

Сегодня мы познакомим вас со следующими типами:

• Двухвентильные;
• Однорычажные;
• Термостатические;
• Бесконтактные.

Плюс ко всему, мы расскажем вам, какой лучше кран выбрать для ванной комнаты и для душевой.

Двухвентильные

Основой такого смесителя являются два крана-буксы, которые расположены в едином корпусе. За счет работы вентилями, осуществляется настройка температуры и напора.

Двухвентильный кран — это классика нашего времени, который был самым популярным решением до тех пор, пока не появились однорычажные модели.

Несмотря на это, и сегодня они востребованы. Особенно, когда речь идет об адаптации ванной под определенные стили интерьера — ретро, классика или кантри.

Основным достоинством двухвентильных систем является их финансовая доступность. Что касается недостатков, то здесь отметим выходящие из строя резиновые прокладки. Если их вовремя не поменять, последствия могут быть очень неприятными.

Однорычажные

Такая конструкция предусматривает наличие всего одного рычага. Именно он отвечает как за напор, так и за температуру подаваемой воды. Происходит это путем изменения зазора между пластинами или сферами. Они отвечают за подачу воды от горячего и холодного водоснабжения.

Однорычажный смеситель оказался невероятно востребованным наше время, поскольку он очень практичен, удобен в использовании, предлагается на рынке за сравнительно небольшие деньги. Плюс ко всему, отремонтировать его вполне можно самостоятельно, не прибегая к помощи специалистов.

Практичность — действительно неоспоримое достоинство конструкции. Вам потребуется минимальное усилие и одна рука, чтобы настроить идеальную температуру и напор, исходя из ваших предпочтений. Движения вправо и влево регулируют температуру, а поднятия рычага вверх и вниз позволяют менять уровень напора.

Еще многие отмечают такое достоинство как мгновенное отключение воды. Вам не придется крутить один вентиль, потом второй, как это происходит с двухвентильными системами. А если еще при этом руки мыльные, сделать это будет крайне сложно.

Однако не все так безоблачно, как кажется на первый взгляд. Однорычажные краны обладают определенными минусами:

• Надежность картриджа. Через них проходит большое количество воды. Следовательно, нагрузка на них большая. Если элемент выполнен некачественно, долго прослужить он не сможет. Заменить его не сложно даже самому, но это лишние финансовые затраты;
• Качество смесителей. Увы, сейчас на рынке присутствует много подделок и продукции сомнительных изготовителей. Потому если вы выбрали однорычажную систему, убедитесь, что она сертифицирована и выполнена проверенным, надежным производителем.

Других недостатков у них нет.

Термостатические

Если сравнивать их с предыдущими вариантами смесителей, то устройства с термостатом выделяются несколькими очевидными преимуществами.

• Нет необходимости вращать поочередно вентили с горячей и холодной водой, чтобы получить нужный напор и температуру.
• Не приходится орудовать рычагом, двигать им влево или вправо, вверх и вниз в поисках идеальных параметров.
• Температура и напор устанавливается один раз и постоянно поддерживается, адаптируясь под количество горячей воды в бойлере, к примеру, или давление в системе водоснабжения.
• При необходимости температура легко меняется за счет управления термостатом.
• Изделие оснащается системой защиты. Ее задача состоит в том, чтобы не позволить человеку окатить себя холодной водой или вылить порцию кипятка.

При этом конструкция достаточно простая. В нее входит специальный элемент, осуществляющий смешивание. Управляется он при помощи патрона с воском или биометрическими пластинами. Эти пластины реагируют на температурные изменения, а патрон активизируется при колебаниях сжатия и расширения. Простая регулировочная рукоятка позволяет пользователю легким движением установить необходимую температуру и с комфортом принимать душ.

Бесконтактные

Они же сенсорные. Отметим сразу, что для бытового применения они не подходят. Идеальное место для них — общественные места, где наблюдается большое скопление людей.

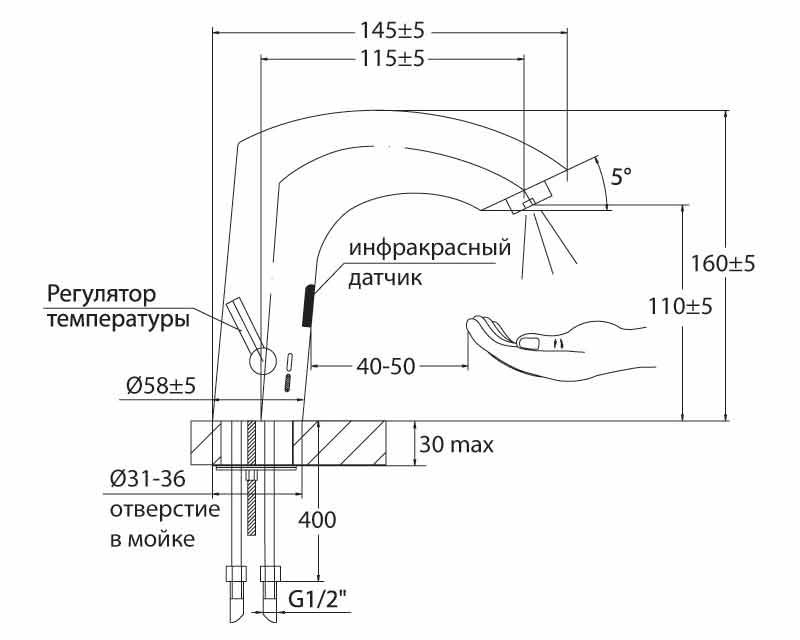

Устройство такого смесителя предусматривает монтаж специальных датчиков, реагирующих за счет работы инфракрасных лучей на тепло, либо на движения. То есть стоит человеку подвести руки к смесителю, как тут же начнется подача воды.

Их можно настраивать на длительность работы, температуру. Все это фиксировано, потому изменять постоянно показатели слишком проблематично.

Некоторые опасаются, что попадание какого-то предмета включит смеситель, а поскольку он так и останется лежать перед датчиками, то вода отключится лишь с приходом хозяев домой. Как результат, затопление соседей и большие финансовые потери. Но это все выдумки, поскольку система предусматривает автоматическое отключение спустя заданное в настройках время.

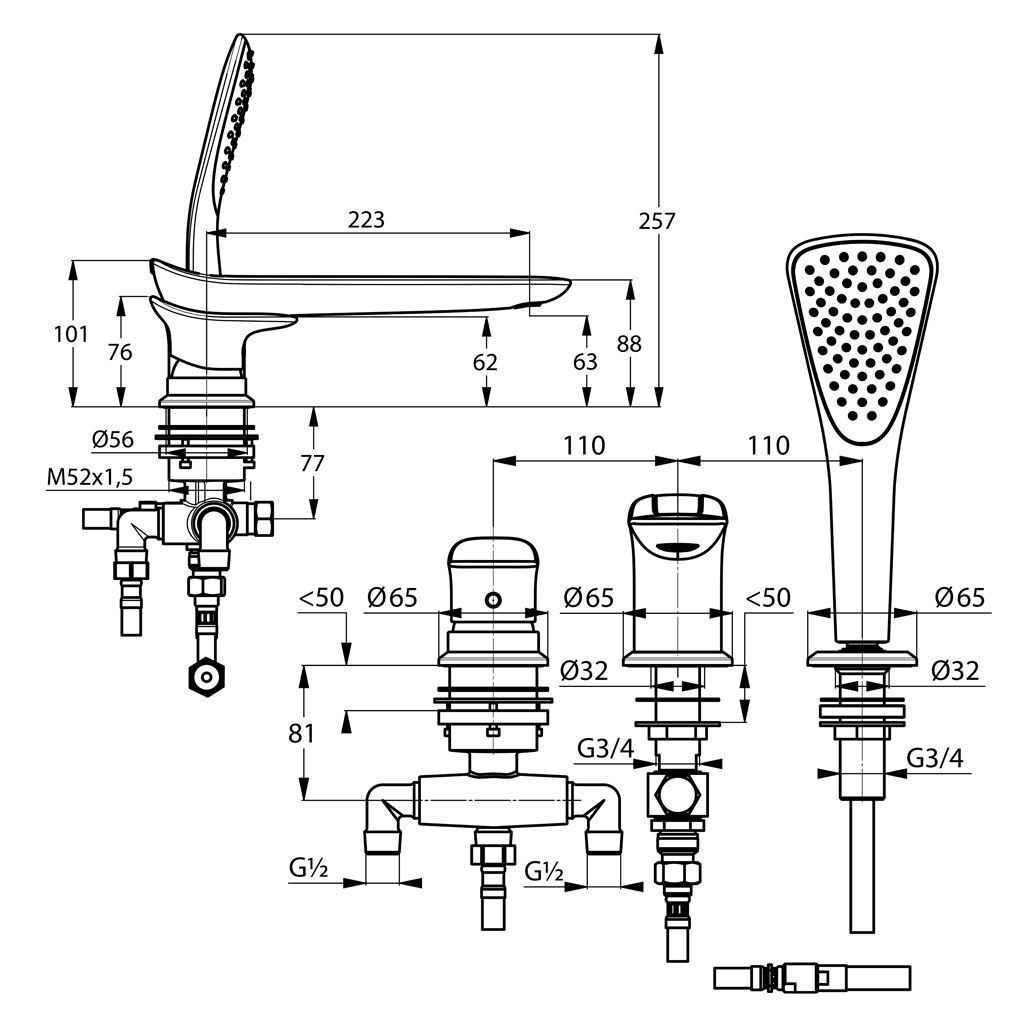

Для ванны

Итак, мы разобрались в устройстве существующих сегодня смесителей. Теперь поговорим о том, какие же из них лучше подойдут для ванны.

Как показывает практика, ванна обычно используется и как душевая. Потому вам потребуется современный универсальный смеситель, позволяющий как набирать воду в ванну, так и переключаться на режим лейки.

Некоторые ставят сразу два смесителя. Один предназначен сугубо для раковины, потому переключателя на душ не имеет, а второй со встроенной душевой лейкой.

С точки зрения экономии, лучшим решением станет смеситель с длинным поворачивающимся гусаком. Так он сможет работать на раковину и ванну. Хотя для больших семей стоит выбрать два отдельных смесителя. Ведь пока один человек принимает душ, второму не придется ждать, чтобы почистить зубы, к примеру.

Можно сказать, что для ванны подходят три типа смесителей.

• Двухвентильный. Классика жанра, которая стоит недорого, но требует периодического ремонта.
• Однорычажный. Легко переключать, регулировать, моментально перекрывается вода. Слабая сторона — картридж.
• Термостатический. Тоже легко управлять, можно устанавливать температуру, защищает от слишком холодной и горячей воды.

Потому подумайте, что подойдет больше именно под ваши требования и особенности интерьера ванной комнаты.

С душем

Смеситель с душем устанавливают непосредственно над раковиной. Не рекомендуется использовать одну систему для ванны и раковины, поскольку они все равно находятся на определенном удалении, а лейка держится как раз на смесителе.

Оптимальный вариант — это однорычажный смеситель с коротким изливом. Гусак позволит при необходимости быстро набрать воду в ванну, а кнопка переключения включит вашу лейку. Многие производители предлагают в комплекте специальные штанги. Они предназначены для монтажа на стену и служат в роли держателя душевой лейки от смесителя.

Обратите внимание на длину шланга, а также качество оплетки. Увы, некоторые хорошие смесители порой дополняют лейкой не самого лучшего качества. Зато хорошо, что практически все из них взаимозаменяемы. Это позволит вам отдельно приобрести лейку, установить ее на смесителе.

Не все могут позволить себе создать полноценный тропический душ в ванной, потому альтернативой служат соответствующие широкие лейки. Закрепив их на штанге, вы будете наслаждаться потоком воды, который захватывает буквально всю ширину вашего тела.

Устройство смесителя для ванной – как самостоятельно его чинить? + видео

Водные процедуры очень комфортны благодаря современной сантехнике, но, к сожалению, она иногда требует ремонта, и для этого очень важно знать устройство смесителя для ванной.

Типы смесителей и особенности их конструкций

По принципу действия разделить смесители для ванной можно на 3 типа: вентильные, рычажные и сенсорные. Первые знакомы всем, поскольку трудно найти дом, где не было бы хотя бы 1 такой конструкции с двумя краниками, при помощи которых манипулируют поворотными сердечниками кран-букс. Второй тип основан на работе картриджа, у которого помимо вращения запорного механизма вокруг оси есть еще и движения его из стороны в сторону для регулировки напора воды. Такое количество возможных позиций требует, чтобы сердечник был подогнан идеально.

Смеситель в ванной комнате

Что же касается сенсорных смесителей, то клапаны в них приводятся в действие специальными датчиками, которые нуждаются в электроэнергии. Поломка таких тонких устройств обычно приводит к их замене.

То же касается и переключения в режим душа. Обычно переключение напора воды между изливом и шлангом лейки осуществляется с помощью поворотного рычажка. Такой вариант мало отличается от обычных кран-букс, доступ воды в тот или иной канал перекрывается при помощи вращения эксцентрика, двигающего золотник, на котором установлены 2 прокладки. Кнопочные переключатели также имеют уплотнительное кольцо, которое меняется в случае протечки. В некоторых случаях, например, в полностью закрытых корпусах смесителей, ремонт невозможен, равно как и замена, остается только менять полностью все сантехническое устройство.

Неполадки и их устранение

Чаще всего приходится сталкиваться с ситуацией, когда при включении воды вы наблюдаете, как одновременно с мощной струей, льющейся из конца «носика», по изливу змеится тонкий ручеек, возникающий из-под гайки. Такая же картина может наблюдаться в месте соединения душевого шланга с лейкой или же с корпусом смесителя. Причина одна – испорченное уплотнительное кольцо. Чтобы заменить его, достаточно отвернуть гайку в любом из указанных мест и, вынув одну прокладку, заменить ее другой. Причем выбор у вас будет из двух материалов: резина или латекс. Лучше отдать предпочтение второму варианту, поскольку уплотнитель из латекса служит около 5 лет даже в жесткой воде.

Смеситель течет у основания

Вторая неприятность, которая может возникнуть, независимо от того, какой именно смеситель у вас установлен – это протечка у его основания, там, где корпус соединяется с водопроводными трубами. Здесь тоже причина чаще всего кроется в прокладке, и ремонт будет заключаться в ее замене. Однако может быть и такое, что эксцентрики изначально были неправильно позиционированы при установке смесителя, и вода не протекала только благодаря мягкости уплотнительного кольца, которое было очень сильно притянуто гайкой. Сняв сантехнику, нужно обязательно убедиться, что эксцентрики не создадут перекосов при завинчивании гаек. Возможно, эти фасонные части нужно будет довернуть, центруя их положение.

Иногда протечка может появиться из-за лопнувшей гайки, по причине попадания твердых частиц под прокладку, либо из-за сорванной резьбы в месте соединения отдельных сантехнических узлов. Первый тип неполадки обнаружить проще всего, но далеко не всегда можно устранить такую поломку. Дело в том, что ниже гайки каждое место соединения имеет поясок, за который и притягивается при закручивании, и именно он мешает снять данный крепежный элемент и установить новый.

Поэтому из-за лопнувшей гайки иной раз приходится менять весь корпус смесителя. Сорванная резьба также не восстанавливается и требует покупки новой сантехники. Проще устранить протечку из-за попавшей под прокладку твердой частицы, достаточно промыть канал, и, возможно, тот же уплотнитель прослужит еще некоторое время. Чтобы гайки сантехнических устройств не лопались, нужно очень точно отмерять усилия при их закручивании, стараясь не затягивать слишком сильно резьбовое соединение.

Осуществляем ремонт вентильного смесителя

Как уже было сказано, основу конструкции такой сантехники составляют кран-буксы, в которых устранить неполадки проще всего, в сравнении с другими типами затворных узлов. Регулировка напора воды осуществляется с помощью штока – стержня, снабженного червячным винтом, движущегося внутри корпуса головки кран-буксы. Причиной протечки может быть слишком большой зазор между штоком и стенками канала, по которому он движется, это можно определить по свободному или, наоборот, плавному ходу вращения.

Ремонт смесителя своими руками

Если имеет место такой зазор, единственное, что можно попробовать сделать, это намотать над винтовой частью пропитанную солидолом паклю или ленту Фум. Стоит также одновременно смазать герметиком насечку канала под червячные витки. Но лучше такую буксу заменить. В основном же протечки происходят из-за прохудившейся прокладки, сменить которую несложно. Для этого из специального комплекта вырезается новый уплотнитель, так, чтобы не было выступов по окружности. На штоке откручивается винт, удерживающий старую, отработанную прокладку (он может быть прихвачен ржавчиной, поэтому нужно действовать осторожно, прилагая усилие). Резина находится в специальном гнезде и дополнительно удерживается невысокими бортами площадки, поэтому, возможно, придется поддевать ее отверткой. Помещаем на место снятого уплотнительного кольца новое, проталкиваем в отверстие винт и закручиваем его.

Несколько иначе работает четвертьоборотный вентиль, который поворачивается на 90 градусов. Внутри находится кран-букса с керамической парой и резиновым уплотнителем, которые, собственно, и обеспечивают при вращении штока напор воды. Однако со временем резина несколько уплотняется при постоянном сжатии, и между ней и пластинами образуется небольшой зазор, в который начинает подтекать вода, которая затем сочится из-под маховика крана. Казалось бы, легче всего заменить весь затворный узел, но он стоит дороже обычного букса. Ремонт же может оказаться намного проще. Чтобы разобрать данную конструкцию, нужно вытащить уплотнитель, а затем вытащить из шейки штока запорную шайбу. Далее легким ударом стержень выбивается из канала, проталкивая впереди себя керамическую пару.

Остается самое простое. Откладываем всю начинку и силиконом либо солидолом смазываем 2 сальника в центре штока, который нужно предварительно промыть и оттереть от извести и шлаков. Канал также очищается и смазывается. Теперь на керамическую пластину, с которой стыкуется вилка штока, наклеиваем 2 тонкие полоски изоленты, одну на другую. Это позволит плотнее прижать клапан к резиновой прокладке. Теперь собираем затворный узел, действуя в обратном порядке, то есть соединяем пластины с сердечником и вставляем все это в канал, надеваем запорную шайбу и, наконец, проталкиваем в нижнюю часть корпуса уплотнительное кольцо.

Можно ли починить рычажный смеситель?

Затворные картриджи в джойстиковых сантехнических устройствах ремонту не подлежат, их нужно просто заменять. Но вот устройство такого крана смесителя для ванной с душем выглядит настолько непривычно, что не каждый берется за его ремонт и вызывает для этого сантехника. Справиться можно и своими силами. Винт обычно располагается под рычагом, открутив его, вы получаете доступ к колпаку, вокруг которого, собственно, и движется джойстик управления напором воды.

Рычажной смеситель

Свинчиваем декоративный колпак и видим верхушку картриджа, а также шестигранник из латуни, который нужно выкрутить. Собственно, это последнее препятствие, и, устранив его, вы можете вытащить затворный узел. Прежде, чем устанавливать новый, обязательно прочистите щеткой гнездо картриджа, а также все резьбовые насечки, поскольку при попадании под уплотнители каналов подачи воды твердых частиц обязательно начнется протечка. То же самое произойдет, если будет забита резьба фиксирующей гайки.

Ремонт переключателя на режим душа

Ранее мы упомянули, какие типы такого рода переключателей существуют. Чтобы починить протечку, возникшую из-под рычажка, достаточно сменить сальник. При отсутствии такового соответствующего диаметра можно попробовать обмотать старый уплотнитель лентой Фум против хода закручивания эксцентрика. Если при повороте не происходит переключение воды в душ или обратно, скорее всего, износилась прокладка на золотнике. Для извлечения его нужно снять рычаг, вынуть из гнезда эксцентрик, а затем открутить как минимум шланг душа (желательно также и «гусак»).

Любые другие неполадки, вроде заклинивания  или, наоборот, свободного движения рычага – не ремонтируются, нужно менять весь смеситель. Кнопочные переключатели имеют шток, который движется в своем канале поступательно. Нажатие фиксируется специальным замком, обратное движение обеспечивается возвратной пружиной сжатия. Если после нажатия вода продолжает сочиться из крана, одновременно поступая в душ, нужно поменять прокладку на штоке. Для этого снимаем кнопку и вывинчиваем буксу, из которой извлекаем сердечник. Если кнопка выбрасывается обратно после нажатия, нужно укоротить пружину. В основании буксы ниже резьбы есть уплотнительное кольцо, оно меняется в случае протечки из под кнопки.

Оцените статью: Поделитесь с друзьями!

Что собой представляет собой устройство смесителя для ванной с душем?

Наверное, очень сложно представит себе современную ванную комнату без сантехники. Именно функциональность и большое количество моделей приборов обеспечивает высокий комфорт санитарно-гигиенических процедур, без которых человек уже не представляет свою жизнь.

Содержание статьи

В частности, сильно облегчает жизнь смеситель – прибор, где происходит смешивание горячей и холодной воды, из-за чего получается струя оптимальной температуры. Существуют разные модели смесителей, которые отличаются по устройству и функциям. Для ванны часто используется модели, снабженные специальным переключателем на душевую лейку. В этой статье мы расскажем про устройство смесителя для ванной с душем.

Что такое смеситель и какие функции он выполняет?

Система центрального водоснабжения в нашей стране организована так, что горячая и холодная вода подаются к квартире по отдельным трубам. Чтобы при такой конструкции получить ванну нужной температуре, нужно сначала набрать горячей, а затем разбавить ее холодной, что не очень удобно и экономично. Задача смесителей – соединить в своей внутренней камере в нужных пропорциях холодную и горячую воду, чтобы получить струю комфортной температуры. Они выполняют следующие функции:

1. Смешивание горячей и холодной воды. Так как смешивание потоков происходит внутри прибора, из крана льётся струя сразу нужной температуры, поэтому расход ее снижается, а также уменьшается время, затрачиваемое на наполнение ванны.

   Смеситель с душем

2. Формирование струи. Вода в излив крана смесителей под давлением, благодаря чему создается ровная струя без брызг, которые попадают могли бы попадать на пол и стены ванной.
3. Переключение воды с душа на кран. Дополнительная функция смесителя для ванны – перенаправление потоков воды из душевой лейки на кран или обратно в случае необходимости.

Интересно, что в некоторых странах, к примеру, Англии краны горячей воды в раковине не имеют смесителей и более того находятся на разных сторонах чаши. Представьте, насколько неудобно пользоваться такой конструкцией. Поэтому единственный способ для англичан получить воду сразу нужной температуры – использование смесителя с душем.

Устройство

Многих домовладельцев интересует, как устроен смеситель для ванной с душем, чем он отличается от обычных, и что позволяет ему перенаправлять поток воды из крана в душевую лейку или наоборот. На самом деле конструкция этих многофункциональных моделей не сильно отличается от приборов для раковин. Однако, можно выделить ряд их характерных особенностей:

Обратите внимание!  Выбирая смеситель для ванны с возможностью переключения на душ и разбираясь в характеристиках различных моделей, многие задаются вопросом, что такое донный клапан. Под этим термином скрывается специальное устройство, которое устанавливается на сливное отверстие раковины или ванны.

Донный клапан перекрывает слив, если смешивание воды происходит не в смесителе, а прямо в емкости для мытья. Эта схема установки популярна в европейских странах, в которых горячая и холодная вода подаются отдельно, она позволяет сокращать объём стоков.

Виды смесителей для душа

Ванна – несомненно комфортный сантехнический прибор, который обеспечивает максимальную релаксацию при мытье, однако, современный темп жизни требует более быстрых решений. Душевая кабина или душ стали реально альтернативой, которая используется, если ванная комната имеет небольшой размер. Не смотря на большое количество общих черт у смесителей для душа, их конструкция может существенно отличаться в зависимости от вида. Различают следующие модели смесителей для душа по типу механизмов переключения:

1. Двухвентильные. Смесители такого типа легко отличить по внешнему виду, в них регулирования мощности и температуры струи происходит с помощью двух «барашков» или вентилей. Внутри они имеют камеру небольшого, в которой происходит смешивание воды при помощи крана-буксы. Это традиционная модель смесителя, которая отличается высокой надежностью, но сделать с помощью нее точную настройку температуры воды довольно сложно.

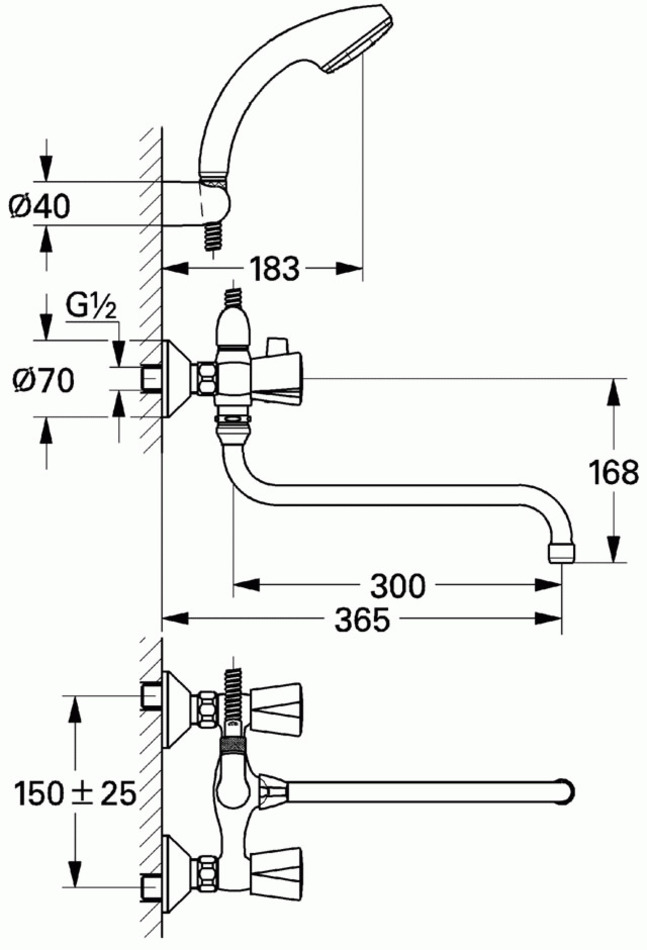

   Двухвентильный смеситель

2. Однорычажные. Более современные модели относятся к однорычажному типу, сантехники их часто называют «однорукими бандитами». Они имеют только один регулирующий рычаг, который перемещается в двух направлениях. Перемещение джойстика по вертикали регулирует мощность потока, а по горизонтали – изменяет температуру воды. Смешивание в таких моделях происходит благодаря шаровому механизму или керамическому картриджу, расположенным внутри прибора.

   Однорычажный смеситель

Обратите внимание! Настраивать температуру струи в однорычажных смесителях намного быстрее и проще, благодаря чему снижается расход воды, но они очень чувствительны к качеству водопроводной воды, поэтому часто ломаются. Двухвентильные модели рекомендуют устанавливать на кран, проведенный от газовой колонки или водонагревателя.

Проблемы в эксплуатации

Как любой сантехнический прибор, смеситель с возможностью переключения на душевую лейку имеет свой срок службы. Частой проблемой, с которой сталкиваются домовладельцы в процессе эксплуатации, является подкапывание кранов. Зная, из чего состоит смеситель, можно самостоятельно устранить протечку и продлить срок службы оборудования. Наиболее распестрёнными причинами подтекания считают:

• Засорение шарового механизма или картриджа. Из-за низкого качества водопроводной воды внутренности смесителя часто засоряются. Это становится причиной выхода из строя механизма, отвечающего за смешивание воды. Устранить эту проблему можно с помощью прочистки или замены картриджа.

  Замена картриджа

• Истирание прокладок. Из-за постоянного трения при поворотах крана или регулирующих ручек герметизирующие прокладки постепенно изнашивают и перестают выполнять, возложенные на них функции. Решает эту проблему замена прокладок.
• Изменение положения золотникового механизма. Если винты, фиксирующие золотник, разбалтываются, он может изменять свое положение в пространстве. Из-за этого переключатель на душ может подтекать. Чтобы устранить эту поломку, нужно подтянуть винты и поправить золотник.

Помните, что залог долговечности любого сантехнического прибора – соблюдение технологии установки, а также своевременное профилактическое обслуживание. Чтобы смеситель как можно дольше, нужно периодически прочищать его, заменять прокладки, а также улучшать качество воды с помощью фильтра.

Видео-инструкция

≋ Устройство смесителя – все проще, чем кажется • Какие бывают смесители?

Сложно представить кухню, ванную комнату без смесителя, к которому выполнен подвод горячей и холодной воды. Данное приспособление позволяет комфортно осуществлять гигиенические процедуры, следить за чистотой в доме и т.д. Смеситель должен быть не только практичным и долговечным, а удобным в использовании, подходящим к существующему интерьеру. Независимо от того, собираетесь вы воспользоваться услугами профессиональных монтажников или самостоятельно хотите установить кран, нужно разбираться в особенностях устройства смесителя.

Какие бывают смесители, их строение?

Чтобы верно следовать правилам эксплуатации и вовремя устранять вероятные поломки, нужно разбираться в разновидностях приспособлений и устройстве смесителя для ванной с душем, кухни.

Существует несколько видов изделий, от этого зависит и специфика их конструкции:

• однорычажные;
• одно- и двухвентильные;
• сенсорные;
• с термостатом и пр.

Рассмотрим подробнее каждый вид, особенности функционирования и конструкцию смесителей.

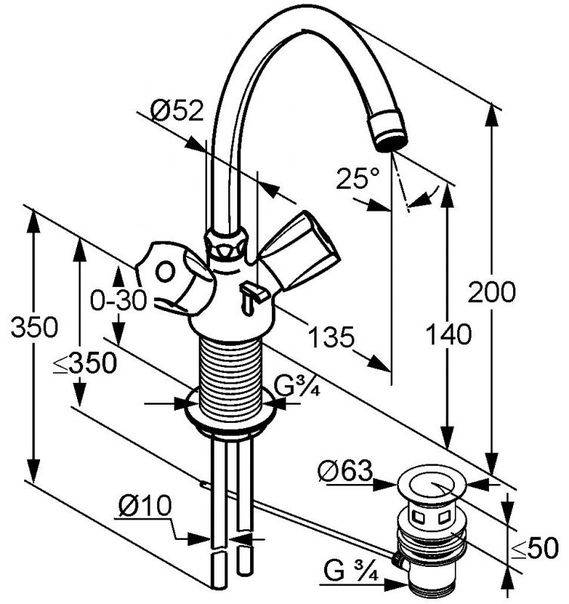

Одновентильный и двухвентильный смесители – неувядающая классика

До недавнего времени данный тип смесителя был одним из наиболее популярных на рынке. Немного позже все внимание потребителей приковали к себе рычажные краны. Конструктивно вентильные приспособления довольно просты – состоят из корпуса, излива (с сеточкой или без нее), вентилей, фланцев, кран-буксы. За счет последнего осуществляется регулировка температуры и напора воды. Существует и более простое строение, когда работа осуществляется по червячному механизму – но здесь особое внимание необходимо уделить своевременной замене резиновых прокладок.

Фиксация кранов происходит посредством специальных стальных уголков или готовых установочных рамок.

Чтобы суметь сразу же устранить неполадку, стоит знать несколько вещей:

1. С целью укрепления конструкции можно использовать эксцентрики – удерживающие детали.
2. Для надежной установки смесителя важно выдерживать расстояние между подводными трубками (в рамках 14,8-15,2 см).
3. Необходимо особое внимание обращать на вентильные головки, материал, из которого они выполнены.

Для предотвращения протекания воды могут использоваться специальные резиновые прокладки, уплотнительные кольца и пр., важно не забывать время от времени менять эти элементы.

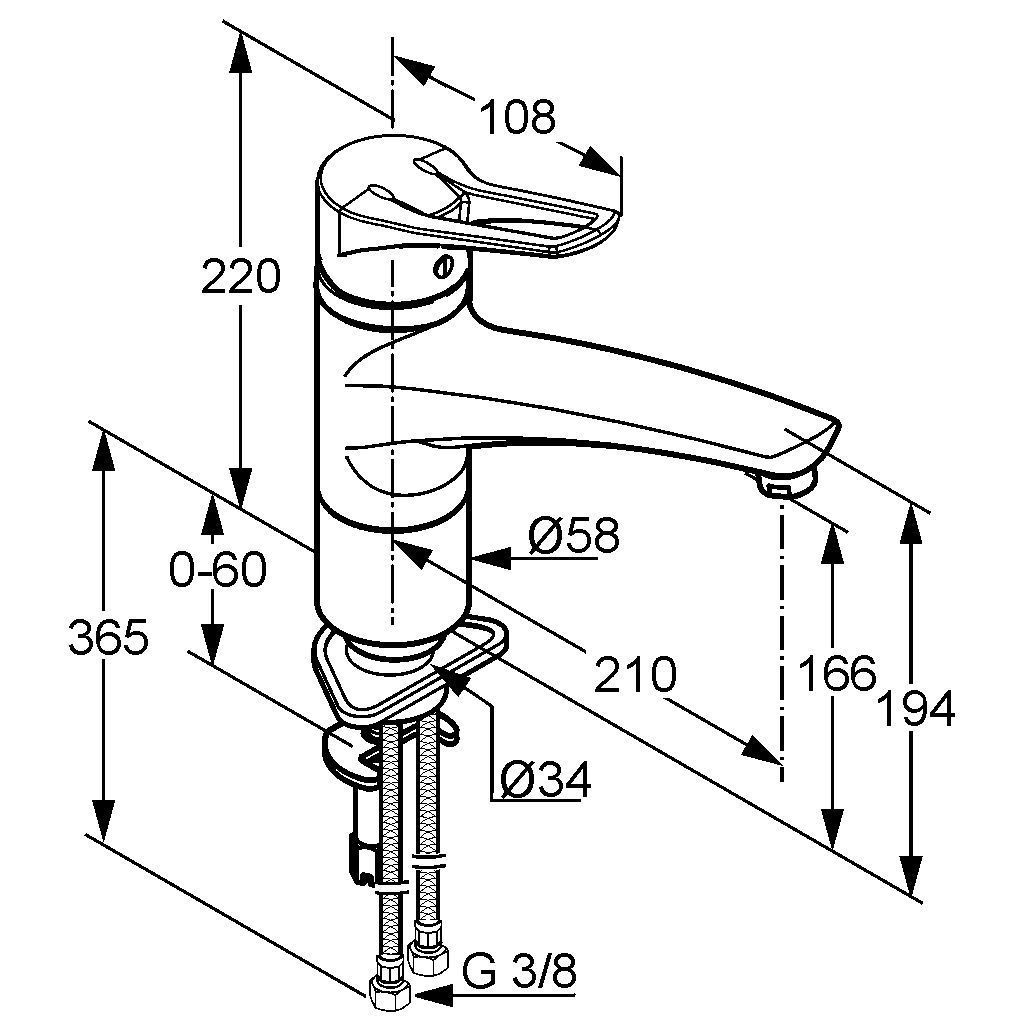

Однорычажный керамический и шаровой смесители

Довольно распространенным сантехническим элементом является рычажный смеситель. Потребительский спрос на него обусловлен простотой эксплуатации и неприхотливостью в обслуживании.

Изделие работает за счет поднятия рычага вверх. В шаровом типе схема устроена следующим образом: шар внутри начинает двигаться и через появляющиеся отверстия начинает вытекать вода.

Такой тип смесителя состоит из:

• рукоятки;
• корпуса;
• штока с уплотнителем;
• специального картриджа.

Именно от качества последнего зависит функционирование крана. Все важные детали находятся именно в картридже, поэтому при выходе из строя придется менять его целиком. Непосредственно вывод воды осуществляется через излив (гусак).

Напор легко регулировать за счет самого рычага движением вверх-вниз (выбирается подходящая площадь совпадения отверстий). Температура воды выравнивается поворотами вправо-влево.

Приспособление с керамическим картриджем устроено немного другим образом и являются более модифицированными, благодаря чему они вовсе не пропускают воду, создавая эффект герметичности. В смесителе предусмотрены две шайбы либо пластины из тщательно отшлифованной металлокерамики, надежно подогнанные друг к другу.

Смеситель с термостатом – максимум комфорта

Термостатические смесители отличаются высоким уровнем комфорта во время использования. Главная особенность – не нужно касаться ручек для регулировки напора и температуры воды, достаточно лишь изначально задать в настройках нужные параметры.

Также такие смесители оснащены системой безопасности, то есть полностью исключена вероятность получения ожогов в результате контакта с горячей водой.

Конструкция предполагает наличие специального чувствительного элемента, выполненного из воска или биметаллических пластин. Именно эта деталь обладает высокой восприимчивостью к перепадам температуры. Благодаря установленной шкале, обеспечивается регулировка температурных показателей – напротив нужного фиксируется специальная рукоятка.

Осуществлять ремонт самостоятельно в случае обнаружения неполадок не стоит. Так как данный вид смесителей – новинка, не каждый до конца разбирается в принципе работы устройства.

Сенсорный смеситель – техническое совершенство

Стоит отметить, что приспособления такого типа практически не применяются в быту – зачастую устанавливаются в общественных местах. Идея функционирования смесителя проста – основана на реагировании специальных датчиков. Как только они фиксируют приближающийся объект, происходит цепная реакция и соленоидному клапану подается сигнал о необходимости подачи воды.

Сенсорный кран обладает массой преимуществ:

1. Экономное потребление – как только руки убрать из-под крана, подача воды прекращается.
2. Безопасность для пользователей.
3. Риск затопления сведен к нулю.

На влажной поверхности обычно скапливается множество бактерий, особенно при постоянном контакте с руками разных людей (как в общественных туалетах). При использовании сенсорных смесителей этого не происходит.

Часто дети, да и взрослые тоже, забывают закрывать за собой кран – это приводит к потопам и перерасходу воды. Когда устройство смесителя для кухни или ванной предполагает наличие сенсорного датчика, такая ситуация не грозит.

На самом деле, выбор смесителя – не такая уж и дилемма. Вы можете выбрать краны рычажные, вентильные, сенсорные или краны с термостатом — главное, чтобы эта деталь интерьера идеально вписывалась в пространство, была удобна в использовании и обслуживании.

Если вы — приверженец определенного дизайна и оформляете ванную комнату в классическом стиле или направлениях ретро, кантри, лучшего варианта, чем двухвентильный смеситель, не найти. В доме есть дети? Тогда предпочтите сенсорный тип изделия, чтобы исключить неприятные ситуации с соседями и переплатой по счетам.

Подобрать наиболее подходящий смеситель помогут менеджеры ВЕНКОН. Ориентируясь на дизайн в помещении, ваши предпочтения и возможности, будет предложен оптимальный вариант.

Внутреннее устройство смесителя: как работает смеситель воды?

Фото 1. Смеситель раковины.

Смеситель — это устройство, помогающее регулировать напор воды и смешивать разные температуры. В этой статье мы кратко расскажем о том, как устроены современные смесители и каких типов они бывают.

Все типы смесителей делятся на однорычажные модели, электронные варианты и смесители с раздельными кранами или вентильные. На сегодняшний день последний вид смесителей считается уже классикой. Он позволяет отлично регулировать подачу воды желаемой температуры. Считается недорогим и надежным вариантом смесителя для ванной комнаты вариантом , так и для кухни.

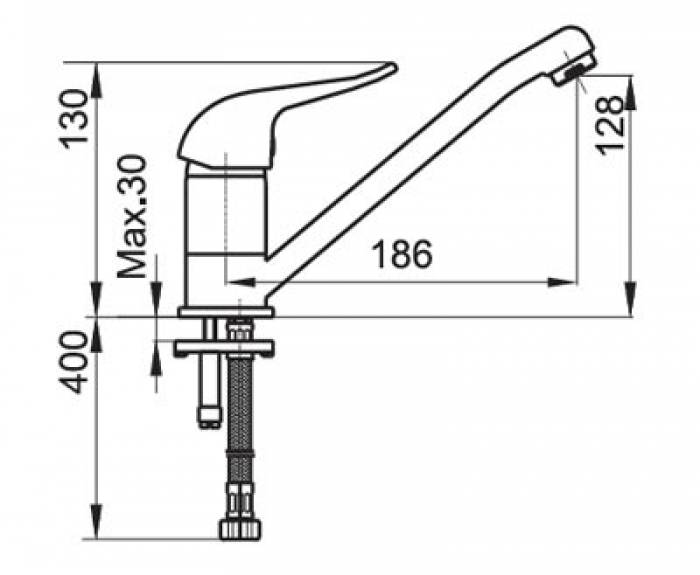

Фото 2. Однорычажная модель смесителя.

Однорычажные смесители набирают популярность и считаются более современными. Они стильно смотрятся в интерьере и отличаются повышенной эргономичностью. Такой смеситель будто запоминает уже ранее заданное хозяином соотношение воды и при последующем включении подает ту температуру, которую вы установили ранее. Однорычажные смесители делятся на керамические и шаровые.

Электронный вид — это фактически смесители нового поколения, которые работают по сигналу оптического или ёмкостного датчика. При использовании вам не нужно касаться маховика, подача воды производится автоматически. Значительно экономят воду, однако напрямую зависят от электроэнергии.

Фото 3. Электронный смеситель.

Как работает смеситель воды

Итак, разберем устройство одного из самых популярных видов смесителей — однорычажных или монокомандных.  Для того чтобы понимать, как работает смеситель, необходимо представлять как он устроен. Как правило, внешний корпус смесителя изготавливают из  латуни. Такой сплав обладает высокой устойчивостью перед коррозией и отлично подходит для контакта с водой и воздухом. Некоторые виды смесителей имеют никелево-хромовое покрытие, что обеспечивает образование защитной пленки на поверхности корпуса.

Фото 4. Устройство однорычажного смесителя.

В основании устройства лежит специальный керамический картридж, сдерживающий потоки воды. Корпус картриджа, как правило, пластиковый и состоит из нижней и верхней половинок. Затем располагаются два диска, где первый всегда неподвижен, а второй перемещается штоком. Несмотря на то, что в устройстве находится множество различных элементов,  чаще всего выходят из строя именно картриджи. Такой картридж невозможно заменить, поэтому придется менять сам смеситель.

Фото 5. Устройство вентильного смесителя.

Смесители с шаровым картриджем в корпусе имеют шар с отверстиями и штырьком, которые соединены рукояткой. Через два отверстия подается горячая и холодная вода, которые смешиваются и затем поступают в кран. При регулировке температуры и напора происходит смещение шара и отверстий корпуса.

Однорычажный смеситель не имеет прокладок и уплотнителей, которые в вентильных кранах нужно постоянно менять. Однако его существенным минусом является повышенная чувствительность к составу воды. Чтобы однорычажный кран.

Видео: Как устроены двухвентильные и однорычажные смесители?

Сложные радиочастотные смесители, архитектура с нулевой ПЧ и передовые алгоритмы: «черная магия» в приемопередатчиках SDR нового поколения

Введение

Существует интересное взаимодействие между сложными смесителями, архитектурой с нулевой ПЧ и усовершенствованной разработкой алгоритмов. Цель этой статьи — установить основные основы каждого из них: принципы работы и ценность, которую они приносят с точки зрения проектирования системы, а затем обсудить взаимозависимость этих трех.

Радиотехника часто считается черным искусством электроники.Это может быть странная смесь математики, механики и, в некоторых случаях, просто проб и ошибок. Это сбивает с толку многих хороших инженеров, и многие соглашаются понимать результат, а не детали. Большая часть существующей литературы сразу переходит к теоретическому и математическому объяснению, не устанавливая лежащие в основе концепции.

Делаем понятный сложный радиочастотный смеситель

На рисунке 1 представлен обзор сложного смесителя в конфигурации преобразователя с повышением частоты (передатчика).Два параллельных тракта с независимыми смесителями питаются от общего гетеродина, фаза которого смещена на 90 ° к одному из смесителей. Затем независимые выходы суммируются в суммирующем усилителе для получения желаемого выходного радиочастотного сигнала.

Рисунок 1. Базовая архитектура сложного передатчика.

Конфигурация имеет очень полезное приложение. Предположим, как показано на рисунке 2, мы подаем тональный сигнал только на вход I, а вход Q не задействован. Учитывая, что тон на входе I имеет частоту x МГц, смеситель в тракте I выдает выходной сигнал с частотой гетеродина ± x. Поскольку на вход Q нет сигнала, смеситель на своем пути создает пустой спектр, а выходной сигнал смесителя I проходит прямо на выход RF.

Рисунок 2. Анализ I пути.

В качестве альтернативы предположим, что тональный сигнал с частотой x подается только на вход Q. Смеситель Q, в свою очередь, выдает на выходе тональные сигналы с частотой гетеродина ± x. Если ко входу I ничего не применяется, его выход микшера приглушается, а выход Q-микшера идет прямо на выход RF.

Рисунок 3.Q-анализ пути.

На первый взгляд может показаться, что выходные данные рисунков 2 и 3 идентичны. Однако есть одно принципиальное отличие, а именно фаза. Предположим, как показано на рисунке 4, мы применяем один и тот же тон как к входам I, так и Q, и что между входными каналами имеется сдвиг фазы на 90 °.

Рисунок 4. Одновременный анализ трактов I и Q сигналов.

Если мы внимательно посмотрим на выход смесителей, мы заметим, что сигналы на частоте гетеродина плюс входная частота синфазны, тогда как сигналы, генерируемые на частоте гетеродина минус входная частота, не совпадают по фазе. Это приводит к добавлению тонов на верхней стороне гетеродина, тогда как тона на нижней стороне отменяются. Без какой-либо фильтрации мы удалили один из тонов (или боковых полос) и создали выходной сигнал, который полностью находится на одной стороне от частоты гетеродина.

В примере, показанном на рисунке 4, сигнал I опережает сигнал Q на 90 °. Если конфигурация должна измениться так, что сигнал Q опережает сигнал I на 90 °, тогда мы могли бы ожидать аналогичного суммирования и отмены, но в этом случае весь сигнал появился бы на нижней стороне гетеродина.

Рисунок 5. Размещение тона в зависимости от соотношения фаз I и Q.

На рисунке 5 показаны результаты лабораторных измерений сложного передатчика. Слева показан тестовый пример, когда I опережает Q на 90 °, что приводит к размещению выходного тона на верхней стороне гетеродина. В правой части рисунка 5 показано соотношение местами, так что Q теперь опережает I на 90 °, а результирующий выходной тон находится на нижней стороне гетеродина.

Теоретически должно быть возможно получить всю энергию только на одной стороне гетеродина.Однако, как показывают результаты лабораторных экспериментов на Рисунке 5, на практике полного подавления может не произойти, оставив некоторую энергию на другой стороне гетеродина, известную как изображение. Также обратите внимание, что присутствует энергия на частоте гетеродина, известная как утечка гетеродина или LOL. В результатах также видна другая энергия — это гармоники полезного сигнала, которые в этой статье не обсуждаются.

Для идеального подавления изображения выходы смесителей I и Q должны иметь точно такую ​​же амплитуду и смещены по фазе точно на 180 ° относительно друг друга на стороне изображения гетеродина.Если требования к фазе и амплитуде не соблюдаются, то процесс суммирования / отмены, как показано на рисунке 4, становится менее совершенным, и энергия на частоте изображения останется.

Последствия

Использование стандартной архитектуры с одним смесителем позволяет получать продукты LO ±. Перед передачей необходимо удалить одну из боковых полос, обычно путем добавления полосового фильтра. Спад фильтра должен быть таким, чтобы он удалял нежелательный сигнал изображения, не влияя на полезный сигнал.

Рисунок 6. Требования к фильтру изображения с одним микшером.

Расстояние между изображением и полезным сигналом напрямую влияет на требования к фильтру. Там, где интервал большой, можно использовать простой недорогой фильтр с плавным скатыванием. Если интервал мал, тогда в проектах должен быть реализован фильтр с резким откликом; обычно используются многополюсные фильтры или фильтры на ПАВ. Следовательно, было бы правильным заявить, что интервал между изображением и желаемым сигналом должен поддерживаться, чтобы изображение можно было фильтровать без воздействия на полезный сигнал, и что интервал обратно пропорционален сложности и стоимости фильтра.Кроме того, фильтр должен быть перестраиваемым по частоте, если частота гетеродина является переменной, что еще больше увеличивает сложность фильтра.

Расстояние между изображением и желаемым сигналом будет определяться сигналом, который мы подаем на микшер. Пример на рисунке 6 показывает сигнал с полосой пропускания 10 МГц, сдвинутый на 10 МГц от постоянного тока. Результирующий выходной сигнал смесителя помещает изображение на 20 МГц от полезного сигнала. В этой конфигурации, чтобы получить спектр полезного сигнала 10 МГц на выходе, мы должны были иметь тракт сигнала основной полосы 20 МГц к смесителю.10 МГц полосы частот модулирующих сигналов не используются, а скорость интерфейса данных для схемы смесителя выше, чем необходимо.

Возвращаясь к сложному микшеру, показанному на рисунке 5, мы знаем, что его архитектура исключает изображение без необходимости внешней фильтрации. Более того, в архитектуре с нулевой ПЧ мы можем оптимизировать эффективность так, чтобы ширина полосы обработки тракта сигнала была равна ширине полосы полезного сигнала. На рисунке 7 показана концептуальная схема того, как это достигается. Как было показано ранее, если I опережает Q на 90 °, выход будет только на верхней стороне гетеродина. Если Q опережает I на 90 °, выход будет только на нижней стороне LO. Следовательно, если генерируются два независимых сигнала основной полосы частот, один из которых предназначен для создания выходного сигнала только верхней боковой полосы, а другой предназначен для создания выходного сигнала только нижней боковой полосы, их можно суммировать в основной полосе частот и применять к сложному передатчику. Результатом будет выход с разными сигналами, появляющимися над и под LO. На практике объединенный сигнал основной полосы частот будет производиться в цифровом виде.Узлы суммирования, показанные на рисунке 7, предназначены исключительно для иллюстрации концепции.

Рис. 7. Сложная архитектура смесителя с нулевой ПЧ.

Дивиденды с нулевой IF

Использование сложного передатчика для генерации выходного сигнала с одной боковой полосой обеспечивает существенные преимущества с точки зрения RF-фильтрации, необходимой для удаления изображения. Однако, если производительность отмены изображения достаточно хороша, чтобы сделать изображение незначительным, мы можем использовать архитектуру в большей степени, используя ее в режиме с нулевым IF . Zero-IF позволяет нам принимать специально созданные данные основной полосы частот и генерировать РЧ-выход с независимыми сигналами, появляющимися по обе стороны от гетеродина. На рисунке 8 показано, как это можно сделать. Мы имеем два набора I и Q данных, где каждый является независимым и закодированным с помощью символьных данных, которые могут быть декодированы в приемнике по отношению к фазе опорного носителя.

Рисунок 8. Более пристальный взгляд на передачу сигналов I / Q в сложной конфигурации смесителя с нулевой ПЧ.

Первоначальное наблюдение показывает, что Q1 отводит I1 на 90 ° и что амплитуды обоих совпадают.Аналогично, I2 опережает Q2 на 90 °, и их амплитуды также совпадают. Независимые сигналы объединяются так, что I1 + I2 = SumI1I2 и Q1 + Q2 = SumQ1Q2. Суммированные сигналы I и Q больше не демонстрируют корреляцию фазы и амплитуды — их амплитуды не всегда равны, а соотношение фаз между ними меняется. Результирующий выходной сигнал микшера помещает данные I1 / Q1 на одну сторону несущей, а данные I2 / Q2 — на другую сторону несущей, как ранее объяснено и показано на рисунке 7.

Использование нулевой ПЧ дополняет преимущества сложного передатчика за счет размещения независимых блоков данных непосредственно рядом друг с другом по обе стороны от гетеродина.Пропускная способность тракта обработки данных никогда не превышает пропускную способность РЧ-данных. Таким образом, теоретически использование сложного смесителя, используемого в архитектуре с нулевой ПЧ, обеспечивает решение, которое не требует RF-фильтрации, а также оптимизирует энергоэффективность основной полосы частот, обеспечивая более низкую стоимость единицы неиспользуемой полосы пропускания сигнала.

До этого момента в данной статье основное внимание уделялось сложному смесителю, используемому в качестве передатчика с нулевой ПЧ. Те же принципы работают в обратном направлении, и сложная архитектура смесителя может использоваться в качестве приемника с нулевой ПЧ.Те же преимущества, которые были описаны для передатчика, в равной степени применимы и к приемнику. При использовании одиночного смесителя для приема сигнала частоту изображения необходимо сначала отфильтровать с помощью RF-фильтра. В режиме работы с нулевой промежуточной частотой не нужно беспокоиться о частоте изображения, и сигналы выше LO будут приниматься независимо от сигналов ниже LO.

Ниже показан сложный приемник. Входной спектр применяется к смесителям I и Q. Один смеситель приводится в движение LO, другой — LO + 90 °.Выходы приемника — это I и Q. В случае приемника не так просто эмпирически доказать, как будет выглядеть выход для данного входа, но если тон вводится выше LO, как показано, I и Q выходы будут на частоте (тон — LO), и будет ожидаемый фазовый сдвиг между I и Q, где I ведет Q. Точно так же, если тон был введен ниже LO, выходы I и Q снова были бы на ( LO — тональный сигнал), но на этот раз Q будет опережать I. Таким образом, сложный приемник может отличить энергию выше LO от энергии ниже LO.

Выход комплексного приемника будет суммой информации I / Q, представляющей спектр, который был принят выше LO, и информации I / Q, представляющей спектр, который был принят ниже LO. Эта концепция была описана ранее для сложного передатчика, в котором суммарный I и суммированный Q-сигнал подается на сложный передатчик. В случае сложного приемника процессор основной полосы частот, принимающий информацию о суммированном I и суммированном Q, легко сможет различать верхние и нижние частоты с помощью комплексного БПФ.

Рис. 9. Конфигурация комплексного смесителя с нулевой ПЧ.

Когда получены суммированный I и суммированный Q-сигналы, есть два известных — суммированный I-сигнал и суммированный Q-сигнал, — но есть четыре неизвестных, а именно I1, Q1, I2 и Q2. Поскольку неизвестных больше, чем известных, казалось бы, невозможно решить для I1, Q1, I2 и Q2. Однако также известно, что I1 = Q1 + 90 ° и что I2 = Q2 — 90 °, и с этими двумя дополнительными известными значениями теперь можно решить для I1, Q1, I2 и Q2, используя полученные суммированные I и суммированные Q-сигналы.Фактически, нам нужно найти только I1 и I2, потому что Q-сигналы — это просто копии I-сигналов со сдвигом фазы ± 90 °.

Ограничения

На практике сложный микшер пытается полностью устранить сигнал изображения. Это ограничение можно рассматривать как имеющее два ярко выраженных эффекта на дизайн радиоархитектуры.

Даже с учетом ограничения производительности сложная IF действительно приносит ощутимые преимущества. Давайте рассмотрим пример низкой ПЧ на рисунке 10.Принимая ограничение производительности, мы все же видим изображение. Однако это изображение сильно ослаблено по сравнению с тем, что мы ожидали бы увидеть от конструкции с одним микшером (см. Рисунок 6). Хотя для сложного смесителя по-прежнему требуется фильтр, профиль фильтра может быть гораздо менее строгим, а его реализация проще и дешевле.

Рисунок 10. Практическая реализация сложного смесителя. Обратите внимание на ослабленное изображение.

Сложность фильтра обратно пропорциональна расстоянию между изображением и желаемым сигналом.Если мы перейдем к конфигурации с нулевой ПЧ, тогда это расстояние станет равным нулю, и изображение будет находиться в пределах диапазона полезного сигнала. Практическое применение теории нулевой ПЧ было затруднено, что привело к уровням внутриполосного изображения, которые ухудшили производительность сверх допустимого уровня (см. Рисунок 11).

Рисунок 11. Ограничения реализации с нулевой ПЧ.

Принципы сложного передатчика и приемника остаются в силе только тогда, когда выполняются требования к фазе и амплитуде трактов данных I и Q. Несовпадения в трактах прохождения сигналов вызовут неточное подавление сигналов изображения на обеих сторонах гетеродина.Примеры таких проблем можно увидеть на рисунках 10 и 11. В случаях, когда нулевой IF не используется, для удаления изображения может использоваться фильтрация. Однако, если должна использоваться архитектура с нулевой ПЧ, то нежелательное изображение попадает непосредственно в спектр полезного сигнала, и возникает состояние отказа, если мощность изображения достаточно велика. Следовательно, использование нулевой ПЧ и сложного микширования может обеспечить оптимальное решение для проектирования системы, но только тогда, когда конструкция может устранить фазовые рассогласования по амплитуде на путях прохождения сигнала.

Включение расширенного алгоритма

Концепция сложной архитектуры смесителя существует уже много лет, но проблемы, связанные с соблюдением требований по фазе и амплитуде в динамической среде радиосвязи, ограничивают ее использование в режиме нулевой ПЧ. Analog Devices преодолела эту проблему, сочетая интеллектуальную кремниевую конструкцию и передовые алгоритмы. В конструкции допускается, что на пути прохождения сигнала будут помехи; однако они сведены к минимуму за счет интеллектуальной кремниевой конструкции. Остальные дефекты калибруются с помощью самооптимизирующихся алгоритмов квадратурной коррекции ошибок (QEC).На рисунке 12 представлен концептуальный обзор.

Рисунок 12. Усовершенствованный алгоритм QEC и интеллектуальная кремниевая конструкция, обеспечивающая архитектуру с нулевой ПЧ.

В приемопередатчиках ADI, таких как AD9371, алгоритм QEC находится во встроенном процессоре ARM ^® . Он имеет постоянные сведения о кремниевом сигнальном тракте, модулированном РЧ-выходе и входном сигнале. Он использует эти знания для интеллектуальной адаптации профиля пути прохождения сигнала в управляемом прогнозирующем режиме, а не в режиме реактивного рефлекса.Производительность алгоритма такова, что ее лучше всего можно описать как цифровую поддержку производительности тракта аналогового сигнала.

Алгоритм динамической калибровки QEC — это всего лишь один, хотя и известный, пример усовершенствованных алгоритмов, которые находятся и работают внутри трансиверов ADI. Другие, такие как подавление утечки гетеродина, сосуществуют и поднимают архитектуру с нулевой ПЧ до оптимального уровня производительности. В то время как эти алгоритмы приемопередатчика первого поколения в первую очередь требовались для реализации технологий, второе поколение, такое как цифровое предыскажение (DPD), улучшает характеристики не только приемопередатчика, но и всей системы.

Все системы имеют недостатки, ограничивающие их производительность. В то время как первое поколение алгоритмов в первую очередь сосредоточено на калибровке ограничений на кристалле, следующее поколение использует интеллект алгоритмов для компенсации ограничений производительности и эффективности системы, внешних по отношению к трансиверу. Примеры включают искажение и эффективность PA (DPD и CFR), производительность дуплексера (TxNc) и проблемы пассивной интермодуляции (PIM).

Заключение

Сложные смесители существуют уже много лет, но обеспечиваемая ими эффективность подавления изображения не позволяет использовать их в конфигурации с нулевой ПЧ.Сочетание интеллектуальной кремниевой конструкции и передовых алгоритмов устраняет барьеры производительности, которые ранее препятствовали адаптации архитектур с нулевой ПЧ в высокопроизводительных системах. После снятия ограничений производительности использование архитектуры с нулевой ПЧ обеспечивает экономию с точки зрения фильтрации, мощности, сложности системы, размера, тепла и веса (эта тема подробно освещена в более ранней статье Брэда Брэннона ¹ ).

В случае сложных смесителей и нулевой ПЧ мы можем рассматривать алгоритмы QEC и LOL как функцию разрешения.Однако по мере того, как объем разработки алгоритмов расширяется, он предоставляет разработчикам систем повышенные уровни производительности, что дает им большую гибкость в их конструкциях радиостанций. Они могут выбрать повышенную производительность, но они также могут использовать выигрыш, достигнутый от алгоритма, для компенсации более низкой стоимости или размеров компонентов в своих радиотехнических конструкциях.

использованная литература

¹ Брэд Бэннон. «Где выигрывает Zero-IF: на 50% меньше занимаемая площадь печатной платы при ⅓ стоимости.» Analog Dialogue , сентябрь 2016 г.

MIXERLINE (mmeapi.h) — приложения Win32

• 05.12.2018
• 10 минут на чтение

В этой статье

Структура MIXERLINE описывает состояние и показатели звуковой линии.

Синтаксис

  typedef struct tMIXERLINE {
  DWORD cbStruct;
  DWORD dwDestination;
  DWORD dwSource;
  DWORD dwLineID;
  DWORD fdwLine;
  DWORD dwUser;
  DWORD dwComponentType;
  DWORD cChannels;
  DWORD cConnections;
  DWORD cControls;
  char szShortName [MIXER_SHORT_NAME_CHARS];
  char szName [MIXER_LONG_NAME_CHARS];
  struct {
    DWORD dwType;
    DWORD dwDeviceID;
    WORD wMid;
    WORD wPid;
    ВЕРСИЯ vDriverVersion;
    char szPname [MAXPNAMELEN];
  } Target;
} MIXERLINE, * PMIXERLINE, * LPMIXERLINE;


участников

cbStruct

Размер в байтах структуры MIXERLINE . Этот член должен быть инициализирован перед вызовом функции MixerGetLineInfo. Размер, указанный в этом элементе, должен быть достаточно большим, чтобы содержать структуру MIXERLINE . Когда MixerGetLineInfo возвращает, этот член содержит фактический размер возвращаемой информации. Возвращенная информация не будет превышать запрошенный размер.

dw Пункт назначения

Индекс целевой линии. Этот член находится в диапазоне от нуля до одного меньше значения, указанного в элементе cDestinations структуры MIXERCAPS, полученной функцией MixerGetDevCaps.Когда функция MixerGetLineInfo вызывается с флагом MIXER_GETLINEINFOF_DESTINATION, возвращаются свойства для целевой строки. (В этом случае член dwSource должен быть установлен в ноль.) При вызове с флагом MIXER_GETLINEINFOF_SOURCE возвращаются свойства для источника, заданные элементом dwSource , который связан с элементом dwDestination .

dw Источник

Индекс для строки источника звука, связанной с элементом dwDestination . Таким образом, этот член указывает строку источника звука n , связанную с указанной строкой назначения звука. Этот член не используется для строк назначения и должен быть установлен в ноль, если MIXER_GETLINEINFOF_DESTINATION указано в функции MixerGetLineInfo. Когда указан флаг MIXER_GETLINEINFOF_SOURCE, этот член находится в диапазоне от нуля до одного меньше значения, указанного в элементе cConnections для строки назначения аудио, заданной в элементе dwDestination .

dwLineID

Идентификатор, определяемый микшерным устройством, который однозначно ссылается на звуковую строку, описанную структурой MIXERLINE . Этот идентификатор уникален для каждого микшерного устройства и может иметь любой формат. Приложение должно использовать этот идентификатор только как абстрактный дескриптор.

fdwLine

Флаги состояния и поддержки аудиолинии. Этот член всегда возвращается в приложение и не требует инициализации.

Имя	Описание
MIXERLINE_LINEF_ACTIVE	Аудио линия активна. Активная линия указывает на то, что сигнал, вероятно, проходит через линию.
MIXERLINE_LINEF_DISCONNECTED	Аудиолиния отключена. Связанные элементы управления отключенной линии все еще могут быть изменены, но изменения не действуют, пока линия не будет подключена.
MIXERLINE_LINEF_SOURCE	Аудио линия — это линия источника аудио, связанная с одной линией назначения аудио. Если этот флаг не установлен, эта строка является строкой назначения звука, связанной с нулем или более строками источника звука.

Если приложение не использует устройство вывода аудиосигнала, аудиолиния, связанная с этим устройством, не будет активна (то есть флаг MIXERLINE_LINEF_ACTIVE не будет установлен).

Если устройство вывода звукового сигнала открыто, тогда звуковая линия считается активной, и устанавливается флаг MIXERLINE_LINEF_ACTIVE.

Приостановленное или заблокированное устройство вывода звукового сигнала по-прежнему считается активным. Другими словами, если устройство вывода звукового сигнала открывается приложением независимо от того, воспроизводятся ли данные, соответствующая звуковая линия считается активной.

Если линия не может быть строго определена как активная, микшерное устройство всегда будет устанавливать флаг MIXERLINE_LINEF_ACTIVE.

dw Пользователь

Данные экземпляра, определенные аудиоустройством для линии. Этот член предназначен для пользовательских приложений микшера, разработанных специально для микшерного устройства, возвращающего эту информацию. Другие приложения должны игнорировать эти данные.

dwComponentType

Тип компонента для этой аудиолинии. Приложение может использовать эту информацию для отображения индивидуализированной графики или для поиска определенного компонента. Если приложение не использует типы компонентов, этот член следует игнорировать.Этот член может быть одним из следующих значений:

Имя	Описание
MIXERLINE_COMPONENTTYPE_DST_DIGITAL	Аудиолиния — это цифровое назначение (например, цифровой вход для аудиоустройства DAT или CD).
MIXERLINE_COMPONENTTYPE_DST_HEADPHONES	Аудиолиния — это регулируемое (усиление и / или затухание) назначение, предназначенное для подключения наушников.Большинство аудиокарт используют одну и ту же линию назначения звука для динамиков и наушников, и в этом случае микшер просто использует тип MIXERLINE_COMPONENTTYPE_DST_SPEAKERS.
MIXERLINE_COMPONENTTYPE_DST_LINE	Аудиолиния — это пункт назначения линейного уровня (например, вход линейного уровня с аудиоустройства компакт-диска), который будет конечным источником записи для аналого-цифрового преобразователя (АЦП). Поскольку большинство аудиокарт для персональных компьютеров обеспечивают некоторое усиление для линии источника звука записи, микшер будет использовать тип MIXERLINE_COMPONENTTYPE_DST_WAVEIN.
MIXERLINE_COMPONENTTYPE_DST_MONITOR	Аудио линия — это место назначения, используемое для монитора.
MIXERLINE_COMPONENTTYPE_DST_SPEAKERS	Аудиолиния — это регулируемое (усиление и / или затухание) назначение, предназначенное для управления динамиками. Это типичный тип компонентов аудиовыхода аудиокарт для персональных компьютеров.
MIXERLINE_COMPONENTTYPE_DST_TELEPHONE	Аудио линия — это пункт назначения, который будет направлен на телефонную линию.
MIXERLINE_COMPONENTTYPE_DST_UNDEFINED	Аудиолиния — это пункт назначения, который не может быть определен одним из стандартных типов компонентов. Устройство микширования требуется для использования этого типа компонента для типов компонентов линии, которые не были определены корпорацией Microsoft.
MIXERLINE_COMPONENTTYPE_DST_VOICEIN	Аудио линия — это место назначения, которое будет окончательным источником записи для голосового ввода. Этот тип компонента точно такой же, как MIXERLINE_COMPONENTTYPE_DST_WAVEIN, но предназначен специально для настроек, используемых во время записи / распознавания голоса. Поддержка этой строки не является обязательной для микшерного устройства. Многие микшерные устройства предоставляют только MIXERLINE_COMPONENTTYPE_DST_WAVEIN.
MIXERLINE_COMPONENTTYPE_DST_WAVEIN	Аудиолиния — это место назначения, которое будет окончательным источником записи для аудиовхода формы волны (АЦП).Эта линия обычно обеспечивает какое-то усиление или ослабление. Это типичный тип компонентов для записывающей линии большинства звуковых карт для персональных компьютеров.
MIXERLINE_COMPONENTTYPE_SRC_ANALOG	Аудиолиния — это аналоговый источник (например, аналоговый выход с видеокассеты).
MIXERLINE_COMPONENTTYPE_SRC_AUXILIARY	Аудиолиния — это источник, исходящий из вспомогательной аудиолинии.Этот тип линии предназначен как источник с усилением или ослаблением, который может быть направлен в пункт назначения MIXERLINE_COMPONENTTYPE_DST_SPEAKERS и / или записан из пункта назначения MIXERLINE_COMPONENTTYPE_DST_WAVEIN.
MIXERLINE_COMPONENTTYPE_SRC_COMPACTDISC	Звуковая линия — это источник, исходящий от выхода внутреннего аудио компакт-диска. Этот тип компонента предусмотрен для звуковых карт, которые обеспечивают линию источника звука, предназначенную для подключения к аудио CD (или CD-ROM, воспроизводящему аудио CD).
MIXERLINE_COMPONENTTYPE_SRC_DIGITAL	Аудиолиния — это цифровой источник (например, цифровой выход с DAT или аудио компакт-диска).
MIXERLINE_COMPONENTTYPE_SRC_LINE	Линия аудиосигнала — это источник линейного уровня (например, линейный вход от внешнего стерео), который можно использовать в качестве дополнительного источника записи. Поскольку большинство звуковых карт для персональных компьютеров обеспечивают некоторое усиление для линии источника записи, микшерное устройство будет использовать тип MIXERLINE_COMPONENTTYPE_SRC_AUXILIARY.
MIXERLINE_COMPONENTTYPE_SRC_MICROPHONE	Аудиолиния является источником записи микрофона. Большинство звуковых карт для персональных компьютеров имеют как минимум два типа источников записи: вспомогательную аудиолинию и микрофонный вход. Аудиолиния микрофона обычно обеспечивает некоторое усиление. Аудиокарты, которые используют один вход для использования с микрофоном или дополнительной аудиолинией, должны использовать компонентный тип MIXERLINE_COMPONENTTYPE_SRC_MICROPHONE.
MIXERLINE_COMPONENTTYPE_SRC_PCSPEAKER	Звуковая линия — это источник, исходящий от динамика персонального компьютера. Несколько звуковых карт для персональных компьютеров предоставляют возможность микшировать то, что обычно воспроизводится на внутреннем динамике, с выходом звуковой карты. Некоторые звуковые карты поддерживают возможность использования этого выхода в качестве источника записи.
MIXERLINE_COMPONENTTYPE_SRC_SYNTHESIZER	Аудио линия — это источник, исходящий из выхода внутреннего синтезатора.Большинство звуковых карт для персональных компьютеров имеют своего рода синтезатор MIDI.
MIXERLINE_COMPONENTTYPE_SRC_TELEPHONE	Аудио линия — это источник, исходящий от входящей телефонной линии.
MIXERLINE_COMPONENTTYPE_SRC_UNDEFINED	Аудио линия — это источник, который не может быть определен одним из стандартных типов компонентов.Устройство микширования требуется для использования этого типа компонента для типов компонентов линии, которые не были определены корпорацией Microsoft.
MIXERLINE_COMPONENTTYPE_SRC_WAVEOUT	Аудиолиния — это источник, исходящий от цифро-аналогового преобразователя (ЦАП) выходного звукового сигнала. Большинство звуковых карт для персональных компьютеров предоставляют этот тип компонента в качестве источника для пункта назначения MIXERLINE_COMPONENTTYPE_DST_SPEAKERS.Некоторые карты также позволяют направлять этот источник в пункт назначения MIXERLINE_COMPONENTTYPE_DST_WAVEIN.

cКаналы

Максимальное количество отдельных каналов, которыми можно управлять независимо для аудиолинии. Минимальное значение для этого поля — 1, потому что в строке должен быть хотя бы один канал.

Большинство современных звуковых карт для персональных компьютеров представляют собой стереоустройства; для них значение этого члена 2.

Предполагается, что канал 1 является левым каналом; канал 2 считается правым каналом.

Многоканальная линия может иметь один или несколько унифицированных элементов управления (элементов управления, которые одинаково влияют на все каналы линии), связанных с ней.

c Подключения

Количество подключений, связанных с аудиолинией. Этот член используется только для строк назначения звука и определяет количество строк источника звука, связанных с ним. Этот член всегда равен нулю для строк источника и для строк назначения, с которыми не связаны никакие строки источника звука.

c Управление

Количество элементов управления, связанных с аудиолинией. Это значение может быть нулевым. Если с линией не связаны никакие элементы управления, она, скорее всего, является источником, который может быть выбран в MIXERCONTROL_CONTROLTYPE_MUX или MIXERCONTROL_CONTROLTYPE_MIXER, но не позволяет манипулировать сигналом.

szShortName

Короткая строка, описывающая строку аудиомикшера, указанную в элементе dwLineID . Это описание должно быть кратким обозначением линии.

sz Имя

Строка, описывающая строку аудиомикшера, указанную в элементе dwLineID . Это описание должно подходить как полное описание линии.

Цель

Информация о целевом носителе.

Target.dwType

Тип целевого мультимедийного устройства, связанный со звуковой линией, описанной в структуре MIXERLINE . Приложение должно игнорировать целевую информацию для типов мультимедийных устройств, которые оно не использует.Определены следующие значения:

Имя	Описание
MIXERLINE_TARGETTYPE_AUX	Аудиострока, описываемая структурой MIXERLINE , строго привязана к вспомогательному устройству, подробно описанному в остальных элементах структуры Target , член структуры MIXERLINE .
MIXERLINE_TARGETTYPE_MIDIIN	Аудиострока, описываемая структурой MIXERLINE , строго привязана к устройству ввода MIDI, подробно описанному в остальных элементах элемента структуры Target структуры MIXERLINE .
MIXERLINE_TARGETTYPE_MIDIOUT	Аудиострока, описываемая структурой MIXERLINE , строго привязана к устройству вывода MIDI, подробно описанному в остальных элементах элемента структуры Target структуры MIXERLINE .
MIXERLINE_TARGETTYPE_UNDEFINED	Аудиострока, описываемая структурой MIXERLINE , не привязана строго к определенному типу носителя.Все остальные элементы структуры Target структуры MIXERLINE следует игнорировать. Приложение не может использовать целевой тип MIXERLINE_TARGETTYPE_UNDEFINED при вызове функции MixerGetLineInfo с флагом MIXER_GETLINEINFOF_TARGETTYPE.
MIXERLINE_TARGETTYPE_WAVEIN	Аудиострока, описываемая структурой MIXERLINE , строго привязана к устройству ввода звукового сигнала, описанному в остальных элементах структуры Target структуры MIXERLINE .
MIXERLINE_TARGETTYPE_WAVEOUT	Аудиострока, описываемая структурой MIXERLINE , строго привязана к устройству вывода звукового сигнала, описанному в остальных элементах структуры Target структуры MIXERLINE .

Target.dwDeviceID

Текущий идентификатор целевого мультимедийного устройства, когда элемент dwType является целевым типом, отличным от MIXERLINE_TARGETTYPE_UNDEFINED.Этот идентификатор идентичен текущему индексу мультимедийного устройства связанного мультимедийного устройства. При вызове функции MixerGetLineInfo с флагом MIXER_GETLINEINFOF_TARGETTYPE этот член игнорируется при вводе и будет возвращен вызывающей стороне диспетчером аудиомикшера.

Target.wMid

Идентификатор производителя целевого мультимедийного устройства, когда элемент dwType является целевым типом, отличным от MIXERLINE_TARGETTYPE_UNDEFINED. Этот идентификатор идентичен члену wMid структуры возможностей устройства для связанного носителя.Идентификаторы производителя определены в идентификаторах производителя и продукта.

Target.wPid

Идентификатор продукта целевого мультимедийного устройства, когда элемент dwType является целевым типом, отличным от MIXERLINE_TARGETTYPE_UNDEFINED. Этот идентификатор идентичен члену wPid структуры возможностей устройства для связанного носителя. Идентификаторы продукта определены в идентификаторах производителя и продукта.

Цель.vDriver Версия

Версия драйвера целевого мультимедийного устройства, когда элемент dwType является целевым типом, отличным от MIXERLINE_TARGETTYPE_UNDEFINED. Эта версия идентична элементу vDriverVersion структуры возможностей устройства для связанного носителя.

Target.szPname

Имя продукта целевого мультимедийного устройства, когда элемент dwType является целевым типом, отличным от MIXERLINE_TARGETTYPE_UNDEFINED. Это имя идентично элементу szPname структуры возможностей устройства для связанного носителя.

Требования

Минимальный поддерживаемый клиент	Windows 2000 Professional [только настольные приложения]
Минимальный поддерживаемый сервер	Windows 2000 Server [только настольные приложения]
Заголовок	mmeapi.h

См. Также

Структуры аудиомикшера

Аудиомикшеры

СМЕСИТЕЛИ

Смеситель

GetDevCaps

Смеситель

GetLineInfo

В.Нужно ли мне по-разному адресовать структуру усиления в цифровых и аналоговых консолях?

Звукорежиссер мне сказал, что при микшировании не рекомендуется поднимать фейдеры громкости всех каналов вверх и опускать мастер-фейдеры, и что это применимо как к аналоговым, так и к цифровым консолям. Это правда? Я подумал, что если ни один из каналов не обрезается, тогда не должно быть проблем с их поднятием и удержанием мастер-фейдера на более низком уровне.

Сообщение на форуме SOS

Технический редактор Хью Робджонс отвечает : Все это вопрос оптимизации структуры усиления — или, другими словами, установки правильного уровня на каждом этапе пути прохождения сигнала от начала до конца, чтобы избежать перегрузок или ухудшения звука. качество — то, что гораздо важнее при использовании аналоговой консоли, чем при использовании цифровой.

В аналоговом пульте наиболее вероятная точка перегрузки при микшировании — это усилители шины микширования, поэтому вам необходимо правильно настроить структуру усиления входного каскада (голосовые каналы, микрофонные предусилители и т. Д.) И каналов микшера для оптимизации запас по мощности и минимальный уровень шума, когда эти сигналы встречаются на шине микширования. Понижение фейдера главного выхода никоим образом не повлияет на шину микширования, поскольку мастер-фейдер находится после этой части схемы.

Итак, оптимизируйте входные коэффициенты усиления каналов, установив фейдеры каналов на их единичные позиции, и опустите фейдеры каналов (или уменьшите входные коэффициенты усиления), если шина микширования станет слишком горячей.В среде записи / микширования мастер-фейдер в идеале должен всегда находиться в положении единичного усиления, если только вы не затухаете. В ситуациях живого звука вы можете захотеть, чтобы мастер-фейдер был ниже единицы, чтобы обеспечить лучший контроль уровня системы PA, оставляя место для постепенного повышения уровня через набор, например, или после акта поддержки!

В случае с цифровыми приставками ситуация несколько иная, потому что обработка сигнала осуществляется другим способом.В системах, которые используют математику с плавающей запятой, вы не можете перегрузить шины условного микширования, как бы вы ни старались. В системах с фиксированной точкой запас по месту значительно меньше, и потенциально возможна перегрузка шин микширования, что является одной из причин, почему производители цифровых консолей с фиксированной точкой, такие как Yamaha, предоставляют цифровой аттенюатор перед секцией эквалайзера каждого канала.

Редактор обзоров Майк Старший добавляет: Я определенно согласен со всем, что сказал Хью, хотя есть еще одна вещь, которую необходимо учитывать: разрешение фейдера.Большинство фейдеров — аналоговых и цифровых — имеют максимальное разрешение около отметки единичного усиления. Это означает, что около единичного усиления небольшое перемещение фейдера вызывает небольшое изменение уровня, в то время как перемещение фейдера на такое же расстояние в самом низу его хода, где разрешение намного ниже, означает гораздо большее изменение. на уровне. Когда вы микшируете (особенно с автоматизацией), очень маленькие изменения уровня могут стать очень важными, поэтому по этой причине полезно располагать фейдеры каналов рядом с позицией единичного усиления.

Единственный способ сделать это, а также сохранить мастер-фейдер близким к единице, однако, — это использовать входные коэффициенты усиления канала (или аттенюаторы цифрового канала на цифровой консоли с фиксированной точкой), чтобы изначально получить правильный микс, только настройка фейдеров после установки приблизительного баланса. На некоторых цифровых консолях вы можете временно назначить уровни аттенюатора фейдерам, чтобы упростить этот начальный процесс. Если триммер входа канала недоступен, вы можете иногда вместо этого регулировать уровни выхода отдельных треков с многодорожечного рекордера (или любого другого источника микса).

К сожалению, многие производители не предоставляют цифровые аттенюаторы перед эквалайзером, которые Хью упоминает в своих системах с фиксированной точкой, особенно в нижнем ценовом сегменте рынка — в частности, многодорожечные многофункциональные устройства часто не включают их — в В этом случае у вас нет выбора, кроме как держать фейдеры каналов достаточно низкими, если вы собираетесь избежать перегрузок за счет разрешения микширования. В случае с Roland VS880, например, на шине микширования не больше запаса, чем на отдельных каналах, поэтому вы можете легко столкнуться с клиппированием на шине микширования.Более того, как и на аналоговой консоли, поворот мастер-фейдера вниз не предотвращает клиппирования, он просто снижает уровень клиппированного сигнала!

различных типов бетоносмесителей или бетоносмесителей

Что такое бетономешалка?

Бетономешалка смешивает цемент, заполнители и воду и производит бетон механическим способом. Доступны различные типы бетоносмесителей, что делает производство бетона быстрым и экономичным.

Виды бетоносмесителей

Есть два основных типа бетономешалок:

1. Смесители периодического действия
   • Смеситель барабанного типа
     • Смесители с опрокидывающимся барабаном
     • Смеситель барабанного типа без опрокидывания
     • Смеситель барабанный оборотный
   • Смеситель тарельчатого типа
2. Смесители непрерывного действия

Бетоносмесители периодического действия

Смесители периодического действия — широко используемые машины для смешивания бетона.Бетонная смесь, полученная этим смесителем, собирается порциями и раз за разом. Итак, он называется смесителем периодического действия.

После заливки всех материалов в поддон или барабан, он перемешивает все это в течение некоторого времени и, наконец, выгружает. Этот процесс повторяется до тех пор, пока не будет получено необходимое количество бетонной смеси.

В целом смесители периодического действия бывают двух типов.

• Смесители барабанного типа
• Смесители тарельчатого типа

Смесители барабанного типа

В случае смесителей барабанного типа бетонные ингредиенты смешиваются в барабане, который имеет форму усеченного двойного конуса.

Барабанные смесители подразделяются на три типа:

• Смесители с опрокидывающимся барабаном
• Барабанные миксеры без опрокидывания
• Смесители барабанные оборотные

Смесители с наклонным барабаном

Смеситель с наклонным барабаном означает, что барабан выгружает бетон, наклоняясь вниз. Это быстрый процесс разгрузки, который используется для более крупных проектов. Быстрый означает, что он подает бетон под действием силы тяжести, которая наклоняет барабан вниз, потому что полученная бетонная смесь не будет подвергаться сегрегации.

Бетоны с низкой податливостью, содержащие крупный заполнитель размером более 7,5 см, также эффективно смешиваются с помощью этих смесителей наклонного типа.

Но эффективность перемешивания зависит от следующих факторов:

• Форма барабана
• Угол барабана
• Размер лопастей
• Угол лезвий

Единственным недостатком миксера является налипание бетона на дно барабана. Чтобы преодолеть это, применяется метод, называемый смазыванием смесителя, при котором некоторое количество цементного раствора смешивается в смесителе перед смешиванием первой партии бетона.

Барабанные миксеры без опрокидывания

Барабанные мешалки без наклона не могут наклоняться, и барабан вращается вокруг своей горизонтальной оси. Для разгрузки бетона в наклонном положении установлен желоб, который принимает бетонную смесь из барабана и выгружает наружу.

В этом случае барабан открывается с двух сторон и состоит из лезвий внутри, когда материалы наливаются через один конец, а смесь собирается через другой.

В этом случае невозможна быстрая разгрузка бетона.Из-за этой задержки бетон может быть подвержен расслоению.

Заполнитель большего размера нелегко выгружается со смесью. Таким образом, для данного типа смесителей предпочтительнее использовать заполнитель размером более 7,5 см. Итак, этот тип миксеров обычно используется для небольших проектов.

Смесители с оборотным барабаном

Реверсивные барабанные миксеры аналогичны миксерам без опрокидывания, но в этом случае реверсирование вращения происходит для другого действия.

Барабан имеет два отверстия, один конец предназначен для разливки материалов, а другой конец — для разгрузки смеси. Барабан вращается вокруг своей горизонтальной оси. Вращение барабана происходит в одном направлении для смешивания и в противоположном направлении для разгрузки.

Два разных набора лопастей предназначены для смешивания и разгрузки. Они подходят для сухих бетонных смесей.

Бетоносмеситель тарельчатого типа

Смеситель тарельчатого типа состоит из круглого чана, в котором смешивается бетон. Смешивание осуществляется лопастями, которые расположены в форме звезды внутри кастрюли.

Доступны два типа тарельчатых миксеров. В одном случае круглая чаша является постоянной, и вокруг вертикальной оси чаши вращаются только звездообразные лезвия. В другом случае круглая кастрюля вращается, когда лезвия находятся в статическом положении.

Но в обоих случаях перемешивание происходит эффективно, и бетонная смесь собирается через центральное отверстие в поддоне. Вращающиеся звездообразные лезвия содержат специальные лезвия, называемые скребковыми лезвиями, которые предотвращают прилипание бетона к поддону.

Лопасти можно регулировать по высоте, поэтому в поддоне не остается места для бетона. Можно сказать, что среди всех типов миксеров периодического действия миксер тарельчатого типа более эффективен.

Бетоносмесители непрерывного действия

Смеситель непрерывного действия, само название говорит о том, что загрузка, смешивание и выгрузка смеси производятся непрерывно, пока работа не будет завершена или не произойдет перерыв в работе. Загрузка материалов осуществляется шнековыми питателями непрерывно.

Непрерывные смеси используются для очень больших проектов, таких как плотины, мосты, строительство высотных зданий и т. Д.

Подробнее:

Калькулятор бетона — расчет бетона для перекрытий, балок, колонн и опор

Бетон — определение, марки, компоненты, производство, конструкция и изделия

Какие типы бетона? Каковы их приложения?

Типы расчета соотношений бетонных смесей и их прочность

Статический смеситель

со спиральным поворотом типа Bowtie (тип HT) для обработки турбулентных и ламинарных потоков

Статический смеситель HT Helical-Twist был пионером в индустрии непрерывного неподвижного перемешивания более 45 лет.Это экономичная конструкция статического смесителя с умеренными характеристиками смешивания. Он наиболее подходит для использования в приложениях с турбулентным потоком малого диаметра и ламинарным потоком, где задача смешивания проста и где это возможно Характерные черты низкого перепада давления и открытая геометрическая структура лучше всего подходят для конкретного применения. Для сложных приложений рекомендуется высокопроизводительный статический смеситель GX с ламинарным потоком. а высокопроизводительный статический смеситель GV рекомендуется для приложений с турбулентным потоком.

Статический смеситель Helical-Twist доступен в металлической и пластиковой конструкции, в различных конфигурациях и размерах.

Рисунок №1: Однородность, достигнутая с помощью узла статического смесительного элемента HT Helical-Twist.

Металлические винтовые статические смесители

Только спиральные статические смесительные элементы (металл)
Спиральные смесительные элементы в металлической конструкции доступны из нержавеющей стали 316L и подходят практически для любого размера трубы.Стандартные размеры подгоняются под Sch. 40, однако смесительные элементы могут быть изготовлены для труб большинства диаметров. Размеры варьируются от 0,25 до 12 дюймов в диаметре.

Спиральный статический смеситель с резьбовыми концами (металл)
Спиральные статические смесительные узлы с резьбовыми соединениями на концах труб доступны диаметром от 1/8 «до 2» Sch. 40 размеров труб. Нестандартные размеры труб и трубопроводов доступны по запросу.

Спиральный статический смеситель с фланцевыми концами труб (металл)
Спиральные статические смесители во фланцевых корпусах доступны диаметром от 1/8 «до 12» Sch. 40 размеров труб. Нестандартные размеры труб и трубопроводов доступны по запросу.

Санитарно-винтовой статический смеситель (металл)
Винтовые статические смесители санитарного исполнения доступны с размерами трубок от 1 до 3-1 / 2 дюйма. Они имеют санитарную конструкцию с трехзажимными фланцами, подходящими для использования в пищевой, фармацевтической, косметической, напитков и других отраслях промышленности.

Спиральный статический смеситель с пайкой Edge-Seal (металл)
Спиральные статические смесительные элементы припаяны кромкой к внутреннему диаметру трубки. Это позволяет воспринимать очень высокие перепады давления на статических смесительных элементах и ​​улучшать передачу тепла в теплообменниках статического смесителя.

Пластиковые винтовые статические смесители

Только спиральные смесительные элементы (пластик)
Спиральные смесительные элементы в пластиковой конструкции доступны из полипропилена, ацетала, кинара и тефлона из ПТФЭ. В зависимости от материала конструкции размеры варьируются от 3/32 дюйма до 2-1 / 2 дюйма в диаметре.

Концы металлических труб с резьбой и пластиковыми спиральными элементами статического смешивания
Пластиковые спиральные статические смесители, смонтированные в Sch.Металлические трубы 40 с резьбовыми концами доступны в диаметрах от 1/8 «до 2» для использования при очень высоких рабочих давлениях.

Винтовые статические смесители из PTFE Teflon®
Пластиковые спиральные статические смесительные элементы из PTFE Teflon®, полипропилена, ПВХ и большинства коррозионно-стойких материалов доступны в диапазоне размеров от 1,7 мм (0,067 дюйма) до 12 дюймов в диаметре. Корпуса включают пластиковые трубы с резьбовыми или фланцевыми концами и металлические трубы с пластиковой футеровкой.

История спиральной статической смесительной конструкции HT

Статический смеситель HT Helical-Twist был изобретен компанией Arthur D. Little Company из Кембриджа, штат Массачусетс, США, в конце 1960-х годов и предоставил лицензию на использование технологии компании Kenics Corporation из Андовера, штат Массачусетс, США, которая зарегистрировала этот товарный знак как статический смеситель Kenics *. Компания Kenics провела огромное количество фундаментальных высококачественных исследований и разработок по конструкции статического смесителя Helical-Twist и реализовала эту конструкцию в сотнях тысяч установок, где требования к смешиванию были от легкой до средней сложности.
* StaMixCo не является дистрибьютором или аффилированным лицом Kenics Corporation. Kenics Static Mixer является торговой маркой Kenics Corporation.

Дополнительная информация
Технический бюллетень (pdf 80 kb)
Опросный лист спецификаций клиента (Excel 33 kb)

Смеситель SIS открытой структуры на 350 ГГц

Аннотация

Сегодня сверхпроводящие туннельные переходы являются лучшими элементами смесителя в 0. Диапазон длин волн от 7 до 3 мм. Этот смеситель с открытой структурой, построенный на основе такого перехода, приближается к лучшим волноводным системам (1). Его особые достоинства — невысокая стоимость, простота сборки и удобная настройка одним элементом. Элемент смесителя представляет собой серию из 3 переходов PbBi, нанесенных на подложку из плавленого кварца. Переходы расположены в середине планарной дипольной структуры. Чтобы изолировать цепь смещения и полосовые заградительные фильтры усилителя ПЧ были нанесены на оба конца диполя.Для этих фильтров использовалась обычная периодическая структура с высоким-низким импедансом. Держатель подложки прижимает подложку с умеренным усилием к эллиптической иммерсионной линзе, изготовленной из кристаллического кварца. Эта концепция была предложена авторами (2). Особенностями нашей конструкции являются (i) состав перехода, обеспечивающий напряжение зазора 10 мВ для массива, (ii) использование резонансного дипольного питания с подключениями с дросселированием смещения, (iii) отображение одной единственной асферической линзой кристалла. кварц. Узел линзы с переходником установлен в медном блоке, на котором также находится разъем IF.Винт 3 мм в держателе носителя обеспечивает подвижную объединительную панель за дипольным питанием. С обеих сторон блока смесителя сверхпроводящие катушки по 6000 витков каждая создают необходимое магнитное поле. Приведенные ниже результаты были измерены при 100 мА, что соответствует 110 Gauβ на стыке. При этой плотности потока эффект Джозефсона находится в своем первом минимуме. Смеситель, катушки и малошумящий предусилитель установлены в дьюаре ванны с He, время покоя которого составляет 50 часов. Кристаллическое кварцевое окно без покрытия размером 1,05 мм на радиационном экране 77 K пропускает излучение 10 мкм и имеет резонансное пропускание на частоте 340 ГГц.Окно из майлара 0,25 мм, резонирующее на частоте 350 ГГц, закрывает вакуум. Гетеродин (4) комбинируется с сигналом с помощью майларовой фольги толщиной 35 мкм, передающей номинально 96 мкм; сигнала и 4 & percnt; мощности O. Кроме иммерсионной линзы в блоке микшера на пути прохождения сигнала нет никакой дополнительной линзы. Источник O фокусируется на смеситель пластиковой линзой между сумматором пучка и выходом O. Шум приемника был измерен для ряда частот (рис. 1) с использованием метода Y-фактора, когда поглотитель при 290 К и влажный поглотитель при 77 К, хранящиеся в N ₂ , были помещены на путь прохождения сигнала.Наилучшее значение 214 К на частоте 342 ГГц, измеренное при температуре ванны 1,5 К, совпадает с резонансом ИК-фильтра. Кривая в / в накачки и без накачки вместе с калибровочными кривыми для горячей и холодной нагрузки приведены на рисунке 2. Шум приемника в зависимости от частоты ПЧ (рис. 3) был измерен в полосе пропускания 50 МГц и совпадает с кривой шума предварительного усилителя. Угловая диаграмма (рис. 4) была измерена с использованием измельченной холодной нагрузки с апертурой 2 градуса, перемещенной с шагом 1 градус. Он соответствует цели проектирования чистого, симметричного луча f / 10 и соответствует лучу Кассегрена e.г. 30-метровый телескоп IRAM на Пико Велета без дополнительной оптики.

© (1991) АВТОРСКОЕ ПРАВО Общество инженеров по фотооптическому приборостроению (SPIE). Скачивание реферата разрешено только для личного использования.

Behringer XENYX 1202 12-канальный аудиомикшер + 1 x 20-футовая структура XLR C

Behringer XENYX 1202 — это микшер, обеспечивающий чистый и естественный звук в компактном портативном формате.Этот универсальный микшер с двенадцатью входами, четырьмя высококачественными микрофонными предусилителями XENYX и 60-миллиметровым мастер-фейдером с логарифмическим конусом идеально подходит для самых разных приложений микширования и записи, от небольших концертов до домашних студий и компаний среднего размера. события и многое другое.

XENYX 1202 быстро настраивается и работает, все соединения и органы управления легко доступны на верхней части устройства. Первые четыре входных канала оснащены микрофонными предусилителями XENYX на четырех разъемах XLR, а также четырьмя входами 1/4 дюйма для сигналов линейного уровня. Переключаемое фантомное питание 48 В позволяет подключать как динамические, так и студийные конденсаторные микрофоны. Ручка усиления позволяет вам регулировать входной уровень, а светодиодный индикатор ограничения предупреждает вас, если вы перегрузили вход. Трехполосные эквалайзеры в британском стиле обеспечивают теплые и музыкальные коррекции тона для вашего голоса и инструментов.

Четыре набора стереовходов, каждый из которых имеет переключатели + 4 / -10, используемые для согласования входной чувствительности микшера с входящим сигналом. Это помогает избежать ухудшения качества сигнала при подключении стереоклавиатуры или воспроизводящих устройств к микшеру.Регуляторы панорамирования (или баланса) и уровня включены для всех каналов. Каждый канал оснащен постфейдерным посылом FX, который вы можете использовать для отправки сигнала на внешний процессор по вашему выбору.

Секция 2-Track обеспечивает простой способ подключения внешнего 2-трекового рекордера и / или устройства воспроизведения. Двухканальные входы можно назначить либо на основной микс, либо на выходы диспетчерской / телефонов. Фейдер основного микса управляет сигналом как на основных выходах, так и на 2-дорожечных выходах, а специальная ручка регулирует громкость для выходов телефона / диспетчерской.

Основные характеристики

• Компактный и универсальный 12-канальный аналоговый микшер для небольших концертов или корпоративных мероприятий среднего размера
• Четыре качественных микрофонных предусилителя XENYX с динамическим диапазоном 130 дБ
• Отключаемое фантомное питание 48 В
• Четыре симметричных линейных моно входа
• Четыре симметричных стереопары линейных входов
• Неоклассический 3-полосный эквалайзер в британском стиле для теплого музыкального звука
• Одна ручка моно постфейдерного FX-send на канал для отправки на внешний процессор
• Выходы основного микса и отдельная диспетчерская, телефоны и стереовыходы 2-Track
• 2-трековые входы, назначаемые на выходы основного микса или диспетчерской / телефонов
• Микрофонные каналы с малошумящей схемой без искажений для естественного воспроизведения звука
• Долговечный мастер-фейдер с логарифмическим конусом 60 мм и герметичные поворотные регуляторы
• Разработано и спроектировано в Германии

.
