Светодиоды 12v: Страница не найдена

Содержание

выводные 12в

светодиод 11-12в 3мм красный

Цена:

10.00

    10шт.:   9.00   50шт.:   8.00   100шт.:   7.50
светодиод 11-12в 5мм желтый

Цена:

10. 00

    10шт.:   9.00   50шт.:   8.00   100шт.:   7.50
светодиод 11-12в 5мм зеленый

Цена:

10.00

    10шт.:   9.00   50шт. :   8.00   100шт.:   7.50
светодиод 12в 3мм белый
светодиод 12в 3мм желтый
светодиод 12в 3мм зеленый
светодиод 12в 3мм красный
светодиод 12в 3мм синий
светодиод 12в 5мм белый
светодиод 12в 5мм желтый
светодиод 12в 5мм зеленый
светодиод 12в 5мм красный
светодиод 12в 5мм красный дифф.
светодиод 12в 5мм синий
светодиод 12в 10мм желтый
светодиод 12в 10мм зеленый
светодиод 12в 10мм синий

Каталог светодиодных микро-ламп 12V

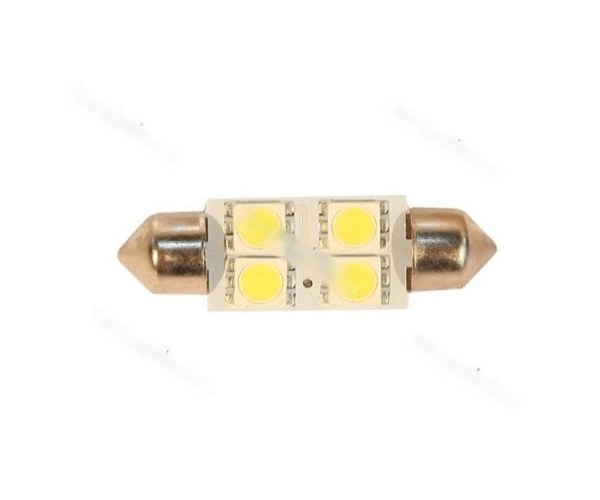

Светодиодные лампы T5 микрушки (микро) для освещения автомобиля

Лучшие малые без цокольные светодиодные лампы 12v с цоколем T3, T4.2, T4.8, T5, W1.2W, W1.5W, W3W, W2W, W2x4.6d  для легковых авто. Выбирайте автомобильные LED лампы 12 вольт для приборов и кнопок. Любую лампу в автомобиле можно заменить на светодиод. Автолампы 12в имеют высокий срок службы и повышенную яркость. Напряжение в некоторых светодиодах 12V (Вольт), а есть светодиоды с плавающим диапазоном свечения 12-24V (Вольт) эти лампы можно применять не только для легковых автомобилей но и для грузовых автомобилей, без потери качества ламп, а также для легковых ламп они лучше, так как не боятся скачков напряжения в автомобиле, тем самым служат дольше. Применяются без цокольные малые светодиодные лампы для подсветки комбинации приборов, приборной доске, щитке приборов, в подсветке торпеды, подсветки датчиков, подсветки чеков, подсветке кнопок, подсветке дверей, в дополнительном оборудовании автомобиля с цоколем T5 цокольные, W1.2W 12V. Интернет магазин VSELAMPI.STORE предлагает широкий ассортимент без цокольных светодиодных ламп T5 фирм PHILIPS, NARVA, OSRAM, PROsvet, JR, BERUSO, JSTAR, МАЯК и других фирм. Низкая цена на светодиодные лампы, с хорошим качеством, можно подобрать соответствующие светодиодные цокольные лампы W1.2W в белом свете, зелёном свете, синем свете, розовом свете, красном свете, фиолетовом свете, оранжевом свете. Также лампы малые цокольные T5 могут оснащается встроенной обманкой CANBUST, которая нужна для того чтобы автомобиль не выдавал ошибку неисправности лампы в бортовом блоке комфорта автомобиля, а видел стандартную исправную лампу W1.2W, W3W. Также светодиодные сигнальные лампы T8 цокольные бывают биполярные, это означает что данные лампы можно включать в любом положение и они будут светица, как стандартные лампы T4W. Многие модели идут с линзой, линза в лампах T5 без цокольная нужна в том случаи если нужно усилить или сфокусировать световой поток ламп, в большинстве случаях их устанавливают в габаритные огни, для усиления свечения лампы. Также светодиодные лампы T5 цокольная лампы бывают из пластикового цоколя, стеклянного, фарфорового, металлического, или цельной платой. Керамические лампы обладают повышенной жаростойкостью, и не рассыпаются от времени , от нагрева, от близкого расположения с лампами накаливания, не портят штатный разъём лампы, повышают срок службы ламп. Корпус светодиодных ламп T5 Без цокольные малые изготавливают из керамики, фарфора, стекла, железа, алюминия, пластика, силикона, всё это влияет на дизайн лампы, так как разные материалы помимо увеличения качества и надёжности влияют на внешний вид вашего автомобиля, так как в выключенном состоянии красивые светодиодные лампы могут подчеркнуть визуально фару вашего автомобиля. В разных моделях ламп T5 цокольные светодиоды идут разные светодиодные чипы, более мощные, яркие, холодные, тёплые, широкие, CREE, COB матовые, прозрачные и тд. Всё это сделано для того чтобы вы смогли найти подходящею лампу для подходящего места в автомобиле, а также не забывайте о размере светодиодных ламп, иногда в автомобилях просто нету лишнего места чтобы поставить яркую хорошую лампу, так как изготовитель автомобиля не сделал запас места в плафоне. Чаще всего это подсветка номерного знака, подсветка салона центральный плафон, и подсветка панели приборов.

Цоколь LED ламп T5 малые без цокольные 12V : W1.2W, W3W, T3, T4.2, T4.8, W2x4.6d

Цвет свечения LED ламп T5 малые без цокольные 12V: белый, желтый, красный, синий, зелёный

Каталог светодиодных микро-ламп 12V содержит светодиодные сигнальные (контрольные) автолампы для освещения или подсветки приборной панели и салона автомобиля. Наш интернет-магазин «VSELAMPI.STORE» предлагает качественные цокольные и безцокольные сигнальные LED лампочки для большинства популярных моделей автомобилей: Ауди, БМВ, ВАЗ, Вольво, Газель, Дэу, Камри, Киа, Лада, Ланос, Лансер, Лачетти, Логан, Мазда, Мерседес, Митсубиси, Нива, Ниссан, Октавия, Опель, Рено, Ситроен, Солярис, Субару, Тигуан, Тойота, Туарег, УАЗ, Фольксваген, Форд, Хендай, Хонда, Шевроле, Шкода и многие другие авто-производители.

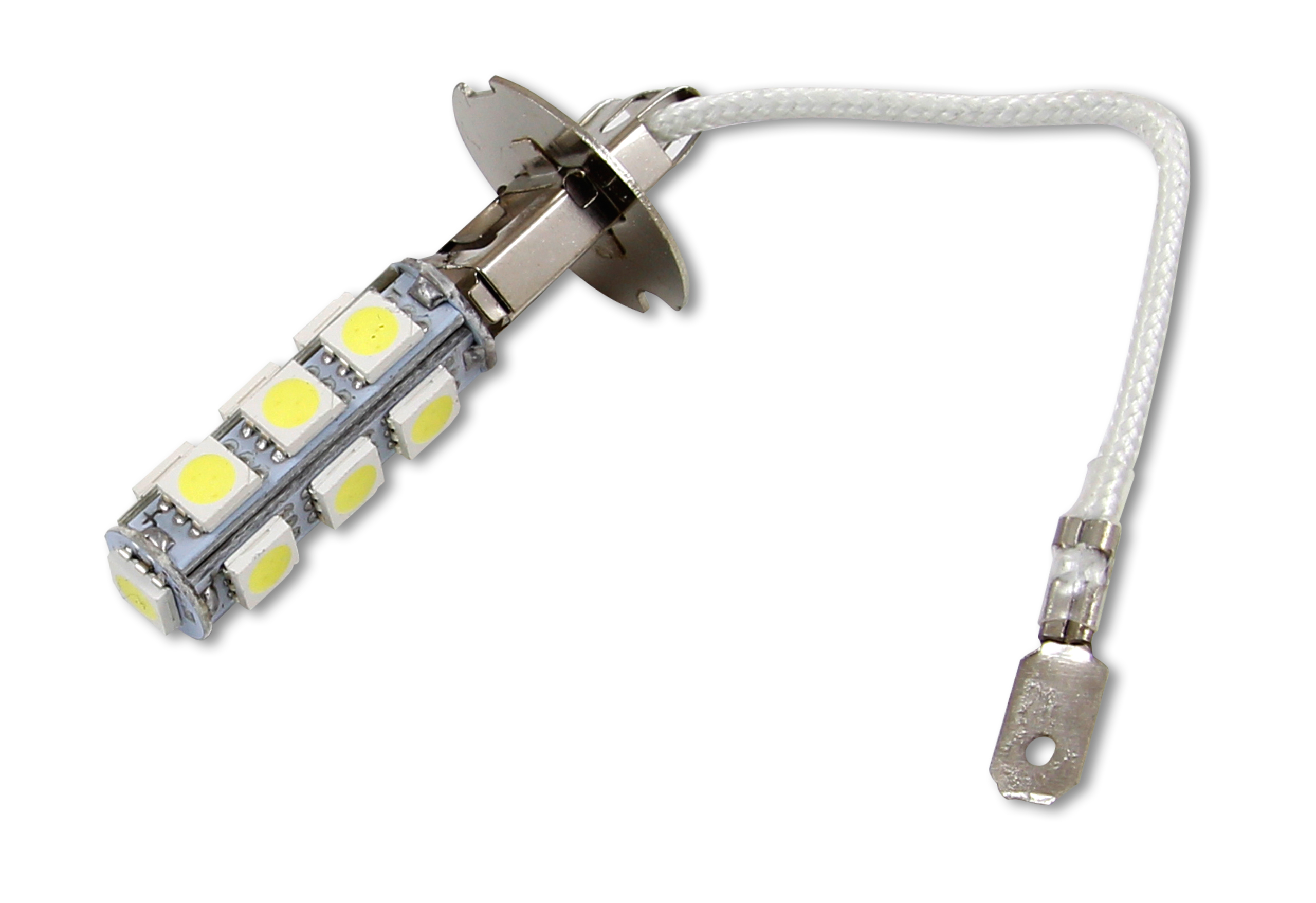

Старшая категория: Светодиоды для автомобиля

Так же вас могут заинтересовать товары из категории «Большие цокольные светодиодные лампы T25».

Подключение светодиода к питанию 5 и 12 Вольт: схемы с описанием

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

R=(Uпит – Uраб)/Iраб.

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

P=I2*R.

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

R=(Uпит – nUраб)/Iраб.

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

Итоги

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) (видео)

 Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Именно исходя из этого опыта, столь высоко желание применить именно светодиоды, для конструирования самых различных электрических схем, как в бытовой электронике, так и для автомобиля. Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное умозаключение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Именно этой теме, подключению светодиода к бортовой сети автомобиля и понижению напряжения, будет посвящена статья.

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

 Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети.

  Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

 Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор.  В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

 Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

 Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле.  14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод.  Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле  P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена.
 Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

 Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети.  К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

 Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.
Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные.
 О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подводя итог о подключение светодиода к 12 вольтам в машине своими руками

 Подводя итог о подключении светодиода к 12 вольтовой сети можно сказать о простоте выполнения схемотехники. Как со случаем где применяется резистор, так и с микросхемой – стабилизатором. Все это легко и просто. По крайней мере, это самое простое, что может вам встретиться в электронике. Так что осилить подключение светодиода к бортовой сети машины в 12 вольт  должен каждый и наверняка. Если уж и это не «по зубам», то за более сложное и вовсе браться не следует.

Видео по подключению светодиода к сети в автомобиле

… а теперь чтобы вам было легче прикинуть какой номинал сопротивления нужен и какой мощностью для вашего конкретного случая, можете воспользоваться калькулятором подбора резистора

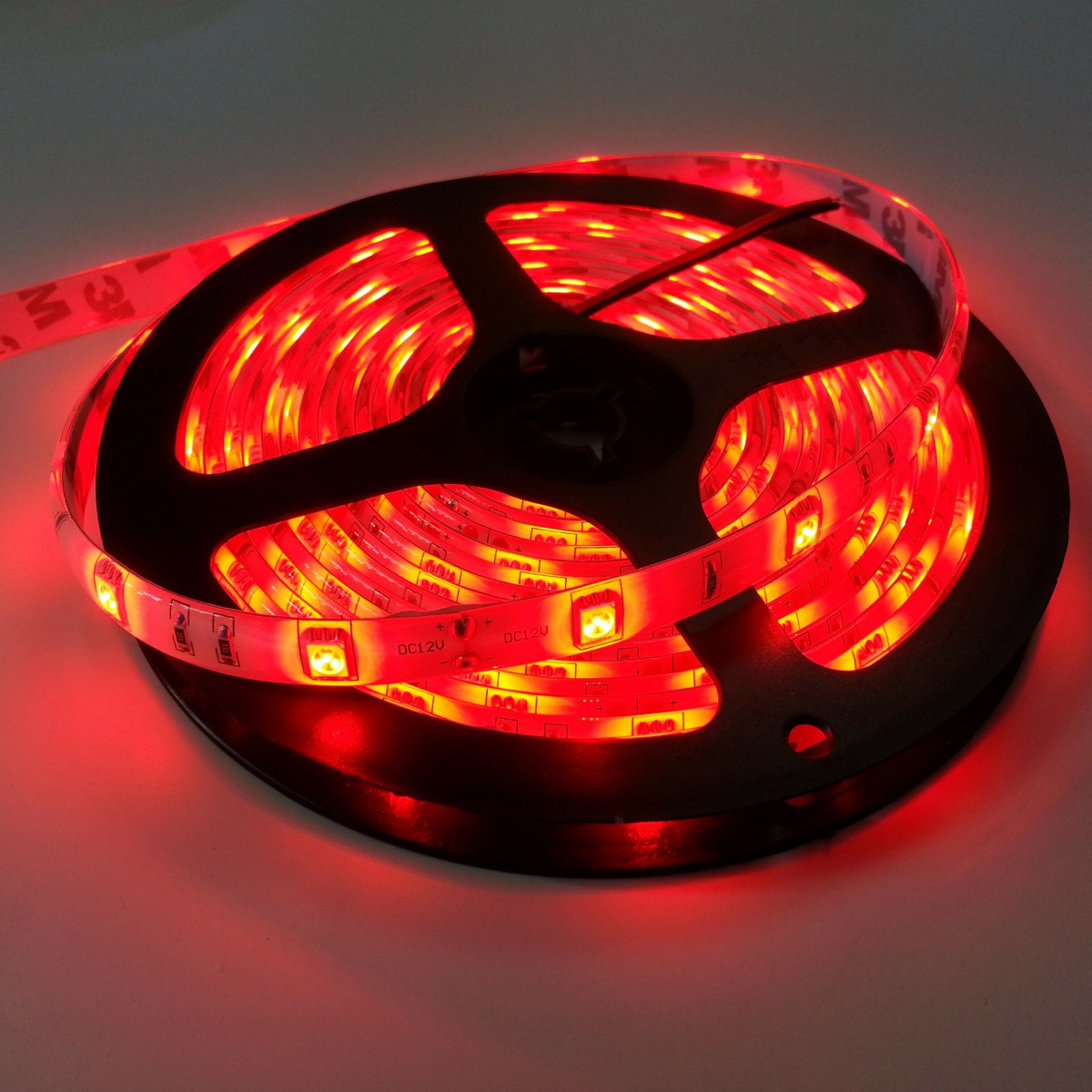

Светодиодная лента SMD 5050 300 led 12V IP65

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?
Как вы будете переключать светодиодное освещение, включать и выключается его?
Какая лучшая схема подключения наиболее оптимальна для вашей установки?
Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

  1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера



III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты

22 AWG провод
Диаметр кабеля, мм =0. 644
Сечение кабеля, мм2=0.326
Сопротивление кабеля Ом/м =0.0530


18 AWG провод
Диаметр кабеля, мм =1.02
Сечение кабеля, мм2 =0.823
Сопротивление кабеля Ом/м = 0.0210


Длина ленты (длина в метр.)Длина провода (максимальная длина в метр.)Длина ленты (длина в метр.)Длина провода (максимальная длина в метр.)
3.63.66
7.32.47.34.8
10.91.810.93.6
14.61.214.62.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов  / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя  как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

Блоки питания 12V IP20, IP33 драйверы для светодиодных лент и LED модулей

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Монтаж светодиодной ленты

Стандартная катушка светодиодной ленты содержит ровно 5 м. Если необходимая для установки длина ленты меньше, то её нужно разрезать. На всех лентах место, где её можно разрезать имеет чёткое обозначение, и это можно сделать обыкновенными ножницами.

Для подключения к источнику питания, на ленту припаиваются провода. Потребуется тонкий провод, сечением примерно 1 мм, и паяльник маленькой мощности, не больше 40 Вт. Провода берутся разных цветов, чтобы не возникло путаницы с полярностью, небольшой длины около 25 см. Концы проводов зачищаются, с одной стороны, на несколько миллиметров, с противоположной – около одного сантиметра.

Затем концы нужно залудить, используя припой из олова с канифолью, это нужно делать с максимальной осторожностью, тонкий провод легко пережигается. Короткие концы проводов аккуратно припаиваются к контактам ленты. Во время пайки нельзя допускать перегрева светодиодов. От высокой температуры светодиод выходит из строя.

Для цветной (RGB) ленты берётся четыре провода. Они должны соответствовать цветам светодиодов (красный, синий и зелёный). Четвёртый провод общий, любого другого цвета. Когда для установки требуется лента больше чем 5 метров, применяется несколько вариантов.

Для монохромной ленты:

1. Первый вариант состоит в последовательном подключении дополнительного отрезка. При таком способе подключения надо учитывать, что нагрузка на блок питания возрастает, необходимо увеличивать его мощность. Также чем длиннее лента, тем больше перепад напряжения на её концах. Это делает свечение диодов у основания ярче, чем на её конце. Увеличивается и сила тока протекающего по цепи, нагревая светодиоды и всю ленту.

2. Второй вариант – ленты подключаются параллельно. В этом случае, для второй ленты, питающий провод должен быть сечением около 1,5 мм, и мощный блок питания. С повышением мощности, соответственно увеличиваются его габариты.

3. Третий вариант. Подключать к разным блокам питания, с соответствующей мощностью для каждой ленты.

Для RGB ленты используются несколько иные варианты. Лента RBG подключается через контроллер, которым производится управление цветами и яркостью свечения. Контроллер имеет два контакта «+» и «-» для питающих проводов, и четыре для соответствующих цветов на ленте. Если позволяют габариты и мощность блока питания, а контроллер способен выдержать нагрузку, то второй отрезок ленты можно подключить параллельно.

Уменьшить нагрузку позволит применение второго блока питания, а для сохранения синхронизации свечения с первой лентой, подключается усилитель. Усилитель имеет два контакта подключаемых к блоку питания, и четыре пары контактов для двух RGB лент. К первой ленте провода припаиваются с обеих сторон. С одной стороны провода подсоединяются к контроллеру, соответственно цветам: красный, синий, зелёный и общий. Провода с другой стороны ленты подключаются, соответственно цветам, к входящим контактам усилителя. К выходящим контактам усилителя подключается вторая лента, также соблюдая цветность проводов.

Завершается монтаж ленты её установкой. Для этого зачищается место установки, с тыльной стороны ленты снимается защитная плёнка. Затем лента подносится к нужному месту и плотно прижимается.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

что такое светодиодная лента на 12 вольт, как ее выбрать, как посчитать мощность и как подключить светодиодную LED ленту на 12В

Содержание
Что такое светодиодная лента 12В
Применение светодиодной ленты 12В
Мощность светодиодной ленты 12В
Цвет светодиодных лент 12В
Яркость светодиодной ленты 12В
Степень защиты IP светодиодной ленты 12В
Светодиодная лента 12В для авто
Характеристики светодиодной ленты 12В
Блок питания для светодиодной ленты 12В
Подключение светодиодной ленты 12В
Диммер для светодиодной ленты 12В

Что такое светодиодная лента 12В?

Светодиодная лента 12В представляет собой низковольтную светодиодную ленту, выполненную на основе гибкой печатной платы. Ширина такой ленты чаще всего от 8 мм до 20 мм, светодиоды с резисторами располагаются с одной стороны, причем светодиоды размещаются равноудаленно друг от друга.

Для питания такой светодиодной ленты требуется стабилизированный источник напряжения на 12В с необходимой мощностью.

к содержанию ↑

Применение светодиодной ленты 12В

Светодиодные ленты на 12 вольт благодаря своей невысокой цене, разнообразию цветов и простоте монтажа стали очень активно применяться дизайнерами при декоративном оформлении помещений и для оформления различных рекламных объектов.

Световой дизайн интерьера стал самой популярной сферой применения LED лент. С помощью светодиодных лент можно добиться визуального деления помещения на различные области, сделать подсветку мебели и вообще реализовать любые задумки дизайнера по освещению.

При оформлении различной рекламной подсветки или рекламных баннеров они также стали отличной заменой люминесцентным лампам. Светодиодные ленты более удобные в монтаже, практически не греются при правильном подборе мощности ленты, более долговечны и значительно безопаснее.

Современные светодиодные ленты могут вполне использоваться в качестве основного освещения. В них устанавливаются сверхмощные светодиоды, которые могут иметь разные оттенки белого, и в помещении можно сделать теплый белый, холодный белый или натуральный белый свет.

к содержанию ↑

Мощность светодиодной ленты 12В

Мощность любой светодиодной ленты определяется мощностью установленных светодиодов и их плотностью размещения на светодиодной ленте. Долгое время самыми популярными светодиодными лентами были LED ленты на SMD светодиодах 3528 и 5050. Сейчас появились более мощные SMD светодиоды 5630 и 5730.

Мощности и световой поток популярных SMD светодиодов для светодиодных лент на 12В:
SMD 3528 – 0.11 Вт, 6.5 лм;
SMD 5050 – 0.3 Вт, 25 лм;
SMD 5630 – 0.5 Вт, 57 лм;
SMD 5730 – 0.5 Вт, 60 лм.

Мощность всей светодиодной ленты должна указываться на упаковке. Если данных о мощности нет, должна быть хотя бы информация о количестве светодиодов на один метр ленты и тип устанавливаемого светодиода. Имея как минимум данные о типе установленных светодиодов уже можно рассчитать мощность светодиодной ленты, посмотрев мощность одного светодиода. Расчет мощности светодиодной ленты будет сводиться к подсчету количества светодиодов в одном метре ленты, которые нужно будет умножить на длину ленты в метрах, и на мощность одного светодиода.

Для самых распространенных типов светодиодных лент уже есть рассчитанные значения, где на основе типа светодиода и количества SMD светодиодов на один метр ленты можно узнать мощность одного метра такой ленты. Останется только умножить это значение на общую длину LED ленты.

Мощность одного метра светодиодной ленты 12В:
SMD 3528, 60 шт./м – 4.8 Вт;
SMD 3528, 120 шт./м – 9.6 Вт;
SMD 3528, 240 шт./м – 19.2 Вт;
SMD 5050, 30 шт./м – 7.2 Вт;
SMD 5050, 60 шт./м – 15 Вт;
SMD 5050, 120 шт./м – 25 Вт.

Светодиоды на LED ленте могут быть размещены и в два ряда, это обязательно нужно учитывать при подсчете. В таблице выше указана мощность стандартной светодиодной ленты, где светодиоды размещены в один ряд.

к содержанию ↑

Цвет светодиодных лент 12В

Одноцветные или монохромные светодиодные ленты излучают только один цвет при подаче на них напряжения 12В. На такие светодиодные ленты всегда устанавливаются только одинаковые светодиоды одного цвета. Среди таких лент можно отдельно выделить белую и другие цвета.

Светодиодные ленты с белыми светодиодами можно также дополнительно разделить на три вида по тепловой температуре излучаемого света, это теплый белый до 3500 К, нейтральный белы от 3500 К до 5200 К, холодный белый выше 5200 К.

Другие стандартные цвета монохромных светодиодных лент – это синий, красный, желтый, зеленый. Кроме стандартных цветов еще встречаются светодиодные ленты фиолетового, бирюзового и малинового цвета, а также специальные ультрафиолетового и инфракрасного спектра.

Специальные светодиодные ленты в обычной жизни используются крайне редко. Ультрафиолетовые светодиодные ленты могут применяться для подсветки флуоресцентных красок, а инфракрасные для подсветки растений в теплицах.

к содержанию ↑

Яркость светодиодной ленты 12В

Светодиодные ленты на 12В могут быть настолько яркими, что вполне могут заменить собой стандартное освещение в помещении. Яркость светодиодных лент определяется несколькими факторами. Она зависит от установленных светодиодов и плотности их размещения. Выше была рассмотрена мощность светодиодных лент, которая также зависит от этих параметров. Также выше можно найти таблицу с параметрами яркости самых популярных светодиодов для светодиодных лент.

к содержанию ↑

Степень защиты IP светодиодной ленты 12В

Светодиодные ленты применяются на улите, в помещениях, в ванных комнатах и душевых, и во всех этих случаях применяются LED ленты с разным уровнем защиты от внешних воздействий. Степень защиты IP светодиодной ленты нужно обязательно учитывать при выборе и покупке.

Самые распространенные и самые незащищенные светодиодные ленты на 12В имеют степень защиты IP20 или IP33. У таких лент нет никакого покрытия, защищающего установленные светодиоды и токовые дорожки от попадания пыли, грязи и влаги. Их нельзя использовать на улице и в ванной комнате, можно размещать только внутри помещений без сильной запыленности.

Минимальную защиту от влаги и пыли имеют светодиодные ленты с силиконовым покрытием, которое наносится со стороны размещения светодиодов и защищает светодиоды и токоведущие дорожки от попадания брызг воды и пыли. Такие LED ленты имеют степень защиты IP54 и IP65, и их вполне можно использовать в ванных комнатах, но не допускать прямого попадания воды.

Для максимальной защиты от влаги и других внешних воздействий светодиодные ленты на 12В помещают внутрь силиконовой трубки, запаянную с обоих концов. LED ленты в таких трубках имеют степень защиты IP67 и IP68. Их даже допускается опускать в воду на глубину одного метра или более. Такие ленты используют вне помещений на улице.

Неправильно подобранная светодиодная лента с неподходящей степенью защиты может как минимум привести к увеличению трат из-за приобретения более дорогих лент или к необратимым последствиям в виде пожара из-за возникновения коротких замыканий в следствии повреждения ленты или попадания токопроводящей пыли с влагой.

к содержанию ↑

Светодиодная лента 12В для авто

Светодиодные ленты на 12 вольт очень часто применяются автолюбителями для декорирования своих автомобилей. С их помощью делают различную разноцветную подсветку салона автомобиля, подсветку фар и номеров и конечно же подсветку днища.

Для подсветки автомобиля лучше всего подходит именно 12 вольтовая светодиодная лента, так как ее можно даже напрямую подключать к аккумулятору, напряжение которого также составляет 12В.

При выборе светодиодной ленты для авто необходимо обязательно учитывать ее место установки, внутри автомобиля или снаружи. Все дело в том, что светодиодные ленты имеют разную степень защиты, предназначенную для разных условий эксплуатации.

Для салона вполне подойдут незащищенные светодиодные ленты со степень защиты IP20, которые можно использовать только в сухих и несильно пыльных местах. Контактные площадки таких лент не имеют защиты и при использовании их снаружи авто и при постоянном попадании влаги, такие led ленты очень быстро прейдут в негодность из-за коррозии.

Снаружи для подсветки днища или номеров лучше использовать защищенные светодиодные ленты со степенью защиты IP68, которые размещаются внутри силиконовой трубки. Или как минимум IP65 покрытые сверку слоем прозрачного силикона, закрывающего светодиоды и контактные площадки.

к содержанию ↑

Характеристики светодиодной ленты 12В

Когда человек приходит покупать или заказывает через интернет светодиодную ленту, он ее приобретает для каких-то определенных нужд, поэтому она должна соответствовать каким-то критериям, которые человек себе заранее обозначил.

В продаже имеются самые разнообразные светодиодные ленты, и покупая первую попавшуюся, подходящую только по цвету, можно приобрести LED ленту, которая не будет соответствовать необходимым требованиям. Поэтому к покупке нужно подготовиться и определиться с основными характеристиками светодиодной ленты.

Основные характеристики светодиодной ленты:
— цвет;
— напряжение питания;
— мощность;
— степень защиты.

Такие параметры как длина и тип устанавливаемого светодиода не особо важны. Длину LED ленты можно менять, как уменьшать, так и наращивать. Тип устанавливаемого светодиода не всегда интересен, так как в итоге нужна светодиодная лента просто необходимой мощности или яркости. Единственный параметр, который может еще понадобиться – это плотность размещения светодиодов, которая важна при подборе LED ленты в качестве основного источника освещения.

к содержанию ↑

Блок питания для светодиодной ленты 12В

Светодиодные ленты на 12В не могут быть запитаны напрямую от сети переменного тока. Для подключения их к сети 220 В потребуется специальный блок питания, который чаще всего называют драйвером или светодиодным драйвером. Драйвер понижает переменное напряжение из сети 220 В до необходимого стандартной светодиодной ленте постоянного напряжения 12 В.

Блоки питания для светодиодных лент делятся по герметичности или степени защиты IP на три вида, герметичные, негерметичные и полу герметичные. Степень защиты блока питания для светодиодной ленты подбирается в зависимости от места его размещения.

Герметичные блоки питания для светодиодных лент со степенью защиты IP67 и выше имеют защиту от влаги и пыли, и могут использоваться в местах, где на них возможно попадание воды. Это могут быть ванные комнаты или даже улица. Незащищенные блоки питания для LED лент как правило имеют открытый или хорошо вентилируемый корпус. Они устанавливаются только внутри помещений и в дали от возможной влаги. Степень защиты таких драйверов IP20 и IP33.

При выборе блока питания нужно обязательно обращать внимание на его мощность. Мощность подбирается в зависимости от мощности подключаемой светодиодной ленты. Как правило на LED лентах указывается мощность одного метра. Чтобы узнать, какой мощности понадобится LED драйвер, необходимо мощность одного метра ленты умножить на общее количество метров светодиодной ленты и добавить еще от 20% до 30% запаса. Светодиодный блок питания для обеспечения стабильного напряжения на выходе с необходимым током отдачи не должен работать на пределе, поэтому он всегда берется с запасом мощности. Так он будет меньше перегревать и дольше проработает.

к содержанию ↑

Подключение светодиодной ленты 12В

Сложности при подключении светодиодной ленты на 12В при правильно подобранном блоке питания возникнуть не должно. Все как обычно, соблюдаем полярность и величину напряжения, которое не должно превышать 12 В.

При подключении длинных участков светодиодных лент на 12В действует одно правило, общая длина подключаемой LED ленты не должна превышать 5 м. Причина такого ограничения кроется в возможностях токопроводящих дорожек, нанесенных на поверхности гибкой печатной платы светодиодной ленты. При длине более 5 метров токопроводящая дорожка будет иметь уже существенное сопротивление, приводящее к падению напряжения на ней и выделению большого количества тепла.

Если подключить светодиодную ленту более 5 метров, последние светодиоды в цепи уже не будут запитаны требуемым напряжением из-за его падения на токопроводящих дорожках, и они не будут светить должным образом, так как ток, проходящий через эти светодиоды будет гораздо меньше необходимого. Также увеличение длины LED ленты приводит к общему увеличению протекающего тока и большему выделению тепла. От сильного перегрева светодиоды начинают менять свои свойства и выгорать, что в итоге быстро выведет из строя всю светодиодную ленту.

Если нужно добиться одинаковой идентичной яркости свечения светодиодов в начале и конце светодиодной ленты, конец ленты также подключают к блоку питания, для чего по всей длине ленты прокладываются дополнительные провода. Провода имеют большее сечение и меньшее сопротивление, что позволяет им проводить больший ток, чем дорожки на LED лентах. Это также разгружает светодиодную ленту, уменьшая ее нагрев.

Для подключения большей длины светодиодных лент применяют параллельное соединение нескольких участков. Причем, подключать параллельно можно столько лент, сколько способен выдержать блок питания.

Мощные блоки питания для светодиодных лент будут иметь не только большие габариты, но и высокую стоимость, так что иногда будет целесообразней приобрести несколько блоков питания на меньшую мощность для подключения всех необходимых LED лент.

к содержанию ↑

Диммер для светодиодной ленты 12В

Светодиодные ленты на 12 вольт работают от источника постоянного напряжения, который должен выдавать ровно 12В. Яркость свечения светодиодной ленты зависит от величины тока, протекающего через светодиоды и схема LED лент собрана таким образом, чтобы при подключении к источнику напряжения 12В через светодиоды проходил ток не более номинального, при котором светодиод обеспечивает максимальную яркость свечения.

При стандартной схеме подключения светодиодная лента выдает постоянную не меняющуюся со временем яркость. Но при необходимости яркость LED ленты все же можно менять. Для этого понадобится дополнительное устройство для управления током, питающим светодиодную ленту. Называют это устройство диммером. Диммер подключается последовательно в цепь питания светодиодной ленты, между блоком питания и LED лентой, при этом управлять диммер может только одним каналом и применяется для управления яркостью монохромных светодиодных лент.

Диммеры для управления яркостью светодиодных лент бывают разные. По принципу работы их можно разделить на три вида, цифровые диммеры, аналоговые и цифро-аналоговые диммеры. Наибольшую распространенность получили цифровые диммеры, потому что они компакты и удобны в эксплуатации.

Диммер подбирается на основе характеристик светодиодной ленты, яркостью которой он будет управлять. При выборе нужно учитывать напряжение питания и максимальный ток, потребляемый LED лентой или же потребляемую светодиодной лентой мощность.

к содержанию ↑

Часто задаваемые вопросы по светодиодным лентам на 12В

🔥 Что такое светодиодная лента 12В? ✅ Светодиодная лента на 12В – это светодиодная лента на основе гибкой печатной платы, рассчитанная на работу от напряжения 12В. У такой ленты размещенные с определенным шагом светодиоды подключены по три штуки вместе с ограничивающим резистором последовательно. 🔥 Где используют светодиодную ленту на 12В? ✅ Светодиодная лента с напряжением питания 12В является одной из самых распространенных. Она используется для декоративной подсветки помещений или каких-либо объектов, для подсветки ветрин магазинов, для оформления рекламных вывесок и прочего. 🔥 Каких цветов бывают светодиодные ленты на 12В?

✅ При установке монохромных светодиодов светодиодные ленты могут иметь основные цвета синий, красный, зеленый и желтый. Также можно встретить фиолетовые, бирюзовые, малиновые, а также специальные ультрафиолетовые и инфракрасные светодиодные ленты. Также есть ленты с белым светом от теплой до холодной цветовой температуры.

Светодиодная лента на 12 В и 24 В: в чем разница?

Давайте на секунду перейдем к техническим вопросам.

Напряжение (В) определяется как разность электрических потенциалов между двумя точками, и, говоря неспециалистом, лучше всего понимать электрическое давление. Чем выше напряжение, тем больше сила, «проталкивающая» электричество через провод или устройство. Более высокое напряжение не обязательно означает большую мощность, так как большое напряжение, проталкивающее небольшое количество тока (А или амперы), может иметь меньшую общую мощность (Вт или Вт), чем меньшее напряжение, проталкивающее большую величину тока, как рассчитано. по формуле P (мощность в ваттах) = V (напряжение) x I (ток в амперах).

HitLights продает продукты как на 12 В, так и на 24 В, поэтому возникает вопрос, что лучше (если есть) — и когда, когда лучше выбрать одно?

(Здесь вы можете найти всю нашу продукцию на 24 В)

Из приведенного выше объяснения можно сделать несколько выводов.

Во-первых, одинаковую общую мощность можно получить за счет различных комбинаций напряжения и тока. Это означает, что если в некоторых случаях предпочтительны более высокие или более низкие напряжения или токи, то мы можем выбрать оптимальную комбинацию того и другого, чтобы обеспечить необходимую мощность, куда бы она ни пошла, — в нашем случае светоизлучающие диоды (светодиоды).

Во-вторых, если аналогия с давлением верна, и вы можете представить два шланга, обеспечивающих равный поток воды (мощности) при разном давлении (напряжении) благодаря регулируемой насадке, то вы можете ожидать, что более высокое напряжение, но меньший объем шланга будет выпускать воду дальше шланга с более низким давлением и большим объемом. Если вы работали в саду с регулируемой насадкой для шланга, вы заметили, что это действительно так — меньшее отверстие для воды стреляет дальше под более высоким давлением, не влияя при этом на количество выталкиваемой воды.

В-третьих — опять же, если аналогия с давлением верна — если вы выбрасываете воду под очень высоким давлением из шланга, вы можете ожидать, что это более высокое давление требует специальных материалов или методов конструкции, чтобы противостоять этой силе.

Вот краткий ответ. Если вам нужна небольшая партия светодиодной ленты, используйте двенадцать вольт постоянного тока. Если вам нужен более длительный пробег — то есть, если вам нужно увеличить мощность — используйте 24 В постоянного тока «более высокого давления»

Более длинный ответ:

Все проводники электричества и электрические компоненты в цепи вносят свой вклад в сопротивление (R) и результирующее падение напряжения (разница между входным напряжением в начале цикла и напряжением в конце цикла).Чем длиннее проводник (в нашем случае — светодиодная лента), тем больше напряжения теряется в виде тепла. (Примечание: падение напряжения можно уменьшить, но не устранить, используя более качественный и толстый проводник, который вы найдете на наших более хороших лентах Premium и UL-Listed).

Для данной длины светодиодной ленты определенного типа (материал проводника, тип микросхемы и т. Д.) Вы потеряете определенное количество напряжения между началом и концом. В случае наших полосок 24 В постоянного тока 2835, длина которых составляет двадцать метров (~ 65 футов), мы измерили начальное напряжение на 23.91 В и конечное напряжение на 21,23 В — разница 2,68 В, или 11,2%. Неплохо для такого длительного пробега.

На полосе 12 В такая же разница напряжений в 2,68 В составит 22% от исходного напряжения — недопустимо высокое значение, поэтому светодиодные чипы на конце полосы будут заметно тусклее, чем в начале.

(Примечание для электриков, инженеров и физиков — приведенное выше объяснение упрощено для понимания непрофессионала. Если вы хотите исправить нас, мы будем приветствовать ваш вклад в разделе комментариев)



Чтобы наша образная шланговая труба могла обеспечивать воду под более высоким давлением, она должна быть сконструирована так, чтобы выдерживать давление.Это означает, что все устройства (полоски, блоки питания и даже контроллеры), предназначенные для работы с более высокими напряжениями, по крайней мере несколько сложнее и дороже в производстве и поставке. Эти ценовые различия варьируются от небольших (наши диммируемые драйверы и блоки питания на 24 В лишь незначительно дороже моделей на 12 В) до немного менее мелких (наши светодиодные полосы на 24 В на 10-15% дороже на фут, чем наши полосы на 12 В). ) — но они могут складываться. Ленты на 24 В также поставляются исключительно на 20-метровых барабанах (~ 65 футов), что может быть больше, чем вам нужно для небольших проектов.

Если вам нужно менее 32 футов (10 метров или двух стандартных рулонов 12 В постоянного тока) светодиодной ленты, используйте 12 В. Если вам нужно больше, выберите 24 В. Это не жесткое правило, но довольно хорошее руководство. Если вам нужны разноцветные полосы RGB, то в настоящее время мы не предлагаем их для 24 В постоянного тока, но есть несколько творческих способов увеличить длину 12 В до практически неограниченной длины.

— Напряжение на полосе

— это всего лишь один маленький фактор при выборе правильной светодиодной ленты для вашего проекта. Наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

— Если вы все еще не уверены в своем выборе между 12 В постоянного тока и 24 В постоянного тока, позвоните в нашу службу технической поддержки по телефону (1-855-768-4135) или по электронной почте ([email protected]) — и мы будем рады. чтобы помочь вам найти подходящее светодиодное освещение.

Светодиодные ленты 12 В постоянного тока от Ecolocity LED

Мы предлагаем широкий выбор светодиодных лент на 12 В постоянного тока для любого внутреннего и наружного освещения. У нас есть водонепроницаемые светодиодные ленты на 12 В, светодиодные ленты на 12 В для использования внутри помещений и светодиодные ленты на 12 В для использования в автомобилях и на море.Эти полоски 12 В настолько универсальны, что их можно использовать даже в самых маленьких помещениях, где требуется энергоэффективное освещение. Все наши светодиодные ленты с напряжением 12 В постоянного тока имеют двухлетнюю гарантию и 50 000 часов эксплуатации, что является экологически безопасным решением для освещения с низким энергопотреблением. Большинство наших лент Ribbon Star 12V признаны UL, все имеют сертификаты RoHS и CE.

Шкала яркости светодиодной ленты 12 В

Щелкните для просмотра светодиодных лент 12VDC по цвету

Supreme Светодиодные ленты на 12 В
Люмен: Белый — 747 лм / фут, Теплый — 579 лм / фут
Количество светодиодов: 612 светодиодов / 118 дюймов, 3 светодиода / 0.6 «
Размер светодиода: 3014 Светодиоды SMD
Вт: 8,4 Вт на фут / 12 В
Степень защиты IP: IP20 для помещений
Цвета:

Наши светодиодные ленты 12V Ribbon Star Supreme являются одними из самых ярких светодиодных лент на 12 В. Ultra Светодиодные ленты 12 В

Люмен: Белый — 610 лм / фут, Теплый — 549 лм / фут
Количество светодиодов: 1200 светодиодов / 118 дюймов, 4 светодиода / 0. 40 дюймов
Размер светодиода: 2110 Светодиоды SMD
Вт: 6,1 Вт на фут / 12 В
Степень защиты IP: IP65 Водонепроницаемый
Цвета:

В наших светодиодных ленточных светильниках Ribbon Star Ultra на 12 В используются 4 высокопроизводительных светодиодных чипа 2110 на 0,4 дюйма для создания яркого и продолжительного освещения в любом приложении без видимых точек или горячих точек. Доступны внутренние и наружные стили.

RGBW 5050 Светодиодные ленты на 12 В
Люмен: RGBW — 341 лм / фут, RGBWW — 305 лм / фут
Количество светодиодов: 300 светодиодов / 118 дюймов, 6 светодиодов / 3,93 дюйма
Размер светодиода: 5050 Светодиоды SMD
Вт: 4,4 Вт на фут / 12 В
Степень защиты IP: Водонепроницаемость IP67
Цвета:

У нас есть широкий выбор цветов 12 В, признанных UL Замена светодиодных лент RGB + белый и RGB + теплый белый как для внутреннего, так и для наружного исполнения. Эти полосы RGBW имеют чередующиеся светодиодные чипы в стиле RGB и одноцветный 5050.

Max 12 В светодиодные ленты
Люмен: Белый: 238-365 лм / фут, теплый белый: 201-306 лм / фут
Количество светодиодов: 360 светодиодов / 118 дюймов, 3 светодиода / 0,98 дюйма
Светодиод Размер: 2538/3528 Светодиоды SMD
Вт: 2,92 Вт на фут / 12 В
Степень защиты IP: IP67 Водонепроницаемый
Цвета:

Наша лента Ribbon Star Max 12 Volt Strip — идеальный свет среднего уровня для любого освещения.Используется под шкафами, над шкафами, в бухтах, для уличного ландшафтного освещения или в любом влажном или сухом освещении.

RGB 180 12 вольт полосы света
Люмен: 152 лм / фут
Кол-во светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Размер светодиода: 5050 светодиоды SMD
Вт: 4,30 Вт на фут / 12 В
Степень защиты IP: IP67 Водонепроницаемость
Цвета:

У нас есть два типа светодиодных лент с изменяющейся окраской на 12 В пост. напольные версии.Используйте с цветовым контроллером 12 В постоянного тока RGB для выбора пользовательских цветов и эффектов изменения цвета.

Flex 12 Вольт полосы света
Люмен: Белый — 128 лм / фут, Теплый — 119 лм / фут
Кол-во светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Размер светодиода: 3528 SMD светодиоды
Ватт: 1,46 Ватт на фут / 24 В
Степень защиты IP: Небезопасный
Цвета:

Наша гибкая полоса 12 В постоянного тока является одной из своего рода.В отличие от большинства лент, гибких только по горизонтальной оси, эта полоса может скручиваться, складываться и сгибаться для соответствия любому типу углового расположения.

RGB 90 12 вольт полосы света
Люмен: 76 лм / фут
Кол-во светодиодов: 90 светодиодов / 118 дюймов, 3 светодиода / 3,94 дюйма
Размер светодиода: 5050 светодиоды SMD
Вт: 2,20 Вт на фут / 12 В
Степень защиты IP: IP67 Водонепроницаемость
Цвета:

Наши полосы 12 В постоянного тока RGB 90 идеально подходят для любого линейного акцентного света с изменяющимся цветом. Такую полосу лучше всего использовать в местах, где будет скрыто освещение. При включении света остается только красивый цветовой акцент.

Ribbon Star Светодиодные ленты на 12 В
Люмен: Белый: 119-183 лм / фут, теплый белый: 98-119 лм / фут
Кол-во светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Светодиод Размер: 2538/3528 Светодиоды SMD
Ватт: 1.46 Вт на фут / 12 В
Степень защиты IP: IP67 Водонепроницаемость
Цвета:

Наши светодиодные ленты Ribbon Star на 12 В являются наименее яркими из семейства Ribbon Star. Идеально подходит для любого освещения, требующего окружающего белого или цветного света.

Цифровые светодиодные ленты RGB 12 В
Люмен: 76 лм / фут
Количество светодиодов: 90 светодиодов / 118 дюймов, 3 светодиода / 3. 94 дюйма
Размер светодиода: 5050 Светодиоды SMD
Вт: 1,89 Вт на фут / 12 В
Степень защиты IP: IP65 Водонепроницаемость
Цвета:

В наших полосовых лампах Digital Star RGB 12 В используется микросхема TM1803 IC для индивидуального управления каждой секцией из 3 светодиодов. Используя эту полосу, вы можете создавать эффекты поиска цвета, которые невозможны со стандартными полосами RGB.

Как подключить светодиодные фонари 12 В к переделанному автофургону

Правильное освещение задает настроение интерьеру вашего автофургона. Яркий белый свет может сделать ваш фургон стерильным. Теплый свет может быть менее вредным для глаз. Регулируемое или дополнительное освещение делает чтение более приятным в ночное время.

Когда мы построили наш фургон, у нас была отличная встроенная система светодиодных лент, но мы забыли о том, что их нельзя затемнить. Во время нашей следующей поездки в Walmart мы купили небольшие кнопочные светильники с батарейным питанием.Они отлично подходили для ночей, но, безусловно, кое-что, что мы могли бы включить в сборку, если бы лучше спланировали.

Почему выбирают светодиоды?

Светодиодные фонари

недороги и с ними легко работать. Они потребляют очень мало энергии и не нагреваются на ощупь. Когда дело доходит до светодиодных технологий, здесь нет конкурентов.

Светодиодные ленты 12 В

Светодиодные ленты

легкие и универсальные. Вы можете обрезать их по размеру и запускать практически где угодно.Они бывают разных цветов, и их легко подключить к вашему фургону. Легкие ленты настолько невесомы, что их можно прикрепить с помощью прочной двойной липкой ленты, стяжек, суперклея или любого другого креативного решения. Их можно использовать в качестве основных источников света или хороших дополнительных источников света, например, в качестве фартука для раковины.

Покупка светодиодных лент на Amazon. com

Советы по покупке светодиодных лент

  • Обязательно приобретите гирлянду из 12-вольтных ламп с питанием от постоянного тока
  • Выберите подходящий оттенок света: ярко-белый, натуральный белый или теплый белый, чтобы изменить настроение.
  • Получите желаемую длину. Выберите светлую полоску, которую можно обрезать по размеру. Если сомневаетесь, покупайте дольше. Их всегда можно использовать в дополнительных частях сборки.
  • На обратной стороне некоторых легких полосок имеется отслаивающийся и наклеивающийся клей.

Как отрезать световую полоску

Пряди часто бывают с линиями разреза, предварительно нанесенными в местах, которые можно отрезать обычными ножницами. После этого у вас останутся металлические контакты. Эти контакты могут быть либо спаяны вместе, либо соединены с помощью какой-либо светодиодной обжимки на разъемах.

Встраиваемое светодиодное освещение, 12 В

Мне жаль, что я не знал об этих маленьких встроенных светильниках, прежде чем я начал строить свой фургон. Они разработаны для жилых автофургонов и лодок, поэтому они довольно малы и действительно делают фургон роскошным. Процесс монтажа встраиваемого освещения такой же, как и для любой световой ленты на 12 В. Читайте ниже инструкции.

Приобретите встраиваемые светильники на Amazon.com

Советы по приобретению встраиваемых светильников

Так же, как и для светодиодных лент, цвет света играет большую роль.Выбирайте между теплыми или холодными светлыми тонами. Также учитывайте внешний цвет света. Их часто можно купить с белой или серебристой отделкой, чтобы они соответствовали интерьеру вашего фургона. Некоторые (но не все) встраиваемые светильники поставляются с пружинными зажимами для облегчения установки. Мы рекомендуем покупать этот тип, потому что он будет наиболее простым в установке.

Как установить встраиваемые морские фонари

Чтобы установить встраиваемые светильники с пружинными зажимами, сделайте круглый вырез размером с внутреннее кольцо.Затем вставьте светильник, и пружинные зажимы будут удерживать его на месте. Это простой процесс, не требующий дополнительных инструментов или клея! Обязательно оставьте место для проводов и спланируйте проводку, прежде чем закончить сборку потолка.

@roaminginavan

Как подключить свет 12 В:

Независимо от того, используете ли вы ленточное или утопленное освещение, процесс подключения к любой системе освещения 12 В будет одинаковым. Поскольку светодиоды потребляют очень мало энергии, обычно вы можете соединить вместе столько светодиодов, сколько захотите.Чтобы установить освещение, мы предполагаем, что у вас уже есть блок предохранителей и шина, готовые к работе и прикрепленные к вашей батарее. Если вы не знаете, что это такое, прочтите этот пост, чтобы получить обзор всей электрической системы.

Первый шаг перед подключением — убедиться, что все у вас отключено! В том месте, где вы будете использовать, не должно быть предохранителей. Вставляйте предохранитель только в конце процесса или если вам нужно убедиться, что фонари работают, прежде чем устанавливать их на более длительный срок.

1. Соедините вместе несколько полос света

Начните с соединения всех полос или гирлянд вместе. Фары будут иметь пару красных и черных проводов, идущих от них. Поскольку все уже на 12 В, вы хотите подключить их параллельно. Это означает, что все красные провода будут соединены вместе, чтобы перейти к переключателю. Все черные провода будут соединены вместе, чтобы перейти к шине.

Если вы хотите выложиться по полной, то для подключения проводов можно использовать набор для пайки.Это хорошее видео о том, как припаять провода, если вы не знаете, как. Если нет, вы можете скрутить провода вместе и соединить их стыковым соединением или в месте, где будет использоваться концевой соединитель. Вот хорошее видео на Youtube о том, как правильно обжимать провода.

Общие советы

  • Используйте многожильный провод. Сплошной медный бытовой провод не предназначен для выдерживания вибраций. теснота и трение металла в фургоне.
  • Не используйте скрученные соединители для соединения проводов. Это по той же причине, что и выше.
  • Проверьте свое оборудование перед его установкой (выключатели и освещение). Намного легче диагностировать и устранять проблемы, когда они находятся прямо перед вами.
  • При прокладке проволоки проложите немного больше (6 дюймов или около того). Это сделано для того, чтобы, если вы сделаете ошибку при соединении или вам понадобится немного места для маневра, у вас будет немного свободного места.
  • Разместите сварку в шахматном порядке, если у вас несколько проводов, соединенных вместе. Это позволяет избежать скопления большого количества разъемов в одном месте.

2. Подключите световые нити к выключателю

Один провод идет от блока предохранителей к выключателю света.Если вы используете фонари мощностью 100 Вт или меньше, этот провод должен быть 14 AWG. Если ваш коммутатор имеет плоские клеммы, используйте плоский разъем. Если от него просто идут провода, используйте стыковой соединитель, чтобы присоединить его к проводу.

Второй провод пойдет к вашим фарам.

Диммерные переключатели

Диммерные переключатели имеют третий провод. Этот провод обычно черный, и его следует использовать для заземления шины. В этом случае провод, идущий к вашим фарам, будет белым.

Альтернатива световым полосам на 12 В

Сказочные огни

У каждого знаменитого инстаграммера #vanlife есть две общие черты — это позирование модели и волшебные огни.К счастью, их легко добавить, если хотите. Ну фары все равно есть! Сказочные огни можно купить с питанием от источника постоянного тока 12 В и устанавливать так же, как и в вариантах со светодиодами, указанными выше. Вы также можете купить сказочные огни на батарейках для периодического использования и большей гибкости.

Мы не рекомендуем покупать гирлянды с питанием от сети переменного тока (такие, которые подключаются к бытовой розетке). Причина этого в том, что вам придется запускать инвертор каждый раз, когда горит свет, что неэффективно.

Фонари с батарейным питанием — это наши современные простые и недорогие устройства.Если вас пугает электричество (или вы просто ленивы), не нужно ничего встраивать в свой фургон. Вы можете прекрасно справиться с некоторыми недорогими кнопочными фонарями, фонариками или налобными фонарями.

Купить солнечные фонари на Amazon.com

Solar Lanterns

Солнечные фонари становятся все более популярными, поскольку батареи и солнечные элементы становятся все более доступными. Солнечные фонари заряжаются на солнце днем, а затем готовы к использованию ночью. Goal Zero, Luci Lights и Biolite предлагают решения по цене от 20 до 120 долларов.Это хорошо для тех, кто находится в дороге в течение длительного времени и не требует установки вспомогательной батареи.

Обратной стороной солнечного света является то, что вы должны заряжать его каждый день. Это легкая привычка, но она может быть неудобной.

Освещение

не обязательно должно быть дорогим, и при правильной установке оно может сделать жилой фургон более стильным. При этом не стоит недооценивать мощность налобных фонарей, светодиодных фонарей или фонарей с батарейным питанием. Чтобы воспользоваться подходящим освещением, не нужно быть электриком.

Гибкая полоса 12 В со светодиодной подсветкой RGB, 16 футов, рулон

Предлагаемое применение

Эти гибкие ленты отлично подходят для
под освещением шкафа
освещение настроения
освещение бухты
мойка стен
освещение зоны
освещение кабины или кемпинга
освещение от сети или на солнечной энергии
освещение дискотек или вечеринок
освещение чердака или гаража
ресторан , ночной клуб, бар, комната общежития колледжа, театр,
ступенька лестницы или освещение под перилами

Цвет светодиода RGB
Длина полосы Барабан, 5 метров в рулоне длиной 16 футов 4 дюйма с проволокой диаметром 6 дюймов на каждом конце
Режущий каждые 100 мм (3. 94 «)
Кол-во светодиодов на метр 30
Кол-во светодиодов на барабан 150 5060 Светодиоды SMD / катушка (расстояние между светодиодами 1,34 дюйма / 34 мм)
Тип светодиода Super Bright 3 в 1 RGB 5060 SMD
Угол обзора (градусы) 120 градусов
Варианты монтажа Основа 3M Peel and Stick для лент, потолочное крепление, силиконовый клей или стяжки, настенное крепление
Водонепроницаемость Водонепроницаемость
Напряжение 12 В
Мощность 36
Потребляемая мощность, Вт / фут: номинальная (фактическая) Оценка 2.25 Вт / фут (фактическое потребление энергии (на фут): 1,55 Вт / фут) при 100% белом (красный = 50 мА) (зеленый = 55 мА) (синий = 53 мА)
Потребляемая мощность в амперах: номинальная (фактическая) 3A (фактическое использование при 12 В RGB = 1,8 R = 0,8 A B = 0,8 A G = 0,8 A / рулон) (RGB 1,35 Вт на фут)
Использование в амперах: номинальный (фактический) красный, синий, зеленый, белый

Номинальный ток 3A / рулон 2,25 Вт на фут
(Фактическое использование при 12 В постоянного тока / рулон)
RGB = 1. 8A / рулон 1,35 Вт на фут)
R = .8A
B = .8A
G = .8A
Нажмите здесь, чтобы увидеть диаграмму использования

Номинальная мощность Макс. Ток 3A 1A / цвет
Номинальная мощность Макс., Вт 36Вт 12Вт / цвет
Рекомендуемый размер блока питания 1-5 футов = 1A, 12 Вт, 12 В постоянного тока 5-21 футов = блок питания постоянного тока 48 Вт, 4 А 21-32 фута = 72 Вт, 6 А, источник питания постоянного тока для более длительной работы вы можете складывать блоки питания или свяжитесь с нами для получения более крупных блоков питания
Макс.длина подключаемой ленты от каждого силового подключения на полной яркости (белый) мы рекомендуем подключать только 2 рулона от каждого разъема питания для акцентного освещения, скажем, около 25% вы можете подключить 10 рулонов встык
Управляется Любой из наших контроллеров RGB на 12 В или вручную с помощью тумблеров (по одному на цвет)
Диапазон регулировки яркости / шаги 0-100% через ШИМ
Таблица цветовых кодов проводов (черный = +) (Зеленый = Зеленый -) (Красный = Красный -) (Синий = Синий -)
Цветная лента для основы Белый
Люмен Приблизительно 750 люмен / рулон или 46 / фут
Вес / шт. .5 фунтов
Размер продукта (Д) x (Ш) x (В) (5 м) x (10,2) x (2,8) мм
Ширина полосы 0,4 ​​дюйма (10,2 мм)
Толщина полосы 0,14 дюйма (3,5 мм)
Доступные опции (может отсутствовать на складе) Высокая яркость 60 светодиодов / метр 300 / катушка Водонепроницаемость: IP-65 IP-66 IP-67 IP-68 Светодиод, излучающий сбоку или сверху 12 В или 24 В

Как выбрать подходящий трансформатор для светодиодных лент 12 В: LEDLIGHTSWORLD.COM — LEDLightsWorld

Шаг 1. Рассчитайте потребляемую мощность полосы, которую вы хотите

–Мы можем рассчитать мощность каждой полосы, зная тип светодиода и его номинальную мощность для каждого светодиода. Формула для расчета: Потребляемая мощность = Мощность каждого светодиода * Количество светодиодов на длине полосы.

Например, для модели SMD3528 длиной 100 см, 150 светодиодов на рулон, это 30 светодиодов на 100 см, поэтому его потребляемая мощность составляет 30 * 0,08 = 2,4 Вт.

ПРИМЕЧАНИЕ. Этот метод позволяет получить данные о номинальной потребляемой мощности.

На самом деле, после того, как полоса будет запущена в длительную эксплуатацию, произойдет падение напряжения, которое приведет к потере мощности.

Чем длиннее полоса, тем меньше реальная мощность она вырабатывает. Полоса длиной 5 метров по сравнению с полосой длиной 1 метр той же модели, реальная мощность будет на 40% -50% меньше.

Чем короче полоса, тем реальная мощность будет намного ближе к номинальной.

И снова, некоторые производители будут использовать разные резисторы для регулировки выходной мощности полосы. Например, если светодиодный компонент номиналом 60 мА, для увеличения срока службы будет использоваться большой резистор, ток светодиода будет меньше номинального.

A: одиночный чип SMD3528 0,08 Вт / светодиод

Примечание: теперь SMD3528 заменен на имя SMD2835, 0. 1W.

Лента, изготовленная из этого светодиода 3528, в моделях, которые мы продаем через Интернет, есть:

SMD3528-150 СМД3528-300 SMD3528-600 SMD3528-1200


Полоса Модель

3528,150LED / Рулон

3528,300LED / Рулон

3528,600LED / рулон

3528,1200LED / Рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

240 LED / метр

500 см

12 Вт

24 Вт

48 Вт

96 Вт

300 см

7. 2 Вт

14,4 Вт

28,8 Вт

57,6 Вт

200 см

4,8 Вт

9,6 Вт

19,2 Вт

38,4 Вт

100 см

2,4 Вт

4,8 Вт

9.6 Вт

19,2 Вт

50 см

1,2 Вт

2,4 Вт

4,8 Вт

9,6 Вт

1 фут (30 см)

0,8 Вт

1,6 Вт

3,2 Вт

6.4 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,54 см.

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная с использованием этого светодиода, в моделях, которые мы продаем в Интернете, есть:

SMD2835-300 SMD2835-600 SMD2835-1200

Полоса Модель

2835,300LED / рулон

2835,600LED / рулон

2835,1200LED / Рулон

60 светодиодов на метр

120 светодиодов на метр

240 LED / метр

500 см

60 Вт

120 Вт

240 Вт

300 см

36 Вт

72 Вт

144 Вт

200 см

24 Вт

48 Вт

96 Вт

100 см

12 Вт

24 Вт

48 Вт

50 см

6 Вт

12 Вт

24 Вт

1 фут (30 см)

3. 6 Вт

7,2 Вт

14,4 Вт

B: Вид сбоку SMD335 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем в Интернете, имеют:

Полоса Модель

335,300LED / рулон

335,600LED / рулон

60 светодиодов на метр

120 светодиодов на метр

500 см

24 Вт

48 Вт

300 см

14. 4 Вт

28,8 Вт

200 см

9,6 Вт

19,2 Вт

100 см

4,8 Вт

9,6 Вт

50 см

2.4 Вт

4,8 Вт

1 фут (30 см)

1,6 Вт

3,2 Вт

Примечание: 1 Катушка ленты производится с шагом 5 метров (16,4 фута). 1 фут = 30 см. 1 дюйм = 2,5 см.

C: Вид сверху SMD5050 0. 24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:

Полоса Модель

5050,150LED / Рулон

5050,300LED / рулон

5050,600LED / рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

500 см

36 Вт

72 Вт

144 Вт

300 см

21.6 Вт

43,2 Вт

86,4 Вт

200 см

14,4 Вт

28,8 Вт

57,6 Вт

100 см

7,2 Вт

14,4 Вт

28. 8 Вт

50 см

3,6 Вт

7,2 Вт

14,4 Вт

1 фут (30 см)

2,16 Вт

4,32 Вт

8,64 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,5 см.

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии Heavy Duty Industrial, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый трансформатор для светодиодов, 12 В постоянного тока, начиная с 2. От 5 ампер (30 Вт) до 8,3 ампер (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, проверьте трансформатор Waterproof LED и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, то вы можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.грамм. Для одной катушечной светодиодной ленты SMD3528 с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, свяжитесь с нами!

12V 24V Светодиодные рабочие фары оптом

Если вы ищете профессионального производителя светодиодных рабочих фар 12 В 24 В, вы обратились по адресу. Мы предлагаем различные светодиодные фонари рабочего освещения для сельского хозяйства, горнодобывающей промышленности, строительства, лесного и морского хозяйства.Все наши фонари соответствуют стандарту Emark, и большинство из них относятся к EMC CISPER 25 CLASS 4, поэтому они не будут влиять на радио. Мы также предоставляем услуги OEM / ODM, когда вы ищете надежного партнера для создания вашего индивидуального продукта, позволяя нашим экспертам снизить риски разработки и быстрее вывести высококачественный продукт на рынок. Свяжитесь с нами сегодня чтобы начать!

  1. Этот светильник имеет уникальное поворотное крепление, которое может поворачиваться на 360 °, что позволяет получать лучшие углы.Это отличное покрытие с равномерным рисунком. Он также имеет встроенный разъем deutsch и поставляется с ответной косой. Подходит для сельскохозяйственного и промышленного оборудования, компактный, включает: монтажный кронштейн, крепеж из нержавеющей стали. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 30 Вт
    3. Яркость: 2200 лм
    4. Цвет светодиода: Белый
    5. Размер: 3.37 дюймов
    6. Степень защиты IP: IP68
    7. Разъем: Пигтейл
    8. Напряжение: 9 ~ 32 В постоянного тока
  2. Добавьте двойной световой поток, уменьшив мощность системы зарядки вашего трактора.Замена люфта на разъеме для герметичного луча света RE306510 John Deere. Поток света под углом 60 градусов из холодных белых светодиодов Cree мощностью 4 x 5 Вт гарантирует, что вы всегда сможете увидеть то, что должны видеть. Учить больше
    1. Тип светодиода: CREE
    2. Мощность: 20 Вт
    3. Яркость: 1700 лм
    4. Цвет светодиода: Белый
    5. Размер: 5,5 дюйма
    6. IP
    7. IP Разъем: Нажимной
    8. Напряжение: 9 ~ 32 В постоянного тока
  3. 7 х 5 Вт мощных светодиодов CREE холодного белого цвета.Диапазон рабочего напряжения 9 ~ 32 В постоянного тока, водонепроницаемый свет IP68. Алюминиевый корпус, окрашенный в черный цвет, со встроенным радиатором и акриловой линзой. Доступен в узком 30-градусном или среднем 60-градусном луче. В комплект входят регулируемый монтажный кронштейн из нержавеющей стали и дополнительные монтажные петли. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 35 Вт
    3. Яркость: 3800 лм
    4. Цвет светодиода: Белый
    5. Размер: 4.3 дюйма
    6. Степень защиты IP: IP68
    7. Разъем: Разъем Deutsch
    8. Напряжение: 9 ~ 32 В постоянного тока
  4. Доступны 13 х 3 Вт мощных светодиодов CREE холодного белого цвета, диапазон рабочего напряжения 9-32 В постоянного тока, точечный луч 30 градусов и световой луч 60 градусов, регулируемые монтажные кронштейны из нержавеющей стали.Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 39 Вт
    3. Яркость: 3200 лм
    4. Цвет светодиода: Белый
    5. Размер: 5,665 дюйма
    6. Степень защиты IP:
    7. IP2 Разъем: Deutsch Разъем
    8. Напряжение: 9 ~ 32 В постоянного тока
  5. Этот светильник имеет поворотный монтажный кронштейн, который позволяет установить светильник под лучшими углами.Используется оригинальное крепление и проводка. Включает: оборудование из нержавеющей стали, монтажный кронштейн, Plug & Play. Заменяет номера деталей OEM: Корпус / IH: C1 Massey Ferguson: 31M91, 3781544M1, 32M91 Подробнее
    1. Тип светодиода: CREE
    2. Мощность: 40 Вт
    3. Яркость: 3600 лм
    4. Цвет светодиода: Белый
    5. Размер: 6 дюймов
    6. Класс защиты IP: Разъем: Пигтейл
    7. Напряжение: 9 ~ 32 В постоянного тока
  6. Этот 7-дюймовый светильник мощностью 60 Вт имеет уникальное поворотное крепление, которое может поворачиваться на 360 °, что позволяет получать лучшие углы.Это отличное покрытие с равномерным рисунком. Он также имеет встроенный разъем deutsch и поставляется с ответной косой. Подходит для сельскохозяйственного и промышленного оборудования, компактный, включает: монтажный кронштейн, крепеж из нержавеющей стали. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 60 Вт
    3. Яркость: 4500 лм
    4. Цвет светодиода: Белый
    5. Размер: 7 дюймов
    6. Степень защиты IP:
    7. IP2 Разъем: Deutsch Разъем
    8. Напряжение: 9 ~ 32 В постоянного тока
  7. 8 х 5 Вт мощных светодиодов CREE холодного белого цвета.Диапазон рабочего напряжения 9 ~ 32 В постоянного тока, водонепроницаемый свет IP68. Алюминиевый корпус, окрашенный в черный цвет, со встроенным радиатором и акриловой линзой. Доступен со средним углом наклона луча 60 градусов. В комплект входят регулируемый монтажный кронштейн из нержавеющей стали и дополнительные монтажные петли. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 40 Вт
    3. Яркость: 3200 лм
    4. Цвет светодиода: Белый
    5. Размер: 6.5 дюймов
    6. Степень защиты IP: IP68
    7. Разъем: Пигтейл
    8. Напряжение: 9 ~ 32 В постоянного тока
  8. 8 х 5 Вт мощных светодиодов CREE холодного белого цвета.Диапазон рабочего напряжения 9 ~ 32 В постоянного тока, водонепроницаемый свет IP68. Алюминиевый корпус, окрашенный в черный цвет, со встроенным радиатором и акриловой линзой. Доступен со средним углом наклона луча 60 градусов. В комплект входят регулируемый монтажный кронштейн из нержавеющей стали и дополнительные монтажные петли. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 40 Вт
    3. Яркость: 3200 лм
    4. Цвет светодиода: Белый
    5. Размер: 7 дюймов
    6. Степень защиты IP: Разъем: Пигтейл
    7. Напряжение: 9 ~ 32 В постоянного тока
  9. 8 х 5 Вт мощных светодиодов CREE холодного белого цвета.Диапазон рабочего напряжения 9 ~ 32 В постоянного тока, водонепроницаемый свет IP68. Алюминиевый корпус, окрашенный в черный цвет, со встроенным радиатором и акриловой линзой. Доступен со средним углом наклона луча 60 градусов. В комплект входят регулируемый монтажный кронштейн из нержавеющей стали и дополнительные монтажные петли. Учить больше
    1. Тип светодиода: Cree
    2. Мощность: 40 Вт
    3. Яркость: 3200 лм
    4. Цвет светодиода: Белый
    5. Размер: 7 дюймов
    6. Степень защиты IP: Разъем: Пигтейл
    7. Напряжение: 9 ~ 32 В постоянного тока
  10. 5.5-дюймовый круглый рабочий фонарь оснащен переключателем ВКЛ / ВЫКЛ и излучает 2800 необработанных люмен холодного белого света. Светодиоды излучают световой поток под углом 30 ° или 60 °. Прочные светодиодные фары дальнего света водонепроницаемы и устойчивы к ударам. Алюминиевый корпус, окрашенный в черный цвет. и линзы из поликарбоната защищают внутренние компоненты, а встроенный радиатор позволяет светодиодам охлаждаться, что обеспечивает невероятно долгий срок службы. Узнать больше
    1. Тип светодиода: Bridgelux
    2. Мощность: 36 Вт
    3. Яркость: 2520 лм
    4. Цвет светодиода: Белый
    5. Размер: 5.5 дюймов
    6. Степень защиты IP: IP67
    7. Разъем: Пигтейл
    8. Напряжение: 9 ~ 32 В постоянного тока

12V 24V LED Work Lights Руководство покупателя

Что такое светодиодное рабочее освещение? В некоторых отраслях промышленности требуется портативный, экологически чистый способ освещения рабочей площадки. Эта технология является наиболее энергоэффективным и экономичным способом достижения результатов, потребляя на 90% меньше энергии, чем лампы накаливания.Поскольку они почти не производят тепла, это продукт, который может использовать почти каждый бизнес или домовладелец.

Преимущества использования светодиодных фонарей рабочего освещения

  • Это энергоэффективное решение. Светодиодное освещение потребляет минимальное количество энергии по сравнению с более традиционными ресурсами рабочего места. Использование этой опции может помочь вам сэкономить до 75% на связанных расходах на электроэнергию.
  • Эта технология обеспечивает долгий срок службы. Большинство светодиодных фонарей рабочего освещения могут работать 50 000 часов и более.Это примерно в четыре раза дольше, чем то, что вы получите с флуоресцентными альтернативами.
  • Светодиодные фонари легко адаптируются. Поскольку светодиоды довольно маленькие, у них больше возможностей для применения, чем у классических рабочих фар, в которых используются галогенные лампы или лампы накаливания. Вы можете разместить их там, где большие рамки не подойдут.
  • Они более долговечны, чем другие фонари. Поскольку светодиодные фонари не содержат нитей или стеклянных элементов, эти вложения менее уязвимы для рабочих мест.Они лучше переносят удары и удары, обеспечивая при этом такое же или лучшее освещение.
  • У вас есть средства контроля по окончании срока службы. Светодиоды начинают тускнеть по прошествии времени вместо немедленного прекращения работы. Это означает, что вас не поймают посреди работы из-за внезапного отключения электроэнергии. Это преимущество гарантирует, что вы сможете запланировать замену в то время, которое соответствует вашим потребностям.

О чем следует помнить при покупке светодиодных фонарей рабочего освещения

Прежде чем покупать светодиодные фонари рабочего освещения для бизнеса или дома, подумайте о практических применениях.

  • Как часто вы будете использовать светодиодные фонари рабочего освещения?
  • Где вы разместите товар?
  • Насколько велико пространство, требующее освещения?
  • Следует ли учитывать рейтинги производителей?
  • Какова ожидаемая продолжительность жизни?
  • Сколько стоят светодиодные фонари рабочего освещения?

Ответы на эти вопросы легко найти, следуя инструкциям по выбору наилучшего светодиодного рабочего освещения для вашей ситуации.

Как выбрать светодиодное рабочее освещение

Если вы хотите выбрать светодиодные фонари рабочего освещения, которые лучше всего подходят для вашей ситуации, следующие шаги помогут вам выбрать подходящий продукт для вашего объекта.

Шаг 1. Определите необходимый световой поток.

При покупке лучших светодиодных фонарей рабочего освещения возможны три различных измерения. Производители могут использовать холодный, теоретический или эффективный (измеренный) рейтинг для описания своего продукта, но это только последний вариант, который предоставляет ценную информацию.

Разница между теоретическим и измеренным значением светодиода может составлять до 70%. Это означает, что вам нужно тщательно выбирать рабочие фары, чтобы обеспечить правильное освещение.

Шаг 2: Установите свой бюджет.

Хотя светодиодные фонари рабочего освещения стоят дороже, они часто имеют более высокий показатель светового потока, однако такой результат не всегда гарантирован. Вам нужно делать покупки осторожно и сравнивать оценки, чтобы получить максимальную отдачу по лучшей цене.

Шаг 3: Выберите цветовую температуру.

Когда светодиодные лампы имеют более высокую цветовую температуру (выше 6000K), получается холодный белый, почти синий результат. Этот вариант создает большую утомляемость глаз. Вы также увидите больше отражений от осадков и пыли, добавляя бликов на рабочую площадку.

Шаг 4. Определите рейтинг ЭМС.

Если вам нужно светодиодное рабочее освещение для переносных ситуаций, это поможет выбрать продукт, не имеющий класса электромагнитной совместимости (ЭМС). У вас будет меньше радиопомех, меньше проблем с мобильным оборудованием и меньше времени для беспокойства, чем если бы вы выбрали продукт с высоким рейтингом EMC.

Шаг 5. Подумайте о световом узоре.

Светодиодный рабочий фонарь с широким световым потоком часто бывает узким в поставке, что создает ограниченное освещение рабочей площадки. Эти продукты хорошо подходят для индивидуальной работы, но вам может понадобиться что-то более широкое, если вы пытаетесь охватить всю рабочую область.

Шаг 6. Проверьте качество света.

Если вы видите круги, горячие точки, тени или разную цветовую температуру, вы обнаружили светодиодный рабочий фонарь с плохими знаками контроля качества.Ваши глаза будут сосредотачиваться на самой яркой точке, часто ограничивая зрение на рабочем месте или создавая раздражающие тени. Выбирайте только тот продукт, который, как вы знаете, обеспечит стабильный результат освещения.

Готовы ли вы найти лучшие светодиодные фонари рабочего освещения?

Tough Lighting помогает людям и предприятиям найти эффективные светодиодные фонари рабочего освещения с 2006 года. Если вам нужна помощь в поиске лучших светодиодных фонарей рабочего освещения для вашей ситуации, свяжитесь с нашей командой сегодня, чтобы мы могли помочь вам выбрать правильный решение.

Светодиодная лампа MR16, 7 Вт — 12 В, с регулируемой яркостью — выберите мощность и цветовую температуру


Светодиодная лампа MR16 с регулируемой яркостью, ЗАМЕНА ГАЛОГЕНА, 12 Вольт, выберите цветовую температуру

Благодаря долгому сроку службы, яркому, но теплому свету и надежности светодиодов, LED MR16 является отличным выбором для тех, кто хочет установить встраиваемое и ландшафтное освещение в жилых или коммерческих помещениях.

Обладая теплым декоративным свечением и способностью направлять свет средней интенсивности в выбранном направлении, эти 12-вольтовые лампы MR16 являются отличным выбором для множества применений, таких как освещение дорожек, встраиваемые светильники, освещение для магазинов или в качестве надежного домашнего освещения для столов. и декоративные акценты.

Замена галогенных светодиодов обеспечивает динамическую экономию энергии по сравнению с более традиционными лампами накаливания благодаря низкому напряжению. Срок службы этих долговечных светодиодных ламп с регулируемой яркостью составляет около 25 000 часов, и они предлагают отличное соотношение цены и качества.

Светодиодная лампа MR16 идеально подходит для различных домашних применений: освещает коридоры теплым светом для создания уютной атмосферы, создает интимную, успокаивающую атмосферу в спальне или даже создает яркий, веселый свет в игровой комнате вашего ребенка.

В коммерческих и розничных помещениях эти светодиодные лампы 12 В идеально подходят для освещения торговых дисплеев, а также для создания превосходных декоративных акцентов в офисных зданиях.Отели могут воспользоваться преимуществом энергосбережения этих ламп MR16 для своих номеров, а художественные галереи и музеи могут заменить лампы накаливания этой эффективной заменой галогенных светодиодов.

Добавьте светодиодную лампу MR16 в корзину сегодня и наслаждайтесь быстрой доставкой и нашей 5-летней гарантией.
Эта лампа рассчитана на влажность, что означает, что ее нельзя устанавливать в месте, где она будет подвергаться прямому воздействию воды, и она не предназначена для полностью закрытых светильников.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

<- Мобильные пользователи прокручивают влево или вправо ->


Цветовая температура Ватт люмен Код товара
2700K Теплый белый 7 = (50 Вт) 600 ФГ-02410 (80885)
3000K Мягкий белый 7 = (50 Вт) 600 ФГ-02275 (80886)
4000K Холодный белый 7 = (50 Вт) 600 DFN16NWNFLMR16 (80887)
5000K Дневной свет 7 = (50 Вт) 600 DFN16CWNFLMR16 (80888)
3000K Мягкий белый 8 = (50 Вт) 500 FG-01702
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
