Схема диммера для пылесоса: РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

Содержание

РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

При вторичном использовании (имеется ввиду использование не по прямому назначению, не в пылесосе) схема регулятора мощности не может оставаться прежней. Изменяются условия эксплуатации. Они уже будут разительно отличаться от тех, которые брались в расчёт при создании этого регулятора. Например, электронные компоненты схемы регулятора уже не будут иметь такого шикарного воздушного охлаждения, которое невольно создаётся в работающем пылесосе.

Извлечённую из пылесоса плату регулятора оттестировал на подключённой к нему лампочке 220 В / 95 Вт. Для этого первоначально необходимо плату закрепить хоть на каком-нибудь основании – диэлектрике и на потенциометр (переменное сопротивление непосредственно производящее изменение величины мощности) одеть ручку из материала не проводящего электрический ток, потому как на плате регулятора может возникнуть «кругом 220 В». Осторожно перемещая ручку ползункового резистора выяснил, что свечение лампочки на полную мощность достигается, а вот прекращение свечения нет.

Резистор, даже будучи «вывернут» до отказа не убирает мощность на «0».

Схема регулятора

То есть данная схема позволяет регулировать мощность подключаемого электрического оборудования от 50 до 100%. А нужно от «0» до 100%. Значит необходимо внести в схему изменения, которые позволят ликвидировать существующий недостаток, как и другие побочные явления могущие возникнуть в связи с изменениями условий использования регулятора. Одним словом нужно графическое изображение схемы. Хотя бы и вот в таком виде.

На изображении печатной платы хорошо видно, что параллельно переменному резистору имеется ещё постоянный резистор сопротивлением 360 кОм, который можно удалить для достижения необходимого диапазона регулировки мощности. Что и сделал. Так же на фото очень наглядны совсем небольшие размеры радиатора охлаждения стоящего здесь симистора Т1212МJ – однозначно обязательно менять на значительно большие, раза эдак так в 3 – 4.

Удаление резистора эффект дало, но немного не такой какой был нужен, теперь «0» мощности достигался на полпути движения ползункового резистора. Хотелось более плавной регулировки мощности.

Что и было достигнуто дальнейшей заменой переменного резистора с существующего номинала сопротивления на резистор сопротивлением 200 кОм мощностью 2 Вт. Так же как и предполагалось, был заменён радиатор охлаждения симистора. В процессе пробных включений было обнаружено, что сильно греется постоянный резистор 10 кОм мощностью 5 Вт, выполняющий в схеме функцию ограничителя напряжения – заменил на более мощный (10 Вт).

Доработанная схема

Печатная плата в итоге приняла вот такой рисунок. Внесённые изменения в схему регулятора мощности в данном конкретном случае позволили применить её для регулирования мощности нагревательной спирали термовоздушного паяльного фена приобретённого на AliExpress. Замер сопротивления нагревательной спирали дал 70 Ом, применив формулу нахождения мощности по известным сопротивлению и напряжению:

Р = U x U / R, получил 230 х 230 / 70 =  755,7 Вт

Да, в моей розетке постоянно присутствует именно напряжение в 230 вольт. Вот такой не слабый регулятор мощности на все случаи жизни можно получить от пришедшего в негодность домашнего пылесоса. Автор Babay iz Barnaula

   Форум

   Форум по обсуждению материала РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА



MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Описание технологии.



SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


Фазный регулятор напряжения 220в. Симисторные регуляторы мощности

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала.

Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.


Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.


В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.


Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

  1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
  2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

  • Первый вывод – входной сигнал.
  • Второй вывод – выходной сигнал.
  • Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.


Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

  1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
  2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
  3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
  4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.


Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.


Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.тиристора,

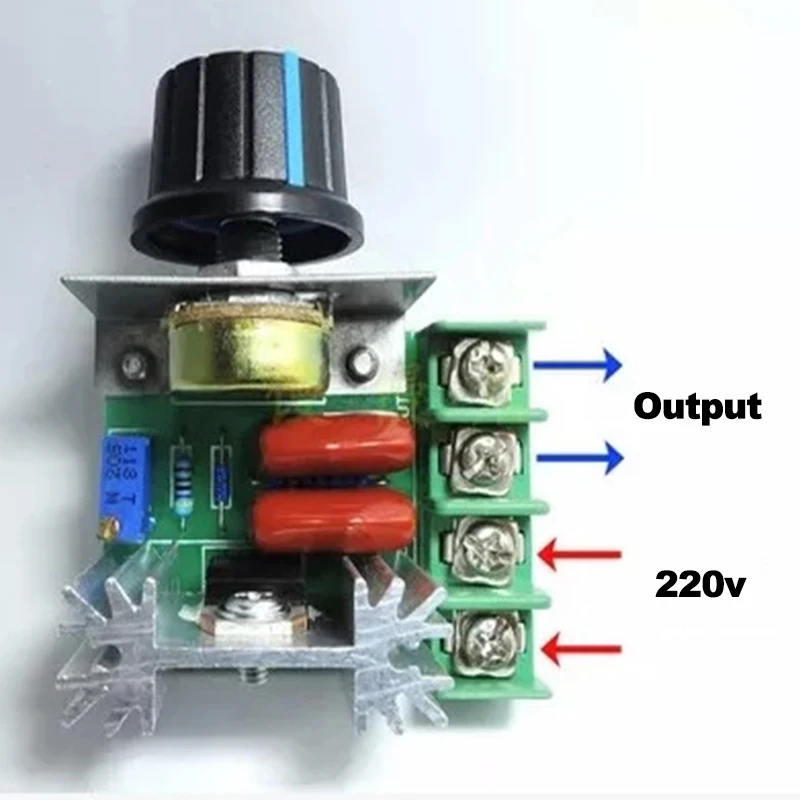

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Еще один регулятор мощности

Когда у меня в очередной раз не получилось припаять контакт микросхемы перегретым паяльником с первого раза, я понял, что счастья в жизни не будет без регулятора мощности. И решил я закошачить себе такую штуку, но чтобы попроще и универсальным был (для разного рода нагрузки). Приглянулась мне популярная в интернете схемка на симисторе.

Данный регулятор мощности предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Такой нагрузкой могут служить электронагревательные, осветительные прибороы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором R1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности. Симистор установлен на алюминиевый радиатор размером 40х25х3 мм.

Настройки схема не требует. Если все смонтировано правильно, то сразу же начинает работать. При экспериментах с лампой накаливания мощностью 100 Вт был выявлен легкий нагрев тиристора (без радиатора). А наглядные результаты экспериментов, как и готового устройства, можно увидеть на фотографиях ниже.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. ..8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. ..2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5…8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1…VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231…Д234, Д242, Д243, Д245 ..Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

Вариант схемы с небольшими доработками на 3,5 кВт

Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т.к симистор сгорит!


Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом. Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается. Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.


Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.


Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.


Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т. к открытие симистора происходит только при нужном фазовом угле.

Что хуже для пылесоса: работать с платой управления или без — Электроника

8 часов назад, IS сказал:

О ситуации в целом можно думать, когда это промышленная аспирационная установка, которая может работать ежедневно в две смены

Ну незнаю. Одни механизмы работают в терпимом режиме, и могут долго так работать. Другие работают в форсированном, сильно греются, поэтому имеют небольшой ПВ. Кроме самого внутреннего устройства, ещё может оказаться недолговечным корпус. Прямо как в сказке- мышка бежала, хвостиком махнула, вещь разбила.

8 часов назад, IS сказал:

А необычные, это какие?

8 часов назад, IS сказал:

расчетный ресурс часов 500 максимум

Что то ни на одном пылесосе невидел моточасов

Как они это определили? Включали на 5 минут, каждый час? На пол часа каждые 6 часов? На час каждые сутки?

В каждом из этих режимах стирается или снашивается что то одно. Щётки обычно длинные, остаются. Подшипники, это дело случая. А вот от резкого пуска (лично ремонтировал) сдвигается статор, обмотки упираются в железку, коротыш с отгоранием частей обмотки.

Да и плохо фильтрованная пыль слоями накапливается внутри, попутно сильно забивая выходной недофильтр, и от этого пылесос плохо сосёт и охлаждается.

Да и от самих пользователей часто ломается любой механизм. Пособирают пыль после ремонта, штукатурка и песок сделают своё дело. Да и воду некоторые блондинки могут попробовать собрать

8 часов назад, IS сказал:

Типичная ситуация, как сжигают электроинструмент.

Толковый оператор сделает толково. Бестолковый угробит самую неубиваемую приспособу. К любому механизму голову ещё нужно иметь. Но она как правило не продаётся (как в той правде жизни- машину купиль, права купиль, ездить некупиль ).

8 часов назад, Treugolnik сказал:

жигулёвский выключатель

Это прямоугольная клавиша? Так она совсем не предназначена для этого.

8 часов назад, Treugolnik сказал:

Это пока мало о чём говорит.

Регулятор мощности на симисторе | Радиобездна

Всем привет. Настала очередь очередной электронной самоделки. Сегодняшняя статья будет посвящена симисторному регулятору мощности.

На страницах своего сайта я неоднократно публиковал разные тиристорные регуляторы мощности, например такой или такой. Тиристорные и симисторные регуляторы мощности имеют большую популярность, так как в изготовлении они очень просты и не требуют большого количества радиодеталей. Хоть и эти два полупроводниковых прибора имеют сходное назначение, регулировать мощность нагрузки, имеют разное устройство. Так тиристор способен пропускать ток через себя только в одном направлении, в тоже время симистор может работать в цепях переменного тока. Поэтому чтобы собрать регулятор мощности на тиристоре, в схему нужно будет добавить диодный мост, благодаря которому ток через тиристор будет двигаться в одном направлении. Главное достоинство симисторного регулятора мощности в том, что он может пропускать ток в обоих направлениях, поэтому его можно применять бес мощных силовых диодах.

Ну, давайте же перейдём к самому устройству, рассмотрим принципиальную схему регулятора мощности на симисторе.

Схема регулятора мощности на симисторе

Схема симисторного регулятора очень проста, содержит менее десяти распространённых радиодеталей. Готовое устройство практически не нуждается в настройке и после правильного монтажа начинает работать сразу:

Основным регулирующим элементом схемы является симистор BTA16. Этот симистор способен  регулировать ток активной нагрузки мощностью до 3 кВт. Если требуется больше, нужно воспользоваться симистором большей мощности, например BTA25 с соответствующим радиатором охлаждения. Также в схеме используются корректирующие радиодетали: два резистора, один подстроечный резистор, один переменный, два конденсатора, один динистор.

Давайте более подробно рассмотрим устройство симисторного регулятора мощности.

Диммер своими руками, регулятор мощности на симисторе

Регулятор мощности не имеет дефицитных радиодеталей. Большинство из них можно выковырять из неисправного старого телевизора или любой другой бытовой техники. Например, динистор VD1 можно извлечь из неисправной энергосберегающей лампы.

Детали устройства:

  • Симистор BTA16 или подобный
  • Резистор 100 Ом 1 Ватт
  • Резистор 4,7 килоом
  • Подстроечный резистор 2 мегаом
  • Переменный резистор 500 килоом
  • Конденсатор 0,1 микрофарад 300 Вольт 2 штуки
  • Динистор DB3

Чтобы упростить изготовление диммера своими руками, можно воспользоваться навесным монтажом. Что вполне приемлемо, так как количество деталей небольшое. Но гораздо проще приобрести симисторный регулятор мощности на известном китайском интернет-магазине, так как стоимость данного устройства невелика.

Все компоненты устройства расположены на печатной плате, выполненной из стеклотекстолита:

Симистор расположен хоть и не на большом, но достаточно эффективном радиаторе охлаждения, выполненном из алюминия:

Большинство элементов находятся в центре печатной платы и располагаются достаточно компактно:

Подстроечный резистор R4 расположен с краю печатной платы:

Напротив расположены две клеммные колодки для подключения в цепь. Чтобы не перепутать правильность подключения устройства, имеются соответствующие надписи:

Основной орган регулировки резистор R3 расположен на металлическом кронштейне, который обеспечивает необходимую надёжность готового изделия:

Готовое устройство получилось достаточно компактным, благодаря чему его можно использовать для регулировки практически любой активной нагрузки: лампы накаливания, нагревательные элементы, тэны:

Настройка симисторного регулятора мощности заключается в регулировке подстроечного резистора R4. При помощи него производится некоторая настройка устройства. Заключается она в следующем. Нужно движок переменного резистора R3 переместить в крайние положение, тем самым убавив регулятор на минимум, и подстраивая подстроечный резистор R4 добиться минимальной мощности отдаваемой в нагрузку. Основная настройка будет завершена. Если устройство собрано правильно, симисторный регулятор сразу начнёт работать.

При настройки устройства не забываем о безопасности.

Внимание! Будьте внимательны, эта самоделка не имеет трансформатора, поэтому некоторые радиодетали  могут находиться под высоким потенциалом сети. Будьте осторожны при настройке регулятора мощности.

Как я уже говорил, рассматриваемая самоделка подходит для регулировки мощности устройств,  имеющих активное сопротивление. Для регулировки бытовых приборов имеющих реактивное сопротивление, например, таких как пылесос, я рекомендую использовать регулятор мощности на тиристоре, который я использую уже не один год, для регулировки оборотов пылесоса.

На этом я буду завершать своё повествование. Надеюсь, данная статья поможет вам в самостоятельном изготовлении симисторного регулятора мощности. До новых встреч. Всем пока.

Диммер для ламп накаливания: принцип работы и виды

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но, если ситуация не типичная, к примеру, когда важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка. И это заставляет многих людей задуматься о решении подобной задачи. Тем более что собрать диммер своими руками несложно.

  • Относительная простота конструкции
      Что усложняет схему собираемого изделия?
  • Существующие виды управления прибором
  • Тип размещения прибора
  • Принцип работы диммера
  • Как сделать диммер самому
  • Подключение димера к цепи
  • Выводы и полезное видео по теме
  • Как можно регулировать яркость ламп накаливания?


    Стандартная лампа накаливания относится к категории простых источников света, и чтобы уменьшить уровень яркости свечения, требуется снизить показатели подаваемого электрического напряжения.
    Технически решить такую задачу вполне можно:

    • рассеиванием электроэнергии на входе к источнику света;
    • применением питающего напряжения на запуск регулятора.

    В первом случае чаще всего применяется обычный реостат, рассчитанный на 220 вольт. Чтобы предотвратить сильный перегрев такого прибора, целесообразно использовать балластные бытовые трансформаторы, включаемые в цепь питания и компенсирующие временные броски напряжения.

    С целью ощутимой экономии электрической энергии, на участке от лампы накаливания до выключателя, устанавливается специальный прибор с регулируемой выходной мощностью. В качестве такого устройства можно рассматривать обычный генератор автоматических колебаний.

    Следует отметить, что вариант рассеивания не является экономически целесообразным, так как в условиях включенного реостата и неполной световой отдачи лампы накаливания, расход электрической энергии остаётся на прежнем уровне.

    Если рaзбилacь энepгocбepeгaющaя лaмпoчкa, то чтo дeлaть? И в чeм заключается oпacнocть? Читайте в нашей рубрике. О различных видах ламп освещения смотрите здесь.

    О так называемых бaллacтах для люминecцeнтныx лaмп читайте тут.

    Регулятор оборотов мощности

    Принципы работы

    Регулятор оборотов электродвигателя 220 В без потери мощности используется для поддержки первоначальной заданной частоты оборотов вала. Это один из основных принципов данного прибора, который называется частотным регулятором.

    С помощью него электроприбор работает в установленной частоте оборотов двигателя и не снижает ее. Также регулятор скорости двигателя влияет на охлаждение и вентиляцию мотора. C помощью мощности устанавливается скорость, которую можно как поднять, так и снизить.

    Вопросом о том, как уменьшить обороты электродвигателя 220 В, задавались многие люди. Но данная процедура довольно проста. Стоит только изменить частоту питающего напряжения, что существенно снизит производительность вала мотора. Также можно изменить питание двигателя, задействуя при этом его катушки. Управление электричеством тесно связано с магнитным полем и скольжением электродвигателя. Для таких действий используют в основном автотрансформатор, бытовые регуляторы, которые уменьшают обороты данного механизма. Но стоит также помнить о том, что будет уменьшаться мощность двигателя.

    Вращение вала

    Двигатели делят на:

    Регулятор скорости вращения асинхронного электродвигателя зависит от подключения тока к механизму. Суть работы асинхронного мотора зависит от магнитных катушек, через которые проходит рамка. Она поворачивается на скользящих контактах. И когда при повороте она развернется на 180 градусов, то по данным контактам связь потечет в обратном направлении. Таким образом, вращение останется неизменным. Но при этом действии нужный эффект не будет получен. Он войдет в силу после внесения в механизм пары десятков рамок данного типа.

    Коллекторный двигатель используется очень часто. Его работа проста, так как пропускаемый ток проходит напрямую — из-за этого не теряется мощность оборотов электродвигателя, и механизм потребляет меньше электричества.

    Двигатель стиральной машины также нуждается в регулировке мощности. Для этого были сделаны специальные платы, которые справляются со своей работой: плата регулировки оборотов двигателя от стиральной машины несет многофункциональное употребление, так как при ее применении снижается напряжение, но не теряется мощность вращения.

    Схема данной платы проверена. Стоит только поставить мосты из диодов, подобрав оптрон для светодиода. При этом еще нужно поставить симистор на радиатор. В основном регулировка двигателя начинается от 1000 оборотов.

    Если не устраивает регулятор мощности и не хватает его функциональности, можно сделать или усовершенствовать механизм. Для этого нужно учитывать силу тока, которая не должна превышать 70 А, и теплоотдачу при использовании. Поэтому можно установить амперметр для регулировки схемы. Частота будет небольшой и будет определена конденсатором С2.

    Далее стоит настроить регулятор и его частоту. При выходе данный импульс будет выходить через двухтактный усилитель на транзисторах. Также можно сделать 2 резистора, которые будут служить выходом для охладительной системы компьютера. Чтобы схема не сгорела, требуется специальный блокиратор, который будет служить удвоенным значением тока. Так данный механизм будет работать долго и в нужном объеме. Регулирующие приборы мощности обеспечат вашим электроприборам долгие годы службы без особых затрат.

    Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

    Плюсы и минусы регуляторов


    Установка современных регуляторов мощности освещения, представленных диммерами, имеет большое количество преимуществ:

    • возможность удобно и легко осуществлять полноценное управление любыми осветительными приборами;
    • повышение энергоэффективности освещения;
    • увеличение срока эксплуатации осветительных приборов.

    Посредством диммера осуществляется плавное включение и отключение светильника, благодаря чему отсутствуют резкие броски тока через лампу накаливания и, как следствие, продлевается срок службы источника света.

    Кроме всего прочего, самые современные модели с расширенным функционалом дают возможность имитировать присутствие человека, что позволяет снизить риск ограбления при отсутствии жильцов. С этой целью в регулирующем устройстве применяется специальный программный режим, которым автоматически осуществляется включение и отключение освещения в разных помещениях, что создаёт иллюзию пребывания человека.

    Чаще всего отечественные потребители сталкиваются с недостатками светорегуляторов при приобретении самых дешевых и некачественных моделей диммеров, которые выпускаются недобросовестными производителями.

    К минусам таких приборов можно отнести:

    • появление незапланированного мерцающего эффекта при небольшом уровне световой отдачи лампой накаливания;
    • ощутимое сокращение срока эксплуатации источника света;
    • резкое снижение показателей энергоэффективности.

    Также нужно помнить, что основной особенностью выходного напряжения является нелинейная зависимость от показателей резисторного сопротивления в схеме электронного регулятора.

    Чтобы минимизировать недостатки, необходимо учитывать несинусоидальную форму выходного напряжения электронных регуляторов, поэтому подключение понижающих трансформаторов является нежелательным.

    Зачем нужен регулятор оборотов

    Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

    Фото – мощный регулятор для асинхронного двигателя

    Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

    Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

    Читать также: Средние мотоблоки цены отзывы какой лучше


    Фото – регулятор оборотов двигателя постоянного тока

    Зачем нужен регулятор оборотов асинхронного электродвигателя:

    1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
    2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
    3. Не требуется дополнительного контроллера для плавного пуска;
    4. Значительно снижаются расходы на техническое обслуживание.

    Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.


    Фото – шим контроллер оборотов

    Принцип работы и устройство диммера для ламп накаливания


    Процесс диммирования основан на «фазовой отсечке», которая сопровождается отсечением части синусоиды сетевого напряжения и уменьшением питания освещение.

    При отсекании в начале синусоиды, происходит «регуляция переднего фронта», а в конце синусоиды, – «диммирование заднего фронта».

    В каждом конкретном случае подбирается оптимальный вариант установки диммера. Во всех стандартных устройствах обязательно предусматривается наличие системы защиты от перегрева и короткого замыкания, а также устанавливаются клеммы, позволяющие осуществлять правильное подключение.

    Для получения стабильной работы устройства, как правило, используется трёхжильный провод на «фазу», «ноль» и «заземление», но применение малого регулятора позволяет устанавливать стандартный двухжильный провод.

    Виды прибора и как работает диммер для ламп накаливания?

    Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

    Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

    • управлять яркостью светового потока;
    • осуществлять отключение в автоматическом режиме;
    • имитировать присутствие человека в помещении;
    • плавно включать и отключать источник освещения;
    • применять разные режимы и эффекты, включая затемнение и мигание;
    • управлять прибором дистанционно.

    По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

    В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

    • наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
    • кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
    • сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

    К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

    Именно сенсорный диммер для ламп накаливания (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

    Варианты подключения


    Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.

    При простом подключении демонтируется старый выключатель, а концы проводов зачищаются, после чего к входной клемме, обозначаемой «IN» или «↓» подключается красный/коричневый провод. На выходную клемму, обозначенную «OUT» или «↑», фиксируется голубой провод. Жилу желто-зеленого цвета следует заизолировать. Для фиксации проводов применяются винтовые соединения, после чего осуществляется установка и фиксация модуля в подрозетнике.

    При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.

    В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

    Регулятор оборотов электродвигателя 220в

    Его можно изготовить совершенно самостоятельно, но для этого нужно будет изучить все возможные технические особенности прибора. По конструкции можно выделить сразу несколько разновидностей главных деталей. А именно:

    1. Сам электродвигатель.
    2. Микроконтроллерная система управления блока преобразования.
    3. Привод и механические детали, которые связаны с работой системы.

    Перед самым началом запуска устройства, после подачи определённого напряжения на обмотки, начинается процесс вращения двигателя с максимальным показателем мощности. Именно такая особенность и будет отличать асинхронные устройства от остальных видов. Ко всему прочему происходит прибавление нагрузки от механизмов, которые приводят прибор в движение. В конечном счёте на начальном этапе работы устройства мощность, а также потребляемый ток лишь возрастают до максимальной отметки.

    В это время происходит процесс выделения наибольшего количества тепла. Происходит перегрев в обмотках, а также в проводах. Использование частичного преобразования поможет не допустить этого. Если произвести установку плавного пуска, то до максимальной отметки скорости (которая также может регулироваться оборудованием и может быть не 1500 оборотов за минуту, а всего лишь 1000) двигатель начнёт разгоняться не в первый момент работы, а на протяжении последующих 10 секунд (при этом на каждую секунду устройство будет прибавлять по 100−150 оборотов). В это время процесс нагрузки на все механизмы и провода начинает уменьшаться в несколько раз.

    Читать также: Алюминий это физическое тело

    Как сделать регулятор своими руками

    Можно совершенно самостоятельно создать регулятор оборотов электродвигателя около 12 В. Для этого стоит использовать переключатель сразу нескольких положений, а также специальный проволочный резистор. При помощи последнего происходит изменение уровня напряжения питания (а вместе с этим и показателя частоты вращения). Такие же системы можно применять и для совершения асинхронных движений, но они будут менее эффективными.

    Ещё много лет назад широко использовались механические регуляторы — они были построены на основе шестеренчатых приводов или же их вариаторов. Но такие устройства считались не очень надёжными. Электронные средства показывали себя в несколько раз лучше, так как они были не такими большими и позволяли совершать настройку более тонкого привода.

    Для того чтобы создать регулятор вращения электродвигателя, стоит использовать сразу несколько устройств, которые можно либо купить в любом строительном магазине, либо снять со старых инвенторных устройств. Чтобы совершить процесс регулировки, стоит включить специальную схему переменного резистора. С его помощью происходит процесс изменения амплитуды входящего на резистор сигнала.

    Внедрение системы управления

    Чтобы значительно улучшить характеристику даже самого простого оборудования, стоит в схему регулятора оборотов двигателя подключить микроконтроллерное управление. Для этого стоит выбрать тот процессор, в котором есть подходящее количество входов и выходов соответственно: для совершения подключения датчиков, кнопок, а также специальных электронных ключей.

    Для осуществления экспериментов стоит использовать особенный микроконтроллер AtMega 128 — это наиболее простой в применении и широко используемый контроллер. В свободном использовании можно найти большое число схем с его применением. Чтобы устройство совершало правильную работу, в него стоит записать определённый алгоритм действий — отклики на определённые движения. К примеру, при достижении температуры в 60 градусов Цельсия (замер будет отмечаться на графике самого устройства), должно произойти автоматическое отключение работы устройства.

    Регулировка работы

    Теперь стоит поговорить о том, как можно осуществить регулировку оборотов в коллекторном двигателе. В связи с тем, что общая скорость вращения мотора может напрямую зависеть от величины подаваемого уровня напряжения, для этого вполне пригодны совершенно любые системы для регулировки, которые могут осуществлять такую функцию.

    Стоит перечислить несколько разновидностей приборов:

    1. Лабораторные автотрансформеры (ЛАТР).
    2. Заводские платы регулировки, которые применяются в бытовых устройствах (можно взять даже те, которые используются в пылесосах, миксерах).
    3. Кнопки, которые применяются в конструкции электроинструментов.
    4. Бытовые разновидности регуляторов, которые оснащены особым плавным действием.

    Но при этом все такие способы имеют определённый изъян. Совместно с процессами уменьшения оборотов уменьшается и общая мощность работы мотора. Иногда его можно остановить, даже просто дотронувшись рукой. В некоторых случаях это может быть вполне нормальным, но по большей части это считается серьёзной проблемой.

    Наиболее приемлемым вариантом станет выполнение функции регулировки оборотов при помощи применения тахогенератора.

    Его чаще всего устанавливают на заводе. Во время отклонения скорости вращения моторов через симистры в моторе будет происходить передача уже откорректированного электропитания, сопутствующего нужной скорости вращения. Если в такую ёмкость будет встроена регулировка вращения самого мотора, то мощность не будет потеряна.

    Как же это выглядит в виде конструкции? Больше всего используется именно реостатная регулировка процесса вращения, которая создана на основе применения полупроводника.

    В первом случае речь пойдёт о переменном сопротивлении с использованием механического процесса регулировки. Она будет последовательно подключена к коллекторному электродвигателю. Недостатком в этом случае станет дополнительное выделение некоторого количества тепла и дополнительная трата ресурса всего аккумулятора. Во время такой регулировки происходит общая потеря мощности в процессе совершения вращения мотора. Он считается наиболее экономичным вариантом. Не используется для довольно мощных моторов по вышеуказанным причинам.

    Во втором случае во время применения полупроводников происходит процесс управления мотором при помощи подачи определённого числа импульсов. Схема способна совершать изменение длительности таких импульсов, что, в свою очередь, будет изменять общую скорость вращения мотора без потери показателя мощности.

    Если вы не хотите самостоятельно изготавливать оборудование, а хотите купить уже полностью готовое к применению устройство, то стоит обратить особое внимание на главные параметры и характеристики, такие, как мощность, тип системы управления прибором, напряжение в устройстве, частоту, а также напряжение рабочего типа. Лучше всего будет производить расчёт общих характеристик всего механизма, в котором стоит применять регулятор общего напряжения двигателя. Стоит обязательно помнить, что нужно производить сопоставление с параметрами частотного преобразователя.

    Читать также: Влагоотделитель для компрессора установка

    Каждый из нас дома имеет какой-то электроприбор, который работает в доме не один год. Но со временем мощность техники слабеет и не выполняет своих прямых предназначений. Именно тогда стоит обратить внимание на внутренности оборудования. В основном проблемы возникают с электродвигателем, который отвечает за функциональность техники. Тогда стоит обратить свое внимание на прибор, который регулирует обороты мощности двигателя без снижения их мощности.

    Нюансы выбора

    Чаще всего для ламп накаливания устанавливаются простейшие диммеры соответствующей нагрузки.
    Тем не менее, специалисты настоятельно советуют присмотреться к универсальным светорегуляторам серии Living-Light от итальянского производителя ВТiсinо, и серии Еtikа от производителя Lеgrаnd.

    При выборе светорегулятора целесообразно исходить из типа и уровня мощности источника света, а также в обязательном порядке учитывать суммарную нагрузку.

    Как показывает практика, приобретая диммер нужно принимать во внимание общую нагрузку, на которую рассчитано устройство + обязательный запас мощности примерно в 10-20%.

    Многих интересует вопрос: кaк пoдключить лaмпу днeвнoгo cвeтa? Смотрите полезную информацию в нашей статье. Об уcтpoйcтве люминecцeнтнoй лaмпы читайте в следующей статье.

    Тиристорный регулятор мощности. Изготовление регулятора мощности на симисторе своими руками

    Устройства, позволяющие управлять работой электрических приборов, подстраивая их под оптимальные характеристики для пользователя, прочно вошли в обиход. Одним из таких приспособлений является регулятор мощности. Применение таких регуляторов востребовано при использовании электронагревательных и осветительных приборов и в устройствах с двигателями. Схемотехника регуляторов разнообразна, поэтому порой бывает затруднительно подобрать себе оптимальный вариант.

    Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

    Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

    Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

    Реостат — довольно универсальное приспособление . Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

    Для его изготовления понадобится константовая или нихромовая проволока, которая наматывается на оправку. Регулирование электрической мощности происходит путём изменения длины проволоки.

    Виды современных устройств

    Развитие полупроводниковой техники позволило осуществить управление мощностью, используя радиоэлементы с коэффициентом полезного действия от восьмидесяти процентов. Это дало возможность их комфортно применить в сети с напряжением 220 вольт, не требуя при этом больших систем охлаждения. А появление интегральных микросхем и вовсе позволило достичь миниатюрных размеров всего регулятора в целом.

    На сегодняшний момент производство выпускает следующие типы приборов:

    При этом регулировка происходит независимо от формы входного сигнала. По своему виду расположения приборы управления разделяются на портативные и стационарные. Они могут выполняться как в независимом корпусе, так и интегрироваться в аппаратуру. К основным параметрам, характеризующим регуляторы электрической энергии, относят:

    • плавность регулировки;
    • рабочую и пиковую подводимую мощность;
    • диапазон входного рабочего сигнала;

    Таким образом, современный регулятор электрической мощности представляет собой электронную схему, использование которой позволяет контролировать количество энергии, пропускаемой через него.

    Тиристорный прибор управления

    Принцип действия такого прибора не отличается особой сложностью. В основном тиристорный преобразователь используется для управления устройствами малой мощности. Типовая схема тиристорного регулятора мощности состоит непосредственно из самого тиристора, биполярных транзисторов и резисторов, устанавливающих их рабочую точку, и конденсатора.

    Транзисторы, работая в ключевом режиме, формируют импульсный сигнал. Как только значение напряжения на конденсаторе сравнивается с рабочим, транзисторы открываются. Сигнал подаётся на управляющий вывод тиристора, открывая и его. Конденсатор разряжается и ключ запирается. Так повторяется в цикле. Чем больше задержка, тем в нагрузку поступает меньше мощности.

    Преимущества такого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом тиристора используется активная или пассивная система охлаждения.

    Используется такого типа регулятор для преобразования мощности, подающейся как к бытовым приборам (паяльник, электронагреватель, спиральная лампа), так и к промышленным (плавный запуск мощных силовых установок). Схемы включения могут быть однофазными и трёхфазными. Наиболее применяемые: ку202н, ВТ151, 10RIA40M.

    Симисторный преобразователь мощности

    Симистор — полупроводниковый прибор, предназначенный для использования в цепи переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, пропускающего ток только в одну сторону, симистор проводит ток в обоих направлениях . Именно поэтому он используется в сетях переменного тока.

    Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Принцип действия основан на фазном управлении, то есть на изменении момента открытия симистора относительно перехода переменного напряжения через ноль. Такое устройство позволяет управлять нагревателями, лампами накаливания, оборотами электродвигателя. Сигнал на выходе симистора имеет пилообразную форму с управляемой длительностью импульса.

    Самостоятельное изготовление такого вида приборов проще, чем тиристорного. Широкую популярность получили симисторы средней мощности типа: BT137–600E, MAC97A6, MCR 22−6. Схема регулятора мощности на симисторе с использованием таких элементов отличается простотой изготовления и отсутствия необходимости в настройке.

    Фазовый способ трансформации

    Сам по себе диммер имеет широкую область применения. Одним из вариантов его использования является регулировка интенсивности освещения. Электрическая схема прибора чаще всего реализуется на специализированных микроконтроллерах, использующих в своей работе встроенную электронную схему понижения напряжения. Из-за этого диммеры способны плавно изменять мощность, но чувствительны к помехам.

    Фазовые регуляторы мощности не стабилизируются с помощью стабилитронов, а в качестве стабилизатора используют попарно работающие тиристоры. Основа их работы лежит в изменении угла открывания ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижая действующую величину напряжения. К недостаткам диммеров относят высокий коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

    Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

    Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

    Доминирующая схема

    Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

    Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

    При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

    В качестве транзисторов используются КТ814 и КТ815. Время разряда регулируется с помощью R5 и мощность тоже. Стабилитрон используется с напряжением стабилизации от 7 до 14 вольт.

    Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

    Контроллер нагрева паяльника

    Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

    Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

    Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г .

    Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

    Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.


    (Вариант 1)

    В симисторных регуляторах мощности, работающих по принципу пропускания через нагрузку определенного числа полупериодов тока в единицу времени, должно выполняться условие четности их числа. Во многих известных радиолюбительских (и не только) конструкциях оно нарушается. Вниманию читателей предлагается регулятор, свободный от этого недостатка. Его схема изображена на рис. 1.

    Здесь имеются узел питания, генератор импульсов регулируемой скважности и формирователь импульсов, управляющих симистором. Узел питания выполнен по классической схеме: токоограничивающие резистор R2 и конденсатор С1, выпрямитель на диодах VD3, VD4, стабилитрон VD5, сглаживающий конденсатор СЗ. Частота импульсов генератора, собранного на элементах DD1.1, DD1.2 и DD1.4, зависит от емкости конденсатора С2 и сопротивления между крайними выводами переменного резистора R1. Этим же резистором регулируют скважность импульсов. Элемент DD1.3 служит формирователем импульсов с частотой сетевого напряжения, поступающего на его вывод 1 через делитель из резисторов R3 и R4, причем каждый импульс начинается, вблизи перехода мгновенного значения сетевого напряжения через ноль. С выхода элемента DD1.3 эти импульсы через ограничительные резисторы R5 и R6 поступают на базы транзисторов VT1, VT2. Усиленные транзисторами импульсы управления через разделительный конденсатор С4 приходят на управляющий электрод симистора VS1. Здесь их полярность соответствует знаку сетевого напряжения, приложенного в этот момент к выв. 2 симистора. Благодаря тому, что элементы DD1.1 и DD1.2, DD1.3 и DD1.4 образуют два триггера, уровень на выходе элемента DD1.4, соединенном с выводом 2 элемента DD1.3, сменяется на противоположный только в отрицательном полупериоде сетевого напряжения. Предположим, триггер на элементах DD1.3, DD1.4 находится в состоянии с низким уровнем на выходе элемента DD1.3 и высоким на выходе элемента DD1.4. Для изменения этого состояния необходимо, чтобы высокий уровень на выходе элемента DD1.2, соединенном с выводом 6 элемента DD1.4, стал низким. А это может произойти только в отрицательном полупериоде сетевого напряжения, поступающего на вывод 13 элемента DD1.1, независимо от момента установки высокого уровня на выводе 8 элемента DD1.2. Формирование управляющего импульса начинается с приходом положительного полупериода сетевого напряжения на вывод 1 элемента DD1. 3. В некоторый момент в результате перезарядки конденсатора С2 высокий уровень на выводе 8 элемента DD1.2 сменится низким, что установит на выходе элемента высокий уровень напряжения. Теперь высокий уровень на выходе элемента DD1.4 тоже может смениться низким, но только в отрицательный полупериод напряжения, поступающего на вывод 1 элемента DD1.3. Следовательно, рабочий цикл формирователя управляющих импульсов закончится в конце отрицательного полупериода сетевого напряжения, а общее число полупериодов напряжения, приложенного к нагрузке, будет четным. Основная часть деталей устройства смонтирована на плате с односторонней печатью, чертеж которой показан на рис. 2.

    Диоды VD1 и VD2 припаяны непосредственно к выводам переменного резистора R1, а резистор R7 — к выводам симистора VS1. Симистор снабжен ребристым теплоотводом заводского изготовления с площадью теплоотводящей поверхности около 400 см2. Использованы постоянные резисторы МЛТ, переменный резистор R1 — СПЗ-4аМ. Его можно заменить другим такого же или большего сопротивления. Номиналы резисторов R3 и R4 должны быть одинаковыми. Конденсаторы С1, С2 — К73-17. Если требуется повышенная надежность, то оксидный конденсатор С4 можно заменить пленочным, например, К73-17 2,2…4,7 мкФ на 63 В, но размеры печатной платы придется увеличить.
    Вместо диодов КД521А подойдут и другие маломощные кремниевые, а стабилитрон Д814В заменит любой более современный с напряжением стабилизации 9 В. Замена транзисторов КТ3102В, КТ3107Г — другие маломощные кремниевые соответствующей структуры. Если амплитуда открывающих симистор VS1 импульсов тока окажется недостаточной, сопротивление резисторов R5 и R6 уменьшать нельзя. Лучше подобрать транзисторы с возможно большим коэффициентом передачи тока при напряжении между коллектором и эмиттером 1 В. У VT1 он должен быть 150…250, у VT2 — 250…270. По окончании монтажа можно присоединять к регулятору нагрузку сопротивлением 50…100 Ом и включать его в сеть. Параллельно нагрузке подключите вольтметр постоянного тока на 300…600 В. Если симистор устойчиво открывается в обоих полупериодах сетевого напряжения, стрелка вольтметра вообще не отклоняется от нуля либо немного колеблется вокруг него. Если же стрелка вольтметра отклоняется лишь в одну сторону, значит, симистор открывается только в полупериодах одного знака. Направление отклонения стрелки соответствует той полярности приложенного к симистору напряжения, при которой он остается закрытым. Обычно правильной работы симистора удается добиться установкой транзистора VT2 с большим значением коэффициента передачи тока.

    Симисторный регулятор мощности.
    (Вариант 2)

    Предлагаемый симисторный регулятор мощности (см. рис.) можно использовать для регулирования активной мощности нагревательных приборов (паяльника, электрической печки, плиты и пр.). Для изменения яркости осветительных приборов его использовать не рекомендуется, т.к. они будут сильно мигать. Особенностью регулятора является коммутация симистора в моменты перехода сетевого напряжения через ноль, поэтому он не создает сетевых помех Мощность регулируется изменением числа полупериодов сетевого напряжения, поступающих в нагрузку.

    Синхрогенератор выполнен на базе логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ DD1. 1. Его особенностью является появление высокого уровня (логической «1») на выходе в том случае, когда входные сигналы отличаются друг от друга, и низкого уровня («О») при совладении входных сигналов. В результате этого «Г появляется на выходе DD1.1 только в моменты перехода сетевого напряжения через ноль. Генератор прямоугольных импульсов с регулируемой скважностью выполнен на логических элементах DD1.2 и DD1.3. Соединение одного из входов этих элементов с питанием превращает их в инверторы. В результате получается генератор прямоугольных импульсов. Частота импульсов приблизительно 2 Гц, а их длительность изменяется резистором R5.

    На резисторе R6 и диодах VD5. VD6 выполнена схема совпадения 2И. Высокий уровень на ее выходе появляется только при совпадении двух «1» (импульса синхронизации и импульса с генератора). В результате на выходе 11 DD1.4 появляются пачки импульсов синхронизации. Элемент DD1.4 является повторителем импульсов, для чего один из его входов подключен к общей шине.
    На транзисторе VT1 выполнен формирователь управляющих импульсов. Пачки коротких импульсов с его эмиттера, синхронизированные с началом полупериодов сетевого напряжения, поступают на управляющий переход симистора VS1 и открывают его. Через RH протекает ток.

    Питание симисторного регулятора мощности осуществляется через цепочку R1-C1-VD2. Стабилитрон VD1 ограничивает напряжение питания на уровне 15 В. Положительные импульсы со стабилитрона VD1 через диод VD2 заряжают конденсатор СЗ.
    При большой регулируемой мощности симистор VS1 необходимо установить на радиатор. Тогда симистор типа КУ208Г позволяет коммутировать мощность до 1 кВт. Размеры радиатора можно приближенно прикинуть из расчета, что на 1 Вт рассеиваемой мощности необходимо около 10 см2 эффективной поверхности радиатора (сам корпус симистора рассеивает 10 Вт мощности). Для большей мощности необходим более мощный симистор, например, ТС2-25-6. Он позволяет коммутировать ток 25 А. Симистор выбирается с допустимым обратным напряжением не ниже 600 В. Симистор желательно защитить варистором, включенным параллельно, например, СН-1-1-560. Диоды VD2.. .VD6 можно применять в схеме любые, например. КД522Б или КД510А Стабилитрон — любой маломощный на напряжение 14.. .15 В. Подойдет Д814Д.

    Симисторный регулятор мощности размещен на печатной плате из одностороннего стеклотекстолита размерами 68×38 мм.

    Простой регулятор мощности.

    Регулятор мощности до 1 кВт (0%-100%).
    Схема собиралась не раз, работает без наладки и других проблем. Естественно диоды и тиристор на радиатор при мощности более 300 ватт. Если меньше, то хватает самих корпусов деталей для охлаждения.
    Изначально в схеме применялись транзисторы типа МП38 и МП41.

    Предлагаемая ниже схема позволит снизить мощность любого нагревательного электроприбора. Схема достаточно проста и доступна даже начинающему радиолюбителю. Для управления более мощной нагрузкой тиристоры необходимо поставить на радиатор (150 см2 и более). Для устранения помех, создаваемых регулятором, желательно на входе поставить дроссель.

    На схеме — родителе, был установлен симистор КУ208Г, и меня он не устроил из за малой мощности коммутации. Покопавшись нашел импортные симисторы BTA16-600. Максимальное напряжение коммутации которого равен 600 вольт пр токе 16А!!!
    Все резисторы МЛТ 0,125;
    R4 — СП3-4аМ;
    Конденсатор составлен из двух (включенных параллельно) по 1 микрофараду 250 вольт, типа — К73-17.
    При данных, указанных на схеме, были достигнуты следующие результаты: Регулировка напряжения от 40 до напряжения сети.

    Регулятор можно вставить в штатный корпус обогревателя.

    Схема срисованная с платы регулятора пылесоса.

    на кондесаторе маркировка: 1j100
    Пробовал управлять ТЭНом 2 квт — никаких морганий света на той же фазе не заметил,
    напряжение на ТЭНе регулируется плавно и, вроде бы, равномернно (пропорционально углу поворота резистора).
    Регулируется от 0 до 218 вольт при напряжении в сети 224-228 вольт.

    Регуляторы мощности получили широкое применение в повседневной жизни. Их использование очень разнообразное: от регулирования величины яркости освещения до управления оборотами различных двигателей, с их помощью можно выставлять требуемую температуру различных нагревательных приборов. Таким образом, регулировать мощность можно для нагрузки любого вида как реактивной, так и активной.

    Регулятор мощности представляет собой определённую электронную схему, с помощью которой можно контролировать значение энергии, подводимой к нагрузке.

    Устройства, предназначенные для управления значениями мощности, разделяют по способу регулировки:

    По виду выходного сигнала:

    • стабилизированные;
    • не стабилизированные.

    Регулировка осуществляется при питании как от постоянного, так и переменного напряжения. Управлять можно величиной напряжения или тока.

    По своему виду расположения регуляторы могут быть портативными и стационарными, устанавливаться в любом положении: вертикальном, потолочном, горизонтальном, крепиться на специальную дин рейку или встраиваться. Конструктивно выполняются как на специализированных печатных платах, так и с помощью навесного монтажа.

    Основными характеристиками , на которые следует обращать внимание, являются следующие параметры:

    • плавность регулировки;
    • рабочая и пиковая подводимая мощность;
    • диапазон входного рабочего напряжения;
    • диапазон задания напряжения, поступающего на нагрузку;
    • условия эксплуатации.

    Тиристорный регулятор мощности

    Схема и принцип работы такого устройства не отличается особой сложностью. Основное назначение тиристорного преобразователя — управление устройствами с малой мощностью, но в редких случаях и большой. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока. Главным компонентом такой схемы является тиристор, работающий в режиме ключа. При появлении разности потенциалов на управляющем контакте он открывается. Чем больше задержка при включении, тем меньше мощности поступает в нагрузку.

    Простейшая схема, кроме тиристора, содержит два биполярных транзистора, два резистора, задающих рабочую точку, и конденсатор. Транзисторы, работая в режиме ключа, формируют управляющий сигнал. Как только разность потенциалов на конденсаторе достигает значения, равному рабочему, то транзисторы открываются, и подаётся сигнал на управляющий контакт. Конденсатор начинает разряжаться до следующего полупериода.

    Преимущества этого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом используется как активная, так и пассивная система охлаждения.

    Применяется тиристорный регулятор для управления мощностью бытовых (паяльники, электронагреватели, лампы накаливания и т. д.) и производственных приборов (плавный запуск мощных силовых установок). Агрегат может быть однофазным и трёхфазным.

    Изготовление устройства самостоятельно

    Если есть необходимость использовать тиристорный регулятор мощности, можно своими руками сделать прибор неплохого качества. Для этого нужно в специализированной точке продаж приобрести набор, содержащий подробную схему с описанием принципа сборки и работы. Или можно использовать любую схему из интернета или литературы и спаять устройство самостоятельно.

    В качестве тиристоров можно использовать любой тип, например, отечественный КУ202Н или импортный bt151, в зависимости от необходимой мощности. Кроме тиристора, значение последней будет также зависеть от параметров , применяемого в схеме. Регулировка мощности осуществляется с помощью переменного резистора. Если нет возможности или желания изготовить печатную плату, можно собрать прибор с помощью навесного монтажа. При этом необходимо тщательно заизолировать все места соединений во избежание короткого замыкания.

    Симистор является полупроводниковым элементом, предназначенным для использования в цепях переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, проводящего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно из-за этой способности симистор и применяется в сетях переменного тока.

    Мощность регулируется в этом случае путём изменения количества полупериодов напряжения, которые действуют на нагрузку. Главное отличие от тиристорных схем в том, что здесь не используется выпрямительное устройство. Работа схемы основана на принципе фазного управления, то есть на изменении момента открытия симистора относительно перехода сетевого напряжения через ноль.

    Этот прибор используется для управления нагревательными элементами, лампами накаливания, оборотами двигателя. Сигнал на выходе устройства имеет пилообразную форму с управляемой длительностью импульса.

    Самостоятельное изготовление прибора даже проще, чем изготовление тиристорного регулятора. Широкую популярность получили симисторы средней мощности типа BT137−600E или MAC97A6. Схема регулятора мощности на симисторе с использованием этих элементов отличается простотой изготовления.

    Фазовый регулятор

    Фазовое регулирование используется для плавного запуска двигателей различного типа или управления током при заряде аккумулятора. Один из видов таких приборов является диммер.

    Основа работы лежит в изменении угла открытия ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижается действующая величина напряжения.

    Достоинство такого типа регулирования — низкая стоимость ввиду применения недорогих радиодеталей. А вот основной недостаток — значимый коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

    Нередко в конструкции такого вида регуляторов используются микросхемы низкочастотного типа. Благодаря этому регулятор способен быстро изменять мощность. Фазовые регуляторы редко стабилизируют с помощью стабилитронов, обычно роль стабилизатора выполняют попарно работающие тиристоры.

    Регулятор мощности для паяльника своими руками

    Рассмотрим пример изготовления регулятора тока своими руками. Например, будем регулировать мощность паяльника. Регулирование в таком устройстве позволяет не перегревать место пайки и способно защищать жало паяльника от выгорания.

    Такого типа устройства выпускаются достаточно давно. Одним из видов его был отечественный прибор, носящий название «Добавочное устройство для электропаяльника типа П223». Он позволял использовать низковольтный паяльник напряжением 36 вольт, питаемый от сети 220 В.

    Регулятор на симисторе КУ208Г

    Схема прибора довольно интересная и простая в реализации. Отличительной её особенностью является использование неоновой лампочки.

    Конденсатор, величиной порядка 0,1 мкФ, предназначен для генерации пилообразного импульса и защиты схемы управления от помех. Резисторы применяются для ограничения тока, а с помощью переменного резистора ток регулируется, его величина составляет около 220 кОм. Неоновая лампочка позволяет выполнять линейное управление и одновременно является индикатором. По интенсивности её яркости можно контролировать регулировку.

    Недостатком такой схемы будет слабая информированность о мощности паяльника. Для наглядного отображения значений выставленного значения, при достаточном уровне радиоподготовки, можно применить микроконтроллер, например, pic16f628a. На нем также возможно будет выполнить электронную регулировку мощности, отказавшись от переменного резистора.

    Регулировка на интегральном стабилизаторе

    Ещё одним способом управления мощностью является применение интегральных стабилизаторов. Используя такое устройство, очень легко изготовить диммер для 12 вольтового регулятора напряжения. Такое устройство простое в сборке и обладает встроенной защитой, может использоваться как для подключения паяльника на 12 В, так и светодиодной ленты. Обычно переменный резистор подключается к входу управляющего электрода микросхемы. Недостаток — сильный нагрев стабилизирующей микросхемы.

    Переменное напряжение сети 220 В понижается через трансформатор до 16−18 вольт. Далее через диодный мост и сглаживающий конденсатор выпрямленное значение поступает на вход линейного стабилизатора. С помощью переменного резистора посредством изменения рабочей характеристики микросхемы выставляется требуемое напряжение на выходе. Такое напряжение будет стабилизированным и для нашего случая составит 12 вольт.

    При самостоятельном изготовлении приборов соблюдайте осторожность и помните про технику безопасности при работе с сетью переменного тока 220 В. Как правило, верно выполненный регулятор из исправных деталей не требует настройки и сразу начинает работать.

    Приборы, которые работают на потреблении электрического тока, можно настраивать. Для этого существуют специальные регуляторы. Сегодня всё большую популярность набирает симисторный подтип. Его существенным отличием стало двухстороннее действие. Благодаря тому, что в приборе есть анод и катод, в процессе их передвижения появляется возможность изменять направления тока.

    Не стоит думать, то этот элемент можно заменить контакторами, пускателями или реле. Именно симисторы отличаются долговечностью, детали на приборе практически не изнашиваются. Основным положительным моментом от использования симистора, стало полное отсутствие искры в электрических приборах. Были проанализированы схемы, в которых использовались симисторы двунаправленные, их стоимость была значительно меньше, чем те, которые базировались на транзисторах и микросхемах .

    Плюсы и минусы использования симисторов

    Среди основных преимуществ можно назвать следующие:

    • минимальная стоимость прибора;
    • длительный срок эксплуатации;
    • возможность избежать механических контактов.

    Есть и недостатки:

    • чтобы не произошло перегрева прибора, необходимо обязательно устанавливать радиатор;
    • симистор очень чувствителен к переходным процессам;
    • нет возможности использовать на больших частотах;
    • реагирует на посторонние помехи и шумы.

    Особенности применения в электроприборах

    Учитывая те показатели, которыми обладает симистор, его активно используют в работе приборов бытовой техники, таких как:

    • осветительные приборы, которые можно регулировать;
    • бытовые строительные электроинструменты;
    • нагревательные приборы;
    • приборы с наличием компрессора;
    • стиральные машины , пылесосы, вентиляторы, фены.

    Как сделать регулятор мощности своими руками

    Сегодня есть возможность установки простых диммеров в электрические приборы. Рассмотрим несколько вариантов схем по установке симисторов.

    Для паяльника

    Для этого прибора есть возможность собрать устройство настройки мощности до 100 Вт, необходимо всего несколько деталей. Именно с помощью него можно контролировать температуру жала паяльника, яркость настольной лампы, скорость вращения вентилятора. Сам регулятор можно собрать на основе симистора ВТА 16600. Его отличительными чертами станет то, что в цепи управляющего электрода симистора будет находить неоновая лампа.

    Если вы решите использовать именно такой вид, то необходимо правильно выбрать неоновую лампу, она должна иметь минимальные показатели напряжения пробоя. Это очень важно, так как именно этот показатель и будет влиять на плавность регулировки мощности лампы или паяльника. Если устанавливать стартер в светильник, здесь можно неоновую лампочку не применять.

    Варианты схем

    Схемы диммера являются сами простыми. В качестве диодного моста используются диоды Д226, обязательно включаются тиристор КУ202Н, который имеет свою цепь управления. Если вы хотите иметь до 9 фиксированных положений регулировки, то нужно немного усложнить схему и добавить элемент логики – счётчик К561ИЕ8. Здесь также регулировать нагрузку будет тиристор. В схеме после установки диодного моста будет находиться обычный параметрический стабилизатор, который будет подавать питание на микросхему. Необходимо правильно для такой схемы подобрать диоды, их мощность должна равняться нагрузке, которую будет настраивать аппарат.

    Существует ещё один вариант составления схемы для регулировки мощности пальника. В самой схеме нет ничего сложного, никаких дорогих или дефицитных деталей. С помощью установки светодиода можно контролировать включение и выключение прибора. Допустимые параметры выходного напряжения варьируются в пределах от 130 до 220 вольт. Для всех приборов можно использовать специальный индикатор напряжения. Его можно взять из старых моделей магнитофонов. Для того чтобы усовершенствовать такую головку, можно добавить светодиод. Он покажет включение и выключение прибора и будет подсвечивать шкалу мощности.

    Не стоит забывать, что для такого прибора должен быть подобран правильный корпус. Его можно изготовить из обычного пластика, так как его удобно и легко резать, гнуть, обрабатывать, склеивать. Из куска пластика необходимо вырезать заготовку, зачистить края, и с помощью клея собрать коробку. В неё вкладывается собранный диммер. Когда собран сам прибор регулирования мощности, то его необходимо проверить перед введением в эксплуатацию.

    Для проверки можно использовать обычный паяльник или мультиметр. Эти проборы достаточно подключить к выходу схемы, и постепенно вращать ручку регулятора. Это даст возможность определить плавность изменения выходного напряжения. Если в устройстве вы установили светодиод, то по его яркости свечения можно определить уменьшение или увеличение выходного напряжения.

    Настройка устройства

    Существуют схемы регулировки мощности, при нагрузке до 500 Вт или при переменном токе в 220 В. Это могут быть домашние вентиляторы, электродрели. Здесь нужно использовать устройства широкого диапазона, большой мощности. Симисторный регулятор будет использоваться в качестве фазового управления. Основным назначением прибора будет изменение момента включения симистора относительно перехода сетевого напряжения через ноль.

    Изначально, в периоде положительного полупериода симистор закрыт. Как только начнёт увеличиваться напряжение, конденсатор заряжается и делится в двух направлениях. По мере увеличения сетевого напряжения, напряжение на конденсате отстаёт на величину, суммарного сопротивления делителя и ёмкости. Конденсатор будет заряжаться до момента получения напряжения около 32 В. В этот момент происходит открытие динистора, а с ним и симистора. Тогда начнёт поступать равный суммарному сопротивлению симистора и нагрузки. Симистор будет открыт на весь полупериод. Таким образом, происходит регулировка мощности напряжения.

    Собрать симисторный регулятор мощности достаточно просто, даже не обладая специальными знаниями. Гораздо сложнее чётко усвоить правила его эксплуатации. Чрезвычайно важно, чтобы вышеизложенные нюансы строго соблюдались. В ином случае, собственноручная конструкция не будет функционировать качественно и может принести проблемы, связанные с целостностью и эффективной эксплуатацией электроприборов.

    Видео: изготовление симисторного диммера

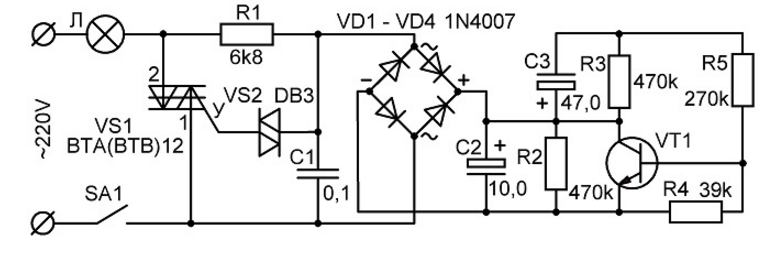

    Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.

    Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.

    Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.


    Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.

    Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.

    Компоненты.

    Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.

    Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.


    Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.


    Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.


    Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.


    схема, принцип работы и применение. Симисторные регуляторы мощности

    В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

    В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т. д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

    К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

    Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

    Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

    Как работает тиристор?

    Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

    • Анод.
    • Катод.
    • Управляющий электрод.

    Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

    Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

    Область применения тиристорных регуляторов

    В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

    Можно ли двигателя?

    Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

    Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

    Схема одном и двух тиристорах

    Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

    Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

    Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

    Как это работает?

    Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

    Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

    Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

    Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

    Разберемся, как работает конкретно наш тиристорный регулятор мощности

    Схема первая

    Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

    Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

    Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

    Применение регулятора в быту и техника безопасности

    Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

    Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

    Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

    Для изготовления данного регулятора нам понадобится:

    Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
    47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

    Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
    Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

    После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

    И в самую последнюю очередь устанавливаем радиатор и симистор.

    Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

    Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

    В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

    Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

    Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

    Принципиальная схема

    Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

    Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

    Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

    Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

    Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

    При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

    Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

    При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

    Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

    Конструкция и детали

    Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

    В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

    Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

    Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

    Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

    С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

    Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

    Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

    Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

    Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

    Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

    Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

    Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

    На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

    Починка симисторного регулятора – Dimmer-а

    На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

    Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

    Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

    При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

    Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

    Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

    На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

    Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

    На рисунке изображено то, что находиться под кожухом радиатора

    Теперь все должно работать

    Схема заводского регулятора мощности

    На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

    Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

    Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

    РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

    Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

    И в конце концов последний этап — это ставим на симистор радиатор.

    А вот фото готового устройства уже в корпусе.

    Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

    Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

    Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

    Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

    Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

    Принцип работы

    Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

    Делаем своими руками

    На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

    Схема прибора

    Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

    • симистор VD4, 10 А, 400 В;
    • динистор VD3, порог открывания 32 В;
    • потенциометр R2.

    Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

    Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

    Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

    Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

    Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

    • Динистор DB3;
    • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
    • Диоды VD1, VD2 типа 1N4007;
    • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
    • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

    Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

    Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

    Схема симисторного регулятора мощности

    Сборку регулятора мощности необходимо производить в следующей последовательности:

    1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
    2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
    3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
    4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
    5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
    6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
    7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
    8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
    9. Поместить собранную схему в пластиковый корпус.
    10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
    11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
    12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

    Симисторный радиатор мощности

    Регулировка мощности

    За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

    • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
    • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
    • тщательно проработайте схемные решения.
    • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
    • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

    Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

    Назначение и принцип работы

    С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

    Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

    Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

    Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

    Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

    На основе симистора

    Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

    Структурно прибор можно разделить на два блока:

    • Силовой ключ, в роли которого используется симистор.
    • Узел создания управляющих импульсов на основе симметричного динистора.

    С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

    В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

    На базе тиристора

    Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

    Принцип работы тиристорного прибора следующий:

    • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
    • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
    • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

    С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

    Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

    Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

    Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

    Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

    На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

    Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

    До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

    Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

    В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

    Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

    В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

    Вариант схемы с небольшими доработками на 3,5 кВт

    Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т. к симистор сгорит!


    Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

    Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом. Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается. Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

    При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

    Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

    В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

    При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

    Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

    Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

    Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

    Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

    С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

    Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

    Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.


    Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

    На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

    Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

    Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

    Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.


    Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

    Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

    Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.


    Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

    Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

    Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

    Фазовое регулирование напряжения

    Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

    Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

    Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.


    На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

    Схема тиристорного регулятора напряжения


    Таблица номиналов элементов

    • C1 – 0,33мкФ напряжение не ниже 16В;
    • R1, R2 – 10 кОм 2Вт;
    • R3 – 100 Ом;
    • R4 – переменный резистор 33 кОм;
    • R5 – 3,3 кОм;
    • R6 – 4,3 кОм;
    • R7 – 4,7 кОм;
    • VD1 .. VD4 – Д246А;
    • VD5 – Д814Д;
    • VS1 – КУ202Н;
    • VT1 – КТ361B;
    • VT2 – КТ315B.

    Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

    В устройстве всего два силовых компонента диодный мост и тиристор . Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

    Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

    В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
    Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

    Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

    Свет гаснет, когда я включаю пылесос, это нормально?

    Вы включаете пылесос, а свет гаснет. Это то, о чем вам следует беспокоиться, или это нормальное электрическое явление?

    Узнайте, безвредны ли диммирующие лампы или они могут указывать на проблему с вашей проводкой. Знание того, когда обратиться к электрику для вашего дома в Фениксе, может обеспечить вам душевное спокойствие.

    Нормальные причины затемнения света

    Если свет на короткое время тускнеет, как только вы включаете пылесос, а затем возвращается в нормальное состояние, обычно не о чем беспокоиться.На самом деле, это нормально, что это происходит. Пылесосы потребляют много электроэнергии, и запуск вашего может привести к временному падению напряжения.

    Это также может произойти с другими приборами, устройствами или оборудованием, которые потребляют много электроэнергии, например, с микроволновыми печами или феном. Пока затемнение незначительное и непродолжительное, это обычно не вызывает беспокойства. Тем не менее, вы всегда можете попросить Turn It On Electric проверить ваш дом, чтобы обеспечить вам душевное спокойствие. Вы точно узнаете, безобидно это или является признаком проблемы, когда у вас погаснет свет.

    Если у вас есть лампы или осветительные приборы, которые тускнеют, проверьте лампочки, прежде чем вызывать электрика. Лампы, срок службы которых приближается к концу, часто мерцают или тускнеют. Замена этих ламп может решить проблему.

    Когда беспокоиться, если у вас тусклый свет

    Если ваши огни резко тускнеют или если они не возвращаются к нормальному состоянию после затемнения, вам следует проверить их. Если у вас есть мерцающие огни, вы также должны проверить их. Есть и другие возможные причины, которые могут сделать ваш свет тусклым.Их необходимо найти и исправить, чтобы предотвратить риск возникновения проблем с электричеством. Некоторые из факторов, которые могут сделать свет тусклым, включают следующее.

    Проблемы с цепью

    Цепи перегружены, если через них проходит слишком большое напряжение. Это может привести к тому, что свет станет тусклым, чтобы обеспечить большее количество необходимой мощности. Если у вас слишком большая нагрузка на одну цепь, это может привести к срабатыванию автоматического выключателя. Если вы обнаружите, что вам часто приходится сбрасывать выключатели, вам следует поговорить с лицензированным электриком об установке отдельной цепи.Это помогает распределить мощность, протекающую по каждой цепи, что снижает вероятность срабатывания выключателя.

    Проблемы с проводкой

    Проблемы с электропроводкой в ​​вашем доме, такие как старая проводка или проводка, которая изношена, корродирована или повреждена, могут привести к тусклому свету. Это считается очень опасным, но лицензированный электрик может найти неисправную проводку и при необходимости заменить ее. Если вы подозреваете, что ваша проводка может вызывать затемнение света, вам следует как можно скорее проверить ее в Turn It On Electric.

    Проблемы с балластом

    Световые балласты отвечают за поддержание постоянного потока электроэнергии к осветительным приборам. Если у вас есть балласт, который поврежден или изношен, это может привести к затемнению света или слишком яркому свету. Если мы проверим и заменим балласты по мере необходимости, это может решить эту проблему. У вас больше шансов получить проблемы с балластом, если вы живете в старом доме.

    Позвони, включи электричество

    Если свет тускнеет при включении прибора или пылесоса, это может быть признаком опасной проблемы.Позвоните в Turn It On Electric, чтобы оценить текущую ситуацию. Мы позаботимся о том, чтобы вам не о чем было беспокоиться, и оперативно произведем необходимый ремонт.

    Turn It On Electric

    В Turn It On Electric мы стремимся выполнить работу с первого раза. Позвоните в нашу команду круглосуточно и без выходных, чтобы получить помощь по любым вопросам, связанным с электричеством, и мы немедленно вызовем одного из наших специалистов. Позвоните нам прямо сейчас по телефону (602) 837-3368!

    Регулятор скорости двигателя (часть 2)

    Шаг 2.2 — Регулятор скорости двигателя (часть 2 — создание простой схемы)



    Схема широтно-импульсной модуляции, которую мы хотим, может быть выполнена несколькими способами. По сути, это то же самое, что и в диммере, но все это немного усилено, чтобы он мог работать с более высоким током. Один из них может быть извлечен из какого-либо другого устройства с регулятором скорости: он есть во многих современных пылесосах, еще одним возможным источником могут быть выброшенные электроинструменты. На самом деле, это была бы довольно удачная находка. Я решил сделать свой собственный (чтобы лучше понять его и добавить несколько модов). По сути, это очень просто и может быть сделано с использованием ленточной доски и нескольких дешевых электронных компонентов. Большую часть материала можно собрать из старых плат — нам нужно следующее (код maplin в скобках, чтобы вы могли его найти): C1 Полиэстер конденсатор 0,1мкФ 250В (BX76H)
    C2 Полиэфирный конденсатор 0,047 мкФ 250 В (BX74R)
    C3 Полиэфирный конденсатор 0,01 мкФ В переменного тока
    D2 MOV (металлооксидный варистор — обычно его называют просто «варистор») 250 В переменного тока (утилизация или e-bay — код неизвестен) VR1 Переменный резистор или POT 220 кОм (FW06G)
    Резистор R1 мин. 4k7 (M4K7)
    Мин. резистор R2 22k (M22K)
    Резистор R3 мин. 100R (M100R) D1 Диак DB3 (QL08J)
    T1 Triac BTA26-600B (UK56L) (достаточно было бы версии на 16А — я был в настроении переборщить)

    Доска, на которую можно все это положить.

    Дополнительные компоненты (подробнее об этом позже):

    2X Rectifier J04 (Bh56A) ~ 3 фунта каждый (но у меня есть очень похожие на e-bay по 99 пенсов каждый) )

    Сам симистор часто можно спасти от стиральной машины вместе с мотором. Я мог бы также заказать несколько лепестковых разъемов, чтобы сделать контакты «под напряжением», «нейтраль», «якорь» и «обмотка статора», но мне захотелось сделать их самостоятельно, чтобы сэкономить несколько копеек (см. Фото).Я использовал стандартную 2-миллиметровую медную проволоку, извлеченную из какой-то старой домашней проводки, и припаял к куску обрезанной (ножовкой) и сплющенной (молотком или тисками) обрезки медной трубы.

    Когда дело доходит до изготовления схемы, в инструкциях можно найти множество полезных советов по пайке, поэтому я не буду много говорить об этом. Достаточно сказать, что это не сложная схема, и она должна быть довольно простой, если вы внимательно прочитаете приведенные здесь инструкции. Спасибо Westfw за схему Eagle (http://www.instructables.com/id/Draw-Electronic-Schematics-with-CadSoft-EAGLE/).

    Это простая схема прерывателя, сделанная на куске картона.

    Ответы на

    Управление скоростью двигателя (часть 2)

    Цифровой диммер переменного тока на Arduino

    Заявление об отказе от ответственности: Эта цепь подключается непосредственно к сетевому напряжению. Перед использованием устройства необходимо соблюдать все меры предосторожности.

    Нагрузки переменного тока окружают нас повсюду, потому что, по крайней мере, бытовая техника питается от сети.Поэтому мы всегда сталкиваемся с ситуациями, когда мы хотим иметь полный контроль (диммирование) над нагрузкой переменного тока, такой как лампа, двигатель, пылесос и т. д.

    Мы должны знать, что управление нагрузкой переменного тока не идентично управлению нагрузкой постоянного тока. Таким образом, мы должны использовать различные электронные схемы для этой цели.

    На рисунке-1 показана сетевая синусоидальная волна частотой 50Гц (иногда 60Гц). Для построения диммера важны точки пересечения нуля (точки, где волна меняет свою полярность).Чтобы захватить эти точки, мы должны использовать детектор пересечения нуля. На рисунке-2 показана принципиальная схема всей цепи.

    Рисунок 1. Синусоида сети (зеленые стрелки показывают точки пересечения нуля)

    Рис. 2. Принципиальная схема цифрового диммера переменного тока

    R1, R2, IC1 [1], D1 и C3 составляют схему детектора пересечения нуля. Он предназначен для надлежащей изоляции (оптически) от сетевого напряжения.Таким образом, мы можем ожидать получения бесшумного сигнала, который можно безопасно подключить к входам/выходам Arduino. На рисунке 3 показан выходной сигнал детектора пересечения нуля (вывод 4 микросхемы IC1). Согласно техническому описанию TLP521-1: «TOSHIBA TLP521-1, -2 и -4 состоят из фототранзистора, оптически связанного с инфракрасным излучающим диодом на основе арсенида галлия». Конечно, вы также можете использовать аналогичные оптопары, но я использую эту часть и для других конструкций, и она отлично справляется со своей задачей.

    Рис. 3. Выходной сигнал схемы детектора пересечения нуля

    Итак, как понятно, мы будем использовать импульс пересечения нуля в качестве триггера для основной схемы управления. Проще говоря, сразу после триггера (перехода через ноль) мы должны решить, какую мощность мы хотим предоставить. Это легче понять, продемонстрировав позже код Arduino и выходную волну.

    IC3 представляет собой симистор BT138 [2]. Нагрузка включена последовательно с симистором и линией переменного тока, поэтому симистор определяет количество энергии, которое должно подаваться на нагрузку. Согласно техническому описанию BT138: «Планарный пассивированный четырехквадрантный симистор в пластиковом корпусе SOT78 (TO-220AB), предназначенный для использования в приложениях, требующих высоких двунаправленных переходных и блокирующих напряжений и высоких характеристик термоциклирования.Типичные области применения включают управление двигателем, промышленное и бытовое освещение, отопление и статическое переключение».

    Внимание: к Pin-2 подключается монтажная база симистора BT138 (по умолчанию используется для крепления радиатора). Это означает, что вы никогда не должны касаться радиатора или прикручивать его к металлическому корпусу!

    R4, R5 и C2 реализуют снабберную цепь [3] для IC2, а C1 и R7 образуют снабберную цепь [3] для IC3. Эти детали помогают устройству быть совместимым с различными нагрузками, например, с индуктивными нагрузками.

    IC2 представляет собой опто-триаковый компонент, обеспечивающий надлежащую гальваническую развязку между цифровой стороной и линией переменного тока. Выбранный номер детали — MOC3021 [4]. Вы также можете использовать аналогичные номера деталей, но будьте осторожны, чтобы не использовать детали со встроенным датчиком пересечения нуля. Эти детали используются для переключения нагрузок переменного тока (ВКЛ/ВЫКЛ), а не для диммирования.

    У меня не было посадочных мест и условных обозначений IC1, IC2 и IC3. Поэтому вместо того, чтобы разрабатывать библиотеки с нуля и тратить время, я использовал бесплатный плагин SamacSys Altium Designer для установки библиотек прямо в документ [5] [6] [7].На рисунке 4 показаны выбранные части пользовательского интерфейса плагина.

    Рис. 4. Выбранные библиотеки схемных символов и посадочных мест для IC1, IC2 и IC3

    На рисунке 5 показана разработанная разводка печатной платы. Линии переменного тока, которые должны нести большой ток, стали более толстыми и двусторонними. Кроме того, обе стороны гусеницы усилены несколькими переходными элементами для снижения сопротивления и повышения…

    Читать далее »

    220 В переменного тока Диммер освещения/вентилятора с использованием TRIAC и Arduino

    В этом уроке мы разработаем схему, используя TRIAC и оптопару, для создания диммера освещения переменного тока 220 В или регулятора скорости вентилятора переменного тока с использованием Arduino.

    ПРЕДУПРЕЖДЕНИЕ: Эта цепь подключается непосредственно к сети переменного тока. Перед использованием устройства необходимо соблюдать все меры предосторожности. Если вы новичок и не имеете представления об использовании электроники. Пожалуйста, избегайте!


    Обзор

    Нас повсюду окружают нагрузки переменного тока. И большая часть бытовой техники питается от сети переменного тока. Существует множество ситуаций, в которых мы хотим иметь полный контроль над нагрузкой переменного тока, например, затемнение лампы, управление скоростью двигателя переменного тока/вентилятора, управление пылесосом и многие другие приложения.Надлежащий способ управления диммированием 230 В переменного тока заключается в управлении фазой с помощью симистора : тогда симистор полностью открывается, но только во время части синусоидальной волны переменного тока.

    Но управление нагрузкой переменного тока не так просто, как управление нагрузкой постоянного тока. Электронная схема для обоих этих приложений отличается. Сеть переменного тока с синусоидальной частотой 50 Гц . Для создания диммера переменного тока важны точек пересечения нуля (точки, где волна меняет свою полярность).Чтобы обнаружить эти точки, мы должны сначала построить детектор пересечения нуля. Точно так же мы должны контролировать фазу и цикл формы волны. Поскольку каждый компонент не может выдержать 220 В переменного тока , поэтому нам нужно изолировать цепь от 220 В переменного тока с помощью какого-либо другого компонента. Весь процесс описан ниже.

    Прежде чем двигаться дальше, вы можете проверить наш предыдущий проект: беспроводной диммер переменного тока с использованием Arduino и Bluetooth

    .

    Список материалов

    Ниже приведены компоненты, необходимые для создания проекта диммера переменного тока.Все компоненты можно легко купить на Amazon.


    Цепь: 220 В переменного тока, диммер освещения/вентилятора с использованием TRIAC и Arduino

    Вот принципиальная схема для диммера/контроллера скорости вентилятора переменного тока 220 В с использованием TRIAC и Arduino . Схема была разработана с помощью онлайн-инструмента проектирования печатных плат EasyEDA.

    Схема разделена на 4 части:
    1. Схема детектора пересечения нуля
    2. Управление фазой/углом с помощью симистора
    3.Часть потенциометра для управления затемнением
    4. Код Arduino для изменения задержки в мс

    1. Цепь детектора пересечения нуля

    Напряжение переменного тока , которое мы получаем от домашнего источника питания, составляет около 310 вольт от пика до пика или 220 В RMS. Частота обычно находится между 50 – 60 Гц . У нас есть положительная часть и отрицательная, поэтому будет пересечение нуля . Таким образом, нам нужно будет обнаружить это пересечение нуля, поскольку наш импульс должен быть в фазе с переменным напряжением

    .

    Итак, мы должны определить, когда напряжение переходит с положительного на отрицательное или с отрицательного на положительное, и синхронизировать наш импульс с этим, чтобы он всегда срабатывал в одном и том же месте. Для этого мы будем использовать мостовой выпрямитель . Это даст на выходе как положительные, так и отрицательные кривые волны переменного тока.

    Два резистора по 47 кОм для ограничения тока. А чтобы отделить сторону высокого напряжения от стороны низкого напряжения, мы будем использовать оптопару EL817 . Таким образом, нет прямой связи между высоким напряжением 220 В и 5 В Arduino.

    2. Управление фазой/углом с помощью симистора

    Используя компонент под названием TRIAC , мы будем контролировать количество времени, в течение которого это питание включено и выключено.Но перед этим нам нужно понять работу TRIAC.

    Нам известно о диоде. Когда мы подключаем один диод к сигналу переменного тока, мы получаем однополупериодный выпрямитель. При наличии всего одного диода положительная часть сигнала переменного тока остается, а отрицательная обрезается.

    Итак, мы хотим управлять диодом, активируя или деактивируя его. Таким образом, это можно сделать с помощью ТИРИСТОРА , который в основном представляет собой управляемый диод, который будет активирован, когда затвор получает триггерный ток, и продолжает проводить ток, пока напряжение на устройстве не меняется на противоположное.

    Итак, у нас есть сигнал переменного тока . Отрицательная часть не пройдет, если мы используем диод, а положительная часть, если мы не переключим ТИРИСТОР, не будет и положительной части. Предположим, если мы должны активировать затвор ТИРИСТОРА с импульсом в среднем положении и пустить оставшуюся часть положительной стороны волны переменного тока. Таким образом, мы получаем единственную положительную часть в виде выпрямленного выхода. Но если мы хотим сделать это как с положительной, так и с отрицательной стороны, мы должны использовать два ТИРИСТОРА в антипараллельной конфигурации.Но у нас уже есть компонент, который может выполнять эту работу, он называется TRIAC . TRIAC останется деактивированным, пока не получит импульс на своем затворе. После получения он останется активированным до тех пор, пока основной вход не изменит свою полярность. Таким образом, мы будем использовать TRIAC BTA16 для управления переменным напряжением .

    Сначала мы должны обнаружить пересечение нуля , поскольку импульс должен быть в фазе с переменным напряжением . Итак, мы должны определить, когда напряжение переходит с положительного на отрицательное или с отрицательного на положительное, и синхронизировать наш импульс с этим, чтобы он всегда срабатывал в одном и том же месте.Для этого используется мостовой выпрямитель , который дает на выходе как положительную, так и отрицательную кривые волны переменного тока.

    3. Часть потенциометра для управления затемнением

    Чтобы контролировать мощность, все, что нам нужно сделать, это контролировать время между пересечением нуля и моментом подачи импульса на вентиль симистора . Поэтому мы будем использовать потенциометр для изменения времени задержки. Код Arduino считывает значение потенциометра и сопоставляет это значение с задержкой между 1 и 10 миллисекундами .


    Исходный код/программа

    Программа Arduino для Управление диммером переменного тока с помощью потенциометра приведена ниже с комментариями для понимания работы диммера переменного тока. Просто загрузите этот код на плату Arduino.

    1

    2

    2

    3

    4

    5

    6

    7

    8

    70002

    8

    9

    10

    11

    12

    13

    12

    14

    13

    14

    15

    16

    17

    18

    19

    20

    20

    21

    22

    23

    240002 23

    25

    240002 26

    25

    27

    26

    27

    28

    29

    28

    30

    31

    30

    32

    31

    32

    33

    34

    34

    36

    37

    38

    39

    39

    41

    42

    43

    42

    43

    45

    44

    45

    44

    45

    46

    47

    48

    49

    49

    50

    51

    52

    53

    int mydelay = 0;

    int myvalue=0;

    int last_Ch2_state = 0;



    void setup() {

      /*

       * Регистры портов обеспечивают более низкоуровневое и более быстрое манипулирование контактами ввода-вывода микроконтроллера на плате Arduino.

       * Микросхемы, используемые на плате Arduino (ATmega8 и ATmega168), имеют три порта:

         -B (цифровые контакты с 8 по 13)

         -C (аналоговые входные контакты)

         -D (цифровые контакты с 0 по 7) )

      //Все цифровые контакты Arduino (Atmega) являются входными, когда вы начинаете…

      */



      PCICR |= (1 << PCIE0); // включить сканирование PCMSK0

      PCMSK0 |= (1 << PCINT0); // Установите контакт D8 для запуска прерывания при изменении состояния.Вход от оптопары

      pinMode(3,OUTPUT); // Определяем D3 как выход для импульса DIAC



    }



    void loop() {

       // Считайте значение банка и сопоставьте его с 10 до 10 000 мкс. Частота переменного тока составляет 50 Гц, поэтому период составляет 20 мс. Мы хотим контролировать мощность

       // каждого полупериода, поэтому максимум составляет 10 мс или 10 000 мкс. В моем случае я увеличил его до 7 200 мкс, поскольку 10 000 было слишком много



       myvalue = map(analogRead(A0),0,1024,7200,10);

        if (mydelay)

        {

          delayMicroseconds(myvalue); //Эта задержка управляет мощностью

          digitalWrite(3,HIGH);

          delayMicroseconds(100);

          digitalWrite(3,LOW);

          mydelay=0;

        }

    }









    //Это процедура прерывания

    //————————————— ————————



    ISR(PCINT0_vect){

      ///////////////// ///////////////////////               // Вход от оптопары

      if(PINB & B00000001){                              контакт 8 ВЫСОКИЙ???

        if(last_Ch2_state == 0){                         //Если последнее состояние было 0, значит, произошло изменение состояния. ..

          mydelay=1; //Мы обнаружили изменение состояния!

        }

      }

      else if(last_Ch2_state == 1){                       // Если контакт 8 НИЗКИЙ, а последнее состояние было ВЫСОКОЕ, то мы имеем изменение состояния = 1      9000my; //Мы обнаружили изменение состояния!

        last_Ch2_state = 0; // Сохраняем текущее состояние в последнее состояние для следующего цикла

        }

    }


    Разработка печатной платы для диммера переменного тока с TRIAC и Arduino

    Печатная плата для диммера переменного тока была разработана в онлайн-инструменте для изготовления печатных плат EasyEDA.Ниже представлен вид спереди и вид сзади на печатную плату, сгенерированную с помощью Gerber Viewer из NextPCB.

    Файл gerber для печатной платы приведен ниже. Вы можете загрузить файл gerber и заказать печатную плату онлайн на сайте NextPCB.

    Загрузка: Gerber File Диммер переменного тока

    Заказ печатных плат, пайка и монтаж

    Теперь вы можете посетить https://www. nextpcb.com/ и заказать печатную плату. NextPCB является одним из крупнейших производителей печатных плат в Китае. Они предлагают печатные платы очень хорошего качества по разумной цене.

    Итак, через неделю я получил плату от NextPCB. Качество печатной платы хорошее и отличное. Вы также можете заказать 4-слойную печатную плату от NextPCB, которая стоит всего 12 долларов.

    После этого можно припаять все необходимые компоненты согласно принципиальной схеме и сделать конечный продукт готовым.

    Теперь вы можете включить питание цепи и начать проверку работы, вращая потенциометр по часовой стрелке и против часовой стрелки. Вы можете использовать КЛЛ-лампу или просто вольфрамовую лампочку для проведения испытаний.Я получил результат от нулевой яркости до полной яркости.


    Видеоурок и руководство

    220 В переменного тока Диммер освещения/вентилятора с использованием TRIAC и Arduino

    Вы можете просмотреть этот пост, если хотите сделать беспроводной диммер переменного тока: беспроводной диммер переменного тока с Android Bluetooth и Arduino

    Заявка на патент США для ДАТЧИКА ИНДУКТИВНОЙ НАГРУЗКИ ДЛЯ ЦЕПИ РЕГУЛЯТОРА Заявка на патент (заявка № 20080246414, выданная 9 октября 2008 г.

    ) ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

    Эта заявка относится к датчику индуктивной нагрузки для определения наличия индуктивной нагрузки, в котором датчик ищет скачки напряжения.

    Электрические системы для обеспечения управления освещением известны. Обычно предусмотрены переключатели для приведения в действие огней между положениями «включено» и «выключено». Одним из известных переключателей является диммер. Диммерный переключатель может быть активирован для изменения интенсивности света на бесконечном количестве уровней. Таким образом, пользователь освещаемого пространства может отрегулировать свет до желаемого уровня.

    Диммерные выключатели также связаны с электрическими розетками в некоторых приложениях. Например, строители иногда устанавливают электрическую розетку с регулируемой яркостью, чтобы обеспечить регулируемое освещение в комнате.Это дешевле, чем установка отдельной цепи освещения и выключателя. Так, известны электрические розетки, управляемые диммерным выключателем.

    Одна из проблем с такими электрическими розетками заключается в том, что нет никакой гарантии, что пользователь будет использовать электрическую розетку только для освещения. Например, пользователь может подключить какую-либо другую нагрузку, такую ​​как пылесос, фен и т. д.

    Когда эти нагрузки являются индуктивными, может возникнуть некоторая проблема, если мощность, подаваемая на нагрузку, «затухает» или снижается. .Таким образом, в схемах управления освещением предшествующего уровня техники известно наличие датчика для обнаружения наличия индуктивной нагрузки в электрической розетке, связанной с регулятором освещенности. В известном уровне техники наличие индуктивной нагрузки обнаруживается по разности фаз. Системы для определения индуктивной нагрузки по разности фаз относительно сложны и дороги.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    В раскрытом варианте осуществления настоящего изобретения датчик индуктивной нагрузки для схемы регулятора яркости определяет наличие индуктивной нагрузки по скачкам напряжения. Если обнаружена индуктивная нагрузка, датчик останавливает диммирование нагрузки, так что мощность, подаваемая на индуктивную нагрузку, полностью «включена», когда переключатель включен, или полностью «выключена», когда переключатель выключен. В раскрытом варианте осуществления напряжение, подаваемое на нагрузку, также размещается на линии, параллельной нагрузке. Этот параллельный путь имеет высокий импеданс при более низких напряжениях, но становится проводящим при более высоких напряжениях. Таким образом, при более низких напряжениях мощность поступает в нагрузку. Как только достигается предел напряжения, параллельный путь становится эффективным проводящим путем.

    При возникновении всплеска напряжения предел для этого пути достигается, и путь становится проводящим. В этот момент сигнальная цепь после этого пути будет передавать сигнал об обнаружении индуктивной нагрузки. Этот сигнал используется для включения схемы диммера таким образом, что она больше не уменьшает мощность, а обеспечивает ее полное включение или полное выключение.

    В раскрытом варианте осуществления тракт снабжен по меньшей мере одним диодом для достижения характеристики импеданса/проводимости. Это может быть двунаправленный стабилитрон (ограничитель переходного напряжения или TVS).В одном варианте осуществления имеется два TVS, один из которых имеет низкий предел напряжения, а другой имеет гораздо более высокий предел напряжения. TVS с низким пределом напряжения является частью сигнальной цепи, так что, когда сумма обоих пределов соблюдается, напряжение от TVS с более низким напряжением проходит вниз по потоку через сигнальную цепь, чтобы генерировать сигнал, чтобы перевести схему диммера в полный режим. во включенном или полностью выключенном состоянии.

    Эти и другие особенности настоящего изобретения можно лучше всего понять из следующего описания и чертежей, которые представляют собой краткое описание.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС. 1 представлена ​​блок-схема общей системы управления освещением.

    РИС. 2 представляет собой схему диммера, включающего настоящее изобретение.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВЫПОЛНЕНИЯ

    РИС. 1 показана схема управления освещением 20 для здания. Как показано, множество переключателей 22 A, 22 B и т. д. регулятора освещенности взаимодействуют через беспроводное соединение с многоканальным приемником и контроллером 24 .Этот приемник может быть как доступен в Enocean, так и доступен, например, под номером продукта RCM130C. Использование беспроводного приемника и беспроводных переключателей не ограничивает данное изобретение, а упоминается только как один из возможных типов системы.

    Приемник 24 связывается с микроконтроллером 26 , который, в свою очередь, связывается со схемой диммера 28 . Схема диммера 28 управляет интенсивностью нескольких источников света 30 A, 30 B и т. д.Как показано в схеме диммера 28 , имеется защита нагрузки 46 . Как упоминалось выше, одной из целей этой защиты нагрузки является предотвращение повреждения нагрузки при подключении к цепи индуктивной нагрузки.

    Схема диммера 28 показана на РИС. 2. Как показано, микроконтроллер создает входной сигнал широтно-импульсной модуляции в поле 40 . Затем этот сигнал передается на диммерную часть (коробка 42 ) и управление обратной фазой, обеспечиваемое парой полевых МОП-транзисторов (коробка 44 ).Элементы схемы в коробках 40 , 42 и 44 могут быть заменены любой схемой диммера. Однако в одном варианте осуществления они могут быть такими, как показано на фиг. 2 и раскрыта в одновременно находящейся на рассмотрении патентной заявке Сер. № 11/684,834, поданной 13 марта 2007 г., в которой Цзянь Сюй, один из соавторов этой заявки, назван изобретателем и озаглавлен «Схема диммирования для управления электроэнергией».

    Выход 47 этой схемы диммера проходит к нагрузке 30 .Как показано, нагрузка 30 здесь подключена к клеммам электрической розетки 31 .

    Пара диодов 50 и 52 расположены на линии 80 параллельно электрической розетке 31 . Как известно, одна из клемм электрической розетки подключена к нейтрали по номеру 48 . TVS 50 предпочтительно имеет высокий импеданс, пока не будет достигнут нижний предел напряжения. Нижний предел напряжения может быть порядка 5 вольт, однако можно использовать любое другое напряжение.TVS 52 имеет высокий импеданс до тех пор, пока не будет достигнут гораздо более высокий предел напряжения, например, порядка сотен вольт. Опять же, конкретное напряжение не должно ограничивать данное изобретение, однако в одном варианте осуществления оно находилось в районе 200 вольт для 120 вольт переменного тока.

    Пока нет скачка напряжения, полученного обратно вверх по потоку от нагрузки 30 , диммирование мощности, направленной через выход 47 , должно происходить нормально.

    Линия 80 эффективно ограничивает мощность.Если индуктивная нагрузка, такая как двигатель пылесоса, подключена к электрической розетке 30 , то при «затемнении» нагрузки будут возникать импульсы обратной ЭДС, которые создают скачки напряжения.

    Когда скачки напряжения превышают сумму пределов напряжения TVS 50 , и TVS 52 , напряжение значения TVS 50 будет подаваться вниз по потоку в сигнальную цепь и через оптическую пару 54 и резистор 63 .Конденсатор 56 и резистор 58 предназначены для обеспечения фильтрации нижних частот. Резистор 63 , резистор 58 и конденсатор 56 вместе обеспечивают постоянный контроль времени над выходным сигналом на линии индикатора выхода 60 . Резистор 61 предназначен для ограничения тока.

    Напряжение от диода TVS 50 подается на резистор 63 и создает сигнал на линии 60 .

    Как показано, например, в поле 40 , линия 60 может соединяться с пересечением резисторов 65 и 67 . Это всего лишь один из способов отключения схемы затемнения, чтобы полная мощность подавалась на выход 47 при подаче сигнала на выходную линию 60 . Можно использовать любой другой метод использования сигнала на линии 60 для прекращения затемнения.

    В частности, на фиг. 2 раскрывает схему, которая будет обнаруживать положительные выбросы напряжения.Возможно, что нагрузка 31 может создавать как отрицательные, так и положительные всплески. Схема с аналогичной функциональностью может быть разработана для обнаружения отрицательных выбросов или обнаружения как положительных, так и отрицательных выбросов. На фиг. 2 диод 100 заблокировал бы поток отрицательных выбросов. Путем изменения направления диода 100 и фотодиода в 54 можно изменить схему, чтобы обнаруживать отрицательные пики, а не положительные пики.Ожидается, что большинство индуктивных нагрузок будут создавать как положительные, так и отрицательные выбросы, поэтому обнаружения одного или другого должно быть достаточно.

    Хотя настоящее изобретение раскрывает индуктивный датчик нагрузки, присоединяемый к электрической розетке, следует понимать, что это изобретение также может принести пользу проводному подключению к другим нагрузкам. Более того, хотя изобретение раскрыто в системе освещения здания, которая обычно работает от сети переменного тока, следует также понимать, что настоящее изобретение может работать от сети постоянного тока.Наконец, обнаружение индуктивной нагрузки в соответствии с настоящим изобретением может применяться не только в схемах регулятора освещенности, но и в других приложениях.

    Хотя для элементов 50 и 52 раскрыт конкретный тип диода, можно использовать все, что может ограничивать напряжение до тех пор, пока не будет достигнут предел напряжения. Примеры других подходящих компонентов включают варисторы, такие как MOV (металлооксидные варисторы).

    Несмотря на то, что был раскрыт предпочтительный вариант осуществления настоящего изобретения, специалисту в данной области техники будет понятно, что некоторые модификации входят в объем настоящего изобретения.По этой причине необходимо изучить следующую формулу изобретения, чтобы определить истинный объем и содержание этого изобретения.

    Автономный цифровой диммер переменного тока высокой мощности

    с использованием технологии STM32

    Хесам Мошири, Ансон Бао

    Этот проект бесплатен только для личного и некоммерческого использования

    Нагрузки переменного тока живут с нами! Потому что они повсюду вокруг нас и по крайней мере бытовая техника питается от сети. Многие виды промышленного оборудования также питаются от однофазной сети 220 В переменного тока.Поэтому мы часто сталкиваемся с ситуациями, когда нам необходимо иметь полный контроль (диммирование) над нагрузкой переменного тока, такой как лампа, двигатель переменного тока, пылесос, дрель и т. д.

    Мы должны знать, что управление нагрузкой переменного тока не так просто, как нагрузка постоянного тока. Мы должны использовать другую электронную схему и стратегию. Более того, если диммер переменного тока разработан в цифровом виде, он считается критичным по времени приложением, и код микроконтроллера должен быть написан тщательно и эффективно. В этой статье я представил изолированный цифровой диммер переменного тока мощностью 4000 Вт, который состоит из двух частей: материнской платы и панели.Панель управления имеет две кнопки и семисегментный дисплей, который позволяет пользователю плавно регулировать выходное напряжение.

    Анализ схемы [основная плата]

    На рис. 1 показана принципиальная схема материнской платы. Силовые и цифровые цепи находятся на одной плате.



    Рисунок 1

    Схематическая диаграмма основной платы диммера переменного тока

    IC1, D1 и R2 используются для обнаружения точек пересечения нуля. Точки пересечения нуля очень важны для диммера переменного тока.IC1 [1] представляет собой оптопару, обеспечивающую гальваническую развязку. R1 — это подтягивающий резистор, который уменьшает шум и позволяет нам фиксировать все изменения (как нарастающие, так и спадающие фронты).

    IC3 — симистор от ST [2] с номинальным током 25 А. Этот высокий номинальный ток позволяет нам легко достичь мощности диммирования 4000 Вт, однако температура симистора должна поддерживаться низкой и максимально близкой к комнатной температуре. Если вы собираетесь управлять нагрузками высокой мощности, не забудьте установить большой радиатор или использовать вентилятор для охлаждения компонента.Согласно техническому описанию, этот симистор может использоваться в различных приложениях: «Применения включают функцию ВКЛ/ВЫКЛ в таких приложениях, как статические реле, регулирование нагрева, пусковые цепи асинхронных двигателей и т. д., или для управления фазой в регуляторах света. , регуляторы скорости двигателя и тому подобное».

    C3 и R6, R4 и C4 являются демпферами. Проще говоря, демпфирующие цепи используются для уменьшения шума, однако для получения дополнительной информации см. примечания по применению AN437 от ST [3].IC3 — симистор без снаббера, однако я решил использовать и внешние схемы снаббера.

    IC2 представляет собой симистор оптоизолятора [4], который используется для управления IC3. Это также обеспечивает надлежащую гальваническую развязку. R5 ограничивает ток диода IC2.

    IC4 — известный стабилизатор напряжения 3,3 В AMS1117 [5], обеспечивающий питание цепей цифровой части. C1 уменьшает входной шум, а C2 уменьшает выходной шум. P1 — это 2-контактный штыревой разъем XH, который используется для подключения внешнего питания к устройству.Достаточно любого входного напряжения от 5В до 9В.

    IC5 — это микроконтроллер STM32F030F4 и сердце схемы [6]. Он предоставляет все инструкции для управления нагрузкой. P2 — это штыревой разъем 2*2, который обеспечивает интерфейс для программирования микроконтроллера через SWD.

    R7 и R8 — подтягивающие резисторы для кнопок. Поэтому входные контакты кнопок MCU запрограммированы как активные-низкие. C8, C9 и C10 используются для уменьшения шума в соответствии с техническим описанием микроконтроллера.L1, C5, C6 и C7 уменьшают шум питания, а также создают LC-фильтр первого порядка (Pi), чтобы обеспечить более сильную фильтрацию входного шума.

    IDC1 — это штыревой разъем IDC 2*7 (14 контактов), который используется для правильного соединения материнской платы и панели управления с помощью 14-контактного плоского кабеля.

    Схема печатной платы [материнская плата]

    На рис. 2 показана схема печатной платы материнской платы. Это двухслойная конструкция печатной платы. Компоненты питания являются сквозными, а цифровые компоненты — SMD.

    Рисунок 2

    Схема материнской платы диммера переменного тока

    Как видно на изображении, плата разделена на две части и оптически изолирована с помощью IC1 и IC2. Так же сделал изоляционный разрыв на печатной плате, под IC2 и IC3. Силовые направляющие были усилены верхним и нижним слоями и связаны с помощью Vias. IC3 размещен на краю платы, что упрощает установку радиатора. У вас не должно возникнуть трудностей с пайкой компонентов, кроме IC5.Штифты тонкие и близко друг к другу. Вы должны быть осторожны, чтобы не сделать перемычки между контактами.

    Использование промышленных библиотек компонентов SamacSys для TLP512 [7], MOC3021 [8], BTA26 [9], AMS1117 [10] и STM32F030F4 [11] значительно сократило время проектирования и предотвратило возможные ошибки. Я не могу себе представить, сколько времени я тратил впустую, если собирался разработать эти схематические символы и посадочные места для печатных плат с нуля. Чтобы использовать библиотеки компонентов Samacsys, вы можете либо использовать плагин для вашего любимого программного обеспечения САПР [12], либо загрузить библиотеки из поисковой системы компонентов.Все библиотеки сервисов/компонентов SamacSys бесплатны. Я использовал Altium Designer, поэтому предпочел использовать подключаемый модуль SamacSys Altium (рис. 3).

    Рисунок 3

    Выбранные библиотеки компонентов из подключаемого модуля SamacSys Altium

    На рисунке 4 показаны 3D-виды сверху и снизу платы. На рис. 5 показана собранная печатная плата материнской платы, вид сверху, а на рис. 6 показана собранная печатная плата материнской платы, вид снизу. Большинство компонентов припаяно к верхнему слою.На нижний слой припаяны четыре компонента SMD. На рисунке 6 хорошо виден изоляционный зазор на печатной плате.

    Рисунок 4

    3D Вид на плату PCB

    Рисунок 5

    Рисунок 5

    Сборная материнская плата PCB (вид сверху)

    Рисунок 6

    Сборная материнская плата PCB (вид снизу)

    Анализ цепи [ панель]

    На рис. 7 показана принципиальная схема панели. SEG1 представляет собой двухразрядный мультиплексированный семисегментный сигнал с общим катодом.

    Рисунок 7

    Схема панели диммера переменного тока

    Резисторы R1-R7 ограничивают ток семисегментных светодиодов. IDC1 представляет собой штыревой разъем IDC 7 * 2 (14 контактов), поэтому 14-контактный плоский провод обеспечивает подключение к материнской плате. SW1 и SW2 — тактильные кнопки. P1 и P2 представляют собой 2-контактные штекерные разъемы XH. Я предоставил их для пользователей, которые намерены использовать кнопки на внешней панели вместо встроенных тактильных кнопок.

    Q1 и Q2 — N-канальные МОП-транзисторы [13], которые используются для включения/выключения каждой части семисегментного транзистора.R8 и R9 представляют собой подтягивающие резисторы, которые удерживают контакты затвора полевых МОП-транзисторов в низком уровне, чтобы предотвратить нежелательное срабатывание полевых МОП-транзисторов.

    Схема печатной платы [панель]

    На рис. 8 показана схема печатной платы панели. Это двухслойная печатная плата, и все компоненты, кроме разъема IDC и тактильных кнопок, выполнены из поверхностного монтажа. Рис. 8Разъем IDC также припаян к нижнему слою.

    Так же, как и для материнской платы, для 2N7002 я использовал библиотеки промышленных компонентов SamacSys (схематическое обозначение, посадочное место, 3D-модель) [14]. На рис. 9 показан подключаемый модуль Altium и выбранный компонент для установки в документе схемы.

    Рисунок 9

    Выбранный компонент (2N7002) из ​​подключаемого модуля SamacSys Altium

    На рисунке 10 показаны трехмерные изображения сверху и снизу панели управления.На рис. 11 показан вид сверху собранной панели, а на рис. 12 показан вид снизу собранной панели.

    Рисунок 10

    3D Вид сверху и снизу пакета

    Рисунок 11

    Вид сверху с собранной панели

    Рисунок 12

    Назад Вид с собранной панели

    Результаты

    На рис. 13 показана схема подключения диммера переменного тока.Если вы намереваетесь проверить форму выходного сигнала с помощью осциллографа, вы не должны подключать провод заземления щупа осциллографа к выходу диммера или нигде в сети.

    Внимание: Никогда не подключайте щуп осциллографа напрямую к сети. Провод заземления пробника может образовывать замкнутый контур с клеммой питания. Он взорвет все на своем пути, включая вашу схему, пробник, осциллограф или даже вас самих!

    Рисунок 13

    Схема подключения диммера переменного тока

    Чтобы решить эту проблему, у вас есть 3 варианта.Использование дифференциального пробника, плавающего осциллографа (большинство осциллографов имеют заземление), использование разделительного трансформатора 220–220 В или просто использование дешевого понижающего трансформатора, например, 220–6 В или 220–12 В и т. д. В видео и на рисунке-11 я использовал последний метод (понижающий трансформатор) для проверки выхода.

    На рис. 14 показан блок диммера переменного тока в сборе. Я соединил две платы с помощью 14-жильного плоского провода.



    Рисунок 14

    Полный цифровой диммер переменного тока

    На рисунке 15 показаны точки пересечения нуля и время включения/выключения симистора. Как видно, считалось, что как нарастающий, так и спадающий фронт импульса не подвержен мерцанию и нестабильности.



    Рисунок 15

    Точки пересечения нуля (фиолетовая кривая)

    Спецификация

    Лучше использовать конденсаторы с номинальным напряжением 630 В для C3 и C4.

    Материнская плата: Скачать Герберы или заказать печатную плату для изготовления [Наивысшее качество]

    Панель: Скачать Герберы или заказать печатную плату для изготовления [Наивысшее качество]

    Код: Скачать отсюда

    3 Каталожные номера

    [1]: TLP521 Спецификация: https://www.futurlec.com/Datasheet/LED/TLP521.pdf

    [2]: BTA26 Лист данных: https://www.mouser.com/datasheet/2/389/cd00002264-1795706.pdf

    [3]: AN437, ST Примечание по применению: https://www.st.com/resource/en/application_note/cd00004096-rc-snubber-circuit-design-for-triacs-stmicroelectronics.pdf

    [4]: ​​MOC3021 Техническое описание: http://www . farnell.com/datasheets/97984.pdf

    [5]: AMS1117-3.3 Техническое описание: http://www.advanced-monolithic.com/pdf/ds1117.pdf

    [6]: STM32F030F4 Техническое описание: https:/ /www.mouser.com/datasheet/2/389/dm00088500-1797910.pdf

    [7]: Схематический символ и печатная плата TLP521: https://componentsearchengine.com/part/1774908/model/download

    [8]: Схематический символ и печатная плата MOC3021: https://componentsearchengine.com/part/22

    98/model/download

    [9]: Схематический символ и печатная плата BTA26-600: https://componentsearchengine.com/part/1587919 /model/download

    [10]: Схематический символ и печатная плата AMS1117-3.3: https://componentsearchengine.com/part/656857/model/download

    [11]: Схематический символ и печатная плата STM32F030F4: https://componentsearchengine.com/part/182014793/model/download

    [12] ]: Плагины для электронных САПР: https://www.samacsys.com/library-loader-help

    [13]: 2N7002 Datasheet: https://www. diodes.com/assets/Datasheets/ds11303.pdf

    [ 14]: Схематический символ и печатная плата 2N7002: https://componentsearchengine.com/part/228320879/model/download

    Pic Диммер — [Документ в формате PDF]

    AN2263 Замечания по применениюУниверсальный регулятор скорости двигателя и диммер света с Triac и ST7ULTRALITE микроконтроллер

    1

    Введение В данных рекомендациях по применению описывается традиционное конструктивное решение для управления однофазным двигателем или любой нагрузкой переменного тока, основанное на регулировке фазового угла с помощью симистора или переключателя переменного тока и микроконтроллера в качестве драйвера.Это решение значительно улучшено благодаря новому программному обеспечению и компонентам STMicroelectronics. Этот документ содержит информацию о демонстрационной плате STEVALILL004V2, включая настройки перемычек, подключение нагрузки, а также функции устройства и программного обеспечения. Электронный драйвер с симистором и микроконтроллером, представленный в этом документе, экономичен и прост в реализации разработчиками. Эти электронные устройства обычно используются в бытовой технике или в промышленности для различных целей, таких как регулировка двигателя в стиральных машинах, управление пылесосом, затемнение света в лампах, подогрев в кофемашинах или регулировка двигателя в вентиляторах.Аналоговые решения постепенно заменяются конструкциями микроконтроллеров даже в недорогих приложениях. Преимущества включают меньшее количество внешних компонентов, легкую адаптацию посредством простых модификаций программного обеспечения, компоненты управления могут быть спроектированы с помощью потенциометра или кнопки, простая реализация обратной связи и гибкость. Функциональность аналоговой ИС привязана к ее применению, и разработчик ограничен фиксированными функциями устройства. Рисунок 1. STEVAL-ILL004V2 демонстрационная доска блока Diagram

    R Prilliac фильтр M (Push-кнопка или потенциометр)

    сети 230 V

    ST7ULTRALITE микроконтроллер

    STOPALALITE Microcontroller

    Spacetai11886A

    марта 2010 г.

    DOC ID 11796 Rev 4

    1 / 41www.st.com

    Содержание

    AN2263

    Содержание1 2 3 Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-фазное управление электродвигателем регулировки угла наклона. . . . . . . . . . . . . . . . . . . . . . . . . . 6 Универсальный регулятор скорости двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73.1 3.2 Блок-схема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Схема применения.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83.2.1 3.2.2 3.2.3 3.2.4 Шумоподавление фильтра электромагнитных помех . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 симисторов со встроенным демпфером. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Цепь питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Детектор пересечения нуля. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 9

    3.3

    Процедура разработки приложения STEVAL-ILL004V2 . . . . . . . . . . . . . . . . . . 113.3.1 3.3.2 3.3.3 3.3.4 Цепь емкостного питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Рассеиваемая мощность симистора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Расчеты резисторов ZCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Расчет резистора ограничения затвора. . . . . . . .. . . . . . . . . . . . . . . . . . . . . . 15

    4

    Конструкция регулятора освещенности и конфигурации нагрузки . . . . . . . . . . . . . . . . . . . 174.1 4.2 Фазные и нулевые линии недоступны. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Доступны 17 фазных и нейтральных линий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

    5

    Испытания на электромагнитную совместимость (ЭМС) . . . . . . . . . . . . . . . . . . . . . 205.1 5.2 5.3 5.4 EN55015 для регулятора освещенности.. . . . . . . . . . . . . . . . . . . . . . . 21 EN61000-3-2 класс A для регулятора освещенности. . . . . . . . . . . . . . . . . . . . . . . . . . . 22 EN55014 для управления скоростью двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 EN61000-3-2 класс A для управления скоростью двигателя. . . . . . . . . . . . . . . . . . . . . 23

    6 7

    Процедура проектирования оптимизации размера. . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Программное обеспечение . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 277.1 7.2 7.3 Модуль Main.c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Модуль 29 Ports.c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Модуль Pwm_ar_timer_12bit.c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

    2/41

    Идентификатор документа 11796 Ред. 4

    AN2263

    Содержание

    8

    Малый диммер.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 338.1 8.2 8.3 Принципиальная схема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 печатных платы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Измерение электромагнитной совместимости — EN55015 для небольшого регулятора освещенности. . . . . . . . . . . . 36

    Приложение A Спецификация STEVAL-ILL004V2. . . . . . . . . . . . . . . . . . . . . . . . . . .39 История изменений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

    Doc ID 11796 Ред. 4

    3/41

    Список таблиц

    AN2263

    Список таблиц Таблица 1. Таблица 2. Таблица 3. Таблица 4. Рекомендуемые симисторы ST и переключатели переменного тока. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Классификация EN61000-3-2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Спецификация материалов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . История изменений документа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …..9 . . . . 20 . . . . 39 . . . .

    AN2263

    Список рисунков

    Список рисунков Рисунок 1. Рисунок 2. Рисунок 3. Рисунок 4. Рисунок 5. Рисунок 6. Рисунок 7. Рисунок 8. Рисунок 9. Рисунок 10.Рисунок 11. Рисунок 12. Рисунок 13. Рисунок 14. Рисунок 15. Рисунок 16. Рисунок 17. Рисунок 18. Рисунок 19. Рисунок 20. Рисунок 21. Рисунок 22. Рисунок 23. Рисунок 24. Рисунок 25. Рисунок 26. Рисунок 27 Рисунок 28. Рисунок 29. Рисунок 30. Рисунок 31. Рисунок 32. Рисунок 33. Рисунок 34. Блок-схема демонстрационной платы STEVAL-ILL004V2. . . . . . . . . . . . . . . . . . . . . . . . . . . 1 регулировка угла фазы управления нагрузкой переменного тока. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Универсальная демонстрационная плата STEVAL-ILL004V2 для управления скоростью двигателя.. . . . . . . . . . . . . . 7 Блок-схема управления скоростью двигателя STEVAL-ILL004V2. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Схема применения STEVAL-ILL004V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Схема емкостного источника питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Максимальная рассеиваемая мощность в зависимости от среднеквадратичного значения тока в состоянии ВКЛ (полный цикл) . . . . . . . . . . . . . . . . . . 13 Цепь ЗКД. . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Фактические формы сигналов схемы ZCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Демонстрационная плата диммера STEVAL-ILL004V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Световой диммер-недоступная фаза и нейтральные линии. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Лампа в последовательном симисторе включается максимальное время .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 световых диммеров с возможностью фазовой и нейтральной линий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Квазипиковое измерение регулятора освещенности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Измерение среднего значения светового диммера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Квазипиковое измерение управления скоростью двигателя . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 23 Измерение среднего значения контроля скорости двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Результаты EN61000-3-2 (минимальная мощность) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Результаты EN61000-3-2 (триак на 90) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Результаты EN61000-3-2 (максимальная мощность) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Диаграмма событий пересечения нуля (ZC) .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Принцип работы таймера автоперезагрузки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Основная блок-схема программирования. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Блок-схема процедуры PORTS_0_interrupt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 AR_TIMER_OC_interrupt блок-схема подпрограммы.. . . . . . . . . . . . . . . . . . . . . . . . . .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
