Схема подключения двухполюсного автомата в однофазной сети: для чего он используется и чем отличается от однополюсного

Содержание

для чего он используется и чем отличается от однополюсного

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Блок: 1/12 | Кол-во символов: 259
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Использование автомата так же возможно вместо выключателя.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

  • С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
  • Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
  • Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме. С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Блок: 2/6 | Кол-во символов: 1305
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные — фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение — установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Блок: 3/12 | Кол-во символов: 670
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать. Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Для снижения вероятности такого отключения используют автомат с заданным токовым временем.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

  • Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
  • Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
  • Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

Блок: 3/6 | Кол-во символов: 1445
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Блок: 2/7 | Кол-во символов: 3541
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Блок: 4/7 | Кол-во символов: 1457
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата.

Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Блок: 4/12 | Кол-во символов: 684
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Блок: 5/12 | Кол-во символов: 506
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока1234568101620253240506380100
Мощность однофазной сети020407091,11,31,72,23,54,45,578,81113,917,622
Сечения проводовмедных1111111,51,51,52,5461010162535
алюминиевых2,52,52,52,52,52,52,52,52,546101616253550

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Блок: 6/7 | Кол-во символов: 1499
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Похожие записи:

, 15:50

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

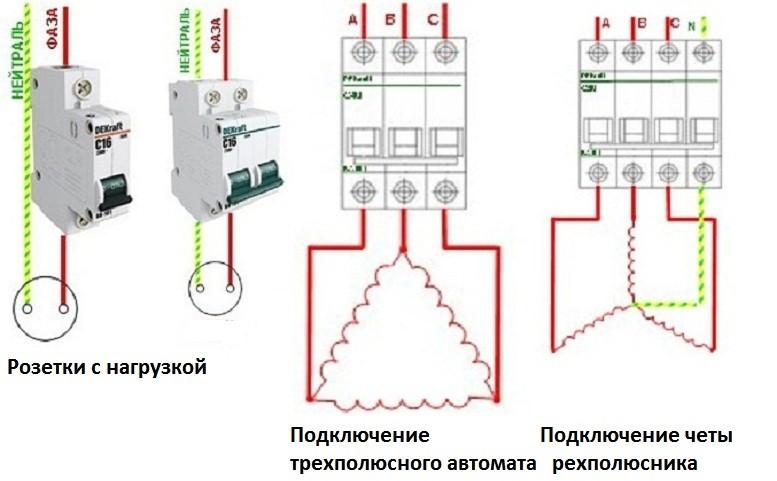

  • однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
  • двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
  • трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
  • четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

  • в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
  • контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
  • простота монтажа автомата (устанавливается одним щелчком на дин рейку)
  • провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
  • при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода .

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения . Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

  • синий провод — всегда ноль
  • желтый с зеленой полосой — земля
  • оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее.

Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления . Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Блок: 9/12 | Кол-во символов: 7783
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

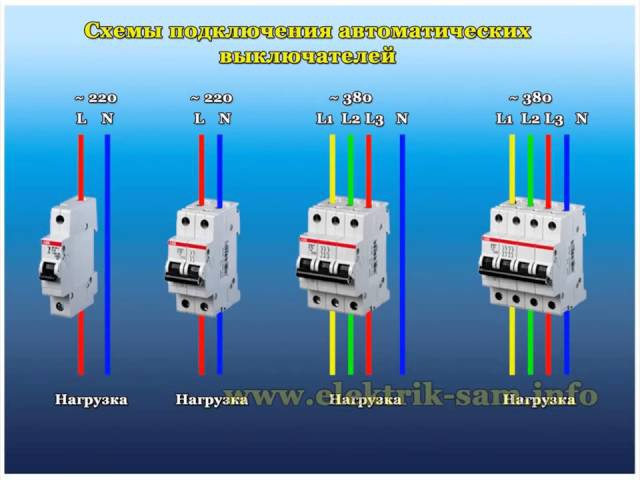

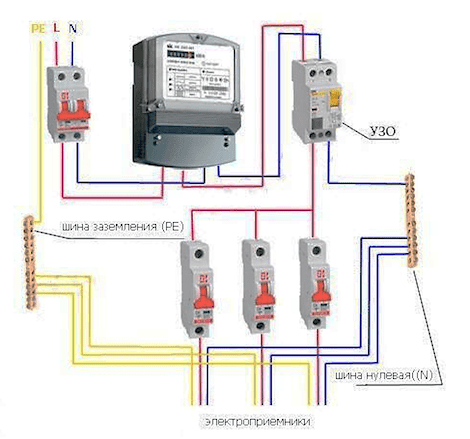

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

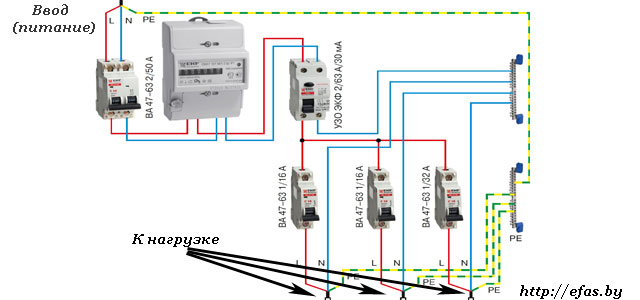

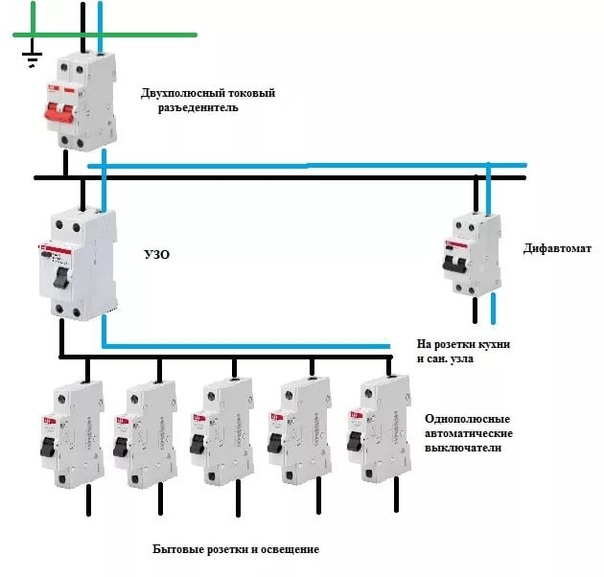

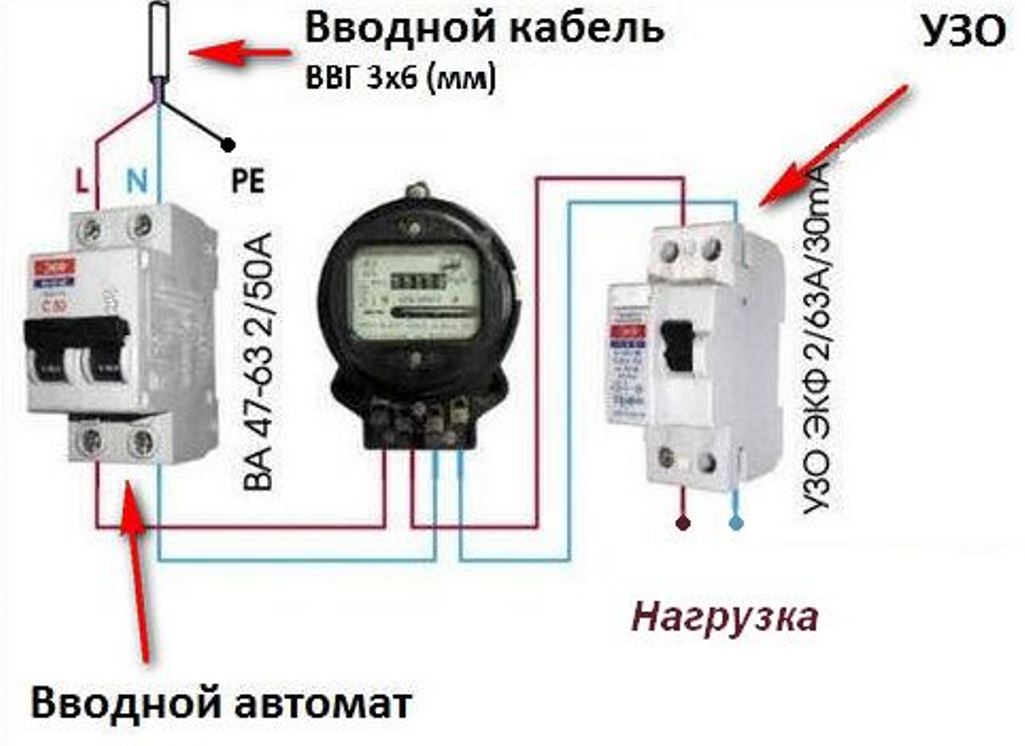

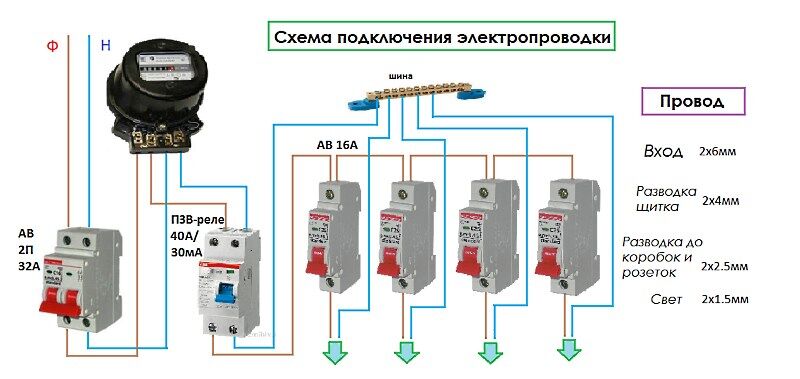

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

  • У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
  • Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
  • Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
  • Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
  • Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Блок: 8/12 | Кол-во символов: 2679
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Кол-во блоков: 15 | Общее кол-во символов: 22826
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html: использовано 3 блоков из 7, кол-во символов 6497 (28%)
  2. http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat: использовано 2 блоков из 6, кол-во символов 2750 (12%)
  3. https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/: использовано 6 блоков из 12, кол-во символов 12581 (55%)
  4. https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat: использовано 1 блоков из 6, кол-во символов 998 (4%)

Как правильно поставить автоматы в квартире.

Двухполюсный автомат- применение и подключение. Электроавтоматы: как выбрать качественный

Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки. В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

  • Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
  • Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
  • Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

  • При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

  • Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
  • В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
  • Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Меры безопасности при установке двухполюсных автоматов

Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:

  • Монтаж должен производиться двумя людьми, чтобы в случае поражения током одного из мастеров второй смог своевременно оказать пострадавшему помощь.

  • Для защиты от поражения электротоком необходимо пользоваться диэлектрическими ковриками и защитными перчатками.
  • Перед тем, как начинать любую работу с электросетями, необходимо получить специальное разрешение.

Заключение

В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из .

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных и устройства защитного отключения (УЗО).


Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис. 3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.


Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

  1. Перед счётчиком устанавливают выключатель вводной AB.
  2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
  3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.


Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с . Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I =2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока1234568101620253240506380100
Мощность однофазной сети020407091,11,31,72,23,54,45,578,81113,917,622
Сечения проводовмедных1111111,51,51,52,5461010162535
алюминиевых2,52,52,52,52,52,52,52,52,546101616253550

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Видео по теме


Приветствую вас, уважаемые читатели сайта .

В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс .

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

  • Ввод в верхней части автомата, выход – в нижней.
  • Флажок включения при включенном автомате должен быть направлен вверх.
  • Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

  • Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
  • Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.


Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN , три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

двухполюсный автомат | Советы электрика

Двухполюсные автоматы- в каких случаях они применяются?

Можно ли поставить двухполюсный автомат на вводе в дом или квартиру?

Как его правильно подключить и все ли подобные автоматические выключатели одинаковые?

Какие есть особенности и нюансы при установке двухполюсных автоматов и что об этом говорит “библия” электриков- ПУЭ?

Обо всем по порядку.

Итак, где же используются двухполюсные автоматы?

Исходя из названия автомата следует что применяются там, где питание электрооборудования идет по двум проводам и требуется одновременная автоматическая коммутация двух полюсов автомата.

Например- понижающий трансформатор 220/36 Вольт, где на вторичную обмотку для защиты от перегрузки ставится двухполюсный автомат.

Если для защиты первичной обмотки такого транса можно применить однополюсный автомат: подключить на него фазу, а ноль завести через нулевую шину в распредщитке, то вторичную обмотку так не защитишь.

Там нет фазы и нет ноля, а имеется линейное напряжение между двумя выводами вторичной обмотки напряжением 36 Вольт. Ну если совсем упрощенно- то две разные фазы.

И вот в этом случае как раз и применяется двухполюсный автомат.

Сразу хочу пояснить- есть два вида двухполюсников- 2Р и 1P+N. В чем их различие?

Автомат 1P+N или как его еще называют- “однофазный с нолем” отличается тем, что функции автоматического защитного отключения есть только в “фазном” полюсе.

Второй полюс- служит просто как выключатель нагрузки и используется для подключения нулевого провода, еще его используют в автоматике как нормально- разомкнутый контакт, а можно элементарно завести через него провод на сигнальную лампу и можно будет контролировать включенное положение автомата- лампочка будет светиться.

Конечно, такой автомат можно использовать как простой однополюсный. При этом “фазу” обязательно подключаем на свое место (ни в коем случае не на клемму N!).

Для квартирной электропроводки такие автоматы 1P+N вполне подходят и имеют преимущества перед однополюсными.

Например в случае срабатывания УЗО, установленного перед такими автоматами, для отыскания неисправности будет достаточно отключить все автоматы, потом включить УЗО и поочередно включать автоматы пока не найдется неисправная линия электропроводки.

А если бы стояли простые однополюсные- то пришлось бы вскрывать щиток, откручивать от нулевой шины провода и т.д…

Второй вид двухполюсных автоматов- 2Р.

У них уже оба полюса защищены от перегрузок и короткого замыкания и при подключении совершенно без разницы куда подключать ноль, а куда “фазу”. Эти автоматы пошире чем 1P+N.

Необязательно подключать на автомат 2Р фазу и ноль- вполне можно и две фазы- как одноименные так и разноименные. К тому же перемычку между клавишами включения можно в таком случае убрать и управлять нагрузкой поотдельности.

Нельзя убирать перемычку если через автомат подключены фаза с нолем!!!

Это грубейшее нарушение ПУЭ и очень опасно для жизни! В случае отключения нулевой клавиши от КЗ на корпусе электроприбора может оказаться опасный для жизни потенциал (напряжение)!

Таким автоматам так же безразлично с какой стороны подключать нагрузку- сверху или снизу, не имеет значения. Правилами это тоже не запрещено, однако я рекомендую все таки питание подключать сверху, а нагрузку- снизу.

А если и делать наоборот- то только в самых крайних случаях.

У меня самого были такие случаи когда в установленный щиток заводил старую электропроводку и ее длины не хватало что бы подключить на верхние зажимы автомата.

И что бы не мудрить- наращивать провод, устанавливать распредкоробку, я подключал на нижние клеммы. Но такие случаи были очень редкими и как исключение из правил.

А теперь о главном.

Такие двухполюсные автоматы можно устанавливать в качестве вводных автоматов, а так же для групповой и индивидуальной нагрузки. ПУЭ это не запрещает.

ПУЭ- это “библия” электрика, расшифровывается как “Правила Устройства Электроустановок”.

Вот что гласит нам “библия”:

пункт 6.6.28. “В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

У нас как раз в основном в квартирах и применяется двухпроводная(две жилы в проводе- 220 Вольт) однофазная электропроводка с заземленной нейтралью.

Важное замечание: если электропроводка трехпроводная, то есть фаза, ноль и заземление, то провод заземления запрещается во всех случаях размыкать!

Заземление (РЕ- провод) никогда не подключают через автомат, пробки, предохранитель и т.п.! Разрыв допускается только через штепсельный разъем!

Вроде в основном все рассказал, если есть какие вопросы- спрашивайте, буду отвечать!

Схема подключения дифавтомата | ЭлектроСтройМонтаж

Дифференциальный автоматический выключатель – это устройство, объединяющее в себе функции УЗО и обычных автоматических выключателей. Способ его подключения к сети в некотором смысле аналогичен монтажу автомата или устройства защитного отключения. Рассмотрим возможные схемы подключения.

Читайте также статью о выборе между установкой дифавтомата и УЗО.

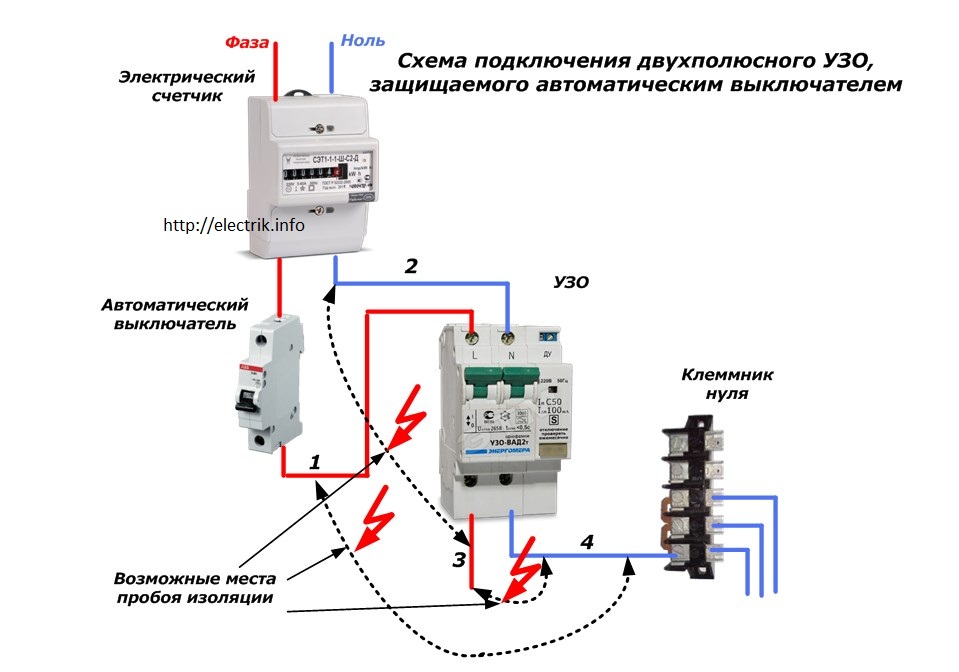

Однофазная сеть 220 В

В обычных многоквартирных и частных домах, как правило, используется однофазная сеть. В таком случае устанавливается двухполюсный диффавтомат. Схема подключения дифавтомата в однофазной сети может быть 2 видов.

Устройство устанавливается после электрического счетчика.

Однако данная схема имеет существенный недостаток. При таком подходе гораздо труднее найти причину выхода из строя элемента в сети. Поэтому на практике предпочтительней применять другой вариант.

Оптимальная схема подключения дифференциального автомата, где каждая отдельная группа проводов сопряжена с соответствующим устройством. Если один автоматический выключатель отключится, другие продолжат независимо друг от друга работать.

Трехфазная сеть 380 В

В трехфазных сетях применяются четырех полюсные дифференциальные автоматические выключатели. Схема подключения дифавтомата в трехфазной сети следующая:

Подобная схема актуальна для коттеджей и новых домов, и тех случаях, когда необходимо выдерживать большую нагрузку от электрических приборов. Еще одно место применения — гараж. И тогда можно будет пользоваться даже сварочными аппаратами и прочим мощным оборудованием.

Схема без заземления

Представленные схемы до этого подключались с заземлением. Теперь рассмотрим сеть напряжением 220 вольт без PE-защиты. Хоть такой вариант и встречается редко, но имеет место быть. Тогда понадобиться следующая схема:

Проводить электромонтажные работы по такому принципу не рекомендуется, потому как он не является безопасным. И если в Вашем старом доме именно такая система электропроводки, то желательно ее заменить в соответствии с современным стандартами.

Автомат двухполюсный: установка, схема правильного подключения

Автоматический выключатель или автомат — это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

  1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
  2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
  3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

  1. Безопасность — электрическая цепь разрывается целиком.
  2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

  1. Стоимость — двухполюсные дороже однополюсных.
  2. Эргономичность — занимают в два раза больше места в электрощитке.
  3. Трудозатраты при монтаже — нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
  4. Невозможность использования стандартных распределительных шин — «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А — это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтым — заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

  1. Номинальный ток устройства (в амперах).
  2. Группа по току перегрузки (диапазон тока срабатывания).
  3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
  4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
  5. Графическое обозначение или принципиальная схема прибора.
  6. Серия аппарата.
  7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I=P/U, где:

I — номинальный ток в амперах «А».

P — мощность всех приборов (сумма мощностей) в ваттах «Вт».

U — напряжение сети в вольтах «В» (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Как правильно подключить автомат: сверху или снизу?

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Устройство автоматического выключателя

Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные – фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение – установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2Номинал автоматического выключателяДопустимая подключаемая мощность
1.5 16 А 3. 5 кВт
2.5 25 А 5.5 кВт
4.0 32 А 7.0 кВт
6.0 40 А 8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Подключение автоматических выключателей

Согласно требованиям ПУЭ, напряжение подается на неподвижный контакт прибора защиты. Неподвижный контакт автомата, как правило, находится сверху. На модульных, кроме того, изображена электрическая схема защитного устройства. По ней также можно определить, с какой стороны находится неподвижный контакт.

Хотя в сети переменного тока, сторона ввода (сверху или снизу) не влияет на работу автомата, такой способ подключения ведет к однообразию схематических решений распределительных щитов, что, как и любая унификация, упрощает работу электрика, сводит к минимуму вероятность ошибки.

Подключение автоматических выключателей защиты

Подключение автоматических выключателей защиты



            После того как автомат выбран его необходимо подключить. Подключение автоматических выключателейявляется не сложной задачей и под силу каждому.

Устанавливаются автоматические выключатели в электрощитах. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.

Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий. Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка). В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм. Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.



Применение и как подключаются одно-, двух-, трех- и четырехполюсные автоматы.

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. К однополюсным автоматическим выключателям подключается только фазный провод — L. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.



Примечание: Перед тем, как сделать монтаж электрической схемы силового щита квартиры или дома, нужно определить следующие параметры — суммарную потребляемую мощность всех электроприборов в сети, потребляемую мощность для каждой группы, количество групп потребителей, место установки электросчетчика.



            В иллюстрируемой схеме питающее напряжение 220В поступает на двухполюсный автомат (1) с номинальным током 40А, далее на однофазный электросчетчик (2), затем на общее УЗО (3) с номинальным током 50А и током утечки 30мА. После этого напряжение поступает на групповые автоматические выключатели: (5) — автомат на 10А для защиты цепей освещения, (6) — автомат на 16А для защиты розеток, (7) — автомат на 25А для защиты электрической плиты. (4) — диф.автомат на 20А и током утечки 30мА для защиты стиральной машины. Также в группу автоматов можно добавить автомат на 16А для защиты сплит-системы. (9) — общая шина для нулевого защитного проводника (PE). (10) — общая шина для нулевого рабочего проводника (N).







            Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.





            В предложенной схеме питающее напряжение 380В поступает на треххполюсный автомат (1) с номинальным током 40А, далее на трехфазный электросчетчик (2), затем на противопожарное УЗО (3) с номинальным током 50А и током утечки 300мА. Далее напряжение с фазы «А» поступает на групповые автоматические выключатели (4 и 5) на 10А для защиты цепей освещения, (9) — диф.автомат на 40А с током утечки 30мА и автоматы (6) и (7) на 16А для защиты группы розеток. Напряжение с фазы «В» поступает на автомат (5) для защиты освещения. Напряжение с фазы «С» поступает на диф. автомат (8) на 20А с током утечки 30мА для защиты стиральной машины. Для защиты хозблока можно взять напряжение с фазы «В» и установить диф.автомат на 40А с током утечки 30мА и группу автоматов на 16А.

(11) — общая шина для нулевого рабочего проводника (N). (10) — общая шина для нулевого защитного проводника (PE).

Примечание:  Номиналы автоматических выключателей, УЗО и диф.автоматов носят рекомендательный характер.

            Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).





Примечание: На вводе в дом, коттедж устанавливается УЗО с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования).

            Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки, короткого замыкания и токов утечки. Группа из УЗО и трех автоматических выключателей предназначена для защиты розеток. Трехфазный автоматический выключатель и УЗО защищают мощные потребители (например, электроплита). Последняя лини, состоящая из одного УЗО и двух автоматических выключателей предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).
1 — Пластиковый корпус щита.
2 — Соединительный элемент нулевых рабочих проводников .
3 — Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов .
4 — Соединительный элемент входных выводов защитных аппаратов групповых цепей.
5 — Автоматический выключатель дифференциального тока.
6 — Выключатель дифференциального тока.
7 — Автоматические выключатели.
8 — Линии групповых цепей.
9 – Счетчик.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте полезные советы, информацию по ремонту своими руками,  по купле-продаже квартир, по оптимизации бюджета,  полезную информацию по строительству вашего дома, коттеджа и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы достаточно избалованы жизнью, чтобы самим заниматься Электромонтажом в квартире, доме, коттедже. Оставить заявку — Специалисты компании решат все насущные проблемы и вопросы ремонта, строительства (проект, бюджет, снабжение, качество выполняемых работ, авторский и технический надзор, сроки).

А Вашей заботой будет только периодическое знакомство с отчетами о реализации проекта ремонта вашей квартиры, дома, коттеджа — включающего

 его Утверждение, подписание.

 Заявку можете оставить здесь:Заявка в строительную фирму (кликните, чтобы заполнить)

P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы.      Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Трехфазная электроэнергия | Передача электроэнергии

Трехфазная электроэнергия является распространенным методом передачи электроэнергии. Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств. Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время.Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением.В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки.Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы сетевого питания»).

Генераторы выдают напряжение от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т. е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной.Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным сетевым напряжением (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением. Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.



В большом оборудовании для кондиционирования воздуха и т. д. используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют характеристики вращающегося магнитного поля трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением.Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Крупные выпрямительные системы могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.



Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному электроснабжению или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование.Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение.При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов.Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Еще один часто используемый метод — это устройство, называемое статическим фазовым преобразователем. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву.Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «подфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180° — 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей.Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми коммутационными компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.



  • Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
  • Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде, установленные в 1895 году, были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
  • Моноциклическая мощность — это название асимметричной модифицированной двухфазной энергосистемы, использовавшейся компанией General Electric примерно в 1897 году (поддерживаемой Чарльзом Протеусом Стейнмецем и Элиу Томсоном; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, вырабатывающей напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок.После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
  • Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отчуждения без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.



Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы



На заре коммерческой электроэнергетики некоторые установки использовали двухфазные четырехпроводные системы для двигателей. Главное их преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора Скотта.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отражения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.



Многофазная энергия особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигателям с большим количеством пар полюсов требуется больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.



Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с шагом 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.



Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределительное напряжение 120 вольт (фаза-нейтраль) и 208 вольт (линия-фаза). Крупные однофазные приборы, такие как духовки или варочные панели, предназначенные для двухфазной системы на 240 В, обычно используемые в односемейных домах, могут плохо работать при подключении к напряжению 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при на 13% меньшем приложенном напряжении.



Трехфазные электрические двигатели. Коэффициент мощности в зависимости от индуктивной нагрузки

Коэффициент мощности системы электроснабжения переменного тока определяется как отношение активной (истинной или фактической) мощности к полной мощности , где

  • Активная (Реальная или истинная) Мощность измеряется в ваттах ( Вт ) и представляет собой мощность, потребляемую электрическим сопротивлением системы, выполняющей полезную работу
  • Полная мощность измеряется в вольт-амперах (ВА) и составляет напряжение в системе переменного тока, умноженное на весь ток, протекающий в ней. Это векторная сумма активной и реактивной мощности
  • Реактивная мощность  измеряется в реактивных вольт-амперах ( ВАР ). Реактивная мощность — это мощность, накапливаемая и отводимая асинхронными двигателями, трансформаторами и соленоидами.

Реактивная мощность требуется для намагничивания электродвигателя, но не выполняет никакой работы. Реактивная мощность, требуемая индуктивными нагрузками, увеличивает количество полной мощности и требуемую подачу в сеть от поставщика электроэнергии к системе распределения.

Увеличение реактивной и полной мощности приведет к уменьшению коэффициента мощности — PF .

Коэффициент мощности

Коэффициент мощности — PF — обычно определяют как косинус фазового угла между напряжением и током — или « cosφ «:

PF = cos φ

где

PF = 40152

Φ = фазовый угол между напряжением и током

Коэффициент мощности, определяемый IEEE и IEC, является соотношением между приложенным Active (True) Power — а видимая мощность , а может в целом быть выраженным как:

PF = P / S (1)

, где

PF = коэффициент мощности

P = активная (истинная или действительная) мощность (Вт)

S = полная мощность (ВА, вольт-ампер)

Результатом является низкий коэффициент мощности. л индуктивных нагрузок, таких как трансформаторы и электродвигатели.В отличие от резистивных нагрузок, создающих тепло за счет потребления киловатт, индуктивные нагрузки требуют протекания тока для создания магнитных полей для выполнения желаемой работы.

Коэффициент мощности является важным показателем в электрических системах переменного тока, поскольку

  • общий коэффициент мощности менее 1 указывает на то, что поставщику электроэнергии необходимо обеспечить большую генерирующую мощность, чем требуется на самом деле
  • искажение формы волны тока, которое способствует снижению коэффициента мощности, вызванные искажением формы волны напряжения и перегревом нейтральных кабелей трехфазных систем

Международные стандарты, такие как IEC 61000-3-2, были установлены для контроля искажения формы волны тока путем введения ограничений на амплитуду гармоник тока.

Пример — коэффициент мощности

Промышленное предприятие потребляет 200 А при 400 В , а питающий трансформатор и резервный ИБП рассчитаны на 400 В x 200 А = 80 кВА .

Если коэффициент мощности — PF — нагрузки 0,7 — всего

80 кВА × 0,7

= 56 кВт

реальной мощности потребляется системой. Если коэффициент мощности близок к 1 (чисто резистивная цепь), система питания с трансформаторами, кабелями, распределительным устройством и ИБП может быть значительно меньше.

  • Любой коэффициент мощности меньше 1  означает, что проводка цепи должна пропускать больший ток, чем это было бы необходимо при нулевом реактивном сопротивлении в цепи, чтобы передать такое же количество (действительной) мощности на резистивную нагрузку.
Сечение проводника в зависимости от коэффициента мощности

Требуемая площадь поперечного сечения проводника с более низким коэффициентом мощности:

Коэффициент мощности 138 0,7 0,6 0,5 0,4 0,3
Сечение 1 1,2 1,6 2,04 2,8 4,0 6,3 11,1

Низкий коэффициент мощности обходится дорого и неэффективно, и некоторые коммунальные предприятия могут взимать дополнительную плату, если коэффициент мощности меньше 0,95 . Низкий коэффициент мощности снизит пропускную способность электрической системы, увеличивая ток и вызывая падение напряжения.

«Опережающие» или «отстающие» коэффициенты мощности

Коэффициент мощности обычно указывается как «опережающий» или «отстающий», чтобы показать знак фазового угла.

  • При чисто резистивной нагрузке ток и напряжение меняют полярность ступенчато, и коэффициент мощности будет равен 1 . Электрическая энергия течет в одном направлении по сети в каждом цикле.
  • Индуктивные нагрузки — трансформаторы, двигатели и обмотки — потребляют реактивную мощность, при этом форма волны тока отстает от напряжения.
  • Емкостные нагрузки — батареи конденсаторов или подземные кабели — генерируют реактивную мощность, причем фаза тока опережает напряжение.

Индуктивные и емкостные нагрузки накапливают энергию в магнитных или электрических полях в устройствах во время частей циклов переменного тока. Энергия возвращается обратно в источник питания в течение остальных циклов.

В системах с главным образом индуктивной нагрузкой – как правило, на промышленных предприятиях с большим количеством электродвигателей – запаздывающее напряжение компенсируется батареями конденсаторов.

Коэффициент мощности для трехфазного двигателя

Полная мощность, требуемая индуктивным устройством, таким как двигатель или аналогичный, состоит из нерабочая мощность, вызванная током намагничивания, необходимая для работы устройства (измеряется в киловарах, кВАр)

Коэффициент мощности трехфазного электродвигателя можно выразить как:

PF = P / [(3) 1/2 UI] (2)

, где

PF = Коэффициент мощности

P = Применяемая мощность (W, WTTS)

U = напряжение (V)

I = Ток (A, AMPS)

— или, альтернативно:

P = (3) 1/2 UI PF

=   (3) 1/2 U I cos φ                 (2b)

U, l и cos φ обычно указываются на заводской табличке двигателя.

Типичные факторы мощности двигателя

3
Power

2 (HP) (HP) (HP) (RPM) (RPM) (RPM) Φ ) Φ )
Выгружен 1/4 нагрузки 1/2 нагрузки 3/4 нагрузки полная нагрузка
0 — 5 1800 0,15 — 0.20 0.5 — 0,6 0.72 0,82 0,84
5 — 20 1800 0.15 — 0,20 0,5 — 0,6 0,74 0,84 0,86
20 — 100 1800 0,15 — 0,20 0,5 — 0,6 0,79 0,86 0,89
100 — 300 1800 1800 0.15 — 0.20 0.5 — 0.6 0.81 0.88 0.91 0,91

Факторов мощности по отраслям

Типичные ООН-улучшенные факторы мощности:

75 — 80
Промышленность POWER CANGE
Brewery
75 — 80256 75 — 80256
70273
95 — 80256 95 — 80252
Chimatic 65 — 75
Электрохимия 65 — 75
Литейное производство 75–80
Ковка 70–80
Хоспи TAL 75 — 80256 75 — 80252 Производство, машины 60256
65 — 70 65 — 70
65 — 70256 65 — 702556
65 — 80
Office 80256 80252 80252 Масло насос 40252
Plastic Production
штамповки 60 — 70
Стальные работы 65 — 80256
Текстиль 39256 35 — 60256 35 — 60256 35 — 60256 35 — 60256 35 — 60256 35 — 60256

Преимущества корректировки фактора мощности

  • Увеличение счетов электроэнергии — избегание штрафа низкого уровня мощности от коммунальной энергетики
  • Увеличение мощности системы — дополнительные грузы можно добавить без перегрузки системы
  • улучшенные рабочие характеристики системы s за счет снижения потерь в линии — за счет меньшего тока
  • улучшенные рабочие характеристики системы за счет увеличения напряжения — предотвращение чрезмерных падений напряжения (cosΦ) Коэффициент мощности после улучшения (cosΦ) 1. 0 0,99 0,98 0,97 0,96 0,95 0,94 0,93 0,92 0,91 0,90 0,50 1,73 1,59 1,53 1,48 1.44 1.40 1.40 1.37 1.34 1.30 1.28 1.25 1.25 0.55 1.52 1.38 1,32 1,28 1,23 1,19 1,16 1,12 1,09 1,06 1,04 0,60 1,33 1,19 1,13 1,08 1,04 1.01 0,97 0,97 0,91 0,91 0.88 0.85 0,85 0,65 1.17 1.03 1.03 0.97 0,92 0,88 0,84 0,81 0,77 0,74 0,71 0,69 0,70 1,02 0,88 0,81 0,77 0,73 0,69 0. 66 0.62 0.62 0.59 0.56 0.54 0.54 0,75 0,88 0,84 0,74 0,67 0.67 0.63 0,58 0,55 0,52 0,49 0,45 0,43 0,40 0,80 0,75 0,61 0,54 0,50 0,46 0,42 0,39 0.35 0,29 0,29 0,29 0,27 0,85 0,62 0,48 0,42 0,42 0.37 0.33 0,29 0,26 0,22 0,19 0,16 0,14 0,90 0,48 0,34 0,28 0,23 0,19 0,16 0,12 0,09 0.06 0,02 0,02 0,91 0,91 0. 45 0,25 0,25 0,21 0,21 0,16 0,13 0.09 0,06 0,02 0,92 0,43 0,28 0,22 0,18 0,13 0,10 0,06 0,03 0,93 0,40 0.25 0.19 0.15 0.10 0.10 0,07 0,03 0,03 0,94 0.36 0,22 0,16 0,11 0,07 0,04 0,95 0,33 0,18 0,12 0,08 0,04 0,96 0,29 0,15 0,09 0,049997 0,25 0,11 0,05 0,98 0,20 0,06 0,99 0,14
    Пример — улучшение коэффициента мощности с помощью конденсатора75
    .

    Для требуемого коэффициента мощности после улучшения cosΦ = 0,96 — поправочный коэффициент конденсатора равен 0,58 .

    Требуемая мощность KVAR может быть рассчитана как

    C = (150 кВт) 0,58

      = 87 KVAR

    Рекомендуемые номиналы конденсаторов для двигателей T-Frame NEMA Class B. коррекция асинхронных двигателей примерно до 95% коэффициента мощности.

    (%) (KVAR) (KVAR)
    Индукционные двигатель Рейтинг
    (HP) (HP)
    номинальная скорость двигателя (RPM)
    3600 1800 1200 9040
    Рейтинг конденсатора
    (KVAR)
    Сокращение линии Текущий
    (%) (%)

    3

    Рейтинг конденсатора
    (KVAR) (KVAR)

    3

    Снижение линии линии (%) Сокращение тока линии
    (%)
    3 1. 5 14 1,5 23 2,5 28
    5 2 14 2,5 22 3 26
    7,5 2,5 14 3 20 4 21
    10 4 14 4 18 5 21
    15 5 12 5 18 6 20
    20 6 12 6 17 9025 19
    25 7,5 12 7,5 17 8 19
    30 8 11 8 16 10 19
    40 12 12 13 15 16 19
    50 15 12 18 15 20 19
    60 18 12 21 14 22. 5 17
    75 20 12 23 14 25 15
    100 22,5 11 30 14 30 12
    125 25 10 36 12 35 12
    150 30 10 42 12 40 12
    200 35 35 10 50 50 11 50 10
    250 40 40 11 60256 10 62.5 10
    300 45 11 68 10 75 12
    350 50 12 75 8 90 12
    400 75 10 80 8 100 12
    450 80 8 90 8 120 10
    500 100 8 120 9 150 12

    Electric Con

    В дополнение к обеспечению того, чтобы частота генератора соответствовала частоте сети или устройств, также должны быть выполнены следующие условия:

    (a) Выходное напряжение генератора должно соответствовать рабочему напряжению сети или устройств, питаемых от генератор.
    (b) Не должно быть разности фаз между напряжением сети и напряжением генератора.

    Чтобы понять преобразование трехфазного генератора в однофазный и наоборот, давайте сначала кратко рассмотрим внутреннюю конфигурацию этих двух типов генераторов.

    Однофазные генераторы:
    В однофазном генераторе статор имеет ряд обмоток, соединенных последовательно, образуя единую цепь, в которой генерируется выходное напряжение.

    • Равное напряжение на всех обмотках статора в фазе друг с другом
    Например, в 4-полюсном генераторе четыре полюса ротора равномерно распределены по раме статора. В любой момент времени каждый полюс ротора находится в том же положении относительно обмоток статора, что и любой другой полюс ротора. Следовательно, напряжения, индуцируемые во всех обмотках статора, имеют одинаковое значение и амплитуду, а также находятся в фазе друг с другом в каждый момент времени.

    • Последовательное соединение обмоток статора
    Кроме того, поскольку обмотки соединены последовательно, напряжения, создаваемые в каждой обмотке, складываются, чтобы получить конечное выходное напряжение генератора, которое в четыре раза превышает напряжение на каждой из отдельных обмоток статора.

    Однофазное распределение электроэнергии обычно используется в жилых районах, а также в сельской местности, где нагрузки небольшие и редкие, а стоимость установки трехфазной распределительной сети высока.

    Трехфазные генераторы:
    В трехфазном генераторе три однофазные обмотки расположены так, что имеется разность фаз 120° между напряжениями, индуцируемыми в каждой из обмоток статора. Три фазы независимы друг от друга.

    • Звезда или конфигурация Y
    При соединении звездой или звездой один провод от каждой обмотки соединяется с нейтралью. Противоположный конец каждой обмотки, известный как конечный конец, каждый подключается к клемме линии. Это создает линейное напряжение больше, чем отдельное напряжение на каждой обмотке.

    • Дельта-конфигурация
    В конфигурации «треугольник» начальный конец одной фазы соединяется с конечным концом соседней фазы.Это создает линейное напряжение, равное фазному напряжению. Электроэнергетические предприятия и коммерческие генераторы производят трехфазную электроэнергию.

    Преобразование фаз в генераторах:
    (1) Изменение конфигурации соединения катушки
    Трехфазный генератор можно преобразовать в однофазный, изменив соединение между его обмотками статора внутри или снаружи головки генератора. Например, в случае трехфазного генератора у вас будет 6 выводов. Большие генераторы обычно имеют 12 выводов от шести катушек, и все провода выходят из генератора, что упрощает настройку генератора различными способами, как показано ниже —

    • Последовательное соединение катушек преобразует генератор в однофазный. один.
    • Соединив противоположные катушки последовательно, можно удвоить выходное напряжение.
    • Параллельное соединение удвоит ток.

    Сложная часть перенастройки генератора заключается в сопоставлении проводов, выходящих из генератора, с катушками, к которым они подключены. Необходимо иметь документы производителя. В противном случае вам нужно будет изучить, как в настоящее время подключен ваш генератор, и работать в обратном направлении.

    (2) Однофазные нагрузки с отводом от середины к трехфазным генераторам
    Трехфазный генератор можно рассматривать как комбинацию трех однофазных блоков.Однофазные нагрузки можно подключить к трехфазному генератору одним из следующих способов –

    • Подключить нагрузку между фазным проводом и нейтралью системы. Обычно это делается для маломощных нагрузок.
    • Подключите нагрузку к двум проводникам под напряжением в междуфазном соединении. Обычно это делается для мощных нагрузок, таких как кондиционеры или обогреватели, и обеспечивает 208 В. Однако это может привести к снижению производительности, поскольку устройства, требующие для работы 240 В, будут работать на 75% от их номинальной мощности при 208 В.

    (3) Фазовые преобразователи:
    Вращающийся фазовый преобразователь (RPC) может быть напрямую подключен к однофазному генератору для получения трехфазного источника питания. Для этого требуется простая конфигурация, включающая два входных соединения, известных как холостые входы от однофазного генератора. На третьей клемме возникает напряжение, не подключенное к однофазной сети. Наведенное напряжение отличается по фазе от напряжения на двух других клеммах на 120°.

    (4) Преобразователи частоты (VSD) / частотно-регулируемые приводы (VFD) / инверторы
    Они похожи на вращающиеся фазовые преобразователи.Комбинация частотно-регулируемого привода и однофазного генератора наиболее эффективна в случаях, когда требуется мощность менее 20 л.с.

    Выбор между однофазными и трехфазными генераторами
    Мощность однофазных генераторов обычно ограничивается 25 кВА. При более высоких номиналах дешевле получать однофазное питание от трехфазного генератора, чем покупать специальные однофазные блоки для более высоких нагрузок. Прочтите следующую статью «Советы по покупке подержанных генераторов», чтобы найти подходящий генератор для любой ситуации.

    Выбор между однофазным и трехфазным выходом зависит исключительно от типа питаемого приложения. Однофазные генераторы лучше всего подходят для однофазного выхода, тогда как трехфазный генератор может легко обеспечить как однофазную, так и трехфазную мощность. Если все ваши электроприборы работают от однофазной сети, имеет смысл выбрать однофазный генератор. Если вам необходимо эксплуатировать приборы, работающие на разных фазах, лучше всего вам подойдет трехфазный генератор.Однако важно учитывать баланс нагрузки при преобразовании однофазного генератора в трехфазный агрегат.

    3-фазный двигатель, работающий от однофазного источника питания

    Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации. 3-фазный двигатель переменного тока использует 3-фазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. д.), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д.). .), особенно в бытовой технике. В случае запуска трехфазных машин от однофазных источников питания, есть 3 способа сделать это:

    1. Перемотка двигателя
    2. Купить частотно-регулируемый привод (ГГц)
    3. Купить преобразователь частоты/фазы

    I: Перемотка двигателя
    Необходимо выполнить некоторые работы по переводу 3-фазного двигателя на 1-фазный источник питания. Здесь показано, как преобразовать 3-фазный двигатель 380 В для работы от однофазного источника питания 220 В.

    Принцип перемотки
    Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, перестраиваемого для работы от однофазного источника питания, следует пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, так как запуск однофазного двигателя возможен только после установления вращающегося магнитного поля. .Причина, по которой он не имеет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он закреплен относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может создавать крутящий момент, поскольку вращающееся магнитное поле отсутствует, поэтому двигатель не может быть запущен. Однако положение двух обмоток внутри двигателя имеет разный пространственный угол. Если он пытается создать другой фазный ток, двухфазный ток имеет определенную разницу фаз во времени для создания вращающегося магнитного поля.Так статор однофазного двигателя должен иметь не только рабочую обмотку, но и обязательно иметь пусковую обмотку. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сместить одну из катушек обмотки с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через другой ток для создания вращающегося магнитного поля для управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазное питание, мощность составляет всего 2/3 от первоначальной.

    Метод перемотки
    Чтобы использовать 3-фазный двигатель с 1-фазным источником питания, мы можем соединить любые 2-фазные катушки обмотки последовательно, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотка подключены к одному и тому же источнику питания, поэтому ток одинаков. Поэтому подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке последовательно, чтобы ток имел разность фаз.Чтобы увеличить пусковой момент на соединении, можно использовать автотрансформатор для увеличения напряжения однофазной сети с 220 В до 380 В, как показано на рисунке 1. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к пусковой клемме автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

    Если вы не хотите повышать напряжение, источник питания 220 В также может использовать это.Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

    Рис. 3 крутящий момент проводки слишком мал. Если вы хотите увеличить крутящий момент, вы можете подключить фазовый конденсатор к двухфазной обмотке вместе в катушке и использовать ее в качестве пусковой обмотки. Одна катушка, подключенная напрямую к источнику питания 220 В, см. рис. 4.

    На рис. 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой или рабочей обмотки. .

    Магнитный момент после последовательного соединения двух обмоток (одна из которых обратная) складывается из двух углов магнитного момента 60° (рис. 5). Магнитный момент намного выше, чем у магнитного момента 120° (показан на рис. 6), поэтому пусковой момент проводки на рис. 5 больше, чем у проводки на рис. 6.

    Номинал проходного резистора R (рисунок 7) на обмотке пускателя должен быть замкнут на сопротивление фазы обмотки статора и должен выдерживать пусковой ток, равный 0.1-0,12 раза от пускового момента.

    Выбор фазовращающего конденсатора
    Рабочий конденсатор c=1950×Ie/Ue×cosφ (микрозакон), Ie, ue, cosφ – исходный номинальный ток двигателя, номинальное напряжение и мощность.
    Общий рабочий конденсатор, используемый в однофазном источнике питания трехфазного асинхронного двигателя (220 В): каждые 100 Вт используют от 4 до 6 микроконденсаторов. Пусковой конденсатор можно выбрать в зависимости от пусковой нагрузки, обычно в 1-4 раза превышающей рабочий конденсатор.Когда двигатель достигает 75%~80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель сгорит.

    Емкость конденсатора должна быть правильно подобрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, значит 11=12=Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. Когда пуск нормальный, отсоедините пусковой конденсатор.

    Работа трехфазного двигателя от однофазного источника питания дает много преимуществ, перемотка упрощается.Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применять только к двигателю мощностью 1 кВт или менее.

    II: Купите частотно-регулируемый привод (ГГц)
    ЧРП, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим на регулируемых скоростях. Однофазный на 3-фазный ЧРП является лучшим вариантом для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устранит пусковой ток во время запуска двигателя, заставит двигатель работать с нулевой скорости до полной. скорость плавная, плюс, цена абсолютно доступная.Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 л.с. до 7,5 л.с., частотно-регулируемые приводы большей мощности могут быть настроены в соответствии с фактическими двигателями.

    Видео по подключению частотно-регулируемого привода с частотой от одной до трех фаз в ГГц

    Преимущества использования частотно-регулируемого привода в частотном диапазоне для трехфазного двигателя:

    1. Мягкий пуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время пуска может быть установлено на несколько секунд или даже десятков.
    2. Функция бесступенчатого регулирования скорости, обеспечивающая оптимальную работу двигателя.
    3. Превратите двигатель с индуктивной нагрузкой в ​​емкостную нагрузку, что может увеличить коэффициент мощности.
    4. VFD имеет функцию самодиагностики, а также защиту от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
    5. Можно легко запрограммировать с помощью клавиатуры для достижения автоматического управления.

    III: Купите преобразователь частоты/фазы
    В таких ситуациях можно использовать преобразователь частоты или фазочастотный преобразователь (ГГц), он может преобразовывать одну фазу (110 В, 120 В, 220 В, 230 В, 240 В) в 520 В) с чистым синусоидальным выходным сигналом, который лучше подходит для работы двигателя, а не для ШИМ-сигнала частотно-регулируемого привода. Они предназначены для лабораторных испытаний, самолетов, военных и других приложений, требующих высококачественных источников питания, это очень дорого.

    Статья по теме: Влияние двигателя 60 Гц (50 Гц), используемого на источник питания 50 Гц (60 Гц)

    электрогенератор | инструмент | Британика

    электрический генератор , также называемый динамо-машиной , любая машина, которая преобразует механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

    Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из ряда источников: гидравлические турбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, полученный с использованием тепла от сжигания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели. Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

    Британская викторина

    Энергия и ископаемое топливо

    От ископаемого топлива и солнечной энергии до электрических чудес Томаса Эдисона и Николы Теслы — мир живет за счет энергии. Используйте свои природные ресурсы и проверьте свои знания об энергии в этой викторине.

    Почти все генераторы, используемые для питания электрических сетей, генерируют переменный ток, который меняет полярность с фиксированной частотой (обычно 50 или 60 циклов, или двойных перемен в секунду).Поскольку несколько генераторов подключены к электрической сети, они должны работать на одной частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

    Генераторы синхронные

    Основной причиной выбора переменного тока для силовых сетей является то, что его постоянное изменение во времени позволяет использовать трансформаторы. Эти устройства преобразуют электроэнергию любого напряжения и тока в высокое напряжение и малый ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд).Конкретной используемой формой переменного тока является синусоида, которая имеет форму, показанную на рисунке 1. Она была выбрана потому, что это единственная повторяющаяся форма, для которой две волны, смещенные друг относительно друга во времени, могут быть сложены или вычтены и имеют такая же форма возникает в результате. В идеале тогда все напряжения и токи имеют синусоидальную форму. Синхронный генератор предназначен для воспроизведения этой формы настолько точно, насколько это практически возможно. Это станет очевидным, когда основные компоненты и характеристики такого генератора будут описаны ниже.

    Ротор

    Простейший синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в пазах, прорезанных на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемая в воздушном зазоре к статору, примерно синусоидально распределяется по периферии ротора.На рис. 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что приблизительно соответствует синусоидальному распределению.

    Генератор элементарный синхронный.

    Британская энциклопедия, Inc.

    Статор простейшего генератора на рис. 2 состоит из цилиндрического кольца из железа, обеспечивающего свободный путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в железе, а концы соединены вместе изогнутыми проводниками по периферии статора.Катушка обычно состоит из нескольких витков.

    При вращении ротора в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окружаемое катушкой, меняется со временем, то есть скорости, с которой магнитное поле проходит две стороны катушки. Следовательно, напряжение будет максимальным в одном направлении, когда ротор повернется на 90° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении через 180° позже.Форма сигнала напряжения будет приблизительно синусоидальной, показанной на рисунке 1.

    Конструкция ротора генератора на рис. 2 имеет два полюса, один для магнитного потока, направленного наружу, и соответствующий, для потока, направленного внутрь. В катушке статора индуцируется одна полная синусоида за каждый оборот ротора. Таким образом, частота электрической мощности, измеряемая в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Например, чтобы обеспечить подачу электроэнергии с частотой 60 герц, частота вращения первичного двигателя и ротора должна составлять 60 оборотов в секунду или 3600 оборотов в минуту.Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть избыточной по причинам механического напряжения. В этом случае ротор генератора выполнен с четырьмя полюсами, разнесенными с интервалом 90°. Напряжение, индуцируемое в катушке статора, расположенной под таким же углом в 90°, будет состоять из двух полных синусоид за один оборот. Требуемая скорость ротора для частоты 60 герц составляет тогда 1800 оборотов в минуту. Для более низких скоростей, используемых в большинстве водяных турбин, можно использовать большее количество пар полюсов.Возможные значения частоты вращения ротора в оборотах в минуту равны 120 f / p , где f — частота, а p — число полюсов.

    Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

    «Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

    курсы.»





    Рассел Бейли, ЧП

    Нью-Йорк

    «Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

    для раскрытия мне новых источников

    информации.»



    Стивен Дедак, ЧП

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    очень быстро отвечают на вопросы.

    Это было на высшем уровне. Буду использовать

    еще раз. Спасибо.»

    Блэр Хейворд, ЧП

    Альберта, Канада

    «Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

    Я передам вашу компанию

    имя другим на работе.»



    Рой Пфлейдерер, ЧП

    Нью-Йорк

    «Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

    с реквизитами Канзас

    Авария в городе Хаятт.»

    Майкл Морган, ЧП

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

    информативный и полезный

    на моей работе.»

    Уильям Сенкевич, Ч.Е.

    Флорида

    «У вас большой выбор курсов и очень информативные статьи.Вы

    — лучшее, что я нашел.»





    Рассел Смит, ЧП

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

    материал. »



    Хесус Сьерра, ЧП

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнает больше

    от сбоев.»



    Джон Скондрас, ЧП

    Пенсильвания

    «Курс был хорошо составлен, и использование тематических исследований является эффективным

    способ обучения.»





    Джек Лундберг, ЧП

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; т.э., что позволяет

    студент для ознакомления с курсом

    материал перед оплатой и

    получение викторины.»

    Арвин Свангер, ЧП

    Вирджиния

    «Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

    очень понравилось. »





    Мехди Рахими, ЧП

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

    подключение к Интернету

    курсы.»

    Уильям Валериоти, ЧП

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

    обсуждаемые темы.»



    Майкл Райан, ЧП

    Пенсильвания

    «Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







    Джеральд Нотт, ЧП

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

    информативно, выгодно и экономично.

    Очень рекомендую

    всем инженерам. »

    Джеймс Шурелл, ЧП

    Огайо

    «Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

    не основано на какой-то непонятной секции

    законов, которые не применяются

    «обычная» практика.»

    Марк Каноник, ЧП

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

    организация.»





    Иван Харлан, ЧП

    Теннесси

    «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»





    Юджин Бойл, П.Е.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо представлена,

    а онлайн формат был очень

    доступно и просто

    использование. Большое спасибо.»

    Патрисия Адамс, ЧП

    Канзас

    «Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





    Джозеф Фриссора, ЧП

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

    просмотр текстового материала. я

    также оценил просмотр

    предоставлены фактические случаи.»

    Жаклин Брукс, ЧП

    Флорида

    «Документ Общие ошибки ADA в проектировании помещений очень полезен.

    тест действительно требовал исследований в

    документ но ответы были

    всегда в наличии.»

    Гарольд Катлер, ЧП

    Массачусетс

    «Это было эффективное использование моего времени. Спасибо за разнообразие выбора

    в дорожной технике, который мне нужен

    для выполнения требований

    Сертификация PTOE.»

    Джозеф Гилрой, ЧП

    Иллинойс

    «Очень удобный и доступный способ заработать CEU’s для моих требований штата Делавэр.»





    Ричард Роудс, ЧП

    Мэриленд

    «Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

    Надеюсь увидеть больше 40%

    курсы со скидкой.»



    Кристина Николас, ЧП

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

    курсы. Процесс прост, и

    намного эффективнее, чем

    необходимость путешествовать. »

    Деннис Мейер, ЧП

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры для приобретения блоков PDH

    в любое время.Очень удобно.»



    Пол Абелла, ЧП

    Аризона

    «Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

    пора искать куда

    получить мои кредиты от.»



    Кристен Фаррелл, ЧП

    Висконсин

    «Это было очень информативно и поучительно.Легко понять с иллюстрациями

    и графики; определенно получается

    проще  впитать все

    теорий.»

    Виктор Окампо, инженер.

    Альберта, Канада

    «Хороший обзор принципов полупроводников. Мне понравилось проходить курс по номеру

    .

    мой собственный темп во время моего утра

    на метро

    на работу.»

    Клиффорд Гринблатт, ЧП

    Мэриленд

    «Просто найти интересные курсы, загрузить документы и получить

    викторина. Я бы очень рекомендую

    вам в любой PE нуждающийся

    Единицы СЕ.»

    Марк Хардкасл, ЧП

    Миссури

    «Очень хороший выбор тем во многих областях техники.»







    Рэндалл Дрейлинг, ЧП

    Миссури

    «Я заново узнал то, что забыл. Я также рад принести финансовую выгоду

    от ваш рекламный адрес электронной почты который

    сниженная цена

    на 40%. »

    Конрадо Касем, П.Е.

    Теннесси

    «Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







    Чарльз Флейшер, ЧП

    Нью-Йорк

    «Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

    Коды

    и Нью-Мексико

    правила.»



    Брун Гильберт, П.Е.

    Калифорния

    «Мне очень понравились занятия. Они стоили времени и усилий.»







    Дэвид Рейнольдс, ЧП

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости дополнительного

    Сертификация



    Томас Каппеллин, П.Е.

    Иллинойс

    «У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

    мне то, за что я заплатил — много

    приветствуется!»



    Джефф Ханслик, ЧП

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы

    для инженера. »





    Майк Зайдл, П.Е.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    хорошо организовано.»





    Глен Шварц, ЧП

    Нью-Джерси

    «Вопросы соответствовали урокам, а материал урока

    хороший справочный материал

    для дизайна под дерево.»



    Брайан Адамс, П.Е.

    Миннесота

    «Отлично, я смог получить полезные советы с помощью простого телефонного звонка.»







    Роберт Велнер, ЧП

    Нью-Йорк

    «У меня был большой опыт прохождения программы «Строительство прибрежных зон — Проектирование»

    Корпус Курс и

    очень рекомендую. »



    Денис Солано, ЧП

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

    прекрасно приготовлено.»





    Юджин Брекбилл, ЧП

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

    обзор везде и

    когда угодно.»



    Тим Чиддикс, ЧП

    Колорадо

    «Отлично! Поддерживайте широкий выбор тем на выбор.»







    Уильям Бараттино, ЧП

    Вирджиния

    «Процесс прямой, никакой чепухи. Хороший опыт.»







    Тайрон Бааш, П.Е.

    Иллинойс

    «Вопросы на экзамене были пробными и демонстрировали понимание

    материала. Тщательный

    и полный.»



    Майкл Тобин, ЧП

    Аризона

    «Это мой второй курс, и мне понравилось то, что курс предложил мне, что

    поможет в моей линии

    работы.»



    Рики Хефлин, ЧП

    Оклахома

    «Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







    Анджела Уотсон, ЧП

    Монтана

    «Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







    Кеннет Пейдж, П.Е.

    Мэриленд

    «Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

    и отличное освежение.»





    Луан Мане, ЧП

    Коннетикут

    «Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

    вернись, чтобы пройти тест. »





    Алекс Млсна, П.Е.

    Индиана

    «Я оценил количество информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях.»



    Натали Дерингер, ЧП

    Южная Дакота

    «Материалы обзора и образец теста были достаточно подробными, чтобы я мог

    успешно завершено

    курс.»



    Ира Бродская, ЧП

    Нью-Джерси

    «Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

    и пройти тест. Очень

    удобный а на моем

    собственное расписание.»

    Майкл Гладд, ЧП

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет. »







    Деннис Фундзак, ЧП

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат

    . Спасибо за создание

    процесс простой.»



    Фред Шайбе, ЧП

    Висконсин

    «Положительный опыт.Быстро нашел подходящий мне курс и закончил

    PDH за один час в

    один час.»



    Стив Торкилдсон, ЧП

    Южная Каролина

    «Мне понравилась возможность загрузки документов для ознакомления с содержанием

    и пригодность до

    наличие для оплаты

    материал

    Ричард Ваймеленберг, ЧП

    Мэриленд

    «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками. »







    Дуглас Стаффорд, ЧП

    Техас

    «Всегда есть место для улучшения, но я ничего не могу придумать в вашем

    процесс, которому требуется

    улучшение.»



    Томас Сталкап, ЧП

    Арканзас

    «Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

    Сертификат





    Марлен Делани, ЧП

    Иллинойс

    «Обучающие модули CEDengineering — очень удобный способ доступа к информации по

    многие различные технические области внешние

    по собственной специализации без

    необходимость путешествовать.»

    Гектор Герреро, ЧП

    Грузия

    Конфигурации распределения электроэнергии с тремя трехфазными линиями электропередач

    Местное распределение

    Электроэнергия уходит с подстанции по трехфазным «горячим» линиям электропередач , которые протянуты рядом с автомагистралями или вдоль местных дорог к точкам потребления. Все три фазы имеют одну нейтральную линию и имеют одинаковое напряжение, но они не совпадают по фазе на 120 электрических градусов.

    Конфигурации распределения электроэнергии с тремя трехфазными горячими линиями электропередач (фото предоставлено Мэттом Алсупом через Flickr)

    Местная электроэнергетическая компания обычно решает, где должны быть расположены трехфазные и однофазные линии электроснабжения в обслуживаемом ею районе.

    Первоначально отправляемые в виде трех фаз, фазовые линии разделены для подачи питания в разные места. Трехфазное обслуживание промышленных и крупных коммерческих потребителей отделено от однофазных линий для обслуживания бытовых, малых предприятий и сельских потребителей.

    Номинальная мощность 120/240 В получается от трансформаторов, стратегически расположенных на опорах для надземного обслуживания и над землей на бетонных площадках или в подземных защитных хранилищах для подземного обслуживания.

    Крупные электроприборы, такие как плиты, водонагреватели, сушилки для белья и кондиционеры , обычно требуют 240 В , а 120 В удовлетворяет потребности в освещении, небольших бытовых приборах, телевизорах, персональных компьютерах и розетках.

    Распределительный трансформатор 240 В, установленный на опоре (фото из Википедии)

    Однако, когда жилые дома расположены в районе, обслуживаемом распределенной вторичной сетью 208Y/120 В , крупные приборы питаются от 208 В , но освещение мало бытовая техника, развлекательная электроника и розетки поставляются с 120 В .


    Общая служба электроснабжения

    Вторичные цепи обеспечивают подачу электроэнергии в различных формах для удовлетворения потребительского спроса.К ним относятся следующие:


    Однофазная, трехпроводная, 120/240 В

    Наиболее распространенная конфигурация распределительной проводки для домов, малых предприятий и ферм — 120/240 В , однофазная.

    Рисунок 1. Вторичная обмотка однофазного трансформатора обеспечивает 240 В между точками A и B и 120 В между точками A или B и нейтралью . Напряжение 240 В получается путем соединения двух незаземленных «горячих» проводников, а напряжение 120 В получается путем соединения любого из двух «горячих» незаземленных проводников и нейтрального (заземленного) проводника.

    Вернуться к разделу Конфигурации ↑


    Трехфазный, четырехпроводный, 120/208 В, соединение звездой

    Различное напряжение можно получить с помощью трехфазного, четырехпроводного соединения 120/208 В, соединение звездой , как показано на рисунке 2.

    Рисунок 2. Трехфазный четырехпроводный вторичный трансформатор, соединенный звездой, может обеспечить электропитание 120 и 208 В переменного тока

    Точки подключения трех обмоток трансформатора, соединенного звездой имеют обозначения A , B и C .Напряжение между любой из точек A, B и C и нейтральным (заземленным) проводником составляет 120 В , а напряжение между любыми двумя точками от A до B, B до C или C до A составляет 208 В .

    Эти 208 В являются произведением напряжения между любой фазой и нейтралью (120 В) и квадратным корнем из 3 или 1,732 ( 120 В x 1,732 = 208 В ).

    Таким образом, от системы, соединенной звездой, можно получить следующие напряжения:

    • 120 В , однофазный, двухпроводной (A к нейтрали, B к нейтрали и C к нейтрали)
    • 208 В , однофазный, двухпроводной (от А до В, от В до С и от С до А)
    • 208 В , трехфазный, трехпроводной
    • 120/208 В , три -фазная, четырехпроводная

    Другая популярная трехфазная четырехпроводная система, соединенная звездой, рассчитана на 277/489 В . Фидерные и ответвленные цепи, подключенные к этому источнику, могут обеспечивать:

    • 277 В , однофазные, двухпроводные
    • 480 В , однофазные, двухпроводные
    • 480 В , трехфазные трехпроводная
    • 277/480 В , трехфазная, четырехпроводная

    Вернуться к разделу «Конфигурации» ↑


    выходное напряжение может быть получено с помощью вторичной обмотки трехфазного четырехпроводного трансформатора, соединенного треугольником, как показано на схеме Рисунка 2.

    Три обмотки соединены последовательно, образуя равносторонний треугольник или греческую букву ∆ . Каждая из вершин треугольника обозначается буквой A , B или C , представляющей одну из трех фаз, питающих сеть. Средняя точка обмотки между вершинами В и С заземлена в нейтральной точке N .

    Напряжение между любыми двумя вершинами от A до B, от B до C и от C до A равно 240 В .Однако напряжение между B и нейтралью и C и нейтралью составляет 120 В , а напряжение между А и нейтралью составляет 208 В .

    Этот 208 В получается путем умножения 120 В между C или B и нейтралью на квадратный корень из 3 или 1,732 (120 В x 1,732 = 207,84, округленное до 208 В) .

    Таким образом, из системы, соединенной треугольником, можно получить следующие напряжения: однофазные, двухпроводные (от А до В, от В до С и от С до А)

  • 240 В , трехфазные, трехпроводные
  • 120/208 В , трехфазные, четырехфазные провод
Рисунок 3 – Трехфазный четырехпроводный вторичный трансформатор, соединенный треугольником, может обеспечить три выходных напряжения: 120, 208 и 240 В переменного тока

При подключении к трехфазному четырехпроводному вторичной обмотки трансформатора из-за потенциального повреждения , которое может быть вызвано случайным подключением «высокой ветви» .А к нейтральному напряжению, где желательно более низкое напряжение.

NEC, раздел 110.15, « Средства идентификации проводника с более высоким напряжением относительно земли », говорится:

«На 4-проводной вторичной обмотке , соединенной треугольником , где средняя точка одной фазной обмотки заземлена для питания освещения. и аналогичных нагрузок, фазный провод с более высоким напряжением относительно земли должен быть идентифицирован по внешнему (изоляционному) покрытию оранжевого цвета или по бирке (или ленте) или другим эффективным способом.

Целью этого требования предосторожности NEC является предотвращение случайного соединения между A и землей и получения 208 В, когда целью было получить 120 В от B или C к земле. Таким образом, провод от А к земле будет иметь оранжевую изоляцию или маркироваться оранжевой лентой или оранжевой биркой.

Вернуться к Конфигурациям ↑

Ссылка: Справочник по деталям проектирования электрических систем // Второе издание – Нил Склатер; Джон Э.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
