Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Содержание

• Подключение отдельно выключателя и розетки
  • Подключение розетки
  • Подключение выключателя
• Подключение выключателя от розетки
  • Подключение выключателя от розетки для светильника, расположенного рядом
  • Подключение выключателя от розетки для светильника, расположенного далеко
• Подключение блока « розетка и выключатель»
• Вывод

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

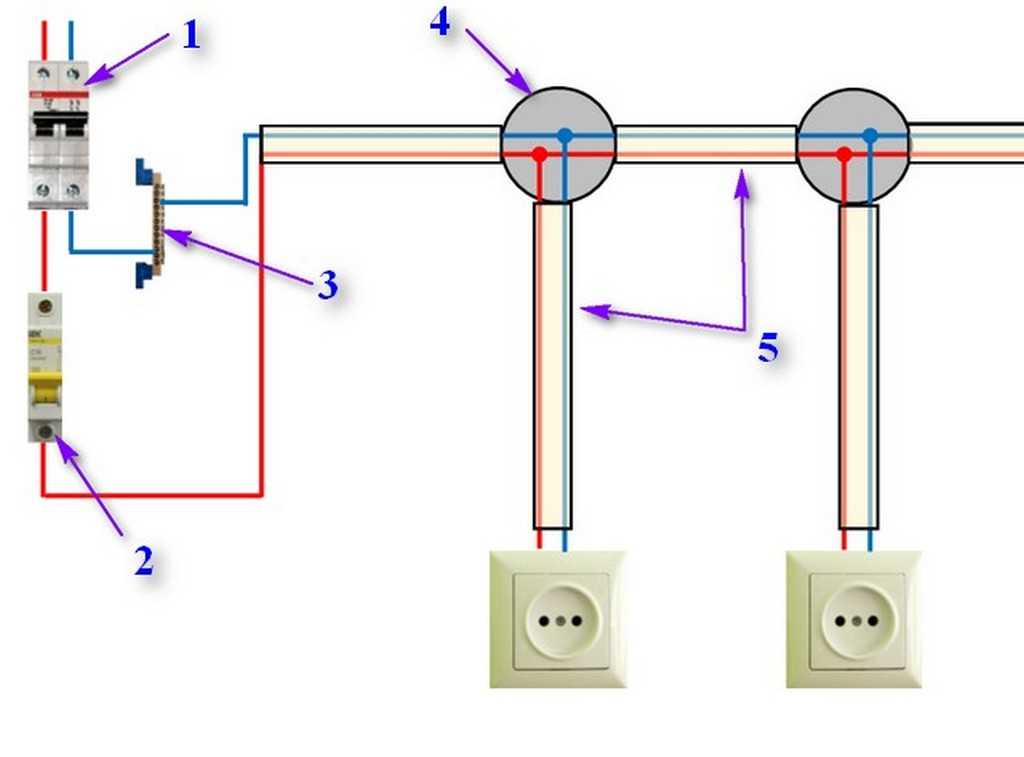

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

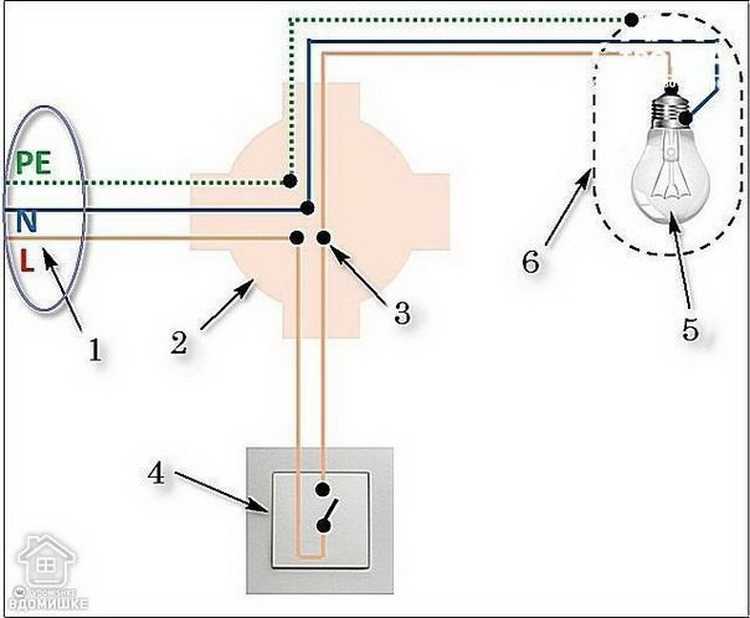

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

2 Альтернатива

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Схемы подключения настенных розеток

— Do-it-yourself-help.com

Автор: Dale Cox

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице представлено несколько схем подключения выключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

Подключение выключателя к розетке

Эта схема подключения иллюстрирует цепь с выключателем, в которой источник и выключатель идут первыми. Горячий источник подключается к одной клемме на выключателе, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а земля источника соединяется с заземлением на выходе.

Подключение раздельной розетки с выключателем

Здесь розетка разделена путем удаления соединительного выступа между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель проходит от выключателя к розетке, обеспечивая два провода на входе в это место.

Горячий источник на выключателе сращен красным проводом кабеля с розеткой и косичкой с выключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля проходит от выключателя к нижней половине розетки. При таком расположении нижняя половина розетки управляется выключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управлять ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру выключателя

На этой схеме подключения показано подключение выключателя света для управления существующей настенной розеткой. Источник находится на выходе, а шлейф выключателя добавляется к новому выключателю. Горячий провод источника вынимается из розетки и присоединяется к красному проводу, идущему к выключателю. Черный провод от выключателя подключается к горячему на розетке. Нейтральный провод источника на розетке удаляется и соединяется с белым проводом, идущим к выключателю, и с косичкой обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если только он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение раздельной розетки с переключателем

На этой схеме показано подключение раздельной розетки, управляемой с помощью переключателя. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник тепла подключается к нижней половине. Нейтраль источника подключается к одной из клемм нейтрали на розетке. Белый провод на контуре выключателя используется для передачи тока от источника к выключателю, и он помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на петле переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная схема предыдущей схемы. Здесь нейтраль источника соединяется с розеткой и с белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, требующего нейтрали, такого как интеллектуальный диммер или таймер. Такое нейтральное соединение теперь требуется в большинстве новых распределительных коробок после изменения кода NEC в 2011 году.

Схема подключения настенного выключателя

Здесь добавлен переключатель для управления существующей розеткой. Выключатель берет горячее из средней розетки здесь, а 3-жильный кабель проходит оттуда к новому местоположению выключателя. Горячий источник на выходе сращивается с черным проводом, идущим к выключателю, и горячими проводами, идущими к другим розеткам в цепи. Нейтраль источника остается подсоединенной к нейтрали на розетке, а новый нейтральный провод добавляется к сращиванию. Точно так же новый заземляющий провод вставляется в цепь на розетке. Красный провод от шлейфа выключателя подключается напрямую к клемме «горячий» на розетке.

На выключателе черный провод подключается к одной клемме, а красный провод подключается к другой. Нейтральный провод в новой распределительной коробке закрыт гайкой, если только он не нужен для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются непосредственно к горячему источнику, а выключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения для нескольких розеток с выключателем

На этой схеме показано подключение нескольких коммутируемых розеток к одному выключателю. Источник цепи находится на выключателе, а двухжильный кабель проходит к каждой розетке. На выходах каждый подключен с помощью косички, чтобы сделать горячие и нейтральные соединения. При таком расположении все розетки будут включаться и выключаться одновременно.

Еще подобные на сайте Do-It-Yourself-Help.com

Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Содержание

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой с выключателем. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

• Сообщение по теме: Как подключить сигнальный выключатель?

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне имеется неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.

На следующих рисунках показаны различные виды комбинированного выключателя и розетки.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в ​​нем.

• Запись по теме: Как подключить розетку? Схемы подключения розеток

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к сети переменного тока 120 В через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии.

Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение розетки к комбинированному выключателю и розетке

На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже.

Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Комбинированное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
• 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
