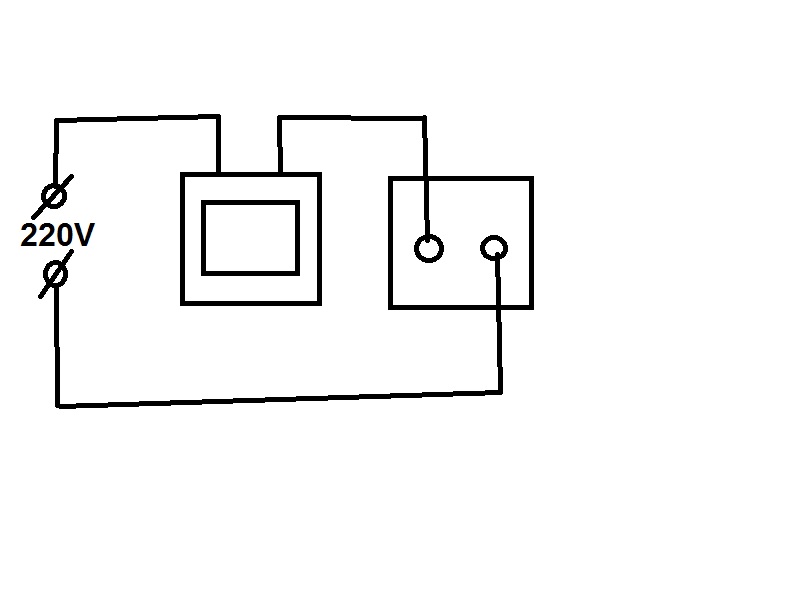

Схема подключения розетки вместе с выключателем: Розетка с выключателем в одном корпусе и специфичность этой конструкции

Содержание

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Электрический выключатель, розетка – как установить на стене

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно.

Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров: 68596

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения


светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

Схема подключения блока – двух клавишного выключателя


Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Как я менял выключатель с розеткой | СамЭлектрик.ру

В статье поделюсь опытом замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных   “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Буду рад, если вы поделитесь своими взглядами на этот вопрос. Только попрошу без оскорблений, ладно?

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит:

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и “уходят” два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль – только для розетки.

Схема подключения выключателей с розеткой

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с разным сечением, и выключаться при этом разными  защитными автоматами в электрощитке. Но так делали раньше, по бедности.

 Демонтаж старого блока
Практически каждый день приходится сталкиваться с понятием “ПИПЕЦ”.

Итак, снимаем крышку, видим:

2.Старый блок розетки с выключателями в разобранном состоянии

2.Старый блок розетки с выключателями в разобранном состоянии

Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.

Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.

На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное – не обломать провода и заметить, куда что приходит.

3.Вынимаем все внутренности – старую розетку, выключатели, металлическую коробку

3.Вынимаем все внутренности – старую розетку, выключатели, металлическую коробку

Плохие концы, которые шли на выключатели, пришлось обрезать – всё равно они были короткие.

Два нижних провода – на розетку. Слева – ноль, справа – фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркеров тоже).

Стоит сказать, что антикварная металлическая установочная коробка почему-то крепится жесть как крепко. Прикручена какими-то винтами с гайками, которые обязательно прокручиваются. Менял такие блоки в панельных домах не один раз, и каждый раз выдирать эту коробку – мучение. Использую мощные плоскогубцы, большую плоскую отвертку.
4.Это больше никому никогда не пригодится. Спасибо за службу!

4.Это больше никому никогда не пригодится. Спасибо за службу!

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Выключатели и розетки в последнее время использую только турецкие, чаще всего VI-KO. Они – лучшие по цене/качеству, и очень удобны в монтаже.  На фото показана модель VIKO Carmen, дизайн у них староват. И отделочники их не любят за округлую форму. В этом смысле лучше VIKO Karre – у них современный дизайн, и они имеют идеально прямоугольную форму.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Есть готовые цельные блоки именно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и России. Очень неудобно, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены.

10.Розетка и выключатель подключены и установлены.

Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

12.Блок розетка и выключатель на санузел установлен

Вот в принципе и всё. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях.

Полная версия статьи — на сайте.

Обращение к читателям, которым есть, что сказать: Если Вы готовы стать Автором, я могу предоставить страницы своего сайта!

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители. ..
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.


Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.


В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!

Схема подключения двойного выключателя на 2 лампы

Автор Alexey На чтение 7 мин. Просмотров 1.1k. Опубликовано Обновлено

Двухклавишный выключатель являет собой пару независимых одинарных выключателей, совмещённых в единой конструкции. Выгода от его применения очевидна – для скрытой установки требуется одна монтажная коробка (подрозетник), и не нужно проделывать дополнительно отверстие в стене, особенно, если она бетонная, да и цена одного спаренного ниже, чем двух отдельных.

Применяется для включения рядом стоящих секций освещения, — это могут быть ванная и туалет, лампочки в коридоре, группы светодиодных источников света или люстра, имеющая раздельное включение ламп.

Требуется схема

Для правильного и надёжного подключения нужно прежде себе представить себе весь алгоритм действий, и для этого должна быть нарисована схема. Опытный электрик может делать такие простые электротехнические работы и без бумажки с рисунком, но только потому, что он «нарисован» в его памяти благодаря  опыту работы. Для новичка же будет правильным начать с листка бумаги.

Схема подключения двухклавишного выключателя света

Предварительные условия

Имеем приходящие от щитка фазу и ноль, сразу обозначаем их соответствующим цветом. Если проводка одноцветная, нужно обязательно выяснить, где находится фаза с помощью индикатора. Запрещается подавать фазное напряжение на электроприбор, минуя выключатель – от этого зависит безопасность.

После определения принадлежности проводов нужно не забыть их обесточить. Как правило, выключатели подключаются с помощью распределительной коробки, в которую заходят сетевые провода. Допустим, подключаются разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к местам соединений в указанных на схеме точках.

Также должны быть уложены провода, спускаемые к выключателю, и выведенные через зафиксированный подрозетник. Нельзя сначала делать подключение, а потом уже проводить укладку и фиксацию электропроводки – от механических воздействий может пострадать контакт, или даже отломиться провод так, что его уже нельзя будет подтянуть к точке соединения.

С чего начать?

Ответ на вопрос, как подключить двухклавишный выключатель, состоит из двух частей:

  • монтаж проводов в распределительной коробке наверху;
  •  подключение внизу клемм самого выключателя к коммутируемым проводникам.

Принципиальной разницы, с чего начинать нет. Но лучше начать с выключателя, потому что потом, делая подключения в коробке, имея тестер, проще найти общий провод и коммутируемые линии, переключая клавиши. Но внизу, имея выходящую из распределительной коробки одноцветную проводку, определить точки её подключения можно будет только опытным путём.

При прокладке провода к двойному выключателю света необходимо его прокладывать трехжильным проводом

Определение контактов способом тестирования

Сердцевина имеет три контакта, как правило, они соответствующе обозначены, может быть даже нарисована схема. Если по какой-то причине визуально невозможно определить принадлежность клемм, или это нужно сделать с уже подключёнными проводами к выключателю в коробке, то их определяют с помощью тестера.

Для этого клавиши переводят в выключающее положение, подсоединяют измерительные щупы и включают одну из клавиш. Если ничего не происходит, её возвращают в исходное положение, включают другую. Если и в этом случае нет сигнала, то включают клавиши одновременно, — ток потечёт через замкнутые контакты и соединительную шину общего контакта.

индикаторная отвертка. «Прозвонка» фазного провода

Таким образом, щупы указывают на две коммутационные линии. Тогда один из щупов переставляют на найденный общий контакт, и путём поочерёдного включения определяют левую и правую клавиши. Опытным путём нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой по очереди показывал срабатывание каждой клавиши.

Важно их не перепутать, хоть для люстры это не имеет особого значения, но будет неудобно, если свет слева будет включаться правой кнопкой, и наоборот.

Выступающие провода

Подключение настенного выключателя не вызывает особых проблем. В случае скрытой установки, решение, как подключить двойной выключатель сводится к ответу на вопрос: «На какую длину должны выступать провода из подрозетника?»

Выступающие провода из под розетника примерно 10-20 см

Есть такое негласное правило электромонтёров: провод должен свободно доставать до соответствующих клемм повёрнутого клавишами вниз выключателя, горизонтально прислонённого к нижней точке монтажной коробки. Таким образом, сердцевина выключателя будет поворачиваться как бы на горизонтальной оси, входя вместе с проводами  в подрозетник.

Некоторые электрики дают провода с запасом и сгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно входил вовнутрь, и не упирался в провода. Само собой, подключать их клеммам нужно очень тщательно, иначе в момент установки они могут выскочить из клемм.

Вставленный до упора выключатель, придерживая рукой, фиксируют с помощью равномерно закручиваемых болтов, распирающих скобяные зажимы. Фиксация должна производиться только в том случае, если сам подрозетник уже надёжно закреплён. Завершает установку прищёлкивание клавиш.

Распределительная коробка

Для соединения проводов в указанных на схеме точках можно применить скрутку, заизолировав её изолирующей лентой, но надёжность и эстетический вид будет не на самом высоком уровне.

Способы скрутки проводов

Вместо изоленты можно применить термоусадочную трубку – стягиваясь, она прижмёт потуже контактируемые поверхности, что добавит надёжности контакту. Применять скрутку нежелательно, если существует возможность ошибки – при раскручивании проводов металл жилы трескается, теряет прочность и проводимость.

Нельзя таким способом соединять одножильные и многожильные провода – в таком случае их лучше припаивать или применять опрессовку специальными гильзами. И уж совсем недопустимо скручивать вместе медь и алюминий – в точке контакта будут происходить электрохимические коррозионные процессы, ведущие к потере контакта. Как альтернативу скрутке можно применить самозажимные соединения WAGO.

Колодка в коробке – простое решение
Часто распределительные коробки продаются вместе с монтажными колодками, имеющими набор клемм для удобного подключения проводов.

Тип и разновидность значения не имеют, главное, чтобы они выдерживали напряжение и ток, и подходили для материала стены. Подключение осуществляем, как на вышеприведённой схеме, в указанных точках соединяя соответствующие провода.

Начинаем с фазного проводника, заводим на клемму, зажимаем, и тут же на неё подключаем провод от выключателя. Потом повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время на определение их принадлежности.

Подключение выключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ, всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где эстетичность выходит на первый план, крышка на стене не будет вписываться в композицию стиля, диссонируя с окружающей обстановкой. Заклеить дорогими обоями тоже не лучшее решение – при необходимости доступа их придётся сорвать.

Поэтому, в последнее время стали применять прогрессивные методы подключения выключателей, требующие немного больше кабеля, но зато исключающие распределительную коробку. Дело в том, что используется углублённый подрозетник, и все соединения осуществляются в нём.

Углубленный подрозетник вместо распред коробки

Фазный провод заводится сразу на общую клемму выключателя, провода идущие к лампочкам тоже подключаются непосредственно на коммутированные выходы, в подрозетнике осуществляется только соединение нулевых проводников. При достаточной сноровке такой способ подключения можно осуществить и в монтажной коробке обычного размера.

вся схема соединения в подрозетнике . Принцип соединения проводов тот же

При замене выключателя старый провод может отломаться. Удлинить его можно с помощью такого клеммника:

Электропроводка трехходового переключателя — электрическая 101

3-

Схема подключения путевого переключателя Линия к светильнику

Сетевое напряжение поступает в розеточную коробку светильника.

Больше не допускается после NEC 2011 г. (при отсутствии нулевого провода в распределительных коробках)


3-

Схема подключения выключателя Светильник между выключателями

Линейное напряжение поступает в первую 3-х контактную распределительную коробку , светильник расположен между распределительными коробками.Запрещено после NEC 2011 г. (при отсутствии нулевого провода в распределительных коробках)

Цвета проводов 3-ходового переключателя

Для контактных переключателей 3- стандарта на цвета проводов не существует. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

С кабелем NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

С кабелепроводом цвета проводов для путешественников могут быть любыми. На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-проводного переключателя

, кабель NM

На 1-й диаграмме ниже 2-жильный кабель NM подает питание от панели к первому распределительному щитку. Черный (линейный) провод подключается к общей клемме первого 3-позиционного переключателя . Провод 3- NM соединяет контактные зажимы первого и второго 3- путевого переключателя вместе. На каждом переключателе дорожные провода взаимозаменяемы.

Общая клемма второго 3-контактного выключателя подключается к светильнику(ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Схемы на этой странице упрощены для ясности. Коробки электрических розеток могут иметь множество входных и выходных кабелей NM. См. фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычной проводке сетевое напряжение поступает в первую 3-контактную распределительную коробку

3-

Схема подключения путевого переключателя, кабелепровод

Типовая схема подключения 3-контактного переключателя

, кабель NM

Черный общий провод обычно наматывается вокруг двух контактных проводов на 3-ходовом переключателе .

Схемы подключения выключателя лампы

— сделай сам-help.com

На этой странице приведены схемы подключения четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп, как правило, все одного цвета, что делает стандартные рекомендации «черный-горячий», «белый-нейтральный» бесполезными для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, идущую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если шнур не помечен бусиной, то жилы провода могут быть разного цвета, чтобы различать их. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к полярности — вилка на шнуре лампы, широкий штырь которой соответствует нейтральному, а узкий — горячему. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение двухлампового выключателя

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A вмещает стандартную лампу накаливания. Второй патрон B обычно содержит маленькую маломощную лампочку, похожую на лампу ночного освещения. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с двумя лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это схема подключения стандартного трехпозиционного выключателя ламп. Патрон используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение выключателя с одной лампой

На этой схеме показано подключение стандартной лампы с одной регулировкой. Эта розетка имеет две клеммы: латунная для горячего и серебряная для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной и 3 периферийными, обычно меньшего размера лампочками.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой проводке лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к нейтральным клеммам на всех четырех розетках. Горячий провод от шнура сращивается с проводом, идущим к горячему выводу на основной розетке A и к горячему проводу на выключателе B .Выключатель B будет иметь три провода, один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампочка A может включаться и выключаться независимо друг от друга, а переключатель B может включать только лампочку 1, лампочки 2 и 3 вместе с лампочкой 1 выключаются, лампочки 1, 2 и 3 включаются одновременно время, или все три выключены.

Больше подобных на сайте «Сделай сам».ком
Схемы подключения трехпозиционного переключателя


Уважаемый г-н Электрик: Мне нужно увидеть несколько схем подключения трехпозиционного переключателя. У меня есть два выключателя, которые управляют одним светом на моей кухне. Я не уверен, являются ли они 3-позиционными переключателями или 2-позиционными переключателями света. Я обнаружил, что один переключатель всегда должен оставаться в верхнем положении, чтобы другой переключатель включал свет. Как это диагностировать и исправить?

Ответ: В этом сообщении блога есть несколько различных схем подключения трехпозиционного переключателя, а также несколько полезных советов.Одна схема вверху, остальные внизу. ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon . Как партнер Amazon я зарабатываю на соответствующих покупках.

Двухпозиционные электрические выключатели освещения и трехпозиционные выключатели освещения — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался.

Отключите электропитание цепи в блоке автоматического выключателя. Из-за того, что в этом конкретном типе проводки переключателя несколько проводов нагреваются, для любителя может быть немного сложно диагностировать, какой из 3-позиционных переключателей неисправен.

Предполагая, что 3-позиционные переключатели подключены правильно, я предлагаю вам заменить один переключатель. Если это не исправит, то поменяйте другой.

Я обычно отсоединяю по одному проводу от старого выключателя и подсоединяю его к новому выключателю, а затем повторяю с другими проводами. Обратите внимание на винтовые клеммы разного цвета. Рекомендуется заменить оба переключателя одновременно, так как вскоре после этого другой может выйти из строя.

Если 3-позиционные переключатели были неправильно подключены, , то вы должны быть очень осторожны, чтобы идентифицировать провода LINE и LOAD ДО того, как вы отключите переключатели. ЛИНИЯ — это мощность, а НАГРУЗКА идет на свет или другие вещи, управляемые тремя путями.

Провод LINE всегда находится под напряжением (горячим) независимо от положения трехпозиционного переключателя, что упрощает его идентификацию. Используйте тестер напряжения с двумя проводами или розетку с косичкой с лампой накаливания или галогенной лампочкой.

Бесконтактные тестеры напряжения могут давать ложные показания из-за близкого расположения проводов к выключателю. Лучше всего снять предполагаемый горячий провод с винтовой клеммы, чтобы проверить его с помощью бесконтактного детектора напряжения.

При работе с электрическими цепями под напряжением надевайте изолированные электрические перчатки.

Щелкните здесь , чтобы прочитать мой пост в блоге о безопасной работе в вашем доме.

Не отсоединяйте сразу все провода от одного трехпозиционного переключателя , а затем попытайтесь понять, что представляет собой каждый провод.Прежде всего обратите внимание на цвет винтовых клемм на старом выключателе.

Одна винтовая клемма будет другого цвета, чем две другие винтовые клеммы, и будет помечена как «Общая» (см. фото ниже). К этому винту должен быть подключен провод LINE или провод LOAD.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо Джону С. за приведенную выше фотографию, на которой изображены общие клеммы на трехпозиционных переключателях. Общие клеммы имеют разный цвет, используемый для LINE и LOAD.Немаркированные латунные клеммные винты предназначены для подключения дорожных проводов.

Вы не можете полностью полагаться на цветовую маркировку проводов на схемах подключения трехходового переключателя , чтобы выяснить, какова функция каждого провода в существующей установке трехходового переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы на момент установки. Лучше всего идентифицировать провода LINE и LOAD.

Имеются старые существующие 3-позиционные электрические выключатели, которые не соответствуют общепринятой отраслевой практике или требованиям электрических норм. Вот почему важно определить назначение проводов трехпозиционных выключателей освещения.

Замена трехпозиционного переключателя на интеллектуальный переключатель Wi-Fi может оказаться непростой задачей.   Вам понадобится белый нейтральный проводник для питания интеллектуального коммутатора. Вы не можете использовать оголенный или зеленый заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, НАГРУЗКА и один бегунок должны быть соединены вместе, а другой бегун закрыт проволочным соединителем.Каждый интеллектуальный переключатель будет отличаться, и вы должны следовать инструкциям производителя по установке.

Перед покупкой интеллектуального переключателя я предлагаю вам проверить веб-сайт производителя на наличие инструкций по установке. Перед покупкой смарт-переключателя прочтите инструкции.

КОМПОНЕНТЫ ПРОВОДКИ ТРЕХХОДОВОГО ВЫКЛЮЧАТЕЛЯ

Все электрические схемы трехходовых и двухпозиционных переключателей имеют одни и те же основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары контактных и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это до того, как отсоедините какие-либо провода от переключателей.

Провод LINE обычно легче всего идентифицировать , потому что он постоянно находится под напряжением (горячий). Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей. Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения   подходит для проверки проводов под напряжением с нейтралью и/или заземлением.

Спереди и сзади два одинаковых трехпозиционных переключателя.

Обратите внимание на один черный винт на каждом из указанных выше трехпозиционных переключателей. Только провод НАГРУЗКИ или провод ЛИНИИ подключается к общему черному винту. Зеленый винт предназначен только для заземления и к нему должен быть подключен только один заземляющий провод.

Щелкните здесь, чтобы увидеть все трехпозиционные переключатели, доступные на Amazon

Можно просто заменить выключатели без необходимости определения функции каждого проводника.В этом случае вы просто удаляете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Со старыми проводами, цвет которых не очень различим, я использую цветную изоленту для идентификации проводников. Это очень полезно и значительно упрощает замену переключателей в следующий раз. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента .

Между каждым трехпозиционным переключателем находится пара «путешественников» , которые подключаются к немаркированным латунным клеммам. Провода перемещения взаимозаменяемы между двумя клеммными винтами латунного цвета.

На одном из трехпозиционных переключателей LINE или горячий провод подключается к общей медной или черной винтовой клемме. На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, который подает питание на осветительную арматуру) подключается к общей медной или черной винтовой клемме.

Ниже приведена простая трехсторонняя схема , которую можно применить ко всем трехходовым электрическим выключателям освещения. Это только схема подключения, а не фактический метод подключения, используемый для установки 3-позиционного переключателя.

Дополнительные схемы подключения трехпозиционного переключателя, показывающие фактические методы подключения, приведены ниже.

Схема подключения трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

На фото выше изображены два очень старых трехпозиционных переключателя.   Много-много лет назад винтовые клеммы были на передней панели переключателей. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина соприкасалась с клеммами под напряжением и создавала короткое замыкание, приводящее к срабатыванию автоматического выключателя.

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ТРЕХПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ

Существует несколько методов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называется двухпозиционным.

Национальный электротехнический кодекс   требует, чтобы нейтральный проводник (белый провод) был установлен в большинстве новых мест для выключателей света, однако статья 404-2(C) требует, чтобы нейтраль была установлена ​​только в одном месте с 3-позиционным выключателем.

Схема подключения трехпозиционного переключателя, изображенная в верхней части этого поста, вероятно, является наиболее распространенным методом для подключения трехпозиционного переключателя. Двухжильный кабель LINE входит в одну распределительную коробку, а двухжильный кабель НАГРУЗКИ — в другую распределительную коробку.Затем между двумя 3-контактными распределительными коробками устанавливается трехжильный кабель с заземлением .

Этот метод также соответствует нормам в отношении заполнения коробки и количества проводов, которые могут находиться внутри каждой электрической коробки.

В распределительной коробке LINE черный провод двухжильного кабеля LINE подключается к общей медной или черной винтовой клемме трехпозиционного переключателя. Красный и черный провода (путешественники) трехжильного кабеля подключаются к латунным клеммам на трехпозиционном переключателе.Неважно, какой путешественник проходит через какой латунный терминал.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3. На другом конце белая нейтраль НАГРУЗКИ подключается к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухжильного кабеля НАГРУЗКИ подключается к общей медной или черной клемме трехпозиционного переключателя. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красные и черные контактные площадки трехжильного кабеля подключаются к латунным клеммам трехпозиционного переключателя.

Описанный выше метод хорош тем, что гарантирует наличие белого нулевого провода LINE в каждой распределительной коробке. Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

Не все существующие 3-позиционные переключатели имеют одинаковые цвета проводов. Перед заменой 3-позиционных и двухпозиционных выключателей освещения важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Вариант описанной выше проводки для трех- и двухпозиционного выключателя состоит в том, чтобы собрать все кабели в одну настенную распределительную коробку , как показано на схеме ниже, и отвести оттуда к каждому выключателю и светильнику.

ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с 3-позиционным переключателем. Оттуда 3-жильный кабель (2 прохода, заземление и повторно идентифицированный белый провод) или кабелепровод необходимо будет установить ко второму 3-позиционному переключателю.

Всякий раз, когда белый провод используется не как нейтральный проводник, его необходимо заменить на другой цвет. Это достигается с помощью цветной изоляционной ленты или маркера с несмываемыми чернилами.

На втором трехпозиционном переключателе черный провод подключается к общей медной или черной винтовой клемме переключателя.

Неизолированный или зеленый провод подсоединяется к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе. Неизолированный или зеленый заземляющий проводник не показан на этих схемах проводки, чтобы упростить их.

Нажмите здесь , чтобы увидеть мою запись в блоге о заземлении розеток и выключателей.

Электрическая коробка должна быть достаточно большой, чтобы вместить необходимое количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) о требованиях к пространству в распределительной коробке.

Схема подключения 3-позиционного переключателя с LINE и LOAD в одной распределительной коробке.

На приведенной выше схеме белый провод должен быть повторно идентифицирован другим цветом в каждом месте переключателя. Белый провод между выключателями не используется в качестве нейтрали, он является проходным и не может быть белым.

Используйте цветную изоляционную ленту, кроме красной или черной, или маркер с несмываемыми чернилами , чтобы изменить цвет провода. На фото ниже показан пример LINE и LOAD в одной распределительной коробке.

Пример подключения трехпозиционного переключателя с LINE и LOAD в одной и той же квадратной электрической коробке 4″.

На фотографии выше зеленая стрелка указывает на горячий провод LINE , подключенный к черному проводу кабеля 14/3, который идет к другому 3-позиционному переключателю. Синяя стрелка указывает на НАГРУЗОЧНЫЙ провод, который будет подключен к общей клемме черного или красного цвета на 3-позиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — это путеводители.Это было добавлено к существующей установке, которая имела только один однополюсный настенный выключатель наверху подвальной лестницы для освещения подвала. Домовладелец хотел дополнительный выключатель в подвале.

На фотографии ниже показана проводка в другом 3-ходовом месте, которое изначально было однополюсным выключателем.

Проводка трехходового и двустороннего переключателя без нагрузки или ввода линии в распределительную коробку.

Черный горячий провод в распределительной коробке на другом конце соединяется с черным проводом LINE и подключается к общему черному или красному винту на 3-позиционном переключателе.Белый провод был обмотан синей изоляционной лентой , чтобы показать, что это не нейтральный проводник, а проходной. Красный провод — это другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве проходного, его цвет должен быть изменен в соответствии со статьей 310.110(C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо снять, так как он считается одним дополнительным проводом (статья 314.16(Б)(2).

В первом распределительном щитке черный провод, идущий ко второму трехпозиционному переключателю, может быть подключен либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод LINE или провод LOAD, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть сращены вместе. Беговые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Все провода заземления должны быть соединены вместе, и одна или две косички из этого пучка должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

Другим примером альтернативного метода трехсторонней проводки является прокладка всех кабелей в электрическую коробку потолочного светильника. Оттуда необходимо проложить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехжильный кабель с заземлением или кабелепровод должен быть проложен к другому месту трехходового переключателя, как того требует код, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Потолочная электрическая коробка большего размера потребуется для размещения всех проводов в этой конкретной установке трехпозиционного переключателя. Минимум 24 кубических дюйма требуется, если используется провод #14. См. Таблицы 314.16(А) и (В). Для каждого провода #14 требуется два кубических дюйма.

Обновление Национального электротехнического кодекса 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора .См. статью 314.27(С).

Схема подключения 3-позиционного выключателя с изображением всех проводов в потолочной распределительной коробке.

В каждом переключателе на приведенной выше схеме подключения трехходового переключателя черный провод подключается к общему медному проводу или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на светильнике. Черный провод от другой тройки подключается к черному проводу LINE. Белый нулевой провод LINE подключается к светильнику.

Путеводители в распределительной коробке потолочного светильника склеены из цвета в цвет. Площадки соединены между собой, с металлической коробкой, а также со светильником. Потолочная электрическая распределительная коробка должна быть очень большой, чтобы вместить все провода. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двухпозиционного переключателя UK.

В Соединенном Королевстве некоторые электрики используют альтернативный метод для подключения двухпозиционных переключателей, как показано на приведенной выше схеме подключения.Двунаправленные и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто у них разные названия в Великобритании: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, которая используется в США. В этой конфигурации проводки общие клеммы на каждом 2-позиционном переключателе соединяются вместе одним проводом. Провод LINE подключается к клемме L1, а провод LOAD подключается к клемме L2.

Если вы хотите добавить больше переключателей, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двусторонними. При использовании трехжильного кабеля общий провод, идущий к двухпозиционным выключателям, просто проходит через электрическую коробку каждого промежуточного выключателя. Цветная изолента используется для повторной идентификации проводов.

Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все провода заземления будут соединены вместе, и для каждого переключателя будет добавлена ​​косичка . Все металлические электрические коробки требуют заземления с помощью собственной заземляющей косички с помощью крепежного винта 10/32 в задней части коробки.

Возможно, вам будет полезен мой пост со схемами подключения 4-позиционного переключателя .

Если вы планируете установить потолочный вентилятор, посетите мой пост в блоге со схемами подключения потолочного вентилятора для получения дополнительных рекомендаций.

Схемы подключения однополюсного выключателя света смотрите в моем посте здесь .

Чтобы подключить настенные выключатели для управления электрическими розетками, см. мой пост здесь .

Техническое обслуживание и устранение неисправностей трехпозиционного или трехпозиционного переключателя

Эта сцена повторяется сотни раз… может быть, тысячи домов каждый вечер…

Долгий день… очень устал… и все, что ты хочешь сделать, это подняться наверх, чтобы полежать вниз. О, как у нее болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет… как будто ничего не происходит! чертовски трехходовой переключатель не работает. Итак, чтобы включить свет, она тщательно договаривается о по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние схемы могут стать грозным противником.

В бесчисленных домах по всей стране неправильно подключены трехсторонние цепи. создает не только неудобства, но и реальную угрозу безопасности. Они очень простые по функциям, но гениальный по дизайну. Это займет всего несколько минут, немного терпения и здорового уважения к электричеству, чтобы сделать эту работу правильно!

Сразу скажу, что это не статья о проектирование 3-полосных цепей… это строго касается ремонта. 3-х и 4-х сторонние схемы могут быть запутанными при проектировании и еще более запутанными при установке.Однако глубокие знания схемотехники для этого на самом деле не нужны. ремонт… при условии, что цепь была правильно подключена!

Что такое трехсторонняя схема?

Трехходовая схема — это схема освещения, которая позволяет управляется двумя настенными выключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты на трехсторонние схемы.

Существуют также четырехсторонние, пятисторонние и бессчетное количество цепей! Эти схемы спроектированы с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели.Например, схема с 4 переключателями, управляющими одним приспособление… не редкость в больших помещениях с несколькими точками доступа… есть два трехпозиционных переключателя и два четырехпозиционных переключателя.

Сердцем трехходовой схемы является трехпозиционный переключатель. В отличие от обычной стены переключатель, 3-позиционный переключатель имеет три активные клеммы (плюс заземление в последние установки). Только один из них важен для определения цели замены… обыкновенный ТЕРМИНАЛ.

Хотя на нашем рисунке (слева) общий терминал показан в определенном положении, дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда сложнее всего идентифицировать его. Если нет маркировки на переключатель, может быть другой цвет крепежного винта, используемого для общего клемма … может быть черной (для более нового переключателя) или «другого» цвета, чем две клеммы для путешественников.

Что такое общий терминал?

Общая клемма является одной из трех электрически активных клемм на 3-х контактной выключатель (не включая клемму заземления, расположенную на металлическом каркасе монтажные уши).Общий вывод является «мостом» между силовыми питание и нагрузка (обычно светильник). Имея это в виду, провод, который подключается к общей клемме, является либо (1) горячим проводом от основного плата или (2) ведет к нагрузке (креплению).

Что такое путешественники?

Коммутаторы — это два провода, соединяющие два трехпозиционных переключателя вместе. Ссылаясь на график (выше), два пассажирских терминала на одном трехстороннем переключатель подключен к двум клеммам путешественника на другом 3-позиционном переключателе с помощью два путевых провода. Любая проволочная тяга может быть подключенным к любому пассажирскому терминалу… это не имеет значения!

Запутался? Нужна картинка?

Рентгеновское изображение типичной трехходовой цепи…

Приведенное выше изображение предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ. Если в вашей 3-полосной схеме используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки «разделены»… один из штекеров всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя…

(Рисунок выше поможет вам понять текст ниже… и визу наоборот!)

Правило NH по замене неисправных 3-позиционных переключателей заключается в следующем: ВСЕГДА ЗАМЕНИТЕ ОБА ВЫКЛЮЧАТЕЛЯ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого. Если один переключатель вышел из строя, как долго может работать другой? последний? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в долгосрочной перспективе вам надлежит потратить несколько лишних долларов прямо сейчас. за вознаграждение, которое продлится годами или даже десятилетиями!

Как только вы обнаружите общую клемму, замена неисправного переключателя невозможна. простой:

1) Подсоедините общий провод к общей клемме нового переключателя.Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы. В зависимости от электропроводки в вашем доме оголенный провод заземления крепится к клемме заземления на металлическом каркасе крепления выключателя уши. Если ваша проводка соответствует современным нормам, общий провод будет черным. и путники будут белыми

2) Вверните выключатели обратно в их коробки, наденьте крышки панели переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы должны иметь возможность включать и выключать свет. от любого переключателя.

Что… не работает? Не повезло? Ну, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача определить общий провод.

Идентификация общих проводов…

Иногда 3-полосная цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда один из переключателей выходит из строя.

Следующий метод решит обе проблемы сразу.Шаги, которые я собираюсь описать , возможно, не самый быстрый способ для устранения неполадок в 3-полосной цепи. Разобрался со всеми разнорабочими-электриками в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и непрерывности в цепи.

1) Отключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Разделите провода так, чтобы они были как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя свой мультиметр, вы собираетесь определить, какой из трех цветных проводов является ГОРЯЧИМ провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого коробка. Установите мультиметр на минимум 110 вольт. Держите один из зондов на известное заземление, такое как металлическая розетка или оголенный заземляющий провод. Прикоснись к другому зонд к цветным проводам, один за другим. Провод, который регистрирует напряжение, называется HOT . провод, и общий провод для этой коробки.

ПРИМЕЧАНИЕ. Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть никаких, но со странным проводку, которую я видел на протяжении многих лет, стоит потратить минуту, чтобы сделать это. С использованием тестером напряжения, прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Тебе не следует получить показания напряжения. Если вы найдете напряжение, это означает, что этот переключатель предназначен для управления другим электроприбор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДНА ИЗ ЭЛЕКТРИЧЕСКИХ КОРОБОК В ТРЕХХОДАХ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ!!

После завершения проверки

ГОРЯЧИХ проводов ОТКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока выключатели не будут установлен.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий ГОРЯЧИЙ провод к общей клемме выключатель.Присоедините два других провода, дорожки, к двум другим клеммы переключателя. Если есть оголенный провод заземления, подсоедините его к клемма заземления переключателя.

4) Переходим к другому ящику ( без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Прикоснитесь к одному из щупов мультиметра к известному заземлению, например к металлической розетке или оголенному проводу заземления. Коснитесь другим щупом каждого из трех проводов. Только один из них зарегистрируется сопротивления или, если у вас есть тестер непрерывности, вызовет звуковой сигнал.У вас есть определил общий провод для этой коробки.

5) Как и в случае с первой коробкой, подключите общий провод к общей клемме на новом выключатель. Подсоедините два других провода к клеммам TRAVELER, а провод заземления, если применимо.

Вкрутите выключатели обратно в коробки, наденьте крышки на пластины переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ. Если в вашей трехсторонней цепи используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки являются «расщепленными»… один из разъемов всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЕСЛИ ВЫХОДЫ РАЗДЕЛЕНЫ, ПОГЛЯДЯ НА ВЫХОД. На На «горячей» стороне есть металлическая полоска, которая соединяет два винта. Если это полоска разорвана, то две вилки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не указывает на то, что розетка разделена. Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСА БЫЛА ОТЛОМАНА, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН.ЕСЛИ НЕТ, ТО НЕТ.

На первых двух рисунках показана металлическая полоса или язычок. Третий и четвертый рисунок показывает, как язычок легко удаляется с помощью набора игольчатых носиков. плоскогубцы. После удаления язычка верхняя и нижняя выпускные заглушки открываются. независимым, поэтому можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас разделенная розетка, выполните те же действия по устранению неполадок с 3-позиционным переключателем, что и со светильником, ЗА ИСКЛЮЧЕНИЕМ вам нужно будет определить, какая розетка всегда на.

После отключения всех проводов от выключателей и от выключателя розетки, включите питание и проверьте проводку в розетке. горячий провод, идущий от цепи трехходового переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов подается питание, то это провод для штекер «всегда включен». Отключите питание и отметьте, чтобы не перепутать это с проводами 3-полосной цепи. Наслаждаться!!

Вернуться к списку статей по электротехнике

Схемы подключения и управления поплавковым выключателем



Как установить и подключить поплавковый выключатель? Где найти схему поплавкового выключателя? Где найти схему подключения поплавкового выключателя? Вы спрашивали, и сегодня мы отвечаем.

Подключение поплавкового выключателя не обязательно сложно, но может быть немного запутанным, если у вас нет одного-двух наглядных пособий. Помните, что то, что вы подключаете, является средством включения и выключения вещей. Тщательное обдумывание того, когда вы хотите, чтобы что-то было выключено, а когда оно должно включаться, поможет вам визуализировать проводку и применить схему к управлению в реальном мире.

Мы рассмотрим ряд простых механизмов управления насосом с помощью поплавковых выключателей.Мы рассмотрим устройства с одинарным и двойным выключателем и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых выключателей серии Kari.

Эти инструкции и схемы помогут вам обучиться основам проводки управления поплавковым выключателем . Конечно, они применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Тем не менее, немного познакомившись с основами, вы в кратчайшие сроки будете выполнять проводку, как старый профессионал.

Проводка одинарного поплавкового выключателя

Схема управления 2

Схема управления 1

Начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, однопозиционного поплавкового выключателя. Поднимающееся действие поплавка может либо закрыть (т. е. включить) «нормально разомкнутую» цепь, либо разомкнуть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать нормально разомкнутый поплавковый выключатель, включающий насос для опорожнения бака (схема управления 2), или нормально замкнутый поплавковый выключатель, отключающий насос, заполняющий бак (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет собой точку посадки для (+) провода поплавкового выключателя, а клемма 2 — для (-) провода.

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на нужном уровне, протяните провода в водонепроницаемую распределительную коробку (или из области сдерживания жидкости, а затем в распределительную коробку), проверьте соединения обратно с управляющим и силовым оборудованием, и вы снова сделано.

Это очень простое решение, но оно также проблематично, поскольку колебания уровня вызывают колебание поплавка, что приводит к быстрому включению и выключению двигателя насоса. А теперь ваше простое решение сожгло двигатель насоса. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Проводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хайсте-что?? Ага, доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать и реагировать на условия в резервуаре; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим к одному из них пломбировочное реле, мы получим искомое управление.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Эту схему можно использовать для управления насосом, который наполняет бак. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переключается на максимально желаемый уровень.

Когда жидкость находится под обоими переключателями, они оба замкнуты; насос работает, заполняя бак. Когда жидкость проходит мимо первого переключателя, он открывается. Тем не менее, запорное реле A было активировано и замкнуто в обход разомкнутого переключателя L (фактически «запломбировав его»), поэтому насос продолжает работать до тех пор, пока не разомкнется переключатель высокого уровня H.Когда выключатель высокого уровня размыкается, размыкается реле двигателя P, останавливая двигатель, и размыкается пломбировочное реле A.

Значит, жидкость из этого насоса больше не поступает в бак. Допустим, клапан после резервуара открыт, позволяя жидкости вытекать из резервуара. Когда уровень жидкости падает, реле высокого уровня H замыкается. Но так как и выключатель низкого уровня L, и пломбировочное реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в баке должен упасть ниже реле низкого уровня L, прежде чем двигатель запустится. В этот момент выключатели низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время будет активировано герметизирующее реле A, закрывающее байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос наполняет бак, герметизирующее реле удерживает цепь замкнутой. , а насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнутся.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, а насос будет продолжать работать без сбоев. Точно так же, как только переключатель высокого уровня разомкнется, насос не будет работать, пока оба переключателя не замкнутся. Независимо от колебаний уровня двигатель насоса больше не вибрирует.

Отлично! У нас есть контроль уровня, разумный срок службы двигателя насоса, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых выключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и реле А.Выключатель низкого уровня подключается к клеммам 1 и 2, выключатель высокого уровня — к клеммам 3 и 4, а контакты врезного реле А — к клеммам 5 и 6.

Так что это как минимум четыре, если не шесть проводов, которые нужно подключить к схеме управления. (Проводка пломбируемого реле и контактов будет зависеть от вашего оборудования управления.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и от четырех до шести проводов. Но что, если я скажу вам, что вы можете сделать это всего двумя проводами? Не два дополнительных провода, а просто два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем KARI серии 2L вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схем управления, встроенных в поплавок.

Когда одиночный поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микропереключатели внутри поплавка срабатывают под заданными на заводе углами по мере наклона поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для подключения? Вернемся к схеме управления 1: всего два провода между выключателем и цепью управления двигателем, провод (+) к клемме 1 и (-) к клемме 2. Никаких впаянных реле, никаких дополнительных переключателей, ничего больше.Два провода и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что можно сделать с помощью трехпроводного поплавкового выключателя серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель KARI серии 3H обеспечивает двухуровневый гистерезис и сигнал тревоги, используя всего три провода.

Взгляните на схему управления 4. В нижней строке находятся клеммы для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. е. более высокого уровня, чем гистерезисный переключатель высокого уровня). Как и в случае вышеописанного пломбируемого реле, проводка, необходимая для контакта сигнализации, зависит от вашего управляющего оборудования. Все, что осталось, это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Пуск двигателя и управление двигателем

Мы потратили довольно много времени на обсуждение того, как поплавковые выключатели можно использовать для включения и выключения насосов, поэтому стоит уделить немного времени отдельному разговору о пуске и управлении двигателем.Для небольших двигателей – двигателей постоянного тока, двигателей мощностью до 1 л.с. – контакторов с релейным управлением, показанных на приведенных выше схемах, вероятно, достаточно для запуска двигателя. Этим двигателям (или нагрузкам, которые они управляют) не будет причинен вред при пуске и остановке через контактор, действующий как двухпозиционный выключатель.

Для больших двигателей пусковой ток (до шести-восьми раз превышающий ток полной нагрузки) становится важным фактором при запуске и обслуживании двигателя, что делает контакторы недостаточными в качестве автономных пускателей двигателей.Такие двигатели нуждаются во встроенных контроллерах и защите от перегрузки для безопасного пуска и защиты при работе с полной нагрузкой. К счастью, большинство двигателей такого размера будут управляться либо через центр управления двигателем (MCC), либо через специальную панель управления, которые полностью способны интегрировать схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и моторов, которыми можно управлять с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы нуждаться в этих встроенных элементах управления. Несмотря на то, что установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, поскольку поставщик системы выполнил большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам уверенно работать независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неполадок, станет проще. И, конечно же, мы всегда готовы помочь, если вы почувствуете необходимость.





Верхнее фото предоставлено: PEO ACWA через flickr cc

Эй, в этой статье вы узнаете, как подключить распределительный щит.Здесь я объяснил подключение электрического распределительного щита с предохранителем, выключателями, розетками, индикатором и регулятором вентилятора. Также здесь я показал, как подключить распределительный щит с подсветкой и вентилятором для комнаты. Эта статья поможет вам сделать подключение электрощитка дома очень легко. Вы увидите, что здесь все отмечены правильным номинальным током, что очень поможет вам выбрать номинал выключателя, предохранителя и розеток.

Схема подключения электрического распределительного щита

На приведенном выше рисунке показана схема подключения электрического распределительного щита со следующими компонентами:

1.Предохранитель на 63 А (1 шт.)

2. Индикатор 230 В (1 шт.)

3. Однополюсный переключатель (SP) (4 шт.)

4. Двухполюсный переключатель (DP) 32 А (1 шт.)

5. 230 В Электронный регулятор вентилятора (1 шт.)

6. Розетка 6 А (1 шт.)

7. Розетка 32 А (1 шт.)

Читайте также:

Как выполнить подключение панели управления

Вы можете легко выполнить подключение правильно соблюдая приведенную выше диаграмму. Я собираюсь рассказать пошаговую процедуру подключения так же, как на приведенной выше схеме.

1. Подключите фазу основного источника питания к любой клемме предохранителя.

2. Соедините одну любую клемму каждого переключателя (SP, DP) вместе, затем подключите к предохранителю.

3. Подключите нейтраль ко всем розеткам.

4. Подключите выход переключателя DP к розетке 32А.

5. Подсоедините индикатор сразу после предохранителя, как показано на рисунке выше, и подайте нейтраль, соединив петлю с любой нейтральной точки розетки.

6. Подсоедините провод заземления к клемме заземления каждой розетки.

7. Подключите потолочный вентилятор через электронный регулятор, как показано на рисунке выше.

8. Подсоедините лампы, как показано на рисунке выше.

Компоненты, используемые для изготовления распределительного щита

1. Предохранитель

На приведенной выше схеме подключения плавкий предохранитель на 63 А последовательно подключен к основной входной фазе питания. На этой диаграмме общая нагрузка цепи составляет 56 А (рассчитывается по сумме номиналов всех переключателей). Так что 63А достаточно для этого коммутатора. Но не используйте предохранитель с номинальным током менее 56А.

2. Переключатель

Здесь мы использовали два типа переключателей. Четыре переключателя ПК 6А и один переключатель ПК 32А. Выключатель на 32 А используется для розетки на 32 А, которую можно использовать для подключения любого сильноточного оборудования, такого как миксеры, нагреватели, индукционные плиты и т. д. Выключателя на 6 А достаточно для освещения, вентиляторов и маломощной розетки на 6 А, которую можно использовать для мобильного зарядного устройства, телевизора. , DVD и т.п. цель подключения.

3. Розетка

Здесь мы использовали две разные розетки — одну на 6А, другую на 32А.Использование розеток как на 6А, так и на 32А уже обсуждалось.

4. Индикатор

Здесь мы подключили лампу индикации красного цвета. Эта лампа рассчитана на 230 В переменного тока. Это помогает узнать, доступен ли источник питания на плате или нет. Индикаторная лампа подключается сразу после предохранителя, поэтому, если предохранитель сгорел из-за какой-либо неисправности, он также покажет, что питание на плате отсутствует. Лампу индикации можно подключить и перед предохранителем, но если предохранитель сгорел, то она тоже будет светиться.

5. Электронный регулятор вентилятора

Здесь мы использовали электронный регулятор вентилятора на 230 В для управления скоростью вентилятора. Регулятор вентилятора подключается между вентилятором и выключателем. Переключатель обеспечивает функцию включения или выключения вентилятора, тогда как регулятор вентилятора обеспечивает функцию управления скоростью.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Схема подключения электрической розетки


Как подключить электрическую розетку , схема подключения , Подключение электрической розетки / розетки — довольно простая работа.Если вы закрепляете более одной розетки, проводку можно выполнять параллельно или последовательно.

ШАГИ, НЕОБХОДИМЫЕ ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСКОЙ РОЗЕТКИ/РОЗЕТКИ

Как подключить электрическую розетку:

  • Выключите сеть: Вы должны отключить электропитание от сети, чтобы избежать поражения электрическим током. Нельзя быть слишком осторожным.
  • Проложите кабель от автоматического выключателя к электрической розетке: длина кабеля должна быть достаточной, чтобы достать до каждой розетки.Кабель также должен быть достаточно прочным, чтобы выдерживать нагрузку, которую вы хотите.
  • Зачистите/отклейте кабель перед тем, как он войдет в розетку: Вы можете вставить кабель в коробку, прежде чем привинчивать или прибивать коробку к стене. Убедитесь, что кабель, который вы подключаете, достаточно длинный, чтобы достать до клемм розетки.
  • Подсоедините провода к розеткам: нейтральный, заземляющий и активный провода должны быть подключены к коробке. Провод заземления обычно зелено-желтый, а провод под напряжением обычно розово-красный.Нейтральным может быть белый или черный. Но эти цветовые схемы могут быть изменены в зависимости от вашей страны. Розетки обычно маркируются знаками, указывающими положение, в котором должен проходить каждый провод.
  • Несколько розеток. Чтобы подключить несколько розеток, следуйте схемам, опубликованным в этой статье.

Схема подключения нескольких розеток в серии:


При последовательном подключении винты клемм являются средством передачи напряжения от одной розетки к другой.Любая поломка или неисправность в одной розетке приведет к выходу из строя всех остальных розеток.

Схема параллельной проводки с несколькими розетками:


При параллельном подключении розеток провода соединяются в косичку, которая подключается к каждой розетке. Напряжение на каждой розетке не зависит от других розеток.

Электрическая розетка со схемой подключения светильника:

ПРИМЕЧАНИЕ.  белые провода, отмеченные черным кружком, относятся к ГОРЯЧЕМУ , а не к нейтральному

Электрическая розетка с путевым выключателем в распределительной коробке Схема подключения:

Двойная розетка в одной коробке Схема подключения:



Розетка, управляемая выключателем в одной коробке:

Вас интересует статья :

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
