Схема подключения скважинного насоса с реле давления: Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования | ВодаСовет — водоснабжение дома

Подключение глубинного насоса к системе водоснабжения

Автор Монтажник На чтение 8 мин. Просмотров 5.8k.

Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности – для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.

Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

Подключение глубинного насоса к системе водоснабженияПодключение глубинного насоса к системе водоснабжения

Рис. 1 Опускание глубинного электронасоса в скважину

Содержание

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

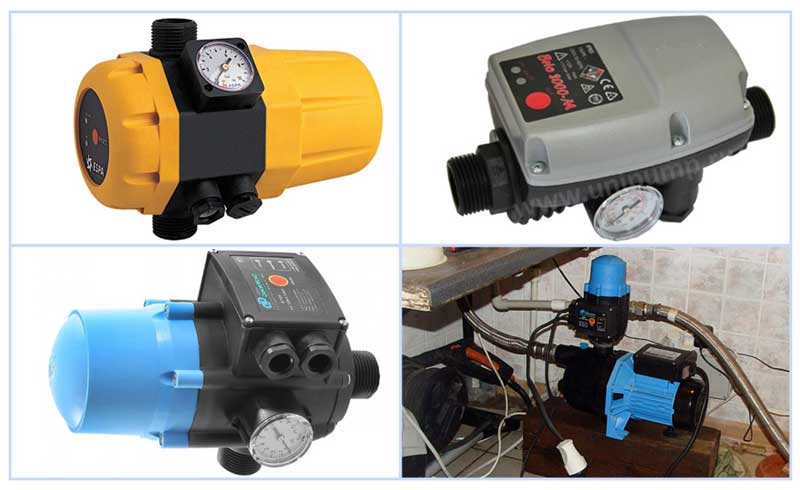

Автоматика для насосаАвтоматика для насоса



Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере – это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Схема подключения насоса

Схема подключения насоса

Рис .3 Схема подключения насоса для скважины к автоматике

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот – при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

Схема подключения глубинного насосаСхема подключения глубинного насоса

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

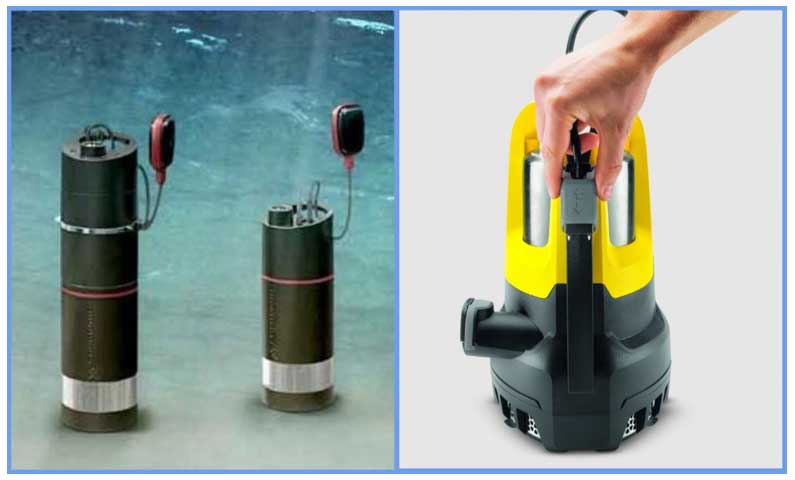

насосы с поплавковым датчикомнасосы с поплавковым датчиком

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

  • При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Сборка насосной станцииСборка насосной станции

Рис. 6 Сборка насосной станции своими руками – основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Размещение автоматики

Размещение автоматики

Рис. 7 Размещение автоматического оборудования в кессонной яме

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Подготовка электронасоса к погружениюПодготовка электронасоса к погружению

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.
Схема подключения скважинного насоса для автономного водоснабжения частного дома №9 (полная)
Как подключить погружной скважинный насос?

Итак, Вы приобрели или собираетесь купить погружной скважинный насос и хотите подключить его самостоятельно. Или, у вас уже был подключен скважинный насос для полива и теперь Вы хотите выполнить автоматическое водоснабжение дома.
Эта статья для тех, кто хочет самостоятельно подключить скважинный насос для организации автоматического водоснабжения частного дома или дачи.

Схема подключения скважинного насоса

Погружные скважинные насосы в нашем каталоге

Фитинги и трубы для насосной станции:

  1. Ниппель 1” 01034024, 2 шт
  2. Обратный клапан 1” 01049035, 1 шт + фильтр сетчатый, 1 шт
  3. Труба 32 ПНД 1” 01014138 метраж по требованию
  4. Оголовок скважинный ОГС 113-127/32 03013282, 1 шт
  5. Отвод 32/90 ПНД 01014042, 1 шт
  6. Муфта ПНД с наружн резьбой 01014022, 3 шт
  7. Кран шаровый 1" вн-вн резьба EUROS 01035023, 1 шт, 3 шт
  8. Адаптер (штуцер) 5 выходов 1" 03013007, 1 шт
  9. Адаптер (штуцер) 3 выхода 1" 03013156, 1 шт
  10. Кран шаровый со сгоном 1" EUROS 01035019, 2 шт
  11. Колба 10ВВ 10" 1" для холодной воды 01006032,  1 шт
  12. Подводка внутренняя-наружная 1" 80 см 01051042, 1 шт
  13. Гидроаккумулятор (расширительный бак) 50 л 01061020, 1 шт
  14. Манометр D63 0-4 бар 1/4" 01048025, 1 шт
  15. Датчик сухого хода LP/3 03013144, 1 шт
  16. Датчик давления PM5 03013125, 1 шт
Выше приведена типовая схема подключения скважинного насоса для организации автоматического водоснабжения частного дома.

Давайте рассмотрим назначение узлов подключения и процесс запуска насоса.

Обратный клапан 1.1/2" с сеткой
2. Обратный клапан 1” не дает воде стекать обратно в скважину при отключении насоса. Отсекает крупную фракцию песка и силикатов тем самым предотвращая преждевременный износ насоса.

Труба 32 ПНД купить недорого в интернет-магазине Водолей
3. Вам потребуется труба. Безусловным выбором будет полиэтиленовая труба ПНД. Она технологична в использовании и дешева относительно труб из других материалов. ПНД расшифровывается как полиэтилен низкого давления. Очень часто многие думают, что эта труба
рассчитана на низкое давление, и применять ее в бытовых сетях нельзя. На самом деле это не так. Стандартная версия трубы рассчитана на 10 атмосфер. А аббревиатура ПНД говорит лишь о способе изготовления трубы. Трубы, изготовленные по методу ПНД, имеют жесткую структуру, а трубы из
полиэтилена высокого давления ПВД мягкие. Как правило, Вам потребуется труба 32 диаметра. Более точно о диаметре трубы можно сказать после расчетов.

Оголовок герметичный скважинный ОГС 113-127/32
4. Скважинный оголовок. На сегодняшний день оголовки выпускаются в пластиковом, чугунном и стальном формате. Например, стальной или чугунный агрегат обладает достаточной прочностью и способен выдержать порядка 500 кг оборудования для скважины.
Пластиковые оголовки предназначены для нагрузки не более 250 кг.
Скажинные оголовки различаются по диаметрам. Наиболее востребованные - от 110 мм до 160 мм.
Как разобраться в обозначении оголовка? Например, ОС 110-32П.
ОС — оголовок скважины.
110 — диаметр крышки и фланца, в мм. Он подойдет для обсадной трубы на 2-3 мм меньшего диаметра.
32 — диаметр отверстия во фланце и обжимного соединения для установки трубы ПНД, в мм.
П — говорит о том, что оголовок пластиковый. Отсутствие буквы говорит о том, что он изготовлен из металла.
Благодаря оголовку решается сразу несколько вопросов:

  • Надежно фиксируются насос, кабель, и трубопровод
  • Осуществляется защита скважины от мусора, осадков и пыли
  • Снижается риск промерзания скважины
Оголовок скважины
При бурении скважины установка оголовка, как правило, входит в стоимость работ. Однако, можно сэкономить на этом, если установить оголовок своими руками.

Монтаж оголовка на скважине:

  1. Срежьте обсадную трубу так, чтобы она торчала из земли на 10-15 см. Аккуратно промажьте верх трубы солидолом.
  2. Наденьте первый металлический фланец на трубу, прижав его к земле.
  3. Надвиньте резиновое кольцо на фланец.
  4. Во второй фланец проденьте кабель, трубу и трос.
  5. Зафиксируйте трос на карабине и аккуратно опустите насос, удерживая его на тросе.
  6. Когда насос достиг дна, приподнимите насос примерно на 0,5-1 м и зафиксируйте крышку оголовка на обсадной трубе штатными болтами.
Отвод 32/90* ПНД 50040032
5, 6. Для соединения трубы с фасонными частями трубопровода понадобятся обжимные соединениядля трубы. Они могут быть, как бронзовыми, так и пластиковыми. Мы рекомендуем остановиться на пластиковых соединениях. Почему? Они дешевле бронзовых соединений почти в 10 раз. А с точки
зрения функциональности ничем им не уступают. Для типовой схемы подключения потребуются три ПНД муфты 32*1” наружная резьба и один ПНД уголок 32.

Трос из нержавеющей стали для вытягивания насоса из скважины в случае его поломки или профилактики. Обычно берут трос диаметром 3 мм. Для троса обязательно приобретается два зажима.

Кран шаровый ручка 1" внутренняя-наружная резьба EUROS EU.ST1283050 1
7. Шаровые краны. Краны служат для того, чтобы отсечь давление от колбы при замене картриджа и при ремонте в бытовой сети.
Колба 10ВВ 10" 1" для холодной воды ГИДРОТЕК Big Blue cиняя 2005
8. Колба фильтра Big Blue и картридж механической очистки 10мкм защищаютсантехническое оборудование от посторонних частиц.

9, 10. Адаптер на 5 и на 3 выходов для подключения манометра, реле сухого хода и реле давления.

Unipump 40367 Реле давления РМ/5 (м) 1/4"
12, 13. Датчики автоматического включения / выключения насоса.
Датчик сухого хода защитит Ваш насос от пуска "в сухую" и предотвратить поломку насоса. Реле сухого хода отключает насос в случае, если в скважине заканчивается вода. Является обязательным элементом. В случае его отсутствия есть вероятность перегрева насоса и выхода его из строя. Если вода по какой либо причине слилась из системы, то систему необходимо снова заполнить.
Датчик давления обеспечивает включение насоса, если давление в системе упало - пошло потребление воды.

Подводка внутренняя-наружная 1" 80 см вода ТР-сантехника

14. Подводка 1” Гигант. Служит для подключения расширительного бака. Устанавливать подводку меньшего диаметра нельзя.


15. Гидроаккамулятор (расширительный бак). Это накопительная емкость, внутри которой находится резиновая мембрана. Использование расширительного бака дает возможность при малом потреблении воды не включать насос, и покрывать потребности в воде за счет жидкости, хранящейся в баке. Это позволяет увеличить срок службы насоса.
Расширительный бак так же позволяет избежать гидроударов.

Как правильно подобрать емкость бака гидроаккамулятора?
Если количество потребителей не превышает 3-х человек, а установленный насос имеет производительность до 2 кубометров в час, рекомендуется брать бак объемом от 20 до 24 л и выше. Если число потребителей от 4 до 8 человек и производительность насоса до 3,5 кубометров в час, устанавливается бак объемом 50 л и выше. Если количество потребителей больше 10 человек и производительность насосного оборудования составляет больше 5 кубометров в час, выбирают бак 100 л и выше.
В любом случае, чем больше емкость бака, тем меньше включений / выключений насоса. Тем более долгий срок он будет служить.
В зависимости от наличия свободного места можно выбрать как горизонтальный, так и вертикальный бак.


Запуск скважинного насоса

1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях заводских установок -1,5 атмосферы (бара) будет вполне достаточно.

2. Откройте любой из бытовых смесителей в верхней точке потребления и включите насос. Дайте поработать насосу до тех пор пока из смесителя не начнет поступать непрерывная струя воды без воздуха. Система полностью заполнена водой.

4. Закройте кран. Пусть насос проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и насос остановится самостоятельно.

Запуск скважинного насоса завершен
Это система автоматического водоснабжения дома на базе погружного скважинного насоса.


Электрическая схема подключения глубинного насоса. Как подключить скважинный насос – схемы, порядок и рекомендации

Погружной насос является одним их главных приспособлений для подачи в дом воды. Оборудование подбирается исходя из потребностей пользователя и параметров источника водоснабжения. Установка погружного насоса может производиться профессионалами и самостоятельно. Как смонтировать оборудование своими силами, расскажет эта статья.

Типы погружных насосов

По назначению все погружные насосы можно разделить на три больших типа:

  1. . Оборудование способно поднимать воду с большой глубины и передавать ее на большие расстояния;


  1. колодезные. Погружные насосы, предназначенные для установки в колодец, отличаются более низкой мощностью, что влияет на выдаваемый устройством напор и производительность. Яркими представителями колодезных насосов являются устройства типа Малыш и Ручеек;

  1. . Используются для откачки загрязненной воды из бассейнов, подвалов, дренажных колодцев.

Установка погружного насоса самостоятельно

Монтаж погружного насоса зависит от типа оборудования в зависимости от места его будущего размещения.

Установка насоса в колодец

Чтобы установить погружной насос в колодец для обеспечения загородного дома питьевой водой, надо:

  1. проложить водопровод, который будет соединять оборудование в колодце с сантехническими изделиями, расположенными внутри строения;

Глубина залегания водопроводных труб должна быть более глубины промерзания почвы в регионе.

  1. подвести к колодцу питающий электрический кабель, с помощью которого будет произведено подключение погружного насоса. Провод можно проложить по поверхности земли в специализированном защитном рукаве или совместно с водопроводными трубами. В последнем случае кабель будет меньше подвержен техническим повреждениям;

  1. на верхнем кольце колодца прикрепить кронштейн для удержания насоса. Если глубина источника водоснабжения более 20 – 30 м, то для удобства извлечения насоса можно сделать специальную металлическую опалубку. Для меньших глубин подойдет простейший кронштейн, к которому насос будет закреплен металлическим тросом;

  1. насос соединяется с водопроводной системой;

Если оборудование не укомплектовано обратным клапаном, предотвращающим прохождение жидкости в обратном направлении, то устройство рекомендуется смонтировать дополнительно.

  1. подключается электроснабжение. Кабель желательно прикрепить к трубам, расположенным внутри колодца изоляционной лентой. Это позволит избежать каких-либо повреждений, способных вывести насос из строя;


  1. подготовленная система опускается в колодец до необходимо уровня и фиксируется на удерживающем устройстве;

Первый запуск насоса следует контролировать. При этом проверяется корректность работы устройства и герметичность всех .

Установка насоса в скважину

Насос в скважину устанавливается по принципу, аналогичному монтажу насоса для колодца:

  1. на первом этапе производится разводка водопроводных труб к скважине и кранам потребления;
  2. производится обвязка насоса. К оборудованию прикрепляется водоотводящий трубопровод и кабель электропитания. Схема подключения погружного насоса должна быть в комплекте с устройством;
  1. все провода и трубы фиксируются изоляционной лентой для исключения повреждений и запутывания;


  1. подготовленная конструкция опускается в скважину до определенного уровня;
  2. насос фиксируется на оголовке.


Оголовок скважины является не только удерживающим устройством для насоса, но и защищает источник водоснабжения от попадания различных предметов, листьев, иного мусора. Оголовок также является связующим звеном между насосом и системой водоснабжения дома.

  1. к оголовку подключается система водоотведения.

Проверяется корректность выполнения работ и введение устройства в эксплуатацию. Если при установке или подключении оборудования возникли проблемы, то можно получить консультацию у профессионалов о том, как подключить погружной насос правильно. Для этого рекомендуется обратиться к изготовителю оборудования.

Подробнее с процессом монтажа насоса в скважину можно познакомиться, посмотрев видео.

Подключение гидроаккумулятора

При желании к насосу можно подключить гидроаккумулятор. Подключение погружного насоса к гидроаккумулятору позволит:

  • продлить срок службы насоса. В гидроаккумуляторе создается запас воды. При включении сантехнического изделия вода, в первую очередь, расходуется из бака и только при достижении критического уровня жидкости включается насос. Одноразовое включение насоса удовлетворяет потребности пользователей и заново наполняет бак. Таким образом, при использовании гидроаакумулятора снижается периодичность включений насосного оборудования, что приводит к увеличению периода эксплуатации;
  • уменьшить количество перепадов давления из-за использования нескольких кранов одновременно;
  • предохранить систему водоснабжения от гидравлических ударов, которые могут случаться при включении насоса.

Схема подключения гидроаккумулятора к погружному насосу представлена на рисунке:


Гидроаккумулятор невозможно установить без реле давления, которое срабатывает при достижении в баке маленького уровня жидкости.

Установить насос в колодец или скважину достаточно просто. Главное — правильно подобрать оборудование и заранее подготовить все дополнительные материалы в виде соединительных фитингов, обратного клапана, дополнительных электропроводов и так далее.

Водоснабжение загородного дома представляет собой немалую проблему. Решают ее по-разному: кто-то роет колодцы, но чаще всего жители сельской полосы обращаются к бурению водных скважин.

Сама по себе эта задача тоже вызывает определенные хлопоты. Но на этом ответственный процесс не заканчивается. Пробурив скважину, хозяин сталкивается с такой задачей, как установка и подключение скважинного насоса. Как показывает опыт, эта задача вполне решаема, надо только знать особенности и последовательность решения.

Скважинный насос: назначение и типы

Данный агрегат предназначен для быстрого подъема из грунта достаточных объемов воды. Мощность современных насосов позволяет обеспечивать не только питьевое и бытовое водопотребление, но и качать необходимое количество грунтовых вод для сельскохозяйственного полива.

По месту расположения скважинного насоса в выработках и принципу их функционирования все помпы делятся на поверхностные и погружные.

Выяснение различий между этими типами важно для понимания особенностей установки и подключения насоса.

Поверхностные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это происходит по причине определенной функциональной ограниченности поверхностного оборудования. Так как его монтаж производится не в самой скважине, а на поверхности земли, жидкость забирается из выработки способом всасывания.

Такой мето

Схемы подключения насоса на скважину: комплект

При обустройстве автономного источника водоснабжения на собственном участке владельцам приходится заботиться об установке специфического оборудования для доставки жидкости на поверхность. Механические устройства не способны функционировать без электричества. Рассмотрим подробнее возможные схемы подключения скважинного насоса к сети и водонапорной магистрали.

Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насосаКомплект скважинного насоса

Комплект скважинного насоса.

  1. Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из глубинной шахты.
  2. Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
  3. Гидроаккумулятором. Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
  4. Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

  1. Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
  2. Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
  3. Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
  4. Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.

Изучение особенностей предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.

Подключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудованияПодключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудования.

Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.

Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.

Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.

При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием применяется электрический кабель, защищенный заземляющей жилой.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Изготовители предоставляют владельцам автономных источников готовый комплект помпового оборудования, облегчающий поставку воды к дому. Допускается приобретать блок автоматики отдельно в качестве дополнительного оснащения. Альтернативные названия устройства – станция управления, гидроконтроллер.

Электроника предназначена для защиты работающего насоса от следующих факторов:

Подключение скважинного насоса к электропитанию с блоком управленияПодключение скважинного насоса к электропитанию с блоком управления

Подключение скважинного насоса к электропитанию с блоком управления.

  • эксплуатации в режиме «сухого хода» при отсутствии воды в скважине;
  • перепадов напряжения;
  • прекращения водозабора;
  • перегрузок в сети.

С помощью управляющего блока обеспечивается плавный пуск и остановка помпового агрегата. Гидроконтроллер поддерживает постоянное давление требуемой величины в системе водоснабжения.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

  • реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
  • прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
  • отключение помпы производится при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Схема подключенияСхема подключения

Схема подключения.

Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

Схема смешанного подключения блока автоматики и реле давления

Для предотвращения эксплуатации помповой установки в режиме сухого хода, способной привести к выходу из строя функционирующую насосную станцию, используется блок автоматики. Бесперебойная работа подающего воду из скважины устройства обеспечивается установкой реле давления. На дополнительный прибор возлагаются функции защиты системы при непредвиденном снижении напора.

Варианты автоматических станций управления отличаются принципом работы. Повышенной надежностью характеризуется датчик уровня, устанавливаемый в процессе монтажа внутри скважины. Электронное устройство отслеживает изменения объема жидкости в водяной шахте, отдавая команду на остановку работы механизмов при критическом снижении показателей. Простейшей защитой, способной предотвратить эксплуатацию помпового агрегата в режиме сухого хода, является поплавковый выключатель.

Схема комбинированного подключения предусматривает монтаж следующих элементов:

  • глубинный насос скважинный центробежного действия;
  • расширительный бак вместимостью более 50 л, предотвращающий гидроудары в водопроводной магистрали;
  • обратный клапан, облегчающий запуск электрической помпы за счет удержания воды в системе, препятствуя обратному оттоку;
  • реле давления, предназначенное для отслеживания изменений напора жидкости;
  • аксиальный манометр;
  • поплавковый датчик, позволяющий или запрещающий запуск силового агрегата в зависимости от уровня воды в скважине;
  • станция управления.

Подключение насоса к блоку автоматики позволяет предотвратить эксплуатацию оборудования в режиме сухого хода. В пространстве, не заполненном жидкостью, механизмы работают вхолостую, сокращая ресурс помпового агрегата.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

схема подключения к скважине, автоматике и электросети

Содержание статьи:

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

  • Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
  • Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
  2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
  3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

виды, принцип работы, схемы подключения

Автор Монтажник На чтение 10 мин. Просмотров 6.7k.

Для индивидуального водоснабжения используются скважинные и колодезные источники чистой воды, забор которой осуществляется с помощью погружных или поверхностных электронасосов. Они не могут работать непрерывно и должны отключаться по мере наполнения магистрали, управление циклами включения отключения электронасоса осуществляет автоматика для скважины или колодца.

При организации системы водоснабжения частного дома электронасос подбирают, исходя из дебита, после чего монтируют автоматическую систему управления его работой, включающую электронику и накопительную емкость. От правильного подбора и настройки электронных управляющих устройств зависит эффективность  водоподачи, срок службы электронасоса и удобство пользования водопроводом.

Схема водоснабжения из скважиныСхема водоснабжения из скважины

Рис.1 Пример обустройства водоснабжения

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

  1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
  2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
  3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Обустройство скважины в колодцеОбустройство скважины в колодце

Рис. 2 Пример устройства скважинного водозаборного источника

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

Кессоная ямаКессоная яма

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей – электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Составные части системы водоснабжения домаСоставные части системы водоснабжения дома

Рис. 4 Гидроаккумулятор и манометр – подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Отдельно стоящие поплавки во взаимодействии с погружным насосом используются, когда поднятая жидкость поступает в накопительную емкость, расположенную на верхних этажах здания. В этом случае расположенный на ее стенках поплавок отключает подачу электроэнергии на агрегат при достижении определенной отметки. При таком применении поплавок не выполняет защитных функций электронаса, а служит лишь средством для предотвращения затопления дома.

Электронная автоматика для скважиныЭлектронная автоматика для скважины

Рис. 5 Электронная автоматика – подключение реле для защиты от работы на сухую и давления

Для функционирования отдельно стоящего поплавка в качестве защитного элемента необходимо свободное пространство, которое отсутствует в скважинах, насосные агрегаты с закрепленным поплавковым выключателем на корпусе работают в колодцах.

Для узких скважин могут подойти помпы, в которых используется аналог поплавка – электролитический выключатель, также реагирующий на уровень жидкости.

Контролирование работы по уровню воды

Низкий уровень воды в скважине приводит к выходу из строя помпы из-за отсутствия водяного охлаждения обмотки электродвигателя, если она не оснащена датчиками защиты от перегрева. В некоторых моделях погружных электронасосов предусмотрено отключение питания при отсутствии жидкости в водоеме посредством встроенных деталей – поплавкового или электролитического выключателя.

Электронасосы с поплавковым выключателем используются только в колодцах – в скважинных каналах для размещения поплавка слишком мало места. Поплавок представляет собой простой механизм, состоящий из металлического шара и рычага, замыкающего контакты – при опускании пластмассовой головки шарик давит на рычаг и контакты размыкаются, прерывая подачу напряжения на обмотку двигателя. Таким образом, при понижении водного уровня насос отключается и начинает работать снова, когда жидкость прибывает и поднимает головку. В поплавковых моделях возможна регулировка порога срабатывания по уровню за счет крепления кабеля в разных точках на ручке корпуса.

В скважинных источниках для контроля уровня можно использовать агрегаты с электролитическим выключателем, представляющим из себя два проводника, закрепленных на ручке корпуса. При наличии жидкости проводники находятся в замкнутом состоянии, проводя через нее ток, а когда водный уровень падает, цепь размыкается, прерывая подачу энергии на помпу через встроенную электронную схему.

Поплавковые датчикиПоплавковые датчики

Рис. 6 Конструкция поплавковых датчиков

Пресс контроль

Данное устройство рассчитано на управление работой электронасоса в зависимости от наличия жидкости в трубопроводе. Простейшая модель представляет собой намагниченную шторку или лепесток на выходе штуцера прибора, опущенные в водный поток. При прохождении жидкости шторка поднята, и ее магнитное поле замыкает контакты, расположенные внутри геркона, но как только вода в трубопроводе исчезает, шторка опускается и контакты геркона размыкаются.

Это приводит к тому, что в слаботочной цепи пропадает ток, управляющий через мощные электронные элементы подачей напряжения на электронасос – цепь питания размыкается и двигатель останавливается. Порог срабатывания многих устройств определяется площадью лепестков, которые подбираются из нескольких экземпляров, если возникает необходимость тонкой настройки, используют модель, в которой герконовый датчик перемещается, приближаясь или удаляясь от шторки.

Данное устройство редко используется с погружными электронасосами, иногда его применяют для отключения наружных электронасосов,  не оснащенных релейной защитой от сухого хода.

Автоматика для скважиныАвтоматика для скважины

Рис. 7 Датчик потока

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Насос с датчикамиНасос с датчиками

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

  1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
  2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
  3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Насос с автоматикойНасос с автоматикой

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

  1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
  2. существенно расширены выполняемые функции;
  3. настройка параметров производится электронным способом;
  4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

  • Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
  • Защиту обмотки от холостого хода.
  • Возможность тонкого регулирования настраиваемых параметров.
  • Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
  • Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
  • Плавный пуск, увеличивающий срок службы насосного агрегата.
  • Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Насос с модулем управленияНасос с модулем управления

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

  • Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
  • В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
  • В водопроводе всегда поддерживается постоянный напор.
  • На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

  • Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
  • Приборы обладают широкими функциональными возможностями для управления.

Автоматика насоса 3-го поколенияАвтоматика насоса 3-го поколения

Рис. 11 Блоки автоматики 3-го поколения

  • При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
  • Упрощается процедура контроля, диагностики, настройки и управления.
  • За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

  • Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
  • Работоспособность приборов сильно зависит от напряжения в сети.
  • Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Установка насоса с автоматикойУстановка насоса с автоматикой

Рис. 12 Схема установки поверхностного насоса

Установка поверхностного электронасоса

Перед подключением наружных станций первым делом оборудуют скважину – чаще всего монтируют кессон, внутри которой находится водозаборное оборудование вместе с гидроаккумулятором и работает насос. Так как в поверхностных моделях глубина забора не превышает 9 метров, монтаж глубокой ямы помимо защиты оборудования служит и для повышения давления воды в системе – всасывающий патрубок можно опустить ниже уровня земли на 1 метр. При использовании станции все оборудование уже смонтировано и остается только подключить к ней входной и выходной патрубки.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

Глубинный насос с автоматикой схемаГлубинный насос с автоматикой схема

Рис.13  Схема подключения и установки глубинных насосов в скважину

При выборе автоматики для насоса основным критерием является ее стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов – функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

как установить и настроить, инструкция со схемами, фото и видео
Установка и регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема устройства реле

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

  1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
  2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
  3. Перепад давления (ΔР) — разница предыдущих двух показателей.
  4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

  • Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
  • Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

  • Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
  • Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Электрическая схема подключения реле

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

Схема механического подключения реле

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Схема механического подключения реле

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

  1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току. Насос с реле давления воды

    Реле давления подключается к двум системам: электрической и механической

  2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса. Клеммы в реле давления для насоса

    Внутри расположена клеммная колодка

  3. Подведите провода и зафиксируйте в клеммах. Подведение проводов к реле давления

    Прижмите провода в клеммах

  4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку. Установка реле давления

    Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Манометр для настройки реле давления

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Настройка реле давления для насоса

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

  1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
  2. Открывают воду, чтобы полностью освободить систему от воды.
  3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
  4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
  5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
  6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью: Поделитесь с друзьями!

Контроллер насоса PRESFLO - Pump Express

Описание

УСТАНОВКА И ИСПОЛЬЗОВАНИЕ

Контроллер насоса давления PRESFLO автоматически запускает и останавливает насос,

Он заменяет традиционные системы реле давления / расширительного бака, предлагая при этом важные преимущества.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Аккумулятор для воды - Встроенный
- Обратный клапан - Встроенный в
- Соединение из 3 частей - Встроенный
- IP65 - Корпус
- PCB
с защитой от смол - Свободное позиционирование - Вертикальный, Горизонтальный или под любым углом
- Чрезмерно частые запуски - Защита с автоматическим сбросом
- Пробный запуск - Защита с автоматическим сбросом

3-штекерное соединение - встроенный - Избегайте необходимости дорогостоящих трехкомпонентных штуцеров Обратный клапан
- встроенный и с легким осмотром - Избегайте необходимости установки одного манометра
- его легко добавлять - опционально: его можно добавлять в любое время

Насосный коврик Ching Essential Check

Тщательно проверьте электрические и гидравлические характеристики и убедитесь, что они соответствуют характеристикам насоса и системы, но в частности:

Presflo 1.Для пускового давления 5 бар необходимо:
- напор насоса не менее 2,5 бар и
- столб воды между устройством и наивысшей точкой пользователя
не должен превышать 15 метров - менее 2 допусков = 13 метров

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Макс. Мощность насоса: 1,5 кВт / 2,0 л.с.
Пусковое давление: 1,5 бар
Макс. Ток: 16А
Хранение воды: Пружинная мембрана
Защита: Пробный запуск / частый пуск
Напряжение: 230 В
Частота: 50/60 Гц
Соединения: 1 ″ BSP - ВХОД ДЛЯ MALE - ВЫХОД ДЛЯ ЖЕНЩИН
Скорость отсечки: 2 л / мин
Степень защиты IP: IP65

Включает в себя оба штекера и женские адаптеры BSP Outlet.

2015 ВЕРСИЯ - ОБРАТИТЕ ВНИМАНИЕ, ЭТО РАЗЛИЧНЫЕ РАЗМЕРЫ И ПОДКЛЮЧЕНИЯ К ПРЕДЫДУЩЕЙ МОДЕЛИ.

.
PC03.C Автоматический выключатель давления водяного насоса Защита от нехватки Защитный выключатель контроля давления Электронный выключатель с манометром EU | |

PC03.C Автоматический выключатель давления водяного насоса Нехватка защитного реле давления Электронный выключатель с манометром EU

Особенности:
Изготовлен из высококачественного ABS, он прочен и имеет длительный срок службы.
Конструкция сенсорной системы с электронным управлением для простого автоматического управления.
Оборудован обратным клапаном для предотвращения потери давления в трубопроводе.
Разработан с манометром, легко считывается значение давления.
Подходит для большинства водяных насосов, а также для скважинного насоса (погружного насоса) мощностью от 0,3 л.с. до 3 л.с. или мощностью насоса менее 1,1 кВт.

Описание:
Полностью электронное интеллектуальное устройство управления насосом, очень удобное в использовании.
Поставляется с вилкой и проводами ЕС.
Перед запуском агрегата проверьте всасывание и убедитесь, что насос заполнен.

Технические характеристики:
Тип вилки: EU (220 В)
Макс. Ток: 10А
Макс. Мощность: 1,1 кВт
Уставка пускового давления: 1,2 бар 1,5 бар 2,2 бар
Присоединительная резьба: G1 "
Степень защиты: IP65
Макс. Рабочая температура: 60 Centigrate Wiring
Требования к проводке: Диаметр кабеля 7,5-9 мм
Материал: нейлон, ABS и медь
Размер: 110 * 245 * 135 мм
Длина кабеля: 30 см
Цвет: желтый и черный

В пакет включено:
1 x Давление водяного насоса Коммутатор

DJ178300-C-5-1 DJ178300-ALL-1-1 DJ178300-D-6-1 DJ178300-D-4-1 DJ178300-D-9-1 DJ178300-D-10-1 DJ178300-S-3-1 DJ178300-S-2-1

,
реле давления | Купить Реле давления и другие датчики и преобразователи запчасти
Реле давления | Купить Реле давления и другие детали для датчиков и преобразователей | RS компоненты

Реле давления

Реле давления работают путем формирования электрического контакта, когда его вход подвергается определенному количеству давления жидкости или воздуха.

Как они работают
Реле давления могут активироваться при повышении или понижении давления жидкости, так же важны компоненты в любой системе подачи жидкости под давлением, где требуется автоматический контроль.

Использование реле давления
Реле давления используются в различных системах. Например, пневматическое реле давления будет использоваться для автоматического отключения электрического воздушного компрессора, когда будет достигнуто желаемое давление, например, в автомобильной шине. Реле гидравлического давления имеют ряд применений в автомобильной промышленности, например, для измерения уровня масла.

Носители
Реле давления RS могут использоваться для измерения различных сред, таких как воздух и газ для пневматических применений и все, от нефти до морской воды в жидких средах.

Типы реле давления
Существует четыре основных варианта реле давления, доступных в диапазоне RS.
& # 149; Реле относительного или манометрического давления откалиброваны для различных целей и измеряют давление относительно заданного значения.
& # 149; Реле перепада давления обычно используются для определения разности давлений между двумя точками в системе.
& # 149; Вакуумные реле давления обеспечивают электрическую обратную связь для измерения повышения или понижения давления в системе.

Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас. Вы можете изменить настройки файлов cookie, ознакомившись с нашей политикой использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.

ОК, я понимаю

,

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
