Установка электрощита в частном доме: Электрощит своими руками для частного дома

Содержание

вводный, распределительный, на даче, расключение

Содержание статьи:

Грамотно спроектированный и качественно смонтированный электрический щиток в частном доме является гарантией безопасности работы всей системы электроснабжения. Поскольку внутри шкафной конструкции располагаются приборы учета, а также распределительное и защитное оборудование – его выбору и самостоятельному изготовлению уделяется повышенное внимание. Согласно основным положениям ПУЭ вводный щиток должен отвечать самым строгим требованиям, касающимся эксплуатационной безопасности и возможности расширения его функциональности.

Для чего нужен щиток

Встроенный квартирный электрощиток

Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается.

Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:

  • все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
  • количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
  • появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.

В условиях деревянного дома значение распределительного шкафа существенно возрастает, поскольку в частном хозяйстве возможности по наращиванию электрооборудования велики. Они ограничиваются только лимитом электроэнергии, учитываемой в кВт/часах.

Виды щитков для частного дома

Корпус электрощитка для наружного монтажа

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

  • Вводные устройства, обустраиваемые в месте подводки силового кабеля.
  • Ящики для установки выносного электрического счетчика.
  • Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Выбор места установки

Электрический щиток у двери в прихожей

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

При определении места для установки щитка также важно учитывать, каким способом и где конкретно заводится питающий кабель. При электрификации нового строения, данные по схемам прокладки наружных сетей можно получить у специалистов местного отделения «Энергосбыта».

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Комплектация навесного распределительного щитка

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

  • значительная экономия средств;
  • возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
  • четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Элементы щита и порядок сборки

Вариант DIN-рейки в корпусе щитка

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома. Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

  • DIN рейки, используемые для фиксации электротехнических устройств.
  • Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
  • Вводный автомат.
  • Электросчетчик, монтируемый рядом с ним.
  • Устройства защитного отключения (УЗО).
  • Линейные автоматические выключатели.
  • Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов. Поэтому их установка в частном жилом доме считается обязательной.

При сборке щитка своими руками руководствуются документацией, прикладываемой к любым образцам изделий этого типа. В ней приводится пошаговая инструкция по порядку монтажа всех комплектующих и способах их фиксации.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Выбор корпуса

Металлический корпус электрощитка

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности.

Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома. По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Полезные советы

Соединительная гребенка для автоматов в электрощите ускорит процесс самостоятельной сборки

При выборе, монтаже и последующем расключении щита в частном доме рекомендуется учитывать следующие нюансы:

  • размеры и число монтируемых дин реек следует брать с запасом, это пригодится при необходимости размещения нового оборудования;
  • при трехфазном энергоснабжении линии силовых розеток и управления освещением желательно запитать от отдельного щитка;
  • чтобы повысить надежность работы таких систем в шкафу придется предусмотреть разбивку приборов по группам и уровням защиты.

При соблюдении всех правил и рекомендаций любой желающий сможет самостоятельно собрать и расключить шкаф, обслуживающий электросеть частного дома.

Как установить электрощиток в частном доме

Электрощиток — это устройство, которое распределяет электрическую энергию по квартире или дому. Его задача заключается в обеспечении безопасности, защите проводки от перегрузок и распределении электроэнергии между потребителями. Чтобы установка такого оборудования прошла без проблем, необходимо знать 4 основных правила монтажа электрощитка.

Установка щитка

Первое правило является основополагающим. Оно заключается в том, что по способу монтажа электрощитки бывают:

  • навесные, то есть устанавливаемые на стену;
  • встраиваемые в нишу.

Что касается сборки, то она принципиально не отличается в обоих случаях. Щиток комплектуется в соответствии с заводскими нормами всеми необходимыми компонентами — шинами, рейками для крепежа и т. п. Остальное оснащение потребитель либо устанавливает сам, либо его тоже по заказу могут вмонтировать внутрь на заводе.

После этого можно приступать к монтажу:

  1. Наружный монтаж. Здесь все достаточно просто. Щиток после сборки просто навешивается на стену в нужном месте. Необходимо соблюдать все требования нормативов по высоте и месту его установки. Провода к такому типу щитков можно подводить как снаружи прямо по стене или в специальном коробе, так и скрыто в штробе.
  2. Установка в нишу. Само название способа говорит о том, что для установки необходимо в стене сделать углубление под щиток. Оборудование устанавливают в нишу и крепят либо при помощи винтов, либо посредством раствора. Провода к щитку в таком случае чаще всего прокладывают скрыто.

Остальные моменты

Правило номер два гласит, что всегда нужно подбирать электрощиток в соответствии со степенью защиты помещения от влаги. Этот параметр обозначается латинскими буквами IP и двумя цифрами. Например, 00 означает отсутствие защиты, а 68 указывает на то, что прибор можно полностью погружать в воду. Обычно в помещениях с сухим климатом используется степень защиты IP 20, а вот в ванную комнату уже нужно выбирать показатель не ниже IP44.

Правило номер три: нужно знать способ крепления компонентов щитка.

Сегодня распространены два способа:

  • крепление винтами к задней стенке — устаревший способ, но до сих пор используемый;
  • монтаж на специальную DIN-рейку — современный метод.

Если не учесть эту особенность, можно приобрести оборудование, которое просто невозможно будет в щитке установить. Помимо самого способа крепления здесь могут возникнуть проблемы с габаритами автоматических выключателей.

Правило номер четыре — грамотное проектирование электрощитка. От этого параметра будут зависеть его монтаж и эксплуатация.

На стадии проекта или выбора необходимо решить все вопросы, чтобы установка щитка стала простым делом.

Для коммутации электропроводки и создания единой системы в квартире или частном доме используются распределительный щиток. Он представляет собой ящик с крышкой, внутри которого устанавливаются автоматы и УЗО, именно в него сходятся все кабеля и распределяется нагрузка. Рассмотрим, как правильно выбрать щит и подключить его к электропроводке.

Введение

Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного — разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.

Классическая схема подключения электрооборудования

Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий.
Итак, электрощиток — это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом — в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.

Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.

Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные — их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.

По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.

На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше. При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте — сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка.

Подводка кабелей к щитку — всегда маркируйте их

Преимущества брендированных товаров:

  1. Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
  2. Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка — 30-50 лет.
  3. Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.

Что устанавливается в боксе

Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:

  1. Корпус, на котором установлена дверка. Это и есть искомый бокс.
  2. Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
  3. Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
  4. Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
  5. Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
  6. Кабеля, которые сходятся к щитку от всех линий.

Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем — на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном доме и квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 — 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат — к примеру, с одного автомата на 16А свет в ванной-туалете, со второго — в кухне-кладовке-коридоре, с третьего — спальня, с четвертого — гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 — на одну комнату один кабель и автомат, на каждый мощный потребитель — отдельная линия.

Подключение автоматов перемычками и кабелями

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу — на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование — залог долгой и беспроблемной работы.

Необходимые инструменты и подготовка к работе

Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитов осуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы — они надежные, стоят недорого и значительно ускоряют процесс сборки.

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Важно: если вы планируете установить в бокс счетчик, то обязательно проконсультируйтесь со своей компанией по энергосбыту. Часто они присылают для установки своего представителя, но иногда разрешают электрикам самостоятельный монтаж. Нельзя самостоятельно снимать счетчик с опоры и переносить его внутрь помещения — вас оштрафуют на серьезную сумму.

Процесс выглядит следующим образом:

  1. Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
  2. В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
  3. Края проводов зачищаются при помощи ножа или специального элемента.
  4. Прикручивается DIN-планка (она крепится на саморезы).
  5. Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке — дополнительно укреплять их не нужно.
  6. Монтируется шина заземления и нулевая шина.
  7. Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
  8. Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы — ничего не должно болтаться или гулять.
  9. Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
  10. Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
  11. Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
  12. Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

Внимание: фаза от счетчика в 99. 9% случаев подводится сверху автомата. Посмотрите на схему подключения, нарисованную на нем, чтобы убедиться в правильности соединения.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в . Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

  1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
  2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
  3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
  4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Установка электрощита навесного, крепление щита, автоматов, проводов



Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

  • Дрель ударная электрическая или перфоратор;
  • Набор сверл по типу стены, на какой будет ставиться электрощит;
  • Строительный уровень;
  • Измерительная рулетка;
  • Набор отверток;
  • Пассатижи;
  • Кусачки;
  • Нож или специальный инструмент для зачистки изоляции проводов;
  • Бирки для маркировки проводов;
  • Изолента;
  • Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Начинаем сборку электрощита

6.Для начала установим в электрощит Дин-рейки (3) и клемные колодки(1,2).

Для их установки в основании электрощита сделаны специальные крепления. Места креплений зависят от производителя электрощита. Обычно соединительные колодки крепятся вверху или внизу щита.

Дин-рейки крепятся поперек щита в центре, в один, два, три или четыре ряда. Соответственно щиты называются однорядные, двухрядные, трех и четырехрядные.

Осталось немного.

7.Нужно завести в электрощит все провода и электрокабели. Предварительно разложить электрокабели по корпусу электрощита справа и слева.

При большом количестве проводов разложить их под дин-рейками.

Установка автоматов защиты и управления

8.Автоматы защиты и управления нужно устанавливать по схеме электрощита. Автоматы должны быть приготовлены заранее. Установку автоматов лучше начать с вводного автомата. Обычно, в электрощите для квартиры, вводной автомат устанавливается сверху, слева. Далее устанавливаются автоматы защиты первого ряда.

9.Последовательность установки автоматов защиты регламентируется только удобством монтажа. Желательно распланировать установку автоматов таким образом, чтобы кабели и провода электропроводки минимально пересекались друг с другом.

10.Перед установкой автоматов защиты нужно снять изоляцию с электрокабелей и разложить провода по корпусу щита. Все кабели нужно промаркировать, тоесть пометить, откуда и куда они идут. Вообще говоря, маркировать кабели нужно сразу при их прокладки и подводе к электрощиту.

11.После установки каждого ряда автоматов, лучше сразу их коммутировать (подключить). К верхним клеммам автоматов защиты подключаются фазный вводной провод. Тоесть все верхние клеммы автоматов защиты должны быть подключены к общему фазному проводу, отходящему от фазного вывода вводного автомата или общего вводного УЗО (Устройство Защитного Отключения), при его использовании.

На рисунке это видно достаточно понятно.

Вводные клеммы автоматов лучше соединить специальной гребенкой. Гребенки бывают однофазные, двух и трехфазные, в зависимости от полярности соединяемых автоматов.

При необходимости подключить к вводной клемме гребенки вместе с проводом лучше использовать клемный соеденитель. Клемный соединитель имеет штырек для одновременного подсоединения вместе с гребенкой и гнездо для подсоединения провода (смотри рисунок).

12.После установки всех автоматов защиты остается подсоединить нулевые провода электропроводки к общей соединительной колодке. Провода заземления подсоединить к другой соеденительной колодке.

Важно! Все нулевые провода (N) и провода защитного заземления(PE) должны быть строго подключены к разным колодкам. Нельзя подсоединять нулевые и защитные провода к одним клеммам. Лучше нулевую клемную колодку и клемную колодку для защитных проводов установить в разные места электрощита.Категарически запрещено обьеденять N и PE провода разных групп электропроводки (ПУЭ,п.7.1.36).

13.После коммутации всех проводов нужно проверить работоспособность электрощита. Для этого нужно поставить рычаги управления автоматов в положение, выключено. Подать электропитание на вводной автомат. Последовательно включая каждый автомат нужно проверять наличие электропитания на включаемой линии.

14. По завершению проверки, отключите вводное питание;

15. Уложите и закрепите провода по контуру корпуса электрощита;

16. Закройте защитную крышку электрощита. Предварительно на крышке надпишите какой автомат, что отключает;

Если дверца электрощита идет отдельно от корпуса, остается установить дверцу по месту. Также если дверца непрозрачная, наклеить на неё схему электропроводки помещения. Закрыть дверцу электрощита.

Все! Работы по установке и подключению электрощита навесного закончены!

Пример установки навесного электрощита при скрытой электропроводке под потолком

Другие статьи раздела: Электромонтаж





Сборка электрощитка в частном деревянном доме

Сборка электрощита в деревянном доме: специфика, материалы, монтажные работы

Выбор в пользу строительства деревянных домов и коттеджей обоснован, прежде всего, экономичностью строительных работ, легкостью в возведении деревянных конструкций и экологичностью используемых материалов. Однако среди значимых недостатков таких строений числится повышенный уровень их пожароопасности. Поэтому организация электроснабжения в деревянном доме предполагает строгое соблюдение рекомендаций и требований профильных специалистов с целью обеспечения максимальной безопасности жильцов.

Особенности прокладки электрики в деревянных домах, основные этапы

Для обеспечения в помещениях деревянного строения максимального комфорта и уюта, расположение и схему монтажа электросистем и коммуникаций следует тщательно продумывать. Однако в случае с электрикой нужно учитывать ее степень опасности, а потому к их планированию и прокладке следует относиться со всей ответственностью и серьезностью.

Работы по электромонтажу внутри деревянных домов и коттеджей выполняются поэтапно, исходя из степени существующих рисков и для увеличения безопасности как самих рабочих, так и людей, которые будут проживать в этом доме.

  • Первый этап работ заключается в прокладке кабелей от линий электропередач к распределительному щиту, как правило, расположенному в здании или в непосредственной близости от него. Прокладка кабеля может производиться двумя способами:
  • Подземным – сохраняется внешняя эстетика фасада здания и не нарушается дизайн ландшафта на участке, однако такой способ требует больших финансовых затрат;
  • Воздушным – при сравнительно доступной цене работ этот способ прокладки электрокабеля менее практичен из-за большей подверженности материалов влиянию вредных факторов.
  • На втором этапе электрический кабель распределяется внутри дома, для этого также может быть использован открытый или закрытый способ. По мнению специалистов, применение закрытого способа наиболее приемлемо, так как он обеспечивает не только эстетичность интерьера, но и безопасность в дальнейшей эксплуатации деревянного строения.

При монтаже внутренней системы электроснабжения важно обеспечить:

  • Открытость доступа к электрощитам для электриков, выполняющих осмотр и/или обслуживание коробов;
  • Пожарную безопасность и соответствие с заявленными сертификатами используемых при монтажных работах материалов и комплектующих: кабелей, розеток и выключателей, проводов, коробов для электропроводки, термических усадок и др.
  • Высокое качество распределительных электрощитов.

Внимание! Все виды электромонтажных работ, а также операций с электрикой и распределительной сетью в деревянных домах должны выполняться профильными специалистами, у которых есть соответствующий допуск к работам с электричеством до 1000 B.

Проведение электропроводки

Монтаж электропроводки и сборка электрощита в деревянном доме начинается после приобретения всех необходимых устройств и компонентов системы: кабелей, выключателей, розеток, автоматов и осветительных приборов, распределительных коробок. Каждый отдельный элемент монтируется, согласно утвержденной схеме установки. Если дизайнерский проект предполагает использование дополнительных отделочных материалов в помещениях деревянного дома, для прокладки электрического кабеля используется специальный металлический рукав. Также допускается проведение электропроводки в каркасе подвесного потолка.

Сборка и установка распределительного щита

Из-за повышенного риска возникновения пожара в деревянном доме, при монтаже распределительного щита рекомендуется пропитать пиломатериал антипожарными средствами. Специализированные составы обеспечат дереву способность удерживать открытое пламя до 20-ти минут. Для полного исключения вероятности возгорания, при монтаже щита нужно строго придерживаться установленного алгоритма работ:

  • В обозначенном схемой месте закрепляется корпус устанавливаемого электрощита.
  • В корпусе щита монтируется прибор для учета потребления электроэнергии;
  • На дин-рейку (металлический профиль) крепится вводный автомат, фаза и нейтраль подводятся к двухполюсному автомату;
  • К вводному автоматическому выключателю присоединяются клеммы учетного устройства;
  • Электрический провод, после заведения в дом, должен быть соединен с выходными зажимами счетчика;
  • К дин-рейке крепятся автоматы, реле напряжения и УЗО;
  • При помощи одножильного кабеля соединяются зажимы электрических приборов.

Учитывая, что деревянные поверхности (пол, стены, потолок) являются огнеопасными и быстро возгораемыми материалами, при проведении электромонтажных работ специалисты должны руководствоваться существующими правилами и нормами электробезопасности, прописанными в ПУЭ и ГОСТ.

Как выбирать материалы для сборки электрощита в частном доме

При выборе компонентов и материалов, необходимых для сборки и установки электрощита в деревянном доме, следует учитывать следующие факторы:

  • Для электрификации деревянных строений используется исключительно медный кабель, с маркировкой «Нг» и LS, обозначающей двухслойную негорючую изоляцию;
  • При выборе сечения проводников для более удобного расчета рекомендуется использовать таблицу ПУЭ;
  • Абсолютно все точки электропроводки, розетки и осветительные компоненты должны быть заземлены;
  • При монтаже электрощита является обязательной установка УЗО, необходимая для обеспечения защиты возможных пробоев по корпусу и предотвращения возгорания дерева;
  • Установка отдельных автоматов для каждой группы и электролинии, где мощность устройств соответствует суммарной нагрузке на сеть;
  • Розетки выбираются, исходя из техники прокладки электропроводки – открытой либо закрытой;
  • Для каждой группы должны быть предусмотрены отдельные приборы выключения.

Чтобы пломбирование прибора учета (счетчика) было максимально доступным и удобным, его рекомендуется устанавливать непосредственно перед вводным автоматом.

Самым правильным вариантом электрощита для домов и коттеджей из дерева считается металлический влагостойкий бокс с толщиной стенки 1-2 мм, которая не имеет прямого контакта с древесным материалом. При необходимости, отделить короб от стены можно при помощи специально сооруженной кирпичной конструкции или нескольких слоев асбеста.

Все элементы в готовом коробе должны быть с соответствующей маркировкой для более удобного включения/выключения подачи напряжения в отдельные комнаты и помещения. Для этого узлы можно подписать цветным маркером либо приклеить таблички из бумаги.

Для правильного выбора электрощитового оборудования и аппаратов защиты желательно разработать проект электрики (однолинейную расчетную схему). Это позволит существенно сэкономить на комплектации, защитить отходящие линии и облегчит дальнейшую эксплуатацию.

Сборку электрического щита лучше доверять профессионалам. Приведем примеры наиболее часто встречающихся нарушений при сборке: провода в щите нельзя располагать в натяг, не допускается скрутка проводов, многопроволочные проводники в обязательном порядке оконцовываются и т.д. В обязательном порядке маркируются отходящие кабельные линии, аппараты дифференциальной защиты, УЗО и автоматические выключатели.

После сборки электрического щита и маркировки, на дверце размещается схема отходящих линий или таблица потребителей

При необходимости проводится испытания электротехнической лабораторией.

Доверяйте монтаж электрики профессионалам! Это гарантия безопасной и безаварийной эксплуатации на многие годы.

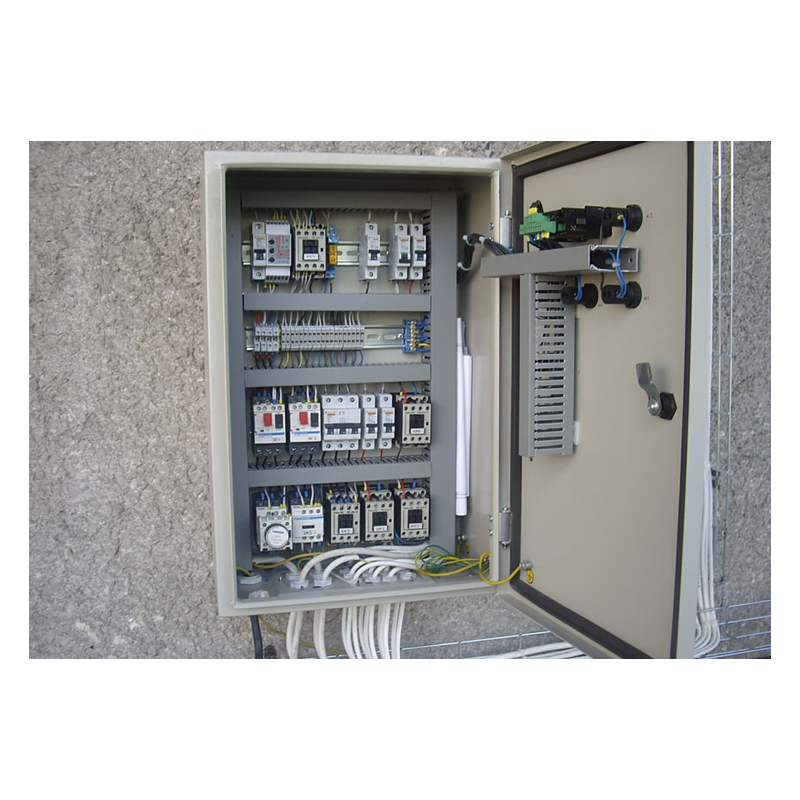

На фото в статье показаны этапы сборки щита электрического распределительного в деревянном доме.

Сборка электрощита для частного дома своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

  1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
  2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

  • Общей нагрузки, рассчитываемую по мощности каждой группы;
  • Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
  • Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
  • Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

  • двухполюсной автомат это модуль,
  • УЗО однофазное три модуля,
  • УЗО трехфазное пять модулей,
  • трехфазный автомат три модуля,
  • трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Если Вам необходимо собрать и подключить электрощит в частном доме, но нет никакого желания или возможности прибегать к помощи специалиста по электромонтажным работам – мы расскажем, как правильно это сделать.

Проделать всю работу своими руками непросто, да и опасно, в случае несоблюдения правил работы с электричеством. Мы постараемся прояснить для Вас все вопросы и указать на подводные камни.

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания, а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит, в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества, общее УЗО, вводной автоматический выключатель, разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей, поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

  • Выбрать электрощит в соответствии с типом проводки.
  • Рассчитать общую нагрузку по мощности каждой группы.
  • Рассчитать нагрузки на каждую группу по мощности каждого прибора.
  • Продумать места, в которых требуется работа УЗО.
  • Электрощит.
  • Однотарифный электросчетчик классом точности от 2.
  • Вводный автомат 32 А.
  • Двухполюсный на 16 А, 2 штуки.
  • Однополюсный резервный, 2 штуки.

Схемы подключения электрощита на 220В и 380В

Для наглядности следует создать схему, по которой будет собираться щит.

Пример схемы подключения вводного электрощита в частном доме на 220в:

В частных домах для электропроводки часто устанавливают распределительные щиты на 380В, к такому щиту подводится 4-х или 5-жильный кабель: две или три фазы, ноль и заземление.

Схема сборки распределительного электрощита на 380 В для частного дома будет такого плана:

Схема, как правильно смонтировать электрощиток в деревянном частном доме:

Монтаж щитка для загородного строения

  • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм.
  • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам, монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
  • Монтируем защитные крышки, подписываем для удобства все автоматы.
  • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв.
  • Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:
