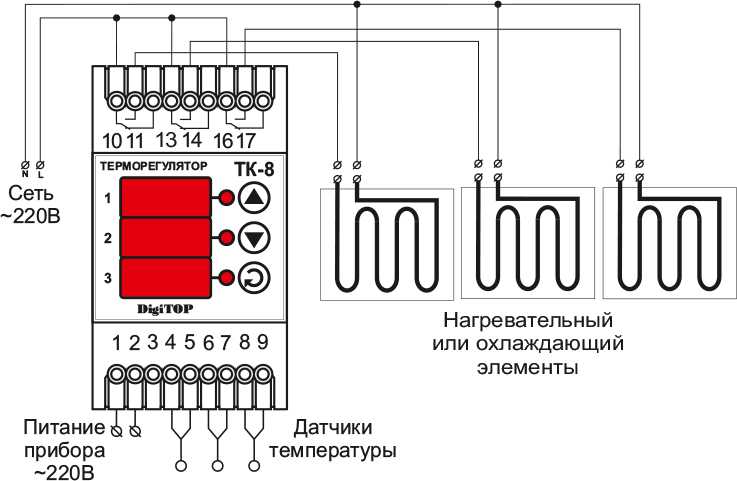

Схема подключения термостата: Схема подключения механического терморегулятора

Содержание

Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.



На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Как подключить комнатный термостат к газовому котлу?

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата.

Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу?».

Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос.

Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу.

Начнем описание, как обычно, от простого к более сложному.

Принцип работы механического термостата

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания.

Схема, по которой он работает, выглядит следующим образом:

Схема подключения комнатного термостата

Как видно из схемы, есть два способа подключения такого термостата;

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла.

При этом необходимо сначала снять перемычку и закрепить концы проводов винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах.

В этой статье я расскажу еще об одной схеме.

Принцип работы электронного термостата

У электронного термостата внутри вместо биметаллической пластины находится электронная схема.

Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба.

Чтоб было понятней смотрите ниже на картинку:

Схема подключения электронного термостата

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«.

С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Как подключить комнатный термостат к газовому котлу?

Еще одним немаловажным моментом в подключении термостата является выбор провода.

Обычно, сечение и количество жил указываются в инструкции на конкретное изделие.

Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики.

Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов».

Для электронных, как я описывал выше, важно учитывать длину провода.

Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»).

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата к котлу

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев.

С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика.

Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата.

Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения беспроводного термостата по разрыву цепи

Схема подключения беспроводного термостата к котлу по разрыву цепи

Схема ничем не отличается от схемы подключения механического термостата.

Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения беспроводного термостата по потенциалу (напряжению)

Схема подключения беспроводного термостата к котлу по потенциалу (напряжению)

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи

Здесь были приведены самые распространенные схемы подключения комнатных термостатов.

Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены.

К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту.

Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

Схемы подключения термостата Руководство по качественному ОВКВ 101



Схемы подключения термостата для тепловых насосов — Схемы подключения термостата теплового насоса

Тепловые насосы отличаются от кондиционеров, поскольку тепловой насос использует процесс охлаждения и охлаждения . В то время как кондиционер использует процесс охлаждения только для охлаждения, центральный кондиционер обычно работает в паре с газовой печью, электрической печью или каким-либо другим методом нагрева.

Таким образом, если кондиционер широко используется в теплую или жаркую погоду, то тепловой насос используется круглый год. Тепловой насос будет использовать желтый провод для включения конденсатора и оранжевый провод для переключения реверсивного клапана в конденсаторе, чтобы изменить направление потока хладагента для нагрева.

Проводка основного термостата теплового насоса и цвета проводов для проводов термостата

  • R Красный провод к клемме R
  • G Зеленый провод к клемме G
  • Y Желтый провод к клемме Y
  • W Белый провод к клемме W.
  • O Оранжевый провод к клемме O реверсивного клапана, хотя некоторые производители используют клемму B для реверсивного клапана (Rheem и Ruud)
  • C Синий провод к клемме C (иногда этот провод называют проводом C )

Это только для основной проводки термостата теплового насоса, чтобы обеспечить нормальную работу компонентов. Некоторые производители имеют дополнительные провода для различных функций. Всегда консультируйтесь с руководством по подключению термостата теплового насоса, которое поставляется с вашим термостатом. Во многих случаях подключение нового термостата будет точно отражать то, как был подключен старый термостат.

Управление системой теплового насоса отличается от системы управления кондиционером. Он имеет свою последовательность работы теплового насоса. Поэтому тепловой насос работает иначе, чем кондиционер. Кроме того, для него потребуется другой термостат и другая проводка, чем для кондиционера.

Иногда, в зависимости от термостата и производителя, термостат может быть двойным термостатом теплового насоса. Или его можно использовать для системы кондиционирования воздуха и газовой печи в зависимости от того, как подключен термостат. Наконец, всегда проверяйте, какой тип системы у вас есть, прежде чем выполнять какую-либо проводку.

Схемы Honeywell — подключение программируемого термостата — подключение непрограммируемого термостата

Это базовая схема подключения термостата Honeywell для одноступенчатого теплового насоса. Если у вас двухступенчатый тепловой насос, вы также будете использовать клемму Y2 для второй ступени. Кроме того, эта схема подключения термостата специально предназначена для системы с двумя трансформаторами. Ваша система, скорее всего, имеет только один трансформатор, так как в большинстве типичных жилых систем используется только один трансформатор для управления. Если у вас есть два трансформатора, то у вашего старого термостата был красный провод на клемме RC.

Кроме того, на правой клемме был красный провод. В однотрансформаторных системах обычно используется перемычка для термостатов. Для учета двухтрансформаторных систем термостаты с двумя клеммами R (RC и R или RC и RH). Еще одна схема подключения терморегулятора на два трансформатора. Наконец, на приведенной ниже схеме подключения термостата используется клемма Y2, что означает, что система имеет две ступени.

Цвета проводки и клеммы термостата

Схемы проводки термостата Печи

Схемы подключения термостата только для нагрева Если у вас есть только печь, такая как газовая печь, масляная печь, электрическая печь или бойлер. Поэтому для простой проводки термостата вы будете использовать следующий цветовой код:

  • Клемма R или клемма RH для красного провода. Это происходит из-за трансформатора. Если у термостата есть клемма RC, в данном приложении она не требуется. Неважно, оставите ли вы перемычку в термостате или уберете перемычку, если между RH и RC установлена ​​заводская перемычка, при условии отсутствия охлаждения для данной конкретной системы.
  • Клемма W реле обогрева. для водогрейных котлов это, скорее всего, пойдет на ваш аквастат на котле, однако он также может управлять зональным клапаном, если у вас есть система зонирования. После того, как зональный клапан открывается, он замыкает переключатель и сообщает котлу поддерживать заданную температуру воды.
  • Клемма C, если термостат цифровой и не имеет батарей. Наконец, общий берет начало от трансформатора и требуется для питания термостата.

Схема подключения термостата «только охлаждение» будет отражать приведенные выше инструкции, за исключением того, что вы используете клемму Y вместо клеммы W. Наконец, клеммы, к которым вы подключаете провод, обычно находятся в настенной панели, а не на самом термостате.

Схема Уайта Роджерса

Схемы подключения термостата

Уайт-Роджерс показывает немного другой тип схемы подключения, который отражает схему лестничной логики. Это ясно и понятно. По крайней мере, эксперту. На этой диаграмме показано обозначение каждой клеммы, которая подключается к системе HVAC. Наконец, на приведенном ниже рисунке показана система с одним трансформатором. Клемма O на этой схеме используется для установки термостата теплового насоса для реверсивного клапана. Термостат теплового насоса будет использовать оранжевый провод для реверсивного клапана в конденсаторе.

Интеллектуальные термостаты — Wi-Fi — Приложения для смартфонов и проводка

Многие новые комнатные термостаты представляют собой цифровые термостаты и считаются интеллектуальными термостатами. Кроме того, это просто устройства контроля температуры, которые могут помочь вам сократить расходы на электроэнергию и сэкономить энергию. Кроме того, многие из этих новых термостатов представляют собой термостаты WiFi, которые можно подключить через смартфон и/или компьютер. Несмотря на более новую технологию, проводка термостата осталась прежней.

Кроме того, нет никакой разницы между подключением интеллектуального или WiFi-термостата и подключением обычного цифрового термостата. Для нетехнарей, которые путаются со смартфонами, приложениями для смартфонов, WiFi и прочими современными техническими дополнениями к терморегулятору, проводка будет такой же. Однако самая сложная часть, если вам нужен один из этих интеллектуальных термостатов, заключается в подключении к нему через WiFi. Наконец, просто следуйте инструкциям, прилагаемым к термостату, чтобы заставить эти опции и функции работать.

Провода термостата и электропитание

Схемы подключения термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть сплошным проводом калибра 18. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтовой системы или электрического обогрева плинтуса (как правило, газовых журналов), ваша система будет низковольтной. Это низкое напряжение колеблется от 23 вольт до 30 вольт. Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением. И да, может быть более одного разрыва, который подает напряжение на ваш блок HVAC. Системы отопления и кондиционирования обычно представляют собой отдельные системы и имеют собственные выключатели. Важно отметить, что это особенно актуально, если у вас кондиционер с гидронической (бойлерной) системой. Помните, перед подключением отключите питание. Комбинации включают:

  • 2-х проводная система — обычно это домашняя система отопления
  • 3-х проводная система — также возможна только система отопления
  • 4-х проводная система — иногда, при переходе от более старого механического термостата, вы найдете четырехпроводную систему. 4-проводные системы термостатов не являются типичными с цифровой или программируемой проводкой термостата.
  • 5-проводные системы — обычно это системы кондиционирования и отопления с общим проводом для питания термостата.
  • 6-проводные и более — обычно тепловые насосы. Тепловые насосы используют дополнительные элементы управления кондиционером, такие как реверсивные клапаны и электрические нагревательные полосы. Всегда следуйте рекомендуемому цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостата Honeywell

Ваша система отопления и охлаждения, если она современная, скорее всего, имеет домашний термостат, который представляет собой цифровой термостат, а не старые механические термостаты. Кроме того, установка термостата для более новых энергоэффективных термостатов обеспечит лучшую экономию энергии. Кроме того, лучший домашний комфорт наряду с сокращением затрат на электроэнергию. Как домовладелец, чтобы правильно установить новый термостат без каких-либо катастроф, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают в себя:

  • Ecobee — лично у меня дома стоит такой, и он мне очень нравится.
  • Honeywell Lyric
  • Emerson Sensi
  • Обучаемый термостат Nest
  • И некоторые другие бренды
Заключение

Многие из этих термостатов имеют сенсорный экран. Кроме того, ими также можно управлять с помощью приложения на вашем смартфоне или через Интернет с ноутбука или настольного компьютера. Это обеспечивает управление из удаленного места. Если вы пошли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология стремительно сокращает энергопотребление дома. Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата

Схема подключения термостата теплового насоса

Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.


Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо работы по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать ее отсоединение.

В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема подключения термостата теплового насоса


Подключение термостата теплового насоса — типичный цвет провода и схема клемм к 9Клеммы 0156 R и C . Цвет провода R обычно КРАСНЫЙ , а C  ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

К клемме Y подключается сигнал к сигналу кондиционера охлаждающего воздуха. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Г Терминал подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан закрыт при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включается при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба одновременно.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае терминал 9Обычно используется 0156 Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае будет присутствовать терминал

W2 .

Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал Е .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.

  • Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
  • Коды ошибок, указывающие на причину неправильной работы вашей системы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
