пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4.1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5. 1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

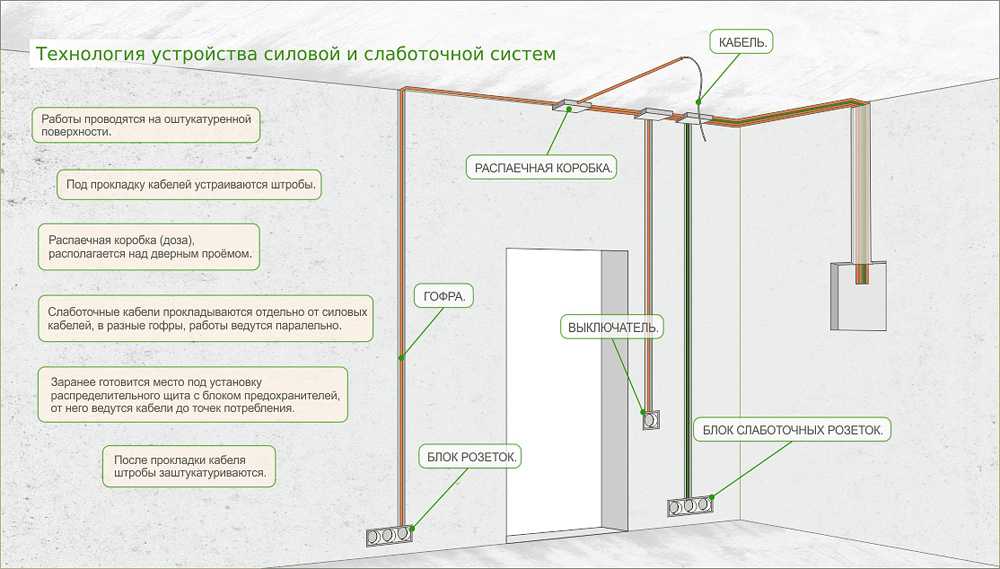

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

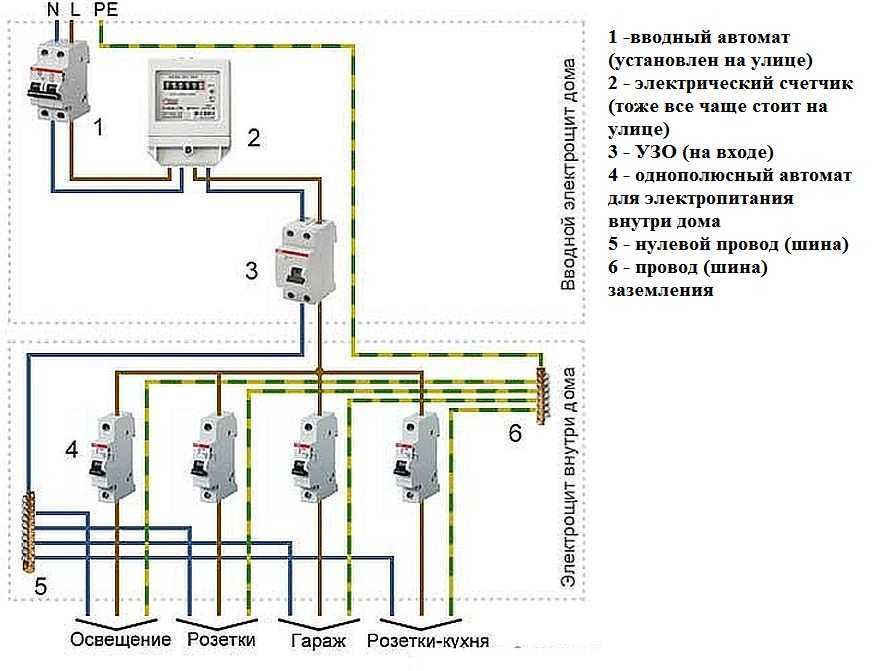

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

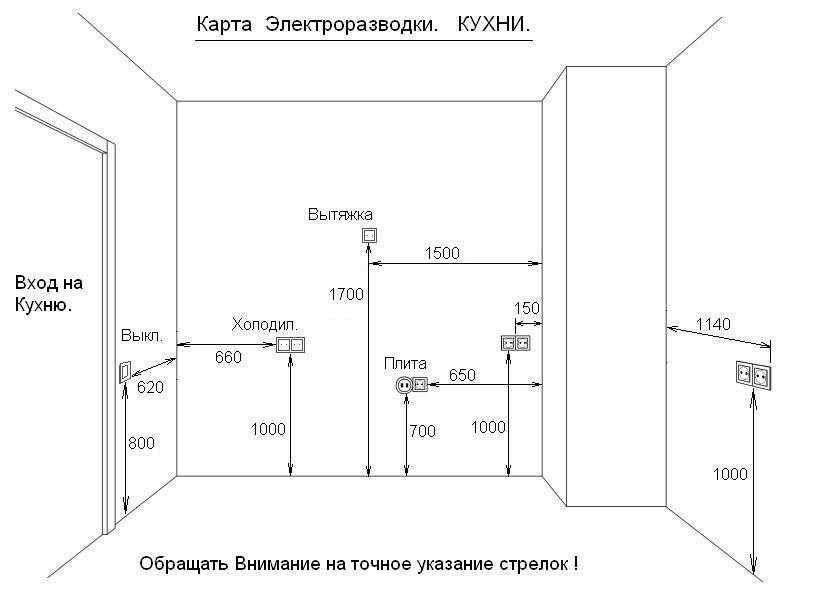

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Для чего нужна схема разводки?
• Разделение электропроводки на группы (линии)
  • Стационарная бытовая техника
  • Выделенная линия для кухни
  • Одна или несколько осветительных групп?
  • Помещения с повышенной влажностью
• Обзор схем электропроводки для жилых помещений
  • Вариант #1: однокомнатное жилье или студия
  • Вариант #2: 2-, 3-комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Схемы электропроводки в жилых домах

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Узнайте, чем делятся другие, на Спросите электрика:
Кажется, легко ориентироваться и запросить помощь. Джозеф из Ленексы, Канзас

Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы электропроводки дома

1. Одиночный выключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные выключатели

• Схемы подключения розеток 120 В

1. Настенная розетка
2. Розетка GFCI
3. Розетка AFCI
4. Розетки, управляемые выключателем

• Схемы подключения розеток 240 В

1. Розетка для сушки белья
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и научиться им пользоваться. Узнайте больше о типах проводов и для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.

Подробнее об электрооборудовании дома

Схемы и чертежи электропроводки в жилых помещениях

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.
Подробнее о электрических схемах и символах

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.
Подробнее о схемах подключения переключателей

Схемы трехпозиционных переключателей

• Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
• Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехходовых переключателей

4-позиционные электрические переключатели

• Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема трехпозиционного диммера

• Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
• Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!

Подробнее о подключении трехпозиционного диммера

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

• Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки на 110 В

• Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
• Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
• Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.
Розетки
• GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или более старый проект модернизации дома потребует установки розеток, защищенных GFCI.
• Подключение этих устройств может быть сложным, поэтому я посвятил раздел, описывающий несколько методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 вольт, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
• Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 В, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
• Для большинства аппаратов для дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размер которых соответствует характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Residential Electrical Wiring Diagrams

Wiring Electrical Outlets

110 Volt Outlets

220 Volt Outlets

Wiring Diagram Symbols

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Узнайте, как правильно подключить провода! Узнайте больше об электропроводке Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает в себя: Методы домашней электрической проводки Диаграммы подключения для переключателей с 3-цепными, 4-цепными . ‘ ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

СВЯЗАННЫЙ Подробнее о S Проблемы с люминесцентным освещением и способы их устранения Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему с освещением от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины жужжания, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Спросите электрика – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с электропроводкой в ​​доме, и показывает, как выполняются проекты домашней электропроводки. . Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. с — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, чего у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Каталоги домашней электротехники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Схема электропроводки дома – все, что вам нужно знать

1.

Что такое схема электропроводки дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально точно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схемы дома (или комнаты), который помогает в создании системы распределения энергии, которая может быть использована для питать различное оборудование и приборы в доме за счет правильной установки и эксплуатации различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансы:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Может быть два возможных сценария:

Один, без точной суммы, ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему подключения ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги

• Шаг 1: Начните чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Символы перетаскивания формируют библиотеку символов в пространство рисования и размещают там, где вам нужно.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню файлов и поделитесь ею с опцией экспорта и отправки.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

6.

Советы по эффективному рисованию электрической схемы дома

• Убедитесь, что на планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем цвета проводки дома , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода.
