Схемы реле времени и задержки выключения нагрузки

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.



Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку.

Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Реле времени своими руками как сделать? Схема, инструкция :: SYL.ru

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

Простейший таймер

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени — 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: tи = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

Реле времени, таймер. Настройка и схема подключения.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

ПараметрЗначение
Номинальное рабочее напряжение 220V
Частота питающей сети 50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах 180V-250V
Потребляемая мощность реле не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке 16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования 1 минута
Максимальный шаг программирования 168 часов
Число программ включения/отключения 16 циклов
Механическая износостойкость, циклов вкл/откл 10000000
Электрическая износостойкость, циклов вкл/откл 100000
Время сохранения данных программирования, при отключении питания до 150 часов
Точность хода часов в течении суток, при температуре +25°С ≤1 секунда
Габаритные размеры (ВхШхГ) 86,5х36х65,5 мм
Диапазон рабочих температур, °С -10°С~+40°С
Относительная влажность
35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикацииНадпись
Индикация включения контакта ON
Кнопка программирования
Кнопка настройки дня недели D+
Кнопка настройки часа H+
Кнопка настройки минут M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных RESET
Кнопка управления режимами (ON, AUTO, OFF) MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

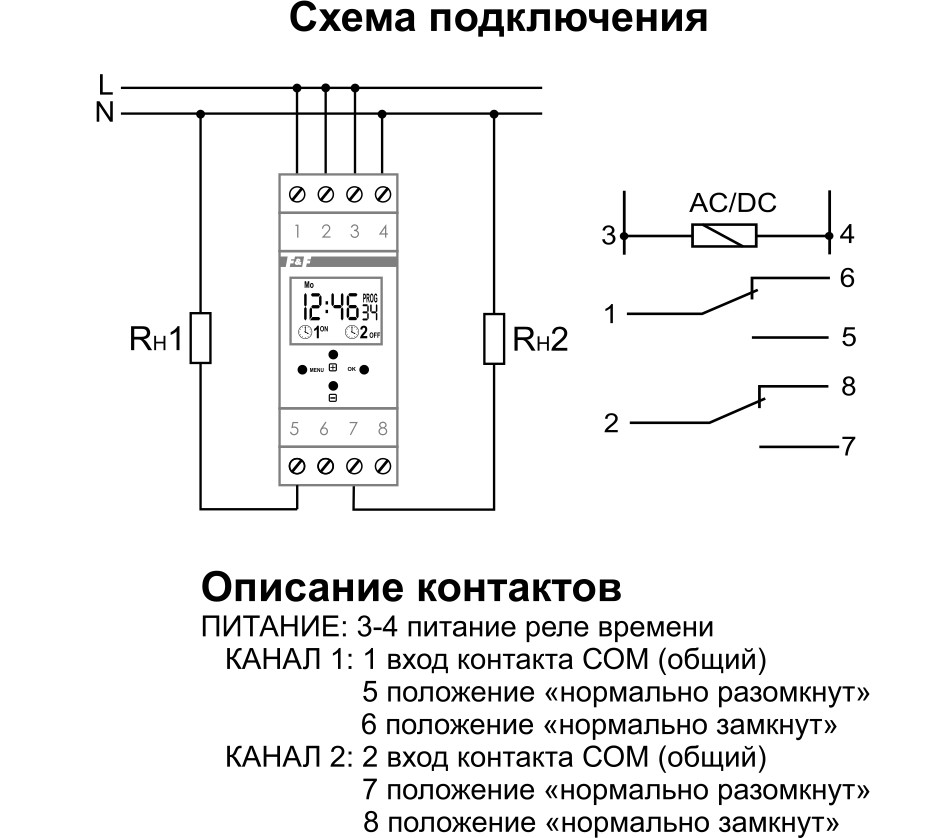

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке

реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома

Объяснение 2 лучших схем таймера большой продолжительности

В этом посте мы узнаем, как сделать 2 точные схемы таймера большой продолжительности в диапазоне от 4 до 40 часов, которые можно модернизировать для получения еще более длительных задержек. Концепты полностью регулируемые .

Таймер в электронике — это, по сути, устройство, которое используется для создания интервалов задержки для переключения подключенной нагрузки. Время задержки устанавливается пользователем извне в соответствии с требованиями.

Введение

Помните, что вы никогда не сможете добиться длительных точных задержек, используя только одну ИС 4060 или любую КМОП ИС.

Я практически подтвердил, что через 4 часа IC 4060 начинает отклоняться от своего диапазона точности.

IC 555 как таймер задержки еще хуже, получить точные задержки даже на час с этой микросхемы практически невозможно.

Эта неточность в основном связана с током утечки конденсатора и неэффективной разрядкой конденсатора.

Так что остерегайтесь вводящих в заблуждение проектов и концепций.

ИС, такие как 4060, IC 555 и т. Д., В основном генерируют колебания, которые можно регулировать от нескольких Гц до многих Гц.

Если эти ИС не интегрированы с другим устройством счетчика делителей, таким как IC 4017, получение очень точных временных интервалов может оказаться невозможным. Для получения 24-часовых или даже дневных и недельных интервалов вам необходимо интегрировать ступень делителя / счетчика, как показано ниже.

В первой схеме мы видим, как два разных режима ИС могут быть соединены вместе, чтобы сформировать эффективную схему таймера большой продолжительности.

1) Описание схемы

См. Принципиальную схему.

  1. IC1 — это микросхема счетчика генератора, состоящая из встроенного каскада генератора и генерирующая тактовые импульсы с различными периодами на своих выводах 1,2,3,4,5,6,7,9,13,14,15.
  2. Выход из контакта 3 дает самый длинный временной интервал, поэтому мы выбираем этот выход для питания следующего каскада.
  3. Потенциал P1 и конденсатор C1 микросхемы IC1 могут использоваться для регулировки временного интервала на его выводе 3.
  4. Чем выше значение вышеупомянутых компонентов, тем больше период на выводе №3.
  5. Следующий этап состоит из декадного счетчика IC 4017, который не делает ничего, кроме увеличения временного интервала, полученного от IC1, до десяти раз. Это означает, что если временной интервал, генерируемый выводом №3 IC1, составляет 10 часов, время, генерируемое на выводе №11 IC2, будет 10 * 10 = 100 часов.
  6. Аналогичным образом, если время, генерируемое на выводе №3 IC1, составляет 6 минут, это будет означать высокий выходной сигнал с вывода №11 IC1 через 60 минут или 1 час.
  7. При включении питания конденсатор C2 обеспечивает надлежащий сброс контактов сброса обеих ИС, так что ИС начинают отсчет с нуля, а не с какой-то несущественной промежуточной цифры.
  8. Пока идет подсчет, на выводе № 11 IC2 остается низкий логический уровень, так что драйвер реле остается выключенным.
  9. По истечении установленного времени на контакте № 11 IC2 появляется высокий уровень, активируя ступень транзистора / реле и последующую нагрузку, подключенную к контактам реле.
  10. Диод D1 гарантирует, что выход с вывода № 11 IC2 блокирует счет IC1, обеспечивая сигнал защелки обратной связи на его выводе № 11.
    Таким образом, весь таймер фиксируется до тех пор, пока таймер не будет выключен и снова не запущен для повторения всего процесса.
Список деталей

R1, R3 = 1M
R2, R4 = 12K,
C1, C2 = 1 мкФ / 25 В,
D1, D2 = 1N4007,
IC1 = 4060,
IC2 = 4017,
T1 = BC547,
POT = 1M линейный
RELAY = 12V SPDT

Схема печатной платы

Формула для расчета выхода задержки для IC 4060

Период задержки = 2,2 Rt.Ct.2 (N -1)

Частота = 1 / 2,2 Rt.Ct

Rt = P1 + R2

Ct = C1

R1 = 10 (P1 + R2)

Добавление селекторного переключателя и светодиодов

Вышеупомянутый дизайн может быть дополнительно улучшен с помощью селекторный переключатель и последовательные светодиоды, как показано на следующей схеме:

Как это работает

Основным элементом схемы синхронизации является КМОП-устройство 4060, которое состоит из генератора и 14-ступенчатого делителя.

Частоту генератора можно настроить с помощью потенциометра P1, чтобы выходной сигнал на Q13 составлял примерно один импульс каждый час.

Период этого тактового импульса может быть очень быстрым (около 100 нс), так как он дополнительно сбрасывает всю микросхему 4060 посредством диода D8.

Тактовый импульс «один раз в час» подается на второй счетчик (деленный на десять), 4017 IC. Один из нескольких выходов этого счетчика будет иметь высокий логический уровень (логическую единицу) в любой момент времени.

Когда 4017 сбрасывается, выход Q0 становится высоким. Сразу через час выход Q0 станет низким, а выход Q1 может стать высоким и т. Д. Переключатель S1 в результате позволяет использовать схему переключателя света с временной задержкой

с использованием транзисторов

Эта схема переключателя света с временной задержкой полезна для освещения места, где требуется источник света малой мощности. Этот контур идеально подходит для небольших или временных объектов. Примеры мест для использования этой схемы: ящик, шкаф, небольшая комната, багажник машины и т. Д.

Главной особенностью этой схемы является то, что она автоматически отключает свет, избегая ненужного потребления энергии.

Эта схема включает свет и остается включенным в течение установленного времени. Чтобы снова включить свет, необходимо нажать кнопку мгновенного контакта SW1. См. Схему.

Как работает выключатель света с задержкой времени?

Время, в течение которого свет остается включенным, зависит от номиналов резистора R2 и конденсатора C1.

Для увеличения этого времени можно изменить номинал резистора R2 на большее.R2 также можно заменить потенциометром, чтобы избежать необходимости замены резистора другим резистором другого номинала.

При нажатии кнопки SW1 электролитический конденсатор заряжается через резистор R5. Конденсатор будет иметь такое же напряжение, что и блок питания, и транзистор Q1 попадет в область насыщения. Это, в свою очередь, приводит к насыщению транзистора Q2.

2N2222 Биполярный транзистор NPN Распиновка

Таким образом, мы получаем коллектор Q2 с напряжением немного ниже напряжения источника и лампочка горит.Эта схема может работать от батареи 9 В или источника напряжения 12 В постоянного тока.

TIP2955 Распиновка транзистора PNP

Мы можем заменить лампочку:

  • 2 белых светодиода последовательно с ограничивающим резистором 100 Ом для источника питания 9 В или ..
  • 3 белых светодиода последовательно с Ограничительный резистор 100 Ом для источника питания 12 В.

Список компонентов схемы

  • 1 2N2222A Транзистор NPN (Q1)
  • 1 TIP2955 Транзистор PNP (Q2)
  • 1 47 Ом, резистор 1/4 Вт (R1)
  • 1 4.7М, резистор 1/4 Вт (R2)
  • 11 резистор 1/4 Вт (R3)
  • 1 2,2 кОм, резистор 1/4 Вт (R4)
  • 1100 Ом, резистор 1 Вт (R5)
  • 1 электролитический конденсатор 470 мкФ (C1)
  • 1 12 В, 2 Вт Лампа (L1). Лампа может быть заменена светодиодами. (см. текст)
  • 1 выключатель мгновенного действия, однополюсный, NO. (SW1)

Вы можете увеличить количество света, излучаемого схемой выключателя света с временной задержкой , заменив лампу на более крупную.(3 Вт, 5 Вт)

Примечание: НЕТ = нормально открытый

Блок временной задержки (TDU)

Щелкните здесь, чтобы узнать о фазовой задержке

Щелкните здесь, чтобы перейти на нашу главную страницу о фазированных решетках

Щелкните здесь, чтобы перейти на нашу страницу, посвященную AESAs

Нажмите здесь, чтобы перейти на нашу страницу о PESA

Щелкните здесь, чтобы перейти на нашу главную страницу фазовращателей

Нажмите здесь, чтобы перейти на нашу страницу о групповой задержке

Щелкните здесь, чтобы узнать о компромиссе между TDU и фазовращателями (новинка мая 2019 года!)

Сколько раз вам приходилось переводить электрические градусы в длину или задержку? Вот простая таблица, в которой расчеты производятся тремя способами. Если вы разрабатываете устройство с временной задержкой, вы знаете, о чем мы говорим … пока вы думаете об этом, запомните следующее в памяти, чтобы вы могли производить расчет в уме: 300 мм (~ один фут) — это один нано -секундная задержка в свободном пространстве и составляет одну длину волны (360 градусов) на частоте 1 ГГц. Зайдите в нашу зону загрузки и возьмите таблицу! Обновлен на май 2019 …

Вот две загрузки документов по TDU, которые являются общественным достоянием и любезно предоставлены ВВС (спасибо, Том!)

Презентация Dalrymple

Бумага Longbrake

Также ознакомьтесь с нашим анализом того, сколько времени задержки требуется фазовой решетке.

Блок временной задержки — это структура, которая обеспечивает определенную временную задержку или программируемую временную задержку с использованием многолучевой структуры. Он похож на фазовращатель, но другой. Фазовращатель обычно обеспечивает фиксированную разность фаз вставки между двумя состояниями (равномерная фаза по частоте). Два состояния различаются лишь незначительно по времени задержки, и определенно два состояния отличаются по длине пути менее чем на длину волны. TDU может обеспечивать фазовый сдвиг на многих-многих длинах волн, и в идеале фазовый сдвиг точно пропорционален частоте, так что разница групповой задержки между двумя состояниями является плоской по всей требуемой полосе пропускания.Понял?

Джеймс Даррен и Роберт Колберт в телешоу Ирвина Аллена Time Tunnel

TDU используются в фазированных решетках. Фазовращатели на каждом элементе управляют лучом, но они не обеспечивают истинной временной задержки. Без истинной временной задержки луч будет искажать (косить) по частоте. TDU используются на уровне подмассива для смягчения (но не устранения) этой проблемы. Для фазированной решетки длиной один метр необходимы блоки TDU с задержкой в ​​несколько наносекунд.

Временная задержка может быть достигнута разными способами. Самый естественный способ — использовать длинный коаксиальный кабель; эмпирическое правило одна наносекунда на фут применяется к воздушному коаксиальному кабелю, коаксиальный кабель с наполнителем из ПТФЭ (ER = 2. 2) обеспечивает восемь дюймов. Да, мы перепрыгиваем между метрической системой и английскими единицами здесь, в Microwaves101, но привыкните к этому, военные США используют нелепые термины, такие как «узлы» и «числа Маха» вместо метров в секунду, поэтому вам нужно уметь конвертировать длины в уме, иначе на какой-нибудь встрече в будущем вы будете выглядеть как манекен.

Другой способ обеспечения временной задержки — использование оптоволоконной линии задержки. Здесь вам придется преобразовывать микроволны в световые и обратно. Возможно, привлекательность заключается в том, что линию задержки можно сделать очень маленькой, но TDU будет иметь довольно большие потери и потребует усиления. Усиление означает, что линия задержки не будет взаимной, и вам потребуются отдельные блоки TDU для передачи и приема или какие-либо средства поворота усилителей.

Линии задержки

также могут быть сделаны с использованием микрополосковых, полосковых или коаксиальных кабелей, однако вам нужно быть осторожными при их складывании, поскольку соединение между извилистыми линиями — ваш враг и наверняка нарушит плоский фазовый отклик, необходимый вашей системе.

Многобитовые конструкции

Есть много способов обеспечить коммутируемые тракты для многобитовых TDU. Наиболее очевидным является каскадирование битов с двумя состояниями, как у всех имеющихся в продаже фазовращателей MMIC. Пара SPDT переключается обратно к спине с линией задержки и опорной соединяющими их предоставляют в ТДУ два состояния. Однако, если вы считаете, что можно использовать переключатели SP3T, SP4T и т. Д., Есть много других вариантов.

Технические характеристики TDU

Ниже приведены некоторые соответствующие спецификации для блоков TDU:

Пропускная способность

Вносимые потери

Общая временная задержка (выраженная в наносекундах или пикосекундах)

Неравномерность задержки по частоте (выражается в%)

Количество бит

Согласование амплитуд по состояниям задержки (может быть выражено как среднеквадратичная амплитуда в дБ)

Отслеживание амплитуды по частоте

P1 дБ на входе

Коэффициент шума (если для усиления сигнала используются усилители)

Проблемы с TDU

Линии передачи различной длины будут иметь потери, которые увеличиваются с увеличением длины и частоты. Здесь фиксированные аттенюаторы могут использоваться для увеличения потерь на коротких длинах пути, а эквалайзеры усиления могут использоваться для увеличения потерь на более низких частотах для выравнивания отклика.

Как вы измеряете время задержки?

Смотрите нашу страницу о фазовой задержке здесь.

TDU, пример

Постараемся в ближайшее время выложить пример блока задержки времени. Мы возьмем коммерчески доступный MMIC SPDT, интегрируем два из них вплотную с коаксиальными или микрополосковыми задержками и обходной тракт с эквалайзером.

Если у вас есть какие-либо особые требования к TDU, передайте их Microwaves101, и мы сможем направить вас непосредственно к хорошему источнику TDU!

Схема с выдержкой времени с использованием 555 kitab — kitaplar

Схема с выдержкой времени с использованием 555 kitab — kitaplar — Схема с выдержкой времени с использованием 555 ile ilgili kitaplar.
йимсер бир инсан колмайан йерде к гребилир; ama ktmser biri neden hep onu sndrmeye koar? (Мишель де Сен-Пьер) [Пайла]

Bölümler
Эдебият Дефтери
• Кураллар
• Ярдым
• İletişim
Диер
• Edebiyat TV
• Kütüphane
• Burçlar
• Bebek isimleri
Dier
• Ря Табирлери,
• simler
Edebiyatdefteri. com, 2021. Bu sayfada yer alan bilgilerin her hakk, aksi ayrca belirtilmedii srece Edebiyatdefteri.com’a aittir. Sitemizde yer alan iir ve yazlarn telif haklar air ve yazarlarn kendilerine veya yeya verdikleri kiilere aittir. Sitemiz привет бир ekilde kr amac gtmemektedir ve sitemizde yer alan tm materyaller yalnzca bilgilendirme ve eitim amacyla sunulmaktadr.

Sitemizde yer alan iirler, ykler ve diğer eserlerin telif hakları yazarların kendilerine veya butki verdikleri kişilere aittir. Eserlerin izin alınmadan kopyalanması ve kullanılması 5846 sayılı Fikir ve Sanat Eserleri Yasası na göre suçtur.Ayrca sitemiz Telif Haklar kanuna gre korunmaktadr. Herhangi бир zelliinin ksmende olsa kullanlmas ya da kopyalanmas sutur. Эдебият — iirler — Китап

Принципиальная схема таймера от 1 до 15 минут, работа и приложения

Принципиальная схема таймера от 1 до 15 минут, работа и приложения

В эпоху технологий все используют машины, чтобы упростить себе жизнь. Цепи таймера облегчают выполнение повседневных задач во многих отношениях, инициируя или выполняя их в определенный интервал времени. Другими словами, если вы ищете автоматическое устройство, которое будет работать в течение определенного периода времени и отключаться по истечении желаемого времени, тогда эта схема таймера — лучший выбор.

В этом проекте мы используем микросхему таймера 555 для создания различных схем таймера, таких как схема таймера 1 мин, схема таймера 5 мин, схема таймера 10 мин и схема таймера 15 мин. Здесь, с помощью микросхемы таймера 555, мы избавляемся от необходимости вручную включать или выключать устройство.Также таймер 555 используется для генерации колебательного импульса. Это означает, что выходной вывод 3 микросхемы таймера 555 находится в состоянии «ВЫКЛ» в течение некоторого времени и снова переходит в состояние «ВКЛ» после заданного интервала времени. Мы можем использовать это колебательное поведение микросхемы таймера 555 для создания схемы таймера с разными временными задержками. Чтобы создать схему таймера на желаемый интервал времени, просто измените номинал резистора R 1 или конденсатора C 1 .

Мы можем использовать разные схемы таймера с разной выдержкой времени для управления сигнализацией, устройством, двигателями и т. Д.через определенный промежуток времени. Основную роль в этой схеме играет микросхема таймера 555. В этой статье мы будем обсуждать все схемы с четырьмя таймерами (таймер 1 мин., 5 мин., 10 мин и 15 мин) по очереди. Перед этим давайте кратко рассмотрим микросхему таймера 555.

555 ИС таймера

555 ИС таймера используется в приложениях таймера, генерации импульсов и генератора. Микросхема таймера 555 может быть в основном сконфигурирована в трех различных состояниях, а именно: мультивибратор A-стабильный, мультивибратор с моностабильным двигателем и мультивибратор с би-стабильностью.

Давайте посмотрим на внутреннюю схему микросхемы таймера 555, чтобы лучше понять принцип ее работы:

Три резистора 5 кОм соединены между собой внутри. Это создает схему делителя напряжения на контактах 8 и 1. Два компаратора вырабатывают выходное напряжение, которое зависит от разницы напряжений на их входе. Разница напряжений определяется внешней RC-цепью. Выход обоих компараторов соединен со входом триггера для создания логического выхода «Высокий» или «Низкий» в зависимости от состояния входа.Выход триггера можно использовать для управления ступенью переключения сильноточного выхода, чтобы управлять подключенной нагрузкой, создавая высокий или низкий уровень на выходном контакте.

Распиновка микросхемы таймера 555:
  • Контакт 1- Земля
  • Контакт2- Триггер
  • Контакт3- Выход
  • Контакт4- Сброс
  • Контакт5- Управляющее напряжение
  • Контакт6- Порог
  • Контакт7- Разряд
  • Контакт 8 — Источник питания (4,5-15 В)
Применение таймера 555 IC:

555 Таймер IC — полезное прецизионное устройство синхронизации, вырабатывающее одиночные импульсы или как генератор, генерирующий цепочку стабилизированных сигналов с любыми конкретными рабочими циклами .

  • Может использоваться в однократных таймерах или таймерах задержки для создания временной задержки.
  • Может использоваться в светодиодных или импульсных лампах для включения лампы на определенное время.
  • IT можно использовать в генерации тонов или логических тактовых генераторах
  • Его можно использовать в источниках питания, преобразователях и т. Д.

Необходимые компоненты

Соберите нижеупомянутые компоненты, чтобы разработать схему таймера с разной продолжительностью времени:

  • 555 Таймер IC
  • Светодиод
  • Конденсатор (1000 мкФ)
  • Переменный резистор
  • Кнопка
  • Резистор
  • Источник питания
  • Соединительные провода

Схема соединений

Приведенная выше принципиальная схема предназначена для 1-минутного таймера.Для 5 минут, 10 минут и 15 минут вам просто нужно изменить номинал резистора (R 1 ).

Цепь таймера на 1 минуту:

Нам нужно настроить таймер 555 в моностабильном режиме для создания таймера. Таймер 555 начинает отсчет времени при включении. По истечении одной минуты светодиод автоматически включится. Как правило, продолжительность времени, в течение которого вывод 3 микросхемы таймера 555 будет оставаться на высоком уровне, может быть получена по данной формуле:

T = 1,1 * R 1 * C 1

Как обсуждалось выше, мы должны изменить номинал конденсатора или резистора.Теперь, для создания схемы 1-минутного таймера, мы можем рассчитать номинал резистора, используя приведенную выше формулу:

60 сек = 1,1 x R 1 x 1000 мкФ

R 1 = 60 / (1,1 x 1000 мкФ)

R 1 = 55K

Следовательно, установите значение потенциометра на 55k, и ваш таймер будет установлен на 1 минуту. Теперь вы можете легко использовать приведенные выше формулы для определения номинала резистора в цепи таймера на 5, 10 и 15 минут.

Примечание. Вы также можете использовать формулу для создания схемы таймера, изменив значение конденсатора и сделав значение сопротивления постоянным.

Цепь 5-минутного таймера:

Аналогично, в схеме 5-минутного таймера мы будем использовать приведенную выше формулу, чтобы получить точное сопротивление резистора.

T = 1,1 * R 1 * C 1

Теперь время составляет 5 минут и будет равно (5 x 60) секундам. Емкость конденсатора останется неизменной для всей схемы таймера.

Здесь

T = 5 * 60

C 1 = 1000 мкФ

5 * 60 = 1,1 * R 1 * 1000 мкФ

Следовательно, R 1 = 272,7 кОм

Следовательно, чтобы разработать схему 5-минутного таймера, измените номинал резистора на 272,7 кОм. И через 5 минут светодиод загорится. Как только сработает контакт 2 микросхемы таймера 555, таймер начнет отсчет времени и светодиод погаснет. По истечении 5 минут на контакте 3 микросхемы таймера 555 снова станет низкий уровень, и загорится светодиод.

Связанный проект: Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

Цепь таймера на 10 минут:

Опять же, как обсуждалось выше, вам нужно только изменить номинал резистора R 1 , чтобы разработать 10 Схема мин. Таймера. Ниже приведен расчет для определения номинала резистора:

T = 1,1 * R 1 * C 1

Теперь время составляет 10 минут и будет равно (10 x 60) секундам.Емкость конденсатора останется неизменной для всей схемы таймера.

Здесь

T = 10 * 60

C 1 = 1000 мкФ

10 * 60 = 1,1 * R 1 * 1000 мкФ

Следовательно, R 1 = 545,4 кОм

В этом случае контакт 3 микросхемы таймера 555 снова станет низким, и светодиод загорится через 10 минут.

Цепь таймера на 15 минут:

Для установки таймера на 15 минут измените значение резистора R 1 , используя следующую формулу:

T = 1.1 * R 1 * C 1

Теперь время составляет 15 минут и будет равно (15 x 60) секундам. Емкость конденсатора останется неизменной для всей схемы таймера.

Здесь

T = 15 * 60

C 1 = 1000 мкФ

15 * 60 = 1,1 * R 1 * 1000 мкФ

Следовательно, R 1 = 818,2 кОм

Итак , при замене сопротивления резистора на 818,2 кОм светодиод включится через 15 минут.

Работа схемы таймера

555 ИС таймера отлично работает для создания временной задержки для определенного интервала.Однако для создания временной задержки более 20 минут таймер 555 не очень подходит.

Здесь мы использовали обратную логику со светодиодами. Это означает, что всякий раз, когда на выходе Pin3 микросхемы таймера 555 низкий уровень, светодиод будет включен.

Точно так же светодиод будет выключен, когда на выходе Pin3 таймера 555 IC установлено значение High. В приведенных выше расчетах светодиод будет включен по истечении рассчитанного времени. Выходной вывод 3 таймера 55 изначально будет низким. Как только сработает микросхема таймера 555, начнется отсчет времени, и светодиод погаснет.По истечении заданного времени задержки светодиод снова включится, так как контакт 3 снова будет установлен на низкий уровень.

Выше мы вычислили номинал резистора для различных схем таймера, таких как 1 мин, 5 мин, 10 мин и 15 мин.

Приложение

Цепи таймера с различной выдержкой времени очень полезны в реальной жизни для автоматизации действия, которое должно быть выполнено в желаемое время без участия людей. Просмотрите список применений схемы таймера в повседневной жизни.

  • Его можно использовать в автомобилях для управления скоростью стеклоочистителя путем установки определенного времени, в течение которого стеклоочиститель будет работать.
  • Его можно использовать в устройствах для автоматической подачи сигнала тревоги через определенный интервал времени.
  • Может использоваться в диммере лампы для автоматического включения светодиода через определенный промежуток времени.
  • Его можно использовать в контуре, в котором вы хотите производить циклическую работу.
  • В воздухоохладителе вода постоянно нагнетается в мат.Мы можем использовать схему таймера, чтобы выключить насос, когда маты мокрые, и снова включить, когда маты высохнут.

Bottom Line

В приведенном выше обсуждении мы разработали схемы таймера 1 минута, 5 минут, 10 минут и 15 минут с временной задержкой с использованием 555 Timer IC. Устройства для измерения времени очень полезны в повседневной жизни и очень просты в изготовлении. Мы можем положиться на микросхему таймера 555 для создания задержек 15-20 минут. Мы надеемся, что вы хорошо знакомы с микросхемой таймера 555 и различными схемами таймера, использующими ее.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
