Схема топки бани: схемы, устройство печи в бане

Содержание

Самодельные металлические печи для бани: схемы и чертежи

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

  • закрытой;
  • открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.

Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».



К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см.

Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

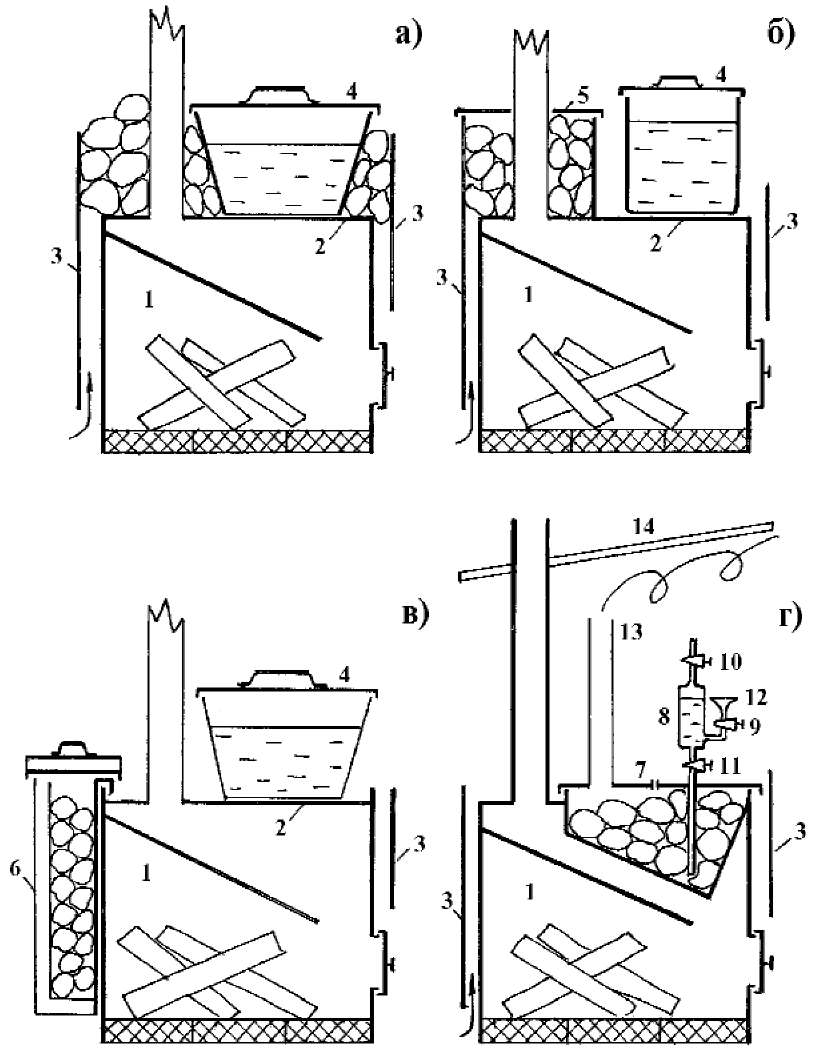

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров.

Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Похожие статьи:

Чертежи и советы по установке металлических и каменный печей для бани

Чтобы получить в бане наиболее оптимальную температуру, нужно иметь правильно подобранную, хорошую печь. При этом к выбору и обустройству следует отнестись очень ответственно, ведь выбранная печь для бани будет влиять не только на температуру воздуха, но и на его влажность.

При использовании некачественной печи вы никогда не сможете создать хорошую баню, нахождение в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, обязательно следует разобраться, чем же баня отличается от своей ближайшей «родственницы» – финской сауны.

Вернуться к оглавлению

Содержание материала

Чем баня отличается от сауны

Знатокам известно, что между настоящей русской баней и, к примеру, финской сауной

лежит настоящая пропасть. В саунах влажность воздуха сравнительно невысока, зато температура может достигать 110-130 градусов. В бане же температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают париться экстремалы, она приближается к отметке в сотню градусов. Зато влажность в русской бане может составлять 50-70 процентов.

Поэтому баня оказывает более мягкое воздействие на человека, чем сауна. Влажный воздух с ароматом дубовых или берёзовых листьев позволяет избавиться от заболеваний, поражающих органы дыхательных путей. А сравнительно невысокая температура (при высокой влажности 60 градусов воспринимается не хуже, чем 120 градусов в сауне) не даёт большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и шлаки.

Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня прогревается дольше, зато очень долго держит тепло.

Разобравшись с этими тонкостями, можно приступать к выбору подходящей печки.

Вернуться к оглавлению

Каким требованиям должна отвечать печь

Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размерам, конструкции и материалам. Вы можете купить печь из кирпича или металла, подходящую для прогрева маленького или большого помещения. Но делать окончательный выбор следует лишь после того, как вы определились с размерами самой бани и парилки.

Примерный список требований к печи для бани:

  1. Компактность. В большинстве случаев бани имеют небольшой размер, что позволяет протопить их сравнительно быстро.
  2. Пожаробезопасность. Вся обивка в хорошей бане (полы, потолки, стены, полки) изготовлены из дерева. Поэтому в некоторых случаях бывает достаточно одной искры, чтобы всё это вспыхнуло.
  3. Мощность. Этот показатель подбирается под определённую баню. Печь из металла или кирпича должна обладать достаточной мощностью, чтобы быстро протапливать баню, нагревать нужное количество воды, обеспечивать посетителей бани паром и горячим воздухом, а также качественно просушивать парную после завершения всех процедур.

Да, печь для бани должна отвечать всего трём главным критериям. Но если она не отвечает хотя бы одному, значит, она не подходит. Лучше подыскать другую модель, благо, современный рынок предлагает огромный выбор.

Сегодня, придя в специализированный магазин, можно увидеть две разновидности устройств: парогенераторы и классические печки-каменки.

Парогенераторы напоминают по конструкции огромные электрочайники, обычно квадратной или прямоугольной формы. Почти все модели имеют функцию регулировки мощности. Печка каменка может заменяться ею, или же дополняться, чтобы увлажнять воздух до оптимального показателя. Впрочем, парогенераторы сравнительно малоизвестны большинству людей, а кроме того – резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они пользуются малой популярностью.

Схема установки парогенератора в бане

Печки-каменки обычно делят на две группы – закрытые и открытые. Первые чаще всего изготавливают из камня или кирпича. Именно они лучше всего подходят для качественного отопления больших бань.

Вернуться к оглавлению

Какими бывают современные банные печи

Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электрические каменки. Каждый из них имеет определённые достоинства, о которых обязательно следует знать, чтобы не допустить ошибок при выборе подходящей модели.

Конструкция металлической печки-каменки может быть самой разной. Одни из них изготовлены кустарным методом, из подручных материалов и при помощи газосварки. Другие же созданы на фабриках и имеют особый, разработанный профессионалами дизайн. Но все они отличаются быстротой повышения температуры. Достаточно уложить сухие, качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до подходящего для мытья уровня.

Опасность отравления угарными газами полностью исключена. Печь со всех сторон закрывается металлом, не пропускающим дым в баню. Камни, из которых сложена каменка, нагревается в результате того, что пламя передает тепло железу, а уже железо проводит их до камней и отдаёт жар им.

Увы, классическая металлическая печь для бани имеет серьёзный минус. Теплоёмкость таких печей не слишком велика. Они быстро нагреваются и, стремительно отдавая жар помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного нагревания тела. Чтобы исправить это, специалисты рекомендуют облицовывать их кирпичом, оставляя лишь зазор в несколько сантиметров для прослойки из воздуха. Это не только позволяет долгое время сохранять тепло (кирпич имеет высокую теплоёмкость), но и снизить опасность ожога.

Некоторые печи даже футеруют огнеупорным кирпичом внутреннюю сторону топливника. Это даёт возможность повысить теплоёмкость печи и увеличить сроки её службы.

При изготовлении печей-каменок чаще всего используется листовой железо толщиной около 5 миллиметров. Бак с водой располагается с любой стороны – это зависит от места установки и размеров бани.

Некоторые модели изготавливаются из нержавеющей стали или обычной, покрытой цинком. Их главным плюсом является малый вес и быстрота прогрева. Увы, их долговечность сравнительно невелика, и, что ещё хуже, они не способны аккумулировать тепло. В бане будет жарко до тех пор, пока в печи горит огонь. Но достаточно дровам прогореть, и спустя всего 10-20 минут температура в парилке начнет стремительно снижаться, что вовсе не радует пользователей.

Альтернативой может стать чугунная печь. Да, она весит значительно больше – порой до 200 килограмм, что значительно усложняет процесс установки. Зато она является практически вечной. Высокая температура, повышенная влажность – всё это не способно нанести ни малейшего вреда чугуну. Достаточно взглянуть на чертежи печей для бани, чтобы убедиться – это действительно монументальная вещь. Не менее важно, что чугунная печь, благодаря массивности, может долгое время сохранять тепло. Даже когда дрова прогорели без остатка, в бане ещё долго будет жарко. Но и нагревается такая печь существенно дольше, то есть, имеет высокую тепловую инерцию.

Конечно, ещё одним неотъемлемым плюсом классической печки-каменки является едва уловимый дымок. Многие люди не могут представить себе настоящую баню без этого запаха.

Электрические каменки значительно отличаются от обычных печей. При этом отличаются они в лучшую сторону. Они безопасны, удобны в эксплуатации и очень легки в управлении. Серьёзный недостаток у них всего один – тарифы на электричество стремительно растут, а для поддержания хорошего жара в парилке электрическая каменка должна работать непрерывно.

Главным конструктивным достоинством, каким обладают электрические каменки, является многослойный корпус, изготовленный при использовании листовой стали. Он позволяет повысить теплоёмкость, а также снизить опасность ожога при случайном контакте. Немаловажно, что у электрических каменок обычно имеются специальные предохранители от перегрева и термостаты. Многим пользователям нравится, что электропечь может быть включена и выключена в любую минуту.

При выборе электрической каменки обязательно учитывайте рабочее напряжение конкретной модели. Оно может составлять 220 или 380 вольт. Модели, мощность которых превышает 7 киловатт, обычно имеют напряжение 380 вольт. Не забывайте, что хотя печи, имеющие корпус из нержавеющей стали, стоят дороже, чем оцинкованные, они способны прослужить значительно дольше.

Если вы решили приобрести электрическую каменку, произведенную в Европе, убедитесь, что сможете подключить её. Ведь большинство европейских моделей имеют заземление, что снижает вероятность поражения ударом тока. А в нашей стране далеко не все розетки предусматривают заземление.

Вернуться к оглавлению

Конструкция каменной печи для бани

Как сделать  печь-каменку своими руками можно посмотреть в данном видео

Постройка печи, которая будет полностью сделана из кирпича — это дорогостоящий процесс. Кроме того вы также потратите на сооружение такой серьёзной конструкции достаточно большое количество времени.

Также всегда следует учитывать размеры и планировку бани. Печь с одной стороны должна занимать минимум места,  а с другой стороны – обеспечивать поступление достаточного количества тепла необходимого для обогрева нескольких человек. Внизу на чертежах вы может видеть различные конструкции печей-каменок, которые подойдут практически для бань любых размеров. Соответственно, верхние – для больших бань, нижние – для небольших сооружений.

Схема устройства металлической печи-каменки

Здесь представлен чертёж печки, которую можно сделать своими руками.

  1. Наружная кирпичная кладка;
  2. Остов печи;
  3. Внутренняя кирпичная кладка;
  4. Проволочные скрепы;
  5. Водонагревательный бак;
  6. Дымовая труба;
  7. Нагревательные камни;
  8. Паровой люк;
  9. Оградительная решётка;
  10. Планка;
  11. Топочная дверца;
  12. Дверца для поддувала;
  13. Опорный металлический лист.

На схеме представлена наиболее часто используемая конструкция печи-каменки, которая подойдёт для любой небольшой бани. Она позволит создать в помещении необходимую температуру, которая позволит одновременно париться нескольким человекам.

Металлический каркас такой печи-каменки изготавливают из стального листа, обладающего толщиной 5 мм. Также сверху непосредственно на саму печку нужно поставить бак для нагрева воды.

В холодное время года такие печи могут прогревать помещение 10 м3 примерно за 2 часа, при этом температура камней может достигать и быть более 300 градусов по Цельсию.

На этом видео можете посмотреть, как была сделана своими руками простая металлическая печь-каменка

Вернуться к оглавлению

Конструкция металлической печи для бани

Не менее долговечными и надёжными являются чисто металлические печи для бани.

Чертёж самой простой железной печи для бани

Железную печь рекомендуется обложить огнеупорным кирпичом, чтобы не получить серьёзные травмы и ожоги вместо удовольствия во время банных процедур. Печь можно сделать из обычного листового железа, но более надёжная и долговечная конструкция получится из хромированной стали.

Схема устройства современной металлической печи для бани из хромированной стали

Естественно, при обустройстве следует учитывать все меры противопожарной безопасности, которые являются обязательными при возведении любой печи. Обязательно проконсультируйтесь насчёт этого момента со специалистами, даже если вы решили строить печь своими руками.

Ещё одна схема обустройства металлической печи для бани, которую можно сделать самостоятельно

Установка металлической печи

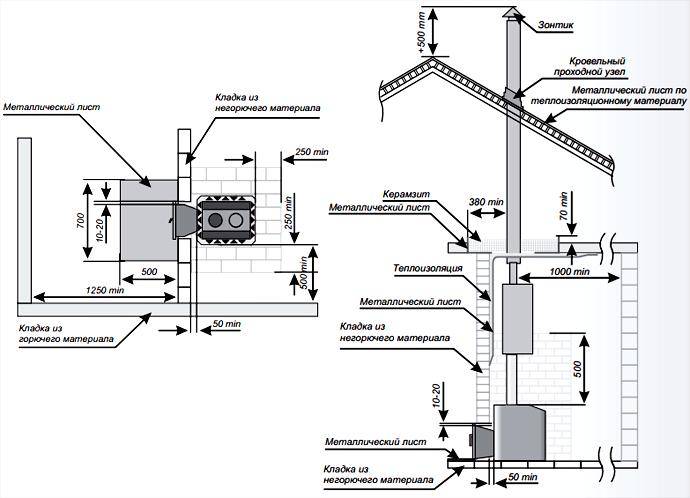

Устанавливая металлическую печь для бани, необходимо придерживаться определённых рекомендаций:

  • Устанавливать печь нужно не вплотную к стенам, расстояние должно составлять не менее одного метра.
  • Печь нужно ставить как можно ближе к дымоходу.
  • Лучше сделать перед печью огороженное или каким-то образом отмеченное расстояние хотя бы пару метров.
  • Саму конструкцию следует устанавливать на прочную основу. Она должна быть обязательно из негорючих материалов. Ни в коем случае не следует делать её из дерева.

Простую металлическую печь разных размеров вполне можно сделать собственными силами, не тратя деньги на услуги сторонних специалистов.

Вернуться к оглавлению

Что нужно знать о камнях для каменки

Глупо спорить – печь для бани с баком для воды является одним из главных элементов. Но его неотъемлемой частью являются и камни. Им необходимо уделить немалое внимание, чтобы впоследствии не пришлось проделывать титаническую работу по переделке каменки.

К камням обычно предъявляют несколько простых требований:

  1. Высокая теплоёмкость.
  2. Высокая прочность.
  3. Отсутствие радиоактивности.

Другими словами, подходящие камни хорошо аккумулируют тепло, а потом отдают его долгое время. Также они должны без вреда для себя выдерживать не только высокую температуру, но и резкие перепады (не трескаться при контакте с холодной водой). Именно поэтому лучше выбирать однородные, плотные, примерно одинаковые по размеру и форме камни.

Размер не должен быть слишком большим или маленьким. Мелкие камни слишком быстро остывают, в результате чего каменная кладка не может держать тепло. Большие же чаще трескаются и просто смотрятся не слишком изящно. Оптимальным выбором будут камни размером чуть меньше кулака.

Конечно, недопустимо использование грубых камней с острыми и неаккуратными гранями. Они не только не привлекательны, но и зачастую быстро крошатся. Лучше отдать предпочтение аккуратным, обкатанным водой, речным гладышам.

Если нет возможности купить камни в специализированном магазине, можно просто проверить те, которые есть под рукой. Возьмите два камня в руки и сильно ударьте ими друг по другу. Если они не раскололись, значит, тест на прочность они прошли. После этого следует раскалить камни, положив на несколько минут в огонь, после чего окунуть его в воду. Если он прошел и это испытание, то он подходит для использования на каменке в бане.

Но лучше будет приобрести подходящие камни в компаниях, которые продают оборудование для бань. Специалисты рекомендуют использовать несколько разновидностей горных пород:

  • жадеит,
  • базальт,
  • талькохлорид,
  • габбро-диабаз.

Жадеит является самостоятельным минералом, в то время как остальные имеют вулканическое происхождение. Все эти камни неплохо выполняют свою функцию на каменке. Но если есть возможность выбирать, то лучше отдать предпочтение жадеиту. Да, как не странно, но правильно выбранные камни не менее важны, чем правильно подобранный чертёж банной печи. Жадеит может выдерживать практически бесконечное количество циклом «нагрев-остывание», не покрываясь трещинами. Эксперты утверждают, что он вообще не крошится, а может лишь плавиться. Но для этого температура должна превышать 1200 градусов по Цельсию.

Когда подходящие камни выбраны, это ещё не конец. За ними нужно соответственно ухаживать. Хотя бы раз в год старайтесь просматривать все камни на каменке. Промывайте их в тёплой воде, чтобы избавить от неприятного запаха, который может возникнуть при длительной эксплуатации. Если некоторые камни потрескались, замените их, предварительно удалив пыль с каменки. Ведь каменная пыль может содержать серу, которая при нагреве сгорает, а вам придётся дышать этим опасным веществом.

Вернуться к оглавлению

Безопасность при установке классической банной печки

Когда подходящая схема печки для бани выбрана, а сама она изготовлена или куплена, можно приступать к установке. Здесь следует запомнить несколько правил, которые позволят снизить опасность пожара.

  1. Поддувало и топка должны выходить не в саму баню, а в соседнее помещение – предбанник. Это позволит не выпускать лишнее тепло при топке, а также обезопасить деревянные полы в бане от возгорания.
  2. Все пространство перед топкой и поддувалом следует соответственно обработать. Если полы в предбаннике деревянные, то площадь в половину квадратного метра следует защитить теплоизоляционным материалом, поверх которого укладывается стальной лист. Благодаря этому, даже если из топки выкатится уголёк, который останется незаметным, деревянным полам ничего не угрожает – он просто будет тлеть на железе.
  3. Сама печь должна устанавливаться на прочное, негорючее основание. Прекрасно подходит как кирпичная кладка (в этом случае лучше использовать огнеупорный кирпич, способный прослужить многие десятки лет при частых перепадах температур), так и бетонное основание.
  4. Поблизости от печи не должно быть деревянных предметов, будь то косяк двери, оконная рама или обивка стен. Длительное воздействие высокой температуры может привезти к возгоранию. Если такой вариант установки невозможен, стоит задуматься о покупке и установке специальных тепловых экранов. Это позволит гарантировать надёжную защиту от пожара.
  5. Последним этапом установки печи является монтаж дымохода. Она должна выходить в верхней части конька крыши – это обеспечит наилучшую тягу. В случаях, когда труба проходит через чердак, необходимо сделать её распушку. Это позволит предотвратить передачу большого количества тепла деревянным стропилам, что может привезти к пожару.
  6. Если вы используете обычную, металлическую трубу из нескольких элементов, необходимо внимательно следить как при установке, так и при эксплуатации, чтобы дым не просачивался через стыки. В противном случае посетители бани могут получить отравление угарным газом.

Запомнив эти нехитрые советы, вы без труда сможете создать баню, которая будет радовать вас и ваших близких многие годы, помогая прекрасно проводить время, расслабляться и оздоравливаться.

Установка печи в бане с выносной топкой

Баня всегда была для россиян традиционным местом, где человек отдыхает, как говорится, «очищает дух и тело», получает заряд бодрости и здоровья на всю предстоящую рабочую неделю. Но чтобы баня оправдывала возлагаемые на нее ожидания, для нее необходима хорошая печь. Неважно, будет этот отопительный агрегат приобретен в готовом виде или же выстроен собственноручно — главное, чтобы он был способен создать в помещениях необходимую специфическую атмосферу и был максимально безопасен в эксплуатации.

Установка печи в бане с выносной топкой

Существует два основных способа монтажа этого отопительного прибора:

— Установка печи в бане с выносной топкой.

— Размещение всей конструкции в помещении парной.

Каждый из предлагаемых вариантов имеет свои положительные и отрицательные стороны, но определиться с выбором способа установки желательно еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. Однако, если решено произвести реконструкцию уже готовой бани, то вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы печи в предбанник.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

  • При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
  • Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
  • Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
  • В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
  • Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
  • Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
  • Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь

В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

  • Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
  • Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
  • В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.
В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.
В показанном варианте хозяин предпочел заложить проем кирпичом
  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Цены на пеностекло

пеностекло

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

ИллюстрацияКраткое описание выполняемых операций
Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал.
Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции.
Далее, по линиям разметки в стене вырезается необходимый проем.
После этого демонтируется часть деревянного пола.
Затем в грунте подполья выкапывается котлован под фундамент.
Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора.
Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм.
После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать - его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм.
Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки.
Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани.
Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка.
В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид.
Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
В результате должна получиться примерно такая конструкция, как представлена на иллюстрации.
Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Цены на асбест

асбест

Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.

При другом варианте выполнения работ, который считается более правильным, перегородка между двумя комнатами возводится после возведения фундамента, установки печи на постоянное место и ее обкладки кирпичом. Однако, такой монтаж возможен только на этапах постройки бани, или же если производится капитальная реконструкция помещений, имеющих большую площадь.

Если устанавливается отопительный прибор заводского изготовления, то стоит внимательно изучить паспорт, прилагаемый к изделию, в котором производитель указывает рекомендуемые параметры расстояние горючих поверхностей от печи. Как правило, для агрегата, имеющего максимальную мощность, расстояние между деревянной стеной и печью составляет 250 мм, если печь оснащена термоизоляцией корпуса, и 400 мм, если она отсутствует.

Обкладка просвета между топочным каналом и стенками проема кирпичом

Параметры проема не зависят от длины выносного канала, но стена должна быть изолирована от металла печи термоизоляционным материалом на всю свою толщину, а затем стальным листом, закрепляемым между кирпичной кладкой и слоем изоляции.

Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.

Между основной конструкцией печи и деревянной стеной должен оставаться зазор размером не менее 50 мм. Если изоляция проема ограничивается слоем асбеста или минеральной ваты, то поверхность перегородки, выходящая в сторону печи, должна быть облицована жаростойким материалом — это может быть лист асбеста, специального гипсокартона, прессованная минеральная вата или другие стойкие к высоким температурам материалы.

Топливный канал, проходящий через проем, вырезанный в деревянной стене, необходимо обложить кирпичной кладкой. При этом необходимо учитывать, что кирпич должен быть отделен от металла печи тепловым зазором не менее 20÷25 мм. Это расстояние необходимо соблюсти, чтобы обеспечить необходимую «степень свободы» для расширения металла при его нагревании. Просвет необходимо заполнить термостойким эластичным материалом — асбестовым шнуром или каменной ватой.

Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.

Если кирпичная кладка, обрамляющая топочный канал, получилась неаккуратной, и ее планируется закрыть деревянной вагонкой, то между ней и печью необходимо оставить зазор размером в 100 мм с каждой из сторон.

В случае если проход для топочного канала делается близко к деревянной стене, и печь планируется установить вдоль нее, то перед монтажом прибора на место следует обложить стену кирпичом.

Вариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладка

Основную часть отопительного прибора, которая будет расположена в парной, в целях безопасности, следует обложить кирпичом (соорудить защитный кирпичный экран). Однако, чтобы кладка не перекрывала жар, идущий от стенок печи, ее делают не сплошной, оставляя между кирпичами зазоры.

Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Калькулятор расчета условной мощности банной печи

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»



РАЗМЕРЫ ПАРИЛКИ

Ширина, метров

Высота потолка, метров



ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ

Стены в парной:

Расположение печи:

Тип двери в парилку:

Есть ли окно в парной?

Площадь окна, м²

Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Суммарная площадь подобных облицованных участков, м²

Несколько пояснений по проведению расчета.
  • Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
  • Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
  • Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
  • Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
  • Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
  • Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
  • Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

  • Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.
Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

  • Кирпичные дымоходы могут используются для отвода продуктов горения из банных металлических печей только в редких случаях. Коренные дымоотводы достаточно трудоемки в постройке, возводить их есть смысл, если требуется отведение дыма от двух или более печей.
  • Керамический дымоход не пользуется популярностью у собственников бань с металлическими печами, так как имеют достаточно большой вес, что усложняет монтаж, а также высокую стоимость. Однако, керамика обладает отличными характеристиками и прослужит длительный срок. Материал стоек к коррозийным процессам и высокой температуре, имеет низкую теплопроводность, а значит, не будет перегреваться. Кроме того, внутренние поверхности керамических труб имеют идеальную гладкость, поэтому дым будет беспрепятственно выходит наружу, благодаря чему на стенках не возникнет толстых отложений сажи.
  • Металлические дымоходы доступны по цене и просты в монтаже, но они быстро нагреваются до высоких температур, что может привести к возгоранию деревянных конструкций. Кроме того, горячий воздух, попадая в холодную часть, трубы, расположенную на улице, спровоцирует процесс обильного образования конденсата. Поэтому металлическую трубу необходимо обязательно одеть в термоизоляцию как снаружи, так и внутри строения.
  • Отличной альтернативой металлическому варианту дымохода стали сэндвич-трубы, которые имеют трехслойное строение — металлический внутренний и внешний слой, а между ними прокладка из минеральной ваты, которая служит хорошим теплоизолятором. Сэндвич-трубы легко монтируются, производители этих изделий предусмотрели широкий ассортимент необходимых для качественного монтажа деталей. Благодаря этому, они легко собираются в единую конструкцию. Поэтому для дымохода металлических банных печей чаще всего выбирается именно этот вариант.
Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

  • Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

  • Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

 Ответственная задача – монтаж дымохода для банной печи

Это достаточно трудоемкий процесс, требующий тщательного соблюдения всех установленных норм и требований. Безусловно, он заслуживает отдельного рассмотрения. Так что если возникает вопрос, как произвести эти работы правильно и добиться необходимой степени безопасности эксплуатации, то стоит обратиться за подробной информацией к статье «Дымоход для бани своими руками», опубликованной на нашем портале.

Цены на сэндвич-трубы

сэндвич-трубы

*  *  *  *  *  *  *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Видео: Пример монтажа банной дровяной печи с выносной топкой

Схемы пошаговой кладки печи для бани с закрытой и открытой каменкой и с баком для воды

Содержание

Строительство бани не входит в список дел, которые в обязательном порядке должен выполнить каждый мужчина в своей жизни, но является одним из тех факторов, которыми принято гордиться в мужской среде. Главный атрибут парилки – печь-каменка, от ее качества будет зависеть эффективность всей бани. Построить каменку проще, чем отопительный очаг в доме. Для начинающих мастеров хорошим подспорьем станет готовая схема, где подробно изображена и описана пошаговая кладка печи для бани.

Виды банных печей и особенности их конструкции

Банные очаги бывают двух видов – с открытой и закрытой каменкой. При закрытой форме камни находятся внутри конструкции, а при отрытой они не защищены сверху. Открытая каменка способствует быстрому нагреву помещения и позволяет легко лить на булыжники воду, но быстрее охлаждается и требует постоянной топки.

В закрытой модификации камни расположены внутри дымооборотных каналов, а подача воды и выход пара осуществляются через специальные дверцы. Построить печь для бани с закрытой каменкой сложнее, эти модели имеют больший размер, но они намного эффективнее и дольше удерживают тепло.

Схема закрытой каменки

Кроме того, печное оборудование для бани можно классифицировать по расположению емкости для воды – в некоторых моделях бак является частью конструкции, а в других – бочка размещается отдельно или совсем отсутствует, если в помещении есть водопровод.

Котел может быть расположен сбоку или над каменкой – в этом случае вода нагревается от дымоходной трубы и снизу от жара, идущего от камней. Преимущество верхнего расположения – медленный нагрев жидкости и отсутствие кипения, приводящего к накипи. Недостаток – неудобство использования за счет высоты расположения бака.

Тип отдельного расположения выбирают исходя из наличия свободного места. Один из вариантов: чугунную емкость, напоминающую котелок, подвешивают к потолку на прочных тросах. Жидкость в подвешенном котле закипает быстрее, но ее несложно отлить и разбавить холодной водой или вылить полностью и почистить посудину от накипи. Камни в подобной конструкции укладывают сбоку от топки.

Порядовые схемы кладки банных печей

Кладка банной печи должна начинаться со строительства прочного фундамента – массивную кирпичную постройку дополнительно утяжеляют камни, поэтому общая масса строения достигает нескольких тонн. Глубина фундамента должна составлять не менее 50 см. Новичкам рекомендуется не спешить и сначала выложить каменку без раствора, четко следуя пошаговой схеме.

Устройство фундамента

Печь для бани с закрытой каменкой: шаг за шагом

Эта малогабаритная печь со встроенной топкой подойдёт для относительно небольшой парилки. Особенность компактной модели в нижнем расположении водяного бака, оснащенного краном. Быстрый нагрев воды происходит за счет размещения одной стороны бака в топочной камере. Объем каменки в этой модели составляет 50 литров.

Подробная схема устройства банной печи

Для строительства необходимы такие материалы и детали:

  • 230 штук жаростойкого красного кирпича,
  • топочная дверка 25*21 см,
  • поддувальная дверка 13*14 см,
  • колосниковая решетка 30*20 см,
  • задвижки: 13*13 и 7*13 см,
  • водяной бак 50*23*35 см,
  • перекрытие из чугуна или стали 59*35 см,
  • 4 стальных пластины 25*13 см и пластина 38*13 см,
  • предтопочный лист 50*70 см.

Эта схема кладки печи для бани отличается удлиненной топкой. Конструкция имеет две задвижки – нижнюю необходимо закрывать после достижения устойчивой тяги. При открытой нижней заслонке газы направляются в дымовую трубу, не попадая в нижние каналы дымооборота.

Порядовка банной печи с баком для воды

Первый ряд, как обычно, укладывают без раствора. Над вторым рядом монтируют поддувальную дверку. Топочную дверку крепят при помощи оцинкованной проволоки на уровне четвертого ряда, разместив перед этим колосниковую решетку. На этом же этапе устанавливают емкость для воды. На бак укладывают металлический лист толщиной не менее 5 мм так, чтобы закрыть 2/3 поверхности. Топку сверху закрывает прочная чугунная плита, на которую после окончательного высыхания раствора будут уложены камни.

Упрощенная банная печь с открытой каменкой

Если схема закрытой печи кажется слишком сложной, то можно начать с простой порядовки открытой каменки. Эта конструкция имеет размеры 102*62 см и справляется с отоплением небольшой парной, площадью не более девяти квадратных метров.

Футеровка топки не предусмотрена, поэтому для строительства следует выбирать высококачественный керамический кирпич марки М150 и выше и стараться делать максимально тонкие швы. На рисунке показано два варианта этой печи: с водяным баком вверху и выносной емкостью. Во втором варианте нагрев воды происходит при помощи трубы, проходящей через топку.

Схема простейшей банной печи с открытой каменкойПорядовка кладки упрощенной каменки

Печное мастерство приходит с годами, поэтому ждать высоких результатов в первый раз не стоит. Если нужна долговечная эффективная печь для капитальной бани, лучше обратиться к профессиональному мастеру, а опыта набираться на более простых садовых конструкциях.

Видео: порядовка банной печи

Установка печи в баню с выносной топкой, фото

Установка банной печи с выносной топкой фото

Чем печь в бане отличается от отопительной

Кроме назначения, печи для бань имеют свои конструктивные особенности. В отличие от отопительных, они работают не постоянно, а от случая к случаю. Их задача максимально быстро прогреть небольшое помещение помывочной, накопить достаточное количество тепла для образования пара и поддержания нужной температуры на протяжение одного - двух часов.

Важной особенностью является возможность обеспечивать разные режимы нагрева, что позволяет организовать в парной сухой перегретый пар финской парилки или традиционно русскую парную с клубами влажного насыщенного пара. Все это легко обеспечивает правильная установка металлической печи в деревянной бане.

Устройство печи в бане с выносной топкой

При этом важна не столько "прожорливость" конструкции, сколько удобство ее использования и безопасность эксплуатации. Именно безопасность конструкции заставляет выносить топочную дверку печи в соседнее помещение. Кроме того, освобождается часть помещения для мытья. Да и дрова, которые традиционно служат топливом для таких печей, не будут впитывать много влаги.

Подготовка фундамента

Установка печи в бане своими руками практически всегда включает обустройство фундамента. Нужен он или нет, зависит от общего веса системы нагрева. Если печь в баню вылита из чугуна или в ее конструкцию включен объемный бак с водой - без фундамента уже не обойтись. Основное назначение фундамента - обеспечить стойкость печи при любой погоде, влажности, ветровых колебаниях крыши и стен.

Глубина его залегания зависит от плотности почвы, высоты грунтовых вод, глубины промерзания почвы и веса печи. Вес большинства металлических печей для бани не превышает 300 кг. Следовательно, конструкция фундамента может быть облегченной. Если пол помещения высоко поднят над уровнем земли - экономию материалов и времени даст установка металлической печи в бане своими руками на легкий столбчатый фундамент.

Установка печи в баню: фото подготовки столбчатого фундамента

Уровень верхней поверхности фундамента должен совпадать с уровнем пола, а ее площадь - выступать за контуры печки на 15-20 см. Поверх выкладывается один слой шамотного кирпича, а на него - лист металла, на который уже устанавливается сама печь. Перед монтажом фундамента нужно проверить горизонтальность металлической поверхности при помощи строительного уровня. Установка банной печи своими руками не допускает перекосов.

Подготовленный фундамент под установку печи в баню

При эксплуатационном весе печи менее 150 кг отдельный фундамент не обязателен. Производится простая установка банной печи на деревянный пол, постелив предварительно лист асбеста и накрыв его металлом. Никаких особых требований при этом не выдвигается как для самодельной, так и готовой конструкции заводского исполнения. Установка своими руками печи с выносной топкой в баню на деревянный пол не представляет особых сложностей.

Выбор места для печи в бане

Монтаж банной печи начинается с выбора места. Обращаем внимание на расположение балок перекрытия и крыши. Все горячие элементы печи, топки и дымохода должны быть теплоизолированы по отношению к деревянным конструкциям.

Изоляция и установка печи в бане на деревянный пол

При расположении печи нужно учитывать, что каждый случай индивидуален. Загибы дымохода нужны в двух случаях: для большей теплоотдачи сгоревших газов и для создания динамического сопротивления при слишком большом диаметре дымохода по отношению к объему топки, или слишком сильной тяге (высокий дымоход).

Поскольку топочная сторона печи в нашем случае выводится в соседнее помещение - то место нужно выбирать там, где есть возможность вырезать для этого часть стены. При этом необходимо учитывать особенности сразу двух помещений.

Выбор места и установка металлической печи в бане своими руками

Чтобы процесс горения в печи был стабильным - в помещение расположения топки нужно обеспечить приток свежего воздуха. В противном случае неполное сгорание может привести к отравлению угарным газом.

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Схема: как установить печь в бане с выносной топкой

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Врезка в деревянную стену и установка печи в бане с выносной топкой

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Установка железной печи в баню видео

Особенности печей для бани популярных брендов

На российском рынке представлено большое количество готовых банных печей как отечественного, так и зарубежного происхождения. Среди них наибольшим авторитетом пользуются марки Термофор, Ферингер и Кастор. Рассмотрим их подробнее.

Термофор

Отечественный продукт с хорошей адаптацией под конкретные климатические условия. Весь модельный ряд печей этого производителя построен на методе двойного горения. Установка печи Термофор своими руками обеспечит быстрый нагрев помещения при хорошей экономичности.

Установка печи Термофор своими руками

Ферингер

Печи воронежского завода Ферингер хорошо известны во всех уголках нашей страны. Несмотря на полный ассортимент этих изделий, продукция данного бренда выделяется двумя отличительными признаками: особым стилем внешнего оформления и преимущественно верхней схемой горения топлива. Длительное горение - основная фишка печей Ферингер.

Печь для бани с выносной топкой от компании Ферингер

Кастор

Синонимом качественной продукции финской марки Кастор является добротность. Конструкторы компании сумели объединить современные технологии получения тепла с традиционной схемой классической дровяной печки. По мнению большинства покупателей печи для бани марки Кастор отличаются очень высокой надежностью, качеством исполнения, продуманностью и удобством конструкции.

Установка печи в баню, фото модели Kastor KSIS-20

Итог

Русская баня - неиссякаемый источник удовольствия, здоровья и долголетия. Именно поэтому и в наши дни высоких технологий тысячи умельцев тратят свои силы на создание собственной бани. Несмотря на кажущуюся сложность, построить и оборудовать это помещение под силу практически любому мужчине. А установка металлической печи в баню своими руками вообще не представляет особой проблемы. И не нужно бояться неудач. Тут главное начать и тогда все у вас получится!

Печь для бани своими руками из металла с баком для воды чертеж

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками. Вариант оформления бани с металлической печкой



При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Цветовая палитра каления стали



Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;
Металлические печи различных габаритов и типов



  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.
Металлическая печь с открытой каменкой



Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.
Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность. Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

  • болгарку;
  • сварочный аппарат;
  • измеритель;
  • ножницы для металла;
  • колосник;
  • лист стали 0,8 см;

Колосник для печи

  • дымоход;
  • металлическую трубу толщиной 0,5-1 см;
  • кран для подачи воды на камни;
  • квадрат 1х1 см;
  • дверцы для каменки, поддувала и топки;
  • сантиметровый прут;
  • камни;
  • карандаш;
  • ведро для мусора;
  • плоскогубцы.

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

Фундамент под металлическую банную печь

Важно помнить:

  • зазор между печью и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой  из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

  1. Подготовить схемы и необходимые инструменты.
  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.
Печь-каменка с двумя отсеками

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Другие возможные разновидности

Помимо печей-каменок актуальны: Печка-буржуйка



  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

  Образец чертежа печи из металла для самостоятельного изготовления

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев. Нанесение термоустойчивой эмали



Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

инструкция по шагам, монтаж модели с выносной топкой, возможные ошибки

Чтобы деревянная баня была комфортной и безопасной, необходимо правильно выполнить монтаж печи. Это самый важный элемент всей постройки, но он же и самый коварный. Какие проблемы могут возникнуть из-за каменки, и как их предотвратить на стадии установки? Рассмотрим эти вопросы вместе с инструкцией по установке банной печки.

Оглавление:

  1. Как выбрать безопасное место?
  2. Фундаментные работы
  3. Обустройство дымоотвода буржуйки
  4. Руководство по монтажу печи
  5. Частые ошибки

Важнее всего – безопасность

Даже если поставить закрытую металлическую буржуйку, внутренняя обшивка и крыша из-за высокой температуры нагрева будут тлеть, плавиться или натурально гореть – все зависит от использованных материалов. Чтобы не допустить такого развития событий, перед тем как установить самому в бане печь, понадобится выбрать для нее безопасное место:

1. Буржуйка без обкладки должна находиться в 50 см от деревянной обшивки. Если же она защищена металлическим экраном, расстояние можно сократить до 25-30 см.

2. Стена напротив топки может быть без изоляции, но отстоять от дверцы на расстоянии 1,25 м. Такой же зазор при установке выдерживается от верхней крышки до потолка парной.

3. Использование минераловатной изоляции решает проблему контакта каменки с горючими материалами. Особенно это важно для печи с выносной топкой, тоннель которой выходит через внутреннюю стену в предбанник.

Эти требования становятся гораздо мягче, если каменка спрятана в кирпичную обкладку или облицована термостойкими плитами. Однако напольное покрытие, потолок и кровля все равно нуждаются в защите. Так что здесь придется использовать экраны из негорючих материалов.

Заливка фундамента

Установка металлической печи в бане при малом весе допускается и без специально подготовленного основания, но только если пол представляет собой мощную цементную стяжку с огнеупорной облицовкой. Во всех остальных случаях под буржуйку понадобится надежная бетонная подушка, которая сможет выдержать ее вес. При этом она не связывается с основой всей постройки, чтобы из-за разных тепловых нагрузок в монолите не появились трещины.

Заливка фундамента под печь для бани – процесс несложный, так что ее можно выполнить своими руками. Схема работ:

1. Вырыть в грунте небольшой котлован такого размера, чтобы бетонное основание оказалось шире каменки.

2. Засыпать дно песком и гравием, утрамбовать.

3. Собрать из досок опалубку и застелить изнутри форму двумя слоями гидроизоляции.

4. Можно вставить армирующую сетку, но это необязательно, если печь для бани весит немного.

5. Приготовить раствор в соотношении ЦПЩ 1:2,5:4 и залить в опалубку.

Свежий бетон нужно максимально уплотнить, накрыть пленкой и оставить на 28 суток до полного схватывания. Сверху можно сделать дополнительную подушку из огнеупорного кирпича, если фундамент печи в деревянной бане не совпадает с уровнем основного пола. Установка буржуйки выполняется после того, как затвердеет кладочный раствор.

Устройство дымохода

Здесь следует выбрать правильный материал для печной трубы и спроектировать конструкцию с минимальным количеством изгибов и горизонтальных участков. Только так можно обеспечить хорошую тягу и безопасность топливной каменки. Важно также рассчитать высоту дымовой трубы – она должна заканчиваться как минимум в полуметре от кровли бани и находиться не ближе 1,5 м от конька.

Схема установки дымохода учитывает особенности кровли и угол наклона скатов. В точке выхода трубы из крыши монтируется разделка, которая защищает покрытие от высоких температур раскаленных газов, а внутренние помещения – от протечек. Порядок работ:

1. Прорезать отверстие такого размера, чтобы его края были удалены от горячих стенок дымохода на 13 см.

2. Выпустить трубу наверх, а место ее установки закрыть подкровельным листом изнутри и конической разделкой из металлополимера сверху.

3. На выпущенный отрезок надеть фартук, после чего дымоход буржуйки можно нарастить до нужной длины.

Такая схема установки позволяет полностью перекрыть дождевой воде путь с кровли во внутренние помещения бани и при этом сохранить противопожарный зазор. Похожая разделка ставится и над печкой в потолке парной, а промежутки между краями отверстия и трубой заполняются каменной ватой. Снизу место выхода подшивается базальтовым листом и нержавеющей сталью.

Инструкция по монтажу печки

Мы рассмотрели вопросы безопасной установки каменки, ее фундамента и дымохода. Это те правила, которые нельзя нарушать. Теперь приведем общее руководство по установке металлических буржуек для выполнения работ под ключ своими руками.

1. Подготовка основания, монтаж защитных экранов.

Для небольших каменок из металла фундамент может и не потребоваться, а вот ровное и прочное покрытие делать нужно обязательно. Пол в месте установки печи закрывается 10-12 мм асбеста с уложенным сверху стальным листом. Экран должен выходить за пределы топки на 40 см и минимум на 5 см за границы боковых стенок. При этом расстояние от пола до дна каменки выдерживается не менее 100 мм.

2. Монтаж печи.

Самый простой этап работ: буржуйку нужно лишь ровно установить на подготовленное основание бани. В случае печи с выносной топкой понадобится прорезать в стене проем, через который пройдет тоннель для закладки дров из предбанника. В деревянных постройках его размеры подбираются так, чтобы расстояние от каждого края отверстия до топки составляло не меньше 40 см, в кирпичных достаточно 25 см. Когда каменка займет свое место, зазор между тоннелем и проемом стены необходимо будет заполнить негорючим материалом.

3. Установка водогрейного бака.

Практически каждая металлическая печь заводского производства уже идет в комплекте с емкостью для нагрева воды. Она может быть как в корпусе каменки, так и на трубе. Но когда монтаж приходится делать своими руками, надежнее будет закрепить водогрей на потолочных балках, чтобы разгрузить фундамент. А если он окажется на уровне чердачного перекрытия, то сможет одновременно выполнять защитную функцию для обшивки.

4. Схема установки и подключения дымохода.

Здесь все зависит от материала трубы. Кирпичная просто становится продолжением термозащитной «рубашки», которой обкладывается буржуйка. Металлическая собирается из сегментов (прямых участков труб и колен). Это самый пожароопасный вид дымохода, поэтому потребуется дополнительная защита примыкающих к нему конструкций.

Если у вас деревянная баня, можно отдать предпочтение керамике. Но установка ее настолько сложна, что своими силами просто не обойтись – придется искать специалистов. Универсальный вариант – использование двухконтурных сэндвич-труб, в которых пространство между внутренней и наружной стенками проложено огнестойкой изоляцией.

5. Подготовка буржуйки к первой топке.

Когда установка железной печи завершена, приходит черед проверки герметичности всех соединений и надежного закрепления экранов. Если все в порядке, выполняется первая топка с открытыми дверями и окнами. Хотя порой лучше это проделать на улице еще до монтажа – новое оборудование часто выделяет неприятный запах при нагреве.

Пробный запуск осуществляется при максимальной нагрузке на печь для бани: бак заполняется водой, корзина – камнями, а в топку укладывается побольше дров. Обычно достаточно часа работы буржуйки, чтобы убедиться, что установка выполнена правильно. За это время успеет выгореть консервирующая смазка на металле, а жаростойкое напыление окончательно полимеризуется.

Возможные ошибки

Довольно часто баня идет как пристройка к другим деревянным объектам на участке или располагается очень близко к ним. В этом случае нельзя делать стандартный дымоход для буржуйки – он должен возвышаться даже над крышами соседних зданий. Также многие недооценивают опасность искр, вырывающихся из трубы. А ведь чтобы предотвратить возгорание, достаточно надеть на нее улавливающую сетку.

В процессе установки печи с выносной топкой в баню нельзя забывать о пожарной безопасности и в смежном помещении. Здесь также понадобится металлический экран на полу под дверцей и негорючая обкладка на стене. Температура нагрева тоннеля очень высока, да и риск выпадения угольков при открывании остается. Так что предбанником тоже придется заняться.

При установке дымохода буржуйки важно, чтобы во время сборки стыки труб не оказались на уровне крышной или потолочной разделки. Поэтому не стоит их собирать, пока металлическая печь окончательно не займет свое место. Выходное отверстие не должно совпадать с балками или стропилами. Также при использовании легковоспламеняющихся материалов в кровельной конструкции необходимо оборачивать дымоход искрозащитной сеткой с ячейками 5х5 мм.

Обычно установка печи в баню под ключ обходится не меньше 10 000 — 15 000. Но если вы приобретаете готовый прибор у производителя, предлагающего услуги собственных монтажников, можно неплохо сэкономить. За такую работу просят около 10% от стоимости буржуйки. Цена увеличится, если нужно собрать длинный или сложный по форме дымоход, также в оплату входят транспортные услуги. Сама установка займет день-два, зато все будет сделано аккуратно и правильно.

Дата: 9 июня 2016

Как спланировать напольное отопление / лучистое тепло в ванне - изысканный дизайн кухни и ванны

Независимо от того, используете ли вы подогреватель предварительно заданного размера или систему, указанную выше, он укладывается поверх тонкого покрытия над черным полом. При укладке плитки поверх мата наносится еще один слой тонкой смеси.

2. Температура регулируется термостатом, установленным на стене. Теперь термостаты полностью программируются, то есть вы можете настроить пол с подогревом на определенную температуру в определенное время, а затем выключить через определенный период времени.Поэтому, если пара обычно просыпается в 7 утра, они могут настроить термостат на достижение определенной температуры к 6:55 утра, установив идеальную температуру для полов, прежде чем кто-либо войдет в комнату. После обычных процедур купания и ухода за полом полы возвращаются в «спящее» состояние, и тепло выключается. При необходимости вы можете повторить этот процесс несколько раз в течение дня.

3. Каждый дом индивидуален, поэтому оценка текущей ситуации с отоплением жизненно важна до планирования лучистого тепла.Однако в большинстве случаев лучистого тепла достаточно для обогрева всего помещения, и никаких дополнительных регистров тепла не требуется.

4. Всегда уточняйте у производителя напольного покрытия его совместимость с лучистым теплом. В зависимости от породы дерева, климата и способа установки вы сможете использовать лучистое тепло под деревянными полами. Вообще говоря, лучше всего подходят искусственно обработанные твердые породы.

5. Обязательно: разместите лучистое тепло под областями перед каждой раковиной, перед унитазом и вокруг ванн.Нельзя: не оставляйте лучистое тепло под следами шкафа, ванны или туалета. Излучение тепла под унитазом приведет к расплавлению воскового кольца, что в будущем станет большой проблемой.

Стоимость лучистого тепла резко снизилась за последние несколько лет. Установка может быть завершена за день, а сами блоки стоят не очень дорого. Лучистое тепло стало одним из самых популярных дополнений к капитальному ремонту ванны не зря. Кто хочет утром встать на холодную плитку?

Руководство по обогреву ванной комнаты

Нет ничего лучше, чем теплая ванная, особенно когда вы выходите из теплого душа или ванны в холодные месяцы.Но как утеплить ванную комнату?

Выбор обогрева ванной комнаты стал гораздо более трудным решением, чем выбор полотенцесушителя или скромного радиатора. Доступно несколько типов обогрева ванных комнат, каждая из которых соответствует разным стилям и планировкам этажей.

Прочтите, чтобы узнать больше о типах отопления для ванных комнат и о том, что нужно знать перед установкой…

Почему отопление в ванной важно?

Ванная комната - одна из самых уникальных комнат в вашем доме, и поэтому к ней предъявляются различные требования по сохранению тепла.Как и на кухне, здесь много тепла и влажности, но здесь гораздо меньше влаги и меньше, чем в других помещениях. Сочетание этих факторов приводит к определенным потребностям в отоплении.

В результате домовладельцам может потребоваться приобрести совершенно другой обогреватель только для своей ванной комнаты, который можно отапливать за счет центрального отопления или электроснабжения. Однако выбор обогревателей для ванной может быть огромным.

Нельзя допускать, чтобы ваша ванная комната становилась слишком холодной, так как это будет притягивать влагу, а это хорошо во влажной среде.Влага может привести к образованию плесени в ванной комнате, особенно на стенах или плитке, если ее не проветривать или не нагревать должным образом. Однако отопление ванной комнаты - это только часть решения проблемы образования плесени. Сохранение тепла и эффективность также означают, что вы сократите потребление энергии и сэкономите деньги.

Подробнее: Как удалить плесень для ванной комнаты

Что наиболее важно, выбор обогревателя для ванной зависит от того, какой обогреватель соответствует вашему пространству и требованиям бюджета.

Как нагреть холодную ванную комнату

Существует четыре типа обогрева ванной комнаты, которые помогают согреть холодную ванную комнату. Это:

  • Панельные обогреватели
  • Полотенцесушители и направляющие
  • Электрические обогреватели
  • Полы с подогревом

Некоторые из этих обогревателей могут подходить только в зависимости от размера, формы, стиля и использования вашей ванной комнаты.

Имеет ли значение размер ванной комнаты?

Да, размер очень важен при выборе отопления для ванной.Вам нужно будет продумать планировку вашей комнаты и то, как обогреватель может взаимодействовать с раковиной, зеркалами, дверьми, а также с вашей ванной и душем. Вы же не хотите, чтобы все было загромождено, оставляя мало места на стене.

Хотя многие варианты идеальны, когда пространство ограничено, не все обогреватели для ванных комнат подходят для использования на небольших площадях, не доставляя неудобств.

Для большой ванной необходимо учитывать, насколько эффективен обогреватель во всем пространстве.Например, спросите себя или сантехника, будет ли мощность обогревателя покрывать всю ванную комнату. Это важно не только для тепла, но и для борьбы с потенциальной сыростью.

Важно помнить, что ванная комната разделена на несколько зон - всего четыре. Эти зоны основаны на уровне риска попадания воды близко к источнику электропитания или касания его. Это может привести к повреждению установки, но, что более важно, представляет опасность поражения электрическим током. Каждая зона будет определять, какое оборудование, если таковое имеется, может быть там установлено.

Четыре зоны:

  • Зона 0 : это область внутри ванны или душевого умывальника, которая может удерживать воду, то есть ваша ванна или душ.
  • Зона 1 : область непосредственно над зоной 0 - ваша ванна или душ - ограничена по вертикали 2,25 м над дном ванны или душа. Зона 1 не включает Зону 0.
  • Зона 2 : имеет ту же высоту, что и Зона 1 - 2,25 м - расширена до 0,6 м вокруг ванны или душа по вертикали и горизонтали.
  • Зона 3: , здесь вода, скорее всего, не будет использоваться вообще.

Узнайте больше на нашей странице IP Ratings & Zones For Bathrooms Explained page.

Насколько эффективны панельные обогреватели?

Панельные радиаторы представляют собой современное, но эффективное решение для вашего отопления. Они придают им поистине дизайнерский вид. Доступные в различных размерах, они являются универсальным решением для отопления вашей ванной комнаты без установки стандартных радиаторов.Панельные обогреватели могут быть вертикальными или горизонтальными, при этом большинство конструкций ванных комнат являются вертикальными, чтобы занимать как можно меньше места. Они без проблем вписываются непосредственно в центральное отопление, особенно при замене старого обогревателя.

Многие плоские радиаторы изготавливаются из стали, что делает их прочным и надежным материалом. Многие из этих обогревателей, например, в Plumbworld, выполнены в белом, антрацитовом цвете или со встроенными зеркалами, что придает современный вид и устраняет необходимость в зеркале для ванной.Преимуществом радиатора с плоской панелью, помимо великолепного внешнего вида, является высокая теплоотдача, благодаря которой ваша ванная комната, большая или маленькая, остается теплой.

Может ли полотенцесушитель обогреть ванную комнату?

Да! Традиционный стойкий прибор, который универсально подходит для всех размеров ванной комнаты, полотенцесушитель или лестничный радиатор, более практичен, чем стандартный обогреватель. Большинство полотенцесушителей обильно обогреют вашу ванную комнату. Они не только сохранят ваши полотенца и одежду в тепле и сухости, но и станут стильным дополнением любого помещения с различными вариантами отделки.Однако в большой ванной комнате может потребоваться другой источник тепла для обогрева всего помещения.

Полотенцесушители - один из самых популярных вариантов в современных ванных комнатах, так как они более обтекаемые, чем стандартные радиаторы, - устанавливаются на стену и не занимают много места. Вам может потребоваться много места на стене, так как большинство из них рассчитаны на значительную площадь, но доступны различные размеры. Они также являются отличным компактным решением для небольших ванных комнат, большинство из которых закреплены вертикально.

Подробнее: Руководство по покупке полотенцесушителя

Электрические обогреватели для ванных комнат

Большинство обогревателей для ванных комнат работают от горячего водоснабжения вашего дома - центрального отопления. Однако есть альтернативный способ обогрева ванной - электричество. Электрические полотенцесушители работают от электросети вашего дома, что по сравнению со стандартным отоплением потенциально может сэкономить вам значительную сумму денег.

Подобно осветительным приборам или вытяжным вентиляторам, электрические обогреватели имеют простой двухпозиционный переключатель, который позволяет подавать тепло мгновенно и по требованию. Это особенно полезно по сравнению с обычными радиаторами, где вам, возможно, придется подождать, пока он нагреется или нагреть комнату, прежде чем использовать, что является расточительным и потенциально дорогостоящим.

Стоит ли подогрев полов в ванной?

Полы с подогревом считаются одним из самых престижных источников отопления для вашей ванной комнаты, и их популярность постоянно растет.Есть два типа полов с подогревом; «сухая система», в которой используется электропроводка, или «мокрая система», в которой для обогрева пола по трубопроводу используется горячая вода, поступающая от центрального отопления. Каждая система обеспечивает полноценный и постоянный подогрев пола.

Подробнее: Полное руководство по подогреву полов

Он может устранить этот шок холодного пола, когда вы выходите из душа, но полы с подогревом также мягко нагревают комнату, как радиатор.Обтекаемый вариант - отсутствие занимающего пространство колонного радиатора, полы с подогревом - отличный выбор для больших помещений, где тепловая мощность может быть ограничена обычным радиатором. Однако, в зависимости от размера и планировки вашей ванной комнаты, пол с подогревом можно установить и в небольших помещениях.

Каковы затраты и эффективность отопления?

Независимо от того, насколько гибок ваш бюджет, затраты на установку всегда будут разными, поэтому перед принятием окончательного решения стоит рассмотреть все варианты отопления.

Энергоэффективность - важный фактор при выборе отопления для ванной комнаты. Экономия денег на покупке, установке и эксплуатации может повлиять на расходы в дальнейшем. Например, установка под полом часто обходится дороже, но потребление может быть намного ниже, чем у стандартных радиаторов, тем более, если это «сухая система» с электрическим приводом.

Цены на полы с подогревом могут исчисляться тысячами, особенно для «мокрой системы», включая изоляцию. Это происходит из-за воды и тепла, поступающего от вашего бойлера, поэтому сантехник должен удлинить трубы в вашем доме.По эффективности полы с подогревом считаются одними из лучших, поскольку необходимы более низкие температуры, но они приводят к равномерному распределению тепла.

Электрический радиатор будет иметь меньшую стоимость по сравнению с водяными радиаторами и рельсами - от котла - поскольку они будут буквально подключены к сети. Имейте в виду, что при установке нового радиатора, идущего от котла, он может стоить дороже, если трубопровод требует замены или расширения, если вам нужно купить радиатор большего размера.

Что такое рейтинг в БТЕ?

Рейтинг BTU (британская тепловая единица) показывает, сколько тепла будет производить радиатор.Это жизненно важный момент, который следует учитывать при покупке радиатора для вашей ванной комнаты, особенно учитывая его размер. В больших ванных комнатах, естественно, потребуется обогреватель с более высоким рейтингом BTU, чтобы его мощность покрывала все пространство.

Если вы выполните следующие действия, вы найдете идеальное отопление для своей ванной комнаты, независимо от ее размера.

Нам нравится видеть изменения в вашей ванной комнате и делиться ими на нашей странице Instagram - если у вас был ремонт Plumbworld, отметьте нас на своих фотографиях, чтобы мы вас отметили!

Мы хотели бы знать, так почему бы не поделиться с нами своими любимыми дизайнами в социальных сетях?

Как нас найти:

Facebook | Twitter | Instagram

Или подпишитесь на нашу рассылку, чтобы получать последние предложения, запуск новых продуктов и советы.

Планируете ли вы новый ремонт ванной комнаты? Делайте покупки в Интернете с Plumbworld для гарантированно низких цен и доставки на следующий день.

Не забудьте заглянуть в оставшуюся часть нашего блога для получения дополнительных советов по ванной…

Какие светильники можно использовать в ванной? Путеводитель | Все, что вам нужно знать о вентиляции в ванной | Руководство по покупке полотенцесушителей для вашей ванной комнаты

Сколько стоит ванна или душ?

Когда мы принимаем ванну или душ, мы платим не только за нагрев воды, но и за воду (если у нас есть счетчик).Принимая во внимание и то, и другое, я был удивлен, обнаружив, что вода стоит больше, чем ее нагрев! Фактически, если предположить, что вы используете газовое отопление с помощью достаточно эффективной системы, только около 40% стоимости вашего душа или ванны идет на отопление. В Кембридже общая стоимость средней ванны составляет около 36 пенсов, а душа, вероятно, 9-22 пенсов - в зависимости от количества времени, которое вы проводите в душе, и скорости потока. Эти цифры показаны на диаграмме.
Стоимость ванны / душа и т. Д.в Кембридже. Предположения обсуждаются ниже.

22 пенни за душ могут показаться не такими уж большими, но если вы будете делать это каждый день, это составит 80 фунтов стерлингов в год. Две ванны в неделю обойдутся вам в 37 фунтов стерлингов в год.
Активность Объем воды (литры) Температура (C) Стоимость энергии Стоимость воды Общая стоимость Количество в год £ / год
Ванна 41 15.1 пол. 365 £ 80,11
Душ
(4 мин при 6 л / мин)
24 39 3,8 п Раковина 4 41 0.7p 0,9p 1,6p 365 £ 5,91

Между прочим, хотя мы используем энергию для обработки воды, это намного меньше, чем затраты на ее нагревание. На очистку 1 м3 3 воды требуется 1,22 кВтч [3]. На нагрев до 40С уходит 37 кВтч.

На практике, конечно, ваше использование воды может отличаться от предположений, которые я использовал:

Система отопления

Я предполагаю, что вы используете газ и ваш котел имеет КПД 85%.Стоимость газа за единицу составляет 4,4 пенса + 5% НДС по моему последнему счету. Если у вас более старый котел, который менее эффективен, затраты вырастут.


Размер ванны

Средний показатель составляет 88 литров [2], и это цифра, которую я использовал в таблицах. Однако они действительно сильно различаются. Я оценил свой для моей книги в 110 литров: на 25% больше, поэтому стоит на 25% больше. К сожалению, ванны указаны как объем до уровня перелива - конечно, мы фактически не наполняем их где-то рядом с этим уровнем.

Продолжительность душа и расход
Типичный душ со смесителем расходуется со скоростью 8 л / мин. С помощью душевой лейки с низким расходом вы можете уменьшить это количество до 4 или 5 литров в минуту. Также я предположил 7-минутный ливень, что является средним значением, указанным в [2]. Некоторым людям требуется 10 минут или даже больше. Однако раньше, прежде чем стричь волосы, мне требовалось около 4 минут - теперь я занимаюсь еще меньше. Итак, я использовал 4 минуты как короткое сравнение душа.



Раковина
Это наиболее сложно оценить, потому что это во многом зависит от того, сколько воды вы тратите, ожидая, пока пройдет горячая вода.Я ожидаю, что вы наливаете в таз только 1-2 литра, но вы легко могли потратить еще 2-3 литра сверху.

Температура воды на входе

Я предположил, что ваша холодная вода поступает с температурой 14 ° C. Это основано на мониторинге, проведенном Фондом энергосбережения в 2008 году [1]. Для домов без резервуара для холодной воды средний показатель составлял 13,4 ° C, а с резервуаром - 16,2 ° C. Это потому, что бак поглощает тепло из дома и немного нагревает холодную воду. Есть также сезонные колебания.

Температура душа / ванны

Я принял 39 ° C для душа и 41 ° C для ванны или раковины [2].

Плата за воду

Я проверил объемный заряд (без учета постоянных сборов), предполагая, что у вас есть внутренняя поставка по счетчику. Стоимость несколько варьируется в зависимости от страны - в Кембридже, с добавлением платы за пресную воду и канализацию, общая сумма платы за 2015/2016 год составляет 2,33 фунта стерлингов за м 3 . В Лондоне это немного дешевле: 2,06 фунта стерлингов, а в Йоркшире чуть больше: 2,75 фунта стерлингов.


Модернизация ванных комнат с подогревом

Джо Локонте, президент Olivewood Construction в Лос-Альтос, Калифорния., построил и реконструировал ряд элитных домов в районе залива Сан-Франциско. Многие из них имеют лучистое тепло, часто по всему дому, но особенно в главной ванной, если проект представляет собой реконструкцию. Джо отмечает некоторые особенности и преимущества лучистого тепла:

Доступность: Для небольшой площади, такой как главная ванна, электрический коврик под кафельным полом является доступным методом обогрева. Для ванны площадью 200 квадратных футов коврик обычно можно купить у производителя за 200 долларов.Полная установка, исключая плитку, может быть выполнена примерно за 1500 долларов.

Простота установки: Подрядчик рисует шаблон пола ванной комнаты на бумаге или картоне и отправляет его производителю, который возвращает электрический коврик, изготовленный по размеру. После того, как электрик установит коврик, установщик плитки размазывает грязь и укладывает плитку или мрамор. Для обеспечения электрического тока обычно требуется выделенная цепь GFCI на 20 ампер и 110 вольт.

Гибкость температуры: В комплект от производителя обычно входят термостат и таймер.У вас будет несколько вариантов, когда они захотят обогреть свою ванную комнату. Например, они могут установить таймер на обогрев пола с 6 утра до 8 утра и снова вечером. Эта гибкость особенно идеальна для умеренного климата, такого как Калифорния.

Комфорт: «Полы с подогревом сохраняют тепло по сравнению с системой воздушного отопления», - говорит Локонте. «Если ваши ноги теплые, вы останетесь в тепле. И вы обычно можете установить температуру ниже, чем при принудительном воздухе, и вам будет комфортно."Это помогает экономить энергию.

В то время как лучистое тепло с помощью гидравлических трубок обычно нецелесообразно для небольших помещений в доме из-за стоимости необходимого бойлера или нагревателя горячей воды, это целесообразное рассмотрение для большого дополнения. Вы также можете модернизировать большую площадь существующего дома, сочетая в том же доме систему приточного воздуха и водяное излучающее тепло.

Плюсы и минусы полов с подогревом в ванных комнатах

Нет сомнений в том, что полы с подогревом в ванных комнатах - это больше роскошь, чем необходимость.Но вы можете решить, что это роскошь, и она того стоит, наступая на холодную плитку зимним утром. Полы с подогревом не только сделают вашу ванную комнату более комфортной и привлекательной, но и способствуют более эффективному обогреву. Трудно устоять перед добавлением этой роскоши спа в свой дом. Здесь мы рассмотрим плюсы и минусы добавления полов с подогревом в вашу следующую реконструкцию ванной комнаты.

Как работают полы с подогревом в ванных комнатах?

Создание полов с подогревом в ванных комнатах включает установку источника лучистого тепла под полом.Тепло может обеспечиваться электрическим нагревательным элементом или жидкостным нагревателем.

Электрический нагреватель использует электрические кабели для выработки тепла. Они встроены в тонкие маты, которые устанавливают под разные типы полов. Неважно, выложены ли ваши полы плиткой, паркетом или даже камнем.

Как домовладелец, вам определенно понравится электрический теплый пол по следующим причинам:

  • Легко установить. Многие домовладельцы предпочитают это, если они в настоящее время работают над проектом реконструкции дома .
  • Поскольку тонкие маты оснащены контроллером термостата, вы можете установить идеальную температуру.
  • Говоря об установке идеальной температуры, нагрев полов в ванной с помощью этого метода занимает всего тридцать-шестьдесят минут. Это быстрее, чем у других блоков HVAC. Кроме того, вы можете легко включать и выключать катушки.

Несмотря на эти преимущества, вы должны точно указать размер. В вашей ванной комнате обязательно есть сантехника и предметы мебели, которые занимают площадь. Итак, вы должны установить их стратегически.Полноразмерные коврики с подогревом работают только на открытых площадках.

Гидравлическое напольное отопление , также известное как лучистые системы горячего водоснабжения, использует воду, нагретую через трубы. Эти трубы прикрепляются к толстым фанерным панелям или раствору. Обычно нагретая вода поступает от настоящего водонагревателя. Такой вариант идеально подходит для полов из плитки, камня и бетона.

Самым замечательным преимуществом выбора этого варианта является его объем. Если вы хотите обогреть помещения, кроме ванной, лучше всего подходит для отопления всего дома .

Кроме того, чем шире область применения данной системы отопления, тем более рентабельной становится установка. Вы можете обогревать несколько комнат одновременно, одновременно экономя на расходах на электроэнергию!

Несмотря на это, некоторые из его недостатков:

  • Первоначальные вложения выше по сравнению с электрическим теплым полом. Это потому, что вам понадобится водонагреватель или бойлер, насос и несколько газовых линий.
  • Поскольку для этого варианта используется вода с подогревом, для обогрева полов требуется больше времени.

Плюсы полов с подогревом в ванных комнатах

Равномерное нагревание

Самое лучшее в полах с подогревом в ванных комнатах - это равномерный нагрев. Они обогревают как пол, так и всю ванную комнату, обеспечивая комфортную температуру окружающей среды.

Агрегаты

HVAC рассеивают теплый воздух, но он может быть неравномерным. Если вы встанете рядом с блоком HVAC, вы можете заметить, что в нем теплее, чем в других частях комнаты. Благодаря полам с подогревом в ванной комнате нет холодных точек.

Энергоэффективность

Знаете ли вы, что полы с подогревом в ванных комнатах на 25% более энергоэффективны, чем традиционные блоки HVAC ?

Вы даже можете сэкономить на дополнительных расходах в зависимости от выбранного типа системы теплого пола.Системы электрического теплого пола нагревают ванную комнату меньше часа.

Соответствующее содержание:
Стоит ли инвестировать в пол с подогревом в ванной комнате?
Сдержанный, компактный

Благодаря полам с подогревом в ванных комнатах вам не нужно крепить большие и массивные блоки на стене. Они убраны в сторону и не мешают эстетике вашего дизайна.

Без шума

Посмотрим правде в глаза, системы приточного воздуха могут быть шумными. Когда вы включаете систему приточного воздуха, она, вероятно, не бесшумна.Полы с подогревом в ванных комнатах не только незаметны, но и бесшумны. И это означает, что вы не будете отвлекаться, когда пытаетесь расслабиться.

Настройка

Эти устройства удобны в использовании. Они поставляются с термостатами с регулируемыми настройками температуры, чтобы вы могли создать идеальную температуру.

Кроме того, у них есть таймеры. Встречайте новый день, согревая пальцы ног по утрам!

Безопасность

Полы с подогревом в ванных комнатах безопасны.Они не обожгут тебе ноги. Кроме того, вам не нужно беспокоиться об острых углах или обжигающих поверхностях агрегатов HVAC.

Наряду с безопасностью вы можете гарантировать хорошее качество воздуха. Это большой плюс для людей, страдающих астмой и другими аллергиями.

Не требует обслуживания

Дополнительным преимуществом является то, что вы сэкономите деньги, зная, что ваши полы с подогревом не требуют обслуживания. После того, как они будут установлены, вам не нужно беспокоиться о графиках обслуживания.

Более высокая стоимость при перепродаже

Полы с подогревом в ванных комнатах повышают ценность вашего дома, что также увеличивает его стоимость при перепродаже.Потенциальные покупатели любят удивлять роскошными деталями.

Соответствующее содержание:
Насколько важна реконструкция ванной комнаты для дома?

Минусы полов с подогревом в ванной

Процесс установки

Выбираете ли вы электрический или водяной обогреватель, процесс установки может занять время. Это связано с тем, что для установки оборудования необходимо удалить существующий пол. Раздирать полы никогда не бывает удобно, даже если результат того стоит.

Ремонт

Хотя полы с подогревом не требуют обслуживания, время от времени может потребоваться ремонт. Лицензированный профессионал может использовать тепловизионную камеру, чтобы найти проблему. Если возникла проблема, для ее устранения может потребоваться залезть под стильный пол в ванной комнате.

Стоимость

Оба типа полов с подогревом могут быть дорогими, и от вас зависит, с какими ценами вы справитесь.

Электрический теплый пол экономичен при установке.Но со временем ожидайте, что вам придется столкнуться с эксплуатационными расходами. Водяной теплый пол стоит дороже, но эксплуатационные расходы ниже.

Высота этажа Выпуск

Еще одна причина, по которой пол с подогревом лучше всего подходит для ремонта ванной комнаты, - это проблема с высотой пола. После установки полы с подогревом могут увеличить высоту пола в вашей ванной как минимум на полтора дюйма, в зависимости от предпочитаемой вами системы отопления. Это может привести к спотыканию.

Соответствующее содержание:
Полный износ полов с подогревом в ванных комнатах: подходит ли это вам?

Полы с подогревом придадут вашей ванной комнате особую роскошь, но при этом важно взвесить все «за» и «против».Ремонт ванной комнаты дает прекрасную возможность установить пол с подогревом. Если вы находитесь в районе Уолнат-Крик, , позвоните нам по телефону (925) 885-3770, чтобы обсудить возможные варианты.

Дополнительное отопление ванной комнаты, в которой всегда слишком холодно

Товары для ванной комнаты (Дополнительное отопление, освещение и вентиляция ванной комнаты, которая всегда холодная)

Воздухонагреватели

Проточный электрический нагреватель Tutco HeatPack устанавливается в существующие воздуховоды, и позволяет домовладельцу контролировать температуру в любой отдельной комнате, каждый с настенным термостатом.Зонирование комнат. 1440 Вт. 120 Вольт. Устанавливается там, где расположены существующие или новые воздуховоды (между балками пола в подвале, стропилами чердака и т. д.) Hotpod электрический проточный канальный обогреватель устанавливается в существующие воздуховоды, и позволяет домовладельцу контролировать температуру в любой отдельной комнате, каждый с настенным термостатом. Зонирование комнат. 1000 Вт. 120 Вольт. Устанавливается там, где расположены существующие или новые воздуховоды (между балками пола в подвале, стропилами чердака и т. д.)

Плитка и утепление пола

EasyHeat Warm Tiles Комплекты кабелей для обогрева полов Мрамор, керамическая и керамогранитная плитка, шифер, гранит и заливка или мерный камень. Для нового строительства или реконструируя, излучает мягкое тепло через сеть низкопрофильных кабелей, помещенных в раствор сразу под плиткой. Теплый Плитка вписывается в любую комнату: ванную, кухню, детскую, гостиную. комнаты - везде, где хотите кафельные полы.

Danfoss Electric Floor Heating Двойные самоклеящиеся коврики LX. Электрические коврики для подогрева пола Danfoss LX безопасны, надежны и энергоэффективны. Это уникальная система, которая может сэкономить до 70% времени на установку и повысить комфорт вашего дома или офиса. Система утепления полов, подходящая для кафельных, деревянных, каменных и бетонных поверхностей. Идеально подходит для ванных комнат, кухонь, прачечных, жилых и рабочих помещений

Система обогревающих полов NUHEAT для поверхностей из плитки, камня, ламината и деревянных конструкций.Простое решение теплого пола в сочетании с холодной керамической плиткой и полом из натурального камня. Коврики на 120 или 240 В. Тонкий коврик излучающего электрического тепла толщиной всего 1/8 дюйма устанавливается непосредственно между плиткой и черным полом. Более 60 различных стандартных размеров ковриков, которые подходят для большинства комнат, также могут быть изготовлены по индивидуальному заказу. WarmTiles SAM Mats Система обогрева полов. Самоклеящаяся система матов "SAM" обеспечивает быструю и простую сборную установку, которая экономит ваше время и трудозатраты.Самоклеящаяся сетка позволяет разместить мат на основе и оставить его на месте, пока вы вставляете мат в тонкую или самовыравнивающуюся подложку.
Danfoss LX Кабель для обогрева пола Системы 120–240 В сочетают высочайший уровень комфорта с максимальной энергоэффективностью. - одноточечное соединение - двухжильный кабель - излучает нулевые электромагнитные поля - одобрено по безопасности для влажных помещений - только кабель, прошедший строгие испытания на удар IEEE - гибкая установка - подлинная гарантия 10 лет Nuheat Cable Kits Система напольного отопления для поверхностей из плитки, камня, ламината и инженерной древесины.Кабели с низким профилем укладываются в раствор сразу под плиткой в ​​ванных комнатах, кухнях, столовых и т. Д.
Калорик сияющий пол Обогреватели. Идеально для нового строительства и участков, где возможен доступ к балкам перекрытий, крепится между балками пола с помощью небольшой воздушный зазор 2 дюйма между элементами и поверхностью пола.

Подогреватели подносок

Электромод Нагреватель вытеснительного пространства с вентилятором серии CKHA.Комфорт для мест с ограниченным пространством. Кухня или ванная, под столешницей, скрытый монтаж, подступенок, черный или белый, 120, 208, 240 Вольт Qmark Тип QTS Нагреватель с вентилятором для носков. Пространство для пальцев ног обогреватель поместится там, где не подойдет никакой другой обогреватель. Его можно встраивать в пространство для ног под кухней или подсобным помещением. шкафы или в зону потолка над ними. Удобно для касс, билетных или будки и многие другие места, где никакие другие обогреватели не подходят.
Маркель ТШ Специальный подогреватель принудительного вытеснения с вентилятором серии. Подходит для софитов, Подступенки лестниц или под подсобными шкафами, Обогрев стальных оребрений элемент и термовыключатель с ручным сбросом, Утопленное отверстие: L = 22 3/8 Ш = 3 5/8 Д = 11 1/2 King Electric серии KT Обогреватель Kickspace. Подходит под кухонную или ванную комнату, Dual Элемент открытой катушки, стандартный цвет - ярко-белый, дополнительные цвета - Миндаль, черный цвет, нержавеющая сталь, размеры настенной тары: 14 1/4 дюйма (ширина) x 3 1/2 дюйма (высота) x 8 дюймов D, размеры гриля: 16 1/2 дюймов x 3 1/2 дюйма

Настенные обогреватели с принудительной вентиляцией

Qmark Тип AWH Архитектурный Сверхмощный настенный обогреватель с вентилятором.Для дополнительное отопление офисов, приемных, игровых комнат, семьи комнаты и аналогичные легкие коммерческие и жилые помещения. 1500, 2000, 3000, 4000 и 4800 Вт; 208, 240, 277 вольт; 60 Гц. Встроенный термостат. Qmark Тип CWH 1000 коммерческих вентилятором Настенный обогреватель. Нагревательный элемент сверхмощный стальные ребра, припаянные к трубчатым элементам в стальной оболочке в виде сетки который покрывает всю область разряда.Система воздушного потока максимизирует воздух громкость при минимальном уровне шума; 65 кубических футов в минуту
Qmark Тип 1235 Настенные обогреватели на 120 и 240/208 вольт. Использовать как дополнение источник тепла или как первичный источник тепла. Установка в нишу; горизонтальный или вертикальный монтаж. Передний термостат для удобного контроль комфорта в помещении Qmark Тип QFG 120, 208 и 240 В, настенный Обогреватели.Подходит для использования практически в любом помещении. Используйте одиночные обогреватели в помещения меньшего размера, такие как спальни и ванные комнаты. Используйте несколько нагревателей (управляется одним термостатом) в больших комнатах, таких как гостиные и семейные комнаты.
Тип Qmark Настенные обогреватели GFR 120 и 240/208 В. Идеально подходит для спален, логов, подвалов, переоборудованных чердаков, проходов, гаражи, ванные комнаты, небольшие офисы, мастерские и другие подобные помещения. Также может быть адаптирован к нескольким установкам в несколько больших или необычных формах. номера.Диапазон мощности от 375 Вт (1280 БТЕ / ч) до 2400 Вт (8190 БТЕ / ч). Британских тепловых единиц / час) Qmark Тип CWH 3000 Промышленный настенный обогреватель с вентилятором. Для дополнительное отопление офисов, приемных, игровых комнат, семьи помещения и аналогичные легкие коммерческие и жилые помещения. 1500, 2000, 3000, 4000 и 4800 Вт; 208, 240, 277 вольт. интеграл термостат.
Qmark Тип LFK Коммерческие настенные обогреватели. Для дополнительного обогрева офисов, приемных, игровых комнат, семейные номера и аналогичные легкие коммерческие и жилые Приложения. 2000, 3000, 4000 и 4800 Вт при 240 вольт; 60 Гц. Стали электронагревательные элементы с оребренной металлической оболочкой с низкой оболочкой температура обеспечивает равномерный нагрев и долгий срок службы. Выемка или поверхностный монтаж в стандартных каркасных стенах 2 "x 4"
Проточные водонагреватели

Eemax Бесконтактные проточные водонагреватели электрические.К обслуживать раковины в общественных местах для мытья рук, в модульных зданиях и офисах, торговые центры, станции технического обслуживания и концессионные стенды, кухни, бары, умывальники. Производственные процессы, ускорители высокого расхода. Большой станции промывки кольцевых промышленных. Сбалансированная нагрузка для высокой мощности водные нагреватели. Жилые душевые, целые ванные комнаты в небольших домах, кондоминиумы, летние домики и апартаменты. Промышленные ускорители, повышенный расход оцените приложения, такие как станции мойки.Более высокая скорость потока точна контроль температуры для фотолабораторий.

Подогреватели пола

Qmark Тип ПИИ Падение пола в утеплителе. Тихо - для гостиных, столовых, даже спален. Устанавливается между балками пола в любом направлении (параллельно или перпендикулярно балкам). Решетка для тяжелых условий эксплуатации подходит практически для любого типа злоупотреблять! Комплект принадлежностей для термостата или настенный термостат.

Сушилки для рук

Сушилки для рук Excel Dryer Сушилки для рук с теплым воздухом может составлять менее 10% от стоимости бумажных полотенец.
Потолочный вентилятор с принудительной подачей воздуха Обогреватели
Qmark Тип QCH Потолок Навесные обогреватели Предназначены для логов, подвалов, переоборудованные чердаки, переходы, гаражи, ванные комнаты, небольшие офисы, мастерские и подобные области.От 500 до 2000 Вт Температура в помещении регулируется выносной настенный термостат, который приобретается отдельно. Тип EFF Потолок Навесной обогреватель. Надежный и тихий в использовании практически в любом месте в институциональных, коммерческих или промышленных зонах, где пространство на стене недоступно. Модели от 1500 до 4800 Вт. Номер температура регулируется выносной стеной или встроенным термостатом, который приобретается отдельно.
Тип CDF Потолочный Нагреватель. Промышленный нагреватель с нисходящим потоком, устанавливаемый в нишу или на поверхность. От 2000 до 5000 Вт. 208 - 240 В

Излучающие потолочные обогреватели

Qmark потолок Панели. Устанавливайте рядом или по отдельности над участками, требующими дополнительное тепло. Панельные обогреватели Qmark Cove.4 дюйма x 2 7/8 дюйма, а длина варьируется от От 34 дюймов до 132 дюймов. Удобный настенный монтаж под потолком
Калорийность сияющая Потолочные обогреватели. Крепится к нижней стороне балок потолка, сразу за потолком. отделка панелей, эта система обеспечивает равномерное тепло от равномерно нагретых поверхность потолка.

Теплый пол в ванных комнатах - это того стоит?

Это холодное темное утро, и хотя вы знаете, что вам нужно начать свой день, вам мучительно трудно оставить тепло и комфорт своей постели, зная, что все, что вас ждет, - это холодный темный дом.Но если у вас в ванной комнате теплый пол, начало дня может быть немного легче. Вместо того, чтобы побоять ноги холодом, лучистый пол с подогревом поможет вам расслабиться в утренние часы. Выйти из постели может быть не так уж сложно.

Узнайте о плюсах и минусах лучистого теплого пола.

Зачем использовать лучистое тепло?

Повышается температура. Это факт. И никто из нас не проводит время наверху своих комнат, поэтому не так важно отапливать неиспользуемое пространство возле потолка.В отличие от принудительного воздушного отопления, лучистые полы с подогревом медленно перемещаются по комнате с течением времени, сохраняя ваше пространство более равномерно отапливаемым и обеспечивая вам больший комфорт.

Однако одна из проблем заключается в том, что лучистые полы с подогревом обходятся недешево. Решение об установке его по всему дому может оказаться не в рамках бюджета для всех вас сразу. Но меньшее пространство того стоит.

Сколько стоит установка теплых полов в ванной?

Ванная комната - идеальное место для водяного теплого пола.Материалы, которые часто используются в ванных комнатах с полом, такие как камень и плитка, холодны для ног (особенно по утрам!), И большинству домовладельцев хотелось бы, чтобы они чувствовали себя теплее. Кроме того, пространство невелико, поэтому ваш бюджет, скорее всего, сможет покрыть расходы на сияющие полы в этом пространстве.

И хотя лучистые полы с подогревом стоят недешево, со временем они становятся все более доступными. Improvenet.com сообщает, что средняя стоимость установки лучистого теплого пола в ванной комнате площадью 100 квадратных футов составляет 600 долларов США, при этом стоимость варьируется от 5 до 8 долларов за квадратный фут.

Рентабельно ли теплый пол с подогревом?

Хотя установка лучистого напольного отопления стоит дорого, в долгосрочной перспективе это часто оказывается рентабельным решением. Полы с подогревом редко требуют обслуживания, и если вы выберете лучистое отопление с надежной гарантией, вам не придется беспокоиться о дорогостоящем ремонте.

Как и в случае с принудительной подачей воздуха, вы можете запрограммировать свой термостат так, чтобы нагрев был включен только в определенное время, поддерживая подходящую температуру, тем самым снижая дорогостоящие расходы на отопление.

Но в отличие от принудительной подачи воздуха, системы лучистого тепла работают более экономично. Они лучше сохраняют тепло, нагреваются более тщательно и тратят меньше энергии на обогрев помещения. Поскольку лучистые полы с подогревом удерживают тепло около пола, где вы живете и переезжаете, вы чувствуете себя более комфортно. И меньше тепла теряется в верхней половине комнат. На самом деле вы можете держать температуру еще ниже, возможно, на 6-8 градусов ниже, и при этом чувствовать себя комфортно.

Конечно, ваши сбережения зависят от того, где вы живете, какие зимы вы переживаете, изоляция вашего дома и многое другое.Но Ассоциация излучающих панелей заявляет, что излучающий пол с подогревом может дать вам в среднем 10-30% экономии энергии. Иногда это число может доходить до 60%.

Если вы устанавливаете лучистые полы с подогревом только в своей ванной комнате, вы, конечно, не увидите такой большой экономии энергии, как если бы вы устанавливали их по всему дому, но тем не менее вы можете рассчитывать на экономию.

Теплые полы обогревают комнату?

Полы с подогревом делают больше, чем просто обогревают пол. В большинстве случаев они отлично справляются с обогревом всего помещения.Принудительный воздух перегревает периметр комнаты, поскольку циркуляция воздуха нагревает всю комнату. Но вам всегда приходится мириться с досадным фактом, что повышается температура, поэтому циркуляция не всегда бывает равномерной. Напротив, полы с подогревом начинаются с земли, позволяя прогреться всему помещению.

Есть несколько факторов, которые влияют на эффективность лучистого теплого пола.

  • Если вы живете в холодном климате, вам нужно более герметичное помещение, чтобы лучистое тепло могло работать эффективно.

  • В комнате, которая не изолирована должным образом, лучистый пол с подогревом не поможет.

  • Если комната находится над цементной плитой, полы с подогревом также не будут выполнять свою работу, потому что цемент будет поглощать тепло.

  • Некоторые варианты напольных покрытий, например ковер, не подходят для полов с подогревом, и система отопления также не сможет обогреть комнату.

Какие типы лучистого тепла доступны?

Вы найдете два варианта лучистого теплого пола в ванных комнатах.

В системах электрического лучистого отопления используются электрические токи, которые прикладываются к нагревательному элементу. Этот нагревательный элемент состоит из змеевиков, которые проходят под полом. Для этого вам понадобится электрик. Этот тип теплого пола является наиболее распространенным и относительно доступен после установки. Однако процесс установки может быть более дорогостоящим, чем альтернативный вариант.

Гидравлический теплый пол с использованием теплопроводности, конвекции и излучения с использованием жидкости.Устанавливается в трубках. Как и электрическое лучистое отопление, он устанавливается под полом. Вам нужна бойлерная система для отвода и нагрева воды в трубах, поэтому эта система хорошо работает в домах, в которых уже есть бойлерные системы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
