Схема установки фильтра для очистки воды: Схема установки фильтров для очистки воды — Каталог статей

Содержание

Схема подключения обратного осмоса

Ассортимент устройств для очистки воды велик, но, по нашему мнению, лучше всего со своей функцией справляются фильтры обратного осмоса. Инструкция по работе обратного осмоса необходима для изучения хотя бы потому, что очистка воды данным методом является сегодня наиболее близкой к совершенству. С помощью него вода избавляется практически от всех примесей, вирусов, бактерий, нитратов и других вредных веществ.

В установке и дальнейшем использовании фильтра с обратным осмосом есть ряд особенностей, о которых важно знать. Все они изложены в прилагаемой в комплект к фильтру документации. Но, как показывает практика, далеко не все пользователи её читают, да и информация бывает изложена не всегда понятно. Поэтому случаются поломки. Как правило, именно из-за незнания нюансов работы и установки системы обратного осмоса потребители остаются ею недовольны. Проблемы также бывают от непонимания самой сути — что такое обратный осмос. Инструкция, которую подготовили мы, понятным языком расскажет обо всех моментах, на которые стоит обратить внимание, если вы уже приобрели фильтр с системой обратного осмоса или только собираетесь это сделать.

СИСТЕМА ОБРАТНОГО ОСМОСА. ИНСТРУКЦИЯ ПО НАЗНАЧЕНИЮ И ПРИНЦИПАМ ЕЁ РАБОТЫ

Обратным осмосом именуют процесс, в котором поток воды разделяется на две части, отличающиеся по составу. Одна часть — это очищенная вода, а вторая – вода с отфильтрованным загрязнением. За это разделение жидкости отвечает специальная мембрана с микроскопическими отверстиями. Их размер составляет 0,0001 микрон. Перед попаданием в мембрану вода проходит через картриджи предварительной очистки, очищаясь от взвешенных частиц, хлора и органических соединений. Далее, проходя под давлением через мембранный фильтр, вода окончательно «расстаётся» со всеми видами примесей и органики, в том числе с бактериями и вирусами. После прохождения через мембрану вода готова к употреблению и поступает в накопительный резервуар. Всё, что было «отсеяно» мембраной, сливается в канализацию.

Важно понимать, что через поры мембраны могут просочиться только частицы, соответствующие размеру молекулы воды или меньше. Крупные загрязнители через мембранный фильтр не проникнут, но могут засорить его поры, поэтому перед тем, как подвергать воду процессу обратного осмоса, ее необходимо подготовить. Именно этому механическому удалению загрязнения служат три предварительных фильтра системы, установленные до мембраны: два фильтра с отверстиями в 5 и в 1 микрон и установленный между ними фильтр с угольным наполнителем.

В итоге степень очистки воды обратным осмосом достигает 98%. Помимо вредных примесей вода теряет и природные вещества, придающие ей уникальный вкус и свойства. Для устранения этого недостатка очищенная вода перед подачей в кран проходит ещё через один фильтр из биокерамики — минерализатор, обогащающий жидкость полезными минералами, приближая воду к её естественному состоянию. Бывают также постфильтры с ультрафиолетовым излучением. Самым простым считается постфильтр с активированным углём и кокосовой скорлупой. Без таких модулей можно обойтись, но тогда вода из системы обратного осмоса будет не такой вкусной и полезной.

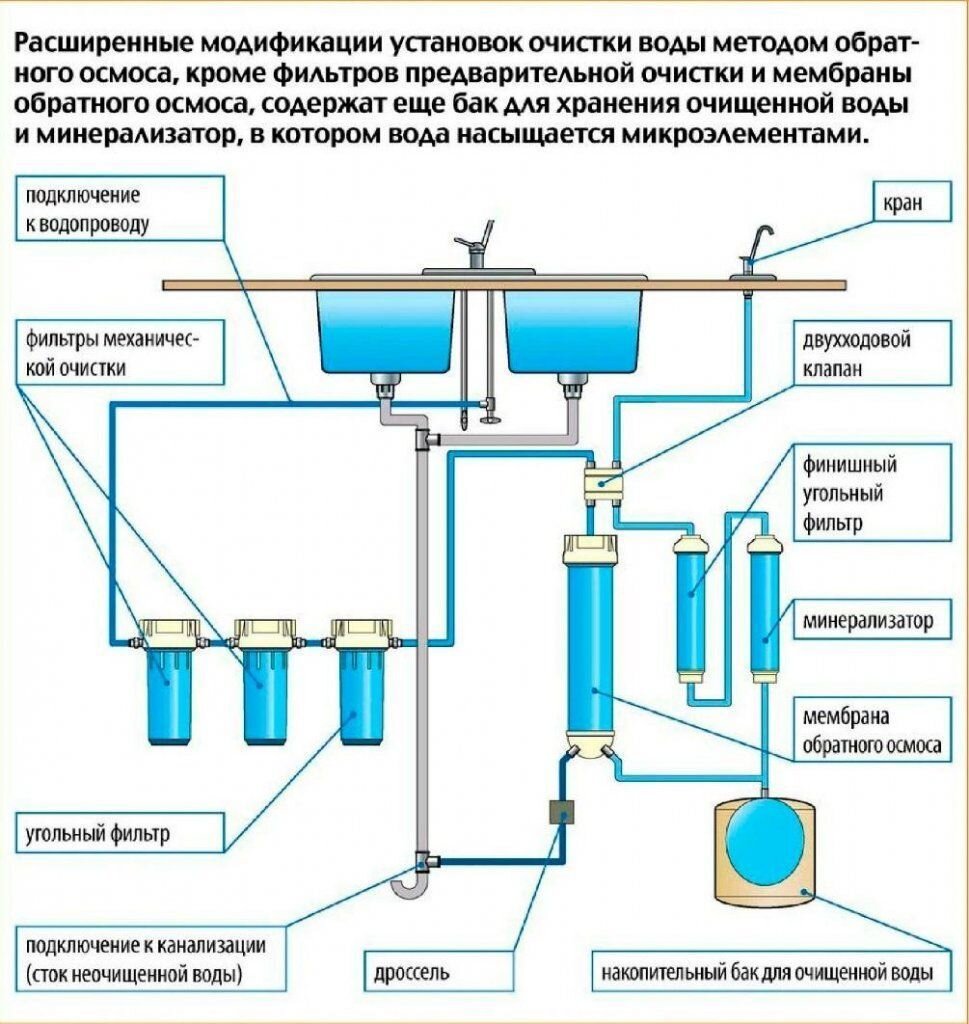

На следующей схеме показана типовая схема подключения и работы системы обратного осмоса с обозначением всех её основных элементов:

В базовую комплектацию фильтра с обратным осмосом входят все необходимые для эффективной очистки воды элементы. В случае, если загрязненность воды превышает норму или система водопровода не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Чаще всего потребители сталкиваются с низким напором воды в системе. В этом случае в систему обратного осмоса интегрируется насос, повышающий давление воды. Для оптимальной работы фильтра давление должно быть в пределах от 2,5 до 6 атм.

УСТАНОВКА ФИЛЬТРА С ОБРАТНЫМ ОСМОСОМ

Перед тем как идти в магазин, определитесь с производительностью мембраны и решите, какие дополнительные модули вам нужны. Если вода в вашем доме характерно жесткая, то фильтров предподготовки должно быть не менее трех. Если же вода мягкая, количество фильтров предподготовки может быть меньшим.

Много вопросов вызывает самостоятельная установка обратного осмоса. Инструкция, прилагаемая к фильтру, понадобится вам, чтобы правильно установить фильтр у себя дома без особых усилий. Система собирается по схеме, как конструктор. Все элементы соединяются между собой, а крепить нужно только держатели для фильтров. Как правило, системы обратного осмоса имеют в комплекте всё необходимое, даже крепежные элементы.

Состав комплекта может отличаться в зависимости от модели и включать следующие элементы:

— мембрана обратного осмоса;

— колбы предварительной очистки с тремя фильтрами: два механических и один угольный;

— постфильтр;

— кран чистой воды;

— ключ для замены фильтров;

— ключ для корпуса мембраны;

— набор тройников-коннекторов;

— крепежная панель для крана;

— набор гибких шлангов и др.

В связи с тем, что разнообразие обратноосмотических систем очень большое, для детального изучения последовательности действий по монтажу фильтра настоятельно рекомендуем вам осуществлять работу по установке, строго следуя инструкции, прилагаемой к вашей модели фильтра. Здесь указан порядок действий по установке наиболее распространённого фильтра с пятиступенчатой очисткой и накопительным баком.

1 этап — изучите схему движения воды, которая будет циркулировать в вашем фильтре от момента подключения до сброса отфильтрованной жидкости и поступления в кран чистой воды.

2 этап — определите место установки, учитывая размеры всей системы обратного осмоса.

3 этап — установите кран чистой воды.

4 этап — перекройте воду и подготовьте врезку системы к водопроводу.

5 этап — подготовьте врезку системы к трубе слива в канализацию.

6 этап — установите накопительный бак и подключите к нему вентиль.

7 этап — закрепите весь фильтрационный блок, предварительно расположив и соединив между собой все входящие в комплект фильтры.

8 этап — наполните и промойте фильтр.

Обратите внимание, что использовать очищенную воду можно только после второго наполнения накопительного бака.

Постоянно сверяясь с руководством конкретной модели, где отражены все технические особенности именно вашего фильтра, и осуществляя сборку фильтра с системой обратного осмоса по данной инструкции, вы обязательно достигнете цели.

Если же вы хотите доверить установку фильтра профессионалам, обратитесь к специалистам нашей компании. В каталоге нашего магазина подберите тот фильтр обратного осмоса, который обеспечит в вашем доме наличие кристально чистой воды в течение долгих лет.

Типовые схемы для квартиры ― Фильтры для воды. Очистка воды.Обратный осмос, картриджи.- www.BAZKOM.ru

Независимо от мутности водопроводной воды мы рекомендуем ставить на входной магистрали фильтр механической очистки. Такие домашние фильтры очистки воды необходимы, чтобы предотвратить быстрое засорение твердыми нерастворимыми частицами основных фильтров, предназначенных для тонкой очистки воды. Помимо этого, защитить от поломок и преждевременного выхода из строя смесители, стиральные машины и другие бытовые приборы. Затраты на покупку фильтра механической очистки будут с лихвой компенсированы более долгим рабочим ресурсом последующих ступеней очистки воды и бытовой техники.

Рекомендуем несколько схем подключения систем очистки воды из разных ценовых групп.

ЭКОНОМИЧНЫЙ ВАРИАНТ ОЧИСТКИ ВОДЫ В КВАРТИРЕ

1а, 1б. Клапаны понижения давления Honeywell серии D04FS или серии D06F. Защищают бытовую технику и другие устройства водопотребления от избыточного давления и гидроударов в магистральных водопроводах.

2а, 2б. Механические фильтры atoll A-11SE для тонкой очистки холодной воды и atoll A-11SE h для горячей воды производят очистку воды от взвесей и мелких механических частиц от (20 до 1 микрона, в зависимости от типа картриджа). Устраняют мутность и частично цветность воды. Присоединительный размер 1/2″.

3. Проточная питьевая система atoll A-211E или atoll A-313E. Удаляет из воды неприятный запах и вкус, а так же хлор, хлорорганические соединения, пестициды и соли тяжелых металлов. Присоединительный размер 1/2″.


БЮДЖЕТНЫЙ ВАРИАНТ ОЧИСТКИ ВОДЫ В КВАРТИРЕ

1а, 1б. Сетчатые фильтры Honeywell серии FK06 производят предварительную очистку воды от крупных механических частиц (100 микрон, сетка 50 микрон приобретается отдельно). Эти фильтры для квартиры защищают сантехнику и бытовые приборы от выхода из строя в результате загрязнения. Встроенный клапан понижения давления позволяет избежать нежелательных превышений и скачков давления на выходе из фильтра.

2. Фильтр atoll A-11SEg для защиты от накипи. Предотвращает образование накипи в котлах, бойлерах, стиральных и посудомоечных машинах и другой бытовой техники. Устанавливается только на холодную воду непосредственно перед бытовой техникой. Присоединительный размер 1/2″.

3. Проточная питьевая система atoll A-313E удаляет из воды неприятный запах и вкус, а так же хлор, хлорорганические соединения, пестициды и соли тяжелых металлов. Присоединительный размер 1/2″.


УНИВЕРСАЛЬНЫЙ ВАРИАНТ ОЧИСТКИ ВОДЫ В КВАРТИРЕ

1а, 1б. Клапаны понижения давления Honeywell серии D06F. Предохраняют бытовую технику и другие устройства водопотребления от избыточного давления в магистральных водопроводах. Различаются модели для холодной и горячей воды.

2а, 2б. Сетчатые фильтры Honeywell серии F76S производят предварительную очистку воды от крупных механических частиц (от 500 до 20 микрон). Защищают сантехнику и бытовые приборы от выхода из строя в результате механического загрязнения. Различаются модели для холодной и горячей воды.

3, 3а. Магистральные фильтры atoll A-11BEk для холодной воды и atoll A-11BEk hk для горячей предназначены для очистки воды в ванной комнате и душе. Удаляют из воды бытового назначения неприятный запах и цвет, а также хлор, хлорорганические соединения и другие агрессивные вещества. Защищает кожу от раздражений и сухости. Устанавливаются непосредственно перед ванной или душем. Присоединительный размер 1″.

4. Фильтр atoll A-11SEg для защиты от накипи. Предотвращает образование накипи в котлах, бойлерах, стиральных и посудомоечных машинах и другой бытовой техники. Устанавливается только на холодную воду непосредственно перед бытовой техникой. Присоединительный размер 1/2″.

5. Система обратного осмоса atoll A-560E или atoll A-560E Premium для получения питьевой воды. Удаляет до 99% загрязнений, обеспечивая предельную очистку от всех примесей.


СХЕМА ОЧИСТКИ ВОДЫ В КВАРТИРЕ. ПРЕМИУМ КЛАСС

1а, 1б. Фильтры Honeywell серии HS10S с обратной промывкой производят предварительную очистку воды от крупных механических частиц. Защищают сантехнику и бытовые приборы от выхода из строя в результате механических загрязнений.

Встроенный клапан понижения давления позволяет избежать нежелательных превышений и скачков давления на выходе из фильтра. Различаются модели для холодной и горячей воды.

2а, 2б. Механические фильтры atoll A-11SE Lux для тонкой очистки холодной воды и atoll A-11SE h для горячей воды производят очистку воды от взвесей и мелких механических частиц от (20 до 1 микрона, в зависимости от типа картриджа). Устраняют мутность и частично цветность воды. Присоединительный размер 1/2″.

3, 3а. Магистральные фильтры atoll A-11BEk для холодной воды и atoll A-11BEk hk для горячей предназначены для очистки воды в ванной комнате и душе. Удаляют из воды бытового назначения неприятный запах и цвет, а также хлор, хлорорганические соединения и другие агрессивные вещества. Защищает кожу от раздражений и сухости. Устанавливаются непосредственно перед ванной или душем. Присоединительный размер 1″.

4. Умягчитель воды EcoWater ESM15CE+ или atoll Excellence R-17 предотвращает образование накипи в котлах, бойлерах, стиральных и посудомоечных машинах и другой бытовой техники. Устанавливается только на холодную воду.

5. Система обратного осмоса atoll A-575E CMB-R3 или atoll A-560E Premium для получения питьевой воды. Удаляет до 99% загрязнений, обеспечивая предельную очистку от всех примесей.


При проектировании и создании водоочистных систем часто используются и различные дополнительные устройства, стабилизирующие давление в трубопроводах, предотвращающие противоток воды и выполняющие другие функции. Все применяемые в системах очистки устройства должны быть согласованы по производительности, степени очистки и другим параметрам. Количество ступеней очистки зависит от результатов анализа исходной воды. Наши специалисты помогут Вам подобрать оптимальное сочетание параметров системы очистки воды в квартире для любых условий.

Принципы очистки воды в квартире — Фильтры для воды Prio® Новая Вода®

Как выбрать фильтр для воды?

Имеются различные виды фильтров для воды. Но как правильно организовать очистку воды в квартире? Какие фильтры выбрать и куда их установить? Давайте разбираться.

Вода, подающаяся в городскую квартиру, по действующим в России правилам уже прошла стадию водоподготовки на городской станции водоснабжения.

Поэтому системы очистки воды, предназначенные для данного сектора рынка, обычно называют системами доочистки воды. Они предназначены для удаления примесей и загрязнений, которые либо не удаляются на муниципальной станции полностью, либо появляются в воде уже на пути к месту потребления (например, ржавчина из-за применения металлических труб).

Перед системами доочистки воды, как правило, ставятся следующие задачи:

  • очистка от механических примесей (ржавчина, мутность, цветность и т.п.)
  • умягчение (снижение содержания солей жесткости)
  • обезжелезивание (снижение содержания растворенного железа)
  • дезодорирование и дехлорирование воды, очистка от органических примесей, улучшение вкуса

Как правило, перед такими системами очистки воды не ставится задача обеззараживания воды, т. к. эта проблема решается санитарными службами на станциях водоподготовки (в России обычно применяется хлорирование).

Поставленные задачи в условиях городской квартиры решаются однотипно. Т.е. принципиальная схема очистки воды в квартире не будет отличаться, даже если будут применяться фильтры совершенно разных производителей и даже совершенно разного принципа действия.

Наиболее рационально организовать очистку воды в квартире следует следующим образом.

1. Очистка на точке входа

В каждую квартиру подается холодная и горячая вода (индивидуальный отвод от общего стояка). При этом в самом начальном участке входящих труб (как говорят, «на входе») прямо в водопровод устанавливаются так называемые магистральные (In-Line) фильтры очистки воды. Для горячей воды — фильтры на горячую воду (из специального пластика или нержавеющей стали), для холодной воды — фильтры на холодную воду.

При этом соблюдают порядок тонкости фильтрования: сначала ставят сетчатые фильтры грубой очистки (как правило с промывкой и тонкостью фильтрования 100 мкм, такие фильтры имеются и для холодной, и для горячей воды), затем — фильтры механической очистки полипропиленовыми (для холодной воды) или полиэстровыми (для горячей воды) картриджами с тонкостью фильтрования 5 мкм. И, наконец, для холодной воды возможна установка магистральных фильтров тонкой химической очистки и ультрафильтрации.

Для холодной воды имеются магистральные фильтры и увеличенных габаритов и производительности, например, форм-фактора Big Blue 10″ и Big Blue 20″, в которые можно устанавливать не только картриджи механической очистки, но и картриджи тонкой химической очистки.

Таким образом магистральные фильтры устанавливают в точке входа, и, соответственно, эти фильтры фильтруют всю воду, поступающую в квартиру. Это позволяет защитить бытовую технику и сантехническое оборудование от повреждения и отложений, а также продлить ресурс других фильтров, установленных далее по магистрали у точек потребления.

На этом этапе очистка горячей воды, как правило, заканчивается. (Если же к горячей воде предъявляются повышенные требования по степени ее очистки, то тогда входящую горячую воду не используют, а фильтруют входящую холодную воду до нужной степени, а затем ее разогревают.

Типичный пример — современные стиральные машины сами разогревают для себя воду и подключаются только к линии подготовленной холодной воды.)

Дальнейшая очистка холодной воды уже осуществляется, как правило, в точках ее потребления.

2. Очистка на точке потребления

Так, на кухне под мойку устанавливается классический трёх- или четырёхступенчатый фильтр, либо более современный фильтр с быстросъемными картриджами, либо система обратного осмоса для доочистки питьевой воды с отдельным краном для очищенной воды. Такой фильтр, в зависимости от конкретных условий, решает задачи умягчения, обезжелезивания, дезодорирования и глубокой химической очистки питьевой воды. При этом поставленная задача может быть решена простым комбинированием различных картриджей, предназаначенных для очистки воды в тех или иных условиях. При выборе следует учитывать также габариты фильтра, простоту его обслуживания (замены картриджей), стоимость замены комплекта картриджей и срок их службы и др. Если предъявляется дополнительное требование обеззараживания воды, то выбирайте либо многоступенчатый фильтр, включающий ступень ультрафильтрации, либо фильтр обратного осмоса. Если приоритетом является борьба с накипью, ваш выбор однозначен — фильтр обратного осмоса.

Стоит отдельно заметить, что фильтры обратного осмоса являются в данном сегменте (фильтры для точки потребления) лучшим выбором практически во всех случаях, т.к. обеспечивают универсальную очистку от всех типов загрязнений (вам даже не нужно знать, что именно содержится в воде), обеззараживание и полностью решают проблему накипи. Также фильтры обратного осмоса обязательны в точке потребления, если вода на точке входа подвергается ионообменному умягчению с помощью кабинетного умягчителя и т.п., так как вода на выходе из последнего является технической, не питьевой, поскольку содержит избыток ионов натрия.

О преимуществах и особенностях фильтров обратного осмоса расскажет наш подробный буклет о системах обратного осмоса Prio®.

Умягчающий магистральный фильтр устанавливается перед стиральной, посудомоечной машиной или перед другой сложной бытовой техникой. Полифосфатные умягчители рекомендуются для стиральных и посудомоечных машин, фильтр на основе технической ионообменной смолы рекомендуется в первую очередь для душевых кабин, гидромассажных ванн. Магнитный умягчитель рекомендуется устанавливать для защиты от отложений нагревательных элементов перед электрическим или газовым водонагревателем/бойлером, либо для защиты гидромассажного оборудования.

В душевой кабине или ванной используют фильтр-насадку для душа для защиты кожи и волос от разрушающего действия хлора, устранения неприятных запахов в ванной комнате.

А на кухонный стол ставится фильтр-кувшин для финишной очистки воды или финишного умягчения либо фильтр рядом с мойкой, подсоединяемый к кухонному крану.

Для специфических применений имеются и другие фильтры. Например, при необходимости получать небольшое количество воды, но очень высокой степени очистки, можно использовать фильтр, обычно применяемый для аквариумов.

Приведенная ниже схема иллюстрирует сказанное (на изображения фильтров можно «кликать»).

  1. Сетчатый магистральный фильтр механической очистки горячей воды, с промывкой, тонкость фильтрования 100 мкм
  2. Магистральный фильтр механической очистки горячей воды, тонкость фильтрования 5 мкм
  3. Сетчатый магистральный фильтр механической очистки холодной воды, с промывкой, тонкость фильтрования 100 мкм
  4. Магистральный фильтр механической очистки холодной воды, тонкость фильтрования 5 мкм
  5. Магистральный фильтр тонкой химической очистки холодной воды и ультрафильтрации, с промывкой, тонкость фильтрования 0,05 мкм
  6. Безреагентный магнитный умягчитель
  7. Полифосфатный технический умягчитель увеличенного объёма
  8. Компактный полифосфатный технический умягчитель
  9. Классическая многоступенчатая система под мойку, с отдельным краном
  10. Компактная многоступенчатая система под мойку, с отдельным краном, с быстросъемными картриджами
  11. Система обратного осмоса под мойку, с отдельным краном, с баком
  12. Прямоточная система обратного осмоса, с отдельным краном, без бака
  13. Фильтр на кран рядом с мойкой
  14. Фильтр для душа
  15. Фильтр-кувшин

Очистка воды в квартире для защиты сантехники и получения питьевой воды

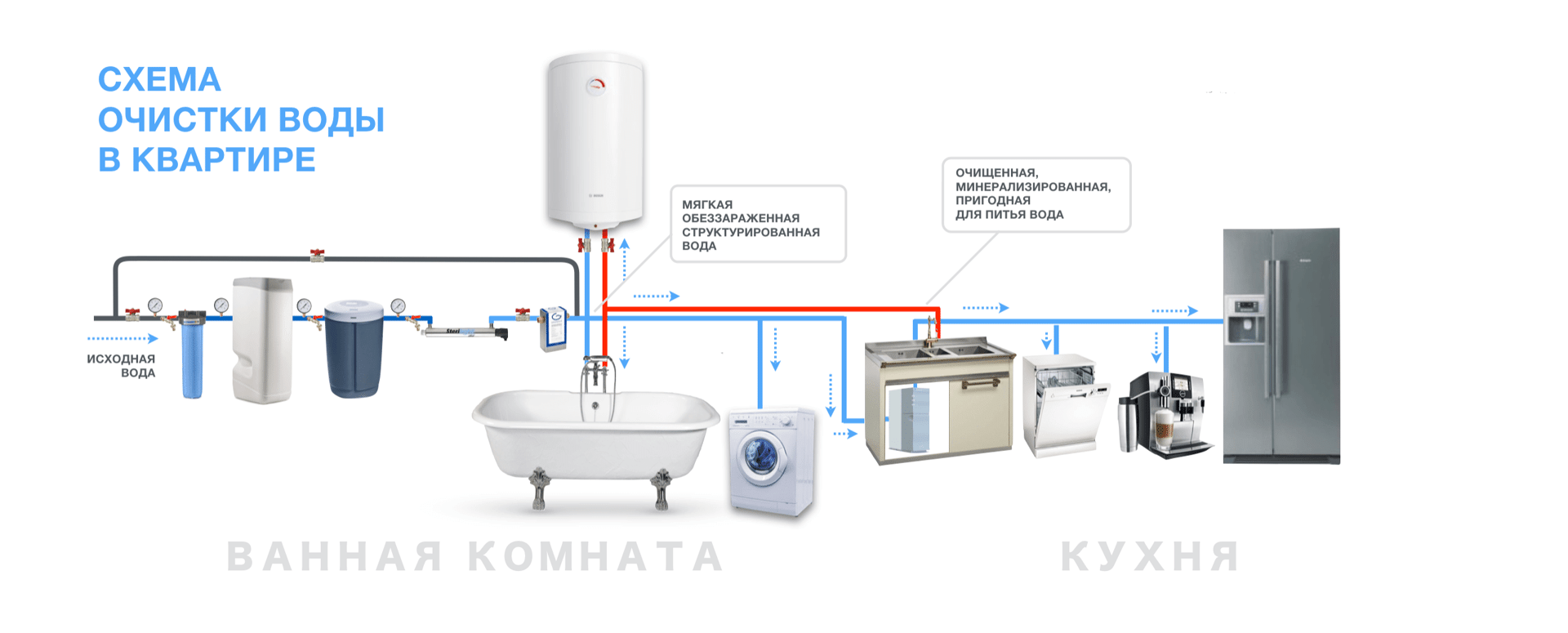

Схема полной очистки воды в квартире

Рис 1. Схема очистки всей хозяйственно-бытовой воды и подготовки воды питьевого качества.(пример принципиальной схемы)

1А, 1Б. Клапан с понижением давления (редуктор) холодной (1А) и горячей (1Б) воды.

Предназначены для защиты сантехнической аппаратуры, шланговых соединений, стиральных, посудомоечных машин, а так же душевых кабин и проч. аппаратуры от скачков гидравлического давления в системе холодного и горячего водоснабжения, а так же способны поддерживать давление во входной магистрали не выше заданного. Установка клапанов позволит избежать неприятностей, связанных с выходом из строя сантехнической аппаратуры или неожиданных разрывов трубопроводов в  точках соединений. Примером подобных устройств могут служить:

  Редуктор D06 F для холодной воды — 1/2 A
  Редуктор D06 F для горячей воды — 1/2 B
  Редуктор D04 F — 1/2


Механическая очистка воды

На первом этапе воду освобождают от взвешенных частиц – песка, ржавчины, окалины труб и кальцинированного осадка. Для этого применяют фильтры механической очистки. В квартирах обычно используются такие фильтры двух видов: сетчатые и картриджные.

2А, 2Б. Сетчатые фильтры механической очистки


3А, 3Б. Картриджные фильтры.


3. Фильтр умягчитель воды  малой производительности


4. Терморегулирующий смесительный клапан с защитой от ожогов.

Клапан обеспечивает температуру воды на выходе не выше заданной. Используется для централизованной регулировки температуры в системах горячего водоснабженя, в системах ограничения температуры воды в возвратном трубопроводе бойлера. При исчезновении холодной воды прекращается и поступление горячей. Также перекрывается впуск холодной воды при исчезновении горячей. Примером подобного устройства может служить:

  Honeywell ТМ200


5. Фильтр питьевой воды.

Как установить обратный осмос своими руками по схеме: инструкция по сборке и монтажу | Стройка/Ремонт (своими руками)

Водопроводная вода, централизовано подаваемая в жилые помещения, непригодна для питья из-за наличия посторонних примесей. Для отделения механической взвеси и растворов посторонних веществ используется методика отстаивания и последующего кипячения. Установка обратного осмоса позволяет ускорить процедуру очистки и повысить качество питьевой воды.

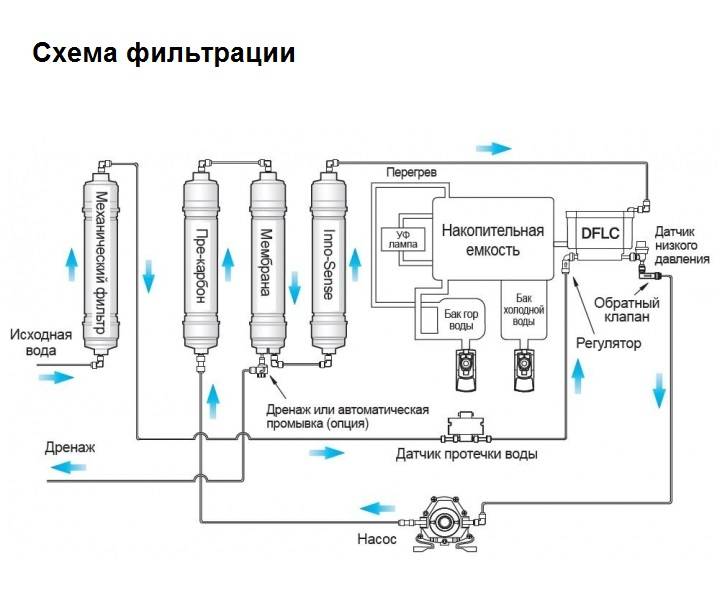

Типовая схема подключения обратного осмоса

Перед началом монтажа рекомендуется изучить схему устройства осмотической системы и определить направление движения жидкости. Фильтрующий блок подключается к тройнику, врезанному в водопроводную магистраль. Затем жидкость проходит через угольные элементы, очищаясь от мелкодисперсной взвеси.

В конструкции блока предусмотрен насос с приводом от электрического двигателя, который обеспечивает подачу воды под давлением к мембранному фильтру (часть блоков не оснащается насосами).

Схема фильтра предусматривает установку 2 шлангов, один из которых предназначен для слива загрязненного раствора в канализационный канал.

Схема фильтра предусматривает установку 2 шлангов, один из которых предназначен для слива загрязненного раствора в канализационный канал.

Очищенная вода сливается по второй трубке в отдельный бак, имеющий вместимость до 12 л. Использование накопительного резервуара обязательно, поскольку производительность осмоса для дома не превышает 7 л в час.

На выходе из накопителя установлен дополнительный модуль минерализации. Допускается использование 2 выходов, подающих к 2-вентильному распределительному крану очищенную и минерализованную воду.

Монтаж системы обратного осмоса по стандартной инструкции

Пользователь может подключить обратный осмос самостоятельно по инструкции, прилагаемой к оборудованию. Производители фильтров используют различную конфигурацию узлов, но общая схема соединения компонентов остается неизменной.

Схема 2 подключения обратного осмоса

Схема 2 подключения обратного осмоса

В состав системы входит многоступенчатый фильтр предварительной очистки, который связан с мембранным элементом осмоса. Затем вода перекачивается в накопитель, после чего проходит дополнительный цикл минерализации (устанавливается по желанию). Затем жидкость распределяется при помощи крана, размещенного на мойке.

Гибкие трубки крепятся при помощи пластиковой цанги, которая закрывается транспортировочной заглушкой. Магистраль вставляется в механизм на 15-20 мм (до упора), затем на внешнюю часть натягивается стопорное кольцо механизма.

Методика крепления шлангов унифицирована для всех производителей фильтров. Для разъединения деталей следует надавить на цанговый зажим до упора, одновременно вытягивая трубку из посадочного гнезда.

Изучаем работу фильтра

Осмотический фильтр представляет собой устройство цилиндрической конфигурации, оснащенное пластиковым защитным кожухом. Мембрана устройства набрана из пакета фильтрующих элементов, свернутых рулоном, которые герметизированы по 3 граням.

Осмотический фильтр представляет собой устройство цилиндрической конфигурации, оснащенное пластиковым защитным кожухом. Мембрана устройства набрана из пакета фильтрующих элементов, свернутых рулоном, которые герметизированы по 3 граням.

К четвертой кромке подсоединяется трубка с перфорированными стенками, обеспечивающая отвод загрязненного раствора в канализационный слив. На внешней поверхности фильтрующего материала располагается сепаратор из мелкоячеистой сетки, который дополнительно усиливает конструкцию.

Поток загрязненной воды, подаваемый помпой, прогоняется через полупроницаемые мембраны. На выходе фильтрующего блока расположен канал для слива отстоя (концентрат) и очищенной воды (пермеат). Поскольку на мембранах оседают примеси, то практикуется периодическое обслуживание устройства с промывкой полостей химическим раствором.

Поток загрязненной воды, подаваемый помпой, прогоняется через полупроницаемые мембраны. На выходе фильтрующего блока расположен канал для слива отстоя (концентрат) и очищенной воды (пермеат). Поскольку на мембранах оседают примеси, то практикуется периодическое обслуживание устройства с промывкой полостей химическим раствором.

Выбираем место установки

Поскольку оборудование имеет увеличенные размеры, то рекомендуется разместить компоненты под мойкой. Необходимо предусмотреть доступ к фильтрующим блокам для замены картриджей или обслуживания трубок.

Перед тем как установить бытовую установку осмотической системы, необходимо убедиться в совместимости компонентов. Учитывается необходимое давление в мембранном модуле, температурный диапазон жидкости в магистрали холодного водоснабжения (зависит от климатических условий и изоляции труб), а также необходимое давление на входе в осмос.

Технические параметры указываются в документации, прилагаемой к оборудованию. Жители крупных городов (например, Москва или Санкт-Петербург) могут ознакомиться с образцами оборудования, выставленными в торговых центрах. Жителям населенных пунктов, в которых нет розничных поставщиков оборудования, придется искать информацию перед покупкой самостоятельно.

Технические параметры указываются в документации, прилагаемой к оборудованию. Жители крупных городов (например, Москва или Санкт-Петербург) могут ознакомиться с образцами оборудования, выставленными в торговых центрах. Жителям населенных пунктов, в которых нет розничных поставщиков оборудования, придется искать информацию перед покупкой самостоятельно.

Перед стартом монтажных работ производится отключение водоснабжения с последующим сливом воды из магистрали через кран смесителя.

Применение электрического двигателя в блоке осмоса предусматривает расположение розетки напряжением 220 В в зоне установки оборудования. Рекомендуется устанавливать устройство, оснащенное брызгозащищенным корпусом, кабель прокладывается по стене в защитном гофрированном рукаве или укладывается в прорезанный канал. Место размещения розетки не должно подвергаться заливанию водой, рекомендуется предусмотреть в цепи отдельный автоматический предохранитель и защитное устройство (УЗО), снижающее риск поражения электрическим током.

Устанавливаем питьевой кран

Металлические или керамические мойки оснащаются стандартным посадочным гнездом для установки смесителя. На части изделий предусматривается дополнительный канал, предназначенный для размещения носика дозатора моющего средства.
Владелец может использовать имеющееся отверстие, в противном случае канал придется просверлить самому. Для сверления керамики используется специальное сверло. Допускается разместить раздаточный кран осмоса на столешнице кухонного гарнитура (рядом с местом размещения мойки).

Владелец может использовать имеющееся отверстие, в противном случае канал придется просверлить самому. Для сверления керамики используется специальное сверло. Допускается разместить раздаточный кран осмоса на столешнице кухонного гарнитура (рядом с местом размещения мойки).

Для установки крана рекомендуется использовать плоскую поверхность, что обеспечивает герметизацию стыка резиновыми прокладками. Если при монтаже образуются щели, то через них попадает влага, разрушающая древесностружечную плиту столешницы.

Образовавшиеся зазоры заделываются специальным герметизирующим составом. Затем прокладываются шланги подсоединения, обеспечивающие связь крана с расходным баком. Трубки не должны иметь изгибов и участков с натяжением.

Если на кухне используется раковина без дополнительных отверстий, то требуется выполнить действия:

  • Наметить место расположения крана, центр намечается тонким сверлом из твердого сплава. Для снижения вероятности откалывания материала практикуется нанесение малярного скотча или лейкопластыря. На металлических мойках наклеивать дополнительный скотч не требуется.
  • Просверлить в металлическом рукомойнике отверстие диаметром 5-6 мм, используя режим пониженных оборотов. В керамических мойках или столешницах канал сверлится сверлом необходимого диаметра (11-12 мм).
  • Расточить отверстие в металлической поверхности круглым напильником. На изделиях из других материалов производится удаление защитного материала. Неровности на кромке убираются абразивным инструментом.
  • Установить в полученное отверстие основание крана, предусмотрев необходимые уплотнительные кольца (входят в комплект).
  • Затянуть крепление, состоящее из гайки и прижимной шайбы. Для выполнения работ требуется ключ с удлиненной головкой.
  • Подключить рукав подачи воды, для крепления используется штатная гайка, стык герметизируется резиновой прокладкой.
  • Если пользователь планирует применять блок минерализации очищенной воды, то устанавливается дополнительный кран.

Подключаем систему к водопроводу

Врезка в водопроводную магистраль производится при помощи переходной втулки (тройника). Устройство размещается в удобном для владельца помещения месте, перед местом монтажа должен находиться запорный вентиль.

Для лучшей герметичности при монтаже тройника используйте гель.

Для лучшей герметичности при монтаже тройника используйте гель.

Часть пользователей устанавливает переходник на наконечнике водопроводной трубы (на место соединения магистрали и гибкой подводки, идущей к основному смесителю).

Чтобы подключить систему очистки воды своими руками к магистрали, потребуется выполнить действия:

  • Проверить отсутствие давления в системе холодного водоснабжения, а затем ключом отвернуть гайку крепления гибкой подводки.
  • Накрутить на трубу переходник, обеспечивая герметичность стыка прокладкой и паклей или тефлоновой лентой, намотанной на резьбу. Затяжка производится гаечным ключом (разводного типа или газовым), прикладывать чрезмерные усилия запрещено.
  • Демонтировать из корпуса переходника шаровой кран, оснащенный головкой для подсоединения пластиковой трубки.
  • Надеть трубку на штуцер, а затем смонтировать кран на штатном месте.
  • Разместить на адаптере гибкую подводку, которая затем фиксируется штатной гайкой.

Врезаемся в канализационную систему

Схема подключения обратного осмоса предусматривает установку трубки слива загрязненного концентрата в канализацию. Место установки штуцера располагается над поверхностью гидравлического затвора, расположенного в сифонном сливе.

Хомут должен быть в комплекте

Хомут должен быть в комплекте

Над корпусом сифона размещается пластиковый сливной патрубок, отверстие сверлится при помощи сверла диаметром 6-8 мм. Для фиксации штуцера используется специальный дренажный хомут, который удерживается на трубе 2 винтами.

Установка дренажного хомута

Установка дренажного хомута

Хомут не допускается устанавливать в зоне изгиба пластиковой трубы. В конструкцию узла входят 2 несимметричные секции, конструкция деталей позволяет производить монтаж на трубах диаметром от 32 до 50 мм. По бокам на секциях предусмотрены ушки, в которые устанавливаются винты или болты с 6-гранной головкой (зависит от производителя). Для затягивания элементов используется плоская отвертка или гаечный ключ, прикладывать чрезмерные усилия не допускается.

Под хомут рекомендуется установить резиновую прокладку, которая смазывается клеем или слоем герметизирующего вещества. При монтаже обеспечивается равномерное затягивание крепежных элементов, поскольку перекос приводит к нарушению герметичности стыка.

Дополнительно контролируется соответствие отверстия в хомуте с просверленным каналом. Для повышения точности установки применяется сверло подходящего диаметра, которое вставляется в отверстия.

Ставим вентиль на накопитель

В схеме подключения фильтра с обратным осмосом имеется цилиндрический бак, предназначенный для накопления и хранения очищенной воды. Внутри емкости устанавливается эластичная мембрана и специальный вкладыш из полипропилена.

Нижняя часть резервуара заполнена в заводских условиях газом под давлением до 0,5 атмосфер, стравливать сжатый воздух запрещается. После завершения установки рекомендуется проверить уровень давления манометром и восстановить значение при помощи компрессора.

Резервуар устанавливается в вертикальном положении на напольном покрытии или на нижней полке кухонного гарнитура под мойкой. Бак поставляется вместе с подставкой, но допускается размещение емкости на специальных кронштейнах на стене помещения или боковой стенке кухонного гарнитура. Часть изделий допускает монтаж под наклоном или в горизонтальном положении, информация приводится в заводской документации.

Если ниша под мойкой недостаточна для размещения накопителя, то устройство выносится в соседний шкаф или ставится на полу. Для прокладки трубопровода выполняются дополнительные отверстия в стенках гарнитура.
Бак поставляется заказчикам без краника, который вкручивается в предусмотренную производителем втулку. Рекомендуется уплотнить резьбу специальной лентой или паклей. Кран вкручивается в посадочное гнездо рукой до упора, применять дополнительный инструмент не следует.

Бак поставляется заказчикам без краника, который вкручивается в предусмотренную производителем втулку. Рекомендуется уплотнить резьбу специальной лентой или паклей. Кран вкручивается в посадочное гнездо рукой до упора, применять дополнительный инструмент не следует.

Устанавливаем фильтрационный блок

Ультрафиолетовая лампа

Отмечены случаи, когда в корпусе фильтра осмоса начинали размножаться бактерии или водоросли. Проблема возникает в летний период из-за повышения температуры воды, а также при длительных простоях оборудования. Образовавшиеся на стенках наросты ухудшают проходимость фильтра, для очистки устройства используется ультрафиолетовая лампа. В комплекте со светильником поставляется адаптер питания, снижающий напряжение в цепи и преобразующий переменный ток в постоянный.

Узел располагается на входе в корпус осмоса или в магистрали на участке между фильтром и накопительным баком, герметичный корпус не допускает короткого замыкания при попадании влаги. По мысли создателей ультрафиолетовое излучение обрабатывает воду через прозрачные стенки трубки. Если внутри осмоса образовался налет водорослей и грязи, то рекомендуется разобрать устройство и промыть детали дезинфицирующим раствором.

Минерализатор для воды

Прошедшая через систему фильтров вода приобретает характерный кисловатый вкус, поскольку в жидкости отсутствуют растворы минеральных солей. Для восстановления характеристик используется минерализатор, насыщающий воду солями кальция, магния или цинка. Производители выпускают разные модели картриджей, обеспечивающие различную степень минерализации жидкости.

Схема 3 осмос с минерализатором. Узел размещается после осмоса, рекомендуется использовать двойной распределительный кран на мойке.

Схема 3 осмос с минерализатором. Узел размещается после осмоса, рекомендуется использовать двойной распределительный кран на мойке.

Часть воды подается из осмоса и не насыщается солями, а часть проходит через дополнительный блок. Подобная схема позволяет увеличить срок службы узла, поскольку вода вымывает запас солей, заложенный во внутренние полости корпуса.

Советы по эксплуатации и интересное видео

Для устранения застоя воды и появления неприятного запаха от очищенной жидкости рекомендуется ежедневно сливать из магистралей 0,5-1,0 воды. Производители рекомендуют производить замену картриджей фильтров предварительной очистки через 0,5 года эксплуатации. Угольный элемент финишной очистки рассчитан на срок службы до 1 года, а картридж осмоса сохраняет работоспособность на протяжении 2,5 лет.

Для проверки состояния фильтрующих элементов используются тестовые полоски, определяющие уровень содержания солей в воде.

При промывке угольного картриджа, производящейся струей холодной воды, рекомендуется снимать для очистки остальные элементы. Использовать для удаления загрязнений горячую воду не рекомендуется. Забитый грязью угольный элемент приводит к ускоренному засорению мембранного осмоса. Засорение канализации ухудшает отвод концентрата, который забивает устройство, выводя его из строя.

При обнаружении на стенках чайника накипи (при использовании очищенной воды) требуется проверить состояние картриджей и корректность подключения оборудования. Дефект наблюдается при ошибочной коммутации осмоса, когда в канализацию сливается очищенная вода, а концентрат подается в распределительный кран на мойке.

Для снижения риска ошибки рекомендуется промаркировать трубки при монтаже оборудования (маркером или разноцветными этикетками).

Источник: https://vodatyt.ru/ochistka-vody/kak-ustanovit-obratnyy-osmos.html

Вам была полезна эта статья? Ставьте палец вверх!
Подпишитесь пожалуйста на КАНАЛ — это необходимо для его развития, и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Мембранный фильтр обратного осмоса «ИСТОК»

Специалисты компании «Медиана-Фильтр» разработали мембранные фильтры очистки воды серии ДВС-М «ИСТОК» для получения высококачественной питьевой воды. Данные фильтры обеспечивают получение физиологически полноценной воды, соответствующей мировым стандартам по органолептическим, химическим и микробиологическим показателям.

Области применения мембранного фильтра для очистки воды:
Фильтр идеально подходит для получения высококачественной питьевой воды как для квартиры, так и для использования в кафе, ресторанах, барах. В условиях офиса использование фильтра «Исток» позволяет полностью отказаться от закупок дорогостоящей бутилированной воды. Использование в фильтрах «Исток» обратноосмотической мембраны обеспечивает удаление из воды как солей жесткости, так и абсолютного большинства других загрязнений воды. Очищенная вода может использоваться в утюгах, увлажнителях воздуха, при этом гарантируется отсутствие накипи. Фильтр очистки воды рекомендуется устанавливать на кухне под мойкой.

ВНИМАНИЕ!!! Теперь фильтры для воды серии «Исток» вы можете приобрести в нашем интернет-магазине.



Степень очистки воды

свободный хлор

более 99 %

общее железо

до 99 %

соли тяжелых металлов

более 98 %

соли радионуклидов

более 98 %

соли жесткости

до 95 %


Основные технические характеристики фильтров
Качество исходной воды водопроводная
Давление воды 2 — 8 атм.
Температура воды 4 — 38 оС
Производительность 200 л/сутки
Предфильтры 5 мкм, угольный
Мембрана Высокоселективная обратноосмотическая
Постфильтр Активированный уголь
Степень обессоливания (обратный осмос) 90 — 96 %
Объем накопительной емкости 16 литров
Габариты (максимальные) 0. 4 х 0.35 х 0.15 м
Вес установки 3 кг

Мембранные фильтры производятся из комплектующих самого высокого качества, чтобы гарантировать надежную и долгую службу:

  • Картридж из вспененного полипропилена для удаления механических частиц размером до 5 мкм
  • Картридж с активированным углем для дехлорирования воды
  • Высокоселективная обратноосмотическая обеспечивает очистку воды от коллоидных частиц, микроорганизмов, высокомолекулярных органических соединений, солей тяжелых металлов и радионуклеидов, корректирует солевой состав воды
  • Угольный постфильтр для «полирующей» заключительной фильтрации. Улучшает органолептические свойства воды
  • Корпуса фильтров — произведены из полипропилена высокого качества, рассчитаны для работы при высоком давлении
  • Емкость — гидроаккумулятор для чистой воды — изготовлена из полипропилена
  • Кран для чистой воды — изготовлен из нержавеющей стали и материалов, не содержащих свинец и др. вредные соединения
  • Система собирается на фитингах компании John Guest® (Англия) для обеспечения надежных и прочных соединений

Фильтры серии ДВС-М «Исток» поставляются с комплектом врезки в систему водоснабжения и инструкцией по установке и эксплуатации.

Нашей компанией производится большое количество моделей мембранных фильтров очистки воды серии ДВС-М «Исток», которые различаются по комплектации, производительности и стоимости.

Косой сетчатый фильтр: правильная установка

Зачастую, в квартирах косые сетчатые фильтры перед счетчиками устанавливаются неправильно. Это может привести к неприятным последствиям в виде отложений в трубах и снижению потока воды из крана. Во время переноса врезок (отводов) на стояках я в этом наглядно убедился:

Такие отложения происходят, когда фильтр установлен неправильно на вертикальном участке при направлении потока воды снизу вверх. В итоге, когда кран открывают, загрязнения задерживаются сеткой, но не оседают в косом участке. Вместо этого, когда кран закрывают, они падают и оседают в отводе (поворот трубы вверх).

Неправильная установка косого сетчатого фильтра перед счетчиком

Приветствую Вас на моём сайте zdesremont.ru! Далее более подробно о косых сетчатых фильтрах.

Зачем нужны косые сетчатые фильтры механической очистки?

В квартирах косые сетчатые фильтры механической очистки устанавливаются после вводных кранов на трубах холодной и горячей воды перед счётчиками. Они служат для задержания различных частиц, которые могут быть в воде и негативно повлиять на работу счётчиков и сантехнического оборудования. К таким частицам относятся: ржавчина, песчинки, окалины после сварки и так далее. Очень мелкие частицы (мутная вода) такой фильтр не задержит, так как они просто пройдут сквозь сетку.

Данные фильтры широко распространены в системах отопления и водоснабжения. Они могут иметь резьбовое и фланцевое присоединение и различный диаметр. В квартирах самыми распространенными являются диаметры 15 мм (1/2′) и 20 мм (3/4′).

Из чего состоит косой сетчатый фильтр механической очистки?

Конструкция таких фильтров простая и надежная:

Фрагмент из технического паспорта Valtec

Возможные причины и последствия неправильной установки.

Производители указывают в паспорте на изделие правила монтажа, которые необходимо соблюдать для правильной работы фильтра. В качестве примера можно посмотреть на технический паспорт изделия от компании Valtec. Но сантехники при установке счётчиков этими правилами зачастую пренебрегают и делают «как проще», чтобы не усложнять работу. А основная масса их клиентов просто об этом не знают. В результате нарушаются правила монтажа. Из-за этого со временем диаметр трубы может сократиться и поток воды тоже.

В случае, если фильтр установлен правильно, то не составит большого труда перекрыть кран, открутить пробку и почистить его. А если нет, то процесс прочистки будет сильно затруднен. Либо вообще невозможен и нужно будет срезать трубу и монтировать новую.

Как правильно и как неправильно монтировать косые сетчатые фильтры механической очистки.

На самом фильтре стрелкой всегда указывается направление потока воды. Пробка фильтра всегда должна быть направлена вниз. Также при установке обязательно нужно предусмотреть кран перед фильтром, чтобы иметь возможность перекрыть воду для обслуживания. Либо два крана, чтобы перекрыть воду с двух сторон.

Как почистить косой сетчатый фильтр?

Для прочистки необходимо:

  1. Перекрыть кран перед фильтром и после (если имеется).
  2. Опорожнить участок трубопровода с фильтром.
  3. Отвернуть пробку.
  4. Прочистить сетку.
  5. Собрать фильтр в обратном порядке после прочистки.
    При сильной засоренности или повреждении фильтроэлемент (сетка) подлежит замене.

Косой сетчатый фильтр при правильном монтаже — недорогое, простое в эксплуатации и надежное решение для защиты оборудования и сантехнических приборов. Он отлично подходит для установки на узлах ввода холодной и горячей воды в квартиру.

IOM-WQ-PWROKCZRO.indd

%PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2017-04-04T07:15:02-04:002017-04-04T07:15:23-04:002017-04-04T07:15:23-04:00Adobe InDesign CC (Macintosh)uuid:4db9f579-e43b-2846- bbd1-3d81e453fbedadobe: DocId: INDD: a9e63b23-506f-11df-a79a-ce33e478e2c0xmp.id: 58c97a49-970f-42e1-b758-735ee2007d57proof: pdf1xmp.iid: b246bc81-0d1a-4a77-a519-14bc81cb1a25xmp.did: 9270FF0A2D20681195FE8D50277ADB96adobe: DocId: indd:a9e63b23-506f-11df-a79a-ce33e478e2c0default

  • преобразовано из application/x-indesign в application/pdfAdobe InDesign CC (Macintosh)/2017-04-04T07:15:02-04:00
  • приложение/pdf
  • IOM-WQ-PWROKCZRO.индд
  • Библиотека Adobe PDF 11.0FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 13 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0. 0 0.0 612.0 792.0]/Type/Page>> эндообъект 14 0 объект >/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 15 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 16 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 17 0 объект >/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 18 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 19 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 20 0 объект >/Обрезка[0.Р (к .eblj1\&u?X’q.A}ct4D n»CS?KqPh[~

    Установка фильтра для воды всего дома

    Эта страница может содержать партнерские ссылки, что означает, что мы будем получать комиссию, если вы купите продукт или услугу по такой ссылке. Подробнее.

    Представьте себе: Откройте кран, любой кран, и вода свежая, без неприятного вкуса и запаха, даже вода в душе не пахнет хлоркой!Это легко сделать, установив фильтр для воды на весь дом. также известны как точечные системы, потому что они устанавливаются непосредственно в магистральный водопровод.

    Для этого требуется немного сантехнических ноу-хау. Большинство людей предпочитают вызывать сантехника, чтобы выполнить работу, но это обойдется вам в дополнительные несколько сотен долларов. Если вы достаточно ловки и терпеливы, можно научиться настраивать систему самостоятельно, имея за плечами небольшие знания. (И, конечно же, несколько инструментов!)

    Место установки — это все

    Излишне говорить, что фильтр для воды нельзя воткнуть куда угодно и надеяться, что он сработает. В идеале, системы фильтрации воды для всего дома должны быть установлены рядом с тем местом, где главный водопровод вашего дома входит в здание.Таким образом, у вас будет фильтрованная вода по всему дому! Есть еще несколько вещей, которые следует учитывать, прежде чем начать. Выберите местоположение, которое:

    1. Легко доступно. Как и любой фильтр для воды, системы всего дома требуют регулярного обслуживания, например, установки сменных фильтров. Если вы не можете легко получить доступ к системе, вы с меньшей вероятностью будете придерживаться последовательного графика обслуживания, что приведет к преждевременной поломке вашего блестящего нового фильтра для воды. Нет, спасибо! Выберите место, до которого легко добраться, и ваш фильтр для воды скажет вам спасибо.
    2. Расположен перед водонагревателем и рядом с первичным запорным клапаном. Причина этого проста. Если вода фильтруется перед прохождением через водонагреватель, то сам нагреватель будет обрабатывать очищенную воду без вредных отложений и накипи. Ваш водонагреватель (и все водонагреватели) прослужит дольше, а установка так же проста.
    3. Устанавливается после напорного бака, если в вашем доме используется колодезная вода.
    4. Желательно внутри. Технически возможно установить фильтр для воды снаружи, но фильтры для воды для всего дома лучше хранить в гараже или подвале, чтобы обеспечить максимальный срок службы.

    Следует ли устанавливать фильтр для воды POE до или после умягчителя воды? По-разному.

    Если в вашем доме используется городская вода, установите фильтр для воды перед устройством для смягчения воды, чтобы заблаговременно удалить хлор, который в противном случае изнашивает ионообменную среду. Еще одна причина для установки перед умягчителем воды — предотвращение проблем с давлением.

    Тем, кто работает на колодезной воде, вероятно, следует установить фильтр для воды всего дома после умягчителя воды, чтобы избежать уменьшения потока во время циклов обратной промывки.Колодезная вода естественным образом не содержит хлора, поэтому, если вы не добавите его самостоятельно, вокруг не будет ничего, что могло бы повредить смягчающую смолу.

    Схема установки фильтра для воды для всего дома


    Предоставлено сайтом best-osmosis-systems.com установка. Точные детали и инструменты могут немного различаться в зависимости от модели, но вот общий список:

    Инструменты:

    • Дрель и сверла
    • Разводные ключи
    • Ножовка или труборез
    • Отвертки

      Лента Teflon

    • Ведро
    • Паяльные материалы (Дополнительные)

    Запчасти:

    • Ваша новая система фильтрации, конечно,
    • трубки
    • монтажные кронштейны (только для некоторых фильтров воды)
    • фитинги
    • запорные клапаны
    • дополнительно)
    • Байпасные клапаны (дополнительно)

    Процесс установки

    Все есть? Давайте начнем! К счастью для вас, процесс установки практически одинаков независимо от того, какой фильтр для воды для всего дома вы покупаете, поэтому это руководство подойдет всем. Это займет некоторое время, поэтому выделите от нескольких часов до целого дня для своего проекта «Сделай сам», в зависимости от вашего уровня сантехнического опыта. Немного терпения, и ваш новый домашний фильтр для воды будет готов к работе в кратчайшие сроки.

    Как установить фильтр для воды для всего дома

    Не забудьте полностью прочитать руководство перед началом установки. Целесообразно также проверить правила водопровода вашего города, чтобы убедиться, что ваша установка соответствует требованиям. Всегда звоните производителю, если у вас есть какие-либо вопросы.Сначала также прочитайте все это руководство, чтобы знать, что вас ждет на каждом этапе пути. В качестве дополнительной помощи это видео дает вам хорошее представление о том, как должен выглядеть процесс.

    1. Прежде чем что-либо делать, перекройте подачу воды.
    2. Затем слейте воду, оставшуюся в водопроводной системе вашего дома, открыв все краны и арматуру. Этот шаг также сбросит давление воды.
    3. Используйте ножовку или труборез, чтобы вырезать участок основного водопровода в выбранном вами месте.Секция должна быть достаточно большой, чтобы соответствовать вашей новой системе фильтрации, поэтому тщательно измерьте ее, прежде чем резать. Также держите под рукой ведро на случай, если выльется немного оставшейся воды.

    1. Отшлифуйте острые кромки труб и удалите скопившийся осадок или накипь внутри труб.
    2. Добавьте запорные клапаны, чтобы упростить обслуживание системы фильтрации воды. Для наиболее удобного сочетания установите по вентилю с каждой стороны. Вы также можете установить байпас, чтобы использовать воду, даже когда система обслуживается.На этом этапе установки держите все вентили закрытыми.
    3. Лучший способ узнать, пора ли менять фильтры, — это проверить давление воды на входе и выходе. Мы рекомендуем установить один манометр рядом с обоими запорными клапанами, чтобы легко определить, когда фильтры необходимо заменить.
    4. Рассмотрите возможность привинчивания куска фанеры к стене позади того места, где будет располагаться система фильтрации воды, для облегчения монтажа.
    5. Теперь самое сложное: установка самой системы. Для начала убедитесь, что входной и выходной порты расположены правильно.Если ваши трубы не подходят к портам, вы можете использовать адаптеры, чтобы заставить их работать. Никогда не перетягивайте пластиковые фитинги, иначе они могут треснуть. Просто нанесите тефлоновую ленту на резьбовые концы, чтобы уменьшить риск утечки.
    6. На выбор: нажимные фитинги или пайка. Если вы используете нажимные фитинги, вам вообще не нужно возиться с пайкой. Если вам нравится что-то паять, очистите концы труб перед началом работы и следите за тем, чтобы тепло не приближалось к пластиковым деталям, которые могут расплавиться.
    7. Поставляется ли фильтр для воды всего дома с корпусом? Сначала промойте их теплой водой, смажьте уплотнительные кольца и убедитесь, что они не ослабли после их установки.
    8. Готов? Время проверить свою работу! Просто включите воду обратно.
    9. Держите перепускной клапан закрытым, но откройте все остальные.
    10. Есть утечки? Если есть, не напрягайтесь. Просто затяните фитинги и корпуса фильтров для воды, чтобы усилить уплотнения.
    11. Если вы гордый владелец старого дома, есть вероятность, что в вашем доме есть водопроводные трубы для заземления электрической системы. Чтобы система была заземлена, подсоедините медный соединительный кабель с заземляющими зажимами с одной стороны водяного фильтра к другой.Очень просто!
    12. Дайте кранам поработать несколько минут, чтобы промыть систему от пузырьков воздуха и мусора, попавших в трубы во время установки.
    13. Прочтите инструкции, прилагаемые к фильтру для воды, чтобы убедиться, что фильтрующий материал активирован правильно.
    14. После того, как давление придет в норму, закройте все краны и на этом закончите!

    Примечание по перепускному клапану: Обычно этот клапан остается закрытым. Единственный раз, когда вам нужно будет открыть его, это когда необходимо обслужить систему фильтрации воды.В этот момент просто откройте перепускной клапан и закройте обычные клапаны, чтобы в вашем доме все еще был доступ к воде во время обслуживания фильтра.

    Вот это!

    Если вы были напуганы с самого начала, не бойтесь! Самостоятельная установка фильтра для воды в доме вполне выполнима при наличии соответствующих инструментов. Чтобы не оставить свой дом без воды на день или два, убедитесь, что у вас есть ВСЕ детали и инструменты, которые вам нужны, прежде чем вы начнете резать основной водопровод.Пока вы это делаете, процесс должен пройти гладко.

    Если вы застряли в процессе установки, позвоните в службу поддержки клиентов производителя, и они смогут вам помочь. Кроме того, нет ничего постыдного в том, чтобы нанять профессионала, который сделает за вас настройку. Конечно, это увеличит стоимость, но лучше перестраховаться, чем потом сожалеть. Кроме того, вы всегда можете поделиться комментарием или вопросом ниже, и мы будем рады вернуть вас в нужное русло!

    IOM-WQ-PWDWUFKC3.indd

    %PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2021-10-18T13:36:02-04:002021-10-18T13:37:16-04:002021-10-18T13:37:16-04:00Adobe InDesign 15.1 (Macintosh)uuid:30641d00-5e04-334f- 90fe-a05868a83cc9adobe: DocId: INDD: a9e63b23-506f-11df-a79a-ce33e478e2c0xmp.id: 79e26ce4-4600-4edb-bb65-ed4eb9bad88cproof: pdf1xmp.iid: 1e198d2f-aad1-40ae-b34a-2f94a3b2c2bdxmp.did: 9fe87e4e-1598- 493f-b39e-1305da24029eadobe:docid:indd:a9e63b23-506f-11df-a79a-ce33e478e2c0default

  • преобразовано из application/x-indesign в application/pdfAdobe InDesign 15.1 (Макинтош)/2021-10-18T13:36:02-04:00
  • приложение/pdf
  • IOM-WQ-PWDWUFKC3. indd
  • Библиотека Adobe PDF 15.0FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001 конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 6 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>>/Resources>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 7 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 8 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 9 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/TrimBox[0,0 0,0 612,0 792,0 ]/Тип/Страница>> эндообъект 10 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0. 0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 11 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 13 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.>=唼-wtuK&g` V_j[UF4:9괆P:4h4=dgu*]f3Y~t(=f

    Как установить фильтр для воды

    Установка водоочистного устройства с фильтрующими картриджами под раковиной и подачей чистой воды через Носик для раковины — это относительно простой проект, который можно сделать своими руками.Выполнение этой работы включает в себя просто установку фильтрующего блока в шкафу и подсоединение пластиковых трубок к существующим трубам холодной воды с помощью специальных седельных клапанов

    Несколько различных типов фильтров для воды продаются, включая устройства с двумя картриджами, подобные показанному ниже, и системы обратного осмоса, которые работают в основном одинаково, но также используют резервуар для хранения под раковиной, который содержит чистую воду и соединен с сифоном раковины, потому что он сбрасывает сточные воды.

    Ни один из типов не требует электропитания.

    Фильтр обратного осмоса для питьевой воды APEC APEC



    Фильтры в картриджных фильтрах для воды необходимо периодически менять — обычно два раза в год. Изменения запаха, вкуса и/или потока воды являются верными признаками того, что фильтрующие картриджи необходимо заменить.

    1 Установите дозатор. Большинство диспенсеров рассчитаны на дополнительное отверстие в верхней части раковины, как показано на рисунке, но если это отверстие уже занято, вам придется просверлить еще одно отверстие в раковине или столешнице.Следуйте инструкциям производителя относительно расположения и размера отверстия. Сверлить только раковины из нержавеющей стали; если у вас полностью фарфоровая раковина, просверлите отверстие для диспенсера в столешнице. Установите диспенсер.

    Чтобы просверлить отверстие в раковине из нержавеющей стали, купите титановую градуированную ступенчатую коронку и маленькую бутылку фрезерного масла и следуйте инструкциям в следующем видео.


    Чтобы просверлить гранит, мрамор, фарфор, керамику или терракотовую плитку с помощью сверла с алмазной шлифовкой, см. следующее видео.


    2 Установите седельный клапан. Подключитесь к существующей линии подачи холодной воды через седельный клапан. Чтобы установить седельный клапан, сначала перекройте подачу воды, а затем откройте кран, чтобы слить воду из линии.

    Установите седельный клапан водяного фильтра.

    Следуя указаниям производителя, просверлите небольшое отверстие в линии подачи. Поверните рукоятку на клапане, чтобы открыть копье, предназначенное для прокалывания трубы, и расположите клапан над трубой так, чтобы копье вошло в отверстие.Прикрепите заднюю пластину клапана и затяните гайки, чтобы зафиксировать ее на месте, а затем вкрутите трубку.

    3 Закрепите блок картриджной фильтрации. Расположите блок картриджной фильтрации примерно между линией холодной воды и дозатором. Не забудьте оставить указанный зазор между системой и днищем шкафа, чтобы можно было заменить картридж. Закрепите устройство на задней стенке или стене шкафа с помощью прилагаемых винтов. Закрепите фильтрующий элемент картриджа.

    4 Подключите устройство. Начните с обрезки пластиковой трубки между седельным клапаном и системой. Сделайте его достаточно коротким, чтобы не перегнуть, но достаточно длинным, чтобы при необходимости можно было установить новый компрессионный фитинг (соединитель, показанный на конце трубки). Вставьте трубку в компрессионный фитинг и навинтите ее на седельный клапан; затянуть разводным ключом. Подключить питание.

    5 Подсоедините блок фильтрации к линии подачи воды. Вставьте противоположный конец трубки в другой компрессионный фитинг и навинтите его на входное отверстие фильтрующей установки.Затяните гайку рукой, а затем сделайте еще один или полтора оборота разводным ключом.

    Подключить блок фильтрации к водопроводу.

    6 Подключите диспенсер для воды. Наконец, отрежьте кусок трубки от выпускного отверстия системы к диспенсеру для воды. Вставьте компрессионные фитинги с обоих концов и навинтите гайки на дозатор и систему. Включите подачу воды и откройте диспенсер для воды. Дайте воде стечь в течение примерно пяти минут, чтобы смыть любые частицы углерода или воздушные карманы.Большинство производителей рекомендуют дать воде стечь в течение примерно 20 секунд перед использованием.

     Подсоедините диспенсер для воды к блоку фильтрации.

    Избранный Ресурс: Найти местный монтаж воды для очистки воды PRO

    Звонок для бесплатных оценок от местной очистки воды Плюсы сейчас:
    1-866-342-3263

    Следующая см.:
    • Вода Руководство по покупке фильтров
    • Безопасна ли ваша питьевая вода?
    • Кухонный диспенсер для горячей и холодной воды. Руководство по покупке.Ведущие мировые технологии очистки воды

    В ответ на потребительский спрос на улучшенное питье качество воды и водоподготовка общего назначения, Eco Systems International LLC с гордостью представляет и продает всемирно известные бренды фильтров для питьевой воды, высококлассные продукты для фильтрации воды, новейшие технологии очистки воды, а также OEM-системы фильтрации воды для различных применений. Имея прямой канал сбыта и отношения с производителем в Великобритании, мы рады быть вашим дистрибьютором или дилером Doulton® и помочь вам с вашими потребностями в очистке воды.

    Фильтры для воды марки

    Doulton®, а также различные марки керамических свечей и картриджей производятся на аккредитованном в соответствии со стандартом ISO 9000 предприятии в Великобритании. Работая напрямую с производителем, мы можем предложить потребителю широчайший ассортимент точечных систем питьевой воды Doulton, а также переносных самотечных фильтров для воды, запчастей и аксессуаров и самое главное: надежный сервис . Кроме того, мы предлагаем широкий спектр коммерческих и специальных систем фильтрации воды с использованием керамических картриджей Doulton или картриджей с фильтрующими материалами других технологий.

    Керамические фильтры для воды Doulton® непрерывно производятся с 1827 года.

    • Сертификаты NSF®, WRAS, ISO 9001 подтверждают, что фильтры для питьевой воды Doulton® прошли самые строгие стандарты испытаний.
    • Ежегодно производятся миллионы свечей с керамическим фильтром для распространения по всему миру.
    • 100% натуральные материалы гарантируют, что в воду ничего не добавляется.
    • Основные минералы, полезные для здоровья, сохраняются .

    BioTect™ Улучшенные антибактериальные свойства

    Свечи с керамическим фильтром Doulton® имеют антибактериальную матрицу, встроенную в керамическую смесь, что обеспечивает самостерилизацию свечи и препятствует росту бактерий на фильтре.

    SureSeal™ Микробиологический

    Уникальный для фильтрующих элементов Doulton® уплотнительный механизм, обеспечивающий непревзойденную микробиологическую защиту.

    Запасы пресной воды на Земле ограничены.

    Несмотря на растущее внимание к окружающей среде, наши действия на глобальном уровне намного превосходят возможности природы пополнять ограниченные запасы пресной воды на Земле.

    Независимо от того, забирается ли вода из скважины или обрабатывается на современной очистной установке, она все равно может содержать загрязняющие вещества из ряда подземных вод и источников распределения. К ним относятся стоки от сельского хозяйства и свалок, подземные хранилища химикатов, удобрения и пестициды, используемые в сельском хозяйстве, а также патогенные бактерии и цисты.

    Будущее не обещает безопасной питьевой воды. Единственным обещанием является наша прогрессивная приверженность передовым технологиям в сочетании с непреходящим мастерством изготовления самых эффективных в мире систем питьевой воды. «Чисто и просто лучшее!»

    Простая и легкая установка фильтров для воды своими руками

    Фильтры для воды с простым процессом установки своими руками

    Установка фильтра для воды не должна быть сложной, и существует множество вариантов систем, которые вы можете установить самостоятельно, не обращаясь за помощью. участвует сантехник.

    Используете ли вы бутилированную воду или воду из-под крана, фильтрованную воду дома — это экономически эффективная и экологически чистая альтернатива, обеспечивающая чистую воду с прекрасным вкусом, которая поможет вам оставаться дома. увлажненный и здоровый.В этом руководстве мы обсудите, как фильтрованная вода сочетается с водой в бутылках, и предоставьте несколько вариантов фильтров для воды с простым, Шаги установки своими руками, которые не требуют сантехника.

    Почему фильтр для воды лучше бутилированной воды

    Хотите перейти от воды в бутылках к фильтру для воды в вашем доме? Там конечно, есть много причин, чтобы сделать шаг сейчас.

    Во-первых, средняя стоимость бутилированной воды ошеломляет: по оценкам, она в 2000 раз превышает стоимость воды из-под крана.Учитывая, насколько похожа бутилированная вода на кран, цена особенно оскорбительно. Компании по производству бутилированной воды капитализировались, и это стало многомиллиардным промышленность.

    … средняя стоимость бутилированной воды ошеломляет: по оценкам, она в 2000 раз превышает стоимость воды из-под крана».

    Во-вторых, мы тратим столько пластика! Согласно The Water Project , свалки в США переполнены. с 2 миллионами тонны только выброшенные бутылки с водой.

    В-третьих, с домашним фильтром для воды у вас есть доступ к чистой, здоровой воде мгновенно и без больше не придется покупать бутылки с водой в продуктовом магазине.Итак, все ясно: переход на домашнюю фильтр для воды не только сэкономит вам деньги, но и уменьшит ваш углеродный след и зависимость от пластика, и дать вам немедленный доступ к чистой, здоровой воде без необходимости идти в магазин.

    Выбор простого и удобного в установке фильтра для воды

    Если вы ищете фильтр для воды, который прост в установке и не требует сантехника, вы следует рассмотреть вопрос о фильтр для воды в раковине или столешнице.

    Пока весь наш дом Фильтры — это отличный выбор для фильтрации воды по всему дому, эти системы имеют более сложную установку, для которой часто требуется сантехник.Кроме того, если вы снимаете дом или живете в многоквартирном доме, система для всего дома может вам не подойти. Наконец, вы можете обнаружить, что вам нужен доступ к фильтрованной воде только в одном месте, например на кухне.

    Если вы хотите немедленно изменить качество воды в вашем доме, ознакомьтесь с этими Фильтры для воды под раковиной и столешницей с простые процессы установки.

    Фильтры для воды под раковину

    Фильтры для воды под раковиной являются популярным выбором, поскольку они удаляют больше загрязняющих веществ, чем большинство решений на основе кувшина, и отличается относительно простым процессом установки. Кроме того, используя под система фильтрации раковины позволяет мгновенно Наслаждайтесь чистой водой прямо из-под крана, не дожидаясь и не занимая ценное место на прилавке/холодильнике.

    Наши простые в установке фильтры для воды под раковиной включают:

    1. Claryum® 3-этапный: Этот фильтр удаляет до 99% из 77 вредных примесей. в том числе свинца и имеет фильтр осадка. Это Удаляется в 15 раз больше загрязнений, чем другие ведущий питчер варианты на основе.

    2.Claryum® 3-этапный макс. Поток: Это усовершенствованная версия Claryum®3-Stage, обладающая теми же преимуществами фильтрации, а также 44% более высокая скорость потока и срок службы фильтра 800 галлонов.

    3. Claryum® 2-этапный: Наш 2-ступенчатый фильтр — отличный вариант для улучшить здоровье и вкус питьевой воды, так как она снижает содержание 77 вредных примесей, таких как свинец и ртуть.

    4. Клариум® Прямое подключение: Наш быстрый поток, простой в установке фильтр прямого подключения удаляет до 99% 77 загрязняющих веществ, включая свинец и пестициды. Фильтр подключается к линии холодной воды для фильтрации воды для питья, мытья овощей, полива растений, и многое другое прямо из вашего существующего крана.

    Все эти фильтры для воды под раковиной были протестированы и сертифицированы. для уменьшения общих загрязнителей, таких как хлор, гербициды, фармацевтические препараты и другие вредные вещества которые могут быть в вашей питьевой воде. Когда дело доходит до установки, каждый блок имеет пошаговые инструкции. инструкции вместе с видео по установке своими руками.

    Настольные фильтры для воды

    Настольные фильтры для воды

    — еще один отличный способ насладиться фильтрованную воду, и они отличаются процессом установки, который даже проще, чем варианты под мойку.На самом деле, наша машина для очистки воды просто должна быть подключена к сети, а наш настольный фильтр для воды можно настроить за считанные минуты.

    Наша простая в установке столешница К фильтрам для воды относятся:

    Машина для очистки воды

    Машина для очистки воды является превосходной альтернативой гравитационным кувшинам, так как она увеличивает скорость в 15 раз. прочнее и имеет в 8 раз более длительный срок службы, чем у конкурентов. В качестве добавленного бонус, машина чистой воды использует энергию для немедленной фильтрации загрязняющих веществ. вместо того, чтобы ждать, пока вода медленно просочится через фильтр, как в традиционных гравитационных системах. кувшины.Чтобы удовлетворить ваши уникальные потребности, машина для очистки воды поставляется в следующих двух вариантах: доступен в черном или белом цвете:

    • Машина для очистки воды Кувшин : Машина для очистки воды с кувшином помещается в дверцу холодильника и может быть легко перемещается для дополнительного удобства и универсальности.
    • Машина для очистки воды Диспенсер : Версия автомата для чистой воды с диспенсером — прекрасное дополнение к любой столешнице. и предоставляет вам простой способ насладиться здоровой водой одним нажатием кнопки.
    Настольный фильтр для воды Claryum®

    Столовая вода Claryum® Фильтр — это насадка на кран, которая мгновенно превращает водопроводную воду в чистую воду с прекрасным вкусом. Установка проста — вам просто нужно прикрутить насадку к смесителю, подсоединяет шланг к нашей компактной системе фильтрации, которая крепится к вашему прилавку. Эта система имеет 11-кратную пропускную способность по сравнению с гравитационными фильтрами, что означает, что вам не придется заменять фильтр так часто.

    Настольный фильтр для воды Claryum® и машина для очистки воды имеют сертификат NSF. Сертифицировано для удаления до 99% свинца, асбеста, хлора, хлораминов и 73 других вредных примесей.

    Бутылки с фильтром для воды

    Наша чистая вода с изоляцией из нержавеющей стали Бутылка обеспечивает мгновенный доступ к вкусной фильтрованной воде, когда ты вышел и о. Удаляет более 99% бактерий, свинец, хлор, криптоспоридии и Giardia из любой водопроводной воды. Мы разработали бутылку для воды для максимального потока воды при питье и при 17 унциях у вас будет много чистой питьевой воды. Бутылка из нержавеющей стали предназначен для поддержания температуры фильтрованной воды до до 24 часов. Кроме того, каждый фильтр заменяет более 600 пластиковых бутылок с водой, загрязняя окружающую среду.

    Наслаждайтесь фильтрованной водой с простой установкой и автоматически поставляемой заменой

    Эти фильтры для воды просты в установке, но если у вас есть какие-либо вопросы, вы можете всегда обращайтесь к нашему клиенту группа поддержки для помощи.

    Для дополнительного удобства мы сделали процесс замены максимально простым. Нет необходимости отсоединять шланги или водопроводные линии от фильтры под мойку – просто покрутите снять старый фильтр и поставить новый! Замена фильтров на столешнице и бутылке с водой еще проще.

    Если вы хотите еще больше упростить замену фильтров, наша программа «Вода для жизни» автоматически доставляет фильтры прямо к вам. дом — со скидкой 15% — когда пора их менять.

    ПОСМОТРЕТЬ ВСЕ ПОД ФИЛЬТРЫ ДЛЯ ВОДЫ ДЛЯ РАКОВИНЫ

    Информация по поиску и устранению неисправностей систем обратного осмоса для воды APEC

    Убедитесь, что мембрана обратного осмоса вставлена ​​правильно

    Два общих Ошибки:

    1) Мембрану забыли вставить в корпус.

    2) Вставка Мембрана в корпус в «неправильном» направлении.

    Когда ты установить систему обратного осмоса, если вы забыли вставить мембрану в ее корпус, или поместите его в «неправильное» (обратное) направление —> ваш вода не будет фильтроваться, а РО будет вибрировать или гудеть шум при раздаче воды.

    Как проверить вашей мембраны обратного осмоса: откройте крышку корпуса мембраны (удалите красную трубку из крышки) и загляните внутрь корпуса. Если вы видите черную печать, то это вставлен правильно. См. диаграммы ниже.


    Вот что мембрана выглядит так:

    Рисунок A: Верно способ вставки мембраны







    Рисунок B: Схема подключения системы

    Пожалуйста, обратитесь на приведенной ниже схеме, чтобы убедиться в правильности соединений водопровода.

    Есть 4 подключения:

    Точка A от до X : подключение обратного обратного осмоса к системе подачи ХОЛОДНОЙ воды — красная трубка .
    Точка B до Y : Подключить воду продукта от 5-й ступени фильтр к баку — Желтый* трубка.
    Точка C Z : Подсоедините воду продукта от выхода 5-й ступени к раздаточному крану. — Прозрачная трубка .
    Дренажная линия к W : Подключить сточные воды от 4-й ступени мембрана к дренажному отверстию — Черная трубка .

    * Примечание: Желтая трубка представляет собой двустороннюю линию. Продуктовая вода поступает и выходит из бак через эту же линию.



    Рисунок C: Диаграмма точек устранения неполадок системы

    Схема ниже указаны точки тестирования для процедур устранения неполадок.

    Устранение неполадок Идентификация очков:

    Точка A : Вход питательной воды в фильтр Stage-1

    Точка B : Выход фильтра ступени 3 порт

    Точка C : Автоматический запорный клапан (ASO). Для систем с насосом пермеата пермеат насос заменяет клапан ASO, он служит как насосом, так и автоматическим запорным клапаном.

    Точка D : Корпус мембраны Stage-4 , вход , порт. Подача воды после прохождения 3 префильтра входят в мембрану через этот порт.

    Точка E: Обратный клапан. Отфильтрованная вода из мембраны проходит через этот Проверьте клапан перед тем, как он попадет в накопительный бак. Обратный клапан служит для блокировки вода от обратного течения из резервуара обратно в мембрану.

    Точка F: Тройник на фильтре Stage-5. Этот конец Т-образного фитинга соединяется с линия чистой воды CLEAR.

    Точка G: Тройник на фильтре Stage-5. Этот другой конец Т-образного фитинга соединяется к ЖЕЛТОЙ линии чистой воды, которая идет к клапану бака.

    Точка H : Выходной конец фильтра Stage-5.Через этот порт чистая вода выходит из фильтра 5-й ступени и поступает на дозатор. кран.



    Как использовать Быстроразъемные фитинги

    Ниже приведены образцы фитингов типа Quick-Connect для ваших систем обратного осмоса. При подключении трубки к этим фитингам, просто вставьте трубку в порты фитинга. Пожалуйста, не добавляйте к этим соединениям «трубные вставки»!

    Как Для подсоединения и удаления трубок:

    Кому Connect: Просто плотно вставьте трубку в порт фитинга.

    Кому Отсоединение: Вставьте и удерживайте цанговое кольцо в основании порта фитинга, затем вытяните трубку.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
