Оконечная телевизионная розетка и ее особенности

Оконечная ТВ розетка

На данный момент розетки телевизионные достаточно широко представлены на рынке и находят все более широкое применение. В то же время достаточно часто можно встретить нарекания на их работу и качество телевизионного сигнала, передаваемое такими розетками.

Но в большинстве случаев эти нарекания безосновательны, а низкое качество сигнала связано с неправильным выбором самих розеток. Поэтому дабы самим не разочароваться в этом электроустановочном оборудовании и не выкинуть деньги на ветер давайте разберемся в этом вопросе.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Проходная схема подключения ТВ розеток

Итак:

  • Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
  • Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
  • Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

Обратите внимание! Согласно ГОСТ 28324-89 уровень сигнала должен быть 57 – 83 дБ. То есть даже при максимальном уровне получаемого сигнала установка более двух проходных розеток снизит его уровень ниже предельно допустимых значений. В связи с этим вполне вероятно снижение качества изображения.

  • Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
  • Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Схема подключения ТВ розеток «звезда»

Итак:

  • Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
  • Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
  • Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Обратите внимание! При монтаже телевизионной сети по схеме «звезда» не рекомендуется прокладывать телевизионные кабели в одной штробе. Кроме того, желательно телевизионные кабели отделить от силового оборудования. Ведь силовые провода могут не только давать помехи, но и при своем повреждении испортить всю телевизионную сеть, а в самом плохом случае и все подключенные телевизоры.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов. Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств.

Выбор ТВ розеток

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее.

Как выбрать ТВ розетку

Итак:

  • Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя. А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
  • Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ. Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
  • Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN50083­7. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
  • Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.

Подключение ТВ розетки

Итак:

  • Для подключения прежде всего зачищаем кабель. Как это правильно делать вы можете увидеть на фото.
  • Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
  • Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Вывод

Оконечные ТВ розетки достаточно просты в монтаже и не требуют специфических знаний. Но для достижения высокого качества картинки крайне важно правильно выбрать саму розетку.

Ведь некоторые оконечной считаю одиночную розетку, что приводит к ошибкам в выборе и последующим мучениям из-за низкого качества изображения. Поэтому прежде чем покупать ТВ розетку убедитесь, что именно она вам нужна и что ее параметры соответствуют требуемым.

тв розетка проходная и оконечная, разница и подключение

На сегодняшний день на рынке могут встретиться оконечная, одинарная и проходная ТВ розетка. Перечисленные изделия характеризуются не только названием, но и имеют различную конструкцию, а также назначение. ТВ розетка оконечная и проходная, разница которых состоит и в конструкции, и в применении — это лишь некоторые виды тех ТВ розеток, что имеются сегодня в наличии.

По незнанию некоторые используют их не вполне правильно. Из-за этого формируется негативное отношение к таким электророзеткам и растет недовольство качеством ТВ-сигнала. Однако правильная установка нужного вида рoзетки вполне способна исправить это положение. Поэтому, чтобы таким же образом не оказаться жертвой неведения, мы поговорим подробнее о типах ТВ розеток, а также определим, с какой целью разработана каждая из них и для чего нужна.

Типы и схемы использования

Чтобы полностью разобраться в специфике монтажа TV розеток, а также уяснить, где и какой вид используется, как подключить тв розетку, нужно рассмотреть не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные методики и схемы подключения.

Структура разных ТВ розеток

Начнем с различий, которые присутствует у ТВ розеток. Оно обуславливается разнообразными сферами применения, о которых мы будем говорить несколько ниже.

Начнем с самой простой ТВ рoзетки — одинарной. Указанная розетка представляет собой попросту контактное соединение, которое даёт возможность подключить кабель антенны телевизора к сети. Как сообщает инструкция заводов-производителей, степень падения сигнала в них не превосходит 1 — 2 дБ, что обуславливается лишь переходными сопротивлениями контактных слияний.

Оконечная рoзетка в этом вопросе на порядок сложнее. Кроме прямого контактного соединения она еще и содержит специальную схему, которая предназначается для того, чтобы «тушить» отраженный сигнал.

Описание схемы

Суть заключается в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Ту часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так высока, однако совместно с несколькими телевизорами это может давать существенные помехи.

Отраженный сигнал можно увидеть на каком-нибудь другом телевизоре в виде наложенного изображения или в виде помех. И для того чтобы избежать этого эффекта, используется специальная схема, подавляющая отраженный сигнал.

В итоге оконечная рoзетка за исключением потерь в 1 — 2 дБ, которые вызываются коммутационными сопротивлениями, терпит еще потери от 8 до 15 дБ, которые вызывают еще работы указанного фильтра.

Будьте внимательны! ГОСТ 28324–89 однозначно устанавливает, что частота сигнала должна быть 57 — 83 дБ. Наращивание, а тем более убавление мощности сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной оконечной розeтки значительно понижает уровень сигнала.

А вот устройство проходной розетки еще более сложное. Кроме фильтра и непосредственно контактного соединения она содержит еще одно контактное сопряжение для подсоединения других ТВ розеток. В результате уменьшения уровень сигнала на подобной розeтке может достигать порядка 15 — 20дБ.

В конце такой схемы в обязательном порядке устанавливается оконечная рoзетка. Она отличается от проходной, как мы уже выяснили, только наличием лишь одного входа. А ее фильтр целиком управляется с отраженным сигналом.

Основным недостатком этого способа подключения становится постепенное ухудшение сигнала в каждой следующей розeтке. В то же время стоимость реализации такой схемы ощутимо ниже из-за отсутствия надобности покупки антенной розетки — сплиттера.

Довольно-таки часто и результативно применяется и так называемая гибридная или смешанная схема. Ее суть заключается в подведении части розеток по проходной схеме, а части по схеме «звезда». Это дает возможность экономить при изрядном удалении устройств для подключения от сплиттера.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

  1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
  2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
  3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

  1. Предварительно зачищаем два подключаемых кабеля.
  2. После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
  3. Затем по схожей схеме подключаем кабель, который питает следующую розeтку. На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
  4. После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

виды и особенности применения, конструкция розетки

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Виды телевизионных розеток

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

  1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
  2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
  3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
  4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

  • Одной жилы, которая передает телевизионный сигнал.
  • Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

Розетка TV-R-SAT оконечная 10дБ Белая Valena Legrand 774436

Розетка TV-R-SAT, оконечная (774436), 4-862МГц / 87,5-108МГц / 950-2400МГц, ≤ 10 дБ, топология сети "шлейф", IP20; Цвет Белый; Серия Valena; Производитель: Legrand

  • розетка ТВ - радио - спутник, оконечная
  • механизм быстрого подключения, не требуется зачистка проводящей части кабеля

Розетка кабельная TV-FM-SAT. Подключение ТВ-штекеров 9,5мм. Установка в сети вида "шлейф" , Не использовать в сетях вида "звезда".

Рекомендации:

Для комплектации использовать однопостовые или многопостовые рамки Valena (Legrand). Монтаж в установочную коробку, на винтах или захватах. Рамки и коробки в комплект не входят.

Монтаж:

Для сетей вида  "шлейф". Не использовать в сетях топологии "звезда"



Технические характеристики:

  • Тип: Телевизионные розетки
  • Комплектация: механизм с накладкой, без рамки
  • Установка: встраиваемые
  • Количество гнезд: 3
  • Частота:
    • TV-штекер: 4-862 МГц
    • R-гнездо: 87,5-108 МГц
    • SAT (IF + IF 2): 950-2400 МГц
  • Затухание: ≤ 10 дБ
  • ТВ-штекер 9,5мм
  • Монтажные лапки: есть
  • Степень защиты: IP20 (для сухих помещений)
  • Температура хранения и эксплуатации: от -5оС до +40оС

Legrand Valena - безопасность и надежность, проверенная временем!

Приятный дизайн, качественные механизмы, богатейший функционал, приемлемые цены. Это одна из самых удачных разработок Legrand.

Подробнее о серии Valena здесь: Лучшие бренды розеток и выключателей 2015

Розетка TV-R-SAT оконечная 10дБ Белая Valena Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка TV-R-SAT оконечная 10дБ Белая Valena Legrand — цена, фото, технические характеристики. Для того, чтобы купить Розетка TV-R-SAT оконечная 10дБ Белая Valena Legrand в интернет-магазине prestig.ru, нажмите кнопку "В КОРЗИНУ" и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка TV-R-SAT оконечная 10дБ Белая Valena Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Телевизионная розетка – классификация и порядок установки

Главное предназначение телевизионной розетки создание уюта в квартире, избавление от мешающих, лежащих порой на виду телевизионных кабелей и, конечно, комфортное качественное подключение к телевизионной сети.

Некоторые основные параметры телевизионной сети

Для получения наиболее ясного представления, что собой представляет качественная телевизионная сеть, ознакомимся с некоторыми параметрами, которые ее характеризуют.

  • Затухание в телевизионной сети - это состояние телевизионного сигнала в зависимости от шума, расстояния между TV -приемником и источником. На затухание оказывает влияние диаметр кабеля и повышение частоты сигнала. Измеряется в децибелах (Дб) со знаком минус (-). Норма затухания сигнала 10Дб и выше свидетельствует о хорошей линии без проблем с синхронизацией. Ниже, до 7Дб линия желает лучшего,
  • Другой, не менее важный показатель, поддержка высокой полосы радиочастот. Чем выше этот показатель, тем лучше качество изображения. Но об этом чуть ниже.

От современных телевизионных розеток зависит поддержка качественного высокого уровня изображения.

Какие бывают телевизионные розетки

Существует три типа телевизионных розеток, разделенных по выполняемым функциям и месторасположению в схеме, это:

  • Одиночные.
  • Проходные.
  • Конечные.

Одиночные розетки относятся к простому типу и служат для подключения в индивидуальном порядке одного телевизионного приемника. Работают в стандартном режиме по классической схеме, непосредственно от антенны или через разветвитель, его еще называют сплиттер (краб). Характеризуется затуханием сигнала меньше 1,5Дб и малым внутренним сопротивлением.

Для присоединения нескольких TV -приемников требуются проходные розетки. Т V -сигнал  разветвляется и направляется к каждому телевизору. К проходной розетке присоединяются два кабеля, приходящий от источника Т V -сигнала и отходящий к телевизору.

В том случае если в схеме присутствует несколько телевизионных приемников, подключенных через проходные розетки, телевизионная схема заканчивается оконечной розеткой. Для оконечной и проходной розеток предусмотрено высокое внутреннее волновое сопротивление 75 Ом. Это дает возможность снизить влияние Т V -приемников друг на друга.

Использование розеток подобного типа дает ощутимую экономию телевизионного кабеля.

Теперь о полосе частот, в которых работают телевизоры.

Основные параметры рабочих частот для комбинированных розеток:

ТВ работает в частотном режиме 5-862МГц.

Радиоприемник – FM – 87,5 – 108 МГц.

Спутниковое телевидение – SAT – 950 – 2400МГц.

В качестве оконечной розетки может использоваться розетка «звезда» - TV - RD - SAT .

Применение подобных розеток служит для того чтобы переключение каналов на одном телевизоре не влияло на другой TV -приемник.

Современные Т V -розетки – какие могут быть?

Помимо разделения по функциональному предназначению, телевизионные розетки подразделяются по применению в различных телевизионных сетях.

Рассмотрим маркировку телевизионных комбинированных розеток, применяемую в современных импортных и отечественных Т V -розетках.

  • TV - RD - SAT – сфера применения: кабельные (ТV ) сети с разъемами к которым присоединяются ресивер (спутник (SAT )), телевизионная антенна (RD ), (Legrand Valena).
  • TV - FM - SAT – работают в Т V -кабельных сетях. Используются в схеме «звезда», подключение телевизионных приемников непосредственно к спутниковой антенне через Т V -сплиттер , сигнал распределяется на три выходных коннектора или выходных гнезда.  К розетке присоединяется спутник (SAT )., радиоприемник (FM) и телевизор (Legrand Celiane).
  • Т V - FM - – розетка на два выхода, применяется для подключения радиоприемника и телевизора, может использоваться в качестве оконечной розетки (Legrand Galea Life).

Конструктивные особенности TV -розеток

С изнанки TV -розетки установлена винтовая или пружинная клемма для присоединения главной жилы телевизионного кабеля. Экранирующая оплетка фиксируется к специальной скобе. Для проходных розеток характерно наличие двух клемм для крепления главной центральной жилы кабеля и двух фиксирующих скобок для экрана.

Важно: При подключении коаксиального кабеля нельзя допустить касание центральной жилы и экранирующей оплетки.

Рекомендация: окончательная фиксация телевизионной розетки в установочной коробке происходит после проверки рабочего состояния телеприемника.

Схемы подключения TV -розеток

Схема подключения TV -приемников, «звезда».

Для присоединения к одному источнику телевизионного сигнала некоторого количества  телеприемников используется сплитер (разветвитель) с одним входом и 2, 3 или 4 выходами. Недостатком схемы является то, что сигнал на входе должен быть очень сильным, иначе оконечные телеприемники получат недостаточный телевизионный сигнал, и, как следствие некачественное изображение.


В случае нехватки мощности сигнала используется Т V -усилитель с F -штекером, как правило, он устанавливается в непосредственной близости к источнику сигнала, в распределительном TV -щите, или просто недалеко от входа в квартиру.

Преимущества соединения Т V -приемников в «звезду»

Телевизионные кабеля выходят из одной общей распределительной коробки, этим достигается максимально удобный монтаж и эксплуатация.

Отсутствие затухания телесигнала.

В том случае если одна из линий вышла из строя, остальные функционируют нормально.

Недостаток соединения Т V -кабелей в «звезду»

Их практически нет, можно лишь сказать о значительном расходе кабеля. Входной и отходящие кабеля не рекомендуется прокладывать рядом, это создает помехи и влияет на качество сигнала.

Проходная схема соединения телевизионных розеток или «шлейф»

Схема «шлейф» подразумевает наличие проходных розеток, присоединенных последовательно (одна за другой), последним элементом в цепи считается оконечная розетка. В случае использования проходной схемы качество сигнала остается неизменным его сила не изменяется, это зависит от правильности подключения ( F -разъема). В случае использования телевизионных розеток Schneider Electric можно подключить три телеприемника, через три проходных розетки и еще два от индивидуальной розетки и от тупиковой или оконечной.


Цифровое телевидение особенности подключения

Для цифрового телевидения рекомендуется схема подключения Т V -приемников в «звезду». Также используется маршрутизатор (цифровой разветвитель или концентратор) с одним входом и несколькими выходами. Для приема IPTV цифрового сигнала применяется САМ-модель.

Особенности поэтапного подключения коаксильного кабеля

  • Кабель выводится из стены, из установочной коробки на 15 – 20 см.
  • Внешняя изоляция удаляется на 12 мм.
  • Одиночная жила зачищается на 6 мм.
  • От края толстой внутренней изоляции до фольгированного экрана должно остаться 2 мм.
  • Медное заземление разводится в стороны.
  • Ослабляется прижимной винт для свободного прохождения кабеля.
  • Необходимо чтобы центральная жила была видна в контрольном отверстии механизма, так осуществляется качественный контакт.
  • Кабель вставляется в механизм до упора, зажимается винтом.
  • Вставляем механизм и кабель, стараясь не перегибать его в установочную коробку, фиксируем.
  • Выравниваем и надеваем лицевую панель.

Розетка готова к работе. Не забывайте соблюдать технику безопасности.

Виды и назначение телевизионных розеток - Поддержка и рекомендации

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.



При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.



Хотите узнать больше о нашей компании? Начните, пожалуй, с главной страницы http://tvzone.ua. Ознакомьтесь с продукцией, представленной в нашем интернет-магазине, а также с ассортиментом профессиональных услуг в сфере AV.

Проходные телевизионные розетки legrand. Оконечная телевизионная розетка: как установить

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров - это может давать значительные помехи.

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.

  • Вторым возможным вариантом является так называемая проходная схема . Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.

  1. В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
  2. Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.
  • Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Монтаж проходных розеток

Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.

  • Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
  • После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
  • Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. ). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.

  • Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
  • Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
  • После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
  • После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

  • Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.

Вывод

Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен. В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.

На данный момент розетки телевизионные достаточно широко представлены на рынке и находят все более широкое применение. В то же время достаточно часто можно встретить нарекания на их работу и качество телевизионного сигнала, передаваемое такими розетками.

Но в большинстве случаев эти нарекания безосновательны, а низкое качество сигнала связано с неправильным выбором самих розеток. Поэтому дабы самим не разочароваться в этом электроустановочном оборудовании и не выкинуть деньги на ветер давайте разберемся в этом вопросе.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Итак:

  • Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
  • Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
  • Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

Обратите внимание! Согласно ГОСТ 28324-89 уровень сигнала должен быть 57 – 83 дБ. То есть даже при максимальном уровне получаемого сигнала установка более двух проходных розеток снизит его уровень ниже предельно допустимых значений. В связи с этим вполне вероятно снижение качества изображения.

  • Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
  • Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Итак:

  • Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
  • Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
  • Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Обратите внимание! При монтаже телевизионной сети по схеме «звезда» не рекомендуется прокладывать телевизионные кабели в одной штробе. Кроме того, желательно телевизионные кабели отделить от силового оборудования. Ведь силовые провода могут не только давать помехи, но и при своем повреждении испортить всю телевизионную сеть, а в самом плохом случае и все подключенные телевизоры.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов. Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств.

Выбор ТВ розеток

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее.

Итак:

  • Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя. А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
  • Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ. Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
  • Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN50083­7. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
  • Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.

Итак:

  • Для подключения прежде всего зачищаем кабель . Как это правильно делать вы можете увидеть на фото.
  • Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
  • Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Вывод

Оконечные ТВ розетки достаточно просты в монтаже и не требуют специфических знаний. Но для достижения высокого качества картинки крайне важно правильно выбрать саму розетку.

В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с . Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

  • шлейфом;
  • используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Шлейфом

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:



Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.


Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводник. Внутри у него находиться основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.


Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.


Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.


На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Нравится(0 ) Не нравится(0 )

Розетки для ТВ антенны в последнее время приобретают все большую популярность. Ведь они позволяют скрыть инженерные сети и значительно упростить подключение к ней видео аппаратуры.

При этом такие розетки имеют достаточно привлекательный внешний вид, позволяют создавать собственную локальную сеть для телевиденья, а также снижают уровень помех в такой сети.

Подключение ТВ розеток

Прежде чем подходить к вопросам выбора и подключения ТВ розеток следует разобраться с возможными схемами их подключения. Ведь последующий выбор будет во многом завесить от схемы подключения, а также от типа сигнала для которого предназначена розетка.

На данный момент установка розетки ТВ может быть выполнена двумя способами. Это проходная схема и схема звезды.

Подключение ТВ розеток по проходной схеме

Подключение ТВ розеток по проходной схеме не требует дополнительного оборудования и вообще менее затратно. Ведь в нем каждая последующая розетка подключается от предыдущей, что позволяет неплохо сэкономить на кабеле.

Итак:

  • Специально для такой схемы практически все производители выпускают проходные розетки. Которые позволяют подключать подходящий и отходящий кабель в одной коробке розетки.
  • Такая розетка для ТВ антенны вполне подходящее решение, а вот для современных кабельных и спутниковых сетей проходная схема практически не применяется. Этому есть сразу несколько причин.
  • Одной из основных является достаточно сильное падение сигнала на таких проходных розетках. У разных производителей оно колеблется от 10 до 15дБ. Понятное дело, чем ниже этот показатель, тем лучше.

Обратите внимание! Согласно европейских стандартов CENELEC EN 50083-7 уровень сигнала должен находиться в пределах 57 – 74дБ. Наш ГОСТ 28324-89 требует уровень сигнала в пределах 57 – 83дБ. Поэтому падение уровня сигнала на 10 – 15дБ на одной проходной розетке может иметь крайне негативное влияние на качество изображения последующих телевизоров.

  • Еще одним весомым аргументом является практически полная невозможность применения проходных схем при подключении спутникового – SAT телевиденья.

Подключение ТВ розеток по схеме звезда

Розетка ТВ подключенная по схеме звезда обязательно должна быть не оконечной и не проходной. Если у вас предусмотрен один выход на ТВ сигнал, то такие розетки называются одиночные или простые. Если же у вас предусмотрены разъёмы под радио и (или) под спутниковой телевиденье, то производители их называют – по топологии звезда.

Итак:

  • Схема звезда предполагает наличие сплиттера или как его еще называют размоножителя сигнала. Он устанавливается на подходящий кабель от антенны, спутникового или кабельного телевиденья. Некоторые сплиттеры имеют возможность подключения двух, а то и трех подходящих кабелей.

Обратите внимание! Сплиттер (телевизионный краб, антенный делитель, делитель ТВ) обеспечивает передачу сигнала от одного подходящего кабеля, на все выходные каналы. При этом падение уровня сигнала у разных производителей составляет от 10 до 15дБ. Имеет экранирование от внешних и внутренних помех, благодаря чему обеспечивает высокое качество сигнала на каждом из отходящих каналов.

  • При необходимости перед сплиттером может быть установлен усилитель. Он будет повышать уровень сигнала на всех отходящих от размножителя каналах. При необходимости может быть установлен усилитель на каждом подходящем кабеле.
  • Разветвитель для розетки может иметь практически не ограниченное число выходов. Каждый из них должен оканчиваться одиночной ТВ розеткой.
  • Такая схема подключения обеспечивает ровный уровень сигнала для каждого телевизора. При повреждении одной линии остальные работают в нормальном режиме.
  • Из недостатков схемы подключения звезда может быть отмечена только цена. Ведь применение дополнительного оборудования и большего количества кабеля существенно увеличивает затраты.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

  • Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
  • Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

  • Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
  • Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
  • Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Итак:

  • Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
  • Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
  • Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

  • Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
  • Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

  • Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
  • Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Вывод

Как видите для создания собственной телевизионной сети в квартире главное все правильно продумать и организовать.

Ведь процесс подключения ТВ розеток не так уж сложен и достаточно подробно описан в наших предыдущих статьях. Главное правильно выбрать розетки и схему подключения и тогда у вас не будет никаких проблем с качеством ТВ сигнала на телевизоре.

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится "излучающих" приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется - сплиттер, у которого один вход и может быть 2-3-4 выхода.

Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов - сплиттер .

Подключение ТВ розеток по схеме "звезда"


Схема подключения телевизоров звездой , с помощью ТВ сплиттера

Сплиттер (разветвитель, антенный делитель или телевизионный краб) - делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ :

  • антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
  • минимальное затухание сигнала;
  • при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.

Проходная схема подключения TV розеток

Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток :

  • оконечные - применяются при проходной разводке ТВ розеток в качестве последней розетки в "шлейфе", то есть в конце;
  • проходные - рассчитаны на схему разводки по типу - "шлейф", устанавливаются в начале и в середине "шлейфа";
  • одиночные - или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме "звезда".

Установка, монтаж и подключение ТВ розетки

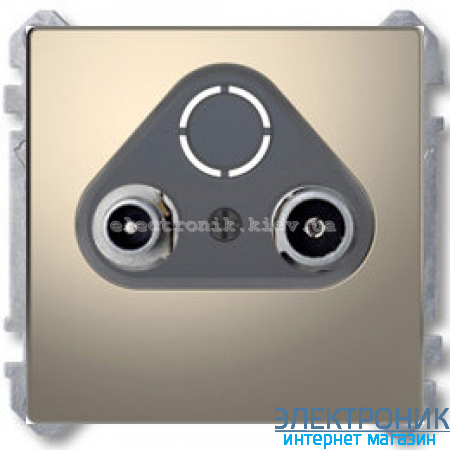

Внешний вид одиночной ТВ розетки


Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.


Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.


Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).


ТВ розетка, вид снизу (со стороны ввода кабеля).


Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.


Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.


Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.


После закрепления декоративной рамки, установка ТВ розетки завершена.

Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором - несложная задача, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором. Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

  • Тестер цепей
  • Поиск шпилек
  • Ударная пила для гипсокартона
  • Отвертка с плоским жалом
  • Инструмент для зачистки проводов
  • Универсальный нож
  • Плоскогубцы с игольчатыми наконечниками
  • Рыхлитель кабеля

МАТЕРИАЛЫ

  • 1-канальный старый рабочий ящик
  • Кабель 14-2 или 12-2 - в пластиковой оболочке и неметаллический
  • Разъемы для проводов
  • Дуплексный выход
  • Заглушка выходного отверстия

При выполнении этой работы своими руками убедитесь чтобы вооружиться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Перед тем, как начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

СТЕП ОДИН

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом калибра 12. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТЫРЕ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. Розетки в середине пробега имеют два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СТУПЕНЬ СЕМЬ

Подготовьте провода в существующей коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТЫЙ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. С помощью острогубцев скрутите один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью проводного соединителя. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Добавление электрической розетки: подключение телевизора

Одна из лучших причин для установки вашего нового плоского телевизора на стене - это гладкий и стильный вид, который он придает всей комнате.Вы только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, проходящие через кожух и вниз по стене. Что за бельмо на глазу. Чтобы скрыть их, мы проведем эти провода через стену до точки за телевизором, где они будут вне поля зрения, скрыты от нашего поля зрения.

Сегодня, в этой первой из двух частей, посвященных подключению настенного плоского телевизора, мы собираемся подключиться к существующей электрической розетке и пропустить новый электрический провод и телевизионные кабели через стену.Затем мы сделаем поворот на 90 градусов и проведем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки, а также подключим провода и кабели. А теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения относительно работы с электричеством или подключения электрических компонентов, лучше всего вызвать квалифицированного электрика для выполнения работы. Но если вы готовы на несколько ступеней повысить свои навыки работы с электричеством, тогда приступим.

Первым шагом при работе с электричеством всегда является отключение питания цепи, над которой вы работаете, на коробке выключателя.Возможно, вам потребуется установить рабочий свет, подключенный к розетке другой цепи. Перед тем, как начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно проверить существующую розетку, к которой мы подключимся. К счастью для нас, он находится в конце цепи, что значительно упростит электромонтаж. Это видно по однопроводному кабелю, входящему в электрическую коробку. К распространенным типам кабелей для электромонтажных работ в жилых помещениях относятся кабели с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и у существующего провода, питающего коробку.Первое число представляет собой калибр проволоки. Чем меньше цифра, тем толще проволока. Второй - количество жил внутри кабеля. Этот кабель также включает в себя заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить коробки с двойными перемычками на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

После того, как мы получим помощь по демонтажу телевизора и разобьем все остальное на пути, мы воспользуемся этим средством поиска гвоздей, чтобы найти стойки стены и любые другие препятствия, преграждающие путь.После расследования выяснилось, что нам придется просверлить две шпильки в стене на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы отметили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы освободить место для просверливания отверстий в стеновых стойках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над кронштейном для телевизора.Мы прорежем прямоугольную полосу поперек двух отсеков для шпилек и шпилек, через которые мы будем просверливать шпильки, убедившись, что прорезание остановлено на последней шпильке. Эта прямоугольная полоса должна быть примерно 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

Используя пилу для гипсокартона, мы проделаем стартовое отверстие и аккуратно прорежем его, чтобы мы могли повторно использовать кусок на этапе ремонта гипсокартона в этом проекте.Непосредственно поверх шпилек мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших сокращений поможет. Когда мы сняли гипсокартон, мы обнаружили, что у нас есть две стойки рядом, что говорит о том, что никогда не знаешь, что найдешь, когда срежешь гипсокартон. В нашем случае это не проблема.

Теперь мы воспользуемся угловым сверлом, которое мы арендовали у местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1 / 2 дюйма, чтобы просверлить отверстие прямо в центре каждой стойки.Это создаст путь для нашей пластиковой трубы. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя эту лопаточную коронку 3/4 дюйма. Просверлите эти отверстия как можно ровнее и ровнее, чтобы провода или кабелепровод не зацепились, когда мы протягиваем их. Дополнительную информацию о просверливании шпилек см. В нашем списке часто задаваемых вопросов в этом видео

.

Теперь мы прорежем отверстие для новой электрической коробки на другой стороне последней просверленной шпильки, используя электрическую коробку в качестве шаблона.Мы также прорежем отверстие для доступа, чтобы упростить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно провести его по стене.

На этом этапе мы протянем кабели через отверстия в только что созданном гипсокартоне. Мы начнем с самого верхнего отверстия в стене и протолкнем кабель вниз через стойку для стойки к отверстию, в котором будет находиться наша новая электрическая коробка. Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили оба кабеля HDMI и коаксиальный кабель, скрепленные вместе на концах, чтобы они не соскользнули в кабелепровод.Если мы натолкнемся на какие-либо препятствия, мы воспользуемся этой рыболовной лентой, чтобы протянуть кабель или канал. Теперь мы пройдем через стену, сначала с электрическим кабелем, а затем с пластиковым кабелепроводом.

Вот и все. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для дома и подключим наши электрические провода и телевизионные кабели.

Закрыть стенограмму

Как с легкостью добавить наружную розетку

В большинстве домов есть только пара наружных розеток (электрических розеток), но добавить одну может быть проще, чем вы думаете.Вместо того, чтобы устанавливать новую цепь для розетки, вы можете подключиться к внутренней розетке существующей цепи в доме. Это приемлемо, если существующая схема может удовлетворить дополнительную потребность в мощности новой розетки и является стандартной схемой розетки. Вы не можете подключаться к цепям розеток в ванной или кухне или к выделенным цепям (предназначенным для одного прибора или другого конкретного использования).

Электрический шкаф для наружной розетки должен быть водонепроницаемым и иметь крышку, подходящую для данного местоположения: если розетка защищена от прямого воздействия погодных условий, например крышей крыльца, она должна иметь «атмосферостойкое» покрытие, рассчитанное на влажных мест. ; если розетка подвергается прямому воздействию погодных условий и влаги, она должна иметь «используемую» крышку, рассчитанную на влажных мест, мест.Кроме того, все наружные розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю). Вы можете удовлетворить это требование, просто установив новую розетку GFCI.

Примечание : Новый кабель цепи и розетка GFCI должны иметь такую ​​же силу тока, что и существующая цепь. Используйте кабель 12-го калибра и розетку на 20 ампер для цепи на 20 ампер; используйте кабель калибра 14 и розетку на 15 ампер для цепи на 15 ампер.

Требуются припасы

  • Бесконтактный тестер напряжения
  • Отвертки
  • Молот
  • Сверло
  • Сверло длинное 1/4 дюйма
  • сверло 3/4 дюйма
  • NM-B 2-проводной кабель (калибр 14 для цепи на 15 ампер; калибр 12 для цепи на 20 ампер)
  • Вешалка металлическая (по необходимости)
  • Кабельные зажимы
  • Рыхлитель кабеля
  • Инструмент для зачистки проводов
  • Соединители проводов
  • Атмосферостойкая электрическая коробка для установки вне помещений с соответствующей крышкой
  • Силиконовый герметик или наружный герметик
  • Внешние винты
  • Розетка GFCI

Телесериал Криса Пратта «Список терминалов» приземляется на Амазонке - The Hollywood Reporter

Возвращение Криса Пратта будет транслироваться на Amazon.

После войны с участием нескольких торговых точек, The Terminal List - первая серийная постоянная роль Пратта после Parks and Recreation - приземлилась на Amazon с прямым заказом на серию.

Выведенный на рынок в феврале, Пратт в главной роли и исполнительный директор продюсирует драму, основанную на одноименном романе Джека Карра. Пратт и исполнительный продюсер / режиссер Антуан Фукуа, которые вместе работали над Великолепная семерка , принесли титул MRC Television, которая выступает в качестве студии, стоящей за проектом, и продала пакет потенциальным покупателям.Источники говорят, что The Terminal List задуман как многосезонный проект, а не как закрытая ограниченная серия.

Список терминалов следует за Джеймсом Рисом (Пратт) после того, как весь его взвод морских котиков попал в засаду во время секретной миссии с высокими ставками. Рис возвращается домой к своей семье с противоречивыми воспоминаниями об этом событии и вопросами о его виновности. Однако, когда появляются новые доказательства, Рис обнаруживает, что темные силы действуют против него, подвергая опасности не только его жизнь, но и жизни тех, кого он любит.Продюсеры планируют собрать писательский состав, в котором половина писцов либо сами являются ветеранами, либо имеют ветеранов в своих семьях, а также ветераны и их семьи в рамках нескольких аспектов шоу.

Дэвид ДиДжилио (ABC’s Traveler, CBS All Access ’ Strange Angel ) напишет сценарий и продюсирует его вместе с Праттом и Фукуа. The Terminal List будет подготовлен MRC TV и Civic Center Media, двумя компаниями, стоящими за адаптацией Стивена Кинга HBO The Outsider, с Беном Мендельсоном и Синтией Эриво в главных ролях, а также Amazon Studios.

Список терминалов знаменует собой первую постоянную роль Пратта в сериале с тех пор, как он завершил любимую комедию NBC « Парки и зоны отдыха». (Недавно он вернулся для участия в виртуальном выпуске / сборе средств на прошлой неделе.) Пратт провел семь сезонов в сериале создателей Грега Дэниэлса и Майка Шура. Его предыдущие регулярные роли на телевидении включают все четыре сезона драмы Грега Берланти Everwood по версии WB Network. С тех пор, как Parks и Rec были завершены в 2015 году, Пратт в основном сосредоточился на различных функциях, с ролями в франшизе Marvel Стражи Галактики и двух фильмах Jurassic World , а также озвучивал пару фильмов Lego . , и другие.

Pratt представляет UTA, Rise Management и Sloane Offer. Фукуа работает с CAA и Зиффреном Бриттенхэмом. ДиДжилио работает с Industry Entertainment и Jackoway Austen Tyerman. ICM Partners представляет автора, Карра, и продает медиа-права на серию.

Список терминалов - это второй пакет MRC / Civic Center, который приземлился на косу после войны торгов. Ограниченный комедийный сериал Пола Радда и Уилла Феррелла The Shrink Next Door был продан Apple в прошлом месяце.

MRC является подразделением Valence Media, материнской компании Billboard-Hollywood Reporter Media Group.

Добро пожаловать в Hotwire Communications - одного из ведущих в стране провайдеров оптоволоконных телекоммуникаций для закрытых сообществ и

HOA Последовательность и надежность услуг

Hotwire ...
"... превзошли мои ожидания, и студенты очень довольны. Hotwire не раз приходилось приспосабливаться к изменяющимся внешним обстоятельствам, но делал это профессионально и своевременно.Они отлично подошли, и я бы порекомендовал их услуги другим университетам ».

Эд Н | Директор по жилищным вопросам, Университет Темпл

Наш Интернет и кабельное телевидение ...
... никогда не было быстрее и четче. Когда ассоциация домовладельцев решила перейти с Comcast на Hotwire, я не знал, чего ожидать. Обновления были произведены немедленно. Я никогда в жизни не скачивал фильм так быстро! "

Terry H | Филадельфия, Пенсильвания

Я имел удовольствие поговорить...
"... ваш представитель службы поддержки клиентов, Коллин М., еще в середине ноября. У меня была еще одна проблема с моей кабельной службой, и она мне очень помогла. Было также просто замечательно поговорить с кем-то, кто искренне хотел помочь я решаю проблему и как можно быстрее и эффективнее. Я думаю, что важно знать, кто ваши звездные игроки в вашей команде, и она, безусловно, одна из них в Hotwire ».

Кейтлин Ф | Балтимор, Мэриленд

Обычно вы получаете ...
«Обычно вы получаете жалобы на людей, которые работают на вас.В этом случае я хочу сообщить вам кое-что положительное. (Энтони А.) Он пошел дальше служебного долга, чтобы помочь мне решить мои конкретные проблемы с Hotwire "

Алан С. | Mt. Pleasant, SC

Я хотел поздравить ...
" HotWire с такой замечательный сотрудник по имени Джулиан Л. из Майами Дейд! У меня есть услуги в вашей компании в течение последних трех лет, и у меня никогда не было отличного обслуживания клиентов, о котором стоит упомянуть. Я не уверен, есть ли у вас какая-либо программа признания сотрудников, но если да, то Джулиан ее заслуживает! "

Клиент Hotwire | Майами Дейд, Флорида

Я очень задерживаюсь с написанием этого...
"но я хотел сообщить вам, что имел удовольствие поговорить с вашим представителем, Коллин М., еще в ноябре. У меня возникла проблема с моей кабельной службой, и она мне очень помогла. Было также просто замечательно поговорить кому-то, кто искренне хотел помочь мне решить проблему как можно быстрее и эффективнее. Я думаю, что важно знать, кто из ваших звездных игроков входит в вашу команду, и она, безусловно, одна из них в Hotwire ».

Кейтлин Ф. | Балтимор, Мэриленд

Мой Интернет перестал работать...
"сегодня утром. Я позвонил на ваш номер 800 и был связан с Кристи. Не нужно ждать - она ​​ответила сразу. Всего через несколько минут она поставила диагноз моей проблемы и сказала мне, что делать, и я сделал это. Она потрясающая! "

Stan O. | Ft. Майерс-Бич, Флорида

Миссис Хелен С. ...
"... позвонила, чтобы поблагодарить Аманду В. и техника Джеймса Т. в Валенсия Шорс за потрясающую услугу, которую она получила сегодня утром".

Хелен С. | Валенсия Шорс

После обновления...
"... Обожаю кабельное телевидение. Очень быстро переключать каналы, информация о шоу отличная. Я могу сохранить передачу и посмотреть ее на нескольких телевизорах. Я могу записать больше передач одновременно. Я могу перематывать определенные каналы на пару часов. Качество HD-каналов просто потрясающее !! "

Eduardo A | Майами, Флорида

Я хочу поблагодарить за фантастическую поддержку ...
"... Я получил сегодня по телефону запрос на согласование повторного подключения с DIRECTV и Hotwire. Киндли приложила дополнительные усилия, чтобы связаться с супервайзером DIRECTV, оставьте меня на связи для трехсторонней гарантии, что мой запрос на повторное подключение был обработан до его завершения.Киндли тщательно проработала свои знания и настойчиво работала с DIRECTV, чтобы убедиться, что мои потребности полностью удовлетворены. Еще раз спасибо Киндли за ее потрясающие навыки обслуживания клиентов ».

Chatman CY | LV, Nevada

Я хотел бы выразить свою благодарность ...
« ... вашему сотруднику Робу П. за отличное обслуживание, которое он недавно при условии. Мы ценим трудолюбие, оперативность и умение Роба. Он ценный сотрудник для вашей организации, поэтому мы отправляем вам большой «АТТАБОЙ»

Thomas C.| Подписчик Hotwire

Как бывший владелец бизнеса ...
"... Мой опыт общения с Адольфо С. был только положительным. Он пережил опасения, связанные со мной и другими участниками. Он дружно работает над решением любой проблемы, с которой сталкивается. представлен. Он тщательный и быстрый! "

Гэри К | Загородный клуб St. Andrews

На мой звонок ответили в течение 2 минут ...
"... и Кен помог мне устранить проблему (плохой кабель Ethernet), и мы закончили за 10 минут. Он был чрезвычайно любезен и профессионален - лучший Comm Телефонный звонок CSR, который у меня когда-либо был! Лучше Comcast! "

Дж.Peluso DMD | Развитие бизнеса

Услуги и услуги в международном аэропорту Маккаран

Услуги и услуги в международном аэропорту Маккаран

Почтовые службы аэропорта
Отправлять домашние предметы по почте через контрольно-пропускной пункт запрещено.

Находится на всех контрольно-пропускных пунктах

Музей авиации
Изучите историю авиации в Южной Неваде в отеле Howard W.Пушечный музей авиации. Главный экспонат расположен в Терминале 1 на Уровне 2 над зоной выдачи багажа. Дополнительные дисплеи расположены по всему аэропорту.

Зарядные станции
Легкодоступные электрические розетки расположены на обоих терминалах. В зонах ворот есть сиденья со встроенными розетками и зоны подзарядки, которые предоставляют рабочие места для зарядки ноутбука.

Служба таможенного и пограничного контроля
Посетите веб-сайт Службы таможенного и пограничного контроля США для получения дополнительной информации.

Коммерческие авиалинии Часы работы:
7 дней в неделю с 10:00 до 19:30.

Часы работы авиации общего назначения:
Понедельник - пятница с 8:00 до 19:30.
Суббота и воскресенье 10 а.м.-19:30

Грузовая служба Часы работы:
Понедельник - пятница с 8:00 до 14:00
Суббота и воскресенье: закрыто

Время работы административного офиса:
7 дней в неделю, с 8:00 до 10:00 (все офисы FISF)

Время обработки заявок на участие в международном форуме: Временно закрыто

Игры
Путешественники от 21 года и старше могут попытать счастья в одном из почти 1400 игровых автоматов, удобно расположенных по всему аэропорту.

Global Entry
Таможенно-пограничная служба: дверь 47 и следуйте указателям к офису.

Часы работы по всему миру: Временно закрыто
Понедельник - пятница с 8.00 до 14.00
Закрыт в субботу и воскресенье

Расположение:
Карта | E Gates

Информационная будка
Персонал информационной будки предоставит общую информацию и окажет помощь путешественникам.В нерабочее время наберите 0 с любого белого бесплатного телефона, чтобы связаться с координатором служб аэропорта.

Детская игровая площадка Временно закрыто
Детская игровая площадка без присмотра дает неугомонным детям возможность размять мышцы и развить воображение. В зоне, посвященной авиации, есть интерактивная мини-башня управления и имитация реактивного двигателя.Художественные работы учащихся добавляют всплеск цвета.

Расположение:
Карта | D Gates

Бюро находок
Бюро находок обрабатывает предметы, найденные в общих помещениях аэропорта. Для получения информации о предметах, оставленных в самолете или потерянном багаже, обратитесь в свою авиакомпанию.

Больше информации

Почтовые ящики
Почтовые ящики для U.S. Почтовая служба.

Расположен во всех общественных местах.

Метро Полиция
Подстанции столичного аэропорта Лас-Вегаса в Терминале 1 и Терминале 3 обеспечивают безопасность 24 часа в сутки. Команда обученного персонала тесно сотрудничает с другими местными, федеральными службами безопасности и службами безопасности аэропортов.

В экстренных случаях звоните 5-9-1-1 на любой белый бесплатный телефон.

Зона помощи домашним животным
В аэропорту предусмотрены закрытые и открытые зоны, куда путешественники, путешествующие с домашними животными, могут взять своих животных, чтобы облегчить себе задачу.

Больше информации

Почтовые службы
Полнофункциональный U.Почтовое отделение S. Post на уровне 2 в Терминале 1 открыто с понедельника по пятницу с 10:00 до 16:00. Закрыто с 13:30 до 13:30.

Расположение:
Карта | T1 Эспланада

Самостоятельная регистрация
Если вы не проверяете чемоданы, воспользуйтесь киосками самообслуживания SpeedCheck, чтобы зарегистрироваться у участвующих авиакомпаний и распечатать собственный посадочный талон.

Чистка обуви
Завершите свой образ с помощью профессиональных услуг по чистке обуви.

Локации

Умные карты
Smarte Cartes помогают путешественникам перевозить багаж.Стоимость составляет 5 долларов за тележку с возмещением 0,25 доллара по возвращении на стенд. Наличные и кредитные карты принимаются в автоматах самообслуживания.

Тележки не допускаются за пределы контрольно-пропускных пунктов.

Курение
В соответствии с законодательством штата Невада курение (включая вейпинг) запрещено, за исключением специально отведенных мест:

  • Barney's Lounge (C Gates) Временно закрыто
  • Bud Track Lounge (Esplanade) Временно закрыт
  • Закрытые игровые залы (выходы B, C и D)
  • На улице рядом с билетной кассой и местом выдачи багажа

TDD В обоих терминалах есть телефоны
TDD для слабослышащих путешественников.Для получения информации о TDD позвоните по номеру 702.261.3111.

Зал ожидания Centurion
Зал для путешествий исключительно для American Express ® Карты участников. Centurion Lounge поднимает планку на уровень обслуживания мирового класса, предлагая изысканные блюда, фирменные коктейли и изысканные вина без каких-либо дополнительных затрат при входе в лаундж.Прием подлежит ограничению вместимости.

Расположение:
Карта | D Gates | Часы

Клуб в LAS
Клуб в LAS - это VIP-зал, в который могут попасть все пассажиры при покупке дневного пропуска.Наслаждайтесь такими удобствами, как бесплатные закуски и напитки, в том числе пиво, вино и ликеры. Также к вашим услугам душ, газеты, журналы, телевизор и бесплатный доступ в Интернет.

Расположение:
Карта | D Gates | Часы
Карта | E Gates | Часы Временно закрыто

Письменный перевод
Сотрудники информационных киосков аэропорта предоставляют услуги языкового перевода.Когда на месте нет переводчиков, можно воспользоваться услугами телефонной службы перевода на иностранные языки за отдельную плату. Чтобы получить помощь в нерабочее время, наберите 0 на любом белом бесплатном телефоне.

United Club Временно закрыто К услугам гостей
United Club бесплатное обслуживание в баре, легкие закуски, бесплатный Wi-Fi и многое другое.

Расположение:
Карта | D Gates

USO Лас-Вегас
Открыт для военнослужащих, национальных гвардейцев, резервистов и их гостей. Удобства включают снек-бар, компьютерные и игровые станции, кинотеатр и зоны отдыха.

Больше информации

Wells Fargo Bank
Позвоните по номеру 702.765.1551, чтобы записаться на прием к банкиру.
Банк Wells Fargo с полным спектром услуг предлагает клиентам широкий спектр традиционных финансовых услуг, включая обмен валюты.

Расположение:
Карта | Т1 Эспланада | Часы

ZEROlevel Fitness
ZEROlevel Fitness & Wellness - это эксклюзивный фитнес-центр международного аэропорта Маккаран. Доступны дневные абонементы, которые включают доступ к кардиотренажерам, свободным весам, шкафчикам, душевым и саунам.

Дополнительная информация.

Расположение:
Карта | Т1 Эспланада | Часы




© 2021 Департамент авиации округа Кларк, Все права защищены. Положения и условия | Карта сайта

Подключение камеры к телевизору

Просмотр изображений на телевизоре

С помощью прилагаемого [стерео AV-кабеля] вы можете подключить камеру к телевизору для просмотра снятых изображений.

ОСТОРОЖНОСТЬ

  • Расположение терминала камеры может отличаться в зависимости от модели.
  • При использовании [Панорамный] (для панорамных изображений) изображения не могут отображаться на экране телевизора.
  • Изображения не будут отображаться правильно, если настройки видеовыхода камеры (NTSC / PAL) не соответствуют телевизионной системе. нажмите (), а затем выберите вкладку [Настройка] ()> [Видеосистема], чтобы переключиться на правильную настройку видеовыхода.

1. Выключите камеру и телевизор.

2. Подключите [стерео AV-кабель], который идет в комплекте с камерой, к разъему камеры [A / V OUT / DIGITAL].


3. Подключите другие концы [стерео AV-кабеля] к разъемам VIDEO IN и AUDIO IN на телевизоре.


Подключите желтый разъем [стерео AV-кабеля] к разъему VIDEO IN (желтый) на телевизоре.Подключите белый разъем [стерео AV-кабеля] к разъему AUDIO IN (левый) (белый) на телевизоре. Подключите красный разъем [стерео AV-кабеля] к разъему AUDIO IN (правый) (красный) на телевизоре.

4. Включите телевизор и переключите его в режим видео.

5. Нажмите кнопку ( ), чтобы включить камеру.

Изображение появится на экране телевизора (на экране камеры ничего не появится).

По окончании просмотра выключите камеру и телевизор и отсоедините [стерео AV-кабель].

Просмотр изображений на телевизоре высокой четкости

С помощью кабеля HDMI [HTC-100] (продается отдельно) вы можете подключить камеру к телевизору высокой четкости и улучшить качество просмотра.

1. Выключите камеру и телевизор.

2. Подключите кабель HDMI [HTC-100] (продается отдельно) к разъему HDMI камеры.


3. Подключите кабель HDMI [HTC-100] (продается отдельно) к разъему HDMI телевизора высокой четкости.


4. Включите телевизор и переключите его в режим HDMI.

5. Нажмите кнопку ( ), чтобы включить камеру.

Изображение появится на экране телевизора (на экране камеры ничего не появится).

После завершения просмотра выключите камеру и телевизор и отсоедините кабель HDMI.

ОСТОРОЖНОСТЬ

  • Звуки работы не воспроизводятся при подключении к телевизору высокой четкости.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
