описание, виды, установка и схема подключения, проверка

Если дом не отапливается, жить в нем невозможно. Удобный вариант отопительной системы – теплые полы. Их используют как для главного отопления, которое обеспечивает требуемый температурный режим, так и вспомогательного. Термоустройства требуют монтажа датчика температуры теплого пола, иначе в комнате будет либо слишком холодно, либо излишне жарко.

Устройство и назначение термодатчика

Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.

Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.

Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.

Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.

Особенности и преимущества

Если не установить терморегуляторы, невозможно контролировать температуру теплого пола. Это опасно перегревом устройства и созданием аварийной ситуации. Если говорить о преимуществах датчиков, нужно рассматривать: работает прибор за счет электричества либо без него. К достоинствам механического регулятора можно причислить небольшую цену и энергонезависимость. Из минусов отмечают относительно короткий период работы, повышенную инерционность.

Электрический прибор позволяет выставить точную температуру, им можно управлять дистанционно. Но стоит такое устройство больше.

Еще дороже – программируемый прибор, также работающий на электричестве. Хитрая электроника стоит на страже безопасности дома: по достижению установленной температуры терморегулятор отключает нагрев. Причем он может запрограммировать подключение и выключение на требуемое время, что экономит электричество, пока люди отсутствуют в квартире.

Есть варианты температурных регуляторов, которые оборудованы внешним ИК-датчиком. Он способен определять температуру полового покрытия. Устройство запитывается от батарейки, и закрепляется на стенке посредством липучки.

Виды датчиков

Термодатчики, измеряющие температуру системы «теплый пол», подразделяют по месту монтажа. Внешние варианты выявляют степень нагрева воздуха в помещении. Бывают двух типов: встроенные в термостат либо подключающиеся к нему отдельно. Монтаж внутреннего термодатчика выполняется вместе с греющим элементом.

Функции и выбор терморегулятора

Выбирая регулятор для теплого пола, надо принимать во внимание следующие характеристики:

1. Технические параметры. Подумайте, какой прибор подойдет – механический, электрический либо программируемый.
2. Метод установки – накладной, встраиваемый либо для крепления на DIN-рейку.
3. Стилистика. Терморегулятор может быть разного оттенка и формы (квадрат, круг).
4. Число каналов. Приборы бывают одноканальными либо двузонными.

Также различается управление – оно может осуществляться механически, электронно либо сенсорно.

Типы термодатчиков

Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Правила выбора датчика

Температурный датчик для теплого пола выбирается с учетом таких характеристик, как мощность, тип верхнего покрытия, метод установки и оснащенность дополнительным функционалом.

Мощность

Значение должно непременно отвечать требованиям и нагрузке теплого пола. Иначе работа датчика будет некорректной. При мощности нагревательного элемента больше, чем у самого регулятора, возникает необходимость дополнительной установки между ними магнитного пускателя – для предотвращения поломки приспособления из-за повышенной нагрузки.

Набор функций

Теплый пол управляется посредством электроблока, который позволяет настроить работу элементов нагрева. На современных регуляторах есть такой функционал, как запуск и обесточивание системы, регулировка температурных режимов, а также настройка периодичности подключения и выключения нагревательного элемента.

Простота использования

Если вы считаете, что не разберетесь с программированием, то не следует приобретать сложное устройство. Даже принимая во внимание всю его функциональность. К примеру, людям в возрасте довольно проблематично разобраться с программируемыми приборами. Им лучше выбрать механический вариант.

Легкость в подключении

В сопроводительной документации к терморегулятору всегда указывается как подсоединить датчик теплого пола. Клеммы размещаются с краю на одной из сторон управляющего блока. Подключив электропровода по схеме, потребуется провести проверку работоспособности обогревательной системы. Для этого измеряют сопротивление на выводах термодатчика и греющего электрокабеля либо подключают теплый пол и увеличивают температурные значения с нуля до показателя, рекомендованного по СНИПу, то есть до 30°C.

Внешний вид

Термодатчик должен быть не только функционально понятен, но и привлекателен по дизайну. Современные регуляторы выпускаются в различных цветовых и фигурных вариациях. Можно подобрать вариант, гармонирующий с интерьером помещения.

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Как правильно заменить

Как и любое устройство, термоэлемент может сломаться, и его потребуется поменять. Если устройство находится в гофре, даже при монтаже под твердое покрытие можно просто вытащить неисправный прибор и поставить новый.

Если теплый пол укладывается, к примеру, под ламинат, допускается установка датчика без допзащиты. Когда потребуется замена, придется демонтировать покрытие в месте расположения термоэлемента.

Что делать, если датчик не установлен

Самое простое решение – это подсоединить термоустройство, в которое встроен контрольный термодатчик, отключающий нагревающий провод при прогревании воздуха до необходимой температуры.

Если же теплый пол нужен только для того, чтобы по поверхности было приятно ходить, подойдет термостат с плавным режимом регулировки мощности в диапазоне от 0 до 100 процентов.

Работает терморегулятор по принципу таймера. К примеру, при установке на 80 процентов на протяжении 10 минут электричество поступает на нагревательный элемент 8 минут, а 2 минуты – нет.

Есть регуляторы, которые способны автоматически переходить в режим таймера.

Как проверить температурный датчик

Чтобы узнать, почему не работает термодатчик, можно применить мультиметр:

1. Выполняется тестирование вводной линии. Надо подать электропитание и проверить есть ли напряжение в проводах.
2. Если неполадок не обнаружено, тестируется выводная линия. Греющий кабель отсоединяется от регулятора и включается питание.

При отсутствии напряжения на выходных клеммах, можно сказать, что термоустройство пришло в негодность. Его извлекают и заменяют новым.

Обзор производителей

Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.

Устройства Devi

Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.

Достоинства устройств этого бренда:

• наличие моделей для установки на улице;
• экономия на работе приборов отопления до 30 процентов;
• доступность управления через Интернет.

Преимуществом является и разнообразие вариантов для решения любых задач.

Регуляторы AEG

Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.

Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.

Но даже базовые модели обладают многими достоинствами:

• поддерживают температурные показатели на необходимом уровне;
• управляются очень просто – ручным включением и выключением клавиши;
• благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.

К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.

Приборы Thermo Industry AB

Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.

Электронные устройства способны настраивать нагрев с точностью до 1°С.

Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.

Эксплуатационные правила

Чтобы терморегуляторы работали без проблем, их нужно устанавливать и эксплуатировать правильно:

1. Прибор нельзя монтировать рядом с дверью.
2. Высота установки не должна быть больше 100 см.
3. Устройствам нужна защита от прямых лучей солнца.
4. Регулятор запрещено накрывать шторами либо гардинами.
5. Термостат следует регулярно очищать от грязи и пыли, но без применения растворителей.

Регуляторы не применяют, если температура в жилом доме или квартире выше сорока градусов. Недоукомплектованный прибор к энергосети подключать нельзя. Также перед первым включением нужно обесточить дом.

Если следовать этим правилам, срок службы термодатчика составит не меньше десяти лет.  Допущенные при установке и эксплуатации небрежности способны сократить этот период в два раза.

Теплый пол не может функционировать без термодатчиков. Это устройство приводит в действие саму схему нагрева, поддерживая нужное температурное значение в квартире и отключая при превышении заданных показателей.

Выбирать терморегулятор нужно тщательно, проанализировав все необходимую информацию о конкретной модели.

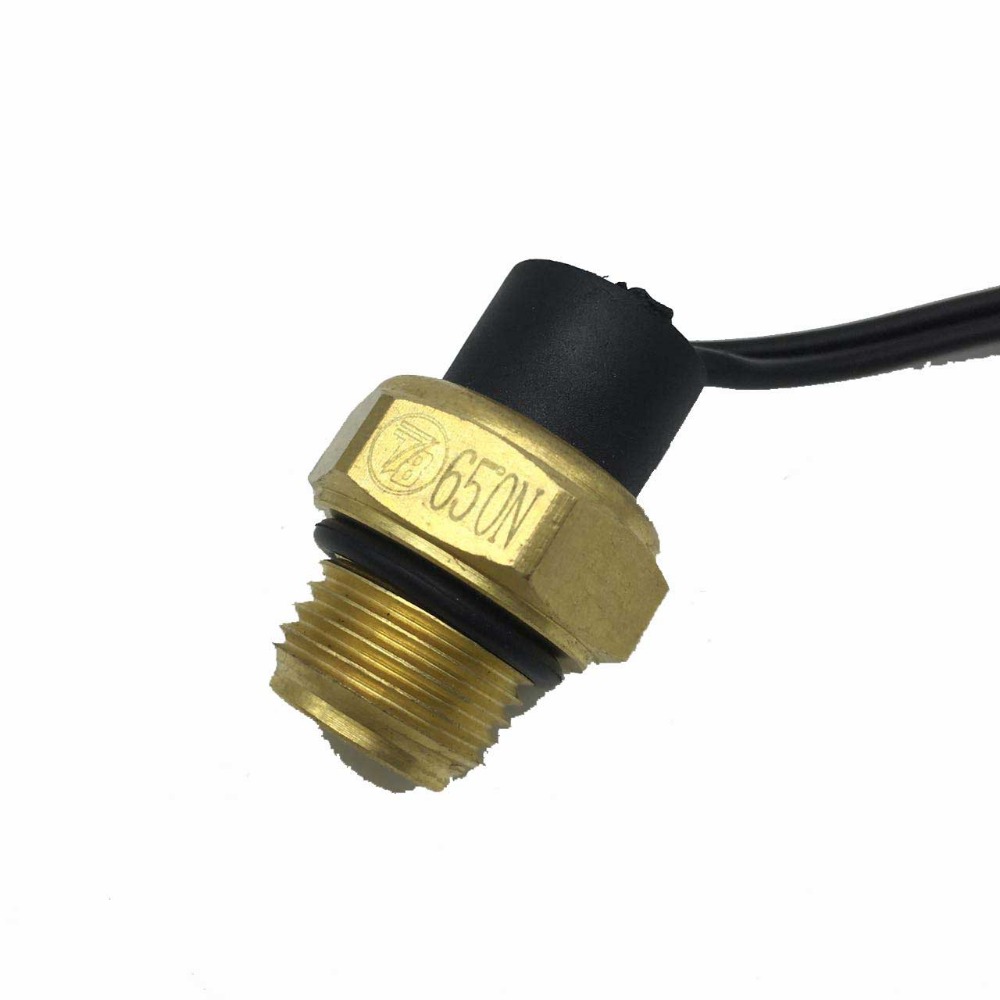

виды, назначение, устройство, типовые схемы

Проконтролировать степень нагрева любого объекта независимо от его агрегатного состояния помогают специальные устройства — датчики температуры. Их принцип работы и исполнение могут существенно отличаться. Это позволяет подобрать оптимальный вариант в зависимости от преследуемых целей. Зная для чего предназначено устройство, стоит разобраться, как подключить прибор, чтобы он позволил снимать показатели с заданной точностью.

Основные разновидности

Чтобы было проще выбрать подходящую модель, стоит рассмотреть основные виды датчиков температуры, разобраться с их устройством и конструктивными особенностями. Это позволит определиться с наилучшим решением для конкретной ситуации.

Термопара

В состав температурного датчика входят две проволоки, изготовленные из разных металлов. Концы этих проволочек образуют контакт, формируемый посредством скручивания, сваркой встык либо путем формирования узкого сварного шва. Этот контакт называют горячим спаем.

К свободным концам крепятся компенсационные провода, используемые для присоединения измерительного прибора либо автоматического устройства управления. Контакт, образующийся в этих точках соединения, называют холодным спаем.

Когда концы проводов оказываются в зонах, нагретых до различной температуры, внутри термодатчика формируется электрический ток. Его сила напрямую зависит от материалов, которые использовались при изготовлении термопары, и может варьироваться в широком диапазоне.

Наибольшее распространение получили термопары:

• Хромоалюминиевые;
• Железоникелевые;
• Медно-константановые и другие.

Внимание! Стоимость термопары напрямую зависит от вида материала, который использовался для изготовления проволок.

Термопара позволяют определять температуру с достаточно высокой точностью.

Однако получить искомый параметры бывает достаточно сложно. Принцип работы датчика предполагает наличие разности температур между разъемами. Используется так называемый термоэлектрический эффект. Горячий спай должен находиться внутри вещества, степень нагрева которого предстоит проконтролировать. Холодный — в окружающей среде.

Терморезисторы

Для подобных приборов характерен более простой принцип работы. Они используют зависимость сопротивления материала от степени нагрева окружающего воздуха. Делятся на отрицательные (NTC) и положительные (PTC). Наибольшую точность демонстрируются температурные датчики, для изготовления которых использовалась платина.

Параметры работы терморезисторов определяются двумя характеристиками:

• базовое сопротивление;
• температура, при которой был найден первый параметр.

Согласно ГОСТ базовое сопротивление должно определяться при 0 °С с использованием нескольких номинальных сопротивлений и температурным коэффициентом, зависящим от значения сопротивления при искомой и нулевой температуре.

Для расчета используется специальная формула.

В нормативном документе также можно найти табличное значение температурного коэффициента для термопар, изготовленных из никеля, платины и меди, и коэффициенты полинома, позволяющие рассчитать температуру объекта в зависимости от действительного значения сопротивления.

Проблемой терморезистора считается низкий температурный коэффициент сопротивления. Порядок использования напрямую зависит от комплектации конкретной модели. Базовые включаются в цепь с источника и контролируемого дифференциального напряжения. Для более точного определения предпочтительно использование аналого-цифровых преобразователей. При наличии в датчике аналогового выхода оцифровка значение осуществляется путем подключения терморезистора к преобразователю.

Комбинированные

В состав устройства входит несколько проводников, формирующих единое устройство. У некоторых моделей имеется встроенный цифровой интерфейс. К комбинированным датчикам прибегают, если надо подключить устройства параллельно. Такое устройство позволяет произвести расчеты с погрешностью в 2 °С. Однако необходимо оптимизировать интерфейс.

Цифровые

Имеют трехвыводную микросхему. Для считывания показателей используются несколько датчиков, работающих параллельно. Они снимают показания с достаточно высокой точностью. Около 0.5 °С. Могут эксплуатироваться в широком температурном диапазоне. Однако для получения искомого значения необходимо много времени, порядка 750 секунд. Уменьшить время можно путем регулировки параметров.

Бесконтактные

В состав устройства входит тонкая пленка, нагреваемая под воздействием инфракрасных лучей. Такие термодатчики устанавливаются внутрь пирометров, позволяющих определить степень нагрева объекта на расстоянии. Это актуально при измерении температуры тел, разогреваемых до достаточно высокой температуры. В такой ситуации использование контактных устройств становится невозможным. Однако точность показаний в этом случае остаточно низкая.

Существуют также бесконтактные датчики для измерения степени нагрева металла. Благодаря такому прибору, подключенному к специальному оборудованию, удается проконтролировать состояния сплава, нагретого до температуры более 1000 °С. Это подходящий вариант для литейных и прокатных предприятий, кузнечнопрессового производства и ряда специализированных предприятий, занимающихся выпуском огнеупорных материалов.

Кварцевые

Актуальны для объектов, уровень нагрева которых выходит за стандартные значения. Они востребованы, если температура колеблется в интервале от −80 °С до 250 °С. Их принцип работы основан на использовании частотной зависимости. Может выполнять несколько функций, зависящих от расположения среза по осям кристалла.

Для датчиков кварцевого типа характерна высокая стабильность, разрешение и точность определения искомого параметра. Считаются более предпочтительными при измерении искомого параметра. Чаще всего устанавливаются внутрь цифровых термометров.

Шумовые

Позволяет снять показания, используя разность потенциалов на резисторе. Последняя зависит от степени нагрева устройства. Для использования подобного прибора надо знать одну из температур. Сравнивая два полученных шума, от известной и найденной температуры, определяются искомый параметр.

Благодаря принципу работы такого датчика можно менять температуру в интервале от −270 °С до +1100 °С. При этом имеется возможность изменения показателей в термодинамике, однако реализовать данный способ на практике достаточно сложно.

Ядерного квадрупольного резонанса

Биметаллический терморегулятор использует момент ядра, образующегося при отклонении заряда от симметрии сферы и градиент поля тока решетки кристалла. На частоту влияет градиент поля решетки, который может меняться в достаточно широком диапазоне в зависимости от вещества. Чем выше степень нагрева объекта, тем выше частота.

ЯКР образует ампулу, внутрь которой помещено вещество. Она помещается внутрь обмотки индуктивности для дальнейшего соединения с контуром генератора. При совпадении частот энергия, излучаемая генератором, поглощается. Если измерения производятся на морозе, погрешность составляет 0.02 градуса. При нагреве до 27 °С точность измерения повышается. К преимуществам стоит отнести стабильность показателей. Однако преобразующая функция является нелинейной.

Объемные

Биметаллическое устройства в своей работе использует способность материала расширяться и сжиматься при изменении температуры. Диапазон действия напрямую зависит от стабильности материала. Температура может варьироваться от −60 °С до +400 °С. Погрешность варьируется в интервале 1–5 %.

Если устройство используется для измерения степени нагрева жидкости, точность измерения повышается и погрешность снижается до 1–3 %, зависит от среды. На интервал работы также влияет температура, при которой закипает либо замерзает жидкость.

Канальный

К данному типу относятся все цифровые модели, использующие для передачи сигнала каналы. Канальность устройства зависит от количества задействованных «магистралей». У одной модели может быть один канал, у другой три.

Назначение

Необходимость в использовании датчиков, контролирующих температурные параметры, может возникнуть в различных ситуациях. Это универсальные приборы используются повсеместно на предприятиях, где стабильность температурных параметров способно нанести вред качеству выпускаемой продукции либо повлиять на технические характеристики эксплуатируемого оборудования.

Их активно подключают на предприятиях нефтегазового и энергетического комплекса, обеспечивается реализация технологических процессов на литейном, машиностроительном, прокатном производстве, при изготовлении металлоконструкций и выполнении механической обработки. Они незаменимы в транспортной индустрии, на предприятиях пищевой промышленности, в фармацевтики, сельском хозяйстве.

И их помощью:

• контролирует протекание химических реакций;
• проводятся научные исследования;
• обеспечивается поддержание степени нагрева обрабатываемого изделия в заданном диапазоне;
• поддерживаются оптимальные температурные параметры в различных узлах автомобильного и железнодорожного транспорта;
• создаются нужные условия для обработки зерна и при производстве комбикорма;
• измеряется температура конкретного объекта с заданной точностью;
• реализуется обратная связь, благодаря которой удается избежать преждевременного выхода оборудования из строя.

Внимание! Термопары могут не только использоваться для контроля температуры, но и выступать в качестве источника энергии.

Как выбрать

Чтобы определиться с тем, какой датчик для измерения температуры нужен, стоит учесть ряд параметров. При правильном подборе, удастся обеспечить комфортную работу прибора. Внимания заслуживает:

• Рабочая температура. Устройства конкретного типа ориентированы на использование в определенном температурном диапазоне. При этом учитывается погрешность, с которой определяются результаты. При небольших перепадах, можно воспользоваться термисторами. Если эксплуатация будет производиться в достаточно жестких условиях, стоит выбрать приборы шумового типа;
• Условия проведения замеров. Схема подключения может отличаться. Одни устройства позволяют поместить термометр внутрь материала, другие допускают измерения только снаружи. Радиационные модели позволят снять показания через преграду. При наличии агрессивной среды предпочтительны модели в коррозионно-стойком корпусе либо выносные датчики бесконтактного типа;
• Время до замены либо калибровки. Зависит от условий работы. Датчик температуры воздуха может эксплуатироваться в обычных условиях, при повышенной влажности, пожароопасности, в условиях окислительной среды. Если калибровка невозможна, устройство придется заменить;
• Величина выходного сигнала. Его параметры должны соотноситься с возможностями электроприборов и учитывать порядок дальнейшей обработки. Параметры выходного сигнала зависят от показателей температуры, которые в дальнейшем будут преобразованы в энергию.
• Погрешность. Для измерения показателей с высокой точностью потребуется больше времени. Наибольшей точностью обладают цифровые модели датчиков, измеряющих температуру воздуха в помещении. Биметаллический термометр, использующий принцип ЯКР, позволяет снять показания быстрее прочих аналогов;
• Разрешение. Влияет на точность производимых измерений. При работе в малом режиме 0.5 °С, в максимальном — 0.625 °С;
• Напряжение. Сопротивление резистора существенно влияет на выходное напряжение. Последнее бывает линейным и нелинейным. Температура объекта влияет на эталонные величины, устанавливаемые на выводах термометра каждого датчика;
• Время сработки. Влияет на скорость получения замеров. Быстрые замеры получаются с большой погрешность. Если требуется точность, придется пренебречь временем срабатывания.

Где купить

Различные датчики всегда можно купить в близлежащем специализированном магазине. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Порядок подключения

Схема подключения датчика температуры может существенно отличаться. Все зависит от того, какой разновидности отдано предпочтение. Прежде чем приступить к монтажу, надо определиться с требуемой точностью и назначением прибора. Если он будет использоваться для контроля температуры воздуха внутри помещения, потребуется одна схема. Если понадобиться измерить степень нагрева вещества, придется воспользоваться другой.

Как подключить кремниевый

Для подключения датчика температуры кремниевого типа может использоваться схема:

• 2-х проводная. Актуальна при отсутствии повышенных требований к высокой точности, так как в этом случае к измеренному сопротивлению добавляется сопротивление присоединенных проводов. Это существенно увеличивает величину дополнительной погрешности;
• 3-х проводная. Установка датчика температуры по данной схеме позволяет повысить точность. Такое подключение допускает измерение сопротивления проводов, а затем вычесть полученное значение из измеренного;
• 4-х проводная. По такой схеме устройство подключается таким образом, чтобы полностью исключить влияния подводящих проводов. Это позволяет избавиться от дополнительной ошибки и существенно повысить точность контроля.

Как подключить термопару

Для подключения холодных концов используются компенсационные провода либо монтаж производится напрямую к клеммам аналогового входа. При этом важно соблюдать полярность на входе в промышленный контроллер, используемый для программной компенсации температуры холодного спая и последующего расчета температуры в заданной точке.

Внутреннюю компенсацию выполняют с использованием температуры модуля, используемого для подключения термопары. Для точной внешней компенсации температуру холодного спая контролируют дополнительным термометром сопротивления, подключаемым к специальному входу.

Как воспользоваться бесконтактным устройством

У датчиков температуры бесконтактного типа есть особенность определения степени нагрева устройства. Непосредственное подключение в этом случае не требуется. Устройство приближается к контролируемому объекту и обеспечивается его совмещение с соответствующим датчиком. Это оказывает существенно влияние на конечный результат, который во многом зависит от опыта и знаний специалиста, производящего измерения. Если поменяем бесконтактное устройство на контактную модель, точность увеличится.

На схеме, приводимой в инструкции к конкретному устройству, указан порядок подключения и последующей эксплуатации датчика температуры. Прежде чем приступить к монтажным работам, стоит с ней тщательно ознакомиться, чтобы избежать типовых ошибок, допускаемых неопытными пользователями при самостоятельном выполнении монтажных работ.

Видео по теме

Хорошая реклама



Датчики температуры при перевозках грузов

Важными элементами системы контроля температурного режима для хранимых и перевозимых грузов являются термодатчики. Они должны отвечать стандартным требованиям соответствия метрологических норм и обладать высокой конструктивной надежностью, для защиты от падения, иных механических воздействий и воздействия окружающей их среды. Указанным требованиям надежности соответствует беспроводной термодатчик SENSOR TF-1. Он входит в комплект оборудования программно-аппаратного комплекса ThermoFleet, для отслеживания температурного режима при хранении и транспортировке груза.

Термомониторинг

ThermoFleet — полноценный комплекс для построения системы холодовой цепи. Его особенность в том, что он может напрямую получать данные с рефрижератора – холодильно-отопительной установки (ХОУ). Мониторинг технических показаний, производится терморегистратором, методом снятия данных с микропроцессора холодильно-отопительной установки. Данный способ передачи информации, гарантирует максимально точные сведения о состоянии оборудования. Датчики температуры устанавливаются в рефрижераторной установке, в местах циркуляции воздушного потока. Приоритетная установка термодатчиков производится на входе и выходе воздушного потока, для получения наиболее полных фактических сведений о состоянии температуры в кузове.

Техническая информация о состоянии ХОУ и данные по температуре доступны в режиме онлайн, на портале ref. advantum.ru и в мобильном приложении ThermoFleet. В случае возникновения нештатных ситуаций, Вы получите уведомление о нарушении терморежима или сбое в работе холодильной установки. Также, если установлен датчик открытия двери – о несанкционированном доступе к грузу. Широкие функциональные возможности позволяют обеспечить высокое качество перевозок и сохранность транспортируемых REF-грузов.

Общие сведения о термодатчике

Датчики SENSOR TF-1 предназначены для измерений температуры воздуха в кузовах рефрижераторного транспорта. Также данные устройства могут быть использованы для контроля температуры в производственных помещениях, REF-вагонах, REF-контейнеров, холодильных помещениях или складах.

Монтаж датчиков и наладка всей системы мониторинга производится быстро, благодаря беспроводной передаче данных по технологии LoRa.

Технические характеристики:

• Срок работы SENSOR TF-1 от батареи – 3 года;
• Батарея встроенная 6400 мАч, 3.6V;
• Пределы допускаемой абсолютной погрешности измерений на весь диапазон измерения температур ±0,5 °С;
• Интервал между поверками – 1 год.

Комплектация ThermoFleet

Рефрижератор для фургона не предназначен для охлаждения или нагрева перевозимого груза, а только для сохранения заданного температурного режима, который поддерживается на основании фактической температуры воздуха. Для контроля температуры в REF-фургоне, необходимо использовать несколько датчиков. В комплекс ThermoFleet, могут входить один, два или более термодатчиков. Благодаря вариативности комплектации, Вы можете масштабировать решение под габариты своего транспортного средства или склада. SENSOR TF-1 обладает высокой степенью чувствительности и реагирует на любое изменение температуры внутри фургона. При установке двух и более датчиков, ThermoFleet позволит определить некорректное, либо «плотное» размещение груза внутри фургона.

Термодатчик ThermoFleet

Термодатчики беспроводные SENSOR TF-1 с адаптером-регистратором ThermoFleet и онлайн доступом к данным на портале ref.advantum.ru и в мобильном приложении ThermoFleet – представляют собой современное техническое решение для контроля и отслеживания температуры.

ThermoFleet подходит для транспортных компаний, ритейла, фармацевтики, пищевых производств и температурных складов, а также владельцев термочувствительных грузов для организации правильного хранения и перевозки продукции.

Датчики температуры

от Thermometrics | Для автомобилей, медицины, промышленности

Thermometrics предлагает сегодня один из наиболее полных диапазонов продуктов для измерения и измерения температуры в мире. От микросхем до узлов с добавленной стоимостью и для диапазонов температур от -196ºC до 1150ºC, продукты Thermometrics играют жизненно важную роль в измерениях, контроле и защите промышленных и бытовых приложений по всему миру.

Линейка датчиков температуры Thermometrics — это вклад более чем 70-летнего опыта в разработке и производстве высококачественных датчиков в портфель решений на основе датчиков Amphenol Advanced Sensors.Компания Thermometrics продолжает инвестировать в передовые датчики температуры и технологию упаковки датчиков, особенно в разработку индивидуальных решений для промышленности и для конкретных нужд клиентов.

Ограничители тока

---

Thermometrics A-2130 NTC Комплект ограничителя пускового тока состоит из 32 наших самых популярных стилей ограничителей пускового тока (прямые и изогнутые провода) в количестве 5 штук на каждый тип.Этот комплект позволяет заказчикам на начальном этапе проектирования протестировать несколько вариантов спецификаций, чтобы определить, какие детали лучше всего подходят для их нужд.

Термисторы, ограничивающие пусковой ток, серии

Thermometrics CL состоят из дискового термистора с неизолированными подводящими проводами и используются для управления пусковым током при переключении источников питания.

Инфракрасные (ИК) датчики

---

Thermometrics ZTP-135SR Инфракрасные (ИК) датчики на термоэлементах состоят из термоэлементов, плоского инфракрасного фильтра и термистора для температурной компенсации, все в герметичном корпусе TO-46 (18). Также доступны различные фильтры, помогающие максимизировать производительность в конкретных приложениях. Инфракрасные датчики на термоэлементах используются для бесконтактного инфракрасного измерения температуры поверхности.

Thermometrics ZTP-015 Инфракрасные (ИК) датчики на термоэлементах состоят из термоэлементов, плоского инфракрасного фильтра и термистора для температурной компенсации, все в герметичном корпусе TO-46 (18).Также доступны различные фильтры, помогающие максимизировать производительность в конкретных приложениях. Инфракрасные датчики на термоэлементах используются для бесконтактного измерения температуры поверхности.

Thermo Scientific | Thermo Fisher Scientific

Thermo Scientific — приверженность аналитической точности

Приборы, оборудование, программное обеспечение, услуги и расходные материалы Thermo Scientific позволяют ученым решать сложные аналитические задачи в фармацевтических, биотехнологических, академических, государственных, экологических и промышленных исследованиях, а также в клинических лабораториях. Наши продукты удовлетворяют широкий спектр потребностей — от образцов, характеристик материалов и химического анализа до клинической диагностики и производства лекарственных средств на основе биологических препаратов.

Домен thermofisher.com теперь является домом для продуктов Affymetrix и eBioscience для медико-биологических наук и включает всю информацию о продуктах и ​​закупках Thermo Scientific, документацию и ресурсы. Сферы продукции включают лабораторное оборудование, лабораторное пластиковое оборудование, масс-спектрометрию, хроматографию, молекулярную биологию, биологию белков, клиническую практику и диагностику и многое другое.Узнать больше

---

Популярные линейки продуктов Thermo Scientific для медико-биологических наук:
Barnstead, CellInsight, ExoSAP-IT, FastDigest, Fiberlite, FMS, GeneRuler, Heratherm, HyPerforma, MaxQ, Nalgene, Nunc, Orion, Phusion, Pierce, Precision, Sorvall, SuperSignal, VersaCool

---

Клиника и диагностикаВверх

Популярные линейки клинических продуктов Thermo Scientific:
Acrometrix, Brilliance, CryoStar, CEDIA, DRI, Elia, Excelsior, ImmunoCAP, Indiko, MAS, Phadia, PrintMate, Q Exactive, QMS, Sensititre, Spectra, VersaTREK

---

Промышленная и прикладная наука

Популярные линейки продуктов прикладной науки Thermo Scientific:
ARL OPTIM’X, Chromacol, Chromeleon CDS, Dionex, HAAKE, MAbPac, Nanodrop, NextGuard, Nicolet, Niton, Orion, Oxoid, Proteome Discoverer, Q Exactive, RadEye, RadHalo, Ramsey IDEA, Remel, SureTect, TRACE, Диагностические системы TREK, TSQ, Ultra, Vanquish

Rüeger: Thermo-Sensor

Датчики, изготовленные на заказ, чтобы точно соответствовать требованиям к использованию и выдерживать самые суровые условия.

S10	С минеральной изоляцией, с удлинением лага или без него согласно DIN 43772
S10 Продукты питания	Пищевая, фармацевтическая, пивоваренная и молочная промышленность
S50	С минеральной изоляцией, с удлинением лага или без него согласно ISA-DS 49
S70	Кожные термопары для измерения температуры поверхности
S80	С минеральной изоляцией, с удлинительными кабелями или без них, с концевыми заделками или соединителями
S81	С минеральной изоляцией, с удлинительными кабелями или без них, с концевыми заделками или соединителями
S90 / S91	Приборы для измерения температуры два в одном
Тип S90 / S91 + TT 248	Зонд с датчиком температуры HART Rosemount 248 беспроводной
S92	Устройство для измерения температуры два в одном, специально разработанное для измерения выхлопных газов дизельных двигателей
S96	Прямой или гибкий многоточечный
Термогибрид	A Высокоточный датчик температуры процесса
S01	Вставки с минеральной изоляцией, керамической клеммной колодкой или преобразователем

.
