Терморегуляторы для теплого электрического пола

Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.

У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.

Преимущества:

• управление из любой точки доступа,
• простой интерфейс,
• экономия энергии,
• универсальность,
• подсветка дисплея,
• защита от детей,
• устойчивость к механическим воздействиям.

Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.

Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.

Возможно Вас заинтересует:

СПАСИБО!

Ваша заявка ПРИНЯТА
Наши специалисты перезвонят Вам в течении рабочего дня c 8-30 до 17-00

Вы можете заказать монтаж покупаемого оборудования

Заказать монтаж

Монтаж не нужен

Терморегуляторы для теплого электрического пола

Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.

У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.

Преимущества:

• управление из любой точки доступа,
• простой интерфейс,
• экономия энергии,
• универсальность,
• подсветка дисплея,
• защита от детей,
• устойчивость к механическим воздействиям.

Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.

Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.

Возможно Вас заинтересует:

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

• температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
• температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
• комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Терморегулятор для теплого пола механический

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

   Механические терморегуляторы с выносным датчиком температуры

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

   Механический терморегулятор

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

   Сенсорный тип терморегулятора

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

   Электронные терморегуляторы теплого пола

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Беспроводной программируемый терморегулятор

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Терморегулятор для теплого пола программируемый

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

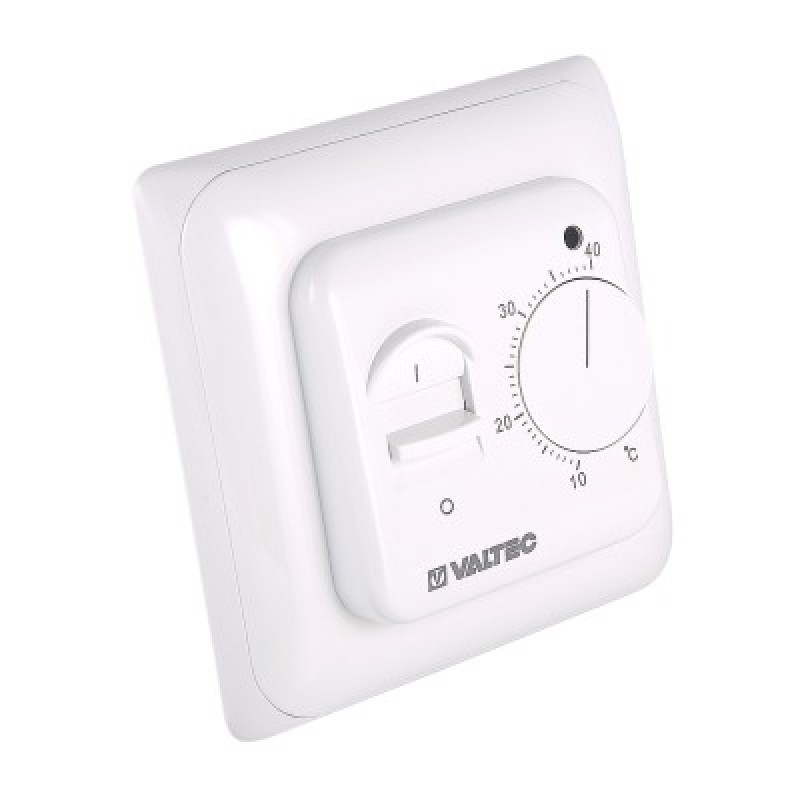

• Механические терморегуляторы

  Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

  Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

  Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

  Механические терморегуляторы

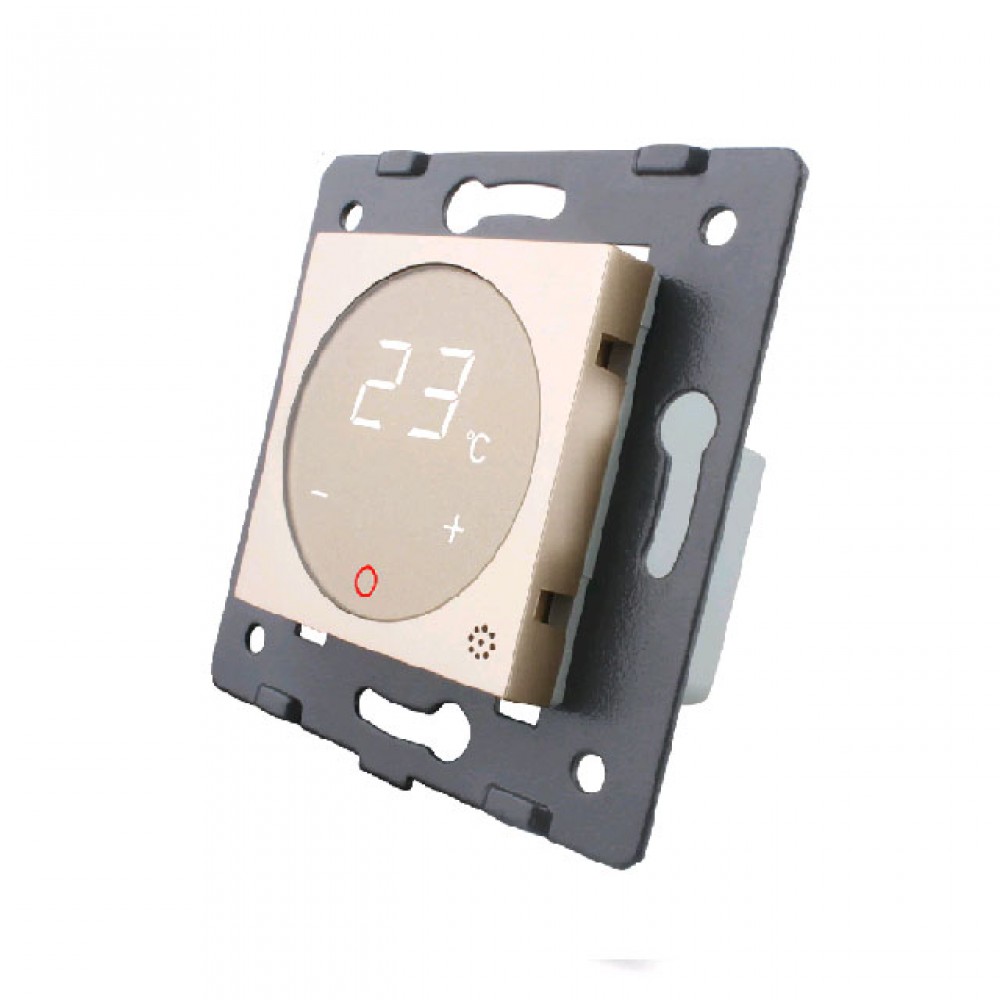

• Электронные простые терморегуляторы

  Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

  Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

  Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

  Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

  Электронные простые терморегуляторы

• Электронные программируемые терморегуляторы

  Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

  Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

  Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

• Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

• Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

• Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

• Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

• Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Терморегулятор для теплого пола

Выбор и покупка полов с подогревом – задача ответственная. Чаще всего клиенты обращают максимальное внимание на тип оборудования, его мощность и качество теплоотдачи, напрочь забывая о столь важном аспекте, как управление системой. Между тем, терморегуляторные устройства (термостаты) играют одну из самых важных ролей в работе греющего оборудования и дают возможность существенно снизить потребление электрической энергии (а следовательно, и сэкономить на коммунальных платежах). Помимо этого, использование терморегулятора значительно упрощает процесс управления теплым полом, делая его легким и комфортным.

Каждый потребитель, хотя бы раз в жизни сталкивавшийся с покупкой теплых полов, безусловно в курсе, что системы отопления всегда продаются готовым комплектом. Обычно в него включены греющая секция (мат определенной длины или нагревательный кабель) и все необходимые для корректного монтажа детали – гофра-трубка, в которую чуть позже будет вставлен выносной датчик, фиксирующий температуру пола. Если в системе главным обогревательным элементом является кабель, в набор вкладывается прочная и крепкая монтажная лента. Кроме того, оборудование обязательно снабжается гарантийным талоном и развернутой инструкцией, содержащей рекомендации по монтажу и советы по эксплуатации.

Как правило, терморегуляторное устройство в базовый комплект теплого пола не входит. Это обусловлено тем, что современные производители изготовляют огромное количество моделей, существенно отличающихся друг от друга по таким параметрам, как дизайн, опциональные возможности и цена. Однако, несмотря на широкую ассортиментную линейку, ни менеджеры-консультанты, ни клиенты серьезного внимания этим изделиям не уделяют. Нередко на терморегуляторах пытаются банально сэкономить и сознательно выбирают самые простые, непритязательные модули с минимумом функций.

Как выбрать терморегулятор

Что необходимо знать потребителю при выборе устройства, контролирующего управление теплым полом?

Главная функция любого терморегулятора – включение и выключение нагревательного кабеля. Кроме того, эти небольшие, но очень полезные устройства фиксируют информацию, получаемую с датчиков воздуха и температуры в помещении, а на ее основе обеспечивают поддержание комфортного уровня прогрева пола по всей поверхности.

Вследствие того, что полы с подогревом всегда находятся непосредственно под напольным покрытием и остаются незаметными для глаза, единственным элементом оборудования, видимым в интерьере, оказывается терморегулятор. Именно по этой причине привлекательность и дизайн являются основными параметрами, определяющими окончательный выбор модели.

Дизайн терморегулятора

Если при выборе терморегулятора основным критерием является внешний вид, стоит обратить внимание на электронные модели с крупным жидкокристаллическим сенсорным дисплеем. В отличии от непрезентабельных электромеханических аналогов, они обладают стильным дизайном, эффектно смотрятся в интерьере и придают помещению солидность и статусность.

Экономия электроэнергии терморегулятором

Установив терморегулятор, можно сэкономить большой объем электрической энергии, расходуемой отопительными системами. В зависимости от типа оборудования и условий эксплуатации экономия может составить от 50% до 90% от номинального потребления. Самый большой показатель гарантируют многофункциональные и дорогостоящие устройства, способные качественно оптимизировать работу теплых полов.

Наиболее точными и, разумеется, экономными, являются современные и навороченные программируемые терморегуляторы, второе место занимают практичные электронные модели, а последними в топ-рейтинге являются простые электромеханические изделия. Исходя из этой информации, можно совершенно точно сказать, что покупка дорогого термостата на 100% оправдает себя за счет экономного расхода электрики. Причем случится это не в каком-то далеком будущем, а буквально через несколько месяцев после начала эксплуатации греющего оборудования.

Терморегулятор программируемый

Каждый владелец теплых полов мечтает о том, чтобы управлять системой было легко и удобно. В полной мере это обеспечивают программируемые терморегуляторы. Только они позволяют от начала и до конца автоматизировать процесс управления и делают его простым и комфортным. Пользователю достаточно просто задать подходящую программу и устройство будет совершенно самостоятельно контролировать работу системы, переключаясь между температурными режимами «эконом» и «комфорт» в рамках семидневного цикла.

К выбору модели терморегулятора нужно подойти внимательно и учесть не только тип напольного покрытия, но и условия, в которых будет эксплуатироваться теплый пол. Применение в качестве основного греющего элемента электрического кабеля предусматривает обязательное наличие прочной и крепкой бетонно-цементной стяжки, которая делает всю систему более инерционной. Прогреть такой пол до требуемой температуры к четко определенному времени помогает удобная опция «ранний старт», наличествующая у основной массы программируемых терморегуляторов.

Термодатчик

Низкотеплопроводные напольные покрытия подвергают отопительное оборудование существенной нагрузке и значительно повышают риски, связанные с перегревом кабеля. В этом случае разработчики теплых полов рекомендуют приобретать терморегулятор не с одним, а с двумя практичными термодатчиками. Внешний датчик температуры пола сыграет роль ограничителя предельно допустимой температуры поверхности пола, а внутренний (встроенный) датчик температуры воздуха гармонично отрегулирует уровень прогрева комнаты.

Терморегуляторное устройство, снабженное двумя датчиками, просто необходимо там, где теплые полы используются в качестве основного источника обогрева, поскольку температура воздуха непосредственно в помещении выступает в этом варианте основным определяющим критерием для работы всей системы.

Кроме изделий, снабженных только одной из вышеуказанных функций, современный рынок теплового оборудования предлагает клиентам практичные и стильные модели Thermoreg Ti 950, которые сочетают в себе лучшие возможности терморегуляторов.

Во всех системах теплый пол использование терморегуляторов предусмотрено изначально. Без этих небольших устройств управление греющим оборудованием было бы просто невозможным. Даже такие простые операции, как выключение системы или изменение текущей температуры на поверхности пола, потребовали бы полного отключения оборудования от электрической сети. Любой потребитель согласится, что это более, чем неудобно и крайне проблематично. Терморегулятор помогает избежать всех этих сложностей и способствует рациональному расходу электроэнергии, а следовательно, и уменьшению размеров коммунальных платежей.

Понравилась статья? Поделитесь с друзьями!

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 7.3k. Обновлено 25 ноября, 2020

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

2. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

3. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
4. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

5. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Как выбрать терморегулятор для теплого пола?

Терморегулятор (термостат) с датчиком температуры – устройство, автоматически поддерживающее заданный тепловой режим в помещении — является самой важной составной частью комплекта теплого пола. Терморегулятор — единственная часть теплого пола, которая находится «на виду», поэтому внешний вид терморегулятора не менее важен, чем его функции. Принцип действия терморегулятора прост — покупатель задает необходимую температуру на шкале прибора или на дисплее, а дальше терморегулятор сам включит теплый пол, когда температура на поверхности пола ниже заданной, и выключит его, когда заданная температура будет достигнута.

Есть несколько общих правил по выбору терморегуляторов.

Первое, и самое важное: при выборе терморегулятора следует помнить, что большинство предлагаемых терморегуляторов поддерживают заданную Вами температуру в ЛЮБОЙ момент времени. Но, как правило, в среднем 12 — 16 часов в будние дни дома никого нет и теплый пол работает «вхолостую». Аналогичная ситуация и в ночной период (6 – 8 часов) – когда все спят, в теплом полу также нет необходимости. Таким образом, 12 – 18 часов в сутки (в будние дни) в поддержании высокой, комфортной температуры на поверхности пола нет объективной необходимости и, кроме того, это лишние энергозатраты и лишние деньги за оплату электроэнергии. Причем, чем больше площадь теплого пола, тем больше его мощность и энергопотребление. В такой ситуации настоятельно рекомендуем использовать программируемые термостаты, в которых реализованы энергосберегающие режимы.

Второе правило: в том случае, если мощность подключаемых к одному терморегулятору секций превышает предельно допустимую нагрузку на него, необходимо подключать эти секции к терморегулятору через магнитный пускатель.

Третье правило: на кухню и в санузлы, как правило, ставят терморегуляторы только с датчиком температуры пола, так как при использовании датчиков температуры воздуха, возможно их срабатывание при включении горячей воды или газовой колонки, в то время как «общая» температура воздуха в помещении не изменялась.

В качестве системы управления теплыми полами мы предлагаем Вам терморегуляторы ENERGY и OJ Electronics. Гарантия на терморегуляторы и датчики составляет 24 месяца.

Базовыми моделями являются ENERGY OTN 1991 и ENERGY ТК 04. Термостаты комплектуются датчиком температуры пола и предназначены для внутреннего монтажа в стандартную монтажную коробку. Терморегулятор крайне прост в работе – на проградуированном колесике регулировки температуры покупатель достаточно выставить желаемую температуру и в дальнейшем терморегулятор будет ее поддерживать самостоятельно. Горящий индикатор указывает на то, что теплый пол в данный момент работает (нагревается). Имеется выключатель, с помощью которого можно выключить теплый пол на время долгого отъезда или жаркой погоды. В терморегуляторе ENERGY OTN 1991 предусмотрена также защита от маленьких детей, которых хлебом не корми – дай что-нибудь покрутить в пределах досягаемости и, в частности, изменить установленную температуру: Вы можете установить ограничение максимальной и минимальной температуры.

Tерморегулятор OTN 1991:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,4 °С.
Максимальная нагрузка – 3,4 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 3 м.

Терморегулятор ТК 04:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Аналогичный принцип действия, а именно автоматическое поддержание заданной температуры, имеют модели ENERGY ТК 02 и ENERGY ТК 07. Терморегулятор ENERGY ТК 02 оснащен большим ЖК-дисплеем с оранжевой подсветкой. Установка желаемой температуры на данной модели производится всего двумя кнопками управления. Терморегулятор ENERGY ТК 07 имеет, в отличие от ENERGY ТК02 большой сенсорный дисплей с синей подсветкой. Данные терморегуляторы оснащены крупной индикацией, которая отображает значения текущей, либо желаемой температуры пола.

Терморегулятор ТК 02:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Терморегулятор ТК 07:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Для бережливых хозяев, которые понимают, что расходы на теплый пол делятся на единовременные (те деньги, которые Вы платите в магазине за комплект теплого пола), и постоянные (деньги, которые необходимо платить ежемесячно за электроэнергию, потребляемую теплым полом) – предназначены электронные программируемые терморегуляторы ENERGY ТК 03 , ENERGY ТК 08. Эти приборы позволяют существенно экономить энергозатраты, сохраняя при этом комфорт в нужное для Вас время суток.

Программируемые терморегуляторы имеют возможность установки 4-х программ для дней с понедельника по пятницу и 2-х программ для субботы и воскресенья. Дни недели обычно разбиты на 4 режима («утро», «день», «вечер», «ночь»), которые отображаются на дисплее соответствующим символами. Термостаты уже имеют установленные заводские программы, которые подходят для большинства пользователей. А также, согласуясь со своим ежедневным графиком, Вы можете задать время начала и конца каждого периода и температуру поверхности пола, которая будет поддерживаться в этот период. С помощью этого экономится электроэнергия и Ваши затраты на нее за счет того, что теплый пол реже включается в те периоды, когда Вас нет дома, или когда в теплом полу нет необходимости. Использование таких терморегуляторов позволяет уменьшить время работы теплого пола на 40 – 70 % по сравнению с использованием обычных терморегуляторов!

Кроме того, программируемые терморегуляторы имеют функцию адаптации, позволяющую автоматически вычислять время включения системы обогрева таким образом — требуемая температура будет достигнута к заданному времени! После трех дней работы адаптивная функция точно знает время включения нагрева.

Разумеется, программируемый термостат может работать как под управлением заданной программы пользователя (либо под управлением заводской программы), так и в «ручном» режиме, просто поддерживая заданную температуру пола в течение суток.

Терморегулятор ТК 03:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
ЖК дисплей с оранжевой подсветкой, функция адаптации.
Длина датчика температуры пола – 2 м.
Возможность программирования, использования предустановленных программ.

Терморегулятор ТК 08:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Длина датчика температуры пола – 2 м.
Сенсорный дисплей (!) с синей подсветкой, функция адаптации.
Возможность программирования, использования предустановленных программ.

Особого внимания заслуживает терморегулятор с идеальным набором функций ENERGY OCD4 1999 (Дания). Это специальный программируемый терморегулятор с датчиком температуры воздуха в помещении и датчиком-ограничителем температуры пола. Терморегулятор способен управлять Вашей системой обогрева, включая ее в назначенное время в различные дни недели. Каждый день Вы можете разбить на четыре периода со своей заданной температурой.

Главная особенность термостата OCD4 1999 в том, что он совмещает в себе функции четырех приборов:

• программируемый терморегулятор с датчиком пола;
• программируемый терморегулятор с датчиком воздуха;
• программируемый терморегулятор с датчиком воздуха и датчиком-ограничителем температуры пола;
• регулятор мощности (возможность работы в режиме регулятора без датчика, что может быть необходимо в условиях реконструкции, когда нельзя использовать датчик температуры пола).

Терморегулятор имеет простое анимированное навигационное меню на 8 языках. Комплектуется датчиком теплого пола длиной 2 метра, а также имеет совместимость со всеми существующими типами датчиков.

Терморегулятор OCD4 1999:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,6 кВт.
Возможность программирования, использования предустановленных программ.
Функция адаптации, контроль потребления электроэнергии, защита от детей.

Все вышеописанные терморегуляторы предназначены для монтажа в стандартную электромонтажную коробку. С помощью специальной рамки (приобретается отдельно) возможен настенный монтаж.

Для офисных или промышленных зданий или помещений (детские сады, больницы и т.п.), где есть необходимость ограничить доступ к терморегулятору, идеально подойдет электромеханический терморегулятор OJ Electronics ETV 1991 (Дания). По функциям – это аналог терморегуляторов ENERGY ТК 04, ENERGY OTN 1991, но с монтажом на DIN-рейку, как правило — в распределительный щит, что и позволяет ограничить к нему доступ посторонних лиц. Кроме того, благодаря минимальному значению диапазона регулирования в 0 °С, возможно его использование для систем снеготаяния, антиобледенительного подогрева ступеней и т.п.

Терморегулятор ETV 1991:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,4 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 20.
Монтаж на DIN-рейку.

Также для монтажа на DIN-рейку подходит электромеханический терморегулятор Energy TK05, главные преимущества которого: простая установка, высокая надежность и выгодная цена. Находящийся на передней панели терморегулятора светодиод показывает текущее состояние системы теплый пол: загорается при включении системы и гаснет при ее отключении.

Терморегулятор Energy TK05:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,6 кВт.
Класс защиты IP 20.
Монтаж на DIN-рейку.

Нужен ли мне специальный термостат для лучистого тепла? — HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

По всем соображениям переключения на лучистое тепло, одним из последних может быть тип термостата, необходимый для его работы. Однако вы должны знать, какой специальный термостат может потребоваться для работы вашей новой системы отопления. Требуется ли специальный термостат для лучистых полов с подогревом? Мы провели небольшое исследование и подготовили для вас лучшую информацию.

Когда дело доходит до лучистого тепла, вам нужен термостат, который легко регулируется и достаточно умный, чтобы не перегревать ваш дом. Итак, лучше всего сделать такой, специально созданный для лучистого тепла. При этом некоторые термостаты работают с традиционной системой, а также с лучистым теплом, и вам необходимо убедиться, что термостат, который вы покупаете, будет работать с типом тепловой системы, которой вы владеете. Некоторые популярные бренды, совместимые с лучистым теплом, производятся SunTouch, ecobee, Honeywell и Nest.Вы также должны учитывать, является ли ваш пол с подогревом водяным или электрическим.

Теперь, когда мы установили, что существует множество разновидностей термостатов, которые можно использовать для получения лучистого тепла, давайте обсудим некоторые варианты продуктов более подробно. Продолжайте читать, чтобы узнать больше о специальных термостатах, о том, как настроить их на лучистое тепло, на какую температуру следует устанавливать и многое другое.

Что делает термостат совместимым с лучистым теплом?

В идеале термостат, который вы выбираете для управления лучистым теплом, должен иметь датчик температуры пола. Этот датчик температуры пола постоянно знает температуру полов, поэтому они не становятся слишком горячими или слишком холодными. Кроме того, термостат, созданный для водяного лучистого тепла, должен иметь возможность управлять водонагревателем, так как именно эта теплая вода передает тепло вашим полам.

Для электрического обогрева пола термостат должен быть термостатом базового сетевого напряжения. Если когда-либо возникнет вопрос, совместим ли термостат, обратитесь к руководству пользователя или свяжитесь с производителем.Не забывайте всегда проверять максимальное допустимое напряжение на термостате, чтобы убедиться, что вы соблюдаете электрические требования, чтобы избежать перегрузки.

SunTouch

Термостат SunTouch, который работает на лучистое тепло, представляет собой интеллектуальный термостат. Он оснащен Wi-Fi, и к нему можно получить доступ, находясь за пределами вашего дома. Эта модель имеет датчик температуры пола, а также дополнительный датчик температуры в помещении и работает с электрическим лучистым теплом. Его можно запрограммировать на срок до 7 дней. Кроме того, он поставляется с регулируемым экраном, поэтому вы можете изменить цвет в соответствии с дизайном интерьера.

Посмотреть этот термостат на Amazon.

Экоби

Ecobee предлагает множество интеллектуальных функций. У него есть датчики, которые автоматически определяют, дома вы или нет, и автоматически регулируют температуру на основе этого. Он также предлагает голосовое управление и удаленные комнатные датчики. Эта модель хорошо работает с жидкостными системами лучистого отопления. Хотя это один из самых дорогих вариантов, это один из самых сложных термостатов на рынке.

Посмотрите этот термостат Ecobee на Amazon.

Honeywell

Th215-AF-GA / U

Этот термостат подходит только для систем электрического водяного отопления. У него есть датчик температуры пола, что означает, что он будет довольно точно поддерживать температуру ваших полов. Кроме того, вы можете запрограммировать термостат на срок до семи дней вперед, что означает, что вы можете установить температуру в зависимости от того, когда вы будете дома, а когда нет. Кроме того, этот термостат предназначен только для резистивной нагрузки, поэтому убедитесь, что ваше лучистое тепло является резистивной нагрузкой.

Посмотреть термостат Honeywell на Amazon.

Aube от Honeywell Th240-28-01-B / U

Этот альтернативный вариант от Honeywell работает с водяным лучистым теплым полом и предлагает те же функции, что и описанный выше. Это термостат, который также работает с центральным отоплением.

Посмотреть этот термостат на Amazon.

Гнездо

Предложение Google, термостат Nest, признано лучшим умным термостатом для вашего дома.Nest обладает функцией «истинного сияния», которая позволяет ему работать с полом с подогревом. Информация, полученная при просмотре сайта поддержки Google Nest, указывает на то, что один и тот же термостат может использоваться для центрального отопления и вентиляции, а также для лучистого тепла одновременно, хотя многие обзоры, похоже, расходятся в этом мнении. Если вы используете гибридную систему, лучше всего проконсультироваться с подрядчиком, чтобы обеспечить надлежащую установку и поддержку.

Так как это «умный» термостат, он поддерживает Wi-Fi, и им можно управлять извне.Вы можете приобрести аксессуары для определения и передачи температуры в каждой комнате вашего дома. Если вас впечатлили высокотехнологичные гаджеты, Nest — хороший вариант для вас, хотя это не лучший вариант для лучистого тепла, поскольку в нем нет датчика температуры пола.

Посмотреть этот термостат на Amazon.

Сколько термостатов нужно для теплого пола?

Одним из преимуществ напольных покрытий с лучистым обогревом является то, что вы можете контролировать различные части вашего дома, создавая многозонные зоны с отдельными термостатами.

Это личное предпочтение, так как вы можете настроить всю систему на управление одним термостатом. Однако, имея несколько зон с собственным термостатом, эти отдельные комнаты и зоны можно регулировать в зависимости от их размера или жителей.

Наличие отдельных термостатов может означать более эффективное управление, но при этом может сэкономить тонну на затратах на электроэнергию. Если ваши термостаты являются программируемыми, вы можете настроить определенные комнаты на обогрев в определенное время, например, в ванной комнате во время утренней суеты или в спальнях ночью.

Хотите знать, какой тип пола лучше всего подходит для лучистого тепла? Прочтите наш пост «Какой тип напольного покрытия лучше всего подходит для полов с подогревом?»

Как настроить термостат для теплого пола?

Чтобы настроить термостат для водяного теплого пола, вам необходимо проконсультироваться с инструкциями производителя о том, как запрограммировать вашу модель. Доступно много разных моделей, и все они проходят аналогичные этапы. Вот обучающее видео о том, как настроить термостат излучающего тепла SmartStat:

Кроме того, вот удобное видео о том, как подключить теплый пол к термостату:

Пожалуйста, не пытайтесь заниматься электропроводкой, если у вас нет опыта или вы внимательно не изучили инструкции производителя.Как всегда, если сомневаетесь, обратитесь к профессионалу.

При какой температуре следует устанавливать лучистое тепло?

Идеально установить температуру пола в пределах 80-85 градусов, а затем отрегулировать ее оттуда. Поскольку полы с подогревом излучают, фактическая температура в комнате будет намного ниже той, на которую установлен термостат. Большинство излучающих обогревателей нагреваются до более 100 градусов для тех, кто хочет супер-жареного.

Личные предпочтения и уровень комфорта имеют большое значение в этом решении, но помните, что одним из преимуществ лучистого тепла является экономия на расходах на электроэнергию.Дайте ему согреть комнату и избегайте подъема термостата, прежде чем дать обогревателю достаточно времени, чтобы сделать то, что он умеет лучше всего.

Чтобы узнать больше о комнатной температуре и лучистом тепле пола, прочитайте наш пост «Согревает ли воздух лучистое тепло?»

Закрытие

Теплый пол не требует специального термостата. Многие термостаты работают с обычными системами отопления, вентиляции и кондиционирования воздуха, а также с тепловым излучением. Пока вы проверяете спецификации, следуете инструкциям и соблюдаете меры безопасности, вы обязательно найдете лучший вариант для себя и своей семьи, будь то интеллектуальный термостат или самый простой вариант.Не торопитесь в поисках и наслаждайтесь жаркими теплыми ногами с помощью сияющего теплого пола!

Easy Heat, теплые полы, гидроника, теплый плиточный пол, электрическая

Комплекты термостатов Комплекты термостатов Easy Heat Warm Tiles®, электроника OJ и комплекты термостатов Honeywell Aube Термостаты Easy Heat Warm Tiles® обеспечивают постоянный комфорт и контроль. Вы по достоинству оцените возможность установки таймера, чтобы пол был теплым, когда вам это нужно больше всего.Представьте, что вы просыпаетесь в теплой ванной в 6:00 утра или готовите ужин, подложив под ноги теплый пол на кухне. Термостаты Warm Tiles® обеспечивают невероятную гибкость, экономя при этом ваше время и деньги. Термостаты для теплых полов Warm Tiles® оснащены самой современной системой контроля температуры. Используя датчик пола, который встроен в раствор чуть ниже готового пола, датчик отслеживает фактическую температуру пола, чтобы обеспечить вам точный уровень комфорта.Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры. Для еще большей гибкости термостат модели Warm Tiles FGS Programmable представляет собой двойную регулятор напряжения (120/240 В перем. тока) с возможностью программирования на 7 или 5/2 дня, а также простой переключатель включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему водяного теплого пола на нагрев полов рано утром и снова вечером.Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT. В качестве опции к термостатам марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают температуру пола и окружающей среды для трех вариантов управления (Окружающая среда, Пол или Окружающая среда с ограничением температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой предлагают защиту GFCI, управление включением / режимом ожидания для отключения в конце отопительного сезона и имеют 3-летнюю производственную гарантию.Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временной отмены без изменения программирования и полную 7-дневную программируемость. А если вам нужна непревзойденная технология дистанционного управления, обратите внимание на интерактивный сенсорный Wi-Fi термостат OJ Electronics UWG4 WiFi. Этим устройством можно управлять с помощью веб-браузера, смартфона или планшета, что обеспечивает гибкость, невиданную ранее в термостатах для подогрева пола.С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше. Планируете ли вы установить ее на кухне, в ванной или в любой другой комнате в доме, система электрических лучистых полов — это эффективный способ обогрева дома. Добавьте программируемый термостат к своей системе полов с подогревом и потребляйте до 50% меньше энергии. В отличие от систем водяного отопления или водяного отопления, для которых требуется, чтобы бойлер непрерывно нагревал воду в течение дня, электрические лучистые полы Warm Tiles® можно включать в определенные часы дня с помощью программируемого термостата и отключать, когда в этом нет необходимости.На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и системами водяного теплого пола. Комплекты термостатов Warm Tiles® Обеспечивая постоянный комфорт и контроль в течение многих лет, термостаты моделей Warm Tiles® New FGS и FG предлагают современный контроль температуры и простую функциональность программирования. Комплекты термостатов Warm Tiles® Арт. Напряжение Программируемое / Непрограммируемое Максимум Сила тока FGS Двойное напряжение НОВИНКА! Программируемый 15 А FG Двойное напряжение НОВИНКА! Непрограммируемый 15 А Ссылки для быстрого доступа Инструкции по эксплуатации FGS серии 9011 Эксплуатация и установка Инструкции Комплекты термостата электроники OJ Арт. Напряжение Программируемое / Непрограммируемое Максимум Сила тока UWG4-4999 Двойное напряжение NEW! Программируемый 15 А Быстрые ссылки на документы 9019G UWG4-4999 Руководство Комплекты термостатов Honeywell / Aube Арт. Напряжение Программируемое / Непрограммируемое Максимум Ампер Th214-AF-120GA 120 В Непрограммируемый 9013 Th5 240 В Непрограммируемый 15 А Th215-AF-GA Двойное напряжение Программируемый 15 Ампер 9018 9018 9018 9018 Термостат серии Th215 Эксплуатация и установка Инструкции Th214 Термостат серии Эксплуатация и установка Инструкции Электроника 9011 Комплект термостата WiFi с WiF Благодаря возможности подключения и полному набору дополнительных функций термостат OJ Electronics UWG4 поможет вам контролировать обогрев пола, где бы вы ни находились. Комплекты термостатов Honeywell Aube Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру окружающей среды и пола, эти термостаты имеют усовершенствованный контроль температуры. Термостаты и регуляторы теплого пола Когда дело доходит до термостатов теплого пола, ваш выбор управления будет зависеть от типа установленного вами теплого пола. Электрический пол с подогревом состоит из множества электрических проводов, которые проложены в полу и подключены к основному источнику электропитания. При включении сопротивление в проводах вызывает их нагрев. Термостаты электрического теплого пола будут подключены, проводными или беспроводными, обратно к контроллеру переключателя, который затем включит или выключит отдельные цепи в зависимости от потребности. Система влажных полов — это система, в которой в полу проложены длинные петли трубопроводов и циркулирует теплая вода, а затем тепло передается от воды к полу.Термостаты теплого пола во влажных системах также подключаются к контроллеру проводным или беспроводным способом, но вместо того, чтобы контроллер включал или выключал цепь, он вместо этого открывает моторизованный клапан на коллекторе теплого пола, который затем позволяет теплой воде течь в эта зона. ( БОЛЬШЕ : Все, что вам нужно знать об установке водяного теплого пола) Как работают термостаты теплого пола? Термостаты для теплого пола работают по-разному. Обычно на стене находится комнатный термостат, который измеряет температуру в комнате. Когда термостат включается, он требует, чтобы тепло распределялось по полу в этой области. Совершенно нормально иметь отдельный термостат в каждой области или зоне, чтобы все имущество не нагревалось, если некоторые зоны не нуждаются в дополнительном тепле. Иногда в пол также могут быть встроены термостаты, чтобы убедиться, что пол не перегревается, или чтобы пол не становился слишком холодным, особенно если в комнате есть другой источник тепла (например, дровяная горелка). или Aga), которые потенциально могут «сбить с толку» комнатный термостат. ( БОЛЬШЕ : нужно предложение для вашей системы теплого пола?) Типы термостата теплого пола Термостаты теплого пола обычно устанавливаются на стене, и их можно регулировать с помощью простых поворотных переключателей, цифровых кнопок чувствительные экраны или через смарт-устройства, такие как телефоны или планшеты. Термостаты можно запрограммировать на разные температуры в разное время дня, а также на разные требования в выходные дни.Можно запрограммировать любое количество опций, чтобы оптимизировать систему и не тратить зря тепло, когда оно не требуется. Беспроводные термостаты Беспроводные термостаты обмениваются данными между комнатным термостатом и контроллером через беспроводной сигнал малой мощности. Это может быть очень хорошим способом добавления комнаты с помощью управления комнатами к существующей собственности без необходимости преследовать стены и вызывать множество нарушений при прокладке проводов в каждой комнате. WiFi можно затем использовать для подключения вашего телефона или планшета к контроллеру, чтобы вы могли регулировать обогрев практически из любой точки мира, если там есть подключение к Интернету. Ключевые особенности термостата для теплого пола Многие современные термостаты имеют огромное количество опций. Совместимость с вашей системой отопления, а также с другими устройствами контроля температуры — это ключевая особенность, на которую следует обратить внимание. Вам не нужен термостат в вашей системе отопления, который не может взаимодействовать с системой кондиционирования воздуха, потому что тогда, когда система кондиционирования воздуха охладит комнату, система отопления может включиться, чтобы попытаться снова нагреть ее. Если вы много уезжаете, вам может понадобиться возможность подключиться к дому через Wi-Fi. В существующем доме вам также может потребоваться подключение к радиаторным клапанам с электроприводом, если у вас есть сочетание влажных полов с подогревом и радиаторов. Кроме того, вы можете захотеть, чтобы система управляла парой зон электрического подогрева пола в ванной, а также электрическим панельным обогревателем. Затем вам нужно будет указать систему управления, которая может все это сделать. Убедитесь, что вы знаете свои требования как сейчас, так и в будущем, чтобы ваша система управления была надежной в будущем. (Изображение предоставлено getty images) Могу ли я использовать какой-либо термостат с моим теплым полом? Большинство термостатов изготавливаются для конкретных систем. Существуют универсальные продукты, но они тоже будут частью их системы, поэтому вам нужно будет купить универсальный термостат с стандартными элементами управления, а затем подключить его к коллектору теплого пола. Многие системы умного дома имеют возможность управлять отоплением, но очень важно убедиться, что система умного дома действительно полностью совместима с вашей системой UFH. Сколько стоят термостаты для теплого пола? Термостаты обычно являются частью системы, и в идеале их следует покупать как систему. Единственный случай, когда вы действительно покупаете термостаты индивидуально, — это если вы заменяете поврежденный или расширяете систему. Стоимость индивидуальных термостатов во многом будет зависеть от качества и функциональности продукта. Сколько термостатов мне нужно? Как минимум, вам понадобится один термостат на зону (не по одному на комнату, поскольку у вас может быть более одной зоны в большой комнате), но вы можете добавить дополнительные термостаты, если у вас есть вторые теплогенераторы, такие как дровяные горелки или типа Aga. плиты и нужно, чтобы пол не остыл. Как я могу контролировать разные зоны с помощью термостата теплого пола? Трубы или провода UFH будут установлены в разных местах с отдельными термостатами. Каждой зоной можно индивидуально управлять с помощью электронного управления, а в случае влажных систем элементы управления затем подключаются обратно к коллектору, чтобы открывать или закрывать зоны. Где мне разместить термостат? В идеале термостат должен быть расположен в таком месте, где он сможет определять среднюю температуру в этом помещении. Не допускается попадание прямых солнечных лучей или сквозняков. Его также не следует размещать рядом с какими-либо приборами, так как они могут излучать тепло, что может привести к ошибочным показаниям термостата. Беспроводные термостаты также не следует размещать в местах, где они не могут взаимодействовать с контроллером отопления, например, внутри или за металлическими материалами, такими как изоляция с фольгой или гипсокартон. Также существует риск нарушения связи при наличии другого источника беспроводных помех, например, от маршрутизатора Wi-Fi, мобильных телефонов или иногда даже трансформаторов освещения и диммеров. Какую температуру установить на термостате теплого пола? Температура, на которую вы устанавливаете комнатный термостат, должна соответствовать температуре, при которой вы чувствуете себя комфортно. Однако стоит помнить, что с повышением влажности в помещении будет повышаться и желаемая температура в помещении. Убедитесь, что помещение достаточно (но не чрезмерно) вентилируется и, таким образом, комнатный термостат может быть установлен немного ниже. Получите ценовое предложение на систему теплого пола Домостроение.co.uk сотрудничает с лучшими британскими поставщиками систем теплого пола, чтобы удовлетворить ваши требования к их продукции. Просто ответьте на несколько вопросов о том, что вам нужно от системы теплого пола, и мы свяжем вас с подходящим партнером. Как это работает 1. Введите свои данные ниже. Расскажите немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные. 2. Мы ищем в нашей базе данных. Мы подберем для вас продукты и услуги, которые предлагают наши партнеры. 3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям. 8 ошибок, которые люди допускают при использовании своего программируемого термостата Программируемый термостат стал популярным выбором для управления температурой в доме. Отопление дома в течение всей зимы может быстро накапливаться, но, учитывая самую холодную зиму в Северной Америке за 50 лет, это также необходимо. К сожалению, для многих из нас это связано с высокими расходами на отопление.Однако, согласно исследованиям, многие из нас совершают дорогостоящие ошибки, когда дело доходит до использования нашего программируемого термостата. В этой статье мы рассмотрим наиболее распространенные ошибки или злоупотребления, которые люди совершают при использовании своих интеллектуальных устройств, и как их избежать, чтобы снизить счет за отопление, оставаясь при этом уютной и теплой зимой. 1. УСТАНОВКА НЕПРАВИЛЬНОЙ ТЕМПЕРАТУРЫ Установка правильной температуры на вашем программируемом термостате — ключ к чувству комфорта дома. Однако в наши дни многие люди склонны перегревать свои дома, что приводит к потере энергии и беспокойным душным ночам, что приводит к головным болям. И хотя комфорт не может быть определен абсолютно, официальный план холодной погоды для США предполагает температуру в гостиной 70 ° F, тогда как в спальнях и всех других жилых комнатах должна быть 64 ° F. Температура в помещении не должна превышать 75 ° F. К сожалению, основные системы центрального отопления не позволяют регулировать температуру в отдельных комнатах, и слишком часто в коридоре находится только один термостат, что затрудняет поддержание баланса температур в доме.Однако здесь может помочь простой совет: включите отопление и установите вентиль радиатора в гостиной на комфортный уровень. Затем установите клапаны в остальных помещениях, которые вы используете на один уровень ниже. Например, если ваша гостиная чувствует себя комфортно на уровне 4 на вентиле радиатора, ваша спальня должна быть на уровне 3 или ниже. Наконец, термостат в коридоре должен быть установлен на 68 ° F — поскольку это последнее место для обогрева, это обеспечит поддержание комфортной температуры во всех комнатах без перегрева. Двери неиспользуемых комнат должны быть закрыты, а радиаторы установлены на самый низкий уровень. 2. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ДЛЯ БЫСТРОГО ОБОГРЕВА ПОМЕЩЕНИЙ Если вы только что пришли домой в холодный дом морозным зимним днем, может показаться разумным включить программируемый термостат. Но это не поможет вам быстрее почувствовать тепло и комфорт. Причина проста: термостат не контролирует, насколько быстро нагревается ваш дом; все, что он делает, это устанавливает конечную температуру для вашего уровня комфорта.Лучше всего рассматривать простой термостат как ограничитель температуры. Это позволяет полностью включить нагрев до тех пор, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, установка термостата на более высокий уровень, чем ваш уровень комфорта, приведет к тому, что система будет перегревать комнаты, что сделает их слишком теплыми и душными, и, как следствие, приведет к потере энергии . 3. ПОДДЕРЖАНИЕ ТЕПЛА ПОСТОЯННО Для повышения энергоэффективности лучше всего снижать температуру, когда вас нет дома.Количество тепла, которое теряет ваш дом, связано с разницей в температуре внутри вашего дома и снаружи, поэтому чем холоднее снаружи, тем больше тепла вы теряете и чем теплее внутри, тем больше тепла вы теряете. Уменьшение этих потерь тепла важно, так как чем меньше тепла вы теряете, тем меньше энергии вам нужно использовать для поддержания комфортной температуры в доме. Возвращение домой в холодный дом заставляет большинство людей включать термостат на более высокий уровень комфорта, чем обычно, перегревая дом и тратя зря деньги, которые они сэкономили, используя низкую температуру, когда они были вне дома.Программируемые термостаты идеально подходят для предотвращения потерь энергии, гарантируя, что вы вернетесь домой в теплые комнаты, которые эффективно работали, пока вы отсутствовали. Как настроить контроль теплого пола? Все может немного усложниться, когда ваше расписание изменится, но здесь может помочь система теплого пола, управляемая интеллектуальным термостатом. Вы можете управлять системой подогрева с помощью термостата 4iE Smart Wifi вместе с приложением MyHeating на вашем смартфоне, которое обеспечивает повышенную эффективность, предлагая более индивидуальное решение для зонированного отопления и узнавая точное время, необходимое для обогрева вашего дома. Его технология SmartGeo также автоматически нагревает вашу систему отопления к вашему приезду домой, что значительно сокращает потери энергии. 4. ВЫКЛЮЧЕНИЕ НАГРЕВА ВМЕСТО ИСПОЛЬЗОВАНИЯ ЗАДАННОЙ ТЕМПЕРАТУРЫ Многие люди полностью выключают отопление, когда выходят из дома. Однако это может поставить ваш дом под угрозу сырости, роста плесени и, в экстремальных условиях, взрыва труб. Чтобы предотвратить неблагоприятные осложнения в очень холодную погоду, рекомендуется использовать пониженную температуру.Пониженная температура не означает, что отопление включено, когда вас нет дома; если пониженная температура подходит для вашего дома, отопление будет отключено, пока вы отсутствуете в течение обычного времени, но будет защищено от слишком сильного падения, если вы отсутствуете дольше ожидаемого. На какую температуру следует устанавливать термостаты центрального отопления? Чтобы установить пониженную температуру, подходящую для вашего дома, может потребоваться время и, возможно, потребуется немного поэкспериментировать, но хорошей отправной точкой является 60 градусов.В среднем дома требуется примерно 1 час, чтобы прогреться с 60 до 70 градусов, поэтому вам следует соответствующим образом скорректировать свою программу. Умные термостаты могут избавить вас от лишних экспериментов, автоматически вычисляя оптимальную температуру для вашего дома, когда вас нет, и активируя отопление, чтобы согреть ваши комнаты как раз к вашему приезду. 5. УСТАНОВКА ТЕРМОСТАТА В ОЧЕНЬ ХОЛОДНОЙ ИЛИ ОЧЕНЬ ТЕПЛОЙ КОМНАТЕ Термостаты измеряют температуру в помещении, в котором они находятся, с помощью датчика воздуха и / или датчика температуры пола.Эти показания являются ключевыми при программировании пониженных температур и помогают в работе эффективной системы отопления, поэтому, если термостат установлен в очень холодной или слишком теплой комнате, он может неточно отражать истинную температуру вашего дома. Термостаты должны быть установлены в правильном месте в вашем доме, чтобы они могли работать максимально эффективно. Мы рекомендуем установить термостат на внутренних стенах на оптимальной высоте от пола — обычно рекомендуется около пяти футов.Термостаты не следует устанавливать возле окон или под прямыми солнечными лучами, и их следует располагать вдали от источников тепла, таких как радиаторы, лампы, духовки или другие электронные устройства, которые могут выделять тепло. Мы также рекомендуем всегда обеспечивать достаточный уровень теплоизоляции в вашем доме, что помогает предотвратить потерю тепла и помогает поддерживать постоянную температуру окружающей среды. 6. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ВМЕСТО НАЛОЖЕНИЯ ВНЕШНЕГО СЛОЯ ОДЕЖДЫ Если надеть дополнительный слой одежды, можно повысить температуру до 5 градусов.В дополнение к этому, правительственные исследования показали, что снижение средней температуры в вашем доме на 2 градуса может сэкономить до 10% на счетах за отопление. Другими словами, надев свитер, вы можете установить термостат на более низкую температуру и сэкономить более 185 долларов в год на вашем среднем счете за отопление. 7. НЕ ПРОВЕРЯЙТЕ ИНСТРУКЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ, ЕСЛИ ТЕРМОСТАТ НЕ РАБОТАЕТ ПРАВИЛЬНО Как и все технологии, иногда с вашим термостатом могут возникнуть проблемы, но чаще всего любые проблемы можно быстро решить, прочитав инструкцию по эксплуатации и научившись точно использовать функции термостата. Если у вас есть какие-либо проблемы с использованием термостата, например, вы не знаете, как создать новый график нагрева, установить новую целевую комфортную температуру или как отменить термостат, все термостаты разогрева поставляются с подробными инструкциями по установке и устранению неисправностей, и вы можете также получите доступ к Warmupedia, веб-сайту, специально разработанному, чтобы ответить на все ваши вопросы о нашем ассортименте продукции. В некоторых случаях может быть проблема более технического характера, например, ошибка установки или что-то, что начинает влиять на работу вашей системы отопления. Warmup может предоставить дополнительные ресурсы, такие как электрические схемы, а также предложить поддержку по телефону 24/7, 365 дней в году. 8. ИСПОЛЬЗОВАНИЕ ПРОСТОГО ТЕРМОСТАТА ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ ВМЕСТО УМНОГО ТЕРМОСТАТА В то время как некоторые люди могут предпочесть традиционный термостат, который включает или выключает только систему подогрева пола, более совершенный интеллектуальный термостат обеспечивает гораздо большую энергоэффективность и долгосрочную экономию средств. Интеллектуальные термостаты упрощают такие функции, как автоматический обогрев, удаленный доступ, данные об использовании энергии и персонализированное планирование обогрева.Умный термостат может даже позволить вам управлять своей системой отопления с помощью голоса, используя умный динамик, такой как Amazon Echo. Как пользоваться ручным термостатом? Ручные термостаты предлагают простую функциональность и удобство в использовании. Нет необходимости программировать ручной термостат, вместо этого вы можете управлять своей системой отопления щелчком переключателя или поворотом шкалы для немедленного нагрева. Как использовать программируемый термостат? Для улучшенного управления вашей системой отопления используйте программируемый термостат, который позволяет вам устанавливать индивидуальные графики обогрева, специально соответствующие вашим потребностям.Программируемый термостат Warmup Tempo для теплого пола использует цифровой экран, чтобы четко установить график обогрева. Итак, если вам нужно, чтобы ваша система отопления включалась в определенное время каждое утро или вечер, или в разное время в будние или выходные дни, вы можете запрограммировать контроллер так же легко, как если бы вы установили свои часы. Как использовать интеллектуальный термостат? Термостат 4iE Smart Wifi Warmup для теплого пола может извлекать уроки из ваших распорядков и использовать полноцветные сенсорные экраны для четкой и быстрой настройки графиков обогрева и изменения уровней тепловой мощности. Использование приложения MyHeating на вашем смартфоне для дистанционного управления термостатом предлагает еще более интуитивно понятный доступ, такой как автоматическое отопление, чтобы ваш дом был нагрет к вашему приезду после напряженного дня без необходимости программировать график отопления. Все термостаты должны быть установлены квалифицированным электриком. Если вы хотите запрограммировать термостат вручную, посмотрите видео ниже. Вас также может заинтересовать: Рекомендуем вам: Интеллектуальные термостаты Warmup: функции и совместимость с умным домом Сохраняйте тепло: как уменьшить тепловые потери в вашем доме Как tado ° управляет системами теплого пола? Системы водяного теплого пола обычно управляются одним проводным термостатом на комнату.Проводные интеллектуальные термостаты tado ° могут заменить существующие комнатные термостаты . Если у вас несколько комнат с подогревом пола, вам понадобится по одному проводному интеллектуальному термостату для каждой комнаты, которую вы хотите контролировать с помощью tado °. По желанию, вы можете улучшить эту настройку, установив дополнительный беспроводной приемник tado ° для управления котлом. Этими системами отопления можно управлять с помощью одной из следующих настроек: 1. Проводные интеллектуальные термостаты диспетчерских с водяным теплым полом Проводные интеллектуальные термостаты управляют каждой комнатой с подогревом пола независимо.tado ° управляет клапаном, регулирующим подачу воды в комнату. Помещения без интеллектуальных термостатов остаются под контролем обычных комнатных термостатов. Вам понадобятся следующие устройства tado °: 2. Интеллектуальные термостаты контролируют все комнаты с водяным теплым полом, а беспроводной приемник tado ° контролирует котел (рекомендуется) Интеллектуальные термостаты взаимодействуют с tado ° Беспроводной приемник. tado ° включает котел, когда нужно отопление в любом помещении. Эта установка обеспечивает идеальный контроль температуры в каждой комнате и гарантирует, что котел не включится без надобности. Вам понадобятся следующие устройства tado °: 1x стартовый комплект — проводной интеллектуальный термостат V3 + (включает интеллектуальный термостат и интернет-мост) Надстройка — проводные интеллектуальные термостаты для каждого дополнительного комната Надстройка — беспроводной приемник 3.Интеллектуальные термостаты управляют некоторыми комнатами с водяным подогревом пола, а беспроводной приемник tado ° управляет котлом Беспроводной приемник включает котел, когда любая из комнат, контролируемых tado °, требует тепла. Помещения, не контролируемые tado °, получают тепло только тогда, когда беспроводной приемник включает котел. Вам понадобятся следующие устройства tado °: 1x стартовый комплект — проводной интеллектуальный термостат V3 + (включает интеллектуальный термостат и интернет-мост) Надстройка — проводные интеллектуальные термостаты для каждого дополнительного комната Надстройка — беспроводной приемник Дополнительная информация: Рекомендации по термостату для теплого пола Пол с подогревом часто рекламируется как экономичное и эффективное средство обогрева недвижимости.И это. Но то, как вы используете и работаете с системой, в большей степени повлияет на ваши счета. Однако нужно время, чтобы избавиться от старых привычек — с центральным отоплением мы привыкли щелкать переключателем, устанавливать температуру на термостате и оставаться в покое. Но это неэффективное использование тепла. Чтобы в доме было тепло, но не душно, а счета за электроэнергию были как можно меньше, вам необходимо контролировать тепло в течение дня (и ночи). Таким образом, вам нужен термостат, который будет настолько гибким, насколько вам нужно, чтобы контролировать и поддерживать тепло в вашем доме. Один термостат «подходит всем»? На протяжении многих лет мы видели различные элементы, которые говорят нам, что они универсальны, что независимо от размера или проблемы, требующей решения, она может это сделать. Мы пришли к такому выводу в отношении отопления и термостата. В большинстве домов есть один термостат и, возможно, несколько радиаторов, в некоторых комнатах есть термостатический клапан.Но это степень вашего контроля над теплом во всем здании и в отдельных комнатах. Но с элементами управления подогревом пола вы можете добиться большей гибкости. С многозонными зонами вы можете установить разные уровни тепла по всему дому. И это может быть только хорошо не только для мягкого, комфортного тепла в вашем доме, но и для вашего семейного бюджета. Как это работает Полы с подогревом укладываются в черный пол, причем верхний слой пола совмещен с бетонной створкой водопроводных труб в полу, выполняющей роль проводников тепла.Чистые, простые и эффективные полы с подогревом станут прекрасным дополнением любого дома или офиса. Тем не менее, разговоры о нескольких зонах и нескольких термостатах могут насторожить вас. Если вам необходимо следить за теплом в вашем доме 24 часа в сутки, как, черт возьми, это может быть лучшая система? Но это интеллектуальная система, которая наилучшим образом использует интеллектуальные технологии, чтобы дать вам возможность контролировать тепло во всех помещениях вашего дома. Существуют различные типы помещений с подогревом полов, и выбор правильной системы важен для вашего дома. ВАННАЯ Часто самая маленькая комната в доме, ванная комната также является оживленным местом в определенное время дня. Например, если вы живете в семейном доме и весь день на работе, а дети в школе, колледже, детском саду и т. Д., Дом может быть пустым с 9 утра до примерно 16 часов. Но ванная — это оживленное место в первую очередь утром и вечером. По сути, дневная температура может быть низкой, но вам может понадобиться более теплая ванная комната для утреннего душа и вечерней ванны. С термостатом, специально предназначенным для этой комнаты, вы можете предварительно установить эти температуры на определенное время, но ясно, что выходные или выходные будут другими, и, таким образом, вы можете быстро и легко изменить систему обогрева ванной комнаты для этого времени. КОНСЕРВАТОРИЯ В отличие от зимнего сада, ванная комната не отличается высокими потерями тепла. Зимой в зимнем саду с тремя-четырьмя окнами и стеклянной крышей может быть прохладно. Радиаторы занимают место на стене, но без источника тепла оранжерея — бесполезное вложение, пространство можно использовать только несколько недель в году. Полы с подогревом в зимнем саду могут быть спроектированы таким образом, чтобы трубы укладывались ближе друг к другу, обеспечивая более высокий уровень тепла, когда это необходимо. И не забывайте, что с помощью умного термостата вы можете контролировать температуру в течение дня, так что, когда вы хотите насладиться зимним садом, это будет приятное теплое пространство. КУХНЯ Кухня, как и ванная комната, является оживленным местом, но, в отличие от зимнего сада, здесь не так много тепла.Но это не похоже на ванную комнату: тепло на кухне должно быть ниже и намного мягче, чем в других частях дома. Опять же, все сводится к дизайну и установке системы, а также к вашей способности контролировать тепло с помощью интеллектуального термостата, чтобы тепло подавалось, когда это необходимо, но уменьшалось, когда приготовление пищи на кухне достигло своего пика. . Насколько умен ваш термостат? Конечно, многие люди выбирают систему с одной зоной, а это означает, что ваш умный термостат необходим для регулирования общего тепла в доме или зоне.Это также даст вам экономию энергии, но вы должны спросить, насколько умен ваш термостат? электрический термостат для теплого пола Руководство по эксплуатации и установке термостата Важно: Гарантия производителя не распространяется на неисправности устройства, вызванные механическими повреждениями, неправильной установкой или эксплуатацией в целях или при условиях, не предусмотренных Руководством по эксплуатации и установке.Имейте в виду, что инструкция по установке и схема подключения не так хороши, как профессиональные навыки установщика устройства. Рекомендуем обратиться к специалистам по установке термостатов и систем отопления. Попросите квалифицированного электрика выполнить все подключения и сетевое питание устройства. Отключите питание перед подключением проводов к термостату или отключите его для тестирования устройства. Введение Поздравляем! Выбрав термостат I • WARM, вы попадаете в мир комфорта, уюта и удобства использования электрического теплого пола.Устройство I • WARM 710 открывает новую серию комнатных термостатов Orange Box, отличительными чертами которых являются высокая надежность, простота настройки, простой дисплей и современный дизайн. Все наши намерения — сделать отопление вашего дома максимально комфортным, уютным, простым и энергосберегающим. Получите удовольствие от его использования! Пожалуйста, внимательно изучите данное руководство перед установкой устройства! Основные функции Термостат I • WARM 710 предназначен для электрических систем теплого пола (нагревательные маты или секции). Устройство автоматически поддерживает заданную вами температуру на основе приема данных от напольного датчика температуры (входит в комплект). Отображаются как реальная температура пола, так и заданное вами желаемое значение. Или, по вашему желанию, температура воздуха в помещении может отображаться с помощью встроенного датчика устройства. Обеспечивается непрерывная самодиагностика с отображением предупреждающих сообщений. В случае неисправности датчика можно активировать ручной режим управления нагревом, когда нагрев должен продолжаться до тех пор, пока проблема не будет решена. Пуск управления системой отопления Термостат можно включить после завершения подключения и проверки всех соединений. Важно: Новостройку не включать до истечения срока, рекомендованного производителем сухих строительных смесей для полного закрепления смеси для фиксации плитки или . Слой цементно-песчаного раствора. Более раннее включение системы отопления может привести к повреждению декоративного покрытия пола и выходу из строя нагревательных матов или секций. В случае сомнений обратитесь к вашему дилеру или производителю системы отопления. Светодиодный дисплей с подсветкой и три кнопки управления расположены на передней панели термостата. Для включения электрического теплого пола через термостат, нажмите центральную кнопку (I / MODE) и удерживайте ее не менее трех секунд. Дисплей загорится, и появится основной экран устройства. Большие цифры показывают текущую температуру пола, а цифры в правом верхнем углу — заданную температуру пола для поддержания.Вы можете изменить заданную температуру, нажав кнопку «+» для увеличения и кнопку «_» для уменьшения. Элементы управления и дисплей 1. Текущая температура пола (° С) 2. Заданная температура пола для поддержания (° С) 3. Система отопления запитана 4. Предупреждающий знак (подробности см. На стр. 11) 5. «+» кнопка удержания повышения температуры 6. «I / MODE» кнопка включения / выключения прибора и изменения режима индикации температуры 7. «_» кнопка удержания понижения температуры При включении системы отопления отображается соответствующий знак, указывающий, что система отопления включена. Когда термостат выключает нагрев, знак исчезает. Режим отображения температуры воздуха Термостат может отображать температуру воздуха в вашей комнате вместо температуры пола (режим по умолчанию).При этом устройство продолжает регулировать нагрев, не говоря уже о режиме отображения. Для переключения термостата в режим отображения температуры воздуха необходимо кратковременно нажать центральную ручку ( i / MODE ). На больших цифрах теперь отображается температура воздуха, при этом появляется знак (рис.3), информирующий о том, что прибор перешел в этот режим. Чтобы вернуться в режим индикации температуры пола, нажмите кнопку I / MODE еще раз. Знак исчезнет. Регулировка показания встроенного датчика температуры воздуха Температура воздуха, отображаемая встроенным датчиком, может незначительно отличаться от реальной температуры в помещении из-за небольшого тепловыделения внутри корпуса устройства. Вы можете исправить эту разницу, введя реальную комнатную температуру, измеренную вашим термометром. Мы рекомендуем производить эту корректировку не ранее, чем через два часа непрерывной работы термостата. Для настройки показаний встроенного датчика температуры необходимо: 1. Перевести прибор в режим индикации температуры воздуха, если использовался другой режим. 2. Одновременно нажмите ручки «+» и «_» и удерживайте их не менее 3 секунд. При этом мигают большие цифры, отображающие текущую температуру воздуха, и появляется знак (рис.4), указывающий на режим настройки показаний датчика. Нажатием кнопок «+» и «_» установите текущую температуру, равную температуре, показываемой термометром воздуха в помещении. При этом соответствующий сдвиг данных отображается в правом верхнем углу экрана. Завершив настройку, вы можете выйти из этого режима, одновременно нажав кнопки «+» и «_» и удерживая их не менее 3 секунд.Устройство автоматически выйдет из этого режима через 40 секунд после последнего нажатия любой кнопки. Контроль рабочего состояния системы электрического теплого пола Термостат I • WARM постоянно контролирует рабочее состояние системы отопления. Если нагрев поверхности пола до заданной температуры невозможен, отображается знак «ВНИМАНИЕ». Термостат постоянно контролирует работоспособность датчика температуры. В случае его неисправности (отключение Короткое замыкание соединительных проводов) нормальная работа системы отопления невозможна.Термостат отключает нагрев и отображает предупреждающее сообщение (рис. 5). Вам следует обратиться к производителю или вашему местному дилеру для ремонта или замены датчика температуры. Ручной режим управления обогревом (аварийный режим) В случае выхода из строя датчика температуры термостат отключает нагрев. Если электрические теплые полы в помещении все же необходимы (если это , например, основная система отопления и холодное время года), можно управлять отоплением вручную в течение периода времени до восстановления работы датчика.Для перехода в этот режим одновременно нажмите кнопки «+» и «_» и удерживайте их не менее 15 секунд. На этом знаке (рис.6) отображается ручной режим управления, а большие цифры показывают процент установленного Энергопотребление по системе отопления в среднем . Вы можете настроить этот процент, нажимая кнопки «+» и «_» , сделанные вами изменения отражаются в отображаемом значении. Гарантийная политика Гарантийный срок — один год со дня продажи. В течение гарантийного срока заказчик имеет право отремонтировать или заменить товар в случае обнаружения неисправностей по вине производителя и при соблюдении инструкций Руководства по установке и эксплуатации данного устройства. Гарантия не распространяется на термостаты, имеющие механические повреждения, а также случаи, когда выход из строя возник в результате несоблюдения условий эксплуатации, приведенных в данном Руководстве, а также инструкций, приведенных в Руководстве по установке устройства и электрическому подключению. Мелиорации В случае появления неисправности в течение гарантийного срока устройства покупатель должен немедленно обратиться в сервисный центр Производителя или его регионального уполномоченного представителя. Приложение Комплект поставки 1. I • WARM 710 Термостат 2. Датчик температуры для напольного монтажа с соединительным кабелем длиной 2 м. 3. Внешняя клеммная колодка для подключения линии заземления 4.Руководство по эксплуатации и установке 5. Упаковочная коробка I • WARM 710 Руководство по установке Важно: отключите питание перед подключением или отключением проводки к термостату. Квалифицированный электрик, знакомый с действующими правилами по внутреннему электрическому оборудованию, должен установить всю проводку; невыполнение этого может привести к аннулированию гарантии. Настоятельно рекомендуем НЕ устанавливать термостат в помещениях с повышенной влажностью воздуха. Запрещается устанавливать устройство в ванных комнатах, саунах, душевых кабинах, бассейнах. Термостат, регулирующий отопление в этих помещениях, должен быть установлен в соседнем сухом помещении. Пожалуйста, полностью изучите это руководство перед началом установки. Инструменты и материалы, необходимые для установки термостата: 1. Гофрированная пластиковая трубка диаметром не менее 16 мм; длина зависит от расстояния между термостатом и нагревательным элементом. 2. Стандартная пластиковая распределительная коробка для настенного монтажа 3. Отвертка 4.Индикатор фазного напряжения Установка датчика температуры пола Датчик температуры пола устанавливается при установке электрического элемента теплого пола (мата или кабельной секции). Поместите датчик в гофрированную пластиковую трубку возле ее конца и закройте этот конец трубки, чтобы предотвратить проникновение воды, раствора для укладки плитки или цементного раствора при устройстве теплого пола. Трубка с датчиком температуры должна располагаться на одном уровне с нагревательным кабелем между двумя соседними проходами этого кабеля.Поместите трубку в заранее подготовленную канавку в полу, а другой конец выведите к месту, выбранному для установки термостата или распределительной коробки. Отрежьте трубку слишком большой длины на глазах. Установка термостата Подготовка электрических подключений. Установить пластиковую распределительную коробку в стену, где планируется установка термостата. Подвести к коробке кабель питания, холодные провода нагревательного мата или секции, кабель датчика температуры.Включите кабель питания и найдите фазный провод с помощью индикатора фазы; пометьте этот провод. Выключите кабель. Все работы по подключению термостата должны выполняться только при полном отключении электросети. Подключите все необходимые провода к термостату с помощью его клемм с винтовым креплением. Если у вас двухпроводная сеть (без заземляющего провода), используйте схему подключения, показанную на рис. 9. Экран греющего кабеля подключается к нулевому (нейтральному) проводу сети, к клемме № 5. Если у вас трехпроводная сеть (с отдельным заземляющим проводом), используйте схему подключения, показанную на рис.10. Экран греющего кабеля подключается к заземлению провод сети с помощью внешней клеммной колодки (входит в комплект), с винтовым креплением. Установка термостата Первым делом разбери термостат. Снимите переднюю крышку, для этого тонкой отверткой осторожно нажмите по очереди фиксаторы, расположенные на верхней и нижней сторонах передней крышки, слегка потянув ее наружу (рис.11). Снимите крышку (рис. 12). Снимите раму (рис.13). Поместите устройство в распределительную коробку и закрепите минимум двумя винтами (желательно на одном горизонтальном уровне). (рис.14). Соберите термостат, действуя в обратном порядке. Осторожно установите рамку, убедившись, что она плотно прилегает к корпусу устройства.Затем верните переднюю крышку на место и нажмите на нее , убедившись, что это зафиксировано обоими замками. Убедитесь, что передняя крышка закреплена правильно. Напряжение питания 240 \ 120 В переменного тока, 50 \ 60 Гц Максимальный ток нагрузки 16А Потребляемая мощность 0,45 Вт Вес 150 гр Размер 80 х 80 х 52 мм Срок хранения уставки при отключении питания 12 месяцев Степень защиты IP20 Класс защиты II Датчик температуры напольный NTC 6,8 кОм Длина соединительного кабеля датчика 2 м Встроенный датчик температуры воздуха NTC 6,8 кОм Допустимая температура окружающего воздуха +5 ° С +40 ° C . alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
