Рекуператор приточно вытяжной вентиляции: особенности, выбор, параметры и рекомендации

Содержание

ПВУ с рекуперацией тепла и влаги: виды рекуператоров

Наша компания производит приточно-вытяжные системы вентиляции с применением высокоэффективных энтальпийных рекуператоров, благодаря которым удалось добиться стабильной рекуперации с высоким КПД в сложных климатических условиях.

Необходимо отметить, что энтальпийные рекуператоры TURKOV являются единственными, производимыми в Российской Федерации.

Энтальпийный рекуператор предназначен для передачи приточному воздуху тепла и влаги от отработанного. Помимо влаги из вытяжного воздуха переносится и часть тепла, тем самым увеличивая коэффициент полезного действия рекуператора.

Влагопроизводительность рекуператора зависит от температуры наружного воздуха. Выполненная из полимерной мембраны рабочая область пропускает молекулы водяного пара из увлажнённого вытяжного воздуха и передает сухому приточному.

В рекуператоре не происходит смешивания приточного и вытяжного потоков

воздуха.
Молекулы воды проходят через мембрану благодаря диффузии из-за разницы концентрации водяного пара по обе стороны мембраны, размеры ячеек которой настолько малы, что пройти через неё может только водяной пар — для прочих веществ, загрязняющих воздушный поток, мембрана оказывается надёжной преградой.

Обладая свойством губки, пластина рекуператора позволяет ему впитывать влагу без выпадения на поверхности пластин конденсата.

Корпуса приточно-вытяжного вентиляционного оборудования, выпускаемого компанией, неизменно совершенствуется, улучшая свойства теплоизоляции и шумопоглощения.
Благодаря использованию полипропилена, удалось добиться кардинального снижения уровня низкочастотного шума.

Наша компания предлагает широчайший спектр вентиляционного оборудования с рекуперацией, способного удовлетворить потребностям помещений самого разного назначения и масштаба.

Основные отличия приточно-вытяжных систем вентиляции TURKOV

Помимо энтальпийных рекуператоров приточно-вытяжная вентиляция может быть оборудована и другими типами рекуперативных устройств, с кратким обзором которых мы и предлагаем вам ознакомиться:

О рекуперации в системе приточно-вытяжной вентиляции

Этот процесс определяет возврат некоторого количества тепла для повторного подогрева воздуха, поступающего в помещение. Возвращение осуществляется через теплообменник рекуператора, когда часть тепла передаётся из удаляемого воздуха поступающему свежему потоку. А в жаркий период лета теплообменник уменьшает проникновение в комнату вместе с приточным воздухом высокой температуры окружающей среды.

В теплообменниках вытяжной и приточный воздух протекает порознь, имея разную температуру. Холодный воздух, соприкасавшийся с тёплой поверхностью стенки, нагревается. Воздушный поток с повышенной температурой, контактируя с холодной поверхностью, охлаждается.

Основные характеристики рекуператоров

Приточно-вытяжная вентиляция

с рекуперацией применяется на промышленных и общественных объектах, а также на жилых сооружениях. Показатели, по которым различают вентиляционные установки с рекуперацией следующие:

по имеющейся мощности.
по конструкции теплоносителя.
существующие типы могут быть трубчатыми, пластинчатыми и ребристыми.
по используемому материалу для передачи тепла. Эту функцию выполняет воздух или жидкость.
по ходу движения энергоносителя, направление которого может быть прямым, поперечным или противоточным.
от места установки на объекте. Если рекуператор обслуживает помещения всего здания, его называют центральным. К децентрализованным устройствам причисляют те, которые смонтированы для обслуживания отдельных комнат или офисов.

Основные составляющие конструкцию рекуператора такие:

корпус для закрепления комплектующих узлов агрегата, обеспечения их сохранности и работоспособности.

теплообменник, выполняющий обмен тепла между различными носителями энергии.
блок вентиляторов — для перемещения потоков воздушных масс по вытяжке и притоку.
нагревательные элементы, поддерживающие необходимую температуру.
многоступенчатые фильтры с разной степенью очистки воздуха, задерживающие загрязнения, примеси, запахи.
блок автоматики с программируемыми элементами управления процессов рекуперации.
контроллер с панелью отображения реального режима работы по таймеру с функцией диагностики узлов, датчиков.
воздушные заслонки разной формы с ручным или электрическим приводом, регулирующие пропускную способность воздухопровода.
клапана с резиновыми уплотнителями, имеющие ту же функцию что и воздушные заслонки.

шумоглушители для поглощения исходящего звука от работающего устройства.

Основные виды рекуператоров

Характеристика роторного типа.

Они занимают широкий сегмент применения в промышленности и в коммунальном хозяйстве. Имея большую поверхность теплообменника, устройства такого вида достаточно эффективны. Возможность регулирования скорости оборотов ротора, позволяет выбирать требуемый оптимальный режим. КПД у него меньше, чем у пластинчатого рекуператора. Объясняется это повышенным потреблением электроэнергии для его оптимальной работы. К недостаткам относятся: большой габарит рекуператора, контроль над вращающимся ротором и частичное попадание воздуха из вытяжной струи в поступающий приток. По этой причине ограничивается использование роторных теплообменников во влажных и токсичных средах.

Конструкция роторного рекуператора и его работа.

Основным узлом является набор теплообменных дисков с лопастями, образующих цилиндрической формы ротор. Вращаясь, он проталкивает потоки воздуха. И в то же время, как теплообменник нагревает его или охлаждает. Диски, количество которых может изменяться, состоят из ячеек, изготовленных из гофрированного листового материала. При монтаже вал барабана ориентируют горизонтально, выдерживая параллельность к направлению движения потоков воздуха. Вращаясь, он прогоняет попеременно сначала нагретый воздух, затем втягивает приточный, передавая ему часть тепла.

Структура устройства технически сложная, повышающая его стоимость. При его установке требуется квалифицированный монтаж и умелое эксплуатационное обслуживание.

Характеристика пластинчатого рекуперативного устройства.

Работая по приточно-вытяжной системе, оно предназначено для вентиляции и сбережения тепловой энергии. Основной характеристикой является его эффективность (КПД). Тепловой коэффициент подсчитывают по такой формуле. Разницу температур в помещении после притока и наружного воздуха разделяют на разницу температур удаляемого и наружного воздуха.

Устройство пользуется повышенным спросом заказчиков. Недостатком является появление на пластинах со стороны выхода следов обмерзания. Это объясняется тем, что пластина теплообменника имеет разную температуру с удаляемым воздухом. Поэтому образуется конденсат. Понижение внешней температуры, ускоряет наращивание слоёв обледенения. Обмёрзшие пластины создают сопротивление для проходящей струи воздуха. Из-за этого уменьшается производительность вентиляции, рекуперация замедляется до полной остановки устройства. Работа возобновляется после оттаивания пластин. Степень обмерзания регулирует специальный клапан. При возникновении слоя льда клапан открывается, и входящий воздух некоторое время поступает без подогрева. Вытяжной тёплый воздух направлен на размораживание ледяного слоя, а образовавшиеся влажные потёки сливаются в дренажную ёмкость и в канализацию. В таком режиме расход энергии на работу рекуператора снижается до минимума.

Об устройстве рекуператора и его работа. Состоит он из корпуса, изготовленного из алюминиевого, оцинкованного листа с антикоррозийным покрытием. Стенки внутри корпуса покрыты слоем изоляционного материала. Приточный и вытяжной воздух проходят через встроенные фильтры.

Сравнивая с роторным устройством — потоки воздуха в пластинчатом рекуператоре чётко разграничены. Вытяжной и приточный каналы разделены пластинами. На аэродинамические характеристики и КПД влияет выбранное расстояние между пластинами теплообменника.

Узлы для обмена теплом изготовлены из меди, алюминия или стальных листов. Алюминиевый теплообменник отличается повышенной теплопередачей и устойчивый к коррозии. Для изготовления используют также пластиковые или очень редко целлюлозные материалы. Пластиковые теплообменники имеют малый вес, небольшую производительность и используются для бытовых условий. Бумажные теплообменники редко применяются, но они хорошо трансформируют влагу и тепло. Влага не удаляется в атмосферу, а поступает в комнату вместе с входящим воздухом. Количество набора пластин, разделяющих потоки, может быть разным. Оптимальное расстояние выдерживают от 5 до 9 мм. Регулируя подбором количества кассет, уменьшают появление конденсата. Тепловой элемент оттаивания уменьшает КПД, забирая на своё функционирование часть электроэнергии. Конструкция легко монтируется, надёжна в эксплуатации и небольшой стоимости.

Рекуператоры, монтируемые на крышах

Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.

Характеристика.

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция.

Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.

Рекуператор с водяной циркуляцией

Характеристика.

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция.

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Подбор приточно-вытяжной вентиляционной установки

Существуют специальные программы выбора вентиляционных установок. Используя компьютер, и в соответствии с предъявляемыми требованиями, подбирают оборудование с учётом производительности, расхода воздуха, подходящей комплектации. Программа смоделирует установку с необходимыми габаритами и характеристиками. Реально можно проанализировать оптимальное соединение узлов и составляющих элементов. Выполнение программы не требуют специального обучения. Подбор приточно-вытяжной вентиляционной установки облегчён демонстрацией на мониторе результата выбора. Указывают только её состав, заложив необходимую информацию с предлагаемых вариантов. Выбор ведётся автоматически, согласно введённым заказчиком данных. Дальше, как в игровом конструкторе, убирают или дополняют требуемые узлы. Например, добавить секцию водяного подогрева, указав её параметры. Или включить другие элементы регулировки и комплекты автоматики.

Кратко о монтаже рекуператора

До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.

Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.

Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.

Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.

Список вопросов по выбору приточно-вытяжной вентиляции с рекуперацией

Заказчику необходимо.

Получить от менеджера или продавца информацию о производителе оборудования. Продолжительностью существования фирмы, её положение на рынке сбыта и отзывы покупателей.
Уточнить производительность рекуператора в месте его установки. В соответствии с размерами, планировкой помещения или дома. Информацию можно получить от специалистов компании.
Определить сопротивление воздушного потокам после монтажа установки, с учётом размеров и сгибов воздуховода. Расчёт выполняется проектировщиком.
Выбор типа и мощности рекуператора, учитывая расход воздуха и сопротивлением трубопроводов. Выполняет проектировщик.
Определение класса (энергопотребление) рекуператора. Заказчик получает ответ на вопросы: расходы на эксплуатацию системы, количество сэкономленной энергии, расчёт расходов на отопительный сезон.
Проверить наличие сертификата и срок действия гарантии. Она выдаётся на комплектующие узлы рекуператора и всей приточно-вытяжной системы вентиляции. Чем лучшее качество комплектующих узлов — тем дороже будет стоить устройство.
Сравнить паспортный КПД с реальным коэффициентом. Он зависит от:
— разницы температуры воздуха в помещении и наружной среды;
— типа кассеты теплообменника;
— влажности воздуха;
— правильной компоновки системы и её размещение на объекте.

КПД для разных типов рекуператоров.

Для бумажного пластинчатого теплообменника он составит 60—70%. При промерзании установки её размораживает сама система, снижая при этом производительность. Наивысший показатель достигают при отсутствии функции оттаивания и дополнительного подогрева поступающего воздуха.
Для алюминиевого пластинчатого теплообменника КПД составит до 63%. Иногда производительность уменьшается до 45%. Это связано с частым процессом оттаивания теплообменника. Образование на поверхности льда устраняют увеличением расхода электроэнергии.
В роторном рекуператоре КПД регулирует «автоматика». Она реагирует на показания датчиков температуры, размещённых снаружи и в помещении. Однако, при появлении ледового наслоения КПД снижается.

Ориентировочная характеристика некоторых бытовых рекуператоров.

Из всего вышеизложенного можно увернно сказать:

Очевидно, что приточно-вытяжная вентиляция с рекуперацией компании от TURKOV находится на самом острие современных инженерных технологий.

Ещё раз напомним основные отличительные особенности приточно-вытяжных установок вентиляции TURKOV и пригласить в наш каталог для знакомства с подробными описаниями оборудования:

Остались вопросы?

Звоните 8 (800) 200 98 28!

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

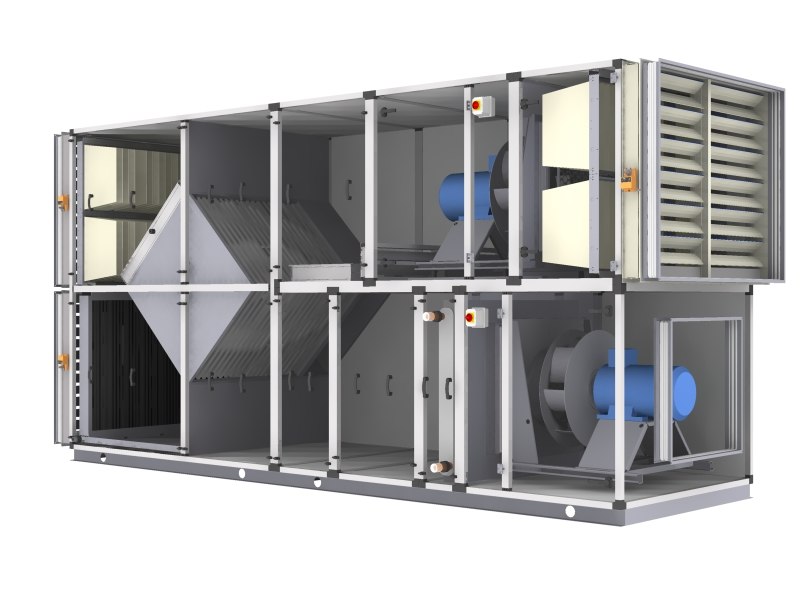

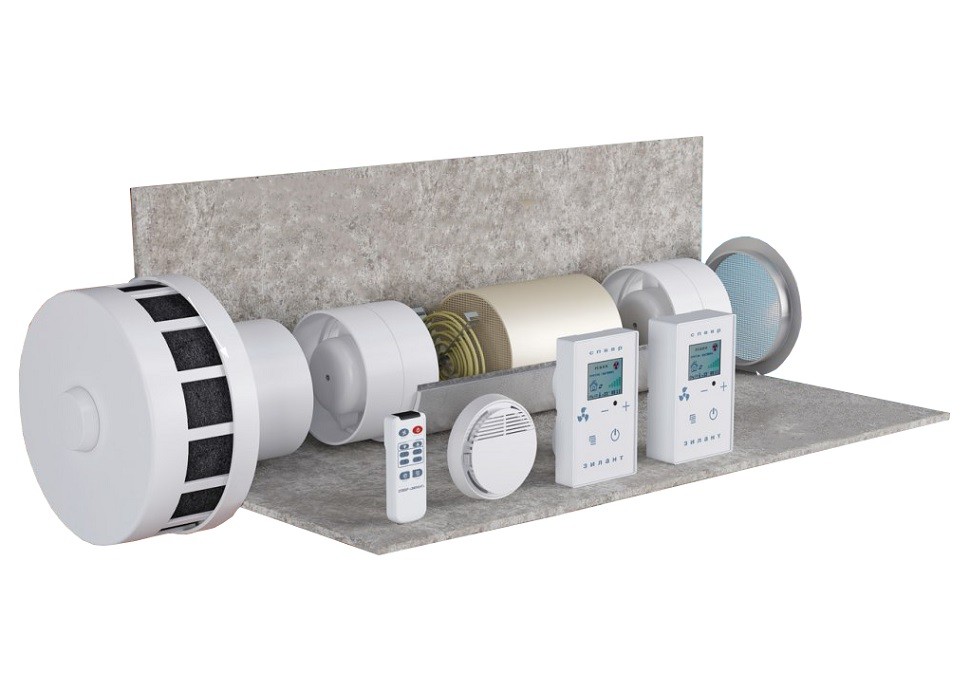

Устройство блока с рекуператором

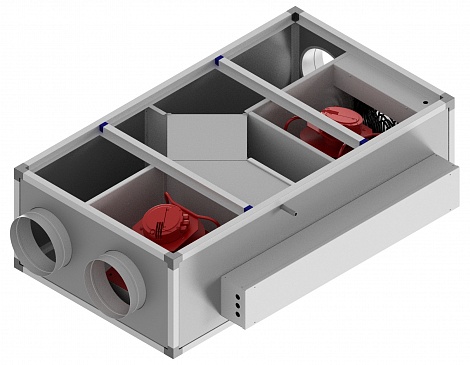

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют . Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса .

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

низкая стоимость;
долгий срок службы;
длительный период между профилактическим обслуживанием и простота его проведения;
небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

достаточно высокий КПД по сравнению с конкурирующими типами;
возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
долгий срок службы;
наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
значительный объем и вес всей системы;
необходимость дополнительного электрического насоса для циркуляции жидкости;
повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

Т_п – температура поступающего воздуха внутрь помещения;
Т_н – температура наружного воздуха;
Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м³/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Приточно-вытяжная система вентиляции с рекуперацией тепла — Стандарт Климат

Приточно-вытяжную систему вентиляции с рекуперацией Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному. Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

«Стандарт Климат» — профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию «под ключ». Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание. На сайте airclimat.ru Вы можете отправить заявку.

Звоните сейчас: +7(499) 350-94-14. Отправьте заявку

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Технические характеристики

Рекуператор тепла состоит из корпуса, который покрыт тепло- и шумоизоляционными материалами и выполнен из листовой стали. Корпус прибора является достаточно прочным и способен выдерживать весовые и вибрационные нагрузки. На корпусе имеются отверстия притока и оттока, а продвижение воздуха по прибору обеспечивается двумя вентиляторами, как правило, осевого или центробежного типа. Необходимость их установки обусловлена значительным замедлением естественной циркуляции воздуха, что вызвано высоким аэродинамическим сопротивлением рекуператора. Во избежание всасывания опавших листьев, мелких птиц или механического мусора на приточное отверстие, расположенное со стороны улицы, устанавливается воздухозаборная решётка. Такое же отверстие, но со стороны помещения, также оснащается решёткой или диффузором, равномерно распределяющим воздушные потоки. При монтаже разветвлённых систем к отверстиям монтируются воздуховоды.

Кроме того, входные отверстия обоих потоков оборудуются фильтрами мелкой очистки, предохраняющими систему от попадания пыли и жировых капель. Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, чисткой, а при необходимости их заменой. В противном случае забившийся фильтр будет выступать в качестве естественной преграды воздушным потокам, ввиду чего сопротивление им возрастёт и вентилятор сломается.

По типу конструкции фильтры рекуператоров могут быть сухими, влажными и электростатическими. Выбор нужной модели зависит от мощности прибора, физических свойств и химического состава отводимого воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров, в состав рекуператоров входят нагревательные элементы, которые могут быть водяными и электрическими. Каждый нагреватель оснащён температурным реле и способен автоматически включаться, если тепло, выходящее из дома, не справляется с подогревом входящего воздуха. Мощность нагревателей выбирается в строгом соответствии с объёмом помещения и рабочей производительностью вентиляционной системы. Однако в некоторых приборах нагревательные элементы лишь защищают теплообменник от промерзания и на температуру входящего воздуха влияния не оказывают.

Водяные элементы нагревателя более экономичны. Это объясняется тем, что теплоноситель, который двигается по медному змеевику, поступает в него из системы отопления дома. От змеевика происходит нагрев пластин, которые, в свою очередь, отдают тепло воздушному потоку. Система регуляции водяного нагревателя представлена трёхходовым клапаном, открывающим и закрывающим подачу воды, дроссельным клапаном, уменьшающим или увеличивающим её скорость, и смесительным узлом, регулирующим температуру. Водные нагреватели устанавливаются в систему воздуховодов с прямоугольным или квадратным сечением.

Электрические нагреватели чаще устанавливают на воздуховоды с круглым сечением, а в качестве тэна у них выступает спираль. Для корректной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше либо равна 2 м/с, температура воздуха составлять 0-30 градусов, а влажность проходящих масс не превышать 80%. Все электронагреватели оснащены таймером работы и термореле, отключающим прибор в случае его перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливают ионизаторы воздуха и увлажнители, а наиболее современные образцы оборудованы электронным блоком управления и функцией программирования режима работы, в зависимости от внешних и внутренних условий. Панели приборов имеют эстетичный внешний вид, позволяя рекуператорам органично вписываться в систему вентиляции и не нарушать гармонию помещения.

Принцип действия ПВУ

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

Возврат тепловой энергии;
Экономия топлива;
Снижение стоимости оборудования;
Обеспечение экологических норм;
Сокращение транспортных расходов;
Снижение стоимости газоочистки;
Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

Тепло передается подаваемому воздуху;
Смешивание потоков составляет менее 0,1%;
Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

Тепло передается подаваемому воздуху;
Формируется конденсат;
Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит. Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

Два теплообменника сообщаются между собой трубопроводами;
Один из них находится в канале, который вытягивает воздух и получает теплоту;
Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает. Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала.

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Рекуператоры, монтируемые на крышах

Характеристика

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция

Рекуператор с водяной циркуляцией

Характеристика

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Проблемы с установкой системы

Потенциальных проблем, связанных с использованием подобного оборудования, практически нет. Некоторые решаются производителем, другие становятся головной болью покупателя. К основным проблемам можно отнести:

Образование конденсата. Законы физики определяют то, что при прохождении воздуха с высокой температурой через холодную замкнутую среду происходит образование конденсата. Если температура окружающей среды ниже нуля, то ребра начнут обмерзать. Вся информация, приведенная в этом пункте, определяет существенное снижение эффективности работы устройства.
Энергоэффективность. Все вентиляционные системы, работающие совместно с рекуператором, зависимы от энергии. Проводимый экономический расчет определяет то, что полезными будут лишь те модели рекуператоров, которые будут сберегать больше энергии, чем тратить.
Период окупаемости. Как ранее было отмечено, устройство предназначено для экономии энергии. Важным определяющим фактором является то, сколько лет необходимо для того, чтобы покупка и установка рекуператоров окупилась. Если рассматриваемый показатель превышает отметки 10 лет, то смысла в установке нет, так как за это время другие элементы системы потребуют замены. Если расчеты показывают, что период окупаемости составляет 20 лет, то возможность установки устройства не следует рассматривать.

Вышеприведенные проблемы стоит учитывать при выборе теплообменника, которые существует несколько десятков видов.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приточно-вытяжная установка с рекуператором Alasca

Какие задачи решает: Вентиляция в зданиях и помещениях с одновременной подачей свежего и удалением отработанного воздуха. Но не отдельно, а используя рекуператор воздуха. Среди большого количества видов рекуператоров воздуха — мы разработали более 10 лет назад свой вид рекуператоров, которые совмещают в себе два принципа передачи тепла — как прямой, так и через влагу.

Суть данного принципа в том что когда потоки вытяжного и приточного воздуха пересекаются в рекуператоре — вытяжной воздух отдает свое тепло приточному, т.к. тот с улицы поступает холодный. Чтобы потоки не смешивались, а лишь обменивались теплом — и был придуман рекуператор воздуха. Мы решили использовать в качестве ламелей между потоками — не обычные алюминиевые или пластиковые листы, как это делают другие производители, а специальную многослойную целлюлозную мембрану.

Это позволило к процессу передачи тепла воздух-материал-воздух — добавить еще и передачу скрытого тепла путем конденсации и испарения паров воды, находящихся в воздухе. В то время как в обычных рекуператорах — влага постепенно намерзает на стенках рекуператора воздуха — в наших рекуператорах она проникает сквозь мембрану и испаряется со стороны притока. Позволяя повысить эффективность рекуперации до 92%. Так же многие производители приточно-вытяжных установок с рекуператором не декларируют то, что их пластинчатый рекуператор нуждается в периодической разморозке, что ухудшает КПД.

Мы производим приточно-вытяжные установки с рекуператором (Мембранный пластинчатый рекуператор) производительностью до 50000 м.куб./ч. для зданий и помещений различного назначения.

А с 2020 года вы можете дополнительно заказать модуль абсолютной фильтрации воздуха Alasca ECOFilter5. Это самый мощный и продуманный агрегат для фильтрации воздуха от механических загрязнений, пыли, сажи, пыльцы, вирусов, бактерий и газов. 5 ступеней очистки и не маркетинговых, а реально серьезно эффективных фильтров.

Благодаря применению высокотехнологичных и тихих вентиляторов EBM Papst и Ziehl-Abegg мы гарантируем вам, что наши компактные рекуператоры не будут раздражать вас шумом от работы. При правильном и грамотном монтаже — работу нашего компактного рекуператора, Вы заметите только лишь по наличию свежего и чистого воздуха в Ваших вентилируемых помещениях.

Приточно-вытяжные вентиляционные установки с пластинчатыми рекуператорами тепла. Технический обзор рынка. Часть 2

Часть 2. Первая часть опубликована в журнале «Мир климата» № 113

Особенности проектирования приточно-вытяжных рекуператоров

Как правило, при проектировании систем вентиляции на базе приточно-вытяжных установок с рекуперацией тепла приходится использовать технические решения, которые не всегда хорошо сочетаются с отечественными подходами к строительству, рекомендациями и действующими нормами.

Для достижения максимальной экономии энергии при использовании рекуператора необходимо проектировать систему вентиляции так, чтобы весь воздух, подаваемый в квартиру или дом, также централизованно и в полном объеме удалялся приточно-вытяжной установкой. На практике это означает необходимость объединять все вытяжные каналы — из санузлов, ванных комнат, кухни, подсобных помещений — в общую систему. Объединение вытяжных систем в рамках квартиры или дома — стандартное решение для стран с холодным климатом, однако в отечественной практике такой подход традиционно не приветствуется. Но, поскольку проекты вентиляции частных квартир и домов не подлежат обязательному согласованию, застройщик может самостоятельно выбирать между энергосбережением и строгим соблюдением строительных норм. Результатом полного объединения всех вытяжных систем будут минимальные эксплуатационные расходы, но при этом могут возникнуть определенные неудобства в процессе эксплуатации.

Практика применения кухонных вытяжных зонтов со встроенными вентиляторами также создает некоторые сложности для эффективного использования систем с рекуперацией тепла. Производительность бытового вытяжного зонта обычно составляет не менее 100–350 кубических метров воздуха в час, что сопоставимо с общим объемом воздуха, подаваемого приточно-вытяжной установкой в квартирах и небольших индивидуальных домах. Кроме того, сам вытяжной зонт традиционно подключается к собственному вытяжному каналу или вытяжному каналу кухни, поэтому его включение может нарушить вентиляцию всего объекта и существенно ухудшить эффективность рекуперации.

Согласно техническим рекомендациям АВОК [1] для компенсации воздухообмена в результате работы вытяжного зонта рекомендуется установить на кухне дополнительный уравновешивающий клапан. При включении кухонного вытяжного зонта в помещении кухни создается разряжение, и дополнительный воздух с улицы попадает в помещение через уравновешивающий клапан для компенсации работающей вытяжки. Воздушный баланс помещений, обслуживаемых приточно-вытяжной установкой, нарушается в меньшей степени. В качестве уравновешивающего клапана можно использовать обыкновенный клапан инфильтрации воздуха (КИВ), но, по сути, эту функцию может выполнить и открытая форточка. В любом случае дополнительный воздух будет попадать в помещение непосредственно с улицы без подогрева и в холодное время года, возможно, создаст определенный дискомфорт на время работы вытяжного зонта.

Производители оборудования знакомы с данной проблемой и предлагают различные решения для интеграции кухонной вытяжки в общую систему вентиляции. Например, штатная автоматика приточно-вытяжной вентиляционной установки оснащается дополнительным управляющим контактом, который замыкается при включении кухонной вытяжки и уменьшает производительность вытяжного вентилятора. К сожалению, большинство доступных моделей кухонных вытяжных зонтов не имеет штатного реле для внешней сигнализации режима работы, поэтому для практической реализации такого решения зачастую приходится идти на самостоятельную доработку оборудования. Уменьшение расхода вытяжного воздуха на время включения вытяжного зонта позволяет сохранить общий баланс приточного и вытяжного воздуха и, соответственно, комфортный микроклимат во всех помещениях, но эффективность рекуператора значительно снижается. И с этим ничего не поделать, так как подключать вытяжной кухонный зонт к вытяжному каналу вентиляционной установки с рекуператором обычно не рекомендуется.

Установка газового котла в помещении кухни требует обязательного наличия отдельного вытяжного вентиляционного канала, как правило, с естественной тягой, который никак нельзя объединить с остальными вытяжными системами. В этом случае для системы вентиляции индивидуального дома удобно использовать приточно-вытяжную установку с возможностью установить фиксированный дисбаланс между приточным и вытяжным воздухом. Тогда избыток приточного воздуха, подаваемый в помещение кухни, будет гарантировать надежную работу естественной вытяжки, исключая вероятность «опрокидывания» тяги.

Если газовый котел располагается в отдельном помещении дома, то это помещение должно быть оборудовано независимым вытяжным каналом с естественной тягой, а вот приточный воздух для компенсации можно получить непосредственно с улицы через переточное устройство. Воздушный баланс будет стабильным, а наличие газового котла не будет оказывать влияние на проектирование приточно-вытяжной вентиляции для всех остальных помещений дома.

При наличии в доме камина необходимо обустроить для него собственный канал притока свежего воздуха, в помещении с камином нужно обеспечить небольшой избыток приточного воздуха, иначе дым из камина будет поступать в помещение, вместо того чтобы уходить через дымоход.

Варианты исполнения приточно-вытяжных установок с рекуперацией тепла

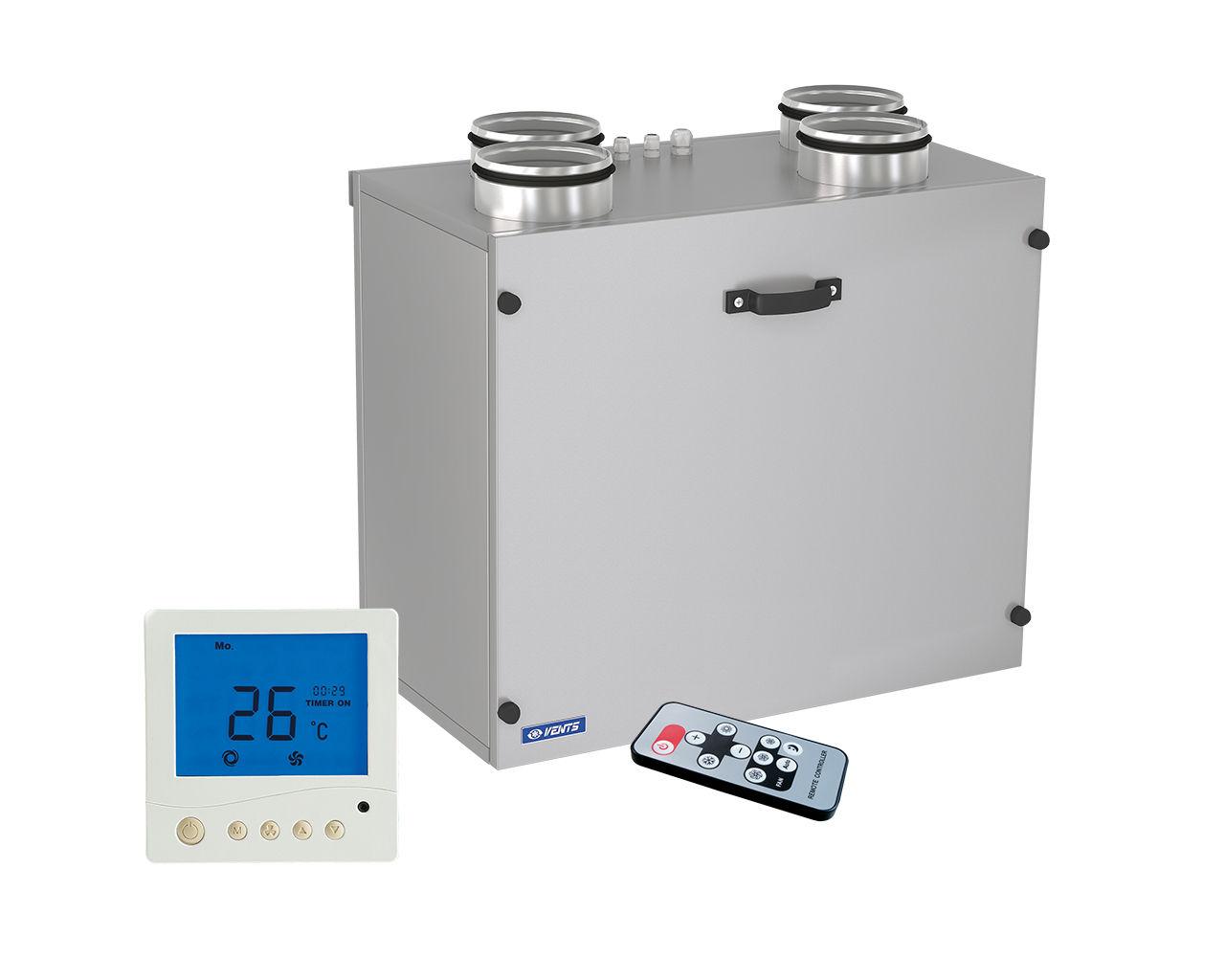

Выпускаются три варианта компактных приточно-вытяжных вентиляционных установок с рекуперацией тепла.

Установки для подвесного потолочного монтажа имеют характерный плоский корпус и могут монтироваться за подвесным потолком подсобных помещений и коридоров. В некоторых случаях установки располагают даже в помещениях санузлов и ванных комнат. Подвесной монтаж подразумевает возможность обслуживания снизу, но для обслуживания некоторых моделей требуется свободное пространство сбоку. В основном установки для подвесного монтажа оснащаются пластинчатыми теплообменниками, но на рынке также представлены модели с роторными теплообменниками, например, у компаний Ostberg (серия HERU100 LP EC), GlobalVent, Vents и других.

Установки для горизонтального монтажа с горизонтальным подключением воздуховодов занимают довольно много места с учетом пространства, необходимого для подключения воздуховодов. Такие устройства предназначены для монтажа на теплом чердаке или в подсобном помещении. В них используются как пластинчатые, так и роторные теплообменники, обслуживание производится сбоку. Как правило, монтаж установки в другом положении не допускается из-за особенностей конструкции и необходимости отвода конденсата от рекуператора.

Установки для настенного монтажа с вертикальным подключением воздуховодов (рис. 1) монтируются в подсобных помещениях, коридорах и холлах частных домов, в многоквартирных домах такие установки часто ставят на застекленных балконах. Некоторые производители выпускают модели, которые помещаются в корпус стандартного кухонного шкафа. В таком исполнении установка занимает небольшую площадь, а вертикальное подключение приточных и вытяжных воздуховодов позволяет компактно организовать вентиляционную сеть.

Обзор рынка оборудования

На рынке представлены различные по конструкции и функциональным возможностям приточно-вытяжные вентиляционные установки с пластинчатыми рекуператорами. Характерной особенностью данного сегмента является многообразие технологических и конструктивных решений. Внешне похожие друг на друга установки различных производителей, имеющие сходные технические характеристики, могут значительно отличаться по составу и комплектации, требованиям по монтажу и эксплуатации, возможностям штатной системы автоматики и режимам ее работы, по возможности регулирования производительности вентиляторов и конструктивным решениям для предотвращения обмерзания рекуператора. Стоимость различных моделей вентиляционных установок при одинаковых показателях расхода воздуха, напора и эффективности рекуперации может различаться в несколько раз. Если при выборе канального вентилятора или простой приточной вентиляционной установки можно сначала спроектировать систему, а потом под нужный напор и расход подобрать подходящую модель, то в случае с рекуператором такой подход не всегда оправдан. Целесообразно вначале определиться с конкретным модельным рядом оборудования, оценить возможные преимущества и недостатки его применения и эксплуатации, рассмотреть ценовые характеристики, а далее рассчитать желаемый воздухообмен помещений и уже под конкретную модель выполнять дальнейшую проработку проекта с учетом конструктивных особенностей и возможностей.

Для примера рассмотрим задачу выбора приточно-вытяжной установки с пластинчатым рекуператором производительностью 300 кубических метров в час из представленного на российском рынке климатического оборудования. В качестве критериев отбора приняты результаты прямого поиска в Интернете через поисковые запросы «приточно-вытяжная вентиляционная установка с рекуператором» и «пластинчатый рекуператор, вентиляция», доступность подробной технической информации и документации, известность и активность бренда на климатическом рынке. В обзоре представлен ориентировочный уровень цен на оборудование по данным интернет-магазинов, фактическое наличие товара по заявленной стоимости не проверялось. Сводные результаты обзора представлены в таблице 1.

Таблица 1

Приточно-вытяжные вентиляционные установки с пластинчатыми рекуператорами для подвесного монтажа (картинка кликабельна)

Mitsubishi Electric

Канальные приточно-вытяжные установки LGH-RVX-E Lossney представлены моделями производительностью по воздуху от 150 до 1000 кубометров в час, для расходов 1500 и 2000 кубометров в час предлагается вариант «двухэтажной» компоновки.

Для заданной производительности 300 кубометров в час оптимально подходит модель LGH-35 RVX-E, обеспечивающая при таком расходе напор 180 Па. В установках LGH применяются современные ЕС-вентиляторы, стандартно использующие 4 фиксированных скорости вращения (из 10 доступных).

Рекуперация тепла и влаги осуществляется мембранным энтальпийным перекрестноточным рекуператором из ультратонкой пленки. Официально заявленный срок его службы — 10 лет (Mitsubishi Electric — единственный производитель, указывающий эту характеристику в документации на продукцию).

Комплектация установок LGH-RVX-E минимальна: фильтры грубой очистки, два вентилятора и рекуперативный теплообменник. Дополнительно имеется заслонка летнего режима на вытяжном воздухе для работы без рекуперации. Стандартно предлагаются фильтры класса G3, дополнительно можно заказать высокоэффективные фильтры класса F7.

В документации четко обозначен стандартный алгоритм работы автоматики при низких температурах. Установка работает непрерывно при температуре входящего воздуха выше —10оС. При температуре от —10 до —15оС после 60 минут работы запускается 10-минутный цикл осушения теплообменника, при температуре ниже —15оС установка автоматически включается каждый час на 5 минут.

Автоматика имеет возможность гибкого конфигурирования. Предусмотрены: установка дисбаланса приточного и вытяжного воздуха, внешнее управление скоростью вентилятора по сигналу 0–10 вольт, автоматическое управление заслонкой летнего режима, ночной режим работы и другие возможности. Имеется функция управления подачей электропитания для предварительного нагревателя и дополнительного нагревателя через релейный сигнал.

Удобная программа подбора позволяет рассчитать эффективность рекуперации, расходы воздуха, напоры и акустические характеристики при различных режимах работы.

По совокупности факторов LGH-RVX-E Lossney — это достаточно простой и надежный рекуператор с широкими возможностями настройки и высокой эффективностью.

Electrolux, ROYAL Clima и другие производители

В этой группе объединены достаточно похожие по конструкции и потребительским свойствам бюджетные приточно-вытяжные установки брендов Electrolux (рис. 2), ROYAL Clima и других, которые производятся на заводах КНР. Из-за доступной начальной стоимости продукция данной группы наиболее популярна у частных застройщиков, которые делают системы вентиляции своими силами и для себя. По факту целевые покупатели достаточно часто рассматривают приточно-вытяжную установку как обыкновенный бытовой прибор и не имеют достаточных знаний и подготовки, чтобы правильно оценить и понять потребительские свойства продукции до ее приобретения.

Как правило, продукция данной группы снабжается как оборудование европейского и японского производства.

Приточно-вытяжные установки данной группы в базовой комплектации имеют фильтры грубой очистки, два вентилятора и пластинчатый теплообменник. При этом, отличием системы управления установок ROYAL Clima является: контроль содержания CO2, контроль влажности в помещении (при установке доп. датчиков), конфигурирование режима оттайки рекуператора и активации нагревателя, ModBus RTU. Кроме того, они могут оснащаться клапаном байпаса летнего режима на вытяжном воздухе для работы без рекуперации, встроенным дополнительным электрическим нагревателем, контактом для реле включения внешнего нагревателя, фильтрами различных классов. Функциональные возможности пультов управления схожи, отличается только дизайн.

Наиболее подробной и технически грамотной документацией сопровождаются системы вентиляции STAR EPVS от компании Electrolux. Это установки с энтальпийным пластинчатым рекуператором и двухскоростными АС-вентиляторами. Документация содержит подробные характеристики вентиляторов и значения эффективности рекуператора. В инструкции делается акцент на низкий напор штатных вентиляторов, для повышения которого предлагается использовать дополнительные вентиляторы.

Для защиты от замерзания используется электронная система, которая останавливает приточный вентилятор и запускает оттаивание теплообменника рекуператора, цикл оттаивания может длиться от 10 до 50 минут. Минимальная температура входящего воздуха, указанная в документации, —15оС. При температуре меньше —10оС подается команда на включение внешнего предварительного нагревателя. Простой настенный пульт управления отображает минимальный набор необходимых параметров. Имеется режим работы по таймеру, предусмотрено реле управления предварительным нагревателем. Стандартно на притоке и вытяжке воздуха используются фильтры класса EU5.

Выбирая установку серии STAR EPVS производительностью по воздуху 300 кубометров в час, например, в качестве бюджетной альтернативы LGH-35 RVX-E, покупатели останавливают выбор на EPVS-350 и потом остаются разочарованными. Действительно, для обеих систем производители заявляют расход воздуха до 350 кубометров в час. Но если посмотреть характеристику вентилятора EPVS-350, приведенную в каталоге, можно увидеть, что установка обеспечивает расход в 350 кубометров в час лишь при напоре 0 Па, то есть лишь когда она вообще не подключена к воздуховодам. Поддержание напора на приемлемом уровне 90 Па возможно при снижении расхода до 230 м3/час . Например установка ROYAL Clima модель RCS 350 при расходе воздуха в 200 м3/час обеспечивается напор 60 Па. То есть, основывая выбор на номинальных характеристиках, покупатель получит установку, которая будет обеспечивать расход воздуха в 2 раза меньше, чем ожидалось.

В качестве решения проблемы производители предлагают использовать дополнительные вентиляторы. Такие вентиляторы, например, для рекуператоров Electrolux, действительно позволят получить расход 300 кубометров в час при напоре 170 Па, но взамен придется пойти на дополнительные расходы, обеспечить дополнительное место для монтажа и обслуживания и смириться с повышением уровня шума. Стоимость каждого дополнительного вентилятора составляет около 8 тысяч рублей.

Дополнительные вентиляторы ROYAL Clima для установки RCS 350 позволят обеспечить производительность 200 кубометров в час при напоре 140 Па, при этом скорость вентиляторов регулируется с центрального пульта управления, синхронно с самой установкой.

Кроме того, увеличение фактического расхода воздуха за счет дополнительных вентиляторов ведет к снижению эффективности рекуператора. По диаграммам в документации Electrolux эффективность рекуператора при расходе 300 кубометров в час составит 68%, что значительно ниже указанной в технических данных максимальной эффективности 90%.

Второй вариант решения проблемы с низким расходом и напором воздуха — выбор установки большей производительности. Но и цена такого решения будет выше. Для Electrolux это может быть EPVS-450 (300 кубометров в час при 120 Па, эффективность рекуперации — 60%), для RoyalClima — RSC-650 (300 кубометров в час при 100 Па, данных по эффективности нет).

Кроме технической документации и каталогов существенное влияние на выбор приточно-вытяжных установок может оказать информация об опыте применения и эксплуатации оборудования, размещенная конечными пользователями на профильных форумах в Интернете. Помимо обсуждения нюансов, связанных с выбором установок, на форумах можно найти претензии в основном к герметичности мембранных теплообменников. Покупатели бюджетных приточно-вытяжных рекуператоров жалуются на плохую проклейку пластин теплообменника и значительное количество щелей. Герметичность рекуператора особенно важна при объединении вытяжек из санузлов, ванных комнат, подсобных помещений.

Кроме качества продукции много горячих дискуссий вызывает продолжительность срока службы рекуператора.

Максимально простое оборудование, представленное в данной группе, доступно по цене, но при его выборе особенно важно пользоваться подробными расходно-напорными характеристиками вентиляторов. Реальная эффективность рекуперации тепла бюджетных вентиляционных установок в процессе эксплуатации составляет примерно 50–55%.

2VV

Чешская компания 2VV выпускает вентиляционные установки серии VENUS с пластинчатыми рекуператорами производительностью от 150 до 700 кубометров воздуха в час. Устройства могут комплектоваться обычными или ЕС-вентиляторами с тремя фиксированными скоростями вращения, причем для EC-вентиляторов скорость можно настроить, задав значение в процентах от максимума. В компактном корпусе из пенопропилена размещаются вентиляторы, фильтры и рекуператор, дополнительно может быть установлен предварительный нагреватель, управление которым осуществляется штатной системой автоматики, которая может управлять внешним дополнительным нагревателем.

Максимальная эффективность противоточного пластинчатого рекуператора достигает 93%, а официальное значение эффективности по Европейскому регламенту № 1253/2014 составляет 80%. Программа подбора установок VENUS сертифицирована Eurovent.

Диапазон температуры приточного воздуха на входе в установку — от —20 до +40 °C. В случае опасности замерзания рекуператора автоматически активируется режим защиты, при этом задействуется встроенный преднагреватель и уменьшается производительность приточного вентилятора.

Стоимость установки зависит от комплектации. Самый простой вариант со стандартными АС-вентиляторами, фильтрами грубой очистки, пультом и встроенной автоматикой HRV30AC—CF-P-N-NN-54-R-P0 предлагается по цене 1354 евро, а установка с ЕС-вентиляторами, фильтром F7, встроенным предварительным нагревателем мощностью 1,3 киловатта HRV30EC—CF-P-N-EN-74-R-P0 будет стоить уже 2256 евро.

Пожалуй, единственный существенный минус данной модели — ограничение температуры приточного воздуха на уровне —20оС даже в случае использования встроенного предварительного нагревателя. К сожалению, в технической документации и на сайте производителя нет информации, как будет вести себя установка при более низкой температуре. В любом случае использование алюминиевого рекуператора допускает образование инея на поверхности, а наличие дренажа позволяет безопасно оттаивать теплообменник. Если требуется обеспечить стабильную работу системы при температуре ниже —20оС, возможным решением будет отказ от стандартного встроенного предварительного нагревателя и использование внешнего канального нагревателя необходимой мощности со своей системой управления. Дополнительные сложности могут возникнуть с правильным выбором конфигурации при заказе оборудования и сроками ожидания поставки оборудования в нестандартных комплектациях.

В остальном серия VENUS — готовое к работе профессиональное решение с хорошими характеристиками вентиляторов, встроенным предварительным подогревателем и надежным высокоэффективным алюминиевым рекуператором.

SHUFT

В 2017 году на российском рынке была представлена приточно-вытяжная установка NOVA 300 (рис. 3). Техническая документация модели довольно «сырая», местами содержит противоречивую информацию. Тем не менее NOVA 300 заслуживает внимания из-за интересной конструкции и комплектации, адаптированной для использования в российских климатических условиях.

Конструкция корпуса, выполненного из легкого и прочного полипропилена, напоминает корпус установки VENUS (2VV). Установка выпускается в модификациях NOVA-300 с АС-вентиляторами, NOVA-300 Sensitive с АС-вентиляторами и без встроенных нагревателей, NOVA-300 EC c EC-вентиляторами.

По аэродинамическим характеристикам NOVA-300 Sensitive (150 кубометров в час при 100 Па) сопоставима с RCS-350 от RoyalClima, а модификация NOVA-300 EC с более мощными вентиляторами (250 кубометров в час при 100 Па) может быть альтернативой EPVS-350 от Electrolux.

Однако по сравнению с бюджетными приточно-вытяжными установками комплектация с двумя встроенными нагревателями, расположенными до и после рекуператора, позволяет эксплуатировать установку при температурах наружного воздуха до —35оС. Интеллектуальная система автоматики может быть интегрирована в систему диспетчеризации по протоколу ModBus RTU.

В документации оборудования указано, что при расходе воздуха 150 кубометров в час достигается эффективность рекуперации 93%, что значительно выше, чем у многих бюджетных моделей. В то же время в таблице с характеристиками значение эффективности уже равно 87%.

В любом случае для этой продукции хотелось бы получить результаты независимого тестирования по стандартным нормам.

Таким образом, несмотря на ограниченный модельный ряд и небольшой расход воздуха, установка NOVА может быть обоснованным и выгодным решением для некоторых объектов. Критику вызывает отсутствие защитного фильтра перед предварительным нагревателем, что, возможно, потребует использования дополнительного канального фильтра грубой очистки.

DAIKIN

Рекуператоры VАM известны на российском рынке более 15 лет, при этом серия регулярно обновляется и совершенствуется. Состав установок стандартный: приточный и вытяжной вентиляторы, рекуператор, байпас вытяжного воздуха. Дополнительно рекомендуется приобрести фильтры тонкой очистки, которые устанавливаются в корпус вместо стандартных. Надежность и долговечность энтальпийных пластинчатых рекуператоров из специальной бумаги подтверждаются многолетним опытом эксплуатации.

Рекуператоры Daikin отличаются чрезвычайно низким уровнем шума, модели VAM150 и VAM250 могут быть установлены даже в запотолочном пространстве спальни.

Техническая документация содержит подробную и полную информацию о продукции. В каталоге можно найти практически любые данные о конструкции и работе оборудования, включая зависимость эффективности теплообменника от дисбаланса между приточным и вытяжным воздухом, уровни звуковой мощности по октавам для всех рабочих режимов, сопротивление дополнительных фильтров в зависимости от расхода.

Система автоматического управления позволяет использовать самые эффективные режимы работы оборудования, но все дополнительные функции реализуются через специальные платы расширения. За дополнительные деньги приобретаются пульт управления, таймер реального времени, адаптер протокола ModBus, плата управления увлажнителем, плата управления дополнительным электрическим нагревателем. Соответственно, стоимость полного комплекта оборудования будет существенно выше базовой цены.

Профессиональный подбор рекуператора можно выполнить с помощью специальной программы Ventilation Xpress, позволяющей определить расходы воздуха, напоры вентиляторов и шумовые характеристики в любых рабочих режимах, в том числе с учетом использования дополнительных фильтров, выбрать мощности предварительного и дополнительного нагревателей, построить h-d-диаграмму процессов обработки воздуха, получить все параметры в расчетных точках, рассчитать эффективность рекуператора в рабочем режиме с учетом дисбаланса приточного и вытяжного воздуха.

Приточно-вытяжные установки с рекуператорами серии VАM отличаются высокой надежностью, однако использование современных противоточных пластинчатых рекуператоров позволяет некоторым конкурентам добиваться более высокой эффективности рекуперации.

SALDA

Несмотря на компактные размеры, по техническому оснащению и функциям системы управления установки Smarty литовского производителя Salda ближе к профессиональным центральным кондиционерам, чем к полупромышленным приточно-вытяжным системам (рис. 4).

Мощные вентиляторы обеспечивают высокий напор воздуха, поэтому установка оптимально подходит для монтажа в многоуровневых индивидуальных домах большой площади и может быть размещена в подсобных помещениях и подвалах. Выпускаются модификации Basic, Advanced и Premium. В модификации Premium установка может управлять работой предварительного и дополнительного нагревателей.

Заявленное в документации минимальное значение температуры воздуха на входе в установку при использовании внешних нагревателей составляет —40оС. Smarty — единственная из рассмотренных в этом обзоре установок, в которой используется регулирующий байпасный клапан на притоке свежего воздуха. Он позволяет эффективно использовать режимы свободного охлаждения в межсезонье и реализовать профессиональный алгоритм защиты рекуператора от замерзания. В случае возникновения угрозы обмерзания последовательно снижается объем приточного воздуха на 30%, включается предварительный нагреватель, открывается клапан байпаса и приостанавливается работа системы.

Выводы

По мнению многих экспертов, в отличие от рынка бытовых сплит-систем рынок приточно-вытяжных вентиляционных установок с рекуперацией в России еще не сформирован. Пользователи и застройщики только начинают осознавать целесообразность инвестиций в качественный воздух. Поэтому переход от «естественно-щелевой» к приточно-вытяжной механической вентиляции происходит достаточно медленно, во многом из-за ограниченных финансовых возможностей. Промежуточным этапом становления рынка качественной вентиляции в жилых домах и квартирах является появление различного рода местных бытовых «проветривателей» и локальных вентиляционных устройств. Это оборудование значительно дешевле приточно-вытяжных систем и при этом обеспечивает более высокий уровень комфорта по сравнению с естественным проветриванием.

Как следствие, выбор приточно-вытяжных установок с рекуперацией на рынке вентиляционного оборудования довольно ограничен, а ведущие мировые производители не заинтересованы в адаптации своей продукции под российские климатические условия.

В средней ценовой группе компании Daikin и Mitsubishi Electric предлагают надежную и качественную продукцию, которая, несомненно, сможет обеспечить хорошую вентиляцию и эффективность рекуперации до 80%. При этом Daikin предоставляет более полную информацию о продукции. Сильным аргументом Mitsubishi Electric является официально заявленный в документации срок службы рекуперативного теплообменника 10 лет.

Среди бюджетных решений можно найти неплохие рекуператоры, например Electrolux, которые обеспечат реальную эффективность на уровне 50–65%, но, чтобы сделать правильный выбор, требуется детально изучить техническую документацию и материалы профильных форумов в Интернете.

Профессиональные вентиляционные установки, предлагаемые компаниями 2VV и Salda, отличаются высокой стоимостью. При этом только Salda гарантирует работу вентиляции при наружной температуре до —40оС.

В итоге среди представленных на нашем рынке приточно-вытяжных установок с рекуперацией тепла для подвесного потолочного монтажа не удалось найти идеальной вентиляционной системы для круглогодичной эксплуатации в условиях холодного климата, все элементы которой были бы собраны в одном компактном корпусе, а монтаж требовал только подключения воздуховодов и электропитания.

На этом фоне дальнейшее развитие установок типа NOVA (Shuft) или аналогичных продуктов выглядит перспективным и многообещающим.

Литература

ТР АВОК-4—2004. Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома. — М.: АВОК-ПРЕСС, 2004. — 32 с.

Виталий Алексеевич Волков,

кандидат технических наук, эксперт по системам вентиляции

Рекуператоры тепла в приточно-вытяжных установках.

Само слово «рекуперация» в переводе с латинского означает возврат или обратное получение, сбережение, что касается воздуха, то подразумевается сбережение тепловой энергии, которая перемещается с воздухом через систему вентиляции. Устройство уравновешивает температуру двух потоков воздуха. Принцип работы основан на теплообмене двух встречных потоков приточного и вытяжного воздуха с разной температурой, и за счет этого происходит выравнивание температуры воздуха. Основное назначение рекуператора – это утилизация тепла, снижение расходов на энергоносители, так как он эффективно сокращает потери тепла. Система рекуперации в вентиляционной системе способна сохранять от 60 до 95% тепла, выбрасываемого из помещения с вытяжным воздухом, при этом тепловая энергия используется повторно в том же технологическом процессе.
Мы рассмотрим разновидности рекуператоров, которые применяются в наших вентиляционных установках.

Пластинчатые рекуператоры
Самый распространенный тип рекуператоров – пластинчатый, так как имеет невысокую стоимость и достаточно высокую эффективность. Состоит из пластин меди или алюминия, пластика или очень прочной целлюлозы. Принцип работы основан на том, что уходящий вытяжной воздух отдает тепло пластине с одной стороны, а она, в свою очередь, отдает тепло потоку приточного воздуха. Таким образом, уменьшаются затраты на нагрев подаваемого воздуха в помещение. Эффективность теплоутилизации может достигать 93%. Изолированные друг от друга потоки приточного и вытяжного воздуха позволяют применять этот вид теплоутилизаторов в помещениях, содержащих в вытяжном воздухе запахи или вредные выбросы.

Вытяжной воздух может содержать большое количество влаги, тогда при работе рекуператора неизбежно образование конденсата, который удаляется в поддон и имеет отвод. В холодное время при уличной температуре воздуха ниже -15С существует вероятность нарастания «шубы» или обледенения рекуператора. Чтобы этого избежать, производителями предусматривается преднагреватель (устанавливается перед рекуператором). По такому принципу, например, работают установки VENUS или DAPHNE , которые имеют уже встроенный электрический преднагреватель для эффективной работы установки в зимнее время.
Также защиту рекуператора от замерзания обеспечивают с помощью автоматики вентиляционной установки, она настраивается таким образом, чтобы автоматически снижать скорость приточного вентилятора, пока система рекуперации не оттает.

Пластинчатые рекуператоры имеют два типа исполнения:

Перекрестноточные рекуператоры — где движение приточного потока воздуха
и вытяжного перпендикулярны по отношению друг к другу. Они имеют эффективность до 70%. Такие типы рекуператоров применяется в итальянской установках RKE

Противоточные рекуператоры – где вытяжка и приток движутся в противоположных направлениях, КПД рекуператора противоточного типа доходит до 93%. Такой тип рекуператоров применяется во многих приточно-вытяжных установках, который мы предлагаем. Например, установка ALFA 95 или ALFA 95 FLAT имеют алюминиевый противоточный рекуператор и также автоматически управляемы байпас, который защищает рекуператор от обледенения при низких температурах уличного воздуха.

Роторный рекуператор
Наиболее эффективный вид теплоутилизаторов. Представляет собой барабан, имеющий ячеистую структуру. Принцип работы: вытяжной теплый воздух проходит через ячейки и отдает им свое тепло. Барабан поворачивается и попадает в струю приточного воздуха, который нагревается, проходя через ячейки теплообменника. Эффективность рекуперации можно регулировать путем изменения оборотов скорости вращения ротора. КПД таких рекуператоров достигает 90%. Важно отметить, что такой тип рекуперации нельзя применять в помещениях с вредными выбросами, так как происходит частичное смешивание приточного и вытяжного воздуха. Мы предлагаем компактные установки с таким типом рекуператора – это ALFA 85 и RLI –одна из самых энергоэффективных установок еще и благодаря энергосберегающим вентиляторам ETALINE.

Гликолевые рекуператоры
Представляют собой два теплообменника находящихся в приточной и вытяжной камерах. Теплообменники соединяются трубами, по которым циркулирует смесь этилен или пропиленгликоля с водой. Циркуляцию обеспечивает насос. Вытяжной воздух нагревает смесь в теплообменнике вытяжки, которая затем поступает в теплообменник приточной установки, где и отдает свое тепло приточному воздуху. Такие рекуператоры применяются в помещениях, где конструктивное исполнение приточно-вытяжной установки в виде единого блока невозможно, когда не хватает места в вентиляционной камере, либо в производственных помещениях, где притоки вытяжка должны находится в разных местах. Эффективность таких рекуператоров достигает 60-70%. Поставляются такие рекуператоры в установках Lufberg серии LS-LR, подбираемых по программе, под определенный заданный расход воздуха, процентное содержание гликоля и требования по температуре воздуха помещения.

Динамические рекуператоры
В системе с динамической рекуперацией применяется принцип работы холодильной машины. Холодильный контур устанавливается в приточную и вытяжную часть установки, чтобы передавать тепло от приточного воздуха к вытяжному и наоборот. Тепловой насос – это традиционный холодильный контур с расширительным клапаном, компрессором, испарителем, конденсатором, которые располагаются отдельно в вытяжном и приточном воздуховодах. В системе имеется 4-ходовой перепускной клапан, который обеспечивает попеременное направление работы хладагента в зависимости от сезона. Принцип работы основан на физических процессах, происходящих с фреоном. В летний период холодильный контур работает в режиме охлаждения. Воздух, подаваемый в помещение с улицы, охлаждается в испарителе. Тепло сбрасывается в конденсатор, установленный в вытяжной линии. В холодное время года контур переводится в режим теплового насоса, и с помощью 4-ходового клапана парообразный фреон направляется в теплообменник, исполняющий роль конденсатора. Воздух, забираемый с улицы, нагревается за счет тепла, выделяемого при конденсации фреона, и подается в помещение.
Такой принцип работы встречается в установках RFM, HPX, HPR , HPS. Каждая из этих установок имеет свой встроенный рекуператор пластинчатый или роторный, но в дополнение оснащена встроенной холодильной машиной (тепловым насосом). Благодаря этому установки имеет высокую эффективность рекуперации до 90%.

Любой рекуператор в вентиляционной системе значительно снижает затраты на электроэнергию при нагреве приточного воздуха. Рассчитывая проект вентиляции с рекуператором нужно учитывать площадь помещения, влажность и назначение, а также КПД подобранной установки при данном расходе воздуха и температуре уличного и подаваемого воздуха, от которого будет зависеть качество вентиляции всего объекта.
Мы предлагаем вам обратиться к нам для правильного и грамотного подбора приточно-вытяжной системы с рекуперацией. Наши специалисты сделают расчет и предоставят все технические параметры выбранной установки, и вы достоверно сможете убедиться в эффективности работы системы вентиляции при заданных вами условиях.

Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Рекуперация (от лат. recuperatio — обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла — это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

Количество помещений в доме;
Ожидаемое количество людей;
Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

Температуру входящего воздуха;
Скорость работы вентилятора, необходимого при воздухообмене;
Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

Температура поступающего воздуха в приточную установку -9◦C;
Температура воздуха, которая подается в помещение +15◦C;
Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Установки вентиляционные, рекуператоры. Типы вентиляционных установок.

ПОСЛЕДНИЕ
ПУБЛИКАЦИИ

В системах вентиляции с механической индукцией в настоящее время все чаще используются приточно-приточно-вытяжные вентиляционные установки. Вентиляционные блоки — это вентиляторы, смонтированные в одном или нескольких блоках, и набор компонентов, подходящих для конкретной ситуации, таких как жалюзи, фильтры, глушители, каплеуловители, увлажнители, охладители, нагреватели, рекуператоры различных типов.Причем количество этих компонентов в одной установке в зависимости от ситуации может быть разным.

Типы вентиляционных установок.

По способу установки к вентиляционным агрегатам относятся: навесные (чаще приточно-подвесные), стационарные вентиляционные агрегаты для традиционного напольного монтажа и потолочные вентиляционные агрегаты, отличающиеся от предыдущих, в основном, направлением доставки и сбора. воздушное, и внешнее исполнение корпуса.По назначению вентустановки бывают вытяжные, приточные и приточно-вытяжные. По конструктивным особенностям вентиляционные устройства могут быть моноблочными, а могут собираться из отдельных узлов. Вентиляционные установки хороши тем, что в большинстве случаев не требуют специального отдельного помещения, могут быть установлены на улице, в том числе на крыше, занимают гораздо меньше места, могут использоваться в системах с любой производительностью и аэродинамическим сопротивлением в сети, являются максимально точно отлажены на конкретной системе и позволяют полностью автоматизировать «климатический процесс» помещения или отдельных его зон.

Подвесные вентиляционные установки могут иметь максимальную производительность до 6000 м ³ / час, стационарные вентиляционные установки имеют более широкий диапазон производительности — от 1000 до 100000 м ³ / час и более. Специально разработанные вентиляторы позволяют создавать в современных вентагрегатах достаточно большие фары, а многослойная конструкция корпуса сводит к минимуму теплопотери и шум.

Приточно-вытяжные вентиляционные установки могут комплектоваться фильтрами различной степени очистки, водяными и (или) электронагревателями, газовыми горелками, охладителями воды или фреона разной мощности, увлажнителями разных типов, каплеуловителями.То есть практически любая конфигурация параметров воздуха, подаваемого в помещение вентиляционной установкой.

Кроме того, в условиях постоянного роста цен на энергоносители в настоящее время вентустановки часто оснащаются рекуператорами различного типа и конструкции, позволяющими передавать часть тепла вытяжного воздуха приточному.

Рекуператоры приточно-вытяжных агрегатов

Рекуператоры перекрестного потока , благодаря своей конструкции, направляют потоки приточного и отработанного воздуха в соединительные каналы без перемешивания, а через поверхность тонких пластинчатых ячеек тепло от отработанного воздуха передается на вход.КПД таких рекуператоров может достигать 75%.

Ротационные рекуператоры имеют конструкцию, благодаря которой тепло отработанного воздуха передается на всасываемый воздух посредством медленно вращающегося диска, который, в свою очередь, представляет собой набор из множества пластинчатых перфорированных дисков. Роторные рекуператоры допускают небольшое (до 15%) подмешивание отработанного воздуха к входному отверстию. Это несколько сужает область их применения, но КПД роторных рекуператоров намного больше перекрестного тока — до 85%, в зависимости от количества и параметров вытяжного и приливного воздуха.

Если размеры вентиляционной камеры или другие особенности вентилируемых помещений не позволяют разместить приточно-вытяжной агрегат в одном месте, то можно использовать рекуператор гликоля.
Рекуператор гликоля работает следующим образом: через два отдельных теплообменника теплоноситель — гликоль циркулирует в выхлопном и питающем потоках; отработанный воздух передает тепло через гликолевый теплообменник, который, в свою очередь, нагревает пластины приливного теплообменника.Расстояние между вытяжным и приливным агрегатами может быть значительным и ограничивается только техническими возможностями прокладки трубопроводов между теплообменниками, но КПД гликоля-рекуператора невысокий, намного ниже перекрестно-токового и к тому же роторного. рекуператор.

Сегодня многие производители имеют ряд стандартных вентиляционных устройств относительно небольшой производительности. Это вентиляционные установки для коттеджей, офисов, небольших коммерческих помещений, оборудованные водяными или электрическими нагревателями или без них, рекуператорами различных типов.Для высокой производительности или каких-либо особых условий вентиляционные установки подбираются и изготавливаются индивидуально, под заказ. После расчета системы вентиляции, со всеми необходимыми параметрами для выбора и конструктивными особенностями, дизайнер выдает техническое задание представителю производителя и через некоторое время получает комплект распечаток с необходимыми параметрами, техническими характеристиками, габаритами и дизайном. Некоторые производители размещают на своих сайтах в Интернете программу подбора программного обеспечения, которая позволяет в режиме онлайн создавать вентиляционные установки любой конфигурации самому конструктору.

Восстановление. Типы рекуператоров | Сервер Сервис

Рекуператор — это устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает потерю тепла в помещении зимой, а летом предотвращает попадание наружного воздуха.

Что означает рекуперация?

Рекуперация (от латинского «recuperatio» означает «возврат») — это частичный возврат энергии для ее повторного использования. Эта система позволяет эффективно проветривать помещение и экономить на отоплении.Рекуператор легко накапливает 2/3 тепла, уходящего от отопления.

Принцип действия рекуператора

Приточно-вытяжные системы вентиляции в наши дни стали более популярными. Так, зимой их используют для очистки свежего воздуха и обогрева его обогревателем. Теплый чистящий воздух нагревает и разбавляет загрязненную воздушную массу. «Вытяжной» воздух попадает в вытяжную вентиляцию, а затем выводится на улицу.

Основная цель рекуперации — нагрев поступающего воздуха.Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.

Типы рекуператоров

Самый популярный тип — пластинчатый теплообменник, но есть и другие типы. Ниже представлена дополнительная информация о рекуператорах.

Рекуператор с пластинчатым теплообменником (Пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Применяется в приточно-вытяжных системах вентиляции.Его отличительной особенностью является разделение приточного и отводимого воздушных потоков, которые не могут быть смешаны из-за конструктивных особенностей устройства.

Преимущества:

1. КПД до 92%.

2. Не требует частого обслуживания.

3. Нет частей, потребляющих электроэнергию. Значит, можно сэкономить электроэнергию.

Недостатки:

1. Иногда возникает необходимость в пересечении воздуховодов в рекуператоре.Не всегда можно провести

2. Пластинчатый теплообменник зимой можно замерзнуть. Во избежание этого необходимо время от времени отключать приточный вентилятор или использовать перепускной клапан.

3. Такие рекуператоры используются только для теплообмена.

Рекуператор с роторным теплообменником (Роторный рекуператор)

Роторные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении приточного и вытяжного воздуха через вращающийся теплообменник.

Преимущества:

1. КПД около 85%.

2. Роторный теплообменник может возвращать тепло и влажность.

3. Можно контролировать общий КПД рекуператора

Недостатки:

1. Для обеспечения притока свежего воздуха необходимо установить дополнительные фильтры на приточно-вытяжной.

3. В рекуператоре есть мобильные компоненты и потребители электроэнергии.Поэтому необходимо проводить регулярный ремонт (по сравнению с пластинчатыми рекуператорами).

Рекуператор оборотный

Рекуператор рециркуляции воды

Рекуператоры рециркуляции воды применяются в приточно-вытяжных системах вентиляции. Они передают тепловую энергию от отдельно стоящего вытяжного теплообменника к приточному за счет воды. антифриз или другие теплоносители.

Теплообменники (приточный и вытяжной) расположены отдельно друг от друга и соединяются посредством теплоизоляционного трубопровода.Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.

Рекуператор крыши

Кровельные рекуператоры установлены на крыше здания. Он идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Этот тип рекуператоров позволяет сэкономить место под потолком, так как теплообменники устанавливаются снаружи.

Преимущества:

КПД 68%.
Установлен на крыше. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
Низкие затраты и эксплуатационные расходы.

Server Service Компания занимается профессиональным проектированием и монтажом систем вентиляции. Также мы занимаемся поставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.

Установка системы вентиляции с рекуперацией позволяет:

Повышение эффективности вентиляции;
Снижение потребления тепловой и электрической энергии;
Создание комфортной атмосферы в помещении.

Есть вопросы? Позвоните нам: +998 (70) 202-01-32 и вы получите всю необходимую информацию.

Что такое теплообменник?

Теплообменники передают энергию в виде тепла от одной среды (например, газа или жидкости) к другой. Они используются в промышленности, в автомобилях и дома, в том числе в холодильниках и накопительных обогревателях. Теплообменники, специально разработанные для рекуперации тепла от отходов, выхлопных газов и жидкостей и последующего его повторного использования путем передачи его непосредственно в другую среду, известны как рекуператоры.Recair производит сердечник для вентиляторов с рекуперацией тепла воздух-воздух.

Как это работает?

В рекуперативном теплообменнике воздух-воздух входящий и выходящий потоки воздуха разделены твердой перегородкой (т. Е. Стенкой воздуховода). При наличии разницы в температуре между двумя воздушными потоками тепло от более теплого воздушного потока будет передаваться через барьер более холодному воздушному потоку в соответствии со вторым законом термодинамики. Это означает, что тепло будет перемещаться из более горячего региона в более холодный регион.Таким образом, тепло от теплого несвежего воздуха, выходящего из здания, передается прохладному свежему воздуху, поступающему в здание, или наоборот.

Как узнать, что теплообменник работает нормально?

При установке системы вентиляции с рекуперацией тепла большинство людей хотят быть уверенными в том, что они не будут чувствовать холодных или горячих сквозняков: т.е. воздух, выходящий из теплообменника в дом, должен иметь более или менее такую же температуру, как и воздух уже в доме.Но люди могли требовать большего. Тот факт, что теплообменник подает воздух более или менее правильной температуры, не означает, что он работает на 100% эффективно. Если он не рекуперирует столько тепла, сколько возможно, это не экономит вам столько денег, сколько могло бы! В течение всего срока службы теплообменника даже самые незначительные улучшения эффективности могут привести к значительной экономии ваших счетов за электроэнергию. Вот почему Recair постоянно стремится сделать свою продукцию максимально эффективной, чтобы все тепло передавалось от отработанного воздуха к поступающему, при этом отработанный воздух, выходящий из теплообменника, имеет ту же температуру, что и наружный воздух, а свежий воздух. попадание в комнату той же температуры, что и воздух внутри.

Как Recair достигает максимальной производительности?

Чтобы достичь этого идеала, мы работали с нашим отделом исследований и разработок, чтобы понять, каким условиям должен соответствовать теплообменник, чтобы обеспечить максимально возможную тепловую эффективность для обоих потоков воздуха. Благодаря научным испытаниям мы обнаружили, что максимально эффективный теплообменник должен соответствовать определенным критериям.

Ядра Ядра Продукция

Критерии максимума производительность	Как Recair соответствует
Два воздушных потока должны быть в чисто противотоке (т.е.д, с потоками, движущимися в противоположных направлениях).	Воздушные потоки во всех ядрах Recair находятся в противотоке.
Массовые потоки воздуха должны быть в равновесии (т. Е. Масса воздуха, проходящего в каждом направлении в течение заданного периода времени, должна быть одинаковой).	Recair рекомендует производителям блоков HRV обеспечить выполнение этого условия, чтобы сердечники Recair, установленные в их блоках, могли обеспечить превосходную производительность.
Не должно быть утечки ни между воздушными потоками, ни между любым из воздушных потоков и внешней частью теплообменника.	Recair показывают незначительную утечку (в среднем <0,5%), что делает их одними из лучших на рынке.
Для обеспечения максимального контакта двух воздушных потоков (через стенки воздуховода) площадь поверхности, доступная для теплообмена, должна быть как можно большей.	Благодаря своей уникальной конструкции с треугольными каналами, сердечники Recair имеют на большую площадь теплообмена на , чем другие изделия сопоставимого размера (теплообменная емкость на > 50% выше, чем у квадратных каналов при той же потере давления ).
Для максимальной теплоотдачи распределение воздушных потоков должно быть равномерным.	Небольшие треугольные каналы сердечников Recair обеспечивают противоток с равномерным распределением потока .
Все тепло должно передаваться непосредственно через стенку воздуховода : тепло не должно проводиться по длине стенки воздуховода.	Для ограничения теплопроводности стенки воздуховодов в сердечниках Recair изготовлены из полистирола — материала с низкой теплопроводностью.
Для удобства использования теплообменник должен быть как можно более компактным.	Recair обеспечивают наилучшее соотношение между теплообменной поверхностью и внутренним объемом.
Для обеспечения экономической целесообразности затраты на материалы, производство, установку и использование должны быть минимальными.	Recair экономична, требует мало материалов, легка в транспортировке и проста в обращении.
Не допускайте сквозняка: разница температур между поступающим свежим воздухом и воздухом в помещении не должна превышать 1,5 ° C.	При разнице температур внутри и снаружи в 30 ° C только ядро Recair достигает достаточной эффективности (> 95%, включая тепло вентилятора) для достижения этой цели.

Если приведенная выше информация заинтересовала вас и вы хотите узнать больше, заполните нашу контактную форму.

Надежный и качественный рекуператор выхлопных газов

Если вы пытаетесь приобрести. Рекуператор выхлопных газов по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Рекуператор выхлопных газов , предлагаемые на сайте, отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долговечное качество и долговечность.Представленные здесь товары продаются ведущими. Рекуператор выхлопных газов Поставщики и оптовые торговцы обеспечивают превосходное качество и постоянную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Рекуператор выхлопных газов , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям.Файл. Выхлопной рекуператор усовершенствованы и эффективно контролируют окружающую среду в вашем помещении. Эти. Выхлопной рекуператор работает над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Выхлопной рекуператор различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы.Файл. Выхлопной рекуператор Доступные модели также оснащены мощными компрессорами различной мощности. Выберите из этих мощных. Выхлопной рекуператор для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. Выхлопной рекуператор варианты покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки.Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Что такое рекуператор?

Рекуператор — это устройство, используемое для рекуперации тепловой энергии из систем отопления, вентиляции и кондиционирования (HVAC) или промышленного процесса. Это устройство помогает повысить энергоэффективность, что может снизить затраты, связанные с отоплением или производством. В зависимости от области применения рекуператор может также называться теплообменником или рекуператором тепла.

Эти блоки обычно находятся в системах HVAC здания. Рекуператор устанавливается в воздуховоде непосредственно перед вытяжными отверстиями или решетками.Пара параллельных пластин внутри блока отделяет горячий воздух от холодного, направляя воздух в два разных места. Холодный воздух просто удаляется из здания через традиционные вытяжные системы, а горячий воздух направляется обратно в приточные каналы для повторного использования в системе отопления.

Различные типы конструкций рекуператоров могут повлиять на возможности рекуперации тепла этих систем.Вертикальные агрегаты наименее эффективны и состоят из вертикальных пластин внутри большого внешнего кожуха. Горизонтальные устройства, которые более компактны и используют горизонтальные пластины, как правило, более эффективны. Наиболее эффективные агрегаты имеют внутреннюю ячеистую структуру, которая утилизирует до 99 процентов тепловой энергии.

Рекуператор HVAC нельзя использовать круглый год в регионах с жарким летом и холодной зимой.Вместо этого пользователи полагаются на серию заслонок для обхода рекуператора, когда он не нужен. Например, летом заслонка будет закрыта, чтобы воздух не попадал в рекуператор. Вместо этого весь отработанный воздух просто выводится наружу, и нет необходимости или желания поддерживать циркуляцию тепловой энергии внутри здания.

Аналогичная технология используется для рекуперации тепловой энергии на производственных или промышленных объектах.Многие из этих объектов полагаются на газотурбинный двигатель, который использует смесь горячего воздуха и топлива для обеспечения процесса сгорания. Как правило, воздух перед сжиганием необходимо нагреть с помощью дополнительного источника тепла. В зданиях с рекуператором горячий воздух, образующийся при сгорании, просто рециркулируется обратно в двигатель, чтобы смешаться с топливом и привести в действие следующий цикл сгорания. Это устраняет необходимость во втором источнике тепла, а также помогает снизить затраты на топливо, связанные с отоплением.

Рекуператоры

предлагают множество преимуществ домовладельцам, владельцам бизнеса и обществу в целом.Повышая энергоэффективность, они помогают сократить расходы на топливо и даже повысить комфорт в доме или коммерческом здании. Это повышение энергоэффективности также снижает зависимость от ископаемых видов топлива, таких как уголь и нефть. Ограничивая зависимость от этих видов топлива, устройства для рекуперации тепла помогают снизить загрязнение окружающей среды и выбросы парниковых газов, а также сохранить ограниченные ресурсы.

Знаете ли вы, что без сбалансированной вентиляции КПД рекуператора снижается до 30%?

Эффективность рекуперации тепла каждого рекуператора стабильно высока только при наличии сбалансированных воздушных потоков.Только в таких условиях рекуператор может полностью утилизировать тепло всего воздуха, удаляемого из здания, и использовать его для нагрева приточного воздуха.
Системы управления большинства блоков MVHR недостаточно эффективны для измерения фактических потоков воздуха, и, устанавливая интенсивность вентиляции на панели управления, пользователь фактически не устанавливает ничего, кроме скорости вращения вентилятора. Поэтому из-за изменения погодных условий, активности ветра, естественного загрязнения фильтра и конденсации влаги в теплообменнике потоки приточного и вытяжного воздуха постоянно меняются.Дисбаланс вентиляции часто превышает 30%, соразмерно увеличивая потери тепла и расходы на отопление.

4 причины дисбаланса вентиляции

В зимнее время теплообменник рекуператора отвечает определенным условиям, когда влага выпадает из теплого и влажного воздуха, удаляемого из здания. Заполненные водой каналы теплообменника препятствуют выходу отработанного воздуха на 30%. Меньшее количество теплого воздуха в помещении снижает рекуперированную энергию, которая используется рекуператором для нагрева наружного воздуха, снижает температуру воздуха, подаваемого в комнаты, и явно увеличивает затраты на отопление здания.

Через ровную и эффективную систему вентиляции дома с полезной площадью 150 м² в течение года проходит примерно 1 000 000 м³ воздуха. В каждом кубометре воздуха содержится более 1 000 000 частиц пыли. Эти частицы накапливаются на воздушных фильтрах, увеличивая сопротивление фильтра потоку воздуха. Вызванные нарушения потоков воздуха в системе вентиляции достигают до 25% с учетом пропорционального снижения эффективности рекуперации тепла в рекуператоре.Все это отражается на общем увеличении затрат на отопление.

Каждый 1 м³ воздуха с температурой 20 ° C весит 1,2 кг, а при температуре -15 ° C тот же 1 м³ весит 1,37 кг, что означает, что 100 м³ / ч соответствуют 120 кг / ч при температуре 20 ° C и 137 кг / ч при температуре -15 ° C. Из-за колебаний воздушного потока из-за изменений температуры в крайних случаях может превышать 13%, что пропорционально снижает эффективность рекуперации тепла и затраты на отопление.

Когда ветер своей силой давит на здание, с наветренной стороны возникает избыточное давление, а с подветренной стороны — отрицательное давление.При скорости ветра 4 м / с на стене возникает давление 10 Па, а при скорости 9 м / с оно уже составляет 50 Па. Если на стене установлено впускное отверстие или выпускное отверстие для воздуха, воздушный поток постоянно увеличивается или уменьшается в приточной или вытяжной части системы вентиляции. Установки MVHR в значительной степени работают со средней или низкой производительностью. Таким образом, даже ветер средней скорости может повлиять на баланс воздуха в здании в большей степени и значительно повысить затраты на обогрев вентиляционного воздуха.

Почему несбалансированная вентиляция существенно увеличивает расходы на отопление и ухудшает качество воздуха?

Когда потоки вентиляционного воздуха плохо сбалансированы, в помещениях возникает избыточное или отрицательное давление, в результате чего часть воздушного потока проходит через негерметичные части здания, а не через рекуператор, предназначенный для этой цели. Этот воздух не участвует в процессе рекуперации тепла, что увеличивает расходы на обогрев вентиляционного воздуха.

Несбалансированная вентиляция — избыточное давление в здании

Ситуация:

Конденсация влаги в теплообменнике
Частично загруженный, но все еще работающий фильтр вытяжного воздуха

Результаты:

Уменьшение потока вытяжной установки
Избыточное давление в здании
Из-за избыточного давления часть теплого воздуха покидает здание через утечки вместо рекуператора, безвозвратно теряя тепло.
Меньшее количество теплого воздуха, проходящего через рекуператор, не дает достаточно энергии для нагрева свежего воздуха и, как следствие, приводит к снижению температуры подачи.

Несбалансированная вентиляция — отрицательное давление в здании

Ситуация:

Частично загруженный, но все еще работающий фильтр приточного воздуха
Незначительное обмерзание теплообменника из-за замерзания влаги, выпавшей из отработанного воздуха (нет эффективной системы защиты от замерзания).

Результаты:

Уменьшение расхода приточной установки
Отрицательное давление в здании
Из-за отрицательного давления часть холодного свежего воздуха попадает в здание через утечки вместо рекуператора, не нагреваясь в процессе рекуперации тепла. Этот холодный воздух снижает температуру в комнатах, тем самым увеличивая мощность системы отопления и, следовательно, увеличивая расходы на отопление.
Воздух, поступающий из-за утечек, не проходит через фильтры рекуператора, что приводит к загрязнению помещений пылью.

Как система CF экономит энергию в здании?

Все четыре фактора, влияющие на дисбаланс вентиляции, являются типичными, хотя их постоянная продолжительность в основном непредсказуема. По этим причинам, даже точно отрегулированная, завершенная после установки система вентиляции, постоянно работающая, будет постоянно выходить из строя. Что фактически обеспечивает то, что потоки приточного и вытяжного воздуха часто отличаются друг от друга более чем на 30%.
Единственный способ обеспечить высокий уровень сбалансированной вентиляции в течение года — это непрерывная автоматическая регулировка мощности вентилятора с учетом временных условий работы. Именно так работает система CF. Система измерения CF надежно измеряет реальные потоки приточного и вытяжного воздуха с точностью +/- 3%. Результаты измерений анализируются процессором, который устанавливает скорость вращения вентилятора таким образом, чтобы вентиляция была сбалансированной, независимо от временных атмосферных условий и загрузки фильтра.Весь вентиляционный воздух всегда проходит через рекуператор, где он участвует в процессе рекуперации тепла. Давление воздуха в помещении и на улице постоянно уравновешено, чтобы гарантировать отсутствие утечек воздуха в здании. Таким образом, энергоэффективность вентиляции всегда максимально возможна, а расходы на отопление минимальны.

Сбалансированная вентиляция в здании

Ситуация:

Чистый или частично загруженный фильтр отработанного воздуха.
Чистый или частично загруженный фильтр приточного воздуха.
Конденсация влаги в теплообменнике или отсутствие конденсата.
Воздействие ветра на здание / Взаимодействие ветра и здания

Результаты:

Расход воздуха в приточной установке равен расходу воздуха в вытяжной установке.
Внутреннее и внешнее давление сбалансировано.
Весь воздух, поступающий в здание и покидающий его, проходит через рекуператор, обмениваясь теплом.
Воздух, подаваемый в помещения, имеет температуру 17-20 ° C независимо от температуры наружного воздуха.
Приточный воздух всегда фильтруется.

Система

CF в реальных условиях

Измерения выполнены в Кракове 13.02.2017 — 17.02.2017. Устройство AirPack Home 300h MVHR было испытано в полевых условиях для измерения производительности модуля CF при нормальных условиях эксплуатации. В течение первых двух дней модуль CF был выключен (отключен), а в течение второго двухдневного периода модуль CF был включен (включен).В течение обоих периодов установка MVHR была настроена на работу одинаково, то есть с одинаковой интенсивностью вентиляции и по одной и той же дневной временной программе. Было обнаружено, что влажность воздуха внутри здания была на 50% выше, когда модуль CF был отключен.
Из-за низкой температуры наружного воздуха влага из отработанного воздуха конденсируется в теплообменнике, частично заполняя воздушные каналы внутри теплообменника водой. Эффектом этого было ограничение воздушного потока, проходящего через выходную сторону теплообмена, что приводило к дисбалансу, увеличению вентиляционных потерь, снижению эффективности EFFICIENCY = (Tn-Tz) / (Tp-Tz) ¹ и нездоровой среде обитания.

¹ Tn — температура приточного воздуха, TP — температура воздуха в помещениях, Tz — температура наружного воздуха.

Когда режим CF выключен (деактивирован), вентиляторы работают с постоянной скоростью независимо от потока воздуха через теплообменник. Имеется дисбаланс (объем отработанного воздуха меньше объема приточного). Результатом этого является меньшее количество рекуперированной энергии, доступной для регулирования поступающего свежего приточного воздуха (наружного воздуха). Если температура приточного воздуха опускается ниже 12 градусов C, тогда средняя эффективность рекуперации энергии в блоке MVHR составляет примерно 65%.
Блок управления CF обнаруживает небольшие отклонения в потоке воздуха и пропорционально увеличивает скорость вытяжного вентилятора, чтобы обеспечить равный (сбалансированный) обмен воздуха через теплообменник (входящий и выходящий). Температура приточного воздуха, подаваемого в здание, остается постоянной на уровне 18 градусов C, а средняя эффективность рекуперации энергии (рекуперация тепла) — 90%.

Что такое рекуператор? — ПОЗВОНОЧНИК

Рекуператор — что это?

Рекуператор — это система механической приточно-вытяжной вентиляции.Его задача — контролировать циркуляцию воздуха в помещениях и обеспечивать свежий воздух круглый год.

Дорогая ли установка этой системы? И да и нет. Поскольку каждая система требует проектирования и установки, а это влечет за собой затраты. Однако эти вложения быстро окупаются благодаря низким счетам за отопление (даже примерно на 40%).

Как работает рекуператор?

Сердцем вентиляции является рекуператор, к которому подсоединяются вентиляционные каналы.Его мощность должна соответствовать размеру здания и количеству комнат. В противном случае внутреннее пространство будет плохо проветриваться, и рекуператор не сможет выполнять свое предназначение.

Как работает система? Использованный и влажный воздух изнутри покидает помещения через вытяжные отверстия. Проходя через рекуператор, он нагревает пластины диффузора и затем покидает здание через пусковую установку. Приточный воздух (поступающий снаружи здания) проходит через воздухозаборник, нагревается и попадает внутрь e.грамм. в гостиную, спальню, кухню или ванную комнату через точку подачи. Что немаловажно, вытяжной и приточный потоки воздуха проходят через отдельные вентиляционные каналы, поэтому они не смешиваются друг с другом.

Преимущества владения рекуператором

Система имеет три больших преимущества, которые отличают эту систему от других. Во-первых, это снижает затраты на отопление дома за счет рекуперации тепла из «старого» воздуха. Это делает рекуператор обязательным элементом оборудования в энергосберегающих и энергосберегающих домах.Во-вторых, благодаря механической системе вентиляции пассажиры дышат чистым отфильтрованным воздухом. Приточный воздух снаружи очищается от пыли, аллергенов и загрязнений. Люди, находящиеся в комнате с рекуператором, чувствуют себя лучше — это особенно важная новость для аллергиков и астматиков.
