Типы цоколей

E27		Пожалуй, самый распространенный вид цоколя. Имеется практически в каждом доме и квартире.
E14		Довольно популярен в открытых бра и светильниках с небольшой глубиной используемого плафона. Лампы с таким цоколем часто называют «свеча» и «шарик»
E40		Самый большой цоколь, его применяют в уличном и промышленном освещении. Создан для обеспечения работы мощных ламп, имеет большой диаметр цоколя, чтобы поддерживать постоянный контакт.
G13		Цоколь с расстоянием между штырьками 13 мм. Лампы с таким цоколем выпускаются в виде трубок. Светодиодные лампы с цоколем G13 с лёгкостью заменяют устаревшие люминесцентные лампы в светильниках типа ЛСП, ЛПО, Армстронг, которые, как правило, используются в офисных помещениях.
G9		Штырьковый цоколь, в виде двух плоских вытянутых петель. Такие патроны имеют широкое распространение в современных люстрах и светильниках
G4		Имеет тонкие и длинные штырьки, с расстоянием между ними в 4 мм. Такой цоколь позволяет устанавливать и заменять лампы одним движением. Капсульные лампы G4, чаще всего, применяют для декоративного или акцентного освещения

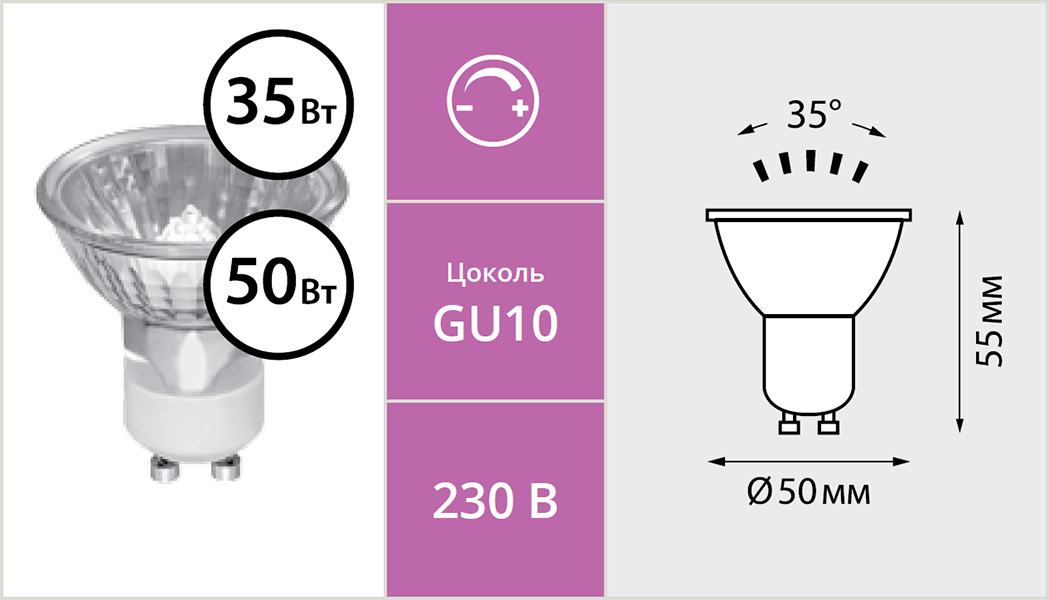

GU10		На концах контактов этого штырькового цоколя имеются небольшие утолщения. Лампа легко устанавливается и используется в местах, где может быть вибрация
GU5.3		Расстояние между штырьками всего 5.3 мм, чаще всего такой цоколь используют в софитах, применяемые для подсветки и акцентного освещения
GX53		Такой вид цоколя зачастую используется в светильниках-холдерах со встроенным патроном. Такие светильники удобно встраивать в подвесные и натяжные потолки
GX70		Этот цоколь разработан для более мощных ламп «таблеток», используемых в качестве основного освещения.

Как выбрать подобрать цоколи лампочек: виды, типы, размеры, маркировка.

Всем хорошо известный осветительный прибор – лампочка, состоит из двух частей – колбы и цоколя.

С помощью цоколя лампа крепится в патроне и через него же подводится электрический ток. Цоколи ламп, которыми мы пользуемся в быту, имеются двух типов:

• резьбовой
• штырьковый

Каждый имеет буквенно-цифровую маркировку. Заглавная буква латинского алфавита указывает на тип цоколя – Е – резьбовой цоколь, цоколь Эдисона; G – штырьковый цоколь. Цифры, которые следуют за ней, указывают на диаметр цоколя в миллиметрах или расстояние между штырьками. Более сложные устройства имеют и более сложные цоколи, и маркировка тоже отличается, но в этой статье мы о них писать подробно не будем. Наша задача – разобраться с бытовыми светильниками. Самые распространённые резьбовые цоколи в быту – Е27 и Е14.

Резьбовые цоколи



Нам всем хорошо знакомы лампы с этим цоколем. Они используются для освещения жилых помещений, а также на улице. Считается, что был разработан Томасом Эдисоном и запатентован в 1894 году специально для ламп накаливания. Потому и называется «Цоколь Эдисона». Конструкция – цилиндр с резьбой диаметром 27 миллиметров. Корпус из алюминия, на конце корпуса – контакт, к которому присоединены электроды. Электроды ведут к вольфрамовой спирали, которая начинает светиться при прохождении через неё электрического тока. По этому принципу работают все лампы накаливания. У светодиодных ламп в цоколе размещается драйвер. Размеры цоколя стандартны, что делает лампочки легко заменяемыми: диаметр 27 миллиметров, высота 26,67 миллиметра. Помимо ламп накаливания, с таким цоколем выпускаются энергосберегающие лампы, галогенные, светодиодные.

Случается так, что вы купили светильник, а цоколи в нём не подходят для ваших лампочек. Отчаиваться не стоит, можно приобрести переходник. Многочисленные адаптеры позволяют совместить разные размеры и даже типы цоколей.



Лампочки с узким цоколем называют ещё миньоны. По конструкции такие же, как и все лампы с винтовыми цоколями. Применяется для освещения квартир, домов, для локального и общего света, а также часто используется в холодильниках. И точно так же с таким цоколем можно увидеть и лампу накаливания, и галогенную, и энергосберегающую, и светодиодную.



Размеры ламп в этих цоколях соответствующие, их не зря ещё называют Голиафом. Высота цоколя отличается и составляет 47,75 миллиметров. В быту такие лампы не применяются, они используются в основном для уличного освещения или для больших объектов.

Штырьковые цоколи



Корпус цоколя может быть керамическим, металлическим и пластиковым. Наиболее надёжными считаются два последних, Керамический применяется в основном в галогенных лампах. Только керамика может выдержать температуру, до которой нагревается галогеновая лампа в процессе эксплуатации. Лампы с таким цоколем рассчитаны на напряжение 12В, поэтому применяются в основном в декоративной подсветке, также в натяжных потолках и настольных светильниках.



Немного отличается от других штырьковых моделей – имеет утолщение на конце штырьков, которые позволяют лампе надёжно и быстро фиксироваться, достаточно слегка повернуть её. Работают только от сети напряжением 220В. В другой тип патрона с низковольтным освещением такую лампу вставить невозможно. Заглавная буква U в данном случае обозначает, что он предназначен для энергосберегающих ламп. Но сфера применения цоколя значительно шире. Сегодня с этим цоколем выпускаются:

• галогенные лампы;
• светодиодные;
• люминесцентные;
• металлогалогенные.

Применяются при фасадном освещении, в быту – в точечных светильниках, при декоративной подсветке.



Лампы с таким цоколем используются в основном для декоративной подсветки. Однако, она вполне подходит и для общего освещения дома или офиса. Такой цоколь очень востребован для ламп в натяжных потолках. Крепятся они очень просто и надёжно и вообще способны подарить массу положительных эмоций.



G53 – этот цоколь имеет плоские контакты и используется во встраиваемых светильниках. Светодиодная лампа с таким цоколем применяется:

• В общем освещении
• В архитектурной подсветке
• В декоративном и акцентном освещении.

Словом, везде, где требуется создать направленное освещение. Применяется также в светосигнальной промышленности, в автомобильной и авиационной технике.



GX53 — расшифровывается это обозначение так: G – штырьковое соединение; Х – утолщение наподобие шляпки гвоздя на концах контактов; 53 – расстояние между штырьками в миллиметрах. Такая светодиодная «таблетка» активно используется в подвесных и натяжных потолках. Цоколь имеет небольшую высоту – 28 миллиметров. Работают лампы с этим цоколем от сети переменного тока и не нуждаются в трансформаторах. Светильники с таким цоколем обладают ценными преимуществами:

• Он экономит межпотолочное пространство, поскольку установочная высота находится в пределах 12 миллиметров
• Большой диаметр изделия позволяет установить больше светодиодных элементов, а это уже экономия средств
• Лампы с таким цоколем долго служат и мало потребляют электроэнергии.
• Отсутствие заднего света очень важное качество для натяжных потолков.

Таким образом, лампы с цоколем GX53 отличаются экологической безопасностью, поскольку не выделяет никаких вредных паров и излучает приятный свет, близкий к дневному, она не нагревается в время работы, и потому исключает риск возгорания, моментально включается на полную мощь.



Цоколь G13 – используется в основном в люминесцентных лампах, либо светодиодных с колбой в виде трубы. Цоколь состоит из двух штырьков из латуни, закреплённых на держателе, который в свою очередь располагается в металлическом стакане. Длина штырьков 7 миллиметров, расстояние между ними – 13 миллиметров. Общая конструкция состоит из токопроводящих штырьков, держателя, стакана и колбы лампы. Установить такой осветительный прибор можно только в специальный светильник, поэтому в быту почти не используется. Мы можем ещё увидеть такие лампы в общественных и производственных помещениях, в офисах, на складах, в медицинских и образовательных учреждениях, да и там они уже вытесняются другими источниками света. Лампы с цоколем такого типа могут работать от сети напряжением 220 или 110В, содержат в своём составе ртуть, что выдвигает особые требования к их утилизации. Трубчатые лампы с таким цоколем могут быть разных размеров и разной мощности. Чем длиннее лампа, тем больше её мощность.

И ещё одно про эти лампы: их нельзя подключить к сети напрямую, требуется специальный аппарат, пускорегулирующий, который может быть либо электромагнитным, либо электронным. Схема подключения и в том, и в другом случае несколько отличается, но это скорее разговор для узких специалистов.

Немного о других видах цоколей

Мы рассказали о самых популярных штырьковых цоколях. Их большое разнообразие, и мы слегка коснёмся маркировки других разновидностей.

R – цоколь с утопленными контактами. Куда это они «утоплены»? в специальные отверстия, где удерживаются с помощью пружины. Применяется в уличных прожекторах и автомобильных фарах. Самый распространённый цоколь этого типа R7s, где R – тип цоколя, 7 – диаметр или расстояние между штырьками, а s – количество контактов (в данном случае – один).

В — штифтовой цоколь, лампа фиксируется в патроне без резьбы с помощью боковых штифтов. Применяется там, где необходимо сфокусировать свет в одном направлении, например, в автомобильных фарах.

S – софитные цоколи от сценического оборудования (отсюда и название) нашли себе сегодня более широкое применение – в декоративной подсветке интерьера, в освещении салонов автомобилей и их номерных знаков.

Т – телефонный цоколь. Лампы с таким цоколем применяются в пультах управления и для подсветки приборов. Цифры маркировки обозначают диаметр в дюймах.

К – кабельные цоколи. Применяются такие в оранжереях, специализированных электроустановках.

Р – фокусирующий цоколь со встроенной линзой позволяет получить узко направленный луч света. Сфера применения очень широка – от карманного фонарика дл кинопроектора.

Наконец, есть безцокольные лампы, которые обозначаются маркировкой W. Вместо цоколя у них основание лампы, куда выведены контакты. Цифры в маркировке обозначают толщину этого основания. Такие применяются в автомобилях (поворотники), а также в ёлочных гирляндах.

Мы надеемся, что эта статья поможет вам выбирать лампы со знанием дела и обращать внимание не только на её мощность, но и на конструктивные особенности.

Виды цоколей ламп

Содержание статьи:

Выбирая электрическую лампочку для освещения жилища, обычно обращают внимание на мощность источника света и напряжение питания. В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.

Маркировка состоит из заглавных букв, чисел и строчных букв. Первая заглавная буква указывает на тип цоколя лампы освещения. Числа указывают на размер цоколя  или расстояние между контактами.

Часто в обозначении используются строчные буквы латинского алфавита: s, d, t, q, и p. Они указывают на количество контактов и совпадают с первыми буквами соответствующих чисел. Так s обозначает один контакт, d – два контакта, t – три, q – четыре и p – пять.

Именно ориентируясь на эти обозначение, и следует делать подбор цоколя ламп.

Резьбовой цоколь Эдисона «Е»

Буква «Е» обозначает соединение патрон-лампа с резьбовой конструкцией. Это всем знакомые, наиболее часто применяемые в быту лампы накаливания, о которых можно прочесть тут. Такое обозначение принято называть в честь знаменитого американского изобретателя Эдисона.

После первой буквы в обозначении следуют цифры, указывающие на размер, а именно диаметр цоколя в миллиметрах. Обычная бытовая лампа ЛОН имеет обозначение на цоколе – Е27, что соответствует диаметру резьбового соединения 27 мм. Не менее популярен размер Е14. Он соответствует миниатюрным лампам, получившим название «миньон». Обычно лампы с таким цоколем устанавливают для светильников на кухне или в коридоре.

Несколько реже используются лампы с микроцоколем Е5, диаметр которого составляет всего 5 мм. Е10 и Е12 относятся к классу миниатюрных и имеют диаметр 10 или 12 миллиметров, соответственно. Обычно под напряжение 110 В применяются лампы с цоколем Е17 или Е26.

В настоящее время на рынке можно встретить самые разнообразные типы ламп с цоколем Е, в том числе и энергосберегающие.

Для больших, промышленных светильников используются цоколь Е40. Это могут быть металлогалагенные лампы мощностью 250W и более.

Резьбовой цоколь «Е»

Фокусирующий цоколь «P»

Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь». Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза. Именно она направляет свет в нужную сторону.

После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.

Фокусирующий цоколь «Р»

Софитный цоколь «S»

Первая буква «S» обозначает цоколь софитный. Он имеет два контакта, расположенных на противоположных концах лампы. Хотя существуют и одиночные софитные цоколя. Контакты напоминают клеммы стеклянного предохранителя.

Лампы с цоколем S применяются в автомобилях для освещения салона или подсветки номера.

Изначально таким цоколем оборудовались лампы для сценического оборудования. Отсюда и появилось это название. Цифры после буквы «S» указывают на диаметр корпуса. Обычно это S6, S7, S8,5, что соответствует диаметру 6, 7 или 8,5 мм. Существуют лампы с большим диаметром корпуса. Это может быть 10мм, 12мм и даже больше.

Софитный цоколь «S»

Телефонный цоколь «T»

В различных устройствах индикации, таких как пульты управления, мнемосхемы, внешние панели всевозможных электронных блоков используются индикаторные лампочки, оснащенные цоколем с маркировкой «Т». Их принято называть телефонными. Цифры после первой заглавной буквы обозначают ширину между контактными пластинами. Наиболее часто такие цоколи применяются для подсветки панели приборов автомобилей.

Широко известные коммутаторные лампочки КМ имеют цоколь Т6,8. То есть расстояние между контактными пластинами составляет 6,8мм. В Европе принято использовать для аналогичных целей коммутаторные лампочки меньших размеров. Соответственно цоколь их обозначается Т4,5; Т4,6; Т5,5. В последнее время вместо ламп накаливания с таким же цоколем чаще используют светодиодные. Подробнее о них в этой статье.

Телефонный цоколь «T»

Штифтовой цоколь (байонет) «B»

Как разновидность цоколя Эдисона, разработанного с целью ускорить и упростить процесс замены лампочки, применяется штифтовая конструкция. Такие цоколи имеют в обозначении букву «В».

Отличительной особенностью цоколей типа В является наличие двух круглых штифтов, которые вставляются в специальные прорези на патроне и плотно фиксируются в гнездах.

Обычно штифты симметричны. Но существуют модели ламп с несимметричными штифтами. Такое решение позволяет установить их в патроне строго определенным образом. Это двуспиральные лампы дальнего и ближнего света в автомобилях или в навигационных фонарях на кораблях. Цифры, следующие за первой буквой, соответствуют наружному диаметру цоколя.

Штифтовый цоколь «В»

Цоколь с утопленным контактом «R»

Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.

Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.

В прожекторах применяются лампы длиной 118мм. В этом случае обозначение цоколя будет иметь вид: R7s118.

Цоколь с утопленным контактом «R»

Штырьковой цоколь «G»

Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.

Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате.  Читайте подробнее об этом здесь.

Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.

Штырьковый цоколь «G»

После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;

Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Типы цоколей ламп — как разобраться в маркировке

Цоколь — это элемент конструкции лампы, соединяющий ее с патроном. Возникает встречный вопрос: «А что такое патрон?». Патрон — это то устройство, с помощью которого лампочка подсоединяется к электросети. Для его изготовления используют термостойкую пластмассу или керамику.

Патроны в светильниках имеют различную конструкцию. Следовательно, и цоколи у ламп тоже должны быть разными. Чтобы не ошибиться в выборе лампы, нужно разбираться в маркировке цоколей.

Маркировка цоколей осветительных ламп

В маркировке цоколя используется обычно три знака. Они означают следующее:

1. Тип цоколя.
Обозначается одной из заглавных латинских букв.
Для обозначения используются следующие буквы:

Название цоколя	Буквенное латинское обозначение
Цоколь Эдисона (резьбовой). Наиболее распространён (E27, E14 «Миньон»).	E
Штырьковый. Монтируется на миниатюрных галогенных лампах. Установлен в лампах, применяемых для декоративной подсветки.	G, GU, GY, GX
Фокусирующий.  Имеет один контакт. Используется в проекционных светильниках.	P
Цоколь, имеющий утопленный контакт. Ставится на лампочках, предназначенных для некоторых моделей торшеров, потолочных, настенных светильников.	R
Софитный. Лампы с таким цоколем используют для подсветки зеркал.	S
Штифтовой. Применяется в лампах, подверженных вибрации.	B

2. Цифры (одна или две).
В зависимости от конструкции цоколя они могут показывать или его диаметр, или расстояние между соединительными штырьками в миллиметрах.

3. Количество контактных штырьков или пластин.
Для их обозначения используют буквы из латинского алфавита (их строчное написание).
Соотношение между буквами и количеством штырьков следующее:

• s — 1 штырёк
• d — 2 штырька
•  t — 3 штырька
• q — 4 штырька
• p — 5 штырьков

4. Иногда после строчных латинских букв идут цифры, указывающие длину лампы в миллиметрах.

Например, маркировка R7s118 означает, что это цоколь, имеющий один утопленный контакт диаметром 7 миллиметров в лампе длиной 118 миллиметров.

5. Кроме этой маркировки для обозначения специальных типов цоколей существуют дополнительные знаки.

Так цоколи ксеноновых ламп обозначаются заглавной латинской буквой «H». За ней идут цифры, обозначающие модификацию лампы.

Цоколь, имеющий кабельное соединение, маркируется буквой «K».

У ламп с цоколем типа «W» соединение с патроном происходит непосредственно через расположенные на основании вводы. Цифрами обозначается:

• толщина стеклянной части с токовым вводом
• после знака умножения следует значение ширины цоколя

Все цифровые обозначения указываются в миллиметрах.

Выбирая лампу для конкретного светильника, нужно обращать внимание не только на цоколь, но и на её размеры, схему включения, напряжение сети. Надеюсь, эта небольшая инструкция поможет правильно сориентироваться с цоколем. Удачных покупок!

***

Недавно задумался о том, как делать лестницу на второй этаж и не обдумать ли вариант про комплектные лестницы для дома. Правда, есть хорошие балки уже — стоит ли теперь тратить дополнительные деньги, которые можно было бы пустить на кучу хороших лампочек?:)

Виды (типы) цоколей ламп.

| СВЕТ-КАЗАНЬ.РФ

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника.
Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

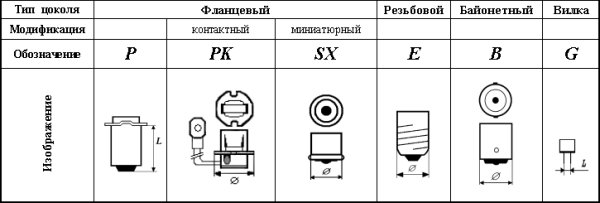

У цоколей есть своя система обозначений. Она состоит из нескольких элементов:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком

a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы

S – софитный цоколь

K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число указывает диаметр соединительной части цоколя или расстояние между штырьками.

3) Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя, придуманный еще Эдиссоном.
Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Обозначение Ехх соответствует диаметру в миллиметрах.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	«Миньон» (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 B)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)



Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система.
Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение Gхх соответствует растоянию в миллиметрах между контактами.

R — Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип	Расстояние между штырьками (мм.)	цоколь	патрон	лампа
R7s	7
		Цоколь R7s	патрон R7s	кварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Что такое плинтус | Что такое цокольная балка | Какова высота плинтуса | Что такое защита плинтуса

Что такое плинтус?

Цоколь — это один из типов уровня или основания, поддерживающего стены надстройки, колонны и конструкции. Функцией плинтуса является давление и нагрузка равномерно по колонне на более широком пространстве.

Цоколь также используется для приподнятия конструкций над землей для обеспечения их защиты от воды и других окружающих элементов.

---

Высота цоколя

Высота цоколя составляет от 300 до 450 мм над уровнем земли, рекомендуется принять сохраненный козырек на 150 мм над уровнем земли на месте.

---

Что такое цокольный уровень?

Цоколь Уровень – это определенная высота от уровня земли, на которой начинается возведение надстройки здания. Как правило, высота уровня цоколя поддерживается в диапазоне от 300 мм до 450 мм.

Что такое плинтусная балка?

Цокольные балки сооружаются между фундаментом и стенами и представляют собой железобетонные балки , эти балки предусмотрены, когда фундамент испытывает осадку для предотвращения расширения или распространения трещин в стене от фундамента и фундамент, но эти балки распределяют нагрузку стены.

Цокольная балка

Как известно, надстройка находится над уровнем земли и включает в себя балки, колонны, каменные стены, плиты и т. д., и в конструкции этого типа цокольная балка разделяет надстройку и подконструкцию , которая действует как анкерная балка. Это удерживает стены и колонны связанными.

Подробнее: 8+ Этапы строительства фундамента

---

Назначение опорной балки

Ниже приведены причины для установки цокольной балки,

1. Эти балки в конструкциях предотвращают дифференциальную осадку и все нагрузки на цокольные балки передаются равномерно за счет фундамента.
2. Эти балки предотвращают попадание влаги в здание из фундамента.
3. Эти балки связывают все колонны .
4. Предотвращает трещины от фундамента до стены.
5. Предотвращает обрушение здания во время землетрясения .
6. Эти балки равномерно распределяют нагрузку .

---

Стандартные размеры цокольной балки

• Ширина балки обычно 9″ или 225мм , так как ширина стены в Индии 9″. Чтобы конструкция имела красивый вид.
• Минимальный размер цокольной балки из железобетона не должен быть меньше 9 x 9 дюймов (225 мм x 225 мм), согласно общему правилу .
• Размер цокольной балки для одноэтажного здания составляет 9 x 9 (225 мм x 225 мм) и 9 x 12 дюймов (225 мм x 300 мм) размеры цокольной балки. используются для 2-этажных (G + 1), 3-этажных (G + 2) и 4-этажных (G + 3) домов.

---

Применение плинтусной балки

Ниже приведены области применения плинтусной балки

.

1. В соответствии со стандартами, он сделал обязательным в сейсмоопасных районах для строительства цокольной балки.
2. Применяется к конструкция цокольная балка Надземный уровень л.
3. Цокольная балка несет нагрузку от возводимой над ней стены.
4. Вода с поверхности предотвращает попадание в почву с помощью плинтусной балки.
5. Наилучшее применение цокольной балки состоит в том, чтобы выдерживать внешние воздействия , такие как вода, корни деревьев, термиты, которые могут повлиять на срок службы цоколя.

---

Марка бетона соответствующая для плинтуса Бетонирование цокольной балки

• Минимум 20 МПа Прочность требуется для цоколя, чтобы выдерживать внешние воздействия.
• Ручное замешивание бетона необходимо 20% дополнительного цемента добавить в смесь для компенсации потерь.
• Надлежащая установка обязательна в случае Опалубка перед заливкой бетона.
•  Прочность цоколя в значительной степени зависит от адекватности опалубки , закрепленной при бетонном заполнении .
•  Уплотнение бетона также является одним из факторов, ответственных за получение достаточной прочности .

Подробнее: 25 различных типов балок в строительстве и их использование

---

Опалубка и стальные стержни, используемые в цоколе Опалубка и сталь цокольной балки

• Два арматурных стержня диаметром не менее 12 мм должны быть установлены на нижней балке.
• Тем не менее, в верхней части , стальные стержни диаметром 10 мм рекомендуются для цокольных балок.
• Наряду со стальными стержнями диаметром 12 мм внизу и стальными стержнями диаметром 10 мм внизу необходимо установить бетонное покрытие 25 мм для защиты.
• Расстояние 15 см вместе с диаметром 6 мм r рекомендуется в соответствии со стандартами.
• Опалубка устанавливается перед заливкой бетона надлежащим образом для обеспечения и получения требуемой прочности бетона.
• Еще одним важным фактором , отвечающим за получение необходимой прочности, является уплотнение бетона .
• Уплотнение бетона устраняет пустотность бетона после укладки .

---

Что такое защита цоколя? Защита цоколя

Защита цоколя предназначена для предотвращения попадания воды в почву и достижения равного уровня стены цоколя и пола за счет капиллярного действия , в результате чего влаги , действующей как барьер и вода в грунте у стены цоколя блокирует прямой доступ к

Защита цоколя поддерживается за счет дополнительной формы или дополнительной толщины/пика под балкой или под фундаментом . Короче говоря, цоколь является основанием конструкции, несущей вес конструкции на почву.

Много раз плинтусу приходится иметь дело с внешними воздействиями такими как вода , дерево корни , термиты так как это влияет на срок службы цоколя и выходит из строя, поэтому необходимо защищать цоколь от таких виды деятельности.

Подробнее: Что такое перемычка? Предложение, размер и тип

---

Назначение защиты цоколя

• Защита плинтуса необходима для предотвращения утечки воды в землю.
• ·Защита цоколя предотвращает попадание воды в почву непосредственно возле стены цоколя, обычно это делается путем укладки плоской сборной плиты шириной 600 мм .
• Назначение рамной конструкции состоит в том, чтобы соединить цокольную балку со всеми колоннами, уменьшая эффективный размер и наклон колонн.
• Сварные балки , обычно используемые в фундаментах , немного глубже , действуют как арматура или швартовный элемент .
• Еще одной причиной использования цокольного бруса является избежание различных осадок в здании, так как весь вес стены находится ниже плинтуса .
• Бахромчатые балки обычно используются, когда фундамент немного глубже и, таким образом, служит усилением или элементом швартовки .

---

Часто задаваемые вопросы

Что такое плинтусная балка?

Железобетонная балка, построенная на уровне цоколя и используемая для соединения всех колонн и, следовательно, уменьшающая фактическую длину рамной конструкции, называется балкой цоколя.
Цокольные балки устанавливаются между стеной и устанавливаются при осадке фундамента для предотвращения расширения или распространения трещин в стене от фундамента.

Какой размер плинтусной балки?

225MM X 225MM
Ширина балки обычно составляет 9 ″ или 225 мм , так как ширина стены в Индии составляет 9 ″.
Минимальный размер цокольной балки из железобетона не должен быть меньше 9 x 9 (225 мм x 225 мм), как правило .

---

Вам также может понравиться:

---

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4

Что такое плинтус в архитектуре? — Видео и стенограмма урока

Использование цоколя

Концепция цоколя довольно проста: создайте основу или платформу, а затем положите на нее все, что вы строите.Возможно, вы не думаете, что существует слишком много способов испортить эту базовую формулу, и в какой-то степени вы правы. Тем не менее, когда мы говорим о плинтусах, есть три основных варианта их использования.

1. Основание для пьедестала. Этот тип плинтуса является не столько архитектурным, сколько искусством (или, по крайней мере, проявлением искусства). Большинство пьедесталов имеют широкое основание, которое поддерживает их и все, что они держат; это плинтус.

Кстати, нижнюю часть предмета мебели, непосредственно касающуюся пола, иногда также называют цоколем.Тогда ваш стул станет прославленным пьедесталом, а вы, сидя на нем, произведением искусства. Вот ваше эго на сегодня.

2. Основание для колонны. Все три классических ордера колонн (включая дорический, ионический и коринфский) традиционно размещаются на постаментах. Однако их использование не ограничивается классической или даже западной архитектурой. Колонны и аналогичные опорные конструкции в Азии, Африке и Америке часто имели цоколь или цокольное основание.

3. Основания для более крупных конструкций.Фактически, многие дома и другие здания построены на очень больших цоколях, которые служат самой нижней конструкцией, поддерживающей это здание. Осмотрите свой город или район: есть большая вероятность, что некоторые строения опираются на массивные основания из камня, бетона или других прочных материалов.

Функция плинтуса

В этот момент вы, должно быть, задаетесь вопросом — в чем смысл плинтуса? Все ими пользуются, но зачем? Цоколь на самом деле выполняет важнейшую конструктивную функцию по распределению веса конструкции над ним.

Вот почему так много колонн на постаментах. Колонны поддерживают вес конструкции, но весь этот вес давит прямо на колонну. Цоколь распределяет этот вес наружу, более равномерно распределяя его по земле или полу.

Это самая важная функция плинтуса. однако его также можно использовать для физического отделения таких конструкций, как дома, от земли. Это особенно важно, если земля не твердая, устойчивая или сухая. Например, многие дома во влажных или подверженных наводнениям районах строятся на цокольах для защиты от повреждения водой.

Эстетика плинтуса

Возможно, самая важная роль плинтуса – эстетическая. Если рассматривать конструкцию как композицию, то цоколь — это своего рода рама. Он помогает опосредовать отношения между композицией и ее окружением.

В этом случае цоколь служит для соединения строения (например, дома) с землей, одновременно эстетически отделяя искусственное сооружение от природного ландшафта. С точки зрения архитектурных компонентов, таких как колонны, цоколь визуально соединяет колонну с полом, в то же время помогая выделить колонну как отдельный элемент.

Плинтусы объединяют композицию и помогают выделить ее части, причем очень тонко. Ваш взгляд редко привлекает плинтус, и это нормально. Он не обязательно должен быть фокусом, чтобы быть важной частью архитектурной композиции.

Насколько важен плинтус? Что ж, у знаменитого профессора художественной архитектуры 19-го века Готфрида Земпера есть ответ. Согласно его классическому тексту «Четыре элемента архитектуры », визуальная эстетика всей мировой архитектуры изначально основывалась на взаимодействии четырех компонентов: очага, крыши, стены и, да, цоколя. Это не только основа конструкции; это основа архитектурной теории.

Краткий обзор урока

Цоколь — это основание или платформа, поддерживающая пьедестал, колонну или конструкцию. Это не только простой архитектурный элемент, но и очень важный.

Конструктивно цоколь распределяет вес и давление, поступающие через колонну, равномерно по более широкому пространству. Он также может поднимать конструкции над землей, чтобы защитить их от воды или других элементов.

Эстетически цоколь не только служит основанием для конструкции или компонента, но и выделяет его. Это необходимо для создания единой эстетики среди многих архитектурных компонентов. На самом деле, он настолько успешен в этом, что мы часто даже не осознаем, что он есть. Если бы мы могли поставить пьедестал на пьедестал, мы бы это сделали. Оно того заслуживает.

Разница между цокольной балкой и анкерной балкой

Прежде чем начать различать цокольную балку и анкерную балку, позвольте мне прояснить один важный термин, который поможет вам в дальнейшем.

Плинтус Уровень:

Это уровень, на котором заканчивается подструктура и начинается надстройка. Проще говоря, это самый верхний уровень земли. (см. изображение ниже)

Что такое плинтусная балка?

Балка, расположенная на уровне цоколя, называется цокольной балкой. В каркасной конструкции эта балка является первой балкой, построенной после фундамента.

Назначение плинтусной балки:

1. Для распределения нагрузок стен по фундаменту.

2. Соединить все колонки.

3. Для предотвращения трещин от фундамента до стены.

4. Во избежание дифференцированного расчета.

Что такое поперечная балка?

Балка, соединяющая две или более колонн/стропил в крыше/стропиле крыши или на любой высоте над уровнем пола, называется анкерной балкой. Анкерные балки в основном предусмотрены в фермах крыши и на уровне цоколя. Эти балки не передают никаких нагрузок на пол и действуют только как прерыватель длины для колонн, где высота пола необычно высока.

Назначение соединительной балки:

1. Для осевого сжатия.

2. Для передачи нагрузки стропила на колонну.

3. Для предотвращения коробления колонн.

Разница между цокольной балкой и анкерной балкой:

Теперь об их различиях. На самом деле между ними нет никакой разницы. Анкерная балка также является разновидностью плинтусной балки. Когда анкерная балка расположена на уровне цоколя, она называется цокольной балкой. Это означает, что единственная разница заключается в высоте, на которой они предоставляются.

Балка цоколя устанавливается только на уровне цоколя, а анкерная балка устанавливается в любом месте над уровнем цоколя и уровнем пола.

Надеюсь, теперь вы все поняли разницу.

Читайте также –

Разница между главными шинами и распределительными шинами

Почему кривошипы предусмотрены в плите

Если вам понравилась эта статья, поделитесь ею с друзьями.

Цокольная балка | Дизайн плинтусной балки | Строительство цокольной балки | Цокольная балка и анкерная балка



Цокольная балка — это тип балки, устанавливаемой на уровне цоколя конструкции.

Относится к горизонтальному конструктивному элементу, расположенному на уровне цоколя, который соединяет колонны, тем самым предотвращая коробление колонны.

Основными целями обеспечения цокольной балки в конструкциях являются:

a. Для предотвращения попадания сырости в конструкцию.

б. Для предотвращения развития и распространения трещин из-за дифференциальной осадки.

в. Равномерно передавать поступающую нагрузку от надстройки на нижележащий фундамент.

Также было обнаружено, что балки цоколя уменьшают длину колонн и, таким образом, уменьшают их коэффициент гибкости и эффективную длину.



  1.1. Особенности цокольной балки

Некоторые из основных характеристик можно перечислить следующим образом:

a. В основном это предусмотрено на уровне плинтуса.

б. Он служит разницей уровней между уровнем фундамента и уровнем пола.

в.Он выступает в качестве основы для блочных работ или кирпичной кладки конструкции.

д. В обязательном порядке предусматривается везде, где должны быть предусмотрены несущие стены.

эл. Он построен с использованием армированного цементобетона. Обычно для этой цели используют бетон марки М20 или М25.

ф. Он распределяет нагрузку на все фундаменты и служит подпорной стенкой для грунта засыпки.



  1.2. Требования к размерам

В соответствии с правилами и кодовыми положениями требования к размерам могут быть перечислены следующим образом:

a.Ширина цокольной балки:

Ширина цокольной балки должна соответствовать ширине окончательного слоя фундамента.

Как правило, ширина принимаемого луча составляет 9 дюймов (25 см) или более.

В особых случаях ширина цокольной балки может быть уменьшена по требованию.

б. Глубина балки цоколя:

Глубина балки цоколя не должна быть менее 20 см.

в. Отношение пролет/общая глубина:

Отношение пролет/общая глубина должно находиться в диапазоне от 15 до 18.



  1.3. Функции цокольной балки

Некоторые из основных функций цокольной балки можно перечислить следующим образом:

a. Он предотвращает попадание влаги в конструкцию, тем самым предотвращая проникновение влаги за счет капиллярного действия.

б. Он служит защитной лентой для проверки распространения трещин из-за неравномерной осадки в конструкции.

в. Он равномерно передает поступающую нагрузку от надстройки на подстилающий грунт, тем самым сохраняя прочность и устойчивость всей конструкции.

д. Он действует как связи и, таким образом, удерживает колонны на месте со стенами конструкции.

эл. Это помогает выдерживать боковые нагрузки, такие как сейсмические нагрузки во время землетрясения. Таким образом, он обязателен в сооружениях, возводимых в сейсмоактивных зонах.

ф. Предотвращает неравномерную или дифференциальную осадку фундаментов.



  1.4. Спецификация материалов для конструкции цокольной балки

a.Спецификации используемых стальных стержней/ арматурных стержней

В соответствии с нормативными документами в нижней части цокольной балки должны быть предусмотрены два арматурных стержня (стальные стержни) с минимальным диаметром 12 мм. Сверху должны быть предусмотрены две арматуры (стальные стержни) диаметром не менее 10 мм.

Арматурные стержни должны иметь бетонное покрытие толщиной не менее 25 мм.

Стремена должны быть расположены на расстоянии 15 см друг от друга, а диаметр хомутов должен быть не менее 6 мм.

б. Технические характеристики используемого бетона

В соответствии с нормативными документами желательная марка бетона составляет М20, а требуемая прочность бетона составляет 20 МПа для конструкции цокольной балки.

В случае ручного замешивания бетонной смеси необходимо добавить дополнительно 20% цемента для учета возможных потерь при замесе.

Необходимо обеспечить надлежащее уплотнение залитого бетона.

в. Спецификации для используемой опалубки

В соответствии с правилами опалубка должна быть установлена ​​на место и должным образом закреплена перед заливкой бетона.

Обычно используются деревянные, пластмассовые или стальные опалубки.



  1.5. Проектирование цокольной балки

Процесс проектирования цокольной балки включает в себя интенсивный процесс определения соответствующего размера балки (размера балки), чтобы можно было построить балку достаточной прочности с минимальными затратами.

Нагрузки, которые необходимо учитывать при проектировании, включают следующее:

a. Нагрузка от стены выше уровня плинтуса.

б. Пассивное давление грунта под возводимой цокольной балкой.

в. Нагрузка, которая может возникнуть в случае дифференциальной осадки фундамента.



Общие этапы процесса проектирования можно перечислить следующим образом:



a. Определение размера поперечного сечения:

Подходящая площадь поперечного сечения цокольной балки выбирается на основе требований к прогибу норм и условий нагрузки.

Ширину цокольной балки желательно подбирать в соответствии с возводимой над ней стеной или шириной опорной колонны.

Ни в коем случае ширина цокольной балки не должна быть меньше ширины конечного ряда фундамента.

Глубина цокольной балки должна быть не менее 20 см и более.



б. Требуется определение арматуры/стального стержня:

При расчете арматуры/стального стержня необходимо обеспечить, чтобы предельный момент сопротивления был равен или превышал факторизованный момент.

Площадь необходимых стальных стержней может быть легко рассчитана по формуле, приведенной в стандарте IS 456:2000 или аналогичном.



в. Определение требуемой поперечной арматуры:

При проектировании цокольной балки ни в коем случае поперечная сила, действующая на секцию, не должна превышать максимально допустимое напряжение сдвига для конкретной марки бетона, как указано в таблице 20 Код IS 456:2000.

Расстояние для поперечной арматуры или хомута можно рассчитать по формуле, приведенной в коде.

Расчетное расстояние ни в коем случае не должно превышать 30 см.



  1.6. Конструкция цокольной балки

Как и другие балки, цокольная балка также строится с использованием железобетона. Общая процедура построения включает в себя следующий ряд шагов:



а. Выставление ширины разметки и подготовка каркаса:

На практике ширина разметки цокольного бруса принимается равной половине ширины фундамента.

Например; если ширина фундамента примерно 16”, то ширина разметки цокольной балки должна быть равна 8”. Ширина разметки цокольного бруса должна быть выровнена от внешнего края фундамента.

Каркасная система балки подготовлена ​​с арматурными стержнями и установлена ​​в положение в соответствии с требованиями.

Минимум 4 арматуры должны быть предусмотрены для создания каркасной системы. ( два арматурных стержня диаметром не менее 12 мм должны быть предусмотрены снизу и два арматурных стержня диаметром не менее 10 мм должны быть предусмотрены сверху.)



б. Установка опалубки:

Следующим этапом строительства цокольной балки является установка опалубки из деревянных планок.

Также можно использовать стальную или пластмассовую опалубку.

Опалубка должна быть зафиксирована в надлежащем положении и должным образом закреплена до заливки бетонной смеси.



в. Заливка бетона:

После того, как опалубка установлена ​​в целости и сохранности, необходимо залить бетон.

Необходимо следить за тем, чтобы бетон заливался равномерно, не оставляя шероховатостей.

Следует также отметить, что высота балки заметно одинакова по всей периферии балки.



д. Отверждение бетона:

Залитому бетону необходимо дать высохнуть в течение не менее 24 часов и выдерживать от 7 до 14 дней.



e. Снятие опалубки:

После того, как бетон правильно схватился и затвердел, опалубку необходимо снять.



  1.7. Разница между плинтусом и анкерной балкой

Цокольная балка	Анкерная балка
Обычно это относится к горизонтальному конструктивному элементу.	Обычно это относится к горизонтальному конструктивному элементу, который уменьшает коэффициент гибкости колонн в конструкции и, таким образом, придает жесткость всей конструкции в целом.
Предусмотрен на цокольном уровне здания. (Его также называют верхней анкерной балкой. )	Он расположен на уровне цоколя или в местах, отличных от уровня цоколя.
Он удерживает подстилающую почву, а также действует как среда для равномерного распределения почвы по земле.	Помогает предотвратить коробление и разрушение колонн конструкции.





  1.8. Разница между плинтусным пучком и влажным проведением. здания.

Это относится к слою, состоящему из гладкого бетонного слоя толщиной 2 дюйма, который снабжен защитным покрытием из битумного покрытия и листа полиэтилена.

Основная цель использования цокольной балки состоит в обеспечении поддержки стен и колонн зданий и, таким образом, предотвращении неравномерной осадки здания. Основная цель гидроизоляционного слоя (DPC) состоит в том, чтобы предотвратить проникновение влаги и сырости в здание. Является конструктивно обязательным в строительных конструкциях.

Этого можно избежать, если на верхний слой цокольной балки нанести защитное покрытие из битумного покрытия и листа полиэтилена.



  1.9. Разница между внутренней балкой цоколя и внешней балкой цоколя

Внутренняя балка цоколя	Наружная балка цоколя
Соединяет все колонны внутри здания.	Соединяет все внешние колонны здания.







Инженер-строитель и генеральный директор Naba Buddha Group

В чем разница между анкерной балкой и цокольной балкой?

В чем разница между анкерной балкой и плинтусной балкой?

Основное различие между цокольной балкой и анкерной балкой заключается в том, что анкерная балка может быть на любом уровне, а цокольная балка находится на уровне цоколя. Но подождите, это всего лишь основа многих других различий, существующих между анкерной балкой и цокольной балкой.



Для чего используется балка в строительстве?

Балка, как мы все знаем, представляет собой двухмерный конструктивный элемент рамной конструкции или конструкции, поддерживаемой балкой.

Основная цель обеспечения балки состоит в том, чтобы передать возложенную нагрузку, как стационарную, так и динамическую, на стену или колонну в зависимости от того, что спроектировано на основе структурных требований здания.

Балки предназначены для сопротивления изгибающим или изгибающим напряжениям как основным, а касательным напряжениям – как незначительным.

Причина и/или цель установки балки в здании состоит в том, чтобы перекрыть зазор или иметь некоторое пространство или проем, такой как дверь или окно.

Что такое цокольный уровень в строительстве?

Уровень цоколя — это, по сути, уровень верхнего этажа первого этажа, который обычно находится выше уровня земли.

Под уровнем земли мы подразумеваем естественный уровень поверхности. Уровень цокольного этажа является уровнем отделки поверхности внутренней части здания.

Причина, по которой уровень цоколя должен быть немного выше уровня земли, состоит в том, чтобы предотвратить попадание дождевой или другой сточной воды внутрь здания и, с другой стороны, обеспечить достаточный дренаж поверхностных вод здания.

«Граница уровня определяется с учетом будущих тенденций в местности, таких как повышение уровня дороги и т. д.».

Что такое плинтусная балка?

Теперь вы знаете, что такое уровень плинтуса ;  что касается цокольной балки, то простыми словами, это балка на уровне цоколя.

Цокольная балка в рамной конструкции предназначена для соединения всех колонн, тем самым уменьшая полезную длину и тем самым уменьшая гибкость колонн.

Типы цокольной балки

Цокольная балка на самом деле является ленточной балкой i.е. он проходит по периферии конструкции на уровне цоколя и в основном армируется минимум двумя основными стержнями вверху и двумя стержнями внизу с минимальным диаметром 10 мм.

Во избежание усадочных разрушений при сдвиге в цокольной балке хомуты не менее № 3 используются на расстоянии 150 мм.

Назначение цокольной балки?

Цокольные балки обычно используются в том случае, если фундаменты немного глубже и, таким образом, действуют как распорный или связующий элемент.

Еще одна причина использования цокольной балки – это предотвращение неравномерной осадки в здании. Это связано с тем, что вся нагрузка на стену ложится на цокольную балку, находящуюся под ней.

В скелетной системе, которая является другим названием каркасной конструкции; цокольная балка  это первая балка, которая будет построена после фундамента.

В качестве чистового пола уровень первого этажа сохраняется выше уровня земли; пустой зазор и пустоту заполняют уплотненной почвой, чтобы получить устойчивую поверхность для возводимого пола.

Цокольная балка обычно должна быть достаточно прочной, чтобы нести наложенную кирпичную стену, а также связывать колонны и конструкцию.

Принимая во внимание структурные требования здания; цокольная балка может быть как усиленной, так и не усиленной.

Однако в настоящее время балка цоколя обычно армируется, что также рекомендуется согласно сейсмическим нормам некоторых стран.

Высота балки цоколя

Что ж, это очень интересный вопрос, поскольку существует множество факторов, которые необходимо учитывать при выборе идеальной высоты балки цоколя. При выборе высоты цоколя для вашего здания необходимо учитывать два основных фактора:

1. Уровень дороги
2. Циклы замены коврового покрытия на вашем участке.

В основном естественный уровень земли участка глубже, чем уровень дороги, поэтому, если цоколь не предусмотрен, участок будет в основном погружен в воду до естественного высыхания на солнце. Таким образом, принимая во внимание уровень стока с дорожного покрытия и состояние дренажа в вашем районе, вы должны определить такой уровень, который обезопасил бы ваш дом от любого стока из окружающей среды.

В большинстве муниципалитетов покрытие местных бетонных дорог обычно выполняется примерно через год без снятия первоначального дорожного покрытия, поэтому вы должны выбрать такую ​​высоту для вашего цоколя, чтобы любое повторное ковровое покрытие не могло повлиять на вашу жизнь. дом от сырости и поверхностного стока.

Что такое поперечная балка?

Анкерная балка в строительстве похожа на основную балку, которая соединяет две колонны на любой высоте над уровнем пола.

Разница между анкерной балкой и цокольной балкой

Как для анкерной балки; Вы будете поражены, прочитав, что плинтусная балка на самом деле называется стяжной балкой. На самом деле поперечная балка слова является более широким термином; один тип анкерной балки — это плинтусная балка. Основное различие между анкерной балкой и цокольной балкой заключается в «возвышении», на котором предусмотрены балки.Балка цоколя устанавливается на уровне цоколя, а анкерная балка — где-то выше уровня цоколя и уровня пола.

Назначение анкерной балки

Анкерные ригели предназначены для выравнивания длины колонн с целью уменьшения их эффективной длины и уменьшения коэффициента гибкости в случае, если высота крыши немного больше.

”Связные балки также отличаются от основной и второстепенной балки. Первичная и второстепенная балки в каркасной конструкции несут нагрузку от пола, тогда как анкерная балка не воспринимает нагрузку от пола, а только нагрузку от стены».

Конструкция анкерной балки

Анкерные балки предназначены для восприятия дополнительной нагрузки стен из кирпича или блоков над ними, а также различной осадочной нагрузки здания.

Высота анкерной балки

Анкерная балка обычно рекомендуется для колонны, когда ее высота превышает 4-5 метров. Тем не менее, проектировщик должен контролировать длину изгиба колонны, чтобы она не была тонкой.

Вы когда-нибудь задумывались, почему в кресле предусмотрена подставка для ног? На самом деле это предназначено для того, чтобы связать четыре ножки стула, чтобы уменьшить открытие или силу отправки в ножках стула.

Надеюсь, теперь вы можете ответить, в чем разница между цокольной балкой и анкерной балкой, а также задать дополнительные вопросы, например, что такое уровень цоколя; что такое первичные лучи; что такое вторичные лучи. Вы также поняли, почему предусмотрена цокольная балка и почему предусмотрена анкерная балка. Каково влияние анкерной балки на колонны или каково влияние плинтусной балки на колонны.

Фундаментные анкерные балки

Вы когда-нибудь слышали о ленточных фундаментах? Ленточный фундамент в основном используется, когда колонны эксцентричны из-за ограничений по свойствам.

Таким образом, чтобы избежать дополнительного момента из-за эксцентриситета колонн, предусмотрена анкерная балка, которая соединяет два изолированных фундамента.

Этот тип анкерной балки также называется ленточной балкой. Горизонтальная основная арматура ленточных балок выработана в изолированные фундаменты, а уровень ленточной анкерной балки несколько выше уровня фундамента фундамента.

Конструкция анкерной и цокольной балки

Процедура изготовления цокольной и анкерной балки аналогична по своему характеру.После достижения уровня конструкции для цоколя и анкерной балки закрепляется арматура, включая основную арматуру как сверху, так и снизу. Стяжки должным образом закреплены, имеют рассчитанное пространство с учетом покрытия балки. Затем опалубка и опалубка фиксируются должным образом, опоры проверяются, чтобы избежать смещения или смещения конструкции. Бетон заливается либо с помощью машины Transit Mixer, либо вручную через ведра в зависимости от характера и объема проекта.

Что такое перемычка?

”Читая о цокольной балке, не запутайтесь и о перемычке; балка перемычки предназначена для того, чтобы иметь свободное пространство для строящегося окна или для открывания двери».

Перемычка представляет собой сравнительно тонкий горизонтальный элемент, который устанавливается на проемах в стенах, таких как окна, двери и т. д., чтобы нести нагрузку от стены над проемом и передавать ее на стороны проема. Иногда в некоторых зданиях предусмотрена и ленточная перемычка, если уровень перемычки всех проемов здания одинаков.

Типы линтелальных балок

Существуют разные типы линейных балок, используемые на основе прочности и требования к сервоприводам, таких как: —

1. Железобетонные линтины
2. Стальные перемычки
3. армированные линтинки
5. деревянные перемычки
6. предварительно напряженные перемычки

Назначение балки-перемычки

Одной из целей изготовления перемычки также является обеспечение устойчивости здания в случае сейсмических воздействий.Поскольку вес кирпичной кладки над проемом передается непосредственно на перемычки, а область проема является сравнительно более слабой зоной, где при отсутствии перемычки могут возникнуть трещины и окончательное разрушение. Перемычки также могут быть декоративными, несущими или комбинированными декоративными конструкционными балками.

Нужна ли плинтусная балка?

Ну и ответ на все вопросы о необходимости цокольной балки; зависит от типа конструкции, вида нагрузок, которым подвергается конструкция, назначения здания и т. д.По разным кодам регионов; цокольная балка обязательна для районов, подверженных землетрясениям. Цокольная балка также защищает кирпичные или блочные стены от сырости и, таким образом, устраняет необходимость в гидроизоляции (DPC), которая включает в себя применение битумных и полиэтиленовых листов.

Сообщалось, что еще одной очень распространенной проблемой в старых зданиях является неравномерная осадка, которая повреждает стены при отсутствии цокольной балки. Таким образом, если предусмотрена цокольная балка, можно избежать дифференциальной осадки и тем самым защитить стены от повреждений.

Для получения дополнительной информации Посмотрите это видео.

В этой статье Вы подробно узнаете об анкерной балке и цокольной балке; Его отличия, виды, назначение в строительстве.

Итак, приступим.

Балка представляет собой горизонтальный элемент, предназначенный для передачи нагрузки от верхней конструкции на колонну и стены или фундамент.

Он может передавать как стационарную, так и временную нагрузку.

Прежде чем перейти к разнице между цокольной балкой и анкерной балкой, во-первых, вы должны знать некоторые основные определения, используемые в ней.

Уровень плинтуса:

Готовый уровень земли, на котором стоит здание или сооружение, называется цокольным уровнем.

Построен немного выше уровня земли.

Уровень земли:

Уровень земли — естественная поверхность земли, на которой ведется строительство.

Основная причина, по которой уровень цоколя находится выше уровня земли, состоит в том, чтобы предотвратить попадание воды в здание.

Таким образом можно легко установить дренажную систему.

Потому что будет разница в уровне земли и цоколя.

Что такое плинтусная балка?

Балка, построенная на уровне цоколя, известна как цокольная балка.

В каркасном здании цокольная балка связывает все колонны конструкции, чтобы уменьшить коэффициент гибкости колонн.

Армирование используется в соответствии с конструкционным дизайном.

Но для его конструкции используется минимум 2 основных стержня сверху и снизу диаметром 10 мм.

Однако усиление цокольных балок не является обязательным.

Также может быть неармированным.

Его высота может варьироваться.

Его высота должна быть выбрана в соответствии с конструктивными требованиями.

Однако его ширина должна быть равна ширине стены.

Иногда она может быть немного больше толщины стенки.

Назначение цокольной балки.

1. Цокольная балка предотвращает неравномерную осадку конструкций, поскольку вся нагрузка, приходящаяся на цокольную балку, равномерно передается на фундамент.

Следовательно, предотвратите дифференцированный расчет.

2. Препятствует проникновению влаги от фундамента в здание.

3. Обвязывает все столбцы.

4. Предотвращает проникновение трещин фундамента в стену.

5. Предотвращает обрушение здания во время землетрясения.

6. Цоколь Балки равномерно распределяют нагрузку.

Что такое поперечная балка?

Когда высота крыши больше, чем нормальная высота конструкции, то предусмотрены эти типы балок.

Они действуют как прерыватель длины в колоннах.

Анкерная балка соединяет две или более колонн, чтобы уменьшить их эффективную длину и уменьшить их коэффициент гибкости.

В основном анкерные балки устанавливаются над уровнем цоколя и в фермах крыши.

Они не передают никакой нагрузки, а только уменьшают полезную длину колонн.

Анкерная балка рекомендуется, когда высота колонны увеличивается с 4 до 5 метров.

Однако это не точное число, о котором следует помнить.

Дизайнер может изменить его в соответствии со своими потребностями.

Назначение стяжек.

1.Анкерная балка используется для осевого сжатия.

2. Для уменьшения полезной длины колонны.

3. Предотвращают коробление колонны.

4. Анкерные балки уменьшают коэффициент гибкости.

Разница между цокольной балкой и тяговой балкой.

Различий между цокольной балкой и тяговой балкой не так много.

Главное, что отличает эти две конструкции, это то, что балка цоколя строится на уровне цоколя, а анкерная балка строится на возвышении или над уровнем цоколя.

Процедура сборки для них обоих одинакова.

Оба разработаны в соответствии с требованиями проекта.

Спасибо, что прочитали эту статью. Пожалуйста, не забудьте поделиться им.

Читайте также:
Строительные спецификации; Его виды, значение.
Оценка здания – длинная стена, короткая стена, метод центральной линии.

В чем разница между цокольной балкой и анкерной балкой

В чем разница между цокольной балкой и анкерной балкой, Что такое цокольная балка и анкерная балка Привет, ребята, в этой статье мы знаем, в чем разница между цокольной балкой и анкерной балкой и что такое цокольная и анкерная балка.

На самом деле вся балка, предусмотренная в каркасной конструкции строительных работ, известна как анкерная балка, независимо от того, будет ли она предусмотрена в надстройке и подконструкции здания, когда анкерная балка предусмотрена на уровне земли, эта анкерная балка известна как плинтусная балка.

А это означает только разницу в той высоте, на которой они предусмотрены. Цокольная балка предусмотрена только на уровне цоколя, а анкерная балка предусмотрена везде выше уровня цоколя и ниже его. разделить надстройку и подконструкцию здания.

Теперь давайте обсудим некоторые темы, которые помогут вам понять, в чем разница между цокольными балками и анкерными балками.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

В чем разница между цокольной балкой и анкерной балкой

1) уровень цоколя : — это уровень поверхности земли, где заканчивается основание здания и начинается надстройка строительных работ.Это означает, что уровень цоколя строительных работ разделяет надстройку и подконструкцию здания. Таким образом, мы можем сказать, что уровень цоколя является верхней частью уровня земли.

2) что такое цокольная балка :- цокольные балки — это тип анкерной балки, которая устанавливается на уровне цоколя поверхности земли. И это верхняя часть основания на уровне земли, и это начальная точка надстройки здания.

А теперь обсудите, в чем преимущество установки цокольной балки на поверхности земли и какова функция цокольной балки

В чем разница между цокольной балкой и анкерной балкой

Функция обеспечения цокольной балки в конструкции

1) все балки имеют одинаковую функцию: их равномерно распределенная горизонтальная нагрузка, исходящая от стены и плиты, распределяется на колонну, а колонна передает свою нагрузку на грунтовое основание, а грунтовое основание безопасно передает свою нагрузку на грунтовое основание.Несущий элемент балки цоколя

2) балка цоколя также является изгибаемым конструктивным элементом, создающим изгибающий момент при действии на него нагрузки

3) балка цоколя действует как анкерная балка для соединения всей сжимающей опорной конструкции, такой как колонна, на уровне цоколя или поверхности земли

4) цокольная балка предотвращает появление трещин в кирпичной стене за счет безопасной передачи нагрузки на поддерживающую сжимающую конструкцию, такую ​​как колонна

5) Цокольная балка также помогает в дифференциальной осадке песка под поверхностью земли. Частицы песка со временем начинают оседать под землей ниже уровня плинтуса. Таким образом, цокольная балка предотвращает неравномерную осадку.

Что такое поперечные балки и их назначение

Балка, соединяющая сжимающую рамную конструкцию здания, такую ​​как колонна, фермы, оголовок свайного фундамента над землей или под землей, называется анкерной балкой.

Устраним путаницу в том, что анкерная балка используется не только в верхнем строении для соединения сжимаемой рамной конструкции, такой как колонна, она также может использоваться в подземном строении для соединения нижележащего ростверка свайного фундамента или, если глубина фундамента больше, то также необходимо соединить все элемент колонны под землей или на поверхности земли ниже уровня цоколя, если высота уровня цоколя более 3.5 футов от земли. Также присутствуют два других типа луча: первичный пучок и вторичный пучок

.

1) основная балка :- тот тип горизонтальной балки, который непосредственно соединяет колонну и образует соединения колонны с балкой и безопасно передает нагрузку на плиту и нагрузку на второстепенную балку, если она присутствует. Первичная балка также является типом стяжной балки

.

2) второстепенная балка : тип горизонтальной балки, которая напрямую соединяется с главной балкой и не соединяется напрямую с колонной, и передает нагрузку на главную балку, но не передает нагрузку напрямую на колонну.Это также тип стяжной балки.

Оба типа основной балки и второстепенной балки устанавливаются на уровне крыши под плитой .

Анкерная балка предусмотрена под землей для соединения колонны, на уровне цоколя, известной как цокольная балка, и на уровне перемычки, известной как балка перемычки, и на уровне крыши, известной как балка стены крыши. Все они имеют одинаковую функцию для безопасного равномерного распределения горизонтальной нагрузки на колонка. А анкерная балка обеспечивает сопротивление поперечной силе, а изгибающий момент может предотвратить растрескивание и разрушение конструкции

.

В чем разница между цокольной балкой и анкерной балкой

Теперь перейдем к вопросу о том, в чем разница между цокольными балками и анкерными балками, из понимания этой статьи вывод состоит в том, что между цокольными и анкерными балками нет существенной разницы, только разница в их высоте и в том, где она предусмотрена. Тип балки, которая предусмотрена на уровне цоколя на уровне поверхности земли, известна как цокольная балка, а балка, которая предоставляется в любом месте, независимо от того, будет ли она предусмотрена в подконструкции или надстройке конструкции здания, известна как анкерная балка.

Функция цокольных и анкерных балок одинакова, поэтому не путайте их с цокольными и анкерными балками, которые имеют существенное различие, они различаются только высотой, расположением и названием.

И я надеюсь, что вы все понимаете эту тему, и ваша путаница будет ясной в различии между стяжной балкой и плинтусной балкой.Спасибо всем.

.
