Типы коллекторов: основные нефтяные коллекторы, их виды

Содержание

Коллекторы и флюидоупоры - Что такое Коллекторы и флюидоупоры?

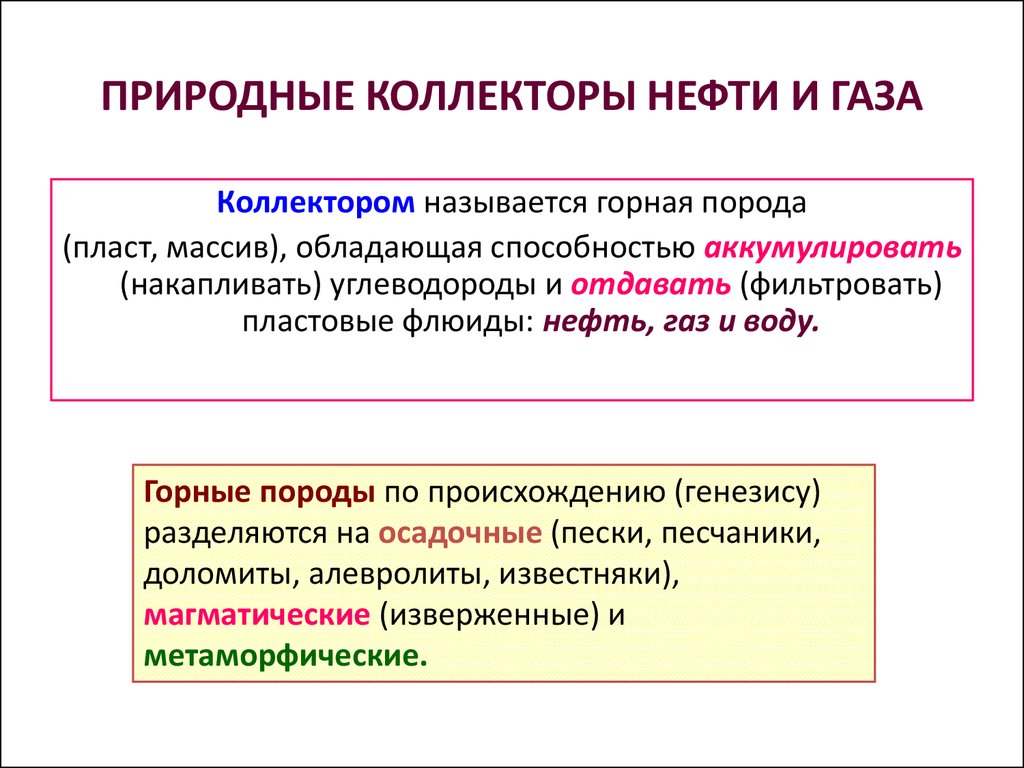

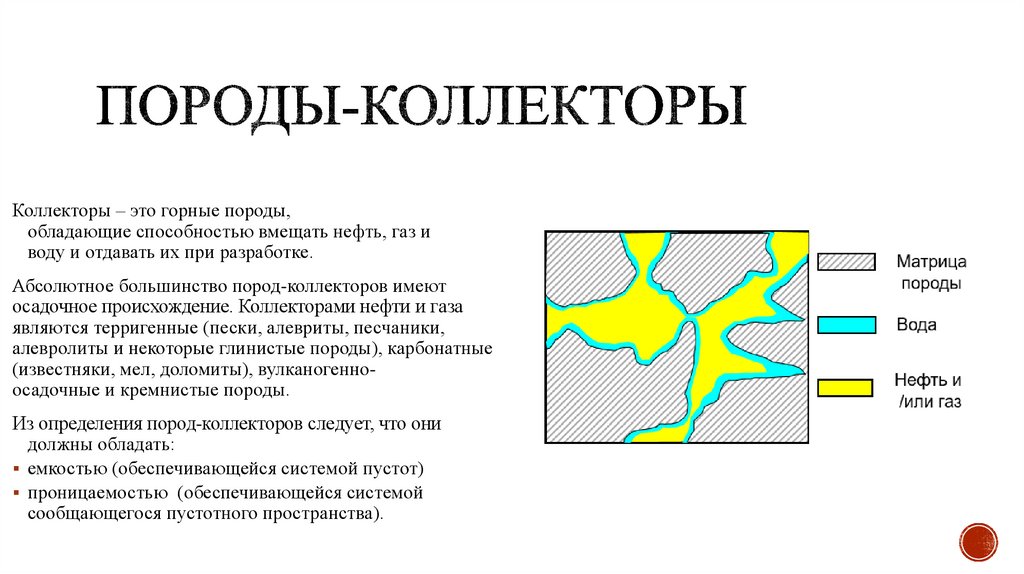

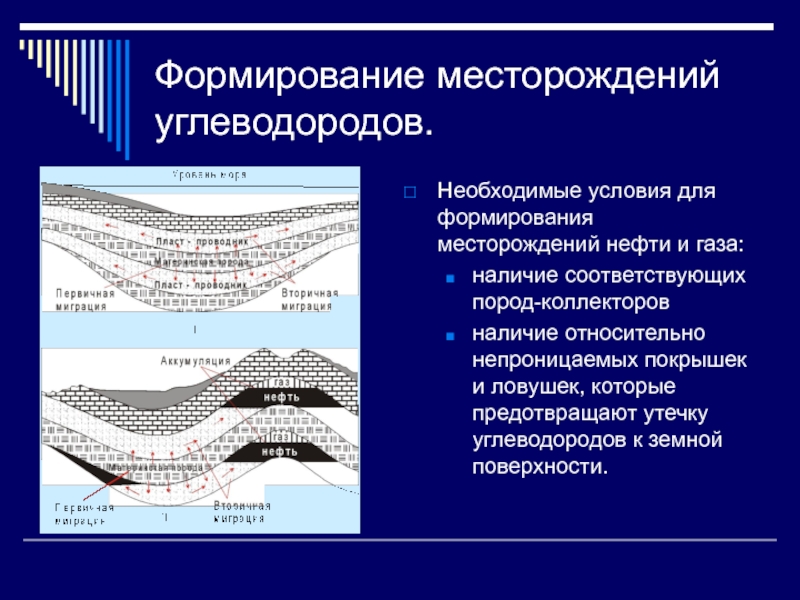

Коллекторы – это горные породы, обладающие способностью вмещать нефть, газ и воду, и отдавать их при разработке

Коллекторы - это горные породы, обладающие способностью вмещать нефть, газ и воду, и отдавать их при разработке.

Большинство пород-коллекторов имеют осадочное происхождение.

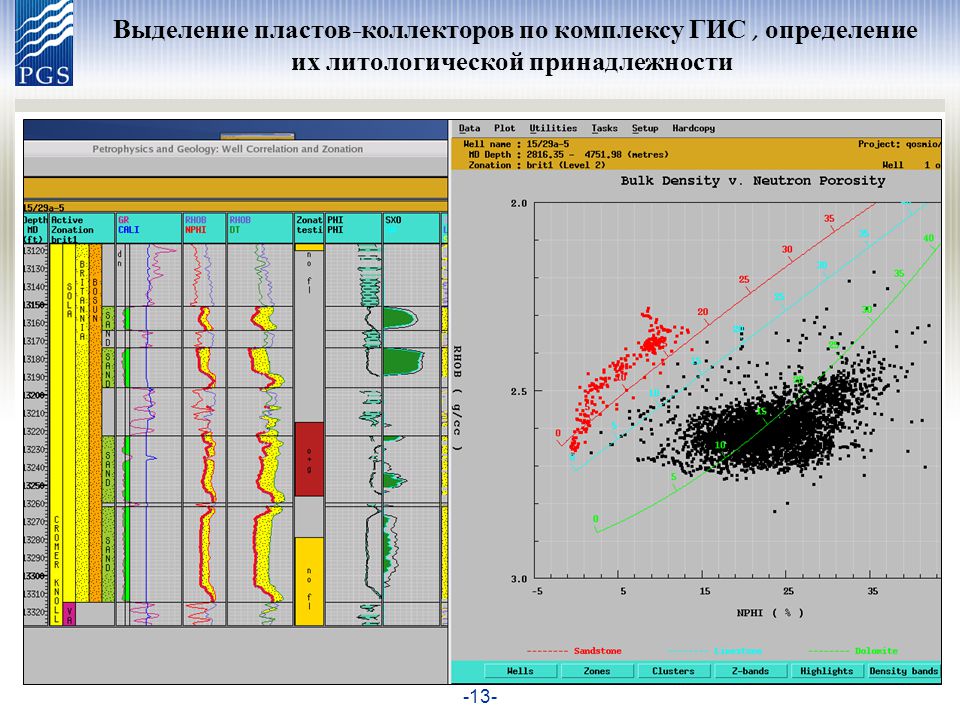

По литологическому составу коллекторами нефти и газа являются терригенные (пески, алевриты, песчаники, алевролиты и некоторые глинистые породы), карбонатные (известняки, мел, доломиты), вулканогенно- осадочные и кремнистые породы.

Основные типы коллекторов - терригенные и карбонатные.

Менее значимые коллекторы, связанные с вулканогенно-осадочными, глинистыми и редко-кристаллическими породами.

Терригенные коллекторы занимают 1е место.

На них приходится доля 58 % мировых запасов нефти и 77 % газа.

К примеру, в Западно-Сибирском бассейне, практически все запасы газа и нефти находятся в терригенных коллекторах.

Литологически, терригенные коллекторы характеризуются гранулометрией - размером зерен.

Размер частиц: крупнозернистых песков - 1-0,25 мм; мелкозернистых песков - 0,25-0,1 мм; алевролитов - 0,1-0,05 мм.

Емкостно-фильтрационные свойства различны.

Пористость составляет 15-20%, проницаемость - 0,1-0,01 (редко 1) квадратных микрометров (мкм2).

Коллекторские свойства определяются структурой порового пространства, межгранулярной пористостью.

Глинистость ухудшает коллекторские свойства.

Карбонатные коллекторы занимают 2е место.

На них приходится доля 42% запасов нефти и 23% газа.

Главные отличия карбонатных коллекторов от терригенных:

  • Наличие, в основном, только 2х основных породообразующих минерала - кальцита и доломита;

  • Фильтрация нефти и газа обусловлена, в основном, трещинами, кавернами.

  • Карбонатные коллекторы присутствуют на месторождениях бассейна Персидского залива, нефтегазоносных бассейнов США и Канады, в Прикаспийском бассейне.

Коллекторы, обнаруженные в вулканогенных и вулканогенно-осадочных породах, представлены эффузивными породами (лавами, пемзами) и вулканогенно-осадочными (туфами, туфобрекчиями, туфопесчаниками).

Коллекторские свойства вулканогенных пород связаны часто с вторичным изменением пород, возникновением трещин.

Эти коллекторы слабо изучены.

Глинистые коллекторы кремнистыми, битуминозными глинами верхнего миоцена.

Среди глинистых коллекторов особое место занимают битуминозные глины баженовской свиты в Западной Сибири.

На Салымском, Правдинском и других месторождениях баженовские глины залегают на глубинах 2750 - 3000 м при пластовой температуре 120-128 ºС, имеют мощность 40 м.

Возраст - волжский век и берриас (юра и мел).

Дебит нефти - в интервале 0,06 - 700 м3/сутки.

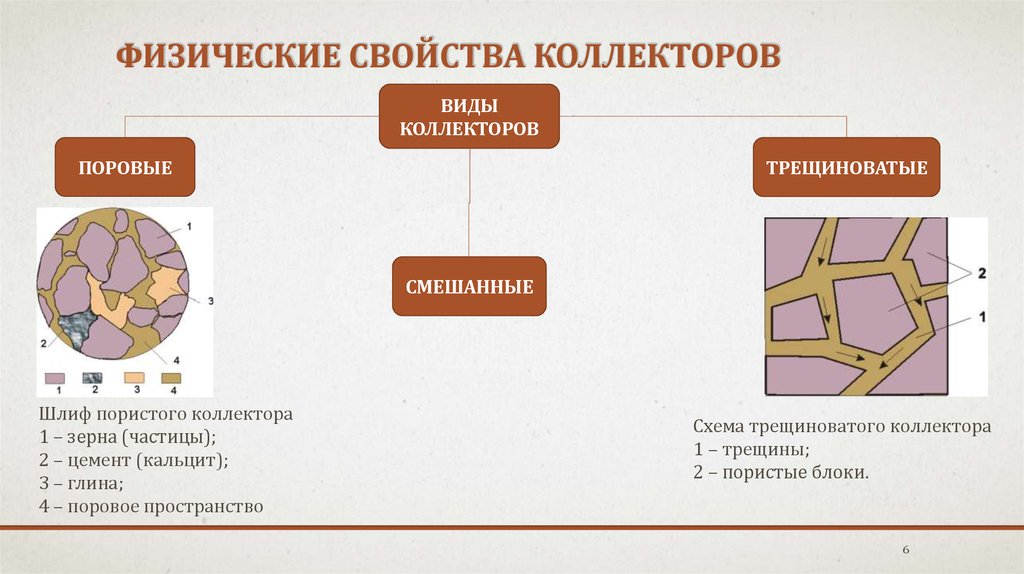

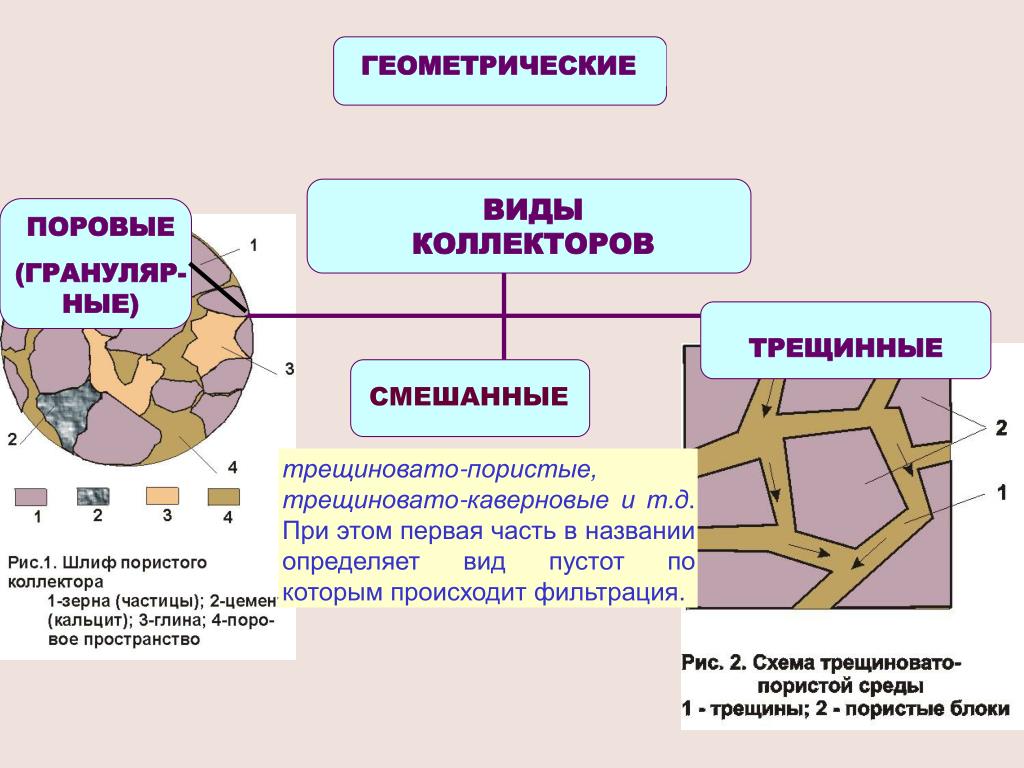

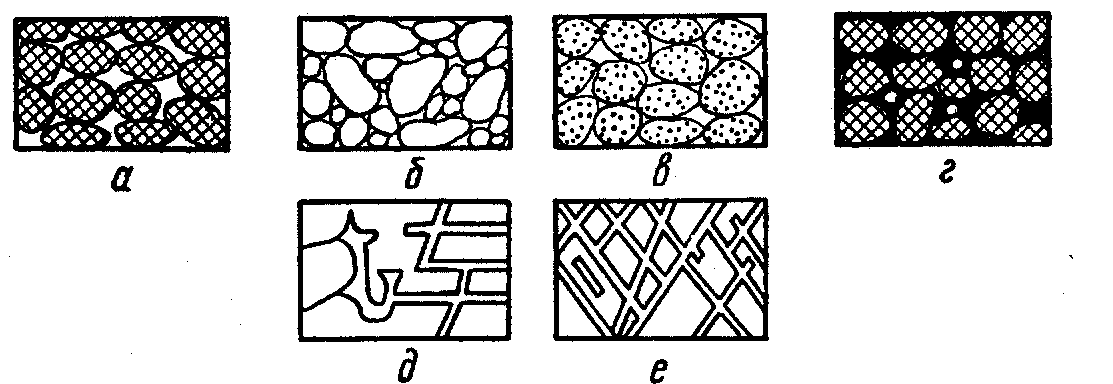

По строению коллекторы делятся на 3 типа - гранулярные, трещиноватые и смешанные.

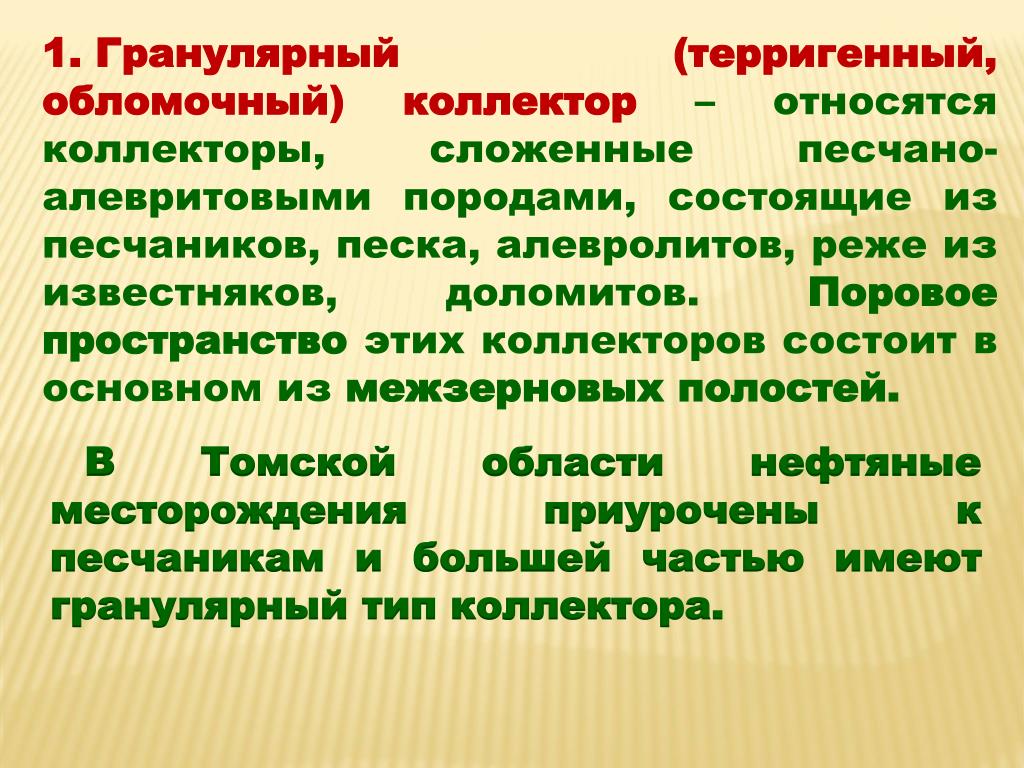

Гранулярные коллекторы сложены песчано-алевритовыми породами, поровое пространство которых состоит из межзерновых полостей. Подобным строением порового пространства характеризуются также некоторые пласты известняков и доломитов.

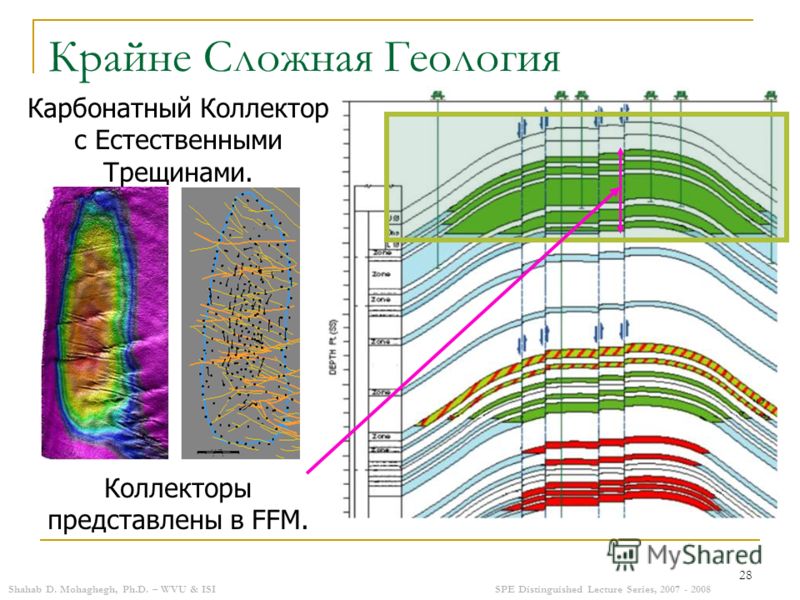

Трещиноватые коллекторы сложены преимущественно карбонатами, поровое пространство образуется системой трещин. Участки коллектора между трещинами представляют собой плотные малопроницаемые нетрещиноватые массивы (блоки) пород, поровое пространство которых практически не участвует в процессах фильтрации.

Трещиноватые коллекторы смешанного типа встречаются чаще всего, поровое пространство включает как системы трещин, так и поровое пространство блоков, а также каверны и карст.

Трещиноватые коллекторы смешанного типа в зависимости от наличия в них пустот различного типа подразделяются на подклассы - трещиновато-пористые, трещиновато-каверновые, трещиновато-карстовые и т.д.

Около 60% запасов нефти в мире приурочено к песчаным пластам и песчаникам, 39% - к карбонатным отложениям, 1% - к выветренным метаморфическим и изверженным породам, что делает породы осадочного происхождения - основными коллекторами нефти и газа.

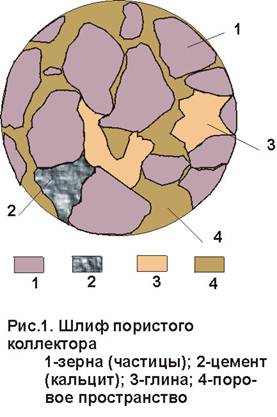

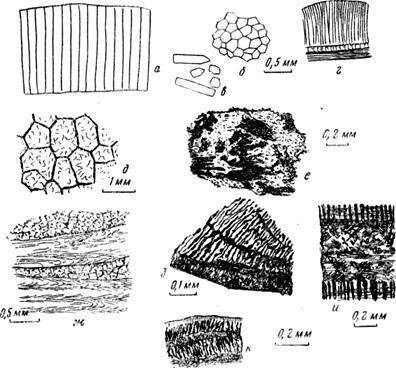

Пористость горной породы - наличие в ней пор (пустот), характеризует способность горной породы вмещать жидкости и газы.

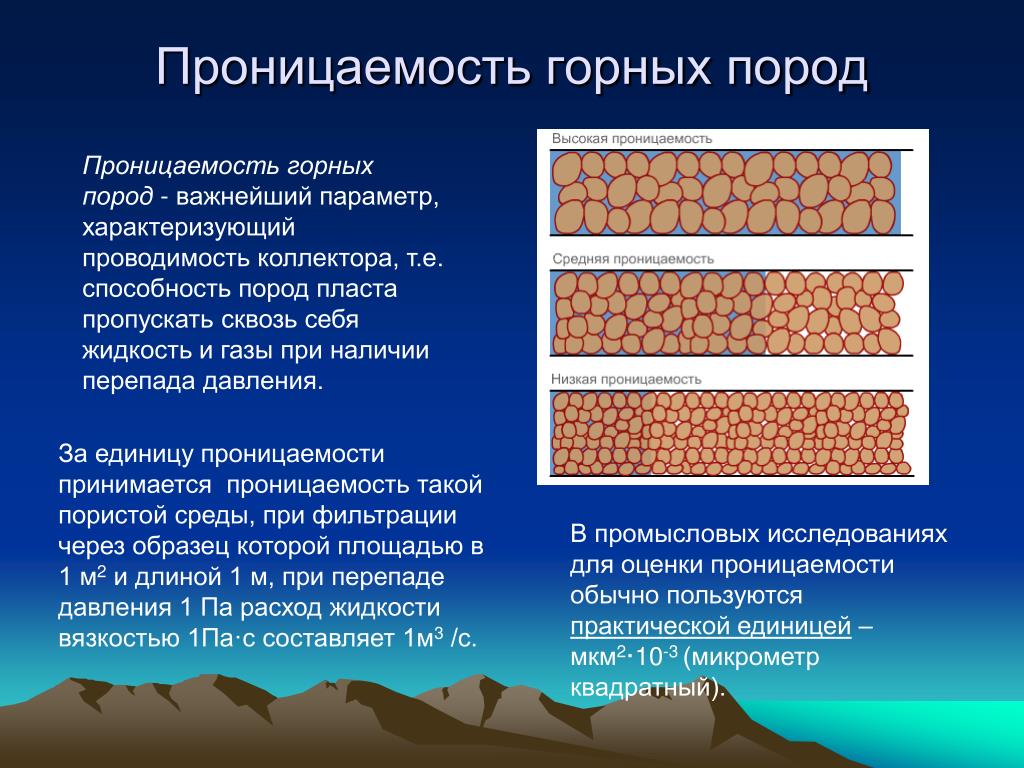

Проницаемость - способность горных пород пропускать флюиды, зависит от размера и конфигурации пор, что обусловлено размером зерен терригенных пород, плотностью укладки и взаимным расположением частиц, составом и типом цемента и др. Очень большое значение для проницаемости имеют трещины.

Непроницаемые породы или флюидоупоры - это породы, которые препятствуют уходу нефти, газа и воды из коллектора.

Они перекрывают коллектор сверху (в ловушках), но могут и замещать коллектор по простиранию, когда, например, глины замещают песчаники вверх по подъему пласта.

Флюидоупоры могут не пропускать жидкость (нефть и воду), могут пропускать газ, который имеет меньшую вязкость.

По литологическому составу флюидоупоры представлены глинистыми, карбонатными, галогенными, сульфатными и смешанными типами пород.

Наилучшие по качеству флюидоупоры - это каменная соль и пластичные глины, так как в них нет трещин.

В каменной соли вследствие её пластичности нет открытых пустот и трещин, каналов фильтрации, поэтому она является прекрасным экраном на пути движения нефти и газа.

Глинистые флюидоупоры наиболее часто встречаются в терригенных нефтегазоносных комплексах.

Экранирующие свойства их зависят от состава минералов, имеющих различную емкость поглощения.

Типы пород-коллекторов

  Подавляющая часть нефтяных и газовых месторождений приурочена к коллекторам трёх типов – гранулярным, трещинным и смешанного строения.

К первому типу относятся коллекторы, сложенные песчано-алевритовыми породами, поровое пространство которых состоит из межзерновых полостей.

Подобным строением порового пространства характеризуются также некоторые пласты известняков и доломитов. В чисто трещиноватых коллекторах (сложенных преимущественно карбонатами) поровое пространство образуется системой трещин. При этом участки коллектора между трещинами представляют собой плотные малопроницаемые нетрещиноватые блоки пород, поровое пространство которых практически не участвует в процессах фильтрации. На практике, однако, чаще всего встречаются трещиноватые коллекторы смешанного типа, поровое пространство которых включает как системы трещин, так и поровое пространство блоков, а также каверны и карст.

         Анализ показывает, что около 60% запасов нефти в мире приурочено к песчаным пластам и песчаникам, 39% – к карбонатным отложениям, 1% – к выветренным метаморфическим и изверженным породам. Следовательно, породы осадочного происхождения – основные коллекторы нефти и

газа.

         В связи с разнообразием условий формирования осадков коллекторские свойства пластов различных месторождений могут изменяться в широких пределах. Характерные особенности большинства коллекторов – слоистость их строения и изменение во всех направлениях свойств пород, толщины пластов и других параметров.

Нефтяной пласт представляет собой горную породу, пропитанную нефтью, газом и водой.

Свойства горной породы вмещать (обусловлено пористостью горной породы) и пропускать (обусловлено проницаемостью) через себя жидкость называются фильтрационно-ёмкостными свойствами (ФЕС).

 Фильтрационные и коллекторские свойства пород нефтяных пластов характеризуются следующими основными показателями:

-       пористостью;

-       проницаемостью;

-       капиллярными свойствами;

-       удельной поверхностью;

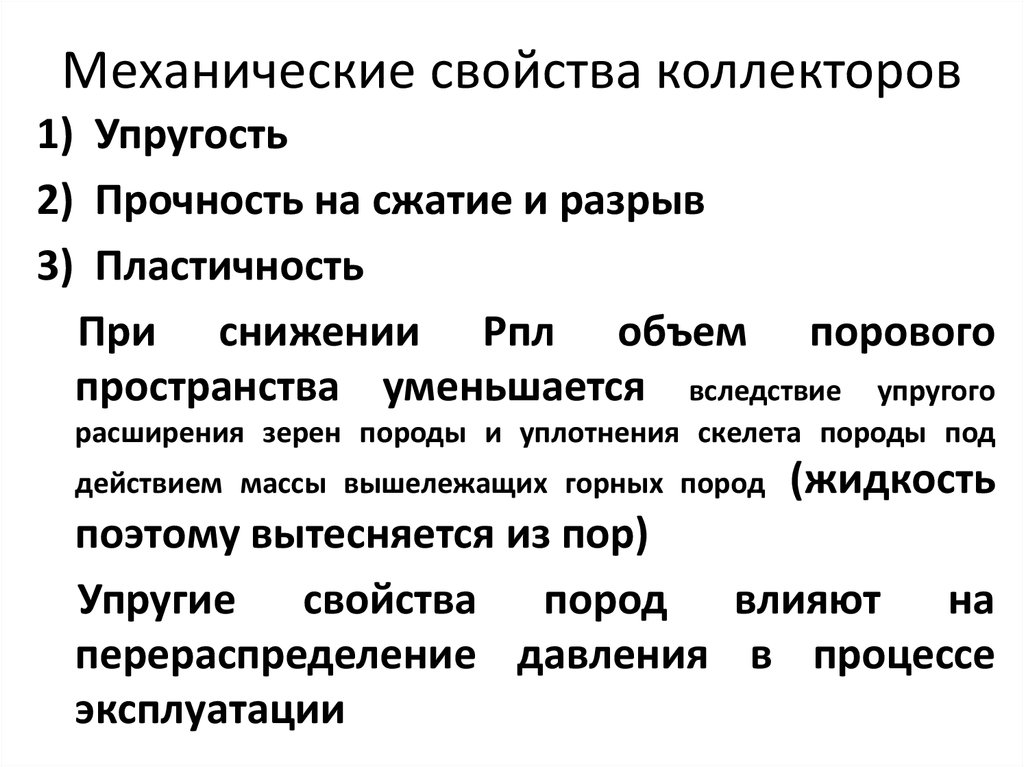

-       механическими свойствами.

Рассмотрим подробнее каждый из этих параметров.

Типы коллекторов | Технология и оборудование производства электрических машин

Страница 29 из 83

ГЛАВА VI
ИЗГОТОВЛЕНИЕ КОЛЛЕКТОРОВ И КОНТАКТНЫХ КОЛЕЦ
§ 6-1. Типы коллекторов и технические требования к ним

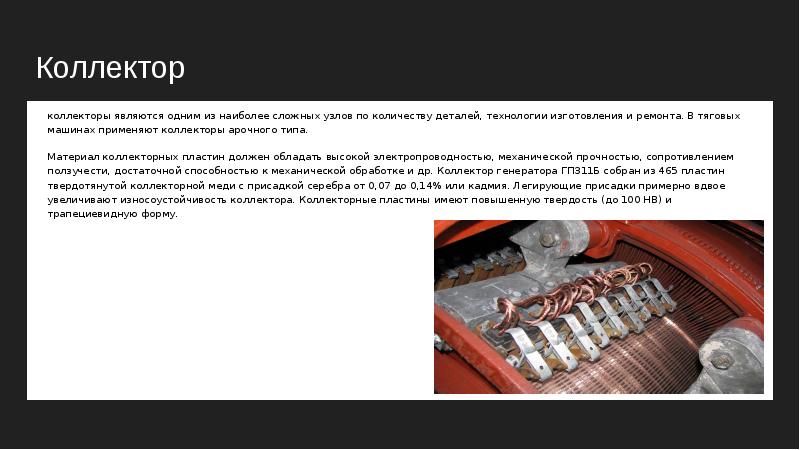

Коллекторы электрических машин по расположению рабочей поверхности разделяются на цилиндрические и торцовые, причем первые распространены шире. Торцовые коллекторы применяются в специальных электрических машинах и микродвигателях.
По способу закрепления комплекта медных и миканитовых пластин коллекторы разделяются на коллекторы с креплением стальными конусами и втулкой и коллекторы на пластмассе.
Крепление пластин при помощи стальных конусов производится двумя способами: а) усилие от зажима передается только на внутреннюю поверхность ласточкина хвоста; б) коллекторные пластины крепятся «враспор», усилие от зажима при этом передается на ласточкин хвост и конец пластины.


Рис. 6-1. Конструкции коллекторных пластин: а — с цельным петушком; б — с отдельным петушком


Рис.

6-2. Коллекторы:
а — с болтовым креплением; б — с гаечным креплением: 1 — конус нажимной; 2 — гайка; 3 — манжета; 4 — пластина коллектора; 5 — цилиндр изолирующий; в — шнур; 7 — манжета; 8 — втулка коллектора; 9 — груз балансировочный

В первом случае коллекторы называют арочными, во втором — клиновыми при арочном креплении пластин коллектора, в случае ослабления давления между пластинами из-за усадки миканита, можно производить подпрессовку коллектора, поддерживая тем самым необходимое давление. Благодаря этому арочные коллекторы получили наибольшее применение.
Коллекторы электрических машин отличаются также конструкцией медных пластин. Медные коллекторные пластины изготовляются с петушками, выполненными за одно целое с пластинками, или с отдельными петушками, припаянными или приклепанными к пластине (рис. 6-1).
Применение коллекторных пластин с отдельными петушками позволяет сэкономить значительное количество меди, однако такая конструкция коллекторов является менее прочной, чем с целыми петушками, и не может быть рекомендована для реверсивных электрических машин.


На рис. 6-2 изображены конструкции коллекторов с гаечным и болтовым креплениями.
При разработке технологического процесса изготовления коллекторов необходимо обеспечить выполнение следующих требований, предъявляемых к коллекторам:

  1. монолитность конструкции;
  2. способность сохранять геометрическую форму в условиях нагрева при работе электрической машины;
  3. равномерное и без перекосов расположение медных пластин и миканитовых прокладок по окружности коллектора.

Качество коллекторов во многом зависит от точности соблюдения технологического процесса.

Типы и свойства терригенных коллекторов венда Чаяндинского месторождения Текст научной статьи по специальности «Науки о Земле и смежные экологические науки»

УДК 550.885 А.Е. Рыжов

Типы и свойства терригенных коллекторов венда Чаяндинского месторождения

Чаяндинское нефтегазоконденсатное месторождение (ЧНГКМ) Лено-Тунгусской нефтегазоносной провинции (НГП) приурочено к структурно-литологической ловушке, осложненной тектоническими нарушениями.

Продуктивность толщи терригенных отложений венда на месторождении связана с ботуобинским, хамакинским и талахским горизонтами. Породы продуктивных горизонтов характеризуются сложным фациальным строением, резкой изменчивостью коллекторских свойств, высокой степенью неоднородности по площади и разрезу. Условия распространения коллекторов контролируются тектоническими и седиментационными факторами, обусловливающими выклинивание, литологические замещения, размывы, перерывы в осад-конакоплении.

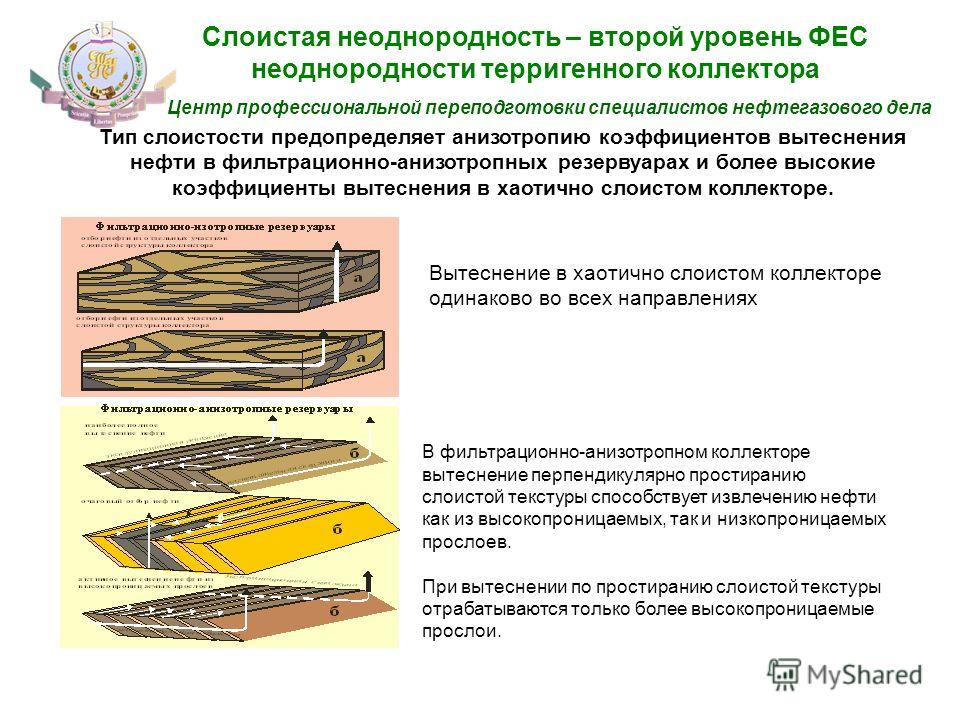

Неоднородность вендских отложений проявляется в характере распространения зон различной продуктивности нефтегазоносных горизонтов. Сложную картину распределения дебитов газа по разведочным скважинам иллюстрируют схематические карты, построенные для каждого из продуктивных горизонтов (рис. 1-3). К высокопродуктивным отнесены скважины с дебитом по газу более 100 тыс. м3/сут, к низкопродуктивным - с дебитом менее 100 тыс. м3/сут.

Ботуобинский горизонт наиболее продуктивен на Северном блоке месторождения, в зоне расположения нефтяной оторочки, и южнее - вплоть до границы Северного блока. В отдельных скважинах получены дебиты газа 500-900 тыс. м3/сут, дебиты нефти - до 55 м3/сут.

В южном и западном направлениях происходит постепенное выклинивание горизонта. Притоки нефти, кроме нефтяной оторочки, находящейся в северо-восточной части горизонта, получены также в отдельных скважинах (скв. 321-02 и 761), расположенных по контуру зоны высокой продуктивности пласта. Незначительные нефте-проявления отмечены также в скв. 321-67 (Южный I блок).

Породы ботуобинского горизонта представлены песчаниками и алевролитами, преимущественно кварцевого состава. Песчаники различной зернистости (от среднекрупнозернистых до мелкозернистых и алевритистых), алевролиты песчанистые, алевролиты глинистые, с прослоями аргиллитов. В песчаниках преобладает хорошая сортировка. Цементы преимущественно кальцитовые и сульфатные, пятнистые, реже глинистые. Тип цементации - от пленочного, контактово-порового и пятнистого до базального (в неколлекторах). Развит регенерационный кварцевый цемент, а также конформные, сутурные и инкорпорационные контакты зерен, различные виды вторичных цементов. Наблюдается неравномерное засолонение различной интенсивности пород горизонта.

Текстуры пород разнообразны - однородные, микрослоистые, слоистые, горизонтально- и косослоистые, неясно-слоистые, пятнистые, тонко-волнисто-слоистые, срезания слойков, интракластовые, линзовидные, рябь течения, смятия и проседания осадка.

В основании песчаных отложений ботуобинского горизонта лежат глинистые осадки шельфа и переходной зоны, тонкие прослои аргиллитов и алевролитов, что может свидетельствовать об отсутствии размыва в основании горизонта. Выше разрез представлен прибрежно-морскими отложениями, включая осадки пляжей и приливноотливных комплексов. Основная часть высокопродуктивных коллекторов представлена хорошо отсортированными среднезернистыми песчаниками барового происхождения.

Ключевые слова:

терригенный

коллектор,

неоднородность

продуктивных

отложений,

корреляционная

схема,

фильтрационно-

емкостные

свойства,

постседимента-

ционное

засолонение пород. Keywords:

sandstone reservoirs, the heterogeneity of productive deposits, the correlation diagram,

reservoir properties, postsedimentary salinization rocks.

номер скважины

граница Чаяндинского лицензионного участка

разрывные нарушения линия корреляционной схемы

параметрические поисковые разведочные А запланированные к бурению

• на 2013-2014 гг.

Давшие притоки:

% дебит нефти, м’/сут

дебит газа < 100 тыс. м3/сут

• дебит газа > 100 тыс. м3/суг

3 дебит газа и нефти, тыс. м’/сут, м’/сут

О сухой объест

Находящиеся:

в консервации ликвидированные в монтаже в бурении в испытании

зона расположения высокопродуктивных скважин с дебитом газа >100 тыс. м3/сут

зона расположения низкопродуктивных скважин с дебитом газа <100 тыс. ма/сут

зона расположения скважин с притоком нефти

номер скважины

граница Чаянд и некого лицензионного участка

разрывные нарушения линия корреляционной схемы

параметрические поисковые разведочные

запланированные к бурению на 2013-2014 гг.

Давшие притоки: в дебит нефти, ма/сут

дебит газа < 100 тыс. м3/сут • дебит газа > 100 тыс. м3/суг

О дебит газа и нефти, тыс. ма/сут, м8/сут

О сухой объест

Находящиеся:

в консервации ликвидированные в монтаже в бурении в испытании

зона расположения высокопродуктивных скважин с дебитом газа >100 тыс. м3/сут

зона расположения низкопродуктивных скважин с дебитом газа < 100 тыс. м3/сут

зона расположения скважин с притоком нефти

Давшие притоки:

• дебит нефти, м5/сут

дебит газа < 100 тыс. м3/сут

• дебит газа > 100 тыс. м7сут

О дебит газа и нефти, тыс. м7сут, м5/сут

О сухой объект

Находящиеся:

зона расположения высокопродуктивных скважин с дебитом газа >100 тыс. ма/сут

зона расположения низкопродуктивных скважин с дебитом газа < 100 тыс. м3/оут

с притоком нефти

Вверх по разрезу баровый комплекс пород перекрывается как тонким чередованием аргиллитов и тонкослоистых мелкозернистых песчаников и алевролитов, так и крупнозернистыми песчаниками и гравелитами (поверхность размыва).

Хамакинский горизонт характеризуется неравномерным, локальным распространением высокопродуктивных зон по площади месторождения. Одна из них расположена в западной части Северного блока, другая - в виде протяженной узкой полосы в центральной части Южного I блока. Максимальные дебиты газа составили около 400 тыс. м3/сут.

В скв. 321-67 (Южный II блок), 321-49 и 321-71 (Саманчакитский блок) в юго-восточной части месторождения получены небольшие притоки нефти.

Породы хамакинского горизонта представлены широким спектром литологических типов - от грубозернистых плохо отсортированных разностей (гравелиты, крупнозернистые песчаники) до песчаников среднезернистых и мелкозернистых, хорошо отсортированных, главным образом кварцевого и полевошпатовокварцевого состава и алевролитов с прослоями аргиллитов. Цементы смешанные - кварцеворегенерационные, кальцитовые и сульфатные пятнистые и базальные, глинистые контактово-поровые и порово-базальные. Засолонение пород носит неравномерный характер.

Текстуры пород самые разнообразные -однородные, слоистые, микро- тонко- и волнисто-слоистые, косослоистостые, пятнистые, линзовидные, смятия и внедрения осадка, рябь течений.

В центральной полосообразной зоне распространения высоко-продуктивных отложений (скв. 321-48) нижняя часть разреза сложена породами повышенных фильтрационноемкостных свойств - песчаниками крупно- и среднезернистыми, хорошо отсортированными. Средняя часть горизонта в этой части месторождения представлена переслаиванием аргиллитов и глинистых алевролитов. Верхняя часть - переслаиванием песчаников различной зернистости: от крупно-среднезернистых до мелкозернистых, с аргиллитами. Встречаются прослои гравелитов, аргиллитов, с линзами алевролитов и мелкозернистых песчаников.

В целом к югу месторождения коллекторские свойства пород горизонта ухудшаются. Так, в скв. 321-55 (Южный II блок) нижняя

часть разреза хамакинского горизонта представлена чередованием аргиллитов с прослоями и линзами алевролитов с поровым и базально-поровым глинистым цементом и песчаников мелкозернистых, более однородными прослоями песчаников среднезернистых и мелкозернистых со смешанным цементом с прослоями, линзами алевролитов и аргиллитов.

По условиям формирования отложения ха-макинского горизонта относятся к аллювиальным и прибрежно-морским.

Талахский горизонт наиболее продуктивен на незначительной площади в центральной части месторождения, от которой к югу и северу распространены зоны пласта с пониженной продуктивностью. Максимальный дебит газа составил 400 тыс. м3/сут.

В отложениях продуктивного горизонта выделяются следующие литотипы пород: гравелиты песчаные глинистые; песчаники гра-велитистые плохо отсортированные, крупносреднезернистые, среднезернистые; аргиллиты алевритистые. Цементы смешанного состава, сульфатные, глинистые пленочные. Засолонен-ность пород в основном незначительна.

Текстуры пород слоистые, неясно-слоистые, косослоистые, взмучивания и срезания слойков, пятнистые (за счет неравномерной ангидритизации), линзовидные.

В основании талахского горизонта залегают отложения, представленные плохо отсортированными песчано-гравийными обломочными породами с многочисленными крупными обломками метаморфических и интрузивных пород. В матриксе присутствует значительное количество пелитоморфных частиц, что характерно для ледниковых отложений. Встречается градационная слоистость от гравелита к песчанику крупно- и среднезернистому.

Средняя часть разреза сложена чередованием гравелитов мелко- и крупнообломочных, кварцевых и полевошпатово-кварцевых песчаников, средне-крупнозернистых, со смешанным цементом, песчаников разнозернистых, плохо отсортированных, с глинистым поровым цементом, песчаников средне-мелкозернистых с глинистым базально-поровым цементом с прослоями алевролитов, интракластами и прослоями аргиллитов, тонким переслаиванием аргиллитов, алевролитов и песчаников мелкозернистых.

Верхняя часть разреза представлена песчаниками средне-мелкозернистыми и мелко-среднезернистыми со смешанным цементом

с редкими прослоями и линзами аргиллитов и алевролитов и переслаиванием аргиллитов с линзами песчаника мелкозернистого, алевролитов, песчаников мелко- и среднезернистых и средне-крупнозернистых с базальным сульфатным цементом, иногда с интракластами аргиллитов.

Отложения горизонта формировались в сложных меняющихся условиях осадконако-пления - ледниковых, переходных и прибрежных морских.

Для отложений всех продуктивных горизонтов Чаяндинского месторождения характерна изменчивость фильтрационно-емкостных свойств, обусловленная динамикой условий осадконакопления, что отражается на причудливости границ распространения зон различной продуктивности, имеющих извилистые, зачастую прихотливые формы.

Диапазон изменения коллекторских свойств пород ботуобинского горизонта широкий. Пористость составляет от 26 % (в хорошо отсортированных среднезернистых песчаниках) до единиц процентов (в глинистых алевролитах и засолоненных разностях песчаников). Слабо сцементированные, рыхлые разности крупносреднезернистых и среднезернистых песчаников обладают чрезвычайно высокой проницаемостью - до 6000-10-15 м2, для алевролитов с базальным сульфатным и глинистым поровым цементом характерны наиболее низкие значения проницаемости - не выше 10-10-15 м2. В хама-кинском горизонте пористость пород варьирует от 23 % до единиц процентов, проницаемость -

от 4500 до 1,1-10-15 м2. Самыми высокими коллекторскими свойствами обладают песчаники крупно-среднезернистые и среднезернистые. Процессы ангидритизации и засолонения снижают пористость и проницаемость пород.

Диапазон изменения пористости пород в талахском горизонте составляет от 22-23 % до единиц процента, проницаемости - от 2000-10-15 м2 (в отдельных образцах достигает 3000-10-15 м2) до 0,5-10-15 м2. Наиболее пористые и проницаемые породы-коллекторы представлены мелкозернистыми, средне-мелкозернистыми и разнозернистыми песчаниками. Наихудшими коллекторскими свойствами характеризуются песчаники алевритовые с базально-поровым цементом.

Распределения пористости и проницаемости по керну из отложений наиболее продуктивных зон ботуобинского, хамакинского и та-лахского горизонтов иллюстрируют гистограммы, представленные на рис. 4.

Анализ распределения фильтрационно-емкостных свойств (ФЕС) в отложениях, вскрытых наиболее продуктивными скважинами, показал, что самыми хорошими фильтрационными свойствами характеризуется ботуобинский горизонт. Содержание высокопроницаемых коллекторов последовательно снижается от бо-туобинского к хамакинскому и талахскому горизонтам, а доля низкопроницаемых коллекторов (V и VI классов) возрастает. Характер изменения фильтрационных характеристик по горизонтам (в наиболее продуктивных частях) отражают данные, приведенные в таблице.

Распространение коллекторов различных классов проницаемости по продуктивным горизонтам Чаяндинского месторождения

Характеристика коллектора по проницаемости и класс коллектора (по А.А. Ханину) Продуктивный горизонт Доля в распределении

Очень высокая и высокая, I, II классы Ботуобинский 0,47

Хамакинский 0,24

Талахский 0,16

Средняя, III класс Ботуобинский 0,36

Хамакинский 0,22

Талахский 0,22

Пониженная, IV класс Ботуобинский 0,16

Хамакинский 0,4

Талахский 0,36

Низкая и очень низкая, V, VI классы Ботуобинский 0,03

Хамакинский 0,14

Талахский 0,26

Частость, д. е. Частость, д.е. Частость, д.е.

0,2

0,1

0,05

Ботуобинский горизонт

1,0

0 н—I- -I—I—I—I—I—I—I—I—I—1—I—I—I—I- 0,0

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28

Пористость, %

0,4 *

0,25-і

0,2-

п = 271

0,1

Хамакинский горизонт

1,0 0,25

0,2

0,4 * й 0,1

0,2

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 Пористость, %

0,4

0,2

(Я * Ь-1-0,0

-1- '<4^0-—І'ООІЛОС

о

Проницаемость, мД

0,25

0,2

0,1

0,05

Талахский горизонт

1,0 0,25

Ч

£

и

0,6 £ и и £

0,4 &

0,2

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 Пористость, %

0,2

Ч 0,15

Е-

о

С

Е-

9

►5 0,1 ЦТ

0,05

0,4

0,2

Проницаемость, мД

Рис. 4. Распределение пористости и проницаемости в наиболее продуктивных зонах горизонтов, где п - число определений

0.25

0

0.15

0.2

1.0

0

0

0.6

0.6

0.15

0.15

0.05

0.05

0.0

0

1. 0

0

0

0.6

0.15

0.0

0.0

0

0

Накопленная частость, д.е. Накопленная частость, д.е. Накопленная частость, д.е.

Сложность строения продуктивных отложений на Чаяндинском месторождении иллюстрирует корреляционная схема вкрест структуры в центральной части месторождения по линии скв. 321-47-321-48-321-62, приведенная на рис. 5.

В нижнепаршинской подсвите в разрезах скважин прослеживаются пять выдержанных по мощности пластов заглинизированных пород. Строение залегающего выше хамакинско-го продуктивного горизонта (пласты 6-8) резко различается в разрезах рассматриваемых скважин.

Скв. 321-47

В скв. 321-47 отложения хамакинского горизонта отличаются существенной расчлененностью. Разрез сложен частым чередованием пачек коллекторов с плотными породами (переслаивание аргиллитов и глинистых алевролитов).

В разрезе присутствуют слои засолоненных песчаников, разнозернистых, крупно-среднезернистых, толщиной 2,0-3,0 м, которые вследствие высокого содержания солей (до 20-35 %) имеют низкую пористость (2-6 %). Наиболее хорошими коллекторскими свойствами обладают мелкозернистые песчаники со смешан-

Скв. 321-62

Рис. 5. Корреляционная схема по линии скв. 321-47 - 321-48 - 321-62 (условные обозначения - см. рис. 8)

ным типом цемента, пористость которых меняется в диапазоне 18-22 %, проницаемость -100-400-10-15 м2. Среднее значение пористости составляет 7,5 %, проницаемости - 50-10-15 м2. При опробовании горизонта получен дебит газа 37,8 тыс. м3/сут.

В скв. 321-48 разрез имеет более однородное строение, чем в скв. 321-47. В основании отложений залегает пачка коллекторов толщиной более 10 м, представленная высокопроницаемыми песчаниками, среднезернистыми, реже крупнозернистыми. Верхняя часть разреза состоит из чередования тонких слоев коллекторов, среднезернистых песчаников, часто ангидритизированных, с аргиллитами и алевролитами. Верхнюю и нижнюю части разреза разделяет значительная пачка плотных аргиллитов, глинистых и ангидритизированных песчаников. Основной коллектор - среднезернистые и крупно-среднезернистые песчаники, с высокими ФЕС, меняющимися в широких пределах, пористость - от 10 до 22 %, проницаемость - от 400 до 4500-10-15 м2. Доломитизированные и ангидритизированные разности песчаников характеризуются худшими коллекторскими параметрами: пористость составляет от 3 до 10 %, проницаемость - от 1 до 100-10-15 м2. В целом отложения горизонта слабо засолонены, содержание солей колеблется от 0,1 до 1,2 %. В разрезе присутствуют лишь три тонких прослоя низкопоровых среднезернистых песчаников с повышенным содержанием солей - 5-11 %. Среднее значение пористости составляет 12,1 %, проницаемости - 920-10-15м2 . При опробовании интервалов пачек коллекторов нижней и верхней частей разреза получены дебиты газа 300 и 108,8 тыс. м3/сут соответственно.

В скв. 321-62 отложения хамакинского горизонта представлены заглинизированными мелкозернистыми песчаниками, тонким переслаиванием мелкозернистых песчаников и глин, песчаниками алевритовыми и алевролитами ангидритизированными. Слабый приток газа (1,6 тыс. м3/сут) получен из пачки мелкозернистых песчаников пористостью 12-16 %, проницаемостью от 1 до 35-10-15 м2. Засоло-нение отложений горизонта слабое - на фоновом уровне (менее 1 %), за исключением единичного прослоя среднезернистых песчаников, где отмечено повышение содержания солей до 3-6 %. Низкие коллекторские свойства пород горизонта (средняя пористость - 9,4 %, сред-

няя проницаемость - 4,6-10-15 м2) обусловлены глинизацией и ангидритизацией.

Хамакинский горизонт в разрезах трех скважин перекрыт глинистыми отложениями, толщина которых резко возрастает в восточном направлении.

В скв. 321-62 в толще глинистых пород нижнебюкской подсвиты над размывом залегает тонкая песчаная линза, из которой получен незначительный приток нефти (0,5 м3/сут).

Отложения ботуобинского горизонта присутствуют только в разрезе скв. 321-47 и представлены чередованием разностей: гравелитов, песчаников средне-мелкозернистых, мелкозернистых алевритистых, алевролитов различного типа цементации - от контактово-порового глинисто-гидрослюдистого до базального сульфатного. Породы горизонта слабо засолонены, на уровне фоновых значений (1-2 %). Среди коллекторов преобладают кварцевые песчаники средне-мелкозернистые с пятнистым каль-цитовым и сульфатным цементом, пористостью 18-21 %, проницаемостью 100-250-10-15 м2, реже коллекторы представлены мелкозернистыми песчаниками и алевролитами песчанистыми, с пористостью 10-19 % и проницаемостью 10-50-10-15 м2. Среднее значение пористости - 14,8, проницаемости - 100-10-15 м2. При опробовании пласта получен дебит газа 42,6 тыс. м3/сут.

В скв. 321-48 и 321-62 отложения ботуо-бинского горизонта размыты.

Геолого-геофизические характеристики разрезов, вскрытых скважинами, участвующими в корреляционной схеме, приведены на рис. 6-8.

Терригенные отложения продуктивных горизонтов Чаяндинского месторождения подверглись постседиментационному засолоне-нию (преимущественно галитами) под воздействием различных факторов. Ц17 ЕЭ18 Ш™ ЩІ20 ИИ 21 І 122

И 23 □ 24 Щ 25 Ц 26 ЁЭ 27 Щгв [Ш]29 РЦзО | |з1

1 - доломит; 2 - песчаник крупнозернистый; 3 - гравелит, песчаник разнозернистый гравийный;

4 - песчаник мелкозернистый; 5 - переслаивание аргиллитов и алевролитов; 6 - переслаивание песчаников, алевролитов и аргиллитов; 7 - переслаивание песчаников и аргиллитов, 8 - доломит глинистый, 9 - алевролит; 10 - песчаник среднезернистый; 11 - песчаник алевритистый; 12 - известняк;

13 - песчаник разнозернистый; 14 - переслаивание алевролитов, песчаников и глинисто-карбонатных пород; 15 - аргиллит; 16 - переслаивание доломита и аргиллита; 17 - переслаивание песчаников, аргиллитов и ангидритов; 18 - переслаивание песчаников и алевролитов; 19 - переслаивание гравелита и песчаника; 20 - песчаник с включениями аргиллита; 21 - переслаивание доломита, аргиллита и гипса; 22 - переслаивание доломита и ангидрита; 23 - гравелит; 24 - переслаивание гравелита, песчаника и аргиллита; 25 - ангидрит; 26 - песчаник; 27 - глина; 28 - переслаивание ангидрита, доломита и алевролита; 29 - алевролит глинистый; 30 - брекчия; 31 - переслаивание песчаника и глины

пластовыми температурами, не превышающими 15-20 °С [1].

Одной из причин засолонения коллекторов древних вендских и кембрийских отложений Лено-Тунгусской НГП считают проявление траппового магматизма, так как фильтрация рассолов может происходить по разрывным нарушениям и сформировавшимся зонам трещиноватости.

Отложения продуктивных горизонтов существенно различаются по интенсивности засолонения пород, площади и разрезу. Колебание содержания водорастворимых солей, преимущественно галитов, в поровом пространстве пород как между отдельными пластами, так и в пределах одного пласта составляют от долей процента до 20-35 %.

В отложениях ботуобинского горизонта в северной части месторождения (скв. 321-24), под пачкой нефтенасыщенных коллекторов, среднезернистых песчаников с пористостью 25 % и проницаемостью более 2 дарси, из которой получен дебит нефти 26 м3/сут, залегает слой практически полностью засолоненных низкопоровых среднезернистых песчаников. В скв. 321-44, расположенной в западной части месторождения на Северном блоке, получены непромышленные притоки газа. Большая часть разреза ботуобинского горизонта, вскрытого скважиной, представлена среднезернистыми песчаниками, имеющими из-за существенного засолонения (12-17 %) низкую пористость - менее 4 %, а находящаяся в нижней части горизонта пачка однородных алевролитов, высокопористых (17-21 %), слабо засолонена, содержание солей в породах не превышает 1 %. Такая же картина отмечается в отложениях ха-макинского горизонта. Неравномерность распространения засолоненных пород в ботуобин-ском и хамакинском горизонтах характерна для разрезов всех исследованных скважин.

Для отложений талахского продуктивного горизонта в целом характерно незначительное содержание солей, в основном на фоновом уровне, от 0,2 до 1,5 %, изредка до 3 %. Лишь в единичных случаях встречаются тонкие слои с повышенным содержанием солей до 4-17 % (скв. 321-47, 321-48, 321-50).

Изучение пород разрезов трех продуктивных горизонтов (ботуобинского, хамакинско-го и талахского) показало, что более интенсивному засолонению преимущественно подверглись слои (пачки), сложенные грубозерни-

стыми плохо отсортированными разностями обломочных пород: разнозернистыми, среднекрупнозернистыми, крупнозернистыми песчаниками с примесью гравелитовой фракции. Содержание водорастворимых солей в них колеблется от 5 до 20-35 %. Пористость засоло-ненных пород составляет от первых единиц процентов (и даже долей процента) до 8 %, редко более 10 %.

Высокопористые разности, представленные алевролитами, мелкозернистыми песчаниками, алевропесчаниками, средне-мелкозернистыми песчаниками, засолонены в меньшей степени - содержание солей в основном составляет от первых долей процента до 1,2 %. Изредка в некоторых скважинах встречаются прослои, представленные мелкозернистыми песчаниками и алевролитами, степень засоло-нения которых достаточно высока. Так, в боту-обинском горизонте (скв. 321-42) наблюдается чередование прослоев мелкозернистых песчаников с высоким (6-12 %) и низким (1-3 %) содержанием солей.

Засолонение снижает ФЕС пород. Как правило, породы при существенном засолонении (более 5 %) имеют низкие значения открытой пористости - от первых единиц до 8-10 %. Соотношение пористости и содержания солей в породе по ряду скважин приведено на рис. 9. Отдельную группу составили практически не подвергшиеся засолонению мелкозернистые песчаники и алевролиты, пористость которых снижена из-за высокого содержания цемента (до 20-30 %) смешанного состава (кальцитового, сульфатового, глинистого) преимущественно базально-порового и базального типов.

В процессе подготовки образцов к лабораторным исследованиям для удаления остаточной нефти порода экстрагируется осушенным растворителем. При этом было замечено, что некоторая часть соли выносится из порового пространства на поверхность. На фотографии образца, находящегося в растворителе после проведения экстракции, отчетливо видны выпоты кристалликов соли (галита), вынесенной из пор породы (рис. 10).

Определение потерь соли в процессе экстракции показало, что они составляют от долей процента до 1-5 %. С увеличением содержания солей в поровом пространстве породы потери при экстракции возрастают. Вынос солей в виде мелких кристаллов наблюдается и фиксируется при эксплуатации нефтяных скважин,

Открытая пористость, %

25

20

15

10

5

0

0 5 10 15 20 25 30 35

Содержание солей, %

Рис. 9. Соотношение между открытой пористостью и содержанием водорастворимых солей в поровом пространстве пород продуктивных отложений ЧНГКМ:

1 - ангидритизированные и заглинизированные мелкозернистые песчаники и алевролиты

♦ ■>

* ►

V . И

♦ч

ч 1 ▼ ♦ ♦ % * ♦

Рис. 10. Вымывание соли из порового пространства образца при экстракции толуолом

дренирующих засолоненные нефтенасыщенные терригенные отложения.

Таким образом, лабораторное изучение пород-коллекторов продуктивных горизонтов Чаяндинского месторождения сталкивается с трудностями, обусловленными неравномерным засолонением пустотного пространства.

В первую очередь это касается возможности достоверного определения истинного пластового содержания остаточной воды и коэффициента нефтегазонасыщенности в засоло-ненных коллекторах. Методики полупроницаемой мембраны (водной порометрии) и центрифугирования связаны с насыщением образцов пластовой водой. При насыщении засолоненной породы пластовой водой, даже при условии сохранения общей минерализации и компонентного состава раствора, не удается избежать вымывания из порового пространства некоторой части солей. Кроме того, при определении капиллярных характеристик (как капилляриметрией, так и центрифугированием) сохранить равновесие между раствором и твердым солевым составом породы не удается, так как при этом не воссоздаются термобарические условия пласта. Проведенные эксперименты показали, что эффективная проницаемость в значительной части образцов пород-коллекторов, содержащих остаточную воду после капилляриметрических исследований, становится существенно выше, чем абсолютная, а масса образца уменьшается, что свидетельствует о существенных изменениях в поровом пространстве породы [3].

Наиболее достоверные данные о содержании остаточной воды в засолоненном коллекторе получают при экстракции керна, отобранного на безводном буровом растворе (прямой метод). На Чаяндинском месторождении в скв. 321-24 в ботуобинском горизонте небольшой интервал разреза, сложенный рыхлыми высокопроницаемыми песчаниками, был пройден на безводном буровом растворе. Из поднятого кернового материала удалось исследовать несколько образцов с проницаемостью 4-6 дарси. Содержание остаточной воды в образцах оказалось очень низким и составило 2,2-4,9 %.

Относительно большой объем керна при бурении на безводной основе для определения количества остаточной воды прямым методом был отобран из ботуобинского продуктивного горизонта Среднеботуобинского месторождения. Лабораторные исследования показали, что изученные породы-коллекторы,

обладая широким диапазоном изменения проницаемости от I (1000-6000-10-15 м2) до III класса (100-500-10-15 м2), характеризуются низким содержанием остаточной воды от 4 до 16 %. Причем более тонкозернистые разности пород-коллекторов (песчаники мелкозернистые, алев-ритистые и алевролиты) содержат больше остаточной воды, чем грубообломочные разности коллекторов. Для мелкозернистых песчаников и алевролитов проявляется тенденция увеличения содержания остаточной воды при снижении проницаемости. Соотношение между проницаемостью и остаточной водонасыщен-ностью для пород ботуобинского горизонта по данным прямых определений представлено на рис. 11.

Отложения ботуобинского горизонта Чаян-динского и Среднеботуобинского месторождений являются аналогами, что позволяет прогнозировать низкое содержание остаточной воды в коллекторах этого продуктивного горизонта и на Чаяндинском месторождении.

Пониженное содержание остаточной воды в породах ботуобинских отложений обусловлено такими особенностями, как незначительное содержание ультратонких пор (размером менее

0,2 мкм) в коллекторах и высокая минерализация пластовых вод. Экспериментальными исследованиями М.М. Кусакова (1970) доказано, что с увеличением концентрации солей в пластовой воде, первоначально заполнявших породу, увеличивается степень гидрофобизации твердой фазы вследствие разрушения сольватных слоев ионами солей, поэтому остаточная вода не образует равновесной смачивающей пленки на поверхности обломочных зерен.

Продуктивные отложения Чаяндинского месторождения характеризуются существенной фациальной изменчивостью. К особенностям коллекторов продуктивных горизонтов следует отнести: значительную неоднородность литологического состава, неравномерное постседиментационное засолонение пород, невыдержанность ФЕС, их распространение по площади и разрезу. Наличие тектонических нарушений, блоковое строение всех продуктивных горизонтов увеличивают степень сложности геологического строения ЧНГКМ. Таким образом, по своим характеристикам оно относится к типу месторождений очень сложного строения, детальные корреляционные построения для которых возможны лишь при весьма плотном расположении скважин [4]. о

10 100 1000 10000

Проницаемость, 10-15 м2

Среднеботуобинское месторождение: Чаяндинское месторождение:

Ф Песчаники разнозернистые ф Песчаники крупно-среднезернистые,

среднезернистые, разнозернистые

9 Песчаники мелкозернистые, алевритистые и алевролиты О Песчаники крупнозернистые, среднезернистые

Рис. 11. Зависимость содержания остаточной воды от проницаемости для пород-коллекторов ботуобинского горизонта по данным прямых определений по керну

5

0

Для создания достоверной модели внутреннего строения продуктивного разреза Чаяндинского месторождения необходимо продолжение геолого-разведочных работ и прове-

дение экспериментальных исследований, направленных на повышение точности подсчета запасов углеводородов и обоснованности вырабатываемых проектных решений.

Список литературы

1. Анциферов А.С. Причины засолонения коллекторов нефти и газа в Лено-Тунгусской нефтегазоносной провинции /

A.С. Анциферов // Докл. РАН. - 2000. -Т. 370. - № 1.

2. Букаты М. Б. Причины засолонения нефтегазоносных коллекторов на юге Сибирской платформы / М.Б. Букаты,

B.И. Вожов, Т.А. Горохова и др. // Геология и геофизика. - 1981. - № 9.

3. Рыжов А.Е. Особенности строения пустотного пространства пород-коллекторов ботуобинского горизонта Чаяндинского месторождения / А.Е. Рыжов // Геология нефти и газа. - 2011. - № 4.

4. Инструкция по применению классификации запасов месторождений, перспективных

и прогнозных ресурсов нефти и горючих газов. - М.: ГКЗ СССР, 1984.

Типы пород-коллекторов - Справочник химика 21

    Ловушки литологического типа образуются в результате выклинивания пород-коллекторов по [c.66]

    По типу пород коллекторы пластов АВ, 3 и АВ близки. Однако в пласте АВ преобладают мелкозернистые песчаники, встречаются и среднезернистые. Соответственно в целом пласт АВ характеризуется более высокими ФЕС. Открытая пористость в среднем по месторождениям составляет 22-24%, проницаемость изменяется, в основном, в пределах 0,09-0,328 мкм (табл.5.1). [c.239]


    ТИПЫ ПОРОД-КОЛЛЕКТОРОВ [c.9]

    Характеризуя в целом проведенные исследования по определению степени взаимодействия нефти с коллектором, можно сделать следующие выводы. Наибольшей степенью взаимодействия со всеми исследуемыми типами пород обладает остаточная нефть. Модель остаточной нефти, полученная окислением отбензиненной уршакской нефти, имеет немного меньшую адгезионную активность к твердой поверхности и по этому параметру приближается к остаточной. Минимальная доля остаточной нефти получена для отбензиненной и нативной уршакской нефти, причем взаимодействие этих типов нефтей со всеми исследуемыми породами практически не отличается. [c.94]

    Ловушки стратиграфического типа возникают при несогласном перекрытии головных частей размытых пород-коллекторов непроницаемыми толщами (рис. 20). [c.68]

    Масленников В.В. Типы пород-коллекторов газового месторождения Медвежье. Сб. - М. ВНИИОЭНГ. Сер. Нефтегазовая геология, 1976, вьш.11, с, 21-25. [c.59]

    Из-за недостаточной изученности физико-химических микропроцессов в неоднородных пористых средах не установлены еще до конца правила отнесения пород к коллекторам-неколлекторам в отложениях полимиктового характера на основных месторождениях Западной Сибири с учетом литологического фактора — вещественного состава (содержания полевых шпатов, железистого хлорита, каолинита, смешанно-слойных образований и т. д.). Не исключено, что из-за многообразия типов залежей и вещественного состава пород-коллекторов в этом регионе будет трудно определить универсальные критерии установления кондиционных границ.[c.16]

    Задача приобрела актуальность в связи с вводом в разработку большого числа нефтяных месторождений с глинизированными коллекторами в разных районах нашей страны. Вопрос о характере микропроцессов и поведении глинистых частиц в породах-коллекторах алевролитового типа стал существенным для выбора агентов воздействия и количественной оценки нефтеотдачи, особенно для залежей Западной Сибири. [c.169]


    Важное практическое значение для повышения фильтрационных способностей пород-коллекторов имеет их обработка растворами поверхностно-активных веществ (типа ОП-10 и др.). [c.102]

    Адсорбция зависит от следующих факторов, характеризующих пластовую систему и состав закачиваемой рабочей композиции [63, 54, 77, 55, 69] химический состав породы-коллектора средняя молекулярная масса ПАВ pH пластовой воды и содержание двухвалентных ионов (кальций, магний) тип и химический состав ПАВ, состав пластовой нефти.[c.73]

    Описание коллекторских свойств пласта включает в себя, кроме учета площадной неоднородности и изменчивости свойств коллектора по сечению, направленные относительные проницаемости для отдельных областей пласта и в целом по залежи, сжимаемость пород, т.е. разрушение поровых каналов при изменении давления, причем процесс может быть обратимым, необратимым и с гистерезисом. Для каждой точки пласта могут быть определены данные по насыщенности для каждого типа породы. [c.180]

    Тип смачиваемости породы-коллектора в значительной степени определяет свойства и строение слоев остаточной нефти первого типа. В случае гидрофильной породы вода смачивает поверхность коллектора и вытесняет нефть в поры крупного и среднего размера, т.е. действие капиллярных сил в данном случае способствует более полному вытеснению нефти. В результате заводнения в гидрофильной пористой среде остается 20-45% исходной нефти, которая представляет собой отдельные ганглии (капельки) нефти, блокированные в порах пласта. Прямое микроскопическое исследование ганглий остаточной нефти показало, что в гидрофильных коллекторах их строение зависит от размеров пор и скорости движения вытесняющего агента (воды) [7]. [c.11]

    К началу плиоцена каменноугольные отложения почти на всей территории Прикаспийской впадины находились в благоприятных температурных условиях для генерации нефтяных УВ II генетического типа (при наличии соответствующих нефте материнских пород). Поэтому в любой части Прикаспийской впадины (при прочих благоприятных условиях — наличии нефтематеринских пород, коллекторов, покрышек и т. д.) возможно размещение нефтей II генотипа. На востоке впадины в Кенкияк-Каратюбинской и Енбекской зонах нефтегазонакопления, на юго-восто-ке в Южно-Эмбинской и Биикжальской зонах нефтегазонакопления, на юге в Прорвинско-Азнагупьской зоне нефтегазонакопления имеются нефти II генотипа либо в каменноугольных, либо в вышележащих отложениях. Нефти II генотипа могут присутствовать в каменноугольных отложениях Байчунасского и Гурьевского прогибов на юге. Волгоградского прогиба на западе, северного склона впадины и на восточном борту впадины. [c.162]

    Н. Б. Вассоевич предлагает различать замкнутые, полузамкнутые и незамкнутые ловушки. Под замкнутыми и полузамкнутыми он подразумевает ловушки, образующиеся в результате выклинивания пород-коллекторов, а незамкнутыми называют ловушки структурного типа (своды локальных структур). [c.71]

    ПЕРКОЛЯЦИОННЫЕ МОДЕЛИ ОДНОФАЗНОЙ ФИЛЬТРАЦИИ В ПОРОДАХ-КОЛЛЕКТОРАХ РАЗЛИЧНЫХ ТИПОВ [c.29]

    A. . Акбашев и Е.И. Катаева выделили три типа пород-коллекторов. Первый тип характеризуется коэффициентом отсортированности 1,78— 2,03, глинистостью 10,4-17,2 %, проницаемостью (2,7-73,0)-10 мкм . Для пород этого класса дебиты нефти обычно не превышают 16 м /суг. Заводнение пресными водами малоэффективно из-за повышенного содержания глинистого цемента монтмориллонито-гидрослюдистого состава. Третий класс высокопродукттных коллекторов сложен более отсортированными породами с низким содержанием глинистого цемента (1,3—5,0 %) с проницаемостью 0,215-43,445 мкм . Породам второго класса будут соответствовать промежуточные значения показателей с величинами дебитов нефти до 125 м /сут. Для пород второго и третьего типа возможно заводнение пресными водами. [c.96]

    Приведены данные комплексного изучения глинистых пород - коллекторов нефти и газа доманика Волго-Урала, баженовской свиты Западной Сибири, хадумско-го горизонта Восточного Предкавказья и др. Сформулированы минералогические и текстурные предпосылки формирювания проницаемых зон в толщах глинистых пород. Сделаны выводы об особенностях образования месторождений этого генетического типа и перспективах их открытия в различных регионах. [c.199]

    Несмотря на сложение пород обломочнымп зернамп с размерностью мелкозернистых песчаных фракций 0,25—0,10 мм, с присутствием значительного количества алевритовых фракций 0,10—0,01 мм, породы характеризуются крупными доминирующими порами. Образовапие этих пор можно объяснить исключительно остроугольным характером обломочного материала полимиктового состава, послужившего в процессе седиментации осадка основой для создания крупных пор арочного типа. Очень малое присутствие пе-литового цемента в паиболее развитых породах-коллекторах, слагающих газоносные пласты месторожденпя Газли, также благоприятно сказалось на структуре порового пространства, следствием чего являются высокие значения проницаемости (см. табл.). [c.368]

    На месторождениях Оренбургской области также начали широко вовлекать в разработку залежи нефтп, приуроченные к карбонатным породам в девоне и карбоне, а также залежи газа в карбоне н перми. Породами-коллекторами газа Оренбургского газоконденсатного месторождения являются известняки органогенно-обломочные, микрозернистые и другие нижнепермского и каменноугольного возраста. Коллекторы газа по типу пустотного пространства характеризуются межзерновоп и трещинной пористостью. [c.374]

    Крупное в Тимано-Печорской провинции Вуктыльское газоконденсатное месторождение характеризуется огромным (1350 м) этажом газоносности и сложным строением залежи, приуроченной к породам-коллекторам порового и трещинного типов различного возраста и литологического состава.[c.374]

    Горные породы, способные вмещать нефть, воду и газ, обычно называют коллекторами. Прп этом имеется в виду, что породы-коллекторы способны также отдавать нефть, газ н воду при разработке пластов, иначе они не представляют практического интереса. Не все породы могут быть коллекторами. Известно, что подавляющая часть скоплений нефти и пластовой воды связана с кол-лектора1 и осадочного происхождения. Магматические и метаморфические породы, образовавшиеся при высоких температурах и давлениях, не могут служить коллекторами нефти, а содержание воды в них очень невелико. Правда, известны единичные случаи, когда скопления нефти обнаружены в породах подобного типа. Но объясняется это тем, что твердые плотные магматические или метаморфические породы в минувшие геологические эпохи обнажались на поверхности земли и разрушались. В них образовывались трещины, пустоты, которые затем и заполнялись нефтью, поступающей из осадочных отложений. [c.11]

    К другим обменным микропроцессам, активно определяющим механизмы нефтегазоотдачи в пластах с различными геолого-фи-зическими условиями, следует отнести обменное взаимодействие между рабочими агентами на водной основе (полимерными, ми-целлярными, щелочными растворами) и пластовой минерализова-ной водой. Особое место занимают микропроцессы, связанные с воздействием традиционными рабочими агентами в породах-коллекторах повышенной глинистости и тем более в коллекторах нового типа — аргиллитах, которые впервые встречены в баженовской свите Западной Сибири. [c.161]

    Породы-коллекторы представлены разнозернистыми алевролитами и мелкозернистыми песчаниками, плохо и средне отсортированными. Обломочный материал незначительно преобладает над глинистым. Цемент в коллекторах обьшно пленочно-норового типа, по составу глинистый хлоритовый, хлорит-гидрослюдистый, каолинитовый. [c.239]

    Породы-коллекторы представлены тонко-мелкозернистыми песчаниками и крупнозернистыми алевролитами. Цемент глинистый хлоритового и хлорит-гидрослюдистого состава, по типу - иленочно-поровый. В целом характеризуются низкими коллекторскими [c.240]

    Решения этих уравнений имеют характерное свойство неизменности начальной водонасыщенности в каждой точке до подхода к ней фронта закачиваемой воды [1, 3, 6, 8, 27, 31], что показано на рис. 3, а. Это же свойство сохраняется и при учете (в рамках моделей типа Баклея — Леверетта и Раппорта — Лиса) набухания глинистого цемента породы-коллектора [32]. [c.12]

    Отложения переходного типа (от морских к континентальным) в осадочном чехле пользуются ограниченным распространением. Для современной эпохи соотношение площадей основных геоморфологических областей суши и моря графически показано Г. Ф. Крашенинниковым (рис. 13). Породы-коллекторы в отложениях переходного типа приурочены главным образом к дельтовым, реже лагунным образованиям. Дельты формируются в зонах смены морских отложений континентальными при значительном выносе осадочного материала на фоне нисходящих тектонических движений. Дельтовые образования содержат песчаные коллекторы хорошего качества. Б мире уже открыто около тысячи местоскоплений в палеодельтах с суммарными запасами, превышающими 5,3 млрд. т нефти и 2 трлн-м газа [Проничева М. В., Семенович В. В., 1976 г.]. [c.61]

    Форма (морфология) природного резервуара определяется соотношением в разрезе и по площади пород-коллекторов с вмещающими их слабопроницаемыми породами. Исходя из этого И. О. Брод и Н. А. Еременко (1968 г.) предлагают различать три типа природных резервуаров пластовые, массивные и литологически ограниченные. [c.63]

    К литологически ограниченным резервуарам И. О. Брод и Н. А. Еременко относят в основном проницаемые породы-коллекторы, окруженные со всех сторон слабопроницаемыми породами — линзовидные тела (рис. 14, г). Кроме того, к этому типу относятся резервуары, образующиеся в результате появления локальной трещиноватости или каверноз-ности вследствие выщелачивания пород подземными водами, а также резервуары, возникшие вследствие ухудшения коллекторских свойств пласта (пористости и проницаемости) в связи с местной литологической изменчивостью. [c.64]

    Формирование ловушек литологического типа обусловлено литологической изменчивостью пород-коллекторов выклиниванием песков и песчаников по восстанию слоев (рис. 18), изменением пористости и проницаемости коллекторов, а также треш,иноватостью пород и другими причинами. [c.68]

    Можно сделать вывод о том, что в этих коллекторах совпадает во времени формирование коллекторских свойств и генерация нефтяных углеводородов. Повышению растресканности породы способствуют и некоторые тектонические процессы. При отборе нефти из таких пород трещины смыкаются, таким образом, бажениты и другие сходные породы являются коллекторами как бы одноразового использования . В них нельзя закачать газ или нефть, как это делают при строительстве подземных хранилищ в других типах пород. [c.280]

    Монография представляет собой фундаментальный труд о коллекторских толщах, залегающих на разных глубинах и различных стратиграфических горизонтах. Характеристика коллекторских толщ дается по нефтегазоносным провинциям Советского Союза. Книга состоит из двух частей. В первой части приведены сведения о породах-коллекторах нефти и газа, факторах, влияющих на формирование коллекторских толщ и изменение коллекторских показателей, а также описание геологических условий нефтегазоносных провинций. Во второй части рассмотрены условия залегания, состав, свойства пород-коллекторов и закономерности их размещения на территории нефтегазоносных провинций. В заключении выделены главные типы коллекторов, выяснены общие изменеьшя свойств коллекторов в зависимости от глубины залегания, термодинамических условий, тектонической напряженности. [c.184]

    Особенности строения природных резервуаров определяются их типом, вещественным составом и типом слагающих их пород, структурой пустотного пространства пород-коллекторов и выдержанностью этих пород по площади. Различают три основных типа резервуаров пластовые, массивные и литологически ограниченные. Они могут быть сложены породами разного вещественного состава терригенными, карбонатными, эвапоритовыми, вулканогенными. Особую роль при этом играет и цементирующее вещество породы-коллектора. [c.63]

    Породы-коллекторы разного вещественного состава характеризуются соответствующим типом пустотного пространства — поровым, трещинным, каверновым, смешанным (разные сочетания), что в целом определяет его структуру. Величина пустотного пространства оценивается в долях единицы следующими коэффициентами кщст — пустотность в целом ка — пористость  [c.64]

    Породы-коллекторы обладают емкостно-фильтрационными свойствами, обеспечивающими возможность вмещать нефть, газ и воду и отдавать их при разработке. Роль коллектора выполняют песчаники, алевролиты, известняки, доломиты, реже другие литофации, обладающие первичными или вторичными порами и емкостями. В зависимости от литологического состава выделяют терриген-ный, карбонатный, глинистый, вулканогенноосадочный типы коллекторов, а от структуры норового пространства — поровый, трещинный, кавернозный, порово-трещинный, кавернозно-трещинный типы коллекторов. Наиболее распространены терригенные коллекторы. [c.65]

    Ловушки стратиграфического типа образуются в результате денудационного срезания пород-коллекторов и их несогласного перекрытия флюидоупорами (рис. 2.24, а, б). К этому типу ловушек относят и рифовые тела, перекрытые гипсами, ангидритами или другими слабопроницаемыми породами (рис. 2.25). Вероятно, рнфогенные ловушки можно вьщелить в самостоятельный генетический тип, как это делают некоторые исследователи. [c.67]

    Н.Б. Вассоевич предложил различать три основных типа ловушек замкнутые, полузамкнутые и незамкнутые. Под замкнутыми ловушками понимаются литологически ограниченные ловушки, под полузамкнутыми — литологически экранированные, т. е. ловушки, связанные с вьпслиниванием или замещением пород-коллекторов непроницае- [c.69]

    В технологии нефтедобычи в настоящее время наибольшее распространение получили гидролизованный и негидролизованный полиакриламид (ПАА), гидролизованный полиакрилопитрил (ГИПАН), сополимер ме-такриловой кислоты и ее натриевой соли ( комета ), сополимер мета-криловой кислоты и метакриламида ( метас ). Миграция полимеров в породах коллекторов при их заводнении практически не изучена. Имеющиеся данные позволяют вьщелить в качестве основных процессов, контролирующих их содержание в водах, сорбцию и гидролиз. Ввиду наличия в молекуле полимеров таких функциональных групп, как карбоксильные, амидные, нитрильные, сорбция их породами происходит по типу хемосорбции (десорбция находится на уровне 30%). [c.212]

    Породы-коллекторы нефти и газа, а также водоносные и рудосодержащие пласты гидрогенного типа отличаются большим разнообразием структур порового пространства. Проводя классификацию по структурообразующим элементам, среди них можно выделить три основные группы зернистые, кавернозные и трещиноватые коллекторы. Существуют также породы-коллекторы смещанного типа, например, трещинова-то-кавернозные и т.д. Определяя для каждой группы функцию распределения проводящих структурных элементов по величине их собственной проводимости, можно описать проводимость пород-коллекторов в рамках модели неоднородной среды (см. гл. 1). [c.29]

    В расчетной схеме продуктивный пласт толщиной 100 м, что соответствует средней эффективной газонасыщенной толщине коллектора, находится на глубине 4000 м. Модель соляных пород строили на основе структурной карты кровли кунгурских отложений. Разработанная в программном комплексе АМЗУЗ конечно элементная модель АГКМ показана на рис 1 Размеры расчетной области (45x30x7 км) задавались, исходя из условия соблюдения статических граничных условий. Типы пород в расчетной схеме устанавливали по имеющейся геологической информации. [c.82]


Типы коллекторов и флюидоупоров - Город эрудитов

По литологическому составу выделяют два основных типа коллекторов – терригенные (песчано-алевритовые) и карбонатные. Кроме того, выделяют коллекторы связанные с вулканогенно-осадочными, глинистыми и редко-кристаллическими породами.

Терригенные коллекторы занимают главное место среди других: с ними связано 58 % мировых разведанных запасов нефти и 77 % газа. Достаточно сказать, что в таком уникальном бассейне, каким является Западно-Сибирский, практически все запасы газа и нефти находятся в терригенных, обломочных коллекторах. Литологически терригенные коллекторы (пески, песчаники, алевролиты) характеризуются гранулометрией – размером зерен.

Размер частиц

крупнозернистых песков —                     1-0,25 мм;
мелкозернистых песков —                     0,25-0,1 мм;
алевролитов —                     0,1-0,05 мм.

Емкостно-фильтрационные свойства терригенных отложений очень разные. Пористость нефтеносных песчаных коллекторов составляет в среднем 15-20%, проницаемость – обычно десятые и сотые доли, редко единицы квадратных микрометров (мкм2).

Коллекторские свойства терригенных пород определяются структурой порового пространства, межгранулярной пористостью. Глинистые минералы, вообще глинистость ухудшают коллекторские свойства.

Карбонатные коллекторы по значимости занимают II место. С ними связано 42% мировых запасов нефти и 23% запасов газа.

Карбонатные коллекторы принципиально отличаются от терригенных тем, что в них, во-первых, всего два основных породообразующих минерала – кальцит и доломит. Во-вторых, в карбонатных коллекторах фильтрация нефти и газа обуславливается преимущественно трещинами, кавернами. Основные процессы, формирующие пустотное пространство в карбонатах, связаны либо с биогенным накоплением, либо с выщелачиванием и карстообразованием, либо с тектоническими напряжениями, приведшими к образованию развитой сети трещин, микротрещин и т.д.

С карбонатными коллекторами связаны крупнейшие месторождения, расположенные в бассейне Персидского залива, во многих нефтегазоносных бассейнах США и Канады, в Прикаспийском бассейне.

Коллекторы обнаружены в вулканогенных и вулканогенно-осадочных породах. Представлены они эффузивными породами (лавами, пемзами) и вулканогенно-осадочными (туфами, туфобрекчиями, туфопесчаниками). Коллекторы в эффузивных породах связаны в большинстве случаев с ультраосновными породами. Пустоты в них возникли при дегазации излившейся магмы либо в процессе эрозии, тектонического дробления и др. Имеются месторождения на Кубе, связанные с туфопесчаниками, месторождение Келебия в Югославии – в риолитового типа эффузивах. Коллекторские свойства вулканогенных пород связаны часто с вторичным изменением пород, возникновением трещин. В целом эти коллекторы слабо изучены.

Глинистые коллекторы. Месторождения нефти и газа, связанные с глинистыми коллекторами, были известны давно в США, в Калифорнии в бассейне Санта-Мария еще в начале XX в. Коллекторы представлены там кремнистыми, битуминозными глинами верхнего миоцена.

Среди глинистых коллекторов особое место занимают битуминозные глины баженовской свиты в Западной Сибири. На Салымском, Правдинском и других месторождениях баженовские глины залегают на глубинах 2750-3000 м при пластовой температуре 120-128ºС, имеют мощность 40 м. Возраст – волжский век и берриас (юра и мел). Дебиты нефти – от 0,06 до 700 м3/сут. Проблема глинистых коллекторов очень интересна не только в связи с характером и генезисом пустот, но и с точки зрения изучения происхождения нефти и формирования залежей.

Непроницаемые породы – «покрышки». Покрышки, или флюидоупоры, – это породы, которые препятствуют уходу нефти, газа и воды из коллектора. Они перекрывают коллектор сверху (в ловушках), но могут и замещать коллектор по простиранию, когда, например, глины замещают песчаники вверх по подъему пласта.

Понятие «покрышка» – относительное, потому что если покрышка не пропускает жидкость (нефть и воду), то одновременно может пропускать через себя газ, который имеет меньшую вязкость. В то же время при больших перепадах давления жидкости будут фильтроваться через непроницаемую породу – покрышку.

По площади развития выделяют региональные и локальные покрышки. Например, кыновские (тиманские) глины являются региональным флюидоупором, покрышкой девонских залежей по всему Волго-Уральскому бассейну.

По литологическому составу покрышки представлены глинистыми, карбонатными, галогенными, сульфатными и смешанными типами пород. Наиболее полно изучены глинистые покрышки
(Т.Т. Клубова), затем карбонатные.

Наилучшие по качеству покрышки – это каменная соль и пластичные глины, так как в них нет трещин. В каменной соли вследствие её пластичности нет открытых пустот и трещин, каналов фильтрации, поэтому она является прекрасным экраном на пути движения нефти и газа. Но если в каменной соли есть примесь песчаника, то фильтрация газа возможна в надсолевые отложения. У гипсов и ангидритов экранирующие свойства хуже, чем у каменной соли.

Глинистые покрышки наиболее часто встречаются в терригенных нефтегазоносных комплексах. Экранирующие свойства их зависят от состава минералов, имеющих различную емкость поглощения.

По мере погружения происходит обезвоживание глин, снижается их пластичность, увеличивается трещиноватость пород. Иногда глина – аргиллит – превращается в трещинный коллектор. Пример такого коллектора – баженовская свита верхней юры Западной Сибири. Мелкозернистые известняки и доломиты также экранируют, служат покрышкой для залежей нефти, но примесь небольшого глинистого и песчаного материала в несколько раз ухудшает их экранирующие свойства.

На глубинах более 4,5 км надежными «покрышками» могут служить, в основном, мощные толщи каменной соли и сульфатно-галогенных пород, обладающих высокой пластичностью.

Усиливает экранирующие свойства покрышки превышение напоров вод в пласте над покрышкой, затрудняя вертикальную миграцию; обратное соотношение, т.е. превышение напоров воды в пласте под покрышкой, наоборот, ухудшает экранирующее качество покрышки над залежью.

Таким образом, экранирующие свойства покрышек зависят от литологии пород, тектонической, гидрогеологической обстановок, от свойств нефти, газа, градиента давления и других факторов.

При изучении коллекторских свойств нефтегазоносных комплексов важным является параметр гидропроводности, который характеризует фильтрационные свойства коллектора: Кпр·h/μ – где Кпр – коэффициент проницаемости, м2; h – мощность коллектора, м; μ – динамическая вязкость, Па·с.

Физическая величина параметра гидропроводности показывает способность пласта –коллектора пропускать жидкость определенной вязкости в единицу времени при перепаде давления
0,1 МПа. Сведения о гидропроводности пласта получают промысловыми исследованиями (по кривым восстановления давления или индикаторным кривым), но часто это невозможно. Тогда у каждой скважины на плане расположения надписывают сведения о проницаемости пласта, эффективной мощности пласта, вязкости пластовой нефти и по этим данным строят изолинии гидропроводности.

Изучение и разработка карбонатных отложений нефти и газа в зоне деятельности «Газпром нефти»: сложности и перспективы.

Фото: Александр Мирзаханов

Актуальность изучения и разработки карбонатных отложений нефти и газа в зоне деятельности «Газпром нефти» обусловлена высоким уровнем начальных извлекаемых запасов (НИЗ) на месторождениях, относящихся к подобным активам компании, и общей перспективностью этого вида ресурсов. Однако уже ясно, что трудностей при разработке карбонатных коллекторов возникнет немало.

ИЗМЕНЧИВОСТЬ СВОЙСТВ

Карбонатные нефтяные и газовые залежи широко распространены на всей территории России, где ведется разведка и добыча углеводородов. Крупные нефтяные, газоконденсатные и газовые месторождения Волго-Уральского бассейна с карбонатной структурой были открыты в 40–50-х годах прошлого века. В 1950-х нефтяные месторождения в известняках, залегающие на небольших глубинах, были обнаружены и в Пермском крае. Позднее состоялись открытия месторождений в карбонатных отложениях в отдаленных регионах Западной и Восточной Сибири и на шельфе Арктики.

Специфика карбонатных отложений углеводородов ярко проявляется в сопоставлении их геологических характеристик с терригенными коллекторами — другим основным типом отложений. Литологический состав терригенных коллекторов в основном представлен песчаниками и алевролитами. Важнейшие свойства терригенных пород — пористость и проницаемость: чем они выше, тем более качественными считаются фильтрационно-емкостные свойства коллектора. Терригенные коллекторы занимают доминирующее положение среди различных типов отложений, с ними связаны 58% мировых разведанных запасов нефти и 77% газа. В таком уникальном нефтегазовом бассейне, как Западно-Сибирский, практически все запасы нефти и газа находятся в терригенных (обломочных) коллекторах.

Однако открытия новых залежей углеводородов в мировом масштабе демонстрируют иную динамику. За последние десять лет только 37% таких месторождений были связаны с терригенными коллекторами, а около 63% ресурсов выявлены в карбонатных отложениях состоят из таких минералов, как кальцит и доломит. Кроме того, основные процессы, формирующие пустотное пространство в карбонатах, часто связаны не только с биогенным накоплением, но и с тектоническими деформациями, которые ведут к образованию развитой сети трещин, микротрещин, каверн и так далее. Длина вертикальных макротрещин здесь может достигать десятков метров, их раскрытость изменяется от нескольких единиц до сотен микрометров.

Сложный характер пустотного пространства в карбонатах существенно влияет на процессы фильтрации, а значительная изменчивость свойств усложняет прогноз качества коллектора и границ распространения залежи. Углеводороды в карбонатных коллекторах отличаются разнообразием типов флюидов — от тяжелой и легкой нефти до газоконденсатов и газовых залежей.

ШИРОКАЯ ИНТЕРПРЕТАЦИЯ

С 2012 года Научно-технический центр «Газпром нефти» реализует программу повышения компетенций в сфере разработки карбонатных коллекторов. В ее рамках изучается широкий спектр вопросов, начиная с технологий отбора керна, проведения геофизических исследований скважин и заканчивая методиками построения геомеханических моделей и создания базы аналогов. В 2013 году «Газпром нефть» планирует вступить в несколько международных консорциумов, специализирующихся на проблематике карбонатных коллекторов.

По словам заместителя начальника департамента геологии и разработки месторождений «Газпромнефть НТЦ» Андрея Бочкова, специфика изучения и разработки карбонатных коллекторов во многом определяется сложностью геологического строения каждого отдельного объекта: «Разнообразие типов коллекторов и условий их формирования, распределение первичных характеристик пород, наличие и влияние вторичных преобразований пород, процессов трещинообразования требуют комплексного подхода в создании модели пласта. Интеграция геологических дисциплин может способствовать пониманию и прогнозированию распределения свойств пласта и определению стратегии по дальнейшей разработке залежей». Исходя из этого посыла в «Газпромнефть НТЦ» проектируют опытнопромышленные работы, формируют программы полномасштабной разработки карбонатных коллекторов Арчинского, Оренбургского, Долгинского, Приразломного, Куюмбинского месторождений, участвуют в проекте «Бадра» в Ираке.

Инфографика: Алиса Бережная

Существенное увеличение дебита горизонтальной скважины по сравнению с вертикальной за счет увеличения площади фильтрации и, главное, проводимости пласта у стенок скважины

ОРЕНБУРГСКАЯ АНОМАЛИЯ

Единственное крупное месторождение «Газпром нефти», где уже ведется добыча нефти из карбонатных коллекторов, — Оренбургское. Именно здесь приобретаются необходимые знания в этой сфере и нарабатывается опыт строительства и эксплуатации скважин на сложнопостроенном месторождении.

Работа на Оренбургском месторождении кроме наличия карбонатного нефтяного коллектора осложняется целым рядом обстоятельств. В первую очередь сложности связаны с тем, что это нефтегазоконденсатная залежь с нефтяной оторочкой, то есть газовые продуктивные пласты находятся над нефтенасыщенным коллектором. Приоритетное освоение газовых залежей месторождения в течение последних пятнадцати лет уже вызвало ряд комплексных изменений во всем нефтегазовом контуре, что существенно усложняет его дальнейшую разработку.

«У нас неоднородный коллектор, состоящий из многочисленных продуктивных пропластков, — рассказал заместитель генерального директора по геологии и разработке „Газпром нефть Оренбурга“ Евгений Загребельный. — Здесь основной проводник нефти — трещины. Нам нужно знать их направление и понимать, какой из продуктивных пропластков дает наибольший приток нефти. После первого пилота мы отказались от лучевой системы разработки, при которой три горизонтальные скважины практически из одной точки направлены на 120 градусов друг от друга. В существующих условиях она неэффективна: преимущественно трещиноватость коллектора направлена на северо-запад — соответственно, горизонтальные стволы должны проводиться перпендикулярно ей».

Для изучения особенностей формирования залежи Оренбургского месторождения специалисты Научно-технического центра компании и Национального минерально-сырьевого университета «Горный» разрабатывают программу комплексных исследований. По мнению начальника управления геологии и разработки новых активов «Газпромнефть НТЦ» Владислава Жукова, результатом этой работы станет создание фациальной геологической модели (модели формирования) залежи. Сегодня в рамках программы описывается керн месторождения, восстанавливается история осадконакопления продуктивных пластов и изучается влияние особенностей геологического строения месторождения на характер его разработки.

Один из самых сложных вопросов при освоении Оренбургского месторождения — бурение и испытание скважин. Бурение в неоднородном разрезе, прежде всего в зонах развития каверн и трещиноватости, сопровождается поглощениями промывочной жидкости, а повышенное содержание сероводорода в карбонатных коллекторах выдвигает повышенные требования к используемому оборудованию. Достичь проектных показателей добычи на Оренбургском месторождении в объемах около 100 млн тонн при запланированном коэффициенте нефтеизвлечения (КИН), равном 0,318, можно использованием современных методов бурения скважин и применением технологий интенсификации притока нефти.

Все сценарии добычи предусматривают дополнительное бурение наклонно-направленных и горизонтальных скважин и организацию системы поддержания пластового давления путем комбинированного заводнения — внутриконтурного, приконтурного и барьерного. Для повышения продуктивности скважин планируются их углубление и зарезка боковых стволов. В процессе испытания и эксплуатации скважин рассматриваются варианты проведения многостадийного гидроразрыва пласта и кислотной обработки призабойной зоны скважины.

Наиболее эффективной с учетом цены, качества, информативности, сложности эксплуатации и металлоемкости признана компоновка Y-Tool российских и иностранных производителей, испытания которой идут в реальных условиях Приобского месторождения.

Опыт разработки Оренбургского месторождения будет использован и при освоении других месторождений «Газпром нефти» с карбонатными коллекторами, в первую очередь Долгинского и Куюмбинского.

«Газпром нефтью» разработана и утверждена многолетняя стратегия развития по месторождениям «Газпром нефть Оренбурга». по оренбургскому месторождению в нашу стратегию развития вовлечены 60% запасов. по оставшимся — 40%. Сейчас готовится концепция, будут проводиться пилотные проекты — и в перспективе эти запасы тоже будут вовлечены в разработку; потенциал у месторождения очень большой.

Алексей Овечкин,
Генеральный директор
«Газпром нефть Оренбург»

15 типов коллекционеров: Кто вы?

Джура Конциус

Домашний писатель и дизайнер, рассказывающий об интерьерах, расхламлении, организации и развлечениях

29 октября 2014 г.

Практически каждый что-нибудь коллекционирует: спичечные коробочки, песочные доллары, памятные вещи на тему Джорджа Вашингтона или майолику.

В разделе «Собрано: жизнь с любимыми вещами» Фриц Карч и Ребекка Робертсон представляют 250 разнообразных коллекций, демонстрируя, как они могут стать частью домашнего декора.Авторы, оба ветераны «Марты Стюарт Ливинг», знают, как сделать так, чтобы искусно расположенные группы иногда обычных предметов отражали стиль коллекционера. В книге есть главы для каждой из 15 личностей, которых они определили, от скромных до фантазеров.

Я поговорил с Робертсон о коллекциях, которые они обнаружили, и попросил у нее совета по сбору и демонстрации.

Как начать сбор?

Это действительно о том, чтобы следовать тому, что вас привлекает, доверять себе и принимать это.Часто люди начинают коллекционировать, когда что-то дарит им член семьи или они что-то находят в поездке. Это может быть что-то, что дает эмоциональную связь. Когда вы решите что-то собрать, проведите небольшое исследование. Может быть, этот особый предмет побуждает вас решить, собирать ли еще. Поищите в Интернете или возьмите отличную книгу в библиотеке и немного поищите ее. Тогда вы сможете стать информированным покупателем.

Как можно разместить коллекцию в своем доме?

Собирайте вещи, которые вам нравятся и которые делают вас счастливыми.Мне нравится думать об этих сокровищах как об украшениях в комнате. Это похоже на завершающий штрих в наряде. Блеск и важность коллекции могут сделать комнату.

Как разместить коллекции на небольшом пространстве?

Сконцентрируйтесь на небольших объектах и ​​творческих способах их демонстрации. Возможно, вы ставите полку над дверным проемом, чтобы показать то, что вы собираете. Используйте неожиданные места. Я живу в лофте, у которого есть свои проблемы, поскольку он широко открыт.Вы должны придумать, как все связать вместе. Все нужно пережить вместе.

Как вы пришли к 15 категориям в книге?

Мы сели и подумали о себе и обо всех людях, которых мы знаем и встречали, и о том, что они собирают.

Какие самые необычные коллекции вы нашли?

Наверное, самым странным был сборщик чайных пакетиков, у которого в главе «Скромность» было 30 000 использованных чайных пакетиков.Это так неожиданно. У нас также есть кто-то, кто коллекционирует связанные крючком продукты питания, от хот-догов до кексов, в главе об искусстве.

К какой категории вы относитесь?

Я определенно контейнеровоз. Люблю любые коробки. У меня есть коллекция серебряных шкатулок. Меня тянет ко всему, что может что-то содержать.

Что еще вы собираете?

Я коллекционирую винтажные журнальные кошельки [и] сувениры из перламутра, а также коллекционирую и продаю винтажную посуду из стекла и посуды.Расшифровка стенограммы чата Фриц Карч и Ребекка Робертсон присоединились к штатному писателю Джуре Конциус на прошлой неделе, чтобы дать нам онлайн-ответы на вопросы по декорированию и советам по хозяйственному оформлению. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Прочтите расшифровку стенограммы на сайте washtonpost.com/home.

Галерея См. Другие фотографии коллекций в разделе «Собрано: жизнь с любимыми вещами».

Солнечный коллектор - Энергетическое образование

Рисунок 1. Солнечный коллектор. [1]

Солнечный коллектор - это устройство, которое собирает и / или концентрирует солнечное излучение.Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. [2] Эти коллекторы обычно монтируются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. [2]

Использование этих солнечных коллекторов обеспечивает альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в домашних условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

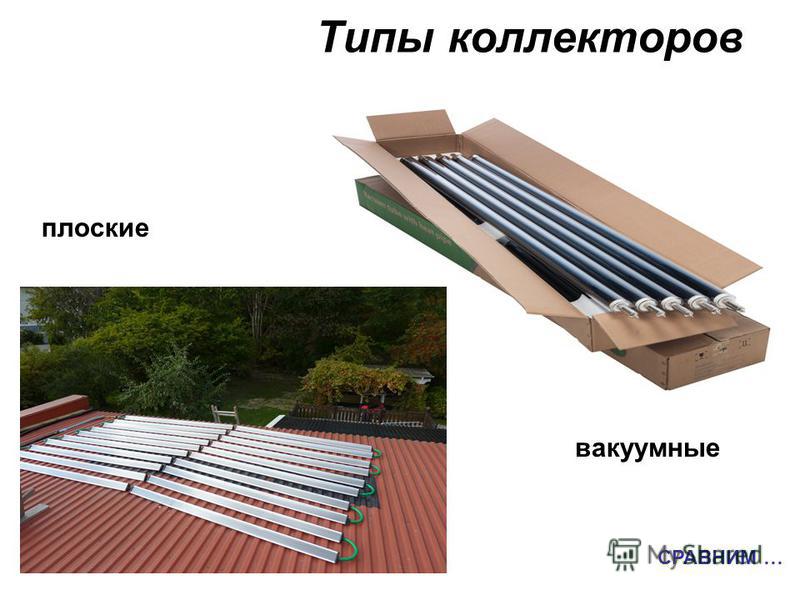

Типы солнечных коллекторов

Существует много разных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки. В общем, есть материал, который используется для сбора и фокусировки энергии Солнца и использования ее для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечное излучение и, поскольку материал нагревает воду, он окружает. Это очень простой дизайн, но коллекционеры могут стать очень сложными.Абсорбирующие пластины можно использовать, если нет необходимости в повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

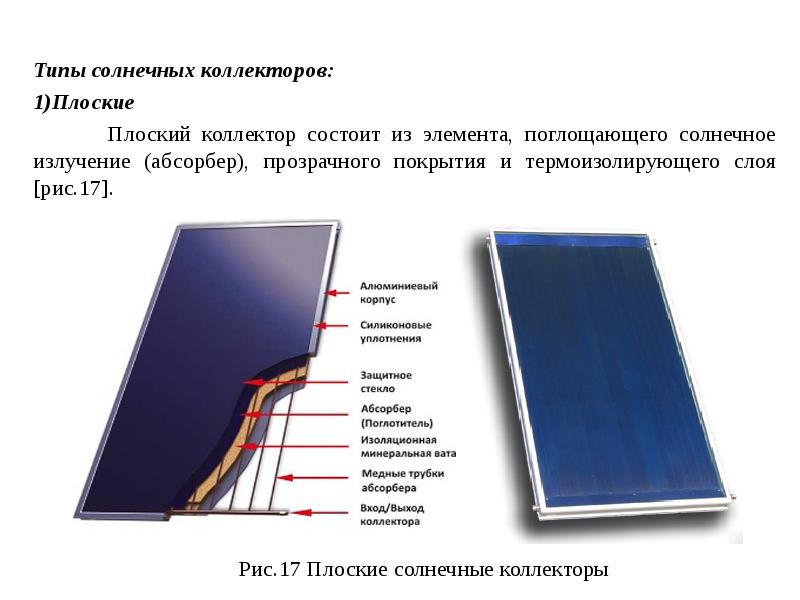

Рисунок 2. Схема плоского солнечного коллектора. [3]

Эти коллекторы представляют собой простые металлические коробки с каким-то прозрачным стеклом в качестве крышки поверх темной поглощающей пластины. Боковые стороны и дно коллектора обычно покрываются изоляцией, чтобы минимизировать тепловые потери в другие части коллектора.Солнечное излучение проходит через прозрачное остекление и попадает на пластину поглотителя. [4] Эта пластина нагревается, передавая тепло воде или воздуху, находящимся между стеклом и пластиной-поглотителем. Иногда эти абсорбирующие пластины окрашиваются специальными покрытиями, которые лучше поглощают и удерживают тепло, чем традиционная черная краска. Эти пластины обычно делают из металла, который является хорошим проводником, обычно из меди или алюминия. [4]

Коллекторы вакуумные

Рисунок 3.Схема вакуумного трубчатого солнечного коллектора. [5]

В этом типе солнечных коллекторов используется серия откачанных труб для нагрева воды. [2] В этих трубках используется вакуум, или откачанное пространство, для улавливания солнечной энергии и минимизации потерь тепла в окружающую среду. У них есть внутренняя металлическая трубка, которая действует как пластина-поглотитель, которая соединена с тепловой трубкой для передачи тепла, собираемого от Солнца, к воде. Эта тепловая труба, по сути, представляет собой трубу, в которой жидкое содержимое находится под очень определенным давлением. [6] При этом давлении на «горячем» конце трубы находится кипящая жидкость, а на «холодном» конце - конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца переходит от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия переносится в воду, которая нагревается для использования. [2]

Коллекторы Line Focus

Рисунок 4. Схема солнечного коллектора с линейным фокусом. [7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. [8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. [2] Труба, по которой течет вода, помещается в центре этого желоба, так что солнечный свет, собираемый отражающим материалом, фокусируется на трубе, нагревая ее содержимое. Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях.Эти желоба могут быть чрезвычайно эффективными для выработки тепла от Солнца, особенно те, которые могут поворачиваться, отслеживая Солнце в небе для обеспечения максимального сбора солнечного света. [2]

Коллекторы точечного фокуса

Рисунок 5. Точечный солнечный коллектор. [9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из некоторого отражающего материала, которые фокусируют энергию Солнца в одной точке. Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. [2] Хотя они очень эффективны для сбора солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь какую-либо ценность. Эти тарелки могут работать по отдельности или быть объединены в группу, чтобы собрать еще больше энергии от Солнца. [10]

Коллекторы точечной фокусировки и аналогичные устройства также могут использоваться для концентрирования солнечной энергии для использования с концентрированной фотоэлектрической системой. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, специально разработанных для использования концентрированной солнечной энергии.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

  1. ↑ Wikimedia Commons [Online], Доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png
  2. 2,0 ​​ 2,1 2,2 2,3 2,4 2,5 2,6 Г. Бойля. Возобновляемые источники энергии: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.
  3. ↑ Wikimedia Commons. (10 августа 2015 г.). Плоский остекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
  4. 4,0 4,1 Флазолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
  5. ↑ Wikimedia Commons. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: https: // upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
  6. ↑ RedSun. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
  7. ↑> Wikimedia Commons. (10 августа 2015 г.). Коллектор линейного фокуса [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
  8. ↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
  9. ↑ Wikimedia Commons. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Интернет]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
  10. ↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [Online]. Доступно: http: //www.jc-solarhomes.ru / COLLECTORS / convertrators_vs_flat_plates.htm

Солнечный коллектор - Energy Education

Рисунок 1. Солнечный коллектор. [1]

Солнечный коллектор - это устройство, которое собирает и / или концентрирует солнечное излучение. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. [2] Эти коллекторы обычно монтируются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. [2]

Использование этих солнечных коллекторов обеспечивает альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в домашних условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует много разных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки.В общем, есть материал, который используется для сбора и фокусировки энергии Солнца и использования ее для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечное излучение и, поскольку материал нагревает воду, он окружает. Это очень простой дизайн, но коллекционеры могут стать очень сложными. Абсорбирующие пластины можно использовать, если нет необходимости в повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. [3]

Эти коллекторы представляют собой простые металлические коробки с каким-то прозрачным стеклом в качестве крышки поверх темной поглощающей пластины. Боковые стороны и дно коллектора обычно покрываются изоляцией, чтобы минимизировать тепловые потери в другие части коллектора. Солнечное излучение проходит через прозрачное остекление и попадает на пластину поглотителя. [4] Эта пластина нагревается, передавая тепло воде или воздуху, находящимся между стеклом и пластиной-поглотителем.Иногда эти абсорбирующие пластины окрашиваются специальными покрытиями, которые лучше поглощают и удерживают тепло, чем традиционная черная краска. Эти пластины обычно делают из металла, который является хорошим проводником, обычно из меди или алюминия. [4]

Коллекторы вакуумные

Рисунок 3. Схема вакуумного трубчатого солнечного коллектора. [5]

В этом типе солнечных коллекторов используется серия откачанных труб для нагрева воды. [2] В этих трубках используется вакуум, или откачанное пространство, для улавливания солнечной энергии и минимизации потерь тепла в окружающую среду.У них есть внутренняя металлическая трубка, которая действует как пластина-поглотитель, которая соединена с тепловой трубкой для передачи тепла, собираемого от Солнца, к воде. Эта тепловая труба, по сути, представляет собой трубу, в которой жидкое содержимое находится под очень определенным давлением. [6] При этом давлении на «горячем» конце трубы находится кипящая жидкость, а на «холодном» конце - конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца переходит от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия переносится в воду, которая нагревается для использования. [2]

Коллекторы Line Focus

Рисунок 4. Схема солнечного коллектора с линейным фокусом. [7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. [8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. [2] Труба, по которой течет вода, помещается в центре этого желоба, так что солнечный свет, собираемый отражающим материалом, фокусируется на трубе, нагревая ее содержимое.Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для выработки тепла от Солнца, особенно те, которые могут поворачиваться, отслеживая Солнце в небе для обеспечения максимального сбора солнечного света. [2]

Коллекторы точечного фокуса

Рисунок 5. Точечный солнечный коллектор. [9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из некоторого отражающего материала, которые фокусируют энергию Солнца в одной точке.Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. [2] Хотя они очень эффективны для сбора солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь какую-либо ценность. Эти тарелки могут работать по отдельности или быть объединены в группу, чтобы собрать еще больше энергии от Солнца. [10]

Коллекторы точечной фокусировки и аналогичные устройства также могут использоваться для концентрирования солнечной энергии для использования с концентрированной фотоэлектрической системой. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, специально разработанных для использования концентрированной солнечной энергии.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

  1. ↑ Wikimedia Commons [Online], Доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png
  2. 2,0 ​​ 2,1 2,2 2,3 2,4 2,5 2,6 Г. Бойля. Возобновляемые источники энергии: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.
  3. ↑ Wikimedia Commons. (10 августа 2015 г.). Плоский остекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
  4. 4,0 4,1 Флазолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
  5. ↑ Wikimedia Commons. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: https: // upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
  6. ↑ RedSun. (10 августа 2015 г.). Коллектор вакуумных трубок [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
  7. ↑> Wikimedia Commons. (10 августа 2015 г.). Коллектор линейного фокуса [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
  8. ↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
  9. ↑ Wikimedia Commons. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Интернет]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
  10. ↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [Online]. Доступно: http: //www.jc-solarhomes.ru / COLLECTORS / convertrators_vs_flat_plates.htm

типов солнечных коллекторов: 2 типа

Следующие пункты выделяют фокусирующие и нефокусирующие типы солнечных коллекторов.

1. Коллектор фокусирующего типа:

Фокусирующий коллектор - это устройство для сбора солнечного излучения с высокой интенсивностью солнечного излучения на энергопоглощающей поверхности. Фокусирующий коллектор представляет собой плоскую пластинчатый коллектор особой формы, в которой между солнечным излучением и поглотителем находится отражающая поверхность (коллектор).

Таким образом, фокусирующий коллектор состоит из фокусирующего устройства, приемника и следящего устройства. Теоретически может быть достигнута температура, ограниченная температурой фотосферы Солнца. Однако на практике эти агрегаты способны отдавать многие сотни тепла. Текущая технология включает концентраторы слежения за одной осью.

Параболический отражатель:

Систематическая схема параболического отражателя показана на рис. 1.5.

Радиация, получаемая от Солнца на Земле, почти параллельна. Они отражаются параболическим рефлектором и фокусируются на сосуде, наполненном водой. Вода нагревается за счет солнечного излучения. Иногда температура становится высокой; вода испаряется, образуя пар.

Фокусирующие коллекторы могут быть двух типов:

(а) Линия фокусировки

(б) Точечная фокусировка.

На практике линия представляет собой коллекторную трубу, а точка представляет собой небольшой сосуд, как показано на рис.1.6, через который жидкость течет для переноса тепла.

Зеркальный коллектор:

Другой вид фокусирующего коллектора, в котором большое количество плоских или слегка изогнутых зеркальных лент установлено на плоском основании. Угол наклона отдельных зеркал регулируется таким образом, чтобы они отражали солнечное излучение на той же фокальной линии, как показано на рис. 1.7.

Радиация, получаемая от Солнца на Земле, почти параллельна. Это показано на рис.1.8. В этой системе солнечное излучение, падающее на землю, фокусируется на сосуд (котел), установленный на высокой башне, с помощью большого количества плоских зеркальных отражателей, которые поворачиваются вокруг оси, известной как гелиостат.

Зеркала устанавливаются на земле и ориентированы таким образом, чтобы отражать прямой луч излучения от судов. Это производит высокотемпературные жидкости. Падающая на сосуд радиация нагревается черными трубами, по которым циркулирует рабочая жидкость.Рабочее тело используется для привода турбины для производства механической энергии.

2. Коллектор нефокусирующего типа:

Самым простым концентрирующим коллектором является пластинчатый коллектор с зеркальным усилением. Он состоит из плоской пластины, обращенной к зеркалу. Он состоит из плоской пластины, обращенной к зеркалу. Если зеркала установлены под правильным углом; они отражают солнечное излучение на пластине поглотителя.

Последний принимает отраженное излучение в дополнение к обычному, падающему на него.В системе используются насосы или нагнетатели / вентиляторы для передачи тепла. Он состоит из коллектора, теплоносителя, теплоаккумулятора, устройства распределения тепла и их органов управления.

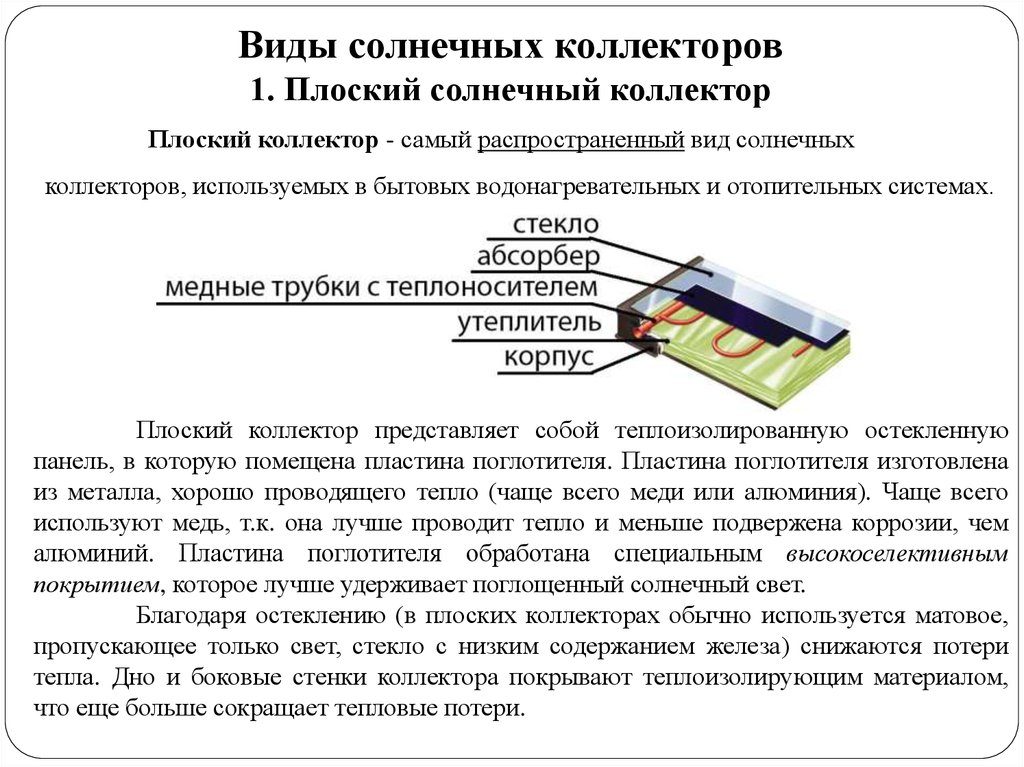

Плоский коллектор:

Плоские коллекторы, которые относятся к коллекторам неконцентрирующего типа, удобны и эффективны, когда температура ниже 90 ° C является подходящей для отопления помещений или нагрева воды.

Изготавливаются из прямоугольных панелей площадью около 1,7-2,9 м. 2 , относительно просты в конструкции и просты в установке.Плоские коллекторы поглощают как прямое, так и рассеянное солнечное излучение. Они эффективны даже в пасмурные дни, когда нет прямого излучения. В коллекторе с плоской пластиной используется почерневший лист металла для поглощения всего солнечного света.

Металлический лист, окрашенный в черный цвет, действует как черный корпус; тепло, поглощаемое солнечным светом, передается другой жидкости, такой как воздух, вода и т. д. Металлический лист, который действует как абсорбирующая пластина черного тела, должен находиться в хорошем тепловом контакте с трубками, содержащими воду или другую жидкость.

Тепловой контакт между трубками и пластиной обеспечивается прикреплением трубок к нижней части пластины поглотителя, как показано на рис. 1.9. Склеивание может быть выполнено пайкой или пайкой латуни с термической пластиной. Рисунок 1.9 показывает полную сборку пластинчатого солнечного коллектора.

Полученное тепло непрерывно передается жидкости. Жидкость нагревается при некоторой повышенной температуре. В плоском пластинчатом коллекторе потери на теплопроводность и конвекцию можно уменьшить, поместив почерневший лист металла в закрытую изолированную коробку, верхняя часть которой покрыта прозрачным стеклянным листом, чтобы позволить солнечному излучению и улавливать его.Коллекторная коробка поддерживает все компоненты и обеспечивает защиту от атмосферных воздействий. Коллектор в сборе в разобранном виде представлен на рис. 1.10.

Стеклянный лист сверху позволяет пропускать коротковолновое излучение через него, блокируя длинноволновое излучение от поверхности почерневшего листа. Плоские коллекторы используются для широкого спектра низкотемпературных применений, таких как приготовление пищи, нагрев воды, обогрев помещений, сушка зерна и т. Д.

Обычная солнечная система включает солнечные коллекторы и отдельный накопитель тепла.Энергия транспортируется от коллекторов к хранилищу, а затем от хранилища к блоку утилизации и устройству управления. Поток энергии регулируется встроенными в агрегат системами. Они контролируются с помощью насосов и / или нагнетателя для передачи тепла.

Передача тепла от пластины коллектора к накопителю может быть достигнута методами естественной конвекции или термосифона, как показано на рис. 1.11. В качестве альтернативы, это может быть выполнено принудительным потоком жидкости с использованием насоса с электрическим приводом, как показано на фиг.1.12 (а) и 1.12 (б).

В нагревателе с плоской пластиной коллектора возможны два режима:

(a) Прямой нагрев накопительного бака [Рис. 1.12 (а)] и

(b) Косвенный нагрев накопительного бака [Рис. 1.12 (б)].

На рис. 1.13 (а) показано устройство плоского пластинчатого коллектора, использующего солнечное излучение для нагрева воды / жидкости, протекающей по трубкам. Трубки спаяны с поверхностью металлической пластины, образуя теплопоглощающую поверхность.Точно так же на рис. 1.13 (б) показано размещение коллектора для нагрева воздуха, проходящего через канал.

Типы коллекторов | SurveyLab

Collector - это способ распространять ваш опрос и собирать ответы. SurveyLab обеспечивает по-настоящему многоканальный опыт и ряд методов распространения опросов, включая приглашения по электронной почте, всплывающие опросы, Интернет, QR-код, веб-виджеты или мобильное приложение. Все доступные методы сгруппированы в пять категорий:

  • URL-ссылка, веб-виджет
  • Приглашение по электронной почте / SMS
  • 360 отзывов
  • Мобильное приложение
  • Купить отзывы


URL-ссылка, веб-виджет

Используйте его для сбора данных с помощью электронной почты, социальных сетей (Facebook, Twitter), www, IFRAME, всплывающих окон, веб-виджетов или QR-кодов.

  • Ссылка - Мы предоставим вам простую ссылку (URL) для опроса, которую вы можете отправить с помощью своего почтового приложения, разместить на своем веб-сайте или в социальной службе. Вы также можете использовать ссылку для создания опроса IFRAME на своем веб-сайте.
  • Popup - Мы предоставим вам код java-скрипта, который необходимо разместить на вашем сайте. Код запустит всплывающий опрос.
  • Веб-виджет - Мы предоставим вам код java-скрипта, который вам нужно разместить на своем веб-сайте.Код запустит виджет опроса. Виджет опроса может быть запущен.
  • QR-код - Мы предоставим вам QR-код, который вы можете разместить на своих визитных карточках, бумажных опросах, листовках, наклейках или любых других маркетинговых материалах.

1. Выберите опрос, для которого вы хотите начать сбор данных, и нажмите кнопку Собрать ответы .
2. Выберите коллектор или создайте новый. Для этого нажмите кнопку + ДОБАВИТЬ КОЛЛЕКТОР .

3. Настройте коллектор и нажмите кнопку Включить , чтобы активировать коллектор.
4. Нажмите кнопку Поделиться и скопируйте ссылку на опрос.


Приглашения по электронной почте / SMS

Используйте его для сбора ответов, отправляя электронные письма или SMS-сообщения непосредственно из SurveyLab. Таким образом, вы также сможете отслеживать статус ответа и повторно отправлять опросы респондентам, которые не открывали его.

  • Электронная почта - отправляйте приглашения по электронной почте прямо из SurveyLab.
  • Встроенная электронная почта (один вопрос) - Отправляйте встроенные опросы по электронной почте непосредственно из SurveyLab. Первый вопрос будет встроен в электронное письмо, а затем респондент будет перенаправлен в онлайн-опрос для его заполнения.
  • SMS - отправьте SMS-приглашения на опрос прямо из SurveyLab.

1. Выберите опрос, для которого вы хотите начать сбор данных, и нажмите кнопку Собрать ответы .

2. Выберите коллектор или создайте новый.

3. Нажмите кнопку Поделиться , чтобы отредактировать сообщение и добавить респондентов.
4. Нажмите кнопку Включить , чтобы активировать сборщик и отправить опрос.
5. Нажмите кнопку Сообщения , чтобы добавить электронное письмо с приглашением к опросу.
6. Нажмите кнопку Контакты , чтобы определить список респондентов.

SMS-опросы доступны в планах Professional и Enterprise .

360 отзывов

Используйте его для проведения 360-градусных опросов обратной связи.Собирайте опросы по электронной почте или SMS прямо из SurveyLab.

  • Электронная почта - отправляйте приглашения по электронной почте прямо из SurveyLab.
  • Встроенная электронная почта (один вопрос) - Отправляйте встроенные опросы по электронной почте непосредственно из SurveyLab. Первый вопрос будет встроен в электронное письмо, а затем респондент будет перенаправлен в онлайн-опрос для его заполнения.
  • SMS - отправьте SMS-приглашения на опрос прямо из SurveyLab.

Мобильное приложение

Используйте его для сбора ответов через специальное мобильное приложение. Таким образом, вы можете собирать данные в автономном режиме. Система автоматически синхронизирует собранные ответы, когда вы восстановите подключение к Интернету.

  • Мобильное приложение - собирайте данные в автономном режиме с помощью мобильного приложения (Android, iOS).

ПРИМЕЧАНИЕ. Не забудьте загрузить мобильное приложение на все устройства, которые будут использоваться для сбора отзывов.



Мобильное приложение доступно в тарифных планах Professional и Enterprise .


7 типов пластинок. Вам не нужно, чтобы я говорил вам, что… | Джо Лонг

Мне не нужно говорить вам, что винил вернулся. Это везде. Трудно не заметить возрождение винила - от Wal-Mart до налоговой рекламы. Все, кого вы знаете, получают проигрыватель винила. Я имею в виду всех. Когда вы закончите с этим, пора подумать, какой вы коллекционер пластинок.Вас интересует только то, что вам нравится, или вы планируете посвятить весь свой подвал новому хобби? Вот некоторые из коллекционеров пластинок, которых я наблюдал за свое короткое время коллекционирования.

The Lifer : Лайферы никогда не прекращали коллекционировать винил и выделяют часть своего дома для того, что они накопили. Лайферы - самые опытные копатели ящиков на земле, они способны унюхать редкую копию «Белого альбома» за милю. Они планируют свою жизнь вокруг гаражных распродаж, блошиных рынков и рекламы на Craigslist.Они знают, чего стоит почти все, что дает им преимущество при совершении покупок. Они найдут этот драгоценный камень в подвале бабушки своего приятеля за 2 доллара и продадут его за 200 долларов. Они любят музыку, но еще больше любят охоту. Я не Лайфер, но за ними интересно наблюдать в дикой природе.

Одержимые : Одержимые коллекционеры пластинок владеют практически всем, что они могут найти, что приятно или можно коллекционировать. У таких коллекционеров не только больше альбомов, чем они знают, что делать, но они также не могут отказаться от переиздания альбома, который у них уже есть.На самом деле они не могут ничего отказаться, а сдержанность НЕ покупает записи каждый день. Коллекция одержимых - это примерно 20–30% вещей, которые им еще даже не распаковать. Я не одержимый, но они влияют на меня. Я думаю про себя: «Ну, по крайней мере, у меня ТАКОГО не так много, я могу оправдать эти покупки». Я люблю одержимых коллекционеров, но не хочу им быть.

Завершитель : Я немного завершен. У меня есть несколько художников, которым «нужно» владеть каждым предметом из их каталога, а может быть, даже каждым сайд-проектом или приглашением.Для меня это восходит к сбору спортивных карточек в детстве и необходимости собирать набор на сезон или на мою любимую команду. Да, мне нужны все выпуски Wilco, включая переиздания, которые различаются только цветом воска, на котором они напечатаны.

Аудиофил : Вы знаете этого парня. У него лучшая система, и он слушает и покупает только самые чистые тиражи каждого альбома. Он также помешан на том, кто издал альбом, и был ли мастеринг произведен в цифровом или аналоговом формате. (Я забочусь об этом все больше и больше.Он может точно определить, кто играл на каком альбоме, и расскажет вам, почему 180-граммовые альбомы переоценены. И, вероятно, у него есть стопка из 78 штук. Я вроде как хочу быть этим парнем, но не сдерживаюсь.

Случайный коллекционер : Это средний коллекционер. Они скупают несколько фаворитов, когда начинают собирать, и добавляют 3–5 наименований в год, некоторые новые, некоторые старые. Этот человек, вероятно, самый вменяемый из всех. Я притворяюсь этим человеком несколько раз в год, но мне редко это удается.Скучный!

Коллекционер ограниченного выпуска : Было время, когда я пытался баллотироваться на пост президента этой группы. Эта группа коллекционеров покупает все, что «ограничено», «пронумеровано вручную» или «отпечатано на забрызганном сахарной ватой полупрозрачном 200-граммовом виниле». (Некоторые из вас просто были в восторге.) Как и у завершителей, не учитывается количество уже имеющихся копий альбома, если это версия, которой у них еще нет. Это болезнь, от которой я выздоравливаю.

The Nostalgist : Ностальгисты выходят из дерева прямо сейчас. Они покупают свой первый проигрыватель или возвращаются в игру, десятилетиями катаясь на волне компакт-дисков. Ностальгисты покупают только хиты или свои любимые альбомы из прошлого. Их не волнуют цветной винил или пронумерованные копии; они просто хотят, чтобы эту копию Слухов бросали на стол всякий раз, когда они чувствуют в этом необходимость.

Скорее всего, если вы коллекционер, то являетесь гибридом некоторых из них.И есть много других категорий, которые вы также можете создать, чтобы добавить в этот список. Какой вы тип коллекционера пластинок?

Типы вакуумных солнечных коллекторов

Солнечные коллекторы с вакуумными трубками очень эффективны и могут достигать очень высоких температур. Они могут быть очень дорогими по сравнению с плоскими пластинчатыми коллекторами или солнечными коллекторами периодического действия, хотя некоторые из интегрированных резервуарных коллекторов являются самыми дешевыми в приобретении и эксплуатации, поскольку они не нуждаются в большинстве компонентов Balance-Of-System.Солнечные коллекторы с вакуумными трубками хорошо подходят для коммерческих (прачечных) и промышленных систем отопления и могут быть эффективной альтернативой плоским коллекторам для отопления жилых помещений, особенно в районах, где часто бывает облачно.

Коллектор из вакуумных трубок содержит несколько рядов стеклянных трубок, соединенных с коллекторной трубой. Из каждой трубки удаляется (откачивается) воздух для устранения потерь тепла за счет конвекции и теплопроводности. Внутри стеклянной трубки к металлической трубке прикреплено плоское или изогнутое алюминиевое или медное ребро.Ребро покрыто селективным покрытием, которое передает тепло жидкости, циркулирующей по трубе. Существует два основных типа вакуумных трубчатых коллекторов:


Коллекторы прямоточные вакуумные

Прямоточный вакуумный трубчатый коллектор имеет две трубы, идущие вниз и назад внутри трубы. Одна труба предназначена для входящей жидкости, а другая - для выходной жидкости. Поскольку жидкость течет в каждую трубку и выходит из нее, заменить трубки нелегко.Кроме того, если трубка сломается, возможно, что вся жидкость может быть выкачана из системы - если используется замкнутый контур, или ваша вода будет вытекать, как в сломанной трубе, если используется открытый цикл.

Вакуумные коллекторы с тепловыми трубками

Вакуумные трубчатые коллекторы с тепловыми трубками содержат медную тепловую трубку, которая прикреплена к пластине абсорбера внутри вакуумной герметичной солнечной трубки.Тепловая трубка полая, и пространство внутри тоже вакуумированное. Внутри тепловой трубки находится небольшое количество жидкости, например спирта или очищенной воды, плюс специальные добавки. Вакуум позволяет жидкости кипеть при более низких температурах, чем при нормальном атмосферном давлении. Когда солнечный свет падает на поверхность поглотителя, жидкость в тепловой трубке быстро превращается в горячий пар и поднимается к верху трубы. Вода или гликоль протекает через коллектор и собирает тепло. Жидкость в тепловой трубке конденсируется и стекает обратно по трубке.Этот процесс продолжается, пока светит солнце.

Поскольку между абсорбером и коллектором существует «сухое» соединение, установка намного проще, чем с прямоточными коллекторами. Отдельные трубки также можно заменять, не опорожняя всю систему от жидкости, и если одна трубка сломается, это мало повлияет на всю систему.

Коллекторы с тепловыми трубками должны быть установлены с минимальным углом наклона около 25 °, чтобы внутренняя жидкость тепловой трубки могла возвращаться к горячему поглотителю.

Солнечные коллекторы со встроенным резервуаром

Там, где температура вряд ли упадет до зоны замерзания, многие солнечные коллекторы с вакуумированными трубками сделаны со встроенным накопительным баком в верхней части коллектора. Эта конструкция имеет много преимуществ по сравнению с системой, в которой используется отдельный автономный резервуар теплообменника. При отдельном резервуаре вам необходимо использовать солнечные контроллеры, водяные насосы, расширительные баки и т. Д. Все это дополнительное оборудование может значительно увеличить стоимость системы.Отдельный резервуар теплообменника также может быть самым дорогим компонентом вашей системы.

С баком, включенным в конструкцию, поток воды регулируется с помощью стандартного давления воды в доме. Уменьшение количества электроники не только снижает стоимость, но также снижает количество точек отказа и операционную сложность.

Globe Solar Energy недавно представила на канадском рынке модель (да, это в районе с отрицательными температурами), которая получила одобрение правительства для включения в их программу ecoAction.Этот блок поставляется со встроенным нагревательным проводом для внешнего трубопровода и контроллером для включения нагревателя при необходимости. Стоимость этой простой системы составляет половину стоимости гликолевой системы с замкнутым контуром. Этот продукт может значительно увеличить распространение солнечных водонагревателей в более прохладных регионах земного шара.


Прочие особенности откачанных солнечных коллекторов


Коллекторы с вакуумными трубами могут сильно нагреваться, превышая точку кипения воды, и могут вызвать серьезные проблемы в существующей бытовой солнечной системе водоснабжения.Вам нужно использовать горячую воду каждый день, чтобы температура в баках не перегревалась. Смесители легко устанавливаются сразу после последнего бака с горячей водой и смешивают обычную (холодную) воду с горячей водой, чтобы температура никогда не превышала установленный предел.

Обратите внимание на рисунок выше, черный шланг, ведущий от клапана сброса давления в верхней части бака. После всего лишь одного дня без использования этот резервуар может превысить уровни температуры и давления, выплескивая горячую воду на лужайку и убивая траву.Черная труба была добавлена ​​для безопасного отвода горячей воды в дренажную систему. На наземной панели вы также можете накрыть агрегат перед тем, как покинуть дом на продолжительное время. Будьте осторожны с трубками, закрывая их, так как они изготовлены из закаленного стекла, которое более хрупкое, чем закаленное. При выборе места для панелей необходимо учитывать выступы (скользящие ледяные и снежные нагрузки), падающие ветки и т. Д.

Вакуумные коллекторы не нагреваются, как плоские.Таким образом, зимой они не будут растапливать большое количество снега, выпадающего на них за один раз. Очистить стеклянные трубки от снега без поломки может быть очень сложно, будьте осторожны. Конечно, откачанные трубки с тепловыми трубками не повлияют на систему, если они сломаются - у вас просто на одну трубку меньше для нагрева воды.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
