Как подключить инфракрасный датчик движения: Схема подключения и настройка датчика движения для включения освещения

Содержание

Схема подключения и настройка датчика движения для включения освещения

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

  • буквой L обозначается вывод, к которому подключается входящая фаза;
  • буквой N обозначается вывод, к которому подключают нулевой проводник;
  • L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (

без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

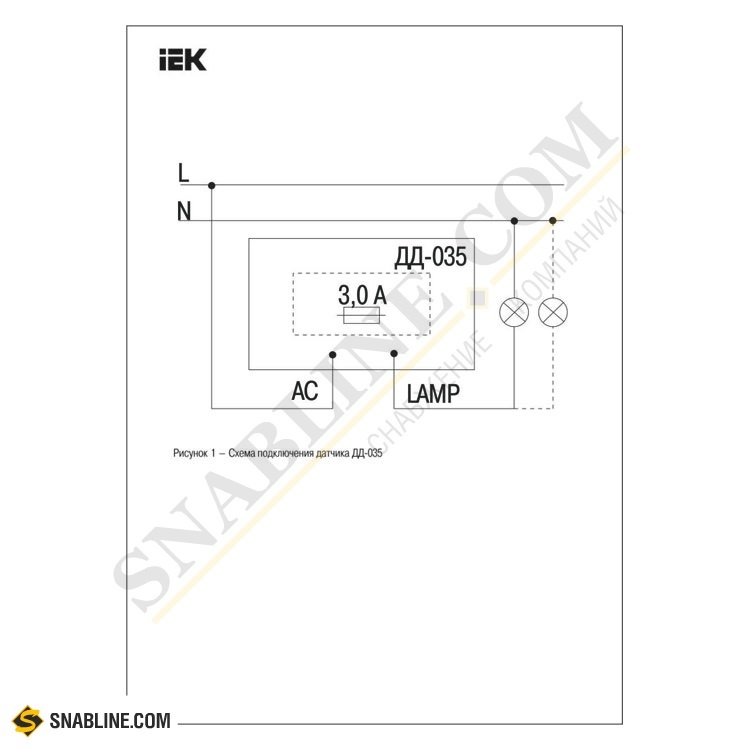

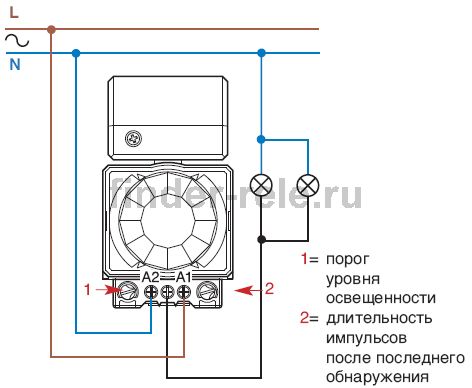

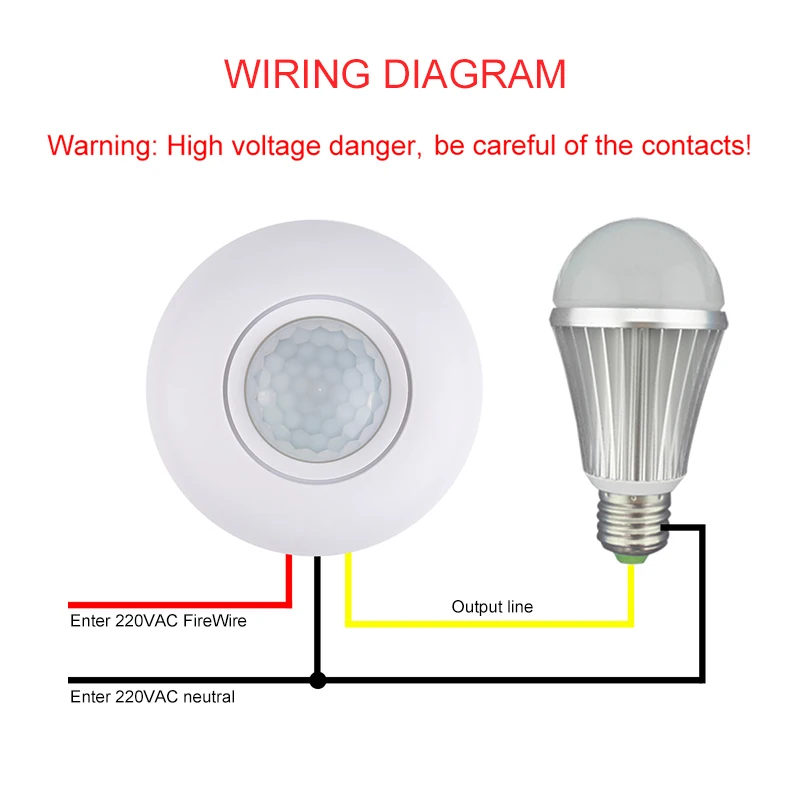

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль.

Схема выглядит следующим образом:

  • от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
  • от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
  • также к светильнику от распределительной коробки подводят нулевой проводник.

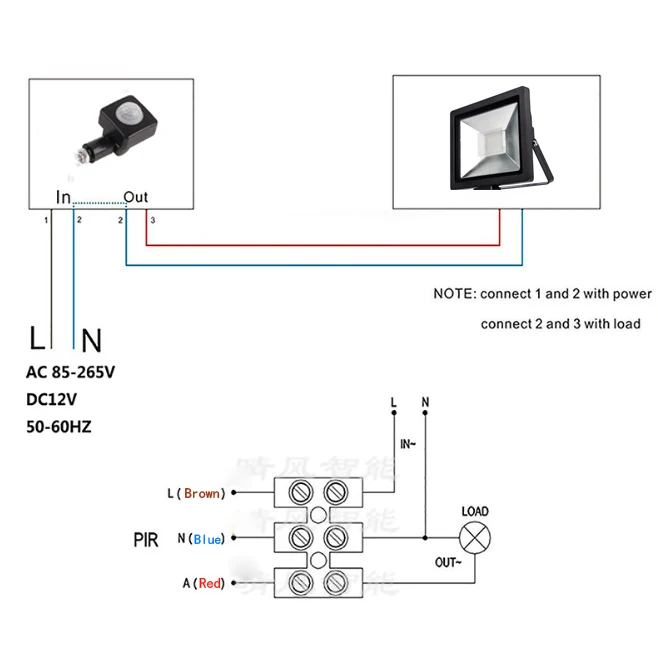

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

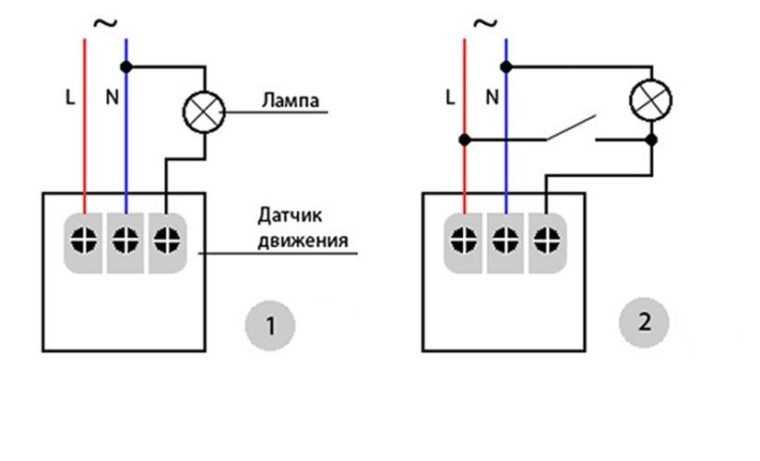

Схема включения датчика движения с выключателем

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем. Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

  1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
  2. При переключении одноклавишного выключателя в положение «ВКЛ» — осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

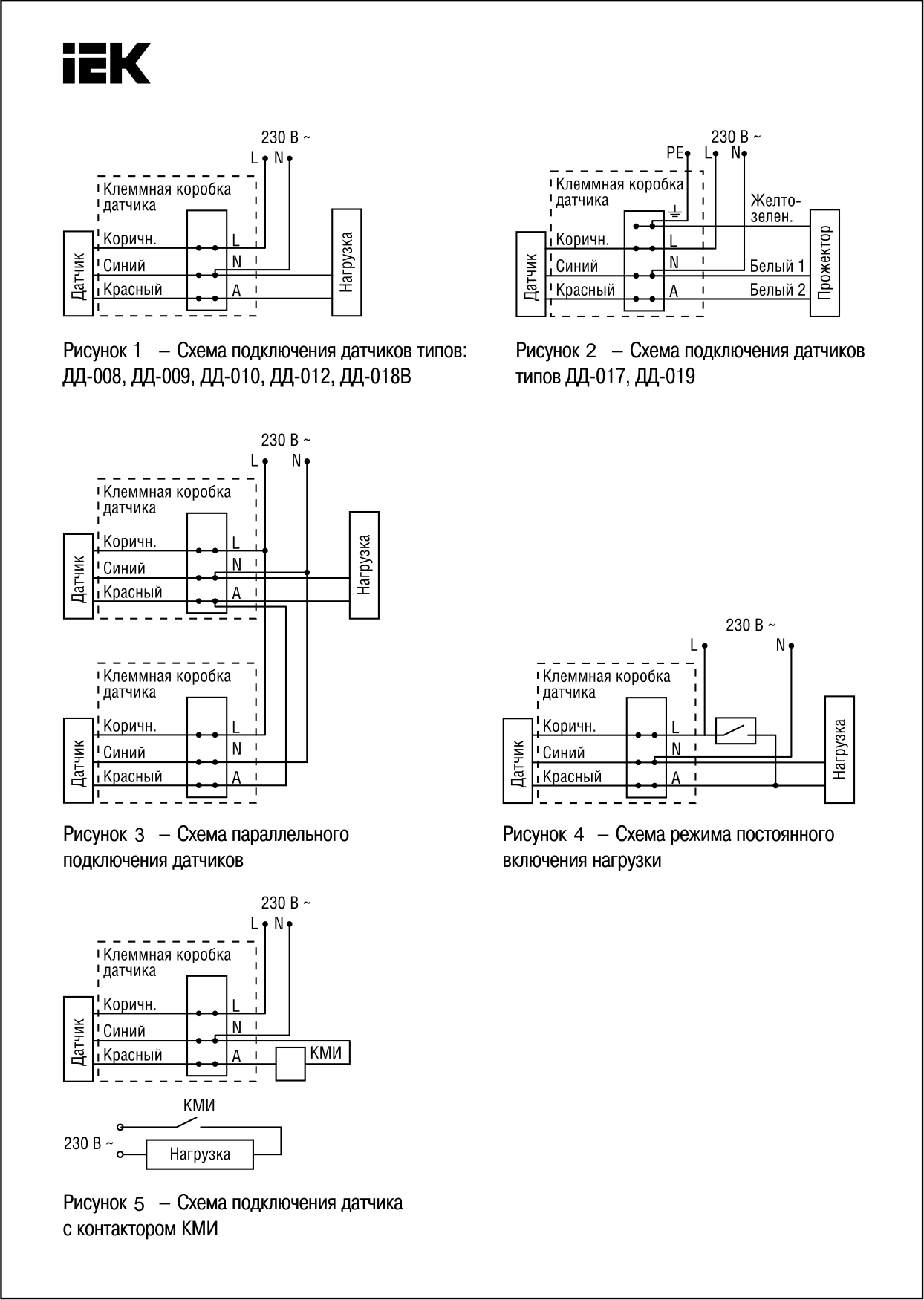

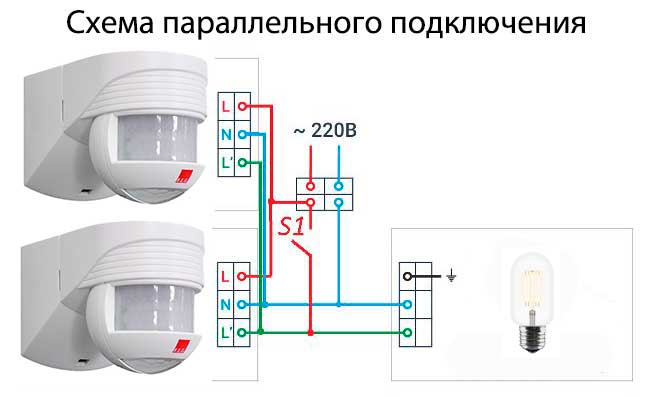

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах.

Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора.

Схема управления будет выглядеть следующим образом:

  • нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
  • датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

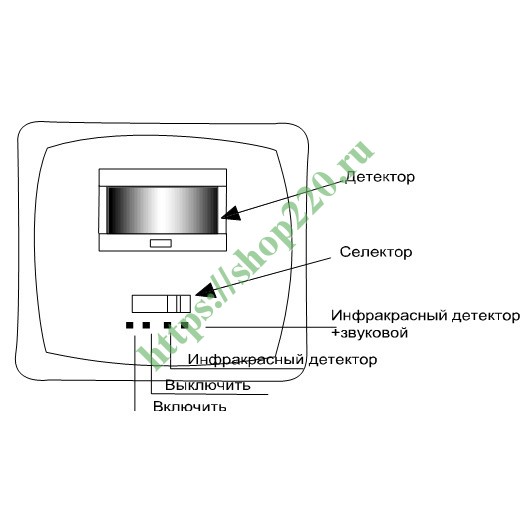

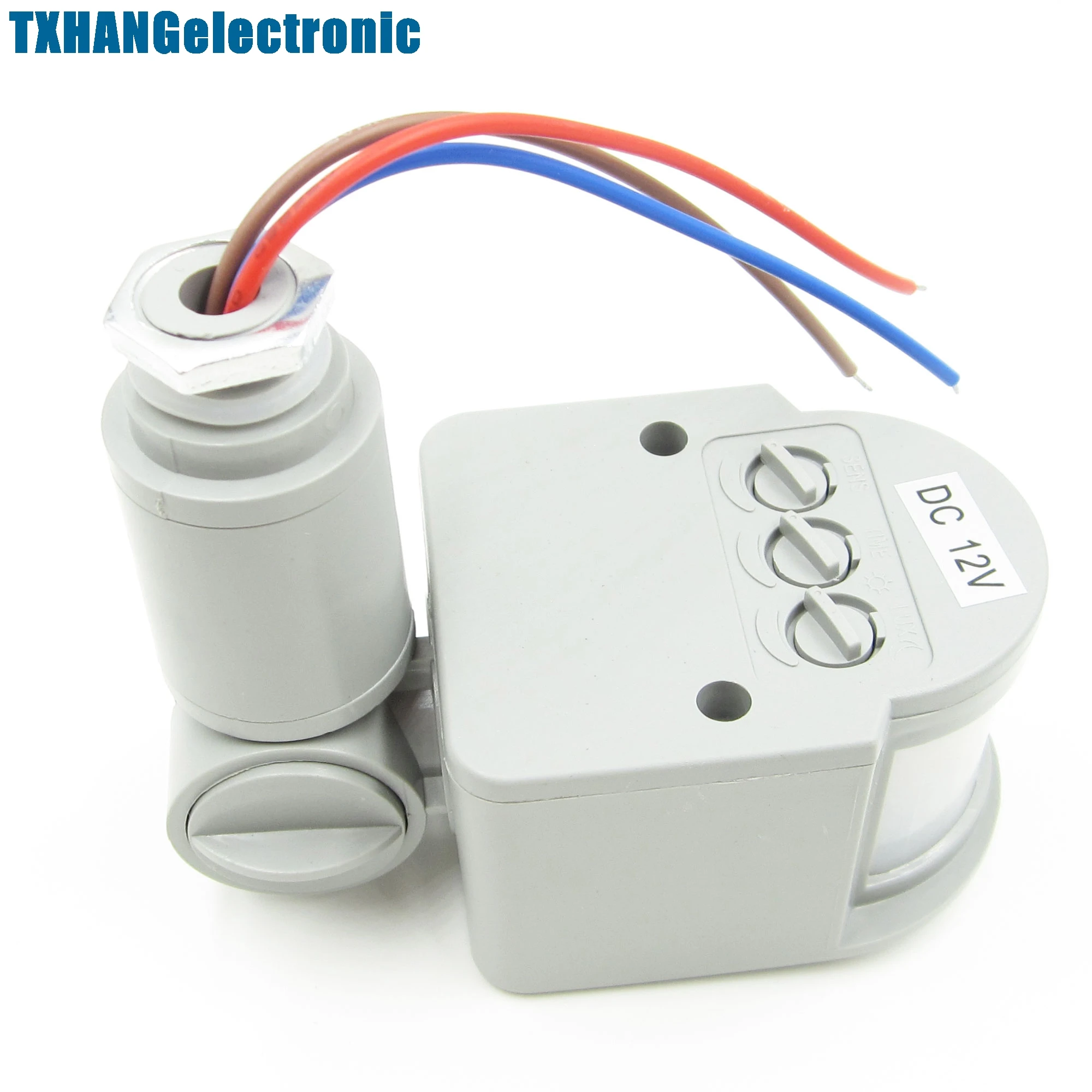

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

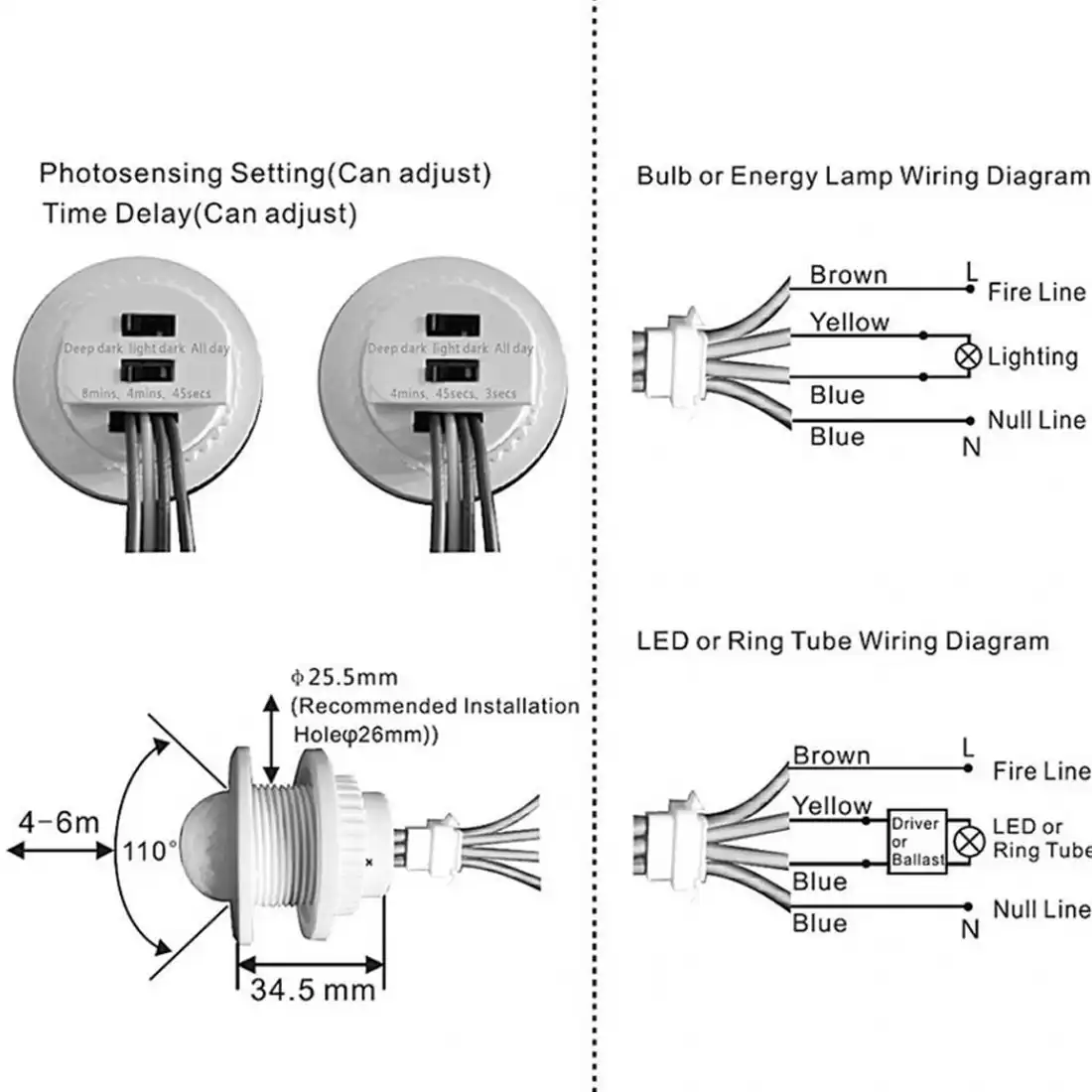

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Как подключить датчик движения: 🔰 схемы подключения, фото

Светильник и подключённый к нему датчик движения, как правило, работают слаженно и безукоризненно. Включающееся освещение помогает обнаружить посетителя, с комфортом пройти по помещению, без поиска выключателя. Но монтаж датчика движения должен производиться согласно всем правилам.

Расчет фундамента

Попробуйте новый продукт

Предлагаем схемы подключения с пошаговым описанием каждого действия — произвести столь нужную работу смогут даже начинающие электрики.

Разновидности датчиков движения

Выпускают разнотипные изделия, которые позволяют максимально удобно регулировать процесс освещения комнаты или улицы. Есть датчики, которые располагаются на потолке, стене или монтируются скрыто.

Принцип действия у них тоже отличается друг от друга, некоторые модели работают с уличным освещением, другие с домашним. Устройства для улиц защищены от атмосферных условий.

Принцип действия устройств отличается друг от друга, они могут быть:

  • Ультразвуковыми;

  • Микроволновыми;

  • Инфракрасными;

  • Активными;

  • Пассивными.

Способ срабатывания тоже может быть разным, от теплового, где прибор даёт реакцию на температурные изменения, до звуковых и колебательных. Последний вариант реагирует на перемены во внешней среде и магнитном поле во время движения объекта.

Датчики движения могут быть однопозиционными, двухпозиционными и многопозиционными. Рассмотрим варианты подключения разных устройств для повышения комфорта в собственном жилище и не только там.

Нюансы размещения: как подключить инфракрасный датчик движения и не допустить ошибок

Расскажем о пассивных инфракрасных устройствах слежения, они диктуют свои правила расположения в доме или квартире.

Да, в устройствах предусмотрена защита от ложного срабатывания на «дневной» свет линзой Френеля, но не стоит устанавливать датчик там, где на них падают прямые лучи солнца или осветительные приборы.

Ошибкой будет располагать устройство в «слепой зоне».

Если комната большая, приобретают потолочную модель, что даст возможность большего угла захвата.

Пошаговое подключение двухпроводного датчика

Если выбран двухпроводной датчик, то тут всё просто: его монтируют в обычный подрозетник. Полностью всё укладывается в четыре элемента, система состоит из:

  • Автоматического выключателя для 220 В;

  • Распредкоробки;

  • Датчика;

  • Прибора освещения.

Задача в том, чтобы осуществить подведение питающей фазы к устройству, а от него уже подать питание на светильник.

Достоинства и недостатки

Преимущества такого способа в простой установке и универсальности. Можно автоматически включать свет, не монтируя новые выключатели, а также легко заменить одноклавишный выключатель.

К минусам двухпроводного датчика относят недостаточно слаженное взаимодействие прибора и светодиодных или энергосберегающих ламп. Энергосберегающие лампочки при включении могут начать мерцать, это вызывает дискомфорт и может перегореть быстрее.

Установка

Традиционно датчик движения монтируется на место выключателя, поэтому и нужен стандартный подрозетник. Прибор врезают в фазу, этот провод всегда под напряжением. Аппарат будет располагаться между лампой и автоматикой на 220 В.

Система устанавливается отдельно от общей сети освещения, поэтому и добавляется распредкоробка и автомат. Автомат монтируют в распределительный электрический контур. Для этого берётся трёхжильный кабель сечением 3х1,5 мм. К устройству же тянут двужильный кабель сечением 2х1,5 мм.

Подбирается верная высота для расположения устройства, в норме для удобства это от 1,2 до 2 метров

Место под установку располагают обязательно так, чтобы открывающаяся дверь не перекрывала обзор. Не стоит монтировать датчик движения невысоко над отопительными приборами, это негативно скажется на работе аппарата.

Сначала работают с распредкоробкой, в неё нужно отправить три кабеля, а трёхфазный выводится на прибор освещения.

Пошагово процесс подключения датчика движения прост:

1. Сначала соединяют между собой жилы «ноль», от автомата к светильнику. Во вторую очередь соединяют заземлитель, если он имеется, а потом и силовые жилы от автомата к датчику, а от него к светильнику.

2. Теперь жилу от лампочки подключают к клемме с аналогичным изображением. Иногда это обозначается знаком «нагрузки». Вторая жила протягивается к клемме с буквой L. Теперь изделие подключено, его устанавливают в подрозетник.

Можно всё закрывать декоративной крышкой.

Далее идёт процесс настройки работы датчика движения освещения.

Настройка

На передней панели находится первый регулятор, его нужно установить в режим авто, просто покрутив.

У второго регулятора роль чувствительного к свету элемента. Чтобы активировать устройство для работы в тёмное время суток, регулятор поворачивают на необходимое количество градусов в левую сторону.

Диапазон времени, в течение которого срабатывает таймер отключения, указывается в характеристике прибора. Эта информация находится в инструкции от производителя.

Переводят выключатель в распределительном щитке на положение «вкл», можно проверять работу системы.

Схема подключения трехпроводного датчика движения

Если приобретён трёхпроводной датчик движения, то его монтаж тоже производят по определённой схеме. Прибор имеет не две, а три клеммы. Рынок предлагает большой ассортимент приборов по разным ценам. Принцип работы моделей схож друг с другом, потому можно говорить об общей схеме подключения. Разница в цене объясняется качеством комплектующих.

Рекомендуется приобретать приборы, в характеристиках которых есть слово «влагозащищённость» или латинские буквы «IP».

Для установки под навесом или в помещениях подходит устройство с маркировкой IP44, а для пространства под открытым небом IP65. На цену очень даже влияет фактор влагозащищённости.

Монтаж

Рассмотрим советы, как подключить датчик движения освещения, если он трёхпроводной. Актуальны всё те же четыре элемента, а именно автомат для распредщитка, распредкоробка, датчик с проводом и прибор освещения с проводом.

В распредкороб вводят три кабеля. От автоматического выключателя тянут фазу L, ноль N (рабочий), заземление (PE).

Ноли (N) нужно собрать в одну локацию. Землю с автомата подключают к заземлению от светильника. Теперь можно подавать к датчику движения с тремя проводами фазу-ноль. Ввод: для питания 220В это фазы L и N. Вывод имеет литеру А.

Сначала откручивают саморезы на корпусе. Клеммы обнаруживаются под задней крышкой. Удобно, если у выбранной модели выведены из корпуса три провода разного цвета. Землю обозначают литерой А, у провода красный цвет, у ноля N он синий, фаза L коричневая. Но чтобы убедиться в правильности определения значения проводов, можно открыть крышку и посмотреть литеры.

Иногда обходятся без распределительного короба, тогда провода заводят в короб, если это позволяет пространство внутри него. Также в коробе должен быть клеммник.

Настройка и наладка чувствительности

Подключение датчика завершено, но нужно его настроить для полноценной работы.

С обратной стороны корпуса устройства есть регуляторы, отвечающие за работу: на неё влияет уровень освещённости. Если требуется включение датчика в помещении с одним окном при заходе солнца, то регулятор крутят в сторону значка луны.

Другой регулятор позволяет задать время выключения. Задержка выставляется от секунд до 10 минут. Поворот сферы на определённый угол регулирует режим включения при попадании в диапазон видимости животных.

Следует знать: так как в работе датчика используются ИК-лучи, нужно знать особенность детектирования. Пре пересечении лучей аппарат среагирует и включит свет, а если идти по направлению прямо к лучу, то чувствительность будет на минимуме, в этом случае устройство может не среагировать на движение.

Установку датчика движения осуществляют сбоку от дверного проёма или в углу комнаты.

Плюсы и минусы

Преимущество в том, что можно регулировать реакцию датчика движения на животных. Если не нужно, чтобы срабатывало включение света на проходящих по периметру животных, то не нужно поворачивать головку сенсора в сторону пола. Достаточно того, что захват может производиться по уровню головы всех людей дома.

Преимуществом можно назвать максимальное расстояние, на которое реагирует датчик, оно равно примерно 9-15 метрам.

Недостатком трёхпроводной схемы смело можно назвать невозможность включения света принудительно: если прибор сломается, будут проблемы. Лучше включить в схему выключатель.

Как подключить датчик движения через выключатель

Подключение датчика движения и выключателя осуществляется согласно схеме параллельно. Все жилы заземления и ноля соединяются аналогично вышеописанному способу, но фазы стягиваются иначе.

Провод от автоматического питания нужно соединить в датчике с входящей жилой, а затем уже тот же провод от автомата с выключателем.

Провод выхода от датчика нужно соединить с прибором освещения и проложить провод к выключателю.

Получается, согласно схеме можно включить свет выключателем, когда хочется это сделать, вне зависимости от функционирования датчика движения.

Как подключать трехпроводной датчик на два провода

Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.

Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.

Популярна такая схема в тех домах, где пользуются двухжильным силовым кабелем, а менять его нет желания.

Минусы способа

Недостатки таковы:

  • Не все светодиодные лампы позволять работать датчику по такой схеме;

  • Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;

  • Нет возможности добавить новую нагрузку на схему, это бесполезно;

  • Самой высокой мощностью является 80 Вт.

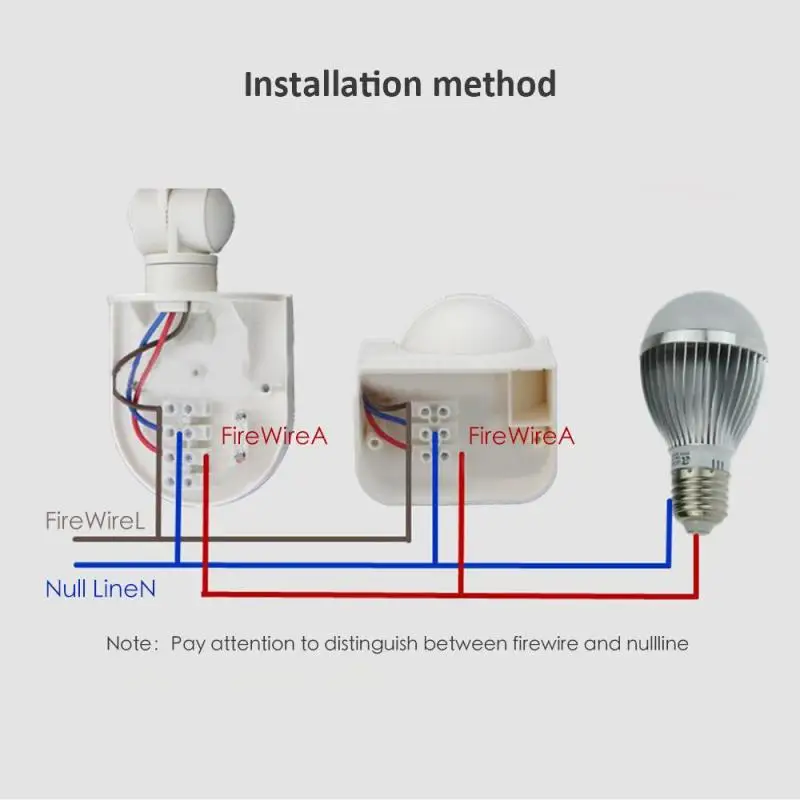

Два датчика в цепи

Теперь изучим схему подключения нескольких датчиков в одной цепи. Это нужно там, где помещение очень просторное или его форма специфична, что не позволяет устройству срабатывать максимально корректно.

Если коридор имеет изогнутую форму, то одно устройство для срабатывания на движение не будет работать при нахождении объекта за поворотом. Здесь нужна схема с несколькими датчиками, подключёнными параллельно друг другу.

Фаза ноль идёт отдельно, она не прерывается. Её подают на все устройства, а уже после присоединяют провода к лампе. Какой-то из датчиков сработает и замкнёт цепь, напряжение будет подано на светильник.

Приборы должны быть подключены од одной фазы, что исключит вероятность короткого замыкания.

Монтировать датчики нужно так, чтобы был получен наибольший угол обзора, без экранирования его деталями интерьера, дверными и оконными проёмами.

Схема на подключение двух датчиков в цепи пригодна и для включения любого числа приборов.

Какие могут быть неполадки в работе

К сожалению, даже правильный монтаж не гарантирует безупречной работы. Рассмотрим все вероятностные проблемы в функционировании датчиков движения.

1. Ошибки в подключении фазы и ноля. С одной стороны для функционирования прибора безразлично, где подключён ноль или фаза. Но есть и правила безопасности. Разрыв цепи должен располагаться на жиле, подведённой к фазе. Это так же, как включение патрона для лампочки.

2. Ошибочное срабатывание. Такое вероятно, если сенсоры расположены неправильно: по правилам установка не рекомендована около нагревательных элементов, на улице, если тип устройства не соответствует условиям, а также там, где мешает листва деревьев.

3 Могут помешать блики и сильные воздушные потоки. Блики действуют так же, как и срабатывание из-за попадания на сенсор лучей света. Ветер действует по-другому, но также нарушает работу. Именно поэтому нельзя монтировать прибор на окна, сплит-систему, на улицу под гуляющий сквозняк.

4. Датчик можно монтировать на стену, даже если в паспорте указано, что он потолочный. Но это закономерно приведёт к неправильной работе прибора: указание о местоположении указывается не просто так. Технические характеристики устройства таковы, что угол обзора различается, а это приводит к ошибкам в установке.

5. Беспричинное срабатывание после деактивации происходит тогда, когда на фотореле попадает свет светильника или другого осветительного прибора. Также может помешать правильному функционированию расположение поблизости светильника с лампой накаливания, затухающей не мгновенно. Сенсор улавливает ИК-волны и снова запускает активацию освещения. Вероятно запускание бесконечного цикла включений.

6. Если на датчике движения появляются трещины или чувствительный элемент пачкается, прибор тоже работает неверно. Чувствительной точкой в аппарате является линза Френеля, которая фокусирует ИК-лучи с помощью вогнутых линз. Поэтому датчик всегда должен находиться в чистом и целом виде.

Видео о подключении датчиков движения

Иногда важная информация может быть лучше воспринята, если посмотреть её на видео:


схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

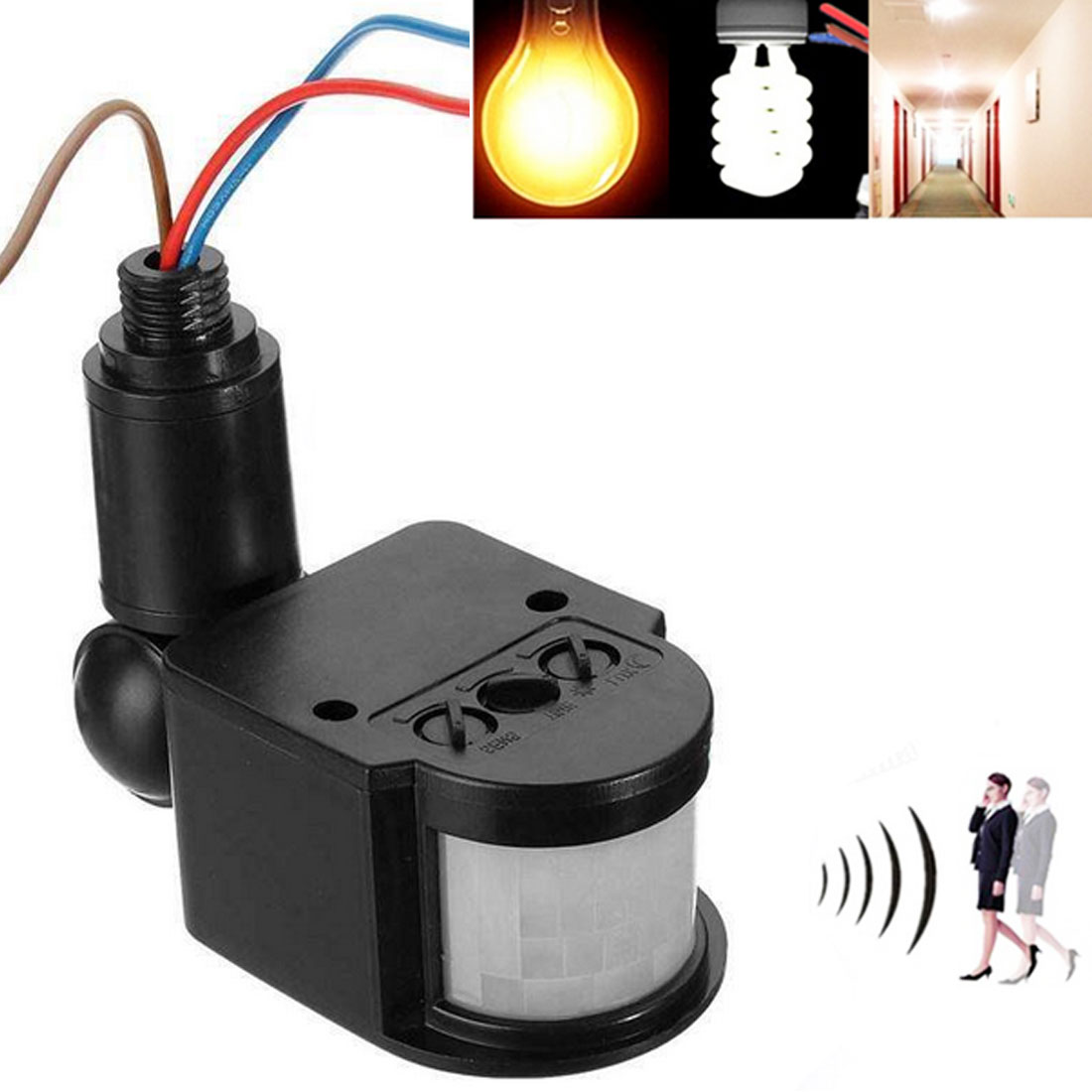

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

какой ПИР лучше, как подключить и настроить

Приборы, распознающие активность в области своего действия применяются повсеместно и в различных сферах.

 Загрузка ...

Это может быть составляющая охранной сигнализации, что позволяет при проникновении нарушителей активировать сигнал тревоги или послать запрос в охранную компанию. Кроме того, подобный прибор при должном оснащении может отправлять сообщение на телефон хозяина территории.

Инфракрасный датчик движения в разобранном виде

Помимо этого, детекторами перемещения могут снабжаться видеокамеры, что позволяет им более оптимально расходовать свой рабочий ресурс.

Часто применяются такие приборы в освещении. Снабдив лампы в подъездах подобными приборами, можно здорово сэкономить. По сути, постоянное освещение в таких местах не нужно, так как там люди не находятся постоянно, а просто периодически проходят. Так вот — если свет на лестничной клетке не будет гореть постоянно, зажигаясь лишь в нужное время — это существенно сократить затраты на электроэнергию.

Какие бывают датчики движения?

Классификация устройств по различным признакам:

  • активные. Работа этих приборов основывается на передаче в пространство вокруг определенного типа сигналов, которые затем возвращаются к прибору, подвергаются анализу и на его основании делается вывод о наличии или отсутствии активности в данной зоне;
  • пассивные. Данные анализаторы только принимают данные, ничего не транслируя в окружающую среду. Это делает их самыми безопасными из все датчиков движения;
  • ИК-устройства относятся к пассивным датчикам, так как только принимают информацию. Подробнее о них будет рассказано чуть ниже;
  • УЗ-детекторы являются активными, так как посылают вокруг себя ультразвуковые волны, отслеживая с их помощью перемещение какого-то объекта. Данный прибор может обнаруживать движение даже холодных предметов, анализируя изменение характера звуковых волн, отражающихся от движущейся цели. Звуковые волны абсолютно безвредны для людей, но весьма болезненно воспринимаются животными, которые могут их слышать, в отличии от нас. По этой причине не рекомендуется использовать датчики такого типа в домах, где есть домашние питомцы, дабы не причинять им неудобства. Помимо этого, есть возможность провести ультразвуковой детектор, двигаясь очень плавно и неторопливо, так как он реагирует лишь на довольно резкие движения. Но он стоит относительно недорого и для бытовых целей вполне неплох (в том случае, если в доме не живет какая-нибудь кошка). Набором похожих функция, за вычетом недостатков, обладает прибор следующего вида;
  • СВЧ или микроволновый датчик. Чем он лучше предыдущего? Принцип работы у него такой же, отличается лишь характер транслируемого сигнала — микроволны — которые являются гораздо более чувствительными, нежели ультразвук. Датчики такого типа способны опознать даже самую незначительную активность, а кроме того — СВЧ-сигнал способен пройти даже сквозь препятствия — двери, окна, тонкие стены. Минусом может стать ложное срабатывание из-за высокой чувствительности детектора, но это должна легко исправлять регулировка настроек прибора. Кроме этого, других недостатков у него нет. Даже СВЧ-излучение, которого многие так боятся, транслируется датчиком в таких незначительных количествах, что просто неспособно причинить какой бы то ни было вред живым существам;

Как работает СВЧ датчик?

  • мультисенсорные или комбинированные анализаторы. Обладают несколькими чувствительными элементами в одной системе (например, ИК и УЗ), что позволяет им с наиболее хорошо отслеживать активность, а также страхует от ложных срабатываний, так как детектор не передает сигнал действия до тех пор, пока не получит подтверждение от каждого датчика;
  • охранные детекторы применяются с целью обнаружения незаконного вторжения на охраняемую территорию. При распознавании активности в поле своего зрения, данный прибор активирует сигнал тревоги на местности, либо посылает уведомление владельцу или охране;
  • бытовые предназначены, в основном, для включения освещения в тот момент, когда в область действия датчика попадает человек;
  • проводные устройства передают данные и получают питание по системе проводов. Если нет возможности протянуть кабели или того требует задумка владельцев, можно прибегнуть к использованию датчиков следующих двух типов;
  • беспроводные детекторы используют для передачи данных, как понятно из названия, беспроводные способы связи. Это может быть GSM, Wi-Fi или радиосвязь. Удобно тем, что вокруг прибора отсутствуют провода, которые могут привлекать к нему внимание, а также преимуществом является скорость передачи данных, которая в данном случае на порядок выше той, которая обеспечивается проводной связью. Но и недостатки у такого вида детекторов присутствуют — они весьма чувствительны к электромагнитным помехам, могут сбоить, если на пути сигнала имеются препятствия, а также в случае неблагоприятных погодных условий. Помимо этого, при передаче данных по сотовой сети, оператор может взимать плату за трафик;
  • автономные детекторы получают питание от внутренних источников, а не от сети, что является неоспоримым преимуществом в случае использования его в быту, так как сбои в подаче электроэнергии могут обесточить систему, а применение в квартирах резервных генераторов на случай такого сбоя не особенно распространено. Если возникают проблемы с тем, как подключить прибор, беспроводные и автономные устройства способны здорово облегчить процесс монтажа;
  • двухканальные датчики работают с лампами накаливания и являются наиболее простым типом устройств;
  • трехканальные допускают подключение любого типа осветительного прибора.

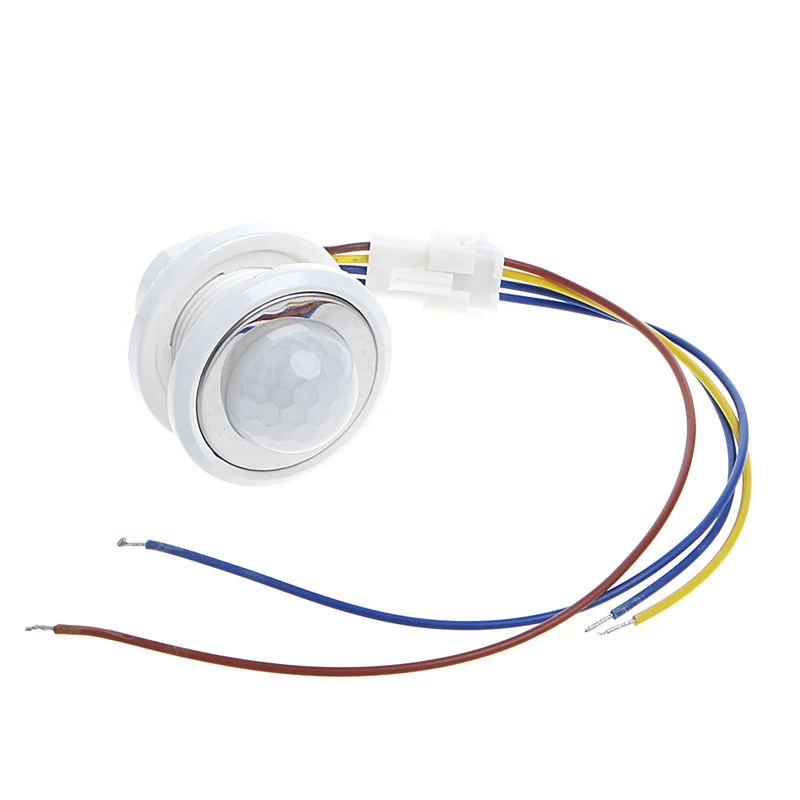

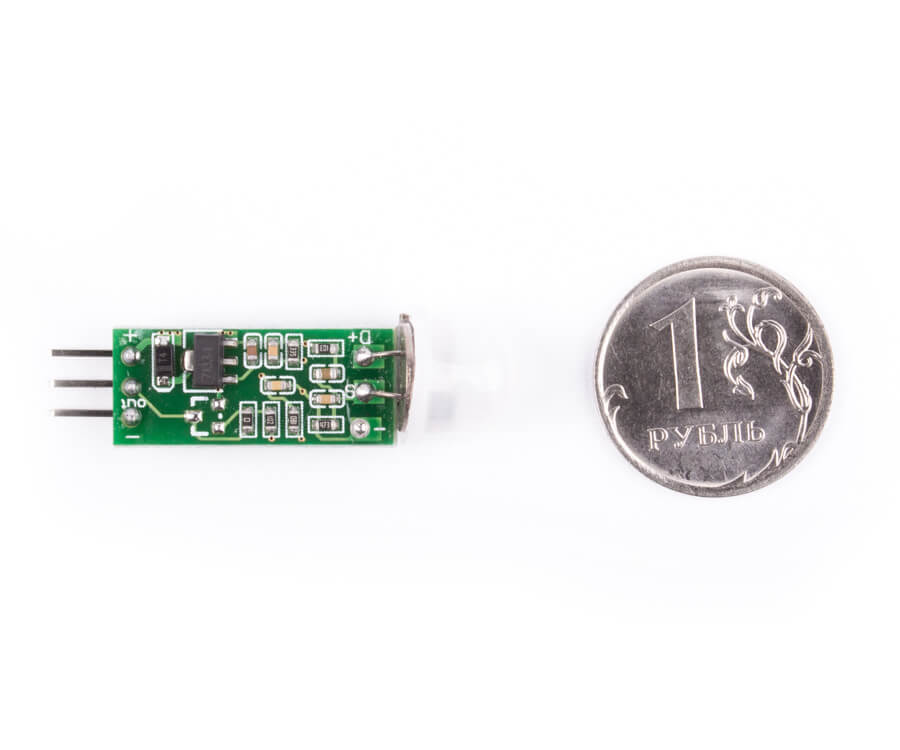

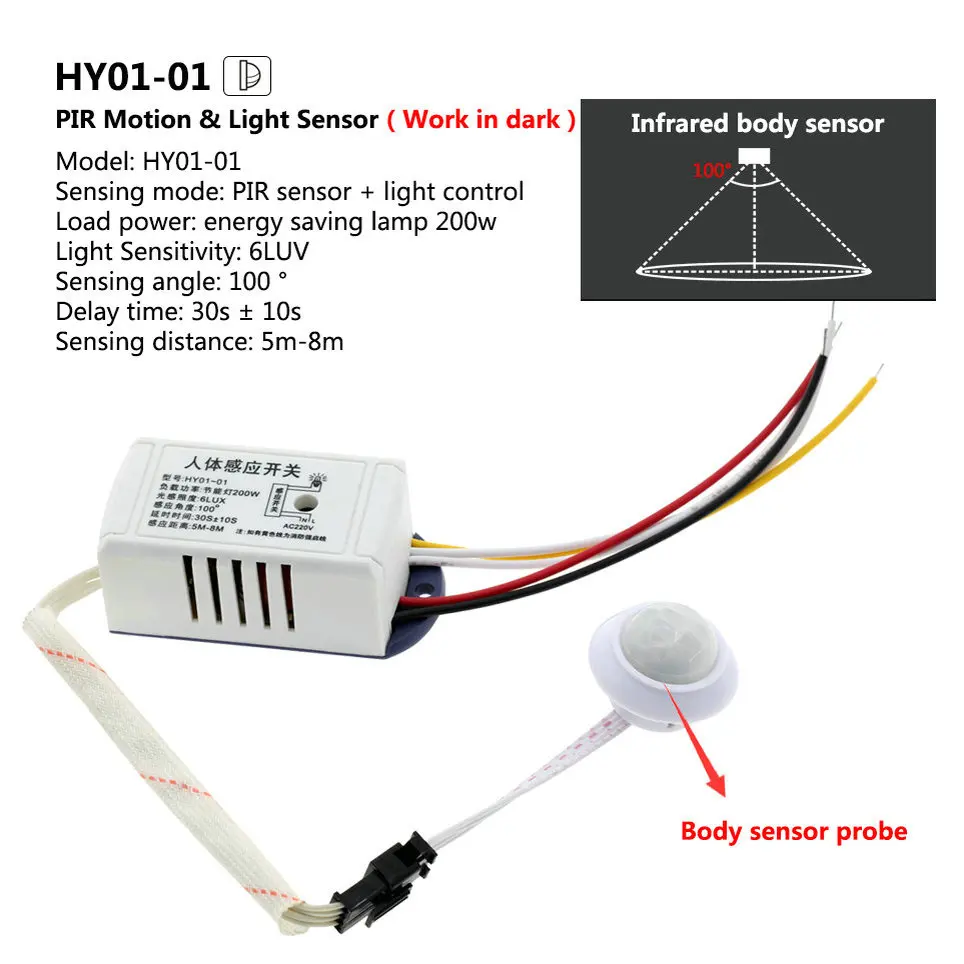

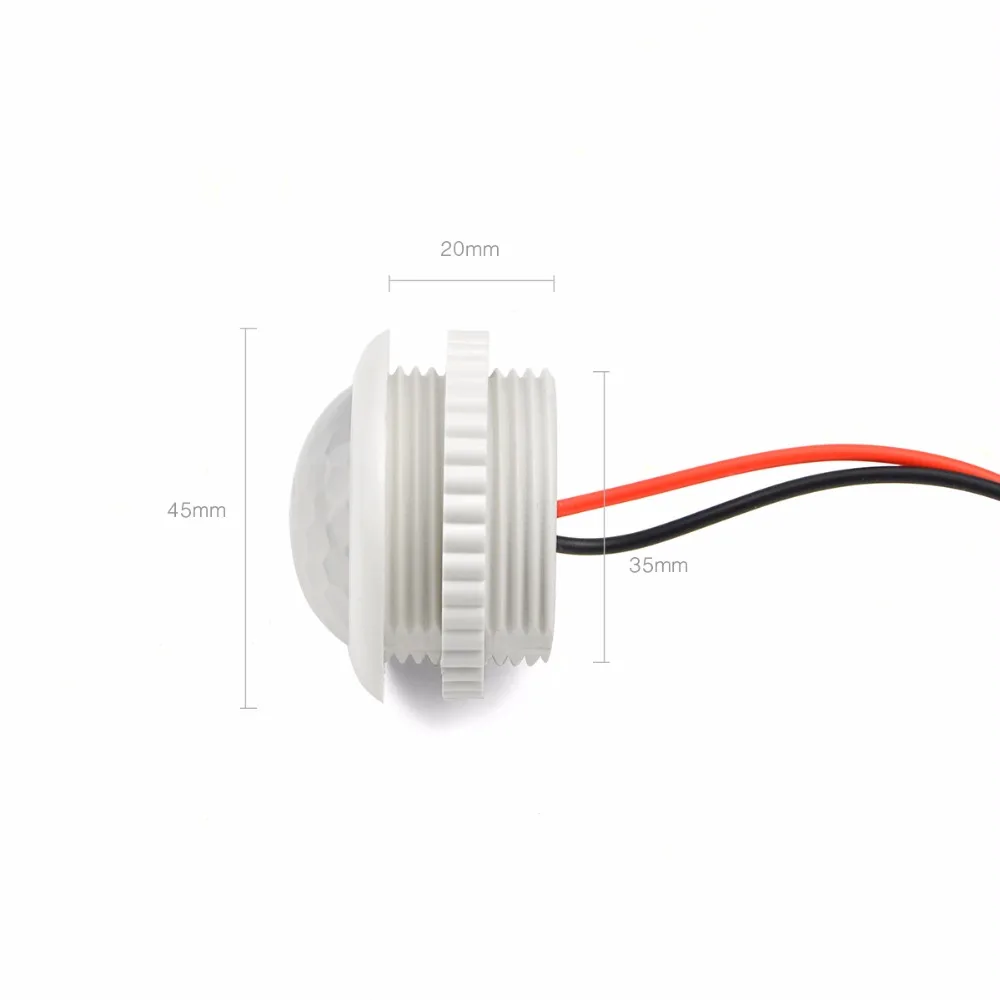

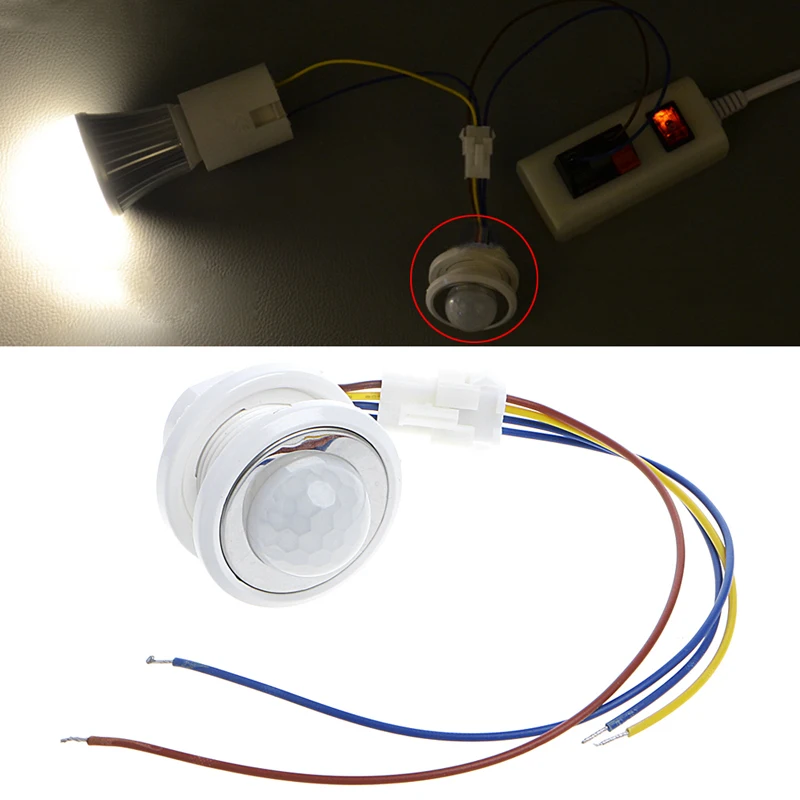

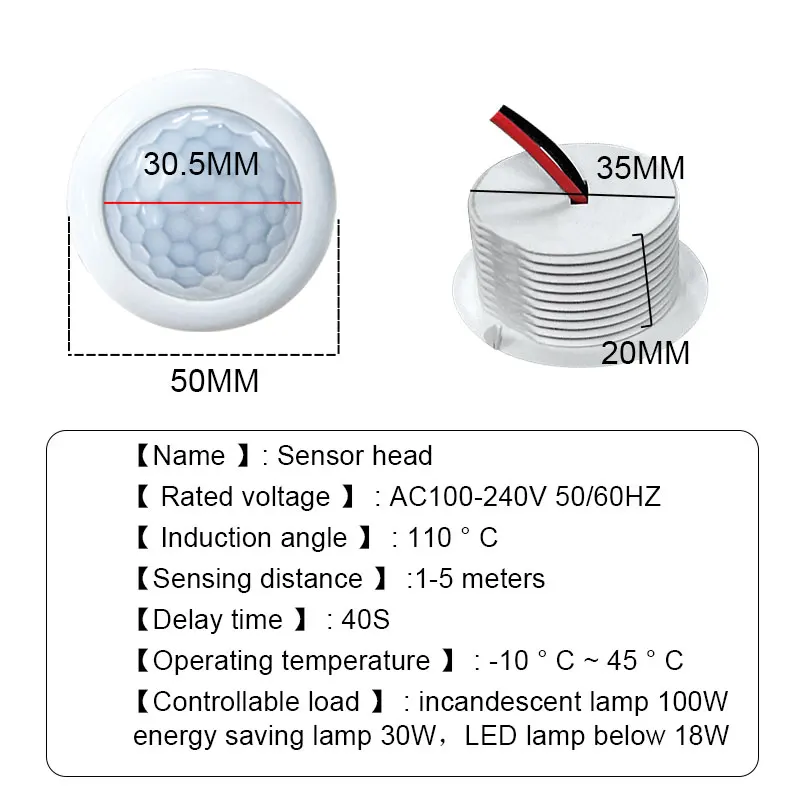

Инфракрасный датчик движения

Данное устройство также известно под названием пироэлектрического (PIR или ПИР)

Принцип работы ИК-устройства основан на улавливании движения при помощи специальных линз. Их, в зависимости от модели, может быть разное количество (20-60). Чем больше линз находится в приборе, тем точнее и лучше он будет работать. Но такое устройство и стоит подороже.

Достоинства:

Полезная информация
1низкая цена
2простота в использовании
3безопасность для окружающих

Основной целью использования данного прибора в быту является включение освещения. Это может быть полезным в двух случаях:

  1. основным назначением датчика является включение света в тот момент, когда в область действия прибора попадает человек;
  2. также этот детектор в тандеме с осветительным прибором может применяться в охранно-профилактических целях. Если хозяева уезжают в отпуск, программа детектора периодически активирует лампы возле дома, или в гараже, чтобы создать видимость того, что там кто-то есть.

Способы, которыми можно производить подсоединение ИК-прибора, отличаются, в зависимости от целей установки прибора.

Схема подключения инфракрасного датчика движения бывает трех видов:

  • параллельная. Данный способ позволяет управлять освещением как при помощи выключателя, так и детектором, срабатывание которого не зависит от положения переключателя;
  • последовательная. Этот тип подразумевает возможность включения ламп только в том случае, когда выключатель находится в положении «вкл»;
  • комбинированная схема подключения может иметь в одной системе оба способа активации света. Применяется в том случае, когда на одной линии расположены два или более датчика. Данный способ позволяет часть приборов сделать зависимым от выключателя, а часть нет.

На какие параметры стоит обращать внимание, когда необходимо выбрать пассивный инфракрасный датчик движения:

  1. способ питания устройства, что особенно актуально, если подключение при помощи провода невозможно;
  2. таймер задержки отключения — позволяет настроить время, спустя которое прибор отключит свет после того, как люди покинут помещение. В некоторых моделях может достигать десяти минут;
  3. светочувствительность. Так же, как и предыдущий параметр, настраивается самим пользователем. Определяет то, при какой интенсивности освещения будет происходить подключение ламп. Например, при минимальной установке Люкс, датчик включит свет только ночью. Чем выше показатель, тем при более светлом времени суток прибор будет активировать освещение. В зависимости от модели, настройка данного параметра производится при помощи переключателя с несколькими положениями, либо регулятором с более плавным изменением параметра. Второй вариант, естественно лучше, но и дороже;
  4. радиус действия и угол обзора;
  5. скорость реакции. Если объект будет двигаться слишком медленно — прибор не распознает его температуру. Если слишком быстро — попросту не успеет отреагировать;
  6. степень защиты корпуса от влаги и пыли. Даже в комнатах может быть достаточно сыро и пыльно, и это стоит учесть, когда стоит вопрос — какой датчик движения предпочесть.

Как подключить датчик движения своими руками

В первую очередь необходимо определиться с местом установки. Тут стоит учесть, что не всякое помещение подходит для использования такой системы.

Можно, конечно, оснастить каждую комнату дома датчиками, это удобно, да. Но не практично.

Наиболее подходящими местами, в которых рекомендовано подключение детекторов, считаются те, в которых люди не проводят достаточно много времени. Это коридоры, подъезды, кладовые, туалеты.

Необходимо учитывать некоторые нюансы при выборе места, куда будет установлено устройство:

  • в поле зрения датчика не должны попадать посторонние объекты — перегородки, мебель, стекло;
  • на чувствительный элемент детектора не должен падать прямой свет;
  • вблизи датчика не должно находиться источников тепла — труб с горячей водой, каминов, печей;
  • следует ограничить количество приборов, способных создать электромагнитные помехи в том помещении, где планируется подключение ИК-датчика.

При установке и подключении прибора стоит почаще обращаться к инструкции по эксплуатации, что позволит наиболее правильно провести монтажные работы и избежать ошибок, которые могут привести к поломке.

Учитывая правила установки, необходимо выбрать место и монтировать туда крепеж для датчика (кронштейн). Как правило устанавливается он прикручиванием простыми саморезами, которые идут в комплекте с устройством (данный способ отличается от того, который применяется при установке встраиваемых датчиков, которые обычно не применяются для освещения)

Схема подключения зависит от того, какой способ наиболее оптимален для хозяев помещения. Она учитывает различные нюансы:

  1. прибор подключен в источнику света;
  2. датчик подключен к выключателю, а уже через него к лампе;
  3. присутствие на одной линии нескольких датчиков или осветителей.

Каждая из этих схем описана в инструкции эксплуатации и зависит от конкретной модели прибора.

Общим является то, что фаза всегда обозначена как L, а ноль как N.

Прежде чем подключать инфракрасный датчик движения PIR, необходимо полностью обесточить помещение, изучить инструкцию и технику безопасности!

Рекомендуем купить

Итог

При выборе устройства отслеживания движения стоит обратить внимание на ИК-датчики. Они недорогие, просты в использовании. При правильно установке и грамотном обслуживании, практически лишены ошибок в работе. Это делает их весьма привлекательным вариантом для использования в своих квартирах и домах.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Как установить инфракрасный датчик движения для включения света – схема подключения своими руками

Сегодня я расскажу вам, как установить датчик движения для включения света из минимального количества компонентов. Собрать установку своими руками сможет даже новичок.

Для того, чтобы собрать инфракрасный датчик движения для включения света, вам необходимо только уметь отличить катод от анода и знать, для чего нужен транзистор.

Шаг 1: Собираем все необходимые материалы

Все компоненты можно заказать на Ebay или приобрести в местном магазине радиодеталей. Вам понадобятся:

  1. ПИР-датчик движения (я использую HC-SR501). У разных производителей распиновка датчика может отличаться. Поэтому прежде чем приступе к сборке, проверьте какой пин каким выходом является. У моего датчика выводы такие (слева направо): VCC | Output | Ground
  2. NPN-транзистор BC547
  3. Белый диод 5 мм – четыре штуки
  4. Небольшая пластина ламината с медной фольгой
  5. 2-хконтактный клеммник
  6. Угловой штыревой разъем на три контакта

Шаг 2: Схема соединений

В основе простой схемы два основных компонента:

  1. Транзистор BC547
  2. Пироэлектрический инфракрасный (ПИР) датчик движения

Схему также можно выполнить на макетной плате.

Пояснения:
Датчик реагирует на человеческое присутствие или инфракрасное излучение на волне 48 кГц. После этого датчик переходит из режима Low в режим High, на выход поступает ток 3. 3 В, этот штыревой контакт будет использовать для включения и выключения питания транзистором, к нему также подключаем диоды.

Диоды соединены последовательно, таким образом все напряжение 12 В уйдет на них и они не перегорят.
Если напряжение будет больше, чем 12 В, диоды перегорят. В датчике движения есть встроенный регулятор, который также работает на напряжении не выше 12 В.

Шаг 3: Схема соединений на макетной плате

Если вы решили подключить все к макетной плате, даю схему.

Шаг 4: Файл печатной платы в Eagle

Распечатайте файл pdf.
Плата изготовлена методом ЛУТ (лазерно-утюжная технология).
Выбор платы (макетная или печатная) значения не имеет, так как результат будет один.

Файлы
Файлы

Шаг 5: Переносим схему на ламинат

Утюгом, нагретым до максимальной температуры, прижмите распечатанную схему к фольгированной стороне ламината, держите 4-5 минут.

Сразу после этого опустите ламинат в теплую воду и аккуратно скатайте пальцем бумагу с платы.
Рисунок должен отпечататься на медной фольге.

Если линии перенеслись с разрывами, сделайте распечатку еще раз и снова попробуйте перенести ее на фольгу.

Шаг 6: Травление

Положите плату в раствор треххлористого железа.
Можно травить в растворе соляной кислоты и перекиси водорода.

Шаг 7: Сверлим монтажные отверстия

Монтажные отверстия можно просверлить ручным сверлом.
К слову, ручное сверло сломалось после изготовления 15-й платы, поэтому в дальнейшем я буду пользоваться дрелью.

Шаг 8: Припаиваем клеммник

Отверстия для клеммника нужно сверлить битой 1 мм, так как у него достаточно толстые штыри.

Шаг 9: Припаиваем угловой штыревой разъем

Шаг 10: Припаиваем диоды

Я использовал белые диоды, так как они потребляют 3 В, четыре диода как раз берут 12 В, поэтому диоды не перегорят.
Не перепутайте катод с анодом при подключении диодов.

Шаг 11: Припаиваем транзистор

Плоская сторона транзистора должна быть обращена к диодам.

Шаг 12: Припаиваем датчик движения

Для того, чтобы сенсорный элемент был обращен задней стороной к плате и нужен был угловой штыревой разъем.

Шаг 13: Включаем

Подключите к подсветке питание 12 В.
Дайте ей время разогреться 10-60 секунд.
Пробуйте прибор в действии.

Датчик движения для включения света: устройство, виды, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Рис. 1. Устройство датчика движения

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

  • пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
  • полевого транзистора T1, выступающего в роли электронного ключа;
  • шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

  • Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.
Рис. 2. Инфракрасный датчик

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Рис. 3. Ультразвуковой датчик

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.

Рис. 4. Микроволновой датчик
  • Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
  • Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой.  Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными  техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

Рис. 5. Угол обзора

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

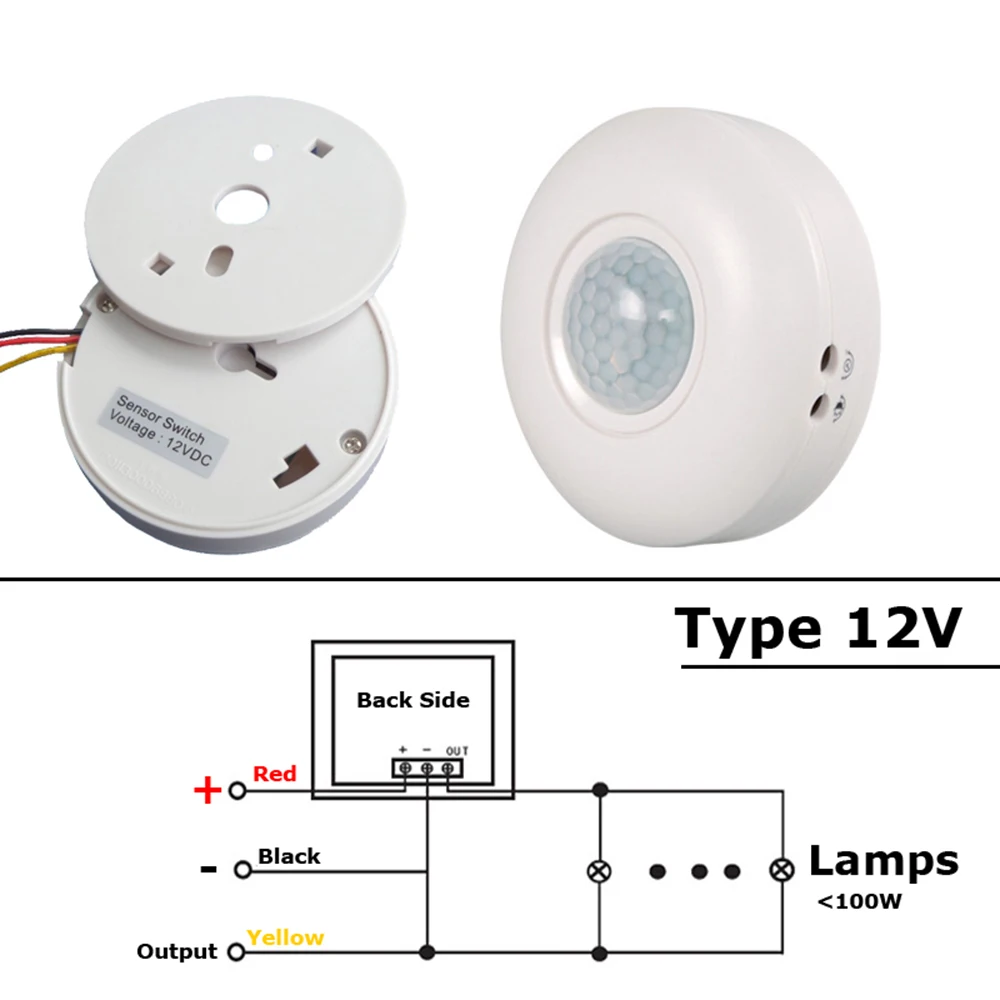

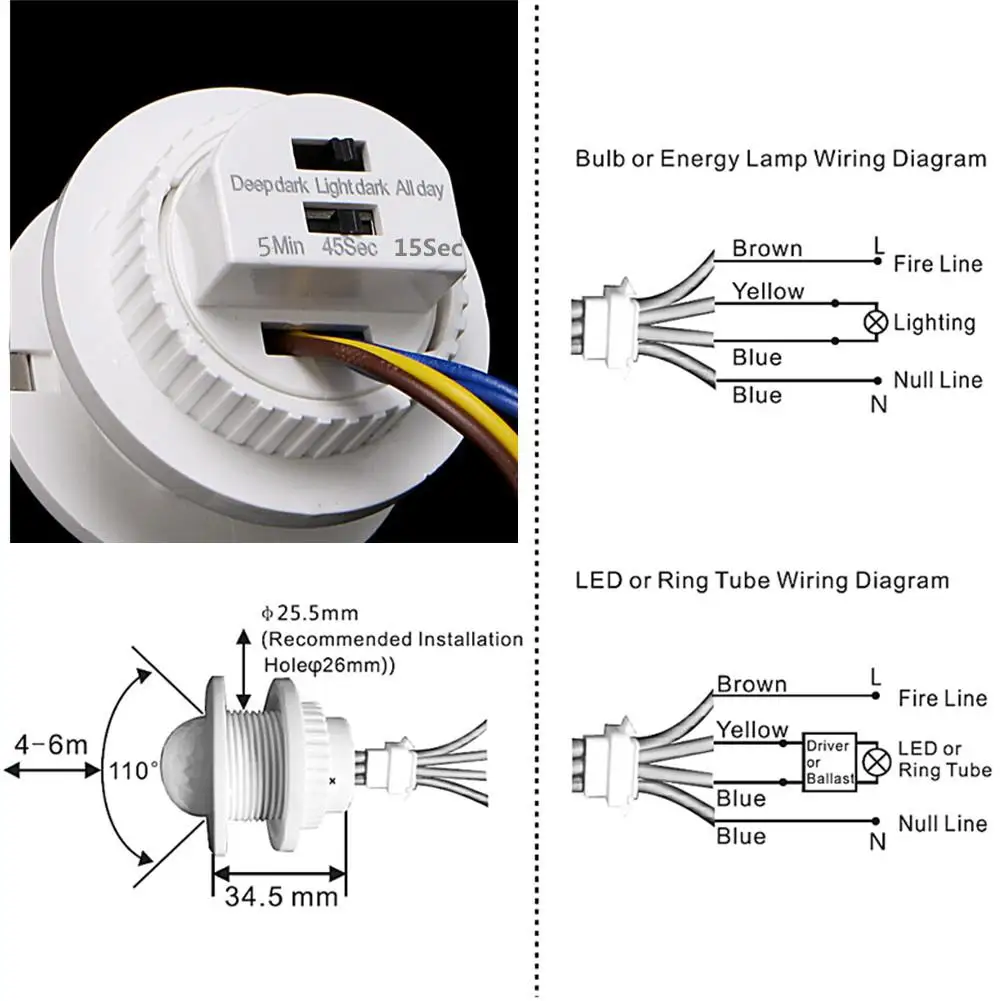

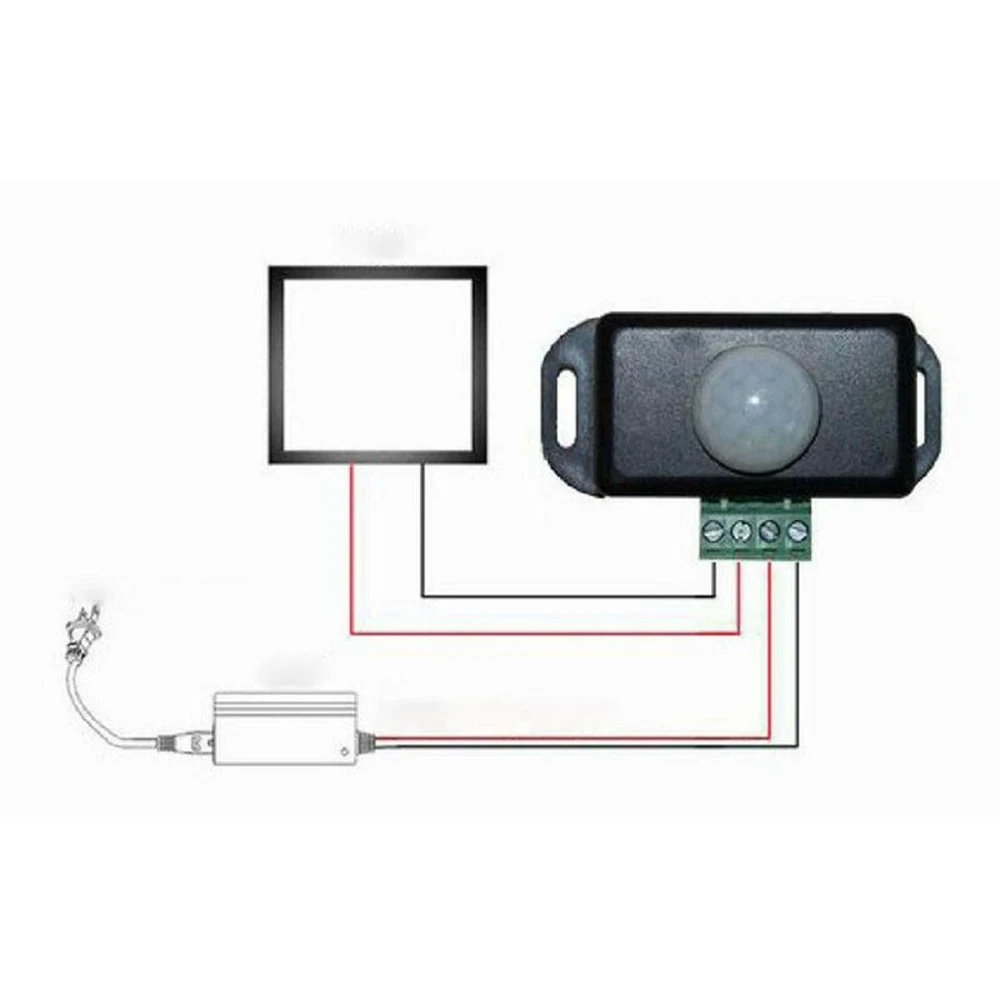

Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

Рис. 9. Схема с двумя датчиками движения

Место установки

В зависимости от места установки все датчики движения можно разделить на:

  • настенные;
  • потолочные;
  • угловые;
  • универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

  • рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
  • угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
  • в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
  • перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Рис. 10. Регулировка датчика движения

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Рис. 11. Регулировка угла наклона

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Автоматическое освещение комнаты с использованием Arduino и датчика PIR

В этом проекте мы увидим автоматическое освещение комнаты с использованием Arduino и датчика PIR, где освещение в комнате будет автоматически включаться и выключаться при обнаружении присутствия человека.

Такое автоматическое освещение помещений может быть установлено в ваших гаражах, на лестницах, в ванных комнатах и ​​т. Д., Где нам не нужен постоянный свет, а только когда мы присутствуем.

Кроме того, с помощью автоматической системы управления освещением в помещении вам не нужно беспокоиться об электричестве, поскольку свет автоматически выключается, когда нет людей.

Итак, в этом DIY-проекте мы реализовали автоматическое освещение комнаты с использованием Arduino и датчика PIR.

Обзор

Система автоматического освещения помещений

с использованием Arduino - очень полезный проект, так как вам не нужно беспокоиться о включении и выключении переключателей каждый раз, когда вы хотите включить свет. Основными компонентами проекта Automatic Room Lights являются Arduino, PIR Sensor и Relay Module.

Из трех компонентов в центре внимания находится ИК-датчик, поскольку он является основным устройством, помогающим обнаруживать людей и движение людей.

Фактически, проект автоматического освещения помещения можно рассматривать как одно из основных приложений ИК-датчика. Аналогичная концепция уже реализована в автоматических клапанах смыва унитазов, сушилках для рук и т. Д.

Также читайте: ARDUINO PIR SENSOR TUTORIAL

Принципиальная схема

автоматического освещения помещения с использованием Arduino

На следующем изображении показана принципиальная схема проекта, реализованного с использованием Arduino UNO, датчика PIR и релейного модуля.

Если у вас нет релейного модуля, вы можете сделать его самостоятельно, используя очень простое оборудование. На следующей принципиальной схеме показан проект, реализуемый с помощью дискретных компонентов для релейного модуля.

ВНИМАНИЕ : Проект предполагает подключение к сети переменного тока 230 В (или 110 В, в зависимости от того, где вы живете !!!). Будьте предельно осторожны при подключении лампы и реле к электросети. Если вы не знакомы со связями, я настоятельно рекомендую иметь наблюдение со стороны взрослых (или экспертное наблюдение).

Компоненты, необходимые для автоматического освещения помещений с использованием Arduino

  • Arduino UNO [Купить]
  • Датчик PIR
  • Релейный модуль 5 В (релейная плата)
  • светодиод
  • Резистор 100 Ом (1/4 Вт)
  • Соединительные провода
  • Макет
  • Блок питания

Если у вас нет релейного модуля, используйте следующие компоненты:

  • Реле 5 В
  • 2N2222 (или BC547) NPN транзистор
  • 1N4007 PN Соединительный диод
  • Резистор 1 кОм (1/4 Вт)

Описание компонента

Датчик PIR

Мы уже узнали о датчике PIR в руководстве по датчику движения PIR, а также реализовали его в различных проектах, таких как система домашней безопасности и автоматический открыватель дверей.

Релейный модуль

Релейный модуль - очень полезный компонент, поскольку он позволяет Arduino, Raspberry Pi или другим микроконтроллерам управлять большими электрическими нагрузками. В этом проекте мы использовали 2-канальный релейный модуль, но в нем использовали только одно реле. Модуль реле, используемый в этом проекте, показан ниже.

Чтобы управлять одним реле на плате, нам нужно использовать три контакта модуля реле: VCC, GND и IN1.

Прежде чем продолжить, прочтите Как использовать реле 5 В на Arduino

ПРИМЕЧАНИЕ : Релейный модуль, используемый в этом проекте, является активным LOW one i.е. когда на контакте IN1 высокий уровень, реле выключено, а когда низкий уровень - реле активировано. Этот момент важен при программировании Arduino UNO.

Схема

Вывод данных OUT датчика

PIR подключен к выводу 8 цифрового ввода / вывода Arduino. Светодиод подключается к выводу 13 Arduino, чтобы указать, включен или выключен свет.

Контакт IN1 модуля реле подключен к контакту 9 Arduino. Лампочка подключается к сети через реле. Один вывод лампочки подключается к одному проводу сетевого питания. Другой вывод лампы подключается к нормально разомкнутому контакту модуля реле.

COM (общий) контакт реле подключается к другому проводу сетевого питания. Будьте внимательны при подключении этой части проекта.

Код

Код для автоматического освещения помещения с использованием Arduino и датчика PIR приведен ниже.

Работа по проекту

Автоматическое освещение комнаты с использованием Arduino и датчика PIR - это простой проект, в котором освещение в комнате автоматически включается при обнаружении движения человека и остается включенным до тех пор, пока человек не уйдет или не прекратит движение.

Работа с этим проектом очень проста и объясняется здесь.

Первоначально, когда нет движения человека, датчик PIR не обнаруживает никого и его вывод OUT остается в НИЗКОМ состоянии. Когда человек входит в комнату, ИК-датчик определяет изменение инфракрасного излучения в комнате.

В результате выходной сигнал датчика ИК становится ВЫСОКИМ. Поскольку выход данных датчика PIR подключен к цифровому выводу 8 Arduino, всякий раз, когда он становится HIGH, Arduino активирует реле, делая вывод реле LOW (поскольку модуль реле является активным модулем LOW).

Это включит свет. Свет остается включенным, пока есть движение перед датчиком.

Если человек вздремнет или выйдет из комнаты, ИК-излучение станет стабильным (изменений не будет) и, следовательно, выход данных датчика PIR станет НИЗКИМ. Это, в свою очередь, заставит Arduino выключить реле (установить на контакте реле ВЫСОКИЙ уровень), и комнатный свет будет выключен.

Приложения

Я уже упоминал о нескольких применениях концепции автоматического освещения помещения.Вот некоторые из них:

  • Гаражные фонари
  • Освещение для ванной
  • Сушилки для рук
  • Устройство для смыва унитаза
  • Огни безопасности

Как работает контроллер движения Leap Motion?

Платформа Leap Motion прошла долгий путь от первых прототипов оборудования до новейшего программного обеспечения для отслеживания. Мы получили много вопросов о том, как работает наша технология, поэтому сегодня мы рассмотрим, как необработанные данные датчиков преобразуются в полезную информацию, которую разработчики могут использовать в своих приложениях.

Оборудование

С аппаратной точки зрения Leap Motion Controller на самом деле довольно прост. Сердце устройства - две камеры и три инфракрасных светодиода. Они отслеживают инфракрасный свет с длиной волны 850 нанометров, который находится за пределами видимого светового спектра.

С аппаратной точки зрения Leap Motion Controller на самом деле довольно прост. Магия заключается в программном обеспечении. Click To Tweet Благодаря широкоугольным объективам, устройство имеет большое пространство для взаимодействия в восемь кубических футов, которое принимает форму перевернутой пирамиды - точки пересечения полей зрения бинокулярных камер.Ранее диапазон обзора Leap Motion Controller был ограничен примерно 2 футами (60 см) над устройством. В бета-версии программного обеспечения Orion это расстояние было увеличено до 2,6 футов (80 см). Этот диапазон ограничен распространением светодиодного света в пространстве, так как становится намного сложнее определить положение руки в 3D за пределами определенного расстояния. Интенсивность светодиодного света в конечном итоге ограничивается максимальным током, который может протекать через USB-соединение.

На этом этапе USB-контроллер устройства считывает данные датчика в свою локальную память и выполняет все необходимые настройки разрешения.Затем эти данные передаются через USB в программу отслеживания движения Leap Motion. (Обновление: теперь это доступно как часть Image API.)

Данные представляют собой стереоизображение в оттенках серого ближнего инфракрасного спектра света, разделенного на левую и правую камеры. Как правило, вы видите только те объекты, которые непосредственно освещаются светодиодами контроллера Leap Motion. Однако лампы накаливания, галогенные лампы и дневной свет также будут освещать сцену в инфракрасном диапазоне. Вы также можете заметить, что некоторые вещи, такие как хлопковые рубашки, могут казаться белыми, даже если они темные в видимом спектре.

Программное обеспечение

После того, как данные изображения будут переданы на ваш компьютер, пора выполнить тяжелую математическую работу. Несмотря на распространенные заблуждения, Leap Motion Controller не создает карту глубины - вместо этого он применяет передовые алгоритмы к необработанным данным датчика.

Leap Motion Service - это программа на вашем компьютере, которая обрабатывает изображения.После компенсации фоновых объектов (например, голов) и окружающего освещения изображения анализируются для восстановления трехмерного представления того, что видит устройство.

Затем слой отслеживания сопоставляет данные для извлечения информации отслеживания, такой как пальцы и инструменты. Наши алгоритмы отслеживания интерпретируют 3D-данные и определяют положение закрытых объектов. Применяются методы фильтрации для обеспечения плавной временной согласованности данных. Затем Leap Motion Service передает результаты, выраженные в виде серии кадров или моментальных снимков, содержащих все данные отслеживания, в транспортный протокол.

Через этот протокол служба взаимодействует с панелью управления Leap Motion, а также с собственными и веб-клиентскими библиотеками через локальное сокетное соединение (TCP для собственного, WebSocket для Интернета). Клиентская библиотека организует данные в объектно-ориентированную структуру API, управляет историей кадров и предоставляет вспомогательные функции и классы. Оттуда логика приложения связывается с входом Leap Motion, обеспечивая интерактивный опыт с управлением движением.

У вас есть вопросы о нашей технологии или планах развития? Дайте нам знать об этом в комментариях!

Алекс Колган - старший директор по маркетингу и сообществу разработчиков Leap Motion.Он считает, что изменив то, как мы взаимодействуем с технологиями, мы можем сделать наш мир более человечным.

Все о датчиках движения - плюсы, минусы и принцип работы

Электронные датчики движения содержат оптический, микроволновый или акустический датчик и часто передатчик для освещения. Электроника интерпретирует изменения в визуальном, микроволновом или акустическом поле в непосредственной близости от устройства, используя одну из технологий, описанных в этой статье.Самые дешевые датчики движения могут обнаруживать на расстоянии не менее 15 футов. Специализированные системы, конечно, стоят дороже, но имеют гораздо больший диапазон.

Детекторы движения широко используются в коммерческих приложениях. Одна из распространенных форм - активация автоматических открывателей дверей на предприятиях и в общественных зданиях. Датчики движения также широко используются вместо датчика присутствия в таких случаях, как включение уличного освещения или внутреннего освещения в проходах. Датчик движения может быть одним из датчиков системы охранной сигнализации, которая используется для предупреждения домовладельца, когда он обнаруживает движение возможного злоумышленника.Система также может активировать камеру видеонаблюдения для записи возможного вторжения.

Датчики движения различных типов

Первый датчик движения был создан в 1950 году Самуэлем Банго в качестве охранной сигнализации. Он применил основы радара к ультразвуковым волнам - частоте, позволяющей замечать огонь или грабитель, и тому, что люди не могут слышать. Датчик движения Samuel основан на «эффекте Доплера». В наше время многие типы датчиков движения работают по тем же принципам, что и детектор Самуэля Банго.

Активные детекторы

Активные датчики движения также известны как радарные датчики движения. Они излучают радиоволны или микроволны через комнату или другую область, которые ударяются о близлежащие объекты и отражают их на датчик-детектор. Когда в это время объект движется в пространстве, управляемом датчиком, датчик ищет сдвиг частоты в возвращающейся волне, что указывает на то, что волна попала в движущийся объект. Датчик движения может распознавать эти изменения и затем отправлять электрический сигнал системе сигнализации, свету или другим устройствам, с которыми он работает.

Активные датчики в основном используются для автоматических дверей в торговых зданиях и аналогичных областях, но их также можно найти в системах безопасности дома и системах внутреннего освещения. Они не подходят для наружного освещения, поскольку активный датчик может обнаруживать движение случайных объектов, таких как более мелкие животные и более крупные насекомые, и срабатывает молния.

Пассивные инфракрасные датчики

Пассивные инфракрасные (PIR) датчики определяют температуру кожи человека.Они излучают излучение черного тела в средней инфракрасной области спектра, которое контрастирует с фоновыми объектами при комнатной температуре. Их называют пассивными, потому что датчик не излучает энергию. Они обнаруживают объекты, людей или животных, улавливая инфракрасное излучение.

СВЧ-датчики

Микроволновые датчики обнаруживают движение с помощью доплеровского радара и похожи на радар для определения скорости. Они излучают непрерывную волну микроволнового излучения, и сдвиги фаз в отраженных микроволнах из-за движения объекта к (или от) приемника приводят к гетеродинному сигналу на низкой звуковой частоте.

Ультразвуковые датчики

Ультразвуковой преобразователь излучает ультразвуковую волну, звук с частотой выше, чем человеческое ухо может слышать, и принимает эхо от близлежащих объектов. Как и в случае доплеровского радара, гетеродинное обнаружение принятого поля показывает движение. Одним из потенциальных недостатков ультразвуковых датчиков является то, что датчик может реагировать на движение в областях, где покрытие нежелательно, например, из-за отражения звуковых волн вокруг углов. Такое расширенное покрытие хорошо работает для управления освещением, где идея заключается в обнаружении кого-либо в области.Но для таких случаев, как открытие автоматической двери, желателен более ограниченный датчик.

Томографический датчик движения

Томографические детекторы движения обнаруживают помехи радиоволнам, когда они проходят от узла к узлу ячеистой сети. Они могут полностью обнаруживать движение на больших площадях, потому что могут чувствовать сквозь стены и другие препятствия. Радиоволны находятся на частотах, которые проникают через большинство стен и идентифицируются во многих местах, а не только в месте расположения передатчика.

Программное обеспечение для видеокамеры

С распространением недорогих цифровых камер, которые могут снимать видео, выходные данные таких камер можно использовать для обнаружения движения в поле зрения датчика с помощью нового программного обеспечения. Этот тип датчика особенно полезен, когда целью является запись видео при срабатывании детектора движения, поскольку не требуется никакого оборудования, кроме камеры и компьютера. Поскольку наблюдаемое поле освещено нормально, это еще один пример пассивного датчика. Однако программное обеспечение видеокамеры также можно использовать с освещением в ближнем инфракрасном диапазоне для обнаружения движения в темноте, то есть при освещении на длине волны, не обнаруживаемой человеческим глазом.Это больше не будет считаться пассивным датчиком.

Детекторы жестов

В детекторах жестов используются фотодетекторы и инфракрасные осветительные элементы с цифровыми экранами для обнаружения движений и жестов рук. Алгоритмы машинного обучения используют видеозаписи для распознавания движений человека.

Датчики движения с двойной технологией

Многие современные датчики движения используют комбинацию различных технологий. Комбинация нескольких сенсорных технологий в одном датчике может помочь снизить количество ложных срабатываний, но это достигается за счет снижения вероятности обнаружения и повышения уязвимости. Например, многие двойные датчики объединяют в себе ИК-датчик и микроволновый датчик. Для обнаружения движения оба датчика должны сработать одновременно. Это снижает вероятность ложного срабатывания сигнализации, поскольку тепловые и световые изменения могут вызвать срабатывание ИК-датчика, но не микроволны, или движущиеся ветки деревьев могут вызвать срабатывание микроволн, но не пассивного инфракрасного датчика. Однако, если злоумышленник может обмануть ИК-датчик или микроволновую печь, датчик не обнаружит его.

Часто технология PIR используется в сочетании с другой моделью для повышения точности и снижения энергопотребления.ИК-датчик потребляет меньше энергии, чем эмиссионное микроволновое обнаружение, поэтому многие датчики откалиброваны так, что при срабатывании ИК-датчика активируется микроволновый датчик. Если последний также поймает злоумышленника, то включается тревога.

Сводка

В этой статье представлено понимание различных типов датчиков движения и принципов их работы. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Другие датчики / детекторы / преобразователи Артикул

Больше от Instruments & Controls

Инфракрасный термометр

Введение в бесконтактные инфракрасные термометры
Опубликовано 29 августа 2018 г.

По своей основной конструкции инфракрасный термометр состоит из линзы для фокусировки инфракрасной (ИК) энергии на детекторе, который преобразует энергию в электрический сигнал, который может отображаться в единицах температуры после компенсации изменения температуры окружающей среды. .
Эта конфигурация упрощает измерение температуры на расстоянии без контакта с измеряемым объектом. Таким образом, инфракрасный термометр полезен для измерения температуры в обстоятельствах, когда термопары или датчики другого типа не могут использоваться или не дают точных данных по ряду причин.
Некоторые типичные обстоятельства - это когда объект измерения движется; где объект окружен электромагнитным полем, как при индукционном нагреве; где объект находится в вакууме или другой контролируемой атмосфере; или в приложениях, где требуется быстрый ответ.

Подробнее об инфракрасных термометрах

Почему я должен использовать инфракрасный термометр для измерения температуры в моем приложении?
Инфракрасные пирометры позволяют пользователям измерять температуру в приложениях, где нельзя использовать обычные датчики. В частности, в случаях, связанных с движущимися объектами (например, роликами, движущимися механизмами или конвейерной лентой), или когда требуются бесконтактные измерения из-за загрязнения или опасных причин (таких как высокое напряжение), когда расстояния слишком велики, или где измеряемые температуры слишком высоки для термопар или других контактных датчиков.

КАК ВЫБРАТЬ ИНФРАКРАСНЫЙ ТЕРМОМЕТР
  1. Определите поле зрения (размер цели и расстояние)
  2. Учитывайте тип измеряемой поверхности и ее коэффициент излучения
  3. Анализировать спектральный отклик на атмосферные эффекты или прохождение через поверхности
  4. Укажите диапазон температур и монтажные требования
  5. Не забывайте: время отклика, окружающая среда, ограничения монтажа, порт просмотра или оконные приложения, а также обработка желаемого сигнала

Что мне следует учитывать при выборе инфракрасного термометра?
Критические соображения для любого инфракрасного пирометра включают поле зрения (размер цели и расстояние), тип измеряемой поверхности (соображения излучательной способности), спектральный отклик (для атмосферных эффектов или прохождения через поверхности), температурный диапазон и способ монтажа (портативный портативный или фиксированное крепление). Другие соображения включают время отклика, среду, ограничения монтажа, порт просмотра или оконные приложения и желаемую обработку сигнала.

В этой таблице подробно описаны показатели преломления для инфракрасных окон.

Что подразумевается под полем обзора и почему это важно?
Поле зрения - это угол обзора, под которым работает инструмент, который определяется оптикой устройства. Для получения точных показаний температуры измеряемая цель должна полностью заполнять поле обзора прибора.Поскольку инфракрасное устройство определяет среднюю температуру всех поверхностей в пределах поля зрения, если температура фона отличается от температуры объекта, может возникнуть ошибка измерения. OMEGA предлагает уникальное решение этой проблемы. Многие инфракрасные пирометры OMEGA оснащены запатентованным лазером, переключаемым с круга на точку. В круговом режиме встроенный лазерный прицел создает круг из 12 точек, который четко указывает измеряемую область цели. В точечном режиме одна лазерная точка отмечает центр области измерения.

Выберите инфракрасный порт, подходящий для вашего приложения

Переносные инфракрасные термометры
Переносные инфракрасные термометры - один из самых популярных типов инфракрасных пирометров. Они обычно используются в портативных устройствах, хотя некоторые модели также имеют встроенное крепление для штатива. OMEGA предлагает широкий выбор инфракрасных термометров различных форм и форм. Многие портативные инфракрасные пирометры OMEGA оснащены запатентованным OMEGA круговым лазерным прицелом, который четко очерчивает поле зрения термометра.

Учить больше

Карманные инфракрасные термометры
Карманные инфракрасные термометры чрезвычайно компактны. Обычно они достаточно малы, чтобы их можно было носить в кармане рубашки.

Учить больше

Инфракрасные термопары
Инфракрасные термопары - это небольшой недорогой инфракрасный датчик.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
