Вентиляционный клапан на пластиковое окно: Вентиляция в квартире с пластиковыми окнами

Содержание

Как установить клапан на пластиковое окно своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить клапан на пластиковое окно своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить клапан на пластиковое окно своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Как установить клапан на пластиковое окно своими руками

С какой целью нужен клапан приточной вентиляции? Как установить приточный клапанна пластмассовое окно?

Устанавливая в квартиру окна из платика заместо старенькых хороших деревянных окон, мы безизбежно нарушаем естественный локальный климат в нашей квартире.

Пожалуй, наилучшим методом возвратить в квартиру свежайший воздух будет установить клапаны приточной вентиляциина окна из ПВХ.

Что все-таки такое приточный клапан и как его установить?

Оконный клапан приточной вентиляции является вытяжным устройством, устанавливаемым горизонтально в высшей части окна.

Приточный клапан делает две главные функции сразу: регулирует лучший локальный климат в помещении и содействует ликвидации конденсата на стеклопакетах.

 Загодя до того, как приобрести клапан приточной вентиляции, тщательно изучите то, что приточный клапан обе данные функции должен делать непременно, по другому это просто доступная подделка.

Куда и как установить приточный клапан?

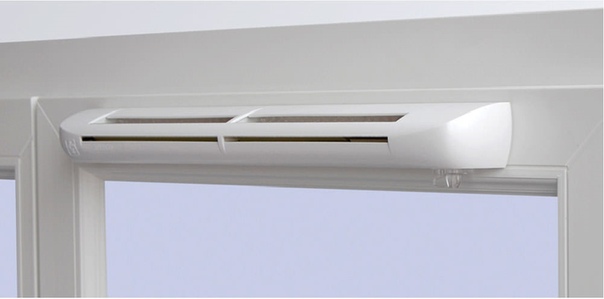

Клапан приточной вентиляции устанавливается на створку пластикового окна. Для работы нам понадобятся: рулетка, отвертка, нож канцелярский и, конечно же, сам приточный клапан. На видео наглядно показано, как установить клапан приточной вентиляции своими руками.

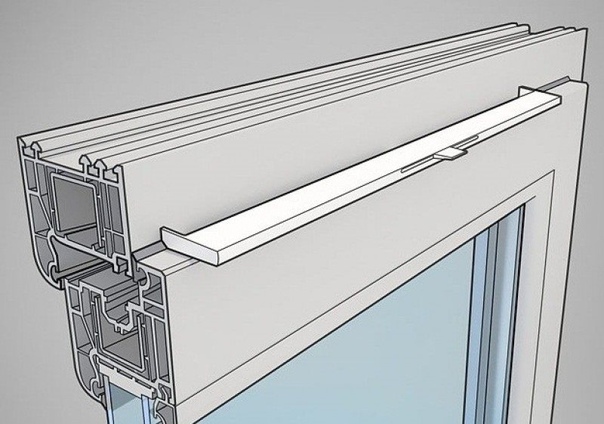

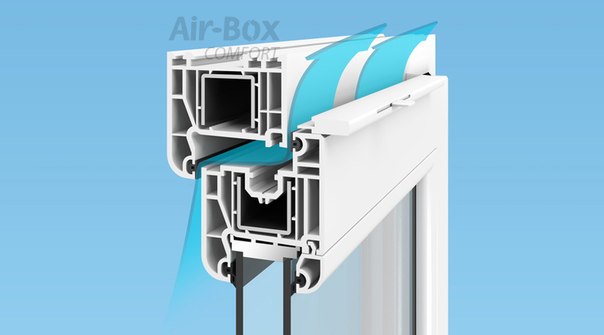

Установка приточного клапана Air Box на пластиковое окно

Основные преимущества приточных клапановдля пластиковых окон заключаются в том, что они абсолютно не уменьшают световой проем, не создают сквозняков, не нарушают звукоизоляцию окна и восстанавливают естественный приток воздуха в квартиру.

Как я избавилась от запотевания окон и духоты | Приточный клапан Air-box | Приточная вентиляция

Приобрести приточный клапанAir-Box Comfort можно на сайте интернет-магазина комплектующих

Простая приточная вентиляция для квартиры своими руками

Для нормальной работы квартирной вентиляции необходимо обеспечить приток уличного воздуха в помещение

А представляете, что было бы при открытой створке? Невозможность регулировки притока свежего воздуха, повышенная вероятность взлома пластикового окна, быстрое охлаждение и повышенный уровень шума внутри помещения. Кроме того, не стоит забывать, что из-за частого открывания створки некоторые элементы фурнитуры быстрее изнашиваются.

Теперь вы знаете, как установить приточный клапан на пластиковое окно. Стоит отметить, что клапан приточной вентиляции можно установить также на алюминиевые или деревянные евроокна.

Как регулировать ?

Устройство приточного клапана может включать в себя регулировку притока воздуха, но может быть и без нее.

Регулировка поступающего воздуха желательна для достижения в помещении оптимального микроклимата.

Управление может выполняться вручную или автоматически. Ручная регулировка может вызвать переохлаждение помещения в отличие от автоматической настройки, оснащенной датчиком с гигрорегулированием.

Датчик внутри автоматического клапана приточной вентиляцииизмеряет только уровень влажности в помещении. Принцип работы основан на изменении размера сечения, через которое проходит воздух – чем выше влажность, тем шире открывается заслонка.

Виды приточных клапанов

Наиболее качественными считаются клапаны приточной вентиляции Air-Box и Aereco.

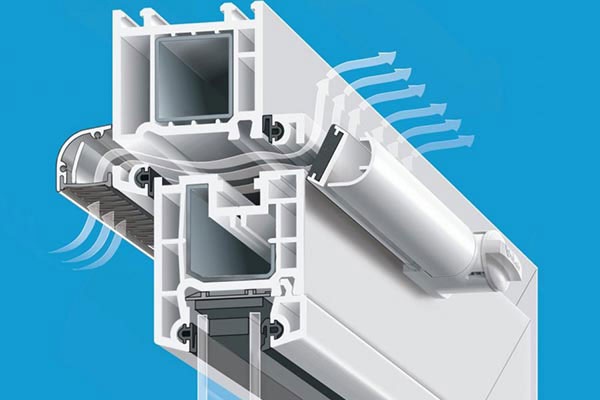

Приточная вентиляция Аэрэко в разрезе

Большое преимущество клапанов Air-Box состоит в том, что они устанавливаются прямо на установленное пластиковое окно, не требуя при этом фрезеровки створки.

Один комментарий на

Для чего нужен клапан приточной вентиляции? Как установить приточный клапан на пластиковое окно?

Все, конечно, прекрасно, но ту же пыль и аллергены клапана пропускают. Не спорю, если все хорошо с вентиляцией, нет в доме аллергиков и зимы не холодные, то клапан — это доступный экономичный вариант. Лучше дышать свежим воздухом, чем тем, что скапливается за пластиковыми окнами.

Установка клапана для пластиковых окон своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы. Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны. Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

В ходе эксплуатации, его не нужно открывать потому, что приточный клапан представленный на сайте обеспечивает пассивную вентиляцию.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции.

Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Преимущества приточного клапана вентиляции для окон ПВХ:

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.После установки конструкции, не образуется конденсат на окнах.Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Вентиляционный приточный клапан-ручка

Появился данный вид клапана совсем недавно и устанавливается вместо обычной ручки, обладает следующими характеристиками:

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна. Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Клапан для вентиляции

Проблема обратной тяги, плесени  и конденсата  знакома многим жильцам домов с пластиковыми окнами.

Во времена «деревянных» окон такой  проблемы  практически не существовало. С появлением пластиковых конструкций с прорезиненными стыками повсеместно ощущается  нехватка вентиляционных каналов.

Сегодня для того, чтоб обеспечить приток воздуха в  помещение с пластиковыми  окнами, широко используют вентиляционные клапаны или клапаны  приточной вентиляции.

Их устанавливают на створку пластикового окна, благодаря чему свежий воздух попадает в комнату при закрытом окне. При этом производители в своей  конструкции предусмотрели все возможности, чтобы в помещении не было сквозняков. Воздух  из приточного клапана  направляется к потолку, не вызывая дискомфорта у людей, находящихся  в помещении.

Характеристики приточных клапанов

Вентиляционные клапаныможно приобрести у нас.

Специалисты компании «Альфард»внимательно выслушают Вас  и предложат товар, применимый к вашим условиям. Установить клапан можно и самостоятельно. Но доверив  установку и монтаж вентиляционных клапанов профессионалам,  Вы будете спокойны  за  качество работы.

Монтаж приточного клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые.

Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

 Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции.

Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.Просверливают технологическое отверстие, используя перфоратор.Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.

Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреватьсяНекоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляцииПроветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада


Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитанВ конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха
Существует два типа клапанов — для инфильтрации воздуха и для приточной вентиляции у них одна и та же — снабжение здания свежим воздухом.
Если в теле бетона попадается арматура, ее просверливают сверлами по металлуПосле включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте.
При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага.Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы.

Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещенияи повышается влажность.

Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Решить проблему с вентиляцией и влагой на окнах позволит установка приточного клапана на окно. Доступное по цене и эффективное устройство обеспечит непрерывное обновление воздуха при закрытых окнах, при этом температура в помещении не изменится, и шум не будет вас беспокоить.

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.Щелевые клапаны – устройство размещается в верхней части окна.

Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.

Щелевой

Размещение

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом.

Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой. Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

Преимущества

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана.

Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении.

Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха.

Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Новинка – клапан-ручка

Альтернативой установки оконного щелевого клапана является вентиляционное приспособление, размещенное в ручке пластикового окна. Такая конструкция рекомендуется для алюминиевого профиля. Она располагается в непосредственной близости от стеклопакета и предотвращает появление конденсата.

Обратите внимание!В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют.

Клапан-ручкаПриточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

Установка

В комплект для установки вентиляционного приспособления входит:

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке.

Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре. Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.Разметку с рамы необходимо точно перенести на створку.

Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.В паз створки вставляются три маленьких кусочка уплотнителя.

Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке.

Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окноне будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Производители

Французская компания AERECO предлагает автоматические устройства с удаленным гигрометром.

Такая конструкция позволяет ориентироваться на уровень влажности непосредственно в помещении. Ее датчики изготавливаются из полиамидных лент, изменяющих размер под действием влаги. Приспособления приточной вентиляции выпускаются в различных модификациях и цветовых оформлениях корпуса.

Aereco

Установка приточного клапана REHAU выполняется на оконный створ без необходимости фрезерования щели. Он оснащается сменным фильтром и ступенчатой регулировкой потока воздуха. Автоматика приспособления работает бесшумно и эффективно, закрывая мембрану при сильном ветре и открывая при нормальном давлении.

Конструкция клапана Air-Box Standart состоит из двух частей – наружной и внутренней.

Первая устанавливается в нижней части окна, а вторая располагается вверху на створке. Модель Comfort имеет цельный корпус и размещается в верхней части оконного профиля. Она отличается звукопоглощающими свойствами.

Обслуживание

Уход

Устройство не нуждается в сложном уходе, но для нормального функционирования необходимо очищать его раз в полгода.

Если не убирать загрязнение, то пыль будет попадать в воздух в большом количестве. Облегчить процедуру очистки поможет использование пылесоса. Внешнюю часть корпуса приточного клапана протирают влажной тряпкой.

Нельзя промывать приспособление проточной водой или использовать бытовую химию. Чтобы не сломать вентиляционный клапан, нужно аккуратно выполнять регулировку и не разбирать устройство. Если поблизости производятся ремонтные работы, необходимо защитить приспособление от грязи.

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить клапан на пластиковое окно своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео:

Источники:

http://suncity-stroy.ru/pritochnyj-klapan-dlja-plastikovyh-okon-svoimi/

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

http://udmsip.ru/vent/

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

http://stroysvoimirukami.ru/ustanovka-pritochnogo-klapana-na-okno/

Вентиляционный клапан для пластиковых окон. Типы и принцип действия

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom.ru "А за Окном"

В нашей стране пластиковые окна пользуются особой популярностью – количество продаж ни алюминиевых, ни современных деревянных светопропускающих конструкций даже близко не может сравниться с колоссальным объемом реализации окон, основу которых составляет ПВХ (поливинилхлорид).

Преимущества пластиковых окон очевидны: отличная тепло- и звукоизоляция, наличие дополнительных возможностей, расширяющих функционал конструкций, приятный внешний вид и еще ряд других, менее заметных, но не менее значимых решений возводящих удобство их использования на новый уровень.

Однако при всех положительных моментах, окна из пластика не лишены недостатков. Одним из них является чрезмерная герметичность. С одной стороны это хорошо – герметично закрытое окно не позволяет теплу уходить на улицу, а с другой плохо – проникновение свежего воздуха в прилегающее помещение через такую конструкцию сведено к минимуму.

Из статьи Вы узнаете:

Почему важно проветривать комнату?

Духота, повышенная влажность

Конденсат на окнах

Риск образования грибка и плесени

Высокий уровень содержания СО2

Высокий уровень содержания радона

Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат. Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств:

  • Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию
  • Квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками.
  • В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

Вентиляционные оконные клапаны: возможности и принцип действия

Постоянный приток свежего воздуха

Отсутствие сквозняков

Защита от уличного шума

Нормализация концентрации СО2

Отсутствие конденсата и плесени

Назначение вентиляционных клапанов, к слову сказать, в большинстве случаев устанавливаемых в верхнюю часть створки окна, – осуществлять автоматическое наполнение помещения уличным воздухом.

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Если на пластиковое окно установить такого рода клапан, то необходимость в периодическом проветривании путем открытия створок окна сводится к минимуму.

Устройство само проветривает помещение, при этом не давая в него проникнуть ни пыли, ни звукам, ни различной живности, кишащей за окном в летнюю пору. Конструкция вентиляционного клапана продумана таким образом, что зимой у проходящего через устройство воздуха, появляется достаточно времени, чтобы прогреться, а само отверстие ни при каких обстоятельствах не обледенеет и не закупорится.

Принцип работы вентиляционного клапана, установленного в раме пластикового окна

Клапан притяжной вентиляции расположен в верхней части окна

Ручное или автоматическое регулирование поступления уличного воздуха

Подача свежего воздуха снаружи при закрытом окне

К слову сказать, существуют модели клапанов, реагирующих на изменение уровня влажности – при повышенных значениях они открываются, при возвращении к нормальным – закрываются.

Оснастив квартирное окно вентиляционным клапаном можно небезосновательно рассчитывать на то, что такая распространенная проблема как запотевание стекол стеклопакета останется в прошлом. Ведь основной источник покрытия поверхности стекла мельчайшими капельками воды – влага, будет отводиться на улицу через отверстие клапана вместе с теплым воздухом. Не будет скопления воды – не будет благоприятной среды для возникновения грибка, ответственного за появление плесени, такой вредной для человеческого организма.

Плюсы и минусы устройства

К основным достоинствам оконных вентиляционных клапанов относятся:

Постоянная циркуляция воздуха. В помещение непрерывно поступает кислород

Сквозняки не появятся. Это особенно важно при установке окон в детскую

Устройство Помогает создать в помещении здоровый микроклимат

Исключено образование конденсата. Следовательно, грибок и плесень также не появятся

Возможность регулировать работу устройства

Не уменьшают площадь светового проема

Тепло- и шумоизоляционные параметры профиля не снизятся

Простота монтажа и использования

К недостаткам окон с вентиляционными клапанами относятся:

Зимой возможно обмерзание

При отсутствии фильтра способны пропускать пыль, грязь, пух с улицы

Модели с механическим управлением нуждаются в регулировке. Настройка зависит от погодных условий, числа людей в комнате. Клапан располагается в верхней плоскости створки, поэтому его регулировка сопряжена с некоторым дискомфортом

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способно

Как сделать вентиляцию для пластиковых окон. Варианты и особенности

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom.ru "А за Окном"

Окна из пластика – самый популярный вариант оформления проемов в новых строящихся домах и новостройках. Технические характеристики изделий позволяют их свободно использовать и при строительстве жилых строений, и при обустройстве административных или промышленных зданий.

Оконные конструкции из ПВХ обладают отличными светопропускными и звукоизолирующими свойствами, герметично защищая от проникновения насекомых, сквозняков, холода. Однако высокие способности к изоляции привели к недостаточному пропуску воздуха внутрь зданий.

Данный недостаток не связан с материалом изготовления. Зданий, построенных в прошлых столетиях, не предполагали использование подобного нового материала.

Из статьи Вы узнаете:

Зачем нужна вентиляция в окнах?

Возникает вопрос, почему в век современных технологий и бурного появления новых материалов проблема эффективной вентиляции все еще не решена. Дело в том, что при строительстве жилых и нежилых зданий предполагалось обязательное включение системы вентиляции в инженерные коммуникации здания. Помимо вытяжки, которая есть во всех кухнях и санузлах, проветривание осуществлялось с помощью дверей и щелей в окнах. Данные меры применялись в течение долгого периода времени, и были достаточными, чтобы обеспечить воздухом внутреннее пространство зданий.

С приходом новых оконных конструкций изменился и принцип обустройства оконного проема. Важным моментом является заделывание зазоров, щелей, препятствуя воздухообмену между улицей и помещением. Нарушение естественного доступа воздуха приводит к образованию повышенной влажности в помещении и духоте. Обитатели жилья начинают ощущать серьезный дискомфорт. Ситуацию усугубляет тот факт, что к воздуху, оставшемуся закупоренным в помещении, добавляются дополнительные запахи из соседских квартир, значительно ухудшая условия проживания.

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Закрытые окна вызывают образование конденсата в самой пластиковой конструкции, ухудшая условия эксплуатации изделия. Оптимальным выходом станет открытие окна в режиме микропроветривания. Это избавит от излишней духоты и запотевших стекол.

Помогает также использование обычного режима проветривания, выбрав один из предустановленных вариантов положений. Многое будет зависеть от того, сколько камер установлено в стеклопакете. Для морозных условий и сурового климата оправданна установка многокамерных пакетов, препятствующих теплопотерям. Цена на подобные изделия выше, однако комфорт и экономия при сохранении тепла будут по достоинству оценены обитателями жилья.

Обустройство вентиляции с окнами ПВХ

Технические возможности позволяют спокойно организовать вентиляцию и при установленных пластиковых пакетах. Существуют различные способы обустройства. Потребитель выбирает наиболее подходящий вариант:

  • оснащение конструкции форточкой;
  • обустройство самовентиляционных средств;
  • наличие гребенки для фиксирования положения створки;
  • оснащение клапаном для вентиляции.

Вентиляция через форточку

Одним из наиболее популярных и традиционных способов организации воздухообмена между внешним окружением и внутренними помещениями служит форточка.

В этом случае воздух поступает внутрь комнат в верхней части под потолком. Свежий воздух далее смешивается с внутренним, освежая и обновляя атмосферу в доме. Ни сквозняки, ни конденсат на пластиковых изделиях в это случае не наблюдаются.

Блиц-опрос: Какие пластиковые окна лучше поставить в комнату: гостиную, кабинет, детскую, спальню, кухню?Poll Options are limited because JavaScript is disabled in your browser.Пластиковый воздушный клапан

- предложения от производителей, поставщиков, экспортеров и оптовиков вентиляционного пластикового воздушного клапана

Продукты

Вентиляционный пластиковый воздушный клапан

Пластиковый воздушный клапан - выхлоп Размер: доступны диаметры 100 мм, 125 мм, 150 мм и 200 мм. Материал: ПП с белым...

21 вентиляционный пластиковый воздушный клапан Продукция Страница 1 из 4

Продажа потенциальных клиентов
0 найденных предложений от мировых поставщиков, производителей, экспортеров и дистрибьюторов, связанных с пластмассовым воздушным клапаном для вентиляции

Вас также может заинтересовать:

Как работают клапаны | Типы клапанов

Криса Вудфорда.Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы я рискнул предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, день за днем выходной. Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью.Это та работа, которую выполняют клапаны и : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Рассмотрим подробнее как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, потому что оно увеличивает силу, прилагаемую к ободу. производят большую и более полезную силу в центре. Если вы не знаете почему, взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан - это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы.Так же, когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым клапаном или шаровой кран), который впускает больше воды в бак для следующего румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) Ваша плита, регуляторы, которые включают или выключают газ, являются клапанами. Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает через трубу. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать сгорел выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть довольно важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Эта дроссельная заслонка диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ней! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, чтобы пропустить воздух через трубу. Фото любезно предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как изготавливаются клапаны?

фотография отключая воду с запорным клапаном.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую воду. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания. После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько разные части.Внешняя часть называется сиденье и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение. клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется корпусом и подходит для седло, когда клапан закрыт. Также есть некоторая форма механизм открытия и закрытия клапана - ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть надежно закреплено, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном - это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это.Вот почему некоторые клапаны управляются с помощью рычагов (как на фото здесь, но некоторые могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны - большие, мощные, промышленные изделия из металла. Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны.Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, - еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол внизу! Этот оригинальный клапан останавливает его. В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку.Давление, которое вы прикладываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, основанная на очень осторожных подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан.В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические детали того, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов - это не просто вопрос того, как они будут работать в течение всего срока службы, но что с ними происходит после этого.Например, в случае упаковки пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетах с кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разбросав кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает сумки намного сложнее утилизировать. Какой ответ? В настоящее время производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова становится плоской, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть - это труба, по которой течет жидкость; красная часть - это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Множество различных типов клапанов имеют разные названия. В самые распространенные - бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

  • Шар : в шаровом кране полая сфера (шар) плотно прилегает внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
  • Бабочка : Дроссельная заслонка - это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
  • Кран или пробка : В кране или пробке расход заблокирован конической заглушкой, которая отодвигается при повороте колеса или справиться.
  • Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать через них металлические ворота.Большинство клапанов этого типа разработан, чтобы быть полностью открытым или полностью закрытым и не может функционируют должным образом, когда они открыты лишь частично. В трубах водоснабжения используются такие клапаны.
  • Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
  • Игла : Игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
  • Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля представляют собой тарелки. Этот Тип клапана похож на крышку, сидящую на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
  • Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов - возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух - его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигает определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разное количество, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу есть дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте обвитой вокруг него желтой пружиной. Однако, если давление воды возрастает слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран, созданный Полом Б. Вессоном и компанией Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На сайте

Книги

  • Справочник по клапанам Филипа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, которые могут возникнуть с ними.
  • Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
  • Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

  • Создание лучшего клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
  • Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
  • Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают отличное понимание технических деталей того, как все работает на самом деле. Есть тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

  • US3425439: Дисковый затвор Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
  • US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
  • US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
  • US20030159737A1: Тарельчатый клапан и способ его изготовления от Charles Peter deCler. Colder Products Co, 16 марта 2004 г.
  • US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Что такое система принудительной вентиляции-PIV

Системы вентиляции с положительным входом (PIV) создают свежую и здоровую среду обитания за счет подачи свежего отфильтрованного воздуха в помещение с постоянной скоростью по всему дому и являются нашим самым популярным методом для всего дома вентиляция в существующих домах или аренда домовладельца.

Установки PIV помогают устранить конденсацию на поверхности, предотвратить рост плесени и уменьшить популяцию клещей домашней пыли. Также сообщается, что они предлагают широкий спектр преимуществ для экономии энергии и здоровья.

Установленные на чердаке блоки PIV используют бесплатную солнечную энергию, генерируемую за счет естественного солнечного излучения на чердаках, что, в свою очередь, обеспечивает максимальный комфорт и способствует ежегодной экономии энергии.

Характеристики систем вентиляции с принудительной подачей воздуха

  • Высокая эффективность для уменьшения образования конденсата и плесени
  • Улучшенное качество воздуха в помещении (IAQ)
  • Энергетическая эффективность при работе от одного дня до дня
  • Ненавязчивый и тихий
  • по выбору объем воздуха
  • В комплекте с потолочным диффузором, гибким воздуховодом и зажимами для червячной передачи
  • Стандартная 5-летняя гарантия
  • Не требует обслуживания Фильтр G4
  • Степень защиты IPX2

Зачем нам нужна система положительной вентиляции (PIV)?

За последнее десятилетие у строителей, архитекторов и правительственного законодательства возросла потребность в повышении теплового КПД наших домов, сделав их свободными от сквозняков и хорошо изолированными.Это привело к ухудшению качества воздуха, что может значительно усилить последствия астмы и других респираторных заболеваний, проблем со здоровьем, конденсации, плесени, пылевых клещей, неприятных запахов и накопления токсичных газов.

PIV-модели

Доступны две модели:

Установленный на чердаке агрегат - агрегаты постоянно подают тонкий фильтрованный воздух из захваченного тепла и свежий воздух из пустоты на крыше через потолочный диффузор, обычно в вашем доме. коридор и перераспределяет тепло, оставшееся на уровне потолка.Затем влажный, несвежий воздух вытесняется из помещения через точки естественной вентиляции (оконные вентиляционные отверстия).

Настенный агрегат - идеально подходит для квартир и домов без чердака, который забирает воздух снаружи и подает воздух в выбранную область дома через 100-миллиметровые воздуховоды.

Техническое обслуживание

Блок, установленный на чердаке, оснащен фильтром, не требующим обслуживания в течение 5 лет, а блок, устанавливаемый на стене, требует ежегодной очистки фильтра.

Арендодатели и социальное жилье

Сделайте своих арендаторов счастливыми и сократите текущие расходы на техническое обслуживание с помощью установки системы принудительной вентиляции (PIV), которая успешно использовалась для устранения поверхностной конденсации, предотвращения роста плесени и уменьшения количества домашней пыли популяции клещей в социальном жилье в Великобритании и ROI.

Журнал данных

Идеально подходит для социального жилья, эта функция отображает общее время работы системы, время, затраченное на частичную скорость, время нахождения на нормальной скорости, приблизительное энергопотребление вентилятора и приблизительное энергопотребление нагревателя. Эти данные не подлежат сбросу.

Эксплуатационные расходы

PIV не будет стоить арендаторам земли - всего цент в день на запуск!

Обратите внимание, что модели зимних обогревателей могут потреблять от 300 до 500 Вт в зависимости от модели.

Новые герметичные жилые дома

В новых герметичных домах рекомендуется устанавливать систему вентиляции с рекуперацией тепла (MVHR), а не установку принудительной вентиляции (PIV).

Устройство принудительной вентиляции работает за счет повышения давления в помещении, и загрязненный воздух выталкивается наружу через естественные пути на фасаде дома или через оконные вентиляционные отверстия.

Если здание построено с потерями воздуха 3 м3 / час / м2 или ниже при давлении 50 Па, утечки воздуха будет недостаточно для эффективной работы агрегата.

Размер собственности

Блок для монтажа на чердаке подходит для домов площадью до 1500 квадратных футов (150 м2).

Настенный блок подходит для квартир площадью до 1000 квадратных футов (100 м2).

Возможно использование нескольких блоков.

Противопожарная система

При установке в многоэтажном здании мы можем поставить модель противопожарного клапана с реле отключения пожарной сигнализации и вспучивающимся противопожарным воздуховодом.

Установка

Блок PIV является одним из наиболее экономически эффективных решений для вентиляции всего дома для существующих домов, поскольку он требует очень ограниченного количества воздуховодов и небольшого количества проходов во внешнем фасаде здания.

Для установки на чердаке требуется только круглое отверстие диаметром 200 мм в коридоре для диффузора, и вы просто устанавливаете агрегат на чердаке, подсоединяете агрегат к предусмотренному воздуховоду и включаете.

Для настенного блока потребуется просверлить в стене отверстие диаметром 100 мм, затем просто прикрепить блок к стене и воздуховоду в желаемом месте для диффузора и включить.

Электропитание составляет 3 ампера для стандартной модели и 13 ампер для версии нагревателя.

Регулятор скорости и датчики

Как на чердаке, так и на стене есть простой в регулировке регулятор скорости, позволяющий регулировать скорость блока в зависимости от размера собственности.

Датчик контролирует температуру на чердаке, автоматически регулируя объем воздуха при необходимости.

Скорость «струйки» выбирается автоматически, когда температура окружающей среды в чердаке ниже 18 ° C.

«Нормальный» выбирается автоматически, если температура окружающей среды на чердаке составляет от 18 до 27 ° C.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
