Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

• эти аппараты компактны, имеют небольшой вес;
• лампы включаются быстро, но при этом плавно;
• отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
• снижением тепловых потерь;
• электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
• наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Ремонт ЭПРА

В случае отсутствия возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

• для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
• далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
• в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
• может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Люминесцентные лампы T8

Лампы T8 имеют диаметр стеклянной колбы 26 мм. Широко используемые лампы T10 и T12 имеют диаметры 31,7 и 38 мм соответственно. Для светильников обычно применяют ЛДС мощностью 18 Вт. Лампы T8 не теряют работоспособности при скачках питающего напряжения, но при понижении напряжения более чем на 10% зажигание лампы не гарантируется. Температура окружающего воздуха также влияет на надежность работы ЛДС T8. При минусовых температурах снижается световой поток, и могут происходить сбои в зажигании ламп. Лампы T8 имеют срок службы от 9 000 до 12 000 часов.

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

• выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
• изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
• подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
• патроны необходимо закрепить на корпусе;
• место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
• патроны подключаются к цоколям ЛДС;
• для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
• светильник закрепляется на потолке и подключается к сети питания 220 В.

как работает + схемы подключения

Вас интересует, зачем нужен электронный модуль ЭПРА для люминесцентных ламп и как его следует подключить? Правильный монтаж энергосберегающих светильников позволит многократно продлить их срок эксплуатации, ведь верно? Но вы не знаете, как подключить ЭПРА и нужно ли это делать?

Мы расскажем вам о назначении электронного модуля и его подключении – в статье рассмотрены конструкционные особенности этого аппарата, благодаря которому формируется так называемое стартерное напряжение, а также поддерживается оптимальный рабочий режим светильников.

Приведены принципиальные схемы подключения люминесцентных лампочек с применением электронного пускорегулятора, а также видеорекомендации по применению подобных аппаратов. Которые являются неотъемлемой частью схемы газоразрядных ламп, несмотря на то что конструктивное исполнение таких источников света может значительно отличаться.

Содержание статьи:

Конструкции пускорегулирующих модулей

Конструкции промышленных и бытовых , как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.

Электромагнитное устройство старого образца

Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.

Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.

Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)

Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.

Помимо дросселя, в состав схемы ЭМПРА входят (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.

Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса

Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.

Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.

Усовершенствование конструкции до ЭПРА

Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.

Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.

Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями

Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.

Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.

Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.

Из чего состоит приспособление?

Главными составляющими элементами схемы электронного модуля являются:

• выпрямительное устройство;
• фильтр электромагнитного излучения;
• корректор коэффициента мощности;
• фильтр сглаживания напряжения;
• инверторная схема;
• дроссельный элемент.

Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.

Примерно на такие приборы света (мощностью от 100 ватт) рассчитаны пускорегулирующие модули, выполненные по мостовой схеме. Которая, кроме поддержки мощности, оказывает положительное влияние на характеристики питающего напряжения

Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.

Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. к. для традиционного применения достаточно светильников мощностью до 50 Вт.

Особенности работы аппарата

Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.

Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.

Вид рабочей электронной платы одной из моделей пускорегулирующего модуля на полупроводниковых элементах. Эта небольшая легкая плата полностью заменяет функционал массивного дросселя и добавляет ряд улучшенных свойств

Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.

Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.

Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.

Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.

Принципиальная схема пускорегулятора

Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.

Принципиальная схема полумостового устройства запуска и регулировки параметров люминесцентных светильников. Однако это далеко не единственное схемное решение, какие применяются для изготовления ЭПРА

Работает такая схема в следующей последовательности:

1. Сетевое напряжение в 220В поступает на диодный мост и фильтр.
2. На выходе фильтра образуется постоянное напряжение в 300-310В.
3. Инверторным модулем наращивается частота напряжения.
4. От инвертора напряжение проходит на симметричный трансформатор.
5. На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.

Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.

Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.

Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.

Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.

На качество работы схемы оказывает влияние правильный подбор электронных элементов. Нормальная работа характеризуется параметром тока на плюсовом выводе конденсатора С1. Длительность импульса розжига светильника определяется конденсатором С4

Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.

Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.

Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.

Узел схемы инвертора, собранный по мостовой схеме. Здесь в работе узла участвуют не два, а четыре ключевых транзистора. Причем зачастую предпочтение отдается полупроводниковым элементам полевой структуры. На схеме: VT1…VT4 – транзисторы; Tp – трансформатор тока; Uп, Uн – преобразователи

Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном . Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.

Варианты подключения люминесцентных ламп

В зависимости от схемных решений, используемых в конструкции пускорегулирующих аппаратов, варианты подключения могут быть самые разные.

Если одна модель устройства поддерживает, к примеру, подключение одного светильника, другая модель может поддерживать уже одновременную работу четырех ламп.

Простейший вариант питания светильника через электромагнитный пускорегулирующий элемент: 1 – нить накала; 2 – стартер; 3 – стеклянная колба; 4 – дроссель; L – фазная линия питания; N – нулевая линия

Самым простым подключением видится вариант с электромагнитным устройством, где основными элементами схемы являются лишь и стартер.

Здесь от сетевого интерфейса фазная линия соединяется к одной из двух клемм дросселя, а нулевой провод подводится на одну клемму люминесцентной лампы.

Фаза, сглаженная на дросселе, отводится от его второй клеммы и соединяется на вторую (противоположную) клемму.

Остающиеся свободными еще две клеммы лампы подключаются к розетке стартера. Вот, собственно, и вся схема, которая до появления электронных полупроводниковых моделей ЭПРА использовалась повсеместно.

Вариант подключения двух люминесцентных светильников через один дроссель: 1 – фильтрующий конденсатор; 2 – дроссель, по мощности равный мощности двух приборов света; 3, 4 – лампы; 5,6 – стартеры запуска; L – фазная линия питания; N – нулевая линия

На базе этой же схематики реализуется решение с подключением двух люминесцентных ламп, одного дросселя и двух стартеров. Правда в этом случае требуется подбирать дроссель по мощности, исходя из суммарной мощности газовых светильников.

Дроссельный схемный вариант можно доработать с целью устранения дефекта стробирования. Он довольно часто возникает именно на светильниках с электромагнитным ЭПРА.

Доработка сопровождается дополнением схемы диодным мостом, который включается после дросселя.

Подключение к электронным модулям

Варианты подключения люминесцентных ламп на электронных модулях несколько отличаются. Каждый электронный пускорегулирующий аппарат имеет входные клеммы для подачи сетевого напряжения и выходные клеммы под нагрузку.

В зависимости от конфигурации ЭПРА, подключается одна или несколько ламп. Как правило, на корпусе прибора любой мощности, рассчитанного на подключение соответствующего количества светильников, имеется принципиальная схема включения.

Порядок подключения люминесцентных светильников к устройству пуска и регулирования, действующего на полупроводниковых элементах: 1 – интерфейс для сети и заземления; 2 – интерфейс для светильников; 3,4 – светильники; L – фазная линия питания; N – нулевая линия; 1…6 – контакты интерфейса

На схеме выше, к примеру, предусматривается питание максимум двух люминесцентных ламп, так как в схеме используется модель двухлампового балласта.

Два интерфейса прибора рассчитаны так: один для подключения сетевого напряжения и заземляющего провода, второй для подключения ламп. Этот вариант тоже из серии простых решений.

Аналогичный прибор, но рассчитанный уже для работы с четырьмя лампами, отличается наличием увеличенного числа клемм на интерфейсе подключения нагрузки. Сетевой интерфейс и линия подключения заземления остаются без изменений.

Разводка подключения по четырехламповому варианту. В качестве устройства запуска и регулирования также используется электронный полупроводниковый ЭПРА. На схеме 1…10 – контакты интерфейса устройства пуска и регулирования

Однако наряду с простыми устройствами, – одно-, двух-, четырехламповыми – встречаются пускорегулирующие конструкции, схематика которых предусматривает использование функции регулировки свечения люминесцентных ламп с помощью.

Это так называемые управляемые модели регуляторов. Рекомендуем подробнее ознакомиться с принципом работы осветительных приборов.

Чем отличаются подобные приборы от уже рассмотренных устройств? Тем, что в дополнение к сетевому и нагрузочному оснащаются еще интерфейсом для подключения управляющего напряжения, уровень которого обычно составляет 1-10 вольт постоянного тока.

Четырехламповая конфигурация с возможностью плавной регулировки яркости свечения: 1 – переключатель режима; 2 – контакты подвода управляющего напряжения; 3 – заземляющий контакт; 4, 5, 6, 7 – люминесцентные лампы; L – фазная линия питания; N – нулевая лини

Схема люминесцентного светильника — советы электрика

Схема включения люминесцентной лампы – обзор вариантов

Люминесцентные лампы дают более приятный свет и потребляют меньше энергии, чем традиционные «лампочки Ильича».

Но в отличие от ламп накаливания, их нельзя подключать к электросети напрямую — требуется пускорегулирующий аппарат.

Разговор в данной статье пойдет о том, какой может быть схема включения люминесцентной лампы и какими достоинствами обладает каждый из вариантов.

Особенности работы

В люминесцентных светильниках, также именуемых разрядными или газоразрядными, источником света является не раскаленная металлическая нить, как в обычной лампочке, а электрическая дуга (дуговой разряд) в газовой среде.

Производимый дугой свет в чистом виде является непригодным «к употреблению», так как в значительной мере состоит из невидимого ультрафиолетового излучения, а видимая составляющая имеет зеленовато-голубой цвет.

Ситуацию исправляет нанесенный на внутреннюю поверхность колбы люминофор — особое вещество, которое при облучении ультрафиолетом начинает светиться красноватым светом. Этот свет смешивается с зелено-голубым, так что в итоге свечение лампы становится почти белым.

Для люминесцентных светильников характерны следующие особенности:

1. Для поддержания дуги требуется гораздо меньшее напряжение (его называют напряжением горения), чем для ее создания (напряжение зажигания или пробоя газового промежутка).
2. Чтобы обеспечить длительный срок службы лампы, электроды ее перед включением, то есть созданием дуги, следует прогреть.
3. При попытке уменьшить проходящий через лампу ток ее электроды остывают и лампа гаснет, что делает невозможным ее регулирование (диммирование) традиционными способами.
4. Сопротивление газовой среды в устоявшемся режиме, то есть когда дуга уже возникла, чрезвычайно мало, поэтому для ограничения силы тока последовательно с лампой обязательно нужно включать сопротивление. Поскольку лампа работает на переменном токе, это сопротивление может быть индуктивным (дроссель).

Дроссель называют балластом, потому что он является дополнительной нагрузкой, но при этом не производит какой-либо полезной работы.

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Подключение через электронный балласт

Рассчитанный на частоту в 50 Гц дроссель имеет два недостатка:

• большие размеры;
• хорошо слышимый жужжащий звук.

В электронном балласте перед дросселем устанавливается инвертор, похожий на те, что имеются в современных сварочных аппаратах.

Инвертор состоит из двух модулей:

1. Выпрямитель (обычный диодный мост), преобразующий сетевой переменный ток в постоянный.
2. Собственно, инвертор: электронный узел с двумя быстропереключаемыми транзисторами, которые, работая под управлением микросхемы, превращают постоянный ток в переменный, но с очень большой частотой — порядка 20 – 40 кГц.

С повышением частоты переменного тока габариты всех индуктивных устройств — дросселей, трансформаторов — уменьшаются. Устраняется и жужжание, а кроме того, лампа работает более ровно (уменьшается коэффициент мерцания).

Электромагнитные балласты

Еще одно отличие данной схемы: стартер заменен конденсатором.

Как известно, цепочка «дроссель – конденсатор» представляет собой резонансный контур, в котором токи при подаче переменного напряжения с резонансной частотой возрастают до бесконечности.

При запуске микросхема инвертора формирует ток с частотой, близкой к резонансной. Вследствие этого в цепи появляется необходимый для прогрева электродов ток и при этом на конденсаторе формируется напряжение зажигания лампы.

Обратите внимание

После ее включения микросхема инвертора сразу меняет частоту формируемого переменного тока с тем, чтобы через лампу протекал ток нужной силы.

С его же помощью пользователь может менять в определенных пределах частоту напряжения на выходе инвертора, регулируя тем самым светимость люминесцентной лампы.

Одноламповые схемы включения

Все вышеописанные схемы являются одноламповыми. Подключение стартера осуществляют так: один его контакт подключают к штыревому выводу с одной стороны лампы, второй — к штыревому выводу с другой стороны.

Таким образом, с каждой стороны лампы останется по одному свободному выводу — их через дроссель нужно подключить к сети. Компенсирующий конденсатор подключается параллельно питающим контактам лампы.

Для подключения двух ламп применяется несколько иная схема.

Двухламповые схемы включения

Для подключения двух ламп требуются два стартера, но всего один дроссель. Стартеры подключаются так же, как в одноламповой схеме: контакты каждого из них нужно подключить к штыревым выводам с каждой стороны соответствующей лампы. Не задействованные контакты ламп через дроссель подключаются по последовательной схеме к сети.

Схема подключения двух люминесцентных ламп на один дроссель

Компенсирующие же конденсаторы, по одному на каждую лампу, нужно подключить параллельно питающим контактам.

Если по приведенной схеме подключаются лампы мощностью 18 Вт, мощность дросселя должна составлять 36 Вт, стартеров — от 4 до 22 Вт.

Схема включения люминесцентных ламп

Полезно рассмотреть способы подключения светильников, к которым можно прибегнуть при отсутствии того или иного элемента:

Без дросселя

Дроссель, представляющий собой индуктивное сопротивление, можно заменить сопротивлением активным. В этом качестве может использоваться обычная лампочка накаливания, имеющая ту же мощность, что и люминесцентный светильник. Последний нужно подключить к сети через выпрямитель из двух диодов и двух конденсаторов, на выходе которого получается двойное напряжение.

Схема подключение люминесцентных ламп без дросселя и стартера

После включения питания и до того, как в лампе возникнет дуговой разряд, на ее электроды будет подано двукратное напряжение сети, что приведет к зажиганию. После пробоя межэлектродного промежутка в лампе установятся рабочие ток и напряжение, при этом в работу включится лампа накаливания.

Отметим, что при таком подключении лампа зажигается без предварительного разогрева электродов, что очень негативно скажется на сроке ее службы.

Без стартера

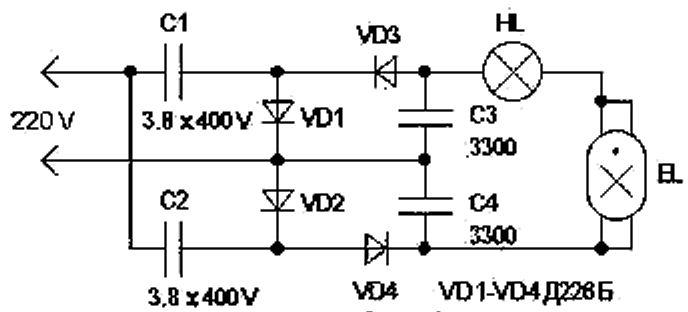

Самый простой вариант — подключить вместо стартера кнопку от дверного звонка. Для включения лампы кнопку нужно нажать, а как только она загорится — отпустить.

Другое решение — запитать лампу через удваивающий выпрямитель и ввести в схему стабилитроны.

До зажигания лампы двукратное напряжение на выходе выпрямителя будет удерживать стабилитроны в открытом положении, вследствие чего под этим же напряжением окажутся электроды лампы.

После ее розжига напряжение упадет и работа удвоителя станет невозможной. Соответственно, закроются стабилитроны и напряжение в лампе станет рабочим (ограничивается дросселем).

Видео на тему

Источник: https://proprovoda.ru/osveshhenie/lampy/sxema-vklyucheniya-lyuminescentnoj-lampy.html

Подключение люминесцентных ламп

Отличительный принцип схемы подключения люминесцентных светильников заключается в необходимости включения в нее приборов пускового типа, от них зависит длительность эксплуатации.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации – такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Специальные балласты помогают обеспечить такие условия.

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

• подключенный дроссель сохраняет электромагнитную энергию;
• с помощью стартерных контактов поступает электричество;
• перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
• нагрев электродов и стартера;
• затем размыкаются контакты стартера;
• энергия, которая аккумулируется с помощью дросселя освобождается;
• светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

– простота;

– демократичная цена;

– она надежна;

Недостатки схемы:

– большая масса устройства;

– шумная работа;

– лампа мерцает, что не хорошо сказывается на зрении;

– потребляет большое количество электроэнергии;

– включается устройство около трех секунд;

– плохое функционировании при минусовых температурах.

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Важно

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

• большая экономия;
• лампочка плавно включается;
• отсутствует мерцание;
• бережно прогреваются электроды лампы;
• допустимая эксплуатация при низких температурах;
• компактность и маленькая масса;
• долговременный срок действия.

Минусы схемы данного вида:

• усложненность схемы подключения;
• большая требовательность к установке.

Светильник подключается в три этапа:

– происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

– создается мощный импульс, который требуется для поджигания;

– рабочее напряжение балансируется и подается на лампу.

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео – Подключение люминесцентных ламп

Источник: https://nesmetnoe.ru/stroitelstvo/elektrika/98-podklyuchenie-lyuminestsentnykh-lamp.html

Схема подключения люминесцентных ламп

1. Схема подключения люминесцентных ламп
2. Видео подключения люминесцентных ламп

Наиболее распространённым источником освещения, применяемым в офисных, производственных и общественных зданиях, являются люминесцентные светильники. В последнее время, в связи с экономией энергоресурсов, их, также, начали часто применять и в домашнем быту.

Стандартные светильники, кроме своих достоинств, таких как малое энергопотребление, простота монтажа, низкая стоимость, имеют и ряд конструктивных недостатков. Часть из них выплывает из достоинств: применяя дешёвые, устаревшие, схемы и материалы, производитель уменьшает стоимость светильника, при этом заранее ухудшает потребительские качества.

Подключение одной или двух люминесцентных ламп заводского производства, можно изучить, разобрав обычный светильник. Обычная стандартная, широко применяющаяся схема подключения люминесцентных ламп, включает в себя стартер, дроссель, соединительные провода, конденсатор, и сами лампы. В данном случае, используется так называемая электромагнитная управляющая система.

Улучшить самостоятельно степень освещённости, убрать надоедливое гудение и моргание вполне реально. Для этого, необходимо заменить устаревшую систему управления на современную электронную — (ЭПРА).

Для начала, нужно демонтировать светильник, вынуть из него всю начинку. Приобретя новый электронный блок, исходя из параметров вашего светильника, можно будет выполнить подключение люминесцентных ламп без дросселя и стартера. Для такой работы, вам понадобятся отвёртки с разными жалами, кусачки для зачистки проводов, шуруповёрт для крепления блоков управления, изолента, отвёртка-тестер.

Подключение ЭПРА для люминесцентных ламп легко выполнить, имея минимальные познания в электрических схемах, и навыки работы с электропроводкой. Фактически, в светильнике останется сам блок, комплект проводов и лампы дневного света.

Перед началом работ, нужно выбрать в корпусе светильника достаточное место для установки электронного блока управления, руководствуясь удобством подключения к клеммам, находящимся на его корпусе. Крепим блок к корпусу при помощи саморезов обычным шуруповёртом. Соединяем аппаратуру управления с лампой и клеммой подключения.

Схема подключения 2-х люминесцентных ламп аналогична, просто они подключаются последовательно, и, исходя из этого, мощность электронного блока должна быть в два раза больше мощности ламп. Тот же принцип, при подключении трёх и более ламп, в одном корпусе.

Совет

После сборки всей конструкции, нужно убедиться в правильности подключения всех проводников, после чего можно устанавливать светильник на место. Проверив тестером отсутствие напряжения в сети, подключаем светильник к электропроводке, соединяя провода через специальный клеммник.

Последний аккорд, это включение напряжения для удостоверения правильности работы светильника.

Если схема, к примеру, подключения двух люминесцентных ламп, была выполнена правильно, то сам процесс работы будет разительно отличатся от первоначального.

Во-первых, лампы зажгутся моментально, без так называемого разогрева, во-вторых исчезнет низкочастотное гудение, свет перестанет пульсировать, заметно для человеческого глаза, а общая светимость увеличится.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения люминесцентных ламп

Более подробно об устройстве люминесцентных ламп:

Источник: https://mainavi.ru/kvartira/elektrika/sxema-podklyucheniya-lyuminescentnyx-lamp/

Схема подключения люминесцентной лампы

Подключение люминесцентной лампы, известной также как лампа дневного света требует нескольких дополнительных устройств, определяемых принципом ее действия. Существует два основных варианта:

1. подключение при помощи стартера и дросселя, называемого еще электромагнитным балансом,
2. подключение с использованием электронного баланса.

Схема подключения по первому варианту приведена на рисунках 1- для одной лампы, 2- для двух ламп.

Здесь:

• C – конденсатор, номинал которого определяется типом лампы,
• LL – дроссель,
• EL – собственно сама люминесцентная лампа,
• SF – стартер.

Следует учесть, что мощности лампы и дросселя должны быть соизмеримы, а для схемы рис.2 мощность баланса должна быть не менее суммарной мощности ламп.

Если мощность каждой из них превышает 20 Вт, то следует использовать два дросселя.

Для этого существует отдельная схема, но я смысла ее приводить не вижу, так как можно просто подключить каждую лампу по схеме 1, запараллелив цепь питания. Так будет, на мой взгляд, проще.

О стартерах стоит сказать, что они бывают рассчитаны на напряжение 220 В (используется для первого случая) и 127 В (для второго). Действительно, если внимательно посмотреть схему подключения для двух ламп, то станет ясно, что они соединены последовательно, значит на каждый стартер приходится только половина напряжения питания.

Кстати, такое подключение имеет существенный недостаток – при выходе из строя одной лампы вторая работать не будет.

Что еще можно сказать про минусы стартерной схемы подключения. Это мерцание лампы в рабочем режиме, обусловленное частотой сети, моргание при запуске, кроме того выход из строя одного из элементов схемы может повлечь поломку других.

В определенной степени это нивелируется применением электронного баланса (ЭПРА), которых автоматически управляет всеми режимами люминесцентной лампы, начиная с пуска. Схема подключения для этого варианта приведена на рисунке 3.

Обратите внимание

Собственно, схемой ее можно назвать с большой натяжкой, поскольку моделей ЭПРА достаточно много, приводить конкретную схему смысла нет, поскольку она указывается на корпусе изделия (см. справа).

И, последнее, хороший баланс этого типа стоит сравнительно дорого, а плохой, думаю, никому не нужен.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Источник: https://eltechbook.ru/shema_ljuminescentnaja_lampa.html

Ремонт аккумуляторного люминесцентного светильника

Источник: http://vinratel.at.ua/publ/biblioteka_diptrace/skhemy/remont_akkumuljatornogo_ljuminescentnogo_svetilnika/3-1-0-41

Схема подключения люминесцентного светильника — советы электрика

Подключение люминесцентной лампы – схемы, инструкции, советы мастеров

Электрофурнитура

04.02.2019

395

265

5 мин.

Подключение люминесцентной лампы сложнее обычной накальной, но не настолько, чтобы обязательно вызывать электрика. Разобраться может каждый, у кого есть желание.

Существует несколько схем, по которым осуществляется монтаж, но суть их сводится к двум: с дросселем и без него.

Пусковое устройство необходимо в обоих случаях, но оно бывает разных типов, поэтому следует хорошо знать особенности каждого варианта.

Обратите внимание

Лампы дневного света известны довольно давно. Они освещают помещение подобно лампочкам накаливания, но потребление электроэнергии в 5 раз меньше.

От самых современных светильников нового поколения, которые еще экономичнее, ЛДС выгодно отличаются демократичной стоимостью. Мягкий световой поток обеспечивается смесью газов, находящихся внутри прибора.

При этом состав рассчитан так, что ионизация происходит при незначительных затратах энергии – отсюда экономия на освещении.

Устройство ЛДС

Люминесцентная лампа по сравнению с накальной более сложна по конструкции. Имеет вид герметичного стеклянного баллона с газами и ртутными парами внутри. На торцах расположены электроды, на которых при напряжении происходит разряд и возникает невидимое человеческому глазу ультрафиолетовое свечение. Оно воздействует на нанесенный изнутри по стеклу люминофор, который излучает мягкий свет.

Для работы люминесцентной лампы необходима поддержка тлеющего разряда, который подается на электроды. Он появляется, если напряжение существенно превышает обычные 220 В. Поэтому вначале вырабатывается высоковольтный импульс, затем светильник входит в нормальный режим, используя минимальное количество электроэнергии для постоянного свечения.

Дроссель для устройства

В ЭмПРА главный элемент – дроссель (балластное сопротивление). Его задача – ограничить ток при разогреве электродов, затем подать импульс, чтобы зажглась лампа. Он также стабилизирует напряжение, поэтому мерцание светильника малозаметно.

Стартер

Газоразрядная лампа и конденсатор – другие элементы пускорегулирующей аппаратуры. Они размещены в небольшом корпусе, вместе называются стартером.

Когда включают лампу дневного света, 220 В недостаточно, чтобы разогреть спирали электродов. Увеличение тока в несколько раз обеспечивает газоразрядная лампа, которая отключается как только зажигается светильник.

Стартер больше не работает до тех пор, пока опять не придется повторить процесс.

Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.

Этот тип подключения имеет несколько преимуществ:

• прошел испытание временем и подтвердил надежность;
• простой;
• комплектующие недорогие по стоимости.

Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:

• потребляет на 15% больше электричества;
• тяжелый осветительный прибор;
• долго включается, особенно когда стареет лампа;
• плохо работает на холоде;
• гудит дроссель, звук нарастает со временем;
• мерцает свет, что плохо сказывается на зрении.Схема для одной лампы

При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.

Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.

Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.

ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно.

Электроды подогреваются плавно, что способствует большей эффективности и длительной работе.

Важно

Светильники с электронной начинкой можно использовать вместе с диммером – устройством, которым плавно регулируют яркость освещения. Его нельзя применить, если пусковая аппаратура электромагнитная.

Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.

По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:

• высокая экономичность и надежность;
• бережно прогревает электроды и плавно включает лампочки;
• малый вес, компактность;
• самостоятельно адаптируется под светильник;
• низкие температуры не влияют на работоспособность.

К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.

Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.

К одному дросселю можно подключить 2 лампы, понадобится такое же количество стартеров.

Работа выполняется в такой очередности:

1. 1. На каждую лампочку параллельно подключают стартер. Они вставляются в штыревые гнезда на корпусе светильника.
2. 2. К свободным контактам присоединяют сетевой провод. Способ последовательный, через дроссель.
3. 3. Конденсатор включают параллельно на фазный и нулевой провод. Можно обойтись без него, но качество освещения будет хуже.

   Подключение двух ламп к одному ЭПРА

Важно использовать хороший выключатель. Дешевый с плохими контактами. Они быстро подгорают и залипают через повышенный ток при включении светильника. Поэтому для люминесцентных ламп требуются качественные электромеханические приборы.

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/podklyuchenie-lampy.html

Всё о строительстве и ремонте

Вступление

Чаще, бытовые люминесцентные светильники продаются в собранном виде, с установленным стартером и лампой. Перед установкой, светильника лампу нужно аккуратно снять, а корпус светильника открыть.

Как подключить потолочный люминесцентный светильник

Потолочные люминесцентные светильники редко используются для освещения жилых комнат дома. Своё место они находят на кухне, веранде, ванной.

Подключение люминесцентного светильника не относится к сложным работам и вполне под силу сделать её своими руками.

Приведенный пример подключения показывает подключение люминесцентного светильника на потолке, но также применим к популярным на кухне одноламповым светильникам освещающим рабочий стол кухни, так называемое местное освещение.

Для подключения светильника понадобиться следующий инструмент

• Инструмент для зачистки изоляции проводов;
• Кусачки;
• Набор отверток;
• Электрический пробник;
• Набор инструмента для монтажа светильника (дрель, саморезы и пластиковые дюбеля)

Перед началом работ отключите электропитание светильника. Если нет возможности отключить именно этот провод, отключите все электропитание дома. Не «играйте» с электричеством.

В отличие от простого светильника в люминесцентном светильнике есть два специальных устройства, кроме лампы, от которых зависит его работа. Это дроссель и стартер. Поэтому обязательно нужно проверять купленный люминесцентный светильник перед началом работ. Лучше это сделать в магазине при покупке. После проверки светильника «на земле» можно начинать его установку подключение на потолке.

Подключение люминесцентного светильника по шагам

• Достаньте светильник из упаковки;
• Разберите светильник;
• Выньте лампу, если светильник в сборе;
• Снимите защитную крышку корпуса.

В корпусе светильника есть отверстие для питающего электрического кабеля.

• Вставьте отключенный от электропитания кабель в это отверстие и примерьте светильник к потолку.
• Расположите светильник как вы хотите, и отметьте точки крепления на потолке карандашом. Для крепления в корпусе светильник технологические отверстия.

Как правило, отверстие для питающего провода находится посередине светильника. Если при такой подаче кабеля, расположение светильника вас не устраивает, сделайте в корпусе новое отверстие для кабеля (например, на краю корпуса светильника) и продолжите разметку. При этом винты для крепления должны приходиться на несущие направляющие для подшивного (подвесного) потолка.

• Закрепите светильник на потолке, как он должен стоять.
• Снимите изоляцию с кабеля и зачистите концы питающих проводов.

• Подключите коричневый (фазный провод) к клемники светильника

• Подключите синий провод к клемнику светильника.

• Желто – зеленый провод это провод защитного заземления. Он подключается к клемме соединенной с корпусом светильника.

• Уложите подключенные провода в корпус светильника.
• Установите стартер.
• Закройте защитную крышку. Убедитесь, что крышка не прищемила провода электропитания. У люминисцентного светильника нет стандартных электрических патронов для ламп. Лампа устанавливается в двух держателях. Установите лампу, вставив усики в держатели сразу с двух сторон и повернув лампу на 90°.

• Проверьте работоспособность светильника, предварительно включив электропитание.

©Domity.ru

Другие статьи раздела: Электрика

Источник: https://domity.ru/kak-sdelati/elektrika/podklyuchenie-lyuministsentnogo-svetilnika.html

Как подключить светильник — советы по установке современных конструкций и варианты их креплений (105 фото)

При составлении интерьера важное значение имеет освещение. Именно оно делает комнату уютной, подчеркивает предметы и их формы. Для каждого помещения требуется особый свет. Только правильное подключение световых компонентов обеспечивает равномерное освещение.

Так как же всё-таки правильно подключить свет? Есть два способа:

• Позвать на помощь специалиста.
• Попробовать установить своими руками. Много информации имеется в интернете, есть множество фото о том, как подключить светильники.

Руководство по применению

Рассмотрим инструкцию о том, как подключать светильники:

• устройство освещения состоит из: гофры, коробок и проводов.
• для подключения нужно применять медные провода. Оборвавшиеся скрутки рекомендуется обмотать изолентой или пропаять.
• соединить провод светильника с медными гильзами или клеммником.
• перед работой следует проверить выключатель проводки и лампочки.

Светодиодное освещение

LED светильники – это сложное устройство. Они делятся на несколько видов. Для их бесперебойной работы следует подобрать модель, которая будет подходить по техническим показателям. Такое освещение используется для жилых домов, цокольных помещений, в прожекторах или в качестве подсветок для архитектурных зданий.

Особенности:

• однотипные светильники хорошо подчёркивают очертания;
• приборы мощностью более 40 ватт опасны для французских потолков;
• при подключении освещения на ластиковые потолки следует позаботиться о безопасности проводки;
• желательно сделать провод упругим и долговечным;
• желательно каждый раз проверять надёжность крепления и затяжку болтов.

Как подключать точечные светильники

Извлечь петли из кабеля. Если его нет, следует провести два провода от одного отверстия к другому. Начать следует с кабеля питания. Перед работой обязательно обесточить провода.

Разрезать петли и затем оголить. Для одного осветительного устройства нужны два провода по 10 см длиной на каждого.

Оголить каждый кабель нужно примерно на 15 мм. Поместить в клеммник кончик коротких проводов. Другой конец соединить с кабелем подключенном к питанию. При работе важно учитывать маркировки. К примеру: N – это ноль, PE – заземление, L – фаза.

Иногда можно опираться на схемы для подключения светильника. Один конец лампы соединить с фазой (L). Второй конец к нолю (N). Питание поступает за счёт переменного тока. Любой контактный штырь можно подключить к самому проводу. Ведь каждые два контакта замкнуты на одной стороне светильника.

Люминесцентные лампы

В отличие от ламп накаливания эти приборы имеют сложную схему подключения. Зажигание ламп зависит от качества переключателей. Пусковые устройства отвечают за длительность эксплуатации ламп.

Рассмотрим пример установки люминесцентного освещения с использование стартера. Это качественная противопожарная конструкция. Стартер обеспечивает включение светильника. С помощью дросселя контролируется ограничение тока и горение разряда на постоянном режиме.

Как подключать люминесцентные светильники? Рассмотрим пример. Нужно установить лампу на 40 ватт. Подключить стартер к торчащим боковым проводам. К остальным подключить дроссель. Параллельно подсоединить конденсатор к питанию.

Порядок подключения освещения

Проектирование. Подвесной потолок с несколькими уровнями требует установки отдельных контуров освещения. Управляет ими специальный выключатель на 220 вольт. План установки рекомендуется придумать накануне работы.

Сверление дырок. Выполнить монтаж поверхности потолка. Тогда станут видны контуры освещения. Для пластиковых потолков лучше установить освещение в центре. Необходимые отверстия проделываются дрелью. Но можно использовать и другие приборы. Сверление не составляет особых усилий. Диаметр насадки должен быть максимально верный.

Подключение

• разрезать петли посередине. Концы следует оголить.
• осуществить соединение проводов с каждым световым прибором. Размер проводков – 10-12 см.
• каждую сторону светильника зачистить.
• при работе следует опираться на маркировки.

Заключение

Выполняя монтаж и подключение светильников стоит заранее составить описание и схему работы.

Важно учитывать:

• чертёж расположения проводки;
• маркировки ламп освещения;
• подготовить все необходимые инструменты;
• особенности тех или иных светильников;
• обеспечить правильный подбор моделей к световым приборам.

Руководствуясь определённой технологии можно установить встроенные светильники своими руками и на долгое время.

Фото советы как подключить светильник

Источник: http://electrikmaster.ru/kak-podklyuchit-svetilnik/

Схемы подключения точечных светильников

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света.

Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс.

Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Совет

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой.

Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выкл

Устройство и схема включения люминесцентной лампы

Люминесцентная лампа (ЛЛ) — источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. В этом случае появляется невидимое ультрафиолетовое свечение, воздействующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типичная схема включения люминесцентной лампы — это балласт с балластным регулированием (EMPA).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но теперь она может быть в виде сложной фигуры.На ее концах установлены электроды, конструктивно похожие на некоторые спирали ламп накаливания из вольфрама. Они припаяны к внешним контактам, которые находятся под напряжением.

Газопроводящая среда внутри ЛЛ имеет отрицательное сопротивление. Это проявляется в снижении напряжения между противоположными электродами по мере увеличения тока, которое необходимо ограничивать. Схема включения люминесцентной лампы содержит балласт (дроссель), основное предназначение которого — создание большого импульса напряжения для ее зажигания.Помимо него в EmPra входит стартер — лампа тлеющего разряда с двумя электродами, помещенными внутри нее в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты.

Принцип действия LL

Схема стартера для включения люминесцентных ламп работает следующим образом.

1. Цепь находится под напряжением, но сначала через LL ток не проходит из-за большого сопротивления среды. По спиралям катодов проходит ток и нагревает их.Кроме того, он также попадает в пускатель, для которого напряжения питания достаточно для создания внутри него тлеющего разряда.
2. При разогреве контактов стартера от проходящего тока биметаллическая пластина замыкается. После этого металл становится проводником, и разряд прекращается.
3. Биметаллический электрод охлаждает и размыкает контакт. В этом случае дроссель выдает высоковольтный импульс за счет самоиндукции, и LL воспламеняется.
4. А через лампу протекает ток, который потом в 2 раза падает напряжение на дросселе.Недостаточно перезапустить стартер, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентного освещения, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они соединены последовательно, но каждая лампа оснащена одним параллельным пускателем.

Недостатком лампы является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели.У бюджетных устройств пусковые токи большие, и контакты могут заедать.

Бездроссельная коммутация люминесцентных ламп: схемы

Несмотря на невысокую стоимость, электромагнитные балласты имеют недостатки. Они явились причиной создания электронных цепей зажигания (электронного балласта).

Как запустить ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп осуществляется через электронный блок, в котором формируется последовательность изменения напряжения при их зажигании.

Преимущества электронной схемы пуска:

• возможность пуска с любой выдержкой времени;
• не нужен массивный электромагнитный дроссель и стартер;
• отсутствие гудения и мигания ламп;
• высокая светоотдача;
• легкость и компактность устройства;
• более длительный срок службы.

Современные электронные балласты имеют компактные размеры и низкое энергопотребление. Их называют драйверами, помещая в цоколь небольшой лампочки.Бесконтактное переключение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Электронный балласт преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала нагревают электроды LL, а затем прикладывают высокое напряжение. На высокой частоте повышается эффективность и полностью устраняется мерцание. Схема включения люминесцентной лампы может предусматривать холодный старт или с плавным увеличением яркости. В первом случае срок службы электродов значительно сокращается.

Повышенное напряжение в электронной цепи создается через колебательный контур, что приводит к резонансу и зажиганию лампы. Запуск намного проще, чем в классической схеме с электромагнитным дросселем. Затем напряжение также падает до необходимого значения удержания разряда.

Напряжение выпрямляется диодным мостом, после чего сглаживается параллельно подключенному конденсатору С ₁ . После подключения к сети конденсатор С ₄ пробивает динистор.Полумостовой генератор установлен на трансформаторе ТР ₁ и транзисторах Т ₁

Схема инвертора для люминесцентной лампы 40Вт

Это принципиальная схема инвертора для люминесцентной лампы мощностью 40 Вт, это отличная схема для аварийной лампы. Этот инвертор позволяет питать люминесцентные лампы мощностью 40 Вт от любого источника 12 В, способного обеспечить ток 3 А. Схема очень простая, недорогая и удобная в сборке. Пожалуйста, используйте защитное оборудование, так как эта цепь работает с электричеством высокого напряжения.

Список деталей:
R1 = 180 Ом 1 Вт
R2 = 47 Ом 1/4 Вт
R3 = 2,2 Ом 1 Вт Резистор (требуется только один раз)
C1, C2 = 100 мкФ / 16 В
C3 = 100 нФ
Q1 = TIP 3055 или 2N3055 или аналогичный
MISC = провод, корпус, плата, радиатор для Q1, термоусадочный, антенный стержень AM для катушки

Инвертор — это электронное устройство или схема, изменяющая постоянный ток (DC) на переменный (AC). Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы.Инвертор не производит энергии; питание обеспечивается источником постоянного тока.

L1 / T1 Порядок намотки:

Для намотки T1 / L1 вам понадобится антенный стержень AM длиной около 60 мм (2,5 дюйма). T1 / L1 намотаны на одном сердечнике. Оберните сердечник слоем термоусадки, чтобы изолировать его. Оставьте по 50 мм проволоки на каждом конце витков.

• Первичный: намотайте 60 витков эмалированной медной проволоки диаметром 1 мм на первый слой и нанесите на него термоусадочную пленку.
• Обратная связь: Намотайте 13 витков эмалированного медного провода толщиной 0,4 мм на сердечник, а затем выполните термоусадку.
• Вторичный: Эта катушка имеет 450 витков эмалированного медного провода толщиной 0,4 мм в трех слоях. Намотайте один слой, а затем нанесите термоусадочную пленку. Сделайте то же самое для следующих двух.

Как откалибровать / протестировать цепь:
Подключите резистор 2,2 Ом 1 Вт (R3) последовательно с положительным выводом от батареи. Подключите люминесцентную лампу 40 Вт к высоковольтным концам трансформатора.На мгновение подключите питание (включите цепь). В случае, если трубка не загорается сразу, поменяйте местами подключения L1. Если трубка по-прежнему не загорается, проверьте все соединения проводки. Когда лампа загорится, снимите резистор 2,2 Ом, и схема готова к использованию. Вам снова не понадобится R3.

Эта схема предназначена для люминесцентных ламп 220В. Он отлично работает с блоками на 120 В, но сократит срок службы люминесцентной лампы.

Источник: Схема инвертора люминесцентной лампы 40 Вт

Устройство и схема включения люминесцентной лампы

Люминесцентная лампа (ЛЛ) — это источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа.В этом случае появляется невидимое ультрафиолетовое свечение, воздействующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типичная схема включения люминесцентной лампы — это балласт с балластным регулированием (EMPA).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но теперь она может быть в виде сложной фигуры. На ее концах установлены электроды, конструктивно похожие на некоторые спирали ламп накаливания из вольфрама.Они припаяны к внешним контактам, которые находятся под напряжением.

Газопроводящая среда внутри ЛЛ имеет отрицательное сопротивление. Это проявляется в снижении напряжения между противоположными электродами по мере увеличения тока, которое необходимо ограничивать. Схема включения люминесцентной лампы содержит балласт (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Помимо него в EmPra входит стартер — лампа тлеющего разряда с двумя электродами, помещенными внутри нее в среде инертного газа.Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты.

Принцип действия LL

Схема стартера для включения люминесцентных ламп работает следующим образом.

1. Цепь находится под напряжением, но сначала через LL ток не проходит из-за большого сопротивления среды. По спиралям катодов проходит ток и нагревает их. Кроме того, он также попадает в пускатель, для которого напряжения питания достаточно для создания внутри него тлеющего разряда.
2. При разогреве контактов стартера от проходящего тока биметаллическая пластина замыкается. После этого металл становится проводником, и разряд прекращается.
3. Биметаллический электрод охлаждает и размыкает контакт. В этом случае дроссель выдает высоковольтный импульс за счет самоиндукции, и LL воспламеняется.
4. А через лампу протекает ток, который потом в 2 раза падает напряжение на дросселе. Недостаточно перезапустить стартер, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентного освещения, установленных в одном светильнике, предусматривает использование для них одного общего дросселя.
