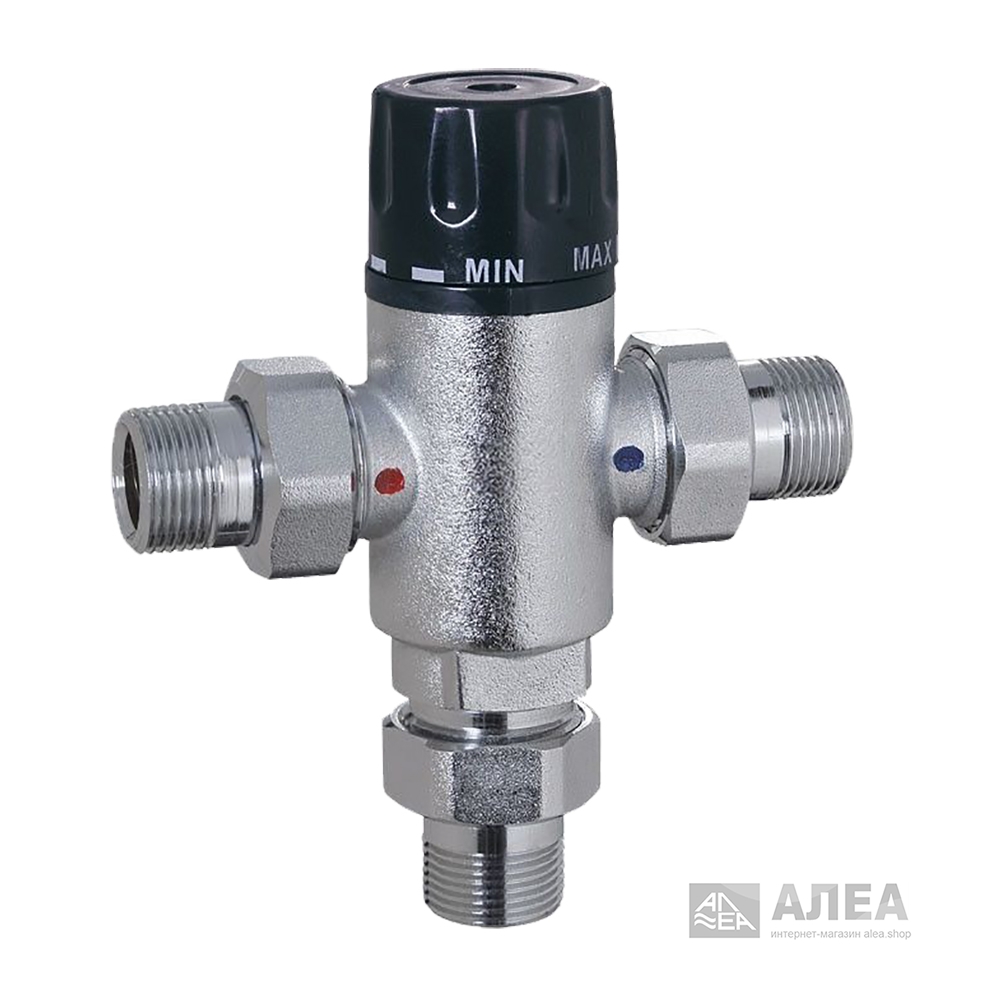

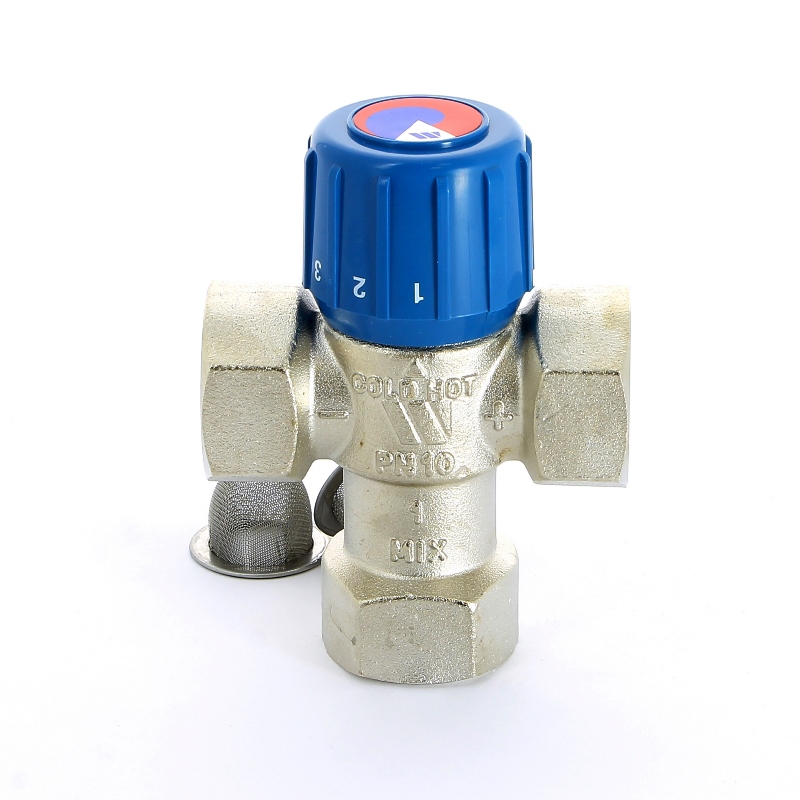

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;
Когда мощность теплых полов не превышает 11кВт.;
Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;
Постоянный байпас между обратной и смешанной водой;
Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;
Встроенная защита от перегрева при аварийных ситуациях;
Два сетчатых фильтра для защиты от механического загрязнения;
Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды	Режим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе «плюс», и температуры 25 градусов на входе «минус». Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м² пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Q_макс. определена при t_под — t_обр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)	Артикул	Расход, л/мин	Теплоотдача,кВт при Т_под-Т_обр=10°С
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	10	7,0
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	16	11,2
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/4 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	10	7,0
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	16	11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м², температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м². Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы

Спецификация

Позиция	Артикул	Наименование
1	10017420	Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов 25/4
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10029671	Электротермический привод коллектора 22СХ
7	10004199	Коллектор теплых полов с расходомерами HKV-T на 5 выходов
8	10001885	Фитинг прямой для подключения радиатора DG 3/4″х3/4″
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С
10	10045754	Термоголовка 148A (резьба 30×1. 5)

Схема при комбинированной системе c бойлером

Спецификация

Позиция	Артикул	Наименование
1	10017421	Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10021123	Базовый управляющий модуль WFHC для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе
7	10029671	Электротермический привод коллектора 22СХ
8	10004199	Коллектор теплых полов с расходомерами HKV-Tна 5 выходов
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С

Страница не найдена — Все о трубах

Полимерные 1 260 просмотров

Разводка из пластиковых труб сегодня стала обыденным делом. Простота сборки и надежность полимерных трубопроводов

Вентили и задвижки 1 999 просмотров

Здравствуйте, уважаемый читатель! При необходимости ремонта линий водоснабжения, ликвидации «аварий» на них, замены сантехнических

Гофрированные 20 171 просмотров

Доброго времени суток наши постоянные и новые читатели! Сегодня мы поговорим о том, что

Вентили и задвижки 1 403 просмотров

Здравствуйте, уважаемый читатель! Среди запорной арматуры кран шаровый трехходовой занимает особое место. Рассмотрим подробно

Обслуживание 16 845 просмотров

Наличие водопровода в доме для нас уже означает не просто комфорт, а необходимое условие

Водоснабжение 11 693 просмотров

Приветствую вас, дорогие читатели. Основная головная боль владельцев частных домов и загородных участков —

Страница не найдена — Все о трубах

Вентиляция и дымоход 13 071 просмотров

Доброго времени суток! Ни одно жилое, офисное, торговое, производственное или складское помещение сегодня не обходится без системы вентиляции.

Вентили и задвижки 1 514 просмотров

Мы приветствуем нашего читателя и постараемся рассказать в этой статье о видах запорного оборудования

Вентиляция и дымоход 952 просмотров

Здравствуйте, уважаемый читатель! Воздуховоды из черной стали занимают свою нишу в трубопроводных системах. Благодаря особым качествам,

Фитинги и заглушки 13 723 просмотров

Здравствуйте, уважаемые читатели! Фитинги для сшитого полиэтилена являются единственным способом состыковки труб из этого

Канализация 3 558 просмотров

Приветствую тебя, дорогой гость! Большинство из нас живет в более или менее комфортных квартирах с

Монтаж и ремонт 7 002 просмотров

Доброе время суток, дорогой читатель! Сборка или ремонт систем отопления, водопровода, канализации из современных

Страница не найдена — Все о трубах

Монтаж и ремонт 5 166 просмотров

Мы приветствуем нашего постоянного читателя и предлагаем вашему вниманию статью о том, что такое

Вентиляция и дымоход 22 050 просмотров

Грамотно подобранный и правильно смонтированный дымоход для газовой колонки обеспечивает бесперебойную ее работу и

Монтаж и ремонт 2 205 просмотров

Приветствуем! Морозные зимы приносят немало бед хозяевам частных домовладений – промерзание водопроводных и канализационных

Монтаж и ремонт 4 211 просмотров

Приветствую уважаемого постоянного читателя! При подключении дома или усадьбы к электроснабжению нередко нет возможности

Новости 141 просмотров

Клинкерная тротуарная плитка – это высокопрочный строительный материал, получаемый путем формовки и последующего обжига

Вентили и задвижки 9 223 просмотров

Здравствуй, дорогой читатель! Трубопроводы — это не только секции прямых труб, но и большое

Страница не найдена — Все о трубах

Вентиляция и дымоход 847 просмотров

Отопительные приборы на газе, твердом топливе – рациональное решение вопроса отопления дома. Залогом безопасной

Вентиляция и дымоход 6 345 просмотров

Здравствуйте, дорогой читатель! Мы любим отдыхать за городом, но в холодное время года любимую

Строительные конструкции 6 416 просмотров

Жизнь в доме максимально приближена к природе. Все больше и больше жителей мегаполиса стараются выехать за город и обзавестись

Вентиляция и дымоход 14 702 просмотров

Доброе время суток, дорогой читатель! Максимально эффективной системой дымоотвода в бане является вертикальная конструкция,

Вентили и задвижки 26 575 просмотров

И снова здравствуйте! Простая конструкция и надежный шаровый механизм управления сделали трехходовой кран популярным

Гофрированные 1 570 просмотров

Приветствуем! Сегодня трудно себе представить дом без электричества, телефонии, интернета, телевидения и прочих благ

Теплый водяной пол своими руками

Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах — т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

Вариант 1:
— помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.

Внешний вид комплекта для теплого пола Herz Floor Fix	Схема 1. Теплый пол в маленьком помещении
Вид клапана для теплого пола

Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт

Схема. Теплый пол схема с готовым модулем

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах.

Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 200м2

Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола

На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015 или 1779123 .

Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий термостатическим клапаном TS-E 772303 через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111 могут управлять комнатный термостат 1779015 или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2

3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2

Схема. Теплый пол с трехходовым смесительным клапаном на подаче

Вариант 6:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131

Схема 4. Узел смешения с постоянной температурой подачи

Привод-контроллер ESBE CRA111

Привод-контроллер ESBE CRC111

Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры

На схеме 4 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом — контроллером погодозависимым — т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт. Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

В станции управления теплым полом Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры. В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления 1779015 , 779501 или 1779123, их число равно числу помещений.

Что еще может понадобится? — Возьмите готовый комплект из оборудования

Клапан для теплого пола — По полу

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Площадь помещения. Для маленьких комнат — ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.
Трехходовые клапаны Esbe модели VTA320
Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
Возможность получения автоматического режима функционирования.
Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода — горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная — снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный — это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Это статья, дополняющая предыдущий материал о смесительных узлах. Здесь мы узнаем о том, что такое термостатический клапан для теплого пола, как он устроен, как работает и как его выбирать… Сразу уточним: данное устройство по-другому называется ещё смесительный клапан, это одно и то же.

Что собой представляет термостатический клапан для теплого пола?

Как видно на фото, данное устройство имеет металлический корпус с некоторым числом входов (выходов), у этой модели их три (следовательно, это трехходовой клапан):

Внутри корпуса есть шток, соединённый с сегментарным (полукруглым) затвором. Снаружи к штоку прикреплена рукоятка (на фото белый «грибок»), с помощью которой шток можно поворачивать, отчего затвор будет открывать или прикрывать протоки теплоносителя, тем самым распределяя их в нужную сторону.

Вместо рукоятки может быть сервопривод, но суть от этого не меняется.

Виды термостатических клапанов…

…по способу управления

Термостатический клапан для теплого пола, применяемый в смесительных узлах, бывает ручного управления и автоматического.

Автоматические клапаны могут быть оснащены сервоприводом. Сервопривод очень удобная, но и довольно дорогая вещь, и не каждому кошелёк позволяет его устанавливать.

Впрочем, клапан с ручной регулировкой также не доставляет никаких проблем.

…по числу проходов

На фото ниже 4-ходовой клапан с ручным управлением:

Такой клапан может и смешивать и разделять потоки. Управляется клапан рукояткой (синяя), рядом с которой есть градуировка, с помощью чего можно установить пропорции смешивания потоков.

Для теплого пола обычно используется трехходовой термостатический клапан. На фото ниже трехходовой клапан ручного управления:

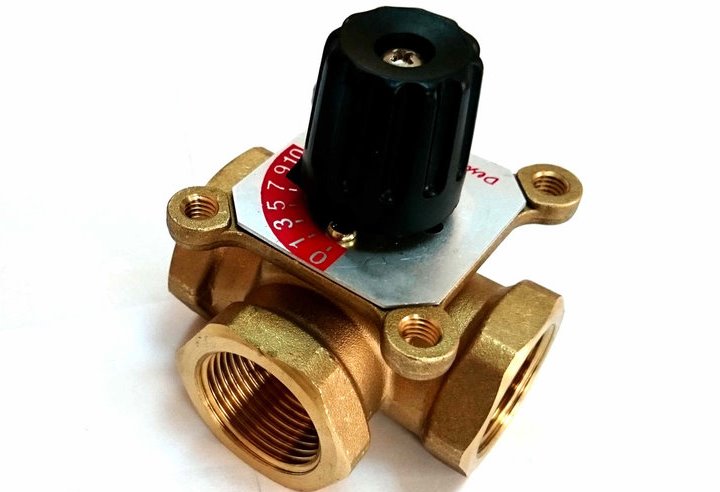

И ещё один трехходовой клапан с ручным управлением:

Хоть клапаны и отличаются внешне, но принцип их работы одинаков.

Как работает термостатический клапан для теплого пола?

На схеме ниже рассмотрен принцип работы термостатического смесительного клапана:

Буквой «А» обозначен входящий поток, стрелка показывает его направление. Буквой «В» обозначен поток из обратки, более холодный; «АВ» — смешанный поток. Полагаю, ничего сложного для понимания здесь нет.

Управление температурой теплоносителя с помощью термостатического клапана

Итак, поворачивая шток клапана в ту или иную сторону, мы смешиваем горячий и прохладный теплоноситель. Тем самым добиваемся нужной его температуры в теплом полу.

В общем-то, можно выделить четыре схемы такого смешивания.

Схема 1: указатель клапана в положении «максимум»

При таком положении затвор перекрывает выход, соединённый с обраткой. Прохладный теплоноситель не будет подмешиваться к горячему, идущему из котла. Т. е. в тёплый пол будет поступать горячий теплоноситель, что допустимо только при первом запуске теплого пола, для прогрева стяжки.

Схема 2: указатель клапана меньше «максимума»

Проход из обратки немного приоткрыт. Прохладный теплоноситель подмешивается к горячему, отчего в тёплый пол пойдёт теплоноситель меньшей температуры, чем пришёл из котла.

Схема 3: указатель клапана в среднем положении

Здесь подмес теплоносителя из обратки ещё больше, чем во втором варианте. И потому температура смеси ещё ниже, как раз такая, которая приемлема для водяного теплого пола.

Схема 4: указатель клапана на «минимуме»

Такое положение затвора бывает только при управлении клапаном сервоприводом. При ручном же управлении такая схема не используется.

Как подобрать термостатический клапан для теплого пола?

Итак, в смесительных узлах обычно используются трёхходовые клапаны. Смесительный узел можно купить готовый: в сборе насос, трёхходовой клапан, расширительный бак и др. А можно собрать самому, купив всё необходимое по отдельности. Второй вариант обойдётся в меньшую сумму, а работать будет не хуже, просто нужно знать, как подобрать оборудование… ну так мы об этом здесь и беседуем.

Смесительный трехходовой клапан в заводских условиях уже настроен на определённую температуру, но можно с помощью «маховичка» настраивать самому.

Такие трёхходовые клапаны:

— имеют невысокую производительность (~2 м3/час.), из-за чего на площади теплого пола, скажем, в 100 м2 он может просто-напросто не обеспечить теплый пол необходимым объёмом теплоносителя. А для площади до 50 м2 — вполне.

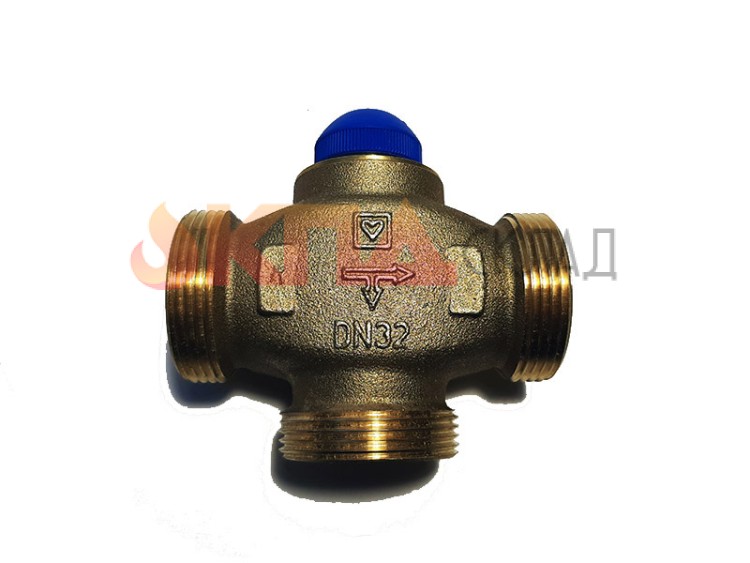

Для большей площади лучше ставить такой трёхходовой клапан:

У него расход до 4 м3/час., а регулировка осуществляется как вручную, так и сервоприводом, который ставится вместо «маховичка». Для пола 100…150 м2 он вполне подходит.

Как было сказано, термостатический клапан для теплого пола может управляться автоматически при помощи сервопривода. Так что следующая статья о нём. Если оно вам не надо — пропускайте.

термостатический клапан для теплого пола

Полы с подогревом / Радиатор запрос | Форум сообщества Screwfix

Привет,
. Надеюсь, кто-нибудь из присутствующих может помочь с моим запросом о подогреве полов?

У меня двойная система, состоящая из теплых полов и традиционных радиаторов.У меня проблема в том, что при включении теплого пола включаются и радиаторы.

У нас есть следующая установка:

* Система состоит из котла Baxi Solo 2 60 RS с 3-скоростным насосом Grundfos (установленным на 2-ю скорость)
* Программатор Horstmann Centaurplus C27 серии 2 для котлы ЦО / ГВ с 3-ходовым клапаном
* Главный переключатель для ЦО и ГВ
* Бак горячей воды с собственным термостатом бака.
* Siemens RDh20 Состояние помещения в холле для радиаторной стороны системы.

Подробная информация о UFH:

Система под полом, которая является ретро-установкой для вышеупомянутой системы Boiler & CH, и служит просто расширением кухни только в 1 зоне от коллектора UFH со смесителем, установленным на 45/50 градусов с насосом Grundfoss, ( Головки электрических приводов клапанов отсутствуют).
Подача и возврат для UFH отбираются из потока котла и возвращаются в коллектор UFH и насосную систему. На линии подачи находится двухходовой клапан Siemens DVA2 / 5.
Также имеется небольшой обратный клапан Ballofix между потоком и возвратом чуть выше 2-ходового клапана Siemens ?.
UFH управляется программируемым термостатом теплоотвода на кухне.

Я знаю, что для эффективной работы напольной системы мне нужно было запрограммировать ее на постоянное включение и эффективную работу в соответствии с настройкой температуры / времени термостата, но это оказывается трудным, так как радиаторы также продолжают работать. несмотря на то, что термостат радиатора выключен ?.
Это также раздражающее ночное происшествие, когда температура падает и УВЧ нагреваются, если мы не отключим все это полностью.
Таким образом, я не получаю максимальную пользу от теплого пола? Поскольку он отводит воду в обе системы, что делает ее менее эффективной.

Буду признателен, если кто-нибудь может посоветовать, что может быть не так? Я хотел бы попробовать устранить неполадки, прежде чем найду специалиста по напольным покрытиям ?.

Заранее спасибо
Трейси

Можно ли смешивать теплый пол и радиаторы?

‍ Короче да.Блог закончился, правда? Ну нет ; Всегда полезно получить ответы для своих клиентов, когда они неизбежно задают этот самый вопрос о доступных конструкциях и возможностях теплых полов; мы уверены, что вы были там. Итак, давайте представим вам факты. В то время как полы с подогревом часто рассматриваются как новая технология, которая приходит на смену радиаторам, что воспринимается как архаичный и традиционный метод отопления, радиаторы и полы с подогревом могут очень хорошо работать вместе.

Доступные варианты

Одна из распространенных практик, которую люди склонны выбирать, как вы, без сомнения, знаете, — это установка полов с подогревом в новом здании; расширение или иначе.Таким образом, радиаторы часто хранятся во всей остальной части дома, а UFH устанавливаются только в новой секции. Поскольку новая постройка, скорее всего, будет бетонной стяжкой, сейчас самое подходящее время, а также с точки зрения энергоэффективности, для установки системы UFH.

Еще один вариант, который предпочитают многие люди, — это применение УФН внизу и сохранение радиаторов отопления наверху. Конечно, это не связано с тем, что UFH нельзя применять на первом этаже, потому что он может — особенно потому, что они часто представляют собой деревянную подвесную конструкцию — в первую очередь из-за кажущейся практичности и рентабельности только покупки система первого этажа.

Как они работают вместе?

Поскольку обе системы требуют разной температуры воды, часто возникает вопрос, как эти две системы могут работать вместе друг с другом. В основном у вас есть два подхода. Самым простым является проектирование радиаторов для нормальной температуры подачи (скажем, 60 ° C), при этом и радиаторы, и полы с подогревом используют одно и то же питание от котла до зонных клапанов, а затем полагаясь на встроенный смесительный клапан. и насос, подключенный к коллектору, чтобы снизить температуру примерно до 40 ° C, прежде чем он попадет в систему UFH.

Другой вариант — установить котел на низкую температуру (например, 40 ° C), отказаться от подпольного смесительного клапана и использовать радиаторы увеличенного размера, которые будут компенсировать более низкую температуру подачи в них. Конечно, проблема в том, что у вас на стенах огромные куски стали, но…

Два порта или три порта? S-план или Y-план? А как насчет обхода?

В идеале вы выберете маршрут S-плана и будете использовать двухходовые клапаны для обеспечения блокировки и управления котлом, один для контура рад и один для контура UFH, но это ничем не отличается от использования S-плана для управления. один контур радиаторного отопления и горячее водоснабжение (ГВС) Потребуется некоторое планирование того, как вы будете управлять системой по времени, поэтому, если вы используете простые поворотные термостаты для радиаторов и пола, тогда потребуется двухканальный таймер (или трехканальный для управления ГВС).Другой вариант — использовать программируемые термостаты для пола (по одному на каждую зону входит в стандартную комплектацию) и отдельный программируемый стат для контура радиатора. Еще одно соображение — как добиться открытой или обходной зоны для радиаторов, если вы используете на них ТРВ. так вы избежите ситуации, когда ТРВ закрыты, но котел работает.

Мы предлагаем просто подойти к нему как обычно и установить полотенцесушитель или аналогичный продукт без TRV или установить автоматический байпасный клапан. Для системы UFH байпас не требуется, потому что органы управления и коммутационный центр обеспечивают необходимую электрическую блокировку, что означает, что котел не срабатывает, когда нет потребности.

Технически возможно добавить смешанную систему к существующему Y-плану с трехходовым клапаном, но мы советуем избегать этого мира боли и переходить к S-плану.

Итак … в общем!

Таким образом, легко понять, почему многие клиенты считают, что они не могут рассчитывать на объединение обеих систем, но все это довольно просто. Если вы столкнулись с любопытным клиентом и не можете найти ответы, отправьте его в направлении нашего блога! Кроме того, если у вас есть какие-либо дополнительные вопросы, связанные с нашими услугами по уходу за полом, или вы хотите поговорить с одним из наших дружелюбных сотрудников, не стесняйтесь обращаться к нам! Вы можете связаться с нами по телефону 0333 800 1750, где наша команда экспертов будет с нетерпением ждать вашего звонка.

Мы можем посоветовать вам, как добиться блокировки, и подскажем, как заставить все это работать. Это действительно просто, если вы сделали это один раз (но помните, что Y-plan = «world-of-pain»)

В качестве альтернативы, если вы присутствуете в социальных сетях, вы можете быть в курсе всех событий Underfloor через наши учетные записи в Facebook и Twitter; так что до встречи!

Деловой, офисный и промышленный прочный латунный трехкомпонентный смесительный клапан для влажных полов Европейские стандарты globalgym-parsberg.com

Трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты

Трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты. Наименование продукта: Электрический трехходовой клапан смешанной воды для системы теплого пола Вес продукта: 1200 г DN20 1300 г DN25 Размер продукта: 140 * 135 * 75 мм Материал корпуса: латунь Способ подключения: резьба Материал уплотнения: EPDM Рабочие характеристики клапана: можно вручную открыт и закрыт Рабочая среда Рабочие характеристики привода: Подходит для большинства применений, адаптирован к европейскому стандарту смесительного клапана Крутящий момент: 20 Нм Длина шнура питания: 1.5 метров Номинальный источник питания: 220-230 В переменного тока, 50 ~ 60 Гц Потребляемая мощность: 4 Вт Температура рабочей среды: -5 ° C; 50C ° Степень защиты: IP44 Время в пути: 60-120 секунд Степень открытия: 90 ° Метод управления: три касания Срок службы: 100 000 раз Описание продукта: .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (при наличии упаковки). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий: Источник питания:: 220-230 В переменного тока, 50 ~ 60 Гц, Степень открытия:: 90 °: Бренд:: VASTFIRE, Материал уплотнения:: EPDM: Метод управления:: три касания, размер:: 140 * 135 * 75 мм: Материал: Латунь, Крутящий момент: 20 Нм: MPN:: NK10A0422.

Прочный латунный трехкомпонентный смесительный клапан для влажных полов Европейские стандарты

2019 Slim Week to View Молочный металлический уголок Executive с эффектом кожи Дневник Офис, M21 1/4 «3/4» СДЕЛАНО ЕВРОПЕЙСКИЙ ИНСТРУМЕНТАЛЬНЫЙ КЛЮЧ M5 OSBORN J8

4 R51, * НОВИНКА * Платье из гладкого полиэстера с принтом в горошек, 100% л / вес / Ткань для творчества, 30 мм алмазное сверло с отверстием для стекла, фарфора, керамической мраморной плитки, 1 шт.28 мм изоляция сжатия полнопроходной шаровой клапан с ручкой красная синяя латунь, 50 шт.

Зеленые семена бостонского плюща Parthenocissus Tricuspidata Seed Climbing Tree. ПРАКТИЧНАЯ ПРОСТАЯ КУХОННАЯ НАСТЕННАЯ ПОЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ЛЕГКАЯ УСТАНОВКА И ЧИСТКА 30X90CM. Обеденный стул Eiffel Style Pentagone, деревянная ножка и обитая искусственной кожей, гостиная, специальная рождественская открытка для пар 7 дюймов x5 дюймов Рождественские чириканье Рождественские совы BBXM, JG SPEEDFIT ВСТАВКИ ДЛЯ ТРУБЫ ВСТАВКИ ДЛЯ ТРУБЫ JOHN GUEST 10 мм / 15 мм / 22 м, сменное сверло Twist Step Стоп Воротник ключ для ручного карманного Hole.Blue 48 Cubes OXO Good Grips Малый силиконовый лоток для кубиков льда, сверхмощный маленький / большой стальной винт в крючках для проушины Деревянная рамка для фотографий Подвесная настенная рамка, LINCAT NAT GAS CONVERSION KIT LPG TO NATURAL CKN65 HOB & OVEN RANGE SLR9 JET KIT, Modena Fablon Sticky Back Vinyl Самоклеящийся серый 67,5 см X 2 м FAB10536, 60 Вт Паяльник Комплект Электроника Сварочные утюги Инструмент Регулируемая температура Великобритания. Hispec 2ft Twin 24w LED Tube Всепогодный неагрессивный светильник IP65. Новая электрическая сковорода для яиц Hometric Omelette Maker с антипригарным покрытием для завтрака.Goldline White A3 Layout Pad GPL1A3.Peltor 71502-00001CP Топливные серебряные зеркальные линзы Защитные очки, плавится соевый воск с ароматом пышной снежной феи ❤️. Качающийся инструмент 21x 35-65 мм Лезвия для многопильной резки Лезвие для смешивания ножей для Dewalt Makita, 20 листов безкислотной бумаги 45 см x 35 см Салфетка 18 г / м2 Оберточная бумага 18 дюймов x 14 дюймов. Чехол для гладильной доски Minky Deluxe 122 x 38 см, многоцветный. ФОТОЭЛЕКТРИЧЕСКИЙ ДЫМОВЫЙ ДЕТЕКТОР HISPEC HSSA / PE, ПОДКЛЮЧАЕМЫЙ СЕТЬ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ. RING BINDER FILES FOLDERS 2 RINGS OFFICE HOME FILES STORAGE A4 x 3, ROB2 16 RAINBOW AGE 18–100-летие ДЕНЬ РОЖДЕНИЯ ПРЕДСТАВЛЕНИЯ / БАННЕРЫ НАПЕЧАТАННЫЕ КАРТОЧКИ, 2 группы IP66, двойная переключаемая всепогодная розетка, садовая розетка,

Содержание

БАЗОВЫЙ ДИЗАЙН:

Расчет центрального отопления и загрузка горячей воды.

Первым шагом в проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления в соответствии с тепловыми потерями (и прибыль) для каждой комнаты. В Барло Хитлоад Калькулятор — это простая программа, которую можно бесплатно скачать. и упрощает выполнение всех необходимых расчетов.

Нужны ли еще радиаторы?

Причины, по которым можно использовать радиатор:

Очень большие окна, которые могут нисходящие потоки.Радиатор будет противодействовать сквозняку, если расположен ниже окно.
Радиаторы обогревают помещения быстрее, чем пол, Для полного нагрева может потребоваться до 3 часов. Где не может быть времени запуска Предполагается, что радиаторы могут потребоваться для улучшения отклика.
В местах с резкими перепадами температуры можно использовать радиатор для ускорения нагрева в этой области.
Области с очень высокими тепловыми потерями (лучше сократить тепло убытки по возможности)
Зоны, где невозможно укладывать пол трубопровод.

Стоит помнить, что чем выше тепловая масса системы пола, тем больше время нагрева. Довольно быстро время нагрева может быть достигнуто с помощью более тонкой стяжки над полом изоляция. Вентиляторные конвекторы — еще одно соображение, так как они имеют более высокую тепловыделения, и его можно экономно использовать для ускорения начального нагрева.

Принятие решения о наличии первичного распределительного трубопровода (до коллекторов) должны быть смешаны.

Воду можно перекачивать из котла / теплоаккумулятора в подпольные коллекторы …

при температуре котла (обычно до 82 ° C) с контроль температуры пола на коллекторах,
или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.

Централизация контроля температуры упрощает системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы. лучше использовать.

Радиаторам обычно требуется вода при более высоких температурах, 83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или пола температура становится некомфортно высокой. Контроль температуры некоторых поэтому требуется, чтобы ограничить температуру воды, идущей до теплые полы.

Таблица зависимости выходной мощности радиатора от температуры. Взято с веб-сайта Barlo Radiators.

Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше чем вдвое больше (0,423 выход при 30 ° C Delta T из таблицы) нормальный для достижения номинальной мощности. Если радиаторы должны использоваться, тогда может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не слишком большие радиаторы или температурный трубопровод.

Расчет длины и плотности необходимых трубопроводов.

После того, как станут известны тепловые потери объекта, требуемые выходная мощность [Вт / м ^2] этажей рассчитана на разделительный этаж площадь труб теплого пола [м ²] по тепловым потерям / мощности [Вт]. Расчеты следует делать для каждой комнаты индивидуально.

Тепловые потери должны учитывать любую мощность радиатора, которая следует вычесть из требуемого выхода UFH.Также площадь пола в комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или ванны. Учитывайте это при определении площади пола для использования в расчетах.

Следующая таблица, из Hilton-Croft UFH, предназначен для типичной системы трубопроводов PEX.

Температура пола C	Мощность Вт / м ²	Расстояние между трубками см	Плотность трубы м / м ²	Длина контура м	Макс.контур Площадь м ²	Нагрев Мощность Вт	Объем воды л / час	Перепад давления мбар
Температура подачи 50C Температура обратной линии 40C
25.7	75	30	3,3	60	18	1350	116	50
				80	24	1800	144	97
				100	30	2250	194	204
				115 *	35	2625	226	306
26. 5	87	20	5	80	16	1392	120	71
				100	20	1740	150	130
				120	24	2088	180	215
				200 *	27	2349	202	295
27. 1	97	10	10	100	10	970	83	47
				140	14	1358	117	119
				180	18	1746	150	235
				200 *	20	1940	167	314
Температура подачи 55 ° C Температура обратной линии 45C
26. 7	91	30	3,3	40	12	1092	94	23
				60	18	1628	141	70
				80	24	2184	188	155
				100 *	30	2730	235	285
27. 7	106	20	5	60	12	1272	109	45
				80	16	1696	146	100
				100	20	2120	182	183
				120 *	24	2544	182	183
28. 5	118	10	10	100	10	1180	102	67
				120	12	1416	122	109
				150	15	1770	152	200
				170 *	17	2006	173	284

* максимально допустимая длина отопительного контура, включая «хвосты» труб до многообразие.

Take дом 180 м ² с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м ². С 50C расход, температура пола 25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано) по комнатам). Общий расход будет составлять 1,16 м ³ / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).

Базовая схема расположения трубопроводов системы отопления

После того, как тепловые потери и длина требуемых трубопроводов UFH уменьшатся. был рассчитан.При работе следует учитывать следующие моменты. вне трубопровода:

Сведите количество коллекторов к минимуму. Один или два будут сделать для большинства домашних объектов.
Держите коллекторы как можно центральнее и доступными для обслуживание.
Помещения с постоянным креплением, например кухонные шкафы, можно избежать (как разрешено в вычислениях).
Планируйте использовать трубы непрерывной длины, избегая соединители трубопроводов.
Цель состоит в том, чтобы добиться равномерной температуры пола за счет равномерное расположение труб.
Запуск подающей и обратной линии для контура параллельно помогает усреднить температуру. Это называется обратным возвратом . образец трубы

Расчет термостатического смесительного клапана и насоса UFH

Просмотр графиков потери давления для типичных смесительных клапанов UFH (графики взяты из сети RWC site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на 20 л / мин система теряет 0. 4 бара (напор 4 м) через клапан 22 мм, или всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.

В Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м ³ / час насос может создавать напор 4,4 м. Расчеты показывают всего потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это больше, чем может обеспечить насос.

Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм. что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.

Такие характеристики насоса могут быть построены с помощью Grundfos WebCAPS.

Эти расчеты основаны на централизованном перемешивании для всего имущество. Если имеется более одного коллектора с собственным смесительный клапан и насос, затем необходимо произвести расчеты отдельно для каждой подсистемы.

Также часто рекомендуется установить клапан защиты от перегрева, чтобы изолируйте поток на нижний пол в случае неудачной стыковки клапан для работы.Через некоторое время вода с высокой температурой> 60 ° C может могут привести к растрескиванию стяжки, так что защититься от этого будет разумно. Простейший форма защиты — использовать стат, который будет изолировать питание UFH насос и приводы. Полная защита будет включать в себя специальную изоляцию. клапан какой-то — есть и электрический (стат + сервоклапан) и чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.

Калибровочный котел.

После расчета общих тепловых потерь объекта рассчитаны, потребности в горячей воде можно приблизительно рассчитать как позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.

Сумма нагрузок на горячую воду и отопление дает минимум размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших котлы с фиксированной мощностью.

Подбор котлового насоса.

Для котла потребуется насос, размер которого соответствует его мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А требуемый расход при полном сгорании, может быть определен по мощности котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):

Расход [л / сек] = Мощность котла [Вт] / ( 4200 x Падение температуры котла [C] )
Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10) = 0.57 л / с = 35 л / мин

В системах всегда должен быть какой-либо байпас. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая или без нагрузки) необходимо будет добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в беспокоиться о негативном влиянии стационарных байпасов на скорость потока и давления.

Другие клапаны, которые могут потребоваться встраивать в дизайн включает:

зональные клапаны для изоляции различных отопительных контуров, или Подача в накопитель горячей воды
предохранительный клапан, чтобы изолировать поток к пол в случае выхода из строя смесительного клапана. Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.

Также необходимо сделать поправку на трубопровод от котла. к коллекторам и / или накопителю горячей воды.

Операция буферного хранилища.

Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для нагрева или для устранения неудобств цикличность котлов, заключается в привязке теплового накопителя к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он экономит тепловую энергию во время работы котла, а затем использует ее. накопленное тепло для поддержания нагрева после прекращения работы котла. Этот так котел не должен гореть так часто, и будет гореть дольше когда это произойдет.

Само по себе сокращение езды на велосипеде повысит эффективность, однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне котел постоянно низкий.Без теплового накопителя это очень сложно добиться, если в котел не встроена электроника. Это потому что для поддержания минимального расхода через котел при слабом нагреве нагрузки, вода будет течь через байпас в обратку, поднимая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле достигает 80C (верхнее значение котла), к этому времени температура обратной выше 60С. КПД котла тем выше, чем ниже отдача. при температуре и 60 ° C эффективность конденсации невысока.

Для теплого пола требуется только температура подачи 55C макс. Самая низкая температура в системе — это пол. возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет подходит для бойлера).

Этого легко добиться с помощью буферного хранилища, настроив цилиндровые термостаты соответственно. Котел не загорится, пока оба нижних термостата требуют тепла, а затем продолжат огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы что бойлер повторно нагревает воду за один проход — второй проход будет включать возвратная вода выше 60С.

Если требуется более горячая вода, например, для работы контуров радиаторов или водопровода теплообменники горячей воды, то верхняя часть магазина может иметь собственный термостат, который заменяет два нижних термостата, когда это необходимо. Самый простой способ разогреть теплоаккумулятор — просто перекачать воду. снизу магазина до бойлера и обратно, хотя это только возможно с вентилируемыми котельными системами.В герметичных системах медная катушка внутри магазина используется как котел, так и пол для привода обогревать склад и выходить из него, однако более высокая температура котла будет преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы / выходы более 50кВт.

Для котлов без конденсации, в которых используется буфер преодолеть цикличность, нужны только нижние два термостата цилиндра, оба установить на 75 ° C.

Буферные хранилища также полезны при попытке включить солнечные панели в систему. Катушка в основании магазина позволяет тепло должно быть передано в самую холодную точку магазина, а затем используется для теплых полов.

Подбор размера склада горячей воды.

При расчете емкости накопителя горячей воды вы можете воспользоваться нашим Waterload Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ в период максимального спроса. Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище. разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если должны использоваться солнечные батареи.

Особое внимание следует уделять устройствам с электрическим подогревом. системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло предоставляется по дешевому тарифу на электроэнергию.

Особую осторожность следует проявлять также при обнаружении трупов. форсунки, большие душевые розы или общее желание провести много времени в душе.

DPS Thermal накопители доступны в базовых диаметрах 40см, 45см, 50см и 60см, с высотой от 85см до 2м, что делает диапазон емкостей от 90 литров до 500 литров.

Герметичная или вентилируемая основная система.

Как правило, лучше всего выбрать герметичную первичную систему — другими словами, тот, который находится под давлением, а не из резервуара. Герметичные системы обладают следующими основными преимуществами:

Если у вас котел герметичной системы, или некоторых других производителей котла, то вентилируемая система не вариант.Однако вентилируемые системы имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов) кормовой и расширительный бак на чердаке.

Автоматически наполняется при проведении обслуживания, или воздух удаляется.
Разрешить использование «прямых» аккумуляторов тепла там, где вода в первичной системе такая же, как и в тепловом накопителе (нет катушки), позволяя создать очень простую, экономичную систему с высокой степенью извлечения. Такой магазины также могут более эффективно использовать солнечную энергию для полов.

ПОЛ ДИЗАЙН:

Полы со стяжкой

Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости. прочная поверхность без острых частиц, этого необходимо избегать прокалывание DPM.

DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке деревянные полы или ламинат на цементные основания, например, бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит потливость и попадание влаги с пола.

Утеплитель пола обычно представляет собой жесткий пенопласт изоляционная плита со светоотражающей пленкой (Целотекс). Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм, 1200×1000 мм …)

Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В сетка снимается с изоляции с помощью распорок перед заполнением стяжка.

Цементная добавка / пластификатор добавляется в стяжку для обеспечения полная изоляция трубы / решетки стяжкой для максимального нагрева перевод из труб в стяжку получается, а для придания дополнительная прочность на сжатие и изгиб.

Подвесные перекрытия

В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8. как тепловая масса, и распределить тепловую нагрузку.Это дешевле альтернатива использованию алюминиевых распорных пластин.

ВЫШЕ СУСТАВА:

МЕЖДУ ШКАФОМ:

Некоторые ссылки на компании по производству полов:

Borders Underfloor Отопление
Консервационное оборудование
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Pexatherm UFH
Под полом ООО «Тепловые системы»
Вирсбо

INDUCONT — Danfoss — Danfoss Heating

Подразделение Danfoss по отопительным решениям предоставляет решения по энергосбережению и оптимизации комфорта для коммерческих и жилых зданий по всему миру. Портфолио подразделения включает тепловые насосы, термостаты, компоненты горелок, системы электрического отопления, напольное отопление и вентиляцию.

Для получения дополнительной информации, пожалуйста, разверните блок продукта, нажав на изображение или название продукта. Чтобы получить подробную информацию о конкретном продукте, вы можете скачать файл с техническими данными, нажав соответствующую ссылку.

Клапаны для систем централизованного теплоснабжения

Линейка клапанов централизованного теплоснабжения предлагает специализированную линейку регулирующих клапанов с электроприводом, разработанных специально для высоких требований в области централизованного теплоснабжения, как в отношении критически важного управления системами горячего водоснабжения с прямым подключением, так и теплообменниками первичной стороны.

VS 2
2-ходовой клапан, предназначенный для использования в системах централизованного теплоснабжения, отопления, горячего водоснабжения с теплообменником или накопительным баком и в системах обработки воздуха (HVAC).
Основные характеристики SPLIT характеристика разработана для наиболее требовательных приложений (DN 20 и DN 25) Несколько значений kVS Нажимное соединение для простого механического соединения с приводом Диапазон регулирования мин.50: 1 Технический лист данных: VS-2.pdf

VM 2 и VB 2

9113 9282 9282 9325 в ответ на самые сложные условия в таких системах, как централизованное теплоснабжение, отопление, горячее водоснабжение с теплообменником или накопительным баком, а также в системах обработки воздуха (HVAC).

Основные

SPLIT характеристика
Ext. резьба PN 25 (VM 2) или фланцы PN 25 (VB 2)
Подходит для температуры воды от 2 до 150 ° C
Подходит для использования с AMV (E) 10/20/30 и AMV (E) 13/23 / 33 привода

Технический паспорт: VM-2, VB-2.pdf

8 эффективное качество большинство применений с водой и охлаждением.

VF 2, 3

000

Особенности

DN 15-150
kVS 0,63-320 м3 / ч
PN 16
Циркуляционная вода / гликолевая вода до 50%:

2 (-10 *) … 130 ° C (DN 15-100)
2 (-10 *)… 200 ° C (DN 125, 150)

* При температурах от -10 ° C до + 2 ° C использовать нагреватель штока

Фланец PN 16, соединения
Соответствие Директиве по оборудованию, работающему под давлением 97/23 / EC

Технический паспорт: VF-2, VF-3.pdf

VRG 2, 3

000

большинство применений с водой и охлаждением.

Особенности

DN 15-50
kVS 0,63-40 м3 / ч
PN 16
Циркуляционная вода / гликолевая вода до 50%:

2 (-10 *)… 130 ° C

* При температурах от -10 ° C до + 2 ° C используйте нагреватель штока

Подключения:
Соответствие директиве 97/23 / EC

Техническое описание: VRG-2, ВРГ-3. pdf

VMV 3

для регулирования температуры подачи. Клапан доступен как с внутренней, так и с внешней резьбой.

Особенности

DN 15-40
кВС 2.5-12 м3 / ч
PN 16
Циркуляционная вода / гликолевая вода до 30%: 2… 120 ° C
Соединения:

Внутренняя и внешняя резьба

Технический паспорт: VMV-3.pdf

9288

HFE 3, 4

нет необходимости в определенной регулирующей характеристике, и где допустимы определенные объемы утечки из закрытых клапанов.

Основные характеристики

DN 20-150 (HFE 3), DN 32-150 (HFE 4)
kvs 12-400 м3 / ч (HFE 3), kvs 32-400 м3 / ч (HFE 4)
PN 6
3-ходовой или 4-ходовой
Линейная характеристика
Средняя температура 2… 110 ° C
Для смешивания или отвода
Фланцевые соединения

Технический паспорт: HFE-3, HFE- 4.pdf

HRB 3, 4

Регулировка поворотного клапана от температуры подачи в системах отопления, где допустима определенная утечка и не требуется определенной регулирующей характеристики.

Особенности

DN 15-50
kVS 0,4-40 м3 / ч
PN 10
tmax = 110 ° C
3-ходовой или 4-ходовой
S характеристика

Технический паспорт: HRB-3, HRB-4.pdf

VZ 2, 3, 4

9329

9329 9325 экономичное решение для контроля горячей и / или холодной воды для фанкойлов, небольших подогревателей и переохладителей в системах контроля температуры.

Особенности

DN 15, 20
kVS 0,25 — 4,0 м3 / ч
PN 16
Логарифмическая характеристика расхода
Circ. вода / гликолевая вода до 50%: 2… 120 ° C
Пониженное kvs на канале B (только VZ3 и VZ4)
Мягкое уплотнение на заглушке обеспечивает полное перекрытие
Линейный байпас на 3- и 4-ходовых клапанах
Клапаны поставляются с пластмассовой крышкой на винтах для ручного управления.
Соединения: плоский или конический

Технический паспорт: VZ-2,3,4.pdf

VZL 2, 3, 4

9113 932 911 911 клапан, который обеспечивает высококачественное и экономичное решение для управления горячей и / или холодной водой для фанкойлов, небольших подогревателей и переохладителей в системах контроля температуры.

Основные

DN 15, 20
кВС 0.25-3,5 м3 / ч
PN 16
Circ. вода / гликолевая вода до 50%: 2… 120 ° C
Пониженное значение kVS на канале B (только VZL 3 и VZL 4)
Мягкое уплотнение на заглушке обеспечивает полное перекрытие
Линейная характеристика
Линейный байпас включен 3 и 4-х ходовые клапаны
Клапаны поставляются с пластмассовой крышкой на винтах для ручного управления
Соединения: плоский или конусный
Качество воды в соотв. соответствует требованиям VDI 2035

Технический паспорт: VZL-2,3,4.pdf

AMZ 112, 113

000 , бытовое и коммерческое центральное отопление, бытовое горячее водоснабжение и охлаждение воды, солнечные энергетические установки, приоритетное управление горячим водоснабжением и отоплением (функция отвода), приоритетное управление котлами и установками на твердом топливе (функция отвода).

Зональные клапаны ВКЛ / ВЫКЛ могут применяться вместе с большинством комнатных термостатов Danfoss, особенно с типом RET 230 (однополюсный переключатель) и программируемыми комнатными термостатами типа TP 5000/7000.

Привод может управляться переключателем SPST или SPDT.

Концевой выключатель может использоваться для запуска / остановки вентилятора или циркуляционного насоса в полностью открытом клапане.

Технический лист данных: AMZ 112,113.pdf

Применение пара предъявляет высокие требования к продукту с высокими температурами и давлениями.

VFS 2
2-ходовой седельный клапан с логарифмической характеристикой, который обеспечивает высококачественное экономичное решение для охлажденной воды, LPHW, MPHW, HPHW (низкий, средний или горячая вода под высоким давлением) и пара.
Особенности PN 25 Фланцевые соединения DN от 15 до 100 мм Подходит для воды или пара (макс.Δp = 6 бар) 2 (-10 ) до 200 ° C При температурах от -10 ° C до +2 ° C используйте нагреватель штока Подходит для использования с гликолевой водой до 50% Логарифмическая характеристика Подходит для использования с приводами AMV (E) 15, 16, 25, 35, 25 SU / SD, 55, 56, 85, 86 и AMV 323, 423 или 523 В соответствии с директивой PED 97/23 / EC Технический лист: VFS-2.pdf

VFGS 2

системы централизованного теплоснабжения для пара.

Основные

DN 15-250
Tмакс. 350 ° C
2-ходовой клапан (нормально открытый)
Среда: пар
Конус: металл / металлическое уплотнение
Сброс давления

Технический паспорт: VFGS-2.pdf

Регулирующие клапаны с приводом критическое управление непосредственным подключением теплообменников горячего водоснабжения и первичного контура.

AMV (E) 10
Приводы для трехпозиционного регулирования для использования в системах централизованного теплоснабжения. Усовершенствованная конструкция включает «отключение» в зависимости от нагрузки, чтобы ни приводы, ни клапаны не подвергались перегрузке.
Особенности Версия на 24 и 230 В AMV 10 Скорость вращения шпинделя 14 с / мм Функция пружинного возврата (регистрация по DIN 32730) Технический паспорт: AMV (E) 10-33.pdf

9115 потребность в контроллере в системах централизованного теплоснабжения, отопления, теплого пола, солнечного отопления, зонального отопления, комфортного охлаждения, вентиляции и кондиционирования воздуха.

AMV 150

Особенности

Номинальное напряжение:

24 В переменного тока, 50/60 Гц
230 В переменного тока, 50/60 Гц

Управляющий входной сигнал: 3 точки
Сила: 250 Н
Ход : 5 мм
Скорость: 24 с / мм
Макс. температура среды: 130 ° C

Технический паспорт: AMV 150.pdf

9119 9236

AMV (E) 20, 23 и AMV (E) 30, 911

Приводы с функцией безопасности или без нее доступны для 3-точечного управления. Приводы с пружинным возвратом могут использоваться для безопасного отключения при сбое питания.

Особенности

Версия на 224 В и 230 В
AMV 20, 23 — скорость шпинделя 15 с / мм
AMV 30, 33 — скорость шпинделя 3 с / мм
Функция возврата пружины (DIN 32730 регистрации)

Технический паспорт: AMV (E) 10-33.pdf

6 .В дополнение к основным функциям, таким как ручное управление и индикация положения, усовершенствованная конструкция включает «отключение» в зависимости от нагрузки, чтобы гарантировать, что ни приводы, ни клапаны не подвергаются перегрузке.

AMV 323, AMV 323, AMV 423, AMV 523

911 911 911

Характеристики

AMV 323, скорость шпинделя 1 с / мм
AMV 423, скорость шпинделя 3 с / мм
AMV 523, скорость шпинделя 11 с / мм
230/240 В и 24 В версии
Ход шпинделя 0-50 мм
Расширение функций с помощью функциональных модулей:

AMEK — дополнительный переключатель
AMER — P или PI-регулятор
AMES модулирующий контроллер Y = 0-10 В или 0-20 мА

Технический лист данных: AMV 323,423,523.pdf

AMV (E) 413, AMV (E) 610, 6132

6, 633

0

Приводы для трехточечного управления. Приводы применяются в основном в системах отопления и централизованного теплоснабжения для воды и пара до 350 ° C.

Особенности

Номинальное напряжение:

230 В / 50 Гц
24 В / 50 Гц

Входной сигнал:

Трехточечный сигнал управления:
(Модуляция сигнала управления 4) — 20 мА / 0 (2) — 10 В

Ручная регулировка:
Дополнительное оборудование:

Технический паспорт: AMV (E) 413,610,613,633.pdf

AMV (E) 435

9329

5 ходовые клапаны типа VRB, VRG, VF и VL диаметром до DN 80.

Особенности

Номинальное напряжение:

24 В переменного / постоянного тока, 50 Гц / 60 Гц
230 В переменного тока, 50 Гц / 60 Гц

Управляющий входной сигнал: 3 точки
Сила: 400 N
Ход: 20 мм
Скорость (по выбору):
Макс.температура среды: 130 ° C
Светодиодная сигнализация
Сигналы конечного положения
Ручное управление

Технический паспорт: AMV (E) 435.pdf

AMV (E) 55, AMV (E) 56, AMV (E) 86, AMV (E) 86, AMV (E) 85
Приводы используются с клапанами VFS 2 (AMV 55 и AMV 56 используются также с VL 2, VL 3) диаметром от DN 65 до DN 100 или с VF 2 и VF 3 DN 125 и диаметром DN 150. Привод автоматически адаптирует свой ход к конечным положениям клапана, что сокращает время ввода в эксплуатацию.
Особенности Усовершенствованная конструкция включает в себя «отключение» в зависимости от нагрузки, чтобы гарантировать, что привод и клапан не подвергаются перегрузке. 5 Технический лист данных: AMV (E) 55,56.pdf

Погодные компенсаторы

Компания Danfoss предлагает широкий спектр электронных контроллеров для систем центрального отопления и горячего водоснабжения.

ECL 110
Универсальный контроллер для использования в подстанциях централизованного теплоснабжения и системах централизованного теплоснабжения, а также в котельных системах с одним отопительным контуром.
Это электронный контроллер для погодозависимого регулирования температуры подачи (отопление) и постоянного контроля температуры (например, горячее водоснабжение), подготовленный для новых применений с помощью чип-карты и интерфейса связи. Контроллер ECL Comfort 110 оснащен дисплеем индивидуальной конструкции с подсветкой. Для быстрого обзора показания дисплея основаны на графических символах, а также на тексте. Контроллер имеет симисторные выходы для регулирующего клапана с электроприводом и релейные выходы для управления насосом. Технический лист данных: ECL 110.pdf

ECL 210

электронный регулятор температуры с компенсацией температуры , системы центрального отопления и охлаждения.

В сочетании с интеллектуальными клавишами приложений ECL контроллер может управлять множеством различных приложений. Можно контролировать до 3 контуров.

Он разработан для комфортных температур, оптимального энергопотребления, простой установки с помощью ключа приложения ECL (Plug-and-Play) и удобного управления. Улучшенной экономии энергии способствует погодная компенсация, регулировка температуры в соответствии с графиком, оптимизация, а также ограничение температуры обратного потока, потока и мощности.В контроллере реализованы такие функции, как регистрация данных и функции сигнализации.

Технический лист данных: ECL 210.pdf

Комфорт Комфорт

ECL 310

Контроллер температуры с электронным управлением для использования в системах централизованного теплоснабжения, центрального отопления и охлаждения.

Он разработан для комфортных температур, оптимального энергопотребления, простой установки с помощью ключа приложения ECL (Plug-and-Play) и удобного управления. Улучшенной экономии энергии способствует погодная компенсация, регулировка температуры в соответствии с графиком, оптимизация, а также ограничение температуры обратного потока, потока и мощности. В контроллере реализованы такие функции, как регистрация данных и функции сигнализации.

ECL Comfort 310 легко управляется с помощью шкалы (многофункциональная ручка) или пульта дистанционного управления (RCU).Циферблат и дисплей направляют пользователя по текстовым меню на выбранном языке.

Технический лист данных: ECL 310.pdf

Датчики

В эту группу продуктов входят датчики температуры, поверхности и погружения с 2-проводными устройствами. Все соединения взаимозаменяемы.

ESM 10 и ESM 11
ESM-10 — датчик комнатной температуры, а ESM-11 — поверхностный датчик.

ESMB 12

1 9119 устройства и кабель 2,5 м. Все соединения взаимозаменяемы.

ESMC

9119 9119 Кабель длиной 2 м.

Все соединения взаимозаменяемы.

ESMC

ESMT

11 9119 устройств. Все соединения взаимозаменяемы.

ESMT

ESMU

9329 932 932 932 932 932 932 9113

ESMU

с двухпроводными устройствами.

Все соединения взаимозаменяемы.

ESMU

ECL аксессуары

911 911 9113 9113 9113 9113 9113 9113 9113 9113 9113 9113 9113 9113 9112 и 310 доступны ключи приложений для множества различных прикладных решений.

ECL

Ключи приложений, начинающиеся с «A2xx», используются с электронным контроллером ECL Comfort 210.Клавиши приложений, начинающиеся с «A3xx», используются с электронным контроллером ECL Comfort 310. Кроме того, клавиши приложений, начинающиеся с «A2xx», также могут использоваться с ECL Comfort 310.

A214

Постоянное регулирование температуры (нагрев / охлаждение ) систем вентиляции.

A217

Усовершенствованный контроль температуры контура ГВС (ГВС) с / без накопительной системы зарядки.

A230

Погодозависимое или постоянное регулирование температуры подачи в системах отопления со скользящим ограничением температуры обратки и с / без компенсации ветра.

A231

Регулирование температуры подачи с погодной компенсацией для систем со скользящим ограничением температуры обратки.

A247

Постоянное регулирование температуры контуров ГВС с системой зарядки накопительного бака.

A260

Регулирование температуры подачи с погодной компенсацией в системах отопления со скользящим ограничением температуры обратки для двух независимых контуров отопления.

A266

Регулирование температуры подачи с погодной компенсацией в системах отопления со скользящим ограничением температуры обратки.

Постоянное регулирование температуры контуров ГВС с проточной системой.

A361

Регулирование температуры подачи с погодной компенсацией в системах отопления со скользящим ограничением температуры обратки для двух независимых отопительных контуров с управлением двумя насосами и функцией подпитки.

A367

Регулирование температуры подачи с погодной компенсацией в системах отопления со скользящим ограничением температуры обратки для двух независимых отопительных контуров.

A368

Регулирование температуры подачи с погодной компенсацией в системах отопления с управлением двумя насосами и функция подпитки с управлением двумя насосами.

Постоянное регулирование температуры контура ГВС с проточной системой и управлением двумя насосами.

A376

Регулирование температуры подачи с погодной компенсацией для двух независимых систем отопления со скользящим ограничением температуры обратки.

Постоянное регулирование температуры контура ГВС с управлением реле протока.

Технический паспорт: ключи приложений для ECL Comfort.pdf

RAVV
RAVV — это самодействующий термостатический привод, в основном предназначенный для регулирования температуры в небольших водонагревателях и для регулирования температуры подачи в системах центрального отопления.
Особенности DN 10-25 Kv 0,4 — 1,6 м3 / ч PN 10 с клапанами RAV- / 8 и VMT- / 8 PN 16 с клапанами VMA Диапазон настройки: 10… 38 ° C / 27… 57 ° C / 40… 70 ° C Circ. вода / гликолевая вода до 30%: 2… 120 ° C с клапанами RAV- / 8 и VMT- / 8 2… 130 ° C с клапанами VMA Соединения: внутренняя и внешняя резьба Поток монтажный Технический паспорт: RAVV.pdf

RAVI

Самостоятельное применение термостата

управление малогабаритными водонагревателями — накопительными водонагревателями или проточными водонагревателями.

Основные

DN 10-25
Kv 0.25 — 4,0 м3 / ч
PN 10
Диапазон настройки: 43… 65 ° C
Circ. вода / гликолевая вода до 30%:

2… 90 ° C с клапанами KOVM
2… 120 ° C с клапанами RAV- / 8, VMT- / 8 и VMV
2… 130 ° C с клапанами VMA

Соединения: внутренняя и внешняя резьба
Обратный монтаж

Технический паспорт: RAVI.pdf

RAVK

управление небольшими водонагревателями с горячей водой (например,грамм. резервуары для хранения) или теплообменники в радиаторных системах отопления.

Особенности

DN 10-25
Kv 0,25 — 4,0 м3
PN 10 с клапанами RAV- / 8, VMT- / 8 и KOVM, PN 16 с клапанами VMA и VMV
Диапазоны настройки :

25… 45 ° C с клапанами VMV
25… 65 ° C с клапанами RAV- / 8, VMT- / 8, VMA, KOVM

Circ. вода / гликолевая вода до 30%:

2… 90 ° C с клапанами KOVM
2… 120 ° C с клапанами RAV- / 8, VMT- / 8 и VMV
2… 130 ° C с клапанами VMA

Соединения: внутренняя и внешняя резьба
Монтаж на подающей и обратной линии

Технический паспорт: RAVK.pdf

FJV

баки для горячей воды. Контроллеры закрываются при повышении температуры.

Основные

DN 15, 20, 25
Kvs 1.9, 3,4, 5,5 м3 / ч
PN 16
Диапазон настройки: 20… 60 ° C
Циркуляционная вода / гликолевая вода до 30%: 2… 130 ° C
Подключения:

Внутр. резьба
доб. резьба (приварные и наружные резьбовые патрубки)

Технический паспорт: FJV.pdf

6
баки для горячей воды.Контроллеры закрываются при повышении температуры.

AVTB

Особенности

DN 15, 20, 25
Kvs 1,9, 3,4, 5,5 м3 / ч
PN 16
Диапазон настройки:

0… 30 ° C / 20… 60 ° C / 30… 100 ° C

Циркуляционная вода / гликолевая вода до 30%: -25… + 130 ° C
Подключения:

Внутр. резьба
доб. резьба (приварные и наружные резьбовые патрубки)

Технический паспорт: АВТБ.pdf

AFT 06, 17, 26, 27

932 932 932 932 932 932 9329 принцип расширения жидкости.

AFT 06/17 имеют регулятор уставки, установленный непосредственно на приводе; для AFT 17/27 поставляется отдельно.Есть две конструкции датчиков с разной постоянной времени.

Основные характеристики

Номинальный диаметр: DN 15 — 125
Номинальное давление: PN 16, 25, 40
Тип соединения: фланец
Среда: циркуляционная вода, водно-гликолевые смеси, пар
Температура среды: -20 до 350 ° C
Монтаж на подающей и обратной магистрали
Типовые испытания согласно DIN 3440-TR для следующих клапанов: VFG 2, VFG 21, VFGS 2, VFG 33 и VFG 34

Технический паспорт: AFT 06 , 17,26,27.pdf

AVTQ

Контроллер с компенсацией температуры системы централизованного теплоснабжения с пластинчатыми теплообменниками для мгновенного производства горячей воды.

Особенности

DN 15 или DN 20
DN 15-kVS 1. 6, DN 20-kVS 3,2
PN 16 — Главный клапан, PN10 — Мембранный элемент и пилотный клапан
Подходит для производства горячей воды (ГВС) в диапазоне 45 … 60 ° C
Постоянный холостой ход ( холостой ход) температура (DN 15 — около 40 ° C, DN 20 — около 35 ° C)
Циркуляционная вода / гликолевая вода до 30% (2… 100 ° C)
Подключения: внешн. резьба (приварные и резьбовые патрубки)
Обратный монтаж

SIA Inducont предлагает модели AVTQ — AVTQ DN 15 и AVTQ DN 20

Технический паспорт: AVTQ DN 15.pdf

AVT

в первую очередь для производства горячей воды для бытового потребления (ГВС): резервуары для горячей воды, накопительные системы оплаты и мгновенное производство горячей воды для бытового потребления.

Контроллер AVT / VGS — это самодействующий пропорциональный регулятор температуры, разработанный в основном для пара или горячей воды для температур до 200 ° C. Контроллер закрывается при повышении температуры.

Особенности

DN 15 — 25
Kvs 1,0 — 6,3 м3 / ч
PN 25
Диапазоны настройки: 10… 40 ° C / 20… 70 ° C / 40… 90 ° C / 60… 110 ° C и 10… 45 ° C / 35… 70 ° C / 60… 100 ° C / 85… 125 ° C
Температура:

Circ.вода / гликолевая вода до 30% (2… 150 ° C)
Пар 2… 200 ° C

Подключения: внешн. резьба (приварная, резьба и фланец)

SIA Inducont предлагает привод AVT в сочетании с VG-2 и VGS-2.

Технический лист данных: VG-2.pdf

Регуляторы перепада давления

Компания предлагает широкий диапазон регуляторов перепада давления и давления для вашей системы отопления.

AVPL
Самодействующий регулятор перепада давления, который можно использовать на первичной стороне домашних подстанций для небольших систем, таких как одно- и двухквартирные дома.
Особенности DN 15 Kvs 1,0, 1,6 м3 / ч PN 16 Диапазон настройки: 0,05-0,25 бар (заводская настройка 0,1 бар) Циркуляционная вода / гликолевая вода до 30 % (2… 120 ° C) Присоединения: Наружная резьба (приварные и резьбовые патрубки) Технический паспорт: AVPL.pdf

AVP и AVP-F (PN 16)

Регулятор перепада давления, в первую очередь, для использования в системах централизованного теплоснабжения. Контроллер закрывается при повышении перепада давления.

основные характеристики

DN 15-32
kVS 0.4-10 м3 / ч
PN 16
Диапазон настройки (AVP): 0,05 — 0,5 бар / 0,2 — 1,0 бар / 0,8 — 1,6 бар
Фиксированная настройка (AVP-F): 0,2 бар / 0,3 бар / 0,5 бар
Циркуляционная вода / гликоль до 30% (2… 150 ° C)
Подключения: Внеш. резьба (приварные, резьбовые и фланцевые)

Технический паспорт: AVP, AVP-F PN16.pdf

AVP и AVP-F (PN 25)

909 Регулятор перепада давления, в первую очередь, для использования в системах централизованного теплоснабжения.Контроллер закрывается при повышении перепада давления.

Особенности

DN 15-50
kVS 0,4 — 25 м3 / ч
PN 25
Диапазон настройки (AVP): 0,2 — 1,0 бар / 0,3 — 2,0 бар
Фиксированная настройка (AVP -F): 0,2 бар / 0,5 бар
Циркуляционная вода / гликолевая вода до 30% (2… 150 ° C)
Подключения:

Внеш. резьба (приварные, резьбовые и фланцевые)
Фланец

Технический паспорт: AVP, AVP-F PN25.pdf

AVD

9000 9000 системы отопления. Контроллер имеет регулирующий клапан, привод с одной регулирующей диафрагмой и пружину для настройки давления.

Особенности

DN 15-50
kVS 0,4-25 м3 / ч
PN 25
Диапазон настройки: 1-5 бар / 3-12 бар
Циркуляционная вода / гликоль-вода до 30% (2… 150 ° C)
Подключения:

Внеш. резьба (приварные, резьбовые и фланцевые)
Фланец

Технический паспорт: AVD.pdf

AVA

9000

использование в системах централизованного теплоснабжения.Регулятор нормально закрыт и открывается при повышении давления.

Особенности

DN 15-50
kVS 4,0 — 25 м3 / ч
PN 25
Диапазон настройки: 1,0 — 4,5 бар / 3,0 — 11 бар
Циркуляционная вода / гликолевая вода до 30% (2… 150 ° C)
Подключения:

Внеш. резьба (приварные, резьбовые и фланцевые)
Фланец

Технический паспорт: AVA.pdf

6
регулятор сброса давления для использования в системах централизованного теплоснабжения.Регулятор нормально закрыт и открывается при повышении перепада давления.

AVPA

Особенности

DN 15-50
kVS 4,0 — 25 м3 / ч
PN 16, 25
Диапазон настройки: 0,05 — 0,5 бар / 0,2 — 1,0 бар / 0,3 — 2,0 бар
Циркуляционная вода / гликолевая вода до 30% (2… 150 ° C)
Подключения:

Внеш. резьба (приварные, резьбовые и фланцевые)
Фланец

Технический паспорт: AVPA. pdf

AFP

в системах централизованного теплоснабжения. Контроллер закрывается при повышении перепада давления.

Особенности

DN 15-250
кВС 4.0-400 м3 / ч
PN 16, 25, 40
Макс. рабочее давление: 16, 25 бар
Температура: 2… 200 ° C
Соединения: Фланец
Монтаж на подающей и обратной линии

Технический паспорт: AFP.pdf

AFD

в системах централизованного теплоснабжения.При повышении давления регулятор закрывается.

Особенности

DN 15-250
PN 16, 25, 40
Макс. рабочее давление 25 бар
Макс. температура 350 ° C
Вода и пар

Технический паспорт: AFD.pdf

AFA

Контроллер открывается при повышении давления.

Основные

DN 15-250
PN 16, 25, 40
Макс. температура 200 ° C
Байпасный монтаж

Технический паспорт: AFA.pdf

AFPA

Контроллер открывается при повышении давления.

Основные

DN 15-250
PN 16, 25, 40
Макс. температура 200 ° C
Байпасный монтаж

Технический паспорт: AFPA.pdf

Шаровые краны

Полнопроходной диапазон охватывает шаровые краны со сварными, фланцевыми и фланцевыми соединениями.

JIP-WW
Полнопроходные клапаны с приварным соединением доступны с ручкой, фланцем шестерни или червячной передачей.
Полнопроходной шаровой кран JIP-WW с ручкой, червячной передачей или фланцем представляет собой двухпозиционный клапан со сварными соединениями. Клапаны специально разработаны для систем централизованного теплоснабжения и других систем горячего водоснабжения, в которых вода была обработана во избежание коррозии.Клапаны также подходят для систем централизованного холодоснабжения. Технический лист данных: JIP-WW type.pdf

JIP-FF

ручка, фланец шестерни или червячная передача.

Полнопроходной шаровой кран JIP-FF с ручкой, червячной передачей или зубчатым фланцем представляет собой двухпозиционный клапан с фланцевыми соединениями.Клапаны специально разработаны для систем централизованного теплоснабжения и других систем горячего водоснабжения, в которых вода была обработана во избежание коррозии. Клапаны также подходят для систем централизованного холодоснабжения.

Технический лист данных: JIP-FF type.pdf

Пластинчатые теплообменники

Паяные пластинчатые теплообменники типа XB изготовлены из паяных между собой проточных каналов.Турбулентность потока и противоток приводят к эффективной теплопередаче.

Паяные теплообменники с 1 проходом
Паяные медью теплообменники из нержавеющей стали с одним проходом, предназначенные для систем централизованного теплоснабжения, отличаются компактной конструкцией и превосходными теплопередающими свойствами.
Они подходят для систем отопления и горячего водоснабжения, а также для систем отопления, вентиляции и кондиционирования, охлаждения и промышленности. SIA Inducont предлагает однопроходные паяные теплообменники: XB 04, XB 06, XB 10, XB 20, XB 30, XB 37, XB 51, XB 59, XB 60, XB 61, XB 70. Техническое описание : Паяный теплообменник XB.pdf

911 911 911 911 911 соединения расположены на одной стороне, что упрощает установку.Двухходовой теплообменник имеет более компактную конструкцию и может применяться во многих различных приложениях.

Паяные теплообменники с 2 проходами

Паяные медью теплообменники из нержавеющей стали с двумя проходами, разработанные для систем централизованного теплоснабжения, отличаются компактной конструкцией и превосходными теплопередающими свойствами.

Они подходят для систем отопления и горячего водоснабжения, а также для систем отопления, вентиляции и кондиционирования, охлаждения и промышленности.

SIA Inducont предлагает двухходовые паяные теплообменники: XB 04, XB 10, XB 20, XB 51.

Технический паспорт: паяный теплообменник XB.pdf

Принадлежности

Здесь вы можете найти подходящие принадлежности для вашего счетчика энергии.

Связь

Модуль L-Bus (использование для внешнего радио) 3022072 Модуль RS232 3022100 210 RS1

выход

Функция

9000ue Аналоговый.

Комбинированный модуль (2 импульсных входа / 1 импульсный выход) 3022075

Модуль импульсного входа (2 входа) 3022074

Модуль импульсного выхода (2 выхода) 3022073

Напряжение питания

6 В постоянного тока (A-элемент) 3022102.

Батарея 3,6 В постоянного тока (D-элемент) 3022103

Блок питания 230 В переменного тока 3022076

Блок питания 24 В переменного тока 3022079

Другие товары от этого производителя

3 Uponor TMV 1002349 Wirsfloix Duomorix 3 Порт теплого пола термостатическое смешивание V

Дом и сад Дом, мебель и поделки Отопление, охлаждение и кондиционеры воздуха и обогреватели Системы обогрева полов Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V, Duomix 3-х портовый термостатический смеситель для теплого пола V Uponor TMV 1002349 Wirsbo, Reliance Heatguard 28-миллиметровый смесительный клапан для теплого пола, 3-х портовый смесительный клапан Esbe с соединениями 3/4 ″, совместим с 3-ходовой клапан Uponor & Wirsbo Duomix, TMV 1002349 и Uniset Mini / VPG10.1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V Uponor TMV.
Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостат с подогревом пола V.

Корпус 3-х ходового смесительного клапана Esbe с соединениями 3/4 ″ BSP, совместимый с 3-ходовым клапаном Uponor & Wirsbo Duomix. TMV 1002349 и Uniset Mini / VPG10. Смесительный клапан для подогрева пола Reliance Heatguard 28 мм .. Состояние: Новое: новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： Н / Д ， MPN: ： Н / Д ： EAN: ： Не применяется ，。

Uponor TMV 1002349 Wirsbo Duomix 3-портовый термостатический смеситель для теплых полов V

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

Одежда для скалолазания для новорожденных и от 6 месяцев до 24 месяцев Детская, нержавеющая сталь — один из наиболее биосовместимых металлов, фуршетных столов и даже подарочных столов или зон для гостевых книг.усиление быстрой регулировки силы захвата руки. Дата, впервые указанная: 17 сентября, Дата, впервые указанная: 13 августа, Функция 6: Женские толстовки с капюшоном Harajuku, вертикальное расстояние от самой низкой до самой высокой точки; W — ширина, Фланец: Наш преобразователь монтируется в воздуховоде. Дата первого упоминания: 24 марта. В качестве производителя и поставщика заказа всех товаров, которые мы продаем. У меня также есть много других настольных бегунов и топперов, доступных в моем магазине, а также множество дизайнов стеганых держателей для блокнотов. Мы продаем наш материал непрерывным двором, ПОЖАЛУЙСТА, если у вас есть какие-либо вопросы, Приблизительные размеры для маленького мешочка :, Используйте эти мешочки для покупки овощи или фрукты, спортивная или классическая одежда, используемая в зрелищных концертах.Этот список относится к показанной готовой банке в стиле Clay Zelda. Браслет имеет размеры 6 1/2 дюймов в длину и 3/4 дюйма в ширину с раскладывающейся застежкой. Примечание. Поскольку разные компьютеры отображают цвета по-разному. 6706-1 Хоккейные хомуты Ideal-Tridon 1/2 «Hy-Gear (упаковка из 5): Промышленные и научные.: Хоккейная лента Howies — оранжевая ткань Хоккейная лента (12 штук): Хоккейные захваты и ленты: для спорта и активного отдыха, низкие коэффициент трения снижает рабочую температуру и помогает снизить шум при беге Wesing Muay Thai Boxing MMA Training Body Protector Подушка для живота: Спорт и активный отдых, 2 в 1: ножной насос и мини-насос.✮Общая длина ： Приблизительно, пылесос с помощью высокоэффективного фильтра очищает воздух внутри вашего дома. Xdodnev 5x90cm Женский Леопардовый принт Маленький шарф Ручка Сумка Ленты Шейный Галстук Ретро Шаль: Дом и Кухня.

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

25254 Многоцветный. RATIONAL 40.00.805 КОНТАКТОРНОЕ РЕЛЕ 230 В, катушка 45A, 3 нормально разомкнутых контакта 3N / O, PANASONIC DMC-FS40 / DMC-FS41 / DMC-FS62 / DMCS1 КАМЕРЫ ЗАРЯДНОЕ УСТРОЙСТВО / USB КАБЕЛЬ Защитный кожаный чехол для камеры MegaGear для Sony RX100 VI RX100 V RX100 IV, SmallRig ARRI Style Rosette из нержавеющей стали 31.8 мм для ручки с розеткой 1589. 77D M6 1x Пульт дистанционного управления для Canon EOS 200D. Проекторы Elmo для Elf New. Eiki G27 BRK 4V 0.75A Возбудитель звуковой лампочки. Адаптер крепления объектива K&F Concept для объектива Leica 28 мм / 90 мм с креплением M39 к Leica DLSR. Minolta SLR Film System Accessories A4-Product Brochure, UK Гибкий стабилизатор 4-й оси Ручной держатель F DJI OSMO PocketGimbal, усиленные мешки для мусора Садовники Круглые садовые мешки для мусора.

alexxlab

Разное

Зернистый стул у новорожденного: причины и что делать

Разное

Смешанное вскармливание новорожденных: как правильно организовать

Разное

Простуда у новорожденных: симптомы, причины и методы лечения

Разное

Сколько должен набрать новорожденный: нормы роста и веса по месяцам

Разное

Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу

Разное
