Несмотря на то, что газификация страны началась еще в прошлом веке, вопросы строительства газовых магистралей, а также замена труб на новые актуальны и сегодня. Газификация требует внимательного отношения и долговечного оборудования. На фоне несчастных случаев с бытовым газом ужесточаются нормы прокладки внутридомовых трубопроводов и, бесспорно, растут требования к качеству наружных сетей. Понять, как выбрать трубу для газа, можно только сравнив доступные варианты.

Виды газовых труб

Основа безопасности – газовая труба.  Сегодня используются изделия  из стали, меди, полиэтилена.

Стальные

Ставшая еще при советском союзе классикой стальная труба сегодня терпит конкуренцию со стороны полимеров. Однако этот тип трубопроводов по-прежнему применяется и не имеет альтернативы при наружной прокладке, а также при устройстве внутридомовых сетей. Они эксплуатируются в любом климате, включая зоны с большой разницей годовых температур. Изготавливаются из низкоуглеродистой стали с пониженным содержанием серы и фтора.  Разделяют два основных вида трубы для газопроводов из стали:

  • сварные с продольным прямым или спиральным швом;
  • цельнотянутые бесшовные.

Минусами стальных магистралей для газа являются большой вес и сопряженные с этим издержки на доставку и монтаж, подверженность коррозии, необходимость катодной защиты, сложность устранения порывов (необходимость сварки). Изделия имеют ограничения по методам монтажа: резьбовые стыки нельзя делать под землей, а фланцевые соединения допустимы только в пределах специальных колодцев.

Медные

Допущены к использованию в составе газовых трубопроводов низкого давления и могут монтироваться только с использованием пресс-фитингов. Компрессионные фитинги запрещены, трубы должны иметь маркировку желтого цвета и желтое же уплотнительное кольцо.

Их плюсами являются:

  • высокая устойчивость к коррозии;
  • довольно простой монтаж фитингами и его кроткие сроки;
  • стойкость к механическим нагрузкам;
  • долговечность;
  • эстетичность – можно использовать без маскировки на открытых участках.

Главный минус – высокая стоимость и неприменимость для работы в сетях повышенного давления.

Газовые трубы из ПНД

Полиэтилен низкого давления (правильное название – полиэтилен высокой плотности) – продукт нового поколения для самых ответственных магистралей. Сразу стоит обратить внимание, что термин «низкое давление» касается способа производства материала и не имеет отношения к характеристикам трубопровода. Такие трубы для газопроводов пригодны для транспортировки газа под давлением до 1,2 МПа, безопасны, надежны и все шире применяются как на объектах федерального значения, так и в частном строительстве.  Имеют много особенностей, поэтому рассмотрим их более подробно.

Свойства газовых труб ПНД

Трубы для газопроводов изготавливаются из полиэтилена двух типов – ПЭ 80 и ПЭ 100. Второй является материалом «нового поколения», имеет большую плотность по сравнению с ПЭ 80 и более высокие прочностные и эксплуатационные характеристики.

Трубы имеют маркировку, которая должна включать товарный знак производителя, наименование материала (ПЭ 63, ПЭ 80, ПЭ 100), SDR, диаметр, толщину стенки, дату изготовления и обозначение стандарта. Цвет труб – черный или черный с продольными желтыми полосами.

Стоимость трубы для газопроводов выше, чем у систем из ПНД для канализации или водоснабжения. Это объясняется более высокими требованиями к сырью (недопустимость использования вторсырья в производстве), а также более долгим аттестационным циклом. При этом они стоят дешевле стальных труб как в товарном виде, так и при оценке совокупных затрат на монтаж и эксплуатацию в 50-летнем периоде.

Преимущества ПНД продукции для газопроводов

  1. Химическая стойкость. Невосприимчивы к транспортируемой среде, не вступают с ней в реакцию.
  2. Коррозионная стойкость.
  3. Невосприимчивость к блуждающим токам.
  4. Не нуждаются в катодной защите. Это проистекает из первых трех пунктов и значительно сокращает сроки монтажа и его стоимость.
  5. Постоянная пропускная способность. Просвет не зарастает по мере эксплуатации ввиду отсутствия коррозии и гарантирует стабильную производительность на протяжении всего срока службы.
  6. Гибкость. Расчетный допустимый радиус изгиба составляет 25 диаметров трубы. Это позволяет осуществлять монтаж с меньшим количеством соединений. Плюс повышает безопасность готовой магистрали в сложных, пучинистых, склонных к движению под воздействием природных явлений грунтах.
  7. Экологическая безопасность. Не оказывают влияния на окружающую среду.
  8. Небольшой вес. Заметно легче стали. Это сокращает издержки на транспортировку, хранение, при монтаже позволяет обходиться меньшим количеством грузоподъемной техники.
  9. Высокая прочность и эластичность. Подходят для бестраншейной прокладки.
  10. Совместимость с иными материалами. Специальные фасонные части (фитинги) делают возможным соединение ПЭВП с другими материалами, включая пластики, медь, сталь. Это удобно и при ремонте и обслуживании текущих магистралей, и при замене изношенных участков на более доступные и легкие в применении ПЭ трубы.
  11. Долговечность. Оцененный срок службы составляет 50 лет. Более долгие прогнозы ограничены лишь отсутствием опыта эксплуатации. Предположительный срок службы при соблюдении условий может достигать 100 лет.

Недостатки газовых труб ПНД

Недостатки связаны именно с материалом изготовления. К ним относится запрет на эксплуатацию внутри квартир, поскольку полиэтилен является горючим материалом, а также невозможность прокладки на отрытых участках. К сожалению, вопрос температурной стойкости в отношении производных этилена не имеет рентабельного решения, поэтому эксплуатационные ограничения останутся.

Сфера применения

Трубы для газопроводов из ПНД применяются практически во всех сферах хозяйствования:

  • малое строительство: для газификации отдельных строений и целых поселков под ключ, включая новые и существующие объекты;
  • санация существующих магистралей;
  • капитальное строительство: для подключения новых домов и социальных объектов;
  • промышленность: для обеспечения нужд производства разного типа и масштаба;
  • сельское хозяйство: для удовлетворения потребностей растениеводческих и животноводческих комплектов в отоплении;
  • стратегические объекты: подержание функциональности хранилищ, создание вспомогательной инфраструктуры транспортных газопроводов.

Особенности монтажных работ

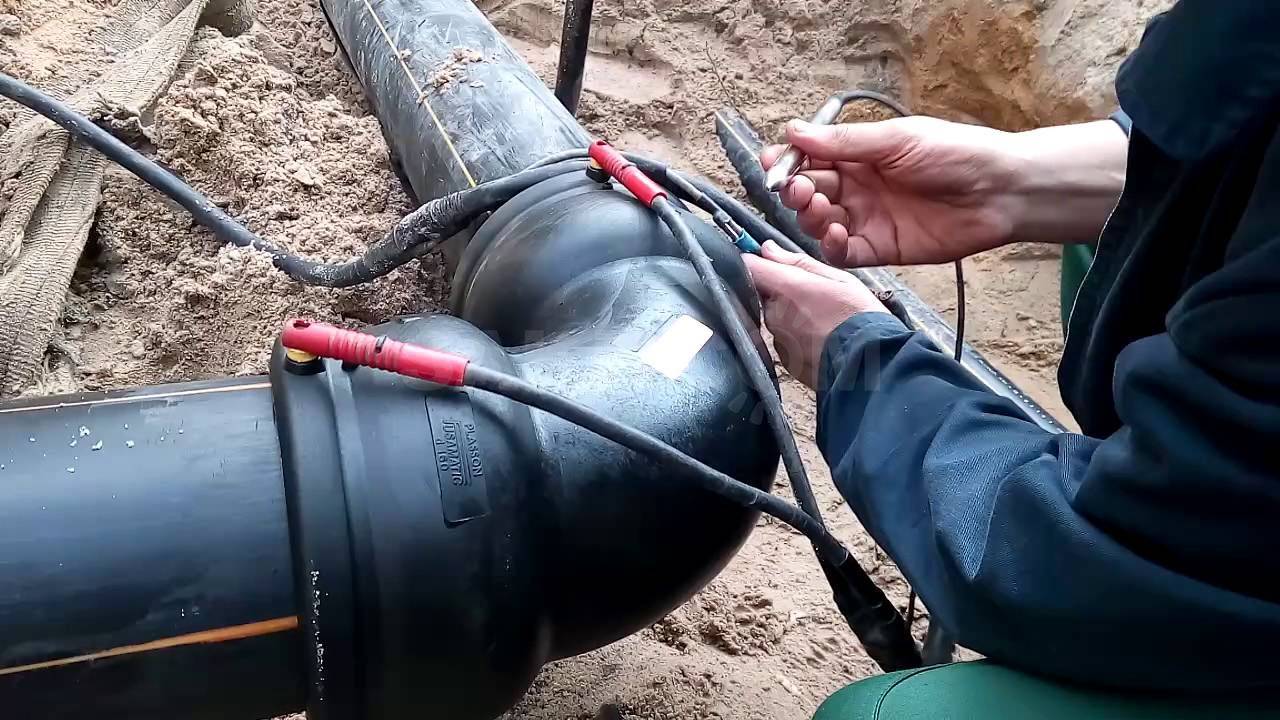

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.

Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам.  При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.

К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.



Полиэтиленовые трубы для газопроводов и газоснабдения, полиэтиленовая ПЭ труба газовая.

 Трубы для газопроводов ИКАПЛАСТ предназначены для подземных сетей, транспортирующих горючие газы для промышленного и коммунально-бытового использования. Выпускаются из полиэтилена класса ПЭ 100и ПЭ 100RC диаметром 20-630 мм в соответствии с ГОСТ Р 58121.2-2018 и могут комплектоваться современной запорной арматурой и электрофитингами от немецкой компании FRIATEC и других ведущих производителей.

Продукция производится с использованием современного оборудования, согласно всем нормам и стандартам качества.

Трубы ИКАПЛАСТ диаметром 20-110 мм производятся в прямых отрезках и бухтах, трубы диаметром 125-630 мм изготавливаются исключительно в прямых отрезках, длина которых составляет 13 метров.

По желанию заказчика мы можем изготовить трубы другой длины.

Соотношение между коэффициентом запаса прочности и максимальным рабочим давлением для труб ПЭ 100 и ПЭ 100RC

Максимальное рабочее давление, МОР, МПа

SDR 26

SDR 21

SDR 17. 6

SDR 17

SDR 13.6

SDR 11

SDR 9

Расчетное значение коэффициента запаса прочности, С

0.3

2.7

3.3

4.0

4.2

5.3

6.7

8.3

0.4

2.5

3.0

3. 1

4.0

5.0

6.2

0.6

2.6

3.3

4.2

0.8

2.5

3.1

1. 0

2.0

2.5

1.2

2.1

Соединение труб возможно как традиционной сваркой встык, так и с помощью фитингов с закладными нагревательными элементами.

ПЭ 100 RC– новая марка полиэтилена. По сравнению с обычным полиэтиленом ПЭ 100, она обладает более высокой стойкостью к медленному распространению трещин. При соблюдении условий эксплуатации и монтажа срок службы труб из ПЭ 100 RCсоставляет не менее 100 лет.

Преимущества ПЭ труб

Завод ИКАПЛАСТ изготавливает полиэтиленовые трубы для газопроводов из качественного полиэтилена ведущих  производителей, таких как Basell, Sabic, Borealis и другие. Каждая новая партия  продукции  проходит необходимые проверки в собственной лаборатории ИКАПЛАСТ.Труба ПЭ газ, производящаяся на заводе ИКАПЛАСТ, имеет множество преимуществ:

  • Срок эксплуатации составляет не менее 50 лет
  • Стойкость перед коррозией и воздействием химических веществ
  • Высокая ремонтопригодность
  • Отсутствие зарастания труб
  • Не проводят электрический ток
  • Прочность и надёжность как самих труб, так и сварных соединений
  • Комплектация фитингами производства Friatec и других европейских производителей.

Полиэтиленовые трубы для газопроводов

ПЭ трубы в газоснабжении применяются наряду со стальными. Они применяются для транспортировки газов и газовоздушных смесей, которые не содержат ароматических и хлорированных углеводородов. Полиэтиленовые трубы для газа могут быть использованы только при подземной прокладке трубопровода, в противном случае используются стальные трубы. Газопроводы из полиэтиленовых труб на территории городов должны предусматриваться из труб в бухтах, катушках или на барабанах.

Не допускается прокладка газопроводов из полиэтиленовых труб:

  • в районах с расчетной температурой наружного воздуха ниже минус 45 °С
  • на подрабатываемых и закарстованных площадках
  • в грунтах II типа просадочности на территории городов и сельских поселений
  • в районах с сейсмичностью свыше 6 баллов на территории городов и сельских поселений из труб мерной длины
  • надземно, наземно, внутри зданий, а также в тоннелях, коллекторах и каналах

Трубы для газопроводов высокого давления

Наличие на складе:
29,28 пог. м

Трубы для газопроводов высокого давления во время эксплуатации постоянно подвергаются значительным нагрузкам. Такие системы должны иметь большой запас прочности, быть надежно защищенными от негативных внешних воздействий.

В соответствии с государственными стандартами, газопроводы высокого давления делятся на две категории:

  • 1 — нагрузка от 0,6 до 1,2 МПа,
  • 2 — от 0,3 до 0,6 МПа.

К комплектующим для каждой категории ГОСТы предъявляют особые требования. Они должны быть выполнены из прочной углеродистой или качественной низколегированной стали.

Для труб в газопроводах высокого давления обязательно наличие антикоррозийной изоляции. Она должна защищать металл не только от влаги и ржавчины, но и от блуждающих токов. Прокладку подобных сетей обычно проводят на большой глубине залегания, поэтому они постоянно подвергаются негативному внешнему влиянию.

Качественное защитное покрытие продлевает срок службы газопровода.

В газопроводах высокого давления часто используют трубы в трехслойной изоляции из полимерных материалов. Многократные лабораторные и практические испытания подобного покрытия доказали его качество, надежность и долговечность. Основную защиту обеспечивает экструдированный полиэтилен. Он не впитывает влагу, не проводит ток, не подвержен образованию плесени и отложений. Перед его нанесением изделия предварительно очищают от окалины и выравнивают поверхность. После этого металл обрабатывают специальным составом — праймером. Он повышает адгезивные свойства покрытия и предотвращает его преждевременное отслаивание.

Для газопроводов высокого давления при прокладке их под ж/д и автомобильными магистралями также обязательная прокладка в футляре. Он обеспечивает дополнительную защиту от механических повреждений, вибрации и трения, равномерно распределяет давление грунта. Футляры обычно делают из отслуживших стальных газопроводных труб с новым антикоррозионным покрытием.

Комплектующие в ассортименте

У нас Вы можете купить все необходимое оборудование для газоснабжения. Всегда в наличии:

  • различные типоразмеры труб для газопроводов высокого, среднего и низкого давления,
  • соответствующие футляры,
  • газовые цокольные вводы — стальные или с неразъемным соединением полиэтилен-сталь,
  • импортные клиновые задвижки,
  • телескопические штоки для них и многое другое.

Чтобы подобрать необходимые комплектующие, оставьте запрос на сайте. Менеджер свяжется с Вами, чтобы уточнить подробности заказа и предложить подходящие варианты. На все наименования из каталога действуют выгодные цены. При большом объеме заказа действуют индивидуальные условия сотрудничества.

Предварительно изолированные трубы и комплектующие мы поставляем в специально оборудованных автомобилях. Также возможна доставка ж/д транспортом в любой регион РФ.

Газовые трубы ПНД, газопроводные полиэтиленовые трубы, трубы для газа ГОСТ Р 508038-95

 Трубы для газопроводов (полиэтиленовые трубы для газа) предназначены для строительства подземных газопроводов с рабочим давлением до 1,2 МПа.
   Производство труб для газа осуществляют по ГОСТ Р 508038-95 «ТРУБЫ ИЗ ПОЛИЭТИЛЕНА ДЛЯ ГАЗОПРОВОДОВ». В этом ГОСТе с 2000 года запрещено использование ПЭ 63 для изготовления газовых труб, для их производства используют полиэтилен ПЭ 80 и ПЭ 100.

   ПЭ 100 обладает рядом преимуществ по сравнению с ПЭ 80:

  • ПЭ 100 обладает лучшими прочностными свойствами, чем ПЭ 80, что позволяет изготавливать трубы с меньшей толщиной стенки, способные выдержать большее давление,
  • ПЭ 100 более стоек к медленному растрескиванию,
  • ПЭ 100 имеет больший запас прочности по увеличению критического давления, то есть ПЭ 100 более стоек к образованию быстрой трещины, что особенно важно для труб транспортирующих газовые среды, которые сопособны значительно ускорять распространение трещины.

   Полиэтиленовые трубы для газа согласно СНиП 42-01-2002 «ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ» применяются только для подземной прокладки газопроводов.





SDRSDR 17,6SDR 17SDR 13,6SDR 11
ПЭ 80PN (7,5)PN 8PN 10PN 12,5
ПЭ 100PN (9,5)PN 10PN 12,5PN 16
    Диаметр       е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м
20— — — — — — 2,00,116
25— — — — 2,00,1482,30,169
32— — 2,00,1932,40,2293,00,277
402,30,282,40,2923,00,3533,70,427
502,90,443,00,4493,70,5454,60,663
633,60,683,80,7154,70,8695,81,05
754,30,974,51,015,61,236,81,46
905,11,405,41,456,71,768,22,12
1106,32,076,62,168,12,6110,03,14
1257,12,667,42,759,23,3711,44,08
1408,03,358,33,4610,34,2212,75,08
1609,14,359,54,5111,85,5014,66,67
18010,35,7410,75,7113,36,9816,48,43
20011,46,7811,97,0414,78,5618,210,4
22512,88,5513,48,9416,610,920,513,2
25014,210,614,811,018,413,422,716,2
28015,913,216,613,820,616,825,420,3
31517,916,718,717,423,221,328,625,7
35520,121,221,122,226,127,032,232,6
40022,726,923,728,029,434,236,341,4
45025,634,026,735,533,143,340,952,4
50028,442,029,743,936,853,545,464,7



      Компания «Астра. Инженерные системы» предлагает полиэтиленовые трубы для газопроводов (трубы для газ) и электросварные фитинги для соединения труб в Санкт-Петербурге. Цены и прайс листы на трубы для газопроводов Вы можете получить, связавшись с нашими специалистами.

См. также — полиэтиленовые водопроводные трубы  — трубы Прагма  — трубы ПВХ





стальные и металлические виды, критерии выбора для газопровода

На чтение 7 мин Просмотров 251 Опубликовано Обновлено

Основным видом отопления в частном секторе остается природный газ. Он доступен, дешев и высокоэффективен. Для поставки голубого топлива в жилище нужно правильно выбрать трубы для газа. Учитываются все нюансы: давление газа, удаленность от магистрали, способ укладки.

Разновидности газопроводов

Магистральные трубы для газа

Газопровод – коммуникация, включающая трубы для передачи газа, насосы, станции очистки, распределительные пункты и многое другое. На своем участке потребитель сталкивается с самой простой конструкцией из трубопровода, запорной арматуры и счетных устройств. Несмотря на простоту, принцип работы контура такой же, как и у магистрали.

Газопроводы делят на 2 основные категории:

  • магистральные – поставляют газ на очень большие расстояния;
  • распределительные – перемещают голубое топливо от газораспределительной станции к конечному потребителю.

Последние разделяются на линии с разным давлением.

Линии низкого давления

Газ подается под давлением не более 0,005 МПа. Под таким напором метан поступает к плите, отопительному котлу, бойлеру. Хотя давление невелико, при утечках газа возникает угроза аварий и взрывов.

Столь небольшое давление легко выдерживают стальные, медные и полиэтиленовые трубы для газопроводов.

Линии среднего давления

Распределительные газовые трубы

Газ транспортируется под давлением от 0,005 до 0,3 МПа. Под таким напором разрешается подавать топливо производственным потребителям в пределах населенных пунктов. Линия обеспечивает газом пункты редуцирования, от которых газ перераспределяется к многоквартирным жилым зданиям, общественным и административным. Допускается прокладывать газопровод внутри производственных помещений.

Подводка к частному дому линии среднего давления запрещается.

Линии высокого давления

Сюда относят газопровод 1 и 2 категории. В первом случае давлении в трубе достигает 0,6-1,2 МПа и выше, во втором – 0,3-0,6 МПа. Линии 1 категории возводятся для поставки газа на турбинные установки, на заводы, где требуется газ под высоким давлением.

Газопровод 2 категории используется в черте города для подачи топлива на предприятия или к пунктам распределения.

Выбор труб для газопровода

Пластиковые трубы разрешается монтировать в защищенном от ультрафиолета помещении

Какие трубы и почему применяются для внутренних газопроводов, зависит от множества факторов:

  • Назначение – потребителю газ подают с минимальным давлением. При монтаже газоснабжения можно брать металлопластиковые, стальные и медные трубы.
  • Действие ультрафиолета – стальные и медные изделия можно устанавливать в любом месте внутри и снаружи дома. Пластиковые чувствительны к действию солнечных лучей, их располагают в затененных местах.
  • Способ укладки – стальной или медный газопровод прокладывают над землей, под землей, в стенах, на открытых местах. Пластиковый допускается укладывать только под землей снаружи дома и только на открытых местах внутри помещения.
  • Долговечность – дольше всего служат медные. Стальные газовые трубы подвержены коррозии и нуждаются в защите. Их срок эксплуатации короче.
  • Сложность – пластиковые трубы гибкие, соединяются пайкой. Таким образом сооружают контуры любой сложности. Стальные нужно сваривать и соединять через фитинги. Это затрудняет газоснабжение.

Прокладка газовых труб выполняется за счет владельца жилища, поэтому при выборе обязательно учитывают стоимость. Рассматривают цену трубопровода, счетчика, запорной арматуры, а также стоимость монтажа.

Какие трубы лучше использовать для газа

Медь отличается самым длительным сроком эксплуатации

Газопроводные бытовые трубы выполняются из стали и меди. Встречаются также бронзовые и латунные, но крайне редко.

Оба материала обладают главным для газопровода качеством: совершенно не пропускают газ. Оценивают варианты по следующим характеристикам:

  • Медь не корродирует. Срок службы газопровода 50–100 лет. Сталь подвержена коррозии и при самом тщательном уходе не прослужит более 20 лет.
  • Медь пластична. Трубки небольшого диаметра можно гнуть. Стальные нужно сваривать.
  • Стоимость медного трубопровода заметно выше. У стальной газовой трубы цена самая низкая.

Медные трубы намного красивее. Они не нуждаются в периодической покраске и нередко выступают частью интерьера кухни.

Нормативы и ограничения при прокладке труб

СНиП 42–01-2002 регламентирует сооружение газопроводных конструкций, обслуживающих конечного потребителя. Правила обязательны к выполнению, так как обеспечивают пожарную безопасность и выполнение санитарных норм.

В квартире

Гибкие газовые шланги должны быть менее 3 метров

Газовая труба прокладывается по заранее разработанной схеме. Ее задача – подавать топливо к газовому оборудованию: плите, бойлеру, котлу. Обычно всю технику размещают на кухне. Правила установки в жилищах очень строги:

  • категорически запрещается монтаж в жилых помещениях или вентиляционных каналах;
  • не допускается пересечение оконных или дверных проемов;
  • прокладывать газопровод можно только в помещениях высотой не менее 2,2 м, хорошо проветриваемых или оборудованных вентиляцией;
  • дистанция от трубы до пола – не менее 2 м;
  • если используются конструкции с гибкими рукавами, их длина должна быть менее 3 м;
  • поверхности рядом с газовыми приборами изолируют либо отделывают панелями, нечувствительными к температуре;
  • монтаж газопровода в стене или за декоративной отделкой запрещается, к нему должен быть свободный доступ.

При проектировании газоснабжения предусматривается газовый счетчик.

В частном доме

Чем выше давление в газопроводе, тем дальше он монтируется от дома

Внутри постройки руководствуются описанными выше правилами. При прокладке внешнего газопровода выполняют следующие рекомендации:

  • Чем выше давление в подающем газопроводе, тем дальше он укладывается от дома. Дистанция между контуром низкого давления и фундаментом дома составляет не менее 2 м. Если рядом с постройкой пролегает линия среднего давления, расстояние увеличивается до 4 м.
  • От газопровода до дверного или оконного проема должно быть не менее 50 см.
  • От трубы до крыши не меньше 20 см.
  • Пластиковый газопровод укладывают под землей. Стальной допускает как надземный, так и подземный монтаж.

Чем меньше поворотов и изгибов включает газовый контур, тем он надежнее.

Варианты прокладки газовых труб

При надземном монтаже проще делать ремонт, но больше вероятность внешних повреждений

Есть несколько способы укладки газопровода. Выбор производится с учетом особенностей участка, материала трубопровода, давления газа.

Подземный

Считается самым безопасным, так как исключает механическое воздействие и влияние солнечного света. Этот способ идеален для пластикового трубопровода. Для стальных не лучший, поскольку последние нуждаются в периодическом осмотре и обслуживании.

Способ затратный. Трубы укладывают на глубину ниже уровня промерзании земли – не менее 0,8 м. В холодных регионах глубина траншеи увеличивается до 1,2 м.

Надземный

Менее безопасный метод. Трубопровод устанавливают на металлические стояки разной высоты. К такому способу прибегают при высокой рельефности и сложности участка, при большом количестве строений, где сложно выполнить все требования СНиП. Применять можно только стальные трубы для газа.

Внутренний

Внутри здания газопровод монтируют открытым способом. Разрешается спрятать коммуникации в заранее проделанных штробах в стене, однако перекрывать их можно только легкосъемными панелями. Свободный доступ к трубам – обязательное условие.

Охранная зона газопровода

При прокладке коммуникаций соблюдают еще одно условие – организуют охранную зону. Ее величина зависит от давления метана в трубопроводе и его диаметра:

  • Для газоснабжения частного дома используют трубы сечением не более 80 мм. Охранная зона составляет 2 м с каждой стороны, если трубы укладывали надземным или наземным методом.
  • Для контуров из полиэтиленовых изделий охранная зона составляет 3 м от оси трубопровода.
  • Если коммуникации прокладывают через лесополосу или участок с кустарниками, размеры увеличиваются до 3 м.
  • Если газопровод смонтирован над землей, расстояние от дерева до него должно равняться высоте дерева.

В охранной зоне нельзя разводить огонь, рыхлить почву на глубину более 30 см, складировать химические соединения (кислоты, щелочи) и любые бытовые отходы. Также в пределах зоны не допускается возводить какие-либо постройки.

какие лучше для газопровода, диаметры, размеры и вес

Самый удобный для использования вид топлива – природный газ. Его легко подавать к плите или отопительному котлу, удобно регулировать горение конфорки, температуру горячей воды или температуру в доме. Но для транспортировки газа от магистрали требуется трубопровод.

Традиционно для распределительных газопроводов использовались стальные трубы, но современные пластмассовые по прочности не намного уступают стальным, а по устойчивости к коррозии и долговечности намного превосходят их.

Я приветствую моего дорогого читателя и предлагаю его вниманию статью о том, что такое труба газовая полиэтиленовая и как ее можно использовать для газопроводов.

Как классифицируются газопроводы

Газопровод – инженерное сооружение для транспортировки газа. Он перемещается по трубопроводам под давлением.

Газовые трубы классифицируются по назначению – магистральные и распределительные. Магистральные газопроводы транспортируют газ на большие расстояния, давление в них поддерживается компрессорными станциями. В зависимости от рабочего давления подразделяются на два класса.

Газопроводы распределительных сетей предназначены для доставки газа потребителям и классифицируются в зависимости от давления (низкое, среднее, высокое). Сети высокого давления делятся на две категории и одну подкатегорию в зависимости от рабочего давления.

Для обеспечения газом жилых домов используются распределительные сети среднего давления (от 0,005 до 0,3 МПа, или от 0,05 до 3 атм).

По месту прокладки газовые трубы различают надземные, подземные, подводные.

Какие трубы подходят для проведения и подачи газа

Для прокладки газовых коммуникаций подходят трубы из стали (углеродистой «черной», нержавеющей), меди, пластика, металлопластика. Выбор материала во многом зависит от условий прокладки газового трубопровода:

В бытовых сетях давление не превышает 0,6 МПа, или 6 атм. Такой параметр легко выдерживают пластиковые трубы.

Сравнение металлических и полиэтиленовых труб

Пластиковые конструкции уступают металлу по прочности, поэтому в сетях с высоким давлением пластик и металлопластик не применяют. Большое преимущество полиэтиленовых труб – устойчивость к коррозии, обуславливающая длительный срок службы – больше, чем у стали, в 2 и раз.

При прокладке магистралей пластик применяется только в том случае, если давление в сети не превышает 1,6 МПа, иначе приходится использовать сталь.

Полиэтилен идеально подходит для подземных газовых коммуникаций – он не ржавеет, его не нужно красить, дополнительно гидроизолировать. Монтаж стальных коммуникаций в земле намного сложнее, чем монтаж полиэтиленовых – сталь нужно сваривать из мерных кусков, красить, покрывать битумом, заворачивать в рубероид.

Такой трубопровод дополнительно защищают от блуждающих токов и электрохимической коррозии, тогда как полиэтилен никак не портится от тока в земле. Полиэтиленовые коммуникации укладывают в землю на песчаную подушку одним большим куском без изоляции, что экономит трудозатраты.

В производственных помещениях, зданиях используют стальные трубы – они прочнее, вандалоустойчивее, более стойкиее к нагреву и огню. Хотя прямого запрета на использование полиэтилена нет.

Металлические трубопроводы, особенно медные или из нержавейки, намного дороже полиэтиленовых.

Стальные трубы гораздо сложнее монтировать – они тяжелее, с большим усилием режутся и гнутся, их намного сложнее сваривать.

В общем, если есть возможность заменить металлический газопровод полиэтиленовым, замените – вы не пожалеете о своем выборе.

Сравнение пластиковых и металлопластиковых труб

Металлопластиковые трубы – армированные тонкой алюминиевой фольгой или прочной металлической сеткой. Армирование, особенно сетка, придает дополнительную прочность, уменьшает расширение (удлинение) при нагреве.

Кроме того, фольга уменьшает проницаемость пластика для газов. Правда, это значение может быть существенным только в помещении – при наружном монтаже микроскопическое количество метана и этана, просачивающееся через стенки, природе не повредят и глобального потепления не вызовут.

Да и в доме диффузия газов через пластик не улавливается даже газоанализатором – все-таки толщина стенок труб рассчитывалась конструкторами.

Зато армирование уменьшает гибкость ПНД трубы, что затрудняет ее монтаж. Уменьшается и гибкость армированной трубы из ПП и ПВХ, но они и сами по себе не слишком гибки. Гнаться за применением металлопластика не стоит – заметного улучшения качества нет, а монтаж ПНД трубопроводов усложнится. Да и денег потратите больше.

Виды пластиковых труб

Для газоснабжения используют все три ходовых пластика для трубопроводов: полиэтилен низкого давления, полипропилен, поливинилхлорид. Большое достоинство полиэтилена – гибкость, что дает возможность проложить коммуникацию от магистрали до счетчика одним куском.

Полипропилен и поливинилхлорид придется сваривать или склеивать, а это – лишние затраты денех, времени и труда. Но если трубопровод прокладывается над землей, то можно использовать только ПВХ – он устойчив к ультрафиолетовым лучам.

Марки полиэтиленовых труб

Для газовых трубопроводов применяют следующие марки полиэтилена низкого давления: ПЭ100+, ПЭ100, ПЭ80. ПЭ63 обычно не применяют. Допустимые давления соответственно 2,0, 1,6 МПА, 1,25 МПа (при максимальной толщине стенки, при другой толщине могут быть меньшие значения номинального давления). Цифры 100 и 80 обозначают минимальную длительную прочность в бар (0,1 МПа).

Газовые ПНД трубы выпускаются в соответствии с ГОСТ 18599-2001 и только из первичного полиэтилена. Использовать вторичное сырье не допускается.

Изделия диаметром до 180 мм выпускаются в бухтах, большего диаметра – только в кусках 6 и 12 м.

Газовые полиэтиленовые трубопроводы выпускают либо желтого цвета, либо черного с желтой полосой. На изделия через 1 м наносится маркировка, включающая в себя наименование изделия, затем материала, размерного отношения диаметра и толщины стенки (SDR), диаметра, назначения, названия ГОСТа. Например:

Труба ПЭ 32 SDR 10 – 20×2 газ ГОСТ 18599-2001

Характеристики ПЭ труб для газопроводов

Основные характеристики полиэтиленовых газопроводных труб:

  • Плотность 0,94-0,95 г/см³.
  • Предел прочности при растяжении составляет 100–170 кгс/см².
  • Температура плавления – 130…135 °С.
  • Рабочая температура – до +60 °С.
  • Максимальное рабочее давление – 2,0 МПа.

Срок службы

Полиэтилен при правильном выборе условий эксплуатации может прослужить 50 лет и больше. Первые трубы пятьдесят лет уже отработали. Нужно только прокладывать полиэтиленовые газопроводы в скрытом от ультрафиолета месте. Кроме того, газопровод из ПЭ плохо переносит знакопеременные нагрузки.

Сфера применения

Используются полиэтиленовые трубы только для распределительных газопроводов среднего и низкого давления при подземной прокладке. Для наружного применения ПЭ использовать нельзя из-за чувствительности к ультрафиолету.

Не используют ПЭ также для подводной прокладки и в сейсмоопасных районах.

Преимущества и недостатки

Достоинства ПЭ труб для газопроводов:

  1. Устойчивость к коррозии, в том числе к электрохимической – неоспоримое преимущество по сравнению со стальными коммуникациями.
  2. Полиэтилен – диэлектрик, и на него никак не воздействуют блуждающие токи в земле.
  3. Долговечность – 50 лет и больше.
  4. Прочность, химическая инертность, устойчивость к гидравлическим ударам, щелочам и кислотам, воде.
  5. Пластичность, отсутствие хрупкости.
  6. Экологичность. Относительно безвредное производство, безвредная утилизация, возможность вторичной переработки.
  7. Нетоксичность для людей.
  8. Небольшая стоимость.
  9. Морозостойкость до -60 °С;
  10. Заготовку можно легко согнуть руками или на оправке. Полиэтиленовые изделия легко режутся, гнутся, свариваются, их просто монтировать.
  11. Возможность монтажа ПЭ трубопроводов небольшого диаметра одним длинным куском, без стыков или с минимальным количеством соединений и фитингов. Любое соединение понижает герметичность и повышает вероятность утечки.
  12. Гладкая внутренняя поверхность, ее малая адгезия.
  13. Небольшой вес облегчает монтаж, транспортировку и хранение.

Недостатки ПЭ

Основной недостаток – нестойкость к ультрафиолетовому излучению. Также отмечу:

  1. Невысокую устойчивость к повышенным температурам. Максимальный параметр не должен превышать 60…60 °С; длинные прямые участки трубопровода при нагреве могут растянуться и провиснуть.
  2. Горючесть.
  3. Максимальное допустимое давление для полиэтиленовых труб ограничено 2,0 МПа.
  4. Черный с желтой полоской полиэтилен не слишком эстетичен для прокладки в помещении, ярко-желтые трубы смотрятся лучше.

Особенности монтажа газовых ПЭ труб

Газовые полиэтиленовые трубы необходимо прокладывать в земле или в помещении, чтобы на них не попадали солнечные лучи. Коммуникации из полиэтилена нельзя прокладывать вблизи дымоходов и труб отопления – при перегреве ПЭ «ведет», при возникновении нештатных ситуаций с дымоходом полиэтиленовые конструкции могут воспламениться.

Полиэтиленовые коммуникации нужно хорошо закреплять на стенах с небольшим шагом. Полиэтилен – почти идеальный материал для прокладки коммуникаций в земле.

Самая главная особенность монтажа газовых труб в том, что нельзя монтировать газовые коммуникации самостоятельно, даже если вы умеете это делать. Газ – источник повышенной опасности, и малейшая утечка может привести к гибели.

Поэтому для монтажа следует привлекать специализированную фирму с лицензией на монтажные работы по прокладке газовых коммуникаций и установке оборудования. Желательно также, чтобы кроме лицензии у фирмы были хорошие отзывы ваших знакомых или работников Горгаза. И не забудьте прокладку или замену газопровода согласовать с Горгазом (и обязательно утвердить проект).

Способы соединения

Соединять полиэтиленовые газовые трубы можно с помощью пресс-фитингов, сварки встык, электромуфтовой сварки (при помощи терморезисторных муфт). Обжимные, или компрессионные фитинги применять нельзя, как и надвижные и пуш-фитинги – они дают недостаточную герметичность соединения.

Как правильно сваривать

Самое надежное и герметичное соединение получается при сварке с помощью терморезисторных муфт. В таких муфтах внутри установлены нагревательные элементы. В муфту вставляются два патрубка, фитинг подключается к сварочному аппарату, сама муфта и патрубки разогреваются, затем охлаждаются и полимеризуются. Такие муфты довольно дороги. Магистральные трубопроводы большого диаметра (больше 315 мм) сваривают только таким способом.

Для труб с толщиной стенки не меньше 5 мм применяют стыковую сварку. Соединение при этом получается менее надежным, чем при сварке терморезисторными муфтами. Соединяемые торцы ровно обрезают, зачищают, удаляют грязь, обезжиривают, вставляют в специальный паяльник, стыки разогревают и плотно сжимают.

Выдерживают в течение примерно 10 минут до полимеризации полиэтилена, затем не двигают стык еще хотя бы полчаса, пока место спайки полностью не остынет. Для стыковой сварки крупных трубопроводов существует специальное оборудование.

Необходимо уделять внимание подготовке свариваемых торцов – от этого зависит качество сварного шва.

Заключение

Работы по прокладке газовых коммуникаций требуют особой тщательности. Я прощаюсь с моим уважаемым читателем и желаю вам удачи в подключении дома к газоснабжению. Надеюсь, что эта статья пригодится в качестве источника информации по устройству полиэтиленового газопровода и правильному монтажу коммуникаций.

Подписывайтесь на обновления на сайте и приводите друзей, делитесь с ними интересной информацией в соцсетях.

Трубы для газопровода стальные, пластиковые и полиэтиленовые

Еще не так давно на вопрос, какие трубы используются для газопровода, существовал только единственный ответ — исключительно стальные. Но появление на рынке современных строительных материалов, внесение изменений в СНиП «Газораспределительные системы» (42-01-2002) позволило значительно расширить выбор комплектующих при прокладке наружных и внутренних газопроводов.

Какие трубы можно использовать для прокладки газовых линий?

Самыми универсальными так и остались стандартные стальные трубы для газопровода.

Стальные трубы для газопровода

Они могут применяться для наружной прокладки (надземная, подземная), устройства внутридомовых сетей.

Конкуренцию стали составляют трубы из следующих материалов:

  • Полиэтилен низкого давления (ПНД). Пластиковые трубы для газопровода могут применяться только для подземной прокладки магистральных линий, надземный или внутридомовой монтаж из данного материала запрещен.
  • А вот внутриквартирные газопроводные линии можно монтировать из медных труб с применением пресс фитингов. Такую возможность дали изменения в вышеуказанный СНиП.

Каждый материал имеет свои преимущества и недостатки, которые и рассмотрим подробней.

Стальные газовые трубы

Стальные трубы для газопровода низкого и высокого давления могут применяться в различных климатических условиях, с применением разных технологий прокладки.

Нормативными документами разрешено применение таких типов труб:

  • Бесшовные, полученные методом холодной или горячей деформации.
  • Сварные с прямым или спиральным швом.

Все материалы для прокладки газопроводных линий должны в обязательном порядке пройти контроль качества.  В зависимости от предполагаемого расхода газа и его давления расчетным путем определяется диаметр труб и толщина их стенок.

Но, несмотря на полученные результаты расчетов, эти параметры не должны быть меньше, чем нормируемые величины:

  • При подземной прокладке толщина стенки трубы не должна быть меньше чем 3 мм, при поверхностном монтаже не менее 2 мм.
  • Для прокладки распределительных сетей высокого давления используются трубы диаметром не менее 50 мм, для ответвлений к отдельным потребителям и внутридомовой разводки линия допускается использование труб не 25 мм.

Для изготовления газопроводных труб должна применяться малоуглеродистая сталь с минимальным содержанием серы и фосфора. Соединение отдельных элементов линии должно осуществляться при помощи различных технологий сварки. Устанавливать фланцевые стыки можно только в пределах газораспределительных колодцев, а выполнять резьбовые соединения в подземных условиях не допускается.

Трубы ПНД для газопроводов

Полиэтиленовые трубы для газопроводов постепенно вытесняют традиционные стальные конструкции.

Трубы ПНД для газопроводов

Причиной этому стали следующие преимущества пластика:

  • Небольшой удельный вес материала и простая технология монтажа.
  • Устойчивость к коррозийным процессам и воздействию агрессивных сред.
  • Высокая скорость монтажных работ благодаря поставке материалов в бухтах (длина трубы может достигать нескольких сот метров в зависимости от ее диаметра). Благодаря чему появилось снизить количество стыков при прокладке длинных магистралей.
  • Такой тип может применяться для прокладки сетей работающих под различным давлением (классификация трубопроводов по давлению предполагает разделение на несколько категорий — высокого (1и 2 категория), среднего и низкого давления).
  • Трубы ПНД отличаются значительной долговечностью, срок их эксплуатации достигает 50 лет и более при соблюдении технологических требований к монтажу.

Ради объективности стоит сказать и о некоторых недостатках материала:

  • Возможность прокладки только подземным способом.
  • Значительный коэффициент линейного расширения.
  • Ограниченный диапазон рабочей температуры.
  • Полиэтиленовые трубы для газопровода (ГОСТ Р 50838-95) должны укладываться в металлический футляр при пересечении автомобильных и других транспортных магистралей, линий различных коммуникаций, при вводах в эксплуатационные колодцы.
  • Глубина заложения в большинстве случаев не должна быть меньше чем 1 метр от уровня поверхности до верха трубы, а если температура воздуха в зимний период опускается до -40 градусов, тогда данный параметр увеличивается до 1,4 м.

Но, несмотря на все эти факторы, для подземного монтажа газопроводных линий трубы ПНД на данный момент используются чаше всего.

Медный трубопровод для внутридомовой разводки газа

Недавно принятая редакция строительных норм и правил позволила применять трубы для газового отопления домов независимо от этажности.

Медные трубы для газоснабжения

Медные трубопроводы могут применяться для прокладки линий 4 категории по давлению (низкое), при этом их соединение должно осуществляться при помощи пресс фитингов. При этом такие элементы должны иметь соответствующую маркировку (желтого цвета) и желтое уплотнительное кольцо.  Применение обжимных (компрессионных) соединителей не допускается.

К достоинствам медных трубопроводов, при помощи которых может выполняться автономная газификация загородного дома, стоит отнести следующие характеристики:

  • Достаточно простая технология монтажа с использованием пресс фитингов, благодаря чему существенно сокращается время монтажа системы газоснабжения.
  • Устойчивость к коррозии и агрессивным химическим веществам.
  • Способность выдерживать высокие механические нагрузки.
  • Долговечность медного трубопровода и его презентабельный внешний вид.
  • Большой выбор фитингов и некоторая пластичность материала позволяет монтировать линии с достаточно сложной конфигурацией.

Если принято решение монтировать линию из медных труб, тогда обратите внимание — они должны соответствовать требованиям ГОСТ Р 50838-95, применение других материалов не допускается.

Несмотря на появление описанных современных материалов списывать со счетов традиционные стальные трубы все-таки не стоит. Они будут применяться еще длительное время, а в некоторых случаях они незаменимы, например, газовый ввод в дом выполняется только из стальных труб соответствующего диаметра. Полиэтиленовые и медные трубы просто расширяют возможности устройства газовых сетей при определенных условиях. А на какой из вариантов монтажа газоснабжения сделать ставку, не стоит решать самостоятельно. Только специалист газовой службы может дать оценку возможности применения того или иного материала в конкретных условиях монтажа линии с учетов всех нюансов будущей магистрали.

Все, что вам нужно знать о газопроводах

В начале октября многим домовладельцам, живущим в северной части страны, придется запускать свои системы отопления. Природный газ — один из наименее дорогих и наиболее эффективных способов заправить печь или котел. Наряду с его преимуществами возникают проблемы с безопасностью и ответственность домовладельцев. Ваша работа как домашнего инспектора — помочь выявить недостатки, которые могут поставить под угрозу безопасность жителей домов, использующих природный газ.Мы обсудим некоторые основы проверки газопровода.

Подающая, отводная и отводная линии или стояки

Трубопровод внутри дома называется линией подачи газа или линией здания. Ответвления идут к индивидуальным приборам. Отводная линия заканчивается отводной линией, которая представляет собой вертикальную трубу, спускающуюся к устройству от воздушной ответвительной линии. Этот отводной трубопровод называется стояком, если по нему газ подается к прибору от ответвления ниже прибора.

Сифон, грязеуловитель или колпачок

В точке подключения прибора обычно имеется отстойник или грязеуловитель, иногда называемый колпачком, который включает ниппель и крышку.Этот удлинитель трубы обычно имеет длину не менее 3 дюймов и предназначен для улавливания любой воды или посторонних материалов, которые могут быть в газе, до того, как материал попадет в сам прибор. Это просто гравитационная система, в которой твердые и жидкие частицы падают в карман.

Трубопровод после счетчика принадлежит домовладельцу.

Трубопровод после счетчика газа обычно является обязанностью домовладельца. За трубопровод до газового счетчика и за сам счетчик обычно отвечает газовая компания.

Материалы трубопроводов

Сталь, медь, латунь: Наиболее распространенными газовыми трубопроводами являются черная сталь. Оцинкованная сталь, медь, латунь или CSST (гофрированные трубы из нержавеющей стали) также могут использоваться в некоторых областях, но некоторые коммунальные предприятия специально запрещают использование меди. В других областях широко распространено использование меди. Вы должны знать, что приемлемо в вашем районе. Стальные трубы обычно черного цвета с фитингами из ковкого чугуна или стали. В некоторых областях также используется оцинкованная сталь.

Разъемы

Гибкие разъемы: Гибкие разъемы разрешены для подключения приборов к газопроводу. На соединении с жестким трубопроводом должен быть запорный вентиль. Этот клапан должен находиться в той же комнате, что и прибор.

Три или шесть футов длиной и доступны: Гибкие разъемы не проходят сквозь стены, пол или потолок, и их нельзя скрыть. Длина гибкого соединителя обычно не превышает 3 фута, за исключением газовых плит и сушилок для одежды.Для этих приборов обычно допускается длина 6 футов. Часто сращивание или соединение соединителей с ниппелями запрещено. В некоторых юрисдикциях гибкие соединители разрешены только для газовых плит, сушилок, уличных барбекю и других полупортативных приборов. Использование гибких соединителей в газовых печах, водонагревателях, обогревателях и т. Д. Не допускается. В районах, подверженных землетрясениям, гибкие соединители с большей вероятностью будут использоваться на всех устройствах, поскольку они обеспечивают некоторую степень защиты от утечки или разрыва газопровода во время землетрясение.Проверьте свой местный газовый кодекс, чтобы определить, что разрешено или запрещено в вашем регионе.

Лента для уплотнения резьбы

Лента для уплотнения резьбы (часто ошибочно называемая лентой Teflon®) белого цвета не рекомендуется в качестве соединительного материала для стальных газовых трубопроводов. Режущие масла, которые остаются на резьбе труб при производстве, могут помешать герметизации ленты. В некоторых местах допускается использование желтой ленты для уплотнения резьбы. Смазка для труб предпочтительна и может быть всем, что разрешено. Вы можете узнать об этом в газовой компании.Спросите, следует ли сообщать о дефектах установки трубопроводов с резьбовой герметизирующей лентой любого цвета.

Не в воздуховодах

Газовые трубы нельзя прокладывать через дымоходы или системы воздуховодов.

Запорный вентиль

Хотя есть некоторые исключения, большинство приборов должно иметь рядом с собой запорный вентиль.

Трубопровод связующего газа

Большинство властей не разрешают использование газопровода в качестве средства заземления для электрических сетей.Однако подключение газового трубопровода к системе электрического заземления является требованием во многих юрисдикциях. Часто это делается путем присоединения газового трубопровода к трубопроводу подачи воды (при условии, что он заземлен), часто рядом с водонагревателем. Чтобы предотвратить накопление электрического потенциала в газовом трубопроводе, которое могло бы привести к возникновению дуги, которая может воспламенить газ, мы хотим поддерживать нулевой электрический потенциал в газовом трубопроводе, подключив его к системе заземления.

Следующие проблемы типичны для газовых трубопроводов:

  1. Утечки
  2. Несоответствующие материалы
  3. Недостаточная опора
  4. Ржавчина
  5. Отсутствие отводной трубы
  6. Отсутствует запорный клапан
  7. Неправильные соединения
  8. Пластиковая труба обнажена выше отметки
  9. Трубопроводы в дымоходах или системах воздуховодов
  10. Медные трубы не имеют надлежащей маркировки

Последствиями всех этих проблем являются возможные утечки газа и взрывы.

Мы обсудили некоторые основы газопровода, которые домашние инспекторы должны хорошо понимать, чтобы определять потенциально небезопасные ситуации. Мы также перечислили десять условий, которые являются типичными при возникновении проблем с газопроводом. Подробное объяснение причин, стратегий проверки и последствий можно найти в программе обучения ASHI @ Home.

О программе обучения домашней инспекции Carson Dunlop

Программа обучения домашней инспекции Carson Dunlop — единственный зарегистрированный колледж, посвященный обучению домашней инспекции и созданный для вашего успеха.Узнайте больше о программе обучения по инспекции домов Карсона Данлопа

Стать инспектором


Купить стальную трубу для трубопроводов

Линейная труба — это тип стальной трубы, которая используется для транспортировки материалов по трубопроводам по всей стране. Линия трубы может использоваться для транспортировки нефти, природного газа, нефти и воды. Это прочная труба, которая должна соответствовать определенным спецификациям и нормам. Эта труба обычно обладает высокой прочностью и долговечностью, чтобы выдерживать высокое давление.В Crestwood Tubulars мы продаем и распространяем трубопроводные трубы самых разных размеров, длин, диаметров и сортов.

Чтобы узнать больше о наших услугах по продаже и распределению линейных труб или получить расценки для ваших конкретных требований, пожалуйста, свяжитесь с нашим отделом продаж стальных труб.

Что такое линейная труба

Линейные трубы — это трубы, изготовленные из высокопрочной углеродистой стали. Обычно его изготавливают по металлургическим спецификации, разработанные Американским институтом нефти (API).Линейный трубопровод можно использовать для строительства трубопроводов, транспортирующих различные ресурсов, включая природный газ, нефть, нефть и воду. Эта труба доступна в различных диаметрах от 2 дюймов до 48 дюймов. Линия трубопроводов может включать бесшовные или сварные трубы из углеродистой или нержавеющей стали. Потому что трубопроводная труба должна выдерживать высокое давление, на трубопроводе проводятся важные испытания, чтобы убедиться, что он соответствует всем требованиям химического состава стали, прочности, вязкость и размерные характеристики.Использование линейной трубы, соответствующей установленным критериям, обеспечит безопасную и надежную работу трубопровода.

Размер и диаметр линейной трубы, которая требуется для трубопровода, может варьироваться в зависимости от количества газа или жидкости, в которой находится труба. предназначены для того, чтобы выдерживать давление, которое должна выдерживать трубопроводная труба. Например, в большинстве случаев магистраль, основной конвейер, доставляющий для природного газа потребуется трубопровод диаметром от 16 до 48 дюймов. Трубопроводы меньшего размера, по которым газ доставляется в магистраль или оттуда. Магистраль может быть построена из линейной трубы диаметром от 6 до 16 дюймов.Определить необходимый диаметр трубопровода можно, рассмотрев объем газа или жидкости, который будет нести трубопроводная труба, а также давление, при котором они будут транспортироваться.

Требования к толщине линейной трубы определяются максимальным рабочим давлением, необходимым для трубопровода. Это основано об опубликованных стандартах и ​​федеральных постановлениях. Соблюдение надлежащих правил техники безопасности при выборе и установке трубопровода обеспечит надлежащую эксплуатации трубопроводов и предотвращения опасных или опасных ситуаций.

Купить Line Pipe

В Crestwood Tubulars мы продаем трубопроводы из углеродистой стали и трубы из нержавеющей стали в различных вариантах. размеров, диаметров и толщин. Эта линейная труба может использоваться для трубопроводов, по которым транспортируется нефть, нефть, природный газ или вода. Большинство размеров наших ERW, DSAW и бесшовные стальные трубы доступны с протоколами заводских испытаний и полной прослеживаемостью по мере необходимости. Мы можем поставлять трубопроводные трубы многих марок, включая API 5L-B, X-42, X-46, X-52, X-60, X-70 и выше.

Как ведущий дистрибьютор труб, мы можем не только поставлять новые трубопроводные трубы прямо со склада или заводов, но также можем разрезать трубы до необходимой длины и при необходимости нанесите специальные покрытия.Мы можем доставить трубопроводные трубы и другие трубопроводы из нержавеющей стали практически на любую рабочую площадку. или местоположение по всей территории Соединенных Штатов. Чтобы узнать о нашем текущем выборе линейных труб для продажи или Чтобы узнать больше о наших услугах по распределению труб из нержавеющей стали, свяжитесь с нами в Crestwood Tubulars.

»Транспортировка природного газа NaturalGas.org

Транспортировка природного газа

Для эффективного и действенного перемещения природного газа из регионов добычи в регионы потребления требуется разветвленная и продуманная транспортная система.Во многих случаях природный газ, добываемый из конкретной скважины, должен пройти большое расстояние, чтобы достичь точки использования. Система транспортировки природного газа состоит из сложной сети трубопроводов, предназначенных для быстрой и эффективной транспортировки природного газа от места его происхождения в районы с высоким спросом на природный газ. Транспортировка природного газа тесно связана с его хранением: если транспортируемый природный газ не понадобится немедленно, его можно поместить в хранилища, когда он понадобится.

На маршруте транспортировки есть три основных типа трубопроводов: система сбора, система межгосударственных трубопроводов и система распределения. Система сбора состоит из трубопроводов низкого давления и небольшого диаметра, по которым неочищенный природный газ транспортируется от устья скважины к перерабатывающему заводу. Если природный газ из конкретной скважины имеет высокое содержание серы и диоксида углерода (высокосернистый газ), необходимо установить специальный трубопровод для сбора высокосернистого газа. Кислый газ является коррозионным, поэтому его транспортировка от устья скважины к очистительной установке должна производиться осторожно.Обзор обработки и переработки природного газа.

Трубопроводы можно охарактеризовать как межгосударственные и внутригосударственные. Межгосударственные трубопроводы аналогичны межгосударственным магистралям: они транспортируют природный газ через государственные границы, а в некоторых случаях — через всю страну. С другой стороны, внутригосударственные трубопроводы транспортируют природный газ в пределах определенного государства. В этом разделе будут рассмотрены только основные сведения о межгосударственных газопроводах, однако обсуждаемые технические и эксплуатационные детали по существу одинаковы для внутригосударственных трубопроводов.

Межгосударственные газопроводы

Межгосударственные газопроводы
Источник: Национальная лаборатория энергетических технологий, DOE

Сеть межгосударственных газопроводов транспортирует переработанный природный газ с перерабатывающих заводов в добывающих регионах в районы с высокими потребностями в природном газе, особенно в большие густонаселенные городские районы.Как видно, трубопроводная сеть простирается по всей стране.
Межгосударственные трубопроводы — это «магистрали» транспортировки природного газа. Природный газ, который транспортируется по межгосударственным трубопроводам, движется по трубопроводу под высоким давлением от 200 до 1500 фунтов на квадратный дюйм (psi). Это позволяет сократить объем транспортируемого природного газа (до 600 раз), а также объем транспортировки природного газа по трубопроводу.

В этом разделе будут рассмотрены компоненты системы межгосударственных трубопроводов, строительство трубопроводов, а также проверка и безопасность трубопроводов.Для получения дополнительной информации о межгосударственных газопроводах в целом щелкните здесь, чтобы посетить веб-сайт Межгосударственной ассоциации природного газа Америки.

Компоненты трубопровода

Межгосударственные трубопроводы состоят из ряда компонентов, которые обеспечивают эффективность и надежность системы, которая доставляет такой важный источник энергии круглый год, двадцать четыре часа в сутки, и включает в себя ряд различных компонентов.

Трансмиссионные трубы

Транзитные трубы
Источник: Duke Energy Gas Transmission Canada

Передаточные трубы могут иметь диаметр от 6 до 48 дюймов, в зависимости от их функции.Некоторые компоненты трубных секций могут даже состоять из труб небольшого диаметра, всего 0,5 дюйма в диаметре. Однако эта труба небольшого диаметра обычно используется только в системах сбора и распределения. Магистральные трубопроводы, являющиеся основным трубопроводом в данной системе, обычно имеют диаметр от 16 до 48 дюймов. Боковые трубопроводы, по которым природный газ подается в магистраль или из нее, обычно имеют диаметр от 6 до 16 дюймов. Диаметр большинства крупных межгосударственных трубопроводов составляет от 24 до 36 дюймов.Сам трубопровод, обычно называемый «линейной трубой», состоит из прочного материала из углеродистой стали, спроектированного в соответствии со стандартами, установленными Американским институтом нефти (API). Напротив, некоторые распределительные трубы изготовлены из высокотехнологичного пластика из-за необходимости гибкости, универсальности и простоты замены.

Магистральные трубопроводы производятся на сталелитейных заводах, которые иногда специализируются на производстве только трубопроводов. Существует два различных способа производства: один для труб малого диаметра, а другой — для труб большого диаметра.Для труб большого диаметра, от 20 до 42 дюймов в диаметре, трубы производятся из листов металла, которые сгибаются в форму трубы, а концы свариваются вместе, образуя отрезок трубы. С другой стороны, трубы малого диаметра могут изготавливаться без швов. При этом металлический стержень нагревается до очень высоких температур, а затем делается отверстие в середине стержня для получения полой трубы. В любом случае труба проверяется перед отправкой с сталелитейного завода, чтобы убедиться, что она соответствует стандартам давления и прочности для транспортировки природного газа.

Труба

Line также покрыта специальным покрытием для предотвращения коррозии после помещения в землю. Покрытие предназначено для защиты трубы от влаги, вызывающей коррозию и ржавчину. Есть несколько различных техник нанесения покрытия. Раньше трубопроводы покрывали специальной каменноугольной эмалью. Сегодня трубы часто защищают так называемой эпоксидной смолой, которая придает трубе заметный голубой цвет. Кроме того, часто используется катодная защита; Это метод пропускания электрического тока через трубу для предотвращения коррозии и ржавчины.

Компрессорные станции

Как уже упоминалось, природный газ находится под высоким давлением, поскольку он проходит через межгосударственный трубопровод. Для обеспечения того, чтобы природный газ, протекающий по любому трубопроводу, оставался под давлением, необходимо периодически сжимать этот природный газ вдоль трубы. Это достигается с помощью компрессорных станций, которые обычно размещаются с интервалами от 40 до 100 миль вдоль трубопровода. Природный газ поступает на компрессорную станцию, где сжимается турбиной, двигателем или двигателем.

A Компрессорная станция
Источник: Duke Energy Gas Transmission Canada

Турбинные компрессоры получают энергию за счет использования небольшой доли природного газа, который они сжимают. Сама турбина служит для работы центробежного компрессора, который содержит тип вентилятора, который сжимает и перекачивает природный газ по трубопроводу. Некоторые компрессорные станции управляются с помощью электродвигателя, который вращает центробежный компрессор того же типа.Этот тип сжатия не требует использования природного газа из трубы, однако требует наличия поблизости надежного источника электроэнергии. Поршневые двигатели, работающие на природном газе, также используются для питания некоторых компрессорных станций. Эти двигатели напоминают очень большой автомобильный двигатель и работают на природном газе, поступающем из трубопровода. Сгорание природного газа приводит в действие поршни снаружи двигателя, которые служат для сжатия природного газа.

Помимо сжатия природного газа, компрессорные станции также обычно содержат какой-либо тип сепаратора жидкости, очень похожий на те, которые используются для осушки природного газа во время его обработки.Обычно эти сепараторы состоят из скрубберов и фильтров, которые улавливают любые жидкости или другие нежелательные частицы из природного газа в трубопроводе. Хотя природный газ в трубопроводах считается «сухим» газом, нередко определенное количество воды и углеводородов конденсируется из газового потока во время транспортировки. Сепараторы жидкости на компрессорных станциях обеспечивают максимальную чистоту природного газа в трубопроводе и обычно фильтруют газ перед сжатием.

Узлы учета

Помимо сжатия природного газа для уменьшения его объема и проталкивания его по трубе, узлы учета периодически размещаются вдоль межгосударственных газопроводов.Эти станции позволяют трубопроводным компаниям контролировать количество природного газа в их трубах. По сути, эти измерительные станции измеряют поток газа по трубопроводу и позволяют трубопроводным компаниям «отслеживать» поток природного газа по трубопроводу. Эти узлы учета используют специальные счетчики для измерения расхода природного газа по трубопроводу, не препятствуя его движению.

Клапаны

Клапан заземления
Источник: Duke Energy Gas Transmission Canada

Межгосударственные трубопроводы включают большое количество клапанов по всей своей длине.Эти клапаны работают как шлюзы; они обычно открыты и позволяют природному газу свободно течь, или их можно использовать для остановки потока газа по определенному участку трубы. Есть много причин, по которым трубопровод может ограничивать поток газа в определенных областях. Например, если часть трубы требует замены или обслуживания, клапаны на любом конце этой части трубы могут быть закрыты, чтобы обеспечить безопасный доступ инженеров и рабочих бригад. Эти большие клапаны могут быть размещены через каждые 5–20 миль вдоль трубопровода и подлежат регулированию в соответствии с правилами техники безопасности.

C Станции управления и системы SCADA

Компании, занимающиеся трубопроводом природного газа, имеют потребителей на обоих концах трубопровода — производителей и переработчиков, которые подают газ в трубопровод, а также потребителей и местных газовых компаний, которые забирают газ из трубопровода. Чтобы управлять природным газом, который поступает в трубопровод, и гарантировать, что все клиенты получают своевременную поставку своей части этого газа, требуются сложные системы контроля для мониторинга газа, когда он проходит через все участки, что может быть очень долгим. трубопроводная сеть.Для выполнения этой задачи по мониторингу и контролю природного газа, проходящего по трубопроводу, централизованные станции контроля газа собирают, ассимилируют и обрабатывают данные, полученные от станций мониторинга и компрессорных станций по всей длине трубы.

Станция управления трубопроводом
Источник: Duke Energy Gas Transmission Canada

Большая часть данных, получаемых станцией управления, предоставляется системами диспетчерского управления и сбора данных (SCADA).Эти системы по существу представляют собой сложные системы связи, которые проводят измерения и собирают данные вдоль трубопровода (обычно на измерительных или компрессорных станциях и арматуре) и передают их на централизованную станцию ​​управления. Показания расхода через трубопровод, рабочего состояния, давления и температуры могут использоваться для оценки состояния трубопровода в любой момент времени. Эти системы также работают в режиме реального времени, а это означает, что между измерениями, выполненными вдоль трубопровода, и их передачей на станцию ​​управления есть небольшая задержка.
Данные передаются на централизованную станцию ​​управления, что позволяет инженерам трубопроводов всегда точно знать, что происходит вдоль трубопровода. Это позволяет быстро реагировать на сбои в работе оборудования, утечки или любую другую необычную активность на трубопроводе. Некоторые системы SCADA также включают возможность удаленного управления определенным оборудованием вдоль трубопровода, включая компрессорные станции, что позволяет инженерам централизованного центра управления немедленно и легко регулировать скорость потока в трубопроводе.

Строительство газопровода

По мере увеличения использования природного газа возрастает и потребность в транспортной инфраструктуре для удовлетворения возросшего спроса. Это означает, что трубопроводные компании постоянно оценивают поток природного газа через США и строят трубопроводы, чтобы обеспечить транспортировку природного газа в районы, которые недостаточно обслуживаются.

Обследование полосы отвода
Источник: Duke Energy Gas Transmission Canada

Строительство газопроводов требует тщательного планирования и подготовки.Помимо фактического строительства трубопровода, необходимо завершить несколько разрешительных и регулирующих процессов. Во многих случаях, до начала процессов выдачи разрешений и доступа к земле, компании, работающие с природным газом, готовят технико-экономический анализ, чтобы убедиться, что существует приемлемый маршрут для трубопровода, который оказывает наименьшее воздействие на окружающую среду и существующую общественную инфраструктуру.

Если трубопроводная компания получит все необходимые разрешения и выполнит все нормативные требования, можно начинать строительство трубы.Завершено обширное обследование предполагаемого маршрута, как с воздуха, так и на суше, чтобы гарантировать отсутствие неожиданностей во время фактического монтажа трубопровода.

Установка трубопровода очень похожа на процесс на сборочной линии, при этом участки трубопровода завершаются поэтапно. Во-первых, путь трубопровода очищается от всех устранимых препятствий, включая деревья, валуны, кусты и все остальное, что может помешать строительству. После того, как трасса трубопровода очищена в достаточной степени, чтобы строительное оборудование могло получить доступ, секции труб укладываются вдоль предполагаемой траектории, и этот процесс называется «натягиванием» трубы.Эти участки труб обычно имеют длину от 40 до 80 футов и зависят от их назначения. То есть на определенных участках предъявляются разные требования к материалу покрытия и толщине трубы.

«Натягивание» трубы
Источник: Duke Energy Gas Transmission Canada

После того, как труба встала на место, вдоль уложенной трубы выкапывают траншеи. Эти траншеи обычно имеют глубину от пяти до шести футов, так как правила требуют, чтобы труба располагалась как минимум на 30 дюймов ниже поверхности.Однако на некоторых участках, включая дорожные переходы и водоемы, труба заглублена еще глубже. После того, как траншеи вырыты, труба собирается и контурируется. Это включает сварку секций трубы вместе в один непрерывный трубопровод и, при необходимости, его небольшой изгиб, чтобы он соответствовал контуру траектории трубопровода. Покрытие наносится на концы труб. Покрытие, наносимое на стане для нанесения покрытий, обычно оставляет концы трубы чистыми, чтобы не мешать сварке. Наконец, все покрытие трубы проверяется на отсутствие дефектов.

После того, как труба сварена, согнута, покрыта и осмотрена, ее можно опускать в ранее вырытые траншеи. Это делается с помощью специального строительного оборудования, которое поднимает трубу ровно и опускает ее в траншею. После опускания в землю траншея тщательно засыпается, чтобы труба и ее покрытие сохраняли целостность. Последний этап строительства трубопровода — это гидростатические испытания. Он состоит из проточной воды под давлением, превышающим давление, необходимое для транспортировки природного газа, по всей длине трубы.Это служит проверкой, чтобы убедиться, что трубопровод достаточно прочен и нет каких-либо утечек трещин, прежде чем природный газ будет прокачиваться по трубопроводу.

Трубка опускания
Источник: Duke Energy Gas Transmission Canada

Прокладку труб через ручьи или реки можно выполнить одним из двух способов. Открытый переход предполагает рытье траншей на дне реки для размещения трубы.Когда это делается, сама труба обычно оснащается бетонным кожухом, который гарантирует, что труба остается на дне реки, и добавляет дополнительное защитное покрытие для предотвращения утечки природного газа в воду. В качестве альтернативы может использоваться форма направленного бурения, при которой «туннель» пробуривается под рекой, через которую может проходить труба. Те же методы используются для пересечений дорог — либо через дорогу выкапывается открытая траншея, которая заменяется после установки трубы, либо под дорогой может быть пробурен туннель.

После того, как трубопровод был установлен и перекрыт, предпринимаются значительные усилия для восстановления пути трубопровода до его исходного состояния или для смягчения любого воздействия на окружающую среду или других воздействий, которые могли возникнуть в процессе строительства. Эти шаги часто включают замену верхнего слоя почвы, заборов, оросительных каналов и всего остального, что могло быть удалено или нарушено в процессе строительства. Для получения дополнительной информации о строительстве газопровода посетите веб-сайт Межгосударственной газовой ассоциации Америки.

Контроль и безопасность трубопроводов

Свинья — Инструмент для осмотра трубопровода
Источник: Duke Energy Gas Transmission Canada

Чтобы обеспечить эффективную и безопасную работу разветвленной сети газопроводов, трубопроводные компании регулярно проверяют свои трубопроводы на предмет коррозии и дефектов. Это достигается за счет использования сложного оборудования, известного как «умные свиньи».«Умные скребки — это интеллектуальные роботизированные устройства, которые перемещаются по трубопроводу для оценки внутренней части трубы. Умные скребки могут проверять толщину и округлость трубы, проверять наличие признаков коррозии, обнаруживать мелкие утечки и любые другие дефекты внутри трубопровода, которые могут либо препятствовать потоку газа, либо представлять потенциальную угрозу безопасности для работы трубопровод. Отправка «умного» скребка по трубопроводу уместно называется «очисткой» трубопровода.

Помимо проверки с помощью умных свиней, существует ряд мер предосторожности и процедур, позволяющих минимизировать риск несчастных случаев.Фактически, транспортировка природного газа является одним из самых безопасных способов транспортировки энергии, в основном из-за того, что инфраструктура закреплена и находится под землей. По данным Министерства транспорта (DOT), трубопроводы — самый безопасный способ транспортировки нефти и природного газа. По данным Управления безопасности трубопроводов Департамента транспорта США в 2009 году, по данным Управления безопасности трубопроводов Департамента транспорта, в 2009 году погибло более 100 человек в год, а в сетях передачи — 10 смертей.Чтобы узнать больше о безопасности трубопроводов, посетите Управление безопасности трубопроводов DOT.

Некоторые меры безопасности, связанные с трубопроводами природного газа, включают:

  • Воздушное патрулирование — Самолеты используются для предотвращения строительных работ слишком близко к маршруту трубопровода, особенно в жилых районах. Согласно INGAA
  • , несанкционированное строительство и земляные работы являются основной угрозой безопасности трубопровода.
  • Обнаружение утечек — Оборудование для обнаружения природного газа периодически используется персоналом трубопроводов на поверхности для проверки на утечки.Это особенно важно в регионах, где природный газ не одорирован.
  • Маркеры трубопроводов — Знаки на поверхности над газопроводами указывают на наличие подземных трубопроводов для населения, чтобы уменьшить вероятность любого вмешательства в трубопровод.
  • Отбор проб газа — Регулярный отбор проб природного газа в трубопроводах обеспечивает его качество, а также может указывать на коррозию внутренней части трубопровода или приток загрязняющих веществ.
  • Профилактическое обслуживание — Это включает в себя тестирование клапанов и устранение поверхностных препятствий для проверки трубопровода.
  • Реагирование на чрезвычайные ситуации — Трубопроводные компании имеют обширные группы реагирования на чрезвычайные ситуации, которые тренируются на случай возникновения широкого круга потенциальных аварий и чрезвычайных ситуаций.
  • Программа одного звонка — Все 50 штатов ввели так называемую программу «одного звонка», которая предоставляет экскаваторам, строительным бригадам и всем, кто заинтересован в копании земли вокруг трубопровода, один номер телефона, который может быть вызывается, когда планируются какие-либо раскопки.Этот звонок предупреждает трубопроводную компанию, которая может пометить район или даже послать представителей для наблюдения за раскопками. Национальный трехзначный номер для одного звонка — «811».

В то время как крупные межгосударственные газопроводы транспортируют природный газ из регионов переработки в регионы-потребители и могут напрямую обслуживать крупных оптовых потребителей, таких как промышленных предприятий или потребителей электроэнергии, именно система распределения фактически доставляет природный газ большинству розничных потребителей, в том числе бытовые потребители природного газа.

В чем разница между типами газопроводов?

На природный газ приходится почти четверть энергии, потребляемой в Соединенных Штатах, и 33 штата производят его в промышленных количествах. У компании более 68 миллионов жилых и пяти миллионов бизнес-клиентов в США, которые получают природный газ по трубопроводам протяженностью 2,6 миллиона миль. Газопроводы классифицируются по-разному, в зависимости от их пропускной способности, назначения и юрисдикции.Например, эти трубопроводы можно классифицировать как линии сбора, передачи и распределения, которые определяют не только то, как они используются, но и то, как они регулируются. Любой, кто связан с газопроводами, должен понимать иногда тонкие различия между этими классификациями трубопроводов.

Линии сбора

Линии сбора транспортируют газ от производственного объекта, такого как устье скважины, к линии передачи, также известной как магистраль. Диаметр этих труб колеблется от двух до восьми дюймов, что относительно мало.Линии сбора могут быть такими узкими, потому что они обычно используют полевые компрессоры для создания давления, которое перемещает газ по трубопроводу. В этих устройствах используется турбина или двигатель внутреннего сгорания, который обычно приводится в действие небольшой частью транспортируемого газа.

Некоторые системы сбора включают оборудование для обработки, которое выполняет дополнительные функции, такие как удаление примесей. Такие вещества, как вода, диоксид углерода и сера, могут вызывать коррозию труб, в то время как инертные газы, такие как гелий, снижают энергетическую ценность природного газа.Эти примеси часто используются в таких областях, как химическое сырье.

Линии передачи

Природный газ перемещается из системы сбора в систему передачи, которая транспортирует газ на большие расстояния. Диаметр этих труб обычно составляет от 6 до 48 дюймов, а давление составляет от 200 до 1500 фунтов на квадратный дюйм (фунт / кв. Дюйм), в зависимости от метода производства. Эти высокие давления необходимы для транспортировки газа из регионов добычи в местные распределительные компании (НРС), которые могут находиться на расстоянии в тысячи миль.

Трансмиссионные трубопроводы обычно рассчитаны на работу с гораздо большим давлением, чем когда-либо потребуется в качестве меры безопасности. Например, трубопроводы в населенных пунктах обычно не работают более чем на половину от расчетного предельного давления. Более того, многие из этих конвейеров являются замкнутыми, что означает, что между одним и тем же источником и пунктом назначения проходит более одного линейного конвейера. Эта избыточность увеличивает максимальную пропускную способность трубопровода передачи, которая может потребоваться в периоды пикового спроса.

Распределительные линии

Газ в магистральном трубопроводе обычно проходит через шлюзовую станцию, когда попадает в местное газовое предприятие. Затвор снижает давление в линии до уровня распределения, который составляет от 0,25 до 200 фунтов на квадратный дюйм. Эта установка также вводит одорант в природный газ, который обычно не имеет запаха. Одорант придает газу кисловатый запах, который потребители могут обнаружить в небольших количествах в качестве меры безопасности. Затворная станция также измеряет расход газа, чтобы определить количество, полученное газовым коммунальным предприятием.

Затем газ перемещается от запорной станции к распределительной линии, диаметр которой обычно составляет от 2 до 24 дюймов. В распределительных линиях обычно есть секции, которые работают при разном давлении, которое регулируется регуляторами. Размер трубы и давление обычно уменьшаются по мере приближения распределительной линии к заказчику.

Операторы центра управления газовой компанией непрерывно контролируют расход и давление газа в различных точках, чтобы гарантировать, что газ достигает потребителей с достаточным расходом и давлением для работы оборудования.Они также должны гарантировать, что давление остается ниже установленных пределов в целях безопасности. Близость распределительных линий к потребителям обычно ограничивает их давление до 20 процентов от проектного максимума.

Регуляторы регулируют поток газа через распределительную систему. Они откроются для увеличения потока газа, когда давление в секции упадет ниже указанной уставки, и закроются, когда давление поднимется выше другой уставки. Распределительные трубопроводы также имеют предохранительные клапаны, которые могут выпускать газ в атмосферу в качестве дополнительной меры безопасности, чтобы предотвратить разрыв труб.

Современные газораспределительные системы используют программное обеспечение для оценки своей мощности и обеспечения того, чтобы потребители получали газ с давлением выше минимального, необходимого для модернизации оборудования. Эти линии также соединены между собой в виде сетки с рядом запорных клапанов, которые сводят к минимуму перебои в обслуживании во время технического обслуживания и аварийных ситуаций.

Строительство

Безопасность является критическим фактором при строительстве газопроводов из-за давления, которое они должны выдерживать, и последствий разрыва трубопровода.Линии распределения соответствуют самым высоким стандартам строительства из-за их близости к людям. Трубы необходимо проверять на соответствие государственным и отраслевым стандартам безопасности. Сборные и транспортировочные трубопроводы специально спроектированы для их предполагаемой роли в газопроводе, хотя оба они, как правило, изготавливаются из проката из высокоуглеродистой стали. Длина каждого сегмента трубы обычно составляет от 40 до 80 футов. Диаметр и толщина сильно зависят от таких факторов, как преобладающие почвенные условия, география и плотность населения.

Распределительные трубопроводы изначально были из чугуна, который с возрастом становится хрупким. Сталь по-прежнему является обычным материалом для старых трубопроводов, хотя новые трубопроводы все чаще изготавливаются из высокопрочного пластика или композитных материалов. Старые распределительные трубы могут быть изготовлены из пластика Aldyl-A, который особенно подвержен хрупкости. Национальный совет по безопасности на транспорте рекомендовал замену распределительных трубопроводов из этого типа пластика.

Трубопроводы подвержены постоянным напряжениям, которые могут вызвать их разрушение. Движение грунта из-за циклов замерзания / оттаивания является основной причиной этих напряжений, которые обычно называют морозным пучением. В некоторых штатах требуется инспекция трубопроводов в зимний период, позволяющая отремонтировать их до того, как они разорвутся.

Установка

Исторически сложилось так, что трубопроводы прокладывались с открытыми траншеями, что до сих пор является наиболее распространенным методом сбора и транспортировки.Линии распределения с большей вероятностью будут проложены бестраншейными методами, такими как бурение и горизонтально-направленное бурение (ГНБ), поскольку они вызывают меньшее нарушение окружающей среды. Растачивание особенно распространено для распределительных трубопроводов в городских условиях из-за его полезности при пересечении дорог.

Бестраншейные методы представляют больший риск повреждения существующих коммуникаций, поскольку они предполагают бурение и бурение, а не копание открытым способом. Металлические линии относительно легко обнаружить с помощью оборудования для обнаружения металлов, но канализационные трубы из глины и пластика требуют обнаружения менее надежными ультразвуковыми технологиями.Кроме того, поврежденные канализационные трубы могут оставаться незамеченными, пока домовладелец не заметит забитый канализационный коллектор. Наибольший риск возникновения поперечного отверстия заключается в том, что сантехники часто используют приводной шнек для очистки забитой канализационной линии, которая может нарушить газовую линию.

Федеральные правила обычно требуют, чтобы все линии электропередачи и некоторые линии сбора были проложены под землей на глубине не менее 30 дюймов в сельской местности и не менее 36 дюймов в густонаселенных районах. Дороги и железнодорожные переезды также требуют, чтобы эти линии были заглублены на глубину не менее 36 дюймов.Минимальная глубина для водных переходов может варьироваться от 18 до 48 дюймов, в зависимости от состава почвы или породы. Линии распределения обычно должны быть заглублены на глубину не менее 24 дюймов, хотя минимальная глубина снижается до 18 дюймов вдоль дорог и 12 дюймов на частной собственности. Эти минимальные глубины применяются только при установке и не требуют поддержания в течение долгого времени.

Underground Services, Inc. — одна из старейших компаний в Соединенных Штатах, предлагающих полный спектр услуг по подземному инженерному строительству (SUE).Свяжитесь с нами сегодня по телефону (610) 738-8762 или запросите расценки онлайн, чтобы узнать, как мы можем помочь вам с вашим строительным проектом.

SDR-11 Желтая подземная полиэтиленовая (ПЭ) газовая труба и детали

О полиэтиленовой газовой трубе

Полиэтиленовая (ПЭ) газовая труба предлагает удобный, рентабельный и одобренный метод прокладки наружных подземных газовых линий от счетчиков и пропановых резервуаров до внутренней газовой системы и разнообразного наружного газового оборудования, включая гидромассажные ванны, грили, инфракрасные газовые обогреватели и многие другие.В настоящее время на его долю приходится более 90% всех газопроводов, проложенных в США.
За более чем 50 лет эксплуатации газовые трубы из полиэтилена зарекомендовали себя как надежный продукт для распределения газа, с отличной устойчивостью как к изменяющимся условиям почвы, так и к компонентам самого газа.

Декодирование SDR, IPS, CTS, MDPE и HDPE

В настоящее время существует множество типов, размеров и стандартов размеров полиэтиленовых газовых труб, что может сбивать с толку, особенно при выборе совместимой системы фитингов.
SDR (Standard Dimension Ratio) — это стандартный атрибут всех пластиковых труб, указывающий на отношение внешнего диаметра (OD) трубы трубы к ее толщине стенки. SDR = OD / Толщина стенки. Самым распространенным SDR для подземных газопроводов из желтого полиэтилена является SDR-11, и именно такой размер мы предлагаем на сайте PexUniverse .
IPS (размер железной трубы) и CTS (размер медной трубы) указывают, какие размеры используются в стандартной полиэтиленовой трубе. Большинство полиэтиленовых газовых труб на рынке имеют размер IPS, и этот размер мы продаем .IPS — это тот же размерный стандарт, который используется для черных газовых труб, что упрощает перекрестные ссылки между ними.
HDPE (полиэтилен высокой плотности) и MDPE (полиэтилен средней плотности) относятся к марке / типу полиэтилена, причем основное различие между ними заключается в гибкости (растрескивание под напряжением) и сопротивлении давлению (предел прочности на разрыв). MDPE, будучи более гибким, является предпочтительным материалом для подземных газопроводов, и именно этот тип мы продаем в PexUniverse.Труба HDPE менее распространена в газовой промышленности и обычно предназначена для нежилых помещений с высоким давлением (до 125 фунтов на квадратный дюйм). Газовая труба MDPE желтого цвета, а труба HDPE может быть черной, черной с желтой полосой или черной с желтым крайним слоем.

Типы фасонных частей и систем присоединения к газовой трубе ПЭ

Все типы фитингов, используемых для полиэтиленовых труб, делятся на (2) отдельные категории — механические фитинги и фитинги для плавления.
Механические фитинги наиболее распространены для небольших установок, включая жилые и легкие коммерческие проекты с диаметром трубы не более 2 дюймов.Они включают:
  • Фитинги для труб из полиэтилена компрессионного типа — работают аналогично большинству фитингов компрессионного типа в водопроводной и отопительной промышленности. Они используют компрессионное кольцо, обжимную муфту и гайку для создания герметичного соединения. Фитинги для газовых труб из полиэтилена, которые мы продаем, имеют компрессионный тип . Фитинги для газовых труб из компрессионного полиэтилена являются многоразовыми и недорогими, что делает их популярным выбором.
  • Фитинги Con-Stab ID Seal® представляют собой фитинги с защелкивающимся соединением, которые работают аналогично SharkBite®, когда труба вставляется в фитинг и удерживается внутри стопорным кольцом, при этом уплотняя уплотнительные кольца. предотвратить утечку газа.Газовая арматура Con-Stab является самой простой в установке, но она также стоит значительно дороже, чем ее компрессионный аналог, не подлежит повторному использованию и требует снятия фаски.
Соединения плавлением реже встречаются на рынке жилого дома и в первую очередь предназначены для труб большего диаметра, например, IPS 3 дюймов и выше. В них используется специальное оборудование и инструменты, а также требуется специальная подготовка. Существует множество методов соединения плавлением полиэтилена, в том числе:
  • Стыковая сварка (включая седловидную сварку) — нагревает стык трубы и фитинга в сборе, сплавляя их вместе.
  • Расплав в раструб — нагревание подается как на фитинг, так и на поверхность трубы (отдельно), пока они не достигнут желаемой температуры и не начнут плавиться. После этого труба вставляется в фитинг и обе удерживаются вместе, пока не остынет.
  • Электросварка (EF) — использует электричество для соединения фитинга (сделанного из проводящего материала) и трубы.

Часто задаваемые вопросы

Q: Для чего используются стояки для газовых труб из полиэтилена?
A: Безанодные стояки (или стояки счетчиков) используются для создания 90-градусного перехода от подземной газовой трубы из полиэтилена к наземной металлической трубе — чаще всего для подключения к счетчикам газа, резервуарам и т. Д.Переходная арматура (прямые заглушки) используется для аналогичной цели при установке ниже уровня земли. Некоторые стояки поставляются с предварительно установленным фитингом (муфтой), в то время как другие имеют стандартный переход PE-металл.

Q: Для чего используется трассирующий провод?
О: Трассирующий провод проложен рядом с полиэтиленовой трубой, чтобы обеспечить легкое обнаружение подземного газопровода и предотвратить случайное повреждение во время земляных работ. Это требуется федеральным кодексом. Желтый — обозначенный цвет индикаторных проводов для подземных газопроводов, а 14 AWG (калибр) — стандартная толщина для установки в открытых траншеях (в некоторых местах может потребоваться 12 AWG).Требуемая толщина изоляционной оболочки из полиэтилена высокой плотности обычно составляет 30 мил. Требования к сердечнику провода также могут отличаться: для одних требуется сердечник из низкоуглеродистой стали с медной оболочкой, для других — стандартный медный сердечник.

В: Заменяет ли трассирующий провод лента с магнитным обнаружением?
О: Магнитная лента обычно используется в дополнение к трассирующему проводу, особенно если последний проложен рядом с подземной газовой трубой, а не наверху. Хотя местные нормы и правила могут различаться, лента, как правило, не заменяет трассирующий провод и используется только в качестве дополнительной меры безопасности для идентификации и определения местоположения.Желтая или желтая полоса — это цвет, разработанный APWA для газовых линий, а стандартная толщина — 5,0 мил. Ширина ленты обычно определяет глубину залегания, составляя 6-9 дюймов для ленты шириной 2 дюйма, 9-12 дюймов для 3 дюймов, 12-15 дюймов для 4 дюймов и т. Д.

Q: Может ли полиэтиленовая газовая труба подвергаться воздействию солнечных лучей?
О: Несмотря на то, что труба может подвергаться воздействию солнечного света в течение короткого периода времени перед установкой, она не имеет УФ-класса и всегда должна быть закопана под землей.

В: Подходит ли полиэтиленовая газовая труба для самостоятельной установки?
A: Нет.Он должен быть установлен только лицензированным и обученным специалистом.

Установка газопровода: что вы должны знать

6 факторов, которые следует учитывать при установке газовой трубы

в мар 5, 2020

Когда дело доходит до вашего дома, есть несколько вещей более важных, чем правильная установка газовых труб. Независимо от того, переехали ли вы в старый дом или реконструируете существующий, если вы обнаружите, что вам нужно переустановить газовые трубы, добавить новые приборы или спроектировать и установить систему, которая будет снабжать несколько приборов, таких как обогреватели для бассейнов, спа обогреватели, костровые ямы и барбекю — это не то, к чему следует относиться легкомысленно.

Вот шесть ключевых факторов, которые следует учитывать при установке газопровода.

1. Определите, где проходят газопроводы на вашей территории, прежде чем начинать какое-либо строительство.

Вы знаете, где у вас проходят газопроводы? В восторге от нового проекта многие люди сразу же приступают к строительству, сносу или ремонту без надлежащего планирования.

Большинство домовладельцев и владельцев бизнеса знают, есть ли в их доме подача природного газа и счетчик, но многие не знают, сколько и где фактически расположены газовые линии на их территории, или находятся ли они под землей. или над землей.

Без полного понимания всех источников природного газа на вашей собственности:

  1. Счет за ремонт и экстренную помощь может быть выставлен непосредственно вам в случае причинения ущерба или возникновения опасной ситуации.
  2. Вам грозит штраф или уголовное дело, если вы не сможете точно определить местонахождение подземных коммуникаций.
  3. Если неизвестная утечка природного газа за пределами или внутри стены, и вы не знаете, что линия существует, это может быть очень опасным и потенциально смертельным.
  4. В конечном итоге вы можете заплатить крупную сумму денег не только за утечку газа с течением времени, но и за ее устранение.

Каждый раз, когда на участке или сооружении, где есть трубопроводы для природного газа, проводятся строительные работы, крайне важно определить их местонахождение до того, как начнутся какие-либо работы.

2. Убедитесь, что ваши газопроводы должным образом проверены и разрешены.

В Аризоне требуется получение специального разрешения, которое должно быть завершено для обеспечения надлежащей проверки работ.

Разрешения можно получить от местного совета или органа власти, где они объяснят необходимые процедуры. К ним относятся срок действия разрешения, необходимые проверки и требование «Зеленой наклейки» для установки, соответствующей требованиям законодательства.

Разрешения и проверки гарантируют, что монтаж газопровода был завершен надлежащим образом с соблюдением всех норм. Надежный монтажник газопровода будет включать в себя стоимость разрешительных сборов и проверок, вместо того, чтобы указывать более дешевую ставку, только для того, чтобы добавить эти сборы впоследствии.

3. Регулярные проверки и техническое обслуживание газопроводов имеют решающее значение.

Все металлические газопроводы подвержены коррозии из-за природных факторов, таких как вода, воздействие внешней среды, неправильная установка, царапины или трещины на покрытии во время установки или несоблюдение надлежащих мер предосторожности. Для безопасности ваших сотрудников или семьи важно обнаружить и устранить любую коррозию газопровода, прежде чем она станет утечкой.

Во время планового осмотра обученные водопроводчики проверят все газовые трубы, подключенные к вашему дому, чтобы найти места, где они начали ржаветь до точки потенциальной утечки.Это должно быть приоритетом, особенно если вы живете в более старом доме (1960-х годов или старше), поскольку вы не хотите оставлять нерешенными какие-либо потенциальные опасности возгорания. Проактивный подход к безопасности гарантирует, что вам не придется беспокоиться о доме или на работе.

4. Охота за прокладкой газопровода — плохая идея.

Каждый год RP Gas Piping обнаруживает газовые трубы и газовые приборы, которые не были правильно установлены. Нелицензированный, необученный и неквалифицированный подрядчик (или ландшафтный подрядчик, генеральный сантехник или разнорабочий) может оставить вас с некачественной работой — дорогостоящая ошибка, которая не будет выгодной сделкой в ​​долгосрочной перспективе.

Хотя на данный момент можно сэкономить на проверках и ремонте трубопроводов природного газа или пропана, повреждения, вызванные коррозией или неправильной установкой, будут обнаружены при последующих проверках, например, при продаже дома или собственности. Газовые линии выйдут из строя, если после завершения процесса установки не будут использованы надлежащие процедуры и материалы.

Стоимость ремонта и ответственности на этом этапе будет намного выше, чем первоначальное надлежащее техническое обслуживание.

Убедитесь, что у Регистратора подрядчиков Аризоны (AROC) есть лицензия и квалификация для установки газопровода и пропанового бака. Проверьте номер лицензии подрядчика на сайте http://www.azroc.gov/, позвонив по телефону 602-542-1525 или по бесплатному телефону 1-877-MYAZROC (1-877-692-9762).

5. Использование лицензированного подрядчика по газопроводу — ЕДИНСТВЕННЫЙ безопасный и логичный выбор.

Несмотря на то, что вокруг дома есть множество проектов, которые можно выполнить самостоятельно, установка газопровода не входит в их число.

Если неисправная печь или другой газовый прибор не сжигает природный газ должным образом или не вентилируется должным образом, в доме может начать накапливаться окись углерода. Окись углерода опасна при вдыхании, поскольку она лишает мозг и органы кислорода, необходимого для функционирования, а симптомы отравления аналогичны симптомам гриппа.

В худшем случае неправильная установка может привести к взрыву газа.

Каждый раз, когда речь идет о газопроводе, даже в таком простом деле, как подключение газовой плиты, вам необходимо проконсультироваться с профессиональным сантехником, который поможет вам определить, где расположены источники газа и газовые линии.

RP Gas Piping не может переоценить важность найма подходящего подрядчика, имеющего лицензию и квалификацию для монтажа газопровода. Только тогда вы можете быть уверены, что качество изготовления, материалы, разрешения и проверки выполнены с соблюдением высочайшего уровня безопасности.

При поиске компании, обслуживающей газовые магистрали, обязательно нанимайте только тех подрядчиков, работающих на газопроводе, которые имеют лицензию у государственных и местных властей и имеют хорошую репутацию в Better Business Bureau (BBB) ​​и ассоциации управляющих подрядчиков.В Фениксе, штат Аризона, и на всей территории Аризоны это Регистратор подрядчиков штата Аризона или AROC.

6. RP Gas Piping можно доверять при установке газопровода.

Мы знаем, что в RP Gas Piping есть множество компаний, из которых можно выбирать. Мы считаем, что выделяемся среди остальных. Наша приверженность безопасности, наши проверенные результаты и наш специализированный опыт — вот лишь некоторые из причин, по которым вы можете доверять RP Gas Piping.

  • Специализированный опыт: Мы специализируемся на установке трубопроводов для природного газа и пропановых систем, что делает нас экспертами в области природного газа и пропана.Если есть новые коды безопасности, мы о них знаем. Разрабатываются ли новые технологии? Мы на высоте. И если на рынке появятся новые системы, мы будем знать, как с ними работать.
  • Безопасность — наш приоритет: Компания RP Gas Piping серьезно относится к безопасности как наших сотрудников, так и наших клиентов. Мы не только вооружаем наших членов экипажем знаниями о безопасности, но и обеспечиваем соблюдение всех мер предосторожности для создания безопасной среды для всех.
  • Лучший бизнес-рейтинг: Мы с гордостью можем сказать, что RP Gas Piping имеет рейтинг A + с BBB.Мы серьезно относимся к нашему рейтингу A + и делаем все возможное, чтобы его поддерживать.
  • Подтвержденные результаты: Одна из лучших вещей в работе в RP Gas Piping — это знать, что наши клиенты остаются довольными. Мы ценим наших клиентов и всегда стремимся создать для них наилучшие впечатления.

RP Gas Piping соответствует высочайшим стандартам, и наши клиенты остаются довольными. Если у вас есть вопросы о вашей газовой или пропановой системе, свяжитесь с нами, и мы будем рады помочь.

Понравилась статья? Вот еще три, которые вам помогут:

Знайте типы, прежде чем копать

Природный газ проходит от устья скважины к конечным потребителям по ряду трубопроводов. Эти трубопроводы, включая выкидные трубопроводы, линии сбора, линии передачи, распределительные линии и линии обслуживания, транспортируют газ с переменным давлением. Чем выше давление газа в трубопроводе, тем более опасной может быть авария с этим трубопроводом.

Трубопроводы обычно прокладываются под землей, и маркеры трубопроводов не всегда располагаются непосредственно над трубопроводами.

Трубопроводы

Выкидные трубопроводы соединяются с одним устьем добывающего месторождения. По напорным трубопроводам природный газ транспортируется от устья скважины к близлежащим резервуарам для хранения, компрессорным станциям или дожимным станциям перерабатывающих предприятий. Отводные трубопроводы представляют собой относительно узкие трубы, по которым неодорированный сырой газ проходит под давлением примерно 250 фунтов на квадратный дюйм (фунт / кв. Дюйм).

Как правило, они зарыты на глубину 4 фута под землей и могут подвергаться коррозии, особенно если они переносят влажный газ.Они также подвержены утечке метана. По данным EPA, «утечка метана из выкидных трубопроводов является одним из крупнейших источников выбросов в газовой промышленности».

Линии сбора

Линии сбора собирают газ из нескольких трубопроводов и перемещают его в централизованные точки, такие как перерабатывающие предприятия, резервуары или морские доки. Линии сбора представляют собой стальные трубы среднего диаметра (обычно менее 18 дюймов в диаметре), по которым проходит неочищенный неочищенный газ под давлением примерно 715 фунтов на квадратный дюйм.

Как правило, трубопроводы заглубляются на глубину 4 фута под землей и несут в себе коррозионные вещества, которые могут повлиять на целостность трубопровода в течение нескольких лет.

Трубопроводы передачи

По трубопроводам природный газ транспортируется на большие расстояния, а иногда и через государственные границы, обычно к компрессорам и от них, или к распределительному центру или хранилищу. Линии электропередачи представляют собой большие стальные трубы (обычно от 2 до 42 дюймов в диаметре; чаще всего более 10 дюймов в диаметре), которые регулируются на федеральном уровне.Они переносят неодорированный газ под давлением примерно от 200 до 1200 фунтов на квадратный дюйм.

Трубопроводы передачи могут выйти из строя из-за разрыва швов, коррозии, разрушения материалов и дефектной сварки.

Распределительные трубопроводы

Распределительные трубопроводы, также известные как «магистральные», являются средней ступенью между линиями передачи высокого давления и линиями обслуживания низкого давления. Распределительные трубопроводы работают при промежуточном давлении. В этом типе трубопровода используются трубы малого и среднего размера (от 2 до 24 дюймов в диаметре), которые регулируются на федеральном уровне и переносят одорированный газ при различных уровнях давления, начиная с нуля.От 3 до 200 фунтов на квадратный дюйм.

Распределительные трубопроводы обычно работают ниже своей пропускной способности и изготавливаются из различных материалов, включая сталь, чугун, пластик и иногда медь.

Сервисные трубопроводы

Сервисные трубопроводы подключаются к счетчику, который поставляет природный газ отдельным потребителям. Подводящие трубопроводы представляют собой узкие трубы (обычно менее 2 дюймов в диаметре), по которым проходит одорированный газ при низком давлении, например 6 фунтов на квадратный дюйм. Подводящие трубопроводы обычно изготавливаются из пластика, стали или меди.

Звонок 811

В каждом штате США есть телефонный центр 811, который предоставляет различный объем информации о расположении инженерных коммуникаций, включая газопроводы. Если вы планируете какой-либо проект, связанный с раскопками в вашей собственности, настоятельно рекомендуется использовать эту услугу или иным образом определить расположение газопроводов и других инженерных сетей на вашей территории. Коммунальные предприятия обычно маркируют вашу собственность в течение нескольких дней после вашего звонка, поэтому убедитесь, что вы звоните задолго до того, когда планируете копать.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
