RAUTITAN Flex

Эти изделия отличаются подвижностью и гибкостью и могут использоваться для прокладки магистралей отопления и водоснабжения. Для их производства используется полиэтилен, который обеспечивает устойчивость к коррозии и механическим повреждениям, не допускает появления отложений и характеризуется износоустойчивостью. Монтаж трубопровода осуществляется с использованием фитингов и комплектующий соответствующего типоразмера.

Рабочее значение давления — 10 бар, а температура — 70°С. Изделие соответствует требованиям, необходимым при организации водоснабжения и отопления, в том числе с использованием системы теплый пол.

RAUTITAN His

Эта универсальная продукция Rehau позволяет создавать трубопроводы различного назначения, и могут работать для подачи холодной воды или перемещения нагретого теплоносителя. Для производства используется сшитый полиэтилен, не имеющий запаха и вкуса, отличающийся гигиеничностью. При прокладке магистралей используется общая схема для всего ассортимента труб этого производителя с применением соответствующих комплектующих и фитингов.

RAUTITAN Pink

Этот вид может быть использован только для создания магистралей в системах отопления. Трубы изготовлены из молекулярно сшитого полиэтилена и имеют розовый цвет. В их многослойной структуре присутствует этиленвинилалкогольный компонент, обеспечивающий защиту от воздействия кислорода. Его присутствие делает этот вид непригодным для эксплуатации в системах водоснабжения. Монтаж магистрали осуществляется с использованием фитингов и деталей с соответствующими размерами. Рабочая температура теплоносителя в системе составляет 95°С при давлении 9 бар.

RAUTITAN RAUTHERM

Тонкостенные изделия этой серии выпускаются в двух исполнениях RAUTHERM-S (красный) и RAUTHERM-SL (желтый), а также RAUPINK, имеющий толстостенную конструкцию. Последний вариант изготовлен из полимерных материалов и имеет защитную прослойку, предохраняющую изделие от воздействия кислорода. В отопительных системах находят широкое применение трубы красного цвета. При проведении ремонтно-восстановительных работ без сварки используют изделия, имеющие желтую окраску. Этот материал может быть использован для выполнения разводки под плинтусом. Их монтаж отличается простотой и высокой скоростью за счет высокой гибкости.

Преимущества

Вся трубная продукция Rehau имеет следующие преимущества при сравнении с аналогами других производителей:

• материал обладает устойчивостью к коррозии;
• низкая теплопроводность;
• высокая рабочая температура и возможность эксплуатации температурных колебаний без потери первоначальных характеристик;
• абсолютная герметичность соединения обеспечивается памятью формы материала;
• хорошие звукоизоляционные характеристики;
• устойчивость к различным воздействиям механического и химического характера, а также ультрафиолета;
• длительный срок эксплуатации, который составляет 50 лет.

Обсадные трубы для свай. Устройство свай из труб, виды и особенности

• В условиях плотной городской застройки, когда «тяжелые работы» на грунте могут вызвать повреждения близко расположенных строений.
• В условиях ограниченного пространства строительной площадки, когда сложно (или невозможно) произвести доставку и перемещение забивных свай.
• При строительных работах на поверхностях, имеющих значительный уклон к горизонту.
• При наличии плотных грунтов.

Общие преимущества буронабивных технологий с использованием трубных свай:

• Минимальное возможное воздействие через грунт на фундаменты близких строений.
• Защита от повреждений существующих подземных коммуникаций.
• Быстрота изготовления и долгий срок службы буронабивных свай.
• Сокращение времени строительства и, как прямое следствие, уменьшение его общей цены.

9 различных видов труб для водопровода и водопровода.

В этой статье вы узнаете 9 лучших и наиболее распространенных различных типов труб для водопровода и водоснабжения в деталях.

Итак, начнем.

Различные типы труб.

Трубы используются для безопасной транспортировки газа, холодной и горячей воды и других жидкостей из одного места в другое. Различные типы труб используются в различных условиях.

Типы труб подбираются исходя из работы и пригодности, также учитывается их цена.

Для водопровода и водоснабжения некоторые из наиболее часто используемых и лучших труб:

1. Чугунная труба.

2. Труба G.I.

3. Труба из кованого железа.

4. Стальная труба.

5. Медная труба.

6. Пластиковая труба.

7. Асбестоцементная труба

8. Бетонная труба.

9. Трубка из стеклокерамики.

В этой статье мы подробно рассмотрим все вышеперечисленные типы трубопроводов.

Итак, начнем.

1. Чугунная труба:

широко используется в городских водопроводных сетях благодаря высокой коррозионной стойкости и, как следствие, длительному сроку службы.

Чугунная труба изготавливается из чугуна. Такие трубы обычно изготавливают диаметром от 5 см до 120 см.

При нормальных условиях срок службы чугунной трубы составляет 100 лет.

Обычная длина секции трубы составляет 12 футов, но может быть получена длина до 20 футов.

изготавливается нескольких классов толщины для различных давлений до максимального значения 350 фунтов на квадратный дюйм.

Чугунные трубы обычно покрывают битумным составом для защиты от коррозии и улучшения их гидравлических свойств; большие размеры могут быть снабжены футеровкой из цементного раствора.

Обычным соединением чугунных труб является раструб и втулка.Несколько нитей джута оборачивают вокруг втулки, прежде чем она вставляется в раструб, а затем в соединение набивается еще одна джутовая нить.

Наконец, пространство между раструбом и патрубком заливается расплавленным свинцом, который после остывания плотно заделывается в стык.

Для швов также используются запатентованные соединения серы и других материалов, а также чистый цементный раствор. Эти материалы дешевле свинца, но соединения обычно менее гибкие.

Фланцевая труба используется для насосных станций, фильтровальных установок и других мест, где может потребоваться разъединение трубы.

Фланцевые соединения должны быть идеально подогнаны и снабжены прокладкой, если они должны быть водонепроницаемыми.

Посмотрите видео по установке ниже.

Из-за того, что для свинцовых соединений требуется квалифицированный труд, многочисленные механические муфты находят широкое применение и в значительной степени заменили раструбные соединения.

Эти муфты крепятся болтами и спроектированы таким образом, чтобы избежать тщательной подгонки, необходимой для обычных подвесных муфт, и обеспечить гибкость при размещении труб.

Одной из самых распространенных является муфта Dresser.

также дешевы и экономичны. Эти трубы можно легко соединить, а также легко разрезать и просверлить.

Срок службы до 100 лет, но со временем их способность переносить воду снижается. Они не выдерживают давления более 7 кг на квадратный сантиметр:

Чугунные трубы обычно режут зубилом и молотком, но для более качественной резки можно использовать ножовку и ножовку.

Для соединения чугунной трубы используются следующие методы.

(и). Соединение раструба и патрубка.

(ii). Подвесной шарнир.

(iii). Компенсатор.

2. Труба из оцинкованного железа (GI).

G.I изготовлены из листа мягкой стали. Его продольное соединение является сварным швом. Труба G.I используется для подачи воды, газа или любой другой жидкости внутрь здания.

Эти типы труб изготавливаются из 12 мм (0.5 дюймов) до 15 см (6 дюймов) в диаметре. Они доступны в 6 метрах (20 футов) длины.

Толщина стенки его листа различна в зависимости от их диаметра. После подготовки этой трубы ее погружают в раствор цинка. Это действие известно как гальванизация. Таким образом, труба спасается от ржавчины.

Средний возраст этой трубки 10 лет. Их можно легко соединять, резать, нарезать резьбу и сгибать их также несложно. Они соединяются с помощью розетки.

Эти трубы легкие и дешевые. Кислые и щелочные воды плохо влияют на эти трубы.

Читайте также: 5 лучших методов очистки воды — полное руководство.

3. Кованая труба.

Эти типы трубок похожи на G.I. Pipes. Они также используются для перевозки воды, газа или некоторых других жидкостей из одного места в другое.

Единственная разница между трубой из кованого железа и трубой G.I заключается в том, что трубы из кованого железа изготавливаются путем сварки листа из кованого железа.Кроме того, изготавливаются и бесшовные трубы.

Вес такой трубы меньше. Разрезать, нарезать резьбу и согнуть эту трубу довольно легко. Для соединения таких труб используются следующие соединения:

(i) Муфта

(ii) Фланцевое соединение

(iii) Сварное соединение

Кованые трубы изготавливаются диаметром от 12 мм (0,5 дюйма) до 15 см (6 дюймов).

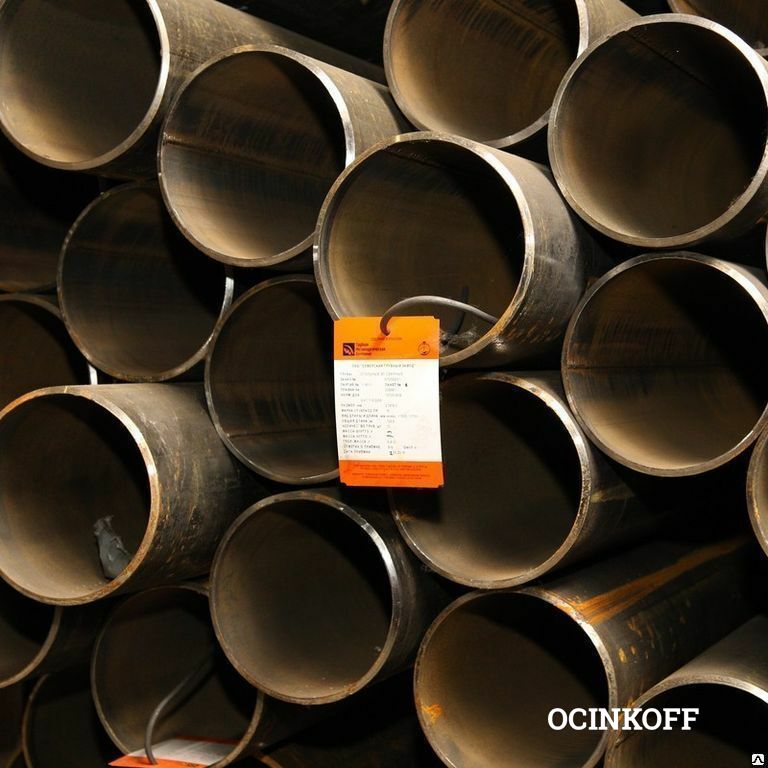

4. Стальная труба.

Стальные трубы используются для транспортировки воды, газа или некоторых других жидкостей из одного места в другое под давлением.Эти трубы изготовлены из стальных листов.

Небольшие трубы имеют сварной шов по длине, который не виден. Крупногабаритные трубы имеют заклепочное или сварное соединение.

После изготовления таких труб их погружают в раствор цинка. Это действие называется оцинковкой и используется для предотвращения ржавления трубы. Средний возраст таких труб от 25 до 50 лет.

Эти трубы легкие. Их можно соединить сварным швом. Они размещаются на открытых опорах.К ним также присоединяется фланцевое соединение.

Такие трубы легко сгибаются. Кислая вода и щелочная вода могут вызвать ржавчину на этих трубах. Ремонт такого типа труб сложен. Они также могут быть сжаты внешним давлением из-за меньшей толщины стенок.

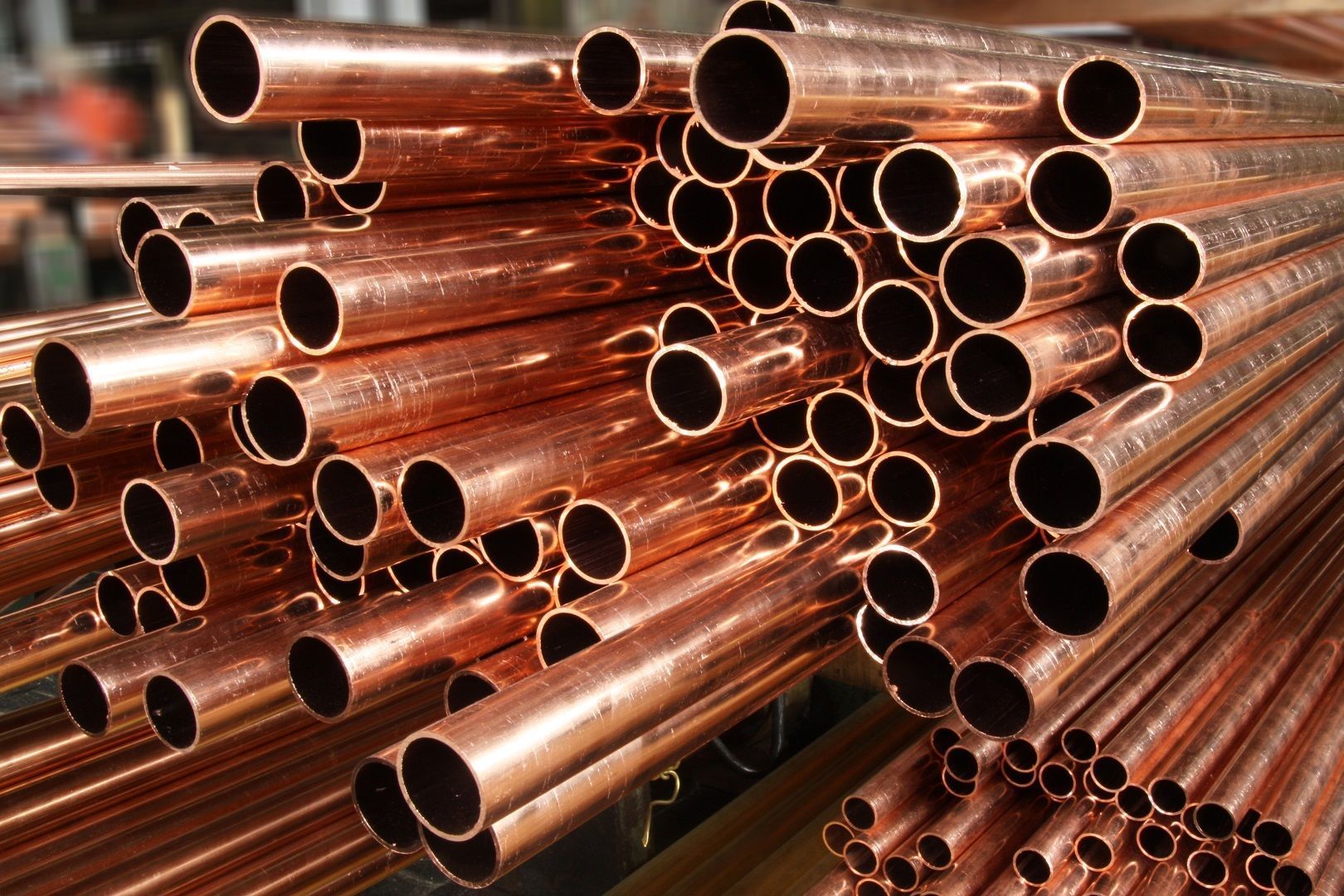

5. Медная труба.

Трубы медные изготавливаются малого диаметра. Так как медь не допускает ржавчины, то такие трубы долговечны. Однако, поскольку медь стоит дорого, поэтому они используются в ограниченных местах.

Эти типы труб обычно используются для подачи горячей воды или пара.Они не гнутся и не провисают даже при высокой температуре.

Медь — мягкий металл. Поэтому медные трубы можно легко согнуть. К ним присоединяются фланцевые соединения и соединительные муфты.

6. Пластиковая труба.

Эти трубы, включая трубы из резины и поливинилхлорида, используются для подачи воды, кислой и щелочной воды. Горячую воду проводить нельзя.

Эти трубы соединяются с помощью резьбового соединения или раструба с раствором. Такие трубы не ржавеют.Они легкие по весу. Эти трубы легко резать, сгибать и соединять.

Эти типы труб обладают хорошей устойчивостью к электрическому току. Они становятся бесполезными при повышении температуры. Они также становятся бесполезными при закалке гвоздями и т. д.

7. Асбестоцементная труба.

Труба асбестовая изготавливается из асбеста, кремнезема и цемента, преобразуемых под давлением в плотный однородный материал, обладающий значительной прочностью.

Асбестовое волокно тщательно перемешивается с цементом и служит армированием.

Этот тип труб доступен диаметром от 4 до 36 дюймов и длиной 13 футов. Труба изготавливается из различных марок, самые прочные из которых предназначены для внутреннего давления до 200 фунтов на квадратный дюйм.

Сборка асбестовой трубы осуществляется с помощью специальной муфты, состоящей из трубной муфты и двух резиновых колец, зажатых между трубой и внутренней частью муфты.

Соединение так же устойчиво к коррозии, как и сама труба, и является достаточно гибким, чтобы допускать отклонение до 12° при укладке трубы вокруг криволинейных участков.

Асбестоцементная труба имеет малый вес и может быть собрана без участия квалифицированного труда. Его можно соединить с чугунной трубой соединениями на основе свинца или серы.

Легко режется, на него можно нарезать резьбу для сервисных соединений. Гидравлический КПД асбестовой трубы высокий.

Посмотрите видео по резке ниже.

Однако резиновые уплотнители могут испортиться под воздействием бензина или других нефтепродуктов.

Труба легко повреждается землеройным инструментом и не имеет большой прочности на изгиб.

Используются для подачи воды под низким давлением.

Эти трубы мягкие изнутри. Поэтому их производительность выше. Они не ржавеют и стоят дешево.

8. Бетонная труба.

Сборные железобетонные трубы доступны в размерах до 72 дюймов в диаметре, а размеры до 180 дюймов изготавливаются по специальному заказу.

армированы, за исключением размеров менее 24 дюймов в диаметре.Армирование может иметь форму спирально намотанной проволоки или эллиптической стрелы.

В больших трубах армирование обычно состоит из двух цилиндрических каркасов. Сборная железобетонная труба обычно изготавливается путем быстрого вращения опалубки вокруг оси трубы.

Центробежная сила плотно прижимает раствор к опалубке, что приводит к получению водонепроницаемого бетона высокой плотности.

Для низкого напора бетонная труба обычно соединяется с раструбным соединением, загерметизированным раствором, но для высоких давлений требуется замковое соединение или какое-либо другое специальное соединение.

Для напора выше 100 футов в трубу часто вливается сварной стальной цилиндр для водонепроницаемости.

Из-за лучшего контроля при ее производстве сборные железобетонные трубы обычно имеют более высокое качество и не обязательно должны быть такими же толстыми, как монолитные трубы того же размера.

Читайте также: Отверждение бетона – его методы, время и требования.

Из-за необходимости перемещать оборудование и формы на большие расстояния монолитные трубы относительно дороги и обычно используются только для размеров труб, недоступных в сборном виде, или там, где трудности с транспортировкой делают невозможным использование сборных труб.

Для самотёка в Калифорнии была разработана бесшовная бетонная труба.

Эта труба имеет размеры от 24 до 72 дюймов. Используется специальная трубоукладочная машина с шликерной формой.

Производительность варьируется от 40 до 120 футов в час. Несмотря на то, что эта труба не армирована, на сегодняшний день накоплен хороший опыт.

Посмотрите видео по установке ниже.

Бетонная труба должна прослужить не менее 35-50 лет при средних условиях.Щелочная вода может вызвать быстрое разрушение тонких бетонных секций.

Бетонные трубы, по которым проходят сточные воды, могут подвергаться сульфидной коррозии и могут иметь короткий срок службы, если не будут приняты надлежащие меры предосторожности.

. Они используются как при низком, так и при высоком давлении. Простые бетонные трубы изготавливаются для низкого давления, а трубы из железобетона (армированного цементобетона) изготавливаются для высокого давления.

Гладкие бетонные трубы могут выдерживать напор воды до 15 метров (50 футов) R.Трубы CC могут выдерживать напор воды до 75 метров (230 футов). Для давления более этого изготавливают предварительно напряженные трубы.

Меньше затрат на их содержание. Эти трубы не подвержены ржавчине, и их можно изготовить по желанию.

Такие трубы тяжелые. Поэтому их транспортировка затруднена. Их также сложно ремонтировать.

Трубка из стеклокерамики.

не часто используется в качестве напорной трубы, но широко используется в канализации и дренаже для потока на частичной глубине.

Основным преимуществом стеклокерамической трубы является то, что она практически не подвержена коррозии, имеет длительный срок службы, а ее гладкая поверхность обеспечивает высокий гидравлический КПД.

Использование стеклокерамических труб под давлением обычно сдерживается их низкой прочностью на растяжение и сложностью обеспечения водонепроницаемых соединений.

Наиболее распространенным соединением для стеклокерамических труб является гибкое компрессионное соединение типа «раструб и раструб», в котором точно сопрягаемые поверхности находятся в плотном контакте друг с другом.

Муфты с резиновыми втулками, фиксируемые коррозионностойкими стальными лентами, иногда используются с глиняными трубами с гладкими концами,

…но чаще соединения этого типа труб оставляют открытыми, чтобы обеспечить проход воды в трубу или из нее.

Посмотрите видео установки ниже.

чаще всего изготавливается длиной 3 фута, но могут быть получены трубы длиной 2, 2,5 и 4 фута.

Внутренний диаметр изменяется на 2 дюйма от 4 до 12 дюймов и на 3 дюйма выше 12 дюймов.

Глиняная труба диаметром более 36 дюймов используется редко.

Из-за изменения размеров, когда труба находится в печи, необходимы либеральные допуски по всем размерам.

Спасибо! для чтения. Не забудьте поделиться этой статьей.

Читайте также: Строительство полых стен – преимущества, недостатки.

20 типов водопроводных труб различного назначения

Сантехнические трубы различных типов используются в строительных работах для различных целей, таких как водоснабжение, водоотведение, удаление отходов, изготовленных из различных материалов.

В каждой постройке в необходимых местах должно быть достаточное количество воды для удовлетворения различных потребностей жильцов. Таким образом, потребности в воде должны быть правильно рассчитаны до строительства конструкции.

Перекачка воды осуществляется по трубам, проложенным в конструкции над или под землей. В то же время мы должны рассчитать соответствующие дренажные сооружения для отвода сточных вод по трубам.

Типы водопроводных труб

Различные типы труб, используемых в технике

Различные типы труб, используемых в сантехнике

Различные типы труб

В этой статье мы подробно рассмотрим все вышеперечисленные типы трубопроводов .

Также прочтите: Что такое измерительная книга | Как написать книгу измерений | Книга измерений

ABS Pipes устойчив к агрессивным химическим веществам и имеет низкую температуру плавления. Хотя он используется для изготовления труб, он известен своими игрушками Lego, компьютерными клавиатурами и защитными масками для настенных розеток.

Этот тип трубы может быть использован для отвода нечистот и сточных вод от домовладений. Подходит для систем DWV (дренажно-вентиляционных).

Не гибкий. Другими словами, он твердый.

Латунная труба представляет собой сплав меди и цинка. Он широко используется во многих предметах домашнего обихода, таких как замки, подшипники, дверные ручки и сантехнические изделия, такие как трубы, такие как показанная ниже.

Хотя латунь может использоваться для водопроводных труб, это редко делается из-за ее высокой стоимости. Латунные фитинги более распространены.

Также читайте: Что такое перевернутый луч | Преимущества перевернутой балки | Назначение перевернутой балки

популярна для городских водопроводных сетей благодаря высокой коррозионной стойкости и, как следствие, длительному сроку службы.

Чугунная труба изготовлена ​​из чугуна. Такие трубы обычно изготавливают диаметром от 5 см до 120 см. При нормальных условиях можно ожидать, что чугунная труба прослужит 100 лет.

Обычная длина секции трубы составляет 12 футов, но может быть получена длина до 20 футов. Чугунные трубы изготавливаются с несколькими классами толщины стенки для различных давлений до максимального 350 фунтов на квадратный дюйм.

Фланцевую трубу можно использовать на насосных станциях, фильтровальных установках и в других местах, где может потребоваться разъединение трубы.

Фланцевые соединения должны быть идеально подогнаны и снабжены прокладкой, если они должны быть водонепроницаемыми. Чугунные трубы также будут дешевыми и экономичными. Эти трубы можно легко соединить, а также легко разрезать и просверлить.

Этот тип коррозионностойких труб может использоваться как для холодного, так и для горячего воздуха (около 180°F).Он прочный и простой в использовании.

отличается от ПВХ тем, что он изменяется в результате свободнорадикальной реакции хлорирования, которая эффективно увеличивает содержание хлора в материале.

ХПВХ также может быть термопластом, из которого формуют многие из тех же продуктов, что и ПВХ. Этот процесс позволяет выдерживать более широкий диапазон температур.

Поскольку ХПВХ имеет больше применений, чем ПВХ, он дороже.

Также прочтите: Пошаговое руководство по процессу строительства

№5.Трубы из непластифицированного поливинилхлорида (НПВХ)

НПВХ (непластифицированный поливинилхлорид) Трубы, также известные как жесткий ПВХ, трубы и фитинги используются для всех сантехнических целей в жилых и коммерческих зданиях.

Идеально подходит для создания контуров на каждом этаже, наружной установки и скрытых трубопроводов для распределения холодной воды.

UPVC обладает высокой устойчивостью к химическим веществам, солнечному свету и окислению водой. ПВХ широко используется в строительстве, потому что он прочен, дешев и прост в обработке.

№6. Трубы ПВХ

Когда мы переехали в наш нынешний дом, я пошел и купил кучу длинных труб из ПВХ и фитингов для моих детей, чтобы они могли играть на заднем дворе.

Хотя в то время это казалось дорогой игрушкой, я должен сказать, что это была отличная покупка. Мои дети провели бесконечные часы, создавая простые системы труб и пропуская через них воду с помощью шланга.

Это куча забавных и отличных игрушек на заднем дворе. Теперь вернемся к реальным сантехническим применениям для ПВХ. ПВХ означает поливинилхлорид.Кроме того, он стал обычной заменой металлических труб.

(поливинилхлорид) — один из самых известных вариантов труб. ПВХ является синонимом слова «труба». Он широко используется в жилых домах для отвода сточных вод и вентиляционных приложений.

Также прочтите: Пошаговая оценка здания в листе Excel

№7. Медные трубы

Трубы медные изготавливаются малого диаметра. Так как медь не допускает ржавчины, то такие трубы долговечны.

Однако медь стоит дорого; поэтому они используются в ограниченных местах. Эти виды труб обычно используются для подачи горячей воды или пара.

Они не гнутся и не провисают даже при высоких температурах. Медь – мягкий металл. Поэтому медные трубы могут легко сгибаться. К ним присоединяются соединительные муфты и фланцевые соединения.

Эта трубка может использоваться для обогрева жилых помещений.Он удерживает кислород и другие элементы от проникновения и повреждения ключевых механических компонентов систем отопления.

Может также использоваться для перевозки питьевой воды. Как вы можете видеть на изображении ниже, он гнется и легкий, что делает его удобным в использовании сантехническим материалом.

Также читайте: Как узнать стоимость строительства дома

Оцинкованная сталь покрыта цинком для предотвращения ржавчины.Этот тип труб был популярен в домах, построенных до 1960 года, они заменили свинцовые трубы для водопровода.

Проблема с оцинкованными стальными трубами заключается в том, что в конечном итоге цинковое покрытие разрушается, что приводит к ржавчине

G.I изготовлены из листа мягкой стали. Его продольное соединение является сварным швом. Труба G.I используется для подачи газа, воды или любой другой жидкости внутри здания.

Эти типы труб изготавливаются диаметром от 12 мм до 150 мм. Их можно найти в 6-метровой длине.

Толщина стенки его листа разная в зависимости от их диаметра. После подготовки эту трубу погружают в раствор цинка.

Это действие называется Гальванизация. Таким образом, труба спасается от ржавчины. Средний возраст этой трубки – десять лет.

Их легко соединять, нарезать резьбу, резать и сгибать их также легко. Они соединяются с помощью розетки. Эти трубы легкие и дешевые.Кислые и щелочные воды плохо влияют на эти трубы.

Также читайте: Что такое длина разработки | Что такое длина развертывания стержней

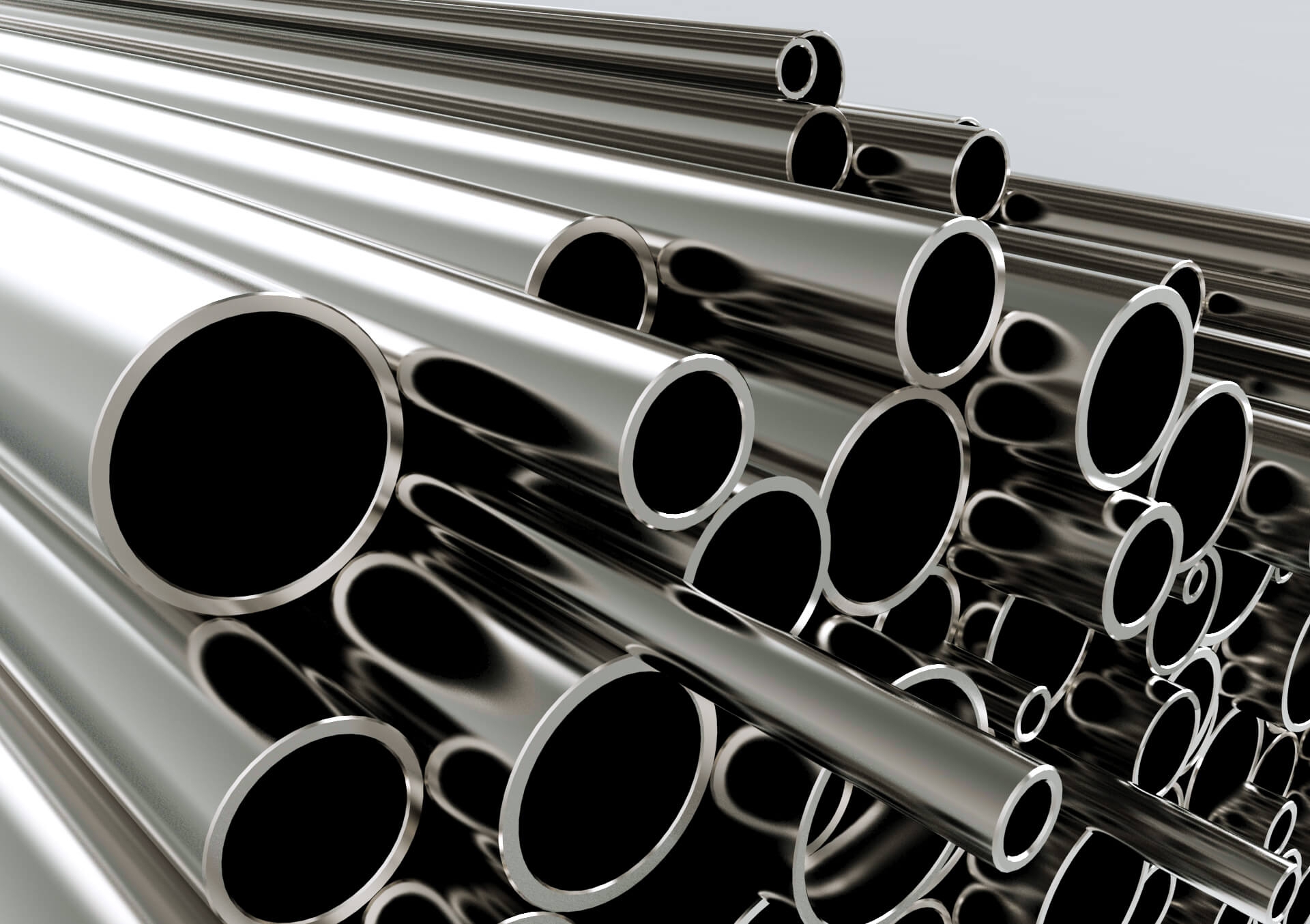

Стальные трубы используются для транспортировки газа, воды или некоторых других жидкостей из одного места в другое под давлением. Эти трубы изготовлены из стальных листов. Небольшие трубы имеют по длине сварные швы, которых не видно.

Крупногабаритные трубы имеют заклепочное или сварное соединение.Эти трубы легкие по весу. Их можно соединить сварным швом. Они размещены на открытых опорах.

Такие трубы легко сгибаются. Кислая вода и щелочная вода могут вызвать ржавчину на этих трубах. Ремонт такой трубы сложен. Они также могут сдавливаться внешним давлением из-за меньшей толщины стенок.

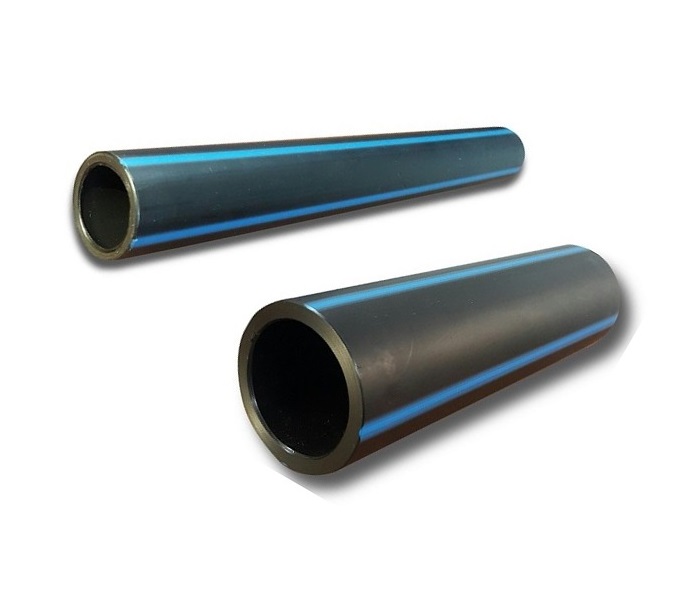

Трубы из полиэтилена высокой плотности, пожалуй, самые эффективные трубы на рынке.Они бывают различной толщины и могут использоваться в условиях высокого давления.

Трубы этого типа могут изгибаться под углом 90 градусов, а некоторые из них имеют 50-летнюю гарантию из-за их высокого качества.

Корни могут никогда не прорасти в этот тип трубы, и именно поэтому их лучше всего рекомендовать для водопроводных и канализационных линий в различных областях применения.

Также прочтите: Почему в бетоне появляются волосяные трещины | Тип трещин в бетоне

#13. Трубы из полиэтилена низкой плотности (LDPE)

В сантехнических целях эту трубку можно использовать для линий умягчения воды. Он устойчив ко многим растворителям, кислотам, щелочам и газам. Он очень устойчив к растрескиванию под напряжением, гибкий и прочный.

Как вы можете видеть на фото ниже, этот тип трубы является гибким, его можно сгибать и огибать различные объекты.

Идеально подходит для перекачивания горячих жидкостей и газов при работе с напитками и пищевыми продуктами.Его можно использовать для небольших опорных конструкций жидкостных систем или в качестве вкладыша в металлических трубопроводных системах.

Использование в производственных операциях, где требуется исключительная устойчивость к кислотам и щелочам

Также читайте: Что такое балка перекрытий/скрытая балка/скрытая балка | Преимущества и недостатки

#15. Полиэтиленовые трубы

Полиэтиленовые трубы используются для холодного водоснабжения. В наши дни пластиковые трубы доминируют над другими по некоторым преимуществам, следующим

• Простота установки.
• Не требует нарезания резьбы.
• Устойчив к бактериальному накипи.
• Не подвергать коррозии.
• Дешевый по стоимости.
• Меньший вес.

Таким образом, они в основном используются в мире, но они ограничены поставками холодной воды. Они не выдерживают высоких температур.

Этот тип трубок широко используется в лабораторных условиях и в домашних условиях, например, для домашнего пивоварения.

Он не очень широко используется для сантехнических применений, но мы включили его, потому что иногда это полезный вариант трубки для прокачки жидкостей.

Также читайте: 23 различных типа цемента, доступных в Индии и соответствующих стандартам IS

#17. Свинцовые трубы

Свинцовая труба обладает высокой коррозионной стойкостью, гибкостью и гидравлическим коэффициентом текучести. Но содержание свинца в воде может привести к отравлению, вредному для человека. Таким образом, это не является предпочтительным.

Труба асбестовая изготавливается из кремнезема, асбеста и цемента, превращаемых под давлением в плотный однородный материал, обладающий значительной прочностью.

Этот тип труб доступен диаметром от 4 до 36 дюймов и длиной 13 футов. Труба изготавливается из различных марок, самые прочные из которых предназначены для внутреннего давления до 200 фунтов на квадратный дюйм.

Муфта так же устойчива к коррозии, как и сама труба, и достаточно гибкая, чтобы допускать отклонение до 12° при укладке трубы вокруг криволинейных участков.

Также прочтите: IS 516:1959 Самый важный пункт (метод испытаний на прочность бетона)

#19. Керамические трубы

Изготавливаются на керамических предприятиях путем обжига мягкой почвы при высоких температурах. Они используются для проведения дренажа в подполье.

Для монтажа керамогранитной трубы требуются квалифицированные рабочие.

Использование данных труб Для отвода тяжелых дренажных вод применяют бетонные трубы больших диаметров. Трубы меньшего диаметра используются для небольших потоков. Они сделаны только из бетона; усиление не предусмотрено.Это готовые трубы.

Также читайте: Что такое скользящая маржа | Процедура скользящей маржи

№:

• Полная форма трубы GI = Трубы из оцинкованного железа
• CI Полная труба От = Чугунная труба
• Полная труба из АБС-пластика = Трубы из акрилонитрил-бутадиен-стирола
• Полная труба из ХПВХ = Трубы из хлорированного поливинилхлорида
• Полная труба НПВХ От = Трубы из непластифицированного поливинилхлорида
• Полная труба из ПВХ = Трубы из поливинилхлорида
• Полная труба из полиэтилена высокой плотности От = Трубы из полиэтилена высокой плотности
• Полная труба из ПЭНП = Трубы из полиэтилена низкой плотности

Часто задаваемые вопросы

Типы труб

Главный водопровод Трубы . Существует пять сантехнических материалов трубы , которые являются или были наиболее распространены в случае с оцинкованной сталью: медь, оцинкованная сталь, поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ) и сшитый полиэтилен (РЕХ).

Тип трубопровода

1. Медь Трубы .
2. Оцинкованная сталь Трубы .
3. Поливинилхлорид  Трубы .
4. Хлорированный поливинилхлорид.
5. Сшитый полиэтилен Трубы .

Дренажные трубы Тип

1. Чугун.
2. Оцинкованная сталь.
3. АБС.
4. ПВХ.
5. Оцинкованная сталь.
6. Чугун.
7. ПВХ.

Тип труб из ПВХ

1. Непластифицированный ПВХ ( ПВХ -U)
2. Хлорированный ПВХ (C- ПВХ )
3. Молекулярно-ориентированный ПВХ ( ПВХ -O)
4. Ударопрочный ПВХ ( ПВХ -Hi)

Различные виды труб

1. Чугун  Труба :
2. Оцинкованное железо Труба (G. Я).
3. Кованое железо Труба .
4. Сталь Труба .
5. Медь Труба .
6. Пластик  Труба .
7. Асбоцемент  Труба .
8. Бетон Труба .

Тип стальных труб

Существует три типа из труб .

1. Бесшовные трубы из углеродистой стали.
Сварная труба из углеродистой стали
2. .
3. Труба из нержавеющей стали.

Различные типы водопроводных труб, используемых в строительстве

1. Канализационная труба.
2. Канализационная труба.
3. Водосточная труба.
4. Вентиляционная трубка.
5. Антисифонная трубка.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение –

12 различных типов водопроводных труб (Таблица размеров труб)

Вот подробный список различных типов сантехнических труб и трубопроводов, используемых в водопроводных системах жилых домов. Мы включаем объяснение того, для чего используется каждый тип, вместе с фото-примером каждого. В конце ознакомьтесь с таблицей размеров труб для получения информации о размерах.

У меня есть друг-сантехник, который многому меня научил в сфере сантехники. Его вклад в эту статью очень помог.

Сказать, что подмастерью-сантехнику нужно много знать, значит ничего не сказать. Каждую неделю он сталкивается со всевозможными заданиями и проблемами. Это интересная работа, которая включает в себя много работы по решению проблем и диагностике.

Часть работы включает в себя планирование крупных работ и выбор типов труб, которые будут использоваться для каждой сантехнической функции. В этой статье кратко изложены все различные типы труб.

Связанный: Кредитные карты для сантехников | Идеи подарков для сантехников | способы сделать открытые трубы » вики полезно Учебники по сантехнике своими руками | Типы хомутов для труб | ПВХ трубы и размеры | Как предотвратить замерзание труб

Типы водопроводных труб, используемых в сантехнике

Ниже представлен обширный список всех типов труб по материалам. Большинство изображений предоставлено Homedepot.com.

Акрилонитрилбутадиенстирол (АБС)

ABS устойчив к агрессивным химическим веществам и имеет низкую температуру плавления. Хотя он используется для изготовления труб, он хорошо известен благодаря игрушкам Lego, компьютерным клавиатурам и защитным маскам для розеток [источник: Creativemechanisms.com].

Этот тип трубы используется для отвода нечистот и сточных вод от домовладений. Подходит для систем DWV (дренажно-вентиляционных).

Не гибкий. Другими словами, он твердый.

Латунь

Латунь представляет собой сплав меди и цинка. Он широко используется во многих предметах домашнего обихода, таких как замки, подшипники, дверные ручки и сантехнические изделия, такие как трубы, подобные показанной ниже.

Хотя латунь можно использовать для водопроводных труб, это редко происходит из-за ее высокой стоимости. Латунные фитинги более распространены.

Чугун

Чугунная труба, используемая для канализационных стоков, представляет собой прочную и долговечную трубу, способную выдерживать экстремальные температуры.

Чугун — это сплав железа с содержанием углерода от 2% до 4%, а также кремния и марганца и следами примесей, таких как сера и фосфор [источник: Encyclopedia Britannica].

Он использовался еще в 6 веке в Китае.

Он широко используется для кастрюль и сковородок (то есть чугунных сковородок), но также используется для труб.

Хлорированный поливинилхлорид (ХПВХ)

Этот тип коррозионностойких труб используется для горячего и холодного водоснабжения (до 180°F).Он прочный и простой в использовании. ХПВХ отличается от ПВХ тем, что он изменяется в результате свободнорадикальной реакции хлорирования, которая эффективно увеличивает содержание хлора в материале. ХПВХ также является термопластом, из которого изготавливают многие из тех же продуктов, что и ПВХ [источник: Коммерческие промышленные поставки]. Этот процесс позволяет выдерживать более широкий диапазон температур.

Поскольку ХПВХ имеет больше применений, чем ПВХ, он дороже.

Медь

Одна из любимых экскурсий нашей семьи — посещение шахты «Британия» в Сквамише, Британская Колумбия.Тур включает в себя поездку на шахтной тележке в гору, которая включает в себя экскурсию по различным горнодобывающим инструментам, методам, освещению и тому, на что это было похоже для шахтеров 100 лет назад. Когда-то на этом руднике производилось больше всего меди во всей Северной Америке. Вот фото этого горного музея:

Медные трубы используются для горячей и холодной воды. В то время как ПВХ заменил большую часть использования меди из-за более низкой стоимости ПВХ, медь по-прежнему является отличной трубой для питьевой воды.

Сколько стоит медная труба? Вы можете купить 2-футовую трубу диаметром 1 дюйм за 13,44 доллара на сайте Homedepot. com. Сравните это с ПВХ — труба из ПВХ диаметром 1 дюйм и длиной 10 футов на Homedepot.com стоит 7,95 долларов.

Сшитый полиэтилен (PEX)

Эта трубка используется для обогрева жилых помещений. Он предотвращает проникновение кислорода и других элементов и повреждение ключевых механических компонентов в системах отопления.

Может также использоваться для перевозки питьевой воды.Как вы можете видеть на изображении ниже, он гнется и легкий, что делает его удобным в использовании сантехническим материалом.

Оцинкованная сталь

Оцинкованная сталь покрыта цинком для предотвращения ржавчины. Этот тип труб был популярен в домах, построенных до 1960 года, и заменял свинцовые трубы для водопровода. Проблема с оцинкованными стальными трубами заключается в том, что в конечном итоге цинковое покрытие разрушается, что приводит к ржавчине [источник: Amercianvintagehome.com].

HDPE (полиэтилен высокой плотности)

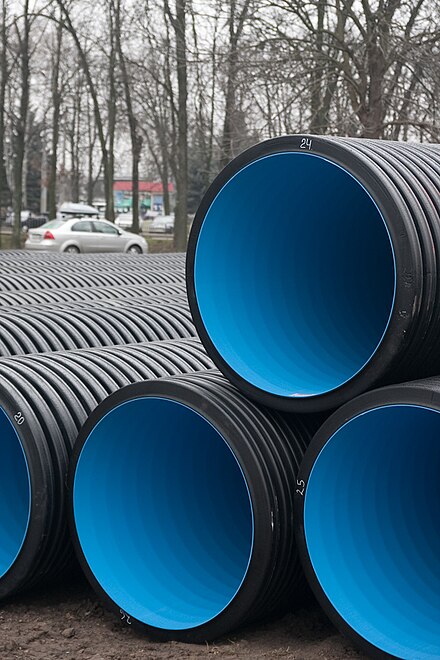

Этот тип труб используется для дренажных систем. Он особенно хорош для неровной местности и устойчив к погодным условиям.

Также используется для ирригационных систем. Их можно погрузить в воду или зарыть в землю [источник: Veervisions.com].

Полиэтилен низкой плотности (ПЭНП)

В сантехнических целях эта трубка используется для линий умягчения воды. Он устойчив ко многим растворителям, кислотам, щелочам и газам.

Он очень устойчив к растрескиванию под напряжением, гибкий и прочный [источник: Hudson Extrusions].

ПВХ

Когда мы переехали в наш нынешний дом, я пошел и купил кучу длинных труб из ПВХ и фитингов для моих детей, чтобы они играли с ними на заднем дворе.Хотя в то время это казалось дорогой игрушкой, я должен сказать, что это была отличная покупка. Мои дети провели бесконечные часы, создавая простые системы труб и пропуская через них воду с помощью шланга. Это куча веселья и отличная игрушка на заднем дворе.

Теперь вернемся к реальным сантехническим применениям для ПВХ.

ПВХ означает поливинилхлорид, и он стал обычной заменой металлических труб.

– один из самых известных вариантов труб. ПВХ является синонимом слова «труба». Он широко используется в жилых домах для отвода сточных вод и вентиляции.Однако вы должны знать, что это не подходит для горячей воды. ХПВХ лучше подходит для воды с более высокой температурой.

Полипропилен

Как видно из приведенного ниже фото примера, этот тип трубы является гибким, его можно сгибать и огибать различные объекты.

идеально подходит для перекачки горячих жидкостей и газов при работе с пищевыми продуктами и напитками. Его можно использовать для небольших опорных конструкций жидкостных систем или в качестве вкладыша в металлических трубопроводных системах. Использование в производственных операциях, где требуется исключительная устойчивость к кислотам и щелочам [источник: Grainger.ком].

Винил

Этот тип трубок широко используется в лабораторных условиях и дома для таких целей, как домашнее пивоварение. Он не широко используется для сантехнических применений, но мы включили его, потому что это может быть полезным вариантом трубки для прокачки жидкостей.

Таблица размеров труб

Ниже приведены две основные таблицы, относящиеся к стандартным размерам труб, предоставленные сайтом PlumbingSupply.com.

1. Информационная таблица стандартных размеров труб

Наружный диаметр (o.d.) показан для стандартной трубы IPS, Schedule 40 (ПВХ, нержавеющая сталь, латунь, сталь и т. д.). Не для CPVC, PEX, PB или медных труб.

2. Таблица сокращений трубной резьбы

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

7 основных типов трубок, с которыми вы можете столкнуться

При сантехнических работах выбор типа труб для установки может показаться запутанным. Большинство этих труб смешиваются друг с другом.

Таким образом, вы можете быть избалованы выбором. Прямо сейчас ответ не ясен, как и в предыдущие годы, когда единственным выбором были оцинкованные трубы. Вот основные типы труб, которые вы можете найти сегодня:

1. Трубы ПВХ

ПВХ — это сокращение от поливинилхлорида.

Идеальное применение: трубы из ПВХ лучше всего подходят для вентиляционных и дренажных линий.

широко используются в сантехнике. Их популярность обусловлена ​​их более легким характером. Их также легче использовать в сантехнических работах, чем оцинкованные трубы. Трубы ПВХ в основном используются для канализационных или дренажных труб.

Их также можно использовать для штабелей. Стеки — это трубы, которые торчат из-под крыш, но не служат водопроводными трубами. Монтаж труб из ПВХ очень прост и удобен.Требуются только стусло, ножовка и растворители для склеивания труб.

Диаметры труб ПВХ написаны на беловатой поверхности трубы. Маркировка диаметра часто четкая. Если вы не можете прочитать диаметры, вы можете определить их с помощью соответствующего инструмента для измерения размеров, такого как Pi-Piper.

2. РЕХ

Идеальное применение: Водопроводные трубы и для домовладельцев, которые любят сантехнику своими руками.

PEX — это гибкая пластиковая труба с цветовой маркировкой. Многие энтузиасты, занимающиеся самоделкой, ценят его, потому что его легче резать и соединять, чем сталь. Для большинства людей использование PEX в качестве труб для водоснабжения не составляет труда.

3. АБС

Идеальное применение: Для вентиляционных и дренажных линий.

напоминают трубы из ПВХ. Однако трубы ABS черного цвета. Это более старый тип ПВХ.Тем не менее, они запрещены для использования в некоторых сантехнических нормах.

Так же, как и ПВХ, эти трубы используются в качестве вентиляционных или дренажных труб. Если вы ранее работали с АБС, вы можете заменить их на ПВХ.

4. Гибкая медь

Идеальное применение: Гибкая медь идеально подходит для подачи воды в холодильники и обогреватели.

Этот тип труб обычно используется для более коротких участков. Это вид труб, которые вы видите подключенными к водонагревателям и системам подачи холодной воды в труднодоступных местах.

Эти трубы легко резать ножовкой. Их также легко согнуть по углам. Однако гибкая медь плохо выдерживает экстремальные температуры. Таким образом, он не идеален для использования на открытом воздухе.

5. Жесткая медь

Идеальное применение: Отлично подходит для водоснабжения и идеально подходит для установки опытными домовладельцами и профессионалами в области сантехники.

Жесткую медную трубу легко разрезать ножовкой или ножовкой по металлу.Вы также можете разрезать его с помощью трубореза на медной основе. Однако соединение жестких медных труб является относительно сложной задачей.

Требуется человек, имеющий опыт пайки медных труб. Вы можете купить очень жесткую медную трубу, чтобы попрактиковаться в ее пайке.

Жесткие медные трубы идеально подходят для подачи воды, поскольку они не представляют опасности для здоровья, связанной с ПВХ.

6. Чугун

Идеальное применение: Канализационные линии.

В большинстве домов до сих пор стоят чугунные трубы. Хотя внешний вид может выглядеть старым, эту трубу можно использовать до тех пор, пока она полностью не заржавеет.

7. Оцинкованная сталь

Идеальное применение: Крепление к существующим трубам из оцинкованной стали.

Это тип трубы, о которой все думают, когда упоминают водопроводные трубы. Труба имеет резьбу на обоих концах.Оцинкованные трубы соединяются между собой при помощи соединительных муфт.

Несмотря на то, что трубы из оцинкованной стали прочны, сегодня они редко используются в новых домах. Кроме того, они не рекомендуются для новых установок DIY. Чтобы узнать больше о сантехнических трубах и их различном использовании, позвоните в нашу команду для бесплатной консультации. У нас всегда есть сантехник, доступный 24 часа.

Статья по теме: Советы по ремонту трубной резьбы

Типы сантехнических труб и их использование

Хотя вы, возможно, не являетесь сантехником по профессии или любителем сантехники, знание различных типов сантехнических труб и их использования может помочь вам решить, какой тип выбрать, когда вам нужно заменить старые или поврежденные трубы.Если вы все еще строите свой дом, знание самых популярных типов труб, их преимуществ и недостатков позволит вам иметь водопроводную систему, которая будет работать и служить долго.

Ниже представлены наиболее часто используемые виды сантехнических труб, их назначение и преимущества:

Труба из ПВХ или поливинилхлорида

используются для дренажных, вентиляционных и канализационных линий, линий холодной и горячей питьевой воды, а также для канализационных систем. Их толщина и конфигурация варьируются в зависимости от области применения. Трубы ПВХ легкие, с ними легко работать и монтировать.

Жесткая медная труба

являются наиболее традиционными и широко используемыми сантехническими трубами, поскольку они прочны, долговечны и устойчивы к коррозии. Они также являются лучшим вариантом водопроводной трубы, поскольку они не несут определенных рисков для здоровья, которые имеют трубы из ПВХ. Они хорошо работают как с горячей, так и с холодной водой.

должны быть спаяны вместе и могут потребовать дополнительных фитингов.Таким образом, вы или ваш подрядчик должны уметь паять, если хотите использовать этот тип материала.

Трубы из PEX или сшитого полиэтилена

PEX — это гибкие пластиковые трубы с цветовой маркировкой, которые легко резать и легко соединять. В настоящее время они являются одним из самых популярных вариантов сантехнических труб, используемых для жилых домов и малых предприятий или зданий, поскольку они требуют минимального обслуживания. На сегодняшний день они являются одним из самых прочных и долговечных материалов и поэтому могут оставаться герметичными в течение длительного периода времени.

Трубы из нержавеющей стали

обычно используются в районах, подверженных коррозии, и вблизи прибрежных районов. Это один из самых прочных материалов для сантехнических труб. Этот тип трубы доступен как в гибком, так и в жестком вариантах. Если они будут присоединяться к другим типам труб, потребуются специальные муфты.

Чугунные водопроводные трубы

Чугунные водопроводные трубы обычно изготавливаются в виде раструба и патрубка. Большинство чугунных сантехнических труб поставляются с резьбовыми соединениями, но они дороже, чем раструбные.

тяжелее любых других труб, поэтому их лучше всего использовать для системы распределения подземных вод. Вы часто будете видеть их в качестве основной трубы в дренажных или канализационных системах.

Опытные сантехники Fox Valley также могут помочь вам выбрать, какой тип трубы лучше всего подходит для строительства или ремонта вашего дома. Опытные сантехники, например, из Turek’s Plumbing , могут иметь грузовики с огромным разнообразием сантехнических труб. Если вы решите, что эта работа лучше подходит для сантехника Fox Valley, позвоните нам.У нас есть решения, которые будут соответствовать вашим требованиям, бюджету и конкретному проекту.

21 Тип коррозии и разрушения труб

Коррозия стальных трубопроводов и связанных с ними компонентов представляет собой непрерывный и практически неостановимый процесс. Конечный продукт, который обычно называют ржавчиной, является просто результатом электрохимической реакции, посредством которой металл, подвергшийся более высокой энергии, медленно возвращается к своей естественной форме: металлической руде.

Даже при надлежащем применении доступных контрмер оценочная стоимость замены проржавевших трубопроводных систем только в Соединенных Штатах значительно превышает 75 миллиардов долларов в год, что делает коррозию одним из наиболее потенциально разрушительных потерь для любой коммерческой, частной или промышленной собственности.

Финансовые последствия коррозии всех металлов в мировом масштабе ошеломляют: в 2012 году только в Соединенных Штатах убытки составили 1 триллион долларов (см. последнюю статистику затрат на коррозию). в Соединенных Штатах сотни миллионов долларов тратятся на замену проржавевших и вышедших из строя стальных труб.

Ежегодно в США тратится более 121 миллиарда долларов на антикоррозионные химикаты, покрытия и другие защитные системы.(Дополнительную информацию см. в разделе «Введение в коррозию трубопроводов и покрытия».) Еще сотни миллионов тратятся на мониторинг и испытания коррозии.

По оценкам, одна шестая часть всего производства стали в мире используется для замены проржавевшего металла, большая часть которого используется в системах трубопроводов охлаждающей воды. И тем не менее, проблемы с коррозией увеличиваются по частоте и серьезности, а не уменьшаются.

Системы противопожарной защиты теперь выходят из строя в течение 2–3 лет. Вся система воды и охлаждения конденсатора выходит из строя в течение 5–10 лет. По разным причинам, от ухудшения качества материалов и техники (см. «Снижение качества трубопроводов, делающее коррозию неизбежной») до менее эффективных средств борьбы с коррозией, коррозионная активность в настоящее время представляет для многих управляющих недвижимостью проблемы, потенциально способные изменить карьеру.

Проблемы от легкой до серьезной

После пожара коррозия трубопровода представляет самую серьезную угрозу и денежные потери для любого коммерческого или промышленного здания или предприятия. В своей менее серьезной форме коррозия может вызвать проблемы, начиная от потери эффективности теплопередачи и сужения труб до раздражающих точечных утечек и временных отключений.

Более серьезные отказы часто бывают в виде ущерба от наводнений на миллион долларов, сбоев в работе, потерь производства, прерывания производительности и травм. Потенциально худшие последствия существуют для систем противопожарной защиты, где существует проблема внутренней коррозии, потому что объем образовавшихся отложений железной ржавчины может засорить трубу и, таким образом, сделать систему противопожарной защиты полностью бесполезной.

В крайних, но слишком распространенных случаях неспособность распознать серьезную коррозионную проблему приведет к необходимости замены части или всей системы трубопроводов с экстраординарными затратами и, возможно, с потерей жизни и критически важных услуг.

Множественные причины проблем

Оказаться в таком положении, однако, нельзя за одну ночь. Большинство сценариев с высокой степенью коррозии являются результатом многолетних проблемных условий, которые не были распознаны, не решены или проигнорированы. Часто он унаследован от предыдущего владельца или оператора, который не смог эффективно справиться с проблемой коррозии и/или явно не был обеспокоен.

Для решения многих самых серьезных проблем с коррозией, для расследования которых мы были привлечены, полное доверие и слепое доверие купонам коррозии позволили годами заоблачной коррозии продолжаться неослабевающей.

Благодаря нашему участию в области химической обработки воды и ультразвукового контроля труб с 1981 года, мы увидели удивительно большое количество инженеров и руководителей предприятий, заинтересованных в продлении даты вывода из эксплуатации заводских трубопроводов чуть-чуть по сравнению с их собственной датой! Этот факт редко бывает очевиден до тех пор, пока не произойдет крупный и часто преждевременный отказ.

Сочетание менее эффективных химикатов для защиты от коррозии, более низкого качества и менее стойких к коррозии металлов, а также менее терпимых методов проектирования сделало необходимость тщательного контроля потерь от коррозии сегодня более важной, чем когда-либо прежде.

Задокументированные примеры коррозии и разрушения труб

CorrView International, LLC предлагает серию фотогалерей, сделанных за 18 лет прошлых ультразвуковых исследований трубопроводов, в которых рассматриваются вышеуказанные и дополнительные условия коррозии. Обзор различных типов коррозии часто бывает полезен для первоначального определения вероятной причины коррозии.

Однако во многих случаях в одной и той же системе трубопроводов может существовать комбинация условий.

Вот 21 тип коррозии и условия отказа.

1. Неисправности трубопровода

Неисправность трубопровода часто является первым признаком проблемы коррозии. Тем не менее, во многих случаях признаки надвигающегося отказа трубопровода были очевидны в течение нескольких месяцев или лет и игнорировались. Отказы могут быть незначительными (в виде точечной течи) или катастрофическими, со значительными потерями из-за повреждения водой, а также стоимости замены трубы.

2.Ремонт труб

Ремонт труб принимает различные формы, начиная от временных хомутов и заканчивая заменой всей системы трубопроводов. Во многих случаях отрицание проблемы коррозии приводит к многократному или поэтапному ремонту в течение многих лет, что приводит к потере драгоценного времени, которое в противном случае можно было бы использовать для устранения проблемы и сведения к минимуму гораздо большего ущерба от коррозии. Слишком часто один или несколько отдельных сбоев устраняются без дальнейшего расследования скрытой причины.

Абсолютная уверенность в благоприятных, но, как правило, неточных данных о скорости коррозии, представленных коррозионными купонами, часто в отличие от явно очевидных физических индикаторов, таких как негерметичность резьбы и высокие отложения ржавчины, позволяет не ослабевать в условиях высокой коррозии, тем самым обеспечивая гораздо больший ремонт проблема, как только истинная проблема коррозии, наконец, осознается.

.

3. Утечки трубной резьбы

Каждая трубная резьба является неотъемлемым слабым местом, при этом примерно 50% стенки трубы срезается. Часто протечка резьбы является самым первым признаком проблемы коррозии и требует дальнейшего расследования. Однако, оставленный без внимания, часто происходит полный разрыв трубы, что приводит к разрушительным повреждениям, связанным с водой.

В то время как состояние больших трубопроводов обычно вызывает наибольшую озабоченность у управляющего зданием или заводом, именно резьбовая труба обычно вызывает наибольшие повреждения.

Сильное состояние точечной коррозии вызовет отказы в случайных участках резьбы, что позволит воде пройти, даже если остается достаточно стенки трубы для предотвращения более крупного отказа. При небольших утечках, когда скорость испарения превышает потери воды, растворенный оксид железа и другие отложения накапливаются на резьбе, что указывает на проблему коррозии, возникающую на ее внешней поверхности. На самом деле, однако, это проблема внутренней коррозии.

Для более равномерной, но высокой коррозионной активности, более опасное состояние возникает на резьбе, поскольку стенка трубы сужается более равномерно и не дает четкого указания на утечку проблемы.Для всех форм утечек потоков всегда существует вероятность полного отказа потока.

4. Отказ, вызванный гальваническим воздействием

Гальваническая коррозия может возникнуть при соединении различных металлов и в значительной степени зависит от уже существующих условий коррозии и вовлеченной системы трубопроводов. Это чаще встречается в открытых системах воды конденсатора и технической воды, чем, например, в системах холодной воды или противопожарной защиты. Обычно это происходит между трубой из углеродистой стали, соединенной с латунным клапаном, причем наиболее серьезные примеры встречаются при соединении оцинкованной стали с латунным клапаном.(Узнайте, как избежать гальванической коррозии. )

Голубовато-зеленый налет на клапане и отсутствие утечек в его противоположном соединении сталь-сталь подтверждают наличие гальванического состояния. Это наиболее распространено там, где коррозионная активность уже высока, и может привести к массовым отказам и полному разрыву труб.

Во многих случаях утечка на резьбе между черной стальной трубой и латунным клапаном или медной трубой автоматически считается вызванной гальванической активностью, когда на самом деле причиной является гораздо более крупная и более опасная проблема с высокой коррозией.В таких случаях замена трубы фитингами с диэлектрической изоляцией является дорогостоящим ошибочным диагнозом, который может привести к длительной повышенной коррозионной активности и, в конечном итоге, к отказу системы.

Гальваническая коррозия возникает, когда два разнородных металла присутствуют вместе с кислыми растворами. Этот тип среды создает батарею, которая создает электрический ток между металлами. Чтобы этого не произошло, используется диэлектрическая арматура, так как она также служит изолятором между двумя металлами, останавливая электролиз.

5. Внутренние отложения на трубах

Внутренние отложения ржавчины, обычно называемые бугорками, являются неизбежным смертным приговором для большинства трубопроводных систем. Они являются более легким и менее плотным конечным продуктом коррозии стальных труб. После того, как внутренние отложения образовались в условиях высокой и неконтролируемой коррозии, они вызывают гораздо более глубокую питтинговую коррозию.

Наибольшие потери от коррозии более вероятны на горизонтальных линиях и в зонах с низким расходом или в тупиковых зонах, где оседают ржавчина и другие отложения, но они также могут затронуть вертикальные линии и основные стояки.Случайные области высокой бугорчатости на самом деле являются результатом сильной точечной или клеточной коррозии непосредственно под ними, при этом объем или высота отложений ржавчины прямо пропорциональны глубине и объему потери стенки трубы.

6.

Вопреки заявлениям производителей, стандартная изоляция из стекловолокна обеспечивает неэффективную защиту от влаги для труб холодной воды. Влажность зоны конденсата затем вызывает вторичную и, как правило, скрытую коррозию на внешней стороне трубы.Наиболее часто в системах холодной воды и двухтемпературных системах потери от внешней коррозии значительно превышают скорость внутренней коррозии в 10 и более раз.

В течение десятилетий и в скрытом от глаз разрушении изоляции могут быть разрушены целые трубопроводные системы. В большинстве случаев, когда изолированная труба не скрыта от глаз, проблему повреждения изоляции очень легко распознать.

Отсутствующая, поврежденная, наступившая и сломанная изоляция определяет вероятную проблему, которую следует исследовать. Повреждение водой, капание трубы, обесцвечивание или кристаллизация поверхности внешней изоляции являются дополнительными признаками потенциальной проблемы.Алюминиевая и виниловая внешняя оболочка обеспечивает небольшое сопротивление миграции влаги, но скрывает от глаз часто заметное обесцвечивание нижней изоляции. (Дополнительное чтение: Роль металлической оболочки в CUI.)

Кроме того, виниловая оболочка часто удерживает воду, сконденсировавшуюся на холодной поверхности трубы, что создает гораздо большую угрозу внешней коррозии трубы.

Угроза повреждения изоляции наиболее высока для трубопроводов меньшего диаметра из-за меньшей толщины стенок в сочетании с обычно более тонкой изоляцией.Более низкие температуры на трубопроводе со стороны подачи могут значительно увеличить эту угрозу. (Дополнительные сведения по этой теме см. в книге «Коррозия под изоляцией: вызов и потребность в изоляции».)

снег, атмосферные условия или чрезмерное распыление градирни — это то, что легче всего предотвратить. Трубопровод открыт и доступен, коррозия всегда очевидна.

Большинство повреждений, вызванных атмосферными воздействиями, требуют десятилетий для выхода из строя, и это происходит просто из-за отсутствия технического обслуживания. Трубы меньшего диаметра всегда наиболее уязвимы из-за меньшей толщины стенок.

8. Коррозия под отложениями

Коррозия под отложениями представляет собой одну из наиболее разрушительных форм коррозии для трубопроводной системы. Часто называемая «клеточной коррозией», она обычно очень агрессивна и локализована, вызывая глубокое проникновение в поверхность металла с меньшей общей коррозией в окружающих областях.Из-за поверхностных отложений, электрического дисбаланса или какого-либо другого инициирующего механизма все факторы коррозии воздействуют на определенное количество отдельных мест.

В некоторых случаях питтинг распространяется по всей поверхности металла, что придает ей неравномерный или очень шероховатый профиль поверхности. В других случаях ямки концентрируются в определенных областях, оставляя большую часть металлической поверхности в состоянии, близком к новому. Оцинкованные трубы очень восприимчивы. Микробиологическая атака часто связана с коррозией под отложениями.Независимо от причин, лежащих в основе внутренних отложений трубопровода, наличие отложений ржавчины сигнализирует о множестве потенциальных проблем различной степени.

Как мы неоднократно заявляли, коррозия под отложениями является неизбежным смертным приговором для любой трубопроводной системы. Следовательно, эффективное удаление таких отложений, чтобы химические ингибиторы снова могли снизить потери от коррозии, всегда должно считаться наивысшим приоритетом.

9. Коррозия под изоляцией

Коррозия под изоляцией является широко распространенной и обычно скрытой угрозой.Основным источником проблемы является неправильное представление о том, что изоляция из стекловолокна и / или мягкой пены обеспечивает барьер для влаги и является основным выбором изоляции, основанной на снижении теплопередачи, а не на уменьшении миграции влаги.

Большинство трубопроводов холодной воды имеют недостаточную толщину изоляции, неподходящего типа, неправильно установлены или все три вместе. Повреждения, разрывы и участки с отсутствующей изоляцией способствуют легкой миграции влаги.

Это широко распространенная и очень серьезная проблема в квартирах и кондоминиумах, где на наружных колоннах здания установлены двухтемпературные стояки отопления и охлаждения.Теперь, спустя 45 или более лет после строительства, трубопровод стояка практически полностью разрушен снаружи, и нет никаких других вариантов, кроме полной замены трубы с огромными затратами и неудобствами.

Трубы меньшего диаметра более уязвимы к CUI из-за обычно меньшей толщины применяемой изоляции и изначально более тонкой стенки трубы. Труба со стороны подачи всегда подвергается большему воздействию из-за более низких температур поверхности.

Добавление резьбовых концов добавляет еще один уровень уязвимости трубам меньшего размера, обычно используемым в системах с холодной водой и двухтемпературных системах.

10. Отсутствие изоляции трубопроводов

Изоляция трубопроводов является важным и необходимым условием работы любой механической установки. В то время как изоляция паровых, конденсатных и других трубопроводов горячей воды необходима для предотвращения потерь тепла, еще более важно использовать трубопроводы для холодной воды и холодного трубопровода, поскольку конденсация влаги может серьезно повредить трубу. Это кажется нелогичным, но надлежащая изоляция часто упускается из виду, что может привести к значительному повреждению трубопроводов и оборудования.

Дренажные линии, вентиляционные отверстия и другие приспособления малого диаметра, которые вряд ли будут создавать какие-либо измеримые потери теплопередачи из системы, часто остаются неизолированными, игнорируя угрозу постоянного запотевания и потери наружных стенок трубы.

11. Влажная изоляция трубы

Внутри изоляции трубы может быть спрятано достаточно воды, чтобы предположить фактическое повреждение трубы при открытии. Это связано с тем, что изоляция из стекловолокна обеспечивает очень слабый барьер для влаги и позволяет влаге конденсироваться на холодной поверхности трубы.

Таким образом, мокрая изоляция является верным признаком какой-либо проблемы с изоляцией из стекловолокна; вода в конечном итоге проникнет наружу, вызывая увлажнение, обесцвечивание и кристаллизацию, тем самым предоставляя явное свидетельство проблемы. Если принять соответствующие меры, проблемы с коррозией под изоляцией (CUI) можно избежать, а часто легкое ухудшение состояния, присутствующее на ранних стадиях такой проблемы, можно устранить. Если позволить продолжить работу, вероятно существенное повреждение трубопровода.

Алюминиевая или виниловая оболочка, покрывающая неправильную или недостаточную изоляцию, может фактически скрыть скопление воды в трубе и привести к дополнительным повреждениям в течение многих лет.Во многих случаях, когда использовалась труба с канавками или зажимами, скопление воды внутри ее виниловых колен, тройников или других фитингов серьезно портило самое слабое звено во всей системе трубопроводов — ее соединительные болты — что приводило к катастрофическому отказу.

12. Загрязнение плесенью

Труба холодной воды, нарушение изоляции и влажность в помещении приводят к образованию конденсата и сырости трубы, что является предпосылкой для роста плесени. Плесень обычно развивается в трубопроводах системы HVAC после продолжительного периода, когда существовали условия влажных труб, и когда, вероятно, существовали годы возможностей для решения проблемы задолго до ее возникновения.

Хотя наличие плесени не связано с ее коррозионным состоянием и не способствует выходу из строя самой трубы, наличие плесени обычно вызывает все виды проблем со здоровьем, за которыми во многих случаях следуют очень агрессивные и дорогостоящие судебные иски. К такому же результату приведут протечки воды из-за прорыва труб за стенами, перелив конденсатоотводчиков и других источников воды.

Замена всей изоляции труб и стенок из гипсокартона часто является единственным решением проблемы плесени. Хотя технически это не проблема коррозии трубопровода, если водонасыщенная изоляция также не разрушила трубопровод, широко распространенное загрязнение плесенью может привести к потерям, намного превышающим стоимость одной только замены трубы.

13. Микробиологическая коррозия

Микробиологическая коррозия (MIC) на сегодняшний день является наиболее серьезной и опасной формой коррозии трубопроводов HVAC и систем противопожарной защиты. Это вызвано присутствием различных микробиологических агентов в определенных условиях окружающей среды и может в некоторых случаях привести к далеко зашедшему и широко распространенному выходу из строя всей системы трубопроводов всего за несколько лет.

Присутствие MIC обычно свидетельствует об очень серьезной угрозе для всей системы, требующей тщательной очистки и повторной стерилизации с большими затратами. (Чтобы узнать, как определить MIC, см. статью «Тестирование коррозии под воздействием микробиологических факторов в трубопроводах». ) Для многих затронутых систем MIC не может быть устранен, и повышенная коррозия и точечная коррозия будут существовать до конца срока службы системы.

Микробиологическая коррозия приводит к образованию больших и глубоких язв из-за использования самой стальной трубы в качестве источника энергии (часто в качестве альтернативы кислороду), а также из-за образования сильно коррозионных побочных продуктов метаболизма, таких как серная кислота , которые дополнительно помогают микроорганизмам растворять металл трубы.

MIC существует в разной степени серьезности и не ограничивается системами трубопроводов из углеродистой стали или открытыми водяными конденсаторами. MIC обычно встречается в закрытых трубопроводах для холодной воды, особенно в тех, в которых используется гликоль, и было задокументировано, что он разрушает трубы из меди, латуни и нержавеющей стали.

14. Труба со швом

35 лет назад стандартная спецификация трубопроводов для всех систем отопления, вентиляции и кондиционирования и противопожарной защиты требовала бесшовного материала ASTM A53 класса B. Это связано с общепризнанной более высокой частотой отказов и уязвимостью шовных или сварных труб. Сегодня трудно найти установленную бесшовную трубу, если это не предусмотрено ее конструкцией.

Шовная труба не стала лучше производиться; это просто дешевле. Труба со швом имеет большую уязвимость к коррозии в месте шва по многим причинам. Во многих случаях из-за плохой производственной практики получается неполный внутренний или внешний шов.

С внутренней стороны этот незавершенный сварной шов затем становится фокусом для ржавчины и микроорганизмов, которые способствуют усилению коррозионной активности, что часто приводит к разрушению точечной сварки.Еще одну угрозу представляет обычное несоответствие электрического потенциала между самой трубой и наполнителем сварного шва. Цинковое защитное покрытие на сварном шве иногда отсутствует на трубе со швом, что вызывает очень преждевременную, но определенную линию гальванического воздействия.

Труба со швом с дефектом широко распространена на внешнем рынке. Это менее распространено у лучших производителей труб в США, но все же присутствует. В условиях низкой коррозии дефектная сварная труба все еще может вызывать проблемы с отказом всей системы, но в условиях более высокой коррозии, часто встречающихся сегодня, она может усилить угрозу и последствия серьезной проблемы коррозии.

15. Разрушение труб с канавками

Трубопроводы с канавками — это хорошо зарекомендовавший себя и проверенный процесс и метод сборки труб, успешно применяемый десятилетиями. Большинство отказов происходит либо из-за неправильной установки, либо из-за сильной коррозии. Там, где внешняя канавка обжата или закатана на место, стенка трубы смещается внутрь, и фактической потери стенки не происходит.

В тех местах, где канавка прорезана на наружной поверхности, удаляется существенная стенка трубы — аналогично потере стенки резьбовой трубы.

В результате любые условия с высокой степенью коррозии сначала достигают основания этой внешней прорезанной канавки, вызывая отказ в диапазоне от точечной утечки до полного разрыва трубы. А из-за глубины прорезанной канавки на других участках трубы не могло быть никаких предварительных признаков коррозии.

Кроме того, торцевой зазор между секциями трубопровода часто позволяет другому фронту коррозии воздействовать на трубу со стороны ее торца.

Из-за потенциальной возможности гораздо большего, чем просто точечный отказ, и возможности полного разделения трубы любые утечки в рифленых зажимных фитингах должны быть тщательно исследованы.

16. Внешняя коррозия

Мы задокументировали больше повреждений труб из-за внешней (внешней поверхности) коррозии, чем из-за внутренних причин. Большинство из них связано с нарушением изоляции и тем фактом, что она скрыта от глаз до тех пор, пока утечка, техническое обслуживание или какое-либо другое событие не потребует визуального исследования.

Для неизолированных труб, таких как водопроводные линии конденсатора на уровне крыши, удивительно большой объем труб подвергается износу, и этого можно было бы избежать за счет простого обслуживания.

Серьезность проблемы коррозии внешней поверхности может ввести в заблуждение, но примерно в 18 раз менее плотная ржавчина образуется из исходного объема стальной трубы. В большинстве случаев поверхностная ржавчина незначительна и может быть легко устранена обслуживающим персоналом с помощью механического проволочного колеса и нанесения эффективного средства, препятствующего ржавчине, и внешнего защитного покрытия.

Если продолжать, поверхностная ржавчина превращается в слоистые слои, под которыми ускоряется образование глубоких питтингов, против которых эффективна только пескоструйная обработка.

17. Коррозия градирни и теплообменника

Первые признаки коррозии обычно обнаруживаются на градирне. Отложения ржавчины на поддонах представляют собой стенку трубы, которая когда-то была частью циркуляционной системы. Белые отложения на засыпке башни представляют собой потенциальное образование накипи.

Обесцвеченная и мутная вода является еще одним признаком высокой коррозионной активности и отсутствия химической обработки воды. Водоросли и другие органические образования не только мешают работе, но и ускоряют многие другие коррозионные процессы и способствуют возникновению коррозии под микробиологическим влиянием.

Во многих случаях техническое обслуживание градирни и удаление отложений ржавчины выполняется без изучения основной причины проблемы и без учета того, что объем отложений ржавчины, обнаруженных на градирне, ничто по сравнению с объемом отложений ржавчины, оставшихся до сих пор. внутри и прочно прикреплены к его стенкам.

Большинство тяжелых отложений ржавчины образуются после десятилетий высокой коррозионной активности, отслаиваясь только для того, чтобы быть доставленными в градирню после какого-либо удара по системе, такого как весенний пуск или изменение температуры.Они редко улавливаются большинством систем фильтрации или удаляются или растворяются большинством химических добавок.

18. Коррозия из-за изоляции труб из мягкого пенопласта

Изоляция из мягкого пенопласта позволяет влаге проникать на холодные поверхности труб и вызывать разрушение стальных труб, характерное для систем с изоляцией из стекловолокна. За относительно короткое время изоляция в мягкой форме изнашивается — затвердевает, трескается и сжимается, образуя большие зазоры для проникновения влаги.

Кроме того, пена химически разлагается, становясь слегка кислой, прикрепляясь к трубе или слоям ржавчины настолько прочно, что удалить старую изоляцию из мягкой пены становится чрезвычайно сложно.

В условиях высокой влажности и серьезной опасности образования конденсата на холодной поверхности трубы настоятельно рекомендуется изоляция из твердого пеностекла. В качестве второго варианта можно использовать стекловолокно большей толщины, окрашенное покрытием с высоким содержанием твердых частиц, которое действует как барьер для влаги.Изоляцию из мягкого пенопласта следует использовать только для временного или краткосрочного применения.

19. Коррозия медных труб

Высокие потери от коррозии на медных трубах, приводящие к выходу из строя, встречаются редко. Однако, вопреки распространенному мнению, медь не застрахована от воздействия коррозии. Коррозионные условия, приводящие к высоким коррозионным потерям стальных труб и, возможно, вызывающие скорость коррозии в 10 раз превышающую нормальную, также будут вызывать столь же повышенную скорость коррозии медных компонентов.

Хотя скорость коррозии меди 0,3 MPY является нормальной для трубопроводной системы HVAC, были измерены высокие скорости коррозии 3–4 MPY.

Отказы в системах медных трубопроводов в основном связаны с конкретными условиями или событиями, такими как кислая вода и вода с низким pH, гальваническая активность и неправильное заземление или паразитное напряжение, или высокая коррозионная активность стали, приводящая к миграции оксида железа в медные линии.

20. Удаление цинка из латуни

Латунь все меньше и меньше используется в большинстве коммерческих объектов, поскольку ее заменили более простые в установке и гораздо более дешевые медные трубы типа L. Коррозионная активность латунных труб, как правило, очень низкая, что позволяет легко обеспечить почти 100-летний надежный срок службы.

Однако при определенных условиях качества воды и при более агрессивной подаче воды химический компонент цинка выщелачивается из латуни, что приводит к образованию небольших отверстий или трещин и расколов. Зеленовато-белые отложения являются распространенным признаком децинкификации, что может быть подтверждено металлургическим лабораторным анализом.

В большинстве случаев обесцинкование происходит там, где качество воды агрессивно, но все же требуется 75 или более лет, что обычно превышает ожидаемый срок службы большинства строительных конструкций.

Латунь обычно используется в старых системах трубопроводов горячего водоснабжения вместо оцинкованной трубы из-за воздействия тепла на цинковое защитное покрытие. Поскольку оцинкованная стальная труба всегда выходит из строя в первую очередь, а также из-за трудностей доступа в любых проектах по замене бытовых труб, латунный компонент горячего водоснабжения также заменяется, что делает латунные трубы все менее распространенной проблемой.

21. Электролиз сталь-сталь

Различия в микровольтах в потенциале земли между трубопроводом здания и конструкционной сталью здания приводились в некоторых примерах очень локальных отказов труб.Обычно это происходит на опорах и подвесках стальных трубопроводов, а также при прямом контакте металла с металлом.

Поскольку для постановки положительного диагноза требуются высокочувствительные электрические приборы, ультразвуковой контроль, проводимый дальше от места повреждения, часто показывает гораздо меньшую и даже нормальную коррозионную активность.

Хотя эта форма электролиза встречается редко, мы считаем целесообразным изолировать контакт металла с металлом, особенно там, где стальная труба подвергается воздействию воды, брызг градирни и других погодных условий.

Химическая обработка является потенциальным решением многих проблем внутренней коррозии трубопроводов. Промывка трубы химическим раствором удаляет все продукты коррозии. Следующим этапом процесса является покрытие и защита футеровки трубы путем закачки химикатов. Повторное покрытие обычно применяется для внешней обработки трубы. Такую же обработку можно применить к любому корродированному металлу. Металл сначала очищается от ржавчины и коррозии, затем труба покрывается специально разработанным покрытием для ее защиты.

*** Этот контент был перепечатан с разрешения Corrview.com . Все изображения получены с: Corrview.com

Типы водопроводных труб, используемых в строительстве

🕑 Время прочтения: 1 минута

Что такое водопроводная система?
