Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

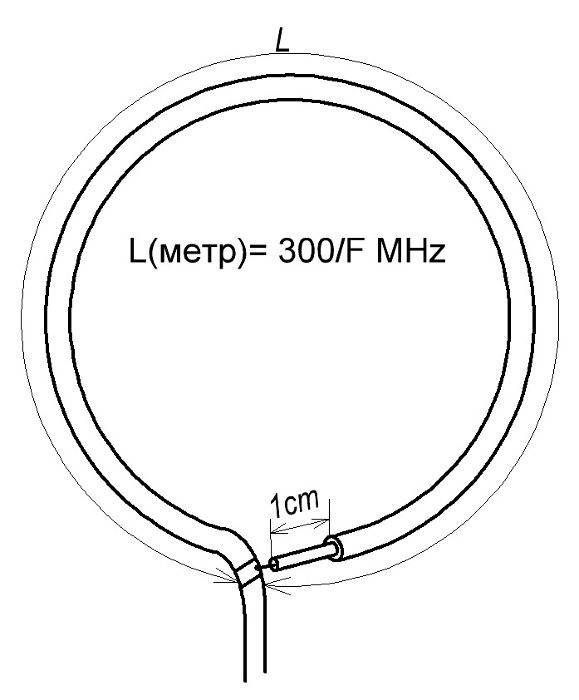

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:



• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.



Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Цифровая антенна своими руками за 5 минут.

| Электрик

Приветствую, читатель!

В этой публикации, я наглядно покажу, каким образом сделать простую антенну для цифрового ТВ, DVB-T2. Мы уже перешли на цифровое телевидение, так что данная статья очень актуальная для тех, кто не хочет покупать какие-либо дополнительные приставки и прочие устройства.

Единственное что вам понадобиться это обычный телевизионный кабель(коаксиальный).

Данный способ отлично работает, проверено лично.

Берём один конец кабеля и отмеряем 50 мм. Снимаем верхнюю изоляцию таким образом, чтобы не повредить оплётку(экран). Далее мы зачищаем центральную жилу и скручиваем её вместе с оплёткой(экраном).

Сразу скажу, что ближайшая вышка установлена в 16км от моего дома. Антенна установлена на 5 этаже и прекрасно ловит сигнал.

Далее мы отмеряем еще 220 мм и вырезаем внешнюю изоляцию вместе с оплёткой(экраном) таким образом, чтобы центральная жила была не тронута и была под своей изоляцией. Вырезаем примерно 20 мм.

Затем, снова отмеряем 220 мм и вырезаем верхнюю изоляцию. Важно, чтобы в этот раз оплётка(экран) осталась целой. Будьте аккуратны!

Теперь сгибаем кабель кольцом и плотно скручиваем конец с нашим зачищенным участком (примерно 10 мм).

Наша антенна почти готова. Нам осталось подключить другой конец кабеля в телевизор.

Если вы не знаете в какой стороне находиться ближайшая вышка, просто крутите это кольцо пока не поймаете сигнал. Для фиксации, данное устройство можно прикрутить к жесткой проволоке, чтобы не терялась форма антенны.

Важно чтобы данное кольцо смотрело на ТВ вышку. Попробуйте и убедитесь сами! Буду очень рад, если напишете в комментариях своё мнение. Надеюсь информация была полезной для вас! Данный способ предоставил Владимир.

Цифровая антенна своими руками | Строительный портал

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Оглавление:

1. Особенности современного телеэфира
2. Простая цифровая антенна своими руками: требования к устройству
3. Антенна для цифрового тв своими руками: характеристика приема
4. Антенна для цифрового тв своими руками: технология изготовления
5. Эфирные цифровые антенны руками из пивных банок
6. ДМВ антенна для цифрового телевидения своими руками

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания.

Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

• второй по длине вибратор должен иметь запас частотной мощности;
• далее производится расчет самого длинного диополя;
• после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Простая антенна для цифрового ТВ своими руками на основе сплиттера

При близком расположении телевышки для просмотра телепередач достаточно подключения к телевизору антенны пассивного типа. Она настолько простая и дешевая в изготовлении, что покупать ее нет смысла.

Материалы:

• кабель коаксиальный типа RG-6;

• F-разъем для кабеля – 3 шт.;

• телевизионный штекер;

• сплиттер антенный на 2 выхода.

Процесс изготовления пассивной антенны для цифрового ТВ

От коаксиального кабеля отрезается кусок длиной 50 см. На одном его конце срезается наружная изоляция за 10-15 мм от края, но так, чтобы не нарушить внутреннюю оплетку. Последнюю нужно завернуть в сторону второго края, затем снять оставшийся слой изоляции, чтобы открыть центральную жилу. На подготовленный край устанавливается F-разъем.


В центре кабеля нужно снять наружную изоляцию на ширину 20 мм. На оголенном участке срезается оплетка. Затем это место нужно будет заизолировать, чтобы исключить дальнейший перелом кабеля при изгибе.



Второй конец провода также зачищается за 10-15 мм края. Его оплетка выворачивается и оголяется жила. Далее нужно подвернуть жилу в сторону оплетки, чтобы их замкнуть между собой. Затем на этот край устанавливается второй F-разъем.
Конец кабеля с выступающей центральной жилой закручивается в отдельный вход сплиттера. Его второй замкнутый край накручивается на один из двух выходов.


К третьему выходу на сплиттере подсоединяется длинный кабель, который идет на телевизор.

Перед этим на провод устанавливается F-разъем и штекер. Если антенна не заработает, нужно будет поменять местами замкнутый конец закольцованного кабеля с проводом, идущим на телевизор. После этого картинка на экране будет четкой и контрастной.

Смотрите видео

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками | Лучшие самоделки своими руками

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Простейшая телевизионная антенна своими руками

На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.

Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.

Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме.  Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.

Изготовление в домашних условиях

Рекомендуем просмотреть данное видео, в котором вам покажут как можно сделать простую комнатную ТВ антенну, своими руками.

В качестве примера, попробуем изготовить автомобильную ТВ антенну своими руками. Сложность заключается в том, что корпус автомобиля постоянно находится в движении.

Задачей является сделать автомобильную антенну таковой, чтобы она:

• не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
• могла стать прямо в салоне;
• обеспечила надежный прием на частоте радиосвязи;
• имела высокий КПД.

Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.

Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.

Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.

Самая простая ДМВ модель

Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.

Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.

Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.

При отсутствии времени долго что-либо мастерить,  стоит попробовать именно этот простой способ.

Комнатный тип

Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!

Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.

Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.

Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.

При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.

Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.

Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.

При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.

Пример комнатной ТВ антенны

Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.

С этой целью требуется удалить лишние участки фольги, оставить только контактные площадки, токоведущие дорожки выложить из провода медного диаметром 0,3-0,5 мм, приклеить его к плате.

Для эстетического вида и повышения механической антенной прочности трансформатор помещается коробку из пластмассы или металла, в которой выполняются отверстия, предназначенные для кольца, а также антенного кабеля.

После приготовления всех деталей антенны можно приступить к сборке устройства.Для этого заводятся в коробку концы кольца и загибаются на расстоянии 3 мм под прямым углом.

Далее концы вставляют в печатную плату антенного трансформатора и запаиваются припоем при помощи паяльника. Плату антенны нужно провернуть ко дну коробки и закрепить при помощи винта и гайки.

Далее в отверстие коробки продевается телевизионный кабель. На один его конец устанавливается предварительно телевизионный F-разъем, а второй разделывается и его концы распаиваются на печатную плату антенны. Затем центральную жилу кабеля припаивают к правому концу кольца, а экранирующую оплетку к фольге платы.

Припаивать или крепить кабель для надежности требуется в следующем порядке. Важно помнить о том, что сначала припаивают экранирующую обмотку и хорошо тянут за кабель для выбора слабины, и только затем припаивается центральная жила.

В результате этого при передвижении антенны, а также натягивания кабеля не оборвется центральная жила. Если экран у кабеля произведен из алюминиевой фольги, он прижимается к фольге платы при помощи металлического хомута, который одет на винт и закреплен гайкой.

Осталось лишь закрыть коробку крышкой. Как результат, телевизионная комнатная антенна полностью готова для приема сигнала ТВ. Требуется вставить разъем в телевизор, настроить каналы на желаемые программы.

Для качества изображения с минимальными шумами, требуется перемещать антенну по помещению для поиска места с оптимальной величиной телевизионного сигнала.

Парогенератор Кёрхер, отзывы, цена, а так же принцип работы, описаны в полном объёме на нашем сайте!

Здесь, находится большое количество полезной информации о встраиваемой электрической стеклокерамической плите.

Только у нас, можно узнать из этой статьи, сколько стоят настольные посудомоечные машины.

Советы по изготовлению своими руками

Если вы желаете сделать антенну для телевизора своими руками в домашних условиях, следует учесть тот факт, что на сегодняшний день существует 2 совершенно элементарных метода. Вам потребуется обычная проволока. Обратите внимание на тот факт, что алюминиевую брать не рекомендуется, поскольку она подвержена быстрому окислению.

Для таких целей замечательно подходит проволока медная или из латуни. Поверхность проволоки нужно зачистить с 2-х концов от изоляционного материала, затем один конец прикрепить к батарее либо трубе, а противоположный вставить в телевизионный разъем.

Вы сразу заметите, что появился сигнал, поскольку труба проходит через большую часть дома и выходит вверх. Она считается усилителем нужных частот. Такой способ позволяет «поймать» около 5 каналов.

Второй вариант доступен лишь тем людям, у которых есть балкон.  В этом случае потребуется такая же проволока, только длиннее, для соединения телевизора и зоны балкона.

Проволока зачищается с обеих сторон, один конец подключается к телевизору в кабельном гнезде, а второй наматывается к натянутым струнам, на которые вешается белье. Такой метод не просто помогает добавить каналы, но еще и делает качество изображения выше.

Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

>

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже. Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

>

>

Сдесь уже подсоеденен антенный кабель

>

>

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Телевизионная антенна, которую можно сделать из предметов, которые уже есть у вас дома

Интернет

Люк Баума • 7 марта 2019 г.

если ( has_post_thumbnail ( $ post_id ) ): ?> конец; ?>

Телевизионная антенна — отличный способ бесплатно смотреть множество HD-каналов, включая во многих регионах ABC, CBS, FOX и NBC.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете создать свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для вашего телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью сканирования местных каналов.Без этого шага ваш телевизор не будет показывать все доступные каналы.

Антенна скрепки

Если вы живете в районе с отличным приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это выпрямить скрепку и вставить ее в штекер кабеля/антенны на вашем телевизоре (тот круглый разъем, который вы использовали для подключения кабеля от телевизора).

Это не лучшая антенна, однако многие люди сообщают, что они могут получить нужные каналы с помощью скрепки.

Антенна для вешалки для одежды

У вас завалялась старая металлическая вешалка для одежды? Если это правильный размер, вы можете выпрямить его, как если бы это была большая скрепка для бумаг, и подключить прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы вкручивали в заднюю часть телевизора из кабельной коробки) и отрежьте разъем с одного конца. Ножом аккуратно срежьте резиновый и защитный слои вокруг жилы коаксиального кабеля, примерно в ¼ дюйма или около того от конца (будьте осторожны, провода острые, поэтому не порежьтесь).

Теперь как можно туже обмотайте оголенный коаксиальный кабель вокруг антенны вешалки для одежды.Это позволит вам перемещать самодельную антенну, чтобы найти наилучшую точку приема. Как правило, чем выше вы повесите антенну и чем дальше она находится от телевизора, тем лучше будет прием.

Заключительные мысли

Самодельные антенны могут быть очень интересными в изготовлении и использовании. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не принимаете прием, который, как вы думаете, должен был бы сделать с помощью самодельной антенны, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам узнать, какие каналы доступны бесплатно в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, что вы можете ожидать при использовании телевизионной антенны.

Как исправить плохой телевизионный прием с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова сейчас, потому что считаем, что сейчас самое время изучить бесплатные и дешевые варианты программирования HDTV, пока у вас может быть немного времени.

Почти все, что касается современного телевидения, стало меньше и лучше. Телевизоры, игровые приставки и даже стриминговые устройства тоньше и мощнее. Однако есть одна область, где меньше не значит лучше, и это антенны.

Может показаться логичным, что технология продвинулась до такой степени, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять работу, которую когда-то выполняли кроличьи уши или стойки на крыше. Но если вам не посчастливилось жить в удачном месте с сильными сигналами, ваша маленькая антенна не может бросить вызов физике расстояния и частот, и вы упускаете свободные каналы.

Могу я смиренно предложить радикальное решение: не покупайте новую антенну (или три, как я), и не платите за кабельное телевидение или пакет прямого эфира. Вместо этого постройте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу, с материалами на сумму около 15 долларов, я перешел на 35 каналов и все пять основных местных сетей в высоком разрешении (с лучшим изображением и звуком).

Если у вас есть место, где вы можете спрятать эту антенну, желательно повыше в вашем доме, или вы не возражаете против того, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну. Вы можете провести коаксиальный кабель от антенны к телевизору (или к двум, с разветвителем) и смотреть HD-телевидение в прямом эфире. Вы можете получить телевизор на своем компьютере или ноутбуке с помощью USB-тюнера. Или вы можете настроить свою домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, похожая на реквизит с сайта теории заговора, работает так же, как и любая антенна, которую можно купить в магазине, только лучше.

Давайте прикрутим провод к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Расходные материалы

• Одна деревянная доска . Не менее 3 футов в длину и более 1,5 дюймов в ширину. На самом деле это может быть что угодно, главное, чтобы он был достаточно глубоким, чтобы в него можно было вкрутить короткие шурупы. Наш видеохост использует сосновую доску 3 х 1. Но старый добрый 2×4, вероятно, самый дешевый.
• Медная, алюминиевая или стальная проволока. Другие металлы, скорее всего, подойдут, но убедитесь, что они не имеют покрытия или оболочки и имеют калибр от 8 до 14. Купите по крайней мере 20 футов, для безопасности от дураков. Вы можете использовать вешалки для крыльев, если они не имеют покрытия.
• 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы пробить доску. №6 — это то, что Джакомо использует в видео.
• 10 шайб, с отверстием, достаточно большим, чтобы через него можно было продеть резьбу винтов, но не настолько маленьким, чтобы могла пройти головка винта.Если вы покупаете новые винты и шайбы, вы можете получить тот же размер (например, № 6)
• Балун/трансформатор. Технически это «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два штыря и принимает коаксиальный кабель. Это хороший, дешевый пример.
• Коаксиальный кабель. Длина зависит от того, насколько далеко будет антенна от телевизора или тюнера.

Инструменты

• Кусачки .Подойдет почти любой.
• Плоскогубцы . Желательно с игольчатым носом.
• Шуруповерт/дрель. Если только вы не готовы долго работать отверткой.
• Рулетка и маркер.

Дополнительно

• Антенный усилитель или усилитель-разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем — стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно проложить много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослабевали на расстоянии.

Сборка антенны

Я научился делать антенну HDTV своими руками у Джона О’Брайена, который время от времени проводит семинары Cutting the Cord в Библиотеке инструментов University Heights и стремится распространить информацию по всему Буффало, штат Нью-Йорк. (Небольшое откровение: я член совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел немало исследований о том, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на последовательное соединение четырех антенн с плоскими стенками друг к другу. Антенны с плоскими стенками часто имеют одну среднюю антенную пару или две маленькие пары. Он порекомендовал это видео от ведущего CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может слетать в Баффало на его мастер-класс (а если серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, загляните). Видео шаг за шагом проведет вас через процесс сборки, но я опишу его здесь.

Начиная сверху, отметьте две точки крепления на расстоянии 1,5 дюйма друг от друга. Отмерьте доску девять дюймов, затем поставьте еще две точки на расстоянии 1,5 дюйма друг от друга. Теперь другое измерение: 4,5 дюйма вниз для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Поместите шайбу на каждую отмеченную точку, затем слегка ввинтите ее в каждую точку, но не до конца.Оставьте достаточно места, чтобы шайба могла поместиться под вашим проводом.

Отрежьте кусок проволоки длиной около 30 дюймов или чуть больше, если вы купили много проволоки. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод будет переходить к следующему винту вверх, проходить через следующие два винта, а затем снова переходить к самому верхнему винту на другой стороне. Повторите это для другой стороны, , за исключением: один из проводов в каждой точке пересечения нуждается в небольшой дуге, чтобы один провод мог проходить под другим, не касаясь. Смотрите ту часть видео.

Теперь пришло время сделать «бакенбарды». Каждая из них представляет собой 19-дюймовую проволоку, согнутую посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюймов, а концы отстоят друг от друга на 4,5 дюйма. Вот где можно использовать несгибаемые проволочные плечики, если их разрезать. Восемь «усов» помещаются под шайбы, за исключением среднего набора, который вы зарезервировали для балуна «антенна-кабель». Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким проводящим давлением шайбы.Закрутите каждый вниз.

Последним шагом является установка каждого штыря балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды проверьте, чтобы кончики ваших усов были на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и чтобы провода, пересекающиеся друг с другом на плате, не соприкасались.

На этих диаграммах (часть первая, часть вторая, обе PDF-файлы) подробно описаны измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, требующим 5.5 дюймов между усами. Вы можете поэкспериментировать, чтобы увидеть, кто прав, но, скорее всего, это не будет иметь большого значения.

Расположение и подключение антенны

Mad Max

Наилучшей возможной установкой антенны будет установка ее как можно выше внутри дома, но при этом на небольшом расстоянии от телевизора. В противном случае вам нужно будет найти некоторые компромиссы.

Лучшая ставка для приема выше в вашем доме, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости.Более высокое положение означает меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не ставьте его снаружи, потому что дерево и голая медь не выживут.

Куда ты направишь эту штуку? Ах, теперь это может быть сложно. Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на вашу антенну.Иногда все каналы, о которых вы больше всего заботитесь, исходят из одного направления. Иногда вы не будете достаточно заботиться об отдаленном канале, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение компаса для телефона), чтобы направить переднюю часть антенны с помощью винтов и усов на наилучшую комбинацию сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади.Используйте это только в крайнем случае.

После того, как вы успешно начали позиционирование, подключите коаксиальный кабель к балуну. Протяните кабель к телевизору или тюнеру. Большинство работающих телевизоров в наши дни имеют коаксиальный порт и встроенную возможность сканирования HD-каналов. Если в вашем телевизоре этого нет, вам понадобится блок цифрового преобразователя (это не то же самое, что блок кабельного телевидения). Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного посмотрите несколько из них.

В отличие от аналогового приема прошлого, цифровые сигналы HDTV не передаются нечетко, если они слабые.Вместо этого они периодически обрываются, оставляют «артефакты» по экрану при движении картинки или вообще не отображаются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторную оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов. Найдите надежную комбинацию, которая вам нравится, затем закрепите антенну под этим углом.

Ваш прием не всегда будет таким, как вы его настроили. Все, от осадков до сигналов LTE и солнечных пятен, может влиять на мощность различных каналов.Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, который вы записали благодаря своей изобретательности. Это классное чувство.

Идеи для дома на колесах: телевизионная антенна для дома на колесах своими руками

Большинство людей, которым нравятся проекты «Сделай сам», время от времени обнаруживают, что работают над проектом, который можно улучшить с помощью готовой альтернативы, но продолжают настаивать, потому что есть что-то приятное в создании чего-то с нуля. Эта идея телевизионной антенны для дома на колесах, сделанная своими руками, определенно является одним из таких проектов.За 20 долларов вы можете найти гораздо лучшую альтернативу в вашем местном WalMart или вдвое дороже, чем вы можете построить одну из этих нестандартных телевизионных антенн RV. Но, как и я, некоторые из вас ответят твердым «да»! Так что читайте дальше, чтобы узнать подробности.

[как] B00005T3EY [/ как]

Инструменты, необходимые для изготовления этой нестандартной телевизионной антенны для дома на колесах



Детали, необходимые для индивидуальной телевизионной антенны для дома на колесах:





[как] B001DFZ5HO [/ как]

Как вы можете видеть на фотографиях, эта телевизионная антенна для дома на колесах, сделанная своими руками, очень проста.

• Банку с газировкой нужно разрезать ножницами пополам, а затем прикрепить к деревянному креплению с помощью степлера.
• Затем вам нужно присоединить два подводящих провода (подойдет любой ненужный провод динамика или электроники) от банок к трансформатору.
• Затем прикрепите трансформатор к дереву, а затем прикрепите коаксиальный кабель к трансформатору, а затем к задней панели телевизора.
• Просканируйте каналы и вуаля, новая телевизионная антенна для дома на колесах своими руками!



Удивительно, что в одном мешке с бытовым мусором может содержаться большое количество компонентов для сборки телевизионной антенны на колесах.Если вы заинтересованы, пожалуйста, перейдите по ссылке ниже для получения полных инструкций и дополнительных фотографий.

Источник: http://makeprojects.com/Project/Over-the-Air+TV+Antenna/1948/1#.US0vojDvt



Любите RVing? Вам понравится RV LIFE Pro

Это страсть к путешествиям, свобода открытой дороги. Это не пункт назначения, а путь. Это исследование мира. Вам не нужен дом, потому что, когда вы путешествуете, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на фургоне довольно сложно.Мы в RV LIFE считаем, что это должно быть просто. Как сами RVers, мы понимаем процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в GPS-навигатор RV Safe, чтобы безопасно доставить вас туда. Если у вас есть вопросы о ВСЕМ, что связано с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форума RV.

Шаг 1: Нажмите здесь, чтобы узнать больше и зарегистрироваться для получения бесплатной пробной версии.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Установка ТВ антенны своими руками.

Привет, меня зовут Денни. Добро пожаловать и спасибо, что посетили нас. Если вы хотите узнать больше о нашей компании, посетите страницу О нас >. Цель состоит в том, чтобы поделиться с вами оборудованием, необходимым для установки антенны. Если после того, как вы закончите работу с этой страницей и захотите узнать больше о том, как выполнить установку, посетите раздел «Продукты и знания» >.

Прежде чем мы начнем, я хочу, чтобы вы серьезно подумали о безопасности. Спросите себя, могу ли я безопасно выполнять эту работу? Наивысшим приоритетом является  «ваша безопасность».

 Я считаю, что все, что вам нужно знать об установке телевизионной антенны, можно найти на этом веб-сайте. Как и при просмотре эфирного телевидения, информация, предлагаемая на этом веб-сайте, бесплатна.

---

Выбор антенны имеет решающее значение. Если антенна плохо работает, все остальное не имеет значения. Сделайте все возможное, чтобы шумиха не повлияла на ваше решение при выборе антенны. Несколько вещей, на которые следует обратить внимание. Преувеличенная дальность приема>, прорывная технология и антенны, которые утверждают, что принимают все цифровые каналы, когда на самом деле антенна не предназначена для этого>.

Правда в том, что сейчас существует лишь несколько высокоэффективных и высококачественных антенн. Антенн, которые работают так, как рекламируется, очень мало. Сегодня отделы маркетинга продают антенны. Более половины тех, кто «перерезал шнур», вернутся к платному телевидению в течение первого года.Не из-за доступного программирования, а из-за плохой работы антенны. Если вы сомневаетесь, не стесняйтесь воспользоваться нашей службой рекомендаций по антеннам >.

---

2. Крепление телевизионной антенны

После того, как вы выбрали хорошую антенну, следующее, что нужно сделать, это установить телевизионную антенну. Я предполагаю, что вы хотите сделать это правильно и получить годы бесплатного телевидения за свои усилия. Два моих любимых крепления для антенны — это крепление для штатива > и крепление для крыши >. Оба этих крепления предлагают стабильный и прочный вариант крепления антенны.Доступно больше вариантов крепления антенны >. Каждая установка немного отличается. Выберите крепление, которое подойдет для вашей конкретной ситуации.

---

3. Усиление сигнала телевизионной антенны Не все усилители сигнала созданы одинаковыми, и большее усиление не всегда лучше. Правильное усиление сигнала, не слишком сильное и не слишком слабое, является формулой успеха >. Иногда, когда телевизионные сигналы очень сильны, усилитель сигнала может усугубить ситуацию.Независимо от того, что вы можете прочитать в другом месте, факт в том, что никакой усилитель не может усилить телевизионный сигнал, который не принимает антенна. Усилители используются для поддержания качества телевизионного сигнала на пути от антенны к телевизору. Чем длиннее коаксиальный кабель от антенны к телевизору, тем больше вероятность того, что потребуется усиление сигнала. Кроме того, чем больше телевизоров питается от антенны, тем больше потребность в усилении сигнала. Неважно, включен телевизор или нет, необходимое усиление сигнала остается неизменным.Существует два типа усилителей сигнала >. Предусилители и усилитель-распределитель. Оба типа усилителей делают одно и то же, оба усиливают телевизионный сигнал. Мы называем усилитель предварительным усилителем, когда усилитель расположен рядом с антенной. Мы называем усилитель усилителем-распределителем, когда он расположен в помещении и используется для распределения телевизионного сигнала. См.: проектирование системы распределения ТВ-сигнала >.

4. Коаксиальный кабель

Телевизионный сигнал пройдет много миль, чтобы достичь вашего местоположения.   Не позволяйте последнему короткому расстоянию прохождения сигнала от антенны до телевизора испортить путешествие. Ищите коаксиальный кабель с цельным медным сердечником >. Большинство розничных продавцов предлагают коаксиальный кабель с медным покрытием. Омедненная – это стальная проволока, покрытая тонким медным покрытием. Работает, но не так эффективно. Медная оболочка менее эффективна и не такая гибкая, что означает, что если кабель согнуть несколько раз, центральная жила кабеля сломается. Убедитесь, что на кабеле четко указано. «сплошной медный сердечник».Если сомневаетесь, используйте магнит. Если центральный провод кабеля притягивается к магниту, это кабель с медным покрытием. Используйте кабельные фитинги компрессионного типа. Компрессионные кабельные фитинги обеспечивают водонепроницаемое соединение и надежно крепятся к коаксиальному кабелю. Надежно закрепите кабель с помощью кабельных креплений с винтовыми зажимами >.

>

5. Заземление телевизионной антенной системы



В большинстве случаев заземление антенной системы > не улучшит прием ТВ.Однако это может сделать антенную систему более безопасной. Существует много противоречивых советов по поводу заземления. Я всегда рекомендую вам следовать советам производителей антенн при заземлении. Двумя наиболее важными заземлениями являются заземление крепления антенны и заземление коаксиального кабеля. Активные части антенны можно не заземлять. Крепление антенны заземляется путем прикрепления заземляющего провода к любой металлической поверхности крепления антенны. Провод можно подключить к трубе мачты или креплению антенны. Этот провод подключается к соответствующему заземлению.В большинстве случаев заземляющий стержень, вбитый в землю. Если удобно, этот провод можно присоединить к существующему заземляющему стержню электросети или завести более удобный отдельный заземляющий стержень специально для заземления антенной системы.

Второе заземление — это заземление коаксиального кабеля. Для этого требуется заземляющий блок, который иногда называют блоком статического разряда. Это устройство представляет собой устройство для ввода коаксиального кабеля. Коаксиальный кабель прикручивается к одной стороне заземляющего блока, а второй коаксиальный кабель прикручивается к другой стороне устройства, а затем подводится к вашему дому. Блок заземления устанавливается рядом с местом, где кабель входит в ваш дом. Заземляющий провод проходит от заземляющего блока к заземляющему стержню.

Для получения дополнительной информации обязательно используйте встроенные ссылки выше. Как всегда, вы можете связаться с нами > с любыми вопросами, которые у вас могут возникнуть.

Простая диаграмма находится здесь > внизу страницы.

Установка антенны

21.09.09

Установка телевизионной антенны



Если вам сказали, что вы не можете установить небольшую наружную телевизионную антенну, что, вероятно, неправильный.Закон о телекоммуникациях 1996 года есть положение, которое упреждает (отменяет) почти все местные ограничения, такие как как ограничения по делу, правила ассоциации домовладельцев, арендаторы договоры и так далее. Больше подробностей см. информационный бюллетень FCC.



Поздно новости: Обратите внимание, что сейчас не лучшее время для покупки антенны Yagi. Существующие антенны Yagi оптимизированы для канал 69. Но в США 51 теперь самый высокий канала, а антенны Yagi нового поколения, вырезанные для канала 51, станут самый желанный.В течение следующих нескольких лет Покупатели Yagi должны обратить пристальное внимание на характеристики частоты.



Много людей живите в районах с сильным телевизионным сигналом. Даже если эти люди ничего не знают о выборе или установке антенна, у них, вероятно, все равно получится. Этот веб-сайт написан в основном для людей, проживающих в районах, где нет приема от нетривиального до очень сложного. Путешествие к веб-сайт www.antennaweb.org будет сказать вам быстро, в какую группу вы попадаете.Если ваши обязательные станции находятся в желтом или оливково-зеленом диапазоне, то нет особых причин что-либо изучать. (Но если ваша нынешняя антенна разочаровывает, читайте дальше.)



Если вы не самодельный тип, вы можете найти установщик в Желтых страницах в разделе Антенны (или, возможно, дилеры и услуги по продаже телевизоров). Общая стоимость (запчасти и работа) будет варьироваться от 100 долларов за простую установку до 800 долларов за сложную установку, из которых 300 долларов — самая типичная купюра.Если ты это сделаешь себе, вы заплатите почти 200 долларов только за оборудование. (Антенна: 70 долларов, усилитель: 70 долларов, 50 футов RG-6: $30) Вы могли бы получить немного бесплатный совет или бесплатная приблизительная оценка по телефону или при посещении установщиков магазин. Если он придет к вам домой, оценка не будет бесплатной, но она будет точной.



Есть вероятность того, что первая антенна, которую вы установите, не оправдает ваших ожиданий. После установки наружной антенны продавец редко будет принимать его обратно.Установленную наружную антенну обратно не заберет даже Radio Shack. Стоимость второй антенны может свести на нет любую экономию, на которую вы надеялись, сделав это самостоятельно. Установщик никогда не возьмет с вас плату за две антенны, если он ошибся в первая попытка. Как правило, в помещении Антенны можно вернуть, если они в оригинальной упаковке.



Действуйте на свой страх и риск:

Каждый год люди гибнут при установке антенн.

Там это места в радиусе вещания станций, где прием не возможный.

Там это места, где прием настолько затруднен, что вызов может перехитрить установщик.

Несмотря на то что долларовая стоимость антенной системы скромна, много вашего времени может быть обязательный.



Автор не несет ответственности за любые непредвиденные убытки.



Следующее Антенные секции, как и остальные буквари, предполагают только среднюю школу образование. Но вы обнаружите, что они немного сложнее технически.



Проблемы с антенной:



Антенные проекты — для самодельщиков в условиях очень слабого сигнала области





Энциклопедия терминов по телевизионным антеннам и темы

(включая спутниковые антенны)



Привод

Смежный помехи канала

Антенна

Антенна усилители

Антенна диафрагма (зона захвата)

Антеннавеб. орг

Аттенюатор

Чердачные антенны

Крепления для тарелок Az-el

Балун

Балунный провод позиционирование

Полоса пропускания

Ширина луча

Разъем BNC

Антенна-бабочка (Веерный диполь)

Широкополосные антенны (см. Многослойные антенны)

CATV/MATV (Сообщество Антенна ТВ, Муниципальная Антенна ТВ)

Емкость шляпа

Характеристика импеданс (см. Импеданс)

Круговая поляризация (см. Поляризация)

Коаксиальный кабель

Совместный канал вмешательство

Коллинеарные антенны (см. Составные антенны)

Комбинаторы (см. Сплиттеры/объединители/диплексеры)

Комбинированные антенны (для УКВ и ДМВ)

Соединитель типы

Уголковый отражатель (см. Рефлекторная антенна

DBS (Прямой Спутники вещания)

Блок постоянного тока

децибел

Дифракция (Искривление радиоволн)

Диплексер (см. Сплиттеры/объединители/диплексеры)

Дипольная антенна

Директива

Директор (см. Яги антенны)

Параболические антенны

Дисковые антенны (см. всенаправленная антенна)

Распределение усилитель (см. Антенные усилители)

Ведомые элементы (см. Yagi антенны)

Отсев (слабые сигналы)

ДСС (ДБС Служба подписки) (см. ДБС)

Элементы

ЭМИ (Электромагнитные помехи) (см. Помехи)

F/B (спереди назад) Соотношение)

F-коннекторы

Исчезновение

База данных

FCC, доступ к

Сила поля метров

FM-прием антенны

FM-ловушка (см. Перегрузка)

Сложенный диполь

Крайняя зона прием

Усиление

Гамма соответствует

Спаренные антенны (см. антенны)

Призраки (см. Многолучевые помехи)

Антенны заземления (см. Вертикальные антенны)

Растяжки

Антенны HDTV

Импеданс

Катушки индуктивности (катушки и трансформаторы)

Комнатные антенны

В линию усилитель

Помехи

Ионосфера

Изотропный антенна

Джек

Соединение-тенна

Киловатт (см. Ватт)

Молния разрядник

Лог-периодический антенна (Логопериодическая дипольная решетка, LPDA)

ЛПВА (Логопериодический V-массив) (см. логопериодическую антенну)

Антенна Лог-Яг

Длиннопроволочный антенна

Рамочная антенна

LNB (малошумящий Блок-преобразователь), LNBF

Мачты

Согласующий трансформатор (см. балун)

Несоответствие между антенной и фидером

Многолучевой вмешательство

Мульти-переключатели для систем DBS

Шум/Шум цифра/коэффициент шума

Нули в диаграмма направленности

Всенаправленный антенна

Перегрузка

Покраска антенна

Параболическая антенна (см. Рефлекторная антенна)

Параболическая параболическая антенна (см. антенны)

Паразитический элементы

Заглушка

Поляризация

Power Injector (см. антенну усилители)

Предусилитель (см. антенные усилители)

Радиация шаблон

Отражатель антенна

ЗПИ (Радиочастотные помехи) (см. помехи)

Роторы (антенна ротаторы, моторизованные антенные наводчики)

Серводвигатель

Одноканальный Яги

Серийный номер (Сигнал на Коэффициент шума)

Разветвители/объединители/диплексеры

Сложенный антенны

Постоянный волны, КСВ

Магазины и сайты-поставщики антенного оборудования

Терминаторы для линий 75 Ом

Угол наклона

Трансмиссия строки

Деревья как препятствия

Фаркоп

Двойной провод линия передачи (ленточный кабель)

УВЧ

Скорость фактор

Вертикальный антенны

УКВ

Ватт, Киловатт, Мегаватт

Длина волны

Антенна Яги

Yagi/Угловой отражатель антенна

2-секционная антенна

Антенна с 4 отсеками

4ДТВ

Антенна с 8 отсеками













Эта страница является частью An HDTV Primer, который начинается с www. hdtvprimer.com



самодельных способов усилить сигнал телевизионной антенны

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.

Времена тяжелые, что заставляет многих из нас серьезно задуматься о расходах. Даже кабельное и спутниковое телевидение можно считать роскошью. К счастью, мы заново открываем для себя бесплатное телевидение с помощью эфирной телевизионной антенны (OTA).

Безусловно, телевизионные антенны — это техническая тема, и нам нужно сделать домашнее задание.Но награда — бесплатное телевидение на всю жизнь; кто может сказать нет на это?

Поверьте мне, установка телевизионной антенны может быть методом проб и ошибок, и с первого раза у вас может не получиться.

Возможно, вы не получаете все каналы, которые вы должны получать — , если даже очевидно, как их настроить.

У вас может возникнуть соблазн пойти и купить какое-нибудь оборудование, например усилитель, в одном из крупных магазинов рядом с вами или заказать его через Интернет.

Но давайте попробуем несколько бесплатных способов усилить сигнал телевизионной антенны в домашних условиях, чтобы получить кристально чистый прием, прежде чем тратить наличные деньги.

Поиск вещательных вышек в вашем районе

К настоящему моменту вы уже должны иметь представление о том, находятся ли поблизости какие-либо телевышки.

Существуют специальные веб-сайты, предоставляющие эти ресурсы, в том числе генерирующие отчеты, в которых суммируется уровень вашего местного телевизионного сигнала, а также расстояния и направления передающих вышек, расположенных вокруг вас.

Эта информация помогает определить тип антенны, которую необходимо выбрать, и направление, в котором ее следует направить.

Хотя существует несколько таких веб-сайтов, в наши дни сайт, предлагающий самые свежие данные, без сомнения, RabbitEars.info.

Вы должны это проверить: у меня есть статья, объясняющая все тонкости и способы ее использования для получения наилучшего телеприема.

Направьте антенну в сторону передающих вышек

Наружная телевизионная антенна должна быть установлена ​​сбоку от вашего дома, передним концом к вышке и направлена ​​в ее сторону.

Помните, что телевизионные антенны находятся в зоне прямой видимости (как внутренние, так и наружные), поэтому в идеале вам нужен свободный путь к вышке без препятствий, таких как холмы и деревья между ними.

Конечно, более очевидно, в каком направлении направить антенну, когда у вас есть несколько вышек, стоящих вместе в одном месте.

Типы ТВ-антенн

Если станции действительно расположены близко друг к другу, вам может понадобиться однонаправленная антенна типа Yagi (называемая таковой, поскольку она имеет одну длинную металлическую ось с высоким коэффициентом усиления в определенном направлении).

Но часто вы обнаружите, что башни будут разнесены на довольно большое расстояние друг от друга, поэтому во многих случаях будет достаточно целиться в общем направлении башен (независимо от того, разнесены ли они на много градусов по компасу).

Иногда вы можете обнаружить, что станции расположены в разных направлениях вокруг вас, и в этом случае вам может подойти многонаправленная антенна или всенаправленная антенна .

Однако следует понимать, что производители изготавливают антенны с разной шириной луча приема, поэтому трудно сделать обобщение о точных пороговых значениях разделительных расстояний, требующих определенного типа антенны.

Кроме того, на прием могут влиять различные факторы приема и помех вблизи антенны.

Например, существуют сценарии, когда однонаправленная антенна в определенном месте, обращенная к вышкам, находящимся на расстоянии более 50 градусов по компасу, может по-прежнему принимать все каналы.

Объединение сигналов

Но допустим, в вашем местоположении вышки стоят друг напротив друга. Вы можете рассмотреть возможность установки двух или более антенн, а затем их штабелирования или группирования.

Это означает, что после установки вы используете объединитель сигналов или дуплексер (например, антенный объединитель ОВЧ/УВЧ от Antennas Direct — на самом деле это устройство дуплексера) для объединения ТВ-сигналов в унифицированный канал:

Добавление дополнительной антенны также применимо, когда вы хотите получить канал в полосе частот, отличной от той, которую поддерживает ваша текущая антенна.

Например, когда вы хотите принимать каналы в диапазоне УКВ, а ваша существующая антенна работает только в диапазоне УВЧ.

Всегда следите за тем, чтобы сложенные антенны были разделены расстоянием от 2 до 4 футов, чтобы уменьшить интерференцию между ними, а их коаксиальные кабели имели одинаковую длину, чтобы устранить проблемы с фазой.

Также рекомендуется сначала подключить каждую антенну к телевизору отдельно, чтобы убедиться, что они правильно установлены, прежде чем объединять их сигналы.

Поднимите антенну выше

Знаете, как говорят: чем выше, тем лучше.

Как правило, чем выше вы поднимаетесь, тем лучше ваш прием и тем больше каналов вы должны получить.

Это связано с тем, что, подняв антенну прямой видимости как можно выше над препятствиями, вы устраните препятствия, которые могут создавать помехи.

Крыша, являющаяся самой высокой точкой вашего дома, обычно является идеальным местом для установки наружной телевизионной антенны.

Антенна должна быть установлена ​​на идеально вертикальной мачте, что позволит вам нацелить ее прямо на передающие опоры; если мачта не вертикальна, вы можете получить плохой прием.

Одним из способов, которым препятствия могут повлиять на прием, является то, что радиочастотные сигналы могут разделяться на части при отражении от таких поверхностей, как здания, листья деревьев и горы.

Это может привести к тому, что они будут приходить не в фазе друг с другом, искажая качество приема.

То же самое относится и к комнатным антеннам. Если вы используете телевизор в подвале, вы получите лучшие результаты, если антенну установите на верхнем этаже или даже на чердаке, а не рядом с телевизором.

Разместите антенну у окна или рядом с ним

В некоторых случаях невозможно установить антенну на крыше дома или здания, и вам может понадобиться комнатная телевизионная антенна.

Наличие антенны в доме не меняет того факта, что вы получите наилучший сигнал в районах вашего дома с наименьшим количеством помех.

Имейте в виду, что стены и потолки сами по себе являются препятствиями. Размещение антенны близко или в окне, как правило, дает наилучшие результаты, так как это обеспечивает наилучшую прямую видимость телевизионных станций.

Остерегайтесь источников помех рядом с вашей антенной

Они бывают разных форм, и чтобы улучшить принимаемый сигнал телевизионной антенны с помощью самодельных методов, мы должны изучить их.

Электромагнитные приборы в вашем доме

Эти нежелательные аспекты электрических приборов, таких как микроволновые печи и фены, могут исказить ваш телевизионный сигнал.

Такие помехи обычно возникают в старых домах со старой системой электропроводки, электромагнитное экранирование которой по сегодняшним стандартам считается плохим.

Так что, как только ваша дочь или жена включают фен — пуф! — вы просто пропустите последние полминуты игры.

Если вы обнаружите, что в определенные моменты телевизионное изображение пропадает, вам необходимо проверить всю систему от антенны до коаксиального кабеля, идущего к телевизору.

Убедитесь, что они не проходят параллельно или перпендикулярно каким-либо электрическим кабелям и не пересекаются с этими линиями.

Проверьте эффективность ваших приборов, активируя их по отдельности, наблюдая за реакцией сигнала на изоляцию источника.

Убедившись, что вы изолировали виновника или виновников помех, вы можете установить стабилизатор напряжения, например, стабилизатор напряжения Furman M8X2 Merit Series с 8 розетками и сетевой фильтр.

Это устройство защитит ваше телевизионное оборудование от повреждений при скачках напряжения, а также отфильтрует электромагнитные помехи.

Вы можете поставить его рядом с телевизором и подключить к нему все свои устройства.

Отражающие поверхности вблизи вашей антенны

Они могут ослаблять или искажать радиочастотные сигналы поблизости.Наиболее распространены металлические крыши, которые могут создавать помехи для телевизионных сигналов или даже блокировать прием.

Например, решетки и москитные сетки на вашем окне могут блокировать прием комнатными антеннами, если эти препятствия сделаны из металла.

Постарайтесь установить расстояние не менее шести футов между вашей антенной и этими металлическими предметами.

Сигналы сотовых телефонов

Сигналы 4G Long Term Evolution (LTE), используемые сотовыми телефонами, могут иногда мешать каналам УВЧ и телевизионным станциям.

Установка фильтра LTE, такого как это устройство, компанией Channel Master может предотвратить такие помехи.

Чтобы установить его, вы ввинчиваете его между концом коаксиального антенного кабеля и устройством, к которому вы его подключаете (например, телевизором или телевизионной приставкой).

Радиосигналы

Если вы живете рядом с FM-радиостанцией, есть вероятность, что эта станция будет создавать помехи для некоторых из ваших более слабых УКВ-телестанций.

Многие предусилители имеют встроенные ловушки FM для блокировки этих сигналов.

Однако перед блокировкой необходимо убедиться, что ни один из ваших телеканалов не вещает на этом канале.

Заключительные мысли

Теперь, когда вы знаете, как усилить сигнал антенны в домашних условиях, вы должны понимать, что эти методы могут оказаться неэффективными, если ваше оборудование неисправно.

Сначала убедитесь, что антенна, шнуры, винты и разъемы исправны. Вы будете на пути к свободе от дорогого кабельного телевидения.

Самодельные антенны HDTV для окраин | Малый бизнес

Для цифрового телевещания требуются звуковые антенны, гарантирующие, что даже люди, находящиеся на краю зоны приема, смогут принимать надежные сигналы.Существует множество примеров самодельных концепций, основанных на надежной теории и проверенных в полевых условиях. В этих конструкциях повсеместно используются базовые инструменты и недорогие компоненты, и для их изготовления не требуются специальные навыки.

Складной диполь

Эта конструкция антенны обеспечивает превосходные характеристики благодаря чрезвычайно простой конструкции. Антенна состоит из одного сложенного куска металла, например, вешалки, прикрепленной к деревянной доске. Открытые концы антенны присоединены к согласующему трансформатору, превращая провод в обычный коаксиальный разъем.В отчетах говорится, что эта антенна принимает сигналы на расстоянии более 50 миль от передающей башни. Эту антенну можно использовать внутри или снаружи.

Галстук-бабочка

Этот дизайн основан на концепциях базового сложенного диполя. Согласующий трансформатор связывает вместе ряд металлических элементов в форме буквы «V», равномерно расположенных на доске. Пара проводов связывает две стороны вместе, пересекаясь сверху и снизу. Радиус действия этой простой самодельной антенны составляет от 45 до 50 миль.

Антенна Hoverman Bay

Антенна Hoverman, также известная как SBGH или антенна Grey-Hoverman, представляет собой модификацию галстука-бабочки. Зигзагообразные элементы на каждой стороне деревянной или пластиковой доски соединяются посередине с помощью согласующего трансформатора. Единственное место, где две стороны соединяются, — это трансформатор. Качество приема сигнала в этой конструкции улучшается за счет наличия отражателя из фольги, установленного примерно в футе позади элементов. Четыре элемента выступают с верхней и нижней сторон, усиливая полосовые возможности антенны.
