Условные обозначения на эл схемах

Электрическая схема – это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы – условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов – замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта – замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

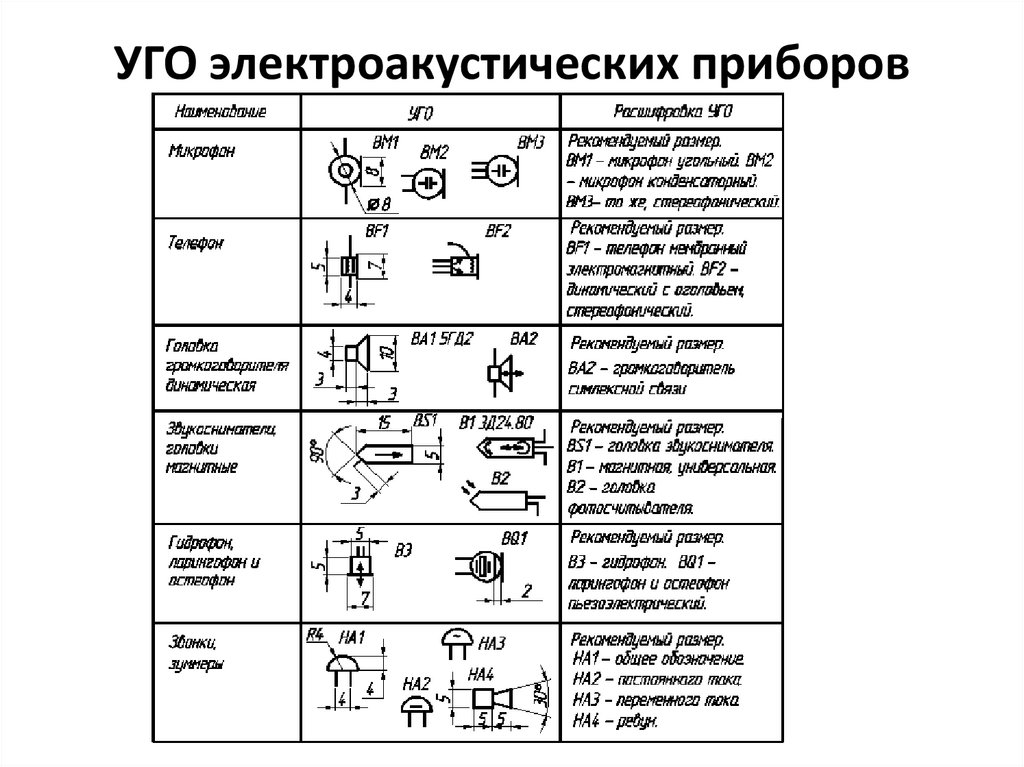

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2. 756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.

С – Отображение исполнительных механизмов (ИМ).
D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

Происходит открытие РО
Закрытие РО
Положение РО остается неизменным.

Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
F- Принятые отображения линий связи:

Общее.
Отсутствует соединение при пересечении.
Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
В – значок электричества, отображающий переменное напряжение.
С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
D – Отображение аккумуляторного или гальванического источника питания.
E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

А – Общее отображение, принятое для различных видов электрических связей.
В – Токоведущая или заземляющая шина.
С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
D — Символ заземления.
E – Электрическая связь с корпусом прибора.
F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
G – Пересечение с отсутствием соединения.
H – Соединение в месте пересечения.
I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
В – УГО воспринимающей части электротепловой защиты.
С – отображение катушки устройства с механической блокировкой.
D – контакты коммутационных приборов:

Замыкающие.
Размыкающие.
Переключающие.

Е – Символ для обозначения ручных выключателей (кнопок).
F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

A – трехфазные ЭМ:

Асинхронные (ротор короткозамкнутый).
Тоже, что и пункт 1, только в двухскоростном исполнении.
Асинхронные ЭМ с фазным исполнением ротора.
Синхронные двигатели и генераторы.

B – Коллекторные, с питанием от постоянного тока:

ЭМ с возбуждением на постоянном магните.
ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
С – Отображение двухкатушечного трансформатора.
D – Устройство с тремя катушками.
Е – Символ автотрансформатора.
F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

Счетчик электроэнергии.
Изображение амперметра.
Прибор для измерения напряжения сети.
Термодатчик.
Резистор с постоянным номиналом.
Переменный резистор.
Конденсатор (общее обозначение).
Электролитическая емкость.
Обозначение диода.
Светодиод.
Изображение диодной оптопары.
УГО транзистора (в данном случае npn).
Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

А – Общее изображение ламп накаливания (ЛН).
В — ЛН в качестве сигнализатора.
С – Типовое обозначение газоразрядных ламп.
D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Объединенные.
Расположенные.
Общие.
Подключения.
Монтажные соединений.
Полные принципиальные.
Функциональные.
Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

Комбинированные.
Деления.
Энергетические.
Оптические.
Вакуумные.
Кинематические.
Газовые.
Пневматические.
Гидравлические.
Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. п.
Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

2.755-87 – графические условные обозначения контактных и коммутационных соединений.
2.721-74 – графические условные обозначения деталей и узлов общего применения.
2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

*УГО*	*Наименование*
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение):

Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

*УГО*	*Наименование*
PF	Частотомер
PW	Ваттметр
PV	Вольтметр
PA	Амперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

*Наименование*	*Обозначение*
Выключатель автоматический в силовой цепи	QF
Выключатель автоматический в управляющей цепи	SF
Выключатель автоматический с дифференциальной защитой или дифавтомат	QFD
Рубильник или выключатель нагрузки	QS
УЗО (устройство защитного отключения)	QSD
Контактор	KM
Реле тепловое	F, KK
Временное реле	KT
Реле напряжения	KV
Импульсное реле	KI
Фотореле	KL
ОПН, разрядник	FV
Предохранитель плавкий	FU
Трансформатор напряжения	TV
Трансформатор тока	TA
Частотный преобразователь	UZ
Амперметр	PA
Ваттметр	PW
Частотомер	PF
Вольтметр	PV
Счетчик энергии активной	PI
Счетчик энергии реактивной	PK
Элемент нагревания	EK
Фотоэлемент	BL
Осветительная лампа	EL
Лампочка или прибор индикации световой	HL
Разъем штепсельный или розетка	XS
Переключатель или выключатель в управляющих цепях	SA
Кнопочный выключатель в управляющих цепях	SB
Клеммы	XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Условные обозначения на электрических схемах (ГОСТ), как правтльно читать

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Графические обозначения на однолинейной схеме

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Графические обозначения на монтажной схеме

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Графические обозначения на принципиальной схеме

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т. д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Условные графические обозначения элементов в электрических схемах

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление

Чистое (бесшумное) заземление

Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т. д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т. д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2. 755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ
2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01. 88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств - по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5 , п. 1.
7. Колодка зажимов Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять
4. Вертикаль многократного координатного соединителя с m выходами
5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П. А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	Вводная часть
ГОСТ 2.756-76	Вводная часть

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

Обозначение кнопки на схеме электрической

4) по нескольким линейным кольцевым проводящим поверхностям Примечание.При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

studfiles.net

Кнопка с фиксацией обозначение на схеме – кнопочные посты управления

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей. электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах .

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Главная » Электрика » Обозначение электрических элементов на схемах

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни. гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины. духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Кнопочный пост рассчитан для коммутации цепей, предназначенных для управления переменным током, напряжение которого составляет до 660 В с частотой 50 и 60 Гц. Кроме того, их разрешается использовать в цепях постоянного тока с напряжением до 440 В или же для подачи сигналов управления. Последнее может выполняться как дистанционно, так и на месте.

Обычно такие изделия нужны для управления устройствами самого разного типа на расстоянии.

Конструкция пульта управления довольно проста, деталей в нем минимальное количество, однако есть одна очень важная функция – подавать команды и проверять, насколько полно они были выполнены.

Они применяются в автоматических системах, в частности, такие устройства могут размещаться в металло- и деревообрабатывающих станках, разного рода механизмов, направленных на поднятие и перемещение груза.

Корпус у него обычно изготовленный из пластмассы, управляющих элементов минимум 2, но может быть и значительно больше.

Толкатель у него грибковидный, либо сделан в форме цилиндра. Цилиндрические изделия бывают черного, белого, желтого, красного, голубого или зеленого цвета. Грибковидный толкатель окрашен в красный, либо в черный цвет.

Контактные элементы работают как через замыкающий, так и через размыкающий принцип.

Взрывозащищенные модели применяются для того, чтобы на расстоянии управлять электрическими приводами установок стационарного или мобильного типа. Данные устройства могут применяться в газовой, нефтяной промышленности, а также в промышленном производстве другого типа.

магнитный пускатель

Это система довольно гибкая и оснащена несколькими модулями, а также магнитным пускателем. Последний подключается непосредственно через кнопочный пост, за счет чего надежность его функционирования становится весьма высокой.

Этот пускатель представляет собой коммутационную конструкцию, за счет нее производится отключение или подключение электроэнергии.

Подобные пускатели обладают корпусом из металла или пластика, их можно применять в сети постоянного или переменного тока. Их зачастую используют в системах и устройствах автоматизированного типа, кроме того, они предназначены для включения или отключения систем при возникновении аварийной ситуации.

Бывают они дистанционными либо встроенными непосредственно в конструкцию изделия.

Чтобы вся система работала максимально надежно, используют только те электротехнические изделия, которые будут напрямую соответствовать всем имеющимся характеристикам.

Устройство и конструкция

простая схема постов

Стандартный кнопочный пост управления обладает следующими особенностями конструкции:

Каждая из кнопок лишена фиксации положения.
Кнопка «Пуск» обычно окрашена в зеленый цвет, а иногда даже оснащена подсветкой при включении, также у нее есть нормально разведенные контакты, сама она используется для активации работы того или иного механизма.
Кнопка «Стоп», как правило, красного цвета и расположена на замкнутых контактах. За счет нее с устройства снимается подаваемое напряжение, и его работа приостанавливается.
Помимо этого, кнопочные посты управления могут иметь корпус из металла или пластмассы. Каждый из них имеет свой уровень защиты. Их разрешено применять в устройствах, имеющих распределительное предназначение, а также в автоматике большинства промышленных систем.
Кнопочный пост представляет собой основу устройства большинства пультов, он принимает непосредственное участие при включении или выключении оборудования, действует в аварийной ситуации.

Если оборудование опасно для жизни или здоровья человека, аналогичные приборы выпускают с увеличенной степенью защиты. Схема подключения в этом случае намного более надежна, а сам пульт можно подключить к различным устройствам.

Зачастую, управление установкой производится с 2 точек. Как правило, это вызвано определенной производственной необходимостью. Обычно по такой технологии работают различные электрические двигатели, однако может работать и иное оборудование.

Принцип действия

Подобное устройство представляет собой коммутационный аппарат, благодаря которому производится управление и распределение электрического тока по тем цепям, к которым он подключен.

С одной стороны, у кнопочного поста располагаются силовые контакты, которые и производят включение, переключение, обычное и аварийное отключение оборудования.

С другой стороны, установлена электромагнитная катушка, за счет которой данные контакты включаются и отключаются:

В первой части эти силовые контакты, как правило, бывают подвижными и располагаются на диэлектрической траверсе. Если же эти элементы не имеют такую характеристику, как подвижность, то их располагают непосредственно на корпусе, который тоже должен быть диэлектрическим. С их помощью производится подключение силовых линий. В спокойном состоянии, подобные контакты разомкнуты, и электрический ток по ним не протекает. Нагрузки на них в этом состоянии нет. В этом состоянии они держатся благодаря специальной пружине;
Вторая часть оснащена электромагнитной катушкой. Пока на нее не подается достаточное количество напряжения, она тоже находится в состоянии покоя. Когда напряжение возрастает, на контуре катушки возникает электромагнитное поле, создающее электродвижущую силу. За счет него подвижный сердечник или якорь с крепящимися к нему силовыми контактами подходит к катушке. В результате, происходит замыкание цепей, подключенных через них и образование рабочей нагрузки.
Когда напряжение снимается с катушки, электродвижущая сила пропадает, и якорь не может удержаться в активном положении, под действием пружины ему приходится вернуться в первоначальное положение. В результате этого, цепи силовых контактов размыкаются, и установка прекращает работать.

Технические характеристики и условия эксплуатации

Несмотря на огромное разнообразие моделей, имеющихся в продаже, технические характеристики у них одинаковые, но могут немного отличаться по параметрам:

Номинальное напряжение (в случае с переменным током – до 660В, при постоянном – до 440В).
Наименьшее рабочее напряжение (при переменном тока – от 36, при постоянном – от 24).
Номинальное напряжение, приходящееся на изоляционные слои (до 660В).
Номинальная сила тока (10А).
Сквозной ток, протекающий через кнопочный пост в течение одной секунды (200А).
Номинальный режим работы (их может быть 4 вида: кратковременный, повторно-кратковременный, продолжительный и прерывисто-продолжительный).

Эксплуатация во многом зависит от типа поста управления, однако есть ряд общих моментов:

Прежде всего, кнопочный пост не должен находиться выше 4300 м над уровнем моря.
Температура в цеху или ином рабочем помещении может быть от -40 до +40 градусов.
Если влажностный режим будет превышать показатель 80% при температуре 20 градусов, то в скором времени это приведет к порче контактов, при температуре 40 градусов данный показатель должен быть не выше 50%.
Существуют устройства, способные работать во взрывоопасной среде, однако большинство моделей на это не рассчитаны.
Кроме того, в окружающей среде не должно быть большое количество пыли, способное проводить электрический ток, агрессивного газа и водяного пара.
Допускать воздействие прямых солнечных лучей на конструкцию категорически запрещается.

Клавиатура ноутбука. Назначение клавиш

Специальные или управляющие клавиши

Первым делом мы расскажем о назначении специальных (управляющих) клавиш.

Esc – При нажатии данной клавиши отменяется действие в программе. Если вы нажмете клавишу Esc в игре, то произойдет выход на рабочий стол.
Ctrl – Является функциональной только при сочетании с другими клавишами.
Alt – Является функциональной только при сочетании с другими клавишами.
Fn Lock – Присутствует только на клавиатурах ноутбуков, нетбуков. При активации Fn Lock, активируются клавиши F1-F12.
Windows (Win) – Клавиша для открытия главного меню «Пуск».
Print Screen – Функция скриншота видимой части экрана.
Pause Break – Позволяет прекратить текущую операцию в программе. В игре поставить паузу.
Scroll Lock – При активации, открывается возможность работы мыши, как шарикового джойстика. Таким образом, можно прокручивать страницу без прокрутки колесика мыши.

Цифровые клавиши

Num Lock – Клавиша для активации правой раскладки цифр и символов.

Алфавитно-цифровые клавиши

Caps Lock – Активирует функцию заглавных (больших) букв.
Shift – Временно активирует функцию заглавных (больших) букв.
Tab – В текстовых редакторах происходит создание новой строки, столбца.
Backspace – Клавиша для удаления символов, цифр, а также для отмены действия.
Enter – Клавиша для подтверждения действий.

Клавиши для перемещения

Insert (Ins) – Клавиша выполняет функцию замены текста при печатании.
Delete – Функциональная клавиша, с помощью которой можно удалить текст и файлы.
Home – При печатании, нажав на клавишу, можно перенести курсор в начало текста.
End – При печатании, нажав на клавишу, можно перенести курсор в конец текста.
PgUp – Клавиша для прокрутки страницы вверх в браузере и текстовом редакторе.
PgDn – Клавиша для прокрутки страницы вниз в браузере и текстовом редакторе.

Теперь после того, как мы описали про каждую клавишу, необходимо рассказать работу клавиш в сочетании с другими.

Функциональные комбинации для клавиши Alt

Alt + F4 – Закрытие окна программы, игры.
Alt + Prtsc Sysrq – Создание снимка активного окна.
Alt + Backspace – Отмена предыдущего действия/операции.
Alt + Tab – Переключение между окнами.
Alt + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Ctrl

Ctrl + End – Прокрутка страницы вниз.
Ctrl + Home – Прокрутка страницы вверх.
Ctrl + Alt и Del– Запуск приложения «Диспетчер задач».
Ctrl + Стрелки вниз, вверх, влево, вправо – Произвольное перемещение курсора при наборе текста.
Ctrl + Esc – Запуск окна «Пуск».
Ctrl + O – Открытие документа в текстовых редакторах (Word, Excel и другое).
Ctrl + W – Закрытие документа в текстовых редакторах (Word, Excel и другое).
Ctrl + S – Сохранение документов в текстовых редакторах (Word, Excel и другое).
Ctrl + P – Активация функции печати документов в текстовых редакторах (Word, Excel и другое).
Ctrl + A – Выделение всех файлов, документов. В текстовых редакторах – полное выделение текста.
Ctrl + C – Копирование выделенных файлов, документов. В текстовых редакторах – копирование выделенного текста.
Ctrl + V – Вставка скопированного текста/файла в конечное место.
Ctrl + Z – Отмена предыдущего действия/операции.
Ctrl + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Shift

Shift + Стрелки вниз, вверх, влево, вправо – Выделение символа или буквы.
Shift + Del – Удаление файла, документа с системы.

Функциональные комбинации для клавиши Win

Win + D – Сворачивание всех раскрытых окон.
Win + R – Запуск утилиты «Выполнить».
Win + E – Запуск приложения «Проводник».
Win + F – Запуск поиска в браузере, текстовых редакторах.
Win + Tab – Переключение между окнами программ и приложений.

Функциональные комбинации для клавиши Fn

На ноутбуках Samsung

Fn + F1 – Открытие службы системных настроек.
Fn + F2 – Уменьшение яркости дисплея.
Fn + F3 – Увеличение яркости дисплея.
Fn + F4 – Переключение рабочего стола на второй монитор.
Fn + F5 – Отключение сенсорной панели (тачпад).
Fn + F6 – Отключение звука.
Fn + F7 – Уменьшение громкости звука.
Fn + F8 – Увеличение громкости звука.
Fn + F11 – Активация работы вентилятора на полную мощность.
Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках Lenovo

Fn + F1 – Отключение звука.
Fn + F2 – Уменьшение громкости звука.
Fn + F3 – Увеличение громкости звука.
Fn + F4 – Излечение DVD-привода.
Fn + F6 – Отключение питания дисплея.
Fn + F7 – Активация адаптера беспроводной сети Wi-Fi.
Fn + F8 – Отключение микрофона.
Fn + F9 – Отключение камеры.
Fn + F10 – Переключение рабочего стола на второй монитор.
Fn + F11 – Уменьшение яркости дисплея.
Fn + F12 – Увеличение яркости дисплея.

На ноутбуках HP

Fn + F1 – Вызов справочника поддержки.
Fn + F2 – Уменьшение яркости дисплея.
Fn + F3 – Увеличение яркости дисплея.
Fn + F4 – Отключение сенсорной панели (тачпад).
Fn + F6 – Перемотка назад в видео, музыке.
Fn + F7 – Остановка воспроизведения видео, музыки.
Fn + F8 – Перемотка вперед в видео, музыке.
Fn + F9 – Уменьшение громкости звука.
Fn + F10 – Увеличение громкости звука.
Fn + F11 – Отключение звука.
Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках ASUS

Fn + F1 – Переход в спящий режим.
Fn + F2 – Активация адаптера беспроводной сети Wi-Fi.
Fn + F3 – Уменьшение яркости подсветки клавиатуры.
Fn + F4 – Увеличение яркости подсветки клавиатуры.
Fn + F5 – Уменьшение яркости дисплея.
Fn + F6 – Увеличение яркости дисплея.
Fn + F7 – Отключение питания дисплея.
Fn + F8 – Переключение рабочего стола на второй монитор.
Fn + F9 – Отключение сенсорной панели (тачпад).
Fn + F10 – Отключение звука.
Fn + F11 – Уменьшение громкости звука.
Fn + F12 – Увеличение громкости звука.

На ноутбуках Acer

Fn + F3 – Активация адаптера беспроводной сети Wi-Fi.
Fn + F4 – Переход в спящий режим.
Fn + F5 – Переключение рабочего стола на второй монитор.
Fn + F6 – Отключение питания дисплея.
Fn + F7 – Отключение сенсорной панели (тачпад).
Fn + F8 – Отключение звука.
Fn + F12 – Активация клавиши Scroll Lock.

Управление нагрузкой одной кнопкой без фиксации

Иногда возникает необходимость управлять той или иной нагрузкой всего одной кнопкой. Кнопки бывают двух типов с фиксацией и без. Если использовать кнопки без фиксации, например для включения светодиода, то при нажатии светодиод засветится, а при отпускании потухнет.

Приведенная схема проста до безобразия и состоит из трех транзисторов, две из которых обратной проводимости. Работает она по следующему принципу — при первом нажатии светодиод засветится, при повторном — потухнет.

Областей применения такой простой электронной кнопки очень много, от простых фонариков до мощных систем коммутации.

Как это работает

В начальный момент, когда на схему подается питание, все три транзистора закрыты, одновременно через цепочку резисторов R1 и R2 заряжается электролитический конденсатор C1, напряжение на нем равно напряжению питания. При нажатии на кнопку положительный сигнал с конденсатора поступает на базу транзистора VT3 отпирая его, по открытому переходу этого транзистора напряжение поступает на базу транзистора VT2, в следствии чего он также открывается. Нагрузка, в нашем случае светодиод, тоже активируется, еще во время срабатывания транзистора VT3.

Эта часть схемы представляет из себя триггерную защелку. Транзистор VT3 открывает VT2, а тот открываясь подает напряжение на базу транзистора VT3 удерживая его в открытом состоянии.

В таком состоянии схема может находится бесконечно долгое время. Притом кнопку можно просто нажать и отпустить, а не удерживать в нажатом состоянии.

Открывающийся транзистор VT2 открывает также и транзистор VT1. В этом состоянии у нас все три транзистора открыты. Когда VT1 открыт, через его открытый переход и резистор R2, конденсатор C1 будет разряжаться, отсюда можно сделать вывод, что когда транзисторы открыты, конденсатор разряжен.

При повторном нажатии кнопки база транзистора VT3 оказывается подключенной к минусовой обкладке конденсатора C1, на базе ключа напряжение в районе 0,7 вольт, и в следствии заряда конденсатора оно просаживается и он запирается. С запиранием транзистора VT3, конденсатор опять начинает заряжаться в штатном режиме, через ранее указанные резисторы.

Коммутацию нагрузки осуществляет транзистор VT3, его можно взять помощней, например bd139, в этом случае у нас появится возможность подключать к схеме более мощные нагрузки, ну или можно усилить сигнал с выхода нашей кнопки дополнительным транзистором.

Использованные в схеме транзисторы не критичны, можно взять любые малой и средней мощности соответствующей проводимости. Номиналы других компонентов схемы можно отклонять в ту или иную сторону на 30%.

Схема не прожорливая, от источника питания в 5 вольт ток потребления без нагрузки всего 850 микроАмпер, так, что смело можно задействовать в качестве выключателя ну скажем в карманном фонарике.

Печатные платы тут:

otdelkagres.ru

Условные обозначения в электрических схемах

Введение

Виды и типы электрических схем

Исходя из этого норматива, все схемы разделены на 8 типов:

Объединенные.
Расположенные.
Общие.
Подключения.
Монтажные соединений.
Полные принципиальные.
Функциональные.
Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

Комбинированные.
Деления.
Энергетические.
Оптические.
Вакуумные.
Кинематические.
Газовые.
Пневматические.
Гидравлические.
Электрические.

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

2.755-87 – графические условные обозначения контактных и коммутационных соединений.
2.721-74 – графические условные обозначения деталей и узлов общего применения.
2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГО	Наименование
	Дугогашение
	Без самовозврата
	С самовозвратом
	Концевой или путевой выключатель
	С автоматическим срабатыванием
	Выключатель-разъединитель
	Разъединитель
	Выключатель
	Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение):
	Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГО	Наименование
PF	Частотомер
PW	Ваттметр
PV	Вольтметр
PA	Амперметр

ГОСТ 2.271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Наименование	Обозначение
Выключатель автоматический в силовой цепи	QF
Выключатель автоматический в управляющей цепи	SF
Выключатель автоматический с дифференциальной защитой или дифавтомат	QFD
Рубильник или выключатель нагрузки	QS
УЗО (устройство защитного отключения)	QSD
Контактор	KM
Реле тепловое	F, KK
Временное реле	KT
Реле напряжения	KV
Импульсное реле	KI
Фотореле	KL
ОПН, разрядник	FV
Предохранитель плавкий	FU
Трансформатор напряжения	TV
Трансформатор тока	TA
Частотный преобразователь	UZ
Амперметр	PA
Ваттметр	PW
Частотомер	PF
Вольтметр	PV
Счетчик энергии активной	PI
Счетчик энергии реактивной	PK
Элемент нагревания	EK
Фотоэлемент	BL
Осветительная лампа	EL
Лампочка или прибор индикации световой	HL
Разъем штепсельный или розетка	XS
Переключатель или выключатель в управляющих цепях	SA
Кнопочный выключатель в управляющих цепях	SB
Клеммы	XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

remboo.ru

ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87 (CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ 2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01.88

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание. Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание. При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание. В пп. 2 — 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5, п. 1.
7. Колодка зажимов Примечание. Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять
4. Вертикаль многократного координатного соединителя с m выходами
5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

aquagroup.ru

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87 (CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation.

Graphic designations in diagrams.

Commutational devices and contact connections

ГОСТ 2.755-87

(CT СЭВ 5720-86)

Дата введения 01.01.88

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание . В пп. 2 — 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5 , п. 1.
7. Колодка зажимов Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять
4. Вертикаль многократного координатного соединителя с m выходами
5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	Вводная часть
ГОСТ 2.756-76	Вводная часть

6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

Еще документы скачать бесплатно

www.gosthelp.ru

Условные обозначения электрических схем на чертежах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Обозначение электрических элементов на схемах

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

Обозначение розеток на чертежах

Условные обозначения розеток в электрических схемах

Обозначение трехфазной розетки на чертежах

Отображение выключателей

Условные графические обозначения выключателей на электрических схемах

Как выглядит схематичное изображение проходных выключателей

Лампы и светильники

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

реле тока — РТ;
мощности — РМ;
напряжения — РН;
времени — РВ;
сопротивления — РС;
указательное — РУ;
промежуточное — РП;
газовое — РГ;
с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

Виды схем в электрике

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Обозначения элементов на однолинейной схеме

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

Изображение шин и проводов

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Как обозначаются провода, кабели, количество жил и способы их прокладки

Как изображают выключатели, переключатели, розетки

Условные обозначения выключателей на чертежах и схемах

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Светильники на схемах

Элементы принципиальных электрических схем

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Буквенные обозначения элементов на схемах: основные и дополнительные

Однолинейная схема электроснабжения

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Как обозначаются трансформаторы на схемах

Обозначение заземлений на схемах

Общее заземление

Чистое (бесшумное) заземление

Защитное заземление

Буквенные обозначения на электрических схемах

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Z – фильтры, ограничители.

Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

Автор Admin На чтение 7 мин. Просмотров 599 Опубликовано 23.10.2019

Условные обозначения в электрических схемах: лампы, трансформаторы, измерительные приборы, основная элементная база
Нормативная база
Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем
Обозначение электрических элементов на схемах
Обозначение светодиода, стабилитрона, транзистора (разного типа)
Электрические щиты, шкафы, коробки
Обозначение электрических элементов на схемах: шкафы, щитки, пульты
Элементная база для схем электропроводки
Пример схемы электропитания и графическое изображение проводов на ней
Изображение розеток
Обозначение розеток на чертежах
Условные обозначения розеток в электрических схемах
Обозначение трехфазной розетки на чертежах
Отображение выключателей
Условные графические обозначения выключателей на электрических схемах
Как выглядит схематичное изображение проходных выключателей
Лампы и светильники
Изображение светильников на схемах и чертежах
Радиоэлементы
Условные обозначения радиоэлементов в чертежах
Буквенные обозначения

Условные обозначения в электрических схемах: лампы, трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Обозначение электрических элементов на схемах

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Элементная база для схем электропроводки

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

Обозначение розеток на чертежах

Условные обозначения розеток в электрических схемах

Обозначение трехфазной розетки на чертежах

Отображение выключателей

Условные графические обозначения выключателей на электрических схемах

Как выглядит схематичное изображение проходных выключателей

Лампы и светильники

Изображение светильников на схемах и чертежах

Радиоэлементы

Условные обозначения радиоэлементов в чертежах

Буквенные обозначения

	Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

реле тока — РТ;
мощности — РМ;
напряжения — РН;
времени — РВ;
сопротивления — РС;
указательное — РУ;
промежуточное — РП;
газовое — РГ;
с выдержкой времени — РТВ.

Как читать схему

Добавлено в избранное Любимый 98

Обзор

Схемы

— это наша карта для проектирования, создания и устранения неисправностей схем. Понимание того, как читать схемы и следовать им, — важный навык для любого инженера-электронщика.

Это руководство должно превратить вас в полностью грамотного читателя схем! Мы рассмотрим все основные символы схемы:

Затем мы поговорим о том, как эти символы соединяются на схемах, чтобы создать модель цепи.Мы также рассмотрим несколько советов и приемов, на которые следует обратить внимание.

Условные обозначения (часть 1)

Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартизованных основных схематических символов для различных компонентов.

Резисторы

Самый фундаментальный из схемных компонентов и символов! Резисторы на схеме обычно представлены несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. В схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют обозначение стандартного резистора стрелкой. Переменный резистор остается устройством с двумя выводами, поэтому стрелка просто расположена по диагонали посередине.Потенциометр — это трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворником).

Конденсаторы

Обычно используются два символа конденсатора. Один символ представляет поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные колпачки. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, который должен иметь более низкое напряжение, чем положительный анодный вывод.Знак плюс также должен быть добавлен к положительному выводу символа поляризованного конденсатора.

Катушки индуктивности

Катушки индуктивности
обычно представлены сериями изогнутых выступов или петлевых катушек. Международные символы могут просто обозначать катушку индуктивности как закрашенный прямоугольник.
Коммутаторы
Коммутаторы
существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей исполнительный механизм (часть, которая соединяет клеммы вместе).
Переключатели с более чем одним ходом, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.
Многополюсные переключатели обычно имеют несколько одинаковых переключателей с пунктирной линией, пересекающей средний привод.
Источники энергии
Так же, как существует множество вариантов питания вашего проекта, существует большое количество символов схем источника питания, которые помогают указать источник питания.
Источники постоянного или переменного напряжения
В большинстве случаев при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):
Батареи
Батарейки, будь то цилиндрические, щелочные AA или литий-полимерные аккумуляторные батареи, обычно выглядят как пара непропорциональных параллельных линий:
Чем больше пар линий, тем больше ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.
Узлы напряжения
Иногда — особенно на очень загруженных схемах — вы можете назначить специальные символы для узловых напряжений. Вы можете подключать устройства к этим символам с одним контактом , и они будут напрямую связаны с 5 В, 3,3 В, VCC или GND (землей). Узлы положительного напряжения обычно обозначаются стрелкой, направленной вверх, в то время как узлы заземления обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, направленную вниз).
Условные обозначения (часть 2)
Диоды
Базовые диоды обычно представляют собой треугольник, прижатый к линии.Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод — это вывод, входящий в плоский край треугольника. Отрицательный катод выходит за линию символа (воспринимайте его как знак -).
Существует множество различных типов диодов, каждый из которых имеет специальный рифф на стандартном символе диода. Светодиоды (LED) дополняют символ диода парой линий, направленных в сторону. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и направляют их в сторону диода.
Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями на штриховой части символа.
Транзисторы
Транзисторы
, будь то биполярные транзисторы или полевые МОП-транзисторы, могут существовать в двух конфигурациях: положительно легированные или отрицательно легированные. Итак, для каждого из этих типов транзисторов есть как минимум два способа его нарисовать.
Биполярные переходные транзисторы (БЮТ)
БЮТ — трехполюсные устройства; у них есть коллектор (C), эмиттер (E) и база (B).Существует два типа BJT — NPN и PNP, и каждый имеет свой уникальный символ.
Контакты коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка указывает наружу, это NPN. Мнемоника для запоминания: «NPN: n ot p ointing i n ».
Металлооксидные полевые транзисторы (МОП-транзисторы)
Как и BJT, полевые МОП-транзисторы имеют три терминала, но на этот раз они названы исток (S), сток (D) и затвор (G).И снова, есть две разные версии символа, в зависимости от того, какой у вас полевой МОП-транзистор с каналом n или p. Для каждого типа полевого МОП-транзистора существует ряд часто используемых символов:
Стрелка в середине символа (называемая основной частью) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. Если стрелка указывает внутрь, это означает, что это n-канальный MOSFET, а если он указывает, это p-канал. Помните: «n is in» (своего рода противоположность мнемонике NPN).
Цифровые логические ворота
Наши стандартные логические функции — И, ИЛИ, НЕ и ИСКЛЮЧАЮЩЕЕ ИЛИ — имеют уникальные условные обозначения:
Добавление пузыря к выходу отменяет функцию, создавая NAND, NOR и XNOR:
У них может быть более двух входов, но формы должны оставаться такими же (ну, может быть, немного больше), и все равно должен быть только один выход.
Интегральные схемы
Интегральные схемы
решают такие уникальные задачи, и их так много, что они действительно не получают уникального символа схемы. Обычно интегральная схема представляет собой прямоугольник с выступающими по бокам выводами. Каждый вывод должен быть помечен как номером, так и функцией.
Схематические символы для микроконтроллера ATmega328 (обычно присутствующего на Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.
Поскольку микросхемы имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно идентифицирующее имя микросхемы.
Уникальные ИС: операционные усилители, регуляторы напряжения
Некоторые из наиболее распространенных интегральных схем получают уникальный символ схемы. Обычно вы увидите операционные усилители, расположенные, как показано ниже, с 5 выводами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.
Часто в один корпус интегральной схемы встроено два операционных усилителя, для которых требуется только один вывод для питания и один для заземления, поэтому тот, что справа, имеет только три контакта.
Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Обычно они имеют форму прямоугольника с выводами слева (вход), справа (выход) и внизу (заземление / регулировка).
Разное
Кристаллы и резонаторы
Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, в то время как резонаторы, которые добавляют два конденсатора к кристаллу, обычно имеют три вывода.
Заголовки и разъемы
Будь то обеспечение питания или отправка информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот образец:
Двигатели, трансформаторы, динамики и реле
Мы объединим их вместе, так как все они (в основном) так или иначе используют катушки. Трансформаторы (не самые очевидные) обычно состоят из двух катушек, соединенных друг с другом, с парой линий, разделяющих их:
Реле обычно соединяют катушку с переключателем:
Динамики и зуммеры обычно имеют форму, аналогичную их реальным аналогам:
Двигатели
и обычно имеют обведенную буквой «М», иногда с небольшим количеством украшений вокруг клемм:
Предохранители и PTC
Предохранители и PTC — устройства, которые обычно используются для ограничения больших скачков тока — каждое имеет свой уникальный символ:
Символ PTC на самом деле является общим обозначением термистора , резистора, зависящего от температуры (обратите внимание на международный символ резистора там?).
Без сомнения, многие символы схем не включены в этот список, но те, что указаны выше, должны дать вам 90% грамотности в чтении схем. В общем, символы должны иметь довольно много общего с реальными компонентами, которые они моделируют. Помимо символа, каждый компонент на схеме должен иметь уникальное имя и значение, которое в дальнейшем помогает его идентифицировать.
Обозначения и значения имен
Один из важнейших ключей к схемотехнической грамотности — это способность распознавать, какие компоненты какие.Компонентные символы рассказывают половину истории, но для завершения каждый символ должен сочетаться с именем и значением.
Имена и значения
Значения помогают точно определить, что такое компонент. Для схемных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них Ом, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто название микросхемы. Кристаллы могут указывать свою частоту колебаний как свою ценность.По сути, значение компонента схемы вызывает его наиболее важную характеристику .
Имена компонентов обычно представляют собой комбинацию одной или двух букв и числа. Буквенная часть имени определяет тип компонента — R для резисторов, C для конденсаторов, U для интегральных схем и т. Д. Каждое имя компонента на схеме должно быть уникальным; если в цепи несколько резисторов, например, они должны называться R ₁, R ₂, R ₃ и т. д.Имена компонентов помогают нам ссылаться на определенные точки на схемах.
Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не столь буквальны; индукторы, например, L (потому что ток уже прошел I [но он начинается с C … электроника — глупое место]). Вот краткая таблица общих компонентов и их префиксов:
902 902 902 902 902 902 D 902
Название Идентификатор Компонент
R Резисторы
C Конденсаторы
L Индукторы
Q Транзисторы
U Интегральные схемы
Y Кристаллы и генераторы
Хотя тезисы являются «стандартизированными» названиями для обозначений компонентов, они не всегда соблюдаются.Вы можете увидеть интегральные схемы с префиксом IC вместо U , например, или кристаллы с маркировкой XTAL вместо Y . Используйте свой здравый смысл при диагностике, какая часть есть какая. Символ обычно должен передавать достаточно информации.
Схема чтения
Понимание того, какие компоненты есть на схеме, — это более чем полдела на пути к ее пониманию. Теперь все, что осталось, — это определить, как все символы связаны друг с другом.
Сети, узлы и метки
Схематические цепи сообщают вам, как компоненты соединяются вместе в цепи. Цепи представлены в виде линий между клеммами компонентов. Иногда (но не всегда) они имеют уникальный цвет, например, зеленые линии на этой схеме:
Соединения и узлы
Провода могут соединять две клеммы вместе, или их можно соединять десятки. Когда провод разделяется на два направления, образуется соединение . На схемах изображаем стыки с узлами , маленькими точками на пересечении проводов.
Узлы
дают нам возможность сказать, что «провода, пересекающие это соединение , соединены ». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При разработке схем обычно рекомендуется по возможности избегать этих несвязанных перекрытий, но иногда это неизбежно).
Сетевые имена
Иногда, чтобы схема была более разборчивой, мы даем цепи имя и маркируем ее, а не прокладываем провод по всей схеме.Предполагается, что цепи с таким же именем подключены, даже если между ними нет видимого провода. Имена могут быть написаны прямо поверх сети, или они могут быть «тегами», свисающими с провода.
Подключается каждая цепь с таким же именем, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают сохранить схемы от слишком хаотичного (представьте, если бы все эти цепи были действительно соединены проводами). Цепям
обычно дается имя, в котором конкретно указывается назначение сигналов на этом проводе.Например, цепи питания могут быть обозначены «VCC» или «5V», а цепи последовательной связи — «RX» или «TX».
Советы по чтению схем
Идентифицировать блоки
Действительно обширные схемы следует разбивать на функциональные блоки. Это может быть раздел для ввода мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попытайтесь распознать, какие секции какие, и проследить за цепочкой от входа к выходу. По-настоящему хорошие разработчики схем могут даже выложить схему как книгу: входы слева, выходы — справа.
Если ящик схемы действительно хорош (например, инженер, который разработал эту схему для RedBoard), они могут разделить части схемы на логические помеченные блоки.
Распознать узлы напряжения
Узлы напряжения — это одноконтактные компоненты схемы, к которым мы можем подключать клеммы компонентов, чтобы назначить им определенный уровень напряжения. Это специальное приложение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с одинаковым именем, соединены вместе.
Узлы напряжения с одинаковыми названиями — например, GND, 5 В и 3,3 В — все подключены к своим аналогам, даже если между ними нет проводов.
Узел заземления особенно полезен, потому что очень многие компоненты нуждаются в заземлении.
Справочные таблицы компонентов
Если на схеме есть что-то, что не имеет смысла, попробуйте найти таблицу для наиболее важного компонента. Обычно компонент, выполняющий большую часть работы со схемой, — это интегральная схема, такая как микроконтроллер или датчик.Обычно это самый крупный компонент, часто расположенный в центре схемы.
Ресурсы и дальнейшее развитие
Вот и все, что нужно для чтения схем! Зная символы компонентов, отслеживание цепей и определение общих меток. Понимание того, как работает схема, открывает вам целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в приобретенных новых схемах:
Делители напряжения — это одна из самых основных принципиальных схем.Узнайте, как с помощью всего двух резисторов превратить большое напряжение в меньшее!
Как использовать макетную плату — Теперь, когда вы знаете, как читать схемы, почему бы не сделать ее! Макетные платы — отличный способ создавать временные функциональные прототипы схем.
Работа с проводом — Или пропустите макет и сразу начните с проводки. Умение разрезать, зачищать и подключать провода — важный навык электроники.
Последовательные и параллельные схемы — Построение последовательных или параллельных схем требует хорошего понимания схем.
Шитье проводящей нитью — Если вы не хотите работать с проволокой, как насчет создания схемы электронного текстиля с проводящей нитью? В этом прелесть схематических схем, одна и та же схематическая схема может быть построена множеством различных способов с использованием различных носителей.
Условные обозначения на схеме
| LEARN.PARALLAX.COM
По мере прохождения различных руководств по микроконтроллерам Parallax вы увидите схемы, описывающие схемы, которые необходимо построить.Ниже приведен список общих символов, которые вы можете увидеть на этих схемах. Фотографии некоторых распространенных компонентов включены, но обратите внимание, фотографии НЕ в масштабе!
Берегите глаза! При построении электрических цепей рекомендуется использовать защитные очки. Некоторые устройства, особенно поляризованные, такие как электролитические и танталовые конденсаторы, могут взорваться, если включить их в цепь наоборот. Всегда отключайте питание при создании или изменении схемы. Всегда дважды проверяйте проводку поляризованных компонентов перед повторным включением питания.
Провод
Этот символ обозначает электрическое соединение. Для этого в макетной схеме можно использовать перемычку.
Провода (подключенные)
Этот символ обозначает общее электрическое соединение между двумя компонентами. При построении схемы это электрическое соединение может быть выполнено путем подключения вывода каждого компонента к одному и тому же ряду макета.
Провода (не подключены)
Этот символ обозначает провода, которые пересекаются на схеме для удобства рисования, но на самом деле не соединяются в цепи.Не дайте себя обмануть!
Напряжение питания постоянного тока
Эти символы показывают, какое напряжение необходимо подать в вашу цепь; они также могут отображать диапазон значений или быть помечены как Vcc , Vdd или Vin .
Земля
Этот символ обозначает ноль вольт. Он может быть без маркировки или с маркировкой GND (показан), Vss или Vee .
Нет соединения (NC)
Этот символ представляет собой штырь или провод (от датчика или компонента), которые электрически не подключены к цепи.Этот символ может быть без надписи или с надписью nc (показано).
Здесь нечего показывать!
Резистор
Резистор
А ограничивает электрический ток. Сопротивление выражается в омах, часто обозначается символом омега. На схеме значение сопротивления обычно указывается рядом с символом (показанным). Щелкните здесь, чтобы узнать о считывании цветовых кодов резисторов.
Потенциометр (переменный резистор)
Потенциометр, также известный как переменный резистор, имеет значение сопротивления, определяемое положением внутреннего стеклоочистителя (показано стрелкой).Метка и / или верхнее максимальное значение сопротивления могут быть показаны рядом с символом на схеме, как в примере 10 кОм ниже.
Конденсатор, неполярный (монолитный)
Конденсаторы накапливают электрическую энергию. Неполярные конденсаторы не имеют положительных и отрицательных выводов, поэтому нет «неправильного способа» их подключения в цепи. Конденсаторы хранят электрический заряд, как крошечные батарейки. Единица измерения — фарад. С микроконтроллерами вы, вероятно, увидите эти общие субблоки:
миллифарад (мФ) — тысячные доли фарада
микрофарад (мкФ) — миллионные доли фарада
нанофарад (нФ) — миллиардные доли фарада
пикофарад (пф) — триллионные доли фарада
103 на 0.Конденсатор 01 мкФ — это количество пикофарад: 10 + 3 нуля или 10 000, что составляет 1 × 10 ⁴.
ВНИМАНИЕ! Некоторые конденсаторы, изготовленные из тантала, похожи на неполяризованные монолитные конденсаторы. Но танталовые конденсаторы поляризованы! Танталовые конденсаторы, включенные в цепь в обратном направлении, могут взорваться и высвободить осколки с большой скоростью. Используйте защитные очки при построении цепей с незнакомыми конденсаторами и другими потенциально поляризованными частями.)
Конденсатор, поляризованный (электролитический)
Электролитические конденсаторы накапливают электрическую энергию, но могут быть подключены в цепь только одним способом. Положительный вывод электролитического конденсатора обозначен знаком плюс. Вы должны соблюдать осторожность, чтобы правильно подключить положительный и отрицательный выводы поляризованных конденсаторов. Изменение направления тока на противоположное может привести к взрыву конденсатора! См. Конденсаторы выше для объяснения единиц.
Светоизлучающий диод (LED)
светодиода преобразуют электрическую энергию в свет; они обычно используются для индикации состояния цепи.Положительный вывод (анод) — это плоское пятно треугольника. Светодиоды выпускаются в разных упаковках, таких как отдельные светодиоды и модули, которые включают несколько в одном корпусе.
Транзистор
Транзисторы контролируют ток.
Фототранзистор
Фототранзисторы ограничивают или позволяют току течь пропорционально количеству обнаруженного света.
Кнопочные и контактные переключатели
Переключатели с нормально разомкнутыми контактами позволяют току проходить через цепь только при физическом включении.В случае кнопок (левое изображение), кнопка должна быть нажата или удерживаться, чтобы позволить току течь. В случае схем усов (правое изображение), усы необходимо коснуться или удерживать против столбов или коллекторов, чтобы позволить току течь. Этот тип переключателя называется «нормально разомкнутым», потому что его состояние по умолчанию — «не нажат» или «разомкнут».
Инфракрасный приемник
Инфракрасные приемники обнаруживают свет, излучаемый инфракрасными светодиодами. Эти устройства часто используются вместе в цепи для обнаружения и / или предотвращения препятствий.Эти устройства имеют три соединения: питание, заземление и сигнал.
Пьезо-динамик
Пьезо динамик издает звук, когда на его клеммы подается напряжение. На условном обозначении положительный вывод представлен знаком плюса. Обратите внимание на положительный вывод, отмеченный знаком плюса на корпусе динамика.
Выходной вывод микроконтроллера
Этот символ представляет вывод ввода-вывода микроконтроллера, работающий как выход, то есть отправляющий сигнал через схему на другое устройство.Заостренный конец этого символа обращен в сторону от метки контактов ввода / вывода, например P0, P1, P2 и т. Д.
Входной контакт микроконтроллера
Этот символ представляет контакт ввода / вывода микроконтроллера, функционирующий как вход, то есть принимающий сигнал через схему от другого устройства. Заостренный конец этого символа обращен к метке контактов ввода / вывода, например P0, P1, P2 и т. Д.
Двунаправленный контакт микроконтроллера
Этот символ представляет контакт ввода / вывода микроконтроллера, функционирующий как вход и выход в цепи.Он будет отправлять сигналы и получать сигналы от другого устройства во время работы программы приложения. Один конец этого символа указывает на метку контакта ввода / вывода, такую как P0, P1, P2 и т. Д., Другой конец указывает в сторону.
100+ символов электрических и электронных цепей
ПРОВОДА
Провода
Представляет собой проводник, проводящий электрический ток. Также называется линией электропередачи или электрической линией или проводом.
Подключенные провода
Обозначает соединение двух проводов. Точка показывает точку соединения.
Несвязанные провода
Обозначает два неподключенных провода / проводника.
Линия входной шины
Представляет шину для ввода или входящих данных.
Линия выходной шины
Представляет шину для выходных или исходящих данных.
Терминал
Представляет начальную или конечную точку.
Автобусная линия
Представляет собой ряд проводников, соединенных вместе, чтобы сформировать провод шины.
ВЫКЛЮЧАТЕЛИ
Кнопка (нормально разомкнутый)
Этот переключатель находится в состоянии ВКЛ, когда кнопка нажата, в противном случае он находится в состоянии ВЫКЛ.
Кнопка (нормально замкнутая)
Этот переключатель изначально находится в состоянии ВКЛ. При отпускании он переходит в состояние ВЫКЛ.
Переключатель Spst
Однополюсный однопозиционный переключатель сокращенно SPST. Он действует как переключатель ВКЛ / ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а броски определяют количество позиций, которые соединяет полюс.
Переключатель Spdt
Однополюсный двойной ход сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение.
Переключатель Dpst
Двухполюсный одинарный переключатель сокращенно обозначается как DPST.Этот переключатель может управлять двумя цепями одновременно.
Выключатель Dpdt
Двухполюсный двухпозиционный переключатель — это полная форма DPDT. Это может соединить четыре контура, изменив положение.
Релейный переключатель
Представляет релейный переключатель. Это может управлять нагрузкой переменного тока с помощью напряжения постоянного тока, приложенного к катушке.
ИСТОЧНИКИ
Источник переменного тока
Представляет источник переменного тока в цепи.
Источник постоянного тока
Представляет источник постоянного тока. Он подает на цепь постоянный ток.
Источник постоянного тока
Символ представляет независимый источник тока, который выдает постоянный ток.
Управляемый источник тока
Это зависимый источник тока. Обычно зависит от других источников (напряжения или тока).
Источник управляемого напряжения
Это зависимый источник напряжения.Обычно зависит от других источников (напряжения или тока).
Одноэлементный аккумулятор
Обеспечивает питание цепи.
Многоэлементный аккумулятор
Комбинация нескольких одноэлементных батарей или одной крупноячеистой батареи. Напряжение обычно выше.
Генераторы волн
Генератор синусоидальных сигналов
Представляет собой генератор синусоидальных сигналов.
Генератор импульсов
Представляет собой генератор импульсов или прямоугольных импульсов.
Треугольная волна
Представляет собой генератор треугольной волны.
СИМВОЛЫ ЗАЗЕМЛЕНИЯ
Основания
Это эквивалентно теоретические 0В и используется в качестве нулевого потенциала в качестве ссылки. Это потенциал идеально проводящей земли.
Заземление сигнала
Это контрольная точка, от которой измеряется сигнал.В цепи может быть несколько сигнальных заземлений из-за падений напряжения в цепи.
Заземление шасси
Оно действует как барьер между пользователем и цепью и предотвращает поражение электрическим током.
СИМВОЛЫ РЕЗИСТОРА
Постоянный резистор
Это устройство, которое препятствует прохождению тока в цепи. Эти два символа используются для обозначения постоянного резистора.
ПЕРЕМЕННЫЙ РЕЗИСТОР
Реостат
Это переменный резистор с двумя выводами.Обычно они используются для управления током в цепи. Обычно используется в схемах настройки и приложениях управления мощностью, таких как нагреватели, печи и т. Д.
Preset
Это миниатюрный переменный резистор. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется расположенным сверху поворотным регулятором с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет.
Термистор
Это термочувствительный резистор.Они используются в датчиках температуры, цепях ограничения тока, цепях защиты от перегрузки по току и т. Д.
Варистор
Это резистор, зависимый от напряжения. Имеет нелинейные вольт-амперные характеристики. Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений.
Магниторезистор
Их также называют магнитно-зависимыми резисторами (MDR). Сопротивление магниторезистора зависит от силы внешнего магнитного поля.Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. Д.
LDR
Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Обычно они используются в светочувствительных приложениях.
Резистор с отводом
Фиксированный резистор с проволочной обмоткой с одним или несколькими выводами по длине. Обычно используется в делителях напряжения.
Аттенюатор
Это устройство, используемое для снижения мощности сигнала. Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов.
Мемристор
Сопротивление мемристора изменяется в зависимости от направления потока заряда. Мемристоры могут использоваться для обработки сигналов, логики / вычислений, энергонезависимой памяти и т. Д.
СИМВОЛЫ КОНДЕНСАТОРА
Неполяризованный конденсатор
Конденсатор сохраняет заряд в виде электрической энергии.Эти два символа используются для неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Их можно использовать как в цепях переменного, так и постоянного тока.
Поляризованный конденсатор
Поляризованные конденсаторы малы по размеру, но имеют высокую емкость. Они используются в цепях постоянного тока. Их можно использовать в качестве фильтров, для обхода или пропуска низкочастотных сигналов.
Электролитический конденсатор
Почти все электролитические конденсаторы поляризованы и поэтому используются в цепях постоянного тока
Проходной конденсатор
Они обеспечивают низкоомный путь к земле для высокочастотных сигналов.
Переменный конденсатор
Емкость переменного конденсатора можно регулировать поворотом ручки.Они широко используются для регулировки частоты, то есть для настройки.
ИНДУКТОРЫ
Катушка индуктивности с железным сердечником
Используются вместо индукторов с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и для ее уменьшения требуется воздушный зазор. Индукторы с сердечником из порошкового железа имеют встроенный воздушный зазор.
Катушки индуктивности с ферритовым сердечником
Материал сердечника, в этом типе индукторов выполнен из ферритового материала.В основном они используются для подавления помех электромагнитных волн.
Катушки индуктивности с центральным отводом
Используются для связи сигналов,
Переменные индукторы
Переменные индукторы с подвижным ферритовым магнитным сердечником являются наиболее распространенными. Индуктивность варьируется путем скольжения сердечника внутрь катушки или из нее.
ДИОДЫ
Pn Junction Diode
PN-переходный диод позволяет току течь только в состоянии прямого смещения.Эти диоды могут использоваться в схемах ограничения и ограничения, в качестве выпрямителей в цепях постоянного тока и т. Д.
Стабилитрон
В состоянии прямого смещения он действует как нормальный диод и пропускает ток. Это также позволяет току течь в режиме обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения.
Фотодиод
Фотодиод обнаруживает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом.Они используются в проигрывателях компакт-дисков, фотоаппаратах и т. Д.
Led
Светодиод похож на диод с PN переходом, но излучает энергию в виде света, а не тепла. Они в основном используются для индикации и освещения.
Варакторный диод
Варакторный диод называется варикапным диодом или диодом переменной емкости. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. Д.
Диод Шокли
Это четырехслойный диод. Это было быстрое переключение и, следовательно, используется в приложениях переключения.
Диод Шоттки
Представляет собой диод Шоттки. Он имеет низкое прямое падение напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разряда.
Туннельный диод
Он также известен как диод Эсаки. Он может очень быстро переключаться и хорошо работать в микроволновом диапазоне частот.Это используется в схемах генератора и микроволновых схемах.
Тиристор
Он состоит из четырех слоев чередующихся материалов P и N. Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами.
Диод постоянного тока
Также называется диодом ограничения тока или диодом регулирования тока. Он ограничивает ток до указанного максимального значения.
Лазерный диод
Лазерный диод аналогичен светодиоду.Активная область формируется во внутренней области в структуре PIN. Лазерные диоды находят применение в лазерной печати, лазерном сканировании и т. Д.
СИМВОЛЫ ТРАНЗИСТОРА
NPN
Изготовлен из комбинации полупроводников P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и коммутации.
PNP
Изготовлен из комбинации полупроводников N-типа между двумя полупроводниками P-типа.Он включается, когда переход база-эмиттер имеет обратное смещение. Они используются для усиления и коммутации.
JFET
N-Channel JFET
N-канальный JFET состоит из кремниевых стержней n-типа, которые образуют два PN перехода сбоку. Основными носителями заряда здесь являются электроны.
P-Channel JFET
P-Channel JFET состоит из кремниевой пластины p-типа, которая образует два PN перехода сбоку.Большинство носителей заряда здесь — дырки.
МОП-транзистор
MOSFET расширения
MOSFET режима улучшения имеет операцию с положительным затвором. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, улучшая проводимость канала.
MOSFET истощения
Режим истощения имеет операцию отрицательного затвора. Это уменьшает ширину обедненного слоя.
Фототранзистор
Фототранзистор преобразует падающую на него световую энергию в соответствующую ему электрическую энергию. Это может использоваться в приложениях светочувствительности. База остается отключенной, поскольку свет используется для обеспечения протекания тока.
Фото Дарлингтона
Фото Транзистор Дарлингтона похож на фототранзистор с очень высоким усилением и чувствительностью
Транзистор Дарлингтона
Эта конфигурация обеспечивает высокое усиление по току.Они используются в регуляторах мощности, выходных каскадах усилителей звука, драйверах дисплея и т. Д.
ЛОГИЧЕСКИЕ ВОРОТА
И вентиль
Это базовый вентиль, реализующий логическое соединение. Выход логического элемента И высокий, только если оба входа имеют высокий уровень, в противном случае оба низкие.
Или вентиль
Логический элемент ИЛИ реализует логическую дизъюнкцию. Выход имеет высокий уровень, если на любом из входов высокий уровень.
Nand Gate
Это дополнение ворот AND. Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий.
Nor Gate
NOR ворота не являются воротами OR. Выход этого гейта высокий, если оба входа низкие, в противном случае — высокий.
Не вентиль
Инвертор или вентиль НЕ реализует логическое отрицание. Этот вентиль инвертирует вход.
Exor
Этот вентиль реализует логику исключающего ИЛИ.Выход этого вентиля высокий, если оба входа разные.
Exnor
Этот вентиль реализует отрицание логики EXOR. Выход этого элемента высокий, только если два входа идентичны.
Буфер
Это устройство звуковой сигнализации. Обычно используется в будильниках, таймерах и для подтверждающих сообщений.
Буфер с тремя состояниями
Аналогичен обычному буферу, но с управляющим сигналом.В случае активного высокого буфера он нормально работает только тогда, когда управляющий сигнал равен 1. В случае активного низкого буфера он работает нормально только когда управляющий сигнал равен 0.
Flip Flop
Flip flop также является элементом памяти
, но это синхронное устройство. На рисунке ниже показан базовый D-триггер.
УСИЛИТЕЛИ
Базовый усилитель
Усилитель — это устройство, которое усиливает относительно небольшой входной сигнал i.е. увеличивает мощность сигнала. Они используются в системах связи, аудиоустройствах и т. Д.
Operational Amplifier
Operational Amplifier (Op Amp) — это усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных приборах, системах обработки сигналов, системах управления и т. Д.
АНТЕННА
Антенна
Этот символ относится к антенне или антенне.Он преобразует электрическую энергию в радиоволны. Он используется в беспроводной связи для передачи или приема сигналов.
Рамочная антенна
Рамочная антенна названа в честь петлеобразной формы провода или другого электрического проводника. Они используются как приемные антенны в низкочастотном диапазоне.
Дипольная антенна
Это наиболее широко используемая антенна. Обычно используется в телевизионных приставках, коротковолновых передачах и FM-приемниках.
ТРАНСФОРМАТОР
Трансформатор
Трансформатор — это основной элемент, который передает энергию в одной цепи другой цепи посредством электромагнитной индукции.Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока.
Железный сердечник
В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо. Сердечник имеет высокую проницаемость и используется для ограничения магнитного поля.
С отводом по центру
Вторичная обмотка трансформатора с отводом по центру разделена на две части с одинаковым числом витков в каждой части. Это приводит к появлению двух отдельных выходных напряжений на двух концах линии.Используется в выпрямительных схемах.
Повышающий трансформатор
№ число витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Существенно используется в инверторах.
Понижающий трансформатор
№ число витков вторичной обмотки меньше, чем у первичной обмотки. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением.
РАЗНОЕ
Зуммер
Это звуковое устройство.При подаче напряжения издается гудящий звук.
Громкоговоритель
Это также аудиоустройство. Здесь электрический сигнал преобразуется в звуковой.
Лампочка
Символ представляет лампочку. Лампа светится при подаче необходимого напряжения.
Двигатель
Преобразует электрическую энергию в механическую.
Предохранитель
Символ обозначает предохранитель, который защищает цепь от перегрузки по току.
Кристаллический осциллятор
Используется для генерации тактового сигнала очень точной частоты.
ADC
Аналого-цифровой преобразователь используется для преобразования аналоговых сигналов (обычно напряжения) в цифровые значения.
DAC
Цифро-аналоговый преобразователь используется для преобразования цифрового кода в аналоговые сигналы.
Термопара
Используется для измерения температуры.
Как читать электрические схемы
Электрическая схема — это схема, которая показывает, как соединены все провода и компоненты в электронной схеме. Они похожи на карту для построения или устранения неисправностей схем и могут рассказать вам почти все, что вам нужно знать, чтобы понять, как работает схема.
Умение читать электрические схемы — действительно полезный навык. Чтобы начать развивать свои способности к чтению схем, важно запомнить наиболее распространенные схематические символы.Каждый физический компонент (например, резистор, конденсатор, транзистор) имеет уникальный схематический символ. Основная цель этого руководства — показать вам основные компоненты схемы, которые вы должны знать.
Недостаточно просто уметь распознавать компоненты в схеме. Вы также должны иметь возможность получить общее представление о том, как работает схема, просто взглянув на нее. После этой статьи я рекомендую прочитать «Как анализировать схемы», где мы обсуждаем более продвинутые методы анализа схем, такие как закон Кирхгофа по току и закон Кирхгофа по напряжению.
ИСТОЧНИКИ ПИТАНИЯ
Источники питания поставляют электрическую энергию в цепь в виде напряжения и тока. Каждая функциональная электронная схема должна иметь источник постоянного или переменного тока.
Источники питания постоянного тока
Источники питания постоянного тока (DC) вырабатывают электрический ток, который течет в постоянном направлении. Это схематический символ источника питания постоянного тока:
Источник питания переменного тока с
Источники питания переменного тока (AC) вырабатывают электрический ток в двух направлениях.Это схематический символ источника питания переменного тока:
Тесто ies
Батарея — это распространенный тип источника постоянного тока. Схематический символ батареи состоит из коротких и длинных параллельных линий. Более длинная линия представляет собой положительную клемму аккумулятора, а более короткая линия представляет отрицательную клемму:
Земля
Земля — это общий обратный путь цепи, по которому ток возвращается к своему источнику.Это часто называют отрицательной стороной схемы. Это схематический символ заземления:
Клеммы
Клеммы — это точки подключения к внешним цепям. Для внешних подключений клеммы обозначены пустыми кружками:
Концевые соединения отличаются от узлов или соединений, обозначенных сплошными кружками:
Переключатели
Переключатели замыкают или разрывают соединение в цепи.Они также позволяют вам изменить путь тока.
Переключатель SPST es
Переключатель SPST (однополюсный, однопозиционный) — это переключатель включения и выключения. Два схематических символа ниже показывают различные состояния переключателя SPST. Верхний символ указывает на то, что переключатель находится в выключенном положении, что блокирует прохождение тока. Нижний символ указывает на то, что переключатель включен, что позволяет току течь через переключатель.
Переключатель SPDT es Переключатели
SPDT (однополюсные, двухпозиционные) могут направлять путь тока к различным частям цепи.В зависимости от положения переключателя существует два пути прохождения тока в этом переключателе:
Переключатель мгновенного действия es
Переключатели мгновенного действия остаются разомкнутыми или замкнутыми только при нажатии. Кнопочные переключатели являются наиболее распространенным типом переключателей мгновенного действия. Эти переключатели либо нормально разомкнутые, либо нормально замкнутые. Верхний схематический символ ниже показывает нормально разомкнутый кнопочный переключатель в разомкнутом положении, а нижний символ показывает нормально замкнутый кнопочный переключатель в замкнутом положении:
Многоточечный коммутатор es
Многоточечные переключатели позволяют переключать путь входного тока на несколько различных выходных путей.
Переключатели
DPST (двухполюсные, однопозиционные) имеют 2 входа и 2 выхода. Эти переключатели позволяют управлять током на два выхода. Поскольку переключатели одноходовые, две выходные клеммы будут включаться и выключаться одновременно. На схемах ниже показаны разомкнутый переключатель DPST (слева) и замкнутый переключатель DPST (справа):
Переключатели
DPDT (двухполюсные, двухпозиционные) имеют две клеммы для входного тока и четыре клеммы для выходного тока.Эти переключатели позволяют переключать путь двух входных токов на четыре отдельных пути вывода. Вот схематический символ переключателя DPDT:
Резистор с
Резистор — один из самых основных пассивных компонентов схемы. Резисторы обладают электрическим сопротивлением, ограничивающим ток. Схематический символ резистора показан ниже. Символ слева — это соглашение, используемое в Соединенных Штатах, а символ справа — международный стандарт:
.
Переменный резистор с
Переменный резистор может увеличивать или уменьшать свое сопротивление в зависимости от внешнего входа.Аналоговые датчики, такие как фоторезисторы и термисторы, являются типами переменных резисторов, поскольку их сопротивление изменяется в зависимости от уровня освещенности или температуры. Схематическое обозначение переменного резистора аналогично фиксированному резистору, но диагональная стрелка помещена посередине:
Потенциометр с
Потенциометр — это трехконтактный переменный резистор, который используется для регулировки напряжения и тока в цепи. Два вывода резистора — это V + и земля.Стрелка представляет собой стеклоочиститель потенциометра, где выходное напряжение берется из:
Фоторезистор с
Фоторезисторы, также известные как светозависимые резисторы (LDR), представляют собой светочувствительные переменные резисторы, которые изменяют сопротивление в зависимости от уровня освещенности. Это схематическое обозначение фоторезистора:
.
Конденсатор с
Конденсаторы — это пассивные электронные компоненты, накапливающие электрический заряд. Есть два распространенных типа конденсаторов — неполяризованные и поляризованные.
Неполяризованный конденсатор с
Неполяризованные конденсаторы не имеют полярности, поэтому не имеет значения, какая сторона подключена к плюсу, а какая — к минусу. Эти конденсаторы обычно имеют меньшую емкость, чем поляризованные конденсаторы:
Поляризованный конденсатор с
Поляризованные конденсаторы имеют полярность, поэтому имеет значение, какая сторона подключена к плюсу, а какая — к земле. Поляризованные конденсаторы обычно имеют более высокие значения емкости по сравнению с неполяризованными конденсаторами.Вот схематический символ поляризованного конденсатора:
.
Катушки индуктивности
Катушки индуктивности — это пассивные компоненты, которые создают магнитное поле, когда через них протекает ток. Индукторы могут быть такими же простыми, как катушка с проволокой. Схематическое обозначение катушки индуктивности похоже на катушку:
.
Трансформаторы Трансформаторы
используются для повышения или понижения напряжения. Они состоят из двух катушек с проволокой, намотанных вокруг железного сердечника, поэтому на схематическом изображении есть две катушки с прямыми линиями между ними.Линии представляют собой железный сердечник:
Реле
Реле — это переключатель с электрическим управлением. Реле в основном представляют собой электромагниты, подключенные к исполнительному механизму, который размыкает и замыкает переключатель при подаче тока на катушку:
Диоды
Диод — это поляризованное устройство, пропускающее ток только в одном направлении. Будучи поляризованным, он имеет положительный вывод (анод) и отрицательный вывод (катод). Плоский край треугольника — анод, линия — катод:
Транзисторы
Транзисторы используются либо для усиления напряжения, либо для переключения электрических токов.Наиболее распространенными транзисторами являются транзисторы с биполярным переходом (BJT). Есть два основных типа BJT-транзисторов — NPN и PNP. Транзисторы NPN включаются, когда ток течет через базу транзистора, а транзисторы PNP включаются, когда на базе транзистора нет тока. Верхний схематический символ показывает транзистор NPN, а нижний символ показывает транзистор PNP:
Интегральные схемы Интегральные схемы
— это схемы, содержащие от сотен до миллионов резисторов, конденсаторов и транзисторов в небольшом корпусе.Интегральные схемы выполняют множество функций. Существуют интегральные схемы для усилителей звука, таймеров, микропроцессоров и многого другого. Три наиболее часто используемых интегральных схемы — это таймер 555, аудиоусилитель LM386 и операционный усилитель LM358.
Таймер
555
Чаще всего таймер 555 используется для обеспечения синхронизированных электрических задержек. Однако его также можно использовать как осциллятор и как элемент триггера. На схеме ниже показано фактическое расположение контактов таймера 555 с внутренней схемой IC:
.
Второе изображение является схематическим обозначением таймера 555, используемого в схемах:
Операционный усилитель с
Операционные усилители — это усилители напряжения со входами и обычно с одним выходом.Их также называют операционными усилителями. Условное обозначение операционного усилителя выглядит так:
Модель
LM386
Аудиоусилитель LM386 — это операционный усилитель, специально разработанный для маломощного усиления звука. Будучи маломощным, он идеально подходит для аудиоустройств с батарейным питанием, таких как гитары, радио и любых других схем, издающих звук. Вот схема контактов LM386:
И это символ, используемый на принципиальных схемах:
Модель
LM358
LM358 — это интегральная схема двойного операционного усилителя, работающая от общего источника питания.Обычно используется в качестве усилителя преобразователя, интегратора, дифференциатора или повторителя напряжения. Вот схема контактов LM358:
А вот символ, используемый на принципиальных схемах:
Схематические символы для операционных усилителей обычно не показывают контакты, которые не используются в цепи, как в случае с символом LM358 выше, где показаны только пять из восьми контактов.
Логические ворота
Логические вентили — это электронные схемы, обрабатывающие сигналы, представляющие истинные или ложные значения.Четыре стандартные логические функции — это И, ИЛИ, НЕ и ИСКЛЮЧАЮЩЕЕ ИЛИ. В дополнение к этим функциям есть также логические вентили NAND, NOR и XNOR.
И
Выход логического элемента И истинен, когда все его входы истинны. Вот схематический символ логического элемента И:
ИЛИ
Выход логического элемента ИЛИ является истинным, если хотя бы один из его входов истинен. Вот схематический символ ворот OR:
НЕ
Элемент НЕ выводит сигнал, противоположный входу, поэтому его также называют инвертором.Следовательно, выход истинен, когда вход ложен. Вот схематический символ ворот НЕ:
XOR
Элемент «исключающее ИЛИ» или исключающее ИЛИ имеет два входа. Выход логического элемента XOR может быть истинным только тогда, когда один вход является истинным, а другой — ложным. Вот схематический символ логического элемента XOR:
NAND
Логический элемент «НЕ-И» или «НЕ-И» может иметь два или более входа. Выход логического элемента И-НЕ истинен, если какой-либо из входов ложен.Вот схематический символ логического элемента И-НЕ:
НОР
Элемент «НЕ-ИЛИ» или «НЕ-ИЛИ» имеет два или более входов. Выход логического элемента ИЛИ-НЕ истинен, когда все его входы ложны. Вот схематический символ ворот ИЛИ:
XNOR
Элемент «исключающее ИЛИ-ИЛИ» или исключающее ИЛИ-ИЛИ имеет два входа. Выход логического элемента XNOR истинен только тогда, когда оба его входа истинны или когда оба его входа ложны. Вот схематический символ ворот XNOR:
Оптоэлектронные устройства
Оптоэлектронные устройства — это устройства, которые используют свет и электричество для различных целей.Оптоэлектронные устройства можно разделить на две категории — светочувствительные и светоизлучающие. Например, вот схематический символ светочувствительного устройства, называемого фотодиодом:
В отличие от этого, вот схематическое обозначение светоизлучающего устройства, называемого светоизлучающим диодом (LED):
Динамик с
Динамик преобразует электрическую энергию в звуковую. Его схематический символ выглядит как реальный динамик:
Микрофон с
Микрофоны — это преобразователи, преобразующие звуковые волны в электрический сигнал.Вот схематический символ микрофона:
Предохранитель с
Предохранители — это предохранительные устройства, обеспечивающие защиту от перегрузки по току в электрической цепи. Основным элементом предохранителя является провод узкого сечения, который плавится, когда через него протекает слишком большой ток. Вот схематический символ предохранителя:
Двигатель с
Двигатель преобразует электрическую энергию в кинетическую. Его схематический символ — круг с буквой «M», а положительные и отрицательные клеммы слева и справа:
Антенна с
Антенна — это устройство, которое принимает или передает радиосигналы.Вот схематический символ антенны:
.
Провода и соединения на схемах
Теперь, когда вы знакомы с общими символами, используемыми в схематических диаграммах, давайте посмотрим, как читать соединения и пересечения проводов. Провода представлены линиями, а соединения — точками.
На изображениях ниже показаны схематические обозначения проводов, когда они физически соединены в цепи. Точки над перекрестками называются узлами:
Отсутствие узла означает, что провода не соединены, а просто проходят друг мимо друга, вот так:
Есть еще один способ показать неподключенные провода на схеме с полукругом над точкой пересечения проводов, например:
Теперь, когда вы знакомы с основными условными обозначениями и соединениями проводов, вы готовы читать простую схему.Не забывайте о полярностях. Ниже представлена простая схема, состоящая всего из трех элементов — батареи, светодиода и резистора:
Батарея 9 В питает цепь, а резистор ограничивает ток батареи, чтобы не перегорел светодиод. Помните, что положительная сторона диода — это плоский край треугольника, а отрицательная сторона — прямая линия.
Понимание того, как читать схемы, также поможет вам при желании изменить схему.Но это также важно и для многих других целей, например, для поиска и устранения неисправностей в схемах и проектирования печатных плат. Надеюсь, вы нашли этот урок полезным! Не стесняйтесь оставлять комментарии ниже, если у вас есть какие-либо вопросы…

Обозначения электронных схем — Компоненты и условные обозначения на принципиальных схемах
В электронных схемах есть много электронных символов, которые используются для обозначения или идентификации основного электронного или электрического устройства. Они в основном используются для построения принципиальных схем и стандартизированы на международном уровне стандартом IEEE (IEEE Std 315) и британским стандартом (BS 3939).Пользователь не может вносить изменения в любой электронный символ, но пользователь может вносить любые изменения в архитектурные чертежи, такие как источник питания и освещение.
Электронные символы
Символы для различных электронных устройств показаны ниже. Щелкните каждую ссылку, приведенную ниже, чтобы просмотреть символы. Помимо обозначений схем, каждому устройству также присвоено короткое имя. Хотя эти имена не утверждены в качестве стандартных обозначений, они обычно используются большинством людей.Эти обозначения также приведены в списке.
Провода | Источники питания | Резистор | Конденсатор | Диод | Транзистор | Логические ворота | Метры | Датчики | Переключатели | Аудио и радиоустройства | Устройства вывода

Обозначения проводов
Электронный компонент Обозначение цепи Описание
Провод Обозначение цепи провода Используется для подключения одного компонента к другому.
Провода соединены Обозначение соединенной цепи проводов
Одно устройство может быть подключено к другому с помощью проводов. Это представлено в виде «пятен» в местах, где они закорочены.
Несоединенные провода Обозначение провода, не входящего в цепь,
Когда цепи нарисованы, одни провода могут не касаться других. Это можно показать, только соединив их или нарисовав без пятен. Но наложение мостов обычно практикуется, так как здесь не возникает путаницы.
Обозначения источников питания
Электронный компонент Обозначение цепи Описание
Ячейка Обозначение клеточной цепи Используется для питания цепи.
Аккумулятор Обозначение цепи аккумулятора
Батарея состоит из нескольких элементов и используется с той же целью.Меньшая клемма — отрицательная, а большая — положительная. Сокращенно «B».
Источник постоянного тока Обозначение цепи питания постоянного тока Используется как источник постоянного тока, то есть ток всегда течет в одном направлении.
Электропитание переменного тока Обозначение цепи питания переменного тока Используется в качестве источника питания переменного тока, то есть ток будет иметь переменное направление.
Предохранитель Обозначение цепи предохранителя Используется в цепях, где существует вероятность чрезмерного протекания тока.Предохранитель разорвет цепь, если будет протекать чрезмерный ток, и убережет другие устройства от повреждений.
Трансформатор Обозначение цепи трансформатора
Используется как источник питания переменного тока. Состоит из двух катушек, первичной и вторичной, соединенных между собой железным сердечником. Между двумя катушками нет физического соединения. Для получения мощности используется принцип взаимной индуктивности. Сокращенно «Т».
Земля / Земля Обозначение цепи заземления
Используется в электронных схемах для представления 0 вольт источника питания.Его также можно определить как настоящую землю, когда он применяется в радиосхемах и силовых цепях.
Обозначения резисторов
Электронный компонент Обозначение цепи Описание
Резистор Обозначение цепи резистора
Резистор используется для ограничения силы тока, протекающего через устройство.Сокращенно «R».
Реостат Обозначение цепи реостата
Реостат используется для управления током с помощью двух контактов. Применимо для управления яркостью лампы, скоростью заряда конденсатора и т. Д.
Потенциометр Обозначение цепи потенциометра
Потенциометр используется для управления потоком напряжения и имеет три контакта. Применяются при изменении механического угла изменения электрического параметра.Сокращенно «POT».
Предустановка Обозначение предустановленной цепи
Presets — это недорогие переменные резисторы, которые используются для управления потоком заряда с помощью отвертки. Приложения, в которых сопротивление определяется только в конце схемы.
Конденсаторные символы Конденсатор
Электронный компонент Обозначение цепи Описание
Конденсатор Обозначение цепи конденсатора
Конденсатор — это устройство, которое используется для хранения электрической энергии.Он состоит из двух металлических пластин, разделенных диэлектриком. Он применим в качестве фильтра, то есть для блокировки сигналов постоянного тока и разрешения сигналов переменного тока. Обозначается буквой «C».
Конденсатор — поляризованный Обозначение цепи поляризованного конденсатора можно использовать в схеме таймера путем добавления резистора.
Конденсатор переменной емкости Обозначение цепи переменного конденсатора
Используется для изменения емкости поворотом ручки.Тип переменного конденсатора — это небольшой по размеру подстроечный конденсатор. Обозначения все те же.
Обозначения диодов
Электронный компонент Обозначение цепи Описание
Диод Обозначение диодной цепи
Диод используется для пропускания электрического тока только в одном направлении. Сокращенно «D».
Светоизлучающий диод (LED) Светодиодный индикатор цепи
Светодиод используется для излучения света, когда через устройство проходит ток. Сокращенно он обозначается как LED.
Стабилитрон Обозначение цепи стабилитрона
После пробоя напряжения устройство позволяет току течь и в обратном направлении. Он обозначается аббревиатурой «Z».
Фотодиод Обозначение схемы фотодиода
Фотодиод работает как фотодетектор и преобразует свет в соответствующее ему напряжение или ток.
Туннельный диод Обозначение цепи туннельного диода
Туннельный диод известен своей высокоскоростной работой из-за его применения в квантово-механических эффектах.
Диод Шоттки Обозначение цепи диода Шоттки
Диод Шоттки известен своим большим прямым падением напряжения и, следовательно, имеет большое применение в схемах переключения.
Обозначения транзисторов
Электронный компонент Обозначение цепи Описание
NPN транзистор Обозначение цепи транзистора NPN
Это транзистор со слоем полупроводника, легированного P, закрепленным между двумя слоями полупроводников, легированных азотом, которые действуют как эмиттер и коллектор.Сокращенно «Q».
PNP транзистор Обозначение цепи транзистора PNP
Это транзистор со слоем полупроводника с примесью азота, закрепленным между двумя слоями полупроводников с примесью фосфора, которые действуют как эмиттер и коллектор. Сокращенно «Q».
Фототранзистор Обозначение цепи фототранзистора
Фототранзистор работает аналогично биполярному транзистору с той разницей, что он преобразует свет в соответствующий ему ток.Фототранзистор также может действовать как фотодиод, если эмиттер не подключен.
Полевой транзистор Обозначение цепи полевого транзистора
Подобно транзистору, полевой транзистор имеет три вывода: затвор, исток и сток. Устройство имеет электрическое поле, которое контролирует проводимость канала носителей заряда одного типа в полупроводниковом веществе.
Полевой транзистор с N-каналом Обозначение схемы полевого транзистора с n-канальным переходом (JFET)
Полевой транзистор Junction Field Effect Transistor (JFET) — это простейший тип полевого транзистора, применяемый в коммутации и переменном резисторе напряжения.В N-канальном JFET кремниевый стержень N-типа имеет два меньших куска кремниевого материала P-типа, рассеянных с каждой стороны его средней части, образуя P-N переходы.
Полевой транзистор с P-каналом Обозначение схемы полевого транзистора (FET) с p-канальным переходом
P-канальный JFET аналогичен по конструкции N-канальному JFET, за исключением того, что полупроводниковая основа P-типа зажата между двумя переходами N-типа. В этом случае основными носителями являются дыры.
Металлооксидный полупроводниковый полевой транзистор Данные ниже
Сокращенно MOSFET. МОП-транзистор — трехполюсное устройство, управляемое смещением затвора. Он известен своей низкой емкостью и низким входным сопротивлением.
МОП-транзистор расширения Обозначение цепи электронного МОП-транзистора
Усовершенствованная структура полевого МОП-транзистора не имеет канала, сформированного при ее создании. Напряжение подается на затвор, чтобы создать канал носителей заряда, чтобы ток возникал при приложении напряжения к клеммам сток-исток.Сокращенно e-MOSFET.
Полевой МОП-транзистор с истощением Обозначение цепи d-MOSFET
В конструкции, работающей в режиме обеднения, физически создается канал, и ток между стоком и истоком возникает из-за напряжения, приложенного к клеммам сток-исток. Сокращенно d-MOSFET.
Символы логических вентилей
Ворота Стандартный символ Символ IEC Описание
И Ворота Символ И ВОРОТА И ворота IEC Symbol
Если на всех входах логического элемента И ВЫСОКИЙ, то на выходе также будет ВЫСОКИЙ.Если какой-либо из них НИЗКИЙ, выход также будет НИЗКИМ.
NAND
Ворота Символ ворот NAND Ворота NAND, IEC, символ
Краткая форма для ворот НЕ И. Из всех входов ВЫСОКИЙ, выход будет НИЗКИЙ. Если какой-либо из входов НИЗКИЙ, выход будет ВЫСОКИЙ.
OR Выход ИЛИ символ ворот ИЛИ Ворота IEC Symbol
Если любой из входов ВЫСОКИЙ, выход также будет ВЫСОКИЙ.Если оба входа LOW, выход также будет LOW.
NOR Gate Символ ворот NOR Ворота NOR, IEC, символ
Краткая форма НЕ ИЛИ. Если оба входа LOW, выход также будет LOW. В других случаях выходной сигнал будет ВЫСОКИЙ.
EX-OR Ворота Символ ворот EX-OR Ворота EX-OR, символ IEC
Краткая форма эксклюзивного НОР. Если оба входа находятся в состоянии НИЗКИЙ или ВЫСОКИЙ, выход будет НИЗКИЙ.Если оба входа разные, выход будет ВЫСОКИЙ.
EX-NOR Gate Символ ворот EX-NOR Ворота EX-NOR, IEC, символ
Краткая форма исключающего НЕ ИЛИ. Если оба входа одинаковы, выход будет ВЫСОКИЙ. Если оба они разные, результат также будет другим.
НЕ Ворота НЕ символ ворот НЕ символ ворот
Также известен как инверторный затвор.У этих ворот только один вход. Если вход ВЫСОКИЙ, выход будет НИЗКИЙ. Если на входе НИЗКИЙ, на выходе будет ВЫСОКИЙ.
Метры
Электронный компонент Обозначение цепи Описание
Вольтметр Обозначение цепи вольтметра Вольтметр служит для измерения напряжения в определенной точке цепи.
Амперметр Обозначение цепи амперметра
Амперметр используется для измерения тока, который проходит через цепь в определенной точке.
Гальванометр Обозначение цепи гальванометра
Гальванометр используется для измерения очень малых токов порядка 1 миллиампер или меньше.
Омметр Обозначение цепи омметра Сопротивление цепи измеряется омметром.
Осциллограф Обозначение цепи осциллографа
Осциллограф используется для измерения напряжения и периода времени сигналов, а также для отображения их формы.
Обозначения датчиков
Электронный компонент Обозначение цепи Описание
Светозависимый резистор (LDR) Обозначение цепи LDR
Сокращенно LDR. Светозависимый резистор используется для преобразования света в соответствующее ему сопротивление. Вместо того, чтобы напрямую измерять свет, он определяет содержание тепла и преобразует его в сопротивление.
Термистор Обозначение цепи термистора
Вместо прямого измерения света термистор определяет содержание тепла и преобразует его в сопротивление. Сокращенно «TH».
Символы переключателя
Электронный компонент Обозначение цепи Описание
Нажимной переключатель Обозначение цепи нажимного переключателя Это обычный переключатель, пропускающий ток только при нажатии.
Нажимной выключатель Обозначение цепи переключателя Push to Break
Переключающий переключатель обычно находится в состоянии ВКЛ. (Замкнут). Он переходит в состояние ВЫКЛ. (Разомкнут) только при нажатии переключателя.
Однополюсный однопозиционный переключатель Обозначение цепи выключателя (SPST)
Также известен как переключатель ВКЛ / ВЫКЛ. Этот переключатель позволяет протекать току только тогда, когда он находится во включенном состоянии. Сокращенно SPST.
Однополюсный двухходовой переключатель Обозначение цепи двухпозиционного переключателя (SPDT)
Также известен как двухпозиционный переключатель. Его также можно назвать переключателем ВКЛ / ВЫКЛ / ВКЛ, поскольку он имеет положение ВЫКЛ в центре. Переключатель вызывает прохождение тока в двух направлениях, в зависимости от его положения. Сокращенно его можно обозначить как SPDT.
Двухполюсный однопозиционный переключатель Обозначение цепи двойного двухпозиционного переключателя (DPST)
Сокращенно DPST.Также может называться двойным переключателем ВКЛ-ВЫКЛ. Он используется для изоляции соединения под напряжением и нейтрали в главной электрической линии.
Двухполюсный двухпозиционный переключатель Обозначение цепи DPDT
Сокращенно DPDT. Переключатель использует центральное положение ВЫКЛ. И используется как реверсивный переключатель для двигателей.
Реле Обозначение цепи реле
Реле сокращенно «RY».Это устройство может легко переключать сеть переменного тока 230 Вольт. Он имеет три ступени переключения, которые называются нормально разомкнутыми (NO). Нормально замкнутый (NC) и общий (COM).
Обозначения аудио и радиоустройств
Электронный компонент Обозначение цепи Описание
Микрофон Обозначение цепи микрофона
Это устройство используется для преобразования звука в соответствующую ему электрическую энергию.Сокращенно «MIC».
Наушники Обозначение цепи наушников Выполняет обратный процесс микрофона и преобразует электрическую энергию в звук.
Громкоговоритель Обозначение цепи громкоговорителя
Выполняет те же операции, что и наушники, но преобразует усиленную версию электрической энергии в соответствующий звук.
Пьезоэлектрический преобразователь Обозначение цепи пьезопреобразователя Это преобразователь, преобразующий электрическую энергию в звук.
Усилитель Обозначение цепи усилителя
Используется для усиления сигнала. В основном он используется для представления всей схемы, а не только одного компонента.
Антенна Обозначение воздушной цепи Это устройство используется для передачи / приема сигналов. Сокращенно «АЕ».
Устройства вывода
Электронный компонент Обозначение цепи Описание
Лампа освещения Обозначение цепи лампы Используется для освещения выхода.
Контрольная лампа Обозначение цепи индикатора лампы Используется для преобразования электрической энергии в свет. Лучшим примером является сигнальная лампа на приборной панели автомобиля.
Нагреватель Обозначение цепи нагревателя Этот преобразователь используется для преобразования электрической энергии в тепло.
Индуктор Обозначение цепи индуктивности
Индуктор используется для создания магнитного поля, когда определенный ток проходит через катушку с проволокой.Проволока намотана на сердечник из мягкого железа. Имеют применение в двигателях и цепях резервуаров. Сокращенно «L».
Двигатель Обозначение цепи двигателя
Это устройство используется для преобразования электрической энергии в механическую. Может также использоваться как генератор. Сокращенно «М».
Белл Символ контура звонка
Используется для создания звука на выходе в соответствии с производимой на входе электрической энергией.
Зуммер Обозначение цепи зуммера
Он используется для создания выходного звука, соответствующего входной электрической энергии.
Электронные и электрические символы | Основы для инженеров
Электрические символы — это графическое изображение основных электрических и электронных устройств или компонентов. Эти символы используются в схемах и электрических схемах для распознавания компонента.Его еще называют схематическим обозначением. Каждый компонент имеет типичную функциональность в соответствии с его рабочими характеристиками.
В электронной схеме или схематическом чертеже используется проводной путь между электронными компонентами для завершения цепи. Эти компоненты обозначены соответствующими символами.
Электрические и электронные символы, используемые в цепях, определены различными национальными и международными стандартами. Например. Стандарт IEC, стандарт JIC, стандарт ANSI, стандарт IEEE и т. Д.,
Хотя электрические символы стандартизированы, они могут отличаться от страны к стране или инженерной дисциплины, основанной на традиционных условных обозначениях.
Это позволяет любому человеку легко и ясно читать электрические схемы, схематические диаграммы и планы этажей.
Электрические символы представляют компоненты электрических и электронных схем и не определяют никаких функций или процессов, если только схема не реализована с физически используемыми компонентами. (Например, схема на макете или собранная печатная плата)
Существует символ схемы для каждого и каждого электрического компонента или устройства, используемого в цепи, например пассивных компонентов, активных компонентов, измерительных приборов, логических вентилей и т. Д.
Несколько электронных символов, которые могут использоваться в принципиальных схемах, приведены ниже для справки:
Обозначения проводов
Электропровод
Подключенные провода
Не подключенные провода
Знаки заземления
Земля Земля
Шасси Земля
Цифровой / Общий
Индуктор
Индуктор с железным сердечником
Переменный индуктор

Определение индуктора: Это устройство, которое временно накапливает энергию в виде магнитного поля.
Обозначения ламп / лампочек
Лампа / лампочка
Лампа / лампочка
Лампа / лампочка
Обозначения переключателей и реле
Тумблер SPST
Переключатель SPDT
Джемпер
DIP-переключатель
Кнопочный переключатель (Н.В)
Кнопочный переключатель (НР)
Реле SPST / Реле SPDT
Паяльная перемычка

Определение реле: Оно управляет цепями, размыкая и замыкая контакты в другой цепи. Релейные переключатели используются для электромеханического или электронного размыкания и замыкания цепей.
Резистор (IEEE) / Резистор (IEC)
Потенциометр (IEEE) / (IEC)
Переменный резистор / реостат (IEEE) / (IEC)
Подстроечный резистор
Термистор
Фоторезистор / светозависимый резистор (LDR)

Определение резистора: Как следует из названия, они точно и контролируемым образом противостоят потоку чрезмерной электрической мощности или напряжения, проходящего через цепь.
Конденсатор
Поляризованный конденсатор
Переменный конденсатор

Определение конденсатора: Это устройство, которое используется для хранения электрической энергии в электрическом поле. Это пассивный электронный компонент.
Антенна / антенна
Антенна / антенна
Дипольная антенна
Определение антенны: Это электрическое устройство, преобразующее электрическую энергию в радиоволны и наоборот.
Обозначения источников питания
Источник напряжения / Источник тока
Батарея / аккумулятор
Управляемый источник напряжения / Контролируемый источник тока
Источник напряжения переменного тока / Генератор
Обозначения счетчиков
Вольтметр / амперметр
Омметр / Ваттметр
Символы диодов / светодиодов
Диод / стабилитрон
Туннельный диод / светоизлучающий диод
Диод Шоттки / диод варикапа
Фотодиод

Определение светодиода: Это полупроводниковое устройство, которое излучает свет, когда через него проходит электрический ток.
биполярный транзистор НПН / биполярный транзистор ПНП
NMOS / PMOS транзистор
Транзистор JFET-N / Транзистор JFET-P
Транзистор Дарлингтона

Определение транзистора: Это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.
Разные символы
Двигатель / трансформатор
Предохранитель
Электрический звонок / зуммер
Микрофон / громкоговоритель
Операционный усилитель / триггер Шмитта
Автобус
Автобус
Аналого-цифровой преобразователь (АЦП)
Цифро-аналоговый преобразователь (ЦАП)
Оптрон
Кристаллический осциллятор
Символы логических вентилей
AND / NAND Gate
Шлюз XOR / НЕ Шлюз
OR / NOR Gate
D-триггер / мультиплексор (MUX) от 2 до 1
Чтобы прочитать другие интересные основы электроники:
нажмите здесь
Эта статья была впервые опубликована 18 апреля 2020 года и обновлена 9 февраля 2021 года.
Обозначения электрических схем | Study.com
Использование символов
Но читать электрические схемы не всегда легко. Во-первых, они могут быть очень сложными в реальных схемах. Но с другой стороны, вам нужно знать другой язык: язык символов.
Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления. В конце концов, не все мы талантливые художники. Если вам нужно тщательно рисовать лампочку каждый раз, когда вы включаете ее в цепь, диаграмма, вероятно, будет выглядеть не так хорошо.И, что еще более важно, на рисование уйдет гораздо больше времени. Использование простых символов значительно упрощает и ускоряет рисование принципиальных схем.
Примеры общих символов
Существует больше возможных символов для принципиальных схем, чем мы могли бы обсудить за один урок. Итак, давайте просто рассмотрим некоторые из самых важных, о которых стоит знать.
Многие люди используют символы схем
Любая прямая линия на принципиальной схеме представляет собой провод.К этим проводам можно подключать разные вещи. Один из них — это аккумулятор, который выглядит так:
Каждой цепи нужен источник питания, например аккумулятор, иначе ничего не будет работать. Он обеспечивает энергию для работы других компонентов схемы. Источником энергии для вашего дома является электрическая компания в вашем городе или поселке. Лампа — еще один распространенный символ, который выглядит так:
И если вы хотите включать и выключать эту лампочку, вам понадобится выключатель, который выглядит следующим образом:
Резисторы также важны, потому что они позволяют контролировать поток электричества в цепи.Выглядят они так:
Конденсатор накапливает заряд до полного его заполнения, а затем разряжает его. Конденсатор выглядит так:
Наконец, если вы хотите измерить напряжение и ток в цепи, вам понадобятся вольтметр (для напряжения) и амперметр (для тока). Они выглядят так:
Вот и все: все самые важные символы электрических схем, которые вам нужно знать.
Краткое содержание урока
Электрическая принципиальная схема или принципиальная схема — это чертеж, на котором показаны соединения и компоненты в электрической цепи. Это не показывает, как они устроены, а просто как они связаны. Это упрощает понимание того, как построить конкретную схему. Мы используем символы для компонентов на принципиальных схемах, потому что это быстрее и требует меньшего художественного мастерства.
Вот краткое изложение наиболее важных символов, которые вам необходимо знать:
.

Название Идентификатор	Компонент
R	Резисторы
C	Конденсаторы
L	Индукторы
Q	Транзисторы
U	Интегральные схемы
Y	Кристаллы и генераторы

Электронный компонент	Обозначение цепи	Описание
Провод	Обозначение цепи провода	Используется для подключения одного компонента к другому.
Провода соединены	Обозначение соединенной цепи проводов	Одно устройство может быть подключено к другому с помощью проводов. Это представлено в виде «пятен» в местах, где они закорочены.
Несоединенные провода	Обозначение провода, не входящего в цепь,	Когда цепи нарисованы, одни провода могут не касаться других. Это можно показать, только соединив их или нарисовав без пятен. Но наложение мостов обычно практикуется, так как здесь не возникает путаницы.

Ворота	Стандартный символ	Символ IEC	Описание
И Ворота	Символ И ВОРОТА	И ворота IEC Symbol	Если на всех входах логического элемента И ВЫСОКИЙ, то на выходе также будет ВЫСОКИЙ.Если какой-либо из них НИЗКИЙ, выход также будет НИЗКИМ.
NAND Ворота	Символ ворот NAND	Ворота NAND, IEC, символ	Краткая форма для ворот НЕ И. Из всех входов ВЫСОКИЙ, выход будет НИЗКИЙ. Если какой-либо из входов НИЗКИЙ, выход будет ВЫСОКИЙ.
OR Выход	ИЛИ символ ворот	ИЛИ Ворота IEC Symbol	Если любой из входов ВЫСОКИЙ, выход также будет ВЫСОКИЙ.Если оба входа LOW, выход также будет LOW.
NOR Gate	Символ ворот NOR	Ворота NOR, IEC, символ	Краткая форма НЕ ИЛИ. Если оба входа LOW, выход также будет LOW. В других случаях выходной сигнал будет ВЫСОКИЙ.
EX-OR Ворота	Символ ворот EX-OR	Ворота EX-OR, символ IEC	Краткая форма эксклюзивного НОР. Если оба входа находятся в состоянии НИЗКИЙ или ВЫСОКИЙ, выход будет НИЗКИЙ.Если оба входа разные, выход будет ВЫСОКИЙ.
EX-NOR Gate	Символ ворот EX-NOR	Ворота EX-NOR, IEC, символ	Краткая форма исключающего НЕ ИЛИ. Если оба входа одинаковы, выход будет ВЫСОКИЙ. Если оба они разные, результат также будет другим.
НЕ Ворота	НЕ символ ворот	НЕ символ ворот	Также известен как инверторный затвор.У этих ворот только один вход. Если вход ВЫСОКИЙ, выход будет НИЗКИЙ. Если на входе НИЗКИЙ, на выходе будет ВЫСОКИЙ.
