Автономная газификация частного дома под ключ

Автономная газификация частного дома — это частная система газоснабжения сжиженным углеводородным газом (СУГ) индивидуального жилого дома, предназначенная для хранения жидкой фазы СУГ, регазификации и подачи его паров с необходимым давлением к газопотребляющему оборудованию.

Устройство системы автономной газификации

Автономная газификация дома сжиженным углеводородным газом производится следующим образом: на газифицируемом участке устанавливается подземный резервуар для хранения и выдачи газа, называемый газгольдером. От газгольдера прокладывается наружный газопровод из труб ПНД (полиэтилена низкого давления), который идёт непосредственно в газифицируемые места — кухню или котельную. В зависимости от расхода газа система автономного газоснабжения частного дома 1–3 раза в год заполняется сжиженным газом СПБТ (смесью пропана и бутана технических), который доставляется автоцистернами-газовозами. Внутри резервуара жидкая фаза сжиженного углеводородного газа испаряется за счет геотермального тепла, при этом его паровая фаза, пройдя через регулятор давления, под низким давлением (3,0–5,0 кПа) поступает в газопровод и далее непосредственно к приборам потребления, расположенным в доме. Элементы системы автономного газоснабжения частного дома показаны на рисунке ниже.

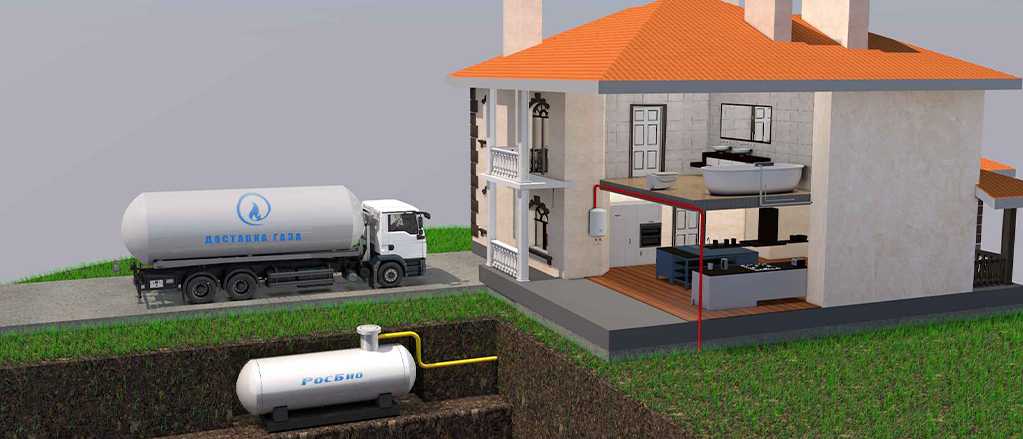

Устройство системы автономной газификации частного дома: 1 — газгольдер Chemet с высокими патрубками или горловиной; 2 — железобетонное основание; 3 — система анодно-катодной защиты; 4 — конденсатосборник; 5 — подземный газопровод; 6 — цокольный ввод; 7 — внутренний газопровод с системами безопасности

Газгольдер Chemet — надежное «сердце» системы

Газгольдер — подземный резервуар с установленной запорной арматурой: предохранительным клапаном, клапаном отбора жидкой фазы, клапаном отбора паровой фазы, уровнемером, заправочным клапаном и двухступенчатым регулятором давления с ПЗК и ПСК. В климатических условиях России целесообразно использование подземных горизонтальных резервуаров, которые производятся заводом Chemet. Большая площадь испарения и возможность установки газгольдеров Chemet ниже уровня промерзания почвы обеспечивают надежный переход жидкой фазы СУГ в паровую без использования испарительных установок, а высокие арматурные патрубки или горловина предотвращают затопление регулятора давления подземными и талыми водами. Система автономного газоснабжения загородного дома на базе газгольдеров Chemet остается работоспособной даже в самые сильные морозы, которые возможны в СПб и Ленобласти.

Газгольдеры Chemet оснащаются высокой горловиной или высокими патрубками, что предотвращает попадание воды в регулятор давления газа и заправочный клапан, а эстетичный арматурный кожух не портит вид газифицируемого участка

Железобетонное основание

Железобетонное основание — «якорящий» фундамент из железобетона, предназначенный для установки и крепления газгольдера и предотвращения возможного всплытия пустого резервуара под действием высокого уровня грунтовых вод. В качестве основания используются только полнотелые дорожные плиты. Крепление газгольдера к ним производится штифтами из нержавеющей стали через отверстия в опорных лапах газгольдера.

Крепление резервуара к железобетонному основанию производится с помощью анкеров из нержавеющей стали

Анодно-катодная защита

Система анодно-катодной защиты предназначена для электрохимической защиты газгольдера от подземной коррозии и представляет собой протекторы с активатором, устанавливаемые в котловане недалеко от резервуара. Протектор представляет собой анод из магниевого сплава, помещенный в хлопчатобумажный мешок с активатором, состоящим из смеси 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины. К аноду подключается провод, который соединяется с газгольдером. Принцип электрохимической защиты при помощи протекторов основан на том, что за счет разности потенциалов протектора и металла резервуара в среде, представляющей собой электролит, происходит восстановление металла стенок сосуда и растворение тела протектора. При этом срок службы газгольдера значительно возрастает.

Подземный газопровод и конденсатосборник

Подземный газопровод низкого давления — трубопровод, расположенный под землей (ниже уровня промерзания) и предназначенный для транспортирования паров СУГ с давлением до 5 кПа (50 мбар) от газгольдера до ввода в дом. Подземный газопровод систем автономной газификации выполняется из труб из термосветостабилизированного полиэтилена низкого давления (ПНД) марки ПЭ 100 SDR 11 с большим запасом прочности.

Для обеспечения бесперебойной работы оборудования даже в самые сильные морозы, система автономной газификации загородного дома включает конденсатосборник. Конденсатосборник — это устройство для сбора и испарения жидкой фазы бутана, которая может образовываться на вертикальных участках подземного газопровода в зимний период и вызывать остановку подачи газа. Конденсатосборник представляет собой закрытую емкость с входным и выходным патрубками и отводной трубкой, которая выводится на поверхность земли внутри арматурного кожуха газгольдера.

Расход газа на отопление 1 м² площади загородного дома с учетом горячего водоснабжения в среднем составляет 25–30 литров газа в год, т. е. для отопления коттеджа площадью 200 м² при постоянном проживании требуется около 5000–6000 литров СУГ в год. Расход газа сильно зависит от качества теплоизоляции дома, режима проживания, наличия бассейна и т. д.

Цокольный ввод в дом с краном VEXVE «под приварку» и сильфонным компенсатором

Подземный газопровод заканчивается у газифицируемого дома цокольным вводом, представляющим собой расположенное внутри футляра неразъемное соединение стальной и полиэтиленовой трубы. Цокольный ввод в дом оснащается шаровым краном «под приварку» и сильфонным компенсатором, предотвращающим повреждение газопровода при усадке дома или пучении грунта.

Внутренний газопровод с системами безопасности

Внутри дома прокладывается внутренний газопровод — трубопровод для транспортирования и распределения газа в доме, включающий также шаровые краны, термозапорный клапан, сигнализатор загазованности с отсечным клапаном, манометр и, при необходимости, регуляторы-стабилизаторы давления и газовый счетчик. Внутренний газопровод прокладывается из стальных труб, сварные швы которых равнопрочны основному металлу трубы. Трубы прокладываются открыто и соединяются, как правило, сваркой, а резьбовые соединения предусматриваются только в местах установки запорной арматуры, газовых приборов и счётчиков. Разъемные соединения внутренних газопроводов остаются доступными для осмотра и ремонта.

Монтаж внутреннего газопровода от вводного газопровода до места установки газоиспользующего оборудования производится с разработкой разрешительной документации с учетом СНиП 42-01-2002 и индивидуальных особенностей вашего дома и котельной. Работы выполняют квалифицированные монтажники и сварщики, аттестованные в НАКС (Национальном агентстве контроля сварки).

В качестве гибкой газовой подводки для соединения внутренних газопроводов с потребителями (газовыми плитами, газовыми колонками и газовыми котлами) мы используем гибкие гофрированные трубы из нержавеющей стали и соединительные фитинги из латуни, производимые южнокорейской компанией «Kofulso Co. , Ltd». Срок службы трубы Kofulso и латунных фитингов не ограничен, а срок службы уплотнительных колец — не менее 30 лет. При низких температурах гибкая подводка не меняет своих характеристик

Контроль загазованности

Для непрерывного контроля концентрации сжиженного углеводородного газа в воздухе помещения, в котором находится газоиспользующее оборудование, используется система автоматического контроля загазованности (САКЗ), состоящая из сигнализатора загазованности и запорного клапана.

Сигнализатор загазованности непрерывно контролирует состояние воздуха в газифицированном помещении, подает звуковую и визуальную сигнализацию о появлении в нём паров газа при утечке и активирует запорный клапан, расположенный на внутреннем газопроводе, при достижении концентрации паров СУГ менее 20% от нижнего предела взрываемости (НПВ). Мы устанавливаем итальянские сигнализаторы загазованности Seitron и клапаны Madas и не используем их китайские аналоги.

Защита при пожаре

С целью облегчения борьбы с огнем, снижения тяжести последствий пожара, предупреждения взрыва газа, снижения травматизма пожарных расчетов и жильцов на вводе газопровода в помещение устанавливается термозапорный клапан, автоматически прекращающий подачу газа к газоиспользующему оборудованию при возникновении пожара. Активация клапана производится при его нагреве до температуры 92–100°C. Термозапорные клапаны, применяемые нашей компанией, производятся в Германии.

Монтаж «под ключ» в минимальные сроки

Благодаря высокой квалификации инженерно-технического состава и монтажников, использованию профессионального инструмента и применению в процессе монтажа заранее изготовленных и испытанных монтажных сборок установка комплекса оборудования для автономной газификации частного дома «под ключ» производится в течение 1–2 дней.

Полезная информация

• Газификация в Ленинградской области

  Газификация в Ленинградской области с ее холодным климатом — не удобство, а экономически обоснованная необходимость, поскольку газ в России является самым дешевым и экологичным источником тепла там, где нет централизованного теплоснабжения.

• Подключение газа к дому за 1 день

  Можно ли провести и подключить газ к дому за 1 день? Да, возможно, если обратиться в специализированную компанию, подходящую к этой задаче комплексно и имеющую в своем распоряжении все необходимое газовое оборудование, строительную технику и штат квалифицированных и добросовестных работников.

• Выбор газгольдера

  Выбор газгольдера для дома — серьезная задача, от решения которой зависит не только уровень комфорт в процессе монтажа и эксплуатации, но и безопасность жильцов газифицируемого дома и их соседей.

• Установка газгольдера

  Установка газгольдера Chemet производится аттестованными специалистами с учетом климатических особенностей Северо-Западного и Центрального регионов России. При монтаже системы автономного газоснабжения используются оборудование и материалы только высшего уровня качества производства Германии, Италии, Польши, Японии и США.

• Стоимость заправки газгольдера

  Оперативная заправка газгольдеров качественным киришским газом по честной цене «из первых рук» — это гарантия надежной работы системы автономного газоснабжения и долговременного сотрудничества с нашими заказчиками.

• Заправка газгольдера

  Заправка газгольдера качественным газом — это не только залог бесперебойной работы системы автономного газоснабжения, но и комфортная эксплуатация отопительной системы в зимний период. Для того чтобы газовый котел не останавливался, а аварийный газовый электрогенератор надежно запускался, необходимо помнить несколько важных правил.

Нам доверяют

Установка автономной системы газоснабжения

Наша газовая компания готова предложить Вам полный комплекс работ по установке системы автономного газоснабжения для Вашего дома, коттеджа, а также на прочих производственных, административных и жилых объектах, для которых нет возможности подвести централизованный магистральный газопровод. Газификация объектов проводится путем монтажа газгольдеров (емкостей — резервуаров для СУГ), заполняемых пропаном-бутаном, а также прокладки внешнего и внутреннего газопровода.

Для начала сотрудничества следует вызвать на объект опытного инженера нашей газовой организации, который предложит оптимальную схему и подберет оборудование.

Основная характеристика системы , которой уделяется основное наше внимание — это безопасность. Газгольдеры отечественных производителей, как правило, не отвечают требованиям безопасности, а, проще говоря, сильно подвержены процессам коррозии, а бывали случаи, что и текут изначально, тем самым создавая угрозу пожара и взрыва системы СУГ. Производители из Чехии решили эти проблемы за счет производства резервуаров из стали кислоустойчивой с применением конусно-резьбовой арматуры, что исключает появление утечек газа.



Преимущества установки газовой системы в нашей компании:

— Наши работники полностью соблюдают технологию установки системы автономной газификации, в то числе газопровод прокладывается с уклоном 3-5 градусов в сторону газгольдера.

— К бетонному основанию лапы газгольдера крепятся с использованием нержавеющего крепежа. В качестве бетонного основания мы используем щелочестойкую бетонную плиту, что исключает всплытие резервуара во время эксплуатации.

Стоимость бетонной плиты включена в стоимость системы «под ключ».

— Мы устанавливаем только сертифицированные цокольные вводы заводского производства с сильфонным компенсатором, с цельностальным шаровым краном приварным. Такая конструкция цокольного ввода  исключает его разрушение из-за осадки здания и подвижек грунта.

— Также мы осуществляем соединение газопровода с арматурой газгольдера через гибкое сильфонное соединение, что также исключает вероятность разрушения места соединения из-за подвижек грунта и натяжения газовой магистрали.

— Также готовы предложить Вам установку анодно-катодной защиты, состоящую из специального магниевого сплава, находящегося в кислотном активаторе.

Достоинства обслуживания систем газоснабжения в нашем организации:

— Проведение работ по автономной газификации дома, коттеджа или дачи в течение 1 дня.

— Максимально эффективная организация работ.

— Возможность составить договор на гарантированное газоснабжение, т.е мы сами контролируем количество газа в газгольдере и заправляем емкость по мере необходимости, что освобождает Вас от лишних хлопот. Максимально быстрая доставка газа специализированными комплексами для заправки газгольдера  на базе современных газовозов различной вместимости.

— Обеспечение круглогодичной работоспособности системы на объекте.

— Бесплатная профессиональная консультация наших специалистов по вопросам работы системы для дач,  домов, коттеджей и промышленных объектов.



Предлагаем газифицировать объект любой сложности и масштабности, от частных заказчиков (дачи, коттеджи, особняки, виллы, дома), до юридических лиц — газификация поселков, промышленных предприятий, др.



Газоснабжение на пропан-бутане может быть установлено на любых ландшафтах и площадях. Наш проектный отдел газовой компании предлагает услуги по проектированию, а также согласованию и постановке на учет оборудования в Ростехнадзоре и Котлонадзоре. Наш персонал — специалисты высокого уровня, имеющие профильное высшее и среднее образование и многолетний опыт работы. Все наши сотрудники прошли курс обучения в системе Ростехнадзора России.

Благодаря использованию передовых технологий и знаний мы можем удовлетворить практически любые запросы заказчиков. Весь персонал работает на постоянной основе. Сжиженный углеводородный газ (СУГ) представляет собой смесь пропана и бутана, которую получают благодаря переработке попутного нефтяного газа.

Пропан-бутан на сегодня является одним из наиболее популярных видов топлива во всем мире, при этом стоимость киловатт-часа тепловой энергии, производимой при сжигании пропана-бутана, значительно ниже стоимости как электроэнергии, так дизельного топлива и угля.

Сравнительная таблица удельной стоимости топлива для отопления:



Вид топлива	Стоимость единицы	Стоимость кВ*ч энергии	Удельная теплота сгорания
СУГ (пропан-бутан)	13 руб/литр	1,26 р	46 мДж/л
Природный газ	5,2 руб/м3	0,67 р	31-40 мДж/м3
Дизельное топливо	26 руб/литр		42 мДж/кг
Электроэнергия



ТРЕБОВАНИЯ К УСТАНОВКЕ ГАЗГОЛЬДЕРА	ТРЕБОВАНИЯ К КОТЕЛЬНОЙ



Полезные советы и информация:

— Автономная газификация — выбор тех, кто ценит независимость и умеет считать свои деньги

— Автономная газификация жилья — сочетание выгоды, безопасности и комфорта

— Автономное газоснабжение с использованием газгольдера

— Устройство автономного газоснабжения в загородном доме

— Автономное газоснабжение коттеджей — как способ бесперебойного снабжения теплом

— Автономное отопление. Основные положения.

— Основные приемущества систем автономного газоснабжения

Моделирование инновационной и автономной микросети на основе гибридной энергосистемы на основе биомассы и солнечной фотоэлектрической энергии

Открытый доступ

Проблема		Веб-конференция E3S. Том 238, 2021 100RES 2020 – Симпозиум по прикладной энергетике (ICAE), 100% ВОЗОБНОВЛЯЕМАЯ: стратегии, технологии и задачи для будущего без ископаемых
Номер статьи		02003
Количество страниц)		6
Секция		Гибридные системы
ДОИ		https://doi.org/10.1051/e3sconf/202123802003
Опубликовано онлайн		16 февраля 2021 г.

E3S Web of Conferences 238 , 02003 (2021)

Моделирование инновационной и автономной микросети на основе гибридной энергосистемы биомассы и солнечной фотоэлектрической энергии

Микела Коста ¹ * 1 ^,2 и Раффаэле Туччилло ²

¹ Istituto Motori, CNR, Viale Marconi, 4 – 80125 Неаполь, Италия

2 Неаполитанский университет имени Федерико II, факультет промышленной инженерии, Via Claudio, 21 – 80125 Неаполь, Италия

^* Автор, ответственный за переписку: [email protected]

Abstract

Системы микрокомбинированного производства тепла и электроэнергии (м-ТЭЦ), работающие на возобновляемых источниках энергии, таких как остаточная биомасса, сегодня вызывают большой интерес производить энергию эффективным и экологичным способом. Целью настоящей работы является разработка численной модели гибридной энергетической системы, включающей м-ТЭЦ, работающую на биомассе, основанную на газификации и соединенную с солнечными фотоэлектрическими (PV) модулями, а также с накопителем электроэнергии, способным обеспечивать энергией удаленные области. Основными преимуществами рассматриваемой конфигурации являются сверхнизкое воздействие на окружающую среду и только автономная работа от местных ресурсов. Разработанная нестационарная мультифизическая модель учитывает основные компоненты установки, а именно двигатель, работающий на синтез-газе, фотоэлектрические панели и аккумулятор, а также динамическое использование вырабатываемой энергии. Основные характеристики принятой схематизации реальной системы основаны на правильном описании сжигания синтез-газа, учитывающем чрезвычайную сложность работы с нетрадиционным газом, и на ПИД-регуляторе, предназначенном для управления потоком энергии в соответствии с кривая спроса на электроэнергию. Ток фотоэлектрической панели рассчитывается с помощью специальной функции, которая в любой момент времени считывает фактические данные о солнечном излучении в городе Неаполь, Италия, напряжение батареи и основные параметры фотоэлектрического модуля. Аккумулятор с напряжением 48 В и емкостью 100 кВтч моделируется как эквивалентная схема с соответствующей кривой зависимости состояния заряда (SoC) от напряжения разомкнутой цепи (OCV). Рассчитывается реакция напряжения на ток при конкретной SoC и температуре. Это динамическое моделирование позволяет оптимально управлять всей системой для удовлетворения потребностей пользователей в электроэнергии и тепле, а также лучше спроектировать любые возможные изменения в размере хранилища или фотоэлектрических модулей для удовлетворения конкретных реальных видов использования произведенной энергии.

© The Authors, опубликовано EDP Sciences, 2021

Это статья с открытым доступом, распространяемая в соответствии с лицензией Creative Commons Attribution License 4.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии, что оригинал работа цитируется правильно.

Показатели текущего использования показывают совокупное количество просмотров статей (просмотры полнотекстовых статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.

Данные соответствуют использованию на платформе после 2015 года. Текущие показатели использования доступны через 48-96 часов после онлайн-публикации и обновляются ежедневно в рабочие дни.

схемы систем газоснабжения

Что делать, если есть дом, но к нему не подключена магистраль газа? Ответ прост – нужна автономная газификация частного дома, обеспечивающая подачу голубого топлива к газовой плите и котлам отопления. Задача непростая, требует тщательного проектирования, четкого соблюдения строительных норм и специальных знаний.

Но все же стоит рассмотреть этот вариант газификации более подробно, так как он имеет множество преимуществ. Мы расскажем, как работает система, какие рабочие узлы входят в автономный комплекс.

Опишем особенности эксплуатации газгольдерного и баллонного газоснабжения, а также правила проектирования, проектирования и монтажа местного газопровода.

Содержание статьи:

• Как это работает?
• Что нужно знать о сжиженном газе?
• Что такое газовые баллоны?
• Особенности баллонного газоснабжения
• Проект и документация
• Монтаж автономного газопровода
• Выводы и полезное видео по теме

Как это работает?

Газовая плита, подключенная к баллону со сжиженным газом, — обычное явление. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячей водой весь дом. Нужен только бак большего размера или даже несколько баллонов со сжиженным газом.

В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется LPG – сжиженный нефтяной газ.

Фотогалерея

Фото

Газгольдер — герметичная емкость, предназначенная для хранения и порционного потребления сжиженной газовой смеси в качестве топлива для работы газовых плит и котлов в негазированных жилых домах и коммерческих объектах

Использование газгольдера позволяет газифицировать частные дома, придорожные кафе, мини-гостиницы и т.п. газом, если подключение к централизованной магистрали газоснабжения невозможно или затягивается на длительный срок

Установка газгольдера избавляет от необходимости постоянно заправлять газовые баллоны, т.к. его объем значительно больше

Все сложности при эксплуатации заключаются в строгом соблюдении правил эксплуатации. Их не разбить — газ взрывоопасен

Газгольдер для газификации загородного дома

Резервуар подачи газа без подключения к магистрали

Простота установки и эксплуатации

Сосуд для хранения взрывчатых веществ

Для организации системы автономной или альтернативной газоснабжения дома необходимо объединить в единую систему следующие элементы:

• Резервуар для хранения сжиженного нефтяного газа — один или несколько;
• испаритель (регулятор давления) для газа;
• ;
• система управления
• приборы, работающие на сжиженном газе: плита, колонка, котел и др.

Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то к ней можно подключить баллон или газгольдер. Это очень удобно, если в будущем планируется подвести к дому централизованный газопровод, не придется менять оборудование.

Автономное газоснабжение частного дома обычно осуществляется с помощью специального резервуара — газгольдера, от которого по трубам раздается сжиженный газ (+)

Основная причина, по которой владельцы частных домов отказываются от электрического и твердого топлива благо газовых агрегатов – это относительно низкие эксплуатационные расходы.

Газ, в том числе сжиженный, дешевле электричества или угля. Разница покрывает даже затраты на установку автономной системы газоснабжения.

Еще одно преимущество — высокая степень автоматизации оборудования. Если работа газопотребляющих приборов настроена правильно, то они будут включаться и выключаться автоматически, при этом нагревая теплоноситель и/или горячую воду до заданной температуры.

Это удобно, а также позволяет оптимизировать расход газа. При соблюдении всех мер безопасности сжиженный газ можно хранить очень долго, взяв только необходимое количество. Заправлять бензобак или баллоны можно только один-два раза в год.

Что нужно знать о сжиженном газе?

И пропан, и бутан в сжиженном состоянии занимают очень мало места, поэтому СУГ так удобно использовать для автономного газоснабжения. Как только клапан бака открывается, давление внутри падает.

Часть газа переходит из жидкого состояния в газообразное, а затем собирается в верхней части баллона. По газовой трубе топливо движется к устройству, потребляющему газ.

Процесс протекает непрерывно, что позволяет в значительной степени автоматизировать операции, связанные с работой альтернативной газовой системы. При закрытии вентиля баллона давление стабилизируется, и переход газа из жидкого состояния в газообразное прекращается.

С любым горючим веществом следует обращаться осторожно, и сжиженный газ не является исключением. Объем заполнения бака сжиженным газом должен быть не более 85%. Это позволяет оставить часть пространства, чтобы топливо могло высвободиться при нагреве бака, при этом давление внутри емкости не достигло критического уровня.

Пропан при нагревании расширяется быстрее, а бутан медленнее. Соотношение этих компонентов в баллонах разное, поэтому одни баллоны можно использовать зимой, а другие только летом.

Летом температура окружающей среды может значительно повышаться, газовые баллоны естественным образом нагреваются, а газ внутри расширяется. Этот момент следует учитывать при планировании альтернативного газоснабжения.

Баллоны, предназначенные для использования летом, не должны использоваться зимой, но по другим причинам. Низкие температуры препятствуют повышению давления в цилиндре, а в «летнем» варианте эта способность смеси уже снижена. При неправильном выборе баллона его действие будет малоэффективным.

Чтобы использовать одну и ту же емкость со сжиженным газом в любое время года, необходимо обеспечить для нее стабильную температурную среду. Этого можно добиться, поместив емкость в землю. Погружение должно быть достаточно глубоким – ниже уровня промерзания.

Фотогалерея

Фото

Желающие организовать автономную систему газоснабжения могут подобрать бак исходя из индивидуальных потребностей в газе. В продаже есть большие газгольдеры, которые могут обслуживать пару котлов, газовую плиту, конвекторы и схему уличного освещения, или компактные сосуды для дачи

По способу размещения на площадке газгольдеры делятся на модели для наземной и подземной установки. Наземная установка дешевле, но цена их выше из-за повышенной прочности корпуса

Разрабатывается котлован для установки газгольдеров, погружаемых в землю. Они не боятся перепадов температур и механических воздействий, но сосуды должны свободно держать давление грунта

По геометрической направленности газгольдеры делятся на горизонтальные и вертикальные. Горизонтальный подходит для больших площадей

Вертикальные модели занимают в плане минимум места, но для подземной установки требуют рытья глубокого котлована с укреплением стенок опалубкой

Если газ будет подключаться только к конвекторам или к печке в стране достаточно небольшого баллона

По возможности передвижные газгольдеры делятся на мобильные и стационарные. Мобиль оснащен колесами или дополнен прицепом; для заправки их развозят на АЗС

Газгольдеры, устанавливаемые без погружения в грунт, должны быть защищены от атмосферных осадков специально сооруженным для них тентом, навесом или павильоном. Их корпус обтянут теплоизоляцией

Подбор баллонов под необходимый объем

Газгольдер наземный

Газгольдеры подземные

Горизонтальный вариант баллона для сжиженного газа

Газохранилище вертикального типа

Компактный газгольдер для временного использования

Передвижной газгольдер на колесах

Теплоизоляция наземных газохранилищ

Что такое газовые баллоны?

Газовыми баллонами называются специальные емкости, предназначенные для хранения сжиженного газа. Баллоны переменного объема широко используются в промышленности, но в быту следует использовать только газовые баллоны постоянного объема. Это связано с требованиями безопасности. Рабочее давление газа в бензобаке должно быть 16 атмосфер.

Газгольдер — устройство для хранения сжиженного газа, его конкретные характеристики для каждого дома определяются в соответствии с техническими условиями объекта (+)

Выглядит танк как цилиндр, хотя иногда встречаются и сферические модели. Объем может варьироваться в очень широких рамках – до пятидесяти тысяч кубометров, хотя для частного дома такие большие объемы и не нужны. Есть газгольдеры для установки под землей, но есть и наземные модели.

Выбор во многом зависит от характера использования газа. Для дач, которые зимой не используются, подойдет наземный газгольдер. Может быть использован .

Но если в доме или на даче люди живут круглый год, то обязательно нужно установить бак подземной установки.

Подземные газохранилища более востребованы, чем наземные модели, поскольку обеспечивают стабильную температуру хранения сжиженного газа

Хотя установка наземного газгольдера проще, проблем с его эксплуатацией больше. Из-за влияния высоких и нестабильных температур к таким устройствам предъявляются более строгие требования безопасности. Стоимость наземных установок также обычно выше, чем у подземных аналогов.

Как правило, наземные модели устанавливаются там, где не планируется большое потребление газа. Емкость периодически будет пустовать, поэтому нужно сразу подумать: стационарный или мобильный вариант вам больше по душе. Заправка мобильных моделей, оснащенных буксировочными колесами, выглядит следующим образом:

Галерея изображений

Фото

дороже стационарных, так как в их комплектации есть все необходимое для перевозки на заправку: прицеп с устойчивой платформой и тент

В конструкции прицепа имеется откидная крышка с пазами, в которые загоняются колеса цистерны. В передней части прицепа имеется лебедка, с помощью которой он натягивается на платформу прицепа

Борта прицепа оборудованы устройствами для прочной и надежной фиксации бензобака. Должна быть прочно закреплена, чтобы судно не раскачивалось при транспортировке

Газовый баллон заправляется на ближайшей АЗС, имеющей оборудование для контроля заполнения баллона

После заправки сосуда для хранения сжиженной газовой смеси необходимо снова установить его не прицеп и закрепить таким же образом

Возле дома газгольдер выгружен и отбуксирован на место. Подключаются к домашней газораспределительной системе

На месте установки передвижной газгольдер закрепляют устройствами, исключающими его случайное смещение, и закрывают тентом, предохраняющим от атмосферных осадков

После проверки герметичности соединения с помощью обычная мыльная пена, краны на газовых трубах открыты для подачи газа на оборудование

Шаг 1: Буксировка бензобака к прицепу

Шаг 2: Вытягивание контейнера на платформу

Шаг 3: Закрепление бензобака в прицепе

Шаг 4: Заправка бензобака на ближайшей станции

Шаг 5: Установка бака на платформу

Шаг 6: Подключение к системе газораспределения

Шаг 7: Защита от непогоды

Шаг 8: Подача газа к бытовой технике

При необходимости использовать наземную модель зимой, т.е. при низких температурах, нужно будет использовать испаритель. Это электроприбор, обеспечивающий безопасный нагрев бензобака.

В результате СУГ быстро переходит в газообразное состояние и поступает в систему, обеспечивая достаточное давление.

Подземные газгольдеры могут достигать объемов 50 куб.м., но для частного дома обычно требуется емкость меньшего размера

Подземные газгольдеры считаются более надежными и безопасными. Однако их установка потребует больше времени, затрат и усилий.

Это связано с масштабными работами. Установка выше нуля не допускается, и во многих регионах этот показатель составляет 1,5 м и более.

Содержимое бака, находящееся внутри грунта, почти полностью имеет температуру 5-8°С. Специальный испаритель для данной модели не нужен.

Для конкретного объекта и проекта газгольдер подбирается в соответствии с техническими условиями, разработанными на систему автономного газоснабжения. Обычно организация, которой доверен проект, сама занимается закупкой этого устройства, используя скидки, которые производители предоставляют таким покупателям.

Система управления бензобаком установлена ​​на его верхней крышке. Манометр позволяет контролировать давление внутри бака, которое не должно превышать критических пределов (+)

Самостоятельные поиски и покупка газгольдера обычно не дают владельцу участка возможности сэкономить, но повышают риск приобретение некачественного или неподходящего устройства.

На нашем сайте есть цикл статей по выбору и установке газгольдеров.

Рекомендуем прочитать:

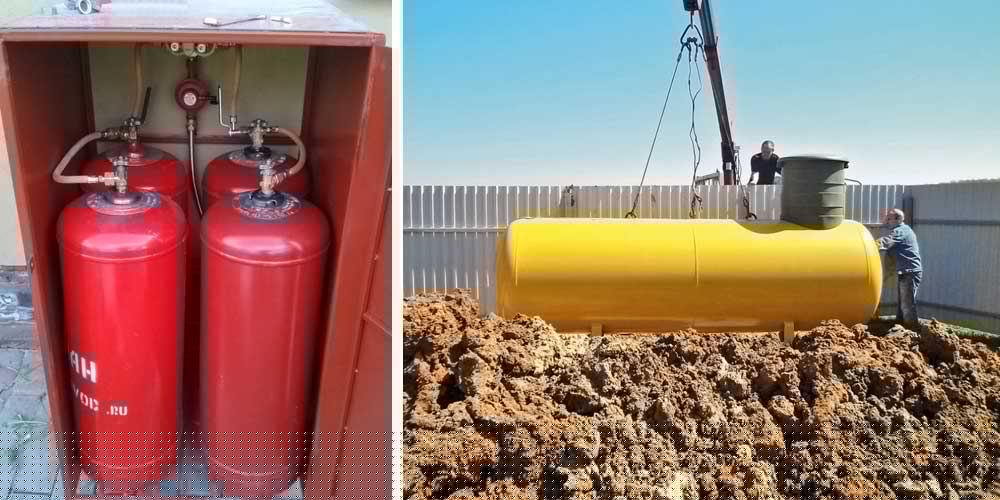

Помимо газгольдеров, для автономного газоснабжения могут использоваться и баллоны со сжиженным газом. Одной такой емкости обычно недостаточно, несколько объединяют в общую сеть.

Особенности баллонного газоснабжения

Этот вариант обычно используется только для небольших дачных участков со скромным потреблением газа. Некоторые установлены в отдельной комнате. Не рекомендуется выделять для этих целей комнату в жилом доме.

Для хранения баллонов лучше построить отдельное подсобное помещение, хотя допускается примыкание этого помещения к дому.

Комплект редукторов и манометров служит для соединения газовых баллонов в единую сеть. При необходимости пустые баллоны можно заменить заполненными.

Здесь следует сделать отдельный вход, а не дверь, ведущую из дома. Площадь помещения должна превышать размеры баллонов, которые будут там установлены, в восемь раз.

Внутренняя поверхность помещения должна быть покрыта огнестойкими материалами. Обязательное проветривание обязательно.

Предпочтительно использовать автономное газоснабжение с использованием комплекта газовых баллонов для небольшого дачного участка, чтобы не приходилось слишком часто беспокоиться об их заправке (+)

Иногда допускается хранение баллонов не в отдельном помещении , а в большом металлическом ящике вне дома. нельзя отапливать место хранения газовых баллонов; запрещены любые нагревательные приборы и, конечно же, использование открытого огня.

Если помещение готово, необходимо выполнить следующие операции:

1. Установите цилиндры вдоль одной из стен.
2. Проложить газовые трубы от места хранения баллонов до приборов, потребляющих сжиженный газ.
3. Собрать систему из редукторов и манометров для параллельного соединения цилиндров.
4. Подключить баллоны и приборы к магистрали.
5. Проверка готовой системы в присутствии работников областного газового хозяйства.
6. Получить официальные разрешительные документы на эксплуатацию баллонной газовой системы.

Баллоны устанавливаются на специальные поддоны, при этом им необходимо придать строго вертикальное положение. В каждом баллоне содержится от 2,5 до 80 литров газа, исходя из этого норматива рассчитывается их общее количество. Такая система обойдется дешевле, чем полная подача газа с газгольдером, но заправлять баллоны придется довольно часто.

Галерея изображений

Фото

Баллоны — герметичные сосуды для хранения сжиженных газовых смесей, вместимость которых не превышает 120 литров. По строительным нормам их вместимость составляет 2,5; 5; 12; 27; 50 и 80 л

Горлышки бутылей емкостью до 27 л оснащены самозакрывающимися клапанами. Угловые краны с регуляторами давления размещаются на горловине баков 50 и 80 л.

Резервуары для хранения, транспортировки и дозированного потребления газа являются изделиями многоразового использования. По мере опустошения их перевозят на заправочную станцию ​​для пополнения отработанного топлива

При транспортировке баллоны укладывают горизонтально или устанавливают вертикально с помощью деревянных прокладок. Заправочные баллоны должны иметь остаточное давление

Чтобы реже перевозить баллоны для заправки, используются группой. Эта группа называется установками сжиженного газа.

Баллоны устанавливаются либо в нежилых помещениях, либо снаружи в противопожарном шкафу, предохраняющем сосуды с газом от атмосферных явлений

Двери корпуса для газовых баллонов, расположенных на улице, должны быть оборудованы замком, стены должны быть оснащен вентиляционными отверстиями, редуктор должен быть герметизирован

При размещении в нежилом помещении необходимо соблюдать расстояние между оборудованием, выделяющим тепло, и баллоном. Между ним и плитой, например, должно быть не менее 1 м

Газовые баллоны стандартного объема

Запорная и регулирующая арматура газовых баллонов

Заполнение пустого газового баллона

Горизонтальное положение при транспортировке

Группа баллонов для домашнее отопление

Расположение баллонов в пожаробезопасном шкафу

Газошкафное оборудование

Удаленность от внутренних теплогенераторов

Проект и документация

«Собственная» газовая система должна быть такой же надежной и безопасной, как и централизованная магистраль. Халатность в этих вопросах недопустима, так как даже небольшая утечка газа может вызвать огромные проблемы вплоть до гибели людей.

Если хозяин дома не обладает специальными знаниями, то необходимо доверить специалисту с лицензией.

Место установки наземного или подземного газгольдера определяется не только удобством, но и расстоянием до отдельных объектов на участке (+)

Скорее целые проектные организации, имеющие право на проектирование и осуществление газификации этим занимаются жилые дома.

Это может быть как частное предприятие, так и специализированное подразделение газовой службы района, области и т.д. Частники берут за работу немного больше, чем госспециалисты, но и оформлением займутся.

При работе с областным газом хозяину дома придется делать дизайн самостоятельно, но можно немного сэкономить.

При оформлении проекта вам придется не только сделать пару заявлений, но и приложить к ним ряд документов:

• паспорт собственника;
• свидетельство о праве собственности на землю;
• план участка;
• характеристики системы отопления и др.

Сначала специалисты разрабатывают технические условия на газификацию здания, в которых учитываются требования пожарной безопасности. Затем проводятся исследования на местах и ​​выбираются в соответствии с регламентом.

Газовый резервуар должен находиться на расстоянии:

• не менее 10 м от жилых домов;
• не менее 15 м от источников питьевой воды и других водоемов;
• не менее 5 м от деревьев и хозяйственных построек;
• не менее 2 м от ограждений.

Кроме того, нужно учитывать наличие линий электропередач вблизи места установки газгольдера. Минимальное расстояние до таких конструкций должно составлять половину высоты опоры. Еще одним важным моментом является наличие удобных подъездных путей для автомобиля с газовым баллоном для заправки бензобака.

На этапе проектирования также оцениваются особенности площадки: коррозионная активность грунта, уровень блуждающих токов и др.

На основании этих данных будет принято решение о характеристиках газгольдера, например, нужна ли дополнительная гальваническая защита, что скажется на цене устройства не в лучшую сторону.

Наземные модели газгольдеров обычно используются только летом. К этим резервуарам предъявляются более высокие требования по безопасности, чем к подземным аналогам.

Таким образом, определены технические условия на газификацию объекта. С их помощью специалисты составят проект, который включает в себя ряд документов: газгольдер, испаритель, характеристики конденсатора, план участка, план системы газопровода, рекомендации по заземлению, химзащите, молниезащите и др.

Эти документы должны согласовывать с пожарной инспекцией, службами газоснабжения, электриками, архитекторами, экологами и другими специалистами местных подразделений. Результатом оформления станет получение разрешения на строительство.

Монтаж автономного газопровода

Если владелец участка хочет снизить затраты на монтаж автономного газопровода, он может самостоятельно вырыть котлован под газгольдер. Но делать это нужно в строгом соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было сделано в полном соответствии с требованиями безопасности.

При монтаже автономной газовой системы следует применять наружную трубную прокладку, для соединения отдельных секций применяют только неразъемные соединения

Все газовые трубы должны прокладываться только открыто, их нельзя прятать под стяжку, фальшпанели или другие декоративные элементы. Тщательно продумайте план разводки сжиженного газа.

Проход таких коммуникаций через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) не допускается.

Процесс установки газгольдера в яму включает ряд традиционных этапов:

Фотогалерея

Фото

1 этап: Заключение договора с газовыми компаниями

2 этап: Доставка резервуара к месту установки

3 этап: Выравнивание и утрамбовка дна котлована

4 этап: Погружение газгольдера на бетонную плиту

Этап 5: Засыпка котлована оборудованием

Этап 6: Засыпка детской площадки травяным ковром

Этап 7: Прокладка газовой трубы в дом

Шаг 8: Установка люка на горловину бензобака

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы нужны в начале сети, т.е. там, где сеть подключается к баллонам или бензобаку. И в конце при подсоединении трубы к котлу или колонке также необходимо поставить соединитель.

Но на всей протяженности автономного газопровода соединения нужно делать только цельными. О той части газопровода, которая проложена снаружи, необходимо позаботиться дополнительно.

Вся наружная сеть должна быть тщательно изолирована с использованием специальных огнестойких материалов. Кроме того, необходимо обеспечить отвод конденсата, это снизит вероятность коррозии труб.

Для удешевления монтажа автономного газопровода можно выкопать котлован для подземного газгольдера самостоятельно, но при этом необходимо руководствоваться проектной документацией

Газовый котел необходимо установить в отдельном помещении — понадобится . Его объем должен быть не менее 15 куб. м. В комнате необходимо сделать окно, площадь проема которого не менее половины кубометра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может быть серьезно повреждено.

На входе в котельную поставить дверь, открывающуюся наружу. Еще одним моментом, которым не стоит пренебрегать, является вентиляция котельной. Поток свежего воздуха должен быть постоянным для обеспечения сгорания газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в открытом огне в случае случайной утечки.

Газовый котел должен быть установлен в отдельном помещении с окном и дверью, открывающейся наружу. Отделка выполнена огнеупорными материалами.

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, возможна установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае необходимо обязательно установить в помещении с котлом систему контроля уровня вредных газов в воздухе.

Монтажные работы по автономной газификации газгольдером обычно занимают два-три дня. Но после их завершения следует оформить ряд документов и провести некоторые согласования. Проверка герметичности готовой системы должна проводиться под контролем специалистов облгаза и Ростехнадзора.

Перед засыпкой подземного газгольдера песком необходимо подождать около двух-трех недель после его установки

После проверки газгольдер засыпается песком, после чего нужно подождать около трех недель до первой заправки баллона сжиженным газом. Окончание работ должно быть оформлено актом приемки. При этом обычно заключают договор на оказание услуг.

Иногда удобнее пригласить разных подрядчиков для монтажа наружных и внутренних газопроводов. В этом случае специалисты рекомендуют разграничивать ответственность между исполнителями и оформлять этот момент отдельным актом. Не помешает позаботиться о страховании ответственности.

Выводы и полезное видео по теме

Подробности по установке газгольдера смотрите в этом видео:
