Установка водонагревателя в частном доме – Установка бойлера в частном доме: схема и рекомендации

Содержание

виды и производители — Каталог статей — 1000 статей

На помощь придет такая бытовая техника, как водонагреватель.

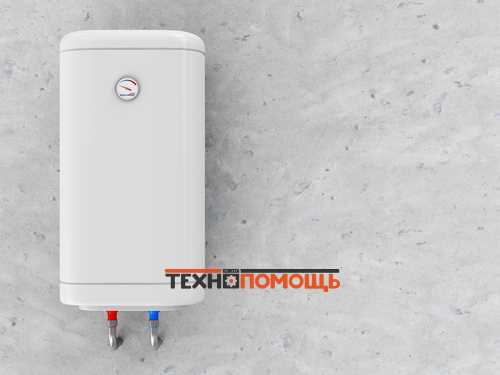

Водонагреватель – это металлический бочок, который отвечает за непрерывное нагревание воды. Установка водонагревателя – это один из видов сантехнических работ, а при наличии минимальных знаний монтаж можно осуществить своими руками. Для начала давайте разберемся, какие виды бойлеров бывают и какому производителю отдать предпочтение.

Виды водонагревателей

Все водонагреватели делятся на три типа, которые влияют на дальнейшую покупку:

  • способ нагрева воды – накопительный, проточный, косвенный;
  • по виду топлива – жидкое, твердое, газ или электричество;
  • по потребляемой мощности;
  • по способу монтажа.

Прежде чем начать выбирать котел, вы должны понимать, что он должен отвечать следующим требованиям: обеспечение нагрева воды, возможность принятия и душа и ванны, круглогодичная работа.

Накопительные водонагреватели являются самыми популярными моделями среди покупателей. Такие модели, как правило, имеют форму бака, который наполняется холодной водой. Внутри находятся нагревательные элементы, обеспечивающие нагрев воды. Для долгого сохранения горячей воды предусмотрена воздушная прослойка. Бойлеры накопительного типа больше предназначены для больших семей, где необходим постоянный доступ к горячей воде. Данные товары тратят мало электроэнергии, всего 1,5-2кВт/час. Но несмотря на все достоинства, бак имеет большие габариты, которые могут не вписаться в ваше помещение (ванная комната, душевая, туалет).

Проточные водонагреватели имеют более компактные размеры, поэтому их установка возможна даже на кухне под раковиной. Главное преимущество такого устройства – получение горячей воды сразу после включения в электросеть. Наряду с этим, появляется и большой недостаток – значительное потребление электроэнергии (5-27кВт/час). Такой водонагреватель выгоден для установки на дачи, где горячее снабжение необходимо редко.

Водонагреватель косвенного нагрева получил широкое распространение в частном доме. Бойлеры такого типа имеют собственные источники энергии (газ или электричество), а тепло используют от установленных котлов отопления.

Также все типы водонагревателей могут по-разному топиться. Электрическим бойлерам необходим постоянный доступ к розетке, газовым необходимо наличие газа в доме, твердотопливным – наличие твердого топлива (дрова, уголь и др.), либо разогрев жидким топливом.

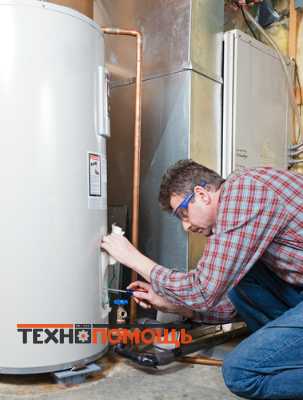

Монтаж водонагревателя

Если вы обладаете минимальными знаниями сантехнических работ и умеете найти правильный подход, то установить водонагреватель установить водонагреватель своими руками не составит большого труда. Неважно, какого типа бойлер вы выбрали, принцип установки будет одинаковым. Но для начала необходимо подготовить ряд инструментов и дополнительное оборудование: отвертки, рулетка, несколько видов разводных ключей, перфоратор, плоскогубцы, запорные элементы, тройники, шланги и трубы. Выбирая диаметр труб, ориентируйтесь на мощность устройства, больше мощность – шире диаметр.

Прежде чем приступить к покупке водонагревателя, необходимо определить место его установки. Для небольших помещений лучше отдать предпочтение настенным моделям проточного типа. Также сэкономят пространство устройства с плоским дизайном и маленьким диаметром. Если вы планируете пользоваться бойлером постоянного, то приобретайте модель накопительного типа объем 100-200 литров. Такие модели можно подвешивать на стену в вертикальном положении. Если бойлер больше 200 литров, то монтаж производится только на пол, т.к. ни одно крепление и стена не способна выдержать большой вес и объем.

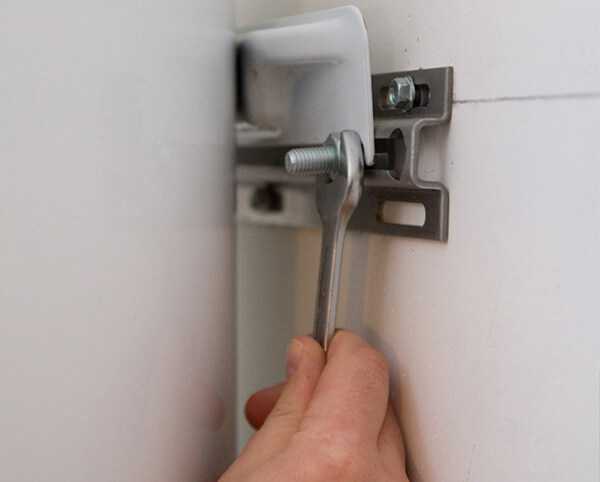

Для монтажа водонагревателя в подвесном положении необходимо использовать только несущие стены, т.к. они являются более крепкими и смогут выдержать металлическое устройство, наполненное водой. На корпусе бойлера предусмотрены специальные кронштейны, которые позволяют закрепить устройство на стене. Приобретать болты для стен необходимо самостоятельно, т.к. в комплекте они не предусмотрены.

Подключение к водопроводу

Обеспечение водонагревателя водой является важной частью монтажа, именно поэтому, необходимо вначале осуществить подачу воды во внутрь бойлера.

Как и ко всем крупным бытовым прибором, после покупки прилагается инструкция по подключения водонагревателя, но мы расскажем этапы подключения к водопроводу.

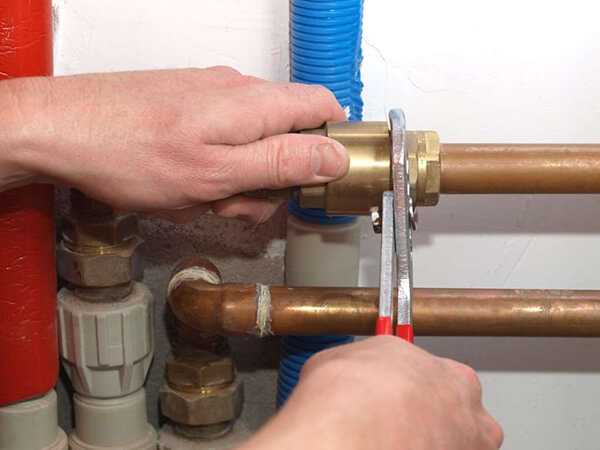

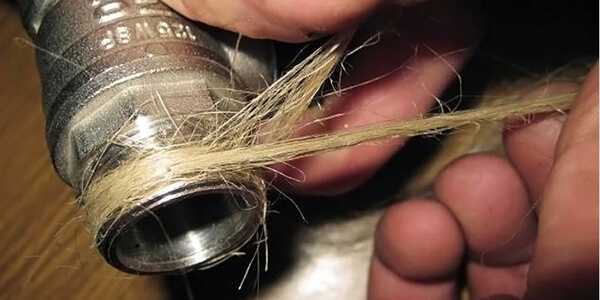

  1. Подключение водонагревателя к водопроводу происходит с помощью труб (пластик, металлопластик, сталь или медь) или специальной гибкой подводки.

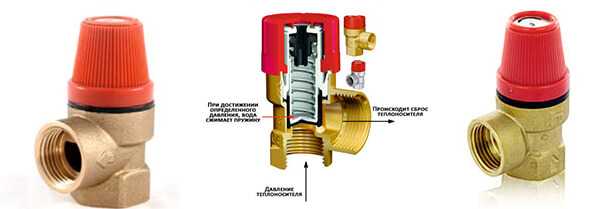

  2. Обязательно нужно установить предохранительный клапан, который насаживается на патрубок впуска холодный воды. Патрубок отмечен синим цветом. Для обеспечения герметичности необходимо использовать ФУМ-ленту, которая выступает в качестве водоизолирующего материала.
  3. После того как подключили все шланги, открываете вентиль горячей и холодной воды для подачи в водонагревательный бак. После того, как бойлер наполнится, из смесителя вам будет доступна и холодная, и горячая вода.
Подключение к электричеству

Т.к. водонагреватель является мощным крупным бытовым прибором, то для его подключения к электричеству необходимо выяснить, выдержит ли ваша электропроводка такую нагрузку. Лучше доверить этот вопрос электрику, т.к. обычная электропроводка не способна выдержать такую дополнительную нагрузку. Также необходимо провести работу по заземлению электроприбора, а это намного сложнее, чем установить водонагреватель.

В случае подключения водонагревателя проточного типа к электросети, все намного сложнее. Такие устройства, как упоминалось выше, требуют большего потребления электроэнергии. Именно поэтому, сначала необходимо провести работы по установке автомата, провести мощный трехжильный кабель от щитка до бойлера, произвести заземление и только потом включать устройство в розетку.

Важно! Прежде чем перекрыть воду проточному водонагревателю, его сначала необходимо отключить от электросети.
Что не нужно делать при установке любого водонагревателя

После правильной установки водонагревателя, также необходимо использовать правила правильной эксплуатации:

  • сначала наполните бойлер водой, а только потом включайте в электросеть;
  • при монтаже необходимо использовать только те крепежные элементы, которые заявлены в инструкции производителем;
  • эксплуатировать водонагреватель без заземления – запрещено;
  • никогда нельзя подключать устройство к водопроводу без предохранительного клапана;
  • не производить слив воды при включенном электропитании;
  • если давление водопровода превышает шесть атмосфер, проводить подключение водонагревателя нельзя.
Лучшие производители водонагревателей

Electrolux – компания давно получила громкое имя в производстве бытовой техники. Шведская компания специализируется на производстве бюджетных моделей водонагревателей проточного типа. Они имеют небольшой размер и плавное управление температурым режимом. Ariston – один из самых популярных брендов по производству водонагревателей. Модели обладают стильным дизайном, набором дополнительных функций и недорогой ценой. Главное преимущество бойлеров Аристон – автоматическое отключение при сбое в электросети.

Thermex – молодой производитель водонагревателей. Главная особенность устройств: небольшая мощность и быстрая скорость нагрева воды. Минус – дешевое антикоррозийное покрытие, что приводит к недолгой службе бойлера.

Bosch – ключевое слов это бренда «надежность». Компания выпускает электрические и газовые нагреватели. Главная отличительная особенность: удобное электронное управление, мощность и долгий срок эксплуатации прибора.

AEG – немецкая компания, которая также специализируется на производстве водонагревателей. Модели этого производителя подойдут тем, у кого место не позволяет устанавливать крупногабаритное устройство. Преимущества – компактные размеры всех моделей и все кнопки находятся на лицевой панели.

Несмотря на то, что живем мы в XXI веке, непрерывность подачи горячей воды еще не налажена. Именно поэтому многие производители бытовой техники изобрели водонагреватели. Установка такого бытового прибора подарит комфорт и обеспечение горячей водой, как в квартире, так и в частном доме. На сегодняшний день, рынок предлагает большое количество различных моделей водонагревателей, поэтому каждый найдет для себя то, что подходит ему. А если подойти грамотно по изучению вопроса установки водонагревателя, то всю работу можно выполнить своими руками

1000statei.ru

Как подключить водонагреватель накопительный на даче

Водонагреватель на современной даче не роскошь, а необходимый элемент комфорта. Как правило, магистрали водоснабжения на дачном участке не имеют постоянного и высокого давления. Часто магистраль не доведена до дома и обрывается на участке, обеспечивая только его полив. Это усложняет монтажные работы, особенно если они выполняются своими руками. Требует дополнительного оборудования.

Бойлер для дачи

Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:

  • нуждается в постоянном давлении;
  • нефункционален при отсутствии подачи в магистрали;
  • требует большей мощность электропроводки.

В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:

  • вымыть посуду и постирать;
  • умыться и принять душ или ванну.

Этапы монтажа

Чтобы правильно установить нагреватель при монтаже своими руками работы следует проводить в определенной последовательности. Она включает следующие этапы:

  1. предварительная подготовка;
  2. выбор места, монтаж крепежей и установка прибора;
  3. подключение к водопроводу и проверка на герметичность;
  4. подсоединение к электросети.

Предварительная подготовка

Несмотря на относительную простоту монтажных работ и возможность их выполнения своими руками, установка накопительного водонагревателя на даче требует некоторой подготовки. Это:

  • подготовка водопровода, который при необходимости нужно довести до места размещения устройства;
  • проверка электросети на способность обеспечить прибор током необходимой мощности и ее модернизации в случае нужды;
  • приготовление нужных для монтажа наборов инструмента и перечня материалов.

Инструмент для монтажа и комплект материалов

Установить устройство своими руками правильно невозможно, не располагая набором необходимого рабочего инструмента. В такой комплект должны входить:

  • дрель с перфоратором, насадками и сверлами;
  • кусачки и пассатижи;
  • разводной и гаечный ключ;
  • плоская и крестообразная отвертки;
  • рулетка.

Среди расходных материалов должны быть анкера по числу кронштейнов, тройники, запорная арматура, трубы из металлопластика, соединительные шланги, лента фум или альтернативные материалы для герметизации соединений.

Дополнительная накопительная емкость

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

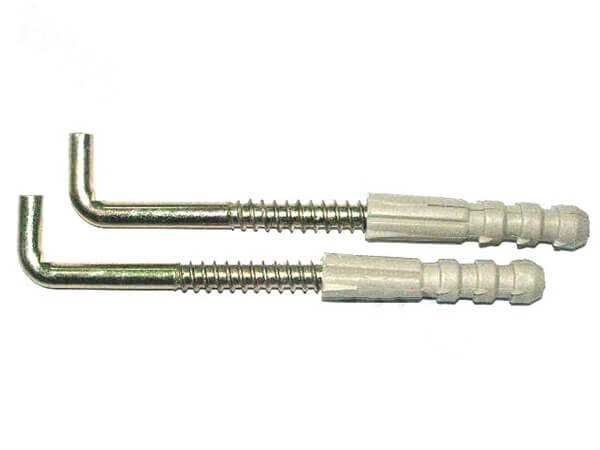

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

При слабой стене потребуется ее усиление. Как вариант монтируется металлическая конструкция, способная обеспечить устойчивость водонагревателя.

Подключение к водопроводу

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

Включение в электросеть

Накопительный нагреватель не требует тока повышенной мощности. Большинство моделей потребляют до 2 кВт. Поэтому электросети с мощность в 3 – 4 кВт будет достаточно, а значит, устройство можно включать через обычную бытовую розетку. Но некоторые меры предосторожности следует соблюдать:

  • перед подключением прибор должен быть заземлен через специальную клемму;
  • розетка не должна служить источником питания для других бытовых электроприборов.

tehnopomosh.com

Технология установки и подключения водонагревателя на даче

Самостоятельная установка накопительного водонагревателяБытовой прибор для нагрева воды устанавливается в квартире, загородном доме или на частной даче. Подбор и установка водонагревателя связан с количеством проживающих в помещении людей.

Пусть сам процесс монтажа и несложен, но без опыта проблематично производить установку качественно. Поэтому лучше ознакомиться с инструкцией, прочитать советы и рекомендации.

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Как установить нагреватель накопительный электрический

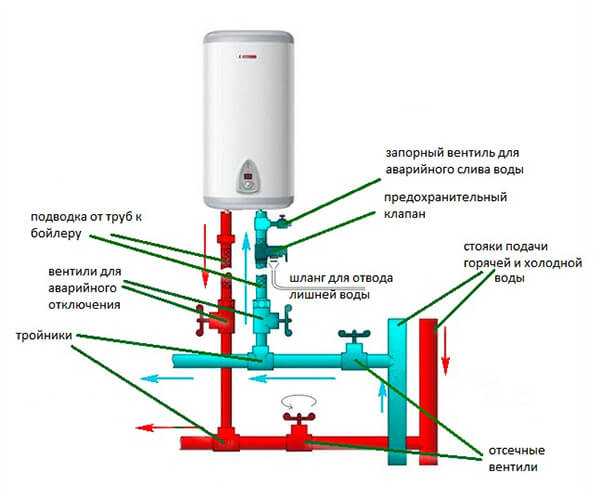

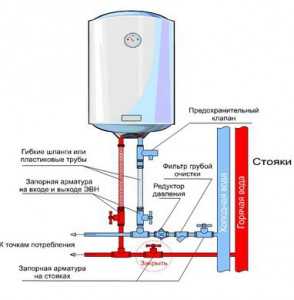

Схема подключения водонагревателя к точкам забора горячей воды

Для тех, кто решил выполнять такую работу самостоятельно совет! Ни при каких проблемных ситуациях не устанавливайте вертикальный прибор в горизонтальном положении и наоборот!

Подключение накопительного водонагревателя удобнее и правильнее всего выполнять так:

  1. Предварительная оценка места под монтаж.
  2. Помещение с малой площадью, как правило, не располагают большим пространством для бытовых приборов. Подключение водонагревателя к водопроводу в квартире, в таком случае, выполняют в скрытых нишах или сантехнических шкафах.
  3. Техника с объемом до 200 литров может быть навесного типа. Строго на пол устанавливают приборы с большим объемом, иначе неизбежен обрыв.
  4. Водонагреватель от 50 до 100 литров лучше закрепить к несущей стене. Для крепления использовать анкерный болт. Такой крепеж необходимо докупать дополнительно, потому что в комплекте их не бывает. Экономить на дорогостоящем приборе ни в коем случае нельзя. Чем больше будет зафиксировано кронштейнов для нагревателя, чем надежнее процесс эксплуатации из года в год. Для моделей навесного типа в 100 и более литров должно быть не менее 4 кронштейнов.
  5. Если решено поставить прибор в труднодоступном месте, то продумайте заранее обслуживание. Модель низкого качества придется часто ремонтировать, а это не комфортно выполнять в труднодоступных местах.

Предохранительный клапан устанавливается обязательно. Он сохранит систему от механических разрушений и избыточного давления. Принцип работы прост — избыток воды удаляется при повышенном давлении. Говоря иначе, вода сбрасывается до рабочего давления системы.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

  1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
  2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
  3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

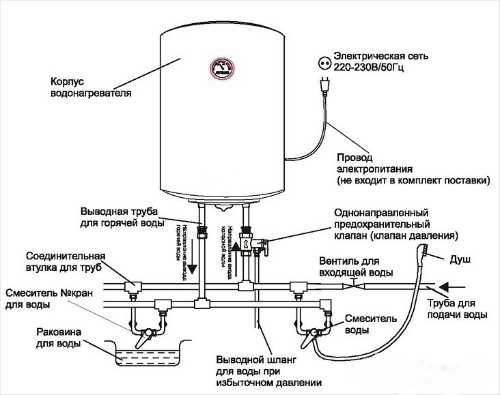

Последовательность на схеме:

Последовательность подключения

Сомнительные действия или открытие кранов не по инструкции лучше не выполнять, если не уверены или сталкиваетесь с бытовым прибором впервые. Иногда дешевле вызвать мастера даже на включение 3 кранов и запуск прибора, чем оплачивать ремонтные работы после протечек.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.Схема подключения водонагревателя на даче с дополнительной емкостью выше 2-х метров

Схема подключения водонагревателя на даче с дополнительной емкостью ниже 2-х метров

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Устанавливая элемент нагрева воды на даче или в доме для периодического проживания, до наступления холодов нужно будет слить жидкости из баков!

Схема подключения водонагревателя к сети

Схема подключения водонагревателя к сетиЛюбой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Ее толщина должна начинаться от 2,5 миллиметров.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель нагревателя должна укомплектовываться прибором УЗО (устройство защитного отключения).

Классический способ для подключения к сети — включение в ближайшую розетку. Важно установить заземление. Для этого используют трехполюсную розетку с влагостойкой функцией.

Классический способ подходит для водонагревателей с небольшой мощностью. Мощные модели не рассчитаны на этот способ. Они будут, как минимум, нагревать розетку.

Систематический нагрев розетки приведет к ослаблению контактов и возникновению искры. От искры будет возгорание пластика розетки, поломка нагревательного элемента, возгорание системы электропитания.

Лучше позаботиться о безопасности заранее. Для этого нужно подвести электрический кабель нужного сечения в индивидуальном порядке. В этом случае монтируются провод из электрощита до бойлера без дополнительных розеток или ответвлений.

Подключение к УЗОБез вилок и розеток отключение возможно только через прибор автоматизации. Хотя главная функция автомата — сохранность и безопасное использование водонагревателя.

В случае если в комплекте нет предохранителя, то нужно приобретать прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с заниженной чувствительностью, то постоянного беспричинного отключения бойлера не избежать.

Для мощных водонагревателей ставят предохранители на 16 ампер.

Рекомендуем посмотреть видео об установке водонагревателя своими руками:

В процессе приобретения нужного водонагревателя лучше определиться заранее, как произойдет дальнейшая установка. При монтаже своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызывать опытных специалистов.

Инструкция по установке накопительного водонагревателя — видео

https://www.youtube.com/watch?v=oHGTmvo8BSE

glav-dacha.ru

Подключение бойлера к водопроводу на даче

бойлер Человек, привыкший к комфортным условиям городской жизни, стремится максимально приблизить к ним уровень проживания на даче. Именно в сельской местности монтаж коммуникационных систем и установка сантехнического оборудования зависит от самого хозяина. На своем дачном участке вы по собственному желанию можете пробурить скважину, проложить локальную канализацию, провести в доме понравившийся вид отопления, установить душевую кабину, подключить бойлер.

Содержание:

  1. Выбираем бойлер для дачи
  2. Правила подключения к водопроводу
  3. Подключение бойлера к электросети
  4. Установка бойлера косвенного нагрева

Выбираем бойлер для дачи

Установка на даче бойлера поможет решить проблемы с горячей водой в любое время года. Большой выбор марок оборудования поставит в тупик даже самого опытного и знающего покупателя.

Чтобы правильно подобрать модель бойлера, в первую очередь необходимо определиться с важными для себя факторами:

  • нужный объем горячей воды;
  • работа бойлера от газа или электричества;
  • место монтажа влияет на выбор водонагревателя определенной формы и размера;
  • качество потребляемой воды.

Электрические бойлеры с сухим тэном

Для дачи в основном устанавливают электрический бойлеры с объемом резервуара от 10 л. и более, мощностью от 1,5 до 2,5 кВт и баком из нержавейки. Если в дачном поселке часто случаются сбои подачи электроэнергии, для работы бойлера необходимо резервное питание.

Для дома с индивидуальным обеспечением водой из колодца или артезианской скважины желательно приобретать бойлер с сухими тэнами. В таких моделях подогревающий элемент не имеет прямого контакта с водой. Тэн помещен в стеатитовую колбу, что защищает его от образования накипи и различных налетов. Частые перепады мощности электричества отрицательно сказываются на работе бойлеров с электронным управлением.

Оптимальный вариант для дачи — электрический бойлер с электромеханическим управлением и сухим тэном.

Газовый бойлер Аристон

Газовые бойлеры для дачи

Подключение дачного домика к газовой магистрали дает возможность приобрести и подключить бойлер, работающий на газовой горелке. В этом случае владелец дачи не будет зависеть от качества работы электростанции. Для безопасной эксплуатации прибора необходимо установить утепленный дымоход и приточно-вытяжную вентиляцию.

Чтобы установить в доме бойлер такого типа нужно согласование от газовой службой. Монтаж и подключение к газовой системе бойлера должны выполнять специалисты газовой конторы. Регулировка подогрева воды автоматическая.

Бойлеры с нагревом косвенного типа

Такие модели водонагревателей подходят для домов с установленной системой отопления. Для работы бойлера подойдет обычный котел или антифриз, нагревающийся от энергии солнца. Нагревательный элемент находится внутри керамического змеевика.

Правила подключения бойлера к водопроводу

Если вы не хотите, чтобы в самый неподходящий момент ваш дом был подтоплен, изучите правила подключения бойлера к водопроводу. Они вам не понадобятся только тогда, когда установочные работы будут выполнять специалисты компании поставщика.

Для самостоятельного подключения подготовьте необходимые материалы и инструменты:

  • трубы;
  • тройники, вентили;
  • шаровые краны, переходники;
  • герметик;
  • гибкие шланги;
  • труборез, паяльник;
  • набор ключей.

Мы рассмотрим, как правильно подключить бойлер к водопроводу из полипропилена, металла, металлопластика.

Схема подключения бойлера косвенного нагрева

Полипропиленовый водопровод

Из инструментов нужен труборез и специальный паяльник. Для качественного соединения кроме основных материалов понадобятся оконечные муфты, повороты, стабилизированные трубы и два дополнительных тройника. Если производится установка бойлера после начала эксплуатации индивидуального водоснабжения, а трубы оказались замурованными, предстоят работы по выводу водопровода из стены.

Трубы разрезать и впаять тройники. От них установить дополнительные отрезки труб из полипропилена к бойлеру. Используя оконечную муфту, выполнить соединение трубы через кран с бойлером. Те же действия выполнить для подсоединения прибора к трубе с горячей водой.

Чтобы выполнить качественное соединение с замурованными трубами, применяют ремонтные разъемные муфты и тройники. Американку припаивают к трубе и тройнику. После застывания пайки собирается стыковочный узел и продолжается монтаж. Смотрите схему подключения к водопроводу ниже.

Схема подключения бойлера к водопроводу

Металло-пластиковый водопровод

Основное преимущество этого водопровода в том, что трубы всегда прокладывают открытым способом. Разрезать трубу, вмонтировать тройники, провести отводы к бойлеру и установить соединения.

Чтобы подключить бойлер к металлопластиковому водопроводу, важно знать правила работы с материалом.

Стальной водопровод

Подключить современный водонагреватель к водопроводу из металла намного сложнее чем к трубам из полипропилена и металлопластика. Для качественного подключения бойлера нужен мощный хомут со специальным врезным патрубком, называемый «врезка». На стальную трубу вместе с резиновой прокладкой устанавливается хомут. Следующий шаг, это сверление отверстия в трубе через патрубок с помощью дрели и специальной втулки. Врезка готова. Дальше нарезается резьба и делаются сгоны. На врезки устанавливаются отдельные краны. От них ведутся трубы из любого современного материала к бойлеру.

Во время работы учтите несколько особенностей соединения:

  • Сначала место врезки хорошо очистить от слоев старой краски.
  • Диаметр отверстия должен соответствовать размеру втулки, чтобы спустя некоторое время не приостановилась подача воды в бойлер из-за его загрязнения.
  • Патрубок врезки должен располагаться так, чтобы было удобно высверлить отверстие и подключить трубопроводы. Правильно будет направить патрубок под углом от стены.

В конце статьи посмотрите видео о подключении бойлера к водопроводу.

Установка запорной арматуры

Необходимо придерживаться определенной последовательности установки запорной арматуры для холодной и горячей воды.

Выполнить установку на трубу подачи холодной воды:

  1. На патрубок емкости установить тройник.
  2. Кран для слива воды из бойлера подсоединить на боковой отвод тройника.
  3. На тройник смонтировать взрывной или обратный клапан.
  4. За клапаном поставить отсекающий кран.
  5. Всю конструкцию смонтировать с врезкой в трубу.

Для установки запорной арматуры на трубу с горячей водой необходимо:

  1. Непосредственно на патрубок бака смонтировать отсекающий кран.
  2. Подсоединить бак к трубе.

Теперь вы знаете, как подключить бойлер к водопроводу, и можете самостоятельно выполнить всю работу. Для полной установки необходимо узнать правила подсоединения водонагревателя к электрической сети.

Схема подключения

Правила подключения бойлера (видео):

Подключение бойлера к электросети

Если вы приобрели бойлер мощностью до 3 кВт, сложностей с подключением к электрической сети не должно быть.

Достаточно просто соблюдать правила подключения бойлера к электросети и в доме всегда будет горячая вода:

  1. Расположение розетки в таком месте, чтобы туда не попадали случайные брызги воды.
  2. Подключать бойлер только при установке заземления. Для этого понадобится трехполюсная розетка и трехжильный провод.
  3. Все соединения электрического провода желательно вывести за пределы ванной комнаты.
  4. Для подключения бойлера к электросети использовать индивидуальную розетку.

Электросхема подключения бойлера

Порядок проведения работ:

  1. Сделать замер расстояния от розетки к бойлеру.
  2. Разобрать вилку бойлера на части.
  3. Снять изоляцию с кабеля. Зачистить жилы бокорезами.
  4. Припаять жилы к контактам вилки. С фазой совместить красный провод, желто-зеленый или черный — земля, а голубой — ноль.
  5. Снять крышку с бойлера и открыть контакты.
  6. На другом конце кабеля зачистить жилы. Подсоединить к контактам бойлера и установить крышку на место.

Есть еще один вид подключения бойлера, это подсоединение напрямую к электрощиту:

  1. Проложить кабель от бойлера к щитку.
  2. Рядом с бойлером установить автомат и провести кабель через него.
  3. Снять 10 см изоляции, оголить фазу от автомата и подсоединить к верхней клемме на автомате. К нижней клемме присоединить фазу от бойлера.
  4. Концы кабеля очистить от изоляции, освободить жилы.
  5. Открутить крышку, подсоединить жилы кабеля к клемме бойлера.
  6. Отключить ток и подсоединить кабель к электрическому щитку.

При правильном подключении на панели прибора засветится индикатор, как только будет включен автомат. Нельзя подключать бойлер к электросети без заземления.



Установка бойлера косвенного нагрева

На даче установлен котел с водяным контуром отопления и, вы купили хороший водонагреватель, но не знаете, как подключить бойлер косвенного нагрева самостоятельно.

Правильная установка бойлера косвенного нагрева, это когда низ прибора расположен по уровню ниже чем верхняя точка котла или радиатора отопления.

Для работы понадобятся:

  • фум-лента;
  • шурупы;
  • газовый ключ;
  • электродрель;
  • отвертка;
  • пластиковые чопики.

Схема подключения бойлера косвенного нагрева

Порядок и схема подключения бойлера косвенного нагрева:

  • В помещении, где расположен котел отопления, на стене установить бойлер. Оптимальное расстояние между котлом и водонагревателем равняется 50 см.
  • Прибор косвенного нагрева имеет 5 выходов, используемых для разных подключений. Нижний выход подсоединить к трубе с холодной водой, установив на нее сначала обратный клапан.
  • Выход №2 подключить к подаче системы отопления.
  • Выход №3 соединить с обраткой отопительной системы.
  • Канал горячей воды с установленным циркуляционным насосом подключить к выходу №4, что позволит обеспечить самые дальние точки водозабора.
  • Подачу горячей воды из котла подключить к выходу №5, предварительно установив на трубопровод гидроаккумулятор.
  • Подключение бойлера косвенного нагрева завершить соединением датчика температуры прибора с насосом циркуляции.

Объем гидроаккумулятора рассчитать с учетом класса безопасности и объема бойлера. Обязательно сделать заземление водонагревателя, чтобы не произошло замыкание.

Мы рассказали о подключении бойлера на даче к водопроводу из разных материалов, к электрической сети и установке прибора косвенного нагрева на систему отопления. А какой водонагреватель используете на даче вы? Поделитесь с нами своим опытом установки прибора, оставив комментарий к статье.

Видео: подключение бойлера к водопроводу

glav-dacha.ru

Как подключить бойлер: пошаговая инструкция

Отсутствие горячей воды в доме – большой минус, который любым способом нужно устранять. Если централизованный водопровод с горячей водой недоступен, всегда есть альтернативный способ – установить водонагреватель.

Есть вопросы по установке бойлера? Закажите консультанцию

бесплатно

Что нужно знать для того, чтобы установить бойлер правильно?

Если речь зашла об установке, скорее всего, вы уже выбрали и даже купили подходящий водонагреватель. Если же нет, для вас мы написали руководство по этому вопросу – Как выбрать бойлер?

Бойлер – спасение для дома, не подключённого к горячему водоснабжению

Иногда габариты водонагревателя загоняют хозяев дома в довольно узкие рамки – ведь нужно установить его так, чтобы он не мешал открытию дверей, использованию ванны, раковины, унитаза, не создавал помех при передвижении в помещении и т. д. Потому ещё на этапе выбора бойлера нужно мысленно примерять его к тому помещению, где планируется установка.

Иногда удобнее установить два небольших бойлера – для ванной и для кухни – вместо одного большого и требующего много места

А сейчас, когда вы уже непосредственно перешли к этапу монтажа, нужно наметить места крепления агрегата к стене.

Что потребуется для установки бойлера?

  • Шланги достаточной длины для горячей и холодной воды
  • Разветвители
  • Вентили
  • Сам водонагреватель
  • Перфоратор или ударная дрель
  • Шуруповёрт, пассатижи
  • Шурупы, дюбели
  • Трёхжильный провод (если в месте установки бойлера отсутствует розетка)
  • Гаечные ключи
  • ФУМ-лента
  • Строительный уровень

Подготовьте все необходимые инструменты сразу, чтобы не искать их в процессе монтажа

Правильное крепление бойлера – важнее всего!

Повесить бойлер на стену не так-то просто. Вернее, повесить-то его можно, но вот организовать всё так, чтобы в кульминационный момент он не упал на пол, погребя под собой сантехнику, мебель или жильцов, нужно уметь.

К примеру, 50-литровый бойлер, заполненный водой, будет весить около 70 кг, а это немалый вес, на который порой не рассчитаны хлипкие стены

Упавший бойлер – это поломанная мебель, повреждённая система подачи воды, опасность удара электрическим током и, ко всему прочему, достаточно серьёзная финансовая проблема.

Падая, тяжёлый бойлер может не только повредить вещи, но и нанести травмы человеку

Как же этого избежать?

  • Изучить характеристики материала, из которого сделана стена: она должна выдерживать крепления, соответствующие вашему водонагревателю. Если стена сделана из гипсокартона, крепить на неё агрегат без специальной металлоконструкции нельзя;
  • Дюбеля или анкера, на которые предполагается крепление, должны выдерживать двукратную нагрузку заполненного бойлера. К примеру, если ваш бойлер рассчитан на 100 литров, крепления должны выдерживать нагрузку на излом и изгиб, равное 200 кг;
  • Если ваш производитель не снабдил бойлер креплениями, соответствующими его весу, придётся выбрать самим, и здесь лучше перебдеть, чем недобдеть – ещё ни один хозяин не пожалел о том, что купил слишком крепкие дюбеля, более прочные, чем те, что требовались по техническим характеристикам изделия. А вот ситуации наоборот нередки;
  • Не располагайте бойлер далеко от точки водозабора, это усложнит проведение коммуникаций. Обычно он устанавливается в санузле – в квартирах и домах, где кухня, ванная и туалет находятся в одной стороне. Однако если санузел и кухня разнесены, лучше всего будет приобрести два бойлера, для каждого из помещений;
  • Подвешивать бойлер нужно так, чтобы иметь доступ ко всем органам управления им;
  • Желательно, чтобы расстояние от потолка до устройства было  не менее 10 см, а от пола – не менее 50 см.

Стандартные крепления-крюки для бойлера

Монтаж бойлера на стену

Поэтапная инструкция монтажа бойлера выглядит так:

  1. Перед подготовкой крюков для бойлера проверьте соответствие расстояния между его петлями расстоянию между отмеченными на стене точками;
  2. Отбейте вертикальные и горизонтальные линии на стене, используя линейку и строительный уровень;
  3. Высверлите отверстия в отмеченных точках и вставьте в них дюбели или анкеры;
  4. Расстояние от крюка до стены должно составлять около 5-7 см;
  5. Подвесьте бойлер на крепления

Иногда бойлер комплектуется специальным кронштейном, устанавливаемым на стену, который соединяется с соответствующими креплениями на самом бойлере, в таком случае вы можете воспользоваться анкерами или дюбелями болтового типа

Бойлер со специальным креплением с помощью кронштейна и «ответной» планки на корпусе

Врезка бойлера в водопроводную систему

Как выглядят работы по врезке бойлера в водопроводную систему и для чего это нужно?

Для подачи холодной воды в нагреватель к нему нужно будет подвести трубу от систему ХВС, для этого придётся врезать отводной переходник.

Если в вашем доме есть централизованная система ГВС, но вы устанавливаете бойлер в связи с частыми перебоями, вам не нужно будет организовывать автономную линию для горячей воды. Достаточно будет сделать врезку в трубу с горячей водой, установив перед ней (между стояком и тройником к бойлеру) отсечной вентиль, которым вы будете регулировать источник поступления воды в трубы. Во время перебоев с горячей водой вентиль должен быть полностью закрыт, а горячая вода будет поступать к точке водозабора от нагревателя.

Схема врезки бойлера в водопроводную систему

Между стояком с холодной водой и тройником к бойлеру тоже нужно будет установить отсечной вентиль – это позволит при необходимости сливать воду из бойлера для проведения ремонта или профилактического осмотра

После того, как вы перекрыли воду, можно приступать к работе.

  • Врезка тройника. Металлопластиковые или полипропиленовые трубы намного удобнее для внутренней разводки в квартире, чем стальные. Однако далеко не всегда в помещении проведён капитальный ремонт, и чаще всего с такими «стальными» пережитками прошлого приходится работать с помощью болгарки, лерки и соединительных муфт. Если же у вас современные пластиковые трубы, достаточно будет вырезать кусок трубы и установить тройники на фитинги, от которых далее пойдёт разводка к бойлеру;
  • Присоединение к бойлеру. Последним соединительным элементом между системами подачи воды и водонагревателем являются гибкие шланги в металлической оплётке. Такие шланги должны быть прочными и выдерживать нагрузку. Часто мастера пользуются металлопластиковыми или пропиленовыми трубами вместо гибких шлангов, так как такой вариант более надёжен;
  • Запорные вентили. Установите ещё одну пару запорных вентилей над последним участком труб, ведущих к бойлеру;
  • Предохранительный клапан. Несмотря на то, что бойлер предназначен для нагревания воды и больше относится к горячему водоснабжению, особое внимание при установке нужно уделить именно той части, которая относится к трубам подачи холодной воды. Между трубой и бойлером обязательно должен стоять предохранительный клапан, который защитит резервуар от переполнения. Предохранительный клапан двойного действия не даст воде вытечь из бойлера после прекращения подачи холодной воды, а также, при превышении давления в баке, откроется и сбросит излишки воды в дренажный патрубок. Его соединяют с канализацией, либо отводят к бачку унитаза.

Предохранительный клапан – одна из важнейших деталей для безопасной работы бойлера

Между предохранительным клапаном и входом в бойлер не должно быть никаких запорных устройств!

Как обеспечивается герметичность соединений в системе водоснабжения бойлера?

Существует три вида материала, которые используются в соединениях труб:

  • Резиновые прокладки. Используются в основном в гибких шлангах и гайка-муфтах «американках». Они обеспечивают герметичность и не требуют дополнительных действий;
  • ФУМ-лента. Специальный материал с фторопластовым основанием, накручиваемый на резьбу. Плюсом ФУМ-ленты является удобство использования и возможность самостоятельно регулировать необходимую толщину слоя герметизации;
  • Лён. Проверенный временем и до сих пор предпочитаемый мастерами материал. Лён наматывается на резьбу трубы по часовой стрелке, затем промазывается сверху специальной пастой.

Вы можете выбрать любой вариант на свой вкус, главное помнить о том, что герметичность соединений для такой часто использующейся системы, как водопровод, очень важна.

Лён по-прежнему пользуется большой популярностью для герметизации соединений труб

Пробный запуск системы

Итак, прибор, кажется, готов к эксплуатации. Первый запуск – это всегда волнительно. Будем действовать по правилам:

  • Перекройте запорный вентиль горячей воды от стояка. Каждый раз при включении бойлера нужно будет проделывать это действие, иначе ваша горячая вода уйдёт совсем не туда, куда нужно;
  • На одной из точек водозабора откройте кран горячей воды – через него выйдет воздух из бойлера;
  • Откройте вентиль подачи холодной воды в бойлер;
  • Следите за открытым краном с горячей водой – как только из него пойдёт вода, это будет означать, что бойлер полон.

На этом этапе можно сделать вывод, что бойлер правильно подключён к водопроводу, и может использоваться по назначению.

Не забудьте открыть кран горячей воды при первом запуске бойлера

Теперь дело за малым – подключить его к электросети, выставить необходимую температуру и пользоваться благами цивилизации по прямому их назначению.

Ну а если вы хотите, чтобы установкой бойлера занялись специалисты, звоните нам по телефону +7 (906) 066-15-16

  • < Назад
  • Вперёд >

admiral-oz.ru

Установка водонагревателя своими руками: инструкция, схема и фото



Установка водонагревателя своими руками проста. Имея схемы и инструкцию произвести монтаж самостоятельно можно за полтора часа. По сути, схема подключения идентична для всех водонагревателей. В результате установки вашей семье станет намного комфортнее. Даже мытье посуды будет доставлять удовольствие. Особенно в холодную пору года.

Содержание статьи

  • 1 Какими могут быть водонагреватели
  • 2 Куда монтировать
  • 3 Установка электроводонагревателя проточного типа
  • 4 Монтаж нагревателя накопительного типа

Какими могут быть водонагреватели

Правильная схема подключения водонагревателя

Их делят на накопительные и проточные.

  1. Проточные. Такие устройства пропускают через себя воду, в результате чего она нагревается 30-60 секунд. Применяется такой тип нагревателей при необходимости получить быстро горячую воду в достаточно большом количестве. Их размеры компактные, в результате чего с местом выбора их установки проблем не возникает. Проточный тип имеет серьезный недостаток — потребность в большой мощности. Чтобы обеспечить нормальную струю горячей воды, нагреватель должен иметь мощность в 6 кВт. Платить за его работу в доме придется много.
  2. Накопительные. Выполнены в виде большого бака, внутри которого происходит нагрев воды. Уровень потребления электроэнергии значительно ниже, потому устанавливать их в домах и квартирах намного практичнее. Этот водонагреватель обеспечит горячей водой все семейство. В зависимости от численности членов семьи, следует выбирать баки от 50 до 150 литров. Так, 150 литров — это оптимальный объем для семьи из четырех человек.

Сейчас многие отдают предпочтение электрическим или газовым нагревателям. Газовые работают от трубы, подающей в дом газ. Разумеется, при возможности лучше осуществлять именно установку такого нагревателя, поскольку оплата за газ значительно ниже, нежели за электроэнергию. Подключать его должны лишь специалисты. Своими руками браться за работу ни в коем случае нельзя.

Учитывая все плюсы и минусы, а также особенности установки, многие отдают предпочтение именно электрическим моделям. Установить их своими руками достаточно просто. При этом схема не сложная, и все сделать правильно не составит труда. Но перед тем как установить водонагреватель, следует выбрать место.

Куда монтировать

Наиболее распространенное решение — это туалет, непосредственно над бачком унитаза. При совмещенном санузле также лучше монтировать над унитазом, поскольку в ванной он будет мешать. Важно учесть, если нагреватель имеет объем от 100 литров, тогда установку можно производить только на несущую стену. При этом применять следует лишь анкерные болты для крепления.

Учтите расстояние бака до выходных кранов. Чем оно меньше, тем проще вам будет устанавливать. Более того, это минимизирует потери тепла при подаче горячей воды от нагревателя к кранам в ванной или на кухне. Что касается высоты, то тут уже ориентируйтесь сами на особенности помещения и ваш рост. В любом случае, вам должно быть комфортно добираться до регулятора температуры.

Установка электроводонагревателя проточного типа

Схема монтажа водонагревателя, с описанием всех элементов

Монтаж данного типа нагревателя воды может быть выполнен стационарно и временно. Оба способа осуществить правильно своими руками можно без проблем.

  1. Временный монтаж. Его делают при помощи шланга от душа, который при подаче горячей воды его можно перекрыть. Очень важно, чтобы холодная вода при этом была подведена. Потому в трубу, которая подает холодную воду, врезают тройник, ставят запорную арматуру и соединяют с нагревателем при помощи гибкого шланга. Потом открывается холодная вода и вывод подогретой воды, в результате чего образуется поток воды нужной температуры.
  2. Стационарный монтаж. При таком способе идет параллельный забор и подача подогретой воды. Тут потребуется два тройника. Их врезают в трубу с горячей и холодной водой. Устанавливаются краны, герметизируются. Потому идет соединение трубы с холодной водок, которая обозначена синим, и вводов на нагреватель. Вывод подогретой воды при помощи шланга или трубы соединяют с запорным краном горячей воды. Обязательно следует проверить, насколько герметично установлен смеситель и кран. После этого устройство подключают в сеть, и идет подача воды. Не забывайте перекрыть стоят горячей воды. В противном случае вся подогретая жидкость отправится в кран к вашим соседям.

Монтаж нагревателя накопительного типа

Подробная схема установки, с помощью которой, его можно установить своими руками

  1. Для начала его следует закрепить на стене. Для этого следует взять анкеры с длиной 100 миллиметров и диаметром 10 миллиметров. Он рассчитан на выдержку 300 килограммов, потому даже ваш бак на 150 литров они выдержат без проблем.
  2. Надеемся, все умеют орудовать рулеткой и карандашом, чтобы отметить места для сверления отверстий под анкеры и дюбели. Потому делайте это, сверлите входы для креплений и устанавливайте на стену свой водонагреватель. Хотя своими руками установить на стене устройство не сложно, лучше заручиться помощью товарища. Все же бак далеко не легкий, а поднять и повесить его на стену — проблематичная задача для одного человека.
  3. Подготовьте заранее выводы для воды. Желательно, чтобы это были металлопластиковые трубы, поскольку из металлических делать вывод намного сложнее. С помощью гибкого шланга соединяется ввод и выход с водонагревателя. Тут схема простая, ведь горячая вода помечается красным, а холодная — синим. Перепутать сложно. Кстати, использование гибких шлангов не потребует дополнительной герметизации, поскольку за это будут отвечать резиновые уплотнители.
  4. На вводе холодной воды в водонагреватель следует установить специальный клапан, который будет отвечать за сброс давления. Как правило, его предоставляют в комплекте с нагревателем. Даже если его нет, обязательно купите. Наличие клапана отвода давления обязательно.
  5. Перед запорным краном не лишним будет монтировать тройник, и подключить к нему кран. Это не обязательно, однако при техобслуживании с его помощью вам будет легче удалить всю воду из бака.
  6. Когда холодная вода подключена, следует соединить горячую воду. Соответствующий кран соединяют с выходом на нагревателе, который отмечен красным цветом. Ничего дополнительно делать не потребуется. Как видите, установка водонагревателя своими руками осуществляется довольно просто. Поскольку схема всегда примерно одинаковая, процесс установки не отнимает много времени и не требует серьезного опыта, навыков.
  7. Как только вы подключили водопровод, следует открыть кран холодной и горячей воды. Так вы выпустите воздух. Дождитесь, пока не пойдет вода. Также параллельно следите, нет ли где течей, не нарушена ли герметизация.
  8. Течи нет, воздух вышел из бака? Значит можно подключать питание. Осуществляется это через розетку или отдельно выведенный автоматический выключатель. На бойлере все клеммы обозначены:

  • L — это фаза и обычно является коричневым проводом;
  • N — ноль, обратный провод. Как правило, синего цвета;
  • Заземление — желтый или любой другой третий провод.

Их соединяют, подают напряжение. Если удалось установить все правильно, водонагреватель включит индикатор. Теперь установка водонагревателя своими руками почти завершена. Вам остается только настроить регулятор температуры и ждать, пока прогреется первая порция воды.

Учтите, ни в коем случае не включайте в работу водонагреватель, если бак не наполнился водой. Так ваш новенький бойлер быстро выйдет из строя. Это чревато коротким замыканиям и невозможности восстановить работу устройства. Будьте внимательны, не торопитесь. Хотя схема довольно проста, бдительность никто не отменял. Как вы поняли, водонагреватель вполне можно установить своими руками. Это дело не сложное, но требующее осторожности и соблюдения правил безопасности.

Если вы решили, что будете монтировать все именно своими руками, дабы выполнить работу правильно, перед вами обязательно должна быть схема и инструкция. Каждый производитель предлагает соответствующие документы к каждому бойлеру. Не торопитесь приступать к установке, даже если вы уверены в собственных силах и навыках. Почитайте инструкцию. Это займет немного времени, зато вы удостоверитесь, что каждый этап делаете верно, и не допустите ошибок, которые могут стоить вам новенького нагревателя для воды.


tavannaya.ru

Как установить бойлер в частном доме, монтаж водонагревателя своими руками видео

Наличие горячей воды в современных квартирах и частных домах давно стало нормой. Но не все спальные районы и частные постройки подключены к центральному ГВС, поэтому стремление оборудовать автономную систему горячего водоснабжения понятно. Самое простое решение проблемы — установка бойлера своими руками. Электричество есть в каждом доме, в отличие от газа, и самостоятельно установить водонагреватель не представляет сложности.

Бойлеры делятся на накопительные и проточные водонагреватели. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров. Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН. Накопительный бойлер нагревает воду, которая заранее набрана в резервуар.

В целях экономии на покупке следует также знать, что 10-15 литровый бойлер способен обслужить небольшой дачный домик, в котором нет ванны или душа, не установлена стиральная или посудомоечная машина. В доме или квартире с душевой кабинкой нужен водонагреватель с объемом резервуара до 50 литров, а для обеспечения работы ванной комнаты – 80-100 литров. Также важно место установки, а для этого вам необходимо знать габариты прибора, видеть его дизайн и разбираться в подключении.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

  1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
  2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
  3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
  4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

  1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
  4. Промасленная пакля, монтажная паста или FUM лента.
  5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
  6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
  7. Гибкие армированные шланги.
  8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

  1. Трехжильный кабель, гофрированный шланг.
  2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Подключение холодной воды и вывод горячей

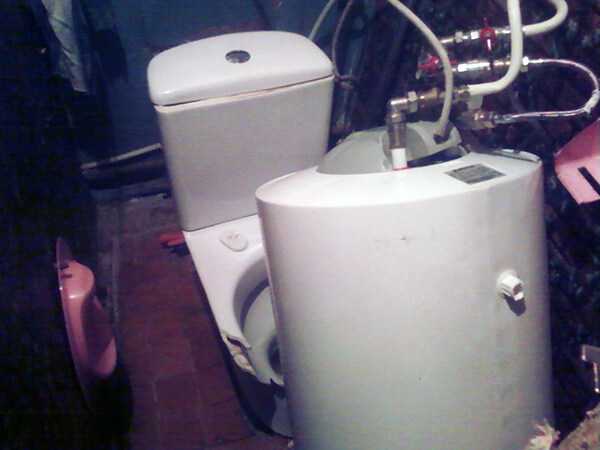

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть.

Установка водонагревателя в частном доме: виды и производители

При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

[su_box title=»Внимание!» box_color=»#d13030″ radius=»0″]После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.[/su_box]

Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

Стационарная или временная установка?

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

[su_box title=»Важно!» box_color=»#d13030″ radius=»0″]Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.[/su_box]

Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

[su_note]Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.[/su_note]

Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

ege-kras.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
