Устройство, работа поршневого компрессора

В этой статье мы рассмотрим устройство и работу поршневого компрессора, который чаще всего применяется в пневматической системе автосервисов и шиномонтажей.

Что же такое компрессор? – по своему устройству это машина, предназначенная для сжатия и транспортировки газов с повышением давления на соотношение более чем 1,1. В наше время область применения и работа поршневых компрессоров очень широка, они необходимы на всех предприятиях, где в качестве источника энергии используют сжатый воздух. Компрессор можно встретить на заводах, газозаправочных станциях, автосервисах, медицинских учреждениях и даже мастерских по ремонту обуви.

На сегодняшний день наиболее распространенными типами устройств являются поршневые и винтовые компрессоры. Так как винтовые компрессоры имеют более высокую стоимость, то на небольших предприятиях, в том числе и СТО, широко применяются в работе поршневые компрессоры. Потребителями сжатого воздуха в автосервисе служат пневмогайковерты, пневмодрели, краскопульты, шиномонтажные станки, установки вакуумного отбора масла и т.

д.

Устройство поршневого компрессора

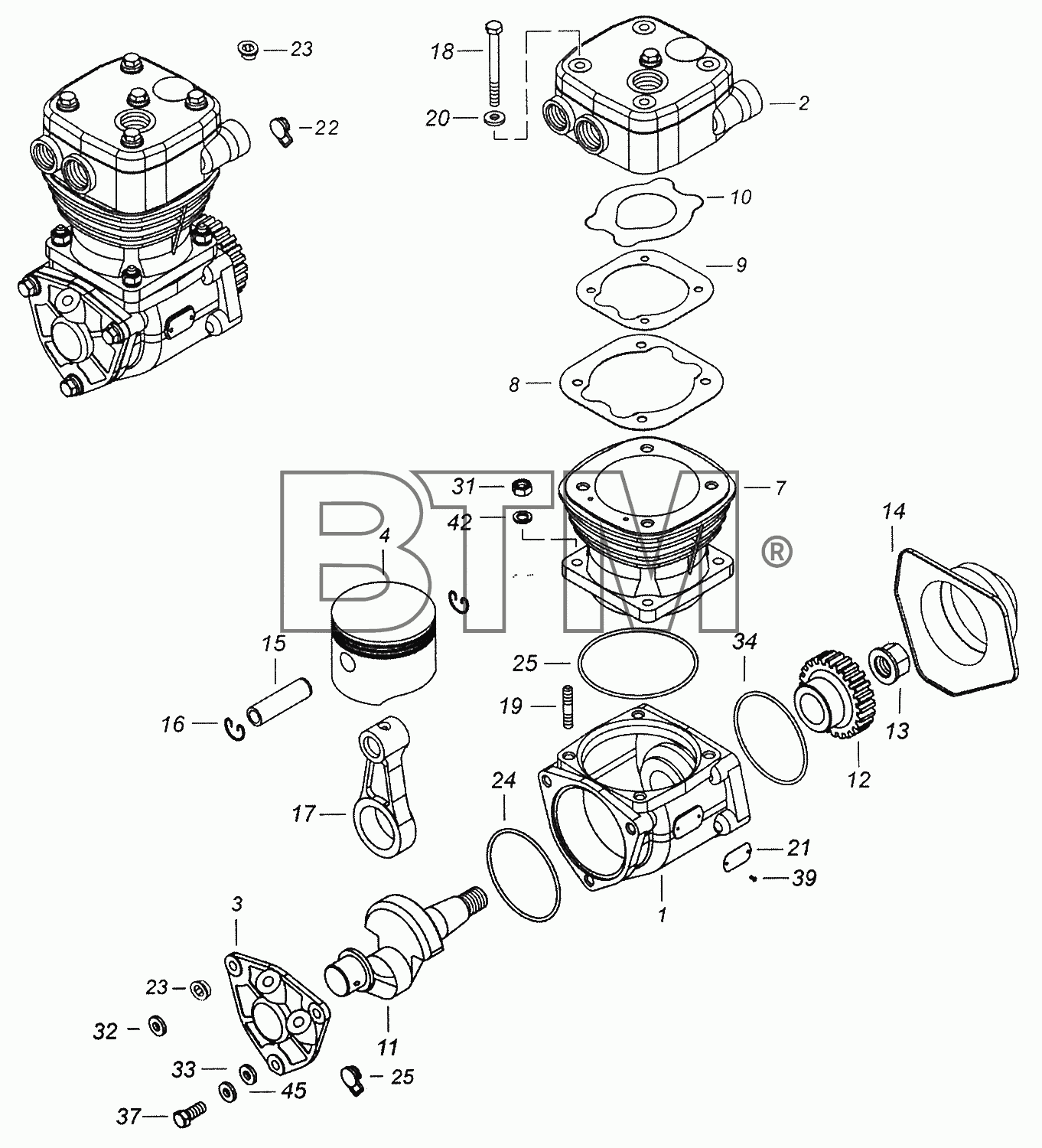

Основным элементом устройства поршневого компрессора является компрессорная головка (поршневой узел). Ее конструкция напоминает двигатель внутреннего сгорания. Она состоит из цилиндра, поршня, поршневых колец компрессора, шатуна, коленчатого вала, а также впускного и нагнетательного клапанов. В отличие от ДВС, клапаны в компрессоре представляют собой пластинку с пружиной и при работе поршневого компрессора приводятся в действие не принудительно, а от перепада давлений. Для смазки устройства поршневого компрессора, в частности трущихся деталей, в компрессорную головку заливают масло.

В случае если необходимо получить сжатый воздух высокой чистоты и без примесей масла (например, в медицинских учреждениях) применяют безмасляные компрессоры. В таком устройстве поршневого компрессора кольца выполнены с полимерных материалов, а для надежной работы поршневого компрессора применяют графитовую смазку.

Для достижения более высокой производительности поршневого компрессора компрессорные головки изготавливают с несколькими цилиндрами, которые могут иметь рядное, V-образное или оппозитное устройство.

В движение коленчатый вал приводится от электродвигателя, что обеспечивает работу поршневого компрессора. В зависимости от способа соединения с электродвигателем различают компрессоры поршневые с ременным и прямым приводом.

1. При прямом приводе головка и двигатель расположены на одной оси и их валы в устройстве поршневого компрессора соединены напрямую.
2. В компрессорах поршневых ременного типа привод головки и мотор расположены параллельно друг другу, а движение предается через ременную передачу. На шкиве привода головки установлены лопасти, которые обеспечивают охлаждение поршневого узла.

Другим важным элементом в устройстве и работе поршневого компрессора является ресивер, который представляет собой стальную емкость и предназначен для поддержания постоянного давления и равномерного расхода воздуха. В ресивере также установлен клапан для сброса давления в случае если будет превышено его допустимое значение.

Для обеспечения работы поршневого компрессора в автоматическом режиме в устройстве поршневого компрессора находится прессостат (реле давления), который при достижении заданного давления размыкает контакты и останавливает двигатель, а при снижении давления ниже некоторого значения замыкает контакты и запускает компрессор.

Работа поршневого компрессора

Работа поршневого компрессора осуществляется по следующему принципу: при движении поршня вниз в цилиндре создается разрежение, в результате чего открывается впускной клапан. Так как в цилиндре давление ниже атмосферного, то через клапан поступает воздух. Для очистки поступающего воздуха в устройстве поршневого компрессора применяют фильтры. Во время движения поршня вверх при работе поршневого компрессора оба клапана закрыты. При сжатии воздуха возрастает давление в цилиндре и открывается нагнетательный клапан, через который воздух поступает в ресивер. Работающие по такому принципу поршневые компрессоры носят название одноступенчатых.

Одним из недостатков устройств поршневых одноступенчатых компрессоров является ограниченное рабочее давление. Работа поршневого компрессора данного типа возможна с повышением давления только до 10 атмосфер. Это объясняется тем, что при больших давлениях сильно возрастает температура в цилиндре и может загореться масло, которое используется для смазки деталей.

Для достижения более высоких давлений в работе поршневых компрессоров применяют многоступенчатый принцип, в котором воздух поочередно сжимается в каждой ступени до определенного значения, после чего охлаждается в холодильнике и подается в цилиндр следующей ступени, где сжимается до более высокого давления. В качестве холодильника в устройстве поршневого компрессора используют медную трубку с ребрами охлаждения.

Работа поршневых компрессоров на небольших предприятиях наиболее часто основывается на двухступенчатой установке с двумя цилиндрами. Цилиндр первой ступени, как правило, имеет больший диаметр чем второй.

При выборе поршневого компрессора необходимо в первую очередь учитывать характеристики потребителей сжатого воздуха. Ведь работа поршневого компрессора не должна быть постоянной. При правильном подборе компрессорной головки и ресивера время работы компрессора должно быть равным времени отдыха.

Стоит учесть, что все производители указывают на своих компрессорах производительность в л/мин только на входе. Так как при повышении давления нагнетания производительность снижается, то для того чтобы узнать ее значение на выходе нужно от указанных данных отнять 30 %.

Воздушные компрессоры: устройство, принцип работы, назначение

Воздушный компрессор представляет собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование. Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.



Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки. Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия. Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа,

наиболее распространенными среди которых являются винтовые и поршневые установки.

Поршневые компрессоры

Винтовые компрессоры

Все виды компрессоров имеют, как общие элементы, так и различия в конструкции. Кроме того, в зависимости от типа оборудования могут быть использованы различные материалы при изготовлении тех или иных составляющих компрессоров.

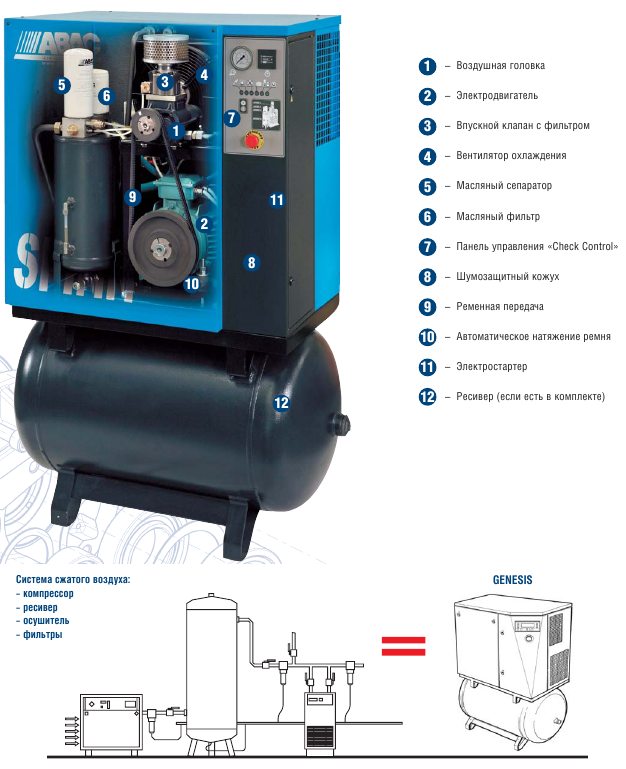

Устройство компрессоров винтового типа

В промышленных отраслях наиболее распространено использование винтовых воздушных компрессоров, которым характерны высокие технические характеристики. Устройство компрессора воздушного винтового отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом. Винтовой блок является основным рабочим элементом данного оборудования.





В момент работы данного компрессора, воздух, который проходит через систему фильтрации и клапан, поступает блок с винтами, где происходит смешивание воздуха с маслом. Использование масла необходимо для устранения пузырей воздуха и уплотнения пространства.

Далее воздушно-масляная смесь нагнетается винтовым блоком в пневматическую систему. На следующем этапе смесь поступает в сепаратор, где воздух отделяется от масел и, через систему радиатора, подается в ресивер или же на пневматическое оборудование.

Так как блок, в котором расположены винты, является главным рабочим элементом компрессора, принцип его работы необходимо рассмотреть отдельно. Зубья роторов – ведущего и ведомого, находятся в зацепленном состоянии. Корпус винтового блока и открытые полости роторов создают объем, в который, при вращении винтов, поступает воздух. Вращение роторов имеет противоположные направления. При этом происходит закрытие открытых полостей, что приводит к уменьшению объема между ними и увеличению давления нагнетания.

Подобное устройство винтового компрессора и его принцип действия обеспечивает высокую эффективность работы всей установки, бесперебойную подачу сжатого воздуха на пневмооборудование и возможность интенсивной эксплуатации данной системы на протяжении длительного времени.

Устройство поршневого компрессора и принцип его действия

Другим видом компрессорных систем, широко используемых в быту и на небольших предприятиях, является оборудование поршневого типа. Главным отличием такой установки от винтового и других типов оборудование является достаточно простое устройство поршневого компрессора и принцип его работы.

Основные элементы данной установки можно разделить на группы в зависимости от выполняемых функций:

• цилиндровая группа;
• поршневая группа;
• механизмы движения;
• системы регулирования, представляющие собой элементы, регулирующие производительность оборудования – трубопроводы, вспомогательные клапаны;
• системы смазки;
• элементы охлаждения;
• детали для установки оборудования.





Конструктивно поршневой компрессор представляет собой корпус, выполненный из чугуна, алюминия или же другого материала и оснащенный цилиндром, расположение которого может быть как вертикальным, так и горизонтальным. Основную подвижную и рабочую часть компрессора составляет сам поршень и два клапана, выполняющие всасывающие и нагнетательные функции.

Основу работы данного оборудования составляет движение поршня – поступательные движения приводят к всасыванию воздуха в цилиндр, а при возвратном действии воздух сжимается. Данный процесс и приводит к увеличению силы давления. В этот момент происходит закрытие клапана всасывающего действия, а нагнетательный клапан подает в магистраль сжатый воздух. Данный цикл повторяется на протяжении всего периода работы оборудования, обеспечивая пневмоинструменты воздухом под давлением необходимого уровня. Устройство компрессора воздушного поршневого отличается своей сравнительной простотой в сочетании с высокими рабочими и эксплуатационными характеристиками.

Учитывая устройство компрессоров поршневых и винтовых, их конструктивные, технические и эксплуатационные особенности, можно легко выбрать наиболее подходящий тип оборудования в соответствии с предъявляемыми к ним требованиями и для использования с различными пневмоинструментами при проведении как промышленных, так и бытовых работ.

Устройство воздушного компрессора и его особенности

Компрессоры — это устройства, предназначенные для сжатия разнообразных рабочих сред до определенного давления. В современной промышленности применяют кислородные, азотные, фреоновые и другие агрегаты. Но наибольшее распространение получило оборудование, которое производит сжатый воздух. Такие установки применяют во всех отраслях промышленности, а также в энергетике, строительстве, авторемонте, фармакологии, медицине и других направлениях деятельности.

Важно отметить, что эффективность агрегата напрямую зависит от того, насколько он соответствует конкретным условиям эксплуатации. А это значит, что перед покупкой следует изучить устройство компрессора и его характеристики. Это позволит сделать правильный выбор и приобрести ту установку, которая максимально полно отвечает потребностям того или иного предприятия.

Особенности оборудования

Современные производители предлагают потребителям широчайший модельный ряд техники. Поэтому прежде чем говорить о том, как устроен воздушный компрессор, отметим, что установки значительно различаются по конструкции, техническим характеристикам, принципу действия и другим особенностям. Так, к примеру, агрегаты можно классифицировать по таким признакам, как:

• Тип привода. Наиболее распространены дизельные и электрические устройства, причем последние также делятся на два вида — с питанием от сети 220 и 380 вольт.
• Конструкция блока, в котором происходит сжатие воздуха. По данному признаку различают поршневые и винтовые компрессоры.
• Давление в системе. В зависимости от мощности и устройства, компрессоры могут сжимать воздух как до 8-10, так и до 100 и более атмосфер.

Что касается других отличий, то к их числу стоит отнести тип охлаждения, производительность, область применения и т.д. Логично предположить, что в каждом случае конструкция агрегата будет различаться. А это значит, что без уточнения деталей нельзя ответить на вопрос о том, как устроен воздушный компрессор. Именно поэтому ниже мы приводим только базовое строение механизма, которое в зависимости от модели может быть дополнено теми или иными деталями и узлами.

Конструкция оборудования для производства сжатого воздуха

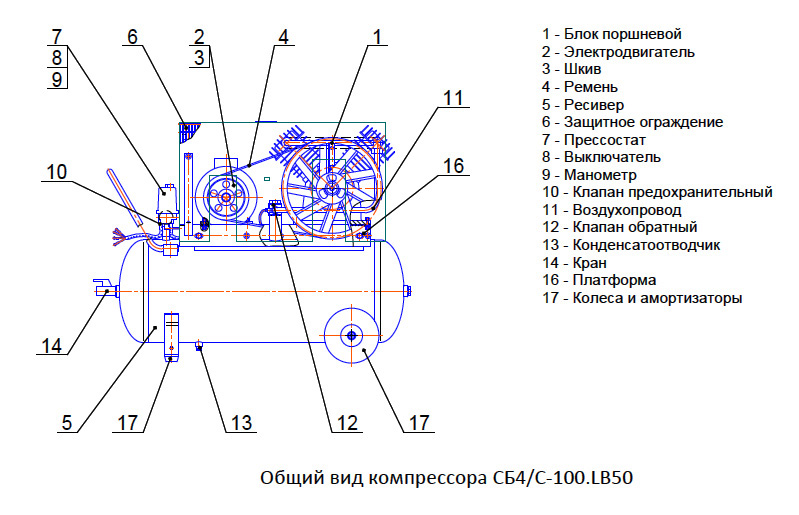

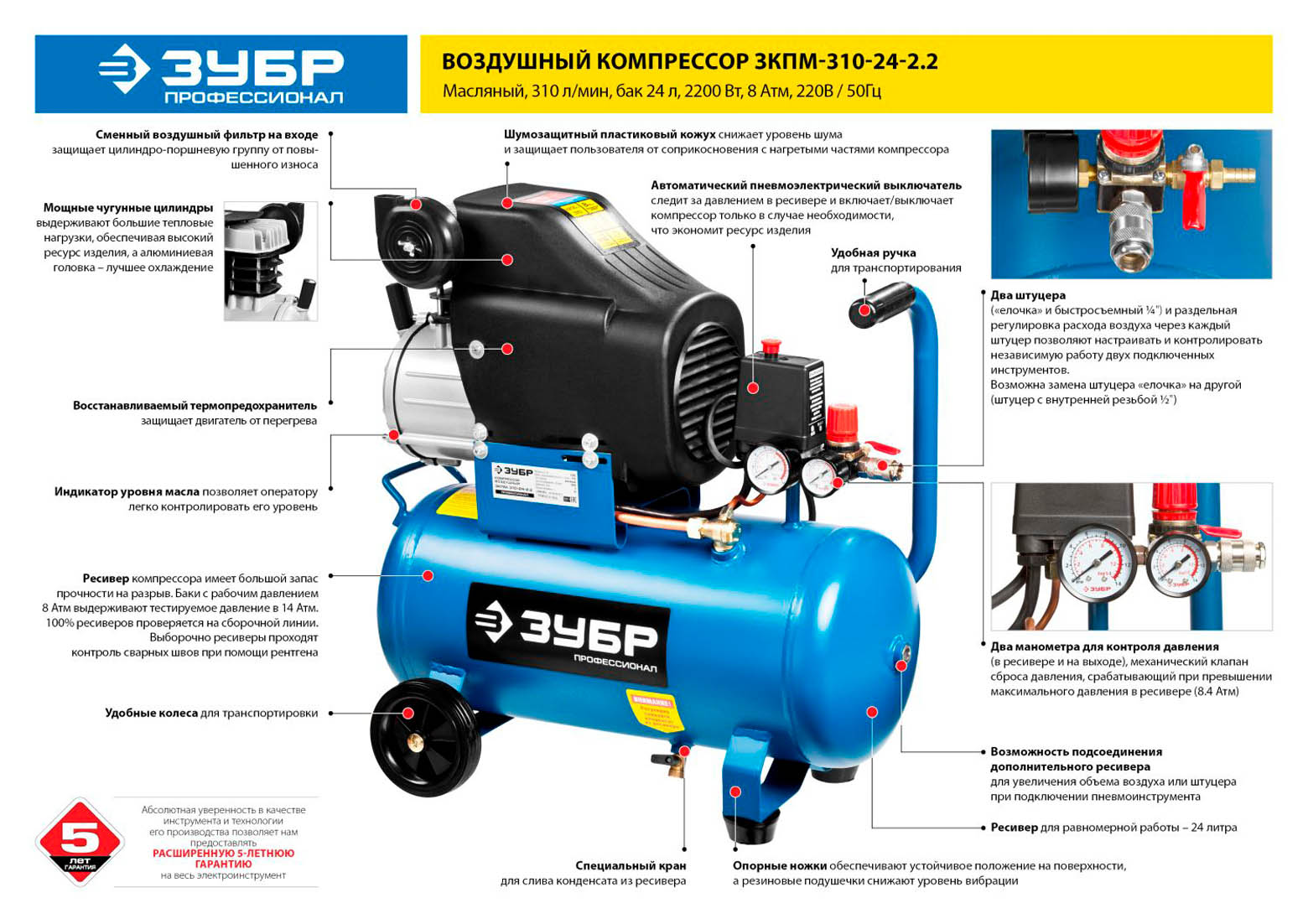

Итак, основными конструкционными элементами компрессора являются:

• Двигатель. Как мы уже отмечали выше, агрегаты оснащают электродвигателями и ДВС (бензиновыми и дизельными). Среди бытовых и полупрофессиональных моделей широко распространены установки, работающие от сети напряжением 220 вольт. Если же говорить о промышленном применении, то здесь наиболее востребовано дизельное оборудование, а также компрессоры, предназначенные для подключения к сети 380 вольт. И только в ограниченном числе случаев используют турбины, которые работают на газе или паре.
• Блок сжатия воздуха. Данный узел может быть как поршневым, так и винтовым. Кроме того, для некоторых отраслей промышленности можно купить компрессоры мембранного, роторно-пластинчатого, шестеренчатого и других типов. Но поскольку их используют довольно редко, мы остановимся подробнее только на двух разновидностях:

  1. Устройство поршневого компрессора предлагает наличие одного или нескольких цилиндров, в которых происходит сжатие воздуха. При движении поршня по направлению от впускного клапана создается разряжение, вследствие которого воздух наполняет цилиндр. При обратном движении происходит сжатие рабочей среды. Когда давление достигает заданного значения, воздух преодолевает усилие пружины нагнетательного клапана и попадает в ресивер.
  2. Если поршневые агрегаты сжимают рабочую среду за счет возвратно-поступательного движения, то винтовые машины для этой цели используют вращение ведущего и ведомого ротора. Плоскости винтов и внутренняя поверхность корпуса создают воздушные камеры, объем которых попеременно увеличивается и уменьшается. За счет этого происходит наполнение камер воздухом, а затем его сжатие.
• Ресивер. Это металлический сосуд, который оснащен входным и выходным патрубком, а также предохранительным клапаном для защиты от перегрузок. Применение воздухосборников позволяет одновременно решить несколько задач. Во-первых, с их помощью устраняют пульсацию сжатого воздуха, которая возникает вследствие особенностей устройства и принципа работы поршневых компрессоров. Во-вторых, ресивер служит для дополнительного охлаждения рабочей среды, а также ее очистки от конденсата. И наконец, резервуары используют для накопления сжатого воздуха. Небольшой запас позволяет справиться с пиковыми нагрузками на предприятии и обеспечивает работу пневмооборудования в моменты кратковременных отключений агрегатов.

Остались вопросы по устройству компрессоров, предназначенных для сжатия воздуха? Специалисты нашей компании готовы подробно рассказать обо всех особенностях бытовых и промышленных установок. Чтобы получить консультацию, достаточно связаться с нами по телефону, указанному на сайте.

Подготовлено: Елизавета Семёнова

Компрессор. Принцип действия, устройство, виды компрессоров.

Компрессор (от латинского слова compressio — сжатие) — энергетическая машина или устройство для повышения давления (сжатия) и перемещения газообразных веществ.

Компрессорная установка — это совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).

Общепринятая классификация механических компрессоров по принципу действия, под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора. По принципу действия все компрессоры можно разделить на две большие группы: динамические и объёмные.

Объёмные компрессоры

В компрессорах объёмного принципа действия рабочий процесс осуществляется в результате изменения объёма рабочей камеры. Номенклатура компрессоров данного типа разнообразна (более десятка видов), основные из которых: поршневые, винтовые, роторно-шесте-рён- чатые, мембранные, жидкостно-кольцевые, воздуходувки Рутса, спиральные, компрессор с катящимся ротором.

Рис. 1. Классификация объемных компрессоров

Поршневые компрессоры (рис. 2-3) могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), при высоких давлениях сжатия применяются также плунжерные.

Роторные компрессоры — это машины с вращающим сжимающим элементом, конструктивно подразделяются на винтовые, ротационнопластинчатые, жидкостно-кольцевые, бывают и другие конструкции.



Рис. 2. Схема работы поршневого компрессора

Рис. 3. Поршневой компрессор: 1 — коленчатый вал; 2 — шатун; 3 — поршень; 4 — рабочий цилиндр; 5 — крышка цилиндра; 6 — нагнетательный трубопровод; 7 — нагнетательный клапан; 8 — воздухозаборник; 9 — всасывающий клапан; 10 — труба для подвода охлаждающей воды

Рис. 4. Одноступенчатый поршневой компрессор одинарного действия

Поршневой компрессор в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Для сообщения поршню возвратно-поступательного движения в большинстве поршневых компрессорах имеется кривошипно-шатунный механизм с коленчатым валом. Поршневые компрессоры бывают одно и многоцилиндровые, с вертикальным, горизонтальным, V или W — образным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия.

Действие одноступенчатого воздушного поршневого компрессора (рис. 3) заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения. При этом в рабочем цилиндре 4 из-за, увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр. При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в компрессоре его температура значительно повышается.

Для предотвращения самовозгорания смазки компрессоры оборудуются водяным (труба 10 для подвода воды) или воздушным охлаждением. При этом процесс сжатия воздуха будет приближаться к изотермическому (с постоянной температурой), который является теоретически самым выгодным. Одноступенчатый компрессор, исходя из условий безопасности и экономичности его работы, целесообразно применять со степенью повышения давления при сжатии до b = 7 — 8. При больших сжатиях применяются многоступенчатые компрессоры, в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений — выше 10 Мн/м2. В поршневых компрессорах обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования. Простейший из них — регулирование изменением частоты вращения вала.

Принципы действия ротационного и поршневого компрессора в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном компрессоре всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора. Известны другие конструкции ротационного компрессора, в том числе винтовые, с двумя роторами в виде винтов. Для удаления воздуха с целью создания разрежения в каком-либо пространстве применяют роторные водокольцевые вакуумнасосы. Регулирование производительности ротационного компрессора осуществляется обычно изменением частоты вращения их ротора.

Ротационные компрессоры имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые компрессоры (рис. 5), имеющие ротор 2 с пазами, в которые свободно входят пластины 3, ротор расположен в цилиндре корпуса 4 эксцентрично. При его вращении по часовой стрелке пространства, ограниченные пластинами, а также поверхностями ротора и цилиндра возрастать корпуса, в левой части компрессора будут возрастать, что обеспечит всасывание газа через отверстие 1. В правой части компрессора объёмы этих пространств уменьшаются, находящийся в них газ сжимается и затем подаётся из компрессора в холодильник 5 или непосредственно в нагнетательный трубопровод. Корпус ротационного компрессора охлаждается водой, для подвода и отвода которой предусмотрены трубы 6 и 7. Степень повышения давления в одной ступени пластинчатого ротационного компрессора обычно бывает от 3 до 6.

Рис. 5. Ротационный пластинчатый компрессор: 1 — отверстие для всасывания воздуха; 2 — ротор; 3 — пластина; 4 — корпус; 5 — холодильник; 6 и 7 — трубы для отвода и подвода охлаждающей воды

Винтовые компрессоры

Конструкция винтового блока состоит из двух массивных винтов и корпуса. При этом винты во время работы находятся на некотором расстоянии друг от друга, и этот зазор уплотняется масляной пленкой. Трущихся элементов нет.

Таким образом, ресурс винтового блока практически неограничен и достигает более чем 200-300 тысяч часов. Регламентной замене подлежат лишь подшипники винтового блока.

Пластинчато-роторные компрессоры

Конструкция пластинчато-роторного блока состоит из одного ротора, статора и минимум восьми пластин, масса которых, а соответственно и толщина ограничены. На пластину в процессе работы действуют силы: центробежная и трения/упругости масляной пленки.

Так как масляная пленка нормализуется и становится равномерной и достаточной лишь после нескольких минут работы компрессора, то во время стартов и остановов идет трение пластин о статор и соответственно повышенный их износ и выработка.

Чем большее давление должен нагнетать такой блок, тем большая разницы давлений в соседних камерах сжатия, и тем большая должна быть центробежная сила для недопущения перетоков сжимаемого воздуха из камеры с большим давлением в камеру с меньшим. В свою очередь, чем больше центробежная сила, тем больше и сила трения в моменты пуска и остановки и тем тоньше масляная пленка во время работы — это является основной причиной, почему данная технология получила широкое распространение в области вакуума (то есть давление до 1 бара) и в области нагнетания давления до 0,3-0,4 МПа.

Так как масляная пленка между пластинами и статором имеет толщину всего несколько микрон, то любая пыль, тем более твердые частички крупнее размеров, выступают как абразив, который царапает статор и делает выработку по пластинам. Это приводит к тому, что возникают перепуски сжимаемого воздуха из одной камеры сжатия в другую и производительность заметно падает.

В отличие от небольших вакуумных насосов, где широко применяется пластинчато-роторная технология, в компрессорах большой производительности и давлением выше 0,5 МПа со временем необходимо будет менять весь блок в сборе, так как замена отдельно пластин эффективна лишь в случае восстановления геометрии статора, а такие большие статоры восстановлению (шлифовке) не подлежат.

Производители обычно не дают никаких данных по ресурсу пластинчато-роторного блока, так как он очень сильно зависит от качества воздуха и режима работы компрессора. Для газовых компрессоров, качающих газ практически не останавливаясь круглый год, ресурс может действительно достигать и более 100 тысяч часов потому, что масляная пленка равномерна и достаточна все время работы без остановок.

А при промышленном использовании, где разбор воздуха крайне неравномерен и компрессор запускают и останавливают десятки раз в день, большую часть времени нормальной для работы масляной пленки внутри блока нет, что является причиной агрессивного износа пластин. В таком случае ресурс блока не более 25 тысяч часов.

Динамические компрессоры

В компрессорах динамического принципа действия газ сжимается в результате подвода механической энергии от вала, и дальнейшего взаимодействия рабочего вещества с лопатками ротора. В зависимости от направления движения потока и типа рабочего колеса такие компрессоры бывают центробежные (рис. 6) и осевые (рис. 7).

Рис. 6. Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колёса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников; 14 — канал для всасывания газа

Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый компрессор разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессор и т.д.

Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных компрессоров — 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек. Важная особенность центробежных компрессоров (а также осевых) — зависимость давления сжатого газа, потребляемой мощности, а также КПД от его производительности. Характер этой зависимости для каждой марки компрессоров отражается на графиках, называемых рабочими характеристиками.

Регулирование работы центробежных компрессоров осуществляет различными способами, в том числе изменением частоты вращения ротора, дросселированием газа на стороне всасывания и другими.

Рис. 7. Осевой компрессор: 1 — канал для подачи сжатого газа; 2 — корпус; 3 — канал для всасывания газа; 4 — ротор; 5 — направляющие лопатки; 6 — рабочие лопатки

Осевой компрессор (рис. 7) имеет ротор 4, состоящий обычно из нескольких рядов рабочих лопаток 6, на внутренней стенке корпуса 2 располагаются ряды направляющих лопаток 5, всасывание газа происходит через канал 3, а нагнетание через канал 1. Одну ступень осевого компрессора составляет ряд рабочих и ряд направляющих лопаток. При работе осевого компрессора вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси компрессора (откуда его название) и вращаться. Решётка из неподвижных направляющих лопаток обеспечивает главным образом изменение направления скорости частиц газа, необходимое для эффективного действия следующей ступени. В некоторых конструкциях осевых компрессорах между направляющими лопатками происходит и дополнительное повышение давления за счёт уменьшения скорости газа. Степень повышения давления для одной ступени осевого компрессора обычно равна 1,2-1,3, то есть значительно ниже, чем у центробежных компрессоров, но КПД у них достигнут самый высокий из всех разновидностей компрессоров.

Зависимость давления, потребляемой мощности и кпд от производительности для нескольких постоянных частот вращения ротора при одинаковой температуре всасываемого газа представляют в виде рабочих характеристик. Регулирование осевых компрессоров осуществляется так же, как и центробежных. Осевые компрессоры применяют в составе газотурбинных установок.

Техническое совершенство осевых, а также ротационных, центробежных и поршневых компрессоров оценивают по их механическому КПД и некоторым относительным параметрам, показывающим, в какой мере действительный процесс сжатия газа приближается к теоретически самому выгодному в данных условиях.

Струйные компрессоры по устройству и принципу действия аналогичны струйным насосам. К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные компрессоры обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар.

Турбокомпрессоры — это динамические машины, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей.

Прочие классификации

По назначению компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, холодильные, энергетические, общего назначения и т. д.). По роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый, фреоновый, углекислотный и т. д.). По способу отвода теплоты — с жидкостным или воздушным охлаждением.

По типу приводного двигателя они бывают с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины. Дизельные газовые компрессоры широко используются в отдаленных районах с проблемами подачи электроэнергии. Они шумные и требуют вентиляции для выхлопных газов. С электрическим приводом компрессоры широко используются в производстве, мастерских и гаражах с постоянным доступом к электричеству. Такие изделия требуют наличия электрического тока, напряжением 110-120 Вольт (или 230-240 Вольт). В зависимости от размера и назначения, компрессоры могут быть стационарными или портативными. По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.

По конечному давлению различают:

— вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,01-0,1 МПа), в некоторых специальных исполнениях — до 200 кПа (0,2 МПа). В режиме всасывания воздуходувки могут создавать разрежение, как правило, 10-50 кПа, а в отдельных случаях — до 90 кПа и работать как вакуумный насос низкого вакуума;

— компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа;

— компрессоры среднего давления — от 1,2 до 10 МПа;

— компрессоры высокого давления — от 10 до 100 МПа.

— компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.

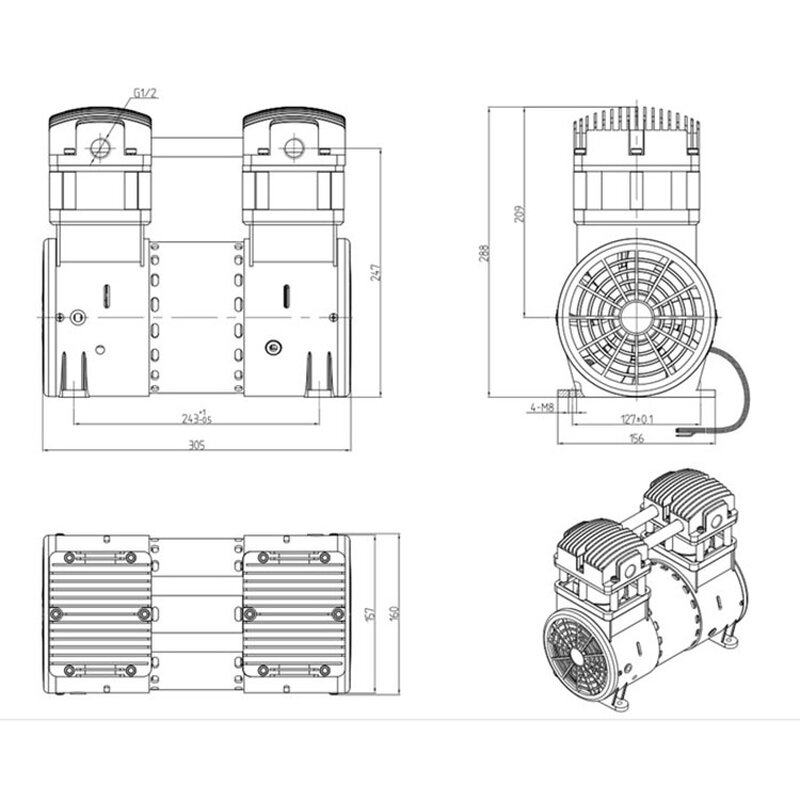

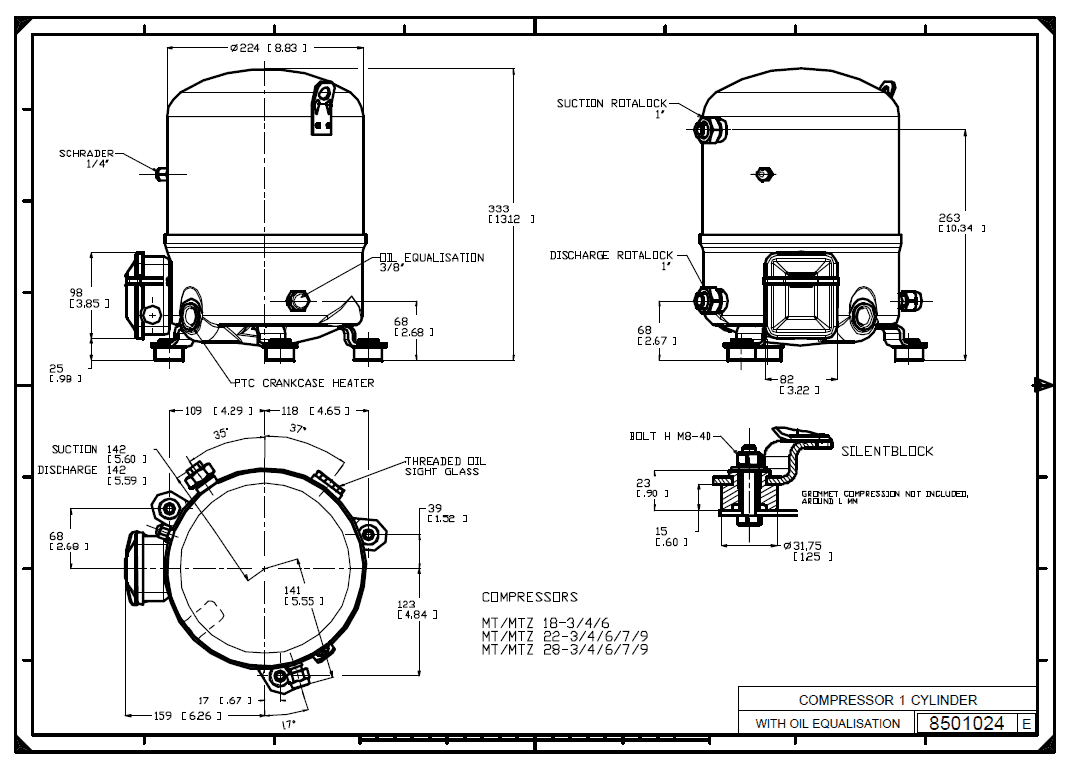

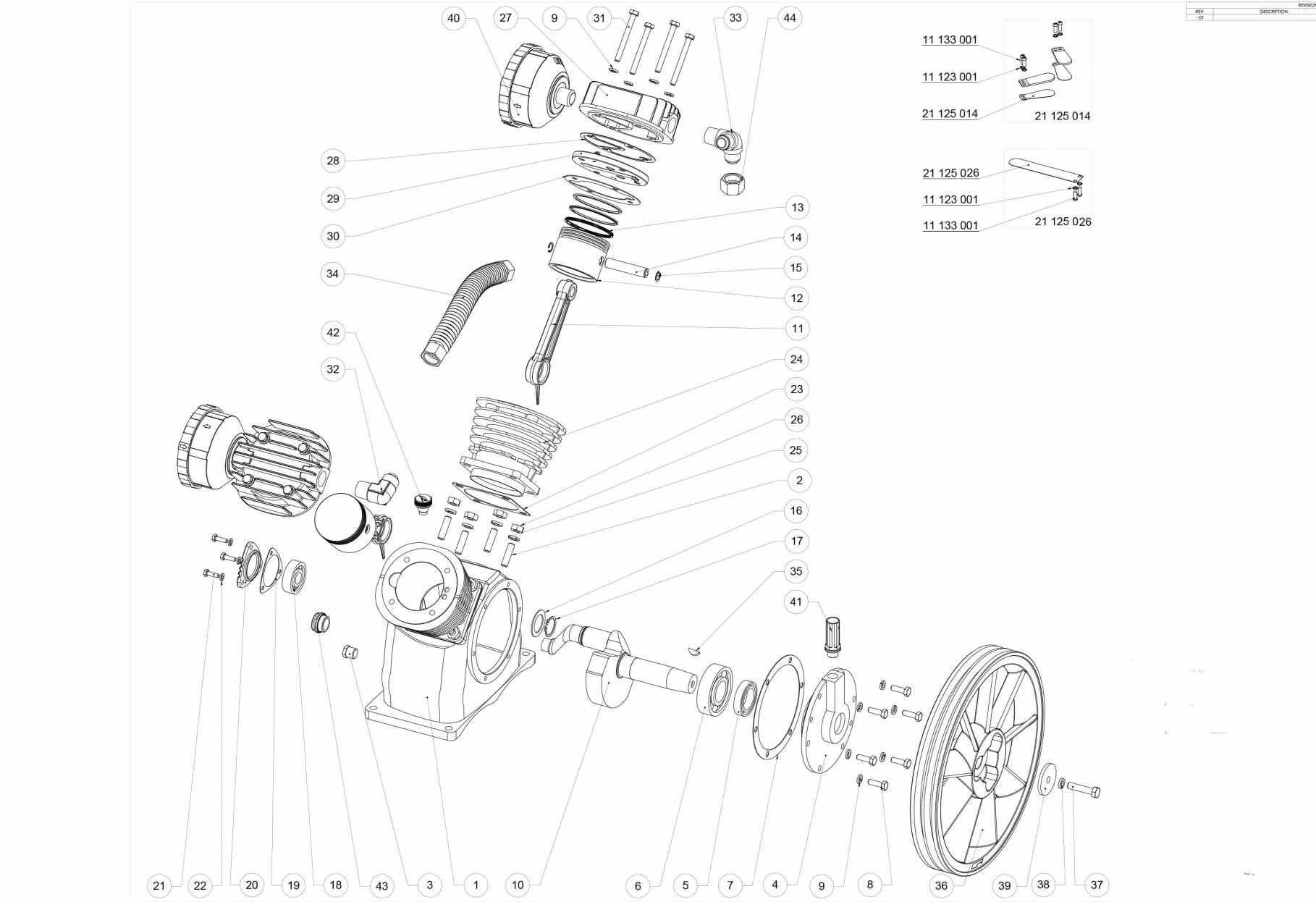

Рис. 8. Пример чертежей компрессора

Производительность компрессоров

Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м3/мин, м3/час). Производительность обычно считают по показателям, приведённым к нормальным условиям. При этом различают производительность по входу и по выходу, эти величины практически равны при маленькой разнице давлений между входом и выходом, но при большой разнице, например, у поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в 2 раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом. Компрессоры называются дожимающими, если давление всасываемого газа заметно превышает атмосферное.

Агрегатирование компрессоров

Агрегатирование представляет собой процесс установки компрессора и двигателя на раму. В связи с тем, что компрессоры поршневого типа характеризуются неравномерной тряской, результатом которой при отсутствии соответствующего основания или опоры становится чрезмерная вибрация, агрегатирование должно выполняться с учетом качественно спроектированного фундамента.

Компрессор. Виды и устройство. Работа и применение. Как выбрать

Компрессор представляет собой прибор, предназначенный для перекачки сжатого воздуха или газа. Он используется для обеспечения работы пневматического инструмента, циркуляции охлаждающего хладагента в замкнутом контуре и накачки давления в различные емкости. Данное оборудование широко используется в медицине, промышленности и быту. Его наличие позволяет выполнять широкий спектр действий.

Конструкция и разновидности по строению

Компрессор представляет собой воздушный насос, работающий в автоматическом режиме. Он обеспечивает подачу воздуха или газа с избыточным давлением. Устройство может работать от электрического мотора или двигателя внутреннего сгорания. Конструкция нагнетателя часто предусматривает не только насос, но и специальный металлический ресивер для нагнетания давления.

По принципу действия самого насоса, устройство может быть:

• Винтовым.
• Поршневым.
• Мембранным.

Существует также еще несколько технологических разновидностей устройств для нагнетания воздуха, но они являются более редко применимыми, в связи с дороговизной производства или низкой эффективностью работы.

Винтовой

Винтовой является дорогостоящей конструкцией, применяемой на промышленных объектах. В его основе лежит специальный шнек, который захватывает воздух или другой газ по принципу винта мясорубки. Для обеспечения более эффективного забора воздуха он смешивается с маслом, находящимся внутри нагнетателя. Получаемая смесь подается под давлением, после чего фильтруется и очищенный воздух подается на выход. Также существует более дорогие безмасляные конструкции, используемые химической и фармакологической промышленностью, а также в стоматологических клиниках, где важна чистота воздуха без наличия микрочастиц масла.

Винтовая конструкция является очень надежной, но в случае поломки затраты на ремонт могут достигать половина стоимости самого агрегата. Хотя прибор и имеет такой недостаток, но все же его преимущества довольно большие:

• Низкий уровень шума.
• Минимальный нагрев.
• КПД доходит почти до 98%.
• Низкое потребление энергии.

Поршневой

Поршневая конструкция является более бюджетной, поэтому большинство компрессоров сделаны именно по ее принципу. Она представляет собой двигатель, который при вращении поршня засасывает поток в камеру сжатия, после чего перекачивает его дальше по контуру. Специальный клапан в месте забора не позволяет воздуху выйти обратно через вход. Поршневое устройство являются менее надежными, но не дорогим при покупке и обслуживании.

Если сравнивать поршневую конструкцию с винтовой, то она проигрывает по всем параметрам, кроме габаритов и стоимости. Нужно отметить, что разница в цене между двумя видами настолько велика, что поршневой вариант выбирают даже несмотря на его недостатки:

• Высокий уровень шума.
• Низкий КПД.
• Постоянный перегрев.
• Вибрация при работе.
• Частые поломки.

Мембранный

Мембранный компрессор в отличие от первых двух разновидностей применяется преимущественно на промышленных объектах для работы с различными газами. В быту такую конструкцию можно встретить в холодильных установках и на мини аэрографах. Очень редко в продаже можно увидеть и обычные бытовые нагнетатели данного типа. Принцип их действия заключается в том, что в результате колебательных движений двигателя осуществляется дребезжание гибких мембран, которые сжимают и разжимают газы, обеспечивая их передачу под высоким давлением. Данная конструкция является очень успешной. Она имеет ряд достоинств:

• Компактный размер.
• Создание высокого давления.
• Предотвращение подачи механических примесей.
• Не сложное техническое обслуживание.
• Надежный корпус для предотвращения утечек газа.

Несмотря на перечисленные преимущества, такой тип, хотя и не является сложным и дорогостоящим в обслуживании, все же требует периодической замены мембраны, которая теряет свою эластичность, особенно при работе с агрессивными газами. Стоит также отметить, что хотя промышленные машины и имеют сравнительно небольшие габариты, но их корпус выполнен из толстостенной стали, что существенно влияет на массу оборудования.

Целевая разновидность компрессоров

Компрессоры отличаются между собой не только по принципу действия, но и по целевому предназначению. По данному критерию они делятся на следующие виды:

• Газовые.
• Воздушные.
• Циркуляционные.

Газовые применяются для перекачки чистых газов и их смесей. Они устанавливаются на заправочных станциях для закачки баллонов кислородом, водородом и прочими веществами. Они не предназначены для работы с воздухом и имеют специальную конструкцию, которая не допускает образование электрической искры, что может быть опасным при работе с некоторыми взрывоопасными газами.

Воздушный компрессор является самым распространенным. Его можно встретить в автомастерских и на шиномонтаже. Именно такое устройство обеспечивает накачку колес автомобилей, а также подает сжатый воздух в краскопульт, применяемый для малярных задач. От воздушного нагнетателя работает пневматические инструменты, используемые строителями и автомеханиками.

Циркуляционные компрессоры являются узконаправленной разновидностью, основная задача которой состоит в обеспечении непрерывной перекачки воздуха или газа по замкнутому контуру. Такое устройство не имеет накопительного ресивера. Зачастую такие приборы используются для обеспечения циркуляции фреона или другого хладагента в холодильном оборудовании. Чаще всего для данных целей используется мембранная конструкция.

Какой компрессор выбрать для дома или работы

Для домашнего использования, применения в автомастерские или для решения строительных задач преимущественно выбираются воздушные поршневые компрессоры с накопительным ресивером. Они хотя и уступают стальным конструкциям по долговечности, но является сравнительно дешевыми и легкими. Большинство моделей, которые применяются для частных целей, можно с легкостью разместить в багажнике автомобиля.

Выбирая поршневой, или другой бытовой компрессор, следует обратить внимание на его рабочие характеристики:

• Объем ресивера.
• Производительность.
• Мощность.
• Давление.
• Уровень шума.

Что касается объема ресивера, то он подбирается индивидуально в зависимости от использования устройства. Если планируется, что агрегат будет применяться исключительно для накачивания колес и редких несложных покрасочных работ, то вместительности в 24 л будет более чем достаточной. Если компрессор используется профессионально для масштабных малярных задач, когда важно поддержание заданного давления, то лучше всего выбирать устройства с ресивером от 50 л и выше. Это правило касается подключения пневматического строительного или слесарного оборудования. В противном случае после нескольких секунд работы, накопленный насосом воздух в ресивере выйдет, что позволит продолжить работу только после возобновления требуемого для инструмента давления.

Немаловажным фактором является и производительность. Если она высокая, то даже агрегат с небольшим ресивером станет вполне пригодным для выполнения профессиональных задач. Для комфортной работы не стоит брать оборудование, производительность которого ниже 150 л/минуту.

Чем мощнее компрессор, тем лучше. Стоит учитывать, что при увеличении данного показателя возрастает и уровень шума. Для домашнего устройства оптимальной считается мощность 1,5 кВт. Если объем ресивера составляет 50 литров и более, и если оборудование будет эксплуатироваться для выполнения профессиональных задач, то лучше отдать предпочтение прибору мощностью 2-2,5 кВт. Конечно, он не будет избыточно производительным, но в соотношении цены и эффективности этот вариант является оптимальным.

Что касается давления, то подавляющее большинство бытовых компрессоров нагнетают 8 бар. Этого более чем достаточно для выполнения практически любых задач. К примеру, для использования компрессора в покрасочных целях давления на выходе ставится 4-6 бар, то же самое касается и пневматического инструмента. Ну а если использовать прибор исключительно для накачки колес, то для легкового транспорта было бы достаточно компрессора с возможностью нагнетания давления до 3 бар. Также при выборе стоит обратить внимание, что чем мощнее прибор, тем он объемней, громче и тяжелее. Делая покупку, не стоит гнаться за производительностью, а отталкивается от целей, которые будут стоять перед оборудованием.

Как продлить жизнь компрессора

Для того чтобы оборудование работало как можно дольше, оно нуждается в несложном уходе. В первую очередь не рекомендовано оставлять ресивер под давлением после завершения работы. Для этого следует спустить закаченный воздух, что позволит увеличить срок службы прокладок и кранов.

Периодически, особенно в холодное время, необходимо выкручивать специальное сливное отверстие внизу ресивера для слива конденсата, который выделяется из пара. Особенно это важно, если компрессор используется для подключения краскопульта. В противном случае вместе с воздухом из него будут вылетать капли воды, что совершенно неприемлемо при малярных работах. Отсутствие влаги в ресивере надежная защита от коррозии. Ржавые частицы быстро забивают фильтрующие элементы, что снижают эффективность работы оборудования. При значительном появлении конденсата внутри ресивера создается характерный хлюпающий звук при раскачивании.

Еще одним немаловажным фактором, который негативно влияет на сохранение работоспособности компрессора, является перегрев. Поршневая конструкция является далеко не совершенной, поэтому при работе устройства создается сильное трение, что нагревает рабочие части прибора. Существенный перегрев может стать критичным, поэтому следует чередовать работу с перерывами. Мембранные и шнековые конструкции чувствительны к морозу, поэтому их лучше не включать при минусовой температуре.

Похожие темы:

Устройство и принцип работы поршневых компрессоров

К числу востребованных компрессорных установок относится активно используемый в настоящее время поршневой компрессор. Благодаря его рабочим характеристикам и возможности усиленной эксплуатации в любых условиях, его применяют для работы в промышленных масштабах и на небольших производственных участках.

Такие установки имеют разную конструкцию, различие может быть в принципе их действия, зависящего от их типа. Они делятся на одно-, двух- и многоцилиндровые модели, если в них соответственно 1, 2 или большее количество цилиндров. По тому, каким образом цилиндры расположены в компрессоре, их обозначают как V, W-образные или называют рядными.

В зависимости от того, сколько ступеней для сжатия воздуха имеет компрессорная установка, она бывает одноступенчатой или многоступенчатой. Несмотря на эти отличия, все типы установок имеют одинаковое базовое оснащение.

Устройство и работа поршневых компрессоров

Действие такого оборудования основано на получении сжатого воздуха в результате работы поршней. Самой простой считается одноцилиндровая установка. Она состоит из поршня, одного цилиндра и 2-х клапанов, находящихся в цилиндровой крышке. Один из клапанов предназначен для нагнетания воздуха, а другой служит для его всасывания.

Работает такая установка по принципу возвратно-поступательных движений своих элементов. С помощью шатуна, который соединён с коленчатым валом, поршню устройства передаётся поступательное движение по камере ступени сжатия. Это ведёт к тому, что увеличивается воздушный объём, который находится между клапанами и нижней частью поршня. Пружина, закрывающая клапан для всасывания, под действием воздуха ослабляет своё сопротивление, позволяет его открыть и дать атмосферному потоку проникнуть в цилиндр по всасывающему патрубку.

Во время возвратного движения поршня воздух сжимается, возрастает уровень его давления. Движущийся под высоким давлением сжатый воздух открывает клапан для нагнетания, также удерживаемый пружиной, что позволяет ему попасть в нагнетательный патрубок.

Устройство и принцип работы поршневых компрессоров таковы, что они не только предполагают положительный эффект от работы оборудования, но и обуславливают их основной недостаток — поступление сжатого воздуха из такой установки в виде импульсов вместо необходимого равномерного потока. Чтобы сгладить такую подачу воздуха, а его давление выровнять, в комплекте с этими компрессорами применяют ресиверы, не допускающие перебоев в их работе.

Питается такое поршневое оборудование от электрического двигателя. Возможна подпитка от бензинового или дизельного двигателя.

Особенности компрессоров поршневого типа

Установки с более сложным устройством, в составе которых свыше одного цилиндра и ступени сжатия воздуха, мощнее, их производительность значительно выше. Если рассматривать поршневой компрессор с 2-мя цилиндрами и одной ступенью, то в основе его действия лежит работа в противоположной фазе двух цилиндров, размеры которых одинаковы. За счёт такого действия воздух всасывается по очереди, происходит его сжатие с наибольшим давлением и выталкивание в ту часть компрессора, где он нагнетается.

Для двухцилиндровой установки, имеющей 2 ступени сжатия, предусматривается оснащение цилиндрами разного размера. Принцип её действия состоит в следующем. Сначала воздушный поток сжимается до определённой величины в цилиндре первой ступени, потом он оказывается в межступенчатом охладителе, где его температура снижается до нужного значения. Уже внутри цилиндра второй ступени он дожимается до  максимальной величины давления воздуха.

Роль межступенчатого охладителя в компрессоре отведена медной трубке, охлаждающей воздух в области между цилиндрами, расположенными на двух ступенях, что позволяет оптимально сжать воздух, повысить качество работы установки.Преимущества поршневых компрессоров

Наибольшими плюсами из установок такого типа обладают двухступенчатые модели. По сравнению с теми, что имеют одну ступень, они затрачивают на сжатие воздушного потока одного объёма значительно меньше энергии, несмотря на одинаковую мощность двигателя в обеих системах. Благодаря этому они признаются более эффективными.

Другое преимущество двухступенчатых установок по сравнению с одноступенчатыми собратьями — более низкая температура в цилиндрах. Это способствует лучшему функционированию всего компрессора в целом и его поршней, в частности. В отличие от других установок этого типа, двухступенчатые устройства работают с более высокой, (примерно на 20%), производительностью.

Простота конструкции поршневых компрессоров, сочетающаяся с их эффективностью, надёжностью, возможностью использовать их интенсивно в течение долгого времени сделала их очень популярными для применения во многих областях жизни — как в быту, так и в промышленности.

Каталог поршневых компрессоров, реализуемых ООО «Торговый Дом АЭРО»:

Дизельные и бензиновые

 Электрические

Устройство и принцип работы компрессоров

Для получения сжатого воздуха используется компрессорное оборудование, применяемое в производственных отраслях, гаражах, автомастерских и в строительстве.

Первое компрессорное устройство было изобретено еще до нашей эры, компрессоры в современном исполнении работают уже более 150 лет. Во все времена устройство носило название – поршневая воздуходувка, которая создавала поток воздуха под высоким давлением. И сегодня, несмотря на многочисленные инновации и технологии принцип работы компрессора остается неизменным.

Разновидности поршневых компрессоров

Поршневые компрессоры различаются по типу устройства кривошипно-шатунного узла:

• Одностороннее всасывание, с мощностью не более 100 кВт;
• Двухстороннее всасывание.

По устройству цилиндров, и их расположению: вертикальные, угловые, горизонтальные. Различаются по степени сжатия: 1-ступенчатые, 2-ступенчатые, многоступенчатые.

По виду исполнения компрессоры могут быть передвижными и стационарными. Отличается компрессор передвижной и по конечному давлению, что важно учитывать при выборе оборудования:

• Сверхвысокое давление – более 1000 бар;
• Высоким давлением – до 1000 бар;
• Средним давлением – до 100 бар;
• С низким давлением – до 12 бар.

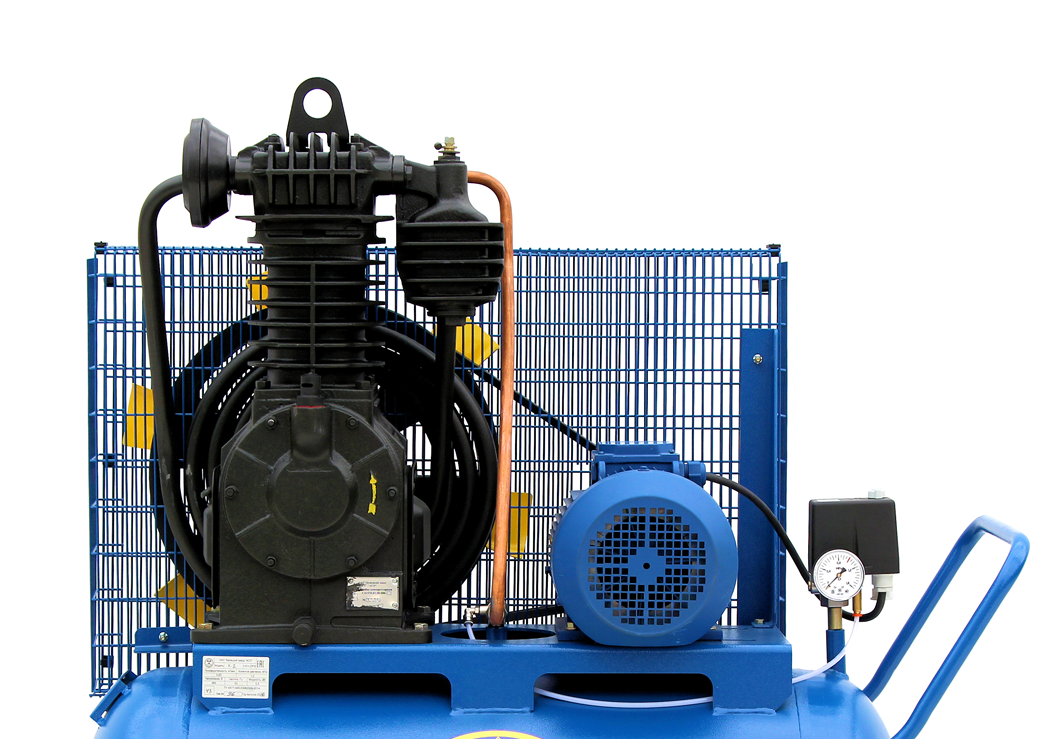

Принцип работы поршневого компрессора

Поршневой компрессор имеет достаточно простой принцип работы и состоит из чугунного корпуса цилиндрической формы, нагнетательного и всасывающего клапана и поршня. Полный рабочий процесс совершается за два хода поршня, во время которого во внутреннюю часть корпуса заходит жидкость или воздух, после чего происходит возрастание давления и сжатое вещество выталкивается через клапан-нагнетатель.

Многолетний опыт использования поршневого оборудования в разных сферах деятельности показал ряд таких преимуществ:

• Работа возможна даже при отсутствующем начальном давлении;
• Можно комбинировать любые газы и жидкости, даже загрязненные и пожароопасные;
• Конечное давление более 1000 бар, что позволяет добиться высокой производительности.

Принцип работы винтового компрессора

Винтовые компрессоры работают от электросети и могут быть, как передвижными, так и стационарными. Передвижной винтовой компрессор является единой установкой, состоящей из нескольких элементов:

• Компрессор;
• Бензиновый или дизельный двигатель;
• Электрогенератор.

Передвижные компрессоры надежны и мобильны, так как установлены на прицеп с колесами, что позволяет быстро доставлять оборудование к месту работы. Если оборудование транспортируется на грузовом транспорте, тогда компрессор устанавливается на кузов.

Общие сведения о компрессорах — типы, области применения и критерии выбора

Компрессоры — это механические устройства, используемые для повышения давления в различных сжимаемых жидкостях или газах, наиболее распространенным из которых является воздух. Компрессоры используются в промышленности для подачи воздуха в цех или КИП; к электроинструментам, краскораспылителям и абразивно-струйному оборудованию; для фазового сдвига хладагентов для кондиционирования воздуха и охлаждения; для транспортировки газа по трубопроводам; и т. д. Как и насосы, компрессоры делятся на центробежные (динамические или кинетические) и поршневые; но там, где насосы преимущественно представлены центробежными разновидностями, компрессоры чаще бывают поршневого типа.Их размер может варьироваться от перчаточного ящика, который накачивает шины, до гигантских поршневых машин или турбокомпрессоров, используемых при обслуживании трубопроводов. Компрессоры прямого вытеснения можно разделить на возвратно-поступательные типы, в которых преобладает поршневой тип, и роторные типы, такие как винтовые и роторные.

Большой поршневой компрессор в газовой сфере

Изображение предоставлено: нефтегазовый фотограф / Shutterstock.com

В этом руководстве мы будем использовать термины «компрессоры» и «воздушные компрессоры» для обозначения в основном воздушных компрессоров, а в некоторых особых случаях будем говорить о более конкретных газах, для которых используются компрессоры.

Типы воздушных компрессоров

Компрессоры

можно охарактеризовать по-разному, но обычно их можно разделить на типы в зависимости от функционального метода, используемого для выработки сжатого воздуха или газа. В следующих разделах мы кратко описываем и представляем общие типы компрессоров. Охватываемые типы включают:

• Поршень
• Диафрагма
• Винт со спиральной головкой
• Лопатка сдвижная
• Свиток
• Лопасть вращения
• Центробежный
• Осевой

В связи с особенностями конструкции компрессоров, существует также рынок для восстановления воздушных компрессоров, и восстановленные воздушные компрессоры могут быть доступны в качестве опции вместо недавно приобретенного компрессора.

Поршневые компрессоры

Поршневые компрессоры

или поршневые компрессоры основаны на возвратно-поступательном движении одного или нескольких поршней для сжатия газа внутри цилиндра (или цилиндров) и выпуска его через клапаны в приемные резервуары высокого давления. Во многих случаях бак и компрессор монтируются на общей раме или салазке как так называемый комплектный блок. В то время как основное применение поршневых компрессоров — обеспечение сжатым воздухом в качестве источника энергии, поршневые компрессоры также используются операторами трубопроводов для транспортировки природного газа. Поршневые компрессоры обычно выбираются в зависимости от требуемого давления (фунт / кв. Дюйм) и расхода (стандартных кубических футов в минуту). Типичная система заводского воздуха обеспечивает сжатый воздух в диапазоне 90–110 фунтов на квадратный дюйм с объемами от 30 до 2500 кубических футов в минуту; эти диапазоны, как правило, достигаются с помощью готовых коммерческих единиц. Системы заводского воздуха могут быть рассчитаны на единицу или могут быть основаны на нескольких более мелких установках, которые расположены по всему предприятию.

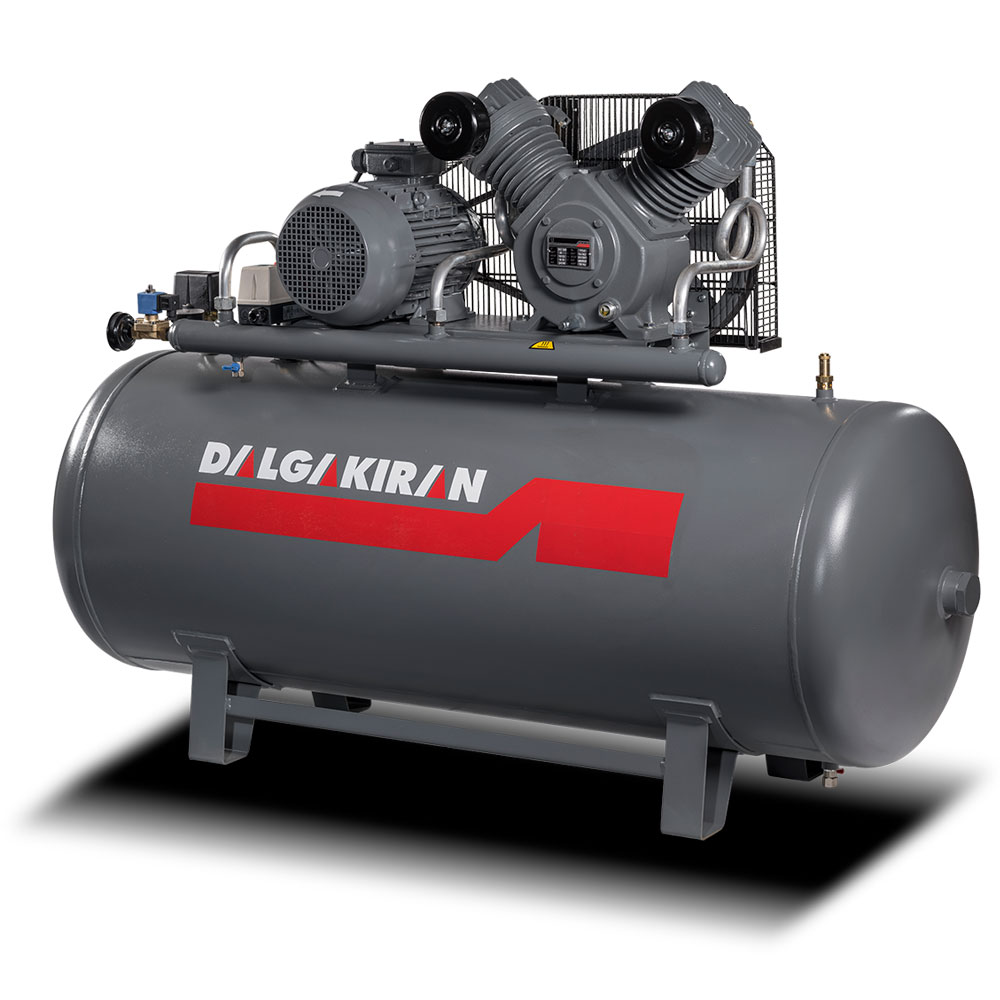

Пример поршневого воздушного компрессора.

Изображение предоставлено: Energy Machinery, Inc.

Для достижения более высокого давления воздуха, чем может обеспечить одноступенчатый компрессор, доступны двухступенчатые агрегаты. Сжатый воздух, поступающий во вторую ступень, обычно предварительно проходит через промежуточный охладитель, чтобы отвести часть тепла, выделяемого во время цикла первой ступени.

Говоря о нагреве, многие поршневые компрессоры предназначены для работы в пределах рабочего цикла, а не непрерывно. Такие циклы позволяют теплу, генерируемому во время работы, рассеиваться, во многих случаях, через ребра с воздушным охлаждением.

Поршневые компрессоры

доступны как в масляной, так и в безмасляной конструкции. Для некоторых применений, где требуется безмасляный воздух высочайшего качества, лучше подходят другие конструкции.

Мембранные компрессоры

Мембранный компрессор представляет собой несколько специализированную возвратно-поступательную конструкцию, в которой установлен концентрический двигатель, приводящий в движение гибкий диск, который попеременно расширяется и сжимает объем камеры сжатия. Как и в случае с диафрагменным насосом, привод изолирован от технологической жидкости гибким диском, что исключает возможность контакта смазки с каким-либо газом.Мембранные воздушные компрессоры — это машины с относительно небольшой производительностью, которые используются там, где требуется очень чистый воздух, например, во многих лабораторных и медицинских учреждениях.

Винтовые компрессоры

Винтовые компрессоры — это роторные компрессорные машины, известные своей способностью работать в 100% рабочем цикле, что делает их хорошим выбором для мобильных приложений, таких как строительство или дорожное строительство. Используя зубчатые, зацепляющиеся штыревые и охватывающие роторы, эти блоки втягивают газ на приводном конце, сжимают его, когда роторы образуют ячейку, и газ перемещается по их длине в осевом направлении, и выпускают сжатый газ через выпускное отверстие на неприводной стороне. корпуса компрессора.Ротационный винтовой компрессор делает его тише, чем поршневой компрессор, благодаря пониженной вибрации. Еще одно преимущество винтового компрессора перед поршневым — это отсутствие пульсации нагнетаемого воздуха. Эти агрегаты могут смазываться маслом или водой, или они могут быть спроектированы так, чтобы воздух не содержал масла. Эти конструкции могут удовлетворить потребности критически важных безмасляных сервисов.

Показанный винтовой компрессор в разрезе показывает один из сдвоенных, вращающихся в противоположных направлениях винта.

Изображение предоставлено: Сергей Рыжов / Shutterstock.ком

Лопастные компрессоры

Компрессор со скользящими лопастями основан на серии лопаток, установленных в роторе, которые перемещаются вдоль внутренней стенки эксцентриковой полости. Лопатки, вращаясь от стороны всасывания к стороне нагнетания эксцентриковой полости, уменьшают объем пространства, мимо которого они проносятся, сжимая газ, захваченный в этом пространстве. Лопатки скользят по масляной пленке, которая образуется на стенке эксцентриковой полости, обеспечивая уплотнение. Пластинчатые компрессоры нельзя сделать так, чтобы они обеспечивали безмасляный воздух, но они способны подавать сжатый воздух без пульсаций.Они также не допускают попадания загрязняющих веществ в окружающую среду благодаря использованию втулок, а не подшипников, и их относительно медленной работе по сравнению с винтовыми компрессорами. Они относительно тихие, надежные и способны работать со 100% -ным рабочим циклом. Некоторые источники утверждают, что роторно-пластинчатые компрессоры в основном вытеснили винтовые компрессоры в системах воздушных компрессоров. Они используются во многих безвоздушных применениях в нефтегазовой и других обрабатывающих отраслях.

Спиральные компрессоры

В спиральных воздушных компрессорах

используются стационарные и вращающиеся спирали, которые уменьшают объем пространства между ними, поскольку вращающиеся спирали отслеживают путь неподвижных спиралей.Впуск газа происходит на внешнем крае спиралей, а выпуск сжатого газа — около центра. Поскольку спирали не соприкасаются, смазочное масло не требуется, что делает компрессор практически безмасляным. Однако, поскольку масло не используется для отвода тепла сжатия, как в других конструкциях, производительность спиральных компрессоров несколько ограничена. Они часто используются в компрессорах низкого уровня и компрессорах домашних систем кондиционирования воздуха.

Роторно-лопастные компрессоры

Роторные компрессоры — это крупногабаритные устройства низкого давления, которые более целесообразно классифицировать как воздуходувки.Чтобы узнать больше о воздуходувках, загрузите бесплатное руководство по покупке Thomas Blowers.

Центробежные компрессоры

В центробежных компрессорах

используются высокоскоростные лопастные колеса, подобные насосу, которые сообщают газам скорость, вызывая повышение давления. Они используются в основном в крупномасштабных приложениях, таких как коммерческие холодильные установки мощностью 100+ л.с. и на крупных перерабатывающих предприятиях, где они могут достигать 20 000 л.с. и обеспечивать объемы в диапазоне 200 000 куб. Футов в минуту. Почти идентичные по конструкции центробежным насосам, центробежные компрессоры увеличивают скорость газа, выбрасывая его наружу под действием вращающейся крыльчатки.Газ расширяется в улитке корпуса, где его скорость замедляется, а давление повышается.

Центробежные компрессоры имеют более низкую степень сжатия, чем поршневые компрессоры, но они обрабатывают большие объемы газа. Многие центробежные компрессоры используют несколько ступеней для улучшения степени сжатия. В этих многоступенчатых компрессорах газ обычно между ступенями проходит через промежуточные охладители.

Стандартный одноступенчатый центробежный компрессор подает большое количество сжатого воздуха.

Изображение предоставлено: wattana / Shutterstock.com

Осевые компрессоры

Осевой компрессор обеспечивает максимальные объемы подаваемого воздуха, от 8000 до 13 миллионов кубических футов в минуту в промышленных машинах. В реактивных двигателях используются компрессоры такого типа для производства объемов в еще более широком диапазоне. Осевые компрессоры в большей степени, чем центробежные компрессоры, имеют тенденцию к многоступенчатой ​​конструкции из-за их относительно низких степеней сжатия. Как и в центробежных установках, осевые компрессоры увеличивают давление, сначала увеличивая скорость газа.Затем осевые компрессоры замедляют газ, пропуская его через изогнутые неподвижные лопасти, что увеличивает его давление.

Внутренний вид осевого компрессора с неподвижными и подвижными лопатками.

Изображение предоставлено: Vasyl S / Shutterstock.com

Варианты питания и топлива

Воздушные компрессоры могут иметь электрическое питание, обычно это воздушные компрессоры на 12 В постоянного тока или воздушные компрессоры на 24 В постоянного тока. Также доступны компрессоры, которые работают от стандартных уровней переменного напряжения, таких как 120 В, 220 В или 440 В.

Варианты альтернативного топлива включают воздушные компрессоры, которые работают от двигателя, работающего от горючего источника топлива, такого как бензин или дизельное топливо. Как правило, компрессоры с электрическим приводом желательны в случаях, когда важно устранить выхлопные газы или обеспечить работу в условиях, когда использование или присутствие горючего топлива нежелательно. Учет шума также играет роль при выборе варианта топлива, поскольку воздушные компрессоры с электрическим приводом обычно демонстрируют более низкий уровень акустического шума по сравнению с их аналогами с приводом от двигателя.

Кроме того, некоторые воздушные компрессоры могут иметь гидравлический привод, что также позволяет избежать использования источников горючего топлива и связанных с этим проблем с выхлопными газами.

Выбор компрессорной машины в промышленных условиях

При выборе воздушных компрессоров для общего использования в мастерских выбор обычно сводится к поршневому компрессору или винтовой компрессор. Поршневые компрессоры обычно дешевле винтовых, требуют менее сложного обслуживания и хорошо выдерживают грязные рабочие условия.Однако они намного шумнее, чем винтовые компрессоры, и более подвержены попаданию масла в систему подачи сжатого воздуха, явление, известное как «унос». Поскольку поршневые компрессоры при работе выделяют много тепла, их размеры должны соответствовать рабочему циклу — практическое правило предписывает 25% покоя и 75% работы. Радиально-винтовые компрессоры могут работать 100% времени и почти предпочитают это. Однако потенциальная проблема с винтовыми компрессорами заключается в том, что увеличение их размера с целью увеличения его мощности может привести к проблемам, поскольку они не особенно подходят для частого запуска и остановки.Тесный допуск между роторами означает, что компрессор должен оставаться при рабочей температуре для достижения эффективного сжатия. При выборе размера нужно уделять больше внимания использованию воздуха; Поршневой компрессор может быть увеличен без подобных опасений.

Автомастерская, которая постоянно использует воздух для окраски, может найти радиально-винтовой компрессор с его более низкой скоростью уноса и желанием постоянно эксплуатировать актив; Обычный ремонт автомобилей с более редким использованием воздуха и низким уровнем заботы о чистоте подаваемого воздуха может быть лучше обслуживаться поршневым компрессором.

Независимо от типа компрессора, сжатый воздух обычно охлаждается, осушается и фильтруется перед его распределением по трубам. Специалистам систем заводского воздуха необходимо будет выбрать эти компоненты в зависимости от размера системы, которую они проектируют. Кроме того, им необходимо будет рассмотреть возможность установки фильтров-регуляторов-лубрикаторов на точках подачи.

Компрессоры для крупных строительных площадок, установленные на прицепах, обычно представляют собой винтовые компрессоры с приводом от двигателя. Они предназначены для непрерывной работы независимо от того, используется ли воздух или сбрасывается.

Несмотря на то, что спиральные компрессоры доминируют в низкопроизводительных холодильных системах и воздушных компрессорах, они начинают проникать на другие рынки. Они особенно подходят для производственных процессов, требующих очень чистого воздуха (класс 0), таких как фармацевтика, продукты питания, электроника и т. Д., А также для чистых помещений, лабораторий и медицинских / стоматологических помещений. Производители предлагают агрегаты мощностью до 40 л.с., которые обеспечивают почти 100 кубических футов в минуту при давлении 145 фунтов на кв. Дюйм. Агрегаты большей мощности обычно включают в себя несколько спиральных компрессоров, так как технология не масштабируется после 3-5 л.с.

Если приложение включает сжатие опасных газов, разработчики часто рассматривают диафрагменные или пластинчатые компрессоры, а для очень больших объемов сжатия — кинетические.

Дополнительные соображения по выбору

Некоторые дополнительные факторы выбора, на которые следует обратить внимание, следующие:

• Масло по сравнению с нефтью за вычетом
• Расчет компрессора
• Качество воздуха
• Органы управления

Масло по сравнению с маслом за вычетом

Масло играет важную роль в работе любого компрессора, поскольку оно служит для отвода тепла, выделяемого в процессе сжатия.Во многих конструкциях масло также обеспечивает уплотнение. В поршневых компрессорах масло смазывает подшипники кривошипа и пальца, а также боковины цилиндра. Как и в поршневых двигателях, кольца на поршне обеспечивают герметизацию камеры сжатия и регулируют поступление в нее масла. Винтовые компрессоры впрыскивают масло в корпус компрессора, чтобы герметизировать два бесконтактных ротора и, опять же, отводить часть тепла процесса сжатия. Роторно-лопастные компрессоры используют масло для герметизации мельчайшего пространства между кончиками лопастей и отверстием корпуса.Спиральные компрессоры обычно не используют масло, поэтому их меньше называют масляными, но, конечно, их мощность несколько ограничена. Центробежные компрессоры не вводят масло в поток сжатия, но они находятся в другой лиге, чем их братья с прямым вытеснением.

При создании безмасляных компрессоров производители используют ряд тактик. Производители поршневых компрессоров могут использовать цельные узлы поршень-кривошип, которые устанавливают коленчатый вал на эксцентриковые подшипники. Когда эти поршни совершают возвратно-поступательное движение в цилиндрах, они качаются внутри них.Эта конструкция исключает наличие подшипника пальца кисти на поршне. Производители поршневых компрессоров также используют различные самосмазывающиеся материалы для уплотнительных колец и гильз цилиндров. Производители винтовых компрессоров уменьшают зазоры между винтами, устраняя необходимость в масляном герметике.

Однако есть компромиссы с любой из этих схем. Повышенный износ, проблемы с отводом тепла, снижение производительности и более частое техническое обслуживание — это лишь некоторые из недостатков безмасляных воздушных компрессоров.Очевидно, что определенные отрасли промышленности готовы пойти на такие уступки, потому что безмасляный воздух является обязательным условием. Но там, где допустимо фильтровать масло или просто жить с ним, имеет смысл использовать обычный масляный компрессор.

Примеры безмасляных воздушных компрессоров.

Изображение предоставлено: Energy Machinery, Inc.

Определение размеров компрессора

Если вы работаете с отбойными молотками весь день, выбрать компрессор несложно: сложите количество операторов, которые будут использовать компрессор, определите кубические футы в минуту их инструментов и купите винто-винтовой компрессор непрерывного действия, который может удовлетворить спрос и который проработает 8 часов на одном баке.Конечно, на самом деле это не так просто — могут быть ограничения окружающей среды, которые следует учитывать, — но идею вы поняли.

Если вы пытаетесь обеспечить сжатым воздухом небольшой магазин, все становится немного сложнее. Пневматические инструменты можно разделить по использованию: либо прерывистого (например, гаечного ключа с трещоткой), либо непрерывного — распылителя краски. Диаграммы доступны, чтобы помочь в оценке потребления различных инструментов магазина. После того, как они определены и рассчитано использование на основе среднего и непрерывного использования, можно приблизительно определить общую производительность воздушного компрессора.

Типовой винтовой компрессор на строительной площадке.

Изображение предоставлено: Baloncici / Shutterstock.com

Определение мощностей компрессоров для производственных мощностей происходит примерно так же. Например, упаковочная линия, вероятно, будет использовать сжатый воздух для приведения в действие цилиндров, продувочных устройств и т. Д. Обычно производитель оборудования указывает нормы расхода для отдельных машин, но в противном случае расход воздуха в цилиндрах легко оценить, зная диаметр диаметра, ход и частота вращения каждого пневматического устройства.

Очень крупные производственные предприятия и перерабатывающие предприятия, вероятно, будут иметь столь же большие потребности в сжатом воздухе, который может обслуживаться резервированными системами. Для таких операций постоянное наличие воздуха оправдывает затраты на несколько систем сжатого воздуха, чтобы избежать дорогостоящих остановок или остановок линий. Даже небольшие операции могут выиграть от некоторого уровня резервирования. Это вопрос, который следует задать при определении размеров небольшой производственной воздушной системы: лучше ли работать с одним компрессором (меньше обслуживания, меньше сложность) или несколько компрессоров меньшего размера (резервирование, возможности для роста) обеспечат лучшее соответствие ?

Качество воздуха

Компрессор забирает воздух из атмосферы и, сжимая, добавляет в смесь тепло, а иногда и масло, и, если всасываемый воздух не очень сухой, генерирует много влаги.Для некоторых операций эти дополнительные компоненты не влияют на конечное использование, и инструменты работают без проблем с производительностью. По мере того, как процессы с пневматическим приводом становятся более сложными или более важными, обычно уделяется больше внимания улучшению качества выходящего воздуха.

Сжатый воздух обычно довольно горячий, и первый шаг к уменьшению этого тепла — собрать воздух в резервуаре. Этот шаг не только позволяет воздуху остыть, но и позволяет конденсировать часть содержащейся в нем влаги. Приемные баки воздушного компрессора обычно имеют ручные или автоматические клапаны, позволяющие слить скопившуюся воду.Дальнейшее тепло можно отвести, пропустив воздух через доохладитель. В трубопровод подачи воздуха можно добавить осушители на основе хладагента и адсорбционные осушители, чтобы улучшить удаление влаги. Наконец, может быть установлена ​​фильтрация для удаления любой увлеченной смазки из приточного воздуха, а также любых твердых частиц, которые могли попасть в результате какой-либо фильтрации на впуске.

Сжатый воздух обычно распределяется по нескольким каплям. При каждом падении стандартная передовая практика заключается в установке FRL (фильтр, регулятор, лубрикатор), которые регулируют воздух в соответствии с потребностями конкретного инструмента и позволяют смазке течь к любым инструментам, которые в этом нуждаются.

Органы управления

Когда дело доходит до управления поршневым компрессором, не так уж много вариантов. Наиболее распространено управление пуском / остановом: компрессор питает бак с верхним и нижним порогами. Когда достигается нижняя уставка, компрессор включается и работает до достижения верхней уставки. Вариант этого метода, получивший название управления постоянной скоростью, позволяет компрессору работать в течение некоторого времени после достижения верхнего заданного значения, нагнетаемого в атмосферу, в случае, если накопленный воздух используется с более высокой, чем обычно, скоростью.Этот процесс сводит к минимуму количество запусков двигателя в периоды высокой нагрузки. Выбираемая система двойного управления, обычно доступная только в системах мощностью 10+ л.с., позволяет пользователю переключаться между этими двумя режимами управления.

Для винтовых компрессоров доступны дополнительные опции. В дополнение к управлению пуском / остановом и постоянной скоростью винтовые компрессоры могут использовать управление нагрузкой / разгрузкой, модуляцию впускного клапана, скользящий клапан, автоматическое двойное управление, привод с регулируемой скоростью, а также, для многоблочных установок, последовательность компрессоров.Для управления нагрузкой / разгрузкой используется клапан на стороне нагнетания и клапан на стороне впуска, которые соответственно открываются и закрываются, чтобы уменьшить поток через систему. (Это очень распространенная система на безмасляных винтовых компрессорах.) Модуляция впускного клапана использует пропорциональное управление для регулирования массового расхода воздуха, подаваемого в компрессор. Управление с помощью скользящего клапана эффективно сокращает длину винтов, задерживая начало сжатия и позволяя некоторому количеству всасываемого воздуха обходить сжатие, чтобы лучше соответствовать потребностям.Автоматическое двойное управление переключает между пуском / остановом и управлением с постоянной скоростью в зависимости от характеристик нагрузки. Привод с регулируемой скоростью замедляет или увеличивает частоту вращения ротора за счет электронного изменения частоты сигнала переменного тока, вращающего двигатель. Последовательность работы компрессоров позволяет распределять нагрузку между несколькими компрессорами, назначая, например, один блок для непрерывной работы для обработки базовой нагрузки и варьируя запуск двух дополнительных блоков, чтобы минимизировать штраф за перезапуск.

При выборе любой из этих схем управления идея состоит в том, чтобы найти наилучший баланс между удовлетворением спроса и стоимостью холостого хода по сравнению с расходами на ускоренный износ оборудования.

Технические характеристики

При выборе компрессорного оборудования специалисты по спецификации должны учитывать три основных параметра в дополнение ко многим пунктам, изложенным выше. Эти технические характеристики воздушного компрессора включают:

• объем
• допустимое давление
• мощность станка

Хотя компрессоры обычно оцениваются в лошадиных силах или киловаттах, эти меры не обязательно дают представление о том, сколько будет стоить эксплуатация оборудования, поскольку это зависит от эффективности машины, ее рабочего цикла и т. Д.

Объем

Объемная производительность определяет, сколько воздуха машина может подавать в единицу времени. Кубические футы в минуту — наиболее распространенная единица измерения этого показателя, хотя то, что это такое, может варьироваться у разных производителей. Попытка стандартизировать эту меру, так называемый scfm, похоже, зависит от того, чьим стандартам вы следуете. Институт сжатого воздуха и газа принял определение стандартного кубического фута в минуту (стандарт ISO) как сухой воздух (относительная влажность 0%) при давлении 14,5 фунт / кв. Дюйм и 68 ° F.Фактический кубический метр в минуту — еще одна мера объемной емкости. Он относится к количеству сжатого воздуха, подаваемого к выпускному отверстию компрессора, которое всегда будет меньше рабочего объема машины из-за потерь от прорыва через компрессор.

Максимальное давление

Допустимое давление в фунтах на квадратный дюйм в значительной степени основано на потребностях оборудования, с которым будет работать сжатый воздух. Хотя многие пневмоинструменты предназначены для работы при нормальном давлении воздуха в цехе, для специальных применений, таких как запуск двигателя, требуется более высокое давление.Таким образом, при выборе поршневого компрессора, например, покупатель найдет одноступенчатый агрегат, который обеспечивает давление до 135 фунтов на квадратный дюйм, достаточный для питания повседневных инструментов, но хотел бы рассмотреть двухступенчатый агрегат для специальных применений с более высоким давлением.

Мощность станка

Мощность, необходимая для привода компрессора, будет определяться этими соображениями объема и давления. Специалисту также необходимо учитывать потери в системе при определении производительности компрессора: потери в трубопроводе, падение давления в осушителях и фильтрах и т.Покупатели компрессоров также могут принять решения по приводам, например, с ременным или прямым приводом двигателя, с бензиновым или дизельным двигателем и т. Д.

Производители компрессоров

часто публикуют кривые производительности компрессоров, чтобы дать возможность специалистам по спецификациям оценить производительность компрессора в диапазоне рабочих условий. Это особенно верно для центробежных компрессоров, которые, как и центробежные насосы, могут быть рассчитаны на выдачу различных объемов и давлений в зависимости от скорости вала и размера рабочего колеса.

The Dept.of Energy принимает энергетические стандарты для компрессоров, в соответствии с которыми некоторые производители компрессоров публикуют спецификации. По мере того, как все больше производителей публикуют эти данные, покупателям компрессоров будет легче разбираться в потреблении энергии сопоставимыми компрессорами.

Приложения и отрасли

Компрессоры

находят применение в различных отраслях промышленности, а также широко используются в установках, знакомых обычным потребителям. Например, портативный электрический воздушный компрессор 12 В постоянного тока, который часто переносят в бардачке или багажнике автомобиля, является типичным примером простой версии воздушного компрессора, который находит применение среди потребителей для накачивания шин до нужного давления.

Некоторые из наиболее распространенных приложений и отраслей, в которых используются компрессоры, включают следующее:

• Компрессоры, устанавливаемые на грузовиках и автомобилях
• Применение в медицине и стоматологии
• Сжатие лабораторных и специальных газов
• Приложения для производства продуктов питания и напитков
• Нефтегазовая промышленность

Автомобильные компрессоры

Использование воздушных компрессоров в транспортных средствах и общие автомобильные приложения включают электрические воздушные компрессоры, установленные на грузовиках, дизельные воздушные компрессоры или другие воздушные компрессоры, устанавливаемые на транспортных средствах.Например, пневматические тормозные системы на грузовиках используют для работы сжатый воздух, поэтому для перезарядки тормозной системы требуется встроенный воздушный компрессор. Для служебных транспортных средств могут потребоваться бортовые воздушные компрессоры для выполнения необходимых функций или для обеспечения мобильности компрессора и возможности развертывания по мере необходимости на различных рабочих площадках или местах. Например, пожарные машины могут включать в себя бортовые компрессоры пригодного для дыхания воздуха для обеспечения возможности наполнения резервуаров воздухом для пополнения резервуаров пригодного для дыхания воздуха для пожарных и служб быстрого реагирования.

Применение в медицине и стоматологии

Компрессоры

находят применение также в медицине и стоматологии.

Стоматологические воздушные компрессоры

являются источником чистого сжатого воздуха для облегчения выполнения стоматологических процедур, а также для питания стоматологических инструментов с пневматическим приводом, таких как дрели или зубные щетки. Выбор правильного стоматологического воздушного компрессора требует нескольких соображений, включая требуемую мощность и давление.

Использование воздушного компрессора в медицинских целях включает создание подачи воздуха для дыхания, который не зависит от других газов, хранящихся в газовых баллонах, и который может использоваться, например, в качестве опции для пациентов, которые могут быть чувствительны к кислородному отравлению.Медицинские компрессоры воздуха для дыхания могут быть портативными или стационарными в больнице или медицинском учреждении. Другое использование медицинского воздушного компрессора может включать подачу воздуха в специализированное оборудование пациента, такое как компрессионные манжеты, где сжатый воздух необходим для оказания давления на конечности пациента, чтобы предотвратить скопление жидкости в конечностях в результате ослабленной сердечной функции.

Компрессия лабораторных и специальных газов

Лабораторные воздушные компрессоры и воздушные компрессоры для других специализированных промышленных применений используются для обработки и выработки запасов специализированных газов, таких как водород, кислород, аргон, гелий, азот или газовые смеси (например, аммиачные компрессоры) или углекислый газ, если его можно использовать в пищевой промышленности и производстве напитков.Гелиевые компрессоры будут подавать газ в резервуары для хранения для использования в лабораторных целях, таких как точное обнаружение утечек, в то время как другие газовые компрессоры, такие как кислородные компрессоры, могут использоваться для хранения резервуаров с кислородом для использования в больницах и медицинских учреждениях.

Приложения для производства продуктов питания и напитков

Пищевые воздушные компрессоры играют важную роль в пищевой промышленности и производстве напитков. Эти компрессоры находят применение на протяжении всего производственного цикла, они могут использоваться для облегчения технологических операций, таких как сортировка, подготовка, распределение, упаковка и консервация.Кроме того, сжатый воздух можно использовать для поддержания санитарных условий, необходимых при производстве расходных материалов.

Нефтегазовая промышленность

Использование компрессоров также широко распространено в нефтегазовой промышленности, где компрессоры природного газа используются для выработки сжатого природного газа для хранения и транспортировки. Некоторые из этих операций по сжатию газа требуют использования компрессоров высокого давления, где давление нагнетания может составлять от 1000 до 3000 фунтов на квадратный дюйм и выше, с возможным диапазоном от 10000 до 60000 фунтов на квадратный дюйм, в зависимости от области применения.

Краткое описание компрессорной машины

Это руководство дает общее представление о разновидностях компрессоров, вариантах мощности, особенностях выбора, областях применения и промышленном использовании. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим статьям и руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Источники

1. http://www.cagi.org
2. https://www.federalregister.gov/documents/2016/05/19/2016-11337/energy-conservation-program- стандарты энергосбережения для компрессоров
3. https: // www.dft-valves.com/blog/common-problems-with-pumps-and-compressors/
4. https://airmaticcompressor.com/compressed-air-gas-treatment/

Другие статьи по теме

Другие товары от Machinery, Tools & Supplies

4 типа воздушных компрессоров

Воздушные компрессоры являются одними из самых необходимых устройств на строительных площадках, так как их можно использовать в качестве источника питания для электрических инструментов. Существует множество различных типов воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки.

Воздушные компрессоры делятся на поршневых или динамических , в зависимости от их внутренних механизмов. Вы увидите четыре наиболее распространенных типа воздушных компрессоров:

1. Винтовой компрессор
2. Поршневой воздушный компрессор
3. Осевой компрессор
4. Центробежный компрессор

Ниже мы рассмотрим, для чего лучше всего использовать каждый, чтобы вы могли принять обоснованное решение для своего проекта.

Компрессоры прямого вытеснения

Компрессоры прямого вытеснения включают в себя множество различных воздушных компрессоров, которые вырабатывают энергию за счет вытеснения воздуха. Воздушные компрессоры этой категории работают с разными внутренними механизмами, но принцип работы у каждого одинаковый. Полость внутри машины хранит воздух, поступающий извне, а затем медленно сжимает полость, чтобы увеличить давление воздуха и потенциальную энергию.

Винтовые компрессоры

Распространенный тип поршневых компрессоров, роторно-винтовые компрессоры — одни из самых простых в уходе типов воздушных компрессоров, поскольку они оснащены внутренней системой охлаждения и не требуют особого обслуживания.Обычно это большие машины промышленного размера, которые можно смазывать маслом или работать без масла.

Винтовые воздушные компрессоры генерируют энергию через два внутренних ротора, которые вращаются в противоположных направлениях. Воздух попадает между двумя противоположными роторами и создает давление внутри корпуса. Благодаря внутренней системе охлаждения эти воздушные компрессоры предназначены для непрерывного использования и имеют мощность от 5 до 350 лошадиных сил.

Поршневые компрессоры

Другой популярный тип поршневого компрессора — поршневой компрессор.Обычно их можно найти на небольших рабочих площадках, например, в гаражах и при строительстве домов. В отличие от винтового компрессора, поршневой компрессор не предназначен для непрерывного использования. Поршневой воздушный компрессор имеет больше движущихся частей, чем винтовой компрессор, и эти части смазываются маслом для более плавного движения.

Эти типы воздушных компрессоров работают через поршень внутри цилиндра, который сжимает и вытесняет воздух для создания давления. Поршневые компрессоры могут быть одноступенчатыми или многоступенчатыми, что влияет на диапазон давления, которого они могут достичь.

Если вам требуется больше мощности, вам подойдет многоступенчатый компрессор . В то время как одноступенчатые компрессоры подходят для небольших проектов, таких как деревообработка и металлообработка, многоступенчатые компрессоры обеспечивают мощность, необходимую для интенсивного строительства, такого как сборка и техническое обслуживание автомобилей. Многоступенчатые поршневые компрессоры могут достигать мощности до 30 лошадиных сил.

Динамические компрессоры

Динамические воздушные компрессоры генерируют мощность, нагнетая воздух с помощью быстро вращающихся лопастей, а затем ограничивая воздух для создания давления.Затем кинетическая энергия сохраняется в компрессоре в статическом виде.

Осевые компрессоры

Осевые воздушные компрессоры обычно не используются в строительных проектах, но вместо этого используются в высокоскоростных двигателях на кораблях или самолетах. Они имеют высокий КПД, но намного дороже, чем другие типы воздушных компрессоров, и могут развивать мощность до многих тысяч лошадиных сил, поэтому они в основном предназначены для аэрокосмических исследований.

Центробежные компрессоры

Центробежные воздушные компрессоры замедляют и охлаждают поступающий воздух через диффузор для накопления потенциальной энергии.Благодаря многофазному процессу сжатия центробежные компрессоры могут вырабатывать большое количество энергии в относительно небольшой машине.

Они требуют меньшего обслуживания, чем ротационные винтовые или поршневые компрессоры, а некоторые типы могут производить безмасляный воздух. Они обычно используются на стройплощадках с более высокими требованиями, таких как химические заводы или сталеплавильные центры, так как они могут достигать мощности около 1000 лошадиных сил.

Как выбрать правильные типы воздушных компрессоров?

В дополнение к механизмам выработки энергии и уровням выработки энергии, описанным выше, существует несколько других факторов, которые следует учитывать при выборе правильных типов воздушных компрессоров.

Учитывайте качество воздуха в безмасляных компрессорах

В чистой производственной среде использование масляных воздушных компрессоров может создать проблемы. Большинство воздушных компрессоров используют масло для смазки внутренних механизмов, а пары могут загрязнять воздух, что может привести к повреждению продукции или производственных процессов. При использовании безмасляного воздушного компрессора этот риск значительно снижается.

Хотя безмасляные компрессоры обычно дороже, они являются единственным вариантом для предприятий, гарантирующим чистое производство.Масло все еще может быть необходимо для смазки машины, но внутренние механизмы безмасляных компрессоров содержат другой механизм уплотнения, чтобы гарантировать, что масло не попадет в сам компрессор. Помимо чистого воздуха, безмасляные компрессоры часто имеют более низкие эксплуатационные расходы, поскольку детали не нужно менять так часто.

Эффективное использование энергии

Если вы работаете над длительным строительным проектом, приобретение самого энергоэффективного воздушного компрессора может окупить дополнительные затраты в долгосрочной перспективе.Ниже приведены несколько типов энергоэффективных компрессоров.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью

Компрессоры

с регулируемой скоростью (VSD) экономят энергию и деньги за счет увеличения или уменьшения мощности по запросу. Для сравнения: двигатели компрессоров с фиксированной скоростью постоянно работают с одинаковой скоростью. Это нормально, пока компрессор работает, но когда агрегат замедляется, двигатель продолжает работать, пока машина не остановится полностью.Энергия тратится впустую во время этого периода охлаждения, поскольку компрессор все еще работает, но мощность не генерируется.

Воздушные компрессоры природного газа

В определенных промышленных условиях компрессор природного газа хорошо работает с электроинструментами и оборудованием. Примеры включают химические заводы, нефтеперерабатывающие заводы и производственные предприятия. Эти агрегаты работают на природном газе вместо дизельного топлива или электричества. Воздушные компрессоры природного газа часто работают более эффективно, чем другие варианты, даже при частичной нагрузке.Они также обладают лучшими возможностями рекуперации тепла, чем электрические компрессоры. Если ваши главные цели — эффективность и экономия энергии, лучшим вариантом может быть установка на природном газе.

Выявить ограничения переносимости

Если вы перевозите воздушный компрессор с одного места на другое, переносной блок — хороший вариант. Маленькие и легкие устройства по-прежнему могут передавать энергию, но в компактном корпусе. Хотя они не будут такими мощными, как более крупные агрегаты, портативные компрессоры могут быть идеальными для небольших строительных проектов.Некоторые устройства можно даже подключить к автомобильному адаптеру питания для заправки инструмента для рисования аэрографом или инструмента для накачивания шин!

Определите потребность в дополнительных функциях

Существует множество надстроек и дополнительных функций, которые можно использовать с различными типами воздушных компрессоров. Например, несколько соединителей или разветвители воздушных шлангов позволяют подключать несколько инструментов к вашему воздушному компрессору, поэтому вам не нужно подключать и отключать, когда вы постоянно меняете задачи.Воздушные компрессоры с тепловой защитой Надстройки отслеживают внутренний нагрев и останавливают повреждение двигателя при перегрузке машины.

Некоторые воздушные компрессоры имеют системы ременного привода , а не прямой привод, что обеспечивает более тихую работу. Если вы считаете, что вам понадобятся какие-либо из этих дополнительных функций, вы должны убедиться, что типы воздушных компрессоров, которые вы выбираете, будут совместимы с этими инструментами.

Если вы не хотите покупать воздушный компрессор для строительных работ, у BigRentz есть несколько типов воздушных компрессоров, которые вы можете арендовать для следующей работы.От небольших портативных устройств до промышленных — теперь у вас будет вся необходимая информация, чтобы сделать лучший выбор для вас.

Похожие сообщения

Газовый компрессор — это механическое устройство, которое увеличивает давление газа за счет уменьшения его объема

Газовый компрессор

Из Википедии, бесплатная энциклопедия

Газовый компрессор — это механическое устройство, повышающее давление. газа за счет уменьшения его объема.Сжатие газа естественно увеличивается его температура.

Компрессоры тесно связаны с насосами: оба повышают давление на жидкости, и оба могут транспортировать жидкость по трубе. Как газы сжимаемы, компрессор также уменьшает объем газа, тогда как основной результат насоса, повышающего давление жидкости позволяет транспортировать жидкость в другое место.

Конструкции воздушного компрессора

* Поршневые компрессоры — с приводом от поршней. коленчатым валом.Они бывают как стационарные, так и переносные, могут быть одиночными. или многоступенчатый, и может приводиться в действие электродвигателями или внутренним сгоранием двигатели. Обычно используются небольшие поршневые компрессоры от 5 до 30 л.с. встречается в автомобильных приложениях и обычно долг. Поршневые компрессоры большего размера до 1000 л.с. встречаются в крупных промышленных приложениях, но их количество сокращается поскольку их заменяют менее дорогие винтовые компрессоры.Увольнять давление может варьироваться от низкого до очень высокого (> 5000 фунт / кв. дюйм или 35 МПа).

* Винтовые компрессоры — с двумя сетками. вращающие винтовые винты прямого вытеснения, чтобы нагнетать газ меньшее пространство. Обычно они предназначены для непрерывного, коммерческого и промышленные применения и бывают как стационарными, так и переносными. Их приложение может быть от 5 л.с. (3.От 7 кВт) до более 500 л.с. (375 кВт) и от низкого до очень высокого давления (> 1200 фунтов на квадратный дюйм или 8,3 МПа).

* Безмасляный винтовой поворотный механизм компрессоры —Разработано особенно для применений, требующих высочайшего уровня чистоты, такие как фармацевтические производство, пищевая промышленность и критическая электроника, Абсолютный класс. Абсолютно нулевой класс.Многолетний опыт работы в безмасляных сжатый воздух для критически важных приложений работает на вас.

* VSD (Variable Speed ​​Drive) Винтовые компрессоры — предложения постоянная подача сжатого воздуха независимо от изменяющейся потребности.

Подробнее о смазываемых продуктах »

Подробнее о безмасляном продукте »

Преимущества привода с регулируемой скоростью (VSD) широко известны.Компрессоры VSD просто измеряют давление в системе и поддерживают постоянное давление подачи в узком диапазоне давления (около +/- 1,5 фунт / кв. дюйм. Изменяя скорость приводного двигателя, преобразователь частоты может подавать точную необходимая производительность по воздуху, чтобы при уменьшении потребности в воздухе преобразователь частоты снизить подачу воздуха и потребление электроэнергии. Это приводит для большей экономии энергии, так как каждые 2 фунта на кв. дюйм снижает давление на 1%. по потребляемой мощности.Интегрированные пакеты VSD предлагают не только следующие преимущества: экономия энергии, в том числе менее регулярное обслуживание, меньший риск тока повреждение и более долговечное оборудование.

* Винтовые компрессоры низкого давления — Воздуходувки — уменьшает затраты на электроэнергию в среднем на 30% по сравнению с лепестковой технологией. Воздуходувки ZS обеспечивают непрерывную и надежная подача 100% безмасляного воздуха — сертифицировано согласно ISO 8573-1 КЛАСС 0 (2010).Интеграция проверенных преимуществ винтовой технологии, серия ZS сократит ваши затраты на электроэнергию в среднем на 30% по сравнению к технологии доли.

* Спиральный компрессор — аналогичный к вращающемуся винтовому устройству он включает в себя два чередующихся спиралевидных прокручивает до сжать газ. Безмасляные спиральные воздушные компрессоры серии SF и SF + объединить обширный опыт и знания Атлас Копко в лучшем в своем классе упаковка.В то время как серия SF включает стандартный пневматический контроллер, серия SF + может похвастаться высококлассным контроллером Elektronikon®. Надежный и компактный, они оба отвечают вашим требованиям с помощью инновационных технологий и высочайшего энергоэффективность без ущерба для качества.

Ступенчатое сжатие

Поскольку при сжатии выделяется тепло, сжатый воздух необходимо охлаждать. между ступенями, делая сжатие менее адиабатическим и более изотермическим.Межступенчатые охладители вызывают конденсацию, что означает водоотделители. со сливными клапанами присутствуют. Маховик компрессора может приводить в движение охлаждающий вентилятор.

Например, в обычном компрессоре для дайвинга воздух сжимается. в три этапа. Если каждая ступень имеет степень сжатия 7: 1, компрессор может выдавать 343-кратное атмосферное давление (7 x 7 x 7 = 343).

Первичные тяги

Есть много вариантов «тягача» или двигателя, который питает компрессор:

Газовые турбины

* приводят в действие компрессоры с осевым и центробежным потоком, которые входят в состав реактивных двигателей
* для больших компрессоров возможны паровые или водяные турбины
* электродвигатели дешевы и бесшумны для статических компрессоров.Маленькие моторы подходит для бытовых электроснабжений, используйте однофазный переменный ток. Двигатели большего размера могут использоваться только там, где промышленные электрические трехфазные переменные текущая поставка имеется.
* дизельные двигатели или бензиновые двигатели подходят для переносных компрессоров и поддержка компрессоров, используемых в качестве нагнетателей, от собственной мощности коленчатого вала. Они используют энергию выхлопных газов для питания турбокомпрессоров

HICKORY, NC — CHARLOTTE, NC — SALISBURY, NC

RALEIGH, NC — RICHMOND, VA — TIDEWATER, VA

Штаб-квартира в Солсбери, Северная Каролина, с системными инженерами и техниками, обслуживающими Северная и Южная Каролина, и Центральный Вирджиния.

Телефон: (800) 745-0348 (местный): 704-637-7055

Запрос предложения, услуги или дополнительной информации

Экстренная служба в нерабочее время

У нас есть специалисты по обслуживанию на связи 24 часа в сутки, 7 дней в неделю. Для экстренная служба в нерабочее время звоните (800) 745-0348

Мы принимаем все основные кредитные карты

В чем разница между насосом и компрессором?

Для перемещения гидравлической жидкости через систему требуется насос или компрессор.Оба достигают этой цели, но с помощью разных методов работы. Насосы могут перемещать жидкости или газы. Компрессоры обычно перемещают газ только из-за его естественной способности сжиматься. И в насосах, и в компрессорах давление очень велико.

Типы компрессоров

Существуют различные типы компрессоров, которые перемещают воздух в камеру. Большинство компрессоров представляют собой компрессоры прямого вытеснения, в которых за счет нагнетания воздуха в камеру уменьшается объем для сжатия воздуха.Поршневые или поршневые воздушные компрессоры перекачивают воздух с помощью поршней и односторонних клапанов для направления воздуха в камеру цилиндра. Большинство имеющихся в продаже компрессоров являются одно- или двухступенчатыми. Одноступенчатые компрессоры используются для диапазонов давления от 70 до 100 фунтов на квадратный дюйм. Для больших диапазонов давления от 100 до 250 фунтов на квадратный дюйм используются двухступенчатые компрессоры. Компрессоры одностороннего действия используют только одну сторону поршня, а компрессоры двойного действия используют обе стороны поршня. Компрессоры имеют предел давления, при достижении которого компрессор отключается.Воздух будет храниться до тех пор, пока не будет использован для приложения кинетической энергии.

1. Компрессоры преобразуют мощность электрического или газового двигателя в потенциальную энергию, хранящуюся в виде сжатого воздуха. Компрессор сжимает воздух в резервуары для хранения, увеличивая давление. (Изображение любезно предоставлено специалистами по воздушным компрессорам) В винтовых компрессорах

для направления воздуха в камеру используются винтовые винты. Винт действует так же, как поршень, вытесняя и сжимая воздух. Наиболее распространенные винтовые компрессоры представляют собой одноступенчатые винтовые или винтовые маслозаполненные воздушные компрессоры.Эти компрессоры не имеют клапанов и охлаждаются маслом. Масляные уплотнения закрывают внутренние зазоры, и, поскольку охлаждение происходит внутри компрессора, рабочие температуры не повышаются до экстремальных температур.

2. Винтовые компрессоры создают трение, вызывающее тепловые потери. Эффективное использование винтовых компрессоров требует регулярного охлаждения компрессора. (Изображение любезно предоставлено компанией Air Compressors Guru)

Воздушные компрессоры отрицательного вытеснения или динамические компрессоры обычно представляют собой центробежные компрессоры.Используя вращающееся рабочее колесо, создается центробежная сила для ускорения и замедления захваченного воздуха, что приводит к его сжатию. Входные направляющие лопатки регулируются для регулирования производительности центробежного компрессора. Закрытие направляющих лопаток снижает объемный расход и производительность.

3. Центробежные компрессоры не содержат масла, их ходовая часть и механические части отделены от воздуха уплотнениями вала и вентиляционными отверстиями. (Изображение любезно предоставлено Direct Industry)

Типы насосов

Насосы классифицируются по двум основным типам: поршневые насосы прямого вытеснения и центробежные насосы.Насосы прямого вытеснения перемещают жидкость, перемещая ее фиксированное количество и нагнетая фиксированное количество в напорную трубу. Они могут производить одинаковый поток с заданной скоростью независимо от давления нагнетания, что делает их машинами с постоянным потоком. Чтобы предотвратить разрыв линии, поршневые насосы прямого вытеснения обычно имеют предохранительный или предохранительный клапан на стороне нагнетания. Если поршневой поршневой насос работает при закрытом нагнетательном клапане, давление внутри нагнетательного клапана увеличивается, что приводит к разрыву линии, что приводит к повреждению насоса.Насосы прямого вытеснения можно классифицировать как поршневые (поршневые, плунжерные и диафрагменные), силовые насосы, паровые насосы и роторные насосы (шестеренчатые, кулачковые, винтовые, лопастные, регенеративные или периферийные, а также с прогрессивной полостью).

Поршневые насосы состоят из цилиндра с плунжером, в котором ход втягивания заставляет всасывающие клапаны открываться, всасывая жидкость в цилиндр. Прямой ход толкает жидкость в нагнетательный клапан. Когда используется только один цилиндр, расход жидкости изменяется от максимального в среднем положении до нулевого в конечных положениях.Значительные потери энергии компенсируются использованием двух или более цилиндров, работающих в противофазе друг с другом. В отличие от этого, диафрагменные насосы создают давление в гидравлическом масле через плунжер, который изгибает диафрагму в насосном цилиндре. Обычно мембранные насосы предназначены для опасных и токсичных жидкостей.

4. Вышеупомянутый мембранный насос имеет регуляторы выходного давления, предотвращающие перегрузку насоса. Это следующие секции: приводной вал (1), роликовые подшипники (2), кулачок с фиксированным углом (3), гидравлические ячейки (4), диафрагмы (5), впускной клапан (6), выпускной клапан (7) и давление. регулирующий клапан (8).(Изображение любезно предоставлено Sprayflo)

В роторном шестеренчатом насосе зазор между зубьями шестерни и выемка насоса на стороне всасывания улавливают жидкость. Жидкость выдавливается со стороны нагнетания, когда зубья двух шестерен вращаются друг относительно друга. Лопастные насосы работают так же, как шестеренчатые насосы, за исключением двух лопастей, приводимых в действие внешними синхронизирующими шестернями, которые управляют им, в которых лопасти никогда не соприкасаются. В поршневом насосе с поступательной скоростью используется металлический ротор, который вращается внутри упругого статора.Прогрессивные камеры от конца всасывания до конца нагнетания образуются между ротором и статором по мере вращения ротора, таким образом перемещая жидкость.

5. Обычно шестеренчатые насосы используются на химических установках. Они часто используются для перекачивания жидкостей с высокой вязкостью.

Центробежный насос преобразует входную мощность в кинетическую энергию за счет ускорения жидкости в крыльчатке. Центробежные насосы — это машины с постоянным напором. Насос со спиральной камерой — наиболее распространенный центробежный насос. Здесь жидкость поступает в насос через проушину рабочего колеса, вращающегося с высокой скоростью.Поскольку жидкость ускоряется радиально наружу от движущейся части насоса, у проушины рабочего колеса создается разрежение. Этот вакуум создает большее всасывание и втягивает больше жидкости в насос. Максимальный напор определяется внешним диаметром рабочего колеса насоса и скоростью вращения вала.

6. Насос со спиральным корпусом — самый распространенный центробежный насос. На изображении выше показаны общие зоны центробежного насоса. Головка

предназначена для измерения кинетической энергии центробежного насоса. Напор — это высота столба жидкости, который насос может создать за счет энергии, которую насос передает жидкости.Вместо давления для измерения энергии используется напор, потому что давление может изменяться при изменении удельного веса. Голова не изменится в стоимости. Ниже приведен список различных типов головки насоса. Если вал центробежного насоса вращается с одинаковыми оборотами в минуту, насос будет перекачивать на одинаковую высоту независимо от типа жидкости. Единственная разница — это количество энергии, необходимое для перекачивания различных типов жидкостей. Обычно чем выше удельный вес, тем больше требуется мощности.

• Общий статический напор — Общий напор при выключенном насосе
• Общий динамический напор (Общий напор системы) — общий напор, когда насос работает
• Статическая всасывающая головка — Головка на стороне всасывания при выключенном насосе, если напор выше, чем рабочее колесо насоса
• Статический подъемник на всасывании — Голова на стороне всасывания при выключенном насосе, если напор ниже, чем рабочее колесо насоса
• Статическая напорная головка — Головка на напорной стороне насоса при выключенном насосе
• Динамическая всасывающая головка / подъемник — Головка на всасывающей стороне с насосом на
• Динамическая напорная головка — Головка на напорной стороне с насосом на
• Запорная головка — Высота головки перекачиваемой жидкости, когда выпуск центробежного насоса направлен прямо вверх в воздух

Напор насоса выражается следующим уравнением:

h = (p ₂ — p ₁ ) / (ρÎ ‡ g) + v ₂ ² / (2g) (1)

где

h = общий развиваемый напор (м)

p ₂ = давление на выходе (Н / м ² )

p ₁ = давление на входе (Н / м ² )

ρ = плотность (кг / м ³ )

g = ускорение свободного падения (9.81) м / с ²

v ₂ = скорость на выходе (м / с)

Компрессоры — обзор | ScienceDirect Topics

Эффективная компоновка компрессора (см. Рис. 3-6) приводит к экономии затрат на технологические и вспомогательные трубопроводы, удобную доступность для обслуживания и снижение пульсации и вибрации во всасывающем и нагнетательном трубопроводах. Плохая компоновка трубопроводов может выйти из строя и стать причиной дорогостоящего останова.

Рисунок 3-6. Типовая схема компрессорной и отсасывающего выбивного барабана.

(любезно предоставлено Red Bag / Bentley Systems, Inc.)

•

Для угловых компрессоров расположите коленчатый вал параллельно всасывающему и нагнетательному коллекторам.

•

Для уравновешенных, горизонтально расположенных компрессоров коленчатый вал должен располагаться под прямым углом к ​​всасывающему и нагнетательному коллекторам.

•

Компрессорные отделения, содержащие более одной машины, особенно если они длинные, вероятно, оснащены передвижным козловым краном, который управляется вручную или электрически.

•

Эта функция может повлиять на габаритные размеры дома, поскольку помимо необходимых зазоров для строительства и технического обслуживания, вертикальные реакции загруженного крана увеличивают размер фундамента. Поскольку их нельзя соединять с фундаментом машин, это влияет на размер здания.

•

Поставщики компрессоров обычно указывают общие размеры фундамента на своих компоновочных чертежах. Эти размеры следует запросить как можно раньше и направить в группу гражданского строительства.

•

Размеры компрессорного здания должны быть определены очень рано на этапе проектирования, даже если доступны только предварительные размеры.

•

После определения размеров компрессора добавьте к этим размерам достаточный зазор для технического обслуживания плюс возможные станции регулирующих клапанов, оборудование для смазки, местную панель управления и т.п.

•

Оставьте не менее 2 м вокруг исходных размеров.На практике эти 2 метра обеспечивают проход шириной всего 1200–1500 мм из-за того, что на полу занимают другие предметы. В случае двух или более машин расстояние между цилиндрами сжатия должно составлять не менее 2 м, чтобы поршень мог быть снят.

•

Все размеры должны подтверждаться чертежами сертифицированных поставщиков.

•

Оставьте зону обслуживания на одном конце здания. Бухты 6 м должно быть достаточно.

•

В газокомпрессорных помещениях следует избегать ям, траншей и подобных газовых ловушек.

•

Большие поршневые газовые компрессоры обычно возвышаются над уровнем земли, при этом мезонинный этаж находится на уровне верхней части фундамента для эксплуатации и технического обслуживания.

•

Высота антресольного этажа над уровнем земли сведена к минимуму в соответствии с достаточным пространством для трубопроводов и доступа, особенно к клапанам и стокам.

Устройство поддержания воздуха для системы сухих труб

Автоматическое устройство поддержания воздуха — это узел клапанов, ниппелей, фитингов и приводов, одобренный UL и одобренный FM, для автоматического регулирования давления воздуха в трубопроводах спринклерных систем с сухими трубами, спринклерных систем предварительного срабатывания или дренчерных систем с пилотным управлением.Устройство поддержания воздуха предназначено для автоматической подачи воздуха в трубопровод системы с требуемым объемом и давлением из такого источника воздуха, как: 1. Воздушный компрессор, 2. Резервуар воздушного ресивера, 3. Заводская приточно-вытяжная система (хозяйский воздух)

Когда Кодекс NFPA требует наличия устройства для поддержания воздуха в системе с сухими трубами, устройства для поддержания воздуха, одобренные UL / FM компании General Air Products, предназначены для контроля количества воздуха, подаваемого в систему с сухими трубами, чтобы объем воздуха, доступный при поддержании давления в системе не влияет на способность воды перемещаться по системе трубопроводов.

Устройство подготовки воздуха модели AMD-1

Устройство для поддержания воздуха модели

AMD-1 используется, когда сжатый воздух подается через существующую заводскую систему подачи воздуха, при использовании установленных на резервуаре противопожарных воздушных компрессоров или более крупных воздушных компрессоров, установленных на стояке. Примечание: AMD-1 рассчитан на давление 175 фунтов на квадратный дюйм

.

Устройство подготовки воздуха модели AMD-2 (с реле давления)

Устройство поддержания воздуха модели

AMD-2 используется для автоматической работы в сочетании со специальным противопожарным воздушным компрессором, не имеющим установленного реле давления, например, наши блоки со смазкой на основании серии L.Примечание: AMD-2 рассчитан на давление 175 фунтов на квадратный дюйм

.

• Внесен в список UL по противопожарной защите
• Утверждено FM
• Манометр прилагается к каждому устройству
• Ручка настройки давления на регуляторе не требует инструментов для регулировки
• Y-образный фильтр

Нажмите, чтобы связаться с нами сегодня или позвоните: 1-800-345-8207

Как работает воздушный компрессор

Много лет назад в магазинах было обычным делом иметь центральный источник энергии, который приводил в действие все инструменты через систему ремней, колес и приводных валов.Электроэнергия передавалась по рабочему пространству механическими средствами. Хотя ремни и валы могут исчезнуть, многие магазины по-прежнему используют механическую систему для перемещения энергии по цеху. Он основан на энергии, хранящейся в воздухе, находящемся под давлением, а сердцем системы является воздушный компрессор.

Вы найдете воздушные компрессоры, которые используются в самых разных ситуациях — от угловых заправочных станций до крупных производственных предприятий. И все больше и больше воздушных компрессоров находят применение в домашних мастерских, подвалах и гаражах.Модели, рассчитанные на любую работу, от надувных игрушек для бассейнов до электроинструментов, таких как гвозди, шлифовальные машины, дрели, ударные гайковерты, степлеры и краскопульты, теперь доступны в местных домашних центрах, у дилеров инструментов и по каталогам с доставкой по почте.

Большим преимуществом пневмоэнергетики является то, что для каждого инструмента не нужен собственный громоздкий двигатель. Вместо этого один двигатель компрессора преобразует электрическую энергию в кинетическую. Это позволяет создавать легкие, компактные, простые в обращении инструменты, которые работают бесшумно и содержат меньше изнашиваемых деталей.

Типы воздушных компрессоров

Хотя существуют компрессоры, в которых для создания давления воздуха используются вращающиеся рабочие колеса, компрессоры объемного действия более распространены и включают модели, используемые домовладельцами, деревообработчиками, механиками и подрядчиками. Здесь давление воздуха увеличивается за счет уменьшения размера пространства, содержащего воздух. Большинство компрессоров, с которыми вы столкнетесь, выполняют эту работу с возвратно-поступательным поршнем.

Как и небольшой двигатель внутреннего сгорания, обычный поршневой компрессор имеет коленчатый вал, шатун и поршень, цилиндр и головку клапана. Коленчатый вал приводится в движение электродвигателем или газовым двигателем. Хотя есть небольшие модели, которые состоят только из насоса и двигателя, у большинства компрессоров есть воздушный резервуар для удержания количества воздуха в пределах заданного диапазона давления. Сжатый воздух в резервуаре приводит в движение пневматические инструменты, а мотоцикл включается и выключается, чтобы автоматически поддерживать давление в резервуаре.

В верхней части цилиндра вы найдете головку клапана, которая удерживает впускной и выпускной клапаны. Оба являются просто тонкими металлическими заслонками — одна установлена ​​под ней, а другая — наверху тарелки клапана. По мере того, как поршень движется вниз, над ним создается разрежение. Это позволяет наружному воздуху при атмосферном давлении открыть впускной клапан и заполнить область над поршнем. Когда поршень движется вверх, воздух над ним сжимается, удерживает впускной клапан закрытым и толкает выпускной клапан. Воздух движется из выпускного отверстия в резервуар.С каждым ходом в бак поступает больше воздуха, и давление повышается.

Типичные компрессоры выпускаются в 1- или 2-цилиндровых версиях, в зависимости от требований к оборудованию, которое они приводят в действие. На уровне домовладельца / подрядчика большинство двухцилиндровых моделей работают так же, как одноцилиндровые, за исключением того, что на один оборот приходится два хода, а не один. Некоторые коммерческие двухцилиндровые компрессоры представляют собой двухступенчатые компрессоры: один поршень нагнетает воздух во второй цилиндр, что дополнительно увеличивает давление.

Компрессоры

используют реле давления для остановки двигателя, когда давление в баллоне достигает заданного предела — около 125 фунтов на квадратный дюйм для многих одноступенчатых моделей.Однако в большинстве случаев такое давление не требуется. Следовательно, в воздуховоде будет регулятор, который вы настроите в соответствии с требованиями к давлению используемого вами инструмента. Манометр перед регулятором контролирует давление в баллоне, а манометр после регулятора контролирует давление в воздушной линии. Кроме того, в баке есть предохранительный клапан, который открывается при выходе из строя реле давления. Реле давления может также включать разгрузочный клапан, который снижает давление в баллоне при выключенном компрессоре.

Многие компрессоры с шарнирно-поршневыми поршнями смазываются маслом. То есть они имеют масляную ванну, которая смазывает подшипники и стенки цилиндра разбрызгиванием при вращении кривошипа. Поршни имеют кольца, которые помогают удерживать сжатый воздух наверху поршня и удерживают смазочное масло от воздуха. Однако кольца не совсем эффективны, поэтому некоторое количество масла попадет в сжатый воздух в виде аэрозоля.

Наличие масла в воздухе не обязательно является проблемой. Многие пневматические инструменты требуют смазки, и часто добавляются встроенные масленки, чтобы увеличить равномерную подачу масла к инструменту.С другой стороны, эти модели требуют регулярных проверок масла, периодической замены масла, и они должны работать на ровной поверхности. Прежде всего, есть некоторые инструменты и ситуации, в которых требуется безмасляный воздух. Распыление масла в воздушном потоке вызовет проблемы с отделкой. Многие новые инструменты для деревообработки, такие как гвоздезабиватели и шлифовальные машинки, не содержат масла, поэтому нет никаких шансов загрязнить деревянные поверхности маслом. В то время как решения проблемы воздушного масла включают использование маслоотделителя или фильтра в воздушной линии, лучше использовать безмасляный компрессор, в котором вместо масляной ванны используются подшипники с постоянной смазкой.

Разновидностью поршневого компрессора автомобильного типа является модель, в которой используется цельный поршень / шатун. Из-за отсутствия пальца на запястье поршень наклоняется из стороны в сторону, когда эксцентриковая шейка вала перемещает его вверх и вниз. Уплотнение вокруг поршня поддерживает контакт со стенками цилиндра и предотвращает утечку воздуха.

Там, где потребность в воздухе невысока, может быть эффективен диафрагменный компрессор. В этой конструкции мембрана между поршнем и камерой сжатия изолирует воздух и предотвращает утечку.

Мощность компрессора
Одним из факторов, используемых для определения мощности компрессора, является мощность двигателя. Однако это не лучший показатель. Вам действительно нужно знать количество воздуха, которое компрессор может подавать при определенном давлении.

Скорость, с которой компрессор может подавать объем воздуха, указывается в кубических футах в минуту (куб. Поскольку атмосферное давление играет роль в скорости движения воздуха в цилиндр, куб. Фут в минуту будет зависеть от атмосферного давления.Он также зависит от температуры и влажности воздуха. Чтобы создать равные условия для игры, производители рассчитывают стандартные кубические футы в минуту (scfm) как кубические футы в минуту на уровне моря при температуре воздуха 68 градусов по Фаренгейту и относительной влажности 36%. Номинальные значения стандартных кубических футов в минуту приведены для конкретного давления, например, 3,0 кубических футов в минуту при 90 фунтах на квадратный дюйм. Если уменьшить давление, scfm повышается, и наоборот.

Вы также можете встретить рейтинг под названием displacement cfm. Эта цифра является произведением рабочего объема цилиндра и числа оборотов двигателя. По сравнению с scfm, он обеспечивает показатель эффективности компрессорного насоса.

Номинальные значения кубических футов в минуту и ​​фунтов на квадратный дюйм важны, поскольку они указывают на инструменты, которыми может управлять конкретный компрессор. Выбирая компрессор, убедитесь, что он может подавать то количество воздуха и давление, которое необходимо вашим инструментам.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

.
