Как установить наружную розетку без заземления?

Розетки без заземления широко распространены в нашей стране, так как раньше даже и не думали (нормативные документы этого не требовали) в жилые дома заводить отдельный провод заземления. В этом случае вся проводка двухжильная, где одна жила — это L (фаза), а другая это — PEN (совмещенный нулевой и заземляющий проводники). Ниже хочу рассказать — как установить наружную розетку без заземления. Я их часто встречаю, так как они сегодня еще в ходу.

Когда нам нужно установить наружную розетку без заземления?

1. Когда проводка к розетке идет снаружи, т.е. не спрятана в стену. Тут нет углубления под внутреннюю розетку и поэтому остается только ее монтаж на саму стену.
2. Когда хотите установить новую дополнительную розетку в другом углу комнаты, но штрабить не хотите, да и нет для этого инструмента и желания. Тут провод пускаете по стене в кабель-канале от ближайшей розетки или распределительной коробки.
3. Когда розетка монтируется в подвале, сарае, гараже, кладовой и т.д.

С этим разобрались. Идем дальше…

Как установить наружную розетку без заземления?

 Сегодня будем устанавливать розетку фирмы «Schneider Electric». Вот она…

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.

Вот что нас ждет внутри…

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже…

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).

Должно получиться как-то так…

Теперь устанавливаем крышку на место…

Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.

Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.

Как видите монтаж наружной розетки без заземления очень простой.

Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?

Не забываем улыбаться:

Сколько нужно времени, чтобы вставить новую лампочку вместо перегоревшей в Государственной Думе?
Ответ: 5 месяцев и 10 минут.
— 1 месяц на принятие закона о смене лампочки,
— 1 месяц на одобрение этого закона Советом Федерации,
— 1 месяц на то, чтобы Президент его рассмотрел и наложил на него вето,
— 1 месяц уйдет на преодоление Государственной Думой Президентского вето,
— еще 1 месяц, чтобы Президент подписал закон и он вступил в силу,
— и 10 минут, чтобы электрик в крутил новую лампочку.

Как подключить двойную розетку с заземлением и без

При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

Основные виды двойных розеток

Обычно любая розетка состоит из защитного корпуса, а также керамического основание с контактами. Они соединяются винтовыми зажимами, к которым должен подключаться электрический кабель.

Классификация розеток очень разнообразна. Чтобы правильно её подобрать, необходимо учитывать разновидность вилок подключаемого электрооборудования. Они подразделяются по нескольким факторам:

• По виду — наружные и внутренние;
• По разновидности — встраиваемая, навесная и накладная;
• В зависимости от модификации — с заземлением, закрытыми гнёздами, заземлением и защитной рамкой, с рамкой без заземления.

Также двойные источники питания подразделяются на классы в зависимости от страны, производителя и изготавливаемого материала. В каждой стране принято использовать свои разъёмы. Они бывают самой различной формы, но в странах СНГ, обычно используют приборы с обычными круглыми разъёмами, разного диаметра.

Основные виды используемых розеток:

• Обыкновенные, без заземления;
• Пружинные, штекерные розетки;
• С защитными шторами, используемые в комнатах у детей;
• С резиновыми прокладками для сырых помещений;
• Розетки с защитным отключением;
• Для разных типов вилок с множественными отверстиями;
• С таймером;
• Функциональные, с выбросом вилки при нажатии на боковую кнопку встроенную в устройство;
• С винтовым зажимом;
• С крышкой.



Необходимые инструменты и дополнительные материалы

Установка двойной розетки требует наличие инструментов, и материалов, подготовленных заранее:

• Отвёртка, подходящая к шурупам;
• Индикаторная отвертка;
• Кусачки или пассатижи;
• Острый нож, для зачистки кабеля;
• Если монтаж происходит на новом месте, пригодится перфоратор;
• Вольтметр;
• Розетка;
• Подрозетник;
• Кабель;
• Саморезы и дюбеля.

Монтаж двойной розетки

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом. Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Извлечение старой розетки

После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

Установка нового подрозетника

Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

Установка розетки

Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

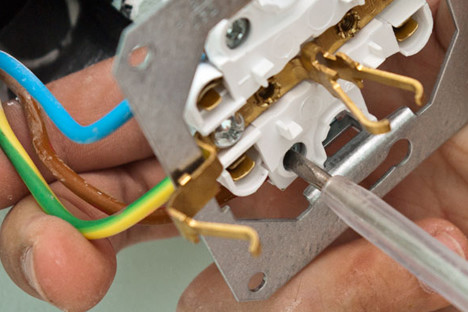

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

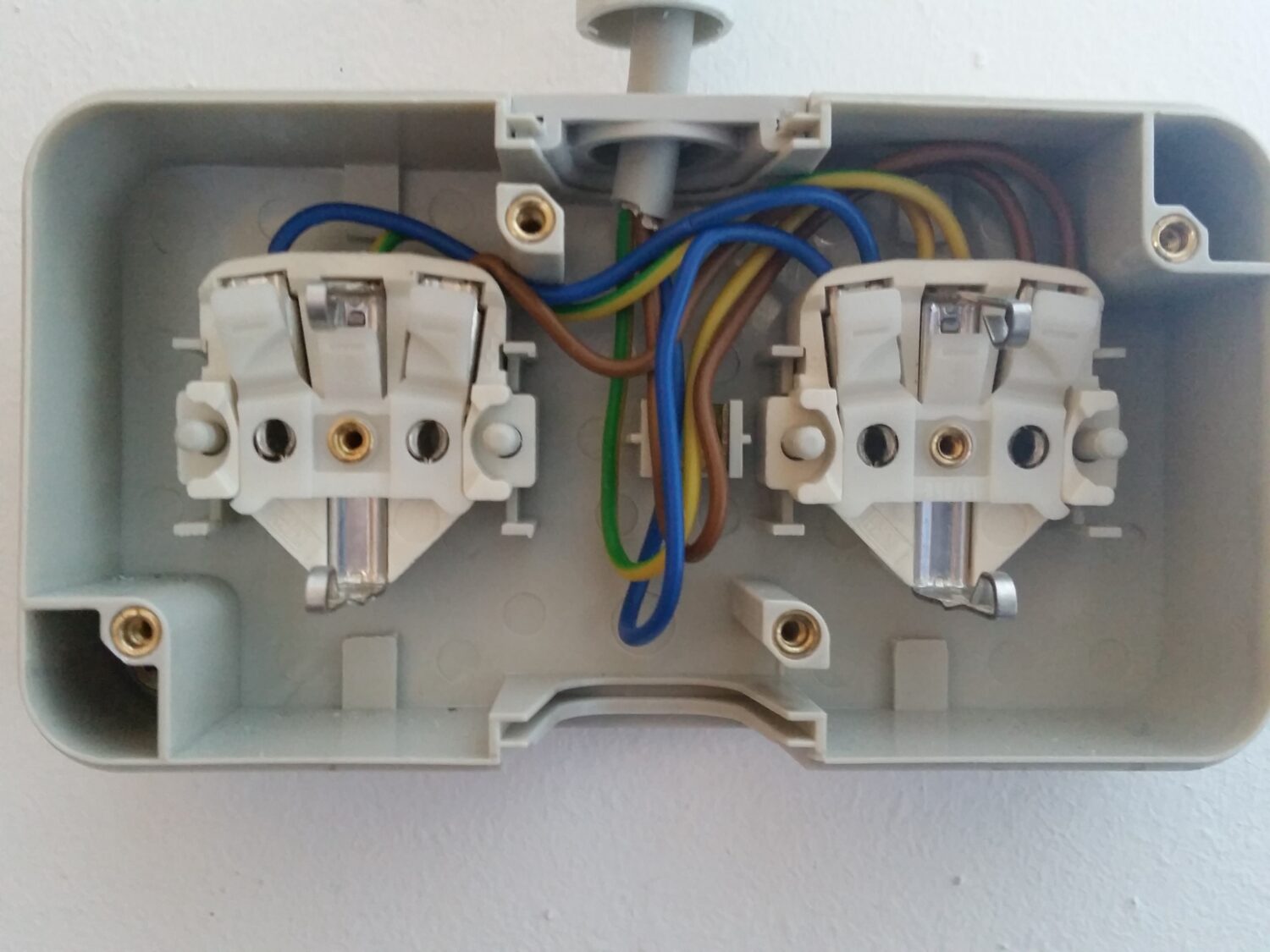

Монтаж двойной розетки с двумя одиночными

В этом случае понадобятся две одинарные розетки, входящие в состав двойной, а также два отдельных подрозетника, монтаж которых осуществляется в том порядке, что в предыдущем случае. Здесь главное правильно сделать разметку. Для этого берут общий корпус, намечают две точки по центру обоих розеточных проёмов.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Фаза и ноль должны быть соединены между розетками при помощи шлейфа. Заземляющая жила, подключается отдельно. Её стык фиксируется при помощи специального зажима, затем изолируется. На одной из сердцевин подключается две плюсовых жилы. Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Аналогично подключается ноль. Все провода должны иметь одно сечение. Заземляющие жилы подсоединяют по отдельности.

После подключения обеих розеток к сети, поочерёдно устанавливается их внутренность в подрозетник, потом крепится накладная рамка. Это осуществляется аналогично скрытой установке с одним подрозетником.

Как подключить двойную розетку | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. Подключение и установка двойной розетки ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.

1. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

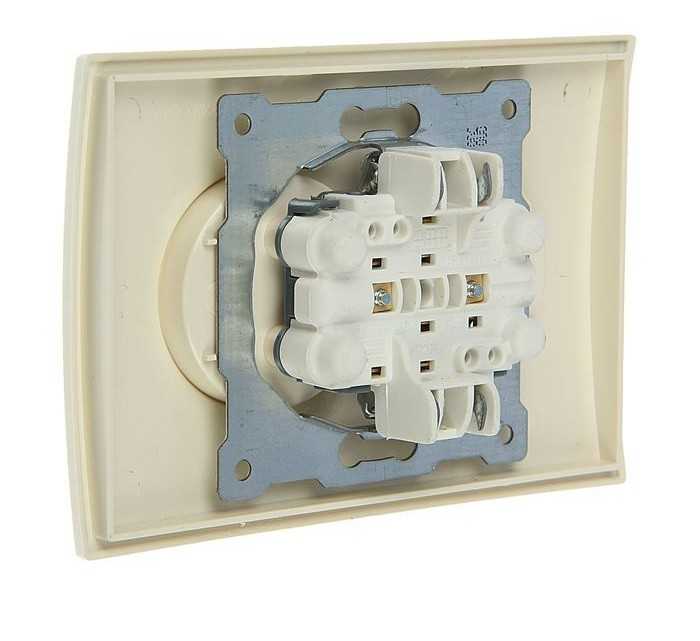

Любая розетка состоит из декоративной крышки и рабочей части, которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

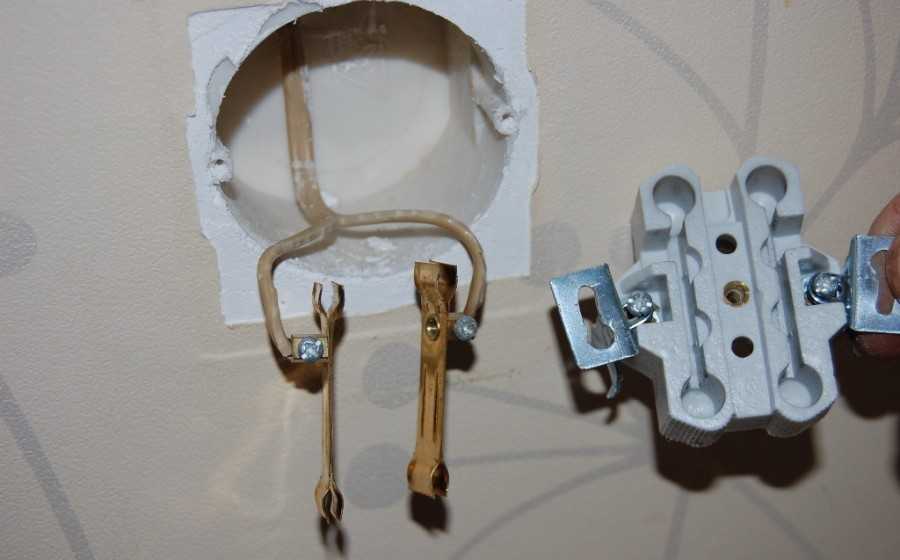

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу.

В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два

боковых винта, расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки, которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет. Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1. Расположение фазного и нолевого провода в розетке.

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

2. Установка рабочей части розетки.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3. Длина провода.

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4. Расположение провода в подрозетнике.

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок. Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

2. Подключение розетки в трехпроводную сеть.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого защитным проводником или заземлением

, который подключают к заземляющему контакту розетки.

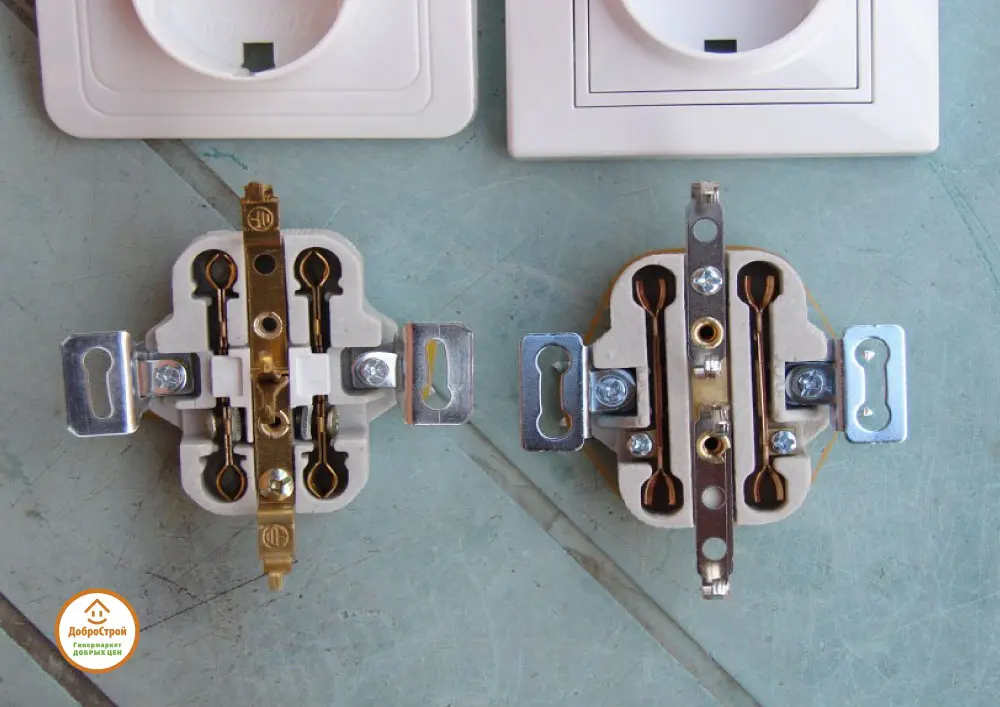

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом. Перемычка Вас не защитит, а только создаст проблем. Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки.
Спасибо за внимание. До свидания.
Удачи!

Как подключить двойную розетку с и без заземления (видео, фото, схема)

Как подключить двойную розетку без необходимости замены стакана или части проводки? Несмотря на кажущуюся сложность, монтаж выполняется быстро, инструменты нужны самые простые. Для выполнения любых работ, связанных с электромонтажом, требуются некоторые навыки и обязательное соблюдение всех правил безопасности. Если устанавливается розетка двухместная, лучше всего выбрать вариант с заземлением, т. к. он более удобен и безопасен. Практически все модели современного электрооборудования и фурнитуры выпускаются с заземляющими контактами, но лучше это проверить при покупке.

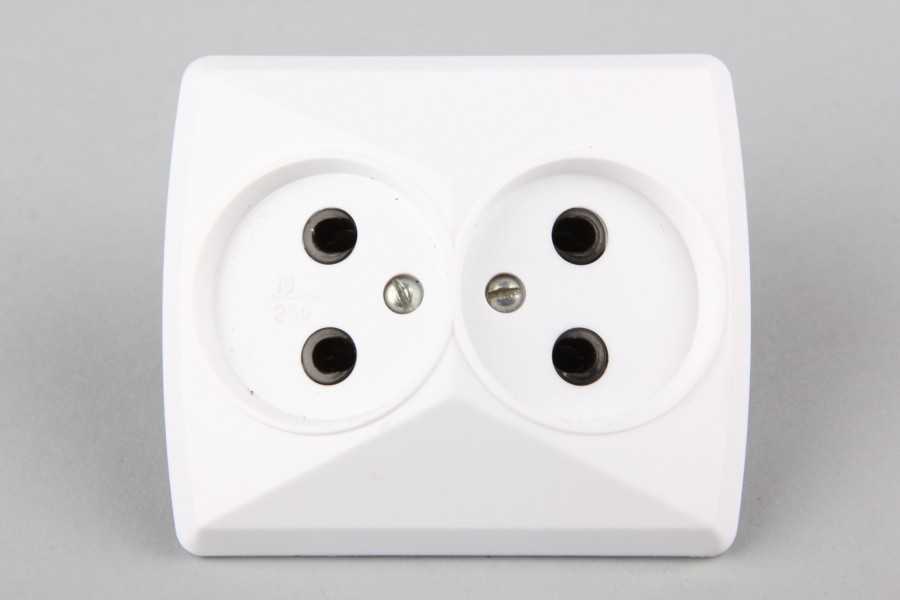

Что из себя представляет двойная розетка?

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Как сделать заземление?

Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:

1. Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
2. Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.

Подготовительные работы

Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:

• отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
• подрозетник (если его нет или он нуждается в замене),
• кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
• перфоратор (также необходим для полного монтажа оборудования),
• выбранная двухгнездная розетка,
• нож со сменными лезвиями,
• саморезы,
• мультиметр,
• кусачки с изолированными рукоятками.

Работы выполняются в следующей последовательности:

1. Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
2. Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
3. Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения. Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
4. Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.

Последовательность монтажа двойной розетки

Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).

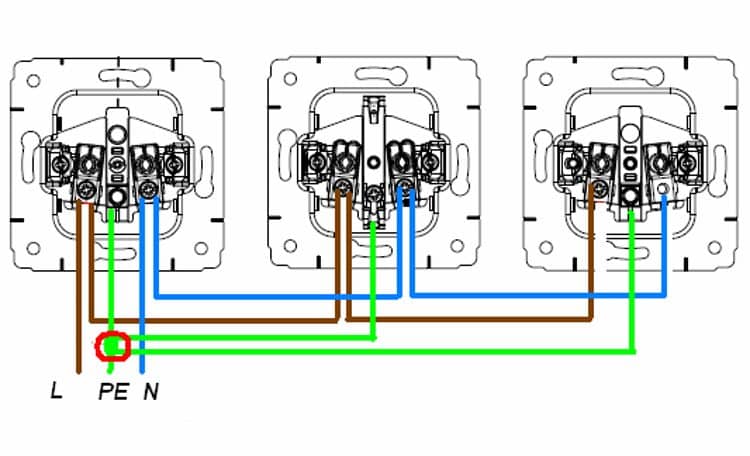

Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.

Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.

Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.

Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.

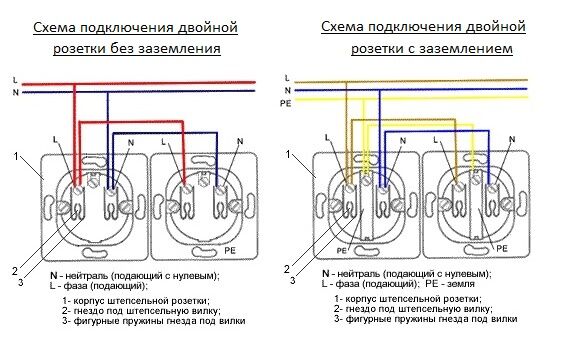

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

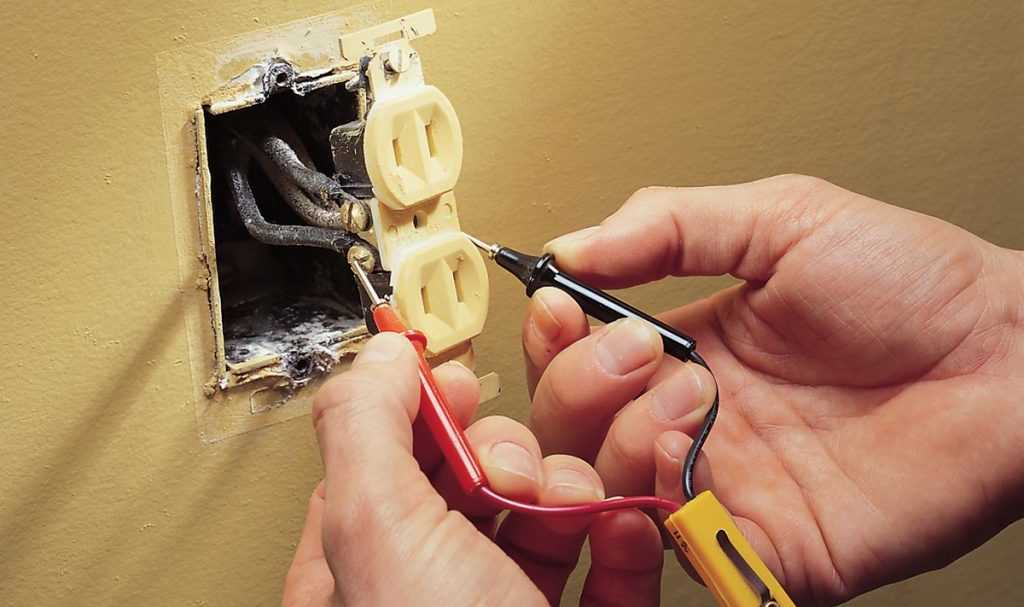

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

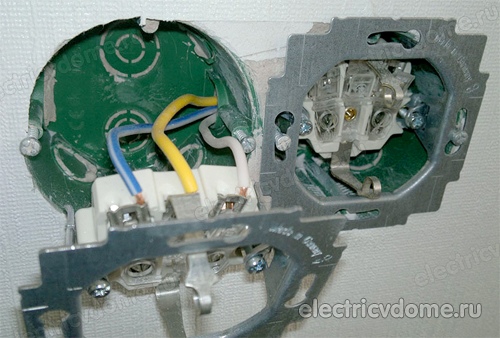

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Схема подключения двойной розетки: инструкция + фото

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

Схема подключения двойной розетки

Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.

Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.

Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.

Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.

Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.

Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.

Вот видео, которое поможет установить двойную розетку.

Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.

Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.

Читайте также: схема подключения розетки на 380 Вольт.

установка и подключение внутренних и наружных моделей

Без многочисленных видов электрических приборов не достичь современного уюта и комфорта. Вследствие чего в помещении требуется достаточное количество электрических точек. Старые модели уже не такие эффективные, поэтому их заменили новыми вариантами. Они обладают неоспоримыми достоинствами и имеют несколько мест для подключения вилок. Розетка двойная с заземлением может крепиться к открытой или скрытой проводке с переменным напряжением тока.

Схема подключения

Некоторые люди до сих пор не имеют понятия о таких устройствах. Они полагают, что двойная с заземлением розетка состоит из нескольких коробок, которые расположены вблизи друг к другу. Но это значительно портит внешний вид помещения, к тому же вероятнее всего понадобится изготовить дополнительное отверстие для установки подрозетника. Это существенно усложняет работу.

А новые модели моноблочного типа легко заменяют старые прототипы без проделывания ниши для дополнительной точки. Однако можно полностью заменить всю ненужную конструкцию на новую вплоть до установочной коробки, но есть вероятность, что придется в этой рабочей зоне заняться масштабным переклеиванием обоев или покраской. Можно обойти такую проблему и аккуратно монтировать устройство в существующий подрозетник.

Извлечение старой точки

Установка сдвоенной розетки считается мелким ремонтом, соответственно, с такой задачей может справиться практически любой мужчина. Чтобы не портить интерьер помещения и не заниматься прокладкой нового электропровода, достаточно монтировать устройство в имеющуюся коробку. Однако эти манипуляции потребуют легкого косметического ремонта. Устанавливаемая двойная розетка в один подрозетник предполагает следующие шаги по демонтажу:

1. Сначала в квартире или доме отключают электроэнергию. Это первое правило техники безопасности. В распределительном щитке находятся переключатели, которые смещаются в вертикальном или горизонтальном положении. Все зависит от конфигурации автомата. После проделанной работы надо убедиться в отсутствии напряжения в сети, проверив проводку индикаторной отверткой.
2. Далее демонтируют старую точку, откручивая крепежные винты или шурупы, удерживающие розетку. Затем крышку снимают, а провода отсоединяют. Потом фиксирующие лапки самого устройства откручивают непосредственно в коробе.

Таким же способом разбирают новое изделие, снимая внешнюю панель, отделяя от основной части.

Установка подрозетника и работа с проводами

Если возникло желание установить новую коробку под розетку, многие отдают предпочтение фирме Schneider Electric. Ее диаметр изнутри составляет 6,8 см. Эти изделия качественные, надежные и пользуются большим спросом. Их преимущество заключается в том, что крепежи располагаются с внешней стороны устройства, поэтому суппорт розетки зафиксировать несложно.

Сейчас тяжело подобрать новые модели двойных точек, чтобы они максимально плотно установились в старый подрозетник. Соответственно, возникает риск постоянной неустойчивости конструкции в коробе. Лучше установить новый вариант, прочно закрепляющий изделие. Обычно основной короб, удерживающий само устройство, фиксируют на алебастр или подобный быстросохнущий раствор. Желательно деталь монтировать ровно, поскольку потом ее сложно будет выровнять. Придется заново все демонтировать и снова устанавливать элемент. Пошаговая разделка кабеля:

1. Для устранения внешней защиты провода применяют обыкновенный острый нож. Отрезают изоляцию всегда вдоль и маленькими кусками. В таком случае риск ранения снижается.
2. Неопытные люди полагают, что чем больше останется запасного кабеля, тем лучше. Это не так. Поскольку лицевая панель при большом пучке проводов может не установиться плотно. Достаточно длины примерно 10 см. Но если они короткие, то их придется удлинить. Чтобы это сделать, надо зачистить края на 1 см и прикрепить аналогичные кабели, закрутив места соединения пассатижами. Потом эти оголенные участки обрабатывают изоляционной лентой.

Если края электропровода с разломами или окисленные, то дефектную часть лучше удалить.

Подсоединение кабелей

После подготовки проводов их надо подключить к контактам. Отталкиваясь от стандарта, в распределительном щитке находится 3 проводка, которые обозначаются так: желто-зеленый (заземление), коричневый (фаза) и синий (ноль). Процесс работы:

1. Сначала, чтобы подсоединить электропровода, необходимо от клемм открутить шурупы отверткой с плоским или острым наконечником. Все зависит от вида винтов. Потом туда устанавливают кабели и обратно закручивают.
2. Если на правый контакт прикрепить ноль или наоборот, поменяв их местами с фазой, то ничего страшного в этом нет. Но обычно фазный кабель подсоединяют к правой клемме. Важно не допустить их подключения на одном контакте (шине), потому что замыкание будет неизбежным.
3. Посередине закрепляют заземляющий провод. Вблизи соответствующей клеммы расположен специальный знак.

Чтобы избежать выпадения кабелей из контактов, все шурупы надо прикручивать максимально плотно.

Монтаж всех запчастей

После подключения устройства к проводам от распределительной коробки последует укладка оставшихся механизмов. Двойная внутренняя розетка с заземлением крепится следующим образом:

1. Для установки двойной розетки в основную коробку надо аккуратно поместить кабели в изделие. Недопустимо, чтобы провода находились под фиксаторными лапками, в противном случае нарушится изоляция. Достаточно сложить материал в виде гармошки и закрепить в подрозетнике.
2. Далее к стенкам основного короба монтируют розетку с неким заглублением вовнутрь. Вся конструкция прикрепляется винтами или шурупами. Второй вариант более надежный. После выравнивания детали приступают к фиксированию саморезами суппорта к коробке.
3. После прочного укрепления необходимых элементов монтируют декоративную накладку. Если предыдущая работа сделана правильно, а углы розетки симметричны коробке, то панель установится плотно, без щелей между стенкой и деталью.

Надо не забывать, что мощность сдвоенной розетки не увеличивается в 2 раза, поскольку кабель подсоединяется только один. Поэтому не стоит перегружать точку, рабочее напряжение которой 16 Ампер и включать в нее более одного электрического прибора свыше 2 кВт.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия. По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

1. Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
2. Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
3. После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Финальная часть

В первом варианте сдвоенной розетки все предельно ясно с подключением кабелей к 3 контактам: заземлению, фазе и нолю. Но в этом случае изделие имеет немного другую конструкцию. Нужно знать нюансы, к примеру, правилами ПУЭ по пункту 1.7.144 запрещается последовательное подсоединение проводов заземления. Инструкция по сборке:

1. Ноль и фазу подсоединяют шлейфом, а заземление разделяют на отдельные ответвления. Опрессовкой в коробе изготавливают необходимое их количество исходя из числа подключаемых розеток.
2. После манипуляций с заземляющими ответвлениями предстоит замотать гильзу изоляционной лентой или термоусадочной трубкой. Затем нужно подключить саму розетку.
3. К контакту первого изделия подсоединяют 2 фазы. Первый провод идет от основного кабеля, а второй закрепляется на другой розетке. На следующую клемму монтируют аналогичным способом ноль. Питающий провод и подсоединенные куски подбирают одинакового сечения. После чего к точкам фиксируют отдельные заземления.
4. Далее приступают к укреплению устройств в основных коробках. Затем берут розетки и крепят их на своих позициях в подрозетниках. После устанавливают накладку.

Подобные изделия рассчитаны на эксплуатацию ноутбуков, зарядных устройств, светильников и телефонов. По идентичной схеме монтируется розетка двойная наружная, но без изготовления углубления в стене для подрозетника.

Как заменить двухконтактную розетку на три

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить двухконтактные розетки на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Совет: Даже если розетка не заземлена, установка в нее GFCI все равно защитит вас (а также ваши инструменты и приборы) от замыканий на землю. Но незаземленный GFCI не может защитить чувствительную электронику, такую ​​как компьютер или телефон, от помех, вызванных блуждающими токами. Национальный электротехнический кодекс требует, чтобы вы наклеили на розетку этикетку с надписью «Нет заземления оборудования.Эти ярлыки входят в комплект с новым GFCI.

Шаг 1: Проверить заземление

• Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
• Тестер должен загореться. В противном случае коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку

• Выключите питание на панели выключателя или блоке предохранителей.
• Выкрутите старую розетку из коробки и отсоедините провода.

Шаг 3: Подключите новую розетку

• Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

Шаг 4: Затяните винт заземления

• Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
• Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку

• Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
• Вставьте новую розетку в коробку.

Шаг 6: Включите питание

• Используйте тестер цепей, чтобы убедиться, что цепь работает.

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки без заземляющего провода.

Трехлучевые розетки часто похожи на овцу в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное заявление об отказе от ответственности: я являюсь лицензированным подрядчиком, но Я НЕ лицензированный электрик.Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке.Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подходит. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это протянуть оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест.Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI.Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер. GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену проводки в доме.Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов. Практически все они имели двухконтактные выходы.Многие из них до сих пор это делают. Хотя большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Многие другие сняты с рынка. Если вы живете в доме с двумя розетками, возможно, вам стоит подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 ^st века к одной из этих розеток.

Риски, связанные с двумя выходами

С двумя розетками связаны два риска: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем многополюсные розетки.

Двухконтактные розетки не соответствуют коду

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — цена, которую многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США потребовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

Нет такой защиты с двухконтактной розеткой.

Двухконтактные розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с панелями предохранителей на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Блоки предохранителей

на 60 ампер проблематичны, потому что они также не могут хорошо справиться с современными требованиями к электрическим системам. Для сравнения: современные дома построены с автоматическими выключателями на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Еще одна проблема, на которую следует обратить внимание при наличии двухконтактных розеток, — это отсутствие заземления в розетках, которые у трехконтактные. Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации розеток с двумя зубцами

Чтобы модернизировать ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1.

Переналадка розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, к которым вы будете подключать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий.Если вы замените незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также возможно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы это сделаете, вам придется пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

электрическая — Могу ли я получить заземление от другой розетки?

Заземление от другой розетки НЕ безопасно.

Заземляющий провод должен проходить вдоль горячего и нейтрального проводов той же цепи на всем пути обратно к панели. Причина этого заключается в том, чтобы минимизировать индуктивность в случае короткого замыкания на любой заземленный металл, будь то в рабочих коробках или в самом оборудовании с питанием (например, в коробке с несколькими розетками).Защита от перенапряжения будет намного менее эффективной в случаях, когда перенапряжение представляет собой разницу между горячим / нейтральным током и землей (что на самом деле является обычным типом перенапряжения) из-за той же индуктивности.

Индуктивность сводится к минимуму, когда провода с током, идущим в обоих направлениях, расположены близко друг к другу. Их магнитные поля перекрываются и в основном нейтрализуют друг друга (внутри кабеля между проводами будет поле). Когда провода расположены далеко друг от друга, их магнитные поля будут распространяться на большее расстояние и будет больше индуктивность.Кроме того, на металл, находящийся внутри «петли» между проводами, может воздействовать магнитное поле (иногда опасным образом).

Чтобы правильно преобразовать двухпроводную схему в двухпроводную цепь с заземлением, кабель необходимо заменить на кабель со встроенным заземлением. В некоторых редких случаях правильный кабель мог уже быть проложен, но использовалась незаземленная розетка.

Просто проложить один провод вдоль старого кабеля НЕ безопасно. Провода цепи, проводя ток, будут пытаться физически раздвинуться друг от друга из-за ориентации магнитного поля. Физическая привязка нового одиночного провода к кабелю с помощью кабельных стяжек на расстоянии не более 6 дюймов по всей длине может помочь избежать этой проблемы (но все еще не соответствует нормам). Если вы делаете так много работы, просто замените кабель на кабель подходящего типа. К вашему сведению, это была одна из опасностей старой проводки с ручкой и трубкой. Известно, что отдельные провода внутри кабелепровода двигаются, но канал в достаточной степени ограничивает движение, поэтому все, что вы получаете, — это некоторый шум.

Во многих случаях вы можете получить большую (но не всю) безопасность заземления с использованием розетки GFCI.В этом случае заземляющий провод по-прежнему нельзя использовать. Это просто обеспечивает более безопасную 2-проводную нагрузку. Это недостаточно безопасно для бытовых приборов, которые часто контактируют с людьми, таких как компьютер.

Как поменять двухконтактный на трехконтактный

Мы выбираем эти продукты самостоятельно — если вы покупаете по одной из наших ссылок, мы можем получить комиссию.

В наши дни редко можно встретить двухконтактные розетки в домах. Арендодатели и домовладельцы постепенно переходят на трехконтактные розетки, поскольку все больше и больше устройств и приборов нуждаются в их питании.Однако иногда вы переезжаете в место, где нет трехконтактной розетки, где она вам нужна, так как же исправить ситуацию?

Вы заменяете свой двухконтактный на трехконтактный, но есть о чем подумать, прежде чем начинать менять электропроводку в квартире.

Перед тем, как начать, попросите электрика сообщить вам, была ли вообще заземлена коробка предохранителей в вашем здании. Это определит, какой тип розетки вы купите. Если все ваши розетки двухконтактные, то вы легко можете предположить, что здание не было заземлено, но если у вас есть несколько трехконтактных розеток (скажем, за вашим холодильником), то проводка в вашем здании может быть заземлена, но ваша Арендодатель не вложил ни времени, ни денег, чтобы переоборудовать все торговые точки в трехконтактные с заземлением. В любом случае, лучше, если эксперт расскажет, что было сделано и каков самый безопасный способ внести изменения.

1. Прежде всего, отключите электричество в цепи, в которой вы работаете. Чтобы убедиться, что вы отключили правильную цепь, вставьте лампу в розетку, которую хотите заменить, и включите ее. Установите выключатель в положение «ВЫКЛ», и лампа должна погаснуть. Убедитесь, что обе розетки на розетке больше не проводят электричество, так как некоторые розетки имеют две цепи, а другие могут иметь настенный выключатель, который управляет верхней или нижней частью двойной / дуплексной розетки.

2. Отвинтите верхнюю пластину. Большинство выпускных пластин крепятся с помощью одного винта с плоской головкой посередине. Вы можете использовать отвертку или дрель, чтобы удалить его, просто убедитесь, что все, что вы используете, имеет резиновую или другую неметаллическую рукоятку — даже если вы отключили питание цепи, над которой работаете, лучше быть безопаснее, чем сожалеть.

3. Выньте розетку из распределительной коробки. Традиционно есть два винта, которыми розетка крепится к электрической коробке.Отвинтите оба из них и осторожно вытащите выходное отверстие из коробки. К каждой стороне монтажного кронштейна розетки будет прикреплена пара проводов с цветовой кодировкой. «Горячий» (обычно черный или красный) подключается к стороне розетки с более коротким пазом для вилки и может быть установлен с помощью винтов золотого цвета. «Нейтральные» белые провода будут подключены к стороне с более высоким разъемом с помощью серебряных винтов. Если ваша розетка уже была заземлена, вы увидите неизолированный медный или зеленый провод, идущий от одного винта в задней части электрического блока к зеленому винту заземления на монтажном кронштейне.

4. Переместите провода от старой розетки к новой. Осторожно открутите один комплект проводов (выберите нейтральный или горячий и придерживайте его, пока не закончите с этой стороной) и подсоедините их к соответствующим винтам на новой розетке. Помните, что горячие провода идут сбоку с коротким пазом, а нейтральные провода — со стороны с длинным пазом. Убедитесь, что вы следите за тем, какие провода прикреплены к каким винтам (верхним или нижним) для нейтрального и горячего. Как правило, вы можете следить за тем, где они были размещены на предыдущей розетке, в качестве ориентира, но логика такова, что провода, идущие от панели прерывателя, должны быть прикреплены к винтам, обозначенным «нагрузка» на монтажном кронштейне, а провода, которые идут к остальной части. выходов в цепи необходимо прикрепить к винтам с надписью «line».Чтобы упростить манипулирование концами проводов так, чтобы они плотно прилегали к винтам, вы можете использовать плоскогубцы, чтобы скрутить провода по часовой стрелке, чтобы они легко захватывались при затягивании винтов.

5. Заземлите розетки. Если ваш электрик сказал вам, что проводка в вашем доме заземлена, все, что вам нужно сделать для заземления вашей новой розетки, — это проложить заземляющий провод от зеленого винта на монтажном кронштейне вашей новой розетки до винта заземления в вашей электрической коробке. Используйте расширенный бит (3.5 дюймов — это то, что мы использовали), чтобы получить доступ к винту заземления на задней стороне электрической коробки. Эта дополнительная длина облегчит затягивание винта.

6. Что делать с открытым грунтом. Если ваш дом был построен очень давно и вы не уверены, заземлена ли ваша проводка или электрик говорит вам, что это не так, самый простой и безопасный способ сделать это — установить GFCI (прерыватель цепи замыкания на землю). Это розетки, которые вы часто видите возле раковин на кухнях и в ванных комнатах, на которых есть две кнопки — «сбросить» и «проверить».GFCI обнаружит любое изменение тока между горячим и нейтральным проводами и отключит питание, если уровни не равны. Чтобы возобновить подачу питания, вам нужно будет нажать кнопку «Сброс». Установка GFCI аналогична заземленной розетке, но вы можете пропустить шаг 5, где вы добавляете заземляющий провод к задней части коробки. Вы захотите обмотать стороны монтажного кронштейна (где находятся винты) изолентой. Это предотвратит попадание винтов в металлическую электрическую коробку и отключение GFCI.

7. Ставить все обратно. После того, как вы переместили всю проводку в новую розетку, переустановите ее в электрическую коробку. Мы предлагаем вам постепенно затягивать каждый винт, идущий от кронштейна к распределительной коробке, попеременно. Поскольку электрические провода очень жесткие, это упростит установку кронштейна, не оставляя шурупов в стене. С помощью отвертки установите крышку на место. Использование дрели может привести к чрезмерному завинчиванию и поломке крышки выпускного отверстия.

8. Проверьте свою работу. После того, как вы переустановили крышку розетки, вернитесь к автоматическому выключателю и включите его. Вернувшись к розетке, используйте тестер розетки, чтобы убедиться, что все работает правильно. Кодированные индикаторы тестера сообщат вам, если что-то не так с вашей установкой.

Дополнительные примечания: Не устанавливайте GFCI в электрические коробки, которые питают холодильники, мусоропроводы, уплотнители мусора, посудомоечные машины, стиральные и сушильные машины или домашние системы отопления и охлаждения.Известно, что они часто вызывают срабатывание GFCI и часто находятся в областях, до которых трудно добраться, если вам нужно выполнить сброс — не нужно вытаскивать посудомоечную машину каждый раз, когда вам нужно перезагружать розетку.

Обновление незаземленных розеток | A Premier Home Inspection

Модернизация незаземленных розеток важна, потому что между 1920 и 1960 годами в Соединенных Штатах были построены десятки тысяч домов. Практически все они имели двухконтактные розетки. Многие из них до сих пор это делают. Если вы живете в доме с двухконтактными розетками, возможно, вам стоит подумать о модернизации.Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 века к одной из этих розеток.

Риски с двухконтактными розетками

проверка розеток

Два основных риска, связанных с двухконтактными розетками: поражение электрическим током и скачки напряжения. Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В торговых точках построено

с 1962 года электрический кодекс США требует, чтобы все розетки были заземлены.Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда возникает ошибка или скачок заземления, энергия проходит через провод заземления к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение. Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают, если они подключаются к заземляющему проводу. Без этого они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Действующие строительные стандарты

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — затраты, которые многие люди не могут себе позволить. Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать.Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Электротехнический кодекс США теперь требует, чтобы розетки не только были заземлены, но и чтобы розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания. (Короткое замыкание возникает, когда между двумя проводниками имеется соединение с низким сопротивлением, которые подают электроэнергию в схему .Короткое замыкание приведет к чрезмерному протеканию тока в источнике питания. Электроэнергия будет протекать по маршруту « короткое замыкание, » и вызовет короткое замыкание ). Если кого-то ударили током / ударили током из-за этого короткого замыкания, GFCI может спасти его жизнь.

Этот тип защиты недоступен для двухконтактной розетки.

Двухконтактные розетки предполагают другие проблемы

Двухконтактные розетки сигнализируют о других возможных проблемах с электричеством.Дома, построенные до 1965 года, имели панели с предохранителями на 30 или 60 ампер. Панели с предохранителями на 30 и 60 ампер могут оказаться недостаточными для современных бытовых электрических нужд.

Коробки предохранителей

представляют собой проблему, потому что они не могут удовлетворить самые современные требования электрических систем. В недавно построенных домах сегодня есть сервисные панели на 200 ампер (сервисные панели, которые заменили коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания. Слишком много энергии (электричества) также приведет к срабатыванию предохранителей.Если номинальная сила тока блока предохранителей не соответствует вашим требованиям, вам придется постоянно его заменять.

Еще одна проблема, на которую следует обратить внимание при наличии двухконтактных розеток, — это отсутствие заземления в трехконтактных розетках. Дом, оборудованный трехконтактными розетками, может иметь и двухконтактные розетки, и есть большая вероятность, что они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Используйте тестер розеток, чтобы выяснить, заземлены они или нет. Правила требуют наличия ярлыка «Нет заземления оборудования», если трехконтактные розетки не заземлены.

Четыре способа модернизации незаземленных электрических розеток

Модернизируя ваши незаземленные электрические розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблемы своих двойных розеток и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант при модернизации незаземленных розеток — это нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме.Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, к которым вы подключаете более чувствительные электронные устройства, такие как компьютер или игровая консоль.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем правильно заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки устанавливаются в металлические коробки, металлические коробки часто заземлялись, даже если схемы не были.Хотя в вашем доме есть двухконтактные розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке). Другой зубец наденьте на винт, удерживающий крышку. Металлический ящик не заземлен, если тестер загорается.

В заземленной коробке вы можете установить трехконтактную розетку и заземлить ее, подключив к бронированному кабелю в задней части коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации ваших незаземленных розеток — заменить их на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий. Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также можно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели.Это также защитит вас от поражения электрическим током. Если вы это сделаете, вам придется пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик. При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Источники:

Четыре способа обновления двух зубчатых розеток — Индианаполис….https://www.whiteselectrical.com/blog-post/whats-problem-two-prong-outlets/

Все, что вам нужно знать об электрическом коротком замыкании…. https://www.dfliq.net/blog/electrical-short-circuits-types-causes-and-prevention/.

Как сделать двухконтактные розетки более безопасными

Есть ли у вас дома двухконтактные розетки? Если это так, возможно, вам придется принять дополнительные меры предосторожности, чтобы убедиться, что они безопасны в использовании. Хотя раньше двухконтактные розетки были стандартом в старых домах, теперь они считаются устаревшими и опасными.Вот несколько шагов, которые вы должны предпринять, чтобы обеспечить электробезопасность вашего дома в Милуоки.

Эксперты Roman Electric хотят посоветовать домовладельцам, как сделать двухконтактные розетки более безопасными. Сначала мы хотели бы обсудить опасности использования двухконтактной розетки, а также возможные решения для поддержания электробезопасности.

Почему двухконтактные розетки считаются опасными?

Основная причина, по которой двухконтактные розетки считаются устаревшими и опасными, заключается в отсутствии заземления.Заземление — это способ безопасной передачи электричества в случае нестабильного тока. Если происходит электрическая авария, такая как короткое замыкание, опасный ток проходит через заземляющий провод, а не может нанести удар током вам или подключенному к электросети устройству.

Это то, что делает двухконтактные розетки наименее безопасными среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нулевого провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы.Это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Теперь, когда вы понимаете, почему двухконтактные розетки более опасны, чем их современные аналоги, мы можем оценить некоторые возможные решения, которые могут помочь снизить опасность.

Обновление двухконтактных розеток до GFCI Розетки

GFCI (прерыватель цепи замыкания на землю) предназначены для защиты от поражения электрическим током. И это единственный тип трехконтактной розетки, на которую можно заменить двухконтактную розетку, не нарушая рекомендаций NEC.Это связано с тем, что розетки GFCI могут защищать от поражения электрическим током даже без заземляющего компонента. Однако, если вы заменяете двухконтактную розетку на GFCI, то розетка должна быть помечена наклейкой «Без заземления оборудования».

Восстановите монтажную коробку вашей двухконтактной розетки

Хотя ваша двухконтактная розетка может не иметь заземляющего провода, ваша электрическая система может.
