Устройство теплых полов в деревянном доме: инфракрасная пленка, греющий кабель и нагревательные маты

Содержание

Теплый пол в деревянном доме

    Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

   Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.

Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.


   Хороший вариант монтажа кабельных систем по деревянному полу - применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

    Отдельный, и к сожалению, самый проблемный случай, когда финишное  покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом

нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.

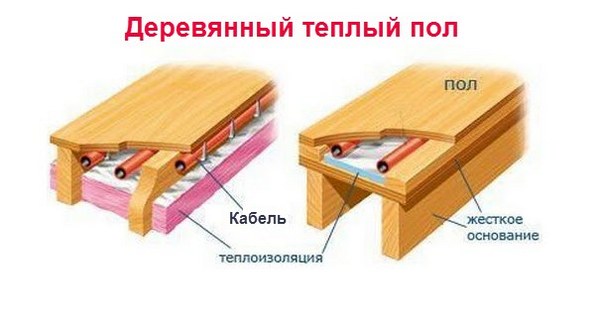

Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

Пол из ламината и линолеума

  Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол - тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

   Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий - их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев  помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

Тёплый пол в деревянном доме, его тонкости


Тёплый пол – залог уюта и комфорта в помещении, он является важной деталью как в деревянном доме, так и в любом другом аналогичном здании. На сегодняшней день есть несколько вариаций как сделать полы тёплыми, об этом мы с вами сегодня и поговорим.



Пол с функцией подогрева.

Всё чаще в современных загородных деревянных домах (а иногда в квартирах) обычно в ванной комнате, встраивается технология подогрева пола, у неё есть свои тонкости и варианты установки. Такие полы помогут значительно улучшить уровень уюта и комфорта, а также поддерживать их оптимальную температуру.

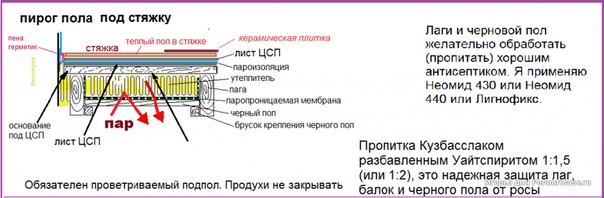

Установка деревянного пола в доме, его особенности.

Основание деревянного пола состоит из трёх слоев, а именно:

  1. Черновой слой укладки;
  2. Изоляционная часть;
  3. Чистовое деревянное покрытые.



У данной конструкции между этими тремя слоями устанавливается отопительная система, обычно это трубы, но вместо этого бывают кабели. Все эти составляющие и делают полы в деревянном доме тёплыми и уютными.

Помимо всего этого практикуются несколько схем установки полов в доме, обычно это монтаж при помощи монолитной заливки, но если применить это по каким-либо причинам нельзя, то прибегают к установке балками. Так же теплый пол в деревянном доме бывает без стяжки. Подобный вариант делится на несколько видов:


Конструкция с одним слоем.

Обычно она устанавливается на лагах, но бывают и прочие основания. Выбор установки непосредственно зависит от расстояния между балками, а так же от толщины досок. Если тёплые полы для деревянного дома устанавливаем на лагах, то в таком случае доски расстилаются на балки, при этом важную роль играет то, что расстояние между ними не должно превышать 0.5 метра.


Двухслойная конструкция

Данный вариант со стороны уюта и комфорта для деревянного дома более удобен, так как устанавливается дополнительный слой утеплителя. Он устанавливается между черновым слоем и чистовым. Так же стоит отметить, что стоимость такого пола выйдет вам дороже.

Ещё стоит отметить, что в деревянном доме практикуется несколько систем установки полов, при этом каждая из них имеет свои преимущества и недостатки. Поэтому давайте всё по порядку разберём.

Электрическая система установки.


Здесь есть один существенный минус, а именно то, что данный вариант системы тёплого пола не совсем подходит для деревянного дома со стороны безопасности, так как при коротком замыкании в электропроводке возможен серьёзный пожар. Плюсом является то, что электрическая система хорошо прогревает деревянные полы в доме, в отличии от водяной установки.

Водяной теплый пол в деревянном доме.


Данная система абсолютно безопасна, поэтому является приоритетом для деревянного дома. Но тут есть обратная сторона – водяной пол не достаточно хорошо проводит тепло. Поэтому при выборе между одним и другим нужно определиться с приоритетом.

варианты устройства и монтажа —

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3.5 м²
  • Площадь обогрева max: 3.5 м²

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный

Цена производителя

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом - не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия 60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1. 0
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см

Цена производителя

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

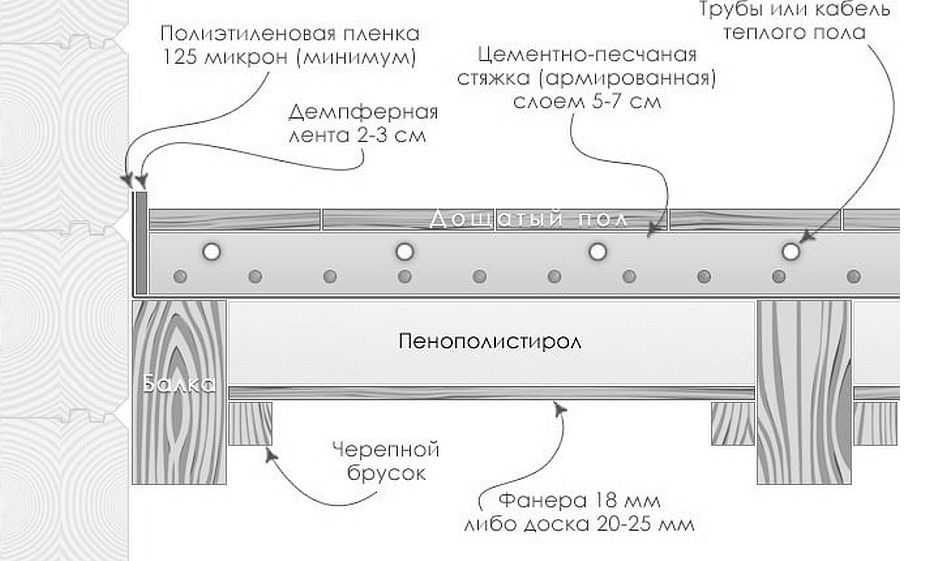

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

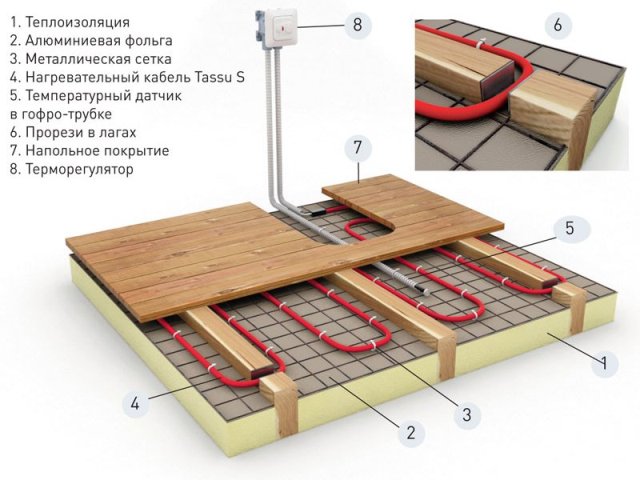

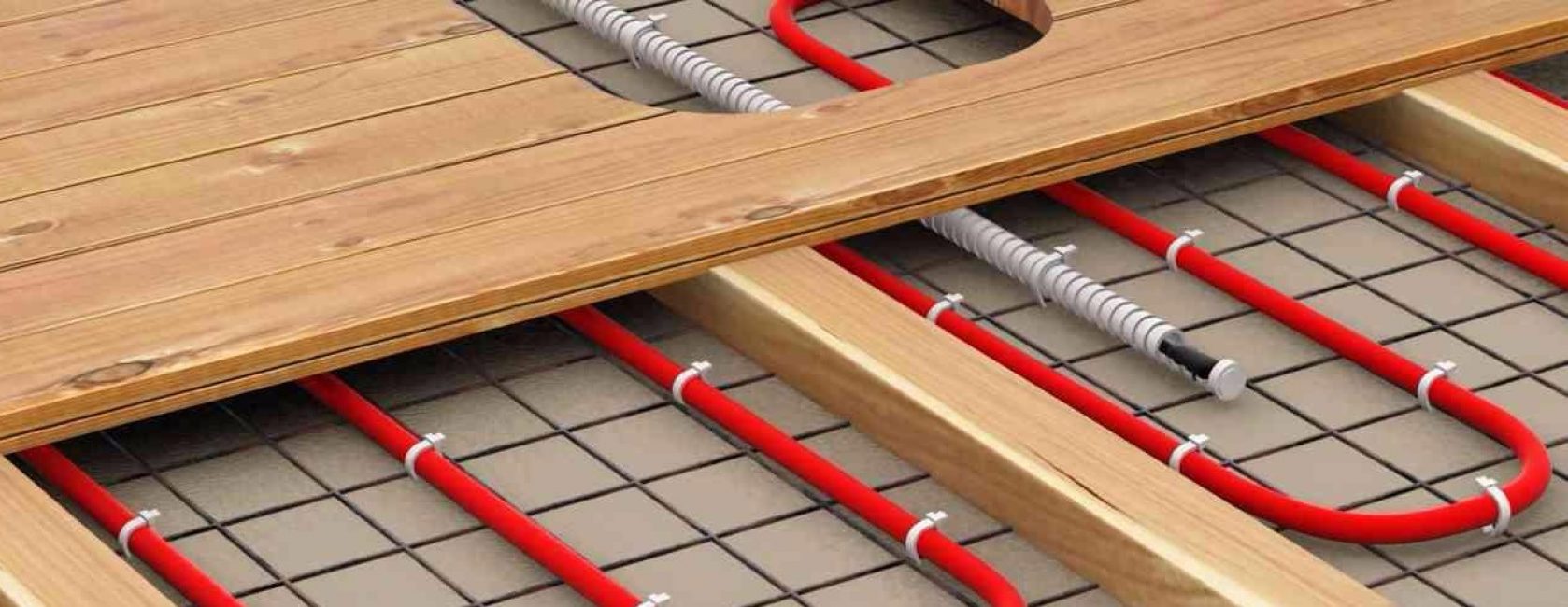

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3. 5 м²
  • Площадь обогрева max: 3.5 м²

Цена производителя

Нагревательный мат Gulfstream МГС2 (1 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 4 м²
  • Площадь обогрева max: 4 м²

Цена производителя

Нагревательный мат NanoThermal (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3.5 м²
  • Площадь обогрева max: 3.5 м²

Цена производителя

Нагревательный мат NanoThermal (1 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 4 м²
  • Площадь обогрева max: 4 м²

Цена производителя

Укладка нагревательных секций на деревянное основание
Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
  • Мощность: 20 Вт
  • Назначение: обогрев пола
  • Экран: оплетка из луженых медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: ПВХ
  • Тип: резистивный

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Мощность: 20 Вт
  • Назначение: обогрев пола
  • Экран: оплетка из луженых медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: ПВХ
  • Тип: резистивный

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный

Цена производителя

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный

Цена производителя

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Другие статьи на тему

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Электрический теплый пол в деревянном доме: как правильно сделать

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

  • листовые инфракрасные пленочные обогреватели;
  • фольгированные маты;
  • стержневые греющие маты;
  • кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

  • даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
  • логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
  • оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

Хорошая реклама



как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.
Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Сухой теплый пол по лагам, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать теплый пол в деревянном доме своими руками

Деревянные дома пользуются популярностью благодаря экологичности, уникальному микроклимату, в них легко дышится. Стены из дерева хорошо держат тепло, способствуют воздухообмену. Для создания полного комфорта необходимо обустроить теплые полы, которые прослужат долгий срок.

Существуют различные варианты утепления: теплоизолирующими материалами, устройством водяной или электрической системы «теплый пол». Утеплитель используют для деревянного настила. Второй способ больше применим к бетонному покрытию. Каждый метод имеет свою технологию, которую нужно знать, чтобы выполнить монтаж самостоятельно.

1

Деревянные полы – как правильно утеплить

Различают однослойные и многослойные деревянные полы. Первый вид может стелиться с использованием лаг или без них. Второй тип представляет собой систему, состоящую из чернового, чистового пола, гидро- и теплоизоляционных слоев и напольного покрытия. Они строятся на лагах, если есть фундамент, или на столбах. Отопительные элементы располагают во внутреннем пространстве.

Утепление необходимо для любого пола. В качестве теплоизолятора берут минеральную вату, пенопласт, полиуретан, но возможны варианты использования опилок, стружки, сыпучих материалов. Независимо от применяемого утеплителя зазор между ним и покрытием должен находиться в пределах 1,5-5 см для свободной циркуляции воздуха.

1.1

Утепление чернового пола

Полы в деревянном доме должны быть крепкими, с хорошей вентиляцией воздуха. Для этого под ними сооружают черновое основание, который служит базой для укладки гидро-, теплоизоляционных слоев и финишного покрытия. Он обеспечивает воздушную прослойку, которая сохраняет тепло и защищает поверхность от перекоса и гнилостных процессов. Это помогает полу дольше оставаться в идеальном состоянии.

Ошибочно считать черновой пол основанием для настила напольных покрытий. Чаще всего подложку изготавливают из листовых материалов (фанеры или ДСП) или деревянных досок, которые кладут на лаги. С ее помощью выравнивают поверхность и стелют ровный отделочный материал. Кроме того, она служит для равномерного распределения веса на участки перекрытия. Этот подход применяют как в монолитных, так и в деревянных домах.

Черновой пол является самым нижним слоем досок. Его настилают на балки или лаги перекрытия, используют в качестве основания для тепло- и гидроизоляции. При его устройстве нужно позаботиться о циркуляции воздуха под основным полом, чтобы доски под ним не прогнивали. Для этого в углах дома делают отверстия, которые закрывают решеткой. В защите от влаги нуждается фундамент. Для этого выполняют качественную отмостку, применяют обмазочные гидроизолирующие материалы, стелят рубероид.

Затем нужно обработать доски, лаги и венцы чернового пола специальным антисептиком, который защитит деревянные материалы от разрушения и поражения грибком. Можно использовать средства против насекомых или отработанное масло.

Осуществляют укладку несколькими способами:

  • На черепные брусья, использующиеся в качестве балочных заплечий, прибиваются по краям балок.
  • В специальные пазы на брусках, которые вырезают в форме лежащей на боку буквы «Н».
  • На балочные заплечья, напоминающие формой букву «Т».

Для того чтобы пол не был холодным, ему требуется дополнительное утепление. Проще всего его уложить на черепные бруски. Потом выполняются слои из гидроизолятора, теплоизолятора (минвата) и пароизолятора.

Затем настилается чистовой из ДСП или шпунтованной доски. В конце укладывают покрытие для пола – линолеум, ламинат или другое.

Рекомендуется утеплять тщательно, чтобы температура половой поверхности и воздуха в помещении не отличались на более чем 2 градуса. Такая разница объясняется нормами. В противном случае холодные доски при ходьбе босыми ногами будут создавать дискомфорт.

При выборе утеплителя нужно обращать внимание на такие критерии, как вес, пожаробезопасность, экологичность, простоту установки, прочность, теплоизоляционные качества, долговечность. Наиболее оптимальным вариантом является минеральная вата, которая не поглощает влагу, огнестойкая и т. д. Менее подходит пенопласт, он подвержен воздействию огня.

Для организации гидроизоляционного слоя берут рубероид, полиэтилен и изопласт.

После выбора материала начинают установку. Первым монтируют черновую основу, сверху последовательно кладут гидро-, паро- и теплоизоляцию. На заключительном этапе настилают чистовой пол. Для этого используется фрезерованная деревянная доска, с тыльной стороны которой должны быть продухи по 2 см. Они нужны для доступа воздуха к полу.

В случае отсутствия этих досок используют шпунтованные, фальцованные, с шипами различной формы, с рейками в шпунт. В таких покрытиях нет отверстий для циркуляции воздуха, поэтому нужно увеличить зазоры при установке на лаги. Доски настилают по годичным кольцам так, чтобы они имели разное направление. Теперь можно укладывать финишное покрытие.

Сравнительный анализ систем теплого пола представлен в таблице:

ВидОписаниеФото
ВодяныеСложно и дорого монтировать. Создают высокую нагрузку на деревянные перекрытия за счет собственного веса и толстого слоя бетонной стяжки. Дешево обходится эксплуатация, безопасны. Обладают инерционными свойствами – плавно нагреваются и остывают, что идеально подходит для различных напольных покрытий
Электрические кабелиНезначительный вес, небольшая толщина не ведет к потерям высоты помещения, как в случае с водяными системами. Недостаток – есть вероятность короткого замыкания и возгорания. Ощутимое потребление электроэнергии
Электрические маты из кабелейЭлектрические маты из кабелей. Простая схема монтажа. Нагревательный тэн имеет меньшее сечение, чем традиционные кабельные системы. Отлично подходят для подогрева полов, покрытых керамической плиткой
Инфракрасная пленкаСамый дешевый, быстрый и простой в монтаже вариант. Возможность установки своими руками. Легкие, имеют небольшую толщину, низкую инерционность, среднее потребление электроэнергии. Терморегулятором можно оперативно настроить температуру. Возможен частичный ремонт системы. Хорошо подходит к ламинату

2

Водяная система – инструкция по установке

Основанием для водяных систем вида «теплый пол» служит трубопровод, по которому движется разогретый теплоноситель. Зачастую это вода, поэтому данный способ носит такое название.

Систему прокладывают по полу и подсоединяют к автономному или центральному отоплению. Для циркуляции теплоносителя в трубопровод устанавливается насос. Трубы могут быть из любого материала - пластмассы, металлопластиковые, со швами и без них.

Для деревянного дома идеальным вариантом будут медные трубы, но их основной недостаток – цена. Если брать за основу соотношение цена-качество, то отдать предпочтение стоит бесшовным металлопластиковым изделиям. Они безопасны, устойчивы к высоким температурам и агрессивным средам.

2.1

Варианты укладки трубопровода

Прокладка труб может производиться разными способами, отличающимися креплением элементов к полу:

  • Специальные направляющие-рельсы из пластика. Их клейкая сторона закрепляется на основании, а в пазах, расположенных сверху прокладывают трубы.
  • Кронштейны для фиксации. Такой метод очень трудоемкий, не говоря уже о неэстетичном виде, который не играет большой роли, так как всю некрасивость скроет стяжка.
  • Крепежные листы. Их кладут поверх теплоизолирующего слоя, а трубы укладываются в специальные бобышки. Этот способ является не только простым, но и надежным – элементы хорошо закрепляются. Альтернатива такого материала – теплоизолятор толщиной 45 мм, который имеет выемки для крепления.
  • Пластиковые скобы. Обычно они находятся вместе с материалом для теплоизоляции.

Судя по отзывам, лучшим способом установки теплого пола в доме из дерева является стяжка. У метода самая высокая энергоэффективность благодаря бетону, который имеет хорошую теплопроводность. Для обеспечения комфортной температуры в жилье достаточно нагреть в системе воду до 45 градусов. Воздух в комнате быстро прогревается, благодаря большой площади источника тепла – половой поверхности.

2.2

Монтаж теплого пола под бетонную стяжку

Начинают работы с укладки теплоизолирующего материала на половое основание. Особых ограничений по выбору нет. Важно, чтобы он имел металлизированный слой, тогда тепло будет отражаться от него вверх. Без теплоизоляции можно обойтись, когда водная система располагается на полу второго этажа дома. Это позволит обогревать комнаты на первом.

К теплоизолирующему материалу любым из описанных способов крепится трубопровод. Частота крепления зависит от размеров помещения и эксплуатационных характеристик стройматериалов. В основном шаг составляет 20-30 см.

Не рекомендуется создавать замкнутый водный контур протяженностью более 100 м. Если помещение имеет большую площадь, в нем лучше сконструировать их несколько. Это связано с тем, что вода в системе с трубопроводом большой длины быстро остынет и не прогреет комнату. При расчете длины нужно учитывать расстояние для подсоединения к котлу.

По периметру на стены помещения крепят демпферную ленту. Она не дает разрушаться стяжке при тепловом расширении, позволяет сделать зазор, который компенсирует последствия температурных перепадов. Можно сэкономить, взяв в качестве демпфера обрезки пористого материала. На последнем этапе выполняется бетонирование.

2.3

Пошаговая инструкция по устройству бетонного основания

Минимальной толщиной для стяжки является 3 см, но желательно, чтобы она была не менее 5 см. Можно использовать как готовый раствор, так и приготовленный самостоятельно.

Бетонные работы проводятся в несколько шагов:

  1. 1. Отбивка уровня пола. Для этого на стены наносят метки, которые соединяются друг с другом горизонтальной линией. Для более точного замера можно использовать нить, натянутую между двумя вкрученными саморезами.
  2. 2. Установка маяков. В будущем они пригодятся для выравнивания бетонного слоя. Для их выставления используют бруски или профили.
  3. 3. Заливка раствором. Бетон кладут на основание немного выше маяков. Затем с помощью правила выравнивают поверхность до нужного уровня и шлифуют мастерком.
  4. 4. Стяжке необходимо дать просохнуть 12 часов. После этого ее смачивают водой в течение 3-4 дней.
  5. 5. Когда слой полностью застынет, выполняется финишная шлифовка с помощью затирочной машинки. Вдоль стен для снижения возможных нагрузок надрезают деформационные швы.

После этого стелят напольное покрытие.

2. 4

Водяной пол без применения стяжки

Водный пол в домах из дерева можно делать без бетонного основания. Это связано с тем, что оно дает большую нагрузку на деревянную конструкцию. Недостаток метода – малая энергоэффективность, так как теплопроводность древесины меньше, чем у бетона. Второй минус – невозможность обеспечить равномерный обогрев дощатого пола, встречаются участки с разной температурой нагрева.

Свести такие недостатки к минимуму можно путем организации меньшего шага при монтаже трубопровода. Но так как этот параметр зависит от расстояния между перекрытиями, его реализация возможна, если позволяет конструкция дома. Второй вариант – прокладка под водяной системой слоя с металлизированным покрытием, который будет отражать тепло вверх и уменьшит тепловые потери.

Трубы можно прокладывать как между лагами, так и внутри бруса, если сделать в нем пазы-пропилы. Другим эффективным методом является конструирование чернового пола из доски толщиной 20 мм.

3

Электросистемы – особенности монтажа

В случае электрических систем при монтаже теплого пола нужно соблюдать ряд требований:

  • Организовать качественную гидроизоляцию полового основания.
  • Основным элементом является нагревательный кабель, его выкладывают равномерно по всей поверхности.
  • Систему необходимо оборудовать термостатом с возможностью регулирования температуры до 40 градусов.
  • Максимальный показатель толщины деревянного настила должен достигать 25 см.
  • Специалисты не рекомендуют использовать ковролин в качестве финишной отделки.

Запрещается прокладывать кабель в местах, где расставлена тяжелая мебель.

Есть несколько видов теплых полов с электричеством:

  • Греющий мат – представляет собой сетку кабеля, которую удобно монтировать, так как ее следует просто расстелить.
  • Нагревательный кабель – состоит из специальных проводов, реализуется в мотках.
  • Инфракрасные полы из пленки имеют минимальную толщину, но при этом обладают высокой мощностью.
  • Стержни из карбона (графитовые пластины) устанавливаются и работают по принципу пленочного покрытия.

3. 1

Особенности установки

Лучше всего прокладывать электрическую систему под тонкой цементной стяжкой. В качестве напольного покрытия идеальный вариант – керамическая плитка, но можно настелить любой материал.

Обязательным является организация подстилающей поверхности из теплоизолятора с металлизированным покрытием. Затем на нем располагается теплый пол вне зависимости от его вида. Кабели подсоединяют к электрической сети, датчикам и накрываются половыми досками.

Для облегчения нагрузки на конструкцию можно не использовать стяжку из цемента. Тогда нужно монтировать черновой пол. Вначале на перекрытия кладут направляющие. В промежутках между ними устраивают слой теплоизоляции. Затем всю поверхность покрывают сварной сеткой.

На подготовленное основание укладывают силовой кабель. В местах, где он пересекает брусья, делают пропилы, чтобы все элементы находились на одном уровне. В пропиленные пазы кладут металлическую фольгу. К основанию кабель крепится с помощью монтажной ленты, хомутами к стене. Далее настилают чистовой пол. В качестве покрытия подойдет шпунтованная доска или с соединением "шип-паз".

Перед закреплением чистового пола нужно подсоединить электрическую систему к источнику тока и проконтролировать ее работу в течение двух суток. Если не возникло никаких проблем, деревянный настил закрепляют и накрывают финишным покрытием.

Как правильно сделать теплый пол в деревянном доме

Теплый пол в деревянном доме — эффективная система обогрева внутренних помещений, функционирующая в паре со штатным отоплением. Выбор вида теплого пола для дома из дерева зависит от множества факторов: КПД системы, экономичности в монтаже и эксплуатации, сложности в обустройстве и возможности комбинации с тем или иным напольным покрытием. Подобрав подходящую схему вспомогательного обогрева, необходимо вникнуть в то, как поэтапно сделать теплый пол в деревянном доме: начиная с укладки базового основания и заканчивая декоративной отделкой.

Системы теплых полов для деревянного дома

Считается, что оптимальный вариант теплого пола для частного дома из дерева — водяная система, когда нагретый теплоноситель — вода или антифриз, циркулирует по трубам, проложенным в подпольном пространстве. Электрические теплые полы, функционирующие благодаря нагреву электрокабеля или графитовых пластин (карбоновых стержней), запаянных в пленку, реже обустраивают в деревянных постройках, но и они обладают определенными достоинствами. Прежде, чем выбрать теплый пол в деревянном доме, необходимо проанализировать все «плюсы» и «минусы» существующих систем обогрева, определиться с наполнением «пирога» пола, а также — видом декоративного материала для финишного настила.

Достоинства и недостатки систем теплых полов
  • Водяные. Сложны и дорогостоящи в монтаже, бюджетны в эксплуатации. Инерционны — за счет плавного нагрева и остывания оптимально подходят для дощатых полов, паркетной доски, линолеума, ковролина. Создают значительную нагрузку на перекрытие, отличаются самой большой толщиной «пирога» пола.
  • Электрические кабельные. Небольшой вес и незначительная потеря по высоте помещения в сравнении с водяными системами. Из недостатков — возможность короткого замыкания и возгорания, ощутимый расход электроэнергии.
  • Электрические кабельные на матах. Упрощенная схема монтажа, меньшее сечение нагревательного тэна, чем у классических кабельных систем. Электрические теплые полы отлично комбинируются с керамическими напольными покрытиями.
  • Инфракрасные. Наиболее бюджетный, быстрый и простой в укладке вариант теплых полов, легкий для установки своими руками. Обладают малой толщиной и весом, низкой инерционностью, средним расходом электроэнергии. Возможна оперативная настройка температурного режима при помощи терморегулятора, фрагментарный ремонт системы. Удачно сочетаются с ламинатом.

Этапы устройства теплого пола в деревянном доме

Порядок установки теплого пола зависит от выбранной системы: кабельной, водяной или инфракрасной, вида основания (бетонного, деревянного) и типа напольного покрытия.

Инструкция укладки теплого пола в деревянном доме на лагах:

  1. Обустройство чернового пола. Черновой дощатый настил укладывают на черепные бруски, в пазы или заплечья балок перекрытия. На завершающей стадии обустройства чернового пола на лагах древесину обрабатывают антисептическими составами для защиты от гниения и поражения древоточцами.
  2. Изоляция настила. На черновой пол настилают ветро-, влагоизоляционные пленки — для этой цели оптимально подойдут диффузные мембраны Ондутис SA115, которые предназначены для изоляции деревянного пола со стороны холодного помещения. А для полов, обустроенных по грунту, наилучшим вариантом гидроизоляционного барьера будет пленка Ондутис D (RV).

  3. Утепление пола. В качестве утеплителя для деревянных оснований чаще всего применяют минераловатные плиты, а также напыляемые бесшовные теплоизоляторы (эковату, пеноизол). Некоторые предпочитают проверенные «дедовские» методы утепления деревянного дома с применением глины, торфа, стружки, соломы или войлока.
  4. Пароизоляция «пирога» пола. Паробарьер, который настилают на слой теплоизоляции, необходим для экранирования влажных паров и конденсата, проникающих в подполье из внутренних помещений дома. В качестве пароизолятора прекрасно зарекомендовала себя полимерная пленка Ондутис B (R70), монтируемая на утепленные деревянные основания со стороны отапливаемого помещения. Функцию пароизоляцилнного слоя с теплоотражающими свойствами прекрасно выполнит пленка Ондутис R Termo с фольгированным слоем из алюминия.

  5. Монтаж теплого пола. Разводка труб водяного пола, прокладка электрокабеля или инфракрасной пленки, подключение к терморегуляторам. Контрольный пуск и диагностика работоспособности теплого пола.
  6. Обустройство основания под декоративную отделку. Монтаж обрешетки, обустройство деревянного настила (древесностружечного, фанерного) с воздушным зазором 20-30 мм.
  7. Укладка напольного покрытия.

    На бетонные плиты перекрытия теплые полы укладывают после монтажа гидроизоляции, утепления и паробарьера. По завершении установки теплого пола заливают дополнительный слой стяжки и монтируют напольное покрытие.

    Детально ознакомиться со стадиями монтажа теплых полов в деревянных домах поможет видео:

    Заключение

    Принимая решение о том, как сделать теплый пол в деревянном доме, многие склоняются к водяным системам — хотя они более дорогостоящи и трудоемки в монтаже, они пожаробезопасны, экономичны в использовании и лучше всего подходят для декоративных напольных покрытий из дерева. Электрические системы теплых полов чаще устанавливают по бетонным основаниям под керамическую плитку. Если Вы хотите сделать теплый пол в деревянном доме своими руками, то наилучший выбор — это инфракрасная пленка.

    4 голоса , пожалуйста, оцените статью:

Теплые полы в деревянном доме: особенности монтажа

Экология потребления.Усадьба:Деревянный пол в доме - это не только красивое дополнение к интерьеру, но и использование экологически чистого материала, который позволяет воздуху циркулировать в помещении. В предоставленной статье мы рассмотрим особенности монтажа, определим систему отопления, конструкцию укладки и изоляции.

Система теплых полов для деревянного дома

В деревянном доме существует иная система укладки полов, особенно при их утеплении. Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая здание. Теплые полы в деревянном доме обустраивают по разным системам, которыми являются:

1. Электрическая установка не столь приемлема, ведь может стать причиной пожаров и коротких замыканий, а для древесины это пожароопасное применение. Одним из преимуществ обнаруживают малые габариты схем, а также отпадает надобность в использовании тяжелых стяжек и образования многослойных устройств полов.

2. Водяной теплый пол в деревянном доме полностью безопасен в процессе установки и эксплуатации. Однако, вероятность прогревания пола уменьшается, поскольку доски не имеют высокого уровня теплопроводности.

Варианты конструирования теплого пола одинаково применяются на практике. Главное, в процессе монтажа тщательно следовать всем мерам безопасности и соблюдать требования и рекомендации специалистов. Способы складывания пола в доме отличаются по разным параметрам и принципам установки. Прежде чем проанализировать особенности монтажа, рекомендуем изучить вариации устройства теплого пола в деревянном доме. По своей конструкции их можно разделить на две группы: пол, сделанный из досок и из бетона.

Особенности монтажа деревянного пола

Деревянный пол образует собой основание в несколько слоев, что создает черновую часть укладки, изоляционные слои, после которых идет чистовое покрытые и отделка поверхности. В общей конструкции между слоями помещают отопительные системы, такие как трубы или специальные кабели, которые позволяют завершить систему отопления в доме.

Деревянный теплый пол в частном доме отличается схемой возведения, что предвидит установку на столбах при бетонном фундаменте или на лагах. С монолитной заливкой обустроить пол значительно проще, при ее отсутствии вся конструкция возводится с помощью балок. Они имеют в ширине 4 метра пролета и заводятся в стены дома на опорных столбах. По сущности, это столбчатый фундамент для здания, балки в котором не скреплены. Расстояние между столбами составляет от 0,7 до 1 метра, а на верх покрытие делается из рубероида в 3 ряды. Поперечные балки должны целиком опираться на опорные элементы, а для лучшей фиксации используют клинья или уплотнители, что закрепляют части с помощью гвоздей.

Теплый пол в деревянном доме без стяжки разделяют на два виды:

1. Однослойные конструкции, которые устанавливаются, как и на лагах, так и на другом основании. Выбор приоритета зависит от промежутка между балками и толщины досок. При возведении пола на лагах, доски расстилаются непосредственно на балки, но при этом важно, чтобы расстояние между ними было не больше 0,5 метра.

2. Двухслойная конструкция предвидит установление чернового пола с прикреплением досок с обеих сторон балок. Поверх них укладывают слой утеплителя, например, листовой материал или керамзитовый ряд, а его высота должна быть около 80 миллиметров. В качестве дополнительного утеплителя помещается слой между черновым и чистовым полом.  В таком случае, оставляем зазор в среднем 4 мм, что позволит создать циркуляцию воздуха между досками и отвести их разрушение.

Утеплитель для пола

Деревянный и бетонный пол всегда необходимо утеплять, используя разные материалы и способы обогрева. Многие строители для большего эффекта стараются нанести дополнительные слои теплоизоляции, что позволит заполнить место между рядами чернового и чистого пола.

Среди нынешних материалов применяют полиуретан минеральную вату, а среди натуральных способов можно встретить опилки и стружку, сухую листву и так далее. При применении любого изоляционного материала для пола рекомендуется оставлять зазор примерно в 15 или 20 мм для обмена воздуха.

Черновой пол: монтаж

Электрический теплый пол в деревянном доме или инфракрасный обязаны одинаково вентилироваться и быть прочными в основании. Чтобы схема утепления была качественной и функциональной, для этого устанавливают пол, который должен отвечать таким требованиям:

  • по своей структуре должны быть жесткими, что распределяет дальнейшую нагрузку;
  • в качестве предназначения служат основанием для утеплителя или заполнителей и создает промежуточный гидроизоляционный слой;
  • воздушное пространство между черновым и чистовым слоем осуществляет систему воздухообмена, что не позволяет деревянным доскам прогневать и портиться.

Все параметры свидетельствуют для сооружения прочного и теплого пола класть черновой слой, что позволяет сохранить верхний слой отделки. Для них используют доски шириной от 16 до 45 см, которые значимо отделать антисептическими средствами.

При обустройстве дома своими силами строители полагают, что черновые конструкции являются причиной для напольного покрытия, но это не так. Сущность в том, что подложка – это укладка фанеры или ДСП или же самых досок на лаги. Они применяются для последующего укладывания материалов и для их ровного положения, а также размеренного разделения тяжести всего перекрытия на пол. Используются такие подложки в зданиях, сделанных из дерева и монолита.

Черновой пол также является самым низким слоем среди основания досок в качестве покрова на лаги или балки в зависимости от устройства здания. Как правило, слоями пола являются доски, которые располагаются в диагональном положении относительно чистовой кладки. В данном случае, создается крепость перекрытия, образованного вариантами настила досок. Пол создает двойную утеплительную конструкцию, что позволяет сохранять тепло, а также фиксировать изоляционные пласты и регулировать тепловую подачу в доме.

Процедура монтажа теплого пола заключается в следующих действиях:

1. Создание вентиляционной шахты позволяет совершать воздухообмен между перекладинами досок, чтобы они не поддавались гниению. Процесс установления осуществляется в просверливании в углах дома несколько отверстий примерно диаметром от 50 до 60 мм. Они должны быть округленной формы, которые после закрываются специальными решетками в качестве декоративного материала. Над черновым полом они должна располагаться на высоте 5 или 6 см, чтобы не позволить воде попадать внутрь. В некоторых случаях, черновые вентиляции устанавливают в плинтусе.

2. Гидроизоляция фундамента является важной частью установки теплого пола в деревянном доме своими руками. В качестве строительного материала используется рубероид или другие изоляционные предметы, которые укладываются относительно первого шага утепления здания.

3. Лаги, венцы и все доски должны быть тщательно обработаны антисептическими средствами, что позволит удалить и обеспечить древесину от появления грибка или плесени, а также насекомых. Некоторые строители применяют обычное машинное масло или другие предметы защиты.

4. Укладка чернового пола осуществляется тремя вариантами:

  • расположение досок устанавливается на балочные заплечья, которые напоминают букву «Т» в перевернутом виде;
  • укладка на черепные брусья, что выполняют роли тех же заплечий, но прикреплены к краям балок;
  • установление досок в специальные пазы, которые подготавливаются на первоначальных этапах строительства.

5. После выбора способа укладки, стоит отдавать предпочтение положению досок на черепные брусья, необходимо застелить слой гидроизоляции. Оптимальным вариантом может стать минеральная вата в качестве утеплителя, а последним выкладывают пароизоляцию.

6. После ее укладки помещают чистовой пол. Для этого употребляют шпунтовые доски или ДСП. Поверх них застилается ламинат или линолеум.

Следует отметить, что температура не должна отличаться от температуры помещения и пола больше двух градусов, поэтому подходить к утеплению пола необходимо внимательно. Специалисты рекомендуют тщательно подбирать все теплоизоляционные материалы, которые сохранят тепло в помещении. Среди важных свойств выделяют высокую степень проводимости энергии, отсутствие негорючих компонентов и аллергических веществ. Также, утеплительный материал должен быть долговечным и прочным по структуре и просто использоваться в строительных работах.

Наиболее подходящим вариантом считают минеральную вату, которая есть гигроскопичной и прекрасно вбирает влагу, не позволяя ей просачиваться через доски. Другие теплоизоляционные материалы поддаются горению, хотя и незначительные по весу, примером может служить пенопласт и пенополистирол. Гидроизоляционными предметами отлично станет рубероид, полиэтиленовая пленка и так далее. На вопрос: как сделать теплый пол в деревянном доме? Процедура укладки всех слоев осуществляется с установки первого ряда пола, а далее настила всех гидроизоляций, после теплоизоляционных материалов, и последним рядом станет пароизоляция.

Чистовой пол: монтаж

Последним этапом является складывание чистового пола, которое заключается в последующих действиях. Выбираем фрезерованные доски, что скрепляются на основании шипов и пазов. Их величины должны составлять 28-44х98-145 мм, что имеют специальные продухи на тыльном крае в 2 см, которые определяются для постоянного воздухообмена.

При отсутствии данных досок, можно применять и другие вариации, такие как доски с шипами прямой или трапециевидной формы, а также с рейками в шпунт и тому подобное. Единственный недостаток данных досок заключается в отсутствии продухов. Важно помнить, что при настилке досок, они должны направляться в различные стороны, и определяться по кольцах на дереве.

Монтаж бетонных полов в деревянном доме

При установлении бетонного пола не потребуется класть много слоев досок и утеплительного материала. Для этого необходимо только произвести стяжку, но важно помнить об некоторых факторах и аспектах. Бетонный пол имеет свои преимущества, которыми являются:

  • долговечность материала, его надежность и прочность;
  • современные методы строительства позволят создать идеально ровное основание без изъянов. На него без проблем можно будет положить линолеум или ламинат.

Однако, следует помнить некоторые нюансы и правила заливки бетонного пола и рассчитать необходимость его создания. Существует две вариации укладки: основной – на грунт, другой – по лагам. В главном варианте все работы осуществляются быстро и просто, а в ином случае, понадобится работать с новыми и неповрежденными лагами.

Укладка бетона на грунт: монтажные работы

Инфракрасные теплые полы в деревянном доме или водяные устанавливаются после процесса заливки бетонного основание. Последовательность работ осуществляется подобным образом:

1. Определить уровень заливки для бетонного пола. Делаются метки с помощью шнура и измеряется равный периметр основания примерно в 10 см.

2. На грунт высыпаем слой гравия, таким образом, что присутствующие колышки должны сравнить с уровнем. После этого метки извлекаются.

3.    На гравий высыпают песок, который уплотняет предыдущие слои.

4. Кладется слой гидроизоляции с употреблением полиэтиленовой пленки. Она стелится на песок, но при этом края должны быть выше степени пола.

5. После этого осуществляется заливка бетона на гидроизоляционный материал, какой равномерно разравнивают.

6. Раствор прикрывают пленкой, но основание нужно постоянно увлажнять водой.

Бетонный пол оставляют на 3-4 недели, чтобы раствор схватился и стал прочным. После двух месяцев можно начинать делать стяжку из цемента. В начале работ следует определиться с видом теплого пола: электрического или водяного. В данном эпизоде, толщина всех слоев не должна превышать 25 мм, что подойдет после к укладке плитки, линолеума или ламината.

Водяной теплый пол

Процесс монтажа водяного пола более известное решение в деревянных домах. Он подойдет к цементной стяжке и к складыванию из досок. В случае стяжки, конструкция и последовательность слоев будет следующей:

  • заливка бетона на грунт;
  • теплоизоляционный слой в 25-100 мм;
  • арматурная сетка;
  • трубы для водяной системы утепления, что скреплены между ячейками сетки при помощи хомутов, расстояние между ними должно составлять 100-300 мм;
  • подложка;
  • отделка пола: керамическая плитка, паркет, ламинат и другое.

Водяное отопление необходимо в ванной и на кухне, где пол, сделанный из плитки, а в детской важен для большего обогрева комнаты. В некоторых случаях, в слои утепления добавляют ДСП и полистирол.

Устройство электрического теплого пола в деревянном доме видео, которого подробнее расскажет об особенностях монтажа. Данная система укладывается тем же вариантом на лаги или на стяжку. Во втором случае, система проведения тепла такая же, как и в водяном отоплении.

Для этого употребляют кабель и располагают его по сетке величинами в 50х50мм и скрепляют конструкцию на лагах. В них пропиливают зазоры высотой в 50 мм, а дистанция между ними обязана составлять 5 см, которая изолируется фольгой. Кабель, что нагревает пол, помещают в данных зазорах.

Установка теплого пола в деревянных домах имеет свои особенности, что определяются типом фундамента, параметрами здания и так далее. Надеемся, в статье вы узнаете все необходимые детали укладки пола по видам конструкции и устройству. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Пол в бревенчатом доме.

Теплый пол в доме из бревна.

Время на чтение: 10 мин.

Комфорт, тепло, домашний уют — вот что приходит на ум, когда речь идёт о бревенчатых домах. В срубе из натурального бревна приятно находиться, благодаря особенному микроклимату, “дыханию” дерева. Секрет заключается не только в технологии рубки, но и обустройству потолка и пола в деревянном доме. Как раз о последнем мы хотим поговорить более подробно.

Устройство пола в доме из бревна

«Пирог пола» в деревянном доме условно можно разделить на чистовое покрытие и основу, на которое оно укладывается. По чистовому покрытию ограничений нет никаких. Здесь, как и в квартире, возможны практически все варианты: от напольной керамической плитки до всех разновидностей паркета и ламината.

Рассмотрим самые популярные варианты чистового покрытия пола:

Доска из массива. Отдельные доски стыкуются между собой, благодаря системе «шип-паз». Мы, как правило, используем шпунтованную доску толщиной 35 мм и шириной не менее 145 мм.   При таких параметрах доска меньше всего рассыхается и не дает трещин и зазоров при усадке.

Паркетная доска. Состоит из нескольких слоев древесины, скрепленных клеем. Она также имеет закрепляющиеся пазы и замки, бывает разной по длине (до 2 метров) и толщине (до 25 мм).

Клееная паркетная доска. Состоит из нескольких древесных слоев, склееных между собой под большим давлением. Верхний слой чаще всего выполняется из более дорогой древесины, а те, что ниже — из обычной, более дешевой. В отличие от доски из массива меньше подвержена колебаниям влажности, однако срок службы намного короче. По качеству доска мало чем отличается от настоящего паркета, но стоит гораздо меньше.

Паркет. У паркета пазы располагаются со всех сторон, а сам по себе материал довольно тонкий. Поэтому рекомендуется стелить его лишь на прочное и ровное основание.

Ламинат. Ламинат, как и паркетная доска, состоит из нескольких слоев. Как правило, их четыре. Нижний — предупреждает деформацию пола, делает доску жесткой. Несущий — соединяет замок одной доски с замком другой, сделан из древесноволокнистой плиты. Декоративный — бумага с нанесением “древесного” рисунка, придает полу натуральный вид. Верхний — защищает ламинат от повреждений, ударов. Изготавливается он из акриловой, либо меламиновой смолы. Также, ламинат имеет четыре класса: от самого недорогого и наименее прочного (31) до выдерживающего наибольшие нагрузки (34).

Керамогранит. Отличается повышенной, можно даже сказать феноменальной прочностью, не стирается и не изнашивается со временем. Для отделки пола используют плитку из керамогранита. Она бывает технической (похожа на натуральный гранит), глазурованной (напоминает керамическую, много вариантов дизайна), матовой (не полируется при обработке), полированной (дороже, выглядит эффектно), структурированной (с рельефной поверхностью, может быть оформлена под дерево, паркет, каменную кладку), сатинированной (изготавливается с добавлением минеральных солей, обжигается, на выходе получается эстетичное, но достаточно хрупкое изделие).

Пробка. Пробковые полы экологичны и долговечны. Их изготавливают из измельченной коры пробкового дуба. Её сушат и прессуют, добавляя специальный клеевой состав. Наиболее дорогие пробковые покрытия изготавливаются из цельного шпона: с одной стороны клеится виниловая пленка, а с другой наносится полиуретановый лак.

Часто выбор заказчиков падает именно на деревянное покрытие, ведь оно органично вписывается в интерьер и подчеркивает экологичность дома.

Подготовка основания, так называемого “пирога пола”, напрямую зависит от типа выбранного фундамента для дома. Для железобетонной монолитной плиты подходят одни решения, для ленточного и свайного фундаментов другие. Далее мы рассмотрим эту тему подробнее.

Деревянные полы в доме из бревна

При устройстве деревянных полов в доме из бревна используется многослойная система укладки: черновой дощатый пол, слой гидроизоляции и теплоизоляции, финальное чистовое покрытие. Такой вариант больше всего подходит для свайного и ленточного фундамента.

Порядок устройства деревянных полов:
  1. В качестве опорных балок мы используем брус 100х200 мм. Несущие балки монтируются к фундаменту или непосредственно врубаются в стены сруба. Устанавливаем их с шагом 59 см, ровно под стандартную ширину утеплителя.
  2. Далее начинаем устройство чернового пола из доски. Здесь можно использовать недорогой материал, так как черновой пол будет скрыт от глаз.
  3. Следующий этап — укладка гидроизоляции. Она защитит будущий пол от влаги, которая идет от земли.
  4. После гидроизоляции пол необходимо утеплить. Сделать это можно как  при помощи мягкого утеплителя (минеральная вата), так и прочного (пенополистерол). Рекомендуемая толщина утеплителя в обоих случаях — 200 мм.
  5. Следующий слой нашего пирога — пароизоляция. Для этого можно использовать пергамин, полиэтиленовую пленку или полипропиленовые мембраны.
  6. Чистовое покрытие пола. Если мы выбираем в качестве финального покрытия шпунтованную половую доску, то можно ее монтировать сразу после пароизоляции. При выборе в качестве чистового покрытия ламината, керамогранита, плитки, паркета — необходимо предварительно подготовить сплошное ровное основание. Как правило, это либо фанера, либо ЦСП в два слоя.

Среди преимуществ деревянных полов по балкам — экономия материалов, впрочем существенной её назвать нельзя.

Недостатков, к сожалению, гораздо больше:
  • Такой пол менее долговечен, чем на бетонном основании. Влага, идущая от земли сокращает срок службы деревянных балок, даже несмотря на качественную гидроизоляцию.
  • Полы более холодные, т.к. устроить полноценный теплый пол практически невозможно.
  • Если в укладке пола были допущены ошибки, то со временем он начнёт скрипеть.
  • Деревянные балки подвижны, что будет заметно при интенсивной ходьбе по  полу.
  • Также из-за того, что деревянное основание дает усадку, набирает влагу и снова ссыхается, могут возникнуть проблемы с укладкой плитки и керамогранита.

Бетонные полы

В случае устройства бетонных полов черновым основанием послужит сам фундамент — железобетонная монолитная плита.

Порядок устройства пола с бетонной стяжкой таков:
  1. На готовую монолитную плиту укладываем слой утеплителя. В отличие от деревянных полов здесь используем  только твердый утеплитель — пенополистирол, слой толщиной 150 мм.
  2. Далее армируем и заливаем бетонную стяжку толщиной 50-70 мм.

Если вы планируете устройство тёплых полов, о которых расскажем чуть ниже, то добавляются еще два этапа:

  1. Перед заливкой стяжки, на утеплитель необходимо уложить отражающую теплоизоляцию. Она нужна для того, чтобы тепло от полов не уходило вниз. В противном случае обогреваться будут также фундамент и земля.
  2. На отражающую теплоизоляцию аккуратно раскладываем трубы теплого пола, после чего заливаем стяжку.
  3. На стяжку укладываем чистовой пол: ламинат, плитку, паркет и любое другое покрытие.
Среди преимуществ бетонной стяжки можно выделить:
  • Долговечность. Такой пол прослужит как минимум 20 лет.
  • Универсальность. Бетонный пол подходит для любых помещений.
  • Широкий выбор напольного покрытия. Можно настелить ламинат, керамогранит, пробку, паркет.
  • Прочность. Бетон способен выдержать колоссальную нагрузку.

Среди недостатков можно выделить разве что более высокую стоимость по сравнению с деревянными полами. Но отметим, что данная разница бесспорно компенсируется долговечностью и экономией на последующем отоплении.

Тёплые полы

Систему “тёплый пол” чаще всего используют для обогрева деревянного дома вместе с отоплением радиаторами. В случае, если дом одноэтажный, то “теплых полов” будет вполне достаточно. Если сруб двухэтажный, на втором этаже размещаются радиаторы для дополнительного отопления помещений. Совмещать два способа отопления помогут современные котлы и системы обвязки.

Тёплые полы делятся на водяные и электрические. Вторые имеют несколько подвидов: стержневые, пленочные, кабельные. Стоит заметить, что электрические теплые полы в загородном доме вещь довольно затратная, учитывая большую площадь и сравнительно высокую стоимость самого электричества.

Но это не повод отказываться от тёплых полов, просто гораздо выгоднее и надежнее выбрать водяные полы, которые подогреваются обычным котлом. Топливо для него  может быть каким угодно: газ, электричество, пилеты, твердое топливо и пр.

Технически, теплый пол — это система трубопроводов, уложенных под чистовым покрытием пола, которая спрятана под бетонной стяжкой. Трубы заполняются теплоносителем. Его движение обеспечивает насос, а нагрев — котел.

Преимущества теплых полов:
  1. Основной плюс теплых полов в том, что нагрев воздуха происходит снизу вверх, а тепло равномерно распределяется по всей поверхности.
  2. Благодаря тому, что теплоноситель не нужно сильно разогревать (как это делается в радиаторах), снижается потребление энергоресурсов. По сравнению с электрическими полами это более бюджетный вариант.
  3. Нагревательные элементы хорошо скрыты внутри — обжечься ими невозможно.
  4. Больше возможностей для дизайна интерьера, радиаторы не портят внешний вид.
  5. Пол всегда теплый и комфортный, дети могут спокойно играть и не простудиться.
Существуют следующие схемы раскладки водяных теплых полов:
  • Спираль. Пожалуй, самый популярный вариант, его также называют “улитка”. Трубы укладываются по периметру пола от краев к центру, сокращая радиус, а затем обратно. При такой укладке в полу отсутствуют тепловые ямы и нивелируются теплопотери.
  • Змейка. Схема похожа на спираль, но укладывается в одном направлении. Это чревато потерей тепла по мере удаления от входа. Схема более эффективна для небольших помещений — маленьких комнат, прихожей и т.д.
  • Двойная спираль или двойная змейка. Это что-то среднее между первым и вторым способом. Подающая труба кладется змейкой, а в промежутках между витками раскладывается обратный трубопровод.

Утепление деревянных полов

Об основных системах утепления пола, или другими словами устройства “пирога пола”, мы рассказали. Именно такие варианты мы чаще всего используем в своих срубах.

Хотелось бы подробнее остановиться на видах утеплителя, которые можно использовать для полов в деревянном доме.

  1. Минеральная вата. Негорючий материал с высокими теплоизоляционными свойствами, обладает хорошей звукоизоляцией и морозостойкостью. Минеральная вата “дышит” и достаточно легка в монтаже, низкая себестоимость. Влагостойкостью обладает не каждый вид ваты.
  2. Пенополистирол. Совместим с теплыми полами, устойчив к химическим и биологическим негативным факторам, лёгок в монтаже, демократичная цена. Материал деформируется при температурах выше +80 градусов, обладает высоко горючестью.
  3. Пенопласт. Жёсткий и прочный материал, прост в монтаже, обладает хорошей тепло- и звукоизоляцией. Из минусов — выделение токсичных паров при пожаре, необходимость создания укрепляющего каркаса (чтобы избежать деформации), воздухонепроницаемость.
  4. Керамзит. Природный и экологичный утеплитель, имеет лёгкий вес, безопасен при возгорании. Срок его службы достигает 10 лет, он прочный и доступный по стоимости. В теплопроводности материал проигрывает минеральной вате и пенополистиролу, а также его сложно просушить при попадании внутрь влаги.
  5. Пенополиуретановое напыление. У этого материала хорошие адгезирующие свойства, изготавливается он прямо на площадке — это экономия на транспортных расходах. При пожаре напыление не воспламеняется, но тлеет. Среди других недостатков высокая цена самого материала, а также работ по напылению.

К сожалению, однозначного ответа на вопрос “какой пол выбрать для сруба: деревянный или бетонный?” не существует. Но мы постарались наиболее подробно рассказать о плюсах и минусах разных видов полов в деревянном доме, чтобы вы могли определиться с выбором. Пишите нам, если остались вопросы!





Паркет: плюсы и минусы деревянных полов

Если вы устанавливаете в доме паркетный пол, вам нужно принять некоторые решения. Доступны разные типы деревянных полов, с разными видами дерева, укладками и узорами, предлагающими всевозможный выбор - от досок, которые можно окрасить в нужный цвет, до простых в установке готовых плит.

Типы деревянных полов

Классический пол из массивной древесины - дуб, но в магазинах вы также увидите широкий выбор деревянных полов от клена до пихты, ореха, березы, вишни и бука.Сосна также часто используется в домах в стиле кантри и домах-репродукциях, где она окрашена в темный цвет для создания ощущения старомодности. Следует отметить, что сосна легко вмятина и царапается.

Бамбуковые полы стали популярными в последнее время. Они прочные и прочные и, поскольку бамбук быстро растет, считаются более экологичными, чем другие деревянные полы.

Виды укладки деревянных полов

После того, как вы определились с типом деревянных полов. Далее вы найдете три основных типа установки:

  1. Полосы: узких пазогребневых досок, нарезанных произвольной длины
  2. Доски: пазогребневых досок различной ширины, а также произвольной длины
  3. Деревянная плитка: чаще всего с геометрическим рисунком и укладкой в ​​паркетном стиле

Вы также можете встретить «плавающие» напольные системы, которые имеют несколько шпонированных полос поверх шпунтовой плиты. .

Деревянный пол может быть предварительно обработан или необработан на заводе, с последним шлифованием и обработкой после укладки. Большинство типов паркетных полов и древесины можно отполировать. Но плавающая система - поскольку она покрыта шпоном поверх основы - закончена на заводе, когда изготавливаются плиты; не подлежит ремонту.

Паркетный пол: Плюсы

Первое преимущество деревянного пола - это внешний вид. Классический паркетный пол создает теплый декор, а также приятно ощущать себя под ногами.Большинство домовладельцев и покупателей согласятся, что деревянные полы красивее и намного привлекательнее плитки или ковра.

Помимо теплого внешнего вида деревянного пола, большинству домовладельцев легче сочетать с ним мебель, чем ковер. Дерево нейтрально, в то время как ковер требует соблюдения цветовой палитры. Нейтральное качество дерева становится особенно ценным, когда вы делаете косметический ремонт в комнате. Плитка и ковер могут ограничить ваш дизайн и выбор мебели, но деревянный пол - если вы хотите стать ультрасовременным со стальной или пластиковой мебелью - можно зачистить, отшлифовать и отполировать светлой или прозрачной морилкой, чтобы придать комнате чистый, яркий Чувствовать.

Однако тепло деревянного пола выходит за рамки внешнего вида. Деревянный пол - прекрасный изолятор, который сохраняет тепло, по нему комфортно ходить и создает ощущение уюта.

Паркетные полы эластичны и долговечны. При правильном уходе и уходе они могут прослужить века.

Самым большим преимуществом паркета является то, что его легко чистить и ухаживать. Пятна и пятна на светлом ковре могут стать катастрофой, а на паркетном полу их можно просто стереть.Вы можете подметать или пропылесосить деревянный пол в любое время, и вы можете регулярно мыть его, не повреждая и не изнашивая. Если вы пользуетесь средством для чистки и полировкой полов хотя бы раз в месяц, вы можете придать своему деревянному полу блеск.

Паркетные полы также можно отшлифовать и отполировать несколько раз, а это значит, что каждые 10 лет или около того вы можете ремонтировать любые царапины и восстанавливать сияние пола, как новенькое.

Наконец, если у вас или членов вашей семьи есть аллергия, вы действительно оцените, что деревянные полы не задерживают пыль и раздражители, как ковры. После того, как вы подместите или пропылесосите, вы поймете, просто взглянув на половицы, что они чистые и на них нет пыли.

Древесина для полов: минусы

Самая большая проблема с деревянными полами заключается в том, что они уязвимы для влаги и влажности. Даже небольшое количество влаги может испортить древесину, поэтому вам нужно быть осторожным, чтобы быстро вытереть разливы, а если у вас есть протечка, быстро устранить ее.

Наихудшие повреждения деревянных полов могут быть вызваны протечкой, которая проникает между досками и черным полом.Это может произойти - и остаться незамеченным в течение долгого времени, - если труба хоть немного лопнет, и вода просочится внутрь стены и потечет на пол.

Паркет не подходит для каждой комнаты. Из-за его уязвимости к влаге и влажности не следует класть деревянный пол в ванной или прачечной.

Перед тем, как установить паркетный пол, проверьте основание пола. Если он неровный или неустойчивый, это сделает укладку деревянного пола проблематичной, а позже приведет к его изгибу и раскрытию.

Некоторые виды отделки на древесине твердых пород легко царапаются. Туфли на высоком каблуке и острые когти питомца могут оставить вмятины и царапины. Но если вы закончите пол с одним из современных жестких полиамида, у вас будет меньше проблем, чем при использовании шеллака. Хотя у этого есть и другая сторона: если вы поцарапаете шеллак, вы можете отремонтировать только ту область, где находится царапина; в то время как, если ваша отделка - полиуретан, вам, скорее всего, придется отремонтировать весь пол.

Еще один недостаток деревянного пола - шум.Когда вы ходите по нему, особенно в жестких кожаных ботинках и туфлях, шаги могут быть громкими. Некоторые люди считают шум деревянного пола неприятным, но если вы любите деревянный пол, вы можете смягчить эту проблему, используя коврики.

Для большинства людей самым большим недостатком деревянного пола является цена. Настоящий паркетный пол может быть дорогим, поскольку стоимость досок и досок добавляется к стоимости найма профессионала для их установки.

Стоимость деревянных полов

Паркетные полы стоят от 8 до 13 долларов за квадратный фут в зависимости от типа, качества и отделки.Плавающие системы, как правило, самые дорогие из паркетных полов.

При укладке деревянного пола необходимо подумать о стоимости периодической повторной шлифовки и полировки. Это не нужно делать часто, особенно если вы внимательно относитесь к своему обслуживанию. Примерно каждые 10 лет вам нужно будет переделывать пол, чтобы устранить повреждения и вернуть дереву его первоначальный великолепный вид.

Если вы думаете об установке деревянных полов любого типа, считайте эти расходы инвестициями в свой дом.Когда вы решите продать, это повысит ценность. Хотя древесина определенно дороже других полов (с большой предварительной стоимостью), она почти наверняка вернет дому больше ценности, чем то, что вы тратите на доски. И исследования показали, что вы сможете продать свой дом быстрее, чем аналогичные дома с другими типами полов.

Обновлено с более ранней версии

.

Устройство деревянных перекрытий между этажами: детальная технология строительства. 3d Стоковая иллюстрация

Дизайнеры также выбрали эти стоковые иллюстрации

Спортивный автомобиль

Стальные балки

Цвет автомобиля

Автомобильный аккумулятор

Указатель состояния кондиционера с желтым светодиодом

Чердак строящегося деревянного дома общий вид

Комплект автозапчастей

Старая игрушечная машинка

Деревянное домостроение

Подвеска автомобиля изолированная

Эвакуатор и вид автомобиля сзади

Великолепный красивый вид на старинный классический ретро-автомобиль, детализированный двигатель и детали

Сетка гипсовая металлическая

Городской автобус

Другие стоковые иллюстрации

Установка - шероховатый деревянный заголовок на Maple - стоковое изображение с 3D-рендерингом без лицензионных отчислений

Деревянное помещение с инсталляцией

Логотип установки деревянных дверей, значок плоской линии ремонта.

Линия по производству вина или винодельня векторная установка

Установка пола специалистом-монтажником Плакат

Белая кирпичная стена с лепниной, инсталляция и деревянный пол

Устройство полов и ремонт дома

Электромонтер по ремонту городских электромонтажных работ

Пустая деревянная полка для книг.Векторная иллюстрация

Пустой деревянный каркас на стене с точечными светильниками

Вектор изометрической рабочий при установке двери

Пустая деревянная полка

Мультяшная детская комната с деревянным каркасом

Пустые деревянные полки

.

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

  • Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
  • «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.



Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.



Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».



Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема

Плюсы

Минусы

Применение

Змейка

Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка

Разница температур в начале и конце участка

Используется для небольших помещений, где различие температур несущественно

Сдвоенная змейка

За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола

Сложнее в монтаже, требует большого числа поворотов

Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов

Спираль (улитка)

Чередование холодных и теплых участков обеспечивает ровный нагрев

Неприменима для маленьких помещений

За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.



Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

  • сравнительная быстрота и простота монтажа;
  • равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

  • риск пожара при коротком замыкании;
  • высокая стоимость электричества;
  • необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

Монтаж электрического теплого на деревянный пол



Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона.

В отдельных случаях возникает необходимость укладки теплого электрического пола ( нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной. Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом. Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля. Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м2.

©Opolax.ru

Другие Инструкции по устройству полов





разновидности теплого пола для деревянного дома, их преимущества и недостатки

В классическом понимании, теплый пол — это особая водонагревательная система, состоящая из специальных змеевиков заключенные в тонкий слой бетона с тщательной изоляцией.

Теплый пол состоит из особых змеевиков, с циркулирующим теплоносителем, который полностью заполняет пространство между «черновым полом» и его покрытием. Теплоноситель обычно представляет собой горячую воду, раствор этиленгликоля, антифриз… Для улучшения работы такого пола в самом низу стелют специальный теплоизоляционный материал.

Принцип работы довольно прост: теплоноситель через трубы передает тепло соседним материалам, которое передается через различные покрытия пола, прогревая при этом внутреннее помещение, температура, которого зависит от толщины и теплопроводности используемого материала.

Для большего ознакомления приведена карта, поясняющая детальное распределение тепла, по которой видно, что теплый воздух поднимается вверх при этом равномерно прогревая помещение, не создавая при этом холодные зоны в отличие от радиаторного отопления.

Разновидности теплого пола

Существует несколько видов теплого пола, между собой они подразделяются от способа отопления помещения:

  1. Электрические — обогрев происходит за счет электроэнергии.
  2. Кабельные — нагрев происходит за счет специального кабеля.
  3. С нагревательным матом — теплоотдача работает от особой секции уложенной на специальную стеклосетку.
  4. Пленочные/инфракрасные — нагревательные элемент запаян в особую пленку.
  5. Жидкостные — обогрев происходит за счет постоянной циркуляции выбранной жидкости по батареям.

Достоинства и недостатки теплого пола

Сейчас все большую популярность набирает «теплый пол», но так ли он идеален, как считают многие?! Ниже рассмотрены основные достоинства и недостатки теплого пола.

Водяной пол

Довольно экономичный вариант отопления, способный легко отопить как маленькое, так и большое помещение. К недостаткам можно отнести довольно трудный монтаж, трубы занимают все пространство над черновым полом. Во время установки требуется квалифицированный специалист.

Электрический пол

  1. Пленочный обогреватель — за счет специальных встроенных проводников, этот обогревательный элемент самый безопасный в своей линейке. Монтаж производится довольно легко и можно справиться самостоятельно. Особого подключение не требует. Из недостатков — высокая цена.
  2. Нагревательный мат — довольно тонкое изделия, монтажа основанного на применении клея, возможность обогрева отдельного участка комнаты, легкая установка. Из недостатков: после монтажа, необходимо ждать около 30 дней прежде, чем приступить к использованию; желательно не устанавливать под тяжелой мебелью.
  3. Кабельный обогрев — состоит из монтажа специального кабеля в слой бетона, что влечет за собой увеличение основного пола.

Выбираем систему теплых полов

Электрический пол — есть вариант короткого замыкания и как следствие пожара. Но тем не менее, они занимают немного места и не требуют дополнительных устройств.

Водяной пол — по сравнению с предыдущим, довольно плохо идет нагрев помещения, требует монтирование бетонных стяжек или многослойную конструкцию.

При установке теплого пола необходимо придерживаться следующих правил, что сведет к минимуму будущие проблемы:

  1. Допустимая толщина деревянного пола мягких пород деревьев составляет 22 мм, для твердых — 24 мм.
  2. Во время монтажа помещения необходимо кабель укладывать равномерно по всей площади.
  3. Для сведения к минимуму его повреждения, кабель не стелют под тяжелую мебель или бытовую технику.
  4. Все изделия, которые потребуются для монтажа или во время него, необходимо хорошо защитить от попадания влаги.
  5. Обязательная установка термостата, на котором необходимо установить максимальную температуру внутри покрытия, не превышающую 400.

На теплый пол не рекомендуется застилать мягкими изделиями, сделанные собственноручно.

Технология монтажа теплого пола

В связи с тем, что деревянный пол не выдержит большую нагрузку в виде бетонной стяжки, то кабель укладывают под пол, в виде воздушной подушки.

Вовремя установки теплоизоляции необходимо смонтировать воздушную подушку толщиной не менее 3 см.

Монтаж производится следующим образом:

  1. Черновой пол основательно подготовить — убрать мусор и свести к минимуму пыль, зашпаклевать имеющиеся щели. При необходимости покрыть специальными гидролизирующими веществами.
  2. Уложить сосновые бруски (40×40, в длину не менее 2 м.) с примерным шагом 30−40 см, закрепляют саморезами.
  3. Установить выбранный теплоизолятор между брусками, на который укладывается специальная сетка с захватом на бруски в 1 см.
  4. Кабель укладывается параллельно брусьям с расстоянием минимум 100 мм.
  5. При пересечении кабеля и бруса, в последнем выпиливают углубление в 3 см, на дно которого кладут металлическую фольгу и только потом кабель.
  6. При необходимости кабель крепят к опорным брусьям с помощью строительной ленты или хомутами.
  7. Теперь можно приступить к укладке чистового пола.

При правильном соблюдении всех рекомендации теплый пол будет радовать своих хозяев не одно десятилетие.

Водяной теплый пол без стяжки в деревянном доме и на даче с деревянными перекрытиями с применением капиллярных матов Bluemat

На смену радиаторам и конвекторам, применявшимся для обогрева жилища, приходит современная альтернативная система отопления — теплый пол. Уже известны разновидности этого метода с электрическими нагревательными элементами, а также со скрытыми под полом трубами с горячей водой. Обращаем ваше внимание на инновационную версию водяного теплого пола на основе системы капиллярных матов Bluemat. Расскажем, как создать теплый водяной пол без цементной стяжки в деревянном доме.

Устройство капиллярной системы обогрева Bluemat

Нагревательным элементом в системе Bluemat являются капиллярные маты, представляющие собой модули в виде двух равных отрезков трубы, соединенных между собой тонкими трубками из полипропилена. Модули последовательно укладываются под всей поверхностью пола таким образом, что по одной трубе идет подача теплоносителя, по другой — его возврат. Трубопроводы соединены с распределительным коллектором, который управляется устройством системы контроля климата в помещении. Источник тепла — подключенный к системе водогрейный котел.

Движение теплоносителя происходит принудительно при помощи подающих насосов. Разница температуры жидкости на входе и на входе составляет 5 °C. Благодаря большой площади этого достаточно для качественного обогрева помещения. Обычно максимальная температура теплоносителя не превышает 30 °C, это и безопасно, и выгодно. В качестве теплоносителя может использоваться вода или антифриз, например, этиленгликоль. Последний удобен при периодическом использовании системы. Например, при посещении дачи в зимнее время.

Плюсы и минусы водяного пола в деревянном доме

Водяной пол на основе капиллярных матов действительно выгоден для использования в деревянном доме. Перечислим основные преимущества:

  • Толщина капиллярных матов всего 20 мм, их монтаж возможен без стяжки. Сама конструкция достаточно легкая, это позволяет использовать её как для обогрева пола первого этажа, так и в межэтажном перекрытии. Теплые полы на каждом жилом этаже без риска избыточной нагрузки на перекрытие — это удачное решение.
  • Водяные полы Bluemat пожаробезопасны, 30 °C — это меньше, чем под мышкой. Такая температура не пересушивает деревянные конструкции.
  • Используемая при отоплении лучистая энергия максимально приближена к природной; не имея электрических контуров (как в электрических теплых полах), она не создает электромагнитных полей.
  • Маты Bluemat скрыты, не занимают рабочего пространства, как радиатор или конвектор.
  • Система бесшумна, в отличие от булькающих радиаторов и дребезжащих конвекторов; почти бесшумный кондиционер работает громче.
  • Водяные полы Bluemat можно использовать в режиме охлаждения, что позволяет полностью отказаться от кондиционеров.
  • Значительная площадь нагреваемой поверхности позволяет удерживать температуру теплоносителя на низком уровне, обеспечивая экономию.
  • В комплект капиллярной системы Bluemat входит терморегулятор Geo1, его DSL-порт позволяет получить удаленный доступ к управлению микроклиматом в помещении. То есть, для того, чтобы подготовить загородный дом к приезду гостей, не нужно ехать туда заранее, чтобы протопить печь. Достаточно воспользоваться приложением в вашем смартфоне.
  • Капиллярные маты надежны — сверхпрочный полипропилен, немецкое качество, внутренний контур не требует обслуживания, гарантия 50 лет.

Ниже приводится таблица, в левом столбце которой выписаны недостатки обычного теплого водяного пола — экспертное мнение мастера, занимающегося монтажом и обслуживанием теплых полов более 12 лет. В правом столбце таблицы представлено решение проблемы при использовании теплого водяного пола на основе системы Bluemat.

Недостаток обычного водяного пола

Решение от GeoClimat

Устройство теплого водяного пола предполагает проведение тщательных теплотехнических расчетов.

Каждый проект, выполняемый компанией Геоклимат, проходит этап проектирования, включающий проведение всех необходимых расчетов применительно к конкретному объекту.

Бетонная стяжка увеличивает нагрузку на перекрытия и уменьшает высоту помещения.

Толщину капиллярных матов Bluemat определяет наружный диаметр магистральной трубки, он равен 20 мм (наружный диаметр капилляра составляет 4,5 мм). Капиллярные маты Bluemat могут быть установлены без стяжки.

Водяной пол предполагает использование теплопроводящего напольного покрытия; ковры резко снижают эффективность обогрева.

Установка водяного теплого пола на основе системы Bluemat позволяет безопасно использовать теплопроводящие напольные покрытия; ковры просто не понадобятся.

Для получения качественного результата, монтаж лучше поручить проверенным специалистам; это влияет на стоимость.

Компания Геоклимат проводит полный цикл работ, включая монтаж, регулировку и настройку оборудования.

При нерегулярной эксплуатации водяных полов, всякий раз требуется запуск системы в начале пользования и консервация в конце.

По желанию заказчика, в гидравлическую магистраль водяного пола на основе системы Bluemat может быть добавлен антифриз.

При повреждении гидравлического контура требуется достаточно трудоемкий ремонт.

Компания Геоклимат уверена в качестве выпускаемых гидравлических контуров и предоставляет гарантию на оборудование и работу.

Водяной теплый пол в деревянном доме на основе системы капиллярных матов Bluemat — это лучшее техническое решение из возможных. Для получения дополнительных консультаций свяжитесь с нашими инженерами по телефону: +7 (499) 638-22-66

Деревянный дом, бревенчатый дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses - Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах - Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса "Dina’s Morning" - большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства. ...

более

Деревянный дом из клееного бруса и терраса «Евродом» - домик для круглогодичного проживания для небольшой семьи. Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. ...

более

Деревянный дом из клееного бруса «Мираж» - компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ...

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2, 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. ...

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома....

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из ...

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка....

более

Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического подогрева пола под паркетный пол - отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается.Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, - это разделить существующий канал отопления, чтобы подвести немного тепла на крыльцо. К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку деревянного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый законченный пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу.Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Устранение проблем, связанных с влажностью в ползунках

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в подвальных помещениях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого - утеплить стены по периметру. Другой вариант - это наш метод заполнения всего перекрытия перекрытия перекрытия и инкапсуляция системы перекрытий перекрытия (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на 3 ″ полосы.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и такой же высоты, как и основной дом.

Спланируйте установку, как если бы вы выполняли любую стандартную работу по укладке полов, путем привязки линий для направления размещения досок и учета нестандартных размеров стен.

Соответствующая высота этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздодеры (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого нагрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, чтобы закрепить его в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. большое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, расположенных на расстоянии 3 дюйма друг от друга.

Передовой опыт: установка кабелей теплового излучения для подогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг - установка крепежных лент Warmup.

Примечание: В зависимости от конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы они соответствовали опоре деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к фиксирующей планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал раствор, модифицированный латексом (LMT), который представляет собой смесь цемента, очень мелкого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовать черновой пол не нужно.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для полов с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука - примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующим полам из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Используйте пиленую на четверть пиломатериала для досок шириной более 3 дюймов для большей стабильности размеров.
  3. Акклиматизируйте деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы имеют меньшее расширение и сжатие.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Полы со скошенными краями делают зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup, чтобы узнать цену. Определите расположение термостата и отметьте его на своем эскизе.

Мы использовали тонкую сетку, модифицированную латексом (LMT), для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Электрические нагревательные маты с подогревом разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки нагрева никогда не поднимутся выше 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкой ленты на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 А к месту расположения термостата. Перед тем как заделывать стены, я протягиваю тросик из коробки термостата вниз по полости стены и через вырезанную часть настенной колодки размером 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Используя деревянные планки от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для деревянных излучающих полов с подогревом, а также минимизируют сезонные зазоры, коробление и так далее.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с ближайшей точки пола к термостату, приклейте стык к черному полу.

Оберните нагревательный кабель на фиксирующую планку и проведите его вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

После того, как система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного разбавителя на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / разбавитель / клей ДОЛЖНЫ содержать латексные компаунды и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Side Note One

Плавающие плиточные полы SnapStone

С 2005 года напольное покрытие из керамогранита SnapStone сократило время укладки вдвое благодаря инновационной системе блокировочных лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание Два

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + - это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке. В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ x24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

Можно ли установить лучистое тепло под деревянными полами?

Представьте себе прогулку по деревянным полам с подогревом холодной зимней ночью? Лучистое тепло становится все более популярным в отоплении жилых помещений.Большинство людей не знают, как работает лучистое тепло. На самом деле, многие люди не знают, что лучистое тепло можно установить под деревянными полами. Если вы хотите подумать о лучистом тепле для своего дома, есть несколько вопросов, которые следует учитывать, прежде чем принимать окончательное решение.

Что такое лучистое тепло?

Лучистое тепло - это система, в которой под полом используются электрические змеевики или трубы с горячей водой. Традиционно он использовался для плиточных полов, но теперь он также используется для деревянных полов.Полы с подогревом становятся все более популярными из-за легкости утепления всего вашего дома. Одно из первых возражений скептиков заключается в том, что это увеличит ваши счета за электричество. На самом деле лучистые обогреватели очень рентабельны, и те, кто их установил, заметили небольшое снижение своих счетов за электроэнергию.

Действительно ли лучистые обогреватели согревают пол?

Да! Это не прихоть и не временная акция. Лучистые обогреватели действительно работают и могут нагреть пол до 85 градусов по Фаренгейту! Некоторые производители рекомендуют поддерживать постоянную температуру, в идеале от 78 до 80 градусов.Тип деревянного пола, который вы устанавливаете над механизмом лучистого тепла, в конечном итоге будет определять ваши рекомендации по температуре.

Ограничения

Существуют некоторые ограничения на тип деревянного пола, который может использоваться с лучистым теплом. Если вы подумываете о лучистом тепле в своем доме, проконсультируйтесь со специалистами, которые посоветуют вам, какие виды растений лучше всего подходят для этого применения. Обязательно обсудите, как толщина напольного покрытия повлияет на обогрев; как естественная усадка и набухание повлияют на пол и какие породы дерева наиболее устойчивы при нагревании.Этот фактор зависит от породы дерева и производства напольного покрытия.

Укладка деревянных полов

Если вы решили установить лучистое тепло под деревянным полом, следующим шагом будет планирование установки. Лучше всего подойдут плавающие полы. Рекомендуется не приклеивать и не прибивать деревянные полы. В ближайшем будущем на это может повлиять высокая температура, что может вызвать конфликт в случае ремонта. Вместо этого стремитесь к взаимосвязанным плавающим полам. Это позволит легко заменить любые полы в случае повреждения.

Не забывайте всегда уточнять у производителя, совместим ли выбранный вами деревянный пол с лучистым теплом. Не все системы лучистого отопления будут работать с деревянными полами. Существует несколько производителей лучистого отопления, поэтому убедитесь, что у вас есть как можно больше информации. Хотя большинство систем лучистого отопления может быть установлено домовладельцем, необходимо учитывать различные технические аспекты, или вы можете выбрать их профессиональную установку.

ИАПМО

"Можно ли укладывать деревянные полы над системами лучистого отопления?"

Совершенно верно! Теплый, приятный на ощупь деревянный пол - настоящее удовольствие в холодный зимний день.Это не только красиво; он добавляет комнате повышенного комфорта.

Нажмите здесь, чтобы увидеть результаты испытаний деревянных полов

По словам Микки Мура, технического директора Национальной ассоциации производителей напольных покрытий из дуба, температура, используемая для подогрева полов, никоим образом не повредит древесину. При приклеивании древесины непосредственно к черному полу температура является лишь важным фактором. Некоторые мастики чувствительны к температуре.

В то время как температура теплого пола не причиняет вреда древесине, колебания содержания влаги вызывают ее движение разными способами.При укладке полов из мягкой или твердой древесины в любой ситуации содержание влаги является ключевым фактором успешных характеристик пола. Добавление тепла к полу делает еще более важным обращать внимание на влажность. Монтажник деревянного пола и подрядчик по отоплению должны знать особые соображения, необходимые при совмещении полов с подогревом и деревянных полов.

Зазоры, заборы, коробление, проверка
Важно отметить, что почти все движения в деревянном полу происходят из-за влаги, и это движение будет происходить во всех деревянных полах.Следовательно, чем более постоянным будет поддерживаться влажность, тем меньше вероятность возникновения проблем с полом. Зазоры между досками и чеки (трещины на плите) являются результатом слишком низкого содержания влаги. Деформация или коробление - результат слишком высокого или неравномерного содержания влаги. В любом случае это обычно результат того, что древесина не может адаптироваться к окружающей среде до того, как она будет установлена.

Простые правила
Вот три простых правила, которым должен следовать подрядчик:

1.Низкая температура - поддерживайте минимальную температуру пола, продолжая нагревать пространство. (здесь может помочь внешний контроль сброса)

2. Равномерное тепло - Распределите тепло по черному полу как можно более равномерно.

3. Акклиматизация - перед укладкой дерева убедитесь, что черновой пол и деревянный пол нормализованы или адаптированы к готовому помещению. Черновой пол или плита должны быть сухими.

Температура не вредит древесине, но влияет на ее влажность.С повышением температуры содержание влаги обычно снижается. Слишком сильный нагрев древесины приведет к усадке древесины и образованию зазоров между досками. Как только температура понижается, влага возвращается, и промежутки закрываются.

В большинстве климатов зимний воздух суше, чем летний. Это может вызвать сезонный зазор между досками и произойдет независимо от того, установлена ​​ли система подогрева пола. Если контроль влажности в помещении отсутствует, жильцы должны ожидать сезонных зазоров на любом деревянном полу с лучистым обогревом или без него.

Купирование досок может быть результатом неправильной укладки деревянного пола, но также может быть результатом неравномерного нагрева пола. Низкое равномерное распределение температуры - ключ к решению этой проблемы.

Влагобарьер между деревом и черным полом является обязательным условием для бетонных или гипсовых полов и неплохой идеей даже для деревянного чернового пола. Барьер помогает поддерживать равномерный баланс влаги в полу.

Типы деревянных полов
Существует ряд видов деревянных полов, которые можно использовать для полов с подогревом. Они перечислены здесь в порядке стабильности, первый из которых является наиболее стабильным по размерам и с наименьшей вероятностью подвержен влиянию влажности. Последний наиболее подвержен проблемам с влажностью.

1. Ламинированный пол. Эти изделия обычно имеют поверхность из пластикового ламината, внешне напоминающую настоящую древесину, которая приклеена к прессованной древесине или фанерному основанию.

2. Паркетный пол. Этот пол состоит из нескольких слоев древесины, склеенных между собой по диагонали смещенной текстуры древесины.Верхний отделочный слой обычно представляет собой твердую древесину.

3. Полы из массива. Существует множество пород древесины, каждая из которых по-разному реагирует на содержание влаги. Ширина и разрез доски также определяют устойчивость деревянного пола.
а. Более стабильные породы - американская вишня, американский орех, мескит, тик, дуб и т. Д.
b. Примеры менее стабильной древесины - клен, бразильская вишня и т. Д.
c. Древесина хвойных пород обычно менее стабильна, но механически удерживается на месте легче, чем древесина твердых пород.
г. Четверть- или рифленая древесина более устойчива, чем пол из гладких пиленых материалов.
e. Для деревянных полов рекомендуется использовать узкие доски (2 1/4 дюйма или меньше).

Установка деревянных полов
Деревянные полы можно укладывать разными способами. Выбор обычно является результатом сочетания типа конструкции здания и устанавливаемого деревянного пола.

Клей для пуха - (обычно только для клееных изделий из древесины). Деревянный пол приклеивается непосредственно к основному полу, будь то бетонная плита, гипсовая подложка или деревянная конструкция.Нагревательный элемент либо встраивается в плиту, либо прикрепляется к нижней стороне чернового пола.

Direct Nail - Деревянный пол прибивается непосредственно к деревянному основанию. Этот метод обычно используется, когда система отопления применяется к нижней стороне деревянного чернового пола. Необходимо следить за тем, чтобы гвозди не проникали в черновой пол и не повредили систему отопления.

Гвоздь к шпалам - Шпалы (например, плотность 2x3 дюйма, группа 1, обработанные под давлением, высушенные в печи пиломатериалы) прикрепляются к черному полу.Материал шпал должен быть достаточно плотным, чтобы в достаточной мере удерживать гвозди для деревянного пола. Мягкая сосна - плохой выбор для укладки паркета.

Система обогрева размещается между шпалами и использует воздушное пространство или металлические ребра для передачи тепла на нижнюю сторону деревянного пола. Пространство между шпалами также можно заполнить вяжущим материалом для улучшения теплопередачи.

Деревянные планки пола можно прибивать гвоздями непосредственно к шпалам или к слою фанеры, прикрепляемому к шпалам.

Плавающие полы - Ряд производителей поставляют готовые полы, которые не прикрепляются к черному полу, а плавают над ним как одно целое. Эти полы могут быть склеены шипом и пазом, скреплены вместе или прикреплены к двойному слою фанеры, сконструированной для создания одного большого плавающего основания. Способ зависит от производителя.

Какая бы древесина или какой бы метод монтажа ни использовались, соблюдайте три простых правила (1. низкая температура, 2.равномерное тепло, 3. акклиматизация) обеспечит успешную работу системы теплого пола.

Как деревянные полы могут сэкономить энергию и деньги

Когда пришло время заменить старые ковры, многие люди переходят на деревянные полы. Почему? Хотя босиком ковер может казаться теплее деревянного и стоить дешевле, его сложнее чистить, его легче повредить, он быстрее изнашивается и намного хуже для людей, страдающих аллергией. Кроме того, древесина увеличивает красоту и ценность вашего дома.

Но знаете ли вы, что деревянные полы также могут сэкономить энергию и деньги?

Теперь я знаю, о чем вы думаете: «В этом нет никакого смысла! Как древесина может согреть мой дом, когда кажется на холоднее? Разве ковер не согревает дом? Что ж, позвольте мне объяснить.

Деревянные полы помогают теплу двигаться по дому

Суть в том, что ковер - изолятор, а дерево - проводник. Ковер не дает теплу двигаться, в то время как дерево поглощает тепло, а также позволяет ему циркулировать.Люди ошибочно полагают, что ковер удерживает тепло, но он просто уменьшает поток энергии в вашем доме. Это означает, что ваша печь должна работать намного тяжелее, чтобы пропустить тепло через ковры и прогреть весь дом. С другой стороны, дерево улучшает циркуляцию тепла в вашем доме, позволяя теплу проходить через него. Древесина проводит тепло, особенно в домах с системами лучистого отопления, и позволяет ему легче проникать к вам, в то время как ковер требует более высоких настроек нагрева, чтобы тепло проникло в жилые помещения.

Деревянные полы обеспечивают продолжительное тепло

Древесина также сохраняет тепло дольше, чем ковер, поскольку имеет более высокую тепловую массу. Дерево и другие твердые материалы значительно снижают колебания температуры в вашем доме, поскольку они поглощают и сохраняют тепло, а светлые волокна ковра просто становятся препятствием. Это явление справедливо и для других твердых материалов, таких как бетон, ламинат, керамика и плитка. Наличие материалов с высокой тепловой массой в вашем доме позволяет сэкономить деньги на коммунальных услугах, потому что вашему дому не нужно прилагать столько усилий, чтобы поддерживать прохладу в дневную жару или сохранять тепло поздно ночью.Температура остается более постоянной.

Тепло, которое стоит меньше

Так что все это значит для вас? Честно говоря, лучший способ снизить ваши счета за коммунальные услуги - это установить деревянный пол или другой теплопровод с высокой тепловой массой, а затем изолировать снаружи вашего дома (стены, крыша, окна и т. Д.). Вам будет теплее, и ваш счет будет меньше.

Как согреть ноги в доме с деревянным полом

В то время как деревянные полы могут сделать ваш дом теплее, а счета за коммунальные услуги меньше, как насчет холодных ног? Настоящее дерево теплее ковра, но ковер часто кажется на теплее босым ногам.

Если вам по-прежнему мешают замерзшие ноги, есть способы сделать деревянный пол теплее под ногами.

Найдите коврики

Найдите красивые коврики, которые можно стирать в машине или коврики, чтобы вы могли наслаждаться мягкостью ковра, сохраняя при этом грязь и сокращая счета за коммунальные услуги.

Приобрести обогреватель

Неизбежно, что в некоторых частях вашего дома просто холоднее, чем в других. Вы можете найти обогреватель, который можно поставить под стол или убрать в угол всего за 20 долларов.

Добавьте шторы на окна

Плотные шторы, задернутые на окнах холодными ночами, являются изолятором, препятствующим уходу тепла и проникновению холодного воздуха.

Установить излучающую систему

Лучистое отопление описывает любую систему подповерхностного отопления, установленную в вашем доме (электрические кабели, водопроводные трубы и т. Д.). Это более долгосрочный и дорогостоящий способ сохранить тепло дерева или плитки, но это может быть хорошим выбором, если вам всегда холодно. Проконсультируйтесь со специалистом по поводу вариантов.

Утеплитель подвала

Утеплитель может оказаться более дешевым вариантом, чем установка всей системы отопления. Если вы не проводите время в подвале с сквозняками, подумайте о том, чтобы утеплить потолок подвала, чтобы предотвратить потерю тепла. Если вы все же проводите время в подвале и не хотите, чтобы в нем стало холоднее, поговорите со специалистом об утеплении стен и окон в подвале.

Прикрой ноги

Я знаю, это очевидно, но пара хороших шерстяных носков или пушистых тапочек могут творить чудеса.Убедитесь, что вы носите что-то с ручками или ступенями внизу, чтобы предотвратить занос - если, конечно, вы не хотите, чтобы скользил по коридору.

Удержать ноги в тепле сравнительно легко, и вы можете чувствовать себя комфортно, пользуясь преимуществами деревянного пола.

Теплый пол - Варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности. Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Системы электрического и водяного лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления - отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления - самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зонными термостатами, которые можно настроить на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров в качестве экологически чистой альтернативы химическим веществам или соли и удобной для людей альтернативы изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидравлической системы - выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым обогревом

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что отопление следует включить и поработать не менее 3-6 дней перед укладкой напольного покрытия, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень - идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин - неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла - это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем. Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда речь идет о полах, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите древесину, высушенную в печи, которая распилена на четверть, а не на гладкую пилу. Четвертьугольный пиломатериал имеет тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания у него меньше. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, - это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли использование на тепловое излучение на гарантию на продукт.

Гидравлическое лучистое тепло для полов с деревянным каркасом

Гидравлические лучистые полы с подогревом (HRF) обычно связаны с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых трубок толщиной от 1/2 до 3/4 дюйма располагаются над слоем сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле.К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1). Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема - примерно через два часа - между трубками можно увидеть некоторую вертикальную усадку (3). Затем второй подъемник заливается первым (4) и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 за погонный фут (то есть от 65 ¢ до 75 за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру). Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными полами классифицируются как мокрые и сухие, в зависимости от того, используется ли в них подкладочный слой, залитый на место.

Влажная система передает тепло жилому помещению через тонкую плиту, которую заливают после того, как трубка установлена. Материал плиты состоит из наливного гипса или легкого бетона на портландцементе. Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее.Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ. Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F - от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла. Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и насосного оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки.Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом. Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт - это количество материала, помещаемого за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней - время, необходимое для полного отверждения Gyp-Crete - перед укладкой чистового пола. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им специальный «рецепт», который вы можете получить у производителя труб.Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу). Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Полы чистовые . Заливаемые на место подкладки служат хорошей основой для плитки, ковра или винила. Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать залитую подстилку, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от смеси; вам нужно будет узнать фактические числа у производителя основы).Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки. Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков лестницы, грубых проемов дверей и окон, столешниц, дверных порогов и фланцев туалета. Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы.Перед укладкой готового настила плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосатый пол из твердой древесины можно прибивать непосредственно к шпалам, я не рекомендую это делать. Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом. В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также могут быть установлены под настилом пола, как на изображениях выше. Есть два способа сделать это. В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, а вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок. При использовании этого метода каждая зона снабжается одной трубкой, которую нужно протягивать через отверстия в балках и выводить в отсеки балок по одному (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубы по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды - на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не является идеальной для всех установок, я обычно предпочитаю при новом строительстве влажную систему с подкладкой из гипсокритского материала. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая относительно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук.А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если работа требует сухой системы - что обычно имеет место при модернизации полов с ограниченной несущей способностью - установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной. Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия.Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемых подвалов или там, где вы укладываете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку. Я указываю минимум R-30 для неотапливаемых помещений, таких как подполья, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Кто-то выполнит расчет нагрузки за вас или возьмет ваши чертежи и бесплатно спланирует схему схемы. Другие продают программное обеспечение по номинальной стоимости, так что разработчик системы может оценить различные компромиссы (затраты различаются для разных систем, но также и производительность). Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, также можно использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева. Проблема в том, что для этих нагрузок требуется очень разная температура воды.Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Самый распространенный способ запустить водонагреватель и систему HRF от одного котла - разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение - разместить каждую нагрузку на параллельном трубопроводе (рис. A выше). Параллельный контур горячего водоснабжения начинается рядом с выходом горячей воды из котла и заканчивается рядом с обратной.Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали. Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование зонного клапана на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рисунок B выше). Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом.Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который устанавливается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставки» в конце статьи). Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, тогда как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда блок решает, что системе HRF требуется тепло, он открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
