разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

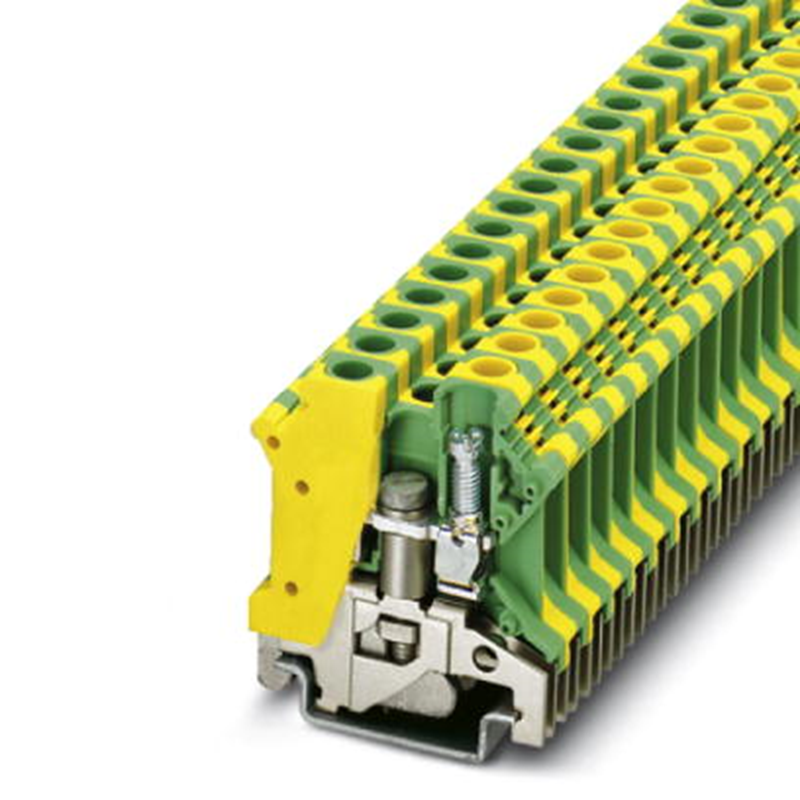

Применение в цепях клеммных колодок

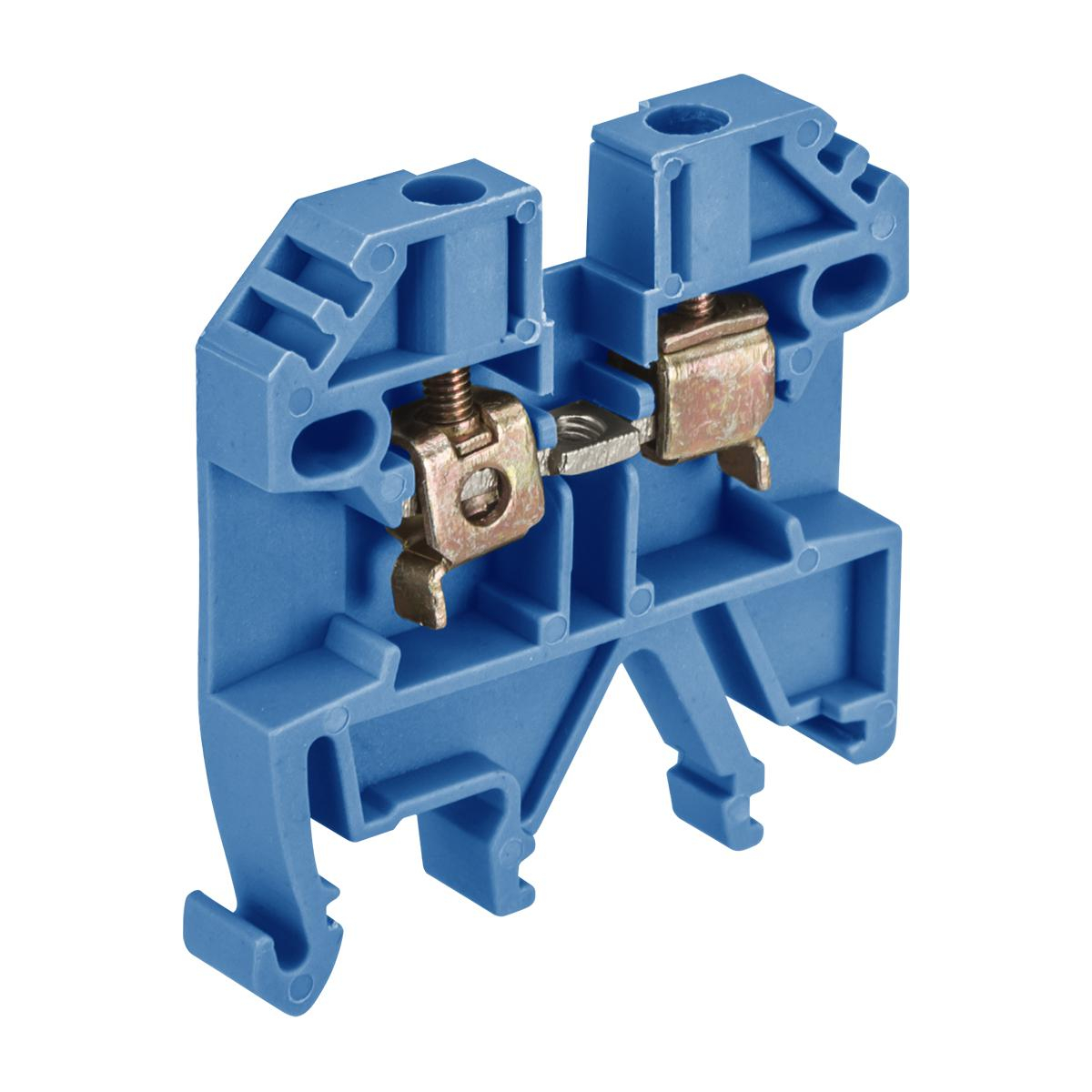

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

Как выглядит ответвительный сжим

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

• Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
• Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
• Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
• В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
• Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

• сечение;
• количество жил;
• материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

1. Использование клеммников — такой метод довольно прочный и надежный.
2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

• Плоскопружинные.
• Cage Clamp.
• Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов

Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

• Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
• Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
• Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
• Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
• Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

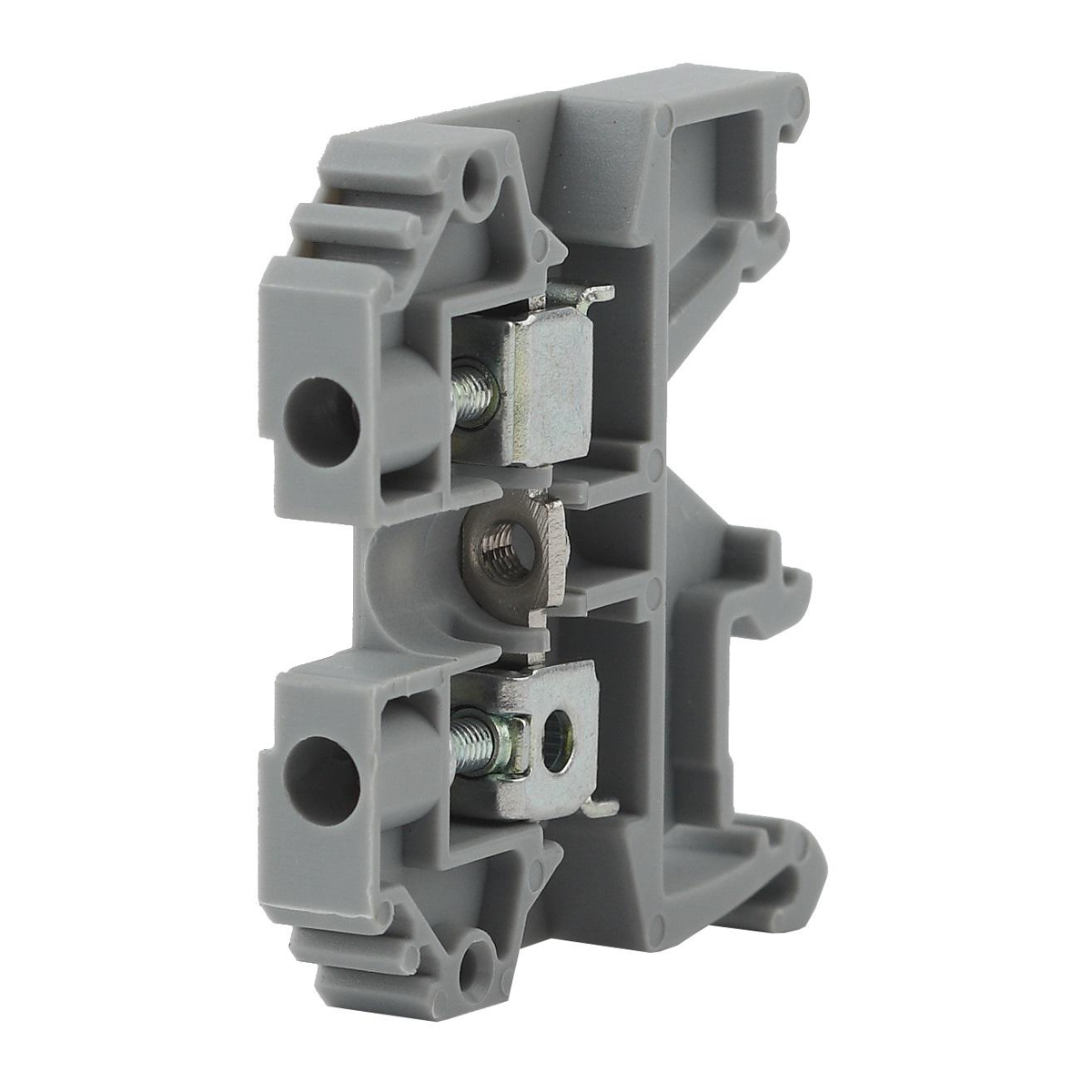

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

• диаметр проводников,
• токовые характеристики,
• класс изоляции,
• число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

• конусообразная прямая форма без упорных выступов;
• конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

• болт подходящего диаметра;
• гайка к болту;
• две шайбы по размеру;
• контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

Зажимы для линейных проводов глухие

• Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
• Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
• Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
• Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

Зажим для провода на столбе

• Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

• Проще монтировать, не требуют наличия опыта и специальных знаний.
• Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
• Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
• Не требует дополнительной изоляции от влаги и воздуха.
• Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

• Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
• Выдерживает серьезные нагрузки.
• Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

• Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
• Систематизированность коммутации.
• Простота профилактического осмотра.
• Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
• Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Клеммы для соединения проводов: разновидности, производители

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Содержание статьи

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

• хорошая механическая прочность;
• стабильность свойств на протяжении всего эксплуатационного срока;
• доступность для обслуживания и возможного ремонта;
• показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

• определиться с методом монтажа;
• выяснить функциональное назначение элемента;
• учитывать сечение проводника и его количество;
• важно определиться с оптимальным вариантом модели.

Варианты соединителей

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

• с плоскопружинным механизмом;
• универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

• механическая прочность;
• большой выбор размеров;
• возможности коммутации, как силовых цепей, так и слаботочных;
• разнообразное цветовое исполнение;
• всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

• простота монтажных работ;
• стойкость к вибрациям;
• не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

• высокое качество изделий;
• инновационные технологичные разработки;
• высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

• подобное соединение сильно нагревается;
• со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.



Предыдущая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Следующая

ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Зажимы и колодки для соединения проводов и кабелей

Даже людям без электротехнического образования понятен тот факт, что провода и места их соединения друг с другом или с сетью могут представлять определенную опасность для жизни и здоровья человека. Согласно статистике, больший процент всех аварий в этой области происходит именно из-за неисправности контактов, а не самих проводов.

Любые виды ремонтной деятельности, тем или иным образом касающиеся проводки, так или иначе, включают в себя работу по ответвлению или наращиванию проводов. Созданное специалистом соединение должно удовлетворять всем стандартам безопасности, так как плохо скрепленные контакты имеют свойство перегреваться, что часто приводит к возникновению аварийной ситуации.

Способы соединения проводов

Что такое зажимы и колодки для проводов.

Клеммная колодка, также именуемая зажимом – это специальное электротехническое изделие, основное предназначение которого заключается в обеспечении соединения между проводами. Внешне, она выглядит как металлический контакт, обладающий узлами крепления и заключенный в диэлектрический корпус. Количество узлов не ограничено – от двух и более.

Существует достаточно большое количество разновидностей конструкции, каждая из которых обладает своими особенностями. Это современное устройство, пришедшее на замену «дедовскому» методу – скрутке. Сфера применения клеммных колодок достаточно широка, их используют как профессиональные электрики, производящие капитальные ремонтные работы по наладке электросети, так и люди, выполняющие подключение нового элемента (выключателя, розетки и пр.).

Важно! Электропроводка, прокладываемая с помощью зажимов, гарантирует безопасность и надежность.

Зачем они нужны.

В электротехнической практике существует определенное количество способов, с применением которых можно соединять провода:

• С применением самозажимных клеммников.
• С использованием винтовых клеммных зажимов.
• Соединительные изолирующие зажимы (СИЗ).

Многие также сталкивались с таким способом как скрутка. Однако не всем известен тот факт, что скрутка – это запрещенный (согласно правилам устройства электроустановок) способ соединения проводов, не гарантирующий должной степени безопасности.

Важно! Зажимы – это специальные изделия, основная задача которых заключается в создании качественного, надежного и безопасного соединения двух и более проводов.

Принцип работы.

При возникновении необходимости обеспечить скрепление жил – электрические колодки для соединения проводов предоставляют собой лучшее решение. Изделия, помимо своей надежности, отличаются достаточно низкой стоимостью и простой схемой работы, принцип которой понятен каждому.

Выполнение скрутки

Чаще всего встречаются полиэтиленовые клеммные зажимы, на примере которых легче всего объяснить суть работы и монтажа изделия. Полиэтиленовый каркас выполнен в виде некоторого количества ячеек, каждая из которых оснащена металлической гильзой. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Важно! Таким образом, зажимы для проводов – это просто пара механических контактов, к которым присоединяются провода. Сама клемма заключена в диэлектрический пластиковый корпус, обеспечивающий должную степень безопасности.

Разновидности и типы зажимов.

Изделия подразделяются по следующим критериям:

• По уровню конструкции – одноярусные и многоярусные изделия, из которых наиболее сложными считаются именно многоуровневые виды.
• В зависимости от расположения контактов – прямые и угловые соединители.
• В зависимости от устройства конкретного провода, так как многие жилы отличаются по внутреннему устройству, и, соответственно, места их соединения также должны иметь характерные отличия.
• По типу крепления – винтовые, пружинные, зажимные, торцевые и концевые виды.

О некоторых, самых распространенных видах классификации, в рамках данной статьи, будет рассказано несколько подробнее.

Клеммные зажимы.

Винтовые колодки, обладающие парой металлических контактов, заключенных в диэлектрический корпус. Подсоединение проводов может происходить в нескольких точках – от двух и более. С помощью колодок можно подключиться при выполнении бытовых электротехнических работ. Также их используют в распределительных коробках.

Важно! Главная особенность изделия заключается в простоте его конструкции и высоком уровне надежности.

Клеммные зажимы

Скотч-лок.

Изделие под названием скотч-лок обладает внушительным рядом преимуществ, по сравнению с остальными видами зажимов. С его помощью с легкостью можно осуществить соединение с линией или подключать проводники без использования специального инструмента. Схема работы заключается в создании фиксации с помощью сжатия в контакте ножевого типа.

Электрический скотч-лок также обладает надежным и безопасным диэлектрическим корпусом, что позволяет создать полностью изолированный контакт.

Самый используемый при производстве зажимов материал – это полипропилен. Также может быть задействован огнестойкий нейлон. В корпусе продукта помещается U-образный контакт, прорезающий изоляцию и обеспечивающий контакт. Также, в корпус заливается особый гидрофобный состав, добавление которого является способом защиты места соединения от каких-либо воздействий. Принцип действия конструкции во многом напоминает прокалывающие зажимы, применяемые в рамках работы с СИП проводами.

Важно! Установку скотч-лока необходимо проводить в несколько этапов: сначала вводится кабель, а затем осуществляется зажим.

Как выглядит скотч-лок

Колпачки СИЗ.

Колпачок СИЗ – это особая конструкция, назначение которой также заключается в обеспечении создания точки соединения двух и более проводов. Изделие включает в себя две составляющие: сам колпачок и стальную пружину. Материал, используемый при изготовлении – особый электроизоляционный негорючий пластик, устойчивый к температурным воздействиям, а также, способный выдержать высокое напряжение. Пружинная конструкция в виде конуса создается из металла, витки которого обжимают электропровод.

Изделия классифицируются по наличию ушек, что, в принципе, не является особенно важным отличием. Колпачки с ушками несколько легче использовать, но и места они занимают немного больше. Подключаться с помощью колпачков очень удобно, и работа не требует особых навыков и усилий.

Колпачки СИЗ

Пружинные зажимы для соединения проводов.

Пружинные зажимы – это конструкции, используемые для соединения проводов, изготавливаются из всевозможных видов полимерных металлов. Основная контактная поверхность состоит из 2-ух латунных поверхностей. Первая жестко закрепляется на корпусе изделия, вторая – на его подвижной части.

В момент проведения монтажных работ, подвижная область приподнимается, в образовавшийся проем продевается провод, после чего конструкция возвращается в обратное положение.

Важно! В момент закрытия пружина создает определенное давление на жилу, самозажимный механизм создает надежное крепление и позволяет подключить какое-либо устройство к сети.

Пружинные зажимы

Как правильно соединять провода.

Как уже говорилось ранее, 90% всех аварийных ситуаций, связанных с электроустановками, появляются из-за проблем с контактными поверхностями. Плохой контакт может стать причиной многих проблем, избежать которых можно с помощью клеммных зажимов разного типа. Скрутки, чаще всего применяемые в бытовом варианте, запрещены по всем правилам и гостам. Такие виды соединений попросту не в состоянии обеспечить надежный контакт, в отличие от винтовых зажимов.

Клеммная колодка – это идеальный вариант, применяемый при соединении одножильных медных проводов. Помимо высокой надежности, изделия также отличаются доступной ценой. Для его применения не потребуется особых навыков монтажа и какого-либо дополнительного оборудования. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Зачистив изоляцию на концах и скрутив их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать проводной соединитель. Но что, если есть несколько проводов, которые нужно соединить/подключить рядом друг с другом? Или что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот метод уже не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая соединительной клеммой или клеммным соединителем ) представляет собой модульную колодку с изолированной рамой, которая соединяет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.

Изображение предоставлено: Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токоведущий элемент (металлическая полоса или клеммная колодка).Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, позволяющее легко монтировать или снимать блок с печатной платы или монтажной рейки. Большинство клеммных блоков обычно модульные и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки делают соединения более безопасными, а провода хорошо организованными.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать на основе конструкции, типа устройства, вариантов подключения и т. д.

Одноуровневая проходная клеммная колодка

Тип конструкции

• Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов, т. е. соединения «провод-провод». Они также называются клеммными колодками с одинарным вводом . Одноуровневые клеммные колодки относятся к самому простому типу, имеющему один входной контакт и один выходной контакт.
• Двухуровневые клеммные блоки : Эти блоки имеют еще один уровень соединительных клемм, расположенный над первым.Такое расположение обычно используется для экономии места.
• Трехуровневые клеммные колодки : Так же, как и двухъярусные блоки, они имеют дополнительный уровень наверху. Преимущество использования многоуровневых блоков заключается в том, что в одном блоке можно установить несколько соединений.

Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.ком

— Заземляющие клеммные колодки

Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, где заканчивается провод, заземляются на панель или DIN-рейку, на которой установлен блок.

— Клеммы с предохранителями

Они аналогичны проходным блокам, за исключением того, что металлическая соединительная планка заменена предохранителем. Поэтому провода будут подключаться через предохранитель, обеспечивающий дополнительную защиту.

— Клеммы для термопар

Они предназначены для подключения проводов термопары. Некоторые соединители для термопар по существу зажимают выводы термопар вместе с обеих сторон блока, устраняя металлическую соединительную планку внутри блока. Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.

— Блоки ввода/вывода и сенсорные блоки

Блоки ввода-вывода используются для установления соединения между устройством и контроллером.Принимая во внимание, что сенсорные блоки работают с трех- или четырехпроводными устройствами, такими как датчики приближения.

— Разъединить клеммные колодки

Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов. Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммный блок распределения электроэнергии — это удобный, экономичный и безопасный способ распределения питания от одного источника на несколько выходов.К входной клемме блока подключается один большой провод, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

• Винтовые клеммы : Винтовые клеммы являются наиболее распространенным типом соединения. Провод или проводник просто прижимается к полоске проводника в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводников.
• Пружинный зажим : В клеммах этого типа используется давление пружины, чтобы удерживать провод в зажатом состоянии. Пружинные зажимы представляют собой более новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.


  Изображение предоставлено C J Cowie | Корпорация Алтех

• Вставные клеммные колодки : Вставные клеммы позволяют подключать провод, просто вставив его. Для большинства вставных клемм требуется использование наконечника.Наконечник укрепляет конец провода/проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставив отвертку в отверстие для разблокировки.
• Соединитель смещения изоляции (IDC) : Эти соединители не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляцию, и два острых металлических лезвия внутри клеммы прорежут его до проводника, установив надлежащий контакт.
• Клеммная колодка барьера : Используются там, где вибрация является проблемой. Лопатка или кольцевая клемма прикрепляются к проводу, а затем вставляются в болт и затягиваются гайкой на клеммной колодке. Это предотвращает ослабление проволоки из-за вибраций.

%PDF-1.5 % 1 0 объект >>> эндообъект 2 0 объект >поток 2017-10-19T10:27:43-04:002017-10-19T10:27:44-04:002017-10-19T10:27:44-04:00Adobe InDesign CC 2017 (Windows)uuid:14c659bd-0095-44b3 -8329-a062b74c8cc6adobe:docid:indd:affebde8-4a84-11e0-9181-e06d5fbc976fxmp. ID: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fdefault

convertedfrom применение / х-InDesign в приложение/pdfAdobe InDesign CC 2017 (Windows)/2017-10-19T10:27:43-04:00

приложение/pdfБиблиотека Adobe PDF 15.0False конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 6 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Shading>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 20 0 объект >поток д 0 382,5 612 409,5 рэ W н д /GS0 г 0 409,5 409,5 -0 0 382,5 см БХ /Ш0 ш ЭКС Q Вопрос БТ /CS0 кс 0 0 0 сбн /GS1 г /T1_0 1 тс -0,005 Тк 6,5 0 0 6,5 22,5 31,2941 Тпл (\ 251 2017 )Tj [(ФЕНИКС ПРОДОЛЖЕНИЕ)100 (A)40 (CT)]TJ /Span>> BDC ( )Tj ЭМС 34,486 0 тд [(P)150 (.O)60 (.Bo)25 (x 4100, Har)10 (risburg, P)70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ Т)115 (техн. сер.)-15 (вице: 800-322-3225)]TJ 23.88 -1,231 тд [(E-mail: inf)25 (o@phoenix)25 (con.com | )-55 ( )-55 (W)90 (ebsit)10 (e: www)60 (.phoenix)25 (cont)- 20 (а) 20 (ct.com)] TJ ET /CS0 CS 0 0 0 SCN 0,5 Вт 4 М q 1 0 0 1 22,5 43,64 см 0 0 м 567 0 л С Вопрос БТ /T1_1 1 тс 9,5 0 0 9,5 43,2 713,5211 Тм [(От)-25 (ч)10 (эр в)20 (омм)10 (он мис)5 (в)20 (он)10 (в)20 (д)-20 (р)9,9 (т)-29,9 (i)9,9 (на)]TJ 0 Тк 13,313 0 Тд ( )Tj /T1_2 1 тс -0,005 Тк -13,313 -1,474 Тд [(T)20 (innin)25 (g wir)10 (es will in)10 (c)-10 (r)10 (eas)15 (e corr)15 (osion r)10 (esis)10 (tan) 10 (в.п.:)-5 ( )]ТД /T1_0 1 тс 0 Тк 17.43 0 Тд ( )Tj -0,005 Тк -17,43 -1,474 Тд [(Y)140 (es\205 но когда луженый провод)25 (e компр)25 (essed в t)10 (терминал,)-5 ( )]TJ 0 Тк 25,35 0 ​​Тд ( )Tj -0,005 Тс -25,35 -1,474 Тд [(жесть бр)25 (еакс а)10 (пар)-19,9 (т, так что связи может больше не быть)-5 ( )]ТД 0 Тк 24,378 0 Тд ( )Tj -0,005 Тк -24,378 -1,474 Тд [(be g)-10 (as-tight. Bar)25,1 (e wir)25 (e нитей будет cr)25 (eat)10 (ea bett)10 (er)99,9 (,g)-10 (as-tight )-5 ( )]ТДж 0 -1,474 ТД [(связь и может быть мор)25 (э е\034актив)15 (э ва)32 (у р)25 (вывод кор)10 (р)25 (осион. )-5 ( )]ТДж /T1_2 1 тс 0 -2,421 ТД [(T)20 (inn)10 (ed wir)10 (es will s)10 (t)-29,9 (ill \037)-10 (t in)20 (to t)-25 (h)10 (e термин )10 (аль блок)-20 (k:)-5 ( )]TJ 0 Тс 17,699 0 Тд ( )Tj /T1_0 1 тс -0,005 Тк -17,699 -1,474 Тд [(В некоторых случаях a)20 (d)10 (ded mat)10 (erial will pr)25.1 (e)15 (v)15 (ent the wir)25 (e fr)25 (om \037tting)-5 ( )]ТД 0 -1,474 ТД [(pr)25 (operl)10 (y в блоке)-10 (. Ad)10 (ding tin can mak)30 (e the wir)25 (e больше чем)-5 ( )]TJ 0 Тк 25,482 0 Тд ( )Tj -0,005 Тс -25.482 -1,474 тд [(t)10 (концевой блок — rat)10 (ed f)25 (или)100 (. Это будет pr)25 (e)15 (v)15 (ent t)10 (terminal fr)25 (om) -5 ( )]ТДж Т* [(пр)25(оперл)10(замыкание/зажим т)10(о провод)25(д)-20(.)]ТЖ /T1_3 1 тс 0 -2,895 ТД [(Последняя мысль)-10(с)-5( )]TJ /T1_0 1 тс 0 Тк 6,886 0 Тд ( )Tj 0,273 0 Тд ( )Tj -0,005 Тк -7,159 -1,474 Тд [(А)-17,8(л)-4(л)-11,3(з)-5,1(и)-6,8(н)-5,8(г)-18,3(сбн)-2(о)-8,7(н)- 10,4(с)-5(и)-0,8(г)-9,7(д)-15,3(т)-1,1(д)-9,4(г)-21,7(,т)-5,4(и)-6.9(н)-8,1(н)-5,1(и)-6,8(н)-5,8(гв)-14,1(и)-7,8(т)-1(д)-14,7(сн)-2,1(о)- 7,4(у)-6,5(л)-4,4(дб)-10,4(эт)-11,3(з)-6,7(эр)-1,1(д)-18,1(а)-18,4(с)-2,8(о)- 8,7 (нф)1,2 (о)-9,6 (р)-5 ( )]ТДж 0 Тк 24,319 0 Тд ( )Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(1о)-2,7 (о)1,9 (с)6,1 (д)7 (в)5,1 (о)-1,7 (н)-1,1 (н)-7,2 (в)-14,2 (т)1,5 (и)2,4 (о)-1,7 (н)-3,4 (с)7 ( в)7 ( с)4,9 (в)-4,6 (т)5,9 (д)6,9 (ж)7 ( дэ)-8,2 (т)-9 ( м)0,5(в)-6(а)-3,4(л)7(б)-2,6(ло)-1,8(в)-3,1(к)-21,5(т)-7,1(. )7 (W)-13,7 (h)1,9 (i)2,6 (l)0,7 (e)7 (t)1,6 (in)-1,1 (n)1,9 (in)1,2 (g)2 ( )]TJ 0 Tc 0 Tw 23,825 0 Td ( )Tj -0,005 Тк -23,825 -1,474 Тд [(г)-10,1(о)-7,8(д)-14,7(ш)-13(а)11,3(в)6,1(эб)-10,4(д)-14,3(н)-6,7(д)-17,2( \037)-16,3(т)-16,9(с)-21,5(,т)-11,3(з)-6,7(д)-15,3(р)-1(э)-11,8(р)-1,1(эб)- 10,4(д)-14,5(т)-25,6(т)-6,9(д)-15,3(ра)-10,4(л)-12,2(т)-6,9(д)-15,3(р)-15(н)- 13 (а)-4,5 (т)-5,4 (и)-10,7 (в)6,1 (д)-14,7 (ст)-11,3 (з)-13 (а)-4,5 (т)-2 (о)-7,5 (у)-6,5 (л)-4.4 (г)-5 ( )]ТЖ 0 Тк 24,294 0 Тд ( )Tj -0,005 Тк -24,294 -1,474 Тд [(т)-14,2(а)11,3(в)6,1(эй)6(о)-7,5(ут)-11,3(з)-6,7(э)-6,7(д)-18,1(а)-1,1(д )-17,2(а)-5,4(в)-10,6(з)-6,7(эо)-5,4(фл)-6,8(о)-9,6(о)-5,1(с)-0,9(эт)-6,9(э )-15,3 (р)-16 (м)-6,5 (и)-6,8 (н)-13 (а)-4,5 (т)-5,5 (и)-4,6 (о)-8,7 (н)-10,4 (с) )-14,1(.А г)-12,6(р)-1,1(д)-18(а)-4,5(та)-10,4(л)-12,2(т)-6,9(д)-15,3(р)-15 (н)-13 (а)-4,5 (т)-5,5 (и)-10,7 (в)6,1 (д)-5 ( )]ТДж 0 -1,474 ТД [(i)-8,7(s t)-7,8(o u)-12.2(с)-0,9(д фе)-15,3(р)-16(р)-15,5(о)-6,5(л)-6,3(д)-14,6(с)-10,9(н)-3,1(д) -14,3 (н)-10,4 (с)-3,5 (о)-9,4 (р)-1,1 (эт)-11,3 (ч)-6,8 (э)-2,1 (в)-11,6 (р)-1,1 (эв) -10,3(с)-11,8(р)-1,1(эт)-5,5(и)-4,2(г)-11,7(з)-9,2(т)-6,9(д)-14,3(н)-6,7(д) -9,4 (dt)-7,8 (ot)-11,2 (h)-6,7 (e)-5 ( )]TJ 0 Тк 24,901 0 Тд ( )Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p)-1,5 (r)9,3 (o)-1,6 (pe)-6,3 (r)9 (s)-0,7 (pe)-5,2 (c)2,6 (i)-2,7 (\037)-1,5 ( в)-6,6(а)4,5(т)3,5(и)4,4(о)-4,6(. )]ТДж ET 0.475 Вт 10 М q 1 0 0 1 320,95 698,5712 см 0 0 м 156,339 0 л С Вопрос q 1 0 0 1 320,95 684,5712 см 0 0 м 172,622 0 л С Вопрос q 1 0 0 1 320,95 661,5712 см 0 0 м 242,312 0 л С Вопрос q 1 0 0 1 320,95 647,5712 см 0 0 м 250.454 0 л С Вопрос q 1 0 0 1 320,95 624,5712 см 0 0 м 241,249 0 л С Вопрос q 1 0 0 1 320,95 610,5712 см 0 0 м 191.707 0 л С Вопрос q 1 0 0 1 320,95 587,5712 см 0 0 м 155,617 0 л С Вопрос q 1 0 0 1 320,95 564,5712 см 0 0 м 227,626 0 л С Вопрос q 1 0 0 1 320,95 550,5712 см 0 0 м 104.204 0 л С Вопрос q 1 0 0 1 320,95 527,5712 см 0 0 м 230.79 0 л С Вопрос q 1 0 0 1 320,95 513,5712 см 0 0 м 255.292 0 л С Вопрос q 1 0 0 1 320,95 499,5712 см 0 0 м 59.356 0 л С Вопрос БТ /T1_3 1 тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref)10 (er)15 (ences)]TJ /T1_0 1 тс ( )Tj ( )Tj 0 -1,474 ТД [(https://www)60 (.ipc)-20 (.org/4.0_Kno)20 (wledge/4.1_)]TJ 0 -1,474 ТД [(St)-20 (andar)25 (ds/J-STD-001E-r)25 (edline-April-2010.pdf)]TJ 0 -2,421 ТД [(https://electr)25 (onics.st)-20 (a)20 (ck)30 (ex)25 (изменить)-19,9 (. com/questions/29861/tinning-)]TJ 0 -1,474 ТД [(wir)25 (es-to-be-scr)25 (e)15.1(ш)19,9(ед-в-т)10(о-а-шоколад)10(э-блок-т)10(клемм-полоса)]TJ 0 -2,421 ТД [(http://pcb)10 (.iconnect007.media/index)-10 (.php/ar)-19.9 (ticle/54474/pcb-101-)]TJ 0 -1,474 ТД (коэффициент теплового расширения/54477/?skin=pcb)Tj 0 -2,421 ТД [(http://cleanr)25 (oom.b)20 (yu.edu/CTE_mat)10 (сериалы)]TJ Т* [(http://www)60.1 (.bing.com/sear)25 (ch?q=thermal+expansion&sr)25 (c=IE-)]TJ 0 -1,474 ТД [(Sear)25 (chBo)25 (x&FORM=IESR02)]TJ 0 -2,421 ТД [(http://www)60.1 (.bing.com/sear)25 (ch?q=tinning&qs=n&f)25.1 (форма=QBRE&)]TJ 0 -1,474 ТД (sp=-1&pq=лужение&sc=8-7&sk=&cvid=9CC57963FDC94701B367E)Tj 0 -1,474 ТД [(937D8F0D)55 (A1A)]ТДЖ ET конечный поток эндообъект 21 0 объект > эндообъект 9 0 объект [/ICCBased 23 0 R] эндообъект 22 0 объект > эндообъект 24 0 объект >поток конечный поток эндообъект 23 0 объект >поток HyTSw oɞc [5laQIBHADED2mtFOE.c}08׎8GNg9wve

Заделка проводов для винтовых клемм

В: Следует ли лужить многожильные медные провода припоем для соединения в винтовые клеммы.

A: Наилучшей промышленной практикой является НЕ лужение проводов, которые должны заканчиваться винтовыми клеммами.

Во-первых, это связано с тем, что разные степени теплового расширения меди и припоя вызывают проблему. Припой на конце луженой проволоки расширяется больше, чем медный (латунный) вывод, а большой штифт в маленьком отверстии приводит к деформации более мягкого металла (он также становится мягче с увеличением температуры). Когда позже температура падает, детали снова сжимаются, но теперь конец луженой проволоки меньше, чем был, и вызывает плохое соединение.

Я сталкивался с этим симптомом на практике несколько раз, так что знайте, что это реальная проблема. Обычно это проявляется только при сильноточных или горячих соединениях, традиционно в таких вещах, как нагреватели, поэтому может стать проблемой в случайной машине RepRap на клеммах основного питания, экструдера и горячего слоя.

В то время как винтовые клеммы распространены повсеместно и используются повсеместно для самых разных целей, они обычно используются без лужения проводов из соображений экономии средств, поэтому проблема возникает не так часто, как могла бы.

В профессиональных электромонтажных шкафах и распределительных щитах вы не найдете луженые провода под винтовыми клеммами. Способы избежать необходимости лужения были решены и довольно практичны.

• Во-первых, большинство профессиональных винтовых клемм в наши дни имеют плоскую прижимную пластину или язычок, который защищает провод от прокручивания конца винта и удерживает концевые жилы провода в порядке.

• Одножильные провода часто используются в системах сигнализации и телефонии.

• В заводских автоматах (ПЛК) и распределительных щитах провода систематически оканчиваются кабельными наконечниками (небольшие тонкостенные медные (тонко луженые, не пропитанные припоем) трубки с пластиковой воронкой), которые тщательно обжимаются (или просто сдавливаются плоскогубцами) на каждый конец провода до начала заделки. Эти наконечники допускают многократное повторное соединение без чрезмерного повреждения конца провода. [1]

Существуют также предварительно изолированные и традиционные неизолированные наконечники для концов проводов, которые можно приобрести у любого хорошего оптового продавца электротоваров (например, наконечники для шнурков), которые имеют плоский язычок вместо круглого/раздвоенного наконечника или остроконечного наконечника. Клеммы сверхвысокой надежности для использования в авиации и аэрокосмической отрасли могут иметь обжим и внутренний припой, поэтому их можно оплавить горячим пистолетом после обжима, чтобы припой протекал и усадил компенсатор натяжения/изоляционный чехол, чтобы защитить конец провода от влаги и газа, в то время как улучшение электрического контакта после уже прочного механического соединения.

Что касается правильного способа подключения проводов к винтовым клеммам своими руками, есть три практичных способа, о которых стоит упомянуть.

• Во-первых, я рекомендую вам зачистить провод примерно на 8 мм, скрутить конец пальцами, а затем аккуратно сложить конец вдвое, это имеет вдвое больше жил и может несколько раз пострадать от винтового зажима, оставьте немного больше провисание проводов (на 16 мм больше), чтобы вы могли повторно заделывать конец, если все жилы оборвутся от многократного повторного вставления.По возможности используйте винтовые клеммы с защитным язычком.

• Во-вторых, то, что я видел в некоторых бытовых приборах, которые продавались в прошлом без формованных заглушек, чтобы сохранить предварительно зачищенные жилы на месте, но избежать припоя под клеммным винтом, поставщик залил бы только последние 1-2 мм. часть провода и область, куда будет давить винт, были из простой меди, много раз не скрученной, так как это выдерживает многократное заделывание большего количества раз. Если у меня есть паяльник поблизости, когда я работаю с сетевыми проводами, я часто использую эту технику, но припой может довольно легко впитать провод, если вы не будете осторожны, жидкий флюс и крошечный припой, вероятно, лучший метод производства для этот вид подготовки.

• В-третьих, если вы используете предварительно залуженные концы проводов, простое решение проблемы (если вы не хотите обрезать и зачищать) заключается в том, чтобы очень осторожно затянуть винт на основном проводе питания и нагревателе через несколько сотен часов. использования. Через несколько раз весь припой, который может выйти, вытек, и у вас есть хороший механический контакт между медью и латунью. Вы не хотите слишком сильно затягивать винты, и вы также не хотите ослаблять их при выполнении этого обслуживания, просто осторожно подтяните их, чтобы устранить слабину, не меняя положение в новой ориентации.

Крепление проводов к устройствам — Fine Homebuilding

Винтовые клеммы

Обычный и безопасный способ присоединения проводов к розеткам или выключателям состоит в том, чтобы зачистить концы проводов и закрепить их петлей под винтовыми клеммами на боковой стороне устройства. Этот метод требует немного больше времени и техники, но его можно быстро освоить.

Большинство инструментов для зачистки проводов имеют небольшое петлевое отверстие на лицевой стороне инструмента. После зачистки конца провода просто вставьте его в отверстие для петли и поверните запястье на 180 градусов, чтобы создать идеальную петлю, готовую надеть на винт. Зачистка и создание петель с помощью одного инструмента также экономит время. Если вы согните петлю правильно — так, чтобы ее отверстие было достаточно большим, чтобы поместиться на вал винта — вам не понадобятся плоскогубцы, чтобы сжать петлю меньше.

Три наконечника: По мере затягивания винтов по часовой стрелке вставляйте петли в этом направлении. Во-вторых, слегка потяните за провод, который вы прикрепляете, и вероятность того, что он соскользнет, ​​будет меньше, когда головка винта сожмет его. В-третьих, никогда не перекрещивайте конец провода сам с собой, иначе головка винта не соприкоснется со всей петлей.

Надежные соединения являются ключом к надежной проводке, а петлевые концы проводов, затянутые под винтовые клеммы, очень прочны. Винты затягивайте по часовой стрелке, поэтому ориентируйте проволочные петли в одном направлении.



Чтобы ускорить создание петли для проводов, вставьте зачищенные концы проводов в маленькое отверстие на лицевой стороне устройства для зачистки проводов. Переверните запястье на 180 градусов и — вуаля — идеальная петля.



Устройства для удара в спину или вставные устройства

Устройства

Backstab, также называемые пружинными устройствами с обратной проволокой, имеют отверстия в задней части, в которые вставляются зачищенные концы проводов, которые удерживаются тонкой металлической полосой внутри, действующей как пружинный зажим.Удары в спину подключаются быстрее, чем винтовые клеммы, но дешевые розетки с ударами в спину могут быть проблематичными. Каждый раз, когда вы вставляете и вынимаете вилки, розетки немного двигаются, что увеличивает вероятность выхода из строя зажима, что приводит к ослаблению проводов, мерцанию света и искрению.

С другой стороны, переключатели

с обратной проводкой редко выходят из строя, поскольку переключатели не подвергаются нагрузкам, связанным с вставкой и извлечением вилок. Тем не менее, многие профессионалы также не любят переключатели обратного удара, потому что их пружинные зажимы могут устать и ослабнуть.

Коммутаторы с обратной проводкой обычно надежны. После зачистки конца провода вставьте его в прорезь для нажимного провода до упора, затем осторожно потяните, чтобы убедиться, что внутренний зажим устройства надежно захватил провод.



Высококачественные гибриды

Устройства

Quality, такие как розетка GFCI специального класса, показанная на фотографии, надежны. Устройство сконфигурировано таким образом, что вы можете обмотать провода вокруг его винтовых клемм или вставить провода в отверстия на задней панели устройства.Здесь допустим удар в спину, потому что вместо пружинных зажимов из тонкого металла внутри розетка имеет прочные внутренние зажимы, которые срабатывают, когда вы затягиваете винты с обеих сторон устройства для фиксации проводов. Эти прочные механические соединения вряд ли ослабнут или выйдут из строя.

Это розеточное устройство GFCI специального класса позволяет прикреплять провода к винтовым клеммам сбоку или вставлять концы проводов в отверстия на задней панели устройства. Провода надежно удерживаются прочными внутренними зажимами.Такие качественные устройства стоят немного дороже, но они того стоят.

---

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017 г.) Майкла Литчфилда и Майкла Макалистера

Доступен в магазине Taunton Store и на Amazon.com.



Общие сведения о клеммных колодках для безопасных соединений

Клеммные колодки, состоящие из модульного корпуса и изолированного корпуса, используются для соединения двух или более проводов в электрических системах, требующих безопасного соединения.Также известные как винтовые клеммы, клеммные соединители или соединительные клеммы, клеммные колодки предлагают инженерам полупостоянные соединения проводов, которые обеспечивают организованные и упрощенные возможности проверки или ремонта в полевых условиях.

Несмотря на то, что этот компонент широко используется во многих приложениях, все же важно иметь общее представление об общих типах клеммных колодок и технических характеристиках, прежде чем делать окончательный выбор. В этой статье будут рассмотрены темы, в том числе ключевые электрические и механические аспекты, рейтинги безопасности и многое другое, чтобы помочь инженерам в процессе выбора.



Общие типы клеммных колодок

Три наиболее распространенных типа клеммных колодок, используемых в конструкциях, — это крепление на печатную плату, разделительные планки и проходные клеммы. Клеммы для монтажа на печатную плату работают путем вставки оголенных проводов в модуль, где зажим фиксирует провод в корпусе. Затем этот корпус припаивается к печатной плате, поэтому их обычно называют клеммными колодками типа «провод-плата». Также называемые клеммными колодками Eurostyle, их можно найти в одно-, двух- или многорядных конфигурациях.

Барьерные полосы часто используются там, где важна вибрация. Они оснащены винтовой клеммой, которая может принимать как оголенный провод, так и провод с кольцом или лопаткой, прикрепленным к концу. Провод просто надевается на винт и затягивается в корпус для надежного соединения. Барьерные полосы также предлагаются в различных конфигурациях, включая однорядные и двухрядные.

Наконец, проходные клеммные колодки, используемые для межпроводных соединений, содержат один входной и один выходной контакт, где два отдельных провода вставляются в противоположные стороны корпуса для соединения двух проводов вместе.Проходные клеммные колодки, аналогичные типам для монтажа на печатных платах, доступны в виде однорядных, сдвоенных или многорядных модулей.



Основные электрические характеристики

Хотя инженер, скорее всего, будет знать свои общие требования к напряжению и току системы при внедрении клеммной колодки, есть еще другие факторы, которые важно учитывать на этапе проектирования. Они следующие:

Номинальный ток: Как правило, это наиболее важная характеристика, которую следует учитывать при проектировании клеммных колодок. Номинальный ток основан на трех параметрах: проводимость клемм, площадь поперечного сечения и соответствующий нагрев. При работе со слишком большим током может произойти перегрев и повреждение клеммной колодки, что может представлять серьезную угрозу безопасности. Как правило, рекомендуется выбирать клеммную колодку с номинальным током не менее 150 % от ожидаемого максимального тока системы.

Номинальное напряжение: Как и номинальный ток, номинальное напряжение клеммной колодки должно быть больше, чем максимальное напряжение системы, а также должно учитывать любые скачки напряжения, которые могут присутствовать в конечной системе.Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки.

Число полюсов: Число полюсов используется для указания количества отдельных цепей, которые будет размещать клеммная колодка в соответствии с потребностями приложения. Клеммные колодки обычно предлагают количество полюсов от одного полюса до 24 полюсов.

Шаг: Определяется как межцентровое расстояние от полюса до полюса, шаг представлен в таких значениях, как 2. 54 мм, 3,81 мм, 5,0 мм и так далее. Шаг определяется общим номиналом клеммной колодки с учетом таких факторов, как путь утечки, напряжение/ток и зазор.

Размер/тип провода: Чтобы гарантировать, что провода физически помещаются в корпус клеммной колодки, на клеммных колодках указан размер или сечение провода, которое может принять модуль, который указан в единицах американского сечения провода (AWG) в Северной Америке. . Каждая клеммная колодка, как правило, может принимать гибкий диапазон размеров проводов, например, 26~12 AWG.Кроме того, тип используемого провода также следует учитывать в зависимости от типа модуля. Одножильный провод обычно подключается к вставным клеммным колодкам, а многожильный или многожильный идеально подходит для винтовых клемм.



Основные механические характеристики

Наряду с электрическими характеристиками существует несколько механических факторов, которые могут влиять на площадь основания клеммной колодки, ориентацию и доступность соединений в конструкции. Эти механические характеристики могут включать следующее:

Ориентация ввода провода : Три наиболее распространенные ориентации клеммных колодок: горизонтальная, вертикальная и под углом 45°.Горизонтальные и вертикальные также могут быть указаны как 90° и 180° соответственно. Выбор конкретной ориентации в конечном итоге сводится к общим требованиям к дизайну и тому, какой вариант обеспечивает наилучшее соответствие и доступность.



Рис. 1. Общие положения клеммных колодок



Метод крепления проводов: Как и в случае с ориентацией, существует три основных метода крепления проводов для клеммных колодок: винтовые клеммы, кнопочные или вставные.В соответствии со своим названием, винтовые клеммы или клеммные колодки винтового типа используют винт, который затягивает зажим, чтобы зафиксировать провод на месте. Кнопки работают, открывая пружинный зажим при нажатии кнопки, позволяя вставить провод и закрепить его на проводнике после отпускания кнопки. Наконец, вставные клеммные колодки поддерживают прямую вставку проводов без использования винта или кнопки для открытия точки подключения.



Рис. 2. Общие методы крепления проводов



Блокировка по сравнению с цельной: Клеммные колодки могут быть выполнены в виде блокирующих или отдельных частей. Клеммные блоки с блокировкой обычно доступны в 2- или 3-полюсных версиях, что позволяет разработчикам гибко достигать различного количества полюсов или смешивать разные цвета одного и того же типа модуля, просто соединяя блоки вместе, как строительные блоки. С другой стороны, как следует из названия, цельные модули содержат все полюса в одном корпусе.Это добавляет немного большей жесткости и прочности в конструкции с более высоким током или более высокой температурой.



Рис. 3.  Взаимоблокирующиеся и цельные модули



Метод «провод-корпус»: Как видно из этой статьи, наиболее распространенные соединители клеммных колодок имеют провода, вставленные непосредственно в их корпус. Однако вставные клеммные колодки являются альтернативным вариантом для конструкций, в которых часто происходит подключение и отключение основного соединения.Съемные клеммные колодки работают путем вставки проводов в корпус модульной вилки, который затем подключается к стационарному корпусу гнезда на печатной плате. Это избавляет от необходимости манипулировать отдельными проводами каждый раз, когда требуется отсоединение.



Рис. 4. Пример съемной клеммной колодки



Рейтинги безопасности и многое другое

Большинство клеммных колодок будут сертифицированы и/или разработаны в соответствии со стандартами безопасности UL и/или IEC.Каждое агентство использует свой стандарт, которому должны соответствовать клеммные колодки, поэтому инженеры часто находят в техническом описании оба номинала с разными значениями. Для инженеров важно знать свои общие требования к безопасности системы, чтобы выбрать клеммную колодку, которая будет им соответствовать.

Другие особенности дизайна могут включать изменение цвета корпуса клеммной колодки или кнопок. Это может помочь различать различные соединения клеммных колодок в сложных системах, упрощая диагностику точек соединения в полевых условиях.



Заключение

Как показано, клеммные колодки бывают всех форм и размеров, чтобы соответствовать требованиям различных сложных соединений электрических систем. Принимая во внимание основные электрические и механические характеристики, а также различные типы модулей, инженеры могут найти правильный клеммный блок для своей работы. Устройства CUI упрощают этот процесс выбора благодаря ассортименту клеммных колодок в различных цветовых вариантах и ​​конфигурациях.

Отраслевые статьи — это форма контента, которая позволяет отраслевым партнерам делиться полезными новостями, сообщениями и технологиями с читателями All About Circuits способом, для которого не подходит редакционный контент.Все отраслевые статьи подчиняются строгим редакционным правилам с целью предоставления читателям полезных новостей, технических знаний или историй. Точки зрения и мнения, выраженные в отраслевых статьях, принадлежат партнеру и не обязательно принадлежат All About Circuits или его авторам.

Руководство по клеммным колодкам и типам

Клеммные колодки соединяют или заделывают электрические провода. Это простой, но эффективный способ соединения проводов. Другими названиями клеммных колодок являются соединительные клеммы, клеммные соединители и винтовые клеммы.

Применение клеммных колодок очень разнообразно, но в основном они используются везде, где требуется безопасное подключение электрических систем.

Клеммная колодка имеет модульный корпус. Они предназначены для защиты и организации проводных соединений, но в то же время обеспечивают легкий доступ к этим соединениям для обслуживания или модернизации соединений и систем.

Во многих системах электропроводки вы найдете несколько клеммных колодок, установленных на DIN-рейках.

Корпус клеммной колодки обычно изготавливается из пластика или другого изоляционного материала. Клеммные колодки бывают разных типов для использования в различных конструкциях электропроводки.

Количество полюсов в клеммной колодке соответствует количеству цепей, которые можно подключить к этой колодке.

Некоторые блоки бывают двойными или даже однополюсными, а другие могут вмещать до 24 полюсов.

Клеммные колодки

предназначены для прямого монтажа, монтажа на панели, свободного подвешивания или монтажа на печатной плате.

В клеммных колодках имеется два основных типа арматуры для крепления проводов:

Винтовые клеммные колодки

Винтовые клеммные колодки фиксируют провод, который они соединяют или заканчивают, относительно проводника с помощью затянутого винта, закрывающего зажим.

Безвинтовые клеммные колодки

В безвинтовых клеммных колодках колодка фиксирует провод под действием пружинного зажима.



Клеммные колодки для печатных плат

Эти типы клеммных колодок предназначены для использования с печатными платами (PCB). Они монтируются на печатные платы.

Как и другие типы клеммных колодок, они поставляются с резьбовыми или безвинтовыми фитингами для проводки.



Типы модуля терминаторного блока

Существуют различные конструкции модулей оконечных блоков, что позволяет использовать блоки по отдельности или заблокировать их.

В цельных блоках полюса находятся в одном корпусе. В блоках блокировки каждый блок будет иметь несколько полюсов, и, соединенные вместе, вы можете создать клеммы с возможностью подключения нескольких цепей.



Структура блока и ориентация

При проектировании систем с клеммными колодками необходимо учитывать определенные механические аспекты, касающиеся ориентации колодок и доступности соединений.

Для обеспечения большей гибкости клеммные колодки выпускаются различных конструкций и ориентаций.

Конструкции клеммных колодок включают:

• Одинарная подача – для простых соединений между проводами, с одним входным и одним выходным контактом на противоположных сторонах блока
• Двухуровневый – два восходящих уровня контактов для увеличения гибкости цепей
• Трехуровневый – три уровня контактов, и, как и двухуровневый, они могут быть шунтируемыми.

Клеммные колодки имеют три основных положения:

• Горизонтальный
• Вертикальный
• 45°.

Эти направления определяют ввод провода на клеммной колодке. Они полезны при работе с дизайном, который имеет определенные физические ограничения.



Электрические характеристики

Тип клеммной колодки, который вы выбираете, должен соответствовать требованиям к напряжению и току вашей системы.

Существуют различные электрические характеристики конструкции клеммной колодки, которые необходимо учитывать.

• Номинальное напряжение — номинальное напряжение клеммной колодки должно быть выше, чем у системы, к которой она применяется.
• Номинальный ток — это очень важный параметр при выборе клеммной колодки, поскольку работа со слишком большим током может привести к перегреву и повреждению клеммной колодки. Убедитесь, что номинальный ток блока составляет не менее 150 % от максимального тока системы.
• Шаг — это расстояние от одного полюса до следующего на клеммной колодке, и это может определяться общим номиналом клеммной колодки.
• Количество полюсов – количество отдельных цепей, которые может разместить клеммная колодка.
• Размер или тип провода — провода должны физически входить в блок, поэтому тип провода, который вы собираетесь использовать, должен соответствовать указанному размеру провода клеммной колодки.

Как выбрать клеммную колодку

Существует множество вариантов клеммных колодок, и вам следует учитывать конструкцию вашей системы и то, как вы хотите, чтобы ваши клеммные колодки функционировали в ней.

Лучше всего подойти к этому в два этапа:

1. Выберите тип клеммной колодки, в том числе тип крепления и тип крепления: винтовой или безвинтовой
2. Подберите тип клеммной колодки в соответствии со спецификациями вашей системы, включая напряжение, ток и максимальное сечение провода.

Если вам нужна помощь и совет по выбору подходящих клемм и разъемов для ваших приложений, свяжитесь с нами.

Навинчиваемый соединитель SP1

№	Артикул №	Кабельная система	Размер (мм)			Цвет
			Б	С	л
1	СП1	Мин. 0.75×1+0,5×1 Макс. 1,5×2	8,5	6,7	15	серый
2	СП2	Мин. 0,75×3 Макс. 1,5×3	10,1	7,4	17,5	Синий
3	СП3	Мин. 0,75×3 Макс. 1,5×3+1×1	12,6	9,9	1″> 22.1	Оранжевый
4	СП4	Мин. 0,25×1+0,75×1 Макс. 2,5×4+0,75×1	13,7	11	24,5	Желтый
5	СП6	Мин. 0,25×2 Макс. 6×2+4×4	16	13	26,5	Красный

ВЫСОКОКАЧЕСТВЕННЫЙ соединитель оранжевого провода Предназначен для соединения проводов калибром от 22 до 14
Для использования в электроприборах, освещении и проводке зданий
Цветовая маркировка для облегчения выбора размера — Многоразовое использование для легкой замены и добавления схемы
Прочная, огнестойкая оболочка UL 94V-2 не треснет и не сломается даже при использовании с максимальным количеством комбинаций проводов под экстремальным давлением
Электропроводка здания; 1000 В Макс. в Светильники/светильники и вывески

Винтовой соединитель

Винт

Sodd на соединителе проводов также называется поворотными соединителями проводов и гайками для проводов.
Эти проволочные гайки используются для крепления двух и более низковольтных электрических проводников.
Эти разъемы для скручивания проводов предназначены для улучшения соединения концов двух проводов, а не просто скручивания двух проводов перед использованием.

Применение

Резьбовое соединение проводов

У нас есть полный спектр клемм, включая кольцевые клеммы, вилочные клеммы, разъединители «папа» и «мама», стыковые разъемы, разъемы для быстрого сращивания, штыревые клеммы, плоские клеммы, проволочные гайки и клеммы с закрытым концом.
Самый популярный из них – проволочные гайки.
Проволочные гайки Sodd изготавливаются с изоляцией из ПВХ и нержавеющей стали с внутренней резьбой.
Скрутите два конца проволоки, затем вручную вставьте два конца проволоки в деталь из нержавеющей стали, сжав ее внутри.
Нити могут надежно удерживать провод.
Электрические соединения могут быть обеспечены витой проволокой, которая напрямую контактирует с металлической вставкой.
Таким образом, проволочные гайки также можно назвать накруткой на проволочные гайки.

Преимущество

Удобный ввод для облегчения ввода провода в
Доступны стандартная проволочная гайка и проволочные гайки с барашком
Комплект проволочных гаек может быть OEM

Sodd: лучший производитель винтовых соединителей Проволочные гайки

также известны как витые гайки, электрические гайки, обжимные гайки, которые широко используются в Северной Америке в распределительных коробках и распределительных коробках.
Если вы используете проволочные гайки, убедитесь, что проводники скручены друг с другом перед установкой проволочной гайки.
Причина этого заключается в том, что при соединении трех или более проводов свободные проводники «спрятаны» в группе проводников, что приводит к натянутому проводу nu, но внутреннему проводнику, который не был зацеплен с гайкой провода.
Вы не узнаете об этом после того, как наденете проволочную гайку.
Чем больше проводов в соединении, тем выше риск ослабления проводника, если предварительно не скрутить проводники.
Проволочные гайки Sodd доступны в различных размерах и типах. Цветовая маркировка по разным размерам.
Если вам нужны проволочные гайки 8 калибра, выберите желтые проволочные гайки.
Если вам нужна проволочная гайка 12 калибра, вам подойдет зеленая проволочная гайка.
Пожалуйста, выберите проволочные гайки подходящего размера в соответствии с размерами вашей проволоки.
В противном случае после скручивания проводов соединение ослабнет.
Водонепроницаемые проволочные гайки с клеем внутри можно использовать даже во влажных условиях.
Керамические закручивающиеся соединители предназначены для высокотемпературных применений, таких как нагревательные приборы.
Любые другие необходимые соединители для быстрого сращивания, пожалуйста, свяжитесь с Sodd.

.
