Водонагреватель накопительный в разрезе: Принцип работы бойлера, устройство и подключение водонагревателя

Содержание

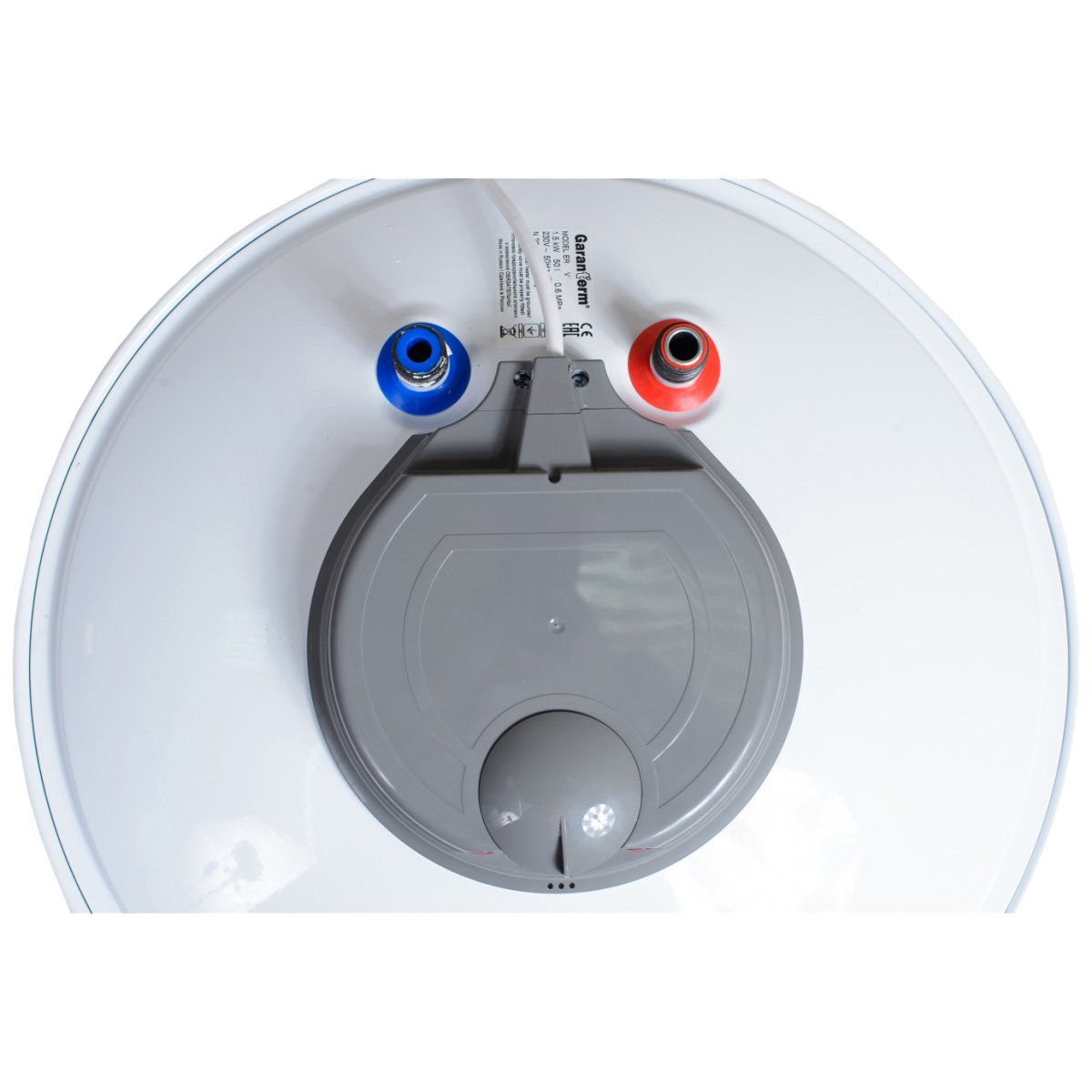

Бойлер в разрезе фото

Конструкция бойлера представляет собой ряд согласованно работающих устройств. Целью их эксплуатации является получение горячей воды определенного объема. Главными отличительными особенностями конструкции нагревателей является способ прохождения воды — накопительный или проточный. В накопительных электрических водонагревателях, повсеместно называемых бойлерами, вода набирается (накапливается) в баке определенного объема, и в течение нескольких часов нагревается до заданной в регулировках температуры.

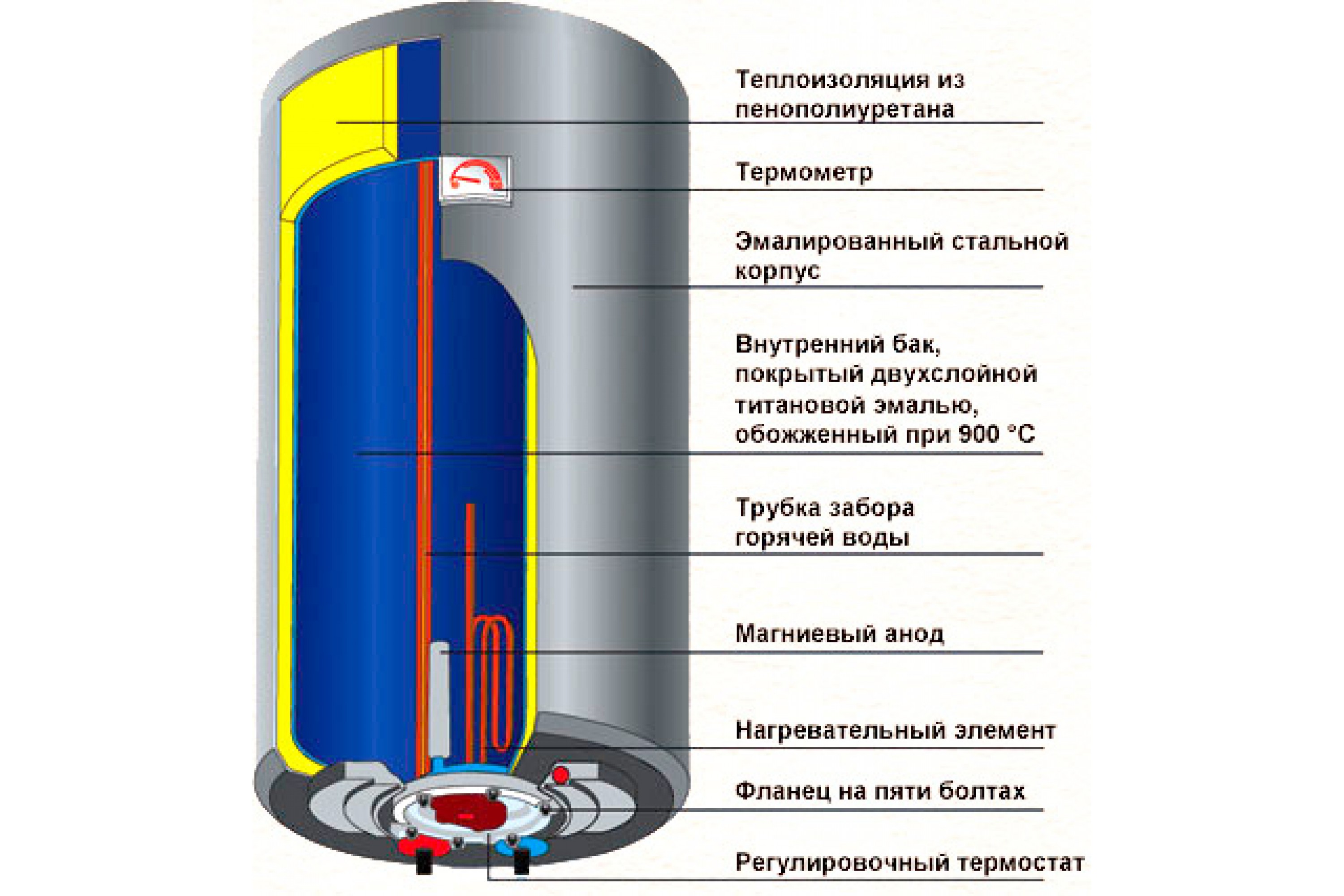

Изображение 1. Схема устройства накопительного нагревателя.

По мере расходования горячей в бак поступает холодная вода, для подогрева которой автоматически включаются нагревательные элементы. Когда горячая вода израсходована полностью, следующая партия подогретой жидкости будет готова через 2-3 или 4 часа (в зависимости от объема). Этого недостатка лишены проточные конструкции нагревателей воды. В них нагревается поток воды и сразу подается к горячему крану.

В такой системе водоснабжения горячая вода может быть получена круглосуточно, без перерывов для нагрева.

Недостатком проточных водонагревателей является большой расход электричества при их работе.

Схема устройства накопительного водонагревателя — бойлера

Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.

Изображение 2. Схема проточного нагревателя.

Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя. Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху).

Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.

Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.

Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение — выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.

Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это — автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.

Схема подключения накопительного водонагревателя.

Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).

Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.

Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.

Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.

Элементы накопительного водонагревателя

Бак — накопительная емкость

Наиболее распространенная форма накопительной емкости бойлера — цилиндр — связана с минимализацией тепловых потерь. У шара теплопотери наименьшие, у цилиндра — больше, чем у шара, у параллелограмма — максимально возможные.

Материал для изготовления бака в бойлере — металл. В самых дешевых вариантах водонагревателей емкость изготавливают из обычной стали. В течение двух-трех лет такой бак дает течь и требует ремонта. Покрытие внутренней поверхности нагревательной емкости слоем титана или нержавеющей стали значительно увеличивает срок эксплуатации. Наибольшая долговечность (до 7 лет) будет у нагревателя с баком, полностью выполненным из нержавейки (или титана). По стоимости такие бойлеры будут самыми дорогими.

Металлическая стенка нагревательной емкости снаружи защищается слоем теплоизолятора, выполненным из пенопласта или монтажной пены толщиной 2-2,5 см. Всю конструкцию снаружи закрывает наружный слой из винила или металла. Для уменьшения коррозии внутренней поверхности металлического бака в емкость устанавливается анод из магния, который активнее железа и потому реагирует и коррозирует первым. Разрушенный анод через один-полтора года заменяют новым. Таким образом, можно продлить срок службы металлического бака.

ТЭН — нагревательный элемент

ТЭН (трубчатый электрический нагреватель) — представляет собой металлическую изогнутую трубку из меди с расположенным внутри нее электрическим проводом. При прохождении тока нить провода нагревается и передает тепло (греет) металлический корпус-трубку. Трубка, в свою очередь, греет воду в водонагревателе. Принципиально отличаются так называемые мокрые и сухие ТЭНы. Мокрый ТЭН погружен непосредственно в жидкость и греет ее через прямой контакт поверхности с водой. Сухой ТЭН защищен дополнительным корпусом-колбой, непосредственно с жидкостью не контактирует, потому более долговечен. Пространство колбы может быть заполнено маслом или кварцевым песком.

Термопара — элемент безопасности

Термопара предназначена для автоматической блокировки работы нагревательного элемента при достижении жидкостью внутри бака определенной заданной температуры. Это один из главных элементов безопасной эксплуатации водонагревательного устройства.

Термопара представляет конструкцию, состоящую из двух проводников различного сопротивления, в которых при изменении температуры меняется сопротивление материала. По факту изменения силы тока (при изменении сопротивления материала сила тока также меняется) термопара блокирует подачу напряжения на нагревательный элемент.

Устройство термопары располагается в верхней, самой горячей части бойлера (по физическим законам нагретая вода поднимается вверх).

Предохранительный клапан

Второе название — аварийный. Он вступает в работу тогда, когда сломалась и перестала функционировать термопара. Бесконечный нагрев воды ведет к увеличению давления внутри бака. Предохранительный клапан, установленный на входе, имеет в своей конструкции пружину, выдерживающую давление около 7 атмосфер. При превышении заданного значения давления пружина сжимается и открывает доступ к сливному отверстию. С вытеканием горячей воды давление внутри металлической емкости бака уменьшается, уменьшая опасность разрыва бойлера (взрыва водонагревателя).

Схема устройства проточного нагревателя

Проточные водонагреватели различных конструкций выдают разное количество горячей воды. Нагреватель, мощностью 1,5 литра воды в минуту предназначен для кухонного использования, для мытья посуды. Производственная мощность 3 литра в минуту позволяет принять душ. Проточные водонагреватели требуют достаточно большой мощности, прокладывания надежного кабеля. Для работы в режиме 3 литра в минуту потребуется 7,5 кВт электричества в час.

Проточный нагрев воды выполняется следующим образом. Сначала поступающая холодная вода проходит через электронное устройство, где выравниваются ее давление, насыщение воздухом, скорость потока. После электронного устройства поток двигается в теплообменник, где нагревается ТЭНом, и поступает на выход.

Предохранительным устройством в проточных видах нагревателей является датчик давления. При остановке подачи воды (закрыли кран, образовалась воздушная пробка, низкое давление в водопроводе) происходит падение значения измеряемого давления жидкости. Датчик автоматически отключает работу нагревательных элементов. Схема устройства проточного нагрева воды приведена на изображении 2.

Конструкции водонагревателей состоят из ряда элементов и устройств. Бесперебойная работа каждого из них формирует слаженную работу водонагревателя.

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями.

Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить.

В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

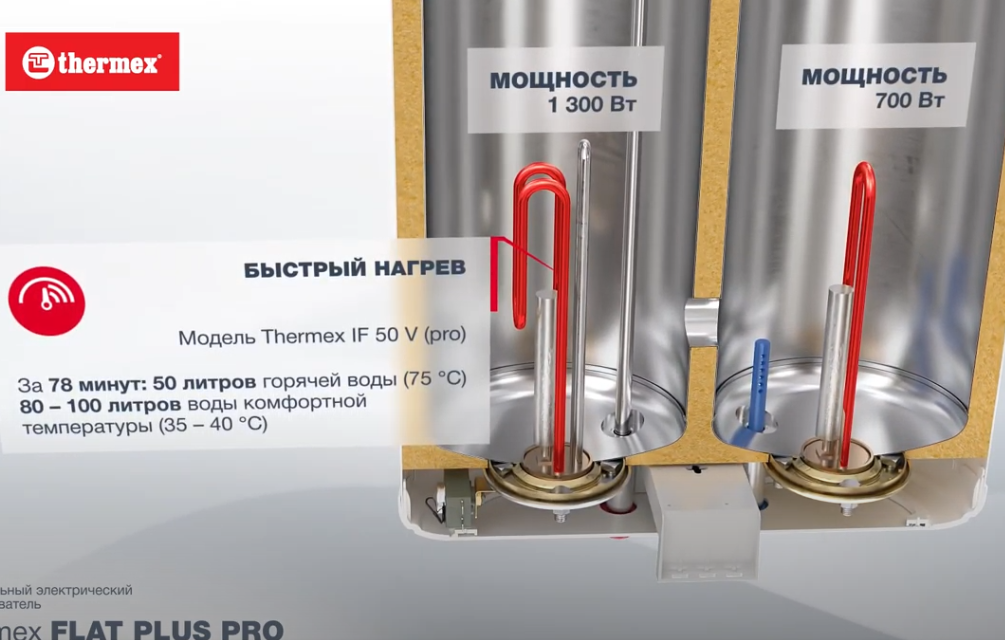

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

Общее устройство бойлера

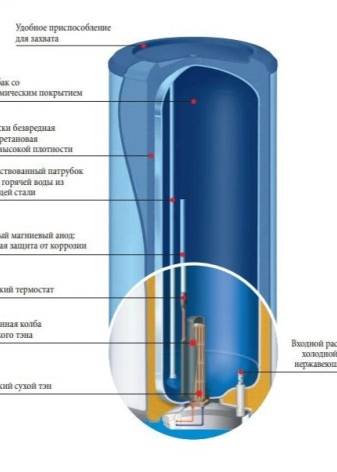

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
Лицевая область наружного корпуса водонагревателя оснащена термометром.
Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75 о С.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85 о С.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

5 факторов — как выбрать хороший накопительный водонагреватель. ТЭН, бак, объем,анод, управление.

Какой оптимальный вариант выбора водонагревателя для дома или квартиры, этот вопрос встает перед каждым из нас при ремонте или въезде в новое жилище.

В магазинах весьма богатый выбор моделей и производителей — Thermex, Ariston, Gorenje, Electrolux. Как не ошибиться в таком разнообразии, которое запросто может привести к трате лишних денег, а затем и к повторному походу за другой покупкой.

Накопительный или проточный

Фактически выбор не столь уж и велик. Существуют два основных типа водонагревателей:

проточный водонагреватель

накопительный бойлер

В проточном, вода нагревается очень быстро, достаточно ей пройти через греющий элемент. Кажется, что еще нужно?

Однако такой прогрев подразумевает резкое уменьшение максимально возможного напора.

Если вы хотите получить более мощный поток, в этом случае придется использовать и более мощный нагревательный элемент от 8кВт до 30кВт!

Что во многих квартирах и домах практически невозможно.
В накопительных водонагревателях изменение напора практически не происходит. Что на входе, то и на выходе.
Благодаря этому, данным типом можно одновременно обеспечить несколько точек в доме горячим водоснабжением. Но это при использовании водонагревателя соответствующего объема (100-150-200л).
А выбор объема у них довольно обширный – от 5 до 300 литров.
Литраж, объем и форма
Прежде всего запомните, что бойлер можно вешать только на несущую стену, чтобы иметь возможность его надежно закрепить.
Даже пустые, небольшие по объему модели весят 15-20кг. А если заполненная кипятком емкость сорвется с креплений, последствия будут печальными.
Как же правильно подобрать литраж и какого объема покупать бойлер, в зависимости от количества проживающих в доме членов семьи? Вот главные рекомендации:
от 30 до 50 литров для одного человека
Также такой вариант приемлем для пенсионеров или когда вы намерены пользоваться водонагревателем только на кухне.
от 50 до 80 литров для двоих
Этого вполне хватит, чтобы по очереди принять душ или один раз набрать ванную.
до 100-120 литров для троих с ребенком
Вообще при наличии маленьких детей в семье, оптимальный объем это не менее 100 литров. Никогда не берите меньше.
При этом, крайне желательно для очистки воды перед бойлером установить фильтр.
Рассчитаны они обычно на очистку 15000 литров воды.
То есть, если объем бойлера 80-100 литров, то сменный картридж нужно будет менять 2 раза в год.
100-200 литров для семьи из четырех и более человек
При таком объеме, прежде всего задумайтесь о качественном крепеже и несущей способности стены. В загородном доме для 200л и более, лучше выбирать модели напольного исполнения с ножками.
Многие не догадываются, но форма бака также сильно влияет на условия работы бойлера. С одной стороны плоские, так называемые Slim модели, занимают меньше места и имеют больше вариантов дизайна.
Однако у них большие теплопотери, чем у цилиндрических баков. К тому же, нагреваются они медленнее.
Поэтому если для вас форма не так важна, лучше выбирайте цилиндрический. Правда при этом не забывайте, что он будет выпирать на 40-50 см от стены.
Еще одной из отличительных особенностей накопительных водонагревателей является бак. Он может быть изготовлен из 3-х основных видов материала:
нержавеющая сталь
металл, покрытый эмалью или стеклоэмалью
Основное преимущество пластиковых баков – никакого химического взаимодействия с водой. А значит не должно происходить окисления и разъедания стенок.
Главный недостаток – хрупкость. В большинстве случаев такой бойлер не подходит для навешивания на стену. Его лучше устанавливать в какую-либо нишу.
Если бак будет из высококачественной нержавеющей стали, с большим содержанием хрома (более 30%), и при этом толщина стенок будет такой же, как и у бака с эмалью, стоимость его будет запредельной.
К тому же имейте в виду, что у эмали и стали разные характеристики расширения при высоких температурах. Вследствие чего, эмаль может отслаиваться в самых уязвимых местах уже через пару лет эксплуатации.
Некоторые производители используют высокоуглеродную сталь холодной прокатки и покрывают ее эмалью. Холодная прокатка, в отличие от горячей, имеет два больших преимущества:
она позволяет создавать листы металла необходимой толщины с точность до нескольких микрон
такая продукция будет более высокого качества по всем показателям: точность размеров, отделка поверхности, физико-механические свойства
При технологии влажной эмалировки покрывается вся внутренняя поверхность бака. Сырьем для эмали является фритта – молотое стекло с добавлением кварца.
Бак обливается суспензией. Затем высушивается и запекается в печи при температуре 850 градусов.
Таким образом стекло спекается на поверхности металла, образуя цельный слой, устойчивый к коррозии.
Средняя толщина эмали должна быть не менее 500 микрон.
Нагревательным элементом в бойлере служат обычные ТЭНы. Они могут быть двух видов:
погружные или мокрые
сухие
Оптимально, если погружной ТЭН выполнен из меди. Она очень устойчива к коррозии.
И при своевременном уходе и правильной эксплуатации, срок службы такого тэна может достигать срока службы самого водонагревателя – не менее 7-10 лет!
Мощность тэна достигает 2,0-2,5кВт. Преимущество погружного тэна в том, что он непосредственно соприкасается с водой, за счет чего быстрее прогревает ее.
Чтобы подогреть бак объемом 80-100л для трубчатого тэна понадобится более 2-х часов. Однако в некоторых случаях, такие нагревательные элементы менее практичны.
Если вода у вас жесткая и имеет дополнительные примеси, это приводит к образованию накипи. Что в конечном итоге и выводит бойлер из строя.
Сухие тэны выполнены в виде трубок из металла, покрытого высококачественной эмалью, в которые установлены сами нагревательные элементы.
Преимущества сухих моделей в том, что они не соприкасаются с водой и на них не оседает накипи. Это позволяет более длительно эксплуатировать прибор.
Кроме того, он не шумит при нагреве воды. Старайтесь всегда выбирать модели, где два и более нагревательных элемента разной мощности. Например 1 и 1,5кВт.
Как показывает практика, если и происходит выход из строя, то как правило всего одного тэна. При этом второй, продолжает работать и позволит и дальше пользоваться бойлером.
Замена сухих тэнов не требует слива воды, в отличие от погружных моделей.
Магниевый анод
Если выбираете модель с погружными, то обращайте внимание, чтобы они имели в своей конструкции магниевый анод.
Без его применения, образование накипи происходит в разы быстрее. А это в свою очередь:
увеличивает время нагрева
уменьшает КПД
вызывает больший расход эл.энергии
Оптимально, если магниевый анод будет расположен в верхней части водонагревателя. Это обеспечит более качественную защиту бака от коррозии.
Также, такое расположение позволяет комфортно контролировать расход и своевременно менять анод, не сливая воду.
Всегда внимательно читайте условия гарантии.
Красивыми большими буквами на баке может быть написано – ГАРАНТИЯ 5-7 ЛЕТ! А мелким шрифтом в инструкции добавлено – только при условии регулярной, в течении двух лет, замены анода.
Купите бойлер, через 2,5 года он у вас проржавеет и потечет, а по гарантии заменить его откажутся.
Так как не было своевременной замены анода в сервисном центре.
Что касается вариантов управления, то они подразделяются на два вида:
механическое
электронное
Механическое управление простое, интуитивно понятное, однако менее функциональное.
В таких бойлерах можно реализовать 3 режима:
защита от замерзания – подразумевается поддержание температуры 10 градусов
экономичный режим – температура 55-60 градусов
максимальный режим – 75 С
В моделях с электронным управлением больше возможностей.
установка температуры с точность до 1 градуса
контроль состояния магниевого анода
автоматическая индикация возможных неисправностей
Некоторые модели могут даже идти с пультом дистанционного управления.
Это удобно, если точки водоразбора находятся далеко друг от друга. Или когда бойлер подвешен высоко под потолком.
Отдельные модели помогают здорово экономить расход электроэнергии. Принцип их действия заключается в следующем.
В течение 7 дней водонагреватель сам запоминает, в какое время суток расходуется большее количество воды. При этом он фиксирует как температуру, так и объем (функция Smart).
На основе собранных данных, бойлер подстраивает свою работу под ваши потребности. Больше он не будет работать круглосуточно, нагревая воду 24 часа в сутки.
Дополнительные особенности и функции
эффективная насадка распределителя холодной воды
Желательно, чтобы холодная вода поступала в водонагреватель через насадку грибовидной формы.
Она должна обеспечить равномерное распределение холодной воды в баке, а также предотвратить смешивание слоев холодной и горячей воды между собой.
трубка забора горячей воды из полипропилена
В этом случае она не подвергается коррозии, не вступает в электрохимические реакции, не влияет на эмалирование, рассчитана на весь срок службы водонагревателя.
застаивание воды
В некоторых бойлерах, для борьбы с бактерией легионеллой, образующейся после длительного застаивания воды, предусмотрена специальная функция.
Если вода в баке в течение 14 дней не нагревалась выше 60 градусов, водонагреватель автоматически включит тэны и подогреет воду до 70С, тем самым уничтожив болезнетворную заразу.
Статьи по теме
Схема в разрезе и устройство водонагревателя Термекс на 50 литров
Рассмотрим стандартное устройство водонагревателя Термекс с объемом 50 литров и важные отличия в зависимости от модели.

Как и все бойлеры, он состоит из следующих базовых элементов:
Корпус. Изготовляется из стали покрытой эмалью, нержавеющей стали или сверхпрочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водонагревателях серии Flat. В торце стоит съемная пластиковая крышка, которая снимается в случае ремонта неисправностей или технического обслуживания аппарата.
Бак, изготовленный из фирменной нержавеющей стали с добавлением титана ASTN+, или стали покрытой изнутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.
Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, патрубок от нее отмечен на корпусе синим пластиковым кольцом.
Вторая длинная, заканчивающаяся вверху бака, для того, чтобы вытекала, прежде всего, максимально нагретая жидкость. Патрубок от нее помечен синей пластиковой накладкой на крышке.
Теплоизоляция из пенополиуретана. Располагается под оболочкой. Служит для длительного сохранения температуры воды в режиме ожидания. В разрезе может достигать толщины 10 см.
Нагревательный элемент. Находится снизу, закреплен фланцем с шестью гайками. Контактирует с водой или сухого типа, покрытый дополнительно оболочкой. В некоторых устройствах установлено два ТЭНа, которые могут работать как отдельно друг от друга, так и вместе.
Внутри медной оболочки нихромовая спираль, которая и преобразует электрическую энергию в тепло. Рядом вкручен магниевый анод, который защищает все элементы бойлера от коррозии. Он также крепится на фланец.
Термостат и терморегулятор, которые выключают ТЭНы при достижении водой необходимой температуры. Термостат также стоит во фланце.
Панель управления. На ней находятся кнопки включения и управления мощностью нагревательных элементов и температурой воды. Также в каждом водонагревателе стоит дисплей, который показывает температуру жидкости или механический индикатор.
Панель управления бойлера Термекс
Электрический шнур. Может включать в себя устройство защитного отключения для защиты пользователей от ударов током.
Сзади установлено две планки для крепления на стену. В комплекте с прибором идет четыре анкера.
На вводе холодной воды устанавливается обратный клапан GP, который тоже идет в комплекте. Схема сборки для каждой модели может минимально различаться. Она напечатана в инструкции по эксплуатации.
Особенности некоторых 50 литровых моделей
Пятидесятилитровые бойлеры Термекс выпускаются с вертикальным и горизонтальным типом установки. Отличие горизонтальных моделей в том, что ТЭН расположен справа, а патрубки ввода и вывода находятся внизу. Это такие модели, как: Thermex Flat Plus IF 50H, Champion Silverheat ESS 50H, Slim ES 50 H.
Мощность аппаратов с объемом 50 литров варьируется от 1,2 кВт (GP 50S) до 2,5 кВт (Sprint EQ 50V). Сухим ТЭНом оборудован бойлер ERD 50V. Корпус может быть стандартным цилиндрическим, очень тонким серии Ultra Slim и вертикальным плоским, как в серии Flat.
Водонагреватель Thermex Flat Plus IF 50 V накопительный
Электронной панелью управления с LCD экраном оборудованы модели Smart Energy FSS 50 V, Diamond RZB 50-L, Touch 50V. Бойлер Thermex Elite оборудован компьютерной системой управления и поставляется с пультом дистанционного управления.
Нагреватели Sprint имеют два ТЭНа и отличаются функцией особо быстрого нагрева, время которого в два раза меньше обычного.
Использование и основные неисправности
Пятидесятилитровые модели обычно применяют в бытовых целях в квартирах. Такого объема хватит для регулярного пользования двух человек. Если монтаж произведен правильно, то легко разобраться, как пользоваться таким водонагревателем.
Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем нужную температуру. Примерно через полтора часа вода нагреется. Если вы ненадолго уезжаете, воду сливать не нужно, просто закрываем все вентили и обесточиваем аппарат.
Чаще всего выходят из строя два элемента – это ТЭН и бак. ТЭН может деформироваться или проржаветь. Чтобы этого не произошло раз в год нужно производить очистку от накипи. Бак подвержен коррозии, так как постоянно находится в контакте с водой. Для продления срока службы внутри на фланце ставят магниевые аноды. Их меняют раз в полгода.
ТЭН водонагревателя
Также время от времени сливается вода с предохранительного клапана для того, чтобы проверить его работоспособность и слить осадок. Делать это важно раз в три месяца. Если вовремя проводить техническое обслуживание бойлера, он прослужит намного дольше.
Типы водонагревателей
Цены на водонагреватели в нашем каталоге
Проточные водонагреватели
Накопительные водонагреватели
Проблему получения горячей воды в квартирах решают разными способами. Самое широкое распространение получило, конечно, центральное горячее водоснабжение (ЦГВС). Но у ЦГВС есть один существенный недостаток: раз в год, преимущественно летом, горячую воду планово отключают на 1 — 2 месяца для профилактических работ. А еще иногда ее отключают внепланово по абсолютно непонятным причинам. И вот в эти промежутки времени тем, кто позакалённей приходится принимать оздоравливающий холодный душ, ну, а остальным (каковых большинство) приходится греть воду в кастрюлях на плитах, в электрочайниках или при помощи электрокипятильников. В принципе ничего страшного, можно и в кастрюле воду нагреть тем, у кого на это есть время и желание. Ну а тем, кто ценит свое время и привык экономно расходовать деньги, мы хотим рассказать об электрических водонагревателях.
Установив водонагреватель, вы навсегда забудете о проблемах с горячей водой. Практически любой электрический водонагреватель работает в автоматическом режиме без вмешательства в его работу человека. Большинство водонагревателей врезаются в систему горячего и холодного водоснабжения, так что в вашей квартире горячая вода будет в каждом кране. Платить за холодную воду и за электроэнергию, которая требуется для ее нагрева до горячей всегда получается дешевле, чем оплачивать пункт: «ГВС» в квартплате. Кроме того вам не придется пропускать воду длительное время пока она нагреется, потому что ваш водонагреватель находится рядом с вашим краном и горячая вода из него поступит в этот кран незамедлительно.
Ну и конечно, без водонагревателя снабдить коттедж или дачу горячей водой просто невозможно.
В целом электрические водонагреватели можно разделить на две группы: накопительные и проточные.
Проточные водонагреватели
Проточные водонагреватели в свою очередь делятся на электрические и газовые.

Принцип работы электрического проточного водонагревателя прост. Вода в нем протекает через небольшую колбу, в которой установлены ТЕНы. Когда мы открываем кран, вода начинает течь через колбу и нагревается. Чем больше открыт кран, тем больше проток и тем быстрее вода протекает через колбу, тем меньше она нагревается. Для того, чтобы вода успевала нагреться необходимо или ограничивать проток воды или устанавливать водонагреватель достаточно большой мощности. Поэтому на выходе проточного водонагревателя небольшой мощности обязательно должны находится специальные насадки (собственный кран или душевая насадка), при помощи которых водонагреватель нормирует поток воды, заставляя воду равномерно и медленно протекать по корпусу ТЭНа хорошо прогреваясь.
К достоинствам проточных водонагревателей можно отнести экономичность и компактность. К их недостаткам можно отнести большую мощность (3,5-27 кВт), а также невысокую температуру нагрева воды (до 50° С). Обычно проточные водонагреватели подключаются к душевому шлангу и подают воду через собственную арматуру. Однако существую и системные электрические проточные водонагреватели, которые врезаются в систему водоснабжения и позволяют использовать Вашу сантехническую арматуру.
Принцип работы газового проточного водонагревателя (газовой колонки) такой же, как у электрического, только вместо колбы с ТЭНами в нем установлен змеевик, внутри которого протекает вода, а снаружи этот змеевик обогревает пламя газовой горелки. Мощность такого водонагревателя может составлять до 30 кВт.
К достоинствам газовых проточных водонагревателей можно отнести неограниченное количество и дешевизну получаемой горячей воды, а к недостаткам наличие газохода (если он в доме не предусмотрен, то колонку не установить).
Накопительные водонагреватели
Водонагреватели накопительного типаделятся на электрические, газовые или косвенного нагрева.

Использование электрических накопительных водонагревателей наиболее оптимально в случае, когда Вам желательно иметь достаточное количество горячей воды, а электропроводка Вашего дома или количество выделенной электроэнергии для Вашего коттеджа не позволяет использовать проточные водонагреватели. Накопительный электрический водонагреватель состоит из бака, который сверху покрыт теплоизоляцией. Вода поступает в бак автоматически под давлением водопроводной системы. Встроенный в бак ТЭН нагревает воду. Температура воды поддерживается терморегулятором. Обратный клапан, установленный на входе холодной воды в водонагреватель, не даст воде уйти из бака назад в водопровод, если холодную воду по каким-то причинам отключат. Бак водонагревателя может быть выполнен из нержавейки (такие водонагреватели как правило стоят дороже) или из обычной стали, покрытой защитной эмалью. Почти во всех накопительных водонагревателях установлен магниевый анод — средство защиты от коррозии бака. Объем бака у большинства производителей обычно колеблется от 10 до 200 л, мощность ТЭНа – от 1,2 до 2,5 кВт. Эти два параметра определяют время нагрева воды в водонагревателе. Для 10-, 15-литровых бойлеров понадобится примерно 30–40 минут, для 200-литровых – 5–8 часов. К преимуществам накопительных водонагревателей можно отнести небольшую электрическую мощность и возможность работы при небольших давлениях воды. К недостаткам — более высокую стоимость по сравнению с проточными, меньшую экономичность и значительный размер.

Накопительный газовый нагреватель — это емкость, внутри которой проходит труба, а в ней движутся продукты сгорания от горелки. В этой системе применяются рассекатели, «завихряющие» дымовые газы и препятствующие слишком быстрому их удалению, благодаря чему обеспечивается максимальная теплоотдача от газов к воде. Кроме того, тепло в бак поступает, естественно, и от самой горелки. При открытии крана горячей воды пользователю поступает предварительно нагретая вода из верхней части бака, в то же самое время из водопровода в нижнюю часть бака поступает холодная вода. Расположенный в нижней части водонагревателя термостат чувствует понижение температуры и включает горелку.
Мощность такого водонагревателя может составлять от 5 до 10 кВт.

В водонагревателях косвенного нагрева вода нагревается от встроенного водонагревателя – теплообменника, тепло в который поступает при помощи теплоносителя от внешнего источника тепла. Итак, основное отличие косвенного водонагревателя в том, что тепло вырабатывается во внешнем источнике: котле, солнечном коллекторе, тепловом насосе и т.д.
Косвенный водонагреватель мощнее электрического накопительного, так как эффективность его теплообменника выше, чем у ТЭНа. Также существуют комбинированные модели, у которых есть и электрический ТЭН и встроенный теплообменник. Мощность водонагревателй косвенного типа исчисляется десятками килоВатт.
К преимуществам накопительных водонагревателей можно отнести небольшую мощность и возможность работы при небольших давлениях воды. К недостаткам — более высокую стоимость по сравнению с проточными, меньшую экономичность и значительный размер.
Ключевые слова: водонагреватели, газовые водонагреватели, проточные водонагреватели, накопительные водонагреватели
Какой водонагреватель выбрать: проточный или накопительный
Доброго времени суток, всем моим читателям! На территории России и СНГ наступила весна, а это значит, что близятся отключения горячей воды из-за профилактических работ.
Отсутствие горячего водоснабжения вызывает дискомфорт с бесконечным кипячением чайников и кастрюль.
Чтобы избежать этих неприятностей достаточно приобрести водонагреватель.
Эта статья будет посвящена выбору водонагревателю для вашего дома, квартиры или дачи.
В ней я рассмотрю как проточные, так и накопительные водогрейки со всеми их преимуществами и недостатками.
Плюсы и минусы накопительного водонагревателя
Плюсы и минусы бойлера
Для рядового потребителя, на мой взгляд, есть два существенных плюса в установке накопительной водогрейки:
Малая мощность ТЭНов, позволяющая включать его в обычную розетку без прокладки отдельного кабеля от распределительного щитка.
Гарантированный запас горячей воды, который останется у вас даже при отключении электричества.
Ну а к недостаткам можно отнести их большие габариты и вес. Не на каждую стену можно повесить тяжелую бочку с водой весом в 100 или более килограмм.
Например, гипсоволокно и гипсокартон для этого не подходят совсем, а в узкие туалеты и ванные комнаты хрущевок и девятиэтажек трудно втиснуть даже водогрей средних размеров.
Для горячего водоснабжения частных домов используют бойлеры косвенного нагрева, в которых вместо или вместе с ТЭНами используются теплообменники в виде змеевика или схемы «бак в баке».
Устройство бойлера косвенного нагрева схема
Устройство накопительного водонагревателя
Устройство накопительного водонагревателя в разрезе
Давайте подробнее рассмотрим их внутреннее устройство на следующей картинке:
Как видно на рисунке, накопительный водонагреватель представляет собой герметичную емкость, которая либо покрыта изнутри специальной эмалью, либо сделана из нержавеющей стали.
Последний вариант наиболее долговечен, но и стоит значительно дороже.
Поэтому при ограниченном бюджете эмалированный бак будет достойным вариантом, который прослужит не менее 3-4 лет при правильной эксплуатации.
Снаружи емкость покрыта слоем монтажной пены, которая выполняет роль теплоизолятора, обеспечивающего защиту от ожогов и экономию электроэнергии.
А внутри нее расположены нагревательные элементы, основной и аварийный термостаты, а также трубки для подачи и отвода воды.
Остановимся подробнее на ТЭНах, они могут быть двух видов:
Мокрый ТЭН
Обычные — они всем хорошо известны. Их худшим врагом является накипь, которая мешает нормально отводить тепло и вызывает их ускоренное перегорание. Бороться с этим можно при помощи установки умягчающих фильтров и регулярных чисток.
Сухие — по своей сути ни чем не отличаются от обычных, кроме того, что они расположены внутри металлической колбы, а не в воде. Получается, что они нагревают сначала металл колбы, а он после этого греет воду в емкости. Маркетологи утверждают, что это позволяет увеличить срок службы потому что на сухом ТЭНе не образуется накипи. Однако, ничто не мешает этой самой накипи образовываться на поверхности колбы и точно так же мешать теплообмену с водой. Советую задать этот вопрос продавцу. В ответ на него вы скорее всего получите что-то невнятное. Единственным, на мой взгляд, плюсом тут является возможность заменить нагреватель без слива воды из бака.
Принцип работы сухого тэна
Что касаемо термостатов, то они могут быть электронными и механическими. Последние являются наиболее надежными.
Им не страшна повышенная влажность или скачки напряжения, которые легко выводят электронику из строя.
В качественном водонагревателе термостатов должно быть два:
Основной — управляет процессом нагрева воды в баке. Максимальная рабочая температура 75-77 градусов Цельсия.
Аварийный — предохраняет от закипания воды внутри емкости. При наихудшем развитии событий закипание может привести к взрыву. Последствия этого смотрите ниже на видео.
Чтобы избежать таких разрушений необходимо выполнять все рекомендации производителя по монтажу оборудования.
Кроме этого, желательно установить группу безопасности бойлера.
Ее стоимость покажется вам сущими копейками по сравнению с тем, что вы видели выше на видео.
Магниевый анод
Особенным элементом внутреннего устройства является магниевый анод, защищающий бак от коррозии. Из-за его разложения вода может приобретать запах сероводорода.
Избавиться от этого неприятного эффекта можно только извлечением анода и промывкой емкости от продуктов его распада.
Какой объем водонагревателя выбрать на семью
Объем — одна из главных характеристик и выбрать ее нужно так, чтобы покрыть все свои потребности.
Давайте рассчитаем на конкретном примере сколько нужно горячей воды для семьи из трех человек, чтобы все смогли последовательно принять душ.
Будем считать, что расход горячей воды не превышает 10 литров в минуту и каждый член семьи принимает душ не более 10 минут.
Это значит, что всего нужно 3•10(л/мин)•10(мин) = 300 литров воды с температурой 35-40 градусов.
Но водогрейка нагревает до 75° С, и такой воды нужно уже в два раза меньше, то есть получаем необходимый объем водонагревателя 150 литров.
Получается, что на троих человек нужна довольно большая бочка и ее еще надо куда-то повесить или поставить, если она напольного исполнения.
Но не стоит так пугаться этот результат является оценкой сверху. Можно уменьшить время и расход и тогда результат будет меньше.
Для примера, производители приводят следующие таблицы:
Подбор объема накопительного водонагревателя на семью
Плюсы и минусы проточного водонагревателя
На мой взгляд, для потребителя плюсами проточных водонагревателей являются следующие вещи:
Моментальный нагрев воды — принимать душ или ванну могут сколько угодно людей подряд.
Малые габариты и вес — «проточник» вместе с коробкой может легко уместиться в обычный полиэтиленовый пакет, а весит он не более 5 кг.
На этом плюсы заканчиваются и начинаются минусы:
Большая потребляемая мощность — для российских условий нет смысла использовать в ванной проточный водонагреватель мощностью меньше 5 кВт. Вызвано это низкой температурой поступающей в прибор воды. Это вызывает необходимость прокладки кабеля с большим сечением и установки отдельного автомата на распределительном щитке.
Меньший расход горячей воды — чтобы вода успевала хорошо нагреваться во время протока через прибор нужно увеличить время ее пребывания в нем. Для этого используются специальные душевые лейки и аэраторы с отверстиями малого диаметра. Через них вода идет ощутимо медленнее, чем обычно. Привычный напор горячей воды может быть получен только на мощности от 15 и более кВт. Такие приборы часто работают на природном газе и прочитать о них можно перейдя по ссылке.
Устройство проточного водонагревателя
Рассмотрим внутреннее строение проточного водонагревателя при помощи следующей картинки:
Устройство и принцип работы проточных водонагревателей
Узел, обозначенный на картинке как реле давления, реагирует на появление протока воды через прибор.
После превышения некоторого порога протока оно срабатывает и включает нагревательный элемент.
Благодаря его большой мощности и малому объему емкости, вода разогревается очень быстро.
Регулировка температуры может мыть ступенчатой (две кнопки) или плавной (термостат).
Первый вариант из-за дешевизны и простоты встречается чаще, чем второй.
За безопасность в приборе отвечают тепловой предохранитель (отключает питание при достижении определенной температуры) и предохранительный клапан (его нет рисунке), защищающий емкость от разрушения из-за теплового расширения воды.
Дачники и сельские жители чаще всего не приобретают мощных «проточников» из-за ограниченных возможностей сети.
Специально для них разработаны водонагреватели, внешне похожие на смеситель:
ПВН-кран
Такой прибор можно включить прямо в розетку бытовой электросети, что упрощает и удешевляет монтаж.
«Внутренности» у него устроены по тому же принципу, что и у обычного «проточника», поэтому не будем повторяться, а перейдем к еще одному важному вопросу.
Выбор и расчет сечения кабеля для водонагревателя
Если кому-то не понятно зачем выбирать сечение кабеля, то я попробую объяснить это следующим образом.
Из школьного курса физики все помнят формулу мощности:
P = U•I , где U — напряжение, а I — сила тока.
Так вот, при повышении силы тока провода малого сечения начинают сильно разогреваться, что может привести к возгораниям со всеми вытекающими последствиями.
Чтобы этого избежать необходимо увеличить сечение, но тут дело уже начинает касаться затрат на кабель.
Для обеспечения безопасности и уменьшения лишних затрат нужно всего лишь воспользоваться следующей таблицей:
Расчет сечения кабеля для водонагревателя
Кабель должен быть заведен от распределительного щитка и иметь устройство защитного отключения на тот случай, если будет пробой ТЭНа.
Это недорогое устройство защитит вас от удара током, который при таких величинах мощности может привести к летальному исходу. Теперь, изучив оба вида водогреек, сделаем выводы.
Какой водонагреватель лучше купить?
Выбор оптимального вида водонагревателя зависит от следующих вещей:
Количество моющихся людей — одно дело если вы один принимаете душ и тогда вам достаточно 30-литрового бачка и совсем другое, если вам необходимо оборудовать душевую в спортивном клубе, где одновременно будет принимать душ 10 или более человек. В последнем случае вам понадобится несколько дорогих и мощных «проточников».
Электрика — это проблема для дач и частного сектора, где есть ограничения по подключаемой мощности электроприборов. Например, в дачных обществах вам не разрешат превышать лимит в 5 кВт.
Габариты — не везде можно втиснуть большую бочку с горячей водой. Тут стоит задуматься об установке проточного водонагревателя.
Дизайн — тут вкус и цвет все фломастеры разные. Функционально от него почти ничего не зависит.
Список можно продолжать и далее, но этого минимума вполне хватит, чтобы определиться с выбором.
Жду ваших вопросов в комментариях и лайков в социальных сетях.
Водонагреватель аристон: виды и преимуществ
Техника итальянского производителя Аристон одна из самых продаваемых. Потому что у нее отличная функциональность, хорошие характеристики, красивый вид и приемлемая стоимость.
Особенности водонагревателей Ariston
В первую очередь, надо обратить внимание на новинку, которую ввела компания Аристон в свои водонагреватели. Называется она система Фаст. С ее помощью устройство работает еще быстрее (двойной ТЕН и бак). Теперь не нужно ждать пока нагреется вся вода – как только прогрелось полбака, можно приступать к купанию. И пока первая часть будет расходоваться, хорошо погреется вторая.
Внутреннее строение бойлера
Бак производят из стали и покрывают разными видами покрытий. Популярным является антибактериальное и эмалированное. Колбы выпускают из нержавеющего метала. Минус в том, что он имеет свойство лопать по сварному шву. А эмалированное покрытие плохо переносит высокие температуры. Максимальная рекомендуемая температура для таких устройств – шестьдесят градусов. При соблюдении этого условия, бойлер прослужит намного дольше.
Но фирма Аристон и тут сделала ход конем – начали производство баков с внутренним напылением с титана, которое продлевает срок работы, имеет электрохимическую защиту. Все без исключения водонагреватели с накопительной емкостью имеют систему Эко, обеззараживающую воду и Наномикс – отвечает за ровный прогрев.
Присутствует система Ей-Би-Си 2.0 и защита напряжения, отключается от техники при любых скачках напряжения.
Разновидности водонагревателей
Исходя из принципа работы, все бойлеры Аристон делят на две группы:
Накопительный водонагреватель.
Проточный.
А также бойлеры делят на имеющие прямой нагрев и те, что нагревают косвенно. Первые нагревают жидкость при помощи газа или электрики. Вторые – при контакте с любым теплообменником, например, котлом.
Устройство и названия основных деталей водонагревателей Ariston
Накопительный
Существуют открытие и закрытые водонагреватели.
Открытый
Бойлеры открытого типа производят из пластмассы. Используются они только в индивидуальной системе водообеспечения. Механизм работы такой: жидкость, при попадании в емкость, перекрывается и нагревается. После, излишки воды выталкиваются в раковину. Горячая вода будет только в том случае, если в бойлере есть холодная. В этом устройстве вход для холодной воды сделан снизу, для горячей – сверху. Без давления холодной, не сможет поступить в систему горячая. Вода не перемешивается, производят нагрев постепенно.
Бойлеры открытого типа – устройство в разрезе
Закрытый
Закрытый тип водонагревателя применяют для разных мест водоразбора. Нагревательная емкость делается с металла, меди, нержавейки или эмалированной стали. В комплект включен предохранитель, и два клапана – сборный и обратный. При росте давления, предохранительный клапан помогает стечь лишней воде. Чтобы на технике не проявлялась ржавчина, производители используют защиту с анода.
Устройство водонагревателя закрытого типа
Проточный водонагреватель
Бойлеры с проточным типом обустроены маленьким баком, в котором нагревательную деталь размещают в небольшой трубке. Когда жидкость течет по этой трубке, то она нагревается. Проточные нагреватели есть:
Прямого нагрева, что работают при помощи тена, горелки или спирали.
Непрямого нагрева, работают при помощи теплового носителя, обогревающего трубу с водой.
Проточные бойлеры также разделяют на закрытые и открытые. Работают по такому же принципу, как и накопительные. По типу поджога их делят:
На пьезоэлементный.
Электронный.
Гидротурбинный.
Как только жидкость поступает по нагревательной трубке, в проточные датчики идет сигнал и включается нагреватель. Такие бойлеры не оснащены смесителями холодной и горячей воды. А также бойлеры делят по типу нагрева, а именно:
Газовые.
Электрические.
В первом, температура регулируется в зависимости от количества поданного газа, а во втором – нагрев воды контролируют датчики.
Устройство газового накопительного водонагревателя
Характеристика водонагревателей фирмы Ariston
Итальянская фирма, под названием «Аристон Термо Групп» на рынке обогревателей и водонагревательной техники существует больше, чем пятьдесят лет. Все бойлеры можно разделить в зависимости от их технических характеристик.
Накопительные бойлеры
Существует много разных моделей, но популярних несколько.
Водонагревательные оборудования серии ABS делятся еще на несколько видов, а именно Slim Fit – славится компактностью; Platinum Slim – сделаны с нержавейки; Silver Platinum Slim – с серебряным напылением, не дающим возникнуть ржавчине; модель Shuttle плоская и прямоугольная.
Накопительные водонагреватели Ariston ABS
Бойлеры серии TI Shape покрыты титановым напылением и оснащены жидкокристаллическим экраном, облегчающим руководство нагревателем; TI Shape Control работает с помощью пульта управления.
Характеристика бойлеров марки TI Shape
Водонагреватели Super Glass Small являют собой устройство маленького, компактного размера, которое можно установить в любом месте. Покрытые мелкодисперсной эмалью.
Водонагреватели Ariston SG
Бойлеры Eureka выполнены в интересной форме – воздушный шар. Производится в двух вариантах – с краном или с душем. Бачок сделан из термостойкого пластика.
Схема и габаритные размеры бойлера Eldom Eureka
Модели Industrial назначены для нагрева большого объема воды. Производят их в двух видах: одни можно монтировать на стену, вторые ставятся на пол. Покрытие таких бойлеров – титановое.
Ariston Ti Tronic Industrial STI
Водонагреватели Velis оснащены пультовым управлением и имеют двойную мощность. Форма бойлеров – плоская, со сменными цветовыми дисплеями.
Ariston ABS Velis
Проточные электрические бойлеры Аристон
Водонагреватель Bravo Е оснащена электронным руководством, датчиками работы и изменения температуры воды.
Водонагреватель ARISTON BRAVO E 4523 U-F – его габариты
Бойлер Bravo М имеет механическое руководство. В наборе к бойлеру идет фильтр и насадка для душа.
Проточные газовые бойлеры Аристон
Бойлер DGI сделаны с функцией электронного розжига. Дым выходит обыкновенным образом, мощность настраивается вручную. Форма – прямоугольная плоская.
Модель Fast CF работает без второстепенного электроснабжения. Теплопотери низкие, поскольку главная деталь сделана из меди.
Технические характеристики изделий
Водонагреватель Аристон Marco Polo G 7 S выпускают с закрытой камерой сгорания. Она повышает безопасность бойлеров. Такая модель является наиболее распространенной, поскольку оснащена стильной сенсорной панелью и имеет современный дизайн.
Бойлер Marco Polo М2 оснащена вентилятором, что удаляет дым и открытой камерой. Модель выпущена с устройством от перегрева, что и делает его безопасным.
Бойлер Marco Polo М2 – схема устройства
Накопительные газовые бойлеры Аристон
Super SGA монтируют в стену, естественная тяга покрыта эмалью. Расход газа не зависит от электрического потребления и есть очень маленьким.
Водонагреватель Ariston S/SGA
SGA выпускают с камерой сгорания открытого типа снаружи сделан из стали и оснащен системой безопасности.
Ariston SGA 120,150,200 R
Бойлер модели NHRЕ – напольный и очень большой. За один раз может нагреть шестьсот литров. Время нагрева рекордное – двадцать четыре минуты! Теплоизоляция сделана из минваты, стенки – с виниловой кожи.
Виды бойлеров косвенного нагрева.
Водонагреватели BACD взаимодействуют с котлами любого вида. В комплекте с бойлером продают необходимые для соединения элементы.
BS1S оснащена спиральным теплообменником. Наружный корпус стальной. По желанию можно установить термостат, помогающий отрегулировать температуру. В наборе есть ножки, для удобного расположения бойлера.
BS2S – два теплообменника и титановое покрытие делают эту модель популярной среди покупателей.
BCH обладает гарантийным сроком на один год. Монтируется как на стену, так и на пол.
Бойлер косвенного нагрева Ariston BCH 80L PROTECH+MG
Бойлеры Аристон имеют разную стоимость. Минимальная цена начинается от девяноста долларов и растет, в зависимости от характеристик модели и года выпуска.
Варианты подключения водонагревателя Аристон
Прежде чем приступить к подключению, советуется тщательно изучить инструкцию, чтобы в дальнейшем не возникло никаких нюансов. Каждая модель имеет свою поэтапность установки. Ее нужно придерживаться согласно инструкции. Но есть и общая:
Монтаж бойлера Ariston
Монтировка водонагревателя на стену, но перед началом работы, надо проверить, сможет ли эта стена удержать такой вес.
Карандашом разметить локации всех креплений. Особое внимание надо отдать месту и высоте расположения устройства.
В инструкции подробно указано на каком расстоянии стоит крепить детали.
Монтировать напольный бойлер Аристон намного проще, ведь надо всего-навсего прикрепить ножки.
Как только провели установку, стоит подключить устройство к системе водоснабжения.
Прикрепить трубы для входа ледяной жидкости и вывода горячей, хорошо закрепить.
Водонагреватели этой фирмы не нуждаются в дополнительной герметизации, хотя для спокойствия можно использовать резиновые прокладки или герметик.
Включить водоснабжение и заполнить бак, чтобы проверить его на предмет утечки.
Если электрический водонагреватель – провести заземление.
Установить мощность.
Что нужно для правильной и долгой работы бойлера
Обзор самых популярных моделей
Самые популярные модели бойлеров имеют разные характеристики. При покупке, клиент должен обратить внимание на то, какие функции он ожидает получить от устройства.
Модель VLS INOX оснащена баками из нержавейки, простая в установке и произведена в плоской форме. Производят ее в таких литражах: тридцать, пятьдесят, восемьдесят и сто литр. На шнуре есть система защиты и не запускается при пустом баке. Не замерзает и не перегревается. Тены медные, мощность два с половиной киловатта.
Электрический водонагреватель Ariston ABS VLS INOX PW 100
Модель ABS VLS INOX QH похожа с предыдущей, но отличается улучшенным дизайном, быстрым нагревом, системой очищения воды. Литраж такой же.
VLS QH плоский, с литражом, как и вышеперечисленные модели. Но нагревает воду за две минуты и очень прост в использовании. Оснащена эта модель LCD-дисплеем и функцией автоматической экономии. Внутри – сталь и три тена.
Водонагреватель ABS VLS PW имеет защиту отключения и защиту от бактерий. Бак литражом в тридцать, пятьдесят и восемьдесят литр сварен специальным новым методом. Нагревается жидкость в двух емкостях с помощью пары тенов.
Ariston ABS VLS PW 50
Модель PRO ECO INOX PVW SLIM выпускается с баком такого объема: тридцать, пятьдесят, шестьдесят пять и восемьдесят, сделанного из нержавейки. Оснащен водонапором. Диаметр бака всего триста пятьдесят три миллиметра. Имеет напыление, защищающее от бактерий. Мощность – полтора киловатта.
Накопительный водонагреватель Ariston ABS PRO ECO INOX PW 80V SLIM
Бойлер ABC PRO ECO INOX PV оснащен баком на пятьдесят, восемьдесят и сто литр узкой цилиндрической формы. Модель проста в использовании, с нержавейки и гарантией в семь лет.
Какой бойлер этой фирмы покупатель не выберет, он все равно будет служить ему долго и без поломок. Дело в цене, и том, что ожидается от такого устройства.
Видео: Водонагреватель накопительный Ariston ABS VELIS QH 50
Для чего необходим предохранительный клапан
Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:
Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.

Давление, возникающее в емкости водонагревателя при нагреве воды.

Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:
предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;

сбрасывает избыточное давление во внутреннем баке водонагревателя;

может использоваться для слива воды из прибора;

Теперь разберемся в данных функциях поподробней:
На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения. Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы. В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана.
Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве. Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.
Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:
Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети. Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.

Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.

Поскольку, сброс избытка давления сопровождается появлением капель воды из штуцера для слива воды – рекомендуется сделать отвод от штуцера предохранительного клапана (достаточно какой-либо гибкой трубки или шланга) в канализацию (раковину, ванну, сливной бачок или сифон).
Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды. Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.
ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов.
Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.
Для приобретения клапана перейдите по ссылке (ссылка на www.thermex-service.ru/product/klapany/)
Секционные баки для воды
GRP | Бак Drayton и аксессуары
Секционные резервуары из стеклопластика
используются для хранения многих различных типов жидкостей, включая питьевую воду, горячую воду, дождевую воду, химикаты, сточные воды, сточные воды и сточные воды.
Емкости доступны от 45 до 90 000 литров. Они могут достигать 3 м в высоту без ограничений по длине и ширине. Панели размером 1000×1000 мм являются стандартными, другие размеры доступны по запросу.
Секционные резервуары из стеклопластика
могут поставляться с изоляцией или без нее.Все резервуары укомплектованы секционной крышкой и смотровым люком.
Секционные резервуары подходят для участков с ограниченным доступом, где невозможно установить большой цельный резервуар. Панели легко перемещаются на место, они скрепляются болтами и скрепляются вместе на месте командой специалистов Draytons. Они должны быть установлены на ровном, полностью поддерживающем основании.
Резервуары могут иметь полностью внутреннее фланцевое соединение, при этом для сборки требуется всего лишь 50 мм вокруг них. В качестве альтернативы резервуары с внешними фланцами могут иметь внутреннее или внешнее основание с фланцами.
Цистерны производятся в соответствии с BS EN 13280: 2001.

Секционные резервуары из стеклопластика
используются для хранения многих различных типов жидкостей, включая питьевую воду, горячую воду, дождевую воду, химикаты, сточные воды, сточные воды и сточные воды.
Емкости доступны от 45 до 90 000 литров. Они могут достигать 3 м в высоту без ограничений по длине и ширине. Панели размером 1000×1000 мм являются стандартными, другие размеры доступны по запросу.
Секционные резервуары из стеклопластика
могут поставляться с изоляцией или без нее. Все резервуары укомплектованы секционной крышкой и смотровым люком.
Секционные резервуары подходят для участков с ограниченным доступом, где невозможно установить большой цельный резервуар. Панели легко перемещаются на место, они скрепляются болтами и скрепляются вместе на месте командой специалистов Draytons. Они должны быть установлены на ровном, полностью поддерживающем основании.
Резервуары могут иметь полностью внутреннее фланцевое соединение, при этом для сборки требуется всего лишь 50 мм вокруг них.В качестве альтернативы резервуары с внешними фланцами могут иметь внутреннее или внешнее основание с фланцами.
Цистерны производятся в соответствии с BS EN 13280: 2001.

Отопление бытовой воды — Energy Education
Рисунок 1. Водонагреватель накопительного бака. ^[1]
Нагрев воды для бытового потребления — это процесс нагрева воды для личного пользования, который требует большого количества энергии. В канадских домах водяное отопление может потреблять 15-25 процентов энергии, используемой в доме, в зависимости от типа дома, количества жителей и образа жизни тех, кто в нем живет.Важно отметить, что водяное отопление часто превышает все потребности домашнего хозяйства в электричестве, см. График ниже. ^[2] Канадцы используют в среднем 75 литров горячей воды каждый день для мытья посуды, стирки одежды, уборки и личной гигиены. Этот объем воды довольно велик, и его нагрев может привести к большим счетам за электроэнергию. ^[2] Старые водонагреватели можно заменить, переработать или использовать повторно. Для получения дополнительной информации см. Think Tank Home.
Источник энергии для водонагревателей, как правило, тот же, что люди используют для отопления помещений, хотя это не всегда так.Возможные источники энергии включают электричество, природный газ, пропан и нефть. ^[3] У каждого источника есть свои преимущества и недостатки. Например, электрические обогреватели не требуют вентиляции, но не могут работать при отключении электроэнергии и потребляют намного больше первичной энергии, чем природный газ. Для обогревателей, работающих на природном газе, требуется достаточный воздушный поток и вентиляция, но они нагреваются быстрее и потребляют меньше первичной энергии. Пропан имеет те же преимущества, что и природный газ, но топливо более дорогое и требует плановой доставки.
Расходы можно снизить, выбрав более энергоэффективный водонагреватель, уменьшив количество используемой горячей воды или установив устройство рекуперации тепла дренажной воды, чтобы снизить тепловую нагрузку. Эти устройства представляют собой просто трубы, которые отбирают тепло от отработанной теплой воды, стекающей в канализацию, и передают его на подогрев воды, поступающей в резервуар для горячей воды. ^[4] Кроме того, при покупке водонагревателя важно учитывать «второй ценник», то есть стоимость эксплуатации изделия в течение его срока службы.Иногда более рентабельно купить более дорогую и более энергоэффективную модель, так как это сэкономит деньги пользователя в долгосрочной перспективе. ^[2]
Способы нагрева воды
Как правило, все водонагреватели используют какое-то топливо для получения энергии. Затем эта энергия используется для повышения температуры холодной воды из системы водоснабжения перед использованием. Доступен широкий выбор водонагревателей, и некоторые из наиболее распространенных из них перечислены ниже. Их можно использовать независимо, но иногда их можно объединить в системы.^[4]
Водонагреватели резервуаров для хранения
Рисунок 2. Схема водонагревателя накопительного бака в разрезе. ^[5]
Водонагреватели с накопительным баком, такие как тот, что изображен на Рисунке 2, являются наиболее часто используемым типом водонагревателей для дома. В этих системах нагретая вода хранится в баке, поэтому в любое время доступно определенное количество горячей воды. Когда открывается кран для горячей воды, вода вытекает из бака из-под крана. Затем в резервуар поступает ненагретая вода, чтобы заменить использованную воду.^[4] Термостаты используются на горелке для поддержания температуры воды. Эти водонагреватели оснащены предохранительным клапаном температуры и давления для обеспечения безопасности.
Эти нагреватели могут быть неэффективными, но их можно сделать более энергоэффективными, если минимизировать потери в режиме ожидания или улучшить передачу тепла от сгорания воде за счет минимизации потерь тепла из вентиляционных отверстий или дымоходов нагревателей. ^[4]
Бесконтактные водонагреватели
Водонагреватели без резервуаров, как следует из их названия, представляют собой нагреватели, которые нагревают проточную воду и, следовательно, не требуют резервуара для хранения.Вода нагревается только при необходимости, это увеличивает эффективность за счет исключения потерь в режиме ожидания. Большинство электрических водонагревателей по запросу не могут обеспечить всю воду, необходимую для дома, поэтому они редко используются для этих целей. Тем не менее, несколько газовых обогревателей без резервуаров могут обеспечить достаточное количество воды для снабжения большинства домов. ^[4] Газовые версии этих обогревателей, как правило, устанавливаются на внешней стене, что упрощает отвод дымовых газов.
Водонагреватели с тепловым насосом
Водонагреватели с тепловым насосом или HPWH используют электричество и забирают тепло из воздуха и перемещают его в воду вместо того, чтобы напрямую преобразовывать электричество в тепло.Воздух из помещения, в котором находится обогреватель, отводит тепло и передается резервуару с водой. Одна из проблем этих обогревателей заключается в том, что они не только удаляют тепло из воздуха, но и удаляют влагу, которая может вызывать дискомфорт. ^[4] Однако летом отвод тепла из дома от этих систем может быть полезным. Зимой они могут увеличить потребность в обогревателе.
Земляные тепловые насосы могут использоваться для нагрева воды в дополнение к обогреву и охлаждению помещений.В качестве источника тепла они используют температуру Земли или грунтовых вод.
Солнечные водонагреватели
основная статья
Энергия Солнца также может использоваться для нагрева воды в солнечных системах горячего водоснабжения. Обычно они не используются сами по себе, а вместо этого выбираются для обеспечения около 60% потребностей дома в горячей воде. ^[4] В этих системах используются солнечные коллекторы, циркуляционный насос, а также резервуары для хранения.Обычно они используются для предварительного нагрева воды, после чего используют обычный нагреватель.
Визуализация данных
Как упоминалось выше, для нагрева воды для бытового потребления используется значительное количество энергии. Чтобы получить представление о том, сколько энергии это соответствует по сравнению с другими потребностями в энергии для жилых домов, ниже приведен график. Можно навести указатель мыши на части круговой диаграммы, чтобы увидеть фактические значения энергии в ПДж. Приведенные ниже данные показывают, сколько энергии использовалось канадцами для различных бытовых нужд в 2012 году.^[6] Обратите внимание, что в Канаде для нагрева воды используется больше энергии для конечного потребления, чем для всего потребления электроэнергии в жилых домах вместе взятых!
Ссылки
Резервуар для хранения холодной воды | Емкости для воды, одобренные WRAS
Почему следует использовать хранилище чистой воды?
PureWater Storage известны как ведущие поставщики различных резервуаров для хранения холодной воды. Сюда входят цельный резервуар для хранения воды из стеклопластика, двухкомпонентный резервуар из стеклопластика, секционный резервуар из стеклопластика и многое другое, включая резервуары для хранения химикатов.Наша главная цель — предоставить нашим клиентам ряд различных цистерн для воды, которые подходят практически для всех областей применения. Доступно для покупки в виде одной или двух частей или в виде отдельных частей, мы уверены, что у нас будет именно то, что вы ищете.
Здесь, в PureWater Storage, мы гордимся выдающимся качеством нашей продукции. Все цистерны для хранения питьевой (питьевой) воды, включая наши резервуары для хранения холодной воды, одобрены WRAS. Они также производятся в соответствии со стандартами BS4213: 2004 на предприятиях, утвержденных ISO 9001: 2000, с использованием самых современных технологий, что гарантирует высочайшее качество производства и продукции.Именно поэтому наши резервуары идеально подходят как для новых установок, так и для замены.
Поставщики резервуаров для хранения холодной воды Premier
Резервуары для хранения холодной воды предназначены для различных применений и целей. Из-за этого есть определенные факторы, которые необходимо будет специально контролировать и регулировать. К счастью, мы предлагаем множество аксессуаров для резервуаров, которые позволяют это сделать, например крышки и поплавковые клапаны.
Помимо нашего фантастического ассортимента высококачественных продуктов для хранения воды, вы также можете положиться на нас, чтобы предоставить самые лучшие аксессуары для работы с ними. Если вы ищете балансировочный поплавковый клапан или реле уровня в резервуаре, вы обнаружите, что у нас есть фантастический выбор аксессуаров на выбор.
Мы можем удовлетворить ваши особые требования к проекту
PureWater Storage гордится своей репутацией, предлагающей высокие стандарты обслуживания клиентов.Мы рады адаптировать наши услуги в соответствии с вашими конкретными требованиями, обеспечивая при этом полное соблюдение действующих правил водоснабжения — независимо от проекта. Мы также предлагаем резервуары для хранения холодной воды по индивидуальному заказу, рассчитанные на ограниченную площадь или пространство. Они доступны в одно- или двухкомпонентном формате. Они идеально подходят для приложений, доступ к которым может быть затруднен.
Чтобы узнать больше о наших индивидуальных услугах, просто сообщите нам требуемые размеры помещения. Затем мы спроектируем и изготовим резервуар высшего класса, идеально соответствующий вашим потребностям.
Вы также можете просмотреть наш обширный каталог продукции, чтобы узнать, какие еще решения для хранения доступны у нас. Сюда входят:
Охлаждающие баки для промышленных процессов охлаждения, подходящие для растворов с рабочей температурой -15 ° C.
Комбинированные блоки, включающие резервуар для хранения холодной воды в одной половине и сухой отсек в другой половине, в котором может быть размещена установка повышения давления, все в одном блоке.Доступ в отсек насосной установки осуществляется через запирающуюся дверцу на петлях.
Свяжитесь с нами для получения дополнительной информации
PureWater Storage — поставщик резервуаров для хранения холодной воды номер один в стране. Если вам нужна дополнительная информация о наших продуктах, не стесняйтесь обращаться к нам. Вы можете позвонить нам по телефону 0121 323 4000 или отправить электронное письмо по адресу [email protected] сегодня, чтобы поговорить с одним из наших экспертов-консультантов.
Портативные резервуары для хранения воды, одно- и двухкомпонентные резервуары для холодной воды
В Precolor Tank Division мы работаем в сфере водоснабжения, производя резервуары для хранения из стеклопластика более 40 лет.Precolor Tank Division — это семейный бизнес трех поколений, расположенный в графстве Шропшир в Великобритании. Мы проектируем, производим и устанавливаем на собственном специально построенном предприятии, что дает нам полный контроль над графиками производства и затратами при минимальных накладных расходах.
Мы занимаем уникальное место на рынке, мы производим моноблочные резервуары объемом до 97 500 л со стандартным объемом от 10 л. Итак, если вы ищете портативный резервуар для хранения воды — особенно большой цельный резервуар для воды, прямо от производителя, то не ищите дальше.
Однако мы предлагаем полный ассортимент резервуаров для воды от сборных и полуфабрикатов до полностью секционных.
Здесь, в Precolor, мы стремимся поставлять в Великобритании резервуары для хранения воды и химикатов самого высокого качества для множества целей. Мы предоставляем непревзойденные услуги, являясь лидерами отрасли по срокам выполнения заказов и гарантируя своевременную доставку. Кроме того, мы предлагаем исключительную стоимость и 10-летнюю гарантию для вашего спокойствия.
У нас есть большой список прошлых клиентов и свидетельства различных успешных тематических исследований.Мы поставляем как коммерческим, так и некоммерческим клиентам, как для небольших, так и для крупных заказов. Как и следовало ожидать от компании с многолетним опытом, мы твердо привержены предложению лучших резервуаров для хранения. Наша приверженность BS EN ISO 9001: 2015 гарантирует, что наша система управления качеством имеет первостепенное значение, и наряду с нашим одобрением WRAS гарантирует, что наши резервуары для хранения питьевой воды имеют высшее качество.
Если вы хотите использовать знания и опыт нашей команды, не стесняйтесь обращаться к нам, заполнив контактную форму или позвонив нам, чтобы узнать цены и наличие мест.Мы будем рады ответить на любые ваши вопросы.
Мы гордимся тем, что являемся британским производителем.
Наши опытные и знающие сотрудники готовы помочь с любыми вашими вопросами. Вы можете позвонить нам или связаться с нами через эту ФОРМУ, чтобы узнать цены и наличие.
Composite / GRP / SMC / FRP Секционные панели резервуара для воды
Информационный продукт
Sungil GRP — Корея
Секционная панель резервуара для воды
Композит / GRP / SMC / FRP

IBP Technology Co., LTD поставляет и устанавливает секционный резервуар для воды Sungil из стеклопластика , который разработан и произведен в Корее для удовлетворения требований к хранению воды за счет использования высококачественной армированной стекловолокном панели с различной вместимостью и формой, лучшей водонепроницаемостью, отличной гигиенические условия, долговечность и простота сборки и перемещения. Он подходит для большинства условий строительной площадки, таких как здания, фабрики, резервуары для хранения воды …
Вариант теплоизоляционной панели с трехслойной структурой улучшит теплоизоляционный эффект, защищает воду от капель росы и сводит к минимуму колебания температуры хранимой воды.

Загрузить документацию
Брошюра SUNGIL GRP Water Tank
СЕРТИФИЦИРОВАННОЕ КАЧЕСТВО
9016 Корея Корейская ассоциация водоснабжения и водоотведения)
Сертификат полномочного органа
Великобритания: WRAS BS6920; BS EN13280: 2001
Сингапур: PSB SS245: 1995; SS375: 2001
Статус патентов в Корее
Теплоизоляционная панель: No.0495287
Универсальный резервуар для воды: № 20-0457565
Усиленная рама резервуара для воды: № 30-0801784
Резервуар для воды ENM: № 30-0867794
ХАРАКТЕРИСТИКИ БАКА ДЛЯ ВОДЫ GRP / SMC / FRP
МАТЕРИАЛ
Горячий прессованный Панель GRP (также звоните по номеру FRP , SMC или Composite или Composite)
Наружная сетка из стекловолокна защитит панель от протечки пор и трещин на панели.Таким образом, он идеально подходит для обеспечения надежности и быстрого процесса установки без особого ухода за панелью во время затяжки болтов.
РАЗМЕР ПАНЕЛЕЙ
0,5 x 0,5 м | 0,5 x 1,0 м | 1.0 x1.0 м | 1,0 x 1,5 мГн | 1,0 x 2,0 мГн
ОПЦИЯ
Теплоизоляция
ВЫСОТА БАКА
1 мГн | 1,5 мГн | 2мГн | 2,5 мГн | 3мГн | 3,5 мГн | 4мГн | 4,5 мГн | 5 мГн | 5.5 мГн | 6mH
ФОРМЫ БАКА
ПРЯМОУГОЛЬНЫЙ, L-образный, U-образный … подходит почти для условий монтажного пространства.
РЕАЛИЗАЦИЯ ПРОЕКТА
КОЛИЧЕСТВО ЦИСТЕРН, УСТАНОВЛЕННЫХ ВО ВЬЕТНАМЕ — 05/2018:> 200 цистерн
САМЫЙ ВЫСОКИЙ БАК, УСТАНОВЛЕННЫЙ В ВЬЕТНАМЕ 5,5162 GIZ И КОМПЛЕКСНЫЙ БАК : 820м3 [(8×4 + 4×5 + 3×6) + 12×2 + (8×4 + 4×5 + 3×6)] x5mH
ТИП СЕКЦИОННОГО БАКА ДЛЯ ВОДЫ МАТЕРИАЛ
902 БАК ДЛЯ ВОДЫ
Подробнее…
СЕКЦИОННЫЙ БАК ДЛЯ ГОРЯЧЕГО ОЦИНКОВАННОЙ СТАЛИ (HDG)
Подробнее …
SS304 / SS3 / SS3 SS316L СЕКЦИОННЫЙ БАК ДЛЯ ВОДЫ
Подробнее …
КРУГЛЫЙ БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ с болтами
Посмотреть еще …
Заявка на патент США на ВОДЯНОЙ НАГРЕВАТЕЛЬ, ВКЛЮЧАЯ Патентную заявку на погружную трубку (Заявка № 20110247572 от 13 октября 2011 г.)
СВЯЗАННЫЕ ЗАЯВКИ
Эта заявка испрашивает приоритет перед совместно рассматриваемым U.S. Предварительная заявка на патент № 61/322 387, поданная 9 апреля 2010 г., все содержание которой включено в настоящий документ посредством ссылки.
Уровень техники
Настоящее изобретение относится к водонагревателям. Более конкретно, настоящее изобретение относится к погружным трубкам для водонагревателей. Погружная трубка используется для подачи холодной воды в накопительный бак водонагревателя.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение предлагает, в одном аспекте, водонагреватель, включающий в себя резервуар для хранения, источник тепла для нагрева воды, хранящейся в резервуаре для хранения, и погружную трубку, проходящую в резервуар.Погружная трубка включает в себя верхний и нижний концы, ограничение между верхним и нижним концами для создания противодавления в погружной трубке над ограничением, ограничение, расположенное в верхней части резервуара для хранения, нижнее отверстие под ограничителем для подача холодной воды в нижнюю часть резервуара для хранения и верхнее отверстие над ограничением для подачи холодной воды в верхнюю часть резервуара для хранения из-за первого ограничения.
Настоящее изобретение предлагает, в другом аспекте, погружную трубку для использования с водонагревателем, включая резервуар для хранения с нижней частью и верхней частью, и источник тепла для нагрева воды, хранящейся в резервуаре для хранения.Погружная трубка, включающая верхний конец, нижний конец, ограничение между верхним и нижним концами, чтобы создать противодавление в погружной трубке над ограничителем, ограничение, расположенное в верхней части резервуара для хранения, нижнее отверстие под ограничение для подачи холодной воды в нижнюю часть резервуара для хранения и верхнее отверстие над ограничением для подачи холодной воды в верхнюю часть резервуара для хранения из-за первого ограничения.
Другие особенности и аспекты изобретения станут очевидными при рассмотрении следующего подробного описания и сопроводительных чертежей.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 представляет собой вид в разрезе водонагревателя, включающего погружную трубку.
РИС. 2 — вид в перспективе погружной трубки, показанной на фиг. 1.
РИС. 3 — частичный разрез погружной трубки, показанной на фиг. 2 по линии 3 — 3 .
РИС. 4 — вид в перспективе вставки погружной трубки, показанной на фиг. 1.
РИС. 5 — вид в перспективе с пространственным разделением деталей части погружной трубки, показанной на фиг. 1.
РИС.6 — вид в разрезе водонагревателя, включающего погружную трубку.
РИС. 7 — вид в перспективе погружной трубки, показанной на фиг. 6.
РИС. 8 — частичный разрез погружной трубки, показанной на фиг. 7 по линии 8 — 8 .
РИС. 9 — вид в разрезе погружной трубки, показанной на фиг. 7 по линии 9 — 9 .
РИС. 10 — вид в разрезе погружной трубки, показанной на фиг. 7 по линии 10 — 10 .
РИС. 11 — вид в разрезе погружной трубки, показанной на фиг.7 по линии 11 — 11 .
РИС. 12 — вид в разрезе погружной трубки.
Перед тем как подробно объяснять какие-либо варианты осуществления изобретения, следует понимать, что изобретение не ограничено в своем применении деталями конструкции и расположением компонентов, изложенными в нижеследующем описании или проиллюстрированными на следующих чертежах. Изобретение может иметь другие варианты осуществления и применяться на практике или осуществляться различными способами.Также следует понимать, что фразеология и терминология, используемые здесь, предназначены для описания и не должны рассматриваться как ограничивающие.
ПОДРОБНОЕ ОПИСАНИЕ
РИС. На фиг.1 показан водонагреватель , 100, , содержащий резервуар , 110, , содержащий воду, рубашку , 115, , окружающую резервуар , 110, , и источник тепла или горелку , 120, . Бак включает верхнюю часть 125 и нижнюю часть 130 .В проиллюстрированном варианте осуществления верхняя часть 125 является верхней половиной резервуара 110 , а нижняя часть 130 является нижней половиной резервуара 110 . Изоляция 135 предусмотрена между баком 110 и рубашкой 115 . Воспламеняющееся топливо подается в горелку , 120, через впускной патрубок , 140, топливопровода, соединенный с топливным клапаном 145 . Горелка , 120, расположена в камере сгорания , 150, , под баком , 110, .Топливный клапан , 145, подключен к источнику топлива. Топливом может быть, например, природный газ или пропан. Камера сгорания , 150, соединена с источником воздуха, например, с атмосферой вокруг водонагревателя 100 . Дымовая труба , 155, проходит от камеры сгорания , 150, через резервуар , 110, . Продукты сгорания или выхлопные газы, создаваемые горелкой , 120, , проходят через дымоходную трубу , 155, , нагревая воду, хранящуюся в резервуаре , 110, .Впускная труба для холодной воды 160 соединена штуцером 165 с погружной трубкой 170 для подачи холодной воды в резервуар 110 . Труба подачи горячей воды , 175, , соединенная с патрубком , 180, , подает горячую воду в место конечного использования, например, в кран. Клапан температуры и давления (T&P) 185 позволяет воде выпускаться из резервуара 110 в случае высокого давления или высокой температуры внутри резервуара 110 .Водонагреватель , 100, , как описано выше, является обычным газовым водонагревателем. В качестве альтернативы водонагреватель , 100, представляет собой обычный электрический водонагреватель, а источником тепла является, по меньшей мере, один электрический нагревательный элемент, проходящий в бак, а не горелка , 120, .
РИС. 2 показана погружная трубка 170 . Погружная трубка образована трубчатой стенкой 190 , которая проходит от верхнего конца 195 к нижнему концу 200 .Нижний конец 200 расположен в нижней части 130 резервуара 110 . Погружная трубка , 170, может иметь различную общую длину и диаметр, как известно в данной области техники. В проиллюстрированной конструкции погружная трубка 170 имеет длину приблизительно 44 дюйма, внешний диаметр приблизительно 0,65 дюйма и толщину стенки приблизительно 0,035 дюйма.
Вставка 205 находится внутри погружной трубки 170 .Вставка , 205, подробно показана на фиг. 3-4. Вставка 205 обеспечивает ограничение 210 в погружной трубке 170 . Ограничение 210 находится в верхней части 125 резервуара 110 . Предпочтительно верх вставки 205 находится примерно на 6,5 дюйма ниже верхнего конца 195 погружной трубки 170 . Стенка , 190, имеет отверстие или отверстие 215 .Отверстие 215 расположено над ограничителем 210 . Предпочтительно отверстие 215 расположено приблизительно на шесть дюймов ниже верхнего конца 195 , а диаметр отверстия 215 составляет приблизительно 0,31 дюйма. В качестве альтернативы в стенке погружной трубки предусмотрено несколько отверстий, расположенных над ограничителем.
Вставка , 205, предпочтительно изготовлена из сшитого полиэтилена (PEX) и имеет трубчатую боковую стенку 220 , определяющую центральный проход 225 .Снаружи боковая стенка , 220, имеет множество периферийных зазубрин , 230, , которые обеспечивают фрикционную посадку с внутренней частью погружной трубки , 170, . В качестве альтернативы вставка , 205, может быть закреплена внутри погружной трубки , 170, различными подходящими способами, включая, например, резьбовое соединение, клей или фрикционную посадку без зазубрин. Нижний конец вставки , 205, включает кольцевую ступицу 235 с центральным отверстием 240 .Ступица , 235, соединена с боковой стенкой , 220, посредством множества спиц , 245, , проходящих вниз и внутрь от нижнего конца боковой стенки 220 . Вода, протекающая через вставку 205 , может выходить через отверстия 247 между спицами 245 или через отверстие ступицы 240 .
Вставка 205 эффективно уменьшает внутренний диаметр погружной трубки 170 , создавая выше ограничения 210 противодавление, которое вытесняет холодную воду из погружной трубки 170 через отверстие 215 .Холодная вода, выходящая через отверстие 215 в верхнюю часть 125 резервуара 110 , помогает поддерживать температуру в верхней части 125 в пределах предпочтительных рабочих температур, тем самым избегая срабатывания клапана T&P 185 из-за высокой температуры. Таким образом, погружная трубка 170 решает проблему, при которой поток воды приблизительно один галлон в минуту (или меньше) может вызвать перегрев в верхней части 125 резервуара 100 , что приведет к срабатыванию клапана T&P 185 из-за высокой температуры.Кроме того, погружная трубка , 170, препятствует штабелированию в резервуаре , 110, , что помогает улучшить энергетический коэффициент (EF) водонагревателя 100 , предотвращая ненужное переключение источника тепла 120 .
Как показано на фиг. 5 диффузор 250 вставлен в нижний конец 200 погружной трубки 170 . Диффузор предпочтительно изготовлен из сшитого полиэтилена (PEX) и по конструкции аналогичен вставке 205 .Диффузор 250 включает трубчатую боковую стенку 255 , определяющую центральный проход 260 . Снаружи боковая стенка 255 имеет множество периферийных зубцов 265 , которые обеспечивают фрикционную посадку с внутренней частью погружной трубки , 170, . В качестве альтернативы диффузор , 250, может быть прикреплен к погружной трубке , 170, различными подходящими способами, включая, например, резьбовое соединение, клей или фрикционную посадку без зазубрин.Нижняя часть , 270, боковой стенки , 260, имеет увеличенную толщину и имеет в ней три отверстия 275 , разнесенных на сто двадцать градусов друг от друга. В качестве альтернативы, больше или меньше отверстий 275 сформировано в нижней части 270 . Нижний конец диффузора 250 включает кольцевую ступицу 280 с центральным отверстием 285 . Ступица , 280, соединена с боковой стенкой , 255, посредством множества спиц , 290, , проходящих вниз и внутрь от нижнего конца боковой стенки 255 .Холодная вода выходит из погружной трубки 170 в нижнюю часть 130 резервуара 110 через диффузор 250 . Вода выходит из диффузора через отверстия в боковой стенке 275 , через отверстия 295 между спицами 290 или через отверстие ступицы 285 . Общая площадь отверстий в боковой стенке 275 , отверстия ступицы 285 и отверстий 295 диффузора 250 больше, чем общая площадь отверстия ступицы 240 и отверстий 247 вставки 205 .В качестве альтернативы погружная трубка 170 не включает диффузор 250 , так что холодная вода выходит из погружной трубки 170 в нижнюю часть 130 резервуара 110 через нижний конец 200 углубления. трубка 170 .
Альтернативная погружная трубка 370 показана на фиг. 6-11. Компоненты, аналогичные компонентам погружной трубки , 170, , описанной выше, пронумерованы аналогичным образом плюс двести.
Как показано на фиг. 7-9, в погружной трубке 370 сформировано ограничение , 410, . Ограничение 410 расположено в верхней части 125 резервуара 110 . Внутренний диаметр погружной трубки 370 уменьшен за счет ограничения 410 . Три отверстия , 415, выполнены в стенке , 390, и расположены над ограничителем , 410, . Отверстия , 415, равномерно распределены по окружности погружной трубки , 370, .В качестве альтернативы, большее или меньшее количество отверстий , 415, может быть выполнено через стенку , 390, . Ограничение 410 создает противодавление, которое выталкивает холодную воду из погружной трубки 370 через отверстия 415 в резервуар 110 . Предпочтительно, центральные точки отверстий , 415, включены в плоскость , 417, (показанную на фиг.8, а также как плоскость разреза на фиг.9), которая перпендикулярна продольной оси 372 погружной трубки 370 .Предпочтительно отверстия , 415, имеют одинаковый диаметр. В качестве альтернативы диаметр отверстий , 415, может варьироваться.
Как показано на фиг. 7 и 10, второе ограничение 510 и связанные с ним отверстия 515 сформированы в погружной трубке 370 под ограничением 410 . Ограничение 510 и отверстия 515 аналогичны ограничению 410 и отверстиям 415 , описанным выше.Отверстия , 515, смещены относительно отверстий , 415, , так что ни одно из отверстий , 515, не совмещено ни с одним из отверстий , 415, . Ограничение 510 создает противодавление, которое вытесняет холодную воду из погружной трубки 370 через отверстия 515 в резервуар 110 . Предпочтительно, центральные точки отверстий , 515, включены в плоскость (плоскость разреза на фиг. 10), которая перпендикулярна продольной оси 372 погружной трубки 370 .
Как показано на фиг. 7 и 11, третье ограничение , 610, и связанные с ним отверстия , 615, образованы в погружной трубке , 370, , ниже ограничения , 510, . Ограничение 610 и отверстия 615 аналогичны ограничению 410 и отверстиям 415 , описанным выше. Отверстия , 615, смещены относительно отверстий , 515, , так что ни одно из отверстий , 615, не совмещено ни с одним из отверстий , 515, .Ограничение 610 создает противодавление, которое выталкивает холодную воду из погружной трубки 370 через отверстия 615 в резервуар 110 . Предпочтительно, центральные точки отверстий , 615, включены в плоскость (плоскость разреза на фиг. 11), которая перпендикулярна продольной оси 372 погружной трубки 370 .
Ограничения 410 , 510 и 610 сформированы как единое целое в погружной трубке 370 .В качестве альтернативы погружная трубка , 370, может иметь больше или меньше ограничений. Интервал между ограничениями может быть постоянным или изменяться. В качестве альтернативы, ограничения 410 , 510 и 610 могут быть созданы несколькими вставками 205 , расположенными в погружной трубке 370 . Предпочтительно, чтобы все отверстия , 415, , , 515, и , 615, имели одинаковый диаметр. В качестве альтернативы отверстия , 415, имеют диаметр, отличный от диаметра отверстий , 515, , диаметр которых отличается от диаметра отверстий , 615, .
Альтернативная погружная трубка 670 показана на фиг. 12. Погружная трубка 670 включает в себя вставку 675 , верхнюю трубку 680 и нижнюю трубку 685 . Вставка , 675, имеет трубчатую боковую стенку , 690, , которая определяет центральный проход 695 . Вставка 675 включает верхнюю часть 700 , центральную часть 705 и нижнюю часть 710 . Снаружи верхняя часть 700 имеет множество периферийных зубцов 715 , которые обеспечивают фрикционную посадку с внутренней частью верхней трубки , 680, .Центральная часть 705 включает в себя ограничение 720 , так что диаметр центрального прохода 695 в центральной части 705 меньше диаметра центрального прохода 695 в любой из верхней части 700 или нижняя часть 710 . Снаружи нижняя часть , 710, имеет множество периферийных зубцов , 715, , которые обеспечивают фрикционную посадку с внутренней частью нижней трубки 685 .В качестве альтернативы вставка , 675, может быть прикреплена к верхней трубе , 680, и нижней трубе, , 685, , различными подходящими способами, включая, например, резьбовое соединение, клей или фрикционную посадку без зазубрин.
Верхняя труба 680 образована трубчатой стенкой 725 и включает нижний конец 730 . В стене 725 имеется отверстие или отверстие 735 . В качестве альтернативы в стене 725 предусмотрено несколько отверстий 735 .Нижняя трубка 685 образована трубчатой стенкой 740 и включает в себя верхний конец 745 .
Погружная трубка 670 сконструирована путем вставки верхней части 700 вставки 675 в нижний конец 730 верхней трубки 680 и вставки нижней части 710 вставки 675 в верхний конец 745 нижней трубки 685 так, чтобы вставка 675 соединяла верхнюю трубку 680 с нижней трубкой 685 .Центральная часть 705 вставки 675 эффективно уменьшает внутренний диаметр погружной трубки 670 , создавая выше ограничения 720 противодавление, которое выталкивает холодную воду из погружной трубки 670 через отверстие 735 . Погружная трубка с множественными ограничениями, аналогичная погружной трубке 670 , может быть сконструирована с использованием дополнительных вставок 675 и дополнительных трубок, так что, когда дополнительные вставки , 675, и трубки присоединяются друг к другу, выше создается противодавление. ограничение 720 каждой вставки, которое 675 вытесняет холодную воду из погружной трубки через отверстие 735 в трубке над вставкой 675 .
Различные признаки изобретения изложены в следующей формуле изобретения.
На сколько лет годен водонагреватель?
Ваш водонагреватель — одно из тех повседневных устройств, о которых вы, вероятно, не часто задумываетесь, но когда он перестает работать, все в доме резко останавливается. От утреннего душа до трудно поддающейся мытью посуды потеря горячей воды может нарушить несколько повседневных задач и поставить всех в тупик. Иногда проблема относительно незначительна и легко устраняется, простой термостат или нагревательный элемент вышли из строя.Но водонагреватели находят широкое применение, и рано или поздно их нужно будет заменить.
Итак, сколько лет прослужит водонагреватель?
На этот, казалось бы, простой вопрос не так просто ответить, как кажется. Гарантия на типичный водонагреватель обычно составляет пять или шесть лет, независимо от того, газовый он или электрический. Однако есть более дорогие устройства с более длительной гарантией, часто до десяти лет. Хотя встречаются реже, существуют также блоки из стекловолокна с пожизненной гарантией и блоки из нержавеющей стали, которые могут служить на много лет дольше, чем стандартные блоки.
Таким образом, при прочих равных, вы должны ожидать, что новый водонагреватель прослужит по крайней мере до конца гарантии без каких-либо проблем. После этого все становится немного менее определенным. Средний срок службы типичного водонагревателя, продаваемого сегодня, обычно составляет от 10 до 13 лет, в зависимости от ряда факторов.
Бесконтактные водонагреватели, конечно, имеют совсем другой срок службы. Поскольку они нагревают воду по мере необходимости, эти модели не подвергаются таким же воздействиям влаги и коррозии, как обычные устройства.Хотя их гарантия обычно покрывает их около 10 лет, они могут длиться до 20 лет.
Почему водонагреватели выходят из строя?
В подавляющем большинстве случаев водонагреватели выходят из строя из-за коррозии резервуаров. Баки водонагревателя сделаны из металла и покрыты очень тонким стеклянным покрытием внутри для защиты от коррозии. Однако постоянные колебания давления внутри резервуара, вызванные расширением нагретой воды, в конечном итоге нарушат это тонкое покрытие и позволят воде вступить в контакт с металлической облицовкой.
Как только резервуар начинает ржаветь, выход из строя — лишь вопрос времени. Нет никакого волшебного лечения, чтобы обратить вспять коррозию внутри водонагревателя. В течение нескольких лет металл испортится до такой степени, что образуется утечка. Когда в вашем устройстве начинает течь утечка, самое время заменить его. Если ваш водонагреватель находится на чердаке дома, не забудьте время от времени проверять его, чтобы убедиться, что нет признаков утечки. Замена водонагревателя — хлопот достаточно; Вы же не хотите, чтобы смесь была повреждена водой.
Можно ли продлить жизнь водонагревателю?
Хотя от ржавчины резервуара нет лекарства, существует несколько регулярных мероприятий по техническому обслуживанию, которые могут продлить срок службы водонагревателя. При коррозии резервуаров образуется осадок, который накапливается на дне резервуара. Хотя можно очистить часть этого осадка, используя сливной клапан для промывки устройства, помните, что это не поможет решить проблему ржавчины. Тем не менее, регулярная промывка бака (примерно один раз в год) по-прежнему является хорошей идеей, поскольку осадок, оставленный без внимания, может забить сливной клапан и потенциально ускорить внутреннюю коррозию.В серьезных случаях это может повлиять на внутреннее давление бака, что приведет к его разрыву.
Большинство водонагревателей также поставляются с анодным стержнем, установленным для замедления процесса коррозии. Этот длинный стержень, сделанный из стальной проволоки, окруженной магнием, алюминием или алюминиево-цинковым сплавом, вставляется через верхнюю часть резервуара в воду для притягивания коррозионных элементов. Сантехники часто называют анодный стержень «жертвенным барашком», потому что его основная цель — удалить ржавчину и защитить остальную часть резервуара.
Срок службы типичного анодного стержня составляет около пяти лет, и его можно легко заменить. У некоторых юнитов их может быть несколько. Фактически, многие водонагреватели с расширенной гарантией представляют собой не более чем стандартные агрегаты с установленными дополнительными анодными стержнями! Сменные стержни можно купить относительно дешево, поэтому замена их по истечении пяти лет — недорогой способ потенциально продлить срок службы водонагревателя.
Как и любой другой прибор, водонагреватели обеспечивают удобство, которое многие люди считают само собой разумеющимся.

alexxlab
Навигация по записям
Пред.
След.
Разное
Особенности темперамента дошкольников и рекомендации по взаимодействию
alexxlab
10.10.2024
0
Разное
К чему снится кормить грудью младенца: толкование по сонникам
alexxlab
08.10.2024
0
Разное
Что такое фанкойл: как устроен, виды и принцип работы
alexxlab
17.01.2022
0
Разное
Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик
alexxlab
15.01.2022
0
Разное
Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»
alexxlab
14.01.2022
0
Разное
Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года
alexxlab
13.01.2022
0
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Вентиляция
Вытяжка
Как выбрать
Камин
Котел
Обогреватели
Отопление
Пвх
Печь
Радиатор
Ремонт
Системы отопления
Разное
Карта сайта
