Водяной насос принцип работы: Принцип работы водяного насоса — Лучшее отопление

Содержание

Центробежные водяные насосы

Водяные насосы центробежного типа сегодня широко используются на различных производственных объектах, а также в быту. Современные системы, в той или иной степени связанные с водой, широко применяют для своей работы подобное оборудование. Объясняется это простотой в эксплуатации и функциональностью конструкции центробежных водяных насосов.

Конструктивные особенности центробежных водяных насосов

Такие устройства состоят из довольно большого количества элементов, основными из которых являются:

1) рабочее колесо;

2) двигатель — обеспечивает работу водяного центробежного насоса;

3) корпус — представляет собой емкость, в которой размещаются все конструктивные элементы оборудования.

Принцип и особенности работы

В плане принципа работы центробежные водяные насосы чрезвычайно просты. После включения двигателя приводится в действие специальный вал, который делает вращательные движения. На валу закреплено рабочее колесо, имеющее определенное количество лопастей. Именно они и обеспечивают перемещение жидкости в радиальном направлении.

Такое движение конструктивных элементов насоса способствует образованию центробежной силы, благодаря которой вода перемещается на высокой скорости и под большим давлением. Такой принцип работы водяных насосов и дал им название «центробежные».

Вода после прохождения через лопасти рабочего колеса собирается внутри особого резервуара, который называют кожухом. Он характеризуется тем, что имеет спиралевидную форму. Благодаря такой форме не только замедляется водный поток, но и преобразовывается энергия, способствующая увеличению напора воды.

Особенности выбора водяного центробежного насоса

При необходимости в приобретении водяного центробежного насоса следует учитывать прежде всего комплектацию оборудования, а также его характерные особенности.

В настоящее время центробежные насосы могут использоваться как для грязной, так и для чистой воды. Они различаются между собой прежде всего количеством потоков. Сегодня существуют как одно- и двух-, так и многопоточные центробежные насосы. Такое оборудование классифицируется также по способу подачи воды к рабочему колесу. По этому параметру различают два типа устройств:

1) одностороннего входа;

2) двустороннего входа.

В зависимости от способа отвода воды также различают несколько разновидностей центробежных насосов:

1) с кольцевым отводом;

2) со спиральным отводом;

3) с направляющим отводом.

Центробежные насосы для воды классифицируются также по размещению вала:

1) с вертикальным размещением;

2) с горизонтальным размещением.

Чтобы правильно выбрать центробежный водяной насос, следует четко определиться с задачами, которые планируется решить с помощью такого оборудования. Изучая технические характеристики устройства, особое внимание стоит уделить его мощности, поскольку она является важнейшим параметром подобного оборудования.

Принцип работы вакуумных насосов различных типов, их особенности

Основной принцип вакуумного насоса любого типа – это вытеснение. Он одинаковый у всех вакуумных насосов любого размера и любого способа применения. Другими словами, принцип действия вакуумного насоса сводится к удалению газовой смеси, пара, воздуха из рабочей камеры. В процессе вытеснения изменяется давление, и молекулы газа перетекают в требуемом направлении.

Навигация:

  1. Принцип работы водокольцевых вакуумных насосов
  2. Работа пластинчато-роторных насосов
  3. Принцип работы насоса ВВН

Два важных условия, которые должен выполнить насос – это создать вакуум определенной глубины, откачав газовую среду из необходимого пространства и сделать это в течении заданного времени. Если какое-то из этих условий не выполняется, то приходится подключать дополнительный вакуумный насос. Так, в случае необеспечения требуемого давления, но за нужный промежуток времени, подключается форвакуумный насос. Он дополнительно снижает давление, чтобы выполнились все необходимые условия. Этот принцип работы вакуумного насоса подобен последовательному подключению. И наоборот, если не обеспечивается скорость откачки, но при этом достигается нужная величина вакуума, то потребуется другой насос, который поможет достичь необходимый вакуум быстрее. Такой принцип работы вакуумного насоса схож с параллельным подключением.

Примечание. Глубина вакуума, создаваемого вакуумным насосом зависит от герметичности рабочего пространства, которое создают элементы насоса.

Чтобы создать хорошую герметичность рабочего пространства применяется специальное масло. Оно уплотняет зазоры и полностью их перекрывает. Вакуумный насос, имеющий такое устройство и принцип действия называется масляным. Если принцип вакуумного насоса не предусматривает использование масла, то он называется сухим. Преимуществом в использовании пользуются сухие вакуумные насосы, так как они не требуют обслуживания с заменой масла и так далее.

Кроме вакуумных насосов промышленного назначения, широкое применение получили небольшие насосы, которые можно использовать в домашних условиях. К ним относится ручной вакуумный насос для перекачки воды из скважин, водоемов, бассейнов и прочего. Принцип работы ручного вакуумного насоса разный, все зависит от его типа. Различаются такие виды ручных вакуумных насосов:

  1. Поршневой.
  2. Штанговый.
  3. Крыльчатый.
  4. Мембранный.
  5. Глубинный.
  6. Гидравлический.

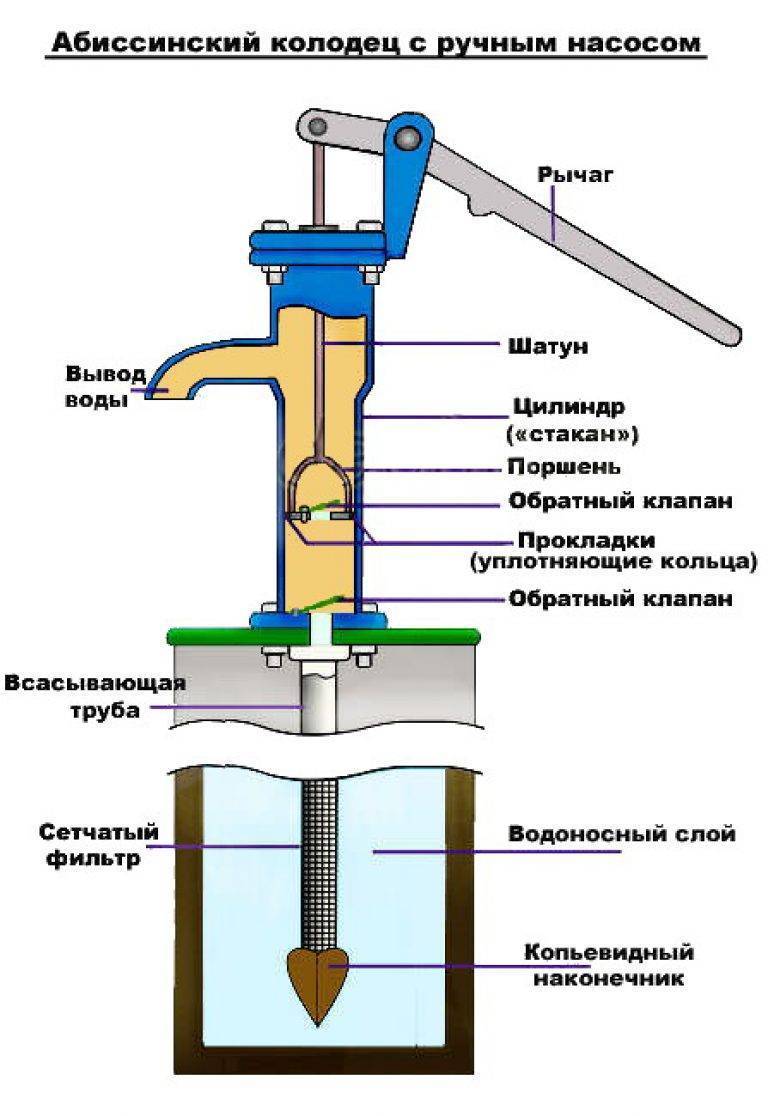

Поршневой вакуумный насос работает за счет движения внутри него поршня с клапанами в середину корпуса. В результате давление уменьшается, и вода через нижний клапан поднимается вверх пока ручка поршня опускается вниз.

Штанговый вакуумный насос похож по принципу действия на поршневой, только роль поршня в корпусе выполняет очень вытянутая штанга.

Крыльчатый вакуумный насос имеет совсем другой принцип действия. Давление в рабочей камере насоса создается за счет движения рабочего колеса с лопастями (крыльчатка). При этом вода поднимается по стенке камеры, это повышает давление и, вода выплескивается наружу.

Более сложной конструкции является роторный вакуумный насос. Но эта сложность компенсируется тем, что в возможности насоса входит перекачка не только воды, но и более тяжелых масляных жидкостей. Давление в насосе создает ротор с тонкими пластинами, которые вращаются и с помощью центробежной силы втягивают жидкость в емкость, а потом физической силой выталкивает ее.

Мембранный вакуумный насос не имеет никаких трущихся частей, поэтому может использоваться для перекачки очень грязных смесей. С помощью внутреннего маятника и мембраны создается вакуум, который перемещает жидкость через корпус в необходимое место. Чтобы корпус не заклинивал от задержавшегося случайно мусора, насос оснащен специальными клапанами, которые очищают насос.

Глубинный вакуумный насос способен поднимать воду с очень большой глубины (до 30м). Принцип его работы такой же, как и у поршневого, но с очень длинным штоком.

Гидравлический вакуумный насос хорошо перекачивает вязкие вещества, но широкого применения он не получил. Более подробно принцип работы и устройство вакуумных насосов рассмотрим на отдельных его видах.

Принцип работы водокольцевых вакуумных насосов

Один из типов вакуумных насосов — водокольцевой вакуумный насос, принцип действия его основан на создании герметичности рабочего объема с помощью жидкости, а именно воды.

Рассмотрим подробно водокольцевой вакуумный насос и его принцип работы. Внутри корпуса водокольцевого насоса находится ротор, который смещен относительно центра немного вверх. На роторе размещено рабочее колесо с лопастями, вращающимися во время работы. Внутрь корпуса закачивается вода. При движении колеса лопасти захватывают воду и центробежной силой отбрасывают ее в сторону корпуса.

Так как скорость вращения достаточно большая, то в результате образуется водяное кольцо по окружности корпуса. В середине корпуса получается свободное пространство, которое и будет так называемой рабочей камерой.

Примечание. Герметичность рабочей камеры обеспечивает окружающее ее водяное кольцо. Поэтому такие насосы и называются водокольцевыми вакуумными насосами.

Рабочая камера получается серпообразной формы, и она разделяется лопастями колеса на ячейки. Эти ячейки получаются разного размера. Во время движения газ перемещается поочередно по всем ячейкам, направляясь в сторону уменьшения объема и одновременно сжимаясь. Так происходит большое количество раз, газ сжимается до необходимой величины и выходит через нагнетательное отверстие. Когда газ проходит через рабочую камеру, он очищается и выходит наружу уже чистым. Это свойство оказывается очень полезным для откачивания загрязненных сред или насыщенных паром газовых сред. Вакуумный насос во время работы постоянно теряет небольшое количество рабочей жидкости, поэтому в конструкции вакуумной системы предусмотрен резервуар для воды, которая потом по принципу работы возвращается назад в рабочую камеру. Это необходимо еще и потому, что молекулы газа сжимаясь отдают свою энергию воде, тем самым нагревая ее. И чтобы избежать перегрева насоса, вода охлаждается в таком отдельном резервуаре.

Подробно посмотреть, как устроен водокольцевой вакуумный насос и принцип его работы можно на видео, предложенном ниже.

Работа пластинчато-роторных насосов

Пластинчато-роторный вакуумный насос относится к числу масляных насосов. В середине корпуса находится рабочая камера и ротор с отверстиями, который расположен эксцентрично. На роторе установлены лопатки, которые могут перемещаться по этим щелям под воздействием пружин.

Рассмотрев устройство, теперь рассмотрим, какой имеют роторные вакуумные насосы принцип работы.

Газовая смесь попадает в рабочую камеру через входное отверстие, продвигается по камере под воздействием вращающегося ротора и лопаток. Рабочая пластина, отталкиваясь пружиной от центра, прикрывает собой входное отверстие, уменьшается объем рабочей камеры, и газ начинает сжиматься.

Примечание. Во время сжатия газа возможно выпадение конденсата за счет насыщения пара.

Когда сжатый газ выходит наружу, вместе с ним выходит и образовавшийся конденсат. Этот конденсат может плохо повлиять на работу всего насоса, поэтому в конструкции пластинчато-роторных насосов еще необходимо предусматривать газобалластное устройство. Схематично посмотреть, как работает роторно-пластинчатый вакуумный насос, принцип работы его, можно на рисунке ниже на примере насоса Busch R5. Как уже упоминалось, пластинчато-роторный насос – это масляный насос. Масло необходимо, чтобы устранить все зазоры и щели между лопатками и корпусом, и между лопатками и ротором.

Масло в рабочей камере смешивается с воздушной средой, сжимается и выходит в масляную емкость. Воздушная смесь более легкая переходит в верхнюю камеру сепаратора, где она окончательно очищается от масла. А масло, вес которого больше, оседает в масляной емкости. Из сепаратора масло возвращается на впуск.

Примечание. Качественные насосы очищают воздух очень тщательно, потерь масла практически нет, поэтому подливать масло в такие насосы необходимо крайне редко.

Принцип работы насоса ВВН

ВВН — водяной вакуумный насос, принцип работы которого такой же, как у водокольцевого вакуумного насоса.

Рабочей жидкостью насосов ВВН является вода. На схеме можно увидеть простой принцип работы насоса ВВН.

Движение ротора насоса ВВН происходит непосредственно двигателем через муфту. Это обеспечивает большие обороты ротору, и как следствие, возможность получения вакуума. Правда, вакуум насосы ВВН могут создать только низкий, из-за этого их называют насосами низкого давления. Простые насосы ВВН могут откачивать газы, насыщенные парами, загрязненные среды, и при этом очищать их. Но состав должен быть неагрессивным, чтобы чугунные детали насоса не повредились в результате реакции с химическим составов газа. Поэтому существуют модели насосов ВВН, детали которых изготовлены из титанового сплава или сплава на основе никеля. Они могут откачивать смесь любого состава, не боясь возникновения повреждений. Насос ВВН, в силу своего принципа работы, выполняется только в горизонтальном исполнении, а газ поступает в камеру сверху по оси.



Устройство и принцип действия центробежного насоса

9 апреля 2018

Насосы центробежного типа – один из наиболее популярных типов насосного оборудования. Современные производители предлагают множество моделей для бытового и промышленного применения. Устройства используются в технологических процессах, для забора жидких сред из скважин с последующей транспортировкой по горизонтали или подъемом на требуемую высоту, осушения подвалов. С помощью центробежных моделей организуют полив, водоснабжение животноводческих хозяйств, создают автономные системы водоснабжения.

Особенности конструкции и принцип действия центробежного насоса

Независимо от модели, центробежные агрегаты включают:

  • Корпус с входным и выходным патрубками. Обычно имеет конфигурацию, напоминающую улитку.
  • Электродвигатель. Для обеспечения бесперебойной работы двигатель располагают в герметичном пространстве, защищенном от попадания рабочих сред.
  • Вал. Передает крутящий момент от двигателя к рабочему колесу, на внешней поверхности которого расположены лопатки. Они предназначены для перемещения рабочей среды по внутренней камере.
  • Подшипниковые узлы. Облегчают вращение вала.
  • Уплотнения. Защищают внутренние компоненты агрегата от контакта с рабочими средами.

Дополнительно в устройство центробежного насоса входят конструктивные элементы, повышающие функциональность, безопасность и эффективность его использования:

  • Шланги различного назначения.
  • Обратный клапан, предохраняющий аппарат от возврата рабочей среды.
  • Фильтр грубой очистки, устанавливаемый перед агрегатом. Предохраняет внутренние узлы устройства от повреждения крупными механическими включениями.
  • Измерительные устройства – вакуумметры, манометры.
  • Запорно-регулирующая трубопроводная арматура.

Принцип работы насосного оборудования этого типа:

  • При включении электродвигателя начинает вращаться рабочее колесо, расположенное в наполненном водой корпусе.
  • Под воздействием центробежной силы происходит вытеснение воды к наружным участкам камеры, а затем под действием созданного избыточного давления – в напорный трубопровод.
  • Благодаря созданию избыточного давления у наружных стенок камеры, в центре рабочего колеса давление снижается. В агрегат поступает жидкость из всасывающего трубопровода, что обеспечивает непрерывную работу устройства.

Классификация центробежных насосов

По конструктивному исполнению различают следующие виды насосного оборудования:

  • В зависимости от количества рабочих колес, центробежные агрегаты называют одно- или многоступенчатыми. Многоступенчатые модели обеспечивают высокий напор. Колеса могут иметь два диска – задний и передний или только задний. Модели первого типа используются в трубопроводах низкого давления или для перекачки густых жидких сред.
  • По ориентации корпуса в пространстве – горизонтальные и вертикальные. На корпусе могут быть расположены один или два всасывающих патрубка.
  • По создаваемому давлению различают модели низкого (до 0,2 МПа), среднего (0,2-0,6 МПа), высокого (более 0,6 МПа) давления.
  • По скорости вращения производители предлагают агрегаты – высокоскоростные, нормального и тихого хода.
  • По назначению – центробежные насосы для перекачки воды, фекальные, дренажные, скважинные.

При выборе подходящей модели учитывают характеристики рабочего колеса:

  • Материал изготовления. Сталь, чугун, медные сплавы – применяются для моделей, предназначенных для работы с неагрессивными средами. Для эксплуатации в контакте с химически активными средами востребованы колеса из современных керамических материалов.
  • Технология производства. Литье и штамповка применяются для изготовления изделий, используемых в мощных агрегатах, клепка – для аппаратов низкой мощности.
  • По конфигурации лопастей – прямых, загнутых в сторону вращения колеса или в противоположную сторону.

Поверхностные и погружные насосы: устройство, характеристики и области применения

Один из основных классификационных признаков – расположение установки во время работы.

Поверхностные агрегаты

Такие аппараты располагают на поверхности грунта, а в резервуар, емкость, водоем, колодец, отстойник опускают заборный шланг. Эти модели просты в монтаже, обслуживании и ремонте. Но есть и минусы, ограничивающие их область применения. К ним относятся:

  • невысокая мощность, возможность забора жидкости с глубины не более 8-10 м;
  • высокий риск поломки при работе на сухом ходу;
  • меньшая, по сравнению с погружной помпой, производительность.

Погружные центробежные насосы

Агрегаты располагают в самой рабочей среде, фиксируя их с помощью троса на крепежном элементе, расположенном на поверхности грунта. К этим аппаратам предъявляются высокие требования по герметичности корпуса.

Преимущество погружных моделей – способность создавать высокий напор даже при небольших габаритах. К минусам относят сложность периодического обслуживания и проведения ремонтных работ.

При выборе подходящей модели центробежного насоса учитывают глубину, с которой будет производиться откачка жидкости и/или расстояние транспортировки по горизонтали, требуемую производительность, величину напора, характеристики рабочей среды, гидравлические показатели трубопроводной системы, энергоэффективность аппарата.

Погружные насосы - принцип работы и описание

В основном на дачном участке отсутствует система водоснабжения, необходимая не только для домашних целей, но и для поливки на огороде. Поэтому для удобства будет лучше воспользоваться качественным насосным оборудованием. Это обеспечит хороший и стабильный напор воды в доме, а также позволит откачивать воду из затопленных помещений.

Виды погружных насосов

Прежде чем приступить к выбору погружной модели, следует определить, для чего оно будет использоваться. Это влияет на технические характеристики и, соответственно, на цену насоса.

Выделяют 4 вида погружных насосов:

  • Колодезный – этот вид устанавливают в маленьких домах, в которых необходимо перекачивать чистую воду с небольшой глубины. В этом случае насос устанавливается на дно колодца, чтобы не засорить фильтр и во избежание образования осадка.
  • Скважинные – модели этого вида имеют маленькую толщину и форму цилиндра, поэтому запросто устанавливаются на большую глубину.
  • Дренажные – насосы, которые применяются для удаления грязной воды из затопленных помещений или ям. Благодаря такому устройству можно не бояться затопления весной или во время сильных дождей.
  • Фекальные – этот вид служит для очистки выгребных ям от жидкости или бытовых отходов. Данные модели по принципу действия и устройству очень напоминают дренажные, отличие состоит лишь в том, что первые намного мощнее и способны откачивать очень загрязненную воду. Некоторые устройства дополнительно оснащены специальными измельчителями, перемалывающие довольно крупные частицы.

Устройство и принцип работы погружного насоса

Современные модели насосов выдерживают высокие нагрузки. Оборудование следует располагать на дне источника выше 1 м при низком уровне воды, и выше 6 м при установке мощного насоса. Охлаждается насос за счет перекачиваемой воды.

Погружной насос состоит из:

  • Центробежного устройства;
  • Электродвигателя;
  • Автоматики;
  • Водоподъемного трубопровода.
В конструкции насоса отсутствуют промежуточные подшипники, благодаря чему их можно устанавливать в водозаборах с искривленным каналом.

Краткий обзор моделей насосов погружного типа

Скважинные насосы серии 3 SP широко применяются для бытовых нужд, они подают воду из скважины диаметром более 80 мм. Например, из этого ряда можно выделить модель Belamos 3 SP 60/1.8, имеющий мощность до 600 Вт и очень распространенный среди небольших дач с домом и огородом. За счет однофазного электрического двигателя обеспечивается производительность 1800 л/ч. Особенностями данного насоса являются длительная продолжительность работы, корпус из нержавеющей стали и двойные графитовые уплотнения. Эту модель можно назвать экономичной, так как она имеет сравнительно небольшую цену и достаточно высокую производительность, что очень удобно и выгодно для дачников.

Из этой серии также можно отметить Belamos TF 3-150. Его применяют для откачки воды с глубины до 120 м. Данная модель имеет обратный клапан, который позволяет работать насосу в любом положении. Стабильный и сильный напор воды обеспечивается благодаря увеличенному числу ступеней мощности и определенной форме лопаток. Производительность этого насоса 2700 л/ч, что намного больше, чем у модели Belamos 3 SP 60/1.8, что позволяет использовать его в более широких масштабах. Если говорить о цене, то переплата незначительна, зато качество работы намного лучше и функций больше.

Из всего многообразия моделей серии SQ можно выделить 3-х дюймовый многоступенчатый насос Grundfos SQ 1-110.

Он обладает рядом преимуществ:
  • Удобный монтаж за счет небольших габаритов и веса;
  • Обратный клапан обеспечивает работу насоса в различных положениях;
  • Плавающие рабочие колеса обеспечивают работу насоса при наличии малого количества песка в воде;
  • Керамические подшипники;
  • Нержавеющая сталь, из которой выполнен насос, позволяет качать питьевую воду, и повышает его срок службы;
  • Установленный фильтр предотвращает попадание крупных инородных частиц;
  • Электрический двигатель на постоянных магнитах влияет на низкие электрозатраты при работе насоса;
  • Защита сухого хода предотвращает работу насоса, если вода в источнике закончилась, это исключает перегорание двигателя;

Ремонт насосов погружного типа

Хотя такой вид насоса отличается своим высоким качеством и продолжительным сроком службы, бывает такое, что оборудование вдруг перестает работать. Что делать в этом случае?

Сперва необходимо проверить свободность вращения электродвигателя с крыльчаткой. Зачастую этот механизм заклинивает от каких-либо загрязнений, поэтому если их вовремя не обнаружить, может сгореть стартовая обмотка.

Если в этой части погружного насоса все нормально, следует перейти к его верхней части. Для этого агрегат нужно поставить вертикально, во избежание вытекания масла. Затем необходимо снять крышку, открутить болты и с помощью мультиметра измерить сопротивление на двигательных обмотках (пусковая – 35-40 Ом, рабочая – 10-15 Ом). Если сопротивление превышает эти показатели, значит, поломка заключается в обрыве обмотки, а если оно ниже – значит случилось межвитковое внутреннее замыкание.

В случае, если поломка заключается в чем-то другом, лучше обратиться к специалисту.

Выбор погружного насоса

При выборе качественного насоса погружного типа обычно принимают во внимание следующее:
  • На каждый кв. м. участка принято рассчитывать 5 л воды;
  • Суточная норма семьи из 3 человек не должна превышать 500 л;
  • Длину водопровода, то есть удаленность скважины от дома;
  • Разность высот (если она имеется).
Элементы водоснабжения следует выбирать после модели насоса, уже полагаясь на его характеристики.

На самом деле, это очень ответственная работа – выбирать и устанавливать погружной насос, но если он высококачественный, и в его выборе помогали специалисты, то проблем с этим не возникнет.

самовсасывающие насосы без предварительной заливки жидкости: принцип работы, характеристики, отзывы

Самовсасывающие водяные насосы пользуются немалой популярностью не только в промышленности, но и в домашнем хозяйстве в качестве генератора для локального водоснабжения. Причем устройство способно не только поднимать воду из скважины, но и перемещать ее по трубопроводу. Сегодня мы подробно рассмотрим насосы без предварительной заливки жидкости: их характеристики, принцип действия, отзывы потребителей.

О самовсасывающих насосах

Водяные самовсасывающие насосы, не требующие заливки жидкости, подразделяются на две основные группы: центробежные и вихревые. И те, и другие, в свою очередь, можно условно разделить еще на несколько подвидов в зависимости от наличия/отсутствия эжектора. Эжектор, кстати, может располагаться, как внутри насосной конструкции, так и за ее пределами.

Эжекторные насосы работают достаточно шумно, поэтому целесообразно устанавливать их в каком-нибудь хозяйственном помещении, стоящем отдельно от жилого дома. Модели самовсасывающих насосов пользуются большой популярностью ввиду их способности справляться с глубинной выкачкой воды (речь идет о глубине около 10 м). Эжекторная система способна функционировать благодаря трубопроводу для воды, встроенному в источник.

Насос эжекторный

Насосы, не имеющие эжектора, выкачку воды осуществляют с помощью гидравлики, представленной сложной многоступенчатой конструкцией. Подобные насосы в некоторой степени выигрывают на фоне эжекторных, поскольку работают достаточно тихо, но вот по показателю глубины выкачки уступают им.

Виды самовсасывающих насосов: устройство и принцип действия

Что касается основных видов самовсасывающих насосов, то они имеют различный принцип действия, поэтому стоит рассмотреть их отдельно друг от друга.

Центробежный самовсасывающий насос

Итак, центробежный самовсасывающий насос представлен конструкцией улиточного типа, внутри которой расположен двигатель, на валу которого закреплена крыльчатка. Над крыльчаткой в корпусе проделано выпускное отверстие, а в торцевой – впускное (непосредственно напротив вала).

Рассмотрим принцип действия данного устройства. При движении крыльчатки в торцевой части корпуса создается разрежение (это происходит за счет центробежной силы). В результате вода перемещается из центральной части устройства в боковые, где давление сильно повышается и вода фактически выталкивается в напорную трубу.

Центробежный самовсасывающий насос

В центральной же части устройства давление существенно снижается, благодаря чему новая порция воды поступает в насос. Что любопытно, подача воды осуществляется фактически бесперебойно, что позволяет использовать насос без доливки жидкости.

Совет. При выборе самовсасывающего насоса не стоит особый упор делать на модели с большим количеством рабочих колес, ведь от этого абсолютно не зависит система подачи воды (в любой конструкции будет действовать все та же центробежная сила).

Центробежные насосы чаще всего используют для выкачки сложных жидкостей:

  • вязких;
  • с наличием твердых частиц;
  • абразивных.

Именно благодаря этой способности центробежные насосы используют преимущественно в промышленности. Если вести речь о бытовом применении, то можно смело использовать центробежные модели для перекачки воды из застоявшегося не очень прозрачного водного источника: устройство вполне успешно перекачивает воду со сгустками ила, тиной и пр.

Внимание! Центробежный насос можно включать лишь после того, как его «улитка» будет полностью заполнена водой, поскольку крыльчатка просто не в состоянии осуществлять всасывающее действие при отсутствии воды.

Вихревой самовсасывающий насос

В конструкции вихревого насоса есть одна особенность, отличающая его от центробежного: наличие импеллера вместо крыльчатки. Этот элемент качает воздух во внутреннее пространство «улитки», где он смешивается с водой и выходит через отводящую трубу.

Во время выхода воздуха наружу жидкость циркулирует в замкнутом цикле и во время прохождения газообразной среды через жидкость возникает разряжение во всасывающей трубе, которая затягивает новую порции воды. Дальнейшая часть работы вихревого насоса совпадает с центробежным.

Вихревой самовсасывающий насос

Кстати, в отличие от центробежного, вихревой насос вполне может быть включен даже при отсутствии воды в корпусе, поскольку он работает не только с водой, но и с водно-газовой смесью. А это означает, что устройство запустится даже на основе воздуха.

Характеристики, достоинства и недостатки насосной конструкции

В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:

  • температура внутри конструкции составляет около 35 градусов выше нуля;
  • температуры воздуха за пределами конструкции не должна превышать эту же отметку;
  • максимальное давление в системе – 6 бар;
  • двигатель, используемый в конструкции – асинхронный;
  • высота подъема магистрали – до 8 м.

Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.

Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:

  • Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
  • Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
  • Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
  • Простоту монтажа.
Самовсасывающий насос прост в обслуживании

Какой насос лучше выбрать

Потребители в своем большинстве отдают предпочтение насосам центробежного типа, поскольку те работают совершенно бесшумно и удобны в эксплуатации и могут быть установлены даже в жилом доме. Но подобные насосы уступают вихревым по производительности и глубине выкачки воды.

В принципе, если речь идет о небольшом домашнем хозяйстве или необходимости обеспечения водой обычного жилого дома, такое устройство отлично подойдет.

Если вода требуется в достаточно больших объемах или же поблизости расположен труднодоступный/заиленный водоем, лучше отдать предпочтение вихревому насосу, который, кстати говоря, отличается более приемлемой ценой и компактными размерами. Но, помним: монтировать его можно лишь вдалеке от жилого дома.

Опытные пользователи советуют при выборе подходящей модели не акцентировать внимание на ценовых показателях, а учитывать, скорее, его функциональные характеристики. Удачных покупок!

Самовсасывающий насос: видео

назначение, принцип действия, типы, сравнение характеристик с центробежным

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Где применяют вихревой насос

Вихревой насос главным образом выполняет задачу перекачивания воды, но может быть использован и для транспортировки газообразных веществ. Существует несколько подвидов устройств, но одинаковым элементом у всех будет рабочее колесо со специальными лопатками. Принципиальным отличием вихревых насосов является возможность работы с малым количеством воды, при этом они способны обеспечить достаточно сильный напор.

Соответственно, основная сфера применения – места, где нужно обеспечить большой напор воды при незначительных ее объемах. Водяной насос вихревого типа применяется для бытовых или производственных целей. Их используют в автоматических системах подачи воды, для орошения, они подходят для подачи жидкостей того или иного типа, могут выступать в качестве компрессора для повышения давления в системе водоснабжения. В частности, назначение такого насоса следующее:

  • водоснабжение загородных домов при помощи автоматизированной насосной станции;
  • перекачка бензина и керосина на АЗС;
  • питание маломощных котельных установок и др.

Часто насосы этого типа применяют в химической промышленности для перекачки химически агрессивных веществ. Благодаря простоте конструкции в качестве материалов для изготовления вихревых насосов применяют химически стойкие сплавы, с трудом поддающиеся фигурному литью.

Устройство и принцип работы

Как было упомянуто выше, основной рабочий элемент данного типа устройств – это колесо (крыльчатка) с лопатками, которые выступают в роли лопастей. Лопасти по направлению к оси колеса располагаются радиально или наклонно. Сама по себе крыльчатка является стальным диском, по его внешней окружности вырезаны ямки, которые и формируют лопасти.

Колесо с лопастями вращается внутри цилиндрического корпуса, при этом расстояние от торца лопатки до стенки минимально. Принцип действия вихревого насоса заключается в том, что вода всасывается во входное отверстие и закручивается в вихрь благодаря крыльчатке.  При небольших энергозатратах мощность потока увеличивается в разы, и жидкость с большим давлением выбрасывается из выходного патрубка.

Стоит отметить, что входной и выходной патрубки находятся в верхней части насоса. Такая конструкция обеспечивает самовсасывание жидкости при старте работы оборудования.

В вихревом насосе есть специальный отливной канал, который соединяет выходной патрубок с входным отверстием, при этом между собой они разделены специальной перегородкой. Она перекрывает минимум две лопасти, и между ней и колесом расстояние составляет не более 0,2 мм. Таким образом, движение перекачиваемой воды и крыльчатки создает центробежную силу, что и усиливает напор. За счет такой конструкции удалось добиться не только повышение давления на выходе, но и обеспечить возможность перекачивать газожидкостные вещества.

Благодаря конструктивным особенностям при одинаковых размерах крыльчатки и равной частоте совершаемых оборотов, работа вихревого насоса приблизительно в 7 раз эффективней, чем центробежного.

Достоинства и недостатки вихревых насосов

Вихревые насосы имеют своим плюсы и минусы. К достоинствам можно отнести большой напор на выходе, функцию самовсасывания воды, возможность перекачивать не только жидкость, но и летучие вещества, а также структуры с газом. С помощью таких устройств можно осуществлять не только перекачивание, но и транспортировку воды по трубам. Использовать насосы погружного типа с вихревой системой работы можно на глубине до 20 метров.

Основной минус – это низкий коэффициент полезного действия. Он составляет порядка 45%, при необходимости обеспечения высоких производственных мощностей лучше выбрать центробежный насос, так как экономически он будет более выгоден. На крупных предприятиях рассматриваемые модели используют только по причине невозможности использовать центробежные. Еще один серьезный недостаток – вихревой насос не может перекачивать воду, в которой есть вкрапления твердых частиц. Также такие устройства не подходят для вязких веществ.

Классификация

Вихревые устройства могут отличаться по нескольким параметрам. В настоящее время существуют следующие типы вихревых насосов:

  • открытой и закрыто — вихревые;
  • погружные и поверхностные;
  • комбинированные.

Каждый из них имеет разное назначение и строение

Открыто-вихревые и закрыто-вихревые

Открыто-вихревой насос отличается от закрыто-вихревого тем, что у него более длинные лопатки, крыльчатка по диаметру меньше отводного канала, и сам кольцевой канал соединяется только с напорным патрубком. У закрытых моделей лопасти более короткие и расположены под разными углами, диаметр колеса совпадает с диаметром внутренней камеры, а канал соединяет входное и выходное отверстие.

Отличие в работе следующее. Вода поступает через вход и попадает в рабочую камеру, где в виде вихря отправляется в соединительный канал и уже через него под давлением выходит через выходной патрубок. У закрытых устройств в силу одинакового диаметра рабочей камеры и колеса вода сразу попадает в соединительный канал, там формируется вихрь и усиливается напор.

Погружные и поверхностные модели

Отличие данных моделей понятно из названия: погружные находятся непосредственно в перекачиваемой среде,  поверхностные расположены рядом с ней. Первый вариант чаще всего используется просто для перекачивания жидкостей или не слишком вязких веществ, второй используется для циркуляции воды, например, в оросительных системах или для водоснабжения дома.

Комбинированные варианты

Свободно-вихревые модели позволяют работать с сильно загрязненными веществами. Их используют как фекальные или дренажные насосы, применяют в очистных сооружениях и в добывающей промышленности для откачивания воды из скважин при бурении.

Центробежно-вихревые насосы имеют более высокий КПД в сравнении с классическими вихревыми моделями, они способны работать с жидкостями с температурой нагрева не более 105 градусов. Отличие заключается в том, что здесь установлено и центробежное, и вихревое колесо одновременно.

Вакуумные насосы вихревого типа – это своего рода воздуходувки. С их помощью можно обеспечить распространение горячего или холодного воздуха, а также добиться небольшого вакуума. Часто применяется для сушки стеклянной тары и аэрации водоемов.

Какой насос лучше – вихревой или центробежный

Чтобы ответить на вопрос, что лучше, вихревой или центробежный насос, следует внимательно посмотреть на характеристики вихревых насосов:

  • небольшой размер и меньшая цена в сравнении с центробежными;
  • способность создать высокое давление;
  • работа с чистыми веществами;
  • достаточно высокий уровень шума.

В настоящее время вихревые насосы обеспечивают производительность от 8 до 60 кубических метров в час, а напор варьируется от 25 до 250 метров.

Исходя из характеристик вихревых моделей, можно сделать вывод, что они более пригодны в промышленности, так как способны перекачивать не только жидкости. По причине высокого шума они не подходят для работы в жилых помещениях или расположенных в непосредственной близости рядом с домом. Благодаря цене и компактным размером их целесообразно применять на небольших насосных станциях, ведь они могут работать с малой подачей, но большим напором. Они подходят для фермерских хозяйств в качестве снабжения системы орошения водой. Такие насосы отлично подходят для вспомогательных котельных станций, а также в качестве компрессора для обеспечения циркуляции воды. Еще одним плюсом является простота конструкции и ремонта.

Совет! Купить такие насосы лучше всего для небольших хозяйств или химической промышленности. В любой другой сфере они окажутся менее эффективными, нежели центробежные варианты.

Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

  • Радиатор.
  • Расширительный бачок.
  • Водяной насос.
  • Термостат.
  • Водяная рубашка внутри двигателя.
  • Комплект патрубков.
  • Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

  • Корпус.
  • Крыльчатка.
  • Приводной вал.
  • Подшипник.
  • Уплотнительное кольцо.
  • Пружинка зажимная (на старых моделях отечественных автомобилей).
  • Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

  • При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
  • Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
  • При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

  1. Снимаем ремень со шкива насоса.
  2. Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
  3. Откручиваем корпус и снимаем помпу в сборе.
  4. С внутренней части демонтируем крыльчатку и стопорные кольца вала.
  5. Проводим выпрессовку приводного вала.
  6. Выпрессуем подшипник, который наверняка остался в корпусе.
  7. Теперь необходимо заменить детали, которые были изношены.
  8. Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

  1. Снимаем приводной ремень со шкива водяного насоса.
  2. Откручиваем болты крепления корпуса от блока цилиндров.
  3. Вынимаем водяной насос.
  4. Сборку проводим в обратном порядке.

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

  • Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
  • В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
  • Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
  • Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

Как работает водяной насос?

Как мы все знаем, водяной насос - это удобное устройство, которое пригодится во многих домашних условиях. Он в основном используется для перекачки большого количества воды из точки А в точку Б. Использование хорошего водяного насоса универсально: он невероятно практичен и прост в использовании для ряда жилых, коммерческих, строительных и сельскохозяйственных помещений. Тщательно подобранный и качественный насос может быть идеальным для решения таких задач, как слив воды из подвала или неглубокого затопленного участка, слив или наполнение вашего бассейна, пруда или просто ванны, внесение удобрений или пестицидов и многих других трудных задач.

Ассортимент водяных насосов чрезвычайно велик, поэтому при покупке прочного и надежного насоса необходимо учитывать цель, для которой вы покупаете водяной насос. Лучшее понимание того, как работает водяной насос, поможет вам снизить эксплуатационные расходы, максимально увеличить срок службы насоса и общую производительность системы.

Типы водяных насосов

Как правило, мы различаем два основных типа водяных насосов: водяные насосы с электрическим приводом и водяные насосы с газовым двигателем.Водяные насосы с электрическим приводом - отличное решение для использования внутри помещений. Вы можете легко подключить их к стандартной розетке.

С другой стороны, водяные насосы, работающие на газе, используются в крупномасштабных приложениях, поскольку вы можете обнаружить их либо на строительных площадках, либо на фермах. Их двигатели более мощные, и они способны перемещать до 750 галлонов воды в минуту. Естественно, если вы столкнулись с проблемой перемещения большого количества воды, например, из затопленного подвала или для целей орошения, вам обязательно следует выбрать водяные насосы с газовым двигателем.Еще одним преимуществом газовых водяных насосов является их скорость: если вам нужно, чтобы работа выполнялась быстро, этот тип водяного насоса вас спасет. Тем не менее, газовые насосы в основном предназначены для использования на открытом воздухе, так как они производят выбросы окиси углерода.

В свою очередь, водяные насосы, работающие на газе, делятся на три категории: водоотводные, мусорные и ВОМ. Каждый из этих насосов имеет свое конкретное применение. Насосы для обезвоживания - это обычно используемые водяные насосы для перекачки большого количества воды.Насосы для мусора больше подходят для перекачки воды с мусором, мусором, толстыми кусками или другими твердыми частицами диаметром до двух дюймов. И наконец, что не менее важно, насосы с валом отбора мощности широко применяются в сельскохозяйственном секторе, поскольку для их работы требуется трактор. Насосы ВОМ получают мощность от приводной части двигателя трактора, поэтому они мощные и гарантируют годы качественной эксплуатации.

Итак, как именно работает водяной насос?

Несмотря на то, что мы ценим полезный характер и множество применений водяного насоса, большинство из нас до сих пор не знает, как именно работает эта машина.Мы должны погрузиться в мир водяных насосов не только для лучшего понимания их конструкции и работы, но и для более тщательного выбора и обеспечения лучшего обслуживания. Знание технических характеристик водяных насосов не даст вам потеряться в таком широком ассортименте, если вы впервые приобретаете электрическую водяную помпу.

По своему устройству водяные насосы делятся на центробежные и поршневые.Центробежные насосы являются наиболее распространенным типом, при этом поршневые насосы прямого вытеснения используются только в промышленных целях.

Что такое крыльчатка и как она работает

Центробежный насос приводится в действие крыльчаткой. Крыльчатка в основном работает как миниатюрная карусель, то есть она вращается очень быстро, и это создает центробежную силу, которая сжимает воду снаружи лопасти. В некотором смысле крыльчатки - это просто лопасти, выходящие из диска.

Во время вращения высокая скорость крыльчатки заставляет воду течь изнутри наружу.Количество перекачиваемой воды также зависит от того, насколько быстро вращается крыльчатка: чем быстрее она вращается, тем больше воды перекачивается. Рабочее колесо вращается в одном направлении, следовательно, вода выталкивается наружу только в одном направлении. Даже если насос погружен в воду, он по-прежнему работает аналогичным образом.

Мотор

Большинство небольших электрических водяных насосов оснащены компактным двигателем постоянного тока, прикрепленным к крыльчатке. Двигатель постоянного тока - это любая вращающаяся электрическая машина, преобразующая электрическую энергию постоянного тока в механическую.Когда двигатель включен, он создает вокруг себя магнитное поле, заставляя ротор вращаться. Когда ротор работает, он заставляет крыльчатку вращаться, следовательно, приводит в действие насос.

Как правильно выбрать водяной насос?

Теперь, когда мы разработали базовые представления о том, как работает водяной насос, мы должны заняться критериями успешного выбора водяного насоса. Не существует «простого способа» выбрать прочный и надежный водяной насос. Если кто-то пытается посоветовать вам водяной насос, не установив предварительно необходимые характеристики, такие как расход воды, галлоны в минуту или другие важные требования, то они просто угадывают или рекламируют продукт.Вот несколько советов, которые могут пригодиться при выборе правильного водяного насоса:

  • Обратите внимание на характеристики расхода и давления воды
  • Отдавайте предпочтение водяным насосам с удобными розетками и длинными кабелями ради простоты установки и большего количества возможностей подключения
  • Имейте в виду, что легкие алюминиевые отливки обеспечивают мобильность насоса.
  • Внимательно осмотрите материал водяного насоса: предпочтительно, чтобы насосы были из погодоустойчивого материала.

Как убедиться в правильной работе насоса

Хорошее обслуживание - это прежде всего гарантия долговечности водяного насоса, его бесперебойной и долговечной работы. Правильно и тщательно обслуживаемый водяной насос прослужит наилучшим образом долгие годы. Таким образом, если есть возможность, попробуйте приобрести его у сервисного дилера, в случае, если вам понадобится помощь, вы можете обратиться в ремонтные центры.

Во-вторых, понимание того, как работает водяной насос, необходимо для того, чтобы правильно управлять водяным насосом и обеспечивать его эффективное функционирование.Время, потраченное на обслуживание водяного насоса, на самом деле является вложением всей жизни в производительность и стоимость водяного насоса. Рекомендуется регулярно проверять помпу на предмет протечек, трещин или износа. Например, если вам известны технические характеристики, вы легко заметите изменения в подаче насоса, перегрев, чрезмерный шум или засорение. Все эти случаи косвенно указывают на то, что вы должны быть осведомлены о модели, которую вы приобрели, чтобы выполнять более качественное обслуживание.

Заключение

Водяные насосы - прекрасное дополнение к нашей жизни, поскольку они облегчают выполнение множества домашних, промышленных и сельскохозяйственных задач. Однако ассортимент водяных насосов на рынке настолько разнообразен и разнообразен, что выбрать правильный насос, отвечающий вашим потребностям, является сложной задачей.

Для принятия верного решения желательно получить общее представление об устройстве водяных насосов. Эта информация не только пригодится при выборе одного из них, но также очень полезна во время фактического использования водяного насоса.Водяные насосы постоянно находятся в движении, поэтому своевременное и надлежащее обслуживание - это то, что обеспечивает бесперебойную и долгую работу. Если вы обладаете практическими знаниями, вы готовы самостоятельно выбирать и эксплуатировать водяной насос и устранять любые неисправности.

Объяснение водяных насосов

- что такое центробежные, периферийные и самовсасывающие?

На Fueldump мы поставляем линейку водяных насосов Pedrollo от центробежных, периферийных до самовсасывающих. Знание разницы между разными типами может сбивать с толку.Таким образом, создание руководства, которое поможет вам понять различия и принцип работы каждого из водяных насосов, может облегчить выбор водяного насоса Pedrollo.

Центробежные водяные насосы

Центробежные водяные насосы - это любые насосы, которые создают поток или повышают давление жидкости, что приводит к перекачке. Центробежный насос является предпочтительным гидравлическим насосом и используется более чем в 95% случаев бытового и промышленного применения. Они невысоки в стоимости и обслуживании, просты в эксплуатации и, как следствие, универсальны.

Внутри корпуса насоса находится рабочее колесо, которое состоит из набора изогнутых лопаток. Эти лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость. Делая это, он создает центробежную силу к частицам воды и вытесняет воду. Легкий способ представить это - эффект воды, стекающей с автомобильной шины на мокрой дороге. Вместо того, чтобы черпать лопатки на крыльчатке, сила действует центробежно.

На приведенной выше диаграмме показан поток воды, поступающей из всасывающей трубы.Затем крыльчатка вращает жидкость, создавая в ней давление и выталкивая ее из выпускной трубы, готовой к перекачиванию.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от области применения. Три основных типа:

Закрытое рабочее колесо закрывает лопатки с обоих концов кожухами и является наиболее эффективным. Однако крыльчатки полуоткрытого и открытого типа предназначены для вязких жидкостей или жидкостей, содержащих твердые материалы.

Для работы центробежных водяных насосов они всегда должны быть погружены в воду или работать на затопленных всасывающих линиях.Основная проблема с насосом этого типа - воздух. Например, когда в стандартный центробежный насос попадает воздух, он становится связанным с воздухом. В результате перекачивать воздух становится труднее, чем воду, а это означает, что насос больше не может вытеснять воду под давлением.

В рабочем состоянии насос будет заполнен водой без следов воздуха. Если воздух каким-либо образом попадет в насос, он заклинит насос и застрянет до тех пор, пока воздух не будет удален.

Насосы периферийной воды

Насосы периферийной воды, также известные как регенеративные или турбинные насосы, имеют внешний вид, похожий на центробежный насос.Внутренние устройства отличаются тем, что они способны создавать высокие напоры на выходе при низких расходах. Жидкость в периферийном насосе перекачивается в периферийный канал (по краю корпуса). В отличие от стандартных центробежных насосов, кривые не сглаживаются при уменьшении потока жидкости. Подводя итог, жидкость движется по окружности от входа к выходу обсадной колонны с возрастающим давлением.

Применение периферийных насосов требует тщательной оценки максимального давления, которое может быть создано при нулевом расходе.

Самовсасывающие водяные насосы

Самовсасывающие центробежные водяные насосы решают проблему, с которой сталкиваются стандартные центробежные насосы. Этот тип насоса предотвращает связывание воздуха за счет смешивания воды с воздухом для создания жидкости, которая похожа на чистую воду и может нормально перекачиваться. После завершения этого процесса насос удаляет воздух и перемещает воду только как стандартный центробежный насос.

Как это работает:

Во время цикла заливки воздух поступает в насос и смешивается с водой на крыльчатке.Вода и воздух вместе выходят за счет центробежной силы крыльчатки в резервуар для воды. В конце концов воздух поднимется, а вода опустится.

Теперь в воде нет воздуха, что делает ее тяжелее, и вода стекает обратно в крыльчатку. Который теперь готов к смешиванию с большим количеством воздуха, поступающего во всасывающую линию. Как только весь воздух уйдет и создаст вакуум во всасывающей линии, давление заставит воду поступать во всасывающую линию к крыльчатке, и можно начинать откачку.

Когда начинается перекачка, рециркуляция воды прекращается, и при следующем запуске насоса он самовсасывается. Он сможет снова смешивать воду и воздух для создания перекачиваемой жидкости, пока насос не будет готов к нормальной работе.

Чтобы ознакомиться с полным ассортиментом насосов Pedrollo, идеально подходящих для воды и дизельного топлива, см. Здесь: - Насосы Pedrollo

Использование водяного насоса в сельском хозяйстве и принцип его работы

Вода очень важна для эффективного земледелия.Часто такая вода находится в различных источниках, таких как скважины, пруды, колодцы, ручьи и реки. Водяной насос машины является наиболее эффективным средством подъема воды из этих источников. Доступны разные типы насосов. Выбор правильного типа насоса зависит от высоты всасывания и напора.

Центробежный водяной насос чаще всего используется в сельском хозяйстве, это роторная машина, в которой рабочее колесо вращается внутри корпуса, всасывает жидкость в его центре и выбрасывает жидкость через отверстие сбоку корпуса из-за центробежная сила.

Преимущества машины с центробежным водяным насосом:

Этот водяной насос очень подходит для сельского хозяйства из-за,

  • Более низкая стоимость, чтобы мелкие и маргинальные фермеры могли легко покупать
  • Большая гибкость в работе
  • Широкий рабочий диапазон размеров и производительности
  • Простая конструкция
  • Простота эксплуатации, обслуживания и ремонта

Компоненты центробежного насоса:

Ниже приведены важные компоненты насосной установки:

  • Рабочее колесо и вал рабочего колеса
  • Кожух
  • Сальник
  • Донный клапан
  • Напорный трубопровод и клапан
  • Подшипники

Принцип работы

Перед запуском насоса необходимо удалить воздух из корпуса насоса и всасывающей трубы, заливая воду во всасывающей трубе.Насос не будет работать, если во всасывающей трубе останется воздух.

Рабочее колесо вращается с высокой скоростью электродвигателем или двигателем. Как только крыльчатка начинает вращаться, лопасти заставляют воду вращаться вместе с крыльчаткой и сообщают воде высокую скорость. Следовательно, вода из крыльчатки выбрасывается наружу. Статическая вода в колодце находится под атмосферным давлением, поэтому вода устремляется во всасывающую трубу из-за разницы давлений. Таким образом поддерживается постоянный поток воды в насосе.

Свяжитесь с KisanKraft Limited, чтобы приобрести машину с водяным насосом для покупки ирригации, у нас есть все типы бензиновых, дизельных, керосиновых и электрических водяных насосов с приводом от двигателя.

Посетите наш веб-сайт, чтобы узнать больше о продукте.

Свяжитесь с нами по любым вопросам о продуктах, позвонив по пропущенному телефону 0767 606 5555. Следите за нами в социальных сетях: Facebook, Twitter, LinkedIn, YouTube.

Принцип работы Поршневого водяного насоса

Входная труба поршневого водяного насоса, вставленная в нижнюю часть водоема, представляет собой цилиндр насоса, установленный цилиндр и может скользить вверх и вниз вместе со стенкой цилиндра, плотно прилегающий поршень, поршень а нижняя часть цилиндра каждого может открывать только заслонки v1 и v2.При использовании, если поршень движется вверх за счет клапана атмосферного давления v2, закрыт, поэтому разреженный воздух под поршнем, давление воздуха меньше, чем внешнее атмосферное давление.

Таким образом, роль воды при низком атмосферном давлении запихивает затвор v1 в ствол. При нажатии на поршень нижний клапан цилиндра v1 притеснение водой закрывается, вода не может стекать вниз, был заблокирован, затем бросился открывать заслонку v2 вверх водой в верхний цилиндр. При повторной установке поршней вода над клапаном v2 закрывается, вода, которая вытекает со стороны трубы, в то же время вода из скважины толкает заслонку v1 при атмосферном давлении в трубу.Таким образом, поршень постоянно движется вверх и вниз, вода непрерывно течет из носика.

Этот насос прост по конструкции, прост в эксплуатации, но небольшое количество воды, высота подъема воды всего около восьми метров, эффективность ниже. 1, перед открытием насоса всасывающая труба и насос должны быть заполнены жидкостью. После открытия насоса высокоскоростное вращение крыльчатки, при которой лопасти вращаются вместе с жидкостью, центробежная сила крыльчатки летит наружу, впрыск, впрыск жидкости постепенно снижает скорость внутри корпуса диффузионного насоса, постепенно увеличивая давление, и затем из выхлопной трубы на выходе насоса вытекает.В этом случае в центре лопасти из-за окружающей жидкости, оставшейся позади, не образуется ни жидкость, ни воздух, вакуумная зона жидкости низкого давления, лужа жидкости на поверхности бассейна атмосферного воздействия, перетекает в насос через всасывающую трубу, так что жидкость непрерывно непрерывно от жидкой ванны составлена ​​и непрерывно течет из выпускной трубы.

Поршневые насосы, также называемые насосами вытяжного типа, представляют собой использование движения поршня для выпуска воздуха, что приводит к разнице давлений воздуха между внутренним и внешним давлением воздуха в воде, оставляя подъемник отводимым, когда поршень нажимается, впускной клапан закрывается, а выпускной клапан открывается; когда поршень надеть, выпускной клапан закрывается, впускной клапан открывается, под атмосферным давлением вне роли потока воды от впускного клапана на выходе из верхней части впускной трубы.Такое вертикальное возвратно-поступательное движение поршня в цилиндре удерживает воду. Примечание: поршневые насосы и центробежные насосы , используют атмосферное давление, вода перекачивается, потому что атмосферное давление есть определенный предел, и, таким образом, высота накачки насоса есть определенные пределы, не более 10,3 метра.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курсов."

Russell Bailey, P.E.

Нью-Йорк

"Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации "

Стивен Дедак, П.Е.

Нью-Джерси

«Материал получился очень информативным и организованным.Я многому научился и их было

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по вашей роте

имя другим на работе."

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Авария City Hyatt "

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

- лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев."

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

"Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину."

Arvin Swanger, P.E.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие "

Mehdi Rahimi, P.E.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

по «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

организация "

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и удобный для

использовать. Большое спасибо. "

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев "

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.Модель

Тест потребовал исследований в

документ но ответы были

в наличии. "

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. "

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. "

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

аттестат. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материалы были краткими и

в хорошем состоянии "

Glen Schwartz, P.E.

Нью-Джерси

"Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Корпус курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. "

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное. »

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ."

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. "

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал ."

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

"Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в викторине онлайн и получение сразу

свидетельство. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по номеру

.

многие различные технические зоны за пределами

по своей специализации без

надо ехать."

Гектор Герреро, П.Е.

Грузия

Классификация насосов | Все насосы

Насос - это устройство, которое механически перемещает жидкости из одного места в другое. По сути, это самая ранняя форма машины, восходящая к Древнему Египту.

Шадуф - первое устройство, которое использовалось для подъема воды в нескольких цивилизациях, и, следовательно, самая ранняя форма насоса.

Поскольку насосы существуют уже так давно, неудивительно, что существует бесконечное множество размеров и типов, используемых в различных сферах применения в различных отраслях промышленности.

Классификация насосов

Насосы

делятся на 2 основные категории: динамические и объемные (также известные как объемные).

Ниже приведены некоторые насосы обеих категорий (перечислить все невозможно):

  • динамический
  • Положительное смещение

Насосы динамические

Центробежные насосы

Центробежные насосы являются наиболее распространенным типом насосов в мире благодаря простому принципу работы и относительно недорогой стоимости производства.

Повышение давления жидкости от входа к выходу насоса создается, когда насос работает. Эта разница давлений перемещает жидкость через систему или установку.

Насосы погружные

Погружные насосы (также известные как насосы для ливневых вод, насосы для сточных вод, септические насосы) могут продолжать работать, будучи полностью погруженными в воду.

Системы пожарных гидрантов

Насосная система пожарного гидранта (также известная как пожарный насос, усилитель гидранта, пожарный водяной насос) технически является не насосом, а отдельной системой.Подкачивающий насос гидранта обычно состоит из 1 центробежного насоса и других компонентов, таких как панель управления, и соединен с дизельным или электрическим двигателем.

Поршневые насосы

Мембранные насосы

Существует 2 основных типа мембранных насосов: пневматические и механические.

Как следует из названия, диафрагменные насосы с пневматическим приводом (также известные как насосы AOD или насосы AODD) работают исключительно от воздуха, что делает их пригодными для использования в опасных и тяжелых условиях.Они также используются для перекачки химикатов, обезвоживания подземных угольных шахт, производства продуктов питания или там, где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.

Насосы шестеренные

Шестеренчатые насосы перекачивают жидкость шестернями, входящими в зацепление и выходящими из зацепления, чтобы создать непульсирующее перекачивающее действие. Они способны перекачивать при высоком давлении и превосходно перекачивать жидкости с высокой вязкостью.

Как работает шестеренчатый насос

Шестеренные насосы с внутренним и внешним зацеплением - это два основных типа шестеренчатых насосов.Основные различия между этими двумя типами шестеренчатых насосов заключаются в расположении шестерен и в местах скопления жидкости.

Перистальтические насосы

Перистальтические насосы создают постоянный поток для дозирования и смешивания и могут перекачивать самые разные жидкости, от зубной пасты до всех видов химикатов. Они широко используются в водоподготовке, химической и пищевой промышленности.

Лопастные насосы

Лопастные насосы

отличаются превосходными санитарными качествами, высокой эффективностью, надежностью, коррозионной стойкостью и хорошими характеристиками очистки на месте и стерилизации на месте (CIP / SIP).Таким образом, они очень популярны в пищевой и фармацевтической промышленности.

Поршневые насосы

Поршневой насос - это тип объемного насоса, в котором уплотнение высокого давления совершает возвратно-поступательное движение с поршнем. Поршневые насосы можно использовать в различных областях, включая перекачку краски, шоколада, кондитерских изделий и т. Д.

Принцип работы насоса

18.06.2018

Насос

предназначен в основном для перекачивания воды, масла, кислотных и щелочных химических жидкостей и жидких металлов, а также может перекачивать газожидкостные смеси и жидкости, содержащие частицы.В этой статье мы познакомимся с принципом работы и характеристиками различных насосов. Надеюсь, это поможет вам лучше понять насосы.

Когда центробежный насос работает, жидкость заполняет головку насоса, и рабочее колесо вращается с высокой скоростью. Под действием центробежной силы жидкость проходит через рабочее колесо насоса с такой высокой скоростью, поэтому динамическое давление становится статическим напором воды.

Характеристики:

а.Энергоэффективный

CFD (вычислительная гидродинамика) использовался для расчета взаимосвязи между распределением давления и распределением скорости внутри насоса, с помощью которого мы можем оптимизировать конструкцию проточного канала насоса и повысить гидравлический КПД насоса.

b. Простота установки и обслуживания

При вертикальной конструкции трубопровода впуск и выпуск насоса могут быть установлены в любом положении и в любом направлении, как клапан.

г.Стабильная и безопасная работа

Насос и двигатель имеют общий вал. Насос с высокой соосностью относится к изделиям с механической и электрической интеграцией, отличается компактной конструкцией и стабильной производительностью.

г. Втулка вала

Механическое уплотнение вала относительно легко поддается коррозии. Как только вал подвергнется коррозии, произойдет отказ механического уплотнения. TOPSFLO в основном использует пищевой графит для втулки вала, что позволяет избежать коррозии, увеличить срок службы насоса и снизить затраты на техническое обслуживание.

Микродиафрагменный насос и компрессор TOPSFLO основаны на простом принципе: круговая мощность двигателя преобразуется в колебательное движение эксцентриком, который перемещается вверх и вниз в своей центральной точке, затем это движение передается на диафрагму с помощью соединительного элемента. шток, эластичная диафрагма, которая в сочетании с впускным и выпускным клапанами создает перекачивающее действие.

Пневматический мембранный насос

использует конвейерное оборудование нового типа, которое относится к одному из самых инновационных насосов.Используя сжатый воздух в качестве источника движения, воздушный цилиндр полностью отделен от среды, поэтому диафрагменный насос может быть хорошо совместим с различными агрессивными жидкостями и воздухом. Смачиваемые материалы обычно используют PTFE, EPDM, FPM, FFPM и т. Д. В зависимости от различных сред, чтобы удовлетворить потребности разных пользователей.

а. Без перегрева

Работает от сжатого воздуха, когда диафрагменный насос откачивается, это эндотермический процесс. Внутренняя температура будет снижена, когда он работает, и выбросы невредных газов.

б. Без искры

Насос приводится в действие пневматически, а не напрямую электричеством, без риска электростатической искры.

c. Исключительная химическая стойкость

Использование дополнительных химически стойких материалов, таких как PTFE, EPDM, FPM, FFPM, позволяет перекачивать коррозионные газ и жидкость.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
