Содержание

Назначение сетевых и моторных дросселей

В данной статье мы рассмотрим сетевые и моторные дроссели — фильтры низких частот, которые устанавливаются на входе и выходе частотных преобразователей. Простейшая схема подключения ПЧ выглядит следующим образом: три фазы на входе, три фазы на выходе, электродвигатель.

Однако здесь возникает одна проблема. Дело в том, что частотный преобразователь является генератором широкого спектра помех, которые могут оказывать значительное влияние на работу устройств, находящихся неподалеку или питающихся от одной сети. С другой стороны, ПЧ сам реагирует на помехи различного рода, поскольку в его состав входят слаботочные компоненты. Поэтому при применении преобразователя очень важным является вопрос электромагнитной совместимости.

Условно помехи можно разбить на два основных вида:

  1. помехи, передающиеся по электромагнитному полю
  2. помехи, передающиеся по питающим проводам

В первом случае наводки можно уменьшить, проведя качественное экранирование и заземление преобразователя частоты, его проводов и периферийных устройств. Высокочастотные помехи, распространяющиеся по проводам, значительно снижаются с помощью радиочастотных фильтров.

Назначение входного сетевого дросселя

Сетевой дроссель, который также называют входным реактором, подключается на входе питания частотного преобразователя (обычно это силовые клеммы R, S, T). Основными параметрами сетевого дросселя являются индуктивность и максимальный длительный ток. Индуктивность выбирается такой, чтобы при рабочей частоте и номинальном рабочем токе падение напряжения на дросселе составляло 3-5%. Рассчитать падение можно по формуле:

U=2πfLI, где f – рабочая частота (Гц), L – индуктивность дросселя (Гн), I – ток, А.

Рассмотрим основные плюсы применения сетевого дросселя.

1. Подавление высших гармоник, проникающих в питающую сеть от преобразователя частоты и обратно. Обычно в состав ПЧ входит радиочастотный фильтр, снижающий данные наводки. Подключение сетевого дросселя создает дополнительное подавление высокочастотных помех. В результате уровень высших гармоник питающего напряжения в значительной степени уменьшается, а действующее значение питающего тока стремится к величине тока основной гармоники (50 Гц).

2. В случае, когда источник питания расположен близко, и сопротивление питающей линии очень низкое, использование сетевого дросселя позволяет значительно уменьшить ток короткого замыкания и увеличить время его нарастания. Это позволяет защитить ПЧ при коротких замыканиях на выходе.

3. Если на одной шине питания расположены несколько мощных устройств, возможны ситуации, когда при их включении или выключении возникает скачок напряжения с большой скоростью нарастания. Сетевой дроссель значительно понижает этот эффект.

При выборе оборудования следует учитывать один нюанс. Чтобы избежать перегрева дросселя, его номинальный ток должен быть равен или больше максимального тока преобразователя.

Когда сетевой дроссель не нужен

Оснащение преобразователей частоты сетевыми дросселями лучше взять за правило. Многие компании увеличивают гарантию в 2 раза при покупке ПЧ в комплекте с дроселями. Однако в некоторых случаях данным оборудованием можно пренебречь:

  1. В питающей сети нет мощных электроприборов, имеющих большие пусковые токи.
  2. Питающая сеть имеет сравнительно высокое сопротивление (низкий ток короткого замыкания).
  3. Режим работы ПЧ исключает резкие изменения мощности, при которых скачкообразно растет потребляемый ток.
  4. В соответствии с рекомендациями производителя, для защиты ПЧ применяются полупроводниковые предохранители, либо защитные автоматы характеристики В.
  5. Имеется большой запас по мощности ПЧ по отношению к используемому двигателю.

Тем не менее, в целом использование сетевых дросселей значительно повышает срок службы и надежность работы частотных преобразователей.

Использование моторного дросселя

Моторный дроссель включается в цепи питания электродвигателя. Другие его названия – выходной реактор или синусоидальный фильтр.

Необходимость применения моторного дросселя обусловлена принципом работы ПЧ. На выходе преобразователя стоят силовые транзисторы, которые работают в ключевом режиме. При этом образуются прямоугольные импульсы, приближающие действующее напряжение по форме к синусоиде за счет изменения длительности. Моторный дроссель снижает высшие гармоники выходного напряжения ПЧ и делает ток питания двигателя практически синусоидальным, минимизируя высокочастотные токи. Это повышает коэффициент мощности и позволяет уменьшить потери в двигателе.

Кроме того, из-за высших гармоник на выходе ПЧ повышаются емкостные токи, которые могут привести к ощутимым потерям при длине кабеля более 20 м. Моторный дроссель существенно снижает этот эффект. Данные устройства также устанавливают там, где важно уменьшить помехи, создаваемые кабелем от ПЧ до электродвигателя.

Следует учитывать, что номинальный ток моторного дросселя должен быть больше максимального тока двигателя. Расчет падения напряжения на дросселе следует производить с учетом максимальной рабочей частоты двигателя, которая может достигать 400 Гц.

Другие полезные материалы:

Как выбрать мотор-редуктор
Выбор частотного преобразователя
Зачем нужен контактор байпаса в УПП
Схемы подключения устройства плавного пуска

Входной дроссель для ACS350/ACSM1 ACS-CHK-06 ABB 68711266

Входной дроссель для ACS350/ACSM1 ACS-CHK-06 ABB 68711266

The store will not work correctly in the case when cookies are disabled.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser.

Мы используем cookies, чтобы обеспечить наилучшее обслуживание. В соответствии с новой директивой электронной конфиденциальности, мы должны попросить вашего согласия, чтобы установить cookies. Подробнее.

Разрешить Cookies

  • Главная
  • Входной дроссель для ACS350/ACSM1 ACS-CHK-06 ABB 68711266
  • Входной дроссель для ACS350/ACSM1 ACS-CHK-06 ABB 68711266
  • Артикул товара

    61ACSCHK06

  • Производитель

  • Срок поставки

    42 дней

  • Код товара производителя

    68711266

Показать все характеристики

29 880,00 ₽

Розничная цена за шт

Нашли дешевле?

Отправьте нам ссылку на этот товар в другом магазине, и мы ответим вам на вашу электронную почту

  • Артикул товара

    61ACSCHK06

  • Производитель

  • Срок поставки

    42 дней

  • Код товара производителя

    68711266

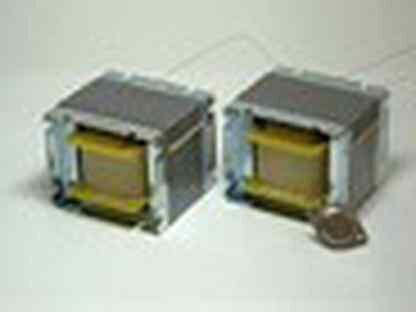

Сетевой (входной) дроссель

Используется для защиты инвертора от перегрузок при всплесках входного напряжения и тока, также защищает выпрямитель инвертора от некоторых видов гармоник.

Сетевой дроссель — входной фильтр для автоматизированного электропривода, применяется как токоограничивающий  реактор  на вводе преобразователя частоты, обеспечивающий фильтрацию гармонического состава сети электроснабжения

Входной дроссель для электропривода находящегося под управлением частотного преобразователя.

  •  вопервых, как сетевой фильтр, обеспечивает защиту питающей сети от загрязнения гармонического состава, вызванного работой тиристоров выпрямителя преобразователя частоты;
  •  вовторых, как токовый реактор, обеспечивающий защиту частотного преобразователя в случаи пробоя от мгновенного нарастания тока:
  • обеспечивает защиту остальных  потребителей сети питания от импульсных помех;
  • обеспечивает защиту от перепада напряжения > 1,8% от номинального;
  • обеспечивает  стабильное подключения большого количества преобразователей частоты к одной питающей сети.
Power Model No. Specification
0. 75KW/380V ACL-1R5-4 5A/3.8mH
1.5KW/380V
2.2KW/380V ACL-2R2-4 7A/2.5mH
4KW/380V ACL-004-4 10A/1.5mH
5.5KW/380V
ACL-5R5-4
15A/1.0mH
7.5KW/380V
ACL-7R5-4
20A/0.75mH
11KW/380V
ACL-011-4
30A/0.6mH
15KW/380V
ACL-015-4
40A/0.42mH
18.5KW/380V
ACL-018-4
50A/0.35mH
22KW/380V ACL-022-4 60A/0.28mH
30KW/380V
ACL-030-4
80A/0.19mH
37KW/380V
ACL-037-4
90A/0.19mH
45KW/380V
ACL-045-4
120A/0.13mH
55KW/380V
ACL-055-4-B
150A/0.11mH
75KW/380V
ACL-075-4
200A/0. 08mH
90KW/380V
ACL-110-4
250A/0.065mH
110KW/380V
132KW/380V
ACL-132-4
290A/0.05mH
160KW/380V
ACL-160-4
330A/0.05mH
185KW/380V ACL-185-4 400A/0.044mH
200KW/380V
ACL-220-4
490A/0.035mH
220KW/380V
250KW/380V
ACL-250-4
530A/0.035mH
280KW/380V
ACL-280-4
600A/0.025mH
315KW/380V
ACL-300-4
660A/0.025mH
350KW/380V ACL-400-4 800A/0.05mH
400KW/380V 800A/0.025mH
500KW/380V ACL-560-4 1200A/0.011mH
560KW/380V
630KW/380V ACL-630-4 1600A/0. 012mH



  Размеры и вес дросселей
Модель Размер(В*Ш*Д) мм
ACL2-1R5-4 108*115*135 2,5
ACL2-2R2-4 108*115*135 4
ACL2-004-4 110*84*130 4
ACL2-5R5-4 155*130*155 6,5
ACL2-7R5-4 155*130*155 5,5
ACL2-011-4 190*115*150 7
ACL2-015-4 195*110*165 7
ACL2-018-4 195*130*165 8,5
ACL2-022-4 195*135*165 9
ACL2-030-4 195*135*165 9
ACL2-037-4-A 195*135*165 9
ACL2-045-4 250*170*230 12
ACL2-055-4-B 295*150*240 14,5
ACL2-075-4 295*160*240 19
ACL2-110-4 250*175*260 22
ACL2-132-4 275*347*122 28
ACL2-160-4 290*180*275 28
ACL2-185-4 325*180*270 45
ACL2-220-4 385*262*350 60
ACL2-280-4 395*200*350 56
ACL2-315-4 320*240*305 52
ACL2-400-4-A 302*300*290 78
ACL2-630-4 395*325*430 106



Частотные преобразователи.

Сетевой дроссель для преобразователя частоты.

Фактические параметры электрической сети отличаются от эталонных значений. Отклонения параметров (колебания напряжения, искажение синусоидальной формы напряжения, импульсные перенапряжения, пониженное напряжение и т.д.) от нормативных значений вызваны различными факторами, которые приводят к ухудшению качества электроэнергии. В свою очередь от качества электроэнергии зависит стабильность работы и долговечность подключенных электропотребителей данной сети.

Одной из причин отклонений параметров электрической сети являются преобразователи частоты, широко применяемые в промышленности для регулирования оборотов электрических двигателей. Преобразователь частоты имеет входной неуправляемый трёхфазный выпрямитель для преобразования переменного напряжения питающей сети в постоянное напряжение, далее инвертор преобразователя частоты преобразует постоянное напряжение в переменное требуемой частоты и амплитуды.



Выпрямитель преобразователя частоты вызывает искажения в линии питающей сети, причиной которых является принцип работы диодного моста выпрямителя. Ток протекает через диод когда напряжение на аноде выше, чем на катоде, т.е. на пике каждой фазы. Это приводит к гармоническим искажениям в питающей сети и большому пиковому току на входе преобразователя частоты. Данные искажения приводят к ряду проблем, как для питающего преобразователь частоты силового трансформатора, так и для другого оборудования в этой сети. Если мощность трансформатора не достаточно велика относительно мощности преобразователя частоты, пиковые токи могут вызвать перегрев трансформатора и выход его из строя. Гармонические искажения могут приводить к нестабильной работе и сбоям передачи данных чувствительного оборудования запитанного от той же сети, что и преобразователь частоты.



Входной ток преобразователя частоты: а) без дросселя, б) с сетевым дросселем.

Самым простым способом снижения генерируемых гармоник в питающую сеть и улучшения формы входного тока, является установка сетевого дросселя перед преобразователем частоты. Индуктивное сопротивление сетевого дросселя позволяет снизить пульсацию тока и снижению гармонических искажений в питающей сети. Так же сетевой дроссель защищает сам преобразователь частоты от внешних негативных воздействий питающей сети и соответственно увеличивает срок его службы.



Сетевой дроссель для преобразователя частоты позволяет:

  • снизить воздействия преобразователя частоты на питающую сеть и работу других потребителей в этой сети

  • защитить преобразователь частоты от всплесков (импульсных перенапряжений) и провалов напряжения питающей сети, тем самым снижает вероятность аварийной остановки преобразователя частоты

  • увеличивает срок службы конденсаторов звена постоянного тока преобразователя частоты

  • уменьшает значение аварийного тока (короткого замыкания) и скорость его нарастания, тем самым снижая вероятность термического разрушения силовых полупроводников преобразователя частоты







DX-LN1-032 169791 EATON ELECTRIC Входной дроссель (1~260В,.

.

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

32 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

24 W

Статическая потеря мощности, не зависит от тока [Pvs]

0 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+40 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

DX-LN3-450 169145 EATON ELECTRIC Входной дроссель (3~550В,..

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]

450 A

Потеря мощности на полюс, в зависимости от тока [Pvid]

0 W

Потеря мощности оборудования, в зависимости от тока [Pvid]

300 W

Статическая потеря мощности, не зависит от тока [Pvs]

0 W

Способность отдавать потери мощности [Pve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+40 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10. 2 твёрдость материалов и деталей10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

принцип работы устройства, характеристики, назначение и виды

Одним из наиболее распространённых элементов, использующихся в радиоэлектронной аппаратуре, является дроссель. Эта пассивная радиодеталь имеет большое значение в обеспечении стабильности работы электрических схем. Главной ее характеристикой считается индуктивность — очень важная физическая величина. Конструкция элемента проста, но при этом он может использоваться как в цепях переменного, так и постоянного тока.

Основные понятия в электронике

Родоначальником открытия электричества считается английский физик Уильям Гилберт. В 1600 году он ввёл понятие «янтарность», что в переводе обозначает электричество. Ученым было обнаружено на опытах с янтарем, что если его потереть о шёлк, он приобретает свойства притягивать к себе другие физические тела. Так было открыто статическое электричество. Первая электрическая машина была создана немецким инженером Отто фон Герике. Агрегат выглядел в виде металлического шеста с надетым на его верхушку серным шаром.

Последующие годы ряд физиков и инженеров из различных стран исследовали свойства электричества, открывая новые явления и изобретая приборы. Наиболее выдающимися учёными, которые внесли весомый вклад в науку, считаются Гальвани, Вольт, Эстред, Ом, Фарадей, Герц, Ампер. Признавая важность их открытий, фундаментальные величины, характеризующие различные электрические явления, назывались их именами.

Итогом их экспериментов и теоретических догадок стал труд Максвелла, создавшего теорию электромагнитных явлений в 1873 году. А через двадцать лет англичанин Томсон обнаружил частицу, участвующую в образовании электричества (электрон), положение которой в атомной структуре тела после указал Резерфорд.

Так было обнаружено, что электрический заряд — это способность физических тел создавать вокруг себя особое поле, оказывающее воздействие на другие вещества. Электричество связано с магнетизмом, который влияет на положение электронов, являющихся элементарными частицами тела. Каждая такая частица обладает определённой энергией (потенциалом) и может перемещаться по телу в хаотично.

Придание же электронам направленного движения приводит к возникновению тока. Работа, затраченная на перемещение элементарной частички, называется напряжением. Если ток течёт в замкнутой цепи, то он создаёт магнитное поле, то есть силу, действующую на электроны.

Все вещества разделяются на три типа:

  • проводники — это тела, свободно пропускающие через себя ток;
  • диэлектрики — в этих телах невозможно появление свободных электронов, а значит, ток через них протекать не может;
  • полупроводники — материалы, свойство которых пропускать ток зависит от внешних факторов, например, температуры.

Характеристикой, обозначающей способность тела проводить ток, называется проводимость, а величина обратная ей — сопротивлением.

Активное сопротивление

На прохождение электрического тока в итоге оказывают влияние три физические величины: сопротивление, индуктивность и ёмкость. Каждый радиоэлемент (не исключение и дроссель) обладает ими в какой-то мере.

Активное сопротивление представляет собой величину, препятствующую прохождению тока и равную отношению разности потенциалов к силе тока (закон Ома). Его сущность объясняется тем, что в кристаллической решётке различных физических тел содержится разное число свободных носителей зарядов. Кроме этого, сама структура может быть неоднородной, то есть содержать примеси или дефекты. Электроны, перемещаясь под действием поля, сталкиваются с ними и отдают часть своей энергии кристаллам тела.

В результате таких столкновений частички теряют импульс, а сила тока уменьшается. Рассеиваемая электрическая энергия превращается в тепло. Элементом, использующим естественные свойства физического тела, является резистор.

Что же касается дросселя, то его активное сопротивление считается паразитным, вызывающим нагревание и ухудшение параметров. Зависит оно от типа материала и его физических размеров.

Определяется по формуле R = p * L / S, Ом, где:

  • p — удельное сопротивление (справочная величина), Ом*см;
  • L — длина проводника, см;
  • S — площадь поперечного сечения, см2.

Ёмкостная составляющая

Любой проводник тока в разной мере имеет свойство накапливать электрический заряд. Эта способность называется ёмкостью элемента. Для одних радиодеталей она считается вредной составляющей (в частности, для дросселя), а для других — полезной (конденсатор). Относят это понятие к реактивному сопротивлению. Его величина зависит от вида подаваемого сигнала на элемент и ёмкости материала, из которой он сделан.

Математически реактивное сопротивление описывается выражением Xc = 1/w*C, где:

  • w — циклическая частота, скалярная угловая величина, определяющаяся числом колебаний сигнала за единицу времени (2*p*f), Гц;
  • C — ёмкость элемента, Ф.

Из формулы видно, что чем больше будет ёмкость и частота тока, тем выше сопротивление элемента, а значит, имеющий большое ёмкостное сопротивление дроссель будет нагреваться. Значение ёмкости в дросселе зависит от размеров проводника и способа его укладки. При спиралевидной намотке между рядом лежащими кольцами возникает ёмкость, также влияющая на протекающий ток.

Паразитная составляющая ёмкости проявляется и в образовании собственного резонанса изделия, так как дроссель на эквивалентной схеме можно представить в виде последовательной цепочки индуктивности и конденсатора. Такое включение создаёт колебательный контур, работающий на определённой частоте. Если частота сигнала будет ниже резонансного значения, то преобладать будет индуктивная составляющая, а если выше — ёмкостная.

Поэтому существенной задачей изготовления дросселя в электронике считается увеличение собственного резонанса конструкции.

Индуктивность и самоиндукция

Электрическое поле неразрывно связано с магнитным. Там, где существует одно, неизменно появляется и второе. Индуктивность — это физическая величина, характеризующаяся накоплением энергии, но в отличие от ёмкости эта энергия является магнитной. Её величина зависит от магнитного потока, образованного силой тока, протекающего через радиоэлемент. Чем больше ток, тем сильнее магнитный поток пронизывает изделие. Интенсивность накопления элементом энергии зависит от этого потока.

Математическая формула нахождения индуктивности — L = Ф/ I, где:

  • Ф — магнитный поток, Вб;
  • I — сила тока, текущая через элемент, А.

Индуктивность измеряется в генри (Гн). Таким образом, катушка индуктивности в момент протекания через неё тока создаёт магнитный поток равный одному веберу (Вб).

Сопротивление, оказываемое индуктивностью, во многом зависит от частоты приложенного сигнала. Для его расчёта используется выражение XL = w*L. То есть для постоянного тока она равна нулю, а для переменного — зависит от его частоты. Иными словами, для высокочастотного сигнала элемент будет обладать большим сопротивлением.

Физический процесс, наблюдаемый при прохождении переменного тока через индуктивность, можно описать следующим образом: в течение первой декады сигнала (ток возрастает) магнитное поле усиленно потребляет энергию из электрической цепи, а в последней декаде (ток убывает) отдаёт её обратно, поэтому за период прохождения тока мощность не потребляется.

Но эта модель подходит к идеальному элементу, на самом же деле некоторая часть энергии превращается в тепло. То есть происходят потери, характеризующиеся добротностью Q, определяемую отношением получаемой энергии к отдаваемой.

При изменении тока, текущего через проводник в контуре, возникает электродвижущая сила индукции (ЭДСИ) — самоиндукция. Другими словами, переменный ток изменяет величину магнитного потока, который приводит в итоге к появлению ЭДСИ. Проявляется этот эффект в замедлении процессов появления и спадания тока. Амплитуда самоиндукции пропорциональна величине тока, частоте сигнала и индуктивности. Её отставание по фазе от сигнала составляет 90 градусов.

Принцип работы

Термин «дроссель» происходит от немецкого слова drossel, что в переводе на русский язык означает «ограничитель». В электротехнике под ним понимается катушка индуктивности, обладающая большим сопротивлением току переменной частоты и практически не влияющая на постоянный ток.

По своей сути электрический дроссель — это индуктивность. Он способен накапливать энергию, получая её из магнитного поля. При воздействии на элемент напряжения в нём постепенно происходит увеличение тока, при этом если сменить полярность — ток начнёт убывать, т. е. резко изменить значение тока в дросселе невозможно.

Постепенное нарастание величины тока и его спад происходит из-за магнитного поля, которое не может мгновенно изменить своё направление. Другими словами, ток блока питания противодействует наведённому току в сердечнике изделия, поэтому в цепях с током переменой частоты он является своего рода ограничителем из-за индуктивного сопротивления.

По своей конструкции дроссель чем-то похож на трансформатор, но при этом чаще всего у него одна обмотка. А вот их принципы действия полностью отличаются. Если для трансформатора важно передавать всю энергию и гальванически развязывать цепь, то главной задачей стоящей перед дросселем является накапливание энергии в индуктивности. В то же время для трансформатора такое накопление считается паразитным процессом.

Устройство прибора

Выполняется этот элемент из проволочного вида проводника, наматываемого в виде спирали. Этот проводник может быть как многожильным, так и одножильным. Проволока может наматываться на диэлектрический каркас или использоваться без него. Если применяется основание, то оно может быть выполнено круглым, прямоугольным или квадратным сечением. Физически же дроссель состоит из одного или множества витков проводника.

При изготовлении дросселя используются следующие разновидности намотки:

  • прогрессивная — шаг витков плавно изменяется по всей длине конструкции;
  • универсальная — расстояние между витками одинаковое.

Первый тип используется при создании изделий, предназначенных для работы на высоких частотах, при этом уменьшается значение паразитной ёмкости. Такая намотка может быть однослойной или многослойной, причем даже разного диаметра. В качестве материала для изготовления проводника используется медь.

Увеличение индуктивности достигается путём добавления ферромагнитного сердечника. В зависимости от назначения устройства используют разные его виды, например, для подавления высокочастотных помех — феррит, флюкстрол или карбонил, для фильтрации звуковой частоты — пермаллой. В то же время для дросселя, работающего со сверхвысокими частотами, применяют латунь. Магнитопровод рассчитывается так, чтобы избежать режима насыщения (падения индуктивного сопротивления).

Чтобы избежать насыщения в дросселях, магнитопровод изготавливается с зазором. При изготовлении дросселя стараются обеспечить:

  • необходимую индуктивность;
  • величину магнитной индукции, исключающую насыщение;
  • способность выдерживать необходимый ток.

Для этого обычно сначала рассчитывается зазор и число витков исходя из силы тока и индуктивности, а после определяется максимально возможный диаметр проволоки. В цифровых малогабаритных устройствах дроссель изготавливается в плоском виде. Достигается это путём печатания проводниковой дорожки в виде круговой или зигзагообразной линии.

Виды и характеристики

Главной характеристикой дросселя, безусловно, является индуктивность. Но, кроме неё, существует ряд номинальных параметров, характеризующих элемент как изделие. Именно они определяют возможности использования устройства и его срок службы. Основными из них являются:

  1. Мощность — определяется типом сердечника и поперечным сечением провода. Обозначает величину сигнала, которую может выдержать дроссель. Единицей измерения служит ватт.
  2. Добротность и угол потерь — характеризуют качество устройства. Чем больше добротность и меньше угол, тем выше качество.
  3. Частота тока — f, Гц. В зависимости от неё дроссели разделяют на низкочастотные, имеющие границы колебаний 20−20 000 Гц, ультразвуковые — от 20 до 100 кГц и сверхвысокие — больше 100 кГц.
  4. Наибольшее допустимое значение тока — I, А.
  5. Сопротивление элемента в неподключенном состоянии — R, Ом.
  6. Потери в магнитопроводе — P, Вт.
  7. Вес — G, кг.

Современная промышленность изготавливает электромагнитные дроссели, отличающиеся не только по характеристикам, но и по видам. Они выпускаются цилиндрической, квадратной, прямоугольной и круглой формы. А также они различаются по типу цепи, для которой предназначены, и могут быть однофазными или трёхфазными.

Условно дроссели можно разделить на три типа:

  1. Сглаживающие. Используются для фильтрации переменной составляющей сигнала, уменьшая её значение. Такие элементы ставятся на входе или выходе выпрямительных или преобразующих части схем.
  2. Переменного тока. Ограничивают его величину при резком скачке.
  3. Насыщения. Управляют индуктивным сопротивлением за счёт периодического подмагничивания.

Маркировка и обозначения

В принципиальных схемах и технической документации дроссели обозначаются латинской буквой L, условное графическое обозначение — в виде полуокружностей. Их количество нигде не указывается, но обычно не превышает трёх штук. Жирная точка, ставящаяся в начале полуокружностей, обозначает начало витков. Если индуктивность выполняется на каркасе, сверку изображения чертится прямая линия. Для обозначения номиналов элемента используется код из букв и цифр или цветовая маркировка.

Цифры указывают на значение индуктивности, а буква — на допуск. Например, код 250 J обозначает индуктивность, равную 25 мкГн с погрешностью в пять процентов. Когда на маркировке стоит только число, то это значит, что допуск составляет 20%. Таким образом, первые две цифры обозначают числовое значение в микрогенри, а третья — множитель. Буква D ставится на высокоточных изделиях, их погрешность не превышает 0,3%.

Цветовая маркировка, в принципе, соответствует буквенно-цифровой, но только наносится в виде цветных полос. Первые две указывают на значения в микрогенри, третья — коэффициент для умножения, а четвёртая — допуск. Индуктивность дросселя, на котором изображены две оранжевые полосы, коричневая и белая, равна 33 мкГ с разрешённым отклонением в 10%.

Область применения

Отвечая на вопрос, зачем нужен дроссель, можно с уверенностью сказать, что основное его применение — это фильтры. Ни один качественный источник питания не обходится без этого простого элемента. Его применение позволяет избавиться от пульсаций напряжения, которые вызывают нестабильность в работе многих устройств — материнской платы, видео- и звуковых карт и т. п.

Сглаживание формы сигнала путём устранения его паразитной составляющей обеспечивает стабильную работу микропроцессорных блоков, особо зависящих от качества питающего их напряжения.

Кроме того, используя свойство элемента накапливать энергию, а потом её отдавать в цепь, дроссель нашёл своё применение в люминесцентных лампах. Такие осветители работают на принципе возникновения дугового разряда, поддерживающегося в парах инертного газа. Для того чтобы он возник, между электродами необходимо появление высокого пускового напряжения, способного пробить газовый диэлектрик. Благодаря дросселю такой разряд и создаётся.

Их также используют и в усовершенствованных осветительных приборах — индукционных лампах. Отличие таких светильников от люминесцентных заключается в отсутствии электродов, необходимых для зажигания. Для получения света используются три составляющие — электромагнитная индукция, разряд в газе, свечение люминофора.

Стоит отметить и ещё одно из применений дросселя — сварочный трансформатор. Здесь основное назначение радиоэлемента заключается в стабилизации тока. Сварочный дроссель, установленный в инверторе, смещает фазу между током и напряжением. Такое его использование упрощает розжиг электрода и поддерживает стабильное горение дуги.

Способность элемента создавать магнитное поле зачастую применяется в электромагнитах, отличающихся большой мощностью, а также в различных электромеханических реле, электродвигателях и даже генераторах.

Самостоятельное изготовление

Для самостоятельного изготовления дросселя необходимо правильно рассчитать его конструкцию. Для этого используется простая формула расчёта индуктивности: L=0,01*d*w 2 /(L/d+0,44), где d — диаметр основания (см), L — длина проволоки (см), w — количество витков. При этом если имеется мультиметр с возможностью изменения индуктивности, то точное количество витков можно подобрать, используя его.

Метод намотки при использовании этой формулы предполагает укладку виток к витку. Например, необходимо подобрать магнитопровод для дросселя с индуктивностью один мкГн, рассчитанный на ток I = 4A. Берется сердечник 2000 НМ типоразмера К 16 х 8 х 6. Согласно справочнику коэффициент начальной индуктивности — ALH = 1,36 мкГн, а длина магнитного пути — le= 34,84 мм. Соответственно, число витков будет N= (L/ALH)0,5= (1/1,36)0,5 = 0,86. Если принять N=1, то при заданном токе напряжённость магнитного поля в сердечнике будет равна Н= 4*1/(34,84*10−3)= 114 А/м.

Таким образом, дроссель представляет собой катушку, которая характеризуется индуктивностью. Благодаря своим свойствам он может накапливать магнитную мощность, после отдавая её в цепь в виде электрической энергии. При этом использование элемента позволяет также подавлять переменную составляющую тока в цепи.

входных дросселей для частотно-регулируемых приводов Invertek | Преобразователи частоты

ОПТ-2-L1016-20

Входной дроссель, 1 фаза, 16 А, IP20

Размеры в мм

78

78

80

1. 1

ОПТ-2-L1016-66

Входной дроссель, 1 фаза, 16 А, IP66

Размеры в мм

151

85

130

1.5

ОПТ-2-L1025-20

Входной дроссель, 1 фаза, 25 А, IP20

Размеры в мм

85

95

92

1.8

ОПТ-2-L1025-66

Входной дроссель, 1 фаза, 25 А, IP66

Размеры в мм

155

85

135

2. 2

ОПТ-2-L1035-20

Входной дроссель, 1 фаза, 35 А, IP20

Размеры в мм

ОПТ-2-L3006-20

Входной дроссель, 3 фазы, 6 А, IP20

Размеры в мм

95

56

107

1.3

ОПТ-2-L3006-66

Входной дроссель, 3 фазы, 6 А, IP66

Размеры в мм

175

100

137

3. 5

ОПТ-2-L3010-20

Входной дроссель, 3 фазы, 10 А, IP20

Размеры в мм

125

71

127

2.5

ОПТ-2-L3010-66

Входной дроссель, 3 фазы, 10 А, IP66

Размеры в мм

175

100

137

3.5

ОПТ-2-L3018-66

Входной дроссель, 3 фазы, 18 А, IP66

Размеры в мм

175

114

137

7. 2

ОПТ-2-L3036-20

Входной дроссель, 3 фазы, 36 А, IP20

Размеры в мм

190

82

205

7.2

ОПТ-2-L3050-20

Входной дроссель, 3 фазы, 50 А, IP20

Размеры в мм

190

102

220

8.7

ОПТ-2-L3090-20

Входной дроссель, 3 фазы, 90 А, IP20

Размеры в мм

240

107

280

16

ОПТ-2-L3200-00

Входной дроссель, 3 фазы, 200 А, IP00

Размеры в мм

310

180

260

35

ОПТ-2-L3300-00

Входной дроссель, 3 фазы, 300 А, IP00

Размеры в мм

370

180

310

48

Объяснение дросселей



Объяснение дросселей

Общий

«Дроссель» — это общее название катушки индуктивности, используемой в качестве фильтрующего элемента источника питания. Обычно они представляют собой блоки с железным сердечником с зазором, внешне похожие на небольшой трансформатор, но только с двумя выводами, выходящими из корпуса. Ток в катушке индуктивности не может измениться мгновенно; то есть катушки индуктивности имеют тенденцию сопротивляться любому изменению тока. Это свойство делает их пригодными для использования в качестве фильтрующих элементов, поскольку они имеют тенденцию «сглаживать» пульсации в форме волны выпрямленного напряжения.

Зачем использовать дроссель? Почему бы не просто большой последовательный резистор?

Дроссель используется вместо последовательного резистора, поскольку дроссель обеспечивает лучшую фильтрацию (меньше остаточных пульсаций переменного тока в сети, что означает меньший шум на выходе усилителя) и меньшее падение напряжения.«Идеальный» индуктор должен иметь нулевое сопротивление постоянному току. Если бы вы просто использовали резистор большего размера, вы быстро пришли бы к точке, где падение напряжения было бы слишком большим, и, кроме того, «провал» питания был бы слишком велик, потому что разница токов между полной выходной мощностью и холостым ходом может быть большим, особенно в усилителе класса AB.

Вход конденсатора или входной фильтр дросселя?

Существует две распространенные конфигурации источника питания: вход конденсатора и вход дросселя.Входной конденсаторный фильтр не обязательно должен иметь дроссель, но может иметь его для дополнительной фильтрации. Входной дроссель по определению должен иметь дроссель. Конденсаторные входные фильтры на сегодняшний день являются наиболее часто используемой конфигурацией в гитарных усилителях (на самом деле, я не могу вспомнить серийный гитарный усилитель, в котором использовался входной фильтр с дросселем).

Входной конденсатор конденсатора будет иметь фильтрующий конденсатор сразу после выпрямителя. Затем он может иметь или не иметь второй фильтр, состоящий из последовательного резистора или дросселя, за которым следует еще один конденсатор.Сеть «колпачок, индуктор, колпачок» обычно называют сетью «пи-фильтр». Преимущество емкостного входного фильтра заключается в более высоком выходном напряжении, но у него хуже стабилизация напряжения, чем у дроссельного входного фильтра. Выходное напряжение приближается к sqrt(2)*Vrms напряжения переменного тока.

Входной дроссель будет иметь дроссель сразу после выпрямителя. Основным преимуществом входного дросселя является лучшая стабилизация напряжения, но за счет гораздо более низкого выходного напряжения. Выходное напряжение приближается к (2*sqrt(2)/Pi)*Vrms напряжения переменного тока.Входной фильтр дросселя должен иметь определенный минимальный ток, проходящий через него, чтобы поддерживать регулирование.

Разница напряжения между двумя типами фильтров может быть довольно большой. Например, предположим, что у вас есть транзистор 300-0-300 и двухполупериодный выпрямитель. Если вы используете конденсаторный входной фильтр, вы получите максимальное постоянное напряжение без нагрузки 424 вольта, которое будет снижаться до напряжения, зависящего от тока нагрузки и сопротивления вторичных обмоток. Если вы используете тот же трансформатор с дроссельным входным фильтром, пиковое выходное напряжение постоянного тока составит 270 В и будет регулироваться гораздо более строго, чем входной конденсаторный фильтр (меньшие колебания напряжения питания с колебаниями тока нагрузки).

Как выбрать дроссель:


Дроссели

обычно оцениваются по максимальному постоянному току, сопротивлению постоянному току, индуктивности и номинальному напряжению, которое является максимальным безопасным напряжением, которое может быть приложено между катушкой и корпусом (который обычно заземлен).









Если вы используете входной фильтр с дросселем (маловероятно, если вы не пытаетесь преобразовать усилитель класса AB в настоящий класс A и вам нужно более низкое напряжение, или если вы разрабатываете усилитель с нуля и хотите улучшить стабилизацию питания), дроссель должен выдерживать весь ток выходных ламп, а также секции предусилителя.Обратите внимание, что это означает не только ток смещения выходных ламп, но и пиковый ток при полной мощности. Обычно для этого требуется дроссель размером со стандартный выходной трансформатор мощностью 30-50 Вт, так как дроссель должен иметь воздушный зазор (точно так же, как однотактный ОТ), чтобы избежать насыщения сердечника из-за протекающего через него смещения постоянного тока, а Дроссель также должен иметь низкое сопротивление постоянному току, чтобы избежать слишком большого падения напряжения на нем, что снизит выходное напряжение и ухудшит стабилизацию нагрузки. Эта комбинация низкого DCR, воздушного зазора и высокой индуктивности (подробнее об этом позже…) обычно приводит к удушению значительных размеров. Чтобы рассчитать требуемый номинальный ток, сложите токи ламповой пластины выходной мощности полной мощности, токи экрана и токи питания предусилителя, а также добавьте коэффициент для запаса. Для усилителя мощностью 50 Вт это может быть 250 мА или около того.

Если, с другой стороны, вы выбираете дроссель для конденсаторного источника питания (например, типичный дизайн Marshall или Fender), то требования несколько смягчаются. Дроссель в источниках такого типа предназначен не для фильтрации и регулирования напряжения, а просто для фильтрации подачи постоянного тока на экранные сетки выходных ламп и секции предусилителя.Экраны обычно потребляют около 5-10 мА каждый, а лампы предусилителя потребляют около 1-2 мА или около того (для типичного 12AX7; 12AT7 обычно имеют смещение примерно в десять раз больше). Это означает, что вы можете обойтись дросселем гораздо меньшего размера, и, кроме того, ток питания предусилителя меняется не так сильно, поэтому вы можете обойтись более высоким сопротивлением постоянному току, что означает, что для намотки можно использовать меньший провод. дроссель, что означает более высокую индуктивность для данного размера сердечника. Просто сложите текущие требования к экранам и лампам предусилителя и добавьте еще немного для запаса.Для усилителя мощностью 50 Вт типичное значение может составлять 50-60 мА.






Для типичного входного дросселя вам нужен дроссель с сопротивлением постоянного тока не более 100-200 Ом или около того. Входной конденсаторный источник питания обычно может использовать дроссель с сопротивлением 250 Ом — 1K DCR. Чем выше сопротивление, тем больше падение напряжения и хуже регулировка, но и стоимость будет ниже.







Что касается значения индуктивности, это зависит от того, насколько сильно вы хотите фильтровать.Индуктивность вместе с емкостью фильтра образует фильтр нижних частот. Чем больше катушка индуктивности, тем ниже частота среза фильтра и тем лучше подавление составляющей переменного тока частотой 120 Гц (при двухполупериодном выпрямлении) или 60 Гц (при полуволновом выпрямлении) выпрямленного постоянного тока. В общем, чем больше, тем лучше в разумных пределах (большие индуктивности при низком сопротивлении постоянному току означают большие дроссели, которые стоят больше денег). Обычно со стандартными электролитическими конденсаторами 32-50 мкФ хорошим выбором является 5-20 Генри.Значения индуктивности и емкости также определяют переходную характеристику источника питания, что означает тенденцию источника к перерегулированию или «кольцу» с затухающими колебаниями всякий раз, когда применяется переходный ток (например, при запуске или при сильном скачке тока, таком как жесткий аккорд «ми» на полную мощность!).







Номинальное напряжение должно быть выше напряжения питания, иначе изоляция на проводе может разрушиться, что приведет к короткому замыканию питания на корпус.


Я настоятельно рекомендую зайти на веб-сайт Дункана Манро (http://www.duncanamps.com/) и загрузить его программу расчета блока питания. Это позволит вам поэкспериментировать с различными значениями индуктивности и емкости и увидеть результирующие остаточные пульсации переменного тока и переходную характеристику фильтра питания. Можно смоделировать как входной конденсатор, так и входной фильтр индуктивности. Это отличный образовательный инструмент.



Copyright © Рэндалл Эйкен, 1999–2007 гг. Запрещается воспроизводить в любой форме без письменного разрешения Aiken Amplification.

Пересмотрено 18.02.14



Входной сетевой дроссель, 220 В/380 В/415 В, P2 Power Solutions Pvt. Ltd.

Входной сетевой дроссель, 220 В/380 В/415 В, P2 Power Solutions Pvt. ООО | ID: 13481164262

Спецификация продукта

1 9032 10-100 кг 32 10-100 кг
9
напряжение 220 V / 38033 220 V / 38033
Сертификация CE
Вес
Номинальная мощность 035-14 Квар

Описание продукта

Стремясь оправдать ожидания наших уважаемых клиентов, мы предлагаем широкий ассортимент входных дросселей  уплотнений. Предлагаемые продукты широко используются для высококоррозионных химических применений для стеклянных реакторов, где все контактные части изготовлены из компонентов высшего качества.Этот линейный реактор проходит различные проверки для того, чтобы поставлять заказчику бездефектный ассортимент.

Характеристики:

  • Индивидуальный продукт до 1200 А с падением напряжения 2%, 4%, 7% и более.
  • Нагрузочные реакторы или выходные дроссели используются, когда длина кабеля от приводов к двигателям превышает 100 м.
  • Большие пульсации сглаживаются, что защищает частотно-регулируемый привод.

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания2006

Юридический статус фирмы Limited Company (Ltd./Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудников от 101 до 500 человек

Участник IndiaMART с августа 2012 г.

GST09AAECP0915G2ZK

Import Export Code (IEC)0 С 2006 , P2 Power Solutions Pvt. Ltd. [Noida] работает как надежный производитель активных фильтров.Ассортимент, который мы предлагаем, включает активный фильтр , гибридный фильтр, сетевой фотоэлектрический и центральный инвертор, панель APFC и многое другое. Мы также являемся поставщиком услуг из Службы аудита электробезопасности, Службы технического обслуживания панелей APFC и многого другого. Предлагаемая продукция хорошо известна своей отличной производительностью, компактной конструкцией, высокой механической прочностью, простотой эксплуатации и минимальным обслуживанием. Вся наша продукция производится из сырья, проверенного на качество, и с использованием передовых технологий в соответствии с установленными отраслевыми нормами.Все наши продукты предлагаются клиентам после надлежащей проверки качества. Таким образом, мы помогаем отраслям увеличить прибыль, используя наш технический опыт и услуги по техническому обслуживанию. Кроме того, наша способность выполнять возникающие оптовые заказы в течение указанного времени позволила нам обслуживать огромную клиентскую базу. Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Что делает входные дроссели особенными?

Рабочие условия дросселя сильно различаются при сравнении фильтров CLC и LC — ключевое отличие заключается в гораздо более высоком значении напряжения переменного тока на дросселе для применения на входе дросселя (LC).

Один из способов оценить это — рассмотреть кривую BH ядра и то, что происходит. Для дросселя постоянный ток перемещает рабочую точку BH от начала координат 0,0 к рабочей точке, которая находится ближе к месту, где сердечник начинает насыщаться. Слишком высокий постоянный ток перемещает рабочую точку в область насыщения кривой BH. Фильтр CLC управляет дросселем с относительно низким напряжением переменного тока, что означает, что рабочая точка находится вне области смещения постоянного тока и колеблется вокруг точки постоянного тока в малой петле, что приводит к тому, что дроссель имеет определенный уровень инкрементной индуктивности, который обычно начинает снижаться. значение уменьшается по мере того, как постоянный ток становится больше, а рабочая область ЧД перемещается в область насыщения.

LC-фильтр вынуждает рабочую точку BH циклически повторяться по гораздо большему циклу, который может простираться до области насыщения в течение части цикла, а также возвращаться к началу координат в течение другой половины цикла. значение индуктивности фактически становится усредняющим эффектом по всему рабочему контуру BH, значение которого обычно начинает падать по мере увеличения постоянного тока и частичного расширения рабочей области BH до области насыщения. Форма сигнала тока, проходящего через дроссель, легче оценить для CLC-фильтра, поскольку влияние индуктивности более «идеально», тогда как для CL-фильтра форма сигнала становится более искаженной, поскольку постоянный ток смещает рабочую кривую BH больше в область насыщения. .

Некоторые могут быть осведомлены о том, что у типичного силового трансформатора форма волны намагничивающего тока заметно «искажается» (т. е. не является хорошей синусоидой), и как эта форма волны может стать очень пиковой с одной стороны, если первичная обмотка силового трансформатора открыта. к постоянному току (особенно для тороидальных трансформаторов, которые могут слышимо гудеть) — это хороший пример того, как кривая BH сердечника трансформатора сдвигается в область насыщения для части цикла, что эффективно снижает мгновенную индуктивность в это время и что затем позволяет ток обмотки быстро нарастает.

Характеристика качающегося дросселя направлена ​​на увеличение эффективной индуктивности по мере того, как ток дросселя приближается к нулю в течение части цикла, чтобы избежать режима работы с нулевым током, вызывающего переходные процессы с напряжением дросселя.

Моделирование работы дросселя может привести к вводящим в заблуждение результатам и формам сигналов, когда работа распространяется в область насыщения или когда используется сердечник, предназначенный для применения с качающимся дросселем, поскольку в большинстве моделей моделирования используется простая линейная модель индуктивности (независимо от того, где находится операция на кривая БХ).



Дроссель постоянного тока для частотно-регулируемого привода — помехи напряжения

Дроссель постоянного тока (дроссель звена постоянного тока) используется между секцией выпрямителя и секцией шинного конденсатора преобразователя частоты.

Преимущества дросселя постоянного тока для ЧРП Дроссель постоянного тока

предлагает множество преимуществ, некоторые из которых:

  1. Контроль гармоник со стороны линии путем ограничения пикового значения линейного тока.
  2. Снижает пульсации напряжения на шине постоянного тока, тем самым помогая уменьшить потери тепла в конденсаторе шины и продлить срок его службы.
  3. Уменьшенное падение напряжения переменного тока по сравнению с сетевым дросселем.
  4. Уменьшение величины переходного коммутационного тока в конденсаторе постоянного тока после падения (падения) напряжения.

Положение дросселя звена постоянного тока

Если указано, дроссель постоянного тока будет встроен в привод, а для больших приводов будут доступны слоты для установки дросселя постоянного тока, если заказчик решит установить его в будущем. Ниже приводится краткое описание преимуществ дросселя звена постоянного тока.

1) Уменьшение гармоник со стороны линии :

Дроссель постоянного тока

ведет себя аналогично сетевым реакторам переменного тока с точки зрения подавления гармоник.Оба они помогают уменьшить пиковое значение входного тока привода.

Обратите внимание на форму сигнала ниже для привода с дросселем постоянного тока и без него. Первый — это привод, подключенный непосредственно к источнику питания переменного тока, а второй — тот же привод, но с дросселем постоянного тока, установленным на шине постоянного тока.

Форма входного тока привода без дросселя постоянного тока и с ним

Половина требуемой индуктивности устанавливается на положительной шине, а другая половина — на отрицательной шине. При необходимости индуктивность также можно объединить на положительной или отрицательной шине.

Дроссель постоянного тока ослабляет гармоники 5 th и 7 th лучше, чем сетевые дроссели переменного тока . Принимая во внимание тот факт, что 5 th и 7 th вносят наибольший вклад в гармоники, это приведет к уменьшению общего гармонического искажения тока. Теоретический уровень гармонических искажений тока с дросселем постоянного тока составляет 32 %, а с сетевым дросселем переменного тока — 37 %.

Схема привода, показывающая дроссель постоянного тока

Обратите внимание, что кривая входного тока с дросселем постоянного тока имеет характерную форму.Резкий подъем тока с последующим уплощением. Это отличается от формы сигнала входного тока для линейного дросселя. См. форму волны выше. Эту характеристическую форму сигнала можно использовать для быстрого определения того, имеет ли привод входной сетевой дроссель или дроссель постоянного тока.

2) Уменьшение пульсаций на шине постоянного тока

Без дросселя постоянного тока мы можем ожидать +/-5% пульсаций постоянного напряжения на шине постоянного тока. При добавлении дросселя постоянного тока пульсации будут уменьшены до +/-1,5% или меньше. Меньшая пульсация приведет к меньшим потерям тепла в шинном конденсаторе и, следовательно, к более длительному сроку службы.Обычно при добавлении дросселя постоянного тока происходит небольшое снижение напряжения на шине постоянного тока, что можно считать незначительным, учитывая другие потенциальные преимущества.

Пульсации шины постоянного тока, измеренные на приводе переменного тока мощностью 1 л.с., 240 В



Конденсатор шины

снят с привода. Нижняя пластина представляет собой шину конденсатора с низкой индуктивностью.

3) Падение напряжения

Падение напряжения сетевого дросселя переменного тока выше, чем у дросселя постоянного тока с аналогичным % импеданса.Дроссель постоянного тока уменьшает пульсации напряжения и не оказывает большого влияния на общее напряжение на шине постоянного тока. Это связано с тем, что полное сопротивление реактора постоянному току равно нулю, поскольку частота равна нулю ( Z = j 2 𝝅 f L ). Ограниченное реактивное сопротивление предлагается только при переходе тока из состояния «включено» в состояние «выключено» или наоборот. Падение напряжения обычно незначительно и составляет около 1% от напряжения системы. Это означает, что наличие дросселя постоянного тока приведет к небольшому улучшению выходного напряжения привода по сравнению с сетевым дросселем переменного тока.



4) Защита от импульсных токов

Во время провала напряжения (падения напряжения) при работающем приводе напряжение в резервуаре постоянного тока (шине постоянного тока) может упасть до очень низкого уровня. При восстановлении напряжения может наблюдаться внезапный всплеск тока для подзарядки конденсатора звена постоянного тока. Этот скачок тока может в 5-10 раз превышать номинальный пиковый ток привода и может повредить входные диоды. Даже в приводах со схемами предварительной зарядки это проблема, поскольку схема предварительной зарядки не будет работать при мгновенных провалах напряжения.Дроссель постоянного тока уменьшит величину пикового тока при восстановлении напряжения после провала напряжения.

Наблюдается резкий скачок тока после падения напряжения. Текущий пик в 6 раз превышает нормальный пик. Верхний график — напряжение, нижний — ток.

Недостатки дросселя постоянного тока:

  • Добавление к приводу дросселя постоянного тока (дросселя постоянного тока) увеличит вес и габариты привода.
  • В системах с низким уровнем короткого замыкания существует небольшая вероятность создания колебательного контура из-за взаимодействия между индуктивностью линии, дросселем постоянного тока и конденсаторами шины.Это снижает производительность привода и может даже отключить привод при повышенном или пониженном напряжении. Если такие колебания обнаружены, обычно их можно смягчить путем настройки параметров привода в программном обеспечении привода.
  • Индуктивность дросселя постоянного тока должна быть примерно в два раза больше, чем у сетевого дросселя переменного тока, чтобы обеспечить такую ​​же производительность.
  • Дроссель постоянного тока
  • не обеспечивает защиту диодной передней части привода от скачков напряжения при напряжении питания переменного тока. По этой причине необходимо предусмотреть дополнительную защиту привода от входного переходного напряжения.Это могут быть ограничители перенапряжения, MOV и т. д.

Выбор дросселя постоянного тока

Ниже приведены основные электрические параметры, необходимые для выбора правильного дросселя постоянного тока:

  1. Относительное сопротивление реактора (%)
  2. Ампер постоянного тока
  3. Индуктивность (мГн)
  4. Частота пульсаций (Гц)
  5. Максимальное напряжение (В)

Существуют также другие параметры, которые необходимо учитывать, например, рабочая температура окружающей среды , а также класс изоляции обмотки дросселя постоянного тока.

1) Реактивный относительный импеданс : Также известен как импеданс короткого замыкания. Как правило, вам потребуется почти в два раза больше индуктивности сетевого дросселя переменного тока на шине постоянного тока, чтобы получить эквивалентную производительность. Таким образом, если реактора переменного тока 3% достаточно для линейного реактора переменного тока, то, по грубой оценке, вам потребуется реактор импеданса 6% на шине постоянного тока. Дроссельный реактор постоянного тока может быть установлен 3% на плюсовой шине и 3% на минусовой шине. Это связано с тем, что индуктивность положительной и отрицательной шин аддитивна.

Другой способ получить эту информацию – обратиться к производителю привода .



2) Ток постоянного тока : Номинальный ток дросселя постоянного тока можно приблизительно определить путем расчета среднего тока шины постоянного тока. Используйте приведенный ниже калькулятор, чтобы рассчитать средний ток шины постоянного тока для данного кВт нагрузки двигателя.

Где,

В постоянного тока = напряжение на шине постоянного тока, которое можно оценить как 1,35 * среднеквадратичное напряжение переменного тока.

I_recav= Средний выходной постоянный ток выпрямителя привода

𝝶m=КПД двигателя

𝝶inv= КПД инвертора

𝝶pf= коэффициент мощности инвертора



3) Индуктивность : Необходимо рассчитать требуемое значение индуктивности, необходимое для получения импеданса, необходимого для контроля гармоник.Приблизительное значение индуктивности можно рассчитать, используя:

Где,

%z= % импеданса, требуемого от дросселя постоянного тока

В постоянного тока = напряжение на шине постоянного тока привода, которое можно рассчитать как 1,35 * среднеквадратичное напряжение переменного тока

f= системная частота

I_recav= Выходной постоянный ток выпрямителя привода

L = Требуемая индуктивность в миллигенри (мГн) для установки как на положительной, так и на отрицательной шине.



4) Частота пульсаций : Выберите шестикратное значение рабочей частоты системы для этого параметра.Для систем с частотой 60 Гц используйте 360 Гц, а для систем с частотой 50 Гц — 300 Гц. Если мы измерим частоту пульсаций на шине постоянного тока, мы получим пульсации 360 Гц для 60 Гц и 300 Гц для системы 50 Гц. Это является источником этого параметра «частота пульсаций» при выборе дросселя постоянного тока.

Напряжение на шине постоянного тока с указанием частоты пульсаций для системы с частотой 60 Гц



5) Максимальное напряжение : Максимальное напряжение дросселя постоянного тока выбирается на основе входного переменного напряжения привода. Быстрое правило для оценки максимально возможного напряжения постоянного тока состоит в том, чтобы умножить среднеквадратичное напряжение переменного тока на квадратный корень из 2, что равно 1.414. Для входных систем 415 В переменного тока можно рассчитать, что максимальное напряжение шины постоянного тока составляет 1,414 * 415 В = 586,8 В постоянного тока. Для низковольтных приводов очень часто используются дроссели постоянного тока на 600, 800 или 1000 В.



См. также разделительные трансформаторы и сетевые дроссели для приложений с частотно-регулируемым приводом.

Аудиотрансформаторы • Дроссели • Трансформаторы Lundahl

Дроссели администратор 2021-04-27T16:21:44+01:00


У нас есть широкий ассортимент дросселей и катушек индуктивности для ламповых усилителей, начиная от анодного дросселя LL1667 (рабочий ток от 5 мА) до дросселя тока накала LL7233, работающего на 3.4 А

Наши дроссели изготовлены по принципу двойной катушки с одним C-сердечником. Использование С-сердечников с четко определенным воздушным зазором обеспечивает почти постоянную индуктивность во всем диапазоне рабочего напряжения.
Большинство наших дросселей можно заказать для рабочего тока в пределах примерно 10 % от желаемого значения (в пределах разумного диапазона тока), даже если это значение не указано в спецификации. Столбец «Емкость» можно использовать для расчета расчетной результирующей индуктивности для недокументированных версий.
Например, LL1638/300 мА при последовательном соединении будет иметь индуктивность прибл.1,5 Вс / 0,3 А = 5Гн.

При измерении/проверке индуктивности дросселей этого типа обязательно используйте условия, аналогичные условиям эксплуатации.

При расчете запаса сигнала в дросселе источника питания напряжение пульсаций выпрямленного синусоидального сигнала составляет прибл. 42% от исходного среднеквадратичного значения напряжения. Пока максимальное номинальное напряжение не превышено, все дроссели наших блоков питания можно использовать в конфигурациях с входными дросселями. В приложениях, где потребление тока почти постоянно (например, усилитель класса А), пики входного тока будут значительно меньше по сравнению с конденсаторным входом.





Очень слаботочные дроссели, обычно используемые в качестве сетевых дросселей

9
Фото Ток Тип Индуктивность Сопротивление обмотки Вес Типовое применение Цена за единицу 7 евро* 902 без НДС
0,8 мА LL1670 540 4.8k 88 г

*Для больших количеств запросите предложение.



Слаботочные дроссели, чаще всего используемые в качестве анодных дросселей

9032 250 — 40 9032 680
Photo Application
Текущий
(MA)

(MA)
Тип Конфигурация
(Серийный или параллель)
Индуктивность
(H)
Емкость
(I * L)
(VS)
Обмотка сопротивление
(Ом)
Вес
(кг)
Типовое применение Цена за единицу Евро*
без НДС.
5 — 40 5 — 40 — 40 LL1667 80067 800 — 100 800 — 100 4,05 2.4k 0.75 Высокий импеданс анод Choke € 86.46
10 — 60764 10 — 60 LL1668 Serial 250 — 40 680 0.75 Anode Choke € 82.41
10 – 100 LL2743 Серийный номер 440 – 44 4.5 400 1,35 Анодный дроссель 93,77 €

*Для больших количеств запросите предложение.



Дроссели среднего тока, чаще всего используемые в источниках питания с анодным напряжением

1 3
3 5 — 0,7


Приложение
Текущий
(MA)
Тип КОНФИГУРАЦИЯ
(серийный или параллельный)
Индуктивность
(H)
Емкость
(I * L)
(против)
Сопротивление обмотки
(Ом)
Вес
(кг)
Типовое применение Цена за единицу, евро*
без НДС.

150 — 400

300 — 800

300 — 800

33

Serial

Parallel

10 — 4

2.5 — 1

1.5

0,8

36

9

1,35

1,35

Блок питания

Блок питания

86,46 €
100 — 200

200 — 400

200 — 400

LL1673

LL1673

Serial

Parallel

20 — 10

5 — 2.5

2

1

603333 60

15

1.35

1.35

Электропитание

Объем питания

€ 86.46
100 — 200

200 — 400

LL1685

LL1685

170003

17 — 9

4 — 2

1.7

0,8

130

32

0,75

0,75

Блок питания

Блок питания

79 €.05

100 — 300

200 — 600

ll2742

ll2742

42 — 14

10 — 3

4,2

2

160

40

1,35

1,35

Блок питания

Блок питания

91,30 €
500 – 1000

1000 – 2000

LL2771

LL2771

Последовательный

Параллельный 6 2 103 3

3

1,5

11

3

9032 11

3

4,9

4,9

Объем питания

Объем питания

€ 142.29

*Для больших количеств запросите предложение.



Сильноточные дроссели, чаще всего используемые в источниках тока накала или в твердотельных устройствах


€ 30333

32 1

0,25

3 9032 0,7

0,2 ​​

Фото
(а)

(а)
Тип Конфигурация
(сериал или параллель)
индуктивность
(MH)
емкость
(I * L)
(ВС)
Сопротивление обмотки
(Ом)
Вес
(кг)
Типовое применение Цена за единицу, евро*
без НДС.
1 — 2

2 — 4

LL1694

LL1694

24033 — 120

60332 240 — 120

60332 2403 — 120333 9032 0,24

0,12

1.8

0,45

0,83

0,83

Источник тока накала

Источник тока накала

64,82 €
1 — 2

2 — 4

LL2733

LL2733

2

Serial

Parallel

700 — 350

170 — 80

0.7

0,35

3,4

0,9

1,35

1,35

Источник тока накала

Источник тока накала

903,333
0.5 — 1

1 — 2

9033

LL2751

32

9033

Parallel

200 — 100

50 — 25

0.11

0,05

0,44

0,44

Малая трубка накала тока

Малая трубка нити накала тока

63 €.54
1 — 3

2 — 6

LL2772 ​​

LL2772 ​​

Parallel

250 — 80

60332 250 — 80

60332 0.24

0,12

1.35

1,35

Блок питания (низковольтный)

Блок питания (низковольтный)

92,19 €
2 — 5

4 — 10

LL2773

LL2773

LL2773

Serial

Parallel

160 — 65

40 — 16

0.33

0,15

0,44

0,11

2,5

2,5

Электропитание (низковольтное)

Электропитание (низковольтное) 90,5 92333

*Для больших количеств запросите предложение.

Line Choke — трехфазные линии Choke производитель из Rohtak

9032 9032 электронный балласт
START Мгновенное начало
Brand GSA
Материал Сталь
Фаза Трехфазная

Такие дроссели создают индуктивность, которая измеряется в однофазных и трехфазных драйверах или дополнительных элементах управления. Дроссели подключаются по сети к инвертору. Трехфазные линейные дроссели позволяют уменьшить гармоники, возникающие при выпрямлении сети для создания звена постоянного тока. Электрический продукт также помогает уменьшить дополнительный ток, потребляемый инвертором или другими устройствами. Кроме того, такой продукт помогает нацелить входной выпрямитель из-за проблемы с сетью. Однако гармоники могут привести к более раннему выходу из строя входного выпрямителя и конденсаторов фазовой коррекции.Такие дроссели компенсируют гармоники и совместимы с IGBT.

Обзор продукта:

  • Увеличивает надежность системы привода
  • Фильтры Нарушения мощности
  • Уменьшает гармоника
  • Уменьшает обороты
  • Уменьшает DV / DT
  • Расширение DV / DT
  • снижает шум и температуру
  • Уменьшает эффекты удвоения напряжения
  • поглощает шипы электропередачи

Приложения и использование трехфазных линий Choke:

  • Он защищает до AC Drive
  • , он защищает с сервопривода
  • , он защищает двигатели переменного тока уменьшить пусковые токи.
  • Защищает якорь двигателя постоянного тока, уменьшая высокую искру коммиттера.
  • Защищает двигатель от пикового тока.
  • Защищает от повышения максимального тока устройства.







Входной сетевой дроссель



GSA Industries является одним из ведущих производителей и поставщиком входного сетевого дросселя. Мы предлагаем их в широком спектре как Трехфазные дроссели, 3-фазные линейные дроссели, Маленькие линейные дроссели и Однофазные линейные дроссели.У этих дросселей, которые мы предлагаем, есть лучшие отличительные черты в них. Они снижают энергопотребление, уменьшают общий входной ток привода, долговечны, стабильны, надежны и т. д. Они пользуются огромным спросом у клиентов благодаря расширенным функциям. Наш входной линейный дроссель изготовлен с использованием самых инновационных технологий командой профессионалов, которые используют новейшие технологии.



Выходной линейный дроссель



Являясь одним из известных производителей и дилеров в выходном линейном дросселе , мы предлагаем эти дроссели самого высокого качества.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
