Схема подключения двухклавишного выключателя своими руками

Как подключить выключатель с двумя клавишами? Чтобы решить эту задачу, нужно составить схему подключения света. Двойные электрические выключатели (на две кнопки) чаще всего подключаются к лампам и дают возможность регулировать освещение с выключателем на две одинаковых клавиши – включить одну лампочку, две, три. Подключение выключателя двухклавишного не обязательно предполагает работу двух лампочек, их может быть больше.

Где пригодится схема подключения двухклавишного выключателя

Когда используется такой выключатель, можно контролировать интенсивность света. Также применение выключателя света с двумя клавишами пригодится для освещения раздельной ванной и туалета. Схему подключения двойного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе.

Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

С каждым годом набирает популярность лед-дизайн с применением двухклавишного электрического выключателя (там может использоваться не только двухклавишный выключатель, но и трехклавишный, и так далее).

Популярна разбивка помещения на самостоятельные зоны с помощью установки двухклавишного выключателя на две электрические лампы и более. Один из способов выполнить интересный интерьерный проект с установкой двойного выключателя и других выключателей – зонирование с помощью освещения. Дизайнерские разработки могут подсказать, как подключить двухклавишный выключатель света и где, чтобы было красиво и функционально.

Создание схемы двухклавишного выключателя

Создать схему подключения электрического выключателя, а также подключить к нему объекты света на два (двухклавишные выключатели) и более выключателей может обычный человек, не занимающийся световыми решениями профессионально.

Чтобы спланировать систему действия под двойные электрические выключатели, нужно всего лишь иметь при себе необходимые технические предметы (сам прибор на две одинаковые клавиши, провода для двухклавишного выключателя и так далее), следовать алгоритму и разбираться в принципе действия схемы двойного подключения. Она заключается в следующем:

выключатель двухклавишный основан на системе одиночных ключей
к каждой секции проходит провод, фаза же идет через выключатель
когда срабатывает клавиша двухклавишного выключателя, разрывается цепь или фаза, завязанная на конкретной секции двойного выключателя на два отсека клавиш

Самым надежным способом фиксации выключателя двухклавишного является использование самозажимных клемм для двухклавишного выключателя (держат прибор на две одинаковые клавиши). Винты выключателя слабеют, изолента, которой фиксируют выключатель, теряет липкость. А вот первый способ установки двухклавишного выключателя обеспечит его крепкую фиксацию.

Как подключать двухклавишный выключатель: особенности подключения системы двойного выключателя

Когда составляется схема двухклавишного выключателя, или непосредственно подключается выключатель, нужно помнить о некоторых деталях процесса подключения схемы. Все другие провода выключателей, кроме «L», подключают согласно схеме подключения – все зависит от того, какую именно кнопку выключателя нужно будет нажимать для конкретной секции или же двумя клавишами выключателя (нажимать на две одинаковые клавиши).

Подключение двухклавишного выключателя потребует наличия некоторых специальных инструментов или материалов. Например, для установки двойного выключателя понадобятся:

соединительные материалы (для того чтобы подключить выключатель двухклавишный)
колпаки или клейкая лента для подключения на выключателях тех проводов, которые скручены
клеммы для двухклавишного выключателя, которые можно легко зажать
винтовой зажим на выключатель двухклавишный

Как подключить выключатель света правильно: частые ошибки в схеме подключения выключателя света

Главное при подключении двойного выключателя – это не запутаться в проводах. Очень часто сложности возникают с электромонтажом в том месте, где идет подключение. Возможно несколько вариантов:

проводов от потолка сколько же, сколько проводов осветительного прибора (можно отметить, как самую оптимальную схему для выключателя)
если идут 3 провода, а на осветительном приборе их больше, они распределяются на секции попарно (на две одинаковые клавиши)

если 4 провода, один будет заземляющим. Очень часто такая конструкция для выключателя двойного (на две лампы и более) встречается в современных домах

Выключатель на две одинаковые клавиши – проблемы с двухклавишным выключателем

Очень часто могут возникать разного рода проблемы. Работать выключатель с двумя клавишами может не так, как было задумано изначально. К примеру:

вы нажимаете одну клавишу, а секция не работает, а когда на выключателях на две одинаковых клавиши нажимается вторая клавиша, загорается полностью все освещение
при работе осветительного прибора на две электрические лампы могут задействоваться не все лампочки, которые должны работать
при нажатии сразу двумя клавишами выключателя проблема не решается (специалисты подскажут, как устройство подключить, и как решить другие проблемы)

Для того чтобы избежать подобного рода сложностей, можно обращаться к профессионалам подключения выключателей с двумя клавишами – тогда схема подключения двухклавишного выключателя будет правильной, и вы сможете без проблем зажигать освещение двумя клавишами выключателя.

Схема подключения двухклавишного проходного выключателя

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Сведения для новичков

Пример расположения

Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

пару описываемых проходных выключателя;
инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Суть работы

Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Процесс установки выключателя

Подключение проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Схема для двухклавишных выключателей

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Видео

Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

Схема подключения двухклавишного выключателя. Подключение двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

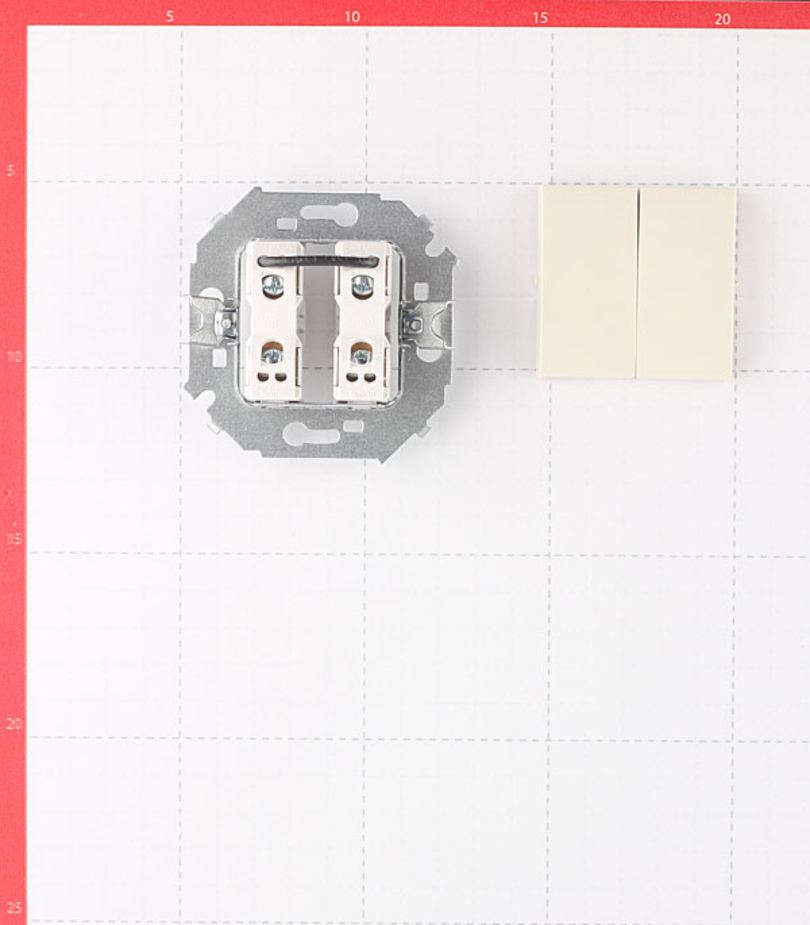

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить двухклавишный выключатель Schneider Electric

Трудно представить себе современный дом, который был бы начисто лишён освещения. Всё-таки современный человек к отсутствию света в его обычном виде не привык.

Если в доме совсем не будет выключателей и розеток, то едва ли такую жилплощадь можно назвать комфортной. Светильник и выключатель образуют друг с другом бессмертный тандем, и хоть они так малы, без них дому сильно чего-то не достаёт.

Однако всё в этом мире не вечно, и порой выключатель приходится заменять, а то и вовсе подключать новый в другом месте. Посему следует знать, как это делать. Выключатели Schneider Electric в широком ассортименте представлены в интернет-магазине electroindustria.ru.

Сфера использования двухклавишного выключателя

Поскольку у такого выключателя весьма много преимуществ, используют его в любом помещении, где предполагается размещение люстры на несколько ламп.

Также без него не обходится ни одно габаритное офисное помещение, а также большие комнаты на предприятиях. Даже на улице в большинстве случаев можно увидеть двухклавишный выключатель.

Вдобавок, его могут эксплуатировать с целью регулировки функционирования светильников, в разных комнатах. Это может быть ванная с туалетом, коридор с кладовкой.

В общем, хорошо видно, что двухклавишный выключатель используется весьма широко, а точней практически везде, и всё из-за огромного спектра преимуществ. Теперь следует узнать, как подключить такой выключатель.

Подключение

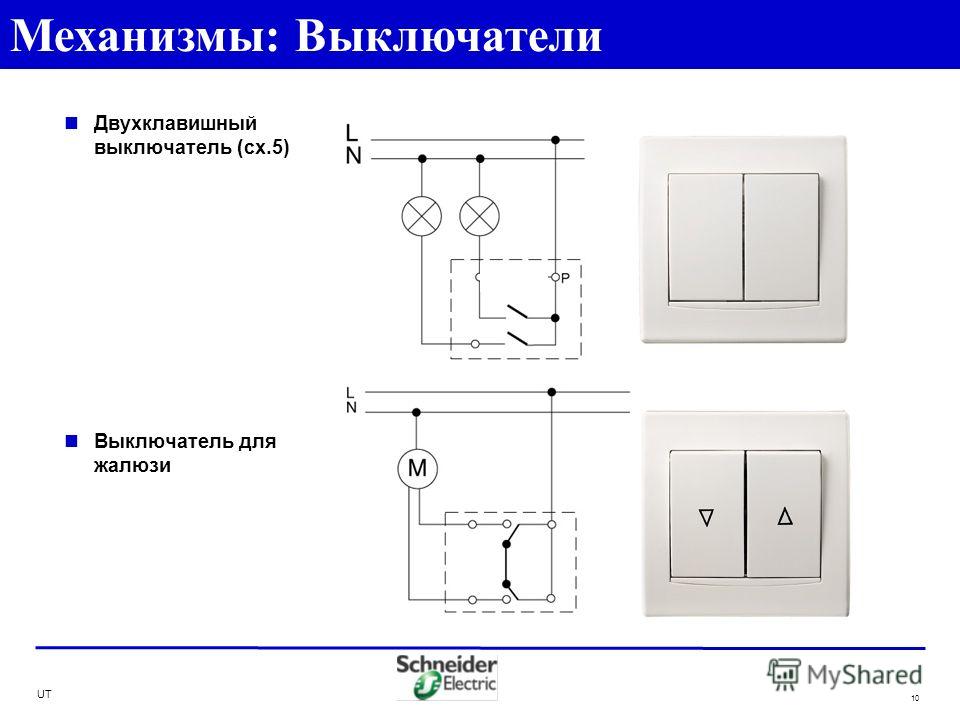

Для начала следует найти схему подключения двухклавишного выключателя. Учитывая, что интернет сейчас есть у каждого, найти её не составит труда.

По схеме хорошо будет видно, что к данному типу выключателя прокладывают лишь провод отвечающий за фазу. При этом нейтральный провод подсоединяется напрямую к светильнику, ровно как и заземляющий.

Что же касается выключателя, от него напрямую будут проложены 2 кабеля, которые никак не контактируют друг с другом. Соответственно, каждый из них идёт к определённой лампочке или светильнику.

Все электропровода, независимо от их пути, будут подключены внутри специальной распределительной коробки. В итоге для правильности подключения двухклавишного выключателя лучше всего ориентироваться по схеме.

Она в этом плане точно подскажет, как правильно наладить с ним свет в доме. А вообще, поскольку данные работы связаны с электроэнергией, они могут быть опасны для жизни.

Смотрите также:

Как работает бесконтактный выключатель света http://euroelectrica.ru/kak-rabotaet-beskontaktnyiy-vyiklyuchatel-sveta/.

Интересное по теме: Монтаж электроустановочных изделий

Советы в статье «Как выбрать розетки и выключатели для квартиры?» здесь.

А потому рекомендуется воспользоваться услугами квалифицированного мастера. К тому же, он сможет выполнить такую работу довольно быстро.

Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

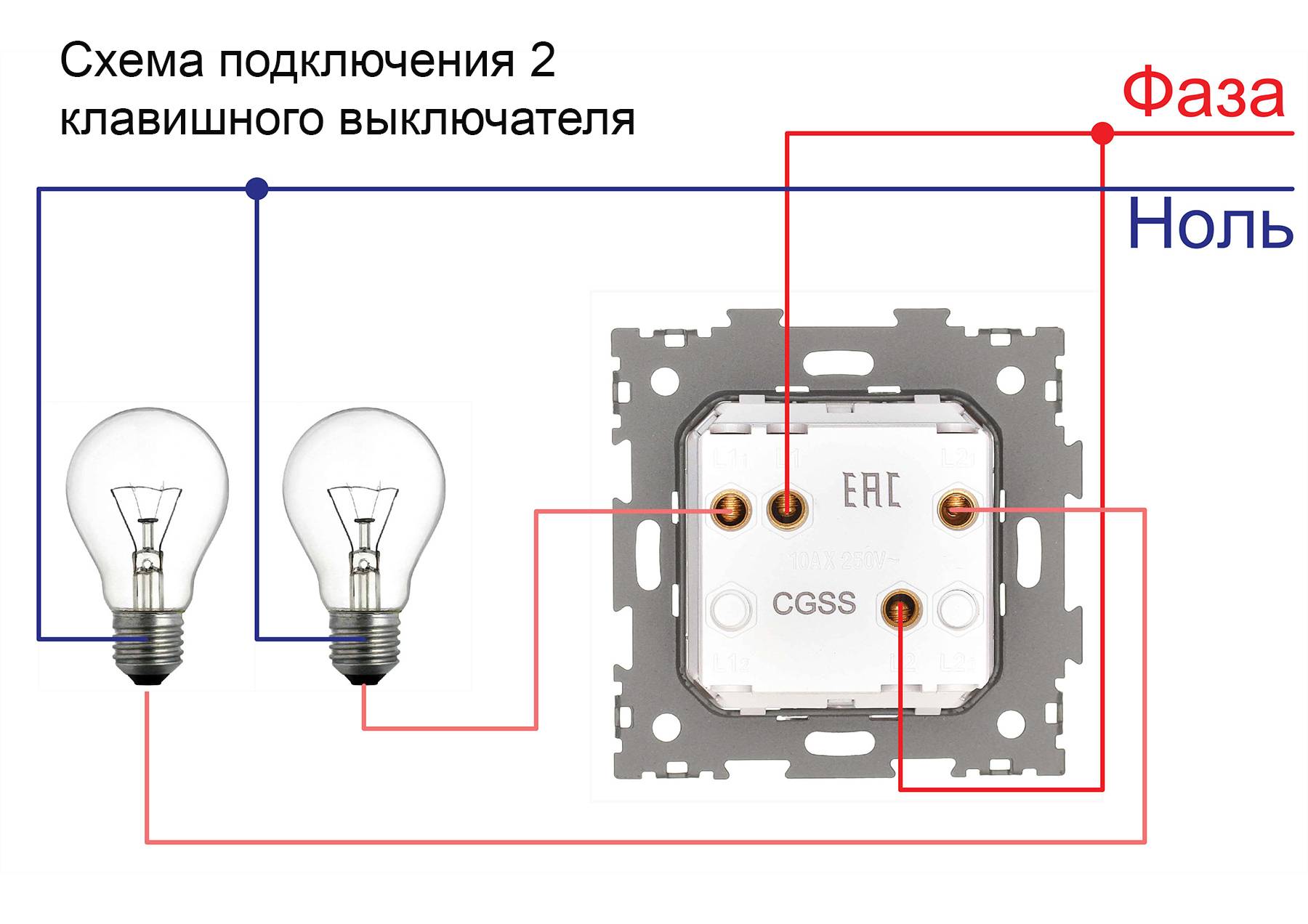

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

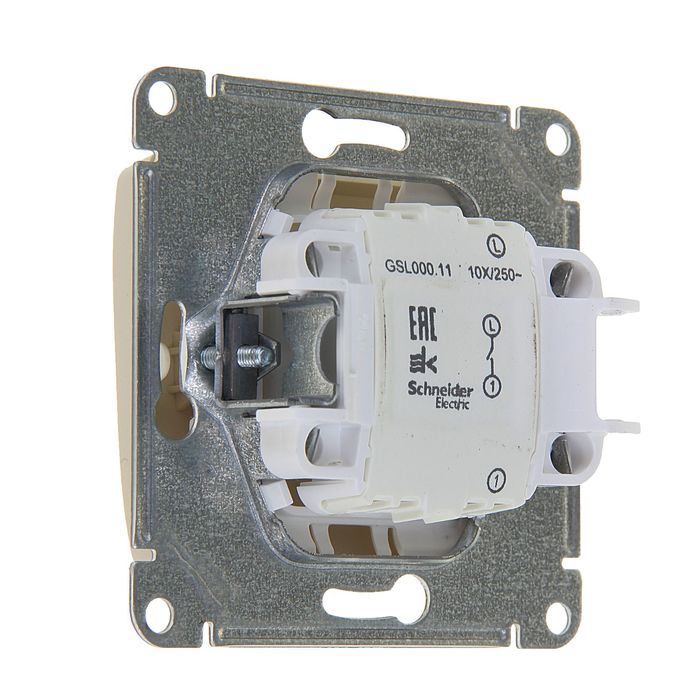

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

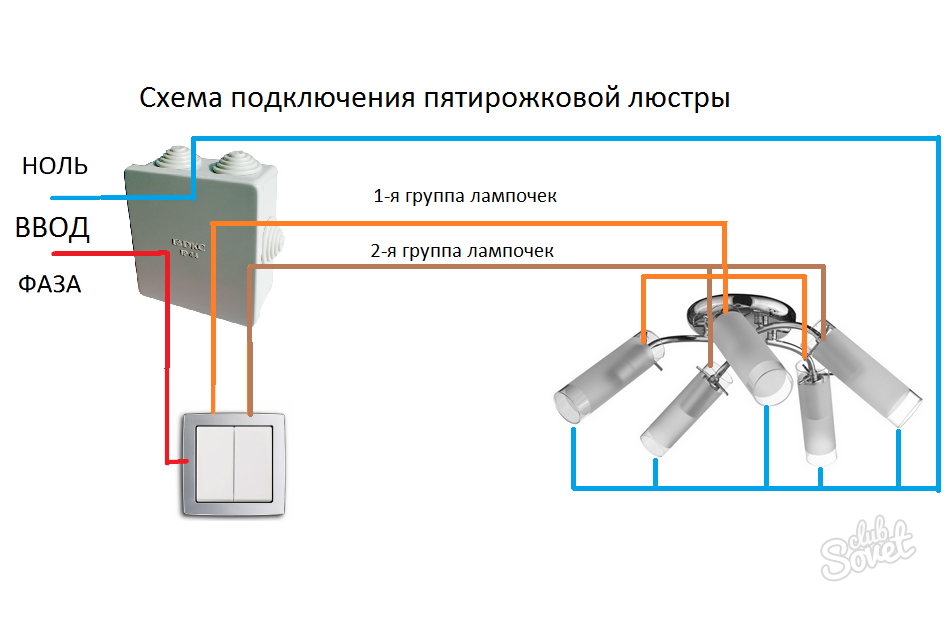

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

2 с квартирного электрического щитка: фаза и ноль
3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных, объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов. У всех них для подключения используется 6 контактов, из которых 2 входных и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2 при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой. А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой. Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

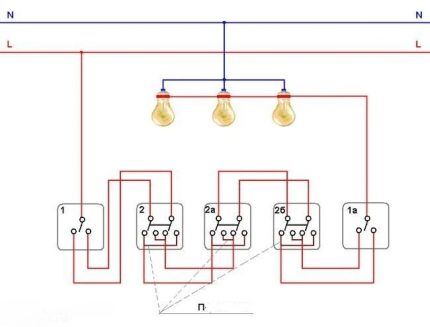

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной перекрестного вида, который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

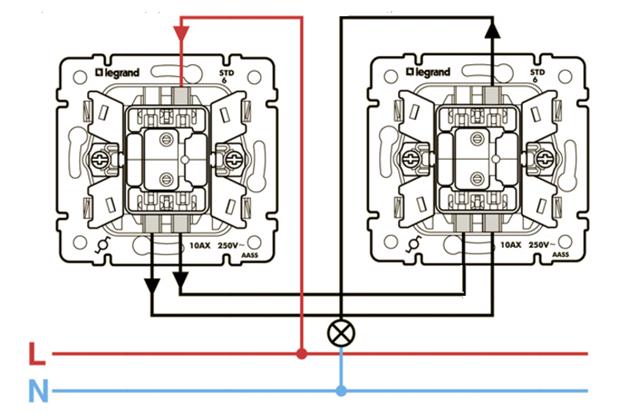

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно. А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Схема подключения люстры по трем проводам и двухклавишного выключателя ?

На самом деле мы уже писали на нашем сайте о том, как подключить и подвешать люстру с 3 лампами в вашей квартире (доме). (см «Как подвешать и подключить люстру») Фактически эта статья является даже не частным случаем, а еще одной более подробно попыткой описания подключения люстры с двухклавишным выключателем. Вся простота и легкость подключения, с которой возможно справиться один, вполне возможно другому будет в тягость. Дело здесь даже не в уровне интеллекта, а в том, что все люди разные и кто-то просто никогда даже не пробовал заниматься электрикой, но пришло время заняться и этим, в чем мы со своей стороны максимально постараемся помочь, чтобы сделать процесс не простым автоматизированным действием, а обдуманным и осмысленным поступком. Итак, начнем подключать наш двухклавишный выключатель к люстре…

Схема включения люстры одноклавишного выключателя

Прежде всего, необходимо понять основное, а потом из него извлечь нужное. Так поступим и мы, приведя схему для однокнопочного выключателя. Фактически здесь все максимально просто. Имеется участок сети с питанием, в состав которого входит лампочка и выключатель. Так выключатель замыкает этот участок сети, в итоге пропуская по нему ток. Вследствие этого ток протекает по участку через провода от распределительной коробки (счетчика), далее по проводу до выключателя, через него, после по проводу до лампочки, через нее, ну и в итоге по проводу до распределительной коробки, с которой все и начиналось. Здесь надо усвоить два принципа. Первый, это то, что ток появляется только в случае появления замкнутого участка сети, а второе, замкнутый участок сети обеспечивается выключателем, который и является управляющим элементом в ней.

Схема включения люстры и двухклавишного выключателя

Если вы прочитали предыдущий абзац, то у вас уже появились кое-какие представления по поводу подключения лампы и выключателя в электрическую сеть. Что из себя представляет двойной выключатель и еще одна лампа? Фактически это еще одна аналогичная схема, реализованная по тому же принципу и тем же правилам. То, что это идентичная схема хорошо видно на схеме 1 рисунка ниже. Давайте теперь подумаем, что здесь является общим, то есть что можно исключить из схемы. Исключения необходимо провести по тому же принципу, как на уроках математике в школе вы исключали общий множитель, отставляя в скобках лишь минимальное, необходимое. Так на схеме 2, на этом же рисунке можно заметить, что провода идущие до лампочек и до выключателей выполняют одну и ту же функцию. Они подводят, отводят напряжение ток. А раз их функции аналогичны и выполняются в один и тот же период времени, то их можно просто объединить, убрав один из проводников, тем самым сэкономив на лишних проводах. В итоге и получается наша схема 2. Некоторые могут сказать, что почему бы не объединить провода идущие от выключателей до лампочки, ведь у них тоже аналогичные функции. Да, функции аналогичны, но выполнение функции каждого из проводов может быть разделено по времени. То есть в одно время нам надо включить только одну лампу, в другое другую. В случае их объединения мы сможем включать только сразу две лампы, что лишает нас смысла устанавливать двойной выключатель.

Если у вас не предусмотрено 2 провода идущих от выключаптеля до люстры, то есть на люстру приходит не 3, а 2 провода. То реализовать все ее возможности можно воспользовавашись схемами из статьи «Управление люстрой по двум проводам».

Схема подключения 4-позиционного переключателя

Перед началом электромонтажных работ ознакомьтесь с местными законами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для отображения 4- и 3-сторонних схем освещения в зависимости от расположения источника относительно переключателей и огней. Включена схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Проверьте здесь подключение нескольких источников света к четырехпозиционным цепям и здесь для устранения неполадок с четырехпозиционным переключателем, а также помощь с трехпозиционными переключателями здесь.Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой 4-сторонней схеме освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету. Источник электричества находится на первом трехпозиционном переключателе, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры.Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с подсветкой

На этой схеме показано подключение четырехполюсной цепи с источником электричества на осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от фонаря к SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1. На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2.Белый провод отмечен черным цветом на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Трехжильный кабель проходит между светом и всеми выключателями.

Горячий провод источника подключается к общему проводу на SW1, а нейтральный провод соединяется напрямую с нейтральным выводом осветительной арматуры. Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю.Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод имеет черную маркировку на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительная арматура и электрический источник вместе в одной коробке, расположенной между переключателями. Трехжильный кабель проходит по всей цепи, и горячий источник соединяется с черным проводом, идущим к общей клемме на SW1.Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий.Черный провод, идущий на 4-канальный провод, подключается к горячему на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном проводе.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре. Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя яркости

Это схема подключения диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два проходных и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники красные. В любом случае путевые провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее непосредственно к нейтрали на осветительной арматуре. Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного 3-го пути могут быть подключены к любому терминалу в паре, но не путайте пары на 4-х канальном, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным трех- и четырехпозиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд от этого путевого терминала к другому и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится зонд или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один датчик к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй датчик к другому выводу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при повороте тумблера, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Подключения замка зажигания

1962 / 64_Mechanical_Rev_Counter 1964 / 67_Mk1_Electronic_Tach Mk2_1967 / 68 Mk2_1967 / 68 Северная Америка 1969 г. 1969 Северная Америка 1970 г. 1970_North_America 1971/72 1971 г. Северная Америка 1972 г. Северная Америка 1973 1973_ Северная Америка 1974 г.

1974 г. Северная Америка 1974_1 / 2_to_76 1974_1 / 2_to_75_North_America 1976/77 Северная Америка 1977 г. 1978_on 1978-по Северной Америке V8 1962/64 Механический тахометр Когда ключ вставлен и повернут в первое положение (зажигание), клеммы 3 (коричневый) и 2 (белый) соединяются вместе.
При повороте во 2-е положение (пуск) все три клеммы соединены вместе.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

1964/67 Mk1 Электронный тахометр

Когда ключ вставлен и повернут в первое положение (зажигание), клеммы 3 (коричневый) и 2 (белый) соединяются вместе.
При повороте во 2-е положение (пуск) все три клеммы соединены вместе.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Mk2 1967/68

При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Примечание: В каталоге запчастей указано, что автомобили MkII имели более поздний выключатель зажигания 13H926 с 4-м выводом «AUX», но схемы не показывают, что он использовался до 1969 модельного года.

Mk2 1967/68 Северная Америка

1969

Когда ключ вставлен и повернут в первое положение (аксессуары), клеммы 1 (коричневый) и 3 (цвет проводки дилера может отличаться) соединяются вместе.

При повороте во 2-е положение (зажигание) клеммы 1, 3 и 7 (белые) соединяются вместе.
При переводе в 3-е положение (пуск) клеммы 1, 7 и 6 (белый / красный) соединены вместе, а клемма 3 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Однако, хотя диаграмма показывает, что к переключателю имеется семь электрических соединений, взгляд на переключатель покажет, что некоторые из них спарены, что дает только четыре электрических соединения, которые можно было бы ожидать. На рисунке ниже показано, что коричневый и следующий лопатки (не заводская проводка) соединяются в пару, затем соединяются следующие две клеммы (опять же нестандартная вспомогательная проводка), затем белый / коричневый для стартера отдельно, затем последние два соединены в пару с белыми проводами зажигания (на втором из них нестандартные провода). (Фото Питера Мэйо)

1969 Северная Америка

1970

Когда ключ вставлен и повернут в первое положение (аксессуары), клеммы 1 (коричневый) и 3 (цвет проводки дилера может отличаться) соединяются вместе.
При повороте во 2-е положение (зажигание) клеммы 1, 3 и 7 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 1, 7 и 6 (белый / красный) соединены вместе, а клемма 3 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Снова обратитесь к фото выше, чтобы узнать о физическом устройстве.

1970 Северная Америка

Когда ключ повернут в первое положение (аксессуары), клеммы 2 (коричневый) и 5 (белый / зеленый) соединяются вместе.

При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединяются вместе.
При переводе в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полностью повернутом ключе влево или вне замка клеммы 1, 2, 3 и 5 изолированы.

Показан дополнительный контакт для пурпурного / розового провода — E. Когда ключ вставлен, штифт прижимает пружину (обозначенную стрелкой) к корпусу замка, чтобы подключить массу к проводу, который, если дверь водителя открыта, издает предупреждение. зуммер. Тестирование показало, что это происходит только тогда, когда переключатель находится в положении «ВЫКЛ», однако можно было бы ожидать, что он также должен работать в положении аксессуаров. На первый взгляд, его не нужно эксплуатировать, если двигатель работает (должно быть очевидно…), но это все равно оставляет ситуацию без предупреждающего зуммера, если двигатель заглох, а зажигание все еще включено. ( Артур Джонсон, восстановление бывшего Калифорнийского GT 1972 года в Австралии )

1971/72

Когда ключ вставлен и повернут в первое положение (аксессуары), клеммы 1 (коричневый) и 4 (белый / зеленый) соединяются вместе.

При повороте во 2-е положение (зажигание) клеммы 1, 4 и 2 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 1, 2 и 3 (белый / красный) соединены вместе, а клемма 4 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Май 2015 г .: Обратите внимание, что эта нумерация может быть неправильной. Белые провода идут к клемме 2 — четыре провода на двух плоских разъемах. Но в одном примере переключателя от 72 есть клеммы 1, 2, 3 и 4 с соединенными лопатками (которые будут для двух разъемов на четырех белых проводах) на клемме 3. 73 и более поздние схемы показывают белые провода на клемме 3. , что было бы правильным для этого переключателя, но белый / зеленый для 73 и более поздних версий находится на клемме 5, а клеммы 4 нет.

Информация из Каталога запчастей и Клаусагера указывает на то, что с 72 февраля до конца производства CB был установлен другой тип замка и переключателя с ушками, как в этом случае на MGB Джона Холла 1973 года в Квинсленде, Австралия:

Соединения в подобранной ориентации, как указано выше, от Дэйва О’Нила:

1971 Северная Америка

При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полностью повернутом ключе влево или вне замка клеммы 1, 2, 3 и 5 изолированы.
Для пурпурного / розового см. 1970 г. в Северной Америке выше.

1972 Северная Америка

Когда ключ повернут в первое положение (аксессуары), клеммы 2 (коричневый) и 5 (белый / зеленый) соединяются вместе.
При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полностью повернутом ключе влево или вне клемм замка 1, 2, 3 и 5 изолированы.
Для пурпурного / розового см. 1970 г. в Северной Америке выше.

1973

Когда ключ вставлен и повернут в первое положение (аксессуары), клеммы 2 (коричневый) и 5 (белый / зеленый) соединяются вместе.

При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Обратите внимание, что на переключателе отлита цифра «4», но она предназначена для неиспользуемого пространства между 3 и 5.

Тип керамической основы:

Существуют также типы на основе паксолина с такими же выводами и нумерацией, а также другие типы с двойными выступами на двух или более выводах.

В этой модели для белых проводов используется как минимум более одной лопатки, и я обнаружил, что одна из них заменена на зеленый / белый провод аксессуаров. К счастью, это был только провод, питающий OD, если бы это был один из других, либо загоралась бы сигнальная лампа зажигания при переключении на аксессуары, либо, что еще хуже, зажигание, топливный насос и все зеленые цепи были бы запитаны. Даже в этом случае это означало, что соленоид OD был бы под напряжением, если бы я оставил его в 3-м или 4-м положении с включенным ручным переключателем, что не очень хорошо.Поскольку к тому времени у меня была машина почти 30 лет, она, вероятно, была такой же с тех пор, как появилась новая.

См. Также эту альтернативу

1973 Северная Америка

Когда ключ повернут в первое положение (аксессуары), клеммы 4 или 2 и 5 (белый / зеленый) соединяются вместе, а клеммы 4 или 2 и 6 (грифельные или серые) соединяются вместе.
При включении во 2-е положение (зажигание) клеммы 4 или 2, 5 и 3 (белые) соединены вместе, и клемма 6 изолирована.
При повороте в 3-е положение (пуск) клеммы 4 или 2, 3 и 1 (белый / красный) соединены вместе, а клеммы 5 и 6 изолированы.
При полностью повернутом ключе влево или вне клемм замка 1, 3 и 5 изолированы, а клеммы 4 или 2 и 6 соединены вместе.
Для пурпурного / розового см. 1970 г. в Северной Америке выше.

1974

При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

См. Также эту альтернативу

1974 Северная Америка

На моих схемах подключения не указаны номера клемм для этого замка.
Ключ повернут в первое положение (аксессуары) коричневый (12в), белый / зеленый (аксессуары) и шифер или серый (антипробуксовочный клапан) провода должны быть соединены вместе.
При повороте во 2-е положение (зажигание) коричневый, белый / зеленый и белый (зажигание) провода должны быть соединены вместе, а серый или серый провод должен быть изолирован.
При повороте в 3-ю позицию (старт) коричневый, белый и белый / красный (стартер) провода должны быть соединены вместе, а белый / зеленый и серый или серый провода должны быть изолированы.

При полностью повернутом ключе влево или вне замка белый, белый / зеленый и белый / красный провода должны быть изолированы, а коричневый, грифельный или серый провода должны быть соединены вместе.
Для пурпурного / розового см. 1970 г. в Северной Америке выше.

1974 1/2 до 76

Когда ключ вставлен и повернут в первое положение (аксессуары), клеммы 2 (коричневый) и 5 (белый / зеленый) соединяются вместе.
При повороте во 2-е положение (зажигание) клеммы 2, 5 и 3 (белые) соединены вместе.
При повороте в 3-е положение (пуск) клеммы 2, 3 и 1 (белый / красный) соединены вместе, а клемма 5 изолирована.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.
Обратите внимание на , что у британских автомобилей есть дополнительный серый провод на замке зажигания, который не имеет соответствующего провода в главном жгуте.
Обратите внимание на также, что сменные переключатели для автомобилей Великобритании имеют дополнительный фиолетовый / розовый, а также дополнительный серый провод.

Это те же переключатели, которые использовались в Северной Америке с 1973 года. Они должны быть совместимы с разъемами с жгутом проводов в Великобритании, но проверьте четыре основных провода — коричневый, белый / зеленый, белый и белый / красный — правильно совпадают в обеих половинах разъема.

1974 от 1/2 до 75 Северная Америка

Для пурпурного / розового см. 1970 г. в Северной Америке выше.

с 1976 по 77 Северная Америка

1977

На моих схемах подключения не указаны номера клемм для этого замка.
Когда ключ вставлен и повернут в первое положение (аксессуары), коричневый (12 В) и белый / зеленый (аксессуары) провода должны быть соединены вместе.
При повороте во 2-е положение (зажигание) коричневый, белый / зеленый и белый (зажигание) провода должны быть соединены вместе.
При повороте в 3-ю позицию (старт) коричневый, белый и белый / красный (стартер) провода должны быть соединены вместе, а белый / зеленый провод должен быть изолирован.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.
Обратите внимание на , что у британских автомобилей есть дополнительный серый провод на замке зажигания, который не имеет соответствующего провода в главном жгуте.
Обратите внимание на также, что сменные переключатели для автомобилей Великобритании имеют дополнительный фиолетовый / розовый, а также дополнительный серый провод.

Изображение от Криспина Аллена, на котором показан североамериканский серо-серый провод антиротационного клапана в позиции 0 на британском автомобиле 1977 года:

1978-по

При полном повороте ключа влево или при выходе из замка все клеммы изолированы.
Обратите внимание на , что у британских автомобилей есть дополнительный серый провод на замке зажигания, который не имеет соответствующего провода в главном жгуте.
Обратите внимание на также, что сменные переключатели для автомобилей Великобритании имеют дополнительный фиолетовый / розовый, а также дополнительный серый провод.Это те же переключатели, которые использовались в Северной Америке с 1973 года. Они должны быть совместимы с разъемами с жгутом проводов в Великобритании, но проверьте четыре основных провода — коричневый, белый / зеленый, белый и белый / красный — правильно совпадают в обеих половинах разъема.

1978-по Северной Америке

При повороте во 2-е положение (зажигание) коричневый, белый / зеленый и белый (зажигание) провода должны быть соединены вместе, а серый или серый провод должен быть изолирован.
При повороте в 3-ю позицию (старт) коричневый, белый и белый / красный (стартер) провода должны быть соединены вместе, а белый / зеленый и серый или серый провода должны быть изолированы.
При полностью повернутом ключе влево или вне замка белый, белый / зеленый и белый / красный провода должны быть изолированы, а коричневый, грифельный или серый провода должны быть соединены вместе.
Для пурпурного / розового см. 1970 г. в Северной Америке выше.

При повороте в 3-ю позицию (старт) коричневый, белый и белый / красный (стартер) провода должны быть соединены вместе, а белый / зеленый провод должен быть изолирован.
При полном повороте ключа влево или при выходе из замка все клеммы изолированы.

Как вы можете видеть, этот переключатель поставляется с коротким вспомогательным жгутом и патрубками для соединения с основным жгутом:

Проекты электропроводки лучше всего выполнять на верстаке с ящиками и шкафами. Все электрические инструменты можно безопасно хранить на складских верстаках.

Как подключить переключатели последовательно?

Как соединить два переключателя последовательно для управления одной нагрузкой?

В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключить и подключить два переключателя серии для управления и управления одной световой точкой.

По большей части, это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку в обычных установках электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

Перед тем, как перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже:

Конструкция и работа одностороннего переключателя SPST (однополюсный однополюсный)

Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которое показывает , как подключать однополюсные переключатели последовательно?

Требования:

Однополюсные переключатели (SPST = однополюсные однополюсные) x 2 Нет
Лампа (лампочка) x 1 No
Короткие отрезки кабеля x 4 Нет

Процедура:

Подключите два односторонних переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже. Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты, чтобы замкнуть цепь.

Если к электрическому прибору последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ. Для работы нагрузки. Если один из переключателей разомкнут, цепь не будет работать.

Как подключить переключатели последовательно?
Цепь завершится, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.
Ниже приведены различные положения односторонних переключателей и световой точки при последовательном подключении.
Щелкните изображение для увеличения
Последовательные переключатели Различные положения переключателей и лампочки
Чтобы установить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики и логического элемента, которая приведена ниже.
Переключатель ₁ Переключатель ₂ Положение лампы
0 = ВЫКЛ 0 = ВЫКЛ. 0 = ВЫКЛ.
0 = ВЫКЛ 1 = ВКЛ 0 = ВЫКЛ.
1 = ВКЛ 0 = ВЫКЛ. 0 = ВЫКЛ.
1 = ВКЛ 1 = ВКЛ 1 = ВКЛ
Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, поскольку цепь ведет себя как разомкнутая цепь, следовательно, лампа не будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.
Полезно знать:
Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
При таком подключении проводов требуется меньше проводов и кабелей.
Это не самый надежный и удобный способ подключения.
Используйте это проводное соединение только тогда, когда это необходимо.
Предупреждение:
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Учебные пособия по монтажу соответствующей электропроводки:
Буквы клемм переключателя с ключом..смысл
ох, понял. это интересно про засушливые периоды и землетрясения, никогда не слышал об этом раньше … жизнь здесь была хорошей … но в последнее время безопасность и мир стали проблемой … это не похоже на войну (не как в фильмах о войне) … мы продолжаем нашу повседневную работу , (здесь тоже случаются грандиозные свадьбы (http: // thepalm. com.pk/includes/gallery.html), люди строят дома), но существует неопределенность взрыва или около того (например, вчера в Бостоне, но чаще … точно так же, как землетрясения … вы не знаете, когда это может произойти ..). я бы обвинял коррупцию (к сожалению), политические группы и amp; люди, которые используют религию для получения власти (честно говоря, религия не имеет ничего общего с властью). то, о чем вы говорите, лучше подходит для севера (географическая близость к разоренным войной странам) .. но я бы не советовал вам приехать, если у вас нет друзей & amp; семья здесь.. несмотря на то, что на севере Пакистана особенно есть места, которые намного красивее, чем то, что предлагает швейцарский пейзаж (это то, что мы здесь говорим;) .. вы можете погуглить — долины Гилгит, Кашмир, Каган и т.д.) .. Фотографии на flickr: http: // flickrhivemind .net / Tags / gilgit / Интересно http://www.flickr.com/photos/35663537@N00/with/121869338/#photo_121869338 Карачи — мегаполис, хотя и не так хорошо спланирован, как должен быть, из-за халатность . . это препятствие в решении многих вопросов, включая приток беженцев / сельских жителей и т. д., & amp; поддержание мира в ХИ.Следовательно, в одном городе проживает довольно много русского разнообразного населения … у него есть несколько высоток (недавняя «башня океана» и городская башня дольменов (http://photos.hamariweb.com/photos/Pakistan-Dolmen-City-Mall -1765.jpg) ‘в Клифтоне), множество рынков (множество местных магазинов и несколько торговых центров), школы подводного плавания, морской клуб, несколько 3D-кинотеатров, закусочные (попробуйте http://www.karachisnob.com/), маленький театр, школы, колледжи, университеты, художественные школы и т. д. здесь есть самые разные люди. большая часть населения проживает на равнинах & amp; сельские районы (которые не имеют адекватного доступа к образованию и другим коммунальным услугам и т. д.).. Я лично знаю многих женщин в семье и семье. друзья (и их еще), врачи / инженеры / арх. / MBA / юристы / графические дизайнеры / телевизионные актрисы / пилоты и т. Д. (Я инженер). потом есть фабричные рабочие, домработницы тоже … женщины работают на полях на равнинах (наша скрытая рабочая сила, которая не была оценена, дешевый труд тоже) … только на прошлой неделе у нас была выставка интерьеров (дизайн интерьеров) в городе .. (http://www.google.com.pk/imgres?um=1&sa=N&hl=en&biw=1440&bih=809&tbm=isch&tbnid=VEvM6CBZdB7N5M:& imgrefurl = http: // www.iapex.com.pk/&docid=ZixP-z5wmFOO9M&imgurl=http://www.iapex.com.pk/picture/QYKKVVBNM6.jpg&w=900&h=225&ei=s2tuUcfe&kWuIYelo; ved = 1t: 3588, r: 4, s: 0, i: 93 & amp; iact = rc & amp; dur = 704 & amp; page = 1 & amp; tbnh = 80 & amp; tbnw = 320 & amp; start = 0 & amp; ndsp = 22 & amp; tx = 187 & amp; ty = 40) и посетил 62-ю ежегодную выставку цветов в марте в Карачи) .. попробуйте http://www.danka.pk/ было приятно с вашей стороны спросить, Олдру, приятно пообщаться! 🙂 честно говоря много веток, ничего не завершенного рассказа.. P.S.- относительно Кашмирского землетрясения в Пакистане в 2005 году: произошло ок. 75 000 жертв ..
… Подробнее
Стандартная разводка однополюсного переключателя света — Домашние хаки DIY
Из всех типов выключателей однополюсный выключатель света является самым простым. Это тот переключатель, который вы можете найти при входе в комнату и который позволяет, например, включить или выключить потолочный светильник. Вы также можете найти его на собственной прикроватной лампе или любой небольшой настольной лампе, а также на многих мелкой бытовой технике.Но вы хотите знать, как подключить выключатель света? Если нет, то приступим!
Итак, как подключить однополюсный выключатель света? Для правильного подключения однополюсного переключателя света необходимо подключить два черных (горячих) провода к клеммам (винтам) на переключателе. Зеленый или неизолированный медный провод является заземлением и должен быть подсоединен к зеленой винтовой клемме на коммутаторе. Однополюсный выключатель подключается к трем проводам: заземляющему проводу, горячему проводу и нейтральному проводу.
Этот переключатель восстанавливает электрическую цепь в зависимости от того, хотите ли вы выключить или осветить то место, где вы находитесь. Однополюсный переключатель обычно имеет 2 латунных клеммных винта , к которым присоединяются черные провода цепи. Один черный провод подключается к свету, а другой идет к источнику питания.
Следовательно, когда переключатель выключен, электрическая цепь размыкается, и электричество не может проходить через черный провод. Поэтому используются две основные клеммы , подключенные к черным проводам .Если в цепи есть оголенный провод заземления, он подключается к зеленому винту заземления на переключателе.
Шаги: Процесс установки проводки однополюсного переключателя
Шаг 1: Отключите питание на выключателе.
Шаг 2: Снимите существующий однополюсный переключатель.
Шаг 3: Снимите провода с клемм существующего однополюсного переключателя.
Шаг 4: Установите новый однополюсный переключатель и подключите провода.
Шаг 5: Включите питание и проверьте его.
Схема подключения однополюсного выключателя света
Понимание электрической схемы очень важно, чтобы вы могли получить более четкое и ясное представление о том, как должны быть расположены провода . Прежде чем приступить к электромонтажу, сначала отключите питание вашей электрической цепи.Я написал статью о том, как это сделать: Как отключить электричество в доме.
Белые провода в цепи обхода переключателя, ЕСЛИ белый провод не используется для преобразования работы черного провода. В большинстве домов можно найти трехжильный неметаллический кабель , который состоит из одного белого провода, одного черного провода и одного зеленого заземляющего провода.
Как вы можете видеть на схеме ниже, белый провод легко обернуть черной изолентой на пару дюймов на конце, чтобы пользователь мог легко указать , что этот провод используется как черный провод.Поэтому электрические коды (цвета) в этой практике могут отличаться.
Схема электрических соединений однополюсного переключателя света
Электропроводка (США):
Горячий провод — Черный провод
Нейтральный провод — Белый провод
Заземляющий провод — Зеленый провод (медный)
Электропроводка (Европа):
Горячий провод — Черный / коричневый провод
Нейтральный провод — Синий провод
Заземляющий провод — Зеленый / желтый провод
Схема подключения простого однополюсного переключателя с элементами
Как подключить и установить однополюсные переключатели
Что вам понадобится:
Маленькая плоская отвертка.
Бесконтактный тестер напряжения
Гибкий электрический провод
Гайка для проволоки (при необходимости)
Кусачки.
Материалы:
Однополюсный выключатель света
Распределительная коробка (при необходимости)
Шаг 1. Выключите питание
Первым шагом в установке однополюсного выключателя является отключение питания цепи, в которой вы будете работать с на . Для этого просто подойдите к своей электрической панели и выключите автоматический выключатель, который питает эту цепь.Если у вас есть панель предохранителей , вам нужно будет найти предохранитель, который управляет этой цепью. Просто найдите предохранитель и аккуратно вывинтите его из розетки.
Примечание: Используйте электрический тестер , чтобы убедиться, что питание включено, прежде чем выключать автоматический выключатель или откручивать предохранитель. Если тестер показывает питание, то отключите цепь. Если выключатель управляет светом в комнате , убедитесь, что свет выключен после выключения электрической панели.В любом случае электрическая безопасность должна быть вашей проблемой номер один.
Шаг 2. Снимите старый однополюсный переключатель
Снять старый однополюсный выключатель довольно просто. Сначала открутите два винта с прямым лезвием, которые удерживают крышку переключателя, и снимите крышку.
Перед тем, как снять винты , которые удерживают переключатель, проверьте, есть ли напряжение. Используйте бесконтактный тестер напряжения или мультиметр, чтобы проверить все провода и убедиться, что питание отключено.Не забудьте также использовать бесконтактный тестер напряжения для прикосновения к каждой из боковых винтовых клемм переключателя . Если случится так, что тестер напряжения загорится в любой момент, вернитесь к сервисной панели и найдите правильный выключатель, чтобы отключить электричество, потому что напряжение, очевидно, все еще существует.
Затем удалите два винта, которыми переключатель крепится к распределительной коробке. Эти винты позволят вам использовать прямую или крестовую отвертку , с помощью которой вы сможете их удалить.Осторожно достаньте выключатель из коробки.
Шаг 3. Удалите существующую проводку переключателя
Электропроводка выключателя света. Однополюсный переключатель подключается к трем проводам: проводу под напряжением, ножной ножке и проводу заземления. На каждую клемму должно приходиться по одному проводу. Если у вашего коммутатора нет всех трех проводов, пора сразу их заменить. Горячий провод — это силовой провод, который подключен к автоматическому выключателю или предохранителю на электрической панели .Этот провод обычно подключается к одной из боковых латунных клемм переключателя.
Ответвление выключателя — это провод, питающий свет выключателя. Когда выключатель включен, электричество проходит через выключатель к свету. Этот провод подключается к другой латунной клемме на стороне переключателя.
Заземляющий провод — это оголенный или зеленый провод, который подключается к зеленому винту на переключателе. Этот винт расположен на одном конце переключателя и приклеен к металлической скобе переключателя , которая крепится к коробке.Используя отвертку, ослабьте винты и поочередно отсоедините провода от переключателя. Перед тем, как отсоединить провода, рекомендуется понаблюдать за тем, как были подключены провода.
Для «умных» переключателей, которыми управляют со смартфонов, требуется нейтральный провод, поскольку он обеспечивает беспроводное соединение. Это должно быть установлено в соответствии с указаниями производителя.
НАКОНЕЧНИК
Шаг 4. Установите новый однополюсный переключатель
После удаления старого переключателя замените его новым однополюсным переключателем. Перед тем, как начать, важно, чтобы осмотрел конец каждого провода и удостоверился, что каждый провод имеет около ½ дюйма оголенного провода на конце. Если вы обнаружите, что конец провода в плохом состоянии, обрежьте его и снимите примерно ¾ дюйма изоляции с помощью приспособлений для зачистки проводов.
Начните с заземляющего провода. Подключите зеленый или неизолированный медный провод к зеленому винту на коммутаторе . Затем подключите горячий провод и замените провода от ножки на два винта цвета латуни, расположенные на стороне однополюсного переключателя.Затяните винты по часовой стрелке. Это гарантирует, что отверстие для проволоки затянется вокруг винта и не откроется при затягивании винта. Это очень важный шаг , который имеет решающее значение для безопасного соединения.
Совет: Необходимо, чтобы металлическая распределительная коробка имела заземляющее соединение с электропроводкой. Самый простой способ сделать это — заземлить коробку двумя гибкими проводами на заземление цепи. Подсоедините один вывод к заземляющему винту коробки, а другой — к переключателю.
Шаг 5: Завершите задание
Подключить выключатель света нужно правильно. После того, как однополюсный переключатель подключен правильно, возьмите переключатель одной рукой и сожмите каждый из проводов, чтобы убедиться, что они подключены правильно. Осторожно протолкните лишние провода в распределительную коробку и осторожно вдавите переключатель в отверстие. С помощью отвертки вкрутите два винта на коммутаторе в монтажные отверстия в распределительной коробке. При затягивании винтов убедитесь, что переключатель находится в вертикальном положении. Для его выравнивания используйте уровень.Нет ничего хуже перекрученного переключателя на виду.
Теперь снова установите крышку на коммутатор и установите два крепежных винта. Опять же, когда мы закончим, нам понадобится хорошая замена . Восстановите питание, включив автоматический выключатель. Проверьте новый переключатель и посмотрите, работает ли он.
Бонус:
Если вы все еще не знаете, как это сделать, посмотрите это пошаговое видео, потому что оно все объяснит.

Последние мысли
Электромонтаж выключателя света — задача нетривиальная.Мы увидели, что замена однополюсного выключателя света — очень простая и быстрая задача, и каждый может это сделать. Самое главное во время этого процесса — убедиться, что в цепи, в которой вы будете работать, отключено электричество. Также подготовьте материалы, которые мы указали выше, необходимые для этой процедуры. Многие думают, что это сложная задача и для ее выполнения нужен электрик, но это не так. Для этого потребуется немного веры в себя и время.Я надеюсь, что вы узнали новый навык и продолжите следовать за нами.
Связанные вопросы
Нужен ли вам электрик для установки выключателя света?
Нет, электрик вам не нужен. Установить выключатель света легко, и любой домовладелец может это сделать, если ему удобно работать с электричеством. Если вы никогда не работали с электричеством и не уверены, что знаете, что делаете, то лучше нанять электрика.
Имеет ли значение, как подключить выключатель света?
Да, это важно! Для правильной работы выключателя каждый провод должен идти в нужное место в соответствии с инструкциями. Вы можете серьезно повредить коммутатор и даже вызвать пожар, если провода не подключены правильно.
Подключается ли горячий провод к выключателю света?
Да, горячий провод подключается к выключателю света. Имейте в виду, что в некоторых установках с выключателем света нейтральный провод идет к выключателю.
Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные
Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.
Однополюсный и трехполюсный
Однополюсный выключатель используется для управления светом в маленькой уборной или ванной. Это называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения.Также есть заземляющий провод для защиты от электрических неисправностей.
Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.
Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.
Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление.Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.
Двухполюсные выключатели
Однополюсные и трехпозиционные переключатели используются для слаботочных устройств 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть подключена к двухполюсному выключателю, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.
Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки для кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю. Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.
Схема подключения двухпозиционного переключателя
Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.
Двухстороннее переключение с подачей питания на коммутатор
Теги: Схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двухстороннее переключение
Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать. Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления.
Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.
Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления
Оборотная сторона двухпроводной системы управления
Этот подход часто называют «методом экономии кабеля», потому что он требует только двухпроводного управления.Это нормально, если выполняется правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения. См. Fi2 2.
Рис. 2: Двустороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТО)
Во-первых, это BAD из соображений безопасности; скажем, мы работаем над освещением наверху, поэтому мы отключаем цепь освещения наверху, думая, что мы в безопасности. . НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет доходить до лампы (вы жареный ребенок !!).
Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ.
Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы.Но читайте дальше ..
Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:
Индукционные петли и радиопомехи
Как вы, наверное, знаете, любой проводник с током излучает электромагнитное поле. Плюс сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном кабеле), поэтому возникает эффект компенсации.
Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он проходит вверх по лестнице ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально спроектированную, чтобы мешать разного рода вещам:
Слуховые аппараты с индукционной петлей
Радиоприемники
Мой милый Стратт (это электрогитара, если вы не музыкант)
Компьютерные сети
Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:
Ошибочное срабатывание устройств безопасности / защиты цепей
Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.
Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂
Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, два переключатель пути
Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.
Здесь у нас есть система двусторонней коммутации, в которой используются два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.
Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.
Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)
Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!
На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.
Кабель D (рис. 2) состоит из трех жил и заземления, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.
Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).
Рис. 2: Двухстороннее переключение с использованием трехпроводного управления (показано старым цветом кабеля)
ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть помечены красной оболочкой на каждом конце, как показано.
Выключатель сброса от распределительной коробки
Есть вероятность, что если в вашем доме используется проводка этих старых цветов, падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Электропроводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.
Рис. 3: Трехстороннее переключение, подключенное к схеме радиального освещения с выходом и входом, выполненное с помощью распределительных коробок
Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, два переключатель пути
Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.
Здесь у нас есть система двусторонней коммутации, в которой используются два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.
Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.
Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)
Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!
На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.
Кабель D (рис. 2) состоит из трех жил и заземления, это «трехпроводное управление», соединяющее два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.
Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).
Рис. 2: Двустороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)
ПРИМЕЧАНИЕ. Серый провод в кабеле «D» — это коммутируемый ток, а синий провод в кабеле «C» и черный провод в кабеле «D» — долговечные, поэтому на каждом конце должны быть нанесены коричневые оболочки, как показано.
Теги: 2-сторонняя схема освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, двусторонний выключатель

.

Переключатель ₁	Переключатель ₂	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ.	0 = ВЫКЛ.
0 = ВЫКЛ	1 = ВКЛ	0 = ВЫКЛ.
1 = ВКЛ	0 = ВЫКЛ.	0 = ВЫКЛ.
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Шаги:	Процесс установки проводки однополюсного переключателя
Шаг 1:	Отключите питание на выключателе.
Шаг 2:	Снимите существующий однополюсный переключатель.
Шаг 3:	Снимите провода с клемм существующего однополюсного переключателя.
Шаг 4:	Установите новый однополюсный переключатель и подключите провода.
Шаг 5:	Включите питание и проверьте его.
