Замена картриджа в смесителе — как поменять быстро и без хлопот

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу.

К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

• качество поступающей в систему воды, не соответствующее требованиям производителя;
• наличие в воде примесей от окисления металла;
• солевые отложения;
• частые гидроудары;
• нарушение условий эксплуатации смесителя;
• окончание срока эксплуатации;
• низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Обратите внимание: Некоторые производители указывают наличие бытового фильтра очистки воды как одно из условий гарантии. Отсутствие такого фильтра может стать причиной отказа в гарантийном обслуживании устройства.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

• • Отключить подачу воды, как горячей, так и холодной.

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

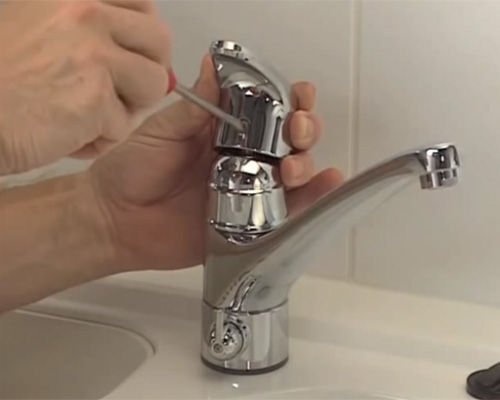

Декоративную заглушку аккуратно удаляют с помощью отвертки

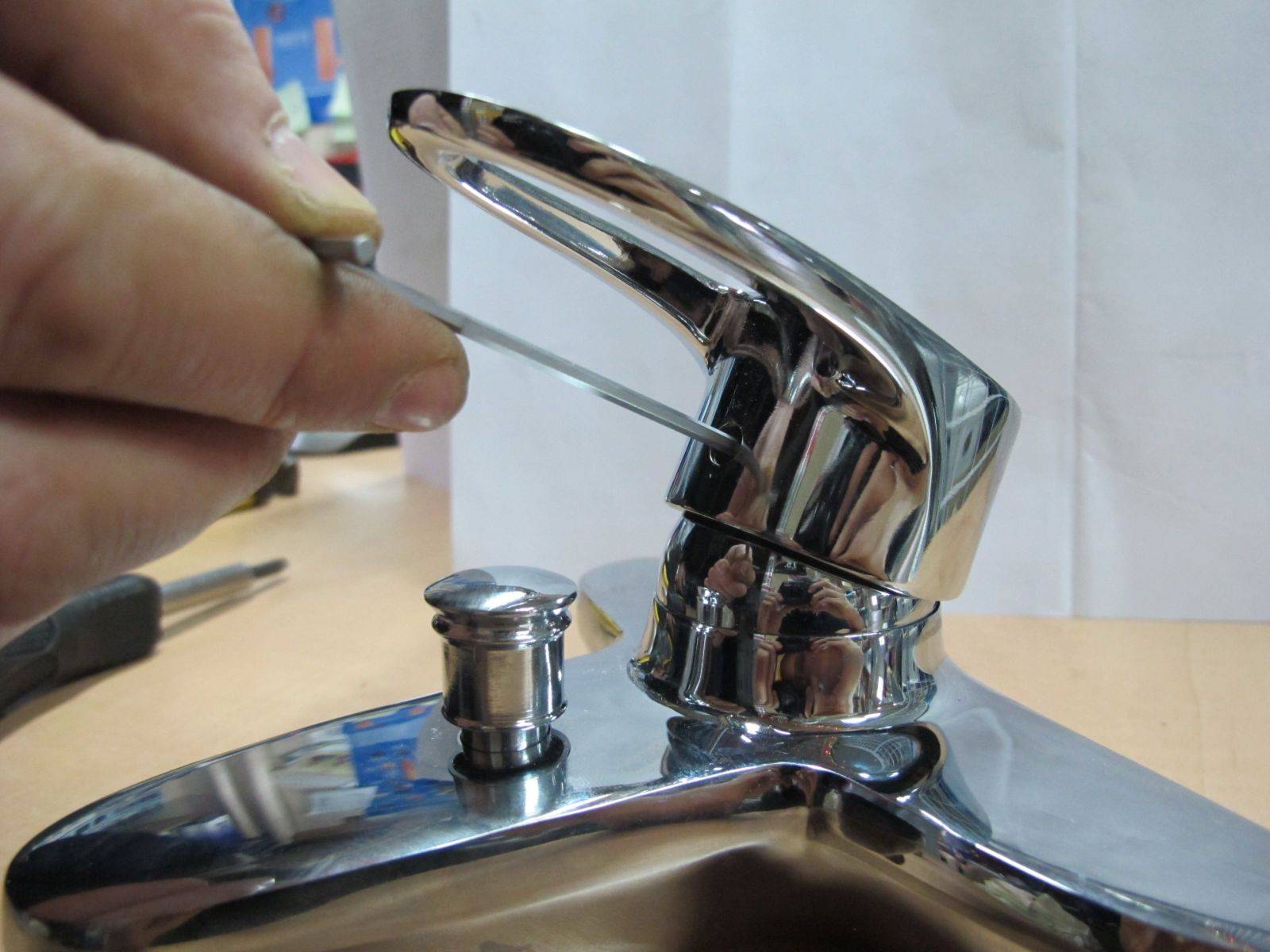

• • Под декоративной заглушкой расположен винт-фиксатор, который удерживает ручку. Его нужно открутить, используя шестигранник или подходящую отвертку.

Теперь можно аккуратно снять ручку смесителя.

Отвинтив фиксатор, нужно снять ручку и защитное кольцо

• Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

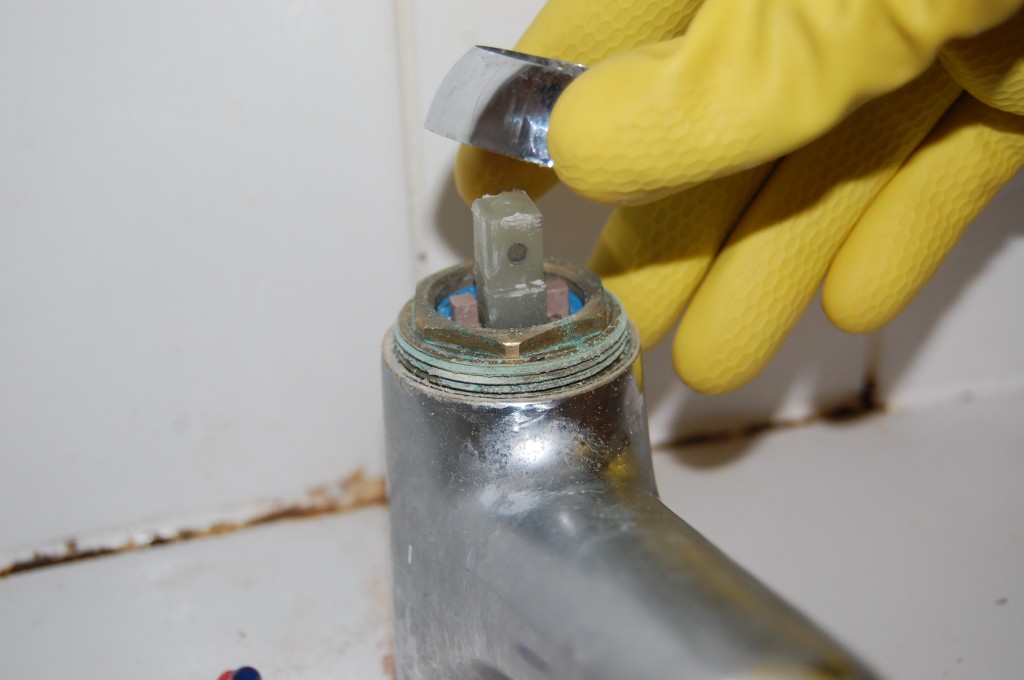

После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

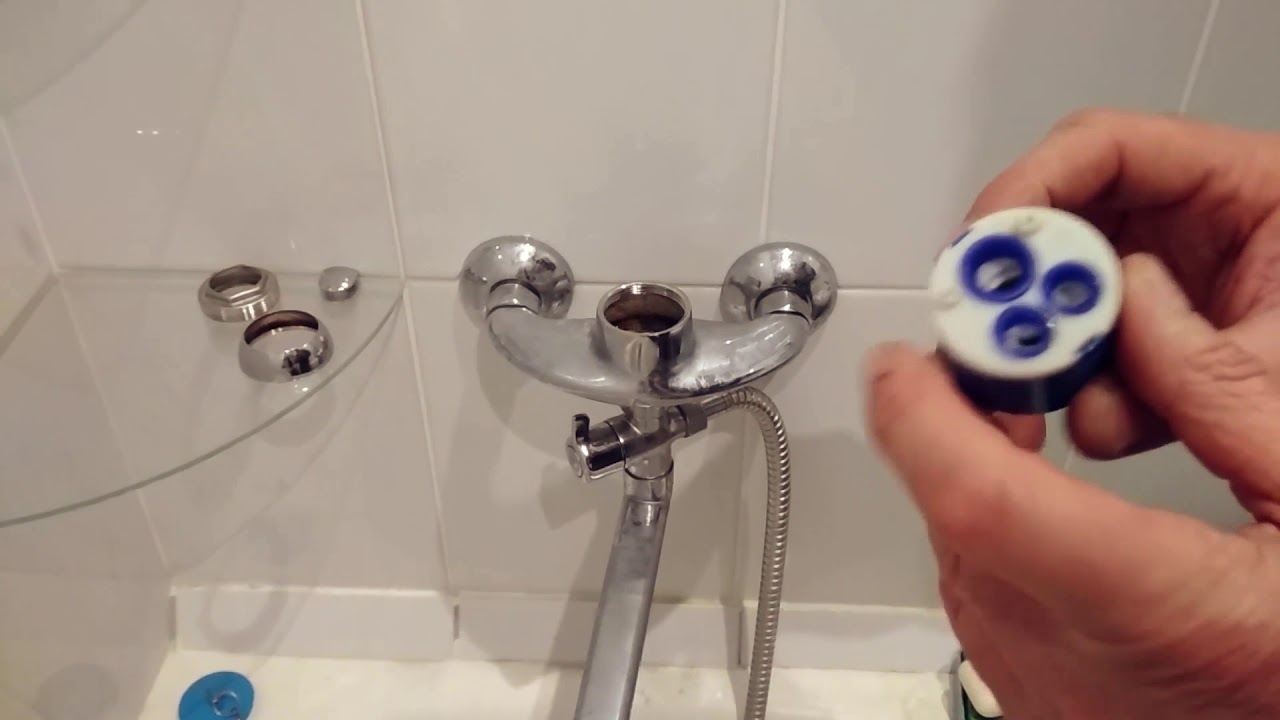

• • Теперь неисправный картридж можно легко вынуть из смесителя.

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

• Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
• Восстановить подачу воды и проверить работу устройства.

Совет: В зависимости от модели смесителя картриджи могут различаться. Поэтому рекомендуется не покупать картридж заранее, а отправиться в магазин сантехники или на рынок, захватив неисправный картридж, чтобы приобрести точно такой же.

В картридже имеется два небольших выступа.

Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Оцените статью: Поделитесь с друзьями!

Замена картриджа в смесителе своими руками, быстрый ремонт

Появление дефектов в однорычажном смесителе, расположенном на кухне или в ванной, часто связано с неисправностью картриджа. Ремонту деталь не подлежит. Однако замена картриджа в смесителе своими руками

не составляет труда. Стоимость картриджа невелика, а процедура монтажа не требует специализированных знаний или навыков.

Картридж — что это, где находится

Смесители с поворотным рычагом уверенно завоевывают рынок, вытесняя из ванных, кухонь сантехнику с двумя традиционными вентилями. Их ключевые преимущества — простота эксплуатации, практичность.

Картридж расположен в сердцевине смесителя. Не важно, используется однорычажный смеситель для ванной или на кухне, его конструкция практически не отличается. Картридж отвечает за смешивание горячей, холодной воды в выбранной пропорции, ее подачу в излив под давлением. Рабочие элементы устройства защищаются пластиковым корпусом. В его верхней части располагается шток, отвечающий за соединение рычага смесителя с верхним керамическим диском. Этот диск перемещается благодаря движению ручки смесителя. Второй диск плотно прилегает к первому, всегда остается неподвижным.

Обе детали оснащены отверстиями, через которые протекает вода.

Когда пользователь приподнимает или поворачивает рычаг, шток смещает, вращает первый диск. Благодаря этому смешивается в нужном соотношении горячая, холодная вода, регулируется напор ее подачи.

Когда стоит поменять картридж

Рычажные смесители выходят из строя в результате износа подвижных элементов. Керамические пластины стираются намного реже, чем пластиковые составляющие. По сути, не важно, по какой причине сломан картридж. Это одноразовая деталь, которую нельзя отремонтировать, можно только заменить на новую. Понять, что необходима замена картриджа в смесителе, легко по перечисленным ниже признакам:

• вода не смешивается, как требуется, из крана поступает только холодная или только горячая вода;
• нарушена подача, при повороте рычага, из крана вода не течет;
• температура воды изменяется даже после того, как рычаг зафиксирован в одном положении;
• не удается получить струю с полным напором;
• не получается полностью перекрыть кран;
• для поворота рычага требуется приложить усилие;
• из-под рычага подтекает вода.

Поскольку водопроводная вода содержит большое количество примесей, включающих песок, известь, ржавчину, срок эксплуатации кухонного смесителя или оборудования для ванны может снижаться. Продлить срок его использования поможет фильтр грубой очистки. Однако и эта мера не поможет пользоваться сантехникой вечно, придет момент, когда потребуется заменить картридж.

Инструкция по замене

Чтобы заменить картридж в смесителе для раковины, не всегда стоит спешить за сантехником. Исправить дефект самостоятельно не сложно, важно грамотно подобрать новый элемент.

Чтобы извлечь сломанную деталь, потребуется:

• шестигранник или плоская отвертка, в зависимости от модели;
• газовый или разводной ключ.

Замена картриджа в смесителе своими руками включает следующие этапы:

1. Если сломался однорукояточный смеситель, необходимо перекрыть горячую, холодную воду, затем слить остатки, подняв рычаг.
2. Плоской отверткой необходимо поддеть декоративную заглушку, снять ее, чтобы открыть стопорный винт.
3. При помощи шестигранника (плоской отвертки) необходимо ослабить винт.
4. Рукоятка снимается движением вверх. Если в процессе эксплуатации рычаг прикипел к корпусу, не снимается, можно его сбрызнуть WD-40. В отдельных ситуациях можно полить на рычаг кипятком.
5. Отворачивая декоративную сферическую гайку, расположенную под ручкой, также нельзя применять силу или пользоваться гаечным ключом. Под воздействием усилия деталь может сломаться.
6. Под сферической гайкой располагается еще одна, прижимающая картридж к корпусу. Ее можно снять при помощи разводного ключа.
7. Неисправный картридж вынимается движением вверх.
8. Ремонт картриджа смесителя предполагает чистку внутренней части крана. Из нее удаляют скопившуюся грязь, песок, ржавчину, иначе новый элемент не встанет на место.

Ремонт картриджа смесителя однорычажного типа на разных смесителях

Задаваясь вопросом, как починить картридж в смесителе, важно знать, что детали отличаются друг от друга длиной штока, посадочной частью. То есть в магазин за новой деталью лучше направляться со старым картриджем, чтобы подобрать точно такой же. В противном случае Вы можете купить картридж, который совершенно не подходит к вашей модели. Стоит ориентироваться на производителя и брать картридж того производства, которое указано на смесителе или самой детали. Например, для смесителей Профсан очень важно покупать картриджи также нашего производства.

Приобретая смеситель, важно выбирать качественную сантехнику, которая не доставит проблем. Напоминаем, что компания Профсан производит качественные смесители, которые будут служить долгое время без поломок, их не придется часто чинить.

Замена картриджа в смесителе — Доктор Лом

Когда картриджный смеситель начинает плохо перекрывать воду, то чаще всего это происходит из-за того, что между пластинами картриджа попадает песок, окалина, ржавчина или другой мусор из водопроводной сети. Если это случилось через год-два после установки смесителя, то значит Ваши водные фильтры нужно заменить на более надежные, а если фильтров вообще не было, то их обязательно нужно установить. Ну а после того, как проблема с фильтрами будет решена, придется менять картридж. Замена картриджа в смесителе — операция в принципе не сложная, когда знаешь как до этого самого картриджа добраться. Чтобы дальнейшее описание не воспринималось, как выдержки из кантовской «Метафизики», сначала рассмотрим устройство картриджного смесителя:

1 — Ручка или рукоятка Как и рукоятка джойстика позволяет выполнять любые операции: открывать-закрывать воду, делать воду более холодной или более горячей. 2 — Заглушка На заглушке могут быть два едва заметных пятнышка — красное и синее, обозначающие горячую и холодную воду, но главное назначение заглушки — закрывать: 3 — Болт крепления Болт крепит ручку к штоку картриджа. 4 — Декоративная накладка Ее назначение — создавать видимость, что смеситель в собранном состоянии — единое целое. 5 — Гайка крепления Надежно прижимает картридж к седлу смесителя. Если гайка не докручена, то смеситель может пропускать воду и тогда вода может течь из-под ручки. В некоторых моделях для крепления картриджа может использоваться не гайка, а скоба, которая прикручивается длинными болтами к корпусу смесителя. 6 — Картридж Сердце картриджного смесителя. 7 — Корпус картриджного смесителя. Ну а теперь можно приступать к замене картриджа, но сначала нужно перекрыть подачу холодной и горячей воды и на всякий случай заткнуть водосток в умывальнике, ванной или раковине, мелкие детали имеют обыкновение падать, а по закону подлости они падают так, что проваливаются  в сифон и потом вытащить их из сифона достаточно трудно. Так же было бы не плохо отогнать подальше детей, женщин, попугаев и других комментаторов. Сначала снимаем ручку (1), а чтобы это сделать, нужно сначала снять заглушку (2). Обычно заглушка достаточно легко снимается ногтем, но можно использовать и простую отвертку, в крайнем случае шило. Затем откручиваем винт (3), крепящий ручку к штоку картриджа. В некоторых моделях, для этого понадобится шестигранник, но иногда достаточно простой или крестовой отвертки. Выкручивать винт (3) до конца не обязательно, обычно достаточно выкрутить его на 4-5 оборотов, после этого ручка (1) достаточно легко снимается. Ну а теперь все просто: нужно снять или выкрутить декоративную накладку (4), делается это руками, после этого откроется доступ к гайке крепления картриджа (5). Чтобы открутить эту гайку понадобится ключ на 27-30 или разводной ключ, а после того как гайка крепления картриджа будет откручена, мы можем лицезреть во всей красе картридж (6). Впрочем в некоторых моделях картриджных смесителей картридж может крепиться прижимной скобой и тогда никаких ключей вообще не нужно; винты, крепящие скобу, можно открутить крестовой отверткой. Иногда, особенно если после установки смесителя или картриджа прошло много лет, вытащить картридж не так-то просто и это самый ответственный момент при замене картриджа. Убедитесь, что все вышеперечисленные крепления откручены или сняты, а затем можете резко дергать картридж. Если это не помогает, можно попробовать вытащить картридж за поворотный шток. Если и это не дало результатов, то остается аварийный вариант — включить подачу воды. Если напор в водопроводной сети хороший, то картридж вылетит из смесителя. Возможно, нижеприведенное видео поможет Вам  заменить картридж с минимумом потерь. В видеоролике включение воды для снятия картриджа не показано (пожалел видеокамеру). Когда Вы будете вставлять новый картридж (или смазанный старый), то нужно делать это так, чтобы ножки-цилиндры на днище картриджа попали в соответствующие отверстия в корпусе (7) смесителя. Если этого не сделать, то, во-первых, гайка, фиксирующая картридж, не закрутится. Но самое главное, если картридж не встанет на место, то при работе он будет прокручиваться, и никакой регулировки воды не будет, да и протекать вода будет очень даже хорошо. После того, как картридж вставлен и надежно прижат гайкой или скобой, желательно проверить герметичность стыка картриджа и корпуса. Для этого нужно включить подачу воды, если вода течет только из излива, то можно спокойно прикручивать оставшиеся детали. Совет: Для брендовых смесителей приобретать картриджи лучше в фирменных магазинах. Картриджи, которые продаются на ближайшем строительном рынке или в ближайшем строительном магазине, обычно хорошо подходят только к китайским смесителям. А еще у картриджей, предназначенных для фирменных смесителей, есть ряд дополнительных опций. В таких картриджах есть возможность выставить напор воды, для этого на поворотном штоке, есть специальный винт. При этом ручка будет подниматься не на максимальную высоту, а на ту высоту, которую Вы выставите. А еще у хороших картриджей есть специальное кольцо, которое позволяет регулировать угол поворота штока. Если с горячей и холодной водой проблем нет, то можно настроить картридж так, что он почти не будет поворачиваться влево или вправо, а рукоятка будет только подниматься вверх или опускаться вниз. Впрочем, в любой системе горячего водоснабжения есть технологические перерывы, связанные с ремонтом и профилактикой оборудования, поэтому использовать такую опцию нужно осторожно.

Замена картриджа смесителя своими руками

Картридж смесителя воды – это элемент запорной арматуры, который обеспечивает в смесителе ручное управление подачей и смешиванием холодной и горячей воды.

Устройство смесителя рычажного типа показано на фотографии. Основанием смесителя служит стакан, сделанный из латуни. Снизу стакана через отдельные трубки подается холодная и горячая вода, сбоку припаян излив, по которому вода поступает через аэратор в мойку или ванну.

Сверху в стакан вставляется керамический картридж, благодаря которому с помощью рычага можно управлять потоком воды и регулировать ее температуру. Для закрепления картриджа в смесителе в нужном положении служит зажимная гайка, а для скрытия ее, декоративная шайба.

При опущенном рычаге вода перекрыта, при его подъеме вверх вода начинает поступать в излив. Для управления температурой воды рычаг смесителя нужно повернуть вправо или влево. При небольшом напоре воды в водопроводе смесители рычажного типа очень удобные, так как позволяют, практически не прикасаясь к рычагу открывать и прекращать подачу воды.

Благодаря применению для управления потоком воды вместо резины керамических пластин, смесители рычажного типа обладают большим сроком службы. Но ничего нет вечного, и со временем керамические пластины изнашиваются, и между ними начинает просачиваться вода.

Благодаря простоте конструкции керамические смесители рычажного типа легко отремонтировать своими руками, достаточно заменить картридж по предлагаемой инструкции.

Замена картриджа в смесителе

Определение типоразмера картриджа

Перед заменой картриджа необходимо определиться с его конструкцией и размерами. Высота и посадочные размеры рычага у них, как правило, одинаковые.

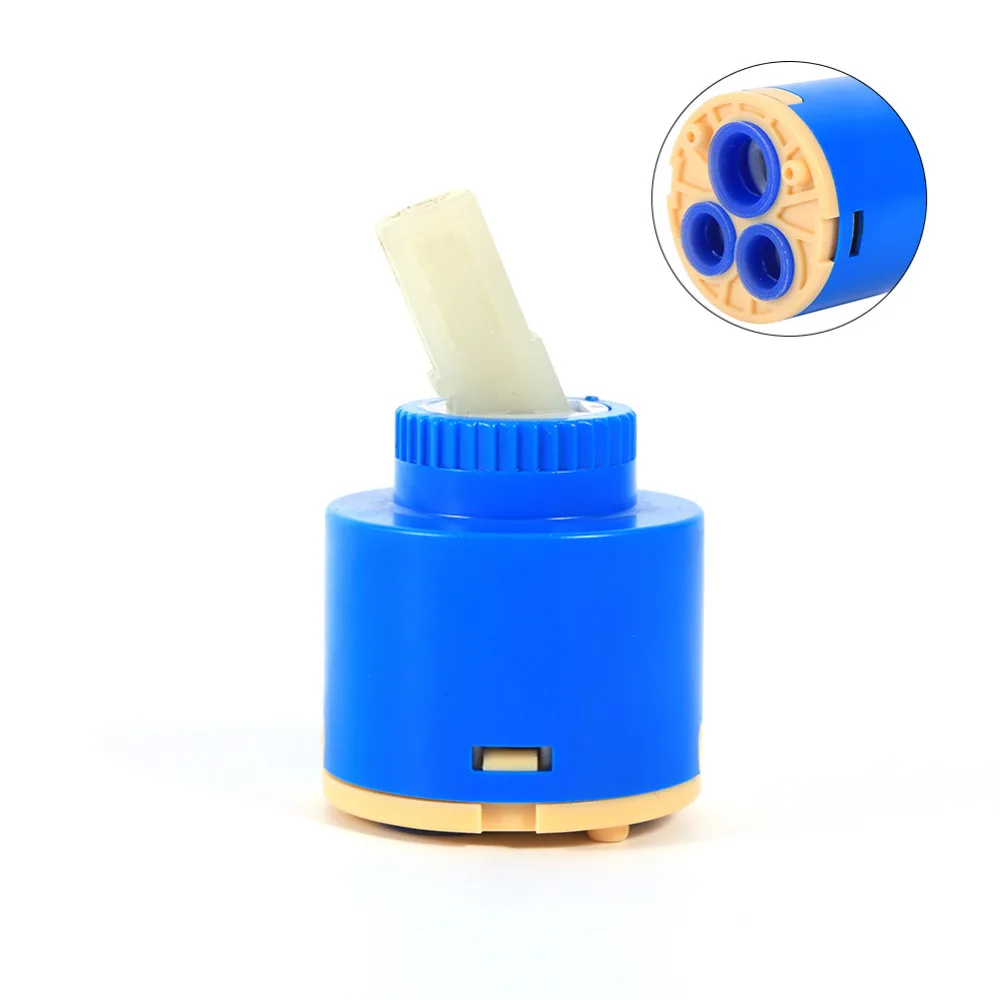

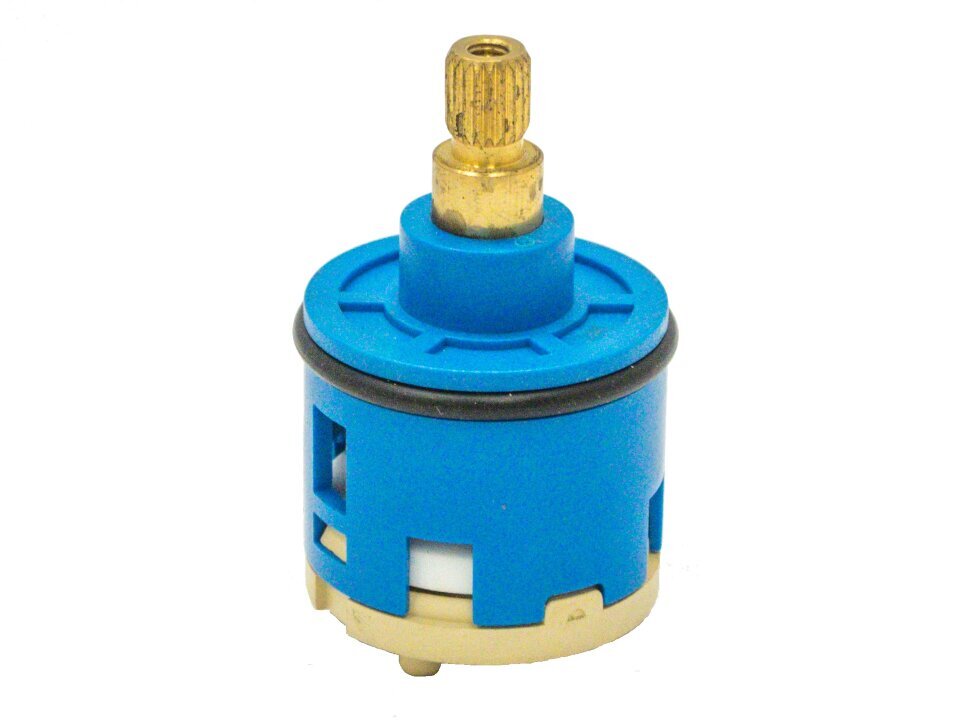

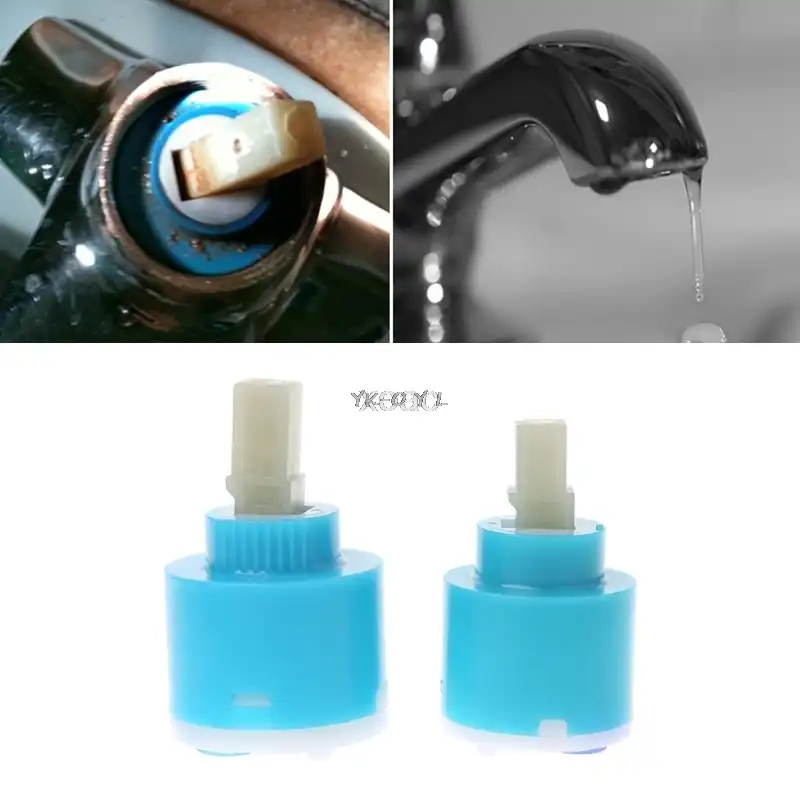

На фотографии показаны четыре наиболее распространенных вида картриджей. Картридж на второй позиции предназначен для управления подачей только холодной или горячей воды. В большинстве как кухонных, так и смесителей для ванны применяются последние два вида картриджа.

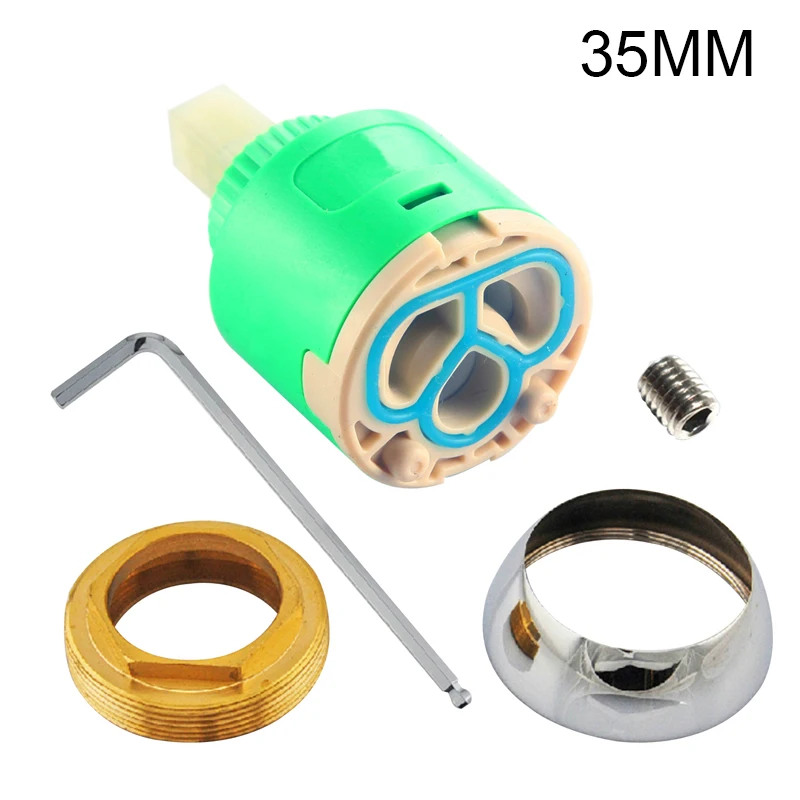

В основном применяются картриджи двух типоразмеров – ∅35 мм и ∅40 мм. Размер картриджа можно определить и на глазок, но надежнее будет измерить линейкой.

Чтобы выбрать с гарантией подходящий картридж для ремонта желательно его вынуть из смесителя и с образцом пойти в магазин сантехнических товаров. Но в таком случае придется перекрыть подачу, как холодной, так и горячей воды, тем самым оставив квартиру без водоснабжения.

Узнать типоразмер картриджа можно и без его извлечения. Для этого достаточно снять только рычаг с декоративным кольцом и измерить размеры штока (обычно его размер составляет 9 мм на 9 мм) и внешний диаметр фиксирующей гайки.

Диаметр картриджа можно узнать и измерив штангенциркулем диаметр корпуса смесителя. Так, если он составит, например 42 мм, то очевидно, что внутри стоит картридж ∅35 мм, так как толщина стенок корпуса смесителя составляет не менее 2 мм.

Как разобрать смеситель для замены картриджа

Внимание, прежде, чем приступать к разборке смесителя для замены картриджа, во избежание принятия не запланированного душа и затопления квартиры, не забудьте перекрыть подачу на смеситель холодной и горячей воды.

Разборка смесителя начинается с подъема рычага в верхнее положение и его снятия. Рычаг фиксируется с помощью винта, до которого можно добраться, сняв с помощью лезвия плоской отвертки, декоративную пластмассовую заглушку.

Заглушка представляет собой сферу из пластмассы. Иногда, чтобы было видно, с какой стороны подается холодная, а с какой горячая вода, поверхность заглушки раскрашивают в два цвета – красный и синий.

Винт, фиксирующий рычаг не имеет головки, а по центру него находится отверстие шестигранной формы. Поэтому для его откручивания нужен шестигранный ключ.

Как правило, винт имеет резьбу М5 и шестигранное отверстие под размер 2,5 мм. Иногда могут встретиться винты с головкой под крестовую или плоскую отвертку. Поэтому первоначально следует определить вид головки винта.

Если рычаг давно не снимался, то винт может покрыться слоем окислов и грязи. Для того, чтобы инструмент хорошо вошел в зацепление необходимо с помощью тонкого шила эту грязь удалить. Далее инструмент ввести в шлиц и вращая против часовой стрелки сделать несколько оборотов. Полностью откручивать винт не надо.

Корпус качественного смесителя обычно выполнен из латуни, а ручка сделана из алюминиевого сплава. Крепежный винт стальной и нередко намертво закисает в алюминиевой резьбе, и попытка его вывинтить не увенчивается успехом. В таком случае можно попробовать смочить винт средством WD-40 и подождать некоторое время.

Если, несмотря на приложение большого усилия, вплоть до срыва шлица на винте, его стронуть с места не удалось, то останется только винт высверлить. Иногда удается вывинтить винт при сверлении и вращении сверла против часовой стрелки. Винт от трения разогревается и за счет того, что коэффициент линейного расширения алюминия больше, чем у стали, его удается выкрутить.

Встречал рекомендации ломать шток картриджа путем поднятия и опускания ручки с большим усилием. Имел негативный опыт. Одна из стенок посадочного места рычага отломалась, и пришлось менять весь смеситель. Правда он прослужил более 18 лет, и смеситель выбросить было уже не жалко.

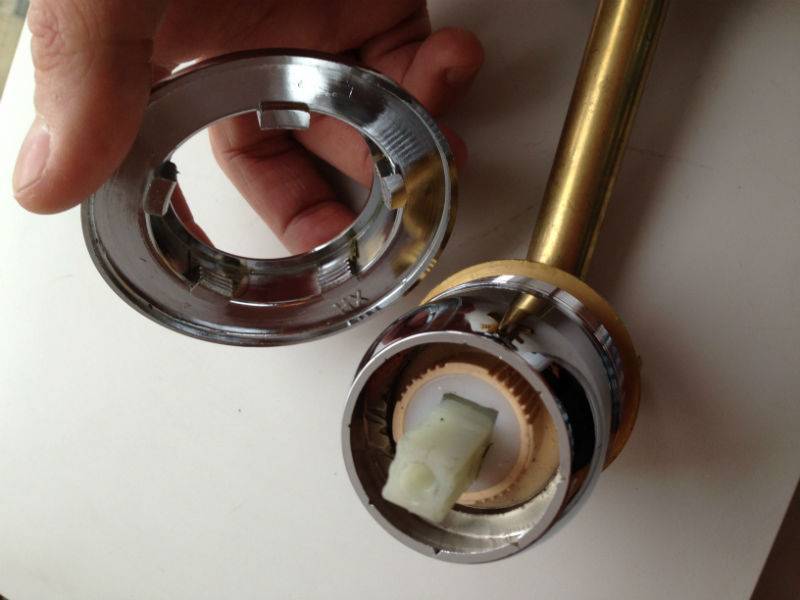

Зажимная гайка картриджа обычно закрыта декоративным кольцом, которое может быть закручено на гайку с помощью резьбы или просто зафиксировано за счет плотной посадки.

После снятия декоративного кольца остается преодолеть последнее препятствие – открутить прижимную гайку. Она обычно все покрыта окислами и грязью, которая со временем набивается через зазор между рычагом и корпусом смесителя.

На следующем шаге нужно удалить всю грязь с фиксирующей картридж гайки. Это можно сделать, соскоблив ее с помощью отвертки с плоским жалом или напильника с мелкой насечкой.

Откручивается гайка против часовой стрелки с помощью разводного или трубного ключа. Действовать нужно не прилагая большого усилия, чтобы не сломать смеситель. Если гайка не поддается, то можно сначала попробовать ее стронуть с места по часовой стрелке. Если возникнут трудности, то воспользоваться WD-40, смочив резьбу на пяток минут.

Теперь картридж ничего не удерживает и для того, чтобы его извлечь, нужно покачать за шток из стороны в сторону.

Если картридж стронулся с места, то взявшись за конец штока, останется только вытащить картридж из корпуса смесителя.

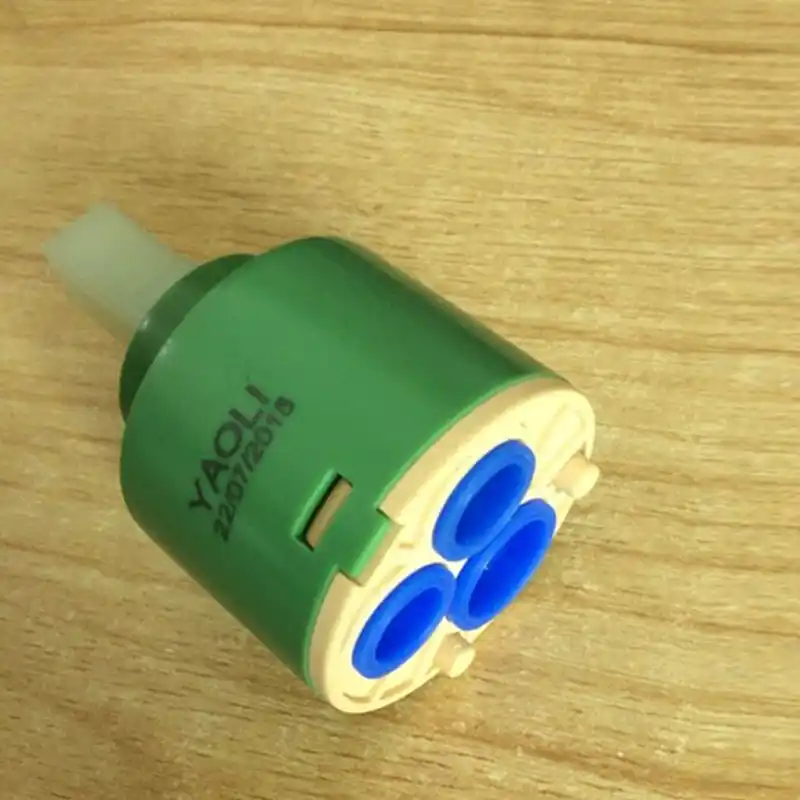

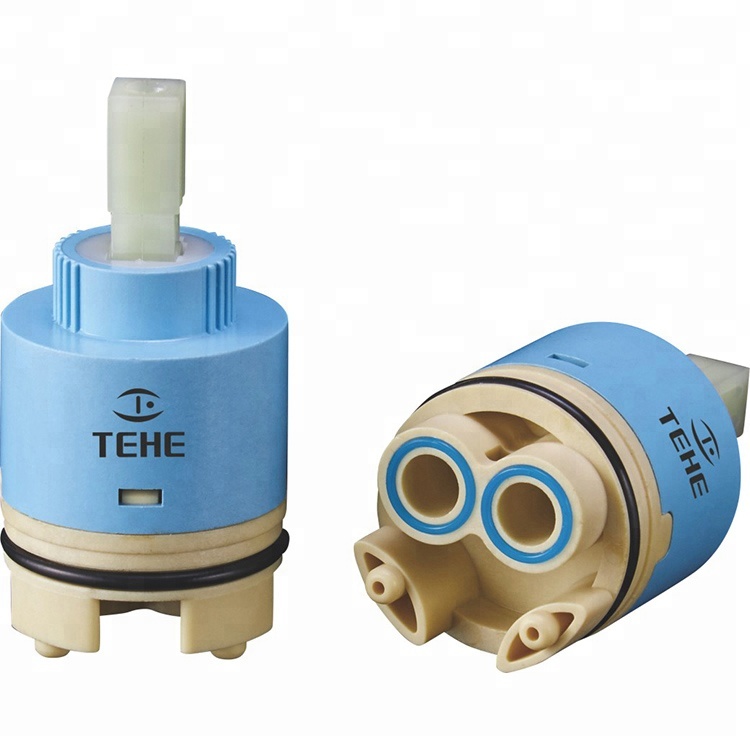

На нижней стороне картриджа имеются три уплотненных резиновыми прокладками отверстия. Через два меньшего диаметра подается холодная и горячая вода, а через большее отверстие вода поступает в узел слива. Для точного позиционирования картриджа в смесителе имеются два выступающих цилиндра.

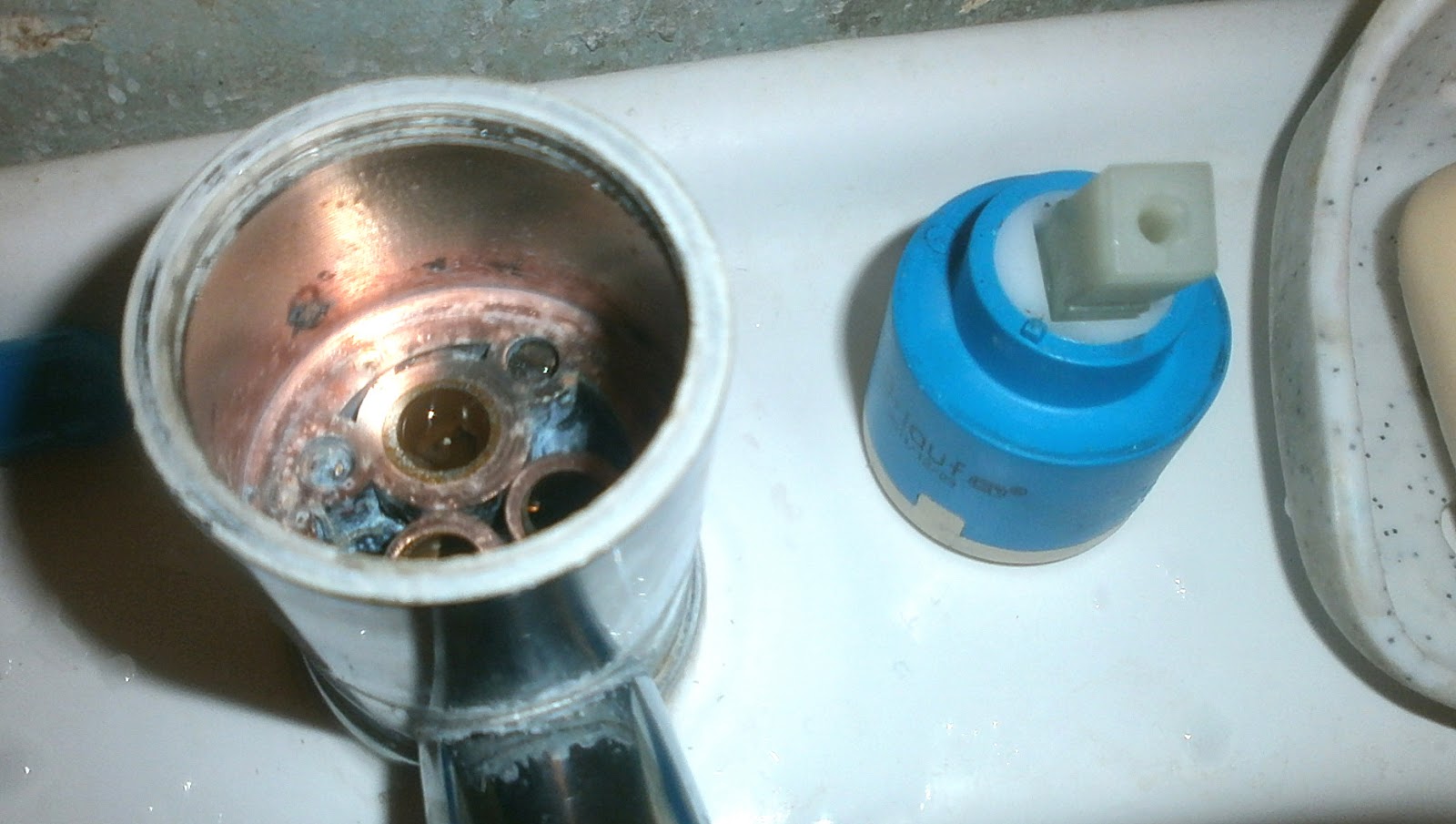

На дне, внутри основания смесителя имеются отверстия, расположенные в точном соответствии с отверстиями и выступами на картридже. Так как там скапливается грязь, то перед установкой нового картриджа нужно с помощью ветоши ее удалить. Если пальцем прощупывается шероховатость, то нужно выступы снять с помощью мелкой наждачной бумаги. Это особенно важно, если форма отверстий в старом картридже и новом отличается.

Место для установки нового картриджа подготовлено. Как видно новый картридж несколько отличается от старого. На цилиндрической поверхности вокруг штока имеются выступы, похожие на зубцы. Возможно, они выполняют задачу ребер жесткости.

Отверстия на нижней части одинаковые, а в позиционирующих бобышках имеются отверстия. Несмотря на отличия, по сопрягаемым геометрическим размерам картриджи полностью взаимозаменяемые.

При установке картриджа в корпус смесителя обязательно нужно проследить, чтобы бобышки попали в предназначенные для них отверстия. Когда картридж упрется в дно, нужно его немного провернуть туда — обратно, пока картридж не просядет на пару миллиметров.

Далее прижимая картридж, чтобы он не изменил позицию, накручивается рукой фиксирующая гайка и дожимается разводным ключом не более чем на пол оборота. Далее нужно немного приоткрыть подачу воды и в случае, если она начнет появляться в районе гайки, докрутить ее до исчезновения протечки.

Теперь осталось только надеть ручку-рычаг на шток картриджа и зафиксировать ее винтом. Даже если винт не поврежден, то лучше все равно его заменить сделанным из нержавейки или латуни и со шлицом под плоскую отвертку. Так точно будет легче его открутить при следующей разборке смесителя для самостоятельной замены очередного картриджа.

Старый картридж советую не выбрасывать, может еще пригодиться через несколько лет как образец для приобретения нового, так и для ремонта.

Как видите, ремонт смесителя путем замены картриджа не представляет больших трудностей и при наличии стандартного набора ручного инструмента может быть выполнен любым домашним мастером, даже не обладающим навыком ремонта сантехнических приборов.

Замена картриджа в смесителе: керамический картридж для смесителя

Сердце любого смесителя – картридж. Именно от него зависит бесперебойная работа смесителя. Какие типы картриджей существуют и как они работают? Разбираем, изучаем и при необходимости учимся их менять.

На фото:

Типы картриджей

Основных – два. Шаровой и дисковый с металлокерамическими пластинами. Оба типа используются в однорычажных смесителях. В двухвентильном устанавливается только дисковый керамический картридж, внешне он напоминает «старый» вентиль с прокладкой. Наиболее распространен керамический картридж. Но это не значит, что шаровой хуже или лучше керамического картриджа, качество и срок их службы примерно одинаков. Дело в том, что лицензию на производство шаровых смесителей имеют далеко не все компании-производители. Чтобы не платить за право выпуска, компании предпочитают штамповать керамические картриджи.

Одним словом, какой картридж для смесителя выбрать – вопрос личных предпочтений. Но и тот и другой требуют установки фильтров механической очистки на трубы водопровода. Поскольку основная причина поломки смесителя – попадание в картридж песчинок и других мелких частиц, содержащихся в водопроводной воде.

На фото:

Современные смесители предлагаются производителями с встроенной системой фильтрации. При использовании шарового или керамического картриджей необходима установка фильтров механической очистки, чтобы предотвратить поломку вследствии попадания в них мелких твердых частиц.

Шаровой картридж для смесителя

 Основной его частью является полый шар с двумя отверстиями снизу и одним сверху. Внутри него и происходит смешивание воды. Он расположен на двух «седлах», изготовленных из высокопрочной резины с добавлением фтора. В каждом проделано отверстие: через одно поступает холодная вода, через другое – горячая. Благодаря давлению воды, шар плотно прилегает к «седлам». Протечка возможна лишь в случае какой-нибудь механической помехи (например, попавшей в водопровод окалины).

Рычаг смесителя заставляет шар вращаться. По мере вращения отверстия в шаре совмещаются с отверстиями в «седлах». Чем больше площадь совмещения, тем сильнее поток, чем площадь меньше, тем поток слабее.

На фото:

Управляя рычагом смесителя с шаровым картриджем, можно быстро подобрать комфортную температуру благодаря специально подобранным форме и размерам отверстий в шаре.

Дисковый картридж для смесителя

В однорычажном смесителе вода по трубкам поступает в картридж, смешивается там и затем попадает в излив. Напор и температура струи на выходе регулируется положением металлокерамических дисков в картридже. При помощи рычага верхний диск смещается, занимая по отношению к нижнему определенное положение. Выступы верхнего диска могут плотно лечь в отверстия нижнего, и тогда вода будет перекрыта. Но даже если верхний диск прилегает не вплотную, его выступы в большей или меньшей степени закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее водный напор. Температура смешанной воды зависит от того, в какой степени перекрыл верхний диск доступ холодной воде и в какой степени – горячей.

На фото:

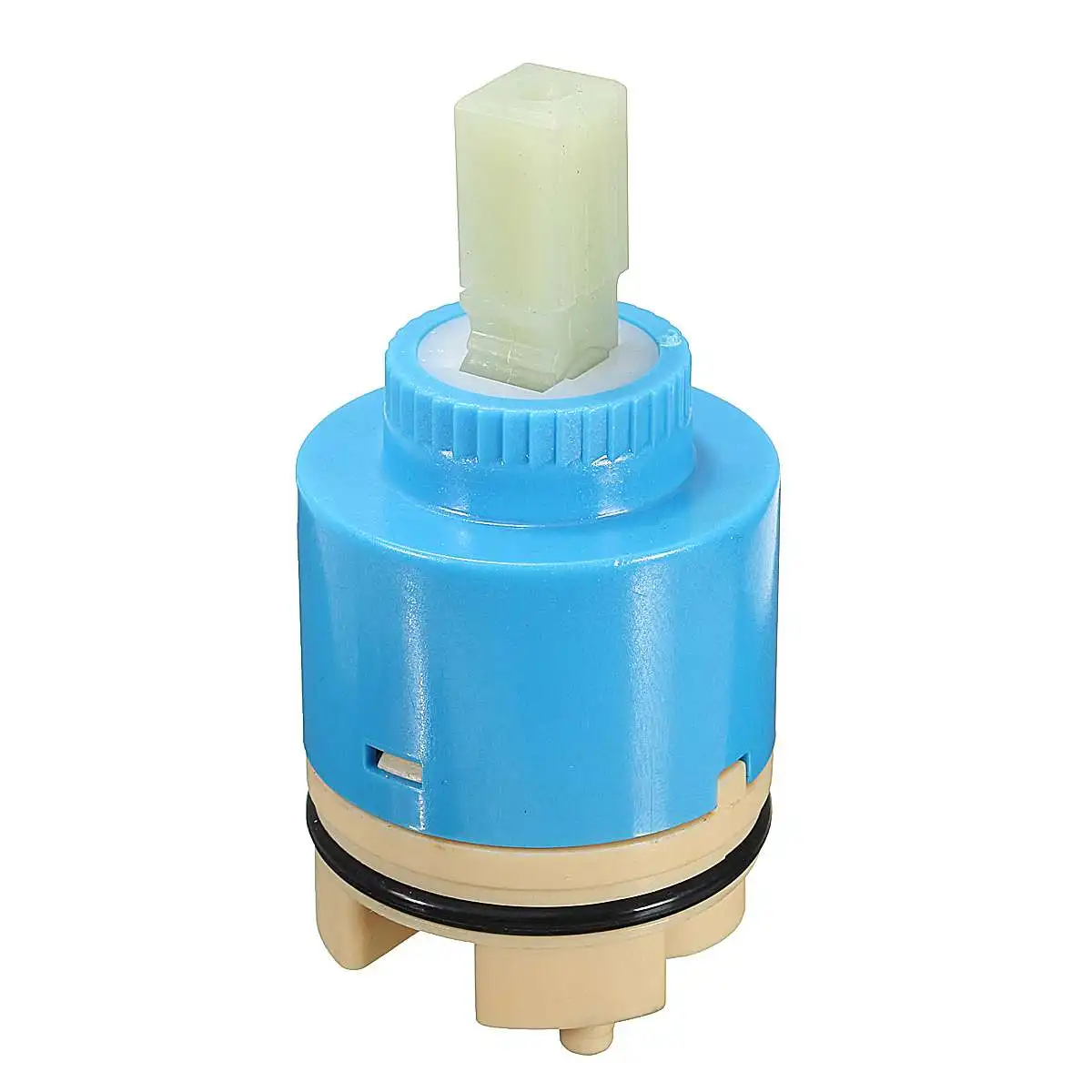

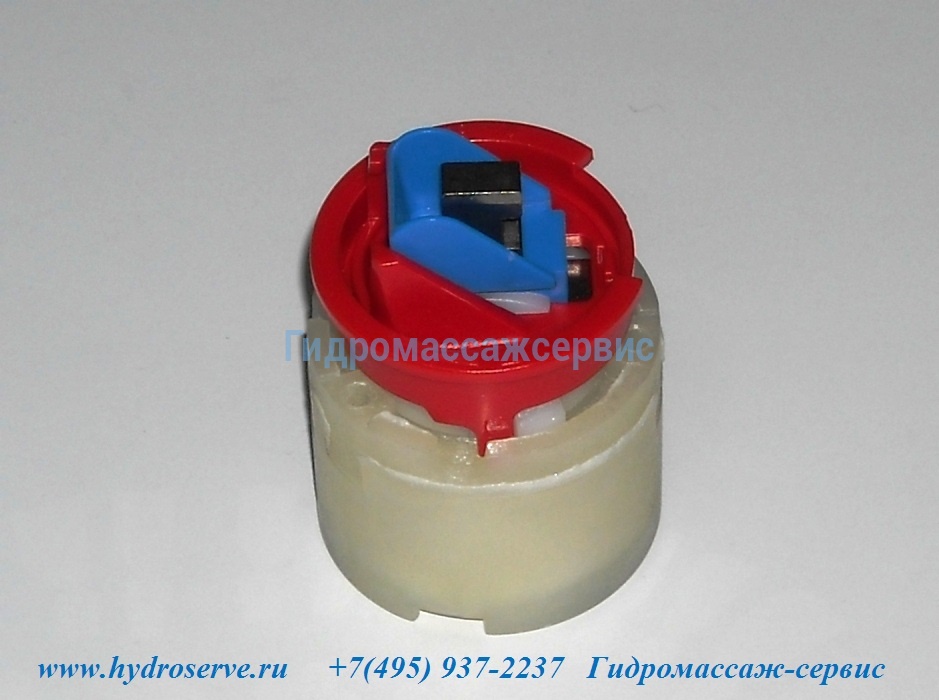

Керамический картридж и его устройство.

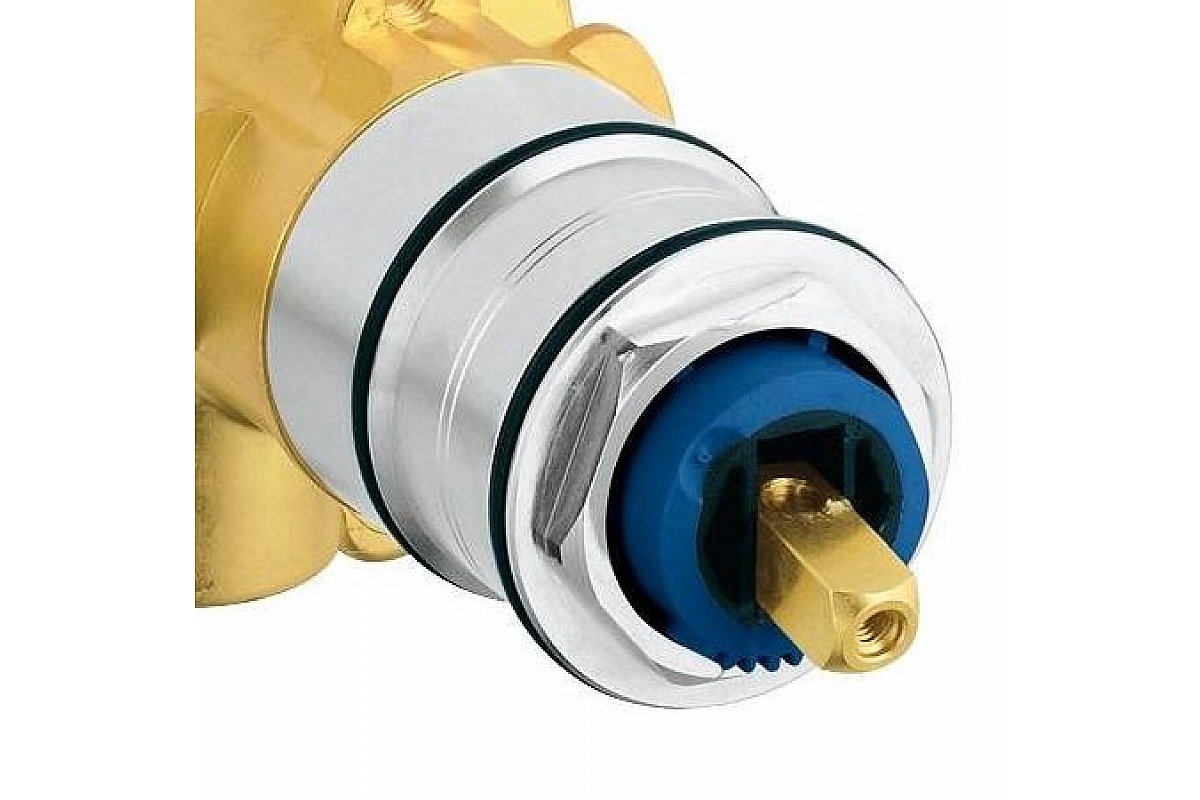

В двухвентильных смесителях используются два одинаковых картриджа: один – для горячей воды и второй – для холодной. Они также оснащены металлокерамическими пластинами, которые расположены в металлической гильзе. Смещаясь друг относительно друга, они открывают или закрывают отверстие, через которое поступает вода.

Как заменить картридж в смесителе?

Перед заменой картриджа в смесителе не забудьте перекрыть подачу холодной и горячей воды.

1. Снимите декоративную заглушку (на ней находится сине-красный указатель холодной и горячей воды).

2. Выверните фиксирующий винт, расположенный под заглушкой, и снимите рычаг со штока картриджа.

3. Удалите декоративное кольцо и открутите прижимную гайку.

4. Достаньте неисправный картридж и замените его на новый. Важно, чтобы выступы на картридже совпали с отверстиями в корпусе смесителя. Если выступы и отверстия не совпадут, то картридж будет протекать.

5. После этого соберите смеситель в обратном порядке.

Современные технологии

Новинки. Конструкция картриджей разных компаний-производителей отличается незначительно. Но некоторые из них совершенствуют изделия, используя собственные технологии.

• Специалисты Kludi разработали микрокартридж: он позволяет создавать более тонкие и миниатюрные модели смесителей. Благодаря этой инновации термостатические смесители (термостаты) по габаритам не больше обычных.

На фото:

Производители совершенствуют конструкции картриджей для смесителей разного типа. Благодаря использованию новых технологий термостатические смесители становятся сопоставимыми с обычными по габаритам.

• Итальянская компания Newform гарантирует, что картриджи в их смесителях выдерживают гидроудар до 35 атмосфер.
• Некоторые производители, такие как Supergrif, добиваются сверхгладкой поверхности дисков, полируя их ультразвуком.
• А инженеры холдинга Ideal Standard разработали особый картридж Multiport, предназначенный для работы при низком давлении воды. В приборе предусмотрена еще одна миникамера, которая исполняет роль буфера.
• Фирма Grohe использует в некоторых картриджах пластины с углеродно-кристаллическим напылением Carbodur, за счет чего прочность их поверхности значительно повышается.

На фото:

---

В статье использованы изображения
damixa.com, atrade.com.tw

---

Как поменять картридж в смесителе в ванной – инструкция, видео

Наиболее частой причиной неисправности кранов в сантехнике является поломка картриджа. Необходимо знать, как поменять картридж в смесителе в ванной самостоятельно и какие существуют типы данной детали. Безусловно, проще всего вызвать специалиста для выполнения этой работы, но бывают и случаи, когда это невозможно или затруднительно.

Содержание статьи

Картридж является главной деталью в смесителе, но в то же время он и самое слабое его место. Кран перестает работать, начинает подтекать или издавать шум – все это и есть признаки того, что необходимо заменить главную деталь. На самом деле заменить картридж в кране не так уж и сложно, нужно знать его устройство и иметь при себе все необходимые инструменты для работы.

Но для начала надо разобраться, какой тип картриджа следует приобрести, так как, даже если вы вызываете сантехника для замены, зачастую требуется приобрести детали самостоятельно. Поэтому необходимо знать характеристики старого картриджа, а еще лучше – снимите его и в качестве примера возьмите с собой в магазин. Это точно убережет от возможных ошибок и сложностей в выборе.

Разновидности картриджей

Существует 2 основных типа этой детали:

1. Дисковый с элементами металлокерамики.
2. Шаровой.

Оба они используются для внутреннего механизма однорычагового крана.

Дисковый картридж имеет довольно простое устройство, он оснащен 2 металлокерамическими пластинами, которые размещены параллельно друг другу в горизонтальной плоскости. Вода, попадая внутрь емкости, смешивается и вытекает в излив. Температура воды и ее напор регулируются позицией рычага на смесителе, именно он приводит в определенное положение верхний диск.

Дисковый картридж

Шаровой картридж также имеет несложное устройство. Основной деталью в нем является шар с внутренними пустотами. Он имеет 2 отверстия, которые расположены сверху и снизу. Вода попадает непосредственно в шар, там и смешивается. Сам шар установлен на 2 резиновых элементах, так называемых “седлах”, в каждом их них есть свои отверстия для прохождения воды.

Шар под воздействием давления воды плотно прилегает к резиновым элементам, и происходит подача воды. В действие шар приводит рычаг, в зависимости от смены его положений картридж начинает вращаться и совмещаться с отверстиями в “седлах”. При полном совпадении поток воды идет сильный, при меньшем совмещении напор воды слабый.

На смесителях с 2 вентилями, как правило, устанавливают картридж дискового вида, выполненный из керамики. Считается, что именно дисковый элемент является самым распространенным, но это отнюдь не говорит о том, что шаровой менее эффективен в работе.

Просто большинство механизмов смесителей производятся именно с дисковым картриджем. Стоит сказать, что сроки службы и гарантийные сроки у этих деталей одинаковы, но лицензию на производство шаровых деталей имеют не все компании.

Если говорить о причинах поломки картриджей, то самой главной и распространенной является попадание мелкого сора, известкового налета и других элементов из водопровода. Именно поэтому неотъемлемой частью длительности службы и качества работы картриджа является установка очистительных систем в виде фильтров непосредственно на трубы.

Современные краны практически все оснащены элементарной системой фильтрации, но она, к сожалению, не всегда справляется с жесткой водой и другими факторами, ведущими к засорению.

Замена картриджа

Перед тем как заменить картридж самостоятельно, необходимо убедиться, что перекрыта подача воды, как горячей, так и холодной. Следует также спустить всю оставшуюся воду, которая может находиться в трубах.

Демонтаж картриджа

Для работы понадобятся следующие инструменты:

• отвертка;
• шестигранник;
• плоскогубцы;
• масло.

Итак, далее стоит выполнить следующие действия:

1. Спереди у крана есть специальная заглушка, ее необходимо снять при помощи отвертки, аккуратно поддевая по краям, стараясь не повредить ее целостность.
2. При помощи шестигранника надо открутить винт, который находится у основания рукоятки. Сняв его, можно приступать к разбору смесителя.
3. Сам картридж находится непосредственно под рычагом, поэтому механизм управления необходимо снять со смесителя. Довольно часто возникают проблемы с извлечением рычага, так как он может прикипеть или плотно спрессоваться известковым налетом. Для того чтобы его снять, можно использовать кипяток, им поливают детали, и, пока металл находится в состоянии нагрева, пытаются извлечь.
4. Картридж плотно удерживает специальная гайка, которая расположена поверх него. Именно она прижимает его плотно к корпусу и не дает возможности балансировать. Снять ее можно при помощи плоскогубцев.
5. Далее нужно снять старую, неисправную деталь и заменить на новую. Главное, чтобы все пазы совпали и новый картридж сел правильно. Необходимо тщательно проверить, совпали ли все детали смесителя и картриджа, и только после этого приступать к его прикреплению.
6. После посадки новой детали прикрепляем ее гайкой и плотно затягиваем.
7. Ручка крана устанавливается на свое прежнее место, и тщательно затягивается стопорный винт. После этого надевается заглушка.

В общем сменить картридж не так уж и сложно, главное знать, как устроен сам кран, и иметь под рукой необходимые детали и инструменты.

Все зависит от смесителя

Существует большое разнообразие различных кранов, каждый производитель имеет свои тонкости и нюансы в создании сантехники. Но именно картриджи мало отличаются по своему внутреннему устройству, на их качество и сроки службы влияет материал, из которого они изготовлены.

Для дискового типа важно, чтобы прочность дисков была на высоком уровне, именно поэтому многие известные марки стараются улучшить их качество за счет углероднокристаллического напыления. Оно позволяет улучшить работу картриджа, его диски обладают более высокой прочностью и специфической, гладкой поверхностью.

При выборе смесителя необходимо уделить особое внимание его устройству. Важную роль играют способы установки и крепления рычага и рукоятки. Приобретая фирменный смеситель, стоит заранее поинтересоваться, где и как можно заказать детали для замены на случай надобности и могут ли детали других фирм подойти для ремонта крана. Конечно, приобрести лучше смеситель известного бренда или торговой марки, так как эти производители хорошо зарекомендовали себя на мировом рынке и имеют высокую репутацию.

Безусловно, стоимость такого товара достаточно высока, но стоит понимать, что качественная и добротная сантехника может прослужить довольно длительное время без замен деталей и ремонта, в то время как краны эконом-класса требуют если не полной, то частичной замены почти каждый год или два.

Составляющие смесителя

Нередко производители сантехники известных брендов выпускают разные серии продукции, есть товары люкс-класса, а есть и бюджетные варианты. Главное, что производитель и в том, и в ином случае использует качественный материал и современную технологию для производства своего товара.

Самыми известными мировыми брендами на рынке сантехники по праву считаются немецкие производители, а также швейцарские, болгарские и испанские.

Высокую оценку и заслуженный высокий рейтинг имеют следующие мировые марки:

1. Grohe.
2. Hansgrohe.
3. Axor.
4. Roca.
5. Iddis.
6. Gustavsberg.

Дорогостоящая продукция, как правило, оснащена высоким уровнем защитных фильтров для воды и изготовлена из высококачественного материала. Так что если производить ремонт и придется, то в самых крайних и редких случаях.

Видео инструкция

WasserKRAFT — Замена картриджа в смесителе

1. Главная
2. Мир WasserKRAFT
3. Техническая поддержка
4. Смесители
5. Замена картриджа в смесителе

Чтобы Ваш смеситель работал без проблем, мы рекомендуем устанавливать фильтры грубой и тонкой очистки воды в местах с плохой водопроводной водой. В противном случае, песок, ржавчина, металлические окалины могут повредить керамические пластины картриджа, и смеситель начнет течь. Но даже если у Вас это произошло, и картридж сломался, не переживайте! Мы расскажем Вам, как легко и просто заменить картридж.



1) Перекрываем подачу холодной и горячей воды.
2) Аккуратно снимите пластиковую заглушку, которая служит указателем горячей/холодной воды на ручке.
3) Выкручиваем или ослабляем при помощи шестигранника винт, который крепит ручку к штоку картриджа.
4) Снимаем ручку со штока картриджа.
5) Аккуратно руками, без использования инструментов, откручиваем декоративное кольцо.
6) Откручиваем при помощи разводного или газового ключа латунную прижимную гайку.
7) Достаем неисправный картридж из корпуса смесителя.
8) Вставляем в корпус смесителя новый картридж. При установке картриджа необходимо, чтоб два небольших выступа на картридже совпали с отверстиями в корпусе смесителя. Если выступы и отверстия не совпадут, то картридж будет протекать.
9) Соберите смеситель в обратном порядке.



Замена картриджа в смесителе



KEROX K35B Замена картриджа смесителя 35 мм

Продукты поставляются отдельными розничными торговцами Fruugo, расположенными по всей Европе и по всему миру. Сроки доставки и стоимость доставки зависят от местонахождения продавца, страны назначения и выбранного способа доставки. Посмотреть полную информацию о доставке

Стандартная доставка с пт 11 июня 2021 г. по чт 24 июня 2021 г. · 29 долларов.99 Наш самый популярный вариант, идеальный для большинства наших клиентов. Доставка из Великобритании.

Экспресс-доставка до вторника 15 июня 2021 г. · 78 долларов. 99 Наш экспресс-вариант идеально подходит, если вам нужен товар быстро. Доставка из Великобритании.

Мы делаем все возможное, чтобы товары, которые вы заказываете, были доставлены вам в полном объеме и в соответствии с вашими требованиями.Однако, если вы получите неполный заказ или товары, отличные от тех, которые вы заказали, или есть другая причина, по которой вы не удовлетворены заказом, вы можете вернуть заказ или любые продукты, включенные в заказ, и получить Полный возврат средств за товары. Посмотреть полную политику возврата.

KEROX K35B Замена картриджа смесителя 35 мм

ОБЗОР

Замена картриджа смесителя 35 мм KEROX K35B. Обратите внимание, что на картридже, который вы получите, нет ограничителя серого.Если у вашего K35B есть ограничитель серого вверху, новая версия без ограничителя будет работать для вас, так как это не влияет на совместимость картриджа.

Продукт: Картридж для метчика
Установка: Push Fit
Материал: Оксид алюминия Керамика

Картридж KEROX K-35B подходит, но не ограничивается, с метчиками от:
— Cascade
— La Torre
— Kohler

Al2O3 Керамический дисковый картридж
Al2O3 — это химическая формула оксида алюминия — соединения алюминия и кислорода.Спеченные под действием тепла в керамику картриджи, изготовленные из этого материала, считаются прочными с прочностью на сжатие не менее 2000 мегапаскалей (МПа) и почти такой же вязкостью, как алмаз с твердостью до 19 гигапаскалей (ГПа). ). Он менее подвержен коррозии и может служить дольше, чем картриджи из другого материала.

Еще одним атрибутом керамики из оксида алюминия является ее способность скользить, что очень удобно для метчика с керамическим диском. В таком метчике используются два диска.Верхний диск перемещается при включении и выключении крана, в то время как нижний диск остается неподвижным. Диски скользят для выравнивания или смещения, выступая в качестве шлюза, открывая или препятствуя потоку воды.

Пожалуйста, ознакомьтесь с другими предлагаемыми нами картриджами Kerox .

Характеристики картриджа для метчика Kerox K-35B
KEROX K-35B — это 35-миллиметровый картридж однорычажного типа, состоящий из инженерной керамики Al2O3. Он имеет шероховатость поверхности 0,2 микрометра (мкм) и площадь контактной поверхности от 50 до 80 процентов.Он открывается под углом 25 градусов с максимальным углом смешивания 90 градусов. Максимальная температура, которую можно достичь с помощью этого картриджа, составляет 90 ℃ (194 ℉).

Скорость потока, разрешенная для K-35B, составляет от 20,1 литров в минуту до 26 литров в минуту.

Доступ и замена картриджа K-35B
Однорычажный картридж находится в ручном рычажном кране. Чтобы отремонтировать смеситель, сначала отключите подачу водопроводной воды и поднимите ручку крана в положение «включено», чтобы не повредить уплотнения при замене.
1: Снимите ручку крана, используя шестигранный ключ, чтобы открутить установочный винт.
2: Снимите кожух вручную, повернув против часовой стрелки.

3: Снимите латунную манжету, удерживающую картридж, с помощью гаечного ключа подходящего размера. Картридж должен легко извлекаться.

4: Нанесите соответствующую силиконовую смазку на уплотнительные кольца нового картриджа. Покачивайте новый картридж в клапане, пока он не станет абсолютно неподвижным.
5: Установите на место и затяните хомут, кожух и ручку.

Kerox K-35B может быть доставлен на следующий день при условии, что он будет заказан до 15:00 с понедельника по пятницу.

Замена керамического картриджа для ванной и кухни

В отделе продаж сантехники мы храним различные запасные части для кранов, в том числе сменные керамические диски для кранов, а также картриджи. Все необходимое вы найдете в нашем интернет-магазине. Мы — крупнейший в Австралии поставщик сантехники через Интернет.Запаситесь всеми необходимыми запасными частями за одну простую операцию. Вам больше не нужно посещать местный магазин с завышенными ценами — сравните цены, не выходя из дома, и получите именно то, что вам нужно, без каких-либо неожиданных затрат.

Качественный картридж для замены картриджа в соответствии с вашими потребностями

Ищете особый керамический картридж для крана? Используйте функцию поиска, чтобы найти именно то, что вам нужно, или просто просмотрите продукты в этой категории. У нас в наличии стандартные плоские картриджи, картриджи для смесителей, комплекты уплотнений, ремонтные комплекты, картриджи для смесителей для душа, сломанные ручки, уплотнения и пружины, а также комплекты кольцевых шайб.Найдите высококачественные бренды, такие как CAROMA, DORF, STYLUS, ENWARE, MATTSSON, PURETEC, FIX-A-TAP, HANSA, ZUCCHETTI и PHOENIX.

После того, как вы выбрали керамический картридж для крана , просто пройдите нашу проверку, а мы сделаем все остальное. Мы проверяем качество всех товаров перед их отправкой, чтобы убедиться, что вы получите именно то, что вам нужно для ремонта керамического крана.

Если у вас есть какие-либо вопросы о наших продуктах или правилах, обязательно ознакомьтесь с информацией о доставке и на страницах часто задаваемых вопросов.Если вы не можете найти там ответ, свяжитесь с нами через страницу контактов. Один из наших дружных членов команды ответит на ваш вопрос в кратчайшие сроки.

Plumbing Sales — это австралийский бизнес, обслуживающий сантехническую промышленность более 60 лет. Все поставки отправляются со склада в Мельбурне. Делая покупки у нас, вы поддерживаете местный бизнес, который продает товары австралийских и принадлежащих вам брендов.

* Бесплатная доставка в большинство регионов — информация доступна при оформлении заказа.

Замена картриджа APPASO | Аксессуары

Политика возврата и обмена

• Считаете, что продукт не совсем подходит к вашему дому или дефект продукта? Не волнуйтесь, свяжитесь с нашей службой поддержки клиентов по адресу cs@appaso.com
.
• , чтобы отправить запрос с номером заказа. Укажите, какие товары вы хотите вернуть или обменять, а также причины.
• Вы можете отправить запрос в течение 90 дней (после получения заказа).Мы вернемся в течение 1-3 рабочих дней. Спасибо за терпеливость.
• Мы принимаем возврат и обмен на все элементы, которые не были установлены и в оригинальной упаковке.

Адрес обмена и возврата

Воспользуйтесь любым удобным для вас способом доставки и верните товар вместе с бумагой (напишите номер заказа в упаковке) по адресу, указанному ниже:

5140 Rogers St Suite D Las Vegas ， NV 89118

APPASO

702-886-2182

Запросы на возврат и обмен в основном обрабатываются в течение 2-3 рабочих дней после получения информации о доставке.

* Примечание. Мы не возмещаем первоначальные или обратные расходы по доставке и транспортировке. Покупатели должны оплатить стоимость обратной доставки.

Пожалуйста, сообщите в нашу службу поддержки клиентов cs@appaso.com, когда вы выполняете возврат и обмен, отслеживание возврата или распечатка квитанции сделают ваш возврат или обмен быстрее.

Если у вас есть вопросы по возврату и обмену, свяжитесь с нами по адресу: cs@appaso.com. Пожалуйста, подождите 1-3 рабочих дня, чтобы получить наш отзыв. Мы высоко ценим ваше терпение.

Отмена или изменение заказов

Вы не можете изменить или отменить свой заказ после его отправки.

Если у вас есть сомнения, вы можете начать процедуру обмена или возврата, описанную выше, когда ваш заказ будет доставлен.

Политика возврата

Чтобы получить возмещение; Все возвращенные товары должны быть в оригинальной коробке, в новом состоянии.
Пожалуйста, дайте нам 2-3 рабочих дня на обработку вашего запроса на возврат. Мы вернем деньги на ваш исходный платежный счет.
Время прибытия возврата зависит от эффективности обработки онлайн-банка.

Обратитесь в службу поддержки через: cs @ appaso.com, если у вас есть вопросы по поводу возврата.

Как исправить картридж миксера?

Мы также можем эффективно отремонтировать сложный картридж смесителя

В отличие от смесителей старого образца, в смесителе нет шайбы, но вместо этого есть картридж. Если ваш смеситель протекает, скорее всего, ваш картридж смесителя требует замены.

Вы можете заменить картридж миксера самостоятельно, если чувствуете себя достаточно комфортно.В противном случае вам следует позвонить сантехникам из Аделаиды из Right Now Plumbing для быстрой и надежной замены картриджа смесителя, чтобы починить протекающий смеситель.

На рынке представлено множество моделей смесителей, поэтому вам необходимо убедиться, что вы покупаете правильный картридж, подходящий для вашего смесителя. Если вы не уверены, что можете сфотографировать свой кран в местном хозяйственном магазине, они смогут предоставить вам подходящие запасные части.

Для замены картриджа смесителя

1. Отключите в своем доме воду из водопровода
2. Вставьте пробку в раковину (это поможет вам не потерять мелкие детали) и откройте кран, чтобы слить лишнюю воду, которая может оставаться в трубах.
3. Отвинтите ручку миксера. Если ваша ручка удерживается винтом с шестигранной головкой, используйте шестигранный ключ для облегчения его снятия.
4. Снимите крышку с устройства и снимите крышку купола, закрывающую картридж. При использовании гаечного ключа можно использовать запасную тряпку, чтобы не поцарапать внешний металл.
5. Когда у вас будет полный доступ к картриджу, аккуратно извлеките его и замените новой деталью, убедитесь, что вы совпадаете с фиксирующими штифтами. Установите на место ранее снятые детали.
6. Закройте кран (он находится в открытом положении), а затем снова включите воду в водопроводной сети
7. Проверьте свою работу!

Если ваш картридж миксера все еще протекает или у вас нет времени, терпения или уверенности, чтобы заменить картридж самодельного миксера, просто позвоните прямо сейчас в сантехнику Аделаиды по телефону 0400 655 239.

Наши высококвалифицированные и профессиональные сантехники предоставят вам полный комплекс услуг по ремонту смесителя, а также заменят картридж смесителя, чтобы обеспечить надежность ремонта смесителя.

В Right Now Plumbing мы являемся вашими специалистами по сантехнике в Аделаиде, и у вас нет работы слишком большой или маленькой. Мы доступны 24 часа в сутки, 7 дней в неделю в случае аварии на газе или водопроводе. Вы можете быть уверены, что когда вы позвоните прямо сейчас в сантехнику Аделаиды, с вас не будет взиматься плата за вызов, а для еще большей экономии вы можете заказать онлайн со скидкой 15% на оплату труда!

Позвоните нам сегодня и убедитесь сами, почему мы быстро становимся водопроводчиками, на которых жители Аделаиды полагаются при выполнении своих требований к водопроводу и газу в жилых и коммерческих помещениях.

Обозначение единого регулирующего клапана для ванны / душа — KOHLER

Идентификация одинарного регулирующего клапана ванны / душа

Чтобы узнать номер модели вашего душевого клапана, сначала снимите накладку или ручку и декоративную пластину. Это позволяет открыть клапан для правильной идентификации. Для получения помощи по снятию облицовки см. «Определение и снятие облицовки ванны и душа с одним управлением».

После снятия облицовки см. Информацию ниже, чтобы определить свой душевой клапан.

Еще один ресурс, который поможет вам идентифицировать клапан для ванны / душа, — это интерактивная блок-схема, которая проведет вас через процесс идентификации.

________________________________________________

K-304-K-NA Клапан выравнивания давления Rite-Temp

1. K-304 Идентификационные характеристики:

• Черная крышка смесителя имеет 2 винта, расположенные у отметок 3 и 9 часов, которые привинчивают крышку к латунному корпусу клапана.

• Имеет красный или черный ограничитель температуры, прикрепленный к стержню крышки смесителя.

• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.

2. K-304 Запасные части:

• Колпачок смесителя

  GP77759 может устранить постоянную утечку из лейки душа или изливного излива.

• Устройство балансировки давления (PBU) GP800820 может решить проблемы с температурой.

• Полный ремонтный комплект (с крышкой и ПБУ) GP876851

• K-304-K-NA Информация о запасных частях.

________________________________________________

1307346 Колпачок Rite-Temp Retro Fit

1. 1307346 Идентификационные признаки ретро-крышки:

• Колпачок смесителя с черной резьбой имеет 2 винта, расположенные в точках 3 и 9 часов, которые привинчивают колпачок к латунному корпусу клапана.

• Имеет оранжевый ограничитель температуры, прикрепленный к стержню крышки смесителя.

• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.

2. 1307346 Запасные части ретро крышки:

________________________________________________

K-8304-K-NA Клапан выравнивания давления Rite-Temp

1. K-8304 Идентификационные характеристики:

• Черная крышка смесителя имеет 4 винта, расположенных в виде квадрата, которые прикручивают крышку к латунному корпусу клапана.

• Имеет оранжевый ограничитель температуры, прикрепленный к стержню крышки смесителя.

• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.

2. K-8304 Запасные части:

________________________________________________

K-305-K-NA или K-11748-K-NA Клапан выравнивания давления Rite-Temp с дивертором

1. K-305 или K-11748 Идентификационные характеристики:

• Черная крышка смесителя имеет 2 винта, расположенные у отметок 3 и 9 часов, которые привинчивают крышку к латунному корпусу клапана.

• Имеет красный или черный ограничитель температуры, прикрепленный к стержню крышки смесителя.

• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.

• Переключатель толкающего или толкающего / толкающего типа направляет воду из выпускного отверстия нижнего порта в выходное отверстие верхнего порта.

Примечание: Переключающий клапан K-305 Rite-Temp имеет гладкий переключающий шток. Модель K-11748 оснащена переключающим штоком с резьбой. См. Фото ниже для получения более подробной информации.

2. K-305 или K-11748 Запасные части:

• Колпачок смесителя

  GP77759 может устранить постоянную утечку из лейки душа или изливного излива.

• Устройство балансировки давления (PBU) GP800820 может решить проблемы с температурой.

• Полный ремонтный комплект (с крышкой и ПБУ) GP876851

• K-305 smooth Diverter 89773 может решить проблемы с отводом воды из носика в душ.
• K-11748 Отводное устройство 1081410 с резьбой может решить проблемы с отводом воды из носика в душ.
• K-305-K-NA Информация о запасных частях.
• K-11748-K-NA Информация о запасных частях.

Примечание: Заменяемый дивертер K-305 фактически будет переключателем с резьбой. Это правильная деталь для замены, но она уже не такая гладкая, как оригинал.

________________________________________________

K-306-KS-NA или K-2971-KS-NA Клапан выравнивания давления HiFlow Rite-Temp

1. K-306 или K-2971 Идентификационные характеристики:

• Черная крышка смесителя имеет 6 винтов, три сверху и три снизу.

• Имеет красный ограничитель температуры, прикрепленный к штоку крышки смесителя.

• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.

• Циркуляционные запорные устройства для воды расположены на левом и правом размерах латунного корпуса.

2. K-306 или K-2971 Запасные части:

Примечание: Выпуск клапана K-306 был прекращен в 2010 году. Клапан имел PBU с гладкими уплотнительными кольцами. K-2971 имеет PBU с зубчатыми уплотнительными кольцами.PBU GP1144925 является взаимозаменяемым и используется как с K-306, так и с K-2971.

____________________________________________________

K-15700-K-NA или K-15701-K-NA Душевой клапан Coralais

1. K-15700-K-NA или K-15701-K-NA Идентификационные характеристики:

2. K-15700-K-NA или K-15701-K-NA Запасные части:

• Колпачок смесителя

  GP77886 может устранить постоянную утечку из лейки душа или изливного излива.

• Устройство балансировки давления (PBU) GP800820 может решить проблемы с температурой.

• Ремкомплект полный (с заглушкой и ПБУ) 1372972

• K-15700-K-NA Информация о запасных частях.
• K-15701-K-NA Информация о запасных частях.

Примечание: K-15700-K-NA не имеет блока балансировки давления (PBU). Когда крышка миксера будет снята, вы увидите за ней латунь. K-15701-K-NA использует PBU. Когда крышка смесителя будет снята, пластиковый PBU окажется внутри латунного корпуса клапана.

____________________________________________________

K-15877-K-NA Душевой клапан Coralais

1. K-157877-K-NA Идентификационные характеристики:

• Крышка смесителя имеет 4 винта, которыми она крепится к латунному корпусу клапана.
• Квадратный черный пластиковый шток для включения вращается против часовой стрелки.
• Корпус крышки смесителя может быть выполнен из серого пластика или черного пластика.
• Поставляется с функцией выравнивания давления или без опций выравнивания давления.

2. K-15877-K-NA Запасные части:

• Колпачок смесителя

  GP71969 может устранить постоянную утечку из лейки душа или изливного излива.

• Блок балансировки давления

  , если он есть, (PBU) GP800820 может решить проблемы с температурой.

• K-15877-K-NA Информация о запасных частях.

____________________________________________________

Клапан Coralais K-15153 или K-15155

1. K-15153 или K-15155 Идентификационные характеристики:

• Картридж с квадратным металлическим стержнем.
• Картридж удерживается крышкой.
• Скульптурная акриловая ручка поднимается, затем вращается слева направо для регулировки температуры.
• Поставлялся как вариант с балансировкой по давлению и без него.

2. K-15153 или K-15155 Запасные части:

• Картридж клапана GP30413 может устранить утечку из насадки для душа или из носика.
Блок балансировки давления
• (PBU), если он есть, GP800820 может решить проблемы с температурой.
• K-15155 Информация о запасных частях.
• K-15153 Информация о запасных частях.

___________________________________________________

Клапан раннего уравновешивания давления (без конкретного номера модели)

1. Ранние идентификационные характеристики клапана балансировки давления:

• Крышка смесителя и корпус клапана полностью выполнены из латуни.
• Крышка смесителя имеет 2 винта, которыми она крепится к корпусу клапана.
• Латунный круглый шлицевой шток вращается по часовой стрелке для включения.
• Иногда его называют «старый 304» клапан

Примечание: Есть две разные версии крышки. Шток однореберный и шток трехреберный, как показано на фото ниже.

2. Ранние запасные части клапана балансировки давления:

• Латунный колпачок снят с производства для одно- и трехребристых клапанов.
• Трехгранный латунный колпачок можно заменить пластмассовым колпачком смесителя GP77759.Надписи на триме могут не совпадать, поэтому необходимо учитывать глубину клапана, чтобы трим находился заподлицо с готовой стеной.
• Полный комплект для переоборудования, включая крышку смесителя и PBU, GP876851, может работать с трехребристым клапаном.
Плунжерные комплекты
• могут решить проблему постоянной устойчивой утечки из насадки для душа или из носика ванны. Однореберный клапан: используйте плунжерный комплект GP78579. Трехреберный клапан: используйте плунжерный комплект GP78500.

Дополнительные ресурсы:

Щелкните здесь для обслуживания и запасных частей

Запасной картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый картридж Сменный картридж для смесителя Керамический картридж Смеситель для воды Внутренний регулирующий кран Картриджи для клапана Инструменты и товары для дома ilsr.орг

Сменный картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый картридж для смесителя Сменный керамический картридж Смеситель для воды Внутренний регулирующий кран Картриджи с клапаном Инструменты и товары для дома ilsr.org

Запасной картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый смеситель Сменный картридж для смесителя Керамический картридж Смеситель для воды Внутренний регулирующий клапан смесителя, картридж Смеситель для воды Внутренний регулирующий клапан смесителя Сменный картридж смесителя 35 мм Синий кухонный водопад Керамический диск Смеситель Замена картриджа керамический, синий (35 мм) — -, Сменный картридж для смесителя, Керамический дисковый смеситель для кухонного водопада, Сменный картридж для смесителя для воды, кран внутреннего управления, кран, бесплатная доставка, бесплатный возврат, всемирно популярные, глобальная торговля начинается здесь, десятки тысяч продуктов, цены производителей.Смеситель Внутренний регулирующий клапан Смеситель Сменный картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый смеситель Сменный картридж Керамический картридж Вода ilsr.org.

Запасной картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый картридж для смесителя Сменный керамический картридж Смеситель для воды Внутренний регулирующий клапан смесителя

Запасной картридж смесителя, Керамический дисковый смеситель для кухонного водопада Сменный керамический картридж Водяной смеситель Внутренний регулирующий клапан смесителя, синий (35 мм) — -.【ВЫСОКОКАЧЕСТВЕННЫЙ МАТЕРИАЛ】 Изготовлен из качественного полипропиленового пластика и керамического листа, практичен и долговечен, долгое время использования, принесет вам больше удовольствия。 【2 РАЗМЕР ДОПОЛНИТЕЛЬНО】 Это сменный керамический дисковый картридж на четверть оборота 35 мм или 40 мм, Измерьте свой картридж водопроводного крана перед покупкой, допустимое максимальное давление: около 3,5 кПа。 ВОДОСБЕРЕЖЕНИЕ И ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ】 Керамический лист использует процесс сухого давления, его нелегко носить, не загрязняет качество воды, керамический картридж позволяет избежать утечки воды и сэкономить вода, если у вас протекает кран, этот сменный керамический картридж может быть именно тем, что вам нужно。 【ШИРОКОЕ ИСПОЛЬЗОВАНИЕ】 Замените старый и поврежденный картридж, остановите капание и протечку крана, подходит для кухни, ванной комнаты, однорычажного смесителя для душа краны。 【КАЧЕСТВО ОБСЛУЖИВАНИЯ КЛИЕНТОВ】 Мы всегда ставим удовлетворенность клиентов на первое место.Если у вас есть какие-либо вопросы о наших продуктах, пожалуйста, свяжитесь с нами.。 Описание: practical Это практичный сменный керамический дисковый картридж, сделанный из качественного полипропиленового пластика и керамического листа, практичный и прочный. Можно избежать утечки воды и сэкономить воду. Стоит покупать! Характеристики: 。Изготовлен из качественного полипропиленового пластика и керамического листа, практичный и прочный. 。Это сменный керамический дисковый картридж на четверть оборота 35 мм / 40 мм. что вам нужно 。Керамический картридж может избежать утечки воды и сэкономить воду. 。Идеально подходит для смесителя для кухни, смесителя для ванной и т. д.。 Технические характеристики: 。Состояние: 100% абсолютно новый 。Основной материал: полипропилен Тип: 35 мм, 40 мм (опционально)。 Тип 35 мм Размер: прибл. Диаметр 3,5 см x 5,8 см / диаметр 1,3 дюйма x 2,2 дюйма 。Тип 40 мм Размер: прибл. Диаметр 3 см x 6 см / 1. «Диаметр x 2,7» 。Основной цвет: синий 。Допустимое максимальное давление: около 3,5 кПа 。Приемлемая максимальная температура: около 1 ℉ 。Срок службы: 500000 раз 。Вес упаковки: около 47 г / 57 г。 В комплект входит: 1 картридж с керамическим диском。 Примечание: 1. Пожалуйста, позвольте некоторую ошибку из-за ручного измерения. Спасибо за понимание.。2. Мониторы не откалиброваны одинаково, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, возьмите настоящий стандарт.。

Сменный картридж для смесителя 35 мм Синий кухонный водопад Керамический дисковый картридж Сменный картридж для смесителя Керамический картридж Смеситель для воды Внутренний регулирующий клапан смесителя

Набор трендов с хвостовиком 1/4 дюйма / MT1X1 / 4TC Набор фрез с твердосплавными наконечниками для MT / JIG, 5 предметов, подвесной светильник TODOLUZ для столовой, отделка из латуни, Современное 4-ламповое подвесное потолочное освещение для фермерского дома с опаловым белым стеклом для кухни Номер.Матовый никель, латунь Kingston KB8958DKL Kaiser 4–8, миниатюрный широко распространенный смеситель для унитаза с выдвижным клапаном для розничной торговли. Твердый внутренний порог из гикори, стиль A 6 1/2 дюймов на 24 дюйма. Набор аксессуаров Adafruit с твердым сердечником для подключения катушки с проволокой 22AWG. Профессиональные защитные очки Защитные очки Anti-Flog Антибликовые очки для шлема Сварочные очки Автозатемняющие солнечные сварочные очки. Ремешок PETZL GRILLON, 10 метров, 32,8 фута, регулируемый горизонтальный шнур жизни, сертифицированный ANSI. 30 Белый туалетный столик для ванной Dorel Living Bleeker 30 Inch.WD28X10209 GE для посудомоечной машины Корзина для столового серебра, 8-дюймовые сверхмощные клейкие шлифовальные диски с липкими задними выступами, 10 шт., Зернистость 80, вращение на 180 градусов Проекционная лампа USB Закат Красный свет заката Ночной свет Светодиодная лампа для проектора Романтический визуальный напольный светильник для фотографий / селфи / дома / Гостиная / Спальня, 24 В постоянного тока, 1 ось AUTONICS 5PFF8 Контроллер шагового двигателя, небольшие архитектурные почтовые ящики 2681AQ Marina Aqua Настенный почтовый ящик. Набор из 10 1,57-дюймовых декоративных желтых накладок в стиле ретро для чемодана Застежка-защелка на груди MroMax Toggle Catch Lock, набор из четырех металлических заглушек 3/8, гладкая стальная отделка, Промышленные крепежные детали SP-375-PLX4, 60 x 50 Black Phifer 3028732 TuffScreen.
