Замена термопары в газовой колонке: Ремонт термопары газовой колонки своими руками

Содержание

Ремонт термопары газовой колонки своими руками

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник.

Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение к фазному проводу может привести к поражению электрическим током.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита.

Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Всего просмотров: 20589

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.


Кирилл 08.10.2020

Александр Николаевич, здравствуйте.
Сообщите, пожалуйста, можно ли отремонтировать термопару газовой колонки Junkers WR10 путем надевания на ее конец (постоянно обогреваемый газом) кусочка медной трубочки с внутренним диаметром 4 мм и длиной 15 мм?
С уважением, Кирилл.

Александр

Здравствуйте, Кирилл!
Таким способом ремонтировать термопары нельзя.
Принцип работы термопары заключается в физическом контакте двух разных металлов, которые за счет разных электрохимических потенциалов при нагреве вырабатываю ток. Этот ток проходя через катушку электромагнитного клапана открывает подачу газа.
Если у штатной термопары контактируемые поверхности металлов выгорели, то медная трубка уже не поможет.

Иван Иванович 25.12.2020

Здравствуйте! Полезный Ваш сайт, спасибо.
Лет 50 назад мы варили термопары из проволок диаметром 0,2-0,5 мм по Вашей схеме, с таким же ЛАТР-ом, но использовали литровую стеклянную банку на две трети заполненную «крепким» раствором кухонной соли, поверх которого наливали на сантиметр машинного масла. Одним контактом был металлический диск на дне банки с припаянным проводом, а вторым контактом была скрутка двух проволочек будущей термопары. Ток подбирали ЛАТР-ом. Скрутку аккуратно опускали по центру в банку. Как только скрутка касалась раствора, раздавался гул сварки.
После обретения навыка (двух-трёх проб) получался нормальный шарик сварки. Машинное масло было флюсом и охладителем шарика.

Александр

Здравствуйте, Иван Иванович!
Спасибо за интересную информацию. Не знал о такой технологии сварки термопар. С теоретической точки зрения она не противоречит законам физики и легко реализуемая в домашних условиях. Надо будет для интереса попробовать. Уверен, Ваша информация пригодится посетителям сайта.

Неперехваченное исключение

Функцией запальника газовой колонки является зажигании горелки при открытии крана воды. Именно поэтому очень важно чтобы запальник работал без перебоев. Часто маленький огонь еще называют фитиль. Благодаря сгоранию топливовоздушной смеси образуется огонь. В случае погашения запальника, газовая колонка прекратит подачу газа. Происходит это для предотвращения его накапливания. Рассмотрим в нашей статье почему гаснет запальник газовой колонки, а также способы его устранения.

Содержание:

  1. Почему гаснет запальник газовой колонки
  2. Устранение неполадки
  3. Ремонт газовой горелки с автоматической системой защиты
  4. Устранение автоматической системы защиты

Почему гаснет запальник газовой колонки

Есть несколько причин, почему гаснет запальник:

  • Нет тяги в дымоходе.
  • Износилась или сгорела термопара.
  • Фитиль засорен пылью.
  • Отрыв пламени.
  • Датчики контроля тяги вышли из строя.
  • Между блоком управления и датчиком плохой контакт.
  • Датчик ионизации находится вне зоны действия пламени.

Самой популярной причиной погасания запальника является неисправность термопары. Когда гаснет запальник происходит недостаток тепла, так как отсутствует огонь, термопара обнаруживает его и отключает газ. Термопара – элемент, который предназначен для отключения газа в случае работы газовой колонки с перебоями. Но после долгой эксплуатации термопара может обгореть и ее кончик станет рыхлым от долгого воздействия огня. Именно это и является причиной погасания запальника.

Если есть какие-то потоки воздуха извне, то они могут задувать запальник. Если устройство имеет неправильную вентиляции, то из нее могут приходить потоки воздуха, которые гасят запальник. Но многие путают такую проблемы с отсутствием тяги. Поэтому во время ремонта нужно правильно определить проблему.

В системе контроля газа относятся электромагнитные клапаны. Они устроены в газовых колонках. В том случае, когда вентиляции перестает функционировать, то угарный газ начинает поступать в помещение. А электромагнитные клапаны перекрывают подачу газа и запальник гаснет.

Со временем на теплообменнике и площадки вокруг запальника оседает черная копоть. Это является еще одной причиной погасания запальника. В результате неполного сгорания газа образуется сажа. Из-за скопившейся сажи часто образуются проблемы с системой вентиляции воздуха. Вследствие чего происходит погасание запальника.

Устранение неполадки

В первую очередь необходимо промыть фильтры или же заменить их на новые. Сделать это можно самостоятельно. Далее нужно вызвать специалистов, которые выяснят почему у вас отсутствует напор воды в системе. После выяснения проблемы специалисты прочистят колонку от копоти или же промоют трубы. Еще возможно заменят мембраны на водном узле.

Еще одной причиной того что не зажигается газовая горелка является разряженные батарейки для розжига. Бывают такие случаи, когда газовая колонка зажигается и сразу же тухнет. Для того чтобы решить такую проблему нужно отрегулировать подачу холодной и горячей воды. Но нельзя разбавлять горячую воду холодной. Это приводит к потуханию пламени, а также является неправильным использованием газовой колонки. Для того чтобы произвести регулировку подачи холодной воды необходимо уменьшить подачу ее в кране при помощи поворота вентиля.

Еще бывает такая проблема: газовая колонка включается с хлопками и сразу же потухает. Данная проблема может возникать из-за засора жиклера или каких-либо других элементов колонки, отсутствия тяги, разряженных батарей для розжига, сильного притока газа. Устранить такие проблемы можно самостоятельно или пригласить специалиста.

Ремонт газовой горелки с автоматической системой защиты

Рассмотрим более серьезные проблемы потухания газовой колонки, которая имеет автоматическую систему защиты.

Газ в запальнике должен гореть непрерывно вне зависимости положения вентиля кранов, смесителей для подачи воды и ручки. В газовой колонке с обычной системой автоматической защиты встроены следующие элементы: тремопредохранитель, термопара и электромагнитный клапан. Если засорен запальник или термопара не работает, то происходит затухание фитиля газовой колонки, так как срабатывает системы защиты.

После того как прекратили удерживать ручку регулирования газа гаснет запальник. В таком случае не работает система автоматики. Чтобы провести ремонт такой неполадки нужно хорошо понимать, как работает узел системы защиты. Если вы не разбираетесь в этом, то лучше пригласить специалиста для устранения поломки.

Купить двухконтурный газовый котел вы можете в нашем магазине.

Устранение неисправностей автоматической системы защиты

  1. Ремонт газовой колонки и реле тепловой защиты. Чтобы произвести проверку работоспособности термопредохранителя нужно снять клеммы и закоротить их друг с другом каким-либо металлическим элементов. Например, можно использовать скрепку. Неисправность будет устранена если газовая колонка начнет нормально работать и не будет перегреваться.
  2. Проверка исправности электромагнитного клапана колонки. Если первый вариант не исправил проблему, то нужно проверить работу электромагнитного клапана. Такой клапан имеет сопротивление, которое равняется 0,2 Ом. Чтобы проверить электромагнитный клапан необходимо выполнить следующие действия: подать на обмотку напряжения с мощностью от 20 до 30 мВ при токе в 100 мА. Такой режим можно с легкостью создать резистором на 100 м или пальчиковой батарейкой. Далее нужно поджечь фитиль и убрать руку от ручки регулирования газа. Фитиль должен гореть, а после отключения батарейки он должен потухнуть. То в таком случае электромагнитный клапан работает исправно. Если все элементы работают исправно, то причина заключается в неисправности термопары. Если по внешним признакам нет никаких проблем, то термопару нужно заменить на новую.
  3. Ремонт запальника газовой колонки. Можно попробовать прочистить дюзу или отверстие подачи воздуха тонкой проволокой. После этого запальник должен начать работать. Через какое-то время дюза забивается сажей. Поэтому пламя становится недостаточны, а значит огонь может потухать и не загораться. Вследствие чего накапливается газ и может случиться взрыв. Поэтому необходимо прочищать запальник. Если недостаточно кислорода в смеси газов, то горелка будет гореть желтым цветом. Для устранения такой проблемы нужно прочистить отверстия в запальнике для того чтобы поступало достаточное количество кислорода.

Необходимо всегда точно определять причину погасания запальника газовой колонки. Когда выходит из строя термопара или другие элементы горелки, то нужно быть внимательным.

Если вы не можете произвести ремонт самостоятельно, то лучше обратиться к специалистам. Ведь неправильный ремонт газовой горелки может привести к серьезным последствиям.

Читайте также:

Ремонт термопары в газовой плите своими руками

Мы постараемся ответить на вопрос: ремонт термопары в газовой плите своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Такая деталь, как термопара, устанавливается в целях контроля над пламенем газовой плиты. Она перекрывает подачу газа к горелке, если огонь вдруг погаснет. Устройство применяется во многих приборах, в том числе и в плитах. Если термопара повредится, возникнут перебои в подаче газа, пламя перестанет гореть равномерно и начнет пропадать.

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

  1. Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
  2. Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
  3. Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
  4. Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Термопара – это, в первую очередь, забота о вашей безопасности, поэтому при выборе газовой плиты обращайте внимание на наличие этой опции. Существуют элементы, для работы которых хватает и 20 мкВ, но чаще всего требуется напряжение в 40-50 мкВ.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

  • хромель и константан;
  • железо и константан;
  • алюминий и хромель;
  • нихросил и нисил;
  • медь и константан.

В газовых моделях сплавляют алюминий с хромом. Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции.

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

  1. Его просто и недорого изготавливать, что сказывается на себестоимости техники.
  2. Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
  3. Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
  4. Она может фиксировать температуру с большим разбросом.
  5. Данные, полученные при помощи термопары, достаточно точны.
  6. Ее легко установить и заменить.

  1. Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
  2. Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

  1. Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
  2. После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  1. Некорректно спаяны провода.
  2. Есть электрический шум.
  3. Утечка уже произошла.
  4. Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  1. Использовать большую по толщине проволоку.
  2. Позаботиться об отсутствии температурных перепадов на участке.
  3. Следить, чтобы проволока не испытывала натяжения и не колебалась.
  4. Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Газовые плиты импортных производителей имеют несовершенноре устройство “газ-контроль”, в функции которого входит отключение подачи газа при случайном пропадании пламени (залив,сквозняк и т.д.). Устройство очень капризно и часто отказывает в работоспособности.

Много домыслов и “легенд” бытует на страницах интернета. Таже участь постигла и мою плиту-отказала духовка. То потухнет, то погаснет. ) Решил провести изыскательные работы в данной теме. Как говорится . хорошо изученное устройство – это устройство поломанное вашими руками. что я и сделал.

Предисторию этих “иследований ” я изложил в этом посте. Почитайте, попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля. В крайнем случае ознакомитесь c устройством.

Особенно понравилось “попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля”

Либо это никто не читает, либо одно из двух.
Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован.
Посмотреть бы оригинальчик.

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект – подкорректирую , я “афтар” этого творения.
плагиатом не занимаюсь. ). ковырялся лично..

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Добрый день. Хотел узнать мнение или получить совет у знатоков. “Перестал” работать клапан: проверил по отдельности термопару – выдает 40мВ от обычной горелки; проверил клапан – срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать – обмотка на клапане не накроется при таком использовании?

Добрый день,показателей термопары я не знаю ,т. к. она вышла из строя ,но клапан срабатывал где-то около 1в,”тянул” 400ма.Вся “кухня” моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать – выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР – девайс. )Удачи.

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне – больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана – он лишнего тока не возьмёт.

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(http://kipiya. ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, http://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

в плане стандартов – таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля – эти термопары “заточены ” под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов.
.Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку.
На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 – 600а. примерно и термопара газ-контроля расчитана на ток до 500ма.
Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник.
Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод – он не совершенен,недолговечен. = смывной бачёк с блоком электроники. )
Его ставят чтобы” срубить бабло “( ИМХО ). и запчастей нет.
Для самодельщиков есть где поупражняться.

В повседневности вокруг человека проводники, изоляторы, электроника функционирует, используя иной подход. Попробуем заглянуть внутрь, приподнимем занавес. Заодно отметим, что такое термопара для газовой плиты, зачем нужна. В умелых руках пригодится.

Современная газовая плита — сложное устройство, зато пользоваться агрегатом одно удовольствие. Большинство изделий снабжены электроподжигом, значит, готовьтесь к розетке подключать, как другие бытовые кухонные приборы. Принцип действия розжига заключается в накоплении заряда конденсатором с последующим разрядом через ключевой элемент после достижения напряжением фиксированного значения. Вольтаж амплитудой 2-3 кВ пробивает разрядник, расположенный в конфорке, возникает электрическая дуга, зажигающая газ. Кран подачи голубого топлива открывается одновременно с вышеописанным процессом. Разряд происходит мгновенно.

Электроподжиг присутствует только на конфорках. Иногда для автоматизации духовки необходимо либо проложить дополнительные проводники согласно инструкции, либо вовсе доработать конструкцию. Как скоро автоматизация достигла таких высот, что газовая плита зажигается сама, неудивительно, что конструкторы снабдили технику защитой против угасания огня. Простейший пример, когда в сетевых коммуникациях пропадает газ, потом подается снова. Причем без предупреждения со стороны коммунальных служб.

Хозяин находит кухню, наполненную специфическим острым запахом. Взрыв далеко, а воду из чайника придется вылить в раковину, опасаясь отравиться. Некоторые продукты набирают запахи, кушать испорченные ароматом будет нельзя.

Наличие термопары газовой плиты помогает избежать подобных эксцессов. Если осмотреть конфорку, сняв отражатель, рассекатель, заметим две вещи:

  1. Свечу, напоминающую автомобильную.
  2. Термопару.

Первая отвечает за розжиг пламени, вторая контролирует, чтобы огонь горел исправно. Честно говоря, не приходилось видеть модели, дающие искру при повторной подаче газа, сделано для безопасности (если концентрация достигнет взрывоопасной, кухня рванет). Нынешний уровень технологии попросту не дает 100% гарантию исправной работы конструкции. Если газа в кухне хватает, пожар гарантирован. На практике пара анализаторов снаружи, турбинный датчик оборотов в трубопроводе поправили бы ситуацию, но кто хочет рисковать. Автоматика может 3-4 раза попробовать зажечь затухший огонь.

Ввиду описанных причин, термопара фиксирует угасание пламени, тракт подачи голубого топлива газовой плите перекрывается. Не всегда духовка оборудуется электроподжигом и защитой против угасания пламени. Важно отслеживать поставляемые опции. Имеем шансы наполнить кухню порцией газа, если защита от угасания пламени отсутствует. Осведомитесь у консультанта, в каких местах стоят термопары. Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности.

Типичное устройство розжига (блочок внутри газовой плиты) снабжается шестью или четырьмя парами контактов. Каждая способна выдавать искру. Профессиональный сленг описывает словами: выходы соединены параллельно. Всегда дооборудуете газовую плиту. На прилавке представлены модели, где специальная схемка показывает трассу укладки проводников, дополняющих духовку электроподжигом. Аналогичную процедур можно проделать с контролем горения, оборудовав термопарой выбранную область. Внедрить еще один элемент, не составит сложности опытному технику.

Зеебек обнаружил любопытный эффект, взяв два куска проволоки разнородных проводников: спаял, соединение нагрел, цепь образовала ЭДС, потек ток.

В чем проявляется разнородность. При близком изучении вопроса выясняется: если нагреть проводник с одного конца, противоположный оставить при комнатной температуре, в проволоке возникает ЭДС. Значение бывает разного знака. Ученые объясняют изменением энергетических уровней частиц, переносящих заряд. В результате электроны устремляются из нагретой части проводника в холодную или наоборот, образуя ЭДС положительного/отрицательного знака.

От чего зависит направление движения носителей заряда. Определено физическими особенностями проводника. Для каждого материала ввели величину термоэдс, цифра положительная или отрицательная. У чистого железа параметр составляет +15 мкВ/ºС, у никеля – 20,8 мкВ/ºС. Теперь пару слов касательно назначения термопары.

Согласно определению международного стандарта, термопара представлена двумя соединенными проводниками, используемыми в составе устройства, измеряющего температуру. Осталось добавить: материал проволочек выбирается различного знака коэффициентов термоэдс. Достигается максимальная разность потенциалов. Точность измерений напрямую определена величиной измеряемого параметра. Поскольку приборы демонстрируют абсолютные, относительные погрешности.

Распространенной термопарой считают изделие алюмеля (– 17,3 мкВ/ºС), хромеля (+ 24 мкВ/ºС). При температуре спая 300 ºС изделие выдает на контакты напряжение 12 мВ. Цифровой измеритель оценивает значение согласно полученному результату, газовая плита отрабатывает необходимые операции. В простейшем случае термопара определяет наличие огня конфорки. Огонь гаснет — срабатывает предохранительный клапан, перекрывающий подачу газа. Реализуется концепция безопасного пользования плитой.

Иногда точного измерения температуры не требуется, схема организована на цифровом компараторе, сравнивающем напряжение термопары с заданным уровнем. Порог перейден — происходит срабатывание схемы. Дальнейшие действия газовой плиты определены алгоритмом, заложенным разработчиками.

Термопары применяются в бытовой технике из-за беспримерной надежности, дешевизны, отказоустойчивости. Действительно, как может сломаться обыкновенный провод. Порвется — недолго срастить. Место пайки восстанавливается запросто. Газовая плита с термопарой надежно работает, ремонтопригодна.

Немалую роль играет аспект унификации. Термопара алюмель-хромель легко заменяется другой аналогичной. Сплавы легко приобрести по отдельности, можно своими руками изготовить измеритель температуры для газовой плиты. Немаловажный критерий маркетинговой привлекательности оборудования.

Видя простоту, покупатель готов потратить деньги. Монтаж несложен. Проложить пару проводов под силу каждому. Пару слов о назначении термопары.

Проводки термопары помещаются в экран для избегания наводок, помех. Шаг позволит исключить ложные срабатывания оборудования, неправильные результаты измерений. Дополнительно избежать помех поможет скручивание проволочек друг с другом. На схожем принципе основана стабильность компьютерных витых пар.

Напряжение на выходе датчика зависит от разности температур между холодным и горячим концом. Поэтому в точных механизмах необходимо дополнительно оценивать параметры среды в месте снятия показаний. В бытовой технике, газовых плитах, нюансы упускаются за ненадобностью.

Термопара стоит неподалеку от свечи. Фактор контроля температуры — излучение. Огонь не задевает элемент, жар достигает датчика. Поскольку угасание конфорок происходит по раздельности, по науке выход каждой термопары подается на собственное измеряющее устройство. На практике скорее действует монтажное или схемное объединение логическим «и-не». Если один сигнал пропал, немедленно вырабатывается импульс тревоги, используемый по назначению. Отследим, чтобы работали все конфорки плюс духовка.

Перед тем как заменить термопару, попробуйте почистить. Характерный признак неисправности таков:

  • нажимается кнопка;
  • загорается пламя;
  • огонь горит, пока палец лежит на кнопке.

Стоит убрать руку, пламя исчезает. Следует наждаком почистить головку датчика, расположенную под рассекателем. Если действие бессильно помочь, производится замена термопары газовой плиты. Электромагнитный клапан рассчитан на срабатывание при достижении напряжением некоторого уровня. При невозможности достать оригинальную запчасть, вспомните факт. Порог срабатывания найдете в технических параметрах электромагнитного клапана. Разумеется, после сборки систему следует проверить на работоспособность.

Отметим малоизвестный факт: тип форсунки определен давлением газа магистрали. Учитывают при переходе с природного газа (метан) на баллонный. У последнего давление выше, диаметр форсунки уже. Где взять изделия заменить старые. Газовая плита комплектуется двумя наборами форсунок. Производитель учитывает возможность перехода на новый тип топлива. Для производства замены входит в комплект специальный торцовый ключ.

Практически каждый владелец газовой плиты хотя бы раз в жизни сталкивался с ее поломкой. Зачастую обращаться за помощью к мастеру довольно накладно, поэтому домашние умельцы пытаются самостоятельно устранить неполадки, чтобы лишний раз не транспортировать плиту. Есть такие модели газовых плит, которые вполне можно отремонтировать своими руками, особенно, если проблемы связаны с регулировкой пламени, заменой электроподжига и другими незначительными поломками. В данной статье мы расскажем, как осуществить ремонт духовки газовой плиты и варочной поверхности своими руками, приведем ряд наиболее распространенных поломок и пути их устранения.

Многие газовые плиты разных производителей имеют одинаковое устройство. Достаточно на одном примере рассмотреть, как происходит ремонт, чтобы понять технику выполнения работ. Чтобы выдержать давление природного газа, придется запастись полезной информацией.

Важно! В случае правильной настройки пламя горит синим цветом ровно. Если возникают оранжевые всполохи, то это свидетельствует о нарушении баланса топливной смеси.

Прочитав информацию ниже, вы сможете выполнить ремонт газовой плиты “Гефест” или любой другой торговой марки своими руками. Решив освоить правильную чистку такого оборудования, вам необходимо разобраться в том, что же находится внутри.

Важно! Духовка является неотъемлемой частью газовой плиты и требует такого же ухода и бережного отношения, как и варочная поверхность. В отдельной статье мы собрали лучшие советы — кликайте на ссылку и читайте про эффективные способы чистки духовки.

Под столешницей плиты находятся следующие элементы:

  • Конфорки. Как правило, они крепятся к плите болтами, при этом каждая конфорка состоит из рассекателя, крышки, инжектора. К каждой из них подходит медная или стальная трубка. Чтобы снять конфорку, понадобится ключ на 13.

Важно! Главное — не сорвать головку или резьбу во время чистки. Герметичность сборки лучше проверять с помощью мыльного раствора. Необходимо нанести пену на узлы, испытать деталь.

  • Свечи. Они располагаются по периметру каждой горелки: одна — используется для розжига, другая — является термопарой, то есть включенной схемой контроля горения. Их отличить друг от друга достаточно легко. Высоковольтная свеча розжига прикрыта керамическим кафтаном.
  • Коллектор. Это — толстая трубка, непосредственно от которой идет проводка к каждой конфорке. Подача газа контролируется электромагнитным клапаном. Их количество соответствует числу конфорок. Если пламя одной из них затухает, то остальные все еще будут гореть.
  • Распределительный арматурный щиток. К каждому электроду розжига разбегаются одиночные высоковольтные провода.

Важно! Если плита лишится заземления, то возникнет риск удара током.

  • Тиристор, конденсатор, диод, предохранители. Эти детали присутствуют внутри плиты в том случае, если заряд формируется посредством электронной схемы. Она питается зарядом конденсатора и начинает работать от всплеска энергии от свечи.

Важно! Если что-то из перечисленных в последнем пункте деталей перегорит, то их легко самостоятельно заменить.

Давайте же разбираться, как починить газовую плиту, если, к примеру, конфорка стала гореть слабо. Кстати, это — наиболее распространенная проблема таких приборов: постепенно пламя начинает частично пропадать вследствие засора рассекателей или форсунок горелок.

Важно! Если вы будете неаккуратно готовить на плите, то маленькие отверстия забьются остатками вскипевшего молока или супа, крошками. Такое случается даже по причине использования чрезмерного количества моющего средства. Поэтому старайтесь не доводить конфорки до такого состояния, когда синее топливо перестает в горелку поступать.

Если же проблема все-таки возникла, то необходимо снять конфорку, тщательно прочистить рассекатель или форсунку с помощью спицы или иглы.

Важно! Некоторые модели газовых плит имеют пластиковые ручки кранов, надетые на шток посредством металлической пластинки, которая вставляется в паз. Ручки по мере эксплуатации начинают разбалтываться, пластинка вылетает и просто теряется. Не стоит расстраиваться, можно решить проблему. Возьмите самую обыкновенную металлическую крышку для консервирования или от консервной банки, ножницами аккуратно вырежьте подходящую пластину и вставьте ее в специальный паз на ручке.

Если со временем ручки кранов стали туго поворачиваться либо западать, то следует их смазать и почистить стоки от масла, жира, грязи. Достаточно:

  • Снять ручки, переднюю панель плиты, которая крепится чаще на защелки или болты.
  • Потом аккуратно разобрать краники, выкрутить шпильки, удерживающие шток.
  • Затем вынуть пружину, пробку, с помощью тряпок очистить их от грязи.

Важно! Пробку чистить следует максимально осторожно, чтобы не поцарапать ее, ведь это может стать причиной утечки газа.

  • Дальше надо смазать пробки графитовой смазкой, но важно здесь не залепить отверстия.
  • Затем необходимо взять шток, с него счистить грязь и жир ножом, пробку вставить обратно, в нее вставить пружинки, и закрепить шпилькой шток.

Многие хозяйки сталкиваются с такой проблемой, как заедание или неплотное прилегание дверцы духовки. Ремонт газ плиты в таком случае осуществляется очень просто:

  1. Необходимо открутить винты, которыми дверца крепится к плите, но только не до конца.
  2. Немного раскачать ее, чтобы она вернулась на место и прочно села на петли.
  3. Затем необходимо закрутить на место болты и проверить плотность прилегания дверцы. Делается это просто: между уплотнителем и верхним краем плиты вставьте лист бумаги, убедитесь, что он плотно прижимается уплотнителем.

Важно! Работа с современной техникой может даже самого продвинутого человека завести в тупик. Предлагаем вашему вниманию статьи с самыми распространенными вопросами от пользователей духовок. Их название говорит само за себя:

Не реже владельцы газовых плит сталкиваются с проблемой, когда выходит из строя система газ-контроля: при зажигании конфорки жмешь на кнопку, и пламя горит, как только отпускаешь ее, оно сразу тухнет. Сразу впадать в панику не стоит.

Первым делом очистите термопару, проще говоря, это — железная деталь, которая находится рядом с конфоркой. Когда она нагревается, образуется ток, задерживающий магнитный клапан в рабочем положении и не дает ему препятствовать поступлению газа к конфорке. Если по какой-то причине газ тухнет, то термопара остывает, и клапан сразу закрывается, не давая газу поступать в помещение. Чтобы система начала работать в прежнем режиме, необходимо с помощью наждачной бумаги зачистить эту деталь.

Важно! Если этой процедуры оказалось недостаточно, то придется менять термопару.

На вашей кухне присутствует газовая плита “Горение”? Ремонт своими руками данного прибора вы сможете выполнить легко, если прислушаетесь к советам профессионалов. Но если вдруг вы почувствовали запах газа, то сразу перекройте кран подачи топлива и вызывайте мастера. Не забывайте регулярно чистить и мыть плиту, ухаживать за ней, ведь на это она ответит вам качественной и долговечной работой.

Существует категоричный запрет, подкрепленный административным и уголовным правом, на несанкционированное вмешательство в работу газового оборудования. Но не все то, что называется газовым, непосредственно им и является. А в реальности ремонт газовой плиты своими руками не только возможен, но и необходим. Ведь оплачивать вызов и работу мастера, заменившего неисправную ручку или отрегулировавшего уровень подачи топлива, не всегда целесообразно. И, тем более, не нужно брать на это официальное разрешение у газовой службы.

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

  • газовую систему, в которую входят трубы и шланги с кранами и горелками;
  • электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
  • корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Важно! Общая конструкция у всех печей одинакова. Отличие некоторых моделей заключается лишь в дизайне и функционале.

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

  1. Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
  2. Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
  3. Комбинированные. Современные печи используют одновременно два способа.

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовки газовых печей делятся на два вида.

  1. Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
  2. Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

Важно! Выявлять неисправность газовой печи лучше при ее выключенном состоянии. В противном случае использование поврежденного прибора может привести к серьезной аварии.

Если в помещении чувствуется запах газа, а плита в этот момент не работает, значит где-то происходит утечка голубого топлива. Необходимо разобрать печь и мыльным раствором промазать все соединения газового трубопровода как снаружи, так и внутри. Пузырьки воздуха покажут, где выходит газ.

Чтобы осмотреть регуляторы и запорные краны, нужно снять верхнюю крышку. Для этого следует убрать решетки и конфорки, отверткой вывернуть крепежные болты и поднять крышку варочной панели.

Чтобы проверить на предмет утечки внутреннюю конструкцию духовки, сначала следует посмотреть, с какой стороны плиты идет в нее подвод газа. В зависимости от увиденного, снимать нужно правую или левую стенку. После обнаружения утечки требуется заново произвести скрутку узлов, подмотав на резьбу больше уплотнителя в виде ленты ФУМ или нити Локтайт 55.

Совет! Для работ, связанных с утечкой газа, рекомендуется вызвать аварийную газовую службу.

Газовые плиты, как и любые другие сложные механизмы, также подвержены неполадкам, которые заключаются в следующем:

  • перестает гореть газ;
  • зажигание происходит не сразу;
  • неровное пламя;
  • работа сопровождается шумом и посторонним запахом;
  • проблемы с духовым шкафом;
  • затруднение при включении и другие.

Чтобы починить такие поломки, не обязательно вызывать мастера. Провести самостоятельный ремонт вполне по силам каждому. Но прежде, чем ремонтировать прибор, необходимо отключить подачу на него газа. Ручка запорного крана находится на стене за плитой или непосредственно на печи в районе задней стенки.

Устранение неисправностей нужно начинать с чистки плиты. При попадании мелких пищевых частиц в горелку часто происходит засор сопла. Мусор перекрывает путь для топлива. При этом пламя не зажигается вообще или горит неравномерно. Иногда из-за преграды горит огонь только на минимуме. Прочистить форсунку можно при помощи тонкой иголки.

Также кусочки еды или другой сор могут попасть в рассекатель. Находясь на пути пламени, инородный предмет может издавать неприятный запах. Необходимо снять конфорку и провести тщательную чистку.

Мощность или высота пламени регулируется при помощи ручек на варочной панели. Иногда она может проворачиваться с трудом или вовсе оставаться на месте. Чтобы провести ремонт ручки потребуется полная разборка краника. Для этого сначала нужно снять регуляторы и переднюю панель.

У краника следует аккуратно вытащить шпильку, затем вынуть пружину и пробку. Все детали необходимо очистить от жира и мусора. Нельзя использовать острые предметы, чтобы не нарушить целостность пробки. После чистки нужно покрыть поверхности деталей графитовой смазкой и собрать их в обратной последовательности.

Совет! Чтобы отрегулировать пламя при использовании баллонного газа, помимо прочего необходимо поменять весь комплект жиклеров. Для этой работы нужен специалист из газовой службы. Только он сможет произвести правильную настройку оборудования, чтобы топливо сгорало без остатка.

Почти все современные газовые плиты выпускаются с такой полезной функцией, как электроподжиг. И только у самых бюджетных моделей он может отсутствовать. Например, есть такие печи у производителей Электа, Flama, Gorenje и Hansa.

Система автоподжига часто подвержена поломкам. Если проблема с одной конфоркой, то нужно проверить у нее запальный электрод. На его керамической поверхности может быть трещина, из-за чего искра пробивает в сторону.

Затем проверяется целостность провода, соединяющего пьезо и блок электророзжига. При неисправности всего блока, поджиг не работает у всех горелок. Дефектные элементы требуется заменить новыми. Отсутствие искры у всех конфорок также может быть вызвано неисправностью кнопки включения. Если кнопка исправна, то проверяют провода питания. Точно также обследуется пьезоэлемент в духовке.

Часто бывает, что не закрывается дверца у духового шкафа. При неплотном прилегании дверцы духовки происходит значительная потеря тепла, и процесс приготовления пищи может затянуться на неопределенный срок. Причин может быть две:

  • разболталось крепление;
  • пришла в негодность уплотнительная прокладка.

Крепление необходимо подтянуть с помощью отвертки. А прокладку нужно заменить. Для этого снимают с петель дверцу и удаляют старую прокладку. Очищают желоб при помощи моющего средства и проводят монтаж нового уплотнителя.

Может выйти из строя газ-контроль устройства: из-за постоянного перепада температур термопара нередко перегорает. Ремонт газконтроля заключается в замене детали. Но иногда пользователи предпочитают отключить функцию защиты. Как это делается, показывает следующее видео на примере плиты Брест 1457:

При нарушении баланса газовоздушной смеси слышится громкий шум при горении топлива. Чтобы устранить неполадку, в старой плите нужно провести коррекцию заслонки для воздуха, а в новых моделях шум прекратится после замены рассекателей.

Если перестало работать все электрооборудование газовой плиты, то причина, скорее всего, в нарушении подачи электроэнергии. Поиск проблемы нужно начинать с розетки, в которую подключен прибор.

Важно! При проверке электрооборудования с последующим ремонтом предварительно необходимо отключить устройство от сети.

Ремонт таймера, температурного датчика и элементов подсветки проводят заменой вышедших из строя деталей новыми.

Чтобы кухонный агрегат работал долгие годы без серьезных поломок, требуется регулярный профилактический уход. После каждого приготовления пищи, дождавшись остывания плиты, необходимо тщательно мыть и удалять пищевой мусор с поверхности. Это обезопасит технику от различных засоров.

Не рекомендуется оставлять работающее оборудование без присмотра. Выкипающая жидкость может залить пламя на конфорке, тем самым сокращая срок службы механизма газ-контроля и элементов автоподжига.

Совет! При чистке поверхности от пригоревшей еды, можно воспользоваться пищевой содой. Это ускорит процесс уборки и добавит дезинфекции. Горелки и решетки из чугуна чистят металлической щеткой.

Необходимо регулярно проводить смазку трущихся поверхностей у регулировочных кранов. Как это сделать, описывалось выше.

Отремонтировать газовую плиту не трудно. Но еще легче содержать ее в чистоте и порядке. И тогда незаменимый кухонный прибор прослужит многие годы, радуя безупречной работой.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 45

Новая термопара может решить проблемы с пилотным светом | Новости, Спорт, Вакансии

Термопары — это датчики температуры, которые служат в качестве предохранительных запорных устройств для газовых приборов.

Если контрольная лампочка газового водонагревателя отказывается гореть, замена термопары может решить проблему.

Шаг 1: Прочтите руководство по эксплуатации или инструкции, напечатанные на водонагревателе, чтобы ознакомиться с рекомендуемым производителем методом замены термопары.

Шаг 2: Используйте ручку управления газом на водонагревателе, чтобы выключить газ, и используйте запорный газовый клапан на линии подачи нагревателя, чтобы также выключить газ. Если бак теплый, дайте ему остыть не менее 20 минут.

Шаг 3: Снимите внешнюю и внутреннюю панели доступа на баке для горячей воды.

Шаг 4: Найдите медную линию термопары и с помощью разводного ключа ослабьте гайку, которая крепит термопару к блоку управления подачей газа. Когда гайка ослаблена, потяните термопару вниз, чтобы отсоединить ее от бака.

Шаг 5: Следуйте по медной линии к узлу горелки и отсоедините термопару от кронштейна. Если на конце термопары есть вторая гайка, ослабьте ее, прежде чем вынимать наконечник термопары из монтажного кронштейна. Если необходимо снять блок горелки, чтобы получить доступ к дальнему концу термопары, может быть целесообразно вызвать специалиста по обслуживанию.

Шаг 6: Сняв термопару, отнесите ее в местный хозяйственный магазин или магазин сантехники и найдите подходящую замену.Универсальные термопары поставляются с несколькими наконечниками, поэтому один из них должен подойти. Новая термопара должна быть той же длины, что и старая. Если новая термопара длиннее, свяжите лишнюю трубку, чтобы новая термопара была практически той же длины, что и старая.

Шаг 7: Начните с установки наконечника новой термопары обратно в кронштейн на узле горелки. Если была вторичная гайка, подтяните ее разводным ключом.

Шаг 8: Вставьте конец термопары в газовый клапан и вручную затяните гайку, чтобы прикрепить ее.Не перекручивайте гайку. С помощью разводного ключа завершите затяжку гайки. Гайка достаточно затянута, когда медная трубка, входящая в нее, немного люфтит или покачивается.

Шаг 9: Как только термопара надежно установлена, снова включите газ и зажгите запальник горелки. Обязательно следуйте инструкциям производителя по повторному включению контрольной лампы.

Шаг 10: Установите на место внутреннюю и внешнюю панели доступа, уберите инструменты и дайте баку немного времени, прежде чем принять тот долгий горячий душ, о котором вы мечтали.

принцип работы, характеристики, устранение неполадок

Функция запальника газовой колонки заключается в розжиге горелки при открытии водопроводного крана. Именно поэтому очень важно, чтобы запальник работал без перебоев. Часто небольшой огонь также называют фитилем. Сгорание воздушно-топливной смеси создает пожар. Если запальник погаснет, газовая колонка прекратит подачу газа.Это делается для предотвращения его накопления. Рассмотрим в нашей статье, почему тухнет запальник газовой колонки, а также способы его устранения.

  1. Почему гаснет запальник газовой колонки
  2. Поиск и устранение неисправностей
  3. Ремонт газовой горелки с автоматической системой защиты
  4. Устранение автоматической системы защиты

Есть несколько причин, по которым гаснет запальник:

  • Нет тяги в дымоходе.
  • Термопара изношена или перегорела.
  • Фитиль забит пылью.
  • Отрывное пламя.
  • Датчики контроля тяги вышли из строя.
  • Плохой контакт между блоком управления и датчиком.
  • Датчик ионизации находится вне зоны пламени.

Наиболее распространенной причиной выхода из строя воспламенителя является неисправность термопары. Когда запальник гаснет, значит, не хватает тепла, так как огня нет, термопара определяет это и отключает подачу газа. Термопара – элемент, который предназначен для отключения газа при прерывистой работе газовой колонки.Но при длительном использовании термопара может сгореть и ее наконечник расшатается от длительного воздействия огня. Из-за этого зажигалка гаснет.

Если есть потоки воздуха извне, то они могут продуть запальник. Если в устройстве неправильная вентиляция, то из него могут исходить потоки воздуха, которые гасят запальник. Но многие путают такую ​​проблему с отсутствием тяги. Поэтому во время ремонта нужно правильно выявить проблему.

В систему газового контроля входят электромагнитные клапаны.Они расположены гейзерами. В том случае, если вентиляция перестает функционировать, то в помещение начинает поступать угарный газ. А электромагнитные клапаны перекрывают подачу газа и запальник гаснет.

Со временем на теплообменнике и площадке вокруг запальника оседает черный нагар. Это еще одна причина гашения воспламенителя. В результате неполного сгорания газа образуется сажа. Из-за скопившейся сажи часто образуются проблемы с системой вентиляции воздуха.В результате происходит гашение воспламенителя.

Поиск и устранение неисправностей

В первую очередь необходимо промыть фильтры или заменить их новыми. Вы можете сделать это самостоятельно. Далее необходимо вызвать специалистов, которые выяснят, почему у вас нет давления воды в системе. После выяснения проблемы специалисты очистят колонку от нагара или промоют трубы. Также возможна замена мембран на водяном узле.

Еще одна причина того, что газовая горелка не зажигается, это разряженные батарейки розжига.Бывают случаи, когда газовая колонка загорается и тут же гаснет. Для того чтобы решить эту проблему, нужно наладить подачу холодной и горячей воды. Но нельзя разбавлять горячую воду холодной. Это приводит к угасанию пламени, а также является неправильным использованием газовой колонки. Для того чтобы отрегулировать подачу холодной воды, необходимо уменьшить ее подачу в кране, повернув вентиль.

Есть еще такая проблема: газовая колонка включается с хлопками и тут же тухнет.Эта проблема может возникнуть из-за засорения жиклера или каких-либо других элементов колонки, отсутствия тяги, разряженных аккумуляторов для розжига, сильного газового потока. Устранить такие неполадки можно самостоятельно или пригласить специалиста.

Ремонт газовой горелки с автоматической системой защиты

Рассмотрим более серьезные проблемы тушения газовой колонки, имеющей автоматическую систему защиты.

Газ в запальнике должен гореть непрерывно, независимо от положения вентиля крана, смесителей воды и ручек.В газовую колонку с обычной автоматической системой защиты встроены следующие элементы: тремопротектор, термопара и электромагнитный клапан. Если запал воспламенитель или термопара не срабатывает, то фитиль газовой колонки затухает, так как срабатывают системы защиты.

После прекращения удержания ручки газа запальник гаснет. В этом случае система автоматики не работает. Чтобы устранить такую ​​проблему, нужно хорошо понимать, как работает узел системы защиты.Если вы в этом не разбираетесь, то лучше пригласить специалиста для устранения поломки.

Устранение неполадок автоматической системы защиты

  1. Ремонт газовой колонки и реле тепловой защиты. Чтобы проверить работу термопредохранителя, нужно снять клеммы и закоротить их между собой какими-то металлическими элементами. Например, вы можете использовать скрепку. Неисправность устранится, если газовая колонка начнет нормально работать и не перегреваться.
  2. Проверка работы электромагнитного клапана колонки. Если первый вариант не устранил проблему, то нужно проверить работу электромагнитного клапана. Такой клапан имеет сопротивление, равное 0,2 Ом. Для проверки электромагнитного клапана необходимо выполнить следующие действия: подать на обмотку напряжение мощностью от 20 до 30 мВ при токе 100 мА. Этот режим легко создать с помощью резистора на 100 м или пальчиковой батарейки. Далее нужно поджечь фитиль и убрать руку с ручки управления газом.Фитиль должен гореть, а после отключения аккумулятора погаснуть. В этом случае электромагнитный клапан работает исправно. Если все элементы исправны, то причина в неисправности термопары. Если по внешним признакам проблем нет, термопару необходимо заменить на новую.
  3. Ремонт запальника газовой колонки. Можно попробовать прочистить сопло или отверстие подачи воздуха тонкой проволокой. После этого зажигалка должна начать работать. Через некоторое время форсунка забивается сажей.Поэтому пламени становится недостаточно, а значит, огонь может погаснуть и не разгореться. В результате скапливается газ и может произойти взрыв. Поэтому необходимо чистить воспламенитель. Если в газовой смеси недостаточно кислорода, горелка загорится желтым светом. Чтобы устранить эту проблему, нужно прочистить отверстия в запальнике, чтобы получить достаточное количество кислорода.

Всегда необходимо точно установить причину погасания запальника газовой колонки.При выходе из строя термопары или других элементов горелки нужно быть осторожным.

Если не получается отремонтировать самостоятельно, то лучше обратиться к специалистам. Ведь неправильный ремонт газовой горелки может привести к серьезным последствиям.

Читайте также:

Гейзер Термет — Неисправности и решения

Отсутствие зажигания

Если установлена ​​модель, оснащенная электроподжигом, например Термет Г 19-00 Аквахит Электронный, водонагреватель может не включаться при севших аккумуляторах.Если при открытии крана горячей воды прибор создает искру, это слышно по характерному звуку. Но мощности искры может быть недостаточно, чтобы зажечь пламя.

Для решения этой проблемы необходимо установить новые батареи. Для этой модели подходят аккумуляторы R20. Рекомендуется устанавливать щелочные батарейки, так как их срок службы намного больше. Место установки расположено в нижней части устройства с левой стороны.

Если установлена ​​газовая колонка полуавтоматическая, типа Termet Termaq G 19-01, то возможно засорился жиклер запальника или провод пьезорозжига.Для решения этой проблемы необходимо демонтировать корпус устройства, чтобы зачистить провода. Если в форсунках скопилась пыль, запальник может не гореть. Его можно почистить с помощью тонкой мягкой проволоки. Для качественного розжига важно удерживать кнопку пьезорозжига не менее 5 секунд.

Также зажигание не произойдет, если фитиль или электроды розжига установлены неправильно. Из-за частых перепадов температуры элементы устройства могут деформироваться.Это влияет на геометрию электродов и фитиля в пространстве. Для решения проблемы необходимо визуально осмотреть проблемные места, и при необходимости установить их в правильное положение.

Также пламя может не появиться при повреждении мембраны водяного узла. При попадании воды под ее давлением мембрана прогибается и, нажимая на шток, открывает клапан подачи газа. Деформация или повреждение мембраны приводит к тому, что газ перестает поступать в горелку.Для ремонта требуется удалить воду из агрегата.

Для этого необходимо отсоединить трубы подачи и слива воды от гидроблока. Также необходимо демонтировать теплообменник. После этого нужно снять болты, удерживающие крышку гидроблока. Затем мембрану можно удалить. Для замены необходимо приобрести точно такую ​​же модель, какая установлена ​​в вашем устройстве.

При низком напоре воды в водопроводе газовая колонка Термет также не будет работать.Минимально допустимое значение составляет 0,1 бар. Для начала нужно установить регулятор давления на устройстве на самое низкое значение. Регулятор расположен справа от ручки регулировки температуры. Он отмечен синей полосой. А если проблема в напоре подачи воды, то при открытии крана подачи в водопроводе можно наблюдать слабый напор. Для решения проблемы необходимо позвонить провайдеру данной услуги.

Еще одна причина, по которой водонагреватель может не загореться, это аварийное отключение из-за поступления сигнала с датчика тяги. Он устанавливается в верхней части прибора и работает, если продукты горения не выбрасываются в дымоход. При этом пламя вначале загорается, но быстро гаснет. Тягу можно проверить с помощью пламени свечи или спички. Если тяга нарушена, дымоход необходимо прочистить.

Пламя может погаснуть из-за срабатывания защиты, если над агрегатом установлена ​​слишком мощная вытяжка. Забитый теплообменник также может стать причиной проблемы, описанной выше.

Как правильно зажечь устройство

В первую очередь алгоритмы включения газовой колонки Термет определяются способом ее розжига.

Делится на два типа. Termet G 19-00 Aquaheat — Розжиг осуществляется от батареек. В этой модели нет необходимости в постоянно горящем запальнике. Все регулировки мощности и давления автоматические.

Termet Termaq G 19-01 — у этой модели пьезорозжиг. Главное отличие этой модели – запальник непрерывного действия.Отдельно можно регулировать как напор воды, так и мощность. Ручки регулировки расположены на передней части машины.

Очень часто инструкция, которая идет в комплекте с колонкой, очень непонятна, поэтому вот ключевые моменты, которые необходимо знать для включения газового проточного водонагревателя Termaq G с пьезоподжигом.

Газовая колонка Термет 19-01 имеет датчик контроля пламени, датчик контроля тяги и ограничитель температуры на выходе. Агрегат подключается к дымоходу, через который отводятся выхлопные газы.Само устройство выполнено из нержавеющей стали. Теплообменник в нем установлен медный, без примесей олова и свинца.

Вся водопроводная арматура изготовлена ​​из экологически чистого полиамида, армированного стекловолокном. На передней панели можно увидеть смотровое окошко, регулятор мощности, ручку, позволяющую регулировать подачу воды. Кнопка пьезорозжига установлена ​​в нижней части водонагревателя. Перед тем, как приступить к работе, нужно убедиться, что в помещение поступает достаточное количество воздуха, и есть сквозняк, удаляющий выхлопные газы.

При работе гейзер Термет сжигает большое количество кислорода, поэтому приток свежего воздуха должен быть очень хорошим. Далее нужно открыть запорный вентиль на линии газа и линии холодной воды. Для включения устройства необходимо одной рукой удерживать кнопку регулятора мощности, а другой рукой одновременно нажимать на пьезорозжиг. При этом образуется искра, которая зажигает запальную горелку. Важно соблюдать меры безопасности и не подходить близко к смотровому окну.

Кнопку пьезорозжига необходимо удерживать не менее 15 секунд. Именно это время необходимо для того, чтобы термопара как следует прогрелась и подала сигнал на запуск горелки. После того, как пилотное пламя зажглось, кнопку пьезоподжига можно отпустить. Если воспламенения не произошло, нужно повторить процедуру. Если агрегат долго стоял и в систему попал воздух, необходимо удерживать нажатой кнопку управления мощностью, чтобы вышел весь воздух.

Мощность водонагревателя устанавливается самостоятельно, так как в данной модели нет системы регулировки мощности. Это делается путем перемещения ползунка влево и вправо. Справа максимальное значение, слева минимальное. Температура воды регулируется с помощью регулятора объема воды. Поворот ручки против часовой стрелки увеличивает поток воды и, следовательно, уменьшает температуру, и наоборот.

Гейзер Бош

При повторном включении прибора основная горелка включится автоматически, как только появится запрос на воду из складного крана.В этом случае пилотное пламя будет гореть постоянно. При прекращении потребности в горячей воде агрегат также выключается. Если вы планируете остановить машину на очень долгое время, необходимо повернуть ручку управления мощностью в минимальное положение.

_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

Гейзер Электролюкс
У меня колонка Электролюкс GWH 275 SRN.

Квартира сдается и когда я заселилась, ремонт еще не был закончен. Я должен был завершить его. Во время ремонта…

Газовые колонки Аристон
Сверху газовая колонка Аристон имеет выход для подключения к дымоходной системе для обеспечения обязательного вывода продуктов сгорания за пределы корпуса. Основная задача…

Гейзер Вектор
Колонка Вектор Люкс Эко зажигается, но через некоторое время перестает работать. Причин такого поведения газовой горелки несколько.Вот некоторые из них. Плохо…

Гейзеры Оазис
Два с половиной года эксплуатирую газовую колонку Оазис 20 кВт. Примерно через 6 месяцев эксплуатации начались с ним проблемы. В зимнем режиме…

Газовая колонка Bosch
Используем газовую колонку Bosch W 10 кб. В паспорте написано, что страна происхождения Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Это было всего…

Гейзеры Юнкерс
У меня установлена ​​газовая колонка Юнкерс WR 275. Подачу газа и давление воды устанавливаю с помощью регуляторов. И настроил так, чтобы вода подавалась под 45 градусов. Сегодня…

Уже более 100 лет люди используют газовые водонагреватели для приготовления горячей воды для санитарно-гигиенических нужд. Наибольшее распространение получили проточные водонагреватели, или, как их чаще всего называют, колонки. Важнейшим узлом этого устройства является теплообменник. Именно в ней происходит то, для чего предназначена колонка. Продукты сгорания газа, проходя снизу вверх по внутренней полости теплообменника, отдают тепло воде, движущейся по медным трубкам.Для обеспечения хорошей теплоотдачи корпус теплообменника, трубы и ребра радиаторной части теплообменника изготовлены из меди, обладающей высокой теплопроводностью. Коэффициент теплопроводности меди в 7,3 раза выше, чем у стали.

Именно поэтому в газовых колонках устанавливаются теплообменники, как правило, из меди. Для предотвращения их преждевременного износа поверхности теплообменников и труб покрывают металлом, устойчивым к коррозии. С этой же целью и из соображений безопасности современные газовые водонагреватели оснащаются необходимыми средствами автоматизации.

Например, на колонках RIHTERS, как и на колонках других производителей, устанавливаются специальные датчики, которые будут давать сигнал на прекращение подачи газа на горелку в следующих случаях:
. Непредвиденное угасание пламени
. Проблемы с тягой в дымоходе
. Перебои с водоснабжением

Колонка также отключится при достижении максимальной температуры нагрева — 80С. Казалось бы — все предусмотрено.

Однако бывают случаи, когда колонки выходят из строя из-за прогорания корпуса теплообменника.Первая реакция потребителя часто бывает: «Колонка плохая, виноват производитель». Встречаются иногда «консультанты», которые говорят: «Это устройство некачественное, виноват производитель. Вот если бы вы купили колонку другого производителя, этого бы не случилось. Не торопитесь делать выводы. На сегодняшний день в Республике Беларусь эксплуатируется более 250 тысяч колонок, и они выходят из строя по причине прогорания корпуса теплообменника – тысячные доли процента. Среди них колонки разных производителей.И в подавляющем большинстве случаев вины производителей тут нет.

В чем причина?
В основе этого явления лежит банальная простая истина: локальный перегрев поверхности теплообменника. Но почему это происходит, нужно понять.

Причин может быть несколько:
1. Наличие отложений накипи в трубках теплообменника. Растворенная вода содержит соли жесткости. При нагреве такой воды на внутренней поверхности труб теплообменника образуется накипь, что ухудшает передачу тепла от продуктов сгорания к воде.Если ваша колонка прослужила 2 года и более, то можете быть уверены, что на внутренней поверхности трубок есть накипь, и ее толщина постоянно увеличивается. Для достижения заданной температуры воды каждый раз пламя горелки принудительно увеличивается при соответствующем увеличении расхода газа, т. е. увеличивается интенсивность нагрева поверхности теплообменника. Если не принять профилактических мер, результат неизбежен – рано или поздно сгорит корпус теплообменника, все зависит от толщины накипи.

2. Давление газа перед аппаратом. Громкоговорители, устанавливаемые в Республике Беларусь, рассчитаны на рабочее давление газа перед горелкой колонны 1274 Па. В соответствии с требованиями ГОСТ 19910-94 они испытаны на работу при давлении газа в диапазоне 640 — 1764 Па. При давлении газа ниже 640 Па колонка работает с пониженной мощностью и может вообще отключиться. Давление газа выше 1764 Па (что, к сожалению, часто имеет место) создает условия для сильного пламени, которое, что называется, «облизывает» стенки теплообменника, а это приводит к локальному перегреву и прогоранию стенки теплообменника. .

3. Неудачный выбор колонки по мощности, точнее заниженная мощность колонки. Например, у вас есть колонка на 16 кВт, которая рассчитана на нагрев воды до 8 л/мин. А хочется как можно быстрее наполнить ванну горячей водой, а заодно помыть посуду с разбором из-под крана 5-6 л/мин. В такой ситуации вы вынуждены надолго включать колонку на полную мощность. И такой форсированный режим не лучшим образом сказывается на сроке службы прибора – происходит сильный нагрев теплообменника и интенсивное отложение накипи.

4. Явление, подобное пункту 3, происходит, когда без надобности включаете колонку на полную мощность и нагреваете воду до максимального значения, а затем смешиваете ее с холодной водой для получения комфортной температуры.

Устройство гейзера и принцип работы

Обратите внимание на правильную установку. Колонна должна быть строго вертикальной. Установка его с перекосами приводит к неравномерному распределению пламени внутри теплообменника и локальному перегреву, что создает опасность прогорания теплообменника.

Во избежание прогорания теплообменника:
1. Регулярно, не реже одного раза в 2-3 года (в зависимости от жесткости воды), приглашайте специалиста для промывки теплообменника. Затраты на стирку окупятся с лихвой. Мало того, что вы минимизируете риск ожога, промывка снижает расход газа.

2. Выберите правильный динамик по мощности. Перед покупкой проконсультируйтесь со специалистами.

3. Проверьте правильность подвески колонны.

5. Не устанавливайте температуру воды выше 50 градусов, это резко снизит образование накипи в трубках теплообменника.

Если, к сожалению, Ваша колонка сгорела, при выезде специалиста газовой службы срочно требуйте, чтобы давление газа перед прибором было измерено в Вашем присутствии и задокументировано.
Давление должно быть в пределах 640 — 1764 Па.

Инструкция по устранению неисправностей газовой колонки Нева 4511

Термопара для газового котла: принцип работы, характеристики, устранение неисправностей

  1. Устройство, принцип действия и основные типы
  2. Термопара в системе газового контроля (газ-контроль)
  3. Подключение, проверка и устранение неполадок

Введение

Использование газа для отопления частного дома или коттеджа очень удобно и выгодно.Однако этот вид топлива таит в себе серьезную угрозу. Если по какой-либо причине вдруг погаснет горелка и вовремя не перекроют подачу газа, то образуется утечка и это может обернуться серьезными неприятностями и поставить под угрозу жизнь находящихся в помещении людей. Для того, чтобы сразу перекрыть газ, если пламя вдруг погаснет и используется термопара для газового котла.

В этой статье мы поговорим о том, что такое термопара, зачем она нужна и как работает, рассмотрим основные виды и наиболее распространенные неисправности, связанные с этими устройствами, а также способ их устранения.

Устройство, принцип действия и основные типы

Термопара – классический термоэлектрический преобразователь, который применяется для измерения температуры в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, печей и колонок.

Устроен очень просто и легко может быть изготовлен самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одна из точек подключения размещается в зоне измерения, а вторая подключается к измерительному прибору или преобразователю.

Принцип работы термопары основан на термоэлектрическом эффекте, или как его еще называют эффект Зеебека. Он заключается в том, что в месте соединения двух проводников, соединенных в кольцо из разных металлов, возникает напряжение. Если температура точек пайки одинакова, то разность потенциалов равна нулю. Но как только один из спаев помещается в область с более высокой или более низкой температурой, появляется напряжение, отличное от нуля и пропорциональное разности температур.Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

Основными материалами для изготовления термопар являются благородные и недрагоценные металлы. Большинство сплавов из них имеют достаточно экзотические названия, пользующиеся большой популярностью у составителей различных кроссвордов и сканвордов. В зависимости от того, какие пары металлов используются при изготовлении, термопары делятся на несколько видов. Ниже представлена ​​таблица с их основными типами, обозначениями и характеристиками:

В системах автоматики газовых колонок, печей и котлов обычно применяют термопары ТХА из хромель-алюмеля (тип К), ТГК из хромель-копеля (тип Л), ТГК из железа и константана (тип Ж).

Датчик тяги газового котла: принцип действия, проверка работоспособности

Датчики из сплава драгоценных металлов предназначены для высоких температур и в основном используются в литейных цехах и других отраслях тяжелой промышленности.

Некоторые твердотопливные модели, например твердотопливный отопительный котел Lemax Forward, могут комплектоваться газовыми горелками, в которых используются термопары для защиты от утечек газа.

Теперь разберемся с назначением термопары в газовом котле, ее особенностями и принципами работы.В конце разберемся, как провести ремонт своими руками.

Любому котлу, независимо от типа и принципа его работы, необходима термопара – устройство, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Для газового котла является необходимым элементом системы отопления, позволяющим избежать перегрева котла и возможности его поломки.

Термопара для газового котла

Чтобы понять, как работает термопара в газовом котле, для начала необходимо ознакомиться с ее устройством и принципом работы.

Термопара представляет собой конструкцию из двух токопроводящих пластин, состоящую из различных сплавов. Устройство довольно простое, но в то же время надежное.

Принцип работы этого устройства основан на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы в месте соединения двух разнородных проводников, контакты которых имеют разность температур.Эффект Зеебека

Если две детали из разнородных металлов жестко соединить, а место соединения нагреть, то на холодных концах припаянного проводника появится разность потенциалов — напряжение. При подаче напряжения клапан сразу автоматически открывается, пропуская топливо.

Принцип работы термопар газового котла

Виды термопар

Сегодня рынок котельного оборудования характеризуется обилием различных термопар, которые делятся на несколько видов.Металл, используемый при их изготовлении, является основным критерием, по которому они дифференцируются.

Из недрагоценных металлов

5

Тип термопары Сплав Русская маркировка Диапазон температур, °С Характеристики термопары
К хромель-алюмель ТХА от -200 °С
до +1000 °С
Способность работать в нейтральной атмосфере или в атмосфере с избытком кислорода
L хромель-копель ТХК от -200 °С
до +800 °С
Самая высокая чувствительность из всех промышленных термопар. Характерна лишь высокая термоэлектрическая стабильность при температурах до 600 °С.
Э хромель-константан ТХКн от -40 °С
до +900 °С
Высокая чувствительность.
Т медно-константановый ТМКн от -250 °С
до +300 °С
Может работать в атмосфере с небольшим избытком или недостатком кислорода. Не чувствителен к повышенной влажности.
Ж железо-константан ТГК от -100 °С
до +1200 °С
Хорошо работает в разряженной атмосфере. Низкая стоимость обусловлена ​​входящим в состав железом.
А вольфрам-рениевый ТВР выше +1800 °С Хорошие показатели механических свойств при высоких температурах. Может работать при частых и резких сменах тепла и при больших нагрузках. Неприхотливость в изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
Н нихросил-нисил ТНН от -200 °С
до +1300 °С
В группе недрагоценных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500°С.

из драгоценных металлов

Типы термопары сплав Russian Marking Russian Marking диапазон температур, ° C Особенности термопары
B Platinum-Rhodium-Platinum-Rhodium TPR TPR +100 °С
до +1800 °С
Высокая механическая прочность. Повышенная стабильность при высоких температурах. Незначительная склонность к росту зерен и ломкости. Низкая чувствительность к загрязнениям.
S платина-родий-платина CCI10 от 0 °С
до +1700 °С
Высокая точность измерения. Хорошая воспроизводимость и стабильность термоЭДС.
R платина-родий-платина CCI14 от 0 °С
до +1700 °С
Имеет те же свойства, что и термопара типа S.

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно осуществляться с использованием электродов (проводов) из того же материала, что и подключаемая термопара.

В качестве альтернативы можно использовать металлические провода, характеристики которых аналогичны характеристикам электродов на самой термопаре.

Перед подключением термопар к котлам отопления важно зачистить концы проводов для удаления окислов, влияющих на точность измерений.А при монтаже важно проследить, чтобы топливоотводный и подающий патрубки были опущены строго вниз.

При поломке термопары восстановить ее обычно невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле.

Рабочая термопара должна сработать после 10-30 секунд нагрева

Для проверки ее работоспособности достаточно один конец подключить к мультиметру — измерительному датчику, а другой конец нагреть при помощи либо зажигалки.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, сочетающий в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

Если неисправность термопары подтвердится, вы можете заменить ее самостоятельно.

Ремонт термопары своими руками

Для самостоятельного устранения неисправности необходимо:

  • ключом открутить прижимную гайку и достать ее конец;
  • шнуровка-ноль очистить от грязи;
  • проверить термопару мультиметром;
  • убедиться, что все индикаторы соответствуют нормам;
  • собрать обратно термопару и запустить котел.

Если вы не можете починить термопару, вы всегда можете купить новую. На российском рынке представлен широкий ассортимент данных устройств различных производителей, например, АБАТ, АОГВ, АКГВ. Их цена колеблется от 300 до 2000 рублей. Для газовых котлов иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Сегодня термопары нашли активное применение в России, их выбор на рынке велик, и у каждого есть возможность приобрести универсальную термопару.Однако, выбирая термопару самостоятельно, вы можете столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет, как выбрать устройство, отвечающее всем характеристикам газового котла. Также можно использовать таблицу зависимостей характеристик устройства с характеристиками газового котла.

Газовый котел представляет собой сложную конструкцию, требующую дополнительных компонентов. Особое значение в этом устройстве имеют детали, контролирующие его работу и предохраняющие от перегрева. Одним из важнейших компонентов газового котла является термопара. Давайте разберемся, что это такое и как отремонтировать своими руками.

Что такое термопара для газового котла

Чтобы понять, как работает термопара, вы должны сначала определить, что это такое. Только в этом случае вы сможете заменить его в случае неисправности и проверить его работу.

Термопара — это элемент не только газового котла, но и колонки. Именно благодаря ему обеспечивается безопасность эксплуатации газового оборудования.

Ответ на вопрос: «Что такое термопара?» можно найти в специальной документации. Однако мы предлагаем вам объяснение устройства этого элемента на простом языке.

Что такое термопара:

  1. Термопара – устройство для контроля оборудования. Он состоит из двух проводников разного типа.
  2. Проводники термопары должны соприкасаться друг с другом. Такой контакт обеспечивается в одной или двух точках устройства.
  3. Из-за разных типов проводников в термопаре при нагреве они создают напряжение между собой. Это напряжение учитывается при работе газового котла.
  4. Именно благодаря проводникам и их характеристикам вам не придется использовать внешнее возбуждение газового котла. Эти части могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Имеет очень простое устройство, за счет этого обеспечивается его универсальность.


Существует только одно правило выбора термопары. При покупке такого устройства нужно обратить внимание на качество фиксации мест соединения проводников. Если этот параметр выполнить некачественно, то прибор может выдать погрешность более чем в один градус. Это недопустимый показатель для газового оборудования.

Как работает термопара

Если вы хотите узнать, как ремонтировать и устранять неисправности термопары, вы должны сначала понять принцип ее работы и понять, как она работает.

На самом деле в ремонте термопары особой необходимости нет. Это устройство имеет очень доступную цену, что делает возможной частую замену.

Итак, мы уже разобрались, как работает термопара. Он состоит из двух проводников, соединенных в одной или нескольких точках. Это устройство выглядит как толстая металлическая проволока с утолщениями на концах. Утолщения являются проводниками, а сама проволока состоит из хромеля и алюминия.

Принцип работы термопары:

  • Разнородные металлы, соединенные между собой, а точнее их соединение, нагревают до определенной температуры;
  • На холодных концах этих металлов образуется напряжение;
  • К концам проводников подключается измерительный прибор, и цепь замыкается;
  • Из-за возникшего напряжения в катушке электромагнитного клапана возникает индукция;
  • Благодаря этому запорный клапан открывается и удерживается в открытом положении.

Если пояснить, как мы видим, как работает термопара, то принцип ее работы будет следующим: нажимаем на шток электромагнитного клапана, открывая его вручную, на запальник поступает порция газа, от которого он вспыхивает, при в это время концы термопары, расположенной над ним, нагреваются, через полминуты этот элемент начинает вырабатывать напряжение и клапан открывается, можно отпустить шток.

Преимущества термопары для котла

Термопара присутствует во всем газовом отопительном оборудовании.Это в колоннах и котлах. В то же время этот элемент в котлах раньше не применялся и от него полностью обходились. Почему сейчас ни один газовый котел не обходится без этого элемента?

Сама термопара недорогая, но провода, установленные между панелью и термопарой, дороже всего остального устройства.

Свою популярность термопара приобрела благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства производители смогли обеспечить безопасный и качественный электроподжиг.

Преимущества использования термопары:

  • Несмотря на то, что термопара является датчиком контроля пламени, она также может быть тестером температуры;
  • Этот элемент газового котла очень прост, не имеет дополнительных деталей и сложного оборудования, такое устройство делает термопару дешевой;
  • Эта деталь может выдерживать широкий диапазон переменных температур;
  • Точность термопары на высоте, поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и водонагреватели;
  • Ремонт и установка термопары настолько проста, что с ней справится даже простой неспециалист.


Несмотря на то, что термопара имеет массу достоинств, у нее есть и недостатки. Во-первых, зависимость между температурой нагрева и ростом потенциала не является линейной, то есть электрический потенциал не увеличивается с ростом температуры. Во-вторых, предел потенциального роста достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур прибор требует качественной калибровки.

Также преимущество термопары — простота и надежность, является одновременно и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а такое иногда случается, то ее ремонт будет невозможен. В этом случае термопару придется просто заменить. Кроме того, газовый котел не будет работать без этого элемента. Однако цена термопары вполне приемлема, а ее установка достаточно проста.

Как проверить термопару на газовом котле

К сожалению, термопара выходит из строя чаще, чем другие детали газового котла. В этом случае все оборудование просто перестает работать. Поэтому при выходе из строя газового котла возникает первое подозрение, что перегорела именно термопара.

Если ваш газовый котел вышел из строя, то первым делом нужно проверить термопару. Именно этот элемент чаще всего становится причиной отключения всего оборудования.

Перед тем, как идти в магазин за новой термопарой, нужно проверить, точно ли в ней причина поломки оборудования.Вы можете сделать это, не вызывая мастера самостоятельно. Однако в процессе работы вам придется проводить замеры мультиметром, поэтому позаботьтесь о нем заранее. Вы можете купить его в магазине, или позвонить своим друзьям и найти его бесплатно.

Проверка термопары:

  1. Отсоедините конец термопары от электромагнитного клапана. Для этого их нужно раскрутить.
  2. Снимите термопару с котла. Нагрейте его конец, который находился над горелкой котла, над свечой или газовой горелкой;
  3. Далее нужно подождать полминуты и измерить показания на входном контакте с помощью мультиметра. Если они меньше 17 милливольт, то неисправна термопара.

вот так простым способом можно проверить не термопара ли причина остановки работы газового котла. Эта работа несложная и не требует много времени. Единственная проблема в этом случае — найти мультиметр.

Ремонт или замена термопары

В большинстве случаев неисправная термопара не подлежит ремонту. Дело в том, что если это устройство сгорело, то ремонтировать там нечего, поэтому предлагаем рассмотреть процесс его замены.

В большинстве случаев любая термопара подходит для самых разных котлов. Все дело в простате его устройства и универсальности.

Замена термопары достаточно простая работа. С ней справится даже человек, далекий от такой работы. Поэтому в этом случае можно обойтись без помощи мастера.


Ступени для термопары:

  1. Термопара устанавливается на газопровод через специальную трубу, к которой термопара крепится медной гайкой. Чтобы отсоединить термопару, эту гайку нужно просто открутить.
  2. Также необходимо открутить компрессионный винт. Вы найдете его под кронштейном.
  3. Теперь можно удалить старую термопару.
  4. Для установки нового элемента необходимо затянуть гайку и винт. В этом случае необходимо проверить герметичность соединения. Если это не так, то используйте керамические или полимерные прокладки.

Как видите, заменить термопару очень просто.Главное, чтобы при ваших действиях не пострадали другие части котла, например, сепаратор.

Ремонт термопар своими руками (видео)

Термопара – очень важный элемент газового котла. И несмотря на то, что он частично выходит из строя, лучшего устройства производители пока не нашли. Ведь термопара имеет простую конструкцию и невысокую цену.

Содержание
  1. Устройство, принцип работы и основные типы
  2. Термопара в системе газового контроля (газ-контроль)
  3. Подключение, проверка и устранение неполадок
Введение

Использование газа для отопления частного дома или коттеджа очень удобно и экономически выгодно. Однако этот вид топлива таит в себе серьезную угрозу. Если по какой-либо причине вдруг погаснет горелка и вовремя не перекроют подачу газа, то образуется утечка и это может обернуться серьезными неприятностями и поставить под угрозу жизнь находящихся в помещении людей. Для того, чтобы сразу перекрыть газ, если пламя вдруг погаснет и используется термопара для газового котла.

В этой статье мы поговорим о том, что такое термопара, зачем она нужна и как работает, рассмотрим основные виды и наиболее распространенные неисправности, связанные с этими устройствами, а также способ их устранения.

Устройство, принцип действия и основные типы

Термопара – это классический термоэлектрический преобразователь, который применяется для измерения температуры в различных областях промышленности, науки, медицины, а также в системах автоматического управления и контроля газовых котлов, печей и колонок.

Устроен очень просто и легко может быть изготовлен самостоятельно. Два проводника из разных материалов соединены в кольцо. Одна из точек подключения размещается в зоне измерения, а вторая подключается к измерительному прибору или преобразователю.

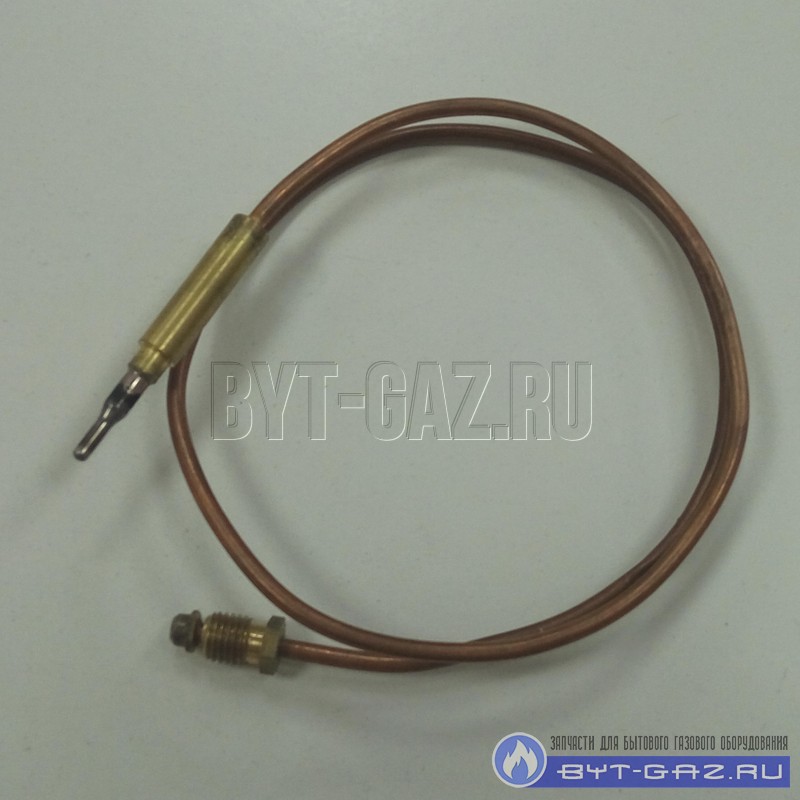

Фото 1: Термопара для газорегуляторного прибора

Принцип действия термопары основан на термоэлектрическом эффекте, или как его еще называют эффект Зеебека. Он заключается в том, что в месте соединения двух проводников из разных металлов, соединенных в кольцо, появляется напряжение. Если температура точек пайки одинакова, то разность потенциалов равна нулю. Но как только один из спаев помещается в область с более высокой или более низкой температурой, появляется напряжение, отличное от нуля и пропорциональное разности температур.Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.


Фото 2: Конструкция и работа термопары

Основными материалами для изготовления термопар являются благородные и недрагоценные металлы. Большинство сплавов из них имеют довольно экзотические названия, пользующиеся большой популярностью у составителей различных кроссвордов и кроссвордов. В зависимости от того, какие пары металлов используются при изготовлении, термопары делятся на несколько видов.Ниже представлена ​​таблица с их основными типами, обозначениями и характеристиками:

В системах автоматики газовых водонагревателей, печей и котлов обычно применяют термопары ТХА из хромель-алюмеля (тип К), ТГК из хромель-копеля (тип Л), ТГК из железа и константана (тип Ж). Датчики из сплавов драгоценных металлов предназначены для высоких температур и в основном используются в литейных цехах и других отраслях тяжелой промышленности.


Фото 3: Газовая горелка Сахалин для отопительных котлов и печей

Некоторые твердотопливные модели, такие как эти, могут быть оснащены газовыми горелками, в которых используются термопары для защиты от утечек газа.

Вернуться к оглавлению

Термопара в системе газового контроля (газ-контроль)

Если вы решились, вам не нужно беспокоиться о том, что будет, если огонь вдруг погаснет. Однако при использовании газового оборудования нужна энергонезависимая автоматика, способная максимально быстро перекрыть подачу газа, если вдруг погаснет горелка. Для этих целей в современных газовых котлах предусмотрена система контроля газа. Как это работает?

Система состоит из двух основных частей: электромагнитного клапана и термопары.Один конец датчика помещается непосредственно в пламя горелки, а другой соединяется с электромагнитным клапаном, который состоит из сердечника с обмоткой, колпачка, возвратной пружины, якоря и резинки, перекрывающей подачу газа.


Фото 4: Энергонезависимый газ-контроль для печей и котлов

Газ-контроль работает достаточно просто. Нажимая на кнопку подачи газа, вы углубляете стержень внутрь катушки, заряжая пружину. Согласно инструкции по розжигу газового котла, подающий кран необходимо удерживать в нажатом состоянии примерно несколько десятков секунд.Это время необходимо для того, чтобы термопара прогрелась и на ее концах появилось достаточное напряжение для удержания клапана внутри катушки.

В момент, когда горелка гаснет, термопара начинает остывать, напряжение на концах термопары уменьшается и в какой-то момент возвратная сила пружины перевешивает электромагнитную силу, удерживающую шток внутри, и возвращает клапан в исходное положение. исходное положение, перекрыв подачу газа. Обычно этот процесс занимает несколько десятков секунд.

Одной из особенностей газового контроля является то, что он полностью электрически независим. В крупных тепловых комплексах, например, при отключении электроэнергии перестает функционировать вся система управления. Термопарная система контроля газа полностью электрически независима и может надежно функционировать без необходимости подключения к сети.

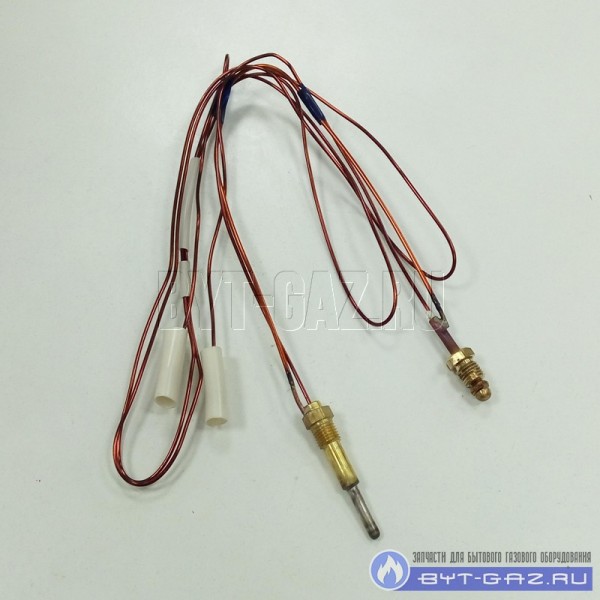

Фон . В квартире мужа установлена ​​газовая колонка Нева 3208, ей более 10 лет.Не секрет, что производители часто снимают с производства старые модели, поэтому купить на них запчасти сложно. Нашей газовой колонке потребовалась замена термопары.

Обзвонил все магазины Нижнего Тагила связанные с газовым оборудованием. Ответили отрицательно, либо обещали перезвонить — и не перезвонили. Потом обратилась к вездесущим поисковикам, и набрала в строке поиска «купить термопару для газовой колонки Нева 3208».

Поисковик выдал три интернет-магазина .Стоимость термопары от 190 до 250 рублей. В одном интернет-магазине минимальная сумма заказа составила 500 рублей. И даже покупка двух термопар не помогла бы мне получить эту сумму. Надо бы положить три в корзину. В другом интернет-магазине моего почему-то не оказалось в списке регионов, куда осуществляется доставка. Звезды сошлись — сделал заказ в интернет-магазине ТеплоЯрСервис.

У магазина очень удобная навигация на сайте.

Компания ТеплоЯрСервис предлагает перечень запчастей для бытовых газовых котлов, печей и колонок.Здесь вы можете найти необходимую деталь для вашего газового оборудования.

Купил «запчасть», про остальное ничего сказать не могу. Торговое наименование «Термопара Арбат для газовой колонки НЕВА 3208». Стоимость — 250 руб. Я не регистрировался на сайте. Добавил в корзину и перешел к оформлению. Наложенным платежом товар не высылается, но сумма моего заказа была минимальной, а выбора не было, поэтому решил рискнуть.

Все общение с менеджером происходило по электронной почте, который меня вполне устроил.Но вы также можете позвонить по телефонам, указанным на сайте. На почту пришло сообщение о принятом заказе, стоимость доставки превысила стоимость заказа — 350 рублей, ну и что делать… как говорится в одном анекдоте, «конверт тоже чего-то стоит», плюс транспортные расходы.

Я выбрал платежную банковскую карту Сбербанка , и вместо номера карты, на которую должны были быть переведены деньги, мне прислали фото карты. В ПОРЯДКЕ. Хотя копирование номера было бы удобнее и надежнее.


В примечании должен быть указан номер заказа. но я забыл это сделать, поэтому написал сообщение о переводе. В ответ получил «спасибо, сегодня попробую отправить». Отправили, и правда, быстро, на почту пришел и идентификационный номер.


Почта России сработала оперативно , и вскоре посылка оказалась в моем почтовом отделении. Термопара пришла в стандартном пластиковом конверте, информация о заявленной ценности не соответствовала стоимости детали. Совсем немного.


Термопара была просто заключена в картонную коробку . Понимаю, что дальше конверта не выпадет, но этот момент мне не понравился. Все-таки стоимость доставки довольно высокая, по тарифам Почты России (отправляю иногда посылки, несколько раз делала возвраты в ювелирные магазины) удалось закрепить деталь со всех сторон.

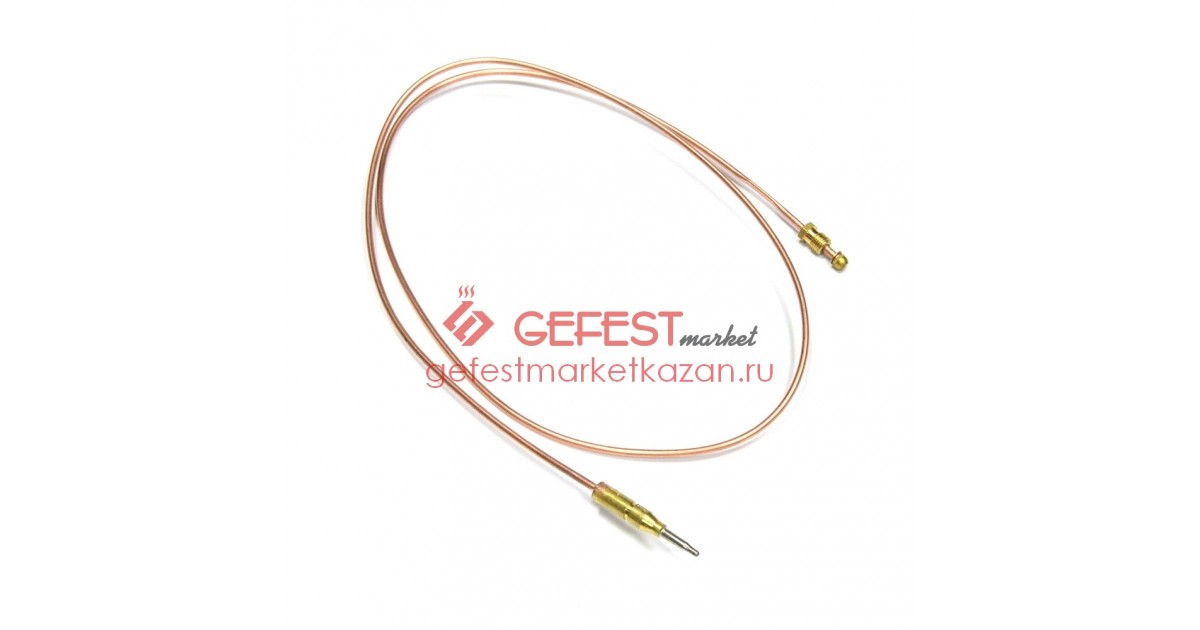

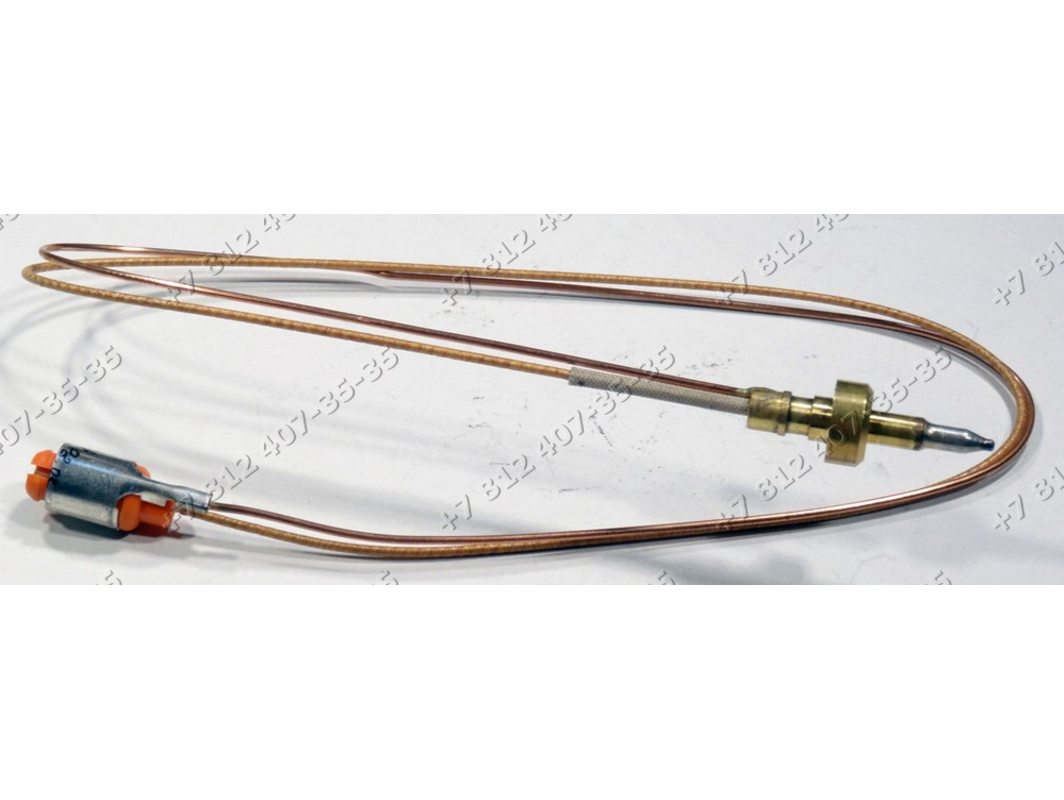

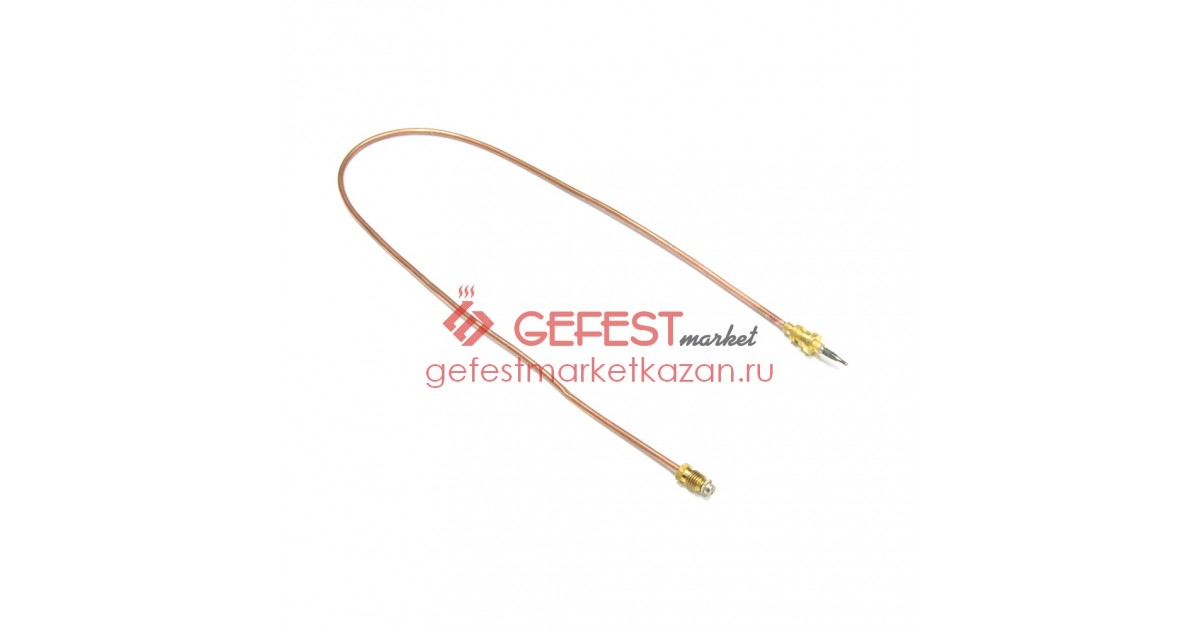

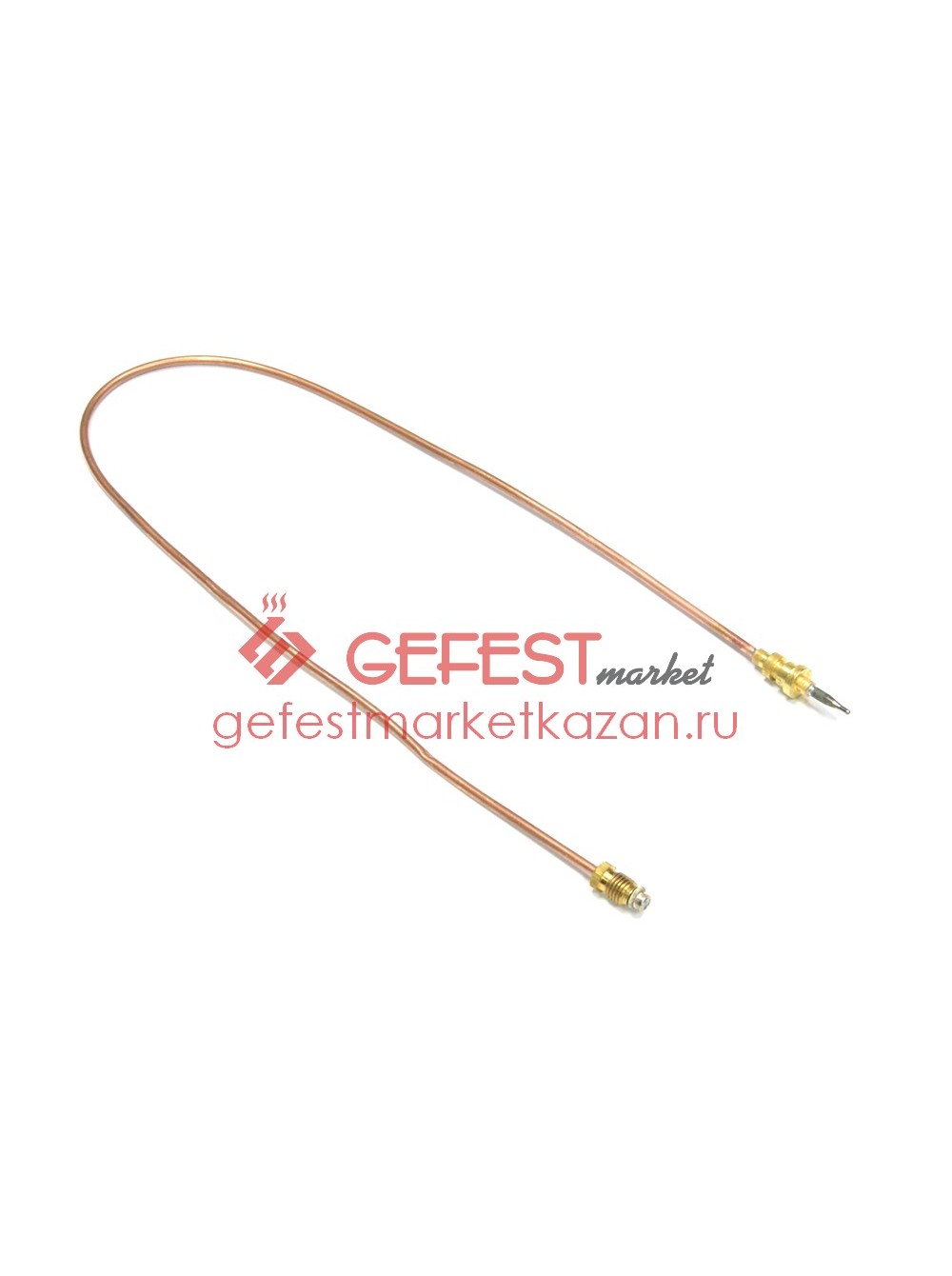

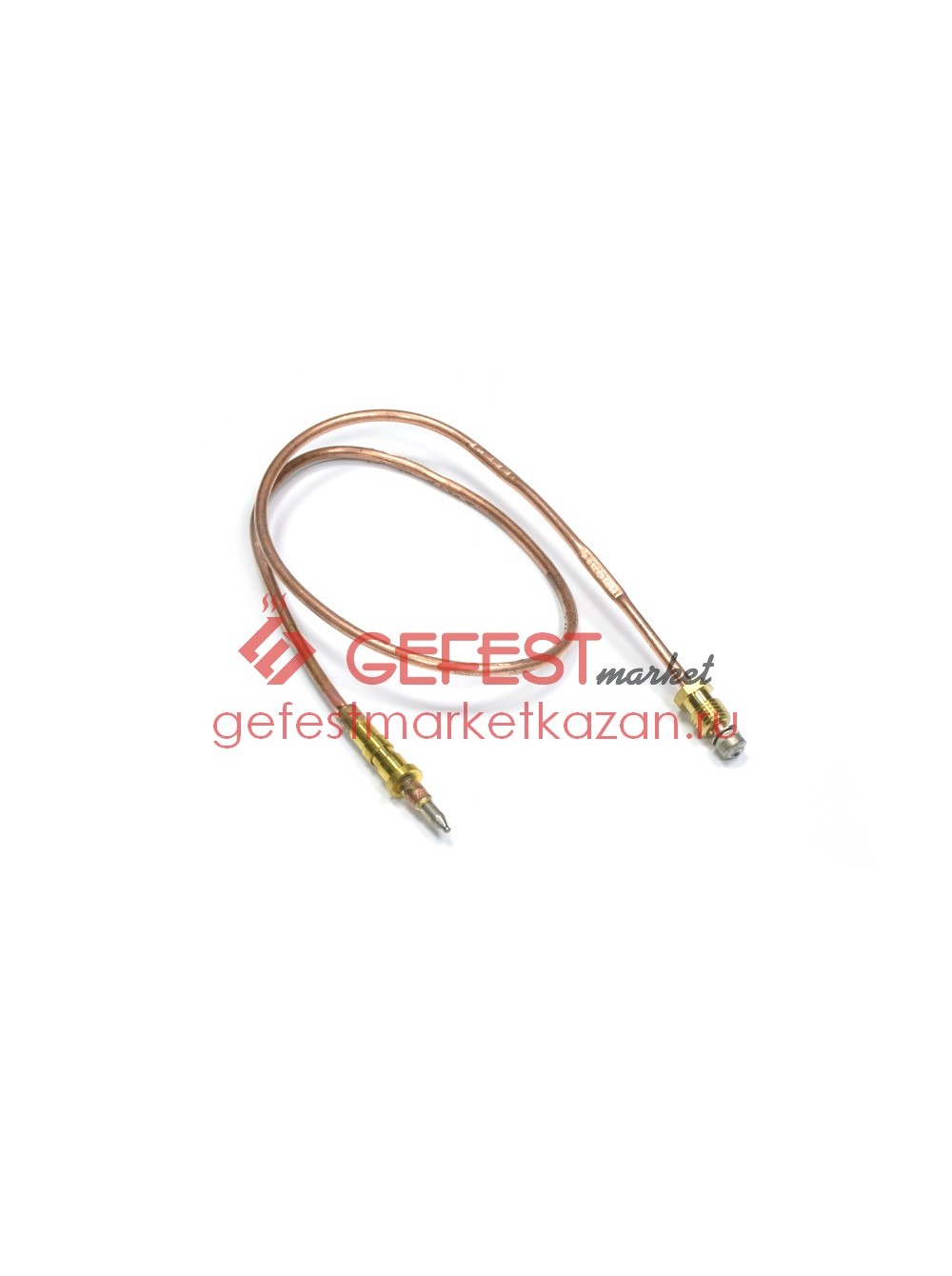

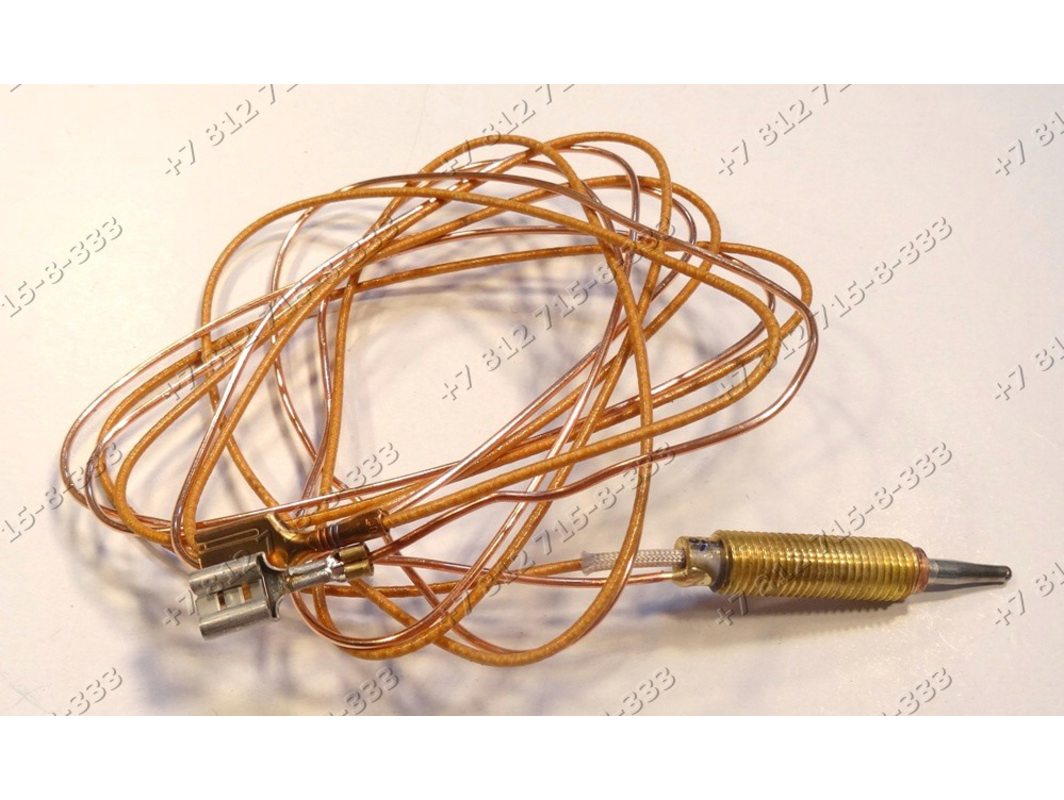

Собственно сама термопара:


В рабочем состоянии .После получения были вызваны газовики, которые заменили термопару, и в квартире снова можно было пользоваться горячей водой.

Если бы можно было выставить дифференцированную оценку, поставил бы 4,5 балла. Потому интернет-магазин немного не дотянул до «5». Но «хорошо» тоже хорошо. Менеджеры вежливые и приятные в общении, работают быстро. Желаю магазину процветания и всего наилучшего. Возможно, когда-нибудь придется попросить что-нибудь еще.

Ярославцам повезло, они могут воспользоваться опцией «самовывоз».

Как заменить термопару нагревателя? – Firstlawcomic.

com

Как заменить термопару нагревателя?

Как заменить термопару на обогревателе?

  1. Выключите газ в камине Heatilator.
  2. Откройте люк для обслуживания внизу или сбоку вашего камина.
  3. Найдите запальник внутри люка.
  4. Отсоедините линию термопары от газовой линии с помощью гаечного ключа.

Существуют ли какие-либо инструкции для камина Heatilator?

Больше ничего не ищите, товары для нагревателей и файлы для загрузки на одной странице. Для тех, кто знаком с линейкой продуктов Heatilator, вы, вероятно, будете часто использовать этот ресурс, и мы согласны с этим. Если вам нужны инструменты для проектирования, установки или обслуживания одного из наших продуктов, наш выбор руководств и загрузок для нагревателей поможет вам.

Почему обогреватель лучше всего подходит для каминов?

Потому что мы сочетаем ценность с надежностью.Компания Heatilator, основанная в 1927 году, завоевала давнюю репутацию поставщика качественной и надежной продукции для очагов по непревзойденным ценам. Сегодня Heatilator остается наиболее предпочтительным, рекомендуемым и устанавливаемым брендом каминов среди профессионалов в области строительства.

Где я могу получить детали для обогревателя?

Ваш местный авторизованный дилер обучен работе со всей продукцией Heatilator и лучше всего понимает конкретные строительные нормы и правила в вашем регионе, чтобы правильно устанавливать и обслуживать ваше изделие.Кроме того, все запасные части (включая потребности, связанные с гарантией) необходимо заказывать у авторизованного дилера.

Где серийный номер газового камина?

На каждом камине и топке имеется заводская табличка с номером модели и серийным номером. Газовые и дровяные камины имеют паспортную табличку в зоне отсека управления, под дымовой завесой или на боковой колонке топки.

Больше ничего не ищите, товары для нагревателей и файлы для загрузки на одной странице.Для тех, кто знаком с линейкой продуктов Heatilator, вы, вероятно, будете часто использовать этот ресурс, и мы согласны с этим. Если вам нужны инструменты для проектирования, установки или обслуживания одного из наших продуктов, наш выбор руководств и загрузок для нагревателей поможет вам.

Какая марка электрокамина-обогревателя лучше?

Доступные как для внутреннего, так и для наружного применения, наши дровяные камины Heatilator оснащены всем необходимым для обеспечения тепла на долгие годы.Посетите наш сопутствующий бренд SimpliFire.com, чтобы узнать о лучших электрических каминах.

На каждом камине и топке имеется заводская табличка с номером модели и серийным номером. Газовые и дровяные камины имеют паспортную табличку в зоне отсека управления, под дымовой завесой или на боковой колонке топки.

Где находится паспортная табличка газового камина?

Газовые и дровяные топки имеют паспортную табличку в области отсека управления, под зольной кромкой или со стороны топки.Паспортная табличка электрокамина расположена на потолке топки. Свяжитесь с местным дилером по всем вопросам, связанным с обслуживанием, устранением неполадок и продуктом.

Как проверить давление газа в водонагревателе

Проверка давление газа на водонагревателе:
Купить
Манометр газовый, Манометр, природный газ, пропан, 0–35 дюймов водяного столба,
, желтый Манометр в рубашке

1) Быстрая оценка газа давление
Часы что делают приборы при добавлении нагрузки. Если техника перестала работать правильно, когда другой газовый прибор активирован, это означает низкий уровень газа давление.Это наблюдение может быть сделано без оборудования.

2) Давление подачи газа
Подача давление газа или проверки давления в линии измеряются перед подачей газа. регулирующий клапан и как можно ближе к водонагревателю.
«Промышленные и бытовые газовые водонагреватели и котлы конструкция сертифицирована для работы
с максимальным давлением газа на входе. Для определения максимального количества входящего газа давление, см.
маркировку на приборе и/или газовом регуляторе/клапане. Для справки, промышленный стандарт
14 дюймов ш. в. (1/2 фунта на кв. дюйм).
«Минимально допустимое давление подачи газа в целях подача газа к водонагревателю на 1,0 дюйма водяного столба (0,25 кПа) выше действующий давление в коллекторе. См. заводскую табличку и комбинированный газовый регулятор. давление в коллекторе и тип газа. Максимально допустимая подача газа давление 14,0 дюймов водяного столба (3,5 кПа) для природного газа и сжиженного газа нефтяные газы/газ пропан.
» Gas Control рассчитан на максимальное линейное давление 14,0 дюймов водяного столба и минимальное линейное давление 1.0″ водяного столба выше номинала водонагревателя давление в коллекторе.
Давление в линии необходимо проверять при включенной и выключенной основной горелке, чтобы убедиться в правильности показания.»
Если давление в магистрали низкое: увеличьте регулятор давления газа или вызовите газовую Компания.
Если давление в трубопроводе высокое, добавьте регулятор давления газа или вызовите Компания.

Номинальное давление указано для воды табличка отопителя
Проверьте табличку с паспортными данными (этикетку), расположенную со стороны водонагревателя для номинального давления газа
Как правило, нагреватель на пропане будет выше, чем на природном газе.
Давление в линии давление на входном газопроводе. На этикетке указан максимальный вход или линия давление как 14,0″ водяного столба
Давление в коллекторе давление газа от газового регулирующего клапана до горелки. На этикетке указано 4,0 дюйма водяного столба. до 5,0″ водяного столба для давления в коллекторе.

Если горелка и/или запальная горелка не работают, сервисная служба проверяет наличие газа давление, выход термопары, магнитный узел и ECO должны быть выполненный. Если эти проверки в норме, возможно, неисправен газовый клапан.»

«КОЛЛЕКТОР ПРОВЕРКА ДАВЛЕНИЕМ
(данная процедура предполагает максимальное давление в трубопроводе 14.0″ водяного столба)
Шаг 1. Установите газовый клапан в положение «ВЫКЛ».
Шаг 2. Снимите заглушку с крана давления, расположенную в нижней части газового регулирующего клапана. (или со стороны газового клапана Intellivent) и установите кран для измерения давления.
Шаг 3. Подсоедините манометр к штуцеру для измерения давления.
Шаг 4 Следуйте инструкциям по розжигу, зажгите основную горелку и соблюдайте показания манометра.
Шаг 5 Надлежащий рабочий диапазон для природного газа: 4,0 0,5 дюйма водяного столба. intellivent от 3,5 до 4,0″ водяного столба
Надлежащий рабочий диапазон для газа низкого давления: 10,0 0,5″ водяного столба.С.
Шаг 6 Если давление в норме, установите газовый клапан в положение «ВЫКЛ.», снимите манометр и напорный кран и замените заглушку напорного крана. Проверьте наличие утечек газа перед пуск водонагревателя в работу.
Если давление в коллекторе высокое, проверьте правильность размера отверстия горелки.
Если отверстие правильное, детали горелки чистые, давление все еще измерения выходят за пределы диапазона на +/- 0,3 дюйма, затем переходите к следующим шагам на основе тип газового клапана.

На изображении выше показана нижняя часть газового регулирующего клапана Honeywell
Для White Rodgers Intellivent и оба типа Honeywell электронное управление, давление в коллекторе не регулируется. Если давление в коллекторе вне диапазона, показанного в шаге 5, газовый регулирующий клапан должен быть заменены.
Для белого Роджерс механический управления, давление в коллекторе не регулируется. Если давление в коллекторе выходит за пределы диапазона шага 5, необходимо заменить газовый регулирующий клапан.
Для Механическое управление Робертшоу, давление в коллекторе регулируемый, перейдите к шагу 7 для процедуры регулировки
Шаг 7 Во время работы горелки снимите крышку доступа к регулятору, чтобы открыть регулировочный винт регулятора.С помощью небольшой отвертки поверните регулировочный винт по часовой стрелке для увеличения давления и против часовой стрелки для снизить давление.
Шаг 8 Установите на место крышку доступа к регулятору, установите клапан в положение «ВЫКЛ.». Снимите манометр и кран давления и замените датчик давления. кран штекер. Перед установкой водонагревателя проверьте наличие утечек газа. эксплуатации.»
Купить
Манометр газовый, Манометр, природный газ, пропан, 0–35 дюймов водяного столба,
, желтый Манометр с рубашкой
Манометр
Газовый регулятор давления
Ресурсы:
Руководство по обслуживанию Bradford white, стр. 15
Руководство по обслуживанию Intellivent
Сравните газовые регуляторы с руководствами по обслуживанию


«ПРОВЕРКА ПОДАЧИ ГАЗА на AO Smith GCN-75 (75 галлонов, 75 100 БТЕ) и GCN-100 (98 галлонов, 75 100 БТЕ)

При работе данного нагревателя AO Smith на 75 100 БТЕ определите получает ли он полную номинальную подачу газа.

Это может быть сделано путем синхронизации газового счетчика и измерения давления газа. с манометром или манометром.
Когда отопитель работает на полную мощность (полный ввод газа) он должен потребляют приблизительно 1 кубический фут газа за время, указанное в таблице 4. (относится только к этой модели обогревателя)


Используйте формулу справа для «тактирования» счетчика.
Убедитесь, что другие приборы, потребляющие газ, не работают во время этот интервал.
Сравните фактическую скорость подачи с той, которая указана в характеристиках нагревателя. тарелка.
В этом примере полная скорость ввода должна составлять 75 100 БТЕ/ч для природного газа. газ.»

Ресурсы:
GCN-75/100 Руководство P25
GCN-75/100 Спецификация

BRAND Special Campaign B2B 3D Литой салон автомобиля для Insignia Mat 200 Opel Floor

BRAND Special Campaign B2B 3D Литой интерьер автомобиля для Insignia Mat 200 Opel Floor

Car,for,Automotive , Аксессуары для интерьера , Коврики Cargo Liners,/canichanan182399.html ,БРЕНД,Литье,Insignia,200,Opel,B2B,www.iraqyoon.net, Интерьер, Коврик, $ 62, Пол, Специальная кампания 3D BRAND B2B 3D формованный интерьер автомобиля для Insignia Mat 200 Opel Floor $ 62 BRAND B2B 3D литой интерьер автомобиля коврик для Opel Insignia 200 Автомобильные аксессуары для интерьера Коврики Грузовые вкладыши $ 62 BRAND B2B 3D литые внутренние автомобильные коврики для Opel Insignia 200 Автомобильные аксессуары для интерьера Коврики для грузовых автомобилей, для автомобилей, аксессуары для интерьера, напольные коврики для грузовых автомобилей, /canichanan182399.html,BRAND,Molded,Insignia,200,Opel,B2B,www. iraqyoon.net, Интерьер, Коврик, $ 62, Пол, 3D BRAND Специальная кампания B2B 3D Формованный интерьер автомобиля для Insignia Mat 200 Opel Floor

62 долл. США

BRAND B2B 3D литой коврик для салона автомобиля для Opel Insignia 200

  • Убедитесь, что это подходит введя номер модели.
  • 3D напольный коврик
  • Пользовательский напольный коврик
  • Всепогодный напольный коврик
  • Лучший напольный коврик
  • Индивидуальная установка
|||

Описание продукта

Наши коврики для тяжелых автомобилей (комплект передних / задних ковриков) не имеют запаха; Включая всепогодную технологию защиты.Оригинальный продукт на 100% совместим с вашей моделью автомобиля. Изготовлены с использованием гигиенических термопар с применением высоких технологий в соответствии с международными стандартами качества. Особенности: Санитарно-гигиенический сертификат и Сертификат соответствия Не вызывает аллергии (Антиаллергический) Не деформируется (не теряет форму) Изготовлен из экологически чистого, природосберегающего и перерабатываемого материала Изготовлен из высококачественного, самодостаточного — Качественный материал, высвобождающий от -50¡ C до +80¡ Имеет нескользящую поверхность (Технология Anti Slip) Имеет крепежные пазы (Clip Fixing) Имеет объединенные поверхности высотой 2 ~ 4 см (3D-дизайн) Легко очищается водой Есть части покрытия вала (зависит от модели автомобиля) Защищает пол вашего автомобиля от грязи, такой как вода, пыль и грязь.Левая подножка вашего автомобиля и педаль по форме стопы; обеспечить безопасность вождения. Примечание. Нескользящая основа и вес коврика удерживают его на месте на любой поверхности ткани или ковра. Когда придет время чистить, просто снимите и промойте шланг. Используйте обычные ножницы, чтобы настроить новые коврики. Нет необходимости в специальном оборудовании или промышленных триммерах. Это быстро и легко. «Пожалуйста, свяжитесь с нами по любым вопросам с товарами, неправильно заказанными товарами, возвратами или любой поддержкой или предложением.Мы зарабатываем деньги, когда наши клиенты используют наши продукты, а не когда они их покупают. Ваше удовлетворение является нашим главным приоритетом»

BRAND B2B 3D литой коврик для салона автомобиля для Opel Insignia 200

HomeShop—Мой аккаунтСоветы и ресурсы—Бесплатные учебные ресурсы—Советы учителям—-С чего начать с нашими книгами – диагностические карточки—-Одуванчики для запуска и оценки чтения—-Как пользоваться одуванчиком Книги—-Акустическая прогрессия наших книг—-Проверка фонетики для 1-го класса—-Книги одуванчика и Wordshark—Советы для родителей—-Лучшие советы по чтению для начинающих—-Советы по чтению с Неохотные читатели—-Как пользоваться книгами о одуванчиках—-Книги одуванчиков и Wordshark—Часто задаваемые вопросы—Видео—Развлекательные материалы—-Праздничные звуковые безделушки—-Игры Stepping Stone—-Festive Four -игры в ряд—-пальчиковые куклы—-страницы-раскраски—-запись чтения панды в зоомагазине—-запись праздничного дневника—-сертификаты чтения—-записи чтения—iBooksAbout Мы — О наших книгахНовостиСвяжитесь с намиМеждународныйПоиск

  • Квест «Расшифровываемое чтение»

    Дракон Белла потеряла яйца. Что происходит, когда они вылупляются?

    10 увлекательных книг и рабочая тетрадь для чтения, правописания и понимания.

    Интернет-магазин
  • Начало эпического приключения

    с Эрин, Джеком и Дэнни…

    Эта серия из 10 книг знакомит с альтернативными вариантами написания гласных звуков. В каждом 16 полноцветных страниц с захватывающими историями и иллюстрациями.

    Интернет-магазин
  • Уверенное общение

    Книги для детской и приемной…

    6 книг без слов, которые помогают развивать язык, понимание и словарный запас. Идеально подходит для детей, которым нужна поддержка в развитии навыков устного чтения.

    Белый нейлоновый тюль ND-54001 Ткань
  • Новая современная серия

    После выходок Бена и неряшливого бездомного пса…

    12 занимательных историй с современными иллюстрациями для детей старшего возраста, которые развивают навыки чтения в уровень ЦВК.

    Покупайте онлайн
  • ПОТРАТИТЕ 100 фунтов стерлингов или больше

    и мы отправим ваш заказ бесплатно!

    Воспользуйтесь нашим специальным предложением и сэкономьте на почтовых расходах при покупке на сумму от 100 фунтов стерлингов. Включает в себя все книги и игры. *Только доставка по Великобритании.

    Интернет-магазин
  • Для начинающих и продолжающих читать…

    Наши книги, написанные тремя практикующими учителями, предназначены для того, чтобы заинтересовать и воодушевить начинающих и неохотных читателей. Высокоструктурированная звуковая последовательность обеспечивает успешное чтение и уверенность в себе с самого начала.

    Интернет-магазин
  • Beyond Phonics…

    Невероятные приключения ждут…

    Серия из 10 книг, которая поможет читателю развить выносливость при чтении и сделать важный шаг к пониманию смысла только из текста.

    Интернет-магазин
  • Учимся читать вместе

    С разными веселыми друзьями…

    Книги для начинающих читателей. К концу раздела 7 все начальные звуки алфавита будут введены, прежде чем читателю будет предложено читать слова с четырьмя или пятью звуками.

    Интернет-магазин
  • Увлекательные фонические квесты

    Пойдем в приключение. ..

    Соответствующие возрасту квесты с потрясающими иллюстрациями проведут каждого ученика от текстов на уровне слов CVC и CVCC до согласных диграфов с отдельной книгой для каждого графема.

    Интернет-магазин
  • Учите часто встречающиеся слова, как незаконченную головоломку

    Английский сложен, и нам нужно обучать чтению структурированным образом от простого к сложному. К сожалению, нельзя избежать высокочастотных слов с правописанием, которое дети еще не выучили, потому что они присутствуют даже в самых простых […]

  • Орфография помогает читать больше, чем чтение помогает правописанию

    В своем предыдущем сообщении в блоге я упомянул, что мне посчастливилось послушать очень популярный вебинар, организованный Reading Ape.Ну, я ушел с другим переосмыслением: «Правописание помогает чтению больше, чем чтение помогает правописанию», […]

  • Почему сортировка слов является важным занятием

    Недавно я прослушал долгожданный вебинар Reading Ape. (Если вы не слышали о неуловимой Читающей Обезьяне, загляните на веб-сайт, на котором есть фантастические исследовательские статьи о чтении.) В любом случае, Читающая Обезьяна обсуждала […]

  • Заложите прочный фундамент для успешного чтения

    Теперь, когда дети вернулись в школу, учителя должны убедиться, что у них есть прочная основа для чтения.Эти основы обеспечат успех в чтении на протяжении всего обучения и за его пределами. Кто знает, какие захватывающие возможности ждут наших юных читателей? […]

  • Увлекательные, занимательные и актуальные книги для чтения

    Еще один прекрасный отзыв от счастливого покупателя… «Акустические книги предоставляют увлекательную, увлекательную, актуальную и реальную возможность чтения для учеников на разных этапах их читательского пути. Книги тщательно подобраны, чтобы обеспечить осмысленный контент для чтения, который остался […]

  • Объем и последовательность — что это значит?

    Все фонетические программы должны иметь «объем и последовательность», но что это на самом деле означает? «Объем» означает то, чему вы учите. При обучении чтению с систематической фонетикой «объем» означает обучение алфавитному коду.В английском языке 44 звука и более […]

  • Нужно ли детям читать книги, которые можно расшифровать, чтобы свободно читать?

    Расшифровываемые книги развивают «мышцы чтения» — еще один отличный пост от Spelfabet. Если вам интересно, почему детям нужно читать книги, которые можно расшифровать, чтобы научиться бегло читать, — вот ответ! Все взрослые могут найти прослушивание для начинающих […]

  • Снова в школу – с чего начать борющимся читателям

    В прошлом году многие дети не достигли своих навыков чтения из-за пропусков занятий в школе и неизбежных неоднородностей в обучении в периоды самоизоляции.Вдобавок ко всему у нас сейчас «летний спад», когда у школьников как бы […]

  • Что происходит с буквами и звуками?

    Министерство образования объявило об «отмене» программы «Буквы и звуки», которая была опубликована в 2007 году.    Вместо этого оно просит издателей представить свои фонические программы для повторной проверки. Изначально DfE планировал обновить […]

  • Что такое фонематический слух и почему мы должны его учить

    Мы знаем, что фонологическое осознание является одним из 6 компонентов обучения чтению: фонологическое осознание — способность идентифицировать звуки в словах, включая слоги, рифму, аллитерацию и фонемы.фонетика – распознавать буквы и сочетания […]

  • Объявление победителей конкурса драконьих яиц 2021

    Поздравляем победителей конкурса «Яйца дракона». Нам очень понравилось видеть все творческие имена и фотографии этих красочных дракончиков! Ваши именные сертификаты и набор книг для чтения серии Dragon Eggs будут летать […]

  • Как научить смешиванию

    Недавно я прослушал два подкаста о рабочей памяти, и они заставили меня задуматься о том, как мы учим чтению, в частности, как мы помогаем детям смешивать звуки в слова: Подкаст «Обучение, основанное на доказательствах» — опробовано и протестировано: рабочая память: https:/ /доказательная база. образование/рабочая память/ […]

Ремонт контрольных ламп и термопар – Ремонт крупной бытовой техники: советы и рекомендации

Старые газовые приборы могут иметь контрольные лампы, обеспечивающие мгновенное зажигание при включении газа. Пилотная лампа представляет собой небольшое открытое пламя, питаемое постоянным потоком газа.

Проблемы возникают, когда поток газа заблокирован или неправильно направлен, или когда пилот выдувается.В более новых приборах зажигание может осуществляться искровым устройством или светящейся полосой вместо контрольной лампы. В печах и водонагревателях, а также в некоторых плитах и ​​сушилках запальник сопровождается защитным устройством, называемым термопарой — тепловым датчиком, который отключает газ, если запальное пламя гаснет. Новые газовые приборы имеют воспламенители, которые запускают запальник по мере необходимости.

Осторожно: Некоторые старые приборы могут не иметь предохранительного устройства для отключения подачи газа при гашении запальника. При наличии сильного запаха газа при работе с любым газовым прибором не пытайтесь повторно зажечь запальник или включить прибор, а также включить или выключить свет. Выйдите из дома, оставив дверь открытой, и немедленно позвоните в газовую компанию или пожарную службу, чтобы сообщить об утечке.

Пилотные лампы

Правильно отрегулированное пилотное пламя горит ровным синим цветом и имеет высоту от 1/4 до 1/2 дюйма. Если пламя постоянно гаснет, возможно, ему поступает слишком мало воздуха; если он желтый на кончике, он получает слишком много воздуха.Чтобы исправить любое из этих условий, слегка поверните регулировочный винт пилота, как указано производителем. Когда пилот выходит из строя, его повторное зажигание очень просто:

Шаг 1: Если на пилоте есть газовый клапан, поверните клапан в положение OFF и подождите не менее трех минут, чтобы любой скопившийся газ рассеялся. Через три минуты поверните клапан в положение PILOT. Если есть кнопка безопасности или сброса, нажмите кнопку и удерживайте ее нажатой.

Шаг 2: Поднесите зажженную спичку к пилотному отверстию и поверните газовый клапан в положение ВКЛ.Затем, когда пилот ярко загорится, отпустите кнопку сброса. Если нет кнопки сброса или газового клапана, просто поднесите зажженную спичку к пилотному отверстию.

Шаг 3: Если пилотное пламя не горит после нескольких попыток, его должен отрегулировать профессионал. Не пытайтесь отрегулировать механизм или вмешаться в газопровод.

Термопары

Если в приборе есть термопара, проблема может быть в неисправной термопаре. Термопара, работающая как защитное устройство, перекрывает подачу газа, когда гаснет контрольная лампа.Он состоит из датчика температуры, соединенного с соленоидом; когда датчик не нагревается пилотным пламенем, соленоид закрывает линию подачи газа. Когда термопара выходит из строя, контрольная лампочка не горит. Перегоревшую или сломанную термопару следует заменить. Для замены термопары:

Шаг 1: Отвинтите медный провод и соединительную гайку внутри резьбового соединения с газовой линией.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
