Схемы вентиляции помещений: Cхема приточной вентиляции — вентиляторы, воздуховоды и другие основные компоненты

Содержание

Cхема приточной вентиляции — вентиляторы, воздуховоды и другие основные компоненты

Автор Евгений Апрелев На чтение 5 мин Просмотров 3.9к.

Для подачи свежего и очищенного воздуха взамен отработанных или удаленных вытяжкой воздушных масс с примесями проектируется и разрабатывается приточная вентиляция. В целом, схема приточной вентиляции включает в себя несколько важных параметров, отвечающих, как за вытяжку загрязненного воздуха из здания, так и за очистку его от бактерий, инфекций и пыли, а также утепления в холодный период и увеличения или уменьшения влажности внутреннего воздуха.

[contents]

Функциональная схема приточно-вытяжной вентиляции, как правило, выполняется в двух видах:

  • моноблочной – состоит из одного блока, в котором размещаются все необходимые аппараты, обеспечивающие качественную и бесперебойную работу вентиляционной установки. Такой блок чаще всего устанавливается на стене или в оконных рамах.
    Подобный способ вентиляции является наиболее простым и самым дешевым. Однако на практике он достаточно неэффективен, поскольку расположение его заборных вентиляторов не позволяет охватывать некоторые участки помещения;
  • разветвленной (общеобменной) – включает несколько блоков и предполагает создание схемы с применением различных видов вытяжек и воздуховодов, подводящихся непосредственно к местам максимального образования или скопления пыли.

Помимо очистки воздуха схема подключения приточной вентиляции отлично справляется с регулированием некоторых других функций: изменение температуры, охлаждение или нагревание поступающих потоков, а также нормализация уровня влажности.

Именно этим, привлекательна приточная система для обычных потребителей, а установленное на нее специализированное оборудование позволяет придать поступающему воздуху самые разные характеристики, показатели и свойства.

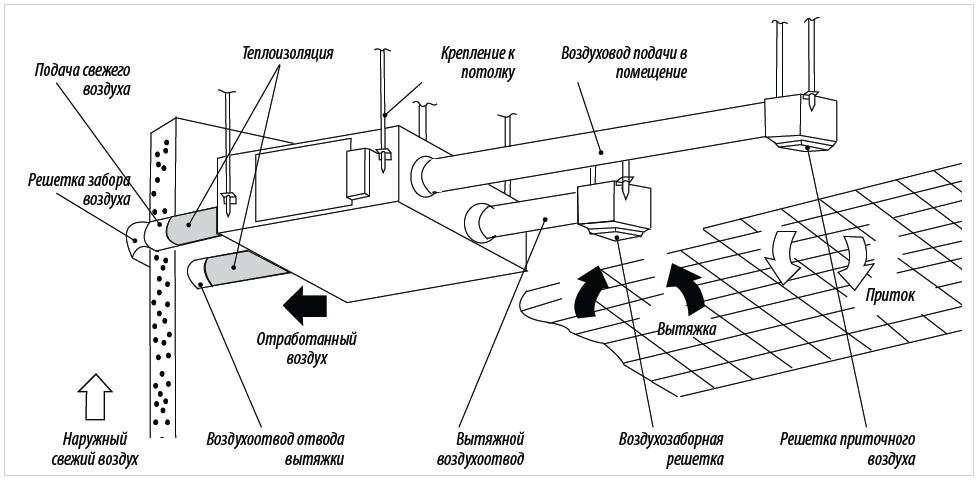

Общая схема вентиляции приточного типа

Принципиальная схема приточной вентиляции основывается на свойствах подачи в заданные помещения предварительно кондиционированной и очищенной воздушной массы методом его нагнетания в принудительном порядке. Зачастую инструментом для создания давления определенного уровня выступает внешний блок вместе с вентилятором (или приточной камерой), который устанавливается на входе в целях подачи предварительно обработанного воздушного потока во внутреннюю часть сооружения, включая жилые, производственные, промышленные, а также офисные или складские помещения.

Кроме этого следует учитывать, что сам вход системы вентиляции в обязательном порядке должен располагаться в помещениях стандартной чистоты – это могут быть жилые комнаты, в которых работают, живут или просто находятся люди. Недопустимым считается производить монтаж притока непосредственно в подсобных или бытовых комнатах (кухня, душевая) и санузлах, где возможно появление вредных или нежелательных выделений, в виде газа, излишнего тепла или влажности.

Схема работы приточного вентиляционного оборудования в вентилируемых помещениях заключается в организации процесса нагнетания свежего воздуха принудительным образом посредством создания избыточного давления.

Это позволяет удалять использованный (переработанный) ранее воздух с помощью всевозможных щелей, трещин, дыр, неплотностей в оконных системах или дверных проемах, а также путем специально созданных и спроектированных при строительстве и возведении здания вентиляционных коробов, труб, шахт или продухов. Они представляют собой проемы в стенах небольшого размера, предназначенные для воздухообмена естественным образом. В отличие от приточно-вытяжной системы данная вентиляция не удаляет загрязненные или отработанные воздушные массы принудительным методом, поскольку отток происходит только естественным путем.

Схема управления приточной вентиляции закладывается еще на этапах разработки её проекта и электрической системы. Поэтому для более эффективного управления и контроля всей установкой монтируется специальная система автоматики, работающая в полуавтоматическом или ручном режиме. Шкаф управления приточной вентиляции монтируется в доступном и удобном для выполнения ремонта и осуществления сервисного обслуживания месте.

Базовые элементы конструкции вентиляции

Вентиляционная схема зависит главным образом от размеров и пропорций помещений (зданий) для установки и разработки проекта. Поэтому система приточного воздухообмена должна состоять из незамкнутой цепи определенных составляющих:

  • фильтры для приточной вентиляции – применяются для общей защиты различного рода помещений и самой вентиляции от пылевого загрязнения, влаги, насекомых или иных включений. В работе используется 1 фильтр с грубой очисткой, способный задерживать частички размером свыше 10мм. В ситуациях предъявления более завышенных требований к качеству поступающего воздуха дополнительно устанавливаются фильтры с тонкой очисткой, задерживающие элементы до 1мкм или с особенно тонкой очисткой – 0,1мкм. Для фильтрующего материала применяются синтетические типы тканей в виде акрила. Ежемесячно производят очистку поставленных фильтров. Контролировать уровень загрязненности фильтров можно при помощи установленного дифференцированного датчика, показывающего разность давления воздушных потоков, измеренного на выходе, а также входе – данный показатель резко повышается при достаточно сильных загрязнениях поступающего воздуха;
  • калориферы отопления – используются для подогрева воздушных масс в зимний период. Делятся на водяные (подсоединяются к отоплению) и электрические. Для установок небольших размеров целесообразнее использовать нагреватели электрического типа, поскольку их монтаж потребует привлечения гораздо меньших затрат. Для площадей свыше 100м2 рекомендуют приобретать воздухонагреватели на водной основе. В целях снижения затрат применяют также аппарат, называемый рекуператором, который на основе процесса теплообмена может нагревать холодный воздух;
  • воздуховоды для приточной вентиляции – предполагают равномерное распределение воздушной массы. Воздуховоды характеризуются: степенью жесткости, формой и площадью сечения. Производятся они из оцинкованной жести (жесткие виды) или алюминиевой фольги (гибкие или полугибкие). Гибкие воздуховоды используются на участках с небольшой площадью и протяженностью;
  • распределители воздуха – представляют собой решетки, плафоны (диффузоры) и предназначены для регулирования поступления воздушного потока и его рассеивания в индивидуальном порядке;
  • шумоглушитель – устанавливается для снижения шумового воздействия. Для их обустройства используют звукопоглощающие материалы с определенной толщиной, которыми покрываются стенки глушителя;
  • воздушный клапан – предотвращает от поступления внешнего воздуха внутрь здания при выключенной системе;
  • вентиляторы для приточной вентиляции – подбираются по 2 показателям: полный объем нагнетающего давления и уровень производительности. По своей конструкции они бывают: радиальными (обычные), осевыми или центробежными (канальными и кровельными). В вентиляции с применением разветвленной сети используют радиальные вентиляторы.

В сравнении с бытовой или мобильной сплит-системой кондиционирования схема приточной вентиляции имеет решающее значение по доставке чистого, насыщенного кислородом воздуха в жилье и не только. И хоть её стоимость на порядок выше, однако, в подобном случае, цель полностью оправдывает вложенные средства.

Виды и схемы систем вентиляции – полный обзор



Виды систем вентиляции

В простом понимании вентиляция помещений – это организованный воздухообмен в помещении. Перед детальным рассмотрением терминов и понятий, выделим четыре общепринятые схемы вентиляции:

  • по способу перемещения воздуха: естественная и механическая
  • по организации: приточная и вытяжная
  • по назначению: местная и общеобменная
  • по конструкции: наборная и одноблочная

Естественная и искусственная система вентиляции

Перемещение воздуха в системе вентиляции может возбуждаться двумя способами:

  1. Разностью температур и давлений в зависимости от перепадов высот, а также ветровой нагрузкой на фасад здания – создаются условия для естественной вентиляции. Движение воздуха осуществляется только за счет атмосферных явлений.
  2. Принудительным способом с применением вентиляторов – это механическая или искусственная вентиляция.

Естественная вентиляция применяется при строительстве многоэтажных жилых домов. Приток свежего воздуха является неорганизованным: поступает через неплотности в оконных рамах и дверях, щели в конструкции здания, удаляется через вентиляционные решетки в ваннах, кухнях и туалетах, выходящие в организованные вентиляционные шахты и короба.

Минусом систем естественной вентиляции, является зависимость эффективности от погодных условий – разности температуры и давления снаружи здания, скорости и направления ветра. Эти системы невозможно регулировать, при неблагоприятных погодных условиях перестает работать вообще.

Искусственная\механическая вентиляция не зависит от погодных условий – движение воздуха осуществляется вентилятором принудительно. В систему можно встраивать воздушные фильтры, обогреватели и кондиционеры, рекуператоры тепла — микроклимат в помещении становится более благоприятным для проживания.

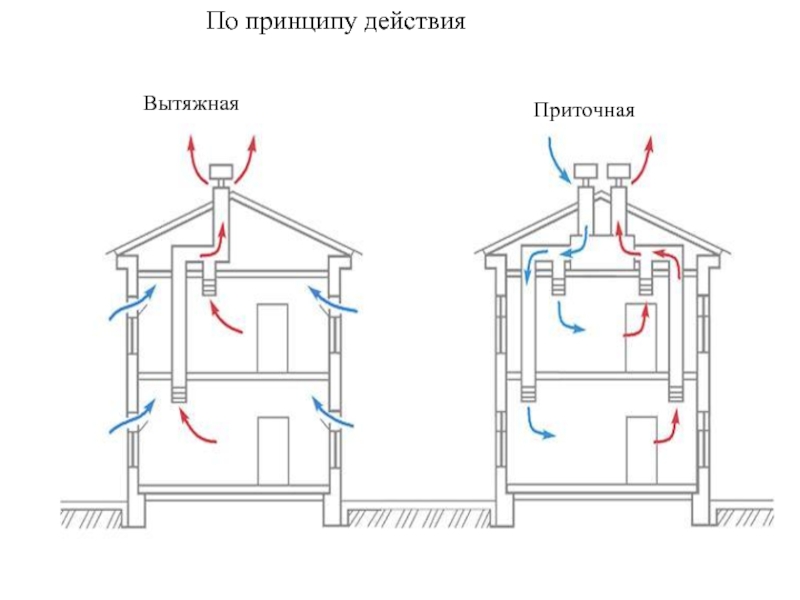

Приточная и вытяжная система вентиляции

Приточная система вентиляции предназначена для подачи свежего воздуха в помещение. Воздух может очищаться, подогреваться или охлаждаться. В ряде случаев устанавливаются ионизаторы, увлажнители и фильтры специального назначения.

Вытяжная система вентиляции удаляет отработанный воздух из помещения. Точки забора воздуха обычно размещают в туалетах, ванных комнатах и кухнях. Важен баланс давления во всем помещении, это обеспечивается совместной работой приточной и вытяжной вентиляции.

Местная и общеобменная система вентиляции

Местная приточная вентиляция предназначена для подачи свежего, при необходимости обработанного, воздуха к определенному месту. Местная вытяжная вентиляция осуществляет отвод загрязненного воздуха локально, непосредственно от места выброса вредных веществ или источника неприятного запаха.

Общеобменнная вентиляция предназначена для вентиляции воздуха во всем объеме помещения. Вытяжная общеобменная вентиляция может быть представлена в виде одного вентилятора в стене или оконном проеме. Приточная общеобменная вентиляция позволяет охлаждать/подогревать, фильтровать и увлажнять подаваемый воздух. Комбинирование этих двух систем, позволяет достичь идеальных условий для проживания или трудовой деятельности.

Наборная и моноблочная система вентиляции

Наборная система вентиляции состоит из отдельных частей – вентиляторов, фильтров, рекуператоров, калориферов, кондиционеров и множества других устройств. Преимущества составной системы заключаются в ее масштабируемости и возможности добавлять необходимые элементы под конкретные задачи. Располагать ее можно под подвесным потолком или в отдельных помещениях.

Моноблочная система представляет собой небольшое устройство – чаще размером с чемодан. Располагается на стене, выходящей противоположной стороной на улицу. Все агрегаты умещены в едином корпусе и не требуют какой-либо настройки или приобретения дополнительного оборудования. Преимущества: Легкий монтаж- чаще не более часа, невысокая цена установки, наличие большинства необходимых функций предварительной обработки воздуха перед подачей в комнату.

Проектирование и монтаж сисетм вентиляции в Алматы

Базовый свод правил по отоплению, вентиляции и кондиционированию воздуха ждут концептуальные изменения

В проекте пересмотра базового свода правил СП 60 «Отопление, вентиляция и кондиционирование воздуха» систематизированы требования к внутренним инженерным системам создания и обеспечения микроклимата помещений. Об этом сообщил министр строительства и жилищно-коммунального хозяйства Российской Федерации Ирек Файзуллин.


«Системы отопления, вентиляции и кондиционирования воздуха относятся к системам жизнеобеспечения и должны гарантировать безопасность, здоровье и комфорт каждого человека. Для того чтобы эти системы соответствовали запросам населения, отвечали на самые актуальные вызовы времени, были энергоэффективными, а также соответствовали санитарно-эпидемиологическим требованиям, подготовлена новая редакция СП 60. Документ разработан авторским коллективом, состоящим из десяти ведущих научных, учебных, проектных и строительных организаций, экспертами профильного подкомитета ПК 14 ТК 465 «Строительство». Такой солидный авторский состав определил многогранный и всесторонний подход к обсуждению изменений в своде правил, максимальную вовлеченность профессионального сообщества в работу», – сообщил Ирек Файзуллин.

Документом предусмотрены требования к адаптивным системам вентиляции (так называемая «вентиляция по потребности»), в которых осуществляется регулирование расходов приточного и рециркуляционного воздуха по датчикам углекислого газа и температуры в зависимости от реального заполнения помещения людьми или загрузки технологического оборудования. Такая вентиляция предназначена для общественных помещений (от торговых центров до вокзалов), где нагрузки на систему вентиляции сильно различаются в зависимости от времени суток и функционального назначения конкретных помещений. Именно из-за своего принципа работы адаптивная вентиляция, в первую очередь, экономит тепловую и электрическую энергию на подогрев и подачу вентиляционного воздуха соответственно.

В составе документа уточнены схемы организации воздухообмена, которые помогут выполнять вариантное проектирование воздухораспределения в помещениях. Предусмотрены системы персональной, локализующей и вытесняющей вентиляции, что во многих случаях не только обеспечит более экономный расход энергетических ресурсов, но также снизит риск заражения инфекционными заболеваниями различной этиологии, в особенности, воздушно-капельным путем.

«В документе применены новые схемные решения систем вентиляции, в том числе с механической системой вытяжной вентиляции и устройствами компенсационного притока воздуха через клапаны, а также другие мероприятия, направленные на снижение риска распространения вирусных инфекций», — заметил министр.

Предусмотрены новые аэродинамические схемы с подачей неподогретого внутреннего или наружного воздуха, а также комбинированные схемы с подачей частично подогретого воздуха. Применение таких схем позволит экономить до 50% тепловой энергии, затрачиваемой на работу воздушно-тепловых завес при открывании ворот.

В документ будут включены и передовые технологии сокращения затрат тепловой и электрической энергии. Речь идет, прежде всего, обиспользовании рекуперативных и регенеративных теплообменников для подогрева приточного воздуха (ВЭР), применение гибридных теплонасосных установок, солнечных коллекторов и ветрогенераторов (ВИЭ).

По словам ведущего научного сотрудника лаборатории «Строительная теплофизика» НИИСФ РААСН Дмитрия Желдакова, в ходе работы над документом были проанализированы положения 60 СТУ, в результате чего, в частности, принято решениедопустить организацию вентиляции автостоянок, встроенных в общественные здания, вытяжным воздухом систем общеобменной вентиляции.

Дмитрий Желдаков рассказалтакже и о важном противопожарном решении. По его словам, авторский коллектив, после долгих обсуждений пересматриваемого СП 60, принял решение не допускать в многоквартирных жилых домах прокладку сборных вытяжных коробов с подключением поквартирных ответвлений в межквартирных коридорах без устройства спутников. Напомним, что спутник – это участок воздуховода, который выполняет роль воздушного затвора и препятствует проникновению дыма при пожаре, запахов и воздушного шума из помещений смежных квартир.

В перечне новых технологий для снижения аварийности систем отопления предусмотрены способы повышения их тепловой и гидравлической устойчивости. Предусмотрено применение систем отопления с газовыми и электрическими инфракрасными излучателями, главное достоинство которых заключается в том, что они позволяют быстро обогревать все поверхности помещения за считанные минуты.

Свод правил расширяет область применения новых типов хладагентов. В проекте документа регламентируется энергоэффективность холодильного оборудования для систем холодоснабжения, которые обладают низким потенциалом глобального потепления (ПГП). В частности, уточняется и расширяется экономически обоснованная область применения абсорбционных холодильных машин (АБХМ) и теплонасосных установок с использованием поверхностных слоев земли ГТСТ (грунта и водоемов).В составе пересмотренного СП 60 также предусмотрена оптимизация алгоритмов управления оборудованием (выбор параметров регулирования, переменный расход хладоносителя и прочее).Благодаря корректному учету сезонной динамики изменения наружного климата и аккумулирующей способности конструкций здания предусмотрено снижение установленной мощности системы холодоснабжения.

Уточнены расчётные климатические условия для систем кондиционирования воздуха в части значений удельной энтальпии и влагосодержания наружного воздуха. «Одной из ошибок проектирования является переразмеренность оборудования при его расчёте на более высокие метеопараметры, что негативно сказывается на экономических показателях и характеристиках энергопотребления, а также увеличивает затраты на подведение избыточных электрических мощностей. Использование реальных климатических данных позволяет сделать оценки затрат на эксплуатацию в течение года и оценить экономию при использовании оборудования с утилизацией энергии. Также можно сделать сравнение оборудования, которое имеет разные коэффициенты утилизации тепловой энергии и возможности эффективного охлаждения. Так, например, затраты на эксплуатацию в теплый период можно снизить практически в несколько раз за счет применения в вентиляционном оборудовании градирни c косвенным адиабатным охлаждением, которое позволяет охлаждать наружный воздух на 10-12 °C, без изменения его влагосодержания и без использования компрессора холодильной машины», – пояснил сотрудник НИИСФ РААСН.

С принятием обновленного свода правил будет запрещено использовать устаревшие технологии сброса хладагента в атмосферу, а также исключен сброс отработанного антифриза в бытовую или дождевую канализацию. Исключится применение токсичных и пожароопасных тепло-холодоносителей, а также токсичных озоноразрушающих хладагентов 1-3 классов опасности.

Свод правил также ограничит возможность необоснованного отказа от применения энергосберегающих мероприятий; применение перегретой воды в системах внутреннего теплоснабжения зданий; скорости движения теплоносителя в трубопроводах из условия образования шума.

Будут сняты устаревшие ограничения на климатические районы применения воздушно-тепловых завес, а также на использование высокоскоростных энергоэкономичных воздушных завес.

«При пересмотре СП 60 тема новых технологий и экономии ресурсов красной нитью проходила через весь документ. С введением в действие пересмотренного свода правил однозначно повысится уровень безопасности при проведении работ по монтажу, пуску, наладке, вводу в эксплуатацию и техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха. Мы ожидаем внедрение возможностей для повышения эффективности использования энергоресурсов на 5-15% совокупным итогом путем снижение уровня потерь теплоты и холода на 10-18%, а также снижение первоначальных инвестиционных и эксплуатационных затрат на системы отопления, вентиляции и кондиционирования воздуха зданий на 10-12%», – подытожил президент НП «АВОК» Юрий Табунщиков, соавтор проекта документа.

Работа по пересмотру СП 60 «Отопление, вентиляция и кондиционирование воздуха» организована ФАУ «ФЦС» и выполнена авторским коллективом НИИСФ РААСН, НП АВОК и экспертами ПК 14 ТК 465.


Принципиальные схемы вентиляции зданий и помещений.

Принципиальные схемы вентиляции зданий и помещений.

Трудно перечислить все схемы вентиляции, применяющиеся при проектировании и воплощении в жизнь вентиляционных систем. Поэтому остановимся лишь на некоторых схемах вентиляции, наиболее популярных и часто используемых в современных климатических системах.

Прежде всего, следует отметить, что выбор схемы вентиляции, как и выбор схемы для любой другой инженерной коммуникации, в обязательном порядке должен происходить с учетом и в тесной связи с тем архитектурно-строительным решением, которое было выбрано для строящегося или уже построенного объекта.

Существуют две основные схемы вентиляции, к каждой из которых можно отнести любую из вентиляционных моделей, когда-либо построенных человечеством. К первой схеме относятся любые системы вентиляции, не использующие для перемещения воздуха каких-либо механических приспособлений. Такая схема вентиляции получила название естественной.

Вторая схема вентиляции, напротив, принуждает воздух передвигаться в шахтах воздуховодов путем подключения специальных агрегатов — вентиляторов. Эта схема вентиляции называется система вентиляции с искусственным побуждением. Наличие использования одной из этих схем либо их сочетания и определяет конечную схему вентиляции, применяемую на том или ином объекте.

Остановимся подробнее на каждой их схем вентиляции и попытаемся определить их достоинства и недостатки.

Схема вентиляции с естественным побуждением.
Работа схемы естественной вентиляции подразумевает наличие двух естественных процессов, протекающих одновременно: это инфильтрация (просачивание воздуха в здание через отверстия в ограждениях) и эксфильтрация (просачивание воздуха наружу). Эти процессы происходят вследствие того, что природные силы — ветер и тепловое давление — создают разность давлений между наружной и внутренней сторонами здания.

Кроме того, открывание и закрывание входных дверей, створки которых работают подобно поршню насоса, также создает в пространстве помещения определенный напор или разряжение, что также способствует дополнительному усилению воздухообмена в естественной схеме вентиляции.

К достоинствам такой схемы вентиляции можно отнести малую себестоимость, особенно в период эксплуатации. Недостатком схемы вентиляции с естественным побуждением является отсутствие контроля за количеством и качеством замещаемого воздуха и полная зависимость от внешних природных факторов.

Схема вентиляции с искуственным побуждением.
Более точный контроль за состоянием микроклимата позволяет осуществлять так называемая схема принудительной вентиляции. Этот способ вентиляции предусматривает использование механических средств для придания воздушному потоку необходимого напора для передвижения по вентиляционным каналам и воздуховодам.

Такая схема вентиляции предусматривает применение специальных устройств (вентиляторов и воздуходувок) для создания приточной и вытяжной тяги, осуществляющих подачу нового и выведение использованного воздуха.

Неоспоримым преимуществом принудительной схемы вентиляции является возможность точного контроля всех воздушно-тепловых и климатических характеристик используемой в помещении воздушной смеси. К недостаткам же схемы вентиляции с искусственным побуждением можно отнести лишь достаточно высокую стоимость оборудования вентиляции, его монтажа и эксплуатации.

Отраслевая энциклопедия. Окна, двери, мебель

Вентиляция – это комплекс мер для создания движения воздуха, воздухообмена. В холодное время года весь поступивший холодный воздух должен нагреться до нужной температуры. В современных домах с достаточно теплыми стенами и герметичными окнами доля тепла, идущего на подогрев вентиляционного воздуха, составляет около 60% общих затрат тепла на обогрев. Получается, что вентиляция объединяет в себе противоречивые требования, т.е., с одной стороны воздух должен поступать, с другой стороны весь поступающий воздух надо нагревать, а это стоит денег. Поэтому вентиляция должна работать «разумно», вентилировать именно столько, сколько нужно, не больше, и не меньше.

Общепринятая классификация систем вентиляции:

По способу перемещения воздуха системы вентиляции делят на системы с естественным и искусственным побуждением движения воздуха. В системах с естественным побуждением воздух поступает и удаляется из помещений за счет гравитационных сил, возникающих вследствие разности температур воздуха снаружи и внутри обслуживаемого помещений, от разности давлений «воздушного столба» между нижним уровнем (помещением) и верхним уровнем (вытяжным устройством, установленным на кровле здания), ветрового давления. В системах с искусственным (механическим) побуждением воздух перемещается с помощью механических вентиляторов. По назначению системы вентиляции подразделяют на приточные и вытяжные. Приточные системы служат для подачи в помещения наружного воздуха, обрабатываемого в зависимости от параметров наружного и внутреннего воздуха, если это экономически целесообразно или если вредные вещества, содержащиеся в приточном воздухе, относятся к 1и 2 классу опасности. Вытяжные системы позволяют удалить из помещений загрязненный воздух. По способу организации подачи и удаления воздуха системы вентиляции делят на общеобменные и местные. При общеобменной вентиляции приточный воздух подается непосредственно в помещение с постоянным пребыванием людей, а удаляется загрязненный воздух из зон помещения с наибольшей концентрацией вредных выделений. Местные приточные системы позволяют подать воздух в определенные зоны помещения, фиксированные рабочие места, а местные вытяжные системы удалить загрязненный воздух непосредственно от источника вредных выделений.

Решения для систем вентиляции Аереко

Фирма «АЭРЭКО» (Франция) выпускает две модификации стеновых гигрорегулируемых клапанов для установки непосредственно в наружные стены — ЕНТ и ЕАН. Это небольшие пеналы из белого пластика размером примерно 24х14,5х5,6 или 31,2х6,4х2,7 см соответственно. Они снабжены датчиками-приводами, автоматически меняющими проходное сечение клапана в зависимости от уровня влажности комнатного воздуха, который повышается при нахождении в помещении человека. В зависимости от модели приточные устройства с аксессуарами обеспечивают звукоизоляцию транспортного шума ЕНТ на 52дБ, ЕАН на 42 дБ, при полном открывании и перепаде давлений 10 Па пропускают 540 и 5-30 кубометров воздуха соответственно. Клапан должен стоять как можно выше к потолку, чтобы жильцы не чувствовали входящий воздух как сквозняк. Приточные устройства должны монтироваться в ГОРИЗОНТАЛЬНОМ положении и не «вверх ногами».

Стеновое гигрорегулируемое приточное устройство

Гигрорегулируемое приточное устройство с шумопоглощением

Все клапана «Аэреко» Подразделяются на два вида, по типу установки, через окно или через стену. Оконные приточные устройства устанавливаются на открывающиеся створки в верхней части. В переплете окна фрезеруются отверстия, через которые обеспечивается доступ воздуха с улицы в помещение. При этом не происходит замена стеклопакета или демонтаж окна. Стеновые клапана устанавливаются через стену в предварительно подготовленное отверстие диаметром 100мм. Клапана «Аэрэко» работают автономно, не используя, электроэнергии и являются гигрорегулируемыми, т.е. ориентируются на уровень относительной влажности воздуха. Чем выше уровень относительной влажности воздуха, тем больше потребность в вентиляции, тем на больший угол откроются заслонки приточных устройств, соответственно больше проникнет воздуха в помещение. Хорошая вентиляция означает правильный выбор вентиляционной системы. Выбор способа вентиляции зависит от целей проекта (снижение затрат на отопление, улучшение качества воздуха, уменьшение потерь тепла, минимальное техническое обслуживание), но, в большей степени, от характеристик здания, особенно, когда речь идет о реконструкции и необходимо приспособиться к уже существующей архитектуре. Система вентиляции Аэрэко состоит из комбинации приточных и вытяжных гигрорегулируемых устройств, а также специальных центральных вытяжных вентиляторов, которые в зависимости от уровня влажности в помещении (наиболее характерный показатель загрязненности воздуха) автоматически обеспечивают и контролируют весь процесс воздухообмена в жилом помещении. Приточный клапан Aereco выполняет функции проветривания, снижения шума и экономии тепла. Работает без использования источников энергии, реагируя на уровень влажности воздуха в помещениях. Датчик влажности в оконном или стеновом приточном клапане — полиамидный материал с высоким коэффициентом линейного расширения. Датчик механически связан с приводом клапана, перекрывающего доступ воздуха в помещение. Проветриватели Aereco, реагируя на повышение влажности воздуха в помещении, приоткрывают встроенную в них заслонку, тем самым увеличивая приток свежего воздуха. Известно, что холодный воздух значительно суше теплого, и так одновременно решаются две задачи: в жилье поступает свежий воздух, и снижается влажность воздуха в помещении. Вентиляционное оборудование Аэрэко автоматически 24 часа в сутки регулирует расход воздуха в каждом помещении, в зависимости от потребностей в вентиляции. Там, где оно установлено, исчезает запотевание стекол, плесень и устанавливается здоровый микроклимат.

Представленные ниже схемы демонстрируют различные системы вентиляции с технологией Aereco, используемой как в индивидуальном жилье, так и в многоквартирных жилых домах:

Механическая вентиляция – индивидуальный дом:

Доступ свежего воздуха обеспечивается с помощью одного вытяжного вентилятора, который, в зависимости от акустических характеристик, может быть расположен непосредственно в жилой зоне или на чердаке. Удаление воздуха (зеленые стрелки) происходит за счет вытяжных устройств, расположенных в подсобных помещениях (кухня, ванная и туалет). Соединенные с вентилятором, вытяжные устройства определяют общий объем удаляемого воздуха. Благодаря гигрорегулируемому датчику и датчику присутствия, вытяжные устройства позволяют распределять сгенерированные вентилятором воздушные потоки в соответствии с потребностями каждого помещения. гигрорегулируемые приточные устройства (голубые стрелки) распределяют свежий воздух в зависимости от потребностей в каждой жилой комнате (спальня, гостиная). Таким образом, в комнатах и помещениях, требующих повышенного воздухообмена, распределение свежего воздуха происходит интенсивнее, чем в пустых помещениях. Давление, создаваемое вентилятором, колеблется в диапазоне от 80 до 120 Па.

Механическая вентиляция – индивидуальное обслуживание помещений:

Принцип работы как и в индивидуальном жилье (см. выше). У каждой квартиры есть свой собственный вентилятор, который позволяет индивидуализировать расходы с точки зрения энергозатрат и технического обслуживания. Данный вариант может быть особенно интересным при реконструкции жилья, т.к. позволяет оставаться независимым от общедомовой системы вентиляции. Давление, создаваемое вентилятором, колеблется в диапазоне от 80 до 120 Па.

Механическая вентиляция – общее обслуживание помещений:

Принцип работы приточных и вытяжных устройств как при индивидуальном обслуживании помещений (см. выше). Различие заключается в центральном вентиляторе, который устанавливается на крыше и обслуживает все квартиры, подключенные к общему вентиляционному каналу. Давление, создаваемое вентилятором, колеблется в диапазоне от 100 до 140 Па.

Гибридная вентиляция – общее обслуживание помещений:

Несмотря на то, что вентиляционные системы Аэрэко являются весьма эффективным и недорогим решением для обеспечения приточной и вытяжной вентиляции по потребности в большей части бытовых помещений, но в некоторых случаях применение этой вентиляции с естественной вытяжкой не решает задачи обеспечения требуемого воздухообмена в помещениях загородного дома, офиса или квартиры. В этом случае необходимо провести расчет и монтаж приточно-вытяжной вентиляции на базе механических вентиляционных установок. Чувствительная к влажности вентиляция занимает особое место среди прочих вентиляционных систем, работающих в зависимости от различных внешних факторов. Каждый знает сегодня, что влажность — один из самых существенных индикаторов потребностей нового воздуха в большинстве комнат жилья. Технология учета уровня влажности используется как в приточных, так и в вытяжных устройствах Аэрэко, расположенных в помещениях, где уровень влажности определяет уровень загрязнения воздуха. Вентиляционное оборудование настраивается таким образом, чтобы соответствовать значениям относительной влажности помещения. Для того, чтобы в течение всего года система работала оптимально, датчики автоматически реагируют на внешнюю температуру. Этот параметр является определяющим фактором при настройке температурного коэффициента.

Естественная вентиляция – многоэтажное и индивидуальное жилье:

Для обеспечения подачи свежего воздуха в индивидуальных домах и общественных зданиях нередко используются естественные движущие силы (ветер и тепловая тяга). Эти силы понижают давление в вентиляционных каналах, что вызывает циркуляцию воздуха из помещения наружу посредством этих же каналов. Загрязненный воздух удаляется через вытяжные решетки, расположенные в подсобных помещениях, что приводит к естественному замещению свежим воздухом, поступающим через приточные устройства, расположенные в жилых комнатах. Напрямую зависящая от действия ветра и тепловой тяги, естественная вентиляция является недостаточно надежной: ее следует усовершенствовать. Оптимальным решением может служить гигрорегулируемая система вентиляции, которая изменяет расход воздуха в зависимости от уровня относительной влажности внутри помещений и, таким образом, приспосабливается к постоянному изменению давления в вентканалах, что особенно заметно зимой, когда удается ограничить тепловые потери за счет уменьшения проходного сечения вытяжных устройств. Давление, создаваемое при естественной системе вентиляции, находится в диапазоне от 5 до 15 Па и зависит от высоты здания и погодных условий.

Современные теплоизолированные и герметичные окна, хорошая теплоизоляция стен способствует сохранению тепла в современном доме. В то же время, естественный обмен воздуха, в лучшем случае, сводится к минимуму. Последствия нарушенного воздухообмена известны: повышенная влажность, конденсат, плесень и самое главное — плохое качество воздуха, которым мы дышим, а качество воздуха признается повсеместно как определяющий фактор комфорта в жилых и офисных помещениях, экономия энергии занимает лидирующие позиции в строительном секторе.

Виды типовых проектов вентиляции

При использовании клапана «АЭРЕКО» можно рекомендовать четыре варианта вентиляции в квартире или коттедже, различающиеся по эффективности:

• Мини (Только приточные устройства «Аэрэко»).

• Эконом (Приточные устройства «Аэрэко» + вытяжные малошумные вентиляторы в вентканалы).

• Эконом плюс (Приточные устройства «Аэрэко» + отдельный вытяжной вентилятор).

• Макси (Приточные устройства «Аэрэко» + вытяжные решетки «Аэрэко» + вытяжной вентилятор «Аэрэко»).

• Вариант вентиляции помещений «Мини» (Только приточные клапана «Аэрэко»)

В этом варианте используются приточные устройства «Аэрэко». Это могут быть, в виде оконных клапанов серии ЕММ, ЕНА либо как стеновые клапана серии ЕНТ. Для равномерной вентиляции всей квартиры приточные устройства устанавливаются в каждой комнате, одно приточное устройство рассчитано на площадь комнаты средних размеров 15-20кв.м., соответственно на большую площадь устанавливается большее количество приточных устройств. Клапана «Аэрэко» не создают поток воздуха, они только обеспечивают доступ воздуха в помещение. Воздух проходит через приточные устройства за счет тяги в вентканалах Вашей квартиры. Чем лучше тяга в вентканалах Вашей квартиры, тем больше будет поступать воздуха через приточные устройства. Такой тип вентиляции называется «естественная вентиляция». Грязный воздух выходит через вентканал (одновременно вызывая приток свежего воздуха через приточные устройства), за счет разницы температур уличного воздуха и комнатного. Данный вариант рекомендуется как минимальный, для всех помещений с герметичными пластиковыми или деревянными окнами.

Вариант вентиляции помещений «Эконом» (Приточные устройства «Аэрэко» плюс вытяжные вентиляторы в вентканалы помещения)

В данном варианте вентиляции в качестве приточных устройств используются оконные или стеновые клапаны «Аэрэко». Поскольку вытяжная естественная вентиляция, не всегда, работает хорошо и не всегда справляется с потребностями в воздухообмене. Поэтому, для улучшения работы вытяжной вентиляции устанавливаются вытяжные накладные вентиляторы. Вытяжные вентиляторы устанавливаются в подсобных помещениях и на кухне на стандартные вентканалы.

Вариант вентиляции «Эконом плюс» (Приточные устройства «Аэрэко» плюс отдельный вытяжной вентилятор)

В данном варианте в качестве приточных устройств используются оконные или стеновые клапаны «Аэрэко». Однако воздух проходит через приточные устройства не за счет тяги в вентканалах Вашего, а за счет работы отдельного вытяжного вентилятора. Таким образом, воздух в квартиру будет поступать через приточные устройства, а выходить через отверстие в стене. Вентиляция Вашей квартиры будет работать постоянно наилучшим образом, без зависимости от стандартного вытяжного канала с естественной вентиляцией и его недостатками. Данный вариант вентиляции является единственным возможным для тех помещений, где стандартные вентканалы либо не работают совсем, либо отсутствуют в принципе. Для всех остальных квартир рекомендуется как вариант индивидуальной вытяжной вентиляции, лишенный недостатков естественной вентиляции.

Вариант вентиляции «МАКСИ» (Приточные устройства «Аэрэко» плюс вытяжные решетки «Аэрэко», вытяжной вентилятор «Аэрэко»)

Приток свежего воздуха организуется через приточные устройства «Аэрэко». Это могут быть либо оконные клапана серии ЕММ, ЕНА, либо стеновые серии ЕНТ. В качестве вытяжки используется вытяжной вентилятор «Аэрэко», главной особенностью которого является квазигоризонтальная рабочая характеристика. Другими словами расход воздуха поддерживается на оптимальном уровне. В этом ему помогают специально разработанные гигрорегулируемые вытяжные решетки «Аэрэко». Именно они, в зависимости от уровня относительной влажности, изменяют свое проходное сечение и тем самым определяют расход воздуха. Вентиляционная система «Аэрэко» в полном составе, приточные гигрорегулиремые устройства, вытяжные гигрорегулируемые решетки, механический вытяжной вентилятор обеспечивает наиболее разумную вентиляцию, вентилирует там, где нужно, столько, сколько нужно и тогда, когда нужно. При этом обеспечивается хорошее качество воздуха и экономия на подогреве вентиляционного воздуха. Данный вариант вентиляции рекомендуется для всех помещений, в особенности для тех, в которых плата за отопление осуществляется по показаниям счетчика.

Разумная вентиляция в офисе

Для офисов рекомендуется следующая схема организации воздухообмена. Приток свежего воздуха обеспечивается с помощью шумозащитных приточных устройств — клапанов, встраиваемых непосредственно в переплет любых окон со стеклопакетами из ПВХ, дерева или алюминия, или в стену . Установить оконные клапаны можно не только в процессе изготовления окон, но и на уже смонтированных окнах без их демонтажа и без замены стеклопакетов. Для установки стенового клапана придется, конечно, сделать отверстие в стене. Очень важно, что приточные устройства обладают достаточно высокой звукоизоляцией, так что приток свежего воздуха не сопровождается увеличением уровня шума в офисных помещениях. Дебит воздуха в помещениях определяется вытяжными каналами. Специально для офисов, где влажностной режим отличается от режима жилых помещений и уровень относительной влажности не является таким характерным показателем загрязненности воздуха, «АЭРЭКО» разработала вытяжные решетки с управлением в зависимости от числа сотрудников, попадающих в ее поле зрения. Специальный датчик инфракрасного излучения «видит», сколько людей находится в комнате и соответственно увеличивает или уменьшает количество удаляемого воздуха, экономя тепло. Хотя такие решетки работают автоматически, есть возможность ручной корректировки по потребностям конкретного помещения.

Вклад участника

Харитонов Николай

Схема и клапаны приточной вентиляции

При подключении системы вентиляции готовятся 2 вида схем — принципиальная (электрическая) и управления (автоматики). Особая роль при подготовке вентиляционных схем выполняют обратные клапаны приточной вентиляции, не позволяющие теплым воздушным массам «вытесняться» из рабочих помещений.

  • Приточная вентиляция

Схемы, расчёт, монтаж, обслуживание, цены

В бытовых схемах приточной вентиляции применяются устройства, типа Аэрэко. Но в промышленных системах подачи воздуха необходим объём, с которым не справиться клапанам, установленным на пластиковых окнах. При автоматизации процесса воздухообмена, возникают ситуации, когда вентиляторы не работают и теплый воздух может быть вытеснен обратной тягой. Для этого в схемах систем приточной вентиляции обязательным элементом является промышленный защитный клапан, например, КПВ 125, Air Box и т.п.

Схема приточной вентиляции

Схема приточной вентиляции жилого дома

Схема приточной вентиляции основывается на пропорциях и размерах помещений для проекта и установки. Отсутствие необходимого пространства в малогабаритных квартирах не позволяют провести полноценный монтаж приточных установок наборной вентиляции. Данные промышленные установки лишь гармонично вписываются в периметр производственных площадей.

Схема приточного воздухообмена состоит из незамкнутой цепи:

  • фильтров,
  • калориферов (водяного или электрического) отопления,
  • промышленного сплит кондиционера,
  • шумоглушителя,
  • контроллера,
  • обратного клапана,
  • точечных отводов газообмена.

Учёт коэффициента обмена воздушных масс, кпд отопительной установки, разница атмосферного давления внутри и снаружи помещения, а также звукоизоляция – вот основные составляющие приточной вентиляции. Например, моноблок приточного назначения, сочетает в себе элементы данной схемы. Он позволяет осуществлять локальный и автоматизированный контроль доступа и управления за микроклиматическими процессами.

В случае совокупной (комплексной) схемы приточно-вытяжного назначения добавляется рекуператор. Его цель обменивать (рекуперировать) тёплые и холодные воздушные массы без потери тепла отработанного воздуха помещения. Данный тип вентиляции призван экономить природные ресурсы, расходы электроэнергии и сохранять экологию. Существуют и примитивные вентиляционные установки, основанные на принципах естественного воздухообмена. Немного о клапанах.

Клапаны приточной вентиляции

Клапана вентиляции приточные настенныеКлапаны приточной механической вентиляции предотвращают теплообмен и непреднамеренный (естественный) воздухообмен. Ventilatio в переводе с древнеримского это разделение плохого и хорошего (зла и добра). В случае воздухообмена плохой (отработанный) воздух отделяется от хорошего (свежего) . Механическое побуждение открывает клапан и задействует принудительный обмен воздушных масс.

В случае естественной (неорганизованной) вентиляции клапан механического газообмена не предусматривается. Неорганизованная подача кислорода происходит через щели и проёмы неплотно герметизированных стен, дверей и окон. Ветер, разница температуры, давления и влажности в помещении и на улице катализируют немеханическую форму воздухообмена. Строительные материалы, из которых построено здание, качество герметиков и точность работы строителей определяют степень и поток естественной приточной вентиляции.

Клапана оконной вентиляции приточные

Это так называемые бесплатные клапана воздухообмена. Кратность смены воздуха при «работе» таких клапанов определяется природными или «высшими» силами. Для таких проектов идеальны локальные клапаны. Принцип их работы основан на разнице Δt˚ и влажности внутренней и внешней атмосферы помещения. Клапаны оконные или настенные полностью автономны, не требуют капиталовложений монтажа и электрооборудования. Универсальность обратных клапанов вентиляции позволяет их применение как в общеобменных, так и в местных микроклиматических системах. Недостатки этих «таблеток» — обледенение зимой и полная бесполезность в жаркий день, летом.

Принудительная приточная вентиляция позволяет со 100%-ной точностью задавать объём притока воздуха в м3/час и ежечасную его смену (кратность). Многие «экономы» пытаются сократить расходы и устанавливают один из видов (вытяжной или приточный) микроклиматической системы. Данная экономия может обернуться неконтролируемыми потоками воздушных масс, теплопотерям и повышенной влажности, загрязнению углекислотой и пылью. В результате повлечёт порчу продукции на складе, заболевания персонала в офисе, быстрый износ предметов интерьера и мебели в квартире или загородном доме. На чём и вправду можно сэкономить это на моноблочных (местных) вентиляционных установках.

Местная (моноблочная) форма безканального воздухообмена практикуется в небольших помещениях и через вентиляторы, и диффузоры системы производят непосредственную транспортировку и обработку атмосферы локального масштаба. Комплектность оборудования отопления и кондиционирования решает гигиенические задачи и обеспечивает требования комфорта. Клапаны приточных установок работают на смешение и вытеснение атмосферных масс. Приточное вытеснение достигается подачей слегка охлаждённого воздуха. Двигаясь с невысокой скоростью, он вытесняет отработанный воздух через клапаны без резких колебаний воздушных масс.

В отличие от локальной системы, автономность приточных форм общеобменной вентиляции гарантируется точечной подачей воздухопотоков в заданную область через воздуховоды. Плюсы проекта монтажа по схеме приточно-вытяжного наборного воздухообмена — это отсутствие сквозняков, высокая кратность, производительность и экономическая обоснованность.

Закажите профессионально выполненную схему

При разработке принципиальной и электрической схемы для приточной и вытяжной вентиляции Ваших квартир и офисов, проектировщики ООО «СтройИнжиниринг» наряду с оборудованием для систем кондиционирования, электро и теплоснабжения внесут в комплектность обратные клапаны.

Помощь в покупке и установке систем приточной вентиляции для строительных компаний и частных лиц в Москве и области. Схема приточной вентиляции в СтройИнжиниринг порадует ценой и сбережёт здоровье!

Квалифицированные монтажники помогут установить оконные и стеновые клапаны приточной вентиляции в частном доме. На предприятиях и в коммерческих центрах будут смонтированы современные системы автоматики и управления климатом, подобрано оптимальное климатическое оборудование, в том числе обратные клапаны Air Box, КПВ 125 и др.

Читайте далее об установке и расчёте приточной вентиляции
  • Приточная система вентиляции — схема, управление, автоматизация, расчёт, монтаж
  • Схема приточной вентиляции, клапаны приточной вентиляции
  • Расчёт приточной вентиляции и проектирование микроклиматических установок
  • Установка приточной вентиляции
  • Монтаж приточной вентиляции в квартире – правильный выбор
  • Кондиционер с приточной вентиляцией
  • Приточная противодымная вентиляция
  • Приточная вентиляция — промышленная
  • Устройство и обслуживание приточной вентиляции

Схема вентиляции гаража

Хороший гараж должен защищать ваш автомобиль не только от воров и хулиганов, но и от воздействия таких негативных явлений как затхлость и сырость, которые часто встречаются в помещениях с плохой вентиляцией. Решить проблему сырости и проветривания гаража, даже когда он закрыт, поможет хорошая система вентиляции.

Еще на этапе проектирования гаража, необходимо продумать, каким образом он будет проветриваться. Схема вентиляции гаража ничем принципиальным не отличается от систем вентиляции других помещений. Единственное, тут вам доступны несколько вариантов систем.

Какие схемы вентиляции гаража существуют?

Сегодня специалисты предлагают владельцам автомобилей три схемы создания вентиляции в гараже. Это:

  • Естественная система вентиляции, которая работает по принципу природного воздухообмена на основе разницы температур внутри гаража и на улице.
  • Комбинированная система – использует тот же принцип, что и естественная, только имеет дополнительно вентилятор (реализовывается принцип принудительной вытяжки).
  • Механическая система вентиляции гаража, при которой используются устройства, обеспечивающие принудительный воздухообмен.

Выбор той или иной схемы будет зависеть от типа гаража, материальных возможностей и прочих факторов. Если говорить о стоимости, то естественная схема вентиляции гаража – это самый дешевый и простой способ осуществлять проветривание помещения. Тогда как механическая вентиляция – самая дорогая (из-за необходимости покупать специальное оборудование) и сложная (в этом случае потребуется помощь специалиста).

Естественная вентиляция гаража

Создание оптимального климата в гараже при помощи естественной вентиляции не требует лишних затрат времени и средств. Кстати, ее можно смонтировать и в уже построенном гараже. Организовать воздухообмен таким способ довольно просто, но недостаток этой схемы в том, что летом такая система практически бесполезна (особенно в дневное время).

Итак, рассмотрим собственно схему.

Схема расположения вентиляционных труб в гараже

Для естественной вентиляции нужно сделать в гараже два отверстия: вытяжное и приточное, которые будут располагаться на противоположных стенах (обязательно по диагонали).

Приточное отверстие должно находиться не ниже, чем в десяти сантиметрах от пола. Труба же, через которую будет поступать воздух в гараж, должна возвышать сантиметров на тридцать над землей. Заметим, что уличную часть трубы необходимо накрыть сеткой, чтобы в гараж не смогли пробраться ни грызуны, ни насекомые.

Отверстие для вытяжки воздуха делают в десяти (и более) сантиметрах от потолка. При невозможности поместить отверстие на стене, вытяжка может находиться и на потолке. Труба, через которую воздух будет выводиться из помещения, делают такой длины, чтобы она возвышалась над крышей на сантиметров 40-50. Ее тоже необходимо защитить: для этого ее снабжают сеткой и специальным конусообразным колпачком.

Чтобы рассчитать диаметр отверстий и труб естественной системы вентиляции, применяют несложную формулу: на один квадратный метр гаража должно приходиться 15 миллиметров диаметра трубы и отверстия. К примеру, для стандартного гаража, площадью 24 квадратных метра понадобятся трубы диаметром 360 миллиметров.

Комбинированная схема вентиляции гаража

Комбинированная система вентиляции по своей схеме очень напоминает обустройство естественного воздухообмена.

Для комбинированной вентиляции также потребуются отверстия – вытяжное и приточное. Их размещение соответствует размещению отверстий при естественной вентиляции: то есть приточное делается у пола, а вытяжное у потолка (или на потолке). Отметим, что при комбинированной системе воздухообмена не обязательно размещать эти отверстия на противоположных концах гаража по диагонали. Они могут находиться в любом месте, по вашему желанию. Единственное условие – не располагать их напротив друг друга.

Суть комбинированной схемы вентиляции заключается в том, что здесь используется принудительная вытяжка. То есть в выводной воздухоотвод встраивается специальный вентилятор, который подключается к электросети (могут использоваться и автономные источники энергии) и служит для нагнетания давления. Такой принцип работы основан на том, что отработанный воздух принудительно удаляется из гаража, а его место занимает свежий воздух с улицы. Вентилятор необходимо устанавливать в утепленном воздухоотводе или применять специальные модели. Отметим, что диаметр отверстий для этой схемы вычисляется по той же формуле, что и для естественного воздухообмена.

Преимущества этой схемы воздухообмена в том, что такая вентиляции будет хорошо справляться со своими задачами на протяжении всего года. Затраты на электроэнергию очень низкие, и не сравнимы с механической вентиляцией. Единственный недостаток такой системы – работоспособность вентилятора нужно постоянно контролировать и при необходимости заменять его.

Хорошая система вентиляции гаража, учитывающая все особенности помещения, подарит комфорт и защитит от сырости и затхлости не только ваш автомобиль, но и вас.

Перекрестная вентиляция | Вентиляция с эффектом ветра

Сохранение прохлады с помощью вентиляции с эффектом ветра

Перекрестная вентиляция (также называемая Ветровая вентиляция ) — это естественный метод охлаждения. Система полагается на ветер, который нагнетает холодный наружный воздух в здание через впускное отверстие (например, настенные жалюзи, фронтон или открытое окно), в то время как выпускное отверстие направляет теплый внутренний воздух наружу (через вентиляционное отверстие на крыше или более высокий оконный проем). Современные системы естественной вентиляции помогают увеличить поток входящего холодного воздуха и способствовать выходу душного воздуха.Это естественным образом увеличивает поток воздуха в здании.

Знание того, как свежий воздух циркулирует внутри строения. вокруг людей внутри и через его отверстия имеет решающее значение для определения того, как оптимизировать охлаждение и улучшить качество воздуха. Вы можете найти это, посмотрев на входы и выходы здания. Вентиляция с эффектом ветра регулирует качество воздуха внутри здания экологически и экономически эффективно.

Когда ветер дует в сторону здания, на каждую сторону здания воздействует разное давление.Изменения давления заставляют воздух двигаться к стороне здания с более низким давлением в попытке достичь равновесия. В идеале наличие отверстия на стороне более низкого давления позволяет внутреннему воздуху циркулировать в сторону с более низким давлением.

Ветровая вентиляция опирается на естественные элементы для создания благотворной и комфортной атмосферы в коммерческих и промышленных зданиях. Этот вид вентиляции превосходен практически в любом климате и является недорогим методом охлаждения.Нет никаких эксплуатационных расходов, выбросов углерода или потребления энергии.

Динамика воздушного потока через впускные и выпускные отверстия

Нажмите на фото, чтобы узнать больше

Ориентация окна или двери определяет количество воздуха, проходящего через пространство. Обычно воздухозаборник работает только в том случае, если направление ветрового потока находится в диапазоне от -45° до 45° к поверхности. Общий угол вокруг отверстия составляет девяносто градусов. Размещение форточек чаще всего производится с учетом этого движения воздуха, что приводит к общему девяностоградусному диапазону вокруг проема.

При проектировании системы с перекрестным эффектом учитывайте как вход, так и выход. Количество тепла, отводимого от объекта, напрямую зависит от этих областей. Если площади входа и выхода большие, то через них может проходить больше воздуха, а значит, можно отводить больше тепла. Эффективность вентиляции снизилась бы, если бы площадь входа была больше, чем площадь выхода. Неуравновешенная система будет создана, если входящий воздух будет выше, чем выходящий. Идеальным результатом предпочтительно является равный объем воздушного потока, входящего в здание и выходящего из него.

Наконечники для поперечной вентиляции

При проектировании вентиляционной системы, в которой используется перекрестная вентиляция, в первую очередь необходимо учитывать направление, в котором дует воздух из окна. Знание направления ветра (в разное время дня и в течение года) позволит определить, где можно разместить приточные и вытяжные вентиляционные отверстия. Разница в давлении ветра влияет на общую вентиляцию внутри здания, если система вентиляции не компенсирует это соответствующим образом.

Кроме того, специализированное оборудование может помочь повысить эффективность системы перекрестной вентиляции.Такие продукты, как специальные настенные вентиляторы, могут улучшить движение воздуха по рабочему полу и по зданию. В качестве альтернативы варианты без электропитания, такие как настенные жалюзи и естественные вентиляторы, используют естественное движение воздуха и увеличивают движение воздуха в пространстве без электричества.

Корпорация Moffitt — одно из самых надежных имен в области вентиляции. Moffitt разрабатывает схемы вентиляции, производит вентиляционное оборудование и даже устанавливает вентиляционные системы. Такой подход «под ключ» обеспечивает Moffitt всесторонний опыт.Получите максимальную отдачу от системы естественной вентиляции. Мы предоставляем решения для естественной вентиляции промышленных и коммерческих объектов в США и по всему миру уже более 50 лет. Итак, позвоните нам, чтобы установить крышную вентиляцию или другие вентиляционные изделия на вашем заводе или в отрасли.

Вентиляция помещений для предотвращения распространения коронавируса (COVID-19)

Что такое вентиляция и почему она важна

Вентиляция — это процесс подачи свежего воздуха в помещения при одновременном удалении спертого воздуха. Впуск свежего воздуха в помещения может помочь удалить воздух, содержащий вирусные частицы, и предотвратить распространение коронавируса (COVID-19).

Когда человек с COVID-19 дышит, говорит, кашляет или чихает, он выделяет частицы (капли и аэрозоли), содержащие вирус, вызывающий COVID-19. В то время как более крупные капли быстро падают на землю, аэрозоли, содержащие вирус, могут оставаться во взвешенном состоянии в воздухе. Если кто-то вдохнет вирусные частицы, взвешенные в воздухе, он может заразиться COVID-19.Это известно как воздушно-капельная передача.

В плохо проветриваемых помещениях количество вируса в воздухе может накапливаться, что увеличивает риск распространения COVID-19, особенно если в помещении много инфицированных людей. Вирус также может оставаться в воздухе после того, как зараженный человек ушел.

Подача свежего воздуха в помещение и удаление старого спертого воздуха, содержащего вирусные частицы, снижает вероятность распространения COVID-19. Чем больше свежего воздуха поступает внутрь, тем быстрее из помещения удаляются переносимые по воздуху вирусы.

Вентиляция особенно важна, если у кого-то из членов вашей семьи есть COVID-19 или если вы находитесь в помещении с людьми, с которыми вы не живете. Вы можете передать COVID-19 другим, если у вас есть только легкие симптомы или даже их отсутствие.

Хорошая вентиляция также связана с пользой для здоровья, такой как лучший сон и меньшее количество выходных по болезни на работе или в школе.

Вентиляция не предотвращает распространение COVID-19 при тесном контакте и является лишь одним из действий, которые вы можете предпринять, чтобы оставаться в безопасности и помочь предотвратить распространение COVID-19.

Минимизируйте количество времени, которое вы проводите в помещении с людьми, с которыми вы не живете

Чтобы снизить риск заражения или передачи COVID-19, сведите к минимуму время, которое вы проводите в помещении с людьми, с которыми вы не живете. По возможности встречайтесь на улице. Если вы встречаетесь в помещении, убедитесь, что помещение хорошо проветривается. Избегайте проводить время с людьми, с которыми вы не живете, в помещениях с ограниченным притоком свежего воздуха, например, в комнатах без вентиляции или с никогда не открываемыми окнами.Риск выше в небольших помещениях, поскольку концентрация вируса в воздухе может расти быстрее, чем в больших помещениях.

Что вы можете сделать для улучшения вентиляции

То, как вы поддерживаете или улучшаете вентиляцию, зависит от здания. Здания вентилируются естественными системами, такими как вентиляционные отверстия, окна и дымоходы, или механическими системами, такими как вытяжные вентиляторы или кондиционеры, или их комбинацией.

Проветрите свой дом

Открывание окон и дверей дома — самый простой способ улучшить вентиляцию для большинства людей.

Если окна имеют отверстия как сверху, так и снизу (например, створчатые окна), использование только верхнего отверстия поможет нагреть поступающий свежий воздух, поскольку он смешивается с комнатным воздухом, уменьшая холодные сквозняки. В более теплую погоду используйте как верхнее, так и нижнее отверстия, так как это поможет обеспечить еще больший приток воздуха.

Открытие окон и дверей на противоположных сторонах комнаты или дома также обеспечит хороший приток свежего воздуха (это называется перекрестной вентиляцией).

Убедитесь, что вентиляционные отверстия (небольшие вентиляционные отверстия, как правило, в верхней части окна) или решетки открыты и не заблокированы.Воздух, поступающий из этих вентиляционных отверстий, будет смешиваться с теплым комнатным воздухом, что помогает поддерживать комфортную температуру в помещении.

Если возможно, оставляйте отверстия в течение дня, чтобы обеспечить постоянный приток свежего воздуха в дом. Погода может влиять на количество воздуха, проходящего через отверстия, поэтому их следует отрегулировать, чтобы сбалансировать теплоту с количеством вентиляции, где это возможно.

Если кто-то самоизолируется

Если кто-то самоизолируется, держите окно в его комнате слегка открытым, а дверь держите закрытой, чтобы уменьшить распространение зараженного воздуха в другие части дома. Если человеку, находящемуся в самоизоляции, необходимо пользоваться каким-либо общим пространством в доме, например кухней или другими жилыми помещениями, в присутствии других людей, эти помещения должны хорошо проветриваться, например, полностью открывая окна во время их использования и на короткое время. период после их отъезда.

Существуют дополнительные рекомендации для домохозяйств с возможной или подтвержденной коронавирусной (COVID-19) инфекцией.

Если кто-то работает или посещает ваш дом

Если у вас есть люди, работающие в вашем доме или посещающие его, впускайте в свой дом как можно больше свежего воздуха, избегая неприятного холода, пока они находятся там, а также в течение короткого периода времени до их прихода и после их ухода.

Согреться

Вентиляция дома не означает, что в нем должно быть холодно. Вы должны поддерживать температуру в комнате, в которой вы находитесь, не ниже 18ºC, так как температура ниже этого значения может повлиять на ваше здоровье, особенно если вам 65 лет или больше, или если у вас есть хронические заболевания.

В холодную погоду, когда неудобно оставлять окна полностью открытыми, небольшое приоткрытие окон также может обеспечить вентиляцию и уменьшить холодные сквозняки.

Доступны советы о том, как согреться и хорошо себя чувствовать.Если у вас возникли трудности с отоплением дома, вы можете потребовать финансовую и практическую помощь, даже если вы не являетесь владельцем собственности. Посетите веб-сайт Simple Energy Advice, чтобы получить информацию о доступной помощи, или позвоните в их службу поддержки по телефону 0800 444 202. У Ofgem есть дополнительные советы о том, что делать, если вы испытываете трудности с оплатой счетов за электроэнергию.

Механическая вентиляция в доме

Если в вашем доме есть механическая система вентиляции, убедитесь, что она работает и обслуживается в соответствии с инструкциями производителя.Настройте системы вентиляции на подачу свежего воздуха, а не на рециркуляцию воздуха в помещении. Устройства, которые только рециркулируют воздух в помещении, не удалят переносимый по воздуху вирус из дома. Вы можете использовать усиленный режим (если он доступен) для увеличения вентиляции, если кто-то из членов вашей семьи самоизолируется из-за COVID-19 или если вы встречаете людей, с которыми вы не живете в помещении.

Вентиляцию также можно усилить, оставив вытяжные вентиляторы в ванных, туалетах и ​​кухнях включенными дольше, чем обычно, с закрытой дверью, после того как кто-то побывал в помещении.

Вентиляция на рабочем месте и в небытовых условиях

Вентиляцию следует рассматривать наряду с другими мерами контроля, чтобы снизить риск передачи COVID-19 на вашем рабочем месте или в общественных помещениях.

Важно определить и обработать участки с плохой вентиляцией. Чем больше людей занимает плохо проветриваемое помещение и чем дольше они в нем находятся, тем выше риск распространения COVID-19.

Меры контроля, такие как избегание определенных видов деятельности или собраний, ограничение или сокращение продолжительности деятельности, предоставление вентиляционных перерывов во время или между использованием помещения, следует рассматривать наряду с вентиляцией для снижения риска передачи воздушно-капельным путем.

Любые действия по улучшению вентиляции не должны ставить под угрозу другие аспекты безопасности и защиты (например, избегать подпирания открытых противопожарных дверей) и должны учитывать другие последствия, такие как влияние теплового дискомфорта на здоровье и благополучие.

Работодатели должны предоставить сотрудникам четкие инструкции по вентиляции, объяснить, почему это важно, а также инструкции о том, как добиться и поддерживать хорошую естественную вентиляцию или управлять системами, если есть средства контроля со стороны пользователя.

Инспектор по охране труда и технике безопасности дает рекомендации по безопасной работе, вентиляции и кондиционированию воздуха.

Убедитесь, что системы механической вентиляции обслуживаются в соответствии с инструкциями производителей. Настройте системы вентиляции на подачу свежего воздуха и запрет на рециркуляцию воздуха в помещении, где это возможно. Оценка требований и производительности систем вентиляции во многих средах требует инженерного опыта. Кроме того, конструкция вентиляции может зависеть от конкретного помещения. В некоторых существующих и старых зданиях системы вентиляции могут не соответствовать действующим стандартам, и могут потребоваться дополнительные меры по смягчению последствий.Если вы не уверены, обратитесь за советом к вашему инженеру или консультанту по отоплению, вентиляции и кондиционированию воздуха ( HVAC ).

Подробное руководство по вентиляции рабочих мест и общественных зданий во время пандемии предоставлено Сертифицированным институтом инженеров по обслуживанию зданий ( CIBSE ).

Вентиляция в транспортных средствах

Как и здания, закрытые транспортные средства, включая автомобили, микроавтобусы и автобусы, также могут представлять высокий риск распространения COVID-19. Важно, чтобы транспортные средства хорошо проветривались, чтобы снизить риск распространения COVID-19.

Следуйте инструкциям по более безопасному путешествию для пассажиров, если вам нужно путешествовать. Если вам нужно путешествовать, подумайте о том, чтобы прогуляться пешком или покататься на велосипеде, если можете.

При работе или перемещении в транспортных средствах:

  • включение систем вентиляции, когда в автомобиле находятся люди – настройка на всасывание свежего воздуха, а не на рециркуляцию
  • для улучшения вентиляции, также можно открывать окна (частично, если холодно) – обогрев можно оставить включенным, чтобы автомобиль оставался теплым
  • для транспортных средств, которые перевозят разных пассажиров, таких как такси, очищают воздух между разными пассажирами или в конце поездки, чтобы транспортное средство проветривалось до того, как кто-либо еще сядет
  • открывание дверей там, где это безопасно, поможет быстро сменить воздух – полное открытие окон также может помочь очистить воздух в автомобиле

Доступны дополнительные инструкции по более безопасному транспорту для операторов, такси и частных арендованных автомобилей. У руководителя по охране труда и технике безопасности также есть рекомендации по вентиляции в транспортных средствах.

Это руководство носит общий характер и должно рассматриваться как руководство. В случае противоречия между любым применимым законодательством (в том числе законодательством об охране труда и технике безопасности) и данным руководством применимое законодательство имеет преимущественную силу.

Читать об активных и пассивных системах вентиляции и охлаждения


2.4.2 Механическая вентиляция

Системы механической вентиляции используют электрические вентиляторы для направления воздушного потока в здании.Механическая вентиляция может обеспечить постоянную скорость воздухообмена независимо от внешних погодных условий, но она использует электричество и обычно не может изменять скорость вентиляции по мере изменения потребности в течение дня и года.

Существует несколько вариантов, как показано на рис. 2.4.1. Системы как с притоком, так и с вытяжкой могут быть объединены с установкой рекуперации тепла, которая рекуперирует (повторно использует) тепло вытяжного воздуха, которое в противном случае было бы потеряно. До 90% энергии может быть «повторно использовано».

Во многих странах Северной Европы в новостройках становится стандартным решением оснащение механической вентиляцией с рекуперацией тепла для удовлетворения текущих потребностей в энергии.Это очень энергоэффективное решение для отопительного (зимнего) сезона. Однако в летний сезон электроэнергию для работы вентиляторов можно сэкономить, используя естественную вентиляцию. Системы, переключающиеся между естественной и механической вентиляцией, называются гибридными системами вентиляции.

Механическая вентиляция требует регулярной замены фильтров. Грязные фильтры являются источником загрязнения воздуха в помещении и снижают качество воздуха в помещении, что, в свою очередь, снижает работоспособность находящихся в здании людей и увеличивает распространенность симптомов СКВ (Wargocki et al., 2002; Беко, 2009).

Было обнаружено, что симптомы СКШ чаще возникают в зданиях с кондиционированием воздуха, чем в зданиях с естественной вентиляцией (Wargocki et al. , 2002). Чтобы механическая система вентиляции с рекуперацией тепла работала эффективно, здание должно быть абсолютно герметичным. Если это не так, значительная часть вентиляции будет приходиться на инфильтрацию в обход теплообменника. Таким образом, механическая вентиляция с рекуперацией тепла часто не является энергетически правильным решением для существующих зданий, если только они не будут сделаны более герметичными.

Системы механической вентиляции могут быть центральными или децентрализованными. Центральные системы имеют один центральный блок с приточно-вытяжными вентиляторами; если в системе есть рекуперация тепла, рекуператор включается в состав центрального блока. Вентиляционные каналы монтируются от агрегата к большинству помещений дома. Децентрализованная вентиляция не использует воздуховоды; вместо этого в отдельных комнатах дома устанавливаются небольшие блоки, которые могут включать рекуперацию тепла. Такая система имеет то преимущество, что не требует места для воздуховодов.





Руководство по улучшению вентиляции и качества воздуха в помещениях в условиях ситуации с COVID-19

1.1 COVID-19 в основном передается при тесном контакте и воздушно-капельным путем, который выделяется при кашле, чихании, разговоре или пении инфицированного человека. Он также может распространяться через вирусные аэрозоли в воздухе при определенных условиях, например, в закрытых помещениях с плохой вентиляцией. Следовательно, крайне важно снизить этот риск, улучшив вентиляцию и качество воздуха в помещениях.

1.2 В настоящем Руководстве владельцам зданий и руководителям помещений представлены обновленные рекомендуемые меры по улучшению вентиляции и качества воздуха в помещениях посредством надлежащей эксплуатации и технического обслуживания систем кондиционирования воздуха и механической вентиляции (ACMV) 1 . Он направлен на снижение передачи заболевания в условиях текущей ситуации с COVID-19 и возобновления случаев заболевания в сообществе. Предыдущие версии этого документа были выпущены 25 мая 2021 г. и 29 мая 2020 г.

1.3 Настоящая Методическая инструкция распространяется на нежилые помещения, в которых периодически или постоянно используется кондиционирование воздуха, а также на помещения с естественной вентиляцией, за исключением специализированных помещений , таких как отдельные заводские производственные помещения, больницы, поликлиники, лаборатории . Для специализированных помещений следует обратиться за советом к экспертам и специалистам в предметной области.

1.4 Жители жилых домов могут улучшать вентиляцию дома, открывая двери и окна, особенно при приеме посторонних гостей.При необходимости можно использовать вентиляторы для обеспечения циркуляции воздуха.

1.5 Меры, рекомендуемые в данном Руководстве, должны сопровождаться другими ключевыми мерами по снижению передачи заболеваний, такими как требование к лицам, находящимся в здании, соблюдать безопасное дистанцирование, носить маски и проводить регулярную дезинфекцию мест частого контакта внутри здания 3 .

1.6 Должен быть разработан комплексный план для безопасного управления внутренними помещениями, включая разработку планов связи для получения поддержки от жильцов, усиление вентиляции и обеспечение поставок критически важных предметов, таких как фильтры.Менеджеры должны адаптировать меры для каждого помещения, максимально увеличивая вентиляцию, принимая во внимание такие факторы, как тип системы вентиляции в помещении, площадь помещения, тепловой комфорт людей и относительная влажность. Относительная влажность внутри помещений должна тщательно контролироваться и поддерживаться в соответствии с Сингапурским стандартом SS554:2016 «Свод практических правил по качеству воздуха в помещениях для зданий с кондиционированием воздуха».


г. централизованная система кондиционирования)
2.1 Убедиться в исправности систем вентиляции:

а. Проверьте системы ACMV, чтобы обеспечить достаточную вентиляцию во всех занятых помещениях, исходя как минимум из минимальной скорости подачи наружного воздуха, указанной в Сингапурском стандарте SS553:2016 «Свод правил по кондиционированию воздуха и механической вентиляции в зданиях» 4 . Следует рассмотреть возможность использования датчиков и систем для контроля скорости подачи наружного воздуха.
б. Ежедневно проверяйте агрегаты AHU/FCU/PAU/FAF/EAF , чтобы обеспечить непрерывную работу, особенно в помещениях с людьми.
с. Проверьте все диффузоры приточного воздуха и вытяжные решетки, чтобы убедиться, что поток воздуха движется в правильном направлении.
д. Регулярно обслуживайте системы ACMV. Это включает осмотр и очистку приточных и вытяжных вентиляторов для обеспечения оптимальной работы, проверку воздуховодов и заслонок на отсутствие утечек или засоров воздуха, а также проверку уплотнений фильтров во избежание перепуска воздуха. Рекомендуемая периодичность обслуживания указана в SS554:2016, Приложение H.Замена фильтров должна производиться в нерабочие периоды при выключенной системе ACMV. Использованные фильтры следует правильно утилизировать в герметичных мешках. Обслуживающий персонал должен носить соответствующие СИЗ, в том числе маски не ниже N95, средства защиты глаз и перчатки, особенно при замене фильтров.
эл. Проверьте другие системы, чтобы убедиться в отсутствии нежелательных утечек воздуха в жилые помещения, включая гидрозатворы в санитарной системе, трещины в трубах и воздуховодах, щели в стенах. Устранить обнаруженные неисправности.

2.2 Максимальная вентиляция для разбавления воздуха в помещении:

a. Максимально увеличьте приток и подачу наружного воздуха, настроив центральные кондиционеры/блоки FCU/PAU/FAF/EAF на максимальную скорость и производительность, при этом все воздушные заслонки (например, заслонки регулировки объема) будут полностью открыты. Увеличьте скорость подачи наружного воздуха не менее чем до 10 л/с/чел., если система позволяет это 6 .
б. Деактивируйте системы контроля потребления, например, с датчиками CO 2 , чтобы избежать автоматического уменьшения подачи наружного воздуха.
с. Откройте все воздушные заслонки и не перекрывайте воздуховоды, чтобы обеспечить оптимальную подачу наружного воздуха во все жилые помещения.
д. Система распределения воздуха должна быть сбалансирована, чтобы обеспечить подачу наружного воздуха во все предусмотренные помещения.
эл. Включите вытяжные вентиляторы (например, в туалетах, на кухнях) на полную мощность, чтобы удалить воздух из помещений. Держите окна и другие отверстия (например, заднюю дверь) вокруг вытяжных вентиляторов закрытыми, чтобы избежать короткого замыкания потока воздуха.
ф. Установите дополнительные приточные и/или вытяжные вентиляторы, если существующая система не обеспечивает подачу достаточного количества наружного воздуха 7 .
г. Если система не позволяет увеличить вентиляцию до рекомендуемого минимума на человека, рассмотрите возможность уменьшения максимальной вместимости помещения.

2.3 Очистите воздух в помещении перед тем, как в него поселятся:

a. Выполняйте продувку воздухом не реже одного раза в день и не менее чем за два часа перед каждым приездом. Для помещений с высоким риском передачи заболеваний можно рассмотреть возможность увеличения частоты продувки 8 .
б. Для зданий без систем продувки воздуха продлите работу систем ACMV с забором наружного воздуха на два часа до и после каждого пребывания.

2.4 Свести к минимуму рециркуляцию воздуха в помещении; использовать эффективные фильтры в кондиционерах для очистки рециркуляционного воздуха :

a. Установите заслонки рециркуляции воздуха на минимум.
б. Используйте эффективные фильтры (рекомендуется как минимум MERV14, F8 или ePM1 70–80 %) в вентиляционных установках для обработки рециркуляционного воздуха. Фильтры следует правильно устанавливать и обслуживать в соответствии с рекомендациями производителей.
с. Использование технологий очистки воздуха, таких как ультрафиолетовое бактерицидное облучение (UVGI) в вентиляционных установках, может рассматриваться как повышение эффективности фильтров.Необходимо учитывать эффективность и безопасность всех воздухоочистных устройств в условиях эксплуатации.
д. Выключите вращающиеся теплообменники или колеса рекуперации тепла, чтобы снизить риск уноса отработанного воздуха.

2.5 Усиление вентиляции в помещениях с ограниченной вентиляцией и фильтрацией воздуха (например, конференц-залы только с FCU):

a. Как можно чаще открывайте рабочие окна и двери 9 , если только качество наружного/наружного воздуха неудовлетворительное. Кондиционирование воздуха должно быть уменьшено или выключено, когда двери и/или окна открыты.
б. Подумайте о размещении вентиляторов, чтобы выдувать воздух из окон, чтобы увеличить воздухообмен.
с. Рассмотрите возможность добавления отдельной системы подачи и/или вытяжки наружного воздуха 7 .
д. Там, где существует высокий риск 8 передачи болезни, в качестве временной меры может рассматриваться локальная очистка воздуха в соответствии с рекомендацией для помещений без механической вентиляции (см. разделы 3.3 и 3.4).


3. Мероприятия для закрытых кондиционируемых помещений без механической вентиляции (т.г. сплит-системы кондиционирования или FCU без подачи свежего воздуха)
3. 1 Усилить вентиляцию и улучшить воздухообмен:

a. Как можно чаще открывайте работающие окна и двери 9 , если только качество наружного воздуха неудовлетворительное. Кондиционирование воздуха должно быть уменьшено или выключено, когда двери и/или окна открыты.
б. Рассмотрите возможность добавления отдельной системы подачи и/или вытяжки наружного воздуха 7 .
с. Включите вытяжные вентиляторы (например, в туалетах, на кухнях) на полную мощность, чтобы удалить воздух из помещений.Держите окна или другие отверстия (например, заднюю дверь) вокруг вытяжных вентиляторов закрытыми, чтобы избежать короткого замыкания воздушного потока.

3.2 Рассмотрите возможность установки оконных вытяжных вентиляторов для улучшения вентиляции:

a. Вентиляторные системы должны как минимум обеспечивать минимальный обмен воздуха, указанный в SS553:2016.
б. Приточно-вытяжная система может быть совмещена для обеспечения однонаправленного потока воздуха в плохо вентилируемом помещении.
с. В случае плохого качества наружного воздуха (например, из-за дымки) подумайте о том, чтобы приобрести вентиляторы с крышками, которые при необходимости могут закрыть вентиляторы.В качестве долгосрочного решения можно также рассмотреть вентиляторы приточного воздуха, оснащенные эффективными фильтрами (рекомендуется как минимум MERV14, F8 или ePM1 70–80 %), чтобы поддерживать хорошую вентиляцию во время эпизодов дымки. Такие системы должны устанавливаться профессионалами, чтобы обеспечить хорошую фильтрацию и распределение приточного воздуха.

3.3 В закрытых помещениях с высоким риском передачи заболеваний 8   в качестве временной меры могут рассматриваться портативные воздухоочистители для локальной очистки воздуха:

a.Портативные воздухоочистители должны быть оснащены высокоэффективными воздушными фильтрами, такими как фильтры HEPA, которые эффективно удаляют вирусные аэрозоли.
б. Скорость подачи чистого воздуха (CADR) или эквивалент портативного воздухоочистителя следует использовать для определения размера и количества переносных воздухоочистителей, необходимых в помещении 10 .
с. Если функция генерации озона портативного воздухоочистителя присутствует, ее следует отключить, чтобы избежать потенциального воздействия чрезмерного уровня озона и нежелательных побочных продуктов, которые могут быть опасны для здоровья.
д. Использование переносных воздухоочистителей следует рассматривать как временную меру. Очистка воздуха не заменяет адекватную вентиляцию . Следует также продолжать регулярную очистку и дезинфекцию поверхностей 3 , так как переносные воздухоочистители не удаляют загрязнения с поверхности.
эл. Пожалуйста, обратитесь к Техническому совету NEA по использованию технологий очистки воздуха для снижения риска передачи аэрозоля COVID-19 для получения дополнительной информации об использовании портативных воздухоочистителей.

3.4 Если позволяет высота потолка, для очистки воздуха можно использовать УФГО в верхней комнате. Поскольку эффективность и безопасность вирусной дезинфекции (УФ-С излучение может вызвать повреждение глаз и кожи) в значительной степени зависят от системы, а также от того, как она установлена ​​и обслуживается, необходимо пользоваться профессиональными услугами. Пожалуйста, обратитесь к Техническому совету NEA по использованию технологий очистки воздуха для снижения риска передачи аэрозоля COVID-19 для получения дополнительной информации.

3.5  Проверить другие системы на отсутствие нежелательной утечки воздуха в жилые помещения , включая гидрозатворы в санитарной системе, трещины в трубах и воздуховодах и зазоры в стенах.Устранить обнаруженные неисправности.


4. Мероприятия для помещений с естественной вентиляцией
4.1 Естественная вентиляция зависит от погодных условий. Он может быть ограничен зонами вокруг окон и дверей (периметральные зоны), с небольшим воздухообменом во внутренней части помещения (внутренние зоны). Перекрестная вентиляция значительно более эффективна, чем односторонняя вентиляция (например, когда отверстие имеется только с одной стороны помещения).

4.2 Увеличение естественной вентиляции с помощью вентиляторов:

a. Держите окна и/или двери постоянно открытыми, за исключением случаев, когда качество наружного воздуха плохое или не позволяют погодные условия.
б. Установите вентиляторы у окон, чтобы выдувать воздух наружу и увеличивать воздухообмен
c. Включите вытяжные вентиляторы (например, в туалете, на кухне) на полную мощность, чтобы удалить воздух из внутреннего пространства. Держите окна или другие отверстия (например, заднюю дверь) вокруг вытяжных вентиляторов закрытыми, чтобы избежать короткого замыкания воздушного потока.

4.3 Рассмотрите возможность установки оконных вытяжных вентиляторов для улучшения вентиляции:

a. Вентиляторная система должна обеспечивать как минимум минимальный обмен воздуха, указанный в SS553:2016.
б. Приточно-вытяжная система может быть совмещена для обеспечения однонаправленного потока воздуха в плохо вентилируемом помещении.

4.4 Проверить другие системы на отсутствие нежелательной утечки воздуха в жилые помещения , включая гидрозатворы в санитарной системе, трещины в трубах и воздуховодах и зазоры в стенах. Устранить обнаруженные неисправности.

5. Уровень содержания углекислого газа (CO 2 ) в качестве показателя вентиляции

Если это невозможно или трудно определить, уровни CO 2 в жилых помещениях можно использовать в качестве косвенного показателя адекватности вентиляции.

5.2 Менеджеры могут использовать показания CO 2 для выявления очагов недостаточной вентиляции или переполненности помещений, чтобы можно было принять незамедлительные меры для улучшения ситуации.Быстрая оценка может быть выполнена путем снятия показаний в течение не менее 5 минут в каждом месте отбора проб в людных местах в зонах дыхания. В местах с динамичным скоплением людей менеджеры могут осуществлять постоянный мониторинг, устанавливая датчики CO 2 с видимыми дисплеями в занятых местах или проводить точечные измерения, особенно при высокой посещаемости.

5.3 CO 2 Уровни, превышающие 1100 частей на миллион, указывают на неадекватную вентиляцию или потенциальную переполненность. В стандарте SS554:2016 рекомендуется, чтобы содержание CO 2 в помещении не превышало 700 частей на миллион по сравнению с наружным уровнем.При уровне окружающего наружного CO 2 около 400 частей на миллион предел составляет приблизительно 1100 частей на миллион.

5.4 Ввиду текущей ситуации с COVID-19 руководителям рекомендуется стремиться к уровням CO 2 ниже 800 частей на миллион в течение периода измерения 11,12,13 .

5.5 В то время как высокие уровни CO 2 указывают на плохую вентиляцию и/или переполненность помещений, уровни CO 2 могут не иметь прямой корреляции с риском заражения вирусом, поскольку могут быть задействованы другие факторы риска.Хорошая вентиляция и существующие меры (маски, безопасное дистанцирование, очистка) по-прежнему необходимы, даже если уровни CO 2 находятся в рекомендуемых пределах.


6.1 Дополнительные ссылки можно сделать на Приложение D SS553:2016 и аналогичные руководящие документы, опубликованные ASHRAE 14 , REHVA 12 и ВОЗ 6 .

6. Часто задаваемые вопросы

Область применения руководства
Q1.Обязательно ли следовать рекомендациям Руководства?
Нет. Хотя рекомендации не являются обязательными по закону, владельцы зданий и управляющие объектами должны принять активные меры по улучшению вентиляции, поскольку это снизит риск передачи COVID-19 за счет разбавления и удаления вирусных аэрозолей из помещений. Владельцы зданий и управляющие объектами должны разработать свои индивидуальные планы эксплуатации, взяв за основу руководство и учитывая существующее состояние здания, чтобы наилучшим образом удовлетворить потребности своих зданий.

Q2. Применяются ли рекомендации к некоммерческим зданиям, таким как школы и общественные центры?
Правила распространяются на нежилые помещения, в том числе некоммерческие здания, школы и дома культуры, за исключением специализированных помещений, таких как отдельные заводские производственные площади, больницы, поликлиники и лаборатории.

Q3. Планируется ли применять меры к операторам, чьи помещения имеют высокие показания CO 2 ? Будут ли меры по улучшению вентиляции обязательными в соответствии с законодательством?
Рекомендованные предельные уровни CO 2 в помещении, составляющие 800 частей на миллион и 1100 частей на миллион, являются рекомендациями в соответствии с SS554:2016 Кодексом практики по качеству воздуха в помещениях для зданий с кондиционированием воздуха*, который является добровольным стандартом и в настоящее время не является обязательным.Тем не менее, владельцы зданий, управляющие объектами и жильцы должны сыграть свою роль в поддержании хороших уровней CO 2 в помещениях и надлежащей вентиляции для снижения передачи COVID-19 внутри помещений.

В то время как высокие уровни CO 2 являются показателем недостаточной вентиляции или потенциальной переполненности, прямая корреляция между уровнями CO 2 и риском заражения вирусом COVID-19 не установлена, поскольку на риск также могут влиять другие таких факторов, как соблюдение безопасного дистанцирования, надлежащее ношение масок и присутствие инфицированных лиц. Помимо хорошей вентиляции, по-прежнему необходимы такие меры, как ношение масок, безопасное дистанцирование, уборка, даже если уровни CO 2 находятся в рекомендуемых пределах.

[*Примечание: в соответствии с SS554, CO 2 уровни >700 частей на миллион, превышающие уровень наружного воздуха (примерно 1100 частей на миллион), указывают на плохую вентиляцию или перенаселенность. В ситуации с COVID-19 рекомендуется, чтобы уровни CO 2 не превышали в среднем 800 ppm за период измерения.]

Вентиляция
Q4.Поскольку разные помещения могут быть сконфигурированы по-разному, есть ли у BCA/NEA/MOH специальные рекомендации для помещений с уровнями CO 2 выше 800 частей на миллион, чтобы помочь им снизить уровни CO 2 в их помещениях? К кому владельцы/операторы помещений могут обратиться за разъяснениями и техническими советами по улучшению вентиляции в своих помещениях?
В пересмотренном Руководстве владельцам зданий и руководителям помещений представлены обновленные рекомендуемые меры по улучшению вентиляции и качества воздуха в помещениях.

Для получения более подробной оценки владельцы зданий и управляющие объектами могут также привлекать консультантов или профессиональных инженеров для предоставления технических консультаций и рекомендаций в соответствии с вашими потребностями. Список профессиональных инженеров-механиков и их контактные данные можно найти здесь: https://go.gov.sg/professional-engineer. Список зарегистрированных BCA подрядчиков, предлагающих работы по кондиционированию, охлаждению и вентиляции, можно найти здесь: https://go.gov.sg/bca-registered-contractors.

Q5. Мое помещение закрытое и кондиционированное без механической вентиляции. Что делать, чтобы улучшить вентиляцию?
Для подачи наружного воздуха в закрытые помещения рекомендуется установить приточные или вытяжные вентиляторы.

Открытие открывающихся дверей и окон, если это безопасно, также может рассматриваться как увеличение естественной вентиляции. Системы кондиционирования воздуха должны быть уменьшены или выключены, когда двери и окна открыты, чтобы свести к минимуму потери энергии. При наличии существующих систем вытяжки воздуха, таких как вытяжные вентиляторы туалетов, вытяжные вентиляторы должны постоянно работать на полную мощность.

В случае, если эти варианты невозможны или невыполнимы, вы можете рассмотреть возможность локальной очистки воздуха в качестве временной меры. Для удаления вирусных аэрозолей можно использовать переносные воздухоочистители с фильтрами HEPA.

Тем не менее, локальная очистка воздуха не улучшит вентиляцию помещений. Владельцы зданий с такими помещениями должны по возможности планировать механическую вентиляцию.Вы можете привлечь консультантов или профессиональных инженеров для предоставления технических консультаций и рекомендаций в соответствии с вашими потребностями. Список профессиональных инженеров-механиков и их контактные данные можно найти здесь: https://go.gov.sg/professional-engineer. Список зарегистрированных BCA подрядчиков, предлагающих работы по кондиционированию, охлаждению и вентиляции, можно найти здесь: https://go. gov.sg/bca-registered-contractors.

Q6. Как я могу определить, достаточно ли вентилируется мое рабочее место?
Хотя в настоящее время не существует международного стандарта минимальной скорости вентиляции, который в достаточной степени предотвратил бы риск передачи болезни COVID-19 в помещениях, ВОЗ рекомендует скорость вентиляции не менее 10 л/с на человека.Интенсивность вентиляции можно рассчитать или измерить на основе выбранных систем вентиляции.

Меры безопасного дистанцирования для людей, находящихся в здании, ношение масок и регулярная уборка мест частого соприкосновения являются проверенными ключевыми мерами, которые значительно снижают риск передачи COVID-19. Усиление вентиляции еще больше снижает риск передачи заболеваний за счет разбавления и удаления инфекционных агентов из помещений.

Q7. Распространяется ли вирус через систему ACMV? Будет ли усиленная вентиляция распространять вирус из одной зоны в другую?
Общепризнанно, что хорошо управляемые системы вентиляции, включающие высокоэффективную фильтрацию рециркуляционного воздуха, помогают снизить риск передачи аэрозолей за счет разбавления и очистки воздуха. Следует учитывать направленность вентиляционного воздуха, чтобы облегчить движение воздуха из чистых помещений в менее чистые. Усиленная вентиляция обеспечивает поступление большего количества наружного воздуха и разбавляет любое загрязнение, тем самым снижая риск передачи аэрозолей в помещении. Несмотря на важность усиления вентиляции, следует продолжать другие ключевые меры по снижению передачи заболеваний, такие как безопасное дистанцирование, надлежащее ношение масок и регулярная дезинфекция мест частого контакта внутри здания.

Q8. На что должны обращать внимание владельцы зданий и управляющие объектами при проверке систем ACMV? Есть ли контрольный список, на который мы можем ссылаться?
Владельцы зданий и управляющие предприятиями должны обеспечить правильную установку и эксплуатацию вентиляционных систем в соответствии со спецификациями и применимыми стандартами. Например, эти системы должны быть спроектированы в соответствии со Сводом правил по кондиционированию воздуха и механической вентиляции в зданиях SS553:2016 (для типов зданий/занятий, не перечисленных в SS553:2016, ASHRAE 62. 1 следует использовать в качестве справочного материала) и SS554:2016 Свод правил по качеству воздуха в помещениях для зданий с кондиционированием воздуха. Контрольный список можно найти в приложении G к стандарту SS554. Кроме того, дополнительные меры по снижению риска COVID-19 можно найти в Руководстве, например. обеспечение того, чтобы системы контроля потребления, например, с датчиками CO 2 , были деактивированы, чтобы избежать автоматического сокращения подачи наружного воздуха.

Q9. Как часто следует проводить техническое обслуживание систем ACMV?
Рекомендованная периодичность технического обслуживания различных компонентов ACMV указана в SS553:2016 «Свод правил по кондиционированию воздуха и механической вентиляции в зданиях» и SS554:2016: «Свод правил по качеству воздуха в помещениях для зданий с кондиционированием воздуха».В дополнение к рекомендуемой частоте обслуживания также следуйте рекомендациям, приведенным в последнем Руководстве.

Q10. Мое помещение находится в здании (например, торговом центре) с механической системой вентиляции, и я не контролирую систему вентиляции здания. Что я могу сделать, чтобы улучшить вентиляцию в моем помещении?
Владельцы зданий и руководители объектов должны следить за тем, чтобы вентиляционные системы здания содержались в надлежащем состоянии и находились в хорошем рабочем состоянии, чтобы обеспечить достаточную вентиляцию во всех помещениях, включая зоны отдыха рабочих.Как арендаторы и жильцы здания, вы можете привлечь управляющих объектами для обсуждения проблем с вентиляцией и обеспечения надлежащей вентиляции в ваших помещениях. По возможности, вы также можете держать окна или двери открытыми, чтобы улучшить вентиляцию в вашем помещении.

Очистка воздуха
Q11. Насколько эффективны ультрафиолетовое бактерицидное облучение (УФГО) и полноценные фильтры в борьбе с вирусом?
Эффективность УФГО против ряда микробов была продемонстрирована многочисленными исследованиями, которые показали, что применение УФ-С излучения может инактивировать вирус. Эффективность этой технологии зависит от многих факторов конструкции и работы системы UVGI, таких как ее конструкция, конструкция лампы и эффективное время контакта. При использовании UVGI необходимо соблюдать осторожность, чтобы защитить пассажиров от воздействия УФ-излучения.

Фильтры могут удалять частицы с различной эффективностью. Фильтры с рейтингом не менее MERV 14, F8 или ePM1 70-80% необходимы для существенного удаления мелких частиц, включая большинство вирусов и бактерий. Для достижения оптимальной эффективности фильтры необходимо правильно устанавливать и обслуживать.

В помещениях, где существует высокий риск передачи аэрозолей, для очистки воздуха можно использовать УФГО на верхних этажах, если позволяет высота потолка. Системы UVGI должны устанавливаться профессионалами, поскольку эффективность и безопасность вирусной дезинфекции в значительной степени зависят от системы, а также от того, как она установлена ​​и обслуживается. Более подробная информация об очистке воздуха доступна в Техническом совете NEA по использованию технологий очистки воздуха для снижения риска передачи аэрозоля COVID-19.

Q12.Одобряет ли BCA/NEA/МЗ или предоставляет ли он спецификации для технологий очистки воздуха, которые можно использовать для снижения содержания загрязняющих веществ в воздухе?
Агентства не утверждают и не предоставляют спецификаций для каких-либо технологий очистки воздуха. Заинтересованные владельцы зданий и управляющие объектами должны обращаться за профессиональными услугами и консультироваться с различными поставщиками для получения решений, которые их интересуют. Владельцам зданий и руководителям предприятий также рекомендуется проявлять осторожность и обеспечивать, чтобы заявления о продукте и предполагаемое использование продукта подтверждались данными об эффективности и безопасности.

Дополнительную информацию см. в Техническом совете NEA по использованию технологий очистки воздуха для снижения риска передачи аэрозоля COVID-19.

Q13. Как я могу выбрать портативные воздухоочистители и определить их размеры для своего помещения?
Переносные воздухоочистители или переносные устройства для фильтрации воздуха часто оснащены высокоэффективным воздушным фильтром для твердых частиц (HEPA). Продукты с фильтрами HEPA рекомендуются для использования в средах с повышенным риском передачи COVID-19, тогда как продукты без фильтров HEPA могут использоваться в средах с меньшим риском.

Выбирая портативное устройство для фильтрации воздуха, выберите устройство, размер которого соответствует пространству. В соответствии со стандартом AHAM AC-1 минимальная скорость подачи чистого воздуха (CADR) дыма, которую должна обеспечивать установка для помещения определенного размера, можно оценить следующим образом:

CADR дыма (см·ч) ≥ размера комнаты (кубический метр) × 5

Например, в помещении с площадью пола 24 м 2 и высотой потолков 2,6 м (объем помещения 62,4 м 3 ) потребуется портативное устройство для фильтрации воздуха с минимальным CADR дыма 62.4 x 5 = 312 см в час (т.е. 184 кубических фута в минуту).

Дополнительную информацию см. в Техническом совете NEA по использованию технологий очистки воздуха для снижения риска передачи аэрозоля COVID-19.

Энергопотребление
Q14. Как рекомендуемые руководящие принципы повлияют на энергоэффективность/использование энергии в здании? В частности, как усиление вентиляции влияет на потребление энергии?
Мы ожидаем увеличения потребления энергии системами ACMV для жилых помещений в связи с рекомендациями по увеличению подачи наружного воздуха и увеличению часов работы.Однако ожидается, что общее потребление электроэнергии в зданиях снизится из-за сокращения заполняемости зданий в период COVID-19.

Стандарт конструкции
Q15. Есть ли какие-либо дополнительные требования к вентиляции, которые будут введены при строительстве новых зданий в будущем? Как должны быть спроектированы системы вентиляции в новых зданиях, чтобы поддерживать Планы обеспечения непрерывности бизнеса и справляться с потенциальными пандемическими ситуациями?
В настоящее время нет дополнительных требований к вентиляции из-за COVID-19, кроме тех, которые рекомендованы в SS553:2016: Свод правил по кондиционированию воздуха и механической вентиляции в зданиях и SS554:2016. Свод правил по качеству воздуха в помещениях для воздуха. Кондиционированные здания.Руководителям также рекомендуется обращаться к SS553, Приложение D и SS554, Приложение K, которые содержат дополнительные рекомендации по эксплуатации систем ACMV в условиях пандемии, включая максимальное увеличение подачи наружного воздуха, очистку воздуха внутри помещений и установку эффективных фильтров в системах ACMV для очистки рециркуляционного воздуха.

Ввиду потенциальных пандемических ситуаций, подобных COVID-19, было бы идеально, если бы здания были спроектированы с функциями устойчивости, которые обеспечивают эксплуатационную гибкость — нормальный режим работы или режим эпидемии.

Например, системы могут быть спроектированы так, чтобы обеспечить более широкий рабочий диапазон забора наружного воздуха и использовать высокоэффективные фильтры.

Примечания и ссылки

[1] Системы ACMV включают в себя вентиляционные установки и фанкойлы, например кассетного или настенного типа.

[2] К специализированным помещениям относятся помещения с системами ACMV, которые не подпадают под действие SS553:2016 Свода правил по кондиционированию воздуха и механической вентиляции в зданиях.

[3] Национальное агентство по охране окружающей среды — Руководство по очистке окружающей среды.https://www.nea.gov.sg/our-services/public-cleanliness/environmental-cleaning-guidelines

[4] Для типов зданий/жилых помещений, не перечисленных в SS553:2016, в качестве ссылки следует использовать ASHRAE 62.1.

[5] Приточно-вытяжная установка: приточно-вытяжная установка; FCU: фанкойл; PAU: приточно-вытяжная установка первичного/предварительного охлаждения; FAF: вентилятор свежего воздуха; ДСП: вытяжной вентилятор.

[6] Всемирная организация здравоохранения — Дорожная карта по улучшению и обеспечению хорошей вентиляции помещений в контексте COVID-19. https://www.who.int/publications/i/item/9789240021280

[7] Во избежание роста плесени из-за конденсации, вызванной поступлением чрезмерно влажного наружного воздуха, наружный воздух может обрабатываться с помощью специальной системы обработки наружного воздуха. .Система наружного воздуха может быть спроектирована таким образом, чтобы при необходимости можно было установить эффективные фильтры (рекомендуется как минимум MERV14, F8 или ePM1 70-80%). Фильтры будут полезны в то время, когда окна нельзя открыть из-за плохого качества наружного воздуха.

[8] К таким помещениям относятся помещения, в которых проводятся процедуры, генерирующие биоаэрозоль, на людях (например, взятие мазков из носоглотки и стоматологические процедуры), где могут находиться пациенты с COVID-19 или где необходимо снимать маски.

[9] Европейский CDC — Системы отопления, вентиляции и кондиционирования воздуха в контексте COVID-19: первое обновление, ноябрь 2020 г.https://www.ecdc.europa.eu/en/publications-data/heating-ventilation-air-conditioning-systems-covid-19

[10] Размер и количество используемых переносных воздухоочистителей должны основываться на КАДР. Если единица CADR выражена в м 3 /ч, то общий CADR очистителя воздуха должен как минимум в пять раз превышать объем помещения в м 3 . В закрытых помещениях, где вентиляция не может быть легко улучшена (например, нет открывающихся дверей или окон), следует учитывать значение CADR, равное семикратному объему помещения.

[11] Центры по контролю и профилактике заболеваний – Вентиляция в зданиях. https://www.cdc.gov/coronavirus/2019-ncov/community/ventilation.html

[12] Федерация европейских ассоциаций отопления, вентиляции и кондиционирования воздуха (REHVA) — Руководство REHVA COVID 19, версия 4.1: Как работать HVAC и другие системы обслуживания зданий для предотвращения распространения коронавирусной болезни (SARS-CoV-2) (COVID-19) на рабочих местах. https://www.rehva.eu/activities/covid-19-guidance/rehva-covid-19-guidance

[13] Проект поправки №.1 по SS554: 2016. https://www.enterprisesg.gov.sg/-/media/37324ECF5FF7448F9C43021E69EE0D78.ashx

[14] Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха https://www.ashrae.org /технические-ресурсы/ресурсы



Схема вентиляции, расположение помещения и метеорологические факторы влияют на концентрацию пыльцы березы в помещении

Аннотация

Аллергенная пыльца, часто встречающаяся одновременно с загрязнителями воздуха от транспорта и промышленных предприятий, что усугубляет аллергенность пыльцы, представляет собой серьезный риск для здоровья городского населения в сезон пыльцы. Концентрации пыльцы в воздухе традиционно контролируются с помощью стационарных пыльцевых ловушек, установленных на высоте более 10 м над землей на плоских крышах. Однако личное воздействие на аллергиков в основном зависит от их основного места жительства и местных особенностей излучения. Следовательно, оценка содержания пыльцы в помещениях имеет важное значение для здоровья человека, поскольку люди проводят большую часть дня внутри зданий. В нашем исследовании ежечасные концентрации пыльцы березы в помещении измерялись в течение восьми дней в апреле 2015 года с помощью переносных пыльцевых ловушек в пяти комнатах университетского здания во Фрайзинге, Германия.Традиционная пыльцевая ловушка на крыше здания обеспечивала фоновую концентрацию пыльцы березы, которая сравнивалась с соответствующими значениями на открытом воздухе прямо перед помещениями. Офисные и лабораторные помещения характеризовались различными аспектами и схемами оконной вентиляции. Метеоданные в равной степени измерялись на ближайшей климатической станции и прямо перед окнами. Наблюдаемая фенология цветения 56 ближайших берез частично объяснила ежедневные пики концентраций переносимой по воздуху пыльцы.Как и ожидалось, концентрации пыльцы на открытом воздухе были выше, чем концентрации внутри помещений: среднее отношение внутреннего/наружного воздуха (вход/выход) было самым высоким (0,75) в комнате, ориентированной на юг, с полностью открытым окном и дополнительной механической вентиляцией, за которой следовали две комнаты с полностью открытыми окнами, ориентированными на к западу и северу (0,35, 0,12) и наиболее низкие в соседних комнатах, ориентированных на восток, с наклонным окном (0,19) и окнами, открываемыми только для кратковременного проветривания (0,07). В последних двух комнатах прямо перед фасадом цвела береза.Почасовые отношения ввода/вывода зависели от метеорологических условий и увеличивались с наружной температурой и скоростью ветра, направленного перпендикулярно оконному проему. Как также известно из литературы, концентрации в помещениях дополнительно зависели от ранее измеренных концентраций, свидетельствующих о накоплении пыльцы внутри помещений. Два последующих исследования пыльцы трав в здании ТУМ во Фрайзинге (2015 г.) и здании KIT в Гармиш-Партенкирхене (2016 г.) в значительной степени подтвердили эти выводы о концентрации аллергенной пыльцы внутри помещений.

IRJET-Запрошенная вами страница не найдена на нашем сайте Январь 2022 Публикация в процессе…

Просмотр статей


IRJET Получено «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь Система контроля качества.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 1 (январь 2022 г.) Документы


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Подтвердить здесь


IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством.


Вентиляционные системы для выращивания – руководство для начинающих

Воздух невидим, поэтому, наверное, многие из нас забывают, что он вообще существует! И все же мы не можем жить без него.

Ни растения, ни любые другие сложные живые организмы. Поэтому, когда вы планируете систему выращивания в помещении, вам также необходимо сосредоточиться на подаче воздуха.

Именно здесь надежная система вентиляции гроубокса становится решающей. Без такой системы ваша гидропонная система выращивания обречена на провал.

Что такое вентиляция гроубокса?

Вентиляция гроубокса — это система, обеспечивающая непрерывный поток воздуха между внешним миром и гроубоксом в помещении. Он также включает в себя некоторый механизм для поддержания потока воздуха внутри гроубокса.

Наиболее распространенные системы для выращивания растений используют комбинацию вытяжных вентиляторов и воздуховодов или труб для поддержания потока воздуха. А циркуляционные вентиляторы используются для поддержания потока воздуха в помещении.

Вентиляция комнаты для уборки — важная концепция, которую вы должны изучить, если собираетесь начать с гидропоники.

Как система вентиляции влияет на растения

Основной задачей гроубокса является создание для растений лучшей среды для выращивания, чем на открытом воздухе. Это также означает подачу свежего воздуха, богатого CO2.

Система вентиляции имеет решающее значение для поддержания содержания CO2 внутри гроубокса на оптимальном для растений уровне. Так как концентрация CO2 в атмосфере низкая, необходим постоянный приток свежего воздуха снаружи.

Растения привыкли расти на открытом воздухе, на ветру и непогоде.Когда они лишены этих условий, это может повлиять на них самым неожиданным образом.

Ознакомьтесь со следующим разделом, чтобы узнать, почему система вентиляции необходима для растений в помещении для выращивания.

Почему в теплицах нужна вентиляция

Поддерживает оптимальный уровень CO2

тыс. это самая очевидная выгода от работающей системы вентиляции.

Комната для выращивания растений предназначена для имитации оптимальных условий на открытом воздухе в четырех стенах. Это также означает поддержание идеального уровня CO2 для растений.

В закрытой системе у растений скоро закончится углекислый газ, поскольку они продолжают вдыхать его для фотосинтеза. Поэтому вам необходим бесперебойный приток свежего воздуха извне.

Это только поможет повысить рост и урожайность ваших растений, независимо от их типа или вида.

Управление теплом

Растения чувствительны к колебаниям температуры. Изменение даже на несколько градусов может резко повлиять на качество и количество вашего урожая.

На открытом воздухе основным источником тепла, конечно же, является солнце. Ветры также обеспечивают охлаждающий эффект.

В помещении для выращивания растений мы используем светящиеся лампы, чтобы имитировать солнечный свет. Но не все источники света одинаковы.

Некоторые излучают больше тепла, чем другие. И застойный, неподвижный воздух ничего не делает для контроля уровня тепла.

Но постоянно циркулирующая воздушная система отводит много тепла из гроубокса. Это одно из основных преимуществ эффективной системы вентиляции.

Управление влажностью

Растения являются очень эффективными увлажнителями. Совершите экскурсию по тропическим джунглям, и вы узнаете об этом из первых уст!

Представьте себе ситуацию в комнате выращивания с нулевой циркуляцией воздуха. Весь день растения будут выдыхать водяной пар.

Влажность привлекает множество насекомых и других нежелательных вредителей. Также это может оказать пагубное влияние на здоровье самих растений (если только они не тропические виды).

Наряду с избыточным теплом система вентиляции выбрасывает в воздух лишнюю влагу.Сухой воздух также забирает часть воды из верхних частей растения.

Это заставляет растение поглощать больше воды через корни. Наряду с водой растение также получает больше питательных веществ из гидропонной системы.

Конечным результатом этого процесса является незначительное улучшение роста.

Борьба с вредителями

Тем не менее, застоявшийся и влажный воздух оказывает негативное воздействие на все поверхности в гроубоксе. Верхний слой почвы или выбранная вами беспочвенная среда особенно уязвимы.

В застойном воздухе среда остается сырой и влажной. Это может очень хорошо привлечь грибки, плесень, плесень и несколько видов насекомых.

Сухая почва замедляет рост и размножение популяций вредителей. Чтобы поддерживать здоровый уровень сухости в верхнем слое почвы, вам необходим постоянный приток относительно сухого воздуха.

Кроме того, неподвижный воздух позволяет летающим вредителям, таким как комары, беспрепятственно проникать повсюду. Если у вас есть вентиляторы, поддерживающие ветер в комнате, активность насекомых можно дополнительно контролировать.

Укрепляет стебли растений

Мышцы человека укрепляются с помощью упражнений и тренировок с отягощениями. Нечто подобное происходит и со стеблями растений, которые растут на открытом воздухе на ветру.

Постоянное качание на ветру укрепляет стебли многих растений. Это поможет им позже нести груз фруктов или семян.

Растения, выращенные в закрытом помещении, не обладают такой кондиционированностью или силой. Они скорее подобны неиспользуемым или атрофированным мышцам: слабые и неспособные выдерживать никакой вес.

Итак, как бы невероятно это ни звучало, если вы хотите, чтобы ваши растения могли расти вверх, не сгибаясь и не ломаясь под их тяжестью, система вентиляции просто необходима.

Когда устанавливать систему вентиляции

Если у вас есть помещение для выращивания в помещении, вам, по всей вероятности, понадобится какая-либо система вентиляции.

Обратите внимание, что в помещении для выращивания; мы имеем в виду закрытую установку в четырех стенах. Если нет свободного входа для циркуляции воздуха, необходима система вентиляции.

Система вентиляции для выращивания в помещении должна быть адаптирована к условиям выращивания. Он должен учитывать требования к теплу и влажности выращиваемого сорта растений.

И нет, вы не можете зависеть от существующих структурных вентиляционных систем, таких как решетки, вентиляционные отверстия или воздуховоды. Вы можете включить их в свою систему, но вам также потребуются стратегически размещенные вентиляторы.

Различные способы вентиляции гроубокса

Базовая настройка

Как минимум, вам потребуются два типа вентиляторов для базовой системы вентиляции.Это:

Вытяжные вентиляторы: их также можно назвать вытяжными вентиляторами. Они устанавливаются для отвода горячего и влажного воздуха из гроубокса или палатки.
Они используются вместе с воздуховодами для отвода воздуха из помещения. Для этой цели можно найти дешевые вентиляторы в Интернете.

Осциллирующие вентиляторы: Это могут быть обычные вентиляторы на пьедестале. Их основная цель — поддерживать приятный и нежный ветерок в комнате для выращивания.

Их установка относительно проще по сравнению с вытяжными вентиляторами.Если у вас большая комната для выращивания, вам, возможно, придется использовать несколько вентиляторов.

Пассив Против.

Активная система впуска

Базовая система, упомянутая выше, также называется «пассивной системой». В таких системах есть только вентилятор, который выдувает горячий воздух из помещения.

Нет приточного вентилятора для подачи свежего воздуха. Вместо этого свежий воздух может поступать через воздухозаборное отверстие или воздуховод в зависимости от отрицательного давления, создаваемого внутри помещения.

Чтобы эта система была эффективной, входное отверстие должно быть намного больше, чем выпускное отверстие или воздуховод.Или вы можете использовать несколько небольших впускных отверстий, чтобы обеспечить адекватное всасывание.

Лучшим вариантом для больших гроубоксов является «активная система забора». В этой установке к миксу добавляется дополнительный вентилятор, называемый впускным вентилятором.

Таким образом, чтобы сбалансировать эффект от одного вентилятора, выдувающего воздух через выпускное отверстие, у вас есть другой вентилятор, подающий свежий воздух через впускное отверстие.

В этой системе относительные размеры впускных и выпускных отверстий не имеют большого значения. Такую систему следует рассматривать в гроу-комнатах, где у вас не может быть больших входных отверстий для пассивных систем.

Различные факторы, которые следует учитывать при выборе системы вентиляции для выращивания

1. Как выбрать вентилятор для основной системы вентиляции?

Для начинающих лучше всего подойдет простой канальный вентилятор. Чтобы найти идеальный вариант для вашей комнаты для выращивания, найдите рейтинг CFM для комнаты.

CFM означает «кубический фут в минуту». Это общее соотношение, используемое для всех вентиляторов, продаваемых в США, и показывает, сколько воздуха вентилятор может переместить за минуту.

Рассчитайте объем гроубокса в кубических футах, умножив его длину, ширину и высоту.Для простой системы CFM вашего вентилятора должен быть больше этого числа.

Руководящим принципом здесь является идея о том, что вытяжной вентилятор должен полностью заменить воздух внутри вашей комнаты для выращивания за одну минуту или около того.

2. Каков идеальный размер вентилятора?

Вытяжные вентиляторы обычно бывают разных размеров в зависимости от их диаметра в дюймах. Обычно это модели с диагональю 4, 6 и 8 дюймов.

Как правило, более крупные 8-дюймовые вентиляторы используются в более крупных и мощных системах выращивания.

Размер вентиляторов для небольших растений должен зависеть от размеров воздуховодов, используемых в помещениях. Здесь нормой является шесть дюймов, так как это наиболее распространенный размер воздуховодов.

Вы даже можете использовать 4-дюймовый вентилятор внутри 6-дюймового воздуховода. Но для этого вам нужно будет использовать конвертеры.

3. Что такое эффективность выхлопа и насколько она важна?

При более крупных и сложных посадках эффективность выхлопной системы имеет решающее значение. На него может влиять множество факторов, таких как длина воздуховодов, а также тип и возраст используемых фильтров.

После расчета CFM помещения просто выберите вентилятор с более высоким значением CFM. Но более точным шагом является умножение рейтинга CFM помещения на падение эффективности вытяжки.

В более крупных системах, если эффективность вытяжки не учитывается при расчете CFM, вытяжной вентилятор не сможет эффективно удалить весь воздух.

4. Размер всасывающего вентилятора?

Если вы планируете создать активную вытяжную систему, сначала найдите подходящий размер вытяжного вентилятора для вашей комнаты.Размер приточного вентилятора может быть одинаковым с размером вытяжного вентилятора.

5. Что можно сказать о воздуховодах, используемых в системе?

Гибкий алюминий

— самый простой выбор для самых доступных систем выращивания. Есть также более дорогие варианты, такие как изолированные или усиленные воздуховоды.

Наиболее важными факторами являются размер и длина воздуховода. Это может повлиять на эффективность выхлопа.

Старайтесь, чтобы воздуховод был как можно короче, чтобы уменьшить расстояние, которое должен пройти отработанный воздух. Вы также должны свести к минимуму морщины и изгибы в системе для той же цели.

Заключение

Вентиляция гроубокса так же важна для нас, как и воздух для дыхания. Без надлежащей системы вентиляции выращивание в помещении никогда не будет успешным.

В более крупных и мощных системах выращивания создание подходящей системы вентиляции может быть действительно сложной задачей. Но сложность этих систем прямо пропорциональна размеру гроубокса.

Итак, если вы новичок, создание базовой системы не должно быть слишком сложным. Вы даже можете выбрать еще более дешевую пассивную систему, если есть достаточно места для больших воздухозаборных отверстий.

Что бы вы ни выбрали, ваши растения в конечном итоге выиграют от ваших усилий. Это точно.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
