Клеммы для соединения проводов: разновидности, производители

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Содержание статьи

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.
Варианты соединителей

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины.

Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

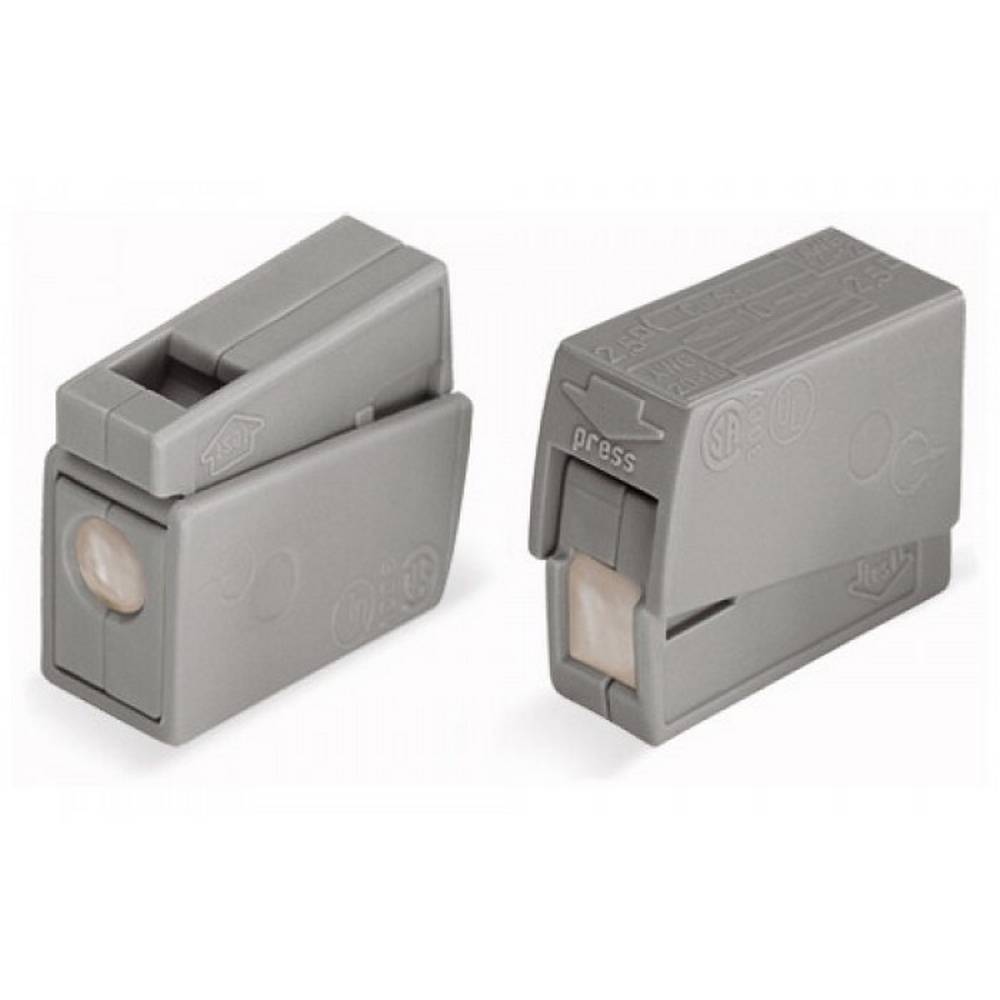

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.
Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.
Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.



Предыдущая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Следующая

ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

порядок соединения проводов и сфера применения

На чтение 7 мин. Просмотров 146 Опубликовано Обновлено

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

  • модели под самонесущие системы;
  • модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Тестовый зажим «крокодил»

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

  • Выведение рабочих проводников к месту контакта.
  • Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
  • Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
  • Установка неизолированных частей кабеля внутрь гильзы зажима.
  • Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Клеммы для соединения проводов: виды, производители, цены

Эта типовая операция в процессе электромонтажа создает разные проблемы. Приходится обеспечивать надежность контакта и защищенность от негативных внешних воздействий. В труднодоступных местах пригодится простота выполнения рабочих операций. Снизить затраты можно, выбрав самые дешевые клеммы для соединения проводов. Но необходимо уточнить, является ли такое решение действительно целесообразным? Сделать правильные выводы будет несложно после изучения данной статьи.

Не пытайтесь повторять такой и другие сомнительные эксперименты! Правильные способы соединения проводников приведены ниже

Читайте в статье

Основные варианты соединения проводов

Ответственность производителя кабеля распространяется только на саму продукцию. Тщательно подбираются параметры жилы. Рассчитывается электрическое сопротивление, способность сохранять целостность до определенной силы тока. Многослойные оболочки защищают от механических воздействий, предотвращают разрушительную коррозию.

Подобные задачи решают при создании соединений. Однако в этом случае приходится самому обеспечивать надежность и другие параметры качественного контакта. Рассмотрим далее, как правильно решить задачу с применением разных технологий.

Скрутка

Несколько десятков лет назад данная методика была достаточной для создания линий электропитания бытового назначения.

В старой распределительной коробке можно обнаружить скрученные алюминиевые провода, закрытые матерчатой изолентой

Такое решение – явный анахронизм. Однако до сих пор приверженцы «старой школы» применяют такие соединения на практике. Отчасти следует признать их правоту. Мягкий алюминий обеспечивает плотный контакт. Оболочка из прорезиненной ткани обладает высокой прочностью.

Но в таких ситуациях не принимают в расчет значительный рост потребностей. В стандартном оснащении современной квартиры есть стиральные и посудомоечные машины, сушилки белья и духовые шкафы, кондиционеры. Общая мощность при включении разных видов техники составляет несколько киловатт. Надежную проводку предпочитают создавать из медных проводов, которые при относительно меньшем сечении рассчитаны на высокие электрические и механические нагрузки.

Чтобы не ошибиться, надо изучить авторитетные рекомендации. Профессиональные электрики руководствуются действующей последней редакцией ПУЭ. Там отмечены следующие допустимые методы соединений (окончаний, ветвлений трассы):

  • пайка;
  • сварка;
  • опрессовка;
  • сжимы (специальные устройства, клеммники).

Как видите, никаких скруток попросту не предусмотрено. Поэтому далее мы будем изучать только качественные способы создания соединений в электрических цепях.

Пайка

Минимальный набор для воспроизведения технологии

Для соединения проводов используют паяльник мощностью не менее 60 Вт, канифоль, припой. Понадобится подставка, чтобы устанавливать раскаленное жало на предназначенную для этого поверхность. С кабеля предварительно удаляют изоляцию (30÷40 мм). Провод зачищают до металлического блеска, покрывают последовательно нагретой канифолью, припоем.

Далее делают скрутку. На созданный узел наносят канифоль (жидкий флюс). Окунают в расплавленный припой. Если приобрести паяльник мощностью 100 Вт, можно соединять 5-6 проводников сечением до 2÷2,5 мм кв. каждый.

Для изоляции соединения применяют термоусадочную трубку подходящего диаметра

Эти изделия сжимаются при нагреве строительным феном. Быстро и точно обеспечивается герметизация узла, хорошая электрическая изоляция.

Сварка

В комплекте для данной технологии должны быть индивидуальные защитные средства

Кроме маски пригодятся рукавицы, специально подготовленное рабочее место. Эта процедура не отличается от обычной сварки. Поэтому надо исключить риск ожогов, повреждения глаз чрезмерно ярким излучением в световом диапазоне.

Для соединения 2-3 проводов из меди сечением 2÷2,5 кв. мм используют стандартный инверторный аппарат, создающий ток 90÷110 А. Как и в предыдущем варианте, сначала делают скрутку длиной 40÷50 мм. Чтобы предотвратить расплавление оболочки подсоединяют зажим, отводящий тепло. Подключают «массу». Сварку выполняют специальным электродом, который сделан из графитового стержня. Длительность одной операции ограничивают 2-3 сек, чтобы не допустить перегрев рабочей области.

Опрессовка

Соединение создают с применением металлической гильзы

Специализированный ручной инструмент применяют, ели общее сечение в зажиме для проводов не превышает 120 мм кв. После удаления оболочек их вставляют в гильзу плотно, без пустот. Для надежности жимы делают в разных положениях с поворотом клещей на 180°. Изоляцию создают с помощью термоусадочной трубки.

Выполнение этих простых правил предотвратит неправильные действия:

  1. Гильзы подбирают как можно точнее в соответствии с размером сечения проводников.
  2. Их не разрезают, чтобы сохранить номинальные параметры электрического соединения.
  3. Не допустимо применение молотка, пассатижей и других универсальных инструментов.

При выполнении этой рабочей операции необходимо сохранить целостность проводников, площадь сечения. Если уменьшит ее, возрастет электрическое сопротивление. Это место будет нагреваться вплоть до теплового разрушения линии, примыкающих деталей конструкции.

Клеммники для соединения проводов

Именно эта технология, как одна из разрешенных нормами ПУЭ, подробно рассмотрена ниже. Для соединения проводов применяют механические приспособления, которые обеспечивают высокую силу сжатия.Клеммы упрощают выполнение монтажных работ. Некоторые модификации обладают дополнительными функциональными возможностями.

С применением клемм можно быстро реализовать сложный проект коммутации большого количества проводников без ошибок

Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

Универсальный съемник изоляции

Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

К сведению! Следует отметить отсутствие (минимизацию) негативного воздействия на кабельную продукцию.

Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок. Также обращают внимание на следующие параметры:

  1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
  2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
  3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
  4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

Как соединить алюминиевый и медный провод

Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

МатериалМедьАлюминийПрипой (свинец-олово)Нержавеющая сталь
Медь00,650,250,1
Алюминий0,6500,40,55
Припой (свинец-олово)0,250,400,2
Нержавеющая сталь0,10,550,150

На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.

Основные виды клемм

Простые инженерные решения

Винтовой клеммник

Особенности конструкции понятны по снимку. Проводящие элементы клеммы заключены в полимерную оболочку. Она не герметична, но достаточно надежно предотвращает случайный контакт с токоведущими частями. Простота изделия подразумевает низкую стоимость. Монтажные операции выполняются быстро и точно с применением отвертки. Если центральная часть изготовлена из латуни, обеспечивается гальваническое разделение, можно подключать жилы из меди и алюминия.

Главным недостатком является чрезмерное усилие, которое создается при закручивании винтов. С одной стороны, такое воздействие обеспечивает надежность механического соединения проводов с помощью зажимов. С другой – способно повредить проводник из мягкого алюминия и более прочной меди.

К сведению! При необходимости, от блока можно отрезать необходимое количество контактных элементов.

Клеммная шина

Такие модели устанавливают в электрическом щите для подсоединения нескольких проводников к заземлению. Следует отметить значительные габариты, отсутствие изоляции. Это изделие можно применять неоднократно без ухудшения потребительских характеристик.

Специальные крепления, отмеченные на снимке, пригодятся для монтажа клеммы на опорной планке электрощита

В этой конструкции винт перемещает площадку с углублением. Это приспособление надежно фиксирует проводник без повреждений.

Важно! Алюминиевые детали при статической нагрузке деформируются. Со временем электрический контакт прерывается. По этой причине все винтовые соединения приходится регулярно проверять, поджимать.

Монтаж штырькового наконечника

Только после такой подготовки многожильные провода получится надежно зафиксировать в клеммниках с винтовыми зажимами. Опрессовку рекомендуется выполнять с применением специальных клещей.

Соединители для электрических проводов

Эти приспособления предназначены для создания разрешенных правилами скруток. Полимерный колпачок предотвращает механические повреждения, контакт с токопроводящими изделиями. Внутри него установлена коническая пружина. При наворачивании с усилием жилы прижимаются. Выбирают клеммы с учетом официальных рекомендаций производителя. В инструкциях указывают максимальное сечение проводов.

К сведению! Цвет в данном случае не имеет никакого значения. Однако его можно использовать для идентификации разных электрических цепей при соединении проводов в распределительной коробке: фазы, заземления, и т. д.

Пружинные и многоразовые зажимы для проводов

Клеммник со снятой крышкой корпуса

В этом изделии установлена особым образом изогнутая пружина. Она прижимает вставленный провод к площадке контакта с одновременной механической фиксацией. Явным преимуществом клеммы является быстрота выполнения монтажных операций. Специальный инструмент не нужен. Достаточно убрать изолирующую оболочку.

В такое гнездо можно вставить только достаточно жесткое изделие, поэтому для многожильного кабеля надо найти другое решение. Определенным ограничением является однократное применение. Но во многих электрических схемах необходимы именно такие долговечные соединения.

«Ваги» для соединения проводов

Это название стало нарицательным для многоразовых зажимов. Эта конструкция создана WAGO. В такой клемме обеспечивается надежная фиксация многожильных проводов без специальных гильз. Демонтаж выполняется быстро. Для выполнения рабочих операций не нужны специальные инструменты. За удобства придется платить. Изделия этой категории стоят не дешево.

Другие клеммы

В эти клеммы устанавливают плавкий предохранитель. Он разрывает электрическую цепь при превышении определенной силы токаКоннекторы Scotchlock

Клеммы такого типа предназначены для соединения проводов сечением до 1,3 мм. В некоторых моделях внутри размещают специальный наполнитель, обладающий гидрофобными характеристиками. Обжим выполняется с применением обычных пассатижей. Контактные элементы с режущими кромками прорезают изоляцию, поэтому предварительное удаление защитных оболочек не нужно.

Ножевые клеммы для проводов обжимные можно отсоединять от контакта для проверки цепей, иных диагностических операций

Обзор производителей клеммных соединений проводов

Legrand

Электротехническая продукция известного французского производителя пользуется популярностью на отечественном рынке. Специалисты и рядовые пользователи отмечают безупречное качество, точное соответствие характеристик паспортным данным в каждой товарной партии. Следует отметить высокую прочность изделий, широкий ассортимент.

Винтовой клеммник Legrand

Wago

Этот немецкий производитель известен во всем мире по многоразовым клеммам, которые рассмотрены выше. Его изделия относятся к высшему ценовому сегменту. Но высокое качество оправдывает соответствующие инвестиции. Кроме Германии заводы бренда расположены в Китае, США, других странах.

Запатентованный узел соединителя CAGE CLAMP

Dinkle

Известный производитель клеммной продукции занимает лидирующие позиции на рынке Азии. Собственные конструкторские подразделения и заводы DINKLE Enterprise размещены в Китае и Тайване. Применение современных технологий и тщательный контроль помогают бренду поддерживать высокий уровень качества при демократичной ценовой политике.

Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

Монтажные технологии

Ниже рассказано о том, как правильно соединить провода между собой с помощью разных клеммников:

Фото Особенности рабочих процессов, важные нюансы
Все эти устройства выполняют свои функции без дополнительной изоляции. Выбирают определенную модель с учетом целевого назначения, удобства выполнения монтажных операций.
Самая простая клеммная колодка состоит из контактных групп, которые скреплены тонкими перемычками. Их разрезают при необходимости. Отверстия можно использовать для крепления изделия к монтажной планке. Латунные гильзы, установленные внутри пластикового корпуса, подходят для соединения медных и алюминиевых проводов.
Самозажимные изоляторы подбирают с учетом толщины проводников. Выступы на боковых поверхностях упрощают надежный захват при вращении.
После зачистки изоляции делают скрутку. Помещают ее внутрь колпачка до упора. Вращательными движениями по часовой стрелке создают надежное соединение.
Такие пружинные клеммники созданы в неразборном исполнении. Не предусмотрено разделение корпуса, поэтому подбирают изделия точно, с учетом необходимого количества соединений в одном блоке.
Прорезь на корпусе определяет длину. По этой метке удаляют изоляционную оболочку. После этого зачищенный конец вводят в отверстие.
Он фиксируется внутри пружинным зажимом, поэтому отвертка не понадобится. На внутренние части в процессе производства наносят специальную пасту. Она упрощает выполнение этой операции, предотвращает образование окислов на поверхности.
Не всегда ясно, как провода соединить для постоянной эксплуатации. Если предполагается последующая модернизация с изменениями электрической цепи, используют многоразовые зажимы WAGO.
На первом этапе отгибают рычажок вверх. Длина зачистки равна углублению на обратной стороне корпуса.
Зажим WAGO применяют для выполнения сложных рабочих процедур. Защелкнуть рычажок проще, чем закрутить винт в клеммной колодке. Это упрощение пригодится, когда надо повесить люстру без помощника.

Клеммы для соединения проводов подбирают с учетом особенностей определенного проекта.

Видео, как соединить провода в распределительной коробке:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Зажимы для электропроводки - Стройпортал Biokamin-Doma.

ru

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Электротехнические работы, связанные с электрическими сетями, неизбежно сопровождаются исполнением монтажа, техобслуживания, ремонта. В свою очередь перечисленный сервис заставляет использовать зажимы для проводов разной конфигурации.

Это, как правило, относительно мелкие детали, рассчитанные на работу с разными видами и размерами проводников. База существующих зажимов велика и охватить весь ассортимент таких аксессуаров достаточно сложно. Однако есть так называемый «популярный» набор, который применяется наиболее часто.

Рассмотрим самые востребованные виды зажимов, обозначим сферу и специфику их применения, а также приведем подробную инструкцию по соединению проводов посредством таких технических аксессуаров.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм 2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм 2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Зажимы иного предназначения

Помимо конструкций зажимов предназначенных под соединения электрических проводников, существует разновидность подобного рода аксессуаров под иные цели.

Зажимы анкерного исполнения под крепление

Конструкции зажимов для крепления (подвеса) проводов сечением 2 – 25 мм 2 в количестве от двух до четырех жил. Конструктивно анкерный аксессуар состоит из полимерного корпуса, наделённого саморегулируемым зажимным клином.

Выпускаются две конфигурации анкерных зажимов:

  • под самонесущие системы;
  • под изолированную несущую нейтраль.

Механизм имеет легко открывающуюся дужку, благодаря чему удобно и просто устанавливать зажим на кронштейны, зацепы, крюки с последующим закреплением на теле зажима электрических проводов.

Зажимы для проводов под тестовые нужды

Часто практика электроники и электрики предполагает использование зажимов так называемого «тестового» назначения. Традиционно такими аксессуарами выступают «крокодилы» – зубчатые раздвижные (нажимные) металлические конструкции.

Зубчатая часть такого зажима остаётся открытой, тогда как часть под нажим изолируется ПВХ материалом.

Используются такие аксессуары для временного крепления (зацепления) к проводам, к примеру, с целью измерения тока или напряжения сети.

Этот вид зажимов можно условно разделить на две категории – для низковольтной электроники и для высоковольтных электрических сетей. Обе категории отличаются одна от другой граничными техническими параметрами по току.

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, – соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска – для работы лучше выбрать стриппер.

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Выводы и полезное видео по теме

Как соединять провода и какими пользоваться аксессуарами в том или ином варианте скрепки? Об этом в подробностях рассказывает и показывает видеоролик:

Разнообразие механических элементов, исполняющих роль надежного зажима, существенно облегчает производство монтажных и наладочных работ. Благодаря использованию таких элементов, повышается уровень безопасной эксплуатации электросетей.

Единственный нюанс – правильное применение таких аксессуаров, так как несоответствие технических возможностей грозит свести на нет все преимущества зажимов.

Есть опыт выбора и использования зажимов для проводов? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Клеммники для проводов – «надежные, как весь гражданский флот»

Сегодня сложно представить работу электрика без использования монтажной фурнитуры, а именно — различных клеммников. С развитием техники устанавливаются все новые требования к безопасности и параметрам электрических сетей в помещениях разного назначения, издаются новые требования и устанавливаются нормы, которые уже запретили применение скруток, которые были незаменимы каких-то 20-30 лет назад.

Виды отдельных клемм

Давайте сразу перейдем к главному. Начнем с того, что все клеммы можно разделить на два вида: электротехнические и электрические.

Разница между ними невелика, и заключается в максимальной токовой нагрузке, поэтому выбирая вариант под конкретное соединение, всегда обращайте на это внимание. В остальном модели будут отличаться друг от друга своей формой и способом фиксации кабелей, от чего и зависит удобство работы с тем или иным приспособлением.

В первой части статьи мы перечислим самые простые варианты отдельных клемм, по большей части относящиеся к электротехнике.

Интересно знать! Помимо клеммных соединений электрики пользуются множеством других способов для соединения проводов, например, пайка или сварка, но именно клеммы по праву считаются самыми быстрыми и удобными в монтаже.

Клеммы «ножны»

Данный вариант клемм можно считать самым распространенным. Видели их, наверное, все, кто хоть раз заглядывать внутрь какого-нибудь утюга или под капот автомобиля. Считается он электротехническим, так как не предназначен для соединений в силовых электрических цепях, то есть в квартире или электрических щитках вы его не встретите.

  • Допускается установка такого решения на провода, в основном многожильные, с сечением от 0,26 до 6 миллиметров.
  • Делается это просто – зачищенный от изоляции конец провода вставляется в обжимной хвостовик, после чего его лопасти плотно придавливаются к центру при помощи плоскогубцев, обеспечивая, тем самым, надежное соединение.
  • Такие клеммники для провода имеют ответные части, условно их называют «папами и мамами». После установки каждой такой части на соответствующие концы провода, они вставляются друг в друга. В готовых изделиях «папа» обычно жестко впаян в какую-нибудь деталь, например реле, поэтому вам требуется только «мама», которая показана на фото выше.
  • Можно приобрести два типа таких клемм: с изоляцией и без нее. Цвет изоляции бывает разным и обычно указывает на мощность изделия. Второй вариант удобнее использовать при соединении отдельных проводов, после чего закрывать соединение изолентой, либо термоусадкой.

Кольцевые клеммы

Перед вами клеммы, используемые при винтовых соединениях проводников. Данный вариант можно также разделить на две группы, которые являются неизолированными.

  • К первому типу относятся модели с замкнутым кольцом. Для его подключения требуется полностью разобрать болтовое соединение, и надев соединяемые концы, снова все стянуть.

Стоит отметить, что оба варианта исполнения находят широкое применение в электротехнике. Их можно встретить в тех же автомобилях или, например, во всевозможных акустических Hi-Fi системах.

Однако первый тип, все же, является белее распространенным, из-за лучших технических характеристик. Их можно использовать с проводами различного сечения: от 0,25 до 16,8 миллиметров – тогда как вилочный тип предназначен для куда меньшего диапазона – от 0,25 до 4,6 миллиметров.

Штыревые клеммы

По сути, также относится к ножевому типу соединения проводов, но в отличие от рассмотренных ранее имеет совершенно непохожую форму соединителей. Клеммы являются полностью изолированными и имеют два ответных разъема: вилка и розетка. Соединение с жилами проводов выполняется также через обжимной хвостовик.

Подобные наконечники могут уже применяться в электрических цепях. Их очень удобно использовать в сочетании с винтовыми клеммниками, о которых мы поговорим ниже. Такое сочетание применяется, если соединяемые провода являются многожильными.

Муфтовые клеммы

Данный тип клемм предназначается для одножильных проводов, а значит, применяться может уже в мощных электрических цепях. Соединение, подобное тому, что указано на картинке выше, способно выдерживать значительные токовые нагрузки. Клеммы выпускаются в различных конфигурациях.

Применяются подобные приспособления вместе с проводами с сечением от 0,25 миллиметров до самых больших силовых кабелей. Фиксация проводника осуществляется путем силового обжима жил при помощи винтов, которыми укомплектован корпус изделия.

Варианты клеммников

Все, что мы рассмотрели выше, безусловно интересно, но малоприменимо в условиях соединения проводов во внутридомовых электрических сетях. Для этих целей применяются готовые клеммники, которые мы рассмотрим во второй части статьи. Данные приспособления могут быть винтовыми или пружинными – последний вариант мы пока не рассматривали, но обязательно исправимся по ходу.

Совет! Иногда возникает необходимость соединить алюминиевый провод с медным, но напрямую делать этого нельзя, так как эти металлы образуют друг с другом гальваническую пару, при этом окислы металлов могут распадаться на заряженные ионы, и начинается электролиз, в результате чего металлы они разрушаться. Выручат клеммные соединения, сделанные из третьего металла, например, латуни.

Все клеммники, как правило, изготавливаются из латуни. Внутри корпусов размещаются сборки из нескольких клемм, что позволяет соединять одновременно несколько токонесущих жил.

Существуют модели, внутри которых закачан специальный гель, который предотвращает коррозию металлов. Как и в случае отдельных клемм, представленные ниже модели будут отличаться по сечению проводников и максимально переносимой нагрузке.

Legrand – клеммники, покорившие мир

Очень широкое распространение в мире получили винтовые клеммники. По сути, изделие состоит их параллельно расположенных муфт, разделенных диэлектрическим корпусом.

Продаются такие приспособления пластинами, которые можно разделять ножом на части с необходимым количеством соединений. Инструкция по их применению ничем не отличается от тех же муфт, однако наличие изоляции ускоряет и упрощает работу.

Наверняка вы встречали множество подобных соединителей от разных производителей, но продукция из Франции не зря пользуется доверием потребителей:

Мы тут, фактически, немного позанимались рекламой, однако это не совсем так – разговор шел про наиболее известного мирового производителя. При этом на рынке представлена продукция и других компаний, которые по качеству не будут уступать французам.

Среди таких производителей будут и отечественные производители, и турецкие, и прочие европейские, поэтому, при желании, попросите у продавца сертификат качества, чтобы убедиться в качестве приобретаемого товара.

Однако, несмотря на все явные преимущества подобных соединителей, их надежность будет зависеть еще и от правильности установки.

Вот некоторые советы:

  • Если соединяются медный и алюминиевые провода, то необходимо исключить их касание внутри клеммы, из-за озвученных выше причин;
  • Если вы применяете подобные соединители внутри распределительной коробки, то в первую очередь необходимо позаботиться об отсутствии механических напряжений (то есть вывести провода на достаточную длину, и аккуратно их уложить), иначе возможны ситуации с ослаблением контакта, что чревато ухудшением его качества;
  • Если механическое напряжение проводов исключить не удалось, то периодически (раз в год) рекомендуется проводить ревизию соединения и подтягивать винты.

Все клеммники «Legrand» такого типа способны работать при напряжении 380 Вольт и могут выдержать нагрузку до 101 Ампера.

Клеммы «Wago»

Недостатком винтовых соединений, как вы поняли, является необходимость периодической ревизии соединения. Данным недостатком не обладает следующий герой нашего обзора.

Перед вами пружинный клеммник от немецкой компании «Wago». Подобные конструкции обеспечивают необслуживаемое качественное соединение проводов разного сечения.

Для этих приспособлений характерны следующие особенности:

  • Соединение очень устойчиво к вибрациям;
  • Пружина оказывает на жилы постоянное давление – эта особенность способна компенсировать деформацию проводников;
  • Монтаж своими руками предельно прост , и из инструмента требуется только то, что поможет снять изоляцию с провода;
  • Конструкция клемм предусматривает легкий доступ для измерительного инструмента , что удобно при проведении ремонтных работ.

Контактная группа может быть выполнена разными способами, среди которых можно выделить самые распространенные – PUSH WIRE и CAGE CLAMP:

Из недостатков таких соединений можно выделить: более высокая цена, но оно и не удивительно, ведь качество всегда стоит денег, и большее пространство, которое занимают клеммы.

Выпускаются клеммники «Ваго» для соединения от 2-х до 8-ми проводников, рассчитанные под разные характеристики проводов. Рабочее напряжение составляет 220 Вольт, а максимально возможная нагрузка – 32 Ампера, что в домашних условиях удовлетворяет всем требованиям – к примеру, практически все розетки рассчитаны на 16 Ампер.

Заключение

На этом закончим наш обзор. Как видите провода, клеммники, надежные соединения, механическая прочность – все то, что не покидает голову профессионального электрика, должно применяться и учитываться и любителями в сфере электротехники. Конечно, в материале мы не назвали всех вариантов клемм, так как не хотели сильно затягивать – дополнит статью видео, которое мы подобрали.

Клеммы для соединения проводов: разновидности и правильное исполнение

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

  • простая технология;
  • доступные материалы.
  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

Как соединить провода с помощью зажимов — винтовые и прокалывающие

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Самые распространенные виды электрических зажимов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа “крокодил” и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

  • модели под самонесущие системы;
  • модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются “крокодилы”. Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

  • Выведение рабочих проводников к месту контакта.
  • Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
  • Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
  • Установка неизолированных частей кабеля внутрь гильзы зажима.
  • Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Каким способом надежнее всего соединить электрические провода

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.



Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы  wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео  о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро  подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео:

Видео:

Видео:

Видео:

Соединительные болтовые зажимы для проводов «Торсада»

Подробности
Категория: ВЛ

Соединение проводов арматурой — механическое затягивание — осуществляется зажимами с болтами, снабженными калиброванной головкой, ограничивающей усилие затягивания. Зажимы имеют водонепроницаемую конструкцию, что обеспечивает надежную изоляцию любой из токопроводящих жил.
Арматура для выполнения временного ответвления от магистральных проводов «Торсада» используется в тех случаях, когда необходимо заземлить сеть. Такой зажим может использоваться при контроле напряжения и для временных подключений проводов к сети. Особенность зажима заключается в том, что электрический контакт обеспечивается независимым друг от друга затягиванием зажимов (болтов с калиброванной головкой) проводов магистрали и проводов ответвления. Использовать такие зажимы можно и при разъединении участков провода.

Тип

Сечение

Каталожный

Число

Допускаемая

Масса,

зажима

провода, мм2

номер

болтов

нагрузка, Nm

г

RDP 25/CN

16. .25

709130-1

1

12

135

CDR/CN-1S95UK

25...95

708030-1

2

16

265

Соединительный зажим RDP 25/CN и CDR/CN-1S95UK для соединения проводов «Торсада» с неизолированными проводами:

Тип фиксатора

Сечение провода, мм2

Каталожный номер

А, мм

Масса, г

JZ 2Т-95

16..95

708032-1

55

202

JZ 2Т-95

50. .150

708050-1

82

276

Заземляющие зажимы нулевого провода типа JZ 2Т-95

Ответвительные болтовые зажимы.

В процессе эксплуатации ВЛ возникает необходимость выполнения ответвления от магистрали для проведения ремонтов, а также осуществления других работ под напряжением. При работах под напряжением при токах выше 60 А место соединения или разъединения проводов предварительно шунтируется. Если шунт отсутствует, следует отключить источник напряжения на время выполнения операции отсоединения или снизить силу тока до 60 А. При этом могут быть применены также временные зажимы ответвления.
На рис.  приведена технология соединения проводов болтовым зажимом.

Технология соединения проводов «Торсада» болтовым зажимом с зубьями для прокалывания изоляции

Соединительные прессуемые гильзы для проводов «Торсада»

Соединительные гильзы  имеют различные запасы прочности. Так гильзы, применяемые для соединения воздушных проводов с подземным кабелем, обеспечивают лишь электрический контакт; гильзы для соединения фазных проводов или проводов наружного освещения имеют средний запас прочности (90% прочности фазного провода), а гильзы для соединения несущего нулевого провода — полный запас прочности (не менее 90% прочности несущего провода). Соединители с помощью ручных прессов прессуются шестигранными матрицами, изоляция соединений может выполняться как на заводе-изготовителе арматуры, так и непосредственно при сооружении ВЛИ.

Тип гильзы

Сечение проводов, мм

Каталожный номер

Цвет

Масса, г

MJPT 50

3 x 50 А1 + 50 сплав А1

708007-3

желтый

50

MJPT 54

709347-2

черный

80

MJPT 70

3 х 70 А1 + 54 сплав А1

708007-7

белый

45

MJPT 54

709347-2

черный

80

MJPT 70

3 х 70 А1 + 70 сплав А1

708007-7

белый

45

MJPT 70 N

709347-4

белый

80

MJPT 95

3 х 95 А1 + 95 сплав А1

709357-3

серый

40

MJPT 95 N



серый

80

MJPT 150

3 х 150 А1 + 70 сплав А1

708022-1

фиолетовый

80

MJPT 70 N

709347-4

белый

80

MJPT 35 Alus

4 х 35 А1

709185-5

красный

55

MJPT 50 Alus

4 х 50 А1

709185-4

желтый

50

MJPT 70 Alus

4 х 70 А1

709185-6

белый

45

MJPT 95Alus

4 х 95 А1

709186-1

серый

75

MJPT 120 Alus

4 х 120 А1

229528-1

розовый

70

EJPT 50-54,6

3 х 50 А1+ 50 сплав А1

716508-1

желто-черный

240

EJPT 70-54,6

3 х 70 А1+ 54 сплав А1

716509-1

бело-черный

230

EJPT 70-70 N

3 х 70 А1+ 70 сплав А1

709979-1

белый

215

EJPT 150-70 N

3 х 150 А1+ 70 сплав А1

711641-1

фиолетовый

320

Соединительная гильза типа MJPT и EJPT

СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ ДЛЯ ПРОВОДОВ ВВОДА В ДОМ — РЕГИОНЭНЕРГОСНАБ-36

Назначение:
Применяются для соединения ответвительных проводов
СИП. Зажимы обеспечивают соединение двух изолированных
проводов.

Особенности:
Герметичные изолированные гильзы, обеспечивают необходимую
механическую прочность и надежный электрический контакт.
Соединение осуществляется методом опрессовки инструментом
Т 185 или R 185. Изоляция испытана напряжением 6 кВ.

Маркировка Аналоги Сечение 1, мм2 Сечение 2, мм2
MJPB 6-16-ВК MJPB 6-16, MJPB 16-6 6 16
MJPB 10-16-ВК MJPB 10-16 10 16
MJPB 16-ВК SJ 8.16, MJPB 16 16 16
MJPB 16-25-ВК MJPB 16-25, MJPB 25-16 16 25
MJPB 25-ВК SJ 8.25, MJPB 25 25 25





СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ ДЛЯ ТОКОПРОВОДЯЩИХ ЖИЛ

Назначение:
Применяются для соединения токопроводящих жил СИП. Зажимы
обеспечивают соединение двух изолированных проводов.
Особенности:
Герметичные изолированные гильзы, обеспечивают необходимую
механическую прочность и надежный электрический контакт.
Соединение осуществляется методом опрессовки инструментом Т
185 или R 185. Изоляция испытана напряжением 6 кВ.



Маркировка Аналоги Сечение 1, мм2 Сечение 2, мм2
MJPT 35-ВК SJ 8.35, MJPT 35 SF 35 35
MJPT 50-ВК SJ 8.50, MJPT 50 SF 50 50
MJPT 70-ВК SJ 8.70, MJPT 70 SF 70 70
MJPT 95-ВК SJ 8. 95, MJPT 95 SF 95 95





СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ ДЛЯ НЕСУЩЕЙ НУЛЕВОЙ ЖИЛЫ

Назначение:
Применяются для соединения несущей нулевой жилы СИП.
Зажимы обеспечивают соединение двух изолированных
проводов.
Особенности:
Герметичные изолированные гильзы, обеспечивают необходимую механическую прочность и надежный электрический
контакт. Соединение осуществляется методом опрессовки
инструментом Т 185, HT 50 или R 185. Изоляция испытана
напряжением 6 кВ.



Маркировка Аналоги Сечение 1, мм2 Сечение 2, мм2
MJPT 54,6 N—ВК SJ8.501, MJPТ 54 SF 54 54
MJPT 70 N—ВК SJ8.701, MJPТ 70 N 70 70
MJPT 95 N—ВК SJ8.951, MJPТ 95 N 95 95





НАКОНЕЧНИКИ ДЛЯ СИП

Назначение:
Применяются для соединения СИП с электрооборудованием.Особенности:
Применимы для алюминиевых многопроволочных
проводов. Механическая прочность на разрыв составляет
50% прочности провода. Испытаны на герметичность
напряжением 6 кВ под водой. Изоляционный материал,
погодо- и ультрафиолетостойкий полимер. Наконечники с
медной контактной частью.



Маркировка Аналоги Сечение, мм2 Маркировка Аналоги Сечение, мм2
CPTAU 16-ВК CPTAU 16 16 CPTAU 54-ВК CPTAU 54 54
CPTAU 25-ВК CPTAU 25 25 CPTAU 70-ВК CPTAU 70 70
CPTAU 35-ВК CPTAU 35 35 CPTAU 95-ВК CPTAU 95 95
CPTAU 50-ВК CPTAU 50 50



Разъемы Keystone i-clamp

Зажимы i-Clamp

IDC - Соединители смещения изоляции

Простота использования

Быстрые и надежные подключения

Защита от взлома

Выдерживает удары и вибрацию

Для использования с изолированными проводами 10–22 AWG

Внесено в список UL: E4

и E4

Соединители i-Clamp Insulation Displacement обеспечивают быстрый и безопасный метод соединения проводов и устройств. Зажимы i-Clamp легко протыкают изоляцию проводов, обеспечивая надежное соединение с защитой от взлома, без необходимости разрезать, зачищать или иным образом закреплять провода.

i-Clamp минимизируют время и трудозатраты на подключение проводов. Использование i-Clamp заменяет использование гаек и изоленты, обеспечивая при этом надежное сращивание / соединение проводов, которое не зависит от уровня квалификации установщика. Без зачистки или подготовки проводов время установки значительно сокращается, а безопасность соединения повышается.

i-Clamp изготовлены из полупрозрачного поликарбоната, что делает эти устройства устойчивыми к ударам.

среды, вибрации, а также дает возможность визуально осматривать соединения.

После защиты соединение становится постоянным и защищенным от несанкционированного доступа, не беспокоясь о

.

оголение провода или гайки и лента со временем отваливаются.

Т-серия - для разветвления провода

Используйте соединители серии T, если вы хотите разветвляться от общего участка провода.Идеально подходит для параллельного подключения нескольких приборов, например, освещения. Шарниры разъема открываются, позволяя пропустить провод через разъем без разрезания или снятия изоляции.

Двухсторонняя серия - для добавления приспособлений или компонентов

Соединители серии Use Two Way имеют уникальный двойной канал, который позволяет производить предварительную сборку на компонент или приспособление. После установки проводку можно завершить, просто прикрепив провод к существующей проводке.

Серия One Way - для сварочных линий

Используйте одностороннюю серию для соединения нескольких линий вместе. Устраняет скручивание проводов вместе и добавляет правильную гайку для проводов и изоленту. Подключение можно проверить, так как разъем выполнен из полупрозрачного поликарбоната.

Инструкция по установке

Присоединение клеммы провода к зажимному соединителю

2.Как сделать простую машину для электролиза:


Простые инструкции по электромонтажу - прикрепление клеммы провода к зажимному соединителю батареи

(... ПРОДОЛЖЕНИЕ с предыдущей страницы)

Теперь прикрепляем еще один оголенный конец провода к разъему зажима аккумулятора. Снимите изолятор рукоятки с рукоятки зажима, на которой есть отверстие с кронштейном (для крепления провода) и обжимной зажим (для плотного удержания изолированной части провода). Пропустите провод через изолятор.

Зажим аккумулятора и еще один оголенный конец провода

Затем пропустите провод через два отверстия и вокруг кронштейна, как показано на рисунках ниже.

Оголенный конец проволоки протягивается через отверстие ...

... и через открытие

Оберните провод вокруг себя, чтобы получилась петля, и плотно скрутите петлю, чтобы получилось плотное соединение.

Проволочная петля сильно скручена

Наконец, закрепите изолированную часть клеммы провода, обжав клемму на ручке зажима.

Проволока закреплена обжимом проволочной оберткой на контактной клемме зажима

После того, как вы надвинете изолятор обратно на ручку, ваш комплект для соединения анода будет готов к работе. На картинке ниже. вы можете увидеть два набора соединительных анодов, которые я использовал для этого урока. Один комплект включает белый штекер-гнездо. Я сделал это для более поздней замены тех зажимов, которые стали бы слишком корродированными после многократного использования или случайно погрузились в электролит.

Два дополнительных соединительных комплекта ANODE

Большинство зажимов зарядного устройства имеют довольно слабое соединение между проводом и выводом зажима. Кроме того, если в гофрированном соединении используется неизолированный провод, со временем может возникнуть некоторая коррозия и там; таким образом, увеличивается электрическое сопротивление. Когда это произойдет, соединение будет перегреваться, возможно, до точки плавления изоляции. Во избежание поломки регулярно очищайте зажимы и зажимы типа «крокодил» наждачной бумагой, при необходимости отсоединяйте провод от разъемов (используйте шил для открытия зажима) для чистки.

ПРИМЕЧАНИЕ: Если вы подключаете проводку к лодке или машине, все соединения должны быть ЗАПЛЕНЫ (см. Подробности в разделе «Пайка» на стр. 32) для обеспечения безопасности и производительности. Вы можете спаять все соединения между проводами и разъемами в вашей установке для электролиза, если вы собираетесь использовать ее на регулярной основе.

Вернуться на страницу 9 или страницу 10 моего руководства «Электролиз монет»

4) Катод - отрицательный электрод и соединители катода

При электролизе электрод, подключенный к отрицательной (черной) клемме зарядного устройства, называется катодом.Катод соединяется с железным предметом, который нужно очистить от ржавчины. Некоторые энтузиасты погружают катод вместе с железным предметом, но я бы не рекомендовал это делать (см. Более подробную информацию в разделе «Правильная установка электродов» на стр. 19).

В качестве катода можно выбрать либо сам зажим зарядного устройства, либо дополнительные соединительные комплекты (см. Подробности в разделе «Многокомпонентный электролиз артефактов среднего размера» на стр. 36), кусок неизолированного медного провода калибра 12 (см. подробности в разделе «Многокомпонентный электролиз» на странице 31 и на странице 36), кусок проволоки с петлей на одном конце (см. подробности в разделе «Электролиз пушечных ядер» на странице 37), или 2.5-миллиметровая стальная проволока, которую я наматываю на железный предмет, чтобы увеличить площадь контакта (подробности см. На стр. 19).

Стальная проволока 2,5 мм для подключения катода

Если вы собираетесь удалить ржавчину с артефактов среднего размера с помощью многокомпонентного электролиза (см. Подробности на стр. 36), вы сделаете дополнительные катодные соединительные наборы таким же образом, как описано выше.

П-образные зажимы для крепления проводов, кабелей, шлангов, труб

P-Clamp с храповым механизмом упростит укладку кабелей

Металлические и пластиковые р-хомуты эволюционировали.Взгляните на Хомут с трещоткой!

В HellermannTyton мы стремимся к принятию установленных дизайнерских соглашений при креплении деталей и их совершенствовании. Поэтому, когда мы получили запрос на более универсальный способ крепления кабелей и шлангов к строительной технике, мы приняли вызов.

Мы применили наши обширные ноу-хау в области проектирования кабельных стяжек, чтобы устранить все механические ограничения обычного p-образного зажима , о которых нам рассказывали наши клиенты.

Результатом стал P-Clamp с трещоткой. Это самый удобный, универсальный и прочный p-образный зажим для крепления и фиксации кабелей, проводов, труб и шлангов на рынке. Как и клип, вы также можете повторно открыть и повторно использовать сотни раз.

Дизайн имеет значение: преимущества нашего зажима P-Clamp с трещоткой

Как следует из названия, мы добавили храповой механизм к p-образному зажиму. Это дает пользователям возможность закрепить зажим отдельно от стадии крепления.Отличной дополнительной функцией является то, что вы можете освободить храповой механизм, снова открыть зажим и снова использовать его.

Мы согласовали характеристики зажима с храповым механизмом со следующими требованиями к удобству использования :

  • Свобода выбора: отдельные этапы предварительной и окончательной сборки.
  • Простая установка: закрытие одной рукой.
  • Устранение защемления: нарезы центрируют пучок автоматически.
  • Повторное открытие, повторное использование: легко снимается с помощью отвертки с плоским шлицем.
  • Уменьшение количества деталей: четыре гибких размера (диаметр от 6,2 мм до 51 мм).
  • Гибкая конфигурация: доступны монтажные панели разных размеров.
  • Максимальная долговечность: упрочненный, устойчивый к УФ-излучению PA66 и нержавеющая сталь.
  • Дополнительные опции: мягкие вставки и натяжной язычок для повторяемости.

Преимущества


Преимущество 1: вы можете предварительно установить p-образный зажим, прежде чем закрывать его

С помощью зажима с храповым механизмом P-Clamp теперь вы можете определить желаемый маршрут для ваших кабелей, шлангов или труб еще до того, как кабели, трубы или шланги будут доставлены!

Эта двухэтапная операция также дает вам возможность разделить крепление и задачу крепления по времени или между разными установщиками или подрядчиками.Вы даже можете прикрепить зажимы к обвязке до ее установки.

П-образный зажим с храповым механизмом можно легко закрыть одной рукой до оптимального диаметра . Слышимый щелчок храповика гарантирует пользователю, что зажим надежно закрыт. Посмотрите, как легко с ним работать, в нашем видеоролике.

Зажим с храповым механизмом также отвечает требованиям инженеров-технологов по обеспечению качества. Дополнительный язычок натяжения и пистолет для кабельных стяжек HellermannTyton серии EVO позволяют установщикам каждый раз закрывать p-образный зажим с одинаковым натяжением.

Преимущество 2: вы можете повторно открыть зажим в любое время для обслуживания

В отличие от пластиковых омега-защелок, вставных зажимов или двухкомпонентных фиксирующих зажимов, мы разработали P-образный зажим с храповым механизмом таким образом, чтобы его можно было просто открыть заново без необходимости демонтировать связку из точек крепления.

Это огромное преимущество для инженеров по техническому обслуживанию, особенно, когда жгуты проводов необходимо адаптировать или модифицировать для соответствия новым точкам подключения.

Просто вставьте отвертку с плоским шлицем в прорезь и вытащите защелку с храповым механизмом.Пластиковый материал особенно упрочнен, поэтому вы можете снова и снова открывать и использовать зажим.

Преимущество 3: уменьшите количество зажимов и зажимов в вашем инвентаре

Хомут с храповым механизмом доступен в четырех размерах , все они регулируются.

Запасы деталей могут быть значительно сокращены , и установщикам больше не нужно носить с собой широкий ассортимент зажимов различных фиксированных диаметров.

Всего с четырьмя P-образными зажимами с храповым механизмом и опциональными мягкими вставками вы можете обойтись без десятков алюминиевых зажимов и металлических или пластиковых p-образных зажимов.

Конфигурации

Все четыре P-образных зажима с храповым механизмом (для пучков диаметром от 6,2 мм до 51 мм ) легко комбинируются на одной точке крепления .

Оцинкованные монтажные пластины из нержавеющей стали доступны разной длины и с четырьмя различными размерами монтажных отверстий (M6, M8, M10 и M12).

Прочные монтажные пластины из нержавеющей стали также поставляются с четырьмя разными углами (со смещением 180 ° и 90 ° или поднятым на 30 ° и 15 °). Это позволяет объединить несколько зажимов в одной точке крепления путем штабелирования монтажных пластин. Простота установки кабельного зажима не может быть проще.

Разнообразие углов , длины и размеров монтажной пластины P-Clamp с храповым механизмом делают возможным бесконечное количество регулировок и конфигураций. Вот некоторые из самых популярных конфигураций , которые используют наши клиенты:


Два зажима, закрепленных лицом к лицу в одной точке крепления, и два зажима с подкладкой на одной точке крепления.


Различные углы для обхода препятствий и двух зажимов, установленных на одном болте с помощью проставки.

Мягкие силиконовые вставки также доступны для дополнительной защиты чувствительной изоляции кабеля. Просто вставьте их в стенки зажима перед закрытием. Мягкие вставки накладываются намного проще, чем резиновые втулки на алюминиевые хомуты.

Наши дизайнеры тоже придумали что-то поверх, то есть буквально на высоте!
Седло поверх р-образного зажима позволяет легко прикрепить шланги или провода с помощью обычных кабельных стяжек.Таким образом, прокладывать несколько пучков кабелей параллельно или рядом с трубами и шлангами теперь просто.

Вы можете увидеть эту интересную функцию в этом вводном видео:

Где используются Хомуты с храповым механизмом?

НОВИНКА: Версия P-Clamp с храповым механизмом, изготовленная из полиамида PA66V0, доступна для наших клиентов, строящих рельсовый транспорт. Этот материал соответствует требованиям пожарной безопасности Европейского железнодорожного стандарта EN 45545-2. Монтажная пластина из нержавеющей стали устойчива к коррозии. Пожалуйста, свяжитесь с нами для получения дополнительной информации

Возобновляемые источники энергии, цифровые информационные системы и лежащая в их основе электроника продолжают развиваться во всех аспектах нашей жизни. Как следствие, возрастает сложность схем подключения.

Ratchet P-Clamp используется нашими клиентами в фотоэлектрических установках и башнях ветряных турбин, в поездах, на кораблях и на всех видах тяжелых транспортных средств, таких как мобильные краны или сельскохозяйственная техника.
Ознакомьтесь с нашей историей в блоге , чтобы узнать больше о , как клиенты используют храповой зажим в своих установках.

Зажим прочный, многоразовый и не подведет - даже в самых сложных условиях или при температуре от -40 ° C до +105 ° C.


Руководство по выбору

Как выбрать правильный Хомут с трещоткой для вашей установки

С храповым зажимом P-Clamp, HellermannTyton дает вам максимальную свободу в конфигурировании прокладки кабелей и шлангов так, как вам нужно.Нет необходимости идти на компромисс.
Вот руководство, которое поможет вам выбрать правильный храповой зажим для вашего применения.

1: Какой у вас диаметр пучка?


Вы можете выбрать четыре размера: от маленького (A) до большого (D):

2. Какие углы нужно обходить?


Хомуты с трещоткой HellermannTyton доступны в вариантах с прямым углом 180 °, 15 °, 30 ° или 90 °.

3. Какая длина монтажной пластины вам подходит?


На выбор короткие, средние или длинные монтажные пластины из нержавеющей стали.
Обратите внимание, что отверстия всегда находятся на одинаковом расстоянии от центра зажима, но некоторые варианты углов доступны не для всех трех длин.

4. Какой размер отверстия вам нужен для точки крепления?

Поскольку P-образные зажимы с храповым механизмом разработаны для тяжелых условий эксплуатации, мы предлагаем четыре различных размера отверстий для использования со стандартными размерами болтов.Вы можете выбирать между:

  • M6 (6 мм)
  • M8 (8 мм)
  • M10 (10 мм)
  • M12 (12 мм)

Все наши клипы

Полный ассортимент кабельных зажимов и зажимов

Кабельные зажимы - недорогое средство для крепления пучков кабелей - часто параллельно шлангам или трубам. Обычные р-хомуты представляют собой цельные зажимы , изготовленные из металла или пластика , которые механически закрепляют электрические кабели, гидравлические шланги или трубы вдоль их пути.

Независимо от того, изготовлен ли он из стали, алюминия или нейлона (полиамид 6.6), все эти монтажные зажимы имеют одну общую черту: они выглядят как буква «P» со стороны в закрытом состоянии, так они и получили свое название. .

Что такое р-хомут или р-хомут? Как это работает?

P-образные зажимы фиксируют кабели и шланги на месте и помогают обеспечить бесперебойную работу машин, транспортных средств и оборудования. Они скрепляют вместе провода, кабели или шланги механически и надежно прикрепляются к анкерной точке - обычно с помощью винта или болта.

Инженеры по продукции HellermannTyton решили, что пришло время усовершенствовать конструкцию p-образного зажима - особенно для клиентов с тяжелыми условиями эксплуатации. Неотъемлемые конструктивные ограничения традиционного p-образного зажима включают следующее:

  • Зажим закрыт ненадежно, пока не будет затянут фиксирующий винт или болт.
  • Диаметр
  • P-образных зажимов негибкий, поэтому вам придется носить с собой много размеров.
  • Повреждение проводов может быть вызвано неправильной установкой или перекосом зажимов.
  • Традиционные р-образные зажимы можно открыть повторно, только разобрав весь узел.

Наше решение для требований промышленных клиентов к прочному зажиму , который адаптируется к разным диаметрам пучка, - это P-Clamp с трещоткой.

Традиционные р-образные зажимы по-прежнему актуальны

Мы понимаем, что когда дело доходит до выбора зажимов и зажимов, это часто похоже на выбор между простым шнурком или сложной пряжкой на лыжных ботинках.Оба отлично справляются со своим предназначением.

Новые соединители i-Clamp

Keystone | Крепежные элементы башни

Новые соединители i-Clamp компании Keystone

Обновления продуктов, Keystone Electronics

Keystone Electronics представляет сертифицированные UL соединители типа Wire-to-Wire IDC, i-Clamp.

Эти новые i-зажимы:

  • Простота использования
  • Быстрые и надежные соединения
  • Защита от взлома
  • Выдерживает удары и вибрацию
  • Для использования с изолированными проводами 10–22 AWG
  • Зарегистрировано в UL: E4

    и E4

Соединители i-Clamp Insulation Displacement для проводов обеспечивают быстрый и безопасный метод соединения проводов и устройств.Зажимы i-Clamp легко протыкают изоляцию проводов, обеспечивая надежное соединение с защитой от взлома, без необходимости разрезать, зачищать или иным образом закреплять провода.

Зажимы i-Clamp

минимизируют время и трудозатраты на подключение проводов. Использование i-Clamp заменяет использование гаек и изоленты, обеспечивая при этом надежное сращивание / соединение проводов, которое не зависит от уровня квалификации установщика. Без зачистки или подготовки проводов время установки значительно сокращается, а безопасность соединения повышается.

Зажимы i-Clamp

изготовлены из полупрозрачного поликарбоната, что делает эти устройства устойчивыми к ударам и вибрации, а также дает возможность визуально проверять соединения.

После закрепления соединение становится постоянным и защищенным от несанкционированного доступа, при этом не нужно беспокоиться об оголении провода, гаек и ленты со временем.

Используйте соединители T-Series, если вы хотите разветвляться от общего участка провода. Идеально подходит для параллельного подключения нескольких приборов, например, освещения.Шарниры разъема открываются, позволяя пропустить провод через разъем без разрезания или снятия изоляции.

Разъемы серии

Use Two Way Series имеют уникальный двухканальный канал, который позволяет производить предварительную сборку на компонент или приспособление. После установки проводку можно завершить, просто прикрепив провод к существующей проводке.

Используйте одностороннюю серию для соединения нескольких линий. Устраняет скручивание проводов вместе и добавляет правильную гайку для проводов и изоленту.Подключение можно проверить, так как разъем выполнен из полупрозрачного поликарбоната.

Если вам нужна дополнительная информация о продукции Keystone, свяжитесь с вашим представителем Tower по телефону 800.688.6937 или воспользуйтесь нашей онлайн-формой запроса информации.

Поперечные зажимы для архитектурных канатных систем

Ассортимент: Поперечные зажимы

Для канатов разного диаметра Fassadengrün предлагает соответствующие поперечные зажимы, например: SK 01515 (1.5-2 мм), SK 03012 (3 мм, доступны из AISI 304 и AISI 316) и SK 04015 (3-4 мм). Все они имеют изящную конструкцию, но обеспечивают достаточно сильную удерживающую силу / силу зажима для ваших систем подъема по растениям. SK 03420 подходит для приложений, связанных с безопасностью; благодаря резьбе M10 возможны даже более сильные удерживающие силы. Есть SK 03099 и SK 03006 как более экономичные варианты; здесь крестики не прикручиваются, а прижимаются плоскогубцами.... более поздние исправления редко возможны в точке пересечения. Соединитель SK 34515 особенно подходит для комбинаций кабеля и стержней , потому что с двумя отдельными установочными винтами становится возможным сильное удержание. Большинство поперечных зажимов для кабеля изготовлены из нержавеющей стали A2; только SK 03420 и SK 03006 изготавливаются из A4.

Преимущества перед поперечными зажимами Дальнего Востока

Поперечные зажимы FassadenGrün обладают большей удерживающей способностью по сравнению с аналогичными изделиями, импортируемыми из Азии, в первую очередь из-за малой глубины наших резьбовых отверстий, которые находятся заподлицо с более глубокими поперечными канавками (см. Фото) , не создавая значительного смещения по высоте.Тем не менее, работа по формированию внутренней резьбы на достаточно большой глубине делает ее изготовление более сложным и дорогостоящим. В этом случае, поскольку в канатах не возникает вогнутого давления, они не деформируются и надежно удерживаются кабельными зажимами. однако, потому что они зажаты на наковальне, но не являются вогнутыми.

Большие размеры ячеек

При больших расстояниях от пересечения до пересечения, т. Е. Большие «ячейки» размером более 1 квадратного метра, используйте (прикрепленное к стене) крестовое крепление вместо плавающего кабельного зажима: см. Кабельную систему 5030 В качестве примера.

Средние размеры ячеек

Для размеров ячеек менее 1 квадратного метра все точки на внешних контурах системы снабжены крестовыми креплениями (крепятся к стене); но внутри поля используйте плавающие поперечные зажимы на пересечениях кабелей. См. Кабельную систему 5040.

Малые размеры ячеек

При размерах ячеек 30 x 30 см и меньше поперечные крепления на краю поля также можно заменить свободно плавающими поперечными зажимами. См. Это в разделе "Кабельная система" 5050 .

Архитектурные кабели и стержни

Если стержни решетки диаметром 4 или 5 мм используются для стабилизации вашей кабельной системы, их можно закрепить с помощью SK 03420 или SK 34515 - либо для соединения стержней друг с другом, либо с соединить стержни кабелями 3 или 4 мм. (Ссылки на листы продуктов слева.)

Помощь во время сборки (кабельные поперечные зажимы в качестве монтажных приспособлений)

Плавающие поперечные зажимы также могут облегчить монтаж определенных кабельных систем, выступая в качестве временной опоры, когда монтаж начинается с внешняя рама (например, с 4020 и 7040 ).Вместо двух рекомендуемых тисков , , , , тогда потребуется только один, а другой можно заменить плавающим поперечным зажимом. Если в соответствующем комплекте еще нет одного или нескольких поперечных зажимов, можно заказать подходящий.

Большие поля для лазания на звуковой стене (шумозащитный барьер) с SK 03012
Веревка и штанга для лазанья, 4 мм с SK 03420 . Для альпинистских посохов: D = 5 мм, соединитель SK 34515
Альпинистский канат для клематисов, малая ячейка.Здесь применимы экономичные зажимы SK 03099 .

Зажимы / крючки для отводной проволоки - оборудование для опорных линий

Приводное кольцо 1-1 / 4 "4002
  • Используется для крепления проволоки к стенам или опорам зданий.
  • Состоит из двух частей: стального штифта и U-образного кольца.
Приводное кольцо 1-1 / 4 дюйма - 2-1 / 8 дюйма, длинная петля 1/2 дюйма, ширина
Приводное кольцо 1/2 "4003
  • Используется для крепления проволоки к стенам или опорам зданий.
  • Состоит из двух частей: стального штифта и U-образного кольца.
Приводное кольцо 1/2 дюйма - 2-1 / 16 дюйма, длина 1/2 дюйма, ширина, петля
Приводное кольцо 5/8 "H-4005
  • Используется для крепления проволоки к стенам или опорам зданий.
  • Состоит из двух частей: стального штифта и U-образного кольца.
Приводное кольцо 5/8 дюйма - 2-3 / 8 дюйма Длинная петля шириной 5/8 дюйма Приводное кольцо 7/8 "H-4004
  • Используется для крепления проволоки к стенам или опорам зданий.
  • Состоит из двух частей: стального штифта и U-образного кольца.
Приводное кольцо 7/8 дюйма - 2-9 / 16 дюйма Длинная петля шириной 7/8 дюйма Зажим для плоской оптоволоконной антенны H-SI-0972SBL

Плоский оптоволоконный зажим для капельной проволоки

Номер детали: SI-0972SBL

Используется для снятия натяжения оптического кабеля

Съемный

Конструкция из нержавеющей стали

Черное покрытие, чтобы легко отличить от медных зажимов

Уникальная конструкция прокладок надежно фиксирует жесткие оболочки из волокна

Вмещает перепад волокна с поперечным сечением ~.310 "Ш x .200" В, включая Corning SST, Corning ROC, Superior Essex Series 6, Superior Essex Series W7 и оптоволоконный кабель TE.

Зажим для подвешивания антенны для троса, показанного на рисунке 8 H-2002

Allied Bolt 2002 Messenger Grip Drop Clamp

  • Используется для крепления встроенных коммуникационных тросов, показанных на рисунке 8, самонесущих тросов к различным домашним приспособлениям, приводным крюкам и демпферам пролета. 8, что избавляет установщика от необходимости споткнуть куртку курьера и протянуть тупик.
  • Вмещает поддерживающие провода размером от.109 "- .134"
  • Компоненты, изготовленные из стали AISI 1018
  • Зажимная проволока из нержавеющей стали 304
  • Зажим подвергается механическому цинкованию в соответствии со спецификациями ASTM B695
  • Зубчатая проволока из мягкой нержавеющей стали 9-1 / 4 дюйма
  • Сталь 1/4 "-20X 1-1 / 4" Набор болтов с квадратным подголовком, плоской шайбы и шестигранных гаек
  • Стальные губки для посыльного троса кабеля на фиг.8 .109 "- .250"
Кронштейн мачты с зажимом для труб 2-4 дюйма H-SMB-40

Используется с зажимами сервисного клина для прикрепления нейтрального троса ответвительного троса к служебной мачте

Для обеспечения надежной точки крепления служебного троса

Центр передней ленты имеет большой радиус, чтобы предотвратить повреждение дужки сервисных клиновых зажимов

позволяет установить кронштейн без снятия болта

Специальная прорезь фиксирует буртик болта с квадратным подголовком для предотвращения его выскальзывания или выскальзывания после установки

Изготовлен из высококачественной стали, оцинкован горячим способом

Кронштейн Диапазон труб мачтового зажима 2-4 дюйма H-SMB-40

Кронштейн для мачты, хомут 1–3 дюйма, диапазон труб H-J0590

Используется с зажимами сервисного клина для прикрепления нейтрального троса ответвительного троса к служебной мачте

Для обеспечения надежной точки крепления служебного троса

Центр передней ленты имеет большой радиус, чтобы предотвратить повреждение дужки сервисных клиновых зажимов

позволяет установку кронштейна без снятия болта

Специальный паз фиксирует буртик болта с квадратным подголовком, чтобы предотвратить его выскальзывание или выскальзывание после установки

Изготовлен из высококачественной стали, оцинкован горячим способом

C Зажим интервала H-4044
  • Используется в ответвительных кабелях установки в качестве приложения к нити для принятия либо залога в проволочных зажимах падения, или для обертывания поддержки провода падения кабеля.
  • Состоит из высокопрочных алюминиевых губок и болта особой формы с квадратной гайкой.
  • Челюсти экструдированы из алюминия 6063-T6.
  • Болт и гайка изготовлены из стали марки 2.
  • Болт и гайка оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс B3.
  • Болт диаметром 3/8 дюйма для дополнительной прочности.
  • Крепится к прядям размером от 1/4 дюйма (6,6 м) до 3/8 дюйма (10 м).
C Зажим для прядей H-4044 Зажим для кабельного телевидения с удлиненным залогом ALLIED # 1999

Используется для крепления подвесного троса к крюкам, зажимам пролета и различным домашним приспособлениям.

Кривизна со смещением зажима снижает нагрузку на опорный провод.

Cup шайба используется, чтобы связать провода поддержки без предоставления каких-либо резких изгибов или изломов.

Формовано из стали AISI 1018.

Дуговая проволока из нержавеющей стали 304.

Длина дужки составляет 9-1 / 4 дюйма.

Фтороуглеродистое покрытие обеспечивает максимальную коррозионную стойкость.

Идеально для тяжелых нагрузок. Подходит для коаксиального ответвительного кабеля до RG-11 Quad Shield.

Тупик для Рис. 8 Drop Wire Messenger.063 "ПЛП ДЭ-2505

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .063 "DE-2505

Нет более быстрого и простого способа прикрепить ответвительный провод или кабель Figure-8, чем тупиковые концы PREFORMED для держателя коаксиального кабеля Figure-8 RG-59 / U

  • Спиральная форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
  • Ложное или двойное торможение может быть выполнено без обрезания проволоки.
  • DE-2505 Оцинкованная сталь.063 "Диаметр кабеля
Тупик для Рис. 8 Drop Wire Messenger . 083 "PLP DE-2506

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .083 "DE-2506

Нет более быстрого и простого способа прикрепить ответвительный трос или кабель по фиг. 8, чем с помощью тупикового наконечника PREFORMED для коаксиального кабеля с рисунком 8 RG-59 / U

  • Винтовая форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
  • Ложное или двойное торцевание может быть выполнено без разрезания проволоки.
  • DE-2506 Оцинкованная сталь.083 "Диаметр кабеля
Тупик для Рис. 8 Drop Wire Messenger .109 "PLP GDE-2501

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .109 "GDE-2501

Нет более быстрого и легкого способа прикрепления троса или кабеля Figure-8, чем с помощью тупиковых концов PREFORMED для коаксиального кабеля Figure-8 RG-59 / U

  • Спиральная форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
  • Ложное или двойное торможение может быть выполнено без обрезания проволоки.
  • GDE-2501 Оцинкованная сталь.109 "Диаметр кабеля
Тупик для Рис. 8 Drop Wire Messenger .120 "PLP GDE-2502

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .120 "GDE-2502

Нет более быстрого и простого способа прикрепить ответвительный трос или кабель по фигуре 8, чем с помощью тупикового наконечника PREFORMED для кабеля с рисунком 8 RG-59 / U держатель коаксиального кабеля

  • Винтовая форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
  • Ложное или двойное торможение может быть выполнено без обрезания проволоки.
  • GDE-2502 Оцинкованная сталь.120 дюймов, диаметр кабеля
Тупик для Рис. 8 Drop Wire Messenger .134 "PLP GDE-2503

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .134 "GDE-2503

Нет более быстрого и легкого способа прикрепления троса или кабеля Figure-8, чем тупиковые концы PREFORMED для коаксиального кабеля Figure-8 RG-59 / U

  • Спиральная форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
  • Ложное или двойное торцевание может быть выполнено без обрезания проволоки.
  • GDE-2503 Оцинкованная сталь.134 "Диаметр кабеля
КАБЕЛЬ ДЛЯ КАБЕЛЯ ADSS H-PLP288811353

Кабель ADSS Drop
Тупиковый и ADSS
Отводной отвод для FTTP .371 - .380 .94-.96YEL 26 (660) (БЕЗ НАПЕРШЕЧНИКА) КАБЕЛЬ ADSS 288811353 .371 - .380 9,4 - 9,6 Желтый 26

КАБЕЛЬ ДЛЯ КАБЕЛЯ ADSS H-PLP288811353T

ADSS Drop
Кабельный тупиковый и ADSS
Midspan Drop для FTTP .371 - .380 .94-.96YEL 26 (660) С КАБЕЛЕМ ОТВОДА НАПЕРШОНА DE ADSS 288811353.371 - 0,380 9,4 - 9,6 Желтый 26

E ЗАЖИМ ПРОЛЕТА H-J0024

Используется при установке ответвительного кабеля в качестве присоединения к прядь для приема скобы проводных зажимов. Предел прочности на разрыв зажимов и болта превышает 75000 фунтов на квадратный дюйм. Диапазон зажима составляет от 1/4 дюйма (6,6 м) до 7/16 дюйма (16 м). Зажим состоит из болта с косичкой и двух губок. , и квадрат Гайка Болт и гайка изготовлены из стали класса 2. Губки прокатаны и штампованы из закаленной стали 1018 Болт и гайка оцинкованы горячим способом в соответствии с ASTM. Спецификация A153.Губки механически оцинкованы в соответствии со спецификацией ASTM. B695.

Рисунок 8 Зажим для пролета H-7023
  • Используется при установке ответвительного кабеля в качестве присоединения к кабелю с рисунком 8 для приема скобы зажимов для ответвления.
  • Губки изготовлены методом прессования и штамповки из алюминия 5052 H-34.
  • Зажим состоит из болта особой формы, двух алюминиевых губок и квадратной гайки.
  • Болт и гайка изготовлены из стали марки 2.
  • Болт и гайка оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс B3.
Рисунок 8 Зажим для пролета H-7023

Прейскурантная цена: 2,23 доллара США

Наша цена: 2,23 доллара США

Цена со скидкой: 1,73 доллара США

Вы экономите 0,50 доллара США!

Рисунок 8 Зажим для пролета H-7024
  • Используется при установке ответвительного кабеля в качестве присоединения к кабелю с рисунком 8 для приема скобы зажимов для ответвления.
  • Губки изготовлены методом прессования и штамповки из алюминия 5052 H-34.
  • Зажим состоит из болта особой формы, двух алюминиевых губок и квадратной гайки.
  • Болт и гайка изготовлены из стали марки 2.
  • Болт и гайка оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс B3.
Рисунок 8 Зажим для пролета H-7024 Крючок домашний 3-3 / 4 "P H-921
  • Предназначен для закрепления кабеля ответвления кабельного телевидения на стороне дома абонента путем принятия скоб зажимов для кабеля ответвления или путем наматывания поддерживающего провода кабеля ответвления вокруг проушины винта.
  • Изготовлен из стали AISI 1016.
  • P Крючки для домиков механически оцинкованы в соответствии со спецификацией ASTM B695, класс 50, тип 1.
Зажим средней длины H-5577
    Используется для отвода троса на средней длине пролета в одном или нескольких направлениях для закрепленного или самонесущего кабеля.
    Удерживает кабель вдали от препятствий на линии конструкции антенны.
    Предназначен для использования с типом «p» или Wirevise оборудование для сброса

    h-5577

MSI H-7187 6. 5 "Клиновой зажим .250" -. 414 "

MSI H-7187, клиновой зажим 6-1 / 2 дюйма - это механическое удерживающее устройство, используемое для снятия натяжения при эксплуатации. Оно имеет прочные нержавеющие скобы, которые используются на крюках с проушинами и изоляторах диаметром более 1,5 дюйма. Этот зажим предназначен только для приложений с низким натяжением, а также имеет механическую рабочую нагрузку в 1200 фунтов.
Технические характеристики / Применение:

  • Размер дужки: 6-1 / 2 "
  • Материал: твердая нержавеющая сталь
  • Диаметр проводника: 0.250 "- 0,414"
  • ACSR ASTM-B232: 1/0 - # 4
  • AAAC ASTM-B399: 1/0 - # 4
  • AAC ASTM-B231: 2/0 - # 2
PLP FIBERLIGN Tangent Support для ADSS Drop Cables .391 "-. 350" PLP6126010

PLP FIBERLIGN Tangent Support (FTS) предлагает еще один метод поддержки кабелей ADSS Drop Cables с превосходной устойчивостью к несбалансированной нагрузке и защитой от изгиба. Этот продукт предназначен для непосредственного подключения к J-образным крюкам в качестве экономичной альтернативы.Один FTS может уменьшить беспорядок на полюсах, заменив два тупиковых соединения и J-образные соединения.

Наша цена: 5,66 $

Цена со скидкой: 4,95 $

Вы экономите 0,71 $!

Зажим интервала Q H-4042
  • Используется в ответвительных кабелях установки в качестве вложения пряди либо для принятия залога в проволочных зажимах падения, или для обертывания поддержки провода падения кабеля.
  • Зажим состоит из набора стальных губок, болта с коническим хвостом диаметром 1/4 дюйма и шестигранной гайки.
  • Зажимы скручены и штампованы из закаленной стали AISI 1018.
  • Болт и Шестигранная гайка изготовлена ​​из стали класса 2.
  • Гайка и болт оцинкованы горячим способом в соответствии со спецификацией ASTM A153, класс B3.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
