Как обжать кабель rj 45: Как обжать кабель RJ-45 правильно

Содержание

Как обжать кабель витая пара в вике RJ-45 без клещей

Разделка кабеля витая пара для обжатия

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.

Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.

Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

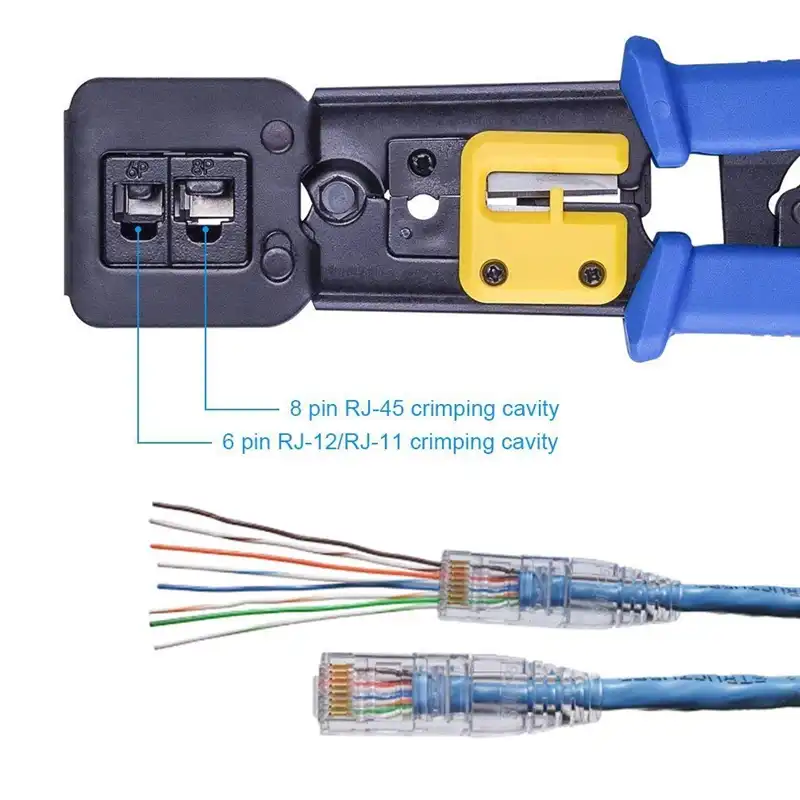

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом - клещами для обжима вилок. Такие клещи профессионалы называют Кримпер. По конструкции они бывают двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят недорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.

Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.

Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой, зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

Как быстро обжать коннектор RJ-45 на сетевом кабеле отверткой | Грубер

Друзья, сегодня расскажу как быстро обжать витую пару (

сетевой кабель) коннектором RJ-45 с помощью отвертки, без использования специального обжимного инструмента — кримпера.

Также ниже подробно расскажу какие бывают схемы обжима и покажу на картинках правильный процесс обжима сетевого кабеля►►

Витая пара — это сетевой кабель, который может состоять из 2 или 4 скрученных между собой пар проводов. В моём случае кабель состоит из 4 пар (8 проводов):

  • Пара 1: Оранжевый + Бело-оранжевый
  • Пара 2: Синий + Бело-синий
  • Пара 3: Коричневый + Бело-коричневый
  • Пара 4: Зеленый + Бело-зеленый

Коннектор RJ-45 (8P8C) — это соединитель сетевого кабеля (витой пары), своего рода специальная вилка для кабеля.

Схема обжимки витой пары определяет порядок расположения проводков (8 шт.) в коннекторе на обоих концах сетевого кабеля. Существуют две схемы обжима кабеля коннектором RJ-45: прямая и перекрестная.

Для соединения типа "компьютер — роутер (свитч, маршрутизатор, модем)" применяют прямую схему обжима. Для соединения двух компьютером — перекрестную.

Перекрестная схема обжимки проводков витой пары:

  • (1) Бело-оранжевый <—> (2) Бело-зеленый
  • (1) Оранжевый <—> (2) Зеленый
  • (1) Бело-зеленый <—> (2) Бело-оранжевый
  • (1) Синий <—> (2) Синий
  • (1) Бело-синий <—> (2) Бело-синий
  • (1) Зеленый <—> (2) Оранжевый
  • (1) Бело-коричневый <—> (2) Бело-коричневый
  • (1) Коричневый <—> (2) Коричневый
(1) — коннектор с одной стороны сетевого кабеля
(2) — коннектор с другой стороны сетевого кабеля

Прямая схема обжимки витой пары представляет собой "зеркальную обжимку", т.е. порядок с одной стороны кабеля идентичен порядку на другой его стороне:

  • (1) Бело-оранжевый <—> (2) Бело-оранжевый
  • (1) Оранжевый <—> (2) Оранжевый
  • (1) Бело-зеленый <—> (2) Бело-зеленый
  • (1) Синий <—> (2) Синий
  • (1) Бело-синий <—> (2) Бело-синий
  • (1) Зеленый <—> (2) Зеленый
  • (1) Бело-коричневый <—> (2) Бело-коричневый
  • (1) Коричневый <—> (2) Коричневый

Процесс обжима сетевого кабеля коннектором RJ-45 следующий:

  1. Освободите провода кабеля от обмотки
  2. Отделите каждый провод и расположите их в одном из указанных выше порядке. Зачищать сами проводки не требуется!
  3. Обязательно обрежьте проводки таким образом, чтобы они были одинаковой длины.
  4. Возьмите коннектор фиксирующей защелкой вверх (к себе) и вставьте проводки в него в нужном порядке, например, слева направо от коричневого до бело-оранжевого. Обязательно! до самого упора.
  5. Затем возьмите плоскую отвертку, с толщиной наконечника не более 1 мм и длинной не более 4 мм (см.фото ниже). Если размеры наконечника отвертки будут больше, то вы не сможете должным образом надавить на контакты из-за конструкции коннектора.
  6. Поочередно отверткой надавите на контакты до упора так, чтобы ножевые выступы контакта полностью вошли в провод. Если все сделано верно, то не должно быть видно "впадины" между ножевыми выступами.

После того, как обожмете все контакты на 1 коннекторе, сделайте тоже самое на втором, т.е. на другом конце сетевого кабеля.

Обязательно в конце работы надо протестировать кабель. Для этого подсоедините его, например, к компьютеру и роутеру, и проверьте наличие сигнала. Если на компьютере определится сеть/интернет и/или на роутере отобразится подключение к порту LAN, то витая пара обжата правильно.

Если сигнала не будет, то по одной из следующих причин:

  1. Ошиблись с порядком расположения проводов в одном из коннекторов
  2. Не до конца обжали один из контактов в коннекторе

Описанный способ подходит для случаев, когда надо срочно обжать сетевой кабель коннектором RJ-45, а под рукой нет кримпера (специальный электромонтажный инструмент). Покупать его ради обжима 4-6 коннекторов не целесообразно, т.к. больше он вам не пригодится.

Однако стоит отметить, что качество и надежность соединения "кабель-коннектор" будет гораздо выше, если обжимать именно кримпером.

Читайте также:
►► Какие электроприборы можно не выключать из розетки?
►► Как быстро увеличить скорость домашнего Wi-Fi

Как обжать витую пару

Приводим видеоролик и пошаговую инструкцию, которые позволят вам правильно обжать сетевой кабель “витая пара”.

Чтобы обжать витую пару вам потребуется кабель, длиной до 100 м (это предельная длина, на которой используется стандартный UTP кабель), коннекторы RJ-45 и специальный инструмент — обжимные клещи или, как еще их называют, кримпер («обжимка»). Или обратиться  к специалистам  компании canmos если Вы находитесь в Москве ЦАО.

Обжимные клещи имеют три рабочих области. У рукоятки располагается нож для обрезания проводников, у некоторых кримперов есть выемка, необходимая для снятия внешней изоляции с круглого кабеля. Кримпер имеет специальное гнездо, в котором и обжимается разъем.

Обжимка витой пары начинается с того, что необходимо зачистить кабель примерно на 2 см от внешней изоляции. Следите за тем, чтобы не была надрезана изоляция самих проводов. Затем пары нужно развести, расплести и выровнять провода. Проводники после этого располагаются в соответствии с выбранной схемой подключения. Для подключения компьютера к коммутатору или маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами вверх, то они должны располагаться слева направо в следующей последовательности:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Удалять изоляцию самих проводов не надо, просто подравнять проводки под одну линию. Когда проводники расположены в нужной последовательности и выровнены, их следует вставить в коннектор. При этом срезы проводников должны доходить до конца углублений, предназначенных для них и не перепутываться. После этого нужно поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до характерного щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Подобным образом и по той же схеме разводки обжимают и другой конец кабеля.

Для проверки как обжата витая пара, можно воспользоваться специальным тестером, либо проверить, подключив кабель к двум компьютерам или к компьютеру и роутеру: если "нет сети" или сеть работает неустойчиво, то скорее всего кабель обжат неверно или недожат в разъемах.

В данном видеоролике демонстрируется, как обжать витую пару для подключения компьютера к коммутатору или маршрутизатору. Оба конца витой пары обжимаются по одной схеме.

Это же видео "Как правильно обжимать коннекторы RJ-45" есть в сети на youtube, rutube и множественных перепостах.




  Обжим витой пары RJ-45

Для проведения процедуры обжимки кабеля нам потребуется:

А) Кабель типа UTP. Для примера будем использовать кабель UTPcat5 или, иначе говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.

Рисунок 1.  Кабель UTPcat 5

Б) Обжимные клещи или кримпер (crimper) – Рис. 2.

Рисунок 2.  Обжимные клещи

В) Несколько коннекторов типа RG-45 (Рис. 3).

Рисунок 3.  Коннектор RG-45



Ход выполнения процедуры

1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не нужно). Для этого берем обжимные клещи, которые включают в себя несколько областей. Первая область от рукоятки служит для обрезки проводников, вторая область служит для непосредственного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию примерно 5 см от края провода. Снимаем изоляцию – Рис. 4.

Рисунок 4.  UTP-кабель без изоляции

2. После снятия внешней изоляции видим 4 витые пары разных цветов. Расплетаем и выравниваем их в следующей последовательности в соответствии со стандартом T568B (слева-направо).

3. В итоге мы должны получить следующую картину (Рис. 5)

Рисунок 5.  Расположение проводников. Стандарт T568B

4. Откусываем проводки с помощью обжимных клещей так, чтобы до внешней изоляции осталось 1,5 – 2 см, в соответствии с Рис. 6.

Рисунок 6.  Обрезание и выравнивание проводников

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в соответствии с Рис. 7.

Рисунок 7.  Коннектор RG-45, подготовленный к обжиму

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до характерного щелчка – Рис. 8.

Рисунок 8.  Процесс обжима

7. Плавно, но сильно производим обжим. Повторяем 2 – 3 раза.

Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель или как говорят патч-корд (patching cord) готов.

Обжим интернет кабеля RJ 45. Обжим интернет кабеля "витая пара"

Обжим витой пары

В этой статье я расскажу про обжим интернет кабеля RJ 45 (интернет кабель витая пара + коннектор RJ-45). Какие нужны инструмнты.

  • Витая пара представляет собой специальный кабель связи (сетевой кабель), состоящий из нескольких пар изолированных проводников, которые скручены между собой.

Провод покрыт пластиковой оболочкой. Длинна такого кабеля может быть различной. Скручивание проводков необходимо для улучшения связи между собой, уменьшения электромагнитных помех от внешних источников.

  • Обжим интернет кабеля RJ 45 делается для использования в компьютерных сетях (ethernet) и в телекоммуникациях. Например все мы знаем что роутер подсоединяется к компьютеру с помощью специального кабеля.

Это тот самый кабель витая пара, на концах которого имеются коннекторы, называющиеся 8P8C (в народе RJ-45).

В настоящее время этот вид кабеля нашел широкое применение в компьютерных сетях (для связи нескольких компьютеров между собой через хаб или напрямую от маршрутизатора.)

Обжим коннектора интернет кабеля

Существует два способа обжима сетевого кабеля:

  1. Прямой
  2. Перекрестный

Для обжима кабеля витая пара необходим специальный инструмент для обжимки!

Первый вариант применяется для подключения компьютера и свита/хаба.  Вторая схема используется для соединения двух пк напрямую и для соединения некоторых устаревших моделей свитчей или хабов (uplink порт например).

  • Для проверки грамотности обжимки кабеля (витая пара), кроме визуального осмотра, есть специальные приборы – LAN-тестеры.

Такое приспособление включает в себя приемник и передатчик. Передатчик поочерёдно даёт сигнал на каждую из восьми жил витой пары.

  • Дублируется эта передача зажиганием одного из восьми светодиодов. А на приёмнике, который подсоединен к другому концу линии – загорается один из восьми светодиодов.

Если на передаче и на приёме светодиоды зажигаются подряд, то это свидетельствует о том что кабель был обжат правильно.

  • Обжим интернет кабеля RJ 45 требуется в случае если вам провели интернет но по каким то причинам не обжали сетевой кабель.

Или если кабель случайно повредили, перерезали. Бывает что просто кабель слишком длинный и нужно его укоротить.

Вы также можете почитать про такой вид кабеля как пигтейл (его разновидности, предназначения и функции, отличие от патч корда) на этой странице сайта.

Или посмотрите какая сейчас самая мощная видеокарта в мире 2021 года с аппаратной поддержкой трассировки лучей!

ГЛАВНАЯ

Как обжать разъемы RJ45 с помощью сетевого кабеля

Сегодня мы узнаем, как обжать разъемы RJ45 с помощью сетевого кабеля. Инженер Комнена расскажет вам самый простой и надежный способ.

Шаг 1

Выберите кабель и подходящие разъемы RJ45


Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к одной категории, это означает, что кабель cat5e соединен с разъемами cat5e rj45, кабель cat6 с разъемами cat6, кабель cat6a с разъемами cat6a, кабели cat 7 с разъемами cat 7 rj45 разъемы.Во-вторых, наружный диаметр жил кабеля должен совпадать с каналом для проводов разъемов (24AWG - 0,95 мм; 26AWG - 0,9 мм; 28AWG - 0,75 мм; 30AWG - 0,6 мм; 32AWG - 0,55 мм)

При необходимости вы также можете вставить кабель в загрузочную коробку RJ45, как показано на следующем рисунке. Загрузочная колодка RJ45 защитит зажим разъема, когда кабели протягиваются через жгуты.

Step 2
Зачистите 1,8–2 см куртки на конце кабеля

Step3
Обрезать жилу кабеля и выбросить

Шаг 4
Выпрямите 4 пары скрученных проводов и расположите провода между пальцами

Есть 2 вида заказов: T568-A и T568-B

Повороты проводов T568-A (зеленый-белый / зеленый, оранжево-белый / синий, сине-белый / оранжевый, коричнево-белый / коричневый)
Повороты проводов T568-B (оранжево-белый / оранжевый, зеленый-белый / синий, Сине-белый / зеленый, коричнево-белый / коричневый)

Шаг 5
Отрезать около 0.5 см проводов и аккуратно держите левые провода

Левые провода должны быть аккуратными и легко подключаться к разъемам

Step 6
Вставьте провода в разъемы RJ45

Будьте осторожны и убедитесь, что витки проводов не пропадают.

Если вы вставили кабель в разъем RJ45, после вставки провода вставьте чехол RJ45 в разъем, оставив два зажима, чтобы они были вставлены в разъем.


Шаг 7
Обожмите разъемы RJ45 на кабеле

Используя обжимной инструмент и с усилием нажимая, убедитесь, что контакты разъемов полностью соединены с проводами.

Если вы вставили пыльник RJ45 в разъем, когда вы обжимаете разъемы RJ45 в кабеле, два зажима пыльника RJ45 также были зажаты в разъем.

Шаг 8
Проверить кабель

Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.

Являясь ведущим производителем патч-кордов Ethernet в Китае, мы обновляем свои сетевые кабельные системы с использованием новейших технологий. Если вам нужны сетевые патч-кабели, обращайтесь к нам!

Терминал экранированной стандартной нагрузочной планки Cat6 / Cat6A RJ45 Connect

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техником Fluke Networks

Только что купили красивую камеру для наружного наблюдения или точку доступа Wi-Fi? Вам нужно как-то подключить эту штуку, и единственный способ - подключить штекер RJ45 к концу кабеля Ethernet.Но как? Существует много путаницы и дезинформации относительно подключения экранированного большого кабеля Ethernet к экранированным вилкам. Существует множество ужасных историй о том, насколько это сложно. На самом деле, это не так уж и сложно, если знать, как это делать и что покупать. Добро пожаловать на правильный путь! Давайте углубимся в этот процесс, и я покажу вам, как это сделать правильно.

Что мы покрываем

Если говорить о вилках RJ45, то их довольно много.Этот блог посвящен Cat6 и Cat6A, поскольку они достаточно похожи, чтобы обращаться к ним сразу. Вот сценарий:

Вы купили оба, и вам нужно вставить вилку в кабель.

Разъемы RJ45 или 8P8C называются вилками, концами и т. Д. Все они означают одно и то же.

Как я узнал, что рассматриваемый кабель будет работать с этой вилкой? Я знал, как выбрать правильный соединитель.

Общие примечания к экранированным вилкам Cat6 и Cat6A:

  • Проволочные жилы обычно располагаются в шахматном порядке: четыре высоких и четыре низких.

  • Причина такой конструкции - физическая совместимость.Размер разъема RJ45 снаружи ограничен в соответствии со спецификациями ANSI / TIA, но толщина провода экранированного кабеля (Cat6 или Cat6A) часто бывает очень большой. Если бы все проводники были размещены по восемь поперек, как неэкранированные вилки Cat6 или Cat5e, для них не было бы места.

  • Дополнительным преимуществом гибких проводов является уменьшение перекрестных помех. Когда частота кабеля Ethernet превышает 350 МГц, перекрестные помехи начинают вызывать особую озабоченность. Тем лучше, если физическая конструкция вилки также уменьшит явление перекрестных помех.

  • Большинство этих экранированных вилок не могут быть подключены с помощью стандартного инструмента для обжима. Причина кроется в отсутствии встроенной в заглушку защелки. Эта пластиковая защелка, расположенная рядом с задней частью большинства вилок RJ45, вдавливается в оболочку кабеля во время процесса обжима / заделки и предотвращает случайное выдергивание кабеля. Толстый экранированный кабель и особенно толстый наружный экранированный кабель настолько велик, что для этой защелки нет места. К сожалению, большинство стандартных обжимных инструментов RJ45 имеют прижимную планку с защелкой.Этот прижимной стержень раздавит экранированный штекер RJ45, поскольку для него нет прямоугольного выреза. Это означает, что вам нужен концевой инструмент, в котором отсутствует (или который может отключать) прижимную планку с защелкой растяжения. Этот инструмент показан в этом блоге.

  • Для подключения экранированных кабелей с самым большим наружным диаметром экранированные вилки Cat6 и Cat6A обычно имеют вывод внешнего заземления. Здесь дренажный провод будет контактировать с металлом заземляющего контакта для электрического заземления вилки кабеля.

Необходимые инструменты

Вам понадобится:

  • Инструмент для концевой заделки RJ45 без прижимной планки с защелкой деформации (или, в данном случае, такой, который можно отрегулировать, чтобы предотвратить его зацепление)
  • Ножницы для резки и зачистки
  • Резак заподлицо

Дополнительные инструменты, которые я рекомендую и, вероятно, у вас есть дома:

Легкие перчатки, плоскогубцы электромонтажника и отвертка будут отличным подспорьем!

Вам потребуются клещи линейного электромонтера для толстых экранированных кабелей Ethernet. Они позволят «овализовать». Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводов, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вы пятерка или пятерка?

Следующий шаг - решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я.

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями.

Шаг 1:

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высшую оценку на куртке. Не прорезай ... забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

Снимите примерно 2,5 дюйма оболочки кабеля. Используйте регулируемую ручку, чтобы добиться идеального результата на оболочке кабеля.Затем t закрутите инструмент два-три раза полностью, чтобы забить.

Шаг 2:

После того, как на оболочке кабеля есть царапины, несколько раз согните ее вперед и назад, чтобы она «выдвинулась». Оставьте полую часть куртки - это ваш новый бесплатный инструмент.

Защитная оболочка кабеля.

Шаг 3:

Удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту до конца оболочки кабеля, используя кусачки для заподлицо.Будьте осторожны, чтобы при этом не порезать проводники.

Обрежьте трос.

Шаг 4:

Осторожно снимите экран кабеля, а затем водонепроницаемую ленту - может потребоваться несколько надрезов. Не обрезайте случайно дренажный провод.

Осторожно прижмите экран из фольги прямо на конце оболочки и снимите его. Загните дренажный провод назад, чтобы он не мешал.Для удаления водонепроницаемой ленты потребуются кусачки.

Шаг 5:

Расположите пары проводов в виде «звезды» под углом 90 градусов к оболочке кабеля, как показано.

Пленка и водонепроницаемая лента удалены. Получите как можно более «чистый» конец оболочки и поместите проводник в «звездообразный узор».

Шаг 6:

Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластиковый поперечный каркас) с помощью резцов для заподлицо.Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны, чтобы не порезать проводник в этом процессе. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.

После обрезки шлицевых крыльев поверните шлиц, чтобы снять его.

Чем больше выступает шлиц, тем труднее будет полностью вставить штекер RJ45. После того, как вы разрежете шлицевые крылья, потом поверните, чтобы снять.

Шаг 7:

Используйте свой бесплатный инструмент, чтобы раскрутить проводники.Раскрутите каждую пару вниз к оболочке кабеля.

Все пары раскручены

Шаг 8:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не применяйте такое сильное давление, чтобы сломать проводники!

Легко. Практика ведет к совершенству. S как можно лучше натянуть провода, не повреждая их.

Шаг 9:

Расставьте проводников по порядку. Здесь вы будете играть с выстраиванием проводников. Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со шлицем.Для любого кабеля Ethernet, имеющего шлицы, этот шаг особенно требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).

Следующий шаг - отрезать провода заподлицо, чтобы они равномерно входили в нагрузочную планку. Осторожно, сохраняя правильную последовательность цветов проводов, «задушите» проводники вверх, чтобы удалить примерно 0,75 дюйма. Прямой разрез заподлицо.

Все выстроились в последовательность T568B.После того, как выровнялись, затем разрежьте заподлицо Во время этого процесса любой ценой держите проводники выровненными.

Шаг 10:

Когда вы будете удовлетворены цветовой последовательностью, сдвиньте нагрузочную планку к оболочке кабеля на равное расстояние по ширине и установите нагрузочную планку на расстоянии примерно 0,25 дюйма от конца оболочки кабеля.

Нагрузочная планка l в положении примерно в 0,25 дюйма от конца оболочки кабеля.

Шаг 11:

Теперь аккуратно и равномерно обрежьте провода на передней панели нагрузочной планки.

Почти готов к установке разъема RJ45! Но не так быстро.

Шаг 12:

Используя овальный вырез в линейных пассатижах, аккуратно «овализуйте» последние 0,75 дюйма оболочки кабеля. Идея состоит в том, чтобы придать ей форму. Старайтесь, чтобы овальный вырез оставался на уровне планки нагрузки.

Я использую «нижнюю» сторону заглушки (противоположную от фиксирующей защелки) в качестве ориентира. Поскольку металлический экран на другой стороне вилки закрывает обзор проводников, вам придется использовать нижнюю часть в качестве ориентира.

Вставьте узел силовой штанги как можно глубже в заглушку.

Шаг 13:

Это окончание более жесткое, чем требуемый 0.Спецификация 50 дюймов ANSI / TIA. Чем меньше «раскручивается», тем лучше ваши показатели. Сделайте эти концевые заделки плотно! Убедитесь, что проводники не перекручены и все проводники контактируют с концом вилки (или, по крайней мере, в пределах 1/32 дюйма).

Полностью сидящий. Вы можете проверить это спереди.

Шаг 14:

Возьмите инструмент для обжима и заделки RJ45. Вставьте штекер в инструмент (он пойдет только в одном направлении).Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента. Одновременно одним плавным движением нажмите на рычаг вниз. Этот единственный шаг делает только одно:

  • Присоединяет металлические штыри к проводникам

Если ваш обжимной инструмент RJ45 имеет регулируемую прижимную планку с защелкой деформации, самое время отключить его от активации. Если вы этого не сделаете, прижимная планка поднимется, когда вы отключите проводники штекера и раздавите заднюю часть штекера RJ45, что приведет к его разрушению.

Сожмите ручку, сохраняя давление на кабель. Это предотвращает «откат» во время процесса завершения.

Шаг 15:

Теперь пора заняться внешним заземлением. Идея состоит в том, чтобы поместить заземляющий провод в непосредственный контакт металла с металлом с внешним заземляющим контактом, а затем обжать заземляющий контакт на месте. Есть несколько шагов ...

Оберните дренажный провод вокруг оболочки кабеля, убедившись, что он будет контактировать с заземляющим контактом после его изгиба. Теперь согните язычок земли вверх, чтобы «крылья» указывали вверх.

Дренажный провод должен находиться между оболочкой кабеля и металлическим выступом.

Шаг 16:

Используя отвертку с плоским наконечником, нажмите «крылышки» вниз, чтобы начать обжим. Поместите вилку в полость для обжима заземляющего язычка на задней стороне концевого инструмента.

После начала обжима отверткой поместите заглушку в полость для зажима на задней стороне защелки инструмента стороной вниз.

Шаг 17:

Закройте инструмент, чтобы обжать язычок заземления вокруг оболочки кабеля.

Нажмите ручку инструмента вниз, чтобы завершить обжим внешнего заземляющего язычка.

Шаг 18:

Теперь осмотрите свою работу. Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Повторите попытку повторного определения с помощью инструмента.Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

Другой вид гофрированной пластины заземления.

Последний шаг

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет. Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?

Вот оно.Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 - это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на случай, если у вас плохие концевые заделки. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Как подключить и обжать разъем RJ45

Когда вы новичок, обжимать разъем RJ-45 на кабеле может показаться ракетной наукой, хотя это совсем не так. RJ-45 можно обжать даже без использования обжимного инструмента; однако наличие обжимного инструмента сделает это немного проще.

Используйте обжимной инструмент, чтобы удалить часть оболочки, затем распутайте и уложите провода соответствующим образом.Теперь вам нужно вставить эти провода в назначенный разъем и использовать ту стягивающую часть инструмента, которая вдавливает маленькие штыри в кабель. Не забудьте убедиться, что вы надежно закрепили соединитель.

Иногда у вас может не оказаться обжимного инструмента, не волнуйтесь! Здесь вам могут пригодиться нож или ножницы. Обсудим подробнее ниже. Итак, в нашей сегодняшней статье вы узнаете, как подключить и обжать разъем RJ45.

Как подключать и обжимать разъем RJ45

В этом разделе вы узнаете, как подключать и обжимать разъем RJ45, когда у вас есть обжимной инструмент.

Шаг 1

Прежде всего, с задней части, необходимо зачистить целевой кабель примерно на 25 мм сзади.Проденьте кабель между двумя стрипперами и плотно сожмите его. Чтобы получить чистый срез, вам нужно вращать обжимной инструмент вокруг кабеля, но следить за тем, чтобы движение было равномерным.

Теперь держите инструмент закрепленным и отступите к конечной точке провода, чтобы вытащить оболочку. Вы найдете раздел для снятия изоляции рядом с ручкой вашего инструмента; это в основном круглое отверстие. После снятия оболочки провода должны быть полностью видны.

Шаг 2

На этот раз вам нужно распрямить и распутать провода кабеля.Заглянув внутрь кабеля, вы увидите пару перепутанных вместе проводов меньшего размера. Ваша обязанность - разделить и выпрямить эти провода, чтобы вы могли расположить их упорядоченным образом.

Мы предлагаем вам снять эти маленькие пластиковые разделители проводов, чтобы они не сбивались с назначенного пути. Убедитесь, что вы не оборвали ни один из этих проводов; в противном случае вы не сможете их обжать.

Step 3

Теперь пора соответствующим образом расположить провода.Вы можете воспользоваться пальцами, чтобы расположить провода упорядоченным образом, чтобы процесс обжима мог быть выполнен должным образом. Имейте в виду, что последовательность, идущая слева направо, является правильной последовательностью. Вам нужно будет вставить 8 проводов в правильной последовательности.

Шаг 4

При отрезании проводов от оболочки необходимо выдерживать ровную линию около 13 мм. Чтобы провода держались в порядке, используйте их указательным и большим пальцами.Затем обрежьте провода ровным слоем с помощью обжимного инструмента.

Кусачки будут отличаться режущей частью вашего инструмента. И помните, что провода должны быть правильно выровнены, чтобы соответствующим образом обжаться в разъеме RJ-45.

Шаг 5

На этот раз вам нужно вставить провод в разъем RJ-45. Удерживая разъем RJ-45, убедитесь, что зажим находится на основании, а маленькие металлические штифты направлены вверх. Теперь пришло время подключить кабель к разъему.Выполняя эту операцию, убедитесь, что каждый из этих маленьких проводов идеально входит в маленькие канавки.

В некоторых случаях вы можете заметить, что маленькие провода неправильно вставляются в канавку. В таком случае вам придется оторвать кабель, а затем распрямить провода пальцами, прежде чем пытаться в следующий раз.

Шаг 6

На этом шаге мы собираемся вставить разъем в паз для обжима и убедиться, что он был прикреплен правильно. Вам нужно сжать его ручки, чтобы обжать разъем и закрепить провода.Отпустите ручку и еще раз сожмите инструмент, чтобы убедиться, что все штифты вошли правильно.

Шаг 7

Теперь вы можете отделить кабель от инструмента и убедиться, что штифты опущены. Отсоедините разъем от инструмента и посмотрите на штифты, чтобы убедиться, что они находятся в правильном положении. Мягко потяните за разъем, чтобы закрепить его на кабеле, и все готово.

Заключительные слова:

Подключение кабелей к RJ45 может быть немного сложным, поскольку вы знаете, что каждый из проводов внутри кабеля играет свою индивидуальную роль.Таким образом, их легко испортить, если вы не знаете их функций и правильно подключить процесс. Вы увидите такие соединения в кабелях Ethernet.

Надеемся, прочитав нашу сегодняшнюю статью; Теперь вы знаете, как подключать и обжимать разъем RJ45 . Убедитесь, что вы повторяете все шаги снова и снова, чтобы не допустить ошибок.

Как обжать кабель Ethernet? Вот шаги!

Кабели Ethernet

абсолютно необходимы для обеспечения подключения к Интернету, будь вы дома или в офисе.Да, вы можете подключить свое устройство к точке доступа по беспроводной сети. Однако для точки доступа по-прежнему требуется подключение от вашего интернет-провайдера, и оно должно быть; кабель Ethernet не подлежит обсуждению. С учетом сказанного, лучше задать вопрос: « есть ли способ узнать, как обжать кабели Ethernet без особых хлопот?»

Что ж, если у вас есть подходящие инструменты, пара устойчивых рук и способность определять цвета проводов, то обжать кабель Ethernet и другие типы сетевых кабелей в этом отношении не так уж и сложно. Кроме того, вы можете сэкономить немного денег, поскольку это дешевле, чем покупать готовые кабели для вашей установки. Так что читайте дальше, и позвольте нам показать вам, как это делается.

Как обжать кабель Ethernet

Прежде всего, чтобы обжать кабель Ethernet, у вас должны быть следующие инструменты:

  • Кусачки (опционально. На большинстве обжимных инструментов есть кусачки)
  • Разъемы RJ45
  • Инструмент для обжима
  • Сетевой кабель Teste
  • Катушка кабеля Ethernet

Если у вас есть все, что вам нужно, мы можем перейти к шагам.

1. Определите необходимую длину.

Длина кабеля должна быть обрезана соответствующим образом, прежде чем обжимать концы. Таким образом, вы должны как можно точнее измерить необходимую длину и добавить небольшой припуск, чтобы избежать коротких проводов. Излишне говорить, что избыток проволоки - это нормально, и ее легко решить, отрезав нужную длину. Однако, если вы обрежете провод слишком коротко, удлинить их может быть немного проблематично.

2. Снимите внешнюю изоляцию.

Когда у вас будет желаемая длина кабеля, снимите два-три дюйма внешней оболочки, чтобы обнажить кабели меньшего размера внутри нее. Этих маленьких кабелей бывает восемь, и они скручены по двое. Есть также четыре цвета в паре с белым полосатым кабелем внутри куртки. Кроме того, вы также найдете тонкий серый провод, который не изолирован. Они предназначены для поглощения помех, которые могут остановить прохождение сигнала по кабелю.

Профессиональный совет:

Использование обжимного инструмента для снятия оболочки с сетевого кабеля всегда имеет небольшую вероятность того, что кабели будут надрезаны или повреждены.Чтобы убедиться, что ваш кабель безупречен, потяните за серую прядь, чтобы разрезать куртку по горизонтали, чтобы удалить больше изоляции. Отрежьте лишнюю проволоку с того места, где вы ее сняли, кусачком.

3. Раскрутите провода.

Провода имеют цветовую маркировку и скручены с белым кабелем. Раскрутите эти провода, чтобы подготовить их к обжиму. После того, как вы выпрямите провода, вы можете переходить к следующему шагу.

4. Расположите провода по цветам.

Технически, вы можете следовать любому произвольному порядку, если оба конца подключены одинаково. Однако было бы сложнее случайным образом решить, какой порядок цветов вы будете использовать для каждого кабеля, который вы делаете. Представьте себе, случайный выбор цветов на одном конце. Чтобы он работал, вы должны сопоставить случайно выбранные цвета! Более того, если у вас есть заданный шаблон, у вас не будет проблем с повторением этого процесса на всех остальных кабелях!

Между тем, если вы планируете соединить два компьютера без точки доступа, существует определенный шаблон, которому вы должны следовать, чтобы заставить его работать.Сетевой кабель в обход точки доступа следует последовательности, называемой T568A и T568B. Чтобы сделать эти последовательности, вам нужно обратить внимание на четыре пары проводов.

Каждая пара имеет однотонный кабель и белый полосатый кабель. Чтобы легко определить, к какой паре принадлежит белый кабель, производитель выделил его полосой того цвета, с которым он соединен. Чтобы легче это понять, дадим каждой паре имя.

  • Зеленый (G) Зеленый в полоску Белый (GW)
  • Синий (B) Белый в синюю полоску (BW)
  • Оранжевый (O) Оранжевый в полоску Белый (OW)
  • Коричневый (Br) Коричневый в полоску Белый (BrW)

Шаблоны последовательности для создания T568A выглядят следующим образом: GW, G, OW, B, BW, O, BrW, Br
Шаблоны последовательности для создания T568B выглядят следующим образом: OW, O, GW, B, BW, G, BrW, Br

Зажмите провода большим и указательным пальцами и расположите цвета по порядку.

5. Обрежьте лишние провода.

Теперь, когда вы выровняли провода, пришло время обрезать их до нужного размера, который поместится внутри разъемов RJ45. Обрежьте провода, оставив только полдюйма. Учтите, что слишком короткая обрезка не позволит проводам доходить до контактов клеммы. С другой стороны, если у вас слишком длинный провод, оболочка не будет деформирована и может стать слабым местом. Убедитесь, что вы отрезаете нужную длину для достижения наилучших результатов.

6.Обожмите кабели.

Собрав все провода в правильной последовательности, вставьте их в разъем RJ45 и подайте к инструменту для обжима проводов. Сильно нажмите, но будьте осторожны, чтобы не сломать разъем, так как он сделан из пластика. Более того, плотный пресс протыкает провода и устанавливает контакт с выводами.

7. Проверьте целостность кабеля.

Не волнуйтесь и сразу же подключайте кабель! Прежде чем прикрепить сетевой кабель к стене и потолку, убедитесь, что он работает правильно.В противном случае, если вы уже проложили свои провода и у вас возникнут какие-либо проблемы, вам, возможно, придется удалить их и начать заново!

Обжимка кабелей Ethernet стала проще

Видите ли, когда вы знаете, как обжимать кабели Ethernet, вы в конечном итоге поймете, что это не так уж и сложно, верно? С денежной точки зрения это также будет иметь больше смысла, особенно если вам нужна установка на несколько сотен футов. И даже если вы включите стоимость самого обжимного инструмента, вы все равно можете сэкономить! Как это круто?

Теперь, когда вы можете изготавливать кабели индивидуальной длины и сколько угодно кабелей за небольшую часть стоимости готовых кабелей Ethernet, что мешает вам иметь доступ в Интернет дома или в офисе?

Как обжать Rj45

Вы можете быстро и легко обжать RJ-45 на кабеле с помощью обжимного инструмента или без него.Если у вас есть обжимной инструмент, снимите часть оболочки, распутайте и расположите провода в правильном порядке, вставьте их в разъем и ...

Метод 1 из 2:

Использование обжимного инструмента

  1. Зачистите кабель на 1 дюйм (25 мм) от конца. Вставьте кабель в отсек для зачистки инструмента и плотно сожмите его. Затем плавным и равномерным движением поверните обжимной инструмент вокруг кабеля, чтобы получить чистый разрез. Удерживая инструмент зажатым, потяните его в сторону конца проволоки, чтобы снять оболочку. [1]
    1. Зачистная часть представляет собой круглое отверстие рядом с рукояткой инструмента.
    2. Оболочка должна быть аккуратно снята, а провода должны остаться открытыми.
  2. Раскрутите и распрямите провода внутри кабеля. Внутри кабеля вы увидите несколько скрученных вместе проводов меньшего размера. Разделите скрученные провода и распрямите их, чтобы их было легче разобрать в нужном порядке. [2]
    1. Отрежьте небольшой пластиковый разделитель проводов или сердечник, чтобы он не мешал.
    2. Не обрезайте и не отсоединяйте провода, иначе вы не сможете вставить их в разъем.
  3. Расположите провода в правильном порядке. Пальцами расположите провода в правильном порядке, чтобы их можно было правильно обжать. Правильная последовательность следующая слева направо: оранжевый / белый, оранжевый, зеленый / белый, синий, синий / белый, зеленый, коричневый / белый, коричневый. [3]
    1. Всего 8 проводов, которые необходимо расположить в правильной последовательности.
    2. Обратите внимание, что провода с маркировкой «Оранжевый / Белый» или «Коричневый / Белый» обозначают небольшие провода двух цветов.
  4. Обрежьте провода ровной линией 1 2 дюйма (13 мм) от оболочки. Удерживайте провода большим и указательным пальцами, чтобы они были в порядке. Затем с помощью режущей части обжимного инструмента нарежьте их ровной линией. [4]
    1. Режущая часть инструмента будет напоминать кусачки.
    2. Для правильного обжима разъема RJ-45 провода должны быть расположены ровной линией. Если вы разрежете их неровной линией, переместите провода дальше и перережьте их снова.

    Совет: Если ваш инструмент не имеет режущей части, используйте кусачки или ножницы, чтобы отрезать маленькие проволочки.

  5. Вставьте провода в разъем RJ-45. Удерживайте разъем RJ-45 так, чтобы зажим находился снизу, а маленькие металлические штыри были обращены вверх.Вставьте кабель в разъем так, чтобы каждый из небольших проводов вошел в небольшие канавки в разъеме. [5]
    1. Оболочка кабеля должна входить внутрь разъема так, чтобы он проходил через основание.
    2. Если какой-либо из маленьких проводов изгибается или не входит в канавку должным образом, выньте кабель и распрямите провода пальцами, прежде чем пытаться снова.
    3. Перед обжимом разъема провода должны быть вставлены в правильном порядке, и каждый провод должен войти в канавку.
  6. Вставьте соединитель в обжимную часть инструмента и дважды сожмите. Вставьте соединитель в обжимную часть инструмента до упора. Сожмите ручки, чтобы обжать разъем и закрепить провода. Освободите ручки, затем снова сожмите инструмент, чтобы убедиться, что все штифты прижаты вниз. [6]
    1. Обжимной инструмент проталкивает маленькие штыри в канавках вниз на провода, чтобы удерживать их и соединять с разъемом RJ-45.
  7. Снимите трос с инструмента и убедитесь, что все штифты опущены. Выньте соединитель из инструмента и посмотрите на штыри, чтобы убедиться, что все они прижаты вниз ровной линией. Слегка потяните за разъем, чтобы убедиться, что он прикреплен к кабелю. [7]
    1. Если какой-либо из штифтов не нажимается, вставьте провод обратно в обжимной инструмент и снова обожмите его.

Метод 2 из 2:

Присоединение разъемов RJ-45 без обжимного инструмента

  1. Обрежьте внешнюю оболочку кабеля ножницами. Возьмите ножницы и аккуратно прорежьте пластиковую оболочку примерно в 1 дюйме (25 мм) от конца кабеля. Убедитесь, что вы не порезали провода внутри. Когда ножницы войдут в оболочку, поверните кабель и ножницы, чтобы сделать разрез вокруг кабеля. Затем просуньте кончики пальцев под ножны и потяните их ближе к концу. [8]
    1. Не делайте слишком глубоких надрезов.

    Совет: Если у вас нет ножниц, вы можете использовать универсальный нож, чтобы отрезать внешнюю оболочку.Но будьте осторожны, чтобы не порезать провода внутри.

  2. Отделите и распрямите небольшие провода в кабеле. После снятия оболочки раскрутите и распрямите оголенные провода пальцами. Если есть пластиковый сердечник или разделитель проводов, отрежьте его ножницами. [9]

  3. Поместите провода в правильном порядке. Расположите провода слева направо в следующем порядке: оранжевый / белый, оранжевый, зеленый / белый, синий, синий / белый, зеленый, коричневый / белый, коричневый.Их необходимо расположить в определенном порядке, чтобы правильно подключить к разъему RJ-45. [10]
    1. Некоторые провода имеют 2 цвета, например оранжевый и белый провод.
  4. Обрежьте провода на расстоянии 1 2 дюйма (13 мм) от оболочки. Соедините провода вместе и удерживайте их большим и указательным пальцами. Затем срежьте их ножницами. Убедитесь, что они срезаны равномерно. [11]
    1. Провода должны быть ровными, чтобы входить в канавки разъема.
    2. Если вы разрезаете провода неровно, опустите их вниз и снова обрежьте их так, чтобы их концы находились на прямой линии.
  5. Вставьте провода в пазы разъема RJ-45. Удерживайте разъем так, чтобы металлические штыри или скобы были обращены вверх, а зажим - вниз. Удерживая маленькие провода вместе в правильном порядке, вставьте их в разъем. Они должны входить в пазы разъема так, чтобы конец оболочки кабельного фитинга находился сразу за основанием разъема. [12]

  6. Нажмите на штифты отверткой с плоским шлицем. Найдите маленькие металлические штифты на концах канавок соединителя. Используйте тонкую отвертку с плоской головкой, чтобы вдавить каждый штифт вниз. Вставьте контакты 1 на 1, чтобы они полностью вошли в каждый провод. [13]
    1. Будьте осторожны, не тресните и не сломайте пластиковый соединитель.
  7. Потяните за конец разъема, чтобы убедиться, что он надежно закреплен. Дважды убедитесь, что все контакты вдавлены в провод, и слегка потяните за разъем, чтобы убедиться, что он не соскользнет. Каждый штифт должен быть вставлен на одном уровне, чтобы получилась ровная линия. [14]
    1. Слегка встряхните кабель и прислушайтесь к любому дребезжанию, которое может указывать на то, что один из контактов не закреплен.
Лесли Монтойя

Руководство по подключению

в комплекте - кабель Primus

Модульные разъемы

RJ45 - это стандартизированный интерфейс для сетей передачи данных.Этот разъем 8P8C (8-контактный 8-контактный) является наиболее распространенным разъемом, используемым для сетей Ethernet. Хотя эта форма разъема становится все более популярной, для их отключения может потребоваться определенная практика. К счастью для вас, PrimusCable предлагает пошаговое руководство по подключению модульных разъемов RJ45.

Прежде чем мы начнем, давайте рассмотрим инструменты и части кабеля, необходимые для концевой заделки. Вам понадобятся модульные вилки, кабель Ethernet, устройство для снятия изоляции с сети и инструмент для обжима RJ45.В этом примере мы будем использовать экранированный разъем вместе с экранированным кабелем CAT6.

Выбранный нами разъем: CN1-7883-8C6SH, экранированный разъем RJ45 для одножильного и многожильного кабеля CAT6, CAT6A. Этот разъем RJ45 совместим как с кабелем CAT6, так и с кабелем CAT6A и имеет защиту от натяжения и экранирование для предотвращения потери сигнала и электромагнитных помех.

Наш кабель CAT6: C6SHST-3645BL, многожильный кабель Ethernet CAT6, экранированный неизолированный медный кабель CM, 24 AWG, 1000 футов.Этот кабель Ethernet CAT6 имеет экран из фольги и медный заземляющий провод, что помогает минимизировать потери сигнала из-за электромагнитных помех. Это идеальный вариант для изготовления нестандартных соединительных кабелей из-за гибкости, которую предлагает многожильный кабель.

Инструмент для зачистки кабелей: TL5-6785, Инструмент для зачистки сетевых кабелей, CAT5E, CAT6, CAT6A, CAT7 и CAT8. Этот инструмент для зачистки сетевых кабелей регулируется и может использоваться с кабелями разных категорий. По мере роста вашей сети вам может потребоваться перейти с CAT5E на CAT6 или выше.Этот инструмент дает вам гибкость для расширения вашей сети без необходимости покупать новый стриппер каждый раз при обновлении кабеля.

Инструмент для обжима кабеля: TL1-4591, CAT6 (A) Инструмент для обжима кабеля, с храповым механизмом, для модульных вилок RJ45. Этот обжимной инструмент для RJ45 был разработан специально для экранированных модульных вилок RJ45 категорий CAT6 и CAT6A. Этот обжимной инструмент с храповым механизмом идеально подходит для одножильных или многожильных кабелей CAT6 / A UTP / STP большого диаметра. Синяя резиновая ручка обеспечивает комфорт при длительном использовании.

Разъем

RJ45: пошаговое руководство по подключению

Итак, у вас есть все необходимые материалы, теперь давайте приступим к процессу увольнения.

Шаг 1

Снимите оболочку с кабеля. Будьте осторожны, чтобы не повредить внутренние проводящие провода и снимите только оболочку.

Шаг 2

Отогните экран и лишний материал, чтобы обнажить внутренние проводники. Экранирование полностью снимается с оголенной части кабеля.

Шаг 3

Для кабеля CAT6 или выше отрежьте шлиц как можно ближе к концу оболочки.

Шаг 4

Раскрутите и распрямите внутренние проводники.

Шаг 5

Определите, какой цветовой провод использует ваша сеть, затем выровняйте провода во вставке в соответствии с руководством по проводке. В нашем примере мы использовали цветовую шкалу B.

Шаг 6

Обрежьте кабели внутреннего проводника примерно на ¼ дюйма от конца вставки.Убедитесь, что кабель достаточно длинный, чтобы доходить до передней части разъема.

Шаг 7

Убедитесь, что диагональная сторона вставки обращена в том же направлении, что и золотой провод на разъеме

.

Шаг 8

Убедитесь, что кабели правильно выровнены и находятся за золотыми проводниками. Если они не находятся за проводниками, заделка не может произойти.

Шаг 9

Оберните зажим разгрузки от натяжения вокруг оболочки кабеля и удалите излишки заземляющего провода.Перед удалением излишков убедитесь, что заземляющий провод касается металлической части зажима разгрузки от натяжения.

Шаг 10

Используйте обжимной инструмент, чтобы правильно заделать разъем.

Шаг 11

Вставьте разъем в переднюю часть инструмента, затем сожмите ручки вместе, чтобы обжать проводники на кабеле.

Вот и все, модульный штекерный разъем RJ45 с идеальной опрессовкой!

Как установить разъем RJ45 на кабель данных Cat5

В этом видео показано, как установить разъем RJ45 на кабель данных Cat5 или Cat5e.Это тип подключения, который используется для соединений кабеля передачи данных и сетей Ethernet. Очень похожий процесс выполняется с использованием кабелей Cat6 и Cat7, но, пожалуйста, не забудьте использовать правильные разъемы cat6 и cat7, если у вас есть этот тип кабеля.

Для справки, стандарты правильного назначения контактов следующие: в видео мы использовали стандарт T568B, который обычно является наиболее распространенным, и единственное различие между ними состоит в том, что оранжевые и зеленые пары поменяны местами:

T568A Standard

1 - Белая / зеленая полоса

2 - Зеленая

3 - Белая / оранжевая полоса

4 - Синий

5 - Белая / синяя полоса

6 - Оранжевый

7 - Белая / коричневая полоса

8 - Коричневая

T568A Standard

1- Белая / оранжевая полоса

2 - Оранжевая

3 - Белая / зеленая полоса

4 - Синий

5 - Белая / синяя полоса

6 - Зеленая

7 - Белая / коричневая полоса

8 - Коричневая

Инструменты, необходимые для установки вилки RJ45

1x подходящий инструмент для зачистки кабеля - Вы можете использовать нож Stanley или универсальное лезвие, если это абсолютно необходимо.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
