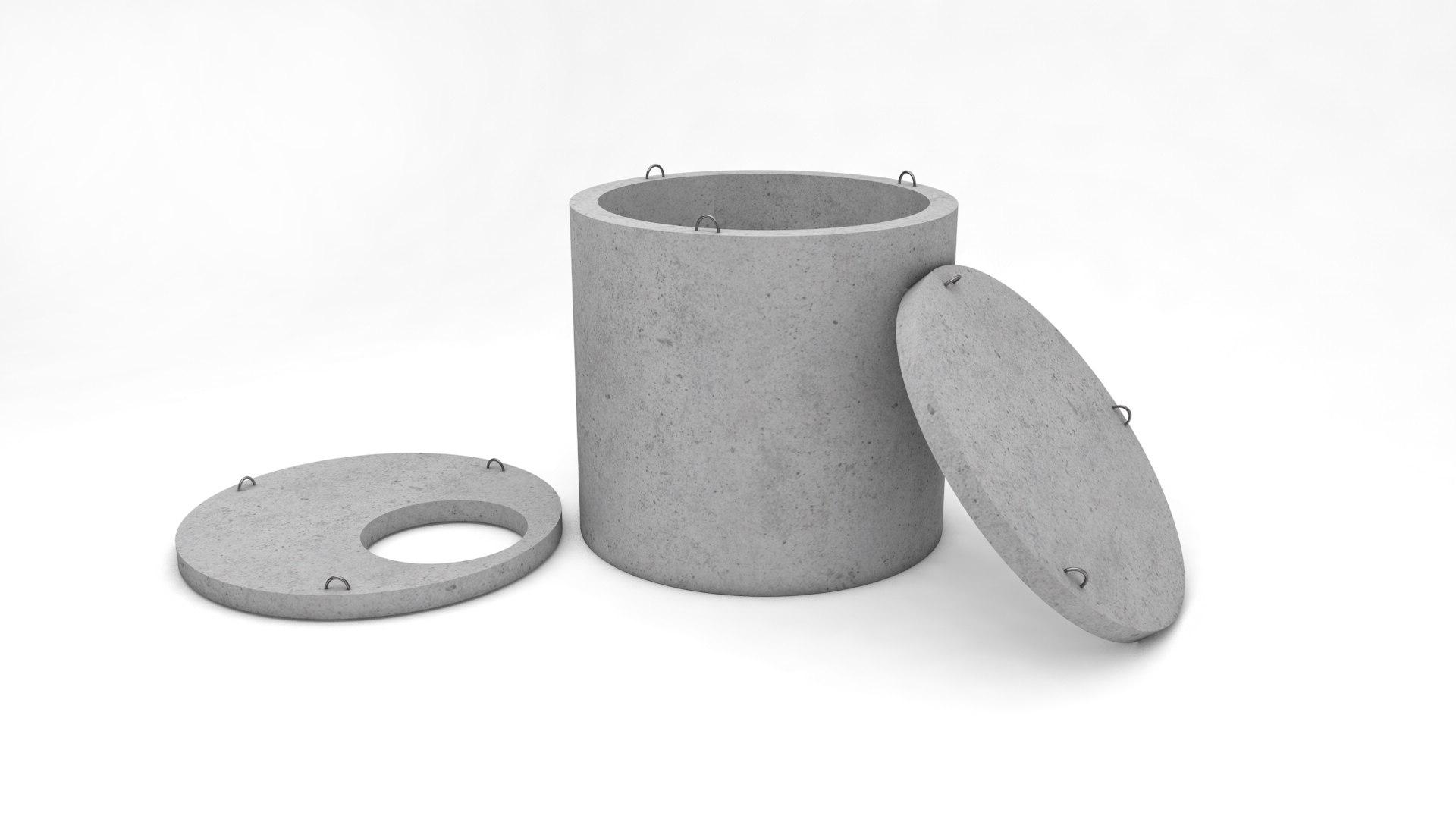

Бетонные кольца и крышки для колодцев

Для заказа колец для колодцев с доставкой по Ульяновску, оставьте заявку на сайте или свяжитесь с нашими менеджерами по телефону +7 (8422) 74-91-11

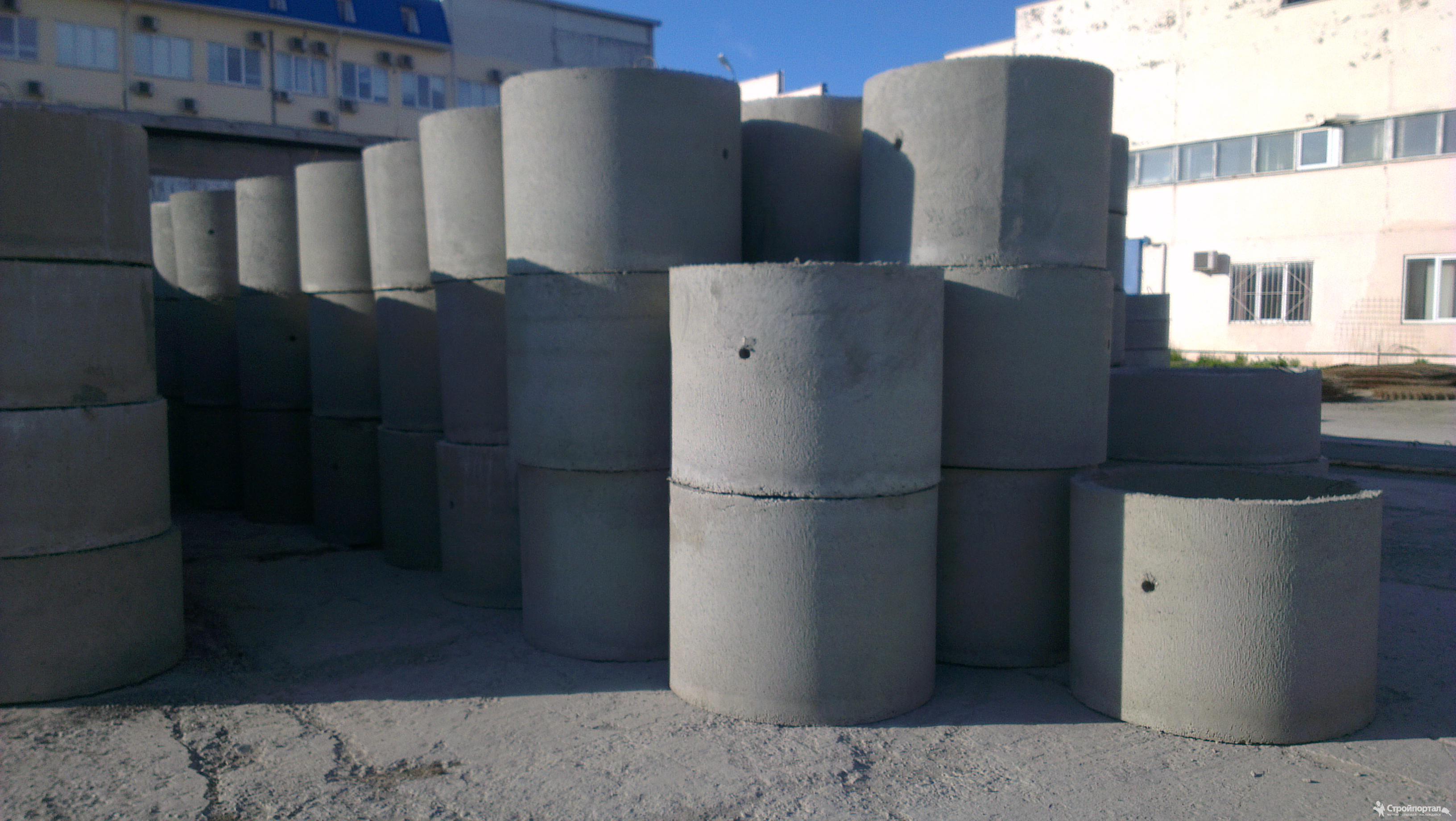

Кольца для колодца – готовое изделие, используемое при возведении сборных подземных конструкций. Представляют собой тяжелые бетонные конструкции круглого сечения определенного размера. При изготовлении изделия используется специальная круглая форма, куда помещают арматуру, а затем заливают бетоном.

Кольцо ЖБИ применяется при строительстве тоннелей для различных инженерных коммуникаций (водопроводов, газопроводов), оборудовании скважин частных и коммунальных колодцев, септиков. В процессе изготовления используется бетон особой прочности (чаще всего М200), обладающий водонепроницаемостью, стойкостью к воздействию природных явлений и армированный стальными прутами с антикоррозийной обработкой, что обеспечивает надежность и долговечность возводимых конструкций.

Крышка для колодца – железобетонное изделие округлой формы, применяемое наряду с кольцами при строительстве тоннелей для проведения различных коммуникаций (водопровод, газопровод, канализация), подземных сооружений. Используется для закрытия ствола колодца с двух противоположных сторон. Обеспечивает дополнительную прочность всей конструкции. Изготовлена, из высокопрочного, морозостойкого бетона и обработанной антикоррозийным составом арматуры.

В крышках для колодцев предусмотрено ассиметричное отверстие для тяжелого металлического люка. С помощью люка обеспечивается доступ в различные подземные коммуникации для проведения ремонтных, сервисных работ и технического обслуживания.

В нешем ассортименте представлены изделия следующих размеров: 1, 1,5, 2 м. Вся продукция произведена в полном соответствии со стандартом ГОСТ.



Преимущества работы с нами:

  • возможность ускоренной доставки;
  • представленная продукция только высокого качества;
  • гарантированная на кольцо для колодца цена оптовая;
  • всегда в наличии строительные материалы и продукция всех востребованных размеров.

Колодезные кольца: как не попасть на некачественную продукцию.

Колодезные кольца: как не попасть на некачественную продукцию.

Железобетонные изделия в современном мире весьма распространены. Выбор широк и не ограничен. Сюда входят плиты перекрытия, фундаменты, стойки, сваи и другая ЖБ продукция. В том числе колодезные кольца. В статье мы расскажем вам, как выбрать качественные кольца, их преимущества и недостатки, виды. А также, почему стоит отдать предпочтение заводским колодцам, а не самодельным.

Канализационные колодцы можно разделить по видам:

  • Смотровые. Выполняют функцию контроля подземных сооружений;
  • Промывные. Такие колодцы служат для размыва отложений, которые образуются в трубах сточных вод;
  • Дождевые. Для отвода атмосферных осадков;
  • Перепадные. Используют для измерения залегания трубопровода и корректировки скорости потока;
  • Питьевые. Для добычи грунтовых вод.

Чтобы колодец прослужил вам долго, нужно выбирать производителя, который соблюдает все нормы и стандарты производства колодезных колец, а именно:

  • Водонепроницаемость. Не ниже W6;
  • Марка бетона. Не ниже В25;
  • Показатель водонепроницаемости. Не ниже F 200;
  • Диаметр армирующих прутьев. Размер и марка определяются по проекту.

У железобетонных колец есть достаточно много преимуществ:

  • Армирование. Из-за армирования кольца приобретают существенную жесткость. В результате чего, могут иметь большой диаметр;
  • Прочность. Изделия выдерживают большую нагрузку;
  • Качество. Колодезные кольца могут прослужить длительное время, более 100 лет;
  • Материал. Из-за гладкого материала уход за ним легче, нежели, за кирпичом или деревом.

Небольшие недостатки также присутствуют:

  • Вес. Из-за большого веса, усложняется транспортировка. В большинстве случаев, мы рекомендуем заказывать кран-борт;
  • Чистка. Из-за своей небольшой шероховатости в бетоне могут накапливаться пыли и грязь. Такую проблему можно предотвратить с помощью специального препарата.

На сегодняшний день в магазинах имеются различные инструменты для изготовления жби самостоятельно. Мы не рекомендуем самим производить колодезные кольца. В ходе работ непрофессионалами есть большая возможность перекоса конструкции. В заводских кольцах есть армирование. Самостоятельно провести такую работу достаточно сложно. Ошибки в дозировании всех элементов могут послужить быстрому износу изделия.

Колодезные кольца завода ПТЖБ изготавливаются по ГОСТ 80020-2016 р.ч. 3.900.3 -14. Изделия устойчивы к влаге, перепадам температур, деформации, появлению трещин. У нас вы можете приобрести полный комплект: железобетонное кольцо (КС), днище (ПН), крышку (ПП). А также сделать индивидуальный заказ! К примеру, мы делали для клиента не круглый вырез на крышке под люк, а квадратный (под яму для хранения продуктов).

Наши кольца подходят в том случае, если вы хотите получить надёжную и долговечную конструкцию.

Кольца жби для строительства колодца

Владельцы дачных участков и загородных домов рано или поздно сталкиваются с необходимостью строительства колодца для питьевой воды или канализации. На сегодняшний день множество фирм предлагает строительство колодцев из жби колец или кирпича под ключ, и Вы можете обратиться за помощью к специалистам. Опытные строители помогут составить проект, правильно разместить колодец на участке и выполнят весь спектр работ в короткие сроки. Но не каждого устроит стоимость такого колодца. Дешевле, но и хлопотнее построить колодец своими руками. При этом возникает большое количество вопросов. Наша статья поможет Вам разобраться в некоторых из них.

Купить жби кольца для колодца можно у нас. Все просто, достаточно связаться с менеджером по телефону (863) 252-20-21 в Ростове, (861) 200-29-69 в Краснодаре, (8636) 28-07-10 в Шахтах, оставить заявку, согласовать дату доставки и получить весь комплект для строительства колодца в удобное для Вас время и место.
Вы можете так же заказать выгрузку и монтаж изделий краном-манипулятором. Оплата осуществляется при получении продукции или в офисе в момент составления заявки.

Выбор места для строительства колодца

Первое, на что нужно обратить внимание перед началом строительства любого колодца — это место расположения.

Питьевой колодец должен быть расположен в удалении от мусорных и компостных ям, сливных ям и уличного туалета, а так же от любых других загрязняющих источников. На участке с уклоном наиболее правильным будет разместить колодец в верхней его части. Оптимальным считается расстояние не менее 50м от источников загрязнения.

Не стоит забывать и об удобстве доступа к воде с любой точки участка, особенно если он будет использоваться для полива. Расстояние от дома должно быть не менее 5 м.

Высота колодца будет зависеть от глубины залегания грунтовых вод. Чтобы было легче сориентироваться, поинтересуйтесь какой глубины колодец у ближайших соседей. Можно так же обратиться в специализированную компанию, которая поможет Вам определить глубину залегания водоносных слоев и качественные характеристики воды.

Как правило, наиболее подходящей является глубина колодца от 5 до 10 метров. Это обусловлено тем, что водоносные слои располагаются ниже 10м, а на расстоянии менее 5 метров от поверхности земли в грунт попадают осадки, которые могут быть загрязнены.

Кирпич или жби кольца?

Немаловажным является вопрос выбора материала для строительства стенок колодца. Многие века люди использовали дерево, затем стали применять кирпич. На сегодняшний день наиболее распространенным материалом являются бетонные кольца.

Жби кольца для колодца долговечны, надежны в эксплуатации и являются идеальным решением для быстрого возведения стен колодца.

Для кирпичного колодца подойдет только качественный, целый, хорошо обожженный красный кирпич без трещин и повреждений. Такой колодец по стоимости будет значительно дороже колодца из железобетонных (жби) колец.

Стенки колодца должны быть максимально гладкими и водонепроницаемыми, а так же прочными, морозостойкими и не выделять вредных веществ.

Кирпичная кладка не может похвастаться идеальной гладкостью и водонепроницаемостью. В то время как стеновые кольца железобетонные прочны, долговечны, отличаются хорошей морозостойкостью и устойчивостью к воздействию различных химических веществ, не подвержены коррозии. Качественные жби кольца имеют гладкие стенки, не выделяют вредных веществ и водонепроницаемы. Для улучшения этих свойств рекомендуется обрабатывать стенки

кольца для колодца специальными смесями для большей гидроизоляции и обеспечения более длительного срока эксплуатации.

Вывод: если Вы хотите чтобы строительство было быстрым, недорогим и с минимальными трудозатратами, а колодец прослужил долгие годы, ваш вариант — это строительство колодца из жби колец.

Приступаем к строительству колодца из железобетонных колец

Когда место строительства колодца и материал для его стенок выбраны, приступаем в земляным и подготовительным работам.

Выемку грунта можно производить механическим способом с использованием специализированной техники либо выкопать колодец своими руками.

Способы установки стеновых колец для колодца так же разделяются на ручной и механический.

Механический способ установки жби колец в колодец подразумевает использование автокрана (автомобиля с краном-манипулятором) или специальных стационарных подъемных механизмов.

При ручном способе Вам потребуются 2—3 крепких мужчины, лопаты и ведра. В этом случае кольца опускаются в шахту по мере ее выкапывания. На первом этапе выкапывают котлован, по диаметру равный внешним размерам кольца, а по высоте примерно на половину его высоты. Затем жби кольцо помещают в яму.

Грунт, сначала по окружности, а затем и внутри кольца выбирается до тех пор, пока изделие не осядет под собственным весом. Горизонтальность колодца проверяют по уровню и при необходимости выравнивают. Перед установкой следующего изделия стык гидроизолируется.

Все манипуляции повторяются до тех пор пока уровень воды в колодце не поднимется до 1—1,5м и дальнейшие работы там будут невозможны.

Для фильтрации воды дно колодца необходимо засыпать щебнем или гравием в несколько слоев. При наличии насыщенных водоносных слоев в основании колодца устраивают дощатый пол со щелями между досками 2-3 см, а гравий насыпают поверх них.

Строительство оголовка колодца

Для строительства верхней части колодца можно использовать так же бетонные кольца, отделать их декоративным камнем или покрасить. Все зависит от Вашего ландшафтного дизайна. Оголовки выполняют так же и из бревен (под старину).

Высота надземной части колодца обычно от 60 до 80 см над поверхностью грунта.

Вокруг колодца на глубину 1—1,5м и ширину 0,5м желательно сделать засыпку глиной, вынутой из шахты колодца. После этого желательно сделать бетонную отмостку шириной около 50 см. Эти меры позволят защитить колодец от попадания в него дождевой или талой воды с поверхности и соответственно загрязнения.

Над колодцем обычно устраивают крышу или навес, так же для защиты от попадания дождевой воды. Оформление верхней части колодца полностью зависит от фантазии хозяина.

Кольца для колодцев, колодезные кольца, колодцы в Гагарине

Наименование продукции

Вес Изделия, кг

Цена в рублях, с НДС 20%

Кольца колодцев

К-1А

          130

690

Кольцо КО-6

          50

250

Кольцо КЦ 10-3

180

700

Кольцо КЦ 10-3 замк.

190

750

Кольцо КЦ 10-5

340

780

Кольцо КЦ 10-5 замк.

350

820

Кольцо КЦ 10-6

365

780

Кольцо КЦ 10-6 замк.

375

820

Кольцо КЦ 10-8 замк.

525

1230

Кольцо КЦ 10-8,5 замк.

585

1250

Кольцо КЦ 10-9

555

1300

Кольцо КЦ 10-9 замк.

585

1500

Кольцо КЦ 10-10

587

1350

Кольцо КЦ 10-10 замок

617

1550

Кольцо КЦ 12-10

720

1560

Кольцо КЦ 15-3

315

1050

Кольцо КЦ 15-3 замк.

530

1120

Кольцо КЦ 15-5

635

1175

Кольцо КЦ 15-5 замк.

635

1230

Кольцо КЦ 15-6

635

1600

Кольцо КЦ 15-6 замк.

650

1650

Кольцо КЦ 15-9

920

2000

Кольцо КЦ 15-9 замк.

950

2350

Кольцо КЦ 15-10

1020

2250

Кольцо КЦ 15-10 замк.

1055

2600

Кольцо КЦ 20-6

920

2750

Кольцо КЦ 20-6 замк.

940

2850

Кольцо КЦ 20-9

1320

2900

Кольцо КЦ 20-9 замок

1350

2990

Кольцо КЦ 20-10

1470

3380

Кольцо КЦ 20-10 замк.

1490

3500

Кольцо КЦ 7-01

50

240

Кольцо КЦ 7-015

65

250

Кольцо КЦ 7-10

400

1055

Кольцо КЦ 7-10 замк.

420

1120

Кольцо КЦ 7-3

125

480

Кольцо КЦ 7-3 замк.

130

520

Кольцо КЦ 7-5

210

625

Кольцо КЦ 7-5 замк.

215

670

Кольцо КЦ 7-6

225

665

Кольцо КЦ 7-6 замк.

230

705

Кольцо КЦ 7-9

340

1050

Кольцо КЦ 7-9 замк.

360

1100

Кольцо КЦ 8-2,5

107

310

Кольцо КЦ 8-2,5 замк

112

340

Кольцо КЦ 8-5

215

610

Кольцо КЦ 8-5 замк

225

640

Кольцо КЦ 8-6

255

725

Кольцо КЦ 8-6 замк

270

755

Кольцо КЦ 8-8 замк.

305

1050

Кольцо КЦ 8-9

385

1100

Кольцо КЦ 8-9 замк.

405

1150

Кольца колодцев с дном

Кольцо КЦД 7-9

440

1490

Кольцо КЦД 7-10

490

1600

Кольцо КЦД 8-9

510

1540

Кольцо КЦД 8-9 замк

530

1620

Кольцо КЦД 10-6

365

1430

Кольцо КЦД 10-8

745

1600

Кольцо КЦД 10-8 замк

775

1665

Кольцо КЦД 10-9

840

1850

Кольцо КЦД 10-9 замк

870

1900

Кольцо КЦД 10-10

935

1950

Кольцо КЦД 10-10 замк.

945

2000

Кольцо КЦД 12-10

1200

2750

Кольцо КЦД 15-9

1530

2800

Кольцо КЦД 15-9 замк

1550

3400

Кольцо КЦД 15-10

1645

3450

Кольцо КЦД 15-10 замк

1665

3500

Кольцо КЦД 20-9

2300

4700

Кольцо КЦД 20-9 замк

2330

4880

Кольцо КЦД 20-10

2330

5590

Кольцо КЦД 20-10 замк

2360

5790

Крышки колодцев

ПВК-8

185

1000

ПВК-10

220

1200

КП-12

400

1170

ПП 10 — Плита перекрытия

250

950

ПП 10 с люком – Плита перекрытия

300

1900

ПП 10 замк. – Плита перекрытия

240

1050

ПП 10 с центр. Отв. — Плита

250

1000

ПП 10 под д.б. – Плита перекрытия

280

1000

ПП 12 — Плита перекрытия

400

1400

ПП 12 с центр. Отв.-Плита перекрытия

400

1400

ПП 15 — Плита перекрытия

640

1800

ПП 15 с центр. Отв. – Плита перекрытия

640

1800

ПП 15 с люком – Плита перекрытия

670

2950

ПП 15 замк. — Плита перекрытия

690

1900

ПП 20 — Плита перекрытия

1200

2600

ПП 20 замк. — Плита перекрытия

1180

2930

Люк облегченный ЛПП

50

1260

Опорные плиты колодцев

УОП-6

750

3120

УОП-6 с люком

800

5500

ОП 1К

950

3055

ОП 1Д

950

3055

Сегменты колодцев

ОПКС-4

5

80

ОПКС-6

8

110

Днища колодцев

ПД 10- Плита днища

370

940

ПД 12- Плита днища

540

1450

ПД 15- Плита днища

740

1850

ПД 20- Плита днища

1350

2700

Блоки ФБС

Блоки ФБС 30-24 (240x30x60)

900

2050

Блоки ФБС 30-12 (120x30x60)

450

1040

Блоки ФБС 30-90 (90x30x60)

350

950

Блоки ФБС 40-24 (240x40x60)

1240

2600

Блоки ФБС 40-12 (120x40x60)

620

1430

Блоки ФБС 40-9 (90x40x60)

465

1200

Плиты ВП

Плита ВП 16-6

380

1420

Плита ВП 19-6

430

1640

Плита ВП 22-6

500

1900

Плита ВП 25-12

1630

5550

Плита ВП 28-12

1820

6200

Плита ВП 31-12

2380

7600

Плита ВП 34-12

2600

8600

Плита ВП 37-12

3156

11830

Плита ВП 40-12

3500

13305

Плита ВП 43-12

4190

15555

Плита ВП 46-12

4500

16745

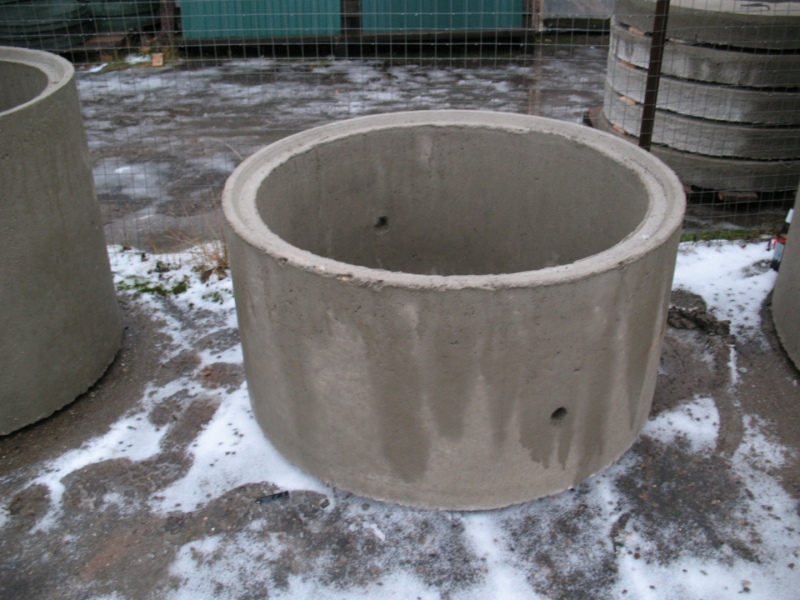

Бетонные кольца для колодца.

Разновидности бетонных колец для колодца. Виды бетонных колец. Основные этапы создания колодца.

Бетонные кольца для колодца – довольно популярный товар. В частном секторе их используют для обустройства систем водоснабжения и канализации, газовой заправки и дренажных коммуникаций.



Разновидности бетонных колец

При производстве бетонных колец используется высококачественный цемент и добавки, улучшающие показатели прочности.Понятно, что изготовление этих изделий в промышленных цехах осуществляется на специальном оборудовании. Хотя можно сделать кольца из бетона в домашних условиях.

Для устройства колодца используются следующие виды колец:

  • стена;
  • номер
  • ;
  • двухместный;
  • с дном;
  • замок.

Стеновые конструкции универсальны и используются при устройстве всех типов колодцев. В большинстве случаев это железобетонные изделия.Навесные настенные кольца друг на друга. Для их надежной фиксации стыки заделывают цементным раствором.

Стеновые кольца из бетона нежелательно применять на участках с сыпучим грунтом. Эти изделия не отличаются высокой прочностью. Каждое смещение грунта может привести к деформации конструкции.

Использование опорных бетонных колец целесообразно, если колодец расположен по ходу движения автомобиля. Данная технология предусматривает устройство люка над скважиной. Основное назначение опорной конструкции — расположение люка с крышкой на заданном уровне.

Нестандартные размеры хороших бетонных колец для колодцев позволяют создать конструкцию с оптимальной глубиной. Производство хорошей продукции почти всегда осуществляется под заказ. Их установка производится на дно колодца, а установка стеновых конструкций производится поверх чистовых колец. Швы также обрабатываются цементным раствором.

Также аналогичны настенным конструкциям кольца с дном. Единственная отличительная черта – наличие бетонного дна. Чтобы качественно установить такое кольцо, потребуется создать идеально ровную поверхность колодца. Вес такого бетонного кольца для колодца значительно превышает массу обычных изделий. Что может вызвать определенные трудности при выполнении монтажных работ.

Кольца для колодцев с замком еще называют головоломкой. Внизу бетонное кольцо состоит из гребней, которые соединяются с замковыми элементами верхней части изделия. В качестве запорного механизма папки находятся в стыках колец.Благодаря механической связке обеспечивается качественная герметичная конструкция конструкции.

Естественно, цена бетонного кольца для колодца, оборудованного замком, превышает стоимость обычных стеновых изделий. Зато такая конструкция прослужит намного дольше. Кроме того, замковые кольца отличаются повышенной влагостойкостью и малой вероятностью горизонтального смещения колодца. Поэтому им не страшны «плавающие» грунты.

Значение армирования и маркировка конструкций

Этот процесс не является обязательным требованием. А вот армирование колец осуществлять все же рекомендуется. Благодаря этой процедуре изделия становятся более прочными.

При армировании бетонного кольца в производственных условиях применяют метод вибропрессования. Благодаря этому кольцо получается однородным и плотным. Что делает его влагостойким и сохраняющим форму.

Кольца железобетонные

обладают рядом неоспоримых преимуществ. Они устойчивы к сжимающим нагрузкам. Наличие стального каркаса придает изделиям максимальную прочность и увеличивает срок их эксплуатации.

Кроме того, монтаж конструкций не предполагает наличия специальных знаний. Бетонные кольца легко ремонтируются и очищаются от различных загрязнений. При необходимости их можно заменить.

Изготовление бетонных колец происходит с учетом установленных норм (ГОСТ). Маркировка изделий осуществляется в зависимости от их размера. Внутренний диаметр бетонного кольца для колодца может быть 70, 80, 90, 100 и 200 см. Естественно, при обустройстве ямы следует учитывать внешний диаметр монтируемых колец. Минимальная высота колец 10 см, максимальная 100 см.

Кольца маркировочные Рассмотрим на примере. Изделие с маркировкой КС-7-10 предполагает, что бетонное кольцо имеет внутренний диаметр 70 см и высоту 100 см. Если нам необходимо приобрести бетонные кольца высотой 60 см и диаметром 100 см, то их маркировка должна быть КС-10-6.

Основные этапы создания скважины

Изготовление колодцев из бетонных колец делится на такие этапы:

  • уход за копанием;
  • выравнивание его фундамента;
  • Устройство песчаной подушки;
  • монтаж колец;
  • гидроизоляционные работы.

Если устанавливаются кольца для канализационной системы, то место для приямка обязательно согласовывается в санитарной службе. Слив делается таким образом, чтобы в нем без проблем помещались бетонные кольца. Наличие свободного места значительно облегчит проведение всего комплекса монтажных работ.

На следующем этапе устройства колодца из бетонных колец производится выравнивание дна дна и создание песчаной подушки толщиной более 30 см. Гравий сыпется на песок. Оба слоя тщательно трамбуют.

С помощью грузоподъемного крана на дно укладывается первое бетонное кольцо. Может быть как с дном, так и без него. Монтаж остальных колец сопровождается системой вентиляции. Чтобы воздух был в достаточном количестве, труба должна выступать над поверхностью земли на 0,7-0,8 м.

Немедленно забетонируйте все стыки между кольцами. Наружная часть колец покрывается рулонными гидроизоляционными материалами, внутренняя — проникающими гидроизоляционными составами.

Нюансы устройства канализационного колодца

В большинстве случаев бетонные кольца применяют при канализационном отстойнике, состоящем из трех камер. Первая камера производит первичную очистку сточных вод. Происходит осаждение твердых частиц на дно. Эту камеру очищают раз в 3-4 года. Для этого используется ассенитатор или буровой насос.

Вторая камера соединена с первой трубой, проложенной под тентом. В этой части септика происходит дополнительная очистка стоков от примесей, после чего жидкость поступает в дренажный колодец, выполненный из бетонных колец.

Третья камера является завершающим элементом местной канализационной системы. Выбирается в очищенных сточных водах через гравий в почву. Близкое залегание грунтовых вод приводит к замедлению процесса очистки сточных вод. Поэтому дополнительно используется насос.

При канализационном колодце необходимо учитывать следующее:

  1. Бетонные кольца не рекомендуется использовать в условиях вечной мерзлоты.
  2. При создании герметичной конструкции глубина колодца не должна быть более 3 м.Это затрудняет демонстрацию запасов оценщиком.

Видео об устройстве Колодец из бетонных колец:

ТОП-5 крупнейших покупателей бетона Rings в 🇰🇪 Кении

Показать все Трейдинг Производство

Товары Кольца бетонные оптом

Торгово-скупочная компания

Вы хотите найти новых клиентов, которые покупают кольца бетонные оптом

  1. Tata Africa Holdings Kenya Ltd

    1. Запчасти для бетононасоса и бетоносмесительной установки Уплотнительное кольцо. 00×10.00 номер артикула артикул
    2. Запасные части для бетононасоса и бетоносмесительной установки направляющее кольцо поршень цил. 65x60x24,5 код товара
    3. Запасные части для бетононасоса и бетоносмесительной установки скребковое кольцо 60x68x7 it em код
  2. Enrich Equipment Ltd.

    1. Детали литого уплотнительного кольца бетононасоса e lbw x x20
    2. Опалубочное кольцо для бетононасоса
  3. Мандхир Констракшн Лтд.

    Запчасти для бетононасоса schwing stetter- стопорное кольцо din 47135×1.5-фст 10003770

  4. Миликон С ООО

    1. Запчасти для бетононасосов Кольцо уплотнительное DN
    2. Запчасти для бетононасосов Кольцо уплотнительное DN
    3. Запчасти для бетононасосов koel Прокладка ГБЦ Кольцо промежуточное
  5. Исполнительные инвестиции ООО

    Запчасти для бетононасоса aquarius putzmi ezer 703-d, грязесъемное кольцо — aist 63 x 71 x 7

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [email protected]

Крупнейшие производители и экспортеры бетонных колец

Компания (размер) Продукт Страна
1. 🇷🇺 Buchan Concrete Solutions Ltd. (3) Бетонные сегменты и фитинги X M ID Стандартное кольцо и фитинги Бетонные сегменты и фитинги X M ID Стандартное кольцо и фитинги Бетонные сегменты и фитинги X M ID Стандартное кольцо и фитинги Великобритания
2. 🇧🇷 Beiraltina Equipamentos De (2) SHIPS& ; ВЫШИ; КРАНЫ, В ТОМ ЧИСЛЕ КАБЕЛЬНЫЕ КРАНЫ ЭС; M CRANE SGT TL КВТ ПОДЪЕМНАЯ ПАКЕТА БЕТОННЫЙ АНКЕР B СЕКЦИЯ БАШНИ M B АНКЕРНОЕ КОЛЬЦО B DELUX КАБИНА СТАЛЬ A В КОРПУСЕ КГ СТАЛЬ Бразилия
3.🇩🇪 Ammann Elba Beton GmbH (2) ЗАПЧАСТИ ДЛЯ БЕТОННОГО ЗАВОДА ВАЛ СМЕСИТЕЛЯ + КОЛЬЦО Германия
4. 🇩🇪 Pyr (1) Пакет Полимерные бетонные трубы Пакет Hs Полимерные бетонные трубы и уплотнительные кольца Пакет Hs Полимер Co Германия
5. 🇨🇳 Haiyan Zhongling Foundry Co., Ltd. (1) Колено Запчасти для бетононасоса Шар, Прокладка, Труба Стрела Труба, Поршень, Муфта мешалки, Редуктор, Колено, Редуктор Запчасти для бетононасоса Трубка , Зажим, чистый вал, втулка, шаровое гнездо, врезное кольцо, S Китай

КОЛЬЦА БЕТОН оптовая цена в Кении

Продукт Кольца бетон цена за кг, тонны Вес
Натуральный или искусственный абразивный порошок или зерно Только бумажная или картонная основа $7. 9 / кг 10-100 кг
на основе бумаги искусственный абразивный порошок $ 7.4 на кг 100 — 1.000 кг
Натуральный или искусственный абразивный порошок на основе $ 5.4 / кг 1.000 — 10.000 кг
Встроенные кухонные мойки с элементами для слива 6,2 $/кг 10-100 кг
Кухонные мойки из искусственного камня 17 16 16 0,17 $ 4,16 за кг
000 кг
Бетонные продукты $ 1.3 / кг 1.000 — 10.000 кг
$ 3.4 / кг $ 3.4 / кг 10-100 кг 9-100 кг
Несплавные стальные круговые трубы $ 7,4 за KG 100 — 1.000 кг
Безлетные стальные трубы бесшовные $ 1.6 / кг 1.000 — 10.000 кг
Кованые продукты $ 105 / кг 10-100 кг
Изделия из черных металлов штампованные с последующей механической обработкой (гибка $20. 3 на KG 100 — 1.000 кг
Кованые продукты (соединительная ссылка) набор винтов $ 4.6 / кг 1,000 — 10.000 кг
Лабораторная вибрационная платформа с механической фиксацией для форм и таймера предназначена для Изготовление контрольных образцов цемента по ГОСТ 310.4. Лабораторная виброплатформа с механическим креплением для форм и таймеров П 24,7 $/кг 10-100 кг
Машина для производства лего-кирпича гидравлическая «птм-13» с давлением 13 тонн является конструкцией 16 $.1 шт. 100 — 1.000 кг
Технологическая линия для производства газобетона. Предназначен для изготовления газобетонных блоков плотностью 400-900 (кг/куб.м) из цемента 4,6 $/кг 1.000 — 10.000 кг
Линия технологическая для производства газобетона. Предназначен для изготовления газобетонных блоков плотностью 400-900 (кг/куб.м) из цемента $3327 за тонну свыше 10 тонн

Кольца бетонные Склад

  1. Склад в Найроби
  2. Бетонные кольца в Момбасе
  3. Склад Кисуму
  4. Накуру, Кения
  5. Склад Элдорет, Кения

Просмотрите эту статью:

Лицо: Оля Торец 7 января 2022 г.
Образование: Университет Конкордия, Канада

© Copyright 2016 — 2022 «Экспорт из России».Все права защищены. Сайт не является публичной офертой. Вся информация на сайте носит ознакомительный характер. Все тексты, изображения и товарные знаки на этом веб-сайте являются интеллектуальной собственностью их соответствующих владельцев. Мы не являемся дистрибьютором бренда или компаний, представленных на сайте, Политика конфиденциальности

Бетонные колодезные кольца: преимущества

Бетонные кольца для колодца очень востребованы в современном строительстве. Во-первых, с помощью этих материалов строят скважины в частном секторе.Для строительства частного строения кольца колодца должны быть выполнены с включением арматуры и ввиду повышенной нагрузки на стены иметь хорошие прочностные характеристики.

Кроме того, изделия используются для монтажа различных коммуникационных систем, например, прокладки водопровода, сети, канализации, газа, канализации.

В последних кольцах колодца должны быть специальные пазы, позволяющие прочно соединить соседние детали и избежать перекоса. Также с помощью железобетонных материалов строят тоннели для прокладки телефонных линий, электрических и отопительных систем.Продукция используется для оборудования септиков – очистных сооружений.

Есть несколько типов колец. Бетон маркируется диаметром, который составляет от 1 до 2 метров. Высота всех изделий стандартная – 90 см. Также можно найти дополнительные кольца, имеющие другие габариты, например, производить изделия высотой 50 и диаметром 70 см.

Кольца железобетонные для колодцев за счет включения арматуры имеют повышенные прочностные характеристики и соответствуют всем требованиям и нормам.

К достоинствам материалов относятся долговечность, обеспечиваемая бетоном и стальным каркасом, входящим в состав изделия, высокая прочность (железобетон обладает устойчивостью к сжимающим нагрузкам).

Кольца колодца отличаются водостойкостью, быстротой монтажа. Для их установки не требуется много времени или специальных навыков. Изделия легко ремонтировать и обслуживать. Их гладкая поверхность поддается очистке лучше, чем деревянная или кирпичная, а заменить бетонное кольцо в таких колодцах гораздо проще.Преимуществом материала является низкая цена, что делает продукцию доступной (как для организаций, так и для частных лиц).

Кольца бетонные монтируют по крановой технологии, размещая их в специально вырытых технологических нишах. Если высоты кольца недостаточно для обустройства колодца, применяется рядная установка. Материалы располагают один над другим, а образовавшееся между ними пространство заполняют бетонным или портландцементным раствором.

Для эффективной работы кольца колодца должны быть дополнительно гидроизолированы.

Это значительно продлит срок строительства. При монтаже необходимо качественно закрепить кольца, чтобы предотвратить их смещение. Это позволяет делать специальные отверстия, в которые вставляются стальные скобы, а затем они загибаются.

Наиболее популярными материалами являются материалы, имеющие систему соединений паз-паз. Эта система состоит из простой конструкции, которая легко монтируется и хорошо препятствует вытеканию воды из колодца. Это особенно важно для садоводов и огородников, у которых постройка часто располагается рядом с садом.

р>

пошаговая технология изготовления железобетонных колец Правильный колодец из железобетонных колец

Самый популярный вариант конструкции любого типа – бетонные кольца. Эти простые и незамысловатые железобетонные изделия уже много лет держат планку. Применяются для создания бытовой, ливневой и дренажной канализации, коллекторов.

Благодаря высоким эксплуатационным свойствам могут применяться в любых климатических зонах страны.Колодец из бетонных колец имеет массу достоинств, но не лишен и недостатков. Также есть некоторые нюансы, которые следует учитывать при их выборе и установке.

Область применения

Говоря о канализационных колодцах, стоит понимать, что они могут быть нескольких видов. К основным типам колодцев относятся:

  • (ревизия) — располагается в местах изменения направления трубопровода наружной канализации и через каждые 10 — 15 м.с длинной линией.
  • Контрольный отличается от предыдущего тем, что ставится на стыке нескольких труб в одну или при переходе от труб с большим диаметром к трубам с меньшим.
  • Шлам — применяется для очистки (отстойника) сточных вод от твердых отложений, т. н.
  • Специальный — устанавливается в месте подключения автономного трубопровода к центральной канализации.
  • — служит для уменьшения расхода сточных вод в местах с крутым уклоном.

Кроме этих вариантов есть и другие: промывочные, ливневые и др.

Видео: Монтаж канализационного колодца из бетонных колец

Комплектующие для бетонного колодца

Сегодня производители выпускают бетонные кольца разных размеров, так что подобрать подходящие вам не составит труда. Сами колодцы сооружаются из того же набора комплектующих, в который входят:

  1. дно — железобетонная плита;
  2. кольца;
  3. шейка;
  4. крышка люка;
  5. пластина для перегородки внутри кольца — служит для создания многоступенчатой ​​очистки.

Размеры бетонных колец

Размер приобретаемых колец зависит от типа скважины, для которой они будут использоваться. В таблице ниже представлены основные типоразмеры, применяемые для строительства канализационных колодцев:

Маркировка Размер (мм) Масса, кг)
Внутренний диаметр Толщина стенки Высота
КС-7-1 700 80 100 46
КС-7-1.5 700 80 150 68
КС-7-3 700 80 350 140
КС-7-5 700 80 500 230
КС-7-6 700 100 600 250
КС-7-9 700 80 900 410
КС-7-10 700 80 1000 457
КС-10-5 1000 80 500 320
КС-10-6 1000 80 600 340
КС-10-9 1000 80 900 640
КС-12-10 1200 80 1000 1050
КС-15-6 1500 90 600 900
КС-15-9 1500 90 900 1350
КС-20-6 2000 100 600 1550
КС-20-9 2000 100 900 2300

При покупке обратите внимание на маркировку, в ней указаны все необходимые данные, например, КС-20-9:

  • КС — кольцо настенное;
  • 20 — диаметр;
  • 9 — высота.

Диаметр и высота в маркировке указаны в дециметрах.

Устройство колодца

Для обустройства канализационного колодца с использованием бетонных колец потребуется привлечение одного или нескольких помощников и аренда строительной техники. Этапы установки:

  1. Выкапывается котлован подходящего размера.
  2. Подушка толщиной 10 -15 см изготавливается из песка и гравия.
  3. Готовое дно укладывают в виде плиты или заливают самостоятельно бетоном.
  4. Первое и последующие кольца опускаются и выравниваются.
  5. Швы заделываются цементным раствором.
  6. Соединение с канализационным трубопроводом.
  7. Готовый колодец перекрывается бетонной плитой с отверстием и люком.
  8. Обратная засыпка пустот между колодцем и котлованом.

После застывания цементного раствора в швах скважину можно использовать по назначению.

Плюсы и минусы бетонных колец

К преимуществам таких устройств можно отнести следующее:

  • простой и быстрый монтаж;
  • довольно низкая цена по сравнению с;
  • прочное крепление верхних частей к нижним;
  • правильной геометрической формы;
  • высокая прочность;
  • длительный срок службы.

Но, как и любой другой материал, бетонные кольца имеют ряд недостатков:

  • большой вес;
  • трещины при неравномерно приложенных нагрузках на кузов;
  • Для транспортировки и установки требуется специальное оборудование.

Как видите, недостатков хоть и меньше, чем достоинств, но они все же есть.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Подавляющее большинство владельцев частного дома при обустройстве собственного колодца на участке отдают предпочтение .В отличие от дерева, железа или пластика, изделия из бетона относительно просты в монтаже, надежны и долговечны. Служат отличной защитой питьевой воды от внешних загрязнений.

Типы и характеристики колодезных колец, на которые стоит обратить внимание при выборе

1. Кольцо бетонное укороченное (башмак). Изделие устанавливается первым и значительно облегчает проникновение в грунт колонны из колодезных колец благодаря фрезе в нижней кромке кольца.


2. В последнее время ассортимент бетонных колец пополнился новым типом колец с замковой конструкцией. Изделия нового типа имеют на концах структуру «шип-паз», за счет чего улучшается крепление бетонных элементов между собой, упрощается укладка в ствол скважины. Повышена защита от проникновения внутрь через стыки колец загрязнений.
3. Стеновые кольца монтируются в шахту колодца и образуют горловину. Ориентироваться необходимо на диаметр кольца, он должен соответствовать 1 м и более (для более удобной работы с грунтом внутри кольца), высота равна 0.9 м. Оптимальная толщина стен 12 см.

Инструменты для установки

Рассмотрим строительство колодца из бетонных колец своими руками, а также инструменты, необходимые для его строительства. Этот метод, помимо значительной экономии средств, прост в применении. Также бывают случаи, когда строительная техника не имеет возможности подъехать к участку из-за растущих вокруг него деревьев или по другой причине, в таких случаях скважину тоже приходится разрабатывать своими руками.


Из инструментов потребуется металлическая тренога с тросовым блоком наверху для упрощения земляных работ.Устройство, установленное над стволом скважины, используется для подъема земли на поверхность. Использование треноги значительно ускорит земляные работы при проходке из ствола колодца.
Также понадобятся скобы из металлического прутка диаметром 14-16 мм для скрепления колец при погружении. Скобы особенно полезны для песчаных почв. При углублении есть вероятность того, что верхние кольца будут зажаты насыпанным песком, а стартовое кольцо опустится дальше. Зазор между кольцами, образующийся при этом, трудноустраним (в канавку нижнего кольца насыпается земля или песок, в результате чего происходит неплотное прилегание колец в местах стыков и т.п.). При погружении такими скобами кольца скрепляются в 3-4 местах друг к другу. Можно использовать металлическую полосу.
Насосы для откачки воды из нижнего водоносного горизонта при установке колец — необходимый инструмент при строительстве колодца. В зависимости от глубины водоносного горизонта скважины прохождение последних метров будет в режиме постоянной откачки воды из шахты.
Подготовьте герметик в месте соединения шип-паз стеновых колец.
Необходимое количество колец для обустройства приобретается исходя из расчета высоты ствола ближайшей к участку скважины.

Строительство колодца из бетонных колец делится на несколько этапов.

1. Размечаем будущую мину по диаметру выбранных колец с небольшим допуском в сторону увеличения. Допуски на размеры сделаны для упрощения установки колец.
Разметка осуществляется с помощью колышка, вбитого в центр будущего колодца и привязанной к нему веревки, длина которой соответствует внешнему радиусу колодезного кольца. Границы круга засыпаны песком.
2. По контуру круга вырываем котлован, глубиной до 60 см и чуть больше диаметра колец. Это сделано для упрощения работы при установке кольца стартера (башмака).
3. После установки башмака делаем проверку уровнем по горизонтальному верхнему краю. Если есть ошибка, ее необходимо устранить. Проверка горизонтальности уровнем необходима для того, чтобы не было перекоса при погружении остальных колец, а ствол колодца получился максимально вертикальным.
4. Под башмаком равномерно в трех местах делаем углубления на высоту 20-30 см и в качестве опор под кольцо устанавливаем обрезки древесины. Затем следует подобрать остальную часть почвы к основанию опор. После уборки земли подпорки следует выбить и равномерно погрузить в кольцо, одновременно проверяя уровнем во избежание перекосов. Усадить кольца на глубину 80 см от верхнего края кольца до уровня земли.
5. Укладываем уплотнитель в канавку первого кольца и сверху устанавливаем следующее.Скрепите изделия между собой скобами. Уплотнение на высоту водоносного горизонта с учетом возможных весенних паводков (достаточно будет уложить уплотнение между 3-5 кольцами).
Продолжить алгоритм усадки колец и проходки ствола скважины в водоносный горизонт.
6. В водонасыщенном слое грунта продолжайте погружение на глубину соседнего колодца. При выемке земли на завершающих этапах постоянно откачивайте воду насосом.
7. На дне готовой шахты сделан послойный фильтр из

Современный дом невозможно представить без коммуникаций.Стало привычным открывать кран и наслаждаться струей воды. Это значительно облегчает приготовление пищи или уход за домом. Но есть еще районы, где централизованное водоснабжение отсутствует или находится в плачевном состоянии. Есть несколько решений этой ситуации. Например, можно пробурить скважину и установить насосное оборудование, которое будет поднимать живительную жидкость из недр земли. Но если залегание грунтовых вод находится на небольшой глубине, то есть вариант вырыть колодец и смонтировать бетонные кольца для воды.Если больше подходит второй способ, то вам понадобятся бетонные кольца для воды.

При правильном планировании и ответственном подходе задача решается даже своими руками. Достаточно базовых теоретических знаний о водяных кольцах и определенного навыка работы с ручным и электроинструментом. Бетонные кольца, являющиеся неотъемлемым атрибутом, можно приобрести, но тогда стоит учитывать стоимость доставки и, возможно, использование грузоподъемной техники. Их легко отлить самостоятельно в домашних условиях.Что нужно для того, чтобы вырыть колодец и как рассчитать размер – тема обсуждения в этой статье.

Правильное расположение

Рентгеновское зрение было бы неплохо. Тогда не будет проблем найти место для колодца с бетонными кольцами для воды. Сложность заключается в том, что подземные реки имеют свое русло, изгибающееся в зависимости от слоев своего течения. Обычно водоносный горизонт располагается между водоносными горизонтами. Последние представляют собой глину или камни. Кто-то предпочитает полагаться на народные методы, наблюдая за насекомыми, туманом и растительностью.Но часто они указывают лишь на застойную жидкость у поверхности, которая кишит болезнетворными бактериями и практически непригодна для питья. В век технологий легко воспользоваться современными разработками, дающими почти 100% результат. Среди них:

  • с использованием материалов, впитывающих влагу;
  • исследование путем бурения в определенном месте;
  • с помощью барометра.

Если в вашем распоряжении большое количество силикагеля, то поиск места для колодца для питьевой воды можно выполнить по первому способу.Для этого также требуется сосуд без эмали. Это может быть алюминиевая банка, глиняный кувшин или любая посуда, которую можно закопать в землю, не затрагивая ее. В предполагаемом месте для колодезных колец выкапывается небольшая яма глубиной 50 см. Силикагель высушивают в печи и помещают в капсулу. Последнюю закапывают на сутки. При наличии водоносного горизонта вес пеллет должен значительно увеличиться. Хотя точность достигает около 60%, этот способ поиска места для колодца лучше всего сочетается со следующим.

Разведочное бурение говорит само за себя. Он включает в себя пробой небольшого колодца, чтобы выявить желаемый результат. Точность достигает 100%. Но в то же время это самый затратный и трудоемкий вариант. Потребуется привлечение специализированной техники. Это можно сделать вручную с помощью винта, но одной пары рук недостаточно. В такой ситуации есть большой плюс: если вы передумаете ставить бетонные кольца для скважины на воду, то установить насос и пользоваться скважиной несложно.

Барометр также отлично подходит для таких случаев. Тут понадобится немного смекалки и умение производить расчеты. Этот способ будет актуален для тех участков, где поблизости есть открытый водоем. Достаточно выйти или подойти к нему, измерить давление и записать результат. Далее нужно вернуться на свою территорию и сделать то же самое на месте предполагаемого строительства колодца и установки водяных колец. Меньшее значение вычитается из большего.Обычно отличаются десятками. Если результат 6 десятых, то надо углубиться на 6 метров, потому что они соотносятся один к одному.

Совет! Не пренебрегайте помощью специалистов. Обычно у них есть карты водоносных горизонтов, которые упрощают и упрощают весь процесс. Бывает, сэкономив на их услугах, за вырытый колодец и бетонные кольца к нему приходится платить дважды, так как его приходится переносить в другое место, а демонтировать водяные кольца проблематично. Также он должен располагаться не ближе 35 метров от уличных туалетов, навозных куч.Берег реки, склон и овраг также не пригодны для копания.

Выбор колец для колодца

Очень важно заранее произвести все расчеты, чтобы не покупать лишний материал, или, наоборот, не было дефицита бетонных колец для воды на ответственных этапах. После разведки места под колодец уже приблизительно известна его глубина. Теперь легко рассчитать количество необходимых бетонных колец для воды. Не берите для колодца слишком широкие кольца, так как уровень воды сложно или невозможно поднять до необходимого уровня, чтобы спокойно погрузить в него ведро или насос.Обычно применяют кольца диаметром 1 метр и высотой 90 см (есть и такие бетонные кольца, диаметр которых достигает 2,2 м, если позволяет объем и глубина водоносного горизонта, их тоже можно использовать). Итак, на глубине 8 метров вам понадобится 10 бетонных колец для воды. Это так, ведь нужно еще сделать небольшой бортик, который обезопасит пользование колодцем, а также повысит удобство.

Бетонные кольца для воды оснащены дном, что позволит экономить больше воды.Их устанавливают довольно редко. Также для них стоит предусмотреть несколько дополнительных отверстий, через которые будет происходить заливка. Те бетонные кольца, которые крепятся к стене, являются сквозными. Дополнительный подвид бетонных колец для колодца можно выделить с торцевым замком. Его борта выполнены таким образом, что соседние элементы соединяются между собой, что повышает надежность и требует меньше материала для герметизации швов.

Процесс обычно происходит вручную, так как для таких глубин нет необходимости использовать дорогостоящее оборудование.Последнее часто громоздко и создает больше проблем при установке колодезных колец на воду. Для успешного процесса вам понадобится: лопата

  • ;
  • мастерок;
  • ковш
  • ;
  • веревка;
  • налобный фонарь;
  • рулетка;
  • уровень;
  • лебедка
  • ;
  • скобы;
  • материалы для заделки швов;
  • шлем.

Важно! На протяжении всего процесса требуется скрупулезный контроль и соблюдение техники безопасности.Если аварийная ситуация произойдет глубже, чем рост человека, это может стоить жизни рабочему, копающему колодец и устанавливающему бетонные водяные кольца.

Раскопки

Это один из самых сложных и опасных этапов, требующих знаний и определенного страха, именно он позволяет не зазнаваться. В зависимости от способа установки последнего бетонного кольца для воды и глубины погружения различают следующие виды:

  • для неполного водозабора;
  • для полного водозабора;
  • в комплекте с расширителем.

Первый предполагает выход на водоносный горизонт и фиксацию бетонного кольца в его толще. При этом истечение жидкости происходит через отверстие в днище, а также через стенки. Второй означает, что последнее водяное кольцо достигает нижнего водонепроницаемого слоя. В этом случае заливка происходит только через подготовленные в стенах отверстия. Последнее требует большего мастерства и более опасно. В нем требуется углубиться в нижний гидроизоляционный слой и сделать небольшое расширение.Это создает небольшой дополнительный резервуар для большего потока воды.

Лучшим временем для проведения работ по рытью колодца и установке бетонных колец для колодца будет сухой летний сезон. Именно в этот период грунтовые воды находятся ниже, что снижает риск оползней и гарантирует проникновение на большие глубины. В некоторых случаях вам понадобится перфоратор или электрический отбойный молоток, чтобы разбить любые булыжники, которые могут встретиться на вашем пути. Диаметр шахты должен превышать наружный диаметр бетонных колец колодца на 20-30 см.Это сделано для того, чтобы впоследствии не было проблем с опусканием колец для воды. Оставшееся пространство засыпают щебнем или крупнозернистым песком, которые создают своеобразный армирующий слой.

Спуск колец

Существует два основных опробованных способа выполнения этой операции:

  • попеременный спуск бетонных колец;
  • одновременный спуск водяных колец.

В таких случаях будет полезен первый упомянутый метод.Когда работы ведутся в неустойчивом грунте, который в любой момент может рассыпаться или съехать и нанести вред человеку. Суть в том, что в первую очередь выкапывается яма на глубину, превышающую высоту бетонного кольца для воды в 1,5-2 раза. Затем при помощи лебедки или небольшого крана внутрь помещают одно бетонное водокольцо. Он становится защитой и защищает от оползней. Дальнейший процесс происходит внутри него. Ствол углубляется примерно на размер одного бетонного кольца колодца. После этого под смонтированное бетонное водокольцо постепенно выкапывается земля.Он опускается, а поверх него закрепляется еще один. Так продолжается до тех пор, пока не будут установлены все элементы.

Второй способ несколько проще и быстрее первого. При достаточной плотности грунта шахту копают на всю проектную глубину. После завершения этого процесса начинается спуск бетонных водяных колец. По мере наслоения кольца скрепляются между собой специальными металлическими скобами, которые не позволят им смещаться при дальнейшей эксплуатации.

Учитывать! Общая конструкция шахты может быть монолитной.В этом случае используются не бетонные кольца, а выполняется заливка в опалубку. Для этого потребуется приобрести металлическую или стеклопластиковую арматуру. Процесс начинается снизу и движется вверх. Сначала монтируется круговая упор-опалубка в виде кольца, дно уплотняется, чтобы бетон не уходил. Распределяется арматура, которая скрепляется между собой и происходит заливка. Такое решение будет актуально для тех участков, где нет больших подвижек грунта.Это утомительно и долго, но такая скважина требует меньше ухода, чем та, что состоит из отдельных бетонных колец.

По окончании монтажа бетонных водокольцев швы герметизируются. Этот процесс необходим для того, чтобы дождевая вода не размывала пространство между кольцами колодца и не смывала в чистую воду почву, удобрения или другие вещества, которые могут навредить здоровью человека. Для этого вам понадобится цемент, песок и клей ПВА в качестве пластификатора. Готовится густая смесь, которая наносится на стыки бетонных колец. После высыхания и постоянного воздействия влаги и мороза может произойти его крошение и рассыпание. Для придания дополнительной прочности сверху наносится жидкое стекло. Потому что замерзает достаточно быстро, чтобы работать в темпе. Чтобы не мучиться, можно приобрести специальный состав Пенетрон. Его составляющие – цемент и полимеры. Они хорошо прилипают, экологически безопасны, воздухопроницаемы и достаточно гибки, чтобы выдерживать осадок.В этом случае вам понадобится его немного, так как слой должен быть всего 2 мм.

Помните! Герметизацию стыков бетонных колец следует проводить в то время года, когда температура воздуха не опускается ниже 5º по Цельсию. В противном случае требуемой адгезии не произойдет и работа пойдет насмарку.

Фильтр донный

Только чистая вода способна принести пользу здоровью человека, утоляя жажду и способствуя протеканию важных процессов.Чтобы добиться ее высокого качества, придется позаботиться не только о хороших бетонных кольцах для колодца, но и о донном фильтре. Как только дно шахты достигнет необходимого уровня, стоит проверить, есть ли хотя бы три наполняющие жилки. После этого делается небольшой перерыв примерно на сутки. По истечении срока скопившуюся воду необходимо откачать, а дно очистить.

Следующим этапом является укладка крупных камней, которые будут выполнять предварительную фильтрацию.Слой крупного щебня задержит дополнительные частицы, а всю остальную работу сделает геотекстиль. Стоит убедиться, что притоки не перекрыты. Общая высота рассчитывается от 40 см. Если внизу находится глинистый слой грунта, то такой раствор может и не потребоваться. На него сразу монтируется бетонное кольцо для воды.

Итак, вы смогли убедиться, что наличие колодца в вашем доме – это хорошее решение. Часто вода из него гораздо вкуснее и приятнее, чем из колодца большой глубины.С установкой бетонных колец справится каждый при наличии достаточного времени и вышеперечисленных знаний. Не экономьте на бетонных водяных кольцах, так как в конечном итоге будет нанесен вред всему телу.

Даже если у вас нет специальных навыков в бетонировании, вы все равно можете сделать колодец, используя сборные железобетонные кольца. Если покупать готовые для вас будет накладно, а их качество может быть не всегда на высоте, проще сделать эти элементы самостоятельно. Статья ниже подробно расскажет вам о том, как сделать колодец из бетонных колец, обустроить его и на что обратить внимание при строительстве.

На собственном участке можно сделать облегченную конструкцию, при этом размеры бетонных колец для колодца будут: Ø 900 мм, высота — 900 мм, толщина стенки — 70 мм.

Совет: Оставьте определение точек прохождения через вашу территорию водоносного горизонта геологам, знакомым с подземным состоянием вашего района.

Подготовьте инструмент

  • Лопаты: штыковая, лопата и сапер;
  • Бетономешалка или емкость для ручного приготовления бетонного раствора;
  • Лебедка-тренога, каток свободного подвешивания или другое приспособление, которое позволит быстро и легко поднимать грунт из глубины шахты во время работы;
  • Ковши для почвы;
  • Погружной насос, лучше центробежный;
  • Резиновый садовый шланг;
  • Мастерок;
  • Молоток;
  • Ножовка или электропила по дереву;
  • Веревка или цепь;
  • Веревочная лестница.

Для колец подготовьте цемент М-500, песок, щебень и арматуру Ø 5-8 мм.

Опалубка:

  • металлические листы;
  • крепление — болты с гайками;
  • смазка для покрытия крепежных деталей.

Подготовьте кольца для колодца

Ниже представлена ​​инструкция, которая поможет вам недорого изготовить бетонные детали:

  1. На ровную поверхность площадки положите доску из досок, можно взять толстую фанеру … Его размеры должны превышать диаметр на 300-400 мм. Для удобства и надежности сделайте опалубку из 2 слоев кровельного железа.
  2. Прибавьте к каждой полосе железа около 40 мм, чтобы соединить их в кольцо … Для этого просверлите по 2 отверстия на концах полос с каждой стороны листа, пропустите через них болты и закрепите гайками . Для удобства установите последнюю с внешней стороны опалубки.

  1. Закрепите опалубку на панели с помощью 3-4 деревянных распорок . ..Для повышения прочности бетонных колец используйте кольцевую арматуру Ø 5-8 мм, добавляя к ней вертикальные стойки, изготовленные из нее же. Поместите 2 кольца по высоте опалубки.
  2. Приготовьте раствор своими руками, для чего возьмите 1 часть цемента, 3 части песка и 4 части промытого щебня, максимально мелкой фракции. При этом помните, что для 2 нижних колец соотношение в бетонной смеси должно быть 1,5:2:4.
  3. Для приготовления раствора используйте емкость или бетономешалку … Убедитесь, что песок и цемент тщательно перемешаны. Для этого добавляйте понемногу воды, так как нужен густой раствор, который повысит качество кольца.
  4. В готовую смесь добавить щебень и еще раз тщательно перемешать … Лопатой заполнить опалубку и хорошо утрамбовать деревянным бруском.
  5. Заполнив его на ¼, опустите в смесь армирующее кольцо, установите вдоль его внешней части армирующие стойки, примерно 6-8 штук высотой 800-850 мм.После заполнения установите следующее армирующее кольцо на ¾. На последнем этапе залейте опалубку полностью. Цена такой конструкции может быть в 2 и более раз меньше рыночной.

Для сохранения равномерной толщины кольца в опалубку можно установить 5 деревянных вставок длиной 70 мм, которые необходимо удалить после демонтажа.

Следите за тем, чтобы конструкция не подвергалась тряске при наращивании прочности бетона. Через 8-10 дней осторожно разберите опалубку, приподнимите кольцо за край и перекатите на другое место, опустив на землю на 2 рейки.Окончательно конструкция затвердеет через 20 дней.

Таким же образом сделайте остальные бетонные кольца. Их количество будет зависеть от достаточного количества 6-12 штук.

Совет: оставить в верхней части 2-го кольца, считая от поверхности, отверстие для патрубка насоса, по которому вода из источника будет поступать в корпус.
Если водопровод не предполагается, в этом нет необходимости.

Установка колец

  1. Колодцы из бетонных колец делать только после того, как будут готовы все элементы.
  2. Выкопайте котлован диаметром 1300-1500 мм, положите в него кольцо и начните копать внутри него грунт. Под своим весом он должен опускаться до уровня земли.
  3. Подготовьте следующее и повторите процесс.

Совет: когда кольца не падают под собственным весом, это значит, что вы отошли от вертикальной оси.
Чтобы продолжить работу, положите деревянный щит на верхнее кольцо и набросайте на него больше земли и камней, чтобы создать давление.
Через некоторое время бетонные кольца осядут, и тогда процесс можно будет продолжить снова.

  1. Подготовьте простой подъемный механизм после установки второго кольца. Он будет состоять из двух штативов, которые нужно поставить по обеим сторонам кольца, а на них положить толстостенную трубу Ø50 мм. Прикрепите к нему скобу с роликом или шкивом, можно с помощью лебедки.
  2. Накиньте цепь или металлический трос на шкив, чтобы поднять ковш с землей из шахты.
  3. Закрепить кольца цементно-песчаной смесью, надежно загерметизировав стыки снаружи и внутри. Поднимите верхнее кольцо над уровнем земли не менее чем на 400 мм.
  4. Когда в колодце начнет появляться вода, продолжайте углублять. Если поток увеличивается, используйте для откачки погружной насос, одновременно увеличивая глубину на полметра.

Совет: если уровень воды поднимается слишком быстро и появляются водяные прожилки, прекратите работу.

Нюансы работы

При наполнении колодца водой вымывается мелкий зыбучий песок, который следует удалять с помощью насоса.Так как полностью удалить его не получится, через месяц процедуру обычно повторяют.

Нет необходимости удалять песок, когда полностью выкачанная скважина заполняется водой примерно через 16-20 часов. Это говорит о том, что водоносные горизонты функционируют правильно и им не мешают никакие засоры.

На дне готового колодца необходимо сделать донный фильтр. Для этого укладывают первый слой хорошо промытых крупных камней, а сверху насыпают второй слой хорошо промытого щебня или гравия средних фракций.

Совет: сделать глиняный замок по периметру верхнего кольца слоем 300-400 мм, который поможет защитить ствол колодца от напорных вод.

Как упоминалось выше, у начинающих копателей нередко бывает погнутый вал. Есть еще два варианта, как решить эту проблему.

В данном случае не стоит паниковать, а давать объективную оценку произошедшему:

  • если предполагается использовать ведро для подъема воды на поверхность, то чем вертикальнее ствол, тем удобнее ;
  • когда решено использовать помпу, то ему в принципе все равно под каким углом.

Поэтому можно вырыть колодец, выровнять верхнее кольцо так, чтобы никто не догадался, и будет красиво. Хорошо зацементируйте клиновидный широкий шов между последними кольцами цементным раствором и можно эксплуатировать скважину.

Если вы все-таки решите выровнять колонну, вам нужно будет выбрать определенную часть грунта с внешней стороны колец. Процесс будет долгим и кропотливым, возможно, придется копать почти до самого дна шахты.

Ширина приямка должна позволять работать без прижатия к стенкам колец.При этом следует быть очень осторожным, так как колонка в любую секунду может уйти в сторону и придавить.

Заключение

Колодец из железобетонных колец сегодня стал привычной конструкцией. Если вас не устраивает стоимость бетонных колец для колодца, их можно изготовить самостоятельно, используя опалубку, арматуру и бетонный раствор. При строительстве колодца необходимо быть внимательным и не торопиться, а в случае возникновения проблем принимать взвешенные решения, лучше проконсультироваться со специалистами.В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Когда перед владельцем загородного дома стоит задача обеспечить его чистой водой для питья и полива сада и огорода, большинство начинает рассматривать вариант строительства колодца из бетонных колец. При этом даже отсутствие опыта в таком деле не может стать серьезным препятствием, так как с технологией его возведения можно ознакомиться заранее, разобравшись с ключевыми нюансами этих работ.

Выбор места скважины

Приступая к строительству колодца, первым делом нужно найти для него подходящее место. Для этого потребуется сначала получить максимально полную информацию о воде и водоносном горизонте. Вы облегчите себе решение этой проблемы, если обратитесь в геологоразведочные организации района или области … Соседи также могут предоставить вам ценную информацию, касающуюся качества воды, а также ее сезонных колебаний.

Если у вас есть такая возможность, вам не помешает взять воду на пробу у соседей. Анализ можно проводить в местных и региональных СЭС. Причем брать нужно не в одном, а в нескольких местах, что обеспечит максимальную достоверность результатов. В случае, если вам не удастся взять воду на пробу, вам не останется ничего, кроме как полагаться на результаты разведки. И эта надежда не будет напрасной, учитывая, что у этих специалистов есть своя карта залегания и пригодности воды.

Правильно делают те, кто заботится о качестве воды. Именно она влияет на наше здоровье. В течение своей жизни человек создает большое количество отходов, которые попадают в землю, а через нее и в водоносные горизонты. Также негативные последствия могут возникнуть из-за геологических изменений. Возможна такая ситуация, что вы владеете участком, расположенным в относительно экологически чистом месте, однако при строительстве дороги на расстоянии 5 километров образовалась большая котловина и был перемещен грунт.Это привело к проникновению большого количества вредных компонентов в верхний водоносный горизонт. Степень их вредоносности можно определить и по анализу.

Допустим, после разведки выяснилось, что вода достаточно чистая, и она залегает на глубине 6 метров. Другими словами, есть хорошие условия для рытья колодца. Далее нужно выбрать для него место. Здесь вы можете положиться на свои личные предпочтения или обратиться к специалисту-лозоходцу , который с помощью рамок или лиан сможет точно подобрать нужное место для строительства колодца. Учтите, что создаваемый колодец должен располагаться в 20 метрах от места жительства животных.

Устройство колодца из бетонных колец

Еще до того, как вы начнете копать колодец, вам следует выяснить состав почвы в месте, выбранном для земляных работ. У вас не возникнет особых трудностей, если основу грунта составляет песок. Другое дело, если там глина или дикий камень. В этом случае рытье колодца станет для вас довольно сложной задачей, так как такой грунт придется откалывать.

Quicksand создаст для вас массу трудностей. Здесь имеется в виду мокрый песок, который постоянно находится в движении, за счет чего конструкции, расположенные на таком грунте, также будут двигаться. Лучше всего для строительства колодца использовать железобетонные кольца. Причем желательно, чтобы это были изделия с замком, в конструкции которых предусмотрен кольцевой паз, а также соответствующий выступ, позволяющий надежно фиксировать конструкцию колец по отношению друг к другу.

Если у вас не будет возможности приобрести вышеописанные кольца из ЖБИ, то в этом случае вы можете остановить свой выбор на обычных железобетонных кольцах. Здесь следует обратить внимание на то, что их диаметр составляет 0,9 метра. Пластиковые кольца можно рассматривать как одну из альтернатив для колодезного устройства, учитывая их дешевизну и простоту сборки. Однако из-за отсутствия точной информации о работе таких объектов рекомендовать этот вариант сложно.

По завершении всех подготовительных мероприятий можно приступать к земляным работам. Лучшее время для этого – период, когда грунтовые воды находятся на минимуме. Это соответствует месяцам с августа по октябрь. Еще до начала работ следует позаботиться о месте, где вы будете хранить выкопанную почву. Общий объем земли составит примерно 5 кубометров.

Такое место следует устраивать на расстоянии не менее 5 метров от будущего колодца. При этом ширина колодца должна иметь чуть больший диаметр, чем кольца для него. Это позволит легко сбить их. Лучше всего для этих целей использовать сборные кольца с канавками подходящих размеров. Если они отсутствуют, можно просто загнуть монтажные петли внутрь и соединить их сваркой. Такое решение исключит смещение колец при подвижках грунта. По мере вытаскивания их из-под колец грунта, они сами опустятся вниз, так как на них будет давить собственный вес. Для вертикальной поддержки объекта необходимо использовать отвес.

Большое внимание следует обратить на наличие зазоров между бетонными кольцами. Их нужно тщательно ремонтировать. В противном случае вода через них будет стекать по стенкам колец. Также эта операция предотвратит пролив грунта, а также просачивание верхнего, «непитьевого» водоносного горизонта. Наилучшую герметичность обеспечивают резиновые уплотнители для бетона , которые следует размещать в пазах между кольцами ЖБИ.

Однако перед покупкой такого материала следует убедиться, что он имеет медицинский сертификат соответствия. Если такого документа нет, то в этом случае целесообразно остановить свой выбор на более простом способе – заливке цементом. Достаточно эффективным решением видится толстая натуральная веревка, которую нужно несколько раз намотать в канавку.

После сборки конструкции и углубления объекта в водоносный горизонт на расстояние не менее одного метра можно заняться гидроизоляцией верхней части колодца. Эту задачу можно выполнить довольно легко, учитывая, что верхняя часть была предварительно выкопана, чтобы обеспечить больший диаметр, чем используемые кольца.Сначала нужно создать верхний гидрозатвор , для чего выкопанное пространство между стенками колодца и грунтом придется заполнить глиной и тщательно его утрамбовать.

Монтаж бетонного колодца своими руками с помощью скользящей опалубки

Этот вариант колодезного устройства мало чем отличается от предыдущего. Его особенность в том, что стены не имеют швов. Если увеличить толщину стен, то это позволит исключить использование арматуры. Лучше всего, чтобы стены конструкции имели монолитное основание. Хотя эффективность этого метода не вызывает сомнений однако это займет много времени. Если залить бетоном, то на застывание уйдет не менее 1 недели.

другие методы

Если вы хотите сэкономить и избежать серьезных проблем при строительстве канализационного колодца своими руками, то можете создать стены из бетона. Однако можно рассмотреть и альтернативные решения. Однако следует помнить, что пользоваться приведенными ниже способами можно только при наличии специальных знаний и умений.

Бревенчатый домик из дерева

Большая часть изготавливается на основе древесины дуба, вяза или лиственницы. Здесь нет особых отличий в плане технологии монтажа : после того, как конструкция подходящих размеров будет заглублена на требуемое расстояние, необходимо нарастить каркас, используя в качестве материала бревна или брус, соорудив его в соответствии с технология перевязки коронками.

Каменные колодцы

Сразу следует быть готовым к тому, что строительство такого колодца своими руками будет сопряжено с определенными трудностями. Технология требует кладки кладки снизу вверх, и делается это на большую глубину с помощью кирпича или диких камней. Необходимо следить за соблюдением размеров колодца, а также технологии кладки и одинаковой толщины стенок на всех участках конструкции:

  • для кирпичных объектов не менее 25 см;
  • для колодцев из дикого камня — не менее 35 см.

Головка

Под ним понимается верхняя, видимая часть колодца, благодаря которой он приобретает неповторимый вид.Причем головной убор выполняет не только эстетическую роль, но и выступает как функциональный элемент:

  • благодаря наличию исключается попадание мусора в салон;
  • предусмотрена защита от замерзания.

Следует позаботиться о наличии навеса над колодцем, который должен быть такой ширины, чтобы перекрывать его площадь в 2 раза. Чтобы ограничить доступ к колодцу, поверх него следует поставить створки. Вы можете сделать эту конструкцию более привлекательной, добавив к ней ворота, с помощью которых ковш будет подниматься. И желательно, чтобы он крепился не к веревке, а к цепи , что больше соответствует традиции.

Для украшения территории, прилегающей к колодцу, а также дорожки, ведущей к нему, можно использовать тротуарную плитку или доски. При этом для обеспечения большей выразительности отделку следует проводить в соответствии с общим стилем усадьбы.

Реалии жизни

Учитывая, что других альтернативных источников водоснабжения на даче не будет, желательно предусмотреть специальное устройство, автоматизирующее процесс его подачи.

  • Несмотря на весь привлекательный внешний вид, поливать им растения можно только при наличии специального оборудования. Если потребность в воде для полива огорода составляет около 50 ведер, то лучшим решением этой проблемы будет установка насоса.
  • При выборе варианта его установки следует обратить внимание на уровень воды. Это позволит определить, что лучше приобрести: погружное или поверхностное.
  • При прокладке линии следует учитывать, что она должна проходить ниже точки промерзания грунта.

Заключение

Хоть колодец и не кажется таким уж современным решением проблемы водоснабжения, он все же способен не только украсить участок, но и эффективно справиться со своей задачей. Достаточно простой вариант ее устройства – использование бетонных колец. Именно по этой причине каждый владелец способен справиться с этой задачей. Если вы внимательно ознакомитесь с технологией строительства колодца своими руками и подготовите все необходимые материалы, то довольно скоро на вашем участке будет неограниченная вода , которую можно использовать для решения самых разных задач.

Бетонное кольцо для колодца: размеры, вес и диаметр

Сегодня к канализации в собственном доме предъявляются повышенные требования. Это необходимо для соблюдения правил санитарно-гигиенических норм. Поэтому все элементы системы подбираются очень тщательно. Бетонное кольцо для колодца, размеры, вес и диаметр этой конструкции выбираются в соответствии с существующими условиями. Грамотно подобранные элементы конструкции обеспечивают правильное обустройство канализации.

На сегодняшний день кольца RC считаются одним из самых приемлемых и надежных вариантов. Какие бывают разновидности этого продукта, на что обращать внимание при выборе, советуют специалисты. Обустраивая колодец на участке своими силами, необходимо их перенять.

Общая информация

Современное бетонное кольцо для колодца, размеры которого представлены в широком ассортименте предложений, является универсальным изделием. Это стандартные ЖБИ, которые изготавливаются по ГОСТ 8020-90. Они изготовлены из тяжелого железобетона.

Аналогичные изделия используются для конструкций, заглубленных в землю. Допускается их эксплуатация выше или ниже уровня грунтовых вод. Окружающая среда должна быть неагрессивной или слегка агрессивной.

Сегодня существует множество разновидностей бетонных колец. В зависимости от условий эксплуатации выберите нужный продукт. Для дорог, тротуаров, автомагистралей обязательно подойдут плиты перекрытий и люки. Если конструкция должна быть водонепроницаемой, приобретайте разновидности с дном.

Преимущества

Существующие размеры бетонных колец для колодцев позволяют подобрать оптимальный вариант для любого участка.Однако это не единственное положительное качество такой продукции. Популярны такие кольца и благодаря относительно невысокой стоимости.

При такой доступности изделий технология их изготовления делает их очень прочными. Срок службы достигает нескольких десятков лет. Армирование делает кольцо устойчивым к деформациям грунта. Также материал, из которого он изготовлен, не подвержен температурным воздействиям. Кольца

RC применимы для всех типов почвы. И в разных условиях окружающей среды они эксплуатируются одинаково долго.Сам материал не влияет на качество воды. Поэтому такие изделия используют даже для обустройства колодцев с питьевой жидкостью. Их установка проста.

недостатки

Выбирая железобетонные кольца, размеры которых делают такие изделия универсальными, следует учитывать и их недостатки. Их не так много, но вы должны прочитать их перед покупкой.

Представленная продукция характеризуется значительным весом. Некоторые кольца могут весить около 2500 кг.Поэтому для установки потребуется использование специальной техники (а ее не всегда удобно использовать на участке). Помимо спецтехники нужно будет прибегнуть к помощи нескольких рабочих. Это тоже существенный недостаток.

Хотя стоимость бетонных колец невелика, их транспортировка обходится дорого. Ведь такой тяжелый продукт необходимо загрузить и снять с машины. Для этого приходится нанимать грузчиков. Однако эти недостатки меркнут перед многочисленными достоинствами.

Разновидности

Колодезное кольцо, размер которого подбирается в зависимости от типа системы, бывает нескольких разновидностей. В первую группу входят дополнительные и вспомогательные виды. Их используют, когда обычные кольца не подходят. Эти виды продукции создаются и собираются на заказ.

В основную и наиболее обширную группу входят собственно железобетонные колодцы. Их используют для канализационных систем, а также дренажных, водопроводных, сетевых и даже газовых сооружений.

Кольца стеновые применимы для формирования горловины почти всех типов колодцев.По типу конструкции бывают также сборные системы, имеющие дно, замок или перекрытие, а также виды с плитой.

Что влияет на размер колодца?

Перед покупкой необходимо учесть несколько основных критериев выбора железобетонных колец. Размеры этих изделий соответствуют условиям, существующим на объекте. Поэтому изначально требуется оценить глубину залегания грунтовых вод. Этот показатель можно уточнить у соседей или соответствующих коммунальных служб.Он влияет на количество колец, которые необходимо приобрести для колодца.

На размер самого изделия влияет количество человек, постоянно проживающих в доме. Также следует учитывать уровень залегания воды. Если диаметр слишком большой, он опустится слишком низко. Узкий колодец будет неудобен в эксплуатации.

Чтобы не запутаться в размерах, стоит обратить внимание на маркировку. Он содержит все необходимые параметры.

Как выбрать размер?

Современные ЖБ-кольца, размеры которых Один из основных критериев выбора — наличие в маркировке буквы КС.Далее производители указывают две цифры. Первый из них характеризует внутренний диаметр изделия в дециметрах. Вторая цифра – высота кольца в тех же единицах. Если производитель не указал толщину стенки (а такое бывает часто), ее следует уточнить у продавца.

Чаще всего дачники устанавливают кольцо диаметром 1 м. Однако, если условия участка характеризуются очень глубоким залеганием грунтовых вод, этот показатель соответственно изменяется.

Высота колец чаще всего имеет 90 см. Это позволяет смонтировать прочный столб с минимальным количеством соединительных швов. Продавец должен требовать документы на продукцию. Они показывают все характеристики и параметры. Марка бетона не должна быть меньше М200. Лучше, если в процессе изготовления он был обработан паром.

Ценовая политика

Потребителям важно знать, сколько примерно будет стоить покупка таких предметов, как бетонные кольца для колодца. Размеры и цены всегда увеличиваются пропорционально. Перед покупкой следует рассмотреть предложения нескольких реализаторов. По отзывам цена может существенно отличаться у разных продавцов.

Средняя стоимость наиболее востребованных калибровочных колец КС 10-9 составляет около 1800 руб. Толщина его стен составляет 8 см, а вес достигает 640 кг. Однако в продаже есть много других размеров подобных изделий.

На кольца с внутренним диаметром 70 см устанавливается самая низкая цена. В зависимости от их длины стоимость может варьироваться от 350 до 1500 рублей.На сегодняшний день самыми дорогими являются кольца диаметром 200 см и высотой 90 см. Их цена составляет около 4800 рублей. Вес такого изделия составляет 2300 кг.

Если владельцы домов никогда ранее не устанавливали бетонное кольцо, лучше доверить выбор профессионалу. Он, руководствуясь своим опытом, сможет подобрать нужный сорт.

Установка

Последним шагом является установка выбранных продуктов. С помощью специального оборудования можно смонтировать бетонное кольцо для колодца.Размеры, диаметр и его цена выбирается в соответствии с рекомендациями, перечисленными выше.

Изначально нужно правильно выбрать место для бетонного кольца. Выгружается из машины недалеко от места работы. Установка может производиться двумя способами. Первый вариант предполагает рытье шахты, в которую опускается ЖБИ. Второй подход использует специальную установку. За счет этого кольцо устанавливается на поверхность и с него удаляется грунт. Постепенно изделие опускают на нужную глубину.

Когда в шахте начнет появляться вода, ее следует откачать насосом. Следует заранее продумать освещение. На глубине будет совсем темно. Требуется кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.

Прочитав рекомендации специалистов, будет легко выбрать бетонное кольцо для колодца. Размер, диаметр и толщина его стенок зависят от многих параметров. Чем крупнее продукт, тем выше его стоимость.Это универсальное устройство, позволяющее качественно обустроить канализацию или водопровод на любом типе участка.

5. Скважины большого диаметра

5. Скважины большого диаметра



5.1 Обоснование строительства скважин большого диаметра
5.2 Размеры для скважин большого диаметра
5.3 Выемка
5.4 Крепление выемки
5.5 Оборудование для подъема и опускания материалов
5.6 Формы
5.7 Бетонные работы
5.8 Безопасность
5.9 Отделка больших диаметр скважины


Как указано в Таблице 1, скважины большого диаметра имеют некоторые недостатки по сравнению со скважинами малого диаметра, в том числе:

— больше усилий и больше времени на строительство
— больше угроз безопасности во время и после строительства
— трудности с предотвращением загрязнения
— обычно более низкая скорость притока для требуемых усилий.

Однако существуют обстоятельства, при которых необходимо строительство колодцев большого диаметра:

я. невозможность приобрести или обслуживать насосы или специальные ковши, необходимые для скважин малого диаметра

ii. желание использовать какой-либо тип системы подъема воды, требующий больше места, чем доступно в колодце малого диаметра (например, непрерывная цепь и ковши)

iii. желание улучшить или отремонтировать существующие скважины большого диаметра. IV. необходимость хранения воды там, где водоносный горизонт имеет крайне низкую проницаемость v.доступна недорогая рабочая сила

VI. имеются местные навыки.

Скважины большого диаметра почти всегда имеют круглое горизонтальное поперечное сечение. Эта конфигурация (i) делает борта наиболее устойчивыми во время земляных работ; (ii) использует наименьшее количество футеровочного материала для данной площади поперечного сечения; и (iii) наилучшим образом использует прочность каменной кладки на сжатие. Одним из возможных исключений могут быть колодцы, в которых в качестве крепи используется горизонтальная деревянная обрешетка. В этом случае горизонтальное сечение будет прямоугольным, предпочтительно квадратным.

Внутренний диаметр вырытых вручную колодцев обычно составляет от одного до двух метров. На нижнем пределе небольшие размеры выемки, как правило, затрудняют работу, так как должно быть место хотя бы для одного рабочего, его инструментов и ковша, в который он загружает вынутый материал. Кроме того, после достижения уровня грунтовых вод цилиндрический кессон обычно опускается внутрь исходной шахты, что еще больше сокращает рабочее пространство.

Однако при увеличении диаметра достигаются определенные практические ограничения, поскольку объем извлеченного материала пропорционален квадрату диаметра, а объем материала, необходимого для облицовки котлована, примерно пропорционален диаметру.Например, объем материала, вынутого из скважины диаметром два метра, будет в четыре раза больше, чем из скважины диаметром один метр. Как следствие, подавляющее большинство выкопанных колодцев имеют диаметр от 1,2 до 1,5 метра (от 4 до 5 футов). Больший размер позволяет одновременно использовать до четырех больших скважинных ковшей при правильном расположении подъемных шкивов.

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды.(а) со стенами из тесаного камня

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды. (b) вырыт в выветренном граните

Существуют котлованы чрезвычайно большого диаметра, выполняющие функцию двойной цистерны-колодца (Рисунок 43). В некоторые из них встроены лестницы по бокам, позволяющие людям спускаться на уровень воды, чтобы окунуться в воду. Однако лестницы обычно используются в основном во время строительства и обслуживания. Возведение таких сооружений не могло быть рекомендовано, за исключением особых случаев, из-за большой трудоемкости строительства.Опускать и поднимать всю массу тела водоноса на поверхность земли с уровня грунтовых вод явно неэффективно. Просто поднять воду будет наиболее эффективно.

Главной целью и задачей земляных работ является точность, как локальная, так и размерная, т. е. центральная линия или ось земляных работ должны поддерживаться как можно более вертикально, при этом радиус земляных работ должен сохраняться как можно более точно относительно оси. Вертикальная точность необходима для предотвращения угловых и смещенных ошибок между последовательными участками крепи.Радиальная точность необходима, потому что выемка действует как внешняя форма для футеровки. Там, где радиус выемки слишком мал, в футеровке образуется тонкое слабое место. Там, где радиус слишком велик, образуется толстое пятно, что приводит к расточительному расходу материала.

Положение оси можно легко и точно определить в любое время и на любой глубине с помощью отвеса. Линия может быть прикреплена к специальной измерительной штанге с отверстием на каждом конце, которая проходит по диаметру скважины на поверхности земли и указывает на два стальных стержня, надежно вбитых в землю по обеим сторонам скважины (рис. 44а).Если этот стержень используется для определения центра скважины в самом начале, он и отвес будут служить для определения оси скважины в любое время, когда она индексируется по двум стальным установочным штифтам. Если существует опасность того, что эти колышки будут сбиты в процессе строительства, их следует забетонировать.

Ручные инструменты местного применения обычно достаточны для проведения раскопок. Это могут быть лопаты, бары, кирки и мотыги. Иногда ручки укорачивают для использования в ограниченном пространстве.Затем яма выкапывается несколько меньшего размера до желаемой глубины, сохраняя дно достаточно ровным. Вынутый материал помещается в ведро или корзину рабочим(и), выполняющим копание, и поднимается на поверхность с помощью веревки и шкива другими рабочими, которые сбрасывают его на некотором расстоянии от колодца. Это расстояние должно быть достаточно большим, чтобы куча выкопанного материала не стала препятствием и не смылась дождем обратно в колодец.

После грубой выемки яма точно обрезается до окончательного размера. Это требует использования отвеса. Один из методов состоит в точном введении заостренного металлического стержня в центр выемки, определяемом отвесом, а затем проверке верхней части стержня с помощью отвеса, чтобы убедиться, что он расположен вертикально. Верхняя часть стержня должна быть не ниже самой высокой точки, подлежащей обрезке. После установки стержень можно использовать в качестве временной оси. Затем можно использовать измерительную линейку для проверки радиуса выемки грунта в процессе обрезки. В качестве альтернативы для окончательной обрезки можно использовать небольшой скребок или мотыгу, прикрепленную к цепи нужной длины, вращающейся вокруг оси.В другом методе используется крестовина, ножки которой чуть короче желаемого диаметра котлована. Этот крест подвешен к отвесу с помощью проушины в его средней точке, так что обе его ножки находятся в горизонтальной плоскости. В стенах котлована аккуратно прорезаны четыре вертикальных паза, чтобы крест мог свободно висеть. Затем обрезка продолжается до тех пор, пока крестовина не будет иметь желаемый зазор в любом положении, когда она подвешена к отвесу. Затем дно котлована следует тщательно выровнять, если необходимо разместить форму для облицовки котлована.

Облицовка котлована служит как минимум трем целям:

я. Он защищает рабочих от обвала во время строительства.

ii. Он стабилизирует стенки колодца, предотвращая отслаивание и вымывание материала во время использования, тем самым продлевая срок службы колодца.

iii. Это может предотвратить попадание поверхностных вод и связанное с этим загрязнение там, где вода предназначена для потребления человеком.

Обычно используются три различные системы футеровки (таблица 3).В данной скважине может использоваться более одной системы в зависимости от возникающих условий. В каждой системе можно использовать несколько различных типов футеровки.

Система I (Таблица 3, Рисунок 44) состоит из выемки грунта и точной обрезки на один метр глубины. Рядом с дном выемки добавляется горизонтальная кольцевая канавка, которая затем облицовывается. Затем выкапывается еще один метр глубины, обрезается и нарезается канавка, что полностью подрывает футеровку первого метра. Однако эта футеровка поддерживается за счет того, что она вставлена ​​в кольцевую канавку.Дополнительную опору можно получить, вбивая короткие отрезки арматурного стержня в радиальном направлении наружу в стороны котлована так, чтобы концы выступали в котлован перед укладкой облицовки. Как только подготовлен второй метр, его аналогичным образом футеровывают. Чередующиеся земляные работы и облицовка продолжаются вниз, пока не будет достигнут уровень грунтовых вод. Здесь необходим другой метод, так как присутствие воды и обычная нестабильность насыщенного материала делают этот метод неприменимым.

Наиболее распространенным методом футеровки является заливка бетоном кольцевого пространства между котлованом и цилиндрической формой. Толщина подкладки варьируется от 5 до 15 см, причем наиболее распространены размеры примерно посередине между двумя крайними значениями. В целом, чем тоньше подкладка, тем больше навыков и осторожности требуется для получения адекватного результата. Перед заливкой важно, чтобы форма была выровнена и тщательно центрирована с помощью отвеса. Форма сконструирована таким образом, что ее можно сложить или разобрать для удаления после того, как футеровка наберет достаточную прочность.После первого метра глубина каждой последующей выемки делается на пять-десять сантиметров больше высоты формы. Это оставляет пространство между верхней частью формы и нижней частью ранее отлитой футеровки, через которое бетон может быть помещен за форму. Это пространство впоследствии должно быть заполнено бетоном. Хотя теоретически можно выкапывать и обкладывать один метр в день, этого трудно достичь постоянно, особенно на больших глубинах.

Важно, чтобы между последовательными заливками была непрерывность.Это может быть обеспечено забивкой отрезков арматурного стержня вертикально вниз в дно котлована по его периферии, где будет укладываться крепь. При заливке футеровки верхние половинки стержней становятся ее частью. Нижние половинки стержней обнажаются при последующей выемке и становятся частью следующей секции крепи. Эти стержни обеспечивают непрерывность между соседними участками футеровки.

Там, где опалубка недоступна, по периметру расчищенного котлована может быть установлена ​​довольно мелкая сетка из вертикальных и кольцевых арматурных стержней.Затем бетонный раствор затирается в арматурную сетку и разглаживается без помощи формы. Этот метод требует больше человеко-часов, большего мастерства и большего количества арматурного стержня, чем предыдущий метод, однако хороший каменщик может добиться удовлетворительного результата.

В альтернативном методе в качестве облицовочного материала используется кирпич или камень. На дно каждого уровня котлована необходимо залить железобетонный порог или кольцо, на которое уложить кирпичную или каменную облицовку. Это кольцо должно хорошо заходить в кольцевую канавку вокруг дна выемки, чтобы оно поддерживало крепь над ним после ее подрыва.

Этот метод сводит к минимуму количество необходимого бетона, арматурного стержня и опалубки, но требует больше человеко-часов и навыков. Также трудно изолировать поверхностные воды с помощью такой футеровки.

Предпринимаются некоторые усилия по изготовлению полуколец из стекловолокна, которые можно легко установить вместо использования бетона. Пока что стекловолокно кажется довольно дорогим и, безусловно, требует сложных производственных технологий, которые часто не доступны там, где необходимы самообслуживаемые колодцы.

Рис. 44 Выемка и крепь колодца большого диаметра. (a) выкопать и обрезать первый метр, включая опорную канавку

Рис. 44 Выемка и облицовка колодца большого диаметра. (б) забить арматурный стержень в борта и дно котлована, установить опалубку и залить бетоном

Рис. 44 Выемка и облицовка колодца большого диаметра. (c) удалить форму и выкопать и обрезать следующий метр глубины

Рис. 44 Выемка и крепь скважин большого диаметра. (d) забейте арматурный стержень в борта и дно котлована, поместите опалубку и залейте бетоном

СИСТЕМА I: ПОПЕРЕМЕННОЕ УГЛУБЛЕНИЕ И ВЫПОЛНЕНИЕ ШАХТЫ
(перед повторением процесса выкапывается и облицовывается примерно один метр глубины)

Общие ограничения и возможности техники

Тип футеровки

А.Залитый железобетон на месте

B. Бетон, затертый в арматурную сетку

C. Кирпич или камень. бетонный «фундамент», закрепленный в стороны котлована

Применяется только над уровнем грунтовых вод из-за отсутствия воды и устойчивости требуются земляные работы. Должен использоваться в сочетании с кессонным методом ниже, чтобы закончить хорошо.

Глубина практически не ограничена.

1. Описание

Бетон заливают в кольцевое пространство, образованное между бортами котлована и складная форма

Достаточно мелкая сетка из вертикального и кольцевого арматурного стержня. вокруг вне раскопок.Бетонный раствор затирается в сетку и разгладить без формы.

На дно котлована заливается кольцевое железобетонное кольцо. Это кольцо вставляется в канавку снаружи котлована и поддерживает на него уложена кладочная футеровка.

2. Требования

Форма сборно-разборная, арматурный стержень, бетон.Кольцевая канавка нарезана вокруг за пределами котлована для поддержки крепи при ее последующем подрытии для дальнейшего углубления.

Арматурный стержень, бетон, квалифицированный каменщик. Кольцевые канавки и/или стержень вбитые радиально в стороны котлована, могут использоваться для поддержки во время подрыв.

Маленькая форма для бетонного кольца, арматурного стержня, бетона, кирпича или камня.

3. Преимущества

Гладкая, прочная, однородная футеровка. Наиболее часто используемый метод. Высокое мастерство не требуется.

Форма не требуется.

Минимальное количество бетона и арматурного стержня, а также размер опалубки.

4.Недостатки

Стоимость формы.

Требуется больше человеко-часов, навыков и арматуры. Бетон, вероятно, быть менее прочным и плотным, чем с плесенью.

Больше человеко-часов, медленнее прогресс, требуется больше навыков. Подкладка наверное не такой прочный, как монолитный бетон. Трудно исключить поверхностные воды.

СИСТЕМА II: РАСПРОСТРАНИТЬ ДО УЗЛА ВОДОНАЛОНА, ЗАТЕМ СДЕЛАТЬ ОБЛИЦОВКУ ВВЕРХ

Общие ограничения и возможности техники

Тип футеровки

А. Залитый железобетон на месте

B. Кирпич или камень по

C. Деревянные ограды или другие деревянные конструкции

Применяется только над уровнем грунтовых вод из-за отсутствия воды и устойчивости требуются земляные работы. Должен использоваться в сочетании с кессонным методом ниже, чтобы закончить хорошо.

Глубина практически не ограничена.

1. Описание

Бетон заливается в кольцевом пространстве между формой и выемкой. Каждый заливка равна высоте формы и идет снизу вверх.

На дне котлована и крепи заливается кольцевой бетонный фундамент укладывается на него.

Лесоматериалы или бревна, уложенные горизонтально в прямоугольной выемке («бревенчатая хижина») мода). В качестве альтернативы можно использовать вертикальные шесты с расщепленным бамбуком, переплетенным горизонтально. вокруг них корзинная мода.

2. Требования

Форма сборно-разборная, арматурный стержень, бетон.

Бетон, арматурный стержень, кирпич или камень

Подходящая древесина.

3. Преимущества

Минимальные потери времени и материалов при необходимости ликвидации скважины без завершение. Гладкая, прочная равномерная подкладка. Высокая квалификация не требуется.

Минимальные потери времени и материалов при необходимости ликвидации скважины без завершение. Количество бетона и арматуры сведено к минимуму,

Минимальные потери времени и материалов при необходимости ликвидации скважины без завершение.Низкие первоначальные затраты и человеко-часы.

4. Недостатки

Вал без футеровки представляет угрозу безопасности!
Стоимость формы-

Вал без футеровки представляет угрозу безопасности!
Для футеровки требуется больше навыков и человеко-часов. Трудно исключить поверхностные воды.

Вал без футеровки Опасен!
Не исключена низкая жизнь живых поверхностных вод.

СИСТЕМА III: РАКОВИНА ПРЕДВАРИТЕЛЬНО ФОРМОВАННАЯ ЦИЛИНДРИЧЕСКАЯ ОБЛИЦОВКА ПУТЕМ ПОДРАБОТКИ

Общие ограничения и возможности техники

Тип футеровки

А. Сборный железобетонный кессон

Б.Кирпич или камень на армированном кольце

C. Сборный стальной кессон

D. Вертикальные доски, поддерживаемые внутренними горизонтальными кольцами

Применяется как выше, так и ниже уровня грунтовых вод. (пористый или перфорированный материал, используемый ниже уровня грунтовых вод для обеспечения доступа воды.) Может использоваться исключительно или в сочетании с вышеуказанными методами.

Глубина обычно ограничивается трением по бокам до 5-10 диаметров.

1. Описание

Цилиндрический кессон с режущей кромкой внизу. Может состоять из двух или нескольких секций, скрепленных между собой надежно или может быть монолитным, выполненным заливки.

Врезное кольцо предварительно отлито и опущено вниз. Кессон поставлен на прикол звенеть. Можно использовать специальные блоки, через которые проходит арматурный стержень. их для дополнительной прочности.

Цилиндрическая сталь с режущей кромкой внизу и необходимым усилением ребра.

Доски заточены на нижнем конце и забиты поштучно по мере раскопок.

2.Требования

Бетон, арматурный стержень, формы для внутренних и наружных поверхностей. Средства для скрепления секций между собой. Средства для опускания секций кессона в колодец, если это необходимо.

Бетон, арматурный стержень, форма для резки кольца, кирпича или камня.

Цилиндрические стальные металлоизделия для спуска в скважину.

Планка, опорные кольца из стали или клееного дерева.

3. Преимущество

Кессоны могут быть залиты на месте. Не требует высокой квалификации или чрезмерного человеко-часы. Наиболее часто используемый метод.

Количество бетона и арматурного стержня и размер формы

Легкий вес для опускания в колодец.Не трескается, если происходит осаждение. Последовательные секции могут быть скреплены болтами.

Достаточно легкие детали для опускания в колодец. Кессон не треснет, если происходит оседание.

4. Недостатки

Требуются формы и оборудование для опускания.

Больше человеко-часов, требуется больше навыков.Кессон может треснуть при отстаивании если арматурный стержень не используется.

Вероятно, необходимо изготовить за пределами площадки и транспортировать. Вес может должны быть добавлены, чтобы разрешить погружение.

Срок службы досок ограничен.

Система II (Таблица 3, Рис. 45) заключается в опускании котлована до уровня грунтовых вод без облицовки.Затем возводят облицовку от дна котлована до поверхности земли любым из методов, описанных в разделе «Система I».

В тех случаях, когда питьевая вода не требуется, для облицовки колодца иногда используют деревянную обрешетку. Он состоит из горизонтальных бревен, уложенных внутри прямоугольного вала с перекрывающимися концами, в стиле «бревенчатой ​​​​хижины». Там, где древесина в изобилии, это делает недорогую и быструю облицовку, но с ограниченным сроком службы.

Еще одна деревянная облицовка с еще более ограниченным сроком службы состоит из ряда вертикальных столбов, примерно очерчивающих круговую выемку.Они переплетены с тяжелым расколотым бамбуком, закрученным по спирали по горизонтали, образуя более или менее непрерывную подкладку.

Хотя Система II несколько быстрее и проще, чем Система I, и должна давать футеровку с минимальными разрывами , ее нельзя рекомендовать из-за опасности, связанной с работой на дне шахты без футеровки.

Рис. 45 Установка сборных железобетонных кессонов в вырытый до уровня грунтовых вод колодец без облицовки

Система III (Таблица 3) заключается в погружении предварительно сформированного цилиндрического кессона с открытым концом путем выемки грунта внутри него и под его краями, что позволяет ему опускаться под собственным весом. Это единственная практичная система для земляных работ ниже уровня грунтовых вод, поскольку стороны котлована обычно не имеют достаточной прочности, чтобы поддерживать себя при насыщении. По этой причине Система III почти всегда используется для заканчивания скважин, которые были облицованы Системой I или Системой II выше уровня грунтовых вод. Кроме того, скважина может быть построена полностью кессонной системой проходки, начиная с уровня земли (Рисунок 46). Однако в этом случае глубина скважины может быть ограничена примерно десятикратным ее диаметром из-за увеличения трения на внешней стороне кессона.Если желательна большая глубина, можно использовать второй кессон, который выдвигается внутрь первого. Обычно часть кессона, находящаяся ниже уровня грунтовых вод, либо перфорируется, либо делается пористой, чтобы вода могла поступать в колодец. Нижняя кромка должна быть скошена внутрь, чтобы сформировать острую режущую кромку, чтобы свести к минимуму ее сопротивление погружению. Если кессоны изготовлены из каменной кладки, следует широко использовать арматурный стержень, чтобы предотвратить растрескивание при обращении, во время погружения и на месте.

Рис. 46 Скважина, сооруженная путем подрыва сборных железобетонных кессонов, начиная с поверхности земли

Кессоны обычно проектируются таким образом, чтобы их высота могла увеличиваться по мере проходки. Это помогает поддерживать размер и вес единиц, с которыми необходимо обращаться, на более управляемом уровне. Увеличение роста может быть достигнуто за счет:

я. использование форм для заливки новых бетонных секций целиком поверх старых. При этом должна быть обеспечена непрерывность вертикального арматурного стержня от одной секции к другой;

ii.постепенно укладывая кирпич или камень для формирования кессона нужной высоты поверх железобетонного врезного кольца;

iii. добавление предварительно сформированных разделов поверх существующих разделов.

В последнем случае чрезвычайно важно, чтобы последовательные секции были надежно соединены, чтобы предотвратить разделение во время погружения или во время использования.

Разработано несколько способов соединения сборных железобетонных секций кессона (рис. 47):

(a) Нижняя секция кессона может быть отлита с тремя или четырьмя длинными стальными стержнями, выступающими из нее вертикально вверх.Последующие секции отливают через них с вертикальными отверстиями, чтобы их можно было надевать на стержни. Стержни могут иметь резьбу на верхнем конце, а гайки используются для скрепления пакета секций кессона.

(b) Три или более стальных стержня, ленты или троса проходят вертикально снизу вверх вдоль внутренней поверхности кессонной трубы. Каждая из них оснащена соответствующими крючками для крепления сверху и снизу стопки, а также натяжным устройством для надежной фиксации стопки вместе.

(c) Горизонтальные стальные выступы в трех или более местах вверху и внизу каждой секции кессона выступают на несколько сантиметров в колодец. Выступы в верхней части секции кессона крепятся болтами к соответствующим выступам в нижней части последующей секции, таким образом соединяя их.

(d) Небольшие стальные пластины с отверстиями для болтов устанавливаются заподлицо с верхней и нижней поверхностями секций кессона. Эти пластины закрепляются в кессоне путем приваривания их к вертикальным кускам арматурного стержня перед заливкой кессона.Когда бетон для обсадной трубы заливается, вокруг плиты опускается небольшое количество. Это позволяет вставить короткий болт сзади одной пластины. Болт проходит через отверстие соответствующей пластины в соседней секции кессона, а гайка используется для соединения двух секций вместе. После того, как все гайки затянуты, бетон, который был пропущен вокруг крепежных пластин, затирается на место. Этот способ имеет небольшое преимущество перед двумя предыдущими, так как никакие крепления не выступают в скважину.

Рис. 47 Способы крепления секций кессона. (a) секции кессона со сборными отверстиями, надетыми на стержни

Рис. 47 Способы крепления секций кессона. (b) секции, скрепленные стержнями или ремнями

Рис. 47 Методы крепления секций кессона. (в) стальные выступы, выступающие в скважину

Рис. 47 Способы крепления секций кессона. (d) стальные пластины, закрепленные на секциях

Помимо каменных кессонов, иногда используются стальные, дощатые и кирпичные кессоны.Стальные кессоны могут потребовать навыков изготовления и оборудования, которых нет рядом с буровой площадкой. Дощатые кессоны состоят из вертикальных досок с заостренными нижними концами, расположенных вокруг внутренних опорных колец. По мере раскопок отдельные доски забиваются вниз. Срок службы дощатого кессона, как правило, значительно меньше, чем у каменного корпуса, особенно частей, подвергающихся воздействию воздуха время от времени.

Устройство, позволяющее воде поступать в колодец через стенки кессона (рис. 48), вероятно, является наиболее важной характеристикой колодца и часто наименее удовлетворительной его характеристикой. Иногда он становится «ахиллесовой пятой» хорошо построенного колодца.

Рис. 48 Способы обеспечения притока воды через стены кессона (a) литые отверстия в кессоне

Рис. 48 Способы обеспечения притока воды через стены кессона (b) пористый бетон

4

4

4 48 Способы обеспечения притока воды через стенки кессона (c) «окна» из перфорированной пластины из нержавеющей стали

Формы для колодезных кессонов часто снабжены отверстиями, через которые могут быть вставлены куски стержня малого диаметра.Эти стержни извлекаются после того, как бетон в форме частично схватится, оставив отверстия в стенке кессона, через которые вода может попасть в колодец. Однако, если водоносный горизонт не является относительно грубым, таких отверстий, как правило, слишком мало и они слишком велики в диаметре. В результате мелкодисперсный материал в водоносном горизонте может быть увлечен водой и унесен в скважину. Это потребует периодического удаления тонкодисперсного материала из скважины. Постепенно в водоносном горизонте за пределами обсадной трубы могут образовываться большие пустоты.Возможное обрушение этих пустот может также привести к обрушению дна скважины, что сделает его бесполезным. Входные отверстия иногда имеют наклон вверх, идущий снаружи внутрь, чтобы препятствовать попаданию мелких частиц. Сомнительно, насколько эффективен этот метод. Мелкий гравий может быть введен между внешней стороной кессона и облицовкой скважины во время проходки, чтобы сформировать гравийную набивку вокруг кессона. Такой гравийный фильтр может улучшить проницаемость и уменьшить количество мелких частиц, попадающих в скважину.

Альтернативой является изготовление кессона из пористого бетона. Делается это путем измельчения песка из обычной цементно-песчано-крупнозернистой смеси. Рекомендуемое соотношение цемент:песок:крупный заполнитель 1:1:4. Изготовленный таким образом пористый бетон значительно менее плотный и прочный, чем обычный бетон. Поэтому он должен быть сделан с большим количеством армирования и с ним нужно обращаться более осторожно, чем с обычным бетоном. Однако этот метод обеспечивает большую площадь инфильтрации и предотвращает попадание мелкодисперсного материала в скважину.

Второй вариант состоит в том, чтобы сделать «окна» в стенках кессона из листов нержавеющей стали с достаточно мелкой перфорацией. Это может предотвратить попадание мелочи, но поскольку «окна» составляют довольно небольшой процент площади кессона, приток воды также может быть ограничен.

Другие системы используют непроницаемый кессон и полагаются на воду, поступающую со дна колодца или через фильтры колодца, утопленные вертикально в дно колодца, или вытесняемые радиально через порты в кессоне.Они будут описаны более подробно позже.

Кессон заглубляют, удаляя равномерный слой материала со дна колодца, работая как можно ближе к краю кессона. По мере погружения кессона необходимо внимательно следить за тем, чтобы он оставался вертикальным. Если одна сторона опускается медленнее, чем другая, раскопки следует несколько сконцентрировать в этой точке, чтобы попытаться восстановить вертикальное положение кессона. Если ситуация сохраняется, цепь или трос с поверхности земли могут быть прикреплены к нижней стороне кессона и натянуты на них с помощью лебедки или полиспаста, чтобы замедлить спуск в этой точке.

Поскольку кессон опускается ниже уровня грунтовых вод, приток воды в колодец начинает препятствовать дальнейшим земляным работам. Затем вычерпывание обычно чередуется с рытьем. Это сильно замедляет продвижение и нередко приводит к тому, что рытье колодца завершается на недостаточной глубине. Строительство или углубление колодца в то время года, когда уровень воды находится на минимальном уровне, может помочь несколько облегчить эту проблему. Там, где это возможно, иногда используются мотопомпы для опорожнения колодца.Однако, если скважина достаточно глубокая, центробежные насосы могут не иметь необходимой грузоподъемности. Практика установки мотопомпы в колодец с плохим воздухообменом очень опасна для находящихся в колодце из-за накопления угарного газа. Твердые частицы, попадающие в воду, вызывают чрезмерный износ большинства типов насосов. По этой причине диафрагменные насосы обычно используются для осушения котлованов.

Лучшим решением представляется разработка методов, позволяющих проводить раскопки под водой.Такие методы обычно не используются. Исключением является использование обычных механизированных кранов или буксирных канатов с ковшами типа «ракушка-моллюск» или «апельсиновая корка». Аналогичные методы необходимо разработать для низкокапитальных и трудоемких проектов. Предлагаются две возможности: (i) большая, тяжелая желонка или шламовая шаланда, подобные тем, которые описаны в разделе о скважинах малого диаметра. Это может быть приведено в действие рабочими на уровне земли и управляемым рабочим на строительных лесах у дна колодца; и (ii) маленькое ведерко из апельсиновой корки или аналогичное ведерко. Как и желонку, ее поднимали и опускали рабочие на уровне земли и направляли рабочие у дна колодца.

Возможность копания под водой позволит погрузить кессон на нужную глубину и станет важным преимуществом при строительстве колодцев, вырытых вручную.

Поскольку весь извлеченный материал должен быть поднят из колодца, а все строительные материалы для футеровки, кессонов и т. д. должны быть спущены в колодец, а рабочие должны подниматься и опускаться несколько раз в день, безопасная и адекватная система для выполнения это должно быть разработано (рис. 49).

Рис. 49 Опускание кессона в колодец с помощью подвесного шкива и стального троса, вытягиваемого джиповой лебедкой

Минимальным требованием является наличие прочного каната и шкива, достаточно точно расположенных над центром колодца на высоте не менее плеча. Его можно подвешивать к штативу, как показано на рис. 9, или к поперечной балке на вертикальных опорах. В любом случае опоры или вертикальные опоры должны быть установлены в бетон или глубоко заглублены для обеспечения устойчивости, когда на канат, проходящий через блок, возлагаются большие горизонтальные нагрузки. Используемая опора шкива, шкив и канат или трос должны выдерживать самую большую нагрузку, которой, несомненно, будут секции кессона. Усиленная секция кессона высотой один метр, внешним диаметром 130 см и толщиной стенки 7,5 см будет весить примерно 800 кг. Иногда кессоны изготавливают полуметровыми секциями для уменьшения веса. Для этого потребуется как минимум веревка из манильской пеньки диаметром 30 мм, шкив диаметром 20 см и поперечный брус из прочной твердой древесины 25 см на 25 см в поперечном сечении, если расстояние между опорами равно 2.5 метров. В качестве альтернативы можно использовать стальной трос диаметром 12 мм. Следует подчеркнуть, что это минимальных размеров .

Различные ручные лебедки с ручными кривошипами, редуктором, тросовым барабаном, храповыми механизмами и ручным тормозом можно приобрести для использования на проектах строительства скважин. Катушка должна быть достаточно большой, чтобы вместить достаточный кабель для достижения дна колодца. Это несколько дорого, и хотя они удобны, они не являются абсолютно необходимыми. Спуск тяжелых грузов можно осуществить, обернув веревку тремя или четырьмя витками вокруг гладкой круглой стойки, надежно вкопанной в землю на некотором расстоянии от колодца (Рисунок 50).Между веревкой и стойкой возникает достаточное трение, так что рабочие, удерживая свободный конец веревки, могут без труда спустить тяжелый груз. Этот столб должен быть примерно в человеческий рост, а его вершина должна отклоняться от колодца, чтобы веревка не могла слететь с вершины столба. Самый тяжелый груз, который необходимо поднять, — это вес одного человека. Его могут поднять 3-5 рабочих. Свободный конец веревки должен быть протянут вокруг тормозной стойки и удерживаться в натянутом состоянии дополнительным рабочим, чтобы исключить любую возможность падения рабочего.Такой же практики следует придерживаться при подъеме вынутого грунта из колодца для защиты рабочего на дне колодца.

Рис. 50 Опускание кессона с помощью тормозной стойки

Имеются серийно выпускаемые формы для футеровки колодцев и кессонов. Они могут дать отличные результаты при скромных навыках и минимуме труда (рис. 51). Такие формы, однако, относительно дороги, и решение о том, покупать их или нет, зависит от того, сколько скважин необходимо построить, наличия необходимого капитала, имеющихся навыков и стоимости рабочей силы.Менее дорогие пресс-формы могут быть изготовлены на месте. Это может потребовать немного больше времени и навыков для получения хорошего результата. Одна такая форма показана на рис. 52. Она состоит из облицовки из листового металла толщиной 2 мм, натянутой вокруг двух деревянных колец. Этот тип формы можно использовать для футеровки колодцев или для формирования внутренней поверхности кессонов. После застывания бетона деревянные кольца можно сложить и снять. После этого листовой металл можно снять.

Формы могут быть изготовлены полностью из дерева.В этом случае облицовку обычно выполняют из узких деревянных планок, идущих параллельно оси кривизны. Эти облицовочные полосы прикреплены к деревянным ребрам, образуя секции цилиндра, как внешние, так и внутренние. Эти секции должны быть соединены таким образом, чтобы их можно было легко разобрать для снятия. Для получения качественной поверхности форму необходимо тщательно очищать и смазывать маслом перед каждой заливкой.

Простейшая и самая недорогая форма формируется путем тщательного выкапывания желаемой формы в землю и заполнения ее бетоном.Это, однако, требует значительного времени и навыков для достижения точности размеров и хорошего качества поверхности. Кессоны можно изготовить, аккуратно сделав цилиндрическую выемку, которая будет служить формой для внешней поверхности. В форму устанавливается сетка из вертикального и кольцевого арматурного стержня. Бетонный раствор затирается в арматурную сетку, а затем разглаживается вручную. Таким образом, отпадает необходимость во внутренней форме. Должны быть предусмотрены средства крепления к кессонам, чтобы их можно было опустить в колодец.

Сборные железобетонные секции водопропускных труб могут использоваться в качестве кессонов при условии, что разработаны средства для их надежного крепления друг к другу.

Рис. 51. Секции кессона, изготовленные из формы промышленного изготовления (обратите внимание на перфорацию на поверхности для пропуска воды)

Рис. 52 Форма местного производства

Бетон часто играет важную роль в строительстве колодцев. Надлежащая практика может иметь решающее значение для успеха и срока службы скважин большого диаметра.О рекомендуемых практиках написано много книг и статей, поэтому здесь будут упомянуты лишь некоторые принципы и эмпирические правила.

Подходящая смесь для использования при строительстве скважин может иметь приблизительное объемное соотношение:

Вода

Портландцемент

Мелкий заполнитель

Крупный заполнитель

(песок)

(гравий или щебень)

3/4

1

Вода должна быть чистой и использоваться ровно столько, сколько необходимо для укладки бетона. Чем меньше количество воды, тем прочнее бетон. Если песок влажный или мокрый, воды потребуется меньше. Как песок, так и гравий не должны содержать мелких частиц, таких как ил или глина. При необходимости эти мелкие частицы можно вымыть, разложив заполнитель на сите и промыв его водой.

Как песок, так и крупный заполнитель должны иметь градацию размера частиц. Крупнейшие частицы крупного заполнителя не должны превышать 1/3 толщины отливаемой детали.Бетон, который частично затвердел в мешке, следует измельчать и использовать в порошок , а не , поскольку он будет иметь очень низкую прочность.

Если смешивание производится вручную, обычно делают платформу для смешивания из тонкого, непрочного бетона размером не менее 2 м на 2 м. Ингредиенты для одной партии отмеряются на этой платформе, тщательно перемешиваются всухую, а затем добавляется вода.

Когда бетон помещается в формы, пустоты можно устранить, многократно проводя тонким стержнем вверх и вниз по бетону и постукивая по форме молотком.

Бетон следует затвердевать, сохраняя его влажным в течение как минимум семи дней или дольше, если это возможно. Это заметно добавит ему прочности. Это можно сделать, покрыв его влажным песком, землей, соломой или мешковиной.

Бетон прочен на сжатие, но относительно слаб на растяжение. Целью использования стального армирующего стержня является получение достаточной прочности на растяжение без необходимости делать бетон слишком массивным. Там, где бетон заливается на месте, очень хорошо опирается на стабильный материал и не распространяется на большие площади, в его армировании может не быть необходимости.Однако, когда бетон заливается в одном месте, перемещается в другое, а затем имеет сомнительную поддержку, как в случае с кессонами, армирование является необходимостью. Обычной практикой является использование двух наборов арматурных стержней под прямым углом друг к другу (например, вертикальных и кольцевых в кессонах). Два набора связаны вместе тонкой проволокой в ​​точках пересечения, образуя жесткую сетку. Обычной практикой в ​​кессоне может быть арматурный стержень толщиной 6 мм или 8 мм с шагом 10-15 см в обоих направлениях. Перед использованием арматурные стержни следует очистить от грязи или ржавчины.

Определенные опасности присущи строительству колодцев большого диаметра. Необходимо приложить все усилия, чтобы свести к минимуму опасности.

Опасность обвала может быть эффективно устранена путем облицовки каждого метра котлована по мере его выполнения. Возможны два других типа несчастных случаев:

я. Рабочий на дне колодца сбит падающим предметом; либо ковш, используемый для удаления выкопанного материала, инструмент или другое оборудование.

ii.Рабочий, упавший в колодец либо при работе вокруг него, либо при входе в него.

Первый тип аварий можно свести к минимуму за счет:

а. иметь постоянное крепление между ковшом и тросом и всегда иметь свободный конец троса, закинутого вокруг тормозной стойки;

б. иметь любые инструменты или оборудование, которые должны использоваться вблизи края колодца, прикрепленные к надежно закрепленному шнуру и не допуская на землю вокруг колодца мусора или выкопанного материала;

в.обеспечение рабочего в колодце каской. Излишне говорить, что рабочий никогда не должен находиться в колодце, когда опускают тяжелую деталь, такую ​​как кессон.

Несчастных случаев второго рода можно избежать, если:

а. поддерживать землю вокруг колодца ровной и свободной от препятствий;

б. закрепление свободного конца веревки на тормозной стойке, чтобы за него мог ухватиться любой, кто потеряет равновесие;

в. предоставление подходящего стула боцмана для человека, входящего в колодец, и всегда удерживание свободного конца веревки вокруг тормозной стойки при подъеме или опускании рабочего.Веревка местного производства может быть ненадежной или долговечной. По этой причине в качестве меры предосторожности рекомендуется использовать веревку из манильской пеньки. Веревку следует часто осматривать на наличие повреждений или износа. Он также должен быть максимально очищен от грязи и песка.

Для входа и выхода из колодца можно использовать веревочную лестницу, но это довольно утомительно для рабочего. Особенно в теплом климате дно колодца является жарким и душным местом для работы. После достижения колодцем определенной глубины следует проветрить колодец.Использовались такие устройства, как большие кузнечные мехи или ручные воздуходувки, соединенные с трубами большого диаметра.

Когда вода в колодцах большого диаметра опускается значительно ниже ее статического уровня, давление, оказываемое на материал на забое колодца водой в колодце, может быть значительно меньше, чем давление, оказываемое на него водой, окружающей колодец . В этих условиях может возникнуть так называемое «быстрое» состояние, в результате которого донный материал вздымается или течет вверх, частично заполняя скважину.Это указывает на то, что кессон недостаточно проницаем и оказывает слишком большое сопротивление притоку воды из водоносного горизонта.

Если донный материал, который втекает, постоянно удаляется, вокруг кессона снаружи может образоваться полость. Обрушение этой полости может серьезно повредить или разрушить скважину.

Эту проблему можно решить, утяжелив дно колодца либо диском из пористого бетона, либо слоем среднего и крупного гравия или щебня.В любом случае толщины или глубины 20-25 см, вероятно, будет достаточно.

Лучшее долгосрочное решение состоит в том, чтобы найти методы улучшения пористости кессона, тем самым уменьшая его сопротивление притоку.

Все колодцы большого диаметра должны иметь парапет высотой примерно по пояс. В дополнение к значительному снижению риска падения детей, взрослых и животных, это также значительно снижает количество мусора, который ветром или ногой попадает в колодец.

Тип конструкции вокруг верхней части колодца определяется назначением колодца.Если он предназначен для хозяйственно-питьевого водоснабжения, круглая площадка из непроницаемого бетона должна выступать из колодца на 2-3 метра. Платформа должна наклоняться в сторону от колодца. В одном случае ободок вокруг внешней стороны платформы был спроектирован так, чтобы собирать всю пролитую воду, которая затем направлялась в желоб для поения скота. В любом случае пролитую воду следует отводить подальше от колодца.

Если колодец будет использоваться для орошения, тип водоподъемного устройства будет определять, какая надстройка необходима.При использовании ручного или мотопомпы верх колодца может быть закрыт сборной бетонной плитой, что устраняет источник загрязнения.


На этой неделе в 1977 году светская львица Сандра Уэст была похоронена в своем Ferrari в Сан-Антонио

Примечание редактора: эта история впервые вышла в 2017 году. Илин Уэст похоронят в ее дорогом спортивном автомобиле Феррари.

Об этом сообщила газета San Antonio Express-News в 1977 году, когда труп техасской светской львицы в нижнем белье был похоронен в ее любимом темно-синем Ferrari 330 America 1964 года выпуска на кладбище недалеко от Ист-Сайда.

19 мая 1977 года Уэст — светская львица из Беверли-Хиллз и вдова техасского нефтяного магната Айка Уэста — и ее автомобиль стоимостью 20 000 долларов были помещены в бетонный ящик, помещенный в могилу на масонском кладбище Аламо и залитый цементом, чтобы помешать вандалам.

И хотя многие собрались на похороны, никто не оплакивал родных или друзей.

Вместо этого около 300 зрителей и репортеров наблюдали за тем, как подъемный кран обходит надгробия и опускает ящик в могилу размером 19 футов в длину, 10 футов в ширину и 9 футов в глубину, согласно оригинальному отчету Express-News от 19 мая 1977 года.

Нажмите на слайд-шоу, чтобы увидеть фотографии из уникального захоронения, которые собрали сотни.

«Конечно, это самые необычные похороны, которые я когда-либо проводил», — сказал тогда журналистам распорядитель похорон Портер Лоринг. «Это была тяжелая битва за то, чтобы сделать это как можно менее сенсационным».

Светская львица, которая умерла от передозировки лекарств, отпускаемых по рецепту, 10 марта, просила в завещании 1972 года, чтобы она была похоронена «рядом с моим мужем в моей кружевной ночной рубашке от Porter Loring (Mortuary) и в моем Ferrari с удобным наклоном сиденья». говорится в отчете.

На момент смерти она жила среди богатых и знаменитых в Беверли-Хиллз и имела состояние в 5 миллионов долларов, унаследованное от мужа после его смерти в 1968 году.

Согласно архивным данным, в ожидании судебного постановления судьи Лос-Анджелеса ее тело было временно захоронено в мавзолее в Мемориальном парке Сансет в Сан-Антонио.

СВЯЗАННО:  Житель Правительственного холма находит надгробие, зарытое во дворе, и это не первое

Феррари 1964 года прибыл поездом 18 мая и находился под наблюдением двух вооруженных охранников в уединенном месте, пока рабочие устанавливали труп Уэста.

Вернувшись в Калифорнию, вдова оставила коллекцию марок на 500 000 долларов, драгоценностей на 500 000 долларов, рыболовную катушку из цельного золота, два дополнительных Ferrari и Stutz Blackhawk, согласно сообщению Express-News от 13 апреля 1977 года.

Согласно отчету от 15 июня 1977 года, этим летом на аукционе были проданы автомобили Ferrari, а также кольца весом 4,97 и 6,98 карата, которые были проданы за 305 000 и 110 000 долларов соответственно.

Неясно, в какой модели Феррари Уэст был похоронен.

СВЯЗАННЫЕ:  От богатых светских деятелей до знаковых военных деятелей, вот самые известные могилы Сан-Антонио

Богатство Уэст было оставлено ее зятю, Солу Весту III, в соответствии с завещанием 1972 года, хотя неизвестное, дополнительное завещание, составленное в 1976 году, привело к судебным баталиям, которые попали в заголовки национальных газет через несколько месяцев после ее смерти.

Последнее завещание оставило бы миллионы юристу из Сан-Антонио и давнему другу семьи Фреду Симаану, хотя в «припадке гнева» он пометил страницы «недействительно» после того, как Уэст «шесть раз за ночь выводил его из постели, чтобы говорить о чистом и абсолютном ничто», — говорится в отчете от 23 марта 1977 года.

Уэст злоупотреблял лекарствами, отпускаемыми по рецепту, и неустойчивое поведение Уэста разнеслось по залам суда, когда судья Лос-Анджелеса приказал провести дознание.

СВЯЗАННО: Архитектурная фирма нашла вековую цистерну под домом Халфф в парке Хемисфэр

Тем летом ее лечащий врач, доктор Рэймонд Уэстон, свидетельствовал, что она вела себя «странно», и назвал ее «психотиком со склонностью к паранойе и галлюцинациям», говорится в отчете от 19 июля 1977 года.

И вот, почти 40 лет спустя, травянистый участок, покрывающий «причудливую» женщину и ее заветный Феррари, ежегодно посещают тысячи любителей истории и экскурсантов. Кладбище является остановкой во время нескольких экскурсий, включая экскурсии по району Сан-Антонио, экскурсию по кладбищам Истсайд и Go! Историческая пешеходная и беговая экскурсия по ЮАР.

Среди других выдающихся жителей масонского кладбища Аламо – Клара Дрисколл, которая помогла сохранить Аламо в 1900-х годах; Джон Лэнг Синклер, композитор «Глаза Техаса», школьной песни Техасского университета; и Роберт Х.Х. Хагман, дизайнер River Walk.

[email protected]

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
