Выбор сечения кабеля: Калькулятор расчета сечения кабеля

Содержание

Калькулятор сечения — расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:

Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:

  • Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
  • Линии сети постоянного тока
  • Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности 0.95 0.90 0.
85
0.80 0.75 0.70
Материал жилы Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
Кабели до 1 кВ 70.0 120.0 50.0 95.0 35.0 70.0 35.0 50.0 25.0 50.0 25.0 35.0
Кабели 6-10 кВ 50.0 95.0 35.0 50.0 25.0 50.0 25.0 35.0 16.0 25.0 16.0 25.0
Провода в трубах 50.0 95.0 35.0 50.0 35.0 50.0 25.0 35.0 16. 0 25.0 16.0 25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.

Зачем вообще делать расчет сечения кабеля?

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества.

А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами — в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода — это основные элементы электрической проводки в доме или любом другом помещении. И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

Расчет сечения кабеля по мощности — ISEE GROUP

Расчет сечения кабеля по мощности

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке


Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

Медные жилы провода, кабеля
Сечение жилы провода
(
Сечение токопроводящих жил. мм)
Напряжение 220 В
Напряжение 380 В

ток

мощность

ток

мощность

1,5 мм 19 А 4,1 кВт 16 А 10,5 кВт
2,5 мм 27 А 5,9 кВт 25 А 16,5 кВт
4 мм 38 А 8,3 кВт 30 А 19,8 кВт
6 мм 46 А 10,1 кВт 40 А 26,4 кВт
10 мм 70 А 15,4 кВт 50 А 33,0 кВт
16 мм 85 А 18,7 кВт 75 А 49,5 кВт
25 мм 115 А 25,3 кВт 90 А 59,4 кВт
35 мм 135 А 29,7 кВт 115 А 75,9 кВт
50 мм 175 А 38,5 кВт 145 А 95,7 кВт
70 мм 215 А 47,3 кВт 180 А 118,8 кВт
95 мм 260 А 57,2 кВт 220 А 145,2 кВт
120 мм 300 А 66,0 кВт 260 А 171,6 кВт

Алюминиевые жилы провода, кабеля
Сечение жилы провода

(Сечение токопроводящих жил. мм)
Напряжение 220 В Напряжение 380 В
ток

мощность

ток

мощность

2,5 мм 20 А 4,4 кВт 19 А 12,5 кВт
4 мм 28 А 6,1 кВт 23 А 15,1 кВт
6 мм 36 А 7,9 кВт 30 А 19,8 кВт
10 мм 50 А 11 кВт 39 А 25,7 кВт
16 мм 60 А 13,2 кВт 55 А 36,3 кВт
25 мм 85 А 18,7 кВт 70 А 46,2 кВт
35 мм 100 А 22,0 кВт 85 А 56,1 кВт
50 мм 135 А 29,7 кВт 110 А 72,6 кВт
70 мм 165 А 36,3 кВт 140 А 92,4 кВт
95 мм 200 А 44,0 кВт 170 А 112,2 кВт
120 мм 230 А 50,6 кВт 200 А 132,0 кВт

Какой провод будет лучше, медный или алюминиевый?

  • медь более гибкая, прочная и менее ломкая, чем алюминий;
  • поверхность меди менее подвержена окислению и дольше сохраняет качество контактов при коммутации в распределительных коробоках;
  •  проводимость меди примерно в 1,7 раза выше, чем у алюминия, что означает большую нагрузку при меньшем сечении.

Калькулятор расчета сечения кабеля по диаметру

Правильный выбор электрического кабеля для питания электрооборудования – залог длительной и стабильной работы установок. Использование неподходящего провода влечет за собой серьезные негативные последствия.

Физика процесса порчи электрической линии вследствие использования неподходящего провода такова: из-за недостатка места в кабельной жиле для свободного передвижения электронов повышается плотность тока; это приводит к избыточному выделению энергии и повышению температуры металла. Когда температура становится слишком высокой, оплавляется изоляционная оболочка линии, что может стать причиной пожара.

Чтобы избежать неприятностей, необходимо использовать кабель с жилами подходящей толщины. Один из способов определить площадь сечения кабеля – отталкиваться от диаметра его жил.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится.

Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Выбор по таблице

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:

Диаметр проводника, мм Сечение проводника, мм2
0.8 0.5
1 0.75
1.1 1
1. 2 1.2
1.4 1.5
1.6 2
1.8 2.5
2 3
2.3 4
2.5 5
2.8 6
3.2 8
3.6 10
4. 5 16

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.

В воздухе (лотки, короба,пустоты,каналы) Сечение,кв.мм В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые жилы
Ток. А Мощность, кВт Тон. А Мощность, кВт Ток, А Мощность, кВт Ток. А Мощность,кВт
220 (В) 380 (В) 220(В) 380 (В) 220(В) 380 (В) 220(В)
19 4. 1 17.5


1,5 77 5.9 17.7

35 5.5 16.4 19 4.1 17.5 7,5 38 8. 3 75 79 6.3
35 7.7 73 77 5.9 17.7 4 49 10.7 33.S 38 8.4
*2 9.7 77.6 37 7 71 6 60 13. 3 39.5 46 10.1
55 17.1 36.7 47 9.7 77.6 10 90 19.8 S9.7 70 15.4
75 16.5 49.3 60 13. 7 39.5 16 115 753 75.7 90 19,8
95 70,9 67.5 75 16.5 49.3 75 150 33 98.7 115 75. 3
170 76.4 78.9 90 19.8 59.7 35 180 39.6 118.5 140 30.8
145 31.9 95.4 110 74.7 77.4 50 775 493 148 175 38. 5
ISO 39.6 118.4 140 30.8 97.1 70 775 60.5 181 710 46.7
770 48.4 144.8 170 37.4 111.9 95 310 77. 6 717.7 755 56.1
760 57,7 171.1 700 44 131,6 170 385 84.7 753.4 795 6S
305 67.1 700.7 735 51. 7 154.6 150 435 95.7 786.3 335 73.7
350 77 730.3 770 59.4 177.7 185 500 110 379 385 84. 7

Перевод ватт в киловатты

Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты.

1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт.

Примеры

Пример 1. Необходимо определить значения допустимых тока и мощности для медного провода с диаметром жилы 2,3 мм. Напряжение питания – 220 В.

В первую очередь следует определить площадь сечения жилы. Сделать это можно по таблице или по формуле. В первом случае получается значение 4 мм2, во втором – 4,15 мм2.

Расчетное значение всегда более точное, чем табличное.

С помощью таблицы зависимости сечения кабеля от мощности и тока, можно выяснить, что для сечения медной жилы площадью 4,15 мм2 допустима мощность 7,7 кВт и ток 35 А.

Пример 2. Необходимо вычислить значения тока и мощности для алюминиевого многожильного провода. Диаметр жилы – 0,2 мм, число проволок – 36, напряжение – 220 В.

В случае с многожильным проводом пользоваться табличными значениями нецелесообразно, лучше применить формулу расчета площади сечения:

Теперь можно определить значения мощности и тока для многожильного алюминиевого провода сечением 2,26 мм2. Мощность – 4,1 кВт, ток – 19 А.


Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.




Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.


Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:

Сечение токопроводящей жилы, мм2 Для  кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6



Сечение токопроводящей жилы, мм2 Для  кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

Таблица выбора сечения силового кабеля. Термины в электротехническом оборудовании. Информация. Shop220

 Выбор сечения силового кабеля по мощности.

При подборе электрического силового кабеля или провода очень важен правильный выбор и расчет его сечения. Прежде всего правильный выбор силового кабеля обеспечит безопасность вам, вашей семье и вашему имуществу, ведь значительная часть пожаров возникает именно из-за не правильно расчитанного и выбранного кабеля.
Первое на что необходимо обратить свое внимание при выборе электрического кабеля, это из какого материала выполнены его жилы. В настоящее время основными материалами изготовления кабельной продукции являются алюминий и медь. Алюминиевый кабель в отличии от медного имеет меньшую стоимость, однако он намного хуже по ряду параметров: обладает меньшей электропроводностью, прочностью, сроком службы. Срок службы алюминиевой проводки составляет около 10-15 лет, а срок службы медной около 20-25 лет. Но при этом следует учитывать условия эксплуатации проводов: возможные систематические перегрузки, воздействие агрессивных условий внешней среды. Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).
Также при выборе электрического силового кабеля необходимо правильно подобрать его марку. Даже если в вашем доме нет заземляющего проводника, приобретайте трёхжильный кабель с заземляющим проводом. Он обязательно понадобится вам в будущем.

Таблица выбора сечения медного силового кабеля для электропроводки.
Таблица выбора сечения алюминиевого силового кабеля для электропроводки.



Силовой кабель ВВГ – это электрический кабель, который состоит из медных, однопроволочных жил и покрыт ПВХ-изоляцией черного цвета. Форма ВВГ бывает круглой или плоской. По сравнению с NYM (НУМ), более компактен, и поэтому его легко укладывать в штробы или каналы. Сильно выделяют негорючий его вид, имеющий маркировку нг (силовой кабель ВВГнг). В оболочке и изоляции ВВГнг имеются противопожарные добавки, которые делают его использование намного более электробезопасным. ВВГ (нг) можно использовать и во влажных, и в сухих помещениях. Кабель хорошо подходит для монтажа электропроводки жилых и не жилых помещений и имеет невысокую стоимость.

Силовой кабель NYM (НУМ)  — электрический кабель круглой формы, изготавливается медными однопроволочными жилами, имеющими ПВХ-изоляцию серого цвета, и двумя оболочками, делающими его еще более пожаробезопасным.   Используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц.
Кабель силовой NYM близок по назначению и параметрам к кабелю ВВГ (нг) и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов.

Провод ПВС — представляет собой гибкий электрический кабель, имеющий круглую форму, в состав которого входят скрученные многопроволочные медные жилы с ПВХ-изоляцией белого цвета. Хорошая гибкость делает этот провод отличным выбором для использования в качестве сетевого провода для подключения бытовых приборов, так же его еще называют — соединительный провод. Однако и для монтажа электропроводки ПВС вполне подходит: работу с ним необходимо проводить при температуре от -15°С до + 40°С.

Нажмите на логотип производителя, чтобы посмотреть все его товары в каталоге.

Расчёт сечения кабеля по нагрузке

Расчёт сечения кабеля по нагрузке

Передающий электрический ток кабель является одной из наиболее важных составляющих любой электросети. При выходе кабеля из строя становится невозможной работа всей электрической сети, поэтому во избежание неисправностей и возгораний из-за перегрева необходимо рассчитать сечение кабеля по нагрузке. Чтобы провести такой расчет есть множество причин. Неправильный выбор сечения кабеля может привести к перегреву и оплавлению изоляции, что чревато коротким замыканием и может привести к возгоранию. Проведенный с большой точностью расчет сечения кабеля по нагрузке позволяет быть уверенным не только в безотказной и надежной работе всех электроприборов, но и в полной безопасности людей.

Как рассчитать сечение кабеля по нагрузке

Главным показателем, на который следует опираться при расчете сечения кабеля и выборе его марки, является предельно допустимая нагрузка. Проще говоря, это та величина тока, которую кабель может пропускать в течение длительного времени без перегрева. Предельно допустимую нагрузку можно рассчитать путем простого арифметического сложения мощностей всех включаемых в сеть электроприборов. Для примера рассмотрим некоторые, встречающиеся наиболее часто, бытовые электроприборы, их перечень представлен в таблице:

После того, как мы рассчитали предельно допустимую нагрузку, переходим к следующему этапу, который позволяет достичь безопасности: это расчет сечения кабеля по нагрузке.

1. В случае эксплуатации однофазной сети напряжением 220В используем формулу:

  ,где:

— Р – сумма мощностей всех электроприборов, включаемых в сеть, Вт;

— U — напряжение сети, В;

— КИ = 0.75 — коэффициент одновременности;

  — для бытовых электроприборов.

2. При расчете сечения кабеля для трехфазной сети напряжением 380 В используем формулу:

Итак, мы рассчитали точное значение величины тока, теперь нужно воспользоваться таблицами, в которых можно найти величину сечения кабеля или провода, а также материал, из которого они могут быть изготовлены. В случае, если в результате расчета мы получим значение, которое не совпадает с табличным, стоит выбрать ближайшее к нему, но большее, сечение кабеля. Например, для сети напряжением 220 В мы получили значение величины тока 22 ампера. Такого значения нет в таблице, но ближайшими к нему являются значения 19 А и 27 А. Выбираем значение, которое больше рассчитанного по формуле, в нашем случае это 27 А. Значит, оптимальным выбором будет провод из меди, имеющий сечение 2,5 мм.кв., а не сечением 1,5 мм.кв., который имеет значение предельно допустимой нагрузки 19 А. Если нам нужен кабель не с медными а с алюминиевыми жилами, лучше взять еще большее сечение – 4 мм.кв.

Альтернативным вариантом, как по техническим параметрам, так и по цене, можно назвать алюмомедный кабель.

Существует и ряд других факторов, которые помогаю более точно вычислить оптимальное сечение кабеля. Дело в том, что проводя расчеты необходимо учитывать большое количество факторов, каждый из которых должен рассматриваться отдельно. Одним из наиболее распространенных вопросов относительно выбора кабеля является вопрос о том, какой кабель лучше: медный или алюминиевый. Приведем основные достоинства и недостатки этих материалов, влияющие на выбор:

— медь является более гибким и прочным, но менее ломким, материалом по сравнению с алюминием;

— медь меньше подвергается окислению и в течение длительного времени способна сохранять качество контактов при соединении в распределительных коробках;

— медь имеет проводимость, превышающую этот показатель у алюминия в 1,7 раза, а это означает, что при меньшем сечении возможна большая предельно допустимая нагрузка.

При всех этих достоинствах медь имеет один существенный недостаток: медный кабель дороже алюминиевого в 3-4 раза. Нужно учитывать и то, что для объектов бытового назначения в большинстве случаев Правилами запрещается использование алюминия в качестве проводника, а предписывается использование меди. Эти правила следует соблюдать неукоснительно, поэтому для внутренней электрической сети лучше выбирать медные кабели и провода. Алюминиевый кабель можно беспрепятственно использовать для обустройства ввода электросети в здание, для этой цели подойдут, например, провода СИП.

Расчёт сечения кабеля по нагрузке для помещений

Две предыдущие формулы помогли нам точно рассчитать сечение вводного кабеля, который будет нести максимальную нагрузку, и материал, из которого этот кабель должен быть изготовлен. Теперь аналогичным методом произведем расчеты отдельно по каждому помещению и группам в них. Необходимость таких расчетов объясняется тем, что зачастую нагрузка на разные розеточные группы отличается, порой значительно. Например, розетки, в которые подключены стиральная машина и фен, несут большую нагрузку, нежели розетки с подключенным миксером или кофемолкой. Поэтому, «упрощать» работу и прокладывать без расчетов провод, имеющий сечение 2,5 кв.мм. на розетки может грозить не только необходимостью позже прокладывать новый провод, это прямая угроза безопасности людей.

Напомним, что суммарная нагрузка в любом помещении состоит из двух частей: силовой и осветительной. С осветительной нагрузкой обычно не возникает сложностей, она выполняется с помощью медного провода сечением 1,5 кв.мм. А вот с розетками не все так просто. Обычно наиболее нагруженными линиями считаются кухня и ванная комната, именно здесь располагаются холодильник, электрический чайник, микроволновка, стиральная машина. Для подключения всех этих электроприборов лучше не использовать блоки из 4-6 розеток, а разделить всю эту нагрузку по нескольким розеточным группам. Если такая возможность исключена, то остается один выход – для питания помещения и подвода к розеточным группам использовать кабель сечением не менее 4 кв.мм. Для монтажа электропроводки обычно используют кабели и проводы АППВ, ШВВП или ПВС.

Иногда так называемые «специалисты» советуют использовать для розеток в помещениях кроме кухни и ванной кабель сечением 1,5 кв. мм. Но это чревато не только возникновением черных полос, которые видны под обоями после включения в розетку тепловентилятора или масляного кабеля, но и пожаром. Электросеть – не место для опытов, опасных для жизни Ваших родных и близких, да и вашей собственной!

Итоги

Подводя итоги, можно сделать вывод, что расчёт сечения кабеля по нагрузке – это важная и ответственная работа, которая не терпит халатности и невнимательности, ошибки в которой приводят к самым плачевным последствиям.

Таблицы выбора сечения кабеля по мощности

Таблица подбора сечения кабеля и провода по мощности и силе тока (Сu)

Сечение токопроводящей жилы мм 2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица подбора сечения кабеля и провода по мощности и силе тока (Al)

Сечение токопроводящей

жилы мм 2
Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Выбрать можете и купить кабель и провод Вы в разделе кабельно-проводниковая продукция.


Добавить вопрос / отзыв

Выбор сечения кабеля для квартиры, дома, дачи

Выполнение капитального ремонта или перепланировки квартиры обязательно в себя и замену электропроводки.

Если какие-либо электросистемы серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и минимум лет через 5 после предыдущего ремонта, домашняя работа за это время успевает износиться и устареть.

А если учесть постоянно растущую нагрузку на сеть в связи с появлением всех более совершенных электроприборов, изношенная и устаревшая проводка повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в мест заведении должен только кабель. Такое требование вызвано причинами:

  • провода не должны быть устойчивой к длительному нагреву, изоляция их недостаточна, так как вероятность возгорания на порядок выше;
  • необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что к дополнительным затратам;
  • эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства бытовой проводки необходимо его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия.Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускаются. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, 1зывание и кабели с одной жилой — слой цемента защищ проводник. На самом деле из кабеля с одной жилой электросети в квартирах не устраиваются.статья: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети обычно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, обеспечивает его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяя небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет № 1. При устройстве скрытой проводки запаса сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S = πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабеля в зависимости от метода прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля через изоляционным слоем из полимерных материалов, ПВХ, полиэтилена, регламентирующегося ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям.

Внешняя оболочка для фиксации и защиты от повреждений, обеспечения безопасности.

Как и оболочка жил, она изготовлена ​​из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильной необходимой толщины толщина составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде. статья: → «Маркировка кабеля. Буквенная, цветовая маркировка ».

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при электрическом проводке.

Например, шифр ВВГнг (ож) -0,66 кВ 3х1,5 ниже следующего: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания жилы. Алюминиевый кабель обозначается буквой А, для медианного обозначения не используется.

В таблице представлены основные кабели, используемые при прокладке электропроводки, и их марки назначены.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнего вида кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке.Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех способов:

  • открыто;
  • скрытым;
  • комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода самым быстрым и простым способом, но отнюдь не самым популярным способом. При выполнении работ ущерб эстетичности интерьера не выполняется штробление стен — провод прокладывается непосредственно по стене.статья: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между внутренней стеной и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет № 2. Если необходимо провести несколько групп проводов, використовуйте одну асбестовую прокладку с учетом интервала сразу между отдельными кабелями не менее 5.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны быть на 2-3 мм габариты скобы.

Непосредственно перед введением в коробку на расстоянии до нее 50 мм провода следует закрепить на установке.Не допускается соприкасания окончаний кабеля внутри коробки.

Такой способ проводки подразумевает установку выключателей и диаметр которых должен быть окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка как безопасным образом проходит через негорючем материале. Если поверхность стены сделана из горючего материала, то проводка должна быть произведена по листам асбеста.

При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения запрещается каждый провод дополнительно изолентой.

Закрепления кабеля в штробах выполняется алебастра или хомутов из пластика.

Основные данные, которые следует использовать при устройстве проводки в состоянии, представленном в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично под ним, при этом штробление стен не нужно.

В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, которые через проталкивается петля из проволоки по всему направлению трассы.

Используя петлю сквозь отверстия в гипсокартоне, кабель протягивается в необходимом направлении. Если же гипсокартон на стенах еще не установлен, то сперва выполнить разводку, а затем отделывать поверхность стен.

Прокладка кабеля в установке для подключения розетки при монтаже электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в системе комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабеле-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус.Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи. Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть установлена ​​строго вертикально или горизонтально — это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, используемые для электропроводки по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов.Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку в том случае, если запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

  • Часто сечение кабеля считают равным его диаметр.Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение — это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.
  • При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, превышающий расчетный, к примеру, вместо 2,5 мм2 взять 4 мм2. Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.
  • Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки.Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, создается средство для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасным, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что говорить идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы , кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равным сечения.Кроме того, медь меньше сокращается, более пластичная, а значит, кабель служит дольше без потерь качества и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель согласно требованиям ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно, теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится для открытой проводки, так и для скрытой под штукатурку.Именно трехжильный однопроволочный используйте сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то есть бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А.

Для безопасной работы проводника следует подбирать с запасом пропускной способности, что обеспечивает провод в пределах допустимой величины или проще, чтобы от нагрузки не «поплыла» изоляция.

Кроме того, она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону.Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы.

Если расхождения существенны, это брак.

Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для квартирной помощи другу, самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая покрытая. Но, тогда придётся рассчитывать соответственно защиту и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1,5 до 2,5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен.

Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытового кабеля (номинальное напряжение до 660В) сечением 1,5 и 2,5 мм2 толщина изоляционного слоя по нормативу — 0,6 мм.

Допускается отклонение, но изоляция не должна быть тоньше 0,44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при крепже. Нарушил ли технологию — без микрометра не определишь, если не возишься с кабелями каждый день.Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает поверх жил жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1,8 мм, для одножильных — 1,4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент.Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх нее. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабель или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно указывается год выпуска и изготовителя и пишут маркировку в виде ВВГнг (ож) -0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), гибкий кабель (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с жилы, для алюминия ставится всегда буква А, для меди буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всей ширины примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие.Чтобы видеть, куда какой проводник подключять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазинах, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информациюи на оболочке с дополнительными дополнениями.В ней указывается:

  • на обозначение завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам от кусокрезают, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля электромонтажного материала и сертификат пожарной безопасности.

Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца года.

Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2,5 мм2 , потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер.

Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на третье. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используйте сечение 1,5 мм2. Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! 906 21 , согласно современным правилам электробезопасности, нужно заземлить домашние электроприборы и установить специальные розетки, то есть для прокладки используется трёхжильный. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения обозначения на материалы жил, изоляция, оболочка и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире.

Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью.Рассчитан на напряжение до 660 Вольт.

Относится к гибким небронированным силовым проводам. Может быть от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг кабель ВВГнг-LS кабель ВВГнг FR-LS кабель NYM

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http: // 220pro.ru / catalog / kabel_provod /

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Как правильно выбрать кабель?

В этой статье рассмотрим, какой кабель выбрать для проводки в квартире, в деревянном доме, в бане и в гараже.

С чего начать? Этим вопросом начинается любая деятельность.

Первым этапом надо понять, какой тип жилого помещения мы будем использовать — алюминиевые или медные. Преимущества у алюминия — это цена и легкость.

К недостаткам можно отнести невысокую механическую прочность, малую эластичность (12 изгибов), очень быстрое окисление, что ухудшает контакт, и повышенное сопротивление (вдвое выше, чем у меди), что сводит почти на нет преимущество в легкости.

Что преимуществом меди — это эластичность (80 изгибов), большая прочность, электропроводимость и меньшая окисляемость. Но есть один существенный недостаток — это цена, дороже алюминия в три раза.

Еще следует помнить одно, соединить медный и алюминиевый кабель только через клемник, так чтобы два не соприкасались. Иначе, в месте соприкосновения алюминия и сопротивления тока возрастает, при этом соединении очень сильно нагревается, кабель разрушается, возникает короткое замыкание, что может привести к кчевым последствиям.

Вторым этапом надо выбрать сечение кабеля. Надо понять, какая будет общая нагрузка проводки, для этого требуется рассчитать общую мощность всех подключаемых электроприборов с небольшим запасом. Также стоит рассчитать на каждую розетку необходимую мощность, опять же, с запасом.

И немаловажным будет определиться, в каком месте будет проложен кабель. Далее перейдем к таблице сечения, где можно использовать нужную мощность и места прокладки, мы с легкостью выбрать нужное сечение. Как правило, сечение для розеток — 2,5 кв.мм., для освещения — 1,5 кв.мм.

, а для электрической плиты — 4 кв.мм.

В воздухе (лотки, короба, пустоты, каналы) Сечение, кв. мм. В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые жилы
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
220 Â 380 Â 220 Â 380 Â 220 Â 380 Â 220 Â
19 4,1 12,5 1,5 27 5,9 17,7
25 5,5 16,4 19 4,1 12,5 2,5 38 8,3 25 29 6,3
35 7,7 23 27 5,9 17,7 4 49 10,7 32,5 38 8,4
42 9,2 27,6 32 7 21 6 60 13,2 39,5 46 10,1
55 12,1 36,2 42 9,2 27,6 10 90 19,8 59,2 70 15,4
75 16,5 49,3 60 13,2 39,5 16 115 25,3 75,7 90 19,8
95 20,9 62,5 75 16,5 49,3 25 150 33 98,7 115 25,3
120 26,4 78,9 90 19,8 59,2 35 180 39,6 118,5 140 30,8
145 31,9 95,4 110 24,2 72,4 50 225 49,5 148 175 38,5

После расчета сечения переходим к третьему этапу — выбор типа кабеля. Для каждого места прокладки проводки рекомендуются свои типы кабеля: для квартиры будут одни, а для бани совсем другие. По этому, начнем всё по порядку:

— Квартира.

Для проводки в квартире, как правило, выбирают между ВВГ и NYM. Жила данных кабелей монолитная и жесткая, т.к. все розетки и выключатели рассчитаны на монтаж жесткимом.

NYM — кабель силовой установочный с медными однопроволочными жилами, имеющая оболочку, предназначенную для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе, если кабель не подвергается воздействию солнечных луче.Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допуск. Также, он имеет большой диаметр и имеет высокую стоимость.

ВВГ — кабель силовой одножильный имеет изоляцию и оболочку из ПВХ-пластиката. Кабель можно эксплуатировать где угодно: и на улице и в бетоне. Изоляция ВВГ хуже чем у NYM , но цена более привлекательна. Одним из плюсов данного кабеля — его исполнение: круглая либо плоская форма.Плоская форма создает больше возможностей при прокладке в штробы.

Подводя итог, можно сказать одно, если вы хотите что-нибудь понадежней, то берите NYM , но если цена для вас оказалась «кусачей», то ВВГ вполне справиться со своей гарантией.

Следует знать, что многие электрики и любители используют для освещения к осветительному оборудованию провод ШВВП и ПВС — этого не стоит делать.

ШВВП и ПВС предназначены исключительно для устройств бытовых электроприборов, а также временных удлинителей и переносок.И никак для стационарной электропроводки.

К тому же срок службы намного меньше, чем у ВВГ и NYM . Если уже так хочется использовать что-то поэластичней, то кабель NYM довольно эластичный.

— Деревянный дом.

Для проводки в деревянном доме используются аналогичные кабели, как и в квартире. Многие переживают за пожарную безопасность, что конечно правильно. Стараются выбрать тип кабеля на котором стоит маркировка о его негорючести.По большому это не панацея от пожара, т.к.

любой кабель и провод горит. Источником пожара может стать кабель, а вот подхватить возгорание другие материалы: обивка стен, обои, межстенная набивка и т.д. В таком сочетании кабель конечно же сгорит, т.к. на постоянном открытом огне его не защищают никакие маркировки.

К тому же ВВГнгLS поднося зажженную спичку — плавиться оболочка и изоляция до тех пор пока огня не погаснет, при чем сам кабель даже немного увеличивает пламя.

Отсюда можно сделать вывод, что бы предостеречь от пожара стоит правильно выбрать сечение, тип кабеля и соблюдать все нормы его эксплуатации.

Теперь рассмотрим подводку электроэнергии к самому дому. Существуют два варианта прокладки: подземный и воздушный. Для каждого из вариантов используются свои провода и кабель.

Для подземной подводки рекомендуется использовать кабель АВБШВнг (А). АВБШВнг (А) — кабель силовой алюминиевый одножильный имеет изоляцию и оболочку из ПВХ-пластика, а также броню из двух стальных неоцинкованных лент.Кабель обеспечивает службу под землей, выдерживая вибрацию, влагу и подвижный грунт. Также может выдержать не значительный удар лопаты.

Для воздушной прокладки рекомендуется использовать провод СИП. СИП — самонесущий изолированный провод, отлично выдерживает прямые лучи солнца и не погоду. Монтаж данного провода не составляет особых трудностей. В линиих электропередач, построенных с применением СИП , значительно снижаются энергетические потери.

— Баня или сауна.

Помещения бани можно разделить на парилку, тамбур и комната отдыха. Выбор кабеля для тамбура и комнаты отдыха полностью схож с прокладкой кабеля в доме или квартире — используются ВВГ и NYM . А вот с парилкой уже другой разговор, тут требования к кабелю гораздо суровее.

Ведь там температура может доходить до 110 oC и выше, а влажность воздуха до 90%. В помощь в таких условиях приходят наиболее популярные в данной категории провода РКГМ и ПРКС, выдерживают температуру окружающей среды 180 oC.

Также в этой категории присутствуют такие типы проводов как ПРКА (выдерживает до 180 oC), ПВКВ (180 oC) и ПМТК (200 oC).

РКГМ — одножильный медный провод с изоляцией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком. Провод устойчивого к воздействию рабочей температуры окружающей среды от -60 oC до +180 oC. Также способен выдержать воздействие относительной окружающей среды 100% при температуре +35 oC.

ПРКС — многожильный медный провод с изоляцией и оболочкой из кремнийорганической резины, к воздействию температуры окружающей среды от -60 oC до +180 oC и относительной влажности 98%. Применяется для внутреннего монтажа, электропроводки бань, саун, а также подключения нагревательных установок, термошкафов, сушилок, электрогрилей и др.

Следует знать, что установка розеток, выключателей и распределительных коробок в парилке СТРОГО ЗАПРЕЩЕНА! В остальных помещениях розетки и выключатели можно установить.

— Гараж.

Расстояние от трансформатора до вводно-распределительного щита может быть довольно большим. Также как и в случае с домом существует два способа прокладки кабеля — воздушный или подземный.

Для воздушной используем СИП , так как он не оборвется между столбами под собственным весом. Для подземной лучше использовать бронированные кабели — один из таких АВБШВнг (А).

Можно, конечно, обойтись ВВГ или АВВГ, но для них нужно начать протянуть трубы, что может оказаться трудоёмко и дороже.

Электромонтаж внутри следует печатать по стенам кабельных каналов и защитных трубах. Если в помещении не будет Установка оборудования потребляющее много энергии, то для освещения можно использовать ВВГ или ВВГ-П сечением 1,5 кв. мм.

, для проводки от автоматического выключателя к розеткам можно применять трехжильный ВВГ-П или АВВГ-П с сечением 2,5 кв.мм. Для пожарной сигнализации используется провод специального назначения ПВВС , для охранной сигнализации — МК-1 или МК-4 .

Для подключения подвижного оборудования лучше использовать гибкий кабель КГ, он способен выдерживать частые вибрации и изгибы.

Четвертым этапом надо понять, какое количество жил будет в том или ином месте. Для старой проводки использовали кабель с двумя жилами, но по существующему стандарту — трехжильный.

Вообще, количество жил кабеля зависит от его назначения, работы, количества используемых фаз, наличия условий заземления и много другого.Если в квартире или дом подведены все три фазы, то в таком случае используется кабель с пятью жилами: три — на каждую фазу, одна — нулевой провод и одна — заземление.

Еще, как пример, для подключения люстры с двухклавишным включением понадобится кабель с четырьмя жилами.

Подводим итоги: если проводку сделать по всем нормам, правильно выбрав кабель, то можно быть уверенным, что она прослужит долго, не создавая проблем.

Ознакомиться с ассортиментом кабельно-проводниковой продукции, представленной в нашем интернет-магазине, можно по ссылкам: кабель силовой, провод, СИП.

Электрика

Выбор сечения кабеля для частного дома, дачи

Во время электромонтажных работ, на стадии прокладки проводов, кабелей, «особо продвинутые» заказчики интересуются, почему мы прокладываем, пример, на розетки, сечением 2,5 мм кв, когда вполне достаточно 1,5 мм кв, исходя из потребляемой мощности. От того, насколько верно Вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.

Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот кабель ложиться вся основная нагрузка, которая есть в доме.

Для того, чтобы узнать, какого необходимого вводного кабеля, нам нужно посчитать все электроприборы, которые могут работать в — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д.

Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая цифра нам и нужна.

Для более правильного подсчета потребляемой мощности, Вам поможет таблица, где указаны приборы и мощность, которые они потребляют:

Название электроприемника Приблизительная мощность, Вт Название электроприемника Приблизительная мощность, Вт
телевизор 300 кондиционер 1500
принтер 500 нагреватель воды 5000
компьютер 500 бойлер 1500
фен для волос 1200 дрель 800
утюг 1700 перфоратор 1200
электрочайник 1200 электроточило 900
вентиляторы 1000 дисковая пила 1300
тостер 800 электрорубанок 900
кофеварка 1000 электролобзик 700
пылесос 1600 шлифмашина 1700
обогреватель 1500 циркулярная пила 2000
СВЧ-печь 1400 компрессор 2000
духовка 2000 газонокосилка 1500
электроплита 3000 сварочный агрегат 2300
холодильник 600 водяной насос 1000
стиральная машина 2500 электромоторы 1500
освещение 2000

Для подбора кабеля, который соответствует требованиям, существует другая таблица, где указано сечение кабеля, мощность и ток, которые выдерживают этот кабель. В данной таблице приведены значения для медных кабелей, так как алюминиевые провода, на сегодняшний день, при условии, что электропроводки, практически не применяет.

Таблица выбора сечения кабеля и провода:

Сечение токопроводящей жилы, мм Напряжение, 220 В Напряжение 380 В
ток, А мощность, кВт ток, А мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5

Далее необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групповой вполне подойдет провод сечением 0,5 мм кв, для розеточных групп достаточно провода сечением 1,5 мм кв.

Но, для освещения применяют провода диаметром не менее 1,5 мм кв, а для розеточных групп используют провода сечением не менее 2,5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способны выдержать данный провод.Связано это с тем, что провода, подвержены коррозии, механическим нагрузкам как во время монтажа, так и во время эксплуатации.

Сечение кабеля выбирается не только по рабочему току, но и еще по нескольким параметрам. Прежде всего, необходимо использовать кабель, который используется на пределе его возможностей жилы кабеля, нагреваются на несколько десятков градусов.

Если в одной трубе или лотке проложено несколько кабелей, кабель их взаимного обмена (каждый кабель нагревает все остальные кабели) максимально допустимый ток снижается на 10–30 процентов. Дополнительные ограничения см, когда кабель имеет большую длину.

При этом напряжения в кабеле могут достичь недопустимых значений. Как правило, при расчете кабелей исходят из максимальных потерь в линии не более 5%. Потери рассчитать не сложно, если сопротивление жил кабеля и расчетный ток нагрузки.

Но обычно для расчета потерь таблицами потерь от момента нагрузки. Момент нагрузки вычисляют как произведение длины кабеля в метр на мощность в киловаттах.

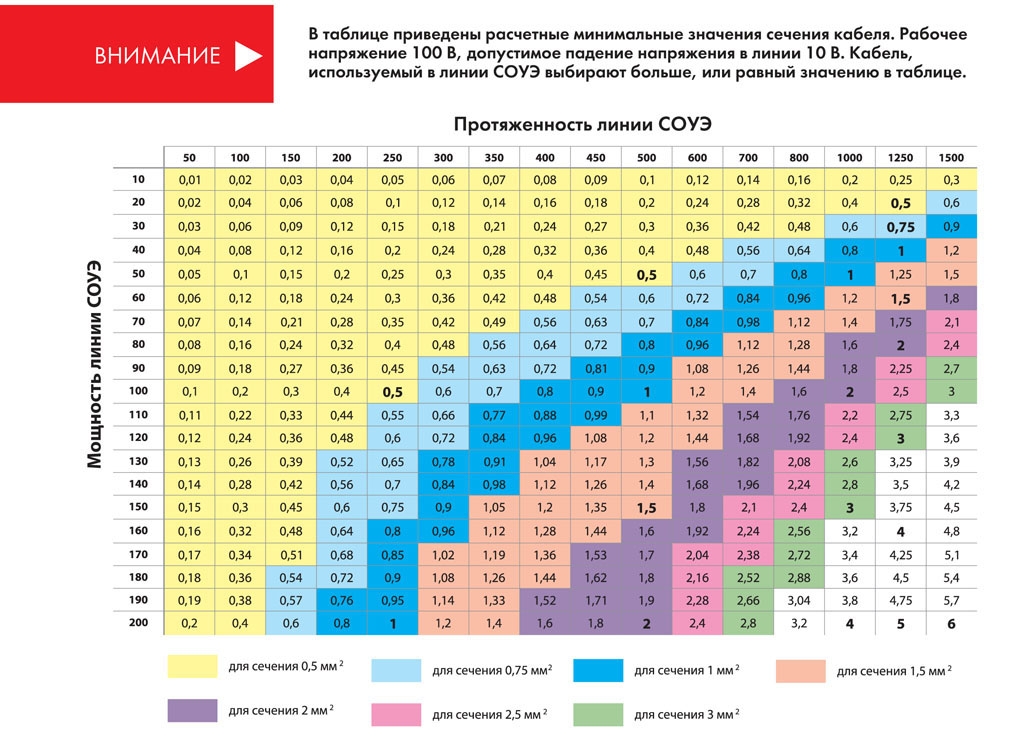

Данные для расчета потерь при однофазном напряжении 220 В показаны в таблице.

∆U,% Момент нагрузки, кВт * м, для медных проводников в двухпроводной линии на напряжение 220В при сечении проводника с, равном:
1,5 2,5 4 6 10 16 25
1 18 30 48 72 120 192 300
2 36 60 96 144 240 384 600
3 54 90 144 216 360 576 900
4 72 120 192 288 480 768 1200
5 90 150 240 360 600 960 1500

Например, для кабеля с медными жилами сечением 2,5 мм2 при длине кабеля 30 метров и мощности 3 кВт момент нагрузки равен 30х3 = 90, и потери составят 3%. Если расчетное значение потерь 5%, то необходимо выбрать кабель большего сечения.

Сечение кабеля.Как его правильно выбрать

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита — это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

При условии, что ваша личная электробезопасность, а также пожаробезопасность вашего дома зависит от вашей личной электробезопасности, а также пожаробезопасности вашего дома или выключателя. квартиры.Поэтому к выбору кабеля подходим со всей серьезностью, другим способом передачи электроэнергии в частном доме, квартира пока не придумали.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.

В противном случае, , если мы выберем разрушенное сечение кабеля — это приведет к его перегреву, разрушит изоляцию и далее к пожару , если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.

Если выбрать сечение кабеля для дома или завышенным, это приведет к увеличению квартиры, а также трудности при электромонтаже кабельных линий, чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв. мм.

Привожу общую универсальную таблицу , которая сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.

Я не буду забивать вам голову заумными формулами расчетов кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля.Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание, что при разных способах монтажа электропроводки (скрытая или открытая) , кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки , кабель меньше нагревается из-за лучшего охлаждения. При з акрытом способ монтажа электропроводки (в штробах, трубах и т. д.

), наооборот — греется сильнее.

Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может быть завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при не отключится.

Предположим, мы выбираем сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн = 34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

    ,
  • Чтобы использовать таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
  • где Р — сумма всех мощных бытовых электроприемников, Вт;
  • U — напряжение однофазной сети 220 В;

cos (фи) — коэффициент мощности, для жилых зданий равенство 1, для производства будет 0. 8, а в среднем 0,9.

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже представлены средние значения мощных наиболее распространенных бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в квартире или автомате (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.

Если мы выбираем сечение кабеля из 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключился до того, как кабель начал перегреваться.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты , не знание которых может привести к печальным последствиям.

Выбор сечения кабеля для квартиры, дома, коттеджа

При подключении частного владения или квартиры к электрической сети нужно принимать во внимание множество условий, чтобы электроснабжение было бесперебойным и долгосрочным. Одной из главных задач будет верный выбор сечения кабеля, ведущего от линии электропередачи до распределительного электрощита в здании.

Далее рассмотрим правила выбора кабеля для подключения различных зданий к электросети, а также нужное сечение кабеля для ввода в квартиру.

Вначале надо определить нагрузки тока, которые будут проходить через кабель. Это нужно сделать для определения оптимальной толщины проводов или, на языке профессионалов, сечений кабеля кабеля.

Важно! Сечение провода и его диаметр — это совершенно разные параметры! Сечение — это площадь круга обрезанного провода.

Вначале разберемся с сечением вводного кабеля в дом или коттедж, а затем выберем сечение вводного кабель в квартиру и кабель, использование внутри зданий.

Чтобы подключить дом к местным электросетям, нужно подобрать кабель нужного поперечного сечения, измеряемого в квадратных миллиметрах (обычно от 10 мм кв.)

От выбора сечения вводного кабеля в частный дом зависит максимальная подключаемая мощность и его устойчивость к механическим повреждениям.

В современных условиях широко распространилось подключение домов самонесущим изолированным проводом СИП.

При его применении не нужно использовать трос, изоляцию такого типа провода очень долговечная.

СИП — это самый популярный на сегодняшний день провод, кабель для электрификации загородных домов и коттеджей.

Однако у него есть визуальный недостаток — при таком воздушном подключении черные провода, тянущиеся к дому, нарушают эстетическое восприятие всего здания.

Чтобы избежать такого недостатка, используйте подземное подключение, прокладывая бронированный кабель в земле. Недостаток такого –высокая стоимость работ, а также сложность последующего ремонта, если возникнет повреждение провода, находящегося под землей.

Далее рассмотрим, какое сечение кабеля нужно для дома при проведении внутренних работ по электромонтажу.

К выбору сечения кабель для частного дома или квартиры нужно отнестись ответственно, ведь это напрямую влияет на вашу электробезопасность и безопасность вашего жилья и имущества.

Очень важно выбрать правильное сечение для линии линии электроприемников.

Когда используется заниженное сечение кабеля в квартира или дом, то провод может перегреться, его изолирующие элементы разрушатся, что в конечном итоге станет причиной возгорания.

Кроме того, контакте с поврежденной изоляцией вас ударит электрический током.

Когда выбранное сечение кабеля для квартиры или дома будет завышено , это увеличит энергозатраты, возникнет риск проблем и неудобств с электромонтажом кабельных линий.

Важно! При различных способов монтажа электропроводки (открытая или закрытая), кабели одинакового сечения имеют различные длительно-допустимые токи.

При установкеже происходит меньший кабель, чем при закрытой электропроводке, например, в штробах.

Для верного выбора сечения кабеля в квартире или доме, нужно иметь информацию о силе тока, любой мощности всех электроприемников и пользоваться специальными таблицами.

При полной суммарной мощности всех электроприемников может быть сечение кабеля данной группы кабелей или квартиры, так же как и автомат защиты линии.

Нужные параметры выбора при сечения кабеля и номинала автоматов электрощиты, их незнание может стать причиной негативных последствий:

  • Для групп розеток оптимальное сечение кабеля 2,5 кв.мм. Автомат при этом необходим не 20А, а 16А, т.к. бытовые розетки рассчитаны именно на эту силу тока.
  • Для освещения выбирают кабель 1,5 кв. мм, а автомат 10А (выключатели рассчитаны на ток не более 10А).
  • Автомат может пропускать ток до 1,13 раза более своего номинального долгого времени, а вот при превышении до 1,45 сможет отключиться только спустя 60 минут. Кабель будет нагреваться на протяжении всего этого времени.
  • Сечение кабеля лучше выбирать по скрытому способу прокладки.Так у вас всегда будет запас прочности.
  • Использовать электропроводку из алюминия внутри зданий запрещено!

Вы прочитали все это и голова пошла кругом? Успокойтесь, вдохните … И просто поймите, что есть профессионалы, которые знают все это и намного больше, чтобы заниматься подобными вещами вместо вас! Компания «Строй Дом» уже много лет занимается проектированием и монтажом электропроводки для квартир, домов и коттежей. И мы гарантируем, что вы будете просто беспроблемно эксплуатировать электрическую сеть дома, не вдаваясь ни в какие подробности.

Расчет сечения кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (в большинстве случаев) и состоит из одной проволочки — то площадь / сечение определение по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают.В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель. » Если нет желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм².Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² медно пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок.Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Важно Когда нагрузка в кВт — то речь идет о совокупной нагрузке.Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на жилу (или одну фазу).

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А кВт ток, А кВт ток, А кВт ток, А кВт
220В 380В 220В 380В 220В 380В 220В 380В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4 14 3,0 5,3
1,5 23 5,0 8,7 15 3,3 5,7
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить Вам сечение кабеля, например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица обозначает кабель и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист должен также использовать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых нагрузках быть откорректированными стимулирующими коэффициентами:

  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

  • поправочный коэффициент на температуру окружающей среды;

  • поправочный коэффициент для кабелей, прокладываемых в земле;

  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Если и это Вас не останавливает — то открывайте справочник под ред. Белоруссова на стр.503, а мы снимаем шляпу.

Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.

При расчете необходимого сечения кабеля основного критерия — это количество тепла, выделяемого кабелем при прохождении через него электрического тока и температуры окружающей среды.Вообще-то, любой электропроводник может пропустить через себя очень много тока, до своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть намного выше. Т.е. запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто, сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем Вам все эти таблицы: см. статья «Как выбрать кабель»

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчетного сечения идет несколько по другому. Сопротивление проводника постоянному напряжению намного выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают). Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания в пределах 10% в любую строону допустимы).Есть формула, определяющая насколько упадет напряжение на концах по сравнению с концентрационным напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I, где
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом * мм 2 / м
l — длина провода, м
S — площадь поперечного сечения, мм 2
I — сила тока, А
Зная подставка для показателей достаточно легко рассчитать нужное Вам сечение: методом простйеших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицами для переменного тока, но при этом корректировать величину тока на 15% в сторону уменьшения, т.е. приномном токе справочные сечения постоянного кабеля пропускать ток на 15% меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в ​​25А, нужно автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

Металл Сопротивление, Ом · мм 2 / м
Серебро 0,015 … 0,0162
Медь 0,01724 . .. 0,018
Золото 0,023
Алюминий 0,0262…0,0295
Вольфрам 0,053 … 0,055
Цинк 0,059
Никель 0,087
Железо 0,098
Платина 0,107
Олово 0,12
Свинец 0,217 … 0,227

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

автор: Олег Столяров

Как правильно выбрать сечение кабеля, таблицы сечения по мощности и току

Выбирая кабель особенно важно подобрать правильное сечение для надёжной и безаварийной работы электрооборудования. Для этого используются специальные таблицы выбора сечения кабеля, учитывающие металл, из которого изготовлена ​​токопроводящая жила, материал изоляции и другие параметры.

Таблица сечения кабеля по мощности и току

Обычно для практических нужд достаточно использовать таблицу сечения кабеля, которая находится в Правилах устройства Электроустановок в таблицах 1.3.4 и 1.3.5.

Также можно использовать следующие таблицы.

Для гибкого шнура и кабеля с медной жилой (ПВС, ШВВП, КГ)

Для силового кабеля с медной жилой (ВВГ)


Для силового кабеля с алюминиевой жилой (АВВГ)

В этих таблицах указаны необходимые сечения алюминиевых и медных кабелей для различных токовых нагрузок и условий прокладки.Тип изоляции — резиновая и виниловая, аналогичное большинству изоляционных материалов.

Выбор производится по номинальному току нагрузки. Если токен неизвестен, то он вычисляется исходя из мощности устройства, количества фаз и напряжения сети.

Какие параметры необходимо учесть для выбора правильного сечения кабеля

Для надёжной работы электроприборов при выборе кабеля по сечению учитываются различные факторы, используемые из которых являются следующими:

  • номинальный ток нагрузки;
  • материал токопроводящей жилы;
  • тип изоляции;
  • способ прокладки;
  • длина кабеля.

Перед тем, как рассчитать сечение кабеля, определить эти параметры.

Способы расчёта сечения кабелей

Есть два способа необходимого сечения кабеля. При расчёте применить один метод и использовать большой из полученного величин.

Расчёт сечения по нагреву

Во время протекания электрического тока по кабелю он греется. Допустимая точка просмотра и сечение провода зависит от типа изоляции и способов прокладки.При недостаточном срабатывании токопроводящей жилы она нагревается до недопустимой температуры, что может привести к разрушению изоляции, короткому замыканию и пожару.

Совет! Для практических расчетов необходимо использовать специальные таблицы, программы-калькуляторы. 1.3.10.

Расчёт сечения по допустимым напряжением

Токопроводящая жила в проводе сопротивлением и при прохождении по ней тока, согласно закону Ома, происходит падение напряжения.Величина этого падения растёт при уменьшении сечения кабеля и увеличении его длины.

При прокладке кабеля большой длины его сечение, необходимое для уменьшения потерь, может многократно соответствовать, выбранную по допустимому нагреву. Для расчёта используются специальные формулы, программы и онлайн-калькуляторы.

Совет! При подключении устройств, работающих на напряженном напряжении, блок питания как можно ближе к аппарату.

Расчёт сечения для однофазной и трехфазной сети

Выбор кабеля производится по току нагрузки, если он неизвестен, то выполняется сечения кабеля по мощности.Методы расчёта различные для однофазных и трёхфазных нагрузок.

Расчёт тока однофазных нагрузок

Для устройства этого параметра необходимо разделить мощность на напряжение сети

I = P / U

В однофазной сети ~ 220 Использование упрощённой формулы

I = 4,5P

Расчёт токов в трёхфазной сети

В трёхфазной сети 380В есть два вида нагрузки, ток которых вычисляется по-разному:

  • Электродвигатели. Для расчёта необходимо учесть КПД и cosφ, но использование формулы

I = 2P

  • Нагреватели. Эти установки рассматривают как три однофазных нагревателя, и формула

I = (P / 3) / U = 4,5 (P / 3)

Важно! При подключении электроплиты, расчёт образовался по самому мощному нагревателю или двум, в зависимости от схемы аппарата.

Какое сечения кабеля выбрать в квартире или частный дом

При проектировании электропроводки в квартире или частном доме используются гибкие медные провода ПВС или ШВВП. В этом случае разрешается не расчёт проводов, а использовать стандартные сечения токопроводящих жил:

  1. Освещение. Общие провода 1,5мм² подключение отдельных светильников 0,5-1мм².
  2. Комнатные розетки, кондиционеры и мелкая кухонная техника.Общий кабель 2,5мм², опуск к продукции розеткам 1,5мм².
  3. Посудомоечные и стиральные машины, электродуховки, бойлеры. Это установки повышенной мощности и розетка для каждого из этих устройств подключаются кабелем 1,5мм². При установке двух таких устройств рядом возле розеток монтируется переходная коробка с клеммником, который подключается кабелем 2,5мм². При установке нескольких мощных аппаратов сечение общего провода выбирается по суммарному току этих установок.
  4. Нагреватели проточной воды. Устройство для кухни мощностью 3кВт присоединяется проводом 1,5мм², для ванной мощностью 5кВт кабелем 2,5мм², идущим прямо из вводного щитка.
  5. Электроплита. Двухконфорочная плита подключается кабелем 2,5мм², четырёхконфорочная в однофазной сети присоединяется проводом 4мм². В трёхфазной достаточно сечения 2,5мм².
  6. Электроотопление. Сечение общего кабеля определяется мощностью системы. При увеличении нагревателя и большой протяжённости кабеля возможна установка нескольких кабелей разного сечения.При наличии в доме трёхфазной электропроводки целесообразно электроконвектора и тёплые полы в разных комнатах для подключения к фазам. Это позволит уменьшить сечение питающих кабелей.

Знание того, как правильно рассчитать сечение кабеля, поможет выполнить монтаж электропроводки без привлечения проектных организаций.

Калькулятор сечения — расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать необходимое сечение провода или кабель по току или заданной мощности:

Данный расчет можно применить, учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97), если выполняются нижеописанные условия:

  • Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
  • Линии сети постоянного тока
  • Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанные в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности 0. 95 0,90 0,85 0,80 0,75 0,70
Материал жилы Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
Кабели до 1 кВ 70,0 120,0 50.0 95,0 35,0 70,0 35,0 50,0 25,0 50,0 25,0 35,0
Кабели 6-10 кВ 50,0 95,0 35,0 50,0 25,0 50,0 25,0 35,0 16,0 25,0 16,0 25.0
Провода в трубах 50,0 95,0 35,0 50,0 35,0 50,0 25,0 35,0 16,0 25,0 16,0 25,0

Этот расчет основан на методике описанной в пособии Козлова В. Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в окончательном варианте, в каждом конкретном случае необходим квалифицированного специалиста, с замером сечений жилого кабельно-проводниковой продукции.

Зачем вообще делать расчет сечения кабеля?

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же важна такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку еще не придумали беспроводной передачи электричества.А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждений электрической проводки.

В случае, если сечения недостаточно для нормальной работы электрических приборов с большой мощностью, то кабель будет перегреваться.А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабеля меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественная будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребителей (другими словами — в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), самый главный критерий, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ.Используемые провода — это основные элементы электрической проводки в доме или другом помещении. И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделять достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Кабели и провода для всей электрической энергии должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов, используя проводники электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, и т.д.). Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться таблицами:

Сечение токопроводящей жилы, мм 2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Сечение токопроводящей жилы, мм2 Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Данные взяты из таблиц ПУЭ.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
