декоративный встроенный камин в доме, стандартная модель с топкой своими руками

Разновидности

Мало что так способствует созданию атмосферы уюта в частном доме, как настоящий камин. При кажущейся простоте, построить его своими руками может быть довольно сложно, так как камин – сложное отопительное устройство и в его установке есть множество нюансов, начиная от монтажа фундамента, выбора топки, материала короба и заканчивая выбором конструкции и формы дымохода.

Главное в этом деле – правильно определить потребность в отапливании помещения, и на основе этих данных выбрать соответствующие размеры камина.

Так, для комнат 20 и 40 квадратных метров подойдет камин с основанием 150*90 см, для большей площади нужен камин больших размеров.

Стоит помнить, что современный камин на основе чугунной топки с конвекционным коробом гораздо более эффективен для отопления, чем старые кирпичные камины с открытой топкой.

Давайте рассмотрим основные виды каминов, доступные для выбора:

Декоративный

Декоративный или фальш-камин отличная находка для интерьера. Его можно легко сделать своими руками и установить даже в небольшой комнате. Создать такую имитацию можно из самых разных, даже «мусорных» материалов. Из коробок от телевизора или холодильника, или из листового картона получаются легкие, переносные модели, не требующие много времени и особых навыков. Более сложные варианты – из ЛДСП, гипсокартона, полиуретана или кирпича. Большой популярностью в последнее время пользуются флэш-камины для кухни.

Встроенный

Камин, встроенный в стену – одна из самых популярных моделей для дома в наше время. Основное его преимущество – он не занимает полезную площадь помещения и не нуждается в установке фундамента. К тому же выглядит такой камин всегда очень стильно. Однако необходимо помнить, что для установки такого камина есть существенные ограничения, прежде всего связанные с материалом и толщиной стены и конструкцией дымохода. Как правило такие камины должны быть предусмотрены еще на этапе проектирования дома, что позволяет избежать проблем при установке.

Электрокамин

Установить в городской квартире настоящий камин – задача практически невыполнимая. Камин в квартире можно установить только если вы живете на последнем этаже, и то придется получать разрешение ТСЖ. Поэтому для создания атмосферы уюта и дополнительного обогрева отлично подойдет электрокамин. Установка электроочага не сопряжена ни с какими трудностями, в сравнении с настоящим камином он очень дешев, а современные технологии создают иллюзию пламени почти не отличимую от настоящей.

Классический

Классический камин, как правило, встраивается в стену и, в отличии от современного, требует строгого соблюдения пропорций и тщательного выбора места для установки. Своей монументальностью классический камин создает определенную «историческую» атмосферу в помещении, и выразительно подчеркивает статус его владельца.

Подвесной

Для любителей оригинальных решений в интерьере отлично подойдет подвесной камин. Эта необычная конструкция, при всей своей нестандартности, сохранила функции очага. Основная часть – легкий металлический корпус — монтируется к потолку или реже к стене при помощи трубы. Существуют как твердотопливные подвесные камины, так и биокамины. К минусам такого аппарата можно отнести низкую теплоотдачу, высокую стоимость и сложность монтажа.

Большой

Говоря про большой камин обычно представляют классический английский камин из кирпича или камня. Установку такого камина лучше проектировать вместе с домом, и возводить его в просторных, хорошо вентилируемых помещениях.

Средний

Средний камин – самая распространенная и актуальная модель классический английских кирпичных каминов.

Размер его относительно небольшой – 3*5 кирпичей в основании.

Маленький

Миниатюрный чугунный камин прекрасно впишется в интерьер небольшой комнаты или маленького дома. Аппарат весом до 100кг можно устанавливать не только на первом этаже, но и выше, и на мансарде. Угловая или встроенная модель не займет много места и не будет выглядеть громоздкой в комнате меньше 20 кв.м.

Двусторонний

Для обогрева большого помещения или для двух смежных комнат отлично подойдет двусторонний камин.

Он представляет из себя сквозную топку со стеклами с двух сторон. Чаще всего его устанавливают в стену между двумя комнатами, либо в декоративную перегородку для зонирования помещения, что позволяет наслаждаться одним камином в двух разных комнатах.

Румфорда

Камин Румфорда – это классический английский камин, усовершенствованный графом Румфордом. Граф создал модель со строгим соблюдением пропорций всех элементов, что позволило построить максимально эффективный и удобный камин.

Трехъярусный

В помещении с высокими потолками возможна установка трехъярусного камина. Каждый ярус несет свою функциональную нагрузку: нижний служит удобной опорой для топочной камеры, на втором ярусе размещается сама топка, а в верхней части размещаются дополнительные теплоаккумулирующие керамические кольца. Такая конструкция позволяет сохранять тепло до 18 часов после угасания пламени.

Dimplex

Электрокамины Dimplex не имеют аналогов по уровню имитации живого пламени. Максимально реалистичный эффект создается за счет испарения воды в резервуаре парогенератора, при этом пар подсвечивается галогеновыми лампами. Эти камины удобны в монтаже и безопасны в эксплуатации, за что и пользуются большой популярностью.

Кассетный

Кассетный камин — это закрытая стеклом металлическая топка, вставленная в печь. Преимущества такой модели – пожаробезопасность, бюджетность, хорошая эффективность при небольших размерах, короткий дымоход. Этот аппарат – оптимальный вариант камина как отопительного прибора.

Барбекю

Барбекю-камины – прекрасно решение для дачного участка или загородного дома, открытой террасы или летней кухни. Это солидные по размерам строения, оборудованные помимо топки варочной поверхностью, мангалом или поверхностью для гриля. Привлечет посетителей в летнее кафе и станет любимым местом отдыха большой семьи.

Металлический

Настоящий «герой нашего времени» — металлический камин, завоевывающий все большую популярность. Преимущества этого аппарата — оригинальный, стильный дизайн, относительно небольшой вес, простота установки даже в готовом доме. Единственным недостаток моделей с открытой топкой – небольшая мощность (не более 8кВт). Мощность очагов с закрытой топкой составляет 10-14кВт, и ими можно отапливать довольно большие помещения.

Размеры топки

При выборе размеров топки нужно исходить из двух характеристик – размера отапливаемого помещения и финансовых возможностей.

Стандартные размеры топок по таблице увеличиваются с шагом 10 сантиметров, и зависят от формы топки, при это также нелинейно растет их цена. Не следует думать, что самый большой камин – самый лучший, отапливаемое помещение и камин должны быть соразмерны.

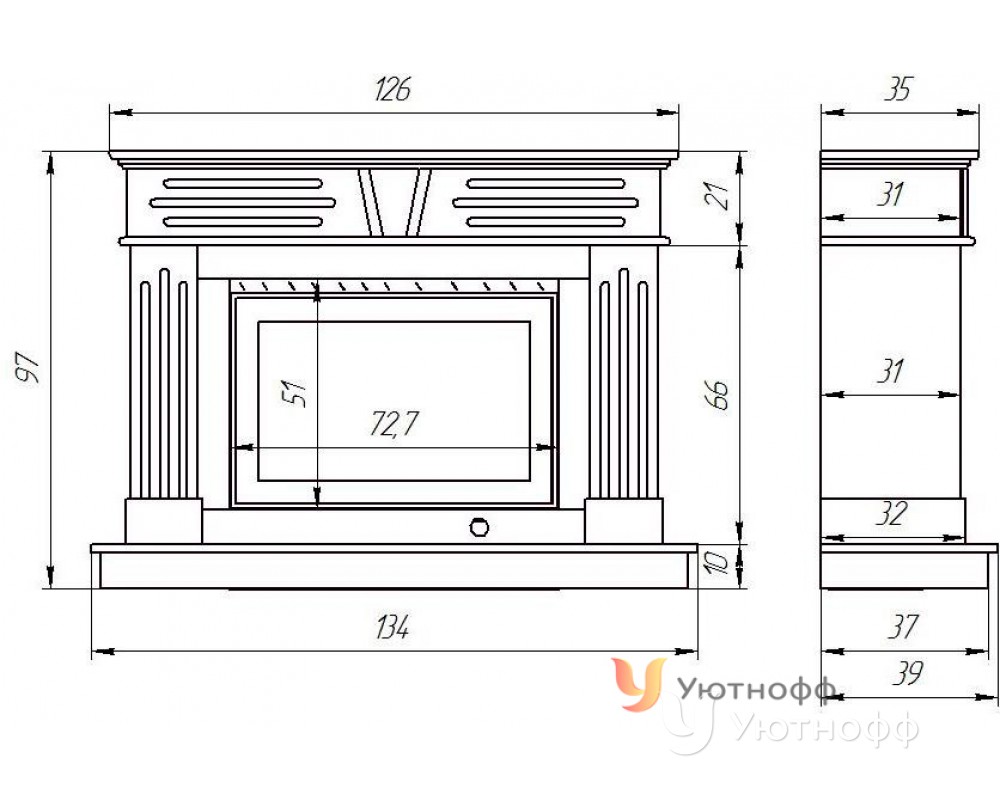

Размер короба должен быть выбран соответственно размеру топки. Важный фактор – был ли камин предусмотрен в проекте дома и есть ли для него место на плане помещения. Если место было предусмотрено, выбор топки и монтаж не составляют особых сложностей. Если нет – рекомендуется перед выбором камина проконсультироваться с квалифицированными монтажниками, которые еще на первом этапе проконсультируют вас по установке и выбору места под камин.

Когда камин изначально не был предусмотрен, часто возникают проблемы при монтаже – с несущей способностью полов, ориентированием камина, выводом дымохода со сложным обходом несущих строительных конструкций.

Также не следует забывать, что непосредственно над камином нельзя устраивать натяжные потолки. При проектировании камина и подборе топки нужно помнить, что камин — это не только топка, а еще дровница (обычно под стандартный размер полена), место для совка, полка.

Стоит отметить, что современный камин на основе топки и конвекционного короба занимает гораздо меньше места, чем классический камин из кладки с открытым очагом, так как многие конструктивные элементы, такие как хайло и зуб уже сделаны внутри топки. Кроме того, за счет конвекционного короба с тепловыми отверстиями, современный камин гораздо быстрее и эффективнее прогревает помещение, а также гораздо проще и быстрее в изготовлении.

Габариты и материал

Габаритные размеры всего камина зависят от выбранной топки, размера конвекционного короба и материала его изготовления. Так, кирпичный короб более монументален, надежен, но занимает больше места. Также короб может быть изготовлен из газоблоков, скамола, или из гипсокартона, следует только помнить что нежелательно их изготавливать из горючих материалов, например из дерева, ДСП, фанеры.

Необходимо также помнить, что камин – отопительный прибор и при его проектировании необходимо придерживаться государственных строительных стандартов и рекомендаций производителя.

Рекомендуемые размеры конвекционного короба можно посмотреть в инструкции к выбранной топке. Самое главное соблюсти минимальные размеры, чтобы воздух внутри короба не перегревался, а равномерно нагреваясь выходил через решетки вентканалов. Также необходимо оставить вентиляционный зазор над дверцей камина. Определение размера камина в каждом случае индивидуально, и зависит от диаметра трубы, количества воздушных каналов и эстетической целесообразности.

Размеры камина в доме, на какой высоте от пола распологать топку?

Краткое содержание

Современный камин и его размеры

Правильная ширина, высота и глубина отопительного прибора обеспечивают его высокую продуктивность. Если сделать его непропорциональным, слишком большим или маленьким, невозможно добиться желаемого эффекта. В доме будет холодно при больших затратах твердого топлива.

Конфигурация топочного отверстия

Габариты топки в первую очередь зависят от площади комнаты, в которую нужно отапливать. Ее нужно разделить на 50, чтоб получить рекомендуемое значение этого важного конструктивного элемента.

Зависимо от полученной цифры определяют высоту и ширину отверстия. Чтоб было удобно использовать топку, закидывать дрова, не делайте ее слишком узкой или низкой. Рекомендуемая пропорция для нее 2:3, где ширина должна быть больше.

Чтоб получить максимальное количество тепла при низких затратах дров, подберите оптимальную глубину камеры для горения дров. Если сделать топку неглубокой, можно получить задымленное помещение. При регулярном отоплении дома, он станет непригодным для жилья. Глубина топочного отверстия должна составлять 2/3 от высоты камина.

Размеры камина в зависимости от площади помещения

Для примера произведем расчет для жилого помещения 28 кв. м.

28/50=0,56 кв. м. – такую топку необходимо разместить в помещении.
Размер камина составляет 61х92 см. Площадь топочного отверстия 0,61·0,92=0,5612 кв. м., что полностью удовлетворяет условиям расчета.
Рассчитываем глубину камеры (610·2)/3=406,7 мм. Округляем и получаем, что глубина топки составляет 40 см.

Особенности расчета дымохода

Чтоб предотвратить образования конденсата и обеспечить хорошую тягу важно установить дымоход, площадь выходного отверстия которого должна быть 1/8-1/15 от площади топки.

В нашем случае установите дымоотводный канал 20х26 см, который имеет площадь 0,052 кв. м, что приблизительно составляет 1/10 от значений топки.

Размеры каминов при высоте дымовой трубы 10м

Также важно обеспечить достаточную длину дымохода. Не делайте его слишком высоким, больше 10 м. Это негативно повлияет на качество отопления. Слишком низкий дымоход не сможет вывести все продукты горения, что приведет к задымленности помещения. Оптимальный размер дымоотводной трубы – 4-5 м. Если у вас получается большое значение, установите трубы с дополнительными коленами и изгибами.

Трубопровод для отвода угарного газа должен размещаться на расстоянии 25 см до основных балок перекрытия, несущих стен и перегородок.

Расчет фундамента

Фундамент должен иметь глубину заложения не меньше 500 мм. Если вы устанавливаете прибор в доме, который не отапливается постоянно, тогда увеличьте это значение на 200 мм от глубины сезонного промерзания грунтов.

Отделите фундамент отопительной системы от основного фундамента песчаной подушкой. Минимальное расстояние между этими конструкциями – 100 мм.

Верхняя плоскость фундамента не должна доходить до уровня чистого пола на 150 мм. Основание под отопительный прибор должно быть больше от его корпуса на 5-10 см со всех сторон.

Фундамент для камина

Регулирование высоты

Для регулирования отопительного прибора по высоте используют специальные болты, которые устанавливаются на его ножки, или при помощи опор-подставок. Чтоб выставить необходимое расстояние от дна топливника кирпичной конструкции до пола, произведите укладку нескольких рядов кирпича.

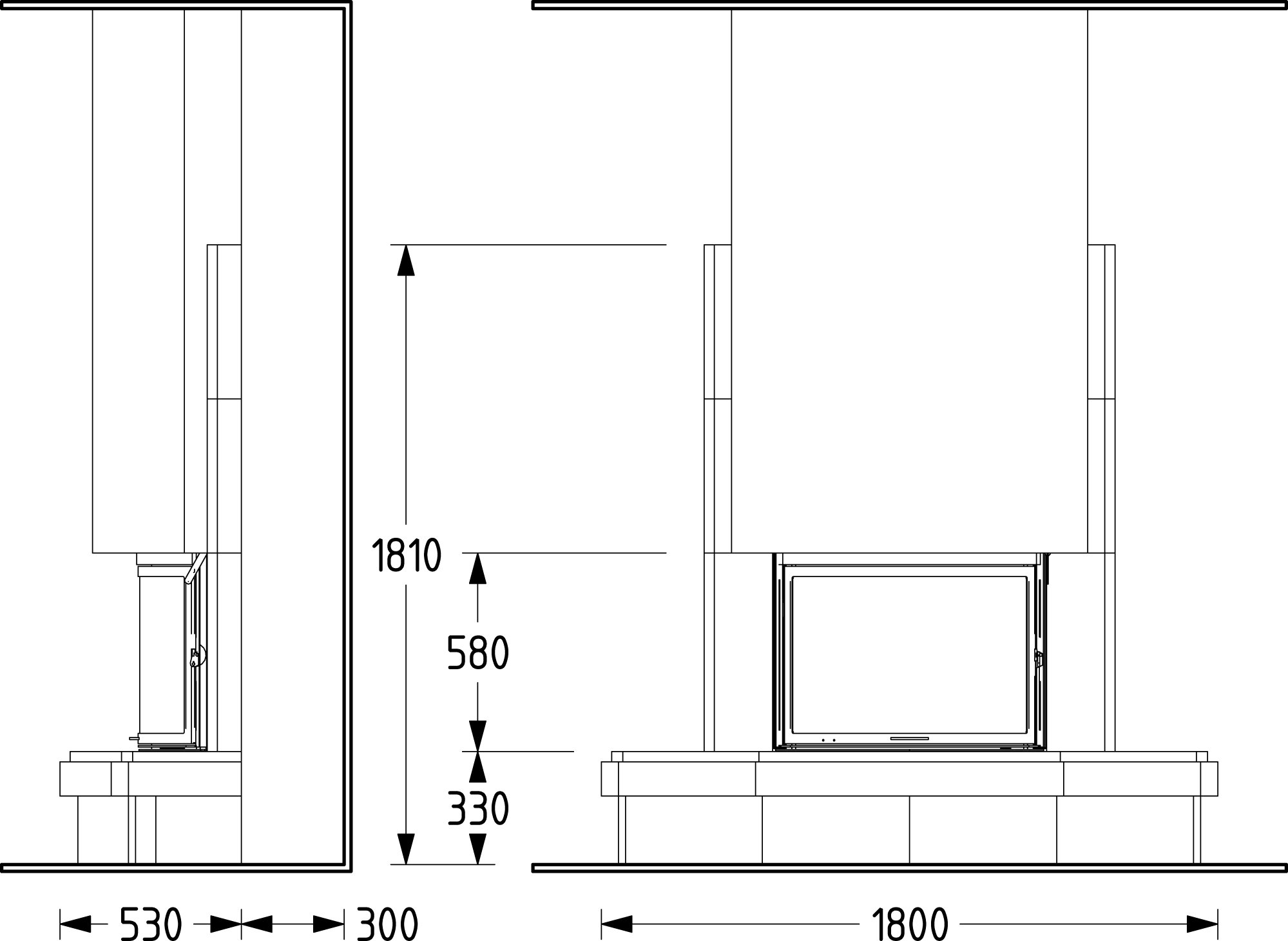

Основные требования до размещения топочной камеры по высоте:

нужно обеспечить расстояние до пола 300-400 мм;
если под топливником находится ниша для дров, это расстояние может быть больше;
при расчете размещения дна топочной камеры обратите внимание, что нужно учитывать конструкцию пола со всеми составляющими. Подумайте об этом на этапе планирования отопительной системы.

Расчет размеров камина

Дополнительные параметры

Для устройства безопасной отопительной системы в загородном доме учитывайте такие дополнительные параметры:

выступ основания перед порталом, который срывает дефекты топки, не меньше 0,5 м;
выступ по бокам портала – 250-300 мм;
предтопочный лист должен выходить на 0,2-0,3 м за пределы площадки;
задняя стенка топки должна иметь угол наклона 20°;
наклон задней панели начинается с 1/3 части стенки;
боковые панели находятся под углом 45-60°.

Расчет угловой модели

Угловой камин с треугольной топкой

Чтоб определить размеры камина, который устанавливается в углу помещения, нужно рассчитать его площадь. Эту цифру разделите на 100. В результате мы получим рекомендуемое значение для отопительного прибора. В нашем случае это 0,28 кв. м.

Камера для топлива выполняется в форме треугольника или трапеции. Это считается самым удачным вариантом, чтоб получить высокую продуктивность.

Если вы выбрали вариант с дном в форме треугольника, произведите расчет ширины топочной части по формуле:

В=(√S)·2

Высота угловой модели должна быть немного больше от ширины. Глубина ровняется значению, которое получаем, разделив ширину топки на 1,4.

В нашем случае ширина топочной камеры будет равна 1 м, а высота – 1-1,2 м. Глубина будет составлять 0,7 м с двух сторон.

Необходимые размеры декоративной модели

Данные элемент интерьера не выполняет никаких важных функций, кроме декоративной. Его можно разместить в любом участке помещения городской квартиры или загородного дома.

С эстетической точки зрения, площадь поверхности этого прибора должна не превышать 1/25 общей площади комнаты, в которой вы решили его установить..

Особенности выбора металлического прибора

Размеры и мощность печи “Амур”

Этот вид отопительных приборов очень популярен среди владельцев загородных домов. При его

выборе учитывайте мощность устройства, которая указана в его паспорте. Размеры камина будут определяться этим значением, которое зависит от опаливаемого объема.

Для расчета мощности вам нужно знать общую площадь дома, которую умножьте на высоту потолков. Полученную цифру разделите на 20. Данное значение будет определять минимальную мощность установки. Размеры каминов будут зависеть от этого значения.

Какой отопительный прибор выбрать для загородного домика или дачи зависит от вашего вкуса, но обязательно учтите рекомендации относительно пропорций и основных пространственных параметров.

Видео: Как выбрать оптимальные размеры камина?

Угловой камин размеры: расчет + инструкция!

Камин – это уют, оригинальный дизайн и домашняя атмосфера. В настоящее время благодаря многообразию моделей камин можно установить даже в небольшом доме или гостиной, расположив его компактно – в нише или в углу.

Размеры углового камина

Первый вопрос, который возникает у людей, решивших возвести в доме угловой камин – размеры камина, а также материал, из которого он будет сделан.

Определение размеров камина

С выбором материала, как правило, не возникает проблем, это вопрос личных предпочтений, финансовых возможностей, а также конструкции здания. Так, например, установка кирпичного камина в типовой городской квартире потребует серьезной реконструкции перекрытий, ремонта и согласований с надзорными органами. Поэтому владельцы квартир часто отдают предпочтение электрическим или биокаминам, не требующим установки дымохода, выполняющим скорее декоративную функцию. Если же основное назначение камина – обогрев частного дома, то оптимальным выбором станет металлический или кирпичный камин с дровяной или газовой топкой.

Естественно, при всем многообразии моделей угловые камины имеют совершенно разные размеры. Для декоративных каминов размер определяется исходя из общего дизайна и планировки дома, а для отопительного камина необходимо также учитывать площадь обогреваемых помещений.

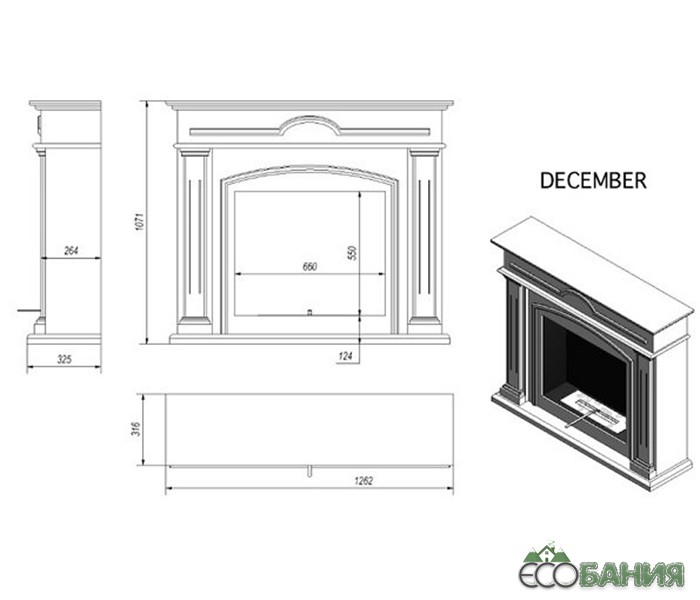

Декоративный угловой камин – максимальные размеры

Размеры углового фальш-камина, выполненного своими руками, выбирают исходя из размеров комнаты. Чтобы конструкция не выглядела громоздкой, площадь углового камина не должна превышать 1/25 площади комнаты. Так, для гостиной в 20 квадратных метров оптимальная площадь камина должна быть не более 0,8 метра, а длина его сторон, примыкающих к стенам, не должна превышать 1,2 метра.

Конструкцию можно сделать более легкой и не загромождающей пространство, но вместе с тем функциональной, если пристроить к фальш-камину полки с обеих сторон. Эти полки могут играть роль подставок под книги, сувениры и безделушки.

Угловой декоративный камин с полками

Аналогичным образом рассчитывают размеры портала под встроенную электрическую топку или биокамин, но в этом случае необходимо учитывать также установочные размеры топки, которые указаны в паспорте. Например, для топки биокамина с габаритами 625х628х267 мм, чертеж которой приведен на рисунке, необходимо выбрать размеры портала.

Топка встраиваемого биокамина

Габаритные размеры топки

Для того чтобы рассчитать его ширину, необходимо прибавить к ширине топки ширину боковых обрамлений и консолей портала, а к высоте – высоту дровницы, каминной полки, декоративных элементов. Необходимо также учесть глубину топки. Примем ширину боковых обрамлений 250 мм с обеих сторон, высоту дровницы 400 мм, а высоту карниза и каминной полки – 300 мм. В результате мы получим ширину камина 1125 мм, высоту – 1328 мм. Ширина боковых стенок портала с учетом глубины топки примем 250-300 мм. Длина прилегающих к стенам сторон для симметричного камина рассчитывается как ширина портала, деленная на 1,4 – в нашем случае она будет равна 0,8 м.

Проще всего взять чертеж топки в трех проекциях и прямо на нем начертить чертеж портала с учетом всех расстояний, после чего рассчитать требуемые размеры. Можно также приобрести готовый портал, размеры которого соответствуют выбрнной вами топке – специалисты торгового центра помогут вам в этом.

Топка, установленная в готовый портал

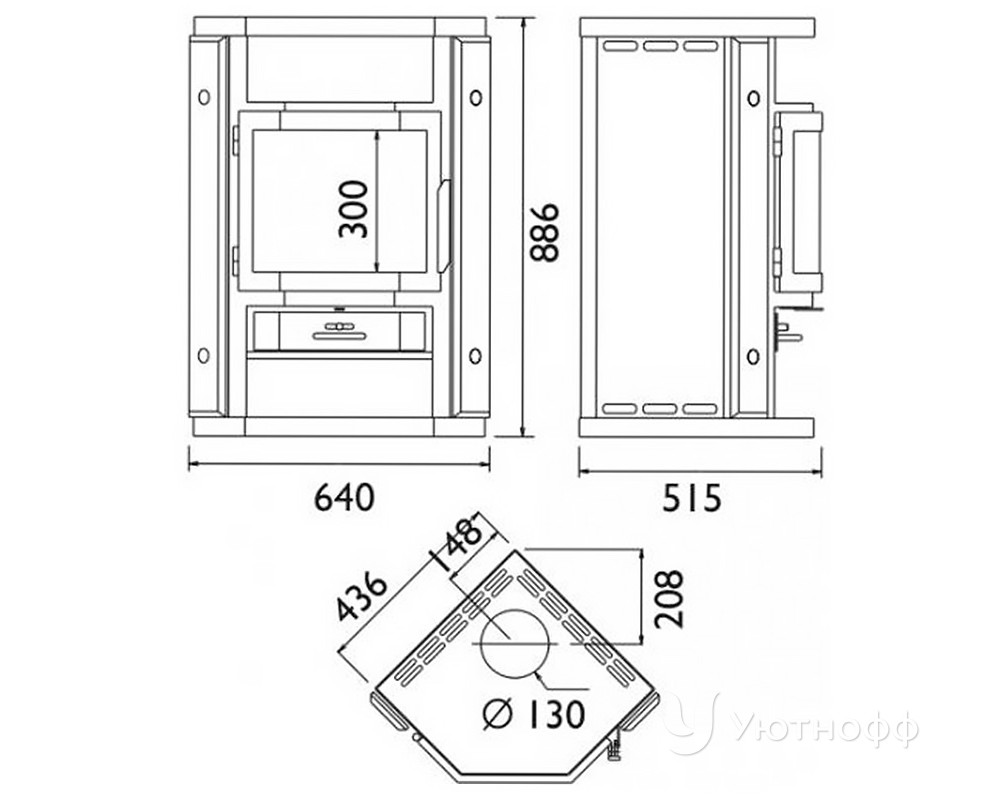

Камин из металла

Камины из металла бывают нескольких видов: напольного размещения, в готовом корпусе с декоративной отделкой, или встраиваемые топки. Они могут работать на дровах, пеллетах, газу в зависимости от выбранной модели. Размеры таких каминов для конкретного помещения определяют по обогреваемому объему воздуха – этот параметр называется мощностью и указывается в паспорте на камин. Для выбора подходящего камина нужно рассчитать площадь дома, которую вы планируете обогреть, умножить ее на высоту потолков, а полученный объем разделить на 20. Вы получите минимальное значение мощности камина, необходимое вам для обогрева.

Например, для загородного дома площадью 60 квадратных метров с высотой потолка 2,7 м объем помещения составит примерно 160 кубов. Нужно разделить этот показатель на 20, получится необходимая мощность 8 кВт. Для такого дома вполне подойдет печь-камин с мощностью 9 кВт, представленная на рисунке. Ее размеры указаны на чертеже.

Печь-камин «Амур»

Размеры и мощность печи-камина «Амур»

Для встроенной топки после выбора модели с необходимой мощностью расчет размеров портала проводят так же, как для декоративного камина. Исключение составлет случай, когда топка ставится в подготовленный корпус камина из кирпича. Для такого камина при расчете необходимо учитывать стандартные размеры кирпича, чтобы избежать дополнительной подгонки.

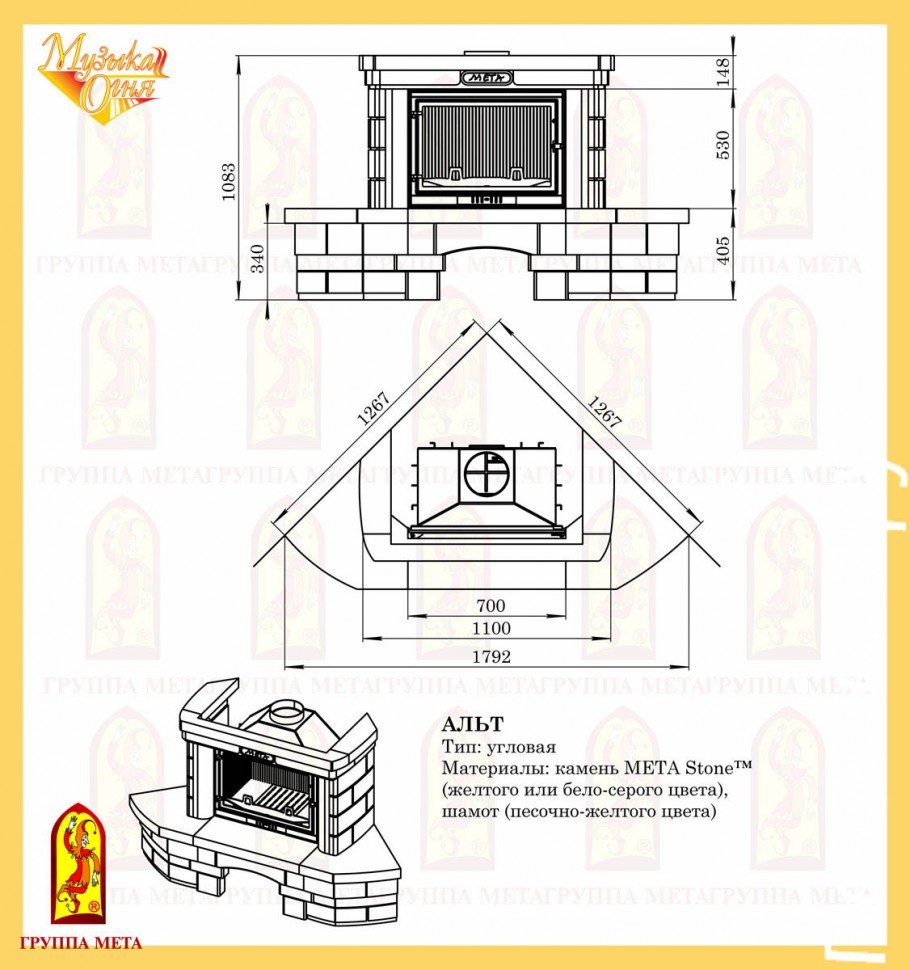

Размеры кирпичного углового камина

Самый сложный случай, требующий тщательных расчетов, это строительство дровяного углового камина из кирпича. В этом случае необходимо провести предварительный расчет минимальных размеров топки и дымовой трубы в зависимости от обогреваемого помещения, после чего адаптировать результаты под стандарные размеры кирпича.

Для расчета необходимо знать площадь обогреваемой комнаты или дома. Этот показатель делят на 100, в результате получается площадь топки. Топку в угловом камине выполняют треугольной или трапецивидной с сужением к задней стенке – такая форма способствует лучшей теплоотдаче.

Для топки с треугольным дном ширину передней части находят так: извлекают квадратный корень из значения площади и умножают его на два. Глубину обеих боковых сторон определяют, разделив ширину на 1,4. Высота топки для классических угловых каминов обычно чуть больше ее ширины. Диаметр дымового отверстия должен быть в пределах 1:10…1:15 площади топки. Например, необходимо рассчитать размеры углового камина из кирпича для отопления гостиной 30 квадратных метров. Для этого делят площадь на 100, получают значение 0,3 квадратных метра. Находят ширину топки: извлекают квадратный корень из 0,3 и умножают знчение на 2, получают 1,1 м – такая ширина соответствует примерно 4 кирпичам. Глубина боковых сторон будет равна 1,1/1,4 = 0,78 м – 3 кирпича.

Определение размеров трапециевидной топки углового камина

Для определения размеров топки трапецивидной формы можно использовать готовую таблицу. По результатам расчетов выбирают подходящую модель камина из представленных на рисунках ниже, и кладут камин в соответствии с порядовкой.

Угловой камин с треугольной топкой

Угловой камин с увеличенной топкой

Угловой камин со скругленной топкой

Другие важные размеры каминов

Если ваш камин устанавливается на отдельный фундамент, при его заливке необходимо соблюдать некоторые требовния:

Бетонное основание должно быть больше площади камина на 5-10 см с каждой стороны;
Фундамент камина нельзя жестко скреплять с фундаментом дома, он должен отстоять от него не менее, чем на 10 см, и это рсстояние после затвердевния бетона необходимо засыпать песчаной подушкой;
Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.

Также необходимо соблюсти противопожарные расстояния в 25 см от трубы до балок перекрытия и стен, а сгораемые конструкции у стенок самого камина обезопасить с помощью толстой фольги.

Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки. Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.

Высота трубы по СНиП 41-01-2003

Как видно из статьи, построить угловой камин, размеры которого рассчитаны заранее, совсем несложно. Чтобы лучше узнать технологию возведения декоративных или угловых дровяных каминов из кирпича, рекомендуем вам ознакомиться с другими статьями на нашем сайте.

в доме расчет высоты от пола, открытая топка и площадь помещения, глубина на плане и ширина

Выбор размеров — один из важнейших процессов при решении обзавестись камином

Из большинства приборов для отопления, которые используются на данный момент, камин является самым старым. Его начало лежит еще от открытых очагов. Только спустя большое количество времени, начали сооружать трубы, чтобы увеличить тягу и устранить дым из жилья. В старые времена, почти все было выполнено из дерева, а для того чтобы обеспечить безопасность, очаг стали обкладывать камнем, так появились камины. На сегодняшний день, камин можно увидеть даже в квартирах, но для того чтобы соорудит конструкцию, нужно обязательно знать точные размеры.

Содержание материала:

Размеры камина в доме: подсчет, согласно площади

Если говорить о самостоятельном создании камина, то нужно обязательно знать те параметры, которым он должен соответствовать. Если говорить конкретнее, то нужно составить чертежи топочной части, дымохода, порядовки и, конечно же, записать материалы, которые потребуются в процессе.

Выбирать размеры будущего камина следует, исходя из площади помещения и его конструкционных особенностей

Так, например чтобы рассчитать размер топочного отверстия, нужно узнать размер вашего помещения. Соотношения топки и площади комнаты должны соответствовать 1 к 50. Например, если вы установили, что площадь комнаты равна 25 м², то делаем подсчет 25 к 50 и получаем 0,5 м², это размер вашего будущего топочного отверстия. Что касается ширины и высоты, то их определяют по соотношению 2 к 3. То есть, учитывая размер нашей топки, можно подсчитать, что ширина составит 80, а высота 63. Неправильные расчеты чреваты нарушением тяги, задымлением помещения и плохой теплоотдачей.

Если говорить о дымоходе, то он зависит от площади портала, его размер должен быть в 15 раз меньше. Если это не будет учтено при подсчете, то вырабатываемые угарные газы будут поступать в комнату, а это является опасным для жизни.

Третье чему нужно уделить внимание, это порядовка. Необходимо выполнить чертежи как можно точно. На бумаге выполняем порядовку и обязательно указываем материалы, которые понадобятся, в каком количестве и с какой целью. Порядовка может выглядеть как стандартная таблица, где указаны все габариты. На плане так же должны быть указаны глубина, ширина и высота. Так же на чертежах, должны быть пронумерованы ряды, в дальнейшем это поможет вам не сбиться при укладке.

Если говорить о материале, то например кирпич рассчитывается исходя из порядовки, но его точное количество определить невозможно, только приблизительное. Чтобы определить точное количество, нужно учесть, сколько кирпича будет использовано на кладку и соединение швов, все это сложить в промежуточный подсчет.

Подсчитываем материалы. В процессе подготовки чертежей и приобретения материала, нужно знать не только будущие размеры вашего камина но и количество сколько кирпичей понадобится для того чтобы его возвести. Такой подход поможет подсчитать все возможные затраты на выкладку объекта.

Расчет камина: преимущества в размере

Не смотря на то, какая модель камина будет установлена, многие люди воспринимают его только как украшение, и, к сожалению, даже не задумываются над тем, почему эта установка не изменилась спустя столько времени. А ведь именно камин может стать прекрасным атрибутом для вентиляции помещения. С его помощью можно не просто провентилировать, но и просушить помещение. Причем все эти действия могут выполниться за очень короткий срок, многим отопительным приборам это не под силу. Камины, это выгодное решение для тех помещений, в которых нет центрального, постоянного отопления. Например, если затопить камин на даче, которая редко используется, вы сможете быстро просушить и прогреть дом.

Выполнить чертеж камина можно с помощью специальных программ, которые устанавливаются на компьютер

Следует учесть, что все эти преимущества доступны только в том случае, если все размеры были верно, сопоставлены.

Не секрет, что устанавливая в доме камин, большинство людей беспокоятся в первую очередь о его внешнем виде и расположении в помещении, и только потом о таком важном факте как размеры. Для того чтобы камин в полную мощь выполнял все свои функции нужно правильно сделать расчеты, чертежи, которые будут отвечать всем поставленным задачам. Только в этом случае установка буде работать с максимальной эффективностью.

Какая должна быть высота камина

Для того чтобы отрегулировать высоту камина, в основных случаях используют болты специального назначения, которые устанавливаются на ножки, или применяют специальные опоры – подставки. Для того чтобы отрегулировать нужное расстояние от топливника кирпичной установки до пола, нужно произвести укладку нескольких линий кирпича.

Высокие камины хорошо смотрятся в интерьере, выполненном в классическом стиле

Чтобы создать нужную высоту, необходимо ознакомиться с следующими требованиями:

Расстояние до пола должно быть от 300 до 400 мм, это является оптимальным показателем;
Если под топливником располагается емкость для хранения дров, это расстояние нужно увеличить;
В процессе расчета расположения дна топки, учтите конструкцию вашего пола с его комплектующими.

Все эти моменты должны быть учтены еще на этапе планирования и составления чертежей будущей отопительной системы. Все размеры должны быть четко вымерены, чтобы в дальнейшем не получить недопустимые ошибки.

Делаем расчет камина с открытой топкой: важные аспекты создания

При организации постройки любого камина, нельзя забывать о важных рекомендациях специалистов. Самое главное, это следовать всем размерам, поскольку именно они играют важную роль в характеристике камина. Когда вы приступите к предварительным расчетам, соблюдайте все формулы и учтите возможные факторы и аспекты.

Камин должен гармонично вписываться в интерьер по цвету, форме и размеру

Среди важных аспектов выделить можно следующее:

Размер топки практически любого камина не должен быть меньше чем 25 см, и не более чем 40 см. Такие размеры считаются оптимальными для каминов бытового типа со средней мощностью. Такие разновидности являются самыми распространенными. Если говорить о печи для бани, то здесь ширина топки может быть немного больше чем 40 см.
Если вы сомневаетесь в правильности подсчетов вашей каминной конструкции, можно их проверить простым путем. Ширина топки должна обязательно совпадать с шириной вашей топочной дверцы.
Учтите, что различие в размерах значительно снизит тепловой поток, а топливо будет сгорать значительно медленнее, чем это положено. В любом случае неправильные размеры ведут к снижению использования и эффективности вашего камина.

Специалисты всегда стараются уделить особое внимание топке, ведь ее параметры – это важнейший показатель. Минимальный размер топки должен составлять 80 см, максимальный 100 см. Очень часто при сооружении камина достичь такого показателя невозможно, и выход из этой ситуации заключается в повышении уровня камеры догорания. Если размер будет не соответствовать, то все горючие газы, которые образовались в процессе, сгорать не будут.

Стандартные размеры камина (видео)

Размеры камина, это очень важная деталь при сооружении. Как можно заметить из статьи, нарушение соответствия размеров ведет к необратимым последствиям, все ваши труды становятся напрасными и скорее всего конструкция подвергнется демонтажу. Не стоит пренебрегать правилами. Если же вы не уверены в своих возможностях, лучше обратиться к профессионалу, который наверняка создаст идеальную и правильную модель вашего очага.

Стандартные требования к камину — Строительный журнал Palitrabazar.ru

Кладка каминов из кирпича своими руками

В этой статье поговорим о том, как сделать камин из кирпича своими руками для частного дома. Для большей наглядности к тексту будут приложены чертежи, схемы и рисунки.

Стандартные требования к камину

Хороший камин из кирпича должен отвечать следующим требованиям:

хорошее прогревание помещения;
отсутствие задымления;
органичное сочетание с интерьером.

Итак, перед тем как начать выкладывать камин из кирпича своими руками, потребуется определиться с объемом и площадью помещения дома, в котором планируется строительство камина. В качестве примера мы рассмотрим помещение площадью десять, пятнадцать, а также двадцать квадратных метров, а также с потолками высотой 3-3,5 метра.

Соответственно, объем помещений дома должен составить тридцать пять, пятьдесят и семьдесят кубических метров. Соотношение площади топки к этим объемам равно от 1:50 до 1:70. Таким образом, оно будет равно 2.000–3.000–4.000 кв. см.

Исходя из этих показателей, портал топливника может иметь такие размеры:

2000 кв. см — 36×45 см.
3000 кв. см — 44×67 см.
4000 кв. см — 52×77 см.

Стандартная схема, по которой строится кирпичный камин, предусматривает соотношение между высотой портала камина и глубиной топливника в пропорциях 1:2 или 1:3. Размеры должны точно соблюдаться, так как они критически важны.

Если сделать топку большей глубины, резко сократится теплоотдача и для того чтобы прогреть помещения дома потребуется больше топлива, если же будет выбрана схема с топкой меньшей глубины, то последствием может стать задымление. Если придерживаться стандартной схемы, то в нашем примере глубина составит:

2000 кв. см — 18–24 сантиметра;
3000 кв. см — 22–30 сантиметров;
4000 кв. см — 26–35 сантиметров.

Каминные дымовые отверстия находятся в зависимости от топочной площади.

Таким образом, размер отверстия дымохода должен составлять такие величины:

Итак, при составлении стандартной схемы размеры кирпичной дымовой трубы должны составлять 14×14 см и 14×27 см. Однако если схема предусматривает строительство дымохода округлой формы, то дымовая труба может иметь диаметр в диапазоне 8-14 см. Далее потребуется высчитать длину дымохода, которая в нашем примере составит 4-5 м.

Конструкция каминной топки

Устройство топки камина

Чтобы камин из кирпича имел лучшую теплоотражающую способность, рекомендуется его внутренние стенки сделать под углом. По-другому говоря, две боковые стены необходимо развернуть наружу, при этом заднюю стену нужно слегка наклонить вперед. Наклон нужно делать с трети высоты.

Над каминной топкой следует сделать дымовую камеру, а между камерой и топливником выпускаем карниз («перевал»). Этот элемент важен тем, что он предотвращает возможность вылета искр и сажи наружу в помещение, а также предохраняет дом от задымления.

Размеры кирпича составляют 6,5×12×25 см, а швов в кладке — ориентировочно полсантиметра.

Чтобы разобраться с тем, какие размеры должен иметь камин из кирпича, потребуется обозначить его расположение в плане выбранного помещения. Наилучшими местами для кладки камина являются торцевые стены дома или внутренние стены по углам здания (угловые камины — несколько иной вид камина, поэтому данный подвид здесь не будем рассматривать).

Не стоит планировать строительство камина у стены, которая расположена напротив стены с окнами, так как в случае недостаточной уплотненности окон вы рискуете создать сквозняки.

Если долго топить камин из кирпича, задние стены каминной трубы могут довольно сильно нагреваться, а это способно стать причиной пожара в случае, если дом выстроен из дерева. Поэтому, если все-таки избран такой вариант, необходимо предусматривать противопожарные мероприятия.

Закончив предварительные расчеты, необходимо сделать чертеж каминной кладки, для чего берем в качестве примера помещение площадью пятнадцать квадратных метров.

Заднюю стену нужно выложить в полкирпича, т. е. двенадцать сантиметров. Боковые стенки кладем в один кирпич, т. е. 25 сантиметров.

Рисунок показывает основные каминные размеры в топочной области. После определения этих размеров нам понадобятся послойные чертежи каминной кладки — порядовки.

Порядовки

Чтобы выполнить порядовки, нужно запастись бумагой в клеточку, так как понадобится воспользоваться не только целым кирпичом, но и половинками, а также кирпичом в три четверти (см. Угловой камин – порядовка).

Начинаем строить цоколь своими руками, выкладывая кирпич для оригинальности ребром, хотя можно и плашмя. Со второго ряда кирпич ложится только плашмя. Нижняя часть топки делается на 25-30 см от пола — 2-3 кирпичных ряда.

Необходимые материалы

Так как все порядовки (учитывая и трубу) готовы, можно заняться подсчетом количества необходимых материалов:

Кирпич нужно подсчитывать поштучно, имея в виду, что нецелые экземпляры нужно учитывать как цельный кирпич. Планируя выполнить строительство своими руками, следует использовать печной полнотелый кирпич.
Песок должен быть свободен от мусора и пыли, иметь зернистость в 0.2–1.5 мм. Мусор и пыль необходимо по возможности удалять. Чтобы добиться чистоты песка, его нужно поместить в воду и настоять, заменяя воду в несколько заходов, пока она станет действительно светлой.
Для кладки камина своими руками рекомендуется использовать кембрийскую синюю глину. Однако в случае отсутствия таковой глины в вашем регионе допускается использование печной глины, в случае если у вас имеется опыт ее применения.
Для раствора понадобится цемент марок 300-400.
Для изготовления бетона, которым будем заливать фундамент, понадобится щебень диаметром 2-6 сантиметров.
Заслонка дымовая.
Стержни из арматуры (ориентировочно двадцать штук) с диаметром 8-10 и длиной 700 мм.

Ход работ

Строительство камина, проводимое своими руками, начинается с фундамента. Поэтому, перед тем как построить камин, нужно определить размер фундамента. Каминный фундамент должен находиться в отдалении от фундамента дома, никак не быть с ним связанным.

После определения размеров нужно составить план каминного устройства на уровне цоколя. Далее понадобится совместить его с планом на уровне топки, а также на уровне трубы.

Ширина фундамента должна быть такой же, как ширина цокольного лицевого ряда, но с добавлением четырех-шести сантиметров.

Заливка фундамента

Первым делом нужно подготовить яму размером (в плане) на десять-пятнадцать сантиметров больше размеров фундамента под камин. Глубина котлована под фундамент должна быть около шестидесяти сантиметров. Фундамент может быть как кирпичным, так и бетонным. Для того чтобы определиться, можно исходить из наличия материала и цен на него.
Засыпаем щебень на днище котлована слоем в десять-пятнадцать сантиметров, который затем утрамбовываем. Проверяем горизонтальность основания.
Приступаем к фундаменту. Для примера берем бетонный фундамент, поскольку он более сложен. Сбиваем опалубку нужной высоты из деревянных досок (деревянный ящик без дна). Стенки ящика изнутри нужно обработать смолой или обить рубероидом с целью гидроизоляции.
Устанавливаем опалубку (ящик) на основание и заливаем заранее уложенные камни раствором.Состав раствора:
- цемент — 1 ч.;
- песок — 3 ч.

Песок и цемент хорошо перемешиваем в сухом виде, после добавляем воды и размешиваем до той поры, пока смесь не приобретет однородный характер, по консистенции похожий на густую сметану. Затем проводим заливку и ожидаем готовности.

Выравниваем верх фундамента, тщательно заглаживая неровности, проверяя уровнем. Накрываем фундамент полиэтиленом и ждем семь дней. Только затем можно начинать кладку. Нужно иметь в виду, что фундамент должен быть на шесть-семь сантиметров ниже уровня, где находится чистый пол.

Кладка камина

Прежде чем начать, потребуется расстелить два слоя рубероида (гидроизоляции) на фундамент.
После этого проводим калибровку кирпичей, иными словами, выбираем только те кирпичи, которые реально нам понадобятся.
Примерно за два-три дня проводим замачивание глины, в несколько приемов добавляя в нее воду и размешивая ее по мере того, как раствор густеет.

Совет! Раствор из глины для строительства камина нужно проверять после того, как он замешан. Для этого берем глиняную пульпу и заливаем ею сухой песок, перемешивая до той поры, пока месиво превратится в подобие густого киселя. После этого катаем колбаски из этой массы размером десять-пятнадцать миллиметров. Раствор можно использовать, если получившаяся колбаска не распадается и не пристает к рукам.

Совет! Сплошные ряды правильнее класть, используя кельму или мастерок. Во время кладки дымосборника и топливника рекомендуется проводить работу вручную, так как в таком режиме вы сможете ощутить и удалить из раствора случайные камешки.

Преграда и выдра

Во время работ по кладке камина лучше сначала выложить насухо весь кирпич, а уже затем перекладывать его, используя раствор.

Выкладывать на крыше дымовую трубу нужно, используя песочно-цементную смесь.

В месте выхода каменной трубы на крышу нужно позаботиться об установке «выдры» (напуска), которая обеспечит защиту от пожарной опасности. Для перекрытия той же цели послужит устанавливаемая «преграда».

Отделка камина

Если кладка камина проводилась в пустошовку, понадобится расшивка швов. В ситуации, когда кладка была проведена из кирпича неэстетичного вида, кладка разонравилась — можно провести ее окраску, не закрашивая самих швов.

Проводится также отделка каминов изразцами, искусственным или натуральным камнем.

Размеры камина

Современный камин и его размеры

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Однако такое представление не совсем корректно, ведь при малой разнице давлений тяга может быть увеличена за счет других факторов. Поэтому под тягой следует понимать скорость движения воздушных масс через сечение дымохода. Она может быть увеличенной, уменьшенной или нормальной. Средняя скорость должна быть равной 0,25 м/с.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.

Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Украшение интерьера

В наше время камины приобрели большую популярность, их устанавливают не только в частном доме. Современные биокамины позволили использовать данный агрегат и в обычных квартирах. Но такие конструкции предназначены в первую очередь для декоративных целей, мы же сегодня хотим поговорить о настоящих, работающих на дровяном топливе, для установки которых требуется сооружать фундамент.

И греет, и сушит

Независимо от того, какой камин устанавливается в доме, многие воспринимают его как атрибут украшения помещения и не задумываются, почему данный агрегат почти без изменений сохранился с древних времен и до наших дней. А ведь он является великолепным устройством вентиляции дома.

С его помощью можно провентилировать и просушить комнату, при этом данная операция выполняется в очень короткий срок, за который с данной задачей не сможет справиться не один отопительный прибор. Данный агрегат очень хорошо использовать в помещениях, где отсутствует центральное, постоянное отопление.

К примеру, затопив камин в частном доме, используемом для периодического проживания, вы очень быстро просушите и прогреете дачу. (См. Печь-камин для дачи)

Размер имеет значение

Но надо понимать, что все данные преимущества являются действенными только в том случае, когда размеры каминов для дома выбраны правильно. Ведь не секрет, что устраивая его, многие заботятся в первую очередь о внешнем виде, расположении в комнате. И только в последнюю очередь обращают свое внимание на такой важный факт, как размер камина.

Сегодня мы как раз и поговорим о том, как правильно выполнить расчет камина для дома и сделать чертеж конструкции, исходя из имеющихся задач, чтобы обеспечить максимальную эффективность.

Важные аспекты: что необходимо учесть?

Когда вы приступаете к выполнению проектирования камина для дома, делать чертеж (См. Чертежи угловых каминов) и выполнять расчеты необходимо, исходя из размеров помещения. Дрова могут сжигаться как в специальной металлической корзине, так и на колосниковой решетке, а, может быть, и просто на поду топливника.

Наши постоянные читатели знают, что для нормального горения, помимо топлива необходим достаточный приток воздуха.

в случае, когда топливо будет сгорать на плоском поде и размеры каминных топок будут одинаковыми, сжигание на колосниковой решетке будет происходить намного эффективнее;
при этом в обоих случаях размеры будут идентичными.

Дело в том, что использование колосниковой решетки обеспечивает дополнительный приток воздуха, в данном случае можно уменьшить размеры топки, не потеряв при этом на эффективности.

Двойной эффект – тепло плюс вентиляция

Раз мы заговорили о подачи воздуха и возможности его забора разными способами, следует добавить, что в отдельных случаях воздух можно забирать не только из комнаты, в которой размещен камин, но и из соседней комнаты или даже с подвала.

Такое устройство позволяет добиться одновременно нескольких положительных моментов:

Забирая воздух из подвала, вы значительно увеличите его вентиляцию, что само по себе является хорошим результатом.
Если забор воздуха производится из другого помещения дома, в комнате, где находится камин, не создается разрежение, а его отсутствие не позволяет холодному воздуху извне поступать в отапливаемую комнату. Эффект налицо — комната прогревается очень быстро с минимальной затратой топлива.
Если потребуется провентилировать отапливаемую комнату, просто перекрывается внешний забор воздуха. В этом случае воздух для сжигания начинает поступать из помещения, где он находится, происходит вентиляция комнаты.

Конфигурация топочного отверстия

Размеры камина в зависимости от площади помещения

Для примера произведем расчет для жилого помещения 28 кв. м.

28/50=0,56 кв. м. – такую топку необходимо разместить в помещении.
Размер камина составляет 61х92 см. Площадь топочного отверстия 0,61·0,92=0,5612 кв. м., что полностью удовлетворяет условиям расчета.
Рассчитываем глубину камеры (610·2)/3=406,7 мм. Округляем и получаем, что глубина топки составляет 40 см.

Основные фиксированные размеры

Стандартизация размеров вовсе не означает, что все камины должны быть клонированы из одного. Дело в том, что среди всех габаритов определяют такие, которые влияют на его функциональность. Именно эти габариты и должны соблюдаться. Среди них выделяются линейные размеры топки, площадь дымового канала, расстояние от пола до нижней грани каминного окна, положение дымового зуба относительно пода камина, ширина канала в районе перекрытия зубом.

Остальные размеры не оказывают влияния на работу и играют определяющую роль в различии моделей друг от друга. Например, размеры портала выбираются в зависимости от размеров топочного отверстия и от отведенного для камина пространства.

Фиксирование размеров не означает установку их абсолютного значения. Перечисленные габариты находятся в зависимости от объема комнаты, которую придется отапливать. Но между ними установлена математическая взаимосвязь, нарушать которую нельзя. При создании проекта можно воспользоваться одной из множества готовых таблиц, в которой указаны все необходимые для данных условий значения. Такая таблица является повседневным инструментом любого мастера.

Размеры элементов камина

Несмотря на то что подобные таблицы можно найти в любом источнике, каждый мастер, даже начинающий, должен иметь представление о способе формирования этих данных.

Особенности расчета дымохода

Чтобы в дымоходной системе не произошло образования конденсата (опасной для кладки черной жидкости с неприятным запахом), нужно установить хороший дымоход, выходное отверстие которого составляет одну восьмую – одну пятнадцатую.

Дымоотводной канал при этом составляет 20 на 26 сантиметров, его площади – 52 квадратных сантиметра, то есть 1/10 от общей площади самой камеры.

Помимо всего прочего, нужно учитывать длину дымоходного канала. Он не должен быть очень высоким, то есть более десяти метров. Излишняя высота снизить производительность отопительной конструкции. Если же сделать дымоход слишком низким, он будет не в состоянии полноценно вывести летучие продукты горения в атмосферу, а это уже опасное для здоровья человека задымление. Наиболее подходящим считается высота в четыре – пять метров. Если у вас есть возможность, используете приспособление, дополненное специальными коленами и изгибами. Устройство, применяемое для отведения угарного газа, обычно устанавливают на расстоянии двадцати пяти сантиметров до основных потолочных балок, а также несущих стен и перегородок.

Размеры камина в доме: подсчет, согласно площади

Выбирать размеры будущего камина следует, исходя из площади помещения и его конструкционных особенностей

Так, например чтобы рассчитать размер топочного отверстия, нужно узнать размер вашего помещения. Соотношения топки и площади комнаты должны соответствовать 1 к 50. Например, если вы установили, что площадь комнаты равна 25 м2, то делаем подсчет 25 к 50 и получаем 0,5 м2, это размер вашего будущего топочного отверстия. Что касается ширины и высоты, то их определяют по соотношению 2 к 3. То есть, учитывая размер нашей топки, можно подсчитать, что ширина составит 80, а высота 63. Неправильные расчеты чреваты нарушением тяги, задымлением помещения и плохой теплоотдачей.

Если говорить о материале, то например кирпич рассчитывается исходя из порядовки, но его точное количество определить невозможно, только приблизительное. Чтобы определить точное количество, нужно учесть, сколько кирпича будет использовано на кладку и соединение швов, все это сложить в промежуточный подсчет.

Красивые примеры в интерьере

Оценить уместность параметров камина в разных комнатах можно, обратившись к примерам фотогалереи.

Красивый камин для гостиной углового типа. Вариант с закрытой топкой считается пожаробезопасным. Вблизи него располагаются декоративные полки с различными фигурками и декором из искусственных веток.

Красивый вариант встраиваемого биокамина. Модель выполнена в строгом стиле, она подойдет для кухни и гостиной.

Удачный вариант готового набора: топка с готовым угловым порталом.
Красивый стильный камин с закрытой топкой, украшенный колонами и барельефами. Подходящий образец для классической гостиной.

О том, как сделать камин из кирпича своими руками, вы можете узнать из видео ниже.

Какими должны быть размеры камина для нормальной работы

Не каждому человеку известно, что все виды каминов, представленные огромным числом моделей, по некоторым техническим параметрам имеют вполне определенные, установленные стандартные показатели. К таким параметрам относятся габариты основных узловых элементов. При возведении камина следует придерживаться этих значений, так как отклонения могут привести к нарушению функций устройства. Любой камин должен справляться с одними и теми же задачами:

выводить тепло, полученное в результате сгорания топлива;
обеспечивать отвод продуктов сгорания;
обеспечивать подачу кислорода в топку.

История строительства каминов богата экспериментальными открытиями, которые накапливались в виде опыта, что передавался от мастера к его ученику. Сегодня многие профессиональные печники даже не задумываются над тем, почему выбранный стандартный проект имеет именно фиксированные габариты. Его знания сводятся к запоминанию показателей для разных типов печей. Между тем для стандартизации имеются довольно веские основания. Давайте более детально изучим размеры камина, его основные характеристики, являющиеся показателем его правильной работы.

Условия для нормальной тяги

Однако такое представление не совсем корректно, ведь при малой разнице давлений тяга может быть увеличена за счет других факторов. Поэтому под тягой следует понимать скорость движения воздушных масс через сечение дымохода. Она может быть увеличенной, уменьшенной или нормальной. Средняя скорость должна быть равной 0,25 м/с.

Основные фиксированные размеры

Остальные размеры не оказывают влияния на работу и играют определяющую роль в различии моделей друг от друга. Например, размеры портала выбираются в зависимости от размеров топочного отверстия и от отведенного для камина пространства.

Расчет параметров

Исходной точкой для расчета конструкции может служить объем комнаты или ее площадь. Чтобы определить площадь каминного окна, являющегося передней частью топки, нужно площадь комнаты разделить на 50. Все необходимые измерения для дома реально провести без специальных приборов. Зная площадь топочного отверстия, придется решить небольшую задачу по математике. Отношение ширины и высоты окна выражается дробью 2/3. Исходя из этих условий, определяются первые конкретные размеры.

От глубины топки теоретически скорость течения газов не должна зависеть. Но практика показывает абсолютно противоположные результаты.

Чрезмерная глубина ведет к увеличению скорости. Такой исход считается неблагоприятным, так как тепло не будет успевать передаваться в комнату и вместе с теплым воздухом покинет помещение через дымоход.
Малая глубина топки – прямая причина плохой тяги. Комната постепенно начнет наполняться продуктами сгорания.

Стандартную глубину привязывают к высоте окна. Она составляет 2/3 от значения последней. Выбранные пропорции проверены годами и являются истиной, к которой нет необходимости подбирать теорию.

Полный расчет камина подразумевает вычисление параметров и для дымохода. Но здесь основные показатели находятся в зависимости от формы дымового канала. В поперечном сечении канал может представлять собой круг, квадрат или прямоугольник.

Конвекционные потоки поднимаются по дымоходу по сложной траектории, которая похожа на спираль. В результате этого в канале круглого сечения воздушные массы практически не встречают препятствия. В остальных двух видах каналов по углам образуются микропотоки, которые своим завихрением препятствуют движению дыма. В таких дымоходах целесообразно говорить об эффективном канале, с площадью, гораздо меньшей площади дымового отверстия.

Данная теория является доказательством того факта, что при одинаковой высоте дымохода величина тяги зависит от формы сечения канала. Усредненные параметры дымохода можно установить и их придерживаться при строительстве. На длину трубы будет влиять место ее выхода сквозь кровлю. Здесь важно не соблюдение пропорций, а расстояние от трубы до конька. Если оно варьируется в пределах 1,5 м, то труба возводится выше верхней точки крыша на 0,5 м.

Следующий диапазон расстояний, ограниченный тремя метрами, соответствует равенству уровней трубы и конька. При расстоянии от трубы до конька, превышающем 3 м необходимо применить геометрические построения. Мысленно следует провести горизонтальную линию через самую верхнюю точку крыши. От нее отсчитать угол 10° градусов и провести луч. Наша труба должна заканчиваться на пересечении луча и оси дымового канала.

Не следует забывать и про площадь канала. Она должна быть в 10 раз меньше, чем площадь каминного окна. Если выполнить канал с большей площадью, то это не приведет к увеличению тяги, как может показаться на первый взгляд. Слишком большая площадь способствует прорыву потоков холодного воздуха из атмосферы в комнату. Это явление называется обратной тягой.

Что еще не учли

Все габариты, которые были перечислены выше, находятся в определенной зависимости друг от друга. За исходную точку расчета мы предлагали взять площадь комнаты, что является вполне обоснованным решением. Однако в некоторых случаях задачу приходится решать с конца. Например, если в доме обустроен дымоход, который по своим функциям соответствует требованиям для каминов. Тогда все расчеты придется начинать от площади канала.

Есть определенные показатели, которые не связаны математической зависимостью, но являются определяющими для нормальной работы камина.

Высота каминного окна от пола может быть около 0,3-0,4 м (в зависимости от наличия ниши для хранения дров).
Подиум для портала выступает от его границ спереди на 0,5 м, а по бокам на 0,3 м.
Угол дымового зуба равен 20° градусов.
Боковые стенки топки сужаются в сторону дымохода, образуя угол с нормалью от 45° до 60° градусов.

Теперь вы знаете все о формировании геометрических размеров камина. Удобнее ли пользоваться этими знаниями или готовыми таблицами, чтобы понять, какая должна быть ширина камина, его высота? На этот вопрос каждый мастер дает персональный ответ.

Какими должны быть размеры камина

Символом дома с давних пор является очаг. Пусть появляются новые технологии, различные устройства, приборы для коммуникаций, но камин с мерцающим огоньком они никогда не смогут заменить. Хозяева, всегда начиная строить дом, первым делом продумывают о том, где же все-таки поставить печь или камин и каковыми должны быть размеры камина.

В статье рассказывается о том, какими могут размеры камина, где лучше его разместить, как правильно рассчитывается размер топки. Представленные фото и видео послужат дополнительной подсказкой к изложенному материалу.

Какими должны быть размеры

Таблица с размерами элементов камина

Элементы камина	Площать помещения, м 2
12	15	20	25	30	40
Ширина портала	50	60	70	80	90	100
Высота портала	42	49	56	63	70	77
Глубина топливника	30	32	35	38	40	42
Высота задней стенки топливника	36	36	36	36	36	36
Ширина задней стенки топливника	30	40	45	50	60	70
Высота дымосборника	57	60	63	66	70	80
Сечение дымохода с шероховатыми стенками	14х27	14х27	27х27	27х27	27х40	27х40
Сечение дымохода с гладкими стенками	14х24	14х27	14х27	27х27	27х27	27х27

Размеры очага всегда зависят от параметров помещения. Имеются единые стандарты, так для комнат объемом от сорока и до восьмидесяти куб/м необходимо, чтобы топка составляла от 1 к 50 не менее 1 к 70 части от объема. Должна быть правильно рассчитана каминная топка, размеры должны соответствовать стандартным требованиям.

Согласно этим расчетам площадь топочных отверстий должна составлять от 0,2 до 0,4 кв. м. Высота топки должна равняться 3/3 части к ширине. Из этих данных топка должна быть 36Х45 и 52Х77 см. Чертеж камина с размерами указан ниже.

Когда размеры топки уточнены, высчитываются остальные параметры камина. В приложенном видео в этой статье показано, как можно произвести расчет самим. То есть это некая инструкция к работе.

Глубина топочных отверстий. Зависит от высоты камина, составляет половину или третью часть. Если даже немного увеличить высоту топки, уже будет понижена теплоотдача, поэтому всегда важно заранее высчитать размер каминопечи. Если же наоборот уменьшить высоту, то тогда весь дым будет направляться в помещение.
Размер дымохода для камина зависит от параметров топки. Сечение его обязательно должно быть меньше раз в 9-15 площади топотвертий. Возьмем, к примеру, в 10 раз, то для очага с отверстием под топку 0,2 кв. м сечение будет составлять 0,02 кв. м, а с площадью 0,4 – 0,04 кв. м. То есть размеры дымохода для камина будут составлять 14х14 см или 14 на 27 см, а диаметр трубы от 9 до 14 см.

Соблюдая данные пропорции, легко можно рассчитать и другие параметры печи.

Надо помнить! Пропорции важно соблюдать при установке камина, иначе он будет небезопасным и в ближайшем будущем его все равно придется переделывать либо убирать совсем.

Фундамент

Строительство всегда начинается с плана. Если в доме планируется установить камин, то сразу надо продумать место для него и высчитать размер фундамента под камин. Выполняется обычное основание, как для любых сооружений. Очень тщательно продумать, где лучше разместить камин.

Не стоит думать, что отопительный элемент прекрасно можно установить без основания.

Установка получится отнюдь не из дешевых. Цена будет значительно отличаться от проведенной работы с обустроенным заранее фундаментом. Понадобится выполнить дорогостоящие монтажные работы, демонтировать полы и перекрытия.

Высчитывая размер основания, надо учитывать некоторые правила:

сделанный он под стены и камин предназначен для абсолютно разных нагрузок, поэтому в дальнейшем будет различная усадка, поэтому одним целым быть не должен;
между основанием под отопительное устройство и другой конструкцией делаются зазоры из песка, шириной не менее 5 см.

Если основание надо сделать в уже готовом здании, все правила следует также учитывать.

Обычно размеры основания под камин следующие:

плоскость всегда сантиметров на пять больше размеров каминного стола и при этом важно надо учитывать размеры дымохода для камина;
допустима глубина около 50 см.

Надо учитывать! В песчаных грунтах фундамент оседает быстрей, во влажной глине для усадки понадобится много лет.

Также необходимо брать в расчет климатические условия. Глубина залегания фундамента, а также его высота должна быть соотнесена уровню промерзания почвы, примерно сантиметров на 20. Если здание строится на хрящевом или скальном грунте, то эти показатели можно не учитывать.

Планируя строительство, надо сразу проконсультироваться с профессионалами по поводу того, где лучше размещать камин.

Как сделать фундамент под печь или камин

О том, как рассчитать размер топки в камине говорилось выше, а теперь надо разобраться, как сделать фундамент под камин. Сначала выбирают материал. Можно использовать:

Для связки используют любой цементный раствор, где на одну часть песка – шесть частей цемента.

Всю работу можно сделать своими руками. Готовится котлован по продуманному плану. Дно котлована надо тщательно выровнять, уплотнить.

Далее все укладывается слоями:

Щебенка или камень.
Тщательно уплотнить.
Залить слой из раствора, его толщина должна составлять около 25 см.
Уложить камни с промежутками от 3-х см.
Все пустотки засыпаются мелкой щебенкой или камнем.

После того, как котлован сделан, смело можно приступать к надземной части. Сначала делается опалубка, ее размер согласно котловану. Далее снова все укладывается слоями.

Это важно! Каждый слой при выполнении фундамента нужно выравнивать и проверять ровность при помощи уровня.

Надо проверить, чтобы все боковые стены были сделаны строго по вертикали, а поверхность обязательно должна быть горизонтальной. В таком положении на основание будет воздействовать только вес самого обогревательного устройства.

Если же у основания будет даже незначительный наклон, то на него уже будут воздействовать дополнительная нежелательная нагрузка, что может привести к его разрушению. Также в таком наклонном положении фундамент будет подвижен, и грунт будет проседать.

Верхнюю часть выложить двумя рядами кирпичей, на цементном растворе. Между рядами обязательно пара слоев гидроизоляции.

Идеальный вариант, когда высота фундаментного основания совпадает с уровнем с чистого пола. Надо обязательно разместить основание под камин, оно всегда пониже топливника. Размер основания камина тоже высчитывается.

Основное о каминном основании

Чтобы добиться хорошего обогрева в доме надо, расположить топливник пониже. Нет стандартных размеров для каминных столов, надо при его устройстве учитывать, чтобы корпус камина свободно помещался вместе отделкой, и не должно быть никаких боковых напусков.

При выполнении основания необходимо учитывать следующие требования:

ширина основания должна быть пошире портала камина примерно на кирпич;
на глубину оснований влияет глубина топливника;
для небольших каминов глубина основания составляет от 3-х кирпичей.

В основании в зависимости от конструктивного решения камина можно разместить воздушный канал. В некоторых конструкциях он выводится прямо в подвал через фундамент.

Это допускается, если через отапливаемое помещение невозможно подать требуемый для горения объем воздуха. Но какой бы ни была конструкция, всегда нужно учитывать размеры топки камина.

Самый простой вариант, когда не делают сборник золя и воздушные каналы. В таком случае основание камина может быть толщиной в один ряд кирпичей.

Надо помнить! В сторону огня должны направляться лишь целые и обожженные в заводских условиях грани кирпичей. Любые срезы, сколы уже не устойчивы к высоким температурам.

Если вся работа будет проведена правильно и заранее продумана и рассчитана, то камин в доме будет очень долго радовать всех домочадцев.

Мощность, размеры и другие характеристики камина. Как рассчитать?

Камин — это источник тепла, которого мы ожидаем, даже если камин построили в сугубо эстетических целях. И перед строительством камина первое, что мы делаем — это расчёт всех необходимых параметров камина: его размера, глубины, высоты дымохода, сечения отверстия дымового канала, мощности топки и т.п.

Ошибочно считать, что если камин носит декоративный характер, то можно брать любой. Камин выжигает кислород, и, к примеру, взяв мощный камин для маленького помещения, можно получить проблемы в работе камина и постоянно открытые окна. Играют роль размер отверстия для дымохода, его высота и материал топки и облицовки камина, расположение камина и другие моменты.

Какие параметры важно учитывать перед выбором и постройкой камина?

Мощность камина. Напрямую зависит от размера помещения. Точнее — её объёма, так как отапливается объём, а не площадь комнаты. Хорошее утепление дома позволяет сократить показатели мощности. Стандартно рассчитывается 1 кВт мощности камина на 20 куб.м. площади помещения для домов слабо утеплённых в зонах холодного климата. При хорошем утеплении 1 кВт обогреет 35 куб.м. помещения.
Размер топки. От него зависит номинальная мощность камина. Площадь отверстия для топки соотносится с площадью комнаты как 1 к 50. Предположим, площадь комнаты 30 кв. м. 1\50-я часть от 30 кв.м. составляет 0,6 кв.м, или 6000 кв.см.
Ширина и высота топки соотносятся как 2 к 3. решая простую пропорцию, получаем 2х + 3х=0,6, х = 0,12. Ширину топки принимаем равной 0,24 м., высоту — 0,36 м.
Глубина топочного отверстия. От неё зависит, сколько тепла будет попадать внутрь комнаты, а сколько — уходить в стену или смежную комнату. Глубина отверстия для топки составляет 2\3 от высоты. В нашем примере — 36 см*2\3 = 24 см.
Для злостных нелюбителей расчётов приведём таблицу готовых размеров для некоторых стандартных площадей комнат, в см

Элементы камина в расчёте на кв.м. помещения	12	15	20	25	30	40
Ширина портала	50	60	70	80	90	100
Высота портала	42	49	56	63	70	77
Глубина топливника	30	32	35	38	40	42
Высота задней стенки топливника	36	36	36	36	36	36
Ширина задней стенки топливника	30	40	45	50	60	70
Высота дымосборника	57	60	63	66	70	80
Сечение дымохода с шероховатыми стенками	14х27	14х27	27х27	27х27	27х40	27х40
Сечение дымохода с гладкими стенками	14х24	14х27	14х27	27х27	27х27	27х27

Расчёт параметров дымохода — непростое для любителя понятие. Если есть возможность, лучше предоставить его профессионалам. Неверный расчёт ведёт к отсутствию тяги или даже обратной тяге: когда продукты сгорания топлива идут вместо дымохода в комнату, и отравляют её жителей. Чрезмерная тяга будет приводить к перерасходу дров и снижению КПД камина и содержания кислорода в помещении. Базовые правила — труба дымохода не должна быть меньше 5 метров, и на 50 см должна превышать самую высокую точку (конёк) крыши. Отверстие дымохода в 10-15 раз меньше топочного отверстия.
Материал топки. Стоит учитывать, что чугун теплее стали и обогревает пространство на 70% быстрее. Хорошо удерживает тепло и долго его отдаёт глина: поэтому керамические печи — самые тёплые. Среди промежуточных вариантов — гранит, мрамор, ракушечник и другие облицовочные материалы. Греются долго, но и довольно долго отдают тепло.
Дополнительные функции: регулировка тяги позволяет топливу гореть (следовательно, отдавать тепло) дольше. Функция двойного дожига использует продукты сгорания топлива для дополнительного обогрева.
Расположение камина. Учитывается далеко не на последнем месте. Если камин и дымоход прилегают к уличной стене, то все коты округи будут вам благодарны: львиная доля тепла уйдёт на улицу. Пристенный камин может обогревать смежную комнату, а угловой — сразу 2, если его мощности достаточно, и площадь комнат не превышает 20 кв.м. Островной камин работает только по месту назначения.

Ассортимент дровяных топок от «Сага. Камины»

Недорогие топки

Топка дровяная Cheminees Diffusion A 1 — французская топка мощностью 14 кВт, вес 82 кг, габариты (ШхВхГ) — 690х696х351 мм.

Топка Cheminees Diffusion A 2.2 Etanche — чугунная топка мощностью 12 кВт, тех же габаритов, что и предыдущая модель, без подъёма стекла.

Топка дровяная Cheminees Philippe B 1-2 с шибером — чугунный сборочный корпус, наличие поворотного шибера для увеличения времени горения топлива, мощность 12 кВт, вес 112 кг, ШхВхГ — 695х770х415 мм.

Топка дровяная Cheminees Diffusion C 6 — топка номинальной мощностью 15 кВт, ШхВхГ — 770х880х504 мм, вес 143 кг, с функцией регулировки подачи воздуха для горения и пламерассекателем-дефлектором для увеличения эффективности камина.

Топка Cheminees Diffusion B 5-2 с турбиной — чугунная топка номинальной мощностью 10 кВт, в наличии выдвижной зольный короб, стекло с боковым открытием с функцией самоочистки, 2 двухскоростных вентилятора и 2 патрубка для принудительной конвекции. Поддержка режима длительного горения.

Ассортимент топок в разных ценовых категориях представлен в нашем каталоге.

Камин схемы. Какими должны быть размеры камина

Какими должны быть размеры

Таблица с размерами элементов камина

Элементы камина	Площать помещения, м 2
	12	15	20	25	30	40
Ширина портала	50	60	70	80	90	100
Высота портала	42	49	56	63	70	77
Глубина топливника	30	32	35	38	40	42
Высота задней стенки топливника	36	36	36	36	36	36
Ширина задней стенки топливника	30	40	45	50	60	70
Высота дымосборника	57	60	63	66	70	80
Сечение дымохода с шероховатыми стенками	14х27	14х27	27х27	27х27	27х40	27х40
Сечение дымохода с гладкими стенками	14х24	14х27	14х27	27х27	27х27	27х27

Глубина топочных отверстий. Зависит от высоты камина, составляет половину или третью часть. Если даже немного увеличить высоту топки, уже будет понижена теплоотдача, поэтому всегда важно заранее высчитать размер каминопечи. Если же наоборот уменьшить высоту, то тогда весь дым будет направляться в помещение.
Размер дымохода для камина зависит от параметров топки. Сечение его обязательно должно быть меньше раз в 9-15 площади топотвертий. Возьмем, к примеру, в 10 раз, то для очага с отверстием под топку 0,2 кв. м сечение будет составлять 0,02 кв. м, а с площадью 0,4 – 0,04 кв. м. То есть размеры дымохода для камина будут составлять 14х14 см или 14 на 27 см, а диаметр трубы от 9 до 14 см.

Соблюдая данные пропорции, легко можно рассчитать и другие параметры печи.

Надо помнить! Пропорции важно соблюдать при установке камина, иначе он будет небезопасным и в ближайшем будущем его все равно придется переделывать либо убирать совсем.

Фундамент

Строительство всегда начинается с плана. Если в доме планируется установить камин, то сразу надо продумать место для него и высчитать размер фундамента под камин . Выполняется обычное основание, как для любых сооружений. Очень тщательно продумать, где лучше разместить камин.

Не стоит думать, что отопительный элемент прекрасно можно установить без основания.

Высчитывая размер основания, надо учитывать некоторые правила:

сделанный он под стены и камин предназначен для абсолютно разных нагрузок, поэтому в дальнейшем будет различная усадка, поэтому одним целым быть не должен;
между основанием под отопительное устройство и другой конструкцией делаются зазоры из песка, шириной не менее 5 см.

Если основание надо сделать в уже готовом здании, все правила следует также учитывать.

Обычно размеры основания под камин следующие:

плоскость всегда сантиметров на пять больше размеров каминного стола и при этом важно надо учитывать размеры дымохода для камина ;
допустима глубина около 50 см.

Надо учитывать! В песчаных грунтах фундамент оседает быстрей, во влажной глине для усадки понадобится много лет.

Как сделать фундамент под печь или камин

щебенку;
гравий;
камень и тому подобное.

Для связки используют любой цементный раствор, где на одну часть песка – шесть частей цемента.

Щебенка или камень.
Тщательно уплотнить.
Залить слой из раствора, его толщина должна составлять около 25 см.
Уложить камни с промежутками от 3-х см.
Все пустотки засыпаются мелкой щебенкой или камнем.

Это важно! Каждый слой при выполнении фундамента нужно выравнивать и проверять ровность при помощи уровня.

Основное о каминном основании

При выполнении основания необходимо учитывать следующие требования:

ширина основания должна быть пошире портала камина примерно на кирпич;
на глубину оснований влияет глубина топливника;
для небольших каминов глубина основания составляет от 3-х кирпичей.

Надо помнить! В сторону огня должны направляться лишь целые и обожженные в заводских условиях грани кирпичей. Любые срезы, сколы уже не устойчивы к высоким температурам.

Первое, что потребуется человеку, решившему своими руками построить в своем доме камин, — порядовка. Это схематическое изображение каждого ряда кирпичной кладки, проект камина, без которого можно наделать много ошибок.

Камин — это не просто стильный элемент интерьера, но и место притяжения всей семьи, дарящий тепло и уют дому. Многие люди считают камин роскошью. И действительно, если заказывать его строительство мастеру, обойдется такая работа очень дорого. А сделать камин самостоятельно — задача не для белоручек. К тому же в этом деле нужно хорошо разбираться.

Однако сегодня найти любую информацию достаточно просто. Нужно только не пожалеть времени и досконально разобраться в интересующем вас вопросе.

Если вы уже прочли статью о том, как построить угловой камин из кирпича, порядовка — это тот термин, который вам уже знаком. И если выбрать и купить кирпич, залить фундамент, приготовить раствор вы уже сможете, то правильно сложить камин, не имея порядовки, не получится.

Поэтому мы надеемся, что тем, кто принял твердое решение самостоятельно сложить домашний очаг (см. Кладка каминов своими руками), пригодятся некоторые рекомендации и порядовка камина углового, предложенная в этой статье.

Дровяной камин любой формы и размера желательно закладывать сразу в проект дома. Его размещение в уже существующем строении довольно проблематично, так как требует вскрытия или усиления пола, привязки к балкам перекрытия и стропилам. Да и вообще строительство камина — достаточно грязная работа.

Если стены дома деревянные, их перед началом работ по кладке камина следует закрыть теплоизоляционным материалом и выкладывать заднюю стенку камина на расстоянии не менее 1,5 см от стены . Если теплоизоляцию не делать, то воздушный зазор должен быть больше 4–5 см . Не забудьте об этом, когда будете заливать фундамент, ориентируясь на те размеры, которые указывает порядовка углового камина.

Начинать возводить камин можно только после полного отвердения бетонной основы — фундамента. Строится камин рядами, каждый из которых играет свою роль в конструкции. Такая порядовая кладка углового камина и дала название рабочим чертежам — порядовкам.

Порядок работ

Сразу хочется сказать, что топочную часть камина и дымоход, то есть те элементы конструкции, которые будут соприкасаться с огнем, лучше выкладывать из огнеупорного шамотного кирпича. На порядовках он выделен желтым цветом, какой и имеет в действительности.

Уложите на фундамент слой гидроизоляции и выведите основание камина кирпичом чуть выше уровня чистого пола. При кладке этих рядов в глиняный раствор нужно добавить немного цемента.

Внимание! В порядовке цокольные ряды не изображены!

Важно! Во время кладки камина необходимо каждый ряд проверять на горизонтальность с помощью строительного уровня, а его стенки — на вертикальность, используя отвес.

Как вы, наверно, заметили, кладка из керамического кирпича и отдельно — из шамотного кирпича идет с перевязкой: на все угловые камины порядовка чередует укладку целых, трехчетвертных, половинчатых и четвертных кирпичей в определенной последовательности, которую обязательно нужно соблюдать.

В одиннадцатом и двенадцатом рядах продолжается кладка топки и наружных стен камина. На фасаде кирпич нужно будет резать по месту, чтобы обеспечить плотное прилегание к арке портала.
В тринадцатом и четырнадцатом рядах создается зеркало — наклонная стенка из шамотного кирпича, поставленного вертикально и под наклоном.

Для справки: наклонную стенку можно выкладывать и иначе, выдвигая каждый последующий ряд уложенных плашмя кирпичей на 5–6 см вперед.

Следует отметить некоторые сложные моменты, на которые указывает порядовка. Угловые камины, как, впрочем, и фронтальные, должны возводиться в точном соответствии со схемой перевязок. Для подгонки мест перевязок, а также для идеального примыкания кирпичи приходится часто резать. Резка кирпича — работа очень пыльная, поэтому советуем делать это в респираторе или ватно-марлевой повязке.

Видео о том, как это делают мастера

На протяжении всей кладки регулярно проверяйте уровнем и отвесом вертикальность и горизонтальность рядов.
Помечайте каждый выложенный ряд мелом , указывая порядковый номер ряда, чтобы не запутаться.
Если потолочные балки расположены так, что не позволяют сделать распушку трубы, выполните обвязку фольгой или листовым железом в месте прохода трубы через потолок .
Если вам нужно подсчитать количество кирпича на камины угловые, порядовка поможет вам сделать это максимально точно. Для этого нужно просто сложить количество кирпичей в каждом ряду (керамический и шамотный отдельно), считая все половинки и четвертинки за целый кирпич.
Если вам необходима ниша для дров, её можно конструктивно совместить с камином , сначала выложив нишу, а затем действуя по приведенным порядовкам.

Надеемся, что эта статья поможет вам справиться с такой непростой задачей, как устройство камина в доме своими руками. Если же вы не уверены, что у вас все получится отлично, доверьте эту работу специалисту и понаблюдайте за его действиями. В следующий раз построить камин вы уже точно сможете сами.

На сегодняшний день существует достаточно большое количество различных каминов. Самым простым вариантом является конструкция из кирпича. Чтобы ее сделать, понадобится схема кладки камина.

Определение размеров камина из кирпича

Рис 1. Порядовка камина.

Прежде всего нужно узнать площадь помещения, где планируется расположить камин. В качестве примера будет рассмотрена комната, объем которой равен 70 м³. Площадь отверстия топки следует брать из расчета 1:70. Следовательно, площадь будет равна 0,4 м².

Дымовое отверстие необходимо делать в 8-10 раз меньше, чем площадь отверстия топки. Если дымовая труба будет изготавливаться из кирпича, то размер ее будет равен 27×14 см. Если дымоход будет иметь круглую форму, то диаметр составит 10-14 см. Высота дымовой трубы – порядка 5 м.

Для лучшей тепловой отдачи внутренние стены топки предпочтительно делать под углом: боковые разворачиваются наружу, а задняя стенка, начиная с 1/3 высоты, наклоняется вперед. Над топливником лучше всего сделать дымовую камеру. Избежать выноса сажи, искр и дыма наружу можно, если между топливником и дымовой камерой выпустить карниз, который получил название перевала. В порядовке подробно показывается его устройство.

Затем определяются размеры очага. Размер обыкновенного кирпича – 25×12×6,5 см, шов кладки – 0,5 см. Размеры топки камина для помещения в 15 м² будут следующими:

Высота – 46 см (6 рядов кирпича).
Ширина – 66 см (2,5 кирпича).
Глубина – 1,5 кирпича.
Отверстие трубы – 27×14 см.

Заднюю стену необходимо выкладывать в полкирпича, боковые – в один кирпич.

После вычисления габаритов камина надо сделать поэтапную схему кладки камина.

Лучше всего размещать камин у торцовой стенки, но можно расположить его и у внутренних стенок или в углу. В последнем случае необходимо изготовление углового камина. Нельзя размещать конструкцию напротив стен с окнами. Если они недостаточно уплотнены, то увеличится воздухообмен, в результате чего возникнут сквозняки.

В случае длительного использования задняя стена и труба будут сильно нагреваться. Именно по этой причине в домах из дерева в первую очередь нужно позаботиться о пожарной безопасности.

Как определить количество необходимого материала?

Для того чтобы устроить камин, потребуются следующие материалы:

кирпич. Считается поштучно, с чем может помочь порядовка. Колотый строительный материал считается как цельный. Следует добавить 10% на бой или брак;

Для работы необходимо приобрести полнотелый печной кирпич, при этом он не должен быть недожженным или пережженным. У него должны быть четкие грани. Если используется строительный материал из демонтированных печей, его надо тщательно очистить от старой смеси.

песок. К этому материалу предъявляются такие требования:

В нем не должно быть пыли, грязи, мусора и посторонних включения;
Размер зерен должен быть в пределах 0,3-1,4 мм.

Подобных параметров можно добиться за счет «отмучивания». Для этого песок нужно промывать в воде до тех пор, пока она не начнет светлеть.

глина. Идеальный раствор для сооружения камина изготавливается из глины синего цвета. Если нет возможности приобрести кембрийскую глину, можно использовать местную, которая предназначается для кладки печек;
обыкновенный фасованный цемент марки М 300 или М 400;
щебень. Этот строительный материал понадобится для возведения фундамента. Желательно выбрать цемент фракции 3-5 см в диаметре;
16-20 стержней арматуры. Длина их должна быть 700 мм, а диаметр – 9-10 мм;
дымовая заслонка;
схема кладки (порядовка).

Порядовка камина из кирпича: пошаговая инструкция

Прежде всего устраивается фундамент. Он не должен связываться с основанием частного дома. Вырывается котлован, после чего на дно насыпается слой щебня. После щебень следует утрамбовать. Горизонтальность можно проверить уровнем.

Рис. 2. Разделка распушки в чердачном перекрытии. 1 — балка; 2 — брусок; 3 — накатник; 4 — засыпка; 5 — изоляция.

Затем изготавливается опалубка, которая соответствует размерам основания. Внутренние стены обрабатываются битумом. Опалубка устанавливается в котлован, после чего на дно выкладывается слой больших камней. Пространство между ними заполняется щебнем. Все это заливается цементной смесью.

После достижения необходимой высоты выравнивается верх, конструкция проверяется строительным уровнем, после чего накрывается полиэтиленом. Приступать к кладке можно будет ориентировочно через неделю. Верхний уровень основания должен быть на 6 см ниже, чем уровень пола.

Поверх фундамента кладется гидроизоляционный слой из рубероида. За 3 дня до произведения работ замачивается глина. Далее добавляется вода и смесь перемешивается.

Сухой песок смешивается с глиняной пульпой.

Кладка сплошного ряда кирпичей выполняется мастерком и кельмой.

Дымосборник и топливник лучше выкладывать руками.

Обязательно следует найти чертеж, по которому нужно будет сверять каждый выложенный ряд.

Порядовка камина изображена на Рис. 1.

Рис. 3. Подина камина – это первые 4 ряда кладки.

Цокольный ряд можно выкладывать на ребро. Это делается для того, чтобы конструкция имела необычный внешний вид. Использовать следует и целые кирпичи, и половинные. Основание топки необходимо разместить над полом на высоте 26-28 см.
Во втором ряду кирпич кладется плашмя. 1, 2 и 3 ряды полностью заполняются кирпичом.
Четвертый ряд будет подиной камина. Первые 4 ряда наглядно можно увидеть на Рис. 3.
В пятом ряду выкладывается поддувало-зольник. В этом же ряду устанавливаются опоры для решетки, которые состоят из нескольких стальных полосок. В дальнейшем полоски будут прижаты кирпичами в верхней части.
С помощью 6-го ряда будут закрепляться опоры. На верхние кирпичи устанавливается решетка.
В седьмом ряду закладывается портал. Начинать необходимо с нижнего оклада.
В 8-13 рядах кладка выполняется с перевязкой швов. В этих рядах создается портал. Начиная с 11 ряда рекомендуется от задней стенки начать выкладывать «зеркало», которое устанавливается под наклоном.
14 и 15 ряды кладутся с перевязкой швов. Выполняется портальное перекрытие и формируется наклон «зеркала».
В 16 ряду кладка «зеркала» заканчивается. Затем следует выполнять подъем верхней части зуба. Со стороны дымохода зуб необходимо обмазать глиной, чтобы создать надежную защиту от прогорания.
17, 18 и 19 ряды выкладываются из кирпичей, края которых стесаны в сторону хайла. В этих рядах формируется фасад конструкции.
В 19-22 рядах изготавливается дымоход. Размер его будет 27×14 см. В 22 ряду необходимо установить каминную задвижку.
В 23 ряду отверстию дымохода необходимо придать форму «ласточкиного хвоста». Кладка дымохода завершается в 23 ряду.

Как выполняется правильная расшивка швов?

Расшивка швов выполняется с использованием раствора из глины. В массу необходимо засыпать чистый сухой песок. После этого смесь перемешивается для получения однородной массы. Масса должна хорошо поддаваться формованию.

Для того чтобы сделать в дальнейшем качественную расшивку, при кирпичной кладке цементный раствор рекомендуется не доводить до внешнего края стенки на 0,5 см.

Первые ряды необходимо выкладывать на этот раствор, добавляя немного цемента. В остальных рядах камин кладется на цементный раствор. В процессе кладки обязательно нужно контролировать процесс с помощью строительного уровня.

Перед кладкой кирпич надо смочить водой, чтобы из него вышел воздух, который присутствует в порах. Это нужно для того, чтобы кладка была прочной.

Как сделать выдру и распушку?

Выдра и распушка должны устраиваться в месте, где труба дымохода соприкасается с кровлей. Эта часть кладки называется разделкой. Наглядно разделку можно увидеть на Рис. 2.

Расстояние между разделкой и камином носит название шейки. Кладется она в 3 рядах кладки. Высоту распушки следует делать от 28 до 36 см. Шейка в месте распушки утолщается.

Над распушкой должен выходить стояк. Он выкладывается до того момента, пока не будет соприкасаться с кровлей. Над ней изготавливается вторая распушка, которая носит название выдры. Она нависает над верхним материалом кровли на 7-8 см. Размеры трубы и стояка должны совпадать.

Для быстрой и правильной кладки камина из кирпича используется порядовка. Ряды при этом следует нумеровать.
Внешнюю стену с топливником не перевязывают, поскольку конструкция может деформироваться за счет разницы температур.
После кладки 5 ряда желательно протирать кирпич мокрой тряпкой, убирая излишки смеси, которая выдавливается из швов за счет нарастающей массы камина.
Топливник изнутри и дымоходную конструкцию штукатурить не обязательно. Наклон задней стены можно выровнять экраном, который монтируется в кладку.
Своды дымосборника кладутся с напусками кирпича.
Отверстие портала можно перекрыть перемычками из кирпича. Перемычки могут быть клинчатыми, арочными или сводчатыми. Их надо сооружать по специальной опалубке или кружалу. Оно будет зависеть от необходимого очертания каминного свода.
Кружало в процессе выполнения строительных работ следует поставить на стойки. После кладки замковых кирпичей выполняется двусторонняя кладка.
На крышу трубу следует выводить на ту же смесь, которая использовалась для устройства цоколя. Вертикальность конструкции проверяется отвесом. Для укрытия трубы от осадков нужно изготовить плоскую шапку из железа для кровли. Есть и другой вариант, который заключается в изготовлении фигурного дымника.

Если соблюдается схема кладки и в наличии есть все необходимые для работы инструменты и материалы, то будет построена качественная конструкция. Она прослужит достаточно большое количество времени, если в процессе ее создания не забывать использовать порядовки.

Самые популярные статьи блога за неделю

Как правильно измерить размеры камина

Чтобы измерить размер камина, вам необходимо записать высоту, ширину и глубину. Отсутствие правильных размеров может привести к покупке вставки, которая не будет подходить правильно. Для этого вам нужно будет записать каждого измерения в разных точках , чтобы получить точные показания. Топка, каминный проем или камин — все одно и то же! Все эти имена относятся к одному и тому же. Я просто полагаюсь на жаргон, который вы используете.Давайте начнем!

Как измерить проем камина

Теперь самый быстрый способ сделать это — взять высоту и ширину камина и положить этому конец, верно? Неправильный! Чтобы получить правильные размеры, вам нужно измерить камин в разных точках, чтобы убедиться, что нет участков меньше других.

Рис. 1.1: Ширина проема этой топки составляет 42 3/4 дюйма с лицевой стороны блока, а высота — 35 1/4 дюйма.Это внешние измерения; Также необходимо произвести внутренние измерения. Указания по регистрации внутренних размеров приведены ниже.

* Иногда небольшие архитектурные дефекты могут стать причиной плотной посадки! Стандартные каминные топки подойдут к существующим топкам, но всегда рекомендуется проверить *

Высота — вверх и вниз

С помощью рулетки запишите высоту вашей топки от проема, задней части и перемычки (подробнее об этом в следующем абзаце).Если у вас камин с арочным проемом, убедитесь, что вы уменьшили размеры в самой высокой и самой низкой точках. Вообще говоря, вы хотите использовать самые маленькие из этих измерений для окончательного отчета.

Некоторые кирпичные камины имеют так называемую перемычку. Перемычка — это железный стержень, который проходит от передней части до задней части потолка камина. Перемычка предназначена для обеспечения структурной опоры для вашего камина и обычно встраивается в кирпич, но иногда может быть видимой.Если в проеме имеется слегка выступающая перемычка, отрегулируйте перемычку и добавьте 1/8 дюйма зазора , чтобы создать достаточно места для зазора.

Здесь мы видим, что внутренняя ширина этого камина в задней части составляет 26 дюймов, а внутренняя высота — 18 дюймов.

Ширина — слева направо

Аналогичным образом вам нужно будет измерить ширину вашей топки от проема (то есть лицевой или внешний размер) и сзади (изнутри). Перепроверьте ширину на разной высоте, чтобы убедиться, что ваша топка симметрична.Теоретически ширина должна быть одинаковой во всех точках на квадратных топках, но камины с наклонными боковыми стенками будут иметь разные размеры в зависимости от того, где вы проводите измерения.

Глубина — спереди назад

Глубина — это расстояние от торца топки до задней стены. Запишите размеры глубины вашего камина от центра топки.

Обеспечение точности ваших измерений

Нажмите здесь, чтобы распечатать эту таблицу, чтобы отслеживать все ваши измерения!

Теперь, когда у вас есть все размеры для вашей топки, проверьте эти вставки, чтобы убедиться, что ваши показания в чем-то похожи.Если у вас есть какие-либо вопросы, позвоните нам, и мы все проясним! Позвоните нам по телефону 1-888-682-2591!

Выбирая правильную электрокаминную топку для дома, всегда выбирайте наименьшие размеры. Таким образом, ваша вставка будет плотно прилегать к ней, не заставляя ее вставлять. В противном случае может потребоваться внести некоторые изменения в существующее отверстие для камина. Сделай правильно с первого раза!

45-дюймовая топка Dimplex Direct Wire со встроенным фильтром Purifire для фильтрации воздуха внутри вашего дома! Учить больше.

Чтобы узнать, как установить новую электрическую каминную топку, прочтите следующие сообщения:

Как переделать газовый камин в электрическую вставку
Превратите свой очаг в электрический камин

Вот типичные размеры камина

Строительство дома или реконструкция существующего дома — идеальное время, чтобы подумать о внесении значительного дополнения. Камин согревает ваше пространство и мгновенно делает комнату уютной и безопасной.Но сколько места занимает камин? Каковы типичные размеры камина? Мы провели небольшое исследование и подготовили для вас отличную информацию!

Типичные размеры камина варьируются в зависимости от того, сколько места вы хотели бы ему выделить. Конечно, вы хотите, чтобы камин был достаточно большим, чтобы его можно было без проблем заправлять. Стандартное отверстие камина в среднем составляет от 24 до 36 дюймов в ширину, от 24 до 29 дюймов в высоту и около 16 дюймов в глубину. Расстояние от очага до заслонки камина должно быть около 37 дюймов.Задняя часть топки должна иметь ширину 11-19 дюймов и высоту 14 дюймов.

Итак, теперь, когда вы знаете типичные размеры камина, давайте обсудим их более подробно. Мы исследуем анатомию камина, что может повлиять на размер вашего камина, а также ответим на некоторые другие вопросы, которые могут у вас возникнуть. Продолжай читать!

Какие измеримые части камина?

Чтобы понять, о чем мы говорим, когда говорим о мерах, давайте рассмотрим части камина, которые мы упоминали при измерении, и почему некоторые измерения необходимы для здоровья и безопасности вашей семьи.

Отверстие для камина

Открытие камина происходит именно так, как звучит. Это передняя часть вашего камина и иногда включает каминную полку или каминную полку, изначально построенную как вытяжку вокруг камина, чтобы улавливать и / или направлять дым из комнаты. В наши дни этот термин включает декоративный каркас вокруг камина. Хотя это внешняя часть вашего камина, размеры отверстия камина не должны включать пролет камина.

Топка

Топка — это внутренняя часть вашего камина, в которой находится сам огонь. Вы заметите в измерениях, о которых мы упоминали выше, что задняя часть камина не такая широкая и высокая, как проем камина. Это важно, потому что конструкция камина должна иметь стены, выступающие назад. Такая форма имеет решающее значение для правильного вывода дыма из вашего дома.

Посмотрите на этот отдельно стоящий камин на Amazon

Демпфер

Заслонка — это подвижный элемент над огнем, который регулирует поток воздуха.Как упоминалось выше, заслонка должна быть на 37 дюймов выше очага. Кроме того, он должен быть минимум на 8 дюймов выше верхней части камина. Если заслонка находится на неправильном расстоянии над проемом, у вас могут возникнуть проблемы с тем, что кто-то войдет в вашу комнату.

Посмотреть эту каминную заслонку на Amazon

Очаг

Очаг — это пол вашего камина. Он должен выступать как минимум на 16 дюймов перед отверстием камина и как минимум на 8 дюймов за отверстие камина с каждой стороны.Расширение очага имеет важное значение, так как оно дает достаточно места для улавливания любых ускользнувших углей и предотвращает тепловое повреждение ваших полов.

Что влияет на размер камина?

При постройке камина следует учитывать несколько факторов, влияющих на его размер.

Размер помещения

Первое, что нужно учитывать, — это размер комнаты, в которой вы хотите поставить камин. Размер камина должен напрямую соотноситься с размерами комнаты.Если в маленькой комнате поставить слишком большой камин, вы рискуете завалить крошечное пространство теплом. Обратное тоже верно; Если у вас есть большая комната и крошечный камин, вряд ли он выполнит свое предназначение — согреет пространство своим уютным сиянием.

Стиль

Ваш собственный стиль также будет иметь значение для размера вашего камина. Вы хотите камин замысловатой формы, доходящий до потолка? Хотите чего-нибудь минималистичного и едва заметного, кроме потрескивающего огня? Все это следует учитывать при выборе размера камина.

Как вы можете видеть на картинке ниже, этот камин представляет собой минималистичный современный объект, широкий и короткий, что позволяет огню быть главной привлекательной частью этого камина.

Материалы

Тип материала, из которого изготовлен ваш камин, будет иметь определенное отношение к соответствующему размеру конструкции. Если у вас традиционный камин из кирпича и раствора, он будет значительно больше, чем сборный. Чтобы уложить все компоненты в линию для кирпичного камина, это будет довольно большая конструкция.Сборный камин впишется в меньшее пространство и может быть изготовлен по индивидуальному заказу с любым размером и стилем, которые вы задумали.

Сборные камины в основном изготавливаются из металла и стекла с изолированными стенами и спроектированы для обеспечения максимальной безопасности.

Расположение

Место расположения камина в комнате влияет на его размер. Если камин находится в углу или посередине комнаты, это повлияет на его размер. Для угловых каминов ваши размеры определенно должны будут отклоняться от некоторых традиционных размеров камина.

Как измерить размер камина?

Чтобы правильно измерить размер камина, вам понадобится стандартная рулетка. Чтобы измерить глубину, вы проведете рулеткой от задней части камина до отверстия. Далее измеряем высоту. Чтобы получить высоту проема, измерьте расстояние от очага до верхней части самого проема. Проделайте то же самое из стороны в сторону, чтобы получить ширину проема. Вам также нужно будет измерить заднюю часть топки, так как это число будет отличаться от размеров проема камина.

После того, как вы измерили высоту и ширину проема, глубину, а также высоту и ширину в задней части топки, вы точно измерили размеры своего камина.

Какой стандартный размер каминного проема?

Стандартный размер камина — от 2 до 3 футов в ширину, от 24 до 29 дюймов в высоту и всегда около 16 дюймов в глубину. Конечно, проем может варьироваться в зависимости от вашего стиля и дизайнерских идей, а также от того, где вы размещаете камин.Однако традиционный камин из кирпича и раствора обычно подпадает под эти измерения.

Должна ли каминная полка быть шире камина?

Каминная полка должна быть шире камина. Как правило, каминная полка должна выходить на 3 дюйма за пределы камина, но в среднем составляет около 6 дюймов. Камины — это то место, где может по-настоящему проявиться ваш личный стиль, будь то минималистичный или богато украшенный.

Чтобы узнать больше о каминных полах и их размерах, прочитайте наш пост «Должна ли каминная полка быть шире камина?»

Насколько высока каминная полка над камином?

Традиционно камин над камином выступает вверх примерно на 12 дюймов.Вдобавок камин имеет глубину около 6 дюймов, что позволяет использовать украшения. Многие предпочитают размещать на каминной полке семейные фотографии или сезонные украшения, а сама каминная полка — отличный способ выразить себя.

Подробнее о высоте камина читайте в нашем посте на эту тему.

При закрытии

Типичные размеры камина — это лишь небольшая часть обеспечения безопасности камина. Размеры могут варьироваться, но всегда должны соответствовать друг другу, чтобы обеспечить безопасную работу вашего камина.Используйте камин как способ показать свой стиль и создать уютное, гостеприимное пространство.

Хотите вдохновения? Читайте наш пост «27 жилых комнат с камином и телевизором».

проектные размеры камина

Детали дизайна камина можно найти в этой удивительной книге. НАЖМИТЕ ЭТО ИЗОБРАЖЕНИЕ, ЧТОБЫ ПОЛУЧИТЬ ВДОХНОВЛЯЮЩИЕ ФОТОГРАФИИ БОЛЬШИХ КАМИНОВ.

«Детали конструкции камина не ограничиваются лицевой стороной камина. Топка должна иметь идеальную форму и размеры, чтобы она не дымила.»

Пересмотрено в сентябре 2018 г. и опубликовано в информационном бюллетене AsktheBuilder от 30 сентября 2018 г.

Обязательно проверьте дымящийся камин Тима (не тот, который был у AsktheBuilder), о котором говорилось в информационном бюллетене от 31 января 2021 года.

Контрольный список деталей конструкции камина

Борта топки должны защемляться назад
Задняя стенка камина должна быть ровной на первых 12 дюймах
Задняя стенка должна иметь наклон вперед для остальной высоты
Ширина и высота проема ДОЛЖНЫ быть указаны в таблице ниже
Дымовая полка над камином должна иметь правильный размер — см. Ниже

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местных каменщиков на строительство вашего нового камина.

Почему дымится камин?

Камин будет дымить в комнату, если его конструкция некорректна. Физика дыма, поднимающегося в трубу, сложна, и необходимо сделать несколько вещей, чтобы весь дым от огня выходил из вашего дома.

Важно понимать, что есть три аспекта дизайна камина, о которых следует беспокоиться. Во-первых, это внутренняя форма и конструкция топки, в которой горит огонь (топка), скрытая область дымовой полки над топкой и дымоход, который поднимается вверх и проходит через крышу.

Вот камин, когда-то законченный. Мэгги и ее дочь проделали великолепную работу, и гашеная известь будет выглядеть так хорошо в течение десятилетий. Авторские права 2017 Тим Картер

Все эти три вещи ДОЛЖНЫ БЫТЬ выполнены правильно, иначе ваш камин будет выпускать клубы дыма в ваш дом. Все, что вам нужно знать, находится ниже.

Камень — лучший материал для камина?

Каменные камины могут быть очень прочными. Гранит и многие другие плотные камни могут сделать великолепный внешний вид вашего камина.Вот один, который я видел в Юго-Западной гавани, штат Мэн.

Это потрясающий камин из настоящего камня. Цвета камней действительно делают его визуально привлекательным. Каменщик проделал великолепную работу по приданию камням формы, чтобы они соответствовали друг другу, как кусочки мозаики. Авторские права 2018 Тим Картер

Второе дизайнерское соображение — это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате. Если вам нужно вдохновение и вы хотите увидеть потрясающие фотографии фантастических каминов, закажите «Камины: практическое руководство по проектированию каминов и печей»

Ссылки по теме

Как построить бездымный камин

Основы проектирования каминов — ВАЖНЫЕ СОВЕТЫ ЗДЕСЬ

Где найти бесплатную литературу по дизайну каминов?

Ассоциация кирпичной промышленности выпустила три прекрасных брошюры о проектировании и строительстве каминов и дымоходов.Я рекомендую вам прочитать эти три вещи:

# 19 Проектирование жилого камина

# 19А Камины жилые, детали и конструкция

# 19Б Проектирование дымохода для жилых домов

Посмотрите это короткое видео, чтобы увидеть кирпич топки с правильным уклоном:

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков на строительство вашего нового камина.

Каковы лучшие дизайнерские размеры камина?

Лучшие конструктивные размеры камина — это те, которые гарантируют, что ваш камин не будет дымить.Ассоциация кирпичной промышленности, пожалуй, самый уважаемый источник критериев проектирования каминов в мире.

Убедитесь, что ваш каменщик строит камин в соответствии со значениями, указанными в следующей таблице. Все данные любезно предоставлены Ассоциацией производителей кирпича.
.

Ширина проема камина	24 «	28 «	32 «	36 «	40 «	42 «	48 «	54 «
Высота камина	24 «	24 «	29 «	29 «	29 «	32 «	32 «	37 «
Глубина топки * См. Примечание ниже	16 «	16 «	16 «	16 «	16 «	16 «	18 «	20 дюймов
Ширина задней топки	11 дюймов	15 «	19 «	23 «	27 «	29 «	33 «	37 «
Высота задней топки по вертикали	14 «	14 «	14 «	14 «	14 «	16 «	16 «	16 «
Высота дымовой камеры	19 «	21 «	24 «	27 «	29 «	32 «	37 «	45 «
Высота горловины	8 «	8 «	8 «	8 «	8 «	8 «	8 «	8 «
Номинальный размер дымохода	8×12 «	8×12 «	12×12 «	12×12 «	12×16 «	12×16 «	12×16 «	16×16 дюймов
Минимальная Высота дымохода	18 ‘	22 ‘	19 ‘	21 ‘	15 ‘	19 ‘	23 ‘	23 ‘

* Примечание: глубина топки не включает толщину облицовочного материала, которую вы видите, глядя на камин.

Конструкция топки имеет решающее значение. Вот фото новой каменной топки в моем собственном доме. Задняя стенка топки поднимается вертикально от пола камина, а затем начинает наклоняться к каминному отверстию как раз наверху газовых поленьев. Боковины топки вертикальные. Обратите внимание, что топка имеет разную ширину спереди назад. К задней части топки он становится уже!

Можно ли комбинировать размеры дымохода с высотой дымохода?

Размеры дымохода можно комбинировать с высотой дымохода.Чтобы правильно определить размер дымохода, необходимо использовать номограф.

Это замечательный инструмент для определения размеров дымохода. Это номограмма из Технических заметок № 19 Ассоциации производителей кирпича. Авторское право 2018 Ассоциация кирпичной промышленности

Какой размер дымохода лучше всего?

Всегда лучше использовать дымоход меньшего размера, когда у вас есть два варианта. При использовании дымохода меньшего размера вам потребуется увеличить высоту дымохода.

Высокие дымоходы вытягивают лучше, чем короткие?

Более высокие дымоходы притягивают лучше, чем короткие дымоходы того же размера.

Высота дымовой камеры критична?

Высота и конструкция коптильной камеры очень важны. Обычно вы не видите это пространство, так как оно скрыто над заслонкой камина.

Насколько высоко должна быть заслонка над проемом камина?

Нижняя часть заслонки должна быть минимум на 8 дюймов выше верха отверстия камина. Эта часть камина называется горловиной. Если ваш демпфер находится не менее чем на 8 дюймов выше этого места, у вас наверняка возникнут проблемы с курением!

Я призываю вас прочитать упомянутые мной брошюры от Ассоциации производителей кирпича.У них есть отличные иллюстрации, которые позволят вам ясно увидеть то, что я пытаюсь объяснить! Следующая таблица и ее значения любезно предоставлены Ассоциацией производителей кирпича.

Что такое лучшие ступки для Beige огнеупорного кирпича?

Лучший раствор для огнеупорного кирпича является шамот. Его часто называют огнеупорным цементом, и он рассчитан на температуру выше 2000 градусов по Фаренгейту.

Это огненная глина. Это мелкий порошок, который нужно смешать с водой. НАЖМИТЕ НА ВАННУ, чтобы доставить его к вам домой в считанные дни.

Огненная глина — это мелкий порошок, который смешивают с водой до консистенции соуса. Вы окунуть один край огнеупорного кирпича в горшок с влажной огнеупорной глины, чтобы покрыть его. Вам не нужны большие широкие суставы. Швы между огнеупорным кирпичом не должны превышать 3/32 дюйма!

Колонка В110

Советы экспертов по размеру и стилю каминов

Как правильно выбрать размер: как вы оцениваете, что камин пропорционален комнате и не загромождает пространство? Есть ли удобные практические правила? E.грамм. выбирайте камин не выше, скажем, половины высоты помещения; убедиться, что он немного уже, чем грудь дымохода?

Ограждение огня должно находиться где-то между половиной и двумя третями высоты комнаты. Вы хотите, чтобы камин удобно располагался на краю дымохода, с пространством от 7 до 15 см по обе стороны от полки, но, прежде всего, камин должен выглядеть так, как будто он всегда был там.

УКРАШЕНИЕ — СПОСОБ ОЧАРОВАТЬ? ОЧЕНЬ ДЕКОРАТИВНЫЕ КАМИНЫ НАИБОЛЬШИЙ СПОСОБ ПОЛУЧИТЬ ВОЗДЕЙСТВИЕ ИЛИ ПРОСТЫЕ СТИЛИ ИСПОЛЬЗУЮТ ШОУ?
Каждая комната и каждая обстановка индивидуальны, и камин следует выбирать в соответствии с декором и стилем интерьера.Хотя в викторианском доме не обязательно иметь викторианский камин, стиль камина должен соответствовать интерьеру комнаты, в которой он находится. Если архитектура комнаты очень ярко выражена, каминное окружение должно дополнять его, но иногда очень простое и элегантное каминное окружение, такое как Берлингтон или Лэнгли, может иметь такое же большое влияние и сделать еще более сильное, тонкое заявление, чем что-то вроде декоративного. как грузинский Нортумберленд или Версаль во французском стиле.

КАК НАСЧЕТ МАТЕРИАЛА? ЯВЛЯЮТСЯ ЛИ ОДНИКИ БОЛЕЕ ЦЕННЫМИ ИЛИ ВПЕЧАТЛЯЮЩИМИ, ЧЕМ ДРУГИЕ, И ЧТО ДАЕТ РОСКОШЬ? ПРЕДЛАГАЕТ ЛИ CHESNEYS МРАМОРНЫЕ ОКРУЖЕНИЯ?
Некоторые виды мрамора очень редки, например, порторо, арабескато или бельгийский черный, и, поскольку они очень редки, они дороже за кубический метр. Эти материалы выглядят потрясающе, и, поскольку их не видят регулярно, они создают роскошный вид. Chesneys может создать мраморное каминное окружение на заказ, чтобы удовлетворить потребности любого клиента, со списком потрясающих специальных материалов на выбор.

Следите за обновлениями в Facebook, Twitter, Instagram или Pinterest.

Таблица облицовки камина

СКИДКА 10% на комплекты облицовки гранитом / мрамором — используйте промокод FACING10 при оформлении заказа

Наши комплекты для облицовки каминов предлагаются из натурального камня — гранита, мрамора, известняка, травертина и сланца. Каждый комплект доступен в нескольких стандартных размерах, включая «заголовок», 2 «ножки» и «очаг».Если один из наших наборов стандартного размера не подходит для вашей ситуации, вы можете заказать индивидуальный крой за небольшую плату (выберите из «Связанных элементов» во время оформления заказа или позвоните, чтобы узнать цену). Большинство наших комплектов для облицовки натуральным камнем отправляется в течение 3-5 дней и доставляется в течение 7-10 дней (за исключением негабаритных или специальных заказов). Вскоре после размещения заказа вы получите электронное письмо с предполагаемой датой отправки.

Как заказать: 3 простых шага

Найдите сочетание цвета и размера камня, которое соответствует вашим потребностям.Мы можем изготовить индивидуальный крой в соответствии с вашей ситуацией.

Нажмите на цену, которая соответствует вашему сочетанию цвета и размера.

Вы будете перенаправлены в корзину, где сможете выбрать опциональный стояк (если применимо), добавить пользовательские вырезы и установить продукты.

Свяжитесь с нами, если у вас возникнут вопросы или особые ситуации.
Наши комплекты для деревянных каминов сделаны так, чтобы перекрывать комплекты облицовки.Начните с определения того, сколько каменной облицовки вы хотите показать с каждой стороны и над отверстием для камина (местные нормы могут предписывать минимальный зазор). После определения открытой облицовки необходимо учесть перекрытие каминной доски. Как правило, общая ширина облицовки должна быть как минимум на 1 дюйм шире, чем расстояние между ногами камина (C), и высота облицовки (высота опор + ширина лицевой панели), чтобы быть как минимум на ½ дюйма выше, чем высота внутренней части камина ( Б).

Ремонт камина | Карсон Данлоп Инспекция дома

Хотя камины больше не используются в качестве основного источника отопления домов, нет ничего лучше, чем веселый огонь, особенно холодной зимней ночью.К тому же, есть несколько вещей более неприятных, чем камин, который не втягивает дымный воздух в трубу: извергать дым в дом, выгонять людей, запускать детекторы дыма и покрывать ваш дом грязью.

Так почему одни камины рисуют идеально, а другие — плохо? Обычно все сводится к дизайну камина. Вот некоторые из факторов, влияющих на производительность камина:

1) Отношение отверстия камина к размеру дымохода

Площадь дымохода должна составлять примерно 1/12 ^– размера площади проема.Если дымоход слишком мал, камин будет дымить.

2) Высота дымохода

В этом случае, чем выше дымоход, тем лучше — слишком короткие дымоходы вызовут проблемы с вытяжкой. Хороший совет, которому следует следовать, — дымоход должен быть на высоте не менее 3 футов над крышей и на 2 фута выше, чем что-либо в пределах 10 футов от нее.

3) Размер и расположение заслонки

Важно убедиться, что демпфер не слишком мал, не слишком низок или не слишком далеко назад.Он должен быть на всю ширину топки и, по крайней мере, на 6 дюймов выше верхней части проема. Заслонка обычно находится ближе к передней части камина, чем к задней.

4) Наклон и гладкость дымовой камеры

Дымовая камера над заслонкой должна быть как можно более гладкой и иметь наклон не более 45 ^o, поскольку она направляет дым из отверстия заслонки в дымоход.

Хотя большинство каминов нарушают хотя бы некоторые из правил хорошего дизайна, многие, как правило, работают хорошо, несмотря на это.Дизайн каминов — это больше искусство, чем наука. Поскольку на розыгрыш влияет так много факторов, невозможно знать, насколько «идеальным» должно быть устройство, чтобы оно работало должным образом. Если у вас возникли проблемы с рисованием в камине, воспользуйтесь одним из следующих решений:

Уменьшить размер проема — Это может быть достигнуто путем укладки дополнительного ряда огнеупорного кирпича на полу топки. Перед тем, как приступить к кладке кирпича, вы можете протестировать раствор, подержав кусок металла над частью проема и наблюдая, улучшится ли тяга.

Удлинить дымоход — Это дорого, но часто бывает успешным. Менее дорогие альтернативы включают дождевик или металлический вытяжной колпак, который вращается вместе с ветром, так что дым всегда выходит с подветренной стороны.

Убедитесь, что дымоход не засорен — Иногда нежелательные гости могут поселиться в вашем дымоходе. Убедитесь, что дымоход полностью свободен. Иногда это можно сделать снизу с помощью зеркала при открытой заслонке. В противном случае может потребоваться взгляд сверху вниз.(Для этой проверки может потребоваться специалист).

Переместить огонь назад — Часто огонь просто находится слишком близко к передней части топки, и его необходимо переместить назад. К сожалению, если камин слишком неглубокий, чтобы этого допустить, возможно, придется перестраивать камин.

Add Air — Камин, которому не хватает воздуха, не будет работать должным образом. Иногда, открыв окно в комнате с камином, можно получить достаточно воздуха. Вытяжку камина добиться сложнее, если дом находится под отрицательным давлением.Отрицательное давление возникает, когда давление воздуха в доме меньше давления воздуха вне дома. Не включайте вытяжные вентиляторы и не включайте сушилку для белья при попытке разжечь огонь. Это особенно актуально для новых, более плотных домов. Вы также обнаружите, что развести огонь легче, когда печь находится в выключенном состоянии. Кроме того, стеклянные двери помогают защитить камин от воздействия отрицательного давления в доме, особенно если воздух для горения может поступать извне.

Warm the Flue — Это уловка, о которой знает большинство людей.Если протолкнуть горящую свернутую газету через заслонку, это поможет преодолеть столб холодного воздуха в дымоходе и позволит быстро создать хорошую тягу.

Модификации заслонки или дымовой камеры возможны, но их следует рассматривать в последнюю очередь, тем более, что они дороги. Если вы проработали этот список решений и по-прежнему сталкиваетесь с проблемами с камином, пора вызвать специалиста, так как может потребоваться более обширная работа.

Руководство по продукту

: Размер камина | Дж.Ротерхэм

Услуги по измерению каминов

Для всех заказов на обследование дома и установку мы будем проводить измерения и проверять детали для вас, чтобы убедиться, что выбранный вами камин и камин совместим с вашей комнатой.

Воспользуйтесь приведенной ниже информацией, чтобы заказать нужный продукт в соответствии с вашими требованиями, но вы также можете изменить или отменить свой заказ, если Home Survey сообщит, что ваша первоначальная спецификация невозможна.

Для всех заказов только с доставкой мы не проводим обследование дома, и поэтому вы обязаны убедиться, что выбранный вами огонь и камин совместимы.Вы можете найти установщика каминов, посетив HETAS / Gas Safe

Для получения дополнительной информации об установке камина см. Также Руководство по продукту — Услуги по установке

Комнаты с дымоходом и открытием строителей

Что такое открытие строителей?

Отверстие Строителей — это отверстие в трубе дымохода, которое позволяет расположить огонь в ее нише. Для пожаров, требующих системы дымохода, это обычно позволяет подключиться к огню, оставаясь скрытым в стенке дымохода.

Тип возгорания будет зависеть от размера этого отверстия (а также от типа дымохода).

Размер отверстия Строителей зависит от типа огня, который вы можете установить.Ширина, высота и глубина ниши для пожарного устройства должны быть меньше, чем ширина, высота и глубина проема строителей.

Размеры пожарного устройства см. На технических чертежах на страницах с описанием отдельных устройств.

Что делать, если я хочу, чтобы пожарный прибор был больше, чем мой проем Строителей?

Существует вероятность того, что вы можете увеличить размер Отверстия Строителей, разрезая / удаляя кирпичи или материал стен.Для этого вам необходимо обсудить это с вашим профессиональным установщиком каминов во время домашнего обследования.

Помещения с плоскими стенами (без дымохода / проема строителей)

Можно установить камин и камин на ровной стене, где нет камина и проема для строителей. Обычно это будет комбинация электрического камина и камина.

Существуют также методы установки газовых / твердотопливных отдельно стоящих каминов и печей, однако из-за сложности мы не продаем эти камины в Интернете и рекомендуем вам позвонить нам, чтобы обсудить ваши требования.

Размеры скидки

Что такое скидка?

Бонус — это разница между внешней глубиной косяка Камина (где косяк встречается со стеной) и внутренней глубиной косяка Камина (где косяк встречается с Огнем). Внутренняя глубина косяка будет уменьшена (т. Е. Короче), чтобы прорези, задняя панель или литье поместились между косяками камина и стеной, обеспечивая аккуратную и аккуратную отделку.

Нужно ли мне определять размер скидки, которая мне нужна для моего Fire?

Если вы заказываете весь комплект камина (камин и камин) у J.Ротерхэм, тогда нет, вам не нужно беспокоиться об этом измерении. Наш конфигуратор камина разработан для обеспечения того, чтобы обо всем этом позаботились.

Если вы заказываете только камин J. Rotherham и хотите повторно использовать свой собственный камин, то нам, возможно, потребуется знать, какой размер скидки требуется. Мы рекомендуем связаться с нами, чтобы обсудить это требование.

Размер очага

Камин Размеры очага определяются двумя основными элементами; пропорции, которые соответствуют выбранному окружению камина и строительным нормам.

В зависимости от выбранного вами камина, камины J. Rotherham поставляются с определенным очагом, который гарантирует, что он соответствует пропорциям (примерно соответствует ширине каминной доски) и соответствует минимальным требованиям строительных норм.

Что делать, если у вас есть конкретный размер и спецификация очага, который вы хотели бы, чтобы мы изготовили?

Это совсем не проблема, пожалуйста, свяжитесь с нами и сообщите нам свои требования, если они соответствуют строительным нормам, которые мы можем изготовить для оформления очага любого размера и стиля.Для разъяснения требований строительных норм и правил:

Электрические огни:

Минимальных требований нет

Газовые или твердотопливные топки / печи:

Выдвинуть> 300 мм (12 дюймов) перед устройством

Выдвиньте на> 150 мм (6 дюймов) с каждой стороны прибора

Иметь минимальную толщину 48 мм (2 дюйма)

Газовые камины для настенного монтажа / с отверстием в стене без очага:

Выдвигаться на> 300 мм (12 дюймов) над полом

Настенный и напольный тип

Могут быть ограничения на установку каменных каминов для определенных типов стен и полов.В большинстве домов не будет никаких проблем, однако, пожалуйста, проверьте приведенную ниже таблицу, и если у вас есть стены или пол, которые не рекомендуются, установщику камина может потребоваться проверить структурную целостность, прежде чем разрешить установку.

Стен:

Кирпичные, блочные и достаточно усиленные каркасные стены будут приемлемы.

Легкие металлические каркасные стены не принимаются.

Этаж:

Пол должен обеспечивать хорошее основание, чтобы выдержать весь вес камина.Вес камина указан в разделе «Технические данные» для каждого камина.

Для всех заказов на обследование дома и установку мы проверим эти данные для вас, чтобы убедиться, что выбранный вами огонь и камин совместимы.

Для всех заказов только с доставкой вы несете ответственность за совместимость выбранных вами камина и камина.
