Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

---

---

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

• подготавливается котельное помещение;
• размещается агрегат на объекте;
• прокладываются трубные конструкции по помещению;
• выполняется обвязка;
• запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

1. Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
2. Между котлом и стеной нормативно безопасное расстояние составляет от 0.5 м.
3. Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
4. Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

---

---

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

1. сваркой и маской для нее;
2. угловой шлифмашинкой, которая режет по металлу;
3. комплектом разнокалиберных ключей;
4. строительным уровнем и угольником;
5. отверткой с комплектом различных насадок;
6. сантиметром и карандашом;
7. пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

• запорные краны с подвижной деталью в форме шара, муфту;
• соединители и отводы из стали;
• трубы из металла;
• герметизирующие средства для термозащиты;
• сантехническую подмотку;
• трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

---

---

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
4. Устанавливается трубная конструкция для вывода продуктов сгорания.
5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

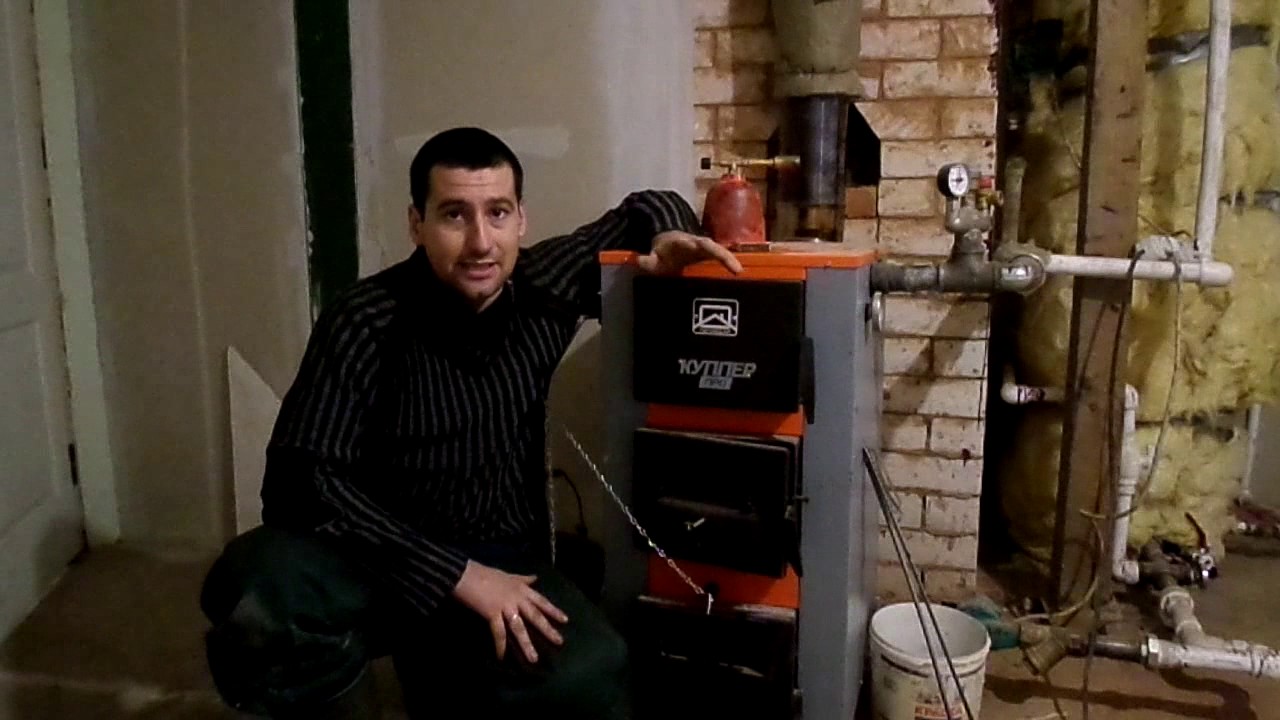

Смотрите видео «Как подключить твердотопливный котел».

Где устанавливать твердотопливный котёл в доме, даче и гараже?

С точки зрения безопасности оптимальным помещением для установки котла на твёрдом топливе является отдельно стоящая топочная. Под понятием топочная подразумевается помещение, предназначенное для установки котлов общей мощностью до 200 кВт. При этом максимальная производительность одного теплогенератора не должна превышать 100 кВт. Она может находится отдельно от отапливаемого здания, быть к нему пристроена или встроена в него.

Установка твердотопливного котла внутри отапливаемой постройки менее предпочтительна, но при соблюдении определённых условий, такой вариант также допускается. Размещая ТТ котёл внутри дома следует понимать, что для его эксплуатации потребуется постоянно иметь дело с большим количеством топлива. Если вы решите выбрать для этих целей уголь, то неизбежно возникнут большие трудности с обеспечением чистоты помещения.

На этапе проектировки будущего здания будет важно учесть необходимость в отопительный сезон иметь дело со значительным количеством топлива. Следует сразу предусмотреть место хранения запасов дров или угля на определённый срок. Крайне желательно, чтобы процесс доставки топлива в топочную не требовал его транспортировки по жилым помещениям или коридорам. Иначе после каждой следующей загрузки топки придётся делать небольшую уборку.

Твердотопливные котлы используются не только для домашней системы отопления. Часто ТТ теплогенератор устанавливается для обогрева гаража, дачи или теплицы. В этом случае, как правило, основной акцент делается на стоимость оборудования теплосистемы. Таким образом, речь про обустройство отдельностоящей топочной на улице не идёт. Котёл в нежилых строениях обычно размещается внутри, что также вполне допустимо, если к чистоте помещения нет особо строгих требований.

Котёл в частном доме

Нормативные документы, действующие на территории Украины, указывают, что, если мощность твердотопливного котла превышает 30 кВт, его следует размещать только в отдельном помещении. Для менее мощных теплогенераторов допускается использовать помещение с котлом также и для других целей. Здесь можно привести в пример установку котла в подвале или на кухне, если эти помещения достаточно просторные. Тем не менее, мы рекомендуем располагать котёл в специально оборудованном для этого помещении, так как от этого во многом зависит безопасность эксплуатации системы отопления.

Если мощность теплогенератора превышает 30 кВт, то топливо для него нельзя хранить в топочной. Место его хранения следует предусмотреть заранее. Его лучше располагать недалеко, так чтобы доставка топлива в топочную не становилась причиной загрязнения смежных помещений. Для котла с небольшой мощностью до 30 кВт разрешается складировать топливо в одном с ним помещении. При этом дистанция от теплогенератора до запаса топлива не должна быть меньше 1 м.

Для полноценного технического обслуживания котла, необходимо чтобы в топочной было достаточное количество свободного места. Согласно нормативам, запрещается устанавливать теплогенератор до 30 кВт в помещение, объём которого менее 7,5 м³. Если мощность котла превышает 30 кВт, но не достигает 60 кВт, объём пространства внутри топочной должен быть как минимум 13,5 м³. При размещении более мощных твердотопливных котлов, этот показатель увеличивается до 15 м³.

Большое значение для пожарной безопасности топочной имеют условия расположения теплогенератора. Пол под агрегатом обязательно следует изготавливать из негорючих материалов. Для устройств до 30 кВт напольное покрытие вокруг котла должно быть обшито листовой сталью от 0.7 мм. Такой защитой следует закрывать пол под агрегатом на расстоянии не меньше 60 см. Фундамент должен быть ровным и прочным, его габариты с фронтальной стороны следует делать на 30 см больше размеров котла, а с остальных сторон — на 10 см.

Чтобы иметь возможность эффективно обслуживать теплогенератор, нужно иметь доступ к нему со всех сторон. Для удобства загрузки топлива в устройство с фронтальной стороны, его следует размещать на дистанции не меньше 1 м от стены. Минимальное расстояние до стен с других сторон составляет 60 см. Также в помещении обязательно должен присутствовать источник естественного освещения. Необходимая площадь окна зависит от объёма топочной. На каждый кубический метр помещения следует предусматривать 0,03 м² площади оконного проёма.

Кроме хорошего освещения, важным элементом также является наличие эффективной вентиляции. Для размеров вентиляционных отверстий также существуют определённые нормы. Входящий поток воздуха должен поступать через отверстие 14х14 см или не меньше 200 см². В верхней части обязательно размещается вытяжная вентиляция. Основное требование к вытяжке — её площадь должна быть равна площади отверстия для входящего потока воздуха.

Вытяжная вентиляция может быть, как естественной, так и принудительной. Однако если у вашего котла дымоход с естественной тягой, принудительную вытяжку делать запрещено. Для тех, кто планирует размещать теплогенератор значительно мощности, от 30 кВт и более, сечение вентиляционного отверстия должно составлять от 400 см² и больше. Оно должно иметь как минимум половину площади сечения дымохода котла. Возможно также оборудование вентиляционных каналов, они обязательно изготавливаются из негорючих материалов.

В котельной или топочной следует также предусмотреть систему подачи и слива воды. Так как теплогенератор постоянно работает с водой, пол под ним должен быть оснащён гидроизоляцией. Кроме гидробарьера в полу, стены на высоту 10 см также обрабатываются гидроизолирующими составами. Отдельные меры гидроизоляции следует применить и к дверному порогу. Такие строгие требования предъявляются к топочной, если под ней есть жилые помещения. Тем не менее, если снизу находятся даже технические помещения, их также рекомендуется защитить от возможных проблем с затоплением котельной.

Если у вас возникла необходимость установить котёл в квартире, рассматривайте все приведённые выше требования как обязательные. От их соблюдения зависит не только ваша безопасность, но и безопасность ваших соседей. Топить в данном случае лучше всего пеллетами, так как от них будет минимальное количество отходов и мусора.

Котёл в гараже

В ограниченном пространстве гаража к месту установки котла предъявляются те же требования, что и при размещении теплогенератора в отдельной топочной. Важно располагать котёл так, чтобы к нему был свободный подход даже в то время, когда автомобиль находится внутри постройки. Машина должна быть на достаточном расстоянии от теплогенератора, чтобы нагретый агрегат и дымоход не стали причиной деформации краски на кузове авто.

Безопасная дистанция до автомобиля составляет 60 см. Воздух — один из лучших термоизоляторов, поэтому если расположить котёл на достаточном отдалении от других конструкций или предметов, он не будет представлять собой никакой опасности. В остальном, как и для топочной, гаражное помещение должно иметь хорошую вентиляцию, а запас дров следует располагать не ближе 1 метра до котла.

Оборудование системы отопления с жидким теплоносителем в гараже требует использования незамерзающей жидкости. Самый распространённый состав — пропиленгликоль. Он имеет минимальные показатели расширения даже при очень низких температурах. Если вместо «незамерзайки» залить в систему воду, то придётся либо топить гараж круглосуточно, либо каждый раз сливать воду после завершения отопительного сеанса. Оба варианта, очевидно, полностью нецелесообразны.

Рекомендуем — Статья про дешевое отопление гаража.

ТТ котёл в теплице

Здесь также важно обращать внимание на расстояние от теплогенератора до стен и других конструкций. Минимально допустимая дистанция — 50-60 см, в зависимости от мощности и типа конструкции. Отдельно следует принять меры по обустройству качественной вентиляции, так как теплица особенно нуждается в достаточном объёме свежего воздуха. Если же в помещении находится ещё и котёл, то расход кислорода значительно возрастает.

При невозможности соблюдения минимальных расстояний от теплогенератора до стен теплицы или других потенциально горючих элементов, котёл следует отгородить специальным защитным экраном. Он изготавливается из негорючих стекломагниевых листов или специального огнестойкого гипсокартона. Также котёл можно обложить кирпичом, чтобы он выполнял роль теплового аккумулятора.

В любом случае следует помнить, что наиболее безопасный способ установки твердотопливного котла — это размещение устройства в отдельностоящей котельной. Тем не менее, с экономической точки зрения, данное решение вряд ли можно назвать оптимальным. В этом случае придётся иметь дело с затратами на возведение котельной вместе с дополнительными расходами, связанными с остыванием теплоносителя по пути от котельной к потребителю.

Рекомендуем — Статья про отопление теплицы твердотопливным котлом

Установка твердотопливного котла в квартире

Но выход есть и из такой ситуации – установка твердотопливного котла в квартире.

Установка твердотопливного котла в квартире

Монтаж такого оборудования чаще производят в частных домах большой площадью, но и в квартирах также такое возможно. Но здания должны отвечать некоторым требования:

• многоэтажные дома старых сооружений. В таких зданиях были первоначально была возможность установить камин, поэтому дымоход есть, без сомнения. В случае, если даже были заложены топки, дымоходный отвод никуда не делся и им можно воспользоваться;
• многоквартирные дома в одноэтажных зданиях. Они также относятся к старому типу строительства. Не обязательно, что в них были камины или можно было их установить, но провести новый дымоход не составит труда. При этом жалобу от соседей не будут поступать;
• относительно последние постройки, которые возвели 1-2 десятилетия назад. Проекты таких конструкций предусматривали использование каминов. Это неудивительно, поскольку у жильцов новые требования к комфорту.

Но нередки ситуации, когда в обычном многоэтажном доме нельзя установить твердотопливный котлоагрегат, поскольку велика вероятность возгорания. Нельзя устройство размещать в жилой комнате или на балконе даже при условии свободных площадей.

Чтобы произвести монтаж ТТ-котла в многоквартирном доме потребуется выбрать агрегат, в котором мощность «без запаса». Идеальный вариант – точное соответствие квадратуры помещения. Чем больше мощность у аппарата, тем больше его размеры. В этом случае довольно сложно найти идеальное место для монтажа.

Еще одно обязательное требование – вид напольного покрытия. Если дом был построен еще в довоенные годы, следовательно, перекрытие в нем из дерева. В таких условиях категорически запрещено устанавливать оборудование. Причин на это две:

1. Пол с большой вероятностью не справиться с такой нагрузкой.
2. Котел, работающий на твердом топливе и установленный на деревянной поверхности, обязательно возгорится. Это всего лишь вопрос времени.

Как установить твердотопливный котел в квартире

Перед выбором ТТ-агрегата для использования в квартире, понадобиться получить разрешение у компетентных органов. Этим заняться можно самостоятельно или обратиться за помощью к посреднику. Таких экспертов найти можно в компаниях, которые специализируются на монтаже оборудования для автономного отопления. Они обладают лицензией на подобные работы. Также они смогут составить проект будущей котельной и системы отопления с соблюдением безопасности.

После получения разрешения на соответствующие работы, можно приступить к выбору агрегата. Монтаж устройства, работающего на углях и дровах, в квартире такой же, как и в доме. Система отопления возможна двух видов: самотечная и принудительная. В последнем случае придется раскошелится, но и быстро не окупится. Но одновременно с этим будет и тепло, и горячая вода. Если при этом еще и полностью отказаться от централизованного водоснабжения, то получить выгоду можно значительно быстрее.

Первый запуск котла

С первого взгляда может показаться, что устройство простое, но запустить его в работу требуется по правилам. Этого требуют правила техники безопасности:

• проверить все соединения на предмет надежной герметизации;
• заполнить водой трубы;
• закрыть отверстия, которые необходимы для чистки котлоагрегата от золы;
• проверить показания на манометре и сравнить с рабочими;
• вентили открыть, чтобы жидкость проходила свободно;
• ввести в работу насосы для циркуляции;
• заполнить оборудование топливом и зажечь.

При введении в эксплуатацию важно также проверять все системы на работоспособность.

Монтаж твердотопливного котла в частном доме / работы по монтажу твердотопливных котлов — Услуги монтажа — Kotel24

Целесообразность монтажа твердотопливного котла



            В условиях плавающих и постоянно растущих цен на различные виды энергоносителей, современная система отопления, а в частности топочная частного дома должна иметь сложную систему обвязки нескольких котлов и других тепло генераторов. Таким образом, у потребителя всегда будет возможность использовать тот котел, который в данный момент будет экономичен или комфортным. Использование нескольких источников тепла в отопительном сезоне позволит потребителю существенно сэкономить на отоплении, получить комфорт при эксплуатации, и увеличить срок службы топочной или котельной.

            На данный момент стоимость энергоносителей следующая:

            — Цена одного кубометра Газа – 6,9 грн

            — Цена одного киловатта электричества – 1,68 гр

            — Цена одного килограмма угля – 3,6 грн

            — Цена один килограмм дров – 0,8 грн

            — Один килограмм пеллет – 2,2 грн (в среднем)



            Для того чтобы сравнить эти цены необходимо все значения привести к единому показателю тепла, который измеряется в киловаттах. Так как в одном кубометре газа 12 кВт, в одном килограмме угля в среднем 9 кВт, в одном килограмме дубовых дров в среднем 3,7 кВт тепла, и водном килограмме пеллет из древесины в среднем 4 кВт, то стоимость одного киловатта тепла в различных энергоносителях будет такая:

— Электричество – 1,68 грн за киловатт

— Газ – 0,575 за киловатт

— Уголь – 0,4 за киловатт

— Пеллета – 0,31 за киловатт

— Дрова – 0,22 за киловатт



            В связи с этим монтаж твердотопливного котла в частном доме позволит Вам экономить на отоплении, и будет дешевле в сравнении с отоплением электричеством в 7 раз, в сравнении с газом в 2,5 раза. А так как средний частный дом порядка 100 метров квадратных и на отопление в год при среднем утеплении необходимо порядка – 23500 кВт в год, то сумма экономии в год составляет порядка 8000 грн.



Типы и виды твердотопливных котлов



            Котлы на твердом топливе имеют ряд разновидностей, в связи с чем условия установки и комплектации топочной будут принципиально отличаться друг от друга. Принципиально твердотопливные котлы подразделяются: на чугунные котлы, которые предназначены для сжигания угля в связи с относительно небольшой камерой сгорания; на котлы стальные с большой камерой загрузки в которую уже могут помещать большие объемы дров для длительной работы от загрузки до загрузки; пиролизные котлы которые работают исключительно на сухих дровах и при этом имею высокий КПД; и твердотопливные котлы с автоматической загрузкой или как их еще называют пеллетные твердотопливные котлы.



Установка котла на твердом топливе, специфика установки



            Котел на твердом топливе существенно отличается от привычного нам газового котла и технически и по требованиям к эксплуатации. При этом газовый котел имеет возможность всегда четко регулировать температуру, и снижать ее до минимума до 30 °С, в то время для правильной работы твердотопливного котла, необходимы следующие условия: температура на подающей линии может колебаться от 60 до 90 °С а температура обратной линии не должна падать менее 50 °С. При несоблюдении этих условий котел снижает свой КПД из за формирования нагара (агломироатов), формируется конденсат в теплообменнике который приводит к коррозии, и возникает линейное расширение теплообменника которое растягивает и деформирует металл в плоть до разрыва сварных швов.

            Для предотвращения этих проблем существуют следующие правила установки твердотопливного котла:

— Необходимо установить группу безопасности с манометром, воздухоотводчиком и сбросным клапаном.  Правильность ее установки; в верхней точке и сразу после котла, перед каким либо краном.

— Так как на выходе подачи у котла могут быть высокие температуры более 90 градусов необходимо  установить дублирующий сбросной клапан во избежание расплавления или залипания основного. Максимальное давление должно соответствовать заложенному в инструкции для конкретного котла.

— Наличие линии подмеса с подающей линии в обратную, может быть исполнена; либо методом установки подмешивающего термостатического клапана  торговой марки ESBE VTC; либо смесительным устройством ESBE серии LTC;

— Либо компоновкой насосом подмеса и термостатом на обратную линию

— Расширительный бак для закрытой системы отопления должен соответствовать объему жидкости в системе отопления.

— Подпитывающая линия должна быть подключена в линию подачи.

— Наличие стабилизатора напряжения для энергозависимых котлов с программным обеспечением.

— Для систем отопления выполненных из пластика рекомендуется установка группы безопасности по перегреву —  S-1  и  STS -20 (по желанию заказчика). Эта группа безопасности ограничивает попадание в пластиковую систему теплоносителя более 90 °С, и предотвращает разрушение и преждевременное старение пластика.

 — Для хорошего сгорания топлива с малым образованием золы и сажи, необходимо проверить наличие достаточной тяги в дымоходе, и наличие достаточного притока воздуха в помещение топочной (котельной). Указать на имеющиеся недостатки и предложить комплекс мероприятий по их устранению.

— Для хорошего удаления продуктов сгорания из помещения топочной проверить наличие достаточной системы дымоудаления (вытяжки), для этой топочной. При наличии недостатков в системе вытяжки указать на них, и предложить методы устранения.

— Монтаж твердотопливного котла с буферной емкостью будет способствовать работе котла в правильных режимах, увеличивать срок службы котла, и экономить топливо, сохраняя излишки тепла.



Монтаж твердотопливного котла цена



            Вопрос сколько стоит установить твердотопливный котел не совсем однозначный, и зависит от многих факторов, таких как мощность котла, принципиальная схема подключения (простая в существующую систему, или же с объвязкой нескольких источников тепла), и наличие дымохода его высота, диаметр, и конфигурация.

            Но для предварительной оценки существуют следующие расценки на работы по монтажу твердотопливных котлов:



            Подключение твердотопливного котла к существующие системе отопления:

— до 50 кВт                 — цена 4000 грн

— от 50 до 100 кВт     — цена 7000 грн

            Подключение твердотопливного котла и газового в одну систему:

— до 50 кВт                 — цена 5000 грн

— от 50 до 100 кВт     — цена 8000 грн

            Обвязка твердотопливного котла с буферной емкостью:

— до 50 кВт                 — цена 8000 грн

— от 50 до 100 кВт     — цена 10000 грн

            Установить твердотопливный котел с буфером и бойлером ГВС:

— до 50 кВт                 — цена 12000 грн

— от 50 до 100 кВт     — цена 15000 грн

            Монтаж дымохода твердотопливного котла:

— до 50 кВт                 — цена 2000 грн

— от 50 до 100 кВт     — цена 3500 грн

            Монтаж и производство поддерживающей фермы дымохода:

— до 50 кВт                 — цена 6500 грн

— от 50 до 100 кВт     — цена 8000 грн

            Все эти расценки включают в себя и гарантию на работы в течении двух лет и могут быть снижены по договоренности в случае комплексного решения совместно с проектными работами, комплектацией, и непосредственно с работами по монтажу топочной. У нас Вы сможете приобрести твердотопливный котел и все комплектующие, Заказать проектные работы по твердотопливной котельной, заказать монтаж твердотопливного котла и получить гарантию от нас и производителей оборудования. На все эти работы, Наша компания имеет соответствующие лицензии и разрешения, все специалисты проходят ежегодные курсы повышения квалификации и имеют богатый практический опыт.

Установка твердотопливного котла цена в Краснодаре

Климат нашей страны не благоприятствует эксплуатации жилых домов без действующей системы отопления. В городах она централизованная, а в загородных домах и сельских поселениях используется автономная система с отопительным котлом, работающим на электричестве, газе, жидком или твердом топливе.

Отопление частного дома твердым топливом

Выбор наиболее экономичной конструкции котла осуществляется с учетом местных условий. Например, при расположении загородного дома невдалеке от лесного массива выгодно организовать отопление частного дома твердым топливом, так как затраты на приобретение топлива будут минимальными.

Подключение твердотопливного котла дает возможность воспользоваться и другими преимуществами, которые отличают его от котлов, работающих на иных видах топлива. Из них главное заключается в его автономности, позволяющей эксплуатировать котел твердотопливный при отсутствии газоснабжения и перерывов в подаче электроэнергии. При этом КПД этого котла очень высок и достигает 83%, а конструкция надежная и безопасная. Считается, что монтаж системы отопления твердотопливного котла вынуждает пользователей тратить много времени на загрузку топлива. Однако проблема решается, если смонтировать систему автоподачи.

Виды топлива

Монтаж твердотопливного котла отопления позволяет использовать в процессе его эксплуатации наиболее дешевые виды топлива: дрова, опилки, древесные гранулы (пеллеты), торф, уголь, брикеты, отходы промышленного производства и даже навоз. При выборе в качестве топлива одного из видов древесины необходимо понимать, что чем меньше она будет содержать влаги, тем эффективнее будет отопление. Предпочтительнее использовать в качестве топлива лиственные породы древесины, так как хвойные горят слишком быстро, оставляя после сгорания много золы.

Ошибочно представление, что твердотопливное отопление частного дома небезопасно, так как грозит значительной концентрацией углекислого газа в отапливаемом помещении. Однако установлено, что кроме каменного угля другие виды твердого топлива при сжигании выбрасывают в атмосферу столько же газа, как и при естественном разложении.

Разновидности твердотопливных котлов

Выбор конкретного типа котла зависит от вида потребляемого им топлива и от конструкции, которая может быть следующей:

  классической на колосниковой решетке. Новинкой в ряду твердотопливных котлов классической конструкции стал пеллетный котел, работающий на брикетах, получаемых методом прессования древесных отходов, торфа, соломы, подсолнечной шелухи или стеблей кукурузы;
  комбинированной, позволяющей использовать попеременно разное топливо, в том числе газ или электричество;
  пиролизной, то есть газогенераторной, когда вместе с твердым топливом используется энергия древесного газа.

Требования к установке твердотопливных котлов

Основные требования, которые необходимо соблюдать, если намечена установка твердотопливного котла, следующие:

  площадь котельной должна быть больше 7 м²;
  расстояние от котла до стен не может быть меньше 0,5 м;
  перед котлом надо уложить и закрепить стальной лист;
  половое покрытие должно быть негорючим;
  в помещении обязательно монтируется приточная вентиляция.

Кроме перечисленных, надо соблюдать и те требования, что содержатся в документации, по которой будет выполняться установка и обвязка твердотопливного котла.

Этапы подключения твердотопливного котла

Специализируясь на работах по монтажу отопительной системы в квартирах и частных домах, мы разработали порядок действий, способствующий выполнению намеченных работ в согласованные сроки и качественно. Все необходимые операции выполняются в следующем порядке:

   Расчет мощности;
   Составление сметы на материал и монтаж оборудования;
   Доставка оборудования;
   Подготовительные работы, включающие сооружение подиума;
   Установка котла с заливкой образовавшихся стыков жаропрочным силиконом;
   Обвязка котла с подключением к нему подающего и обратного трубопроводов;
   Монтаж запорной и регулировочной арматуры;
   Подключение циркуляционного насоса;
   Установка расширительного бака;
 Монтаж группы безопасности;
 Подключение дымохода;
 Пусконаладочные работы.



Обладая необходимым оборудованием и опытными профессионалами, мы предлагаем установить твердотопливный котел в вашем доме. Звоните.

Наружная установка котла на дровах и угле

Установка уличного дровяного котла

Это самая простая система для самостоятельной установки!

Основные инструкции по установке для безводной дровяной печи

ССЫЛКИ на полное руководство ниже

Это просто, БЕЗ КОМПЬЮТЕРИЗИРОВАННЫХ частей печатных плат!

Мы поможем вам на каждом этапе пути!

80 — 90% наших клиентов устанавливают эту уличную дровяную печь сами!

Вы НЕ аннулируете гарантию, установив печь самостоятельно!

Каждая печь поставляется с полным загружаемым подробным руководством с большим количеством изображений и диаграмм!

Если у вас есть какие-либо технические вопросы или вам нужна помощь, звоните по телефону 828-683-8055

Установить уличную дровяную печь можно просто.Необходимые детали обычно будут стоить около 650 долларов, если уличная печь находится в 50 футах от вашего дома, включая предварительно изготовленную предварительно изолированную трубу Pex:

Залейте 4-дюймовую бетонную подушку для поддержки печи, потому что наша самая маленькая печь весит почти 1600 фунтов в пустом состоянии и около 2400 фунтов (более ТОННЫ), заполненной водой!

Для хорошей бетонной площадки (толщиной около 4 дюймов) потребуется всего от 1/3 до 1/2 ярда бетона, что даст вам хорошее место, чтобы стоять и загружать дрова.

Вы также можете использовать твердые бетонные блоки или шпалы — все, что будет устойчивым и поддерживает печь.

Выкопайте траншею, убедившись, что она ниже линии замерзания, чтобы предотвратить чрезмерные потери тепла и замерзание. Это максимальная глубина, на которую мороз будет проникать в землю в самые тяжелые зимы. Эта глубина варьируется от области к области, но обычно составляет всего 12 дюймов или меньше в нашем районе (WNC), поэтому я сделал свою траншею глубиной 18 дюймов, потому что диаметр трубы почти 6 дюймов. См. Эту карту линии замерзания ниже или позвоните в местное здание. кабинет инспектора.

Прокладка трубопроводов Pex ниже линии замерзания не является обязательной, но это позволит сэкономить много тепла и сэкономить древесину.Температура грунта ниже линии промерзания составляет 50-55 градусов даже зимой, поэтому потери тепла минимальны. Это как в весенний день положить трубу на землю. В противном случае земля может быть значительно ниже нуля!

Траншеекопатели, канавы-ведьмы и небольшие экскаваторы-погрузчики можно арендовать недорого, что позволяет вырыть траншею самостоятельно с небольшими усилиями, избегая платы в размере 40-60 долларов в час от местного ландшафтного дизайнера или установщика септика.

Вы будете размещать изолированную трубу Pex, в которой есть две трубы PEX 1 «плюс две трубы Pex 3/4» (одна служит линией наполнения для верхней части печи), которые 4 раза обернуты изоляцией и помещены внутрь. 4-дюймовая водосточная труба.Вы также закопаете провод 12/3 110 В в 4-дюймовую или 6-дюймовую трубу из ПВХ. Труба укладывается в траншею, от уличной печи до дома.

Если вы подключаете водонагреватель, вам понадобится еще один насос (99 долларов США), установленный в помещении. Это также обеспечивает воду для заполнения вашей наружной печи! См. Информацию и картинку ниже. Изображение изолированной трубы Pex ниже.
Установите теплообменник в выходном пространстве печи (на 150 долларов больше — производство США). У нас есть более 40 теплообменников различных размеров, подходящих для вашей камеры статического давления, поэтому работы с металлом практически не требуется! Мы даже можем сделать теплообменник на заказ — в U.С. — всего за 202 доллара.

(Подключив его к котлу, вы установите водо-водяной теплообменник. СХЕМА ЗДЕСЬ).
Подсоедините 1-дюймовую трубу PEX к печи и теплообменнику. Мы используем простые компрессионные фитинги или фитинги типа SharkBite ™, поэтому сантехник не нужен! Фитинги SharkBite представляют собой простые вставные фитинги.

Подсоедините 3/4-дюймовую трубу PEX к водонагревателю, снова используя простые фитинги SharkBite (нажимайте вручную). Не требуется дорогостоящий боковой нагреватель или пластинчатый теплообменник, поскольку горячая питьевая вода циркулирует непосредственно из водонагревателя. водонагреватель через встроенный топочный теплообменник ГВС.Он возвращается к уже нагретому водонагревателю! Это может сэкономить 30-65 долларов в месяц!

Это также сэкономит вам около 300 долларов на боковом или пластинчатом теплообменнике, а также на темперирующем или смесительном клапане. У вас никогда не закончится горячая вода!

Установите новый автоматический выключатель на 15 А (8-15 долларов США) в свою коробку выключателя и подключите провод 110 В к выключателю и выведите его из печи. Вы также можете получить источник питания от существующей розетки и т. Д. (Вы подключаете заднюю часть печи, включая свет, который поставляется в топке, чтобы не повредить его.)

Для подачи питания на печь можно использовать провод 12/3, чтобы насос работал по требованию, а не круглосуточно, как в других печах. Третий провод в проводе 12/3 используется для насоса вместо специального провода термостата, так что он работает только при работающем вентиляторе печи (или насосе котла).

Установите простой двухпроводной термостат (15-20 долларов в магазине Lowe’s) и подключите его к имеющемуся термостату. Это позволяет включать и выключать вентилятор при необходимости нагрева, не включая печь. Таким образом, ваша существующая печь будет включаться автоматически по мере необходимости, в качестве резервной (например, если у вас метель, и вы не можете добраться домой).

Залить водой. Развести огонь!

Вы начали экономить!

Помните, это всего лишь обзор. Вы получите исчерпывающее руководство на 71 странице с множеством изображений и диаграмм, которые упростят вам задачу! Более 85-90% наших клиентов устанавливают печи сами! Вот как все просто.

ССЫЛКИ НА РУКОВОДСТВА:

Руководство по установке котла Hyprotherm

http: // outdoorwoodfurnaceboiler.com / HyProTherm-Installation-Manual_9-25-2020.doc

Другие дополнительные файлы здесь:

http://outdoorwoodfurnaceboiler.com/Hyprotherm-Furnace-Hot-water-coil-cover-sealing.pdf

и
http://outdoorwoodfurnaceboiler.com/Hyprotherm-Boiler-Hooking-up-the-Hot-Water-Heater.pdf

Установка теплообменника в воздуховод: http://www.outdoorwoodfurnaceboiler.com/outdoor-wood-furnace-heat-exchanger-installation.htm

Замена уплотнения каната для обращения в будущем, если потребуется: http: // outdoorwoodfurnaceboiler.ru / How-to-replace-the-door-rope-seal-on-your-Hyprotherm-Hydronic-or-принудительно-воздушная-печь.doc

Пожалуйста, позвоните мне (Бен), если вы не можете найти правильный манул, поэтому я могу отправить вам правильную ссылку для одного, потому что у нас их так много!

Ваше полное руководство по дровяным печам

Дровяные печи существуют уже давно. Фактически, дровяные печи впервые начали использовать в 1500-х годах. Сегодня они используются для обогрева домов по всему миру. В США они чаще всего встречаются в регионах с холодными зимами, хотя их повышенная с годами эффективность сделала их привлекательными для домовладельцев, которым просто нужна альтернатива традиционной газовой или электрической печи.

Читайте дальше, чтобы узнать, как работают дровяные печи, какие компоненты необходимы, а также о других соображениях, которые необходимо учесть перед покупкой дровяной печи. Когда будете готовы, обратитесь к профессиональному специалисту по дымоходам, который установит вашу новую дровяную печь.

На наши компании действует гарантия Best Pick. Позвоните сегодня!

Узнать больше

Как работают дровяные печи?

Дровяные печи делают из чугуна, камня или стали. Они сжигают дрова, как следует из названия. Дровяные печи состоят из следующих компонентов:

• Плита
• Дымоход
• Демпфер
• Перегородка

Когда вы разжигаете огонь в дровяной печи, тепло от огня согревает печь и воздух в комнате.Дым от костра выводится из дома через дымоход печи.

Заслонка позволяет управлять потоком воздуха к плите, что влияет на то, насколько разрастается огонь и сколько тепла он выделяет. Перегородка (или перегородки, в зависимости от конструкции и размера печи) увеличивает время горения дымовых газов. Это важная особенность, поскольку частично сгоревшие газы являются серьезными загрязнителями воздуха.

Эффективность дровяной печи

Когда вы думаете о том, чтобы согреть руки у огня в гостиной, вы, вероятно, представляете, как сидите перед ревущим камином.Однако камины — неэффективный способ обогреть пространство. Дровяные печи — намного лучший вариант.

Современные дровяные печи более эффективны и экологически безопасны, чем дровяные печи, которые использовали бы наши прапрапрадеды. Агентство по охране окружающей среды (EPA) впервые приняло стандарты энергоэффективности для дровяных печей в 1988 году; с тех пор эффективность дровяной печи только улучшилась.

Однако старые дровяные печи имеют плохую репутацию. Они были дымными, их трудно было контролировать, и для них требовалось много дров.Производимые сегодня дровяные печи соответствуют строгим федеральным стандартам выбросов. Эти стандарты EPA гарантируют, что дровяные печи эффективно используют дрова и не выделяют дым или другие вредные загрязнители воздуха в помещении.

С мая 2020 года стандарты EPA для дровяных печей будут еще строже.

Виды дровяных печей

Дровяные печи бывают двух типов: каталитические и некаталитические. Оба типа печей соответствуют стандартам EPA; Основные различия между ними заключаются в уровне обслуживания и теплопроизводительности.

Каталитические дровяные печи содержат керамический компонент в форме сот, который сжигает газы и частицы дров, горящих внутри печи. Сжигая загрязняющие вещества от огня, каталитическая печь создает больше тепла и меньше выбросов. Повышенная эффективность — привлекательное преимущество при покупке каталитической печи.

Однако каталитические печи требуют более частого обслуживания. Компонент каталитического сгорания необходимо регулярно проверять и время от времени заменять.При правильном уходе и эксплуатации плита каталитической камеры сгорания может прослужить около шести сезонов.

Правильный уход за каталитической дровяной печью включает чистку каталитической плиты камеры сгорания один-два раза в неделю в холодное время года, планирование регулярных проверок печи и дымохода и сжигание надлежащих материалов в печи.

Некаталитические дровяные печи дешевле, чем каталитические дровяные печи, и они требуют меньше обслуживания. Несмотря на то, что они не содержат каталитической плиты сгорания для снижения выбросов, некаталитические дровяные печи все же должны соответствовать требованиям сертификации печей EPA.

Некаталитические дровяные печи производят немного больше выбросов, чем каталитические версии, и они не требуют обслуживания. Сильный нагрев может серьезно повлиять на компоненты печи с годами, поэтому будьте готовы к замене внутренних частей время от времени.

Установка дровяной печи

Размер и расположение

Размер комнаты и печь размером — важные соображения при покупке дровяной печи. Если ваша плита слишком большая, в комнате будет перегреваться.Если плита слишком мала, вы обнаружите, что забились вокруг нее и не будете наслаждаться другими частями комнаты.

Местоположение вашей дровяной печи является ключевым. Лучше всего установить печь в хорошо изолированной комнате, что исключает возможность ее размещения в подвале, обычно в менее изолированном месте дома. Разместите печь в комнате на первом этаже дома.

Дровяные печи лучше всего работают, когда их размещают в центре комнаты, так как тепло будет излучаться наружу от печи.Размещение печи в середине гостиной, очевидно, повлияет на то, где вы разместите свою мебель, поэтому составьте план, чтобы убедиться, что ваше пространство будет пригодным для использования после установки печи.

Соображения безопасности

Расстояние до печи измеряет безопасное расстояние между дровяной печью и прилегающими к ней полами и стенами.

Сертифицированные печи соответствуют требованиям по выбросам, установленным EPA. Действующие стандарты, введенные в действие в 2015 году, гласят, что сертифицированные дровяные печи не могут производить более 4 выбросов твердых частиц.5 грамм в час. В 2020 году стандарт будет изменен на 2,0–2,5 грамма в час, в зависимости от типа древесины, используемой для проверки выбросов.

Антикварные печи вряд ли будут сертифицированы. Если вы всегда мечтали использовать старинную дровяную печь своих прабабушек и дедушек для обогрева дома, подумайте о том, чтобы выставлять ее только для внешнего вида и использовать новую модель, более безопасную и эффективную.

Печи с сертификатом

EPA будут иметь этикетку на задней стороне печи. На этикетке будет указано, когда печь была изготовлена ​​и каким стандартам выбросов она соответствует.

Если вы устанавливаете в доме дровяную печь, убедитесь, что детекторы дыма и детекторы угарного газа установлены в правильных местах и ​​правильно работают.

Дополнительные компоненты

Дровяная печь требует дополнительных компонентов помимо самой печи. Система отопления дровяной печью также нуждается в дымоходе, дымоходе и защите ваших стен и пола.

Дымоходы и дымоходы должны быть правильно сконструированы и обслуживаться, чтобы ваша дровяная печь работала безопасно.

• Наймите профессионального производителя дымоходов, чтобы проверить существующую систему, если она у вас есть, или установить новую систему дымохода, если вы этого не сделали.
• Если вы заменяете существующую дровяную печь или строите новый дом, предназначенный для установки дровяной печи, компания по производству дымоходов будет иметь опыт для установки (или обновления или ремонта, если необходимо) системы дымохода.

Защита пола и стен обеспечивает безопасность вашего дома.

• Негорючие прокладки для пола предотвращают случайные искры от возгорания пола.Установите напольную подушку на одном уровне с окружающим полом, чтобы не споткнуться. Негорючие материалы, используемые для напольных покрытий, включают бетон, шифер, керамическую плитку или кирпич.
• Стены, окружающие дровяную печь, должны быть защищены теплозащитными экранами, обычно из листового металла. Эти экраны должны быть установлены профессионалом, который знает требования местных строительных норм к установке, расстоянию и зазору, необходимому между стеной и печью.

Техническое обслуживание дровяной печи

Запланируйте регулярную чистку дымохода, чтобы предотвратить скопление креозота.Очищайте дровяную печь дважды в год, особенно перед тем, как снова начать ее использовать.

Не все работы по техническому обслуживанию должны выполняться профессионалом. Регулярно удаляйте золу из дровяной печи и утилизируйте ее должным образом. Удаление золы из печи может быть неприятным занятием, поэтому прочтите несколько советов по удалению золы.

Слой золы в один дюйм на дне печи на самом деле помогает вам развести огонь и поддерживать его, поэтому вам не всегда нужно удалять золу каждый раз, когда вы разжигаете огонь.Только не позволяйте золе увеличиваться более чем на пару дюймов. По окончании холодного сезона уберите с плиты всю золу.

Альтернативы дровяным печам

Если у вас уже есть камин и вы хотите перейти на дровяную печь, проконсультируйтесь со своим специалистом по дымоходам, чтобы определить, подходит ли вам дровяная печь, печь на гранулах, каминная топка или другой тип топочной системы.

Пеллетные печи

Пеллетные печи сжигают древесные гранулы вместо дров, и они являются самыми чистыми бытовыми отопительными приборами, использующими твердое топливо, с точки зрения выбросов.

Бункер автоматически подает пеллеты в печь, что создает более постоянный и продолжительный огонь, чем в традиционной дровяной печи. Пеллеты более плотные и содержат меньше влаги, чем древесина, поэтому горят более эффективно.

Пеллетные печи производят меньше золы и креозота, а пеллеты являются более легким источником топлива, чем дрова. Печь на гранулах требует электричества для питания бункера и внутреннего вентилятора, который распределяет тепло, поэтому ее необходимо устанавливать рядом с розеткой.Печи на пеллетах дороже, чем дровяные, но они лучший вариант, если у вас аллергия или вы живете в городской местности.

Каминные топки

Каминная топка работает как дровяная печь, но предназначена для вставки в существующий камин. При правильной установке каминные топки могут быть очень эффективными. Часто установка каминных топок сопровождается модернизацией дымохода и дымохода для обеспечения эффективной работы системы.

Вы можете выбрать одну из каминных топок в зависимости от топлива, которое вы хотите использовать.Топки для газовых каминов популярны, потому что они просты в эксплуатации и не требуют хранения свай, дров или мешков с гранулами. Они могут использовать природный газ или пропан. Также доступны каминные топки на дровах и древесных гранулах.

Итог

Если этой зимой вы хотите насладиться ревом огня в новенькой дровяной печи, наймите профессионала, чтобы убедиться, что все сделано правильно. Безопасность — это приоритет номер один, и профессиональная компания по производству дымоходов позаботится о том, чтобы ваша система была установлена ​​и работает безопасно и правильно.

Убедитесь, что ваши инвестиции не будут потрачены впустую, используя плиту в соответствии с инструкциями производителя и ежегодно составляя график регулярных чисток и осмотров печи и дымохода.

После того, как дровяная печь установлена ​​и запланировано техническое обслуживание, сядьте поудобнее, расслабьтесь и наслаждайтесь жареным огнем!

Установка уличной дровяной печи Nature’s Comfort

Каждая печь поставляется с полным подробным руководством по установке с большим количеством изображений и схем!

Если у вас есть какие-либо технические вопросы или вам нужна помощь, позвоните Рэнди по телефону (800) 780-4302.

Как установить уличную дровяную печь можно разбить несложно. Необходимые детали для установки дровяной печи обычно стоят около 1100 долларов.

---

СОДЕРЖАНИЕ КОМПЛЕКТА ДЛЯ УСТАНОВКИ ПРИНУДИТЕЛЬНЫМ ВОЗДУХОМ — 1100 долларов США
(МЫ ТАКЖЕ ПРЕДЛАГАЕМ КОМПЛЕКТЫ ДЛЯ УСТАНОВКИ ОСНОВАНИЯ И НАБОРЫ ДЛЯ УСТАНОВКИ ДРЕВЕСНОГО КОТЛА)

40 ′ — 1 ″ красный PEX
20 ′ — 3/4 ″ красный PEX
1 — 1 ″ MPT x PEX клапан
1 — 1/2 ″ MPT x PEX клапан
1 — 1 x 1 x 1/2 ″ PEX T
Фитинг 1 — 1 ″ PEX x MPT
2 — 1 ″ PEX x Fem Фитинг для пота
2 — 1 ″ муфты PEX
Зажимы cinch PEX 12 — 1 ″
Зажимы cinch PEX 3 — 1/2 ″
1 — PEX cinch инструмент
Обработка котла 4 — 1/2 галлона (достаточно для 400 галлонов)
1 — Комплект для испытаний обработки котла
1 — 1-1 / 4 ″ черная труба 90
1 — 1-1 / 4 ″ x 1 ″ черный трубная втулка
1 — удлинитель одностенного дымохода 48 дюймов (укажите: CP548 или CP648)
1 — Заглушка дымохода с искрогасителем (укажите: CPC5 или CPC6)
1 — 20 пластинчатый теплообменник вода-вода
1 — вода-воздух теплообменник
50 — Platinum 3 Wrap Изолированная красно-синяя труба 1 ″
(ПОЖИЗНЕННАЯ ГАРАНТИЯ)

---

А. Расположение котла

Котел NCB должен располагаться с соблюдением требований по свободному пространству. Держите дверцу топки так, чтобы она не была направлена ​​на конструкцию, чтобы исключить пожарную опасность из дома. Котел может быть установлен на расстоянии до 250 футов с использованием насоса и трубопроводов подходящего размера, при этом все еще обогревая дом и горячую воду. Однако, если котел расположен на расстоянии более 100 футов, вы можете столкнуться с неэффективностью и потерей тепла. Насос большего размера, чем поставляемый, может потребоваться для расстояний более 100 футов и / или любого подъема на высоту более 15 футов.

Расположите котел NCB там, где он будет удобен для дозаправки и хранения дров. Трубы Pex и линии электропередач должны быть проложены под землей между домом и котлом и должны быть проложены ниже линий замерзания.

Несоблюдение правил содержания в зоне котла чистоты и отсутствия горючих материалов, бензина и других легковоспламеняющихся жидкостей и паров может привести к серьезным травмам, смерти или значительному материальному ущербу.

Полная бетонная подушка или опоры непосредственно под ногами не требуются для установки дровяного котла, но рекомендуется для предотвращения морозного пучения.При желании будет достаточно четырех бетонных блоков фундамента 8 ”X 16” X 4 ”. Вы можете добавить дополнительные слои блоков для облегчения загрузки древесины. На рисунке ниже показаны внешние размеры стопы.

Б. Дымоход

Дождевик из нержавеющей стали диаметром 6 дюймов должен быть приобретен отдельно для вашей установки на дровяной печи и может быть получен у Рэнди. При установке удлинителей используйте опоры в соответствии с указаниями производителя труб. Рекомендуется устанавливать котел с учетом преобладающего направления ветра.

1 Рекомендуется, чтобы штабель был как минимум на 2 фута выше линии пика крыши ближайшего жилого дома.

2 Если они расположены на расстоянии более 100 футов, но не более 150 футов от любого жилого дома, рекомендуется, чтобы высота штабеля составляла не менее 50% от пика линии крыши этого жилого дома плюс еще 2 фута.

3 Если он расположен на расстоянии более 150 футов, но не более 200 футов от любого жилого дома, рекомендуется, чтобы высота штабеля составляла не менее 25% высоты верхней линии крыши этого жилого дома, плюс еще 2 фута.

Пример высоты дымохода относительно ближайшего соседа по ветру

C. Труба Pex с изоляцией для подземных работ

Для отвода нагретой воды от котла к дому необходимо использовать подземную изолированную трубу pex. Минимальный допустимый размер трубы — 1 дюйм. Изолированная труба Platinum 3 (дренажная плитка 4 дюйма) и Platinum 4 (дренажная плитка 5 дюймов) доступны для покупки через Randy, перейдя на страницу трубы pex. Он может содержать шпагат для протягивания электрического провода.Если возможно, сделайте это так, чтобы труба была проложена прямо для облегчения вытягивания.

ПОЗВОНИТЕ ВАШИМ МЕСТНЫМ ДИГГЕРАМ ПО ГОРЯЧЕЙ ЛИНИЮ ПЕРЕД ОТКРЫТИЕМ ТРАНЧИ!

Закопайте подземную изолированную трубу ниже линии замерзания (или чуть выше уровня грунтовых вод) и держите под землей, когда она входит в дом. Глубина траншеи варьируется в разных регионах страны. Я включил фото диаграммы глубины линии наледи ниже.

Перед тем, как установить изоляционную трубу pex под землей, убедитесь в правильности необходимой глубины.Для получения этой информации обратитесь в офис местного строительного инспектора. Обязательно уплотните гофрированную трубу, чтобы предотвратить попадание воды. Если условия требуют, чтобы труба входила в дом над землей, обязательно тщательно изолируйте ее.

Примечание: Если используется труба PEX только одного цвета, промаркируйте водопроводные линии или подсоедините и проверьте их перед засыпкой труб и линий. Если у вас каменистый грунт, убедитесь, что вы используете чистый наполнитель или оберните трубу соломой или ландшафтной тканью перед засыпкой, чтобы обеспечить дополнительную защиту от проколов.

Если необходимо отапливать более одного здания, необходимо установить дополнительную трубу и насос.

D. Подключение к водопроводу

Сантехнические соединения должны быть хорошо изолированы после установки. Закройте также нижние отверстия доступа.

Минимальный допустимый размер трубы — 1 дюйм. Установите исходящую линию pex на фланец насоса, который уже установлен на нижнем конце циркуляционного насоса. Установите обратную линию на штуцер 1-1 / 4 дюйма, расположенный посередине верхней части задней панели управления.Добавьте клапан в обратную линию, чтобы при ремонте или обслуживании трубопроводов или оборудования воду в бойлере можно было изолировать без слива. (Клапаны и фитинги PEX можно приобрести у Randy.)

Установите линию наполнения от бытовой воды в обратную линию в доме, используя Т, 2 клапана и штуцер для отключения или предохранитель обратного потока, когда он не используется, чтобы сохранить 100% изоляцию, чтобы вода из котла никогда не могла попасть в бытовую часть, если давление потеряно.

Используйте широкие отводы для труб PEX, выдерживая минимум 90 градусов (не более 6), поскольку каждый из них добавляет 1 фут напора, уменьшая скорость потока воды.Для узких радиусов используйте резиновый шланг нагревателя ¾ ”короткой длины (подходит для фитингов PEX 1”, его можно получить, позвонив Рэнди).

Для системы с принудительной подачей воздуха проложите линию от насоса сначала к теплообменнику для горячей воды для бытового потребления, а затем к трубопроводу в камере статического давления печи. Для водяной излучающей системы поменяйте этот порядок в обратном порядке.

Примечание: Для больших домов может потребоваться 1-дюймовая труба для максимальной выходной мощности БТЕ. Труба диаметром 1 ”может нести на 37% больше БТЕ из-за более высокого расхода воды. Приведенные выше фитинги необходимо заменить, чтобы они соответствовали 1 ”Pex.Насос Armstrong E9.2, доступный от Randy, может делать это в 1-дюймовой трубе с ограничениями по расстоянию и высоте.

E. Электромонтаж котла

Квалифицированный электрик должен подключить этот котел в соответствии с Национальными правилами установки электрооборудования. Для питания GFCI необходимо установить специальную цепь на 15 ампер и 115 В переменного тока. Подсоедините провода питания и нейтрали к задней части GFCI и соедините гайкой заземляющий провод с зеленым проводом, который закреплен рядом с землей GFCI. См. Электрическую схему в разделе управления.

Размер и тип устанавливаемого электропровода зависит от расстояния от котла до дома. Если котел находится менее чем в 100 футах от дома, UF-кабель # 14 AWG является самым маленьким проводом, который можно использовать. Если расстояние превышает 100 футов, необходимо использовать UF-кабель # 12 AWG.

Котел потребляет максимум 5 ампер, если работает все стандартное оборудование. Дополнительная розетка обеспечивает в общей сложности 10 ампер для удобства использования.

Для облегчения погрузки в ночное время рекомендуется установить уличное освещение на столбе на расстоянии 10-20 футов от передней части котла и немного смещено, чтобы пользователь мог видеть внутри топки при загрузке.

F. Системы нагнетания воздуха — Электропроводка термостата

Следующие иллюстративные чертежи предназначены для управления вентилятором в системе принудительной подачи воздуха независимо от существующего источника тепла (например, пропана, электрического тока, жидкого топлива и т. Д.). По запросу Рэнди может предоставить пользовательские схемы для других типов настроек управления.

Используйте этот пример схемы, если у вас стандартная 4-проводная система

Используйте приведенный ниже пример чертежа, если у вас 2-проводная система или термостат — это современный компьютеризированный тип, который обменивается данными между печью (обычно используется в системах с тепловым насосом). Не используйте этот метод, если в вашей системе HVAC используется многоскоростной вентилятор. Все перечисленные ниже детали можно приобрести у Рэнди.

G. Добавление байпасных клапанов

Добавление системы байпасных клапанов (3 клапана, 2 тройника и штуцеры) на каждом теплообменнике — хорошая идея, так что если есть потенциальная проблема, такая как закупорка теплообменника, его можно было бы легко диагностировать и обслуживать, а также используется для летнего байпаса, как описано в разделе «Эксплуатация» данного руководства.

H. Установка теплообменника вода-воздух

Теплообменник должен быть установлен над змеевиком конденсатора кондиционера и должен располагаться на высоте не менее 2 дюймов над ним, чтобы любой лед, который может попасть на конденсатор из-за неправильной эксплуатации, не коснулся нового теплообменника.

Воздух не должен выходить из воздуховода или вокруг него. Используйте клейкую ленту из вспененного материала (используется для изоляции дверей и окон), чтобы уплотнить вокруг рамы, и ленту из фольги, чтобы закрыть отверстие, которое вы делаете в нагнетательной камере для теплообменника.

Убедитесь, что фитинги подающей и обратной линий легко доступны после установки теплообменника.

Вы сможете найти теплообменник, который подходит для пленумов большинства распространенных размеров. Если вы не можете, необходимо изменить систему воздуховодов, чтобы принять теплообменник. Надевайте соответствующую защитную одежду. (перчатки, защитные очки и т. д.)

Измерьте ширину теплообменника (размер A на следующей диаграмме). Измерьте толщину теплообменника (размер C).

Начните с вырезания отверстия в боковой части воздуховода на толщину теплообменника (размер C) и полную длину воздуховода (обычно размер A).

ВНИМАНИЕ! Края металла очень острые! Надевайте защитные перчатки и соблюдайте осторожность!

Вставьте теплообменник в отверстие для пробной посадки. В идеале коллектор и трубы (F) должны выступать из камеры статического давления.

Во время пробной установки попытайтесь определить, сколько ленты необходимо вокруг рамы теплообменника для уплотнения и предотвращения обтекания воздухом.С разных сторон может понадобиться разное количество (толщина).

Теплообменник должен быть закреплен так, чтобы он не перемещался вверх или вниз по потоку в камере статического давления. Изготовьте несколько L-образных скоб и установите их на соответствующей ширине, как показано ниже (размер C). Закрепите на месте заклепками или саморезами.

Осторожно вставьте теплообменник в камеру статического давления, чтобы еще раз проверить установку. После проверки правильности установки вы можете закрыть концы теплообменника и отверстие, которое вы сделали в камере статического давления, фольгой или изолентой.

I. Установка в небольшой пленум

Вы можете установить теплообменник в камере статического давления, размер которой меньше длины теплообменника, следующим образом. Сделайте надрезы вверху и внизу камеры статического давления, обычно длиной 4 дюйма (ширина теплообменника), как показано ниже. Возможно, вам потребуется сделать это с обеих сторон воздуховода, в зависимости от размера теплообменника.

Проденьте теплообменник через переднее отверстие в заднее отверстие так, чтобы он выступал из передней и задней части камеры статического давления на одинаковую величину.В идеале ядро ​​теплообменника полностью находится внутри камеры статического давления.

Прижмите листовой металл к краю теплообменника (поз. G) с помощью плоскогубцев с каналом. Это не только создает практически герметичное уплотнение, но и поддерживает теплообменник.

J. Регулировка потока воздуха в приточной камере

Электродвигатели большинства печей с принудительной подачей воздуха имеют три скорости для обеспечения различной скорости движения воздуха. Пожалуйста, проконсультируйтесь с местным специалистом по печам, если вы хотите изменить воздушный поток в существующей печной системе.

К. Установка на существующий котел в помещении

Котел NCB может быть подключен к существующей котельной системе. Пластинчатый теплообменник вода-вода необходим для передачи тепла от наружного бойлера к внутренней гидравлической системе, чтобы две системы оставались изолированными (см. Следующую схему).

Как показано на приведенном выше рисунке, две системы полностью изолированы друг от друга, так что существующая гидронная система остается нетронутой и функционирует точно так же, как и раньше. Вода, которая циркулирует через наружный бойлер, никогда не циркулирует через водяную систему дома и наоборот.

Все насосы и элементы управления остаются в основном такими же в существующей системе, но вам нужно будет предохранить горелку водяной печи от возгорания.

Это можно легко сделать, прикрепив ограничительный терморегулятор к входящей линии от наружного котла и подключив его последовательно с аквастатом внутреннего котла (см. Следующий рисунок).

Это дает возможность обогревать дом только наружным бойлером, если температура воды во входящей линии превышает 140F.Если оно когда-либо упадет ниже 120, комнатная горелка снова загорится, чтобы поддерживать тепло в доме, а также обратный нагрев наружного бойлера, чтобы он не замерз.

Электрическая схема на следующей странице показывает типичную схему управления для работы двухзонной излучающей системы для новой установки, в которой не используется существующая водяная печь. Номера деталей указаны на каждой позиции для заказа у Randy.

л. Заполнение котла водой

Осмотр: Перед заполнением осмотрите вал насоса, открутив большой серебряный винт, чтобы обнажить верхнюю часть вала, и поверните назад и вперед отверткой, чтобы убедиться, что вал не сломался во время транспортировки. Сломанные валы не покрываются гарантией, если они не обнаружены и не отмечены перед установкой и запуском дровяной печи. Также полностью прочтите раздел обслуживания.

После того, как все соединения труб будут выполнены, слейте около 20 галлонов воды в поплавок и слейте воду, повторяя, пока она не станет чистой. Закройте сливной кран и залейте смесь для бойлера Nature’s Comfort — , требуемую для гарантии . Заполните бойлер шлангом через поплавковый патрубок или, если вы установили линию наполнения, откройте клапан и дайте ему заполниться, остановившись, как только поплавок начнет подниматься.

По возможности используйте смягченную воду с низким содержанием железа для максимального срока службы котла и насоса.

Циркуляционный насос запускать только после ЗАПОЛНЕНИЯ котла и заливки крыльчатки и подшипников! После заполнения открутите верхний винт на насосе до тех пор, пока не будет течь стабильная струя воды и не будет удален весь воздух. Поскольку насос является агрегатом с мокрым ротором, если насос вообще работает всухую, он заклинивает, так как подшипники получают смазку из воды. Полную информацию о работе и уходе за насосом см. В разделе «Техническое обслуживание».

Во время первого цикла нагрева вода может расшириться и перелиться через край. Это нормально и произойдет каждый раз, когда будет добавлено слишком много воды. Откройте сливной клапан, чтобы индикатор поплавка оставался внизу резиновой крышки. При превышении этого значения горячая вода может вытолкнуть поплавок, а также вызвать выливание кипящей воды. (ВНИМАНИЕ: если котел выключен и не используется, необходимо его переполнить)

После того, как вода будет циркулировать в течение 1 часа, проверьте уровень нитрита, чтобы убедиться в требуемом уровне 1000–1500 ppm, и добавьте обработку, если ниже этого уровня.Отправляйте образец воды в Nature’s Comfort для официального гарантийного тестирования на содержание нитритов, а также один раз в год в дальнейшем. ТРЕБУЕТСЯ! См. Полную информацию в гарантии.

Ниже представлен пример обработки воды для котлов на открытом воздухе от Nature’s Comfort.

M. Float Уровень

После заливки и запуска циркуляционного насоса и удаления воздуха из теплообменника (см. Следующий раздел) дайте котлу нагреться и поработать в течение 24 часов, затем долейте воду, если необходимо. Идеальный уровень воды — это начало цикла нагрева, чтобы индикатор уровня находился внизу резиновой крышки.Уровень воды будет подниматься и опускаться во время работы, поскольку вода расширяется и сжимается при изменении температуры. Обязательно держите бойлер заполненным обработанной водой все время, в том числе в течение лета, так как это предохранит бойлер от коррозии, а во время эксплуатации — от перегрева, вызывающего отказ циркуляционного насоса.

N. Удаление воздуха из теплообменников

При работающем насосе (сначала заправьте и промойте подшипники!) Просто закройте клапан на обратной стороне, удерживайте в течение 1 секунды, а затем быстро откройте.Повторите процедуру четыре раза или до тех пор, пока вы не перестанете слышать, как воздух проходит через линию.

O. Уплотнения каната предварительной подготовки

Вариант 1: (Хорошо) Смочите уплотнения троса WD-40 перед розжигом котла, чтобы предотвратить затвердевание от дыма и креозота, и нанесите повторно 1 или 2 раза в течение отопительного сезона или по мере необходимости.

Вариант 2: (Лучше) Купите тюбик высокотемпературного герметика и нанесите полоску герметика на отпечаток дверного косяка в тросовых уплотнениях, поместив на них 2-дюймовую полоску вощеной бумаги.Сильно откройте защелку и толкните дверцу / зольник, затем оставьте открытым до полного высыхания, прежде чем разжигать огонь, чтобы получить индивидуальное уплотнение. После отверждения смочите канатные уплотнения WD-40, чтобы предотвратить затвердевание от дыма и креозота, и нанесите повторно 1 или 2 раза в течение отопительного сезона или по мере необходимости.

Вариант 3: (Лучшее, но более хлопотное и беспорядочное) Купите тюбик высокотемпературного герметика и нанесите кистью на всю поверхность уплотнения троса, чтобы навсегда запечатать дым и креозот. Поместите на это 2-дюймовую полоску вощеной бумаги.Сильно выдвиньте защелку и толкните дверцу / зольник, затем оставьте открытым для полного высыхания, прежде чем разжигать огонь, чтобы получить индивидуальную долговременную герметизацию.

ПРИМЕЧАНИЕ! Отрегулируйте топливный люк, если вы когда-нибудь заметите какое-либо количество дыма. См. Раздел обслуживания. Регулировка дверцы выполняется на заводе, но может потребоваться снова после установки дровяного котла на открытом воздухе и перед розжигом огня, поскольку уплотнения со временем сжимаются. См. Раздел «Техническое обслуживание» для получения полных инструкций по настройке и уходу.

---

Ознакомьтесь с этой схемой для получения информации о том, как установить пластинчатый теплообменник вода-вода!

Видео выше, любезно предоставленное Biomass Direct, показывает, как установить пластинчатый теплообменник вода-вода!

---

Если у вас возникнут какие-либо вопросы по установке, позвоните Рэнди по телефону (800) 780-4302!

Вернуться на главную

12 этапов подготовки к установке дровяной печи

Основным источником тепла в моем доме почти 40 лет была дровяная печь.Я также построил две дровяные печи и установил их обе.

На основе опыта установки дровяных печей и проведенных исследований по этой теме я составил список способов установки дровяной печи для отопления дома. (Надеюсь, это сэкономит вам время, силы и деньги при установке системы сжигания дров.)

Шаг 1. Прочтите NFPA 211

Если вы планируете установить свою собственную систему дровяной печи, шаг 1 должен заключаться в том, чтобы прочитать стандарты NFPA211 и следовать им.Это стандарт, опубликованный Национальной ассоциацией пожарной безопасности для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива.

Стандарт, опубликованный NFPA, и есть стандарт. Стандарт — это не закон, а свод правил пожарной безопасности с 1896 года. Это долгая история.

Стандарты обычно принимаются другими организациями, такими как OSHA или правительства штата или местного самоуправления. Эти инструкции необходимо соблюдать в качестве правил техники безопасности или для получения разрешения на строительство или завершение строительства.

Стандарт NFPA211 использует данные за годы прошлого опыта и тестирования. Соблюдение этого стандарта обеспечивает безопасное строительство и установку камина или твердотопливного устройства (дровяной печи).

Шаг 2 — Выбор дровяной горелки

Чтобы соответствовать требованиям EPA, производители теперь должны строить дровяные печи, которые выбрасывают гораздо меньшее количество твердых частиц или твердых частиц, чем печи, построенные в прошлом. Эти стандарты выбросов соблюдаются за счет строительства печей одного из двух типов.

Стандартная дровяная печь

Печи бывают каталитическими или некаталитическими. Каталитические печи используют устройство, подобное автомобильному каталитическому нейтрализатору, для повторного сжигания дыма и уменьшения выбросов из печи.

В некаталитических печах перед выходом дыма из печи используется перегородка, которая вводит предварительно нагретый воздух для повторного сжигания дыма и опускания выходящих через дымоход PM.

Каталитическая плита, как правило, более эффективна, когда она новая, но каталитический нейтрализатор необходимо очистить, и его потребуется заменить через 2-5 лет в зависимости от размера.

Пеллетные печи

Горит печь на пеллетах, пеллеты! Эта новейшая версия печей на пеллетах имеет несколько преимуществ и недостатков.

Во-первых, они используют дымоход или вентиляционную трубу гораздо меньшего размера и с более низкой температурой, чем в традиционной системе сжигания древесины. Их дымоходная система дешевле, имеет меньший диаметр и, как правило, ее проще установить.

Во-вторых, пеллеты хранятся и продаются в различных магазинах. Это включает в себя магазины товаров для дома с большими коробками, магазины товаров для фермы и магазины, где продаются дровяные печи.Это делает поиск и покупку запаса топлива удобным и поддерживает стабильную цену.

Пеллетные печи имеют бункер, заполненный пеллетами. Этот бункер обычно нужно наполнять только один раз в день. Это также удобнее, чем дровяная печь, которую нужно заливать 3-4 раза в день.

Наконец, гранулы чище, чем древесина, которую вывозят из леса. В них нет грязи, насекомых или мусора, который может попасть в жилую зону дома.

Минус в том, что для работы требуется электричество. Это не годится при отключении электроэнергии, если у вас нет генератора для резервного копирования вашей системы. Стоимость пеллет значительно выше стоимости дров. Это может быть компенсировано отсутствием необходимых работ (распиловка, раскол и штабелирование) для создания годового запаса дров.

Шаг 3 — Размещение домашней печи

После того, как вы выбрали печь, следующим решением будет ее размещение.Центральное расположение идеально. Если у вас многоэтажный дом или здание, чем ниже его расположение, тем лучше. Жара поднимается!

Вентилятор на плите отводит нагретый воздух от плиты, но не вниз. Горячий воздух движется только вверх.

В моем доме я смог найти дровяную печь на стене рядом с моей пропановой печью. Это позволило мне подключиться к моей системе отопительных каналов в доме, чтобы продувать теплый воздух из дровяной печи через дом.

Другой вариант — разместить дровяную горелку рядом с вентиляционным отверстием для возврата холодного воздуха.Тепло от печи можно направить в канал возврата холодного воздуха и распределить по дому с помощью существующего канала и вентилятора печи.

Найдите место как можно ближе ко входу. Будет много выходов на улицу за дровами, чем ближе к двери, тем лучше. Опять же, в моем доме я смог установить небольшую дверь в стене подсобного помещения в качестве прохода для дерева. У меня есть деревянный ящик, который стоит снаружи дома по другую сторону двери.

И последнее, но самое главное, это место для дымохода.Дымоход может выходить через боковую стену и подниматься вверх по внешней стене. Это также потребует нескольких поворотов дымохода на 90 градусов.

Чем прямее труба, тем лучше, дымоход, расположенный прямо вверх и наружу, является идеальной ситуацией для дымовой трубы. Это обеспечивает наилучшее вытягивание дыма, наименьшее количество отложений в дымоходе и самые простые условия для очистки.

Шаг 4 — Напольное покрытие

Пол под печью должен иметь огнестойкую / жаропрочную поверхность.Следует использовать кирпич или модульную поверхность. Доступно множество вариантов разных размеров, форм и цветов.

Убедитесь, что пол перед печью закрыт на несколько футов от двери. При добавлении дров и чистке перед печью будут выпадать раскаленные угли и стреляющие искры.

Шаг 5 — Защитите стены позади

Стену за дровяной печью необходимо защитить от жары. За печью следует укладывать кирпич, камень или термостойкий материал, чтобы защитить стены от чрезмерно высоких температур.

Требуемое расстояние от стены за печью и рядом с ней указано в NFPA211. Производитель печи также должен предоставить инструкции в руководстве по установке.

Шаг 6 — Установка дымохода

Дымоход — важнейшая часть системы сжигания дров. Правильно установленный и безопасный дымоход важен, потому что именно там происходит большинство пожаров в дровяной печи.

Выбор местоположения дымохода ограничивает тип используемого дымохода.В существующем доме дымоход из каменной кладки обычно можно было установить только на внешней стене.

Кладочный дымоход представляет собой внутреннюю облицовку дымохода из глины или глазурованной плитки. Затем слой блока окружает дымоход для устойчивости. Внешний вид выполнен из кирпича или камня для законченного вида и изолирует дымоход от элементов. Завершает каменный дымоход венец, защищающий его от непогоды.

Дровяная горелка может быть подключена к существующему дымоходу из каменной кладки, если размер дымохода соответствует требованиям печи.Дымоходная вставка может быть вариантом, но в любом случае дымоход должен быть осмотрен специалистом по дымоходу.

Двустенная или трехстенная дымоходная система является вариантом, если дымоход устанавливается прямо вверх и через крышу. Обе системы требуют коробку поддержки потолка при установке системы через потолок. Одностенная труба соединяет печь с потолком. От потолка до крыши требуется двустенная или тройная труба.

Кровельный оклад должен использоваться для отвода воды с крыши.Тогда труба дымохода должна выступать как минимум на три фута над пиком крыши. Сверху нужно установить заглушку, чтобы птицы не попадали в теплый дымоход, а искры не выходили из дымохода при горении.

Существуют десятки принадлежностей для двустенных и тройных дымоходов, включая тройники, очистители, хомуты, стенные ремни и опоры для крыши. Приобретайте эти детали и детали по мере необходимости. Просто планируйте заранее и имейте все необходимое при установке.

Следует тщательно спланировать трассу дымохода.Необходимо соблюдать надлежащее расстояние до любых горючих поверхностей.

Установка уличной дровяной печи

Выбор места для уличной печи, вероятно, является самым важным элементом правильной установки. Вот факторы, которые следует учитывать.

Так как вы будете сжигать гораздо большее количество дров, поместите печь рядом с местом, где вы храните дрова. Перемещение и штабелирование древесины два или три раза может быть утомительным и утомительным, если это не делается с помощью фронтального погрузчика.Вы также будете нагружать плиту 3-4 раза в день. Тщательно обдумайте это!

Линии подачи и возврата воды необходимо будет заглубить. Вы не хотите пересекать: трубы септической системы, линии электропередач, водопроводные или канализационные линии. Всего этого следует избегать, если возможно, или при необходимости переместить. Позвоните по номеру 811 или на местную горячую линию «позвоните, прежде чем копать».

Линии подачи и возврата обычно подключаются к теплообменнику, который будет установлен в вашей существующей печи.Затем печь будет использоваться как кондиционер. Он пропускает холодный воздух (возвратный) через теплообменник, обеспечивая теплый воздух, который распределяется по дому.

Убедитесь, что путь для труб подачи и возврата воды имеет открытый проход к существующей печи.

В некоторых домах имеется система отопления с горячей водой, к которой можно подключить систему. Это была бы более эффективная система, но она также потребовала бы значительного планирования прокладки трубопровода от печи до существующей системы водопровода.

Дополнительные соображения:

Перед тем, как установить дровяную печь, нужно учесть много вещей. Некоторые из этих вопросов были затронуты в статье, но действительно нуждаются в отдельной строке, чтобы убедиться, что вы потратили некоторое время на размышления. Это элементы, которые я усвоил с течением времени из практического опыта и допущенных мною ошибок. Это значит, что вы не делаете то же самое.

Шаг 7 — Поставка древесины

Какие у вас запасы древесины? У вас есть долгосрочные запасы древесины, например, ваш собственный лес или семья с лесом.Недостаток (и это случилось со мной) в том, что это не может длиться вечно. Этот лес можно было продать или превратить в сельхозугодья. Убедитесь, что у вас есть варианты. Даже источник от триммера для деревьев для краткосрочного ремонта, если ваш запас высыхает.

Шаг 8 — Склад древесины

Где вы планируете хранить древесину? В некоторых общинах не разрешается доставлять большие грузовики или большие груды дров (они рисуют варминтов). Убедитесь, что у вас есть доступ и разрешение на хранение древесины.

Шаг 9 — Транспортировка

Если вы планируете поставлять свою древесину, у вас есть автомобиль или прицеп, способный перевозить тяжелые грузы? Т-грузовик столкнется в лесу.Вмятины в кровати и царапины на боковых панелях. Это некрасиво. Приготовься. Если вы используете прицеп, он должен быть рассчитан на перевозку древесины, которую вы собираетесь перевозить. Менять шину на полностью загруженном прицепе — неинтересно. Опыт!

Этап 10 — Транспортировка пеллет

То же самое и с транспортировкой пеллет без беспорядка и разбитого грузовика. Поддон с пеллетами весит одну тонну. Полутонный пикап справится с грузом, но вы должны уметь и желать выгружать тонну гранул.Кроме того, имейте место в сухом месте для их хранения.

Шаг 11 — Очистка дымохода

Обязательно прочистите дымоход. Добраться до пика скатной крыши 12 x 12 не весело и небезопасно, если у вас нет надлежащего защитного снаряжения. Обратитесь в службу чистки дымоходов и узнайте их расценки, если вам не нравится эта задача. Поддержание чистоты дымохода — самая важная задача из этого списка. Чистый дымоход обеспечивает безопасную систему сжигания древесины.

Шаг 12 — Очистка от пепла

Что вы собираетесь делать с остатками золы? Если у вас есть сад, это лучшее место, где зимой можно выбрасывать сгоревший пепел.Весной они хорошо разойдутся по почве и помогут скорректировать pH-баланс почвы. Если у вас нет сада, то следует подумать о другой утилизации. Помните, что пепел может оставаться горячим от 36 до 48 часов после того, как вынесли его из печи. Дайте им сначала остыть.

Заключение

Устанавливаете ли вы дровяную печь в помещении, пеллетную горелку или уличную котельную печь, планирование чрезвычайно важно для успешного завершения проекта. От выбора правильного типа печи для вашего дома до розжига первого в сезоне костра необходимо продумать и принять множество решений.

Авторитетный местный продавец печей с положительными отзывами поможет вам в этом процессе. Большинство из них сможет завершить установку за вас, если процесс покажется вам слишком сложным.

Если вы собираетесь завершить установку самостоятельно, спланируйте установку от начала до конца и будьте готовы к корректировке при обнаружении препятствия. Что-то произойдет, и вы сможете с этим справиться; в конце концов, вы «легко приспосабливаетесь».

Добавление дровяного котла к масляному котлу

Несколько начальных вопросов.

Есть ли у вас два дымохода, и достаточно ли большого запасного, чтобы справиться с дровяным котлом? В штате Мэн есть исключение: в некоторых случаях вы можете подключить дровяной котел к дымоходу, но это не лучшая идея и не разрешена в большинстве штатов по действительно веским причинам.

Планируете ли вы установку накопителя горячей воды ?. Давным-давно люди устанавливали дровяные котлы без хранилища, но это ограничивает возможность использования дровяного котла, а также создает возможность большого количества пожаров в дымоходе.

Около 20 лет назад я получил бесплатно дровяной котел и сделал то, что вы хотели делать.Пока я не добавил накопитель горячей воды, я использовал его только в очень холодную погоду. Проблема в том, что без хранилища, вы, по сути, добавляете дровяной котел на открытом воздухе в свой подвал со всеми проблемами, связанными с OWB. Когда котел работает, и вам нужно много тепла, его довольно эффективное сгорание, проблема в том, что когда в доме прогревается температура и нет места, куда подавать тепло, воздушная заслонка закрывается. Когда это происходит, котлу не хватает воздуха, и он не горит эффективно. В итоге вы получаете креозот в дымоходе и много дыма в трубе.Вы можете этого не заметить, но ваши соседи могут. Альтернативный вариант — кормить его небольшими порциями дров, чтобы удовлетворить потребности в отоплении. Это звучит как план, пока вы не обнаружите, что большинство домашних дровяных котлов сжигают дрова полностью, поэтому у вас нет углей между сжиганиями, а это означает, что вам нужно повторно разжигать его довольно часто. Мой сосед добавил гудрон без хранилища, и в результате у него возникло несколько пожаров в дымоходе, несмотря на то, что он оставил лестницу постоянно рядом с дымоходом и чистил дымоход каждые 4 или 5 недель. Он закончил тем, что разрушил плитку дымохода и расплавил облицовку дымохода.

После того, как я поставил на хранение, я сократил использование древесины на треть. Я просто запускаю котел на пару часов ночью, чтобы нагреть накопительный бак, а затем выключаю его до следующей ночи. Ключевым моментом является размер резервуара для хранения, который должен соответствовать тепловой нагрузке здания.

Прежде чем тратить на это много времени, убедитесь, что котел находится в хорошем состоянии. Вы можете получить запчасти и руководства на сайте tarm usa http://tarmusa.com/
Они хорошие люди и могут помочь вам выяснить, стоит ли его устанавливать, поскольку Tarms действительно изнашивается.

FNR-100

FNR-100

---

FNR-100

Маркетинг и использование

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907

---

---

---

---

Даниэль Кассенс и Сюзанна Баденхоп

---

Древесина, когда она доступна, — дешевый источник дома. топливо. К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства Рекомендуем проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также в местном офисе разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны располагаться на удалении от стен и других горючие материалы для предотвращения возгорания. Их не должно быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляция воздуха охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками высокая температура. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Есть простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рисунок 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или сожгли огнеупорная глина наперсток и вокруг него, по крайней мере 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность возгорания. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход дымоход. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее y4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Кирпичная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если проем камина не загерметизирован. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбированы таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Быть использованным для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и тем самым увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или дымоход.Со временем эти отложения накапливаются и, наконец, сгорают. в результате возникает сильный горячий огонь, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, включите огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для чистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Резюме

Дровяные печи могут быть экономичным источником тепла для дома. Однако если они неправильно установлены, обслуживаются и эксплуатируются, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Профилактическая ассоциация. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным образом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)

Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3 доллара США)

Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2,00 доллара США)

Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)

Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома

---

3/86 руб.

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Установка дровяной печи

В сотрудничестве с Arada

Когда мы впервые переехали в наш дом, нам предстояло провести столько ремонтных работ, что сначала он определенно не чувствовал себя как дома.За последние несколько месяцев мы вырвали, удалили и отслоили слои старого и постепенно заменили его новым, и постепенно он, наконец, начинает больше походить на место, которое мы можем назвать своим. На сегодняшний день единственная вещь, которая заставила его чувствовать себя как дома больше, чем что-либо еще, что мы сделали, — это установка дровяной печи.

Дровяная печь была в самом верху нашего списка желаний для нового дома. Они служат центром внимания, создают ощущение гостеприимства и просто как-то по-настоящему вселяют в дом сердце, но когда мы впервые подумали о том, чтобы установить такой, у нас было много вопросов.Каковы были правила их использования в населенных пунктах? Какую работу нам нужно было бы проделать с дымоходом и очагом, чтобы печь можно было безопасно установить? Где найти квалифицированного специалиста, который сделает это за нас и сколько это будет стоить?

Нам также было известно, что в последнее время в средствах массовой информации появилось много сообщений о контроле за загрязнением воздуха и новых правилах, регулирующих использование дровяных печей, поэтому мы хотели убедиться, что, если мы все-таки подойдем, мы выбрали модель, минимальное количество загрязнения и было разработано с учетом всех будущих экологических норм, которые могут вступить в силу.

Я читал об ассортименте Arada Farringdon в рамках моих первоначальных исследований по установке печи. Помимо того, что мне нравится чистый минималистичный стиль, все печи серии Farringdon также готовы к экологическому дизайну, что означает, что они разработаны в соответствии со строгими экологическими стандартами, которым должны будут соответствовать дровяные печи, когда вступит в силу новое законодательство, поэтому я был обрадовался, когда Арада проявил интерес к сотрудничеству со мной и предложил поставить одну из их прекрасных печей.Нашу новую печь установили незадолго до Рождества, и она действительно стала сердцем нашего дома. В последнее время температура резко упала (вчера вечером здесь, в Уорикшире, было -5), и я так счастлив, что у нас есть такой. Если вы думаете о том, чтобы установить его у себя дома, вот пошаговое руководство по некоторым из основных моментов, которые вам необходимо учесть.
